Garmin ECHOMAP UHD User's Manual

ECHOMAP™ UHD

Manuel d'utilisation

Tous droits réservés. Conformément aux lois relatives au copyright en vigueur, toute reproduction du présent manuel, qu'elle soit partielle ou intégrale, sans l'autorisation préalable écrite de Garmin, est interdite. Garmin se réserve le droit de modifier ou d'améliorer ses produits et d'apporter des modifications au contenu du présent manuel sans obligation d'en avertir quelque personne physique ou morale que ce soit. Consultez le site Web de Garmin à l'adresse www.garmin.com pour obtenir les dernières mises à jour, ainsi que des informations complémentaires concernant l'utilisation de ce produit.

Garmin®, le logo Garmin, BlueChart®, etFusion® sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux Etats-Unis et dans d'autres pays. ActiveCaptain®, ECHOMAP™, Fusion-Link™, Garmin ClearVü™, Garmin Connect™, Garmin Express™, Garmin Quickdraw™, GXM™, HomePort™, LiveScope™, OneChart™ et Panoptix™ sont des marques commerciales de Garmin Ltd. ou de ses filiales. Ces marques commerciales ne peuvent pas être utilisées sans l'autorisation expresse de Garmin.

La marque et les logos BLUETOOTH® sont la propriété de Bluetooth SIG, Inc., et leur utilisation par Garmin est soumise à une licence. NMEA®, et le logo NMEA 2000 sont des marques déposées de la National Maritime Electronics Association.NMEA 2000® microSD® et le logo microSD sont des marques commerciales de SD-3C, LLC. SiriusXM® est une marque déposée de SiriusXM Radio Inc. Wi‑Fi® est une marque déposée de Wi-Fi Alliance Corporation. Windows® est une marque déposée de Microsoft Corporation aux Etats-Unis et dans d'autres pays. Tous les autres copyrights et marques sont la propriété de leurs détenteurs respectifs.

Table des matières

Introduction.....................................................................1

Vue avant de l'ECHOMAP UHD 60............................................ 1

Boutons de l'appareil............................................................. 1

Vue du connecteurECHOMAP UHD 60................................. 1

Vue avant de l'ECHOMAP UHD 70/90....................................... 1

Boutons de l'appareil............................................................. 1

Configuration d'une touche raccourci.................................... 1

Vue du connecteurECHOMAP UHD 70/90............................ 2

Conseils et raccourcis.................................................................2

Téléchargement des manuels à partir du Web........................... 2

Centre d'assistance Garmin....................................................... 2

Insertion de cartes mémoire....................................................... 2

Acquisition des signaux satellites GPS...................................... 2

Sélection de la source GPS................................................... 2

Personnalisation du traceur.......................................... 2

Personnalisation de l'écran d'accueil.......................................... 2

Personnalisation des pages....................................................... 3

Création d'une nouvelle page combinée avec l'ECHOMAP

UHD 70/90............................................................................. 3

Création d'une nouvelle page combinée avec l'ECHOMAP

UHD 60.................................................................................. 3

Personnalisation des recouvrements de données................. 3

Configuration du type de navire.................................................. 3

Réglage du rétroéclairage.......................................................... 3

Réglage du mode Couleur.......................................................... 3

Modification de l'image en arrière-plan....................................... 3

Application ActiveCaptain............................................. 4

Rôles dans ActiveCaptain...........................................................4

Utilisation de l'application ActiveCaptain.................................... 4

Activation des Smart Notifications.............................................. 4

Mise à jour logicielle avec l'application ActiveCaptain................ 4

Mises à jour des cartes avec ActiveCaptain............................... 5

Cartes et vues 3D........................................................... 5

Carte de navigation et carte de pêche........................................ 5

Zoom avant et zoom arrière sur la carte................................ 5

Cadrage de la carte à l'aide des boutons.............................. 5

Sélection d'un élément sur la carte à l'aide des boutons de

l'appareil.................................................................................6

Symboles des cartes..............................................................6

Mesure de distance sur la carte............................................. 6

Création d'un waypoint sur la carte........................................ 6

Navigation vers une destination sur la carte.......................... 6

Affichage des informations relatives à la position et aux

objets sur une carte............................................................... 6

Affichage des détails sur les aides à la navigation................ 6

Ligne de foi et marqueurs d'angle..........................................6

Cartes Premium.......................................................................... 7

Affichage des informations de la station de marées.............. 7

Affichage des images satellites sur la carte de navigation.... 8

Affichage de photos aériennes de repères............................ 8

Récepteur AIS............................................................................ 8

Symboles de ciblage AIS....................................................... 8

Cap et parcours prévu des cibles AIS activées..................... 8

Activation d'une cible pour un navire AIS.............................. 9

Affichage d'une liste des menaces AIS..................................9

Configuration de l'alarme de collision de la zone de

sécurité.................................................................................. 9

Aides à la navigation AIS....................................................... 9

Signaux de détresse AIS....................................................... 9

Arrêt du récepteur AIS......................................................... 10

Menu Carte............................................................................... 10

Calques Carte...................................................................... 10

Paramètres de la vue Fish Eye 3D...................................... 11

Cartes prises en charge

............................................................12

Cartographie Garmin Quickdraw Contours............... 12

Cartographier un plan d'eau avec la fonction Garmin Quickdraw

Contours................................................................................... 12

Ajout d'une étiquette à une carte Garmin Quickdraw

Contours................................................................................... 12

Communauté Garmin Quickdraw............................................. 12

Connexion à la communauté Garmin Quickdraw avec

ActiveCaptain....................................................................... 12

Connexion à la communauté Garmin Quickdraw avec Garmin

Connect................................................................................13

Paramètres Garmin Quickdraw Contours................................. 13

Navigation avec un traceur......................................... 14

Questions courantes sur la navigation..................................... 14

Destinations.............................................................................. 14

Recherche d'une destination par nom................................. 14

Sélection d'une destination à l'aide de la carte de

navigation.............................................................................14

Recherche d'une destination proposant des services

maritimes............................................................................. 14

Définition d'un parcours direct à suivre à l'aide de l'option

Rallier................................................................................... 15

Arrêt de la navigation........................................................... 15

Waypoints................................................................................. 15

Marquage de votre position actuelle comme waypoint........ 15

Création d'un waypoint à une autre position........................ 15

Marquage d'un point MOB................................................... 15

Projection d'un waypoint...................................................... 15

Affichage de la liste de tous les waypoints.......................... 15

Modification d'un waypoint enregistré.................................. 15

Déplacement d'un waypoint enregistré................................ 15

Recherche d'un waypoint enregistré à atteindre.................. 15

Suppression d'un waypoint ou d'un point MOB................... 16

Suppression de tous les waypoints..................................... 16

Routes...................................................................................... 16

Création et suivi d'une route depuis votre position

actuelle.................................................................................16

Création et enregistrement d'un itinéraire............................ 16

Affichage d'une liste d'itinéraires et de trajectoires d'auto

guidage................................................................................ 16

Modification d'un itinéraire enregistré.................................. 16

Recherche et suivi d'un itinéraire enregistré........................ 16

Recherche d'un itinéraire enregistré à atteindre le long d'un

tracé parallèle...................................................................... 17

Suppression d'un itinéraire enregistré................................. 17

Suppression de tous les itinéraires enregistrés................... 17

Auto guidage.............................................................................17

Configuration et suivi d'une trajectoire d'Auto guidage........ 17

Création et enregistrement d'une trajectoire d' Auto

guidage................................................................................ 17

Réglage d'une trajectoire d'auto guidage.............................17

Annulation d'un calcul d' Auto guidage en cours................. 17

Configuration de l'heure d'arrivée à destination................... 18

Configurations de la trajectoire d'auto guidage.................... 18

Tracés....................................................................................... 18

Affichage des tracés............................................................ 18

Définition de la couleur du tracé actif................................... 19

Enregistrement du tracé actif............................................... 19

Affichage de la liste des tracés enregistrés......................... 19

Modification d'un tracé enregistré........................................ 19

Enregistrement d'un tracé comme itinéraire........................ 19

Recherche et suivi d'un tracé enregistré.............................. 19

Suppression d'un tracé enregistré....................................... 19

Suppression de tous les tracés enregistrés......................... 19

Retraçage du tracé actif....................................................... 19

Effacement du tracé actif..................................................... 19

Table des matières i

Gestion de la mémoire du journal de suivi pendant

l'enregistrement................................................................... 19

Configuration de l'intervalle d'enregistrement du journal de

suivi...................................................................................... 19

Limites...................................................................................... 19

Création d'une limite............................................................ 19

Conversion d'un itinéraire en limite...................................... 20

Conversion d'un tracé en limite............................................ 20

Modification d'une limite.......................................................20

Configuration d'une alarme de limite................................... 20

Suppression d'une limite...................................................... 20

Suppression de tous les waypoints, tracés, routes et limites... 20

Fonctions pour la navigation à voile.......................... 20

Configuration du type de navire................................................ 20

Régates.................................................................................... 20

Guidage Ligne de départ..................................................... 20

Utilisation du compte à rebours........................................... 21

Réglage de la distance entre l'étrave et l'antenne GPS.......21

Paramètres des laylines........................................................... 21

Réglage du décalage de quille................................................. 21

Fonctionnement du pilote automatique sur un voilier............... 21

Maintien sous le vent........................................................... 22

Virement de bord et empannage......................................... 22

Sondeur détecteur de poissons.................................. 22

Arrêt de la transmission des signaux du sondeur..................... 22

Modification de la vue du sondeur............................................ 22

Vue de sondeur Traditionnels................................................... 23

Vue du sondeur à fréquences partagées............................. 23

Vue du sondeur à zoom partagé......................................... 23

Vue du sondeur........................................................................ 23

Vue du sondeur Garmin SideVü™........................................... 23

SideVüTechnologie de balayage......................................... 23

PanoptixVues du sondeur........................................................ 24

Vue de sondeur LiveVü Down............................................. 24

Vue sondeur LiveVü Forward.............................................. 24

RealVü Vue sondeur 3D Forward........................................ 24

Vue sondeur RealVü 3D Down............................................ 24

RealVü Vue sondeur 3D historique..................................... 24

FrontVüVue du sondeur....................................................... 25

Vue du sondeur Panoptix LiveScope................................... 25

Vue du flasheur.........................................................................25

Raccourcis de la page Flasheur.......................................... 25

Sélection du type de sonde...................................................... 25

Etalonnage du compas........................................................ 26

Sélection d'une source de sondeur.......................................... 26

Renommer une source de sondeur..................................... 26

Création d'un waypoint sur l'écran du sondeur......................... 26

Mise en pause de l'affichage du sondeur................................. 26

Mesure de la distance sur l'écran du sondeur.......................... 26

Affichage de l'historique du sondeur.........................................26

Partage de sondeur.................................................................. 26

Réglage du niveau de détail..................................................... 26

Réglage de l'intensité des couleurs.......................................... 27

Enregistrements du sondeur.................................................... 27

Enregistrement de l'affichage du sondeur........................... 27

Arrêt de l'enregistrement du sondeur................................... 27

Suppression d'un enregistrement de sondeur..................... 27

Réglages des sondeurs traditionnels, Garmin ClearVü et

SideVü...................................................................................... 27

Définition du niveau de zoom sur l'écran du sondeur.......... 27

Réglage de la vitesse de défilement.................................... 27

Réglage de la portée de l'échelle de profondeur ou de

largeur.................................................................................. 28

Paramètres de l'aspect du sondeur..................................... 28

Alarmes du sondeur............................................................. 28

Paramètres avancés du sondeur......................................... 28

Paramètres d'installation de la sonde

Fréquences du sondeur....................................................... 29

Activation de la fonction A-Scope........................................ 29

Réglages du sondeur Panoptix................................................ 30

Réglage de l'angle de vue RealVü et du niveau de zoom... 30

Réglage de la vitesse de balayage RealVü......................... 30

Menu des sondeurs LiveVü Forward et FrontVü................. 30

Paramètres d'aspect LiveVü et FrontVü.............................. 30

Paramètres d'aspect RealVü............................................... 31

Menu du sondeur LiveScope et Perspective....................... 31

Réglages du sondeur LiveScope et Perspective................. 31

Paramètres d'aspect LiveScope et Perspective.................. 31

Paramètres d'installation de la sonde Panoptix................... 32

.................................. 29

Pilote automatique....................................................... 32

Configuration du pilote automatique......................................... 33

Ecran du pilote automatique..................................................... 33

Réglage des incréments...................................................... 33

Configuration du mode Economie d'énergie........................ 33

Sélection de la source de cap préférée............................... 33

Activation du pilote automatique............................................... 33

Modèles de navigation.............................................................. 33

Suivi du modèle Demi-tour...................................................33

Configuration et suivi du modèle Cercle.............................. 34

Configuration et suivi du modèle Zigzag.............................. 34

Suivi du modèle Manœuvre de Boutakov............................ 34

Télécommande de pilote automatique Reactor™.................... 34

Couplage de la télécommande du pilote automatique Reactor

avec un traceur.................................................................... 34

Modification de la fonction des touches d'action de la

télécommande du pilote automatique Reactor.................... 34

Commandes du moteur électrique Force®................ 34

Connexion à un moteur électrique............................................ 34

Ajout des commandes du moteur électrique sur les écrans..... 35

Barre de commandes du moteur électrique......................... 35

Paramètres du moteur électrique............................................. 35

Affectation d'un raccourci pour les touches de raccourci de la

télécommande du moteur électrique................................... 35

Étalonnage du compas du moteur électrique...................... 35

Réglage du décalage d'étrave............................................. 35

Appel Sélectif Numérique............................................ 36

Traceur et fonctionnalité de la radio VHF NMEA 0183............. 36

Activation de la fonction ASN................................................... 36

Liste ASN.................................................................................. 36

Affichage de la liste ASN..................................................... 36

Ajout d'un contact ASN........................................................ 36

Appels de détresse entrants..................................................... 36

Navigation vers un navire en détresse................................ 36

Suivi de position........................................................................36

Affichage d'un rapport de position....................................... 36

Navigation vers un navire suivi............................................ 36

Création d'un waypoint à l'emplacement d'un navire suivi... 36

Modification des informations d'un rapport de position........ 36

Suppression d'un rapport de position.................................. 36

Affichage de sillages de navire sur la carte......................... 37

Appels individuels normaux...................................................... 37

Sélection d'un canal ASN.................................................... 37

Emission d'un appel individuel normal................................. 37

Emission d'un appel individuel normal vers une cible AIS... 37

Jauges et graphiques.................................................. 37

Affichage du compas................................................................ 37

Affichage des jauges trajet....................................................... 37

Réinitialisation des jauges trajet.......................................... 37

Affichage des jauges moteur et carburant................................ 37

Sélection du nombre de moteurs affichés par les jauges.... 37

Personnalisation des moteurs affichés dans les jauges...... 37

ii Table des matières

Activation des alarmes d'état des jauges moteur................ 37

Activation d'une ou de plusieurs alarmes d'état de la jauge

moteur.................................................................................. 38

Réglage de l'alarme carburant..................................................38

Définition de la capacité de carburant du bateau................ 38

Synchronisation des données de carburant avec le niveau

réel de carburant du bateau................................................. 38

Affichage des jauges vent........................................................ 38

Configuration de la jauge vent pour navigation à voile........ 38

Configuration de la source vitesse....................................... 38

Configuration de la source de cap de la jauge vent............. 38

Personnalisation de la jauge vent au plus près................... 38

Personnalisation des limites des jauges moteur et carburant.. 38

Commutation numérique............................................. 39

Ajout et modification d'une page de commutation numérique.. 39

Marées, courants et informations astronomiques.... 39

Informations d'une station d'observation des marées...............39

Informations de la station de courant....................................... 39

Informations d'almanach astronomique.................................... 39

Affichage des informations d'une station d'observation des marées ou des courants, ou des informations astronomiques

pour une date différente........................................................... 39

Affichage des informations d'une autre station d'observation des

marées ou des courants........................................................... 39

Lecteur audio................................................................ 39

Affichage du lecteur audio........................................................ 39

Icônes du lecteur audio........................................................ 40

Sélection de la source média................................................... 40

Ecoute de musique................................................................... 40

Recherche de musique........................................................ 40

Définition de la répétition d'un titre.......................................40

Définition de la répétition de tous les titres.......................... 40

Définition de la lecture aléatoire des titres........................... 40

Réglage du volume................................................................... 40

Activation et désactivation de zones.................................... 40

Désactivation du volume du lecteur audio........................... 40

Radio VHF................................................................................ 40

Balayage des canaux VHF.................................................. 40

Réglage du silencieux de la VHF......................................... 40

Radio........................................................................................ 40

Définition de la région du syntoniseur.................................. 40

Changement de station radio............................................... 40

Changement du mode de réglage....................................... 40

Préréglages..........................................................................40

Lecture DAB............................................................................. 41

Définition de la région du syntoniseur DAB......................... 41

Recherche de stations DAB................................................. 41

Changement de station DAB............................................... 41

Préréglages DAB................................................................. 41

Radio satellite SiriusXM............................................................ 41

Localisation d'un ID radio SiriusXM..................................... 41

Activation d'un abonnement SiriusXM................................. 41

Personnalisation du Channel Guide.................................... 42

Enregistrement d'un canal SiriusXM dans la liste des stations

préréglées............................................................................ 42

Déverrouillage du contrôle parental SiriusXM..................... 42

Définition du nom de l'appareil................................................. 42

Mise à jour du logiciel du lecteur audio.................................... 42

Configuration de l'appareil.......................................... 42

Mise sous tension automatique du traceur............................... 42

Paramètres système................................................................. 42

Paramètres d'affichage........................................................ 43

Paramètres GPS.................................................................. 43

Affichage du journal d'événements...................................... 43

Affichage des informations sur le logiciel du système......... 43

Affichage des informations légales et de conformité relatives

à l'étiquetage électronique................................................... 43

Paramètres Mon navire............................................................ 43

Réglage du décalage de quille............................................ 43

Définition de l'écart de température de l'eau........................44

Étalonnage d'un appareil de vitesse surface....................... 44

Définition de la capacité de carburant du bateau................ 44

Synchronisation des données de carburant avec le niveau

réel de carburant du bateau................................................. 44

Paramètres de communication................................................. 44

NMEA 0183..........................................................................45

NMEA 2000Paramètres....................................................... 45

Réseau Wi‑Fi....................................................................... 45

Définition des alarmes.............................................................. 45

Alarmes de navigation......................................................... 45

Alarmes système................................................................. 46

Réglage de l'alarme carburant............................................. 46

Paramètres des unités.............................................................. 46

Paramètres de navigation......................................................... 46

Paramètres des autres navires................................................. 46

Restauration des réglages d'usine du traceur.......................... 46

Partage et gestion des données utilisateur............... 46

Connexion à un appareil Garmin pour partager des données

utilisateur.................................................................................. 47

Schéma de câblage pour le partage de données

utilisateur..............................................................................47

Sélection d'un type de fichier pour des waypoints et des

itinéraires tiers.......................................................................... 47

Copie de données utilisateur depuis une carte mémoire......... 47

Copie de données utilisateur sur une carte mémoire............... 47

Copie de waypoints, itinéraires et tracés depuis HomePort™

vers un traceur.......................................................................... 47

Sauvegarde des données sur un ordinateur............................ 48

Restauration des données de sauvegarde sur un traceur........ 48

Enregistrement des informations système sur une carte

mémoire.................................................................................... 48

Suppression des données enregistrées................................... 48

Annexes........................................................................ 48

ActiveCaptain et Garmin Express............................................. 48

Application Garmin Express..................................................... 48

Installation de l'application Garmin Express sur un

ordinateur............................................................................. 48

Enregistrement de votre appareil avec l'application Garmin

Express................................................................................ 48

Mise à jour de vos cartes avec l'application Garmin

Express................................................................................ 49

Mises à jour logicielles......................................................... 49

Nettoyage de l'écran................................................................. 50

Captures d'écran...................................................................... 50

Captures d'écran..................................................................50

Copie de captures d'écran sur un ordinateur....................... 50

Dépannage............................................................................... 50

Mon appareil ne capte pas les signaux GPS....................... 50

Mon appareil ne s'allume pas ou s'éteint

systématiquement................................................................ 50

Mon sondeur ne fonctionne pas.......................................... 50

Mon appareil ne crée pas de waypoints à la position

correcte................................................................................ 51

Mon appareil n'affiche pas l'heure exacte............................ 51

Caractéristiques techniques..................................................... 51

Tous les modèles................................................................. 51

Modèles 6 pouces................................................................ 51

Modèles 7 pouces................................................................ 51

Modèles 9 pouces................................................................ 51

Caractéristiques des modèles de sondeur.......................... 52

NMEA Informations NMEA 0183......................................... 52

Table des matières iii

NMEA 2000Données PGN.................................................. 52

Index.............................................................................. 53

iv Table des matières

Introduction

AVERTISSEMENT

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre

connaissance des avertissements et autres informations importantes sur le produit.

Vue avant de l'ECHOMAP UHD 60

Vue du connecteurECHOMAP UHD 60

Bouton Marche/Arrêt

Capteur de rétroéclairage automatique

Boutons

Lecteur de carte mémoire microSD

AVIS

Chaque fois que vous placez l'appareil sur le socle, assurezvous qu'il y est bien installé, que les câbles sont insérés entièrement dans l'appareil et le socle, et que l'étrier de verrouillage est bien fermé. Un déclic se fait entendre lorsque la fixation est correctement installée. Si les câbles ne sont pas suffisamment insérés et que l'appareil n'est pas bien fixé, il peut perdre de la puissance ou cesser de fonctionner. Il risque aussi de tomber du socle et d'être endommagé.

Boutons de l'appareil

Pour mettre sous tension et arrêter l'appareil lorsque le bouton est enfoncé.

Pour ouvrir un menu contextuel afin de régler le rétroéclairage, le mode Couleur et la transmission du sondeur, appuyer et relâcher brièvement le bouton.

Pour faire défiler les niveaux de luminosité, appuyer à plusieurs reprises sur le bouton.

Pour effectuer un zoom arrière sur une carte ou une vue. Pour effectuer un zoom avant sur une carte ou une vue.

Pour faire défiler, sélectionner des options et déplacer le

SELECT Pour accuser réception de messages et sélectionner des

BACK Pour revenir à l'écran précédent. MARK Pour enregistrer la position actuelle comme waypoint. HOME Pour revenir à l'écran d'accueil.

MENU Pour ouvrir un menu d'options pour la page, le cas échéant.

curseur.

options.

Pour faire une capture d'écran, maintenir le bouton enfoncé.

Pour fermer un menu, le cas échéant. Pour faire une capture d'écran, maintenir le bouton enfoncé.

POWER Alimentation et partage de données N2K réseau NMEA 2000 XDCR Sondes 4 broches

AVIS

Pour empêcher la corrosion des contacts métalliques, recouvrez les connecteurs inutilisés avec des caches étanches.

Vue avant de l'ECHOMAP UHD 70/90

Bouton Marche/Arrêt

Capteur de rétroéclairage automatique

Ecran tactile

Raccourcis clavier

Lecteur de carte mémoire microSD

Boutons de l'appareil

Pour mettre sous tension et arrêter l'appareil lorsque le bouton est enfoncé.

Pour ouvrir un menu contextuel afin de régler le rétroéclairage, le mode Couleur et la transmission du sondeur, appuyer et relâcher brièvement le bouton.

Pour faire défiler les niveaux de luminosité, appuyer à plusieurs reprises sur le bouton.

1 2 3 4 Permet de choisir une touche raccourci pour accéder à l'écran

actif. Appuyez sur ces touches pour ouvrir l'écran associé.

Configuration d'une touche raccourci

Vous pouvez configurer une touche raccourci pour accéder rapidement aux écrans les plus fréquemment utilisés. Vous pouvez créer un raccourci vers des écrans comme celui du sondeur ou des cartes.

Ouvrez un écran.

Maintenez une touche de raccourci enfoncée puis

sélectionnez OK.

ASTUCE : le raccourci est également enregistré dans la

catégorie Utilisé fréquemment avec le numéro de touche de

raccourci.

Si vous ne souhaitez pas connecter d'appareils NMEA® 0183 ni un autre traceur

pour partager des données, vous pouvez ignorer les fils bleu et marron.

Introduction 1

Vue du connecteurECHOMAP UHD 70/90

POWER Alimentation et appareils NMEA 0183 NMEA 2000 réseau NMEA 2000 SONAR Sondes 12 broches PANOPTIX Sonar Panoptix™ LiveScope™ou Garmin® Marine Network

Pour empêcher la corrosion des contacts métalliques, recouvrez les connecteurs inutilisés avec des caches étanches.

pour le partage du sondeur, du sondeur LiveScope, des cartes et des données utilisateur

AVIS

Conseils et raccourcis

• Appuyez sur pour allumer le traceur

• Sur n'importe quel écran, appuyez plusieurs fois sur pour faire défiler les niveaux de luminosité. Cela peut être utile dans les cas où la luminosité est trop faible pour voir l'écran.

• Maintenez une touche identifiée par un numéro enfoncée pour créer un raccourci vers une page.

• Appuyez sur HOME à partir de n'importe quel écran pour revenir à l'écran d'accueil.

• Appuyez sur MENU pour accéder à d'autres paramètres pour cet écran.

• Sélectionnez MENU pour fermer le menu lorsque vous avez terminé.

• Appuyez sur pour ouvrir d'autres options, comme le réglage du rétroéclairage et le verrouillage de l'écran tactile.

• Appuyez sur , puis sélectionnez Marche/Arrêt > Éteindre appar., ou maintenez la touche enfoncée jusqu'à ce que la barre Éteindre appar. se remplisse et que le traceur s'éteigne, si cette option est disponible.

• Appuyez sur , puis sélectionnez Marche/Arrêt > Mettre en veille pour passer le traceur en mode veille, si cette option est disponible.

Téléchargement des manuels à partir du Web

Vous pouvez récupérer la dernière version du manuel d'utilisation et les traductions des manuels sur le site Web Garmin.

Rendez-vous sur garmin.com/manuals/ECHOMAPUHD.

Téléchargez le manuel.

Centre d'assistance Garmin

Rendez-vous sur support.garmin.com pour obtenir de l'aide et des informations, et pour accéder aux manuels des produits, aux questions fréquentes, aux mises à jour logicielles, à des vidéos et au service d'assistance client.

Insertion de cartes mémoire

Vous pouvez utiliser des cartes mémoire en option avec le traceur. Les cartes de données cartographiques permettent d'afficher des images satellite haute résolution et des photos aériennes de ports, de marinas et d'autres points d'intérêt. Vous

pouvez utiliser des cartes mémoire vierges pour enregistrer des cartes Garmin Quickdraw™ Contours et des données du sondeur (avec une sonde compatible), transférer des données comme les waypoints et les itinéraires vers un traceur compatible ou un ordinateur et utiliser l'application ActiveCaptain®.

Cet appareil prend en charge les cartes mémoire microSD jusqu'à 32 Go, au format FAT32, de classe 4 au minimum. Il est recommandé d'utiliser une carte mémoire de 8 Go ou plus, de classe 10.

Ouvrez le cache situé à l'avant du traceur.

Insérez la carte mémoire .

Continuez à enfoncer la carte jusqu'à ce qu'un déclic se

produise. Nettoyez et séchez le joint et le cache.

AVIS

Pour éviter la corrosion, vérifiez que la carte mémoire, le joint et le cache sont parfaitement secs avant de fermer le cache.

Fermez la trappe.

Acquisition des signaux satellites GPS

Pour acquérir des signaux satellites, l'appareil doit disposer d'une vue dégagée sur le ciel. L'heure et la date sont réglées automatiquement en fonction de la position GPS.

Allumez l'appareil.

Patientez pendant que l'appareil recherche des satellites.

La procédure de recherche de signaux satellites peut prendre de 30 à 60 secondes.

Lorsque l'appareil acquiert les signaux satellites, les barres apparaissent en haut de l'écran d'accueil.

Lorsque l'appareil perd les signaux satellites, les barres disparaissent et un point d'interrogation clignotant apparaît sur l'icône de la carte.

Pour plus d'informations sur la fonction GPS, rendez-vous sur la page garmin.com/aboutGPS. Pour obtenir de l'aide sur la manière d'acquérir des signaux satellites, consultez la section (Mon appareil ne capte pas les signaux GPS, page 50).

Sélection de la source GPS

Si vous disposez de plusieurs sources GPS, vous pouvez sélectionner une source préférée de données GPS.

Sélectionnez Paramètres > Système > GPS > Source.

Sélectionnez la source des données GPS.

Personnalisation du traceur

Personnalisation de l'écran d'accueil

Vous pouvez ajouter des éléments sur l'écran d'accueil ou les réorganiser.

Dans l'écran d'accueil, sélectionnez Personnalisation de

l'accueil.

Sélectionner une option :

• Pour réorganiser un élément, sélectionnez Réorganiser,

sélectionnez l'élément à déplacer, puis son nouvel emplacement.

2 Personnalisation du traceur

• Pour ajouter un élément à l'écran d'accueil, sélectionnez

Ajouter et sélectionnez le nouvel élément à ajouter.

• Pour supprimer un élément que vous avez ajouté à l'écran

d'accueil, sélectionnez Supprimer et sélectionnez l'élément à supprimer.

• Pour modifier l'image de fond d'écran de l'accueil,

sélectionnez Fond d'écran puis sélectionnez une image.

Personnalisation des pages

Création d'une nouvelle page combinée avec l'ECHOMAP UHD 70/90

Vous pouvez créer une page combinée personnalisée qui correspond à vos besoins.

Sélectionnez Combinés > Personnaliser > Ajouter.

Sélectionnez une disposition.

Sélectionnez une zone.

Sélectionnez une fonction pour la zone.

Répétez ces étapes pour toutes les zones de la page.

Faites glisser les flèches pour redimensionner les zones.

Maintenez le doigt appuyé sur une zone pour la réorganiser.

Maintenez le doigt appuyé sur un champ de données pour

sélectionner de nouvelles données. Sélectionnez Terminé quand vous avez fini de personnaliser

la page. Saisissez le nom de la page et sélectionnez Terminé.

Création d'une nouvelle page combinée avec l'ECHOMAP UHD 60

Vous pouvez créer une page combinée personnalisée qui correspond à vos besoins.

Sélectionnez Combinés > Personnaliser > Ajouter.

Sélectionnez une disposition.

Sélectionnez une option en fonction du type d'écran affiché :

• Sur une vue en plein écran, sélectionnez MENU > Modifier les recouvrements.

• Sur un écran de pages combinées, sélectionnez MENU > Configurer la combinaison > Modifier les recouvrements.

ASTUCE : pour modifier rapidement les données affichées

dans une zone de recouvrement, appuyez longuement sur cette zone.

Sélectionnez un élément pour personnaliser les données et

barres de données :

• Pour modifier les données affichées dans une zone de calque, sélectionnez la zone, choisissez les nouvelles données à afficher, puis sélectionnez BACK.

• Pour choisir l'emplacement et la disposition de la barre de calque de données, sélectionnez Modifier la disposition et choisissez une option.

• Pour personnaliser les données affichées lors de la navigation, sélectionnez Navigation, puis choisissez une option.

• Pour activer d'autres barres, comme les outils multimédias, sélectionnez Barre supérieure ou Barre inférieure, puis sélectionnez les options souhaitées.

Sélectionnez Terminé.

Configuration du type de navire

Vous pouvez sélectionner un type de navire pour configurer les paramètres du traceur et utiliser des fonctions adaptées à votre navire.

Sélectionnez Paramètres > Mon navire > Type de navire.

Sélectionnez une option.

Réglage du rétroéclairage

Sélectionnez Paramètres > Système > Affichage > Rétroéc

lairage.

Réglez le rétroéclairage.

Sélectionnez une zone.

Sélectionnez une fonction pour la zone.

Répétez ces étapes pour toutes les zones de la page.

Sélectionnez Données et personnalisez les données

affichées. Sélectionnez Suivant quand vous avez fini de personnaliser

la page. Saisissez un nom pour la page et sélectionnez Terminé.

Utilisez les boutons de direction pour redimensionner la

fenêtre Sélectionnez BACK pour quitter.

Personnalisation des recouvrements de données

Vous pouvez personnaliser les données des calques affichés sur un écran.

Personnalisation du traceur 3

ASTUCE : depuis n'importe quel écran, appuyez de façon répétée sur pour faire défiler les niveaux de luminosité. Cela peut être utile dans les cas où la luminosité est trop faible pour voir l'écran.

Réglage du mode Couleur

Sélectionnez Paramètres > Système > Affichage > Mode

Couleur. ASTUCE : sélectionnez > Affichage > Mode Couleur à

partir de n'importe quel écran pour accéder aux paramètres de couleur.

Sélectionnez une option.

Modification de l'image en arrière-plan

Sur l'écran d'accueil, sélectionnez MENU > Fond d'écran.

ASTUCE : vous pouvez également modifier ce paramètre

dans Paramètres > Système > Affichage > Fond d'écran. Sélectionnez une image.

Application ActiveCaptain

ATTENTION

Cette fonction permet aux utilisateurs d'envoyer des informations. Garmin n'offre aucune garantie quant à la précision, à la pertinence ou à l'exhaustivité des informations envoyées par les utilisateurs. L'utilisation des informations envoyées par les utilisateurs se fait à vos propres risques.

L'application ActiveCaptain vous permet de connecter votre appareil ECHOMAP UHD, vos cartes et la communauté pour vous offrir une expérience marine connectée.

Avec l'application ActiveCaptain installée sur votre appareil mobile, vous pouvez télécharger, acheter et mettre à jour des cartes. Vous pouvez utiliser l'application pour transférer facilement et rapidement des données utilisateur, comme les waypoints et les routes, vous connecter à la communauté Garmin Quickdraw Contours, mettre à jour le logiciel de l'appareil et planifier votre trajet.

Vous pouvez vous connecter à la communauté ActiveCaptain pour obtenir des informations à jour sur les marinas et autres points d'intérêt. Lorsque l'application est couplée à votre traceur, elle peut transférer des Smart Notifications, comme les appels et les SMS, sur l'écran du traceur.

Rôles dans ActiveCaptain

Le niveau d'interaction dont vous bénéficiez avec l'appareil ECHOMAP UHD via l'application ActiveCaptain dépend de votre rôle.

Fonction Propriétaire Invité

Enregistrement de l'appareil, des cartes intégrées et des cartes de données cartographiques supplémentaires sur le compte

Mise à jour du logiciel Oui Oui Transfert automatique du contenu Garmin

Quickdraw Contours que vous avez téléchargé ou créé

Transfert des Smart Notifications Oui Oui Démarrage de la navigation vers un waypoint

spécifique ou suivi d'une route spécifique Synchronisation manuelle des waypoints et routes

avec l'appareil ECHOMAP UHD

Utilisation de l'application ActiveCaptain

Vous pouvez connecter un appareil mobile à l'appareilECHOMAP UHD à l'aide de l'application ActiveCaptain. L'application constitue un moyen simple et rapide d'interagir avec votre appareilECHOMAP UHD, entre autres de partager des données, de réaliser des enregistrements, de mettre à jour le logiciel de l'appareil et de recevoir des notifications d'appareils mobiles.

Insérez une carte mémoire dans l'un des logements pour

carte de l'appareilECHOMAP UHD. (Insertion de cartes

mémoire, page 2)

Veillez à ce que la carte soit bien insérée chaque fois que vous voulez utiliser la fonction ActiveCaptain.

Sélectionnez ActiveCaptain > Créer une carte mémoire

ActiveCaptain.

AVIS

Vous serez peut-être invité à formater votre carte mémoire. Si vous formatez votre carte, vous supprimez toutes les données qui y sont stockées, y compris les données

Oui Non

Oui Oui

utilisateur enregistrées, comme les waypoints. Il est recommandé d'effectuer le formatage, mais ce n'est pas obligatoire. Avant de formater votre carte, assurez-vous d'enregistrer les données stockées sur la carte sur la mémoire interne de votre appareil (Copie de données

utilisateur depuis une carte mémoire, page 47). Après avoir

formaté la carte pour l'application ActiveCaptain, vous pouvez retransférer vos données utilisateur sur la carte (Copie de données utilisateur sur une carte mémoire,

page 47).

Sur la page ActiveCaptain, sélectionnez MENU >

Configuration du Wi-Fi > Réseau Wi-Fi > Wi-Fi > Activé.

Entrez le nom et le mot de passe de ce réseau.

Depuis la boutique d'applications sur votre appareil mobile,

installez et ouvrez l'application ActiveCaptain. Approchez l'appareil à moins de 32 m (105 pi) de

l'appareilECHOMAP UHD. Dans les paramètres de votre appareil mobile, ouvrez la

page des connexions Wi‑Fi® et connectez-vous à l'appareil Garmin à l'aide du nom et du mot de passe que vous avez saisis.

Activation des Smart Notifications

AVERTISSEMENT

Ne lisez pas les notifications et n'y répondez pas lorsque vous êtes à la barre. Un manque d'attention portée aux conditions météo sur l'eau peut entraîner des dommages sur votre bateau, des blessures ou la mort.

Pour que votre appareil ECHOMAP UHD puisse recevoir des notifications, vous devez le connecter à votre appareil mobile et à l'application ActiveCaptain.

Sur l'appareil ECHOMAP UHD, sélectionnez ActiveCaptain

> Smart Notifications > Activer les notifications. Activez la technologie Bluetooth® dans les paramètres de

l'appareil mobile. Approchez les appareils à moins de 10 m (33 pi) l'un de

l'autre. Dans l'application ActiveCaptain sur l'appareil mobile,

sélectionnez Smart Notifications > Coupler avec le traceur.

Suivez les instructions à l'écran pour coupler l'application à

l'appareil ECHOMAP UHD. Lorsque vous y êtes invité, entrez le code sur votre appareil

mobile. Si besoin, réglez les notifications que vous voulez recevoir

dans les paramètres de votre appareil mobile.

Mise à jour logicielle avec l'application ActiveCaptain

Si votre appareil est doté de la technologie Wi‑Fi, vous pouvez utiliser l'application ActiveCaptain pour télécharger et installer les dernières mises à jour logicielles pour votre appareil.

AVIS

Il se peut que vous deviez télécharger des fichiers volumineux pour effectuer les mises à jour logicielles. Les limites et frais de données habituels imposés par votre fournisseur de services Internet s'appliquent. Contactez votre fournisseur de services Internet pour obtenir plus d'informations sur les limites et frais de données.

Le processus d'installation peut prendre plusieurs minutes.

Connectez l'appareil mobile à l'appareil ECHOMAP UHD

(Utilisation de l'application ActiveCaptain, page 4).

4 Application ActiveCaptain

Lorsqu'une mise à jour logicielle est disponible et que vous

disposez d'un accès à Internet sur votre appareil mobile, sélectionnez Mises à jour logicielles > Télécharger.

L'application ActiveCaptain télécharge la mise à jour sur l'appareil mobile. Lorsque vous reconnectez l'application à l'appareil ECHOMAP UHD, la mise à jour est transférée vers l'appareil. Une fois le transfert terminé, vous êtes invité à installer la mise à jour.

Lorsque vous y êtes invité par l'appareil ECHOMAP UHD,

sélectionnez une option pour installer la mise à jour.

• Pour mettre à jour immédiatement le logiciel, sélectionnez

OK.

• Pour repousser la mise à jour, sélectionnez Annuler.

Quand vous êtes prêt à installer la mise à jour, sélectionnez ActiveCaptain > Mises à jour logicielles >

Installer maintenant.

Mises à jour des cartes avec ActiveCaptain

Vous pouvez utiliser l'application ActiveCaptain pour télécharger et transférer les dernières mises à jour cartographiques pour votre appareil. Pour économiser de la place sur votre appareil mobile et sur votre carte ActiveCaptain et pour accélérer le temps de téléchargement, essayez d'utiliser l'application ActiveCaptain pour ne télécharger que les zones de la carte dont vous avez besoin.

Si vous téléchargez une carte entière, vous pouvez utiliser l'application Garmin Express™ pour télécharger la carte sur une carte mémoire (Mise à jour de vos cartes avec l'application

Garmin Express, page 49). L'application Garmin Express

télécharge les cartes volumineuses plus rapidement que l'application ActiveCaptain.

AVIS

Il se peut que vous deviez télécharger des fichiers volumineux pour effectuer les mises à jour cartographiques. Les limites et frais de données habituels imposés par votre fournisseur de services Internet s'appliquent. Contactez votre fournisseur de services Internet pour obtenir plus d'informations sur les limites et frais de données.

Connectez l'appareil mobile à l'appareil ECHOMAP UHD

(Utilisation de l'application ActiveCaptain, page 4). Lorsqu'une mise à jour cartographique est disponible et que

vous disposez d'un accès à Internet sur votre appareil mobile, sélectionnez OneChart > Mes cartes.

Sélectionnez la carte à mettre à jour.

Sélectionnez la zone à télécharger.

Sélectionnez Télécharger.

Cartes et vues 3D

La disponibilité des cartes et des vues 3D dépend des données cartographiques et des accessoires utilisés.

REMARQUE : les vues 3D de la carte sont disponibles avec les cartes Premium, dans certaines zones.

Sélectionnez Cartes pour accéder aux cartes et aux vues de carte 3D.

Carte de navigation : affiche les données de navigation

disponibles sur les cartes préchargées et depuis les cartes supplémentaires, le cas échéant. Ces données incluent les bouées, les feux, les câbles, les sondages de profondeur, les

marinas et les stations d'observation des marées dans une vue de dessus.

Carte de pêche : offre une vue détaillée des contours inférieurs

et des sondages de profondeur sur la carte. Cette carte supprime les données de navigation de l'affichage, fournit des données bathymétriques détaillées et augmente les contours inférieurs pour l'indication des profondeurs. Cette carte est idéale pour la pêche hauturière.

REMARQUE : la carte de pêche est disponible avec les cartes Premium dans certaines zones.

Perspective 3D : fournit une vue de dessus et de l'arrière du

bateau (selon votre parcours) et fournit une aide visuelle à la navigation. Cette vue est utile lorsque vous naviguez à proximité de bancs, récifs, ponts ou canaux dangereux et vous permet d'identifier rapidement des itinéraires d'entrée et de sortie dans les ports ou ancrages qui ne vous sont pas familiers.

Mariner's Eye 3D : affiche une vue détaillée en trois

dimensions, de dessus et de l'arrière du bateau (selon votre parcours) et fournit une aide visuelle à la navigation. Cette vue est utile lorsque vous naviguez à proximité de bancs, récifs, ponts ou canaux dangereux et vous permet d'identifier rapidement des itinéraires d'entrée et de sortie dans les ports ou ancrages qui ne vous sont pas familiers.

Fish Eye 3D : offre une vue sous-marine qui représente le fond

marin selon les informations de la carte. Lorsqu'une sonde de sondeur est connectée, les cibles suspendues (comme les poissons) sont indiquées par des sphères rouges, vertes et jaunes. Le rouge indique les plus grosses cibles et le vert les plus petites.

Ombrage du relief : fournit un ombrage haute résolution de

l'altitude des lacs et eaux côtières. Cette carte peut être utile aux pêcheurs et plongeurs.

REMARQUE : la carte Ombrage du relief est disponible avec les cartes Premium dans certaines régions.

Carte de navigation et carte de pêche

REMARQUE : la carte de pêche est disponible avec les cartes

Premium dans certaines zones. La Carte de navigation est optimisée pour la navigation. Vous

pouvez planifier un parcours, afficher des informations cartographiques et utiliser la carte comme aide à la navigation. Pour ouvrir la Carte de navigation, sélectionnez Cartes > Carte de navigation.

La Carte de pêche offre une vue plus détaillée des fonds et du contenu en rapport avec la pêche. Cette carte est optimisée pour accompagner vos activités de pêche. Pour ouvrir la Carte de pêche, sélectionnez Cartes > Carte de pêche.

Zoom avant et zoom arrière sur la carte

Le niveau de zoom est indiqué par l'échelle située dans la partie inférieure de la carte. La barre située en-dessous de l'échelle représente la distance sur la carte.

• Pour faire un zoom arrière, sélectionnez .

• Pour faire un zoom avant, sélectionnez .

Cadrage de la carte à l'aide des boutons

Vous pouvez déplacer la carte afin de visualiser une zone différente de votre position actuelle.

Cartes et vues 3D 5

Depuis la carte, utilisez les boutons de direction.

Sélectionnez BACK pour arrêter le recadrage et ramener

l'écran sur votre position actuelle. REMARQUE : pour recadrer à partir d'un écran combiné,

sélectionnez SELECT.

Sélection d'un élément sur la carte à l'aide des boutons de l'appareil

Depuis une carte ou une vue 3D, sélectionnez , , ou

pour déplacer le curseur. Sélectionnez SELECT.

Symboles des cartes

Ce tableau contient une sélection des symboles courants pouvant apparaître sur les cartes détaillées.

Icône Description

Bouée Informations Services maritimes Station de marées Station de courant Photo de dessus disponible Photo en perspective disponible

Par ailleurs, la plupart des cartes sont dotées des fonctionnalités suivantes : lignes de contour de profondeur, zones intertidales, sondages sur place (comme représentés sur la carte papier d'origine), symboles et aides à la navigation, obstructions et zones de câblage.

Mesure de distance sur la carte

Dans une carte, sélectionnez une position.

Sélectionnez Mesurer distance.

Une icône en forme d'épingle apparaît à l'écran, à la position actuelle. La distance et l'angle à partir de l'épingle sont indiqués dans le coin.

ASTUCE : pour réinitialiser l'épingle et mesurer à partir de la position actuelle du curseur, sélectionnez .

Création d'un waypoint sur la carte

Sur une carte, sélectionnez une position ou un objet.

Sélectionnez Créer Waypoint.

Navigation vers une destination sur la carte

AVERTISSEMENT

Toutes les routes et lignes de navigation affichées sur le traceur sont destinées à vous donner une direction globale ou à vous indiquer le cap à suivre. Vous n'avez pas besoin de les suivre précisément. Pour éviter l'échouement ou les obstacles qui pourraient endommager votre bateau ou causer des dommages corporels voire la mort, consultez les aides à la navigation ainsi que les conditions météo sur l'eau pendant que vous naviguez.

La fonction Auto Guidage est basée sur des informations de carte électronique. Ces données ne garantissent pas un itinéraire dénué d'obstacles. Comparez avec soin le parcours à tous les signaux visuels, et évitez les terres, hauts-fonds ou autres obstacles pouvant se trouver sur votre trajectoire.

Lors de l'utilisation de l'option Rallier, un parcours direct et un parcours corrigé peuvent passer sur des terres ou un haut-fond. Utilisez les signaux visuels et barrez pour éviter les récifs, les hauts-fonds et autres objets dangereux.

REMARQUE : la carte de pêche est disponible avec les cartes Premium dans certaines zones.

REMARQUE : la fonction Auto Guidage est disponible avec les cartes Premium dans certaines régions.

Depuis la carte de navigation ou la carte de pêche,

sélectionnez une position. Si besoin, sélectionnez Naviguer jusqu'à.

Sélectionner une option :

• Pour naviguer directement vers la position, sélectionnez Rallier.

• Pour créer un itinéraire vers cette position qui inclut les changements de direction, sélectionnez Itinéraire vers.

• Pour utiliser l'auto guidage, sélectionnez Auto guidage.

Consultez le parcours représenté par la ligne de couleur

magenta. REMARQUE : lorsque vous utilisez la fonction Auto Guidage,

les segments gris d'une ligne magenta indiquent qu'Auto Guidage ne peut effectuer aucun calcul sur ces parties de l'itinéraire. Cela est dû aux paramètres de profondeur de sécurité minimum et de hauteur de sécurité minimum pour franchir un obstacle.

Suivez la ligne magenta et barrez pour éviter les récifs, les

hauts-fonds et autres obstacles.

Affichage des informations relatives à la position et aux objets sur une carte

Vous pouvez afficher des informations, comme la marée, le courant, l'éphéméride, les notes sur la carte ou les services locaux, associées à un lieu ou un objet sur la carte de navigation ou sur la carte de pêche.

Depuis la carte de navigation ou la carte de pêche,

sélectionnez une position ou un objet. Une liste des options s'affiche. Les options disponibles

varient en fonction de la position ou de l'objet sélectionné. Sélectionnez Informations.

Affichage des détails sur les aides à la navigation

Vous pouvez afficher divers types d'aide à la navigation, notamment les balises, les feux et les obstructions à partir des cartes de navigation, de pêche, Perspective 3D ou Mariner's Eye 3D.

REMARQUE : la carte de pêche est disponible avec les cartes Premium dans certaines zones.

REMARQUE : les vues 3D de la carte sont disponibles avec les cartes Premium, dans certaines zones.

Depuis une carte ou une vue 3D, sélectionnez une aide à la

navigation. Sélectionnez le nom de l'aide à la navigation.

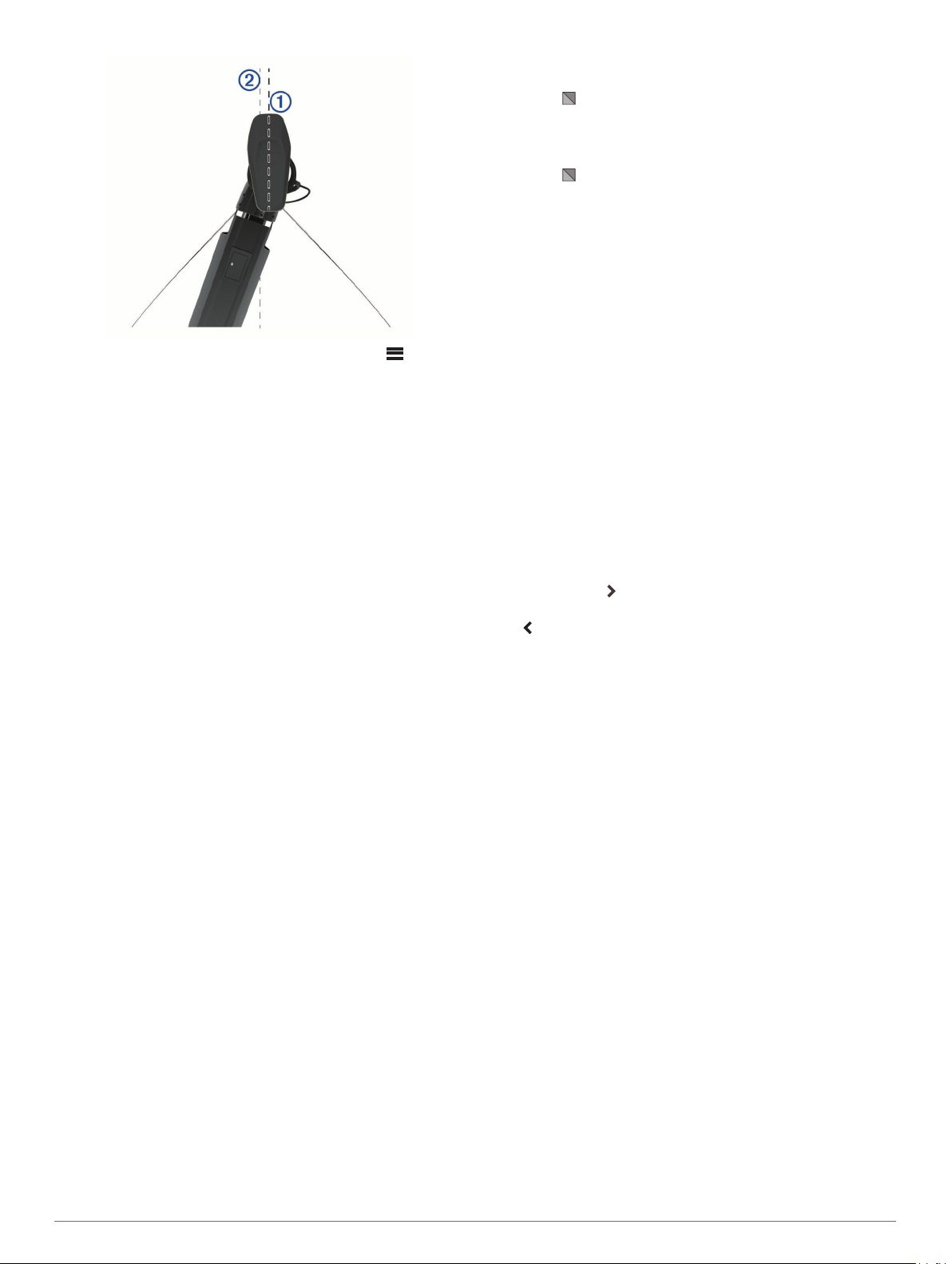

Ligne de foi et marqueurs d'angle

La ligne de foi est une extension, tracée sur la carte, de l'étrave du bateau dans la direction du voyage. Les marqueurs d'angle indiquent la position relative par rapport au cap ou au cap suivi, ce qui est utile pour la pêche au lancer ou la découverte de points de référence.

Définition de la ligne de foi et des marqueurs d'angle

Vous pouvez afficher la ligne de foi et la ligne de cap suivi sur la carte.

Le cap suivi est la direction du mouvement. La foi est la direction dans laquelle est dirigée la proue du bateau, quand un gyrocompas est connecté.

Sur une carte, sélectionnez MENU > Calques > Mon navire

> Ligne de foi > Marqueurs d'angle.

6 Cartes et vues 3D

Si nécessaire, sélectionnez Source, puis sélectionnez une

option :

• Pour utiliser automatiquement la source disponible,

sélectionnez Auto.

• Pour utiliser le cap mesuré à partir d'une antenne GPS

pour le cap suivi, sélectionnez Cap GPS (cap suivi).

• Pour utiliser les données provenant d'un compas

électronique connecté, sélectionnez Cap suivi.

• Pour utiliser à la fois les données d'un gyrocompas

connecté et d'une antenne GPS, sélectionnez COG et cap suivi.

Ce choix permet d'afficher et la ligne de foi et la ligne de cap suivi sur la carte.

Sélectionnez Affichage puis l'une des options suivantes :

• Sélectionnez Distance > Distance et saisissez la

longueur de la ligne affichée sur la carte.

• Sélectionnez Temps > Temps et saisissez le temps utilisé

pour calculer la distance que votre bateau va parcourir dans la durée spécifiée à la vitesse actuelle.

Activation des marqueurs d'angle

Vous pouvez ajouter des marqueurs d'angle sur la carte tout le long de la ligne de foi. Les marqueurs d'angle peuvent servir pour la pêche au lancer.

Définissez la ligne de foi (Définition de la ligne de foi et des

marqueurs d'angle, page 6).

Sélectionnez Marqueurs d'angle.

Cartes Premium

AVERTISSEMENT

REMARQUE : tous les modèles ne prennent pas en charge toutes les cartes.

Les cartes Premium facultatives, telles que BlueChart® g3 Vision, vous permettent de tirer le meilleur parti de votre traceur. En plus de fournir une carte marine détaillée, les cartes Premium peuvent présenter les fonctions suivantes, disponibles dans certaines régions.

Mariner’s Eye 3D : offre une vue de dessus et de l'arrière du

bateau pour une aide à la navigation en trois dimensions.

Fish Eye 3D : offre une vue sous-marine en trois dimensions

qui représente visuellement le fond sous-marin en fonction des informations de la carte.

Cartes de pêche : affiche la carte avec des contours de

profondeurs améliorés et sans données de navigation. Cette carte convient parfaitement pour la pêche hauturière.

Images satellite haute résolution : offre des images satellite

haute résolution pour une vision réaliste des terres et des étendues d'eau sur la carte de navigation (Affichage des

images satellites sur la carte de navigation, page 8).

Photos aériennes : offre une vue des marinas et d'autres

photos aériennes pertinentes pour la navigation afin de vous aider à visualiser les environs (Affichage de photos aériennes

de repères, page 8).

Données détaillées de routes et de points d'intérêt : offre

des données de routes et de points d'intérêt qui incluent des routes côtières et des points d'intérêt très détaillés (comme des restaurants, des hôtels et des attractions locales).

Auto guidage : utilise des informations et des données de carte

spécifiques à votre bateau pour déterminer le meilleur itinéraire vers votre destination.

Affichage des informations de la station de marées

AVERTISSEMENT

Les informations sur les marées et courants ne sont fournies qu'à titre informatif. Il vous incombe de tenir compte des informations sur l'eau en général, de rester vigilant et de faire preuve de bon sens lorsque vous vous trouvez dans l'eau, sur l'eau ou aux abords d'un plan d'eau. Sinon, vous risquez un accident pouvant entraîner des dommages matériels et des blessures graves, voire mortelles.

L'icône sur la carte indique une station de marées. Vous pouvez visualiser un graphique détaillé d'une station de marées pour vous aider à prévoir le niveau de marée à différentes heures ou sur différents jours.

REMARQUE : cette fonction est disponible avec les cartes Premium dans certaines régions.

Depuis la carte de navigation ou la carte de pêche,

sélectionnez une station de marées. Le sens des marées et les informations sur le niveau de

marée s'affichent en regard de . Sélectionnez le nom de la station.

Indicateurs animés des marées et des courants

AVERTISSEMENT

REMARQUE : cette fonction est disponible avec les cartes Premium dans certaines régions.

Vous pouvez afficher les indicateurs de sens des courants et de station d'observation des marées sur la carte de navigation ou de pêche. Vous devez aussi activer les icônes animées dans les paramètres de la carte (Paramètres du calque Carte, page 10).

Un indicateur de station d'observation des marées apparaît sur la carte sous la forme d'un graphique à barres avec une flèche. Une flèche rouge pointant vers le bas indique une marée descendante tandis qu'une flèche bleue pointant vers le haut indique une marée montante. Lorsque vous déplacez le curseur sur l'indicateur de station d'observation des marées, la hauteur de la marée au niveau de la station s'affiche au-dessus de l'indicateur de la station.

Les indicateurs de sens des courants prennent la forme de flèches sur la carte. Le sens de chaque flèche indique le sens du courant à l'emplacement spécifique sur la carte. La couleur de la flèche indique la plage de vitesse du courant à cette position. Lorsque vous déplacez le curseur sur l'indicateur de sens des courants, la vitesse spécifique du courant à cette position apparaît au-dessus de l'indicateur de sens.

Couleur Plage de vitesse actuelle

Jaune 0 à 1 nœud Orange 1 à 2 nœuds Rouge 2 nœuds minimum

Cartes et vues 3D 7

Affichage des indicateurs de marées et de courants

REMARQUE : cette fonction est disponible avec les cartes Premium dans certaines régions.

Vous pouvez afficher des indicateurs animés ou statiques de station de marées ou de courant sur la carte de navigation ou la carte de pêche.

Depuis la carte de navigation ou la carte de pêche,

sélectionnez MENU > Calques > Carte > Marées et courants.

Pour afficher les indicateurs de station de marées et les

indicateurs de sens des courants animés sur la carte, sélectionnez Animé.

Affichage des images satellites sur la carte de navigation

REMARQUE : cette fonction est disponible avec les cartes

Premium dans certaines régions. Vous pouvez placer des images satellite haute résolution sur les

terres ou les étendues d'eau sur la carte de navigation. REMARQUE : une fois activées, les images satellite haute

résolution ne sont présentes qu'à des niveaux de zoom faibles. Si vous ne voyez pas d'images haute résolution dans votre région cartographiée facultative, vous pouvez sélectionner pour effectuer un zoom avant. Vous pouvez également définir un niveau de détail plus élevé en modifiant le niveau du zoom de la carte.

Sur la carte de navigation, sélectionnez MENU > Calques >

Carte > Photos satellites.

Sélectionner une option :

• Sélectionnez Terre seulement pour afficher les

informations de carte standard sur l'eau avec des photos recouvrant la terre.

REMARQUE : vous devez activer ce paramètre pour voir les cartes Standard Mapping®.

• Sélectionnez Carte photo mixte pour afficher les photos

sur l'eau et la terre avec un niveau d'opacité spécifié. Utilisez le curseur pour régler l'opacité de la photo. Plus le pourcentage est élevé, plus les photos satellite couvrent les terres et les étendues d'eau.

Affichage de photos aériennes de repères

Pour afficher des photos aériennes sur la carte de navigation, vous devez activer la fonction Points photo dans le paramétrage cartographique (Calques Carte, page 10).

REMARQUE : cette fonction est disponible avec les cartes Premium dans certaines régions.

Vous pouvez utiliser des photos aériennes de repères, marinas et ports afin de vous aider à vous orienter dans votre environnement ou pour vous familiariser avec une marina ou un port avant votre arrivée.

Depuis une carte de navigation, sélectionnez une icône

d'appareil photo :

• Pour voir une photo de dessus, sélectionnez .

• Pour voir une photo en perspective, sélectionnez . La photo a été prise à partir de l'emplacement de l'appareil photo, pointé dans la direction du cône.

Sélectionnez Photo.

Récepteur AIS

Le récepteur AIS (Automatic Identification System) vous permet d'identifier et de suivre d'autres navires et vous avertit du trafic de la zone. Lorsqu'il est relié à un périphérique AIS externe, le traceur peut indiquer certaines informations AIS sur d'autres navires à portée, dès l'instant que ces derniers sont équipés d'un transpondeur et qu'ils transmettent activement des informations AIS.

Les informations sur chaque navire comprennent le code MMSI (Maritime Mobile Service Identity), la position, la vitesse GPS, le cap GPS, le temps écoulé depuis la dernière position signalée du navire, l'approche la plus près et le temps d'approche le plus près.

Certains modèles de traceurs prennent aussi en charge la fonction BFT (Blue Force Tracking). Les navires suivis avec le BFT sont indiqués en couleur bleu-vert.

Symboles de ciblage AIS

Symbole Description

Navire AIS. Le navire transmet des informations AIS. Le sens vers lequel pointe le triangle indique le sens dans lequel se déplace le navire AIS.

La cible est sélectionnée. La cible est activée. La cible apparaît plus grande sur le

graphique. Une ligne verte reliée à la cible indique le cap de la cible. Le MMSI, la vitesse et la direction du navire sont précisés sous la cible si l'affichage des détails a été configuré sur Afficher. Une bannière de message apparaît en cas de perte de la transmission AIS du navire.

La cible est perdue. Une croix (X) verte indique la perte de la transmission AIS du navire. Le traceur affiche une bannière de message vous invitant à préciser si vous souhaitez continuer à suivre le navire. Si vous interrompez le suivi du navire, le symbole de cible perdue disparaît de la carte ou de la carte 3D.

Cible dangereuse à portée. La cible clignote, une alarme retentit et une bannière de message s'affiche. Une fois l'alarme reconnue, un triangle rouge auquel est reliée une ligne rouge indique la position et le cap de la cible. Si l'alarme de collision de la zone de sécurité a été désactivée, la cible clignote, mais aucune alarme sonore ne retentit et la bannière n'apparaît pas. Une bannière de message apparaît en cas de perte de la transmission AIS du navire.

La cible dangereuse est perdue. Une croix (X) rouge indique la perte de la transmission AIS du navire. Le traceur affiche une bannière de message vous invitant à préciser si vous souhaitez continuer à suivre le navire. Si vous interrompez le suivi du navire, le symbole de cible dangereuse perdue disparaît de la carte ou de la vue 3D.

La position de ce symbole indique le point d'approche le plus proche d'une cible dangereuse, et les numéros en regard du symbole indiquent le temps jusqu'au point d'approche le plus proche de cette cible.

REMARQUE : les navires suivis avec le BFT (Blue Force Tracking) sont indiqués en couleur bleu-vert, quel que soit leur statut.

Cap et parcours prévu des cibles AIS activées

Lorsque les informations sur le cap et le cap suivi sont fournies par une cible AIS activée, le cap de la cible apparaît sur une carte sous la forme d'une ligne continue reliée au symbole de la cible AIS. Aucune ligne de foi n'apparaît sur une vue 3D.

L'itinéraire prévu de la cible AIS activée apparaît sous la forme d'une ligne en pointillés sur une carte ou une vue 3D. La longueur de la ligne d'itinéraire prévue repose sur la valeur du paramètre de cap prévu. Si une cible AIS ne transmet pas d'informations sur sa vitesse ou si le navire ne se déplace pas, aucune ligne d'itinéraire prévue n'apparaît. Toute modification des informations sur la vitesse, le cap suivi ou le régime du moteur que transmet le navire peut avoir une incidence sur le calcul de la ligne d'itinéraire prévue.

Lorsque les informations sur le cap suivi, le cap et le régime du moteur sont fournies par une cible AIS activée, l'itinéraire prévu de la cible est calculé en fonction des informations sur le cap suivi et le régime du moteur. La direction dans laquelle la cible tourne, qui repose aussi sur les informations sur le régime du moteur, est indiquée par la direction de la pointe à l'extrémité de la ligne de foi. La longueur de la pointe ne change pas.

8 Cartes et vues 3D

Lorsque les informations sur le cap suivi et le cap sont fournies par une cible AIS activée mais pas le régime du moteur, l'itinéraire prévu de la cible est calculé en fonction des informations sur le cap suivi.

Activation d'une cible pour un navire AIS

Depuis une carte ou une vue 3D, sélectionnez un navire AIS.

Sélectionnez Navire AIS > Activer la cible.

Affichage des informations sur un navire AIS ciblé

Vous pouvez afficher l'état du signal AIS, le numéro MMSI, la vitesse GPS, le cap GPS et d'autres informations transmises sur un navire AIS ciblé.

Dans une carte ou une vue 3D, sélectionnez un navire AIS.

Sélectionnez Navire AIS.

Désactivation d'une cible pour un navire AIS

Depuis une carte ou une vue 3D, sélectionnez un navire AIS.

Sélectionnez Navire AIS > Désactiver la cible.

Affichage d'une liste des menaces AIS

Sur une carte ou une vue 3D, sélectionnez MENU > Calques > Autres navires > Liste AIS.

Configuration de l'alarme de collision de la zone de sécurité

Pour pouvoir configurer une alarme de collision de zone de sécurité, vous devez connecter au préalable un traceur compatible à un périphérique AIS.

L'alarme de collision de la zone de sécurité n'est utilisée qu'avec la fonction AIS. La zone de sécurité permet d'éviter les collisions et peut être personnalisée.

Sélectionnez Paramètres > Alarmes > AIS > Alarme AIS >

Activé.

Une bannière de message apparaît et une alarme retentit lorsqu'un navire AIS pénètre dans la zone de sécurité de votre bateau. L'objet est également indiqué comme étant dangereux à l'écran. Lorsque l'alarme est désactivée, la bannière de message et l'alarme sonore le sont également. Cependant, l'objet est toujours indiqué comme étant dangereux à l'écran.

Sélectionnez Portée.

Sélectionnez une distance pour le rayon de la zone de

sécurité autour du navire. Sélectionnez Temps jusqu'à.

Sélectionnez à quel moment l'alarme doit retentir si une cible

est détectée en approche de la zone de sécurité. Par exemple, pour être averti 10 minutes avant qu'une cible

n'entre dans la zone de sécurité, attribuez la valeur 10 à l'option Temps jusqu'à. L'alarme retentira 10 minutes avant l'entrée du navire dans la zone de sécurité.

Aides à la navigation AIS

Une aide à la navigation AIS (ATON) est un type d'aide à la navigation transmis par radio AIS. Les ATON sont affichés sur les cartes avec des informations d'identification comme la position et le type.

Il existe trois types principaux d'ATON AIS. Les ATON réels existent physiquement et envoient leurs informations de position et d'identification à partir de leur position réelle. Les ATON hybrides existent physiquement, mais leurs informations de position et d'identification sont envoyées d'un autre endroit. Les ATON virtuelles n'ont pas d'existence physique et leurs informations de position et d'identification sont envoyées d'un autre endroit.

Vous pouvez voir les ATON AIS sur la carte quand le traceur est connecté à une radio AIS compatible. Pour afficher les ATON AIS : sur une carte, sélectionnez MENU > Calques > Carte > Aide à la navigation > ATON. Vous pouvez afficher davantage d'informations sur un ATON si vous sélectionnez cet ATON sur la carte.

Symbole Signification

ATON réel ou hybride

ATON réel ou hybride : cardinale nord

ATON réel ou hybride : cardinale sud

ATON réel ou hybride : cardinale est

ATON réel ou hybride : cardinale ouest

ATON réel ou hybride : marque spéciale

ATON réel ou hybride : marque sans danger

ATON réel ou hybride : danger

ATON virtuel

ATON virtuel : cardinale nord

ATON virtuel : cardinale sud

ATON virtuel : cardinale est

ATON virtuel : cardinale ouest

ATON virtuel : marque spéciale

ATON virtuel : marque sans danger

ATON virtuel : danger

Signaux de détresse AIS

Les appareils autonomes émettent des signaux de détresse AIS et transmettent des rapports de position d'urgence lorsqu'ils sont activés. Le traceur peut recevoir des signaux provenant d'émetteurs de recherche et de secours (SART), de radiobalises de localisation des sinistres (EPRIB) ainsi que d'autres signaux Homme à la mer (MOB). Les transmissions de signaux de détresse diffèrent des transmissions AIS standard et apparaissent donc différemment sur le traceur. Au lieu de suivre la transmission d'un signal de détresse pour éviter une collision, vous localisez la transmission d'un signal de détresse et portez assistance à un navire ou à une personne.

Navigation vers la transmission d'un signal de détresse

Lorsque vous recevez la transmission d'un signal de détresse, un signal de détresse s'affiche.

Sélectionnez Consulter > Rallier pour lancer la navigation vers la transmission.

Symboles des cibles des signaux de détresse AIS

Symbole Description

Appareil de transmission de signaux de détresse AIS. Sélectionnez ce symbole pour afficher des informations supplémentaires sur la transmission et lancer la navigation.

Transmission perdue. Test de transmission. S'affiche lorsqu'un navire teste son

appareil de transmission de signaux de détresse. Il ne représente pas une situation d'urgence réelle.

Perte du test de transmission.

Activation des alertes de test de transmission AIS

Pour éviter un trop grand nombre d'alertes de test et de symboles dans les zones fortement fréquentées telles que les marinas, vous pouvez choisir de recevoir ou d'ignorer les messages de test AIS. Pour tester un appareil AIS d'urgence, activez le traceur de façon à recevoir les alertes de test.

Sélectionnez Paramètres > Alarmes > AIS.

Cartes et vues 3D 9

Sélectionnez une option :

• Pour recevoir ou ignorer les signaux de test EPRIB (Emergency Position Indicating Radio Beacon), sélectionnez Test AIS-EPIRB.

• Pour recevoir ou ignorer les signaux de test MOB (Homme à la mer), sélectionnez Test AIS-MOB.

• Pour recevoir ou ignorer les signaux de test SART (Search and Rescue Transpondeur), sélectionnez Test

AIS SART.

Arrêt du récepteur AIS

La réception des signaux AIS est activée par défaut.

Sélectionnez Paramètres > Autres navires > AIS > Désactivé.

Toutes les fonctions AlS sont désactivées sur toutes les cartes et vues 3D. Ceci comprend le ciblage et le suivi des navires AIS, les alarmes de collision résultant du ciblage et du suivi des navires AIS et l'affichage des informations sur les navires AIS.

Menu Carte

REMARQUE : tous les paramètres ne peuvent pas s'appliquer à

toutes les vues de cartes. Certaines options nécessitent des cartes Premium ou des accessoires connectés.

REMARQUE : les menus peuvent contenir des paramètres non pris en charge par les cartes installées ou votre position actuelle. Si vous modifiez ces paramètres, les modifications ne se reflèteront pas sur la vue de la carte.

Ces paramètres s'appliquent aux vues de cartes, à l'exception de Fish Eye 3D (Paramètres de la vue Fish Eye 3D, page 11).

Sur une carte, sélectionnez MENU. Calques : permet de régler l'apparence des différents éléments

sur les cartes (Calques Carte, page 10).

Waypoints et tracés : permet de choisir la façon dont les

waypoints et des tracés sont affichés (Paramètres du calque

Données utilisateur, page 11).

Quickdraw Contours : active le tracé du contour inférieur et

vous permet de créer des étiquettes de carte de pêche (Cartographie Garmin Quickdraw Contours, page 12).

Paramétrage cartographique : permet de régler l'orientation et

le niveau de détails sur la carte ainsi que de régler les données qui s'affichent à l'écran.

Modifier les recouvrements : permet de définir les données

qui s'affichent à l'écran (Personnalisation des recouvrements

de données, page 3).

Calques Carte

Vous pouvez activer et désactiver des calques de carte et personnaliser les fonctions des cartes. Chaque paramètre est spécifique à la carte ou à la vue utilisée.

REMARQUE : les paramètres s'appliquent uniquement à certaines cartes et à certains modèles de traceur. Certaines options nécessitent des cartes Premium ou des accessoires connectés.

Sur une carte, sélectionnez MENU > Calques. Carte : affiche et masque les éléments relatifs à la carte

(Paramètres du calque Carte, page 10).

Mon navire : affiche ou masque les éléments relatifs au bateau

(Paramètres du calque Mon bateau, page 10).

Données utilisateur : affiche ou masque les données

utilisateur, comme les waypoints, les limites de pêche et les

tracés, et permet d'ouvrir les listes de données utilisateur (Paramètres du calque Données utilisateur, page 11).

Autres navires : permet de régler l'affichage des autres

bateaux (Paramètres du calque Autres bateaux, page 11).

Eau : affiche ou masque les éléments relatifs à la profondeur

(Paramètres du calque Eau, page 11).

Quickdraw Contours : affiche ou masque les données Garmin

Quickdraw Contours (Paramètres Garmin Quickdraw

Contours, page 13).

Paramètres du calque Carte

Sur une carte, sélectionnez MENU > Calques > Carte. Photos satellites : affiche des images satellites haute

résolution des terres, des étendues d'eau ou des deux sur la carte de navigation, lorsque certaines cartes Premium sont utilisées (Affichage des images satellites sur la carte de

navigation, page 8).

REMARQUE : vous devez activer ce paramètre pour voir les cartes Standard Mapping.

Marées et courants : affiche les indicateurs de station de

courant et les indicateurs de marée sur la carte et active le curseur des marées et des courants. Ce dernier règle la durée pendant laquelle les courants et les marées sont signalés sur la carte.

POI terrestres : affiche les points d'intérêt sur la terre ferme. Aide à la navigation : affiche des aides à la navigation, comme

les ATON et les feux clignotants, sur la carte. Permet de sélectionner le type d'aide à la navigation NOAA ou AISM.

Points de service : affiche la position des services maritimes. Profondeur : permet de régler les éléments du calque

Profondeur (Paramètres du calque Eau, page 11).

Zones accès limité : affiche des informations sur les limitées

sur la carte.

Points photo : affiche les icônes de l'appareil photo pour les

photos aériennes (Affichage de photos aériennes de repères,

page 8).

Paramètres du calque Mon bateau

Sur une carte, sélectionnez MENU > Calques > Mon navire. Ligne de foi : permet d'afficher et de régler la ligne de foi, une

ligne tracée sur la carte à partir de l'étrave du bateau dans la direction du voyage (Définition de la ligne de foi et des

marqueurs d'angle, page 6).

Routes normales : permet de régler les laylines en mode de

navigation à la voile (Paramètres des laylines, page 10).

Roses : permet d'afficher des roses sur la carte. Les roses des

vents sont une représentation visuelle de l'angle ou de la direction du vent fournie par la girouette anémomètre connectée. Le compas indique la direction selon le cap du bateau.

Icône du bateau : permet de définir l'icône qui représente votre

position actuelle sur la carte.

Paramètres des laylines

Pour utiliser les fonctionnalités de layline, vous devez connecter une girouette anémomètre au traceur.

En mode de navigation à la voile (Configuration du type de

navire, page 3), vous pouvez afficher les laylines sur la carte de

navigation. Les laylines s'avèrent très utiles pendant les régates.

10 Cartes et vues 3D

Sur la carte de navigation, sélectionnez MENU > Calques >

Mon navire > Routes normales > Configurer. Affichage : permet de régler l'affichage des laylines et des

bateaux sur la carte, ainsi que la longueur des laylines.

Angle nav. à voile : permet de sélectionner la façon dont

l'appareil calcule les laylines. L'option Réel calcule les laylines à l'aide de l'angle de vent mesuré par la girouette anémomètre. L'option Manuel calcule les laylines à l'aide des angles face au vent et sous le vent, mesurés manuellement.

Angle face au vent : permet de définir une layline en fonction

de l'angle de navigation à la voile face au vent.

Angle sous le vent : permet de définir une layline en fonction

de l'angle de navigation à la voile sous le vent.

Correction de marée : permet de corriger les laylines suivant

les marées.

Const. temps filtre : filtre les données de layline en fonction de

l'intervalle de temps défini. Pour une layline plus homogène qui élimine certains changements de cap ou d'angle de vent réel, entrez un nombre plus élevé. Pour une layline plus sensible aux changements de cap ou d'angle de vent réel, entrez un nombre plus bas.

Paramètres du calque Données utilisateur

Vous pouvez afficher des données d'utilisateur comme les waypoints, les limites de pêche et les tracés sur vos cartes.

Sur une carte, sélectionnez MENU > Calques > Données

utilisateur. Waypoints : affiche les waypoints sur la carte et ouvre la liste

des waypoints.

Limites : affiche les limites de pêche sur la carte et ouvre la liste

des limites de pêche.

Tracés : affiche les tracés sur la carte.

Paramètres du calque Autres bateaux

REMARQUE : ces options nécessitent des accessoires connectés, tels qu'un récepteur AIS, un radar ou une radio VHF.

Sur une carte, sélectionnez MENU > Calques > Autres

navires. ASN : permet de définir l'affichage des bateaux et sillages ASN

sur la carte et d'afficher la liste ASN.

AIS : permet de définir l'affichage des bateaux et sillages AIS

sur la carte et d'afficher la liste AIS.

Détails : affiche sur la carte d'autres détails sur les bateaux. Cap prévu : permet de définir la durée pour le cap prévu des

navires AIS et balisés MARPA.

Alarme AIS : permet de régler l'alarme de collision de la zone

de sécurité (Configuration de l'alarme de collision de la zone

de sécurité, page 9).

Paramètres du calque Eau

Sur une carte, sélectionnez MENU > Calques > Eau. REMARQUE : le menu peut contenir des paramètres non pris

en charge par les cartes installées ou votre position actuelle. Si vous modifiez ces paramètres, les modifications ne se reflèteront pas sur la vue de la carte.

REMARQUE : les paramètres s'appliquent uniquement à certaines cartes, certaines vues et certains modèles de traceur. Certaines options nécessitent des cartes Premium ou des accessoires connectés.

Ombrage de profondeur : permet d'indiquer une profondeur

inférieure et une profondeur supérieure pour l'ombrage des zones situées entre les deux valeurs.

Ombrage des hauts-fonds : permet de définir les ombres allant

du littoral jusqu'à la profondeur spécifiée.

Points de sonde : permet d'activer les points de sonde et de

définir une profondeur dangereuse. Les sondes ponctuelles inférieures ou égales à la profondeur dangereuse sont indiquées par un texte en rouge.

Contours de pêche : permet de définir le niveau de zoom pour

obtenir une vue détaillée des contours inférieurs et des sondages de profondeur. La présentation de la carte est simplifiée pour une utilisation optimale en pêche.

Ombrage du relief : affiche le dénivelé du fond avec un

ombrage. Cette fonction est uniquement disponible sur certaines cartes Premium.

Images de sondeur : affiche les images du sondeur pour

montrer la densité du fond. Cette fonction est uniquement disponible sur certaines cartes Premium.

Niveau du lac : règle le niveau de l'eau actuel du lac. Cette

fonction est uniquement disponible sur certaines cartes Premium.

Ombrage de la portée de profondeur

Vous pouvez définir des plages de couleurs sur votre carte pour indiquer la profondeur de l'eau où vos poissons mordent à l'hameçon. Vous pouvez définir des portées plus profondes pour surveiller la vitesse à laquelle la profondeur du fond varie dans une portée de profondeur donnée. Vous pouvez créer dix portées de la profondeur au maximum. Pour la pêche en eaux intérieures, limitez-vous à cinq portées de profondeur pour réduire les parasites sur la carte. Les portées de profondeur s'appliquent à toutes les cartes et à tous les plans d'eau.

Certaines cartes Garmin LakeVü™ et cartes supplémentaires Premium ont plusieurs ombrages de profondeur par défaut.

Rouge De 0 à 1,5 m (de 0 à 5 pi) Orange De 1,5 à 3 m (de 5 à 10 pi) Jaune De 3 à 4,5 m (de 10 à 15 pi) Vert De 4,5 à 7,6 m (de 15 à 25 pi)

Paramètres de la vue Fish Eye 3D

REMARQUE : cette fonction est disponible avec les cartes

Premium dans certaines régions. Dans la vue de carte Fish Eye 3D, sélectionnez MENU.

Afficher : permet de définir la perspective de la carte 3D. Tracés : permet d'afficher les tracés. Cône de sondeur : permet d'afficher un cône indiquant la zone

couverte par la sonde.

Symboles poisson : permet d'afficher les cibles suspendues.

Cartes et vues 3D 11

Cartes prises en charge

Pour vous permettre de passer du bon temps sur l'eau en toute sécurité, les appareils Garmin ne prennent en charge que les cartes officielles produites par Garmin ou un éditeur tiers approuvé.

Vous pouvez acheter des cartes auprès de Garmin. Si vous achetez des cartes auprès d'autres vendeurs que Garmin, vérifiez bien d'avoir affaire à un vendeur autorisé. Faites très attention aux vendeurs en ligne. Si vous avez acheté une carte non prise en charge, renvoyez-la au vendeur.

Cartographie Garmin Quickdraw

Contours

AVERTISSEMENT

La fonction cartographique Garmin Quickdraw Contours permet à l'utilisateur de générer des cartes. Garmin n'offre aucune garantie quant à la précision, à la fiabilité, à l'exhaustivité ou à la pertinence des cartes générées par des tiers. L'utilisation des cartes générées par des tiers se fait à vos propres risques.

La fonction de cartographie Garmin Quickdraw Contours vous permet de créer des cartes avec des contours et des étiquettes de profondeur pour n'importe quel plan d'eau.

Lorsque Garmin Quickdraw Contours enregistre des données, un cercle coloré entoure l'icône du bateau. Ce cercle représente approximativement la zone de la carte qui est balayée à chaque passage.

Un cercle vert indique que la profondeur et la position GPS sont bonnes et que la vitesse est inférieure à 16 km/h (10 mph). Un cercle jaune indique que la profondeur et la position GPS sont bonnes et que la vitesse se situe entre 16 et 32 km/h (entre 10 et 20 mph). Un cercle rouge indique que la profondeur et la position GPS sont mauvaises et que la vitesse est supérieure à 32 km/h (20 mph).

Vous pouvez afficher les données Garmin Quickdraw Contours sur un écran combiné ou comme vue unique sur la carte.

La quantité de données enregistrées dépend de la taille de votre carte mémoire, de la source de votre sondeur et de la vitesse du bateau pendant l'enregistrement des données. Vous pouvez enregistrer plus longtemps avec un sondeur à faisceau unique. Une carte mémoire de 2 Go peut contenir l'équivalent d'environ 1 500 heures de données.

Lorsque vous enregistrez des données sur la carte mémoire de votre traceur, les nouvelles données sont ajoutées à votre carte Garmin Quickdraw Contours existante et enregistrées sur la carte mémoire. Lorsque vous insérez une nouvelle carte mémoire, les données existantes ne sont pas transférées sur cette nouvelle carte.

Cartographier un plan d'eau avec la fonction Garmin Quickdraw Contours

Pour pouvoir utiliser la fonction Garmin Quickdraw Contours, vous devez disposer d'un sondeur, d'une position GPS et d'une carte mémoire avec suffisamment d'espace disponible.

Depuis une vue de carte, sélectionnez MENU > Quickdraw

Contours > Démarrer enregistrement.

Lorsque l'enregistrement est terminé, sélectionnez MENU >

Quickdraw Contours > Arrêter enregistrement. Sélectionnez Gérer > Nom et entrez un nom pour la carte.

Ajout d'une étiquette à une carte Garmin Quickdraw Contours

Vous pouvez ajouter des étiquettes sur une carte Garmin Quickdraw Contours pour signaler des dangers ou des points d'intérêt.

Depuis la carte de navigation, sélectionnez une position.

Sélectionnez Ajouter une étiquette Quickdraw.

Saisissez le texte de l'étiquette et sélectionnez Terminé.

Communauté Garmin Quickdraw

La communauté Garmin Quickdraw est une communauté en ligne gratuite et publique qui vous permet de télécharger des cartes créées par d'autres utilisateurs. Vous pouvez partager vos cartes de courbes bathymétriques Garmin Quickdraw avec d'autres utilisateurs.

Si votre appareil est doté de la technologie Wi‑Fi, vous pouvez utiliser l'application ActiveCaptain pour accéder à la communauté Garmin Quickdraw (Connexion à la communauté

Garmin Quickdraw avec ActiveCaptain, page 12).

Si votre appareil n'est pas doté de la technologie Wi‑Fi, vous pouvez utiliser le site Web Garmin Connect™ pour accéder à la communauté Garmin Quickdraw (Connexion à la communauté

Garmin Quickdraw avec Garmin Connect, page 13).

Connexion à la communauté Garmin Quickdraw avec ActiveCaptain

Sur votre appareil mobile, ouvrez l'application ActiveCaptain

et connectez-vous à l'appareil ECHOMAP UHD (Utilisation

de l'application ActiveCaptain, page 4).

Dans l'application, sélectionnez Communauté Quickdraw.

Vous pouvez télécharger des courbes bathymétriques à partir d'autres communautés (Téléchargement de cartes de la

communauté Garmin Quickdraw avec ActiveCaptain, page 12)

et partager les courbes que vous avez créées (Partage de vos

cartes Garmin Quickdraw Contours avec la communauté Garmin Quickdraw à l'aide d'ActiveCaptain, page 12).

Téléchargement de cartes de la communauté Garmin Quickdraw avec ActiveCaptain

Vous pouvez télécharger les cartes Garmin Quickdraw Contours créées et partagées par d'autres membres de la communauté Garmin Quickdraw.

Dans l'application ActiveCaptain sur votre appareil mobile,

sélectionnez Communauté Quickdraw > Rechercher des contours.

Utilisez la carte et les fonctions de recherche pour localiser

une zone à télécharger. Les points rouges représentent les cartes Garmin Quickdraw

Contours de cette zone qui ont été partagées. Sélectionnez Sélectionner une région à télécharger.

Faites glisser la zone pour sélectionner la zone à télécharger.

Faites glisser les coins pour modifier la zone à télécharger.

Sélectionnez Zone de téléchargement.

La prochaine fois que vous connecterez l'application ActiveCaptain à l'appareil ECHOMAP UHD, les courbes bathymétriques téléchargées seront transférées automatiquement sur l'appareil.

Partage de vos cartes Garmin Quickdraw Contours avec la communauté Garmin Quickdraw à l'aide d'ActiveCaptain

Vous pouvez partager les cartes Garmin Quickdraw Contours que vous avez créées avec les autres membres de la communauté Garmin Quickdraw.

12 Cartographie Garmin Quickdraw Contours

Lorsque vous partagez une carte de courbes bathymétriques, seule cette carte est partagée. Vos waypoints ne sont pas partagés.

Lors de la configuration de votre application ActiveCaptain, vous avez peut-être choisi de partager automatiquement vos courbes bathymétriques avec la communauté. Si ce n'est pas le cas, procédez comme suit pour activer le partage.

Dans l'application ActiveCaptain sur votre appareil mobile, sélectionnez Synchroniser avec le traceur > Contribuer à la Communauté.

La prochaine fois que vous connecterez l'application ActiveCaptain à l'appareil ECHOMAP UHD, vos cartes bathymétriques seront transférées automatiquement sur la communauté.

Connexion à la communauté Garmin Quickdraw avec Garmin Connect

Rendez-vous sur connect.garmin.com.

Sélectionnez Prise en main > Communauté Quickdraw >

Prise en main.

Si vous n'avez pas de compte Garmin Connect, créez-en un.

Connectez-vous à votre compte Garmin Connect.

Sélectionnez Tableau de bord > Marine pour ouvrir le

widget Garmin Quickdraw.

ASTUCE : assurez-vous d'avoir une carte mémoire dans votre ordinateur pour partager des cartes Garmin Quickdraw Contours.

Partage de vos cartes Garmin Quickdraw Contours avec la communauté Garmin Quickdraw à l'aide d'Garmin Connect

Vous pouvez partager les cartes Garmin Quickdraw Contours que vous avez créées avec les autres membres de la communauté Garmin Quickdraw.

Lorsque vous partagez une carte de courbes bathymétriques, seule cette carte est partagée. Vos waypoints ne sont pas partagés.

Insérez une carte mémoire dans le logement prévu à cet effet

(Insertion de cartes mémoire, page 2). Insérez la carte mémoire dans votre ordinateur.

Accédez à la communauté Garmin Quickdraw (Connexion à

la communauté Garmin Quickdraw avec Garmin Connect, page 13).

Sélectionnez Partager vos courbes bathymétriques.

Parcourez votre carte mémoire et sélectionnez le dossier

Garmin. Ouvrez le dossier Quickdraw et sélectionnez le fichier

nommé ContoursLog.svy.

Une fois le fichier téléchargé, supprimez le fichier ContoursLog.svy de votre carte mémoire pour éviter tout problème lors de vos futurs téléchargements. Vos données ne seront pas perdues.

Téléchargement de cartes de la communauté Garmin Quickdraw avec Garmin Connect

Vous pouvez télécharger les cartes Garmin Quickdraw Contours créées et partagées par d'autres membres de la communauté Garmin Quickdraw.

Si votre appareil n'est pas doté de la technologie Wi‑Fi, vous pouvez passer par le site Web Garmin Connect pour accéder à la communauté Garmin Quickdraw.

Si votre appareil est doté de la technologie Wi‑Fi, nous vous recommandons d'accéder à la communauté Garmin Quickdraw via l'application ActiveCaptain (Connexion à la communauté

Garmin Quickdraw avec ActiveCaptain, page 12).

Insérez la carte mémoire dans votre ordinateur.

Accédez à la communauté Garmin Quickdraw (Connexion à

la communauté Garmin Quickdraw avec Garmin Connect, page 13).

Sélectionnez Rechercher des contours.

Utilisez la carte et les fonctions de recherche pour localiser

une zone à télécharger. Les points rouges représentent les cartes Garmin Quickdraw

de cette région qui ont été partagées. Sélectionnez Sélectionner une zone pour le

téléchargement.

Etirez les bords du cadre pour sélectionner la zone à

télécharger. Sélectionnez Démarrer le téléchargement.

Enregistrez le fichier sur votre carte mémoire.

ASTUCE : si vous ne trouvez pas le fichier, regardez dans le

dossier Téléchargements. Il est possible que votre navigateur ait enregistré le fichier dans ce dossier.

Retirez la carte mémoire de votre ordinateur.

Insérez la carte mémoire dans le logement prévu à cet effet

(Insertion de cartes mémoire, page 2). Le traceur reconnaît automatiquement les cartes de courbes

bathymétriques. Le chargement des cartes sur le traceur peut prendre plusieurs minutes.

Paramètres Garmin Quickdraw Contours

Sur une carte, sélectionnez MENU > Quickdraw Contours > Paramètres.

Décalage d'enregistrement : définit la profondeur d'installation

d'une sonde pour améliorer la précision des enregistrements des fonds. Si le niveau de l'eau a changé depuis votre dernier enregistrement, ajustez ce paramètre pour que la profondeur d'enregistrement soit la même pour les deux enregistrements.

Par exemple, si la profondeur du sondeur était de 3,1 mètres (10,5 pieds) lors de votre dernier enregistrement et que sa profondeur est de 3,6 mètres (12 pieds) aujourd'hui, saisissez la valeur -0,5 mètre (-1,5 pied) pour le paramètre Décalage d'enregistrement.

Déc. aff. utilisat. : définit la différence entre la profondeur des

courbes bathymétriques et celle indiquée sur vos cartes de courbes bathymétriques pour compenser les changements de niveau d'eau d'une étendue d'eau ou les erreurs de profondeur des cartes préchargées.

Décalage de profondeur d'affichage pour la communauté :

définit la différence entre la profondeur des courbes bathymétriques et celle indiquée sur les cartes de courbes bathymétriques de la communauté pour compenser les changements de niveau d'eau d'un plan d'eau ou les erreurs de profondeur des cartes préchargées.

Couleurs de la cartographie : permet de définir la couleur de

l'affichage de Garmin Quickdraw Contours. Quand cette option est activée, les couleurs indiquent la qualité de l'enregistrement. Lorsque cette option est désactivée, les zones de contours s'affichent selon les couleurs standard de la carte.

Le vert indique que la profondeur et la position GPS sont bonnes et que la vitesse est inférieure à 16 km/h (10 mph). Le jaune indique que la profondeur et la position GPS sont bonnes et que la vitesse se situe entre 16 et 32 km/h (entre 10 et 20 mph). Le rouge indique que la profondeur et la position GPS sont mauvaises et que la vitesse est supérieure à 32 km/h (20 mph).

Cartographie Garmin Quickdraw Contours 13

Navigation avec un traceur

AVERTISSEMENT

ATTENTION

Si votre navire est équipé d'un système de pilote automatique, un contrôleur de pilote dédié doit être installé à la barre afin de désactiver le système en cas de besoin.

REMARQUE : certaines vues de carte sont disponibles avec les cartes Premium, dans certaines zones.

Pour naviguer, vous devez choisir une destination, définir un parcours ou créer un itinéraire, puis suivre ce parcours ou cet itinéraire. Vous pouvez suivre le parcours ou l'itinéraire sur la carte de navigation, la carte de pêche, la Perspective 3D ou la vue Mariner's Eye 3D.

Trois options permettent de définir et de suivre un parcours vers une destination : Rallier, Itinéraire vers ou Auto guidage.

Rallier : permet de vous mener directement à la destination.

C'est l'option standard pour naviguer vers une destination. Le traceur crée un parcours ou un itinéraire de navigation en ligne droite vers la destination. L'itinéraire peut traverser des terres et rencontrer d'autres obstacles.

Itinéraire vers : permet de créer un itinéraire de votre position

vers une destination, tout en permettant d'ajouter des changements de direction en cours de route. Cette option génère un parcours en ligne droite vers la destination mais vous permet d'ajouter des changements de direction dans le parcours pour éviter les terres et autres obstacles.

Auto guidage : utilise les informations et des données de carte

spécifiques à votre bateau pour déterminer le meilleur itinéraire vers votre destination. Cette option n'est disponible que lors de l'utilisation d'une carte Premium compatible dans un traceur compatible. Elle fournit un itinéraire de navigation détaillé vers la destination, en évitant les terres et autres obstacles (Auto guidage, page 17).

Lorsque vous utilisez un pilote automatique compatible connecté au traceur par NMEA 2000, le pilote automatique suit la route d'auto guidage.

REMARQUE : la fonction Auto Guidage est disponible avec les cartes Premium dans certaines régions.

Questions courantes sur la navigation

Question Réponse

Comment faire pour que le traceur m'indique la direction dans laquelle je souhaite aller (relèvement) ?

Comment faire pour que l'appareil me guide le long d'une ligne droite (en minimisant les transversales) jusqu'à un point par le chemin le plus court depuis l'emplacement actuel ?

Comment faire pour que l'appareil me guide jusqu'à un point en évitant les obstacles ?

Comment faire pour que l'appareil contrôle mon pilote automatique ?

L'appareil peut-il créer un itinéraire pour moi ?

Comment modifier les paramètres d'Auto Guidance de mon bateau ?

Naviguez à l'aide de la fonction Rallier (Définition d'un parcours direct à suivre

à l'aide de l'option Rallier, page 15).

Créez un itinéraire à une seule étape, puis empruntez-le en utilisant la fonction Itinéraire vers (Création et suivi d'une

route depuis votre position actuelle, page 16).

Créez un itinéraire à plusieurs étapes, puis empruntez-le en utilisant la fonction Itinéraire vers (Création et suivi d'une

route depuis votre position actuelle, page 16).

Naviguez à l'aide de la fonction Itinéraire vers (Création et suivi d'une route

depuis votre position actuelle, page 16).

Si vous disposez de cartes Premium prenant en charge la fonction d'autoguidage et si vous êtes dans une zone couverte par cette fonction, naviguez à l'aide de l'autoguidage (Configuration et

suivi d'une trajectoire d'Auto guidage, page 17).

Voir (Auto guidage, page 17).

Destinations

Vous pouvez sélectionner des destinations à l'aide de différentes cartes et vues 3D ou bien à l'aide des listes.

Recherche d'une destination par nom

Vous pouvez rechercher des waypoints, itinéraires ou tracés enregistrés et des destinations de services maritimes par nom.

Sélectionnez Infos navig. > Rechercher par nom.

Entrez au moins une partie du nom de votre destination.

Si nécessaire, sélectionnez Terminé.

Les 50 destinations les plus proches qui contiennent vos critères de recherche s'affichent.

Sélectionnez la destination.

Sélection d'une destination à l'aide de la carte de navigation

Depuis la carte de navigation, sélectionnez une destination.

Recherche d'une destination proposant des services maritimes

REMARQUE : cette fonction est disponible avec les cartes

Premium dans certaines régions. Le traceur contient des informations sur des milliers de

destinations proposant des services maritimes.

Sélectionnez Infos navig..

Sélectionnez Services Offshore ou Services intérieur des

terres.

Si nécessaire, sélectionnez la catégorie de service maritime.

Le traceur affiche la liste des positions les plus proches, ainsi que la distance et le relèvement vous séparant de chacune d'entre elles.

Sélectionnez une destination.

Vous pouvez sélectionner ou pour afficher des informations supplémentaires ou la position sur une carte.

14 Navigation avec un traceur

Définition d'un parcours direct à suivre à l'aide de l'option Rallier

AVERTISSEMENT

Vous pouvez définir un parcours direct et le suivre de votre emplacement actuel jusqu'à une destination sélectionnée.

Sélectionnez une destination (Destinations, page 14).

Sélectionnez Naviguer jusqu'à > Rallier.

Une ligne magenta apparaît. Au centre de la ligne magenta figure une ligne violette plus fine représentant le parcours corrigé de votre position actuelle à la destination. Le parcours corrigé est dynamique et se déplace avec votre bateau lorsque vous vous écartez du parcours.

Suivez la ligne magenta et barrez pour éviter les récifs, les

hauts-fonds et autres obstacles. Lorsque vous vous écartez de votre parcours, suivez la ligne

violette (parcours corrigé) pour naviguer vers votre destination, ou barrez à nouveau vers la ligne magenta (parcours direct).

Vous pouvez aussi utiliser la flèche orange du cap à suivre (CTS) qui propose un rayon de braquage pour ramener votre bateau sur le bon cap.

AVERTISSEMENT

Avant de tourner, vérifiez bien qu'il n'y a pas d'obstacles sur votre route. Si cette voie n'est pas sûre, ralentissez et cherchez une route sûre pour revenir sur le parcours.

Arrêt de la navigation

Depuis la carte de navigation ou la carte de pêche, sélectionnez MENU > Arrêter la navigation.

Waypoints

Les waypoints sont des positions que vous enregistrez et gardez en mémoire dans l'appareil. Les waypoints peuvent indiquer où vous vous trouvez, où vous vous rendez ou où vous êtes allé. Vous pouvez ajouter des détails sur la position, tels qu'un nom, une altitude ou une profondeur.

Marquage de votre position actuelle comme waypoint

Depuis n'importe quel écran, sélectionnez MARK.

Création d'un waypoint à une autre position

Sélectionnez Infos navig. > Waypoints > Nouveau

waypoint.

Sélectionner une option :

• Pour créer un waypoint à l'aide des coordonnées de position, sélectionnez Saisir les coordonnées, puis entrez les coordonnées.

• Pour créer le waypoint à l'aide d'une carte, sélectionnez

Utiliser carte, sélectionnez la position, puis appuyez sur SELECT.

• Pour créer le waypoint à l'aide d'une portée (distance) et d'un relèvement, sélectionnez Entrer un périmètre/

relèvement et saisissez les informations requises.

Marquage d'un point MOB

Sélectionnez MARK > Homme à la mer.

Un symbole MOB (homme à la mer) international marque le point MOB actif et le traceur définit un parcours direct pour retourner à la position marquée.

Projection d'un waypoint

Vous pouvez créer un nouveau waypoint en projetant la distance et le relèvement d'une position différente. Cette option peut vous aider à créer la ligne de départ et d'arrivée d'une régate.

Sélectionnez Infos navig. > Waypoints > Nouveau

waypoint > Entrer un périmètre/relèvement.

Si besoin, sélectionnez un point de référence sur la carte.

Sélectionnez Entrer un périmètre/relèvement.

Entrez la distance et sélectionnez Terminé.Terminé

Entrez le relèvement, puis sélectionnez Terminé.Terminé

Sélectionnez Sélectionner une position.

Affichage de la liste de tous les waypoints

Sélectionnez Infos navig. > Waypoints.

Modification d'un waypoint enregistré

Sélectionnez Infos navig. > Waypoints.

Sélectionnez un waypoint.

Sélectionnez Modifier le waypoint.

Sélectionner une option :

• Pour ajouter un nom, sélectionnez Nom puis entrez un

nom.

• Pour modifier le symbole, sélectionnez Symbole.

• Pour modifier la profondeur, sélectionnez Profondeur.

• Pour modifier la température de l'eau, sélectionnez

Température de l'eau.

• Pour modifier le commentaire, sélectionnez Commenter.

• Pour modifier la position du waypoint, sélectionnez

Position.

Déplacement d'un waypoint enregistré

Sélectionnez Infos navig. > Waypoints.

Sélectionnez un waypoint.

Sélectionnez Déplacer.

Indiquez une nouvelle position pour le waypoint :

• Pour déplacer le waypoint lorsqu'une carte est utilisée,

sélectionnez Utiliser carte, sélectionnez une nouvelle position sur la carte, puis sélectionnez Sélectionner une position.

• Pour déplacer le waypoint à l'aide de coordonnées,

sélectionnez Saisir les coordonnées et entrez les nouvelles coordonnées.

• Pour déplacer le waypoint à l'aide d'une portée (distance)

et d'un relèvement, sélectionnez Entrer un périmètre/ relèvement et saisissez les informations requises.

• Pour déplacer le waypoint selon la position actuelle du

bateau, sélectionnez Utiliser position actuelle.

Recherche d'un waypoint enregistré à atteindre

AVERTISSEMENT

Navigation avec un traceur 15

REMARQUE : la fonction Auto Guidage est disponible avec les cartes Premium dans certaines régions.

Avant de pouvoir naviguer jusqu'à un waypoint, vous devez le créer.

Sélectionnez Infos navig. > Waypoints.

Sélectionnez un waypoint.

Sélectionnez Naviguer jusqu'à.

Sélectionnez une option :

• Pour naviguer directement vers la position, sélectionnez Rallier.

• Pour créer un itinéraire vers cette position qui inclut les changements de direction, sélectionnez Itinéraire vers.

• Pour utiliser l'auto guidage, sélectionnez Auto guidage.

Consultez le parcours représenté par la ligne de couleur

magenta. REMARQUE : lorsque vous utilisez la fonction Auto Guidage,

Suivez la ligne magenta et barrez pour éviter les récifs, les

hauts-fonds et autres obstacles.

Suppression d'un waypoint ou d'un point MOB

Sélectionnez Infos navig. > Waypoints.

Sélectionnez un waypoint ou un point MOB.

Sélectionnez Supprimer.

Suppression de tous les waypoints

Sélectionnez Infos navig. > Gérer les données > Effacer données utilisateur > Waypoints > Tout.

Routes

Une route représente le chemin entre une position et une ou plusieurs destinations.

Création et suivi d'une route depuis votre position actuelle

Vous pouvez créer et suivre immédiatement une route sur la carte de navigation ou sur la carte de pêche. Cette méthode n'enregistre pas la route.

Depuis la carte de navigation ou la carte de pêche,

sélectionnez une destination. Sélectionnez SELECT > Naviguer jusqu'à > Itinéraire vers.

Sélectionnez la position du dernier changement de direction

avant la destination. Sélectionnez SELECT > Ajouter changement de direction.

Si nécessaire, répétez l'opération pour ajouter des

changements de direction en procédant à rebours de votre destination finale jusqu'à la position actuelle de votre bateau.

Le dernier changement de direction ajouté doit être le premier que vous effectuez depuis votre position actuelle. Ce doit être le changement de direction le plus proche de votre bateau.

Si nécessaire, sélectionnez MENU.

Sélectionnez SELECT > Terminé.

Consultez le parcours représenté par la ligne de couleur

magenta.

Suivez la ligne magenta et barrez pour éviter les récifs, les

hauts-fonds et autres obstacles.

Création et enregistrement d'un itinéraire

Vous pouvez ajouter jusqu'à 250 changements de direction à un itinéraire.

Sélectionnez Infos navig. > Itinéraires > Nouvel itinéraire

> Itinéraire utilisant carte. Sélectionnez l'emplacement de départ de l'itinéraire.

Le point de départ peut être votre position actuelle ou un autre emplacement.

Sélectionnez Ajouter changement de direction.

Sélectionnez l'emplacement du changement de direction

suivant sur la carte. Sélectionnez Ajouter changement de direction.

Au besoin, répétez les étapes 4 et 5 pour ajouter d'autres

changements de direction. Sélectionnez la destination finale.

Affichage d'une liste d'itinéraires et de trajectoires d'auto guidage

Sélectionnez Infos navig. > Itinéraires.

Si nécessaire, sélectionnez Filtrer pour afficher uniquement

les itinéraires ou uniquement les trajectoires d'Auto Guidage.

Modification d'un itinéraire enregistré

Vous pouvez modifier le nom d'un itinéraire ou les changements de direction qu'il comprend.

Sélectionnez Infos navig. > Itinéraires.

Sélectionnez une route.

Sélectionnez Modifier l'itinéraire.

Sélectionner une option :

• Pour modifier le nom, sélectionnez Nom et entrez le nom

de votre choix.

• Pour modifier un changement de direction dans la liste,

sélectionnez Modifier changements de direction > Utiliser la liste des changements de direction, puis sélectionnez un changement de direction dans la liste.

• Pour sélectionner un changement de direction à l'aide de

la carte, sélectionnez Modifier changements de direction > Utiliser carte, puis sélectionnez une position sur la carte.

Modifier un changement de direction qui utilise un waypoint enregistré ne déplace pas celui-ci, cela change simplement la position du changement de direction dans l'itinéraire. Modifier la position d'un waypoint utilisé dans un itinéraire ne déplace pas le changement de direction dans l'itinéraire.

Recherche et suivi d'un itinéraire enregistré

Pour pouvoir faire votre choix dans une liste d'itinéraires, vous devez créer et enregistrer au moins un itinéraire.

Sélectionnez Infos navig. > Itinéraires.

Sélectionnez un itinéraire.

Sélectionnez Naviguer jusqu'à.

Sélectionnez une option :

• Sélectionnez Départ pour suivre l'itinéraire à partir du

point de départ utilisé à la création de ce dernier.

• Sélectionnez Arrivée pour suivre l'itinéraire à partir du

point de destination utilisé à la création de ce dernier.

16 Navigation avec un traceur

Consultez le parcours représenté par la ligne de couleur

magenta. Suivez chaque étape de la ligne de couleur magenta

représentant l'itinéraire en barrant pour éviter les récifs, les hauts-fonds et autres obstacles.

Lorsque vous vous écartez de votre parcours, suivez la ligne

violette (parcours corrigé) pour naviguer vers votre destination, ou barrez à nouveau vers la ligne magenta (parcours direct).

Recherche d'un itinéraire enregistré à atteindre le long d'un tracé parallèle

Pour pouvoir faire votre choix dans une liste d'itinéraires, vous devez créer et enregistrer au moins un itinéraire.

Sélectionnez Infos navig. > Itinéraires.

Sélectionnez un itinéraire.

Sélectionnez Naviguer jusqu'à.

Sélectionnez Déviation pour naviguer à une distance

spécifique parallèlement à l'itinéraire. Indiquez comment suivre l'itinéraire :

• Pour suivre l'itinéraire à partir du point de départ utilisé à la création de ce dernier en décalé vers la gauche de l'itinéraire initial, sélectionnez Départ - bâbord.

• Pour suivre l'itinéraire à partir du point de départ utilisé à la création de ce dernier en décalé vers la droite de l'itinéraire initial, sélectionnez Départ- tribord.

• Pour suivre l'itinéraire à partir du point de destination utilisé à la création de ce dernier en décalé vers la gauche de l'itinéraire initial, sélectionnez Arrivée - bâbord.

• Pour suivre l'itinéraire à partir du point de destination utilisé à la création de ce dernier en décalé vers la droite de l'itinéraire initial, sélectionnez Arrivée - tribord.

Si nécessaire, sélectionnez Terminé.

Consultez le parcours représenté par la ligne de couleur

magenta. Suivez chaque étape de la ligne de couleur magenta

représentant l'itinéraire en barrant pour éviter les récifs, les hauts-fonds et autres obstacles.

Lorsque vous vous écartez de votre parcours, suivez la ligne

violette (parcours corrigé) pour naviguer vers votre destination, ou barrez à nouveau vers la ligne magenta (parcours direct).

Suppression d'un itinéraire enregistré

Sélectionnez Infos navig. > Itinéraires.

Sélectionnez un itinéraire.

Sélectionnez Consulter > Supprimer.

Suppression de tous les itinéraires enregistrés

Sélectionnez Infos navig. > Gérer les données > Effacer données utilisateur > Itinéraires.

Auto guidage

AVERTISSEMENT

REMARQUE : la fonction Auto Guidage est disponible avec les cartes Premium dans certaines régions.

Vous pouvez utiliser l'Auto guidage pour dessiner le meilleur itinéraire vers votre destination. L'Auto guidage s'appuie sur votre traceur pour analyser les données cartographiques, comme la profondeur et les obstacles connus, afin de calculer un itinéraire envisageable. Il vous est possible d'ajuster l'itinéraire pendant la navigation.

Configuration et suivi d'une trajectoire d'Auto guidage

Sélectionnez une destination (Destinations, page 14).

Sélectionnez Naviguer jusqu'à > Auto guidage.

Consultez la trajectoire représentée par la ligne de couleur

magenta. Sélectionnez Démarrer la navigation.

Suivez la ligne magenta et barrez pour éviter les récifs, les

hauts-fonds et autres obstacles. REMARQUE : lorsque vous utilisez la fonction Auto Guidage,

Création et enregistrement d'une trajectoire d' Auto guidage

Sélectionnez Infos navig. > Itinéraires > Nouvel itinéraire

> Auto guidage. Sélectionnez un point de départ, puis Suivant.

Sélectionnez une destination, puis sélectionnez Suivant.

Sélectionnez une option :

• Pour afficher un danger et ajuster votre trajectoire à

proximité de celui-ci, sélectionnez Avis dangers.

• Pour modifier la trajectoire, sélectionnez Ajuster l'itinéraire, et suivez les instructions à l'écran.

• Pour supprimer la trajectoire, sélectionnez Supprimer.

• Pour enregistrer la trajectoire, sélectionnez Terminé.

Réglage d'une trajectoire d'auto guidage

Sélectionnez Infos navig. > Itinéraires.

Sélectionnez une trajectoire, puis Consulter > Modifier >

Ajuster l'itinéraire. ASTUCE : lorsque vous suivez un itinéraire d'Auto guidage,

sélectionnez l'itinéraire sur la carte de navigation puis Ajuster l'itinéraire.

Sélectionnez une position sur l'itinéraire.

Déplacez le point vers une nouvelle position à l'aide des

touches fléchées ou en le faisant glisser. Si nécessaire, sélectionnez un point, puis sélectionnez

Supprimer. Sélectionnez Terminé.

Annulation d'un calcul d' Auto guidage en cours

Depuis la carte de navigation, sélectionnez MENU > Annuler.

ASTUCE : vous pouvez sélectionner BACK pour annuler

rapidement le calcul.

Navigation avec un traceur 17

Configuration de l'heure d'arrivée à destination

Vous pouvez utiliser cette fonction sur un itinéraire ou une trajectoire d'Auto guidage pour obtenir des informations concernant l'arrivée à un point précis. Celle-ci vous permet de calculer le moment auquel vous atteindrez un point précis, comme l'ouverture d'un pont ou la ligne de départ d'une course.

Depuis la carte de navigation, sélectionnez MENU.

Sélectionnez Arrivée chronométrée.

ASTUCE : vous pouvez ouvrir rapidement le menu Arrivée

chronométrée en sélectionnant un point sur la trajectoire ou l'itinéraire.

Configurations de la trajectoire d'auto guidage

ATTENTION

Les paramètres Profondeur préférée et Dégagement vertical influent sur la façon dont le traceur calcule une trajectoire d'Auto guidage. Si la profondeur de l'eau ou la hauteur de sécurité pour franchir un obstacle dans une zone est inconnue, la trajectoire d'Auto guidage n'est pas calculée à cet endroit. Si une zone au début ou à la fin de la trajectoire d'Auto guidage est moins profonde que la Profondeur préférée ou plus basse que la valeur du paramètre Dégagement vertical, il se peut que la trajectoire d'Auto guidage ne soit pas calculée, en fonction des données cartographiques. Sur la carte, le parcours emprunté à travers ces zones apparaît en gris ou en magenta rayé de gris. Lorsque votre bateau entre dans une de ces zones, un message d'avertissement s'affiche.

REMARQUE : la fonction Auto Guidage est disponible avec les cartes Premium dans certaines régions.

REMARQUE : tous les paramètres ne peuvent pas s'appliquer à toutes les cartes.

Vous pouvez définir les paramètres utilisés par le traceur pour calculer une trajectoire d'Auto guidage.

Profondeur préférée : définit la profondeur minimale de l'eau

dans laquelle votre bateau peut naviguer en toute sécurité, en fonction des données de profondeur de la carte.

REMARQUE : la profondeur minimale de l'eau pour les cartes Premium (réalisées avant 2016) est de 0,9 mètre (3 pieds). Si vous entrez une valeur inférieure à 0,9 mètre (3 pieds), les cartes utilisent uniquement des profondeurs de 0,9 mètre (3 pieds) pour les calculs de trajectoires d'Auto guidage.

Dégagement vertical : fixe la hauteur minimale d'un pont ou

d'un obstacle, sur la base des données de carte, sous lequel votre bateau peut passer sans risque.

Distance du littoral : définit à quelle distance de la côte vous

souhaitez placer la trajectoire d'Auto guidage. La trajectoire d'Auto guidage peut se déplacer si vous modifiez ce paramètre pendant la navigation. Les valeurs disponibles pour ce paramètre sont relatives et non absolues. Pour être sûr de placer la trajectoire d'Auto guidage à une distance du littoral adéquate, vous pouvez évaluer son emplacement à l'aide d'une ou de plusieurs destinations connues qui impliquent d'emprunter des voies navigables étroites (Réglage du paramètre Distance du littoral, page 18).

Réglage du paramètre Distance du littoral

Le paramètre Distance du littoral indique à quelle distance de la terre vous voulez placer la ligne d' Auto guidage. La ligne d' Auto guidage peut se déplacer si vous modifiez ce paramètre pendant la navigation. Les valeurs disponibles pour le paramètre Distance du littoral sont relatives et non pas absolues. Pour être sûr de placer la ligne d' Auto guidage à la distance du littoral adéquate, vous pouvez évaluer son emplacement à l'aide d'une ou de plusieurs destinations connues qui impliquent d'emprunter des voies navigables étroites.

Amarrez votre navire ou jetez l'ancre.

Sélectionnez Paramètres > Navigation > Auto guidage >

Distance du littoral > Normal.

Sélectionnez une destination vers laquelle vous avez déjà

navigué. Sélectionnez Naviguer jusqu'à > Auto guidage.

Vérifiez l'emplacement de la ligne d'Auto Guidage, et

déterminez si la ligne évite bien les obstacles connus et si les virages permettent une navigation efficace.

Sélectionnez une option :

• Si l'emplacement de la ligne d'Auto Guidage est satisfaisant, sélectionnez MENU > Arrêter la navigation, puis passez à l'étape 10.

• Si la ligne d'Auto Guidage est trop proche d'obstacles connus, sélectionnez Paramètres > Navigation > Auto guidage > Distance du littoral > Eloigné.

• Si les virages de la ligne d'Auto Guidance sont trop larges, sélectionnez Paramètres > Navigation > Auto guidage > Distance du littoral > Proche.

Si vous avez sélectionné Proche ou Eloigné à l'étape 6,

vérifiez l'emplacement de la ligne d'Auto Guidage, et déterminez si la ligne évite bien les obstacles connus et si les virages permettent une navigation efficace.

L'Auto guidage maintient un large dégagement autour des obstacles en eau libre, même si vous avez défini la Distance du littoral sur Proche ou Le plus proche. Par conséquent, le traceur ne peut pas repositionner la ligne d' Auto guidage, sauf si la destination sélectionnée implique d'emprunter des voies navigables étroites.

Sélectionnez une option :

• Si l'emplacement de la ligne d'Auto Guidage est satisfaisant, sélectionnez MENU > Arrêter la navigation, puis passez à l'étape 10.

• Si la ligne d'Auto guidage est trop proche d'obstacles connus, sélectionnez Paramètres > Navigation > Auto guidage > Distance du littoral > Le plus éloigné.

• Si les virages de la ligne d'Auto guidage sont trop larges, sélectionnez Paramètres > Navigation > Auto guidage > Distance du littoral > Le plus proche.

Si vous avez sélectionné Le plus proche ou Le plus

éloigné à l'étape 8, vérifiez l'emplacement de la ligne d' Auto guidage, et déterminez si la ligne évite bien les obstacles

connus et si les virages permettent une navigation efficace. L'Auto guidage maintient un large dégagement autour des

obstacles en eau libre, même si vous avez défini la Distance du littoral sur Proche ou Le plus proche. Par conséquent, le traceur ne peut pas repositionner la ligne d' Auto guidage, sauf si la destination sélectionnée implique d'emprunter des voies navigables étroites.

Répétez les étapes 3 à 9 au moins une fois encore, en

utilisant une destination différente à chaque fois, jusqu'à ce que vous maîtrisiez parfaitement la fonctionnalité du paramètre Distance du littoral.

Tracés

Un tracé est un enregistrement du sillon de votre bateau. Le tracé en cours d'enregistrement s'appelle le tracé actif, et vous pouvez l'enregistrer. Vous pouvez afficher les tracés sur chaque carte ou vue 3D.

Affichage des tracés

Sur une carte, sélectionnez MENU > Calques > Données

utilisateur > Tracés.

Sélectionnez les tracés à afficher.

Une ligne de sillage sur la carte indique votre tracé.

18 Navigation avec un traceur

Définition de la couleur du tracé actif

Sélectionnez Infos navig. > Tracés > Options du tracé

actif > Couleur de tracé.

Sélectionnez une couleur de tracé.

Enregistrement du tracé actif

Le tracé en cours d'enregistrement est appelé « tracé actif ».

Sélectionnez Infos navig. > Tracés > Enregistrer tracé

actif.

Sélectionnez une option :

• Sélectionnez l'heure de début du tracé actif.

• Sélectionnez Journal total. Sélectionnez Enregistrer.

Affichage de la liste des tracés enregistrés

Sélectionnez Infos navig. > Tracés > Tracés enregistrés.

Modification d'un tracé enregistré

Sélectionnez Infos navig. > Tracés > Tracés enregistrés.

Sélectionnez un tracé.

Sélectionnez Modifier le tracé.

Sélectionner une option :

• Sélectionnez Nom et entrez un nouveau nom.Nom

• Sélectionnez Couleur de tracé, puis sélectionnez une

couleur.Couleur de tracé

Enregistrement d'un tracé comme itinéraire

Sélectionnez Infos navig. > Tracés > Tracés enregistrés.

Sélectionnez un tracé.

Sélectionnez Modifier le tracé > Enregistrer sous >

Enregistrer comme itinéraire.

Recherche et suivi d'un tracé enregistré

Avant de pouvoir faire votre choix dans une liste de tracés, vous devez enregistrer au moins un tracé (Tracés, page 18).

Sélectionnez Infos navig. > Tracés > Tracés enregistrés.

Sélectionnez un tracé.

Sélectionnez Suivre le tracé.

Sélectionnez une option :

• Pour suivre le tracé depuis le point de départ utilisé à la

création du tracé, sélectionnez Départ.

• Pour suivre le tracé depuis le point de destination utilisé à

la création du tracé, sélectionnez Arrivée.

Vérifiez le parcours indiqué par la ligne de couleur.

Suivez chaque étape de la ligne représentant l'itinéraire en

barrant pour éviter les récifs, les hauts-fonds et autres obstacles.

Suppression d'un tracé enregistré

Sélectionnez Infos navig. > Tracés > Tracés enregistrés.

Sélectionnez un tracé.

Sélectionnez Supprimer.

Suppression de tous les tracés enregistrés

Sélectionnez Infos navig. > Gérer les données > Effacer données utilisateur > Tracés enregistrés.

Retraçage du tracé actif

Le tracé en cours d'enregistrement est appelé « tracé actif ».

Sélectionnez Infos navig. > Tracés > Suivre le tracé actif.

Sélectionnez une option :

• Sélectionnez l'heure de début du tracé actif.

• Sélectionnez Journal total. Vérifiez le parcours indiqué par la ligne de couleur.

Suivez la ligne de couleur, en barrant pour éviter les récifs,

les hauts-fonds et autres obstacles.

Effacement du tracé actif

Sélectionnez Infos navig. > Gérer les données > Tracés > Effacer le tracé actif.

La mémoire de tracé est effacée et l'enregistrement du tracé actif se poursuit.

Gestion de la mémoire du journal de suivi pendant l'enregistrement

Sélectionnez Infos navig. > Tracés > Options du tracé

actif. Sélectionnez Mode Enregistrement.

Sélectionnez une option :

• Pour enregistrer le journal de suivi jusqu'à ce que la mémoire de tracé soit saturée, sélectionnez Remplir.

• Pour enregistrer en continu le journal de suivi en remplaçant les données de tracé obsolètes par de nouvelles données, sélectionnez En boucle.

Configuration de l'intervalle d'enregistrement du journal de suivi

Vous pouvez définir la fréquence d'enregistrement du tracé. L'enregistrement de tracés plus fréquents accentue la précision, mais sature plus rapidement le journal de suivi. L'intervalle de résolution est recommandé pour une utilisation optimale de la mémoire.

Sélectionnez Infos navig. > Tracés > Options du tracé

actif > Intervalle d'enregistrement.

Sélectionner une option :

• Pour enregistrer le tracé en fonction de la distance qui sépare deux points, sélectionnez Intervalle > Distance > Modifier, puis entrez la distance.

• Pour enregistrer le tracé en fonction d'un intervalle de temps, sélectionnez Intervalle > Temps > Modifier, puis entrez l'intervalle de temps.

• Pour enregistrer le tracé en fonction d'une modification du parcours, sélectionnez Intervalle > Résolution > Modifier, et entrez la tolérance d'erreur de parcours admise avant d'enregistrer un point du tracé. Il s'agit de l'option d'enregistrement recommandée.

Limites

ATTENTION

Le paramètre Bip sonore doit être activé pour que les alarmes soient audibles (Paramètres système, page 42). Si vous ne pouvez pas entendre les alarmes, vous risquez de vous blesser ou d'endommager votre équipement.

Les limites vous permettent d'éviter des zones ou de rester dans certaines zones d'un plan d'eau. Vous pouvez paramétrer une alarme qui se déclenche lorsque vous franchissez ou quittez une limite.

Vous pouvez créer des zones, des lignes et des cercles de délimitation à l'aide de la carte. Vous pouvez aussi convertir les itinéraires ou tracés enregistrés en lignes de délimitation. Vous pouvez créer une zone de délimitation à l'aide de waypoints en créant un itinéraire à partir des waypoints, puis en convertissant l'itinéraire en ligne de délimitation.

Vous pouvez sélectionner une limite pour l'activer. Vous pouvez ajouter les données sur la limite active dans les champs de données de la carte.

Création d'une limite

Sélectionnez Infos navig. > Limites > Nouveau.

Sélectionnez la forme de votre limite.

Navigation avec un traceur 19

Suivez les instructions présentées à l'écran.

Conversion d'un itinéraire en limite

Avant de pouvoir convertir une route en limite, vous devez créer et enregistrer au moins une route (Création et enregistrement

d'un itinéraire, page 16).

Sélectionnez Infos navig. > Itinéraires.

Sélectionnez un itinéraire.

Sélectionnez Modifier l'itinéraire > Enregistrer en tant que

limite.

Conversion d'un tracé en limite

Avant de pouvoir convertir un tracé en limite, vous devez créer et enregistrer au moins un tracé (Enregistrement du tracé actif,

page 19).

Sélectionnez Infos navig. > Tracés > Tracés enregistrés.

Sélectionnez un tracé.

Sélectionnez Modifier le tracé > Enregistrer sous >

Enregistrer en tant que limite.

Modification d'une limite

Sélectionnez Infos navig. > Limites.

Sélectionnez une limite.

Sélectionner une option :

• Pour modifier l'aspect de la limite sur la carte,

sélectionnez Options d'affichage.

• Pour modifier le nom de la limite ou la ligne de

délimitation, sélectionnez Modifier la limite.

• Pour modifier l'alarme associée à la limite, sélectionnez

Alarme.

Configuration d'une alarme de limite

Les alarmes de limite vous alertent lorsque vous vous trouvez à une distance donnée d'une certaine limite. Elles peuvent être utiles si vous essayez d'éviter certaines zones ou quand vous devez faire très attention en traversant certaines zones, telles que les couloirs maritimes.

Sélectionnez Infos navig. > Limites.

Sélectionnez une limite.

Sélectionnez Alarme.

Sélectionner une option :

• Pour régler une alarme qui se déclenche lorsque votre bateau se trouve à une distance spécifique d'une limite, sélectionnez Distance d'avertissement, saisissez une distance, puis sélectionnez Terminé.

• Pour régler une alarme qui se déclenche lorsque vous franchissez une limite de zone ou une limite circulaire, sélectionnez Zone pour afficher les options Entrée ou

Sortie.

Suppression d'une limite

Sélectionnez Infos navig. > Limites.

Sélectionnez une limite.

Sélectionnez Modifier la limite > Supprimer.

Suppression de tous les waypoints, tracés, routes et limites

Sélectionnez Infos navig. > Gérer les données > Effacer données utilisateur > Tout > OK.

Fonctions pour la navigation à voile

Configuration du type de navire

Vous pouvez sélectionner un type de navire pour configurer les paramètres du traceur et utiliser des fonctions adaptées à votre navire.

Sélectionnez Paramètres > Mon navire > Type de navire.

Sélectionnez une option.

Régates

Vous pouvez utiliser l'appareil pour augmenter vos chances de franchir la ligne de départ d'une course au moment même où elle commence. Lorsque vous synchronisez le compte à rebours avec le compte à rebours officiel de la course, l'appareil vous signale le temps restant minute par minute avant le début de la course. Lorsque vous combinez le compte à rebours et la ligne de départ virtuelle, l'appareil mesure votre vitesse, le relèvement et le temps restant sur le compte à rebours. L'appareil utilise ces données pour indiquer si le bateau franchira la ligne de départ avant le départ de la course, après le départ de la course ou au moment précis du départ de la course.

Guidage Ligne de départ

Le guidage Ligne de départ offre une représentation visuelle des informations dont vous avez besoin pour franchir la ligne de départ au moment et à la vitesse idéals.

Vous indiquez des épingles de ligne de départ à tribord et à bâbord, la vitesse et l'horaire cibles, et une fois que vous démarrez le compte à rebours, une ligne de prévision apparaît. La ligne de prévision démarre de votre position actuelle et continue jusqu'à la ligne de départ et aux laylines qui partent depuis chaque épingle.

Le point final et la couleur de la ligne de prévision indiquent la position du bateau à l'expiration du compte à rebours, en fonction de la vitesse actuelle du bateau.

Lorsque le point final précède la ligne de départ, la ligne est blanche. En clair, le bateau doit accélérer pour franchir la ligne de départ à temps.

Lorsque le point final succède à la ligne de départ, la ligne est rouge. En clair, le bateau doit décélérer pour éviter une pénalité pour franchissement de la ligne de départ avant l'expiration du compte à rebours.

Lorsque le point final se situe sur la ligne de départ, la ligne est blanche. En clair, le bateau évolue à une vitesse optimale et devrait franchir la ligne de départ à l'expiration du compte à rebours.

Par défaut, la fenêtre de guidage Ligne de départ et la fenêtre de compte à rebours apparaissent dans l'écran de pages combinées Régates.

Définition de la ligne de départ

Depuis l'écran de guidage Ligne de départ, sélectionnez

MENU > Ligne de départ.

Sélectionnez une option :

• Pour marquer les marques de la ligne de départ à tribord et à bâbord au moment de les franchir, sélectionnez Epingler des marques.

• Pour marquer les marques de la ligne de départ à tribord et à bâbord en entrant leurs coordonnées, sélectionnez Saisir les coordonnées.

• Pour changer la position des marques à bâbord et à tribord une fois que vous les avez définies, sélectionnez Échanger bâbord et tribord.

Utilisation du guidage Ligne de départ

Vous pouvez utiliser la fonction de guidage Ligne de départ pour franchir la ligne de départ à la vitesse optimale lors d'une régate.

20 Fonctions pour la navigation à voile

Marquez la ligne de départ (Définition de la ligne de départ,

page 20).

Depuis l'écran de guidage Ligne de départ, sélectionnez

MENU > Vitesse cible, puis choisissez votre vitesse cible

lorsque vous franchirez la ligne de départ. Sélectionnez Heure cible et sélectionnez l'heure cible

lorsque vous franchirez la ligne de départ. Appuyez sur BACK.

Démarrez le compte à rebours (Utilisation du compte à

rebours, page 21).

Utilisation du compte à rebours

Sur l'écran de guidage Ligne de départ, sélectionnez ou

pour régler le compte à rebours Sélectionnez MENU > Démarrer ou MENU > Arrêter pour

démarrer et arrêter le compte à rebours.

Réglage de la distance entre l'étrave et l'antenne GPS

Vous pouvez entrer la distance entre l'étrave du bateau et l'emplacement de votre antenne GPS. Ainsi, l'étrave du bateau franchira la ligne de départ à une heure de départ précise.

Depuis l'écran de guidage Ligne de départ, appuyez sur

MENU > Ligne de départ > Décalage d'étrave GPS.

Entrez la distance.

Sélectionnez Terminé.

Paramètres des laylines

Pour utiliser les fonctionnalités de layline, vous devez connecter une girouette anémomètre au traceur.

En mode de navigation à la voile (Configuration du type de

navire, page 3), vous pouvez afficher les laylines sur la carte de

navigation. Les laylines s'avèrent très utiles pendant les régates.

Réglage du décalage de quille

Vous pouvez entrer un décalage de quille pour compenser le décalage des relevés de profondeur dû à l'emplacement de la sonde. Ainsi, vous pouvez afficher la profondeur de l'eau sous votre quille ou la véritable profondeur de l'eau, selon vos besoins.

Si vous voulez connaître la profondeur de l'eau sous votre quille ou le point le plus bas de votre bateau et que la sonde est installée au niveau de la ligne de flottaison ou n'importe où audessus de la quille, mesurez la distance entre l'emplacement de la sonde et la quille.

Si vous voulez connaître la véritable profondeur de l'eau et que la sonde est installée sous la ligne de flottaison, mesurez la distance entre le bas de la sonde et la ligne de flottaison.

REMARQUE : cette option n'est disponible que lorsque vous disposez de données de profondeur valides.

Mesurez la distance :

• Si la sonde est installée sur la ligne de flottaison ou n'importe où au-dessus du bout de la quille, mesurez la distance entre l'emplacement de la sonde et la quille du bateau. Entrez cette valeur sous la forme d'un nombre positif.

• Si la sonde est installée au bas de la quille et que vous voulez connaître la véritable profondeur de l'eau, mesurez la distance entre la sonde et la ligne de flottaison. Entrez cette valeur sous la forme d'un nombre négatif.

Sur la carte de navigation, sélectionnez MENU > Calques >

Mon navire > Routes normales > Configurer. Affichage : permet de régler l'affichage des laylines et des

bateaux sur la carte, ainsi que la longueur des laylines.

Angle nav. à voile : permet de sélectionner la façon dont

Angle face au vent : permet de définir une layline en fonction

de l'angle de navigation à la voile face au vent.

Angle sous le vent : permet de définir une layline en fonction

de l'angle de navigation à la voile sous le vent.

Correction de marée : permet de corriger les laylines suivant

les marées.

Const. temps filtre : filtre les données de layline en fonction de

Fonctions pour la navigation à voile 21

Effectuez l'une des actions suivantes :

• Si la sonde est connectée au traceur ou à un module sondeur, sélectionnez Paramètres > Mon navire > Décalage de quille.

• Si la sonde est connectée au réseau NMEA 2000, sélectionnez Paramètres > Communications > Configuration NMEA 2000 > Liste des appareils, sélectionnez la sonde, puis Consulter > Décalage de quille.

Sélectionnez si la sonde est installée au niveau de la ligne

de flottaison ou sélectionnez si la sonde est installée au bas de la quille.

Fonctionnement du pilote automatique sur un voilier

ATTENTION

Lorsqu'il est activé, le pilote automatique commande uniquement la barre. Vous et votre équipage restez responsables des voiles pendant toute la durée d'utilisation du pilote automatique.

Outre le maintien du cap, vous pouvez utiliser le pilote automatique pour maintenir le voilier sous le vent. Vous pouvez également utiliser le pilote automatique pour commander la barre pendant les manœuvres de virement et d'empannage.

Maintien sous le vent

Vous pouvez régler le pilote automatique pour maintenir un cap précis par rapport à l'angle du vent actuel. Pour effectuer un maintien sous le vent, un virement de bord ou un empannage, votre appareil doit être connecté à une girouette anémomètre compatible NMEA 2000 ou NMEA 0183.

Définition du type de maintien sous le vent

Pour pouvoir activer le type de maintien sous le vent, vous devez connecter une girouette anémomètre NMEA 2000 ou NMEA 0183 au pilote automatique.

Pour des informations sur la configuration avancée du pilote automatique, reportez-vous aux instructions d'installation accompagnant ce dernier.

Depuis l'écran du pilote automatique, sélectionnez MENU >

Configuration du pilote automatique > Type Maintien sous le vent.

Sélectionnez Apparent ou Réel.

Activation de la fonction Maintien sous le vent

Pour pouvoir activer le type de maintien sous le vent, vous devez connecter une girouette anémomètre NMEA 2000 ou NMEA 0183 au pilote automatique.

Lorsque le pilote automatique est en mode veille, sélectionnez Maintien sous le vent.

Activation de la fonction Maintien sous le vent à partir de la fonction Maintien de cap

Pour pouvoir activer le type de maintien sous le vent, vous devez connecter une girouette anémomètre NMEA 2000 ou NMEA 0183 au pilote automatique.

Lorsque le maintien de cap est activé, sélectionnez MENU > Maintien sous le vent.

Réglage de la fonction Maintien sous le vent à l'aide du pilote automatique

Lorsque la fonction Maintien sous le vent est activée, vous pouvez régler l'angle de maintien sous le vent sur le pilote automatique.

• Pour régler l'angle de maintien sous le vent par incréments de 1°, sélectionnez ou .

• Pour régler l'angle de maintien sous le vent par incréments de 10°, appuyez longuement sur ou sur .

Virement de bord et empannage

Vous pouvez régler le pilote automatique pour effectuer un virement de bord ou un empannage pendant que la fonction Maintien de cap ou Maintien sous le vent est activée.

Virement de bord et empannage à partir du maintien de cap

Activez le maintien du cap (Activation du pilote automatique,

page 33).

Sélectionnez MENU.

Sélectionnez une option.

Le pilote automatique barre le bateau en effectuant un virement de bord ou un empannage.

Virement et empannage à partir du maintien sous le vent

Pour pouvoir activer le maintien sous le vent, une girouette anémomètre doit être installée.

Activez le maintien sous le vent (Activation de la fonction

Maintien sous le vent, page 22).

Sélectionnez MENU.

Sélectionnez une option.

Le pilote automatique dirige le bateau pendant le virement ou l'empannage et des informations sur la progression de la manœuvre sont affichées à l'écran.

Définition d'un temps de retard pour le virement et l'empannage

Le retard pour le virement et l'empannage vous permet de retarder un virement de bord ou un empannage après le lancement de cette manœuvre.

Depuis l'écran du pilote automatique, sélectionnez MENU >

Configuration du pilote automatique > Réglage voile > Retard virement/empannage.

Sélectionnez la durée du retard.

Si nécessaire, sélectionnez Terminé.

Activation de l'inhibiteur d'empannage

REMARQUE : l'inhibiteur d'empannage ne vous empêche pas d'effectuer un empannage manuel à l'aide de la barre ou de la navigation par incrémentation.

L'inhibiteur d'empannage permet d'empêcher le pilote automatique d'effectuer un empannage.

Depuis l'écran du pilote automatique, sélectionnez MENU >

Configuration du pilote automatique > Réglage voile > Inhibiteur empannage.

Sélectionnez Activé.

Sondeur détecteur de poissons

Lorsqu'il est connecté correctement à une sonde compatible, votre traceur peut être utilisé comme sondeur.

Pour obtenir plus d'informations sur les sondes et identifier l'appareil qui convient le mieux à vos besoins, rendez-vous sur

garmin.com/transducers.

Différentes vues de sondeur peuvent vous aider à visualiser les poissons aux alentours. Les vues de sondeur disponibles varient suivant le type de sonde et le module de sondeur que vous avez connectés au traceur. Par exemple, vous pouvez consulter certains écrans du sondeur Panoptix uniquement si une sonde Panoptix compatible est connectée.

Quatre styles de vue de sondeur de base sont disponibles : la vue plein écran, l'écran partagé qui combine deux vues ou plus, le zoom partagé et la vue à fréquences partagées qui affiche deux fréquences différentes. Vous pouvez personnaliser les paramètres de chaque vue à l'écran. Par exemple, si vous choisissez la vue à fréquences partagées, vous pouvez régler la sensibilité de chaque fréquence séparément.

Si aucun style de vue de sondeur ne correspond à vos besoins, vous pouvez créer un écran de pages combinées personnalisé (Création d'une nouvelle page combinée avec l'ECHOMAP UHD

70/90, page 3).

Arrêt de la transmission des signaux du sondeur

• Sur l'écran du sondeur, sélectionnez MENU > Transmission du sondeur, pour désactiver le sondeur actif.

• Pour désactiver toutes les transmissions du sondeur, appuyez sur , puis sélectionnez Désactiver le sondeur.

Modification de la vue du sondeur

Sur un écran de pages combinées avec sondeur,

sélectionnez MENU > Configurer la combinaison > Modifier la combinaison.

Sélectionnez la fenêtre à modifier.

Sélectionnez une vue du sondeur.

22 Sondeur détecteur de poissons

Vue de sondeur Traditionnels

Plusieurs vues plein écran sont disponibles suivant la sonde connectée.

La vue de sondeur plein écran Traditionnels présente une grande image des données du sondeur obtenues à l'aide d'une sonde. L'échelle située le long du bord droit de l'écran indique la profondeur des objets détectés alors que les données défilent de la droite vers la gauche.

Indication de la profondeur

Cibles suspendues ou poissons

Fond de la colonne d'eau

Vue du sondeur à fréquences partagées

Dans la vue du sondeur en mode fréquences partagées, les deux côtés de l'écran affichent un graphique en plein écran avec les données du sondeur sur plusieurs fréquences.

REMARQUE : la vue du sondeur en mode fréquences partagées nécessite l'utilisation d'une sonde bi-fréquences.

Vue du sondeur à zoom partagé

Cette vue présente un graphique à grande visibilité des lectures du sondeur et une partie agrandie de ce graphique sur le même écran.

Vue du sondeur

REMARQUE : pour recevoir les signaux du sondeur à balayage

Garmin ClearVü, vous devez disposer d'une sonde compatible. Pour obtenir des informations sur les sondes compatibles, rendez-vous sur garmin.com/transducers.

Le sondeur haute fréquence Garmin ClearVü offre une image détaillée de l'environnement de pêche autour du bateau et une représentation précise des structures sous le bateau.

Vue du sondeur Garmin SideVü

™

tous les modèles ne disposent pas de sondeur intégré Garmin SideVü. Si votre modèle ne dispose pas d'un sondeur intégré SideVü, vous avez besoin d'un module sondeur compatible et d'une sonde SideVü compatible.

Si votre modèle dispose d'un module sondeur intégré SideVü, vous avez besoin d'une sonde SideVü compatible.

La technologie sondeur à balayage SideVü vous montre ce qui se passe sur les côtés du bateau. Vous pouvez l'utiliser comme un outil de recherche pour repérer des structures et du poisson.

Côté gauche du bateau

Côté droit du bateau

La sonde sur votre bateau

Journaux

Vieux pneus

Arbres

Eau entre l'embarcation et le fond

Distance par rapport aux côtés du bateau

SideVüTechnologie de balayage

Au lieu d'un faisceau conique, plus courant, la sonde SideVü utilise un faisceau plat pour balayer les eaux et les fonds sur les flancs du bateau.

Les sondes classiques émettent un faisceau conique. La technologie du sondeur à balayage Garmin ClearVü émet deux faisceaux étroits dont la forme ressemble au faisceau d'une photocopieuse. Ces faisceaux permettent d'obtenir une image plus claire de l'environnement sous le bateau.

Sondeur détecteur de poissons 23

PanoptixVues du sondeur

Pour recevoir les signaux du sondeur Panoptix, vous devez disposer d'une sonde compatible.

Les vues du sondeur Panoptix vous permettent de visualiser en temps réel tout ce qui se passe autour de la coque du bateau. Vous pouvez également distinguer les appâts jetés dans la mer et les bancs d'appâts devant ou sous le bateau.

Les vues du sondeur LiveVü permettent de repérer les éléments en mouvement devant le bateau ou sous la coque. L'écran se met à jour très rapidement et affiche ainsi des vues de sondeur ressemblant davantage à des vidéos en direct.

La vue du sondeur RealVü permet de voir en trois dimensions ce qui se passe devant le bateau ou sous la coque. L'écran est actualisé à chaque impulsion de la sonde.

Pour voir l'ensemble des cinq vues de sondeur Panoptix, vous avez besoin d'une sonde pour voir sous la coque et d'une seconde sonde pour voir devant le bateau.

Pour accéder aux vues du sondeur Panoptix, sélectionnez Panoptix et choisissez la vue qui vous intéresse.

Vue de sondeur LiveVü Down

Ce sondeur propose une vue en deux dimensions de ce qui se passe sous le bateau et peut vous servir à distinguer un banc serré d'appâts et du poisson.

RealVü Vue sondeur 3D Forward

Cette vue sondeur propose un affichage 3d de ce qui se passe devant la sonde. Cette vue peut être utilisée lorsque vous n'êtes pas en mouvement et que vous avez besoin de visualiser le relief sous-marin et le poisson qui s'approche du bateau.

Légende des couleurs

Bateau

Indicateur d'impulsion

Poisson

Fond

Limite

Vue sondeur RealVü 3D Down

Cette vue sondeur propose une vue 3d de ce qui se passe sous la sonde et vous sert lorsque le bateau est immobile et que vous souhaitez visualiser les zones entourant votre bateau.

Historique vue Panoptix Down dans une vue sondeur à balayage

Bateau

Limite

Sillages

Leurre pour pêche au drop shot

Fond

Vue sondeur LiveVü Forward

Ce sondeur propose une vue en deux dimensions de ce qui se passe devant le bateau et peut vous servir à distinguer un banc serré d'appâts et des poissons.

Bateau

Limite

Poisson

Sillages

Fond

Légende des couleurs

Bateau

Faisceau de sondeur

Limite

Poisson

Fond

RealVü Vue sondeur 3D historique

Cette vue sondeur propose un affichage 3d de ce qui se passe derrière le bateau lorsqu'il est en mouvement et affiche l'intégralité de la colonne d'eau en 3d, du fond jusqu'à la surface. Cette vue est utile pour pêcher et repérer le poisson.

24 Sondeur détecteur de poissons

Légende des couleurs

Bateau

Limite

Fond

Structure

Poisson

FrontVüVue du sondeur

La vue du sondeur Panoptix FrontVü renforce votre vigilance en affichant les obstacles situés sous l'eau, jusqu'à 91 mètres (300 pieds) à l'avant du bateau.

Lorsque votre vitesse dépasse les 8 nœuds, la fonction d'évitement des collisions frontales du sondeur FrontVü perd en efficacité.

Pour afficher la vue du sondeur FrontVü, vous devez installer et connecter une sonde compatible, par exemple une sonde PS21. Vous devrez peut-être mettre à jour le logiciel de la sonde.

A-scope, zoom sur la vue de droite

A-scope avec zone de zoom mise en évidence

Echelle de profondeur

Profondeur à l'emplacement actuel

Angle et largeur du cône de la sonde à la fréquence actuelle

Raccourcis de la page Flasheur

Sur les appareils dotés d'un écran tactile, vous pouvez interagir avec le flasheur et les fonctions A-Scope.

Vue du sondeur Panoptix LiveScope

Ce sondeur propose une vue en direct de ce qui se passe devant ou sous le bateau et peut vous servir à distinguer des poissons ou des structures.

Indication de la profondeur

Cibles suspendues ou poissons

Fond de la colonne d'eau

Vue du flasheur

L'écran Flasheur affiche les informations du sondeur sur une échelle de profondeur circulaire indiquant ce qui se trouve sous votre bateau. Le principe est celui d'un cercle qui commence en haut et progresse dans le sens des aiguilles d'une montre. La profondeur est indiquée par l'échelle à l'intérieur du cercle. Les informations reçues par le sondeur clignotent sur le cercle lorsque lorsqu'elles correspondent à la profondeur indiquée.

Les couleurs du flasheur correspondent aux différentes puissances du signal. Le code couleurs par défaut suit la palette de couleurs classique des sondeurs : le jaune indique le signal le plus fort, l'orange un signal fort, le rouge un signal faible et le bleu le signal le plus faible.

Sélectionnez Flasheur.

Faites glisser cette zone de l'écran vers le haut et le bas pour déplacer la zone de zoom.

Appuyez ici pour régler la portée.

Appuyez ici pour régler la fréquence.

Appuyez ici pour régler la sensibilité.

Appuyez ici pour régler la largeur du faisceau.

Faites glisser la fenêtre de zoom pour déplacer la zone de zoom sur l'A-Scope de gauche.

Ecartez vos deux doigts pour effectuer un zoom avant. Resserrez vos deux doigts pour effectuer un zoom arrière.

Sélection du type de sonde

Ce traceur est compatible avec plusieurs sondes commercialisées en tant qu'accessoires, y compris les sondes Garmin ClearVü™ disponibles sur la page garmin.com

/transducers.

Si vous connectez une sonde qui n'était pas fournie avec le traceur, vous aurez peut-être à définir un type de sonde pour que la fonction sondeur fonctionne correctement.

REMARQUE : tous les modules sondeur ne prennent pas en charge cette fonction.

Effectuez l'une des actions suivantes :

• Depuis une vue du sondeur, sélectionnez MENU >

Réglages du sondeur > Installation > Type de sonde.

• Sélectionnez Paramètres > Mon navire > Type de

sonde.

Sélectionnez la sonde à modifier.

Sélectionnez une sonde dans la liste.

Sur les modèles ECHOMAP UHD 60, vous pouvez appuyer sur et pour

déplacer la zone de zoom vers le haut et vers le bas.

Sondeur détecteur de poissons 25

Sélectionnez Changer le modèle.

Etalonnage du compas

Avant d'étalonner le compas, assurez-vous que la sonde est installée sur l'arbre, assez loin du moteur électrique pour éviter les interférences magnétiques, et qu'elle est déployée dans l'eau. La qualité de l'étalonnage doit être suffisamment élevée pour activer le compas interne.

REMARQUE : pour utiliser le compas, vous devez monter la sonde sur le tableau arrière ou sur l'arbre du moteur électrique. En effet, il risque de ne pas fonctionner si la sonde est installée sur l'embase du moteur.

REMARQUE : pour des résultats optimaux, utilisez un compas électronique, comme le compas électronique SteadyCast™. Le compas électronique indique la direction dans laquelle pointe la sonde par rapport au bateau.

REMARQUE : l'étalonnage du compas n'est disponible que sur les sondes équipées d'un compas interne, comme la sonde PS21-TR.

Vous pouvez commencer à manœuvrer votre bateau avant l'étalonnage. Cependant, le bateau devra effectuer une rotation complète d'un tour et demi pendant l'étalonnage.

Depuis une vue du sondeur proposant cette option,

sélectionnez MENU > Réglages du sondeur > Installation. Au besoin, sélectionnez Utiliser système AHRS pour activer

le capteur AHRS. Sélectionnez Etalonner compas.

Suivez les instructions présentées à l'écran.

Sélection d'une source de sondeur

Cette fonction n'est pas disponible sur tous les modèles. Lors de l'utilisation de plusieurs sources de données de sondeur

dans une vue de sondeur particulière, vous avez la possibilité de sélectionner la source à utiliser pour cette vue de sondeur. Par exemple, si vous disposez de deux sources de Garmin ClearVü, vous pouvez décider de la source à utiliser dans la vue de sondeur Garmin ClearVü.

Ouvrez la vue de sondeur dont vous voulez modifier la

source. Sélectionnez MENU > Réglages du sondeur > Source.

Sélectionnez la source de cette vue de sondeur.

Renommer une source de sondeur

Renommez une source de sondeur pour identifier aisément cette source. Par exemple, utilisez le nom « Proue » pour désigner la sonde de la proue de votre bateau.

Pour renommer une source, vous devez accéder à la vue du sondeur applicable correspondant à la source. Par exemple, pour renommer la source de sondeur Garmin ClearVü, vous devez ouvrir la vue de sondeur Garmin ClearVü.

Dans la vue du sondeur, sélectionnez MENU > Réglages du

sondeur > Source > Rename Sources.

Saisissez le nom.

Création d'un waypoint sur l'écran du sondeur

Depuis une vue du sondeur, sélectionnez MENU > .

Sélectionnez une position.

Sélectionnez ou SELECT.

Si nécessaire, modifiez les informations sur le waypoint,

comme le nom du waypoint.

Mise en pause de l'affichage du sondeur

Depuis une vue du sondeur, sélectionnez MENU > .

Mesure de la distance sur l'écran du sondeur

Vous pouvez mesurer la distance entre deux positions sur la SideVü vue du sondeur.

Depuis la vue du sondeur SideVü, sélectionnez .

Sélectionnez une position sur l'écran.

Sélectionnez .

Une icône en forme d'épingle apparaît à l'écran, sur la position choisie.

Sélectionnez une autre position.

La distance et l'angle à partir de l'épingle sont indiqués dans le coin supérieur gauche.

ASTUCE : pour réinitialiser l'épingle et mesurer à partir de la position actuelle de l'épingle, sélectionnez .

Affichage de l'historique du sondeur

Vous pouvez faire défiler l'affichage sondeur pour consulter des données historiques du sondeur.

REMARQUE : seules certaines sondes enregistrent des données de sondeur historiques.

Sélectionnez BACK pour quitter l'historique.

Partage de sondeur

Vous pouvez visualiser les données de sondeur depuis toutes les sources compatibles sur le réseau Garmin Marine Network. Vous pouvez voir les données d'un module de sondeur externe compatible, tel qu'un module sondeur GCV™. En outre, vous pouvez visualiser les données de sondeur provenant d'autres traceurs qui possèdent un module sondeur intégré.

Chaque traceur du réseau peut afficher des données de sondeur en provenance de chaque module sondeur et sonde compatible du réseau, quels que soient les traceurs et sondes montés sur votre bateau. Par exemple, sur un appareil ECHOMAP UHD 92sv installé à l'arrière du bateau, vous pouvez voir les données de sondeur d'un autre appareil ECHOMAP UHD et d'une sonde Garmin ClearVü montés à l'avant du bateau.

Lors du partage de données de sondeur, les valeurs de certains paramètres de sondeur, comme la Portée et la Sensibilité, sont synchronisées parmi les appareils du réseau. Les valeurs d'autres paramètres de sondeur, comme ses réglages d'Aspect, ne se synchronisent pas et doivent être configurées individuellement sur chaque appareil. De plus, les taux de défilement des différentes vues traditionnelles et de sondeur Garmin ClearVü se synchronisent pour rendre les vues fractionnées plus cohésives.

REMARQUE : l'utilisation simultanée de plusieurs sondes peut créer de l'intermodulation, qui peut être éliminée par un réglage du paramètre Interférence du sondeur.

Réglage du niveau de détail

Vous pouvez contrôler le niveau de détail et le bruit qui apparait sur l'écran du sondeur. Réglez la sensibilité des sondes traditionnelles, ou bien, réglez la luminosité des sondes Garmin ClearVü.

Si vous souhaitez afficher les données de signal de plus forte intensité à l'écran, vous pouvez réduire la sensibilité ou la luminosité afin de supprimer les retours de faible intensité et le bruit. Si vous souhaitez afficher toutes les informations du sondeur, vous pouvez augmenter la sensibilité ou la luminosité pour afficher plus de données à l'écran. Cette solution augmente aussi le bruit, et peut rendre plus complexe la reconnaissance des informations renvoyées réellement.

Depuis une vue du sondeur, sélectionnez MENU.

Sélectionnez Sensibilité ou Luminosité.

26 Sondeur détecteur de poissons

Sélectionnez une option :

• Pour augmenter ou réduire manuellement la sensibilité ou

la luminosité, sélectionnez Haut ou Bas.

• Pour permettre au traceur de régler automatiquement la sensibilité ou la luminosité, sélectionnez une option automatique.

Réglage de l'intensité des couleurs

Vous pouvez régler l'intensité des couleurs et mettre en évidence des zones d'intérêt sur l'écran du sondeur en ajustant la couleur de sensibilité des sondes traditionnelles ou le contraste des sondes Garmin ClearVü et SideVü/ClearVü. Ce paramètre fonctionne de manière optimale après que vous avez réglé le niveau de détail affiché à l'écran à l'aide des paramètres de sensibilité ou de luminosité.

Si vous souhaitez mettre en évidence des petites cibles de poisson ou créer un affichage de plus forte intensité pour une cible, vous pouvez augmenter les paramètres de couleur de sensibilité ou de contraste. Ce choix empiète sur la différenciation des signaux de forte intensité provenant des fonds. Si vous souhaitez réduire l'intensité du signal, vous pouvez réduire la couleur de sensibilité ou le contraste.

Depuis une vue du sondeur, sélectionnez MENU.

Sélectionner une option :

• En vue de sondeur Garmin ClearVü ou SideVü, sélectionnez Contraste.

• En vue de sondeur Panoptix LiveVü, sélectionnez Couleur de sensibilité.

• Dans une autre vue de sondeur, sélectionnez Réglages du sondeur > Aspect > Couleur de sensibilité.

Sélectionner une option :

• Pour augmenter ou réduire manuellement l'intensité de la couleur, sélectionnez Haut ou Bas.

• Pour utiliser le paramètre par défaut, sélectionnez Par

défaut.

Enregistrements du sondeur

Enregistrement de l'affichage du sondeur

REMARQUE : certains modèles ne prennent pas en charge

l'enregistrement du sondeur.

Insérez une carte mémoire dans l'emplacement pour carte.

Depuis une vue du sondeur, sélectionnez MENU >

Enregistrer sondeur.

15 minutes d'enregistrement de sondeur utilisent environ 200 Mo d'espace de la carte mémoire insérée. Un enregistrement individuel s'arrête automatiquement une fois qu'il atteint les 4 Go. Vous pouvez enregistrer des données de sondeur jusqu'à ce que la carte atteigne sa capacité maximale.

Arrêt de l'enregistrement du sondeur

Depuis une vue du sondeur, sélectionnez MENU > Arrêter enregistrement.

Suppression d'un enregistrement de sondeur

Insérez une carte mémoire contenant des enregistrements

du sondeur dans l'emplacement pour carte. Sélectionnez Sondeur > Enregistrements du sondeur.

Sélectionnez un enregistrement.

Sélectionnez Supprimer.

Réglages des sondeurs traditionnels, Garmin ClearVü et SideVü

REMARQUE : tous les paramètres et options ne s'appliquent

pas à tous les modèles, modules sondeur et sondes. Depuis une vue du sondeur, sélectionnez MENU > Réglages

du sondeur. Ligne de profondeur : affiche une ligne de profondeur facile à

consulter.

Vitesse de défilement : règle la vitesse de défilement du

sondeur de droite à gauche. Dans les hauts-fonds, vous avez besoin de ralentir la vitesse

de défilement pour augmenter la durée d'affichage des informations à l'écran. Dans des eaux plus profondes, vous pouvez augmenter la vitesse de défilement.

Lignes de portée : permet d'afficher les lignes verticales

indiquant la distance par rapport aux côtés droit et gauche du bateau. Ce paramètre est disponible pour la vue du sondeur SideVü.

Code couleurs : permet de définir le code couleurs de la vue de

sondeur. Ce paramètre peut être disponible dans le menu Aspect.

Les codes couleurs de fort contraste attribuent des couleurs plus sombres aux signaux de faible intensité. Les codes couleurs de faible contraste attribuent des couleurs similaires à la couleur d'arrière-plan aux signaux de faible intensité.

Aspect : voir Paramètres de l'aspect du sondeur, page 28. Affichage des numéros : définit les données affichées sur

l'écran du sondeur.

Avancé : voir Paramètres avancés du sondeur, page 28. Installation : permet de rétablir les paramètres par défaut du

sondeur.

Définition du niveau de zoom sur l'écran du sondeur

Depuis une vue du sondeur, sélectionnez MENU > Zoom.

Sélectionner une option :

• Pour définir la profondeur et le zoom automatiquement,

sélectionnez Auto. ASTUCE : vous pouvez sélectionner pour accéder à

d'autres options.

• Pour définir manuellement la portée de la profondeur de la

zone agrandie, sélectionnez Manuel > , puis Vue vers le haut ou Vue vers le bas pour définir la portée de la profondeur de la zone agrandie. Sélectionnez ensuite Zoom avant ou Zoom arrière pour augmenter ou réduire l'agrandissement de la zone.

• Pour agrandir une zone de l'écran en particulier,

sélectionnez Agrandir. ASTUCE : vous pouvez faire glisser le carré

d'agrandissement sur un nouvel emplacement de l'écran.

• Pour effectuer un zoom avant sur les données du sondeur à partir de la profondeur inférieure, sélectionnez Verrouillage du fond.

Pour annuler le zoom, désélectionnez l'option.

Réglage de la vitesse de défilement

Vous pouvez régler la vitesse de défilement des images du sondeur sur l'écran. Une vitesse de défilement plus élevée permet d'afficher plus de détails jusqu'à ce qu'il n'y ait plus d'autres détails à afficher. À ce moment-là, l'image étire les détails existants. Cela peut servir lorsque vous avancez ou pêchez à la traîne, ou lorsque vous vous trouvez en eaux très profondes où le sondeur détecte les signaux très lentement. Une vitesse de défilement plus lente permet d'afficher les informations du sondeur à l'écran plus longtemps.

Sondeur détecteur de poissons 27

Dans la plupart des situations, le paramètre Par défaut offre un bon compromis entre rapidité de défilement et qualité des cibles (qui apparaissent moins déformées).

Depuis une vue du sondeur, sélectionnez MENU > Réglages

du sondeur > Vitesse de défilement.

Sélectionner une option :

• Pour ajuster la vitesse de défilement automatiquement en utilisant les données de vitesse au sol ou de vitesse surface, sélectionnez Auto.

Le paramètre Auto sélectionne une vitesse de défilement correspondant à la vitesse du bateau, afin que les cibles dans l'eau soient représentées avec le bon format d'image et apparaissent moins déformées. Lorsque vous affichez des vues de sondeur Garmin ClearVü ou SideVü ou lorsque vous cherchez des structures, il est recommandé d'utiliser le paramètre Auto.

• Pour accélérer le défilement, sélectionnez Haut.

• Pour ralentir le défilement, sélectionnez Bas.

Réglage de la portée de l'échelle de profondeur ou de largeur

Vous pouvez régler la portée de l'échelle de profondeur des vues de sondeur traditionnelle et Garmin ClearVü et la portée de l'échelle de largeur de la vue de sondeur SideVü.

Le réglage automatique de la portée sur l'appareil permet d'afficher le fond marin sur le tiers inférieur ou extérieur de l'écran du sondeur. Cette fonction peut être utile pour surveiller les fonds lors de changements de topographie faibles à moyens.

Le réglage manuel de la portée permet d'afficher une portée spécifique, ce qui peut être utile pour surveiller les fonds lors de changements de topographie importants, en cas de tombant ou de canyon. Les fonds peuvent apparaître à l'écran tant qu'ils se situent dans la portée que vous avez définie.

Depuis une vue du sondeur, sélectionnez MENU > Portée.

Sélectionnez une option :

• Pour permettre au traceur de régler automatiquement la portée, sélectionnez Auto.

• Pour augmenter ou réduire manuellement la portée, sélectionnez Haut ou Bas.

ASTUCE : depuis l'écran du sondeur, vous pouvez sélectionner ou pour régler manuellement la portée.

ASTUCE : lorsque vous visionnez plusieurs écrans de sondeur, vous pouvez sélectionner SELECT pour choisir l'écran actif.

Paramètres de l'aspect du sondeur

Depuis une vue du sondeur, sélectionnez MENU > Réglages du sondeur > Aspect.

Code couleurs : définit le code couleurs. A-Scope : affiche un flasheur vertical situé le long du bord droit

de l'écran qui présente instantanément, sur une échelle, la distance par rapport aux cibles.

Contour : met en évidence le signal le plus fort provenant du

fond afin d'en évaluer le degré de dureté.

Symboles poisson : définit la façon dont le sondeur interprète

les cibles suspendues.

Permet d'afficher les cibles suspendues sous forme de symboles et des informations en arrière-plan du sondeur.

Permet d'afficher les cibles suspendues sous forme de symboles avec une indication de la profondeur de la cible et des informations en arrière-plan du sondeur.

Permet d'afficher les cibles suspendues sous forme de symboles.

Permet d'afficher les cibles suspendues sous forme de symboles avec une indication de la profondeur de la cible.

Avance d'image : permet à l'image du sondeur d'avancer plus

rapidement en affichant plusieurs colonnes de données à l'écran pour chaque colonne de données envoyée par le sondeur. Cela se révèle particulièrement utile lorsque vous utilisez le sondeur en eaux profondes, car le signal met plus de temps pour faire l'aller-retour entre la sonde et le fond.

Le paramètre 1/1 affiche à l'écran une colonne d'informations pour chaque réception du sondeur. Le paramètre 2/1 affiche à l'écran deux colonnes d'informations pour chaque réception du sondeur, et ainsi de suite pour les paramètres 4/1 et 8/1.

Alarmes du sondeur

AVERTISSEMENT

Les alarmes du sondeur sont un outil d'aide à la navigation et ne sont pas conçues pour vous éviter l'échouement en toute circonstance. Il incombe au capitaine du bateau d'assurer la sécurité de celui-ci.

ATTENTION

REMARQUE : toutes les options ne sont pas disponibles sur toutes les sondes.

Sélectionnez Paramètres > Alarmes > Sondeur. Haut-fond : définit une alarme devant retentir lorsque la

profondeur est inférieure à la valeur spécifiée.

Eaux profondes : définit une alarme devant retentir lorsque la

profondeur est supérieure à une valeur spécifiée.

Alarme FrontVü : permet de définir une alarme qui émet un son

lorsque la profondeur devant votre bateau est inférieure à une certaine valeur et qui vous aide à éviter l'échouement (Réglage de l'alarme de profondeur FrontVü, page 30). Cette alarme n'est disponible qu'avec les sondes Panoptix FrontVü.

Température de l'eau : définit une alarme devant retentir

lorsque la sonde signale une température supérieure ou inférieure de 1,1 °C (2 °F) à la température spécifiée.

Poisson Poisson : définit une alarme devant retenir lorsque l'appareil

détecte une cible suspendue.

• L'icône permet de régler le déclenchement d'une alarme lorsque des poissons de toutes tailles sont détectés.

• L'icône permet de régler le déclenchement d'une alarme uniquement lorsque des poissons de grande taille ou de taille moyenne sont détectés.

• L'icône permet de régler le déclenchement d'une alarme uniquement lorsque des poissons de grande taille sont détectés.

Paramètres avancés du sondeur

REMARQUE : Tous les paramètres et options ne s'appliquent

pas à tous les modèles et à toutes les sondes. Depuis une vue du sondeur, sélectionnez MENU > Réglages

du sondeur > Avancé. Interférence : règle la sensibilité pour diminuer les effets des

interférences des sources de bruit à proximité. Pour supprimer les interférences à l'écran, utilisez le

paramètre d'interférence le plus bas qui vous satisfait. Le meilleur moyen d'éliminer les interférences est de corriger les problèmes d'installation responsables du bruit.

Bruit de surface : masque le bruit de surface pour atténuer les

parasites. Les largeurs de faisceau plus importantes

28 Sondeur détecteur de poissons

(fréquences plus basses) peuvent afficher plus de cibles mais générer plus de bruit de surface.

Couleur de sensibilité : voir Réglage du niveau de détail,

page 26.

TVG : règle l'aspect des signaux en fonction des signaux de

sondeur faibles provenant des fonds plus profonds. Réduit aussi l'aspect du bruit à la surface. Quand la valeur de ce paramètre est augmentée, les couleurs associées au bruit faible et les cibles de poisson sont plus cohérentes suivant les différentes profondeurs. Ce paramètre réduit aussi le bruit à la surface de l'eau.

Paramètres d'installation de la sonde

REMARQUE : tous les paramètres et options ne s'appliquent

pas à tous les modèles et à toutes les sondes. Depuis une vue du sondeur, sélectionnez MENU > Réglages

du sondeur > Installation. Restaurer les paramètres par défaut du sondeur : restaure

les paramètres par défaut de la vue du sondeur.

Type de sonde : vous permet de sélectionner le type de sonde

qui est connectée à l'appareil.

Basculer à gauche/droite : change l'orientation de la vue du

sondeur SideVü quand la sonde est installée vers l'arrière.

Renversé : permet de configurer l'orientation de la vue du

sondeur Panoptix lorsque la sonde est installée avec les câbles dirigés à bâbord sur le bateau.

Largeur du faisceau : permet de configurer la largeur du

faisceau de la sonde Panoptix. Les faisceaux étroits vous permettent de voir plus profond et

plus loin. Les faisceaux larges vous permettent de couvrir un rayon plus grand.

Utiliser système AHRS : permet aux capteurs du système de

référence de cap et d'altitude (AHRS) intégré de détecter l'angle d'installation de la sonde Panoptix. Lorsque ce paramètre est désactivé, on considère que la sonde est installée à un angle de 45 degrés.

Fréquences du sondeur

REMARQUE : les fréquences disponibles dépendent du traceur,

des modules de sondeur et de la sonde qui sont utilisés. Le réglage des fréquences permet d'adapter le sondeur à des

objectifs spécifiques et à la profondeur actuelle de l'eau. Les fréquences les plus élevées utilisent des largeurs de

faisceau étroites et sont plus efficaces pour les opérations à grande vitesse et lorsque la mer est agitée. La définition du fond marin et des thermoclines peut s'avérer plus efficace lors de l'utilisation d'une fréquence élevée.

Les fréquences plus faibles utilisent des largeurs de faisceau plus larges : elles permettent aux pêcheurs de repérer plus de cibles mais elles peuvent également provoquer plus de bruit en surface et limiter la continuité du signal provenant du fond lorsque la mer est agitée. Les largeurs de faisceau plus importantes permettent un meilleur ciblage des cibles, ce qui en fait un outil idéal pour détecter le poisson. Les largeurs de faisceau plus importantes permettent également d'obtenir de meilleurs résultats en eaux profondes.

Les fréquences CHIRP vous permettent de balayer chaque impulsion sur une plage de fréquences pour mieux dissocier les cibles dans les eaux profondes. La technologie CHIRP peut être utilisée pour identifier distinctement les cibles, comme un poisson spécifique parmi d'autres, et pour des scénarios en eaux profondes. Cette technologie est généralement plus performante que les scénarios avec simple fréquence. Comme certaines cibles de poisson peuvent mieux s'afficher à l'aide d'une fréquence fixe, vous devriez considérer vos objectifs et l'état de la mer avant d'utiliser la technologie CHIRP.

Certains sondeurs de type boîte noire et certaines sondes permettent aussi de personnaliser des fréquences préréglées pour chaque élément de sonde. Grâce à cette solution, vous modifiez rapidement la fréquence à l'aide de préréglages suivant l'évolution de l'état de la mer et de vos objectifs.

L'affichage simultané de deux fréquences à l'aide de la vue Fréquence partagée vous permet de voir à une profondeur supérieure, tout en affichant simultanément les détails issus de la fréquence haute et basse.

Sélection de la fréquence de sonde

REMARQUE : vous ne pouvez pas régler la fréquence de toutes les vues de sondeur et les sondes.

Vous pouvez sélectionner les fréquences qui apparaissent sur l'écran du sondeur.

AVIS

Vous devez vous tenir informé des réglementations locales en matière de fréquences de sondeur. Par exemple, dans certaines régions où les orques sont protégées, vous ne pouvez pas utiliser de fréquences entre 50 et 80 kHz à moins de ½ mile (800 m) d'un banc d'orques. Il est de votre responsabilité d'utiliser l'appareil conformément à la législation et à la réglementation en vigueur.

Depuis une vue du sondeur, sélectionnez MENU >

Fréquence.

Sélectionnez une fréquence adaptée à vos besoins et à la

profondeur de l'eau. Pour plus d'informations sur les fréquences, consultez la

section Fréquences du sondeur, page 29.

Création d'un préréglage de fréquence

REMARQUE : disponible sur certaines sondes uniquement. Vous pouvez créer un préréglage pour enregistrer une

fréquence de sondeur particulière, ce qui vous permet de modifier rapidement les fréquences.

Depuis une vue du sondeur, sélectionnez MENU >

Fréquence. Sélectionnez Ajouter.

Entrez une fréquence.

Activation de la fonction A-Scope

REMARQUE : cette fonction est disponible sur les vues du

sondeur Traditionnels. Le flasheur vertical A-Scope disponible à droite de la vue vous

montre ce qui se trouve sous la sonde en temps réel. Vous pouvez utiliser l'A-Scope pour identifier les retours de cible que vous risqueriez de manquer quand les données du sondeur défilent rapidement sur l'écran, par exemple quand votre bateau avance à grande vitesse. Elle peut également s'avérer utile pour la détection du poisson situé à proximité du fond.

L'A-Scope ci-dessus indique la présence de poissons et d'un sol mou .

Depuis une vue du sondeur, sélectionnez MENU > Réglages du sondeur > Aspect > A-Scope.

Sondeur détecteur de poissons 29

Réglages du sondeur Panoptix

Réglage de l'angle de vue RealVü et du niveau de zoom

Vous pouvez modifier l'angle de vue des vues du sondeur RealVü. Vous pouvez aussi effectuer un zoom avant et arrière sur la vue.

Depuis une vue du sondeur RealVü, sélectionnez une option :

• Pour modifier l'angle de vue, utilisez les boutons de direction.

• Pour effectuer un zoom vers l'avant ou vers l'arrière, tournez le bouton rotatif.

Réglage de la vitesse de balayage RealVü

Vous pouvez mettre à jour la vitesse de balayage de la sonde. Une vitesse de balayage rapide crée une image moins détaillée mais une vitesse de mise à jour de l'écran plus rapide. Une vitesse de balayage lente crée une image plus détaillée mais une vitesse de mise à jour de l'écran plus lente.

REMARQUE : cette fonction n'est pas disponible pour la vue RealVü 3D Historical.

Depuis une vue du sondeur RealVü, sélectionnez MENU >

Vitesse de balayage.

Sélectionnez une option.

Menu des sondeurs LiveVü Forward et FrontVü

Depuis la vue du sondeur LiveVü Forward ou FrontVü, sélectionnez MENU.

Sensibilité : permet de contrôler le niveau de détail et de bruit

sur l'écran du sondeur. Si vous souhaitez afficher les données de signal de plus forte

intensité à l'écran, vous pouvez réduire la sensibilité afin de supprimer les retours de faible intensité et le bruit. Si vous souhaitez afficher toutes les informations du sondeur, vous pouvez augmenter la sensibilité pour afficher plus de données à l'écran. Cette solution augmente aussi le bruit, et peut rendre plus complexe la reconnaissance des informations renvoyées réellement.

Portée de la profondeur : permet de régler la portée de

l'échelle de profondeur. Le réglage automatique de la portée sur l'appareil permet

d'afficher le fond marin au bas de l'écran du sondeur. Cette fonction peut être utile pour surveiller les fonds lors de changements de topographie faibles à moyens.

Portée vers l'avant : permet de régler la portée de l'échelle vers

l'avant. En permettant à l'appareil de régler automatiquement la

portée, vous réglez l'échelle vers l'avant en fonction de la profondeur. L'ajustement manuel de la portée permet d'afficher une portée spécifique. Les fonds peuvent apparaître à l'écran tant qu'ils se situent dans la portée que vous avez définie. En diminuant manuellement cette option, vous risquez de réduire l'efficacité de l'Alarme FrontVü ainsi que votre temps de réaction en cas de baisse de la profondeur.

Angle de transmission : permet d'ajuster l'orientation de la

sonde à bâbord ou à tribord. Cette option n'est disponible qu'avec les sondes Panoptix compatibles avec RealVü, comme les modèles PS30, PS31 et PS60.

Transmission du sondeur : permet d'arrêter les émissions de

la sonde active.

Alarme FrontVü : permet de définir une alarme qui émet un son

lorsque la profondeur devant votre bateau est inférieure à une certaine valeur (Réglage de l'alarme de profondeur

FrontVü, page 30). Cette fonction n'est disponible qu'avec

les sondes Panoptix FrontVü.

Réglages du sondeur : permet de régler la sonde et l'aspect

des retours du sondeur.

Configuration de l'angle de transmission des sondes LiveVü et FrontVü

Cette option n'est disponible qu'avec les sondes Panoptix compatibles RealVü, comme les modèles PS30, PS31 et PS60.

Vous pouvez modifier l'angle de transmission des sondes afin de les diriger vers la zone qui vous intéresse. Par exemple, vous pouvez diriger la sonde de sorte à suivre un banc serré d'appâts ou cibler un arbre à proximité de votre itinéraire.

Depuis une vue du sondeur LiveVü ou FrontVü, sélectionnez

MENU > Angle de transmission.

Sélectionnez une option.

Réglage de l'alarme de profondeur FrontVü

AVERTISSEMENT

L'alarme de profondeur FrontVü est un outil d'aide à la navigation et n'est pas conçue pour vous éviter l'échouement en toute circonstance. Il incombe au capitaine du bateau d'assurer la sécurité de celui-ci.

ATTENTION

Cette alarme n'est disponible qu'avec les sondes Panoptix FrontVü.

Vous pouvez définir une alarme pour qu'elle se déclenche lorsque la profondeur est inférieure à une valeur spécifiée. Pour obtenir des résultats plus précis, il est conseillé de définir le décalage d'étrave lorsque vous utilisez l'alarme de collision (Réglage du décalage d'étrave, page 32).

Depuis la vue du sondeur FrontVü, sélectionnez MENU >

Alarme FrontVü. Sélectionnez Activé.

Entrez la profondeur à laquelle l'alarme doit se déclencher,

puis sélectionnez Terminé.

Sur l'écran FrontVü, une ligne de profondeur indique la profondeur à laquelle l'alarme se déclenche. La ligne est verte quand vous naviguez en eau sure. La ligne devient jaune quand vous naviguez à une vitesse trop élevée pour avoir le temps de réagir (10 secondes) en cas d'obstacle devant vous. Elle vire au rouge et une alarme sonore est émise lorsque le système détecte un obstacle ou lorsque la profondeur est inférieure à la valeur définie.

ATTENTION

Lorsque votre vitesse dépasse les 8 nœuds, la fonction du sondeur FrontVü permettant d'éviter l'échouement perd en efficacité.

Paramètres d'aspect LiveVü et FrontVü

Depuis une vue du sondeur LiveVü ou FrontVü Panoptix, sélectionnez MENU > Réglages du sondeur > Aspect.

Code couleurs : définit la palette de couleurs. Couleur de sensibilité : permet de régler l'intensité des

couleurs à l'écran.

30 Sondeur détecteur de poissons

Vous pouvez sélectionner une sensibilité de couleur plus élevée pour afficher les cibles plus haut dans la colonne d'eau. Une sensibilité de couleur plus élevée vous permet aussi de différencier les retours de basse intensité plus haut dans la colonne d'eau. En revanche, la différenciation des retours au fond devient plus difficile. Vous pouvez sélectionner une sensibilité de couleur moins élevée lorsque les cibles se trouvent près du fond. Vous pouvez ainsi mieux distinguer vos cibles des retours de forte intensité comme le sable, les cailloux et la boue.

Sillages : permet de définir la durée d'affichage des sillages à

l'écran. Les sillages indiquent le mouvement de la cible.

Remplissage du fond : colore le fond en marron pour le

distinguer des signaux de présence d'eau.

Recouvrement de la grille : affiche une grille de lignes de

portée.

Faire défiler l'historique : affiche l'historique du sondeur dans

une vue sondeur classique.

Paramètres d'aspect RealVü

Depuis une vue du sondeur RealVü, sélectionnez MENU > Réglages du sondeur > Aspect.

Couleurs de point : permet de définir une palette de couleurs

différente pour les points des signaux du sondeur.

Couleurs du fond : permet de configurer le code couleurs du

fond.

Style du fond : permet de configurer le style du fond. En eaux

profondes, vous pouvez sélectionner l'option Points et indiquer manuellement une plage de valeurs moins profonde.

Clé couleur : permet d'afficher une légende des profondeurs

que les couleurs représentent.

Menu du sondeur LiveScope et Perspective

Depuis la vue du sondeur LiveScope ou Perspective, sélectionnez MENU.

Sensibilité : permet de contrôler le niveau de détail et de bruit

sur l'écran du sondeur. Si vous souhaitez afficher les données de signal de plus forte

intensité à l'écran, vous pouvez réduire la sensibilité afin de supprimer les retours de faible intensité et le bruit. Si vous souhaitez afficher toutes les informations du sondeur, vous pouvez augmenter la sensibilité pour afficher plus de données à l'écran. La hausse de la sensibilité augmente aussi le bruit, et peut rendre plus complexe la reconnaissance des informations renvoyées réellement.

Portée de la profondeur : permet de régler la portée de

l'échelle de profondeur. Le réglage automatique de la portée sur l'appareil permet

d'afficher le fond marin au bas de l'écran du sondeur. Cette fonction peut être utile pour surveiller les fonds lors de changements de topographie faibles à moyens.

Disponible en vue de sondeur LiveScope.

Portée vers l'avant : permet de régler la portée de l'échelle vers

l'avant. En permettant à l'appareil de régler automatiquement la

Disponible en vue de sondeur LiveScope.

Portée : réglez la portée.

Disponible en vue de sondeur Perspective.

Transmission du sondeur : permet d'arrêter les émissions de

la sonde active.

Réglages du sondeur : permet de régler la sonde et l'aspect

des retours du sondeur (Réglages du sondeur LiveScope et

Perspective, page 31).

Réglages du sondeur LiveScope et Perspective

Depuis la vue du sondeur LiveScope ou Perspective, sélectionnez MENU > Réglages du sondeur.

Aspect : permet de configurer l'aspect de l'écran du sondeur

(Paramètres d'aspect LiveScope et Perspective, page 31).

Antibruit : réduit le bruit et les interférences et tente d'éliminer

les retours qui ne sont pas réellement des cibles dans l'eau.

Suppression des images fantômes : réduit l'apparition

d'images « fantômes », qui sont des images dupliquées ou reflétées et qui ne sont pas réellement des cibles dans l'eau. Ces images fantômes apparaissent lorsque le sondeur renvoie un signal fort, par exemple lorsqu'il touche le fond. Les hauts-fonds et les fonds particulièrement durs renvoient généralement des signaux plus forts et peuvent entraîner la formation d'images fantômes plus marquées.

Le réglage des paramètres Suppression des images fantômes et Antibruit réduit efficacement l'apparition des images fantômes.

TVG : permet de régler la sensibilité variable dans le temps afin

de diminuer le bruit. Cette commande convient particulièrement lorsque vous

souhaitez contrôler ou atténuer les parasites ou le bruit à proximité de la surface de l'eau. Elle permet aussi d'afficher les cibles à proximité de la surface qui peuvent être masquées par le bruit de surface.

Affichage des numéros : définit les données affichées sur

l'écran du sondeur.

Installation : permet de configurer la sonde (Paramètres

d'installation de la sonde Panoptix, page 32).

Paramètres d'aspect LiveScope et Perspective

Depuis la vue du sondeur LiveScope ou Perspective, sélectionnez MENU > Réglages du sondeur > Aspect.

Code couleurs : définit la palette de couleurs. Couleur de sensibilité : permet de régler le contraste des

couleurs à l'écran. Vous pouvez sélectionner une valeur plus élevée pour la

sensibilité des couleurs afin que le changement de couleur soit important en cas de petites variations de la cible. Vous pouvez sélectionner une valeur plus faible pour afficher des couleurs plus similaires dans la même situation.

Sillages : permet de définir la durée d'affichage des sillages à

l'écran. Les sillages indiquent le mouvement de la cible.

Remplissage du fond : colore le fond en marron pour le

distinguer des signaux de présence d'eau. Non disponible pour le mode Perspective.

Sondeur détecteur de poissons 31

Recouvrement de la grille : permet d'afficher/masquer des

grilles de lignes de portée. L'option Grille affiche une grille carrée. L'option Circulaire affiche une grille circulaire avec des lignes représentant le rayon.

Faire défiler l'historique : affiche l'historique du sondeur sur le

côté de l'écran. Non disponible pour le mode Perspective.

Icône bateau : affiche ou masque l'icône du bateau dans le coin

supérieur droit.

Paramètres d'installation de la sonde Panoptix

Depuis une vue du sondeur Panoptix, sélectionnez MENU > Réglages du sondeur > Installation.

Profondeur d'installation : permet de configurer la profondeur

au-dessous de la ligne de flottaison là où la sonde Panoptix est installée. Une fois que vous aurez saisi la profondeur exacte à laquelle la sonde est installée, la représentation visuelle des reliefs sous-marins gagnera en précision.

Décalage d'étrave : permet de régler la distance entre l'étrave

et l'emplacement d'installation de la sonde avant Panoptix. Ceci vous permet d'afficher la distance avant à partir de l'étrave et non de l'emplacement de la sonde.

Cette option s'applique aux sondes Panoptix dans les vues des sondeurs FrontVü, LiveVü Forward et RealVü 3D Forward.

Largeur du faisceau : permet de configurer la largeur du

faisceau de la sonde Panoptix vers le bas. Les faisceaux étroits vous permettent de voir plus profond et plus loin. Les faisceaux larges vous permettent de couvrir un rayon plus grand.

Cette option s'applique aux sondes Panoptix dans les vues des sondeurs FrontVü, LiveVü Down et LiveVü Forward.

Utiliser système AHRS : permet aux capteurs du système de

référence de cap et d'altitude à semi-conducteurs (AHRS) intégré de détecter automatiquement l'angle d'installation de la sonde Panoptix. Quand ce paramètre est désactivé, vous pouvez entrer l'angle d'installation spécifique à la sonde en utilisant le paramètre Angle de tangage. De nombreuses sondes vers l'avant sont installées à un angle de 45 degrés et de nombreuses sondes vers le bas sont installées à un angle nul.

Renversé : permet de configurer l'orientation de la vue du

sondeur Panoptix lorsque la sonde vers le bas est installée et que les câbles sont dirigés à bâbord sur le bateau.

Cette option s'applique aux sondes Panoptix dans les vues des sondeurs LiveVü Down, RealVü 3D Down et RealVü 3D Historical.

Etalonner compas : étalonne le compas interne dans la sonde

Panoptix (Etalonnage du compas, page 26). Cette option s'applique aux sondes Panoptix dotées d'un

compas interne, comme la sonde PS21-TR.

Orientation : contrôle si la sonde est en mode d'installation vers

le bas ou vers l'avant. Le paramètre Auto utilise le capteur du système de référence de cap et d'altitude pour déterminer l'orientation.

Cela s'applique à PS22 et aux sondes LiveScope.

Orientation : Ajuste la vue du sondeur pour compenser la

vitesse du son dans l'eau. Le réglage Auto utilise la température de l'eau pour calculer la vitesse du son.

Cela s'applique aux sondes LiveScope.

Restaurer les paramètres par défaut du sondeur : permet de

restaurer les valeurs par défaut des paramètres du sondeur.

Réglage du décalage d'étrave

Pour les sondes Panoptix vers l'avant, vous pouvez définir un décalage d'étrave pour compenser le décalage des données de distance vers l'avant dû à l'emplacement de la sonde. Ceci vous

permet d'afficher la distance avant à partir de l'étrave et non de l'emplacement de la sonde.

Cette fonction s'applique aux sondes Panoptix dans les vues des sondeurs FrontVü, LiveVü Forward et RealVü 3D Forward.

Mesurez la distance horizontale de la sonde à l'étrave.

Depuis une vue du sondeur proposant cette option,

sélectionnez MENU > Réglages du sondeur > Installation > Décalage d'étrave.

Entrez la distance mesurée et sélectionnez Terminé.

Dans la vue du sondeur proposant cette option, la portée vers l'avant se décale de la distance que vous avez saisie.

Etalonnage du compas

REMARQUE : pour des résultats optimaux, utilisez un compas électronique, comme le compas électronique SteadyCast. Le compas électronique indique la direction dans laquelle pointe la sonde par rapport au bateau.

REMARQUE : l'étalonnage du compas n'est disponible que sur les sondes équipées d'un compas interne, comme la sonde PS21-TR.

Vous pouvez commencer à manœuvrer votre bateau avant l'étalonnage. Cependant, le bateau devra effectuer une rotation complète d'un tour et demi pendant l'étalonnage.

Depuis une vue du sondeur proposant cette option,

sélectionnez MENU > Réglages du sondeur > Installation. Au besoin, sélectionnez Utiliser système AHRS pour activer

le capteur AHRS. Sélectionnez Etalonner compas.

Suivez les instructions présentées à l'écran.

Pilote automatique

AVERTISSEMENT

Vous pouvez utiliser la fonction du pilote automatique uniquement à une station installée près d'une barre, d'une commande de gaz et d'un contrôleur de pilote.

Vous êtes responsable de l'utilisation sûre et prudente de votre bateau. Le pilote automatique est un outil qui optimise votre

32 Pilote automatique

capacité de pilotage. Il ne vous dégage pas de vos responsabilités en cas de non-respect de la sécurité à bord. Evitez tout danger de navigation et ne relâchez pas votre surveillance de la barre.

Soyez toujours prêt à reprendre manuellement les commandes du bateau.

Apprenez à utiliser le pilote automatique sur une mer calme et sans danger.

Utilisez le pilote automatique avec précaution à proximité des points dangereux, tels que les quais et les autres bateaux.

REMARQUE : cette fonction n'est disponible que sur les modèles dotés des fonctions réseau NMEA 2000.

Le pilote automatique contrôle en permanence la direction de votre bateau pour maintenir un cap constant (maintien du cap). Ce système propose aussi la direction manuelle et plusieurs modèles de direction automatique.

Quand le traceur compatible est connecté à un système de pilote automatique Garmin compatible, vous pouvez activer et contrôler le pilote automatique depuis le traceur.

Pour en savoir plus sur les systèmes de pilote automatique compatibles Garmin, rendez-vous sur garmin.com.

Configuration du pilote automatique

AVIS

Pour éviter toute détérioration du bateau, le pilote automatique doit être installé et configuré par un professionnel qualifié. Des connaissances spécifiques sur les systèmes de direction et les systèmes électriques marins sont nécessaires pour une installation et une configuration correctes.

Le système de pilote automatique doit être configuré pour fonctionner correctement avec votre bateau. Vous pouvez configurer le pilote automatique à l'aide d'un traceur sur le même réseau NMEA 2000 que le pilote automatique. Pour obtenir des instructions de configuration, rendez-vous sur le site

support.garmin.com et téléchargez le guide de configuration

correspondant à votre modèle de pilote automatique.

Ecran du pilote automatique

Dans l'écran Pilote automatique, sélectionnez MENU >

Configuration du pilote automatique > Config. Mode alim.

> Economie d'énergie. Sélectionnez un pourcentage.

Le choix d'un pourcentage plus élevé réduit l'activité de la barre et les performances de cap. Plus le pourcentage est élevé, plus vous risquez de dévier de votre trajectoire avant que le pilote automatique ne puisse vous corriger.

ASTUCE : sur mer agitée, à des vitesses lentes, augmenter le pourcentage d' Economie d'énergie permet de réduire l'activité de la barre.

Sélection de la source de cap préférée

AVIS

Pour obtenir de meilleurs résultats, utilisez le compas intégré au CCU du pilote automatique comme source de cap. L'utilisation d'un compas GPS tiers peut entraîner une transmission irrégulière des données et des retards excessifs. Le pilote automatique a besoin de recevoir des informations instantanément. C'est pour cela qu'il ne peut souvent pas exploiter les données des compas GPS tiers pour la vitesse ou la localisation par GPS. Si vous utilisez quand même un compas GPS tiers, votre pilote automatique vous signalera probablement qu'il a temporairement perdu sa source de données de navigation et de vitesse.

Si votre réseau comprend plus d'une source de cap, vous pouvez sélectionner votre source préférée. La source peut-être un compas GPS compatible ou un compas électronique magnétique.

Sur l'écran du pilote automatique, sélectionnez MENU >

Configuration du pilote automatique > Sources préférées.

Sélectionnez une source.

Si la source de cap sélectionnée n'est pas disponible, l'écran du pilote automatique n'affiche aucune donnée.

Activation du pilote automatique

Lorsque vous activez le pilote automatique, ce dernier prend le contrôle de la barre et dirige le bateau afin de maintenir le cap.

Sur l'écran du pilote automatique, sélectionnez MENU >

Activer la fonction de maintien de cap ou MENU > Activer modèle Cercle.

Le cap souhaité est indiqué au centre de l'écran Pilote automatique.

Modèles de navigation

AVERTISSEMENT

Vous êtes responsable de l'utilisation sûre et prudente de votre

Cap réel

Cap souhaité (maintien du cap du pilote automatique dans la direction suivie)

Cap réel (en mode veille) Cap souhaité (si activé)

Indicateur de position de la barre (Cette fonction est disponible uniquement lorsqu'un capteur d’angle de barre est connecté.)

Réglage des incréments

Dans l'écran Pilote automatique, sélectionnez MENU >

Configuration du pilote automatique > Taille de virage par étapes.

Sélectionnez un incrément.

Configuration du mode Economie d'énergie

Vous pouvez régler le niveau de l'activité de la barre.

Pilote automatique 33

bateau. Ne lancez un modèle de navigation qu'après avoir acquis la certitude qu'aucun obstacle immergé ne risque de gêner la navigation.

Le pilote automatique peut contrôler le bateau selon des modèles de navigation spécifiques pour certains types de pêche et peut également effectuer d'autres manœuvres telles que des demi-tours et des manœuvres de Boutakov.

Suivi du modèle Demi-tour

Vous pouvez utiliser le modèle Demi-tour pour tourner le bateau à 180 degrés et maintenir le nouveau cap.

Dans l'écran Pilote automatique, sélectionnez MENU >

Modèle de navigation > Demi-tour. Sélectionnez Activer bâbord ou Activer tribord.

Configuration et suivi du modèle Cercle

Vous pouvez utiliser le modèle Cercle pour diriger le bateau en décrivant un cercle continu, dans une direction et selon un intervalle temporel précis.

Dans l'écran Pilote automatique, sélectionnez MENU >

Modèle de navigation > Cercle. Si besoin, sélectionnez Temps et sélectionnez la durée

pendant laquelle le pilote automatique décrit un cercle complet.

Sélectionnez Activer bâbord ou Activer tribord.

Configuration et suivi du modèle Zigzag

Vous pouvez utiliser le modèle Zigzag pour diriger le bateau de bâbord à tribord, et inversement, sur une durée et à un angle précis, pendant votre cap actuel.

Dans l'écran Pilote automatique, sélectionnez MENU >

Modèle de navigation > Zigzag. Si besoin, sélectionnez Amplitude et choisissez un degré.

Si besoin, sélectionnez Période et sélectionnez une durée.

Sélectionnez Activer modèle Zigzag.

Suivi du modèle Manœuvre de Boutakov

Vous pouvez utiliser le modèle Manœuvre de Boutakov pour diriger le bateau dans la direction opposée afin de revenir sur le point auquel vous avez déclenché le modèle. Le modèle Manœuvre de Boutakov peut être utilisé en cas d'homme à la mer.

Dans l'écran Pilote automatique, sélectionnez MENU >

Modèle de navigation > Manœuvre de Boutakov. Sélectionnez Activer bâbord ou Activer tribord.

Sélectionnez Paramètres > Communications >

Périphériques sans fil > Télécommande du pilote automatique > Actions bouton.

Sélectionnez une touche d'action à modifier.

Sélectionnez un modèle ou une action à associer à la touche

d'action.

Commandes du moteur électrique

Force

AVERTISSEMENT

N'enclenchez pas le moteur tant que l'hélice se trouve hors de l'eau. Tout contact avec l'hélice en rotation peut provoquer des blessures graves.

N'utilisez jamais le moteur dans un lieu ou vous, ou d'autres personnes dans l'eau, peuvent entrer en contact avec l'hélice en rotation.

Pour éviter de vous blesser, veillez à toujours débrancher le moteur de la batterie avant de nettoyer ou d'entretenir l'hélice.

Vous êtes responsable de l'utilisation sûre et prudente de votre bateau. Le pilote automatique est un outil qui optimise votre capacité de pilotage. Il ne vous dégage pas de vos responsabilités en cas de non-respect de la sécurité à bord. Evitez tout danger de navigation et ne relâchez pas votre surveillance de la barre.

Apprenez à utiliser le pilote automatique sur une mer calme et sans danger.

Utilisez le pilote automatique avec précaution à proximité des points dangereux, tels que les quais et les autres bateaux.

Télécommande de pilote automatique Reactor

Vous pouvez connecter une télécommande de pilote automatique Reactor à votre traceur via le réseau sans fil afin de contrôler le pilote automatique Reactor compatible.

Pour en savoir plus sur la manière d'utiliser la télécommande, consultez les instructions sur la télécommande de pilote automatique Reactor disponibles à l'adresse garmin.com.

Couplage de la télécommande du pilote automatique Reactor avec un traceur

Sélectionnez Paramètres > Communications >

Périphériques sans fil > Télécommande du pilote automatique.

Si besoin, sélectionnez Activer.

Sélectionnez Nouvelle connexion.

Sur la télécommande, sélectionnez > Pair with MFD.

Le traceur émet un bip et affiche un message de confirmation.

Sur le traceur, sélectionnez Oui pour terminer le processus

de couplage.

Modification de la fonction des touches d'action de la télécommande du pilote automatique Reactor

Vous pouvez changer les circuits ou actions associés aux touches d'action de la télécommande du pilote automatique Reactor.

™

AVERTISSEMENT

ATTENTION

Lorsque vous utilisez les fonctions de pilotage automatique, attendez-vous à subir des arrêts, accélérations et virages brusques.

Lorsque vous stockez ou déployez le moteur, prenez garde au risque de coincement ou de pincement lié aux pièces mobiles, car vous risquez de vous blesser.

Lorsque vous stockez ou déployez le moteur, prenez garde aux surfaces glissantes autour du moteur. Si vous glissez en stockant ou en déployant le moteur, vous risquez de vous blesser.

Vous pouvez connecter le moteur électrique Force au traceur pour afficher et contrôler le moteur à l'aide du traceur.

Connexion à un moteur électrique

Vous pouvez connecter le traceur via le réseau sans fil à un moteur électrique GarminForce compatible sur votre bateau pour contrôler le moteur électrique à partir du traceur.

Activez le traceur et le moteur électrique.

Activez le réseau Wi‑Fi sur le traceur (Configuration du

réseau sans fil Wi‑Fi, page 45).

Si plusieurs traceurs sont connectés au réseau Garmin

Marine Network, assurez-vous que ce traceur héberge le réseau Wi‑Fi.

Sur le traceur, sélectionnez Paramètres > Communications

> Périphériques sans fil > Moteur électrique Garmin. Sur l'écran du moteur électrique, appuyez sur trois fois

pour passer en mode couplage. L'icône sur l'écran du moteur électrique s'allume en bleu

quand celui-ci cherche à se connecter au traceur, puis passe au vert quand la connexion est établie.

Une fois le traceur et le moteur électrique connectés, activez la barre du moteur électrique en superposition pour contrôler le

34 Commandes du moteur électrique Force

moteur (Ajout des commandes du moteur électrique sur les

écrans, page 35).

Ajout des commandes du moteur électrique sur les écrans

Une fois votre traceur connecté au moteur électrique Force, vous devez ajouter la barre des commandes du moteur électrique pour pouvoir contrôler le moteur.

Ouvrez l'écran à partir duquel vous souhaitez contrôler le

moteur électrique. Sélectionner une option :

• Sur un écran de pages combinées ou sur la disposition SmartMode™, sélectionnez MENU > Modifier > Affichage des numéros.

• Sur une page en plein écran, sélectionnez MENU > Modifier les recouvrements.

Sélectionnez Barre supérieure ou Barre inférieure.

Sélectionnez Barre du moteur électrique.

Répétez ces étapes pour ajouter les commandes du moteur électrique à tous les écrans à partir desquels vous souhaitez contrôler le moteur.

Barre de commandes du moteur électrique

La barre de commandes du moteur électrique vous permet de contrôler un moteur électrique Force et de voir l'état de ce moteur.

Sélectionnez un élément pour l'activer. Le bouton s'allume lorsqu'il est sélectionné. Sélectionnez l'élément à nouveau pour le désactiver.

État de la batterie du moteur électrique. Allume et éteint l'hélice. Réduit la vitesse. Indicateur de vitesse.

Augmente la vitesse. Permet d'activer le régulateur à la vitesse fond (SOG) actuelle. Active l'hélice à pleine vitesse. État du moteur électrique

Active le verrou de mouillage qui utilise le moteur électrique pour maintenir votre position.

Permet de diriger le moteur électrique. Si vous utilisez un verrou de mouillage, cette option fait pivoter le

verrou vers l'avant, l'arrière, la gauche ou la droite. Permet d'activer le mode maintien de cap (définit et maintient le

cap actuel). Quand le moteur électrique est en mode maintien de cap, une

barre de pilote automatique apparaît dans la barre du moteur électrique.

Permet d'ouvrir les paramètres du moteur électrique.

Paramètres du moteur électrique

Dans la barre du moteur électrique, sélectionnez . Étalonner : permet d'étalonner le compas du moteur électrique

(Étalonnage du compas du moteur électrique, page 35) et de définir le décalage du moteur électrique par rapport à l'étrave (Réglage du décalage d'étrave, page 35).

Réglage de l'ancre : permet de définir la réaction du moteur

électrique lorsqu'il est en mode verrou de mouillage. Si vous avez besoin d'une meilleure réactivité du moteur et si vous voulez qu'il se déplace plus rapidement, augmentez la valeur. Si le moteur se déplace trop, diminuez la valeur.

Sensibilité de navigation : permet de définir la réaction du

moteur électrique lorsque vous naviguez. Si vous avez besoin d'une meilleure réactivité du moteur et si vous voulez qu'il se déplace plus rapidement, augmentez la valeur. Si le moteur se déplace trop, diminuez la valeur.

Mode maintien de cap : permet de définir le mode maintien de

cap. L'option Alignement du bateau permet de maintenir au mieux la direction du bateau malgré la dérive. L'option Naviguer jusqu'à essaie de vous faire suivre une ligne droite dans la direction demandée.

Mode arrivée : définit le comportement du moteur électrique

lorsque vous atteignez la fin d'une route. Si vous activez l'option Blocage de l'ancre, le moteur électrique maintient sa position à l'aide de la fonction de verrou d'ancre jusqu'à ce que le bateau atteigne la fin de la route. Si vous activez le paramètre Manuel, l'hélice se désactive lorsque le bateau atteint la fin de la route.

ATTENTION

Vous êtes responsable de l'utilisation sûre et prudente de votre bateau. Si vous utilisez le paramètre Manuel en Mode arrivée, vous devez être prêt à prendre le contrôle du bateau.

Allumage automatique : permet d'activer le moteur électrique

lorsque vous mettez sous tension le système.

Côté pour ranger l'hélice : permet de définir le côté du moteur

vers lequel l'hélice tourne quand le moteur électrique est rangé. Cette option est utile lorsque vous stockez d'autres objets près de l'hélice rangée.

Touches de raccourci : permet aux touches de raccourci sur la

télécommande du moteur électrique de fonctionner avec ce traceur en particulier. Les touches ne fonctionnent qu'avec un traceur à la fois.

Restaurer les réglages par défaut : permet de restaurer les

paramètres par défaut du moteur électrique.

Affectation d'un raccourci pour les touches de raccourci de la télécommande du moteur électrique

Vous pouvez ouvrir rapidement les écrans utilisés fréquemment en programmant une touche de raccourci sur la télécommande du moteur électrique. Vous pouvez créer un raccourci vers des écrans comme celui du sondeur ou des cartes.

REMARQUE : si plusieurs traceurs sont connectés au réseau, vous ne pouvez attribuer des touches de raccourci qu'à un seul traceur.

Ouvrez un écran.

Maintenez enfoncée une touche de raccourci.

ASTUCE : le raccourci est également enregistré dans la

catégorie Utilisé fréquemment avec le numéro de la touche de raccourci.

Étalonnage du compas du moteur électrique

Vous devez étalonner le compas du moteur électrique avant de pouvoir utiliser les fonctions du pilote automatique.

Dirigez le bateau vers une zone dégagée sur une mer calme.

Dans la barre du moteur électrique, sélectionnez >

Étalonner > Étalonnage.

Suivez les instructions présentées à l'écran.

Réglage du décalage d'étrave

En fonction de l'angle de montage, le moteur électrique peut ne pas être aligné sur la ligne centrale de votre bateau. Pour optimiser les résultats, vous devez définir le décalage d'étrave.

Pointez la télécommande droit devant vous pour régler

l'angle du moteur électrique de manière à ce qu'il soit aligné avec la ligne centrale de votre bateau .

Commandes du moteur électrique Force

Dans la barre du moteur électrique, sélectionnez >

Étalonner > Décalage d'étrave.

Appel Sélectif Numérique

Traceur et fonctionnalité de la radio VHF NMEA 0183

Ces fonctionnalités sont activées si votre traceur est connecté à une radio VHF NMEA 0183.

• Le traceur peut transmettre votre position GPS à votre radio. Si votre radio est équipée des fonctions nécessaires, les informations sur la position GPS sont transmises lors des appels ASN.

• Le traceur peut recevoir des informations sur les appels de détresse et la position ASN via la radio.

• Le traceur peut suivre les positions des navires qui émettent des rapports de position.

Activation de la fonction ASN

Sélectionnez Paramètres > Autres navires > ASN.

Liste ASN

La liste d'appels ASN est un journal des appels ASN les plus récents et des autres contacts ASN que vous avez entrés. Elle peut contenir jusqu'à 100 entrées. La liste d'appels ASN affiche l'appel le plus récent d'un bateau. Si un deuxième appel est reçu en provenance du même bateau, il remplace le premier appel dans la liste d'appels.

Affichage de la liste ASN

Pour pouvoir afficher la liste ASN, le traceur doit être connecté à une radio VHF prenant en charge l'ASN.

Sélectionnez Infos navig. > Autres navires > Liste ASN.

Ajout d'un contact ASN

Vous pouvez ajouter un navire à votre liste ASN. Vous pouvez appeler un contact ASN depuis le traceur.

Sélectionnez Infos navig. > Autres navires > Liste ASN >

Ajouter un contact.

Saisissez le numéro MMSI (Maritime Mobile Service Identity)

du navire. Saisissez le nom du navire.

Appels de détresse entrants

Si votre traceur compatible et votre radio VHF sont connectés via un réseau NMEA 0183, votre traceur vous avertit lorsque votre radio VHF reçoit un appel de détresse ASN. Si des informations relatives à la position ont été transmises lors de

l'appel de détresse, ces dernières sont alors disponibles et enregistrées avec l'appel.

Le symbole indique qu'un appel de détresse figure dans la liste ASN et marque la position du navire sur la carte de navigation au moment où l'appel de détresse a été émis.

Navigation vers un navire en détresse

Le symbole indique qu'un appel de détresse figure dans la liste d'appels ASN et marque la position d'un navire sur la carte de navigation au moment où l'appel de détresse a été émis.

Sélectionnez Infos navig. > Autres navires > Liste ASN.

Sélectionnez un rapport de position.

Sélectionnez Naviguer jusqu'à.

Sélectionnez Rallier ou Itinéraire vers.

Suivi de position

Lorsque vous connectez le traceur à une radio VHF via un réseau NMEA 0183, vous pouvez suivre les navires qui émettent des rapports de position.

Cette fonction est également disponible pour le réseau NMEA 2000, lorsque le navire émet les données PGN appropriées (PGN 129808 ; Données d'appel ASN).

Tous les rapports de position reçus sont enregistrés dans la liste ASN (Liste ASN, page 36).

Affichage d'un rapport de position

Sélectionnez Infos navig. > Autres navires > Liste ASN.

Sélectionnez un rapport de position.

Sélectionner une option :

• Pour afficher les détails du rapport de position, sélectionnez .

• Pour afficher une carte indiquant la position, sélectionnez

Navigation vers un navire suivi

Sélectionnez Infos navig. > Autres navires > Liste ASN.

Sélectionnez un rapport de position.

Sélectionnez Naviguer jusqu'à.

Sélectionnez Rallier ou Itinéraire vers.

Création d'un waypoint à l'emplacement d'un navire suivi

Sélectionnez Infos navig. > Autres navires > Liste ASN.

Sélectionnez un rapport de position.

Sélectionnez Créer Waypoint.

Modification des informations d'un rapport de position

Sélectionnez Infos navig. > Autres navires > Liste ASN.

Sélectionnez un rapport de position.

Sélectionnez Modifier.

• Pour saisir le nom d'un navire, sélectionnez Nom.

• Pour choisir un nouveau symbole, sélectionnez Symbole, le cas échéant.

• Pour saisir un commentaire, sélectionnez Commenter.

• Pour afficher la ligne de sillage du navire si votre radio suit sa position, sélectionnez Piste.

• Pour attribuer une couleur à la ligne de sillage, sélectionnez Ligne de sillage.

Suppression d'un rapport de position

Sélectionnez Infos navig. > Autres navires > Liste ASN.

Sélectionnez un rapport de position.

Sélectionnez Modifier > Effacer le rapport.

36 Appel Sélectif Numérique

Affichage de sillages de navire sur la carte

Vous pouvez afficher les sillages de tous les navires sur certaines vues de carte. Par défaut, une ligne noire représente l'itinéraire parcouru par le navire, chaque position précédemment signalée d'un navire suivi est indiquée par un point noir et un drapeau bleu marque la dernière position signalée du navire.

Sur une carte ou une vue 3D, sélectionnez MENU > Calques

> Autres navires > ASN > Sillages ASN. Sélectionnez le nombre d'heures pendant lesquelles les

navires suivis doivent être affichés sur la carte. Par exemple, si vous sélectionnez 4 heures, tous les points

de sillage qui datent de moins de quatre heures s'affichent pour tous les navires suivis.

Appels individuels normaux

Lorsque vous connectez votre traceur à une radio VHF Garmin, vous pouvez utiliser l'interface du traceur pour établir un appel individuel normal.

Pour établir ce type d'appel depuis votre traceur, vous pouvez choisir le canal ASN à utiliser pour votre communication. La radio transmet la demande avec votre appel.

Sélection d'un canal ASN

REMARQUE : la sélection d'un canal ASN se limite aux canaux

disponibles dans toutes les bandes de fréquence. Le canal 72 est le canal par défaut. Si vous choisissez un autre canal, le traceur l'utilise pour vos appels ultérieurs jusqu'à ce que vous en sélectionniez un autre.

Sélectionnez Infos navig. > Autres navires > Liste ASN.

Sélectionnez le navire ou la station à appeler.

Sélectionnez Appel par radio > Canal.

Sélectionnez un canal disponible.

Emission d'un appel individuel normal

REMARQUE : lorsque vous lancez un appel depuis le traceur,

la radio ne reçoit pas les informations de l'appel si aucun numéro MMSI n'a été programmé dessus.

Sélectionnez Infos navig. > Autres navires > Liste ASN.

Sélectionnez le navire ou la station à appeler.

Sélectionnez Appel par radio.

Au besoin, sélectionnez Canal, puis choisissez un nouveau

canal. Sélectionnez Envoyer.

Le traceur envoie les informations de l'appel à la radio. Sur votre radio VHF Garmin, finalisez l'appel.

Emission d'un appel individuel normal vers une cible AIS

Depuis une carte ou une vue 3D, sélectionnez une cible AIS.

Sélectionnez Navire AIS > Appel par radio.

Au besoin, sélectionnez Canal, puis choisissez un nouveau

canal. Sélectionnez Envoyer.

Le traceur envoie les informations de l'appel à la radio. Sur votre radio VHF Garmin, finalisez l'appel.

Jauges et graphiques

Les jauges et les graphiques donnent diverses informations sur le moteur et l'environnement. Pour afficher ces informations, une sonde ou un capteur compatible doit être connecté au réseau.

Affichage du compas

Vous pouvez utiliser le compas pour afficher des informations sur le relèvement, le cap et l'itinéraire.

Sélectionnez Jauges > Compas.

Affichage des jauges trajet

Les jauges trajet affichent les données d'odomètre, de vitesse, d'heure, et de carburant pour le trajet en cours.

Sélectionnez Jauges > Trajet.

Réinitialisation des jauges trajet

Sélectionnez Jauges > Trajet > MENU.

Sélectionner une option :

• Pour remettre tous les relevés du trajet en cours à zéro, sélectionnez Réinitialiser trajet.

• Pour remettre la vitesse maximale à zéro, sélectionnez Réinitialiser vitesse maximum.

• Pour remettre le relevé de l'odomètre à zéro, sélectionnez Réinitialiser odomètre.

• Pour remettre toutes les données à zéro, sélectionnez

Tout réinitialiser.

Affichage des jauges moteur et carburant

Pour pouvoir afficher les jauges moteur et carburant, vous devez être connecté à un réseau NMEA 2000 capable de détecter les données de moteur et de carburant. Reportez-vous aux instructions d'installation pour plus de détails.

Sélectionnez Jauges > Moteur.

Sélection du nombre de moteurs affichés par les jauges

Vous pouvez afficher des informations relatives à quatre moteurs au maximum.

Depuis l'écran des jauges moteur, sélectionnez MENU >

Paramétrage de la jauge > Sélection du moteur > Nombre de moteurs.

Sélectionnez une option :

• Sélectionnez le nombre de moteurs.

• Sélectionnez Configuration auto pour détecter automatiquement le nombre de moteurs.

Personnalisation des moteurs affichés dans les jauges

Avant de pouvoir personnaliser l'affichage des moteurs dans les jauges, vous devez sélectionner manuellement le nombre de moteurs (Sélection du nombre de moteurs affichés par les

jauges, page 37).

Depuis l'écran des jauges moteur, sélectionnez MENU >

Paramétrage de la jauge > Sélection du moteur > Nombre de moteurs.

Sélectionnez Premier moteur.

Sélectionnez le moteur à afficher dans la première jauge.

Répétez l'opération pour les barres de moteur restantes.

Activation des alarmes d'état des jauges moteur

Vous pouvez activer le traceur pour afficher les alarmes d'état du moteur.

Jauges et graphiques 37

Depuis l'écran des jauges moteur, sélectionnez MENU > Paramétrage de la jauge > Alarmes d'état > Activé.

En cas d'alarme moteur, un message d'alarme d'état de la jauge apparaît et la jauge peut devenir rouge en fonction du type d'alarme.

Activation d'une ou de plusieurs alarmes d'état de la jauge moteur

Depuis l'écran des jauges moteur, sélectionnez MENU >

Paramétrage de la jauge > Alarmes d'état > Personnalisé.

Sélectionnez une ou plusieurs alarmes de jauge moteur à

activer ou à désactiver.

Réglage de l'alarme carburant

Afin de pouvoir définir une alarme de niveau de carburant, un capteur de débit de carburant compatible doit être connecté au traceur.

Vous pouvez définir une alarme pour qu'elle se déclenche lorsque la réserve totale de carburant à bord atteint le niveau spécifié.

Sélectionnez Paramètres > Alarmes > Carburant > Alarme

carburant > Activé.

Entrez le niveau de carburant restant déclenchant l'alarme et

sélectionnez Terminé.

Définition de la capacité de carburant du bateau

Sélectionnez Paramètres > Mon navire > Capacité de

carburant.

Entrez la capacité totale cumulée de tous les réservoirs de

carburant.

Synchronisation des données de carburant avec le niveau réel de carburant du bateau

Lorsque vous ajoutez du carburant à votre bateau, vous pouvez synchroniser les niveaux de carburant du traceur avec le niveau réel de carburant du bateau.

Sélectionnez Jauges > Moteur > MENU.

Sélectionnez une option :

• Après avoir rempli tous les réservoirs de carburant du

bateau, sélectionnez Remplir tous les réservoirs. Le niveau de carburant est restauré à sa capacité maximale.

• Si vous n'avez pas rempli un réservoir en totalité,

sélectionnez Ajouter du carburant au bateau, puis saisissez le volume de carburant ajouté.

• Pour spécifier la quantité totale de carburant des

réservoirs du navire, sélectionnez Définir total de

carburant à bord, puis saisissez la quantité totale.

Affichage des jauges vent

Pour pouvoir afficher des informations sur le vent, un capteur de vent doit être connecté au traceur.

Sélectionnez Jauges > Vent.

Configuration de la jauge vent pour navigation à voile

Vous pouvez configurer la jauge de navigation à voile de manière à afficher la vitesse et l'angle du vent réel ou apparent.

Depuis la jauge vent, sélectionnez MENU > Jauge vent

navigation à la voile.

Sélectionnez une option :

• Pour afficher le vent réel ou apparent, sélectionnez

Needle, puis sélectionnez une option.

• Pour afficher le vent réel ou apparent, sélectionnez

Vitesse du vent, puis sélectionnez une option.

Configuration de la source vitesse

Vous pouvez préciser si les données relatives à la vitesse du bateau affichées sur la jauge et utilisées pour la mesure du vent sont basées sur la vitesse surface ou sur la vitesse GPS.

Depuis la jauge vent, sélectionnez MENU > Jauge du

Compas > Affichage de la vitesse.

Sélectionnez une option :

• Pour calculer la vitesse du bateau à partir des données du capteur de vitesse surface, sélectionnez Vitesse surface.

• Pour calculer la vitesse du bateau à partir des données GPS, sélectionnez Vitesse GPS.

Configuration de la source de cap de la jauge vent

Vous pouvez spécifier la source du cap affiché sur la jauge vent. Le cap magnétique correspond aux données de cap reçues d'un gyrocompas, tandis que les données de cap GPS sont calculées par votre traceur GPS (cap suivi).

Depuis la jauge vent, sélectionnez MENU > Jauge du

Compas > Source de cap. Sélectionnez Cap GPS ou Magnétique.

REMARQUE : en cas de navigation à basse vitesse ou à

l'arrêt, la source du compas magnétique est plus précise que la source GPS.

Personnalisation de la jauge vent au plus près

Vous pouvez spécifier la portée de la jauge vent au plus près pour l'échelle de vent face comme pour l'échelle de vent arrière.

Depuis la jauge vent, sélectionnez MENU > Jauge du

Compas > Set Gauge Type > Jauge vent au plus près.

Sélectionnez une option :

• Pour définir les valeurs minimale et maximale qui doivent s'afficher lorsque la jauge vent au plus près pour vent de face apparaît, sélectionnez Modifier échelle de vent face, puis définissez les angles.

• Pour définir les valeurs minimale et maximale qui doivent s'afficher lorsque la jauge vent au plus près pour vent arrière apparaît, sélectionnez Modifier échelle de vent arrière, puis définissez les angles.

• Pour afficher le vent réel ou apparent, sélectionnez Vent, puis sélectionnez une option.

Personnalisation des limites des jauges moteur et carburant

Vous pouvez configurer les limites supérieure et inférieure, ainsi que la plage de fonctionnement standard souhaité d'une jauge.

REMARQUE : certaines options ne sont pas disponibles pour toutes les jauges.

Depuis l'écran des jauges qui vous intéresse, sélectionnez

MENU > Paramétrage de la jauge > Définir les limites des jauges.

Sélectionnez la jauge à personnaliser.

Sélectionnez Limites de la jauge > Personnalisé.

Sélectionner une option :

• Pour définir la valeur minimale de la plage de fonctionnement standard, sélectionnez Minimum nominal.

• Pour définir la valeur maximale de la plage de fonctionnement standard, sélectionnez Maximum nominal.

• Pour définir la limite inférieure de la jauge de sorte qu'elle soit inférieure au minimum nominal, sélectionnez Echelle minimum.

• Pour définir la limite supérieure de la jauge de sorte qu'elle soit supérieure au maximum nominal, sélectionnez Echelle maximum.

38 Jauges et graphiques

Sélectionnez la valeur de limite.

Répétez les étapes 4 à 5 pour définir d'autres limites de

jauge.

Commutation numérique

REMARQUE : Cette fonction n'est pas disponible sur tous les

modèles. Votre traceur peut être utilisé pour surveiller et commander des

circuits lorsqu'un système compatible est connecté. Par exemple, il vous est possible de commander l'éclairage

intérieur et les feux de navigation de votre navire. Vous pouvez aussi surveiller des circuits de vivier.

Pour accéder aux commandes de commutation numérique, sélectionnez Commutation.

Pour en savoir plus sur l'achat et la configuration d'un système de commutation numérique, rapprochez-vous de votre revendeur Garmin.

REMARQUE : les informations de la station de courant sont fournies avec certaines cartes détaillées.

Vous pouvez afficher les informations d'une station de courant pour une date et une heure spécifiques, notamment la vitesse et le niveau du courant actuels. Par défaut, le traceur affiche les informations sur les courants pour la dernière station consultée et pour la date et l'heure actuelles.

Sélectionnez Infos navig. > Marées et courants > Courants.

Informations d'almanach astronomique

Vous pouvez afficher des informations concernant le lever et le coucher du soleil et de la lune, les phases lunaires et la position approximative de vue du ciel du soleil et de la lune. Le centre de l'écran représente la voûte céleste, et les cercles les plus à l'extérieur représentent l'horizon. Par défaut, le traceur affiche les informations d'almanach astronomique pour la date et l'heure actuelles.

Sélectionnez Infos navig. > Marées et courants >

Ephéméride.

Ajout et modification d'une page de commutation numérique

Vous pouvez ajouter et personnaliser les pages de commutation numérique pour le traceur.

Sélectionnez Commutation > MENU.

Sélectionnez Ajouter page ou sélectionnez une page à

modifier. Configurez la page selon vos besoins :

• Pour saisir un nom pour la page, sélectionnez Nom.

• Pour configurer les boutons, sélectionnez Modifier

commutateurs.

Marées, courants et informations

astronomiques

Informations d'une station d'observation des marées

AVERTISSEMENT

Vous pouvez afficher des informations relatives à une station d'observation des marées pour une date et une heure spécifiques, notamment le niveau de marée et l'heure des prochaines marées (hautes et basses). Par défaut, le traceur affiche les informations sur les marées pour la dernière station consultée et pour la date et l'heure actuelles.

Sélectionnez Infos navig. > Marées et courants > Marées.

Informations de la station de courant

AVERTISSEMENT

Affichage des informations d'une station d'observation des marées ou des courants, ou des informations astronomiques pour une date différente

Sélectionnez Infos navig. > Marées et courants.

Sélectionnez Marées, Courants ou Ephéméride.

Sélectionner une option :

• Pour afficher les informations pour une date différente, sélectionnez Modifier la date > Manuel, puis entrez une date.

• Pour afficher les informations pour la date du jour, sélectionnez Modifier la date > Utiliser date actuelle.

• Le cas échéant, pour afficher les informations pour le jour suivant la date indiquée à l'écran, sélectionnez Jour suivant.

• Le cas échéant, pour afficher les informations pour le jour précédant la date indiquée à l'écran, sélectionnez Jour

précédent.

Affichage des informations d'une autre station d'observation des marées ou des courants

Sélectionnez Infos navig. > Marées et courants.

Sélectionnez Marées ou Courants.

Sélectionnez Stations à proximité.

Sélectionnez une station.

Lecteur audio

REMARQUE : la fonction de lecteur audio n'est pas compatible

avec tous les modèles de traceur. REMARQUE : certaines fonctions ne sont pas disponibles sur

certains lecteurs audio connectés. Si vous possédez un système stéréo compatible connecté au

réseau NMEA 2000, vous pouvez le commander à l'aide du traceur. Le traceur devrait détecter automatiquement le lecteur audio lors de la première connexion.

La lecture de fichiers multimédia à partir de sources connectées au lecteur audio et de sources connectées au réseau NMEA 2000 est possible.

Affichage du lecteur audio

Avant de pouvoir ouvrir le lecteur audio, un appareil compatible doit être connecté au traceur.

Commutation numérique 39

Sélectionnez Multimédia.

Icônes du lecteur audio

REMARQUE : ces icônes ne sont pas disponibles sur tous les

appareils.

Icône Description

Enregistre ou supprime un canal en tant que station préréglée Répète toutes les chansons Répète une chanson Balaie les stations

Recherche les stations ou passe des chansons

Lit aléatoirement

Sélection de la source média

Quand plusieurs lecteurs audio sont connectés à un réseau, tel que le réseau NMEA 2000, vous pouvez sélectionner la source média que vous souhaitez commander à partir de votre traceur.

REMARQUE : la lecture de fichiers multimédia n'est possible qu'à partir de sources connectées à l'appareil.

REMARQUE : certaines fonctions ne sont pas disponibles sur certaines sources média.

Sur l'écran du lecteur, sélectionnez MENU > Source.

REMARQUE : le menu source apparaît uniquement pour les

appareils qui prennent en charge plusieurs sources média. Sélectionnez une source.

Ecoute de musique

Recherche de musique

Sur l'écran du lecteur, sélectionnez Parcourir ou MENU >

Parcourir. Sélectionnez SELECT ou choisissez une option.

Activation de la recherche par ordre alphabétique

Vous pouvez activer la fonction de recherche par ordre alphabétique pour trouver une chanson ou un album dans une grande liste.

Sur l'écran du lecteur, sélectionnez MENU > Installation >

Recher. ordre alpha..

Définition de la répétition d'un titre

En cours de lecture, sélectionnez MENU > Répéter.

Si besoin, sélectionnez Unique.

Définition de la répétition de tous les titres

Sur l'écran du lecteur, sélectionnez MENU > Répéter > Tout.

Définition de la lecture aléatoire des titres

Sur l'écran du lecteur, sélectionnez MENU > Lecture

aléatoire.

Si besoin, sélectionnez une option.

Réglage du volume

Activation et désactivation de zones

Si vous avez branché les haut-parleurs de votre bateau en tant que zones, vous pouvez activer les zones requises et désactiver les zones non utilisées.

Sur l'écran du lecteur, sélectionnez MENU > Niveaux audio

> Activer/désactiver les zones. Sélectionnez une zone.

Désactivation du volume du lecteur audio

Sur l'écran du lecteur, sélectionnez .

Si nécessaire, sélectionnez SELECT.

Radio VHF

REMARQUE : ces fonctions sont disponibles sur certains

équipements stéréo dotés d'un récepteur VHF.

Balayage des canaux VHF

Avant de balayer les canaux VHF, vous devez configurer la source sur VHF.

Vous pouvez contrôler l'activité des canaux VHF enregistrés en tant que stations préréglées et basculer automatiquement sur un canal actif.

Depuis l'écran du lecteur VHF, sélectionnez MENU >

Rechercher.

Réglage du silencieux de la VHF

REMARQUE : cette fonction est disponible sur certains

équipements stéréo dotés d'un récepteur VHF.

Sur la page de la source VHF, sélectionnez MENU >

Silencieux (SQL).

Utilisez le curseur pour régler le niveau de silencieux de la

VHF.

Radio

Pour écouter la radio AM ou FM, une antenne marine AM/FM adaptée doit être correctement installée sur le système stéréo et être à portée d'une station de diffusion. Pour savoir comment connecter une antenne AM/FM, reportez-vous aux instructions d'installation du système stéréo.

Pour écouter la radio SiriusXM®, vous devez disposer du matériel et des abonnements appropriés (Radio satellite

SiriusXM, page 41). Pour savoir comment connecter un

récepteur radio pour véhicules SiriusXM Connect, reportez-vous aux instructions d'installation du système stéréo.

Pour écouter des stations DAB, vous devez disposer du matériel approprié (Lecture DAB, page 41). Pour obtenir des instructions sur la manière de connecter un adaptateur DAB et une antenne, consultez les instructions d'installation fournies avec l'adaptateur et l'antenne.

Définition de la région du syntoniseur

Sur l'écran du lecteur, sélectionnez MENU > Installation >

Région du récepteur radio.

Sélectionnez une option.

Changement de station radio

Sur l'écran du lecteur, sélectionnez une source adaptée, par

exemple FM. Sélectionnez ou pour atteindre la station suivante ou

précédente.

Changement du mode de réglage

Vous pouvez modifier la façon dont vous sélectionnez une station pour certains types de médias, comme la radio FM ou AM.

REMARQUE : certains modes de réglage ne sont pas disponibles pour toutes les sources multimédia.

Sur l'écran du lecteur, sélectionnez MENU > Mode de

réception radio.

Sélectionnez une option.

Si nécessaire, sélectionnez SELECT.

Préréglages

Vous pouvez enregistrer vos stations AM et FM préférées en tant que stations préréglées pour un accès facile.

Vous pouvez enregistrer vos canaux SiriusXM préférés si la chaîne stéréo est connectée à une antenne et à un récepteur SiriusXM en option.

40 Lecteur audio

Vous pouvez enregistrer vos stations DAB préférées si la chaîne stéréo est connectée à une antenne et à un module DAB en option.

Enregistrement d'une station en tant que station préréglée

Sur un écran du lecteur qui le permet, accédez à la station à

enregistrer comme station préréglée. Sélectionnez Préréglages > Ajouter canal actuel.

Suppression d'une station préréglée

Sur un écran du lecteur qui le permet, sélectionnez

Préréglages.

Sélectionnez une station préréglée dans la liste.

Sélectionnez Supprimer le canal actuel.

Lecture DAB

Lorsque vous connectez un module DAB (Digital Audio Broadcasting) et une antenne, par exemple le modèle Fusion MS-DAB100A, à un système stéréo compatible, vous pouvez régler ce dernier pour qu'il lise les stations DAB.

Pour utiliser la source RAN, vous devez vous trouver dans une région où DAB est disponible et sélectionner la région du syntoniseur (Définition de la région du syntoniseur DAB,

page 41).

Définition de la région du syntoniseur DAB

Vous devez choisir la région dans laquelle vous vous situez pour recevoir des stations DAB correctement.

Sur l'écran du lecteur, sélectionnez MENU > Installation >

Région du récepteur radio.

Sélectionnez la région dans laquelle vous vous situez.

Recherche de stations DAB

Avant de pouvoir rechercher des stations DAB, vous devez connecter une antenne et un module DAB compatible (non inclus) à votre stéréo. Les signaux DAB ne sont diffusés que dans certains pays. Vous devez donc régler la région du récepteur sur une région où les signaux DAB sont diffusés.

Sélectionnez la source RAN.

Sélectionnez Rechercher pour rechercher les stations DAB

disponibles. Une fois la recherche terminée, la première station du

premier ensemble détecté est lue automatiquement. REMARQUE : une fois la première recherche terminée, vous

pouvez à nouveau sélectionner Rechercher pour lancer une nouvelle recherche de stations DAB. Une fois la nouvelle recherche terminée, le système lit la première station dans l'ensemble que vous écoutiez lorsque vous avez démarré la nouvelle recherche.

Changement de station DAB

Sélectionnez la source RAN.

Si besoin, sélectionnez Rechercher pour rechercher les

stations DAB locales. Sélectionnez ou pour changer de station.

Lorsque vous atteignez la fin de l'ensemble en cours, la stéréo passe automatiquement à la première station disponible du prochain ensemble.

ASTUCE : vous pouvez maintenir la touche ou enfoncée pour changer d'ensemble.

Sélection d'une station DAB dans une liste

Depuis l'écran du lecteur DAB, sélectionnez Parcourir >

Stations.

Sélectionnez une station dans la liste.

Sélection d'une station DAB dans une catégorie

Depuis l'écran du lecteur DAB, sélectionnez Parcourir >

Catégories.

Sélectionnez une catégorie dans la liste.

Sélectionnez une station dans la liste.

Préréglages DAB

Vous pouvez enregistrer vos stations DAB préférées en tant que stations préréglées pour un accès facile.

Vous pouvez enregistrer jusqu'à 15 stations DAB préréglées.

Enregistrement d'une station DAB en tant que station préréglée

Depuis l'écran du lecteur DAB, sélectionnez la station à

enregistrer comme station préréglée. Sélectionnez Parcourir > Préréglages > Enregistrer

actuelle.

Sélection d'une station DAB préréglée dans une liste

Depuis l'écran du lecteur DAB, sélectionnez Parcourir >

Préréglages > Afficher préréglages.

Sélectionnez une station préréglée dans la liste.

Suppression de stations DAB préréglées

Depuis l'écran du lecteur DAB, sélectionnez Parcourir >

Préréglages.

Sélectionnez une option :

• Pour supprimer une station préréglée, sélectionnez Supprimer la station préréglée et sélectionnez la station préréglée à supprimer.

• Pour supprimer toutes les stations préréglées, sélectionnez Supprimer tous les préréglages.

Radio satellite SiriusXM

Lorsque vous disposez d'un système audio compatible FUSIONLink™ et d'un récepteur SiriusXM Connect connectés au traceur, vous pouvez accéder à la radio satellite SiriusXM si votre abonnement le permet.

Localisation d'un ID radio SiriusXM

Afin de pouvoir activer votre abonnement SiriusXM, vous devez connaître l'ID radio de votre récepteur SiriusXM Connect.

Vous pouvez localiser l'ID radio du SiriusXM à l'arrière du récepteur SiriusXM Connect, à l'arrière de l'emballage, ou en réglant votre traceur sur le canal 0.

Sélectionnez Multimédia > Source > SiriusXM.

Accédez au canal 0.

L'ID radio SiriusXM n'inclut pas les lettres I, O, S ou F.

Activation d'un abonnement SiriusXM

Lorsque la source SiriusXM est sélectionnée, accédez au

canal 1. Vous devriez entendre un aperçu du canal. Si ce n'est pas le

cas, contrôlez l'installation et les connexions du récepteur SiriusXM Connect et de l'antenne, puis réessayez.

Accédez au canal 0 pour rechercher l'ID radio.

Contactez le service d'assistance SiriusXM par téléphone au

(866) 635-2349 ou rendez-vous sur www.siriusxm.com

/activatenow pour vous abonner aux Etats-Unis. Contactez

SiriusXM par téléphone au (877) 438-9677 ou rendez-vous sur www.siriusxm.ca/activatexm pour vous abonner au Canada.

Indiquez l'ID radio.

La procédure d'activation dure généralement 10 à 15 minutes, mais peut prendre jusqu'à une heure. Pour que le récepteur SiriusXM Connect reçoive le message d'activation, il doit être sous tension et recevoir le signal SiriusXM.

Si le service n'est pas activé au bout d'une heure, rendez-

vous sur http://care.siriusxm.com/refresh ou contactez le

Lecteur audio 41

service d'assistance SiriusXM par téléphone au 1 866 635 2349.

Personnalisation du Channel Guide

Les canaux radio SiriusXM sont regroupés par catégorie. Vous pouvez sélectionner les catégories de canaux qui apparaissent dans le Channel Guide.

Sélectionnez une option :

• Si l'appareil multimédia est une chaîne stéréo compatible

FUSION-Link, sélectionnez Multimédia > Parcourir > Canal.

• Si l'appareil multimédia est une antenne GXM™,

sélectionnez Multimédia > MENU > Catégorie.

Enregistrement d'un canal SiriusXM dans la liste des stations préréglées

Vous pouvez enregistrer vos canaux favoris dans la liste des stations préréglées.

Sélectionnez Multimédia.

Saisissez le canal à enregistrer comme préréglage.

Sélectionnez une option :

• Si l'appareil multimédia est une chaîne stéréo compatible

FUSION-Link, sélectionnez Parcourir > Préréglages.

• Si l'appareil multimédia est une antenne GXM,

sélectionnez MENU > Préréglages > Ajouter canal

actuel.

Déverrouillage du contrôle parental SiriusXM

Sur l'écran du lecteur, sélectionnez Parcourir > Contrôle

parental > Déverrouiller.

Saisissez votre mot de passe.

Le mot de passe par défaut est 0000.

Configuration du contrôle parental sur les canaux de la radio SiriusXM

Pour configurer le contrôle parental, la fonction de contrôle parental doit être activée.

Cette fonction vous permet de restreindre l'accès à des canaux SiriusXM, y compris à ceux réservés aux adultes. Une fois activée, la fonction de contrôle parental vous invite à saisir un mot de passe afin d'accéder aux canaux verrouillés.

Sélectionnez Parcourir > Contrôle parental > Verrouiller/ Déverrouiller.

Une liste des canaux s'affiche. Une coche indique un canal verrouillé.

REMARQUE : lorsque vous affichez les canaux après avoir configuré le contrôle parental, l'écran affiche :

• indique un canal verrouillé.

• indique un canal déverrouillé.

Modification du mot de passe parental sur une radio SiriusXM

Pour modifier le mot de passe, le contrôle parental doit être désactivé.

Sur l'écran du lecteur, sélectionnez Parcourir > Contrôle

parental > Modifier le code PIN. Saisissez votre mot de passe, puis sélectionnez Terminé.

Saisissez un nouveau mot de passe.

Confirmez le nouveau mot de passe.

Restauration des paramètres par défaut du contrôle parental

Cette procédure supprime tous les paramètres que vous avez définis. Lorsque vous restaurez les paramètres par défaut du contrôle parental, le mot de passe est réinitialisé et sa valeur est

0000.

Dans le menu du lecteur, sélectionnez Installation >

Paramètres par défaut. Sélectionnez Oui.

Suppression de tous les canaux verrouillés sur une radio SiriusXM

Pour supprimer tous les canaux verrouillés, le contrôle parental doit être désactivé.

Sur l'écran du lecteur, sélectionnez Parcourir > Contrôle

parental > Tout déverrouiller.

Saisissez votre mot de passe.

Définition du nom de l'appareil

Sur l'écran du lecteur, sélectionnez MENU > Installation >

Définir le nom de l'appareil.

Saisissez le nom de l'appareil.

Sélectionnez SELECT ou Terminé.

Mise à jour du logiciel du lecteur audio

Vous pouvez mettre à jour le logiciel sur les systèmes stéréo et accessoires compatibles connectés.

Accédez à www.fusionentertainment.com/marine et

téléchargez la mise à jour logicielle sur une clé USB. Les mises à jour logicielles et les instructions sont

disponibles sur la page produit de votre appareil. Insérez la clé USB dans le port USB du système stéréo.

Sur l'écran du lecteur du traceur, sélectionnez MENU >

Installation > Mettre à jour le logiciel.

Sélectionnez l'élément à mettre à jour.

Configuration de l'appareil

Mise sous tension automatique du traceur

Vous pouvez configurer le traceur pour qu'il s'allume automatiquement lorsqu'il est mis sous tension. Sinon, vous devez appuyer sur pour le mettre sous tension.

Sélectionnez Paramètres > Système > Allumage

automatique. REMARQUE : lorsque l'option l'Allumage automatique a pour

valeur Activé et que le traceur est mis hors tension à l'aide du bouton , puis que l'alimentation est coupée et rétablie sous deux minutes, vous devrez appuyer sur le bouton pour redémarrer le traceur.

Paramètres système

Sélectionnez Paramètres > Système. Affichage : ajuste la luminosité du rétroéclairage et les codes

couleurs.

Bip sonore : active et désactive la sonnerie qui retentit pour les

alarmes et sélections.

GPS : fournit des informations sur les paramètres de satellite

GPS et la localisation.

Allumage automatique : Permet d'allumer l'appareil

automatiquement lorsqu'il est mis sous tension (Mise sous

tension automatique du traceur, page 42 ).

Extinction automatique : Éteint automatiquement l'appareil

lorsqu'il est resté en veille pendant un temps défini.

Langue : définit la langue du texte à l'écran. Sources vitesse : définit la source des données de vitesse

utilisée pour calculer la vitesse réelle du vent ou la consommation de carburant. La vitesse surface correspond au relevé d'un capteur de vitesse surface, et la vitesse GPS est calculée à partir de votre position GPS.

42 Configuration de l'appareil

Informations système : fournit des informations sur l'appareil et

la version du logiciel.

Simulateur : active le simulateur et vous permet de définir la

vitesse et la position simulée.

Informations légales : Affiche des informations réglementaires

qui concernent l'appareil.

Paramètres d'affichage

Toutes les options ne sont pas disponibles pour tous les modèles.

Sélectionnez Paramètres > Système > Affichage.

Rétroéclairage : permet de définir le niveau de rétroéclairage. Mode Couleur : permet de choisir l'affichage des couleurs jour

ou nuit.

Capture d'écran : permet à l'appareil d'enregistrer les images

de l'écran.

Fond d'écran : permet d'afficher un arrière-plan coloré ou une

image sur l'appareil.

Paramètres GPS

REMARQUE : toutes les options ne sont pas disponibles pour

tous les modèles. Sélectionnez Paramètres > Système > GPS. Vue du ciel : affiche la position relative des satellites GPS dans

le ciel.

GLONASS : permet d'activer ou de désactiver les données

GLONASS (système satellite russe). Lorsque vous utilisez ce système dans des conditions de faible visibilité sur le ciel, vous pouvez activer les données GLONASS en plus du GPS afin d'obtenir des informations de position plus précises.

WAAS/EGNOS : permet d'activer ou de désactiver les données

WAAS (en Amérique du Nord) ou EGNOS (en Europe), pour obtenir des informations de position GPS plus précises. Lorsque vous utilisez les données WAAS ou EGNOS, l'appareil peut mettre plus de temps à capter les signaux satellites.

Galileo : permet d'activer ou de désactiver les données Galileo

(système satellite de l'Union européenne). Lorsque vous utilisez ce système dans des conditions de faible visibilité sur le ciel, vous pouvez activer les données Galileo en plus du GPS afin d'obtenir des informations de position plus précises.

Filtre de vitesse : calcule la vitesse moyenne de votre navire

sur une courte période pour donner des valeurs plus homogènes.

Source : vous permet de sélectionner la source préférée pour

les données GPS.

Affichage du journal d'événements

Le journal des événements affiche une liste des événements système.

Sélectionnez Paramètres > Système > Informations

système > Journal d'événements.

Affichage des informations sur le logiciel du système

Vous pouvez afficher la version du logiciel, la version du fond de carte, toute information cartographique supplémentaire (le cas échéant), la version du logiciel d'un radar Garmin en option (le cas échéant) et le numéro d'identification de l'appareil. Ces informations sont requises pour mettre à jour le logiciel du système ou acquérir de nouvelles données cartographiques.

Vous pouvez afficher la version du logiciel, la version du fond de carte, toute information cartographique supplémentaire (le cas échéant) et le numéro d'identification de l'appareil. Ces informations sont requises pour mettre à jour le logiciel du système ou acquérir de nouvelles données cartographiques.

Sélectionnez Paramètres > Système > Informations

système > Informations sur le logiciel.

Affichage des informations légales et de conformité relatives à l'étiquetage électronique

L'étiquette de l'appareil est fournie sous forme électronique. L'étiquette électronique peut contenir des informations légales, comme les numéros d'identification fournis par la FCC ou des marques de conformité régionales, ainsi que des informations relatives au produit et à sa licence. Disponible sur certains modèles uniquement.

Sélectionnez Paramètres.

Sélectionnez Système.

Sélectionnez Informations légales.

Paramètres Mon navire

REMARQUE : certains paramètres et options nécessitent des

cartes ou du matériel supplémentaires. Sélectionnez Paramètres > Mon navire. Décalage de quille : décale les données de profondeur par

rapport à la quille, ce qui permet de mesurer la profondeur à partir du bas de la quille et non à partir de l'emplacement de la sonde (Réglage du décalage de quille, page 21).

Etalonner la vitesse surface : permet d'étalonner la sonde ou

le capteur de vitesse (Étalonnage d'un appareil de vitesse

surface, page 44).

Type de navire : active certaines fonctions du traceur suivant le

type de navire.

Capacité de carburant : définit la capacité de carburant

cumulée de tous les réservoirs de carburant de votre bateau (Définition de la capacité de carburant du bateau, page 38).

Remplir tous les réservoirs : permet de définir le niveau des

réservoirs sur plein (Synchronisation des données de

carburant avec le niveau réel de carburant du bateau, page 38).

Ajouter du carburant au bateau : permet d'indiquer la quantité

de carburant ajoutée au réservoir, lorsque vous ne l'avez pas rempli complètement (Synchronisation des données de

carburant avec le niveau réel de carburant du bateau, page 38).

Définir total de carburant à bord : permet de définir la quantité

de carburant cumulée de tous les réservoirs de carburant de votre navire (Synchronisation des données de carburant avec

le niveau réel de carburant du bateau, page 38).

Définir les limites des jauges : permet de définir les limites

supérieure et inférieure de différentes jauges (Personnalisation des limites des jauges moteur et carburant,

page 38).

Numéro HIN : vous permet de saisir le numéro HIN/CIN. Vous

pouvez trouver ce numéro inscrit dans le coin supérieur du tableau arrière à tribord ou du côté extérieur.

Réglage du décalage de quille

Si vous voulez connaître la véritable profondeur de l'eau et que la sonde est installée sous la ligne de flottaison, mesurez la distance entre le bas de la sonde et la ligne de flottaison.

REMARQUE : cette option n'est disponible que lorsque vous disposez de données de profondeur valides.

Configuration de l'appareil 43

Mesurez la distance :

Effectuez l'une des actions suivantes :

• Si la sonde est connectée au traceur ou à un module sondeur, sélectionnez Paramètres > Mon navire > Décalage de quille.

Sélectionnez si la sonde est installée au niveau de la ligne

de flottaison ou sélectionnez si la sonde est installée au bas de la quille.

Définition de l'écart de température de l'eau

L'écart de température compense les données d'un capteur de température ou d'une sonde indiquant la température.

Mesurez la température de l'eau à l'aide du capteur de

température ou de la sonde indiquant la température que vous avez connecté au réseau.

Mesurez la température de l'eau à l'aide d'un autre capteur

de température ou thermomètre dont la précision est avérée. Soustrayez la température de l'eau mesurée à l'étape 1 de

celle mesurée à l'étape 2. Vous obtenez ainsi la valeur du décalage de température.

Entrez cette valeur à l'étape 5 sous la forme d'un nombre positif si le capteur indique que la température de l'eau est plus froide qu'en réalité. Entrez cette valeur à l'étape 5 sous la forme d'un nombre négatif si le capteur indique que la température de l'eau est plus chaude qu'en réalité.

Effectuez l'une des actions suivantes :

• Si le capteur ou la sonde est connecté au traceur ou à un module sondeur, sélectionnez Paramètres > Mon navire > Décalage de température.

• Si le capteur ou la sonde est connecté au réseau NMEA 2000, sélectionnez Paramètres > Communications > Configuration NMEA 2000 > Liste des appareils, sélectionnez la sonde, puis Consulter > Décalage de température.

Entrez l'écart de température calculé à l'étape 3.

Étalonnage d'un appareil de vitesse surface

Si vous avez connecté un capteur de vitesse ou une sonde avec capteur de vitesse au traceur, vous pouvez étalonner cet appareil pour améliorer la précision des données de vitesse surface affichées par le traceur.

Effectuez l'une des actions suivantes :

• Si le capteur ou la sonde est connecté au traceur ou à un

module sondeur, sélectionnez Paramètres > Mon navire > Etalonner la vitesse surface.

• Si le capteur ou la sonde est connecté au réseau NMEA

2000, sélectionnez Paramètres > Communications > Configuration NMEA 2000 > Liste des appareils, sélectionnez la sonde, puis Consulter > Etalonner la vitesse surface.

Suivez les instructions présentées à l'écran.

Si le bateau n'avance pas assez vite ou que le capteur de vitesse n'enregistre pas la vitesse, un message apparaît.

Sélectionnez OK et augmentez sans risque la vitesse du

bateau. Si le message apparaît de nouveau, arrêtez le bateau et

vérifiez que la roue du capteur de vitesse n'est pas bloquée. Si la roue tourne normalement, vérifiez les connexions des

câbles. Si le message ne disparaît toujours pas, contactez le service

d'assistance produit de Garmin.

Définition de la capacité de carburant du bateau

Sélectionnez Paramètres > Mon navire > Capacité de

carburant.

Entrez la capacité totale cumulée de tous les réservoirs de

carburant.

Synchronisation des données de carburant avec le niveau réel de carburant du bateau

Lorsque vous ajoutez du carburant à votre bateau, vous pouvez synchroniser les niveaux de carburant du traceur avec le niveau réel de carburant du bateau.

Sélectionnez Jauges > Moteur > MENU.

Sélectionnez une option :

• Après avoir rempli tous les réservoirs de carburant du

bateau, sélectionnez Remplir tous les réservoirs. Le niveau de carburant est restauré à sa capacité maximale.

• Si vous n'avez pas rempli un réservoir en totalité,

sélectionnez Ajouter du carburant au bateau, puis saisissez le volume de carburant ajouté.

• Pour spécifier la quantité totale de carburant des

réservoirs du navire, sélectionnez Définir total de

carburant à bord, puis saisissez la quantité totale.

Paramètres de communication

REMARQUE : certains paramètres et options nécessitent des

cartes ou du matériel supplémentaires. Sélectionnez Paramètres > Communications. Port série : définit le format d'entrée et de sortie du port série à

utiliser au moment de la connexion du traceur à des périphériques externes NMEA, à des ordinateurs ou à d'autres appareils Garmin.

Configuration NMEA 0183 : permet de définir les expressions

NMEA 0183 transmises par le traceur, le nombre de chiffres après la virgule transmis dans une sortie NMEA et la manière dont les waypoints sont identifiés (NMEA Paramètres du

NMEA 0183, page 45).

44 Configuration de l'appareil

Configuration NMEA 2000 : permet d'afficher et de nommer les

périphériques présents sur le réseau NMEA 2000 (NMEA

2000Paramètres, page 45).

Réseau marin : permet de visualiser les appareils avec lesquels

vous partagez des cartes, sondeur ou radar. Disponible uniquement sur certains modèles de traceur.

REMARQUE : vous pouvez uniquement visualiser des données réseau sur un modèle qui prend en charge ces données. Par exemple, vous ne pouvez pas visualiser un radar réseau sur un modèle qui ne prend pas en charge les radars.

Réseau Wi-Fi : vous permet de configurer le réseau Wi‑Fi

(Configuration du réseau sans fil Wi‑Fi, page 45).

NMEA 0183

Le traceur prend en charge la norme NMEA 0183, qui permet de connecter divers périphériques NMEA 0183, comme des radios VHF, des instruments NMEA, des pilotes automatiques, des capteurs de vent et des gyrocompas.

Pour connecter le traceur à des périphériques NMEA 0183 en option, reportez-vous aux instructions d'installation du traceur.

Les expressions NMEA 0183 autorisées pour le traceur sont GPAPB, GPBOD, GPBWC, GPGGA, GPGLL, GPGSA, GPGSV, GPRMB, GPRMC, GPRTE, GPVTG, GPWPL, GPXTE ainsi que les expressions propriétaires de Garmin PGRME, PGRMM et PGRMZ.

Ce traceur prend également en charge l'expression WPL ASN. L'entrée NMEA 0183 du sondeur prend en charge les expressions DPT (profondeur) ou DBT, MTW (température de l'eau) et VHW (température de l'eau, vitesse et cap)

NMEA Paramètres du NMEA 0183

Sélectionnez Paramètres > Communications > Configuration NMEA 0183.

Sondeur : active les expressions de sortie NMEA 0183 pour le

sondeur (le cas échéant).

Itinéraire : active les expressions de sortie NMEA 0183 pour les

itinéraires.

Système : active les expressions de sortie NMEA 0183 pour les

informations système.

Garmin : active les expressions de sortie NMEA 0183 pour les

expressions propriétaires de Garmin.

Précision de la position : ajuste le nombre de chiffres après la

virgule pour la transmission de la sortie NMEA.

Précision XTE : ajuste le nombre de chiffres après la virgule

pour les erreurs liées à des interférences de la sortie NMEA.

ID de waypoint : configure l'appareil afin de transmettre des

noms ou numéros de waypoint via NMEA 0183 au cours de la navigation. L'utilisation de numéros peut résoudre les problèmes de compatibilité avec les anciens modèles de pilotes automatiques NMEA 0183.

Diagnostic : affiche les informations de diagnostic de NMEA

0183.

Valeurs par défaut : rétablit les paramètres du NMEA 0183

selon les réglages d'usine.

NMEA 2000Paramètres

Sélectionnez Paramètres > Communications > Configuration NMEA 2000.

Liste des appareils : affiche la liste des appareils connectés au

réseau et permet de définir les options de certaines sondes connectées à l'aide du réseau NMEA 2000.

Nommer appareils : modifie le nom des appareils connectés

disponibles.

Nom des appareils et capteurs sur le réseau

Vous pouvez donner un nom aux appareils et capteurs connectés au réseau Garmin Marine Network et au réseau NMEA 2000.

Sélectionnez Paramètres > Communications.

Sélectionnez Réseau marin ou Configuration NMEA 2000

> Liste des appareils. Sélectionnez un appareil dans la liste sur la gauche.

Sélectionnez Consulter > Modifier le nom.

Entrez le nom et sélectionnez Terminé.

Réseau Wi‑Fi

Configuration du réseau sans fil Wi‑Fi

Les traceurs peuvent constituer un réseau Wi‑Fi auquel vous pouvez connecter différents périphériques. La première fois que vous accédez aux paramètres du réseau sans fil, vous êtes invité à le configurer.

Sélectionnez Paramètres > Communications >

Périphériques sans fil > Réseau Wi-Fi > Wi-Fi > Activé > OK.

Si besoin, saisissez un nom pour ce réseau sans fil.

Saisissez un mot de passe.

Ce mot de passe sera nécessaire pour accéder au réseau depuis un périphérique sans fil. Le mot de passe est sensible à la casse.

Connexion d'un périphérique sans fil au traceur

Avant de pouvoir connecter un appareil au réseau sans fil du traceur, vous devez configurer ce réseau (Configuration du

réseau sans fil Wi‑Fi, page 45).

Vous pouvez connecter plusieurs périphériques sans fil au traceur pour partager des données.

A partir de l'appareil sans fil, activez la technologie Wi‑Fi et

recherchez des réseaux sans fil. Sélectionnez le nom du réseau de votre traceur sans fil

(Configuration du réseau sans fil Wi‑Fi, page 45). Saisissez le mot de passe du traceur.

Modification du canal

Vous pouvez modifier le canal si vous avez des difficultés à le détecter ou à connecter un appareil, ou si vous faites face à des problèmes d'interférences.

Sélectionnez Paramètres > Communications >

Périphériques sans fil > Réseau Wi-Fi > Avancé > Canal.

Entrez un nouveau canal.

Vous n'avez pas besoin de modifier le canal sans fil des appareils connectés à ce réseau.

Définition des alarmes

ATTENTION

Alarmes de navigation

Sélectionnez Paramètres > Alarmes > Navigation. Arrivée : définit une alarme devant retentir lorsque vous vous

approchez à une certaine distance ou à une certaine heure d'un changement de direction ou d'une destination.

Dérive de mouillage : définit une alarme sonore devant retentir

lorsque vous dépassez une certaine distance de dérive au mouillage.

Configuration de l'appareil 45

Hors parcours : définit une alarme sonore devant retentir

lorsque vous vous écartez de votre itinéraire d'une certaine distance.

Alarmes système

Réveil : définit l'heure de réveil. Tension de l'appareil : émet une alarme sonore lorsque la

batterie atteint le niveau de tension faible spécifié.

Précision GPS : définit une alarme sonore qui retentit lorsque la

précision GPS est différente de la valeur spécifiée par l'utilisateur.

Réglage de l'alarme carburant

Afin de pouvoir définir une alarme de niveau de carburant, un capteur de débit de carburant compatible doit être connecté au traceur.

Vous pouvez définir une alarme pour qu'elle se déclenche lorsque la réserve totale de carburant à bord atteint le niveau spécifié.

Sélectionnez Paramètres > Alarmes > Carburant > Alarme

carburant > Activé.

Entrez le niveau de carburant restant déclenchant l'alarme et

sélectionnez Terminé.

Paramètres des unités

Sélectionnez Paramètres > Unités. Unités du système : définit le format des unités à utiliser dans

l'appareil.

Déclinaison : permet de définir automatiquement la déclinaison

magnétique, l'angle entre le nord magnétique et le nord réel de votre position actuelle.

Référence nord : définit les références de direction utilisées

dans le calcul des informations de cap. Réel définit le nord géographique comme référence nord. Grille définit le nord de la grille comme référence nord (000º). Magnétique définit le nord magnétique comme référence nord.

Format de position : définit le format de position dans lequel

apparaîtra la lecture d'une position donnée. Ne modifiez pas ce paramètre, sauf si vous utilisez une carte indiquant un format de position différent.

Système géodésique : définit le système de coordonnées qui

structure la carte. Ne modifiez pas ce paramètre, sauf si vous utilisez une carte indiquant un système géodésique différent.

Date de référence de pression : définit la durée de référence

utilisée pour calculer la variation du baromètre. La variation est indiquée dans le champ du baromètre.

Format d'heure : définit le format 12 heures, 24 heures ou

l'heure UTC.

Fuseau horaire : définit le fuseau horaire ou permet la sélection

automatique suivant la position GPS.

pour améliorer la précision du pilote automatique si vous suivez un itinéraire ou une trajectoire d'Auto guidage comprenant de nombreux changements de direction ou si vous naviguez à une vitesse élevée. En cas d'itinéraires moins sinueux ou à faible vitesse, vous pouvez diminuer cette valeur pour affiner la précision du pilote automatique.

Dist trans chang dir : définit à quelle distance d'un changement

de direction vous passez à l'étape suivante, lorsque la valeur Distance est sélectionnée pour le paramètre Act trans chang dir. Vous pouvez augmenter cette valeur pour améliorer la précision du pilote automatique si vous suivez un itinéraire ou une trajectoire d'Auto guidage comprenant de nombreux changements de direction ou si vous naviguez à une vitesse élevée. En cas d'itinéraires moins sinueux ou à faible vitesse, vous pouvez diminuer cette valeur pour affiner la précision du pilote automatique.

Début de l'itinéraire : sélectionne un point de départ pour la

navigation.

Paramètres des autres navires

Lorsque votre traceur compatible est connecté à un périphérique AIS ou à une radio VHF, vous pouvez définir l'affichage utilisé pour les autres navires sur le traceur.

Sélectionnez Paramètres > Autres navires.

AIS : active et désactive la réception des signaux AIS. ASN : active et désactive l'appel sélectif numérique (ASN). Alarme AIS : configure l'alarme de collision (Configuration de

l'alarme de collision de la zone de sécurité, page 9 et Activation des alertes de test de transmission AIS, page 9).

Restauration des réglages d'usine du traceur

REMARQUE : cette action affecte tous les appareils du réseau.

Sélectionnez Paramètres > Système > Informations

système > Réinitialiser.

Sélectionner une option :

• Pour réinitialiser les paramètres par défaut de l'appareil,

sélectionnez Réinitialiser les paramètres. Cette action restaure les paramètres de configuration par défaut, mais ne supprime pas les données enregistrées par l'utilisateur, les cartes, ni les mises à jour logicielles.

• Pour supprimer les données enregistrées, comme les

waypoints et les routes, sélectionnez Effacer données utilisateur. Cette action n'affecte pas les cartes ni les mises à jour logicielles.

• Pour effacer les données enregistrées et réinitialiser les paramètres par défaut de l'appareil, déconnectez le traceur du réseau Garmin Marine Network, puis sélectionnez Supprimer les données et réinitialiser les paramètres. Cette action n'affecte pas les cartes ni les mises à jour logicielles.

Paramètres de navigation

REMARQUE : certains paramètres et options nécessitent des

cartes ou du matériel supplémentaires. Sélectionnez Paramètres > Navigation. Noms d'itinéraire : définit le type de noms qui s'affichent avec

les changements de direction sur la carte.

Auto guidage : définit les paramètres que le traceur utilise

quand il calcule une trajectoire d'Auto guidage, lorsque vous utilisez des cartes Premium.

Act trans chang dir : définit la transition changement de

direction à calculer en fonction du temps ou de la distance.

Tps trans. chang. dir. : définit à quel moment d'un changement

de direction (en minutes) vous passez à l'étape suivante, lorsque la valeur Temps est sélectionnée pour le paramètre Act trans chang dir. Vous pouvez augmenter cette valeur

46 Partage et gestion des données utilisateur

Partage et gestion des données

utilisateur

AVERTISSEMENT

Cette fonction vous permet d'importer des données à partir d'autres appareils, même si elles ont été générées par des tiers. Garmin n'offre aucune garantie quant à la précision, à l'exhaustivité ou à la pertinence des cartes générées par des tiers. Vous utilisez ces données à vos propres risques.

Vous pouvez partager des données utilisateur entre plusieurs appareils compatibles. Les données utilisateur incluent les waypoints, les tracés enregistrés, les routes et les limites.

• Vous pouvez partager et gérer les données utilisateur à l'aide d'une carte mémoire. Une carte mémoire doit être installée

dans l'appareil. Cet appareil prend en charge les cartes mémoire jusqu'à 32 Go, au format FAT32.

• Vous pouvez partager des données si deux appareils compatibles sont connectés à l'aide des fils bleu et brun du câble d'alimentation ou à l'aide du câble de partage de données utilisateur (Connexion à un appareil Garmin pour

partager des données utilisateur, page 47).

Connexion à un appareil Garmin pour partager des données utilisateur

REMARQUE : cette fonction n'est pas disponible sur les

appareils ECHOMAP UHD 70/90. Les fils bleu et brun de ces appareils ne peuvent être connectés qu'aux appareils NMEA

0183.

Vous pouvez connecter l'appareil ECHOMAP UHD 60 à un appareil Garmin compatible afin de partager des données utilisateur, notamment des waypoints. Si les appareils sont proches l'un de l'autre, vous pouvez les relier à l'aide des câbles bleus et marron. Si les appareils sont trop loin l'un de l'autre pour pouvoir les relier avec les câbles, vous pouvez les connecter à l'aide d'un câble de partage de données utilisateur (010-12234-06).

Assurez-vous que les deux appareils sont raccordés à la

même prise de masse. Effectuez l'une des actions suivantes :

• Si les appareils sont proches l'un de l'autre, reliez le câble

bleu du premier appareil au câble marron du second et reliez le câble marron du premier appareil au câble bleu du second.

• Si les appareils sont loin l'un de l'autre, procurez-vous un

câble de partage de données utilisateur (010-12234-06) et reliez les appareils en suivant les instructions fournies avec le câble (Schéma de câblage pour le partage de

données utilisateur, page 47).

Sur les deux appareils, sélectionnez Infos navig. > Gérer

les données > Partage données utilis.

Le partage des données utilisateur se fait alors entre les appareils reliés. Si vous sélectionnez Effacer données utilisateur, les données des deux appareils reliés seront supprimées.

Schéma de câblage pour le partage de données utilisateur

Premier appareil

Câble de données utilisateur

Deuxième appareil

Élément Fonction du fil Couleur du fil

Données du Bleu

Données du Marron

Terre Noir

Données du Vert

Données du Blanc

Sélection d'un type de fichier pour des waypoints et des itinéraires tiers

Vous pouvez importer et exporter des waypoints et des itinéraires issus d'appareils tiers.

Insérez une carte mémoire dans l'emplacement pour carte.

Sélectionnez Infos navig. > Gérer les données > Transfert

de données > Type de fichier. Sélectionnez GPX.

Pour à nouveau transférer des données avec des appareils Garmin, sélectionnez le type de fichier ADM.

Copie de données utilisateur depuis une carte mémoire

Vous pouvez transférer des données utilisateur à partir d'autres appareils, à l'aide d'une carte mémoire. Les données utilisateur incluent les waypoints, les routes, les trajectoires d'auto guidage, les tracés et les limites de pêche.

REMARQUE : seuls les fichiers de limites au format .adm sont pris en charge.

Insérez une carte mémoire dans un emplacement pour carte.

Sélectionnez Infos navig. > Gérer les données > Transfert

de données.

Si nécessaire, sélectionnez la carte mémoire utilisée pour la

copie de données. Sélectionnez une option :

• Pour transférer des données de la carte mémoire vers le traceur et les combiner avec les données utilisateur existantes, sélectionnez Fusion depuis carte.

• Pour transférer des données de la carte mémoire vers le traceur et remplacer les données utilisateur existantes, sélectionnez Remplacement depuis carte.

Sélectionnez le nom du fichier.

Copie de données utilisateur sur une carte mémoire

Vous pouvez enregistrer des données utilisateur sur une carte mémoire pour les transférer vers d'autres appareils. Les données utilisateur incluent les waypoints, les routes, les trajectoires d'auto guidage, les tracés et les limites de pêche.

Insérez une carte mémoire dans l'emplacement pour carte.

Sélectionnez Infos navig. > Gérer les données > Transfert

de données > Enregistrer sur carte.

Si nécessaire, sélectionnez la carte mémoire utilisée pour y

copier les données. Sélectionnez une option :

• Pour créer un fichier, sélectionnez , puis saisissez un nom.

• Pour ajouter les informations à un fichier existant, sélectionnez celui-ci dans la liste, puis sélectionnez

Enregistrer sur carte.

Copie de waypoints, itinéraires et tracés depuis HomePort™ vers un traceur

Pour copier des données sur le traceur, votre ordinateur doit être équipé de la dernière version du logiciel HomePort et une carte mémoire doit être installée dans le traceur.

Copiez les données depuis HomePort sur la carte mémoire préparée.

Pour plus d'informations, consultez le fichier d'aide de HomePort.

Partage et gestion des données utilisateur 47

Sauvegarde des données sur un ordinateur

Insérez une carte mémoire dans l'emplacement pour carte.

Sélectionnez Infos navig. > Gérer les données > Transfert

de données > Enregistrer sur carte.

Sélectionnez le nom du fichier dans la liste, ou sélectionnez

Sélectionnez Enregistrer sur carte.

Retirez la carte mémoire et insérez-la dans un lecteur de

carte connecté à un ordinateur. Ouvrez le dossier Garmin\UserData de la carte mémoire.

Copiez le fichier de sauvegarde sur la carte et collez-le à

l'emplacement de votre choix sur l'ordinateur.

Restauration des données de sauvegarde sur un traceur

Insérez une carte mémoire dans un lecteur de carte connecté

à votre ordinateur. Copiez un fichier de sauvegarde de l'ordinateur sur la carte

mémoire, dans un dossier appelé Garmin/UserData. Insérez une carte mémoire dans l'emplacement pour carte.

Sélectionnez Infos navig. > Gérer les données > Transfert

de données > Remplacement depuis carte.

Enregistrement des informations système sur une carte mémoire

Vous pouvez enregistrer les informations système sur une carte mémoire utilisée comme outil de dépannage. Un représentant du service d'assistance produit peut vous demander d'utiliser ces informations pour récupérer des données sur le réseau.

Insérez une carte mémoire dans l'emplacement pour carte.

Sélectionnez Paramètres > Système > Informations

système > Appareils Garmin > Enregistrer sur carte.

Si nécessaire, sélectionnez la carte mémoire utilisée pour

l'enregistrement des informations système. Retirez la carte mémoire.

vos cartes ainsi qu'un moyen rapide et mobile de télécharger de nouvelles cartes à l'aide de la fonction OneChart™, fournit un lien pour recevoir des notifications sur votre traceur et donne accès à la communauté ActiveCaptain qui recense des commentaires sur les marinas et autres points d'intérêt. Vous pouvez également utiliser l'application pour planifier votre trajet et synchroniser les données utilisateur. L'application recherche les mises à jour disponibles sur vos appareils et vous avertit lorsqu'une mise à jour est disponible.

Garmin Express : l'application de bureau Garmin Express vous

permet d'utiliser votre ordinateur et une carte mémoire pour télécharger et mettre à jour le logiciel et les cartes de votre traceur Garmin (ActiveCaptain et Garmin Express, page 48). Nous vous recommandons d'utiliser l'application Garmin Express pour accélérer le transfert des mises à jour et téléchargements volumineux et pour éviter d'éventuels frais de transfert de données avec certains appareils mobiles.

Fonction application

Enregistrer votre nouvel appareil marin Garmin

Mettre à jour le logiciel de votre traceur Garmin

Mettre à jour vos cartes Garmin Oui Oui Télécharger de nouvelles cartes

Garmin Accéder à la communauté Garmin

Quickdraw Contours pour télécharger et partager des courbes bathymétriques avec d'autres utilisateurs

Synchroniser un appareil mobile avec votre traceur Garmin

Accéder à la communauté ActiveCaptain pour lire des commentaires sur les marinas et les points d'intérêt pour la navigation de plaisance

Recevoir des Smart Notifications sur votre traceur

mobile Active-

Captain

Oui Oui

Oui Non

Application de

bureau Garmin

Express

Suppression des données enregistrées

Vous pouvez supprimer des données utilisateur de la mémoire de l'appareil. Les données utilisateur incluent les waypoints, les routes, les trajectoires d'auto guidage, les tracés et les limites de pêche.

Sélectionnez Infos navig. > Gérer les données > Effacer

données utilisateur.

Sélectionnez une option.

AVIS

Si vous sélectionnez Tout, toutes les données que vous avez enregistrées seront supprimées, sauf les données Garmin Quickdraw Contours.

Si vous êtes connecté à un autre appareil et que l'option Partage données utilis est activée, les données seront supprimées de tous les appareils connectés.

Annexes

ActiveCaptain et Garmin Express

Les applications ActiveCaptain et Garmin Express vous aident à gérer votre traceur Garmin et d'autres appareils.

ActiveCaptain : l'application mobile ActiveCaptain offre une

connexion facile à utiliser entre votre appareil mobile compatible et votre traceur Garmin, vos cartes et la communauté Garmin QuickdrawContours (Application

ActiveCaptain, page 4). L'application offre un accès illimité à

Application Garmin Express

L'application de bureau Garmin Express vous permet d'utiliser votre ordinateur et une carte mémoire pour télécharger et mettre à jour le logiciel et les cartes de votre appareil Garmin et pour enregistrer vos appareils. Nous vous recommandons de l'utiliser pour les téléchargements et mises à jour volumineux, pour accélérer le transfert des données et pour éviter d'éventuels frais de transfert de données avec certains appareils mobiles.

Installation de l'application Garmin Express sur un ordinateur

Vous pouvez installer l'application Garmin Express sur un ordinateur Windows® ou Mac®.

Rendez-vous sur garmin.com/express.

Sélectionnez Télécharger pour Windows ou Télécharger

pour Mac.

Suivez les instructions présentées à l'écran.

Enregistrement de votre appareil avec l'application Garmin Express

REMARQUE : nous vous recommandons d'utiliser l'application

ActiveCaptain et un appareil mobile pour enregistrer l'appareil (Utilisation de l'application ActiveCaptain, page 4).

Aidez-nous à mieux vous servir en remplissant dès aujourd'hui notre formulaire d'enregistrement en ligne. Conservez en lieu sûr l'original de la facture ou une photocopie.

48 Annexes

Installez l'application Garmin Express sur votre ordinateur

(Installation de l'application Garmin Express sur un

ordinateur, page 48).

Insérez une carte mémoire dans l'emplacement prévu à cet

effet sur votre appareil (Insertion de cartes mémoire, page 2). Attendez quelques instants.

Le traceur ouvre la page de gestion des cartes et crée un fichier nommé GarminDevice.xml dans le dossier Garmin sur la carte mémoire.

Retirez la carte mémoire de votre appareil.

Ouvrez l'application Garmin Express sur votre ordinateur.

Insérez la carte mémoire dans votre ordinateur.

Si nécessaire, sélectionnez Commencer maintenant.

Si besoin, pendant que l'application effectue la recherche,

sélectionnez Se connecter en regard de Vous avez des appareils ou des cartes marines ? près du bas de l'écran.

Créez un compte Garmin ou connectez-vous à votre compte

existant. Suivez les instructions à l'écran pour configurer votre bateau.

Sélectionnez Ajouter.

L'application Garmin Express parcourt la carte mémoire à la recherche d'informations sur l'appareil.

Sélectionnez Ajouter appareil pour enregistrer l'appareil.

À la fin de l'enregistrement, l'application Garmin Express recherche des mises à jour cartographiques et de nouvelles cartes pour votre appareil.

Si vous voulez ajouter des appareils au réseau du traceur, répétez ces étapes pour enregistrer les nouveaux appareils à l'aide de l'application Garmin Express.

Mise à jour de vos cartes avec l'application Garmin Express

Cet appareil prend en charge les cartes mémoire microSD jusqu'à 32 Go, au format FAT32, de classe 4 au minimum. Il est recommandé d'utiliser une carte mémoire de 8 Go ou plus, de classe 10.

Le téléchargement de la mise à jour cartographique peut prendre plusieurs heures.

Vous devez utiliser une carte mémoire vierge pour les mises à jour cartographiques. Le processus de mise à jour efface le contenu de la carte, puis reformate la carte.

Installez l'application Garmin Express sur votre ordinateur

(Installation de l'application Garmin Express sur un

ordinateur, page 48).

Ouvrez l'application Garmin Express sur votre ordinateur.

Sélectionnez votre bateau et votre appareil.

Si des mises à jour cartographiques sont disponibles,

sélectionnez Mises à jour cartographiques > Continuer. Lisez et approuvez les conditions.

Insérez la carte mémoire de votre traceur dans l'ordinateur.

Sélectionnez le lecteur de la carte mémoire.

Lisez l'avertissement de reformatage et sélectionnez OK.

Attendez que la mise à jour cartographique soit copiée sur la

carte mémoire. REMARQUE : la copie du fichier de mise à jour sur la carte

mémoire peut prendre entre quelques minutes et plusieurs heures.

Fermez l'application Garmin Express.

Éjectez la carte mémoire de l'ordinateur.

Mettez le traceur sous tension.

Lorsque l'écran d'accueil apparaît, insérez la carte mémoire

dans le lecteur de carte mémoire.

REMARQUE : pour que les instructions de mise à jour apparaissent, l'appareil doit être complètement démarré avant que la carte ne soit insérée.

Sélectionnez Mettre à jour le logiciel > Oui.

Patientez quelques minutes le temps que la procédure de

mise à jour s'exécute. Lorsque vous y êtes invité, laissez la carte mémoire en place

et redémarrez le traceur. Retirez la carte mémoire.

REMARQUE : si la carte mémoire est retirée avant que

l'appareil ne redémarre complètement, la mise à jour n'est pas terminée.

Mises à jour logicielles

Vous devrez peut-être mettre à jour le logiciel lorsque vous installerez un nouvel appareil ou que vous ajouterez un accessoire.

Vous pouvez utiliser l'application mobile ActiveCaptain pour mettre à jour le logiciel de l'appareil (Mise à jour logicielle avec

l'application ActiveCaptain, page 4).

Vous pouvez également utiliser l'application de bureau Garmin Express pour mettre à jour le logiciel de votre traceur (Chargement du nouveau logiciel sur une carte mémoire avec

Garmin Express, page 49).

Cet appareil prend en charge les cartes mémoire microSD jusqu'à 32 Go, au format FAT32, de classe 4 au minimum. Il est recommandé d'utiliser une carte mémoire de 8 Go ou plus, de classe 10.

Avant d'effectuer la mise à jour logicielle, vérifiez la version du logiciel installée sur votre appareil (Affichage des informations

sur le logiciel du système, page 43). Puis, vous pouvez vous

rendre sur garmin.com/support/software/marine.html, sélectionner Voir tous les appareils de ce pack et comparer la version du logiciel installée à la version du logiciel indiquée pour votre produit.

Si la version du logiciel installée sur votre appareil est antérieure à la version indiquée sur le site web, vous devez mettre à jour le logiciel à l'aide de l'application mobile ActiveCaptain (Mise à jour

logicielle avec l'application ActiveCaptain, page 4) ou de

l'application de bureau Garmin Express (Chargement du

nouveau logiciel sur une carte mémoire avec Garmin Express, page 49).

Chargement du nouveau logiciel sur une carte mémoire avec Garmin Express

Vous pouvez copier la mise à jour logicielle sur une carte mémoire à l'aide d'un ordinateur doté de l'application Garmin Express.

Cet appareil prend en charge les cartes mémoire microSD jusqu'à 32 Go, au format FAT32, de classe 4 au minimum. Il est recommandé d'utiliser une carte mémoire de 8 Go ou plus, de classe 10.

Le téléchargement de la mise à jour logicielle peut prendre entre quelques minutes et plusieurs heures.

Vous devez utiliser une carte mémoire vierge pour les mises à jour logicielles. Le processus de mise à jour efface le contenu de la carte, puis reformate la carte.

Insérez une carte mémoire dans le lecteur de carte SD de

l'ordinateur. Installez l'applicationGarmin Express (Installation de

l'application Garmin Express sur un ordinateur, page 48).

Sélectionnez votre bateau et votre appareil.

Sélectionnez Mises à jour logicielles > Continuer.

Lisez et approuvez les conditions.

Sélectionnez le lecteur de la carte mémoire.

Annexes 49

Lisez l'avertissement de reformatage et sélectionnez

Continuer.

Attendez que la mise à jour logicielle soit copiée sur la carte

mémoire. REMARQUE : la copie du fichier de mise à jour sur la carte

mémoire peut prendre entre quelques minutes et plusieurs heures.

Fermez l'application Garmin Express.

Éjectez la carte mémoire de l'ordinateur.

Après avoir téléchargé la mise à jour sur la carte mémoire, installez le logiciel sur le traceur (Mise à jour du logiciel de

l'appareil à l'aide d'une carte mémoire, page 50).

Mise à jour du logiciel de l'appareil à l'aide d'une carte mémoire

Pour mettre à jour le logiciel à l'aide d'une carte mémoire, vous devez vous procurer une carte mémoire de mise à jour logicielle ou charger la dernière version du logiciel sur une carte mémoire via l'application Garmin Express (Chargement du nouveau

logiciel sur une carte mémoire avec Garmin Express, page 49).

Mettez le traceur sous tension.

Lorsque l'écran d'accueil apparaît, insérez la carte mémoire

dans le lecteur de carte mémoire. REMARQUE : pour que les instructions de mise à jour du

logiciel apparaissent, l'appareil doit avoir été complètement démarré avant que la carte ne soit insérée.

Sélectionnez Mettre à jour le logiciel > Oui.

Patientez quelques minutes le temps que la procédure de

mise à jour du logiciel s'exécute. Lorsque vous y êtes invité, laissez la carte mémoire en place

et redémarrez le traceur. Retirez la carte mémoire.

REMARQUE : si la carte mémoire est retirée avant que

l'appareil ne redémarre complètement, la mise à jour du logiciel n'est pas terminée.

Nettoyage de l'écran

AVIS

Les produits nettoyants à base d'ammoniac peuvent endommager le revêtement antireflet.

L'appareil est recouvert d'un revêtement antireflet sensible aux cires et nettoyants abrasifs.

Imbibez le chiffon d'un nettoyant pour lunettes adapté aux

revêtements antireflet. Nettoyez délicatement l'écran à l'aide d'un chiffon doux,

propre et non pelucheux.

Captures d'écran

Vous pouvez effectuer une capture d'écran de n'importe quel écran affiché sur votre traceur dans un fichier .png. Vous pouvez transférer la capture d'écran vers votre ordinateur.

Captures d'écran

Insérez une carte mémoire dans l'emplacement pour carte.

Sélectionnez Paramètres > Système > Affichage >

Capture d'écran > Activé.

Accédez à l'écran que vous souhaitez capturer.

Appuyez sur HOME pendant au moins six secondes.

Copie de captures d'écran sur un ordinateur

Retirez la carte mémoire du traceur et insérez-la dans un

lecteur de carte connecté à un ordinateur. Dans l'Explorateur Windows, ouvrez le dossier Garmin\scrn

sur la carte mémoire.

Copiez le fichier .bmp souhaité sur la carte, puis collez-le

dans le répertoire de votre choix, sur l'ordinateur.

Dépannage

Mon appareil ne capte pas les signaux GPS

Plusieurs causes peuvent expliquer que l'appareil n'acquière pas les signaux satellites. Si l'appareil a été déplacé sur une grande distance depuis sa dernière acquisition de satellites ou s'il a été éteint pendant une période de plus de quelques semaines ou quelques mois, il risque de ne pas être en mesure de capturer correctement les signaux satellites.

• Vérifiez que l'appareil utilise le logiciel le plus récent. Si ce n'est pas le cas, mettez à jour le logiciel de l'appareil (Mise à

jour du logiciel de l'appareil à l'aide d'une carte mémoire, page 50).

• Assurez-vous que l'appareil dispose d'une vue dégagée du ciel, afin que l'antenne puisse recevoir les signaux GPS. S'il est installé à l'intérieur d'une cabine, alors il doit être placé à proximité d'une fenêtre pour qu'il puisse recevoir les signaux GPS.

Mon appareil ne s'allume pas ou s'éteint systématiquement

Un appareil qui s'éteint obstinément ou qui ne s'allume pas peut indiquer un souci d'alimentation électrique de l'appareil. Vérifiez les éléments suivants pour essayer d'éliminer la cause du problème d'alimentation.

• Vérifiez que la source d'alimentation génère effectivement les tensions nécessaires.

Vous pouvez le vérifier de différentes manières. Par exemple, vérifiez si les autres appareils alimentés par la même source fonctionnent.

• Vérifiez le fusible du câble d'alimentation électrique. Le fusible se situe généralement dans un porte-fusible qui fait

partie du fil rouge du câble d'alimentation. Vérifiez que la taille du fusible installé est correcte. Reportez-vous à l'étiquette apposée sur le câble ou aux instructions d'installation pour connaître la taille de fusible exacte requise. Examinez le fusible pour vérifier qu'il y a bien une connexion à l'intérieur de celui-ci. Pour tester le fusible, vous pouvez utiliser un multimètre en position ohmmètre. Si le fusible est bon, le multimètre affiche 0 ohm.

• Vérifiez que l'appareil reçoit au moins 12 V c.c. Pour tester la tension, mesurez la tension entre les broches

femelles (alimentation) et de masse du câble d'alimentation CC. Si la tension est inférieure à 12 V c.c., l'appareil ne peut pas s'allumer.

• Si l'appareil reçoit une tension d'alimentation suffisante et qu'il ne s'allume toujours pas, contactez le service d'assistance produit de Garmin.

Remplacement du fusible dans le câble d'alimentation

Ouvrez le porte-fusible .

Tordez et tirez sur le fusible pour le retirer .

Insérez un fusible à fusion rapide de 3 A neuf.

Fermez le porte-fusible.

Mon sondeur ne fonctionne pas

• Vérifiez que la bague de verrouillage sur le connecteur du câble du sondeur est bien fixée.

• Appuyez sur et vérifiez que le sondeur est activé.

• Sélectionnez le type de sonde approprié (Sélection du type

de sonde, page 25).

50 Annexes

Mon appareil ne crée pas de waypoints à la position correcte

La saisie manuelle d'une position de waypoint permet de transférer et de partager des données d'un appareil à un autre. Si vous avez saisi manuellement un waypoint à l'aide de coordonnées et si la position du point n'apparaît pas là où elle le devrait, le système géodésique et le format de position de l'appareil ne correspondent peut-être pas à ceux utilisés initialement pour marquer le waypoint.

Le format de position désigne la manière dont la position du récepteur GPS apparaît à l'écran. Elle s'affiche généralement sous la forme d'une latitude/longitude en degrés et minutes, avec des options en degrés, minutes et secondes, en degrés seuls ou dans un des formats de grille.

Un système géodésique est un modèle mathématique qui dépeint une partie de la surface de la terre. Les lignes de latitude et de longitude qui apparaissent sur une carte papier sont référencées par rapport à un système géodésique spécifique.

Trouvez le système géodésique et le format de position

utilisés lors de la création du waypoint initial. Si le waypoint initial a été obtenu à partir d'une carte, celle-ci

doit comporter des indications qui énumèrent le système géodésique et le format de position utilisés pour créer la carte. Ces indications se trouvent le plus souvent à proximité de la légende de la carte.

Sélectionnez Paramètres > Unités.

Sélectionnez les paramètres adéquats de système

géodésique et de format de position. Créez à nouveau le waypoint.

Mon appareil n'affiche pas l'heure exacte

L'heure est déterminée en fonction de la position GPS et du fuseau horaire.

Sélectionnez Paramètres > Unités > Fuseau horaire.

Vérifiez que l'appareil reçoit un signal GPS.

Caractéristiques techniques

Tous les modèles

Caractéristique Détail

Matériau Plastique polycarbonate Résistance à l'eau IEC 60529 IPX7

L'appareil résiste à une immersion accidentelle dans un mètre d'eau pendant 30 minutes. Pour plus d'informations, rendez-vous sur www.garmin.com/water-

rating.

Plage de températures De -15 à 55°C (de 5 à 131°F) Alimentation De 9 à 18 V c.c. Fusible 3 A, 125 V rapide Distance de sécurité du

compas NMEA 2000 LEN à 9 V c.c. 1 Intensité NMEA 2000 75 mA max. Carte mémoire 1 lecteur de carte microSD ; taille

Nombre maximal de waypoints

Nombre maximal de routes 100 Nombre maximal de points

de tracé actifs

65 cm (25,6’’)

maximale de carte de 32 Go

5 000

50 000 points, 50 tracés enregistrés

Modèles 6 pouces

Caractéristique Détail

Dimensions sur étrier de fixation avec base pivotante (L x H x P)

Taille de l'écran (L × H) 13,7 x 7,7 cm (5,4 x 3,1 po)

Résolution écran WVGA, 400 x 800 pixels Poids 0,75 kg (1,6 lb) Distance de sécurité du compas 65 cm (25,6’’) Éloignement minimal des obstacles 8,0 cm (3,14 po) Consommation maximale 12 W Intensité constatée à 12 V c.c

(RMS) Intensité maximale à 12 V c.c

(RMS) Fréquence sans fil 2,4 GHz à 17,2 dBm maximum

21,8 x 13,0 x 6,2 cm (8,6 x 5,1 x 2,6 po)

15,2 cm (6,2 po) de diagonale

0,7 A

1,25 A

Modèles 7 pouces

Caractéristique Détail

Dimensions sur étrier de fixation (L x H x P)

Taille de l'écran (L × H) 15,5 x 8,7 cm (6,1 x 3,4 po)

Résolution écran WVGA, 400 x 800 pixels Poids 0,77 kg (1,7 lb) Éloignement minimal des

obstacles Consommation maximale 15 W, 9 W avec une sonde GT-52 Intensité constatée à 12 V c.c

(RMS) Intensité maximale à 12 V c.c

(RMS) Fréquence sans fil 2,4 GHz à 18,5 dBm maximum

25,9 x 15,4 x 6,3 cm (10,2 x 6 x 2,5 po)

17,8 cm (7 po) de diagonale

11,5 cm (4,5 po)

0,8 A

1,25 A

Modèles 9 pouces

Caractéristique Détail

Dimensions sur étrier de fixation (L x H x P)

Taille de l'écran (L × H) 19,9 x 11,3 cm (7,8 x 4,8 po)

Résolution écran WVGA, 800 x 400 pixels Poids 1 kg (2,3 lb) Distance de sécurité du compas 65 cm (25,6’’) Éloignement minimal des

obstacles Consommation maximale 18 W Intensité constatée à 12 V c.c

(RMS) Intensité maximale à 12 V c.c

(RMS) Fréquence sans fil 2,4 GHz à 18,5 dBm maximum

30,3 x 17,8 x 6,5 cm (11,9 x 7 x 2,6 po)

22,9 cm (9 po) de diagonale

11,5 cm (4,5 po)

1 A

1,5 A

REMARQUE : le NMEA 2000 n'est pas disponible sur tous les modèles.

Annexes 51

Caractéristiques des modèles de sondeur

Caractéristique Détail

Fréquences du sondeur

Puissance de transmission du sondeur (RMS)

Profondeur du sondeur

Traditionnelles : 50, 77, 83 ou 200 kHz CHIRP Garmin ClearVü : 260, 455 ou

800 kHz CHIRP SideVü : 260, 455 ou 800 kHz

500 W

701 m (2 300 pi) à 77 kHz

NMEA Informations NMEA 0183

Emettre

Expression Description

GPAPB APB : contrôleur de cap/tracé (pilote automatique)

GPBOD BOD : relèvement (origine à destination) GPBWC BWC : relèvement et distance jusqu'au waypoint GPGGA GGA : données de positionnement GPS (Global Posi-

GPGLL GLL : position géographique (latitude et longitude) GPGSA GSA : CAP GNSS et satellites actifs GPGSV GSV : satellites GNSS détectés GPRMB RMB : informations de navigation minimum recomman-

GPRMC RMC : données spécifiques GNSS minimum recomman-

GPRTE RTE : itinéraires GPVTG VTG : cap suivi et vitesse d'avancement GPWPL WPL : position de waypoint GPXTE XTE : erreur transversale PGRME E : erreur présumée PGRMM M : système géodésique PGRMZ Z : altitude SDDBT DBT : profondeur sous la sonde SDDPT DPT : profondeur SDMTW MTW : température de l'eau SDVHW VHW : vitesse surface et cap

Réception

Expression Description

DPT Profondeur DBT Profondeur sous la sonde MTW Température de l'eau VHW Vitesse surface et cap WPL Position du waypoint DSC Informations appel sélectif numérique DSE Appel sélectif numérique étendu HDG Cap, écart et variation HDM Cap, magnétique MWD Direction et vitesse du vent MDA Composite météorologique MWV Vitesse et angle du vent VDM Message de liaison de données VHF AIS

Expression B

tioning System)

dées

NMEA 2000Données PGN

Transmission et réception

PGN Description

059392 Reconnaissance ISO 059904 Requête ISO 060928 Réclamation d'adresse ISO 126208 NMEA : fonction de groupe de commande/de requête/d'accep-

tation 126996 Informations produit 127250 Cap du bateau 128259 Vitesse : eaux référencées 128267 Profondeur de l'eau 129539 CAP GNSS 129799 Fréquence, mode et puissance radio 130306 Données sur les vents 130312 Température

Emettre

PGN Description

126464 Fonction de groupe de liste PGN de transmission/d'émission 127258 Déclinaison magnétique 129025 Position : mise à jour rapide 129026 COG et SOG : mise à jour rapide 129029 Données de position GNSS 129283 Erreur transversale 129284 Données de navigation 129285 Navigation, informations itinéraire/waypoint 129540 Satellites GNSS détectés

Réception

PGN Description

127245 Barre 127250 Cap du bateau 127488 Paramètres moteur : mise à jour rapide 127489 Paramètres moteur : dynamiques 127493 Paramètres de transmission : dynamiques 127498 Paramètres moteur : statiques 127505 Niveau de fluide 129038 Rapport de position AIS Classe A 129039 Rapport de position AIS Classe B 129040 Rapport de position étendue AIS Classe B 129794 Données statiques et relatives aux voyages AIS Classe A 129798 Rapport de position AIS d'avion de sauvetage 128000 Angle de dérive nautique 129802 Message SRM (Safety Related Message) AIS 129808 Informations appels ASN 130310 Paramètres environnementaux 130311 Paramètres environnementaux (obsolètes) 130313 Humidité 130314 Pression réelle 130576 Etat de la petite embarcation

Vous pouvez acheter les informations complètes relatives au format et aux expressions de la National Marine Electronics

Ces données concernent uniquement les produits compatibles NMEA 2000.

Association (NMEA) sur www.nmea.org.

Varie en fonction de la sonde.

Dépend de la résistance et de la profondeur de la sonde.

En fonction de la sonde, de la salinité de l'eau, du type de fond et d'autres condi-

tions liées au milieu marin.

52 Annexes

Index

ActiveCaptain 4, 48

mise à jour de cartes 5 mise à jour du logiciel 4 quickdraw 12 smart notifications 4

affichage des numéros 3 aide. Voir assistance produit aide à la navigation 9 aides à la navigation 6 AIS 8, 10, 11

activation 46 alarme 9 appareil de transmission de signaux de

détresse 9 ATON 9 ciblage 8, 9 risques 9 SART 9

alarme d'arrivée 45 alarme de collision 9 alarme de collision de la zone de sécurité 9 alarme de dérive de mouillage 45 alarme hors parcours 45 alarmes 20, 45, 46

arrivée 45 carburant 38, 46 collision 9 dérive de mouillage 45 eaux profondes 28 haut-fond 28 hors parcours 45 jauges 38 moteur 37 navigation 45 sondeur 28 température de l'eau 28

alarmes de navigation 45 AM 40 antenne, GPS 2 appareil

boutons 6 enregistrement 48 nettoyage 50 touches 1

appareil de transmission de signaux de

détresse 9

appel de détresse 36 appel sélectif numérique 36

activation 36, 46 appel individuel classique 37 appel individuel normal 37 canaux 37 contacts 36

arrière-plan 3 ASN. Voir appel sélectif numérique assistance. Voir assistance produit assistance produit 2 assistance produit Garmin. Voir assistance

produit

auto guidage 14, 18 Auto guidage 14, 17, 18

trajectoires 17

Auto Guidage 17, 46

distance du littoral 18

autres navires

AIS 11 sillages 11

barre en superposition 35

cap

ligne 6 maintien de cap 22 tenue 33

capacité de carburant 38, 43, 44 captures d'écran 50

capture 50

carte

calques 10, 11 paramètres 10

carte de navigation 5, 8, 14

ATON 9 cadrage 5 MARPA 11 paramétrage 46 points de services maritimes 14 sillages de navire 11, 37

carte de pêche 5

cadrage 5

carte mémoire 47, 48

installation 2 lecteur 1

cartes 5, 8, 11, 12. Voir cartes

aspect 10, 11 cadrage 5 calques 10, 11 détails 6 mesure de la distance 6 mise à jour 5, 49 navigation 5, 6, 8 paramètres 10 pêche 5 quickdraw 12, 13 symboles 6

cartes Premium 7, 8

Fish Eye 3D 11 indicateurs des marées et des courants 7

photos aériennes 8 cibles suspendues 11 circuits 39 commutation numérique 39 compas 37

barre de données 3

rose 10 connecteurs 1, 2 courants animés, marées 7

DAB 40, 41 décalage de quille 21, 43 dépannage 50, 51 destinations

carte de navigation 14

sélection 14 distance du littoral 18 données

copie 47

effacement 48

gestion 46

sauvegarde 48 données utilisateur, suppression 20, 48

eau

écart de température 44

vitesse 44 écran, luminosité 3 écran d'accueil, personnalisation 2, 3 Ecrans

carburant 37

limites 38

moteur 37

trajet 37 EGNOS 43 empannage. Voir virement de bord et

empannage encart de navigation 3 enregistrement de l'appareil 48 enregistrement du produit 48 EPIRB 9

Fish Eye 3D

cibles suspendues 11

cône de sondeur 11 tracés 11

FM 40

Garmin ClearVü 23 Garmin Express 48

mise à jour de cartes 49 Garmin SideVü 23 GLONASS 43 GPS 50

EGNOS 43

GLONASS 43

signaux 2

source 2

WAAS 43

homme à la mer 15, 34 horloge 46

alarme 46

ID de l'appareil 43 image satellite 8 information système 43, 48 informations d'almanach astronomique 39 Itinéraire vers 14 itinéraires 14

affichage d'une liste de 16

copie 47

navigation 16

navigation parallèle à 17

suppression 17

jauges

alarmes d'état 37, 38

carburant 38, 44

moteur 37

trajet 37

vent 38 jauges carburant 37, 38, 44

alarme d'état 38, 46

synchronisation avec le niveau réel de

carburant 38, 44 jauges de navigation à voile 38 jauges moteur 37, 38

alarmes d'état 37

configuration 37 jauges trajet 37 jauges vent 38 journal d'événements 43

langue 42 lecteur audio 39–42. Voir lecteur audio

DAB 41

FUSION-Link 39

lecture aléatoire 40

mode de réglage 40

nom de l'appareil 42

radio 41, 42

Radio satellite SiriusXM 41

recherche par ordre alphabétique 40

région du récepteur radio 40, 41

répétition 40

silencieux 40

source 40

station préréglée 41

VHF 40

zones 40 ligne de délimitation 19, 20 lignes de délimitation 19 limites

copie 47 logiciel

mise à jour 4, 49, 50

mises à jour 42, 49

Index 53

maintien sous le vent 22

réglage 22 MARPA, carte de navigation 11 marquer position 15 mesure de la distance 26

cartes 6 mise à jour

cartes 5

logiciel 4 mises à jour, logiciel 49, 50 MOB, appareil 9 mode Couleur 3 moteur électrique 34, 35

compas 35

décalage d'étrave 35 Moteur électrique Force 34, 35

navigation à la voile 10, 20, 21

compte à rebours 21

ligne de départ 20 NMEA 0183 45 NMEA 0183 36, 44, 45, 52 NMEA 2000 45, 52 notifications 4

pages combinées 3 Panoptix 32 paramètres 13, 42, 43, 46

information système 43 paramètres d'affichage 43 parcours 14 partage de données 46, 47 périphériques sans fil 45

configuration du réseau 45

connexion à un périphérique sans fil 4

connexion d'un périphérique sans fil 45 photos, aériennes 8 photos aériennes 8 pilote automatique 32–34

activation 33

configuration 33

modèle Cercle 34

modèle de navigation 33

modèle Demi-tour 33

modèle Manœuvre de Boutakov 34

modèle Zigzag 34

modèles de navigation 33

navigation par incrémentation linéaire 33

réduction de l'activité de la barre 33 ports 1, 2 position, suivi 36 Précision GPS 46 préréglages 40, 41

DAB 41 profondeurs ombrées 11

quickdraw 12, 13

raccourcis 1, 35 radio 40

AM 40

FM 40

SiriusXM 41, 42 Radio satellite SiriusXM 40–42 Radio satellite SiriusXM 42 radio VHF

appel d'une cible AIS 37

appel individuel classique 37 Rallier 14, 15 rapport de position 36 réglages d'usine 46

sondeur 29 réinitialisation, paramètres 42 réinitialiser 46 Réseau Garmin Marine Network 44, 45 restaurer 46

rétroéclairage 3 routes 16, 20

copie 47 création 16 modification 16 partage 47 waypoints 47

SART 9 screenshots, capture 50 services maritimes 14 SideVü 23 signaux satellites, acquisition 2 sillages de navire 11, 37 SiriusXM 40

Radio satellite 41 smart notifications 4 sonde 22, 25, 29, 32 sondeur 22, 26. Voir sondeur

A-Scope 25, 28, 29

affichage des numéros 27

alarmes 28

aspect 28

avance d'image 28

bruit 26–28

bruit de surface 28

cibles suspendues 28

cône 11

couleur de sensibilité 27

échelle de profondeur 28

enregistrement 27

flasheur 25

fréquences 29

FrontVü 25

Garmin ClearVü 23

interférences 28

ligne de profondeur 27

mesure des distances 26

numéros 3

Panoptix 24, 25, 30, 31

Panoptix LiveScope 31

partage 26

profondeur 27

rejet de couleur 28

sensibilité 26

SideVü 23

source 26

verrouillage du fond 27

vitesse de défilement 27, 31

waypoint 26

zoom 27 source de données préférée 33 stations d'observation des courants 39

indicateurs 8 stations d'observation des marées 7, 39

indicateurs 8 suppression

données utilisateur 48

toutes les données utilisateur 20 symboles 8

technologie Wi‑Fi 44, 45 télécommande 34 tension 46 touche Marche/Arrêt 1, 2, 42 touches 1

puissance 1 tracés 18–20

copie 47

effacement 19

enregistrement 19

enregistrement comme itinéraire 19

liste 19

modification 19

navigation 19

suppression 19

unités de mesure 46

vedette 3, 20 vent, rose 10 VHF, radio 36

appel individuel normal 37 appels de détresse 36 canal ASN 37

virement de bord et empannage 22

maintien de cap 22

maintien sous le vent 22 voilier 3, 20 vue arrière 1, 2

WAAS 43 waypoints 15, 51

affichage d'une liste de 15

copie 47

création 6, 15

homme à la mer 15

modification 15

navigation 15

navire suivi 36

partage 47

projection 15

sondeur 26

suppression 16 Wi‑Fi 4

zoom

carte 5

sondeur 27

54 Index

support.garmin.com

GUID-0D15DF1D-FE0A-4101-9423-8240088D45C2 v3Février 2021

Garmin ECHOMAP UHD User's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Table des matières

Introduction

Vue avant de l'ECHOMAP UHD 60

Vue du connecteurECHOMAP UHD 60

Boutons de l'appareil

Vue avant de l'ECHOMAP UHD 70/90

Boutons de l'appareil

Configuration d'une touche raccourci

Vue du connecteurECHOMAP UHD 70/90

Conseils et raccourcis

Téléchargement des manuels à partir du Web

Centre d'assistance Garmin

Insertion de cartes mémoire

Acquisition des signaux satellites GPS

Sélection de la source GPS

Personnalisation du traceur

Personnalisation de l'écran d'accueil

Personnalisation des pages

Création d'une nouvelle page combinée avec l'ECHOMAP UHD 70/90

Création d'une nouvelle page combinée avec l'ECHOMAP UHD 60

Configuration du type de navire

Réglage du rétroéclairage

Personnalisation des recouvrements de données

Réglage du mode Couleur

Modification de l'image en arrière-plan

Application ActiveCaptain

Rôles dans ActiveCaptain

Utilisation de l'application ActiveCaptain

Activation des Smart Notifications

Mise à jour logicielle avec l'application ActiveCaptain

Mises à jour des cartes avec ActiveCaptain

Cartes et vues 3D

Carte de navigation et carte de pêche

Zoom avant et zoom arrière sur la carte

Cadrage de la carte à l'aide des boutons

Sélection d'un élément sur la carte à l'aide des boutons de l'appareil

Symboles des cartes

Mesure de distance sur la carte

Création d'un waypoint sur la carte

Navigation vers une destination sur la carte

Affichage des informations relatives à la position et aux objets sur une carte

Affichage des détails sur les aides à la navigation

Ligne de foi et marqueurs d'angle

Définition de la ligne de foi et des marqueurs d'angle

Activation des marqueurs d'angle

Cartes Premium

Affichage des informations de la station de marées

Indicateurs animés des marées et des courants

Affichage des indicateurs de marées et de courants

Affichage des images satellites sur la carte de navigation

Affichage de photos aériennes de repères

Récepteur AIS

Symboles de ciblage AIS

Cap et parcours prévu des cibles AIS activées

Activation d'une cible pour un navire AIS

Affichage des informations sur un navire AIS ciblé

Désactivation d'une cible pour un navire AIS

Affichage d'une liste des menaces AIS

Configuration de l'alarme de collision de la zone de sécurité

Aides à la navigation AIS

Signaux de détresse AIS

Navigation vers la transmission d'un signal de détresse

Symboles des cibles des signaux de détresse AIS

Activation des alertes de test de transmission AIS

Arrêt du récepteur AIS

Menu Carte

Calques Carte

Paramètres du calque Carte

Paramètres du calque Mon bateau

Paramètres des laylines

Paramètres du calque Données utilisateur

Paramètres du calque Autres bateaux

Paramètres du calque Eau

Ombrage de la portée de profondeur

Paramètres de la vue Fish Eye 3D

Cartes prises en charge
