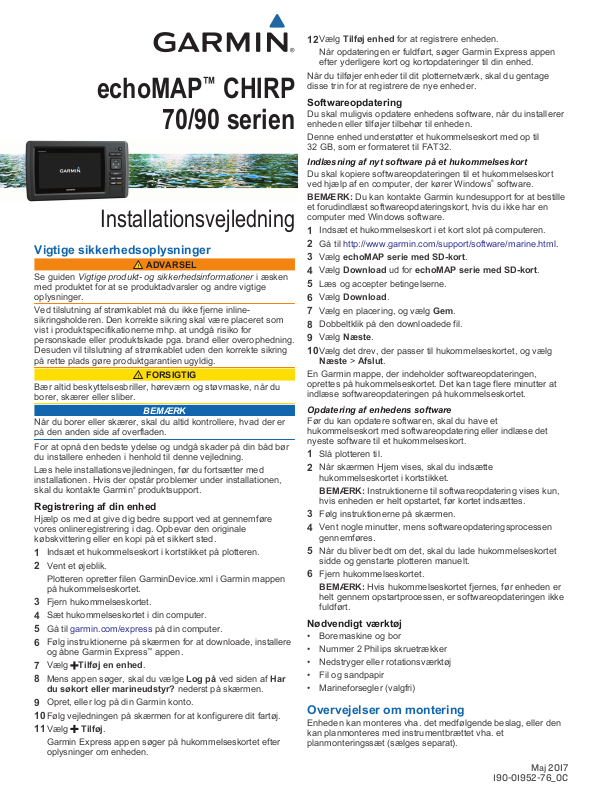

echoMAP™ CHIRP

70/90 serien

Installationsvejledning

Vigtige sikkerhedsoplysninger

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

Ved tilslutning af strømkablet må du ikke fjerne inlinesikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

FORSIGTIG

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber.

BEMÆRK

Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen.

For at opnå den bedste ydelse og undgå skader på din båd bør du installere enheden i henhold til denne vejledning.

Læs hele installationsvejledningen, før du fortsætter med installationen. Hvis der opstår problemer under installationen, skal du kontakte Garmin® produktsupport.

Registrering af din enhed

Hjælp os med at give dig bedre support ved at gennemføre vores onlineregistrering i dag. Opbevar den originale købskvittering eller en kopi på et sikkert sted.

Indsæt et hukommelseskort i kortstikket på plotteren.

Vent et øjeblik.

Plotteren opretter filen GarminDevice.xml i Garmin mappen på hukommelseskortet.

Fjern hukommelseskortet.

Sæt hukommelseskortet i din computer.

Gå til garmin.com/express på din computer.

Følg instruktionerne på skærmen for at downloade, installere

og åbne Garmin Express™ appen. Vælg Tilføj en enhed.

Mens appen søger, skal du vælge Log på ved siden af Har

du søkort eller marineudstyr? nederst på skærmen.

Opret, eller log på din Garmin konto.

Følg vejledningen på skærmen for at konfigurere dit fartøj.

Vælg Tilføj.

Garmin Express appen søger på hukommelseskortet efter oplysninger om enheden.

Vælg Tilføj enhed for at registrere enheden.

Når opdateringen er fuldført, søger Garmin Express appen efter yderligere kort og kortopdateringer til din enhed.

Når du tilføjer enheder til dit plotternetværk, skal du gentage disse trin for at registrere de nye enheder.

Softwareopdatering

Du skal muligvis opdatere enhedens software, når du installerer enheden eller tilføjer tilbehør til enheden.

Denne enhed understøtter et hukommelseskort med op til 32 GB, som er formateret til FAT32.

Indlæsning af nyt software på et hukommelseskort

Du skal kopiere softwareopdateringen til et hukommelseskort ved hjælp af en computer, der kører Windows® software.

BEMÆRK: Du kan kontakte Garmin kundesupport for at bestille et forudindlæst softwareopdateringskort, hvis du ikke har en computer med Windows software.

Indsæt et hukommelseskort i et kort slot på computeren.

Gå til http://www.garmin.com/support/software/marine.html.

Vælg echoMAP serie med SD-kort.

Vælg Download ud for echoMAP serie med SD-kort.

Læs og accepter betingelserne.

Vælg Download.

Vælg en placering, og vælg Gem.

Dobbeltklik på den downloadede fil.

Vælg Næste.

Vælg det drev, der passer til hukommelseskortet, og vælg

Næste > Afslut.

En Garmin mappe, der indeholder softwareopdateringen, oprettes på hukommelseskortet. Det kan tage flere minutter at indlæse softwareopdateringen på hukommelseskortet.

Opdatering af enhedens software

Før du kan opdatere softwaren, skal du have et hukommelseskort med softwareopdatering eller indlæse det nyeste software til et hukommelseskort.

Slå plotteren til.

Når skærmen Hjem vises, skal du indsætte

hukommelseskortet i kortstikket. BEMÆRK: Instruktionerne til softwareopdatering vises kun,

hvis enheden er helt opstartet, før kortet indsættes. Følg instruktionerne på skærmen.

Vent nogle minutter, mens softwareopdateringsprocessen

gennemføres. Når du bliver bedt om det, skal du lade hukommelseskortet

sidde og genstarte plotteren manuelt. Fjern hukommelseskortet.

BEMÆRK: Hvis hukommelseskortet fjernes, før enheden er

helt gennem opstartprocessen, er softwareopdateringen ikke fuldført.

Nødvendigt værktøj

• Boremaskine og bor

• Nummer 2 Philips skruetrækker

• Nedstryger eller rotationsværktøj

• Fil og sandpapir

• Marineforsegler (valgfri)

Overvejelser om montering

Enheden kan monteres vha. det medfølgende beslag, eller den kan planmonteres med instrumentbrættet vha. et planmonteringssæt (sælges separat).

Maj 2017

190-01952-76_0C

Page 2

Før du permanent installerer delene til din enhed, skal du planlægge installationen ved at bestemme placeringen af de forskellige komponenter.

• Du skal kunne se skærmen klart og have nem adgang til tasterne på enheden fra monteringsstedet.

• Monteringsstedet skal være solidt nok til at kunne bære enheden og holderen.

• Kablerne skal være lange nok til at tilslutte komponenterne til hinanden og til strøm.

• Kablerne kan føres under monteringsbøjlen eller bagom enheden.

• For at undgå forstyrrelse af et magnetisk kompas må enheden ikke placeres tættere på et kompas end den sikkerhedsafstand for kompas, der er angivet i produktets specifikationer.

Bøjlemontering af enheden

BEMÆRK

Hvis du monterer beslaget på fiberglas med skruer, anbefales det at bruge et forsænkningshoved til at bore en frigangsforsænkning i kun det øverste lag af gelcoat. Dette modvirker, at gelcoat-laget revner, når du strammer skruerne.

Skruer i rustfrit stål kan låse, når de skrues i glasfiber og overspændes. Det anbefales at påføre skruerne et rustfrit ikkelimende smøremiddel, før de monteres.

Vælg det monteringsudstyr, der passer til

monteringsoverfladen og til beslaget til bøjlemontering. Anvend beslaget til bøjlemontering som skabelon til at

markere placeringen af forboringshullerne gennem skruehullerne.

Planmontering af enheden

BEMÆRK

Vær omhyggelig, når du skærer hullet til planmontering af enheden. Der er kun en lille frigang mellem kassen og monteringshullerne, og hvis der skæres et hul, som er for stort, kan det ødelægge enhedens stabilitet, efter at den er monteret.

Lirkning med metalværktøj som f.eks. en skruetrækker kan beskadige dækrammen og enheden. Brug så vidt muligt plasticværktøj til at lirke med.

Du kan også montere enheden i dit dashboard ved hjælp af skabelonen til planmontering og det relevante udstyr.

Tilpas skabelonen, og sørg for, at den passer på den plads,

hvor enheden skal monteres. Fastgør skabelonen til monteringsstedet.

Brug et 9,5 mm (3/8 tommer) borehoved til at bore et eller

flere huller i hjørnerne af den fuldt optrukne linje på skabelonen for at forberede udskæringen af monteringsoverfladen.

Brug en nedstryger eller rotationsværktøj til at save

monteringsfladen langs indersiden af den fuldt optrukne linje, der er tegnet på skabelonen.

Placer enheden i udskæringen for at se, om den passer.

Brug om nødvendigt en fil og sandpapir til at tilpasse hullets

størrelse. Hvis din enhed har en dækramme, skal du bruge et

lirkeværktøj som f.eks. et fladt stykke plastic eller en skruetrækker til forsigtigt at lirke hjørnerne af dækrammen fri

, og lad værktøjet glide ind mod midten Á for at fjerne

dækrammen.

Brug et passende borehoved til dit monteringsudstyr til at

bore de fire forboringshuller. Brug det valgte monteringsudstyr til at fastgøre beslaget til

bøjlemontering til monteringsoverfladen. Montér knopperne til bøjlemontering À på siderne af

enheden.

Anbring enheden i holderen Á.

Placer holderen i beslaget til bøjlemontering, og stram

knopperne til bøjlemontering.

Sørg for, at enhedens monteringshuller flugter med

forboringshullerne på skabelonen. Hvis monteringshullerne på enheden ikke flugter med

forboringshullerne på skabelonen, skal du markere placeringerne af de nye forboringshuller på skabelonen.

Brug et 3,2 mm (1/8 tommer) borehoved til at bore

forboringshullerne. Fjern skabelonen fra monteringsoverfladen.

Anbring enheden i holderen.

BEMÆRK: Du skal bruge holderen og låseklemmen, når du

planmonterer enheden. Hvis ikke du har adgang til bagsiden af enheden, efter at du

har monteret den, skal du tilslutte alle de nødvendige kabler til holderen og fastgøre låseklemmen, inden du anbringer den i det udskårne hul (Tilslutning af kablerne til holderen,

side 3).

For at forhindre korrosion på metalkontakterne skal ubrugte

stik dækkes med vejrhætter. Monter gummipakningsdelene på bagsiden af holderen.

Gummipakningsstykkerne har klæbemiddel på bagsiden. Kontroller, at du har fjernet beskyttelsen, før du monterer stykkerne på enheden.

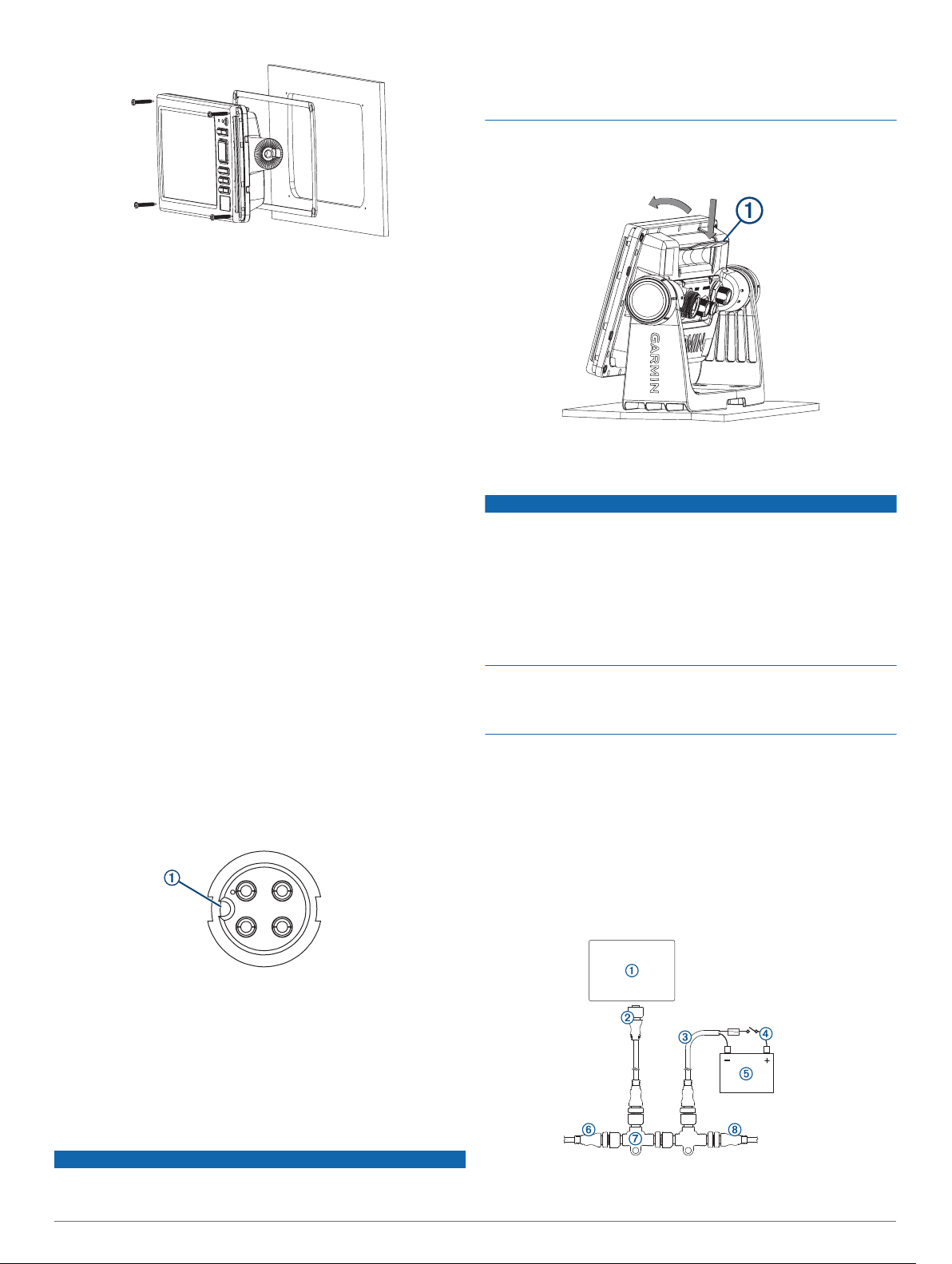

Page 3

Fastgør hvert kabel forsvarligt til en port på holderen.

Anbring enheden og holderen i det udskårne hul.

Fastgør enheden til monteringsoverfladen ved hjælp af de

medfølgende skruer. Monter dækrammen ved at trykke den på plads langs

enhedens kant.

Installation af kabler og stik

Tilslutning til strøm

Før strømkablet fra holderen til bådens batteri eller

sikringsblok. Hvis det er nødvendigt at forlænge ledningerne, skal du

bruge en ledning på 0,82 mm2 (18 AWG) eller derover. Tilslut den røde ledning til den positive (+) terminal på

batteriet eller sikringsblokken, og tilslut den sorte ledning til den negative (-) terminal.

Tilslutning af enheden til en transducer

Gå til www.garmin.com eller kontakt din lokale Garmin forhandler for at bestemme den passende transducertype til dine behov.

Følg de instruktioner, der fulgte med transduceren, for at

installere den korrekt på din båd. Træk transducerkablet til bagsiden af enheden væk fra kilder

med elektriske forstyrrelser. Tilslut transducerkablet til den relevante port på holderen.

Tilslutning af kablerne til holderen

Stikkene på kablerne er tilpasset, så de kun passer til de korrekte porte på holderen.

Sammenlign tapperne À på hvert kabelstik med mønstrene

på portene for at bestemme, hvilket kabel der passer til hvilken port.

lukket fast. Der lyder et hørbart klik, når enheden eller låsebeslaget er installeret korrekt. Hvis enheden ikke er fastgjort korrekt, kan den miste strømmen. Enheden kan også falde ud af holderen og blive beskadiget, hvis den ikke er fastgjort korrekt.

Afmontering af enheden fra holderen

Tryk på udløsningshåndtaget À på holderen, indtil enheden

udløses.

Vip enheden forover, og løft den ud af holderen.

NMEA 2000® Overvejelser

BEMÆRK

Hvis du tilslutter denne enhed til et eksisterende NMEA 2000 netværk, bør NMEA 2000 netværket allerede være tilsluttet strømforsyningen. Du må ikke tilslutte NMEA 2000 strømkablet til et eksisterende NMEA 2000 netværk, da der kun bør være tilsluttet én strømkilde til et NMEA 2000 netværk.

Hvis du tilslutter denne enhed til et eksisterende NMEA 2000 netværk eller motornetværk fra en anden bør du installere en NMEA 2000 Power Isolator (010-11580-00) mellem det eksisterende netværk og Garmin enhederne.

Hvis du monterer et NMEA 2000 strømkabel, skal du tilslutte det til bådens tændingskontakt eller gennem en anden serieafbryder. NMEA 2000 enheder vil dræne batteriet, hvis NMEA 2000 strømkablet tilsluttes direkte til batteriet.

NMEA 2000 kompatible modeller kan sluttes til et NMEA 2000 netværk på båden for at dele data fra NMEA 2000 kompatible enheder, f.eks. en VHF-radio. De nødvendige NMEA 2000 kabler og stik sælges separat.

Hvis du ikke er fortrolig med NMEA 2000, bør du læse kapitlet "NMEA 2000 Grundlæggende om netværk" i Teknisk reference for NMEA 2000 produkter. Hvis du vil downloade dette dokument, skal du gå til www.garmin.com og vælge Manuals på produktsiden for enheden.

Porten, der er mærket NMEA 2000 på holderen, bruges til at tilslutte den til et NMEA 2000 standardnetværk.

Fastgør hvert kabel forsvarligt til en port.

Installation af enheden i holderen

Når kablerne er sluttet til holderen, kan du hurtigt sætte enheden i holderen.

Placer enhedens monteringsbeslag i bunden af holderen.

Vip enhedens top mod holderen, indtil den sætter sig på

plads.

Der lyder et hørbart klik, når enheden er fastgjort i holderen.

BEMÆRK

Du skal sikre dig, at enheden sidder godt fast i holderen. Hvis modellen benytter et låsebeslag, skal du sikre dig, at beslaget er

Page 4

Punkt Beskrivelse

À Á Â Ã Ä Å Æ Ç

NMEA 2000 kompatibel Garmin enhed

NMEA 2000 dropkabel

NMEA 2000 strømkabel

Tænding eller serieafbryder

12 V DC-strømkilde

NMEA 2000 terminator eller backbonekabel

NMEA 2000T-stik

NMEA 2000 terminator eller backbonekabel

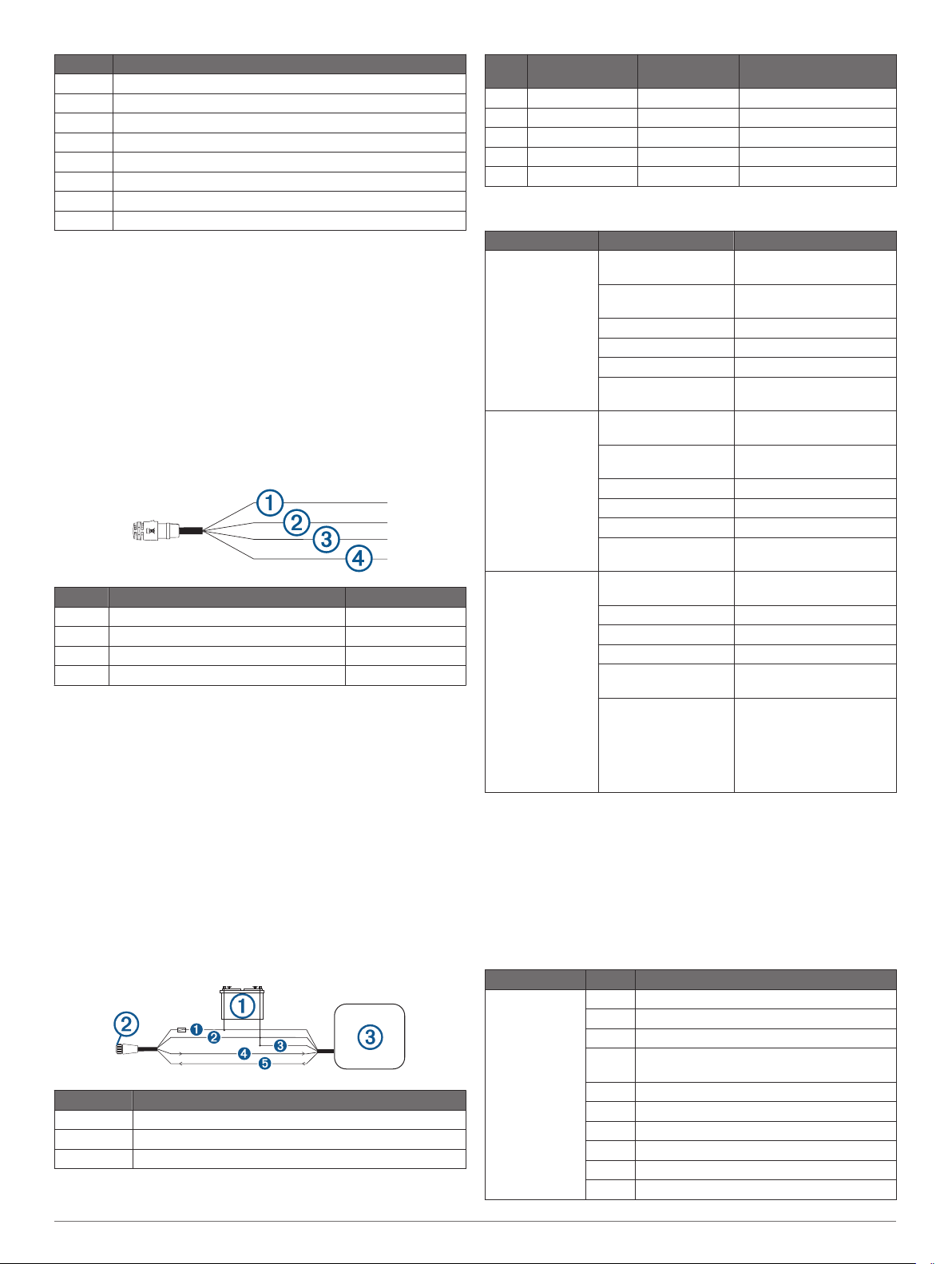

Ledningsnet

• Ledningsnettet bruges til NMEA® 0183 enheder og til at dele rute- og waypoint-oplysninger.

• Ledningsnettet forbinder enheden til strøm og NMEA 0183 enheder.

• Enheden har én intern NMEA 0183 port, der bruges til at tilslutte NMEA 0183 kompatible enheder.

• Hvis det er nødvendigt at forlænge strøm- og jordledningerne, skal du bruge en ledning på 0,82 mm (18 AWG) eller derover.

• Hvis det er nødvendigt at forlænge NMEA 0183 ledningerne eller alarmledningerne, skal du bruge 0,33 mm2 (22 AWG) ledning.

Punkt Ledningsfunktion Ledningsfarve

À Á Â Ã

NMEA intern 0183 port Rx (ind) Brun

NMEA intern 0183 port Tx (ud) Blå

Jord (strøm og NMEA 0183) Sort

Effekt Rød

Tilslutning af ledningsnettet til strøm

Før ledningsnettet til en strømkilde og til enheden.

Tilslut den røde ledning til den positive (+) batteriterminal, og

tilslut den sorte ledning til den negative (-) batteriterminal.

NMEA 0183 Overvejelser om tilslutning

• Den installationsvejledning, der fulgte med din NMEA 0183 kompatible enhed bør indeholde de oplysninger, du behøver for at identificere sendeledningerne (Tx) og modtagerledningerne (Rx) A (+) og B (-).

• Hvis enheden er monteret på et sted, som forhindrer, at den indbyggede antenne opfanger et satellitsignal, kan du tilslutte en ekstern GPS 19x antenne via en NMEA 0183 forbindelse. Du kan finde flere oplysninger ved at se Installationsvejledning til GPS 19x NMEA 0183.

NMEA 0183 forbindelsesdiagram

Punkt Beskrivelse

À Á Â

12 V DC-strømkilde

Ledningsnet

NMEA 0183 kompatibel enhed

Punkt Garmin

ledningsfunktion

Strøm Rød Strøm

Jord Sort Data jord

Tx/Rx Tx/Rx/B (-)

Tx Blå Rx/A (+)

Rx Brun Tx/A (+)

Garmin ledningsfarve

NMEA 0183 - Funktion af ledninger

Specifikationer

Enhed Specifikation Mål

echoMAP CHIRP 70Mål (B x H x D) 25 x 13,9 x 5,1 cm (9,8 x

Displaystørrelse (B x H)15,2 x 9,1 cm (6,0 x

Vægt 0,77 kg (1,7 lbs)

Strømtilførsel Fra 9 til 18 Vdc

Maks. strømforbrug 17 W

Sikkerhedsafstand for kompas

echoMAP CHIRP 90Mål (B x H x D) 28,8 x 16,3 x 5,1 cm (11,3

Displaystørrelse (B x H)19,8 x 11,2 cm (4,4 x

Vægt 1 kg (2,3 lbs)

Strømtilførsel Fra 9 til 18 Vdc

Maks. strømforbrug 20 W

Sikkerhedsafstand for kompas

Alle modeller Temperaturområde Fra -15 til 55°C (fra 5 til

Materiale Polycarbonatplast

Vandtæthed* IEC 60529 IPX7

Sendestyrke (RMS)** 500 W

Maksimal dybde*** 701 m (2300 fod) ved

Frekvenser**** • Traditionel: 50, 77, 83

*Enheden tåler hændelig udsættelse for vand op til 1 m i op til 30 min. Du kan finde flere oplysninger på www.garmin.com

/waterrating.

**Afhænger af transducerens nominelle effekt og dybden. **Maksimal dybde, afhænger af transduceren, vandets

saltindhold, bundtypen og andre vandforhold. ****Afhænger af echoMAP modellen.

NMEA 2000 PGN-oplysninger

Type PGN Beskrivelse

Send og modtag 059392 ISO-bekræftelse

059904 ISO-anmodning

060928 ISO-adressekrav

126208 NMEA: Kommando, anmodning og anerken-

delse af gruppefunktion

126996 Produktoplysninger

127250 Fartøjsretning

128259 Hastighed: I forhold til vand

128267 Vanddybde

129539 GNSS DOP'er

129799 Radiofrekvens/-tilstand/-effekt

5,5 x 2 tommer)

3,6 tommer)

65 cm (25,6 tommer)

x 6,4 x 2 tommer)

7,8 tommer)

65 cm (25,6 tommer)

131°F)

77 kHz

eller 200 kHz

• CHIRP Garmin ClearVü: 260, 455 eller 800 kHz

• CHIRP SideVü: 260, 455 eller 800 kHz

Page 5

Type PGN Beskrivelse

130306 Vinddata

130312 Temperatur

Send 126464 Send og modtag gruppefunktion for PGN-

oversigt

127258 Magnetisk variation

129025 Position, hurtig opdatering

129026 COG/SOG – hurtig opdatering

129029 GNSS-positionsdata

129283 Cross Track-fejl

129284 Navigationsdata

129285 Navigationsrute/Waypoint-oplysninger

129540 GNSS kan ses

Modtag 127245 Ror

127250 Fartøjsretning

127488 Motorparametre: Hhurtig opdatering

127489 Motorparametre: Dynamiske

127493 Gearparametre: Dynamiske

127498 Motorparametre: Statiske

127505 Væskeniveau

129038 AIS Klasse A – positionsrapport

129039 AIS Klasse B – positionsrapport

129040 AIS Klasse B – udvidet positionsrapport

129794 AIS Klasse A – statiske og trafikrelaterede

data

129798 AIS SAR flyposition

129802 AIS SRM (sikkerhedsrelaterede beskeder)

129808 DSC-opkaldsoplysninger

130310 Miljøparametre

130311 Miljøparametre (forældet)

130313 Fugtighed

130314 Faktisk tryk

130576 Status som lille fartøj

Disse data er kun gældende for NMEA 2000 kompatible produkter.

Type Sætning Beskrivelse

SDDPT DPT: Dybde

SDMTW MTW: Vandtemperatur

SDVHW VHW: Fart gennem vand og kurs

Modtag DPT Dybde

DBT Dybde under transducer

MTW Vandtemperatur

RMC/GGA/GLL GPS-position

VHW Fart gennem vand og kurs

WPL Waypointposition

DSC Oplysninger om digitalt selektivt

opkald

DSE Udvidet digitalt selektivt opkald

HDG Kurs, afvigelse og variation

HDM Kurs, magnetisk

MWD Vindretning og -hastighed

MDA Meteorologisk composite

MWV Vindhastighed og -vinkel

VDM AIS VHF datalink-besked

Du kan købe samtlige oplysninger om NMEA-format og -sætninger (National Marine Electronics Association) hos: NMEA, Seven Riggs Avenue, Severna Park, MD 21146 USA (www.nmea.org)

© 2016 Garmin Ltd. eller dets datterselskaber Garmin® og Garmin logoet er varemærker tilhørende Garmin Ltd. eller dets datterselskaber, registreret i USA og andre lande. echoMAP™ og Garmin ClearVü™ er varemærker tilhørende Garmin Ltd. eller dets datterselskaber. Disse varemærker må ikke anvendes uden udtrykkelig tilladelse fra Garmin.

NMEA® og NMEA 2000® er registrerede varemærker tilhørende National Marine Electronics Association. microSD® logoet er et varemærke tilhørende SD-3C, LLC.

NMEA 0183 oplysninger

Type Sætning Beskrivelse

Send GPAPB APB: Kurs/sporkontrol (autopilot)

GPBOD BOD: Pejling (start til destination)

GPBWC BWC: Pejling og afstand til

GPGGA GGA: Global Positioning System-

GPGLL GLL: Geografisk position

GPGSA GSA: GNSS DOP og aktive

GPGSV GSV: Synlige GNSS-satelliter

GPRMB RMB: Anbefalet minimum for

GPRMC RMC: Anbefalet minimum for

GPRTE RTE: Ruter

GPVTG VTG: Kurs og fart over grunden

GPWPL WPL: Waypointposition

GPXTE XTE: Cross Track-fejl

PGRME E: Estimeret fejl

PGRMM M: Kortdatum

PGRMZ Z: Højde

SDDBT DBT: Dybde under transducer

sætning "B"

waypoint

datarettelse

(breddegrad/længdegrad)

satellitter

navigationsoplysninger

specifikke GNSS-data

Page 6
