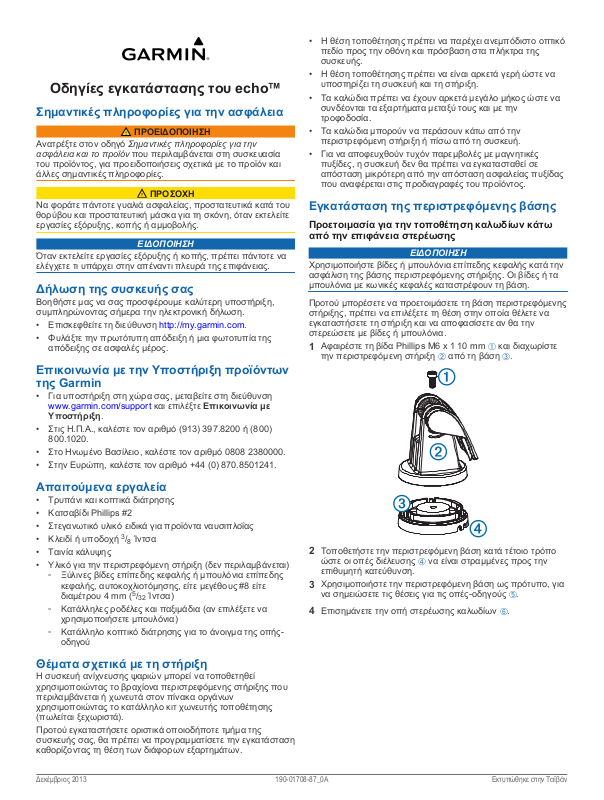

Οδηγίες εγκατάστασης του echo™
Σημαντικές πληροφορίες για την ασφάλεια
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Ανατρέξτε στον οδηγό Σημαντικές πληροφορίες για την
ασφάλεια και το προϊόν που περιλαμβάνεται στη συσκευασία
του προϊόντος, για προειδοποιήσεις σχετικά με το προϊόν και
άλλες σημαντικές πληροφορίες.
ΠΡΟΣΟΧΗ
Να φοράτε πάντοτε γυαλιά ασφαλείας, προστατευτικά κατά του
θορύβου και προστατευτική μάσκα για τη σκόνη, όταν εκτελείτε
εργασίες εξόρυξης, κοπής ή αμμοβολής.
ΕΙΔΟΠΟΙΗΣΗ
Όταν εκτελείτε εργασίες εξόρυξης ή κοπής, πρέπει πάντοτε να
ελέγχετε τι υπάρχει στην απέναντι πλευρά της επιφάνειας.
Δήλωση της συσκευής σας
Βοηθήστε μας να σας προσφέρουμε καλύτερη υποστήριξη,
συμπληρώνοντας σήμερα την ηλεκτρονική δήλωση.
• Επισκεφθείτε τη διεύθυνση http://my.garmin.com.
• Φυλάξτε την πρωτότυπη απόδειξη ή μια φωτοτυπία της
απόδειξης σε ασφαλές μέρος.
Επικοινωνία με την Υποστήριξη προϊόντων της Garmin
• Για υποστήριξη στη χώρα σας, μεταβείτε στη διεύθυνση
www.garmin.com/support και επιλέξτε Επικοινωνία με
Υποστήριξη.
• Στις Η.Π.Α., καλέστε τον αριθμό (913) 397.8200 ή (800)
800.1020.
• Στο Ηνωμένο Βασίλειο, καλέστε τον αριθμό 0808 2380000.
• Στην Ευρώπη, καλέστε τον αριθμό +44 (0) 870.8501241.
• Η θέση τοποθέτησης πρέπει να παρέχει ανεμπόδιστο οπτικό
πεδίο προς την οθόνη και πρόσβαση στα πλήκτρα της
συσκευής.
• Η θέση τοποθέτησης πρέπει να είναι αρκετά γερή ώστε να
υποστηρίζει τη συσκευή και τη στήριξη.
• Τα καλώδια πρέπει να έχουν αρκετά μεγάλο μήκος ώστε να
συνδέονται τα εξαρτήματα μεταξύ τους και με την
τροφοδοσία.
• Τα καλώδια μπορούν να περάσουν κάτω από την
περιστρεφόμενη στήριξη ή πίσω από τη συσκευή.
• Για να αποφευχθούν τυχόν παρεμβολές με μαγνητικές
πυξίδες, η συσκευή δεν θα πρέπει να εγκατασταθεί σε
απόσταση μικρότερη από την απόσταση ασφαλείας πυξίδας
που αναφέρεται στις προδιαγραφές του προϊόντος.
Εγκατάσταση της περιστρεφόμενης βάσης
Προετοιμασία για την τοποθέτηση καλωδίων κάτω από την επιφάνεια στερέωσης
ΕΙΔΟΠΟΙΗΣΗ
Χρησιμοποιήστε βίδες ή μπουλόνια επίπεδης κεφαλής κατά την
ασφάλιση της βάσης περιστρεφόμενης στήριξης. Οι βίδες ή τα
μπουλόνια με κωνικές κεφαλές καταστρέφουν τη βάση.
Προτού μπορέσετε να προετοιμάσετε τη βάση περιστρεφόμενης
στήριξης, πρέπει να επιλέξετε τη θέση στην οποία θέλετε να
εγκαταστήσετε τη στήριξη και να αποφασίσετε αν θα την
στερεώσετε με βίδες ή μπουλόνια.
Αφαιρέστε τη βίδα Phillips M6 x 1 10 mm À και διαχωρίστε
1
την περιστρεφόμενη στήριξη Á από τη βάση Â.
Απαιτούμενα εργαλεία
• Τρυπάνι και κοπτικά διάτρησης
• Κατσαβίδι Phillips #2
• Στεγανωτικό υλικό ειδικά για προϊόντα ναυσιπλοΐας
• Κλειδί ή υποδοχή 3/8 Ίντσα
• Ταινία κάλυψης
• Υλικό για την περιστρεφόμενη στήριξη (δεν περιλαμβάνεται)
◦ Ξύλινες βίδες επίπεδης κεφαλής ή μπουλόνια επίπεδης
κεφαλής, αυτοκοχλιοτόμησης, είτε μεγέθους #8 είτε
διαμέτρου 4 mm (5/32 Ίντσα)
◦ Κατάλληλες ροδέλες και παξιμάδια (αν επιλέξετε να
χρησιμοποιήσετε μπουλόνια)
◦ Κατάλληλο κοπτικό διάτρησης για το άνοιγμα της οπής-
οδηγού
Θέματα σχετικά με τη στήριξη
Η συσκευή ανίχνευσης ψαριών μπορεί να τοποθετηθεί
χρησιμοποιώντας το βραχίονα περιστρεφόμενης στήριξης που
περιλαμβάνεται ή χωνευτά στον πίνακα οργάνων
χρησιμοποιώντας το κατάλληλο κιτ χωνευτής τοποθέτησης
(πωλείται ξεχωριστά).
Προτού εγκαταστήσετε οριστικά οποιοδήποτε τμήμα της
συσκευής σας, θα πρέπει να προγραμματίσετε την εγκατάσταση
καθορίζοντας τη θέση των διάφορων εξαρτημάτων.
Δεκέμβριος 2013
190-01708-87_0A Εκτυπώθηκε στην Ταϊβάν
Τοποθετήστε την περιστρεφόμενη βάση κατά τέτοιο τρόπο
2
ώστε οι οπές διέλευσης Ã να είναι στραμμένες προς την
επιθυμητή κατεύθυνση.
Χρησιμοποιήστε την περιστρεφόμενη βάση ως πρότυπο, για
3
να σημειώσετε τις θέσεις για τις οπές-οδηγούς Ä.
Επισημάνετε την οπή στερέωσης καλωδίων Å.
4
Με το κατάλληλο κοπτικό διάτρησης για το υλικό, ανοίξτε τις
5
τρεις οπές-οδηγούς.
Με ένα τρυπάνι 16 mm (5/8 Ίντσα), ανοίξτε μια οπή στην
6
επιφάνεια στερέωσης, στη θέση που σημειώσατε στο βήμα
4.
Στερέωση της περιστρεφόμενης στήριξης χωρίς την τοποθέτηση καλωδίων μέσα από τη στήριξη
Θα πρέπει να ολοκληρώσετε αυτήν τη διαδικασία μόνο αν τα
καλώδια τροφοδοσίας και αισθητήριου δεν περνάνε κάτω από
την επιφάνεια στερέωσης, ούτε μέσα από τη βάση
περιστρεφόμενης στήριξης.
Τοποθετήστε τη βάση À στην επιφάνεια στερέωσης και
1
προσαρτήστε την με τις κατάλληλες βίδες ή μπουλόνια Á.
Τοποθετήστε την περιστρεφόμενη στήριξη στη βάση, αλλά
5
μην την στερεώσετε.
Τοποθετήστε την υποδοχή ή τη συσκευή στην
6
περιστρεφόμενη στήριξη (Εγκατάσταση της συσκευής στην
υποδοχή).
Τραβήξτε προς τα έξω ένα αρκετά μεγάλο μέρος των
7
καλωδίων τροφοδοσίας και αισθητήριου, ώστε η στήριξη να
μπορεί να περιστρέφεται ανεμπόδιστα στις επιθυμητές
θέσεις μετά τη σύνδεση των καλωδίων.
Αφαιρέστε την υποδοχή και την περιστρεφόμενη στήριξη
8
από τη βάση.
Εφαρμόστε στεγανωτικό υλικό ειδικά για προϊόντα
9
ναυσιπλοΐας στην κεντρική οπή 16 mm (5/8 Ίντσα) και στις
οπές διέλευσης καλωδίων.
Στερεώστε καλά τη βάση με τις κατάλληλες βίδες ή
10
μπουλόνια.
Τοποθετήστε την περιστρεφόμενη στήριξη στη βάση και
11
στερεώστε την με τη βίδα Phillips M6 × 1 10 mm που
περιλαμβάνεται.
Εγκατάσταση της συσκευής στην περιστρεφόμενη βάση στήριξης
Εάν η συσκευή σας διαθέτει υποδοχή στήριξης, πρέπει να
εγκαταστήσετε την υποδοχή μέσα στην περιστρεφόμενη
στήριξη. Εάν η συσκευή σας δεν διαθέτει υποδοχή στήριξης,
πρέπει να εγκαταστήσετε τη συσκευή μέσα στην
περιστρεφόμενη στήριξη.
Τραβήξτε προς τα επάνω το βραχίονα ασφάλισης À.
1
Τοποθετήστε την περιστρεφόμενη στήριξη στη βάση και
2
αντικαταστήστε τη βίδα Phillips M6 × 1 10 mm.
Στεγανοποιήστε τις οπές διέλευσης καλωδίων με
3
στεγανωτικό υλικό ειδικά για προϊόντα ναυσιπλοΐας.
Στερέωση της περιστρεφόμενης στήριξης με τοποθέτηση των καλωδίων μέσα από τη στήριξη
Θα πρέπει να ολοκληρώσετε αυτήν τη διαδικασία μόνο αν τα
καλώδια τροφοδοσίας και αισθητήριου περνάνε κάτω από την
επιφάνεια στερέωσης και μέσα από τη βάση περιστρεφόμενης
στήριξης.
Περάστε τα καλώδια μέσα από την κεντρική οπή 16 mm (5/
1
Ίντσα) που ανοίξατε κατά την προετοιμασία τοποθέτησης
των καλωδίων κάτω από την επιφάνεια στερέωσης.
Τοποθετήστε τη βάση στην επιφάνεια στερέωσης και
2
προσαρτήστε την με τις κατάλληλες βίδες ή μπουλόνια.
Περάστε τα καλώδια μέσα από τις οπές διέλευσης των
3
καλωδίων.
Στερεώστε χωρίς να ασκείτε πίεση τη βάση με τις κατάλληλες
4
βίδες ή μπουλόνια.
2
Τοποθετήστε την υποδοχή στήριξης ή τη συσκευή μέσα στην
2
περιστρεφόμενη στήριξη Á.
Γυρίστε τη βάση στην επιθυμητή γωνία προβολής.
3
Πιέστε προς τα κάτω το βραχίονα ασφάλισης.
4
Εγκατάσταση των καλωδίων και των συνδέσεων
Καλωδίωση στην τροφοδοσία
Περάστε το καλώδιο τροφοδοσίας από την περιστρεφόμενη
1
στήριξη στην μπαταρία του σκάφους ή το κιβώτιο
8
ασφαλειών.
Εάν είναι απαραίτητο, επεκτείνετε τα καλώδια
2
χρησιμοποιώντας καλώδιο 20 AWG ή μεγαλύτερου
μεγέθους.
Συνδέστε το κόκκινο καλώδιο στο θετικό πόλο της μπαταρίας
3
του κιβώτιου ασφαλειών και το μαύρο καλώδιο στον αρνητικό
πόλο.
