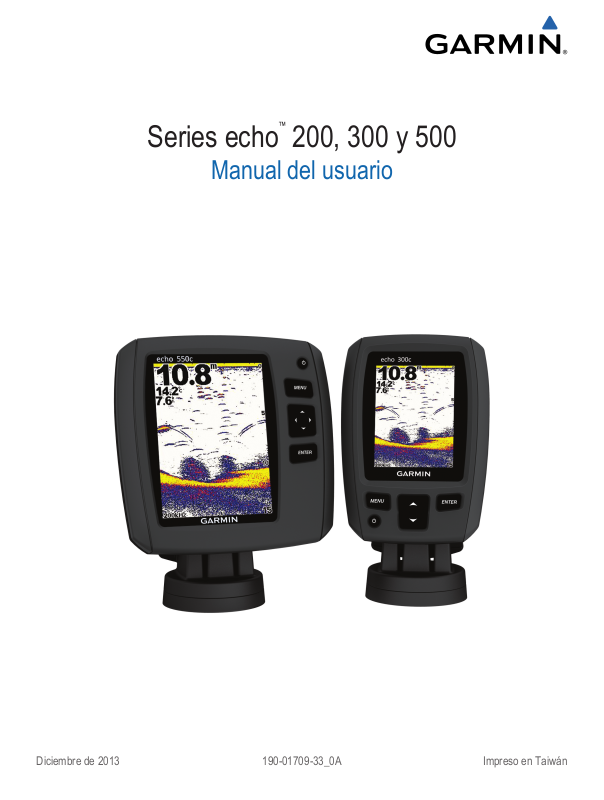

Series echo™ 200, 300 y 500
Manual del usuario
Diciembre de 2013 190-01709-33_0A Impreso en Taiwán
Page 2
Todos los derechos reservados. De acuerdo con las leyes de copyright, este manual no podrá copiarse, total o parcialmente, sin el consentimiento por escrito
de Garmin. Garmin se reserva el derecho a cambiar o mejorar sus productos y a realizar modificaciones en el contenido de este manual sin la obligación de
comunicar a ninguna persona u organización tales modificaciones o mejoras. Visita www.garmin.com para ver actualizaciones e información adicional sobre
el uso de este producto.
Garmin® y el logotipo de Garmin son marcas comerciales de Garmin Ltd. o sus subsidiarias, registradas en Estados Unidos y otros países. echo™ es una
marca comercial de Garmin Ltd. o sus subsidiarias. Estas marcas comerciales no se podrán utilizar sin autorización expresa de Garmin.
Page 3
Contenido
Introducción................................................................... 1
Registro del dispositivo.............................................................. 1
Comunicación con el departamento de asistencia de Garmin... 1
Convenciones del manual.......................................................... 1
Introducción de valores numéricos............................................ 1
Inicio................................................................................1
Botones...................................................................................... 1
Encendido automático del dispositivo........................................ 1
Ajuste de la retroiluminación...................................................... 1
Ajuste de la paleta de colores.................................................... 1
Configuración del modo de color............................................... 1
Selección del tipo de transductor............................................... 1
Ajuste del contraste................................................................... 1
Configuración del pitido............................................................. 1
Desactivación del menú............................................................. 2
Uso del ajuste rápido................................................................. 2
Páginas........................................................................... 2
Selección de una página............................................................ 2
Página Pantalla completa.......................................................... 2
Página Zoom dividido................................................................ 2
Página Frecuencia dividida........................................................ 2
Configuración de la página Registro.......................................... 2
Página Destellos........................................................................ 3
Página Números........................................................................ 3
Restablecimiento del cuentakilómetros..................................... 3
Sonda.............................................................................. 3
Vista de la sonda DownVü......................................................... 3
Frecuencias de la sonda............................................................ 3
Ajuste de la escala de profundidad............................................ 3
Ajuste del zoom......................................................................... 3
Bloqueo de la pantalla en el fondo............................................. 4
Detención de la pantalla de sonda............................................. 4
Apertura del historial de sonda.................................................. 4
Configuración de la velocidad de barrido de la sonda............... 4
Visualización y ajuste de la línea batimétrica............................ 4
Configuración de la presentación de los objetivos
suspendidos............................................................................... 4
Activación del A-Scope.............................................................. 4
Configuración del ruido y la ganancia de la sonda.................... 4
Alarmas...................................................................................... 5
Configuración de los números de sonda................................... 5
Configuración del sistema.......................................................... 5
Configuración de la unidad del sistema..................................... 5
Restablecimiento de la configuración predeterminada de
fábrica........................................................................................ 5
Calibración..................................................................... 6
Configuración del ajuste de quilla.............................................. 6
Configuración de la variación de temperatura del agua............ 6
Calibración del sensor de velocidad en el agua........................ 6
Apéndice......................................................................... 6
Especificaciones........................................................................ 6
Limpieza de la carcasa externa................................................. 6
Limpieza de la pantalla.............................................................. 6
Acuerdo de licencia del software............................................... 6
Índice...............................................................................8
Contenido i
Page 4
Page 5
Introducción
AVISO
Consulta la guía Información importante sobre el producto y tu
seguridad que se incluye en la caja del producto y en la que
encontrarás advertencias e información importante sobre el
producto.
Registro del dispositivo
Completa hoy mismo el registro en línea y ayúdanos a ofrecerte
un mejor servicio.
• Visita http://my.garmin.com.
• Guarda la factura original o una fotocopia en un lugar
seguro.
Comunicación con el departamento de asistencia de Garmin
• Visita www.garmin.com/support y haz clic en Contact
Support para obtener información de asistencia relativa a tu
país.
• En Estados Unidos, llama al (913) 397 8200 o al (800) 800
1020.
• En el Reino Unido, llama al 0808 2380000.
• En Europa, llama al +44 (0) 870 8501241.
Convenciones del manual
En este manual, el término "seleccionar" se utiliza para describir
las acciones siguientes.
• Resaltar un elemento del menú y pulsar ENTER.
• Pulsar un botón, como ENTER o MENU.
Cuando se te indique que selecciones elementos del menú,
pueden aparecer pequeñas flechas en el texto. Estas flechas
indican que debes resaltar una serie de elementos mediante
y , y seleccionar ENTER a continuación. Por ejemplo, para
"selecciona MENU > Pausa/Retroceso de sonda", selecciona
MENU y, a continuación, selecciona o hasta resaltar
Pausa/Retroceso de sonda. Finalmente, selecciona ENTER.
Introducción de valores numéricos
Puedes introducir valores numéricos cuando configuras las
alarmas o una variación.
Selecciona y para seleccionar el primer valor numérico.
1
Selecciona o ENTER para continuar con el siguiente dígito.
2
Repite los pasos 1 y 2 para ajustar todos los valores
3
numéricos.
Inicio
Botones
Selecciona opciones de páginas.
Enciende o apaga el dispositivo y ajusta la retroiluminación.
Encendido automático del dispositivo
Puedes ajustar el dispositivo para que se encienda
automáticamente cuando esté conectado a la corriente. De lo
contrario, deberás seleccionar .
Selecciona MENU > Configuración > Sistema >
Encendido automático > Activado.
Ajuste de la retroiluminación
Selecciona MENU > Configuración > Sistema >
1
Retroiluminación.
Selecciona y .
2
Ajuste de la paleta de colores
En los dispositivos de las series echo 300 y 500, puedes
configurar la paleta de colores de todas las pantallas de sonda.
Selecciona MENU > Configuración > Configuración de
1
sonda > Paleta de colores.
Selecciona una paleta de colores.
2
Configuración del modo de color
En los dispositivos de las series echo 300 y 500, puedes
configurar el modo de color de la pantalla de sonda para uso
diurno o nocturno.
Selecciona MENU > Configuración > Sistema > Modo de
1
color.
Selecciona Día o Noche.
2
Selección del tipo de transductor
Para poder seleccionar el tipo de transductor, debes saber de
qué transductor dispones.
Es posible que debas establecer el tipo de transductor para que
la sonda funcione adecuadamente.
En una vista de sonda, selecciona MENU > Configuración
1
> Configuración de sonda > Tipo de transductor.
Selecciona una opción:
2
• Si tienes un transductor de doble haz de 200/77 kHz,
selecciona Doble haz.
• Si tienes un transductor de frecuencia dual de
200/50 kHz, selecciona Frecuencia dual.
• Si tienes un transductor DownVü, selecciona DownVü.
• En caso de que tengas otro tipo de transductor,
selecciónalo en la lista.
Ajuste del contraste
NOTA: esta función no está disponible en todos los modelos.
Selecciona MENU > Configuración > Sistema > Contraste.
1
Selecciona o .
2
SUGERENCIA: mantén pulsado o para realizar
rápidamente ajustes grandes.
Selecciona ENTER.
3
Configuración del pitido
Puedes determinar en qué momentos el dispositivo emite
sonidos.
Selecciona MENU > Configuración > Sistema > Pitido.
MENU Muestra u oculta una lista de opciones.
ENTER Selecciona un elemento del menú.
Permite desplazarse por las opciones o cambiar la configuración.
Introducción 1
1
Selecciona una opción:
2
• Para que el dispositivo emita un pitido al seleccionar un
elemento y al activar una alarma, selecciona Activado.
Page 6
• Para que el dispositivo emita un pitido solo al activar
alarmas, selecciona Sólo alarmas.
Desactivación del menú
Si un menú permanece abierto durante 15 segundos y no se
realiza ninguna selección, se cierra y se muestra la pantalla
anterior.
Uso del ajuste rápido
Después de ajustar un parámetro y volver a una página,
puedes volver rápidamente a las opciones de configuración.
Selecciona o .
Páginas
Puedes ver la información de la sonda en distintos formatos
mediante el menú Páginas.
Selección de una página
Selecciona MENU > Páginas.
1
Selecciona una página.
2
SUGERENCIA: en los dispositivos de las series echo 200 y
500, puedes acceder rápidamente al menú de las páginas
seleccionando o desde cualquier pantalla.
Página Pantalla completa
Puedes ver un gráfico a vista completa de las lecturas de sonda
de un transductor en la página de pantalla completa.
En el menú de páginas, selecciona Tradicional o DownVü.
Escala de profundidad aumentada
À
Ventana de zoom
Á
Escala de profundidad
Â
Aumento del ancho de la pantalla de zoom
Puedes aumentar el ancho de la parte ampliada de la página de
zoom dividido.
En la página de zoom dividido, selecciona MENU >
Configuración > Configuración de sonda > Tamaño de
división > Grande.
Página Frecuencia dividida
En la página de frecuencia dividida puedes ver dos frecuencias.
NOTA: debes disponer de un transductor de doble haz o un
transductor de frecuencia dual para utilizar la página de
frecuencia dividida.
Selecciona MENU > Páginas > Frecuencia dividida.
Profundidad del fondo
À
Temperatura del agua
Á
Velocidad en el agua (si se ha conectado un transductor de corredera)
Â
Objetivos suspendidos
Ã
Frecuencia del transductor
Ä
Profundidad de pantalla a medida que la pantalla se desplaza de derecha a
Å
izquierda
Página Zoom dividido
La página Zoom dividido muestra un gráfico completo de las
lecturas de sonda en el lado derecho de la pantalla y una parte
ampliada de ese gráfico en el lado izquierdo de la pantalla.
Selecciona MENU > Páginas > Zoom dividido.
2 Páginas
Configuración de la página Registro
Selecciona MENU > Páginas > Registro.
Profundidad: muestra un registro gráfico de las lecturas de
profundidad a lo largo del tiempo.
Duración del registro de profundidad: establece el intervalo
de tiempo del registro de profundidad. Aumentar la duración
permite visualizar las variaciones de profundidad durante un
periodo de tiempo más prolongado. Reducir la duración
permite visualizar más información durante un periodo de
tiempo más reducido.
Escala: configura la escala de profundidad. Si se aumenta la
escala de profundidad, se muestran más variaciones de la
profundidad. Si se reduce la escala de profundidad se
muestran las variaciones con más detalle. Automático
ajusta la escala de profundidad para mostrar todos los
valores de registro en la duración seleccionada.
Temperatura: muestra un registro gráfico de las lecturas de la
temperatura del agua a lo largo del tiempo. Aumentar la
escala de temperaturas permite visualizar más variaciones
de la temperatura. Reducir la escala de temperaturas
Page 7
permite visualizar las variaciones con más detalle.
Automático ajusta la visualización de todos los valores de
registro en la duración seleccionada.
Página Destellos
La página Destellos muestra información de la sonda en una
escala de profundidad circular, indicando lo que hay debajo de
la embarcación. Está organizada como un anillo que se inicia
en la parte superior y avanza en el sentido de las agujas del
reloj. La profundidad se indica en la escala situada dentro del
anillo. La información de sonda destella en el anillo cuando se
recibe a la profundidad indicada. Los colores indican las
diferencias de intensidad de los datos de la sonda.
Selecciona MENU > Páginas > Destellos.
Profundidad en la ubicación actual
À
Escala de profundidad
Á
Página Números
Desde la página Números, puedes elegir ver la información
numérica en lugar de un gráfico.
Selecciona MENU > Páginas > Números.
Restablecimiento del cuentakilómetros
Antes de que puedas poner a cero el cuentakilómetros, debes
conectar el dispositivo a un transductor de corredera.
En la página Números, selecciona MENU > Restablecer
cuentakilómetros.
Sonda
Las páginas Pantalla completa, Zoom dividido, Frecuencia
dividida y Destellos son representaciones visuales del área
situada debajo de la embarcación. Puedes personalizar estas
vistas de la sonda.
NOTA: no todos los dispositivos disponen de estas funciones.
Frecuencias de la sonda
NOTA: las frecuencias disponibles dependen del transductor
que se utilice.
Ajusta la frecuencia para adaptar la sonda a tus objetivos
específicos y a la profundidad actual del agua.
Las frecuencias más altas utilizan haces estrechos y son
mejores para su uso en alta velocidad y cuando las condiciones
del mar son adversas. La definición del fondo y de la termoclina
puede ser más precisa si se utiliza una frecuencia más alta.
Las frecuencias más bajan utilizan haces amplios, que cubren
una área mayor y permiten que el pescador vea más objetivos.
Sin embargo, también podrían generar más ruido de superficie
y reducir la continuidad de la señal del fondo cuando las
condiciones del mar son adversas. Los anchos de haz más
amplios generan arcos más grandes para la obtención de
objetivos de peces, por lo que son ideales para encontrar
peces. Además, los anchos de haz más amplios funcionan
mejor en aguas profundas, ya que las frecuencias más bajas
penetran mejor en aguas profundas. También se pueden utilizar
para buscar estructuras como, por ejemplo, acumulaciones de
ramas.
Ver dos frecuencias al mismo tiempo utilizando la vista de
frecuencia dividida te permite ver a más profundidad con
señales de frecuencia más baja y, al mismo tiempo, obtener
más detalles de la señal de frecuencia más alta.
Selección de una frecuencia
Selecciona MENU.
1
Selecciona Frecuencia o FREC..
2
Selecciona una frecuencia.
3
Ajuste de la escala de profundidad
Puedes configurar la escala de profundidad que aparece en la
parte derecha de la pantalla. La escala automática muestra el
fondo en el tercio inferior de la pantalla de la sonda, y puede
ser útil para hacer un seguimiento del fondo donde los cambios
en el terreno son ligeros o moderados.
Cuando la profundidad cambia radicalmente, como en el caso
de un gran desnivel o acantilado, puedes ajustar manualmente
la escala para ver una escala de profundidad especificada. El
fondo se muestra en la pantalla siempre que se encuentre
dentro de la escala establecida manualmente.
Selecciona MENU > Escala.
1
Selecciona una opción.
2
• Para que el dispositivo ajuste la escala automáticamente
en función de la profundidad, selecciona Automático.
• Para aumentar o reducir manualmente la escala,
selecciona Manual y, a continuación, selecciona o .
NOTA: si configuras la escala en una página, esa
configuración se aplica a todas las páginas.
Vista de la sonda DownVü
NOTA: no todos los modelos son compatibles con los
transductores y la tecnología de la sonda DownVü.
NOTA: para recibir información de la sonda de exploración
DownVü, necesitas un plotter o sonda compatible y un
transductor compatible.
La sonda de alta frecuencia DownVü proporciona una imagen
más nítida de debajo de la embarcación y ofrece una
representación más detallada de las estructuras sobre las que
pasa.
Los transductores tradicionales emiten un haz cónico. La
tecnología de la sonda de exploración DownVü emite un haz
estrecho similar a la forma del haz de una fotocopiadora. Este
haz ofrece una imagen más clara, similar a una fotografía, de lo
que hay debajo de la embarcación.
Sonda 3
Ajuste del zoom
Puedes ajustar el zoom manualmente especificando el intervalo
y una profundidad de inicio fija. Por ejemplo, si la profundidad
es de 15 metros y la profundidad de inicio es de 5 metros, el
dispositivo muestra un área ampliada desde los 5 hasta los 20
metros de profundidad.
También puedes especificar un intervalo para que el dispositivo
ajuste el zoom automáticamente. El dispositivo calcula el área
de zoom desde el fondo del agua. Por ejemplo, si seleccionas
un intervalo de 10 metros, el dispositivo mostrará un área
ampliada de 10 metros sobre el fondo.
Selecciona MENU > Zoom.
1
Selecciona Zoom manual o Zoom automático.
2
Page 8
Selecciona Intervalo y, a continuación, o para
3
aumentar o reducir el aumento del área ampliada.
En caso necesario, selecciona Profundidad para ajustar la
4
ventana aumentada arriba o abajo.
NOTA: la ventana aumentada solo hace un seguimiento del
fondo en modo automático.
Bloqueo de la pantalla en el fondo
Puedes bloquear la pantalla en el fondo del agua. Por ejemplo,
si seleccionas un intervalo de 20 metros, el dispositivo mostrará
un área de 20 metros sobre el fondo. El intervalo aparece en el
lado derecho.
En una vista de sonda, selecciona MENU > Zoom >
1
Bloqueo de fondo.
Selecciona un intervalo.
2
Detención de la pantalla de sonda
En una vista de sonda, selecciona MENU > Pausa/
Retroceso de sonda o MENU > Pausa de sonda.
Apertura del historial de sonda
NOTA: esta función no está disponible en todos los
dispositivos.
En una vista de sonda, selecciona MENU > Pausa/
1
Retroceso de sonda.
Selecciona o para ajustar la línea vertical.
2
Selecciona o para ajustar la línea batimétrica
3
horizontal.
Muestra los objetivos suspendidos como símbolos con información de
fondo de la sonda.
Muestra los objetivos suspendidos como símbolos con información de
fondo de la sonda e información de profundidad del objetivo.
En una vista de sonda, selecciona MENU > Configuración
1
> Configuración de sonda > Símbolos de peces.
Selecciona una opción.
2
Activación del A-Scope
El A-Scope es un destello vertical que aparece a lo largo del
lado derecho de la vista de pantalla completa de la sonda. Esta
función expande los últimos datos de sonda recibidos de forma
que sean más fáciles de ver. Asimismo, también puede resultar
útil para detectar peces que están cerca del fondo.
NOTA: esta función no está disponible en todos los
transductores.
En la página de pantalla completa, selecciona MENU >
Configuración > Configuración de sonda > A-Scope >
Activado.
Configuración de la velocidad de barrido de la sonda
Puedes ajustar la velocidad a la que se desplaza la pantalla de
la sonda de derecha a izquierda. Mediante una velocidad de
barrido mayor, se pueden observar más detalles,
especialmente en movimiento o durante la pesca al curricán.
Mediante una velocidad de barrido menor, la información de la
sonda se muestra en pantalla durante más tiempo.
Selecciona MENU > Configuración > Configuración de
1
sonda > Velocidad de barrido.
Selecciona una velocidad de barrido.
2
NOTA: si configuras la velocidad de barrido en una página,
ese parámetro se aplica a las demás páginas.
Visualización y ajuste de la línea batimétrica
Puedes mostrar y ajustar una línea horizontal en una pantalla
de sonda. La profundidad de la línea se indica en el lado
derecho de la pantalla.
NOTA: si muestras la línea batimétrica en una página, la línea
aparecerá también en las demás páginas.
Selecciona MENU > Línea batimétrica > Activado.
1
Selecciona o .
2
Configuración de la presentación de los objetivos suspendidos
NOTA: si configuras la presentación de los objetivos
suspendidos en una página, ese parámetro se aplicará a todas
las páginas.
NOTA: esta función no está disponible en todos los
transductores.
Muestra los objetivos suspendidos como símbolos.
Muestra los objetivos suspendidos como símbolos con información de
profundidad del objetivo.
A-Scope
À
Diámetro del cono de sonda en la profundidad actual
Á
Configuración del ruido y la ganancia de la sonda
Puedes ajustar la cantidad de ganancia y ruido en una pantalla
de sonda.
La configuración de la ganancia controla la sensibilidad del
receptor de la sonda para compensar la profundidad y la
claridad del agua. Al aumentar la ganancia se obtienen más
detalles y, al reducirla, se reduce la saturación de pantalla.
NOTA: si configuras la ganancia en una página, este parámetro
se aplicará al resto de páginas.
Configuración manual de la ganancia
Selecciona MENU > Ganancia > Manual.
1
Selecciona hasta que empieces a percibir ruido en la
2
parte de agua de la pantalla.
Selecciona para disminuir ligeramente la ganancia.
3
Configuración automática de la ganancia
NOTA: para configurar la ganancia en la página de frecuencia
dividida, debes configurar cada frecuencia por separado.
Selecciona MENU > Ganancia.
1
Selecciona una opción:
2
• Para mostrar automáticamente señales de sonda más
débiles de sensibilidad más elevada con más ruido,
selecciona Alto automático.
• Para mostrar automáticamente señales de sonda de
sensibilidad media con ruido moderado, selecciona
Medio automático.
4 Sonda
Page 9
• Para mostrar automáticamente señales de sonda de
sensibilidad más baja con menos ruido, selecciona Bajo
automático.
Configuración de rechazo de ruido
Puedes incrementar el rechazo de ruido para minimizar la
presentación de las señales débiles de la sonda.
NOTA: si configuras el rechazo de ruido en una página, ese
parámetro se aplicará a todas las páginas.
NOTA: para configurar el rechazo de ruido en la página de
frecuencia dividida, debes configurar cada frecuencia por
separado.
Selecciona MENU > Configuración > Configuración de
1
sonda > Rechazo de ruido.
Define el nivel de rechazo de ruido.
2
Ocultación del ruido de superficie
Puedes ocultar o mostrar los datos cercanos a la superficie del
agua de la sonda. Al ocultar el ruido de superficie se reduce la
saturación de la pantalla.
NOTA: si configuras el ruido de superficie para que aparezca o
no en una página, ese parámetro se aplicará a todas las
páginas.
Selecciona MENU > Configuración > Configuración de
sonda > Ruido de superficie > Ocultar.
Ajuste del contraste
Puedes controlar la escala y la intensidad de los colores
ajustando el brillo y el contraste de los transductores DownVü.
El contraste controla la escala de colores entre objetivos de alta
intensidad y ruido de baja intensidad. Una configuración de
contraste alto muestra una mayor diferencia de color entre el
ruido y los objetivos. Una configuración de contraste bajo
cuenta con más colores de tonos intermedios.
Selecciona MENU > Contraste.
1
Utiliza la barra deslizante para aumentar o reducir el
2
contraste.
Ajuste de la intensidad del color
El brillo controla la intensidad del color. Cuanto más alto sea el
valor de brillo, más fácilmente se podrán ver los objetivos
gracias a colores de mayor intensidad. Un valor de brillo más
bajo oculta el ruido de fondo gracias al uso de colores de menor
intensidad.
Selecciona MENU > Brillo.
1
Selecciona manualmente un valor o una de las siguientes
2
opciones:
• Para mostrar automáticamente señales de sonda más
débiles de sensibilidad más elevada con más ruido,
selecciona Alto automático.
• Para mostrar automáticamente señales de sonda de
sensibilidad media con ruido moderado, selecciona
Medio automático.
• Para mostrar automáticamente señales de sonda de
sensibilidad más baja con menos ruido, selecciona Bajo
automático.
Alarmas
Selecciona MENU > Configuración > Alarmas.
Batería: suena cuando la batería alcanza el valor de voltaje
bajo especificado.
Aguas profundas: suena cuando la profundidad del agua es
mayor que la profundidad especificada.
Deriva: suena cuando las variaciones de la profundidad en tu
ubicación actual superan la profundidad especificada.
Peces: suena cuando el dispositivo detecta un objetivo
suspendido.
• configura la alarma para que suene cuando se
detectan peces de cualquier tamaño.
• configura la alarma para que suene únicamente
cuando se detectan peces medianos y grandes.
• configura la alarma para que suene únicamente
cuando se detectan peces grandes.
Aguas poco profundas: suena cuando la profundidad del
agua es menor que la especificada.
Temperatura del agua: suena cuando la temperatura del agua
varía más de ± 1,1 °C (± 2 °F). La configuración de las
alarmas se guarda cuando se apaga el dispositivo.
NOTA: para utilizar esta alarma, debes conectar el
dispositivo a un transductor con función de temperatura.
Configuración de los números de sonda
Puedes ajustar los números que se muestran en la página de
pantalla completa, la página de zoom dividido y la página de
frecuencia dividida. Asimismo, puedes ajustar el tamaño de los
números.
Selecciona MENU > Configuración > Números de sonda.
Batería: muestra el voltaje de la batería.
Tamaño de números: define el tamaño de los números.
Cuentakilómetros: muestra el cuentakilómetros.
NOTA: el dispositivo se debe conectar a un transductor de
corredera para que se muestre el cuentakilómetros.
Velocidad en el agua: muestra la velocidad en el agua.
NOTA: el dispositivo se debe conectar a un transductor de
corredera para que se muestre la velocidad en el agua.
Temperatura del agua: muestra la temperatura del agua.
NOTA: el dispositivo se debe conectar a un transductor de
temperatura para que se muestre la temperatura del agua.
Configuración del sistema
Selecciona MENU > Configuración > Sistema.
Idioma: permite establecer el idioma en pantalla.
Información del sistema: te permite ver la información del
software.
Configuración de la unidad del sistema
Selecciona MENU > Configuración > Unidades.
Profundidad: establece las unidades de profundidad en pies
(ft), metros (m) o brazas (ftm).
Distancia: establece las unidades de distancia.
Temperatura: establece las unidades de temperatura en
grados Fahrenheit (°F) o grados Celsius (°C).
NOTA: para mostrar la temperatura, debes tener conectado
un transductor capaz de leer la temperatura.
Velocidad en el agua: establece las unidades de velocidad en
el agua.
NOTA: debes tener conectado un transductor de corredera
para que se muestre la velocidad en el agua.
Restablecimiento de la configuración predeterminada de fábrica
NOTA: se borrará toda la información de configuración que
hayas introducido.
Selecciona MENU > Configuración > Sistema >
1
Información del sistema > Configuración de fábrica.
Selecciona una opción.
2
Sonda 5
Page 10
Calibración
Configuración del ajuste de quilla
Puedes introducir un ajuste de quilla para ajustar la variación de
la lectura de superficie de la profundidad de la quilla, lo que
hace posible medir la profundidad desde la parte inferior de la
quilla, en lugar de desde la ubicación del transductor.
Selecciona una opción basándote en la ubicación del
1
transductor:
• Si el transductor está instalado en la línea de flotación À,
mide la distancia entre el transductor y la quilla de la
embarcación. Introduce ese valor en el paso 3 como un
valor positivo.
• Si el transductor está instalado en la parte inferior de la
quilla Á, mide la distancia desde el transductor a la línea
de flotación. Introduce ese valor en el paso 3 como un
valor negativo.
Calibración del sensor de velocidad en el agua
Selecciona MENU > Configuración > Calibración >
1
Calibrar velocidad en el agua.
Sigue las instrucciones que se muestran en la pantalla.
2
NOTA: debes introducir la velocidad máxima, medida por
una fuente externa, como por ejemplo un dispositivo GPS.
No introduzcas el valor de la velocidad en el agua
proveniente de un transductor de corredera conectado.
Apéndice
Especificaciones
Especificación Modelo Medida
Rango de temperaturas echo 101 y 151 De -15° a 55 °C (de 5°
series echo 201, 301 y
500
Distancia de seguridad de la
brújula
Rango de tensión de la fuente
de alimentación
Corriente nominal Todos los modelos 1 A
Fusible Todos los modelos AGC/3AG - 3 A
Profundidad en agua dulce* echo 151 488 m (1,600 ft) a
echo 101 y 151 250 mm (10 in)
echo 201 y 301 250 mm (10 in)
serie echo 500 400 mm (15,75 in)
echo 101 De 10 a 20 V
series echo 201, 301 y
500
echo 201, 201dv, 301
y 301dv
series echo 500 y
500dv
*La capacidad de profundidad depende de la salinidad del
agua, del tipo de fondo y de otras condiciones del agua.
a 131 °F)
De -15° a 55 °C (de 5°
a 131 °F)
De 10 a 28 V
77 kHz
533 m (1,750 ft) a
77 kHz
701 m (2,300 ft) a
77 kHz
Selecciona MENU > Configuración > Calibración > Ajuste
2
de quilla.
Usa los botones de flecha para introducir el ajuste de quilla
3
medido en el paso 1.
Configuración de la variación de temperatura del agua
Puedes configurar la variación de temperatura para compensar
la lectura de la temperatura desde un sensor con función de
temperatura.
Mide la temperatura del agua con el transductor con función
1
de temperatura conectado al dispositivo.
Mide la temperatura del agua con un termómetro u otro
2
sensor de temperatura diferente que sepas que es preciso.
Resta el valor de la temperatura del agua obtenido en el
3
paso 1 al valor de la temperatura del agua obtenido en el
paso 2.
El valor resultante es la variación de temperatura. Introduce
este valor en el paso 6 como un valor positivo si el valor de
la temperatura del agua obtenido con el sensor conectado al
dispositivo es inferior a la temperatura real del agua.
Introduce este valor en el paso 6 como un valor negativo si
el valor de la temperatura del agua obtenido con el sensor
conectado al dispositivo es superior a la temperatura real del
agua.
Selecciona MENU > Configuración > Calibración >
4
Variación de temperatura.
Usa los botones de flecha para introducir la variación de
5
temperatura del agua medida en el paso 3.
Limpieza de la carcasa externa
NOTIFICACIÓN
No utilices disolventes ni productos químicos que puedan dañar
los componentes plásticos.
Limpia la carcasa externa (sin tocar la pantalla) del
1
dispositivo con un paño humedecido en una solución suave
de detergente.
Seca el dispositivo.
2
Limpieza de la pantalla
NOTIFICACIÓN
Los productos de limpieza que contienen amoniaco dañarán el
revestimiento anti-reflectante.
El dispositivo está cubierto con un revestimiento especial antireflectante muy sensible a la grasa de la piel, las ceras y los
limpiadores abrasivos.
Humedece el paño con un limpiador para gafas adecuado
1
para revestimientos anti-reflectantes.
Frota suavemente la pantalla con un paño limpio y suave
2
que no suelte pelusa.
Acuerdo de licencia del software
AL UTILIZAR EL DISPOSITIVO, EL USUARIO SE
COMPROMETE A RESPETAR LOS TÉRMINOS Y
CONDICIONES DEL SIGUIENTE ACUERDO DE LICENCIA
DEL SOFTWARE. LEE ESTE ACUERDO ATENTAMENTE.
Garmin Ltd. y sus subsidiarias (“Garmin”) conceden al usuario
una licencia limitada para utilizar el software incluido en este
dispositivo (el “Software”) en formato binario ejecutable durante
6 Calibración
Page 11
el uso normal del producto. La titularidad, los derechos de
propiedad y los derechos de propiedad intelectual del Software
seguirán perteneciendo a Garmin y/o sus terceros proveedores.
El usuario reconoce que el Software es propiedad de Garmin
y/o sus terceros proveedores, y que está protegido por las leyes
de propiedad intelectual de Estados Unidos y tratados
internacionales de copyright. También reconoce que la
estructura, la organización y el código del Software, del que no
se facilita el código fuente, son secretos comerciales valiosos
de Garmin y/o sus terceros proveedores, y que el Software en
su formato de código fuente es un secreto comercial valioso de
Garmin y/o sus terceros proveedores. Por la presente, el
usuario se compromete a no descompilar, desmontar,
modificar, invertir el montaje, utilizar técnicas de ingeniería
inversa o reducir a un formato legible para las personas el
Software o cualquier parte de éste ni crear cualquier producto
derivado a partir del Software. Asimismo, se compromete a no
exportar ni reexportar el Software a ningún país que
contravenga las leyes de control de las exportaciones de
Estados Unidos o de cualquier otro país aplicable.
Apéndice 7
Page 12
Índice
A
acuerdo de licencia del software 6
agua
variación de temperatura 6
velocidad 6
ajuste de quilla 6
ajuste rápido 2
alarmas, sonda 5
ayuda 1
B
botón de encendido 1
botones 1
encendido 1
C
configuración 1, 3
información del sistema 5
configuración de fábrica 5
configuración de la pantalla 1
contraste 1
D
datos 1
desactivación 2
dispositivo
limpieza 6
registro 1
DownVü 3
E
especificaciones 6
I
idioma 5
información del sistema 5
P
página. Consulta sonda
páginas. Consulta sonda
pausa 4
pitido 1
R
registrar el dispositivo 1
registrar el producto 1
retroiluminación 1
S
sonda 2–4
a-scope 4
alarmas 5
bloqueo de fondo 4
cuentakilómetros 3
destellos 2, 3
DownVü 3
escala de profundidad 2, 3
frecuencias 1–3, 5
ganancia 4
línea batimétrica 4
números 2, 3, 5
objetivos suspendidos 2, 4
presentación 2, 5
registro 2
ruido 4, 5
velocidad de barrido 4
vistas 2
zoom 2, 3
T
transductor 1–3
U
unidades de medida 5
V
variación, quilla 6
Z
zoom, sonda 3
8 Índice
Page 13
Page 14
www.garmin.com/support
913-397-8200
1-800-800-1020
1-866-429-9296 +43 (0) 820 220230
+ 32 2 672 52 54
+420 221 985466
+420 221 985465
+ 358 9 6937 9758 + 331 55 69 33 99
+ 39 02 36 699699 (+52) 001-855-792-7671
0800 0233937 +47 815 69 555
00800 4412 454
+44 2380 662 915
0808 238 0000
+44 (0) 870 8501242
+385 1 5508 272
+385 1 5508 271
+ 45 4810 5050
(+35) 1214 447 460
+386 4 27 92 500
+34 93 275 44 97
Mobilfunk max. 60 ct./Anruf
+ 46 7744 52020
Garmin International, Inc.
1200 East 151st Street
Olathe, Kansas 66062, EE. UU.
Garmin (Europe) Ltd.
Liberty House, Hounsdown Business Park
Southampton, Hampshire, SO40 9LR Reino Unido
Garmin Corporation
No. 68, Zhangshu 2nd Road, Xizhi Dist.
New Taipei City, 221, Taiwán (R.O.C.)
0861 GARMIN (427 646)
+27 (0)11 251 9999
+49 (0)180 6 427646
20 ct./Anruf. a. d.
deutschen Festnetz,
© 2013 Garmin Ltd. o sus subsidiarias
Loading...
