Station de pompage GARDENA
Comfort 5000/5E LCD /
Premium 6000/6E LCD Inox
Ceci est la traduction du mode d’emploi original allemand.
Nous vous remercions de bien vouloir lire attentivement ce mode d’emploi et d’en
observer les instructions. Ce mode d’emploi vouspermet de vous familiariser avec
l’appareil et son utilisation correcte ainsi qu’avec les consignes de sécurité.
Tables des matières : 1. Domaines d’utilisation de votre station de
Ne jamais utiliser l’appareil si vous êtes fatigué ou malade, ou si vous êtes sous
l’influence d’alcool, de drogues ou de médicaments.
Cet appareil peut être utilisé par des enfants de plus de 8 ans ainsi que
par des personnes ayant des capacités physiques, sensorielles ou
mentales amoindries, ou bien un déficit d’expériences ou de connaissances, si ceux-ci sont sous surveillance ou qu’ils ont été instruits
sur une utilisation sûre de l’appareil ou qu’ils ont été instruits sur les
dangers inhérents. Il est interdit aux enfants de jouer avec cet appareil.
Le nettoyage et l’entretien par l’utilisateur ne doivent pas être
effectués par des enfants sans surveillance. L’âge recommandé pour
l’utilisation de l’appareil par des jeunes gens est de 16 ans au moins.
v Conservez précieusement ce mode d’emploi.
pompage GARDENA ................................35
2. Consignes de sécurité ..............................36
3. Fonctionnement ...................................37
4. Mise en service ....................................38
5. Utilisation ........................................39
6. Réglages du menu .................................41
7. Mise hors service ..................................43
8. Entretien .........................................44
9. Elimination des incidents de fonctionnement .............45
10. Accessoires disponibles .............................49
11. Caractéristiques techniques ..........................50
12. Service Après-Vente / Garantie ........................50
F
1. Domaines d’utilisation de votre station de pompage GARDENA
Utilisation conforme : La station de pompage GARDENA est destinée à un usage privé
à la maison ou dans le jardin et n’est pas prévue pour faire
fonctionner des appareils et systèmes d’arrosage dans des jardins
publics.
Si vous vous servez de la pompe comme surpresseur, veillez
à ne pas dépasser la pression intérieure maximale de 6 bar
tolérée par la pompe côté refoulement. Cette pression côté
refoulement est égale à la somme de pression générée par la
pompe et de la pression que vous souhaitez augmenter.
35
• Example: Pression à la sortie du robinet = 1,0 bar,
Pression maximale de la Station de pompage
F
Liquides à débiter : La station de pompage GARDENA peut s’employer pour
Comfort 5000/5E LCD = 4,5, pression totale = 5,5 bar.
transporter de l’eau de pluie, de l’eau courante et de l’eau de
piscine chlorée.
Attention :
La station de pompage GARDENA n’est pas conçue pour
une utilisation continue (par ex. application industrielle,
circulation continue). Ne doivent pas être pompés des
liquides caustiques, légèrement inflammables ou explosifs
(comme essence, pétrole ou diluant nitro), de l’eau salée
ou des denrées alimentaires destinées à la consommation.
La température du liquide transporté ne doit pas excéder
35°C. La station de pompage doit être vidée et stockée
à l’abris du gel avant l’arrivée de la période de gel
(voir 7. Mise hors service).
2. Consignes de sécurité
Sécurité électrique
DANGER ! Choc électrique !
Il y a risque de blessures par le courant
électrique !
v Débrancher la fiche avant remplissage,
après mise hors service, avant réparation d’incidents de fonctionnement
et avant maintenance.
Attention : l’utilisation de la pompe n’est
autorisée que si le réseau électrique qui
l’alimente est équipé d’un disjoncteur
diffé rentiel haute sensibilité (disjoncteur FI)
(norme DIN VDE 0100-702).
De plus, la pompe doit être positionnée de
manière stable et résistante aux inondations
et être protégée contre les chutes.
Pour plus de sécurité, vous pouvez utiliser un
disjoncteur différentiel courant.
v Veuillez consulter votre électricien.
En cas de raccordement de la pompe au
système d’alimentation en eau, il faut respecter
les prescriptions sanitaires nationales pour
éviter l’aspiration d’eau non potable.
Câbles de connexion au réseau
Les caractéristiques techniques de la pompe
indiquées sur l’appareil doivent correspondre
aux caractéristiques du réseau.
Le câble électrique équipant la pompe doit avoir
un diamètre au minimum égal à celui d’un câble
caoutchouc H07 RNF. Les rallonges doivent
être conformes à la norme DIN VDE 0620.
Protégez le câble contre la chaleur, l’huile et les
arêtes vives.
v Ne soulevez pas la pompe par son câble. Ne
retirez pas la fiche de la prise de courant en
tirant sur le câble mais en tirant sur la fiche.
En Autriche
En Autriche, le raccordement électrique doit être
conforme à ÖVE-EM 42, T2 (2000)/1979 §22
selon § 2022.1. Les pompes ne peuvent être
utilisées en piscine ou en bassin de jardin
qu’avec un transformateur de séparation.
v Prière de consulter votre artisan électricien.
En Suisse
En Suisse, les appareils mobiles, qui sont
utilisés en plein air, doivent être raccordés
au secteur par l’intermédiaire d’un disjoncteur
à courant de défaut.
Généralités
Danger de blessures par eau
brûlante !
En cas d’électronique défaillante ou
d’absence d’alimentation en eau côté
aspiration, l’eau se trouvant encore
dans la pompe peut fortement chauffer,
ce qui peut occa sionner des blessures
lorsqu’elle sort.
v Débrancher la pompe du secteur à l’aide
du fusible de la maison, laisser l’eau
refroidir (env. 10 à 15 min.) et garantir
l’alimentation en eau côté aspiration
avant nouvelle mise en service.
36
Procédez à un controle visuel
v Avant chaque mise en service, contrôlez
l’état de la pompe et particulièrement
celui du câble d’alimentation et de la
fiche.
N’utilisez pas une pompe endommagée.
v En cas d’usure ou d’endommagement,
faites vérifier l’appareil par le Service Après-
Vente GARDENA.
Sécurité de fonctionnement
N’exposez pas la pompe à la pluie.
Ne l’utilisez pas dans un environnement
très humide.
Pour éviter le fonctionnement à vide de la
pompe, assurez-vous que l’extrémité du tuyau
d’aspiration se trouve en permanence dans
le liquide à aspirer.
v Avant chaque utilisation, remplissez la
pompe jusqu’au ras bord avec environ
2 à 3 l du liquide à aspirer !
3. Fonctionnement
La station de pompage dispose d’une commande électronique
qui enclenche la pompe automatiquement quand la pression
de démarrage n’est pas atteinte, et la coupe automatiquement
si l’eau n’est plus prélevée.
Programme petites
quantités :
Système de diagnostic des
défauts:
Le programme petites quantités intégré permet de faire fonctionner sans problèmes des machines à laver modernes ou des
installations d’arrosage au goutte-à-goutte même pour faible un
débit d’eau.

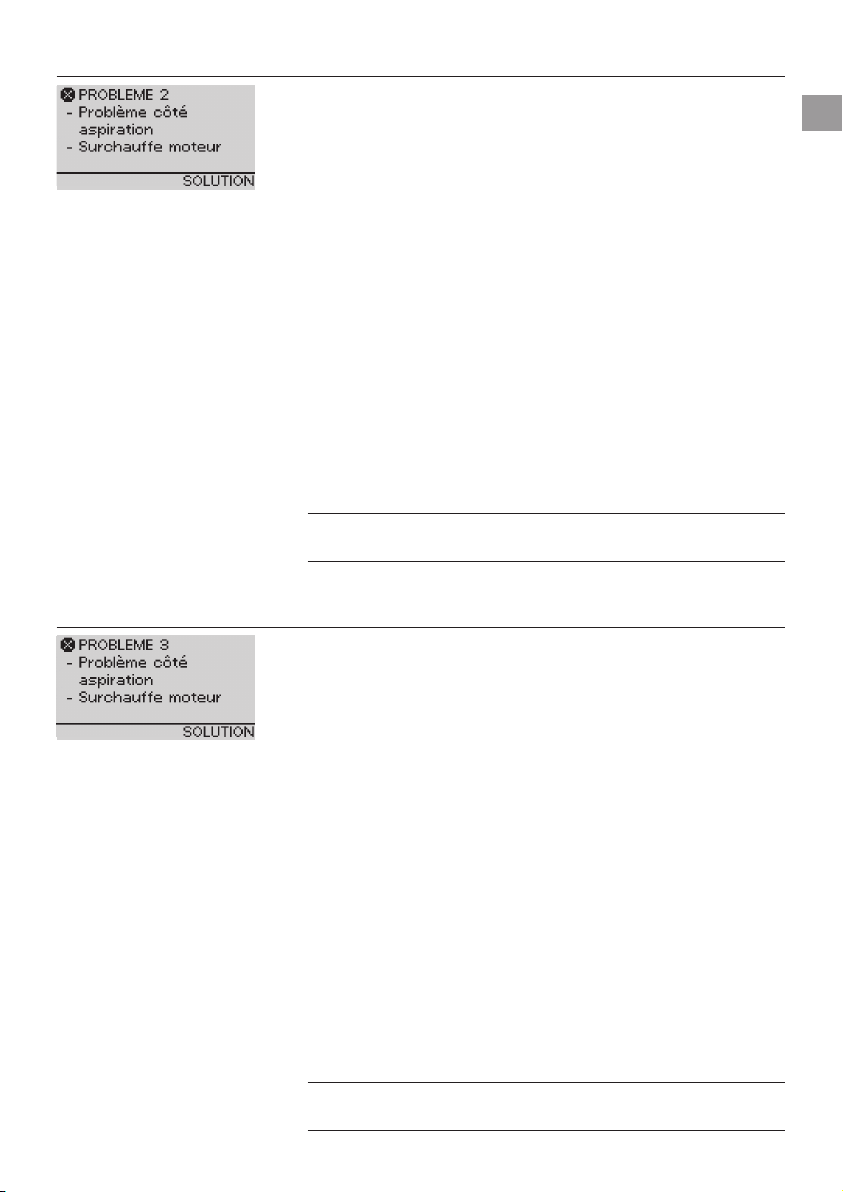

La pompe dispose d'un système de diagnostic des défauts
qui affiche à l’écran différents états de défauts et leur remède
(voir 9. Elimination des incidents de fonctionnement).
Le sable fin peut traverser le filtre intégré
(maillage 0,45 mm) et accélérer l’usure des
pièces hydrauliques.
v Si l’eau contient du sable fin, utiliser en
plus le filtre de pompe GARDENA réf. 1730
(maillage 0,1 mm).
Respecter la réglementation locale en matière
d’eaux et d’eaux usées, en cas d’utilisation de
la pompe pour alimentation en eau domestique. Respecter d’autre part, les prescriptions
DIN 1988.
v Si nécessaire demander conseil à votre
entreprise d’installation sanitaire.
Danger ! Cette pompe génère un champ électromagnétique en cours de fonctionnement.
Dans certaines circonstances, ce champ peut
interagir avec des implants médicaux actifs ou
passifs. Pour éviter tout risque de blessure
sérieuse ou mortelle, nous recommandons aux
personnes porteuses d’implants médicaux de
consulter leur médecin ou le fabricant de
l’implant avant de faire fonctionner la pompe.
F
MENU

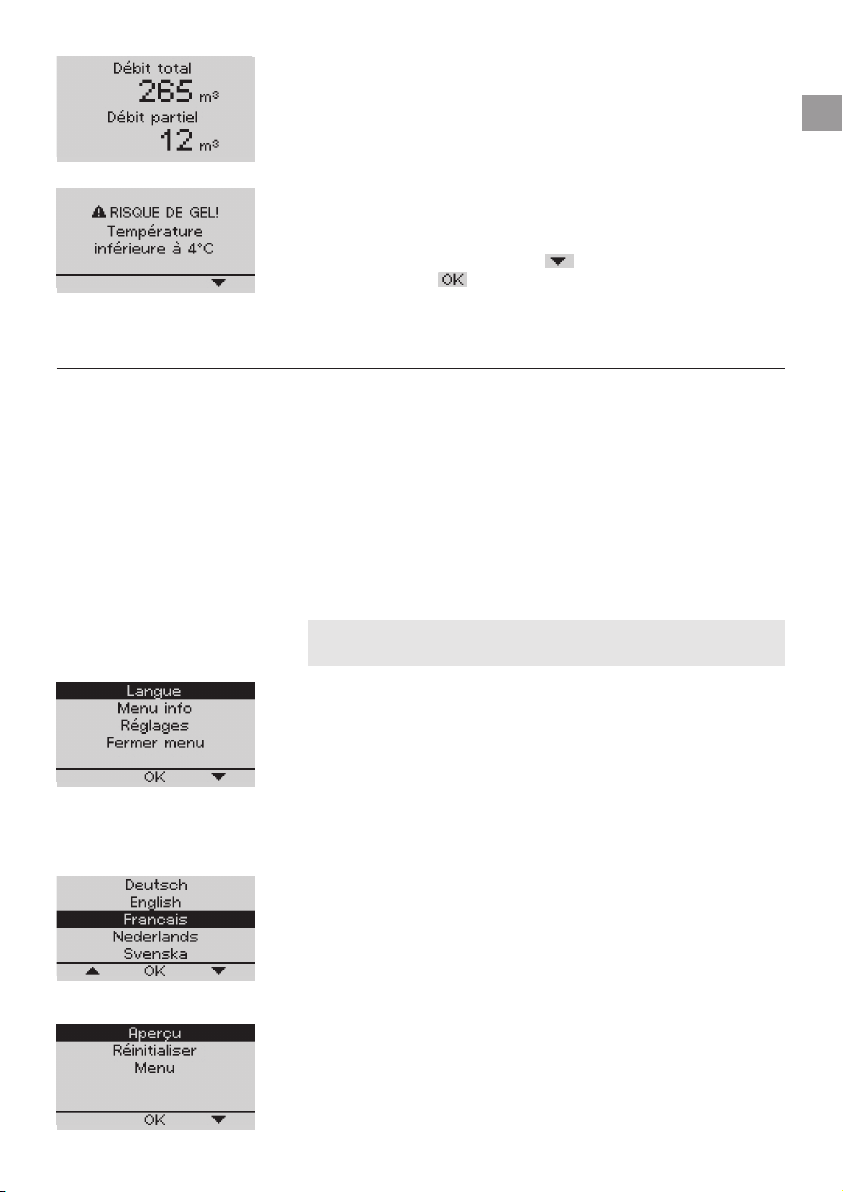

Affichage à l’écran
Des informations actuelles sur l'état de fonctionnement
peuvent être ouvertes et différents réglages effectués, selon
l’affichage.
I
ß
L’écran est composé d'une zone d'affichage
de fonctions
II
ß
en dessous. P. ex. :
Touche de gauche
Touche du milieu
Touche de droite
II
qui indique les fonctions des 3 touches situées
ß
Faire défiler le menu vers le haut
vers « Détection fuites ».
Ouvrir le menu « Pression
démarrage ».
Faire défiler le menu vers le bas
vers « Résolution panne ».
I
ß
et d’une barre
37
4. Mise en service
Mettre la station de
F
pompage en place :
Installer la station de
pompage :
1
Branchement du tuyau sur le
côté aspiration :
Art. 1723 /
Art. 1724
4
3
2
L’emplacement doit être ferme et sec et permettre une tenue sûre
de la station de pompage.
v La station de pompage doit être mise en place à une distance
sûre du liquide pompé (au moins 2 m).
La pompe doit être mise en place dans un lieu avec une humidité
de l’air < 80 % et une ventilation suffisante au niveau des fentes
d’aération. La distance aux murs doit être égale à au moins 5 cm.
Aucune saleté ne doit être aspirée par les fentes (par ex. sable ou
terre).
Mettez la station de pompage en place de sorte à ce qu’elle ne
glisse pas et à ce que vous puissiez mettre un récipient de collecte
suffisamment grand sous la vis de purge 1 pour vidanger la
pompe ou l’installation.
Dans la mesure du possible, installer la pompe plus haut que la
surface d’eau. Si cela n’est pas possible, installer entre la pompe
et le tuyau d’aspiration, par ex. pour le nettoyage du filtre intégré,
une vanne résistante à la dépression.
Lors de l’installation fixe, utiliser des vannes appropriées aussi
bien du côté aspiration que côté refoulement. Important p. ex.
pour les travaux de maintenance et nettoyage sur la pompe ou
pour les mises à l’arrêt.
Serrer les raccords GARDENA du côté aspiration et côté
refoulement uniquement à la main. L’utilisation de raccords
métalliques peut occasionner des dommages au filetage
de raccord en cas de montage incorrect. C’est pourquoi il
convient de visser les pièces de raccordement avec un
maximum de soin.
Ne pas utiliser côté aspiration des accessoires de raccordement
automatique. Utiliser un flexible d’aspiration résistant à la dépression, par ex. :
• Nécessaire d’aspiration GARDENA Art. 1411 / 1418
• Flexible d’aspiration pour puits piqué GARDENA, Art. 1729.
Pour raccourcir la durée de réamorçage :
• Nous vous recommandons d’utiliser un tuyau d’aspiration
à clapet anti-retour, qui empêche le tuyau de se vider après
l’arrêt de la station de pompage.
• pour les grandes hauteurs d’aspiration, utiliser un tuyau
d’aspiration de petit diamètre (3/4").
1. Raccorder le tuyau d’aspiration au mètre
avec le raccord du côté aspiration 4 à l’aide d’une pièce
de raccordement 3 (p. ex. réf. 1723/1724) et le visser de sorte
à ce que l’air ne passe pas.
2. Si la hauteur d’aspiration est supérieure à 4 m, nous vous
recommandons de fixer le tuyau d’aspiration à un point
supplémentaire (par exemple à un piquet en bois),
pour que la pompe reste bien en équilibre.
En présence d’un encrassement fin dans le liquide pompé,
il est recommandé d’utiliser un filtre anti-sable GARDENA
réf. 1730 / 1731 en plus du filtre intégré.
résistant au vide
2
38
Branchement du tuyau sur le
côté refoulement :
5
8
Art. 1752
7
6
5. Utilisation
Le tuyau peut être branché au choix sur le filetage 26/34 (33,3
mm, G1) du raccord orientable 120° et / ou sur le raccord horizontal. Utilisez des tuyaux résistant à la pression, p. ex. :
• Tuyau de jardin GARDENA (3/4") réf. 18113 avec
Kit de raccordement GARDENA réf. 1752.
1. Raccorder le tuyau de refoulement
pression, à l’aide du kit de raccordement 7.
2. Fermer le raccord non utilisé avec le bouchon
En cas d’installation fixe de la pompe à l’intérieur pour l’alimentation en eau domestique, la station de pompage ne doit pas
être raccordée au réseau de tuyaux avec des tubes rigides mais
avec des conduites flexibles (p. ex. flexibles blindés) afin de
réduire les bruits et éviter les dommages à la pompe occasionnés par des chocs de pression.
au raccord 8 côté
6
fourni.
5
F
Démarrer la station de
pompage :
A
ß
9
0
DANGER ! Décharge électrique !
Il y a risque d’électrocution par le courant électrique.
v Débrancher la fiche avant de remplir la station de
1. Ouvrir le couvercle
2. Ouvrir les éventuels organes de coupure existants dans la
3. Remplir lentement le liquide à pomper par les tubulures de
q
MENU
4. Versez lentement le liquide à pomper par la tubulure de
5. Refermer le couvercle
6. Branchez la fiche secteur sur une prise 230 V / 50 Hz.
La hauteur d’auto-amorçage max. indiquée (voir 11. Caractéristiques techniques) n’est obtenue que si la pompe est
remplie jusqu’au trop-plein par les tubulures de remplissage
vers le haut pendant le premier auto-amorçage, de sorte
à ce que le liquide pompé ne puisse pas s’échapper de la
pompe par celui-ci. Dans le cas d’un tuyau d’aspiration
équipé d’un clapet anti-retour, il est inutile de tenir le tuyau
de refoulement vers le haut.
7. Mettre le commutateur
pompage.
du compartiment de filtre à l’aide de la
A
clé
fournie.
ß
conduite de pression (appareils raccordés, robinet, etc.) pour
que l’air puisse s’échapper pendant l’aspiration.
remplissage
l’eau ne tombe plus sous l’entrée côté aspiration.
remplissage
butée.
et si le tuyau de refoulement est à cet effet maintenu
0
Le commutateur s’allume.
9
jusqu’au trop-plein (env. 2 à 3 l, jusqu’à ce que
0
jusqu’au trop-plein (env. 2 à 3 l).
0
du compartiment de filtre jusqu’à la
9
sur I.
q
39
À la première mise en service, il faut tout d’abord choisir la
langue de l’écran.
F
8. Choisir la langue d’écran souhaitée à l’aide de la touche
de droite ou de gauche et confirmer avec la touche du
milieu .
9. L’écran affiche « Démarrer la pompe maintenant ? ».
Presser la touche de gauche .
10. La pompe démarre env. 2 secondes après et le soleil
GARDENA tourne à l’écran pendant la procédure d’aspiration.
11. Quand la pompe transporte de l’eau de façon constante,
refermer les organes de coupure dans la conduite de pression.
La procédure d'aspiration peut prendre plusieurs minutes
selon la hauteur de refoulement.
12. La pompe s’éteint automatiquement env. 10 secondes après
fermeture des organes de coupure. Le mode normal (veille) est
atteint.
40
Affichage à l'écran LCD pendant les différents états
de fonctionnement
Procédure d'aspiration (le soleil GARDENA tourne).
La procédure d'aspiration est en cours.
La pompe transporte de l’eau.
Le débit et la pression actuels en cours de fonctionnement sont
affichés.
La station de pompage est prête à fonctionner.
« Mode repos », aucune prise d'eau.
Loading...
