Notice d’utilisation et d’installation
EB 210/211
Four électrique encastrable
50
EB 210/211
1
Préface
1. Remarques importantes Page 3-4
1.1 Sécurité Page 3
1.2 Première utilisation Page 3
1.3 Utilisation Page 4
2. Description et fonctionnement Page 5-9
2.1 Structure Page 5
2.2 Accessoires fournis et optionnels Page 6
2.3 Modes de fonctionnement Page 7-9
3. Utilisation Page 10-18
3.1 Généralités Page 10
3.2 Fonctionnement de l’horloge Page 11-15
Heure du jour Page 12
Minuteur Page 13
Horloge à cumul Page 13
Programmation de la durée Page 14
Programmation de l’heure d’arrêt Page 15
Programmation de la durée et de l’heure d’arrêt Page 15
3.3 Mode chaleur tournante Page 16
3.4 ECO Page 16
3.5 Chaleur haute et chaleur basse/ chaleur haute Page 17
3.6 Chaleur tournante et chaleur basse Page 17
3.7 Grillade Page 18
4. Tableau pour cuire et rôtir Page 19-22
5. Trucs et astuces Page 23-24
6. Nettoyage et entretien Page 25-27
6.1 Nettoyage manuel Page 25
6.2 Autonettoyage Page 26
6.3 Nettoyage du filtre à graisse Page 27
6.4 Dépose de la plaque à catalyse Page 27
7. Entretien Page 28-29
7.1 Généralités Page 28
7.2 Changement de la lampe halogène Page 28
7.3 Demontage de la paroi vitrée du four Page 29
8. Notice de montage Page 30-31
8.1 Caractéristiques techniques Page 30
8.2 Comment procéder Page 30-31
2
Préface
Grâce à votre nouveau four, vous allez
prendre encore plus de plaisir à cuisiner.
L ’appareil offre les avantages suivants :
– échauffement très rapide avec le programme
chaleur tournante et chaleur basse.
– l’appareil est doté du revêtement CleanEmail et
d'un catalyseur pour le nettoyage à l’air.
Afin de pouvoir utiliser cet appareil de manière
optimale, lisez attentivement les instructions
d'utilisation et de montage avant la première
utilisation. Elles contiennent des remarques
importantes sur l'utilisation, l'installation et
l'entretien de l'appareil.
Les consignes à respecter avant la première
utilisation figurent page 3.
Les chapitres « Description et fonctionne-
ment » et « Utilisation » vous dévoilent tout ce
que peut faire le four et comment faire pour en
tirer le maximum.
Le chapitre « Nettoyage et entretien » vous
permettra de garder longtemps un four beau et
en bon état de fonctionnement.
De plus, nous vous avons concocté quelques
« Trucs et astuces ».
Alors, bonnes recettes et bon appétit !
Fig. 1
3
1. Remarques importantes
1.1 Sécurité
Si l’appareil est endommagé, il est interdit de s’en
servir. L’appareil ne doit être branché que par un
spécialiste habilité conformément à toutes les
prescriptions en vigueur en matière d’alimentation
électrique et à toutes les dispositions nationales
en matière de construction. Respectez les
instructions de montage !
Si les appareils électriques sont branchés à
proximité de la table de cuisson et du four, faites
attention à ne pas coincer les cordons d’alimentation sous la porte chaude du four, ni à les faire
passer sur les surfaces de cuisson chaudes.
L’utilisateur est responsable du maintien de
l’appareil en bon état et de son emploi correct. Ne
mettez l’appareil en service que sous surveillance.
Attention risque d’incendie! Ne laissez jamais
d’objets inflammables dans le four ! Lorsque le four
est allumé, laissez dans l’enceinte uniquement les
éléments intérieurs nécessaires à la cuisson.
Attention ! Pendant la marche, l'appareil et le
bandeau de commande (jusqu'à mise en marche
du ventilateur) chauffent beaucoup. Maintenez
les enfants à distance!
Remarque: Ne nettoyez jamais cet appareil avec
un nettoyeur à vapeur ou avec de l’eau sous
pression – risque de court-circuit!
A chaque opération de maintenance, séparez
l'appareil du secteur. A cet effet, débranchez la
fiche d'alimentation ou actionnez le fusible
correspondant.
Les réparations doivent être effectuées
uniquement par des spécialistes agréés afin de
garantir la sûreté de l’appareil.
Aucune garantie n’est accordée pour les
dommages provoqués par la non-observation des
instructions de la présente notice.
Sous réserve de modification techniques.
1.2 Première utilisation
Lisez attentivement la notice d’utilisation et de
montage.
Avant la première utilisation, l'appareil doit
être installé et branché par un spécialiste.
Enlevez l’emballage de l’appareil et jetez-le en
respectant la réglementation locale. Vérifiez si les
accessoires se trouvent dans l’emballage. Ne
laissez pas des enfants jouer avec les éléments
d’emballage et sacs ou films en plastique.
Cet appareil est marqué selon la directive
européenne 2002/96/CE relative aux appareils électriques et électroniques usagés
(waste electrical and electronic equipment
– WEEE). La directive définit le cadre pour
une reprise et une récupération des appareils
usagés applicables dans les pays de la CE.
Avant le montage, vérifiez que l’appareil n’a pas
été endommagé pendant le transport.
Avant la mise en service, assurez-vous du bon
état de la prise électrique.
Avant d'utiliser votre four pour la première fois,
sortez tous les éléments intérieurs amovibles
(grille, plaque, etc.). Ensuite, allumez le four
pendant 1 heure à 300°C en mode chaleur
tournante. Pendant ce temps, faites en sorte de
bien ventiler la pièce. Le but de l'opération est de
faire disparaître les possibles odeurs de neuf.
Avant la première utilisation, nettoyez
soigneusement l'appareil et ses accessoires.
(voir chapitre «Nettoyage et entretien»).
Après rebranchement de l’appareil ou après
une panne de secteur, l’heure 8:00 est proposée
sur l’afficheur et le symbole (unité de temps)
clignote. Vous pouvez mettre à l’heure au moyen
des touches + et – valider à l’aide de la touche
(confirmation). Le fonctionnement normal de
l’appareil est maintenant assuré. Si vous tournez un
des boutons de commande, l’heure proposée (8:00)
sera validée comme heure du jour.
La plaquette d’identification de l’appareil est
visible après ouverture de la porte. Une autre plaquette est fournie sur un feuillet séparé de la notice.
Conservez cette plaque pour la garantie, au même
endroit que votre notice d’utilisation et de pose !
4
1.3 Utilisation
L ’appareil est uniquement destiné à un usage
domestique et ne doit pas être utilisé à d'autres
fins.
Utilisez-le uniquement pour vos préparations
alimentaires. L’appareil n’est pas destiné à
chauffer la pièce dans laquelle il est installé.
Attention ! Risque de blessure en cas de
fermeture incorrecte de la porte : vous pouvez vous
coincer et pincer les doigts et les mains !
Ne conserver dans le four aucun objet
inflammable et ne laisser dans le four en marche
que les objets indispensables.
Pendant la marche, ne pas couvrir ni garnir d’une
feuille d’aluminium le fond de l’enceinte. Ne pas
non plus poser directement sur le fond de
l’enceinte des faitouts, casseroles, plaques à
pâtisserie ou moules à gâteaux. La répartition
irrégulière de la chaleur peut endommager l’émail.
Utilisez donc la grille.
Ne jamais verser de l’eau directement dans le
four chaud, sous peine d’endommager l’émail.
Faites toujours préchauffer votre four dans le
mode dans lequel vous ferez ensuite cuire ou rôtir
le mets.
Conseil : vous pouvez faire chauffer très
rapidement l'appareil en utilisant le programme
(chaleur tournante et chaleur basse).
Le symbole « préchauffage » situé sur le
tableau de commande s’éteint dès que la
température réglée est atteinte.
Attention lors de l’ajout d’huile ou de graisse.
Ceux-ci surchauffent facilement et il y a risque de
brûlure.
Remarque! Après chaque cuisson, il convient
d’éliminer les acides de fruit (citrons, prunes, etc.)
qui pourraient laisser des taches sur l’émail du four.
Après cuisson, ouvrez entièrement la porte
ou bien refermez-la, mais ne laissez pas
entrouverte, car cela risquerait d’endommager
le panneau de commande et les éléments de
cuisine !
Attention, risque de brûlure ! L’intérieur de la
porte chauffe beaucoup ; soyez donc
particulièrement prudent en ouvrant la porte.
Lorsque vous vous tenez devant l‘appareil, faites
attention à ce que la porte ouverte ne se referme
pas sur vous.
Une protection de température intégrée empêche
la surchauffe de l’appareil et des éléments de
cuisine.
Après la cuisson, ramenez le bouton de
« Température » en position 0.
En cas d’anomalie de fonctionnement,
commencez toujours par vérifier les fusibles de
votre installation électrique. Si l’alimentation
électrique n’est pas en cause, contactez votre
distributeur ou votre service après-vente
Gaggenau.
L’ouverture de la porte provoque l’arrêt de toutes
les résistances chauffantes et du ventilateur.
Après la cuisson, le ventilateur continue à
fonctionner pendant un certain temps avant de
s'arrêter automatiquement.
Au milieu et en bas du fond de l’enceinte, se trouve
une prise de courant pour le branchement de la
résistance séparée destinée à la pierre à cuire
(accessoires). En temps normal, laissez le cache
dans la prise de courant.
2.1 Structure
1 Résistance de gril et de chaleur haute
2 Fente d’aération
3 Panneau de commande
4 Filtre à graisse
5 Éclairage du four
6 Grilles coulissantes
7 Porte du four
8 Touche « heure »
9 Afficheur avec programmateur
10 Touche « plus »
11 Touche «confirmation »
12 Indication du temps
13 Touche « minus »
14 Manette «mode »
15 Manette de «température »
16 Symbole «durée, fin »
17 Symbole «minuteur »
18 Symbole «durée de cuisson »
19 Symbole «réchauffer »
20 Symbole «unité de temps »
5
2. Description et fonctionnement
Fig. 3
Fig. 4
89 10
11 12 13 14 15
16 17 18
19 20
50
0
Fig. 2
123
7654
2.2 Accessoires fournis et optionnels
L ’appareil est fourni en série avec les accessoires
suivants:
– GR 200-046 :
gril pour moules à gâteaux, rôtis, mets à griller et
plats de cuisson (fig. 5)
– KB 200-046 :
plaque à pâtisserie pour gâteaux, petits fours
(fig. 6)
– GP 200-046 :
plaque à griller pour rôtis, utilisable comme
lèchefrite (fig. 7)
De plus, vous pouvez commander les accessoires
optionnels suivants :
– PS 026-001 :
pierre à pizza et poussoir à pizza (fig. 8 et 9)
– KB 110-046 :
lèchefrite en verre pour soufflés etc. (fig. 10)
– HZ 026-001:
résistances chauffantes pour pierre à pizza,
régulation jusqu’à 300°C (fig. 11)
– GR 082-046 :
grille
– GR 085-046 :
grille pour plaque à griller
– AZ 031-002 :
coulisses
– US 210-002 :
plaques à catalyse
6
Fig. 6
Fig. 8
Fig. 9
Fig. 10
Fig. 11
Fig. 5
Fig. 7
2.3 Modes de fonctionnement
Chaleur tournante
En mode « chaleur tournante », tous les aliments
sont cuits à la même température. Vous pouvez
préparer plusieurs plats, différents ou identiques,
sur plusieurs niveaux, sans transmission de goût de
l’un à l’autre.
Avec la chaleur tournante, vous pouvez cuire, rôtir
et stériliser.
Faire cuire à la chaleur tournante
C’est le mode idéal pour faire cuire en même
temps plusieurs mets avec plusieurs plaques à
pâtisserie et moules à gâteaux (fig. 12).
Rôtir à la chaleur tournante
La viande brunit de manière uniforme sur tous les
côtés. Si vous faites cuire sur la grille, placez la
plaque à griller un niveau en dessous afin de
recueillir les gouttes de graisse.
Chaleur tournante et chaleur basse
Dans ce mode, la résistance de chaleur basse est
également en service. La turbine du ventilateur
assure une répartition uniforme de la chaleur. De
plus, la chaleur est générée par le bas (fig. 13).
Chaleur haute et chaleur basse
Deux résistances fonctionnent en même temps.
Avec le mode de cuisson à chaleur haute et chaleur
basse, vous ne pouvez utiliser qu’un seul niveau.
Pour obtenir les meilleurs résultats, servez-vous de
préférence du deuxième niveau en partant du bas
(fig. 14).
Vous pouvez aussi sélectionner séparément le
mode chaleur haute afin de faire dorer vos mets
par le haut.
7
Fig. 12
Fig. 13
Fig. 14
300
250
200
50
300
250
200
0
50
75
100
175
125
150
0
50
75
100
175
125
150
50
0
50
300
250
75
200
100
175
125
150
50
Grillade
Les grillades seront cuites par le haut à une
température de 150 - 300°C. On fait alors la
différence entre les modes suivants :
Grillade avec contrôle de température
Suivant la position du sélecteur de température,
le rayonnement infrarouge est plus ou moins fort
(fig. 15). Cette façon de griller convient aux viandes
plates et au gratinage.
Retournez le mets à griller!
Gril et chaleur tournante
La turbine fait circuler l’air chaud, produisant un
échauffement plus régulier, même si la grille est
pleine. Il n’est donc plus nécessaire de retourner
fréquemment les mets (fig. 16).
8
Fig. 15
Fig. 16
0
50
300
250
75
200
100
175
125
150
50
0
50
300
250
75
200
100
175
125
150
50
ECO
En mode ECO, vous pouvez cuire des gâteaux,
petits fours, gratins avec la chaleur tournante, tout
en économisant l’énergie. Dans ce mode, le
chauffage du catalyseur est désactivé (fig. 17).
Pierre à cuire (uniquement avec accessoires
optionnels PS 026 et HZ 026)
Pizza croustillante ou pain frais : avec la pierre à
cuire, vous obtenez des résultats comparables à
ceux d’un véritable four en pierre (fig. 18).
9
0
Fig. 17
Fig. 18
50
300
250
75
200
100
175
125
150
50
0
50
300
250
75
200
100
175
125
150
50
10
3.1 Généralités
Mise en marche
Arrêt
Manette « Température »:
La température est réglable entre 50 et 300°C.
Manette « Mode »:
Vous avez le choix entre 8 programmes:
– Chaleur tournante
– Grillade à la chaleur tournante
– Grillade
– Chaleur tournante et chaleur basse
– ECO
– Chaleur haute et chaleur basse
– Chaleur haute
– Mode pizza
Mise en marche: (fig. 19)
pour mettre l’appareil en marche, servez-vous de la
manette « Température ».
Pour régler une température quelconque, faites
tourner la manette vers la droite. La manette est
crantée. Le premier cran vers la droite correspond
à l’éclairage.
Arrêt: (fig. 20)
Pour arrêter l’appareil, tournez la manette
« Température » sur la position 0. L’éclairage
s’éteint et seule l’heure du jour reste visible sur
l’afficheur.
Remarque : après arrêt, le ventilateur de
refroidissement continue à tourner pour protéger
l’électronique, puis se coupe automatiquement.
3. Utilisation
Fig. 19
Fig. 20
Insertion des plaques à pâtisserie
— Insérez la plaque à la même hauteur des deux
côtés.
— Veillez à ce que l’encoche de la plaque se
trouve à l’arrière et que donc le bord de
préhension se trouve à l’avant.
11
3.2 Fonctionnement de l’horloge
Le mode et la température souhaités peuvent être
sélectionnés avant ou après programmation de la
durée, au moyen des manettes « Température » et
« Mode ».
Tant qu’un ou plusieurs symboles clignotent sur
l’afficheur, il est possible d’intervenir; aucune
valeur n’a encore été programmée ou celle qui l’a
été n’est pas valide.
Toutes les valeurs de temps doivent être entrées au
moyen des touches (heure), +, – et
(confirmation). Chaque action sur une touche est
confirmée par un signal sonore et visuel.
Si vous présélectionnez un programme (fin par
exemple), sans entrer de valeur, l’heure du jour
réapparaîtra sur l’afficheur au bout de 20 secondes.
Une fois tapée, une valeur (de programmation de
durée par exemple) doit être confirmée dans les
20 secondes qui suivent, au moyen de la touche
« confirmation ». Sinon, la valeur en question ne
sera pas enregistrée.
Pour confirmer une valeur lorsque vous
programmez, appuyez sur la touche
(confirmation).
Si vous appuyez sur une autre touche que celle-ci,
la valeur tapée ne sera pas enregistrée et sera
donc perdue.
Pour consulter des valeurs enregistrées, appuyez
sur la touche (heure). La valeur concernée
apparaît pendant 10 secondes environ sur
l’afficheur. Pendant ce laps de temps, vous pouvez
la modifier en appuyant sur les touches + ou –, puis
confirmer au moyen de la touche (confirmation).
Si vous voulez effacer une valeur, appuyez en
même temps sur les touches + et –.
Si vous déjà programmé une valeur de temps sur
l’appareil (une durée par exemple), cette valeur
vous sera proposée lors de la programmation
suivante.
Plus vous appuyez longtemps sur les touches + ou
– en programmant une durée, plus le temps défile
vite sur l’afficheur.
Après expiration du temps programmé, le symbole
correspondant clignote sur l’afficheur. Si vous avez
par exemple programmé une heure de fin, le
symbole (heure de fin) clignote! De plus, vous
entendez un signal sonore. Le chauffage s’arrête et
l’éclairage du four s’éteint. Pour relancer le mode
sélectionné auparavant, appuyez sur une touche
quelconque de l’afficheur. Pour mettre fin à la
cuisson, placez la manette « Température » sur 0.
Passage du mode automatique au mode
« normal » : ramenez la manette de température à
0. Le four s’arrête de chauffer. La valeur de temps
programmée au préalable est conservée. Après
expiration de la durée entrée, un signal sonore se
fait entendre.
Remarque : si l'heure ne s’affiche plus avec
précision sur l’horloge du four, cela ne signifie pas
qu’il y a un défaut technique. La base de temps des
horloges est la fréquence du réseau public
d'électricité. En Europe, cette fréquence est de
50 Hz (Hertz). Les réseaux alimentés par des
centrales électriques d'Europe orientale présentent
des fluctuations. Sur l'afficheur, l’heure indiquée
peut donc être fausse. Cette erreur n'a pas d'effet
sur le fonctionnement de l'appareil, ni sur
l'exécution des programmes.
Tout signal d’alarme s’arrête après 3 minutes.
Remarque : toutes les fonctions de programmation
de la durée peuvent être programmées ensemble.
12
Réglage de l’heure du jour
Procédez de la manière suivante :
– Appuyez 3 fois sur la touche (horloge).
Le symbole (unité de temps) clignote sur
l’afficheur. L’heure actuellement réglée est visible
(fig. 21).
– Appuyez sur les touches + ou – pour mettre à
l’heure.
– Appuyez sur la touche (confirmation) pour
confirmer la valeur entrée. Un signal sonore se
fait entendre.
Remarque : Après rebranchement de l’appareil
ou après une panne de secteur, l’heure 8:00 est
proposée sur l’afficheur et le symbole (unité de
temps) clignote. Vous pouvez mettre à l’heure au
moyen des touches + et – valider à l’aide de la
touche (confirmation). Le fonctionnement
normal de l’appareil est maintenant assuré. Si
vous tournez un des boutons de commande,
l’heure proposée (8:00) sera validée comme
heure du jour.
Fig. 21
3x
13
Minuteur
Cette fonction permet de programmer une durée
sans mise en marche et arrêt automatiques et peut
servir par exemple de sablier, même lorsque
l’appareil est éteint. La plage de réglage se situe
entre dix secondes (00:10) et 23.59 heures (23:59).
Procédez de la manière suivante :
– Appuyez sur la touche + de l’afficheur.
Le symbole (minuteur) clignote (fig. 22).
– Sur l’afficheur apparaît la valeur entrée que vous
pouvez modifier avec les touches + ou –.
Le symbole (unité de temps) est éclairé sur
l’afficheur.
– Appuyez sur la touche (confirmation) pour
confirmer la valeur entrée.
– Le défilement du temps est visible sur l’afficheur.
Remarque : si aucune action n’est faire dans les
5 secondes, le minuteur démarre même sans que
vous appuyez sur la touche (confirmation).
Une fois que le minuteur a terminé, un signal
sonore se fait entendre et le symbole minuteur
clignote sur l’afficheur. Pour arrêter le signal
sonore, appuyez sur n’importe quelle touche.
Le minuteur peut être arrêté à tout moment par
action simultanée sur les touches + et –.
Horloge à cumul
Procédez de la manière suivante :
– L’appareil étant allumé, appuyez sur la touche –
(fig. 23).
– Sur l’afficheur, apparaît le temps, avec la valeur
initiale 00:00. (valeur maximale 12 heures)
Vous pouvez ainsi visualiser en continu le défilement du temps de cuisson sans programmer un
arrêt automatique.
Pour arrêter le minuteur, réappuyez sur la
touche –.
A chaque nouvelle programmation du minuteur, la
valeur programmée la fois précédente vous sera
toujours proposée par défaut.
Fig. 22
Fig. 23
14
Programmation de la durée
L ’appareil est utilisé pendant une certaine durée.
La plage de réglage se situe entre 1 minute (00:01)
et 23 heures et 59 minutes (23:59).
Procédez de la manière suivante :
– Appuyez 1 fois sur la touche (horloge). Les
symboles (durée) et (temps de cuisson)
clignotent sur l’afficheur. Des tirets apparaissent
sur l’afficheur (signification : pas de valeur
programmée) (fig. 24).
– Appuyez sur les touches + ou – pour régler la
durée souhaitée.
– Appuyez sur la touche (confirmation) pour
confirmer la valeur entrée. Un signal sonore se
fait entendre et le symbole (temps de cuisson)
est éclairé.
Remarque :
– Après expiration de la durée programmée, un
signal sonore se fait entendre et le four s’arrête
de lui-même.
– Pour arrêter le signal, appuyez sur n’importe
quelle touche.
– Vous pouvez consulter la durée programmée en
appuyant sur la touche (horloge).
Effacement d’erreurs de programmation :
– Appuyez 1 fois sur la touche (horloge).
– Appuyez en même temps sur les touches + et –.
Un signal sonore se fait entendre.
En appuyant 2 fois sur la touche (horloge), vous
obtenez automatiquement l’heure de fin !
A chaque programmation suivante de la durée, la
dernière valeur programmée vous sera proposée
par défaut lorsque vous appuierez sur la touche +.
Fig. 24
1x
15
Programmation de l’heure d’arrêt
L ’appareil s’arrête automatiquement à une heure
choisie par vous. Le point de départ est l’heure du
jour réglée sur le four.
Procédez de la manière suivante :
– Appuyez 2 fois sur la touche (horloge). Sur
l’afficheur, les symboles (fin) et (temps de
cuisson) et unité de temps clignotent (fig. 25).
– Appuyez sur les touches + ou – pour régler
l’heure souhaitée. L’heure d’arrêt doit se situer
dans les 24 heures suivantes.
– Appuyez sur la touche (Confirmation) pour
confirmer la valeur entrée. Un signal sonore se
fait entendre. Le symbole (temps de cuisson)
est éclairé sur l’afficheur.
Après expiration de la durée programmée, le
symbole (temps de cuisson) clignote et un signal
sonore se fait entendre.
Pour arrêter le signal, appuyez sur n’importe quelle
touche ; le chauffage redémarre. Pour y mettre fin,
mettez le sélecteur de température sur 0.
Programmation de la durée et de l’heure
d’arrêt
Cette fonction vous permet de programmer le
début et la fin de la cuisson pendant votre absence.
Procédez de la manière suivante :
– Entrez la durée souhaitée (voir page 14).
– Appuyez sur la touche (Confirmation).
– Entrez l’heure d’arrêt souhaitée (voir plus haut).
– Appuyez sur la touche (Confirmation).
Dès que l’heure d’arrêt est programmée et
confirmée au moyen de la touche (confirmation),
le mode automatique est actif.
Remarque : le point de départ de la
programmation de l’heure d’arrêt est l’heure du
jour réglée sur le four.
Il est possible de consulter la valeur entrée en
appuyant deux fois sur la touche (horloge).
Fig. 25
2x
16
3.3 Mode chaleur tournante
Mise en marche
Stérilisation
3.4 ECO
Mise en marche
Tournez la manette « Mode » sur le symbole
(chaleur tournante) et la manette «Température»
sur la température souhaitée (fig. 26).
La chaleur tournante vous permet de cuire, de rôtir
et de stériliser.
Pour rôtir, placez un niveau en dessous la plaque à
grille ou la lèchefrite en verre afin de recueillir les
gouttes de graisse.
Arrêt
Lacez le sélecteur de température sur la position 0.
L ’éclairage du four s’éteint et la turbine de chaleur
tournante s’arrête.
Stérilisation
Remplissez d’eau le plat à griller et placez-y des
bocaux de fruits ou de légumes (6 au maximum) de
manière à ce qu’ils ne se touchent pas (fig. 27).
Faites chauffer à 175°C jusqu’à ce que le liquide
commence à perler dans les bocaux, puis
– pour les légumes, faites stériliser 30 à 60 minutes
entre 80 et 100°C,
– pour les fruits: après perlage du liquide, faites
stériliser pendant 5 à 15 minutes, à four éteint.
Mise en marche
Tournez le bouton « Modes » sur le symbole ECO
et le bouton « Température » sur la température
voulue (fig. 28). En mode ECO, vous pouvez cuire à
la chaleur tournante tout en économisant l’énergie.
Dans ce mode, le chauffage du catalyseur est
désactivé ce qui, avec certains aliments (pâte à la
levure de boulanger par exemple) peut entraîner
l’apparition d’odeurs plus fortes qu’en mode
normal.
50
150
175
200
300
250
125
0
100
75
50
Fig. 26
Fig. 27
Fig. 28
3.5 Chaleur haute et chaleur basse/
chaleur haute
Mise en marche
3.6 Chaleur tournante et chaleur basse
En plus du mode classique de chaleur haute et
basse, vous avez la possibilité de sélectionner la
chaleur haute seule afin de faire dorer vos mets par
le haut.
Mise en marche :
Tournez la manette « Mode » sur le symbole chaleur
haute et chaleur basse et la manette « Température »
sur la température souhaitée (fig. 29).
Arrêt :
Amenez la manette «Température » sur la position
0. L’éclairage du four s’éteint.
Remarques :
Faire cuire avec la chaleur haute et la chaleur
basse
Dans ce cas, vous pouvez faire cuire comme
d’habitude sur un seul niveau.
Faire rôtir avec la chaleur haute et basse
Placez la viande sur la grille ou dans le plat à
griller. Si vous faites cuire sur la grille, vous pouvez
utiliser le plat à griller comme lèchefrite en le
plaçant un niveau plus bas que la grille.
Mise en marche :
Placez la manette «Mode » sur le symbole
(chaleur tournante et chaleur basse) et la manette
« Température» sur la température souhaitée
(fig. 30).
Arrêt :
Amenez la manette «Température » sur la position
0. L’éclairage du four s’éteint.
17
Fig. 29
Fig. 30
18
3.7 Grillade
Mise en marche
Mise en marche
Griller en fonction de la température
Mise en marche :
Amenez la manette « Mode» sur le symbole
(gril).
Amenez la manette «Température » sur la
température souhaitée (fig. 31).
Arrêt :
Amenez la manette «Température » sur la
position 0.
Remarque :
Si vous utilisez la grille, placez un niveau en
dessous la plaque à grille ou la lèchefrite en verre
afin de recueillir les gouttes de graisse.
Grillades avec la turbine de chaleur tournante
Mise en marche :
Placez la manette « Mode» sur la position
(griller avec chaleur tournante). Amenez le
sélecteur de «Temperature » sur la température
voulue (fig. 32).
Arrêt :
voir plus haut
Attention !
Lors de l’utilisation en mode gril, les températures
générées sont très élevées, et la porte et
l’encadrement chauffent. Soyez donc prudents et
maintenez les enfants à distance!
Fig. 31
Fig. 32
Remarque : Le gril n’est utilisable que si la porte
du four est fermée.
19
4. Tableau de cuisson
Pâtisserie Chaleur ECO Chaleur Chaleur
Niveau
Temps
tournante tournante haute de
et chaleur et chaleur cuisson
basse basse
Temp. °C Temp. °C Temp. °C Temp. °C en partant du bas
Min.
Biscuit roulé 210 2 7-9
Fond de tarte 170-175 2 30-35
Tarte aux fruits
(pâte à la levure)
165 165-175 2 40-45
Tarte aux fruits (pâte sablée) 165 165 165 165-175 2 40-45
Petits fours à pâte feuilletée 180 180 190 1+3/2* 15-20
Gâteau au fromage (épais) 165 165 165 165-175 2 90-100
Gâteau au fromage (mince) 165 165 165 165-175 2 45-50
Quatre-quarts (rond) 160-175 160-175 175-180 2 50-60
Quatre-quarts d. moule
rectangulaire 160-175 160-175 175-180 2 50-60
Gâteau à la levure de boulanger
160-175 165-175 1 40-50
Petits fours 160-175 160-175 170-175 1+3/2* 15-20
Couronne tressée 165 165-175 2 30-40
Gâteau s. plaque à pât.
(garn. sèche) 165-170 165-170 165-175 2 40-50
Gâteau s. plaque à pât.
(garn. humide) 165-170 165-170 170 165-175 2 40-50
Choux 180 180 180-190 1+3/2* 20-25
Pain à l’ancienne** 200/170 210/170 2 40-50
* En mode ECO et chaleur tournante, vous pouvez cuire en même temps sur plusieurs niveaux.
** Préchauffez le four à la température indiquée.
Avant d’y mettre le mets à cuire, ramenez la température à la deuxième valeur indiquée.
Remarque : les valeurs ci-dessus sont indicatives. Nous conseillons de toujours préchauffer le four.
Le meilleur mode pour les pâtes à levure de boulanger est la chaleur tournante.
Le mode recommandé est imprimé en caractères gras.
20
Tableau de cuisson
* Faire d’abord revenir la viande de tous les côtés dans la cocotte, sur la table de cuisson.
** Faire revenir la viande à forte chaleur, puis diminuer la puissance après 15 à 20 minutes.
*** Faire cuire la viande à basse température, augmenter pour les 15-20 dernières minutes.
Remarque : les valeurs indiquées ci-dessus sont indicatives. Nous vous conseillons de toujours préchauffer le four.
Le mode recommandé est imprimé en gras.
Plat
Niveau Chaleur Gril et Chal. haute Durée de Sonde de
en partant tournante chal. tourn. et chal. basse cuisson températ.
du bas Temp. °C Temp. °C Temp. °C Minutes à cœur
Bœuf
Rôti de bœuf (cocotte*)
1,5 kg 2 180 180 60-90
Rosbif saignant
1,5 kg** 2 230/180 230/180 45-50 45-50°C
Rosbif rosé
1,5 kg** 2 230/180 230/180 60-70 55-65 °C
Rosbif à point
1,5 kg** 2 230/180 90-100 70-80 °C
Porc
Rôti de porc
1,5 kg
** 2 230/180 230/180 60-70 75-80 °C
Rôti de porc avec couenne
1,5 kg*** 2 180/200 180/200 60-70 75-80°C
Kasseler
1,5 kg
** 2 180/160 40-50 65-70 °C
Jarret de porc*** 2 150/200 150/200 50-60 80-85 °C
Rôti roulé** 2 230/180 230/180 60-70 75-80 °C
Veau
Rôti de veau** 2 230/180 230/180 60-70 75-80 °C
Cuissot de veau*** 2 150/180 150/180 50-60 75°C
Longe de veau 2 160-170 20 70-75°C
Poitrine de veau farcie* 2 120-130 120 75-80 °C
21
Tableau de cuisson
* Faire d’abord revenir la viande de tous les côtés dans la cocotte, sur la table de cuisson.
** Faire cuire la viande à basse température, augmenter pour les 15-20 dernières minutes.
Remarque : les valeurs indiquées ci-dessus sont indicatives. Nous vous conseillons de toujours préchauffer le four.
Le mode recommandé est imprimé en gras.
Plat
Niveau Chaleur Gril et Chal. haute Durée de Sonde de
en partant tournante chal. tourn. et chal. basse cuisson températ.
du bas Temp. °C Temp. °C Temp. °C Minutes à cœur
Gibier
Rôti de sanglier (cocotte*) 170-180 60-90
Cuissot de chevreuil (cocotte*) 170-180 60-80 75-80 °C
Rôti de gigot 2 165-175 170-180 20-25 65-70 °C
Gigot d’agneau (cocotte*) 180-200 35-45 65-75 °C
Volailles
Canard
2-3 kg
** 2 160/190 160/190 100-120 80-85 °C
Magret de canard 2 160 160 15-20 70 °C
Oie
2-3 kg
** 2 160/190 160/190 100-120 85-90 °C
Dinde
3-4 kg** 2 160/190 160/190 120-180 85-90 °C
Poulet rôti 2 180 180 50-60 85 °C
22
Tableau de cuisson
Plat Niveau* Pré- Temp. Gril Gril et chal. tourn. Temps
chauf- °C
Minutes Minutes
total de
fage
1er côté 2ème côté 1er côté 2ème côté
cuisson
Poitrine de porc en tranches 3 X 180-200 6 4 55
Chachlik 3 X 190 88
Saucisse à griller 3 X 200 54
Merguez 3 X 200 66
Poulet rôti** 2 180 30 30
Cuisses de poulet 3 X 180 20 20 15 15
Spare ribs 3 X 180-200 15 15 12 12
Jarret de porc*** 2 X 150/200 50-60min.
Truites 3 X 180-200 88
Brochettes de légumes 3 X 200 77
Brochettes de gambas 3 X 175 77
Gratiner
Toast garni 3 X 190 5-7 min.
Crème caramel**** 4 250
Crème brûlée**** 4 250
Gâteau avec meringue**** 3 X 200
Important : ne faites jamais griller en laissant la porte du four ouverte.
Nous recommandons de placer la lèchefrite au niveau le plus bas afin de recueillir la graisse.
* Niveau en partant du bas
** Si votre appareil est équipé d’une broche, utilisez cette dernière de préférence en mode gril.
*** Ne pas tourner le jambonneau. Remontez la température pour les 15-20 dernières minutes.
**** Ce mets doit être gratiné en fonction du degré de brunissage souhaité.
Remarque : les valeurs indiquées ci-dessus sont indicatives. Nous vous conseillons de toujours préchauffer le four.
Le mode recommandé est imprimé en gras.
23
5. Trucs et astuces
cuisson
rôtir et griller
Que faire si ... ? La solution !
... le gâteau cuit sur la plaque à pâtisserie est trop clair en bas? Placez le gâteau plus bas et sortez tous les objets inutiles qui se trouvent dans le four!
... le gâteau formé est trop clair en bas? Ne placez pas le moule sur la plaque à pâtisserie, mais sur la grille!
... le gâteau ou le biscuit est trop foncé en bas? Placez le gâteau ou le biscuit plus haut!
... le gâteau est trop sec? Augmentez légèrement la température du four. Faites préchauffer!
... le gâteau est glissant, pâteux à l’intérieur, Abaissez légèrement la température de cuisson ou de rôtissage. Attention! Choisir
ou la viande n’est pas suite à l’intérieur? une température plus élevée n’entraîne pas de diminution du temps de cuisson ou de
rôtissage. Il vaut mieux allonger un peu le temps de cuisson ou de rôtissage pour que
la pâte soit mieux prise!
... le gâteau moulé ou de forme carrée est trop sombre Ne mettez pas le moule directement devant la paroi arrière du four, mais au milieu!
à l’arrière (cuisson à la chaleur tournante)?
... le gâteau s’affaisse? La prochaine fois, utilisez moins de liquide ou choisissez une température inférieur de
10 degrés. Respectez les temps de préparation de la pâte indiqués dans la recette.
N’ouvrez pas trop tôt la porte du four!
... le gâteau a bien monté au milieu mais est plus bas Ne graissez pas le bord du moule à fond amovible.
sur les bords? Après cuisson, démoulez le gâteau avec précautions avec un couteau.
... le gâteau est trop foncé en haut? Placez-le plus bas, choisissez une température plus basse et laissez-le cuire un peu
plus longtemps!
... le gâteau est trop foncé en bas? Placez-le plus haut et choisissez une température plus basse!
... le gâteaux aux fruits est trop clair en bas et le jus déborde? La prochaine fois, utilisez plutôt la plaque universelle plus profonde!
... le gâteau est trop sec en bas? Avec un cure-dents, faites de petits trous dans le gâteau fini. Répandez ensuite le jus
de fruits ou de une boisson alcoolisée. La prochaine fois, choisissez une température
supérieure de 10 degrés et réduisez les temps de cuisson!
... le pain ou le gâteau ont l’air bien cuit, mais sont mal
La prochaine fois, utilisez un peu moins de liquide et faites cuire un peu plus longtemps à
cuits à l’intérieur?
température plus basse. Pour les gâteaux à garniture humide, faites d’abord cuire le fond,
parsemez-y des amandes ou de la chapelure et versez la garniture dessus.
Respectez les recettes et temps de cuisson!
...vous faites cuire sur plusieurs niveaux et le mets de Si vous sélectionnez une température un peu plus basse, le mets sera uniformément
la plaque supérieure est plus foncé que celui de la bruni. Les plaques à pâtisserie mises au four en même temps ne seront pas forcément
plaque inférieure? prêtes au même moment. Laissez les plaques du bas 5 à 10 minutes de plus ou mettez-
les un peu plus tôt!
... les petits gâteaux restent collés à la plaque? Remettez brièvement la plaque au four et détachez tout de suite les petits gâteaux!
... le gâteau ne se démoule pas? Avec un couteau, décollez le bord avec précaution. Renversez encore le gâteau et
couvrez le moule plusieurs fois d’un chiffon froid et humide. La prochaine fois, graissez
bien le moule et épandez-y de la chapelure.
... le rôti est foncé et la croûte est brûlée par endroits? Vérifiez la hauteur de cuisson et la température!
... le rôti a belle allure, mais la sauce est brûlée? La prochaine fois, prenez un récipient plus petit et mettez plus de liquide!
... le rôti a belle allure, mais la sauce est trop claire et La prochaine fois, choisissez un récipient plus grand et utilisez moins de liquide!
délayée?
... pour le poids du rôti, il n’y a pas d’indication dans le Choisissez l’indication donnée pour le poids directement inférieur et allongez la
tableau? durée mentionnée.
Conseils de cuisson :
– Vous pouvez utiliser en principe tous les réci-
pients résistant à la chaleur. Placez les récipients
au milieu de la grille. Pour les gros rôtis, vous
pouvez aussi utiliser la plaque universelle.
Lorsque vous sortez les récipients en verre du
four, posez-les sur un torchon sec ou sur une
grille, mais pas sur un support froid ou humide
qui pourrait faire éclater le verre.
– Nous conseillons l’emploi de moules en métal
sombre, car ils absorbent mieux la chaleur.
– Les valeurs figurant dans le tableau de cuisson
sont valables pour le four préchauffé. Les température et les durées dépendent de la quantité
et de la nature de la pâte. C’est la raison pour
laquelle les tableaux contiennent des plages de
température. Nous vous conseillons de commencer en choisissant la température la plus basse
indiquée. Si nécessaire, vous utiliserez un
réglage supérieur la fois suivante, afin d’obtenir
un brunissage plus régulier.
– Pour savoir si votre gâteau est bien cuit, enfon-
cez-y une pique en bois à l’endroit le plus épais
une fois le temps de cuisson expiré. Lorsqu’il n’y
a plus de pâte collée sur la pique, le gâteau est
cuit.
– Avec certains mets (pâte à la levure de boulanger
par exemple), le mode ECO peut provoquer une
plus forte odeur qu’en mode normal. Dans ce cas,
utilisez plutôt le mode chaleur tournante normal.
Conseils pour rôtir et griller :
– Lorsque le rôti est cuit, laissez-le reposer encore
10 minutes dans le four éteint et fermé : la viande
restera ainsi juteuse.
– Grillez toujours à four fermé. Les morceaux à
griller devront de préférence être d’égale épaisseur, au moins 2 à 3 cm. Ainsi, ils seront dorés de
manière uniforme et resteront bien juteux. Ne pas
saler les steaks avant de les griller. Placer les
morceaux directement sur la grille.
– Pour obtenir des volailles bien dorées et croustil-
lantes, badigeonnez-les vers la fin de la cuisson
avec du beurre, de l’eau salée, du jus de cuisson
ou du jus d’orange.
– Pour décongeler rapidement et en douceur les
surgelés délicats, placez-les sur la grille et
mettez le bouton « Température » en position
éclairage. Utilisez la lèche-frite pour recueillir le
liquide.
– Pour rôtir, placez juste sous la grille la lèche-frite
remplie d’un peu d’eau afin de recueillir le jus de
cuisson. Le four restera ainsi plus propre.
– Piquez la peau sous les ailes des canards ou des
oies afin que la graisse puisse s’écouler pendant
la cuisson.
24
25
6.1 Nettoyage manuel
Attention : risque de brûlure ! Avant le
nettoyage, attendez que le four soit froid au
toucher.
N’utilisez pas de produits à récurer ou agressifs, de produits nitrés à polir ni d’éponges à
gratter ou d’objets durs.
Avant la première mise en service et après chaque
utilisation, nettoyez le four à fond afin d’empêcher
les résidus de cuisson de s’incruster. Plus vous
attendrez, plus il vous sera difficile de les éliminer.
Lavez le four tiède avec un peu d’eau de vaisselle
chaude et laissez-le ouvert pour qu’il sèche. Ne
grattez pas les résidus incrustés, mais faites-les
tremper avec un chiffon humide et du produit à
vaisselle.
Les jus de fruits tombant des gâteaux sur le fond
du four peuvent endommager l’émail. Enlevez ces
résidus dès que le four est suffisamment refroidi.
Ne nettoyez pas le four avec des bombes aérosols
du commerce.
Nettoyez les accessoires (plaques, grilles, lèchefrite) si possible seulement à l’eau chaude et au
produit à vaisselle.
Pour nettoyer les commandes et les surfaces
vitrées, utilisez un chiffon humide et un peu de
produit à vaisselle, puis essuyez avec un chiffon
doux et sec.
Pour nettoyer le bandeau de commande, n’utilisez
pas de nettoyant pour inox du commerce, ni de
produit très alcalin (bombes pour fours par exemple), car ils peuvent attaquer le bandeau et le
marquage. N’utilisez pas non plus d’éponges à
gratter.
Pour la vitre, n’utilisez pas de produits à récurer ni
d’éponges à gratter. Appliquez du produit à vitres
du commerce sur un chiffon doux et humide ou sur
une peau de chamois. Ne pulvérisez pas le produit
directement sur le bandeau de commande.
Nettoyage de la pierre à cuire (accessoires)
Après utilisation, enlevez les salissures grossières.
Retournez la pierre de façon que le côté sale
s’autonettoie lors de l’utilisation suivante.
Attention : ne pas nettoyer la pierre à cuire à l’eau
ni avec des produits de nettoyage !
50
150
175
200
300
250
125
0
100
75
50
Fig. 33
6. Nettoyage et entretien
Remarque:
Ne nettoyez jamais cet appareil avec un nettoyeur
à vapeur ou avec de l’eau sous pression – risque
de court-circuit!
26
6.2 Autonettoyage
Grâce à ce procédé, les salissures sont brûlées à
300 °C sur les plaques intérieures à revêtement
catalytique (accessoire).
Si le four est très encrassé, il faut éliminer les
résidus de graisse les plus grossiers avant le
nettoyage.
Les pièces non catalytiques (fond de l’enceinte,
intérieure de la porte, vitre) ne sont pas nettoyées
par la catalyse. Il faut donc nettoyer ces éléments
au prálable.
Comment procéder :
– Sortez de l’enceinte tous les éléments
intérieurs amovibles (grille, pierre à pizza)!
– Déposez le filtre à graisse. Pour ce faire,
poussez-le vers le haut, puis sortez-le de
l’enceinte.
– Fermez la porte du four.
– Placez le bouton « Mode» sur
(chaleur tournante et gril).
– Placez le bouton «Température » sur 300 °C.
– Entrez une durée (voir page 14). Nous
conseillons une durée de 1:30 h. En fonction du
degré d'encrassement, vous pouvez toutefois
faire varier la durée du nettoyage entre 1 heure
au minimum et 2 heures au maximum.
La catalyse commence juste après la
programmation de l’horloge.
Il est possible de choisir un démarrage différé de
la catalyse en programmant l’heure d’arrêt.
La durée effective de la catalyse peut à tout
moment être consultée au moyen de la touche
(horloge).
Après l’autonettoyage, ramenez en position 0 le
bouton «Température».
50
0
Fig. 34
La plaque de fond est dotée d’un revêtement en
émail catalytique.
Vous pouvez obtenir en option des plaques à
revêtement en émail catalytique pour les côtés et
le haut.

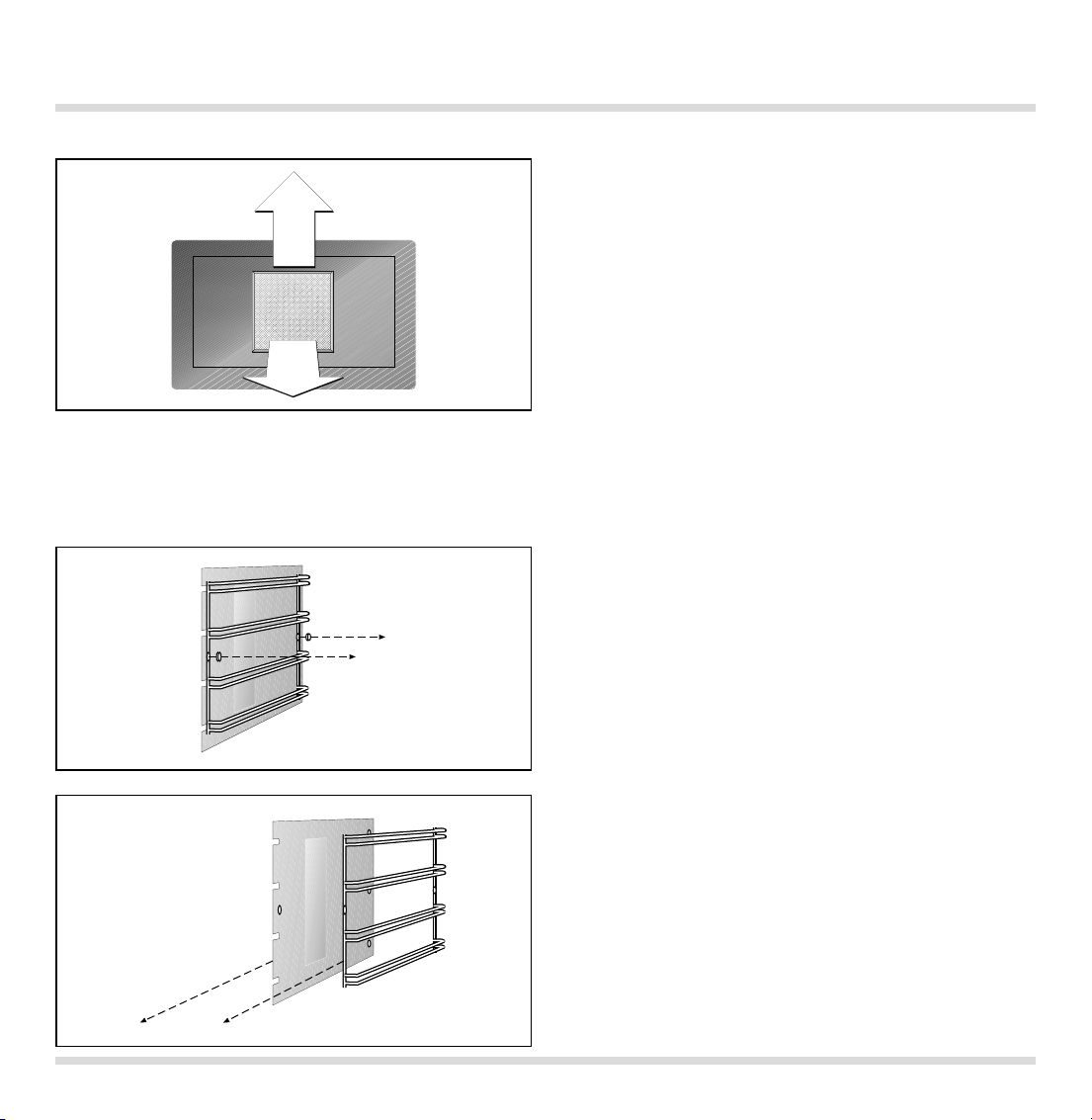

6.3 Nettoyage du filtre à graisse
6.4 Dépose de la plaque à catalyse
(accessoire)
Après 2 rôtissages ou en fonction du degré
d’encrassement, nous vous conseillons de nettoyer
le filtre à graisse.
Poussez le filtre à graisse vers le haut, puis sortezle de l’enceinte. Nettoyez-le à l’eau de vaisselle
chaude ou au lave-vaisselle. Dans le deuxième cas,
placez-le verticalement dans le panier à couverts
pour éviter que des résidus alimentaires n’y restent
accrochés. Après nettoyage, replacez le filtre à
graisse sur la paroi du fond.
Lorsqu’il n’est pas très sale, nettoyez le four à
chaud, avec de l’eau de vaisselle chaude, puis
laissez-le ouvert pour qu’il sèche.
Dépose de la plaque à catalyse:
– Devant et derrière, dévissez les écrous à molette
des deux parois latérales (fig. 36).
– Sortez les plaques latérales à catalyse et les
grilles (fig. 37). Si le four est très encrassé,
nettoyer les plaques à catalyse intérieures à l’eau
très chaude, avec du savon et une brosse douce.
– N’utilisez ni poudres à récurer, ni produits
agressifs.
27
Fig. 36
Fig. 37
Fig. 35
28
7.1 Généralités
7.2 Changement de la lampe halogène
Avant toute réparation, retirer la fiche de la
prise du secteur ou désactiver les fusibles.
En cas d’anomalie de fonctionnement, vérifier
d'abord les fusibles.
Si l’alimentation électrique est assurée alors que
l’appareil ne fonctionne pas, s'adresser au
concessionnaire ou au point de service après-vente
Gaggenau le plus proche en indiquant le type
d’appareil figurant sur la plaquette d’identification
(jointe à cette notice).
Les réparations doivent être faites uniquement par
des spécialistes agréés afin que la sûreté de
l’appareil soit garantie.
Les interventions non conformes entraînent la perte
de la garantie!
Les ampoules de rechange sont en vente dans les
points de service après-vente Gaggenau ainsi que
dans les magasins spécialisés (n° 157312). Nous
conseillons d’employer uniquement ces lampes.
Comment procéder :
– Déconnecter les fusibles.
– Enlever uns des vis du cache de lampe.
– Faites pivoter le chache sur le côté.
Attention: le chache de lampe peut encore
être brûlant.
– Poussez la lampe de 4 à 5 mm sur le côté. Il est
alors possible de basculer la lampe vers le bas
et de la sortir.
– Mettre la lampe neuve en place en procédant
dans l’ordre inverse. Refaire pivoter le chache
dans sa position d’origine et visser. (Attention!
Fixer correctement le joint!)
7. Entretien
Remarque: ne touchez pas la lampe halogène
avec les doigts. Servez-vous d’un chiffon et
prenez la lampe uniquement par le bord.
Fig. 38
Fig. 39
7.3 Demontage de la paroi vitrée
du four
La porte du four est ventilée, de sorte qu'après un
certain temps, des particules de poussière et de
graisse peuvent s'y déposer. Pour les éliminer,
démontez la vitre avant.
Procédez de la manière suivante :
– Déposez la vis inférieure de la poignée de porte.
– Déposez la vis supérieure de la poignée de porte
et enlevez la poignée de porte.
– Tenez la vitre d'une main et secouez la porte
légèrement. Vous pouvez ensuite dégager la vitre
par l’avant.
Vous pouvez maintenant nettoyer la vitre avant.
Pour le montage, procédez dans l'ordre inverse.
Faites attention à bien insérer la vitre d'abord dans
le joint latéral, et à la retenir d'une main pour
qu'elle ne tombe pas.
29
Fig. 40
Fig. 41
8.1 Caractéristiques techniques
Puissance connectée : 230 V AC, 16 A
Puissance de chauffage :
Grill infrarouge 3100 W
Résistance pour chaleur tournante 2300 W
Chauffage voûte 1100 W
Chauffage sole 1100 W
Coup-de-feu 3600 W
Dimensions :
Extérieures 590 x 590 x 550 mm
Intérieures 460 x 365 x 400 mm
V
ous pouvez commander les pièces de rechange
suivantes :
Plaque à pâtisserie KB 200-046
Grille GR 200-046
Plat à griller GP 200-046
Lampe halogène 157312
Sous réserve de modification techniques.
8.2 Comment procéder
L’appareil doit être installé exclusivement par un
électricien autorisé et en tenant compte de tous les
règlements spéciaux en vigueur.
L’installateur est responsable du bon fonctionnement de l’appareil après son installation.
Il doit en expliquer le fonctionnement à l’utilisateur
(notice d’utilisation) et lui indiquer comment il peut
débrancher l’appareil en cas de besoin.
D’éventuelles détériorations résultant de la nonobservation de la présente notice ne sont pas
couvertes par la garantie.
Si l’appareil ne peut pas être mis hors tension sur
toutes les phases en retirant la fiche d’une prise de
courant, il faut prévoir un système de coupure
omnipolaire ayant au moins 3 mm de distance entre
les contacts.
Attention : les réparations mal faites peuvent
générer des risques très importants.
Branchement électrique :
Sur le dessus du four, se trouve un couvercle qu'il
faut dévisser. Le schéma électrique collé sur la
face supérieure du four représente les possibilités
de branchement.
Le secteur auquel est branché le four et la
cuisinière doit être protégé par un fusible de
16 ampères par phase.
Uniquement pour 230 V : le four est raccordé en
monophasé.
Uniquement pour 400 V : le four est raccordé en
biphasé, donc L1, L2 et N.
L'appareil doit être mis à la terre.
Le fabricant n'assume aucune responsabilité pour
les dommages provoqués par une mise à la terre
absente ou incorrecte.
Revissez le couvercle.
30
8. Notice de montage
315080007801 fr 06.05 SK
Installation
Comment procéder :
– Lors du déballage, vérifier que l’appareil n’a pas
subi de détériorations pendant le transport.
– Enlevez la protection de transport située sous la
poignée et la bande adhésive collée sur la porte.
– Utiliser un câble de raccordement flexible et
choisir la section en fonction de la prise de
courant nominale et du monde de raccordement.
– Pousser l’appareil dans la niche. Au moyen de la
vis à bois jointe, vissez le four à la façade de
l'élément bas (côté poignée et côté charnière),
juste sous le bandeau.
Remarque : vérifiez avec un niveau que le four est
parfaitement d’aplomb.
– La protections contre les contacts accidentels
doit être assurée après la pose.
– Pour terminer, vérifier le bon fonctionnement du
four à encastrer.
– Avant la première utilisation, nettoyez
soigneusement l’appareil et ses accessoires
(voir chapitre « Nettoyage et entretien »).
5
8
5
585
5
6
0
560
min.min.
550550
5
5
0
550
5
8
0
5
3
6
536
4242
5
9
0
590
8585
5
9
0
590
1
0
Fig. 42
GAGGENAU HAUSGERÄTE GMBH
CARL-WERY-STR. 34 · D-81739 MÜNCHEN
Y (089) 45 90-03
FAX (089) 45 90-23 47
www.gaggenau.com
Loading...
