Notice d’utilisation et de montage
AI 200
AI 201
AI 202
AI 203
Hotte murale
1
AI 200
AI 201
AI 202
AI 203
Préambule
1. Instructions importantes
page 3-4
1.1 Sécurité page 3
1.2 Première mise en service page 4
1.3 Utilisation page 4
2. Équipement page 5
3. Utilisation page 6-8
4. Nettoyage et entretien page 9-10
5. Maintenance page 11
6. Instructions de pose page 12-17
6.1 Caractéristiques techniques page 12
6.2 Pose page 12-17
2
Préambule
Fig. 1
Avec votre nouvelle hotte aspirante, vous
prendrez encore plus de plaisir à travailler
dans votre cuisine.
L’appareil offre les avantages suivants :
– une puissance d’aspiration élevée pour un
niveau de bruit peu important,
– un grand nombre de fonctions,
– un éclairage optimal du plan de cuisson grâce à
des lampes halogènes à intensité variable.
Pour pouvoir profiter de toutes les fonctions et
possibilités de l’appareil, lisez attentivement la
notice d’utilisation et de pose
avant de vous
en servir pour la première fois
. Cette notice
contient en particulier des
informations
importantes
pour l’utilisation, l’installation
et la maintenance de l’appareil.
Vous trouverez en page suivantes des
instruc-
tions importantes concernant la sécurité
et l’utilisation. Leur but est de garantir votre
sécurité personnelle et de prolonger au maximum
la durée de vie de votre appareil.
La page 4 fournit des indications sur les points à
respecter
avant la première utilisation.
Les chapitres
«Description et fonctionne-
ment»
et «Utilisation» vous dévoilent tout ce
que peut faire votre hotte et comment vous
servir au mieux de l’appareil.
Vous trouverez au chapitre
«Nettoyage et
entretien»
des conseils et instructions vous
permettant de garder un appareil en bon état de
marche, tout en préservant longtemps son aspect.
Alors, bonnes recettes avec votre nouvelle
hotte aspirante !
3
1.1 Sécurité
– Ne jamais mettre en marche un appareil
endommagé.
–L’appareil doit être raccordé par un
spécialiste
qualifié
, dans le respect de toutes les régle-
mentations en vigueur (distributeur d’électricité,
normes de construction, etc.).
Observez aussi la notice de pose !
– Il ne faut pas que des cordons d’alimentation
puissent se trouver en contact avec des surfaces
chaudes de cuisson.
– Ne mettez pas la hotte aspirante en marche sans
ses lampes.
– Ne faites jamais fonctionner l’appareil sans filtre
à graisse.
–L’appareil ne doit pas aspirer de substances et
vapeurs dangereuses et explosives !
–L’utilisateur est responsable de l’emploi
conforme et du parfait état de l’appareil.
– Ne laissez jamais l’appareil fonctionner sans
surveillance.
–
Attention ! Les filtres trop chargés en graisse
représentent un risque d’incendie ! Ne faites pas
frire des aliments à côté de la hotte sans surveillance permanente ! Veillez à nettoyer régulièrement le filtre à graisse et changer le filtre à
charbon actif !
–
Risque d’incendie! Il est interdit de faire
flamber sous la hotte aspirante !
– Si vous utilisez un foyer à combustible solide
pouvant générer un risque de feu (exemple :
projections d’escarbilles ou de flammèches), le
montage de la hotte aspirante n’est autorisé que
si le foyer comporter un
couvercle fermé, non
amovible
et si la réglementation en vigueur dans
le pays d’utilisation est respectée. Cette restriction ne s’applique pas aux cuisinières et tables
de cuisson à gaz.
– Lorsque la hotte est posée, n’utilisez pas les
foyers avant d’y avoir posé des récipients de
cuisson !
– Si vous utilisez plus de 3 feux à gaz en même
temps, réglez la hotte au moins sur le niveau de
puissance 2 de façon à éviter une accumulation
de chaleur dans l’appareil.
– Pour des raisons de sécurité, ne posez pas
d’objets lourds sur le dessus de l’appareil.
– Ne nettoyez pas l’appareil avec un nettoyeur à
vapeur ou à pression d’eau :
risque de court-
circuit!
– A chaque opération de maintenance, séparer
l’appareil de l’alimentation électrique, en
débranchant la fiche secteur ou en manœuvrant
le fusible concerné.
Si la fiche d’alimentation secteur n’est pas
accessible, il faut mettre l’appareil hors tension
au niveau du fusible situé en amont dans
l’installation électrique.
– Les réparations doivent être confiées uniquement
à des spécialistes qualifiés afin que la sécurité
électrique soit garantie.
– Pour les dommages éventuels, dus au non-
respect de ces instructions, aucune garantie
n’est assurée par Gaggenau.
– Si un autre foyer (poêle à bois, charbon ou
mazout, cheminée à foyer ouvert) fonctionne
dans la pièce où se trouve la hotte murale, il
faut assurer un apport suffisant en air frais.
– Pour un fonctionnement sans risque, il ne faut
pas dépasser une dépression de 4 Pa (0,04 mbar)
dans la pièce où se trouve le foyer. Il est possible
d’y parvenir en laissant l’air de combustion entrer
par des ouvertures non obturables (dans des
portes ou fenêtres, bouches d’aération ou autre
moyen technique).
– Après une panne d’électricité, la hotte aspirante
ne se remet pas en marche d’elle-même. Il faut
tourner un bouton ou appuyer sur une touche
quelconque.
Sous réserve de modifications techniques !
1. Instructions importantes
4
1.2 Première mise en service
Avant de mettre l’appareil pour la première fois en
marche, respectez les instructions suivantes :
–Avant la première mise en service, l’appareil
doit avoir été installé et raccordé par un
technicien.
– Lisez attentivement la notice d’utilisation et de
pose.
– Sortez l’appareil de son emballage et éliminez
ce dernier de manière conforme aux
réglementations ! Attention : l’emballage
contient des accessoires !
Ne laissez pas des enfants jouer avec
l’emballage !
– Nettoyez soigneusement l’appareil avant la
première utilisation (voir chapitre «Nettoyage et
entretien»).
–Avant la mise en marche, vérifiez si le branche-
ment électrique est correct.
Cet appareil est marqué selon la directive
européenne 2002/96/CE relative aux
appareils électriques et électroniques
usagés (waste electrical and electronic
equipment – WEEE). La directive définit
le cadre pour une reprise et une récupération des
appareils usagés applicables dans les pays de la
CE.
Avant le montage, vérifiez que l’appareil n’a pas
été endommagé pendant le transport.
1.3 Utilisation
– L’appareil est conçu pour un usage domestique
et ne doit pas être utilisé à d’autres fins.
– En cas d’anomalies de fonctionnement, com-
mencez par vérifier les fusibles du logement.
S’il ne s’agit pas d’un problème d’alimentation
électrique, prévenez votre distributeur ou le
service après-vente Gaggenau le plus proche.
5

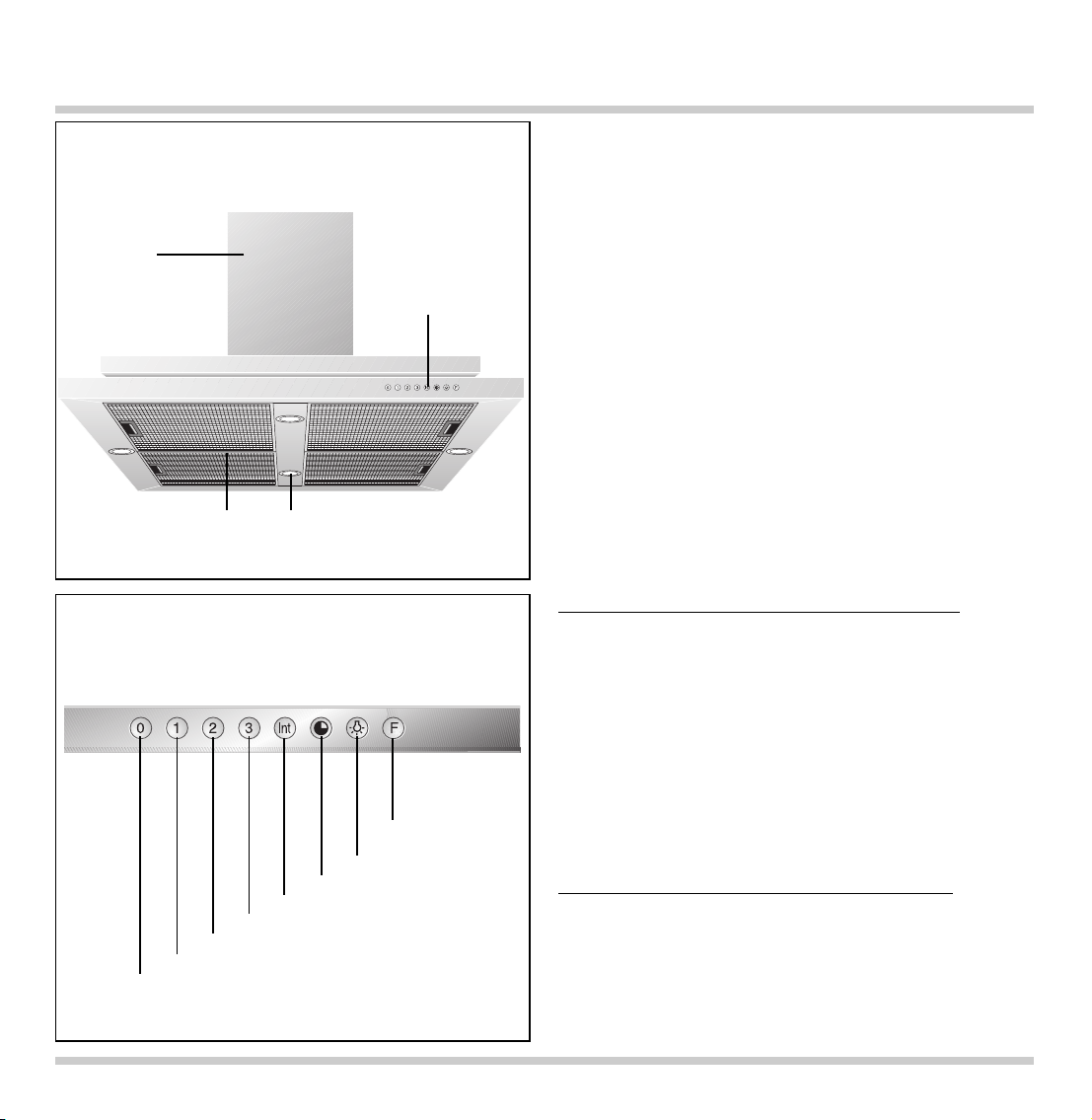

2. Équipement
1 Conduit d’aération
2 Panneau de commande
3 Filtre à graisse
4 Éclairage
Accessoires de pose pour mode évacuation
conduit d’évacuation en finition inox :
AD 010-012 pour hauteur de plafond 2,24-2,42 m
AD 010-026 pour hauteur de plafond 2,42-2,74 m
AD 010-036 pour hauteur de plafond 2,74-3,00 m
conduit d’évacuation en finition aluminium :
AD 011-016 pour hauteur de plafond 2,24 - 2,42 m
AD 011-026 pour hauteur de plafond 2,42 - 2,74 m
AD 011-036 pour hauteur de plafond 2,74 - 3,00 m
Accessoires de pose pour mode recyclage
conduit de recyclage en finition inox :
AD 010-126 pour hauteur de plafond 2,42-2,74 m
AD 010-136 pour hauteur de plafond 2,74-3,00 m
conduit de recyclage en finition aluminium :
AD 011-126 pour hauteur de plafond 2,42 -2,74 m
AD 011-136 pour hauteur de plafond 2,74 - 3,00 m
Fig. 2
1
2
34
Fig. 3
Arrêt moteur
Vitesse d’aspiration 1
Vitesse d’aspiration 2
Vitesse d’aspiration 3
Vitesse d’aspiration intensive
Marche minutée
Eclairage
Indicateur de
saturation des filtres
6
3. Utilisation
A l’exception de la touche 0 (« Arrêt moteur »),
toutes les touches de sélection de fonctions sont
rétro-éclairées en vert lorsqu’elles sont activées.
Éclairage
L’éclairage peut être allumé et éteint
indépendamment du fonctionnement de la hotte,
par action sur la touche (voir fig. 4).
En exerçant une pression brève sur la touche
vous allumez l’éclairage à la puissance maximale.
Si vous maintenez la touche enfoncée, vous
pouvez faire varier l’intensité à volonté selon vos
besoins.
Ventilation
Vous disposez de trois vitesses d’aspiration plus
une super-vitesse (voir fig. 5).
Pour sélectionner la vitesse d’aspiration la mieux
adaptée à la cuisson, appuyez sur l’une des
touches de sélection
1, 2, 3 ou Int.
Fig. 4
Fig. 5
ou ou ou
7
Pour faire revenir et faire cuire dans une poêle
ouverte, il faut choisir la touche de super-vitesse
Int (voir fig. 6).
Lorsque vous avez allumé la hotte en choisissant la
super-vitesse, elle s’arrêtera automatiquement au
bout de 5 minutes.
Si vous appuyez sur la touche
Int alors que la hotte
fonctionne avec la vitesse
1, 2 ou 3, l’électronique
revient automatiquement à la vitesse d’origine au
bout de 5 minutes (voir fig. 7).
Si vous voulez arrêter l’allure intensive avant
expiration des 5 minutes, appuyez sur la touche
0
(« arrêt moteur ») ou sélectionnez une autre allure
(voir fig. 8).
Bien entendu, il est à tout moment possible
d’arrêter l’aspiration au moyen de la touche
0
(« arrêt moteur »).
Fig. 6
Fig. 8
Fig. 7
8
Fonctions spéciales :
Durée de fonctionnement en super-vitesse :
En appuyant simultanément sur la touche Int et les
touches
1, 2 ou 3, vous pouvez affecter une durée
de 3, 5 ou 10 minutes à la super-vitesse et sauvegarder cette durée (voir fig. 9); à la livraison, la
durée programmée est de cinq minutes, ce qui
correspond à la combinaison de touches
Int/2.
Arrêt différé :
l’arrêt différé est possible dans n’importe quelle
allure. Appuyez d’abord sur la touche souhaitée
(
1, 2, 3 ou Int), puis actionnez la touche
(voir fig. 10).
La durée de fonctionnement avant l’arrêt différé est
de dix minutes pour toutes les allures. Une fois ces
10 minutes expirées, la hotte s’arrête automatiquement, mais l’éclairage reste allumé.
V
entilation intermittent :
Il s’agit d’une fonction spécifique à cette hotte. Elle
permet de programmer l’allumage automatique de
l’aspiration pendant 5 minutes toutes les heures.
Pour sélectionner cette fonction, appuyez en même
temps sur les touches
0 et, suivant la puissance
d’aspiration souhaitée, sur l’une des touches
1, 2 ou
3 (voir fig. 11).
Ce mode de fonctionnement est signalé par
l’allumage alternant du bouton et du voyant de
la vitesse sélectionnée.
Pour arrêter la ventilation intermittente, appuyez sur
la touche
0 (voir fig. 12).
Fig. 12
Fig. 10
ou ou
ou
Fig. 9
ou ou
Fig. 11
ou ou
9
Nettoyage des filtres à graisse
Après 30 heures de fonctionnement, l’indicateur de
saturation
F des filtres à graisse clignote (voir fig. 3).
Le clignotement de ce voyant vous signale qu’il faut
nettoyer les filtres. Bien entendu, le nettoyage des
filtres à graisse est possible à tout moment, sans
que le voyant ne clignote.
Pour le nettoyage, les filtres à graisse en inox sont
faciles à démonter (voir fig. 13) :
Mettez l’appareil hors tension et isolez-le du
secteur (par exemple en désactivant le fusible).
Saisissez la poignée du filtre et déplacez le
poussoir vers l’arrière. Tirez ensuite le filtre vers le
bas pour le dégager de son support ; recommencez l’opération pour les autres filtres.
Vous pouvez nettoyer les filtres à graisse en inox
au lave-vaisselle, à une température maximale
de 65 °C. Placez-les verticalement
dans le lavevaisselle pour éviter que des résidus alimentaires
n’y restent accrochés.
Dans la mesure du possible, essuyez l’intérieur du
boîtier à l’eau de vaisselle chaude au moment du
changement de filtre.
Attention :
lors du nettoyage, faites attention aux pièces qui
ressortent à l’intérieur de la hotte.
Après nettoyage, remontez les filtres à graisse dans
la hotte. La pose des filtres à graisse s’effectue
dans l’ordre inverse de la dépose.
Attention :
Après montage, les poignées des deux filtres à
graisses doivent être visibles.
Appuyez sur la touche
F pour remettre l’horamètre
à zéro. Le voyant de contrôle arrête de clignoter.
4. Nettoyage et entretien
Fig. 13
Fig. 14
Nettoyage de la hotte
Nettoyez les parties externes de la hotte avec un
produit à vaisselle non agressif et un chiffon doux.
N’employez pas de produits de nettoyage
agressifs, acides ou à récurer. N’utilisez pas non
plus d’éponges à gratter ni de brosses.
Vous pouvez nettoyer les versions en inox
(AI 200/AI 202) avec des produits de nettoyage et
d’entretien vendus dans le commerce pour ce
matériau.
Ne posez pas sur la hotte des objets à arêtes
vives ou à fond rugueux (tasses en céramique par
exemple).
Mode recyclage
Le filtre à charbon actif retient les odeurs en mode
recyclage. En utilisation normale (1 à 2 heures par
jour), il faut changer le filtre à charbon actif environ
1 fois par an.
Si le filtre à charbon actif n’est pas monté, les
matières olfactives contenues dans les vapeurs de
cuisine ne pourront pas être arrêtées.
Le filtre à charbon actif (KF 001-010) est disponible
chez votre distributeur spécialisé. Il n’est pas
compris dans la fourniture. Utilisez exclusivement
des filtres d’origine.
Pose ou remplacement du filtre à charbon
actif :
Déposez les filtres à graisse en inox. Montez le
filtre à charbon actif par le bas dans l’appareil et
verrouillez les pattes latérales.
Pour sortir le filtre à charbon actif, appuyez sur les
pattes latérales du filtre, puis sortez-le vers le bas.
Les filtres à charbon actif ne contiennent pas de
matières polluantes. Vous pouvez les jeter à la
poubelle.
10
Fig. 15
11
Avant toute réparation, il faut séparer
l’appareil du secteur électrique.
En cas d’anomalies de fonctionnement, commen-
cez par vérifier les fusibles du logement.
Si l’alimentation électrique est en ordre alors que
l’appareil ne fonctionne pas, prévenez votre distributeur ou le service après-vente Gaggenau le plus
proche. Indiquez le type de l’appareil (voir la
plaquette d’identification).
Les réparations doivent être confiées uniquement à
des spécialistes qualifiés afin de garantir la sûreté
de l’appareil. La garantie expire en cas d’interventions non-conformes.
Remplacement d’une lampe
Attention :
avant de remplacer la lampe, mettez la
hotte hors tension (en désactivant le fusible) !
Attention : juste après avoir été éteintes, les
lampes peuvent être très chaudes. Risque de
brûlure.
– Démontez la bague du cache de lampe.
Remarque : faites attention à ne pas laisser
tomber le verre (fig. 16).
– Sortez la lampe (fig. 17).
Remplacez les lampes grillées uniquement par des
lampes de même type (12 V / 20 W / culot G4) !
Mise en place de la lampe
– Enfoncez la lampe dans la douille.
Remarque : ne prenez pas les lampes halogènes
avec les mains ! Utilisez un chiffon et ne prenez la
lampe que par le bord.
–Verrouillez le cache de lampe.
– Rebranchez l’appareil au secteur !
5. Maintenance
Fig. 16
Fig. 17
12
6.1 Caractéristiques techniques
AI 200 :
poids (selon équipement) 45 kg maximum
dimensions : 998 x 648 mm
AI 201 :
poids (selon équipement) 45 kg maximum
dimensions : 998 x 648 mm
AI 202 :
poids (selon équipement) 43 kg maximum
dimensions : 998 x 648 mm
AI 203 :
poids (selon équipement) 43 kg maximum
dimensions : 998 x 648 mm
Branchement électrique
Tenez compte des indications de la plaquette
d’identification !
Le cordon d’alimentation doit être au moins du
type H 05 VV-F G 0,75.
L’appareil doit être branché uniquement par un
électricien agréé. L’installateur est responsable
du bon fonctionnement de l’appareil sur le lieu
d’installation.
Il doit expliquer à l’utilisateur le mode de
fonctionnement de l’appareil à l’aide de la notice
d’utilisation.
Possibilités de branchement
La fiche du cordon d’alimentation se branche dans
la prise de courant située au plafond. Si cela n’est
pas possible, il faut qu’il soit possible de séparer
l’appareil du secteur sur tous les pôles, au moyen
du fusible situé en amont dans l’installation
électrique du logement ou il faut disposer d’un
sectionneur accessible, dont les contacts sont
espacés d’au moins 3,0 mm.
6.2 Pose
La hotte doit être installée en conformité avec les
prescriptions du distributeur d’électricité et les
réglementations sur la construction en vigueur dans
chaque pays.
La
distance minimale entre le plan de cuisson et
le dessous de la hotte est de 600 mm pour les
appareils électriques. La
distance minimale entre
le dessus de la grille porte-casseroles et le
dessous de la hotte est de 650 mm pour les
appareils à gaz.
La hotte est conçue pour fonctionner en mode
évacuation ou en mode recyclage. L’évacuation
peut se faire dans une cheminée séparée ou à
travers la cloison extérieure, directement à l’air
libre.
Il est interdit de rejeter l’air dans un conduit de
fumée en service ou dans une cheminée reliée à
la chaudière. Si vous voulez évacuer l’air usé par
une cheminée qui n’est pas en service, il faut au
préalable consulter le ramoneur compétent.
Si un autre foyer à oxygène fonctionne dans la
pièce où se trouve la hotte murale, il faut, pour des
raisons de sécurité, consulter un ramoneur dès
le stade de l’étude. Il faut en particulier assurer un
apport suffisant en air frais. Les normes locales de
construction et de sécurité doivent être respectées.
Si un autre foyer (poêle à bois, charbon ou mazout,
cheminée à foyer ouvert) fonctionne dans la pièce
où se trouve la hotte murale, il faut assurer un
apport suffisant en air frais.
Pour un fonctionnement sans risque, il ne faut pas
dépasser une dépression de 4 Pa (0,04 mbar) dans
la pièce où se trouve le foyer. Il est possible d’y
parvenir en laissant l’air de combustion entrer par
des ouvertures non obturables (dans des portes
ou fenêtres, bouches d’aération ou autre moyen
technique).
6. Instructions de pose
13
Le conduit d’évacuation peut être constitué de
tuyaux souples en aluminium et de tuyaux en tôle
protégés contre la corrosion, ainsi que de tuyaux
d’évacuation dont le matériau est conforme à
la classe de feu B1 selon DIN 4102. Les tuyaux
d’évacuation doivent avoir un diamètre nominal
de 150 mm.
Il faut particulièrement veiller au respect des
points suivants :
– les conduits d’évacuation et tuyaux doivent être
aussi courts que possible,
– les tuyaux doivent être posés en veillant à ce
qu’ils ne forment pas un angle aigu, mais un
coude et à ce qu’ils soient inclinés vers le haut
à l’endroit où ils pénètrent dans le conduit de
fumées,
– éviter les réductions de section vers le haut
(diminution du débit volumique).
La hotte est dotée d’un orifice de sortie d’air dirigé
vers le haut.
Pour une évacuation à travers le mur extérieur, nous
conseillons d’utiliser notre caisson mural
télescopique TM 150-045 (Ø 150).
Remarque :
Pour empêcher la pénétration d’eau dans la hotte
(condensation ou eau de pluie) par une cheminée
d’évacuation non couverte, il faut prévoir à
proximité de la hotte notre séparateur d’eau de
condensation RV 060-150. Le dispositif de
séparation de l’eau de condensation doit rester
accessible après le montage.
Suivant la hauteur de plafond, vous disposez des
gaines suivantes :
Accessoires de pose pour mode évacuation
conduit d’évacuation en finition inox :
AD 010-016 pour hauteur de plafond 2,24- 2,42 m
AD 010-026 pour hauteur de plafond 2,42- 2,74 m
AD 010-036 pour hauteur de plafond 2,74- 3,00 m
conduit d’évacuation en finition aluminium :
AD 011-016 pour hauteur de plafond 2,24 - 2,42 m
AD 011-026 pour hauteur de plafond 2,42 - 2,74 m
AD 011-036 pour hauteur de plafond 2,74 - 3,00 m
Accessoires de pose pour mode recyclage
conduit de recyclage en finition inox :
AD 010-126 pour hauteur de plafond 2,42- 2,74 m
AD 010-136 pour hauteur de plafond 2,74- 3,00 m
conduit de recyclage en finition aluminium :
AD 011-126 pour hauteur de plafond 2,42 - 2,74 m
AD 011-136 pour hauteur de plafond 2,74 - 3,00 m
Les cotes indiquées sont basées sur une distance
de 1,60 m entre le sol et le bord inférieur de la
hotte.
Des gaines spéciales sont disponibles en option et
contre supplément de prix.
Il faut prévoir la prise de courant au plafond à
l’intérieur de la cheminée.
Fig. 18
2,24 - 3,00 m
Hauteur de
plafond
mini 600 au-dessus d’une plaque électrique
mini 650 au-dessus d’une plaque à gaz
261
648
410,5
998
Fonctionnement avec les tables de cuisson et
cuisinières à gaz
Important :
ne faites pas fonctionner tous les feux
en même temps pendant une période prolongée
(15 minutes maximum) à la puissance de chauffe
maximale ; vous risquez sinon de vous brûler en
touchant aux surfaces extérieures ou d’endommager
la hotte.
Si la hotte fonctionne au-dessus d’une table de
cuisson à gaz, il faut régler la hotte à la puissance
maximale dès que trois feux ou plus sont allumés
en même temps.
La consigne suivante ne concerne que la hotte
AI 202/203 (dépourvue d’extracteur intégré) :
La hotte aspirante n’est utilisable qu’en mode éva-
cuation. L’air est rejeté par un ventilateur externe et
une cheminée de ventilation ou bien directement à
l’extérieur, à travers le mur.
L’aspiration se fait par un ventilateur externe. Nous
conseillons d’utiliser les ventilateurs GB 032-107
ou GB 052/053-140 de la gamme Gaggenau, car
l’électronique de la hotte est adaptée de manière
optimale à ces ventilateurs.
Pour le branchement électrique à faire entre le
ventilateur et la hotte, observez les instructions
de la notice de pose fournie avec le ventilateur
externe.
Lorsqu’un câble allant au ventilateur est endommagé, il faut qu’il soit changé par le fabricant
ou son service après-vente, ou encore par une
personne disposant de qualifications équivalentes,
afin de prévenir tout risque.
14
15
Montage de la hotte :
1.
A l’aide du gabarit de perçage, marquez les
points de vissage sur le plafond.
2. Percez les 4 trous de 8 mm Ø pour les chevilles.
Enfoncez les chevilles de façon qu’elles
affleurent au plafond (fig. 19).
3. Vissez les deux vis en laissant une fente de
10 mm. Vissez les deux vis aux endroits où, dans
la suite des opérations de montage, se
trouveront les trous de serrure sur le bâti porteur
(à l’arrière gauche et à l’avant droit, vu à partir
du panneau de commande de la hotte).
4. Réglez la hauteur souhaitée pour le bâti porteur
et serrez les 8 vis (ou les 12 vis s’il s’agit de la
cheminée longue). La longueur du bâti porteur
est réglable par pas de 20 mm (fig. 20).
Important :
Respectez la distance minimale entre la hotte et
la table de cuisson électrique
(600 mm) ou la
table de cuisson à gaz
(650 mm).
Seulement pour le mode recyclage :
repliez à
90° vers l’extérieur les quatre pattes de fixation de
la dérivation de recyclage, en haut du bâti porteur
(fig. 21).
200
Fig. 19
Fig. 20
Fig. 21
Attention :
La hotte aspirante est conçue pour être montée au
plafond de la cuisine ou sur un plafond suspendu
solide. Avec ses accessoires, la hotte pèse jusqu’à
45 kg.
Avant de tracer les trous de fixation, assurez-vous
qu’aucun câble électrique ni conduite d’eau ou
autre ne passe dans le plafond au niveau des
points de perçage.
Avant le montage, vérifiez si les chevilles et les vis
fournies conviennent à votre plafond. Si
nécessaire, utilisez des chevilles spéciales.
seulement pour le mode recyclage
346
5. Fixez le bâti porteur avec les deux trous de
serrure aux vis se trouvant dans le plafond.
Fixez le bâti porteur au plafond avec les 4 vis.
Seulement pour le mode recyclage : assembler
la dérivation de recyclage et la fixer au bâti
porteur (fig. 22 et 23). Couper le flexible de
sortie à la longueur appropriée et le fixer à la
hotte.
6. Enlevez le couvercle métallique situé à l’arrête
du bâti porteur (fig. 24).
Fig. 22
Fig. 23
Fig. 24
16
7. Glissez la hotte dans les pattes latérales sur le
bâti porteur (attention : ne pas coincer le
cordon d’alimentation) et
bloquez
immédiatement la hotte avec 4 vis
(fig. 25).
8. Revissez la plaque métallique à l’arrière du bâti
porteur. La plaque métallique est importante
pour la stabilité.
9. Fixez le tuyau de sortie à la hotte et au raccord
de sortie située au plafond ou à la dérivation de
recyclage en cas de fonctionnement avec ce
mode.
10. Réalisez le branchement électrique.
11. Le cas échéant, enlevez le film qui protège les
caches de cheminée.
12. Attention : lors du montage des caches de
cheminée, faites attention à ne pas rayer la
surface qui est fragile.
13.
Fixez avec 2 vis en haut du bâti porteur la partie
supérieure de la cheminée, sans bande
magnétique (fig. 26).
14. Cintrez légèrement la deuxième moitié de la
cheminée (avec bande magnétique), la faire
glisser sur la première partie, ajuster (ne pas
laisser de fente) et visser avec 2 vis en haut du
bâti porteur (fig. 26).
15. Montez la partie inférieure de la cheminée sans
bande magnétique sur la hotte. Cintrez
légèrement la deuxième moitié inférieure de la
cheminée (avec la bande magnétique), la
glisser sur la première partie et l’ajuster (ne pas
laisser de fente) (fig. 27).
16. Seulement pour le mode recyclage : montez
un filtre à charbon actif (voir page 10). Le filtre
à charbon actif ne fait pas partie de la
fourniture.
17. Vérifiez que l’appareil fonctionne bien.
Remarque : pour le démontage, séparer les
moitiés de cheminée seulement à la main. Ne pas
utiliser d’outil qui risque d’endommager les
cheminées.
17
Fig. 25
Fig. 26
Fig. 27
Gaggenau Hausgeräte GmbH
Carl-Wery-Straße 34
D-81739 München
www.gaggenau.com
9000232719 EB 8701 fr
Loading...
