Page 1

Gaggenau

Use and care manual and installation instructions Notice d’utilisation et de montage Instrucciones de uso y montaje

AF 2..

Hood Hotte aspirante Campana extractora

Page 2

Table of Contents

Use and care manual and installation instructions

Use and care manual 3

Safety Definitions 3 IMPORTANT SAFETY INSTRUCTIONS 4

General notes 4 Fire Safety 4 Burn Prevention 5 Child Safety 5 Cleaning Safety 6 Safe use 6 Proper Installation and Maintenance 6

State of California Proposition 65 Warnings 7 Causes of damage 7 Protecting the environment 8

Saving energy 8 Operating modes 8

Exhaust air mode 8

Recirculation 8 Operating the appliance 9

Operating the appliance 9

Turn on the fan 9

Intense level 9

Run-on function 9

Interval ventilation 9

Lighting 10

Saturation notification 10 Cleaning and maintenance 10 Troubleshooting 12 Customer service 13

Accessories 13

Installation Instructions 13

IMPORTANT SAFETY INSTRUCTIONS 14

Appliance Handling Safety 15 Safety Codes and Standards 15 Electric Safety 15 Related Equipment Safety 16 State of California Proposition 65 Warnings 16

Before You Begin 17

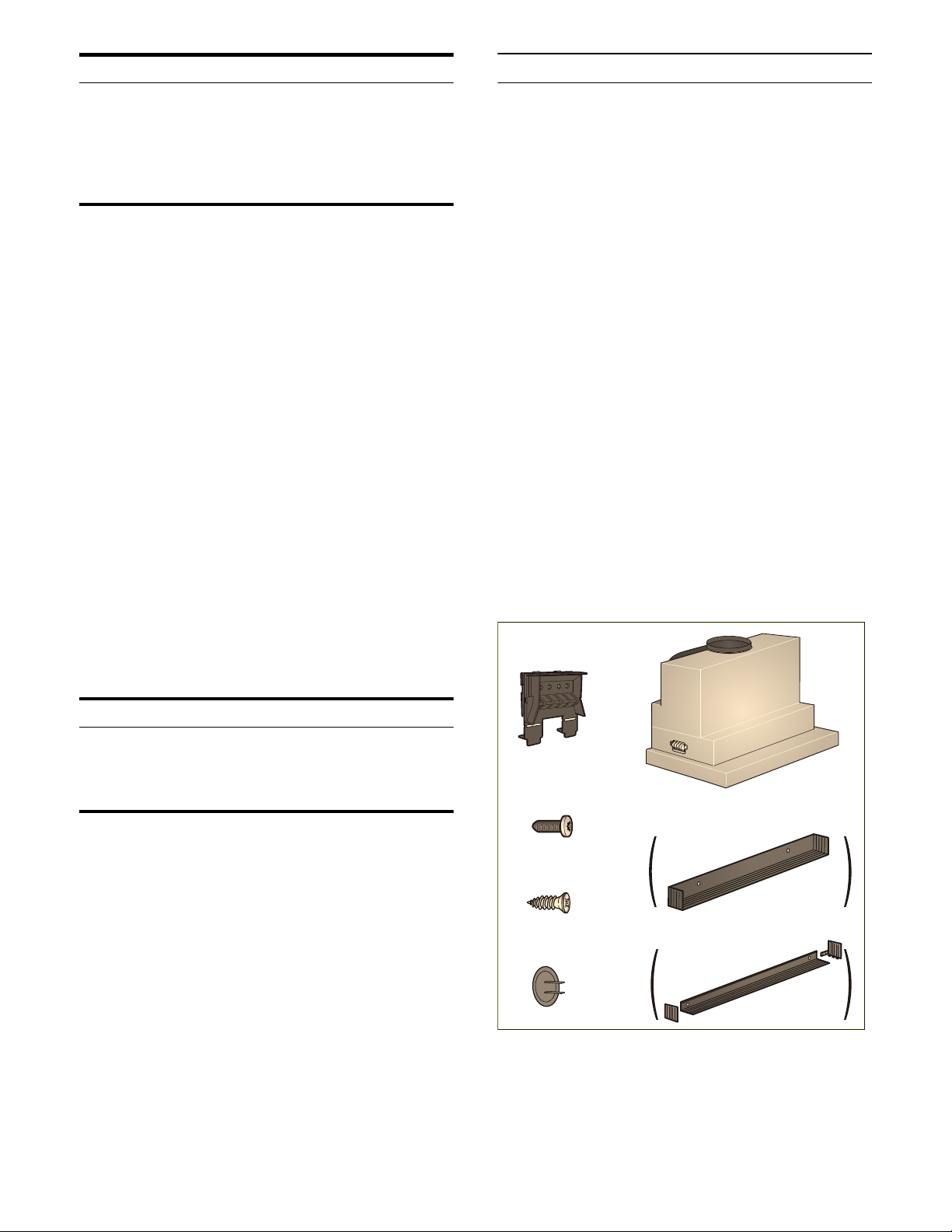

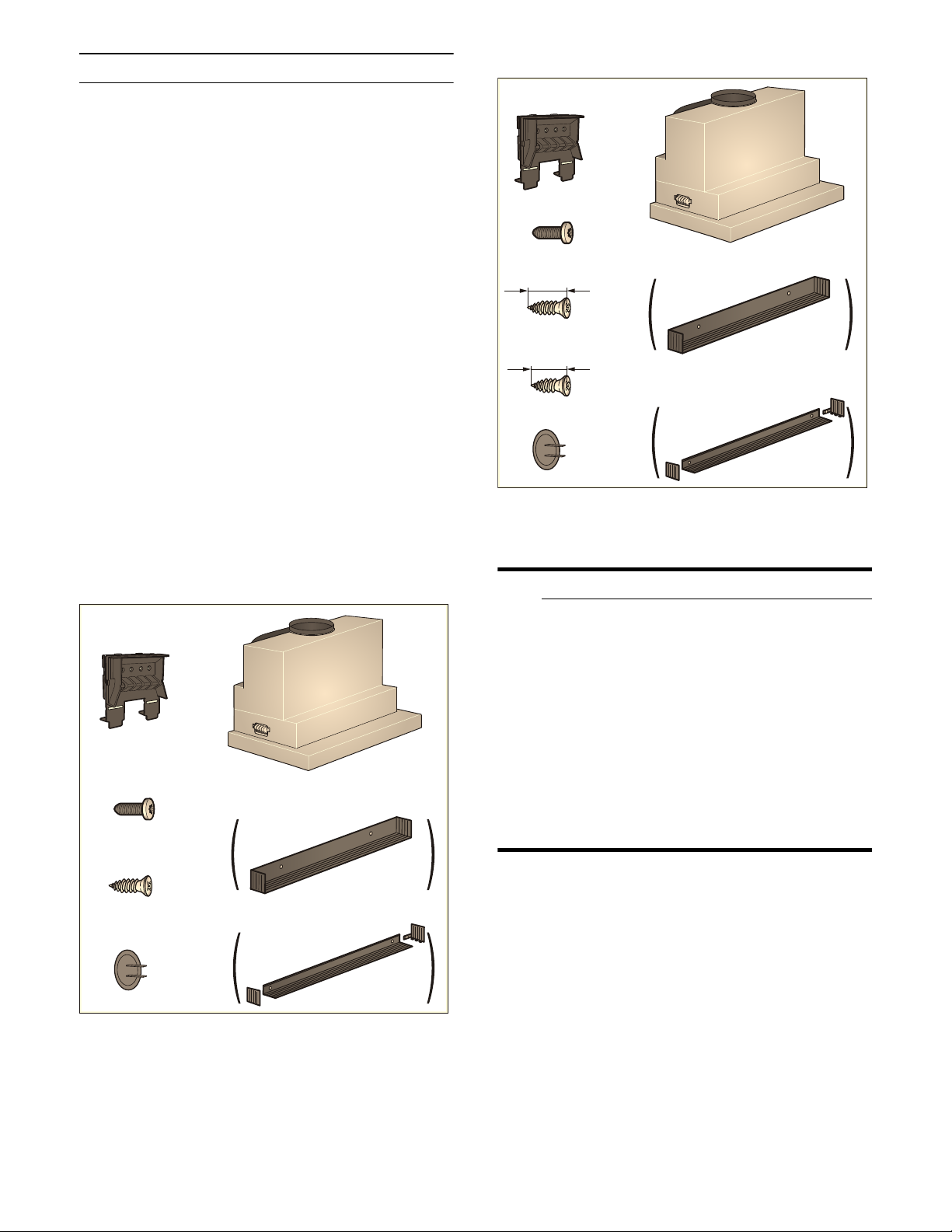

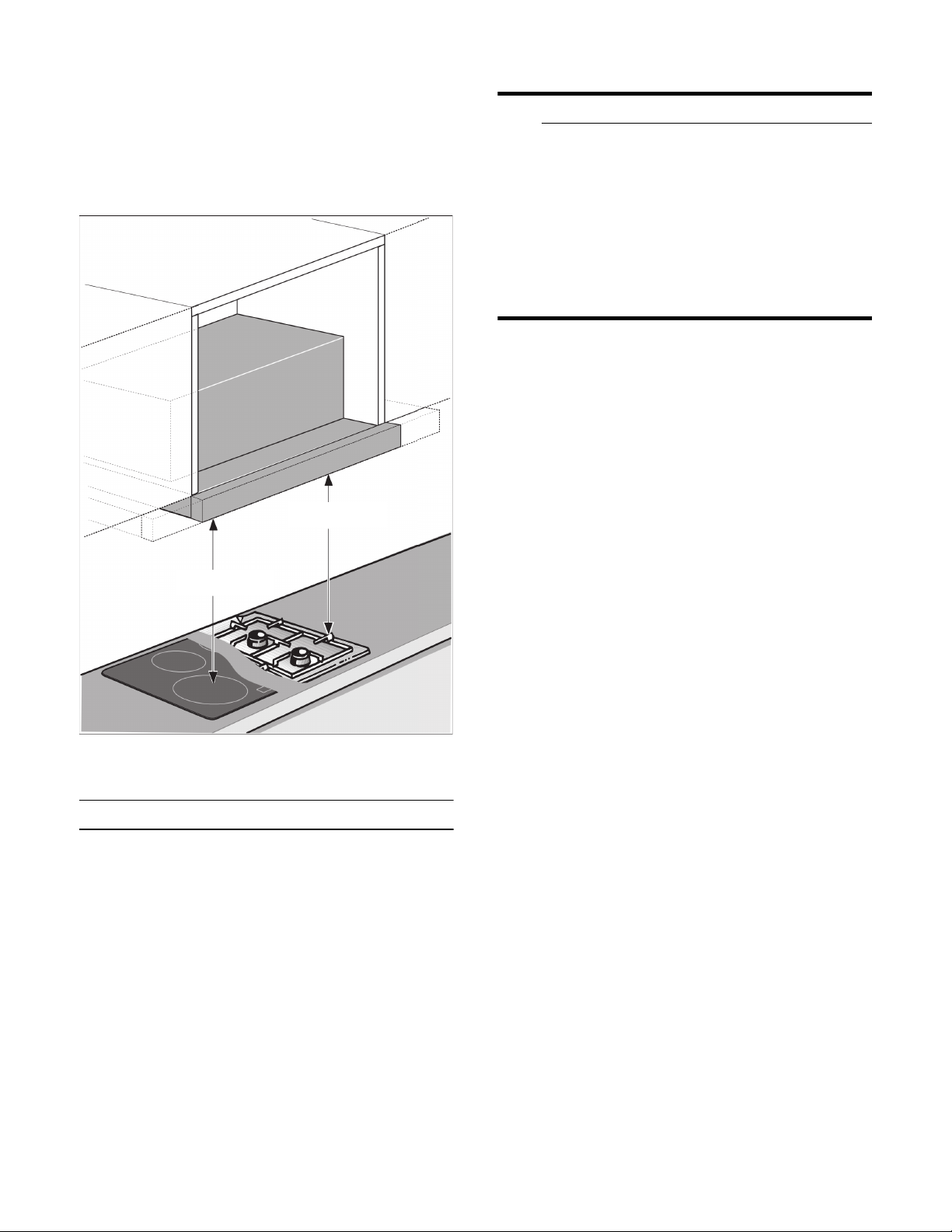

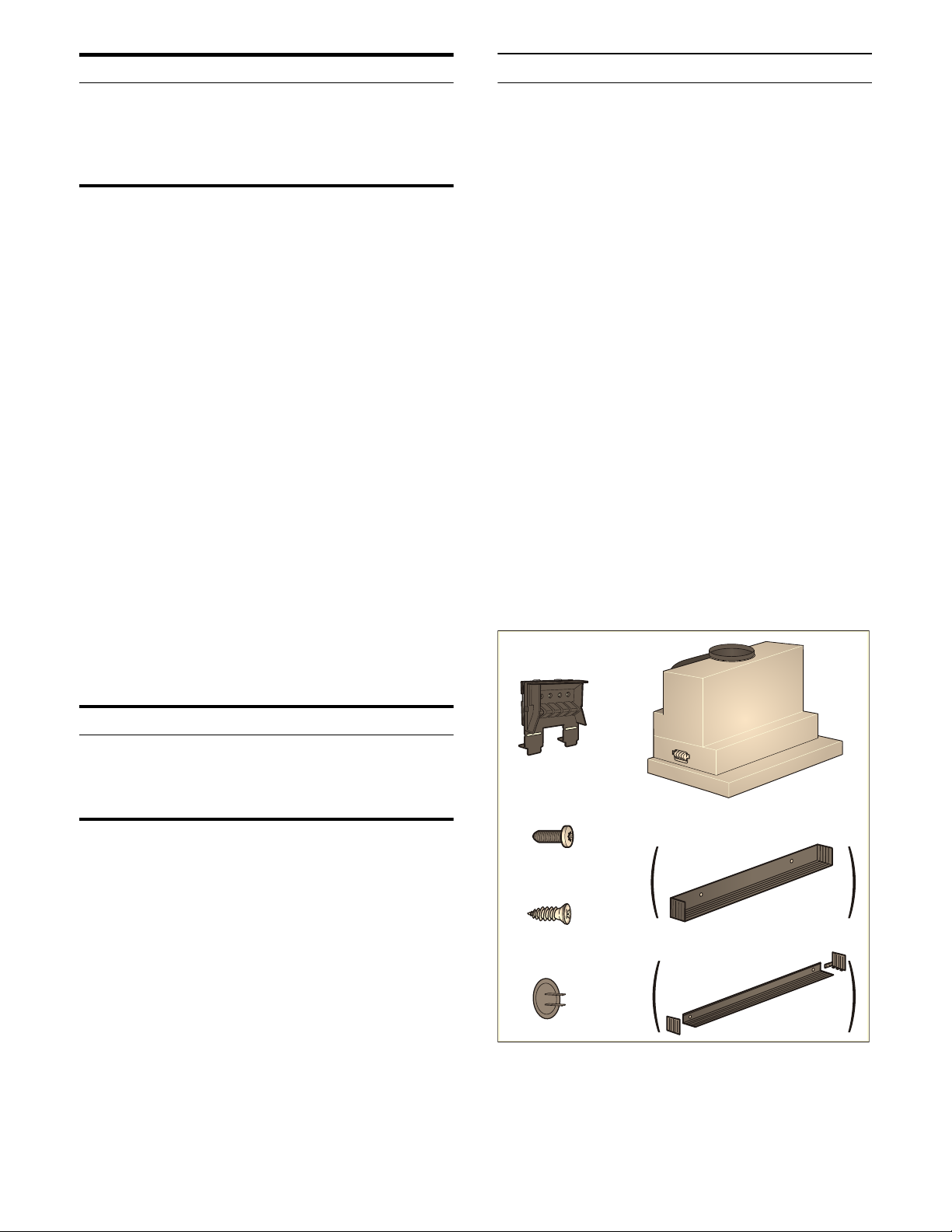

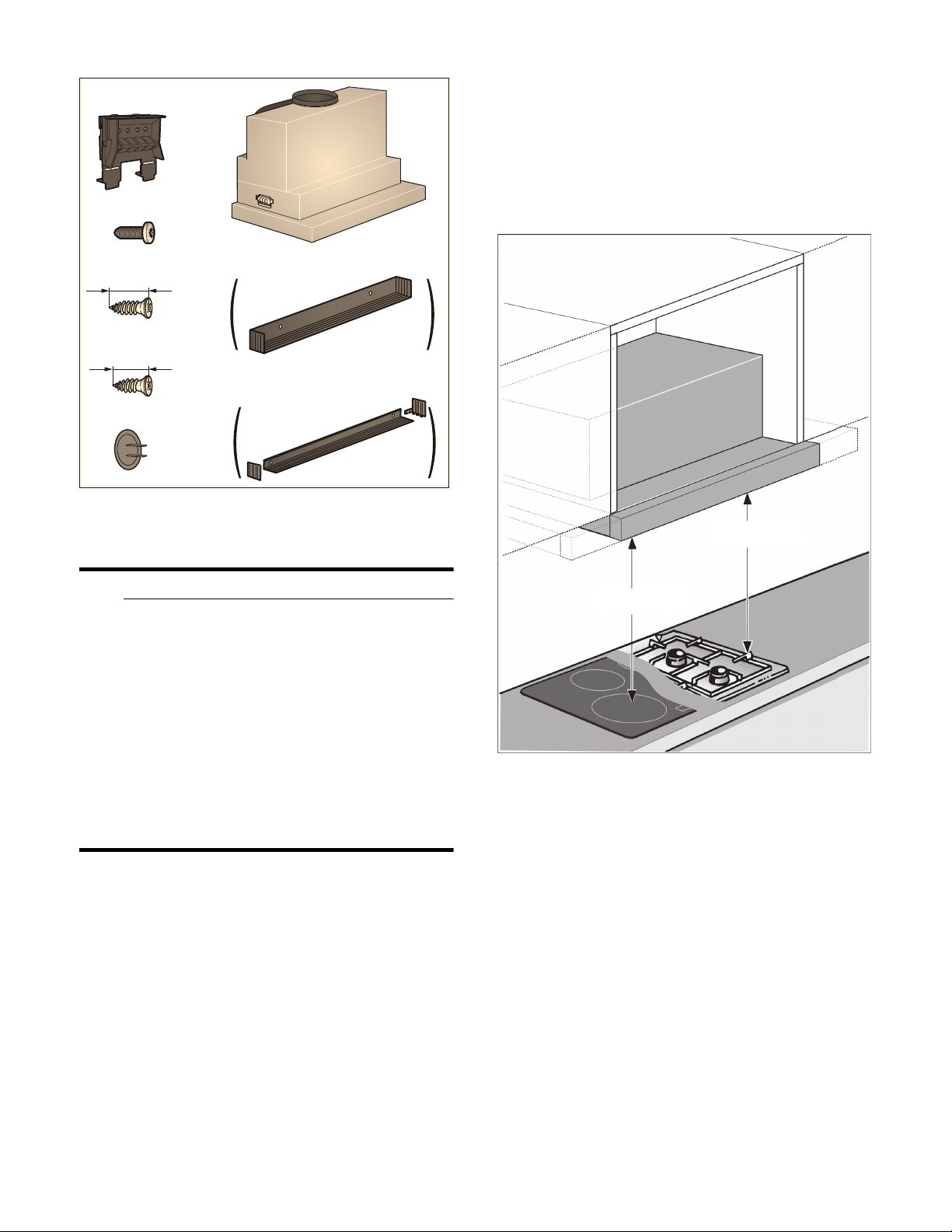

Tools and Parts Needed 17 Parts Included 17 Safety clearances 17

General notes 18

Exhaust air mode 18 Ventilation line 18

Preparing the units 19

Preparing the appliance 20 Electrical connection 20 Installation 21

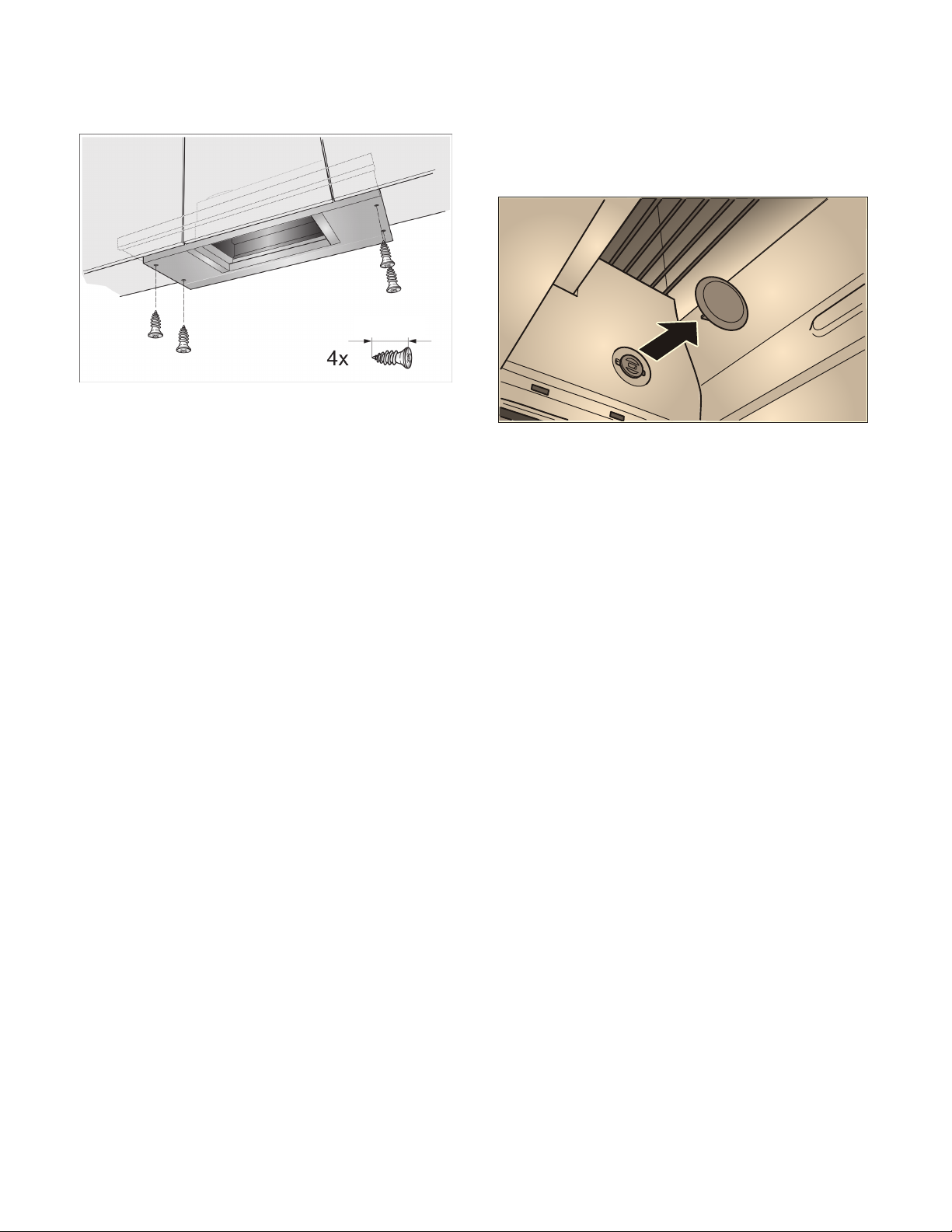

Mounting the appliance 21

Detaching the appliance 21

Final assembly 22

Removing the appliance 22

Page 3

Use and care manual

Additional information on products, accessories, replacement parts and services can be found at

www.gaggenau.com and in the online shop www.gaggenau-eshop.com

Safety Definitions

9 WARNING

This indicates that death or serious injuries may occur as a result of non-observance of this warning.

9 CAUTION

This indicates that minor or moderate injuries may occur as a result of non-observance of this warning.

NOTICE: This indicates that damage to the appliance or property may occur as a result of non-compliance with this advisory.

Note: This alerts you to important information and/or tips.

Page 4

9 IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTION

READ AND SAVE THESE INSTRUCTIONS

WARNING

When properly cared for, your new appliance has been designed to be safe and reliable. Read all instructions carefully before use. These precautions will reduce the risk of burns, electric shock, fire, and injury to persons. When using kitchen appliances, basic safety precautions must be followed, including those in the following pages.

General notes

Do not operate any fan with a damaged cord or plug. Discard fan or return to an authorized service facility for examination and/or repair.

Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or similar coverings. Do not route cord under furniture or appliances. Arrange cord away from traffic area and where it will not be tripped over.

In the event that personal clothing or hair catches fire, drop and roll immediately to extinguish flames.

Smother flames from food fires other than grease fires with baking soda. Never use water on cooking fires.

Examine the appliance after unpacking it. In the event of transport damage, do not plug it in.

Fire Safety

Always have a working smoke detector near the kitchen.

WARNING

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE: a) Never leave surface units unattended at high

settings. Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low

or medium settings. b) Always turn hood ON when cooking at high heat. c) Clean ventilating fans frequently. Grease should

not be allowed to accumulate on fan or filter. d) Use proper pan size. Always use cookware

appropriate for the size of the surface element. Do not flambé under the extractor hood or work with a naked flame. When switched on, the extractor hood draws flames into the filter. There is a risk of fire due to deposits on the grease filter!

CAUTION

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING: ‒ SMOTHER FLAMES with a close-fitting lid,

cookie sheet, or metal tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

‒ NEVER PICK UP A FLAMING PAN – You may be

burned.

‒ DO NOT USE WATER, including wet dishcloths

or towels – a violent steam explosion will result.

‒ Use an extinguisher ONLY if:

‒ You know you have a Class ABC extinguisher,

and you already know how to operate it.

‒ The fire is small and contained in the area

where it started.

‒ The fire department is being called ‒ You can fight the fire with your back to an exit.

Have an appropriate fire extinguisher available, nearby, highly visible and easily accessible near the appliance.

Whenever possible, do not operate the ventilation system during a cooktop fire. However, do not reach through fire to turn it off.

For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.

WARNING

Risk of fire

Grease deposits in the grease filter can ignite.

Clean the grease filter at least every two months.

Never operate the appliance without the grease filter.

Page 5

9 IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

WARNING

Risk of fire

Grease deposits in the grease filter can catch fire. Never work with a naked flame near the appliance (e.g. flambéing). Install the unit near a heat-producing appliance for solid fuels (e.g. wood or coal) only if there is a closed, non-detachable cover. There must be no flying sparks.

WARNING

Risk of fire

When gas burners are in operation without any cookware placed on them, they can build up a lot of heat. A ventilation appliance installed above the cooker may become damaged or catch fire. Only operate the gas burners with cookware on them.

WARNING

Risk of fire

During simultaneous use of multiple gas cooktops, a great deal of heat is created. A ventilation device located above it can become damaged or catch fire. Never use two gas cooktops together at maximum heat for longer than 15 minutes. One large burner with over 17,000 Btu/hr (5 kW) (wok) is equal to the wattage of two gas burners.

WARNING

Risk of fire

Hot oil and fat catch fire fast. Never leave hot oil and fat unsupervised. Never extinguish a fire with water. Switch off the cooking position. Suffocate flames carefully with a lid, a fire blanket or similar.

Burn Prevention

WARNING

Risk of burns

The accessible parts get hot during operation. Never touch hot parts. Keep children away.

Child Safety

When children become old enough to use the appliance, it is the legal responsibility of the parents or legal guardians to ensure that they are instructed in safe practices by qualified persons.

Remove all tape and packaging before using the appliance. Destroy the packaging after unpacking the appliance. Never allow children to play with packaging material.

WARNING

Risk of fire

Operating several gas burners at the same time gives rise to a great deal of heat. The ventilation appliance may become damaged or catch fire. The ventilation appliance must only be combined with gas burners that do not exceed the maximum total output of 61,000 Btu/hr (18 kW). If 41,000 Btu/hr (12 kW) is exceeded, the local regulations concerning room ventilation, room size, and combination with ventilation devices in exhaust and recirculating operation must be heeded.

Do not allow anyone to climb, stand, lean, sit, or hang on any part of an appliance, especially a door, warming drawer, or storage drawer. This can damage the appliance, and the unit may tip over, potentially causing severe injury.

Do not allow children to use this appliance unless closely supervised by an adult. Children and pets should not be left alone or unattended in the area where the appliance is in use. They should never be allowed to play in its vicinity, whether or not the appliance is in use.

CAUTION

Items of interest to children should not be stored in an appliance, in cabinets above an appliance or on the backsplash. Children climbing on an appliance to reach items could be seriously injured.

Page 6

9 IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

Cleaning Safety

WARNING

Be sure the entire appliance (including the grease filters and light bulbs, if applicable) has cooled and grease has solified before attempting to clean any part of the appliance.

Do not use steam cleaners to clean the appliance.

Safe use

WARNING

Do not repair, replace or remove any part of the appliance unless specifically recommended in the manuals. Improper installation, service or maintenance can cause injury or property damage. Refer to this manual for guidance. All other servicing should be done by a qualified technician.

This appliance is intended for normal family household use only. It is not approved for outdoor use. See the Warranty. If you have any questions, contact the manufacturer.

Do not store or use corrosive chemicals, vapors, flammables or nonfood products in or near this appliance. It is specifically designed for use when heating or cooking food. The use of corrosive chemicals in heating or cleaning will damage the appliance and could result in injury.

Do not operate this appliance if it is not working properly, or if it has been damaged. Contact an authorized servicer.

Do not repair or replace any part of the appliance unless specifically recommended in this manual. Refer all servicing to a factory authorized service center.

CAUTION

Grease left on filters can remelt and move into the vent.

WARNING

Risk of injury

Items placed on the appliance may fall down. Do not place any objects on the appliance.

WARNING

Risk of injury

The light emitted by LED lights is very dazzling, and can damage the eyes (risk group 1). Do not look directly into the switched on LED lights for longer than 100 seconds.

Proper Installation and Maintenance

Have the installer show you the location of the circuit breaker or fuse. Mark it for easy reference.

This appliance must be properly installed and grounded by a qualified technician. Connect only to properly grounded outlet. Refer to Installation Instructions for details.

CAUTION

Turn power off at breaker before removing a damaged bulb. Do not touch the bulbs immediately after use. The bulbs will remain hot for several minutes.

WARNING

Make sure the appliance and lights are cool and power to the appliance has been turned off before replacing the light bulb(s). Failure to do so could result in electrical shock or burns.The lenses (if equipped) must be in place when using the appliance.The lenses (if equipped) serve to protect the light bulb from breaking.The lenses (if equipped) are made of glass. Handle carefully to avoid breaking. Broken glass can cause an injury.

Hidden surfaces may have sharp edges. Use caution when reaching behind or under appliance.

Page 7

WARNING

When the hood is operated in exhaust-air mode simultaneously with a different burner which also makes use of the same chimney (such as gas, oil or coal-fired heaters, continuous-flow heaters, hot-water boilers) care must be taken to ensure that there is an adequate supply of fresh air which will be needed by the burner for combustion. Safe operation is possible provided that the under pressure in the room where the burner is installed does not exceed 4 Pa (0.04 mbar). This can be achieved if combustion air can flow through non-lockable openings, e.g. in doors, windows and via the air-intake/exhaust-air wall box or by other technical measures, such as reciprocal interlocking, etc.

WARNING

Avoid carbon monoxide poisoning – Provide adequate air intake so combustion gases are not drawn back into the room. An air-intake/exhaust-air wall box by itself is no guarantee that the limiting value will not be exceeded.

Causes of damage

NOTICES:

▯ Risk of damage due to corrosion. Always turn

appliance on when cooking to avoid condensation buildup. Condensation can lead to corrosion damages.

▯ Risk of damage due to ingress of humidity into

the electronic circuitry. Never clean operator controls with a wet cloth.

▯ Surface damage due to incorrect cleaning.

Clean stainless steel surfaces in the grind direction only. Do not use any stainless steel cleaners for operator controls.

▯ Surface damage due to strong or abrasive

cleaning agents. Never use strong and abrasive cleaning agents.

▯ Risk of damage from condensation back flow.

Install exhaust vent at a slight downward slope away from the appliance (1° slope).

Note: When assessing the overall requirement, the combined ventilation system for the entire household must be taken into consideration. This rule does not apply to the use of cooking appliances, such as cooktops and ovens.

State of California Proposition 65 Warnings

WARNING

This product contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm.

Page 8

Protecting the environment

Operating modes

Your new appliance is particularly energy-efficient. Here you can find tips on how to save even more energy when using the appliance, and how to dispose of your appliance properly.

Unpack the appliance and dispose of the packaging in line with environmental requirements.

Saving energy

▯ When cooking, ensure that there is sufficient

supply air so that the extractor hood works

efficiently and quietly.

▯ Fan level adjust to the intensity of the cooking

fumes. Only use the intensive mode if necessary.

A lower fan level means lower energy

consumption.

▯ With intensive cooking fumes, select a higher

fan level early on. Cooking fumes that are

already distributed in the kitchen mean that the

extractor hood will have to be operated longer.

▯ Switch off the extractor hood when it is no

longer required.

▯ Switch off the lighting when it is no longer

required.

▯ Clean and change the filter at the specified

intervals in order to increase the effectiveness

of the ventilation and prevent a risk of fire.

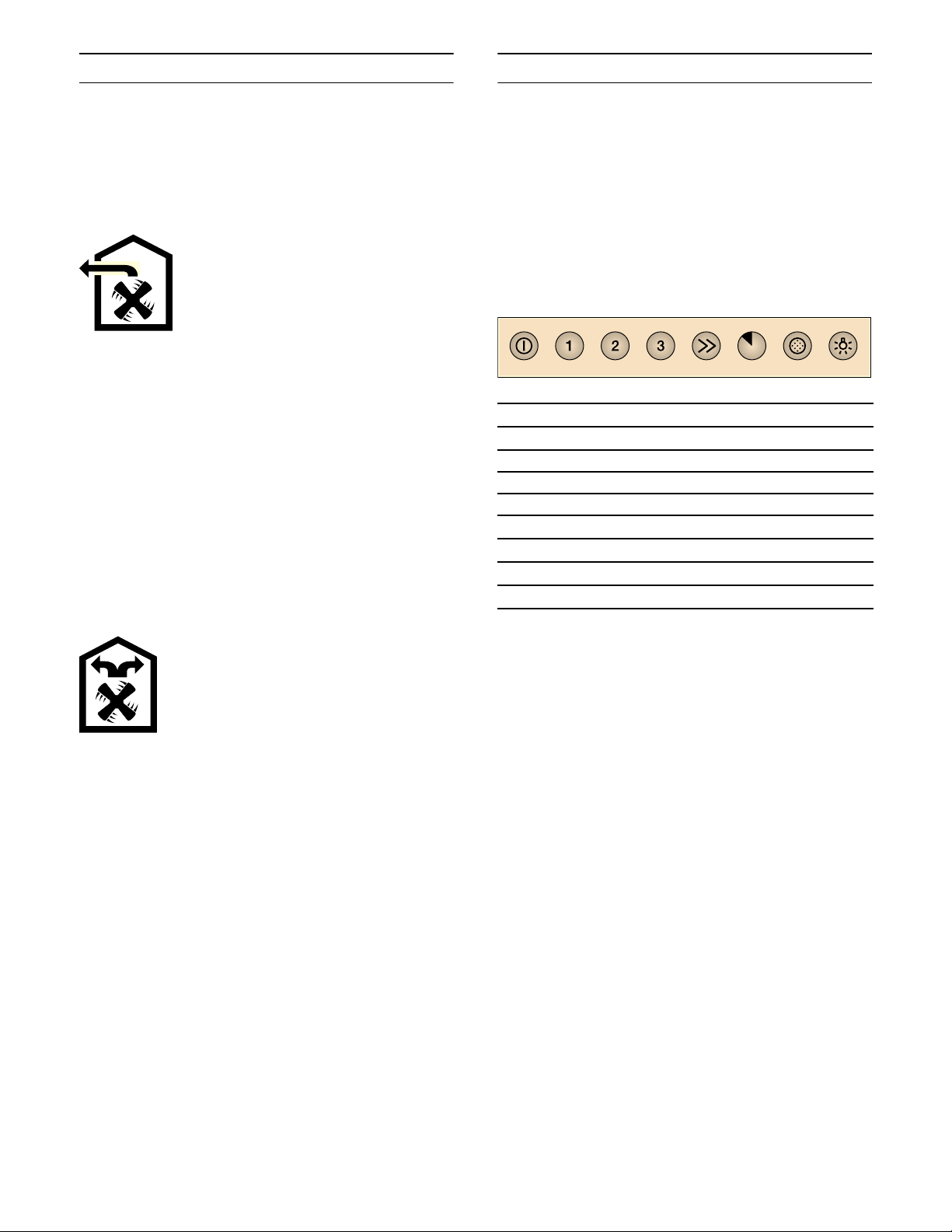

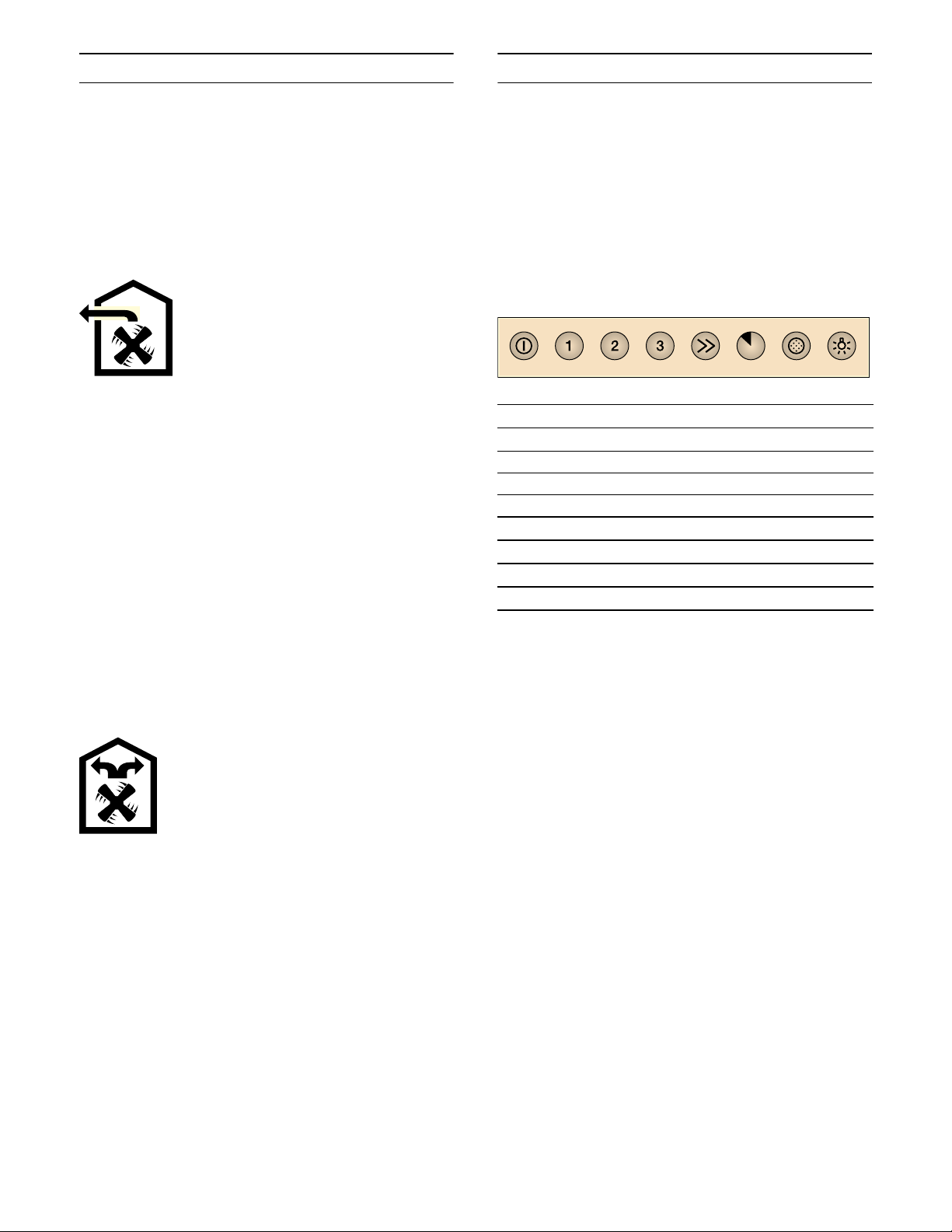

You can use this appliance in the air extraction or the recirculation mode.

Exhaust air mode

The air that is drawn in is cleaned by the grease filters and conveyed to the exterior by a pipe system.

Note: Ventilation may not exit through an already operational smoke or exhaust chimney, nor a duct used for ventilating furnace installation areas.

▯ If the ventilation is intended to pass through a

smoke or exhaust that is not in operation, the responsible area heating inspector must give approval.

▯ If the ventilation passes through an external wall,

use a telescope wall sleeve.

Recirculation

The aspirated air is cleaned by the grease filters and an activated charcoal filter and is returned to the kitchen.

Note: You must install an activated charcoal filter to bind odors in the recirculation mode. Refer to the manual or ask your specialist dealer for details of the various options for operating the appliance in the recirculation mode. You can obtain the necessary accessories from specialist dealers, from our aftersales service or in the online shop.

Page 9

Operating the appliance

Note: Turn the extractor hood on when you start

cooking and switch it off again a few minutes after you have finished cooking. This is the most effective way to eliminate cooking vapor.

Operating the appliance

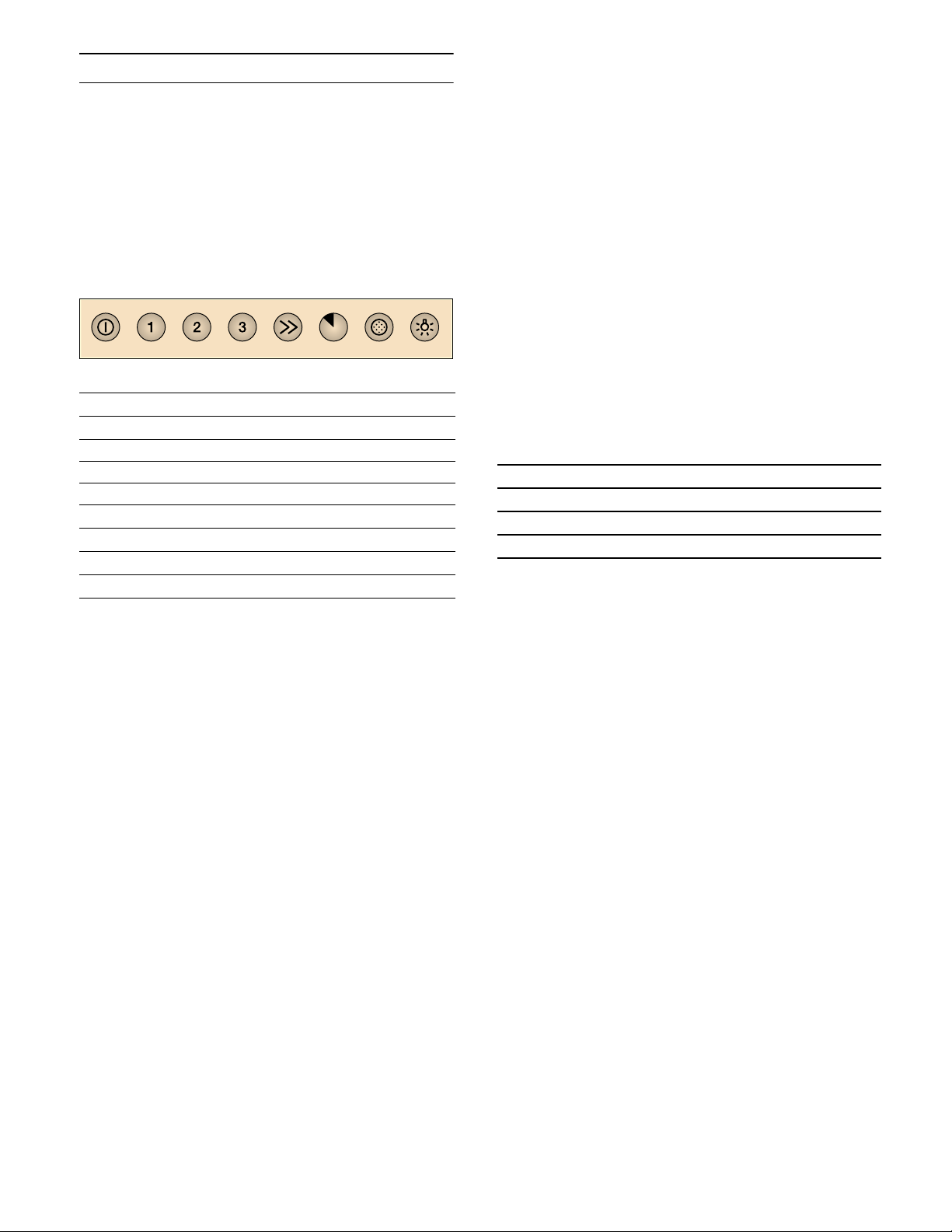

Control panel

Explanation

Fan On/off

1 Fan speed 1 2 Fan speed 2 3 Fan speed 3

Intensive setting

Run-on funcion

Saturation display

Light on/off

Intense level

For especially strong odor or vapor, use the intense level.

1 Press the ÿ button to switch on the appliance.

The fan starts in setting 2.

2 Press the Ž button to switch on the Intensive

setting. Note: If the button was pressed while the fan is

running on speed 1, 2 or 3, the electronics automatically switch back to the previouslyselected fan speed after 5 minutes.

3 To switch off the Intensive setting earlier, press

the ÿ button or the button for another fan speed.

Setting the duration

You can set the duration after which the Intensive setting switches off automatically.

Duration Press buttons simultaneously

3 minutes 5 minutes 10 minutes

The factory setting is set to 5 minutes.

Ž and 1 Ž and 2 Ž and 3

Turn on the fan

Switching on

Press down lightly in the middle of the handle strip to extend the filter pull-out.

1 Press the ÿ button to switch on the appliance.

The fan starts in setting 2. 2 With the buttons 1, 2, 3 or Ž, set the fan speed

according to the cooking situation.

Switching off

Use the ÿ button to switch the appliance off.

Run-on function

The run-on function can be set for any fan speed.

1 First press the button for the desired fan speed

1, 2, 3 or Ž and then press the ž button.

Notes

‒ The run-on time is ten minutes for all fan

speed settings. Once this time has elapsed, ventilation switches off automatically.

‒ If the lighting is switched on, it remains on.

2 To switch off the run-on function earlier, press

the ÿ button.

Interval ventilation

For interval ventilation, the device is switched on automatically for five minutes per hour.

1 Press the ÿ button to switch on the appliance.

The fan starts at level 2. The interval ventilation can be used on level 1, 2 or 3.

2 Press the run-on button ž twice.

Note: This mode is indicated by alternating

lighting up of the ž button with the corresponding speed.

3 To end interval ventilation, press the ÿ button.

Page 10

Lighting

The lighting can be switched on and off independently of the ventilation.

Press the @ button.

Setting the brightness

9 WARNING

Risk of injury

Components inside the appliance may have sharp edges. Wear protective gloves.

Press and hold the @ button until the desired brightness is reached.

Saturation notification

After 30 hours of operation, the saturation display œ of the grease filter blinks.

▯ At the latest now the metal mesh grease filter

should be cleaned. For instructions on how to

clean the metal mesh grease filter, please see

the chapter about Cleaning and maintenance.

▯ While the saturation display is blinking, it can be

reset with the œ button.

Cleaning and maintenance

9 WARNING

Risk of burns

The appliance will become hot when in use, especially in the area surrounding the bulbs. Let cool before cleaning.

9 WARNING

Risk of electric shock

Penetrating damp can cause electric shock. Only clean appliance with a damp cloth. Prior to cleaning, pull the plug or flip the breaker in the fusebox.

9 WARNING

Risk of electrical shock

Moisture entering the appliance can cause an electrical shock. Don't use a high-pressure cleaner or steam cleaner.

Cleaning agents

To prevent various surfaces from becoming damaged due to incorrect cleaning agents, follow the specifications given in the table. Do not use

▯ cleaning agents that are harsh or scouring, ▯ cleaning agents with high alcohol content, ▯ hard scouring pads or sponges, ▯ high-pressure cleaners or steam cleaners.

Thoroughly rinse all new sponges before use.

Observe all instructions and warnings accompanying cleaning agents.

Area Cleaning agents

Stainless steel Warm soapy water:

Clean with a dish rag and dry with a soft towel.

Only clean stainless steel with the grain.

Specific products for stainless steel care are available from customer service or from specialized retailers. Apply a thin layer of the care product with a soft cloth.

Varnished surfaces

Aluminum and plastic

Glass Glass cleaner:

Controls Warm soapy water:

Warm soapy water: Clean with a damp dish rag and dry with a soft towel.

Do not use stainless steel cleaner. Glass cleaner:

Clean with a soft cloth.

Clean with a soft cloth. Do not use a glass scraper.

Clean with a damp dish rag and dry with a soft towel.

Risk of damage to electronics due to permeating damp. Never clean controls with a wet cloth.

Do not use stainless steel cleaner.

Page 11

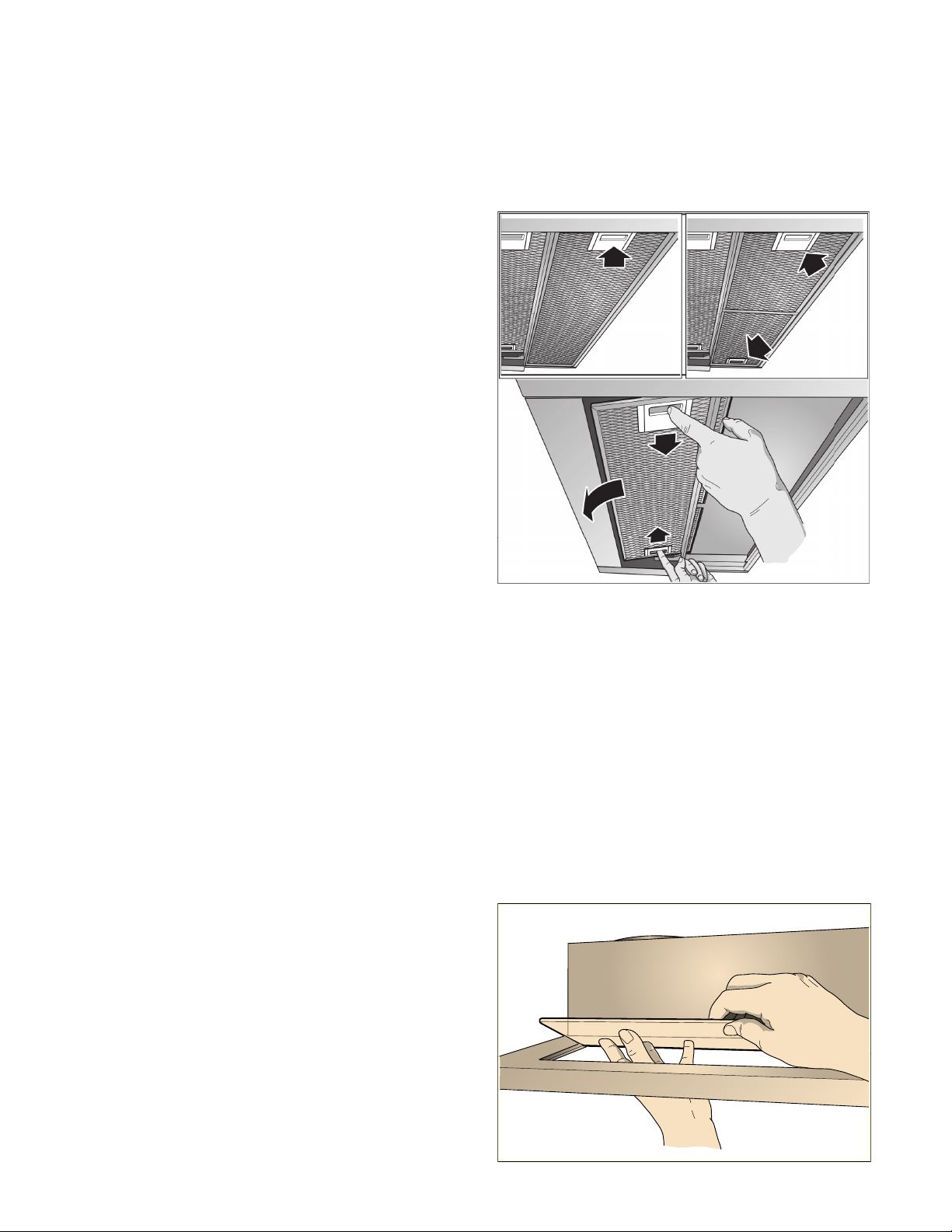

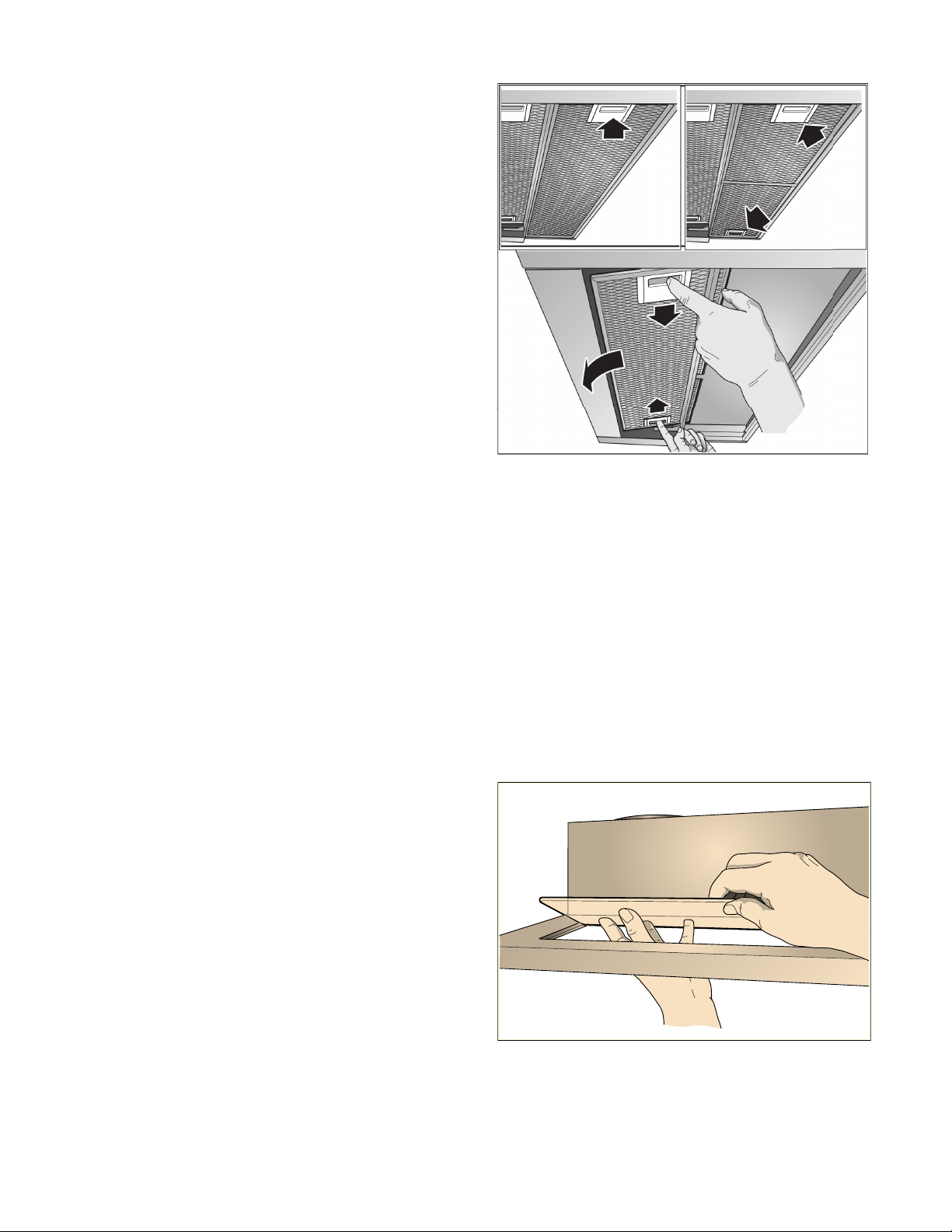

Cleaning the metal grease filter

Uninstalling metal grease filter

These instructions apply to several appliance models. It is possible that individual features are described that do not apply to your appliance.

9 WARNING

Risk of fire

Grease deposits in the grease filter can ignite.

Clean the grease filter at least every two months.

Never operate the appliance without the grease filter.

Notes

‒ Do not use any aggressive, acidic or alkaline

cleaning agents. ‒ When cleaning the metal grease filters, also

clean the metal grease filter holder in the

appliance with a moist cloth. ‒ You can clean the metal grease filters in a

dishwasher or by hand.

By hand:

1 Open the lock and fold down the metal grease

filter. While doing this, place your other hand under the metal grease filter.

2 Take the metal grease filter out of the holder.

Note: You can use a special grease solvent if soiling

is stubborn. You can order it via the online shop.

▯ Soak the metal grease filters in hot soapy

solution.

▯ Use a brush for cleaning and then rinse the

filters well.

▯ Allow the metal grease filters to drip dry.

In the dishwasher:

Note: Slight discoloration is possible when cleaning

the grease filters in the dishwasher. This does not affect the metal grease filter's functioning.

▯ Do not clean extremely dirty metal grease filters

with dishes.

▯ Loosely position the metal grease filter in the

dishwasher. The metal grease filters must not be

jammed in.

Notes

‒ Grease can accumulate in the bottom of the

metal grease filter.

‒ Hold the metal grease filter level to prevent

fat from dripping out.

3 Clean the metal grease filter.

On appliances with a glass plate in the filter pull-out:

▯ The glass plate can easily be removed and can

be cleaned in the dishwasher.

▯ To remove it, carefully lift the glass plate.

Page 12

Installing metal grease filter

1 Insert metal grease filter.

Simultaneously use your other hand to grasp

under the metal grease filter.

Troubleshooting

2 Flip metal grease filter up and snap the latch

into place.

You can often easily eliminate problems that may occur on your own. Before calling customer service, take into account the following information.

9 WARNING

Risk of electric shock

Improper repairs are dangerous. Only an aftersales technician trained by us may perform repairs and may replace damaged connecting leads. Remove the mains plug or deactivate the fuse in the fuse box if the appliance is defective. Call after-sales service.

Troubleshooting table

Disruption Possible

cause

Appliance is not working

--------

Plug is not plugged in

Power outage Check whether other

Fuse defective Check in the fuse box

Solution

Connect the appliance to the mains

kitchen appliances are working

whether the fuse for the appliance is in working order

LED lights

Defective LED lights may be replaced by the manufacturer, his customer service or a qualified technician (electrician) only.

9 WARNING

Risk of injury

The light emitted by LED lights is very dazzling, and can damage the eyes (risk group

1). Do not look directly into the switched on LED lights for longer than 100 seconds.

Page 13

Customer service

Accessories

(not included in the delivery)

Our customer service department is there for you if your appliance requires repair. We'll always find a suitable solution, also to avoid unnecessary technician visits.

When calling, please give the Product Number (P-No.) and the Serial Number (S-No.) so that we can offer you the most competent service. The identification plate listing the numbers can be found inside of the appliance (remove metal grease filter to find it).

So that you don't have to search for them when you need them, you can enter your appliance information and the customer service number here.

P-No. S-No.

Customer service

Please note that a visit from a customer service technician in the event of incorrect operation is not free of charge, even during the warranty period.

Please find the contact data of all countries in the enclosed customer service list.

Note: These instructions apply to several appliance models. It may be the case that an optional accessory that is listed does not apply to your appliance.

Note: Observe the installation instructions in the accessory.

Basic equipment

CleanAir air recirculation module Spin-on filter for CleanAir air recircula-

AA210812 AA210110

tion module

Lowering frame:

Appliance width: 24" (60 cm) AA210460

Lowering frame:

Appliance width: 36” (90 cm) AA210490

Installation kit:

Top cabinet: 36" (90 cm) AA210491

--------

Installation Instructions

To book an engineer visit and product advice

USA 877 442 4436

toll-free

CANADA 877 442 4436

toll-free

You can rely on the manufacturer’s expertise. Rest assured that the repair will be handled by trained service technicians who have the original replacement parts for your appliance.

Page 14

9 IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTION

READ AND SAVE THESE INSTRUCTIONS

INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE APPLIANCE AFTER INSTALLATION IS COMPLETE.

IMPORTANT: SAVE THESE INSTRUCTIONS FOR THE LOCAL ELECTRICAL INSPECTOR'S USE.

WARNING

If the information in this manual is not followed exactly, fire or shock may result causing property damage or personal injury.

WARNING

WARNING – TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING ‒ Installation work and electrical wiring must be

done by qualified person(s) in accordance with all

applicable codes and standards, including fire-

rated construction. ‒ Sufficient air is needed for proper combustion

and exhausting of gases through the flue

(chimney) of fuel burning equipment to prevent

back drafting. Follow the heating equipment

manufacturer’s guideline and safety standards

such as those published by the National Fire

Protection Association (NFPA), and the American

Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), and the local

code authorities. ‒ When cutting or drilling into wall or ceiling, do

not damage electrical wiring and other hidden

utilities. ‒ Ducted fans must always be vented to the

outdoors.

WARNING

The applicable regulations of the energy supply companies and the regional construction regulations must be observed when installing the hood.

WARNING

Risk of fire

WARNING

Risk of fire

WARNING

To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent exhaust air into spaces within walls, ceilings, attics, crawl spaces or garages.

WARNING

To reduce the risk of fire, use only metal ductwork.

Page 15

9 IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

WARNING

Note: When assessing the overall requirement, the combined ventilation system for the entire household must be taken into consideration. This rule does not apply to the use of cooking appliances, such as cooktops and ovens.

CAUTION

WARNING

Risk of injury

The appliance may fall from the wall if it is not attached properly. All fastening components must be fixed firmly and securely in place.

Safety Codes and Standards

This appliance complies with the latest version of one or more of the following standards:

▯ UL 507 - Electric Fans ▯ CAN/CSA C22.2 No. 113 - Fans and Ventilators

It is the responsibility of the installer to determine if additional requirements and/or standards apply to specific installations.

Electric Safety

WARNING

GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of an electrical short circuit, grounding reduces the risk of electric shock by providing an escape wire for the electric current. This appliance is equipped with a cord having a grounding wire with a grounding plug. The plug must be plugged into an outlet that is properly installed and grounded.

For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.

Risk of damage from condensation back flow. Install exhaust vent at a slight downward slope away from the appliance (1° slope).

Appliance Handling Safety

Unit is heavy and requires at least two people or proper equipment to move.

Hidden surfaces may have sharp edges. Use caution when reaching behind or under appliance.

WARNING

Improper grounding can result in a risk of electric shock. Consult a qualified electrician if the grounding instructions are not completely understood, or if doubt exists as to whether the appliance is properly grounded. Do not use an extension cord. If the power supply cord is too short, have a qualified electrician install an outlet near the appliance.

WARNING

Before you plug in an electrical cord or turn on power supply, make sure all controls are in the OFF position.

Page 16

9 IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

For appliances equipped with a cord and plug, do not cut or remove the ground prong. It must be plugged into a matching grounding type receptacle to avoid electrical shock. If there is any doubt as to whether the wall receptacle is properly grounded, the customer should have it checked by a qualified electrician.

If required by the National Electrical Code (or Canadian Electrical Code), this appliance must be installed on a separate branch circuit.

WARNING

To reduce the risk of fire or electric shock, do not use this fan with any solid-state speed control device.

Installer – show the owner the location of the circuit breaker or fuse. Mark it for easy reference.

Before installing, turn power OFF at the service panel. Lock service panel to prevent power from being turned ON accidentally.

WARNING

Related Equipment Safety

Remove all tape and packaging before using the appliance. Destroy the packaging after unpacking the appliance. Never allow children to play with packaging material.

The appliance is only guaranteed safe to use if installed by a specialist in accordance with these installation instructions. The installer is liable for any damage resulting from incorrect installation.

Never modify or alter the construction of the appliance. For example, do not remove leveling legs, panels, wire covers or anti-tip brackets/screws.

State of California Proposition 65 Warnings

WARNING

This product contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm.

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: ‒ Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the

manufacturer. ‒ Before servicing or cleaning unit, switch power

off at service panel and lock the service

disconnecting means to prevent power from being

switched on accidentally.

When the service disconnecting means cannot be

locked, securely fasten a prominent warning

device, such as a tag, to the service panel.

Be sure your appliance is properly installed and grounded by a qualified technician. Installation, electrical connections and grounding must comply with all applicable codes.

WARNING

Risk of electric shock

Parts inside the appliance can have sharp edges. The connection cable can be damaged. Do not bend or pinch connection cables during installation.

Page 17

Before You Begin

These instructions apply to several appliance models. It is possible that individual features are described that do not apply to your appliance.

Appliance width 36" (90 cm):

[

Tools and Parts Needed

▯ Measuring tape ▯ Pencil ▯ Torx screwdriver TX20 ▯ Drill with the following bits: 5/16" (8 mm) ▯ Spirit-level ▯ Aluminum tape (DO NOT use insulating tape) ▯ Exhaust channel (configuration depends on the

installation situation)

▯ Additional sheet metal screws (if necessary for

installation of the exhaust air duct)

Parts Included

Appliance width 24" (60 cm):

[

[

PP

[

PP

[

[

Safety clearances

9 WARNING

Risk of fire

Grease deposits in the grease filter may catch fire. The specified safety distances must be observed in order to prevent an accumulation of heat. Observe the specifications for your cooking appliance. If gas and electric cooktops are operated together, the largest specified distance applies. Only one side of the appliance may be installed directly next to a high-sided unit or a wall. The distance between the appliance and wall or high-sided unit must be at least 2" (50 mm).

[

[

Page 18

The minimum distance between the supporting surface for the cooking equipment on the hob and the lowest part of the range hood must be not less than 17 " (430 mm) from electric cookers and 25^" (650 mm) from gas or mixed cookers.

If the instructions for installation for the gas hob specify a greater distance, this must be adhered to.

êPP

PP

Exhaust air mode

9 WARNING

Risk of death

Risk of poisoning from flue gases that are drawn back in. The exhaust air must not be conveyed into a functioning smoke or exhaust gas flue or into a shaft that is used to ventilate installation rooms that contain heating appliances. If the exhaust air is to be conveyed into a non-functioning smoke or exhaust gas flue, you must obtain the consent of the heating engineer responsible.

If the exhaust air is conveyed through the outer wall, a telescopic wall box should be used.

Ventilation line

Note: The appliance manufacturer does not assume

any warranty for complaints attributable to the pipe section.

▯ The appliance achieves its optimum

performance by means of a short, straight exhaust air pipe and as large a pipe diameter as possible.

▯ As a result of long rough exhaust air pipes, many

pipe bends or pipe diameters that are smaller than 6” (150 mm), the optimum extraction performance is not achieved and fan noise is increased.

▯ The pipes or hoses for laying the exhaust air line

must consist of non-combustible material.

General notes

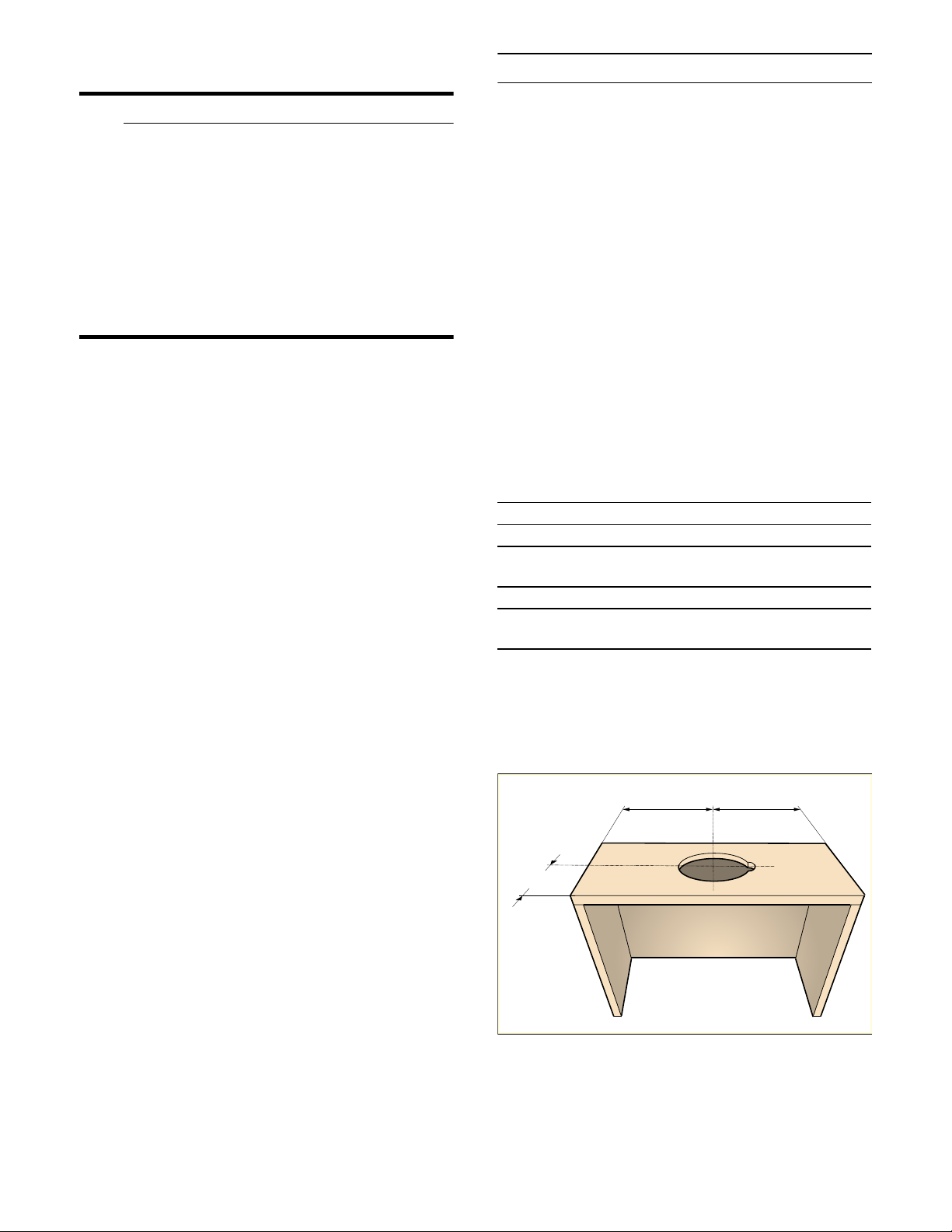

▯ This appliance is installed in a top cabinet. ▯ Follow the enclosed installation instructions for

additional special accessories (e.g. for

circulating-air mode).

▯ The surfaces of the appliance are sensitive.

Avoid damaging them during installation.

Round pipes

An inner diameter of 6” (150 mm), but at least 4 _” (120 mm), is recommended.

Flat ducts

The inner cross-section must correspond to the diameter of the round pipes.

dia. 6” (150 mm) approx. 27^ sq in (177 cm

dia. 4 _” (120 mm) approx. 26_ sq in (113 cm2)

)

▯ Flat ducts should have no sharp deflections. ▯ Use sealing strip for deviating pipe diameters.

Page 19

Preparing the units

▯ The fitted unit must be level and have sufficient

load-bearing capacity.

▯ The max. weight of the extractor hood is 40 lbs

(18 kg).

Appliance dimensions and safety clearances

▯ Observe the appliance's dimensions. ▯ Comply with the safety clearances.

If the installation instructions for the gas cooking appliances specify a different distance, the largest distance must always be provided for.

Fitted units must be heat-resistant up to 194° F (90 °C). The stability of the fitted unit must also be guaranteed after the cut-out work.

To install the extractor hood in a top cupboard, the extractor hood must be provided with the following dimensions:

Width 24" (600 mm) Depth Depth min. 13 ¾" (350 mm) with lowering frame Elevation Elevation min. 24" (600 mm) with CleanAir air recir-

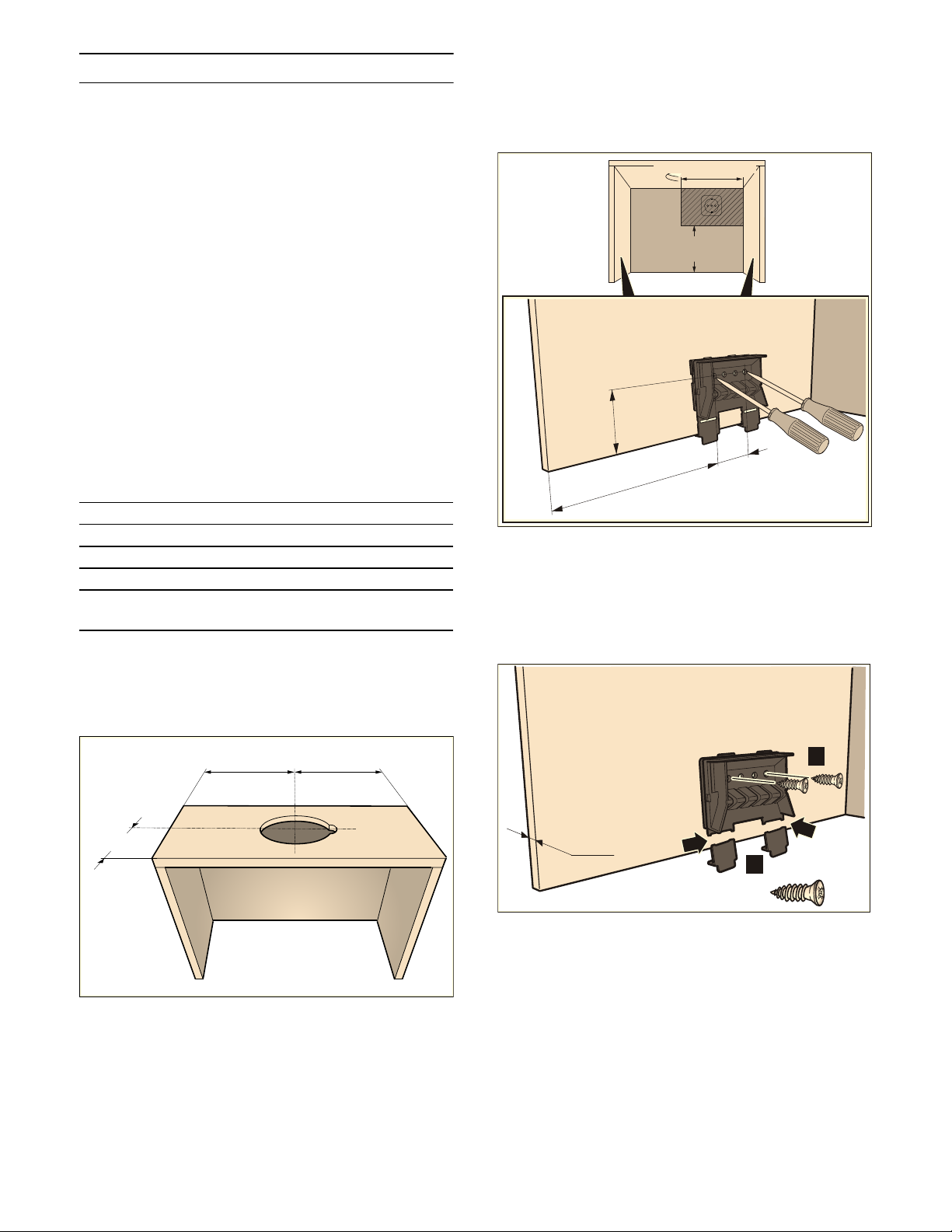

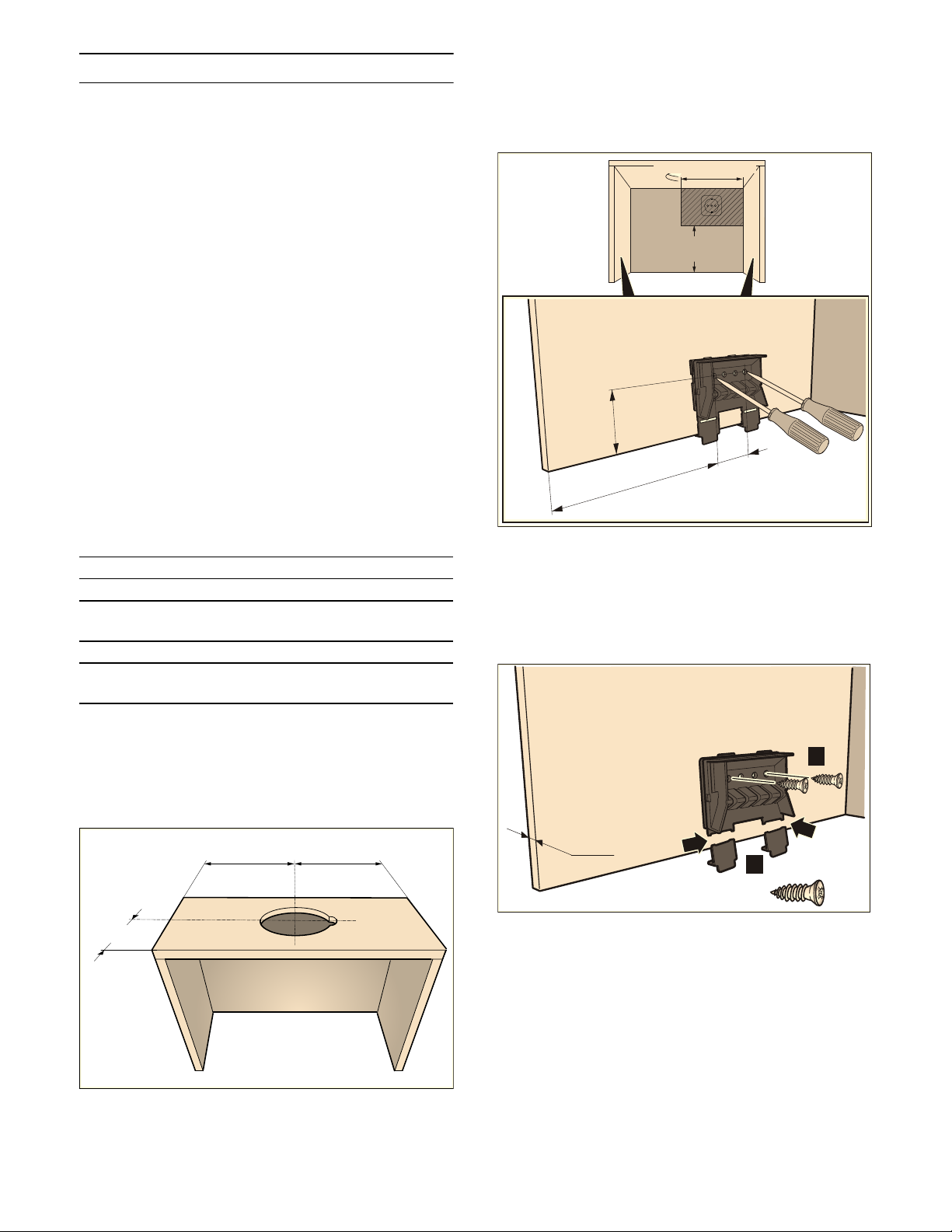

1 Make cut-out for the exhaust air pipe. To do this,

make an opening in the top or back panel of the

fitted unit with an additional recess for the

power cord.

min. 12 5/8" (320 mm)

min. 16 9/16" (420 mm)

culation module

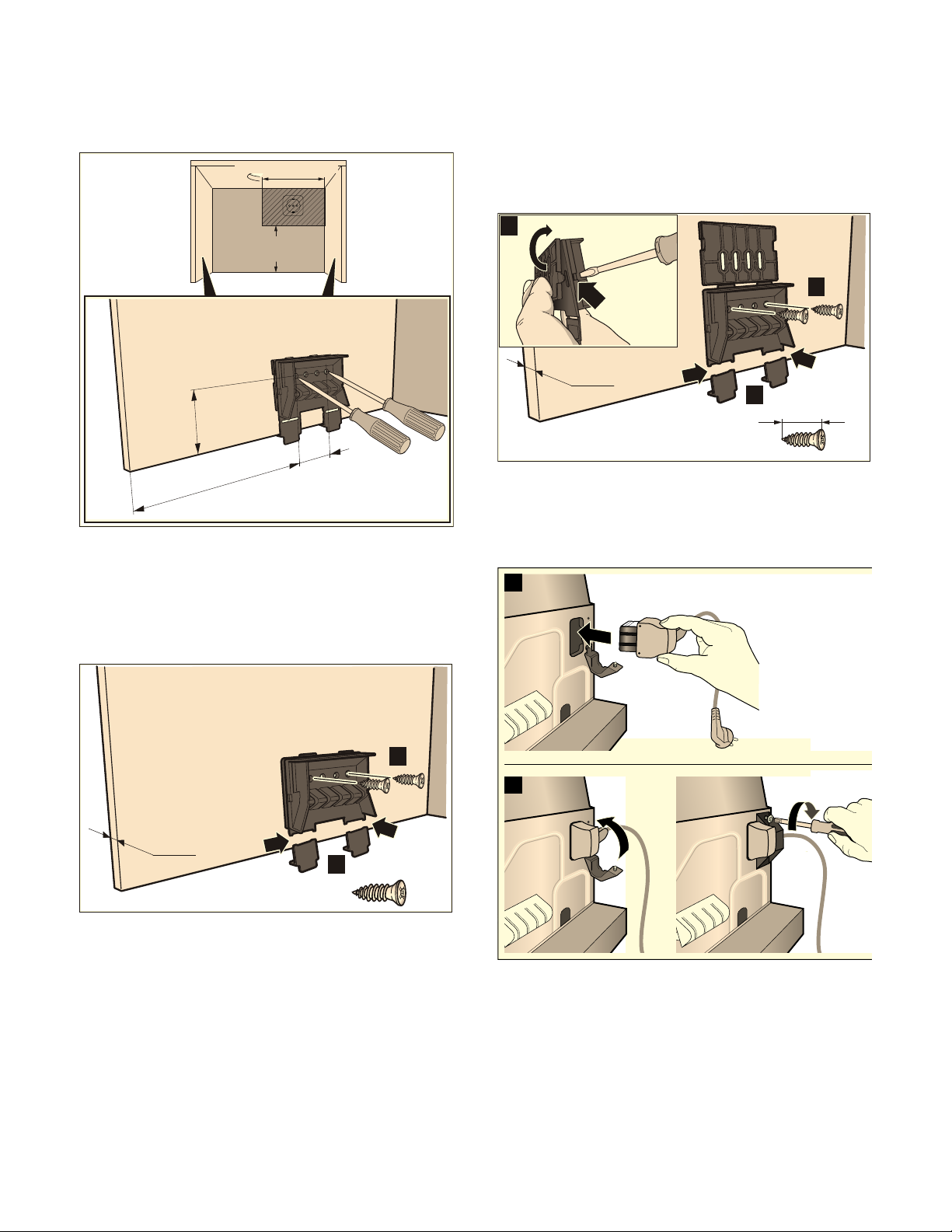

2 Remove cabinet base, if installed. Mark the

fastening points on the inside of the cabinet and use a bradawl to make indentations where the holes are to be. To help you mark the fastening points, use the mounting piece provided.

PP

ë

PLQèè¼ʓʘ

PP



PP

ʌ¼ʓʘ

ç¼ʚ

PP

PP

Body wall thickness: 5/8" (16 mm) 1 Screw the mounting pieces to the body on the

left and right. ¨

2 Remove the tabs from the bottom of the

mounting pieces. ©

èç¼ʓʘ

PP

ʌ¼ʚPP

[

Page 20

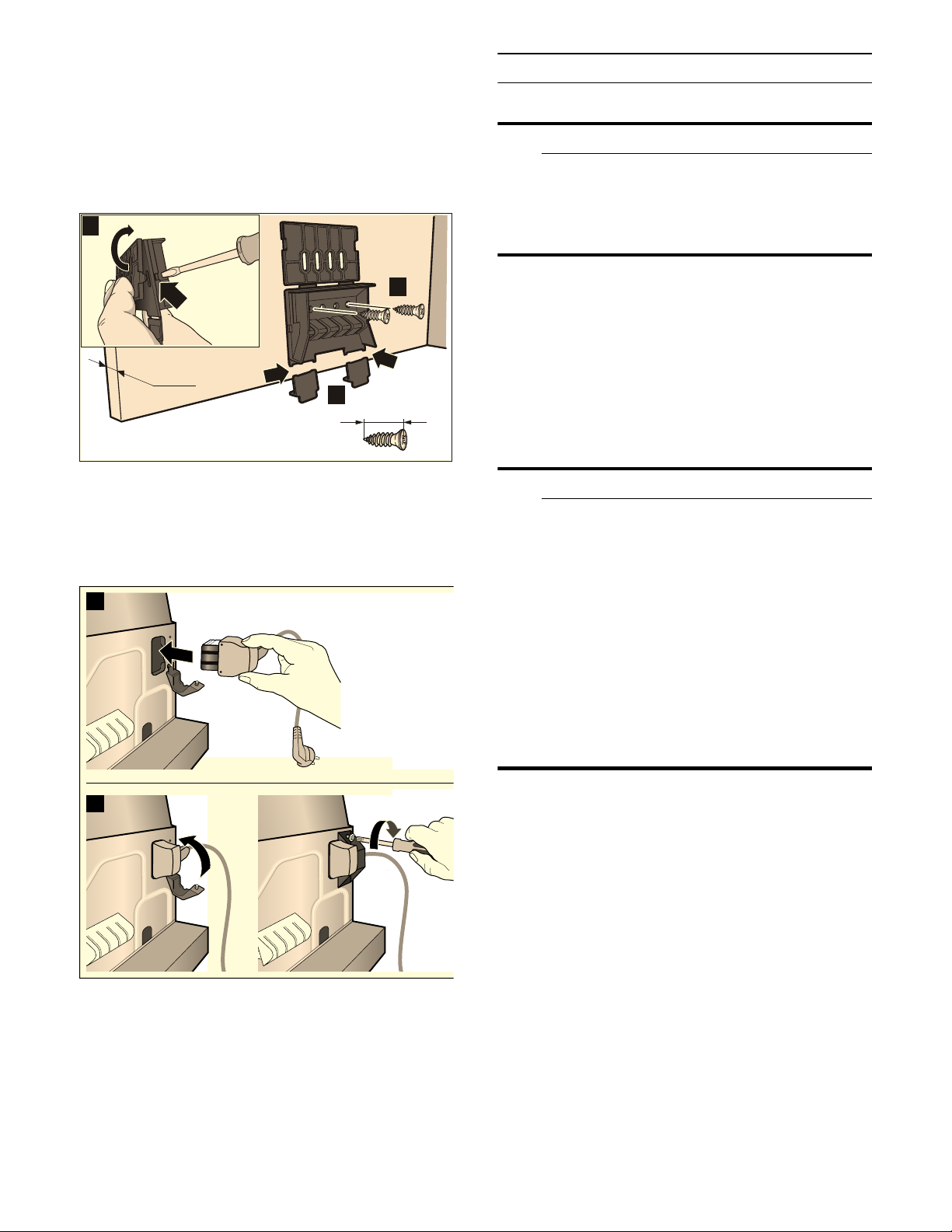

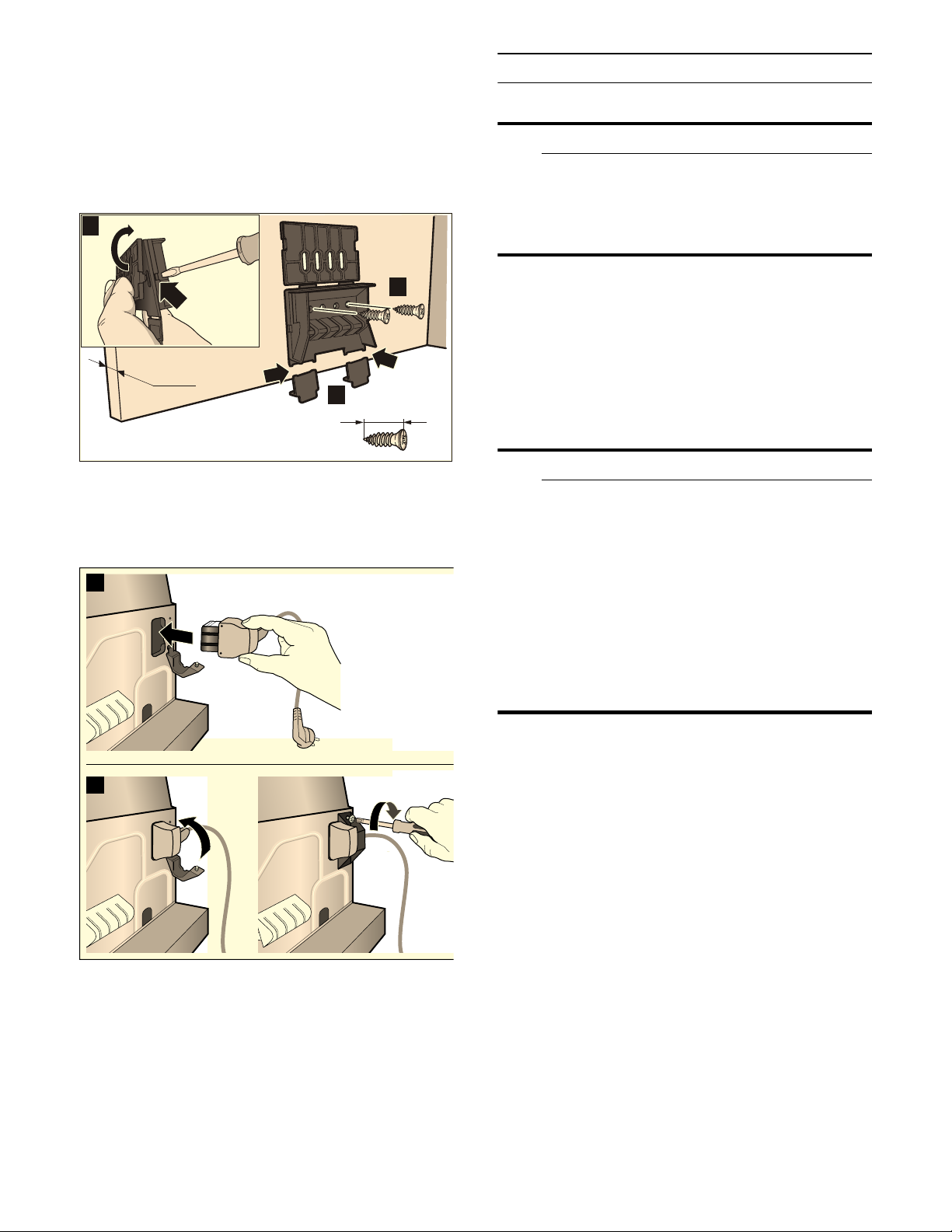

Body wall thickness: 3/4" (19 mm) 1 Fold out the tabs on both of the mounting

pieces. ¨ 2 Screw the mounting pieces to the body on the

left and right. 3 Remove the tabs from the bottom of the

mounting pieces. ª

Electrical connection

9 WARNING

Risk of electric shock

Parts inside the appliance can have sharp edges. The connection cable can be damaged. Do not bend or pinch connection cables during installation.

ëPP

èç¼ʓʘPP

[

Preparing the appliance

Insert the enclosed power cord into the appliance.

The necessary connection information is located on the identification plate in the appliance interior, remove metal grease filter to access it.

Length of the connecting cable: Approx. 4] ft (1.30 m)

This appliance meets EC radio interference suppression requirements.

9 WARNING

Risk of electric shock

It must always be possible to disconnect the appliance from the electricity supply. The appliance must only be connected to a protective contact socket that has been installed correctly. If the plug is no longer accessible following installation of the appliance, or a fixed connection is required, an all-pole isolating switch must be present on the installation side with a contact gap of at least X” (3 mm). The fixed connection may only be installed by an electrician.

The branch-circuit breakers ampacity, the wire sizes and the connections must conform to the requirements of the National Electrical Code or Canadian Electrical Code and all local codes and ordinances.

This appliance is connected with a plug

▯ Plug has to be conform with NEMA

CONFIGURATIONS FOR PLUGS AND RECEPTACLES.

▯ The appliance must be properly grounded. ▯ Plug must be rated not less than type 6-20 P (2-

pole 3-wire grounding).

▯ Only a qualified electrician should connect the

plug.

▯ Install a socket outlet earthed in accordance

with regulations approx. 27" (700 mm) above the floor behind the appliance. The socket outlet must still be accessible after installation.

Page 21

Installation

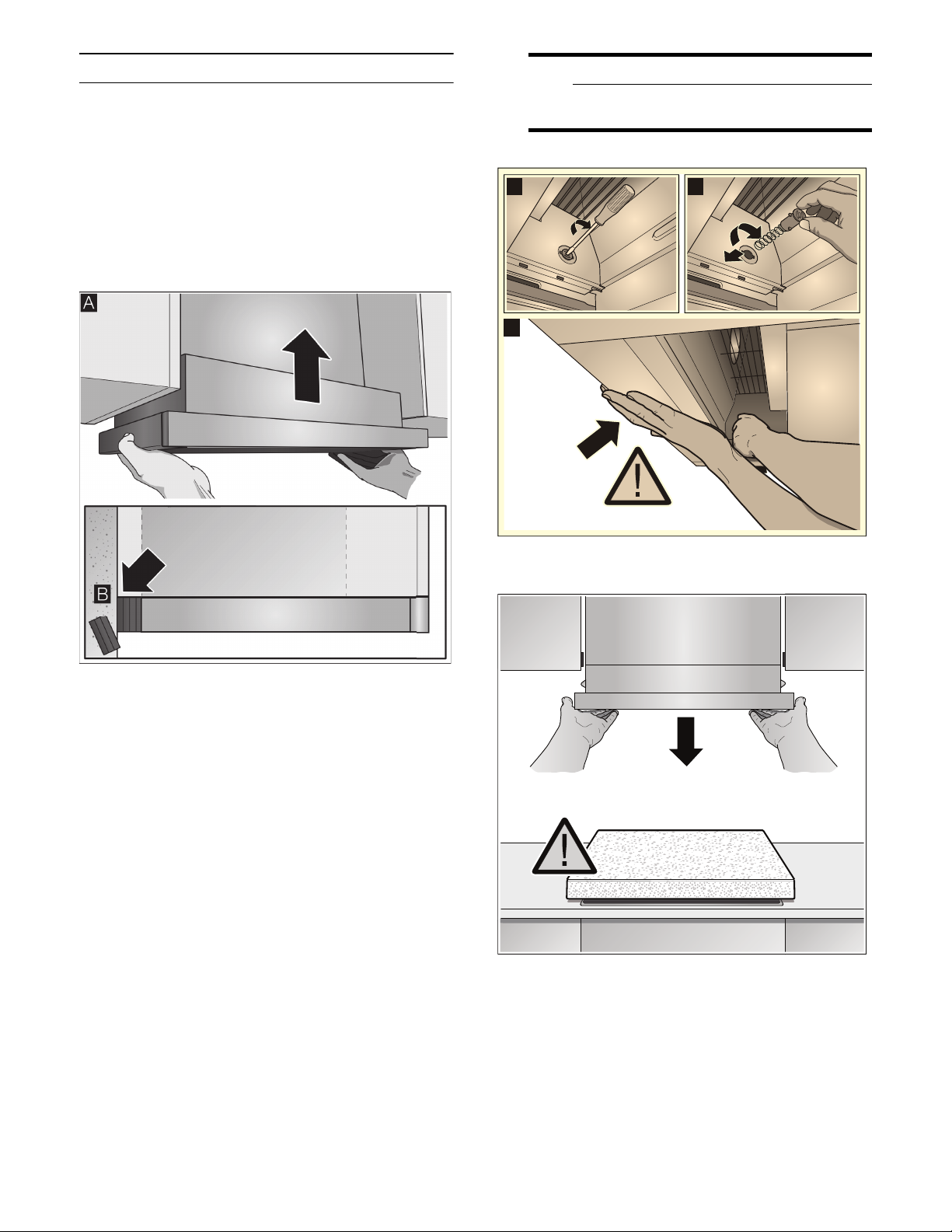

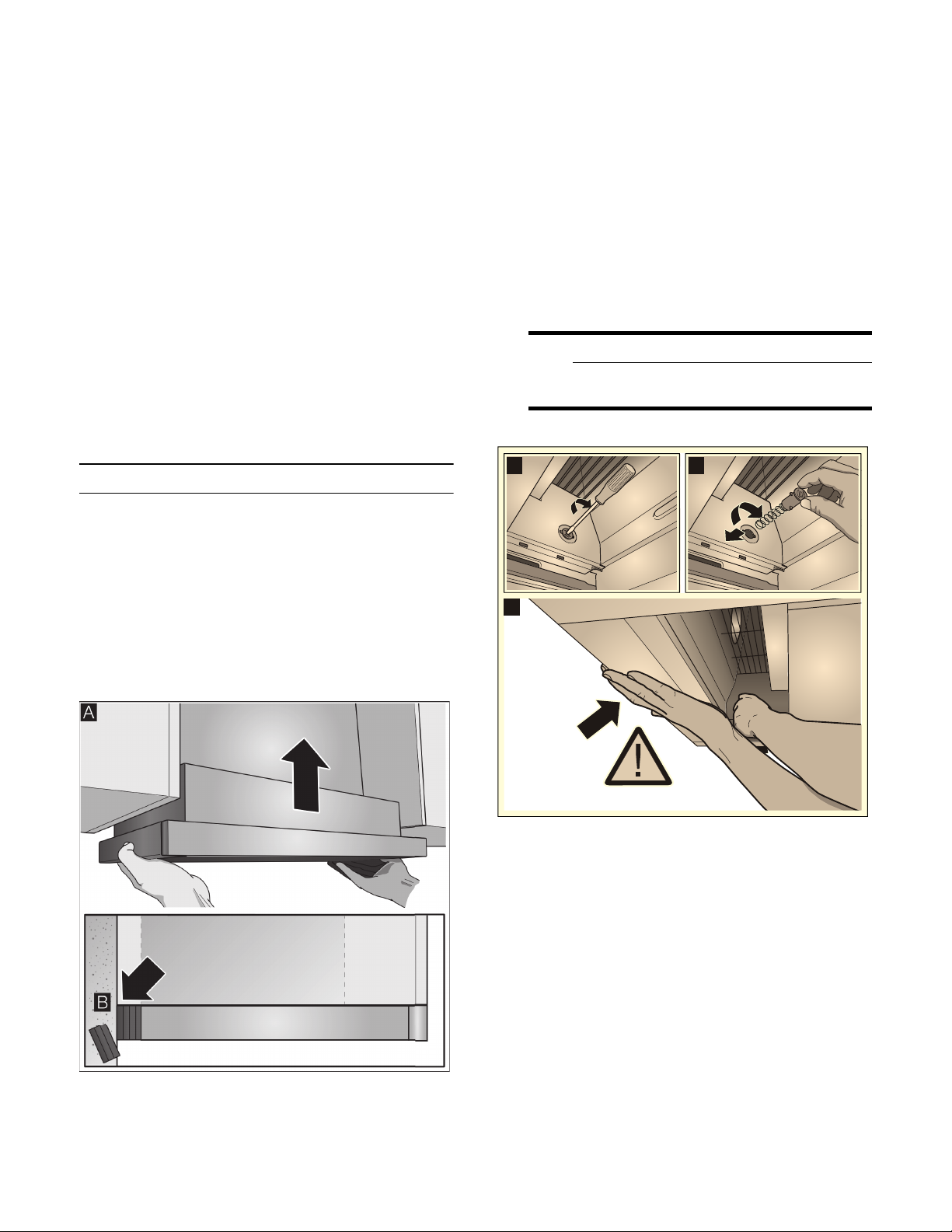

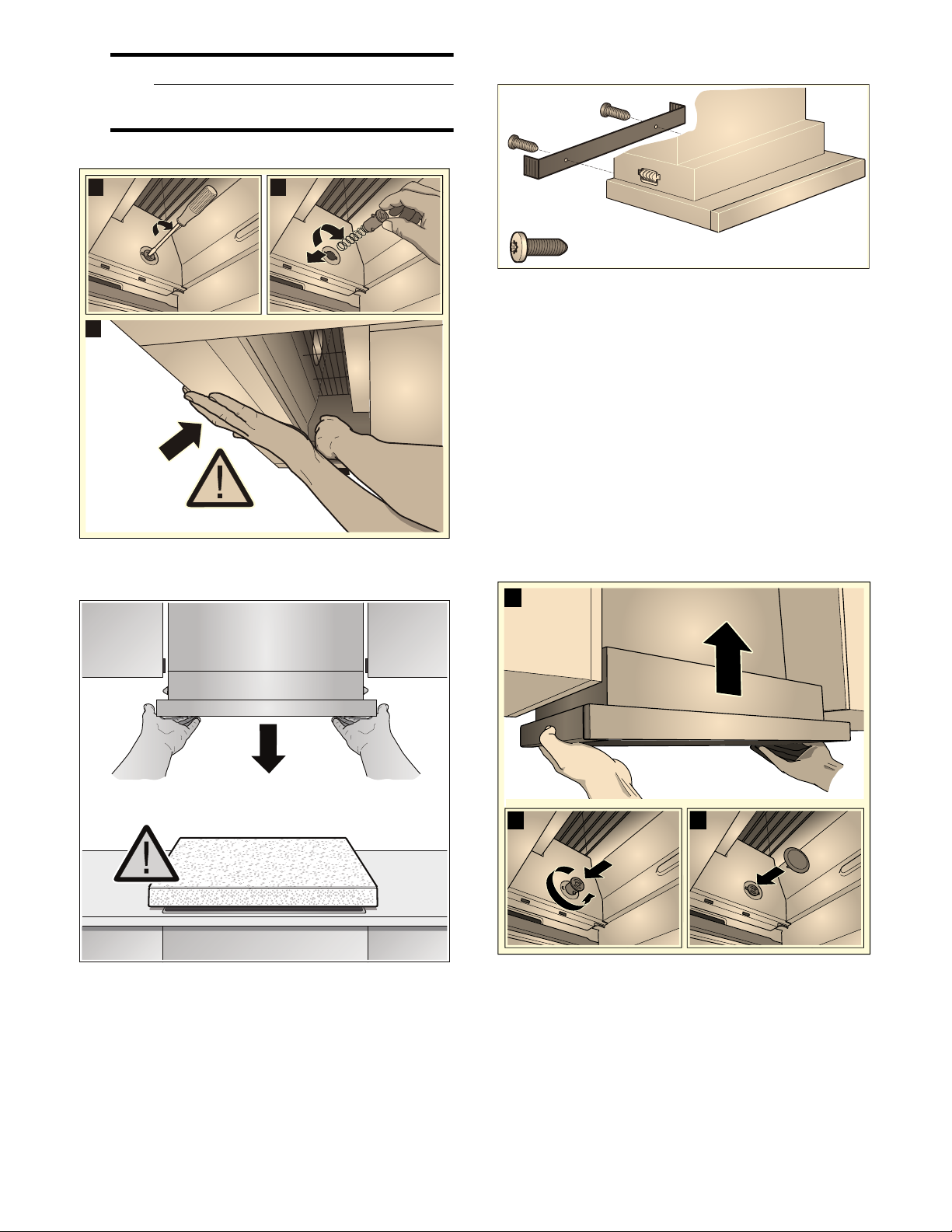

Mounting the appliance

9 CAUTION

The fastening bolt and spring can suddenly come loose.

1 Mount the appliance and align. ¨ 2 Measure the distance from the appliance to the

wall and mark this on the filler strip. 3 If required, shorten the filler strip to the required

dimension. ©

$ %

 

3 Carefully remove the appliance.

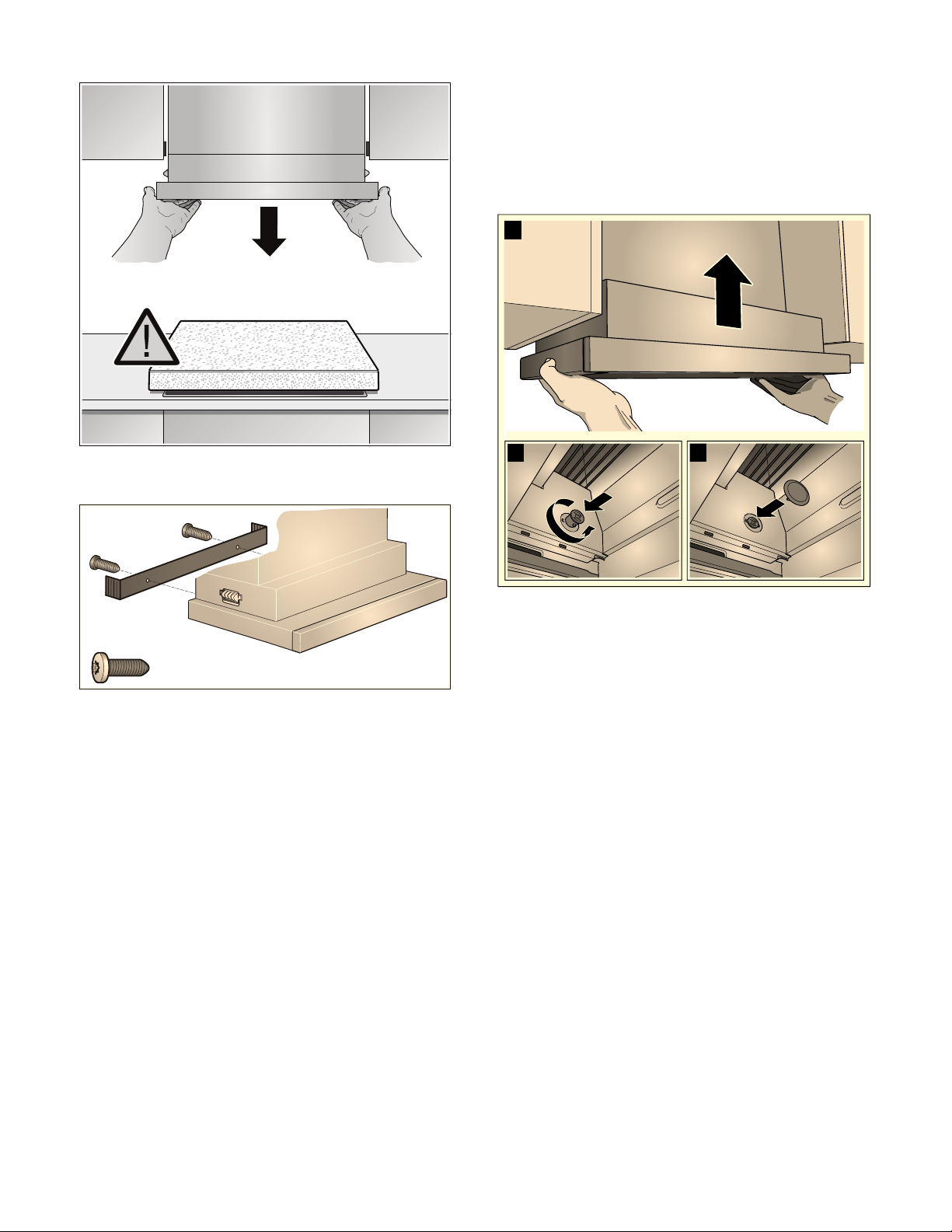

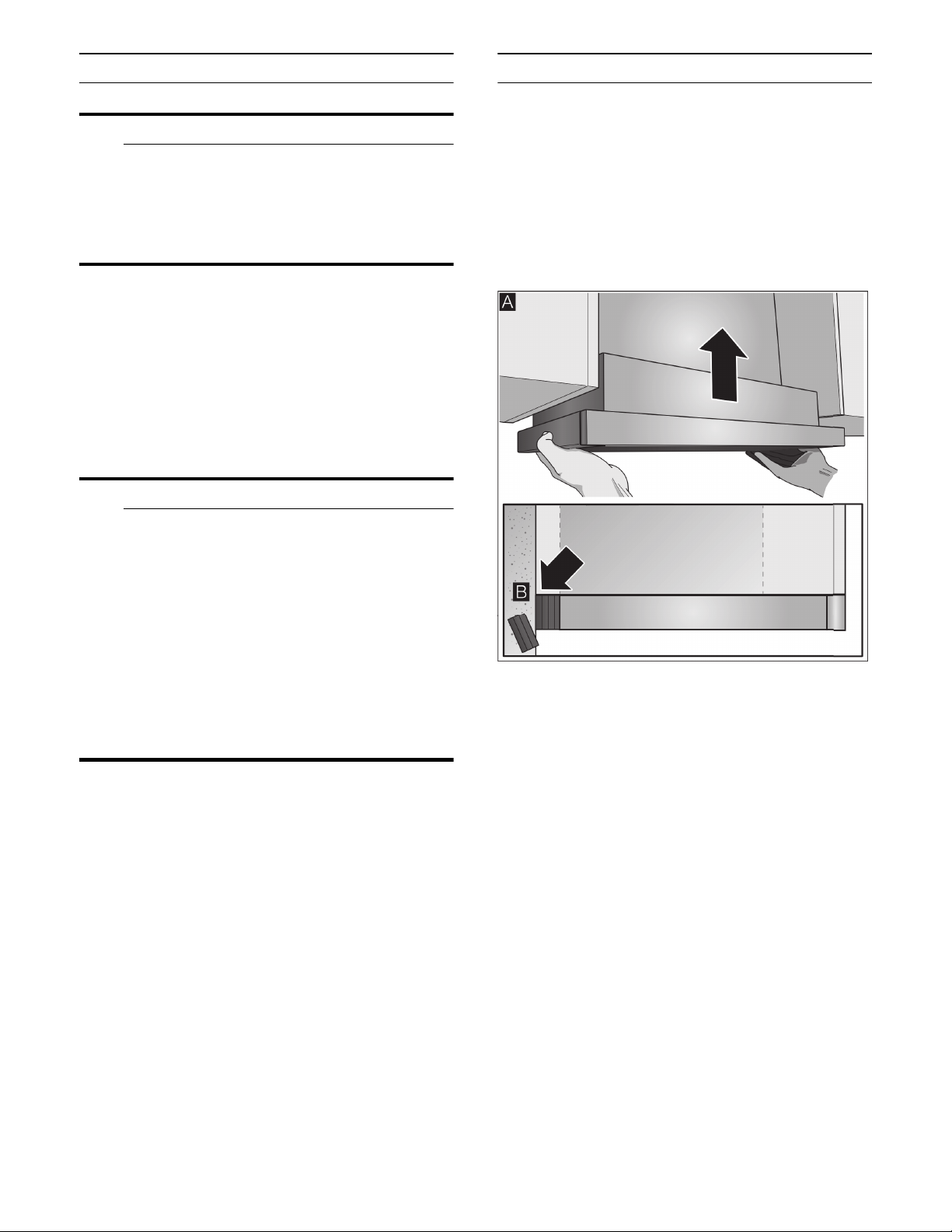

Detaching the appliance

Note: Before removing the appliance, protect the

cook-top with a piece of polystyrene from the packaging.

1 Use a flat head screwdriver to push in the

fastening bolt, and turn it 90° until it locks into

place. ¨ 2 Push in the fastening bolt gently with your

fingers and turn it until it comes out of the

housing along with the spring.

When doing this, grip the bottom of the

appliance with the other hand. ©

Page 22

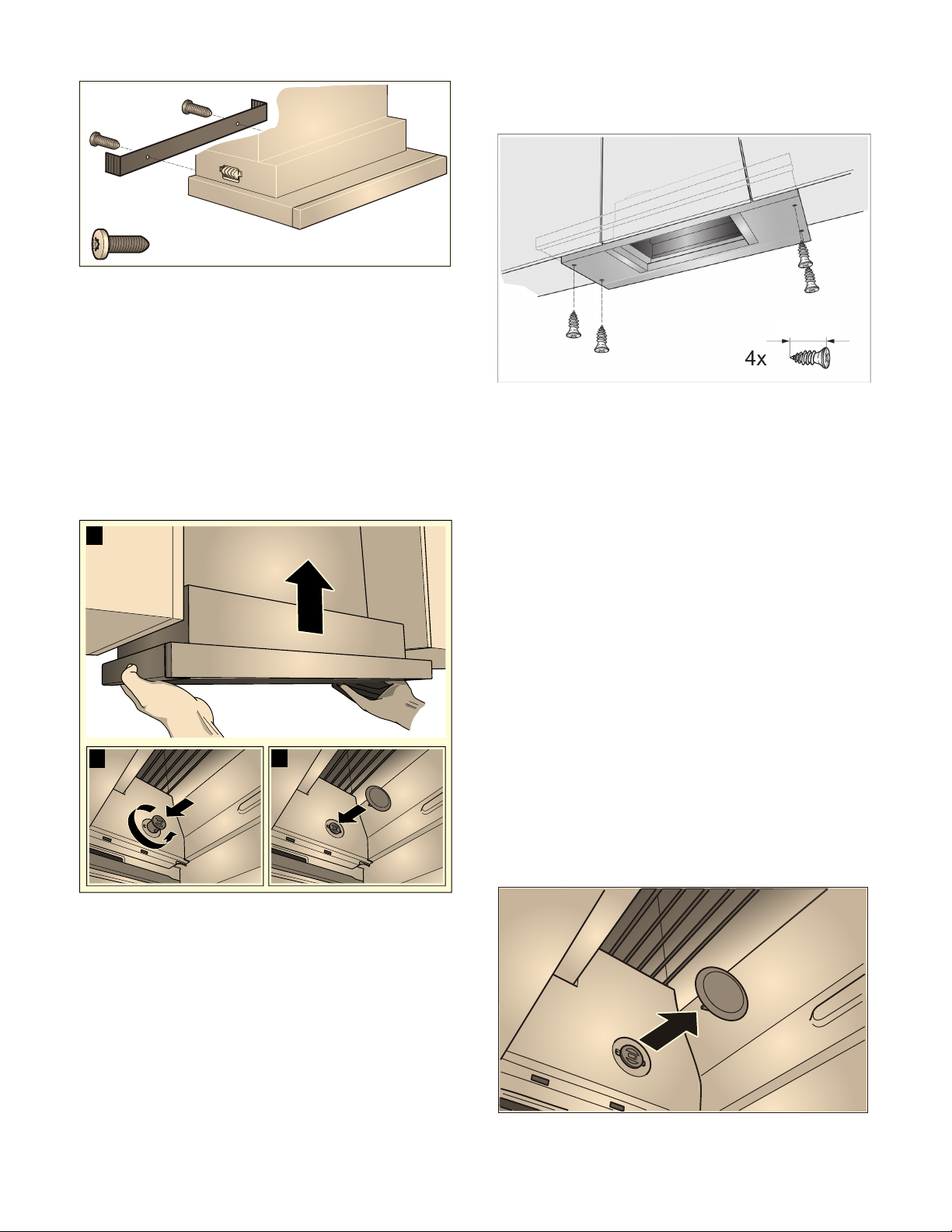

4 Fasten the filler strip in place.

[

5 Reinsert the springs and fastening bolts.

Note: The mounting pieces on the left and right

of the appliance must be able to move.

Appliance width, 36" (90 cm):

You must also screw the appliance onto the side top cabinets.

ʐ¼ʓʘPP

Final assembly

1 Mount the appliance. ¨ 2 Tighten the left and right fastening bolts. © 3 Fit the protective caps on the left and right. ª

Connecting the pipes

Note: If an aluminum pipe is used, smooth the

connection area beforehand.

Exhaust air pipe, 6" (150 mm) diameter (recommended size)

Attach exhaust air pipe directly to the air-pipe connector and seal.

Exhaust air pipe dia. 4¾" (120 mm) 1 Attach reducing connector directly to the air-

pipe connector.

2 Attach exhaust air pipe to the reducing

connector.

3 Seal both joints appropriately.

Removing the appliance

1 Disconnect the electrical connection. 2 Disconnect the pipes. 3 Remove the metal grease filter. 4 Remove the protective caps from the fastening

elements.

4 Establish the electrical connection.

Note: The extractor hood housing can be concealed

within the top cabinet. In doing so, you must observe the following:

‒ The false floor must not be placed on the

extractor hood housing. ‒ The front panel must not be secured to the

housing. ‒ Access must be available in order to change the

filter and for customer service.

5 Remove the appliance see section entitled

"Removing the appliance".

Page 23

Table des matières

Notice d’utilisation et de montage

Notice d'utilisation 24

Définitions de Sécurité 24 CONSIGNES DE SÉCURITÉ IMPORTANTES 25

Instructions générales 25 Sécurité-incendie 25 Prévention des brûlures 26 Sécurité des enfants 27 Consignes en matière de nettoyage 27 Sécurité à l'utilisation 27 Installation et entretien corrects 27 Avertissements de la Proposition 65 de l’État de

la Californie 28 Causes des dommages 29 Protection de l'environnement 29

Économies d'énergie 29 Modes de fonctionnement 30

Mode évacuation 30

Mode recyclage 30 Utilisation de l'appareil 30

Utilisation de l'appareil 30

Régler le ventilateur 30

Vitesse intensive 31

Fonction temporisation 31

Ventilation intermittente 31

Éclairage 31

Indicateur de saturation 31 Nettoyage et entretien 32 Anomalies, que faire ? 34 Service après-vente 35

Accessoire 35

Instructions d’installation 35

CONSIGNES DE SÉCURITÉ IMPORTANTES 36

Sécurité de manipulation de l'appareil 37 Codes et normes de sécurité 38 Sécurité électrique 38 Sécurité apparentée concernant l'équipement 39 Avertissements de la Proposition 65 de l’État de la Californie 39

Avant de commencer 39

Outils et pièces nécessaires 39 Pièces comprises 39 Distances de sécurité 40

Instructions générales 40

Mode évacuation 41 Conduit d'évacuation 41

Préparation du meuble 41

Préparation de l'appareil 42 Branchement électrique 43 Installation 43

Accrochage de l'appareil 43

Décrochage de l'appareil 43

Montage final 44

Dépose de l'appareil 45

Page 24

Notice d'utilisation

Vous trouverez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous :

www.gaggenau.com et la boutique en ligne : www.gaggenau-eshop.com

Définitions de Sécurité

9 AVERTISSEMENT

Le non-respect de cet avertissement peut entraîner la mort ou des blessures graves.

9 ATTENTION

Le non-respect de cet avertissement peut entraîner des blessures mineures ou modérées.

AVIS : Vous indique que des dommages à l'appareil ou aux biens peuvent survenir si vous ne respectez pas cet avertissement.

Remarque : Vous signale des informations importantes ou des conseils.

Page 25

9 CONSIGNES DE SÉCURITÉ IMPORTANTES

LIRE ET CONSERVER CES INSTRUCTIONS

CONSIGNES DE SÉCURITÉ IMPORT

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Votre nouvel appareil a été conçu pour un fonctionnement sûr et fiable si vous en prenez bien soin. Lire attentivement toutes les consignes avant l'emploi. Ces précautions réduiront les risques de brûlures, de choc électrique, d'incendie et de lésions corporelles. Lors de l'utilisation d'un appareil électroménager, quelques précautions de sécurité élémentaires doivent être observées, y compris celles qui figurent aux pages suivantes.

Instructions générales

Contrôler l'appareil après l'avoir déballé. Si l'appareil a été endommagé durant le transport, ne pas le brancher.

ATTENTION

Appareil conçu exclusivement pour la ventilation générale. Ne pas utiliser pour évacuer des matières et vapeurs dangereuses ou explosives.

Ne pas mettre l'aérateur en marche si le cordon ou le connecteur d'alimentation sont endommagés. Mettre l'aérateur au rebut ou bien l'envoyer à un service après-vente agréé pour le contrôler et (ou) le réparer.

Ne pas faire passer le cordon d'alimentation sous un tapis. Ne pas recouvrir le cordon d'alimentation de petits tapis ou autres revêtements de sol de ce type. Ne pas faire passer le cordon d'alimentation sous des meubles ou des appareils. Poser le cordon d'alimentation hors des zones de passage et des endroits où il pourrait être heurté par des personnes.

Si des vêtements s’enflamment, rouler par terre immédiatement pour éteindre les flammes.

Sécurité-incendie

Toujours avoir un détecteur de fumée en état de marche près de la cuisine.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE D'INCENDIE DE GRAISSE DE CUISINIÈRE: a) Ne laissez jamais la surface de cuisson sans

surveillance à des températures élevées. Les débordements causent de la fumée et les résidus graisseux peuvent s'enflammer.. Faites chauffer les huiles lentement à feu doux ou moyen.

b) Faites toujours fonctionner la hotte lorsque vous

cuisinez à feu vif.

c) Nettoyez les ventilateurs régulièrement. Ne

laissez pas la graisse s'accumuler sur le ventilateur ou sur le filtre.

d) Utilisez des casseroles de taille appropriée.

Utilisez toujours des récipients adaptés à la taille

de la surface de cuisson. Ne flambez jamais sous la hotte aspirante et ne travaillez jamais avec une flamme nue. Une hotte aspirante en marche aspire les flammes dans le filtre. Une hotte aspirante en marche aspire les flammes dans le filtre. Ne flambez jamais sous la hotte aspirante et ne travaillez jamais avec une flamme nue. Une hotte aspirante en marche aspire les flammes dans le filtre. Les dépôts de graisse sur les filtre risquent alors de s'enflammer!

Étouffez les flammes d'un feu d'aliments autre qu'un feu de graisse à l'aide de bicarbonate de soude. Ne jamais utiliser d'eau sur les feux de cuisson.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE DE LÉSIONS CORPORELLES EN CAS D'UN FEU DE FRITURE SUR UNE CUISINIÈRE, OBSERVER CE QUI SUIT : ‒ ÉTOUFFER LES FLAMMES à l'aide d'un

couvercle bien hermétique, d'une tôle à biscuits ou d'un plateau en métal, puis éteindre le brûleur. FAIRE ATTENTION À NE PAS SE BRÛLER. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LES LIEUX ET FAIRE APPEL AU SERVICE D'INCENDIE.

‒ NE JAMAIS SOULEVER UNE POÊLE EN

FLAMMES – Vous pourriez vous brûler.

‒ NE PAS UTILISER D'EAU, y compris les chiffons

ou serviettes mouillées - une violente explosion de vapeur pourrait se produire.

‒ Utiliser UNIQUEMENT un extincteur si :

‒ Vous savez que vous avez un extincteur de

classe ABC et comment l'utiliser.

‒ Le feu est petit et circonscrit à la zone où il a

débuté.

‒ Le service d'incendie est appelé. ‒ Si l'on peut combattre le feu en ayant le dos

vers une sortie.

Page 26

9 CONSIGNES DE SÉCURITÉ IMPORTANTES

LIRE ET CONSERVER CES INSTRUCTIONS

Veillez à avoir à portée de main un extincteur d'incendie en bon état de marche, placé visiblement près de l'appareil et facile d'accès.

Dans la mesure du possible, ne pas faire fonctionner le système de ventilation lorsqu'un feu se déclenche sur une table de cuisson. Toutefois, ne pas passer la main à travers le feu pour mettre le système de ventilation hors tension.

AVERTISSEMENT

Risque d'incendie

Les dépôts se trouvant dans le filtre à graisse peuvent s'enflammer.

Nettoyer le filtre à graisse au moins tous les 2 mois.

Ne jamais faire fonctionner l'appareil sans son filtre à graisse.

AVERTISSEMENT

Risque d'incendie

Les dépôts se trouvant dans le filtre à graisse peuvent s'enflammer. Ne jamais cuisiner à proximité de l'appareil avec une flamme ouverte (par exemple pour faire flamber). Installer l'appareil près d'un foyer pour combustibles solides (bois ou charbon par exemple) seulement s'il y a un couvercle fermé et non amovible. Il ne faut pas qu'il se produise de projection d'étincelles.

AVERTISSEMENT

Risque d'incendie

Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 17,000 Btu/hr (5 kW) (wok) chauffe autant que deux brûleurs gaz.

AVERTISSEMENT

Risque d’incendie

Le fonctionnement simultané de plusieurs feux gaz engendre une forte production de chaleur. Le cas échéant, l'appareil de ventilation peut être endommagé ou s'enflammer. L'appareil de ventilation doit uniquement être combiné avec des feux gaz dont la puissance totale maximale ne dépasse pas 61,000 Btu/hr (18 kW). Si la puissance maximale dépasse 41,000 Btu/hr (12 kW), les prescriptions locales en matière de ventilation, de volume de la pièce et de combinaison avec des appareils de ventilation en mode aspiration ou ventilation doivent être observées.

AVERTISSEMENT

Risque d’incendie

Les brûleurs gaz dégagent une forte chaleur lorsqu'aucun récipient n'est posé dessus. Ils peuvent alors endommager les appareils de ventilation. Utiliser les brûleurs gaz uniquement lorsqu'un récipient est placé dessus.

Risque d'incendie

L'huile et la graisse très chaudes s'enflamment rapidement. Ne jamais laisser de l'huile et de la graisse chaudes sans surveillance. Ne jamais éteindre un incendie avec de l'eau. Éteindre le foyer. Étouffer les flammes avec précaution au moyen d'un couvercle, d'une couverture antifeu ou équivalent.

Prévention des brûlures

AVERTISSEMENT

Risque de brûlure

Les parties accessibles chauffent lorsque la table est allumée. Ne touchez jamais aux parties très chaudes. Tenez les enfants à distance.

Page 27

9 CONSIGNES DE SÉCURITÉ IMPORTANTES

LIRE ET CONSERVER CES INSTRUCTIONS

Sécurité des enfants

Lorsque les enfants sont assez âgés pour utiliser l'appareil, il incombe auxparents ou tuteurs légaux de veiller à ce qu'ils soient formés aux pratiques sécuritaires par des personnes qualifiées.

Enlever le ruban adhésif et l’emballage avant d’utiliser l’appareil. Détruire l’emballage après avoir déballé l’appareil. Ne jamais laisser les enfants jouer avec les matériaux de conditionnement.

Ne permettre à personne de grimper, rester debout, s'appuyer, s'asseoir ou se pencher sur toute partie d'un appareil, notamment une porte, un tiroir-réchaud ou un tiroir de rangement. Ceci peut endommager l'appareil qui risque de basculer et causer des blessures sérieuses.

Ne pas permettre aux enfants d'utiliser cet appareil sauf sous la surveillance attentive d'un adulte. Ne pas laisser les enfants et les animaux seuls ou sans surveillance lorsque l'appareil est en service. Ne jamais les laisser jouer aux alentours de l'appareil, que ce dernier soit en service ou non.

ATTENTION

Les articles d’intérêt pour les enfants ne doivent pas être rangés dans un appareil électroménager, dans les armoires au–dessus de l’appareil ou sur le dosseret. Les enfants peuvent grimper sur l’appareil pour atteindre ces objets et se blesser sérieusement.

Sécurité à l'utilisation

AVERTISSEMENT

Ne pas réparer ni remplacer toute pièce de l’appareil à moins que cela ne soit expressément recommandé dans ce manuel. Ne jamais modifier ni altérer la configuration de l’appareil. Toute installation, réparation ou maintenance inadéquate peut entraîner des blessures ou des dommages matériels. Se reporter à ce manuel pour obtenir des conseils sur la façon de procéder. Toute réparation doit être effectuée par un centre de réparation autorisé par l’usine.

AVERTISSEMENT

Risque de blessure

Des objets posés sur l'appareil risquent de tomber. Ne pas déposer d’objets sur l’appareil.

AVERTISSEMENT

Risque de blessure

La lumière des lampes DEL est très éblouissante et peut causer des lésions aux yeux (groupe de risque 1). Ne pas regarder plus de 100 secondes directement les lampes DEL allumées.

Consignes en matière de nettoyage

AVERTISSEMENT

S'assurer que l'appareil a complètement refroidi (y compris les filtres à graisse et les ampoules, le cas échéant) et que la graisse s'est solidifiée avant de tenter de nettoyer une quelconque partie de l'appareil.

Ne pas utiliser de nettoyeur à vapeur pour nettoyer l'appareil.

Installation et entretien corrects

Demandez à l'installateur de vous montrer où se trouve le disjoncteur ou le fusible. Identifier sa position pour pouvoir le retrouver facilement.

Cet appareil doit être adéquatement installé et mis à la terre par un technicien agréé. Branchez l'appareil uniquement dans une prise correctement reliée à la terre. Pour plus de détails, reportez-vous à la notice d'installation.

Cet appareil est destiné uniquement à une utilisation domestique normale. Il n'est pas homologué pour un usage en extérieur. Voyez la garantie. Si vous avez des questions, communiquez avec le fabricant.

Page 28

9 CONSIGNES DE SÉCURITÉ IMPORTANTES

LIRE ET CONSERVER CES INSTRUCTIONS

Ne pas entreposer ni utiliser de produits chimiques corrosifs, vapeurs, substances inflammables ou produits non alimentaires à l'intérieur ou à proximité de l'appareil. Il a été spécialement conçu pour être utilisé pendant le chauffage et la cuisson des aliments. L'emploi de produits chimiques corrosifs pour chauffer ou nettoyer l'appareil endommagera ce dernier et peut provoquer des blessures.

Ne pas se servir de cet appareil s'il ne fonctionne pas correctement ou s'il est endommagé. Communiquer avec un réparateur autorisé.

Ne pas réparer ni remplacer toute pièce de l'appareil à moins que cela ne soit spécifiquement recommandé par ce manuel. Toute réparation doit être effectuée par un centre de réparation autorisé par l'usine.

ATTENTION

La graisse restant sur les filtres peut se fondre à nouveau et se déplacer à l'intérieur de l'évent.

ATTENTION

Couper le courant au niveau du disjoncteur avant d'enlever une ampoule grillée. Ne pas toucher les ampoules immédiatement après les avoir utilisées. Elles restent chaudes pendant quelques minutes.

AVERTISSEMENT

Lorsque la hotte aspirante est utilisée en mode d'évacuation d'air simultanément avec un brûleur différent utilisant également la même cheminée, (tels des appareils de chauffage au gaz, à l'huile ou au charbon, des chauffe-eau instantanés ou des chaudières à eau chaude), veillez à ce que l'apport d'air frais soit suffisant pour assurer la combustion adéquate du brûleur. Un fonctionnement sans risque est possible si la souspression dans la pièce où le brûleur est installé ne dépasse pas 4 Pa (0,04 mbar). On peut y parvenir en acheminant l'air requis pour la combustion à travers des ouvertures non verrouillables, par exemple dans les portes et fenêtres, et en association avec des boîtiers muraux d'admission/d'évacuation d'air fixées au mur ou grâce à d'autres mesures techniques telles qu'un verrouillage réciproque, etc.

AVERTISSEMENT

Évitez l'intoxication au monoxyde de carbone. – Prévoyez une admission d'air adéquate pour empêcher l'aspiration des gaz de combustion dans la pièce. Un boîtier mural air d'admission/air d'échappement ne peut garantir que la valeur limite ne sera pas dépassée.

AVERTISSEMENT

S'assurer que l'appareil et les ampoules ont refroidi et que le courant qui alimente l'appareil a été coupé avant de changer une ou plusieurs ampoules. Le non respect de cette instruction peut entraîner un choc électrique ou des brûlures. Les lentilles (le cas échéant) doivent être mises en place lors de l'utilisation de l'appareil. Les lentilles (le cas échéant) permettent d'éviter que les ampoules ne se brisent. Les lentilles (le cas échéant) sont en verre. Manipuler avec précaution pour éviter les cassures. Le verre brisé peut être une cause de blessures.

Certaines surfaces peuvent avoir des bords tranchants. Faire attention en étendant le bras derrière l’appareil ou en dessous.

Remarque : Lorsque vous évaluez les exigences

globales, vous devez tenir compte du système combiné d'aération de la maison au complet. Cette règle ne s'applique pas aux appareils de cuisson, comme les surfaces de cuisson et les fours.

Avertissements de la Proposition 65 de l’État de la Californie

AVERTISSEMENT

Ce produit contient des produits chimiques connus de l’État de la Californie pour causer le cancer, des anomalies congénitales ou d’autres problèmes de reproduction.

Page 29

Causes des dommages

Protection de l'environnement

AVIS:

▯ Risque de détérioration par la corrosion.

Toujours allumer l'appareil pendant la cuisson

afin d'éviter la formation de condensation. Cette

dernière peut provoquer de la corrosion.

▯ Risque de détérioration par pénétration

d'humidité dans l'électronique. Ne jamais

nettoyer les commandes avec un chiffon humide.

▯ Détérioration de la surface par un nettoyage

inapproprié. Nettoyer les surfaces en inox

seulement dans le sens du métal. Ne pas utiliser

de nettoyant à inox pour les organes de

commande.

▯ Détérioration des surfaces par les produits de

nettoyage agressifs ou abrasifs. Ne jamais

utiliser de produits de nettoyage agressifs ou

abrasifs.

▯ Risque d'endommagement par le reflux de

condensat. Installer le canal d'évacuation d'air

légèrement incliné vers le bas à partir de

l'appareil (1° de pente).

Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils sur comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil et sur comment correctement éliminer l'appareil.

Déballez l'appareil et jetez l'emballage dans le respect de l'environnement.

Économies d'énergie

▯ Lors de la cuisson, prévoir suffisamment d'air

frais afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit.

▯ Adapter la vitesse du ventilateur à l'intensité des

vapeurs de cuisson. N'utiliser la vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie.

▯ En cas d'intenses vapeurs de cuisson,

sélectionner une vitesse de ventilateur plus importante à temps. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante.

▯ Éteindre la hotte aspirante quand elle n'est plus

utilisée.

▯ Éteindre l'éclairage quand il n'est plus utilisé. ▯ Nettoyer le filtre selon les intervalles indiqués

ou le remplacer pour augmenter l'efficacité de la ventilation et éviter tout risque d'incendie.

Page 30

Modes de fonctionnement

Utilisation de l'appareil

Vous pouvez utiliser cet appareil en mode évacuation ou en mode recyclage.

Mode évacuation

L'air aspiré est débarrassé des impuretés par les filtres à graisse, transite par un conduit puis gagne l’extérieur.

Remarque : Il ne faut pas rejeter l'air usé dans une cheminée d'évacuation en service, ni dans un conduit servant à la ventilation de pièces où sont installés des foyers.

▯ Pour rejeter l'air dans un conduit de fumées qui

n'est pas en service, il faut demander l'accord

du maître ramoneur compétent.

▯ Si l'air est évacué à travers le mur extérieur de

l'habitation, il faut utiliser un caisson mural

télescopique.

Mode recyclage

Remarque : Allumer la hotte aspirante dès le début

de la cuisson ; une fois la cuisson achevée, laisser la hotte aspirante fonctionner encore quelques minutes. Ceci permet d’éliminer les vapeurs de cuisson plus efficacement.

Utilisation de l'appareil

Bandeau de commande

Explication

Mettre en marche / arrêter le ventilateur

1 Vitesse de ventilation 1 2 Vitesse de ventilation 2 3 Vitesse de ventilation 3

Vitesse intensive

Fonction de temporisation

Indicateur de saturation

Lumière marche/arrêt

L'air aspiré est nettoyé par les filtres à graisse et un filtre à charbon actif, puis ramené dans la cuisine.

Remarque : Pour que les odeurs soient retenues en mode recyclage, vous devez monter un filtre à charbon actif. Pour en savoir plus sur les différentes possibilités d'utilisation de l'appareil en mode recyclage, consultez la documentation ou contactez votre distributeur. Vous trouverez les accessoires nécessaires chez les distributeurs spécialisés, auprès de notre service après-vente ou sur la boutique en ligne,

Régler le ventilateur

Mise en marche

Pour sortir le tiroir-filtre, effleurez légèrement le centre de la poignée.

1 Allumer l'appareil à l'aide de la touche ÿ.

Le ventilateur démarre à la vitesse de ventilation

2 Les touches 1, 2, 3 ou Ž permettent de régler la

vitesse de ventilation en fonction des besoins.

Arrêt

Éteindre l'appareil à l'aide de la touche ÿ .

Page 31

Vitesse intensive

Ventilation intermittente

En cas de forte émission d'odeurs ou de vapeurs de cuisson, utiliser la vitesse de ventilation intensive.

1 Allumer l'appareil à l'aide de la touche ÿ.

Le ventilateur démarre à la vitesse de

ventilation 2. 2 Activer la ventilation intensive à l'aide de la

touche Ž .

Remarque : Si vous avez appuyé sur cette

touche alors que le ventilateur fonctionnait déjà

à la vitesse 1, 2 ou 3, le système électronique

revient automatiquement à la vitesse de

ventilation précédente après 5 minutes. 3 Pour arrêter la ventilation intensive avant les

5 minutes, appuyer sur la touche ÿ ou sur une

autre vitesse de ventilation.

Réglage de la durée

Vous pouvez régler la durée de fonctionnement de la ventilation intensive.

Durée Appuyer simultanément sur les

touches

3 minutes 5 minutes 10 minutes

Ž et 1 Ž et 2 Ž et 3

En cas de ventilation intermittente, l'appareil se met en marche automatiquement pendant cinq minutes toutes les heures.

1 Allumer l'appareil à l'aide de la touche ÿ .

Le ventilateur démarre à la puissance 2. La ventilation intermittente peut être utilisée à la puissance 1, 2 ou 3.

2 Appuyer deux fois sur la touche

temporisation ž . Remarque : Ce mode est indiqué par l'allumage

alternant de la touche ž avec la puissance correspondante.

3 Appuyer sur la touche ÿ pour arrêter la

ventilation intermittente.

Éclairage

Vous pouvez allumer et éteindre l’éclairage indépendamment de la ventilation.

Appuyer sur la touche @.

Régler la luminosité

Maintenir la touche @ enfoncée jusqu'à atteindre la luminosité souhaitée.

Le réglage par défaut à la livraison est de 5 minutes.

Fonction temporisation

La fonction de temporisation est possible pour toutes les puissances d'aspiration.

1 Appuyer tout d'abord sur la touche de la

puissance d'aspiration souhaitée : 1, 2, 3 ou Ž ,

puis sur la touche ž.

Remarques

‒ La durée de temporisation est de dix minutes

pour toutes les puissances d'aspiration. Une fois cette durée écoulée, la ventilation s'arrête automatiquement.

‒ Si l'éclairage est allumé, il restera allumé. 2 Pour arrêter prématurément la fonction de

temporisation, appuyer sur la touche ÿ.

Indicateur de saturation

L'indicateur de saturation œ du filtre à graisse clignote après 30 heures de fonctionnement.

▯ Le filtre à graisse doit être alors changé. Pour

en savoir plus sur le nettoyage du filtre à graisse métallique, consulter le chapitre Nettoyage et

entretien

▯ La touche œ permet de réinitialiser l'indicateur

de saturation lorsque celui-ci clignote.

Page 32

Nettoyage et entretien

9 AVERTISSEMENT

Risque de brûlures

L'appareil devient chaud pendant le fonctionnement, en particulier au niveau des ampoules. Laisser refroidir l'appareil avant de le nettoyer.

9 AVERTISSEMENT

Risque d’électrocution

Une infiltration d'humidité risque de provoquer un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, débrancher la fiche secteur ou disjoncter le fusible dans le tableau électrique.

9 AVERTISSEMENT

Risque de choc électrique

La pénétration d'humidité peut provoquer un choc électrique. Ne pas utiliser de nettoyeur à haute pression ou à vapeur.

9 AVERTISSEMENT

Risque de blessure

Les pièces se trouvant dans l'appareil peuvent présenter des arêtes vives. Porter des gants de protection.

Zone Produits de nettoyage

Inox Eau chaude additionnée de liquide

vaisselle : Nettoyer avec une lingette et sécher avec un chiffon doux.

Nettoyer les surfaces en inox seulement dans le sens de polissage du métal.

Des produits d'entretien spéciaux pour inox sont en vente au service après-vente ou dans les commerces spécialisés. Appliquer avec un chiffon doux une pellicule mince de produit d'entretien.

Surfaces laquées Eau chaude additionnée de liquide

vaisselle : Nettoyer avec une lingette humide et sécher avec un chiffon doux.

Ne pas utiliser de nettoyant pour inox.

Aluminium et plastique

Verre Nettoyant à vitres :

Éléments de commande

Nettoyant à vitres : Nettoyer avec un chiffon doux.

Nettoyer avec un chiffon doux. Ne pas utiliser de grattoir.

Eau chaude additionnée de liquide vaisselle : Nettoyer avec une lingette humide et sécher avec un chiffon doux.

Risque de détérioration de l'électronique par pénétration d'humidité. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.

Ne pas utiliser de nettoyant pour inox.

Nettoyage du filtre à graisse

Produits de nettoyage

Afin de ne pas endommager les différentes surfaces avec des produits de nettoyage inadaptés, respecter les indications du tableau. Ne pas utiliser

▯ de produits agressifs ou abrasifs, ▯ de produits de nettoyage fortement alcoolisés, ▯ de laine d'acier ni de tampons à récurer

abrasifs,

▯ de nettoyeurs haute pression ni de nettoyeurs à

vapeur.

Avant d'utiliser des lavettes éponges neuves, les rincer soigneusement.

Respecter les instructions et avertissements joints aux produits de nettoyage.

métallique

Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne concernant pas votre appareil peuvent y être décrits.

9 AVERTISSEMENT

Risque d'incendie

Les dépôts se trouvant dans le filtre à graisse peuvent s'enflammer.

Nettoyer le filtre à graisse au moins tous les 2 mois.

Ne jamais faire fonctionner l'appareil sans son filtre à graisse.

Page 33

Remarques

‒ N'utilisez pas de produits nettoyants agressifs,

contenant de l'acide ou de la lessive. ‒ Au moment du nettoyage des filtres à graisse

métalliques, nettoyez aussi la fixation des filtres

avec un chiffon humide, à l'intérieur de

l'appareil. ‒ Vous pouvez nettoyer les filtres à graisse

métalliques au lave-vaisselle ou à la main .

À la main :

Remarque : Pour les salissures tenaces, vous

pouvez utiliser un solvant à graisse spécial disponible en particulier sur la boutique en ligne.

▯ Faites tremper les filtres métalliques dans de

l'eau de vaisselle chaude.

▯ Pour le nettoyage, utilisez une brosse, puis

rincez bien les filtres.

▯ Laissez les filtres s'égoutter.

Au lave-vaisselle :

Retirer le filtre à graisse métallique

1 Ouvrez le verrouillage puis abaissez le filtre à

graisse métallique. En plaçant l’autre main sous le filtre à graisse métallique, interceptez ce dernier.

2 Sortez le filtre à graisse métallique de sa

fixation.

Remarque : Le nettoyage au lave-vaisselle peut provoquer de légères décolorations. Celles-ci n'ont aucune influence sur le fonctionnement des filtres à graisse métalliques.

▯ Ne pas laver les filtres à graisse métalliques très

encrassés avec de la vaisselle.

▯ Positionner les filtres à graisse métalliques pour

qu'ils jouent librement dans le lave-vaisselle. Ne

pas coincer les filtres à graisse métalliques.

Remarques

‒ La graisse peut s’accumuler dans le bas du

filtre à graisse métallique.

‒ Pour éviter que de la graisse ne goutte, tenez

le filtre à graisse métallique à l'horizontale. 3 Nettoyez le filtre à graisse métallique. Pour les appareils intégrant une plaque en verre

dans le tiroir-filtre :

▯ la plaque en verre peut se sortir aisément et

peut être nettoyée au lave-vaisselle.

▯ Pour la sortir, soulevez la plaque en verre avec

précaution.

Page 34

Mettre en place le filtre à graisse métallique

1 Mettre en place le filtre à graisse en métal.

Avec l’autre main sous le filtre à graisse en métal, intercepter ce dernier.

Anomalies, que faire ?

2 Basculer le filtre à graisse en métal vers le haut

puis enclencher le verrouillage.

Dans de nombreux cas, vous pourrez remédier vousmême facilement aux anomalies. Avant de contactez le service après-vente, veuillez vérifier les points suivants :

9 AVERTISSEMENT

Risque de choc électrique

Les réparations non conformes sont sources de danger. Les réparations et le remplacement des câbles endommagés doivent être confiés exclusivement à des techniciens de S.A.V. formés par nous. Si l'appareil est défectueux, débrancher la fiche d'alimentation secteur ou désactiver le coupe-circuit sur le tableau électrique. Appeler le S.A.V.

Tableau des anomalies

Anomalie Cause possi-

ble

L'appareil ne fonctionne pas

--------

La fiche d'alimentation n'est pas branchée

Panne d'électricité

Fusible défectueux

Solution

Brancher l'appareil au secteur

Vérifier si d'autres appareils de cuisine fonctionnent

Vérifier sur le tableau électrique si le fusible protégeant l'appareil est en bon état.

Lampes DEL

Le remplacement des DEL défectueuses doit être effectué exclusivement par le fabricant, le service après-vente ou un spécialiste agréé (installateur d'équipement électrique).

9 AVERTISSEMENT

Risque de blessure

La lumière des lampes DEL est très éblouissante et peut causer des lésions aux yeux (groupe de risque 1). Ne pas regarder plus de 100 secondes directement les lampes DEL allumées.

Page 35

Service après-vente

Accessoire

(non compris dans la livraison)

Si votre appareil a besoin d'être réparé, notre service après-vente se tient à votre disposition. Nous trouverons toujours une solution adaptée, aussi afin d’éviter des déplacements inutiles d'un technicien.

Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de mieux vous aider. Vous trouverez la plaque signalétique à l'intérieur de l'appareil (après avoir retiré le filtre à graisse en métal).

Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service aprèsvente.

N° E N° FD

Service après-vente

Veuillez noter que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.

Remarque : Ces instructions valent pour plusieurs variantes d’appareil. Il est possible que des accessoires spéciaux soient mentionnés et qu'ils ne soient pas compatibles avec votre appareil.

Remarque : Respectez les instructions de montage, chapitre Accessoires.

Équipement initial:

Module de recyclage de l'air CleanAir Filtre amovible pour module de recy-

AA210812 AA210110

clage CleanAir

Cadre d'affaissement :

Largeur de l'appareil 24 po (60 cm) AA210460

Cadre d'affaissement :

Largeur de l'appareil 36 po (90 cm) AA210490

Kit de montage :

Meuble supérieur 36 po (90 cm) AA210491

--------

Instructions d’installation

Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Demande de réparation et conseils en cas de dysfonctionnement

CA 877 442 4436

toll-free

Faites confiance à la compétence du fabricant. Ainsi vous êtes assurés que la réparation sera effectuée par des techniciens formés qui possèdent les pièces de rechange d’origine pour votre appareil.

Page 36

9 CONSIGNES DE SÉCURITÉ IMPORTANTES

LIRE ET CONSERVER CES INSTRUCTIONS

CONSIGNES DE SÉCURITÉ IMPORT

LIRE ET CONSERVER CES INSTRUCTIONS

INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC L'APPAREIL APRÈS UNE FOIS L'INSTALLATION TERMINÉE.

IMPORTANT : CONSERVER CES INSTRUCTIONS POUR L'USAGE DE L'INSPECTEUR ÉLECTRIQUE LOCAL.

AVERTISSEMENT

Si l’information de ce guide n’est pas suivie exactement, il peut en résulter un incendie ou un choc électrique causant des dommages à la propriété, des blessures ou la mort.

AVERTISSEMENT

ATTENTION – AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES, VEUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES : ‒ Les travaux d’installation et de raccordement

électrique doivent être effectués par une personne qualifiée, conformément aux codes et standards de construction, y compris ceux concernant le feu.

‒ Assurez-vous que l'aération est suffisante pour

permettre la combustion et l'évacuation des gaz par le conduit de cheminée d'un appareil à combustible afin de prévenir le refoulement d'air. Respectez les instructions du fabricant de l'appareil de chauffage et les normes de sécurité, comme celles publiées par la National Fire Protection Association (NFPA) et par la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), ainsi que par les autorités locales.

‒ Lorsque vous faites une ouverture dans un mur ou

un plafond, veillez à ne pas endommager les fils électriques ou les conduites qui y sont dissimulés.

‒ Les soufflantes canalisées doivent donner sur

l'extérieur.

AVERTISSEMENT

Pour l'installation de la hotte, vous devez respecter tous les règlements des entreprises de distribution d'électricité et de construction régionaux applicables.

AVERTISSEMENT

Risque d'incendie

Page 37

9 CONSIGNES DE SÉCURITÉ IMPORTANTES

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Risque d’incendie

AVERTISSEMENT

Pour réduire le risque de feu et pour évacuer correctement l'air, évacuez l'air vers l'extérieur. N'évacuez pas l'air dans les murs, les plafonds, les greniers, les vides sanitaires ou les garages.

AVERTISSEMENT

Remarque : Lorsque vous évaluez les exigences globales, vous devez tenir compte du système combiné d'aération de la maison au complet. Cette règle ne s'applique pas aux appareils de cuisson, comme les surfaces de cuisson et les fours.

ATTENTION

Appareil conçu exclusivement pour la ventilation générale. Ne pas utiliser pour évacuer des matières et vapeurs dangereuses ou explosives.

Risque d'endommagement par le reflux de condensat. Installer le canal d'évacuation d'air légèrement incliné vers le bas à partir de l'appareil (1° de pente).

Pour réduire les risques de feu, utiliser uniquement des gaines en métal.

AVERTISSEMENT

Sécurité de manipulation de l'appareil

Cet appareil est lourd et il faut au moins deux personnes ou l´équipement approprié pour le déplacer.

Certaines surfaces peuvent avoir des bords tranchants. Faire attention en étendant le bras derrière l’appareil ou en dessous.

AVERTISSEMENT

Risque de blessure

Si l'appareil n'est pas correctement fixé au mur, il risque de tomber. Tous les éléments de fixation doivent être montés solidement et de façon sûre.

Page 38

9 CONSIGNES DE SÉCURITÉ IMPORTANTES

LIRE ET CONSERVER CES INSTRUCTIONS

Codes et normes de sécurité

Cet appareil est conforme à la version la plus récente de l'une ou plusieurs des normes suivantes :

▯ UL 507 - Ventilateurs électrique (Electric Fans) ▯ CAN/CSA C22.2 No. 113 - Ventilateurs et

soufflantes (Fans and Ventilators)

Il incombe à l’installateur de déterminer si des exigences et/ou normes additionnelles s´appliquent pour des installations spécifiques.

Sécurité électrique

AVERTISSEMENT

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de courtcircuit électrique, la mise à la terre réduira le risque de choc électrique en offrant au courant électrique un fil d'évacuation. Cet appareil est muni d'un cordon électrique comportant un conducteur de terre et une prise de mise à la terre. La fiche doit être branchée dans une prise qui a été installée et mise à la terre de façon appropriée.

Pour les appareils dotés d'un cordon et d'une fiche, ne pas couper ou enlever la broche de mise à la terre. Le cordon doit être branché dans une prise de courant adaptée de type mise à la terre pour éviter tout risque d'électrocution. S'il y a un doute en ce qui concerne la mise à la terre de la prise murale, le client devra s'adresser à un électricien qualifié.

S'il y a lieu, conformément au Code national de l'électricité (ou au Code canadien de l'électricité), cet appareil doit être installé sur un circuit de dérivation séparé.

AVERTISSEMENT

Pour réduire le risque de feu ou de choc électrique, ne pas utiliser cet aérateur avec un variateur de vitesse à semi-conducteur.

Installateur – Indiquer au propriétaire l’emplacement du disjoncteur ou du fusible. Identifier sa position pour pouvoir le retrouver facilement.

Avant l'installation, mettre l'appareil hors service au panneau de service. Verrouiller le panneau d'entrée d'électricité pour éviter que le courant ne soit accidentellement rétabli.

AVERTISSEMENT

Une mise à la terre inadéquate peut entraîner un risque de choc électrique. Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre ou si vous avez des doutes quant à la qualité de la mise à la terre. N'utilisez pas de rallonge. Si le cordon d'alimentation est trop court, demandez à un électricien d'installer une prise à proximité de l'appareil. .

AVERTISSEMENT

Avant de brancher un cordon électrique ou de mettre l'appareil sous tension, s'assurer que les commandes sont en position d'ARRÊT.

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES, VEUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES : ‒ Utilisez cet appareil seulement de manière

conforme à l'usage prévu par le fabricant. Si vous avez des questions, contactez le fabricant.

‒ Avant le nettoyage ou l'entretien de l'appareil,

mettez-le hors tension sur le tableau électrique et verrouillez les dispositifs de sectionnement afin d'empêcher toute remise sous tension accidentelle. S'il est impossible de verrouiller les dispositifs de sectionnement, fixez de manière sûre au tableau électrique un dispositif d'alerte bien visible , par exemple une étiquette.

S'assurer que l'appareil est installé et mis à la terre par un technicien qualifié. L'installation, les connexions électriques et la mise à la terre doivent être conformes à tous les codes applicables.

Page 39

AVERTISSEMENT

Risque de choc électrique

Les pièces se trouvant dans l'appareil peuvent présenter des arêtes vives. Le cordon de branchement peut être endommagé. Ne pas couder ni coincer le cordon de branchement pendant la pose.

Avant de commencer

Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne concernant pas votre appareil peuvent y être décrits.

Outils et pièces nécessaires

Sécurité apparentée concernant l'équipement

L’utilisation sécuritaire n’est garantie que si l’installation de la table de cuisson se fait par un spécialiste conformément à ces instructions. L’installateur est responsable de tout dommage résultant d’une installation incorrecte.

Ne jamais modifier ni altérer la configuration de l'appareil. Par exemple, ne pas retirer les pieds de nivellement, les panneaux, les couvercles de câblage ou les fixations/vis antibasculement.

Avertissements de la Proposition 65 de l’État de la Californie

AVERTISSEMENT

▯ Décamètre à ruban ▯ Crayon ▯ Tournevis Torx TX20 ▯ Perceuse avec les forets suivants : 5/16" (8 mm) ▯ Niveau à bulle ▯ Ruban en aluminium (NE PAS utiliser un ruban

isolant)

▯ Canal d'évacuation d'air (la configuration

dépend de la situation de montage).

▯ Vis à tôle supplémentaires (si nécessaires pour

l'installation du conduit d'évacuation)

Pièces comprises

Appareil de largeur 24 po (60 cm) :

[

Ce produit contient des produits chimiques connus de l’État de la Californie pour causer le cancer, des anomalies congénitales ou d’autres problèmes de reproduction.

[

[

Page 40

Appareil de largeur 36 po (90 cm) :

[

[

PP

[

PP

[

[

La distance entre la surface de rangement sur la table de cuisson et le dessous de la hotte ne doit pas être inférieure à 430 mm (17 po) pour les tables de cuisson électriques et à 650 mm (25^ po) pour les cuisinières à gaz ou combinées.

Si les instructions d'installation de l'appareil de cuisson au gaz spécifient une plus grande distance, celle-ci doit être prise en compte.

Distances de sécurité

9 AVERTISSEMENT

Risque d’incendie

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Veuillez respecter les indications relatives à votre appareil de cuisson. Si votre table de cuisson combine des foyers gaz et électrique, l’écart maximal s’applique. L'appareil ne peut jouxter que sur un côté un meuble haut ou une paroi. La distance vers la paroi ou le meuble haut doit être d'au moins 2" (50 mm).

êPP

PP

Instructions générales

▯ Cet appareil s'installe dans le meuble supérieur. ▯ Accessoires spéciaux (par ex. pour le mode

Recirculation de l’air) : tenez compte de la notice d’installation les accompagnant.

▯ Les surfaces de l’appareil sont fragiles. Lors de

l’installation, évitez de les endommager.

Page 41

Mode évacuation

9 AVERTISSEMENT

Danger de mort

Il y a risque d'intoxication par réaspiration des gaz de combustion. L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra consulter un ramoneur compétent dans votre quartier.

Préparation du meuble

▯ Le meuble d'encastrement doit être aligné à

l'horizontale et présenter une capacité de charge suffisante.

▯ Le poids max. de la hotte aspirante est de 18 kg.

Dimensions de l'appareil et distances de sécurité

▯ Tenez compte des dimensions de l'appareil. ▯ Respectez les distances de sécurité.

Si les instructions d'installation des appareils de cuisson au gaz indiquent une distance différente, tenez toujours compte de la distance la plus grande.

Si l’air sortant traverse la paroi extérieure, il faudrait utiliser un caisson télescopique mural.

Conduit d'évacuation

Remarque : Le fabricant de l’appareil décline toute

garantie en cas de réclamation imputable à des problèmes liés au parcours des conduits.

▯ L'appareil atteindra un rendement supérieur si le

conduit d'évacuation est court et droit et que son diamètre est grand.

▯ Si les tuyaux d'évacuation sont longs, présentent

de nombreux coudes ou ont un diamètre inférieur à 6 po (150 mm), la puissance maximale d'aspiration ne sera pas atteinte et le ventilateur fera plus de bruit.

▯ Les tuyaux rigides ou souples constituant le

conduit d'évacuation doivent être en matériau ininflammable.

Tuyaux ronds

Nous recommandons un diamètre intérieur de 6 po (150 mm), avec un minimum de 4 _ po (120 mm).

Le meuble d'encastrement doit résister à des températures jusqu'à 194° F (90 °C). La stabilité du meuble d'encastrement doit aussi être assurée après les travaux de découpe.

Cette hotte aspirante est prévue pour être montée dans un meuble haut avec les dimensions suivantes :

Largeur 24" (600 mm) Profondeur Profondeur min. 13 ¾" (350 mm) avec cadre d'affais-

Hauteur Hauteur min. 24" (600 mm) avec module de recy-

1 Pratiquez la découpe pour le conduit

d'évacuation. Pour ce faire, réalisez une ouverture dans le plafond ou à l'arrière du meuble d'encastrement avec une encoche supplémentaire pour le câble secteur.

min. 12 5/8" (320 mm)

semen min. 16 9/16" (420 mm)

clage CleanAir

Gaines plates

La section intérieure doit correspondre au diamètre des tuyaux ronds.

Ø 6 po (150 mm) env. 27^ pouce carré (177 cm

Ø 4 _ po (120 mm) env. 26_ pouce carré (113 cm

)

▯ Les gaines plates ne doivent pas présenter de

dévoiements trop importants.

▯ Pour raccorder des tuyaux de diamètres

différents, utiliser du ruban d’étanchéité.

èç¼ʓʘ

PP

)

Page 42

2 Si présent, retirez le fond du meuble. Tracez les

points de fixation sur les parois intérieures du meuble et pré-percez-les avec un poinçon. Utilisez l'élément de fixation joint pour tracer les points de fixation.

PP

ë

PLQèè¼ʓʘ

PP



PP

ʌ¼ʓʘ

ç¼ʚ

PP

PP

Épaisseur de paroi du corps : 3/4" (19 mm) 1 Dépliez la patte au niveau des deux éléments de

fixation.

2 Vissez les éléments de fixation à gauche et à

droite sur le corps.

3 Retirez les pattes sous les éléments de

fixation. ª

ëPP

èç¼ʓʘPP

[

Préparation de l'appareil

Épaisseur de paroi du corps : 5/8" (16 mm) 1 Vissez les éléments de fixation à gauche et à

droite sur le corps. ¨

2 Retirez les pattes sous les éléments de

fixation. ©

ʌ¼ʚPP

[

Branchez le câble secteur fourni à l'appareil.

Page 43

Branchement électrique

Installation

9 AVERTISSEMENT

Risque de choc électrique

Les pièces se trouvant dans l'appareil peuvent présenter des arêtes vives. Le cordon de branchement peut être endommagé. Ne pas couder ni coincer le cordon de branchement pendant la pose.

Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartiment intérieur de l’appareil; pour y accéder, retirez le filtre à graisse en métal.

Longueur du câble de branchement : env. 1,30 m

(4] pied).

Cet appareil est conforme aux dispositions CE régissant l’antiparasitage.

9 AVERTISSEMENT

Risque d’électrocution

À tout moment il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit être raccordé impérativement à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après montage ou si un raccordement fixe est indispensable, il faut prévoir côté secteur un dispositif de coupure omnipolaire avec un écartement des contacts d'au moins X po (3 mm). Le raccordement doit être exclusivement effectué par un électricien qualifié.

Le courant admissible des disjoncteurs divisionnaires, la taille des câbles et les connexions doivent être conformes aux exigences du Code électrique national ou du Code électrique canadien ainsi qu'à tous les codes et règlements locaux.

Ce apparail est relié avec une fiche

▯ La fiche doit être conforme aux normes NEMA

pour fiches et prises de courant.

▯ L'appareil doit être correctement mis à la terre. ▯ La fiche d'alimentation doit être au minimum du

type 6-20 P (2 broches, 3 fils avec terre).

▯ Le branchement de la fiche doit être fait

exclusivement par un électricien qualifié.

▯ Poser une prise de courant avec terre

conformément à la réglementation, à environ 27" (700 mm) au-dessus du sol derrière l'appareil. La prise de courant doit rester accessible après la pose de l'appareil.

Accrochage de l'appareil

1 Accrochez et nivelez l'appareil. ¨ 2 Mesurez la distance entre l'appareil et le mur et

reportez-la sur la baguette murale.

3 Si nécessaire, raccourcissez la baguette murale

à la dimension requise. ©

Décrochage de l'appareil

Remarque : Avant de décrocher l'appareil, protégez

la table de cuisson avec une partie d'emballage en polystyrène.

1 Enfoncez le boulon de fixation avec un tournevis

plat et tournez à 90 ° jusqu'à ce qu'il s'encliquète. ¨

2 Enfoncez légèrement le boulon de fixation avec

les doigts et tournez jusqu'à ce qu'il s'enlève du boîtier avec les ressorts. Placez ce faisant l'autre main en dessous du boîtier. ©

Page 44

9 ATTENTION

Les boulons de fixation et les ressorts peuvent se détacher par à-coups.

$ %

4 Vissez fermement la baguette murale.

 

3 Retirez l'appareil avec précaution.

[

5 Remettez en place les ressorts et les boulons de

fixation. Remarque : Les éléments de fixation à gauche

et à droite de l'appareil doivent être mobiles.

Montage final

1 Accrochez l'appareil. ¨ 2 Bloquez les boulons de fixation à gauche et à

droite. ©

3 Encliquetez les capuchons à gauche et à

droite. ª

4 Établissez le raccordement électrique.

Remarque : Le corps de la hotte aspirante peut être

paré à l'intérieur du meuble supérieur. Sachant qu'il faut tenir compte des points suivants :

‒ Le fond intermédiaire ne doit pas reposer sur le

corps de la hotte aspirante.

‒ Le parement avant ne doit pas être fixé au corps. ‒ La facilité d'accès pour le changement du filtre

et le service après-vente doit être garantie.

Page 45

Largeur de l'appareil 36" (90 cm) :

Dépose de l'appareil

Vissez également l'appareil sur les meubles supérieurs latéraux.

ʐ¼ʓʘPP

Fixez les jonctions des conduits

Remarque : En cas d'utilisation d'un tuyau en

aluminium, lissez au préalable la zone de raccordement.

Tuyau d'évacuation Ø 6 po (150 mm) (diamètre recommandé)

1 Retirez la connexion électrique. 2 Retirez les jonctions des conduits. 3 Démontez les filtres à graisse métallique. 4 Ôtez les capuchons des fixations.

5 Décrochez l'appareil voir la section

« Décrochage de l'appareil ».

Fixez le tuyau d'évacuation directement contre le manchon d’évacuation puis étanchéifiez.

Tuyau d'évacuation Ø 4¾ po (120 mm) 1 Fixez le manchon réducteur directement contre

le manchon d’évacuation.

2 Fixez le tuyau d'évacuation contre le manchon

réducteur.

3 Étanchéifiez les deux zones de jonction de

manière appropriée.

Page 46

Índice

Instrucciones de uso y montaje

Manual de instrucciones 47

Definiciones de Seguridad 47 INSTRUCCIONES DE SEGURIDAD IMPORTANTES 48

Indicaciones generales 48 Seguridad para evitar incendios 48 Prevención de quemaduras 49 Seguridad de los niños 49 Seguridad en la limpieza 50 Seguridad durante su uso 50 Instalación y mantenimiento adecuados 50 Advertencias en virtud de la Proposición 65 del

estado de California 51 Causas para los daños 52 Protección del medio ambiente 52

Ahorro de energía 52 Modos de funcionamiento 53

Funcionamiento con extracción de aire 53

Circulación del aire 53 Operar el equipo 53

Operar el equipo 53

Ajustar el ventilador 53

Nivel intensivo 54

Función de inercia 54

Ventilación a intervalos 54

Iluminación 54

Indicador de saturación 54 Limpieza y mantenimiento 55 ¿Qué hacer en caso de fallas? 57 Servicio al Cliente 58

Accesorio 58

Instrucciones de instalación 58

INSTRUCCIONES DE SEGURIDAD IMPORTANTES 59

Seguridad con el manejo del electrodoméstico 60 Códigos y normas de seguridad 61 Seguridad con la electricidad 61 Seguridad relacionada con los equipos 62 Advertencias en virtud de la Proposición 65 del estado de California 62

Antes de empezar 62

Herramientas y piezas necesarias 62 Piezas incluidas 62 Distancias de seguridad 63

Información general 64

Funcionamiento con extracción de aire 64 Conducto de escape 64

Preparación de los muebles 65

Preparar el aparato 66 Conexión eléctrica 66 Instalar 67

Enganchar el aparato 67

Montaje final 68

Desmontar el aparato 69

Page 47

Manual de instrucciones

Encontrará más información sobre productos, accesorios, piezas de repuesto y servicios en internet: www.gaggenau.com y también en la tienda online: www.gaggenau-eshop.com

Definiciones de Seguridad

9 ADVERTENCIA

Esto indica que se pueden producir lesiones graves o la muerte si no se cumple con esta advertencia.

9 ATENCION

Esto indica que pueden producirse lesiones leves o moderadas si no se cumple con esta advertencia.

AVISO: Esto indica que puede producirse un daño al electrodoméstico o a la propiedad como resultado de la falta de cumplimiento de este aviso.

Nota: Esto lo alerta sobre información y/o consejos importantes.

Page 48

9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA Y CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD I

LEA Y CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA

Su nuevo electrodoméstico ha sido diseñado para ser seguro y confiable si recibe el cuidado adecuado. Lea atentamente todas las instrucciones antes de usarlo. Estas precauciones reducirán el riesgo de quemaduras, descarga eléctrica, incendio y lesiones a personas. Al utilizar electrodomésticos de cocina, se deben tomar precauciones de seguridad básicas, incluidas las que se encuentran en las páginas siguientes.

Indicaciones generales

Una vez retirado el embalaje, revise el aparato. No lo conecte si ha sufrido daños durante el transporte.

ATENCION

Solo para la ventilación general. No utilizar para la extracción de sustancias y vapores peligrosos o explosivos.

No utilice ningún ventilador que tenga el cable o la clavija dañados. Deseche el ventilador o entréguelo a un taller autorizado para su inspección y/o reparación.

No tender el cable por debajo de moquetas. No tapar el cable con alfombras, felpudos ni similares. No pasar el cable por debajo de muebles o electrodomésticos. Tender el cable alejado de la zona de paso y en un lugar donde no implique peligro de tropiezo.

En el caso de que su ropa se prenda fuego, arrójese al piso y ruede de inmediato para extinguir las llamas.

Seguridad para evitar incendios

Siempre tenga un detector de humo en funcionamiento cerca de la cocina.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO OCASIONADO POR LA GRASA EN LA ESTUFA: a) Nunca deje las unidades de la superficie sin

vigilancia en valores altos. Los derrames por hervor producen humos y salpicaduras grasosas que pueden prenderse fuego. Caliente los aceites despacio a temperaturas bajas o medianas.

b) Siempre encienda la campana al cocinar a una

temperatura alta.

c) Limpie los ventiladores extractores con

frecuencia. No se debe permitir la acumulación de la grasa en el ventilador ni en el filtro.

d) Use el tamaño de cacerola adecuado. Siempre

use utensilios de cocina apropiados para el

tamaño del elemento de la superficie. No flambee alimentos bajo la campana no decorativa ni trabaje con la llama abierta. Cuando está encendida, la campana extractora atrae las llamas hacia el filtro. ¡Siempre existe el riesgo de incendio debido a los depósitos en el filtro de grasa!

Sofoque las llamas provocadas por alimentos que se prenden fuego, que no sean incendios ocasionados por grasa, con bicarbonato de sodio. Nunca use agua en incendios ocasionados al cocinar.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS EN CASO DE INCENDIO OCASIONADO POR GRASA EN LA ESTUFA, SIGA ESTAS INDICACIONES: ‒ SOFOQUE LAS LLAMAS con una tapa que ajuste

correctamente, una placa para galletas u otra bandeja de metal; luego, apague la hornilla. ASEGÚRESE DE PREVENIR LAS QUEMADURAS. Si las llamas no se apagan de inmediato, EVACUE EL ÁREA Y LLAME AL DEPARTAMENTO DE BOMBEROS.

‒ NUNCA LEVANTE UNA OLLA EN LLAMAS ya que

se puede quemar.

‒ NO USE AGUA, ni toallas o repasadores

húmedos, ya que puede ocasionar una violenta explosión por vapor.

‒ Use un extinguidor SÓLO si:

‒ Sabe que tiene un extinguidor Clase ABC y ya

sabe cómo usarlo.

‒ El incendio es pequeño y se limita al área

donde se originó.

‒ Alguien llamó al departamento de bomberos. ‒ Puede combatir el incendio de espaldas a una

salida.

Page 49

9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA Y CONSERVE ESTAS INSTRUCCIONES

Tenga un extinguidor de incendio disponible, cerca, en un área fácilmente visible y accesible, cerca del electrodoméstico.

Si es posible, no ponga el sistema de ventilación en funcionamiento si hay un incendio en la placa. Pero no atraviese el fuego con la mano para apagarla.

ADVERTENCIA

Peligro de incendio

Los depósitos de grasa en el filtro de grasa se pueden incendiar.

Limpie el filtro de grasa por lo menos cada dos meses.

Nunca haga funcionar el equipo sin filtro de grasa.

ADVERTENCIA

Peligro de incendio

Los depósitos de grasa en el filtro de grasa se pueden incendiar. Nunca trabaje con flama abierta cerca del equipo (por ejemplo con platillos flameados). Solamente instale el equipo cerca de un fogón para sustancias sólidas (p. ej. madera o carbón) si está disponible una cubierta cerrada que no se pueda quitar. No deben volar las chispas.

ADVERTENCIA

Riesgo de incendio

Cuando se usan simultáneamente varios quemadores de gas se genera mucho calor. El aparato de ventilación puede dañarse o incendiarse. El aparato de ventilación solo puede combinarse con quemadores de gas que no superen una potencia total máxima de 61,000 Btu/hr (18 kW). Al exceder la potencia total de 41,000 Btu/hr (12 kW) se deben observar los reglamentos locales respecto a la ventilación del área, tamaño del área y combinación con aparatos de ventilación en el modo de aire de extracción o aire de circulación.

ADVERTENCIA

Peligro de incendio

El aceite y la grasa calientes son altamente inflamables. Nunca deje aceite ni grasa calientes sin supervisión. Nunca extinga un incendio con agua. Apague la zona de cocina. Sofoque las llamas con cuidado con una tapa, una manta ignífuga o un objeto similar.

ADVERTENCIA

Riesgo de incendio

Los quemadores de gas en los que no se haya colocado ningún recipiente para cocinar encima, generan gran cantidad de calor durante su funcionamiento. Eso puede dañar o incendiar el aparato de ventilación situado encima. Utilizar los quemadores de gas únicamente colocando encima recipientes para cocinar.

ADVERTENCIA

Peligro de incendio

Cuando se usan simultáneamente varios fogones de gas se genera mucho calor. Eso puede dañar o incendiar el aparato de ventilación situado encima. No utilizar simultáneamente durante más de 15 minutos dos zonas de cocción de gas con una llama grande. Un quemador grande con más de 17,000 Btu/hr (5 kW) (wok) equivale a la potencia de dos quemadores de gas.

Prevención de quemaduras

ADVERTENCIA

Riesgo de quemaduras

Al estar en funcionamiento, las partes accesibles se calientan mucho. Nunca toque las partes calientes. Mantenga alejados a los niños.

Seguridad de los niños

Cuando los niños tienen la edad adecuada para utilizar el electrodoméstico, es responsabilidad legal de los padres o tutores legales asegurarse de que reciban las instrucciones sobre prácticas seguras por parte de personas calificadas.

Retire toda la cinta y el embalaje antes de usar el electrodoméstico. Destruya el embalaje después de desembalar el electrodoméstico. Nunca deje que los niños jueguen con el material de embalaje.

Page 50

9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA Y CONSERVE ESTAS INSTRUCCIONES

No deje que nadie se suba, pare, incline, siente o cuelgue de cualquier parte de un electrodoméstico, especialmente una puerta, cajón calentador o cajón para almacenamiento. Esto puede dañar el electrodoméstico, y la unidad puede caerse y, posiblemente, causar lesiones graves.

No permita que niños utilicen este electrodoméstico, a menos que sean supervisados de cerca por un adulto. Los niños y las mascotas no deben quedar solos o sin vigilancia en el área donde se utilice el electrodoméstico. Nunca se les debe permitir jugar cerca del electrodoméstico, independientemente de que esté en funcionamiento o no.

ATENCION

Los objetos de interés para niños no deben almacenarse en un electrodoméstico, en gabinetes sobre un electrodoméstico ni en la placa antisalpicaduras. Si los niños se suben a un electrodoméstico para alcanzar estos objetos, podrían sufrir lesiones graves.

ADVERTENCIA

Riesgo de lesiones

Los objetos situados sobre el aparato pueden caerse. No colocar objetos sobre el aparato.

ADVERTENCIA

Riesgo de lesiones

La luz de las luces LED es muy deslumbrante y puede dañar los ojos (grupo de riesgo 1). No mirar más de 100 segundos directamente a las luces LED encendidas.

Instalación y mantenimiento adecuados

Pídale al instalador que le muestre la ubicación del disyuntor o el fusible. Márquela para recordarla más fácilmente.

Seguridad en la limpieza

ADVERTENCIA

Asegúrese de que todo el electrodoméstico (incluidos los filtros de grasa y los focos, si corresponde) se haya enfriado y la grasa se haya solidificado antes de intentar limpiar cualquier parte del electrodoméstico.

No use limpiadores a vapor para limpiar el aparato.

Seguridad durante su uso

ADVERTENCIA

No repare ni reemplace ninguna parte del electrodoméstico, a menos que esté específicamente recomendado en este manual. Nunca modifique ni altere la construcción del electrodoméstico. La instalación, servicio técnico o mantenimiento incorrectos pueden causar lesiones o daños materiales. Consulte este manual para su orientación. Remita todas las reparaciones a un centro de servicio técnico autorizado por la fábrica.

Este electrodoméstico debe ser correctamente instalado y conectado a tierra por un técnico calificado. Conéctelo sólo a una toma de corriente eléctrica correctamente conectada a tierra. Para obtener más información, consulte las Instrucciones de instalación.

Este electrodoméstico ha sido diseñado para uso doméstico normal únicamente. No está aprobado para uso en exteriores. Consulte la garantía. Si tiene alguna pregunta, comuníquese con el fabricante.

No almacene ni utilice productos químicos corrosivos, vapores, materiales inflamables ni productos no alimenticios dentro de este electrodoméstico ni cerca de él. Está específicamente diseñado para calentar o cocinar alimentos. El uso de productos químicos corrosivos al calentar o limpiar dañará el electrodoméstico y podría causar lesiones.

No utilice este electrodoméstico si no funciona correctamente o si ha sido dañado. Comuníquese con un centro de servicio técnico autorizado.

No repare ni cambie ninguna parte del electrodoméstico, a menos que se recomiende específicamente en este manual. Remita todas las reparaciones a un centro de servicio técnico autorizado por la fábrica.

Page 51

9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA Y CONSERVE ESTAS INSTRUCCIONES

ATENCION

La grasa acumulada en los filtros puede volver a derretirse y entrar en la abertura de ventilación.

ATENCION

Apague la alimentación eléctrica en el disyuntor antes de retirar un foco dañado. No toque los focos inmediatamente después de que hayan estado en uso. Los focos permanecen calientes durante varios minutos.

ADVERTENCIA

Asegúrese de que el electrodoméstico y las luces se hayan enfriado, y de que la alimentación eléctrica del electrodoméstico esté apagada antes de cambiar el (los) foco(s). No hacerlo podría ocasionar una descarga eléctrica o quemaduras. La lente (si viene incorporada) debe estar en su lugar al usar el electrodoméstico. La lente (si viene incorporada) sirve para proteger el foco contra roturas. La lente (si viene incorporada) es de vidrio. Manipúlela con cuidado para que no se rompa. El vidrio roto podría causar una lesión.

ADVERTENCIA

Evite la intoxicación por monóxido de carbono: proporcione una entrada de aire suficiente para que los gases de la combustión no vuelvan a ingresar en la habitación. Una caja de entrada/salida de aire en la pared por sí sola no garantiza que no se superará el valor límite.

Nota: Al evaluar el requisito total, se debe tener en cuenta el sistema de ventilación combinado para todo el hogar. Esta norma no se aplica al uso de aparatos de cocina, como parrillas y hornos.

Advertencias en virtud de la Proposición 65 del estado de California

ADVERTENCIA

Este producto contiene una o más sustancias químicas que el estado de California sabe que provocan cáncer, defectos congénitos, u otro daño reproductivo.

Las superficies ocultas pueden tener bordes filosos. Proceda con cuidado al intentar tomar el electrodoméstico por la parte trasera o desde abajo.

ADVERTENCIA

Cuando se utiliza la campana en modo de aire de escape simultáneamente con un quemador diferente que también usa la misma chimenea (como calentadores a gas, aceite o carbón, calentadores de flujo continuo, calentadores de agua) se debe asegurar que haya un suministro de aire fresco suficiente para las necesidades de combustión del quemador. La operación segura es posible siempre que la subpresión de la habitación donde está instalado el quemador no supere los 4 Pa (0.04 mbar). Esto es posible si el aire de combustión puede circular a través de aberturas que no puedan trabarse, como ser en puertas y ventanas, y a través de cajas de entrada/salida de aire en la pared, o mediante otras medidas técnicas, como enclavamiento recíproco, etc.

Page 52

Causas para los daños

Protección del medio ambiente

AVISOS:

▯ Peligro de daños por corrosión. Encender

siempre el aparato cuando se vaya a cocinar con

el fin de evitar la formación de agua

condensada. El agua condensada puede

conllevar daños por corrosión.

▯ Peligro de daños por humedad que penetre en

el sistema eléctrico. Nunca limpie los elementos

de operación con trapos mojados.

▯ Daño en la superficie por limpieza inadecuada.

Limpie las superficies de acero inoxidable

solamente en dirección del tallado original. No

utilice limpiador para acero inoxidable para

elementos de servicio.

▯ Daño en la superficie por productos de limpieza

agresivos o por frotación. Nunca use productos

de limpieza agresivos o por frotación.

▯ Peligro de daños por recirculación del vapor

condensado. Instalar el canal de salida de aire

del aparato ligeramente inclinado hacia abajo

(1° de desnivel).

Su nuevo aparato presenta una gran eficiencia energética. Aquí se ofrecen consejos sobre cómo manejar el aparato ahorrando más energía y cómo desecharlo correctamente.

Saque el equipo de su empaque y elimine éste de forma ecológica.

Ahorro de energía

▯ Al cocinar se debe asegurar suficiente entrada

de aire para que la campana extractora trabaje eficientemente y con poco ruido.

▯ Adaptar la velocidad del ventilador a la

intensidad de los vapores de cocción. Utilizar la velocidad intensiva solo en caso necesario. Una menor velocidad del ventilador significa menor consumo de energía.

▯ Si hay demasiado vapor de cocción, seleccionar

oportunamente una mayor velocidad del ventilador. Los vapores de cocción ya distribuidos en la cocina hacen que el funcionamiento de la campana extractora sea más prolongado.

▯ Desconectar la campana extractora cuando ya

no se necesite.

▯ Desconectar la iluminación cuando ya no se

necesite.

▯ Limpiar y, en caso dado, reemplazar el filtro en

los intervalos indicados para aumentar la eficacia de la ventilación y evitar un riesgo de incendio.

Page 53

Modos de funcionamiento

Operar el equipo

Este equipo se puede utilizar en funcionamiento con extracción de aire o con funcionamiento de circulación de aire.

Funcionamiento con extracción de aire

El aire aspirado se depura a través de filtros antigrasa y se evacua al exterior mediante un sistema de conductos.

Nota: La emisión de los gases no se debe canalizar hacia una chimenea de humo o de gases de escape que esté en funcionamiento, ni hacia un tiro que sirva para sacar el aire de las habitaciones donde haya equipos con fuego.

▯ Si los gases de escape se van a canalizar hacia

una chimenea de humo o de gases de escape

que no esté en funcionamiento, se tiene que

conseguir la aprobación del especialista en

chimeneas correspondiente.

▯ Si las emisiones de gases se canalizan a través

del muro externo, se tiene que utilizar una caja

telescópica para muros.

Nota: Encender la campana extractora al empezar a cocinar y apagarla unos minutos después de haber finalizado con las tareas de cocción. De esta manera se neutralizarán con gran efectividad los vapores que se desprenden al cocinar.

Operar el equipo

Tablero de control

Explicación

Ventilador encendido/apagado

1 Nivel de ventilador 1 2 Nivel de ventilador 2 3 Nivel de ventilador 3

Nivel intensivo

Función de marcha en inercia

Indicador de saturación

Luz encendida/apagada

Ajustar el ventilador

Circulación del aire

El aire aspirado se limpia con un filtro de grasas y un filtro de carbón activado, y se vuelve a canalizar hacia la cocina.

Nota: Para controlar los olores en el aire en circulación se tiene que instalar un filtro de carbón activado. Las diferentes posibilidades de operar el equipo con circulación de aire las puede consultar de la información del folleto, o consultando a su distribuidor autorizado. Los accesorios necesarios para ello los puede conseguir en el comercio especializado, en el departamento de servicio al cliente, o en la tienda en línea.

Conectar

Para extraer el cajón del filtro, presionar levemente la maneta por el centro.

1 Encender el aparato con la tecla ÿ.

El ventilador se pone en marcha en el nivel 2.

2 Ajustar el nivel de ventilación de acuerdo con la

situación de cocción con las teclas 1, 2, 3 o Ž.

Desconexión

Apagar el aparato con la tecla ÿ .

Page 54

Nivel intensivo

Ventilación a intervalos

En caso de fuertes olores y vapores, utilizar el nivel intensivo.

1 Encender el aparato con la tecla ÿ.

El ventilador se pone en marcha en el nivel 2.

2 Encender el nivel intensivo con la tecla Ž .

Nota: Si se ha pulsado la tecla mientras está

funcionando la ventilación en el nivel 1, 2 o 3, el

sistema electrónico vuelve automáticamente al

nivel de ventilación previamente seleccionado

transcurridos 5 minutos. 3 Para finalizar el nivel intensivo antes de tiempo,

pulsar la tecla ÿ o la tecla de otro nivel de

ventilador.

Ajustar la duración del ciclo de cocción

Se puede ajustar la duración del ciclo cocción, transcurrida la cual, el nivel intensivo se apaga automáticamente.

Duración Pulsar las teclas simultáneamente

3 minutos 5 minutos 10 minutos

En el estado de suministro vienen ajustados 5 minutos.

Ž y 1 Ž y 2 Ž y 3

En la ventilación a intervalos el aparato se conecta automáticamente durante cinco minutos por cada hora.

1 Encender el aparato con la tecla ÿ .

El ventilador arranca en el nivel 2. La ventilación a intervalos se puede utilizar en el nivel 1, 2 o 3.

2 Pulsar dos veces la tecla de marcha en inercia

ž .

Nota: Este modo de funcionamiento se indica con la iluminación alterna de la tecla ž con el nivel correspondiente.

3 Pulsar la tecla ÿpara finalizar la ventilación a

intervalos.

Iluminación

La iluminación se puede encender y apagar de forma independiente de la ventilación.

Pulsar la tecla @.

Ajuste del brillo

Mantener pulsada la tecla @ hasta conseguir el brillo deseado.

Indicador de saturación

Función de inercia

La función de marcha en inercia está disponible en cualquier nivel de ventilación.

1 Pulsar primero la tecla del nivel de ventilador

deseado 1, 2, 3 o Ž y a continuación la tecla

ž.

Notas

‒ El tiempo de desconexión automática es de

diez minutos en todos los niveles de ventilador. La ventilación se apagará automáticamente una vez finalizado ese tiempo.

‒ Si la iluminación está conectada, seguirá

encendida.

2 Para finalizar la función de marcha en inercia

antes de tiempo, pulsar la tecla ÿ.

Transcurridas 30 horas de funcionamiento, parpadea el indicador de saturación œ del filtro antigrasa.

▯ En ese momento se deben limpiar los filtros

metálicos antigrasa. La limpieza del filtro de metal antigrasa se explica en el capítulo

Limpieza y cuidados del aparato.

▯ Restablecer el indicador de saturación con la

tecla œmientras parpadea.

Page 55

Limpieza y mantenimiento

9 ADVERTENCIA

Peligro de quemaduras

El aparato se calienta durante el funcionamiento, sobre todo en la zona de las lámparas. Antes de proceder a la limpieza del aparato, dejar que se enfríe.

9 ADVERTENCIA

Peligro de descarga eléctrica

Si penetra humedad puede causar una descarga eléctrica. Limpiar el aparato solo con un paño húmedo. Antes de la limpieza hay que desconectar el enchufe o los fusibles de la caja de fusibles.

9 ADVERTENCIA

Peligro de descarga eléctrica

La humedad penetrante puede causar una descarga eléctrica. No use una hidrolavadora ni un limpiador por vapor.

9 ADVERTENCIA

Peligro de lesiones

Los componentes dentro del equipo pueden tener bordes filosos. Utilice guantes protectores.

Zona Productos de limpieza

Acero inoxidable Agua caliente con jabón:

Limpiar con una bayeta y secar con un paño suave.

Limpiar las superficies de acero inoxidable siempre en la dirección del pulido.

Puede adquirir productos de limpieza de acero especiales en el Servicio de asistencia técnica o en comercios especializados. Aplicar una capa muy fina del producto de limpieza con un paño suave.

Superficies barnizadas

Aluminio y plástico

Cristal Limpiacristales:

Elementos de mando

Agua caliente con jabón: Limpiar con una bayeta húmeda y secar con un paño suave.

No usar limpiadores para acero inoxidable.

Limpiacristales: Limpiar con un paño suave.

Limpiar con un paño suave. No utilizar rascadores para vidrio.

Agua caliente con jabón: Limpiar con una bayeta húmeda y secar con un paño suave.

Peligro de daños por humedad en el interior del sistema electrónico. Elementos de mando: No limpiarlos nunca con un paño húmedo.

No usar limpiadores para acero inoxidable.

Limpiar los filtros metálicos para

Productos de limpieza

A fin de no dañar las distintas superficies con productos de limpieza inapropiados, consultar las indicaciones de la tabla. No usar en ningún caso:

▯ productos de limpieza abrasivos o corrosivos ▯ productos de limpieza con un alto contenido

alcohólico

▯ estropajos o esponjas de fibra dura ▯ limpiadores de alta presión o por chorro de

vapor

Lavar a fondo las bayetas nuevas antes de usarlas.

Respetar todas las instrucciones y avisos que incluyen los productos de limpieza.

grasa

Este manual es válido para distintas versiones del aparato. Es posible que se describan características de equipamiento que sean aplicables a su aparato.

9 ADVERTENCIA

Peligro de incendio

Los depósitos de grasa en el filtro de grasa se pueden incendiar.

Limpie el filtro de grasa por lo menos cada dos meses.

Nunca haga funcionar el equipo sin filtro de grasa.

Page 56

Notas

‒ No use productos de limpieza agresivos, o que

contengan ácidos o lejía. ‒ Al limpiar los filtros metálicos para grasa, limpie

también el soporte de los filtros en el equipo

con un trapo húmedo. ‒ Los filtros metálicos los puede lavar en la

máquina lavavajillas o a mano.

A mano:

Nota: En caso de suciedad rebelde, se puede usar

un solvente especial para la grasa. Este producto se puede solicitar en la tienda en línea.

▯ Deje que los filtros metálicos para grasa se

aflojen en agua caliente con jabón para trastes .

▯ Utilice un cepillo para lavarlos, y después

enjuague bien los filtros.

▯ Permita que se escurran bien los filtros

metálicos.

2 Extraer el filtro de metal antigrasa del soporte.

En el lavavajillas:

Nota: La limpieza en el lavavajillas podría conllevar

ligeras decoloraciones. Esto no afecta al funcionamiento normal de los filtros de metal antigrasa.

▯ No lavar los filtros de metal antigrasa junto con

el resto de la vajilla si están muy sucios.

▯ Colocar debidamente los filtros de metal

antigrasa en el lavavajillas. Los filtros de metal

antigrasa no deben quedar aprisionados.

Desmontar el filtro de metal antigrasa

1 Quitar el bloqueo y abatir el filtro de metal

antigrasa. Agarrar por debajo el filtro de metal

antigrasa con la otra mano.

Notas

‒ La grasa puede acumularse en la parte

inferior del filtro de metal antigrasa.

‒ Sujetar el filtro de metal antigrasa en

posición horizontal para evitar que gotee grasa.

3 Limpiar el filtro de metal antigrasa.

Aparatos con placa de vidrio en el cajón del filtro:

▯ La placa de vidrio puede extraerse con facilidad

y lavarse en el lavatrastes.

▯ Para extraer la placa de vidrio, levantarla con

cuidado.

Page 57

Montar el filtro de metal antigrasa

1 Colocar el filtro de metal antigrasa.

Agarrar por debajo el filtro de metal antigrasa

con la otra mano.

¿Qué hacer en caso de fallas?

2 Plegar hacia arriba el filtro de metal antigrasa y

fijar el bloqueo.

Muchas veces podrá solucionar fácilmente usted mismo los fallos que aparezcan. Antes de llamar al servicio técnico, tome en cuenta las siguientes indicaciones.

9 ADVERTENCIA

Peligro de descarga eléctrica

Las reparaciones no profesionales son peligrosas. Solamente un técnico de servicio al cliente entrenado por nosotros puede realizar las reparaciones y cambiar las conexiones dañadas. Si el equipo presenta defectos, saque el enchufe o desconecte el fusible de la caja de fusibles. Comuníquese con el servicio al cliente.

Tabla de fallas

Falla Posible causa Solución

El equipo no funciona.

--------

El enchufe no está conectado

Corte de luz Verificar si están funcio-

Fusible defectuoso

Conectar el equipo a la red eléctrica

nando los demás aparatos de la cocina

Revisar en la caja de fusibles si está bien el fusible del equipo

Luces LED

La sustitución de las luces LED debe encomendarse siempre al fabricante, al Servicio de asistencia técnica o a profesionales autorizados (instaladores electricistas).

9 ADVERTENCIA

Riesgo de lesiones

La luz de las luces LED es muy deslumbrante y puede dañar los ojos (grupo de riesgo 1). No mirar más de 100 segundos directamente a las luces LED encendidas.

Page 58

Servicio al Cliente

Accesorio

(no incluido de serie)

Nuestro Servicio de Asistencia Técnica se encuentra a su disposición siempre que necesite la reparación de su aparato. Nosotros encontraremos la solución adecuada, incluso para evitar desplazamientos innecesarios de los técnicos.

Indicar el número de producto (E) y el de fabricación (FD) para obtener un asesoramiento calificado. La placa de características con la numeración se encuentra en el interior del aparato (desmontar el filtro de metal antigrasa).

A fin de evitarse molestias llegado el momento, le recomendamos anotar los datos de su aparato así como el número de teléfono del Servicio de Asistencia Técnica en el siguiente apartado.

N.º de producto (E) N.° de fabricación (FD)

Servicio de Asistencia Técnica

Recuerde que, en caso de manejo incorrecto, la asistencia del personal del Servicio de Asistencia Técnica no es gratuita, incluso aunque esté dentro del período de garantía.

Nota: Este manual es válido para distintas variantes del aparato. Es posible que se muestren accesorios especiales que no correspondan a su aparato.

Nota: Prestar atención a las instrucciones de montaje para los accesorios.

Equipo inicial:

Módulo de recirculación de aire CleanAir

AA210812

AA210110 Filtro de repuesto para módulo de recirculación de aire CleanAir

Marco de reducción:

Anchura del aparato 24" (60 cm) AA210460

Marco de reducción:

Anchura del aparato 36" (90 cm) AA210490

Juego de montaje:

Armario superior 36" (90 cm) AA210491

--------

Instrucciones de instalación

Las señas de las delegaciones internacionales figuran en la lista adjunta de centros y delegaciones del Servicio de Asistencia Técnica Oficial.

Solicitud de reparación y asesoramiento en caso de averías

US 877 442 4436

toll-free

Confíe en la competencia del fabricante. De esa forma se asegura de que la reparación se lleva a cabo por personal técnico debidamente instruido, equipado con las piezas originales y de repuesto necesarias para su aparato.

Page 59

9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA Y CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD I

LEA Y CONSERVE ESTAS INSTRUCCIONES

INSTALADOR: DEJE ESTAS INSTRUCCIONES CON EL ELECTRODOMÉSTICO CUANDO HAYA FINALIZADO LA INSTALACIÓN.

IMPORTANTE: CONSERVE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR DE ELECTRICIDAD LOCAL.

ADVERTENCIA

Si no sigue la información de este manual exactamente, se puede ocasionar un incendio o una descarga eléctrica que puede causar daños materiales o lesiones personales.

ADVERTENCIA

ADVERTENCIA – PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELÉCTRICO O LESIONES A LAS PERSONAS, OBSERVE LAS SIGUIENTES RECOMENDACIONES ‒ El trabajo de instalación y el cableado eléctrico

deben realizarse por personal calificado conforme a todos los códigos y estándares aplicables, incluyendo construcción contra incendios.

‒ Se requiere suficiente aire para la combustión y

escape adecuado de gases por el conducto (chimenea) del equipo que quema combustible para evitar la contracorriente. Siga la directriz y las normas de seguridad del fabricante de equipos de calefacción, como las publicadas por La Asociación Nacional para la Protección contra Incendios (NFPA, por sus siglas en inglés) y la Sociedad Americana de Ingenieros en Calefacción, Refrigeración y Aire Acondicionado (ASHRAE, por sus siglas en inglés) y las autoridades locales correspondientes.

‒ Al cortar o perforar la pared o el techo, no dañe

el cableado eléctrico u otras instalaciones ocultas.

‒ Los ventiladores entubados siempre deben ser

ventilados hacia el exterior.

ADVERTENCIA

Al instalar la campana, deben cumplirse las reglamentaciones aplicables de las compañías de suministro de energía y las reglamentaciones regionales de construcción.

ADVERTENCIA

Peligro de incendio

Page 60

9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA Y CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA

Riesgo de incendio

ADVERTENCIA

Para reducir el riesgo de incendio y para hacer que el aire salga al exterior correctamente, asegúrese de que haya un conducto que lo dirija hacia afuera. No dirija el aire de salida hacia lugares cerrados, espacios dentro de paredes, techos, áticos, huecos sanitarios o garajes.

ADVERTENCIA

Nota: Al evaluar el requisito total, se debe tener en cuenta el sistema de ventilación combinado para todo el hogar. Esta norma no se aplica al uso de aparatos de cocina, como parrillas y hornos.

ATENCION

Solo para la ventilación general. No utilizar para la extracción de sustancias y vapores peligrosos o explosivos.

Peligro de daños por recirculación del vapor condensado. Instalar el canal de salida de aire del aparato ligeramente inclinado hacia abajo (1° de desnivel).

ADVERTENCIA

A fin de reducir el riesgo de incendio, utilizar únicamente conducciones de metal.

ADVERTENCIA

Seguridad con el manejo del electrodoméstico

La unidad es pesada y se requieren al menos dos personas o un equipo adecuado para trasladarla.

Las superficies ocultas pueden tener bordes filosos. Proceda con cuidado al intentar tomar el electrodoméstico por la parte trasera o desde abajo.

ADVERTENCIA

Riesgo de lesiones

Si el aparato no está fijado correctamente a la pared, puede caerse. Todos los elementos de fijación deben montarse debidamente.

Page 61

9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA Y CONSERVE ESTAS INSTRUCCIONES

Códigos y normas de seguridad

Este electrodoméstico cumple con la última versión de una o más de las siguientes normas:

▯ UL 507 - Ventiladores eléctricos (Electric Fans) ▯ CAN/CSA C22.2 No. 113 - Ventiladores (Fans

and Ventilators)

Es responsabilidad del instalador determinar si se aplican otros requisitos y/o normas en instalaciones específicas.

Seguridad con la electricidad

ADVERTENCIA

INSTRUCCIONES PARA LA CONEXIÓN A TIERRA

Este aparato debe estar conectado a tierra. En caso de un cortocircuito eléctrico, la conexión a tierra reduce el riesgo de descarga eléctrica proporcionando un cable de escape para la corriente eléctrica. Este aparato viene equipado con un cable con un enchufe de conexión a tierra. El enchufe debe colocarse en una toma de corriente adecuada que esté correctamente instalada y conectada a tierra.

Para los electrodomésticos equipados con cable y enchufe, no corte ni retire la espiga de conexión a tierra. Debe enchufarse en un receptáculo de conexión a tierra compatible para evitar descargas eléctricas. Si tiene alguna duda respecto de si el receptáculo de pared está correctamente conectado a tierra, el cliente debe solicitar la verificación de un electricista calificado.

Si el Código Nacional Eléctrico (o el Código Eléctrico Canadiense) así lo requiere, este electrodoméstico debe instalarse en un circuito derivado por separado.

ADVERTENCIA

Para reducir el riesgo de choque eléctrico, no use este ventilador con ningún dispositivo de control de velocidad de estado sólido.

El instalador debe mostrar al propietario la ubicación del disyuntor o el fusible. Márquela para recordarla más fácilmente.

Antes de realizar la instalación, apague la alimentación eléctrica en el panel de servicio. Trabe el panel de servicio para impedir que se encienda accidentalmente la alimentación eléctrica.

ADVERTENCIA

La incorrecta conexión a tierra puede causar una descarga eléctrica. Consulte a un electricista calificado si no comprende la totalidad de las instrucciones de conexión a tierra o si tiene alguna duda respecto de si el aparato está correctamente conectado a tierra. No use un cable de extensión. Si el cable de alimentación eléctrica es demasiado corto, solicite a un electricista calificado que instale una toma de corriente cerca del aparato.

ADVERTENCIA

Antes de enchufar un cable eléctrico o apagar la fuente de alimentación eléctrica, asegúrese de que todos los controles se encuentren en la posición OFF (Apagado).

PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELÉCTRICO O LESIONES A LAS PERSONAS, OBSERVE LAS SIGUIENTES RECOMENDACIONES: ‒ Utilice esta unidad sólo de la manera indicada

por el fabricante. Si tiene preguntas, póngase en contacto con el fabricante.

‒ Antes de reparar o limpiar la unidad, desconecte

el suministro eléctrico en el panel de servicio y bloquee el servicio desconectando las conexiones para evitar que se encienda accidentalmente. Cuando no pueda bloquearse la desconexión del servicio, coloque un aviso prominente de advertencia, como un letrero, en el panel de servicio.

Asegúrese de que el electrodoméstico sea correctamente instalado y conectado a tierra por un técnico calificado. La instalación, las conexiones eléctricas y la conexión a tierra deben cumplir con todos los códigos correspondientes.

Page 62

ADVERTENCIA

Peligro de descarga eléctrica

Los componentes dentro del equipo pueden tener bordes filosos. Puede dañarse el cable de conexión. No retorcer ni constreñir el cable durante la instalación.

Antes de empezar

Este manual es válido para distintas versiones del aparato. Es posible que se describan características de equipamiento que sean aplicables a su aparato.

Herramientas y piezas necesarias

Seguridad relacionada con los equipos

Retire toda la cinta y el embalaje antes de usar el electrodoméstico. Destruya el embalaje después de desembalar el electrodoméstico. Nunca deje que los niños jueguen con el material de embalaje.

Se garantiza la seguridad de uso de la placa solamente si es instalada por un especialista de acuerdo con estas instrucciones de instalación. El instalador es responsable de cualquier daño que se produzca debido a la instalación incorrecta.

Nunca modifique ni altere la construcción del electrodoméstico. Por ejemplo, no retire las patas niveladoras, paneles, cubiertas para cables ni soportes/tornillos antivuelco.

Advertencias en virtud de la Proposición 65 del estado de California

▯ Cinta métrica ▯ Lápiz ▯ Desarmador Torx TX20 ▯ Taladro con las siguientes brocas: 5/16" (8 mm) ▯ Nivel de burbuja ▯ Cinta de aluminio (NO usar cinta aislante) ▯ Conducto de salida de aire (la configuración

depende de la situación de montaje).

▯ Además, tornillos para chapa (en caso de que

sea necesario para la instalación del conducto de salida del aire)

Piezas incluidas

Electrodoméstico de ancho 24" (60 cm):

ADVERTENCIA

Este producto contiene una o más sustancias químicas que el estado de California sabe que provocan cáncer, defectos congénitos, u otro daño reproductivo.

[

[

[

Page 63

Electrodoméstico de ancho 36" (90 cm):

[

[

PP

[

PP

[

[

La distancia entre las superficies de apoyo sobre la placa de cocción y la parte inferior de la campana extractora no debe ser menor que 17 pulg (430 mm), en caso de placas de cocción eléctricas, y 25^ pulg (650 mm), en caso de estufas de gas o combinadas.

Cuando las instrucciones de instalación de la estufa de gas establecen una distancia mayor, esta deberá tenerse en cuenta.

Distancias de seguridad

9 ADVERTENCIA

Riesgo de incendio

Los depósitos de grasa del filtro antigrasa pueden prenderse. Hay que respetar las distancias de seguridad estipuladas para evitar una condensación del calor. Se deben tener en cuenta las indicaciones del recipiente de cocción. Si se utilizan conjuntamente zonas de cocción de gas y eléctricas, aplicará la distancia indicada más grande. Solo un lado del aparato debe instalarse directamente junto al gabinete en alto o pared. La distancia respecto a la pared o al gabinete en alto debe ser por lo menos de 2" (50 mm).

PP

êPP

Page 64

Información general

▯ Este aparato está diseñado para su instalación

en un armario superior.

▯ Para accesorios especiales adicionales (p. ej.,

para el funcionamiento con recirculación de aire) se han de tener en cuenta las instrucciones de instalación correspondientes.

▯ Las superficies del aparato son sensibles. Evitar

daños durante la instalación.

Funcionamiento con extracción de aire

Conducto de escape

Nota: La garantía del fabricante del aparato no

cubre las reclamaciones que se atribuyan al segmento de conductos.

▯ El aparato alcanza su potencia óptima con un

conducto de salida de aire rectilíneo y corto, que tenga un diámetro lo más grande posible.

▯ Mediante conductos de salida de aire largos y

rugosos, con muchos codos o con un diámetro inferior a 6” (150 mm), no se consigue la capacidad de aspiración óptima y los ruidos del ventilador serán mayores.

▯ Los tubos o las mangueras para el tendido del

conducto de salida del aire deben estar fabricados con material no inflamable.

9 ADVERTENCIA

¡Riesgo de muerte!

Los gases de combustión que se vuelven a aspirar pueden ocasionar intoxicaciones. La salida de aire no debe transmitirse ni a una chimenea de humos o gases de escape en servicio ni a un hueco que sirva como ventilación de los recintos de instalación de equipos calefactores. Si la salida de aire se va a evacuar en una chimenea de humos o gases de escape que no está en servicio, será necesario contar previamente con la aprobación correspondiente del técnico competente de la zona.

Si la salida de aire se evacua mediante la pared exterior, se deberá utilizar un pasamuros telescópico.

Conductos redondos

Se recomienda un diámetro interior de 6” (150 mm); el diámetro mínimo es de 4_” (120 mm) en todo caso.

Conductos planos

La sección interior debe corresponder al diámetro de los conductos redondos.

6” (150 mm) Ø; aprox. 27^ pulg. cuadrada (177 cm

4_” (120 mm) Ø; aprox. 26_ pulg. cuadrada (113 cm

)

▯ Los conductos planos no deben presentar

desvíos pronunciados.

▯ Si los diámetros del conducto difieren de lo

anteriormente mencionado, utilizar cintas sellantes.

)

Page 65

Preparación de los muebles

▯ El mueble empotrado debe orientarse

horizontalmente y debe ser suficientemente resistente.

▯ El peso máximo de la campana extractora es de

40 lb (18 kg).

2 Retirar el panel inferior del armario si cuenta

con él. Trazar los puntos de fijación en los interiores del armario y marcarlos con un buril. Para marcar los puntos de fijación, utilizar la pieza de fijación adjunta.

PP

ë

Dimensiones del aparato y distancias de seguridad

▯ Prestar atención a las dimensiones del aparato. ▯ Tener en cuenta las distancias de seguridad.

En caso de que la distancia indicada en las instrucciones de instalación de los aparatos de cocción por gas sea diferente, tener siempre en cuenta la distancia más grande.

Los muebles empotrados deben ser resistentes a temperaturas de hasta 194° F (90 °C). La estabilidad del mueble empotrado debe quedar garantizada incluso tras el trabajo de corte.

Esta campana extractora debe montarse en un armario superior con las siguientes dimensiones:

Anchura 24" (600 mm) Profundidad Profundidad min. 13 ¾" (350 mm) con marco de

Altura Altura min. 24" (600 mm) con módulo de recir-

min. 12 5/8" (320 mm)

reducción min. 16 9/16" (420 mm)

culación de aire CleanAir

PLQèè¼ʓʘ

PP



PP

ʌ¼ʓʘ

PP

ç¼ʚ

PP

Grosor de la pared del cuerpo : 5/8" (16 mm) 1 Fijar con tornillos las piezas de fijación situadas

a la izquierda y derecha del cuerpo. ¨

2 Extraer las lengüetas inferiores de las piezas de

fijación. ©

1 Hacer el corte para el tubo de salida de aire.

Para ello, realizar un orificio en el panel superior o posterior del armario de montaje con una perforación adicional para el cable de alimentación.

èç¼ʓʘ

PP

ʌ¼ʚPP

[

Page 66

Grosor de la pared del cuerpo: 3/4" (19 mm) 1 Abatir las lengüetas situadas en ambos lados de

las piezas de fijación. ¨

2 Fijar con tornillos las piezas de fijación situadas

a la izquierda y derecha del cuerpo.

3 Extraer las lengüetas inferiores de las piezas de

fijación. ª

Conexión eléctrica

9 ADVERTENCIA

Peligro de descarga eléctrica

Los componentes dentro del equipo pueden tener bordes filosos. Puede dañarse el cable de conexión. No retorcer ni constreñir el cable durante la instalación.

ëPP

èç¼ʓʘPP

Preparar el aparato

Conectar el cable de alimentación incluido al aparato.

[

Los datos de conexión necesarios figuran en la etiqueta de características ubicada en el interior del aparato (para ello, desmontar el filtro de metal antigrasa).

Longitud del cable de conexión: aprox. 4] ft (1.30 m)

Este aparato cumple con las disposiciones en materia de supresión de interferencias de la CE.

9 ADVERTENCIA

Riesgo de descarga eléctrica

Debe ser posible desenchufar el aparato de la red eléctrica en cualquier momento. El aparato solo podrá conectarse a una toma de corriente de instalación reglamentaria y provista de toma a tierra. Si una vez realizado el montaje del aparato, el enchufe no está suficientemente cerca o se necesita una conexión fija, la instalación debe contar con un dispositivo de separación omnipolar con una distancia de contacto mínima de X“ (3 mm). Encomendar la ejecución de la conexión fija exclusivamente a personal electrotécnico.

El amperaje máximo de los disyuntores derivados, la sección de los cables y las conexiones deben ser conformes con los requisitos del Reglamento electrotécnico nacional o el Reglamento eléctrico canadiense, así como con todos los demás reglamentos y disposiciones locales.

Page 67

Este aparato tiene conexión con un enchufe

▯ El enchufe debe ser conforme con las

CONFIGURACIONES NEMA PARA ENCHUFES Y CAJAS.

▯ El aparato debe estar debidamente conectado a

tierra.

▯ El enchufe debe ser, como mínimo, de tipo 6-

20 P (puesta a tierra de 2 polos y 3 conductores).

▯ La conexión del enchufe debe ser realizada

únicamente por un técnico electricista cualificado.

▯ Instalar una base de enchufe aprox. 27"

(700 mm) por encima del suelo y detrás del aparato de acuerdo con la normativa. Debe garantizarse el acceso a la base de enchufe después de su instalación.

Enganchar el aparato

Nota: Antes de descolgar el aparato, proteger la

placa de cocción con un trozo de poliestireno del embalaje.

1 Presionar el perno de fijación con un

destornillador plano y girarlo 90° hasta que se desenclave. ¨

2 Presionar levemente y girar el perno de fijación

9 ATENCION

El perno de fijación y el resorte pueden soltarse de manera brusca.

Instalar

Enganchar el aparato

1 Enganchar y nivelar el aparato. ¨ 2 Medir la distancia del aparato a la pared y

marcarla en el listón terminal de la pared.

3 En caso necesario, acortar el listón terminal de

$ %

 

Page 68

3 Extraer con cuidado el aparato.

Montaje final

1 Enganchar el aparato. ¨ 2 Asegurar los pernos de fijación a la derecha e

izquierda.

3 Enganchar los tapones protectores a la

izquierda y la derecha. ª

4 Atornillar el listón terminal de la pared.

[

5 Volver a colocar los resortes y los pernos de

fijación. Nota: Las piezas de fijación situadas a la

izquierda y derecha del aparato deben poder moverse.

4 Establecer la conexión eléctrica.

Nota: La carcasa de la campana extractora puede

taparse dentro del armario superior. Para ello debe prestarse atención a lo siguiente:

‒ El panel intermedio no debe reposar sobre la

carcasa de la campana extractora.

‒ No debe fijarse el revestimiento delantero a la

carcasa.

‒ Debe preverse la posibilidad de acceso para el

cambio de filtro y los trabajos del Ser. Aten. Cliente.

Page 69

Anchura del aparato 36" (90 cm):

Desmontar el aparato

Atornillar también el aparato a los armarios superiores laterales.

ʐ¼ʓʘPP

Fijar las uniones del tubo

Nota: Si se utiliza un tubo de aluminio, pulir

previamente la zona de conexión.

Conducto de salida de aire Ø 6" (150 mm) (tamaño recomendado)

1 Soltar la conexión eléctrica. 2 Soltar las uniones del tubo. 3 Desmontar el filtro metálico antigrasa. 4 Retirar los tapones protectores de las fijaciones.

5 Descolgar el aparato, ver el apartado

«Descolgar el aparato».

Fijar sellar el tubo de aire de salida directamente en la tubuladura de aire.

Tubo de salida de escape Ø 4¾" (120 mm) 1 Fijar la pieza reductora directamente en la

tubuladura de aire.

2 Fijar el conducto de salida de aire en la pieza

reductora.

3 Sellar adecuadamente los dos puntos de unión.

Page 70

Page 71

Page 72

Gaggenau

BSH Home Appliance Corporation 1901 Main Street, Suite 600 Irvine, CA 92614 +1.877.442.4436 USA www.gaggenau-usa.com

Gaggenau Hausgeräte GmbH

Carl-Wery-Straße 34 81739 München GERMANY

9001151282 en-us, es-mx, fr-ca (951124)

*9001151282*
