Fusion FLTV-D19H11, FLTV-D22H11, FLTV-D24H11 User manual

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Телевизор цветного изображения с

жидкокристаллическим экраном и светодиодной

подсветкой

FLTV-D19H11 • FLTV-22DH11 • FLTV-24DH11

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ

Меры безопасности и меры предосторожности ................................................................ 3

Комплектация ........................................................................................................................ 6

Основные элементы управления телевизором и их назначение ..................................... 7

Пульт дистанционного управления ..................................................................................... 9

Подготовка телевизора к работе ......................................................................................... 12

Основные операции .............................................................................................................. 20

Настройка телевизора .......................................................................................................... 22

1. Меню настроек телеканалов ....................................................................................... 23

2. Меню настроек изображения ..................................................................................... 24

3. Меню настроек звука ................................................................................................... 25

4. Меню настроек таймера .............................................................................................. 25

5. Меню дополнительных настроек ............................................................................... 26

6. Меню настроек ПК ........................................................................................................ 26

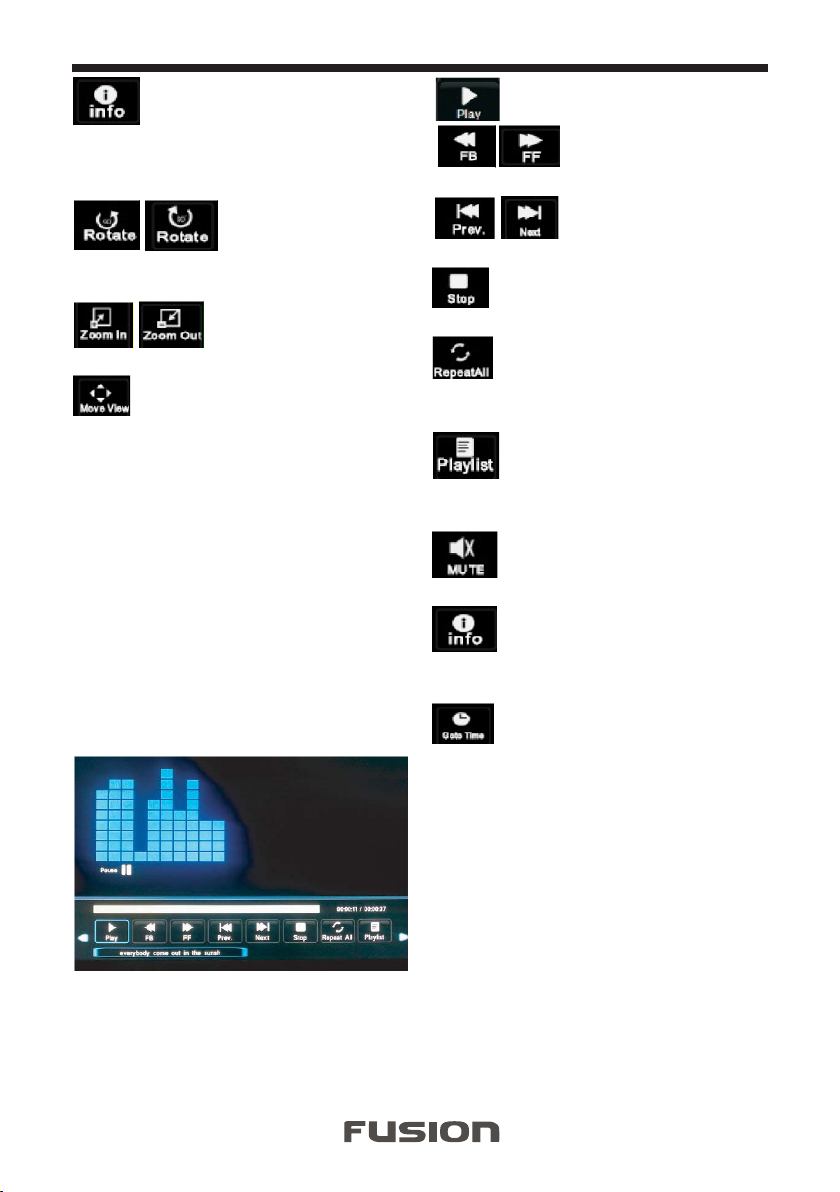

Управление воспроизведением с устройств USB и карт памяти ...................................... 27

Управление воспроизведением дисков .............................................................................. 31

Поиск и устранение простых неисправностей .................................................................... 41

Безопасная утилизация ........................................................................................................ 44

Чистка и уход ......................................................................................................................... 45

Технические характеристики ................................................................................................ 45

Благодарим Вас за выбор продукции, выпускаемой под торговой маркой FUSION. Мы рады предложить Вам изделия, разработанные и изготовленные в соответствии с

высокими требованиями к качеству, функциональности и дизайну. Мы уверены, что Вы будете довольны приобретением изделия от нашей фирмы.

ПРИМЕЧАНИЕ:

Все изображения в данном руководстве приведены в качестве примеров, реальное изделие может отличаться от изображения.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

ПРЕДУПРЕЖДЕНИЕ!

Во избежание возникновения возгорания или поражения электрическим током не используйте телевизор под дождем или не подвергайте телевизор воздействию влаги. Исключайте попадание капель и брызг на телевизор, а также не устанавливайте сосуды с жидкостями, например вазы, на телевизор.

ПРЕДУПРЕЖДЕНИЕ!

Телевизор находится под высоким напряжением!

Во избежание поражения электрическим током не пытайтесь разобрать телевизор или устранить неисправность самостоятельно. Обращайтесь за помощью в сертифицированные специализированные сервисные центры.

Этот значок указывает на то, что телевизор находится под высоким напряжением и возможно поражение электрическим током.

Этот значок указывает на важные инструкции по использованию устройства, отраженные в руководстве по эксплуатации.

МЕРЫ БЕЗОПАСНОСТИ И ПРЕДОСТОРОЖНОСТИ

Электричество может выполнять множество полезных функций, но оно также может причинять вред и повреждать имущество при неправильном использовании. При разработке и производстве данного телевизора безопасность эксплуатации была приоритетом, однако неправильная эксплуатация может привести к поражению электрическим током и возгоранию. Для вашей безопасности и продления срока службы изделия, пожалуйста, внимательно прочитайте данное руководство перед использованием, а также установкой, эксплуатацией и чисткой телевизора. Внимательно изучите данное руководство по эксплуатации. Перед началом эксплуатации телевизора все положения данного руководства должны быть прочитаны и поняты. Данное руководство нужно сохранить, чтобы обращаться к нему в дальнейшем. Обращайте особое внимание на предупреждения, размещенные на корпусе телевизора и в данном руководстве. Следуйте всем указаниям, приведенным в данном руководстве. Применяйте только рекомендованные производителем приспособления и аксессуары. Использование несоответствующих приспособлений и аксессуаров может стать причиной неисправности или несчастного случая. При подключении телевизора для соблюдения мер безопасности не используйте розетки устаревшего типа (без заземления). Подсоединение производите с использованием полярной вилки или вилки с заземляющими контактами к заземленным розеткам.



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

телевизор падал или имеются повреждения на его корпусе.

Телевизор должен быть подсоединен к источнику переменного тока 220–240 В, 50/60 Гц. Ни в коем случае не подсоединяйте телевизор к источнику постоянного тока или любому другому источнику питания, характеристики которого отличаются от указанных. При приближении грозы или если Вы не планируете использовать телевизор длительный период, то выньте кабель питания из розетки и отсоедините штекер антенны от телевизора. После полного отключения телевизора от электросети индикатор питания будет гореть еще 30 секунд. До тех пор пока он не погаснет, вы не сможете повторно включить телевизор. Не допускайте перегибание и зажим кабеля питания, особенно в местах выхода кабеля из телевизора и соединения кабеля с вилкой. Вилка питания телевизора используется как размыкающее устройство, поэтому розетка, к которой подключен кабель питания, должна быть легкодоступна. Избегайте превышения нагрузки на розетку электропитания и удлинители. Перегрузка может послужить причиной возгорания или поражения электрическим током.

По вопросам технического обслуживания и ремонта обращайтесь только в сертифицированные специализированные сервисные центры. Обслуживание требуется тогда, когда телевизор поврежден каким-либо образом (поврежден кабель питания или вилка, на телевизор пролита жидкость или внутрь попал посторонний предмет), если телевизор попал под дождь или находился во влажных условиях, работает не так, как указано в данном руководстве, в его работе произошли существенные изменения,

или попытка выполнить ремонт самостоятельно лишают права на гарантийный ремонт и могут привести к серьезным травмам или даже вызвать поражение электрическим током, а также стать причиной возникновения пожара.

телевизор или на подставку или не толкали его. При монтаже телевизора на стене убедитесь в том, что строго соблюдаются инструкции изготовителя. Используйте только те крепежные приспособления, которые рекомендованы изготовителем.

неустойчивой тележке, подставке, треноге или на шатком столе. Размещение телевизора на неустойчивых подставках может привести к падению телевизора, что может и вызвать травму или повреждение. Используйте только тележку, подставку, треногу, кронштейн или стол, которые рекомендованы изготовителем или продаются вместе с телевизором. Когда используется тележка, будьте аккуратны при перемещении тележки совместно с телевизором, чтобы избежать травм вследствие его опрокидывания. Неожиданные остановки, чрезмерные усилия и неровности поверхности пола могут привести к падению телевизора с тележки.

Открытие задней крышки

Следите, чтобы дети не залезали на

Не размещайте телевизор на



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Для дополнительной защиты данного телевизора при грозовой погоде или когда не планируется его использование в течение длительного времени, отключите телевизор от розетки питания и отсоедините антенный кабель. Это предотвратит повреждение телевизора от молнии или из-за перепадов напряжения.

Не используйте телевизор вблизи воды, например, рядом с раковиной, мойкой или стиральной машиной, во влажном подвале, вблизи бассейна и т. д. После транспортировки в условиях низкой температуры перед включением телевизора дайте выдержку около часа при комнатной температуре, не включайте телевизор сразу, так как это приведет к образованию конденсата, что может вызвать пожар, поражение электрическим током или другие последствия. Не размещайте на телевизоре тяжелые посторонние предметы и сосуды с жидкостями. Не устанавливайте на телевизор источники открытого огня, например, горящие свечи, так как это может привести к выходу телевизора из строя или к его возгоранию. Перед чисткой телевизора выньте кабель питания из розетки. Нельзя чистить телевизор жидкими или аэрозольными чистящими средствами. Для очистки используйте чистую слегка влажную мягкую ткань.

Не закрывайте вентиляционные и другие отверстия, так как недостаточная вентиляция может вызвать перегрев и сокращение срока службы телевизора. Не размещайте телевизор на кровати, диване, ковре или другой аналогичной мягкой поверхности, так как при этом могут быть заблокированы вентиляционные отверстия. Данный телевизор не предусматривает установку внутри закрытого пространства, поэтому не размещайте телевизор в закрытом месте, таком, как шкаф для книг или стеллаж, если не обеспечена нормальная вентиляция. Не устанавливайте телевизор вблизи источников тепла, таких как батареи центрального отопления, тепловые радиаторы, обогреватели, печи или другие устройства (включая усилители), генерирующие тепло.

Никогда не вставляйте посторонние предметы в вентиляционные отверстия и открытые части телевизора. При эксплуатации телевизора используется высокое напряжение. Попадание посторонних предметов внутрь телевизора может послужить причиной поражения электрическим током и привести к повреждению деталей телевизора. Использование видео игр или других внешних источников сигнала, генерирующих неподвижное изображение в течение 10 минут и более, может оставить неустранимые последствия в виде следов этого изображения на экране телевизора. Аналогичные последствия могут вызвать логотипы сети/программ, номера телефонов. Повреждение экрана в результате продолжительного отображения неподвижного изображения не подлежит гарантийному обслуживанию.

Устанавливайте телевизор в

соответствии с инструкциями изготовителя.



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

КОМПЛЕКТАЦИЯ

Телевизор – 1

Кабель питания с адаптером питания– 1

Основа жидкокристаллической панели, используемой в телевизоре, сделана из стекла. Поэтому она может разбиться при падении телевизора или ударе его другим предметом. Будьте аккуратны, не пораньтесь осколками стекла, если ЖК-панель разбилась. Жидкокристаллическая панель — это высокотехнологическое изделие, дающее изображение высокого качества. Иногда на экране телевизора могут появиться несколько неактивных пикселей в форме фиксированных точек синего, зеленого, красного или черного цвета. Имейте в виду, что это не оказывает влияния на работоспособность телевизора. Допустимая температура при эксплуатации телевизора: от 0°С до +40°С. Допустимая температура при транспортировке телевизора: от -20°С до +50°С.

Пульт дистанционного управления – 1

Руководство пользователя – 1

Гарантийный талон – 1

ПРИМЕЧАНИЕ:

Для безопасной и удобной транспортировки телевизора сохраните оригинальную упаковку.

ПРИМЕЧАНИЕ:

Все рисунки в данном руководстве приведены в качестве примеров, реальное изделие может отличаться от изображения.



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ОСНОВНЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ТЕЛЕВИЗОРОМ И ИХ НАЗНАЧЕНИЕ

КНОПКИ УПРАВЛЕНИЯ НА ТЕЛЕВИЗОРЕ

VOL- Кнопка уменьшения уровня громкости VOL+ Кнопка увеличения уровня громкости CH- Кнопка переключения телеканалов в обратном

направлении CH+ Кнопка переключения телеканалов в прямом направлении

INPUT Кнопка выбора источника сигнала MENU Кнопка вызова/закрытия экранного меню

DU Кнопка начала воспроизведения / паузы Q Кнопка извлечения диска

POWER - Кнопка включения телевизора / перехода в ждущий режим

РАЗъЕМЫ ДЛЯ ПОДКЛюЧЕНИЯ УСТРОЙСТВ USB И КАРТ ПАМЯТИ SD/MMC/MS

А. Разъем для подключения карты памяти SD/ MMC/MS В. Разъем для подключения накопительного устройства флеш-USB

ИНДИКАТОР ПИТАНИЯ

На передней панели имеется индикатор питания, который в режиме ожидания горит красным, а в режиме работы телевизора – зеленым.



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗъЕМЫ ТЕЛЕВИЗОРА

1. DC IN – Разъем для подключения кабеля

питания с адаптером питания (входное напряжение 12 В, постоянный ток)

2. USB – Разъем для подключения

накопительных устройств флеш-USB

3. HDMI – Вход цифрового аудио/видео сигнала

HDMI

4. VGA - Разъем (входной) для подключения к ПК

(видео)

5. PC-AUDIO IN – Разъем (входной) для

подключения к ПК (аудио)

6. SCART – Входной разъем SCART

7. – Разъем для подключения наушников

8. COAX – Коаксиальный цифровой аудио выход

SPDIF



9. YPbPr – Разъемы компонентного видео входа

10. VIDEO IN – Композитный видео вход

11. L-R - Парный аудио вход (левый и правый каналы)

12. RF IN - Гнездо для подключения телевизионной антенны

ПРИМЕЧАНИЯ:

При подключении видеосигнала к входам Y-Pb-Pr, VGA, а также при подключении сигнала с выхода DVI к входу HDMI - для подачи аудио сигнала используется аудио вход L-R.

Чтобы переключиться на вход VGA следует выбирать режим ПК (РС).

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

1. ИСПОЛЬЗОВАНИЕ П УЛЬТА ДИС ТАНЦИОНН ОГО УПРАВЛЕНИЯ

При использовании пульта дистанционного управления (ПДУ) направляйте его непосредственно на приемник инфракрасных сигналов на передней панели телевизора. Предметы, находящиеся между пультом дистанционного управления и окошком приемника, могут мешать правильной работе. Когда вы нажимаете кнопки на ПДУ, соблюдайте интервал между нажатиями на кнопки как минимум в одну секунду. Не подвергайте ПДУ ударам, не погружайте его в жидкости и не оставляйте в местах с высокой влажностью. Не оставляйте ПДУ под прямыми солнечными лучами, так как чрезмерный нагрев может деформировать корпус. ПДУ может работать некорректно, если окошко приемника сигналов на корпусе телевизора находится под прямыми солнечными лучами или сильным освещением. В этом случае измените направление освещения или положение телевизора, либо приблизьте ПДУ к окошку приемника сигналов.

2. УСТАНОВК А И ЗАМЕНА ЭЛЕМЕНТНОВ ПИТАН ИЯ

Чтобы начать работать с ПДУ, установите в него два элемента питания – батарейки типа ААА.

1. Нажмите на крепление крышки отсека питания ПДУ по стрелке и откройте крышку.

2. Установите батарейки, соблюдая полярность (соответствующие обозначения имеются внутри отсека).

3. Закройте крышку отсека питания.

Если расстояние, на котором работает ПДУ, сократилось или он прекратил работать, необходимо заменить в нем элементы питания.

3. МЕРЫ БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ

ЭЛЕМЕНТОВ ПИТАНИЯ

Неправильное использование элементов питания может привести к утечке электролита и/или взрыву. Выполняйте нижеследующие инструкции. Устанавливайте элементы питания в строгом соответствии с полярностью (+) и (–). Различные типы элементов питания имеют различные характеристики. Не используйте вместе элементы питания разных типов. Не используйте вместе старые и новые элементы питания. Одновременное использование старых и новых элементов питания снижает срок службы нового элемента питания или ведет к утечкам электролита из старого элемента питания. Выньте элементы питания сразу же, как только они разрядились. Химикаты, вытекшие из элементов питания, вызывают коррозию. Если обнаружены следы утечки химикатов, удалите их тканью. Не пытайтесь заряжать или разбирать батарейки. Не нагревайте их и не бросайте в огонь. Подобные действия могут привести к взрыву. Выньте элементы питания из ПДУ, если он не используется в течение длительного времени.



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

4. КНОП КИ ПУЛЬТА ДИСТАНЦ ИОННОГО УПРАВЛЕНИЯ И ИХ ФУНКЦИИ

1. POWER Кнопка включения телевизора / перехода в режим ожидания.

2. AUTO Кнопка автоподстройки изображения в режиме ПК

3. MUTE Кнопка блокировки звука. Чтобы отключить блокировку, нажмите кнопку MUTE еще раз.

4. 0-9 Цифровые кнопки для ввода номеров телеканалов.

5. -/-- Кнопка выбора размера поля для переключения телеканалов, номера которых состоят из 2 или 3 цифр.

6. Кнопка переключения между текущим телеканалом и предыдущим просматриваемым.

7. ASPECT Кнопка выбора формата экрана.

8. NICAM Кнопка выбора аудио режима.

9. VOL+/VOL- Кнопки повышения/понижения уровня громкости.

10. CH+/CH- Кнопки переключения на следующий /предыдущий канал.

11. DISPLAY Кнопка вызова информации о текущем телеканале.

12. DEFG и ENTER Кнопки навигации по меню настроек и кнопка ввода/подтверждения.

13. LED MENU Кнопка перехода в меню настроек телевизора.

14. DVD SETUP/EXIT Кнопка перехода в меню настроек воспроизведения дисков / выхода из меню настроек.

15. INPUT Кнопка переключения между источниками сигнала.

16. SLEEP Кнопка установки времени выключения телевизора.

17. PMODE Кнопка выбора режима изображения.

18. SMODE Кнопка выбора режима звука.

19. TEXT/DU Кнопка перехода в режим телетекста или выхода из него / начала воспроизведения / паузы в режиме воспроизведения.

20. PGDW/S Кнопка перехода на следующую текстовую страницу / быстрой перемотки вперед в режиме воспроизведения.



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

21. HOLD/H Кнопка удержания текущей страницы телетекста / остановки воспроизведения в режиме воспроизведения.

22. PGUP/T Кнопка перехода на предыдущую текстовую страницу / быстрой перемотки назад в режиме воспроизведения.

23. INDEX/P Кнопка перехода к основной странице телетекста / перехода к предыдущей главе/заголовку/дорожке в режиме воспроизведения.

24. ZOOM Кнопка изменения масштаба изображения в режиме воспроизведения.

25. SIZE/O Кнопка изменения размера окна телетекста (обычный, увеличенная верхняя часть, увеличенная нижняя часть) / перехода к следующей главе/заголовку/дорожке в режиме воспроизведения диска.

26. AUDIO/REVEAL Кнопка показа скрытого текста в режиме телетекста. Чтобы спрятать текст, нажмите эту кнопку еще раз.

27. SLOW/FAV Кнопка замедленного воспроизведения / добавления телеканалов в список избранных / перехода к списку избранных телеканалов.

28. D.SUB Кнопка активации и выбора субтитров в режиме воспроизведения диска DVD.

29. STEP/FAV- Кнопка покадрового воспроизведения / переключения на предыдущий избранный телеканал.

30. ANGLE/FAV+ Кнопка выбора ракурса изображения в режиме воспроизведения диска DVD / переключения на следующий избранный телеканал.

31. TITLE Кнопка вызова меню заголовков диска DVD.

32. D.DISP Кнопка вызова текущей информации на экран в режиме воспроизведения.

33. D.MENU Кнопка вызова меню диска DVD.

34. GOTO Кнопка перехода к определенной главе/ заголовку/времени на диске DVD.

35. PROGRAM/Красная кнопка программирования последовательности воспроизведения диска / быстрого перехода к соответственно окрашенным объектам телетекста/меню.

36. АВ/Синяя кнопка повтора определенного фрагмента на диске / быстрого перехода к соответственно окрашенным объектам телетекста/меню.

37. INTRO/Зеленая кнопка сканированного воспроизведения диска / отображения 9 изображений на экране / быстрого перехода к соответственно окрашенным объектам телетекста/меню.

38. REPEAT/Желтая кнопка выбора режима повторного воспроизведения в режиме воспроизведения / быстрого перехода к соответственно окрашенным объектам телетекста/меню.



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОДГОТОВКА ТЕЛЕВИЗОРА К РАБОТЕ

Все изображения в данном руководстве приведены в качестве примеров, реальное изделие может отличаться от изображения. Перед установкой, подключением и использованием телевизора тщательно изучите содержание раздела МЕРЫ БЕЗОПАСНОСТИ И ПРЕДОСТОРОЖНОСТИ.

УСТАНОВКА ТЕЛЕВИЗОРА

Достаньте телевизор из упаковочной коробки и поставьте его на надежную плоскую поверхность. Вам потребуется закрепить основание телевизора (если оно не закреплено), если вы хотите поставить его, или снять основание и закрепить телевизор на стене. Устанавливайте телевизор таким образом, чтобы избежать попадания прямых солнечных лучей на экран, так как посторонний свет ухудшает восприятие изображения и вызывает необходимость установки большей контрастности и яркости свечения экрана. Рекомендуется смотреть телевизор при мягком непрямом освещении. Просмотр телевизора в полной темноте или при наличии отражений на экране вызывает усталость глаз.

Убедитесь, что вокруг телевизора имеется достаточное пространство для вентиляции (не менее 10 см с каждой стороны).

КРЕПЛЕНИЕ ТЕЛЕВИЗОРА НА СТЕНУ

Возможно настенное крепление телевизора при помощи или кронштейнов, идущих в комплекте, или кронштейнов, изготовленных по стандарту VESA.

ВНИМАНИЕ:

При монтаже телевизора на стену следует соблюдать следующие меры предосторожности:

- убедитесь, что стена может выдержать вес

телевизора и крепления;

- строго соблюдайте инструкцию, поставляемую

вместе с креплением;

- телевизор следует закреплять только на

вертикальную стену;

- используйте винты, подходящие для материала,

из которого сделана стена;

- строго соблюдайте инструкции, приведенные

в разделе «Меры безопасности и меры предосторожности» настоящего руководства.

Один из возможных вариантов настенного крепления рассмотрен ниже:

Чтобы закрепить телевизор на стену, постелите на стол одеяло, чтобы защитить экран телевизора от появления царапин и других повреждений, и положите сверху телевизор экраном вниз.

1. Освободите монтажные отверстия телевизора.

2. Закрепите кронштейн (приобретается отдельно), вкрутив 4 винта в 4 резьбовых отверстия, находящиеся на задней крышке телевизора.

3. Закрепите кронштейн на настенном креплении, как показано в инструкции на кронштейн.

4. Убедитесь в надежности крепления.

ПРИМЕЧАНИЕ:

Для правильного выбора подходящего кронштейна крепления Вам необходимо предварительно выяснить (измерить) расстояния между крепёжными отверстиями вашей модели телевизора. Для разных моделей телевизора они могут отличаться, но находятся в пределах стандартного ряда величин: 75 мм,100мм, и т.д.

FUSION FLTV-D19H11 - 100*100мм, винты М4 х 6мм (макс) FUSION FLTV-D22H11 - 100*100мм, винты М4 х 6мм (макс) FUSION FLTV-D24H11 - 100*100мм, винты М4 х 6мм (макс)



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВЫПОЛНЕНИЕ ПРИСОЕДИНЕНИЙ

ВНИМАНИЕ:

Перед тем, как подключить к телевизору какое-либо устройство, либо отключить устройство от телевизора, отключите питание телевизора и устройства, выполните необходимые соединения, затем включите питание телевизора и подключенного устройства. Когда вы отключаете или подключаете кабель питания или сигнальный кабель, то держите его за вилку (изолированную часть) и не тяните за кабель.

1. ПОДК ЛюЧЕНИЕ АНТЕННЫ

Штекер антенного кабеля соединяется с антенным гнездом телевизора. Сопротивление антенного входа телевизора – 75 Ом. МВ/ДМВ коаксиальный кабель может быть подключен напрямую к антенному гнезду, в то время как при использовании плоского кабеля 300 Ом для подключения к телевизору вам потребуется конвертер 300 Ом / 75 Ом.

ПРИМЕЧАНИЯ:

Рекомендуется использовать коаксиальный кабель с сопротивлением 75 Ом, что позволяет снизить возможные помехи и исключить появление двоящегося изображения, возникающее из-за неправильно подобранного сопротивления антенны.

Не следует допускать переплетения антенного кабеля с кабелем питания или другими проводами. Подключите один конец антенного кабеля к гнезду на задней стенке телевизора, а другой – к выходному антенному гнезду приемника спутникового/кабельного телевидения или гнезду антенны кабельной сети. Включите телевизор. Затем нажмите кнопку INPUT на панели управления или на пульте ДУ, чтобы выбрать в качестве источника сигнала TV. Номер текущего телеканала отобразится в верхнем правом углу экрана.



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Если телевизор не был настроен и в его памяти отсутствуют сохраненные телеканалы, на экране отобразится надпись «NO SIGNAL» («Нет сигнала»). Операции по настройке телеканалов описаны в разделе «Настройка телевизора» (подраздел «Настройка телеканалов»). Для переключения по сохраненным телеканалам используйте кнопки СН+/СН- на панели управления или на пульте ДУ.

2. ПОДК ЛюЧЕНИЕ ПИТАНИЯ

Телевизор работает от сети переменного тока. Подключите штекер кабеля питания сетевого адаптера к разъему для подключения питания на корпусе телевизора, а вилку кабеля питания сетевого адаптера – к электрической розетке с характеристиками 100-240В переменного напряжения, 50/60 Гц. Включите телевизор переключателем питания на корпусе. Телевизор будет находиться в режиме ожидания, индикатор питания на панели управления загорится красным светом.

ПРИМЕЧАНИЯ:

1. Телевизор должен быть подключен через адаптер к источнику переменного тока с напряжением 100-240 В и частотой 50/60 Гц. Ни в коем случае не подсоединяйте телевизор к источнику питания с другими характеристиками.

2. При подключении питания удерживайте кабель за изолированную часть, не касайтесь металлических частей кабеля.

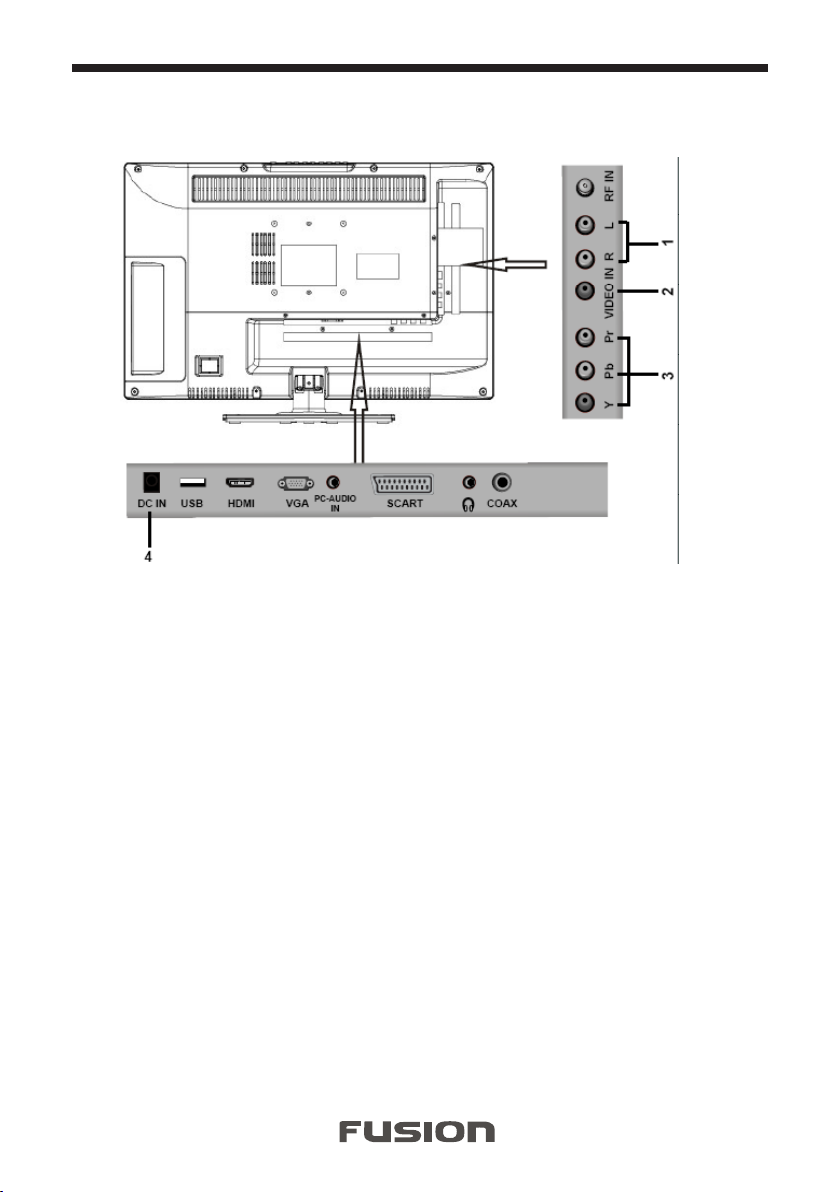

3. ПОДК ЛюЧЕНИЕ АУДИО/ВИДЕО ОБОРУДОВАНИЯ

Вы можете подключить различное аудио/видео оборудование к аудио/видео входам телевизора, расположенным на задней стенке. Данная модель телевизора обладает широкими коммутационными возможностями, т.е. возможно присоединение большого числа различных устройств для совместной работы. После подключения оборудования к какому-

либо из входов телевизор будет воспроизводить программу, поступающую с этого оборудования, только после выбора соответствующего пункта в меню Выбор источника (смотри ниже). Для подключения одного вида оборудования, например DVD плеера или видеокамеры можно использовать несколько способов. При выборе подходящего способа подключения следует ориентироваться на возможности подключаемого оборудования.

Например, если подключаемый DVD плеер имеет ВЫХОДЫ:

1. Audio/Video, 2. YPbPr, 3. HDMI, то присоединить его к телевизору можно тремя способами, т.е., к одному из трёх входов:

1. Audio/Video входу VIDEO IN, L-R

2. YPbPr входу,

3. Входу HDMI

Выбор наиболее подходящего способа присоединения зависит от списка присоединяемого оборудования, его возможностей и требований к качеству получаемого в итоге изображения. Следует отметить, что в настоящее время самым современным и удобным способом подключения, обеспечивающим максимальное качество изображения, является присоединение через HDMI входы, позволяющие получать изображение с высоким разрешением (HD). Именно поэтому данная модель телевизора оборудована HDMI входом, подключение через который позволяет, при наличии источника соответствующего качества, полностью реализовать высокий потенциал ЖК экрана. Следует иметь в виду, что через разъём HDMI подаётся как звук, так и изображение.



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

В данной модели телевизора предусмотрены:

• ВходVIDEOIN,видеоиаудио(R-L),которые

соединяются с выходом AV DVD-плеера или другого аудио/видео оборудования при помощи кабеля с разъёмами RCA (в комплект поставки не входит).

• YPbPrвидеовход,которыйсоединяетсясYPbPr

выходом оборудования при помощи кабеля с разъёмами RCA (в комплект поставки не входит).

• ВходVGAдляприсоединениякомпьютера

(при использовании телевизора в качестве компьютерного монитора), который соединяется с соответствующим VGAразъемом на компьютере при помощи VGAкабеля (в комплект поставки не входит). После присоединения затяните все винты крепления разъемов по часовой стрелке на каждом из концов VGA-кабеля. Аудио выход компьютера присоедините ко входу телевизора PC AUDIO IN при помощи кабеля с разъёмом Mini Jack

3.5mm (в комплект поставки не входит).

• РазъемHDMI,которыйсоединяетсяс

соответствующим разъемом HDMI BD/DVDплеера или другого аудио/видео устройства при помощи HDMI кабеля (в комплект поставки не входит).

ПРИМЕЧАНИЕ:

электропитания на телевизоре. Вилку сетевого кабеля адаптера подключите к сетевой розетке с параметрами, соответствующими указанным на этикетке адаптера. При возникновении сложностей при подключении и настройке телевизора – обратитесь за консультацией к специалисту, в сервисный центр или службу поддержки FUSION.

При подключении кабеля к HDMI разъему не прикладывайте больших усилий, чтобы предотвратить повреждение контакта.

• РазъемSCART,которыйсоединяетсяс

соответствующим разъемом HDMI BD/DVDплеера или другого аудио/видео устройства при помощи SCART кабеля (в комплект

поставки не входит). По окончании подключений - проверьте все соединения и убедитесь в том, что все аудио/видеокабели правильно подключены к соответствующим разъемам. Подключите кабель адаптера питания к разъему



+ 35 hidden pages
