Page 1

MANUEL D'UTILISATION

SONDEUR COULEUR

MODELE

FCV-30

www.furuno.co.jp

Page 2

Pub. No. OFR-23730-D DATE OF ISSUE:

MAY 2007

Page 3

IMPORTANTES NOTIFICATIONS

• La copie ou la reproduction de tout ou partie du présent manuel est interdite sans

autorisation écrite.

• En cas de perte ou de dégradation du présent manuel, contactez votre revendeur pour le

remplacer.

• Le contenu du présent manuel et les caractéristiques techniques peuvent faire l'objet de

modifications sans préavis.

• Les exemples d'écrans (ou illustrations) contenus dans le présent manuel peuvent

différer des écrans réels. Ceux-ci dépendent de la configuration de votre système et des paramètres de votre équipement.

• Le présent manuel est destiné aux utilisateurs de langue française.

• FURUNO ne sera en aucun cas tenu responsable des dommages engendrés par une

mauvaise utilisation de l'appareil ou des modifications inappropriées, ou de toute perte de profit par une tierce partie.

• Mettre l'appareil en service conformément aux réglementations spécifiques.

Page 4

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

RISQUE DE CHOC ELECTRIQUE

Ne pas ouvrir l'appareil.

Seule une personne qualifiée peut ouvrir l'appareil.

Coupez immédiatement l'alimentation sur le tableau général si de l'eau pénètre dans l'appareil ou que quelque chose tombe dedans.

L'utilisation continue de l'appareil peut provoquer un incendie ou un choc électrique. Contactez un agent FURUNO pour la maintenance.

N'essayez pas de démonter ou de modifier l'appareil.

Un incendie, un choc électrique ou des blessures graves pourraient survenir.

Ne posez pas des récipients contenant des liquides sur l'appareil.

Un incendie ou un choc électrique peut survenir si un liquide se renverse à l'intérieur de l'appareil.

Coupez immédiatement l'alimentation sur le tableau général si l'appareil dégage de la fumée ou des flammes.

AVERTISSEMENT

Tenir à l'écart de toute source de chaleur.

Une source de chaleur peut faire fondre le cordon d'alimentation de l'appareil et provoquer un incendie ou un choc électrique.

Utiliser un fusible adapté.

Le calibre du fusible est inscrit sur l'appareil. L'utilisation d'un fusible non adapté peut endommager l'appareil.

Ne pas manipuler l'appareil avec des mains mouillées.

Un choc électrique peut survenir.

Etiquettes d'avertissement

Des étiquettes d'avertissement sont fixées à l'appareil. Ne les retirez pas. En cas de perte ou de dégradation de ces étiquettes, contactez un agent ou revendeur FURUNO qui vous les remplacera.

AVERTISSEMENT

Pour éviter tout choc électrique, ne pas retirer le couvercle. Aucune pièce interne ne nécessite de maintenance.

Nom : Etiquette d'avertissement (1) Type : 86-003-1011-1 Réf. : 100-236-231 Emplacement : Processeur, Boîte de dérivation

L'utilisation continue de l'appareil peut provoquer un incendie ou un choc électrique. Contactez un agent FURUNO pour la maintenance.

Veillez à ce que la pluie et les projections d'eau ne puissent toucher l'appareil.

Un incendie ou un choc électrique peut survenir si de l'eau pénètre à l'intérieur de l'appareil.

Risque de choc électrique. Ne pas retirer le capot. Aucune pièce interne ne nécessite de maintenance. Mettre l'appareil hors tension avant toute opération d'entretien. Et attendre que le voyant (vert) s'éteigne avant de retirer le capot.

DANGER

Nom : Etiquette de danger Type : 10-079-6144 Réf. : 100-310-880 Emplacement : Emetteur

Page 5

ATTENTION

N'effectuez aucune émission lorsque le transducteur est hors de l'eau.

Vous risquez d'endommager le transducteur.

L'image ne défile pas lorsque la vitesse de défilement des images est définie sur "STOP".

Il peut alors s'avérer dangereux de naviguer en se référant à l'indication de profondeur dans la mesure où cette dernière n'est pas mise à jour lorsque l'image est arrêtée.

Régler correctement le gain.

Aucune image n'apparaît lorsque le gain est trop faible et du bruit apparaît lorsqu'il est trop élevé. Lorsque le gain est réglé de façon inappropriée,l'indication de profondeur peut être erronée et conduire à une situation dangereuse si la navigation s'appuie sur l'indication de profondeur.

Gain trop élevé

Gain correct Gain trop

faible

iii

Page 6

TABLE DES MATIÈRES

AVANT-PROPOS .................................................................................................vi

CONFIGURATION DU SYSTEME.....................................................................viii

1. PRESENTATION...........................................................................................1-1

1.1 Commandes.................................................................................................................1-1

1.2 Fonction de menu ........................................................................................................1-2

1.2.1 Utilisation du menu principal.............................................................................1-2

1.2.2 Utilisation des menus d'incrustation .................................................................1-5

1.3 Mise sous/hors tension ................................................................................................1-6

1.4 Emission, réception......................................................................................................1-7

1.5 Affichages ....................................................................................................................1-8

1.5.1 Sélection d'un affichage....................................................................................1-8

1.5.2 Affichage du faisceau divisé .............................................................................1-9

1.5.3 Affichage trois faisceaux.................................................................................1-10

1.5.4 Affichage faisceau divisé + deux faisceaux .................................................... 1-11

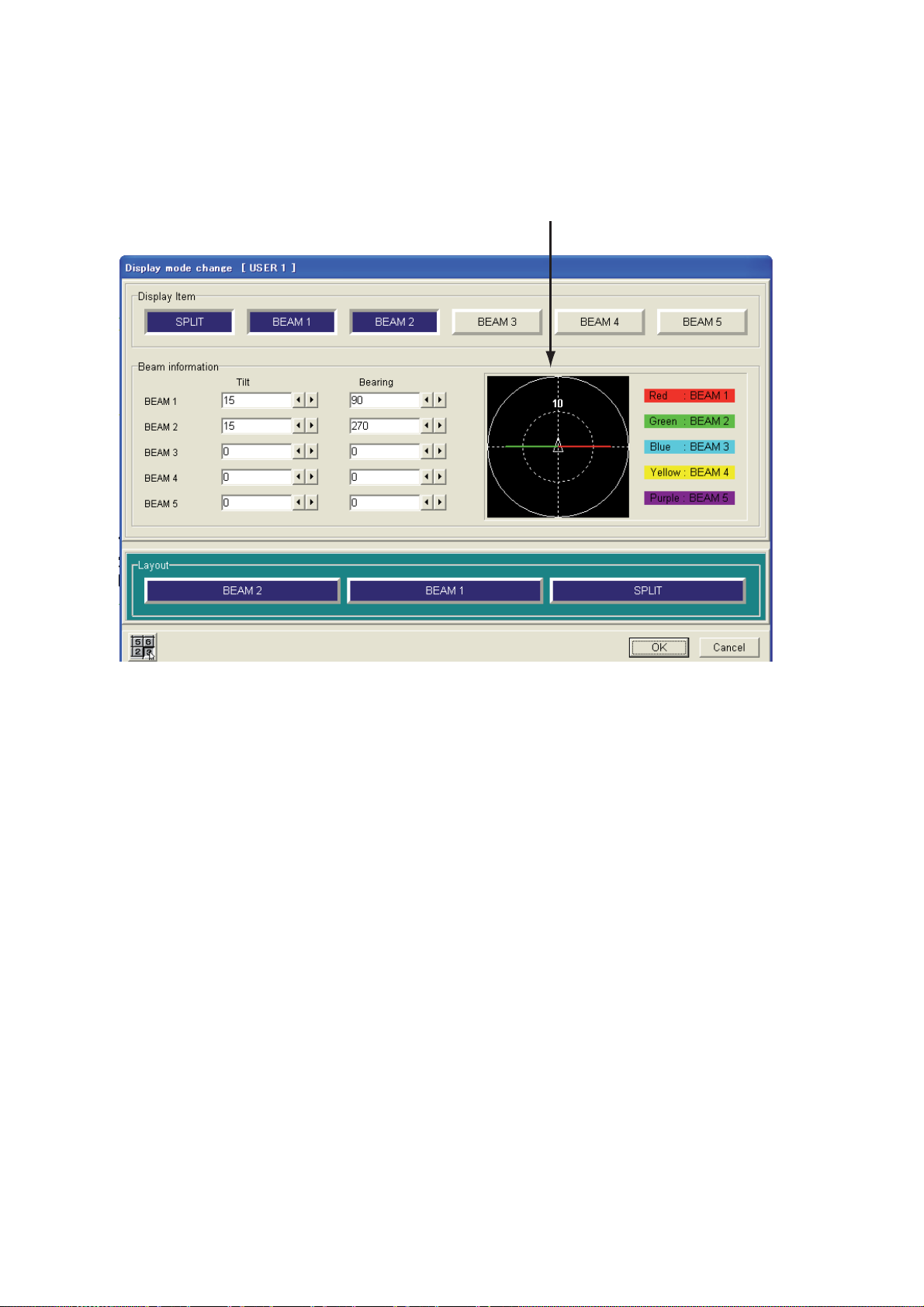

1.5.5 Affichage Utilisateur 1, Utilisateur 2, Utilisateur 3...........................................1-12

1.6 Sélection d'une échelle d'affichage............................................................................1-13

1.7 Décalage de l'échelle d'affichage...............................................................................1-15

1.8 Réglage du gain.........................................................................................................1-16

1.9 Détermination de la profondeur et de la position d'un écho de poisson.....................1-17

1.10 Inscription de lignes ...................................................................................................1-18

1.11 Histogramme de la taille du poisson ..........................................................................1-18

1.12 Définition de la zone de mesure.................................................................................1-20

1.12.1 Mesure du poisson dans un endroit précis.....................................................1-20

1.12.2 Mesure du poisson dans toutes les zones .....................................................1-21

1.12.3 Mesure du poisson dans une échelle de profondeur spécifique ........................1-21

1.12.4 Mesure du poisson de fond ............................................................................1-21

1.13 Suppression du bruit de faible intensité (Suppression de l'écho)...............................1-23

1.14 Suppression des échos de faible intensité.................................................................1-24

1.15 Suppression du bruit indésirable................................................................................1-24

1.16 Vitesse de défilement des images .............................................................................1-25

1.17 Fenêtre A-scope.........................................................................................................1-27

1.18 Alarmes ......................................................................................................................1-28

1.18.1 Description des alarmes .................................................................................1-28

1.18.2 Activation, désactivation d'une alarme ...........................................................1-29

1.18.3 Réglage du volume de l'alarme sonore ..........................................................1-30

1.19 Touches de fonction ...................................................................................................1-31

1.19.1 Utilisation des touches de fonction .................................................................1-31

1.19.2 Programmation des touches de fonction ........................................................1-31

1.20 Sauvegarde, restauration des paramètres.................................................................1-32

1.20.1 Sauvegarde des paramètres utilisateur..........................................................1-32

1.20.2 Chargement des paramètres utilisateur .........................................................1-33

1.21 Enregistrement, lecture des données ........................................................................1-35

1.21.1 Sélection de l'emplacement des données enregistrées .................................1-35

1.21.2 Enregistrement des données..........................................................................1-37

Page 7

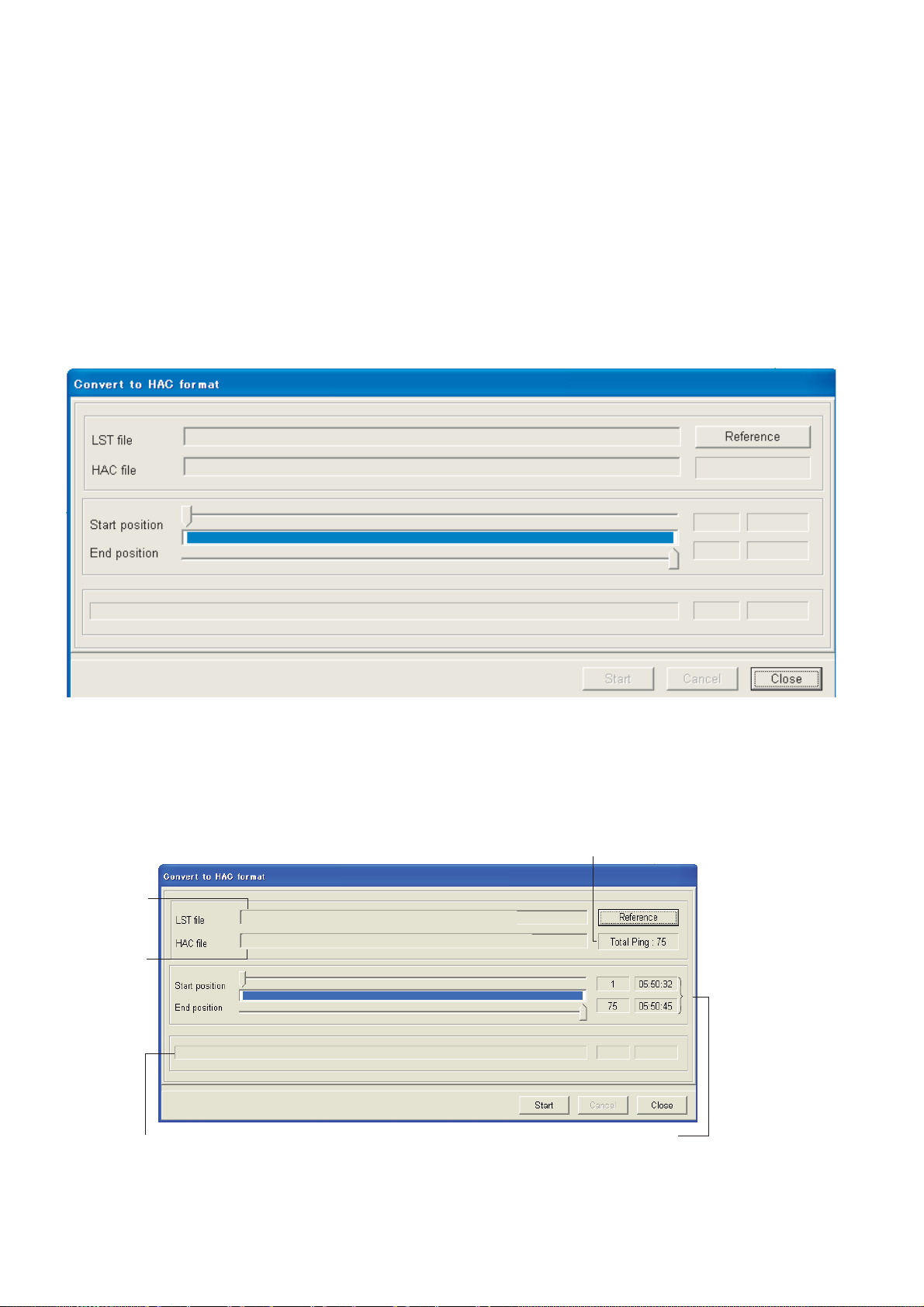

1.21.3 Conversion des données enregistrées au format HAC.................................. 1-38

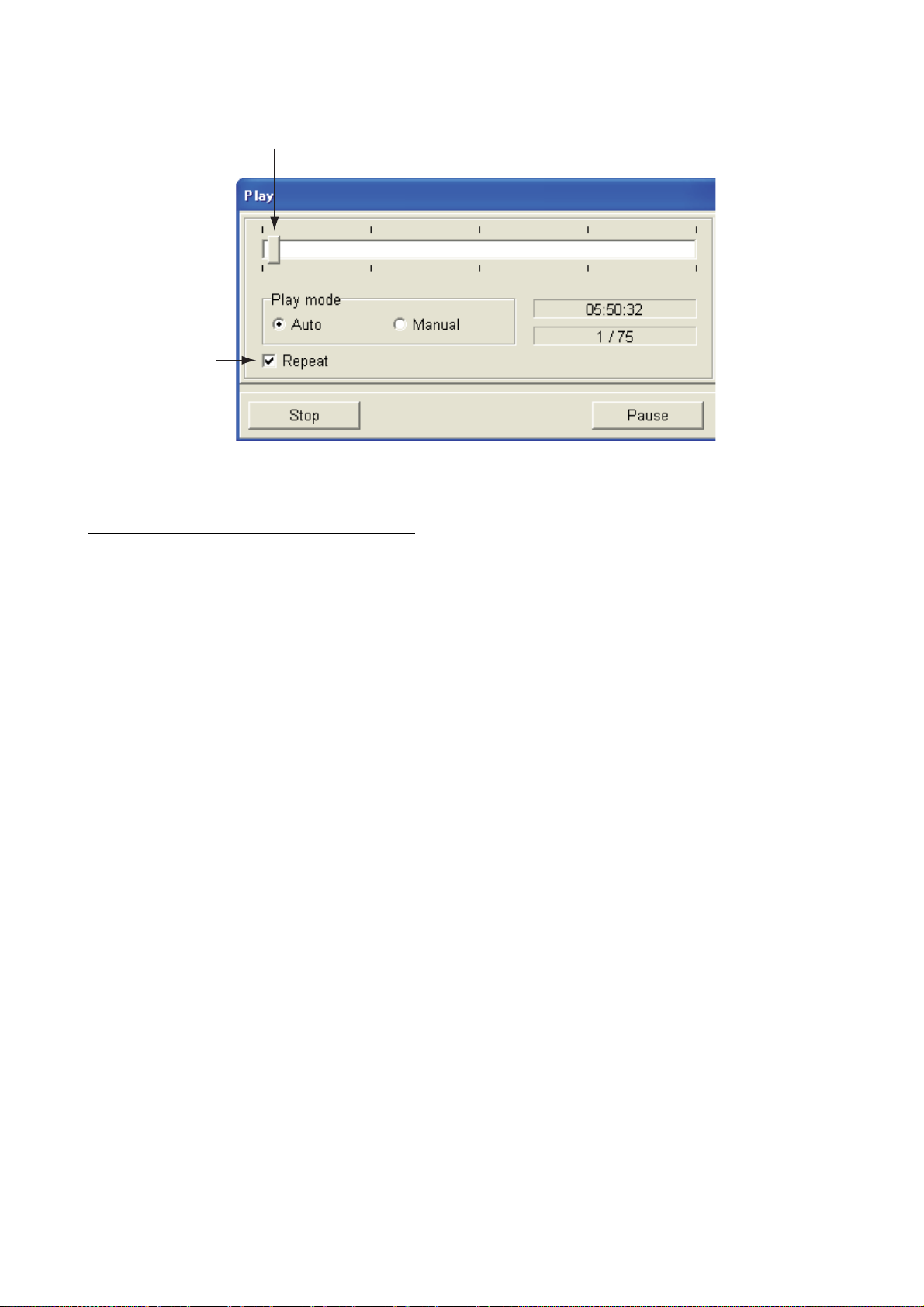

1.21.4 Lecture des données ..................................................................................... 1-39

1.21.5 Enregistrement d'une capture d'écran ........................................................... 1-41

1.21.6 Chargement d'une capture d'écran................................................................ 1-42

2. AFFICHAGE DES FENETRES .....................................................................2-1

2.1 Activation de l'affichage des fenêtres .......................................................................... 2-1

2.2 Interprétation de l'affichage des fenêtres..................................................................... 2-3

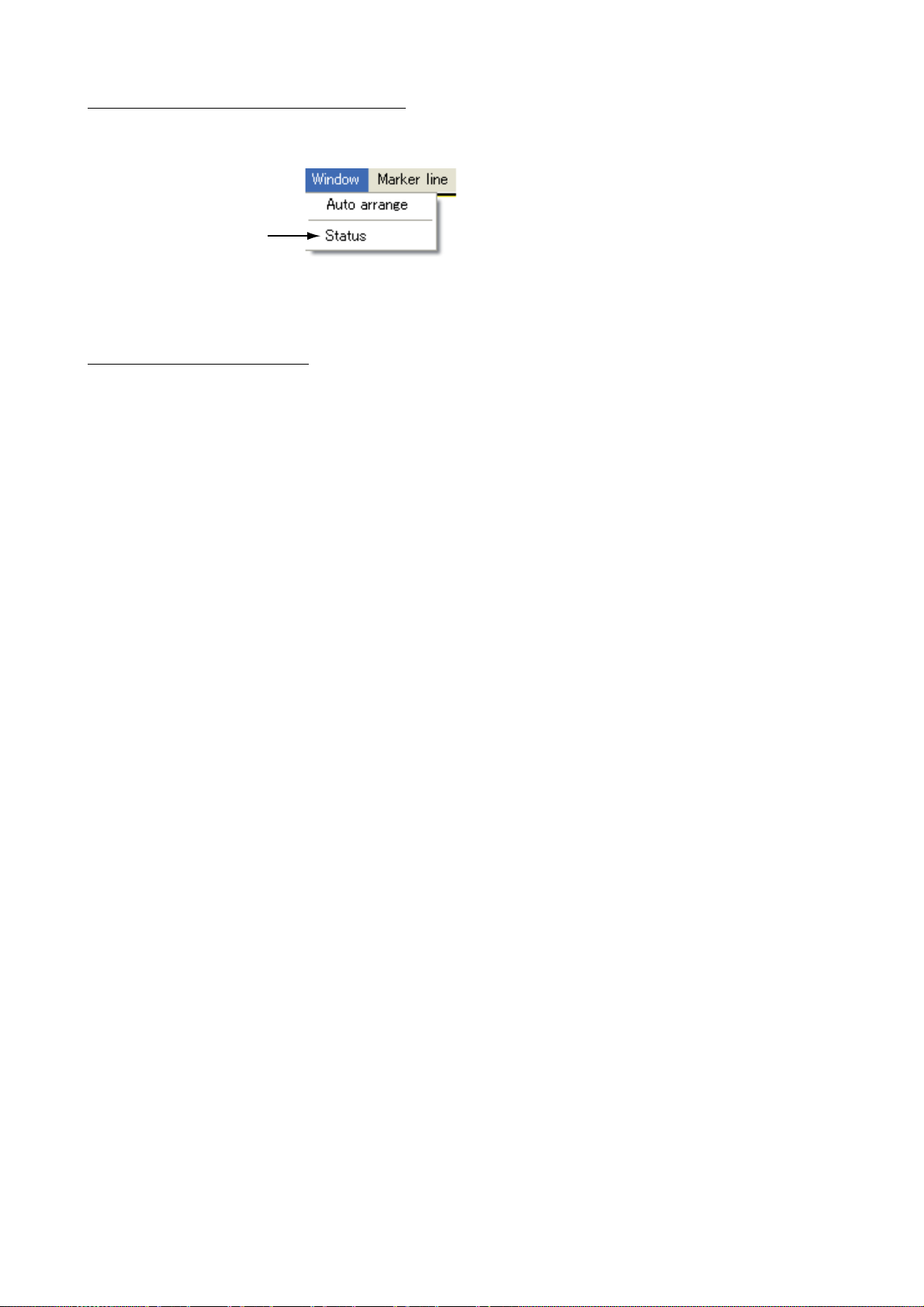

2.2.1 Fenêtre Status.................................................................................................. 2-3

2.2.2 Fenêtre de l'histogramme de la taille du poisson............................................. 2-6

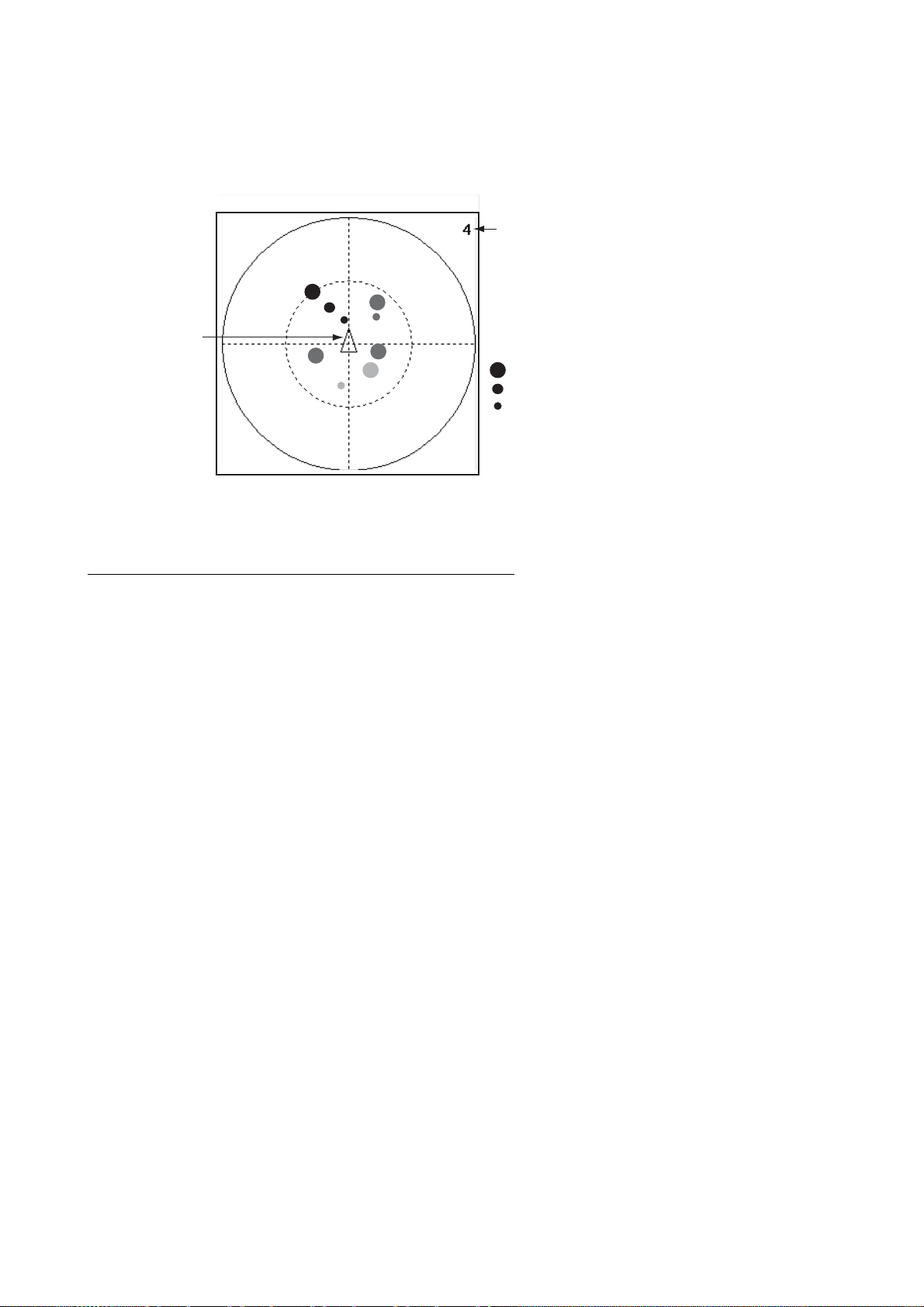

2.2.3 Fenêtre du graphique de la cible ..................................................................... 2-8

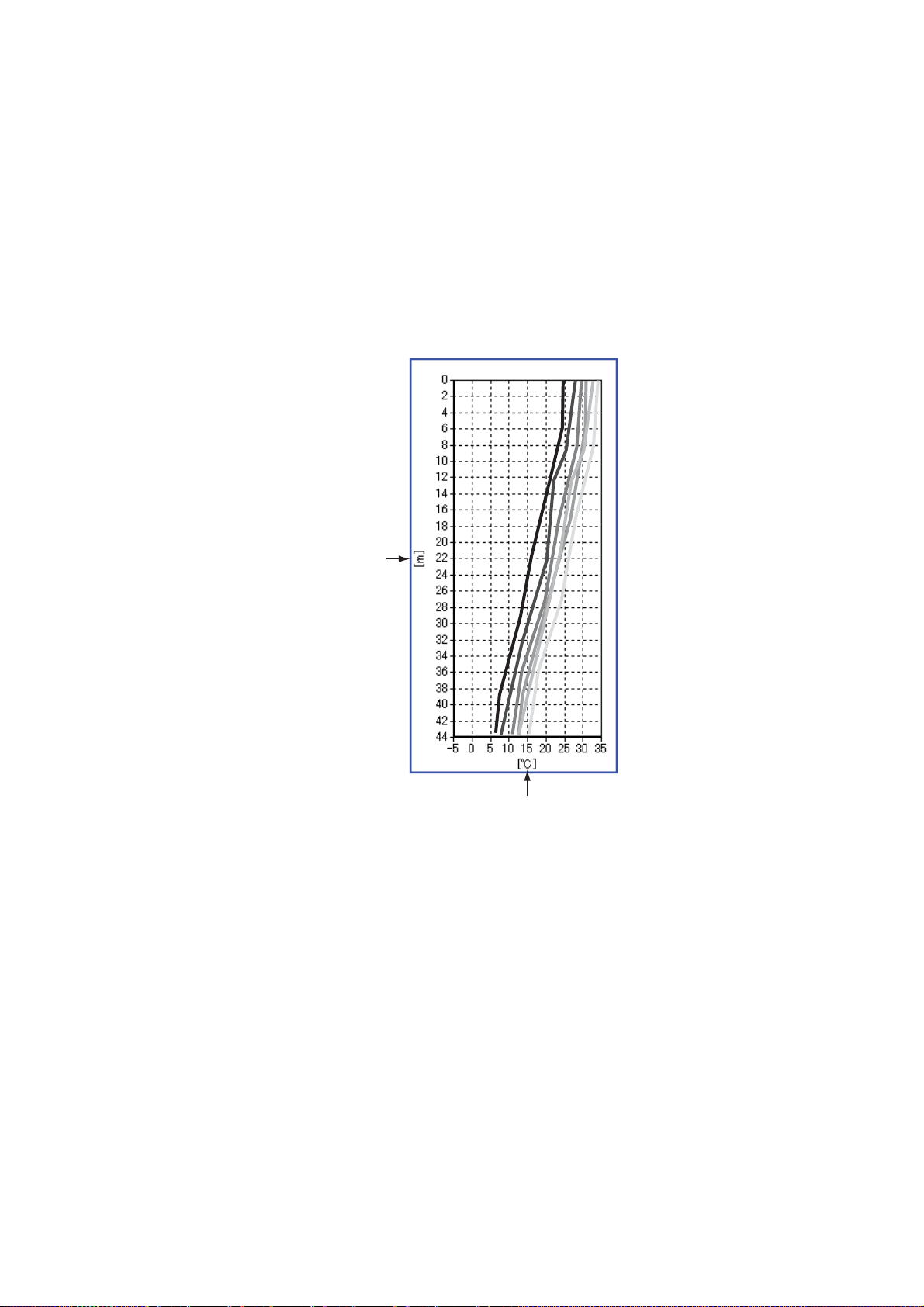

2.2.4 Fenêtre du graphique des températures vertical ........................................... 2-10

2.2.5 Fenêtre de zoom du verrouillage de fond .......................................................2-11

2.2.6 Fenêtre de zoom de fond............................................................................... 2-12

2.2.7 Fenêtre de zoom du marqueur ...................................................................... 2-13

2.2.8 Fenêtre du graphique de différenciation de fond ........................................... 2-14

3. MODIFICATION DES PARAMETRES ..........................................................3-1

3.1 Boîte de dialogue Mode .............................................................................................. 3-1

3.2 Boîte de dialogue Display Item.................................................................................... 3-3

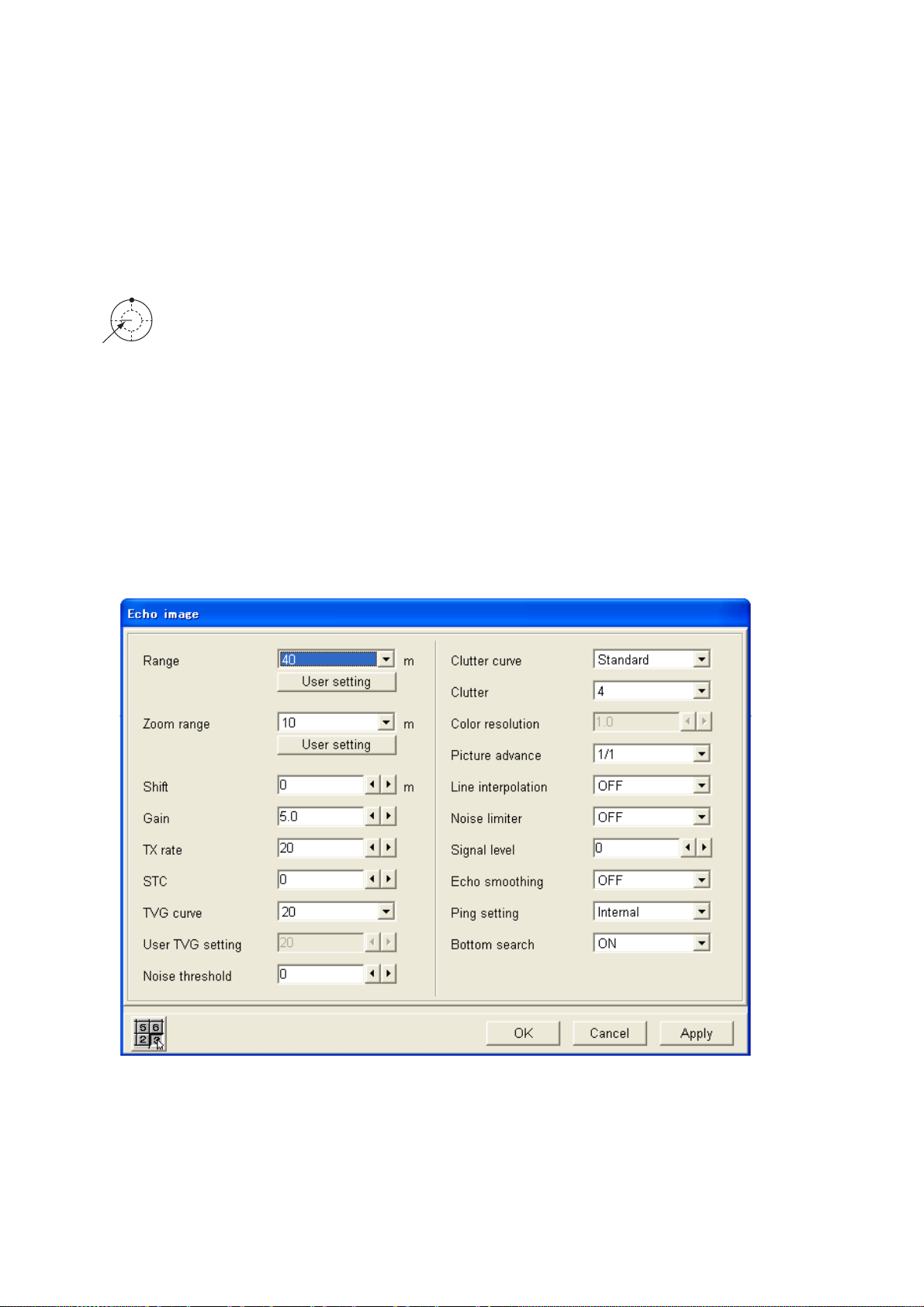

3.3 Boîte de dialogue Echo Image .................................................................................... 3-4

3.4 Boîte de dialogue Multi beam...................................................................................... 3-6

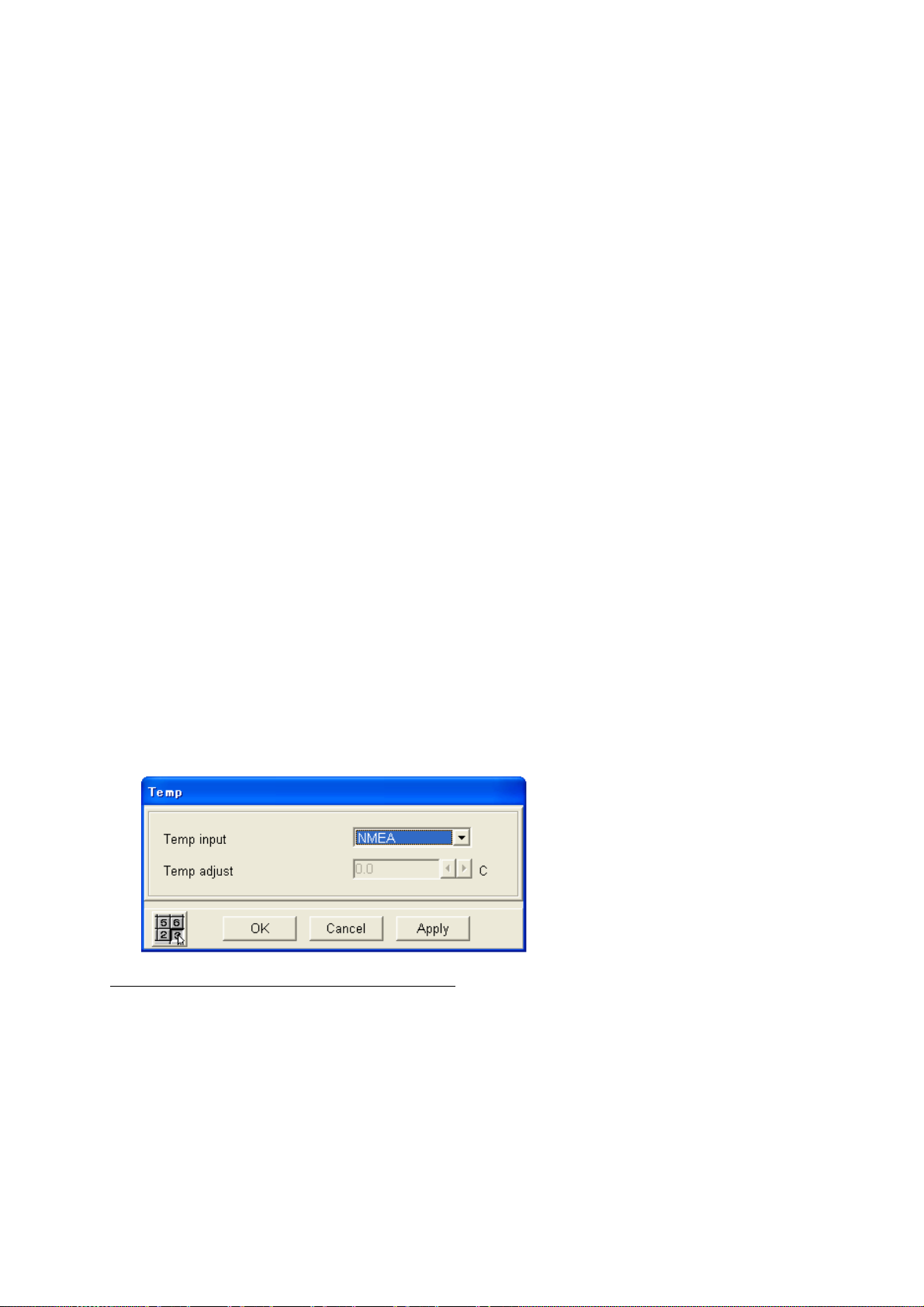

3.5 Boîte de dialogue Temp............................................................................................... 3-7

3.6 Boîte de dialogue Color............................................................................................... 3-8

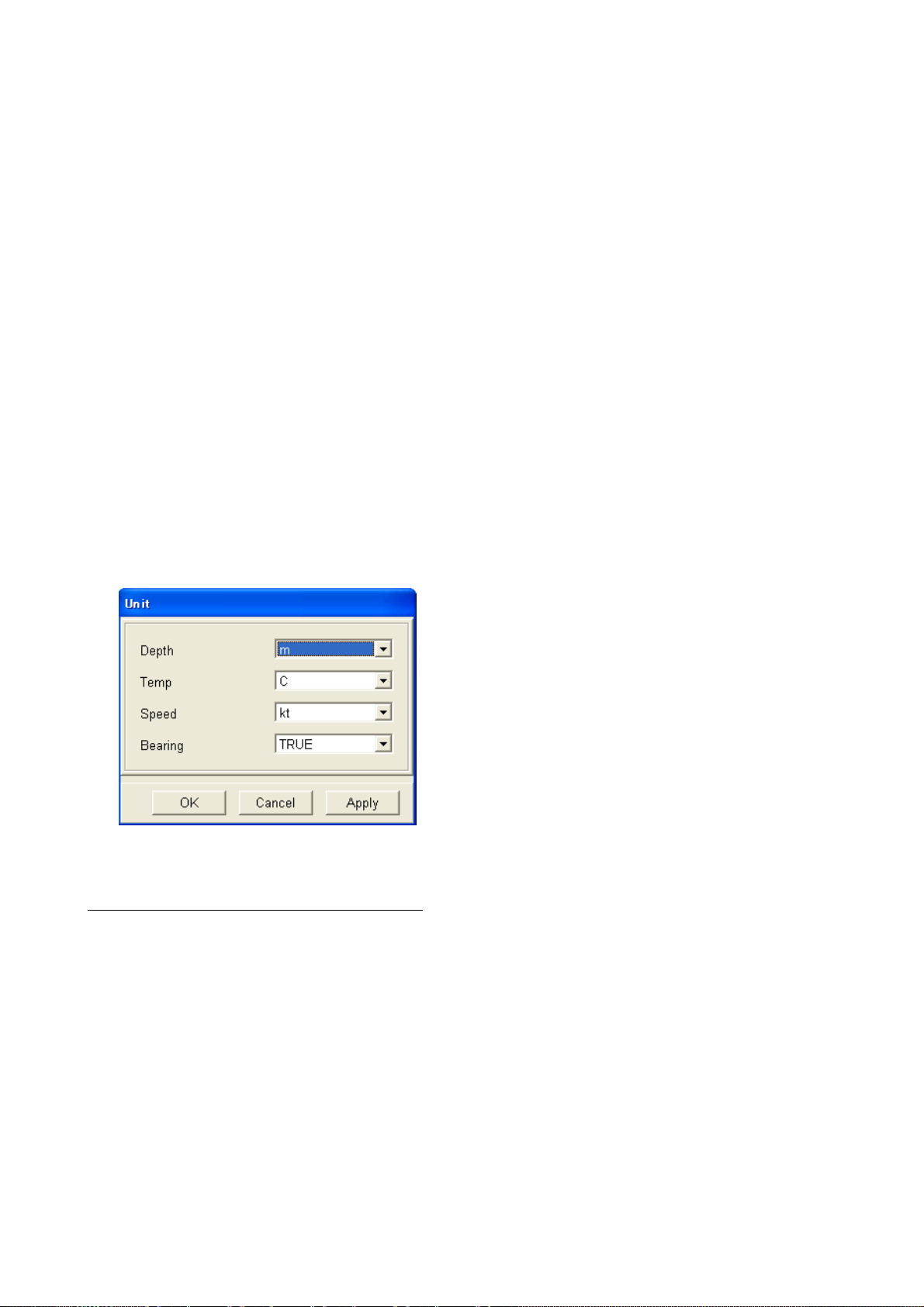

3.7 Boîte de dialogue Unit ............................................................................................... 3-10

3.8 Boîte de dialogue Target Sphere Calibration..............................................................3-11

3.9 Sondeur externe........................................................................................................ 3-13

3.9.1 Affichage de l'image d'un sondeur externe .................................................... 3-13

3.9.2 Menu File ....................................................................................................... 3-14

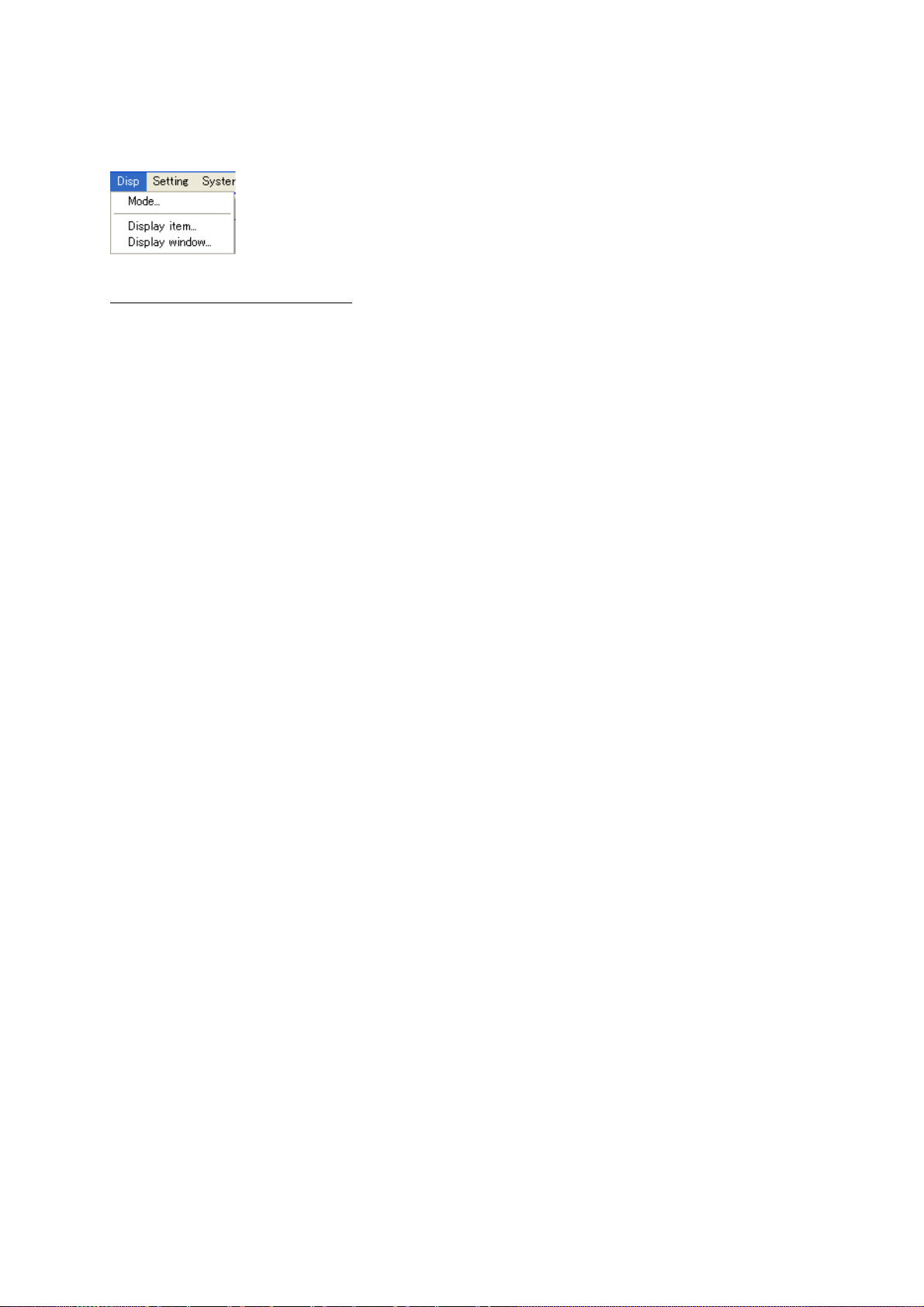

3.9.3 Menu Display ................................................................................................. 3-15

3.9.4 Menu Setting.................................................................................................. 3-17

3.9.5 Menu System................................................................................................. 3-19

4. ENTRETIEN ET DEPANNAGE .....................................................................4-1

4.1 Entretien ...................................................................................................................... 4-1

4.1.1 Vérifications à effectuer ................................................................................... 4-1

4.1.2 Nettoyage ........................................................................................................ 4-1

4.1.3 Remplacement des fusibles............................................................................. 4-2

4.1.4 Transducteur.................................................................................................... 4-2

4.1.5 Boule de pointage ............................................................................................ 4-3

4.2 Dépannage.................................................................................................................. 4-4

4.3 Restauration des paramètres par défaut..................................................................... 4-5

4.4 Recherche de la version du logiciel............................................................................. 4-6

ANNEXE..........................................................................................................AP-1

Arborescence des menus............................................................................................AP-1

Division de l'écran........................................................................................................AP-7

CARACTERISTIQUES.................................................................................... SP-1

INDEX............................................................................................................... IN-1

Page 8

AVANT-PROPOS

Introduction

FURUNO Electric Company vous remercie de l'intérêt et de la confiance que vous portez au Sondeur couleur FCV-30. Nous sommes convaincus que vous allez pouvoir constater par vous-même que la marque FURUNO est synonyme de qualité et de fiabilité.

Depuis plus de 50 ans, FURUNO Electric Company jouit d'une renommée mondiale enviée pour la qualité et la fiabilité de ses produits. Cette recherche constante de l'excellence est renforcée par notre vaste réseau mondial d'agents et de distributeurs.

Votre équipement a été conçu et fabriqué pour s'adapter aux conditions les plus rigoureuses en mer. Toutefois, pour un fonctionnement optimal, tout matériel doit être correctement installé et entretenu. Nous vous invitons par conséquent à lire et à suivre attentivement les procédures d'exploitation et de maintenance du présent manuel.

Tout retour d'information dont vous pourriez nous faire part en tant qu'utilisateur final nous sera très précieux, ainsi que toute appréciation sur notre capacité à répondre à vos besoins.

Nous vous remercions de l'intérêt et de la confiance que vous portez aux produits FURUNO.

Fonctions

Le FCV-30 est un sondeur haute performance conçu pour la pêche et la recherche océanographique. Son tout nouveau transducteur multi-faisceaux permet une détection multi-directionnelle longue distance. Composé d'un processeur, d'une unité de contrôle, d'un émetteur et d'un transducteur, il fournit des images sous-marines haute définition au moniteur de votre choix.

Le FCV-30 présente les principales caractéristiques suivantes :

• La compensation de stabilisation dans toutes les directions (toutes les directions ±20°)

offre une stabilité d'image en cas de forte mer.

• La distribution et la taille du poisson sont facilement consultables grâce à l'affichage de

l'histogramme de poisson.

• La détection multi-directionnelle ou dans la direction souhaitée permet de définir la

densité du banc de poissons.

• Le graphique de la cible permet de contrôler le déplacement des poissons.

• Le graphique de la dureté et de la rugosité du fond fournit des données intuitives sur la

composition du fond.

• L'affichage (trois types) programmable par l'utilisateur permet de diviser l'écran en deux,

trois, quatre ou cinq parties.

Page 9

• Diverses alarmes : fond, poisson de fond, poisson, température, température verticale.

(Les alarmes de température nécessitent un capteur approprié. L'alarme de température verticale nécessite également un sondeur de filet ou un sonar de chalut.)

• Un port USB est disponible pour enregistrer les données sur un disque dur USB.

vii

Page 10

CONFIGURATION DU SYSTEME

Afficheur

Unité de contrôle CV-301

100-240 VCA 1φ, 50/60 Hz

Processeur CV-300

POWER

Emetteur CV-302

MU-151C/MU-201C (option) OU afficheur disponible dans le commerce

Navigateur Compas satellite

Sondeur de filet Disque dur

Mémoire USB

100-120/200-240 VCA 1φ, 50/60 Hz

Sondeur en réseau

ETR-30N

Boîte de dérivation (option) CV-304

Transducteur CV-303

viii

Configuration du système

Page 11

1. PRESENTATION

1.1 Commandes

Bouton gauche Confirme la sélection du menu.

Met l'appareil sous/hors tension.

Molette Déplace le curseur dans la fenêtre de réglage.

Bouton droit Affiche le menu d'incrustation.

Touches de fonction programmables par l'utilisateur.

Unité de contrôle

Boule de pointage Déplace le pointeur de la boule.

1-1

Page 12

1. PRESENTATION

1.2 Fonction de menu

Le FCV-30 est commandé depuis un système de menu. Deux types de menus sont disponibles :

Menu principal : Toutes les options de menu s'affichent dans des menus déroulants. Menu d'incrustation : Contient les fonctions de menu les plus souvent utilisées.

1.2.1 Utilisation du menu principal

Bouton de fermeture

Barre de menus Barre de titre

File Disp Setting System Window Marker line Monday, April 10, 2006 15:01

Pointeur de la boule

Date et heure

Barre de menus

1. Tournez la boule pour sélectionner le menu souhaité (File, Disp, Setting, System, etc.) dans la barre de menus en haut de l'écran et cliquez sur ce menu avec le bouton gauche.

L'ellipse indique qu'une boîte de dialogue est disponible

Menu Setting

2. Tournez la boule pour sélectionner l'option de menu souhaitée et cliquez avec le bouton gauche. L'ellipse (…) située en regard d'une option signifie qu'une boîte de dialogue est disponible.

Bouton 10 touches

Boîte de dialogue Multi beam

1-2

Page 13

1. PRESENTATION

3. Modifiez les paramètres, le cas échéant, en vous reportant aux informations ci-après.

4. Une fois les modifications effectuées, tournez la boule pour placer le pointeur sur le bouton OK et appuyez sur le bouton gauche pour enregistrer les paramètres et fermer la boîte de dialogue. (Reportez-vous à la Remarque 3 ci-dessous.)

Remarque 1 : pour restaurer les paramètres précédents, cliquez sur le bouton Cancel et

non sur le bouton OK à l'étape 4.

Remarque 2 : pour afficher le résultat d'une modification sans fermer la boîte de dialogue,

cliquez sur le bouton Apply.

Remarque 3 : sauf indication contraire, l'action « cliquer… » signifie cliquer sur l'objet avec

le bouton gauche de la souris.

Modification des paramètres à l'aide de boutons radio

Activé Désactivé

Boutons radio

Cliquez sur l'option souhaitée. Un point noir s'affiche lorsque l'option sélectionnée est activée.

Modification des paramètres à l'aide d'une liste déroulante

Normal

Liste déroulante

1. Cliquez sur ▼ dans la liste déroulante ou sur la liste elle-même pour afficher la liste des options.

2. Cliquez sur le paramètre souhaité.

Modification des paramètres à l'aide de boutons fléchés

Boutons fléchés

Vous pouvez modifier un paramètre à partir de boutons fléchés de deux façons en fonction du contenu de la liste associée aux boutons :

1) Cliquez sur ◄ ou ► plusieurs fois pour sélectionner le paramètre souhaité. Chaque clic

permet de passer au paramètre suivant ou précédent en fonction de la flèche.

2) Tournez la molette pour sélectionner la valeur avec le curseur.

Curseur

Boutons fléchés

Placez le pointeur sur le bouton "10 touches" ( ) dans le coin en bas à gauche et appuyez sur le bouton gauche pour afficher le clavier à 10 touches.

1-3

Page 14

1. PRESENTATION

Tenkey

Clavier à 10 touches

Placez le curseur sur la touche numérique souhaitée et appuyez sur le bouton gauche. Répétez l'opération pour saisir toutes les données nécessaires.

Modification des paramètres à l'aide d'une case à cocher

Alarme de fond

㪘㪺㫋㫀㫍㬟㪛㬟㫊㪸㪺㫋㫀㫍㬟

1. Placez le pointeur sur la case à cocher associée à l'option à activer ou à désactiver.

2. Appuyez sur le bouton gauche pour supprimer ou insérer une encoche, tel qu'approprié. Une option est activée lorsque l'encoche est présente.

Modification des paramètres à l'aide d'un bouton à bascule

Activé (surbrillance bleue) Désactivé

1. Cliquez sur l'option souhaitée.

2. Chaque clic active ou désactive votre sélection alternativement. Lorsque l'option sélectionnée est activée, elle apparaît en surbrillance bleu foncé. Dans le cas contraire, elle est grise.

1-4

Page 15

1. PRESENTATION

1.2.2 Utilisation des menus d'incrustation

1. Cliquez n'importe où sur l'écran avec le bouton droit pour afficher un menu d'incrustation.

Indique qu'un menu d'options est disponible

Menu d'incrustation

2. Cliquez sur l'option souhaitée. Le symbole ► situé en regard d'une option indique l'existence d'une fenêtre d'options ; l'ellipse (…), l'existence d'une fenêtre de réglage. L'option actuellement sélectionnée est signalée par un cercle.

Fenêtre d'options pour "Mode".

Curseur mobile

Barre de progression

Bouton Close

Menu d'incrustation et passage à la fenêtre de réglage

3. Effectuez l'une des opérations suivantes en fonction de l'option sélectionnée.

Opération à partir d'une fenêtre d'options

Tournez la boule pour exécuter l'opération appropriée et appuyez sur le bouton gauche.

Opération à partir d'une fenêtre de réglage

Il existe trois méthodes de réglage :

• Déplacez le curseur mobile : placez le pointeur sur le curseur et maintenez le bouton

gauche enfoncé tout en tournant la boule.

• Placez le pointeur sur la barre de progression et cliquez avec le bouton gauche.

• Une fois la barre sélectionnée, tournez la molette vers le bas pour augmenter la valeur ou

vers le haut pour la réduire. Si le curseur mobile n'est pas sélectionné, placez le pointeur dessus et appuyez sur le bouton gauche.

Enfin, cliquez sur le bouton Close.

1-5

Page 16

1. PRESENTATION

1.3 Mise sous/hors tension

Mise sous tension

1. Mettez le moniteur sous tension.

2. Ouvrez le capot de l'interrupteur de mise sous/hors tension de l'unité de contrôle et appuyez sur l'interrupteur l'application FCV30 se lance et le dernier écran utilisé s'affiche.

Windows est une marque déposée de Microsoft, Inc.

Notez que la fonction d'Aide de Windows

Mise hors tension

. L'appareil s'allume alors, Windows®* démarre,

n'est pas disponible sur cet appareil.

Deux méthodes permettent de mettre l'appareil hors tension.

a) Appuyez sur l'interrupteur

. N'appuyez pas sur l'interrupteur pendant plus de

quatre secondes ; les derniers paramètres utilisés ne seront alors pas mémorisés.

b) Cliquez sur le bouton de fermeture ( ). La fenêtre suivante s'affiche. Cliquez alors sur

le bouton Yes pour quitter.

Confirmation

Are you sure to quit?

[Yes]-> Shutdown [No ]-> Cancel

Yes No

Fenêtre de confirmation de mise hors tension

Remarque : l'appareil est automatiquement mis hors tension à chaque fois que le

processeur est déconnecté de l'unité de contrôle.

1-6

Page 17

1. PRESENTATION

1.4 Emission, réception

Suivez la procédure ci-après pour lancer l'émission et la réception après la mise sous tension de l'appareil.

1. Cliquez sur File.

Menu File

2. Cliquez sur TX Start. L'émission démarre et les images sous-marines apparaissent.

Pour interrompre l'émission, sélectionnez TX Stop à l'étape 2. Après l'arrêt de l'émission, il est recommandé d'attendre trois secondes avant d'utiliser le menu.

1-7

Page 18

1. PRESENTATION

1.5 Affichages

1.5.1 Sélection d'un affichage

Six modes d'affichage sont disponibles. Sélectionnez le mode correspondant à vos besoins en cours.

1. Cliquez sur Disp.

Menu Disp

2. Cliquez sur Mode.

Boîte de dialogue Mode

3. Dans la section Display Mode, sélectionnez le mode à utiliser. Reportez-vous aux sections suivantes pour une description des affichages. Pour diviser l'écran, passez à l'étape 4. Sinon, passez à l'étape 5.

4. Dans la section Screen Layout, cliquez sur le mode de division d'écran à utiliser. La section Preview affiche les résultats de votre sélection. Notez que l'affichage du faisceau divisé ne peut pas être fractionné.

5. Cliquez sur le bouton OK pour terminer.

1-8

Page 19

1. PRESENTATION

1.5.2 Affichage du faisceau divisé

L'affichage du faisceau divisé présente les images sous-marines capturées par le faisceau divisé. En affichant la fenêtre correspondante, vous pouvez observer la distribution du poisson (à l'aide de l'histogramme de la taille du poisson) et surveiller son déplacement (à l'aide du graphique de la cible).

Marqueur de temps (toutes les 30 sec.)

Distance mesurée

Temps écoulé et position du VRM vertical

Indicateur Mode

Barre de couleurs

Echelle de température

VRM horizontal

Profondeur du marqueur

4.0 -

2.0 -

0.0 -

-2.0 -

-4.0 -

Echo de fond

Echo de poisson

00:00:28

34 42.616' N

135 19.740' E

Ligne zéro

Graphique des températures

Marqueur de filet

Echelle de profondeur

VRM vertical

VRM horizontal

Affichage du faisceau divisé

Remarque : lorsque l'échelle d'affichage de la représentation du faisceau divisé est de

500 m ou supérieure, l'indication "Deep mode" s'affiche dans la barre de menus. Pour activer la détection en mode profondeur, cliquez sur Deep Mode dans la barre de menus puis sur ON. La distance de détection par défaut en mode profondeur est de 500 m. Pour plus de détails, contactez votre revendeur.

Menu d'activation/ désactivation du mode profondeur

Deep mode

Options de détection en mode profondeur

1-9

Page 20

1. PRESENTATION

1.5.3 Affichage trois faisceaux

L'affichage trois faisceaux présente les images capturées à bâbord, au fond et à tribord.

* Direction du faisceau B : Relèvement (angle depuis la direction de la proue) T : Angle d'inclinaison (angle depuis le fond)

Distance horizontale depuis le transducteur

Ligne de

B:270 T: 10

B: 0 T: 0

B: 90 T: 10

<0><3>

15<3>

séparation

* La direction du faisceau peut être représentée par une

Faisceau 3

(bâbord)

Faisceau 2

(vers le fond)

Faisceau 1

(tribord)

icône ( ). Voir paragraphe 3.2.

Affichage trois faisceaux

Modification de la zone d'affichage

La largeur de chaque affichage peut être ajustée comme suit :

1. Placez le pointeur de la boule sur une ligne de séparation des affichages. Le pointeur

prend alors la forme d'une double flèche (

2. Maintenez le bouton gauche enfoncé et déplacez la double flèche à l'aide de la boule

pour ajuster la largeur.

1-10

Largeur agrandie de l'image du faisceau 2 Largeur raccourcie de l'image du faisceau 1

Faisceau 1Faisceau 3 Faisceau 2

Page 21

1. PRESENTATION

Remarque : en règle générale, les impulsions sont émises depuis les faisceaux 1, 2 et 3

dans cet ordre et s'affichent sur l'écran comme images bâbord, fond et tribord. Lorsque l'échelle de l'affichage 3 faisceaux est supérieure à 1000 m, la barre de menus contient l'option "Simul. TX". Pour émettre les impulsions depuis les faisceaux 1 à 3 simultanément, cliquez sur Simul TX pour afficher l'indication ON. Une fois terminé, la vitesse de défilement des images augmente. Toutefois, l'affichage devient sensible aux échos indésirables. L'échelle de détection Simul TX par défaut est de 1000 m. Vous pouvez définir cette valeur entre 100 et 5000 m. Pour plus de détails, reportez-vous à la page 3-6.

Menu d'activation/ désactivation de l'émission simultanée

Simul. TX

Options d'émission simultanée

1.5.4 Affichage faisceau divisé + deux faisceaux

L'affichage faisceau divisé + deux faisceaux offre un faisceau divisé ainsi que des images capturées depuis bâbord et tribord.

Affichage du faisceau divisé

B:270.0 T: 10.0

B: 90.0

T: 10.0

Faisceau 2

(bâbord)

Faisceau 1

(tribord)

Affichage faisceau divisé + deux faisceaux

Remarque : lorsque la distance d'affichage pour la représentation faisceau divisé + deux

faisceaux est de 1000 m ou supérieure, "Deep Mode" et "Simul Tx" s'affichent dans la barre de menus. Pour activer le mode profondeur ou l'émission simultanée, cliquez sur l'option appropriée dans la barre de menus, puis sur ON.

1-11

Page 22

1. PRESENTATION

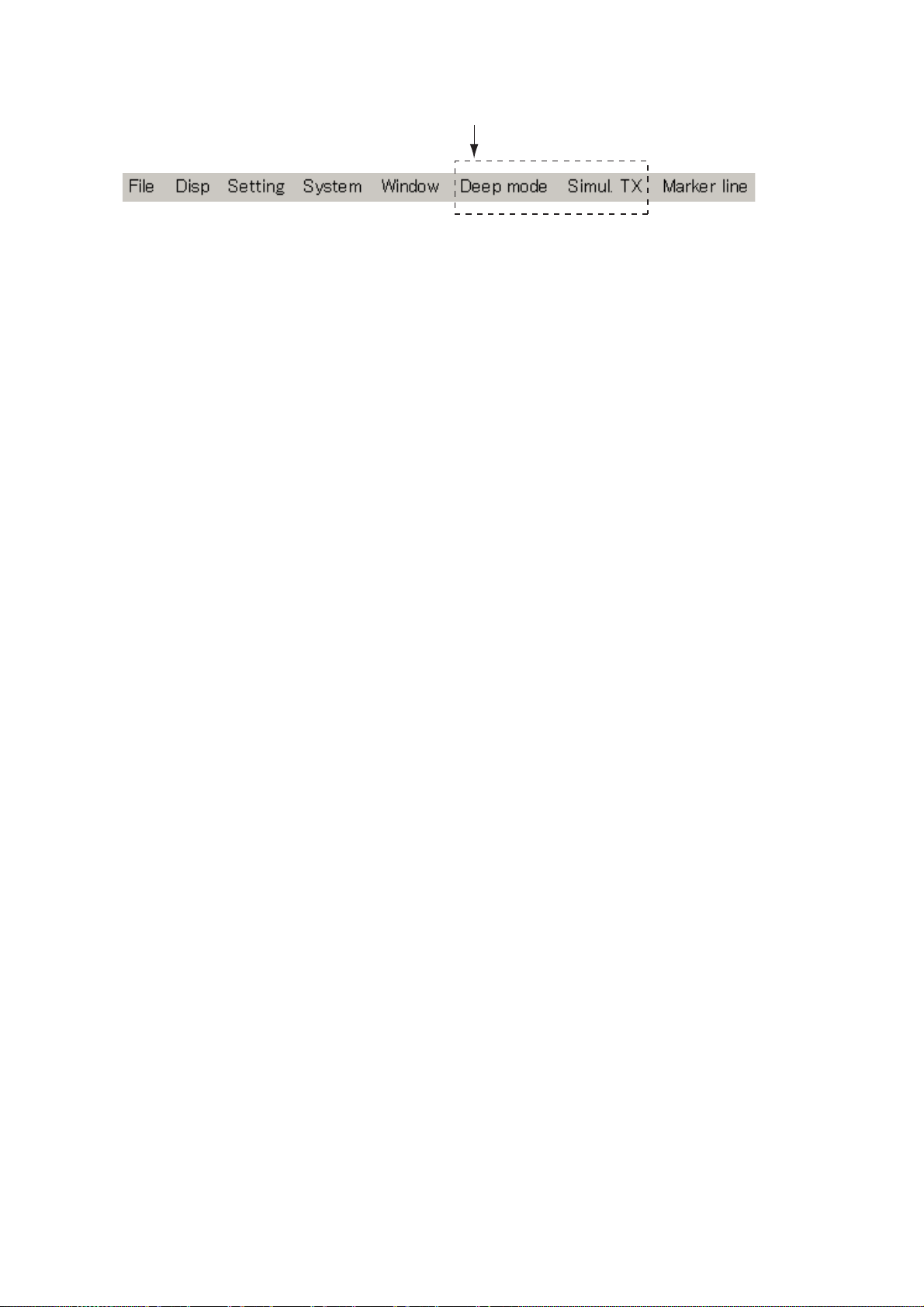

Deep mode, Simul. TX

Barre de menus

1.5.5 Affichage Utilisateur 1, Utilisateur 2, Utilisateur 3

Trois affichages permettent de présenter le résultat des affichages créés à l'aide du bouton "Display mode change" sur la fenêtre Mode. Les paramètres par défaut sont les suivants :

User 1 : Affichage faisceau divisé User 2 : 3 faisceaux (bâbord, tribord et fond) User 3 : Faisceau divisé + deux faisceaux (bâbord et tribord)

Pour savoir comment personnaliser les affichages utilisateur, reportez-vous au paragraphe 3.1.

1-12

Page 23

1. PRESENTATION

1.6 Sélection d'une échelle d'affichage

Vous pouvez sélectionner l'échelle de détection (depuis le transducteur jusqu'au fond) parmi 12 options prédéfinies. Les échelles par défaut sont présentées dans le tableau ci-dessous.

Echelles d'affichage

Unité

1 2 3 4 5 6 7 8 9 10 11 12

m 10 20 40 80 150 300 500 1000 1500 2000 2500 3000

Remarque : vous pouvez définir les échelles, tel que souhaité. Pour plus de détails,

reportez-vous au Chapitre 3.

1. Cliquez sur Setting.

Menu Setting

2. Cliquez sur Echo image.

Echelle d'affichage

Boîte de dialogue Echo image

1-13

Page 24

1. PRESENTATION

3. Cliquez sur ▼ dans la zone Range.

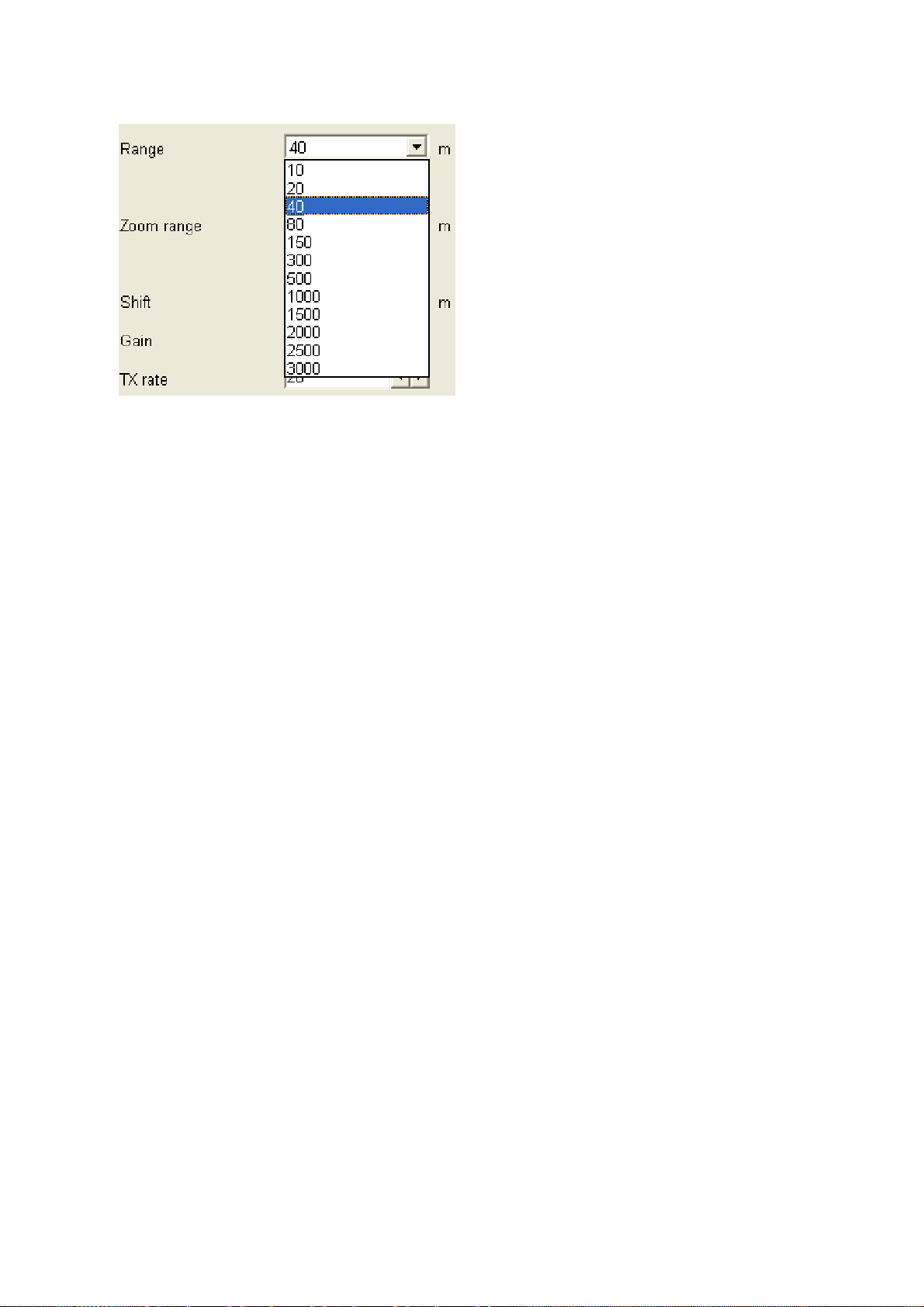

Options d'échelle

4. Cliquez sur l'échelle à utiliser. Par exemple, si vous sélectionnez "80", l'affichage présentera les conditions sous-marines depuis le transducteur jusqu'à 80 m.

5. Cliquez sur le bouton OK.

1-14

Page 25

1. PRESENTATION

1.7 Décalage de l'échelle d'affichage

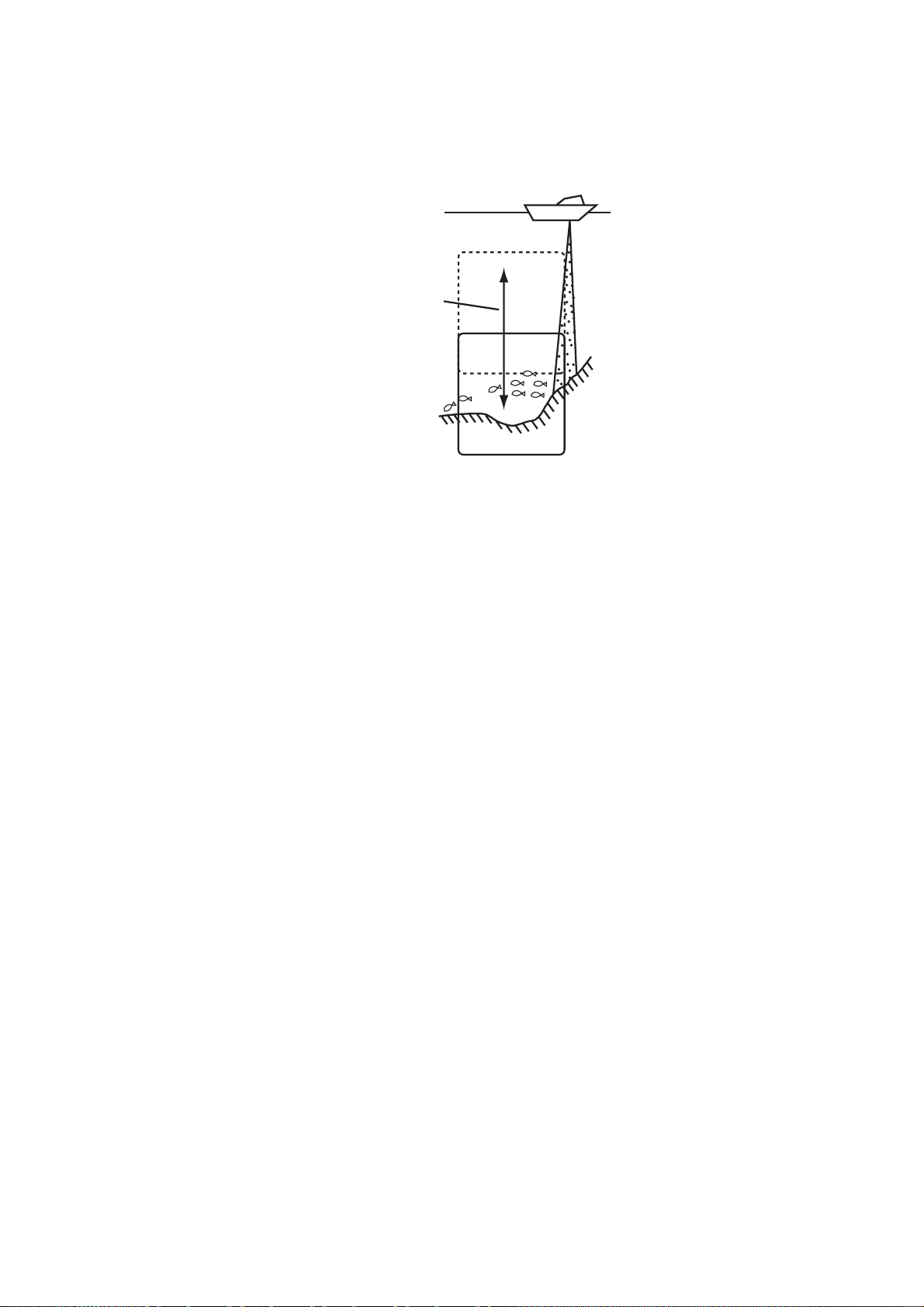

Vous pouvez décaler l'affichage pour obtenir une profondeur plus ou moins importante sans changer l'échelle en cours.

Déplacez la profondeur de départ pour observer les hauts fonds ou la profondeur


Principe du décalage

1. Cliquez sur Setting.

2. Cliquez sur Echo image.

3. Cliquez sur ◄ ou ► dans la zone Shift pour sélectionner la valeur de décalage.

4. Cliquez sur le bouton OK.

1-15

Page 26

1. PRESENTATION

1.8 Réglage du gain

Vous pouvez régler le gain en fonction de la force du signal. Effectuez le réglage de façon à faire disparaître le bruit de l'écran.

ATTENTION

Utiliser la valeur du gain correct.

Un gain incorrect peut générer une indication de profondeur erronée, pouvant conduire à une situation dangereuse.

1. Cliquez sur Setting.

2. Cliquez sur Echo image.

3. Cliquez sur ◄ ou ► dans la zone Gain pour sélectionner le gain souhaité.

Gain trop élevé Gain correct Gain trop faible

Exemples de paramètres de gain et résultats en image

4. Cliquez sur le bouton OK.

1-16

Page 27

1. PRESENTATION

1.9 Détermination de la profondeur et de la position d'un écho de poisson

Vous pouvez mesurer la profondeur d'un banc de poissons ou du fond à l'aide du marqueur de ligne horizontal, appelé marqueur VRM (marqueur de distance variable) horizontal. En outre, vous pouvez mesurer le temps écoulé à l'aide du VRM vertical. Par exemple, vous pouvez déterminer depuis combien de temps (en minutes) un écho de poisson apparaît.

Temps écoulé et position* au VRM vertical

VRM vertical

VRM horizontal

Profondeur au

VRM horizontal

* Position illustrée en rouge en cas de perte des données.

00:00:28

34 42.616' N

135 19.740' E

Mesure de la profondeur, du temps écoulé et de la position à l'aide des VRM

Mesure de la profondeur

1. Tournez la boule pour placer le pointeur sur le VRM horizontal. Le pointeur prend alors

la forme (

2. Maintenez le bouton gauche enfoncé et tournez la boule vers le haut ou vers le bas

pour placer le VRM horizontal sur l'objet pour lequel vous souhaitez mesurer la profondeur.

3. Relevez la profondeur (sur le VRM horizontal).

Mesure du temps écoulé

1. Tournez la boule pour placer le pointeur sur le VRM vertical.

2. Maintenez le bouton gauche enfoncé et tournez la boule vers la gauche ou vers la droite

pour placer le VRM sur l'objet pour lequel vous souhaitez déterminer la position.

3. Relevez le temps écoulé et la position (sur le VRM vertical).

Remarque 1 : vous pouvez modifier la couleur des VRM. Reportez-vous au paragraphe 3.5. Remarque 2 : vous pouvez modifier l'emplacement de l'indication de la profondeur sur le

VRM horizontal. Pour plus de détails, reportez-vous au paragraphe 3.2.

1-17

Page 28

1. PRESENTATION

1.10 Inscription de lignes

Vous pouvez inscrire des lignes verticales sur l'affichage pour indiquer les bancs de poissons, les hauts-fonds, etc.

Lorsqu'un écho intéressant apparaît, cliquez sur Marker line dans la barre de menus pour insérer une ligne verticale sur l'affichage. Si TIMER est activé sur la fenêtre Status, le temps écoulé est décompté à partir de l'insertion de la marque.

Notez que vous pouvez modifier la couleur de la ligne du marqueur. Pour plus de détails, reportez-vous au paragraphe 3.5.

1.11 Histogramme de la taille du poisson

La fenêtre de l'histogramme de la taille du poisson présente une taille de poisson unique dans la zone mesurée. Vous pouvez paramétrer cette fenêtre comme suit :

1. Accédez à l'affichage faisceau divisé. Reportez-vous au paragraphe 1.5.

2. Cliquez sur Disp.

3. Cliquez sur Display Window.

Boîte de dialogue Display window

4. Cliquez sur Fish size histogram. Le bouton à bascule devient alors violet (activation). Chaque clic permet d'activer ou de désactiver la fenêtre, alternativement.

5. Cliquez sur le bouton OK. L'histogramme de la taille du poisson s'affiche et la mesure commence.

1-18

Page 29

Axe vert.

1. PRESENTATION

Nombre de poissons sur l'axe vertical

Nombre de poissons dans la zone de mesure

Zone de mesure

Fenêtre de l'histogramme de la taille du poisson

125/247

Axe horiz.

00:00:28

34 42.616' N

135 19.740' E

Fenêtre de l'histogramme de la taille du poiss on

Remarque 1 : vous pouvez déplacer la fenêtre de l'histogramme comme vous le souhaitez.

Pour plus de détails, reportez-vous au Chapitre 2.

Remarque 2 : lorsque vous fermez la fenêtre de l'histogramme, toutes les données

mesurées sont effacées.

Lecture de l'histogramme de poisson

Le graphique en barres illustre la taille et la proportion de poisson dans la zone de mesure. L'axe vertical affiche la longueur du poisson (paramètre par défaut) et l'axe horizontal, la distribution. Sur l'histogramme de la taille du poisson ci-dessus, plus de 50% des poissons de la zone de mesure font 10 cm.

1-19

Page 30

1. PRESENTATION

1.12 Définition de la zone de mesure

Vous pouvez définir la zone de mesure pour l'histogramme de la taille du poisson selon quatre méthodes :

• Mesure du poisson dans un endroit précis

• Mesure sur une profondeur moins importante que le fond dans toutes les directions

• Mesure sur une échelle de profondeur spécifique

• Mesure du poisson de fond

1.12.1 Mesure du poisson dans un endroit précis

1. Cliquez sur Setting.

2. Cliquez sur Fish size. Cliquez sur l'onglet Fish size histogram, le cas échéant, pour afficher la boîte de dialogue Fish size.

Boîte de dialogue Fish size, onglet Measurement

Si la boîte de dialogue Unit ou Display s'affiche, cliquez sur l'onglet Measurement.

3. Cliquez sur ▼ dans la zone Measuring area.

Options de la zone

4. Cliquez sur Manual.

1-20

Page 31

1. PRESENTATION

5. Cliquez sur ◄ ou ► dans la zone Area Vertical pour définir la largeur verticale du marqueur de zone. (Plage de réglages : 10-100(%)). Ce paramètre représente le pourcentage de la largeur verticale de la fenêtre de l'histogramme de poisson.

6. Cliquez sur ◄ ou ► dans la zone Area Horizontal pour définir la largeur horizontale du marqueur de zone. (Plage de réglages : 10-100(%)). Ce paramètre représente le pourcentage de la largeur horizontale de la fenêtre de l'histogramme de poisson.

7. Cliquez sur le bouton OK.

8. Utilisez la boule pour placer le pointeur sur le marqueur de zone (cadre jaune). Le pointeur prend alors la forme ( ).

9. Maintenez le bouton gauche enfoncé et positionnez le marqueur à l'aide de la boule.

1.12.2 Mesure du poisson dans toutes les zones

1. Cliquez sur Setting.

2. Cliquez sur Fish size.

3. Cliquez sur ▼ dans la zone Measuring area.

4. Cliquez sur All.

5. Cliquez sur le bouton OK.

1.12.3 Mesure du poisson dans une échelle de profondeur spécifique

1. Cliquez sur Setting.

2. Cliquez sur Fish size.

3. Cliquez sur ▼ dans la zone Measuring area.

4. Cliquez sur Specific range.

5. Cliquez sur le bouton OK.

6. Utilisez la boule pour placer le pointeur sur la ligne de délimitation de la zone de mesure.

7. Maintenez le bouton gauche enfoncé et positionnez la ligne de délimitation à l'endroit souhaité en faisant tourner la boule vers le haut ou vers le bas.

1.12.4 Mesure du poisson de fond

1. Cliquez sur Setting.

2. Cliquez sur Fish size.

3. Cliquez sur ▼ dans la zone Measuring area.

4. Cliquez sur Bottom trace.

5. Cliquez sur ▼ dans la zone Bottom trace area.

6. Cliquez sur la distance de mesure souhaitée. Cette distance commence à partir du fond.

7. Cliquez sur le bouton OK. Les marqueurs (1) et (2) de la distance de mesure s'affichent, tel qu'illustré par la figure en haut de la page suivante.

1-21

Page 32

1. PRESENTATION

Marqueur de distance de la mesure(2) (ligne verticale en pointillé jaune)

Distance de la mesure

Fond

Marqueur de distance de la mesure(1) (pointillés horizontaux courts jaunes)

Marqueurs de distance de mesure sur la fenêtr e de la taille du poisson

8. Placez le curseur sur le marqueur de distance de mesure (2) (ligne verticale jaune). La forme du curseur passe alors de la flèche ( )à la double flèche (

)

9. Avec le bouton gauche, faites glisser le marqueur de distance de mesure (2) à l'endroit souhaité, puis relâchez-le. Le marqueur de distance de mesure (1) (tiret horizontal jaune court) indique automatiquement le fond.

1-22

Page 33

1. PRESENTATION

1.13 Suppression du bruit de faible intensité (Suppression de l'écho)

Des points bleu clair s'affichent parfois sur la majeure partie de l'écran. Ces points représentent principalement les impuretés contenues dans l'eau ou le bruit. Ce bruit peut être supprimé en ajustant la fonction de suppression de l'écho.

Représentation de l'écho sur l'affichage

1. Cliquez sur Setting.

2. Cliquez sur Echo image.

3. Cliquez sur ▼ dans la zone Clutter curve.

Options de la courbe des échos

4. Cliquez sur le paramètre souhaité en vous reportant à la description ci-après.

Standard : avec le paramètre de niveau d'écho "high", les couleurs des échos de forte

intensité restent inchangées alors que les couleurs des échos de faible intensité sont supprimées.

Straight : avec le paramètre de niveau d'écho "high", les couleurs des échos d'intensité

faible à forte sont supprimés en appliquant une moyenne.

OFF : la fonction de suppression des échos est désactivée.

5. Cliquez sur ▼ dans la zone Clutter.

Options des échos

6. Cliquez sur le paramètre souhaité.

7. Cliquez sur le bouton OK.

1-23

Page 34

1. PRESENTATION

1.14 Suppression des échos de faible intensité

Les sédiments contenus dans l'eau ou les réflexions du plancton peuvent s'afficher en vert ou en bleu clair. Ces échos de faible intensité peuvent être effacés à l'aide de la fonction de niveau du signal.

1. Cliquez sur Setting.

2. Cliquez sur Echo image.

3. Cliquez sur ◄ ou ► dans la zone Signal level pour sélectionner l'intensité de l'écho à supprimer. Plus la valeur choisie est élevée, plus l'intensité de l'écho à supprimer sera forte.

4. Cliquez sur le bouton OK.

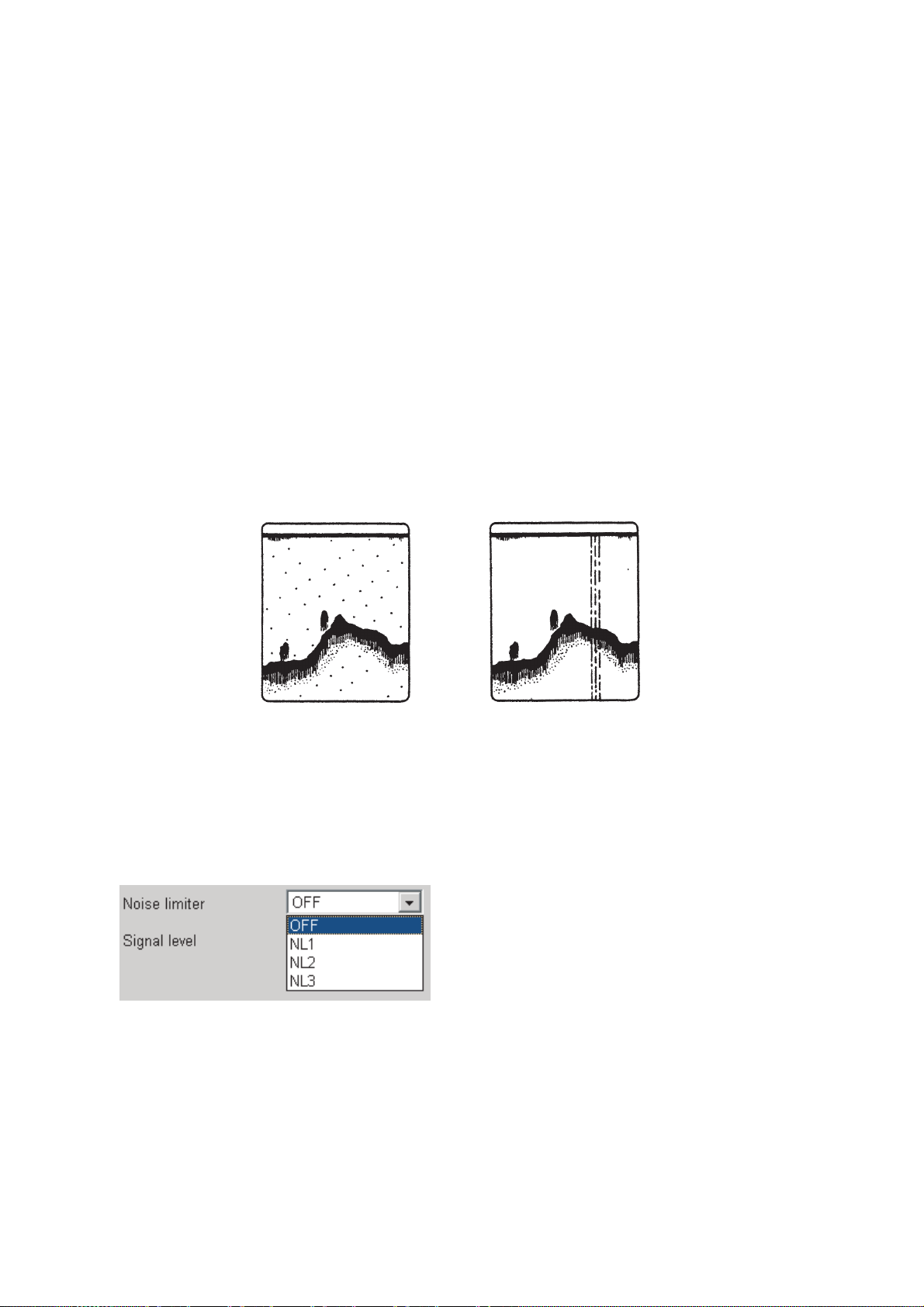

1.15 Suppression du bruit indésirable

Le bruit généré par un autre sondeur ou une interférence électrique peut apparaître sur l'écran. Utilisez le réducteur de bruit pour supprimer ce bruit indésirable.

Interférence d'un autre sondeur

Exemples de bruit

1. Cliquez sur Setting.

2. Cliquez sur Echo image.

3. Cliquez sur ▼ dans la zone Noise limiter.

Echo smoothing

Options du réducteur de bruit

4. Cliquez sur le paramètre souhaité. Plus la valeur est élevée, plus le degré de suppression est important. Sélectionnez OFF lorsqu'il n'existe aucun bruit. Dans le cas contraire, les cibles de faible intensité risquent d'être ignorées.

5. Cliquez sur le bouton OK.

Interférence électrique

1-24

Page 35

1. PRESENTATION

1.16 Vitesse de défilement des images

La vitesse de défilement des images détermine la vitesse des lignes de balayage verticales à l'écran. Lorsque vous sélectionnez une vitesse de défilement des images, tenez compte du fait qu'une vitesse élevée augmente la taille du banc de poissons horizontalement et qu'une vitesse faible la réduit.

RAPIDE LENT

Vous pouvez définir la vitesse de défilement des images indépendamment de la vitesse du bateau ou de la synchroniser avec cette dernière.

1. Cliquez sur Setting.

2. Cliquez sur Echo image.

3. Cliquez sur ▼ dans la zone Picture advance. Les fractions de la fenêtre indiquent le nombre de lignes de balayage produites par émission. Par exemple, 1/8 signifie qu'une ligne de balayage est produite toutes les huit émissions. La fonction STOP gèle l'affichage et permet d'observer un écho plus attentivement. La fonction SYNC permet de faire défiler l'image en fonction de la vitesse du bateau. Voir page suivante.

Options de défilement des images

4. Cliquez sur le paramètre souhaité.

5. Cliquez sur le bouton OK.

1-25

Page 36

1. PRESENTATION

Défilement des images en fonction de la vitesse du bateau

Les données de vitesse étant fournies par un dispositif de mesure de la vitesse, il est possible de synchroniser la vitesse de défilement des images sur la vitesse du bateau. Comme indiqué dans la figure ci-dessous, l'échelle horizontale de l'affichage n'est pas affectée par le changement de vitesse du bateau. Par conséquent, le défilement des images basé sur la vitesse permet d'évaluer la taille d'un banc de poissons, quelle que soit la vitesse.

Remarque : cette fonction est disponible avec une vitesse comprise entre 2 et 20 kts. Si la

vitesse du bateau est comprise en dehors de cette plage, l'image défile en fonction de la limite supérieure ou inférieure, selon la valeur la plus proche de la vitesse actuelle du bateau.

Le banc de poissons se réduit lorsque la vitesse augmente et grossit lorsque la vitesse diminue.

Bancs de poissons de taille identique

Vitesse

PLAIN

VITESSE

Déplacement réel

REGIME

Mode de défilement des images fondé sur la vitesse

Mode Normal

Les bancs de poissons sont de taille identique quelle que soit la vitesse du bateau.

Fonctionnement du mode de défilement des images fondé sur la vitesse du bateau

1-26

Page 37

1. PRESENTATION

1.17 Fenêtre A-scope

La fenêtre A-scope affiche les échos de chaque émission au moins avec les amplitudes et tonalités proportionnelles aux intensités. Cette fenêtre permet d'évaluer les espèces de poisson et la composition du fond.

1. Cliquez sur Disp.

2. Cliquez sur Mode.

3. Sélectionnez la fenêtre A-scope souhaitée à l'aide de la boule et appuyez sur le bouton gauche.

Small : fenêtre A-scope affichée à droite sur 1/10 de l'écran. Standard : fenêtre A-scope affichée à droite sur 1/8 de l'écran. Large : fenêtre A-scope affichée à droite sur 1/6 de l'écran.

4. Cliquez sur le bouton OK.

00:00:28

34 42.616' N

135 19.740' E

Fenêtre A-scope

Faible réflexion

(petit poisson ou bruit)

Forte réflexion (banc de poissons)

Forte réflexion (fond)

Fenêtre A-scope

Pour supprimer la fenêtre A-scope, sélectionnez OFF à l'étape 3 de la procédure ci-dessus.

1-27

Page 38

1. PRESENTATION

1.18 Alarmes

Ce sondeur dispose de quatre alarmes : alarme de fond, alarme de poisson de fond, alarme de température et alarme de température verticale. Lorsque l'écho de fond ou de poisson entre dans la plage d'alarme ou que la température de l'eau est comprise dans ou en dehors de la plage de température définie, l'appareil émet des alarmes sonores et visuelles pour vous prévenir. Si l'option "Alarm" est activée sur la fenêtre Status, l'alarme concernée s'affiche en rouge et en négatif. Pour arrêter l'alarme sonore, appuyez sur une touche de fonction. Les alarmes sonores et visuelles se déclenchent à chaque fois que les conditions d'alarme sont transgressées.

1.18.1 Description des alarmes

Alarme de fond

L'alarme de fond vous avertit lorsque l'écho de fond entre dans la zone d'alarme. L'alarme sonore retentit. L'alarme visuelle "BOTTOM" s'affiche à l'écran en rouge et en négatif et clignote lorsque l'alarme de fond est transgressée.

Alarme de poisson

L'alarme de poisson vous avertit lorsque l'écho de poisson entre dans la plage d'alarme définie. L'alarme sonore retentit. L'alarme visuelle "FISH" s'affiche à l'écran en rouge et en négatif et clignote lorsque l'alarme de poisson est transgressée. Cette alarme est utile lorsque vous recherchez une espèce de poisson particulière, dans la mesure où l'on sait à quelle profondeur vit chaque espèce.

Alarme de poisson de fond

L'alarme de poisson de fond retentit lorsqu'un écho de poisson se trouve à une distance prédéterminée du fond. L'alarme sonore retentit. L'alarme visuelle "BL-FISH" s'affiche à l'écran en rouge et en négatif et clignote lorsque l'alarme de poisson de fond est transgressée.

Alarme de température (nécessite un capteur de température)

Il existe deux types d'alarmes de température : dans la plage et en dehors de la plage. L'alarme sonore retentit. L'alarme visuelle "TEMP" s'affiche à l'écran en rouge et en négatif et clignote lorsque l'alarme de température est transgressée. L'alarme de température permet de cibler des espèces de poissons particulières dans la mesure où l'on sait dans quelle plage de température vit chaque espèce.

Alarme de température verticale (nécessite un sondeur de filet ou un sonar de chalut)

Il existe deux types d'alarmes de température verticale : dans la plage et en dehors de la plage. L'alarme sonore retentit. L'alarme visuelle "V-TEMP" s'affiche à l'écran en rouge et en négatif et clignote lorsque l'alarme de température verticale est transgressée.

1-28

Page 39

1.18.2 Activation, désactivation d'une alarme

1. Cliquez sur Setting.

2. Cliquez sur Alarm.

1. PRESENTATION

Boîte de dialogue Alarm

3. Sélectionnez les cases Bottom alarm, Fish alarm, Temp alarm ou V-temp alarm, tel qu'approprié.

4. Pour l'alarme de poisson (Fish alarm), sélectionnez le type d'alarme à l'aide des

boutons radio Fish ou Bottom fish.

Pour les alarmes de température et de température verticale (temp alarm ou v-temp alarm), sélectionnez le type d'alarme à l'aide des boutons radio Out of range ou Within

range.

5. Cliquez sur ◄ ou ► dans la zone Alarm depth (pour l'alarme de fond ou de poisson) ou la zone Temp limit (pour l'alarme de température ou de température verticale) pour définir la profondeur associée à l'alarme (ou la limite de température).

6. Cliquez sur ◄ ou ► dans la zone Alarm zone pour définir la largeur de l'alarme à partir du point de départ.

1-29

Page 40

1. PRESENTATION

7. Cliquez sur le bouton OK.

Point de départ

Marqueur d'alarme Vert : Alarme de fond

Orange : Alarme de poisson, alarme de poisson de fond Mauve : Alarme de température (Graphique des températures activé depuis la boîte de dialogue Display item)

34 42.616' N

135 19.740' E

Plage d'alarme

00:00:28

Marqueur d'alarme

Le marqueur d'alarme s'affiche sur le bord droit de l'écran. L'alarme de poisson de fond s'affiche en vert et l'alarme de poisson en orange.

Pour désactiver une alarme, désactivez la case appropriée à l'étape 3 de la procédure ci-dessus.

1.18.3 Réglage du volume de l'alarme sonore

Vous pouvez définir le volume de l'alarme sonore comme suit :

1. Cliquez sur Setting.

2. Cliquez sur Alarm.

3. Cliquez sur ▼ dans la zone Volume.

4. Cliquez sur le paramètre souhaité. (plage de réglages : 0-7).

5. Cliquez sur le bouton OK.

1-30

Page 41

1. PRESENTATION

1.19 Touches de fonction

Les touches de fonction sur l'unité de contrôle permettent d'accéder directement à la fenêtre de réglage souhaitée.

1.19.1 Utilisation des touches de fonction

Le programme par défaut associé à chaque touche de fonction est présenté dans le tableau ci-dessous. Appuyez sur une touche de fonction pour accéder à la fenêtre de réglage définie pour cette touche.

Touche de

fonction

F1 Boîte de dialogue Echo image F2 Boîte de dialogue Shift F3 Boîte de dialogue Gain F4 Boîte de dialogue Mode

1.19.2 Programmation des touches de fonction

Ecran du programme

par défaut

1. Appuyez sur une touche de fonction jusqu'à ce que le titre de menu semblable à celui présenté ci-dessous s'affiche.

Pression sur la touche de fonction

FCV-30 [F1 Key Registration]

File Disp Setting System Window

2. Cliquez sur l'option de la barre de menus à utiliser. Par exemple, "Alarm" dans le menu Setting. Notez que vous ne pouvez pas utiliser les options "Load user setting" et "Save user setting" (dans le menu File).

Confirmation

Assign the [ Alarm...] menu to the [F1] key?

Ye s No

3. Cliquez sur le bouton Yes. L'option sélectionnée à l'étape 2 s'affiche.

4. Cliquez sur le bouton OK.

1-31

Page 42

1. PRESENTATION

1.20 Sauvegarde, restauration des paramètres

Vous pouvez sauvegarder les paramètres du sondeur pour pouvoir les appliquer à tout moment. Cette fonction est utile lorsque vous devez définir l'appareil rapidement pour un objectif précis, par exemple, pour certaines espèces de poissons.

1.20.1 Sauvegarde des paramètres utilisateur

1. Vous pouvez ajuster les paramètres en fonction du poisson ou de l'objectif recherché.

2. Cliquez sur File.

3. Cliquez sur Save user setting.

Sélectionné (bleu foncé)

Zone de sauvegarde

Barre de défilement

Sauvegarder les paramètres

4. Cliquez sur ◄ ou ► pour sélectionner une zone de sauvegarde vide. La zone sélectionnée s'affiche en bleu foncé. Vous pouvez également utiliser la barre de défilement pour sélectionner un emplacement.

Remarque : si vous avez déjà sauvegardé 20 zones, sélectionnez une zone inutile

pour la remplacer par la nouvelle.

5. Cliquez sur le bouton Save.

1-32

Page 43

1. PRESENTATION

1.20.2 Chargement des paramètres utilisateur

Notez que vous ne pouvez pas charger les paramètres utilisateur pendant l'émission.

1. Cliquez sur File.

2. Cliquez sur Load user setting.

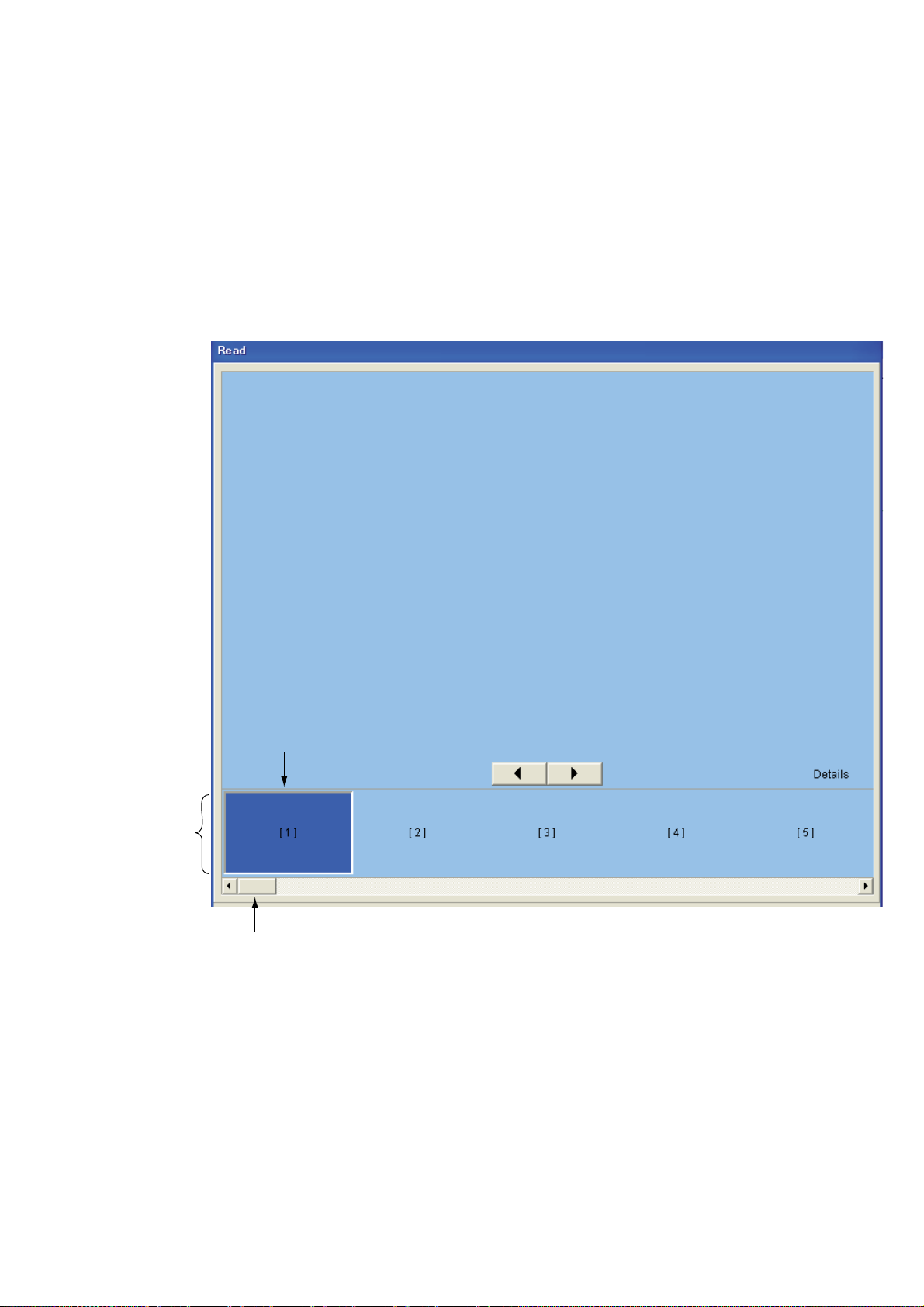

Cette fenêtre présente les paramètres d'affichage choisis

Vignette des paramètres d'affichage

Ecran de lecture

3. Cliquez sur ◄ ou ► pour sélectionner les paramètres d'affichage que vous souhaitez voir apparaître. Le paramètre sélectionné s'affiche en bleu foncé.

1-33

Page 44

1. PRESENTATION

Remarque : vous pouvez utiliser le bouton Details pour afficher des informations

détaillées sur les paramètres sélectionnés.

L'astérisque indique qu'il s'agit de paramètres d'affichage enregistrés

Cette fenêtre présente les paramètres d'affichage en détails

Ecran de lecture, affichage des détails

4. Cliquez sur le bouton Read pour activer les paramètres sélectionnés.

Bouton Details

1-34

Page 45

1. PRESENTATION

1.21 Enregistrement, lecture des données

Le port USB du processeur permet de connecter un disque dur USB 2.0 (fourni par l'utilisateur) pour enregistrer et lire les données brutes et les données image.

USB

Processeur

* USB 1.1 ne peut pas être utilisé.

Disque dur (USB 2.0)*

Alimentation

Connexion d'un disque dur

1.21.1 Sélection de l'emplacement des données enregistrées

1. Connectez un disque dur USB au port USB du processeur.

2. Cliquez sur Setting.

3. Cliquez sur Record.

Ne s'affiche pas pendant TX ou RX.

Boîte de dialogue Record

1-35

Page 46

1. PRESENTATION

4. Cliquez sur le bouton Reference.

Volume (E):

5. Sélectionnez l'emplacement des données enregistrées et fermer la fenêtre Reference.

6. Cliquez sur ◄ ou ► plusieurs fois dans la zone Recording time pour définir la durée d'enregistrement (1-24 heures).

7. Cliquez sur ◄ or ► plusieurs fois dans la zone Recording free space pour définir l'espace requis (512-32767 Mo).

8. Cliquez sur le bouton OK.

Information sur l'enregistrement des données

Vous pouvez vérifier le détail des données à enregistrer sur la sous-fenêtre Record info. Dans la zone "Data view" de la sous-fenêtre Record info, sélectionnez le fichier pour afficher sa taille ou la durée d'enregistrement en sélectionnant la case à cocher correspondante (9). La taille ou la durée d'enregistrement du fichier sélectionné apparaît dans la sous-fenêtre Disk space info. Pour modifier le contenu affiché, cliquez sur Time ou Size dans "Unit" sur la sous-fenêtre Disk space info.

Suppression des données enregistrées

Vous pouvez supprimer les données depuis la fenêtre Record comme suit :

1. Sur la sous-fenêtre Data view, sélectionnez les données à supprimer. Pour supprimer tous les fichiers, cliquez sur le bouton Select all. Pour désélectionner tous les fichiers, cliquez sur le bouton Release all.

2. Cliquez sur le bouton Delete. Une fenêtre vous demande de confirmer la suppression des fichiers.

3. Cliquez sur le bouton Yes.

4. Cliquez sur le bouton Yes. La barre située en bas de la fenêtre affiche alors "100%".

1-36

Page 47

1.21.2 Enregistrement des données

1. Connectez un disque dur USB au port USB du processeur.

2. Cliquez sur File.

1. PRESENTATION

Menu File

3. Cliquez sur Record. Lorsqu'un fichier est enregistré, un nom composé de la date et de l'heure de l'enregistrement est affecté automatiquement ainsi qu'une extension .lst. Un exemple de nom de fichier est présenté ci-dessous.

2005_03_01_05_50_32.lst

Extension

Secondes

Minutes

Heures

Jour

Mois

Année

Pour interrompre l'enregistrement des données, sélectionnez Stop à l'étape 3 de la procédure ci-dessus.

1-37

Page 48

1. PRESENTATION

1.21.3 Conversion des données enregistrées au format HAC

Vous pouvez convertir les données au format HAC, format d'archive et de lecture standard pour les données acoustiques de pêche. Ce format HAC est non-restrictif et indépendant de la plate-forme informatique. Il est pris en charge par la plupart des sondeurs. Notez que cette fonction n'est pas disponible pendant l'émission ou la réception.

1. Connectez un disque dur USB au port USB du processeur.

2. Cliquez sur File.

3. Cliquez sur TX Stop.

4. Cliquez sur File.

5. Cliquez sur Convert to HAC format.

Boîte de dialogue Convert to HAC format

6. Cliquez sur le bouton Reference

7. Sélectionnez le fichier (fichier LST) à convertir.

8. Cliquez sur le bouton Open.

Emplacement du fichier LST

Emplacement du fichier HAC

Barre de progression (la barre bleue se déplace vers la droite au fur et à mesure de la conversion.)

C:\Documents and Settings\FCV30\2005_03_01_05_50_32.lst

C:\Documents and Settings\FCV30\2005_03_01_05_50_32.hac

Nbre total d'impulsions dans le fichier .lst

Chiffre de gauche : Numéro d'impulsion Chiffre de droite : Durée d'enregistrement

1-38

Page 49

1. PRESENTATION

9. A l'aide des curseurs mobiles, sélectionnez les positions de début et de fin.

10. Cliquez sur le bouton Start pour démarrer la conversion. La barre de progression défile vers la droite au fur et à mesure de la conversion. Une fois la conversion terminée, le message "End of conversion" s'affiche. Cliquez sur le bouton OK pour terminer.

11. Cliquez sur le bouton Close.

1.21.4 Lecture des données

1. Connectez un disque dur USB au port USB du processeur.

2. Cliquez sur File.

3. Cliquez sur TX Stop.

4. Cliquez sur Play.

Zone d'emplacement du fichier

Open

E : disque amovible

2006_04_10

Zone de fichier

Image(*.jpg)

Sélection d'un fichier à lire

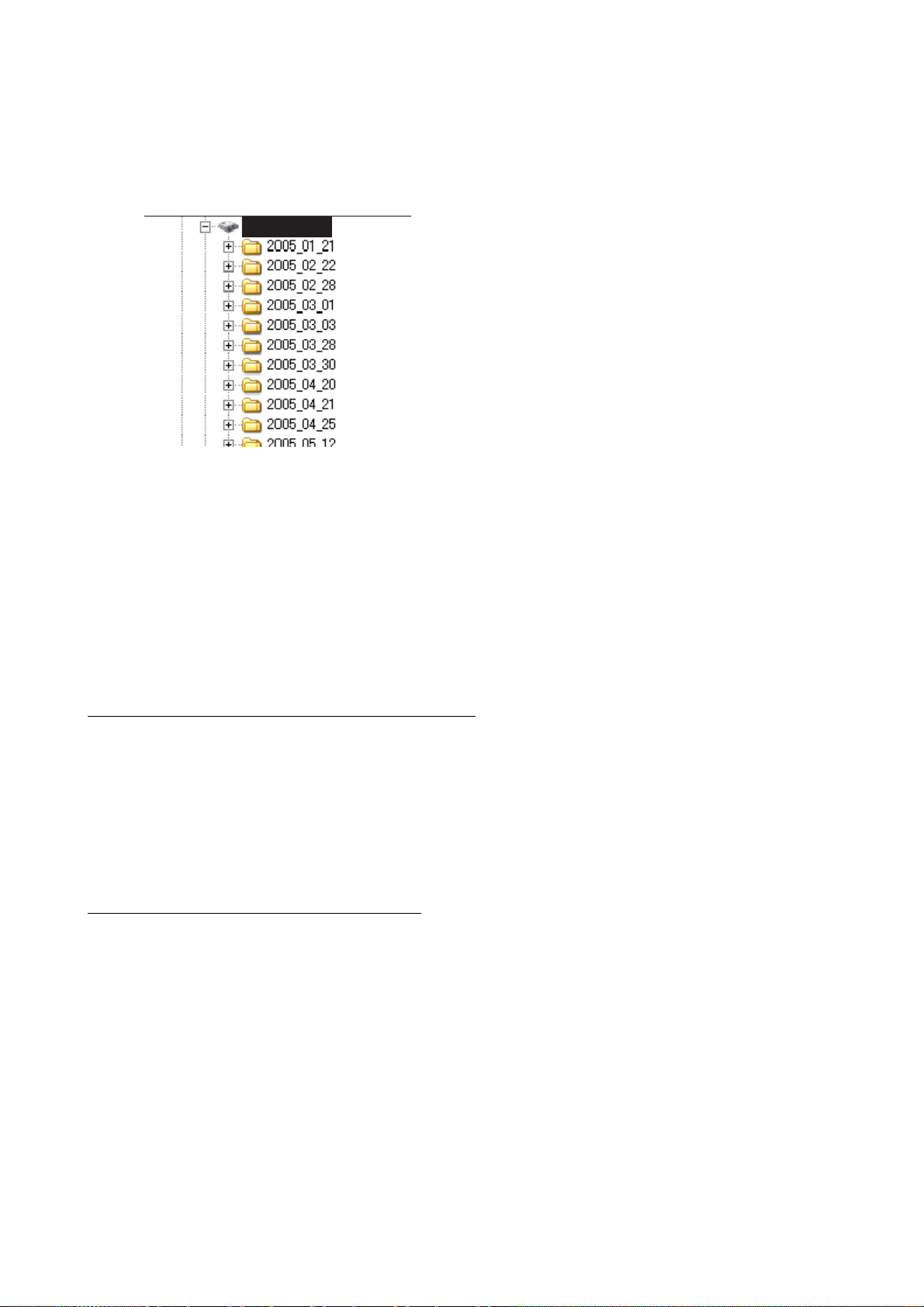

5. Cliquez sur ▼ dans la zone d'emplacement de fichier.

6. Cliquez sur le lecteur du disque dur connecté au FCV-30. Le ou les dossiers s'affichent avec un nom composé de l'année et du mois.

7. Cliquez deux fois sur le dossier souhaité. Le dossier "EchoData" s'affiche.

8. Cliquez deux fois sur le dossier EchoData. Le dossier "heure, minute, seconde" s'affiche.

9. Cliquez deux fois sur le dossier "heure, minute, seconde" à lire. Tous les fichiers LST s'affichent.

10. Cliquez sur un fichier LST pour afficher son nom en négatif. Le fichier LST sélectionné s'affiche dans la zone des fichiers.

1-39

Page 50

1. PRESENTATION

11. Cliquez sur le bouton Open pour lancer la lecture.

Curseur mobile

Cochez pour répéter la lecture.

Boîte de dialogue Play

Remarques sur la lecture des données

• Utilisez les boutons radio Play Mode Manual et Play Mode Auto pour modifier les

paramètres : Auto : application des paramètres utilisés au moment de l'enregistrement. Manual : application des paramètres actuels.

• Pour démarrer la lecture d'un fichier manuellement, utilisez le curseur mobile pour

sélectionner le point de départ de la lecture et cliquez sur le bouton Restart.

• Cliquez sur le bouton Pause pour interrompre la lecture temporairement. Pour relancer la

lecture, utilisez le bouton Restart.

• Utilisez le bouton Stop pour arrêter la lecture.

1-40

Page 51

1. PRESENTATION

1.21.5 Enregistrement d'une capture d'écran

Vous pouvez effectuer la capture de la fenêtre en cours. Comparée aux données brutes, la taille de la capture est petite. Le temps de chargement est donc bien plus court.

1. Connectez un disque dur USB au port USB du processeur.

2. Cliquez sur File.

3. Cliquez sur Save the screen shot.

La capture d'écran est enregistrée dans l'emplacement défini à l'étape 5 du paragraphe

1.21.1. Un nom et une extension de fichier sont automatiquement affectés aux données comme suit.


Extension

Secondes

Minutes

Heures

Nom de fichier de la capture d'écran

1-41

Page 52

1. PRESENTATION

1.21.6 Chargement d'une capture d'écran

1. Connectez un disque dur au port USB du processeur.

2. Cliquez sur File.

3. Cliquez sur Load the screen shot.

Zone d'emplacement du fichier

Open

E : disque amovible

2006_04_10

Zone de fichier

Image(*.jpg)

4. Cliquez sur ▼ dans la zone d'emplacement de fichier.

5. Cliquez sur le lecteur du disque dur connecté au FCV-30. Le ou les dossiers s'affichent avec un nom composé de l'année et du mois.

6. Cliquez deux fois sur le dossier souhaité. Le dossier "ImageData" s'affiche.

7. Cliquez deux fois sur le dossier ImageData. Le dossier "heure, minute" s'affiche.

8. Cliquez deux fois sur le dossier "heure, minute" à lire. Tous les fichiers JPG s'affichent.

9. Cliquez sur un fichier JPG pour afficher son nom en négatif. Le fichier JPG sélectionné s'affiche dans la zone des fichiers.

10. Cliquez sur le bouton Open pour charger la capture d'écran.

1-42

Page 53

1. PRESENTATION

11. Pour effacer la capture d'écran, cliquez sur le bouton Close.

1-43

Page 54

1. PRESENTATION

Cette page est laissée vierge intentionnellement.

1-44

Page 55

2. AFFICHAGE DES FENETRES

Le FCV-30 permet d'afficher huit fenêtres : statut, histogramme de la taille du poisson, graphique de la cible, graphique des températures vertical, zoom de fond, verrouillage de fond, zoom marqueur et différenciation de fond.

Vous pouvez placer ces fenêtres n'importe où sur l'écran. Vous pouvez également cliquer avec le bouton droit en haut à droite d'une fenêtre pour afficher le menu d'incrustation associé.

2.1 Activation de l'affichage des fenêtres

1. Cliquez sur Disp.

Menu Disp

2. Cliquez sur Display Window.

Boîte de dialogue Display window

Une fenêtre de zoom peut être activée.

3. Sélectionnez la ou les options à activer ou désactiver sur la fenêtre Display item et appuyez sur le bouton gauche. Les options activées s'affichent en bleu et les options désactivées en gris.

Remarque : vous pouvez activer une seule des options suivantes : verrouillage fond,

zoom fond et zoom marqueur.

4. Pour modifier la taille des fenêtres du verrouillage fond, zoom fond et zoom marqueur, cliquez sur le bouton radio approprié dans la section Zoom window size.

5. Cliquez sur le bouton OK.

2-1

Page 56

2. AFFICHAGE DES FENETRES

Disposition automatique des fenêtres

1. Cliquez sur Window dans la barre de menus.

Fenêtre actuellement affichée. (Cliquez pour afficher la fenêtre.)

2. Cliquez sur Auto arrange pour placer les fenêtres à leur emplacement par défaut.

Déplacement des fenêtres

1. Utilisez la boule pour placer le pointeur dans la fenêtre.

2. Tournez la boule en maintenant le bouton gauche enfoncé pour déplacer la fenêtre.

2-2

Page 57

2. AFFICHAGE DES FENETRES

2.2 Interprétation de l'affichage des fenêtres

2.2.1 Fenêtre Status

La fenêtre Status affiche les paramètres actuels et les données envoyées par les capteurs externes. Vous pouvez choisir les options à afficher sur la fenêtre Status en les sélectionnant depuis la fenêtre Status setting. La profondeur est indiquée en bas à gauche, que la fenêtre Status soit affichée ou pas.

Status

ALARM PICTURE TIMER COURSE HEAVE

OFF

GAIN SHIFT TEMPERATURE SPEED ROLL PITCH

00:10

15.3 C

DEPTH LATITUDE P/B

275.0

17.8

34 21.5912' N

LONGITUDE TD

40.6

136 08.4732' E

deg

-32.77

1.6

32.7

13234.5

deg

2.1

265.1

deg

32234.7

deg

DEPTH GAIN SHIFT ALARM PICTURE LATITUDE LONGITUDE TEMPERATURE

40.6

SPEED TIMER COURSE TD P/B ROLL PITCH HEAVE

17.8

00:10

275.0

deg

13234.5

OFF

32234.7

32.7m

34 21.5912' N

265.1

deg

136 08.4732' E

1.6

deg

2.1

deg

-32.77m

Fenêtre Status (En h aut : activé avec st atut dans fenêtre d'af fichage, En bas : fixé en bas de d'écran)

Paramétrage de la fenêtre Status

1. Cliquez sur Setting.

2. Cliquez sur Status.

2-3

Page 58

2. AFFICHAGE DES FENETRES

Cette fenêtre affiche les indications actuellement présentes.

Boîte de dialogue Status

3. Cliquez sur les options dans la section Display Item, tel qu'approprié. Les options activées s'affichent en bleu.

Remarque 1 : l'option "Default" permet de restaurer les options par défaut de la fenêtre

Status ; l'option "Select all" permet d'activer toutes les options ; l'option Release all désactive toutes les options.

Remarque 2 : vous pouvez modifier l'emplacement des options sur la fenêtre Status :

1) Cliquez sur l'option dans la section Layout pour laquelle vous

souhaitez modifier l'emplacement.

2) Cliquez sur la zone dans la section Layout correspondant à l'emplacement

sur lequel vous souhaitez placer l'option sélectionnée à l'étape 1.

4. Pour modifier la transparence de la fenêtre Status, sélectionnez Opaque ou Transparent dans la section "Window".

5. Pour choisir le type de la fenêtre Status, sélectionnez Window ou Fixed at bottom dans la section Display. Sélectionnez Window pour obtenir une fenêtre mobile ou Fixed at bottom pour accrocher la fenêtre Status en bas de l'écran.

6. Pour sélectionner la taille des caractères de la fenêtre Status, cliquez sur Small, Standard ou Large dans la section Font size.

7. Pour afficher l'indication du tirant d'eau, cliquez sur ON dans la section Draft indication.

8. Après avoir paramétré la fenêtre Status, cliquez sur le bouton OK.

2-4

Page 59

2. AFFICHAGE DES FENETRES

Description de l'affichage des d onnées

Option Description

Picture advance

Shift Affiche la valeur du décalage en cours. Alarm Affiche une description de l'alarme en cours. Gain Affiche le paramètre du gain en cours.

Timer

Temperature

L/L

Speed

Course

Roll

Pitch

Heave

Range/Bearing

Time difference

Draft

Affiche le paramètre de défilement des images en cours.

Sélectionnez Marker line dans la barre de menus et cliquez sur le bouton gauche. Le chronomètre décompte alors le nombre de minutes (max. 99 min. 59 sec.) à partir de la pression sur le bouton gauche.

Les données de la température de l'eau, envoyées par un capteur de température externe, s'affichent. Plage de températures : -99,9°C à 99,9°C

Les données de position, envoyées par un navigateur, s'affichent. Plage de latitudes et de longitudes : Latitude : 90°00.000’S à 90°00.000’N Longitude : 180°00.000’W à 180°00.000’E

La vitesse, envoyée par l'afficheur de vitesse, s'affiche. Plage de vitesses : 0 kt à 99,9 kt

La course, envoyée par un navigateur, s'affiche. Plage de courses : 0°-359°

L'angle du roulis, envoyé par le capteur correspondant, s'affiche. Plage d'angles du roulis : -90,0° à 90°

L'angle de tangage, envoyé par le capteur correspondant, s'affiche. Plage d'angles de tangage : -90,0° à 90°

La houle, envoyée par un compas satellite, s'affiche. Plage de houles : -99 m à 99 m

La distance et le relèvement vers un waypoint de DESTINATION, envoyés par un navigateur, s'affichent. Distance et relèvement : 0°-360°

Le décalage horaire, envoyé par un navigateur Loran C, s'affiche. Plage de décalages horaires : 00000,0 à 99999,9

La méthode d'étalonnage du tirant d'eau s'affiche ; sous la surface ou sous le transducteur.

2-5

Page 60

2. AFFICHAGE DES FENETRES

2.2.2 Fenêtre de l'histogramme de la taille du poisson

L'histogramme de la taille du poisson affiche la taille du poisson dans la zone de mesure sélectionnée. L'affichage SPLIT (faisceau divisé) doit être activé pour afficher la fenêtre de l'histogramme.

Nombre de poissons sur l'axe vertical

Nombre de poissons

Distance verticale

dans la zone de mesure

㪈㪉㪌㪆㪉㪋㪎

Unité de

mesure

Fenêtre de l'histogramme de la taille du poiss on

Paramétrage de la boîte de dialogue Fish size

1. Cliquez sur Setting.

2. Cliquez sur Fish size.

Axe horizontal

2-6

Boîte de dialogue Fish size

Page 61

2. AFFICHAGE DES FENETRES

Remarque : si la boîte de dialogue Target graph s'affiche, cliquez sur l'onglet Fish size

histogram.

Description de la boîte de dialogue Fish size

Option de menu Description

Onglet Display

Horizontal axis scale

Vertical axis area Sélectionnez l'échelle de l'axe vertical, entre 1 et 6.

Vertical zoom rate Sélectionnez le taux du zoom vertical pour l'affichage de

Vertical zoom area Sélectionnez la position centrale du zoom vertical sur

White mark Activez ou désactivez le marqueur blanc. Lorsqu'il est activé, le

White mark area (Min et Max)

Peak Activez ou désactivez l'affichage de la crête. Lorsqu'il est activé,

Onglet Measurement

Fish gain L'intensité de l'écho renvoyé dépend des espèces de poisson.

Measurement threshold Définissez le seuil de mesure (2-20 (cm)) pour l'affichage de

Calibration value Définissez la valeur TS (intensité de l'écho de chaque poisson).

Onglet Unit

Unit Sélectionnez l'unité de mesure de l'histogramme de la taille du

Sélectionnez l'échelle de l'axe horizontal, entre 10 et 100(%).

l'histogramme de poisson parmi 100, 200 ou 400(%).

l'histogramme de poisson entre 1 à 7, 1 étant la valeur la plus courte et 7 la plus longue.

graphique en barres dans la plage du marqueur blanc s'affiche en blanc si le fond est noir, ou en noir si le fond est blanc.

Sélectionnez les plages minimale et maximale du marqueur blanc. La plage de réglages est comprise entre 2 et 1000 (cm).

la valeur de crête représentative s'affiche sur le graphique en barres.

Ajustez le gain de poisson en fonction des espèces pour obtenir la distribution réelle de la longueur des poissons sur la fenêtre de l'histogramme du poisson.

l'histogramme du poisson. Par exemple, si vous ne souhaitez pas détecter les poissons inférieurs à 10 cm de long, saisissez 10.

Si une sphère d'étalonnage a été utilisée, sa valeur s'affiche. Cette valeur peut être ajustée. Pour plus de détails, reportez-vous au paragraphe 3.8. Plus la valeur de l'étalonnage est élevée, plus la longueur de chaque poisson sera importante, même si le signal reçu est identique.

poisson, TS ou L(cm) ou L(inch). TS : affiche l'intensité de l'écho d'un seul poisson. L(cm) : affiche la longueur du poisson en centimètres. L(inch) : affiche la longueur du poisson en pouces.

2-7

Page 62

2. AFFICHAGE DES FENETRES

2.2.3 Fenêtre du graphique de la cible

La fenêtre du graphique de la cible illustre la position de l'écho de poisson (trois derniers balayages). Elle est disponible lorsque l'affichage SPLIT est activé.

Graphique de la cible

Echelle du rayon

Les trois dernières données s'affichent.

Votre bateau

La couleur du cercle indique l'intensité de chaque écho de poisson.

(Grand cercle) : dernières données

(Cercle moyen) : avant-dernières données

(Petit cercle) : données antépénultièmes

Fenêtre du graphique de la cible

Paramétrage de la fenêtre du graphique de la cible

1. Cliquez sur Setting.

2. Cliquez sur Fish size. Si la boîte de dialogue Fish size histogram est affichée, cliquez sur l'onglet Target graph pour accéder à la boîte de dialogue Target graph.

2-8

Page 63

2. AFFICHAGE DES FENETRES

Boîte de dialogue Fish size, onglet Display

Remarque 1 : si la boîte de dialogue Measurement ou Unit est affichée, cliquez sur l'onglet

Display pour ouvrir la boîte de dialogue Display.

Remarque 2 : la valeur "Radius scale" définit la largeur de la zone en degrés (2-5) à

afficher en dessous du transducteur (centre du faisceau). Plus la valeur est élevée, plus la zone dans laquelle un seul poisson peut être détecté sera importante.

2-9

Page 64

2. AFFICHAGE DES FENETRES

2.2.4 Fenêtre du graphique des températures vertical

La fenêtre du graphique des températures vertical illustre les données de température de l'eau et de profondeur provenant d'un sondeur de filet ou d'un sonar de chalut. (Max. 6 unités.) La température de l'eau est représentée sur l'axe horizontal et la profondeur, sur l'axe vertical. Vous pouvez ajuster les valeurs minimale et maximale de l'axe horizontal sur la boîte de dialogue Net. En outre, vous pouvez définir la couleur de la ligne de la température/profondeur dans la boîte de dialogue Color. Une fenêtre d'incrustation permet d'ajuster les valeurs de l'axe horizontal (à l'aide de curseurs mobiles) et de réinitialiser les données. Cliquez sur la fenêtre du graphique des températures vertical avec le bouton droit pour afficher cette fenêtre d'incrustation.

Axe horizontal (profondeur)

Axe horizontal (température)

Graphique des températures vertical

2-10

Page 65

2. AFFICHAGE DES FENETRES

Paramétrage du graphique des températures vertical

1. Cliquez sur System.

2. Cliquez sur Net.

Input dat a : sélectionnez le format des données envoyées par le sondeur de filet ou le sonar de chalut.

CIF : température de l'eau et profondeur du filet envoyées par le sondeur de filet.

NMEA : température de l'eau et profondeur du filet envoyées par le sonar de chalut.

Horizontal axis Min et Horizontal axis Max : ces valeurs représentent les valeurs de

température minimale et maximale. La plage est comprise entre - 5 et 35(°C).

2.2.5 Fenêtre de zoom du verrouillage de fond

La fenêtre de zoom du verrouillage de fond agrandit les échos jusqu'à la distance définie par l'utilisateur depuis le fond. Dans la mesure où le fond apparaît plat, la fenêtre est utile pour discerner les poissons de fond de l'écho de fond.

Banc de poissons

Fond affiché

comme plat

Poisson agrandi Fenêtre de zoom du verrouillage de fond

00:00:28

34 42.616' N

135 19.740' E

Marqueur d'alarme

Fenêtre de zoom du verrouillage de fond

2-11

Page 66

2. AFFICHAGE DES FENETRES

Paramétrage de l'échelle de zoom du verrouillage de fond

1. Cliquez sur Setting.

2. Cliquez sur Echo image.

3. Cliquez sur ▼ dans la zone Zoom range et appuyez sur le bouton gauche.

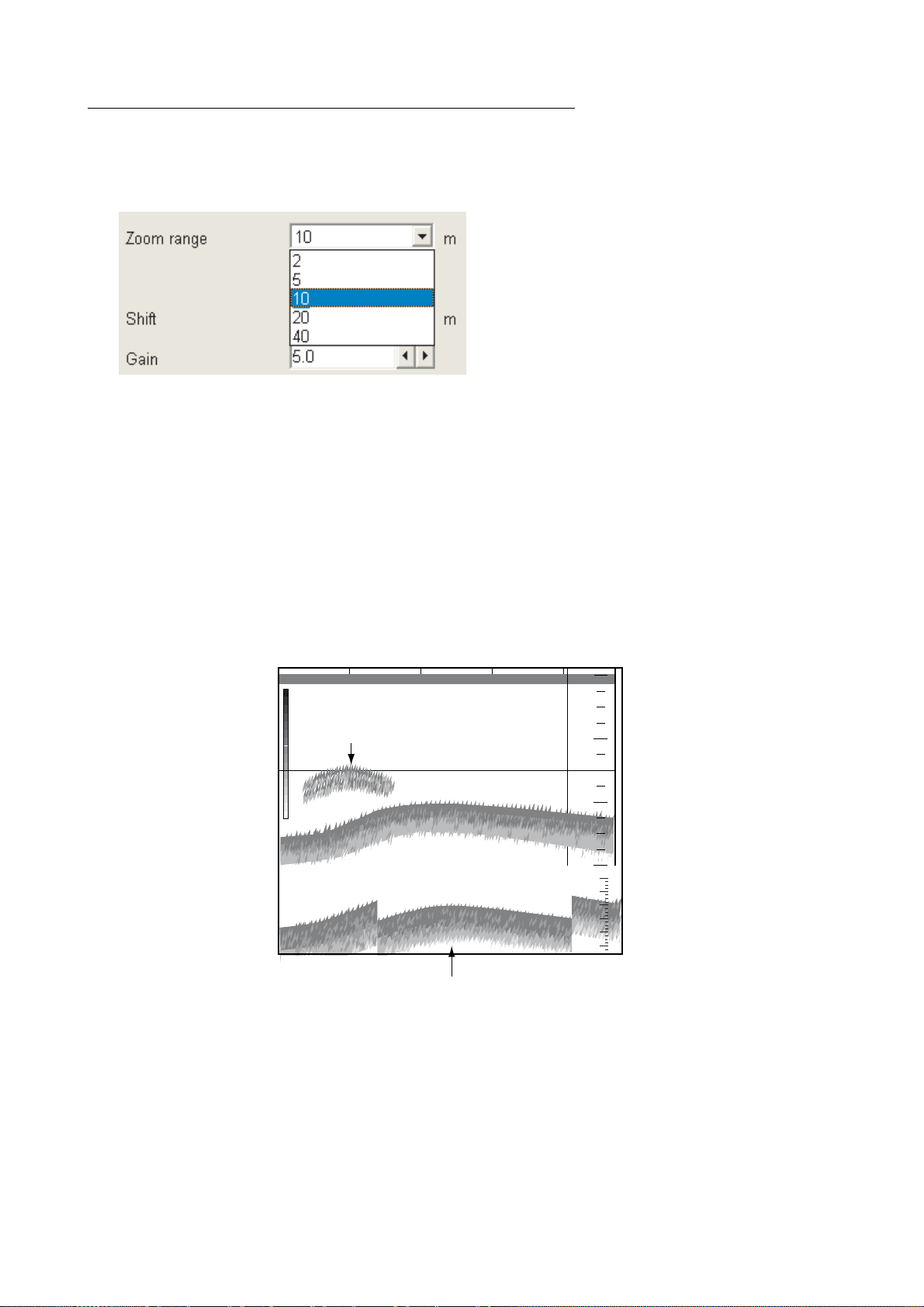

Options d'échelle de zoom

4. Cliquez sur le paramètre à utiliser.

5. Cliquez sur le bouton OK.

2.2.6 Fenêtre de zoom de fond

La fenêtre de zoom de fond agrandit les échos de fond et de poisson de fond selon l'échelle de zoom sélectionnée. Elle est utile pour déterminer la dureté du fond. Un fond affiché avec une trace d'écho courte indique généralement un fond meuble, sablonneux. Une trace d'écho longue indique un fond dur.

Banc de poissons

00:00:28

34 42.616' N

135 19.740' E

41 43

47 49

Fenêtre de zoom de fond

2-12

Page 67

2. AFFICHAGE DES FENETRES

2.2.7 Fenêtre de zoom du marqueur

La fenêtre de zoom du marqueur agrandit les échos dans les limites du marqueur d'expansion (ligne bleue en pointillé). Ce marqueur fonctionne de la même façon que le VRM horizontal.

32 34

36 38

Bouton de modification du marqueur

Banc de poissons

Marker pos change

㪌

Marqueur d'expansion

Banc de poissons agrandi

00:00:28

34 42.6163' E

135 19,7405' E

Fenêtre de zoom du marqueur

Remarque : lorsque l'écran divisé est utilisé, cliquez sur le bouton Marker change pour

déplacer le marqueur d'expansion entre les faisceaux.

2-13

Page 68

2. AFFICHAGE DES FENETRES

2.2.8 Fenêtre du graphique de différenciation de fond

Le graphique de différenciation de fond illustre la nature du fond et peut être inséré dans la fenêtre de zoom de fond, de verrouillage de fond et de la marque zoom. Cliquez sur l'une de ces fenêtres avec le bouton droit pour afficher un menu d'incrustation et sélectionnez (cochez) l'option Hardness et/ou Roughness dans le menu pour afficher le graphique correspondant.

Hardness : illustre la dureté du fond. "H" s'affiche à gauche de la fenêtre lorsque la fonction

de dureté est activée.

Roughness : illustre la rugosité du fond. "R" s'affiche à gauche de la fenêtre lorsque la

fonction de rugosité est activée.

Plus la valeur est élevée, plus le fond est dur ou irrégulier.

Vous pouvez sélectionner la couleur du graphique dans la boîte de dialogue Color. La couleur de l'icône indique la couleur du graphique correspondant.

Différenciation de fond (dureté)

Icônes

10.0

8.0

6.0

4.0

2.0

0.0

8 6

4 2

Différenciation de fond (rugosité)

Fenêtre du graphique de différenciation de fond

2-14

Page 69

3. MODIFICATION DES

PARAMETRES

Ce chapitre fournit les informations nécessaires à la modification des paramètres de l'appareil. Pour plus de détails sur les boîtes de dialogue, reportez-vous au tableau ci-dessous.

Boîte de dialogue Voir paragraphe :

Display window 2.1

Status 2.2.1

Record 1.21

Fish size 2.2.2, 2.2.3

Alarm 1.18

External output, calibration, comm. settings, date Manuel d'installation

Net 2.2.4

3.1 Boîte de dialogue Mode

La boîte de dialogue Mode permet de définir le format A-scope et la fenêtre à afficher. La procédure ci-dessous explique comment sélectionner les paramètres à afficher sur les fenêtres User1-User3.

1. Cliquez sur Disp.

2. Cliquez sur Mode.

Boîte de dialogue Mode

3-1

Page 70

3. MODIFICATION DES PARAMETRES

3. Dans la section Display Mode, sélectionnez les options User1, User2 ou User3 tel qu'approprié.

4. Cliquez sur le bouton Display mode change.

Indique la direction du faisceau de détection.

Boîte de dialogue Display mode change

5. Dans la section Display Item, sélectionnez (surbrillance en bleu) le ou les affichages à utiliser. Dans la section Beam information, vous pouvez définir l'angle d'inclinaison et le relèvement des faisceaux 1 à 5.

6. Cliquez sur ◄ ou ► plusieurs fois dans une zone Tilt pour définir l'angle d'inclinaison (0 degré représente l'angle vertical).

7. Cliquez sur ◄ ou ► plusieurs fois dans une zone Bearing pour définir le relèvement (0 degré représente l'étrave du bateau).

8. Répétez les étapes 6 et 7 pour définir l'inclinaison et le relèvement d'autres faisceaux.

9. Vous pouvez modifier l'emplacement d'un écran d'affichage comme suit :

a) Dans la section Layout, sélectionnez (surbrillance en bleu) l'affichage à modifier. b) Sélectionnez l'emplacement dans la section Layout vers lequel vous souhaitez

déplacer l'affichage sélectionné au point a).

10. Cliquez sur le bouton OK pour fermer la boîte de dialogue Display mode change.

11. Pour modifier la présentation de l'écran, sélectionnez Vertical, Horizontal ou Combination dans la section Screen layout.

12. Pour sélectionner la taille de la fenêtre A-scope, sélectionnez OFF, Small, Standard ou Large dans la section A-scope.

13. Cliquez sur le bouton OK.

3-2

Page 71

3. MODIFICATION DES PARAMETRES

3.2 Boîte de dialogue Display Item

La boîte de dialogue Display item permet de définir les indications à afficher.

1. Cliquez sur Disp.

2. Cliquez sur Display item.

Boîte de dialogue Display item

3. Dans la fenêtre Display Item, sélectionnez (surbrillance en bleu) les éléments à afficher.

4. Cliquez sur le bouton OK.

Description de la boîte de dialogue Display item

Normal display : sélectionnez les options à afficher ou à masquer : V-VRM, H-VRM, Color bar,

Time marker, Alarm marker, Mode indicator, Beam direction, White line (marque la position du fond), Net mark (nécessite un sondeur de filet ou un sonar de chalut), Temp graph.

Zoom display : (bottom discrimination graph) : affiche la dureté et/ou la rugosité du fond

sur le graphique de différenciation de fond. Le zoom de fond, le verrouillage de fond ou le zoom de marqueur doit être activé.

H-VRM depth : sélectionnez l'emplacement d'affichage de l'indication de profondeur du

VRM horizontal : Left, Left-Mid, Center, Right-Mid, Right.

3-3

Page 72

3. MODIFICATION DES PARAMETRES

Temp graph scale : sélectionnez l'emplacement d'affichage de l'échelle du graphique de

température : Left, Left-Mid, Center, Right-Mid, Right.

Bottom discrimination scale : sélectionnez l'emplacement d'affichage de l'échelle de

différenciation de fond : Left, Left-Mid, Center, Right-Mid, Right.

Beam direction : sélectionnez le mode d'affichage de la direction du faisceau : Letters,

Figures ou Letters + Figures.

Longueur de la ligne : Indique l'angle par défaut. 10 deg : Rayon du cercle intérieur

Ligne bleu clair

20 deg : Rayon du cercle extérieur Direction de la ligne : Indique le relèvement.

3.3 Boîte de dialogue Echo Image

La boîte de dialogue Echo Image permet de définir les fonctions du sondeur.

1. Cliquez sur Setting.

2. Cliquez sur Echo image.

Boîte de dialogue Echo image

3-4

Page 73

3. MODIFICATION DES PARAMETRES

Plages de l'utilisateur

Si les plages d'affichage ou les plages de zoom définies en usine ne vous conviennent pas, vous pouvez utiliser vos propres valeurs en suivant la procédure suivante.

1. Cliquez sur le bouton User Setting sous la zone Range ou Zoom range.

Boîtes de dialogue des plages de l'utilisateur

2. Cliquez sur ◄ ou ► plusieurs fois dans la zone Range correspondante pour définir la plage.

Remarque : pour restaurer les plages définies en usine, cliquez sur le bouton Default.

Pour trier les plages de la plus petite à la plus élevée, cliquez sur le bouton Sort.

3. Cliquez sur le bouton OK.

Description de la boîte de dialogue Echo image

TX rate : 20 taux d'émission sont disponibles. En général, la fréquence la plus élevée (20)

est utilisée. En eaux peu profondes, un deuxième écho de réflexion peut apparaître entre la surface et l'écho de fond réel. Dans ce cas, réduisez le taux.

STC : STC permet de supprimer le bruit de surface (plancton ou bulle, etc.). La plage de valeurs

s'étend de 0 à 10 ; plus la valeur est élevée plus la suppression est importante. Le paramètre 10 permet de supprimer le bruit jusqu'à 5 m. Désactivez l'option STC lorsqu'aucun bruit ne s'affiche à l'écran. Dans le cas contraire, les échos de faible intensité risquent d'être ignorés.

TVG curve : sélectionnez la courbe TVG à utiliser. Plus le chiffre est élevé, plus le gain

sera important avec la profondeur.

User TVG setting : effectif lorsque "TVG curve" est défini sur Manual. Vous pouvez ainsi

définir une valeur TGV différente de celle fournie.

3-5

Page 74

3. MODIFICATION DES PARAMETRES

Noise threshold : ajuste le bruit présent sur une longue distance (profondeur élevée). Plus

le chiffre est élevé, plus la suppression du bruit sera importante.

Color resolution : effectif lorsque "Clutter curve" est désactivée. Vous pouvez définir la

largeur de l'affichage (dB) pour les couleurs. Définissez la largeur d'affichage (dB) pour une couleur.

Line interpolation : lisse l'image lorsque la vitesse de défilement des images est de 2/1, 4/1

ou 8/1.

Echo smoothing : réglez ce paramètre lorsque les échos apparaissent en "pointillé". Plus

le réglage est élevé, plus le lissage est important.

Ping setting : sélectionne la source de l'impulsion d'entrée, External (à utiliser uniquement

lorsque le sondeur externe est utilisé) ou Internal.

Bottom search : active ou désactive la fonction de détection du fond. Lorsque la fonction

est désactivée, "-.-" s'affiche comme indication de profondeur dans la fenêtre Status.

3.4 Boîte de dialogue Multi beam

La boîte de dialogue Multi beam permet de définir l'affichage multi-faisceau.

1. Cliquez sur Setting.

2. Cliquez sur Multi beam.

Boîte de dialogue Multi beam

Description de la boîte de dialogue Multi beam

TX frequency : définit la fréquence d'émission parmi les options Low, Standard et High.

Pour une utilisation normale, sélectionnez Standard. En cas d'interférence avec le sondeur d'un autre bateau fonctionnant sur la même fréquence que le FCV-30, sélectionnez Low ou High, tel qu'approprié, pour supprimer cette interférence.

3-6

Page 75

3. MODIFICATION DES PARAMETRES

TX pulse width : la largeur de l'impulsion est automatiquement modifiée avec l'échelle et le

décalage d'affichage. Une impulsion courte offre une meilleure résolution, alors qu'une impulsion longue est utile pour la détection longue distance. Sélectionnez Standard pour une mesure générale ; Long pour une plage de détection plus importante (environ deux fois plus élevé que le paramètre Standard).

Depth/Distance : cette fonction permet de compenser la différence de profondeur entre

l'image provenant du faisceau vers le fond et celle des faisceaux d'autres directions lorsque le faisceau du sonar est orienté dans une direction autre que le fond. Depth : application de la compensation (l'échelle de distance affiche la profondeur) Distance : aucune compensation (l'échelle de distance affiche la distance à partir du transducteur)

TX power : sélectionne la puissance de sortie. Plus la valeur est élevée, plus la puissance

d'émission est importante.

Simul. TX start Rng : sélectionne la valeur de départ pour l'émission simultanée. La plage

de réglages est comprise entre 100 et 5000 m. Toutefois, notez que l'émission simultanée n'est pas disponible avec le réglage 5000 m.

3.5 Boîte de dialogue Temp

La boîte de dialogue Temp permet de définir les données de température (envoyées par le capteur de température). Lorsqu'un capteur de température est raccordé, les changements de températures sur la durée peuvent être illustrés dans un graphique.

1. Cliquez sur System dans la barre de menus.

2. Cliquez sur Temp.

Description de la boîte de dialogue Temp

Temp input : sélectionnez le format des données de température.

CIF : données de températures envoyées par le sondeur de filet NMEA : données de température envoyées par l'appareil de navigation.

Temp adjust : une valeur d'ajustement peut être appliquée aux données de température

CIF pour les corriger. Plage d'ajustement : -20,0°C - +20,0°C, -4°F - +68°F

3-7

Page 76

3. MODIFICATION DES PARAMETRES

3.6 Boîte de dialogue Color

La boîte de dialogue Color permet de définir les couleurs à utiliser.

1. Cliquez sur System.

2. Cliquez sur Color.

Boîte de dialogue Color

Day/Night

Définit la couleur de fond des fenêtres. La couleur pour la journée est associée à un fond blanc ; la couleur pour la nuit, à un fond noir.

Hue

Vous pouvez ajuster les couleurs en fonction des environnements opérationnels. Les options User1 et User2 permettent de personnaliser les couleurs selon vos besoins.

1. Sélectionnez User1 ou User2 tel qu'approprié.

2. Cliquez sur le bouton Change correspondant à la couleur à ajuster.

3-8

Page 77

3. MODIFICATION DES PARAMETRES

Color

Basic colors:

Custom colors

Define Custom Colors >>

OK Cancel

Options de couleur standard

3. Sélectionnez une couleur dans la section Basic colors. Si la couleur vous convient, passez à l'étape 7. Dans le cas contraire, passez à l'étape suivante.

4. Cliquez sur le bouton Define Custom Colors.

Placez le pointeur ici.

Color

Personnalisation des couleurs

5. Placez le pointeur sur la flèche située à droite de la fenêtre.

6. Maintenez le bouton gauche enfoncé et déplacez la flèche pour obtenir la couleur souhaitée.

7. Cliquez sur le bouton OK. La fenêtre se ferme et la couleur sélectionnée à l'étape 2 est modifiée.

Remarque : pour restaurer toutes les couleurs par défaut d'un ensemble, cliquez sur le

bouton Default.

8. Cliquez sur le bouton OK.

3-9

Page 78

3. MODIFICATION DES PARAMETRES

Marker line : sélectionnez la couleur de la ligne du marqueur. La procédure est identique à

celle utilisée pour l'option "Hue".

VRM : sélectionnez la couleur du VRM.

Temp graph : sélectionnez la couleur de la ligne du graphique de température.

Bottom discrimination : sélectionnez la couleur de la ligne du graphique de différenciation de

fond.

Net : sélectionnez la couleur de chaque marqueur de sondeur de filet ou de sonar de chalut.

Pane : sélectionnez la couleur de la bordure des fenêtres.

3.7 Boîte de dialogue Unit

La boîte de dialogue Unit permet de définir différentes unités de mesure.

1. Cliquez sur System dans le menu.

2. Cliquez sur Unit.

Boîte de dialogue Unit

Description de la boîte de dialogue Unit

Depth : sélectionnez l'unité de mesure de la profondeur parmi les suivantes : mètres, pieds,

brasses, hiro et passi/braza.

T e mpe ratur e : sélectionnez l'unité de mesure de la température parmi les suivantes : °C et °F.

Speed : sélectionnez l'unité de mesure de la vitesse parmi les suivantes : kt, km/h ou mph.

Bearing : sélectionnez le format du relèvement parmi les suivants : True et Magnetic.

3-10

Page 79

3. MODIFICATION DES PARAMETRES

3.8 Boîte de dialogue Target Sphere Calibration

Pour analyser de façon précise la distribution du poisson, il est nécessaire d'étalonner l'intensité cible à l'aide d'une sphère d'étalonnage. L'étalonnage est effectué pour empanner la valeur de l'intensité cible (TS) affichée dans la boîte de dialogue de l'histogramme de poisson à l'aide de la valeur TS de la sphère d'étalonnage.

Suivez la procédure suivante pour effectuer l'étalonnage.

1. Suspendez une sphère d'étalonnage à au moins 3 m directement sous le transducteur.

2. Ouvrez la boîte de dialogue de l'histogramme de poisson.

3. Tout en observant l'image du sondeur, ajustez le marqueur de zone (rectangle jaune) pour placer l'écho de la sphère d'étalonnage à l'intérieur de ce marqueur. (Pour plus de détails, reportez-vous au paragraphe 1.12.1.) Placez le marqueur sur le bord droit de l'écran pour effectuer une mesure par rapport aux données les plus récentes. Il est recommandé de définir une zone de mesure aussi petite que possible pour supprimer les échos indésirables de la zone de mesure. Toutefois, l'étalonnage peut être effectué avec une zone de mesure de toute taille.

4. Notez la valeur TS sur la fenêtre de l'histogramme de poisson. Il n'est pas nécessaire que la valeur TS et la valeur TS de la sphère d'étalonnage correspondent. Idéalement, cette correspondance est préférable, si le graphique de distribution de la fenêtre de l'histogramme de poisson affiche une seule barre pour la sphère d'étalonnage. Toutefois, l'étalonnage peut être effectué quelle que soit la distribution.

5. Vérifiez que l'écho de la sphère d'étalonnage s'affiche dans le marqueur de zone sous forme de balayages consécutifs.

6. Cliquez sur System dans la barre de menus.

7. Cliquez sur Test/Initialization.

3-11

Page 80

3. MODIFICATION DES PARAMETRES

8. Cliquez sur Target sphere calibration.

9. Dans la zone Target sphere TS, utilisez ◄ ou ► pour définir la valeur TS (valeur fixe) de la sphère cible.

10. Cliquez sur le bouton Start measurement. La valeur TS de la sphère d'étalonnage à l'intérieur du marqueur de zone est calculée et s'affiche dans la zone Setting value.

11. Le cas échéant, vous pouvez affiner la valeur trouvée.

12. Cliquez sur le bouton OK pour terminer.

3-12

Page 81

3. MODIFICATION DES PARAMETRES

3.9 Sondeur externe

Cet appareil peut afficher l'image du sondeur ETR-30N de FURUNO.

3.9.1 Affichage de l'image d'un sondeur externe

1. Cliquez sur File dans la barre de menus.

2. Cliquez sur ETR. Le sondeur ETR-30N démarre l'émission et l'image qui en résulte s'affiche dans la fenêtre du "sondeur externe". Le message "ETR connection confirmed…" s'affiche en haut de la fenêtre jusqu'au début de l'émission.

Marqueur de temps (toutes les 30 secondes)

Marqueur de mode*

Barre de couleurs

VRM horizontal

Profondeur

25.8

* HF: Haute fréquence LF: Basse fréquence B/L: Verrouillage fond B/Z: Zoom fond M/Z: Marqueur zoom

Ligne d'émission

VRM vertical

Profondeur au VRM horizontal

Remarque : un menu d'incrustation pour la fenêtre du sondeur externe est disponible en

cliquant sur cette fenêtre avec le bouton droit.

Reportez-vous aux paragraphes suivants pour connaître les menus disponibles avec la fenêtre du sondeur externe.

3-13

Page 82

3. MODIFICATION DES PARAMETRES

3.9.2 Menu File

Cliquez sur File dans la barre de menus de la fenêtre du sondeur externe.

Load user setting : restaurez les paramètres enregistrés par l'utilisateur.

Save user settings : vous pouvez enregistrer trois ensembles de paramètres utilisateur.

Pour plus de détails, reportez-vous au paragraphe 1.20.1.

Close : arrêtez l'émission/la transmission du sondeur ETR-30N et fermez la fenêtre du

sondeur externe.

3-14

Page 83

3. MODIFICATION DES PARAMETRES

3.9.3 Menu Display

Cliquez sur Display dans la barre de menus de la fenêtre du sondeur externe.

Fenêtre des paramètres ETR

Display mode : sélectionnez le mode d'affichage parmi les suivants : High frequency-single,

Low frequency-single, Dual frequency, High frequency-zoom et Low frequency-zoom.

Zoom mode : sélectionnez le mode de zoom parmi les suivants : Bottom lock, Bottom

zoom et Marker zoom. Le mode d'affichage doit être high frequency zoom ou low frequency zoom pour permettre l'application de cette fonction.

Screen layout : permet d'afficher l'image du sondeur externe selon une présentation

horizontale ou verticale. L'option low frequency-zoom, high frequency-zoom display ou dual frequency display doit être activée pour permettre l'application de cette fonction.

A-scope : activez ou désactivez la fenêtre A-scope.

3-15

Page 84

3. MODIFICATION DES PARAMETRES

Boîte de dialogue ETR Display item

Vous pouvez afficher ou masquer la barre de couleur, le marqueur de temps, l'indicateur de mode, le VRM vertical, le VRM horizontal et l'indication de profondeur.

Display item : permet d'afficher ou de masquer la barre de couleur, le marqueur de temps, l'indicateur de mode, le VRM vertical, le VRM horizontal et la profondeur.

Display size : permet de définir la taille de la fenêtre du sondeur externe (small, medium ou

large).

3-16

Page 85

3. MODIFICATION DES PARAMETRES

3.9.4 Menu Setting

1. Cliquez sur Setting dans la barre de menus de la fenêtre du sondeur.

2. Cliquez sur Echo image.

Range : sélectionnez l'échelle d'affichage parmi huit échelles. L'échelle d'affichage est

automatiquement sélectionnée lorsque le mode Auto (Fishing ou Cruising) est activé.

Shift : définissez la valeur de décalage de l'échelle d'affichage.

Gain : définissez le gain. Le gain est automatiquement sélectionné lorsque le mode Auto

(Fishing ou Cruising) est activé.

TVG level : compensation de l'atténuation de la propagation des ondes ultrasoniques. Pour

ce faire, elle réalise la présentation de l'écho de sorte que les bancs de poissons de même taille s'affichent avec la même densité dans les eaux peu profondes et les eaux profondes. Plus la valeur est élevée, moins le gain est important sur une courte distance.

TVG distance : définissez l'échelle effective de la valeur TVG.

Bottom level : si l'indication de profondeur est instable lors de l'ajustement automatique ou manuel du gain, ajustez le niveau du fond pour obtenir une indication stable.

3-17

Page 86

3. MODIFICATION DES PARAMETRES

STC : permet de discerner le poisson de surface des échos de surface. La plage de réglages est

comprise entre 0 et 10. Plus le réglage est élevé, plus la suppression est importante. Le paramètre 10 permet de supprimer le bruit jusqu'à 5 m. Désactivez l'option STC lorsqu'aucun bruit ne s'affiche à l'écran. Dans le cas contraire, les échos de faible intensité risquent d'être ignorés.

Range details : si les plages définies en usine ne vous conviennent pas, vous pouvez les modifier.

Zoom range : définissez les échelles de zoom.

Zoom range details : si les plages de zoom définies en usine ne vous conviennent pas,

vous pouvez les modifier.

Clutter : effectuez un ajustement pour supprimer l'écho sur l'écran. Plus la valeur est élevée,

plus la suppression de l'écho est importante. La valeur "0" désactive la fonction d'écho. L'écho est automatiquement ajusté lorsque le mode Auto (Fishing ou Cruising) est activé.

Picture advance : sélectionnez la vitesse de défilement des images. Noise limiter : activez-le pour supprimer le bruit. Les paramètres disponibles sont OFF,

NL1, NL2 et NL3, ce dernier offrant la suppression de bruit la plus importante.

Echo smoothing : réglez ce paramètre lorsque les échos apparaissent "en pointillé". Plus

le réglage est élevé, plus le lissage est important.

Signal level : les sédiments contenus dans l'eau ou les réflexions du plancton peuvent être

affichés en vert ou en bleu clair. Ces échos de faible intensité peuvent être effacés à l'aide de la fonction de niveau du signal.

TX rate : sélectionnez l'intervalle entre les émissions. Plus la valeur est petite, plus la durée

entre les émissions est longue et plus la durée d'affichage de l'image à l'écran est longue.

Ping setting : vous pouvez supprimer les interférences issues d'un autre sondeur ou d'un

sonar de balayage en synchronisant l'émission avec le sondeur ou le sonar concerné. Sélectionnez External pour synchroniser l'émission. Sélectionnez Internal lorsqu'aucun sondeur ou sonar de balayage n'est connecté ou pour synchroniser et émettre avec le signal d'émission de cet appareil.

Auto mode : activez (ON) ou désactivez (OFF) le mode automatique. Lorsque l'échelle

d'affichage est activée, le gain et l'écho sont automatiquement ajustés pour un fonctionnement pratiquement automatique.

Display range : ajusté pour afficher l'écho de fond à l'écran. Gain : ajusté pour afficher l'écho de fond en brun-rouge. Clutter : ajusté pour supprimer les échos de faible intensité (tels que ceux émis par les sédiments).

Deux modes automatiques sont disponibles : Cruising et Fishing. "Cruising" permet de supprimer les échos de faible intensité pour afficher l'écho de fond clairement. "Fishing" permet d'afficher clairement les échos de faible intensité.

Target echo : le paramètre par défaut est "Standard", utile pour la pêche générale. Si vous

recherchez de la blanchaille, sélectionnez "Surface".

3-18

Page 87

3. MODIFICATION DES PARAMETRES

3.9.5 Menu System

1. Cliquez sur Setting dans la barre de menus.

2. Cliquez sur System.

Boîte de dialogue ETR TX/RX

Cliquez sur TX/RX dans le menu System pour afficher cette boîte de dialogue.

Gain adjustment : compensez un gain trop élevé ou trop faible et ajustez l'équilibre du

gain des fréquences hautes et basses. Plage de réglages : de -50 à 50.

Freq adjustment : ajustez la fréquence d'émission lorsque l'interférence ne peut pas être

supprimée autrement. Plage de réglages : de -10 à 10.

TX power reduction : ce paramètre est généralement défini sur "OFF". Toutefois, si un

sondeur de fréquence identique au vôtre fonctionne à proximité, une interférence risque d'apparaître sur votre écran. Dans ce cas, les deux parties doivent réduire la puissance d'émission pour supprimer l'interférence. Définissez cette option sur ON pour réduire la puissance d'émission.

3-19

Page 88

3. MODIFICATION DES PARAMETRES

Tx pulse length : la longueur de l'impulsion est automatiquement sélectionnée en fonction

de l'échelle et du décalage d'affichage. Pour une sélection manuelle, sélectionnez une impulsion courte lorsque la résolution est importante et une impulsion longue lorsque la détection longue distance est votre objectif. Pour améliorer la résolution sur les affichages de zoom, sélectionnez la longueur d'impulsion Short1, Short2 ou Manual.

Short1 : la résolution de la détection est plus élevée, mais la plage de détection est

plus courte (1/4 du standard) par rapport au paramètre Short2.

Short2 : la résolution de la détection est plus élevée, mais la plage de détection est

plus courte (1/2 du standard).

Standard : utilisez ce paramètre pour les opérations de pêche générales. Long : la résolution de la détection est plus faible, mais la plage de détection est

plus longue (2x normale).

En fonction de la plage, le taux d'émission représente 1/2 du taux normal. Manual : l'utilisateur choisit la longueur de l'impulsion.

Tx pulse length (Manual) : activé lorsque le paramètre TX pulse length est défini sur Manual.

La plage de longueur de l'impulsion est comprise entre 0,2 et 5(ms). Plus la valeur est petite, meilleure est la résolution, mais la plage de détection est plus courte. Inversement, plus la valeur est élevée, meilleure est la détection mais la résolution est plus faible.

Boîte de dialogue ETR Compensation

Draft : pour obtenir la profondeur à partir de la surface de l'eau (et non à partir du

transducteur), saisissez le tirant d'eau du bateau. Plage de réglages : -15 à 60(m).

Sound velocity : ajustez la vitesse du son de l'impulsion d'émission si l'indication de

profondeur est incorrecte. Plage de réglages : 200 à 2000(m/s).

3-20

Page 89

Boîte de dialogue ETR Color

3. MODIFICATION DES PARAMETRES

Day/Night : sélectionnez la couleur de fond de la fenêtre du sondeur. Sélectionnez "Day"

pour un fond blanc et "Night" pour un fond noir.

Hue : sélectionnez les couleurs de l'image du sondeur. La procédure est identique à celle

présentée au paragraphe 3.6.

VRM : sélectionnez la couleur des VRM horizontal et vertical.

3-21

Page 90

3. MODIFICATION DES PARAMETRES

Menu Unit

Sélectionnez l'unité de mesure de la profondeur.

Menu Test/Initialization

Simulation : ce mode simule le fonctionnement de l'appareil pour vous permettre de vous

familiariser avec ses fonctions sans avoir à connecter le transducteur. L'image du sondeur conservée dans la mémoire s'affiche sur la fenêtre du sondeur. "Demo" s'affiche dans la barre de titre de la fenêtre du sondeur lorsque le mode simulation est actif.

Self test : affiche le numéro de programme de ROM, RAM et E2PROM du ETR-30N et

la profondeur.

0252310-XX.XX

Default setting : restaurez les paramètres par défaut du ETR-30N.

3-22

Page 91

4. ENTRETIEN ET DEPANNAGE

4.1 Entretien

Une maintenance régulière est importante pour assurer le bon fonctionnement de l'appareil. Suivez les procédures recommandées pour maintenir l'appareil en bon état de marche.

AVERTISSEMENT

Ne pas ouvrir l'appareil.

Des tensions susceptibles de provoquer un choc électrique sont présentes à l'intérieur de l'appareil. Seule une personne qualifiée peut ouvrir l'appareil.

4.1.1 Vérifications à effectuer

Les éléments à vérifier régulièrement sont récapitulés dans le tableau suivant.

Point de contrôle Action, solution Fréquence

Câblage Vérifiez que les câbles ne sont

pas endommagés. Si tel est le

cas, remplacez-les. Connecteurs des unités

Masse des unités Vérifiez l'absence de

Vérifiez qu'ils sont

correctement fixés.

Reconnectez-les le cas

échéant.

corrosion. Supprimez la

corrosion, le cas échéant.

Tous les mois

4.1.2 Nettoyage

Utilisez un chiffon doux et sec pour retirer la poussière de l'appareil. En cas de saleté tenace, vous pouvez utiliser un détergent doux dilué dans de l'eau. N'UTILISEZ PAS de nettoyants chimiques sur l'appareil. Ceux-ci pourraient retirer la peinture et les inscriptions.

4-1

Page 92

4. ENTRETIEN ET DEPANNAGE

4.1.3 Remplacement des fusibles

Les fusibles protègent le processeur et l'émetteur contre la surtension ou les défaillances. Si un fusible fond, recherchez la cause avant de le remplacer. Si le fusible fond après son remplacement, demandez une réparation.

AVERTISSEMENT

Utiliser un fusible adapté.

L'utilisation d'un fusible non adapté peut endommager l'appareil ou provoquer un incendie.

Unité

Processeur Porte-fusible

Emplacement du

fusible

Mode de remplacement Calibre Réf.

Dévissez le porte-fusible (à l'arrière de l'appareil) et remplacez le fusible. Revissez le orte-fusible.

FGMB 5A CA250V

000-148-280

100 Vca : 000-104-815

200 Vca : 000-148-280

Emetteur Porte-fusible

Ouvrez le capot de l'interrupteur de mise sous/hors tension en bas de l'unité.

Dévissez le porte-fusible et remplacez le fusible. Revissez le porte-fusible.

100 Vca : FGMB 10A

250 Vca

200 Vca : FGMB 5A CA125V

4.1.4 Transducteur

Retirez les dépôts marins de la façade du transducteur à l'aide d'un morceau de bois. NE PEIGNEZ PAS la façade du transducteur. Manipulez le transducteur avec précaution.

4-2

Page 93

4. ENTRETIEN ET DEPANNAGE

4.1.5 Boule de pointage

Si la boule de pointage ne roule pas librement, vous devez la nettoyer. Suivez la procédure suivante pour nettoyer la boule.

1. Tournez la bague de la boule sur 45°.

Boule de pointage

Bague

Boule de pointage

2. Nettoyez la boule avec un chiffon non pelucheux et soufflez à l'intérieur du compartiment

de la boule pour éliminer la poussière et les impuretés.

3. Vérifiez qu'aucune accumulation de poussière ne s'est formée autour des galets

métalliques. Si tel est le cas, nettoyez les galets à l'aide d'un coton-tige légèrement imbibé d'alcool isopropylique.

4. Vérifiez qu'il ne reste pas de coton sur les galets.

5. Remettez la boule et la bague en place. Assurez-vous que la bague de fixation n'a pas

été insérée à l'envers.

4-3

Page 94

4. ENTRETIEN ET DEPANNAGE

4.2 Dépannage

Cette section fournit des informations permettant à l'utilisateur de rétablir le fonctionnement normal de l'appareil. Si aucun fonctionnement normal ne peut être restauré, n'essayez pas d'ouvrir l'unité. Toute opération de réparation doit être effectuée par un technicien qualifié.

Dépannage

Symptôme Motif Solution

Aucune image ou échelle de profondeur sur le sondeur

Aucune image du sondeur mais des caractères et des marqueurs apparaissent. Une image s'affiche mais pas de ligne zéro La sensibilité est faible.

Aucune indication de profondeur

Bruit et interférence en grand nombre

La position est incorrecte ou ne s'affiche pas (entrée de données extérieure)

La batterie est morte. Le fusible a fondu.

Le câble d'alimentation est déconnecté.

Le défilement des images est interrompu.

Le câble de transducteur est déconnecté.

La position de départ de l'affichage est décalée.

La valeur du gain est trop faible.

Les dépôts marins obstruent la façade du transducteur.

L'eau contient un grand nombre de sédiments.

Le fond est trop mou pour renvoyer un écho.

Le fond n'apparaît pas sur l'écran.

La détection du fond est désactivée.

Le transducteur se situe trop près du moteur.

La mise à la terre est lâche.

Un sondeur opérant sur la même fréquence se situe à proximité.

Le connecteur du navigateur est déconnecté.

Le navigateur fonctionne mal

Vérifiez la tension de la batterie. Vérifiez le fusible du processeur et de

l'émetteur. Branchez le câble d'alimentation fermement.

Définissez la vitesse de défilement des images sur une valeur différente de STOP. Rebranchez le câble du transducteur.

Définissez l'échelle de façon à afficher la ligne zéro.

Augmentez le gain.

Nettoyez la façade du transducteur.

Aucune solution disponible.

Modifiez l'échelle pour afficher l'écho de fond.

Activez l'option Bottom Search, dans la boîte de dialogue Echo image. Déplacez le transducteur.

Effectuez de nouveau la mise à la terre.

Contactez le bateau et demandez la réduction du gain du sondeur. Activez le réducteur de bruit.

Reconnectez le câble.

Vérifiez le navigateur.

4-4

Page 95

4. ENTRETIEN ET DEPANNAGE

4.3 Restauration des paramètres par défaut

Vous pouvez restaurer tous les paramètres par défaut pour tout effacer ou supprimer les données inutiles. Pour restaurer les paramètres précédents, notez-les et restaurez-les après l'effacement de la mémoire.

1. Cliquez sur System.

Menu System

2. Cliquez sur Test/Initialization.

3. Cliquez sur Default setting.

Yes No

4-5

Page 96

4. ENTRETIEN ET DEPANNAGE

4. Cliquez sur le bouton Yes.

Yes No

5. Cliquez sur le bouton Yes pour restaurer tous les paramètres par défaut.

4.4 Recherche de la version du logiciel

1. Cliquez sur System > Test/Initialization > Version Information.

0252349-XX.XX

0252336-XX.XX

0252337-XX.XX

0252338-XX.XX

0252339-XX.XX

Version information

2. Cliquez sur le bouton Close pour quitter.

XX.XX = Version et n° de version.

X = N° de version du tableau.

4-6

Page 97

ANNEXE

Arborescence des menus

Barre de menus

File

Display Mode Display Mode (SPLIT, 3 BEAM, SPLIT + 2 BEAM USER 1, USER 2, USER 3) Display mode Display Item change (SPLIT, BEAM1, BEAM2, BEAM3, BEAM4, BEAM5) Beam Tilt (0-20; 0) information Bearing (0-359; 0) Screen layout (Vertical, Horizontal, Combination) A-scope (OFF, Small, Standard, Large)

TX Start TX Stop Record Play Stop Pause Load the screen shot Save the screen shot Load user setting (1 - 20) Load user setting (1 - 20) Convert to HAC format ETR Quit

Display Item Normal display (V-VRM, H-VRM, Color bar, Time marker, Alarm marker, Mode indicator, Beam direction, White line, Net mark, Temp graph) Zoom display (Bottom discrimination (Hardness, Roughness)), Layout H-VRM depth (Left, Left-Mid, Center, Right-Mid, Right) Temp graph scale (Left, Left-Mid, Center, Right-Mid, Right) Bottom discrimination scale (Left, Left-Mid, Center, Right-Mid, Right) Display switch (Letters, Fig, Letters + Fig)

DIsplay Status, Fish size historgram, Target graph, V-temp graph, Bottom window lock, Bottom zoom, Marker zoom Zoom window size (Small, Medium, Large)

Setting Echo image Range (10m, 20m, 40m, 80m, 150m, 300m, 500m, 1000m, 1500m, 2000m, 2500m, 3000m) User setting Range1 (10-5000: 10m) Range2 (10-5000: 20m) Range3 (10-5000: 40m) Range4 (10-5000: 80m) Range5 (10-5000: 150m) Range6 (10-5000: 300m) Range7 (10-5000: 500m) Range8 (10-5000: 1000m) Range9 (10-5000: 1500m) Range10 (10-5000: 2000m) Range11 (10-5000: 2500m)

Range12 (10-5000: 3000m)

P-1

Page 98

ANNEXE

Multi-beam TX frequency (Low, Standard, High) TX pulse length (Standard, Long) TX power (Level1, Level2, Level3, Level4, Level5) Depth/distance (Depth, Distance) Simul. TX start Rng (100-5000; 1000) Status Display item (ADVANCE, SHIFT, ALARM, GAIN, TIMER, TEMP, L/L, SPEED, COURSE, ROLL, PITCH, HEAVE, P/B, TD) Window (Opaque, Transparent) Display (Window, Fixed at bottom) Font size (Small, Standard, Large) Draft indication (OFF, ON) Fish siz (Affichage)

50, 60, 70, 80 90, 100(%)) Vertical axis area (1, 2, 3, 4, 5, 6) Vertical zoom rate (100, 200, 400(%)) Vertical zoom area (7, 6, 5, 4, 3, 2, 1) White mark (OFF, ON) White mark area (Min) (2-1000m; 20cm) White mark area (Max) (2-1000m; 20cm) Peak (OFF, ON) Target graph Radius scale (2, 3, 4, 5)

Zoom range (2m, 5m, 10m, 20m, 40m) User setting Range1 (2-200: 2m) Range2 (2-200: 5m) Range3 (2-200: 10m) Range4 (2-200: 20m) Range5 (2-200: 40m) Shift (0-5000; 0m) Gain (0.0-10.0; 5.0) TX rate (0-20; 20) STC (0-10; 0) TVG curve (10, 20, 30, 40, manual) Noise threshold (-30 - +30, 0) Clutter curve (Standard, Straight, OFF) Clutter (0, 1, 2, 3, 4, 5, 6, 7) Color resolution ( OFF (0.1-3.0; 1.0)) Picture advance (STOP, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 8/1, SYNC) LIne interpolation (OFF, ON) Noise limiter (OFF, NL1, NL2, NL3) Signal level (0-14; 0) Echo smoothing (OFF, 1, 2, 3, 4) Ping setting (Internal, External) Bottom search (ON, OFF)

e Fish size histogram Horizontal axis scale (10, 20, 30, 40,

User TVG setting (0-40; 20)

AP-2

Page 99

ANNEXE

Alarm Volume (0, 1, 2, 3, 4, 5, 6, 7) Bottom alarm Alarm depth (0-10000; 0m) Alarm zone (1-10000: 1m) Fish alarm Alarm depth (Fish: 0-10000; 0m) Alarm depth (Bottom fish: 0,0-200,0; 0,0m) Alarm zone (Fish: 1-10000; 1m) Alarm zone (Bottom fish: 1,0-200,0; 1,0m) Temp alarm Temp limit (Within range, Out of range: -5.0-35.0; 20.0°C) Alarm zone (Within range, Out of range: 0,1-30,0; 1,0°C) V-temp alarm Temp limit (Within range, Out of range: -5,0-35,0; 20,0°C) Alarm zone (Within range, Out of range: 0,1-30,0; 1,0°C) Record Recording setting Recording location Recording time (1-24; 24(hr)) Required free space (512-32767; 1024(MB)) Record info Data view Disk space info (Time, Size)

(Mesure) Fish gain (-12.0-12.0; 0)

(Unité)

Measurement threshold (2-20; 4(cm)) Measuring area (Manual, All, Specific range, Bottom trace) Manual area (Vertical) (10-100; 10(%)) Manual area (Horizontal) (10-100; 10(%)) Bottom trace area (2m, 5m, 10m, 20m, 50m, 100m, 200m) Calibration value (-30.0-30.0; 0(db)) Unit (TS, L(cm), L(inch))

System Output TLL (OFF, ON) Bottom discrimination (OFF, ON) NMEA version (Version 1.5, Version 2.0, Version 3.0) Compensation Stabilization (OFF, ON) Heave (OFF, ON) Sound veolocity (1400-1600; 1500m/s) Draft (-6.0-60.0; 0.0m) Roll offset (-10.0-10.0; 0.0 deg) Pitch offset (-10.0-10.0; 0.0 deg) Motion sensor (SC, Internal sensor) SC-TD in longitudinal dir (-100.0-100.0; 0m) SC-TD in port/stdb dir (-100.0-100.0; 0m) SC-TD in up/down dir (-100.0-100.0; 0m) Internal sensor in bow dir (0-360; 0 deg) Temp Temp input (CIF, NMEA) Temp adjust (-20.0 to 20.0, 0) Net Input data (CIF, NMEA) V-temp graph Horizontal axis (Min) (-5.0-35.0; -5.0°(C)) Horizontal axis (Max) (-5.0-35.0; -35.0°(C))

AP-3

Page 100

ANNEXE

Color Day/Night (Day, Night) Hue (Standard, Mono, USER1, USER2) Marker line (Modifier la couleur.) VRM (Modifier la couleur.) Temp graph (Modifier la couleur.) Bottom discrimination (Modifier la couleur des lignes du graphique de dureté et de planéité.) Net (Modifier la couleur des marques de filet 1-6.) Pane (Modifier la couleur de la bordure de la fenêtre.) Unit Depth (m, ft, fa, hiro, P/B) Temperature (°C, °F) Speed (kt, km/h, mph) Bearing (TRUE, Magnetic) Communication Network IP address (192. 168. 2. 3) Port (5001-30000; 10000) NMEA Port (COM1, NMEA1, NMEA2, CIF) Baud rate (4800 Bps, 9600 Bps, 19200 Bps, 38400 Bps) Bit rate (7 Bit, 8 Bit) Stop bit (1 Bit, 1.5 Bit, 2 Bit) Parity bit (None, Even, Odd) SC Port (COM1, NMEA1, NMEA2, CIF) Baud rate (4800 bps, 9600 bps, 19200 bps, 38400 bps) Bit rate (7 Bit, 8 Bit) Stop bit (1 Bit, 1.5 Bit, 2 Bit) Parity bit (None, Even, Odd) CIF Port (COM1, NMEA1, NMEA2, CIF) Baud rate (600 Bps, 1200 bps, 2400 bps, 4800 bps) Bit rate (7bit, 8bit) Stop bit (1 Bit, 1.5 Bit, 2 Bit) Parity bit (None, Even, Odd) Date (Year/Month/Day/Hr/Min/Sec) Test/ Version information Initialization Target sphere calibration Default Settings

Window Auto arrange Deep mode Simul. TX Marker line

AP-4
