主板布局图
SPDIF OUT 接头
(选配)
IR 接头 (选配)
CD-IN 音源接头
FDD 软驱接头
PCI 扩展槽
8X AGP 插槽
SiS 963L 芯片
USB 2.0 接头
Speaker 接头
系统风扇接头
前面板接头
661MX
简易安装指南
前端音源接头
CPU 风扇接头
CPU 类型选择跳线
12V ATX 电源接头
478 针CPU 插槽
SiS 661芯片
184 针内存扩展槽
清除 CMOS
跳线
ATA 66/100/133
IDE 接头
ATX 电源
接头
备注：
此主板布局图仅供参考，请以实物为准。Foxconn 保留随时修
改文件内容的一切规格和信息的权利，恕不再另行通知。
P/N: 91-185-661-M3-0C
1
PDF 文件使用 "pdfFactory" 试用版本创建 ÿ www.fineprint.com.cn
背板
1
PS/2 鼠标端口
2
PS/2 键盘端口
SPP/EPP/ECP并行
4
端口（打印机端
口 ）
7
网卡端口( 选配）
音频输入插孔
音频输出插孔
麦克风插孔
8
6
USB2.0
端口
1
PS/2 鼠标端口
串行端口
3
（ COM1）
VGA 端口
5
(选配）
本主板提供一个标准 PS/2 鼠标端口,可用于连接 PS/2 鼠标。
2
PS/2 键盘端口
本主板提供一个标准 PS/2 键盘端口,可用于连接 PS/2 键盘。
3
串行端口:COM1
本主板提供有一个 9-Pin 的串行端口 COM1。您可将串口鼠标或是其它串口设备
与此接口相连。
4
SPP/EPP/ECP 并行端口（打印机端口）
本主板提供一个 25-Pin 的并行端口,用于连接打印机。并行端口是标准的打印机
端口，可支持增强型并行端口（EPP）及延伸功能端口（ECP）等模式。
5
VGA 端口 (选配)
本主板内集成了显示功能,您可以直接将显示器接口接在 VGA 端口上,而不需插显
卡(AGP 卡) 来转接显示器。
6
USB2.0 端口
本背面板提供了四个 USB2.0 端口用来连接 USB 设备,如：键盘、鼠标或其它
USB 兼容设备。USB 接口可实现即插即用功能，您可将 USB 设备直接与此端口
相 连。
7
网卡端口( 选配)
如果您有选购内建的局域网络功能，则背板将带有此端口。您可以将网线连接到
LAN 接口上。
8
音频端口
当用于两声道的音源设备时:音频输出插孔可用于连接扬声器或耳机;音频输入插孔
与外接 CD 播放器、磁带播放器或其它音频设备相连。麦克风插孔用来与话筒相
连。
2
PDF 文件使用 "pdfFactory" 试用版本创建 ÿ www.fineprint.com.cn
物件清单
感谢您购买富士康公司的 661MX 系列主板。请仔细检查您的包装，若发现有物
件缺少或损坏，请尽快与您的分销商联系。
v661MX 主板 (x1)
vFoxconn 驱动程序光盘 (x1)
v 简易安装指南 (x1)
vIDE 硬盘排线 (x1)
vFDD 软驱线 (x1)
vI/O挡板 (x1)
支持 CPU/ 内存类型
CPU:
·支持 Socket 478 封装的 Intel® (Willamette/Northwood/Prescott) Pentium ®4 处
理器
·支持 Socket 478 封装的 Intel® (Willamette/Northwood) Celeron
¤ Ö§³ÖFSB 为 400MHz/533MHz CPU
·可超频至 FSB 800MHz
®
处理器
内存:
·提供 2 个 184 针DIMM 槽
·支持 DDR 266/333/400 存储器
·支持 128/256/512/1024 Mb 的内存条
¤ ÄŚ´ę×ÜČŻĮæ×ī´óæÉ´ļ2GB
3
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
1. 清除 CMOS 跳线: CLS_CMOS
主板使用 CMOS RAM 来储存各种设定参数,您可以通过此跳线来清除 CMOS 信息。
首先,将交流电源断开,再用跳线帽将跳线的针脚 1 和针脚 2 短接,然后把跳线恢复到
正常状态即针脚 2 和针脚 3 短接, 最后通电启动系统。
1
清除 CMOS
1
正常状态
(默认)
CLS_CMOS
2. CPU 类型选择跳线: J2
此跳线默认的状态是“OPEN”,支持 Prescott 核心 CPU 和 Northwood 核心CPU;
如果将 J2 设置为“SHORT”状态,则可支持 Willamette 核心 CPU。
SHORT
OPEN
(默认)
1
1 2
J2
2
4
PDF 文件使用 "pdfFactory" 试用版本创建 ÿ www.fineprint.com.cn
3. 风扇接头:CPU FAN,FAN1
当系统进入节能状态时,他们将自动停转,在 BIOS 的系统监测(PC Health Status)
选项中,您可获知所监测到的风扇转速。将 CPU 风扇和机箱风扇电线分别连接到主
板的 CPU FAN 接头和 FAN1 接头上。
SENSE
+12V
GND
1
CPU FAN
GND
1
+12V
SENSE
FAN1
4. 音频接头: F_AUDIO
本主板音频接口包含两个部分,一个是前置音频(Front Audio)；一个是后置音频(Rear
Audio)。它们的优先级按照从高到低的顺序排列,依次是：前置音频,后置音频。当
您在机箱面板上插入耳机(使用前置音频时),机箱后面板上插外部音箱的 Line-out 插
æ×(ŗóÖĆŅōʵ)²»Äܹ¤×÷£ µ±Äś²»ĻėŹ¹ÓĆĒ°ÖĆŅōʵŹ±,Õė½Å5和针脚 6,针脚 9 和针脚 10
必须短接，这样就把信号输出到后面的音频接口上。
MIC_IN
MIC_PWR
AUD_OUT_R AUD_RET_R
NC
AUD_OUT_L AUD_RET_L
5
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
1 2
9 10
F_ AUDIO
MIC_GND
+5VA
Empty
5. 音频接头:CD_IN
CD-IN 音频接头可通过 CD 音频线与 CD-ROM 上音频接头相连,来接收 CD-ROM的音
频输入.
1
CD_L
GND
CD_R
CD_IN
6. 主机前面板接头: FP1
将电源指示 LED, 硬盘指示 LED, RESET 重置开关，电源开关的连接线分别连接
至相应的针脚。
PLED
PWRBTN#
- +
1
IDE-LED
- +
RESET
NC
6
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
FP1

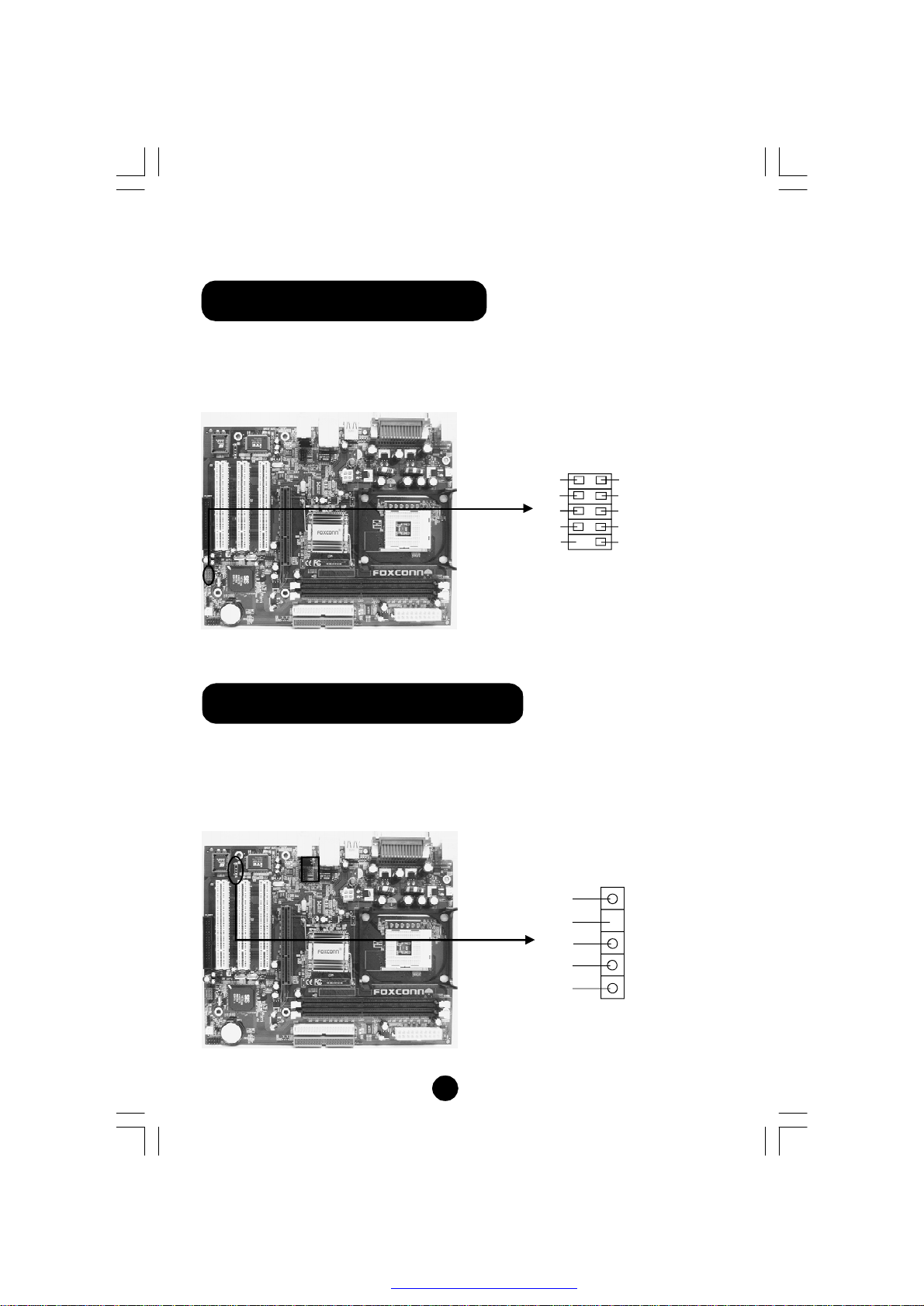

7. Speaker 接头: SPEAKER
SPEAKER 接头用来连接机箱内的扬声器。
1
SPK
Empty
NC
SPKJ
SPEAKER
8. SPDIF Out 接头: SPDIF_OUT ( 选配 )
SPDIF_OUT 能够提供数字音频或 6 声道到外部扬声器或压缩 AC3 数据到外部的
Dolby数字解码器。
1
+5V
Empty
SPDIF_OUT
7
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SPDIF_OUT
GND
9. 前面板 USB 接头:F_USB
本主板为用户提供了一个 USB 接头,需要先使用转接线将其引到机箱前面板或后面
板上,再连接 USB 设备。
1
VCC
D0-
D0+
GND
Empty
F_USB
VCC
D1-
D1+
GND
NC
10. IrDA 红外线接头:IR ( 选配 )
IrDA 红外线传输可以让您的电脑通过红外线进行数据发送和接收。在使用前，请先
对 BIOS 外围设备参数设置(Integrated Peripherals)中的相关参数选项进行配置。
+5V
Empty
IRRX
GND
IRTX
1
IR
8
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
11. 6 声道音效
此主板集成 CODEC ALC655 芯片，提供 6 声道音频输出，包括 2 个前置，2 个后
置，1 个中央和一个重低音。ALC655 可以让用户连接 4 或6 个音箱以得到更好的
环绕效果。在实现 -4/-6 声道音频功能之前，您必须安装 ALC655 芯片的驱动程序。
Č»ŗó°´ČēĶ¼ĖłŹ¾Į¬½Ó4或6个音箱到相应的音频接头上，然后在软件中选择 4 个或6
个音频设置。
蓝色
绿色
中置
红色
后左 后右
前左 前右
低音
12. 开机和载入 BIOS 最优化值设定
当您完成所有接线和跳线设定后，第一次开机时，请在系统进行 POST(开机自我
²āŹŌ£ŗPower On Self Test) 时，按下<Del> 键进入 BIOS 设定程序。选择“Load
Optimized Defaults ” 加载预设的 BIOS 最佳设定值。确保您所使用的系统组件在
载入最佳设定值后能正常工作。
选择此项，按下
回车键并键入
“Y ”, 保存退出
即 可。
9
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

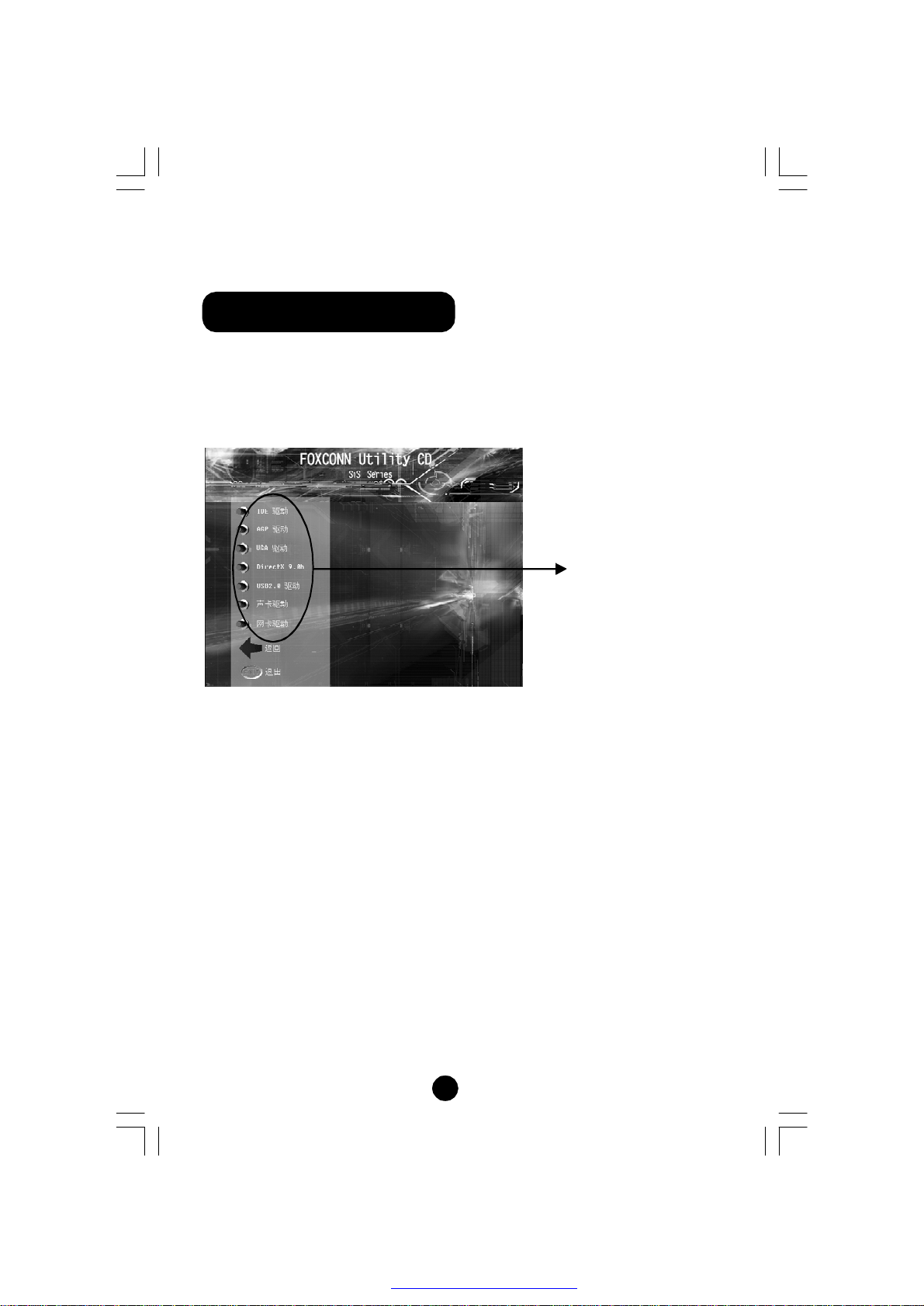

13. Foxconn Utility CD
该主板配有一片主板驱动程序光盘,将驱动程序光盘放入光驱中，光驱将自动运
行，您可以在选项中选择所需的应用软件或驱动程序进行安装。在点选<驱动程序安
装>后依照光盘中的顺序进行安装。
按屏幕顺序
进行安装
10
