声明:
本手册为富士康公司的智慧财产。本手册中的所有信息如有改变,恕不另行
通知。所有与使用本手册有关的任何直接或间接事故,富士康公司均不承担责任。
商标:
本手册所有提及之商标与名称皆属于该商标的持有者所有。
版本:
649FX/6497AA 系列主板中文使用手册 V1.0
符号说明:
备注:表示可以帮助您更好地使用主板的重要信息。
注意:表示可能会损坏硬件或导致数据丢失,并告诉您如何避免此类问题。
警告:表示存在导致财产损失,人身伤害等潜在危险。
更多信息:
如果您想了解更多的产品信息,请访问如下网站:
http://www.foxconnchannel.com.cn

Declaration of conformity
HON HAI PRECISION INDUSTRY COMPANY LTD
66 , CHUNG SHAN RD., TU-CHENG INDUSTRIAL DISTRICT,
TAIPEI HSIEN, TAIWAN, R.O.C.
declares that the product
Motherboard
649FX/6497AA
is in conformity with
(reference to the specification under which conformity is declared in
accordance with 89/336 EEC-EMC Directive)
þ EN 55022: 1998/A2 Limits and methods of measurements of radio disturbance
characteristics of information technology equipment
þ EN 61000-3-2/:2000 Electromagnetic compatibility (EMC)
Part 3: Limits
Section 2: Limits for harmonic current emissions
(equipment input current <= 16A per phase)
þ EN 61000-3-3/A1:2001 Electromagnetic compatibility (EMC)
Part 3: Limits
Section 2: Limits of voltage fluctuations and flicker in low-voltage
supply systems for equipment with rated current <= 16A
þ EN 55024/A2:2003 Information technology equipment-Immunity characteristics limits
and methods of measurement
Signature : Place / Date : TAIPEI/2005
Printed Name : James Liang Position/ Title : Assistant President

Declaration of conformity
Trade Name: FOXCONN
Model Name: 649FX/6497AA
Responsible Party: PCE Industry Inc.
Address: 458 E. Lambert Rd.
Fullerton, CA 92835
Telephone: 714-738-8868
Facsimile: 714-738-8838
Equipment Classification: FCC Class B Subassembly
Type of Product: Motherboard
Manufacturer: HON HAI PRECISION INDUSTRY
COMPANY LTD
Address: 66 , CHUNG SHAN RD., TU-CHENG
INDUSTRIAL DISTRICT, TAIPEI HSIEN,
TAIWAN, R.O.C.
Supplementary Information:
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions : (1) this device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may
cause undesired operation.
Tested to comply with FCC standards.
Signature : Date : 2005

目 录
章
章
产品简介
安装说明
1
第
1
主要性能 ................................................... 2
主板布局图 ................................................. 4
后面板 ..................................................... 5
22
第
CPU........................................................ 7
内存 ...................................................... 10
电源 ...................................................... 11
接口 ...................................................... 12
插槽 ...................................................... 15
跳线 ...................................................... 16
注意:想了解此主板更多信息,请参考英文说明书。

警告:
1. 请用硅胶粘固 CPU 与散热片,保证两者充分接触。
2. 建议选用经认证的优质风扇,避免因 CPU过热引起主板和 CPU
的损坏。
3. 在未安装好 CPU 风扇的情况下,请勿开机运行。
4.请确保在插拔扩展卡或其它系统外围设备前已将交流电源切断,
尤其是在插拔内存条时,否则您的主板或系统内存将遭到严重破
坏。
警告:
我们不能保证您的系统在超频状态下都可以正常工作,这主要取决
于您所使用的设备自身的超频能力。
注意:
本手册中所使用的实物图片,仅供参考,请以实物为准。

本使用手册适用于 649FX/6497AA 系列主板。按照计算机用户
对计算机的性能需求,本公司为用户精心设计了具有不同特性
的主板。
-L 带有板载 10/100M LAN
-K 带有板载 Giga LAN
-6 带有 6 声道音效功能
-8 带有 8 声道音效功能
-E 带有 1394 接口
-S 带有SATA 功能
-R 带有RAID 功能
-2 带有 DDR2 功能
您可以该主板上贴有有一张 PPID 识别标签。此标签标示了
该主板所具有的功能和特性。
例如:
在上图 PPID 标签的黑色划线部分, 6 表示该主板支持 6 声道
(-6), E 表示该主板带有1394 端口(-E), L 表示该主板带有
板载 10/100M LAN(-L), S 则表示该主板支持 SATA 功能
(-S)。

1
1
章第
感谢您购买富士康公司的 649FX/6497AA 系列主板。该系列主
板是一款性能卓越,质量可靠,价格合理的新产品。该主板采用
先进的SiS649FX/SiS649+SiS965/SiS965L芯片组, 为用户提供
了一个集成度高,兼容性强,性价比优的电脑平台。
本章提供以下信息:
v 主要性能
v 主板布局图
v 后面板

第一章 产品介绍
主要性能
尺寸(Size)
·ATX结构,尺寸 294mm x 208mm
微处理器(Microprocessor)
·支持 LGA775封装的Intel
4和 Celeron® D 处理器
®
Pentium® D, Pentium® 4 Extrem Edition,Pentium
· 支持 FSB为 533/800/1066MHz CPU(只SiS649FX 支持 1066MHz)
· 支持超线程(Hyper-Threading)技术
芯片组(Chipset)
· SiS649FX/SiS649(北桥) + SiS965/SiS965L(南桥)
系统内存(System Memory)
· 两个240 针(DDR2) 内存插槽
·支持双 DDR2 667/533/400(只SiS649支持 DDR2 667)
·支持采用 256/512/1024Mb芯片的 x8或 x16非 ECC设备
· 内存总容量最大可支持到 2GB
®
USB 端口功能(USB 2.0 Ports)
· 支持热插拔
· 提供 8 个 USB 2.0端口
· 支持 USB 2.0 协议,480 Mbps 传输速率
板载 Serial ATA (可选)
·150 MBps传输速率
·SiS965 可同时接四个独立的 SATA设备, SiS965L 可同时接二个独立的 SATA 设备
·SiS965支持 RAID 0,RAID 1, RAID 0+1,JBOD; SiS965L支持 RAID 0,
RAID 1, JBOD
2

板载 LAN(-L/K)(可选)
·支持 10/100/1000Mbps以太网
·板上自带 LAN 接口
注意: 推荐使用屏蔽网线.
板载音频功能(-6)(Onboard Audio)
·符合Intel
®
AC’ 97 2.3标准
·支持 S/PDIF输出
·支持 6 声道音效系统
·板上具有Line-In插孔,Line-Out插孔, Microphone插孔
PCI Express x16 功能
·支持 4 GB/ 秒(双向带宽:8 GB/秒)带宽
·低功率消耗,支持电源管理特性
PCI Express x1 功能
·支持 250MB/ 秒(双向带 500MB/秒)带宽
·低功率消耗,支持电源管理特性
第一章 产品介绍
节电性能(Green Function)
·支持 ACPI
·支持五种系统状态 S0(Normal), S1(Power on suspend), S3(Suspend to
RAM),S4(Suspend to Disk)(本功能需要操作系统支持),和 S5( Soft-off)
扩展槽 (Expansion Slots)
· 3 个PCI 插槽
· 1 个 PCI Express x16 插槽
2 个 PCI Express x1插槽
高级特性 (Advanced Features)
· 符合 PCI 2.3标准
·支持 Windows 2000/XP 软件关机功能
·支持系统监测功能(可监测系统电压,CPU温度,系统温度及风扇转速)
3

主板布局图
8
9
10
11
12
6 3 25 1
7 4
第一章 产品介绍
26
25
24
23
22
21
13
1.4针 12V ATX 电源接口
2.24 针 ATX 电源接口
3.SYS_Fan1 系统风扇
4.PCI Express x16 插槽
5.PCI Express x1 插槽
6.前置音频接头
7.AUX_IN 音频接头
8.CD_IN 音频接头
9.PCI 插槽
10.扬声器接头(选配)
11.ATA 133/100/66 硬盘接口
12.前端面板接头
13.IrDA 红外线通讯接头
备注: 此主板布局图仅供参考,请与实物为准。
4
16
1514
18
14.SATA 接头(选配)
15.清除 CMOS 跳线
16.南桥:SiS965/SiS965L 芯片
17.前面板 USB接头
18.ATA 133/100/66 硬盘接口
19.软驱接口
20.COM2 接头
21.BIOS TBL 接口
22.内存插槽
23.CPU 风扇接头
24.北桥: SiS649FX/SiS649 芯片
25.LGA775 CPU 插座
26.SYS_Fan2 系统风扇
201917

后面板
6 声道
1
PS/2 鼠标端口
2
PS/2 键盘端口
SPP/EPP/ECP并行
4
端口(打印机端
口 )
7
网卡端口(选配)
第一章 产品介绍
音频输入
插孔
音频输出
插孔
麦克风
插孔
8
3
8
音频端口(6 声道)
串行端口
( COM1)
S/PDIF Coaxial
5
Out 端口
6
USB2.0
端口
当用于两声道的输出插孔可用于连接扬声器或耳机;输入插孔与外接 CD 播放器、
磁带播放器或其它音频设备相连。麦克风插孔用来与话筒相连。
当用于六声道的音源设备时:将前方喇叭接至绿色音源输出孔;将环绕喇叭接至
蓝色音源输出孔;将中置喇叭 / 重音喇叭接至红色麦克风输出孔。
5

第一章 产品介绍
2
2
章第
本章将介绍主板的硬件安装过程,包括 CPU、内存、电源、插
槽、连接器的安装及跳线的设置几大部分。在安装组件时必须十
分小心,安装前请对照主板布局图,仔细阅读本章内容。
本章提供以下信息:
v CPU
v 内存
v 电源
v 接口
v 插槽
v 跳线
6

CPU
第二章 硬件安装
本主板支持 LGA775封装的Intel® Pentium® 4, Pentium® 4 Extrem Edition,Pentium
4和 Celeron® D 处理器及 Hyper-Threading 技术(超线程技术)。
欲获取本主板支持的 CPU 列表,请访问我们的网站:
http://www.foxconnchannel.com.cn

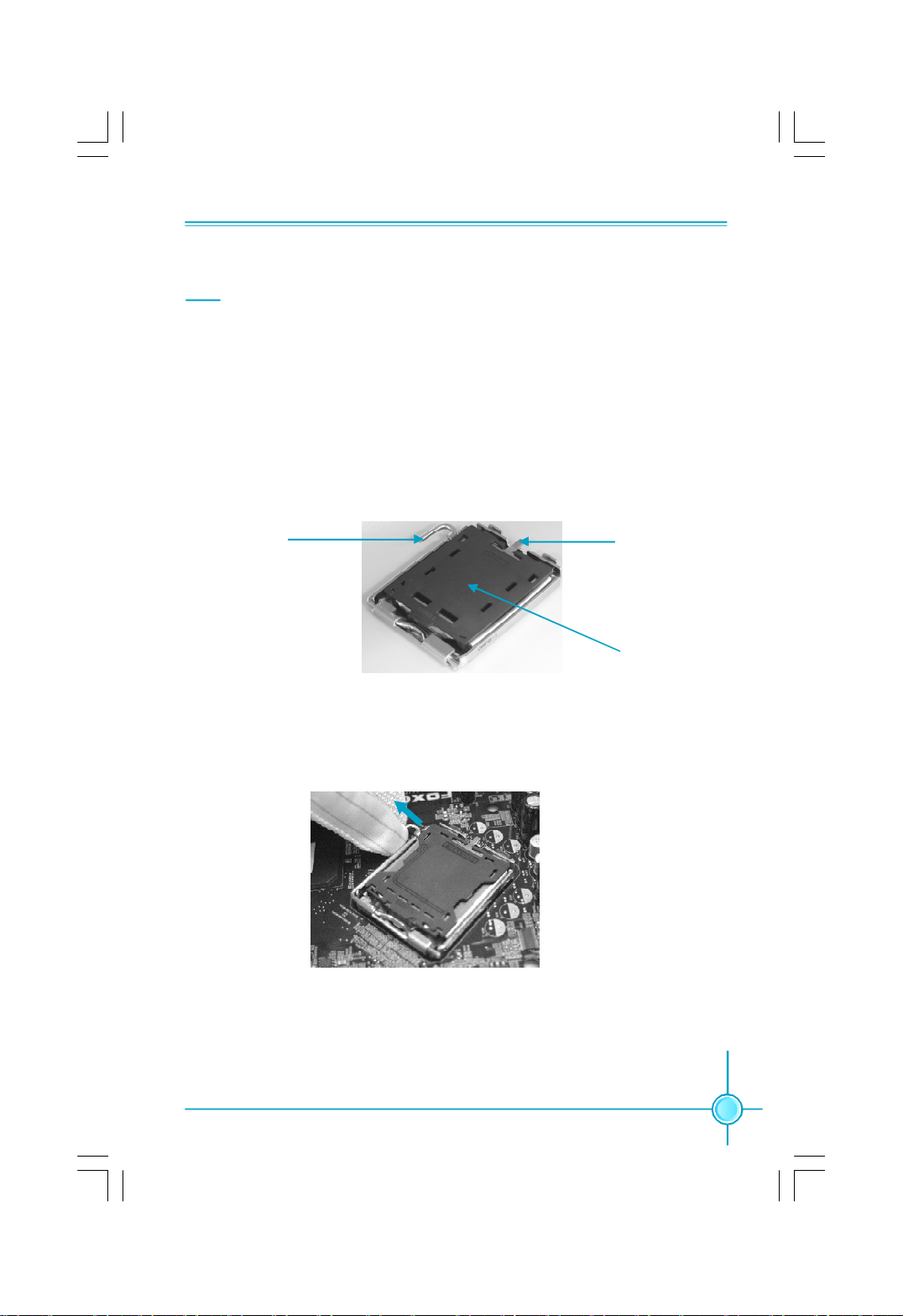

CPU 安装
下图为 CPU 插座示意图,请按照下列步骤进行 CPU 的安装。
承载杆
1.用大拇指和食指握住承载杆轻轻往下按,并向旁边拉,打开承载杆。将承载杆
抬起。
承载盘
防护罩
®
2.按住承载盘后部的小突起,使承载盘前端微微翘起,用拇指将承载盘打开。小
心不要触摸到插座的针脚。
7

第二章 硬件安装
3.用拇指和食指握住 CPU。两个手指的位置分别必须在插座缺口的上方。将 CPU的
金三角标志对准插座上所示的针脚 1 位置。使 CPU 的槽口对准插座凸缘。垂直朝下
将处理器放入插座,不可倾斜或推移。
插座凸缘
针脚 1位置
插座缺口
4.从承载盘上拆除防护罩。不可丢弃防护罩。每次从插座拆除 CPU 后,都必须重
新安装好防护罩。
8

第二章 硬件安装
5.合上承载盘。
6.将承载杆向下压,使其紧闭。然后用承载盘旁的勾子固定承载杆。至此 CPU 已
完全被固定好。
警告:
温度过高会严重损坏 CPU和系统,请务必确定所使用的降温风扇始终
能够正常工作,保护 CPU 以免过热烧毁。
9

第二章 硬件安装
内存
本主板提供了两条 240针 DDR2内存插槽,您可以安装 DDR2 667/533/400 内存条。
为确保正常操作,您至少需要安装一根内存。如果您安装两条以上内存条时,确保
他们为同一型号。不建议您混合安装不同厂商生产的内存条。
DIMM1
DIMM2
有关测试合格的内存条供应商列表的信息,请访问我们的网站:
http://www.foxconnchannel.com.cn
安装 DDR2 内存
1.DIMM 插槽的中央仅有一个缺口,内存条仅能以一个方向进行安装。
2.将内存条垂直插入 DIMM 插槽。请确定缺口的方向正确。
128 Pins 112 Pins
3.DIMM 插槽两边的塑料卡口会自动卡上。
警告:
请确保在插拔扩展卡或其它系统外围设备之前已将交流电源切断,尤
其是在插拔内存条时,否则您的主板或系统内存将遭到严重破坏。
10

第二章 硬件安装
电源
本主板使用 ATX 结构的电源供应器给主板供电。在连接电源供应器之前,请务必
确认所有的组件都已正确安装,并且不会造成损坏。
ATX_12V 电源接口:PWR2
此12V电源接口与 ATX电源供应器相连,为 CPU
提供电力。
ATX 电源接口:PWR1
此接口可连接 ATX电源供应器。在与 ATX 电源供
应器相连时,请务必确认电源供应器的接头安装
方向正确,针脚对应顺序也准确无误。将电源接
头插入,并使其与主板电源接口稳固连接。
注意: 强烈推荐您使用 24 针的电源线。如果您
要使用20针的电源线,请按照右图所示方法连接
ATX电源接口。
ATX 12V 电源接口
3 1
12V
12V
4 2
ATX 电源接口
GND
+5V
+5V
+3.3V
+3.3V
GND
GND
1
13
+3.3V
GND GND
GND
-12V
GND
PSON
按如 下方法进行连接
PWROK
NC
GND
GND
+5V_AUX
+5V
+12V
+5V
+12V
+5V
+3.3V
12
24
GND
11

第二章 硬件安装
接口
本主板提供 FDD(软盘驱动器)、 IDE 硬盘、SATA 设备、USB设备、IR 模块、
CPU风扇、系统风扇等接口。
软驱接口:FLOPPY
本系列主板提供了一个标准的软盘驱动器接口 FDD,可支持 360K,720K,1.2M,
1.44M和 2.88M 的软盘驱动器。
硬盘接口:PIDE&SIDE
此主板包括两条 Ultra DMA 133/100/66 IDE 接口,支持随主板提供的 Ultra DMA
133/100/66 IDE带状线缆,连接线缆的蓝色接头到 IDE 接口,然后连接灰色的接
头到从驱动器接口,黑色的接头到主驱动器接口。
前端面板连接器:FP1
主板提供一个面板连接器连接到面板开关及
LED 指示灯。
NC
1 2
+
-
9 10
FPFP1!
+
-
PWRLED
PWRSW
硬盘指示灯接头(HDD-LED)
请将此接头与机箱面板上的硬盘指示灯相连,
当硬盘工作时,指示灯闪烁。
电源开关(PWRSW)
请将此接头与机箱面板上的电源开关相连。
HDD-LED
RESET
按一下此开关,系统将被开启或关闭。
复位开关(RESET)
请将此接头连接到机箱面板上的复位开关上,当按一下开关,系统重新启动。
电源指示灯接头(PWRLED)
此接头与机箱面板上的电源指示灯相连,用于指示电源状态,当系统处于 S0 状态
时,指示灯亮;当系 统 处于 S1状态时,指示灯闪烁;当系统处 于 S3,S4,S5状态时,指
示灯灭。
12

第二章 硬件安装

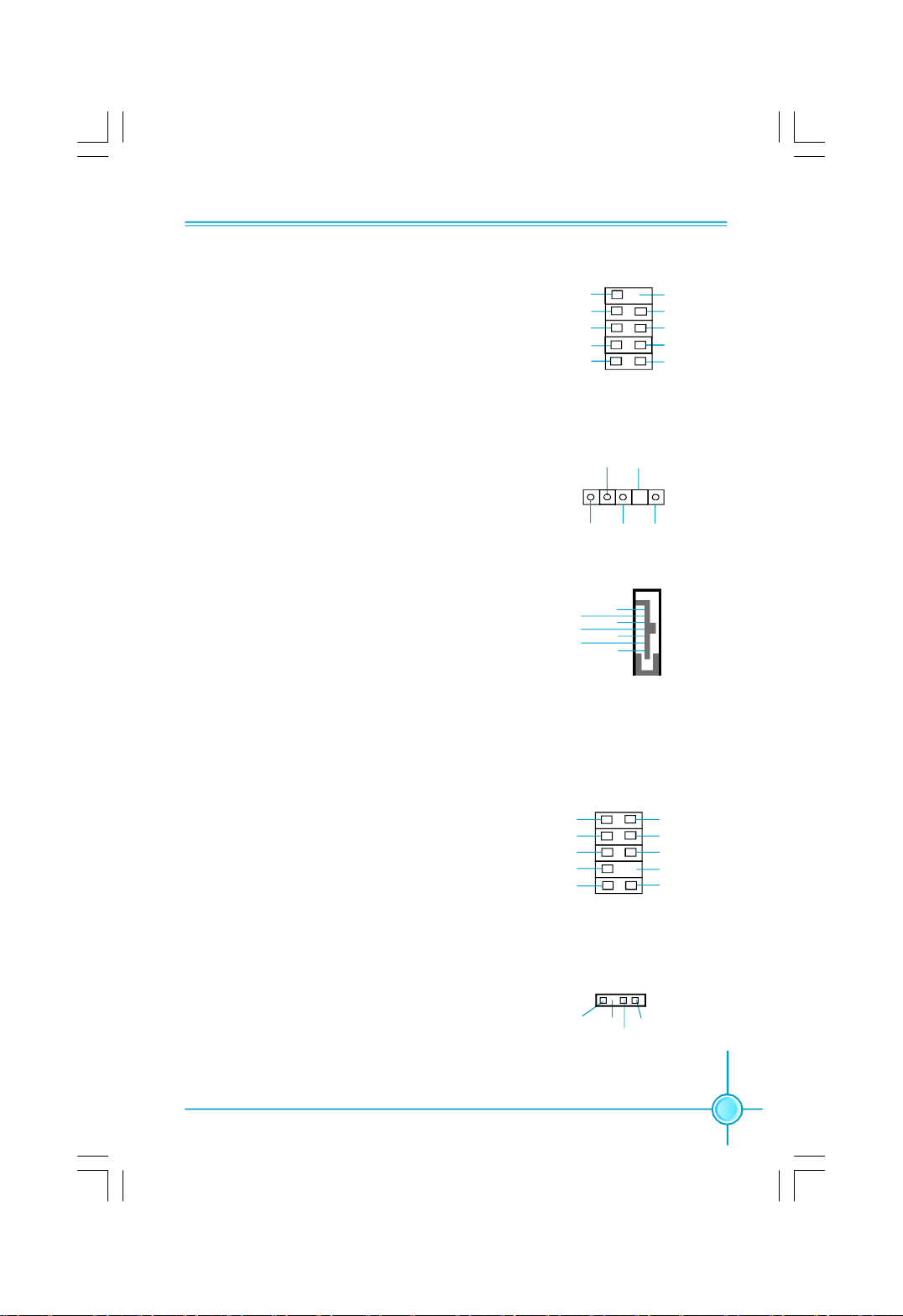

USB 接头:F_USB1, F_USB2
除后面板上的四个 USB端口外,本主板还为用户提
供了两个 USB 接头。使用时需要先使用转接线将
其引到机箱前面板或后面板上,再连接 USB设备。
IrDA 红外线通讯接头:IR
IrDA红外线传输可以让您的电脑通过红外线进行
发送和接收数据。在使用前请先对 BIOS 外围设
备参数设置(Integrated Peripherals)中的
相关参 数进行 配置。
SATA 接头:SATA_1, SATA_2, SATA_3,SATA_4
( 选配)
本主板提供了四个 Serial ATA接头,用来连接
SATA设备。现行的 Serial ATA 接口数据传输率
达可达每秒 150MB。
前置音频接头: F_AUDIO
该音频接头包含两个部分,一个是前置音频(Front
Audio);一个是后置音频(Rear Audio)。它们的
优先级按照从高到低的顺序排列,依次是:前置
音频,后置音频。当您在机箱面板上插入耳机(使
用前置音频时),机箱后面板上插外部音箱的Line-
Out 插孔(后置音频)不能工作。当您不想使用前
置音频时,针脚 5 和针脚 6,针脚 9 和针脚 10 必须
短接, 这样就把信号输出到后面的音频接口上。
RX+
GND
TX+
MIC_IN
MIC_PWR
AUD_OUT_R
NC
AUD_OUT_L
10 9
NC
GND
D+
D-
VCC
2 1
F_USB1/2
GND
IRTX
IRRX
GND
RXTX-
GND
SATA1/2/3/4
1 2
9 10
F_AUDIO
Empty
GND
D+
D-
VCC
Empty
1
+5V
IR
1
MIC_GND
+5VAC
AUD_RET_R
EMPTY
AUD_RET_L
Speaker 接头:SPEAKER(选配)
SPEAKER 接头用来连接机箱内的扬声器。
1
EmptySPK
SPKJ
NC
SPEAKER
13

第二章 硬件安装
音频接头:CD-IN, AUX_IN
CD-IN,AUX_IN音频接头可通过CD 音频线与CD-ROM上音频接头相连,来接收CD-ROM的
音频输入。
CD_L
1
GND
CD_IN
CD_R
AUX_R
1
GND
AUX_IN
AUX_L
风扇接头:CPU_FAN, SYS_FAN1, SYS_FAN2
将CPU风扇连接到主板的 CPU_FAN 接头上。当系统进入节能状态时,他将自动停止
转动,在 BIOS的系统监测(PC Health Status)选项中,您可获知所监测到的风
扇转速。
GROUND
1
POWER
CPU_FAN
SENSE
CONTROL
1
GND
+12V
SENSE
SYS_FAN1
COM2 接头:COM2
使用时,先将转接线的一端连接在此接头上,然后将串
行的 COM 通讯设备连接至转接线的另一端。
1
SYS_FAN2
RLSD
SOUT
GND
RTS
RI
GND
+12V
SENSE
1 2
9
COM2
SIN
DTR
DSR
CTS
Empty
10
机箱开启侦测接头: INTR
该接头连接于机箱的安全开关上时,系统可通过该接头
状态检测到机箱是否曾被侵入。使用此功能前, 在
CMOS Setup的“ PC Health Status”中将“Case
Open Warning”选项设定为“Enabled”。保存BIOS
的设置并退出, 以确保此功能生效。
14
1
2
INTR
INTRUDERJ
GND

第二章 硬件安装
插槽
本系列主板提供了三条 PCI 总线插槽、一条 PCI Express x 16 插槽和两条 PCI
Express x1插槽。
PCI 插槽
本主板配有两条 PCI 插槽可安装您所需要的扩展卡。当您在安装或拆卸扩展卡的时
候,请务必确认已将电源插头拔除。同时,请仔细阅读扩展卡的说明文件,安装和
设置此扩展卡必需的硬件和软件,比如跳线或 BIOS 设置。
PCI Express 插槽
本主板配有一条 PCI Express x16 插槽。与 PCI 和 AGP 接口相比,PCI Express 接
口在设计方面具有下列优势:
- 与现有的 PCI驱动程序,软件和操作系统兼容
- 高带宽,存取时间快
- 其数据针脚的位速率为 2.5Gb/s,因此每对针脚的实际带宽为
250MB/s
- 点对点连接,让每个设备拥有一个专用接头,无需共享带宽
- 具有理解不同数据结构的能力
- 功率消耗低,具有电源管理特性
PCI Express插槽有两种形式:PCI Express x16插槽和 PCI Express x1 插槽。
PCI Express x16 插槽适用于显卡/视频卡,而PCI Express x1 插槽则可以安装调
制解调器或网卡。
PCI Express x16 插槽和PCI Express x1 插槽的带宽差别很明显,PCI Express x16
插槽带宽为 4GB/秒(8GB/秒 双向带宽),而 PCI Express x1 插槽带宽为 250MB/
秒。
注意:
如果 x16 PCI Express 插槽上安装有高档性能的显卡,我们
强烈推荐您使用 2 x 12 pin 电源。
15

第二章 硬件安装
跳线
本主板提供以下的跳线,可用来设定计算机的特定功能。此部分描述了通过改
变跳线,来实现主板的功能。请用户在设置跳线前仔细阅读下面内容。
跳线说明
1 . 主板上用针脚旁的丝印“ ”来表示1脚,本手册会在跳线旁标识“1”。
2. 下表列举了一些跳线图示,请用户参照图示来设置跳线。
跳线 图示 定义 代表意义
1
1
1
1
1
1
1-2 用跳线帽将针脚 1和2短接
2-3 用跳线帽将针脚 2和3短接
关闭 用跳线帽将针脚短接
开启 两针脚处于开启状态
清除 CMOS 跳线:CLR_CMOS
主板使用 CMOS RAM 来储存各种设定参数,您可以通
过清除 CMOS 跳线来清除 CMOS。首先,将交流电源断
开,再用跳线帽将跳线的针脚 1 和针脚 2 短接,然后
把跳线恢复到正常状态即针脚 2 和针脚 3 短接,最后
通电启动系统。
警告:
1.在进行此动作前,请将电源从插座上拔掉。
2.切勿在系统开启状态下清除 CMOS。
16
正常
(默认)
清除
1
2
3
1
2
3
CLR_CMOS

BIOS Protection Jumper: TBL_EN
(optional)
在传统的 BIOS 刷新过程中,如果 BIOS 刷新失败,则系统就
无法启动。但用户在使用此功能时不必担心。此跳线用于
保护 BIOS 启动模块部分。因此即使BIOS刷新失败, 系
统仍可使用此功能来启动。用户若使用此项功能,只需将
针脚 2 和针脚 3 短接。
第二章 硬件安装
CLOSED
DISABLE
OPEN
ENABLE
TBL_EN
21
3
21
3
17
