FordMondeo Руководство пользователя

Информация, содержащаяся в данной публикации, являлась верной на момент поступления в печать. В интересах постоянногоразвития компания Ford оставляет за собой право изменятьспецификации, конструкцию или комплектацию своей продукции в любой момент времени без предупреждения и без возникновения каких-либо обязательств. В соответствии с законодательством об охране авторских прав запрещено полное или частичное воспроизведение материалов, содержащихся в данной публикации, без предварительного письменного разрешения компании Ford. Ошибки и пропуски информации исключены.

E108837

Введение

Об этом руководстве...................................7

Словарь символов.......................................7

Запасные части и аксессуары....................8

Быстрый обзор

Быстрый обзор...........................................10

Безопасность детей

Детские сиденья........................................19

Дополнительные подушки.........................20

Установка детского сиденья.....................22

Места расположения креплений

ISOFIX.....................................................24

Замки с функцией блокировки от

отпирания детьми..................................25

Защита людей, находящихся в

автомобиле

Принципы работы......................................27

Пристегивание ремней безопасности......29

Регулировка высоты крепления ремня

безопасности..........................................30

Система определения непристегнутого

ремня безопасности...............................30

Использование ремней безопасности во

время беременности.............................31

Отключение подушки безопасности

пассажира...............................................31

Ключи и пульты дистанци-

онного управления

Общая информация о радиочастотах.....33

Программирование пульта

дистанционного управления.................33

Замена элемента питания пульта

дистанционного управления.................33

Замки

Блокировка и разблокировка замков.......37

Полное открывание/ закрывание.............39

Система управления замками без помощи

ключа.......................................................41

Иммобилайзер двигателя

Принципы работы......................................45

Запрограммированные ключи..................45

Активация иммобилайзера

двигателя................................................45

Отключение иммобилайзера

двигателя................................................45

Сигнализация

Принципы работы......................................46

Активация сигнализации...........................48

Отключение сигнализации........................48

Рулевое колесо

Регулировка положения рулевого

колеса.....................................................50

Управление аудиосистемой......................50

Стеклоочистители и стеклоомы-

ватели

Очистители ветрового стекла...................52

Автоматические стеклоочистители..........52

Омыватели ветрового стекла...................53

Очиститель и омыватели заднего

стекла......................................................53

Омыватели фар.........................................54

Проверка щеток стеклоочистителей........54

Замена щеток стеклоочистителей............54

Осветительное оборудование

Органы управления осветительным

оборудованием.......................................57

Адаптивное освещение.............................58

Передние противотуманные фары..........58

Задние противотуманные фонари...........58

Коррекция наклона световых пучков

фар..........................................................59

Аварийная световая сигнализация..........60

Содержание

Система адаптивного головного

освещения (AFS)....................................61

Указатели поворота...................................62

Плафоны внутреннего освещения...........63

Снятие фары..............................................64

Замена ламп..............................................65

Таблица технических характеристик

ламп........................................................72

Окна и зеркала

Электрические стеклоподъемники...........74

Наружные зеркала заднего вида..............76

Наружные зеркала заднего вида с

электроприводом...................................76

Зеркало с функцией автозатемнения......78

Приборы

Указатели...................................................79

Сигнализаторы и индикаторы...................81

Звуковые предупреждения и

индикаторы.............................................83

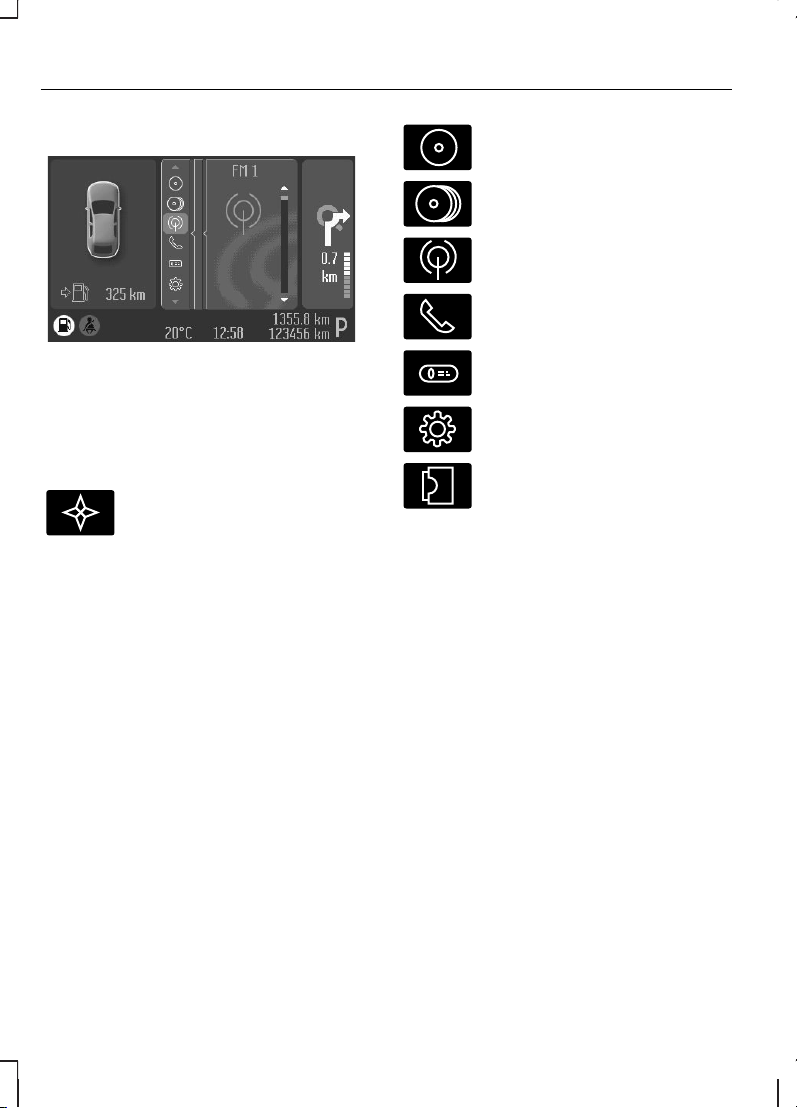

Информационные дисплеи

Общая информация..................................85

Маршрутный компьютер...........................94

Персональные настройки.........................96

Информационные сообщения..................98

Органы управления

микроклиматом

Принципы работы....................................109

Вентиляционные дефлекторы................109

Ручной режим управления

микроклиматом....................................110

Автоматический режим управления

микроклиматом....................................113

Окна и зеркала с обогревом...................116

Вспомогательный отопитель..................116

Вентиляционный люк с

электроприводом.................................122

Сиденья

Сидение в правильном положении........125

Сиденья с ручной регулировкой.............125

Сиденья с электрической

регулировкой........................................126

Подголовники...........................................128

Задние сиденья.......................................128

Сиденья с обогревом..............................129

Вентилируемые сиденья.........................129

Функции обеспечения

комфорта

Солнцезащитные козырьки.....................131

Регулятор яркости подсветки панели

приборов...............................................131

Часы..........................................................131

Прикуриватель.........................................131

Пепельница..............................................132

Вспомогательные электрические

розетки..................................................132

Подставки для стаканов..........................133

Перчаточный ящик...................................133

Места для хранения вещей....................133

Карманы для карт....................................134

Функция памяти.......................................134

Подстаканник...........................................136

CD чейнджер............................................136

Дополнительный разъем (AUX IN).........136

USB-порт..................................................136

Пуск двигателя

Общая информация................................137

Выключатель зажигания.........................137

Пуск без помощи ключа..........................137

Блокировка рулевого колеса..................139

Пуск бензинового двигателя...................139

Пуск бензинового двигателя - Flex Fuel

(FF) (многотопливный двигатель).......141

Пуск дизельного двигателя.....................141

Фильтр твердых частиц (DPF)................142

Содержание

Выключение двигателя...........................142

Подогреватель двигателя.......................143

Топливо и заправка

Меры предосторожности........................144

Качество топлива - Бензиновый.............144

Качество топлива - Flex Fuel (FF)

(многотопливный двигатель)...............144

Качество топлива - Дизельный...............145

Каталитический нейтрализатор..............145

Крышка лючка заливной горловины......146

Заправка топливом..................................147

Заправка топливом - Flex Fuel (FF)

(многотопливный двигатель)...............147

Расход топлива........................................147

Технические характеристики..................147

Коробка передач

Механическая коробка передач.............150

Автоматическая коробка передач..........150

Тормоза

Принципы работы....................................153

Советы по вождению автомобиля с

ABS........................................................153

Стояночный тормоз.................................153

Система динамической

стабилизации

Принципы работы....................................154

Использование системы динамической

стабилизации.......................................154

Система помощи при трогании

на подъеме (HLA)

Принципы работы....................................156

Применение системы HLA .....................156

Активная подвеска

Принципы работы....................................159

Применение активной подвески.............159

Система помощи при

парковке

Принципы работы....................................160

Использование системы помощи при

парковке................................................160

Система круиз-контроля

Принципы работы....................................162

Использование системы

круиз-контроля.....................................162

Система адаптивного круиз-

контроля (ACC)

Принципы работы....................................164

Использование системы адаптивного

круиз-контроля (ACC)..........................166

Функция контроля дистанции до впереди

идущего автомобиля с регулировкой

скорости движения..............................169

Перевозка груза

Общая информация................................171

Точки крепления багажа..........................171

Сдвижной поло багажного отделения.....172

Вещевой отсек под полом задка............174

Сетки для удержания грузов...................174

Крышки багажного отделения.................175

Верхние багажники крыши и кронштейны

для различных грузов..........................176

Приспособление для защиты домашних

животных...............................................176

Приспособления для фиксации груза.....178

Буксировка

Буксировка прицепа................................180

Съемный буксировочный крюк...............180

Советы по вождению

Обкатка.....................................................184

Содержание

Общие сведения по вождению - В

комплектацию автомобиля входит:

Спортивная подвеска..........................184

Преодоление водной преграды..............184

Аварийное оборудование

Аптечка.....................................................185

Знак аварийной остановки......................185

Состояние после

столкновения

Осмотр элементов системы

безопасности........................................187

Плавкие предохранители

Расположение блоков плавких

предохранителей.................................188

Замена плавкого предохранителя..........190

Таблица характеристик плавких

предохранителей.................................191

Эвакуация автомобиля

Точки крепления буксировочного

оборудования.......................................201

Буксировка автомобиля с опорой на

четыре колеса......................................202

Обслуживание

Общая информация................................203

Открывание и закрывание капота..........204

Моторное отделение - 1.6L Duratec-16V

Ti-VCT (Sigma)......................................205

Моторное отделение - 2.0L Duratec-HE

(MI4) .....................................................206

Моторное отделение - 2.3L Duratec-HE

(MI4)......................................................207

Моторное отделение - 2.5L Duratec

(VI5).......................................................209

Моторное отделение - 1.8L Duratorq-TDCi

(Kent) Diesel..........................................210

Моторное отделение - 2.0L Duratorq-TDCi

(DW) Diesel...........................................211

Моторное отделение - 2.2L Duratorq-TDCi

(DW) Diesel...........................................213

Щуп для проверки моторногомасла - 1.6L

Duratec-16V Ti-VCT (Sigma).................214

Щуп для проверки моторногомасла - 2.0L

Duratec-HE (MI4) /2.3L Duratec-HE

(MI4)......................................................214

Щуп для проверки моторногомасла - 2.5L

Duratec (VI5).........................................214

Щуп для проверки моторногомасла - 1.8L

Duratorq-TDCi (Kent) Diesel.................214

Щуп для проверки моторногомасла - 2.0L

Duratorq-TDCi (DW) Diesel/2.2L

Duratorq-TDCi (DW) Diesel...................215

Проверка моторного масла.....................215

Проверка охлаждающей жидкости

двигателя..............................................216

Проверка уровня тормозной жидкости и

рабочей жидкости гидропривода

сцепления.............................................216

Проверка рабочей жидкости усилителя

рулевого управления...........................217

Проверка омывающей жидкости............217

Технические характеристики..................218

Уход за автомобилем

Очистка автомобиля снаружи................221

Очистка салона........................................221

Устранение мелких повреждений

лакокрасочного покрытия....................222

Аккумуляторная батарея

автомобиля

Использование соединительных

электрических проводов......................223

Точки подключения аккумуляторной

батареи.................................................224

Колеса и шины

Общая информация................................225

Замена колеса.........................................225

Комплект для ремонта шин....................230

Движение со спущенными шинами........236

Содержание

Обслуживание шин..................................237

Использование зимних шин....................238

Использование цепей

противоскольжения..............................238

Система контроля за давлением в

шинах....................................................238

Технические характеристики..................240

Идентификация автомобиля

Табличка с идентификационным номером

автомобиля...........................................243

Идентификационный номер автомобиля

(VIN)......................................................243

Технические характеристики

Технические характеристики..................244

Телефон

Общая информация................................252

Настройка телефона ..............................252

Настройка Bluetooth ...............................253

Управление телефоном..........................254

Использование телефона - В

комплектацию автомобиля не входит:

Навигационная система......................254

Использование телефона - В

комплектацию автомобиля входит:

Навигационная система......................258

Голосовое управление

Принципы работы....................................260

Использование голосовых команд.........261

Команды аудиоблока...............................261

Команды управления телефоном..........273

Команды управления навигационной

системой...............................................278

Команды управления

климат-контролем................................278

Возможности обеспечения

связи

Общая информация................................281

Подключение внешнего устройства.......282

Использование USB-устройства............282

Использование iPod ...............................286

Введение в систему

навигации

Безопасность движения..........................290

Навигационная система

Начало работы.........................................291

Приложения

Одобрения типа.......................................293

Электромагнитная совместимость.........294

Содержание

ОБ ЭТОМ РУКОВОДСТВЕ

Благодарим вас за то, что вы остановили свой выбор на автомобиле Ford. Рекомендуем уделить время и лучше ознакомиться с возможностями вашего автомобиля с помощью данного руководства. Чем лучше вы знаете автомобиль, тем безопаснее и приятнее будет вождение.

Примечание: В Руководстве описаны особенности и дополнительное оборудование автомобилей, которое может еще не предлагаться на всех рынках. В нем также могут упоминаться устройства, которые не установлены в вашем автомобиле.

Примечание: Строго соблюдайте все действующие правила и законы при пользовании автомобилем.

Примечание: В случае продажи автомобиля, данное руководство необходимо передать новому владельцу. Оно является неотъемлемой принадлежностью автомобиля.

Этот автомобиль был одобрен TÜV, международной аккредитованной испытательной организацией, и был награжден знаком одобрения Британской аллергологической организации (British Allergy Foundation’s‘Seal of Approval’)за свои высокие гипоаллергенные показатели.

Все материалы, используемые в отделке салона данного автомобиля, отвечают требованиям Каталога критериев TÜV TOXPROOF Criteria Catalogue для салонов автомобилей, разработанного организациями TÜV Produkt и Umwelt GmbH и призванного свести к минимуму риск возникновения аллергических реакций.

Кроме того, эффективный пыльцовый фильтр защищает пассажиров от воздействия аллергенных частиц из наружного воздуха.

Британская аллергологическая организация (BAF) считает, что при надлежащем обслуживании такие фильтры способны снижать степень воздействия хрома, никеля, латекса, пыльцы растений, и прочих сенсибилизирующих веществ и летучих органических соединений.

По оценке Allergy UK, воздействие вредных веществ на человека можно снизить, но это не означает, что проявляющиеся у него симптомы аллергии обязательно станут слабее. Выводы Allergy UK относятсятолько к указанной продукции и аллергенам.

British Allergy Foundation’s Seal of Approval является зарегистрированной в Европейском сообществе торговой маркой.

Вы можете получить более подробную информацию следующим образом: Вы можете связаться с TÜV по адресу www.tuv.com или с Британской аллергологической организацией (регистрационный номер некоммерческой организации 1094231) по адресу www.allergyuk.org, или позвонить по номеру их "Горячей линии" в Великобритании 44-(0)-1322-619898 (обслуживание только на английском языке).

СЛОВАРЬ СИМВОЛОВ

Символы используемые в руководстве

ПРЕДУПРЕЖДЕНИЕ

Нарушение инструкций, которые отмечены знаком предупреждения, может привести к смерти или увечьям

для вас или окружающих.

ПРЕДОСТЕРЕЖЕНИЕ

Знак особого внимания отмечает инструкции, нарушение которых ведет к повреждению автомобиля.

Введение

Символы наносимые на узлы автомобиля

Если вы видите один из этих символов, прочтите соответствующий раздел руководства прежде, чем прикасаться к узлу или пытаться регулировать что-либо.

ЗАПАСНЫЕ ЧАСТИ И АКСЕССУАРЫ

Теперь вы можете быть уверены, что запчасти Ford являются действительно запчастями Ford

Ваш автомобиль отвечает самым высоким стандартам и собран с использованием Оригинальных ЗапчастейFord. В результате вы можете получать удовольствие от управления вашим автомобилем в течение многих лет.

В случае возникновения непредвиденных обстоятельств и необходимости замены кузовных панелей мы рекомендуем использовать только Оригинальные Запчасти Ford.

Использование Оригинальных Запчастей Ford гарантирует, что ваш автомобильбудет восстановлен до первоначального состояния и сохранит максимальную остаточную стоимость.

Оригинальные Запчасти Ford отвечают строгим требованиям Ford по безопасности и высоким стандартам по точности геометрических размеров, качеству окраски и надёжности. Выбор оригинальных запчастей обеспечивает минимальные затраты на ремонт, включая стоимость запчастей и работы.

Теперь отличить Оригинальные Запчасти Ford стало легче. Перечисленные ниже Оригинальные Запчасти Ford имеют легко различимый логотип Ford. Если у вас возникнет необходимость кузовного ремонта вашего автомобиля, то проверьте наличие логотипа Ford и убедитесь, что используемые для ремонта запчасти являются Оригинальными Запчастями Ford.

Логотип Ford наносится на следующие запчасти

Панели кузова

• Капот

• Двери

• Крышка багажника или задняя дверь

E88678

Бампер и решётка радиатора

• Решетка радиатора

• Передний и задний бамперы

Введение

E88505

Наружное зеркало

E88506

Стекла

• Заднее окно

• Боковые стёкла

• В сторону ветрового стекла

E88507

Освещение

• Задние фонари

• Фара головного света

E88508

Введение

БЫСТРЫЙ ОБЗОР

Обзор панели приборов - вариант с левосторонним управлением

I J K L M

CB G HFE

V O NU T S R Q P

E87719

Быстрый обзор

Обзор панели приборов - вариант с правостоонним управлением

E87720

D E F B A

LK G CHJ

N VPT S R Q U

Органы управления осветительными приборами См. Органы управления осветительным оборудованием (стр. 57).

Сопла системы вентиляции См. Вентиляционные дефлекторы (стр. 109).B Указатели поворота См. Указатели поворота (стр. 62). Кнопки управления

телефонной связью. См. Управление телефоном (стр. 254). Кнопки голосового управления. См. Использование голосовых команд (стр. 261).

Панель приборов. См. Указатели (стр. 79).D Органы управления информационным дисплеем См. Информационные дисплеи

(стр. 85).

Подрулевой переключатель очистителей и омывателей стекол См. Очистители ветрового стекла (стр. 52).

Кнопка запуска. См. Пуск без помощи ключа (стр. 137).G

Быстрый обзор

Блок аудио- и навигационной систем См. "Руководство по аудиоаппаратуре".H Выключатель системы динамической стабилизации (ESP). См. Использование

системы динамической стабилизации (стр. 154).

Переключатель системы помощи при парковке. См. Использование системы помощи при парковке (стр. 160).

Кнопка аварийной световой сигнализации См. Аварийная световая сигнализация (стр. 60).

Сигнализатор отключения подушки безопасности пассажира См. Отключение подушки безопасности пассажира (стр. 31).

Выключатели обогрева ветрового и заднего стекол См. Окна и зеркала с обогревом (стр. 116).

Органы управления микроклиматом. См. Ручной режим управления

микроклиматом (стр. 110). См. Автоматический режим управления микроклиматом (стр. 113).

Прикуриватель. См. Прикуриватель (стр. 131).O Замок (выключатель) зажигания См. Выключатель зажигания (стр. 137).P Переключатели круиз-контроля См. Использование системы круиз-контроля

(стр. 162). Переключатели адаптивной системы круиз-контроля. См. Использование системы адаптивного круиз-контроля (ACC) (стр. 166).

Рычаг регулировки положения рулевой колонки См. Регулировка положения рулевого колеса (стр. 50).

Звуковой сигналS Переключатели круиз-контроля См. Использование системы круиз-контроля

Подушка безопасности для защиты коленей водителя. См. Принципы работы (стр. 27).

Вещевое отделение См. Места для хранения вещей (стр. 133).V

Быстрый обзор

Доступ без ключа

E78276

Для "пассивной" блокировки и разблокировки замков правильный пассивный ключдолжен находиться в одной из трёх зон снаружи автомобиля.

Разблокировка замков

E78278

Чтобы разблокировать все двери (в том числе крышку багажника) и отключить охранную сигнализациюпросто потяните на себя ручку любой двери.

Блокировка замков

E87384

E87435

См. Система управления замками без

помощи ключа (стр. 41).

Запуск двигателя без ключа

E85766

Нажмите на кнопку запуска двигателя.

См. Пуск без помощи ключа (стр. 137).

Быстрый обзор

Частота холостого хода двигателя после его пуска

Частота холостого хода непрогретого двигателя может быть выше, чем в обычных условиях.

См. Пуск двигателя (стр. 137).

Регулировка положения рулевого колеса

ПРЕДУПРЕЖДЕНИЕ

Недопустимо регулировать положение рулевого колеса во время движения.

E95178

E95179

См. Регулировка положения рулевого

колеса (стр. 50).

Наружные зеркала заднего вида с электроприводом складывания

E72623

См. Наружные зеркала заднего вида с

электроприводом (стр. 76).

Информационные дисплеи

E70499

Для перехода к другой позиции меню используйте клавиши управления курсором. Для выбора нужной позиции нажмите клавишу OK.

Быстрый обзор

См. Информационные дисплеи (стр. 85).

Автоматическое включение освещения

E70719

Фары включаются и выключаются автоматически в зависимости от уровня наружного освещения.

См. Органыуправления осветительным

оборудованием (стр. 57).

Указатели поворота

E70727

Примечание: Слегка нажмите на рычаг вверх или вниз, чтобы индикаторы поворота мигнули три раза.

Автоматический режим работы стеклоочистителя

E70696

Однократная очисткаA Автоматический режим работы

стеклоочистителя

Нормальный режим работы стеклоочистителей

Работа с высокой частотойD

E70316

Высокая чувствительностьA Низкая чувствительностьB

См. Автоматические стеклоочистители (стр. 52).

Быстрый обзор

Запоминание положений сиденья и наружных зеркал

ПРЕДУПРЕЖДЕНИЕ

Не используйте функции запоминания настроек во время движения автомобиля.

E86768

Органы регулировки сиденья.A Кнопки запоминания настроек.B

1. Включите зажигание.

2. Отрегулируйте положение сиденья и наружных зеркал.

3. Нажмите и удерживайте одну из кнопок сохранения в памяти B, пока не услышите одиночную мелодию курантов, подтверждающую сохранение.

См. Функция памяти (стр. 134).

Ручной режим управления микроклиматом

Режим быстрого прогрева салона

E71377

Режим быстрого охлаждения салона

E71381

Удаление запотевания и наледи с ветрового стекла

E71382

См. Ручной режим управления микроклиматом (стр. 110).

Быстрый обзор

Автоматическая система климатконтроля

E70304

См. Автоматический режим управления

микроклиматом (стр. 113).

Механическая коробка передач

Включение передачи заднего хода

E99067

На некоторых автомобилях при выборе передачи заднего хода необходимо поднять стопорное кольцо.

См. Механическая коробка передач (стр.

150).

Автоматическая коробка передач

Положения селектора передач

E80836

Park (Парк)P Задний ходR Нейтральная передачаN ДвижениеD Ручное переключение передач и

спортивный режим

ПРЕДУПРЕЖДЕНИЕ

Перед тем, как осуществить переключение диапазонов, нажмите на педаль тормоза и удерживайте её

до момента начала движения.

См. Автоматическая коробка передач (стр. 150).

Лючок топливоналивной горловины

ПРЕДУПРЕЖДЕНИЯ

Будьте внимательны при заправке автомобиля топливом, чтобы не допустить пролития остатков топлива

из заправочного пистолета.

Быстрый обзор

ПРЕДУПРЕЖДЕНИЯ

Перед тем, как вынуть заправочный пистолет, мы рекомендуем вам

подождать в течение хотя бы 10 секунд. Это даст возможность остаткам топлива стечь в топливный бак.

E86613

Нажмите на лючок, чтобы открыть его. Полностью откройте лючок до его фиксации в открытом положении.

При использовании заправочного пистолета правильного типоразмера открывается подпружиненный блокиратор. Это устройство предотвращает заправку автомобиля этилированным бензином.

См. Крышкалючка заливной горловины (стр. 146).

Быстрый обзор

ДЕТСКИЕ СИДЕНЬЯ

E68916

ПРЕДУПРЕЖДЕНИЯ

Детей ростом меньше 150 сантиметров или младше 12 лет

следует перевозить на заднем сидении в подходящем, одобренном к применению детском кресле.

Оригинальный текст в соответствии с

правилом ECE R94.01: Очень опасно!

Если напротив сиденья установлена фронтальная подушка безопасности, не используйте на этом сиденье устройства детской безопасности, в которых ребенок сидит лицом против хода движения!

При установке устройствбезопасности

для детей прочтите и выполняйте

указания производителя.

Не изменяйте конструкцию таких

устройств.

Не держите ребенка на коленях во

время движения.

Не оставляйте детей в автомобиле

без присмотра.

Если ваш автомобиль попал в аварию,

квалифицированный механик должен

проверить состояние устройств безопасности для детей.

Примечание: В разных странах действуют разные требования к применению устройств безопасности для детей.

Только те устройствабезопасности, которые имеют сертификаты ECE-44.03 (или более поздней версии), проверены и рекомендованы к использованию на вашем автомобиле. Обслуживающий вас дилер предложит вам на выбор различные устройства безопасности.

Устройства детской безопасности, подходящиедля различных весовых категорий

Используйте устройства детской безопасности следующим образом:

Детская люлька

E68918

Помещайте ребенка, который весит менее 13 килограммов в обращенную назад детскую кроватку (Группа 0+), устанавливаемую на заднем сидении.

Безопасность детей

Детское кресло

E68920

Усаживайте ребенка, который весит от 13 до 18 килограммов, в детское кресло (Группа

1) на заднем сидении.

ДОПОЛНИТЕЛЬНЫЕ ПОДУШКИ

ПРЕДУПРЕЖДЕНИЯ

Не используйте дополнительные кресла или подушки, имеющие лишь поясной ремень безопасности.

Не устанавливайте дополнительное кресло или подушку, если ремень безопасности плохо натягивается или

перекручен.

Не размещайте ремень безопасности под рукой ребенка или за его спиной.

Нельзя использовать книги, подушки или полотенца для того, чтобы посадить ребенка повыше.

Убедитесь, что ребенок сидит прямо.

Помещайте ребенка, который весит более 15 килограммов, но ниже 150

сантиметров ростом в дополнительное кресло или подкладывайте дополнительную подушку.

Дополнительное сиденье

E70710

Рекомендуется использовать дополнительное кресло со спинкой вместо дополнительной подушки. Приподнятое расположение кресла позволит разместить плечевой ремень безопасности сидения для взрослого человека на середине плеча ребенка, а поясной ремень на его бедрах.

Дополнительная подушка

E68924

Безопасность детей

Интегрированная дополнительная подушка сиденья

ПРЕДУПРЕЖДЕНИЯ

Не используйте приподнятую интегрированную дополнительную подушку сиденья в комбинации с

безопасным детским сиденьем.

Интегрированную дополнительную подушку можно использовать для перевозки детей весом от 22 до 36 кг.

ПРЕДОСТЕРЕЖЕНИЕ

Если голова ребенка располагается ниже верхней кромки спинки сиденья, снимите подголовник заднего сиденья.

См. Подголовники (стр. 128).

Отпирание

E94860

Примечание: Убедитесь в том, что механизм запирания полностью задействован.

E94861

Приподнятое расположение кресла позволит разместить плечевой ремень безопасности сидения для взрослого человека на середине плеча ребенка, а поясной ремень на его бедрах.

Запирание

Примечание: Перед тем как

заблокировать интегрированную дополнительную подушку, убедитесь в отсутствии посторонних предметов в зоне рычажного механизма.

E94862

Примечание: Убедитесь в том, что

механизм запирания полностью задействован.

Безопасность детей

E94870

УСТАНОВКА ДЕТСКОГО СИДЕНЬЯ

ПРЕДУПРЕЖДЕНИЯ

При использовании устройства

безопасности детей с поддержкой ног

для второго ряда сидений убедитесь в надежности крепления поддержки ног на полу.

ПРЕДУПРЕЖДЕНИЯ

При использовании устройства детской безопасности, в котором

ребенок располагается лицом вперед, на сиденье второго или третьего ряда, всегда снимайте подголовник с этого сиденья.

При установке безопасного детского

сиденья спомощью бортовых ремней

безопасности следите за тем, чтобы ленты ремней не провисали.

Примечание: Возможно, что при установке устройства детской безопасности на переднем сиденье, вам будет трудно обеспечить плотное прилегание поясной лямки ремня безопасности. В таком случае, установите спинку сиденья в полностью вертикальное положение и увеличьте высоту сиденья. См. Сиденья (стр. 125).

Весовые категории (вес и возраст ребенка)Посадочные места

IIIII--I--------0+0

22 - 36 кг15 - 25 кг9 - 18 кгДо 13 кгДо 10 кг

UF¹UF¹UF¹XXПодушка безопасности

переднего пассажира

АКТИВНА

U¹U¹U¹U¹U¹Подушка безопасности

переднего пассажира

Отключена

UUUUUЗадние сиденья

X Не подходит для детей данной весовой категории.. U Подходит для универсальных устройств безопасности детей данной весовой категории.

Безопасность детей

U¹ Подходит для универсальных устройств безопасности для детейданной весовой категории.

Однако мы рекомендуем использовать одобренное устройство детской безопасности и крепить его на заднем сиденье.

UF¹ Подходит для универсальных устройств детской безопасности, в которых ребенок располагается лицом вперед, соответствующих для детейданной весовой категории. Однако мы рекомендуем использовать одобренное устройство детской безопасности и крепить его на заднем сиденье.

Устройства детской безопасности с креплениями ISOFIX

Весовые категории (вес и возраст ребенка)Посадочные места

IIIII--I--------0+0

22 - 36 кг15 - 25 кг9 - 18 кгДо 13 кгДо 10 кг

XXIL, IUF**ILILУдерживающие приспо-

собления ISOFIX для

задних сидений

XXA, B, B1, C,

C, D, EEКлассы ISOFIX для

задних сидений*

X Не подходит для детей данной весовой категории.. IUF Подходит для устройств безопасности категории ISOFIX для детей данной весовой

категории. IL Подходит для следующих устройств безопасности категории ISOFIX: Roemer Duo ISOFIX

(категория 1), Roemer Babysafe ISOFIX (категория 0+). Также разрешается использование любых полууниверсальных устройств детской безопасности ISOFIX, которые внесены в список оборудования, утвержденного к установке на автомобиль.

* Согласно ECE-R16.

Примечание: ** При приобретении удерживающего приспособления ISOFIX уточните его весовую категорию и типоразмер для предполагаемого места установки.

Примечание: ** Убедитесь, что система верхних привязных лямок не задевает крышку багажного отделения.

Безопасность детей

МЕСТА РАСПОЛОЖЕНИЯ КРЕПЛЕНИЙ ISOFIX

ПРЕДУПРЕЖДЕНИЕ

Если вы пользуетесь системой ISOFIX, применяйте устройство,

предотвращающее опрокидывание. Мы рекомендуем использовать верхний шнур или опорную стойку.

Ваш автомобиль оснащен точками крепления системы ISOFIX, которые позволяют установить общепризнанные удерживающие приспособления для детей ISOFIX.

В систему ISOFIX входятдва жестких рычага на удерживающем приспособлении, точки фиксации которых расположены на внешних сиденьях заднего ряда, в месте стыка подушки и спинки. Точки крепления ремня для удерживающих приспособлений с верхним страховочным ремнём находятся позади внешних задних посадочных мест.

Верхние точки крепления

E87146

E93616

E93514

Крепление детского кресла верхними лямками

ПРЕДУПРЕЖДЕНИЕ

Прикрепляйте шнур только к соответствующей точке крепления.

Примечание: Если применимо, снимите крышку багажного отделения, чтобы облегчить установку. См. Крышки багажного отделения (стр. 175).

Безопасность детей

Примечание: Для 4-дверной версии:

убедитесь, чтобы механизм натяжения верхних лямок оставался доступным при нормальном положении спинки сиденья.

E87591

1. Поместите детское кресло на подушку сиденья и наклоните спинку сиденья вперед. См. Задние сиденья (стр. 128).

2. Снимите подголовник. См.

Подголовники (стр. 128).

ПРЕДУПРЕЖДЕНИЕ

Убедитесь в отсутствии провисания или перекручивания верхней лямки и в ее правильном расположении

относительно точки крепления.

3. Проведите шнур к точке крепления.

ПРЕДУПРЕЖДЕНИЕ

Убедитесь в полной и надежной фиксации спинки сиденья в замке крепления.

4. Поднимите спинку сиденья.

E87145

5. С усилием сдвиньте детское кресло в обратном направлении, для того чтобы зафиксировать нижние крепления ISOFIX.

6. Затяните верхнюю лямку крепления в соответствии с инструкциями изготовителя.

ЗАМКИ С ФУНКЦИЕЙ БЛОКИРОВКИ ОТ ОТПИРАНИЯ ДЕТЬМИ

ПРЕДУПРЕЖДЕНИЕ

Вы не можете открыть двери изнутри, когда используется функция "защиты детей".

Безопасность детей

E73697

ЗаблокироватьA РазблокироватьB

Безопасность детей

ПРИНЦИПЫ РАБОТЫ

Подушки безопасности

ПРЕДУПРЕЖДЕНИЯ

Не изменяйтепереднюю частьвашего автомобиля никаким образом. Это может неблагоприятно отразиться при

раскрытии подушек безопасности.

Выдержка из ECE R94.01: Чрезвычайно опасно!Не используйте

устройства детской безопасности, установленные передней частью назад на сиденьях, защищаемых спереди подушкой безопасности!

Пристегивайтесь ремнем

безопасности и держите безопасное

расстояние между вами и рулевым колесом. Только в том случае, если ремень безопасности пристегнут правильно, он способен удерживать тело человека в положении, обеспечивающем максимальную эффективность действия подушки безопасности. См. Сидение в правильном положении (стр. 125).

Ремонт рулевого колеса, рулевой

колонки, сидений, подушек и ремней

безопасности должен проводиться только квалифицированным механиком.

Не закрывайте область перед

подушкой безопасности какими-либо

предметами.Не прикрепляйтеникаих предметов к накладке подушки безопасности.

Не втыкайте острые предметы в

панели салона в тех зонах, где

установлены подушки безопасности. Это может привести к повреждению и неблагоприятно отразиться при раскрытии подушек безопасности.

Используйте чехлы, предназначенные

для сидений, оборудованных

боковыми подушками безопасности. Установка чехлов должна проводиться квалифицированным механиком.

Примечание: При раскрытии подушки безопасности вы услышите громкий хлопок и увидите облако остатков безвредного порошка. Это нормальное явление, на которое можно не обращать внимания.

Примечание: Просто протрите накладку подушки безопасности влажной тряпкой.

Фронтальные подушки безопасности водителя и переднего пассажира

E74302

Фронтальные подушки безопасности водителя и переднего пассажира срабатывают при сильном фронтальном столкновении или столкновении, произошедшим под углом до 30 градусов слева или справа. Подушка надувается за несколько тысячных долей секунды и сдувается при контакте с пассажирами или водителем, амортизируя таким образом движение тела вперед. При слабых фронтальных столкновениях, переворотах, задних и боковых столкновениях фронтальные подушки безопасности водителя и переднего пассажира не срабатывают.

Защита людей, находящихся в автомобиле

Коленная подушка безопасности водителя

ПРЕДОСТЕРЕЖЕНИЕ

Не пытайтесь открыть крышкуколенной подушки безопасности водителя.

Коленная подушка безопасности водителя срабатывает при сильном фронтальном столкновении или столкновении, произошедшим под углом до 30 градусов слева или справа. Подушка надувается за несколько тысячных долей секунды и сдувается при контакте с водителем, смягчая таким образом взаимодействие коленей водителя и рулевой колонки. При переворотах, задних и боковых столкновениях коленная подушка безопасности водителя не срабатывает.

Расположение элементов: См. Быстрый

обзор (стр. 10). Примечание: Коленная подушка имеет

более низкий порог срабатывания, чем фронтальные подушки безопасности. При слабом фронтальном столкновении возможно срабатывание только коленной подушки безопасности.

Боковые подушки безопасности

E72658

Боковые подушки безопасности установлены в спинках передних сидений. О наличии боковых подушек безопасности в автомобиле свидетельствует табличка, установленная в салоне.

Боковые подушки безопасности срабатывают при сильном боковом столкновении. Подушки надуваются за несколько тысячных долей секунды и сдуваются при контакте с пассажирами или водителем, обеспечивая таким образом защиту области груди и плеч. При слабых боковых столкновениях, переворотах, фронтальных и задних столкновениях боковые подушки безопасности не срабатывают.

Оконные подушки (шторки) безопасности

E75004

Шторки безопасности установлены в панели обивки надпередними изадними боковыми окнами автомобиля. Рельефные значки на панелях обивки центральных стоек указывают о наличии оконных подушек безопасности в автомобиле.

Защита людей, находящихся в автомобиле

Шторки безопасности срабатывают при сильном боковом столкновении. Подушки надуваются за несколько тысячных долей секунды и сдуваются при контакте с пассажирами или водителем, обеспечивая таким образом защиту головы. При слабых боковых, фронтальных и задних столкновениях, или переворотах оконные подушки безопасности не срабатывают.

РЕМНИ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЯ

Пристегивайтесь ремнем

безопасности и держите безопасное

Запрещается пристегивать одним

ремнем нескольких человек.

Пристегивайтесь только к замку ремня

безопасности сиденья, на котором вы

сидите.

Не применяйте ослабшие или

перекрученные ремни безопасности.

Не одевайте толстую одежду. Для

достижения оптимального эффекта

ремень безопасности должен плотно прилегать к вашему телу.

Плечевая ветвь ремня безопасности

должна располагаться на центре

ваших плеч, а ножная - плотно облегать бедра.

Инерционные катушкиремней безопасности водителя и переднего пассажира снабжены преднатяжителями. Преднатяжителиремней безопасности имеют более низкий порог срабатывания, чем подушки безопасности. При слабом столкновении возможно срабатывание только преднатяжителей ремней безопасности.

ПРИСТЕГИВАНИЕ РЕМНЕЙ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ

Вставляйте язычок в замок до характерного щелчка. Если ремень безопасности пристегнут неправильно,

вы не услышите щелчок.

E74124

Защита людей, находящихся в автомобиле

E85817

Плавно вытяните ремень из катушки. Если вы резко потянете за ленту ремня, или автомобиль стоит на наклонной плоскости, ремень может заклинить.

Для отсоединения ремня нажмите красную кнопку на его замке. Лента ремня должна плавно, до конца втянуться в катушку.

РЕГУЛИРОВКА ВЫСОТЫ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ

E87511

Примечание: Небольшое перемещение вверх опоры верхнего крепления ремня безопасности при нажатии кнопки облегчает разблокировку запорного механизма опоры.

Для того чтобы поднять или опустить регулятор плечевой ветви ремня, нажмите на кнопку блокировки и переместите регулятор в нужном направлении.

СИСТЕМА ОПРЕДЕЛЕНИЯ НЕПРИСТЕГНУТОГО РЕМНЯ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ

Максимальная защита обеспечивается только тогда, когда вы пристёгнутыремнём безопасности.

Если ремень безопасности не пристегнут, и автомобиль

достигает заданной скорости движения, загорается сигнализатор непристёгнутого ремня безопасности водительского или переднего пассажирского сиденья и включается предупреждающий звуковой сигнал. Предупреждающий сигнал также загорается, если ремень безопасности водительского или переднего пассажирского сиденья не пристегнут во время движения. Звуковое предупреждение будет выключено через пять минут, но контрольная лампа функции напоминанияремней безопасности будет гореть, пока ремень безопасности водительского или переднего пассажирского сиденья остается непристегнутым.

Отключение сигнализатора непристегнутого ремня безопасности

Обратитесь к вашему дилеру.

Защита людей, находящихся в автомобиле

ИСПОЛЬЗОВАНИЕ РЕМНЕЙ БЕЗОПАСНОСТИ ВО ВРЕМЯ БЕРЕМЕННОСТИ

E68587

ПРЕДУПРЕЖДЕНИЕ

Ради собственной безопасности и безопасности еще не рожденного

малыша размещайте ремень безопасности надлежащим образом. Нельзя пользоваться только плечевым или только поясным ремнем.

Разместите поясной ремень на бедрах ниже живота беременной женщины. Плечевой ремень должен проходить между грудями выше и сбоку от живота.

ОТКЛЮЧЕНИЕ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ

При использовании на переднем

сиденье детского удерживающего

устройства, в котором ребёнок располагается лицом назад, необходимо отключить фронтальную подушку безопасности переднего пассажира.

E71313

Управлениевыключателем подушки безопасности переднего пассажира

ПРЕДУПРЕЖДЕНИЕ

Если вам необходимо установить детское удерживающее устройствона

переднее сиденье, имеющее фронтальную подушку безопасности, то с помощью специального выключателя следует отключить эту подушку безопасности. Обратитесь за дополнительной информацией к обслуживающему вас дилеру.

Примечание: Выключатель подушки безопасности, управляемый ключом зажигания, расположен в перчаточном ящике. Индикатор отключения подушки безопасности выведен на панель приборов.

Если сигнализатор неисправности системы подушек безопасности включается или мигает во время движения, это указывает на неисправность системы. См. Сигнализаторы и индикаторы (стр. 81). Проверьте состояние сигнализатора сразу после снятия детского удерживающего устройства.

Защита людей, находящихся в автомобиле

Отключение фронтальной подушки безопасности переднего пассажира

A B

E71312

ОтключенаA ВключенаB

Поверните выключатель в положение A. Убедитесь, что после включения зажигания

загорается сигнализатор отключения подушки безопасности переднего пассажира.

Включение фронтальной подушки безопасности переднего пассажира

ПРЕДУПРЕЖДЕНИЕ

Если вы больше неиспользуете на переднем сиденье детское

удерживающее устройство, необходимо снова включить фронтальную подушку безопасности переднегопассажира.

Поверните выключатель в положение B.

Защита людей, находящихся в автомобиле

ОБЩАЯ ИНФОРМАЦИЯ О РАДИОЧАСТОТАХ

ПРЕДОСТЕРЕЖЕНИЕ

Радиочастота, используемая для дистанционной разблокировки и

блокировки замков, может также использоваться для работы других маломощных радиоустройств (например, любительских радиоприемников и передатчиков, медицинского оборудования, беспроводных наушников, пультов дистанционного управления, систем сигнализации и других приборов). Если частота недоступна из-за помех, вы не сможете воспользоваться пультом дистанционного управления блокировкой замков. Для открывания и запирания дверей понадобится ключ.

Примечание: Двери могут разблокироваться из-за случайного нажатия на кнопки дистанционного пульта.

Расстояние, на котором действует дистанционная блокировка может отличаться в зависимости от окружающей обстановки.

ПРОГРАММИРОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Вы можете запрограммировать восемь пультов дистанционного управления для использования на вашем автомобиле (включая поставляемые вместе с автомобилем).

Программирование нового пульта дистанционного управления

1. Вставьте ключ в замок зажигания.

2. Быстро поверните ключ из положения 0 в положениеII и обратно в положение 0 четыре раза (примерно с секундными интервалами).

3. Извлеките ключ из замка зажигания и нажмите на любую кнопку на пульте дистанционного управления.

4. Снова вставьте ключ и поверните его в положение II, а затем в положение 0. Извлеките ключ и проверьте работу пульта дистанционного управления, чтобы подтвердить успешное выполнение процедуры программирования.

Перепрограммирование функции разблокировки

Примечание: После нажатия на кнопку

разблокировки на пульте дистанционного управления разблокируются все двери или только водительская дверь. Повторное нажатие на кнопку разблокировки, разблокирует замки всех дверей.

Одновременно нажмите и удерживайте кнопки блокировки и разблокировки на пульте дистанционного управления не менее четырех секунд; при этом зажигание должно быть выключено. Указатели поворота дважды мигнут, подтверждая, что изменение внесено.

Для восстановления первоначальной функции разблокировки повторите этот процесс.

ЗАМЕНА ЭЛЕМЕНТА ПИТАНИЯ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Утилизацию использованных аккумулятор следует выполнять в соответствии с действующими нормами и правилами. Для выполнения утилизации обратитесь за консультацией в уполномоченный местный орган.

Ключи и пульты дистанционного управления

Пульт дистанционного управления с убирающимся стержнем ключа

E74383

1. Вставьте отвёртку до конца в прорезь на боковой поверхности пульта и нажмите ей на стержень ключа, чтобы демонтировать его.

E74384

2. Начните разъединение двух половин корпуса пульта, поворачивая отвёртку в месте, указанном на рисунке.

E74385

3. Окончательно разъедините две половины корпуса пульта, поворачивая отвёртку в месте, указанном на рисунке.

ПРЕДОСТЕРЕЖЕНИЕ

Не касайтесь отвёрткой поверхности батарейки или печатной платы.

4. Воспользовавшись отверткой, осторожно извлеките элемент питания.

5. Установите новую батарейку (3V CR

2032) положительным + выводом вниз.

6. Соберите корпус пульта дистанционного управления.

7. Установите стержень ключа.

Пульт дистанционного управления с зафиксированным стержнем ключа

Тип 1

E74386

1. Вставьте отвёртку в паз на задней поверхности корпуса и демонтируйте стержень ключа.

2. При помощи отвёртки высвободите фиксаторы и разъедините две половины корпуса пульта дистанционного управления.

Ключи и пульты дистанционного управления

ПРЕДОСТЕРЕЖЕНИЕ

Не касайтесь отвёрткой поверхности батарейки или печатной платы.

3. Воспользовавшись отверткой, осторожно извлеките элемент питания.

4. Установите новую батарейку (3V CR

2032) положительным +выводом вверх.

5. Соберите корпус пульта дистанционного управления.

6. Установите стержень ключа.

Тип 2

E78284

1. Сдвиньте фиксатор в направлении, показанном стрелкой.

2. Извлеките ключ.

E105064

3. Окончательно разъедините две половины корпуса пульта, поворачивая отвёртку в месте, указанном на рисунке.

ПРЕДОСТЕРЕЖЕНИЕ

Не касайтесь отвёрткой поверхности батарейки или печатной платы.

4. Воспользовавшись отверткой, осторожно извлеките элемент питания.

5. Установите новую батарейку (3V CR

2032) положительным + выводом вниз.

6. Соберите корпус пульта дистанционного управления.

7. Установите стержень ключа.

Ключи и пульты дистанционного управления

Тип 3

E87964

1. Аккуратно снимите крышку.

2. Извлеките ключ.

E105362

3. Окончательно разъедините две половины корпуса пульта, поворачивая отвёртку в месте, указанном на рисунке.

ПРЕДОСТЕРЕЖЕНИЕ

Не касайтесь отвёрткой поверхности батарейки или печатной платы.

4. Воспользовавшись отверткой, осторожно извлеките элемент питания.

5. Установите новую батарейку (3V CR

2032) положительным + выводом вниз.

6. Соберите корпус пульта дистанционного управления.

7. Установите стержень ключа.

Ключи и пульты дистанционного управления

БЛОКИРОВКА И РАЗБЛОКИРОВКА ЗАМКОВ

Центральный замок

Централизованно заблокировать двери можно только в том случае, если они закрыты.

Примечание: Замок водительской двери можно разблокировать с помощью ключа. Это позволяет попасть в автомобиль при неисправности пульта дистанционного управления или системы доступа без ключа.

Примечание: Лючок заливной горловины топливного бака также блокируется и разблокируется централизованной системой блокировки замков.

Двойное запирание

ПРЕДУПРЕЖДЕНИЕ

Не задействуйте двойную блокировку, когда люди или животные находятся

в салоне автомобиля. После двойной блокировки разблокировать замки дверей со стороны салона невозможно.

E71961

Двойная блокировка - это мера противоугонной защиты, не позволяющая открыть двери изнутри. Заблокировать замки дверей двойной блокировкой можно только в том случае, если все двери закрыты.

Подтверждение блокировки и разблокировки замков

После разблокировки замков дверей указатели поворота мигнут однократно.

После блокировки замков дверей указатели поворота мигнут дважды.

Примечание: Если ваш автомобиль имеет систему двойной блокировки, то указатели поворота мигнут дважды только тогда, когда вы включите двойную блокировку.

Блокировка и разблокировка дверей с помощью ключа

E71962

РазблокироватьA ЗаблокироватьB

Замки

Двойная блокировка дверей с помощью ключа

Для двойной блокировки замков дверей поверните ключ в положение блокировки дважды в течение трех секунд.

Запирание и отпирание дверей и крышки багажного отделения с помощью дистанционного управления

E87379

A B C

РазблокироватьA ЗаблокироватьB Разблокировка замка крышки

багажника

Запирание дверей и крышки багажного отделения с помощью дистанционного управления

Однократно нажмите на кнопку B.

Двойная блокировка дверей и крышки багажного отделения с помощью дистанционного управления

Дважды нажмите на кнопку B в течение трёх секунд.

Блокировка и разблокировка замков дверей снаружи автомобиля

Дверь водителя

Блокировка замков всех дверейA Разблокировка замков всех

дверей

Передние и задние пассажирские двери

Для того чтобы заблокировать передние и задние пассажирскиедвери по отдельности, нажмите кнопку и просто закройте дверь.

Замки

Крышка багажного отделения

Открывание крышки багажного отделения с помощью дистанционного управления

Нажмите кнопкуC на пульте дистанционного управления дважды в течение трех секунд.

Закрывание крышки багажного отделения

4-дверный кузов

E89131

5-дверный кузов

E89132

Универсал

E89133

Для облегчения закрывания внутренняя поверхность крышки багажника имеет специальное углубление.

Автоматическое повторное запирание

Если вы не открываете какую-либо дверь в течение 45 секунд после разблокировки дверей с помощью дистанционного управления, то все двери заблокируются автоматически. Двери заблокируются и сигнализация вернется к предыдущему состоянию.

Перепрограммирование функции разблокировки

Функцию разблокировки можно запрограммировать так, чтобы разблокировалсятолько замокводительской двери. См. Программирование пульта

дистанционного управления (стр. 33).

ПОЛНОЕ ОТКРЫВАНИЕ/ ЗАКРЫВАНИЕ

С помощью функции полного открывания/ закрывания вы также можете управлять электрическими стеклоподъемниками при выключенном зажигании.

Замки

Примечание: Полное закрывание

работает только в случае, если вы правильно установили настройки памяти для каждого стеклоподъемника. См. Электрические стеклоподъемники (стр.

74).

Полное открывание

E71955

Чтобы открыть все окна, нажмите кнопку открывание и удерживайте ее не менее трех секунд. Чтобы остановить открытие окон, нажмите кнопку открывание или

закрывание.

Полное закрывание

Автомобили без системы управления замками без помощи ключа

ПРЕДУПРЕЖДЕНИЕ

Соблюдайте осторожность при использовании функции полного

закрывания. В экстренной ситуации незамедлительно нажмите кнопку, чтобы остановить перемещение стекол иликрышки люка.

E71956

Чтобы закрыть все окна, нажмите кнопку закрывания и удерживайте ее не менее трех секунд. Чтобы остановить закрытие окон, нажмите любую кнопку. В процессе полного закрывания также действует функция защиты от защемления пальцев, рук и т. п.

Автомобили с системой управления замками без помощи ключа

E87384

ПРЕДУПРЕЖДЕНИЕ

Соблюдайте осторожность при использовании функции полного

закрывания. В случае опасности нажмите на кнопку на ручке водительской двери, чтобы остановить движение стекол и крышки люка.

Замки

Примечание: Функция общей блокировки

может быть активирована при помощи кнопки на ручке двери водителя. Функцию полного открывания/закрывания можно также активировать кнопками на пассивном ключе.

Чтобы закрыть все окна, нажмите кнопку на ручке двери водителя и удерживайте ее не менее двух секунд. В процессе полного закрывания также действует функция защиты от защемления пальцев, рук и т. п.

СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ БЕЗ ПОМОЩИ КЛЮЧА

Общие сведения

ПРЕДУПРЕЖДЕНИЕ

Система доступа без ключа может не функционировать, если ключ

располагается рядом с металлическими предметами или электронными устройствами, например, рядом с мобильными телефонами.

Примечание: Если в течение короткого промежутка времени несколько раз потянуть рукоятку (при условии, что система не обнаружит присутствие поблизости правильного пассивного ключа), то система доступа без ключа будет деактивирована на 30 секунд.

Система доступа без ключа не будет работать в следующих случаях:

• Наличие помех на рабочей частоте

пассивного ключа.

• Разряд батарей пассивного ключа.

Примечание: Если система доступа без ключа не работает, то для отпирания и запирания замков автомобиля вам потребуется использовать пластинчатый ключ.

Эта система позволяет управлять замками автомобиля без помощи ключа или пульта дистанционного управления.

E78276

Для пассивнойблокировки и разблокировки замков правильный пассивный ключ должен находиться в одной из трёх зон снаружи от автомобиля. Эти зоны расположены в радиусе приблизительно 1,5 метра от ручек передних дверей и от ручки задней двери.

Пассивный ключ

С помощью пассивного ключа можно заблокировать и разблокировать замки автомобиля. Пассивный ключ может использоваться в качестве пульта дистанционного управления. См. Блокировка и разблокировка замков (стр.

37).

Блокировка замков

E87384

Замки

E87435

ПРЕДУПРЕЖДЕНИЕ

Автомобиль не оснащен функцией самоблокировки замков. Если не

нажимать ни одну из кнопок блокировки, все замки останутся разблокированными.

Примечание: Если блокировка замков осуществляется со стороны крышки багажника, то пассивный ключ должен находиться в зоне обнаружения крышки багажника.

Кнопки блокировки расположены на каждой из ручек передних дверей и на крышке багажника.

Чтобы активировать функцию центрального запирания и охранную сигнализацию:

• Нажмите один раз на кнопку блокировки. Чтобы активировать функцию двойной

блокировки замков, охранную сигнализацию и датчики проникновения в салон:

• В течение 3 секунд дважды нажмите на

кнопку блокировки.

Примечание: После момента блокировки автомобиль останется заблокированным в течение приблизительно 3 секунд. Этого предусмотрено для того, чтобы вы могли потянуть ручки дверей для проверки блокировки замков. Когда время задержки истечет, двери разблокируются снова, если в соответствующих зонах около дверей будет находиться пассивный ключ.

Крышка багажного отделения

Примечание: Если пассивный ключ

находится внутри багажного отделения, то заднюю дверь невозможно закрыть при попытках опустить ее дверь будет снова подниматься.

Примечание: Если в зоне, примыкающей к двери багажного отделения, система Key Free обнаружит еще один правильный пассивный ключ, то заднюю дверь можно будет закрыть.

Разблокировка замков

Примечание: Если замки не были

разблокированы в течение более чем пяти дней, система переключается в энергосберегающий режим. Это уменьшает разряд аккумуляторной батареи. Когда система находится в этом режиме, то для разблокировки замков потребуется немного больше времени, чем обычно. После первой же операции по разблокировке замков система выйдет из энергосберегающего режима.

Замки

E78278

Потяните одну из дверных ручек иликрышку багажника.

Примечание: Работоспособный пассивный ключ должен находиться в зоне его действия по отношению к открываемой двери.

Однократное длительное включение указателей поворота подтверждает, что замки всех боковых дверей, крышки багажника и лючка заливной горловины топливного бака разблокированы, а охранная сигнализация отключена.

Индивидуальная разблокировка замка двери водителя

Если функция разблокировки замков была перепрограммирована таким образом, что происходит разблокировка только замка водительской двери ( См. Ключи и пульты дистанционного управления (стр. 33). ), то примите во внимание следующее:

Если первой из дверей была открыта водительская дверь, то пассажирские двери и крышка багажника останутся заблокированными. Их можно разблокировать изнутри салона, нажав кнопку, расположенную около ручки двери водителя. Двери можно разблокировать и по отдельности, потянув за соответствующие внутренние рукоятки.

Если первой была открыта передняя пассажирская дверь или одна из задних пассажирских дверей, то замки всех боковых дверей и двери багажного отделения будут разблокированы.

Деактивированные ключи

Все пассивные ключи, оставленные в автомобиле после блокировки замков, будут деактивированы.

Деактивированные ключи нельзя использовать для включения зажигания или запуска двигателя.

Чтобы этими ключами можно было пользоваться снова, необходимо восстановить из работоспособность.

Чтобы восстановить работоспособность всех ваших пассивных ключей, разблокируйте замки автомобиля при помощи пассивного ключа или пульта дистанционного управления.

Все деактивированные пассивные ключи восстановят своё состояние после включения зажигания или запуска двигателя при помощи правильного (рабочего) ключа.

Блокировка и разблокировка дверей с помощью пластинчатого ключа

Тип 1

E78284

Замки

1. Сдвиньте фиксатор в направлении,

указанном стрелкой, и пальцами вытяните стержень запасного ключа из корпуса пассивного ключа.

2. Вставьте пластинчатый ключ в замок.

Тип 2

E87964

1. Аккуратно снимите крышку.

2. Выньте пластинчатый ключ и вставьте

его в замок.

Замки

ПРИНЦИПЫ РАБОТЫ

Иммобилайзер двигателя - это система противоугонной защиты, которая не позволяетзапустить двигатель неправильно запрограммированным ключом.

ЗАПРОГРАММИРОВАННЫЕ КЛЮЧИ

Примечание: Не допускайте экранировки

ключей металлическими предметами. Это может нарушить процесс распознавания ключа приемником.

Примечание: Если вы потеряете ключ, остальные ключи будет необходимо стереть из памяти и перепрограммировать. За дополнительной информацией обращайтесь к обслуживающему вас дилеру. Сменные ключи необходимо перекодировать вместе с имеющимися ключами.

Если вы потеряли ключ, сменный ключ можно получить у обслуживающего вас дилера Ford. По возможности сообщите дилеру номер ключа, указанный на ярлыке, которым были снабжены оригинальные ключи. Кроме этого, вы можете получить у обслуживающего вас дилера Ford дополнительные ключи.

АКТИВАЦИЯ ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ

Иммобилайзер двигателя включается автоматически через некотороевремя после выключения зажигания.

ОТКЛЮЧЕНИЕ ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ

Иммобилайзер двигателя отключается автоматически после включения зажигания правильно кодированным ключом.

Если на информационном дисплее появилось сообщение Иммобилайзер ативирован, ваш ключ не был распознан. Извлеките ключ из замка зажигания и вставьте его еще раз.

Если запустить двигатель с помощью правильно кодированного ключа неудалось, это говорит о неисправности системы. При включении зажигания сообщение Иммобилайзер активирован с информационного дисплея должно исчезнуть. Иммобилайзер должен быть незамедлительно проверен.

Иммобилайзер двигателя

ПРИНЦИПЫ РАБОТЫ

Система охранной сигнализации

Ваш автомобиль может быть оборудован одной из приведенных далее системой охранной сигнализации:

• Охранная сигнализация по периметру.

• Охранная сигнализация по периметру с

датчиками салона.

• Охранная сигнализация первой

категории с датчиками салона и автономным звуковым устройством.

• Охранная сигнализация первой

категории с датчиками салона, автономным звуковым устройством и датчиками наклона.

Охранная сигнализация по периметру

Сигнализация по периметру является защитным средством от проникновения посторонних лиц в ваш автомобиль через двери и капот. Кроме того, она защищает аудиосистему.

Датчики контроля салона

E71401

ПРЕДУПРЕЖДЕНИЕ

Датчики находятся в плафонах

освещения салона и должны быть

ничем не загорожены. Не включайте режим полного уровня охраны, если в салоне находятся люди, животные или другие движущиеся объекты.

Датчики защищают автомобиль от проникновения посторонних лиц, контролируя любые перемещения, происходящие внутри автомобиля.

Автономное звуковое устройство

Автономное звуковое устройство - это дополнительная охранная система, которая включает сирену при активации режима тревоги в результате срабатывания датчиков. Она переходит в режим охраны сразу же после того, как заблокированы замки дверей автомобиля. Это устройство имеет собственное питание и включает сирену даже в случае отсоединения аккумуляторной батареи или самого автономного звукового устройства

Датчики наклона

Учитывая изменения угла наклона автомобиля, датчики определяют, совершает ли кто-либо попытки украсть колесо или отбуксировать автомобиль

Примечание: При перевозке автомобиля на пароме с активированной сигнализацией отключите датчики наклона, выбрав пониженный уровень режима охраны. Это позволит избежать срабатывание сигнализации при движении.

Срабатывание охранной сигнализации

Установленная в режим охраны, сигнализация срабатывает при любом из следующих событий:

• Если кто-то открыл дверь, дверь багажника или капот без использования настоящего ключа или дистанционного управления.

• Если кто-то снял аудио или навигационную систему.

Сигнализация

• На автомобилях, не оборудованных системой запуска двигателя без ключа, если выключатель зажигания повёрнут в положения I, II или III без использования корректного ключа.

• Если датчики салона определили какие-либо перемещения в автомобиле.

• У автомобилей с автономным звуковым устройством, когда кто-то отсоединил аккумуляторную батарею или само устройство.

• Если датчики наклона определили изменение угла наклона положения автомобиля.

При срабатывании сигнализации в течение 30 секунд звучит звуковой сигнал, а также включается аварийная световая сигнализация, работающая 5 минут.

Любые дальнейшие попытки произвести одно из описанных выше действий приведут к повторному срабатыванию сигнализации.

Режимы полного и пониженного уровня охраны

Режим полного уровня охраны

Данный режим является стандартным. В режиме полного уровня охраны при

включении сигнализации активируются датчики салона и наклона.

Примечание: Это может привести к ложному срабатыванию сигнализации, если в машине находятся животные или движущиеся объекты, или автомобиль, оборудованный датчиками наклона, перевозится на пароме.

Режимы пониженного уровня охраны

В режиме пониженного уровня охраны при включении сигнализации датчики салона и наклона не активируются.

Примечание: Пониженный уровень режима охраны можно включить только в течение текущего цикла зажигания. В следующий раз, когда вы включите зажигание, охранная сигнализация перейдет в режим полного уровня охраны.

Запрос при выходе

Существует возможность настроить информационный дисплей таким образом, чтобы каждый раз на нем появлялся вопрос, какой режим уровня охраны вы хотите установить.

Если вы выберите Ask on Exit (запрос при выходе), то сообщение Reduced guard? (пониженный уровень охраны) будет появляться на информационном дисплее каждый раз при выключении зажигания.

Если да, то при появлении сообщения нажмите кнопку OK.

Если вы хотите оставить режим полного уровня охраны, выйдите из автомобиля, не нажимая на кнопку OK.

Выбор режима полного или пониженного уровня охраны

Примечание: Выбор режима Пониженный

уровень охраны не позволит сигнализации постоянно находиться в нем. Пониженный уровень охраны установится только в течение текущего цикла зажигания. Если вы регулярно устанавливаете режим пониженного уровня охраны, выберите Запрос при выходе.

Сигнализация

E70499

E74509

Полн. защита

Сигнализация

Сниженная Уточн.на вых

1. Нажмите кнопку с правой стрелкой на рулевом колесе, чтобы войти в главное меню.

2. С помощью кнопок со стрелками вверх и вниз выделите Установка и нажмите кнопку с правой стрелкой.

3. Выделите Охранная сигнализация и нажмите кнопку с правой стрелкой.

4. Выделите Пониженный уровень охраны или Полный уровень охраны. Если вы хотите каждый раз после выключения зажигания получать запрос о выборережима, выберитеЗапрос при выходе.

5. Нажмите кнопку OKдля подтверждения

Вашего выбора.

6. Для выхода из меню нажмите на кнопку с левой стрелкой. Для немедленного возврата к показаниям маршрутного компьютера нажмите и удерживайте кнопку с левой стрелкой.

Информационные сообщения

См. Информационные сообщения (стр.

98).

АКТИВАЦИЯ СИГНАЛИЗАЦИИ

Для включения сигнализации заблокируйте замки автомобиля. См. Замки (стр. 37).

ОТКЛЮЧЕНИЕ СИГНАЛИЗАЦИИ

Автомобили, не оборудованные системой управления замками без помощи ключа

Охранная сигнализация по периметру

Для отключения сигнализации и выключения сирены разблокируйте замки дверей ключом и включите зажигание правильно закодированным ключом или разблокируйте замки боковых дверей или двери багажного отделения с помощью пульта дистанционного управления.

Сигнализация категории один

Для отключения сигнализации и выключения сирены разблокируйте замки дверей ключом и в течение 12 секунд включите зажигание правильно закодированным ключом или разблокируйте замки боковых дверей или двери багажного отделения с помощью пульта дистанционного управления.

Сигнализация

Автомобили, оборудованные системой управления замками без помощи ключа

Примечание: Правильный пассивный ключ

должен находиться в зоне его действия по отношению к открываемой двери. См.

Система управления замками без помощи ключа (стр. 41).

Охранная сигнализация по периметру

Для отключения сигнализации и выключения сирены разблокируйте замки дверей и включите зажигание или разблокируйте замки боковых дверей или двери багажного отделения с помощью пульта дистанционного управления.

Сигнализация категории один

Для отключения сигнализации и выключения сирены разблокируйте замки дверей и в течение 12 секунд включите зажигание или разблокируйте замки боковых дверей или крышки багажного отделения с помощью пульта дистанционного управления.

Сигнализация

РЕГУЛИРОВКА ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

ПРЕДУПРЕЖДЕНИЕ

Недопустимо регулировать положение рулевого колеса во время движения.

Примечание: Убедитесь в том, что вы сидите в правильной позе. См. Сидение в правильном положении (стр. 125).

E95178

E95179

ПРЕДУПРЕЖДЕНИЕ

При возврате в исходное положение убедитесь, что рычаг блокировки полностью зафиксировался.

УПРАВЛЕНИЕ АУДИОСИСТЕМОЙ

E72288

Увеличение громкостиA ПоискB Уменьшение громкостиC Обратный поискD Настройка (кнопка "Mode")E

Настройка (кнопка "Mode")

Чтобы выбрать источник аудио сигнала, нажмите и удерживайте кнопку "Mode".

Нажмите кнопку "Mode", чтобы:

• переключить радиоприёмник на следующую запрограммированную радиостанцию

• начать воспроизведение следующего CD-диска

• начать воспроизведение другой стороны кассеты

• принять входящий телефонный звонок.

• завершить телефонный разговор.

Рулевое колесо

Поиск

Нажмите кнопку поиска, чтобы:

• начать автоматический поиск соседней радиостанции

• начать воспроизведение следующей или предыдущей дорожки на CD-диске

• начать быструю перемотку кассеты вперёд или назад.

Нажмите и удерживайте кнопку поиска, чтобы:

• начать ручной поиск требуемой радиостанции

• начать поиск по дорожке на CD-диске.

Рулевое колесо

ОЧИСТИТЕЛИ ВЕТРОВОГО СТЕКЛА

E70696

Однократная очисткаA Прерывистый режим работыB Нормальная скорость очисткиC Высокая скорость очисткиD

Прерывистый режим работы

E70315

Короткие интервалы между взмахами щеток

Прерывистый режим работыB Длинные интервалы между

взмахами щеток

АВТОМАТИЧЕСКИЕ СТЕКЛООЧИСТИТЕЛИ

ПРЕДОСТЕРЕЖЕНИЯ

Не включайте автоматический режим работы в сухую погоду. Датчик дождя

очень чувствительный, поэтому стеклоочистители могут сработать при попадании на ветровое стекло грязи, влаги или насекомых.

Если щетки стеклоочистителя начали

оставлять полосы воды и разводы, их

следуетзаменить. В противном случае датчик дождя будет продолжать определять наличие воды на ветровом стекле. и стеклоочистители будут срабатывать, даже если большая часть ветрового стекла сухая.

Перед включением автоматического

режима при обледенении ветрового

стекла полностью разморозьте его.

Стеклоочистители и стеклоомыватели

ПРЕДОСТЕРЕЖЕНИЯ

Выключайте автоматический режим работы стеклоочистителей перед мойкой автомобиля.

E70315

Высокая чувствительностьA On (Вкл.)B Низкая чувствительностьC

Находясь в автоматическом режиме, стеклоочистители не начнут работать, пока на ветровом стекле не будет обнаружена вода. Датчик дождя будет непрерывно измерять количество влаги на ветровом стекле и автоматически изменять скорость работы стеклоочистителей.

Отрегулируйте чувствительность датчика дождя с помощью маховичка-регулятора. При установке низкой чувствительности стеклоочистители будут срабатывать, если датчик определит, что на ветровом стекле находится большое количество воды. При установке высокой чувствительности стеклоочистители будут срабатывать, если датчик определит, что на ветровом стекле находится небольшое количество воды.

ОМЫВАТЕЛИ ВЕТРОВОГО СТЕКЛА

ПРЕДУПРЕЖДЕНИЕ

Не включайте омыватели ветрового стекла более чем на 10 секунд, или если бачок омывателя пустой.

Примечание: При включенном зажигании жиклеры омывателя подогреваются.

E70776

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛИ ЗАДНЕГО СТЕКЛА

Прерывистый режим работы

E70777

Стеклоочистители и стеклоомыватели

Очистка стекол при включении передачи заднего хода

Стеклоочиститель заднего стекла включается автоматически, если включена передача заднего хода и рычаг переключателя очистителей и омывателей находится в положении B, C или D.

Стеклоомыватель

ПРЕДУПРЕЖДЕНИЕ

Не включайте омыватель заднего стекла более чем на 10 секунд, или если бачок омывателя пустой.

E70777

Потяните рычаг до упора по направлению к рулевому колесу и удерживайте рычаг, чтобы привести в действие стеклоомыватель.

ОМЫВАТЕЛИ ФАР

Омыватели фар работают совместно с омывателями ветрового стекла при включенных фарах.

Примечание: Для предотвращения быстрого опустошения бачка омывателя, при включении одних омывателей ветрового стекла омыватели фар не включаются.

ПРОВЕРКА ЩЕТОК СТЕКЛООЧИСТИТЕЛЕЙ

E66644

Проведите подушечками пальцев по кромке щетки стеклоочистителя.

Очищайте рабочие кромки щеток стеклоочистителей при помощи воды и мягкой губки.

ЗАМЕНА ЩЕТОК СТЕКЛООЧИСТИТЕЛЕЙ

Щётки очистителя ветрового стекла

ПРЕДОСТЕРЕЖЕНИЯ

Чтобы поменять щетки очистителя

ветрового стекла, установите их в

служебное положение.

Вы можете использовать служебное

положение в зимнее время для

облегчения очистки щёток от льда и снега. Щётки очистителя ветрового стекла вернутся в нормальное положение после того, как вы включите зажигание. Поэтому перед включением зажигания убедитесь, что ветровое стекло полностью очищено от льда.

Стеклоочистители и стеклоомыватели

Рабочее положение

E85833

E75188

Выключите зажигание и в течение трёх секунд после этого переведите рычаг управления стеклоочистителем в позицию A. Отпустите рычаг, как только щётки окажутся в служебном положении.

Замена щёток очистителя ветрового стекла

Установите щётки в служебное положение и поднимите рычаги щёток.

E72899

1. Нажмите на фиксирующую кнопку.

2. Снимите щётку.

Примечание: Проверьте надёжность фиксации щётки стеклоочистителя.

3. Установка выполняется в обратной последовательности.

Щётки очистителя заднего окна

Замена щёток очистителя заднего стекла

- универсал

1. Поднимите рычаг стеклоочистителя.

E86456

2. Расположите щётку под требуемым углом по отношению к рычагу щётки.

3. Отсоедините щетку от рычага.

4. Снимите щётку.

Примечание: Проверьте надёжность фиксации щётки стеклоочистителя.

Стеклоочистители и стеклоомыватели

5. Установка выполняется в обратной последовательности.

Замена щёток очистителя заднего стекла

- хэтчбек

1. Поднимите рычаг стеклоочистителя.

E86457

2. Нажмите на фиксирующую кнопку.

3. Снимите щётку.

Примечание: Проверьте надёжность фиксации щётки стеклоочистителя.

4. Установка выполняется в обратной последовательности.

Стеклоочистители и стеклоомыватели

ОРГАНЫ УПРАВЛЕНИЯ ОСВЕТИТЕЛЬНЫМ ОБОРУДОВАНИЕМ

Переключатель приборов наружного освещения

E70718

A B C

Вентилятор выключенA Передние и задние габаритные

фонари

ФарыC

Стояночные фонари

ПРЕДОСТЕРЕЖЕНИЕ

Включение стояночных фонарей в течение длительного времени может привести к разряду аккумуляторной

батареи.

Выключите зажигание.

Обе стороны

Поверните переключатель приборов наружного освещения в положение B.

Одна сторона

E75505

с правой стороныA с левой стороныB

Дальний и ближний свет фар

E70725

Для переключения между ближним и дальним светом фар потяните рычаг подрулевого переключателя до упора по направлению к рулевому колесу.

Сигнализация дальним светом фар

Слегка потяните рычаг в сторону рулевого колеса.

Осветительное оборудование

Освещение для безопасной остановки автомобиля

Выключите зажигание и включите фары, потянув рычаг указателей поворота в сторону рулевого колеса (до упора). Раздастся короткий звуковой сигнал. Фары автоматически выключатся через три минуты (если открыта хотя бы одна дверь) или через 30 секунд после закрывания последней двери.

Если после того, как была закрыта последняя дверь, в течение 30 секунд открыть любую дверь, то включиться таймер трехминутной задержки выключения осветительных приборов.

Функция задержки выключения осветительных приборов может быть отключена либо повторным нажатием рычага указателей поворота в сторону рулевого колеса, либо включением зажигания.

АДАПТИВНОЕ ОСВЕЩЕНИЕ

E70719

Примечание: При включении автоматического управления приборами наружного освещения, если система включила фары, вы можете включить только дальний свет.

Фары включаются и выключаются автоматически в зависимости от уровня наружного освещения.

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

E70721

ПРЕДУПРЕЖДЕНИЕ

Используйте передние противотуманные фары, только если видимость значительно ограничена

из-за тумана, снега или дождя.

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ

E70720

ПРЕДУПРЕЖДЕНИЯ

Включайте задние противотуманные фонари только в условиях ограниченной видимости (менее 50

м).

Не используйте задние противотуманные фонари в условиях

дождя или снегопада когда расстояние видимости превышает 50 метров.

Осветительное оборудование

КОРРЕКЦИЯ НАКЛОНА СВЕТОВЫХ ПУЧКОВ ФАР

Примечание: Автомобили с ксеноновыми

фарами оборудованы автоматической коррекцией наклона их световых пучков.

E70722

Поднятый световой пучок фарA Опущенный световой пучок фарB

Вы можете отрегулировать наклон световых пучков фар в соответствии с загрузкой автомобиля.

Рекомендуемые положения наклона световых пучков фар

Положениепереключа-

теля

Нагрузка в багажном

отделении

Нагрузка

Второй ряд сиденийПередние сиденья

0--1-2

0 (0.52)

--1-2

1 (0.52)

-31-2

Осветительное оборудование

Положениепереключа-

теля

Нагрузка в багажном

отделении

Нагрузка

Второй ряд сиденийПередние сиденья

3 (0.52)Максимальная

31-2

4 (1.52)Максимальная

-1

См. Идентификация автомобиля (стр. 243).

Автомобили с активной подвеской.

АВАРИЙНАЯ СВЕТОВАЯ СИГНАЛИЗАЦИЯ

Примечание: В зависимости от Правил

дорожного движения и прочих законов, действующих в той стране, где был произведен ваш автомобиль, лампы аварийной световой сигнализации могут мигать также при экстренном торможении.

E71943

Расположение элементов: См. Быстрый обзор (стр. 10).

Осветительное оборудование

СИСТЕМА АДАПТИВНОГО ГОЛОВНОГО ОСВЕЩЕНИЯ (AFS)

E72897

без системы AFSA с системой AFSB

Система адаптивного головного света изменяет направление ближнего света фар в зависимости от скорости автомобиля и угла поворота рулевого колеса. Это позволяет улучшить освещение дороги при движении ночью и избежать ослепления водителей встречных автомобилей.

Система отключается во время остановки автомобиля, при включении системы наружного освещения в дневное время и при движении задним ходом.

Если система неисправна, на информационном дисплее высветится соответствующее сообщение. См. Информационные сообщения (стр. 98). Фары вернутся в фиксированное центральное положение или положение ближнего света. Как можно скорее проверьте систему.

Осветительное оборудование

Фары освещения поворота

E72898

Свет фарA Свет фары освещения поворотаB

При повороте включается соответствующая фара освещения поворота, направленная вбок от автомобиля.

УКАЗАТЕЛИ ПОВОРОТА

E70727

Примечание: Слегка нажмите на рычаг вверх или вниз, чтобы индикаторы поворота мигнули три раза.

Осветительное оборудование

ПЛАФОНЫ ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Центральный плафон освещения салона

E71945

Вентилятор выключенA Действие от контактов дверейB ВключеноC

Если переключатель находится вположении B, то лампа центрального плафона освещения салона загорится при открывании или разблокировании замка боковой двери или двери багажного отделения. Если при выключенном зажигании вы оставите открытой дверь автомобиля, то, во избежание разрядки аккумуляторной батареи, через некоторое время центральный плафон освещения будет автоматически выключен. Чтобы ее включить, на короткое время включите зажигание.

Также лампа освещения салона загорится, когда вы выключите зажигание. Она автоматически погаснет через некоторое время или когда вы запустите двигатель.

Если при выключенном зажигании вы установите переключатель в положение C, то загорится плафон освещения салона. Через некоторое время она погаснет, чтобы предотвратить разрядку аккумуляторной батареи. Чтобы включить лампу, на короткое время включите зажигание.

Плафоны местного освещения (для чтения)

E71946

Если вы выключите зажигание, то, во избежание разрядки аккумуляторной батареи, через некоторое время лампы для чтения автоматически погаснут. Чтобы включить лампы, на короткое время включите зажигание.

Лампа подсветки зеркальца

E72900

Вентилятор выключенA ВключеноB

Осветительное оборудование

Если вы выключите зажигание, то, во избежание разрядки аккумуляторной батареи, через некоторое время лампы подсветки зеркальца погаснут. Чтобы включить лампы, на короткое время включите зажигание.

СНЯТИЕ ФАРЫ

ПРЕДУПРЕЖДЕНИЕ

Замену ксеноновых ламп должен производить персонал, имеющий необходимыенавыки. Естьопасность

поражения электрическим током.

1. Откройте капот. См. Открывание и закрывание капота (стр. 204).

E85995

2. Выверните винты.

E88843

3. Снимите пластмассовый винт и фиксатор.

E85996

4. Осторожно потяните край решётки радиатора и бампер в направлении от автомобиля.

5. Осторожно поднимите фару за край и максимально сдвиньте её в направлении задней части автомобиля.

Осветительное оборудование

E88982

6. Осторожно сдвиньте фару в направлении центра автомобиля сзади решётки и бампера для освобождения нижнего внешнего крепления.

7. Снимите модуль фары.

ПРЕДОСТЕРЕЖЕНИЕ

При установке фарыбудьте осторожны, чтобы неповредить места закрепления.

Примечание: При установке фары убедитесь в том, что вы полностью закрепили фару в точке нижнего внешнего крепления.

Примечание: При установке фары сначала затяните передний, а затем задний крепёжные винты.

ЗАМЕНА ЛАМП

ПРЕДУПРЕЖДЕНИЯ

Выключите приборы освещения и зажигание.

Перед снятием лампы подождите некоторое время, чтобы она остыла.

ПРЕДУПРЕЖДЕНИЯ

Замену ксеноновых ламп должен производить персонал, имеющий необходимыенавыки. Естьопасность

поражения электрическим током.

ПРЕДОСТЕРЕЖЕНИЯ

Не прикасайтесь к стеклянной колбе лампы.

Устанавливайте только подходящие по техническим требованиям лампы. См.

Таблица технических характеристик

ламп (стр. 72).

Примечание: Далее приведены

инструкции, описывающие правильное снятие ламп. Установка производится в последовательности, обратной снятию, если нет дополнительных указаний.

Фара головного света

Примечание: Снимите крышки для

обеспечения доступа к лампам.

Индикатор указателей поворота

1. Снимите модуль фары. См. Снятие фары (стр. 64).

E72259

Осветительное оборудование

2. Поверните против часовой стрелки и снимите патрон лампы.

3. Осторожно вдавите лампу в патрон, поверните против часовой стрелки и извлеките лампу наружу.

Дальний свет фар

1. Снимите модуль фары. См. Снятие фары (стр. 64).

E72261

2. Отсоедините штекерный разъем.

3. Освободите зажим и снимите лампу.

Лампа ближнего света фары

1. Снимите модуль фары. См. Снятие фары (стр. 64).

E72260

2. Поверните против часовой стрелки и снимите патрон лампы.

3. Извлеките лампу.

Фара освещения поворота

1. Снимите модуль фары. См. Снятие фары (стр. 64).

E72262

2. Отсоедините штекерный разъем.

3. Освободите зажим и снимите лампу.

Боковые повторители указателей поворота

E85999

1. Аккуратно снимите боковой повторитель указателя поворота.

Осветительное оборудование

2. Удерживая патрон лампы, поверните против часовой стрелки и снимите корпус.

3. Извлеките лампу.

Лампа подсветки входа

E72264

Примечание: Поверните стекло зеркала

до конца внутрь.

1. Установите отвертку в зазор между краем корпуса зеркала и его стеклом и отсоедините металлический фиксатор.

E72265

2. Снимите модуль лампы.

3. Извлеките лампу.

Передние противотуманные фары

E72267

Примечание: Узел лампы и патрона

противотуманной фары является неразборным.

Примечание: Не выкручивайте полностью винты.

1. Ослабьте винты.

2. Снимите модуль лампы.

3. Отсоедините штекерный разъем.

4. Поверните против часовой стрелки и снимите патрон лампы.

Осветительное оборудование

Задние фонари

Указатель поворота, стоп-сигнал и фонарь габаритного света

E86003

1. Снимите панель отделки.

E86004

2. Разожмите патрон лампы.

E86005

Индикатор указателей поворотаA Задний фонарь и стоп-сигналB

3. Осторожно вдавите лампу в патрон, поверните против часовой стрелки и извлеките лампу наружу.

Фонарь заднего хода, задний противотуманный фонарь и задний фонарь габаритного света

E86006

1. Снимите панель отделки.

Осветительное оборудование

E86007

2. Разожмите патрон лампы.

E86008

Фонарь заднего ходаA Задний фонарьB Противотуманный фонарьC

3. Осторожно вдавите лампу в патрон, поверните против часовой стрелки и извлеките лампу наружу.

Центральный стоп-сигнал

Снимите панель отделки

4-дверный кузов

E87617

1. Отсоедините клипсы.

5-дверный кузов

E87618

1. Выверните винты.

2. Отсоедините клипсы.

Универсал

E87619

Осветительное оборудование

1. Отсоедините клипсы.

Снятие модуля лампы

1 1

E87620

1. Вставьте в отверстия подходящий инструмент.

2. Осторожно потяните модуль лампы в направлении передней части автомобиля для освобождения пружинных держателей.

E86002

3. Снимите модуль лампы.

E79601

4. Разожмите патрон лампы.

5. Извлеките лампу.

Фонарь подсветки регистрационного знака

E72789

1. Осторожно освободите пружинный держатель.

2. Снимите модуль лампы.

3. Извлеките лампу.

Осветительное оборудование

Плафон освещения салона

Автомобили, не оборудованные датчиками проникновения в салон

E72788

1. Осторожно подденьте рассеиватель подходящим инструментом.

2. Снимите рассеиватель.

3. Извлеките лампу.

Автомобили, оборудованные датчиками проникновения в салон

E72787

1. Осторожно подденьте рассеиватель подходящим инструментом.

2. Снимите рассеиватель.

3. Извлеките лампу.

Плафоны местного освещения (для чтения)

Автомобили, не оборудованные датчиками проникновения в салон

E72796

1. Осторожно подденьте рассеиватель подходящим инструментом.

2. Снимите рассеиватель.

3. Извлеките лампу.

Автомобили, оборудованные датчиками проникновения в салон

E72786

1. Осторожно открепите модуль лампы.

Осветительное оборудование

2. Поверните против часовой стрелки и снимите патрон лампы.

E73939

3. Извлеките лампу.

Лампа подсветки зеркальца

E72785

1. Осторожно открепите модуль лампы.

2. Извлеките лампу.

Плафон освещения багажного отделения

E72784

1. Осторожно открепите модуль лампы.

2. Извлеките лампу.

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ЛАМП

Мощность (Ватт)ТипФонарь

21PY21WПередний фонарь указателя поворота

55H1Дальний свет фар

55H7Лампа ближнего света фары

55H1Фара освещения поворота

5W5WБоковой повторитель

5W5Лампа подсветки входа

Осветительное оборудование

Мощность (Ватт)ТипФонарь

Лампа передней противотуманной фары

H11

Лампа передней противотуманной фары

5W5WГабаритные фонари

21PY21WЗадний фонарь указателя поворота

21/5P21/5WПередний и задний габаритные фонари

4P21/4WЗадний фонарь

21/5P21/5WЗадний противотуманный фонарь

21P21WФонарь заднего хода

55 x W5WЦентральный стоп-сигнал

5W5W

Фонарь подсветки регистрационного знака

10ФестонПлафон освещения салона

5BA 9sПлафон для чтения

5W5WЛампа подсветки зеркальца

5W5W

Плафон освещения багажного отделения

Установить новый предохранитель с таким же сопротивлением, как у прежнего.

Осветительное оборудование

ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИ

ПРЕДУПРЕЖДЕНИЕ

Не пользуйтесь электрическими стеклоподъемниками, если на их пути имеются какие-либо препятствия.

Примечание: Если часто нажимать клавиши управления стеклоподъемниками/люком в течение короткого периода времени, то, чтобы предотвратить повреждение вследствие перегрева, система может временно стать неработоспособной.

Примечание: Вы можете управлять стеклоподъемниками в течение нескольких минут после выключения зажигания. Они будут отключены, как только откроется дверь.

Примечание: Если стеклоподъемники одновременно управляются с соответствующей двери и двери водителя, то стекло остановится.

Чтобы привести в действие электрические стеклоподъемники, включите зажигание.

Полное открывание и закрывание

Вы также можете управлять работой электрических стеклоподъемников при выключенном зажигании с помощью функции полного открывания и закрывания См. Полное открывание/ закрывание (стр.

39).

Примечание: Функция полного открывания/закрывания позволяет полностью открывать/закрывать окна при однократном нажатии на клавишу только в том случае, если все четыре боковых окна оснащены электрическими стеклоподъемниками.

Примечание: Функция полного закрывания работает только при правильной установке настроек памяти для каждого окна.

Клавиши управления на двери водителя

E70848

Стеклоподъемниками всех дверей можно управлять с помощью клавиш на обивке двери водителя.

Клавиши управления на дверях передних и задних пассажиров

E70849

Автоматическое открывание и закрывание окон

Нажмите илиподнимите клавишу во второе фиксируемое положение, а затем отпустите ее. Для того чтобы остановить стекло, нажмите или поднимите клавишу снова.

Окна и зеркала

Выключатель стеклоподъемников задних дверей (защита от открывания окон детьми)

Примечание: Управлять

стеклоподъемниками задних дверей всегда можно с двери водителя.

E70850

С помощью клавиш управления на двери водителя можно отключить выключатели электрических стеклоподъемников задних дверей.

Когда выключатели стеклоподъемников задних дверей отключены, лампа выключателяна двери водителя загорается, а лампы клавиш выключателей стеклоподъемников задней двери гаснут.

Функция защиты от защемления пальцев, рук и т. п.

ПРЕДУПРЕЖДЕНИЕ

Небрежное закрывание окон/вентиляционного люка может отменить действие этой защитной

функции и привести к травмам.

Если при закрывании окна на его пути возникнет препятствие, то стекло автоматически остановится и переместится на некоторое расстояние в обратном направлении.

Отключение функции защиты от защемления пальцев, рук и т. п.

ПРЕДОСТЕРЕЖЕНИЕ

Если вы закрываете окно третий раз, функция отключается. Убедитесь в отсутствии препятствий на пути

закрывающегося окна.

Чтобы отключить эту функцию при возрастании сопротивления (например, зимой, когда движению стекла/крышки может мешать снег) выполните описанные ниже действия.

1. Дважды закройте окно до точки, в которой возникает сопротивление, и дайте стеклу возможность переместиться вобратном направлении.

2. Закройте окно в третий раз до момента возникновения сопротивления. Функция защиты от защемления отключится и вы не сможете закрыть окноавтоматически. Окно преодолеет сопротивление и вы можете закрыть его полностью

3. Если окно не закроется с третьей попытки, его должен проверить квалифицированный механик.

Восстановление настроек памяти электрических стеклоподъемников

ПРЕДУПРЕЖДЕНИЕ

До момента восстановления настроек памяти функция защиты от защемления не действует.

Если аккумуляторная батарея была отсоединена, то после ее подсоединения необходимовосстановить в запоминающем устройстве настройки, соответствующие закрытому и открытому положению окон (отдельно для каждого стеклоподъемника). Для этого:

Окна и зеркала

1. Поднимите клавишу выключателя и удерживайте ее, пока стекло не поднимется полностью. Удерживайте клавишу в поднятом положении еще одну секунду.

2. Отпустите клавишу, затем снова поднимите ее два или три раза еще на одну секунду.

3. Откройте окно и попытайтесь закрыть его автоматически (при однократном нажатии клавиши).

4. Если окно полностью не закрывается при однократном нажатии клавиши, то повторите процедуру восстановления настроек памяти.

Безопасный режим

ПРЕДУПРЕЖДЕНИЕ

При выполнении данной процедуры функция защиты от защемления не действует.

Если система определяет сбой в работе, то активируется безопасный режим. Стекло будет двигаться только в течение 0,5 секунды и затем снова остановится. Закройте окно, повторно нажав на клавишу, когда оно остановится. Выполните проверку немедленно.

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ПРЕДУПРЕЖДЕНИЕ

Не переоценивайте расстояние до объекта, который вы видите в

выпуклом зеркале заднего вида. Объекты, появившиеся в таком зеркале, кажутся меньше и дальше, чем есть на самом деле.

Зеркала, складываемые вручную

Складывание

Толкните корпус зеркала в направлении бокового окна.

Раскладывание

Убедитесь в полноте открытия и надежной фиксации зеркала после того, как вернете его в нормальное положение.

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА С ЭЛЕКТРОПРИВОДОМ

A C

E70846

Левое зеркалоA Вентилятор выключенB Правое зеркалоC

Окна и зеркала

Наклон зеркала

E70847

Наружные зеркала заднего вида с электроприводом содержат нагревательный элемент, который удаляет наледь и изморось со стекла зеркала. См. Окна и

зеркала с обогревом (стр. 116).

Наружные зеркала заднего вида с электроприводом складывания

Автоматическое складывание и раскладывание

Примечание: Если зеркала были сложены

с помощью кнопки складывания ручную, их можно разложить, только используя кнопку складывания вручную.

Зеркала будут сложены автоматически, когда вы блокируете автомобиль с помощью ключа, пульта дистанционного управления или посредством запроса к системе бесключевого входа. Зеркала будут разложены, когда вы разблокируете автомобиль с помощью ключа, пульта дистанционного управления или посредством запроса к системе бесключевого входа, нажимаете на внутреннюю ручку водительской двери или запускаете двигатель.

Механическое складывание и раскладывание

Механизм складывания работает только при включенном зажигании.

Примечание: Вы можете управлять наружными зеркалами (наклоном и складыванием) в течение нескольких минут после выключения зажигания. Они будут отключены, как только откроется дверь.

E72623

Для складывания и возврата в рабочее положение зеркала нажмите кнопку.

Если нажать кнопку повторно при движении зеркал, оно прекратится, и зеркала изменят направление движения.

Примечание: Если часто нажимать клавиши управления стеклоподъемниками/люком в течение короткого периода времени, то система может временно стать неработоспособной, чтобы предотвратить повреждение вследствие перегрева.

Окна и зеркала

Поворот зеркал заднего вида при движении задним ходом

В зависимостиот положения переключателя (A или C) соответствующее наружное зеркало будет наклоняться вниз при включении передачи заднего хода, что позволяет вам видеть бордюрный камень.

Примечание: Вы можете отключить эту функцию, оставив переключатель в положении B.

Наружное зеркало вернется в начальное положение:

• Если скорость автомобиля превысит 10

км/ч (6 миль в час).

• Спустя приблизительно 10 секунд после

выключения передачи заднего хода.

• Если переключатель возвращается в

положение B.

Когда вы в первый раз используете данную функцию, зеркало будет наклонено в предварительно заданное положение. Это положение можно откорректировать с помощью следующих операций:

1. Включите зажигание. Не запускайте

двигатель.

2. Выберите наружное зеркало заднего

вида (A или C).

3. Включите передачу заднего хода,

выбранное наружное зеркало будет установлено в заранее заданное положение.

4. Отрегулируйте желаемый угол наклона

зеркала.

5. Отключите передачу заднего хода или

нажмите и удерживайте одну из кнопок сохранения, пока не услышите одиночную мелодию курантов, подтверждающую сохранение. См. Функция памяти (стр. 134).

Ваши настройки будут автоматически сохранены.

ЗЕРКАЛО С ФУНКЦИЕЙ АВТОЗАТЕМНЕНИЯ

E71028

Данное зеркало заднего вида будет автоматически затемнено при попадании на него луча света. Функция автоматического затемнения не будет работать при движении задним ходом.

Окна и зеркала

УКАЗАТЕЛИ

Тип 1 и 2

BA C D

E72984

ТахометрA Указатель температуры охлаждающей жидкости двигателяB Указатель уровня топливаC СпидометрD

Приборы

Тип 3

A B

CDE

E87713

ТахометрA СпидометрB Указатель температуры охлаждающей жидкости двигателяC Указатель уровня топливаD Информационный центр. См. Информационные дисплеи (стр. 85).E

Указатель температуры охлаждающей жидкости двигателя

Показывает температуру охлаждающей жидкости. При нормальной рабочей температуре стрелка указателя остается в центре.

ПРЕДОСТЕРЕЖЕНИЕ

Не запускайте двигатель, пока проблема его перегрева не будет разрешена.

Движение стрелки к температуре 120°C указывает на перегрев двигателя. Заглушите двигатель, выключите зажигание, постарайтесь определить причину и

дождитесь, пока двигатель остынет. См. Проверка охлаждающей жидкости двигателя (стр. 216).

Приборы

Указатель уровня топлива

Стрелка, находящаяся около символа топливного насоса, указывает, с какой стороны автомобиля расположена крышка горловины топливного бака.

СИГНАЛИЗАТОРЫ И ИНДИКАТОРЫ

Все перечисленные ниже сигнализаторы и индикаторы при включении зажигания загораются на короткое время для подтверждения работоспособности систем:

• ABS;

• Надувные подушки безопасности

• неисправности тормозной системы;

• неисправности двигателя;

• Сигнализатор опасности обледенения

• неисправности системы зажигания;

• Давление масла (все кроме 2.5L Duratec)

• Система динамической стабилизации (ESP).

Если сигнализатор/индикатор не загорается при включении зажигания, это указывает на неисправность соответствующей системы. Автомобиль должен быть проверен квалифицированными техническими специалистами.

Сигнализатор неисправности антиблокировочной системы (ABS)

Если этот сигнализатор загорается во время движения,

это указывает на неисправность. Сохраняется нормальное торможение (без участия ABS) Система должна быть как можно скорее проверена механиком, прошедшим надлежащую подготовку.

Сигнализатор неисправности системы подушек безопасности

Если этот сигнализатор загорается во время движения,

это указывает на неисправность. Система должна быть проверена механиком, прошедшим надлежащую подготовку.

Сигнализатор/индикатор тормозной системы

Сигнализатор включается при

включении стояночного тормоза.

ПРЕДУПРЕЖДЕНИЕ

Вам следует плавно сбросить скорость и остановить автомобиль на

ближайшем безопасном участке. Пользуйтесь системой тормозов с осторожностью.

Если этот сигнализатор загорается во время движения, убедитесь в том, что не задействован стояночный тормоз. Если стояночный тормоз выключен, это указывает на неисправность. Система должна быть немедленно проверена специалистом, прошедшим соответствующую подготовку.

Индикатор состояния системы круизконтроля

E71340

Горит, если вы задали в системе круиз-контроля скорость. См.

Использование системы

круиз-контроля (стр. 162). На автомобилях

с адаптивной системой круиз-контроля сигнализатор включается при активном состоянии системы ACC. См.

Использование системы адаптивного круиз-контроля (ACC) (стр. 166).

Приборы

Указатели поворота

Мигает при включении фонарей указателей поворота. Внезапное увеличение частоты мигания

указывает на перегорание одной из ламп указателей поворота. См. Замена ламп (стр. 65).

Сигнализатор неисправности систем двигателя

Если этот сигнализатор загорается при работающем двигателе, это указывает на

неисправность. Если сигнализатор мигает во время движения, немедленно сбавьте скорость. Если сигнализатор продолжает мигать, избегайте резкого разгона или замедления. Система должна быть немедленно проверена специалистом, прошедшим соответствующую подготовку.

ПРЕДОСТЕРЕЖЕНИЕ

Если горит сигнализатор неисправности систем двигателя, и

появляется сообщение, состояние системы следует как можно быстрее проверить.

Сигнализатор системы предупреждения о препятствии перед автомобилем

Горит, когда эта функция активна. См. Функция контроля

дистанции до впереди идущего автомобиля с регулировкой скорости движения (стр. 169).

Индикатор включения передних противотуманных фар

Загорается, когда вы включаете

передние противотуманные

фары.

Сигнализатор опасности обледенения

Загорается и горит (оранжевый индикатор) вдиапазоне наружных

температур от 4ºC до 0ºC. Если температура наружного воздуха опустится ниже 0ºC, то он загорится красным светом.

Индикатор свечей накаливания

См. Пуск дизельного двигателя

(стр. 141).

Индикатор включения фар

Загорается, когда включен

ближний свет фар или боковые и

задние фонари.

Сигнализатор неисправности системы электроснабжения (разряда аккумуляторной батареи)

Если этот сигнализатор

загорается во время движения,

это указывает на неисправность. Выключите все ненужное электрооборудование.Система должнабыть немедленно проверена специалистом, прошедшим соответствующую подготовку.

сигнализатор низкого уровня топлива;

Если загорится этот сигнализатор,

как можно скорее дозаправьте

автомобиль.

Индикатор дальнего света фар

Загорается, когда вы включаете

дальний свет фар. При подаче

включении аварийной сигнализации этот индикатор будет мигать.

Приборы

Индикатор максимальной частоты вращения коленчатого вала двигателя

Красный индикатор загорается, если достигнута максимальная частота вращения коленчатого

вала двигателя.

Сигнализатор сообщений

Загорается, если в памяти информационного дисплея сохраняется новое сообщение.

См. Информационные сообщения (стр.

98).

Сигнализатор падения давления моторного масла

ПРЕДОСТЕРЕЖЕНИЕ

Если включился сигнализатор падения давления моторного масла, ни в коем

случае непродолжайте движение, даже когда уровень моторного масла находится в норме.Система должна быть немедленно проверена специалистом, прошедшим соответствующую подготовку.

Если этот сигнализатор продолжает гореть после запуска

двигателя или загорается во время движения, это указывает на неисправность. Соблюдая все меры предосторожности, как можно быстрее остановите автомобиль и выключите зажигание. Проверьте уровень масла в двигателе. См. Проверка моторного

масла (стр. 215).

Индикатор включения задних противотуманных фонарей

Загорается, когда вы включаете

задние противотуманные фонари.

Сигнализатор непристегнутого ремня безопасности

См. Система определения непристегнутого ремня безопасности (стр. 30).

Предупреждающий сигнализатор системы курсовой устойчивости (ESP)

Во время движения этот индикатор мигает при активации

противобуксовочной системы. Если при включении зажигания этот индикатор не загорается или постоянно горит во время движения, это указывает на неисправность. После возникновения неисправности система отключается. Система должна быть как можно скорее проверена механиком, прошедшим надлежащую подготовку.

При отключении системы ESP ее сигнализатор остается включенным. Лампа сигнализатора погаснет, после того как вы снова включите систему или выключите зажигание.

ЗВУКОВЫЕ ПРЕДУПРЕЖДЕНИЯ И ИНДИКАТОРЫ

Включение и выключение предупреждающего звукового сигнала

Вы можете отключить подачу определенных звуковых сигналов.

Чтобы установить, какой именно звуковой сигнал звучит:

Приборы

E70499

1. Нажмите кнопку с правой стрелкой на рулевом колесе, чтобы войти в главное меню.

2. С помощью кнопок со стрелками вверх и вниз выделите Установка и нажмите кнопку с правой стрелкой.

3. Выделите Звуковые сигналы и нажмите кнопку с правой стрелкой.

4. Выделите звуковой сигнал и нажмите кнопку OK, чтобы включить или выключить его.

5. Для выхода из меню нажмите на кнопку с левой стрелкой. Нажмите и удерживайте кнопку со стрелкой, обращенной влево, для возврата к экрану основного меню.

Приборы

ОБЩАЯ ИНФОРМАЦИЯ

ПРЕДУПРЕЖДЕНИЕ

Не используйте органы управления информационного дисплея во время движения автомобиля.

Примечание: Информационный дисплей остается включенным в течение нескольких минут после выключения зажигания.

При помощи кнопок, расположенных на рулевом колесе, вы можете управлять различными системами вашего автомобиля. На информационном дисплее появляется соответствующая информация.

Для получения детальных инструкций по управлению аудиосистемой, системой навигации, мобильным телефоном и другими устройствами обращайтесь к соответствующему руководству.

Органы управления

E70499

Нажимайте кнопки со стрелками вверх и вниз:

• для просмотра показаний маршрутного компьютера

• для просмотра и выделения опций меню.

Нажмите на кнопку с правой стрелкой:

• для входа в главное меню из показаний маршрутного компьютера

• для входа в подменю.

Нажмите на кнопку с левой стрелкой для выхода из меню.

Для возврата в главное меню в любое время нажмите и удерживайте кнопку с левой стрелкой (кнопка отмены).

Примечание: Если в течение некоторого промежутка времени не нажимать ни на какие кнопки, то система вернется к показаниям маршрутного компьютера автоматически.

Нажмите кнопку OK для выбора и подтверждения установок.

Функции информационного дисплея

Тип 3Тип 2Тип 1Функция

XXXМаршрутный компьютер

XXXИнформационные сообщения

XXXУстановка часов

Информационные дисплеи

Тип 3Тип 2Тип 1Функция

XX-Настройки дисплея

XX-Настройка автономного отопителя

X--Управление навигацией

X--Управление проигрывателем

компакт-дисков

X--Управление CD-чейнджером

X--Управление радиоприемником

X--Управление мобильным телефоном

X--Управление дополнительным входом

Тип 1

E80604

Используйте кнопки на рулевом колесе со стрелками вверх и вниз для просмотра показаний маршрутного компьютера. См. Маршрутный компьютер (стр. 94).

Информационные дисплеи

Структура меню

Инфopмaция

Cбpocить пpoбeг

Oдoмeтp пpoб. Cpeд.pacx.тoпл

Cpeдн.cкopocть Bce пapaмeтpы

Сообщения

Часы

Уcтaн. вpeм. 24-ч фopмaт

12-ч фopмaт

E87751

Тип 2

E74426

6,3

Ср.расх.топл

09:00

234,2 km

123456 km

100km

Информационные дисплеи

Структура меню

Cбpocить пpoбeг

Oдoмeтp пpoб. Cpeд.pacx.тoпл Cpeдн.cкopocть Все

Английский Немецкий Итальянский

Французский Испанский турецкий русский голландский Полирование

португальск

шведский

Настройка

Язык

Един. Измерен

Дисплей

Уcтaн. вpeм. 24-ч формат 12-ч формат

Bceгдa вкл. Пo yкaзaнию Bceгдa выкл.

Сообщения Дaвл. в шин.

Мeтpичecкaя Бpитaнcкaя

Экpaн пoмoщ Инфo. paдиo Инфop.тeлeф Инф.нaв.cиcт

Инфopмaция

Часы

Hacтpoйкa

E87752

Информационные дисплеи

Звук.сигнал

Oпacн. cближ.

Низк.ур.топл

Пpeдyпp. AКК Пpeдyпp. OC

Ocвeщ.пpи в

Oбщ. пpeдyпp

Oбщaя инфopм

Paннee

Пoзднo

Hopмaльнo

Чувствител.

3вyк. Пpeдyпp

Bыключить

Pyчнoe

Aвтo

Езда в гору

Проверка

Haгpyжeнo

He нaгpyжeнo

Дaвл.в шинax

Пoлн. зaщитa

Пoдтв.нa выx.

Сниженная

Cигнaлизац.

Дoп. oбoгp.

Cтoян. oбoгpeв

E87753

Hacтpoить

Суббота Воскресенье

Пятница

Четверг

Понедельник Вторник Среда

Hacтpoить

Суббота Воскресенье

Пятница

Четверг

Понедельник Вторник Среда

Время 1

Время 2

Одноразово Ceйчac вкл.

Информационные дисплеи

Тип 3

E88048

Используйте органы управления для перехода к другим позициям меню.

Список устройств

Выделенная пиктограмма показывает текущее меню.

Система навигации

Проигрыватель CD

CD-чейнджер

Автомагнитола

Телефон

Маршрутный компьютер

Настройки

Дополнительный вход

Информационные дисплеи

Структура меню

Haвигaция

Дoмa Люб. пользв. Фaвopиты A-Z

Пocл.иcпoльз Oтм. пpoвoдн.

Пункты назначения Пункты назначения Пункты назначения

Папка / Записи

Папка / Записи Папка / Записи Папка / Записи

Папка / Записи Папка / Записи

Папка / Записи

Станции Станции

Станции Станции Станции Станции Станции

Номера

Список радиост. FM 1 / FM FM 2 FM 3 FM - AST MW / AM LW / AM-AST

Уcтpoйcтвo cмeны CD

CD 1 CD 2

CD 3 CD 4 CD 5

CD 6

Радио

Teлeф. книгa Пepeзвoнить Вход. звoн. Иcx. звoн. Cтaтyc звoн.

Телефон

E87754

Информационные дисплеи

Дopoжный кoмпютep

Диcт.дo пycт.бк Cpeд.pacx.тoпл Cp. cкopocть

Cбpoc. выбpaн. элем Oбнyл.oдoмeтp

Английский Немецкий Итальянский

Французский Испанский турецкий русский голландский Полирование

португальск

шведский

Цвeт. тeмы

Hacтpoйкa

Язык

Един. Измерен

Диcплeй

Уcтaн. вpeм. 24-ч фopмaт 12-ч фopмaт

Bceгдa вкл. Пo yкaзaнию Bceгдa выкл.

Cooбщeния Дaвл. в шин.

Мeтpичecкaя Бpитaнcкaя

Экpaн пoмoщ Инф.нaв.cиcт

Hacтpoйки

Инфopмaция

Чacы

Hacтpoйкa

E87755

Информационные дисплеи

3вyк. cигнaлы

Hиз.yp. тoпл

Пpeдyпp. AКК Пpeдyпp. OC

Ocвeщ.пpи в

Oбщ. пpeдyпp

Oбщaя инфopм

Paннee

Пoзднo

Hopмaльнo

Oпacн. cближ.

Чyвcтвит.

3вyк. Пpeдyпp

Bыключить

Pyчнoe

Aвтo

Ездa в гopy

Пpoвepкa

Haгpyжeнo

He нaгpyжeнo

Дaвл. в шин.

Пoлн. зaщитa

Пoдтв.нa выx.

Cнижeннaя

Cигнaлизац.

Дoп. oбoгp.

E87756

Информационные дисплеи

Hacтpoить

Суббота Воскресенье

Среда

Вторник

Пятница

Четверг

Понедельник

Hacтpoить

Суббота Воскресенье

Среда

Вторник

Пятница

Четверг

Понедельник

Время 1

Время 2

Oднopaзoвoe Ceйчac вкл.

Cтoян. oбoгpeв

Дoпoлнит. вxoд

E88067

МАРШРУТНЫЙ КОМПЬЮТЕР

Одометр

Регистрирует общий пробег автомобиля.

Счетчик частичного пробега

Указатель может регистрировать величину пробега во время отдельных поездок.

Запас хода по топливу

Отображает приблизительную величину пробега автомобиля на том количестве топлива, которое осталось в баке. Изменение стилявождения может повлиять на этот показатель.

Средний расход топлива

Показывает средний расход топлива с момента последнего обнуления показаний.

Средняя скорость

Показывает среднюю скорость с момента последнего обнуления показаний.

Температура наружного воздуха

Окно отображает температуру наружного воздуха.

Информационные дисплеи

Типы 1 и 2

E74428

6.3

Average Fuel

10:20

234.2 km

123456 km

100km

Маршрутный компьютерA ОдометрB Счетчик частичного пробегаC

Маршрутный компьютер включает следующие информационные окна:

Ср.расх.топл

Ср.скорость

Outside air

Сброс.пробег

Расстояние

E74441

Используйте кнопки на рулевом колесе со стрелками вверх и вниз для просмотра показаний маршрутного компьютера.

Примечание: Положение окна маршрутного компьютера может сильно различаться в зависимости от вида отображаемой информации.

Для обнуления показаний маршрутного компьютера используйте главное меню

Для сброса показаний в одном из окон:

1. Нажмите кнопку с правой стрелкой на рулевом колесе, чтобы войти в главное меню.

2. Выделите Reset Trip (Сброс показаний) кнопками со стрелками вверх и вниз и нажмите кнопку с правой стрелкой.

3. Выделите функцию сброса.

4. Для выбора функции нажмите кнопку с правой стрелкой.

5. Удерживайте кнопку OK.

Для сброса показаний всех трех окон выберите Все значения, затем нажмите и удерживайте кнопку OK.

Тип 3

E88049

Маршрутный компьютерA

Для обнуления показаний маршрутного компьютера используйте главное меню

Для сброса показаний в одном из окон:

Информационные дисплеи

1. С помощью кнопок со стрелками вверх

и вниз выделите Маршрутный компьютери нажмите кнопку с правой стрелкой.

2. Выделите функцию сброса.

3. Удерживайте кнопку OK.

ПЕРСОНАЛЬНЫЕ НАСТРОЙКИ

При выборе данной функции на дисплее будет отображена следующая информация:

Помощь, информация о радиоприёмнике, системе навигации и мобильном телефоне

После включения зажигания на дисплей в течение нескольких секунд выводится окно помощи.

Если включены радио, навигационная система или телефон, то на дисплее появится информация, относящаяся к этим системам.

На информационном дисплее появляется соответствующая информация.

Типы 1 и 2

1. Нажмите кнопку с правой стрелкой на рулевом колесе, чтобы войти в главное меню.

2. С помощью кнопок со стрелками вверх и вниз выделите Установка и нажмите кнопку с правой стрелкой.

3. Выделите Дисплей и нажмите кнопку с правой стрелкой.

4. Выделите Конфигурация и нажмите кнопку с правой стрелкой.

5. Для включения и отключения Help screen (Экрана помощи), Radio Info (Информации о радиоприемнике) и Phone Info (Информации о телефоне), выделите опцию и нажмите кнопку OK.

6. Для выхода из меню нажмите на кнопку с левой стрелкой. Нажмите и удерживайте кнопку "Стрелка влево" для возврата на экран маршрутного компьютера.

Тип 3

1. Кнопками со стрелками вверх и вниз выделите Настройки и нажмите кнопку с правой стрелкой.

2. С помощью кнопок со стрелками вверх и вниз выделите Установка и нажмите кнопку с правой стрелкой.

3. Выделите Дисплей и нажмите кнопку с правой стрелкой.

4. Выделите Конфигурация и нажмите кнопку с правой стрелкой.

5. Для включения и отключения Help screen и NAV Info (Экрана помощи и Информации онавигационной системе), выделите соответствующую опцию и нажмите кнопку OK.

Навигационная информация

Вы также можете выбрать вариант показа навигационной информации на информационном дисплее. Доступны три опции:

• Always off (Всегда выключено): На информационном дисплее не появляетсянавигационная информация.

• On guidance (По требованию): Навигационная информация появляется только при необходимости отображения инструкций. Эта функция доступна только для систем точной навигации.

• Always on (Всегда включено): Навигационная информация появляется на дисплее каждый раз при работе системы навигации.

Для установки времени появления навигационной информации:

Информационные дисплеи

Типы 1 и 2

1. Нажмите кнопку с правой стрелкой на рулевом колесе, чтобы войти в главное меню.

2. С помощью кнопок со стрелками вверх и вниз выделите Установка и нажмите кнопку с правой стрелкой.

3. Выделите Дисплей и нажмите кнопку с правой стрелкой.

4. Выделите Конфигурация и нажмите кнопку с правой стрелкой.

5. Выделите Навигационная информация и нажмите кнопку с правой стрелкой.

6. Выделите подсветкой желаемую настройку и для подтверждениянажмите на кнопку OK.

7. Для выхода из меню нажмите на кнопку с левой стрелкой. Нажмите и удерживайте кнопку "Стрелка влево" для возврата на экран маршрутного компьютера.

Тип 3

1. Кнопками со стрелками вверх и вниз выделите Настройки и нажмите кнопку с правой стрелкой.

2. С помощью кнопок со стрелками вверх и вниз выделите Установка и нажмите кнопку с правой стрелкой.

3. Выделите Дисплей и нажмите кнопку с правой стрелкой.

4. Выделите Конфигурация и нажмите кнопку с правой стрелкой.

5. Выделите Навигационная информация и нажмите кнопку с правой стрелкой.

6. Выделите подсветкой желаемую настройку и для подтверждениянажмите на кнопку OK.

Язык сообщений

Пользователь может выбрать один из 11 языков:

английский (UK), немецкий, итальянский, французский, испанский,турецкий, русский, голландский, польский, шведский, португальский.

Типы 1 и 2

1. Нажмите кнопку с правой стрелкой на рулевом колесе, чтобы войти в главное меню.

2. С помощью кнопок со стрелками вверх и вниз выделите Установка и нажмите кнопку с правой стрелкой.

3. Выделите Дисплей и нажмите кнопку с правой стрелкой.

4. Выделите Язык и нажмите кнопку с правой стрелкой.

5. Выделите подсветкой желаемую настройку и для подтверждениянажмите на кнопку OK.

Тип 3

1. Кнопками со стрелками вверх и вниз выделите Настройки и нажмите кнопку с правой стрелкой.

2. С помощью кнопок со стрелками вверх и вниз выделите Установка и нажмите кнопку с правой стрелкой.

3. Выделите Дисплей и нажмите кнопку с правой стрелкой.

4. Выделите Язык и нажмите кнопку с правой стрелкой.

5. Выделите подсветкой желаемую настройку и для подтверждениянажмите на кнопку OK.

Информационные дисплеи

Единицы измерения

Примечание: Температура наружного

воздуха может быть отражена только в градусах Цельсия (отображение в градусах Фаренгейта невозможно).

Для выбора метрической или британской системы измерений:

Типы 1 и 2

1. Нажмите кнопку с правой стрелкой на рулевом колесе, чтобы войти в главное меню.

2. С помощью кнопок со стрелками вверх и вниз выделите Установка и нажмите кнопку с правой стрелкой.

3. Выделите Дисплей и нажмите кнопку с правой стрелкой.

4. Выделите Единицы измерений и нажмите кнопку с правой стрелкой.

5. Выделите подсветкой желаемую настройку и для подтверждениянажмите на кнопку OK.

6. Нажмите накнопку с левой стрелкой для выхода из меню. Нажмите и удерживайте кнопку "Стрелка влево" для возврата на экран маршрутного компьютера.

Тип 3

1. Кнопками со стрелками вверх и вниз выделите Настройки и нажмите кнопку с правой стрелкой.

2. С помощью кнопок со стрелками вверх и вниз выделите Установка и нажмите кнопку с правой стрелкой.

3. Выделите Дисплей и нажмите кнопку с правой стрелкой.

4. Выделите Единицы измерений и нажмите кнопку с правой стрелкой.

5. Выделите подсветкой желаемую настройку и для подтверждениянажмите на кнопку OK.

ИНФОРМАЦИОННЫЕ СООБЩЕНИЯ

E70499

Нажмите кнопку OK, чтобы подтвердить прочтение и убрать с дисплея некоторые сообщения. Прочие сообщения исчезнут самостоятельно через некоторое время.

В случае информационного дисплея типа 3 перед доступом к меню необходимо подтвердить некоторые сообщения.

Сигнализатор сообщений

Выдача ряда сообщений сопровождается включением

сигнализатора сообщений Он будет красным или жёлтым в зависимости от важности сообщения. Сигнализатор будет гореть до тех пор, пока причина появления сообщения не будет устранена.

Символы сообщений и их значения

См. Руководство по эксплуатации.

Проверьте систему на

следующем техническом

обслуживании.

Как можно скорее проверьте

систему.

Информационные дисплеи

Ford Mondeo (2009) User Manual [ru]
