Power Log
PC Application Software
May 2007 Rev. 3, 3/13 (Polish) © 2007-2010 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
Page 2
Fluke Corporation
FLUKE Power Log Software
Umowa Licencyjna
ROZPOCZĉCIE KORZYSTANIA Z NINIEJSZEGO OPROGRAMOWANIA (W JAKIKOLWIEK SPOSÓB) OZNACZA ZAAKCEPTOWANIE PONIĩSZYCH WARUNKÓW.
Firma Fluke Corporation (Fluke) przyznaje prawo do niewyáącznego korzystania z oprogramowania Fluke Power Log (Produktu) na jednym lub wielu komputerach PC. To prawo licencyjne nie obejmuje uprawnieĔ do kopiowania, modyfikowania, wypoĪyczania, wydzierĪawiania, sprzedaĪy, przekazywania oraz dystrybucji Produktu w caáoĞci ani czĊĞciowo. Niedozwolona jest inĪynieria wsteczna, dekompilowanie lub dezasemblowanie Produktu.
Firma Fluke gwarantuje, Īe Produkt bĊdzie we wáaĞciwym dla niego Ğrodowisku dziaáaü w ogólnym zakresie zgodnie z zaáączoną dokumentacją przez okres 90 dni od daty zaakceptowania licencji. Firma Fluke nie udziela gwarancji na báĊdy związane z pobieraniem, ani Īe Produkt nie bĊdzie zawieraá báĊdów i dziaáaá bez Īadnych przerw.
FIRMA FLUKE WYKLUCZA WSZELKIE INNE GWARANCJE JAWNE LUB DOROZUMIANE, W TYM DOROZUMIANE GWARANCJE DOTYCZĄCE WARTOĝCI HANDLOWEJ I PRZYDATNOĝCI DO KONKRETNEGO CELU, W ODNIESIENIU DO OPROGRAMOWANIA ORAZ DOàĄCZONEJ DO NIEGO DOKUMENTACJI. Firma Fluke nie bĊdzie w Īadnym wypadku odpowiedzialna za jakiekolwiek szkody (w tym, bez ograniczeĔ, szkody poĞrednie, wynikowe lub uboczne,
zysków z dziaáalnoĞci gospodarczej, przerwy w dziaáalnoĞci gospodarczej, utratĊ
utratĊ informacji biznesowych lub inne straty finansowe) wynikające z uĪycia lub braku moĪliwoĞci uĪycia Produktu, nawet jeĞli firma Fluke zostaáa poinformowana o moĪliwoĞci wystąpienia takich szkód.
Page 3
Spis treĞci
Tytuá Strona
WstĊp ................................................................................................................. 1
Kontakt z firmą Fluke ........................................................................................ 1
Wymagania systemowe ..................................................................................... 2
Instalowanie oprogramowania Power Log ........................................................ 2
Instalacja z páyty CD ..................................................................................... 2
Instalowanie z witryny Fluke ........................................................................ 2
Podáączanie miernika ......................................................................................... 3
Podáączanie modelu 345 ................................................................................ 3
Podáączanie modelu 435 ................................................................................ 3
Podáączanie modelu VR1710 ........................................................................ 3
Podáączanie modelu 1735 .............................................................................. 4
Numer portu COM ............................................................................................. 4
àadowanie sterowników USB ........................................................................... 4
UĪywanie oprogramowania Power Log ............................................................. 4
Uruchamianie oprogramowania Power Log .................................................. 4
Pobieranie zarejestrowanych danych do komputera ...................................... 5
Korzystanie z zapisanych danych pomiarowych ........................................... 6
Odinstalowanie oprogramowania Power Log ............................................... 6
Opcje menu .................................................................................................... 6
Drukuj ....................................................................................................... 6
Kopiuj ........................................................................................................ 6
Preferencje ................................................................................................ 6
Lupa czasowa ............................................................................................ 6
Skala osi pionowej .................................................................................... 6
Zapisz plik jako EMF ................................................................................ 6
Zdarzenia ................................................................................................... 7
Wybór danych ........................................................................................... 7
Zobacz legendĊ .......................................................................................... 7
Zobacz kursory .......................................................................................... 7
Analizowanie danych ......................................................................................... 7
Karta Podsumowanie ..................................................................................... 8
Karta Arkusz .................................................................................................. 9
Karta NapiĊcie i prąd ..................................................................................... 10
Karta Statystyka ............................................................................................. 11
Karta Harmoniczne ........................................................................................ 12
i
Page 4
Power Log
Instrukcja uĪytkownika
Karta Zapady i wzrosty ................................................................................. 14
Karta CzĊstotliwoĞü/Asymetria ..................................................................... 15
Karta Moc ...................................................................................................... 16
Karta Stany przejĞciowe ................................................................................ 17
Karta Migotanie ............................................................................................. 18
Karta Ekrany .................................................................................................. 19
Karta Energia ................................................................................................. 20
Karta Profile zdarzeĔ ..................................................................................... 21
Karta Harmoniczne mocy .............................................................................. 22
Karta Sygnalizacja siecią ............................................................................... 23
Drukowanie raportów i eksportowanie danych ................................................. 24
Drukowanie raportów .................................................................................... 24
Eksportowanie danych ................................................................................... 25
ii
Page 5
Spis tabel
Tabela Tytuá Strona
1. Wymagania systemowe .......................................................................................... 2
Spis rysunków
Rysunek Tytuá Strona
1. Ekran powitalny oprogramowania Power Log ....................................................... 5

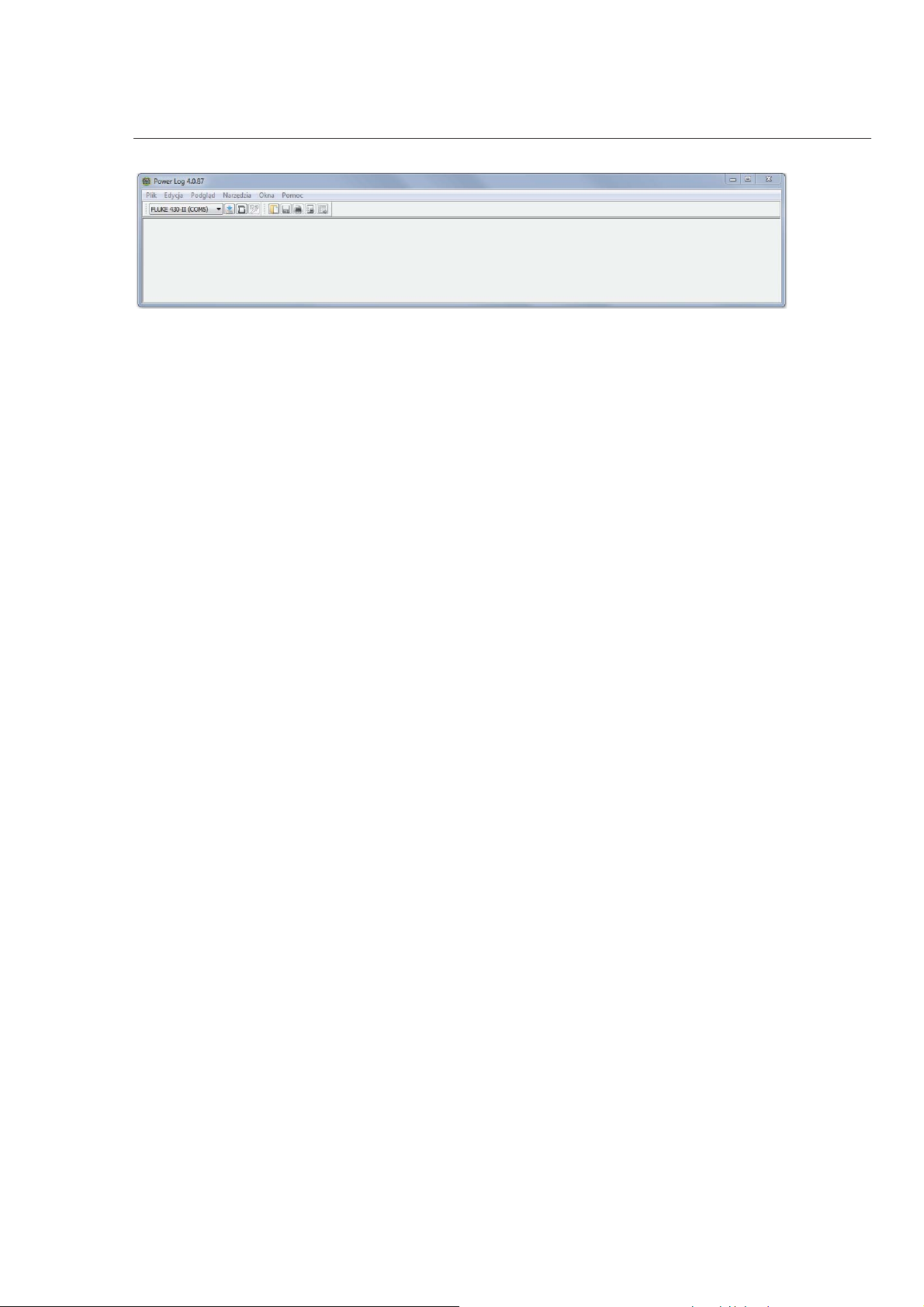

2. Ekran gáówny oprogramowania Power Log ........................................................... 5
3. Widok karty Podsumowanie .................................................................................. 8
4. Arkusz z zarejestrowanymi danymi ....................................................................... 9
5. Wykresy napiĊcia i prądu w czasie (dla wybranych kanaáów) ............................... 10
6. Dane statystyczne dla wybranego kanaáu A ........................................................... 11
7. WartoĞci harmonicznych w czasie (dla wybranych kanaáów) ............................... 12
8. Histogram ............................................................................................................... 13
9. Zapady i wzrosty .................................................................................................... 14
10. Wykres czasowy czĊstotliwoĞü/asymetria.............................................................. 15
11. Przebieg czasowy z wybraną mocą czynną i bierną ............................................... 16
12. Stan przejĞciowy .................................................................................................... 17
13. Przebiegi migotania ................................................................................................ 18
14. Zapisany ekran urządzenia pomiarowego .............................................................. 19
15. Wykres energii dla wybranego okresu ................................................................... 20
16. Profile zdarzeĔ ....................................................................................................... 21
17. WyĞwietlone harmoniczne mocy ........................................................................... 22
18. Przebiegi sygnalizacji siecią ................................................................................... 23
19. Opcje wyboru w oknie Kreator raportów ............................................................... 24
20. Okno eksportowania ............................................................................................... 25
iii
Page 6
Power Log
Instrukcja uĪytkownika
iv
Page 7
Wprowadzenie
Power Log (oprogramowanie) jest oprogramowaniem komputerowym dla urządzeĔ Fluke 345, 433, 434, 434-II, 435, 435-II, 437-II, VR1710 i 1735. Wszystkie te modele są okreĞlane w niniejszej instrukcji jako urządzenia. Oprogramowanie umoĪliwia wczytywanie danych z urządzeĔ. Oprogramowanie jest przeznaczone dla systemu Microsoft Windows Vista, Windows 7 i Windows 8 (dla systemu Windows 8 wymagane są sterowniki zgodne z urządzeniem).
® XP
i zostaáo sprawdzone pod kątem obsáugi systemów Windows
Dane, po przetransferowaniu do komputera PC, moĪna analizowaü w formie graficznej oraz tabelarycznej, a takĪe eksportowaü je do formatu arkusza kalkulacyjnego w celu przygotowania i drukowania raportów.
Oprogramowanie Power Log umoĪliwia:
Pobieranie zarejestrowanych danych do komputera
Generowanie tabel z danymi
Przeglądanie, drukowanie i eksportowanie wykresów czasowych dla wszystkich
kanaáów
Analizowanie harmonicznych
Drukowanie tabel, wykresów i szczegóáowych raportów o ustalonym formacie
Eksportowanie danych w celu dalszego ich przetwarzania w innych programach (na
przykáad w programie Excel)
Niniejsza instrukcja zawiera informacje na temat instalowania oraz uĪywania programu, a takĪe skrócony opis podáączania urządzeĔ mierniczych Fluke. Poznanie najwaĪniejszych funkcji oprogramowania Power Log zapewniają opisy dotyczące otwierania, przeglądania, filtrowania i eksportowania danych.
1
Page 8
Power Log
Instrukcja uĪytkownika
Kontakt z firmą Fluke
Aby skontaktowaü siĊ z firmą Fluke, naleĪy zadzwoniü pod jeden z nastĊpujących numerów telefonów:
Dziaá pomocy technicznej, Stany Zjednoczone: 1-800-44-FLUKE (1-800-443-5853)
Kalibracja/naprawa, Stany Zjednoczone: 1-888-99-FLUKE (1-888-993-5853)
Kanada: 1-800-36-FLUKE (1-800-363-5853)
Europa: +31 402-675-200
Japonia: +81-3-6714-3114
Singapur: +65-6799-5566
Z kaĪdego miejsca na Ğwiecie: +1-425-446-5500
MoĪna takĪe odwiedziü stronĊ internetową firmy Fluke pod adresem www.fluke.com. Aby zarejestrowaü produkt, naleĪy przejĞü do witryny internetowej pod adresem
http://register.fluke.com.
Aby wyĞwietliü, wydrukowaü lub pobraü najnowszy suplement do instrukcji obsáugi, naleĪy przejĞü do witryny internetowej pod adresem
http://us.fluke.com/usen/support/manuals.
Kontakt z pomocą techniczną: fpqsupport@fluke.com lub 888-257-9897
Wymagania systemowe
Minimalne wymagania dotyczące komputera zawiera Tabela 1.
Tabela 1. Wymagania systemowe
Element Konieczne Zalecane
Wolne miejsce na dysku twardym >2 GB
NapĊd CD-ROM 3
Monitor 1024 x 768 pikseli 1280 x 1024 pikseli
Interfejs szeregowy USB lub RS-232, zaleĪnie od urządzenia
Drukarka kolorowa 3
3
>20 GB, gdy uĪywane jest
urządzenie Fluke 430-II
2
Page 9
PC Application Software
Instalowanie oprogramowania Power Log
Instalowanie oprogramowania Power Log
Instalacja z páyty CD
NaleĪy wáoĪyü páytĊ CD do napĊdu w komputerze. Instalacja powinna rozpocząü siĊ automatycznie. W przeciwnym razie naleĪy uruchomiü plik launch.exe, który znajduje siĊ na páycie. Aby zainstalowaü program w wybranym jĊzyku, naleĪy postĊpowaü zgodnie z instrukcjami pojawiającymi siĊ na ekranie. Urządzenie serii 43x I i II korzysta z pliku autorun.exe do zainstalowania oprogramowania.
Uwaga
Najnowsza wersja oprogramowania Power Log jest udostĊpniana w witrynie firmy Fluke.
Instrukcje oraz caáe oprogramowanie jest instalowane w folderze aplikacji. Tworzony jest równieĪ skrót w menu Programy. Podczas instalacji moĪna równieĪ zdecydowaü o dodaniu skrótu do oprogramowania Power Log na pasku szybkiego uruchamiania.
Instalowanie z witryny Fluke
NaleĪy przejĞü do witryny firmy Fluke pod adresem www.fluke.com i przeprowadziü instalacjĊ zgodnie z wyĞwietlanymi instrukcjami na stronie produktu. Instalacja z witryny firmy Fluke wymaga przeprowadzenia krótkiego procesu rejestracji.
Instalacja na urządzeniu Fluke 430-II.
Gdy urządzenia Fluke 430-II korzystają z oprogramowania Power Log, firma Fluke zaleca pozostawienie na dysku twardym wolnego miejsca o pojemnoĞci 16 GB. Miejsce to jest przeznaczone na duĪe pliki danych przesyáane z urządzenia 430-II.
JeĞli nie ma wymaganego miejsca na dysku, do przetwarzania danych uĪywana jest pamiĊü RAM o maks. objĊtoĞci 2 GB.
Podáączanie miernika
 OstrzeĪenie
Aby uniknąü poraĪenia prądem i/lub uszkodzenia sprzĊtu, przed rozpoczĊciem podáączania urządzenia naleĪy przeczytaü i zastosowaü siĊ do zamieszczonych w instrukcji ostrzeĪeĔ oraz uwag dotyczących bezpieczeĔstwa.
Bez wzglĊdu na model urządzenia, oprogramowanie powinno zostaü zainstalowane przez przystąpieniem do podáączania. W przypadku modeli 345, 43x, 43x-II, VR1710 i 1735 korzysta siĊ z gniazda RS232 lub USB, które umoĪliwia bezpoĞrednie poáączenie z komputerem.
Urządzenie naleĪy najpierw podáączyü do zasilania, a dopiero potem uruchomiü oprogramowanie Power Log. Kable USB powinny zostaü podáączone jeszcze przed uruchomieniem oprogramowania.
W celu uzyskania dodatkowych informacji, na przykáad na temat áadowania sterowników USB, naleĪy zapoznaü siĊ z instrukcją dostarczoną razem z urządzeniem.
Uwaga
3
Page 10
Power Log
Instrukcja uĪytkownika
Podáączanie modelu 345
Podáączanie modelu 43x
Podáączenie modelu 430-II (434-II i 435-II i 437-II)
Podáączanie modelu VR1710
Podáącz urządzenie 345 do komputera za pomocą standardowego kabla USB, który jest doáączany do zestawu. Port USB jest umiejscowiony z prawej strony urządzenia.
Aby podáączyü model 43x do komputera lub drukarki, naleĪy skorzystaü z interfejsu optycznego.
W celu podáączenia urządzenia do gniazda USB naleĪy uĪyü kabla przeznaczonego dla interfejsu optycznego (OC4USB). Kabel ten jest dostarczany razem z modelem 43x.
Gniazdo interfejsu znajduje siĊ z prawej strony urządzenia 43x i dostĊp do niego jest moĪliwy po odsuniĊciu uchwytu stojaka.
Do podáączenia modelu 430-II sáuĪy kabel USB doáączony do urządzenia. Sterownik urządzenia Fluke znajduje siĊ na páycie CD doáączonej do urządzenia. JeĞli komputer jest podáączony do Internetu, sterownik zostanie zainstalowany automatycznie. Gniazdo USB znajduje siĊ po lewej stronie urządzenia i jest chronione przez gumową osáonĊ. PodnieĞü osáonĊ w celu uzyskania dostĊ
pu do záącza.
Zaáaduj sterownik USB zgodnie z opisem w instrukcji do modelu VR1710. Podáącz kabel USB oraz podáącz kabel zasilający urządzenie VR1710 do gniazda
zasilania. Aby skonfigurowaü ustawienia VR1710, uruchom oprogramowanie Power Log i kliknij ikonĊ
.
DostĊpne opcje:
Interwaá zapisu od 1 sekundy do 20 minut. Aby zmieniü ustawienie interwaáu, naleĪy najpierw skasowaü zapisane dane.
Progi zapadów oraz wzrostów napiĊcia od 0 V do 300 V.
PamiĊü cykliczna wáączona lub wyáączona. Przy wáączonej pamiĊci cyklicznej
zapisywanie ma charakter ciągáy, a po zapeánieniu pamiĊci stare dane są nadpisywane. Przy wyáączonej pamiĊci cyklicznej zapisywanie zostanie zatrzymane po zapeánieniu pamiĊci.
Przy wyáączonych stanach przejĞciowych wykryte stany przejĞciowe nie bĊdą nagrywane.
CzuáoĞü stanu przejĞciowego od 2 V do 20 V. W celu wykrywania stanów przejĞciowych najpierw na drodze próbkowania okreĞlany jest typowy przebieg. Ten przebieg bĊdzie siĊ zmieniaü w czasie w miarĊ zmieniania siĊ przebiegu wejĞciowego. Obwiednia wokóá typowego przebiegu jest wyznaczana na podstawienia ustawienia czuáoĞci. JeĞli jakikolwiek punkt próbkowanego przebiegu znajdzie siĊ poza obwiednią, przebieg jest zapisywany jako stan przejĞciowy.
4
Usuwanie zapisanych ustawieĔ
Odczyt zapisanych ustawieĔ
Page 11
PC Application Software
Podáączanie miernika
Uwaga
Oprogramowanie firmware VR1710 w wersji 1.15 lub nowszej jest wymagane do okreĞlania ustawieĔ pamiĊci cyklicznej i stanów przejĞciowych.
Podáączanie modelu 1735
Uwaga
Przed podáączeniem kabla szeregowego/USB naleĪy wyáączyü zasilanie.
Podáącz urządzenie do portu szeregowego/USB w komputerze, uĪywając doáączonego kabla szeregowego/USB.
Numer portu COM
Uwaga
W przypadku starszych urządzeĔ 1735 z gniazdem RS-232, port COM naleĪy wybraü rĊcznie.
Numer portu COM moĪe wynosiü maksymalnie 9 (COM1 do COM9). JeĞli w trakcie áadowania sterownika wybrany zostaá wiĊkszy numer portu COM, to za pomocą
MenedĪera urządzeĔ w systemie Windows naleĪy dokonaü zmiany tego numeru:
1. Otwórz MenedĪera urządzeĔ: Panel sterowania/System/SprzĊt/MenedĪer urządzeĔ (Windows XP).
2. Odszukaj urządzenie w pozycji
3. PrzejdĨ do opcji Ustawienia portu/Zaawansowane i wybierz Port COM 9 lub niĪszy.
4. Kliknij przycisk OK.
5. Aby zaktualizowaü dane MenedĪera urządzeĔ, kliknij menu Akcja, a nastĊpnie wybierz opcjĊ Skanuj w poszukiwaniu zmian sprzĊtu.
àadowanie sterowników USB
Sterowniki USB znajdują siĊ na páycie CD doáączanej do urządzenia. Wykonuj instrukcje wyĞwietlane na ekranie i zwróü uwagĊ, Īe niektóre sterowniki zostaną automatycznie zaáadowane ponownie. WiĊcej informacji na ten temat znajduje siĊ w instrukcji urządzenia.
DostĊpne są dwie wersje urządzenia 1735:
1. Wersja z portem szeregowym korzysta z konwertera
szeregowego/USB.
2. Wersja z portem USB umoĪliwia podáączenia urządzenia do
komputera.
Sterownik USB znajduje siĊ na páycie CD lub moĪ komputer jest podáączony do Internetu.
Porty i kliknij je dwukrotnie.
Uwaga
na go pobraü, jeĞli
5
Page 12
Power Log
Instrukcja uĪytkownika
UĪywanie oprogramowania Power Log
Uruchamianie oprogramowania Power Log
Praca w oprogramowaniu Power Log moĪe bazowaü na istniejących, zapisanych uprzednio danych, bądĨ teĪ na nowych danych pobieranych z podáączonego urządzenia. Film wideo na temat uĪywania oprogramowania Power Log (w jĊzyku angielskim) jest dostĊpny na youtube.com, po wyszukaniu wedáug „Fluke Power Log”.
Aby uruchomiü oprogramowanie:
1. JeĞli potrzebna jest komunikacja z urządzeniem, zapoznaj siĊ z informacjami w czĊĞci Podáączanie miernika.
2. Uruchom oprogramowanie, klikając ikonĊ programu Power Log
w menu:
Start | Programy | Fluke | Power Log | Power Log MoĪna równieĪ skorzystaü z ikony skrótu programu Power Log znajdującej siĊ na
pulpicie.
W trakcie uruchamiania wyĞwietlany bĊdzie ekran powitalny Power Log. Patrz Rysunek 1.
6
Rysunek 1. Ekran powitalny oprogramowania Power Log
Ekran powitalny jest nastĊpnie zastĊpowany przez okno z paskiem menu i pustym panelem. Menu gáówne zawiera opcjĊ z portem COM oraz pozostaáe opcje. Patrz Rysunek 2.
Page 13
PC Application Software
UĪywanie oprogramowania Power Log
Rysunek 2. Ekran gáówny oprogramowania Power Log
Pobieranie zarejestrowanych danych do komputera
Dane zapisane w urządzeniu mogą byü transferowane do komputera.
Uwaga
Nie naleĪy pobieraü danych w momencie, gdy w urządzeniu nadal trwa proces rejestrowania. Przed rozpoczĊciem pobierania danych naleĪy poczekaü na zakoĔczenie tego procesu.
1. Podáącz urządzenie zgodnie z opisem w czĊĞci dotyczącej podáączania. W trakcie
podáączania oprogramowanie powinno byü juĪ uruchomione. Aby pobraü zapisane dane z urządzenia 433, 434 lub 435: a. NaciĞnij przycisk MEMORY. b. Wybierz opcjĊ RECALL/DELETE (F1). c. Wybierz zapisany plik danych do zaáadowania. d. Wybierz opcjĊ USE (F5).
2. Wybierz port COM z listy rozwijanej. Dla urządzeĔ komunikujących siĊ za
pomocą portu USB mogą byü wyĞwietlane oznaczenia modelu.
3. Wybierz z menu opcjĊ Plik | Zgrywanie lub kliknij ikonĊ pobierania. Transfer
mo
Īe zająü kilka sekund lub minut, zaleĪnie od szybkoĞci transmisji i iloĞci danych. Po zakoĔczeniu procesu pobierania pojawia siĊ wykres z podstawą czasu.
Urządzenie VR1710 wyĞwietla nastĊpujący monit: Pobieranie zakoĔczone. Zachowaü pomiary?
1. Tak
2. Tak, i wykasowaü pamiĊü
3. Nie
Uwaga
Okno pojawiające siĊ w komputerze zaleĪy od trybu, jaki byá aktywny w urządzeniu w trakcie rejestrowania danych.
Pobieranie danych dla modelu serii 430 II.
Dane z urządzenia Fluke 430-II moĪna pobraü przy uĪyciu gniazda USB lub odczytaü je bezpoĞrednio z karty SD. BezpoĞredni odczyt z karty SD zwiĊksza prĊdkoĞü pobierania danych.
Aby pobieraü dane z karty SD:
1. Wyjmij kartĊ z urządzenia.
2. Wáó
Ī kartĊ do czytnika kart SD podáączonego do komputera.
7
Page 14
Power Log
Instrukcja uĪytkownika
3. Wybierz Plik | Fluke 430-II - karta SD (lub kliknij przycisk Karta SD).
4. PrzejdĨ do folderu FLUKE na karcie SD lub naciĞnij ikonĊ Pobierz. Pliki do pobrania przy uĪyciu gniazda USB lub karty pamiĊci SD mają tĊ samą
funkcjonalnoĞü. Pojawi siĊ okienko z dostĊpnymi pomiarami. Gdy klikniesz jeden z pomiarów, pojawia siĊ podgląd pliku z krótkim podsumowaniem tego pomiaru. Por. Tabela 2.
Tabela 2. 430 Series II Data Download
8
Pozycja Opis
NaciĞnij przycisk Pobierz lub wybierz folder Fluke na karcie SD.
Wybierz pomiar.
Wybierz opcjĊ Pobierz, aby rozpocząü pobieranie wybranych danych.
Wybierz wymagany przedziaá czasowy. Przeciągnij pionowe linijki na ekranie podglądu, aby ustawiü okno czasowe.
SprawdĨ, czy pomiar odpowiada dostĊpnej wielkoĞci pamiĊci. JeĞli nie, wybierz krótszy przedziaá czasowy.
TĊ opcjĊ naleĪy wybraü, jeĞli dane dotyczące zdarzeĔ i ekranów są ujĊte w plikach do pobrania.
Korzystanie z zapisanych danych pomiarowych
Zapisane dane naleĪy otworzyü w oprogramowaniu Power Log w nastĊpujący sposób:
1. Uruchom oprogramowanie Power Log. WyĞwietlony zostanie ekran powitalny, a nastĊpnie okno z menu, które bĊdzie
Page 15
PC Application Software
UĪywanie oprogramowania Power Log
udostĊpniaü tylko czĊĞü opcji.
2. Wybierz opcjĊ Plik | Otwórz i przejdĨ do folderu DataFiles (Fluke | Power Log). JeĞli pliki są zapisane w innym miejscu, to wskaĪ odpowiedni folder.
3. Wybierz plik i kliknij przycisk Otwórz.
Otworzone zostanie okno, domyĞlnie ustawione na ostatnio uĪywany tryb w oprogramowaniu lub w urządzeniu w trakcie rejestrowania danych. DostĊpne karty są wyĞwietlane zaleĪnie od modelu uĪywanego urządzenia oraz zapisanych danych.
Odinstalowanie oprogramowania Power Log
W celu odinstalowania oprogramowania Power Log naleĪy skorzystaü z dostĊpnej opcji deinstalacji.
Opcja deinstalacji jest dostĊpna po wybraniu nastĊpujących pozycji menu Start systemu Windows:
Start | Programy | Fluke | PowerLog | Deinstalacja
UsuniĊcie oprogramowania z komputera jest wykonywane za pomocą kreatora. Pliki danych nie są usuwane.
Opcje menu
Opcje menu są dostĊpne w zaleĪnoĞci od wybranej karty. W poniĪszych czĊĞciach omówione zostaáy poszczególne opcje.
Pilot zdalnego sterowania modelu Fluke 430-II
Kliknij przyciski na ekranie sáuĪące do sterowania zdalnie modelem 430-II. Pilot zdalnego sterowania obsáuguje równieĪ funkcjĊ zapisywania ekranów sáuĪącą do zapisywania ekranów urządzenia.
Uwaga
Szkáo powiĊkszające ustawienia tekstu na wyĞwietlaczu panelu sterowania musi byü ustawione na wartoĞü domyĞlną (100%).
Karta SD urządzenia Fluke 430-II
Otwórz przeglądarkĊ plików, aby pobraü pomiary bezpoĞrednio z karty pamiĊci SD lub otwórz zapisane dane pomiarowe z dysku twardego lub sieci.
Drukuj
Drukowanie bieĪącego okna.
Kopiuj
Kopiowanie bieĪącego okna do schowka, z którego moĪna wkleiü zapis okna do innych aplikacji. Funkcja ta nie jest dostĊpna dla wszystkich okien.
Preferencje
Ta opcja moĪe byü wybrana z menu lub z poziomu okien z menu podrĊcznym (uruchamianym prawym przyciskiem myszy). MoĪliwe jest okreĞlenie kolorów przebiegów dla wszystkich okien.
9
Page 16
Power Log
Instrukcja uĪytkownika
Lupa czasowa
Skala osi pionowej
Zapisz plik jako EMF
Zdarzenia
Wybór danych
Ta opcja moĪe byü wybrana z menu, po klikniĊciu ikony lub z poziomu okien z menu podrĊcznym (uruchamianym prawym przyciskiem myszy). Menu podrĊczne udostĊpniają opcjĊ przywrócenia pierwotnej wartoĞci powiĊkszenia.
Ta opcja moĪe byü wybrana z poziomu okien z menu podrĊcznym. MoĪliwe jest ustawienie skali automatycznej bądĨ okreĞlenie wartoĞci minimalnej i maksymalnej. Skalowanie moĪna zastosowaü wobec wszystkich wykresów.
Ta opcja moĪe byü wybrana z poziomu okien z menu podrĊcznym. MoĪliwe jest zapisanie bieĪącego widoku w formacie EMF (Enhanced Windows Metafile).
Okna, które zawierają dane dotyczące zdarzeĔ, mogą byü przeglądane z uĪyciem menu NarzĊdzia lub ikon ze strzaákami. Przykáadowymi zdarzeniami mogą byü zapady, wzrosty lub stany przejĞciowe.
Zestawy danych mogą byü wybierane na podstawie dat, powiĊkszeĔ lub zdarze Zaznaczony zestaw danych bĊdzie podlegaá eksportowaniu.
Ĕ.
Zobacz legendĊ
Ta opcja moĪe byü wybrana z menu lub z poziomu okien z menu podrĊcznym (uruchamianym prawym przyciskiem myszy).
Zobacz kursory
Ta opcja moĪe byü wybrana z menu lub z poziomu okien z menu podrĊcznym (uruchamianym prawym przyciskiem myszy) bądĨ przez dwukrotne klikniĊcie wykresu.
Analizowanie danych
Dane moĪna przeglądaü, drukowaü oraz eksportowaü do innych aplikacji, na przykáad do programu Microsoft Excel lub baz danych. Bez wzglĊdu na to, czy dane zostaáy pobrane z podáączonego urządzenia, czy teĪ otworzone z plików, dostĊpne są te same karty i opcje. DostĊpne karty są wyĞwietlane zaleĪnie od modelu uĪywanego urządzenia oraz zapisanych danych.
Podsumowanie
Arkusz
NapiĊcie i prąd
Statystyka
Harmoniczne
CzĊstotliwoĞü/Asymetria
Moc
Ekrany
Energia
Stany przejĞciowe
Zapady i wzrosty
Migotanie
Sygnalizacja siecią
Harmoniczne mocy
10
Profile zdarzeĔ
Zdarzenie RMS (430-II)
Zdarzenie WAVE (430-II)
Page 17
PC Application Software
Analizowanie danych
Karta Podsumowanie
Karta Podsumowanie, widoczna na rysunku 3, umoĪliwia wprowadzanie informacji o sesji i kliencie, a takĪe niezbĊdnych uwag.
Rysunek 3. Widok karty Podsumowanie
11
Page 18
Power Log
Instrukcja uĪytkownika
Karta Arkusz
Karta Arkusz umoĪliwia przeglądanie daty i godziny zapisanych danych oraz filtrowanie danych za pomocą pól wyboru. Rysunek 4 przedstawia dane wyĞwietlone zgodnie z wyborem dokonanym w polu Czas trwania, przez co widoczne są tylko wybrane kanaáy i opcje. WyĞwietlane dane są zaleĪne od uĪywanego urządzenia.
12
Rysunek 4. Arkusz z zarejestrowanymi danymi
Page 19
PC Application Software
Analizowanie danych
Karta NapiĊcie i prąd
Na karcie NapiĊcie i prąd (Rysunek 5) prezentowane są wykresy z parametrami prądu dla wybranych kanaáów. Za pomocą myszy moĪna wybieraü punkty na wykresie i wyĞwietlaü dla nich szczegóáowe dane w osobnym oknie.
Rysunek 5. Wykresy napiĊcia i prądu w czasie (dla wybranych kanaáów)
13
Page 20
Power Log
Instrukcja uĪytkownika
Karta Statystyka
Po wybraniu karty Statystyka moĪna filtrowaü dane wedáug wartoĞci maksymalnych, Ğrednich oraz minimalnych dla wybranego kanaáu. MoĪna takĪe wybraü odczyty
wymagane do analiz statystycznych. Informacje statystyczne sáuĪą jako uzupeánienie danych z wykresów. Patrz Rysunek 6.
14
Rysunek 6. Dane statystyczne dla wybranego kanaáu A
Page 21
PC Application Software
Analizowanie danych
Karta Harmoniczne
Harmoniczne dotyczą okresowych zakáóceĔ w sinusoidalnych przebiegach napiĊcia, natĊĪenia i mocy. KaĪdy przebieg moĪe byü rozpatrywany jako poáączenie róĪnych przebiegów sinusoidalnych o róĪnych czĊstotliwoĞciach i wielkoĞciach.
Harmoniczne są czĊsto wywoáywane przez nieliniowe czynniki, pochodzące na przykáad z zasilaczy prądu staáego w komputerach lub z napĊdów motorycznych. Nadmierne wartoĞci harmonicznych mogą prowadziü do przegrzewania siĊ transformatorów lub przewodników, a takĪe mogą spowodowaü uszkodzenie urządzeĔ.
Karta Harmoniczne udostĊpnia dwie opcje wyĞwietlania: histogram oraz wykres czasowy. Wykres w funkcji czasu prezentuje wartoĞci harmonicznych w czasie. Histogram prezentuje dane w formie wykresu sáupkowego, z wartoĞcią procentową
podstawy (50 lub 60 Hz) na osi Y oraz serią harmonicznych na osi X, tak jak to widaü
na rysunku 7. Ta karta jest widoczna tylko wówczas, gdy zarejestrowane zostaáy odpowiednie dane dotyczące harmonicznych. Modele serii 430 II obsáugują równieĪ nagrywanie i wyznaczenie kątów przesuniĊcia fazowego fali harmonicznej w czasie.
Rysunek 7. WartoĞci harmonicznych w czasie (dla wybranych kanaáów)
15
Page 22
Power Log
gp
p
Instrukcja uĪytkownika
Rysunek 8 przedstawia inny sposób analizowania harmonicznych.
Numer ObjaĞnienie
Minimum
ĝrednia
Maksimum
Rysunek 8. Histogram
Uwaga
W obu trybach wyĞwietlania (histogramie i wykresie czasowym) harmoniczne mogą byü wybierane lub usuwane za pomocą pól wyboru znajdujących siĊ powyĪej okna podglądu.
Aby przedstawiü harmoniczne w postaci przebiegu czasowego, naleĪy zaznaczyü pole wyboru W funkcji czasu. Harmoniczne zostaną wyĞwietlone w funkcji czasu, jak pokazano na rysunku 7.
f
022f.bm
16
Page 23
PC Application Software
Analizowanie danych
Karta Zapady i wzrosty
Zapady i wzrosty są wyĞwietlane w tabelach klasyfikacji sporządzania wykresów CBEMA (Computer Business Equipment Manufacturers Association) i ITIC (Information Technology Industry Council) wedáug normy EN50160. Na krzywych CBEMA (niebieski) i ITIC (czerwony) pokazane zostaáy znaczniki dla kaĪdego zapadu i wzrostu. WysokoĞü na osi pionowej przedstawia stopieĔ zapadu lub wzrostu w stosunku do wartoĞci napiĊcia znamionowego. Pozycja pozioma wskazuje czas trwania zapadu lub wzrostu. Krzywe te pokazują obwiedniĊ napiĊcia wejĞciowego prądu zmiennego, zwykle tolerowaną (brak przerw w dziaáaniu) przez wiĊkszoĞü urządzeĔ IT.
WyĞwietlane dane są zaleĪne od poziomu powiĊkszenia, jaki zostaá ustawiony na karcie NapiĊcie i prąd. Patrz Rysunek 9.
Rysunek 9. Zapady i wzrosty
17
Page 24
Power Log
Instrukcja uĪytkownika
Karta CzĊstotliwoĞü/Asymetria
Asymetria reprezentuje procentową asymetriĊ napiĊcia w systemach wielofazowych. Jest to istotna wielkoĞü w przypadku napĊdów elektrycznych, które siĊ nagrzewają w przypadku asymetrii. WartoĞü jest okreĞlana jako stosunek skáadników symetrycznych sekwencji dodatniej do skáadników sekwencji ujemnej. Ta metoda pomiaru jest zdefiniowana w ramach miĊdzynarodowego standardu IEC 61000-4-30. Mierzenie asymetrii nie jest dostĊpne we wszystkich urządzeniach. Rysunek 10 przedstawia wykres czasowy czĊstotliwoĞci.
18
Rysunek 10. Wykres czasowy czĊstotliwoĞü/asymetria
Page 25
PC Application Software
Analizowanie danych
Karta Moc
Karta Moc umoĪliwia filtrowanie informacji przy uĪyciu pól wyboru znajdujących siĊ na górze okna podglądu. Na Rysunku 11 oĞ Y reprezentuje caákowitą moc (kW, kVAR oraz trzy fazy). OĞ X (oĞ pozioma) reprezentuje czas. Legenda informuje o kolorach uĪytych do rozróĪnienia na wykresie mocy czynnej od biernej.
Rysunek 11. Przebieg czasowy z wybraną mocą czynną i bierną
19
Page 26
Power Log
Instrukcja uĪytkownika
Karta Stany przejĞciowe
Rejestrowane są wszystkie wykryte stany przejĞciowe. Aby wybieraü poszczególne stany, naleĪy klikaü przyciski ze strzaákami. Patrz Rysunek 12.
20
Rysunek 12. Stan przejĞciowy
Page 27
PC Application Software
Analizowanie danych
Karta Migotanie
Karta Migotanie sáuĪy do tworzenia wykresów z chwilowymi (PF5; tylko w modelu 430 i 430-II), krótkotrwaáymi (Pst) i dáugotrwaáymi (Plt) przebiegami migotania. Krótkotrwaáe przebiegi migotania są mierzone dla interwaáów 10-minutowych, a dáugoterminowe dla interwaáów 2-godzinnych. Im bliĪej wartoĞci migotania 1,0 - tym bardziej prawdopodobne jest zauwaĪenie migotania Īarówki. Patrz Rysunek 13.
Rysunek 13. Przebiegi migotania
21
Page 28
Power Log
Instrukcja uĪytkownika
Karta Ekrany
Na karcie Ekrany moĪna sprawdziü tryb ekranu, jaki byá uĪywany w urządzeniu w momencie rejestrowania danych. MoĪna równieĪ przeglądaü ekrany zapisane za pomocą przycisku SAVE lub SAVE SCREEN, znajdującego siĊ na urządzeniu pomiarowym. Przykáadowy rysunek 14 pokazuje, Īe uĪywano urządzenia pomiarowego Fluke 1735, a rejestrowane byáy harmoniczne. Aby wyĞwietliü dodatkowe ekrany, naleĪy uĪyü strzaáek w lewo lub w prawo, umieszczonych na pasku narzĊdzi.
22
Rysunek 14. Zapisany ekran urządzenia pomiarowego
Page 29
PC Application Software
Analizowanie danych
Karta Energia
Na tej karcie moĪliwe jest wyĞwietlanie caákowitej energii oraz Ğrednich ruchomych. Na przykáad na rysunku 15 moĪna zaobserwowaü na osi Y energiĊ caákowitą oraz energiĊ fazy. OĞ X reprezentuje czas.
Pola wyboru umoĪliwiają wybór energii czynnej (kWh), energii biernej (kVAh), a takĪe energii áącznej. Przy wybranym ustawieniu Sumuj w przedziaáach dane mogą byü jeszcze podzielone na interwaáy (pokazywane jako interwaáy o dáugoĞci 10 minut).
Aby zastosowaü ustawienia agregowania wprowadzone w polach m oraz s, naleĪy kliknąü przycisk OdĞwieĪ. OdĞwieĪenie powoduje ponowne wygenerowanie wykresu z nowymi ustawieniami.
Rysunek 15. Wykres energii dla wybranego okresu
23
Page 30
Power Log
Instrukcja uĪytkownika
Karta Profile zdarzeĔ
Na karcie Profile zdarzeĔ wyĞwietlane są szczegóáy zdarzeĔ, takich jak zapady i wzrosty napiĊcia w okreĞlonym czasie. Aby wybieraü poszczególne zdarzenia, naleĪy klikaü przyciski strzaáek. Patrz Rysunek 16.
24
ZDARZENIE RMS (430-II)
Na karcie ZDARZENIE RMS wyĞwietlane są profile rms z 7 sekundowym czasem trwania i rozdzielczoĞcią 0,25 ms.
ZDARZENIE PRZEBIEG (430-II)
Na karcie ZDARZENIE PRZEBIEG wyĞwietlane są przebiegi napiĊcia i prądu wystĊpujące podczas zdarzenia. Pokazane są dane w czasie 1 sekundy (100/120 cykli) dla sygnaáów 50/60 Hz. Dla sygnaáów 400 Hz, przechwytywanych jest 15 cykli (na przykáad w czasie 0,0375 sekundy).
Rysunek 16. Profile zdarzeĔ
Page 31
PC Application Software
Analizowanie danych
Karta Harmoniczne mocy
Harmoniczne mocy są podobne do harmonicznych napiĊcia. Ta karta jest wyĞwietlana, gdy harmoniczne mocy są uwzglĊdnione w ustawieniach pomiarów. Harmoniczne mocy moĪna mierzyü przy pomocy urządzeĔ serii 430 II. Patrz Rysunek 17.
Rysunek 17. WyĞwietlone harmoniczne mocy
25
Page 32
Power Log
Instrukcja uĪytkownika
Karta Sygnalizacja siecią
Na karcie Sygnalizacja siecią, dostĊpnej dla urządzeĔ serii 43x, wyĞwietlane są sygnaáy sterujące linii zasilających dla urządzeĔ sterowanych zdalnie. Patrz Rysunek 18.
26
Karta Straty energii
Na karcie Straty energii wyĞwietlane są pomiary strat energii dla modelu 430-II.
Karta Przebieg mocy
Na karcie Przebieg mocy wyĞwietlane są dane przebiegu funkcji Przebieg mocy w czasie nie przekraczającym 5 minut dla modelu 430-II. Dla szczegóáowej analizy, przebieg moĪe byü przewijany w lewą lub w prawą stronĊ na pasku przewijania.
Rysunek 18. Przebiegi sygnalizacji siecią
Page 33
PC Application Software
Drukowanie raportów i eksportowanie danych
Drukowanie raportów i eksportowanie danych
Dodatkową funkcjonalnoĞcią oprócz przeglądania zarejestrowanych i zapisanych danych jest drukowanie raportów i eksportowanie danych do wykorzystania w innych programach.
Drukowanie raportów
Aby wydrukowaü raport dla zapisanych danych:
1. Wybierz opcjĊ Plik | Raport druku Zostanie otwarte okno Kreator raportów. Patrz Rysunek 19.
Uwaga
W trybie monitora urządzenia 430-II dostĊpna jest dodatkowa karta do drukowania raportu zgodnego z normą EN50160 na podstawie pomiarów w trybie Monitor.
Rysunek 19. Opcje wyboru w oknie Kreator raportów
27
Page 34
Power Log
Instrukcja uĪytkownika
2. Aby wybraü początkową datĊ/godzinĊ, uĪyj pól znajdujących siĊ w górnej lewej czĊĞci okna dialogowego.
3. Aby wybraü koĔcową datĊ/godzinĊ, uĪyj pól znajdujących siĊ w górnej prawej czĊĞci okna dialogowego.
4. Wydrukuj stronĊ podsumowania - zaznaczenie tego pola wyboru spowoduje dodanie do raportu informacji umieszczonych na stronie podsumowania.
5. Logo druku - pozwala dodaü do raportów niestandardowe logo. Aby wybraü plik logo, naleĪy uĪyü opcji Przegląd logo.
Uwaga
Przed wybraniem raportu do drukowania moĪna wybraü dane przez powiĊkszenie ich na wykresie czasu.
6. Aby ograniczyü iloĞü drukowanych danych, naleĪy cofnąü zaznaczenie poszczególnych pól wyboru z sekcji Wydrukuj wykresy dla.
7. Aby ograniczyü interwaá wartoĞü w polu interwaáu. DomyĞlnie jest to wartoĞü 1 tydzieĔ.
8. Kliknij przycisk O.K. Plik jest przesyáany do wybranej drukarki. Okno dialogowe Drukowanie pozwala na
skonfigurowanie drukarki (liczba kopii, ukáadu strony oraz inne wáaĞciwoĞci).
Eksportowanie danych
Dane do wyeksportowania naleĪy ustawiü w oknie arkusza. Dla danych interwaáowych naleĪy wybraü wiersze do wyeksportowania, jak równieĪ interwaáy dnia, miesiąca, bądĨ roku. JeĞli dane pozycje są niedostĊpne, oznacza to brak odpowiednich danych pomiarowych. Nie moĪna eksportowaü zdarzeĔ wraz z innymi danymi. JeĪeli wybrane bĊdą zdarzenia, zaznaczenie pozostaáych pól wyboru zostanie cofniĊte. Patrz Rysunek 20.
, naleĪy w sekcji Interwaá grupow. wybraü odpowiednią
28
Rysunek 20. Okno eksportowania
Page 35
PC Application Software
Drukowanie raportów i eksportowanie danych
Aby wyeksportowaü pliki danych:
1. Wybierz opcjĊ Plik | Eksportuj. Oprócz zmiany nazwy dla pliku z wyeksportowanymi danymi, moĪna równieĪ
cofnąü zaznaczenie dowolnych z pól wyboru znajdujących siĊ na dole okna dialogowego. Pole listy wyboru Zapisz jako typ pozostaje puste, bez dostĊpnych opcji do wyboru.
DomyĞlny format wyeksportowanych danych dostosowany jest do przetwarzania przez program Microsoft Excel.
2. Aby wyeksportowaü dane, kliknij przycisk Zapisz.
3. Otwórz wyeksportowane dane przy uĪyciu wybranego arkusza kalkulacyjnego lub oprogramowania bazodanowego.
Uwaga
Przy uĪyciu programu Microsoft Excel otworzyü moĪna tylko czĊĞü danych. Aby uniknąü báĊdów w procesie eksportowania w razie duĪych iloĞci danych, naleĪy ograniczyü interwaáy dat.
29
Page 36
Power Log
Instrukcja uĪytkownika
30
Loading...
