Page 1

®
115C and 117C
True-rms Multimeters
PN 2538695 (Simplified Chinese)
July 2006
© 2006 Fluke Corporation. All rights reserved. Printed in China
All product names are trademarks of their respective companies.

Page 2

有限担保和有限责任
Fluke 公司保证本产品从购买之日起三年内,其材料和工艺均无任何缺陷。本担保 不适
用于保险丝,一次性电池,或由于意外、疏忽、误用、改装、污染及非正常操作或处理
引起的损坏。 经销商无权以 Fluke 的名义给予其它任何担保。如在保修期内需要 保修
服务,请与您就近的 Fluke 授权服务中心联系,获得产品退还授权信息;然后将产 品寄
至该服务中心,并附上产品问题描述。
本项担保是您能获得的唯一补偿。除此以外,FLUKE 不提供任何明示或隐含的担保
证,例如适用于某一特殊目的的隐含担保。同时,FLUKE 不对基于任何原因或推测而
导致的任何特殊、间接、附带或继起的损坏或损失负责。由于某些州或国家不允许 对默
示担保及附带或继起的损坏加以限制,故上述的责任限制与规定或许对您不适用。
Fluke Corporation
P.O. Box 9090
Everett, WA 98206-9090
U.S.A.
11/99
上海世禄仪器有限公司
上海市虹梅南路 2638 弄 139 号
Shanghai 201108
标准号: Q/SXAV 1-2002

Page 3

True-rms Multimeters
简介
Fluke 115C 和 117C 型是由电池供电的、具有 6000
次计数显示屏和模拟指针显示的真有效值万用表
(以下简称为“仪表”)。此手册适用于两种型号。
所有插图均以 117C 型为例。
这些仪表符合第 III 类(CAT III)IEC 61010-1 第二
版标准的要求。IEC 61010-1 第二版安全标准是根
据瞬态脉冲的危险性定义四种过电压类别(CAT I
至 IV)。第 III 类仪表的设计可保护安装在配电级
的固定设备,以免设备受到瞬态脉冲的损坏。
联系
 Fluke
要联系 Fluke,请致电:
美国:1-888-99-FLUKE (1-888-993-5853)
中国: 010-65123435
欧洲: +31 402-675-200
日本: +81-3-3434-0181
新加坡:+65-738-5655
世界任何地区: +1-425-446-5500
访问 Fluke 的网站:www.fluke.com
在此登记您的仪表:register.fluke.com
。
。
 1
危险电压
当仪表检测到大于或等于 30 V 或电压过载
(OL)时,会显示 Y 符号,作为可能存在危险
电压的警告。当测量大于 1 kHz 的频率时,Y 符
号未作明确规定。
测试导线警示
为提醒用户对导线连接是否正确进行检查,将
旋转开关转至
出现
XW警告
若在导线连接到错误接线端时试图进行测
量,可能会造成人身伤害或仪表损毁。
或转离安培(A)档位时,会短暂
 标志并发出哔声。
LEAd

Page 4

115C and 117C
用户手册
安全须知
“XW 警告”陈述表示可能会导致人身伤害或死亡的危险情况或行为。
“W 小心”陈述表示对仪表或被测设备可能造成损坏的情况或行为。
为避免触电或人身伤害,请遵照下列指导:
•  应根据本手册所规定的方法使用仪表,否则仪表所提供的保护措施可能会受到损坏。
•  如果仪表或测试导线有损坏,或者仪表不正常工作,不要使用仪表。
•  测量时应使用正确的接线端、开关档位和量程。
•  用测量已知电压的方式确认仪表工作正常。如存有疑问,应将仪表送修。
•  切勿在仪表的接线端之间,或任何接线端和接地之间施加超过仪表上所标示的额定电压。
•  对 30 V ac rms,42 V ac(峰值)或 60 V dc(直流)以上的电压,应格外小心。这类电压有造成触
电的危险。
•  测试电阻、通断性、二极管或电容器以前,应切断电路的电源并把所有的高压电容器放电。
•  切勿在具有爆炸性的气体或蒸汽附近使用仪表。
•  使用测试导线或探头时,应将手指放在护指装置后面。
•  打开电池盖或仪表外壳以前,应先将测试导线从仪表上拆除。
•  在危险场所作业时,应遵守地方和国家安全法规的要求。
2

Page 5

  True-rms Multimeters
•  在危险区域作业时,应遵照地方或国家机构的要求,使用适当的保护设备。
•  不要单独工作。
•  只使用指定的替换保险丝,否则仪表的保护装置可能会遭到损坏。
•  使用前先检查测试导线的通断性。读数太高或干扰严重时不要使用仪表。
符号
B  AC(交流)  I 保险丝
F  DC(直流)  T  双重绝缘
X  危险电压  W  重要信息,请参阅手册
N
电池(出现在显示屏上时表示电池电量不
足。)
请勿将本品作为未分类的城市废弃物处
~
理。请联系 Fluke 或专业的回收者进行处
理。
J  接地
安全须知
 3

Page 6

115C and 117C
用户手册
显示屏
6
5
4
3
2
1
16
15
VoltAlert
7
14
17
8
9
11
18
10
12
13
序号  符号  含义  型号
A  w  仪表处于 VoltAlert™ 非接触电压检测模式。
B  s  把仪表设置到通断性测试功能。
C  R  把仪表设置到二极管测试功能。
D  O  输入为负值。
E
Y
X 危险电压。测得的输入电压 ≥ 30 V 或电压过载(OL)。
117C
115C & 117C
115C & 117C
115C & 117C
115C & 117C
4
edy02f.eps

Page 7

  True-rms Multimeters
显示屏
F  K  显示保持(Display hold)功能已启用。显示屏冻结当前读数。
G  M
VWX
H  (红色 LED)  通过非接触 VoltAlert 传感器检测是否存在电压
I
J  nµF mVµA
K  DC AC  直流或交流电
L
M  610000 mV  指示仪表的量程选择。
N (模拟指针显示) 模拟显示。
O Auto Volts(自动
P  +  模拟指针显示极性
Q  0L  W 输入值太大,超出所选量程。
R  LEAd  W 测试导线警示。当仪表的功能开关转到或转离 A 档位时,该
LoZ
MkΩ  kHz
N
电压)
Auto(自动)
Manual(手动)
最小最大平均(MIN MAX AVG)功能已启用。
显示最大、最小、平均或当前读数
仪表在低输入阻抗条件下测量电压或电容。
测量单位。
电池电量不足告警。
仪表处于自动电压(Auto Volts)功能。
自动量程。仪表能自动选择可获得最高分辨率的量程。
手动量程。用户自行设置量程。
符号会短暂显示。
115C & 117C
115C, & 117C
117C
115C & 117C
115C & 117C
115C & 117C
115C & 117C
115C & 117C
115C & 117C
117C
115C & 117C
115C & 117C
115C & 117C
115C & 117C
115C & 117C
 5

Page 8

115C and 117C
用户手册
接线端
1
A
10 A
FUSED
2
COM
V
3
序号  说明
输入端,用于测量 10 A 以下的交流或直流电,或在 20 A 过载时,最多可持
A
续 30 秒。
B  适用于所有测量的公共(返回)接线端。  115C & 117C
C  输入端,用于测量电压、通断性、电阻、电容、频率和二极管。  115C & 117C
错误信息
bAtt  仪表必须先更换电池才能工作。
CAL Err  仪表需要校准。仪表需要先进行校准才能工作。
EEPr Err  内部错误。仪表必须进行维修后才能工作。
F11/ Err  内部错误。仪表必须进行维修后才能工作。
6
型号
115C & 117C
edy01f.eps

Page 9

  True-rms Multimeters
旋转开关档位
旋转开关档位
开关档位  测量功能  型号
x
Hz(按键)
l
Hz (按钮)
注意:所有交流功能和自动电压低阻抗(Auto-V LoZ)均为真有效值。交流电压为交流耦合。自动电压低阻抗
(Auto-V LoZ)、交流毫伏(AC mV)和交流安培(AC mps)为直流耦合。
B
D
Ω
s
R
S
J
I
w
根据所感测到的低阻抗输入情况自动选择交流或直流电压。
交流电压量程:0.06 至 600 V。
频率量程:5 Hz 至 50 kHz。
直流电压量程:0.001 V 至 600 V。  115C & 117C
交流电压量程:6.0 至 600 mV,直流耦合。直流电压量程:0.1 至 600 mV。  115C & 117C
电阻量程:0.1 Ω 至 40 MΩ。
电阻小于 20 Ω 时,蜂鸣器打开;电阻大于 250 Ω 时,蜂鸣器关闭。  115C & 117C
二极管测试。电压超过 2.0 V 时,显示过载(OL)符号。  115C & 117C
电容量程(法拉):1 nF 至 9999 µF。  115C & 117C
交流电流量程:0.1 至 10 A(20 A 过载最长只能持续 30 秒)。
> 10.00 A 显示屏闪烁。> 20 A,显示 OL。
频率量程:45 Hz 至 5 kHz。
直流电流量程:0.001 A 至 10 A(20 A 过载最长只能持续 30 秒)。
> 10.00 A 显示屏闪烁。> 20 A,显示 OL。
非接触式感测交流电压。
117C
115C & 117C
115C & 117C
115C & 117C
115C & 117C
115C & 117C
117C
 7

Page 10

115C and 117C
用户手册
电池节电装置(“睡眠模式”)
若 20 分钟内没有功能更改、量程更改或按钮操作,
仪表会自动进入“睡眠模式”并使显示屏空白。按任
何按钮或转动旋转开关即可退出睡眠模式。要禁用
“睡眠模式”,在启动仪表的同时按住 g
睡眠模式在 MIN MAX AVG 模式下始终处于禁用状态。
最小最大平均(
MIN MAX AVG 记录模式能捕获最小和最大的输入值
(过载除外),并计算所有读数的连续平均值。当检
测到新的最大值或最小值时,仪表发出哔声。
• 将仪表置于想要测量的功能档和量程。
• 按 p 进入 MIN MAX AVG 模式。
• M和 MAX(最大)符号显示并显示进入
MIN MAX AVG 模式以来所检测到的最高读数。
• 按 p 依次显示最小(MIN)、平均(AVG)和当
前读数。
• 如要暂停 MIN MAX AVG 记录,但不删除所保存的
值,可按 f。显示屏上显示 K。
• 如要恢复 MIN MAX AVG 记录,再按一次 f。
• 要退出和清除保存的读数,按住
或转动旋转开关。
MIN MAX AVG
)记录模式
p 至少一秒钟
 按钮。
8
显示保持
为了避免触电,请注意在激活显示保持
(Display HOLD)功能时,如果施加不
同的电压,原显示读数保持不变。
在显示保持模式下,仪表会“冻结”显示画面。
• 按 f 按钮激活显示保持(Display HOLD)。
(K 符号显示。)
• 如要退出并返回正常运行,请按 f 或转动旋转
开关。
背照灯
按
Q 在背照灯开启和关闭之间变换。背照灯会在 40
秒钟后自动熄灭。要禁用背照灯自动关闭(Auto Off)
功能,可在启动仪表时按住 Q。
手动量程和自动量程
仪表有手动量程(Manual Range)和自动量程
(Autorange)两种模式。
• 在自动量程模式下,仪表会选择分辨率最佳的量
程。
• 在手动量程模式下,您可不考虑自动量程,而由您
自己选择量程。
XW警告

Page 11

  True-rms Multimeters
开机选项
当您启动仪表时,仪表默认设置为自动量程模式,并
显示 Auto 字样。
1. 如要进入手动量程模式,请按
样显示。
2. 在手动量程模式下,按
高量程后,仪表会回到最低量程。
在最小最大平均(MIN MAX AVG)或显示保
持(Display HOLD)模式下,不可手动更改
量程。
在最小最大平均或显示保持
q
按钮,则仪表会发出两次哔声,表
了
示操作无效,且量程保持不变。
3. 若想退出手动量程模式,请按住
或转动旋转开关。仪表恢复为自动量程模式,并显
示 Auto 字样。
开机选项
若想选择开机选项,请在启动仪表时按住下表所示按
钮。当您关闭仪表及激活睡眠模式时,会取消“开机
选项”。
q。Manual 字
q 可增加量程。到达最
注意
模式下,若按
q 至少一秒钟
按钮  开机选项
f
p
q
g
基本测量操作
以下各页中的图形显示了如何用仪表进行基本的测
量。
在将测试导线连接到电路或设备时,先连接公共
(COM)测试导线,再连接带电的导线;当拆除测试
导线时,要先拆除带电的导线,再拆除公共测试导
线。
打开显示屏的所有显示段。
禁用蜂鸣器。当启用时,显示 bEEP。
启用低阻抗电容测量。当启用时,显
示 LCAP。参见第 14 页。
禁用自动关机(“睡眠模式”)。当启
用时,显示 PoFF。
禁用背照灯自动关闭功能。当启用
Q
时,显示 LoFF。
 9

Page 12

115C and 117C
用户手册
测量电阻
XW警告
为避免触电、造成伤害或损坏仪表,在测
量电容、通断性、二极管或电容之前,请
先断开电路电源并将所有高压电容器放
电。
10
edy04f.eps
测试通断性
注意
通断性测试功能是检验是否存在开路、短
路的一种方便而迅速的方法。为了在测量
电阻时获得最精确的结果,应使用仪表的
(e)
 功能。
电阻
edy06f.eps

Page 13

  True-rms Multimeters
基本测量操作
测量交流和直流电压
使用自动电压选择功能(仅
当功能开关处于 x 档位时,仪表根据 V 和 COM
插孔之间施加的输入电压自动选择直流或交流电压
测量。
该功能还将仪表的输入阻抗设为大约 3 kΩ,以降低由
于微弱杂散电压导致读数错误的可能性。
 117C 型)
een03f.eps
测量电容
edy05f.eps
 11

Page 14

115C and 117C
用户手册
测量交流或直流电流
为避免人身伤害或损坏仪表:
• 当开路对地电势大于 600 V 时,请勿测量电
路内电流。
• 在测试之前,请先检查仪表的保险丝。(请
参阅“测试保险丝”一节)
• 测量时应选取适当的接线端、开关档位及量
程。
• 当测试导线插在 A(Amps)端子时,切勿
将探头与电路或组件并联。
XW警告
12
1
A
A
2 3
edy08f.eps
关闭电路电源,切断电路,把仪表串联接入,然后再
打开电路电源。

Page 15

  True-rms Multimeters
测量
 10 A
以上电流

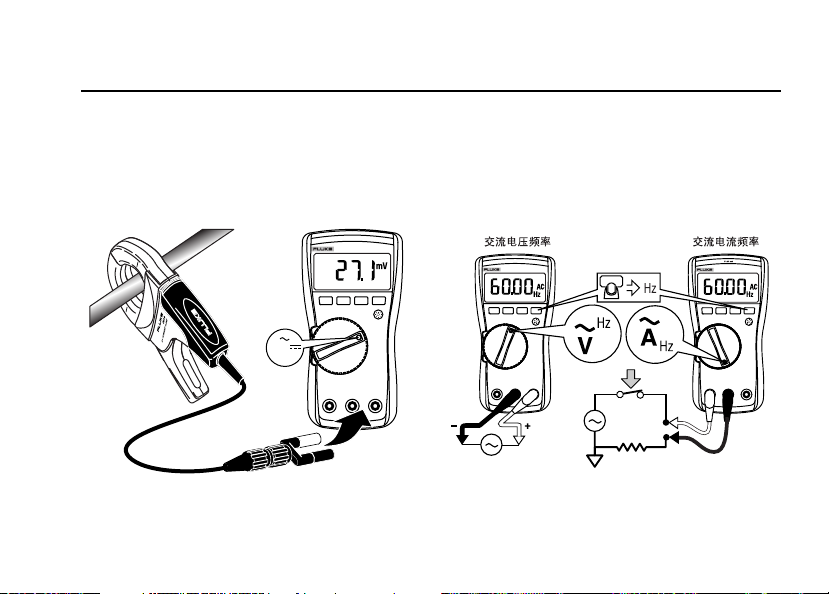

仪表的毫伏功能可与 mV/A 输出电流探头选件一起使
用,测量超出仪表额定值的电流。确保给电流探头在
仪表上选中了正确的功能档,直流或交流。请参阅
Fluke 目录或联系当地的 Fluke 代表,了解兼容电流探
头的信息。
mV
edy14f.eps
测量频率
为了避免触电,应忽略频率大于 1 kHz 的
模拟指针显示。如果测量的信号频率大于
1 kHz,则模拟指针显示和 Z 均不作明确
规定。
仪表通过计算每秒信号和一个触发电平的交汇次数
来测量一个信号的频率。全部量程的触发电平是
0 V,0 A。
XW警告
基本测量操作
een09f.eps
 13

Page 16

115C and 117C
用户手册
• 按 g 启动和关闭频率测量功能。频率测量仅适
用于交流电功能。
• 在检测频率时,模拟指针显示和量程信号器可指示
当前的直流或交流电压或电流。
• 用手动量程功能渐近选择较低量程,以获得稳定的
读数。
检测是否存在交流电压(仅
 117C 型)
een13f.eps
14

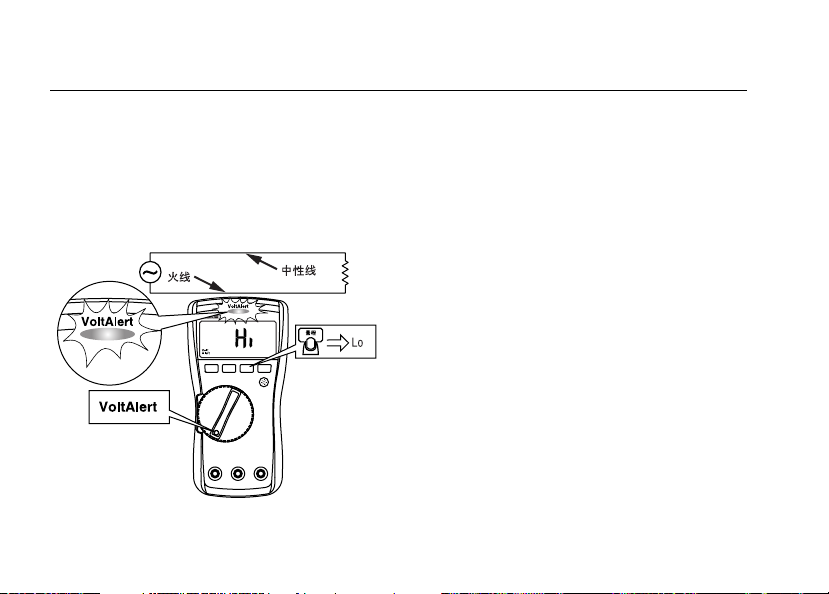

要检测是否存在交流电压,将仪表的上部靠近导体。
当检测到电压时,仪表会发出声响并提供视觉指示。
共有两种灵敏度设置可选。“Lo”(低敏)设置可用于
齐平安装的壁式插座、配电盘、齐平安装的工业插座
及各种电源线。“Hi”(高敏)设置则可用于检测其它
类型的隐藏式电源接线器或插座上的交流电压,它们
的实际交流电压都隐藏在接线器里面。VoltAlert 探测
器可用于 “Hi”(高敏)设置下,电压为 24 V 以内的裸
线。
XW 警告
即使没有指示,电压仍然可能存在。不要
依靠 VoltAlert 探测器来判断屏蔽线是否
存在电压。探测操作可能会受到插座设
计、绝缘厚度及类型不同等因素的影响。
低阻抗电容测量
为了在存在微弱杂散电压的电缆上进行电容测量,请
在启动仪表时按住 q,使仪表进入 LoZ(低输入阻
抗)电容模式。在该模式下,电容测量的准确度相对
较低,且量程变化范围也较小。当仪表关机或进入睡
眠模式时,此测试不会保存。

Page 17

  True-rms Multimeters
基本测量操作

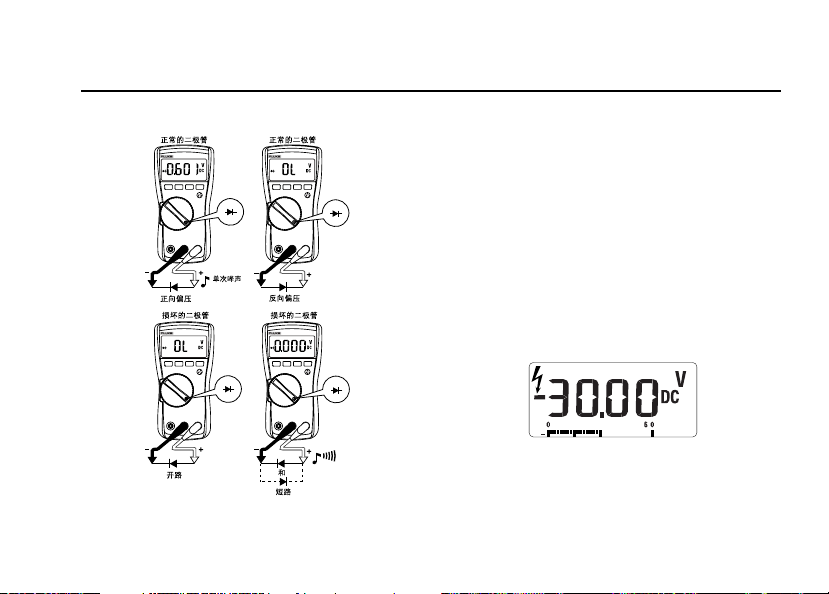

测试二极管
een07f.eps
使用模拟指针显示
模拟指针显示就象一个模拟仪表上的指针。在它的右
边有一个过载指示符 (>);左边有一个极性指示符
(+)。
由于模拟指示显示比数字显示速度要快得多,所以模
拟指针显示对调整峰值和零值十分有用。
测量电容时,模拟指针显示被禁用。测量频率时,模
拟指针显示和量程信号器可指示 1 kHz 以下的基本电
压或电流。
条形段数目表示测量值并且与所选量程的满刻度值成
比例。
以 60V 量程为例(见下图),刻度上的主要分度表示
0、15、30、45 和 60V。-30 V 输入会使负号和刻度中
部以下的条形段亮起来。
aej11f.eps
 15

Page 18

115C and 117C
用户手册

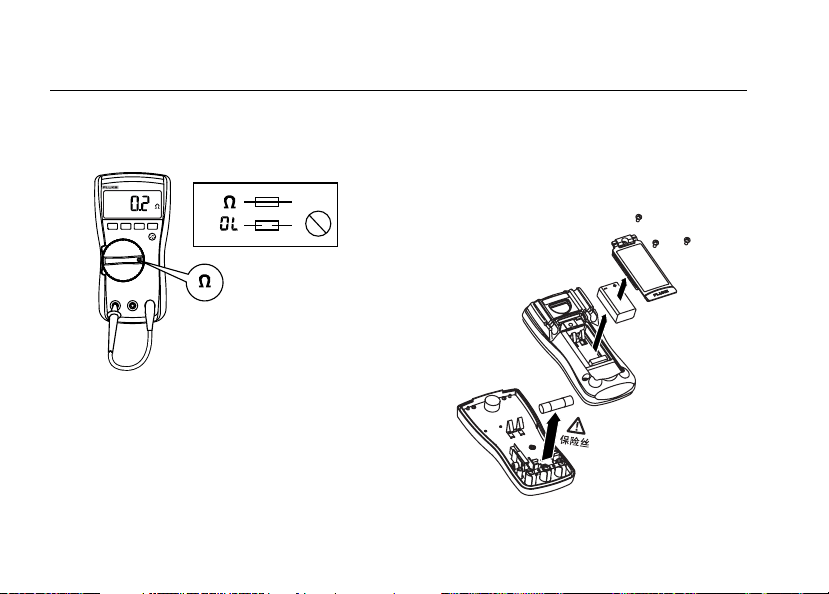

测试保险丝
依照下面所示测试保险丝。
维护
仪表的维护包括替换电池和保险丝,以及清洁仪表外
壳。
更换电池和保险丝
 <.5
XW警告
为避免触电、人身伤害或损坏仪表:
OK
OK
edy10f.eps
16
• 打开外壳或电池盖以前,应先将测试导线从
仪表上拆除。
• 只能使用指定安培数、熔断电压和熔断速度
的保险丝。
een11f.eps

Page 19

  True-rms Multimeters
维护
要取下电池盖以替换电池:
1. 将测试导线从仪表上拆除。
2. 卸下电池盖螺钉。
3. 用手指轻轻抬起电池盖。
4. 将电池盖向上拉起,使其与仪表外壳分离。
将电池装入电池盖内,再从底部开始将电池盖插入电
池盒,直到它完全固定。不要试图将电池直接装入电
池盒。
5. 安装和拧紧电池盖的螺钉。
要打开仪表外壳以替换保险丝:
1. 将测试导线从仪表上拆除。
2. 从皮套中取出仪表。
3. 取下电池盖。
4. 卸下外壳底部的两颗螺钉。
5. 将外壳底部与外壳顶部分离。
6. 从保险丝卡座上取出保险丝,然后用 11 A、
1000 V、熔断额定值不小于 17,000 A 的快熔式保险
丝替换。只能使用 Fluke PN 803293 保险丝。
7. 要重新组装仪表,先将外壳底部与外壳顶部接在一
起,然后插入电池盖并将全部三颗螺钉装好。最
后,将仪表插回到皮套中。
清洁
用湿布与温和的洗涤剂擦拭外壳。不要用腐蚀剂或溶
剂。接线端若弄脏或潮湿可能会影响读数。
 17

Page 20

115C and 117C
用户手册
一般指标
精确度在校准后一年内适用,操作温度为 18 °C 至 28 °C,相对湿度为 0 % 至 95 %。
详细指标请见 www.Fluke.com。
任何接线端与地面之间的
最大电压..............................................................................600 V
过电压保护..........................................................................6 kV 峰值,根据 IEC 61010-1 600 V 第 III 类
W A 输入端的保险丝.......................................................11 A,1000 V 17 kA 快熔保险丝
                                               (Fluke PN 803293)
显示屏..................................................................................数字式:6,000 计数,每秒更新 4 次
  模拟指针显示:33 段,每秒更新 32 次
温度......................................................................................操作时:-10 °C 至 + 50 °C
  存放时:-40 °C 至 + 60 °C
温度系数..............................................................................0.1 x (指定准确度)/°C(< 18 °C 或 > 28 °C)
工作海拔高度......................................................................2,000 m
电池 ...................................................................................... 9 V 碱性电池,NEDA 1604A / IEC 6LR61
电池寿命..............................................................................碱性电池:典型 400 小时,背照灯关闭
安全合规性..........................................................................符合 ANSI/ISA 82.02.01 (61010-1) 2004、
(CAT III),污染等级 2
CAN/CSA-C22.2 编号 61010-1-04、UL 6101B
(2003) 和 IEC/EN 61010-1 第二版,第 III 类
18

Page 21

  True-rms Multimeters
(CAT III)测量,600 V,污染等级 2;
认证..................................................................................... UL,P,CSA,TÜV,;
IP 等级(防尘和防水) ....................................................... IP52,不施加真空
功能  量程  分辨率
直流毫伏  600.0 mV  0.1 mV  0.5 % + 2  115C, 117C
直流伏特
自动电压低阻抗
效值
[1]
交流毫伏
交流伏特
 真有效值
[1]
 真有效值
[1]
6.000 V
60.00 V
600.0 V
 真有
600.0 V  0.1 V
600.0 mV  0.1 mV
6.000 V
60.00 V
600.0 V
0.001 V
0.01 V
0.1 V
0.001 V
0.01 V
0.1 V
EMC EN61326-1
表 1. 准确度指标
±([读数百分比] + [计数])
准确度
0.5 % + 2  115C, 117C
DC,45 至 500 Hz 500 Hz 至 1 kHz
2.0 % + 3  4.0 % + 3
45 至 500 Hz
500 Hz 至 1 kHz
1.0 % + 3
1.0 % + 3
(N10140),VDE
2.0 % + 3
2.0 % + 3  115C, 117C
一般指标
型号
117C
115C, 117C
 19

Page 22

115C and 117C
用户手册
通断性 600 Ω 1 Ω
欧姆
二极管测试  2.000 V  0.001 V  0.9 % + 2
电容 1000 nF
低阻抗电容(开机选
项)
表 1 准确度指标(续)
功能  量程  分辨率
600.0 Ω
6.000 kΩ
60.00 kΩ
600.0 kΩ
6.000 MΩ
40.00 MΩ
10.00 µF
100.0 µF
9999 µF
0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
0.01 MΩ
1 nF
0.01 µF
0.1 µF
1 µF
1 nF 至 500 µF  10 % + 2 典型
± ([读数百分比] + [计数])
小于 20 Ω 时,蜂鸣器响,大于 250 Ω 时
关闭;可检测 500 µs 或更长时间内的开
路和短路情况。
100 µF - 1000 µF: 1.9 % + 2
准确度
0.9 % + 2
0.9 % + 1
0.9 % + 1
0.9 % + 1
0.9 % + 1
1.5 % + 2
1.9 % + 2
1.9 % + 2
1.9 % + 2
> 1000 µF: 5 % + 20
20
型号
115C, 117C
115C, 117C
115C, 117C
115C, 117C
115C, 117C

Page 23

  True-rms Multimeters
表 1 准确度指标(续)
功能  量程  分辨率
6.000 A
交流安培真有效值
(45 Hz 至 500 Hz)
直流安培
Hz(V 或 A 输入)
注释:
[1] 除自动电压低阻抗(Auto-V LoZ)测量以外,所有交流量程均规定为量程的 1 % 至 100 %。自动电压低阻抗
(Auto-V LoZ)规定为 0 V。因为未规定低于量程的 1 % 的输入电平,将测试导线从电路上断开或短接在一起时,
此仪表及其它真有效值仪表显示非零的读数是正常的。对于伏特,波峰系数在 4000 计数为小于等于 3 ,到满刻度
时,呈线性降到 1.5。对于安培,波峰系数为小于等于 3。交流伏特为交流耦合。自动电压低阻抗(Auto-V LoZ)、
交流毫伏(AC mV)和交流安培(AC amps)为直流耦合。
[2] AC Volts Hz 为交流耦合并规定为 5 Hz 至 50 kHz。AC amps Hz 为直流耦合并规定为 45 Hz 至 5 kHz。
[1]
10.00 A
20 A 过载最长 30 秒
6.000 A
10.00 A
20 A 过载最长 30 秒
99.99 Hz
999.9 Hz
[2]
9.999 kHz
50.00 kHz
0.001 A
0.01 A  1.5 % + 3
0.001 A
0.01 A  1.0 % + 3
0.01 Hz
0.1 Hz
0.001 kHz
0.01 kHz
±([读数百分比] + [计数])
准确度
0.1 % + 2
一般指标
型号
115C, 117C
115C, 117C
115C, 117C
 21

Page 24

115C and 117C
用户手册
交流伏特 > 5 MΩ < 100 pF  在直流电 50 或 60 Hz 时,大于 60 dB
直流伏特  > 10 MΩ < 100 pF  在直流电 50 或 60 Hz 时,大于 100 dB
自动电压低阻抗 ~3 kΩ < 500 pF  在直流电 50 或 60 Hz 时,大于 60 dB
二极管测试  < 2.7 V dc  2.000 V dc  < 1.2 mA
功能  输入阻抗(标称值)
开路测试电压  满刻度电压  短路电流
表 2. 输入特征
共模抑制比
(1 kΩ 非平衡)  常模抑制比
6.0 MΩ 以下 40 MΩ 欧姆  < 2.7 V dc
< 0.7 V dc  < 0.9 V dc
在 50 或 60 Hz 时大
于 60 dB
< 350 µA
22
