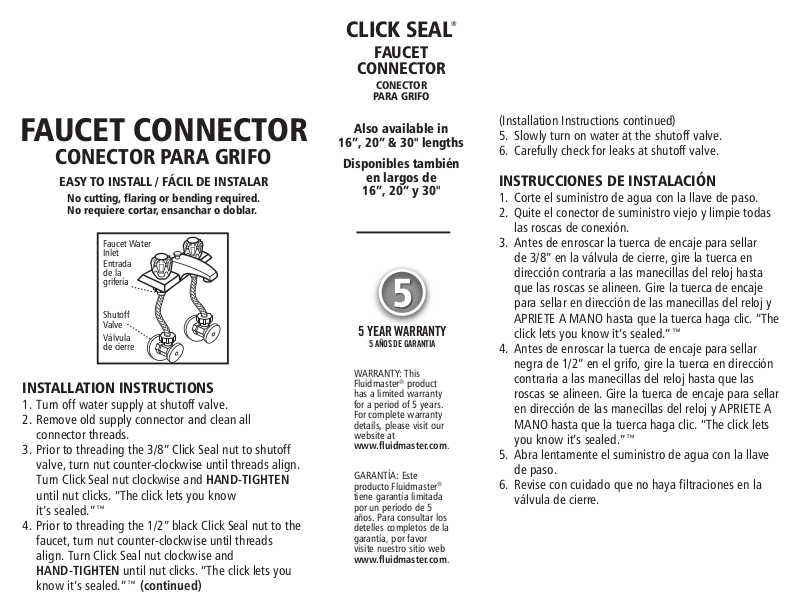

Fluidmaster FAUCET CONNECTOR User Manual

FAUCET CONNECTOR

CONECTOR PARA GRIFO

EASY TO INSTALL / FÁCIL DE INSTALAR

No cutting, flaring or bending required.
No requiere cortar, ensanchar o doblar.

Faucet Water
Inlet
Entrada
de la
grifería

Shutoff
Valve

Válvula
de cierre

INSTALLATION INSTRUCTIONS

1. Turn off water supply at shutoff valve.

2. Remove old supply connector and clean all
connector threads.

3. Prior to threading the 3/8” Click Seal nut to shutoff
valve, turn nut counter-clockwise until threads align.
Turn Click Seal nut clockwise and HAND-TIGHTEN
until nut clicks. “The click lets you know
it’s sealed.”™

4. Prior to threading the 1/2” black Click Seal nut to the
faucet, turn nut counter-clockwise until threads
align. Turn Click Seal nut clockwise and
HAND-TIGHTEN until nut clicks. “The click lets you
know it’s sealed.”™ (continued)

CLICK SEAL

FAUCET

CONNECTOR

CONECTOR

PARA GRIFO

Also available in

16”, 20” & 30" lengths

Disponibles también

en largos de

16”, 20” y 30"

5 YEAR WARRANTY

5 AÑOS DE GARANTIA

WARRANTY: This
Fluidmaster® product
has a limited warranty
for a period of 5 years.
For complete warranty
details, please visit our
website at
www.fluidmaster.com.

GARANTÍA: Este
producto Fluidmaster
tiene garantía limitada
por un período de 5
años. Para consultar los
detelles completos de la
garantía, por favor
visite nuestro sitio web
www.fluidmaster.com.

®

®

(Installation Instructions continued)

5. Slowly turn on water at the shutoff valve.

6. Carefully check for leaks at shutoff valve.

INSTRUCCIONES DE INSTALACIÓN

1. Corte el suministro de agua con la llave de paso.

2. Quite el conector de suministro viejo y limpie todas
las roscas de conexión.

3. Antes de enroscar la tuerca de encaje para sellar
de 3/8” en la válvula de cierre, gire la tuerca en
dirección contraria a las manecillas del reloj hasta
que las roscas se alineen. Gire la tuerca de encaje
para sellar en dirección de las manecillas del reloj y
APRIETE A MANO hasta que la tuerca haga clic. “The
click lets you know it’s sealed.”™

4. Antes de enroscar la tuerca de encaje para sellar
negra de 1/2” en el grifo, gire la tuerca en dirección
contraria a las manecillas del reloj hasta que las
roscas se alineen. Gire la tuerca de encaje para sellar
en dirección de las manecillas del reloj y APRIETE A
MANO hasta que la tuerca haga clic. “The click lets
you know it’s sealed.”™

5. Abra lentamente el suministro de agua con la llave
de paso.

6. Revise con cuidado que no haya filtraciones en la

válvula de cierre.
