指导手册
D103587XCN2
2020年 1月
MR95系列减压阀
MR95系列
P1757
MR95L 型
图
1.
典型的
减压阀
MR95
P1753
MR95H型
系列减压阀
MR95 系列
技术规格
此部分列出了MR95 系列的技术规格。出厂规格(例如型号、最大入口压力、最高温度、最大出口压力、弹簧范
围、阀芯尺寸和阀座材质等等)压印在出厂时紧固于减压阀的铭牌上。
提供的型号
MR95L型 : 适用于出口压力为0.14到2.1 bar /
2到 30 psig, 阀体尺寸 1/4到 1 in. 的低压减压阀
MR95H型 : 适用于出口压力为0.34到10.3 bar /
5到 150 psig的高压减压阀
MR95HP型 : 适用于出口压力为1.0 到27.6 bar /
15到 400 psig的高压减压阀(软阀座)
MR95HT型 : 适用于出口压力为1.0到20.7 bar /
15到 300 psig、最高温度为 343°C / 650°F的高压 /高
温减压阀 (金属阀座 )
MR95LD型 : 适用于压差为0.14到2.1 bar /
2到 30 psi ,最大入口压力可达 20.7 bar / 300 psi,
最大出口压力可达8.6 bar / 125 psi ,阀体尺寸1/4
至1 in. 的低压差减压阀
MR95HD 型 : 适用于压差为0.34到 10.3 bar /
5到 150 psi,最大入口 /出口压力可达 20.7 bar /
300 psi的高压差减压阀
MR95HDP: 适用于压差为0.34到 103 bar /
5到 150 psi,最大入口/出口压力可达 41.4 bar /
600 psi的高压差减压阀
阀体和阀芯尺寸
1/4 NPT阀体 : 7.22毫米 / 0.284 in.
DN 15阀体 / 1/2 in.: 10.56毫米 / 0.416 in.
DN 20和 25阀体 / 3/4和 1 in.: 16.02毫米 / 0.631 in.
DN 40和 50阀体 / 1-1/2和 2 in.(不适用于 MR95L和
MR95LD型 ): 29毫米 / 1.142 in.
端部连接方式
请参见表1 和表2。
出口压力范围和压差范围
(1)
请参见表3
MR95LD, MR95HD和 MR95HDP弹簧箱最大加载压力
请参见表4
不同阀体尺寸和材质的最大冷工作压力
(1)
请参见表4
取压方式
内取压或外取压
根据ANSI/FCI 70-3-2004 标准的密封等级
金属阀座: IV级
合成橡胶阀座: VI级或更高
PTFE: IV级
不同阀膜、阀内件、
阀座和阀体材质的最大温度范围
(1)(2)(3)
请参见表5
流量和选型计算系数
请参见表6
带缩流阀芯选项的MR95 系列减压阀全开流通能力系数
见表7
符合API 614 标准
钢或不锈钢结构与不锈钢阀内件符合API 614 要求
酸性气体输送
专用用于处理酸性气体的材料可供选择,符合
NACE国际标准 MR0175-2002, MR0103和 /或 ANSI/
NACE MR0175/ISO 15156的要求。
压力设定调节
调节螺钉: 对于 MR95L、 MR95H、 MR95HP和
MR95HT型是标准配置
手轮 : 对于MR95LD, MR95HD 和MR95HDP 型
是标准配置,对于阀体尺寸为DN 15 / 1/2 in. 的
MR95L 、MR95H 、MR95HP 和MR95HT 型是选装
配置
T 型手柄 :对于(除DN 15 / 1/2 in. 以外的)其他阀体
尺寸的 MR95L 、MR95H 、MR95HP 和MR95HT 型
是选装配置
大致重量
MR95H 系列:
1/4 NPT
DN 15
DN 20和25
DN 40和50
阀体 :
2.3 千克 / 5 磅
阀体 /
1/2 in.: 4.5千克 / 10磅
阀体 / 3/4 和1
阀体 /
1-1/2和2-in.: 25千克 / 55磅
-in.: 10千克 / 22磅
MR95L系列 :
1/4 NPT
DN 15
DN 20和25
阀体 :
3.2 千克 / 7 磅
阀体 /
1/2-in.: 6.8 千克 / 15 磅
阀体 /
3/4和1-in.: 16千克 / 35 磅
1. 不得超出本指导手册中的压力 /温度限制以及任何适用的标准或法规限制。
2. 压力和 /或阀体端部连接方式可能会使以上最高温度有所降低。
3. 可根据需求提供特殊的低温应用,操作温度 -60至 40°C / -76至 104°F。低温应用通过 了 Emerson实验室锁定和外部泄漏测试,最低温度降至 -60°C / -76°F。
®
商标归 Special Metals Corporation所有。
Monel
Hastelloy® C商标归 Haynes International, Inc.所有。
2
表
1. MR95L 和MR95LD
型阀体结构
阀体尺寸 阀体结构 端部连接方式
MR95系列
阀体材质
(1)
(1)
(1)
灰铸铁
CF3M不锈钢
CF8M不锈钢
LCC钢或 WCC钢
(1)
C
®
或Hastelloy
®
Monel
1/4 NPT
不带压力表接口和控制管线接口
不带压力表接口和控制管线接口
DN 15 / 1/2 in.
带控制管线接口,但不带压力表接口
不带压力表接口和控制管线接口
DN 20 / 3/4 in.
带控制管线接口,但不带压力表接口
带压力表接口,但不带控制管线接口
不带压力表接口和控制管线接口
DN 25 / 1 in.
带控制管线接口,但不带压力表接口
带压力表接口,但不带控制管线接口
- 阴影部分表示有相应阀体结构提供。
- 空白部分表示您需要与当地的销售部门联系以了解这些结构的供货情况。
1. 符合 NACE MR0175-2002, NACE MR0103和 NACE MR0175/ISO 15156的化学和物理要求。
NPT
NPT
SWE
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
NPT
SWE
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
NPT
SWE
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
®
Monel
商标归 Special Metals Corporation所有。
Hastelloy® C商标归 Haynes International, Inc.所有。
3
MR95系列
阀体尺寸
表
2. MR95H 、MR95HD、MR95HT和MR95HP
阀体
结构
型阀体结构
端部连接方式
(1)
灰铸铁
(2)
LCC钢或 WCC钢
阀体材质
(2)
CF8M不锈钢
(2)
CF3M不锈钢
(2)
C
®
或 Hastelloy
®
Monel
铝青铜
1/4 NPT
DN 15 / 1/2
DN 20 / 3/4
- 阴影部分表示有相应阀体结构提供。
- 空白部分表示您需要与当地的销售部门联系以了解这些结构的供货情况。
1. 灰铸铁材质的阀体只适用于 MR95H和 MR95HD型。
2. 符合 NACE MR0175-2002, NACE MR0103和 NACE MR0175/ISO 15156的化学和物理要求。
Monel®商标归Special Metals Corporation所有。
Hastelloy® C商标归 Haynes International, Inc.所有。
DN 25 / 1
in.
in.
in.
不带压力表接口和控制管线接口
不带压力表接口和控制管线接口
带控制管线接口,但不带压力表接口
不带压力表接口和控制管线接口
带控制管线接口,但不带压力表接口
带压力表接口,但不带控制管线接口
不带压力表接口和控制管线接口
NPT
NPT
SWE
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰CL600 RF
焊接法兰PN 16/25/40 RF
整体铸造法兰CL150 RF
整体铸造法兰CL300 RF
整体铸造法兰CL600 RF
整体铸造法兰PN 16/25/40 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰CL600 RF
焊接法兰PN 16/25/60 RF
NPT
SWE
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰CL600 RF
焊接法兰PN 16/25/40 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/60 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/60 RF
NPT
SWE
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰CL600 RF
焊接法兰PN 16/25/40 RF
整体铸造法兰CL150 RF
整体铸造法兰CL300 RF
整体铸造法兰CL600 RF
整体铸造法兰PN 16/25/40 RF
- 续 -
4
表
2. MR95H 、MR95HD、MR95HT和MR95HP
阀体尺寸
带控制管线接口,但不带压力表接口
DN 25 / 1 in.
带压力表接口,但不带控制管线接口
不带压力表和控制管线接口
DN 40 / 1-1/2 in.
带控制管线接口,但不带压力表接口
带压力表接口,但不带控制管线接口
不带压力表和控制管线接口
DN 50 / 2 in.
带控制管线接口,但不带压力表接口
带压力表接口,但不带控制管线接口
- 阴影部分表示有相应阀体结构提供。
- 空白部分表示您需要与当地的销售部门联系以了解这些结构的供货情况。
1. 灰铸铁材质的阀体只适用于 MR95H和 MR95HD型。
2. 符合 NACE MR0175-2002, NACE MR0103和 NACE MR0175/ISO 15156的化学和物理要求。
阀体
结构
型阀体结构(续)
端部连接方式
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
NPT
SWE
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰CL600 RF
焊接法兰PN 16/25/40 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
NPT
SWE
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰CL600 RF
焊接法兰PN 16/25/40 RF
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰CL600 RF
焊接法兰PN 16/25/40 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
NPT
焊接法兰CL150 RF
焊接法兰CL300 RF
焊接法兰PN 16/25/40 RF
MR95 系列
阀体材质
(2)
CF8M不锈钢
(2)
CF3M不锈钢
C
®
或 Hastelloy
®
Monel
(1)
灰铸铁
(2)
(2)
LCC钢或 WCC钢
铝青铜
®
Monel
商标归 Special Metals Corporation所有。
Hastelloy® C商标归 Haynes International, Inc.所有。
5
MR95系列
表
3. MR95
型号
阀体尺寸
DN In. bar psi/psig
- - - - 1/4
15 1/2
MR95L和
MR95LD
20和 25 3/4和 1
20和 25 3/4和 1
- - - - 1/4
15 1/2
MR95H,
MR95HD
MR95HDP
20和 25 3/4和 1
和
20和 25 3/4和 1
1-1/2和
40和 50
2
- - - - 1/4
15 1/2
MR95HT
20和 25 3/4和 1
1-1/2和
40和 50
2
- - - - 1/4
15 1/2
MR95HP
20和 25 3/4和 1
1-1/2和
40和 50
1. 对于 MR95LD, MR95HD和 MR95HDP型,压力范围表明了可以通过所示弹簧获得的压差。压差(弹簧设定)与弹簧箱负载压力之和决定实际出口压力。
2. 弹簧只有在未暴露于酸性气体的应用中使用时,才符合 NACE MR0175-2002和, NACE MR0103和 NACE MR0175/ISO 15156要求。
3. 可选 Inconel
®
材料。
2
出口压力范围
或压差范围
(1)
0.14到 0.41 2到 6 3.76 0.148 50.8 2.00
0.35到 1.0 5到 15 4.32 0.170 50.8 2.00
0.90到 2.1 13到 30 5.26 0.207 49.2 1.94
0.14到 0.41 2到 6 5.26 0.207 63.5 2.50 粉末涂层钢
0.35到 1.0 5到 15 5.94 0.234 65.9 2.60 粉末涂层钢
0.90到 2.1 13到 30 7.19 0.283 62.0 2.44 粉末涂层钢
0.14到 0.41 2到 6 7.77 0.306 102 4.00 粉末涂层钢
0.35到 1.0 5到 15 8.71 0.343 102 4.00 粉末涂层钢
0.90到 2.1 13到 30 10.31 0.406 102 4.00 粉末涂层钢
0.14到 0.41 2到 6 7.77 0.306 102 4.00
0.35到 1.0 5到 15 9.53 0.375 98.6 3.88
0.90到 2.1 13到 30 11.1 0.437 102 4.00
1.0到 2.1 15到 30 3.76 0.148 50.8 2.00
1.7到 5.2 25到 75 4.32 0.170 50.8 2.00
4.8到 10.3 70到 150 5.26 0.207 49.2 1.94 粉末涂层钢
1.0到 2.1 15到 30 5.26 0.207 63.5 2.50 粉末涂层钢
1.7到 5.2 25到 75 5.94 0.234 65.9 2.60 粉末涂层钢
4.8到 10.3 70到 150 7.19 0.283 62.0 2.44 粉末涂层钢
1.0到 2.1 15到 30 7.77 0.306 102 4.00 粉末涂层钢
1.7到 5.2 25到 75 8.71 0.343 102 4.00 粉末涂层钢
4.8到 10.3 70到 150 10.31 0.406 102 4.00 粉末涂层钢
1.0到 2.1 15到 30 7.77 0.306 102 4.00
1.7到 5.2 25到 75 9.53 0.375 98.6 3.88
4.8到 10.3 70到 150 11.1 0.437 102 4.00
0.35到
5.5 5到 80 12.7 0.500 165 6.50
4.1到 8.3 60到 120 14.3 0.562 167 6.56
6.9到 9.7 100到 140 15.1 0.594 167 6.56
8.3到 10.3 120到 150 15.9 0.625 167 6.57
1.0到 6.9 15到 100 4.88 0.192 50.8 2.00 Inconel
5.5到 20.7 80到 300 7.14 0.281 50.8 2.00 Inconel
1.0到 6.9 15到 100 7.14 0.281 66.0 2.60 Inconel
5.5到 20.7 80到 300 9.53 0.375 66.0 2.60 Inconel
1.0到 6.9 15到 100 11.1 0.437 104 4.08 17-4 PH不锈钢 ERCA04295A0
5.5到 20.7 80到 300 14.3 0.562 104 4.08 17-4 PH不锈钢 ERCA04296A0
1.0到 6.9 15到 100 15.9 0.625 170 6.70 17-4 PH不锈钢 ERCA04297A0
4.1到 17.9 60到 260 20.6 0.812 170 6.70 17-4 PH不锈钢 ERCA04298A0
1.0到 6.9 15到 100 4.88 0.192 50.8 2.00 Inconel
5.5到 27.6 80到 400 7.14 0.281 50.8 2.00 Inconel
1.0到 6.9 15到 100 7.14 0.281 66.0 2.60 Inconel
5.5到 27.6 80到 400 9.53 0.375 66.0 2.60 Inconel
1.0到 6.9 15到 100 11.1 0.437 104 4.08 17-4 PH不锈钢 ERCA04295A0
5.5到 27.6 80到 400 14.3 0.562 104 4.08 17-4 PH不锈钢 ERCA04296A0
1.0到 6.9 15到 100 15.9 0.625 170 6.70 17-4 PH不锈钢 ERCA04297A0
4.1到 20.7 60到 300 20.6 0.812 170 6.70 17-4 PH不锈钢 ERCA04298A0
系列出口压力范围、压差范围和弹簧信息
弹簧丝直径 弹簧自由长度
毫米
毫米
In.
In.
粉末涂层钢
粉末涂层不锈钢
粉末涂层不锈钢
粉末涂层钢
粉末涂层钢
搪瓷涂层钢
粉末涂层钢
弹簧
材质
镀锌钢
镀锌钢
不锈钢
不锈钢
镀锌钢
镀锌钢
不锈钢
不锈钢
(2)
弹簧零件
1E392527022
ERAA01888A0
ERAA01889A0
(3)
(3)
(3)
(3)
(3)
(3)
ERCA04288A0
ERAA01910A0
ERAA01911A0
1E398927022
1E399027142
1E399127162
1E3989X0052
1K762537022
11A8269X012
1E392527022
ERAA01888A0
(3)
(3)
(3)
(3)
(3)
(3)
(3)
ERAA01889A0
ERCA04288A0
ERAA01910A0
ERAA01911A0
1E398927022
1E399027142
1E399127162
1E3989X0052
1K762537022
11A8269X012
ERCA04290A0
ERAA01893A0
ERAA01894A0
1P788827082
®
®
®
®
®
®
®
®
ERCA04292A0
ERCA04291A0
ERCA04294A0
ERCA04293A0
ERCA04292A0
ERCA04291A0
ERCA04294A0
ERCA04293A0
号
弹簧
颜色
黄色
绿色
红色
黄色
绿色
红色
黄色
绿色
红色
黄色
无涂色
无涂色
黄色
绿色
红色
黄色
绿色
红色
黄色
绿色
红色
黄色
无涂色
无涂色
黑色带浅蓝色条纹
浅灰色
黄色
黑色
无涂色
无涂色
无涂色
无涂色
无涂色
无涂色
无涂色
无涂色
无涂色
无涂色
无涂色
无涂色
无涂色
无涂色
无涂色
无涂色
®
Inconel
商标归 Special Metals Corporation所有。
6
MR95系列
表
4.
不同阀体尺寸和材质的最大冷工作压力
型号 阀体尺寸 阀体材质
灰铸铁
最大入口压力 最大出口压力 最大弹簧箱压力
bar psig bar psig bar psig
17.2 250 3.4 50 3.4 50
(1)(2)
WCC钢 20.7 300 8.6 125 8.6 125
LCC钢 20.7 300 8.6 125 8.6 125
MR95L和 MR95LD 全部尺寸
(3)
CF8M不锈钢 20.7 300 8.6 125 8.6 125
CF3M不锈钢 20.7 300 8.6 125 8.6 125
Monel
Hastelloy
灰铸铁
®(4)
® C(4)
20.7 300 8.6 125 8.6 125
20.7 300 8.6 125 8.6 125
17.2 250 17.2 250 17.2 250
WCC钢 20.7 300 20.7 300 20.7 300
LCC钢 20.7 300 20.7 300 20.7 300
MR95H和
MR95HD
全部尺寸
(3)
CF8M不锈钢 20.7 300 20.7 300 20.7 300
CF3M不锈钢 20.7 300 20.7 300 20.7 300
Monel
Hastelloy
铝青铜
®(4)
® C(4)
(4)
14.1 205 14.1 205 20.7 300
14.4 210 14.4 210 20.7 300
15.1 220 15.1 220 20.7 300
WCC钢 41.4 600 41.4 600 41.4 600
LCC钢 41.4 600 41.4 600 41.4 600
CF8M不锈钢 41.4 600 33.9 550 33.9 550
MR95HDP 全部尺寸
(3)
CF3M不锈钢 41.4 600 33.9 550 33.9 550
Monel
Hastelloy
铝青铜
®(4)
® C(4)
(4)
41.4 600 33.9 550 33.9 550
41.4 600 33.9 550 33.9 550
41.4 600 33.9 550 33.9 550
WCC钢 68.9 1000 41.4 600 20.7 300
LCC钢 68.9 1000 41.4 600 41.4 600
CF8M不锈钢 68.9 1000 37.9 550 41.4 600
MR95HP 全部尺寸
(3)
CF3M不锈钢 68.9 1000 41.4 600 37.9 550
Monel
Hastelloy
铝青铜
®(4)
® C(4)
(4)
68.9 1000 41.4 600 37.9 550
68.9 1000 41.4 600 37.9 550
68.9 1000 41.4 600 37.9 550
WCC钢 41.4 600 41.4 600 41.4 600
LCC钢 41.4 600 41.4 600 41.4 600
DN 15到 25 /
1/4 NPT和 1/2到
1 in.
MR95HT
CF8M不锈钢 41.4 600 37.9 550 37.9 550
CF3M不锈钢 41.4 600 37.9 550 37.9 550
Monel
Hastelloy
铝青铜
®(4)
® C(4)
(4)
41.4 600 37.9 550 37.9 550
41.4 600 37.9 550 37.9 550
41.4 600 37.9 550 37.9 550
WCC钢 41.4 600 31.0 450 31.0 450
LCC钢 41.4 600 31.0 450 31.0 450
CF8M不锈钢 41.4 600 31.0 450 31.0 450
DN 40和 50 /
1-1/2和 2 in.
1. 不得超出本指导手册中的压力 /温度限制以及任何适用的标准或法规限制。
2. 给出的压力限值只基于阀体尺寸和阀体材质。装配的减压阀的实际压力限值可能会下降,具体情况取决于温度、阀体端部连接方式、阀膜、阀座和/或减压阀的阀芯材质。
3. 见表 1和表 2了解提供的所有阀体尺寸。
4. 不适用于 1/4 NPT阀体尺寸。
CF3M不锈钢 41.4 600 31.0 450 31.0 450
Monel
Hastelloy
铝青铜
®
® C(4)
41.4 600 31.0 450 31.0 450
41.4 600 31.0 450 31.0 450
41.4 600 31.0 450 31.0 450
Monel®商标归Special Metals Corporation所有。
Hastelloy® C商标归 Haynes International, Inc.所有。
7
MR95系列
表
5. MR95
阀内件材料 阀座 阀膜
丁腈橡胶 (NBR)
氯丁橡胶 (CR)
氟橡胶 (FKM)
三元乙丙橡胶 (EPDM)
全氟橡胶 (FFKM)
聚四氟乙烯 (PTFE)
1. 不得超出本产品样本中的压力/温度限制以及任何适用的标准或法规限制。
2. 给出的温度限制仅基于阀体尺寸和阀体材料。根据减压阀的阀体端部连接方式、阀膜、阀座和/或阀内件材料,组装好的减压阀的实际温度限制可能会降低和变化。
3. 不适用于蒸汽服务。
4. 满足 API 614的要求(阀内件为不锈钢)。
5. 可根据需求提供特殊的低温应用,操作温度 -60至 40°C / -76至 104°F。低温应用通过 了 Emerson实验室锁定和外部泄漏测试,最低温度降至 -60°C / -76°F。
(3)
金属
复合材料
石墨
阀体材料
灰铸铁
WCC钢
(4)
LCC钢
(4)
不锈钢
, Monel ® 或 Hastelloy® C -40 至288 -40 至550
铝青铜
O型圈
(4)
系列温度范围
阀膜保护层 垫圈
(1)(2)(5)
温度
°C °F
-40至 82 -40至 180
-40至 82 -40至 180
-18至 149,
介质为热水时温度不能高于
200°F
-7至 135 20至 275
-18至 218 0至 425
-40至 204 -40至 400
-40至 343 -40至 650
-40至 204,
介质为蒸汽时温度不能高于
300°F
-40至 343 -40至 650
°C °F
-29至 208 -20至 406
-29至 343 -20至 650
-40至 343 -40至 650
-40至 260 -40至 500
介质为热水时温度不能高于
介质为蒸汽时温度不能高于
温度
0至 300,
200°F
-40至 400,
300°F
表
阀体尺寸
DN In. C
6. MR95LD, MR95HD和 MR95HDP
全开系数
(用于缩流阀芯选项)
v
C
g
C
s
型流量和选型计算系数
C
1
K
m
X
T
IEC选型计算系数
F
D
- - - - 1/4 1.1 37 1.85 33.6 0.74 0.715 0.62 0.86
15 1/2 2.9 103 5.15 35.5 0.79 0.797 0.70 0.89
20和 25 3/4和 1 6.0 221 11.05 36.8 0.88 0.857 0.68 0.94
40和 50 1-1/2和 2 18.1 700 35.00 38.7 0.88 0.945 0.65 0.94
2
Km = F
L
表
7.
带缩流阀芯选项的
阀体尺寸
DN In. C
- - - - 1/4 NPT 28 28
15 1/2 70 67
20和 25 3/4和 1 156 156
40和 50 1-1/2和 2 482 475
1. 带缩流阀芯选项的减压阀提供了与旧 95系列接近的全开流量。
MR95
系列减压阀流通能力系数
带缩流阀芯选项的MR95 系列
全开系数
原95 系列
全开系数
g
C
g
F
L
®
Monel
商标归 Special Metals Corporation所有。
Hastelloy® C商标归 Haynes International, Inc.所有。
8
MR95系列
警告
!
不遵循这些说明或不正确安装和维护此设备
可能导致爆炸、起火和/或化学污染,造成财
产损失和人身伤亡。
Fisher™ 减压阀 必须按照联邦、州和当地
规范、规章和规定以及Emerson Process
Management Regulator Technologies, Inc.
(Emerson)的说明安装、操作和维护。
若减压阀排气或者在系统中发生渗漏,则可
能需要对其进行检修。不消除故障可能导致
危险状况。
由无资格的人员进行安装、操作和维护可能
导致调节不当和操作不安全。这两种状况都可
能导致设备损坏或人身伤害。只有取得相关资
质的人员才可安装或维修MR95 系列减压阀。
简介
本手册的范围
本手册提供了MR95 系列减压阀的安装、调节、维护和
零件订购说明。这些减压阀通常单独发货,用于管道或
面板安装或者安装在其他设备上。有关与其他设备配合
使用的说明和零件清单,请参阅各自的手册。
减压阀
MR95L 、MR95H 、MR95HP 和MR95HT 型是直接作用式
减压阀,适用于需要将出口压力控制在0.14 到27.6 bar /
2 到400 psig 之间的应用。
压差减压阀
MR95LD, MR95HD 和MR95HDP 型是压差减压阀。压差
范围为3.4 到10.3 bar / 2 到150 psi 。
表1-6给出了详细的供货数据,图 1 为典型的MR95 系列
减压阀。
工作原理
MR95H、 MR95L、 MR95HP、
和MR95HT 型减压阀
MR95L 、MR95H 、MR95HP 和MR95HT 型(请参见
图2 )是直接作用式减压阀,使用弹簧力来调节出口压
力。下游压力在内部通过阀体,或者在外部通过控制
管线作用在阀膜的下方。当下游压力达到或超过设定压
力时,阀座会在压力下堵住阀芯,从而禁止流体经过减
压阀。当下游对流体的需求上升时,下游压力会稍稍降
低,从而允许弹簧伸长,使阀杆下移,阀座脱离阀芯,
这样,流体即可经过阀体流入到下游系统。
产品说明
MR95 系列适用于液体、气体、空气和蒸汽等多种流体
介质。
典型应用包括但不限于清洗罐、小型加热器、燃油和油
气管线、供气系统、测试装置和灭菌器。
MR95LD , MR95HD和MR95HDP型压差减
压阀
MR95LD , MR95HD和MR95HDP型会在负载供应压力和
减压阀下游压力之间保持一个压差。
请参见图2 。减压阀设计将阀膜和压力响应腔与主管路
隔开。下游压力(出口压力)通过皮托管或取压孔作用
9
MR95系列
调节螺钉
控制弹簧
阀膜
皮托管
阀杆
阀塞
控制管线接口
采用内取压方式的MR95H 型的
前视图和内视图
入口压力
出口压力
大气压力
弹簧
垫圈
带2 个金属阀膜的MR95H 型(也是除阀体尺寸为1/4 NPT 、弹簧范围为0.14 到
0.41 bar / 2 到6 psi 的MR95L 型以外的典型MR95HT 和MR95L 型)
采用外取压方式的DN 15 / 1/2 IN. MR95H 型的
金属阀膜

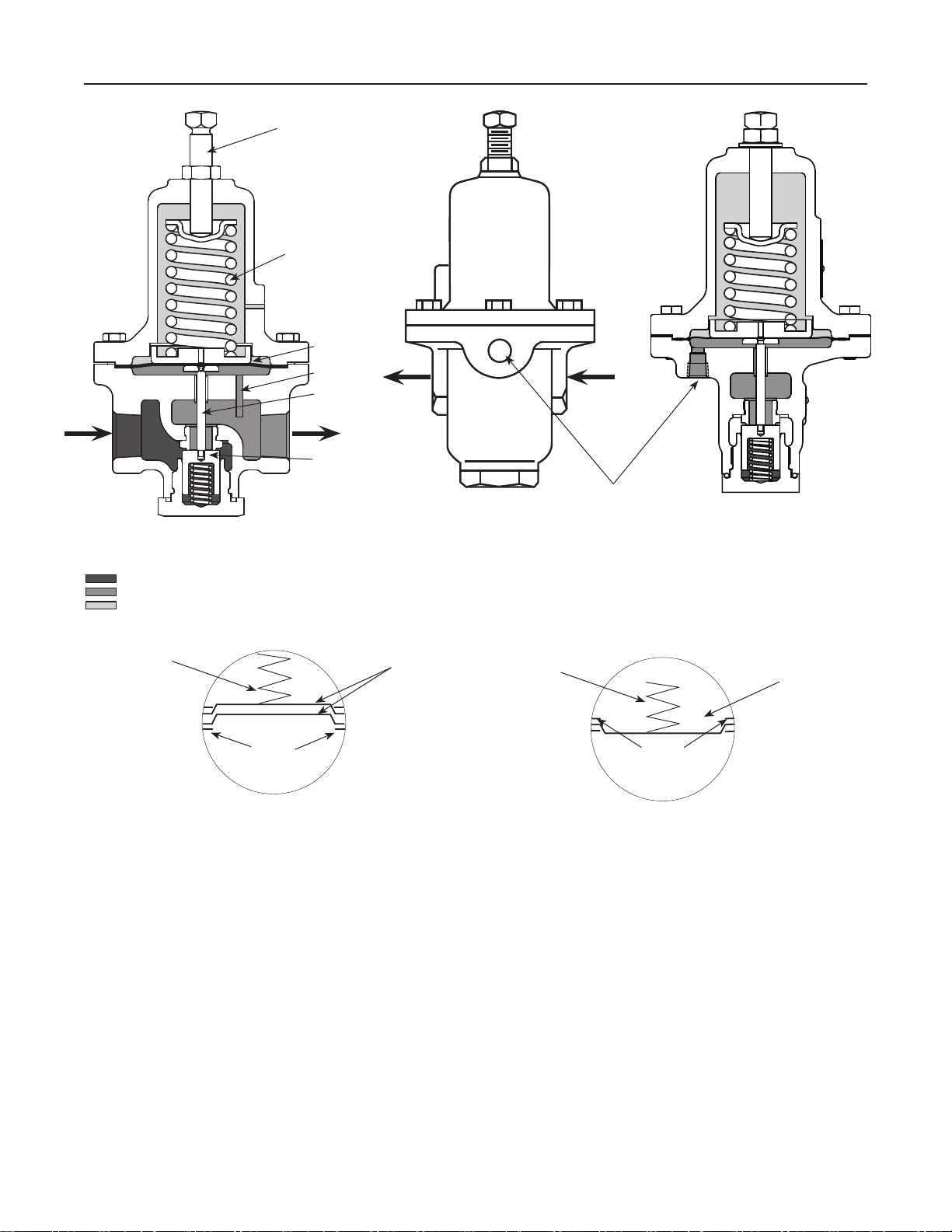

图
2. MR95
在阀膜下方。如果下游压力上升,阀膜下方的压力也会
上升。此压力会克服弹簧压力和负载供应压力,并推动
阀杆上升。阀塞弹簧会迫使阀塞移到靠近阀芯的位置。
经过减压阀的流体会减少,从而使下游压力恢复到所需
后视图
弹簧
MR95L 型(1/4 NPT 、 0.14 到0.41 bar / 2 到6 psi 范围)
采用外取压方式的DN 20 到50 / 3/4 到2 IN. 型
MR95H 的侧视图和内视图
(也适用于阀体为DN 15 到50 / 1/2 到2 IN. 的
典型MR95L 型)
金属阀膜
垫圈
带金属阀膜
系列工作原理示意图
的压差水平。当下游压力下降时,相反的情况会发生。
阀膜下方的压力会下降。阀杆会向下推动阀塞,以打开
流体并增大经过减压阀的流体。下游压力会重新上升到
所需的压差水平。
10
