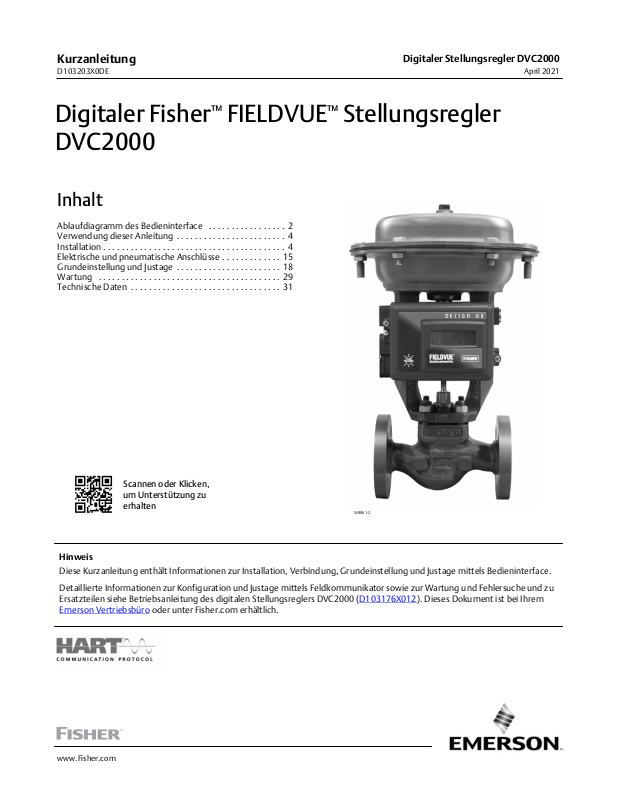

Digitaler Stellungsregler DVC2000

Digitaler Fisher™ FIELDVUE™ Stellungsregler DVC2000

Inhalt

Ablaufdiagramm des Bedieninterface 2.................

Verwendung dieser Anleitung 4........................

Installation 4........................................

Elektrische und pneumatische Anschlüsse 15.............

Grundeinstellung und Justage 18.......................

Wartung 29........................................

Technische Daten 31.................................

April 2021

Scannen oder Klicken, um Unterstützung zu erhalten

Hinweis

Diese Kurzanleitung enthält Informationen zur Installation, Verbindung, Grundeinstellung und Justage mittels Bedieninterface. Detaillierte Informationen zur Konfiguration und Justage mittels Feldkommunikator sowie zur Wartung und Fehlersuche und zu

Ersatzteilen siehe Betriebsanleitung des digitalen Stellungsreglers DVC2000 (D103176X012

Emerson Vertriebsbüro

www.Fisher.com

oder unter Fisher.com erhältlich.

W8861-2

). Dieses Dokument ist bei Ihrem

Digitaler Stellungsregler DVC2000

April 2021

Ablaufdiagramm des Bedieninterface

Kurzanleitung

D103203X0DE

Startbildschirm

HUB = 66,8 %

14,6 mA 0,92 bar





SCHNELLEIN-

STELLUNG





HUBJUSTAGE





TUNING





DETAILLIERTE

EINSTELLUNG





ANALOGEINGANG

JUSTIEREN





STELLUNGSRÜCK-

MELDER JUSTIEREN





LOKALE

STEUERUNG

Diese Menüpunkte sind auf dem Standardbildschirm durch ein Warnsymbol gekennzeichnet.



ABSCHALTUNG



AKTIVIERT

VENTIL WIRD



GEFAHREN  3 s DRÜCKEN



JUSTAGE



 AUTOMATISCH

AUTOMATISCH MANUELL



TUNING



 AUTOMATISCH

AUTOMATISCH MANUELL

STELLSIGNAL-



NULLPUNKT VENTIL  GESCHLOSSEN

GESCHLOSSEN GEÖFFNET

VENTIL WIRD



GEFAHREN  3 s



DRÜCKEN



mA-AUSGANG ÄNDERT SICH  3 s DRÜCKEN

Nur bei Installation von Stellungsrückmelder-/Endschalter-Hardware.



STEUERUNG  ANALOG

ANALOG ODER DIGITAL MANUELL

HUBABWEICHUNG



SUCHT 0 % ...

VENTIL WIRD



GEFAHREN  3 s



DRÜCKEN

VENTIL WIRD



GEFAHREN  3 s

AUTOM.

DRÜCKEN

VENTIL KANN FAHREN



 3 s DRÜCKEN

MANUELL



DRUCKEINHEITEN



 BAR

4 mA ANLEGEN,



DANACH  DRÜCKEN

 ODER 



DRÜCKEN, UM 4 mA BEREITZUSTELLEN

MANUELLER



SOLLWERT = XXX



HUB = XXX

BAR PSI kPA

MONTAGE PRÜFEN



SUCHT 100 % ...



SUCHT 100 % ...

AUTOM.



VENTIL ZU 100 % HUB FAHREN

MANUELL



AUTOM. TUNING LÄUFT ...



TUNING  C



EINGANGSBEREICH



NIEDRIG  4 mA

20 mA ANLEGEN,



DANACH  DRÜCKEN

 ODER  DRÜCKEN,



UM 20 mA BEREITZUSTELLEN

EXPERTE, C, D, E, F, G H, I, J, K, L, M

4 mA ... 19 mA

VERSORGUNGSLUFT PRÜFEN



SUCHT 0 % ...



VENTIL ZU 0 % HUB FAHREN



AUTOM. TUNING ABGESCHLOSSEN

AUTOM. TUNING



FEHLGESCHLAGEN - MANUELLES TUNING VERWENDEN



DÄMPFUNG  NEUTRAL

+5 NEUTRAL –5



EINGANGSBEREICH HOCH  20 mA

5 mA ... 20 mA

SPEICHERN UND



BEENDEN?  DRÜCKEN

SPEICHERN UND BEENDEN? OHNE SPEICHERN BEENDEN?

SPEICHERN UND



BEENDEN?  DRÜCKEN

SPEICHERN UND BEENDEN? OHNE SPEICHERN BEENDEN?



I/P-WANDLER PRÜFEN



SUCHT 50 % …SUCHT 0 % ...



SUCHT 50 % …



SUCHT 50 % …

SPEICHERN UND



BEENDEN?  DRÜCKEN

SPEICHERN UND BEENDEN? OHNE SPEICHERN BEENDEN?



KENNLINIE  LINEAR

SCHNELL ÖFFNEND LINEAR GLEICHPROZENTIG BENUTZERDEFINIERT



Kurzanleitung

D103203X0DE

Digitaler Stellungsregler DVC2000

April 2021

HAUPTPLATINE ERSETZEN

SCHNELLEIN-



STELLUNG ABGESCHLOSSEN



JUSTAGE ABGESCHLOSSEN



JUSTAGE FEHLGESCHLAGEN

SPEICHERN UND



BEENDEN?  DRÜCKEN

Nur bei Installation von Stellungsrückmelder-/

SPEICHERN UND BEENDEN? OHNE SPEICHERN BEENDEN?

Endschalter-Hardware.

SCHALTER 1 =



GEÖFFNET



SCHALTER 2 = GESCHLOSSEN



FW3:1, HW1:2 TUNING = C



SCHUTZ  AUS



AUS EIN

DISPLAY 180 INVERTIEREN

Hinweis:  +  3 bis 10 Sekunden lang halten

(RUFT DEN STARTBILDSCHIRM AUF)

Hinweis:  +  3 bis 10 Sekunden lang halten

ABBRECHEN

 +  +  + 

SPRACHAUSWAHL

Hinweis:  +  +  + 

3 bis 10 Sekunden lang halten

 + 

 + 

STELLUNGS-



RÜCKMELDER 4 mA  GESCHLOSSEN

GESCHLOSSEN GEÖFFNET

Nur bei Installation von Stellungsrückmelder-/ Endschalter-Hardware.

SCHALTER 1



SCHALTPUNKT  90 %

SCHALTER 1



GESCHLOSSEN



 ÜBER 90 %

125 % ... –25 %

Nur bei Installation von Stellungsrückmelder-/Endschalter-Hardware.

ÜBER UNTER DEAKTIVIERT



SCHALTER 2 SCHALTPUNKT  10 %

125 % ... –25 %

SCHALTER 2



GESCHLOSSEN



 UNTER 10 %

UNTER ÜBER DEAKTIVIERT

SPEICHERN UND



BEENDEN?  DRÜCKEN



OHNE SPEICHERN BEENDEN?  DRÜCKEN



VENTIL KANN FAHREN



 3 s DRÜCKEN

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

Verwendung dieser Anleitung

In dieser Kurzanleitung werden die Installation des digitalen Stellungsreglers sowie die Einrichtung und Justage mit dem Bedieninterface beschrieben. Das Bedieninterface besteht aus einer LCD-Anzeige, vier Drucktasten und einem Schalter für die Konfiguration des Stellungsrückmelders. Der DVC2000 wird, abhängig von der Firmware-Revision und den Bestellangaben, mit einem von drei verschiedenen vorinstallierten Sprachpaketen geliefert. Die Optionen für die Sprachpakete sind in Tabelle 1 auf Seite 19 aufgeführt. Zur Konfiguration der Sprache das im Abschnitt Grundeinstellung beschriebene Verfahren befolgen. Der Stellungsregler muss mit mindestens 8,5 V und 3,5 mA gespeist werden, um das Bedieninterface verwenden zu können. Bei bestimmten Verfahren sind mindestens 20 mA erforderlich.

™

Sie können das Instrument auch mit einem Feldkommunikator wie dem AMS Trex Software ValveLink Software in Verbindung mit einem FIELDVUE-Gerät siehe die entsprechende Betriebsanleitung oder die Hilfe.

Wartungsverfahren für austauschbare Komponenten sind auf Seite 29 aufgeführt.

™

oder der AMS Suite: Intelligent Device Manager einrichten und kalibrieren. Informationen zur Verwendung der

Der digitale Stellungsregler DVC2000 darf nur von Personen eingebaut, bedient oder gewartet werden, die umfassend in Bezug auf die Installation, Bedienung und Wartung von Ventilen, Antrieben und Zubehör geschult wurden und darin qualifiziert sind. Um Personen- und Sachschäden zu vermeiden, muss diese Kurzanleitung

gründlich gelesen werden. Alle Anweisungen, insbesondere Sicherheitsvorkehrungen und Warnhinweise, sind strikt zu befolgen. Explosionsschutz-Zulassungen und besondere Anweisungen für die sichere Anwendung und

Installation in explosionsgefährdeten Bereichen können dem entsprechenden Nachtrag entnommen werden, der nachstehend aufgeführt ist. Sollten Sie Fragen zu Anweisungen in dieser Anleitung haben, nehmen Sie Kontakt mit

dem zuständigen Emerson Vertriebsbüro

auf, bevor Sie fortfahren.

Geräte-Kommunikator, einem PC mit der

 CSA Explosionsschutz-Zulassungen − Digitale Stellungsregler DVC2000 (D104224X012

 FM Explosionsschutz-Zulassungen − Digitale Stellungsregler DVC2000 (D104225X012

 ATEX Explosionsschutz-Zulassungen − Digitale Stellungsregler DVC2000 (D104226X012

 IECEx Explosionsschutz-Zulassungen − Digitale Stellungsregler DVC2000 (D104227X012

Dokumente sind bei Ihrem Emerson Vertriebsbüro oder unter Fisher.com erhältlich.

)

Installation

Hinweis

Der DVC2000 ist nicht dafür ausgelegt, eine erhebliche Spindelrotation von Hubantrieben zu korrigieren.

WARNUNG

Personen- und Sachschäden durch plötzliches Freisetzen von Prozessdruck oder durch berstende Teile vermeiden. Vor der Montage des digitalen Stellungsreglers DVC2000:

 Zur Vermeidung von Personenschäden bei Einbauarbeiten stets Schutzkleidung, Schutzhandschuhe und Augenschutz

tragen.

 Den Antrieb nicht vom Ventil trennen, während das Ventil noch mit Druck beaufschlagt ist.  Alle Leitungen für Druckluft, elektrische Energie und Stellsignal vom Antrieb trennen. Sicherstellen, dass der Antrieb

das Stellventil nicht plötzlich öffnen bzw. schließen kann.

 Bypassventile verwenden oder den Prozess vollständig abstellen, um das Stellventil vom Prozessdruck zu trennen. Den

Prozessdruck auf beiden Seiten des Stellventils entlasten.

Kurzanleitung

D103203X0DE

 Verriegelungsverfahren verwenden, um sicherzustellen, dass die weiter oben aufgeführten Maßnahmen während der

Wartungsarbeiten am Gerät wirksam bleiben.

 Mit dem Verfahrens- oder Sicherheitsingenieur abklären, ob weitere Maßnahmen zum Schutz gegen das

Prozessmedium zu ergreifen sind.

 Den pneumatischen Stelldruck des Antriebs entlasten und die Federvorspannung am Antrieb lösen, damit der Antrieb

keine Kraft auf die Ventilspindel ausüben kann; dies ermöglicht das sichere Entfernen des Spindelschlosses.

Digitaler Stellungsregler DVC2000

April 2021

WARNUNG

Dieses Produkt ist für einen bestimmten Bereich von Anwendungsbedingungen bestimmt, die in der Tabelle mit den technischen Daten auf Seite 31 zu finden sind. Die falsche Konfiguration und Nutzung eines Stellungsreglers kann zu einer Fehlfunktion des Produktes sowie zu Personen- und Sachschäden führen.

VORSICHT

An den pneumatischen Anschlüssen kein Dichtband verwenden. Das Gerät enthält enge Kanäle, die durch sich ablösendes Dichtband verstopfen können. Zum Abdichten und Schmieren der pneumatischen Gewindeanschlüsse sollte Gewindedichtpaste verwendet werden.

Hinweis

Spezifische Zulassungsinformationen sind im Nachtrag der zugehörigen Explosionsschutz-Zulassungen und besondere Anweisungen für die sichere Anwendung und Installation in explosionsgefährdeten Bereichen aufgeführt (siehe Seite 4).

Montage am Ventil/Antrieb

Bei Bestellung zusammen mit einem Stellventil wird der digitale Stellungsregler im Werk an den Antrieb montiert und justiert. Bei Erwerb eines separaten digitalen Stellungsreglers wird zur Montage des digitalen Stellungsreglers an den Antrieb ein Montagesatz benötigt. Die folgenden Verfahren enthalten allgemeine Richtlinien, die beim Anbau des digitalen Stellungsreglers berücksichtigt werden sollten. Detaillierte Informationen zum Anbau des digitalen Stellungsreglers an einen bestimmten Antriebstyp gehen aus der dem Montagesatz beiliegenden Anleitung hervor.

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

Das Gehäuse des DVC2000 steht entsprechend der Art der Montage an den Antrieb und des Gewindetyps in vier verschiedenen Ausführungen zur Verfügung. Die verfügbaren Konfigurationen sind in Abbildung 1 dargestellt.

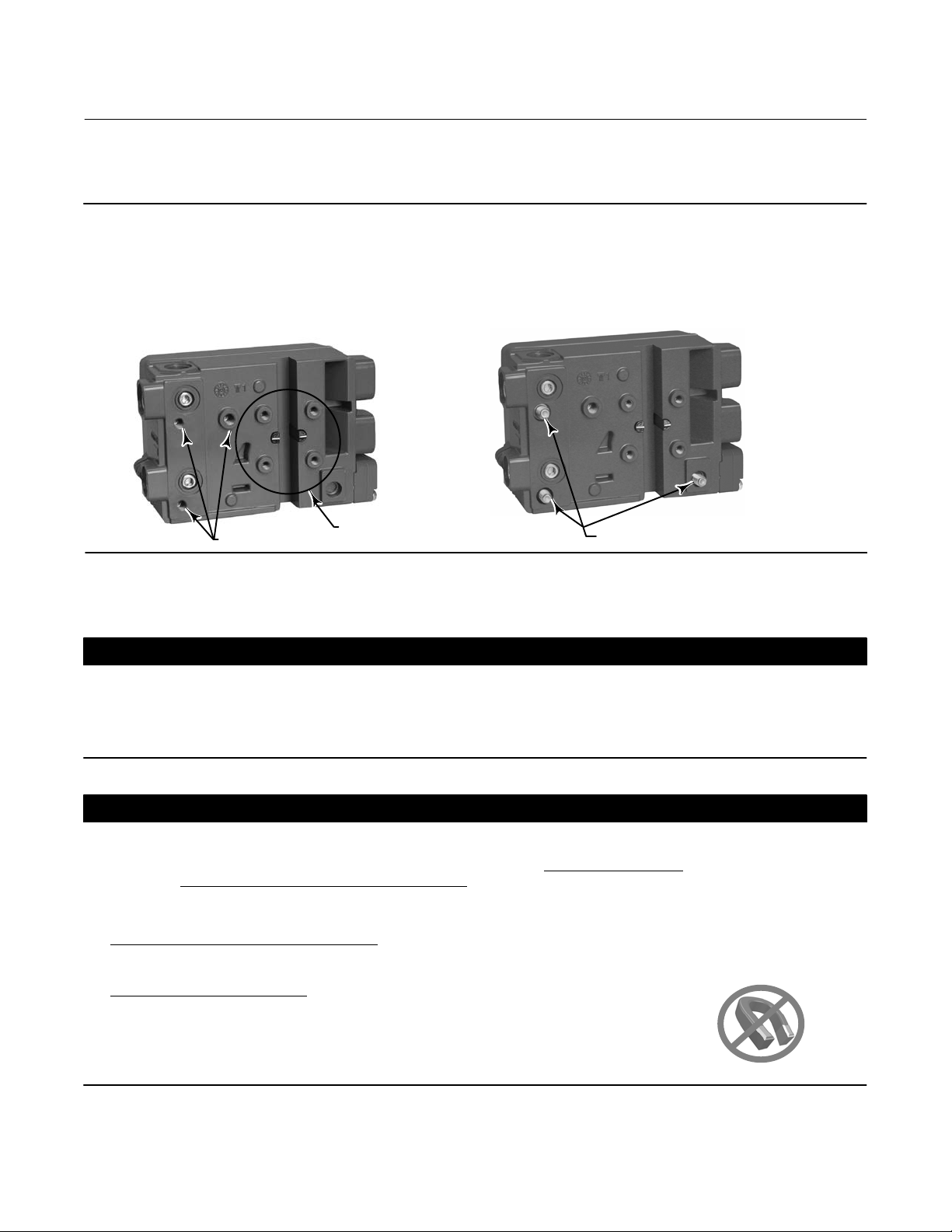

Abbildung 1. Gehäuseausführungen

GEHÄUSE FÜR LINEAR- UND DREHANTRIEBE; FISHER 657

GRÖSSE 30i - 70i UND 667 GRÖSSE 30i - 76i

VERFÜGBARE ANSCHLÜSSE:

 M20-LEITUNGSEINFÜHRUNG UND G1/4 PNEUMATISCH  1/2 NPT-LEITUNGSEINFÜHRUNG UND 1/4 NPT PNEUMATISCH

LEITUNGSEINFÜHRUNGEN

PNEUMATISCHE ANSCHLÜSSE

W9015

LINEARANTRIEB, M8

DREHANTRIEB, NAMUR, M6

GEHÄUSE FÜR FISHER GX-ANTRIEBE

VERFÜGBARE ANSCHLÜSSE:

 M20-LEITUNGSEINFÜHRUNG UND G1/4 PNEUMATISCH  1/2 NPT-LEITUNGSEINFÜHRUNG UND 1/4 NPT PNEUMATISCH

W9591

UNVERLIERBARE BEFESTIGUNGSSCHRAUBEN, M8

Das Rückführsystem für den digitalen Stellungsregler DVC2000 verwendet ein Magnetfeld zur gestängelosen, berührungslosen Messung der Ventilstellung. Um eine unbeabsichtigte Spindelbewegung zu vermeiden, wenn das Gerät in Betrieb ist, sollten keine magnetischen Werkzeuge (wie Schraubendreher mit magnetischer Spitze) verwendet werden.

VORSICHT

Der Magnetwerkstoff wurde speziell dafür ausgewählt, ein langfristig stabiles Magnetfeld zu erzeugen. Die Magneteinheit muss jedoch, wie andere Magneten auch, sorgfältig gehandhabt werden. Ein anderer leistungsstarker Magnet, der in die Nähe (näher als 25 mm) der Magneteinheit gebracht wird, kann diese dauerhaft beschädigen. Zu den potenziellen magnetischen Störquellen gehören u. a. Transformatoren, Gleichstrommotoren, Stapelmagnete.

VORSICHT

Allgemeine Richtlinien für die Verwendung von Hochleistungsmagneten mit Stellungsreglern

Die Verwendung von leistungsstarken Magneten in unmittelbarer Nähe eines Stellungsreglers, der einen Prozess regelt, ist zu vermeiden. Unabhängig vom Modell des Stellungsreglers Stellungsreglers zur Regelung des Ventils beeinträchtigen.

Verwendung magnetischer Werkzeuge mit dem DVC2000

 Schraubendreher mit magnetischer Spitze – Schraubendreher mit magnetischer Spitze sollten während des

Prozessbetriebs nicht in der Nähe des DVC2000 oder der magnetischen Baugruppe (an der Rückseite des Gerätes) verwendet werden.

 Magnetgurte für Einstellgeräte

–20 mA-Einstellgeräte verwendet. Normalerweise werden diese Einstellgeräte nicht

4 verwendet, während der Stellungsregler den Prozess regelt. Leistungsstarke Magnete müssen mindestens 15 cm (6 Zoll) vom DVC2000 entfernt gehalten werden.

– Diese leistungsstarken Magnete werden als Halterung für

können leistungsstarke Magnete die Fähigkeit des

Kurzanleitung

D103203X0DE

Digitaler Stellungsregler DVC2000

April 2021

Hinweis

Allgemein gilt, dass mindestens 50 % der Magneteinheit für die Messung des vollen Stellwegs verwendet werden sollten. Die Leistungsfähigkeit sinkt mit abnehmender Ausnutzung des zur Verfügung stehenden Bereichs.

Der verfügbare Stellweg einer linearen Magneteinheit ist mit Pfeilen auf der Magneteinheit angegeben. Dies bedeutet, dass der Hall-Sensor (an der Rückseite des DVC2000-Gehäuses) während des gesamten Stellwegs des Ventils innerhalb dieses Bereichs bleiben muss. Siehe Abbildung 2.

Die linearen Magneteinheiten sind symmetrisch. Es spielt keine Rolle, welches Ende nach oben zeigt.

Es gibt eine Vielzahl von Montagehalterungen und -sätzen für die Montage des DVC2000 an die verschiedenen Antriebe. Die Montageverfahren können jedoch, trotz kleiner Unterschiede bei den Befestigungselementen, Halterungen und Verbindungen, wie folgt kategorisiert werden:

 Mit Luft öffnende Hubantriebe (linear)

 Mit Luft schließende Hubantriebe (linear)

 Mit Luft öffnende Antriebe 667 Größe 30i - 76i oder Fisher

GX-Antriebe

 Mit Luft schließende Antriebe 657 Größe 30i - 70i oder

GX-Antriebe

 Dreh- oder Schwenkantriebe mit bis zu 90° Drehwinkel

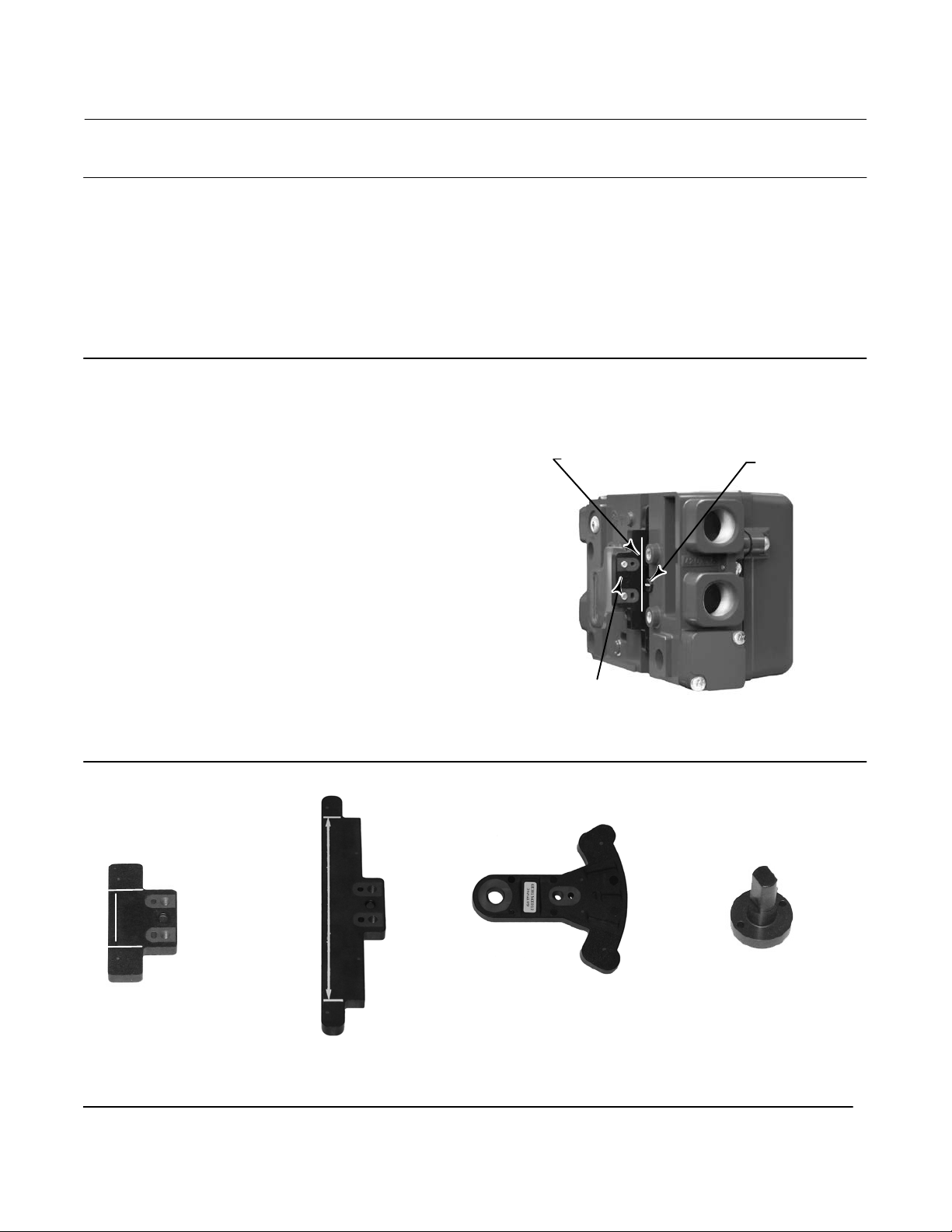

Abbildung 3 zeigt die verschiedenen Magneteinheiten für die Stellungsrückführung.

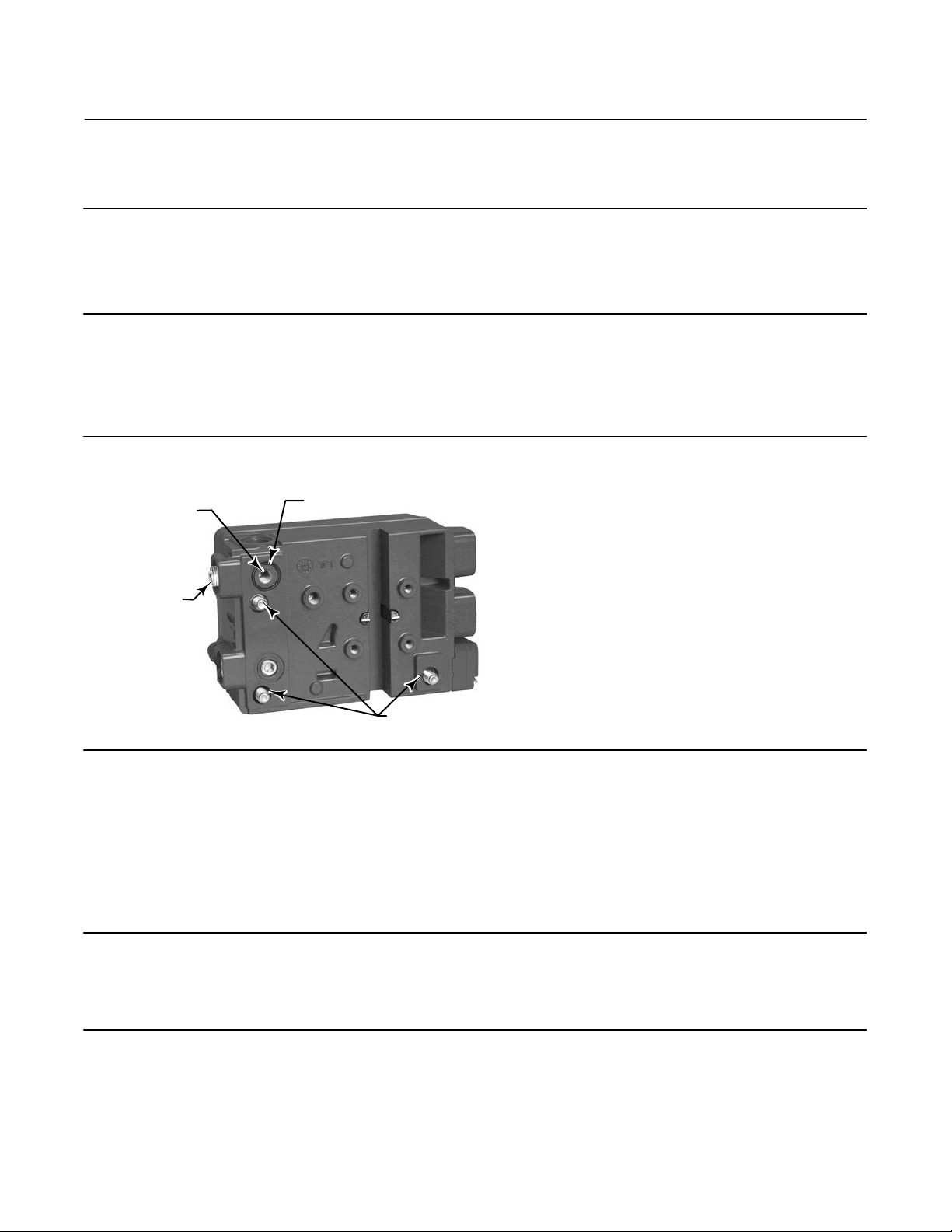

Abbildung 3. Magneteinheiten

Abbildung 2. Stellweg

ZULÄSSIGER STELLWEG VON 50 mm (2 ZOLL) ABGEBILDET





MAGNETEINHEIT (AN DER VENTILSPINDEL MONTIERT)

W8830

ABLESEMARKE





LINEAR 7, 19 ODER 25 mm (1/4, 3/4, 1 ZOLL)

LINEAR 38, 50, 110 ODER 210 mm (1 1/2, 2, 4 1/8 ODER 8 1/4 ZOLL)

MIT KURVENSCHEIBE DREHWINKEL 13 BIS 30 GRAD

RSHAFT-ENDSTÜCK 90 GRAD

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

Hubantriebe (Linearantriebe)

1. Das Stellventil vom Druck in der Prozessleitung trennen und den Druck auf beiden Seiten des Ventilkörpers entlasten. Alle Druckleitungen zum Antrieb absperren und den Druck am Antrieb vollständig entlasten. Verriegelungsverfahren verwenden, um sicherzustellen, dass die weiter oben aufgeführten Maßnahmen während der Wartungsarbeiten am Gerät wirksam bleiben.

2. Die Montagehalterung am Antrieb befestigen.

3. Die Teile des Rückführsystems und die Magneteinheit lose am Spindelschloss des Ventils anbringen. Die Befestigungselemente noch nicht festziehen, da Feineinstellungen erforderlich sind.

VORSICHT

Keine Magneteinheit installieren, die kürzer ist als der tatsächliche Stellweg des Antriebs. Wenn sich die Magneteinheit aus dem Bereich der Ablesemarke im Rückführspalt des DVC2000-Gehäuses heraus bewegt, geht die Regelfunktion verloren.

4. Die Magneteinheit mithilfe der Ausrichtschablone (im Montagesatz enthalten) im Aufnahmespalt positionieren.

5. Die Magneteinheit wie folgt ausrichten:

 Bei mit Luft öffnenden Antrieben (z. B. Fisher 667) die Magneteinheit vertikal so ausrichten, dass die obere

gültigen Hubbereichs der Magneteinheit so nahe wie möglich an der Mittellinie der Ausrichtschablone liegt. Siehe Abbildung 4.

 Bei mit Luft schließenden Antrieben (z. B. Fisher 657) die Magneteinheit vertikal so ausrichten, dass die untere

gültigen Hubbereichs der Magneteinheit so nahe wie möglich an der Mittellinie der Ausrichtschablone liegt. Siehe Abbildung 5.

Abbildung 4. Ausrichtung der Magneteinheit bei mit Luft öffnenden Antrieben

AUSRICHTSCHABLONE

AUFNAHMESPALT

MIT DER OBEREN GRENZE DES GÜLTIGEN HUBBEREICHS AUSRICHTEN

Abbildung 5. Ausrichtung der Magneteinheit bei mit Luft schließenden Antrieben

AUFNAHMESPALT

MIT DER UNTEREN GRENZE DES GÜLTIGEN HUBBEREICHS AUSRICHTEN

Grenze des

AUSRICHTSCHABLONE

W9718

W9719

Kurzanleitung

D103203X0DE

Digitaler Stellungsregler DVC2000

April 2021

6. Die Schrauben anziehen und die Ausrichtschablone entfernen.

Hinweis

Die Befestigungselemente der Magneteinheit mit einem Inbusschlüssel auf ein Drehmoment von 2,37 Nm (21 Zoll-lbf) für 4-mm-Schrauben und 5,08 Nm (45 Zoll-lbf) für 5-mm-Schrauben festziehen. Für zusätzliche Sicherheit kann, insbesondere bei Anwendungen mit Vibrationen, ein blaues Gewindesicherungsmittel (mittlerer Festigkeit) an den Befestigungselementen verwendet werden.

7. Den digitalen Stellungsregler mit den Befestigungsschrauben an der Montagehalterung anbringen. Siehe Abbildung 6.

8. Die Installation auf ausreichendes Spiel zwischen der Magneteinheit und dem Rückführschlitz des DVC2000 überprüfen. Die Magneteinheit sollte so positioniert sein, dass sich die Ablesemarke im Rückführschlitz des Gehäuses des DVC2000 über den gesamten Hub innerhalb des gültigen Bereichs der Magneteinheit befindet. Siehe Abbildung 2.

9. Die Leitungen zwischen dem Antriebsgehäuse und dem Ausgangsanschluss des pneumatischen Stellungsreglers, dessen Pfeil von der Öffnung weg zeigt, anbringen. Siehe Abbildung 7.

Abbildung 6. Montagebohrungen für Linearantriebe

M8-GEWINDEBOHRUNGEN

W9015

Abbildung 7. Gehäuseausführungen mit Leitungseinführungen und pneumatischen Gewindeanschlüssen

PFEIL ZEIGT VOM ANSCHLUSS WEG = AUSGANG ZUM ANTRIEB

PFEIL ZEIGT ZUM ANSCHLUSS = EINGANG DER DRUCKLUFTVERSORGUNG

W9016

PNEUMATISCHE 1/4 NPTANSCHLÜSSE

PNEUMATISCHE G1/4ANSCHLÜSSE

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

Integriert montierte Fisher-Antriebe

Der digitale Stellungsregler DVC2000 wird direkt an den Antrieb 657 Größe 30i - 70i, 667 Größe 30i - 76i und GX-Antrieb montiert. Es ist keine Montagehalterung erforderlich.

Bei Anwendungen mit Prozesstemperaturen über 80 C (176 F) ist jedoch u. U. eine Isolierdichtung zwischen der Antriebslaterne des GX-Antriebs und dem DVC2000 erforderlich, siehe Abbildung 8. Die von der Prozessleitung geleitete Wärme wird durch den Ventilkörper und den Antrieb auf den DVC2000 übertragen. Die Temperatur des DVC2000 ist eine Kombination der Umgebungstemperatur und der Prozesstemperatur. Richtlinien für den Einsatz eines Dichtungssatzes für hohe Temperaturen sind in Abbildung 9 dargestellt.

Abbildung 8. Montage an einen Fisher GX-Antrieb mit Isolierdichtung und O-Ring.

Abbildung 9. Richtlinien für den Einsatz von Lösungen für hohe Prozesstemperaturen am Fisher GX-Antrieb und am FIELDVUE DVC2000

100

UMGEBUNGSTEMPERATUR (C)

–20

–40

–100

HINWEIS BEREICH 1: STANDARDMÄSSIGES GX-OBERTEIL UND STANDARDMONTAGE DES DVC2000. BEREICH 2: ERFORDERT VERLÄNGERTES GX-OBERTEIL ODER DVC2000 MIT DICHTUNGSSATZ FÜR HOHE TEMPERATUREN.

–50

Hinweis

Das verlängerte GX-Oberteil ist eine Alternative zur Reduzierung von hohen Prozesstemperaturen am DVC2000. Wenn das verlängerte Oberteil verwendet wird, ist kein DVC2000 Hochtemperatur-Montagesatz erforderlich.

BEREICH 1

50 100 150 200 250 300

PROZESSTEMPERATUR (C)

Kurzanleitung

D103203X0DE

Digitaler Stellungsregler DVC2000

April 2021

Wenn die Prozess- und Umgebungstemperatur die Grenzwerte für Bereich 2 überschreiten, kann der DVC2000 Hochtemperatur-Montagesatz nicht verwendet werden. Bei Überschreitung der für Bereich 2 aufgeführten Temperaturen muss ein verlängertes Oberteil verwendet oder das Gerät an einer Halterung montiert werden.

2. Für den GX-Antrieb anhand der Sicherheitsstellung des Antriebs bei Ausfall der Druckluftversorgung feststellen, auf welcher Seite der Antriebslaterne der digitale Stellungsregler DVC2000 angebaut werden muss. Entsprechende Angaben sind in der Betriebsanleitung des GX-Stellventils mit Antrieb (D103175X012

) zu finden.

3. Die Teile des Rückführsystems und die Magneteinheit lose am Spindelschloss des Ventils anbringen. Die Befestigungselemente noch nicht festziehen, da Feineinstellungen erforderlich sind.

VORSICHT

4. Die Magneteinheit mithilfe der Ausrichtschablone (im Montagesatz enthalten) im Aufnahmespalt positionieren.

5. Die Magneteinheit wie folgt ausrichten:

 Bei mit Luft öffnenden GX-Antrieben 667 der Größen 30i

–76i die Magneteinheit vertikal so ausrichten, dass die obere

Grenze des gültigen Hubbereichs der Magneteinheit so nahe wie möglich an der Mittellinie der Ausrichtschablone liegt. Siehe Abbildung 10.

 Bei mit Luft schließenden GX-Antrieben 657 der Größen 30i

–70i die Magneteinheit vertikal so ausrichten, dass die untere

Grenze des gültigen Hubbereichs der Magneteinheit so nahe wie möglich an der Mittellinie der Ausrichtschablone liegt. Siehe Abbildung 11.

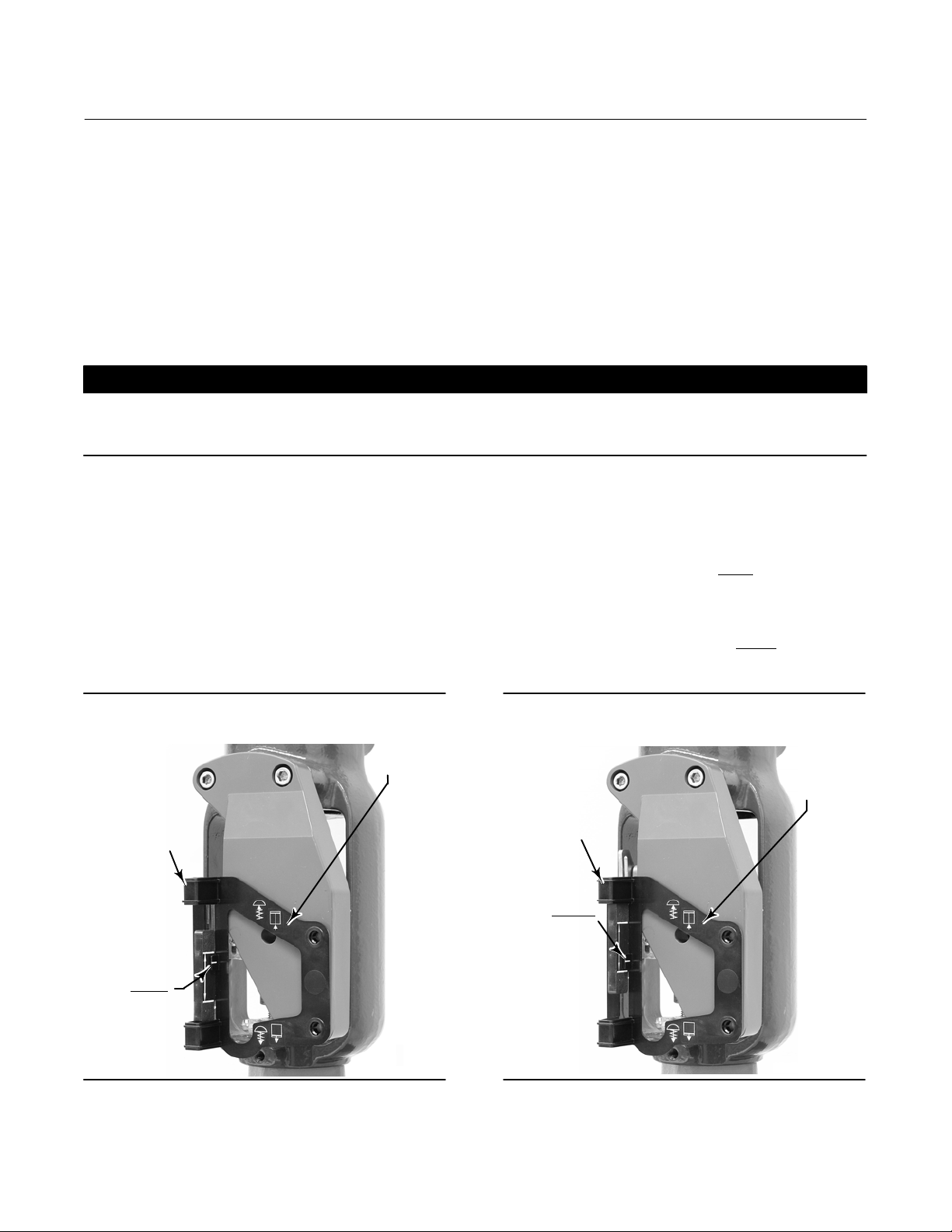

Abbildung 10. Ausrichtung der Magneteinheit bei mit Luft öffnenden Antrieben

AUSRICHTSCHABLONE

AUFNAHMESPALT

MIT DER OBEREN GRENZE DES GÜLTIGEN HUBBEREICHS AUSRICHTEN

Abbildung 11. Ausrichtung der Magneteinheit bei mit Luft schließenden Antrieben

AUSRICHTSCHABLONE

AUFNAHMESPALT

MIT DER UNTEREN GRENZE DES GÜLTIGEN HUBBEREICHS AUSRICHTEN

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

6. Die Schrauben anziehen und die Ausrichtschablone entfernen. Weiter mit dem entsprechenden Schritt 7 unten.

Hinweis

Bei mit Luft öffnenden Antrieben (667 Größe 30i - 76i und GX)

7. Den oberen Stopfen (R1/8) von der Gehäuserückseite des DVC2000 entfernen. Dieser pneumatische Ausgangsanschluss des DVC2000 passt genau auf den integrierten Pneumatikanschluss des Antriebs. Siehe Abbildung 12.

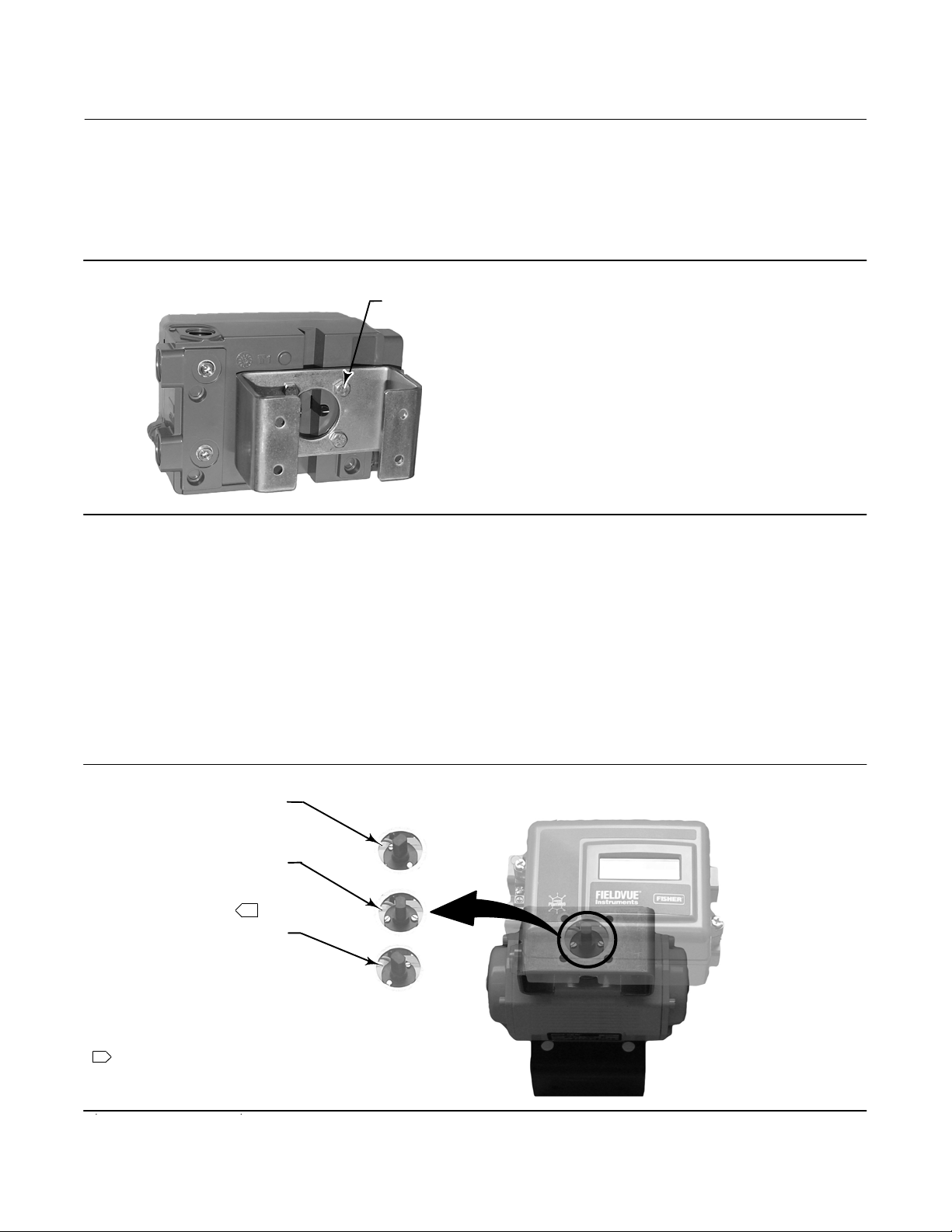

Abbildung 12. Modifikationen am integriert montierten Antrieb (nur für mit Luft öffnende Ausführung)

R1/8-STOPFEN ENTFERNEN

1/4 NPT- ODER G1/4-STOPFEN EINSCHRAUBEN

W9019

DEN O-RING VOR DER MONTAGE AM ANTRIEB EINLEGEN

M8-BEFESTIGUNGSSCHRAUBEN NUR FÜR GX-GEHÄUSE

8. Den Stopfen (entweder G1/4 oder 1/4 NPT, im Montagesatz enthalten) in den externen pneumatischen Ausgangsanschluss einschrauben.

9. Die Abdeckung des digitalen Stellungsreglers entfernen.

10. Den digitalen Stellungsregler an diejenige Seite der Montagefläche des Antriebs anbauen, an der sich der offene Pneumatikanschluss befindet. Darauf achten, dass der O-Ring zwischen dem pneumatischen Ausgang des digitalen Stellungsreglers und der Montagefläche des Antriebs eingelegt ist. Pneumatikleitungen sind nicht erforderlich, da sich die Luftkanäle im Inneren des Antriebs befinden.

Hinweis

Den digitalen Stellungsregler mit einem 6-mm-Innensechskantschlüssel an der Montagefläche des GX-Antriebs anschrauben. Den digitalen Stellungsregler mit einem 13-mm-Steck- oder Ringschlüssel an der Montagefläche des Antriebs 667 Größe 30i -76i

anschrauben.

11. Die Installation auf ausreichendes Spiel zwischen der Magneteinheit und dem Rückführschlitz des DVC2000 überprüfen. Die Magneteinheit sollte so positioniert sein, dass sich die Ablesemarke im Rückführschlitz des Gehäuses des DVC2000 über den gesamten Hub innerhalb des gültigen Bereichs der Magneteinheit befindet. Siehe Abbildung 2.

Kurzanleitung

D103203X0DE

12. Ein Entlüftungssieb in den Luftanschluss am oberen Membrangehäuse einschrauben.

Hinweis

Produktinformationen zum Antrieb 667 sind in der Betriebsanleitung des Membranstellantriebs 667 Größe 30/30i bis 76/76i und 87 (D100310X012

Produktinformationen zum GX-Antrieb sind in der Betriebsanleitung des GX (D103175X012

Mit Luft schließende Antriebe (657 Größe 30i - 70i und GX)

7. Die Abdeckung des digitalen Stellungsreglers entfernen.

8. Den digitalen Stellungsregler an der Montagefläche des Antriebs anbringen.

Hinweis

anschrauben.

) zu finden.

Digitaler Stellungsregler DVC2000

April 2021

) zu finden.

Hinweis

Der O-Ring und die G1/4- oder 1/4 NPT-Stopfen (im GX-Montagesatz enthalten) werden bei dieser Antriebskonfiguration nicht verwendet.

9. Die Installation auf ausreichendes Spiel zwischen der Magneteinheit und dem Rückführschlitz des DVC2000 überprüfen. Die Magneteinheit sollte so positioniert sein, dass sich die Ablesemarke an den Polschuhen (Rückseite des Stellungsreglergehäuses) über den gesamten Hub innerhalb der Markierungen auf der Magneteinheit befindet. Siehe Abbildung 2.

10. Die Leitungen zwischen dem Antriebsgehäuse und dem Ausgangsanschluss des pneumatischen Stellungsreglers, dessen Pfeil von der Öffnung weg zeigt, anbringen. Siehe Abbildung 7.

11. Ein Entlüftungssieb im Anschluss am unteren Membrangehäuse oder an der Antriebslaterne einschrauben.

Hinweis

Bei der Feldkonvertierung eines GX-Antriebs von Sicherheitsstellung offen in Sicherheitsstellung geschlossen (oder umgekehrt) müssen auch die Stopfen für die pneumatischen Kanäle im Gehäuse des DVC2000 geändert werden.

 Zum Umbau in Sicherheitsstellung geschlossen den Stopfen (R1/8) von der Gehäuserückseite des DVC2000 entfernen und

einen O-Ring installieren. Den externen pneumatischen Ausgang mit einem 1/4 NPT- oder G1/4-Stopfen (je nach Gehäuseausführung) versehen. Siehe Abbildung 12.

 Zum Umbau in Sicherheitsstellung offen den externen Stopfen (1/4 NPT oder G1/4, je nach Gehäuseausführung) entfernen.

Einen Stopfen (R1/8) auf der Gehäuserückseite des DVC2000 installieren. Eine Pneumatikleitung vom pneumatischen Ausgang des DVC2000 zum Pneumatikanschluss oben auf dem Antriebsgehäuse verlegen.

Hinweis

Produktinformationen zum Antrieb 657 sind in der Betriebsanleitung des Membranstellantriebs 657 Größe 30/30i bis 70/70i und 87 (D100306X012

Produktinformationen zum GX-Antrieb sind in der Betriebsanleitung des GX (D103175X012

) zu finden.

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

90°-Schwenkantriebe

Der digitale Stellungsregler DVC2000 kann an alle Antriebe gemäß NAMUR sowie alle anderen 90-Grad-Dreh- oder Schwenkantriebe angebaut werden. Es ist eine Montagehalterung mit zugehörigen Montageteilen erforderlich. Siehe Abbildung 13.

Abbildung 13. Montage an Drehantriebe (mit typischer Montagehalterung abgebildet)

M6-BEFESTIGUNGSSCHRAUBEN (4)

W8835

2. Die Magneteinheit an der Antriebswelle befestigen. In der Mitte des Stellwegs müssen die Abflachungen an der Magneteinheit etwa parallel zu dem Kanal an der Gehäuserückseite des DVC2000 verlaufen (siehe Abbildung 14).

3. Die Montagehalterung am Antrieb befestigen.

4. Den digitalen Stellungsregler wie in Abbildung 13 dargestellt mit den 4 Befestigungsschrauben an die Montagehalterung anschrauben.

5. Die Installation auf ausreichendes Spiel zwischen der Magneteinheit und dem Rückführschlitz überprüfen.

6. Die Leitungen zwischen dem Antriebsgehäuse und dem Ausgangsanschluss des pneumatischen Stellungsreglers, dessen Pfeil von der Öffnung weg zeigt, anbringen. Siehe Abbildung 7.

Abbildung 14. Magneteinheit, Ausrichtung bei 90-Grad-Schwenkantrieben

AUSRICHTUNG AN EINEM ENDPUNKT DES STELLWEGS

AUSRICHTUNG IN DER MITTE DES STELLWEGS (ABFLACHUNGEN PARALLEL ZUM GEHÄUSEKANAL DES DVC2000)

AUSRICHTUNG AM ANDEREN ENDPUNKT DES STELLWEGS

1 DIESES BEISPIEL ZEIGT EINEN STELLANTRIEB MIT 90 HUB. BEI EINEM STELLANTRIEB MIT EINEM STELLWEG UNTER 90 IST DIE MAGNETEINHEIT GGF. NICHT PARALLEL ZUR MITTE DES STELLWEGS. UM FESTZUSTELLEN, DASS SICH DIE POSITION DER MAGNETEINHEIT INNERHALB DES ARBEITSBEREICHES BEFINDET, MIT DER SOFTWARE VALVELINK ODER EINEM FELDKOMMUNIKATOR DIE STELLWEGPUNKTE PRÜFEN

W8836

Kurzanleitung

D103203X0DE

Digitaler Stellungsregler DVC2000

April 2021

Elektrische und pneumatische Anschlüsse

Die elektrischen und pneumatischen Anschlüsse am digitalen Stellungsregler sind in den folgenden Kombinationen erhältlich:

 1/4 NPT-Druckluftversorgung und Ausgang mit 1/2 NPT-Leitungseinführungen

 G1/4-Druckluftversorgung und Ausgang mit M20-Leitungseinführungen

Zuluftanschlüsse

WARNUNG

Durch instabile Prozesse oder unsaubere, feuchte oder ölhaltige Instrumentenluft können schwere Personen- und Sachschäden verursacht werden. Für die meisten Anwendungsfälle ist der Einsatz und die regelmäßige Wartung eines Filters, der Partikel mit einem Durchmesser von 40 µm und größer zurückhält, ausreichend. Bei Fragen zur Verwendung von korrosiven Gasen sowie zu Anforderungen und Methoden zur Luftfilterung oder zur Wartung des Filters bitte die einschlägigen Normen und Vorschriften über Instrumentenluft beachten und die zuständige Emerson Vertretung vor Ort ansprechen.

VORSICHT

Das Versorgungsdruckmedium muss saubere, trockene Luft oder nicht korrodierendes Gas sein und die Anforderungen der ISA-Norm 7.0.01 oder ISO 8573-1 erfüllen. Eine maximale Partikelgröße von 40 Mikrometer im Luftsystem ist akzeptabel. Eine Filterung auf eine Partikelgröße von 5 Mikrometer wird empfohlen. Der Schmiermittelgehalt darf 1 ppm auf Gewichts- (w/w) oder Volumenbasis (v/v) nicht überschreiten. Kondensation in der Zuluft sollte minimiert werden.

Zur Regelung und Filterung der Versorgungsluft kann ein Fisher 67CFR Filterdruckminderer mit 5-Mikrometer-Filter oder ein gleichwertiges Gerät eingesetzt werden. Wenn keine Druckregelung erforderlich ist, kann ein 10-Mikron-Inline-Filter verwendet werden.

Die nächstgelegene geeignete Druckluftquelle an den Anschluss anschließen, dessen Pfeil zur Öffnung zeigt (siehe Abbildung 7).

Elektrische Anschlüsse

WARNUNG

Kabel und/oder Kabelverschraubungen verwenden, die gemas den Einsatzbedingungen (wie z. B. Ex-Schutz, Gehauseschutzart und Temperatur) ausgelegt sind, um Personen- und Sachschaden durch Feuer oder Explosion zu vermeiden.

Die Verkabelung muss der jeweiligen Ex-Zulassung gemäß den lokalen, regionalen und nationalen Vorschriften entsprechen. Die Nichtbeachtung von lokalen, regionalen und nationalen Vorschriften kann zu Personen- und Sachschäden durch Feuer oder Explosion führen.

Das Ventil kann sich in eine unerwartete Richtung bewegen, wenn Strom an den digitalen Stellungsregler angelegt wird. Zur Vermeidung von Personen- und Sachschäden durch sich bewegende Teile die Hände, Werkzeuge und andere Gegenstände vom Ventil/Antrieb fernhalten, wenn Strom an das Gerät angelegt wird.

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

Der digitale Stellungsregler wird normalerweise von der Ausgangskarte eines Regelsystems elektrisch versorgt. Der Einsatz abgeschirmter Kabel gewährleistet einen sicheren Betrieb in Umgebungen, in denen elektrische Störfelder auftreten. Die Kabel müssen einen Querschnitt von max. 2,08 mm² (AWG 14) und mind. 0,13 mm² (AWG 26) aufweisen.

Darauf achten, dass die entsprechenden Richtlinien für eigensichere Kreise bei der Installation der Feldverkabelung an dem Messkreisklemmen sowie den Endschalter- und Stellungsrückmelder-Anschlussklemmen beachtet werden.

Den digitalen Stellungsregler wie folgt verkabeln:

1. Die Hauptabdeckung des Gerätes abnehmen.

2. Die Verkabelung durch die Leitungseinführungen in das Klemmengehäuse führen. Falls zutreffend, ein Kabelschutzrohr gemäß den für die jeweilige Anwendung geltenden örtlichen und nationalen Vorschriften für die Elektroinstallation installieren.

3. Die Plusader vom „Stromausgang“ der Ausgangskarte des Regelsystems an die Klemme +11 anschließen. Die Minusader (oder Rückleitung) vom „Stromausgang“ der Ausgangskarte des Regelsystems an die Klemme -12 anschließen.

4. Für Schutzerde und Erdung bzw. Entladung sind zwei Masseanschlüsse vorhanden. Diese Masseanschlüsse sind elektrisch identisch. Die Anschlüsse an diesen Klemmen gemäß den nationalen und örtlichen Vorschriften sowie gemäß den Werksnormen vornehmen.

5. Die Abdeckung wieder anbringen, wenn das Bedieninterface nicht für die Konfiguration oder Justage verwendet wird.

Optionsplatinen

Alle drei Optionskreise (Stellungsrückmelder, Schalter 1 und Schalter 2) steuern den Strom von einer externen Stromquelle, ähnlich der Funktion eines 2-Leiter-Messumformers.

Endschalter

Stellungsregler mit integrierten Endschaltern sind mit zusätzlichen Klemmen für den Anschluss der Feldverkabelung ausgestattet. Die Endschalter sind voneinander und von der primären Rückführung des digitalen Stellungsreglers galvanisch getrennt. Kanal 1 verwenden, wenn nur ein Schalter verwendet werden soll. Ungeachtet der galvanischen Trennung gemäß den Anforderungen für Eigensicherheit wird Kanal 2 über Kanal 1 mit Strom versorgt. Kanal 2 kann somit nicht allein verwendet werden.

Die Endschalter wie folgt verkabeln:

1. Die Hauptabdeckung des Gerätes abnehmen.

3. Die „Schaltereingangs“-Plusader der Eingangskarte des Regelsystems an die Klemme +41 anschließen. Die „Schaltereingangs“-Minusader der Eingangskarte des Regelsystems an die Klemme –42 anschließen. Siehe Abbildung 15.

Abbildung 15. Klemmen für Regelkreis, Stellungsrückmelder und Endschalter

+31/ –32 (STELLUNGSRÜCKMELDER)

ANSCHLÜSSE FÜR DIE HART-KOMMUNIKATION

INTERNER

ERDUNGSANSCHLUSS

+11/ –12 (REGELKREIS)

+41/ -42 (SCHALTER 1)

+51/ –52 (SCHALTER 2)

ERDUNG

W8838

Kurzanleitung

D103203X0DE

4. Wenn ein zweiter Schalter verwendet wird, die „Schaltereingangs“-Plusader der Eingangskarte des Regelsystems an die Klemme +51 anschließen. Die „Schaltereingangs“-Minusader der Eingangskarte des Regelsystems an die Klemme –52 anschließen.

5. Mit der Grundeinstellung fortfahren, um die Wirkungsweise des Schalters zu konfigurieren.

6. Die Abdeckung wieder anbringen, wenn das Bedieninterface nicht für die Konfiguration oder Justage verwendet wird.

Digitaler Stellungsregler DVC2000

April 2021

Stellungsrückmelder

Stellungsregler mit einem integrierten Stellungsrückmelder sind mit zusätzlichen Klemmen für den Anschluss der Feldverkabelung ausgestattet. Der Stellungsrückmelder-Schaltkreis im DVC2000 wird ähnlich wie ein 2-Leiter-Messumformer über den 4–20 mA-Eingang des Regelsystems mit Spannung versorgt. Die Rückmeldefunktion erhält zudem (über einen Optokoppler) Informationen über die Ventilposition vom digitalen Stellungsregler, sodass der 4–20 mA-Stellungsregelkreis auch mit Spannung versorgt werden muss, damit der Stellungsrückmelder ein Ausgangssignal liefern kann, das der Ventilposition entspricht.

Hinweis

Bei einer eigensicheren Installation mit den verwendeten Optionen müssen die Adernpaare abgeschirmt sein. Zudem dürfen die einzelnen Adern auch nicht über die Barrieren der Anschlussklemmen hinausragen, um eine Querverkabelung zu verhindern.

Den Stellungsrückmelder wie folgt verkabeln:

1. Die Hauptabdeckung des Gerätes abnehmen.

3. Die „Stromeingangs“-Plusader der Eingangskarte des Regelsystems an die Klemme +31 anschließen. Die „Stromeingangs“-Minusader der Eingangskarte des Regelsystems an die Klemme –32 anschließen. Siehe Abbildung 15.

4. Die Abdeckung wieder anbringen, wenn das Bedieninterface nicht für die Konfiguration oder Justage verwendet wird.

Ausblasanschluss

Das Gerät bläst aufgrund seiner Bauweise Versorgungsluft in den Bereich unter der Abdeckung ab. Die Ausblasöffnung muss freigehalten werden, um Druckaufbau unter der Abdeckung zu verhindern und das Ablaufen von gegebenenfalls im Gehäuse angesammelter Feuchtigkeit zu gewährleisten. Das Stellventil muss so installiert werden, dass angesammelte Feuchtigkeit durch Schwerkraft aus der primären Ausblasöffnung ablaufen kann.

Falls eine Ausblasleitung zu einem entfernten Ort erforderlich ist, muss diese so kurz wie möglich sein und sollte möglichst wenig Krümmungen und Winkel aufweisen.

Kommunikationsanschlüsse

Die Kommunikation mit dem digitalen Stellungsregler DVC2000 erfolgt über ein HART-Kommunikationsgerät, wie z. B. ein Feldkommunikator oder einen PC mit der ValveLink-Software, der über ein HART-Modem kommuniziert. Das Kommunikationsgerät kann an einer beliebigen Stelle im 4–20 mA-Regelkreis angeschlossen werden. Als Alternative stehen leicht zugängliche Anschlüsse auf der Klemmenplatine zur Verfügung (Abbildung 15). Bevor mit der digitalen Kommunikation begonnen werden kann, muss die Stromversorgung des Gerätes eingeschaltet werden.

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

Grundeinstellung und Justage

Alle digitalen Stellungsregler DVC2000 sind mit einem Bedieninterface ausgestattet. Das Bedieninterface besteht aus einer LCD-Anzeige, vier Drucktasten und einem Schalter für die Konfiguration des Stellungsrückmelders. Der DVC2000 wird, abhängig von der Firmware-Revision und den Bestellangaben, mit einem von drei verschiedenen vorinstallierten Sprachpaketen geliefert. Die Optionen für die Sprachpakete sind in Tabelle 1 aufgeführt. Zur Konfiguration der Sprache das im Abschnitt Grundeinstellung beschriebene Verfahren befolgen. Der Stellungsregler muss mit mindestens 8,5 V und 3,5 mA gespeist werden, um das Bedieninterface verwenden zu können. Bei bestimmten Verfahren sind mindestens 20 mA erforderlich.

VORSICHT

Bei Zugriff auf die Anschlussklemmen oder Drucktasten sind entsprechende Schutzmaßnahmen gegen elektrostatische Entladung zu ergreifen. Wenn keine geeigneten Schutzmaßnahmen getroffen werden, kann das Ventil gefahren werden und zur Instabilität des Ventils/Antriebs führen.

Statusinformationen

Der erste Bildschirm (Startbildschirm), der nach dem Einschalten des Gerätes angezeigt wird, enthält grundlegende Statusinformationen. Wenn das Gerät justiert wurde und ordnungsgemäß funktioniert, zeigt das in Abbildung 16 dargestellte Ablaufdiagramm durch Drücken der rechten Pfeiltaste () die verfügbaren Informationen an.

Abbildung 16. Startbildschirm der LCD-Anzeige

Nur bei Ausführung mit optionalem/n

Stellungsrückmelder/Endschaltern

HUB = 66,8 % 14,6 mA 0,92 bar

HUB=##.#% − Aktueller Ventilhub in Prozent des justierten Stellwegs. ##.# MA − Am Gerät anliegendes Eingangssignal in mA. ##.## BAR − Aktueller Druckausgang zum Antrieb in den konfigurierten Einheiten (BAR; PSI oder MPA).

SCHALTER 1 − Aktueller Status des optionalen Endschalters, der an den Klemmen +41 und -42 angeschlossen ist. SCHALTER 2 − Aktueller Status des optionalen Endschalters, der an den Klemmen +51 und -52 angeschlossen ist.

SCHALTER 1 = GEÖFFNET





SCHALTER 2 = GESCHLOSSEN



TUNING = C

FW3:1, HW1:2





SCHUTZ



 AUS

AUS EIN

FW# − Version der Firmware, die auf dem Gerät läuft. HW# − Version der installierten Elektronik-Hardware. Die erste Ziffer (#

: #) steht für die Hauptplatine, die zweite Ziffer (# : #) steht

für die sekundäre Elektronik.

TUNING = X − Aktuelle Tuning-Set-Parameter, die im Gerät konfiguriert sind. SCHUTZ − Zeigt an, ob das Bedieninterface schreibgeschützt ist oder nicht. Wenn der Schreibschutz aktiviert ist („EIN“), kann das

Gerät nicht mit Hilfe der lokalen Drucktasten konfiguriert oder justiert werden.

Kurzanleitung

D103203X0DE

Digitaler Stellungsregler DVC2000

April 2021

Grundeinstellung

WARNUNG

Änderungen an der Geräteeinstellung können Änderungen des Ausgangsdruckes oder des Ventilhubs zur Folge haben. Abhängig von der Anwendung können diese Änderungen zu Störungen der Prozessregelung führen, die Personen- oder Sachschäden verursachen können.

Bei Bestellung des digitalen Stellungsreglers DVC2000 zusammen mit einem Stellventil wird der digitale Stellungsregler im Werk montiert und wie auf der Bestellung angegeben eingestellt. Wenn der Stellungsregler vor Ort an ein Ventil montiert wird, muss das Gerät den Erfordernissen entsprechend für das Ventil und den Antrieb eingestellt werden.

Vor Beginn der Grundeinstellung prüfen, ob der Stellungsregler korrekt montiert ist und ob die elektrischen und pneumatischen Anschlüsse ordnungsgemäß hergestellt worden sind.

Auswahl der Sprache

Der DVC2000 wird, abhängig von der Firmware Revision und den Bestellangaben, mit einem von drei verschiedenen vorinstallierten Sprachpaketen geliefert. Die Optionen für die Sprachpakete sind in Tabelle 1 aufgeführt.

Tabelle 1. Sprachpaket-Optionen

Firmware-Revision 1 oder 2 3 3 Sprachpaket Standard Standard Optional

Englisch X X X Japanisch X X X Chinesisch X X X Französisch X X X Deutsch X X X Italienisch X X X Spanisch X X X Portugiesisch X Russisch X Polnisch X Tschechisch X Arabisch X

Das Herunterladen von Sprachpaketen auf den DVC2000 mit Hilfe der ValveLink-Software ist erst ab Firmware-Revision 3 möglich.

Zum Aufrufen des Bildschirms für die Sprachauswahl auf dem Bedieninterface des DVC2000 die vier Pfeiltasten gleichzeitig drei (3) Sekunden lang drücken.

Die Pfeiltaste NACH OBEN oder NACH UNTEN ( oder ) drücken, um die gewünschte Sprache auszuwählen. Die Pfeiltaste NACH RECHTS () drücken, um die Auswahl zu bestätigen.

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

Schnelleinstellung

Wenn der digitale Stellungsregler DVC2000 zum ersten Mal an einen Antrieb montiert wird, wird er mit Hilfe der Schnelleinstellung automatisch justiert und getunt. Tabelle 2 enthält eine Liste der werkseitig voreingestellten Werte.

Tabelle 2. Auf dem Bedieninterface verfügbare Werkseinstellungen

Einstellparameter Standardeinstellung

Stellsignal-Nullpunkt Geöffnet Druckeinheiten bar oder psig Eingangsbereich „Niedrig“ 4 mA Eingangsbereich „Hoch“ 20 mA Kennlinie Linear Stellungsrückmelder (optionale Funktion) 4 mA = Ventil geschlossen Schalter 1 Schaltpunkt (optionale Funktion) 90 % Schalter 1 geschlossen (optionale Funktion) Über 90 % Schalter 2 Schaltpunkt (optionale Funktion) 10 % Schalter 2 geschlossen (optionale Funktion) Unter 10 %

1. Wenn der Stellungsregler werkseitig an einen Antrieb montiert wurde, ist dieser Wert vom jeweiligen Antrieb abhängig.

WARNUNG

Während der Justage bewegt sich das Ventil über den gesamten Stellweg. Eine Änderung des Tuning-Sets kann auch dazu führen, dass das Stellventil gefahren wird. Zur Vermeidung von Personen- und Sachschäden durch sich bewegende Teile die Hände, Werkzeuge und andere Gegenstände vom Ventil/Antrieb fernhalten.

(1)

Hinweis

Bei Verwendung optionaler Endschalter muss während des gesamten Verfahrens zur Schnelleinstellung Spannung an den Schalterkreisen anliegen. Wenn die Schalter nicht mit Spannung versorgt werden, kann dies zu einer falschen Ausrichtung der Schalter führen.

Weitere Erläuterungen der Parameter sind im Abschnitt DETAILLIERTE EINSTELLUNG zu finden. Zum Aufrufen der SCHNELLEINSTELLUNG auf dem Startbildschirm die Pfeiltaste NACH UNTEN () und dann die Pfeiltaste NACH

RECHTS () drücken. Eine Warnung weist darauf hin, dass das Ventil bei diesem Verfahren gefahren wird. Durch erneutes Drücken der Pfeiltaste NACH RECHTS () wird das Justageverfahren eingeleitet. Durch Drücken der Pfeiltaste NACH LINKS () wird das Hauptmenü wieder aufgerufen.

Mit diesem Verfahren wird das Gerät automatisch justiert und die für die jeweilige Antriebsgröße passenden Tuning-Parameter werden angewandt.

Das Verfahren kann zu einem beliebigen Zeitpunkt abgebrochen werden, indem die Pfeiltaste NACH RECHTS () und NACH LINKS () gleichzeitig 3 Sekunden lang gedrückt werden.

Nach Abschluss des Verfahrens die Pfeiltaste NACH RECHTS () drücken, um zur Statusanzeige zurückzukehren. Wenn die Pfeiltaste NACH RECHTS () nicht innerhalb von 30 Sekunden gedrückt wird, kehrt das Gerät automatisch zur Statusanzeige zurück.

Abbildung 17. Schnelleinstellung

HUB = 66,8 % 14,6 mA 0,92 bar





SCHNELLEINSTELLUNG



GEFAHREN  3 s DRÜCKEN



SUCHT 0 % ...

VENTIL WIRD



SCHNELLEINSTELLUNG



ABGESCHLOSSEN

Kurzanleitung

D103203X0DE

Digitaler Stellungsregler DVC2000

April 2021

Hubjustage

WARNUNG

Während der Justage bewegt sich das Ventil über den gesamten Stellweg. Zur Vermeidung von Personen- und Sachschäden durch die Freisetzung von Druck oder Prozessmedium das Ventil vom Prozess trennen und den Druck auf beiden Seiten des Ventils ausgleichen oder das Prozessmedium ablassen.

Hinweis

Bei Verwendung optionaler Endschalter muss während des gesamten Verfahrens zur automatischen oder manuellen Justage Spannung an den Schalterkreisen anliegen. Wenn die Schalter nicht mit Spannung versorgt werden, kann dies zu einer falschen Ausrichtung der Schalter führen.

Das Verfahren HUBJUSTAGE kann verwendet werden, um die manuelle oder automatische Justage des Stellungsreglers ohne Änderung der Tuning-Werte durchzuführen. Zum Aufrufen dieses Verfahrens auf dem Startbildschirm die Pfeiltaste NACH UNTEN () zweimal und dann die Pfeiltaste NACH RECHTS () einmal drücken. Danach die in Abbildung 18 dargestellten Aufforderungen befolgen.

Abbildung 18. Hubjustage

HUB = 66,8 % 14,6 mA 0,92 bar





SCHNELLEINSTELLUNG





HUBJUSTAGE

JUSTAGE





 AUTOMATISCH

VENTIL WIRD





GEFAHREN  3 s DRÜCKEN

AUTOMATISCH MANUELL



SUCHT 100 % ...

AUTOM.

VENTIL ZU 100 %



HUB FAHREN

MANUELL



SUCHT 0 % ... SUCHT 50 % …

VENTIL ZU 0 %



HUB FAHREN



SUCHT 50 % …



Hinweis

Wenn das Ventil manuell auf einen Stellweg justiert ist, der kürzer ist als der durch die Hubbegrenzer zulässige Stellweg, kann ein manuelles Tuning erforderlich sein (siehe Seite 22), um die Ansprechverhalten des Ventils zu optimieren.

Während der automatischen Justage werden Statusinformationen über den Verlauf des Verfahrens angezeigt. Bei der manuellen Justage muss zunächst der Eingangsstrom angepasst werden, um das Ventil zu fahren, und dann die Pfeiltaste NACH RECHTS () gedrückt werden. Nach Abschluss der manuellen Justage können die Justagewerte gespeichert oder das Verfahren kann ohne Speichern beendet werden. Beim Beenden ohne Speichern werden die zuletzt gespeicherten Justagedaten wiederhergestellt.

JUSTAGE



ABGESCHLOSSEN

JUSTAGE



FEHLGESCHLAGEN

SPEICHERN UND



BEENDEN?  DRÜCKEN

SPEICHERN UND BEENDEN? OHNE SPEICHERN BEENDEN?

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

Tuning

WARNUNG

Eine Änderung des Tuning-Sets kann dazu führen, dass das Stellventil gefahren wird. Zur Vermeidung von Personen- und Sachschäden durch sich bewegende Teile die Hände, Werkzeuge und andere Gegenstände vom Ventil/Antrieb fernhalten.

Das Verfahren TUNING kann verwendet werden, um das Gerät ohne Änderung der Justagewerte manuell oder automatisch zu tunen. Zum Aufrufen dieses Verfahrens auf dem Startbildschirm die Pfeiltaste NACH UNTEN () dreimal und dann die Pfeiltaste NACH RECHTS () einmal drücken. Danach die nachfolgend in Abbildung 19 dargestellten Aufforderungen befolgen.

Abbildung 19. Tuning

HUB = 66,8 % 14,6 mA 0,92 bar





SCHNELLEINSTELLUNG





HUBJUSTAGE

AUTOM. TUNING





TUNING





 AUTOMATISCH



AUTOMATISCH MANUELL

VENTIL WIRD



GEFAHREN  3 s

AUTOM.

DRÜCKEN

VENTIL KANN FAHREN  3 s



DRÜCKEN

MANUELL



AUTOM. TUNING LÄUFT ...

TUNING



 C

EXPERTE, C, D, E, F, G, H, I, J, K, L, M



ABGESCHLOSSEN

AUTOM. TUNING FEHLGESCHLAGEN - MANUELLES



TUNING VERWENDEN

DÄMPFUNG





 NEUTRAL

+5, +4, +3, +2, +1 NEUTRAL

-5, -4, -3, -2, -1



SPEICHERN UND



BEENDEN?  DRÜCKEN

SPEICHERN UND BEENDEN? OHNE SPEICHERN BEENDEN?

Während des automatischen Tunings werden Statusinformationen über den Verlauf des Verfahrens angezeigt. Beim manuellen Tuning muss eines von elf Tuning-Sets ausgewählt werden. Jedes Tuning-Set enthält einen voreingestellten Wert für die Einstellung der Verstärkung des digitalen Stellungsreglers. Tuning-Set C bietet die langsamste und Tuning-Set M die schnellste Reaktion. Tabelle 3 enthält Informationen über die Proportionalverstärkung, die Geschwindigkeitsverstärkung und die Verstärkungswerte des Rückmelde-Hilfskreises für voreingestellte Tuning-Sets. Ein manuelles Tuning wird nur empfohlen, wenn das automatische Tuning fehlschlägt.

Kurzanleitung

D103203X0DE

Digitaler Stellungsregler DVC2000

April 2021

Tabelle 3. Verstärkungswerte für voreingestellte Tuning-Sets

Tuning-Set Proportionalverstärkung Geschwindigkeitsverstärkung

C 5 2 55 D 6 2 55

E 7 2 55

F 8 2 52 G 9 2 49 H 10 2 46

I 11 2 44 J 12 1 41

K 14 1 38

L 16 1 35 M 18 1 35

Für die meisten kleinen Antriebe ist „C“ der typische Startpunkt. Durch Drücken der Pfeiltaste NACH OBEN () und NACH UNTEN () werden die Werte sofort übernommen. Danach kann der Eingangsstrom geändert werden, um das Verhalten zu beobachten. Wenn das Verhalten zufriedenstellend ist, die Pfeiltaste NACH RECHTS () drücken, um die Feineinstellung des Stellungsreglers durchzuführen. Durch Drücken der Pfeiltaste NACH OBEN () und NACH UNTEN () wird die Dämpfung erhöht bzw. verringert, um das Überschwingen nach einer Sprungänderung des Eingangssignals fein einzustellen.

Nach Abschluss des manuellen Tunings können die Tuning-Daten gespeichert oder das Verfahren kann ohne Speichern beendet werden. Beim Beenden ohne Speichern werden die zuletzt gespeicherten Tuning-Daten wiederhergestellt.

Verstärkung des

Rückmelde-Hilfskreises

Detaillierte Einstellung

Wenn die werkseitigen Konfigurationswerte geändert werden müssen, kann dies mit Hilfe der Verfahren für die DETAILLIERTE EINSTELLUNG durchgeführt werden. Abbildung 20 zeigt ein Ablaufdiagramm der Bildschirmfolgen. Zum Aufrufen dieses Verfahrens auf dem Startbildschirm die Pfeiltaste NACH UNTEN () viermal drücken. Die Pfeiltaste NACH RECHTS () drücken, um das Konfigurationsmenü aufzurufen. Im jeweiligen Konfigurationsmenü mit der Pfeiltaste NACH OBEN () und NACH UNTEN () die entsprechende Option auswählen.

Zum Beenden dieses Verfahrens die Pfeiltaste NACH RECHTS () drücken und die verbleibenden Menüoptionen durchlaufen, bis der Bildschirm „Beenden“ angezeigt wird. Beim Beenden ohne Speichern werden die zuletzt gespeicherten Konfigurationsdaten wiederhergestellt.

Es folgt eine Erläuterung der Konfigurationsoptionen.

Stellsignal-Nullpunkt − Legt fest, ob das Ventil bei 0 % Eingang voll GEÖFFNET oder voll GESCHLOSSEN ist. Wenn Sie nicht sicher sind, wie dieser Parameter zu setzen ist, den Stellungsregler von der Stromquelle trennen. Der daraus resultierende Ventilhub ist der Stellsignal-Nullpunkt. Dies entspricht der Einstellung des Ausgangsdrucks auf Null.

Druckeinheiten – Definiert die Druckeinheiten in PSI, BAR oder kPa. Eingangsbereich „Niedrig“ – Dies entspricht einem Hub von 0 %, wenn der Stellsignal-Nullpunkt als „geschlossen“ konfiguriert ist.

Wenn der Stellsignal-Nullpunkt als „geöffnet“ konfiguriert ist, entspricht dies einem Hub von 100 %. Eingangsbereich „Hoch“ – Dies entspricht einem Hub von 100 %, wenn der Stellsignal-Nullpunkt als „geschlossen“ konfiguriert ist.

Wenn der Stellsignal-Nullpunkt als „geöffnet“ konfiguriert ist, entspricht dies einem Hub von 0 %. Kennlinie – Definiert das Verhältnis zwischen dem Hubziel und dem eingestellten Sollwert. Der eingestellte Sollwert ist das

Eingangssignal für die Kennlinien-Funktion. Wenn der Stellsignal-Nullpunkt als „geschlossen“ konfiguriert ist, dann entspricht ein Sollwert von 0 % einem Nenneingang von 0 %. Wenn der Stellsignal-Nullpunkt als „geöffnet“ konfiguriert ist, dann entspricht ein Sollwert von 0 % einem Nenneingang von 100 %. Das Hubziel ist das Ausgangssignal der Kennlinien-Funktion.

Hinweis

Bei allen Stellungsreglern ist standardmäßig eine Hubabschaltung aktiviert.

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

Die werkseitig eingestellte Kennlinie ist LINEAR. Zudem können die Funktionen SCHNELL ÖFFNEND, GLEICHPROZENTIG oder BENUTZERDEFINIERT gewählt werden. Die benutzerdefinierte Funktion ist zunächst auf linear eingestellt, es sei denn, es wird ein HART-Hostsystem zum Neukonfigurieren der benutzerdefinierten Punkte verwendet. Die benutzerdefinierte Konfiguration kann gewählt werden, die Kennlinie kann jedoch nicht mit dem Bedieninterface geändert werden.

Abbildung 20. Ablaufdiagramm für die detaillierte Einstellung

HUB = 66,8 % 14,6 mA 0,92 bar





SCHNELLEINSTELLUNG





HUBJUSTAGE





TUNING





DETAILLIERTE EINSTELLUNG

STELLSIGNALNULLPUNKT VENTIL



 GESCHLOSSEN

GESCHLOSSEN GEÖFFNET

DRUCKEINHEITEN





 BAR

BAR PSI kPA

EINGANGSBEREICH





NIEDRIG  4 mA

4 mA ... 19 mA

EINGANGSBEREICH





HOCH  20 mA

20 mA ... 5 mA



KENNLINIE 



LINEAR



SCHNELL ÖFFNEND LINEAR GLEICHPROZENTIG BENUTZERDEFINIERT

Nur bei Ausführung mit optionalem/n Stellungsrückmelder/Endschaltern

STELLUNGS-



RÜCKMELDER 4 mA  GESCHLOSSEN

GESCHLOSSEN GEÖFFNET





SCHALTER 1 SCHALTPUNKT  90 %

125 % ... –25 %

Nur bei Ausführung mit optionalem/n Stellungsrückmelder/Endschaltern





SCHALTER 1 GESCHLOSSEN  ÜBER 90 %

ÜBER UNTER DEAKTIVIERT





SCHALTER 2 SCHALTPUNKT  10 %

125 % ... –25 %



SCHALTER 2



GESCHLOSSEN  UNTER 10 %

UNTER ÜBER DEAKTIVIERT

SPEICHERN





UND BEENDEN?  DRÜCKEN

SPEICHERN UND BEENDEN? OHNE SPEICHERN BEENDEN?

Stellungsrückmelder – Zur Konfiguration des Verhältnisses zwischen dem Ventilhub und dem Stellungsrückmelder-Ausgangssignal. Bei Auswahl von GESCHLOSSEN sendet der Stellungsrückmelder bei geschlossenem Ventil ein 4 mA-Signal. Bei Auswahl von GEÖFFNET sendet der Stellungsrückmelder bei geöffnetem Ventil ein 4 mA-Signal.

Ein Schalter auf der Optionsplatine dient zur Auswahl der Sicherheitsstellung des Stellungsrückmelders (Hoch [+] oder Niedrig [–]). Hoch (+) führt bei einem Ausfall des Stellungsrückmelders zu einem Stromausgang von > 22,5 mA. Niedrig (–) führt zu einem Stromausgang von < 3,6 mA. Siehe Abbildung 21 bzgl. Anordnung und Positionen des Schalters.

Kurzanleitung

D103203X0DE

Digitaler Stellungsregler DVC2000

April 2021

Abbildung 21. STELLUNGSRÜCKMELDER-Schalter

STELLUNGSRÜCKMELDERSCHALTER FÜR SICHERHEITSSTELLUNG

HOCH (+, ABGEBILDET) ODER NIEDRIG (–)

W8839

Schalter Nr. 1 Schaltpunkt – Definiert die Schaltschwelle für den an den Klemmen +41 und –42 angeschlossenen Endschalter in Prozent des eingestellten Hubs.

Schalter Nr. 2 Geschlossen – Konfiguriert die Wirkungsweise des an den Klemmen +41 und -42 angeschlossenen Endschalters. Bei der Auswahl von ÜBER wird der Schalter als geschlossen eingestellt, wenn der Hub über dem Schaltpunkt liegt. Bei Auswahl von UNTER wird der Schalter als geschlossen eingestellt, wenn der Hub unter dem Schaltpunkt liegt. Bei Auswahl von DEAKTIVIERT werden die Symbole und der Status nicht mehr angezeigt.

Schalter Nr. 2 Schaltpunkt – Definiert die Schaltschwelle für den an den Klemmen +51 und –52 angeschlossenen Endschalter in Prozent des eingestellten Hubs.

Schalter Nr. 2 Geschlossen – Konfiguriert die Wirkungsweise des an den Klemmen +51 und -52 angeschlossenen Endschalters. Bei der Auswahl von ÜBER wird der Schalter als geschlossen eingestellt, wenn der Hub über dem Schaltpunkt liegt. Bei Auswahl von UNTER wird der Schalter als geschlossen eingestellt, wenn der Hub unter dem Schaltpunkt liegt. Bei Auswahl von DEAKTIVIERT werden die Symbole und der Status nicht mehr angezeigt.

Hinweis

Schalter Nr. 2 kann nur verwendet werden, wenn der Schalter Nr. 1 mit Strom versorgt wird. Schalter Nr. 2 kann nicht allein verwendet werden.

Justage des Stellungsrückmelders

Hinweis

Bei diesem Verfahren wird das Stellventil nicht gefahren. Der Stellungsrückmelder simuliert einen Ausgang nur für das Justageverfahren.

Dieses Verfahren kann nur an Stellungsreglern ausgeführt werden, bei denen die optionale Stellungsrückmelder-Hardware installiert ist. Der digitale Stellungsregler DVC2000 wird mit werkseitig justiertem Stellungsrückmelder versandt. Dieses Verfahren muss normalerweise nicht ausgeführt werden. Wenn jedoch vermutet wird, dass eine Einstellung erforderlich ist, muss das folgende Verfahren ausgeführt werden. Siehe auch Abbildung 22.

Digitaler Stellungsregler DVC2000

April 2021

Abbildung 22. Justage des Stellungsrückmelders

HUB = 66,8 % 14,6 mA 0,92 bar





SCHNELLEINSTELLUNG





HUBJUSTAGE





TUNING





DETAILLIERTE EINSTELLUNG





ANALOGEINGANG JUSTIEREN





STELLUNGSRÜCKMELDER JUSTIEREN



mA-AUSGANG ÄNDERT SICH  3 s DRÜCKEN



 ODER 



DRÜCKEN, UM 4 mA BEREITZUSTELLEN

 ODER 





DRÜCKEN, UM 20 mA BEREITZUSTELLEN



SPEICHERN UND



BEENDEN?  DRÜCKEN

SPEICHERN UND BEENDEN? OHNE SPEICHERN BEENDEN?

Kurzanleitung

D103203X0DE

Ein Amperemeter in Reihe mit den Stellungsrückmelder-Ausgangsklemmen (+31 und –32) und eine Spannungsquelle (wie den Leitsystem-Analogeingangskanal) anschließen. Auf dem Startbildschirm die Pfeiltaste NACH UNTEN () sechsmal und dann die Pfeiltaste NACH RECHTS () drücken.

1. Den vom Amperemeter angezeigten Ausgangsstrom mit Hilfe der Pfeiltaste NACH OBEN () und NACH UNTEN () einstellen. Wenn das Amperemeter 4 mA anzeigt, die Pfeiltaste NACH RECHTS () drücken.

2. Den vom Amperemeter angezeigten Ausgangsstrom erneut mit Hilfe der Pfeiltaste NACH OBEN () und NACH UNTEN () einstellen. Wenn das Amperemeter 20 mA anzeigt, die Pfeiltaste NACH RECHTS () drücken.

SPEICHERN UND BEENDEN drücken, wenn Sie diese Einstellung beibehalten möchten. Beim Beenden ohne Speichern werden die zuletzt gespeicherten Konfigurationsdaten wiederhergestellt.

Lokale Steuerung

Mit diesem Verfahren kann der Benutzer die Position des Ventils von Hand steuern (siehe Abbildung 23). Zum Aufrufen dieses Verfahrens auf dem Startbildschirm die Pfeiltaste NACH UNTEN () siebenmal und dann die Pfeiltaste NACH RECHTS () drücken.

Durch Auswahl von ANALOG wird der Startbildschirm wieder aufgerufen und der digitale Stellungsregler reagiert auf den Regelkreis-Stromeingang. Durch Auswahl von MANUELL wird der Bildschirm mit dem Hub-Sollwert und dem tatsächlichen Ventilhub angezeigt. Durch Drücken der Pfeiltaste NACH OBEN () und NACH UNTEN () kann der Sollwert geändert und das Ventil damit manuell gefahren werden. Zum Beenden des manuellen Modus die Pfeiltaste NACH LINKS () drücken, um zur Auswahlliste zurückzukehren. ANALOG auswählen.

Kurzanleitung

D103203X0DE

Digitaler Stellungsregler DVC2000

April 2021

Hinweis

Wenn der Stellungsregler wieder auf ANALOG eingestellt wird, kehrt das Ventil in die Stellung zurück, die durch das Eingangssignal vorgegeben ist.

Abbildung 23. Lokale Steuerung

HUB = 66,8 % 14,6 mA 0,92 bar





SCHNELLEINSTELLUNG





HUBJUSTAGE





TUNING





DETAILLIERTE EINSTELLUNG





ANALOGEINGANG JUSTIEREN





STELLUNGSRÜCKMELDER JUSTIEREN





LOKALE STEUERUNG

Nur bei Ausführung mit optionalem/n Stellungsrückmelder/Endschaltern

STEUERUNG



 ANALOG

ANALOG MANUELL





MANUELLER SOLLWERT = XX HUB = XX.X

Diagnosemeldungen, -codes und -details

Der digitale Stellungsregler DVC2000 führt eine kontinuierliche Eigendiagnose durch, um anormale Betriebszustände während des Betriebs zu erkennen. Die folgenden Meldungen werden auf dem Bedieninterface angezeigt, wenn ein Fehlerzustand vorliegt (dies

wird auf dem Standardbildschirm durch ein Warnsymbol

angezeigt).

SCHALTER 1 ??? SCHALTER 2 ??? − Das Warnsymbol zeigt zusammen mit diesem Text an, dass der Endschalterkreis 1 nicht mit Strom versorgt wird

oder zumindest einer der Schalter aktiviert ist. Schalterkreis 1 muss mit Strom versorgt werden, damit die Schalter funktionieren. Schalter 2 kann nicht allein verwendet werden. Zum Löschen des Warnsymbols 5 bis 30 VDC an den Schalterkreis 1 anlegen oder beide Schalter im Menü DETAILLIERTE EINSTELLUNG deaktivieren.

Digitaler Stellungsregler DVC2000

April 2021

Wenn der Schalterkreis 1 mit Strom versorgt wird, zeigen Fragezeichen (???) an, dass der entsprechende Schalter deaktiviert ist.

Abschaltung aktiviert − Dieser Bildschirm erscheint, wenn der Stellungsrückmelder abgeschaltet ist und keine Luft zum Antrieb geleitet wird. Das Ventil befindet sich daher in der Sicherheitsstellung. Dieser Fehler kann u. a. durch eine korrupte Firmware beim Einschalten verursacht werden. Die werkseitige Standardeinstellung für diesen Fehler ist deaktiviert. Dieser Alarm wird daher nur aktiviert, wenn er mit einem HART-Hostsystem (z. B. einem Feldkommunikator oder der ValveLink-Software) konfiguriert wurde.

Hubabweichung − Diese Fehlermeldung zeigt an, dass zwischen dem Eingangssignal (nach der Charakterisierung) und dem vom Stellungsrückmelder angezeigten Hub ein Unterschied besteht. Die Standardeinstellung ist 7 % für 5 Sekunden. Diese Einstellungen können über ein HART-Kommunikationsgerät ab Gerätelevel HC konfiguriert werden. Mögliche Ursachen für diesen Fehler sind eine unzureichende Druckluftversorgung oder übermäßige Ventilreibung.

Hauptplatine austauschen − Es wurde ein Fehler in der Elektronik erkannt. Ursachen für diesen Fehler können u. a. Hardware- oder Firmware-Störungen sein. Wenn dieser Fehler erkannt wird, ist der Stellungsregler ggf. noch funktionsfähig, die Leistung ist jedoch reduziert.

Montage prüfen − Die Anzeige der Ventilposition ist gültig, die Position liegt jedoch außerhalb des Betriebsbereichs. Ursachen für diesen Fehler sind eventuell lose oder verbogene Montagehalterungen oder eine falsch ausgerichtete Magneteinheit. Dieser Fehler ist kein Hinweis auf defekte Komponenten, sondern auf eine fehlerhafte Installation oder Ausrichtung. Diese Warnmeldung wird auch als Hubsensorfehler bezeichnet.

Druckluftversorgung prüfen − Das Ventil kann die Zielposition nicht erreichen, da der Zuluftdruck zu niedrig ist. Dieser Fehler tritt wahrscheinlich gleichzeitig mit dem Hubabweichungsfehler auf.

Kurzanleitung

D103203X0DE

I/P-Wandler prüfen − Es wurde ein Problem mit dem I/P-Wandler erkannt. Mögliche Ursachen für diesen Fehler:

 Probleme in der Elektronik, die dadurch angezeigt werden, dass der Antriebsstrom-Rückmeldewert außerhalb des Bereichs

liegt

 Niedriger Zuluftdruck, angezeigt durch eine aktive Antriebssignal-Warnmeldung  Ein hängendes Ventil, das zu einer großen Regelabweichung („Integral-Windup“) führt.

Gerät durch HART gesperrt − Ein anderer HART-Host (z. B. die ValveLink-Software, AMS Suite: Intelligent Device Manager oder ein Feldkommunikator) kommuniziert mit dem DVC2000. Normalerweise bedeutet dies, dass der Stellungsregler „außer Betrieb“ ist. Bei Stellungsreglern ab Firmware-Revision 3 kann diese Meldung durch Drücken der linken Pfeiltaste und gleichzeitiges Aus- und Einschalten des DVC2000 gelöscht werden. Dadurch wird der Stellungsregler wieder „in Betrieb“ genommen.

FIELDVUE-Geräte − Dies wird angezeigt, wenn keine Sprachen auf dem DVC2000 geladen sind. Dies kann bei einem Firmware-Download auftreten.

Druck = ??? − Die Druckanzeige des Antriebs beträgt mehr als 125 % des konfigurierten maximalen Zuluftdrucks. Beispiel: Wenn der Zuluftdruckbereich auf 35 psi eingestellt wurde und der tatsächliche Versorgungsdruck 45 psi beträgt, wird ??? angezeigt, wenn der DVC2000 den vollen Versorgungsdruck zum Antrieb leitet. Wird der Zuluftdruck reduziert oder das Ventil in die geschlossene Stellung gefahren (Einstellung Luft öffnet das Ventil/Sicherheitsstellung geschlossen), werden ab einem bestimmten Punkt numerische Werte angezeigt.

Dieser Konfigurationsparameter kann mithilfe des Feldkommunikators (1-1-2-2-3) oder der ValveLink-Software (Detaillierte Einstellung > Druck) geändert werden.

Kurzanleitung

D103203X0DE

Digitaler Stellungsregler DVC2000

April 2021

Wartung

Austauschbare Komponenten im DVC2000 umfassen den I/P-Wandler und das Pneumatikrelais. Der Austausch von jeglichen Komponenten des DVC2000 sollte nach Möglichkeit in einer Instrumentenwerkstatt durchgeführt werden. Sicherstellen, dass die elektrische Verkabelung und Pneumatikleitungen vor der Demontage des Instruments getrennt werden.

Hinweis

Bestellinformationen für Ersatzteilsätze erhalten Sie von Ihrem Emerson Vertriebsbüro

Zusätzliche Informationen zur Wartung und Fehlersuche sind in der Betriebsanleitung des digitalen Stellungsreglers DVC2000 (D103176X012

) zu finden.

VORSICHT

Beim Austausch von Bauteilen ausschließlich die vom Werk vorgegebenen Ersatzteile verwenden. Bei diesen Arbeiten außerdem stets ordnungsgemäße Austauschverfahren anwenden. Unsachgemäße Verfahren und Methoden bzw. die Auswahl falscher Komponenten können die in der Spezifikations-Tabelle angegebenen Zulassungen und technischen Daten ungültig machen und können den Betrieb sowie auch die vorgesehene Funktionsweise des Gerätes beeinträchtigen.

WARNUNG

Siehe Installationswarnungen auf Seite 4 und 5 dieser Kurzanleitung, bevor die folgenden Wartungsverfahren durchgeführt werden.

Austausch des IP-Wandlers

Der I/P-Wandler ist am Montagerahmen befestigt. Auf der I/P-Montageoberfläche befindet sich ein austauschbarer Filter mit O-Ring-Dichtung.

Hinweis

Nach dem Austausch des I/P-Wandlers den digitalen Stellungsregler justieren, um die Genauigkeit der technischen Daten beizubehalten.

1. Die Hauptabdeckung abnehmen.

2. Die drei Schrauben entfernen, die den EMI-Schutz halten und den Schutz abnehmen.

3. Die drei Schrauben entfernen, welche die Elektronikplatine am Montagerahmen halten.

4. Die Hauptelektronik gerade vom Montagerahmen wegnehmen. Die Platine ist über einen starren Anschluss elektrisch mit einer Verbindungsplatine verbunden.

5. Die zwei Schrauben entfernen, die den Montagerahmen am Gerätegehäuse halten.

Digitaler Stellungsregler DVC2000

April 2021

6. Die Verteilerbaugruppe gerade herausziehen. Die Verbindungsplatine ist über einen starren Anschluss elektrisch mit der Abschlussplatine verbunden.

7. Die Verbindungsplatine vom Montagerahmen entfernen.

8. Die vier Schrauben entfernen, die den I/P-Wandler am Montagerahmen halten.

Bei der Installation eines neuen I/P-Wandlers die oben aufgeführten Schritte in umgekehrter Reihenfolge durchführen und das Gerät neu justieren.

Kurzanleitung

D103203X0DE

Austausch des Pneumatikrelais

Das Pneumatikrelais ist am Montagerahmen befestigt. Es gibt zwei Ausführungen: 0 bis 3,4 bar (0 bis 49 psig) - weiß gekennzeichnet, und 3,5 bis 7 bar (50 bis 100 psig) - grün gekennzeichnet.

Hinweis

Nach dem Austausch des Pneumatikrelais den digitalen Stellungsregler justieren, um die Genauigkeit der technischen Daten beizubehalten.

1. Die Hauptabdeckung abnehmen.

2. Die drei Schrauben entfernen, die den EMI-Schutz halten und den Schutz abnehmen.

3. Die drei Schrauben entfernen, welche die Elektronikplatine am Montagerahmen halten.

4. Die Hauptelektronik gerade vom Montagerahmen wegnehmen. Die Platine ist über einen starren Anschluss elektrisch mit einer Verbindungsplatine verbunden.

5. Die zwei Schrauben entfernen, die den Montagerahmen am Gerätegehäuse halten.

6. Den Montagerahmen gerade herausziehen. Die Verbindungsplatine ist über einen starren Anschluss elektrisch mit der Abschlussplatine verbunden.

7. Die zwei Schrauben entfernen, die das Pneumatikrelais am Montagerahmen halten.

8. Das Pneumatikrelais gerade herausziehen.

Bei der Installation eines neuen Pneumatikrelais die oben aufgeführten Schritte in umgekehrter Reihenfolge durchführen und das Gerät neu justieren.

Kurzanleitung

D103203X0DE

Technische Daten

Mögliche Konfigurationen

 Integrierter Anbau an 657/667 oder GX-Antriebe  Hubantriebe  90-Grad-Schwenkantriebe

Digitale Stellungsregler DVC2000 können an alle Antriebe gemäß IEC 60534-6-1, IEC 60534-6-2, VDI/VDE 3845 oder NAMUR angebaut werden.

Eingangssignal

Analoges Eingangssignal: 4‐20 mA DC, nominal; Split-Range ist möglich. Mindestspannung: Die Spannung an den Anschlussklemmen des Gerätes muss 8,5 V für analoge Regelung und 9,0 V für HART-Kommunikation betragen.

Maximale Spannung: 30 VDC, 30 mA DC Mindest-Regelstrom: 4,0 mA (unter 3,5 mA erfolgt ggf. ein

Neustart des Mikroprozessors) Überstromschutz: Die Eingangsschaltung begrenzt den Strom, um Schäden an Bauelementen zu vermeiden. Verpolungsschutz: Ein falsch angeschlossener Regelkreis führt nicht zur Beschädigung des Gerätes.

Ausgangssignal

Pneumatiksignal je nach Anforderung durch den Antrieb, bis zum vollen Versorgungsdruck

Kleinster Bereich: 0,5 bar (7 psig) Größter Bereich: 7 bar (101 psig) Wirkungsweise: Einfach wirkend, direkt

Hilfsenergiedruck

Empfohlen: 0,5 bar (7 psig) höher als der maximal erforderliche Antriebsdruck Maximum: 7 bar (101 psig)

Das Hilfsenergiemedium muss saubere, trockene Luft oder ein nicht korrosives Gas sein.

Gemäß ISA-Norm 7.0.01

Eine maximale Partikelgröße von 40 Mikrometer im Luftsystem ist akzeptabel. Eine Filterung auf eine Partikelgröße von 5 Mikrometer wird empfohlen. Der Schmiermittelgehalt darf 1 ppm auf Gewichts- (w/w) oder Volumenbasis (v/v) nicht überschreiten. Kondensation in der Zuluft sollte minimiert werden.

Gemäß ISO 8573-1 Maximale Partikeldichte/-größe: Klasse 7 Ölgehalt: Klasse 3 Drucktaupunkt: Klasse 3 oder mindestens 10 C unter der

niedrigsten zu erwartenden Umgebungstemperatur

(1)

– Fortsetzung auf der nächsten Seite –

Digitaler Stellungsregler DVC2000

April 2021

Zulässige Temperaturen

–40 bis 80 C (–40 bis 176 F). Die LCD-Anzeige ist ggf. unter –20 C (–4 F) nicht ablesbar.

Zulässige Höhe

Bis zu 2 000 m (6 562 Fuß)

Feuchte

5–95 % relative Luftfeuchte (–40 bis 80 C [–40 bis 176 F])

Luftverbrauch

(2)

Versorgungsdruck Bei 1,5 bar (22 psig) Bei 4 bar (58 psig)

Luftleistung

(2)

Versorgungsdruck

Bei 1,5 bar (22 psig) Bei 4 bar (58 psig)

Linearitätsabweichung

±0,5 % des Ausgangsbereichs

Elektromagnetische Verträglichkeit

Entspricht EN 61326-1:2013 Störfestigkeit − Industrieeinsatz gemäß Tabelle 2 der Norm EN 61326-1. Die Leistung ist in Tabelle 4 unten dargestellt Emissionswerte − Klasse A ISM-Geräteauslegung: Gruppe 1, Klasse A

Geprüft gemäß den Anforderungen von NAMUR NE21.

Vibrationstestmethode

Geprüft nach ANSI/ISA-75.13.01 Abschnitt 5.3.5. Eine Resonanzfrequenzsuche wird an allen drei Achsen durchgeführt. Das Instrument wird bei jeder Hauptresonanz dem von ISA vorgegebenen halbstündigen Belastungstest plus zusätzlich zwei Millionen Zyklen ausgesetzt.

Eingangsimpedanz

Die Eingangsimpedanz des aktiven Elektronikkreises des DVC2000 ist nicht rein ohmsch. Zum Vergleich mit ohmscher Last kann eine äquivalente Impedanz von 450 Ohm angenommen werden. Dieser Wert entspricht 9 V bei 20 mA.

(1)

(3)

: 0,06 normal m3/h (2,3 scfh)

(4)

: 0,12 normal m3/h (4,4 scfh)

(3)

: 4,48 normal m3/h (167 scfh)

(4)

: 9,06 normal m3/h (338 scfh)

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

Technische Daten (Fortsetzung)

Elektrische Klassifizierung

Verschmutzungsgrad 4

Ex-Zulassungen:

Wellendrehwinkel

Minimum: 0–45 Maximum: 0–90

CSA − Eigensicher und keine Funken erzeugend FM − Eigensicher und keine Funken erzeugend ATEX − Eigensicher IECEx − Eigensicher

Elektrikgehäuse:

Montage

Für die direkte Montage an den Antrieb konstruiert. Bei einem wetterfesten Gehäuse muss die Ausblasöffnung am untersten Punkt angeordnet sein.

CSA − IP66, Typ 4X FM, ATEX, IECEx − IP66

Weitere Klassifizierungen/Zertifizierungen

Gewicht

1,5 kg (3,3 lbs)

CUTR — Customs Union Technical Regulations (Russland, Kasachstan, Weißrussland und Armenien)

ESMA

– Emirates Authority for Standardization and

Metrology

– ECAS-Ex (VAE)

INMETRO — National Institute of Metrology, Quality and Technology (Brasilien)

KGS — Korea Gas Safety Corporation (Südkorea) NEPSI — National Supervision and Inspection Centre for

Explosion Protection and Safety of Instrumentation (China) PESO CCOE — Petroleum and Explosives Safety

Organisation - Chief Controller of Explosives (Indien)

– South African Bureau of Standards (Südafrika)

SABS Weitere Klassifizierungs-/Zertifizierungsinformationen sind

vom Emerson Vertriebsbüro

oder dem lokalen

Geschäftspartner von Emerson erhältlich.

Anschlüsse

Standard

Versorgungs- und Ausgangsdruck: G1/4-Innengewinde Elektrisch: M20-Innengewinde

Optionen

Airset: 67CFR mit Filter

Sprachpakete:

 Standard: Englisch, Deutsch, Französisch, Italienisch,

Spanisch, Japanisch, Chinesisch, Portugiesisch, Russisch, Polnisch und Tschechisch

 Optional: Englisch, Deutsch, Französisch, Italienisch,

Spanisch, Japanisch, Chinesisch und Arabisch

Ausblasöffnung Endschalter: Zwei galvanisch getrennte Schalter, über

den justierten Hubbereich konfigurierbar

Versorgungsspannung: 5‐30 VDC AUS-Zustand: 0,5 bis 1,0 mA EIN-Zustand: 3,5 bis 4,5 mA (über 5 V) Referenzgenauigkeit: 2,5 % der Hubspanne

Stellungsrückmelder: 4-20 mA-Ausgang, galvanisch

getrennt

Versorgungsspannung: 8‐30 VDC Fehleranzeige: Bereichsüber- oder -unterschreitung Referenzgenauigkeit: 1 % des gesamten Stellwegs

Optional

Versorgungs- und Ausgangsdruck: 1/4 NPT-Innengewinde Electrisch: 1/2 NPT-Innengewinde

Übereinstimmung mit „Guter Ingenieurspraxis“

Fisher Controls International LLC erklärt, dass das

Werkstoffe

Gehäuse und Abdeckung: Aluminiumlegierung A03600 mit geringem Kupferanteil Elastomere: Nitril, Fluorsilikon

vorliegende Produkt die Bestimmungen von Artikel 4, Absatz 3, der Druckgeräterichtlinie (DGRL) 2014/68/EU erfüllt. Das Produkt wurde gemäß „Guter Ingenieurspraxis“ entwickelt und hergestellt und kann in Bezug auf die DGRL-Übereinstimmung kein CE-Zertifizierungszeichen tragen.

Spindelhub

Minimum: 8 mm (0,3125 Zoll) Maximum: 102 mm (4 Zoll)

1. Die in dieser Anleitung angegebenen Druck- und Temperaturgrenzwerte dürfen nicht überschritten werden. Alle gültigen Standards und gesetzlichen Vorschriften müssen eingehalten werden. Hinweis: Die zulässigen Temperaturen unterscheiden sich je nach Ex-Zulassung.

2. Nm

3. Niederdruckrelais: 0 bis 3,3 bar (0 bis 49 psig).

4. Hochdruckrelais: 3,4 bis 7,0 bar (50 bis 102 psig).

5. Typische Werte bei Justage bei Raumtemperatur.

6. Spindelhub oder Wellendrehung können mit speziellen Montagesätzen modifiziert werden. Informationen zum Maximalwinkel oder zur Wellendrehung erhalten Sie von Ihrem Emerson Vertriebsbüro.

(6)

Das Produkt trägt jedoch möglicherweise das CE-Zeichen, um dadurch die Übereinstimmung mit anderen gültigen EU-Richtlinien zu kennzeichnen.

/h – Normkubikmeter pro Stunde bei 0 C und 1,01325 bar absolut. Scfh – Standardkubikfuß pro Stunde bei 60 F und 14,7 psia.

(6)

(5)

Kurzanleitung

D103203X0DE

Digitaler Stellungsregler DVC2000

April 2021

Tabelle 4. Elektromagnetische Verträglichkeit (EMV), Zusammenfassung der Ergebnisse

Messpunkt Symptom Grundnorm Teststufe Verhaltenskriterien

Elektrostatische Entladung (ESD)

Abgestrahltes

Gehäuse

E/A-Signal/Regelung

Verhaltenskriterium ist +/-1 % des Effekts.

1. A = Keine Beeinträchtigung während des Tests. B = Zeitweilige Beeinträchtigung während des Tests, jedoch selbsttätige Wiederherstellung des Verhaltens.

elektromagnetisches Feld

Magnetfeld bei Nennfrequenz der Versorgungsspannung

Burst (schnelle transiente Störgrößen)

Spannungsstoß IEC 61000-4-5 $1 kV (jeweils nur Leitung gegen Erde) B Leitungsgeführte HF IEC 61000-4-6 150 kHz bis 80 MHz bei 10 Veff A

IEC 61000-4-2

IEC 61000-4-3

IEC 61000-4-8 30 A/m bei 50 Hz, 60 s A

IEC 61000-4-4 $1 kV A

6 kV Kontakt 8 kV Luft

80 bis 1 000 MHz bei 10 V/m mit 1 kHz AM bei 80 % 1400 bei 2 000 MHz bei 3 V/m mit 1 kHz AM bei 80 % 2000 bis 2 700 MHz bei 1 V/m mit 1 kHz AM bei 80 %

(1)

Digitaler Stellungsregler DVC2000

April 2021

Kurzanleitung

D103203X0DE

Weder Emerson, Emerson Automation Solutions noch jegliches andere Konzernunternehmen übernimmt die Verantwortung für Auswahl, Einsatz oder Wartung eines Produktes. Die Verantwortung bezüglich der richtigen Auswahl, Verwendung und Wartung der Produkte liegt allein beim Käufer und Endanwender.

Fisher, FIELDVUE, ValveLink und Trex sind Marken, die sich im Besitz eines der Unternehmen im Geschäftsbereich Emerson Automation Solutions der Emerson Electric Co. befinden. Emerson Automation Solutions, Emerson und das Emerson-Logo sind Marken und Dienstleistungsmarken der Emerson Electric Co. HART ist eine eingetragene Marke der FieldComm Group. Alle anderen Marken sind Eigentum ihrer jeweiligen Rechteinhaber.

Der Inhalt dieser Veröffentlichung dient nur zu Informationszwecken; obwohl große Sorgfalt zur Gewährleistung ihrer Exaktheit aufgewendet wurde, können diese Informationen nicht zur Ableitung von Garantie- oder Gewährleistungsansprüchen, ob ausdrücklicher Art oder stillschweigend, hinsichtlich der in dieser Publikation beschriebenen Produkte oder Dienstleistungen oder ihres Gebrauchs oder ihrer Verwendbarkeit herangezogen werden. Für alle Verkäufe gelten unsere allgemeinen Geschäftsbedingungen, die auf Anfrage zur Verfügung gestellt werden. Wir behalten uns jederzeit und ohne Vorankündigung das Recht zur Veränderung oder Verbesserung der Konstruktion und der technischen Daten dieser Produkte vor.

Emerson Automation Solutions Marshalltown, Iowa 50158 USA Sorocaba, 18087 Brazil Cernay, 68700 France Dubai, United Arab Emirates Singapore 128461 Singapore

www.Fisher.com

Fisher Digitaler Fisher FIELDVUE Stellungsregler DVC2000 (DVC2000 Digital Valve Controller) (German) Quick Start Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
