Szerelési útmutató
Magyar – 2010. július
67C és 67CF sorozatok
Bevezetés
A szerelési útmutató a szereléshez, beindításhoz és
beszabályozáshoz szükséges utasításokat tartalmazza.
A szerelési útmutató beszerezhető a helyi értékesítési
irodában vagy megtekinthető a www.sherregulators.com
internet címen. Bővebb információkat lásd: 67C sorozat
szerelési útmutató, 5469-es űrlap, D102601X012.
PED kategória
A termék biztonsági tartozékként alkalmazható a
97/23/EK nyomástartó edényekre vonatkozó irányelv
szerinti következő kategóriákban. Ugyancsak használható
a nyomástartó edényekre vonatkozó irányelv hatáskörén
kívül helyes mérnöki gyakorlat alkalmazásával (SEP) az
alábbi táblázat szerint.
TERMÉK MÉRETE KATEGÓRIA FOLYADÉKTÍPUS
1/4 NPT SEP 1
Műszaki adatok
Házméret és csatlakozás fajtája
1/4 NPT
Maximális bemeneti nyomás (Ház nyomásfokozat)
17,2 bar / 250 psig
Maximális biztonságos kimeneti nyomás
(1)
3,4 bar / 50 psig a beállított kimeneti nyomás felett
Nyomáspróba
Minden nyomástartó alkatrész a
97/23/EK - 1. melléklet, 7.4 szakasza
szerinti nyomáspróbán esett át.
Kimeneti nyomástartomány
(1)
0-tól 1,4 bar-ig / 0-tól 20 psig-ig
0-tól 2,4 bar-ig / 0-tól 35 psig-ig
0-tól 4,1 bar-ig / 0-tól 60 psig-ig
0-tól 8,6 bar-ig / 0-tól 125 psig-ig
Hőmérséklettartományok
(1)
Nitrillel (NBR):
Normál csavarkötés: -29°-tól 82°C-ig / -20°-tól 180°F-ig
Rozsdamentes acél csavarkötés:
-40°-tól 82°C-ig / -40°-tól 180°F-ig
Fluorozott szénhidrogénnel (FKM):
Polietilén szűrő
(3)
(Szabványos):
-18°-tól 82°C-ig / 0°-tól 180°F-ig
Polivinilidén (PVDF), rozsdamentes acél vagy üveg
szűrő (opcionális): -18°-tól 149 °C-ig / 0°-tól 300°F-ig
Szilikonnal (VMQ)
(2)
Membrán és kis hőmérsékletű
csavarkötés: -51°-tól 82°C-ig / -60°-tól 180°F-ig
Nyomásmérő műszerrel:
-29°-tól 82°C-ig / -20°-tól 180°F-ig
(1)
Telepítés
FIGYELMEZTETÉS
!
A szabályozót csak szakképzett
személy szerelheti be és szervizelheti.
A szabályozók beszerelését, működtetését
és karbantartását a nemzetközi és
vonatkozó előírások és szabályzatok,
valamint az Emerson Process Management
Regulator Technologies, Inc. utasításai
szerint kell végezni.
Ha a szabályozó szellőzőjén megjelenik
a közeg vagy a rendszerben szivárgás
alakul ki, akkor ez azt jelzi, hogy szervizre
van szükség. A szabályozó további
üzemeltetése ilyenkor veszélyhelyzetet
idézhet elő.
A szivárgó közeg vagy a nyomás alatti
alkatrészek repedése miatt személyi sérülés,
a készülék károsodása vagy szivárgás
következhet be a szabályozót ha olyan
helyre szerelik be, ahol az üzemi viszonyok
meghaladhatják a műszaki adatok
részben megadott határértékeket, vagy
ahol az üzemi körülmények a csatlakozó
csővezetékek vagy csőcsatlakozások
nyomásfokozatát meghaladhatják.
Az ebből fakadó sérülések és károk
megelőzése érdekében nyomáscsökkentő
vagy nyomáshatároló eszközökkel
meg kell akadályozni üzem közben a
határértékek túllépését (ahogy azt a
megfelelő törvények, szabályozások vagy
szabványok megkövetelik).
Ezen felül a szabályozó zikai sérülése
esetén a szivárgó közeg személyi
sérüléseket és dologi károkat okozhat.
Ennek megelőzése érdekében a
szabályozót biztonságos helyen szerelje fel.
A 67C sorozatú szabályozókban a belső
túlnyomáscsökkentő szelep nem nyújt
teljes túlnyomás elleni védelmet. A belső
túlnyomáscsökkentő szelepet csak kisebb
szelepülék szivárgásra tervezték.
A szabályozó beszerelése előtt tisztítsa ki a teljes
csővezetéket, ellenőrizze a szabályozó épségét és azt,
hogy nem került-e bele a szállítás közben idegen anyag.
NPT menetes házaknál a külső csőmenetre vigyen fel
menetpasztát. Karimás házaknál megfelelő karima tömítést
1. A szerelési útmutatóban megadott nyomás/hőmérséklet határértékeket és a vonatkozó szabványok és előírások korlátozásait nem szabad túllépni.
2. A szilikon (VMQ) szenhidrogén gáz közeg esetén nem használható.
3. Ne használja erősen aromás szénhidrogének szállítására.
www.sherregulators.com
D102601XHU2
67C és 67CF sorozatok
és jóváhagyott cső- és csavarkötési technikát alkalmazzon.
Egyéb megkötés hiányában a szabályozó bármilyen
helyzetben beszerelhető, de az áramlásnak a házon
keresztül a feltüntetett nyíl irányában kell áthaladnia.
Megjegyzés
A szabályozó beszerelésekor fontos ügyelni
arra, hogy a rugóház szellőzőnyílása
mindig szabadon maradjon. Szabadban
történő felhasználáskor a szabályozót
járműforgalomtól távol, és úgy kell
elhelyezni, hogy a rugótokba víz, jég és más
idegen anyag a nyíláson át ne juthasson.
Ne helyezze a szabályozót eresz vagy
esővízlevezető cső alá, és ügyeljen, hogy a
várható hó szint felett legyen.
Túlnyomás elleni védelem
A szabályozó adattábláján megtalálhatók az ajánlott
nyomás határértékek. Valamilyen túlnyomás elleni
védelemre lesz szükség, ha a tényleges bemeneti
nyomás meghaladja a kimenő oldal maximális nyomását.
Túlnyomás elleni védelmet kell alkalmazni akkor is, ha a
szabályozó bemeneti nyomása nagyobb a kilépö oldali
csőszakasz biztonsági nyomásánál.
A szabályozónak az előírt legnagyobb nyomásértéknél
kisebb nyomáson történő üzemeltetése zárja ki azt,
hogy külső forrásból vagy a vezetékben levő törmelékből
származó kár keletkezzen. A szabályozó épségét minden
túlnyomásos helyzet után ellenőrizni kell.
Indítás
A szabályozó gyárilag a rugótartomány közepére vagy
a rendeléskor megadott értékre van beállítva,úgyhogy a
kívánt érték eléréséhez helyszíni hangolás szükséges.
A helyes beszerelés és a nyomásszabályozó szelepek
helyes beállítása után lassan nyissa ki a belépő és kilépő
oldali elzárószerelvényeket
Beszabályozás
A kimeneti nyomás változtatásához távolítsa el a
zárósapkát vagy lazítsa ki a záróanyát, majd az
állítócsavart az óramutató járásával egyezően
elforgatva növelheti, azzal ellentétesen forgatva
pedig csökkentheti a nyomást. A beállítás közben
manométerrel figyelje a kimeneti nyomást. A
zárósapka visszahelyezésével vagy a biztosítóanya
meghúzásával rögzítse a kívánt értéket.
Üzemen kívül helyezés (leállítás)
!
FIGYELMEZTETÉS
A szétszerelés megkísérlése előtt a
szívónyomás-szabályozóról válasszon le
minden nyomást, nehogy személyi sérülést
okozzon a hirtelen kiszabaduló nyomás.
Alkatrészjegyzék
67CF és 67CFR típusok
Jelölés Leírás
1 Ház
2 Leeresztő szelep
3 Karimás csavar
4*
5 Kondenz gyűjtő
6*
7 Rugóház együttes
9 Szűrőrögzítő
10*
11*
12*
13*
14* O-gyűrű
15*
16* Membrán szerelvény
17 Rugó
18 Szabályozócsavar
19 Biztosítóanya
20 Felső rugófészek
22 Nyomásmérő műszer (kép nélkül)
23 Csődugó (kép nélkül)
24 Tömlőszelep (kép nélkül)
26* Szűrő tömítés
30 NACE címke (kép nélkül)
31 Panelszerelő csavaranya
33 Zárósapka (kép nélkül)
34 Távtartó (kép nélkül)
37* Nyomóalátét
67C és 67CR típusok
Jelölés Leírás
1 Ház
3 Karimás csavar
4* O-gyűrű
7 Rugóház együttes
10*
11*
12*
13*
14*
15*
16* Membrán szerelvény
17 Rugó
18 Szabályozócsavar
19 Biztosítóanya
20 Felső rugófészek
22 Nyomásmérő műszer (kép nélkül)
23 Csődugó (kép nélkül)
24 Tömlőszelep (kép nélkül)
30 NACE címke (kép nélkül)
31 Panelszerelő csavaranya
32 Huzaltömítés (kép nélkül)
33 Zárósapka (kép nélkül)
39 Fenéklap
O-gyűrű
Szűrőbetét
(1)
Szelepbetét
(1)
Zárótest
(1)
Szeleprugó
(1)
Szeleprögzítő
(1)
Lágy szelepülék
(1)
Szelepbetét
(1)
Zárótest
(1)
Szeleprugó
(1)
Szeleprögzítő
(1)
O-gyűrű
(1)
Lágy szelepülés
* Ajánlott pótalkatrész
1. Szelepbetét egység tartalma: 10, 11, 12, 13, 14, és 15.
2
13 /
0.50
külső
átmérő
67C és 67CF sorozatok
34
TÁVTARTÓ KÜLSŐ ÁTMÉRŐ
T14123
4,6 /
0.18
8,1 /
0.32
TÁVTARTÓ VASTAGSÁG ÉS
BELSŐ ÁTMÉRŐ
1. ábra 67CF típus és 67CFR távtartó átmérő és szerelés
7B
7A
belső
átmérő
31
18
TÁVTARTÓ
B2697
19
17
16B
IN
mm /
HÜVELYK
T40580
16D
16A
20
1
15
14
11
12
2. ábra 67CF típus és 67CFR egység
2
37
13
16E
16C
10
26
6
4
3
9
5
3
67C és 67CF sorozatok
18
T40645
19
7B
20
16B
16C
16A
INLET
7A
17
16D
16E
3
15
11
OUTLET
14
1
12
4
10
13
3
39

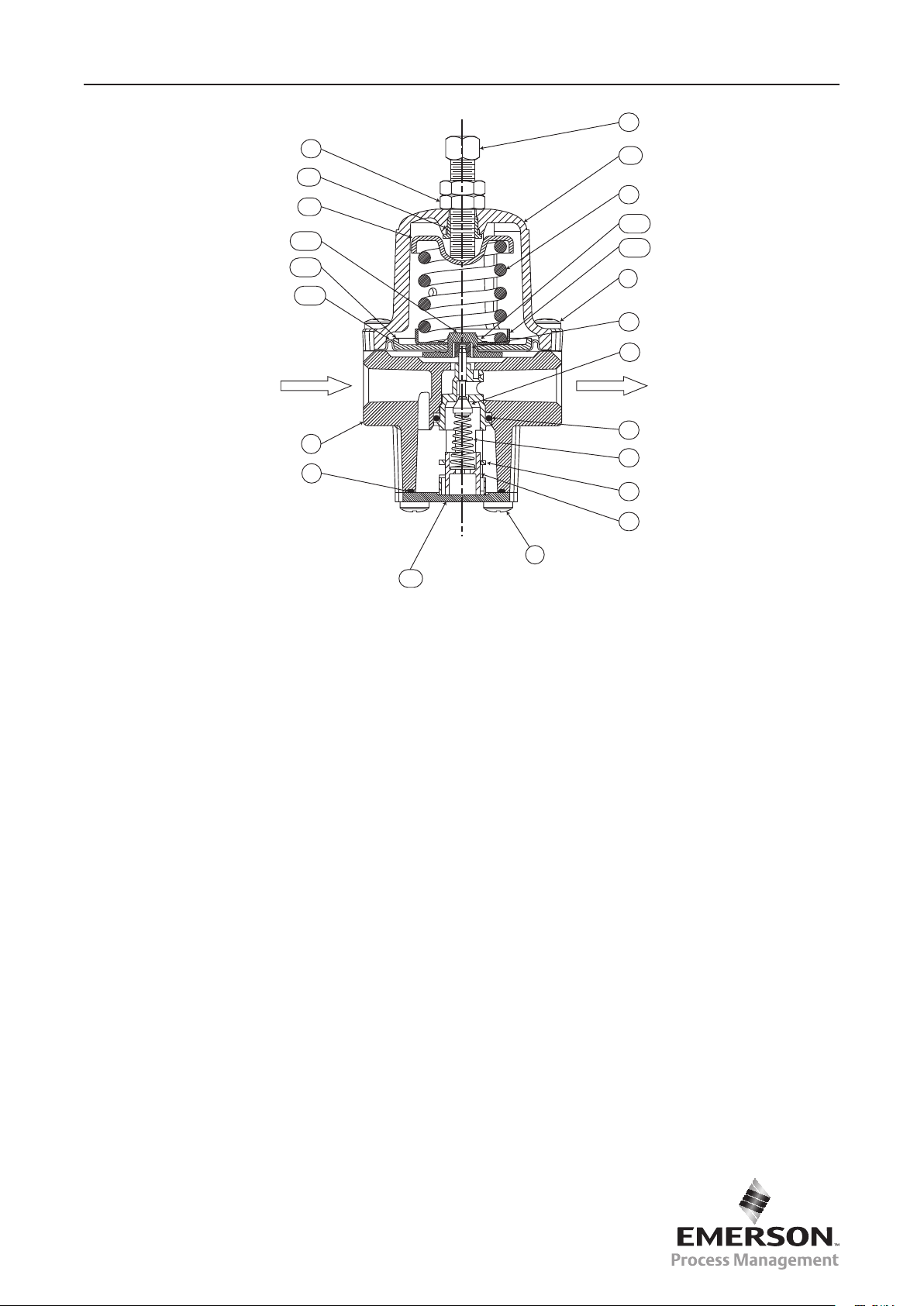

3. ábra 67C típus és 67CR egység
