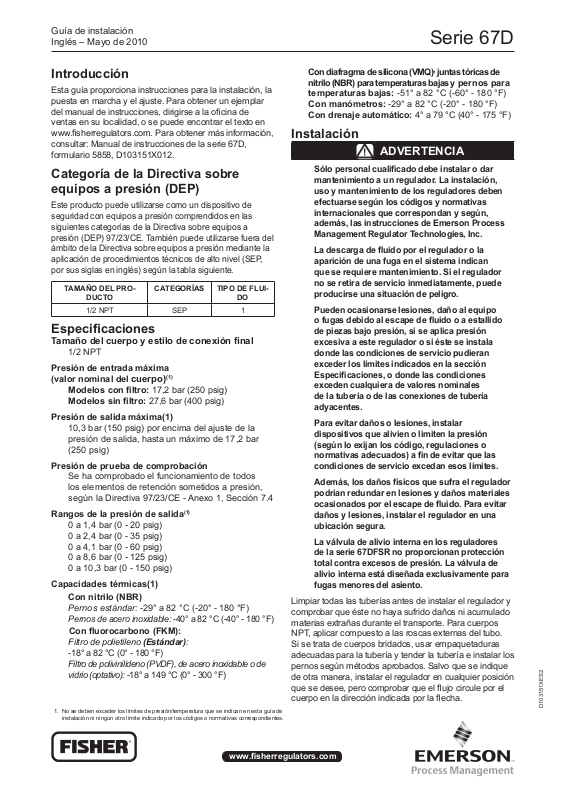

Page 1
Guía de instalación
Inglés – Mayo de 2010
Serie 67D
Introducción
Esta guía proporciona instrucciones para la instalación, la
puesta en marcha y el ajuste. Para obtener un ejemplar
del manual de instrucciones, dirigirse a la ocina de
ventas en su localidad, o se puede encontrar el texto en
www.sherregulators.com. Para obtener más información,
consultar: Manual de instrucciones de la serie 67D,
formulario 5858, D103151X012.
Categoría de la Directiva sobre
equipos a presión (DEP)
Este producto puede utilizarse como un dispositivo de
seguridad con equipos a presión comprendidos en las
siguientes categorías de la Directiva sobre equipos a
presión (DEP) 97/23/CE. También puede utilizarse fuera del
ámbito de la Directiva sobre equipos a presión mediante la
aplicación de procedimientos técnicos de alto nivel (SEP,
por sus siglas en inglés) según la tabla siguiente.
TAMAÑO DEL PRO-
DUCTO
1/2 NPT SEP 1
CATEGORÍAS TIPO DE FLUI-
DO
Especicaciones
Tamaño del cuerpo y estilo de conexión nal
1/2 NPT
Presión de entrada máxima
(valor nominal del cuerpo)
Modelos con ltro: 17,2 bar (250 psig)
Modelos sin ltro: 27,6 bar (400 psig)
Presión de salida máxima(1)
10,3 bar (150 psig) por encima del ajuste de la
presión de salida, hasta un máximo de 17,2 bar
(250 psig)
Presión de prueba de comprobación
Se ha comprobado el funcionamiento de todos
los elementos de retención sometidos a presión,
según la Directiva 97/23/CE - Anexo 1, Sección 7.4
Rangos de la presión de salida
0 a 1,4 bar (0 - 20 psig)
0 a 2,4 bar (0 - 35 psig)
0 a 4,1 bar (0 - 60 psig)
0 a 8,6 bar (0 - 125 psig)
0 a 10,3 bar (0 - 150 psig)
Capacidades térmicas(1)
Con nitrilo (NBR)
Pernos estándar: -29° a 82 °C (-20° - 180 °F)
Pernos de acero inoxidable: -40° a 82 °C (-40° - 180 °F)
Con uorocarbono (FKM):
Filtro de polietileno (Estándar):
-18° a 82 °C (0° - 180 °F)
Filtro de polivinilideno (PVDF), de acero inoxidable o de
vidrio (optativo): -18° a 149 °C (0° - 300 °F)
1. No se deben exceder los límites de presión/temperatura que se indican en esta guía de
instalación ni ningún otro límite indicado por los códigos o normativas correspondientes.
(1)
(1)
Con diafragma de silicona (VMQ), juntas tóricas de
nitrilo (NBR) para temperaturas bajas y pernos para
temperaturas bajas: -51° a 82 °C (-60° - 180 °F)
Con manómetros: -29° a 82 °C (-20° - 180 °F)
Con drenaje automático: 4° a 79 °C (40° - 175 °F)
Instalación
ADVERTENCIA
Sólo personal cualicado debe instalar o dar
mantenimiento a un regulador. La instalación,
uso y mantenimiento de los reguladores deben
efectuarse según los códigos y normativas
internacionales que correspondan y según,
además, las instrucciones de Emerson Process
Management Regulator Technologies, Inc.
La descarga de uido por el regulador o la
aparición de una fuga en el sistema indican
que se requiere mantenimiento. Si el regulador
no se retira de servicio inmediatamente, puede
producirse una situación de peligro.
Pueden ocasionarse lesiones, daño al equipo
o fugas debido al escape de uido o a estallido
de piezas bajo presión, si se aplica presión
excesiva a este regulador o si éste se instala
donde las condiciones de servicio pudieran
exceder los límites indicados en la sección
Especicaciones, o donde las condiciones
exceden cualquiera de valores nominales
de la tubería o de las conexiones de tubería
adyacentes.
Para evitar daños o lesiones, instalar
dispositivos que alivien o limiten la presión
(según lo exijan los código, regulaciones o
normativas adecuados) a n de evitar que las
condiciones de servicio excedan esos límites.
Además, los daños físicos que sufra el regulador
podrían redundar en lesiones y daños materiales
ocasionados por el escape de uido. Para evitar
daños y lesiones, instalar el regulador en una
ubicación segura.
La válvula de alivio interna en los reguladores
de la serie 67DFSR no proporcionan protección
total contra excesos de presión. La válvula de
alivio interna está diseñada exclusivamente para
fugas menores del asiento.
Limpiar todas las tuberías antes de instalar el regulador y
comprobar que éste no haya sufrido daños ni acumulado
materias extrañas durante el transporte. Para cuerpos
NPT, aplicar compuesto a las roscas externas del tubo.
Si se trata de cuerpos bridados, usar empaqueta duras
adecuadas para la tubería y tender la tubería e instalar los
pernos según métodos aprobados. Salvo que se indique
de otra manera, instalar el regulador en cualquier posición
que se desee, pero comprobar que el ujo circule por el
cuerpo en la dirección indicada por la echa.
D103151XES2
www.sherregulators.com
Page 2
Serie 67D
Nota
Es importante que el regulador se instale de
manera que el oricio del respiradero en la
caja del resorte nunca sufra obstrucciones.
Para instalaciones exteriores, el regulador
deberá colocarse alejado del tráco vehicular
y de manera que agua, hielo y demás
materias extrañas no puedan penetrar en
la caja del resorte a través del respiradero.
No colocar el regulador debajo de aleros o
tuberías de desagüe y comprobar que queda
por encima del nivel probable de la nieve.
Protección contra exceso
de presión
Los límites de presión recomendados se encuentran
jados en la placa de identicación del regulador. Se
necesita algún tipo de protección, si la presión de
entrada efectiva supera el valor nominal de presión
máxima de salida. También deberá proveerse este tipo
de protección, si la presión de entrada del regulador es
mayor que la presión operativa segura del equipo situ-
ado aguas abajo del regulador.
El funcionamiento del regulador por debajo de los
límites de presión máxima no impide posibles daños
ocasionados por fuentes externas o desechos en la
tubería. El regulador deberá inspeccionarse por si presenta daños siempre que ocurra una presión excesiva.
Puesta en marcha
Como el regulador se ajusta en fábrica aproximadamente en el punto medio del intervalo del resorte o a
la presión solicitada, es posible que sea necesario un
ajuste inicial para obtener los resultados deseados.
Una vez que se haya nalizado la instalación correcta
y se hayan ajustado adecuadamente las válvulas de
alivio, abrir lentamente las válvulas de cierre ubicada
aguas arriba y aguas abajo.
Ajuste
Para cambiar la presión de salida, retirar la tapa de
cierre o aojar la contratuerca y luego girar el tornillo
de ajuste en sentido horario, para aumentar la presión
de salida, o en sentido antihorario para disminuirla.
Durante el ajuste, monitorizar la presión de salida
mediante un manómetro de pruebas. Volver a colocar
la tapa de cierre o apretar la contratuerca a n de
conservar el ajuste deseado.
Quitar el regulador del servicio (cierre)
ADVERTENCIA
Para evitar lesiones por liberación repentina
de la presión, antes de intentar desmontar
el regulador se debe aislarlo de cualquier
fuente de presión.
Lista de piezas
Tipos 67DFS y 67DFSR
Clave Descripción
1 Cuerpo
2 Válvula de drenaje
3 Tornillo de brida
(1)
4
Junta tórica (hueco de goteo)
5 Hueco de goteo
(1)
6
Elemento del ltro
7 Caja del resorte
9 Retén del ltro
(1)
11
Vástago de la válvula
(1)
12
Resorte de la válvula
(1)
14
Junta tórica (retén del resorte)
(1)
15
Asiento exible
(1)
16
Conjunto del diafragma
17 Resorte
18 Tornillo de ajuste
19 Contratuerca
20 Asiento superior del resorte
22 Manómetro
23 Obturador de la tubería
30 Etiqueta NACE
31 Tuerca de montaje del panel
32 Sello del cable
33 Tapa de cierre
45 Respiradero con ltro
48 Retén del resorte
(1)
49
Junta tórica (obturador)
(1)
50
Junta tórica (vástago)
57 Obturador de la válvula
(1)
58
Asiento
65 Tornillo del retén del ltro
(1)
66
Empaquetadura del ltro
Tipos 67DS y 67DSR
Clave Descripción
1 Cuerpo
3 Tornillo de brida
7 Caja del resorte
(1)
11
Obturador de la válvula
(1)
12
Resorte de la válvula
(1)
14
Junta tórica
(1)
15
Asiento exible
(1)
16
Conjunto del diafragma
17 Resorte
18 Tornillo de ajuste
19 Contratuerca
20 Asiento superior del resorte
33 Tapa de cierre
45 Filtro del respiradero
48 Retén del resorte
(1)
49
Junta tórica (obturador)
(1)
50
Junta tórica (vástago)
57 Obturador de la válvula
(1)
58
Asiento
1. Pieza de repuesto recomendada
2
Page 3
Serie 67D
33
18
20
17
3
16
1
15
4
12
2
6
9
2
19
7
45
50
11
58
57
3
66
49
48
5
65
18
19
31
33
18
19
20
45
16
15
11
49
12
48
14
57
58
1
50
3
17
7
GE31805

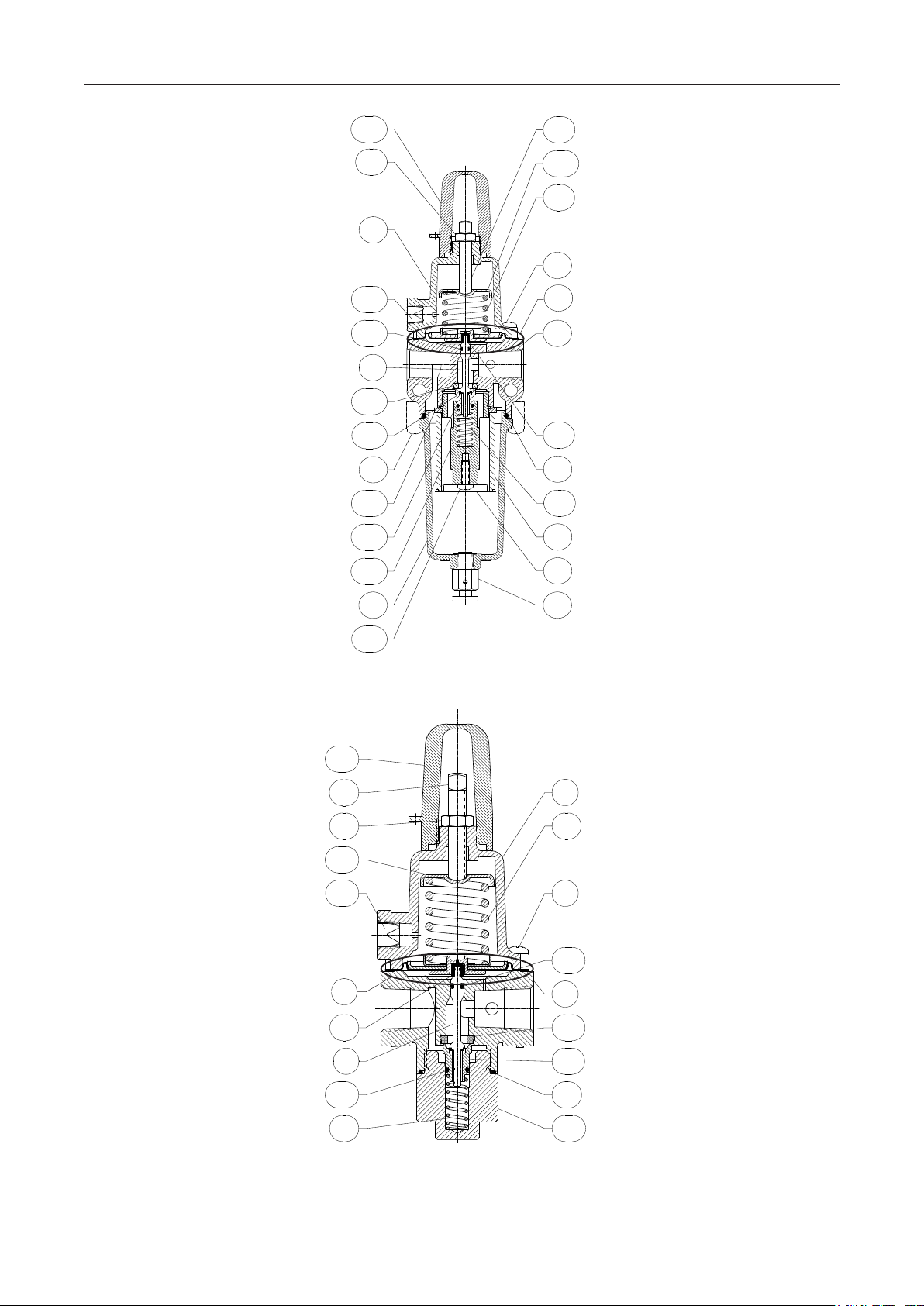

Figura 1. Conjunto de los tipos 67DFS y 67DFSR
GE31806
Figura 2. Conjunto de los tipos 67DS y 67DSR
3
