Festool CLEANTEX CT 26 E AC, CLEANTEX CT 36 E AC, CLEANTEX CT 48 E AC Instruction Manual

702675_003

Instruction manual

Page 6
IMPORTANT:

Read all instructions before using.

Guide d’utilisation

Page 17
IMPORTANT:

Lire toutes les instructions avant de démarrer les travaux.

Manual de instrucciones

Página 28
IMPORTANTE:

Lea todas las instrucciones antes de usar.

Instruction manual

Guide d’utilisation

Manual de instrucciones

CLEANTEX

CT 26 E AC
CT 36 E AC
CT 48 E AC

Festool GmbH
Wertstraße 20
D-73240 Wendlingen
Germany
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

1-4

1-1

1-3
1-2

1-5

1-6

1-10

1-11

1-12

1-13

1-9

1-7

1-8

2

2-2

2-3

2-1

1

6

Contents

Symbols

Safety instructions

Important Safety Instructions

When using an electrical appliance, basis precau­tions should always be followed, including the fol­lowing:

READ ALL INSTRUCTIONS
BEFORE USING THIS DUST EXTRACTOR

:

WARNING

-

To reduce the risk of fire, electric

shock, or injury

:

– Do not leave the dust extractor when plugged in.

Unplug from outlet when not in use and before

servicing.
– Use indoors only.
– Do not allow to be used as a toy. Close attention

is necessary when used by or near children.
– Use only as describes in this manual. Use only

manufacturer's recommended attachments.
– Do not use with damaged cord or plug. If the dust

extractor is not working as it should, has been

dropped, damaged, left outdoors, or dropped into

water, return it to a service center.
– Do not pull or carry by cord, use cord as a handle,

close a door on cord, or pull cord around sharp

Symbols ............................................... 6

Safety instructions............................... 6

Technical data...................................... 7

Functional description......................... 8

Intended use ........................................ 8

Operation ............................................. 9

Settings................................................ 10

Working................................................ 10

Filter..................................................... 11

After finishing work ............................. 14

Service and maintenance .................... 14

Accessories.......................................... 15

Disposal ............................................... 15

Warranty............................................... 15

Vvolts
Wwatts
Aamperes
Hz hertz

~ alternating current

d.c.

direct current

n

0

no load speed

Class II Construction
.../min
min

-1

revolutions or reciprocation per minute

hhour
min minutes
sseconds
kg kilograms

diameter

tip, hint
Pa pascal

dB decibel

Warning of general danger

Risk of electric shock

Read the Operating Instructions/Notes!

Wear a dust mask.

7

edges or corners. Do not run dust extractor over
cord. Keep cord away from heated surfaces.

– Do not unplug by pulling on cord. To unplug,

grasp the plug, not the cord.

– Do not handle plug or dust extractor with wet

hands.

– Do not put any object into openings. Do not use

with any opening blocked; keep free of dust, lint,
hair, and anything that may reduce air flow.

– Keep hair, loose clothing, fingers, and all parts of

body away from openings and moving parts.
– Turn off all controls before unplugging.
– Use extra care when cleaning on stairs.
– Do not use to pick up flammable or combustible

liquids, such as gasoline, or use in areas where

they may be present.
– Connect to a properly grounded outlet only. See

Grounding instructions.
– Do not pick up anything that is burning or smok-

ing, such as cigarettes, matches, or hot ashes.
– Do not use without dust bag and/or filters in

place.

SAVE THESE INSTRUCTIONS

GROUNDING INSTRUCTIONS

This appliance must be grounded. If it should mal­function or breakdown, grounding provides a path
of least resistance for electric current to reduce the
risk of electric shock. This vacuum cleaner is
equipped with a cord having an equipment-ground­ing conductor and grounding plug. The plug must
be inserted into a appropriate outlet that is properly
installed and grounded in accordance with all local
codes and ordinances.

WARNING

- Improper connection of the
equipment grounding conductor can result
in a risk of electric shock. Check with a qual-

ified electrician or service person if you are in doubt
as to whether the outlet is properly grounded. Do
not modify the plug provided with the dust extractor

- if it will not fit the outlet, have a proper outlet in­stalled by a qualified electrician.

Polarization Instructions

To reduce the risk of electric shock, this vacuum
cleaner has a polarized plug (one blade is wider
than the other). This plug will fit in a polarized out­let only one way. If the plug does not fit fully in the
outlet, reverse the plug. If it still does not fit, con­tact a qualified electrician to install the proper out­let. Do not change the plug in any way.

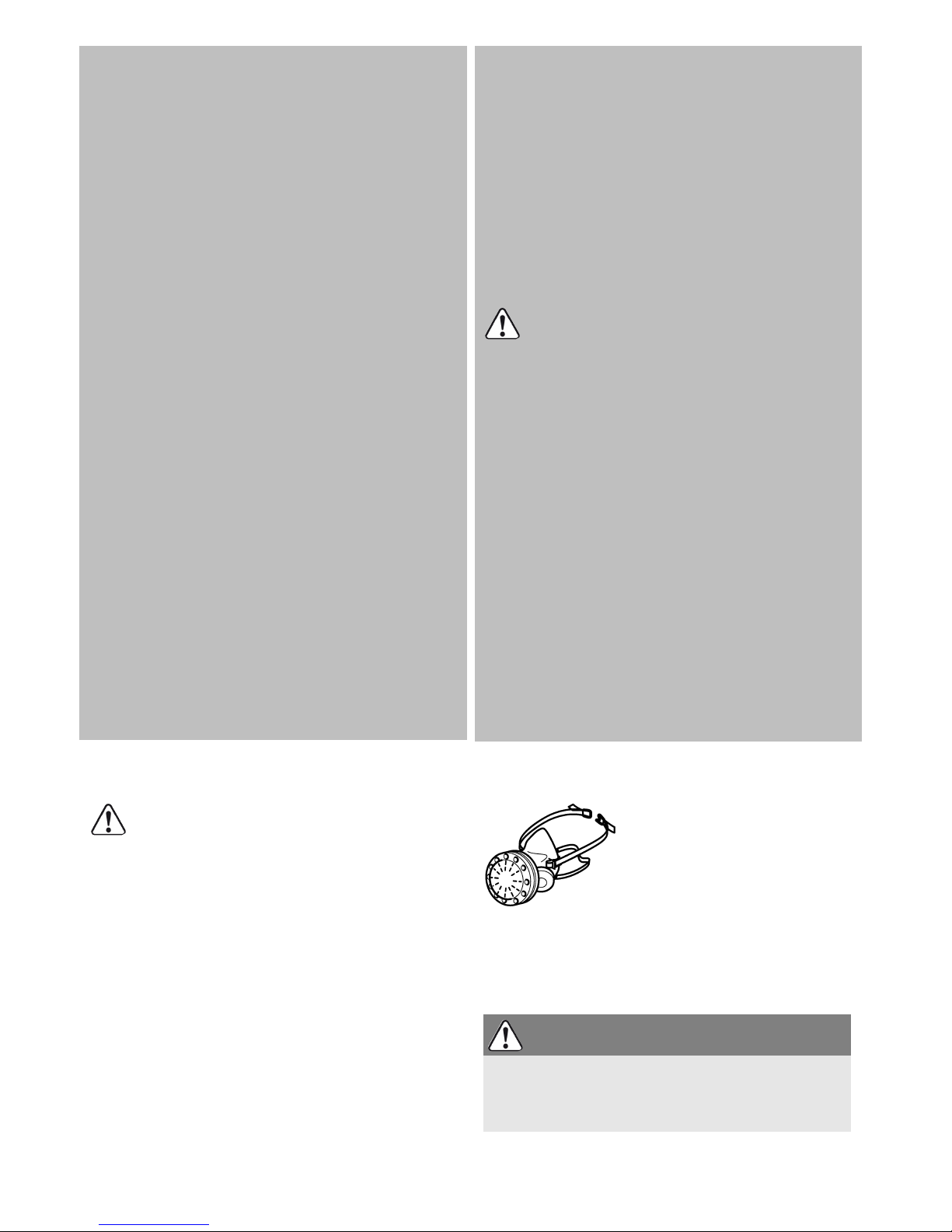

Health hazard by dust

WARNING!

Various dust created by power
sanding, sawing, grinding, drilling and other
construction activities contains chemicals

known (to the State of California) to cause cancer,
birth defects or other reproductive harm. Some ex­amples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and
other masonry products, and

• arsenic and chromium from chemically treated
lumber.

The risk from these exposures
varies, depending on how often
you do this type of work. To re­duce your exposure to these
chemicals: work in a well ven-

tilated area, and work with ap­proved safety equipment, such as dust masks that
are specially designed to filter out microscopic par­ticles. Wash hands after handling.

Technical data

WARNING

TO REDUCE THE RISK OF INJURY, USER MUST
READ INSTRUCTION MANUAL.

Dust extractor CT 26 E AC, CT 36 E AC, CT 48 E AC

Power consumption (dust extractor only) 2.9 - 8.3 A (350 - 1000 W)

1.)

Total connected load max. 12 A (1440 W)
Max. rating of connected Power Tool 3.7 A

2.)

Volume flow (air), turbine max. 234 m³/h (8.4 cu.ft./h)
Vacuum, turbine max. 24000 Pa

8

Functional description

The pictures for the functional description are on a
fold-out page at the beginning of the instruction
manual. When reading of the manual you can fold
out this page for having always an overview of the
machine.

Intended use

The dust extractor is designed for use as specified
for the aspiration and evacuation of non-noxious
dusts, dirt, sand, shavings etc..

The dust extractor is designed as specified for vac­uuming water.

The dust extractor is designed for household, com­mercial or both use.

Filter surface 6318 cm² (979.3 sq.in.)
Suction hose (diameter x length) 27 mm x 3.5 m (1.06 in. x 11.48 in.)
Protection type IP X4
Sound pressure level as per IEC 60704-2-1 71 dB(A)
Container capacity CT 26 E AC 26 l (6.9 gal.)

CT 36 E AC 36 l (9.5 gal.)
CT 48 E AC 48 l (12.7 gal.)

Dimensions L x W x H CT 26 E AC 630 x 365 x 540 mm

(24.8 in. x 14.4 in. x 21.3 in.)

CT 36 E AC 630 x 365 x 596 mm

(24.8 in. x 14.4 in. x 23.5 in.)

CT 48 E AC 740 x 406 x 1005 mm

(29.1 in. x 16.0 in. x 39.6 in.)

Weight CT 26 E AC 14.7 kg (32.4 lbs)

CT 36 E AC 15.2 kg (33.5 lbs)
CT 48 E AC 19.6 kg (43.2 lbs)

1.

) 8.3 A (1000 W) is the medium value for different operation conditions, a maximum power consumption of 10 A (1200 W) is possible.

2.

) When the suction power adjuster [1-7] is adjusted to the lowest suction power (see page 10, chapter Settings - Adjusting the suction

power) the maximal rating of a connected power tool can be 9.1 Amps.

Dust extractor CT 26 E AC, CT 36 E AC, CT 48 E AC

[1-1]

Intake opening

[1-2]

Module slot

[1-3]

Appliance socket

[1-4]

Hose store

[1-5]

Handle

[1-6]

SysDoc

[1-7]

Automatic cleaning

[1-8]

Suction power adjuster

[1-9]

Switch

[1-10]

Locking clip

[1-11]

Dust container

[1-13]

Brake

WARNING

The user will be liable for damage due to improp­er use.

9

Operation

Consider the pictures on the fold-out page.

Initial operation

X

Open the locking clips

[2-2]

and remove the top

section of the machine

[2-1]

.

X

Remove the accessories from the dust contain­er

[2-3]

and the packaging!

X

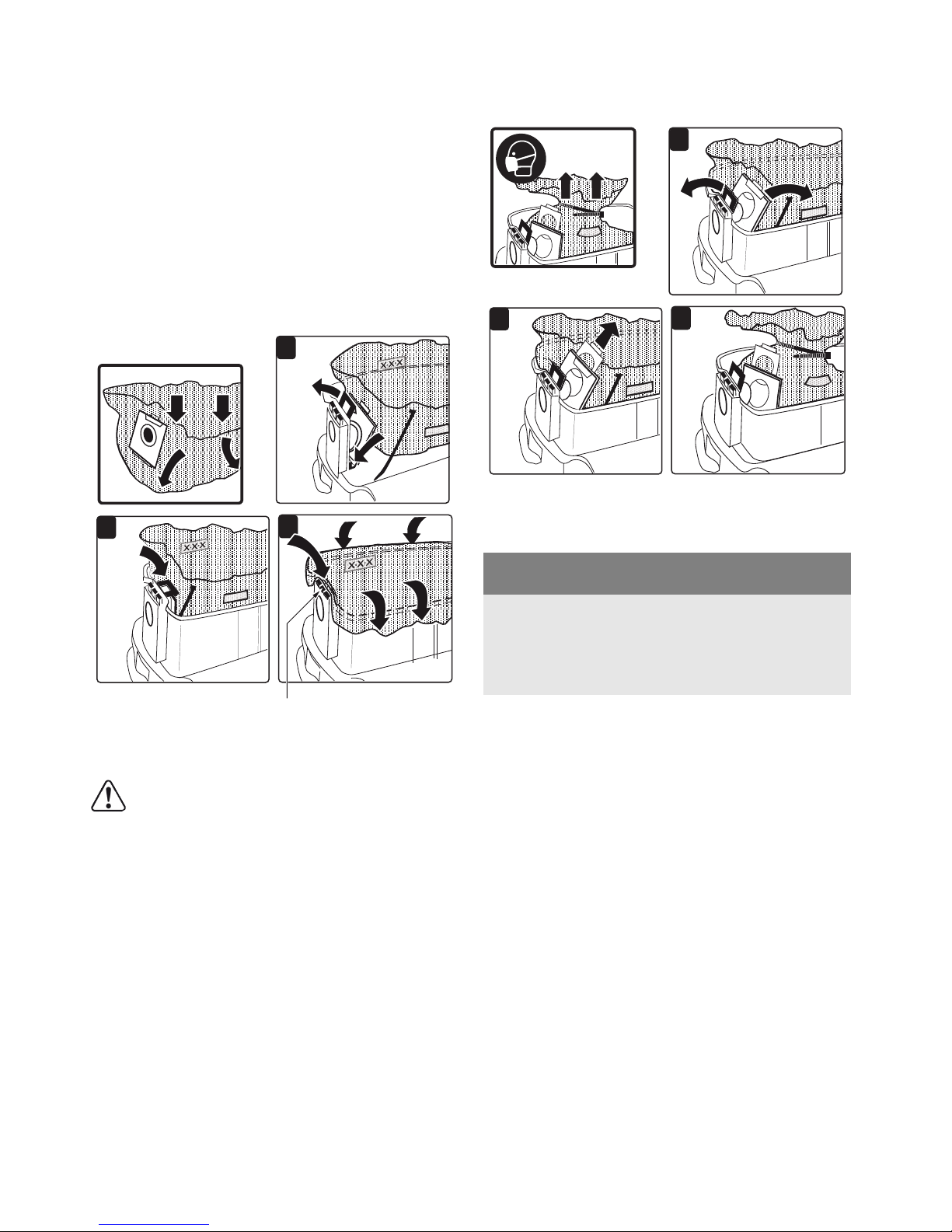

Insert a filter or disposal bag in the dirt trap (see
chapter Changing the filter bag and Changing
the disposal bag).

X

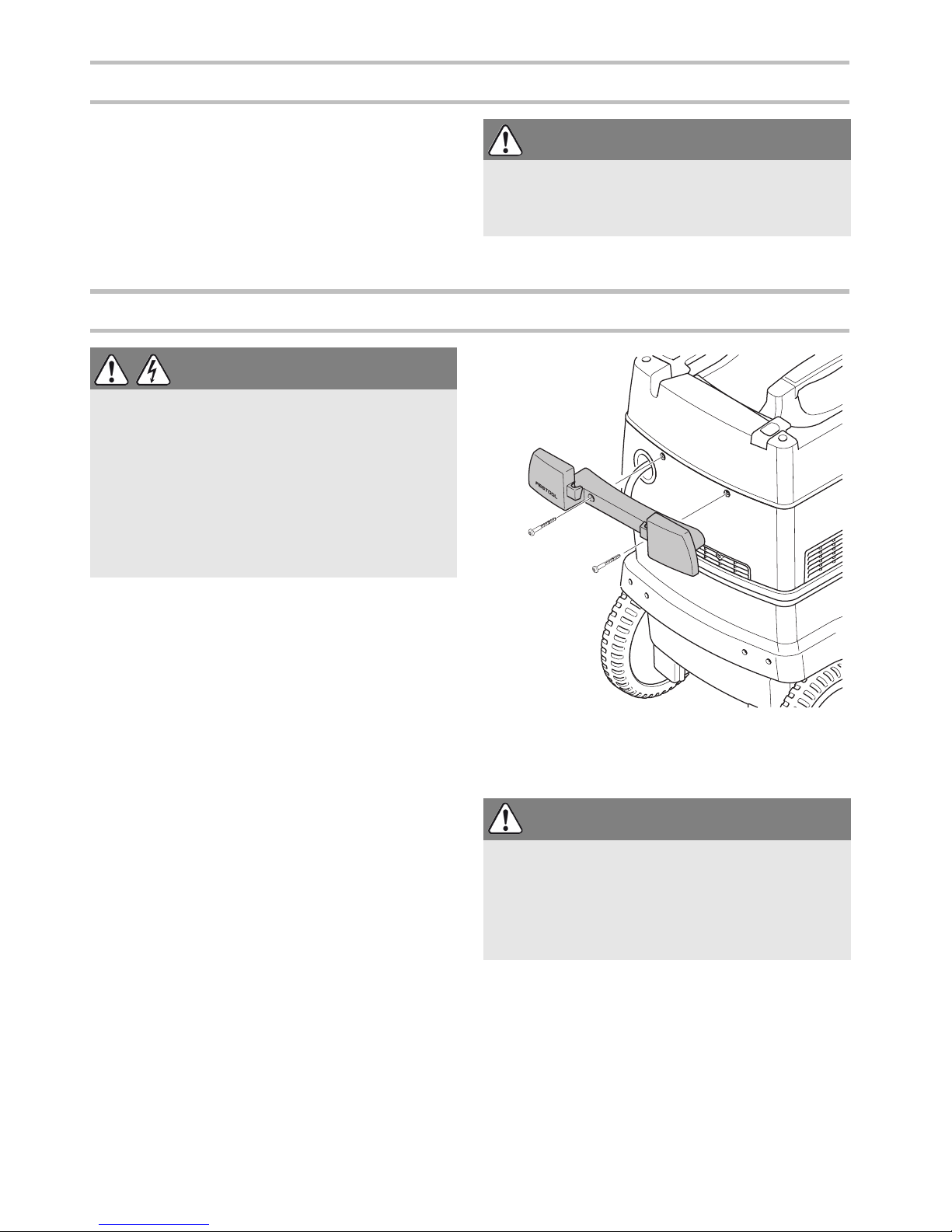

Attach the cable holder to the rear of the mobile
dust extractor (see Fig.

[3]

).

X

Replace the top section

[2-1]

and close the

locking clips

[2-2]

.

X

Connect the suction hose to the machine.

Switch on/off

X

Insert the plug into an earthed socket.

The switch

[1-9]

serves as an On/Off switch. It has

three positions:

Switch position "0"

Appliance socket

[1-3]

is disconnected from the

power, mobile dust extractor is switched off.

"MAN" switch position

Appliance socket

[1-3]

is disconnected from the

power, the mobile dust extractor starts.

"Auto" switch position

Appliance socket

[1-3]

is connected to the power,
the mobile dust extractor starts when the connect­ed tool is switched on.

Extension Cord

If an extension cord is required, it must have suffi­cient cross-section to prevent an excessive drop in
voltage or overheating. An excessive drop in voltage
reduces the output and can lead to failure of the
motor. The table below shows you the correct cord di­ameter as a function of the cord length for this tool.

Use only U.L. and CSA listed extension cords.
Never use two extension cords together. Instead,

use one long one.

L

The lower the AWG number, the stronger the
cord

.

The antistatic system

Friction inside the extraction hose causes static
electricity to develop during extraction. Operating
personnel may receive unpleasant electric shocks
while working. The mobile dust extractor is fitted
with an antistatic system as standard to discharge
any static electricity that may develop. However, al­ways use the enclosed antistatic extraction hose.

WARNING

Unauthorised voltage or frequency!
Risk of accident

X

The mains voltage and the frequency of the pow­er source must correspond with the specifica­tions on the machine's name plate.

X

In North America, only Festool machines with
the voltage specifications 120 V/60 Hz may be
used.

3

CAUTION

Risk of injury from tools starting up unexpectedly

X

Before setting the switch to the "AUTO" or
"MAN" position, make sure that the connected
tool is switched off.

Total Extension Cord
Lenght (feet)

25 50 100 150

Cable size (AWG) 14 12 not recom-

mended

10

Settings

Consider the pictures on the fold-out page.

Connecting electric power tools

X

Connect the electric power tool to the appliance
socket

[1-3]

.

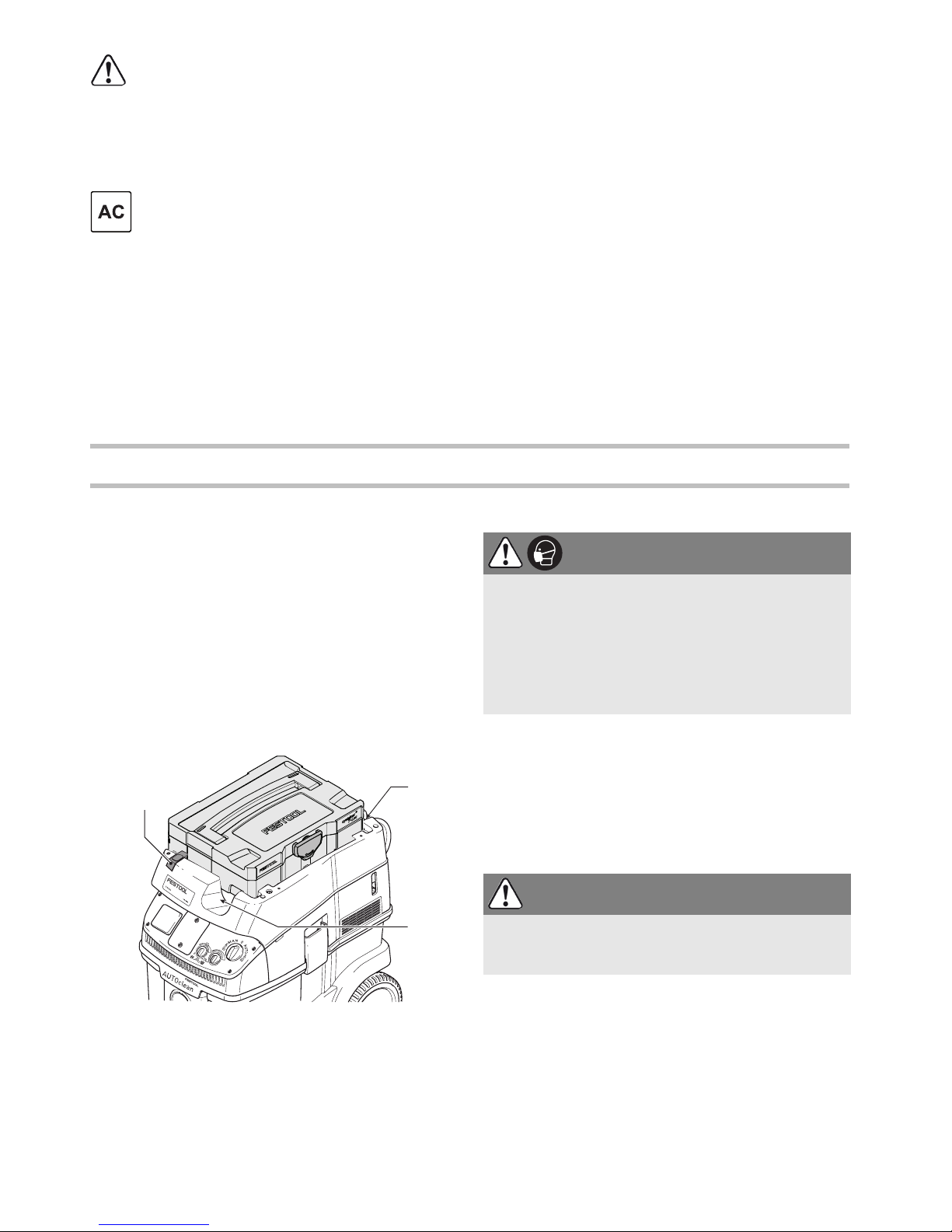

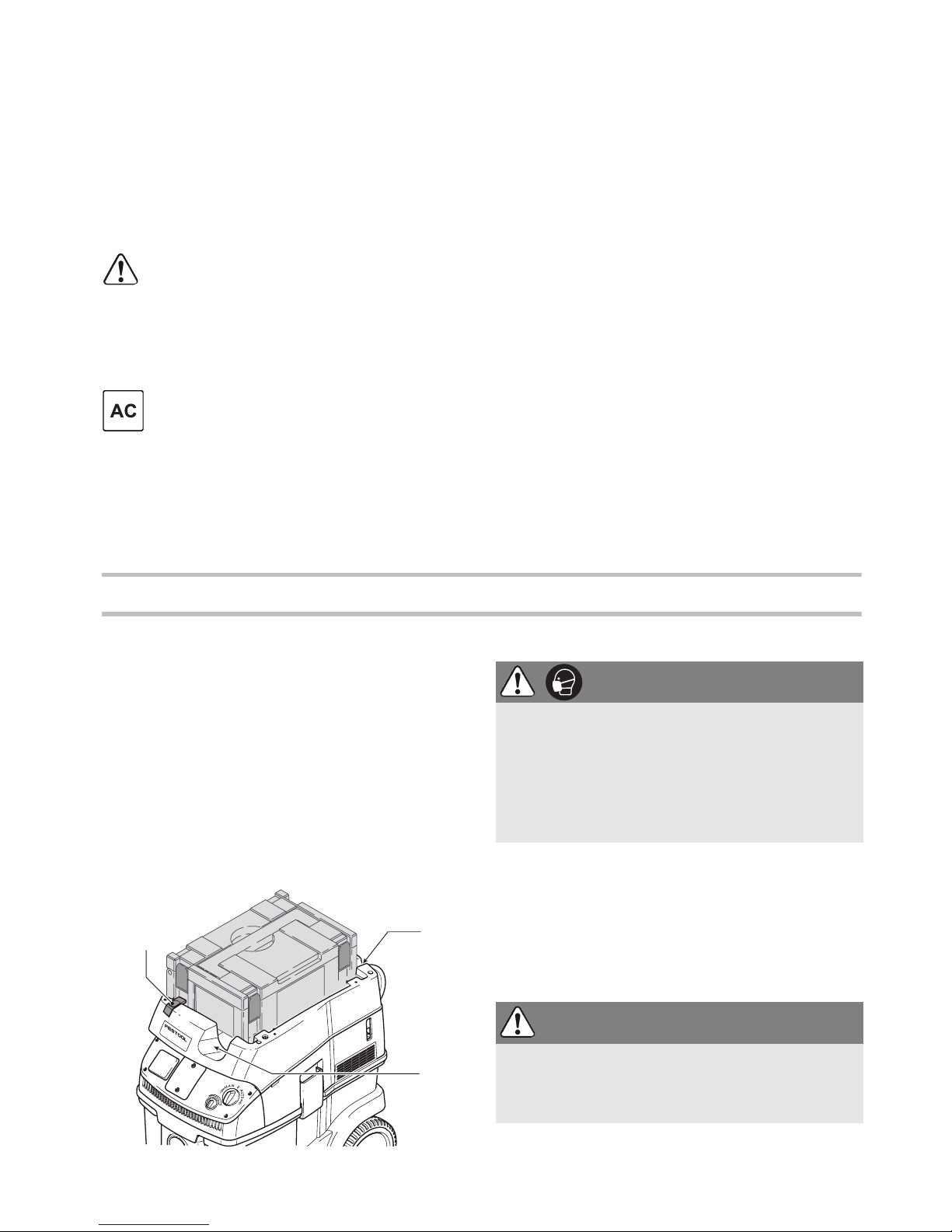

Connecting pneumatic tools

If the compressed air module

[1-2]

(496141) is in­stalled, the automatic switch-on function of the
mobile dust extractor also works in combination
with pneumatic tools.

We also recommend installing the VE service unit
(495886). The service unit filters and lubricates the
compressed air and enables an adjustment of the
air pressure. An IAS adapter (454757) is available to
connect Festool pneumatic tools to the IAS system.

The operating pressure of the tool must be 6 bar for
the automatic switch-on unit to function correctly.

Temperature cut-out

To prevent overheating, a temperature cut-out
switches the mobile dust extractor off when it
reaches a critical temperature.

X

Switch off the mobile dust extractor and allow to
cool for about 5 minutes.

L

If the mobile dust extractor will not switch on
again, please contact a Festool service work­shop.

Adjusting the suction power

You can use the suction power adjuster

[1-8]

to
adapt the machine suction power to different appli­cations.

AUTO

Clean

- Cleaning the main filter

To maintain a constant suction power when extract­ing fine dust, you can adjust the frequency of the
automatic

[1-7]

cleaning system in infinite vari­ables using the rotary knob. Always use the auto­matic cleaning system in combination with a dis­posal bag.

Before performing wet extraction tasks or
working with a filter bag, set the

[1-7]

rotary

knob to position 0.

X

Set the automatic cleaning function to the high­est setting when

[1-7]

extracting large quanti-

ties of dust.

Manual cleaning

If the suction power decreases, cleaning can
be started manually by turning the switch

[1-9]

to the AC symbol positioned on either

side of the switch.

We recommend cleaning the main filter complete­ly if severely clogged:

X

Cover the end of the nozzle or suction hose with
your hand for 2 seconds.

X

Turn the switch

[1-9]

to the AC symbol.

L

When the CT-VS closing slide is used (order no.:

497926), the filter can be cleaned fully without
removing the connected electric power tools.

In intensive applications that generate adherent
dust, it may be necessary to clean the filter element
mechanically under certain circumstances (ex­tract). Wear a dust mask!

Applying the brake

Folding out the brake lever

[1-13]

prevents the mo­bile dust extractor from rolling. To achieve this, lift
the front end of the mobile dust extractor slightly
and push the brake lever downwards until it latches
into place. Push the lever

[1-12]

again to release.

Working

Handling

Hose store:

after finishing work, you can feed the

suction hose through the recess

[4-3]

and place it

in the hose store. You can do the same with the
mains cable through the other recess

[4-2]

.

WARNING

Risk of injury

X

Observe the maximum connected loads for the
appliance socket (see chapter "Technical data").

X

Make sure that the power tool is switched off be­fore connecting or disconnecting.

WARNING

Risk of injury

X

Make sure that the pneumatic tool is switched
off before connecting or disconnecting.

11

SysDoc Systainer attachment system:

a Systainer
can be attached to the storage area via the two
slides

[4-1]

.

Extracting dry materials

Remember:

A damp main filter will clog more
quickly when dry materials are extracted. There­fore, dry the main filter before extracting dust or re­place the damp filter with a dry one.

Extracting fluids

L

The main filter shall only be used for extracting
dry materials.

Before extracting fluids, remove the filter or dis­posal bag (see chapter Changing the filter bag
and Changing the disposal bag). We recommend
using a special wet filter.

The dust extractor stops automatically when the
maximum level is reached.

Special features of the CT 36 E AC-LHS

To use the mobile dust extractor in combination
with the

PLANEX

:

X

Use the accompanying kink-resistant suction
hose D 36 mm x 3.5 m-AS.

X

Use the accompanying special suction sleeve to
connect the

PLANEX

.

X

Insert the accompanying CT-VS closing slide
between the intake opening

[1-1]

and the suc-

tion hose.

X

Fit the tool holder as described in the accompa­nying installation instructions.

X

When performing extraction work with the

PLANEX

, always use disposal bags to prevent

dust from escaping into the surrounding area.

Filter

Changing the filter bag

Inserting the filter bag

X

Open the locking clips

[2-2]

and remove the top

section of the machine

[2-1]

.

X

Insert a new filter bag (SC-FIS-CT 26/36/48)
(Fig.

[5]

) in the inlet port of the dust container

and interlock it.

Important:

be aware that the

locking engages.

WARNING

Not suitable to vacuum hazardous or toxic sub­stances or dusts e.g. asbestos.

X

The filters will not be able to capture all particles
and may exhaust them back into the environment.

WARNING

Risk of injury

X

Do not evacuate combustible liquids!

4

4-1

4-2

4-3

CAUTION

Escaping foam and fluids

X

Switch off the machine immediately and empty
the dust container.

WARNING

Risk of injury

X

During the following procedure, take care not to
raise dust more than is unavoidable. Moisten the
main filter with a water spray before removing it.

12

L

Make sure that the filter bag is not pinched be­tween the top and bottom sections.

X

Replace the top section

[2-1]

and close the

locking clips

[2-2]

.

Removing the filter bag

X

Open the locking clips

[2-2]

and remove the top

section of the machine

[2-1]

.

X

Remove the filter bag (Fig.

[6]

).

X

Dispose of the used bag in accordance with stat­utory regulations.

X

Clean the dust container

[2-3]

.

X

Insert a new filter bag if necessary (see Insert­ing the filter bag).

X

Replace the top section

[2-1]

and close the

locking clips

[2-2]

.

Changing the disposal bag

Inserting the disposal bag [7]

X

Open the locking clips

[2-2]

and remove the top

section of the machine

[2-1]

.

X

Insert a new disposal bag (ENS-CT26/36/48) on
the inlet nozzle of the container and lock in po­sition.

Important:

The lateral openings on the disposal
bag must be positioned inside the container.
Make sure that the bolt engages.

X

Place the disposal bag over the edge of the con­tainer.

Make sure that the contacts

[7-1]

are free.

X

Replace the top section

[2-1]

and close the

locking clips

[2-2]

.

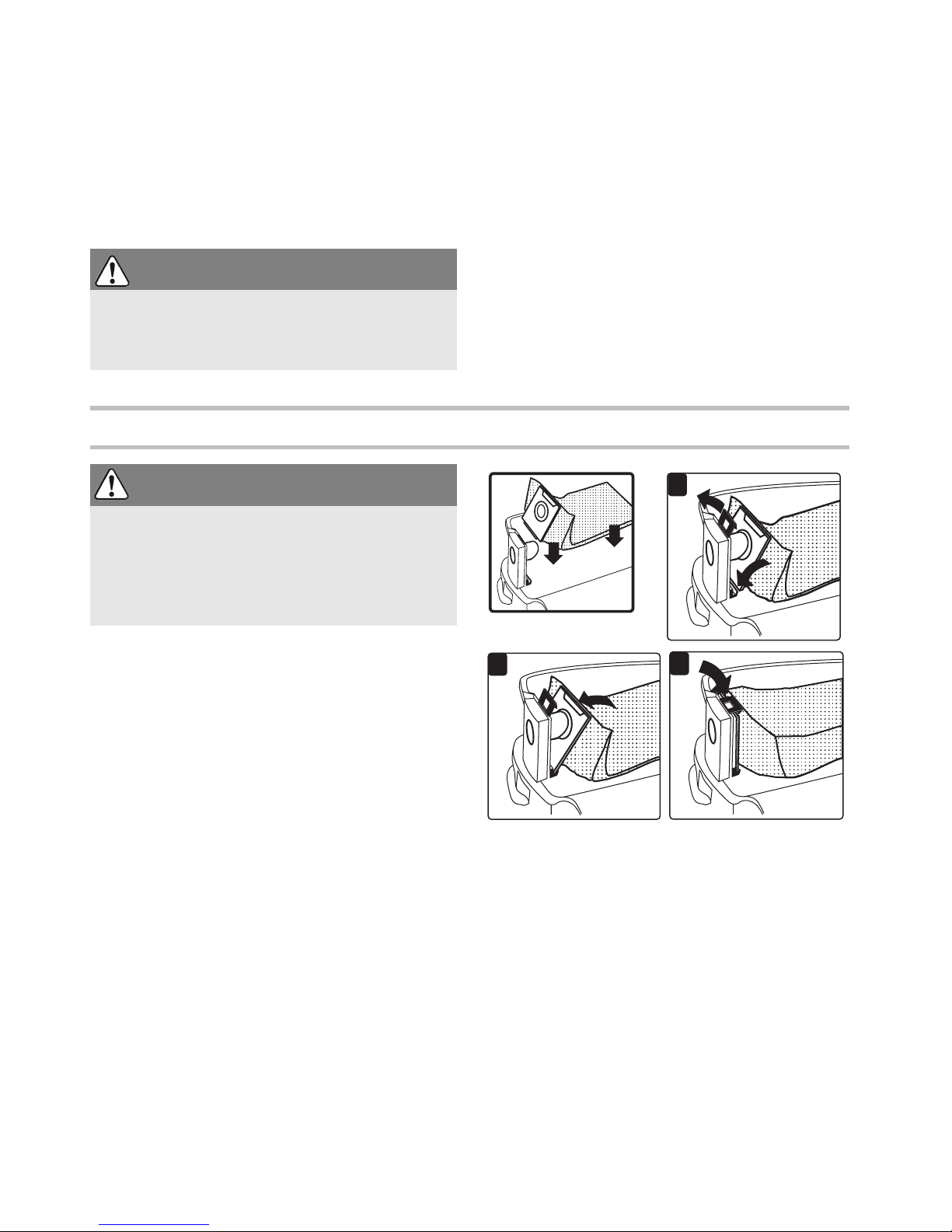

Removing the disposal bag [8]

X

Open the locking clips

[2-2]

and remove the top

section of the machine

[2-1]

.

1

2

3

5

SC-FIS-CT 26/36/48

1

3

6

1

2

3

1

2

3

7

ENS-CT 26/36/48

7-1

13

X

Close the disposal bag.

X

Remove the disposal bag.

X

Dispose of the used disposal bag in accordance
with statutory regulations.

X

Clean the dust container

[2-3]

.

X

Replace the top section

[2-1]

and close the

locking clips

[2-2]

.

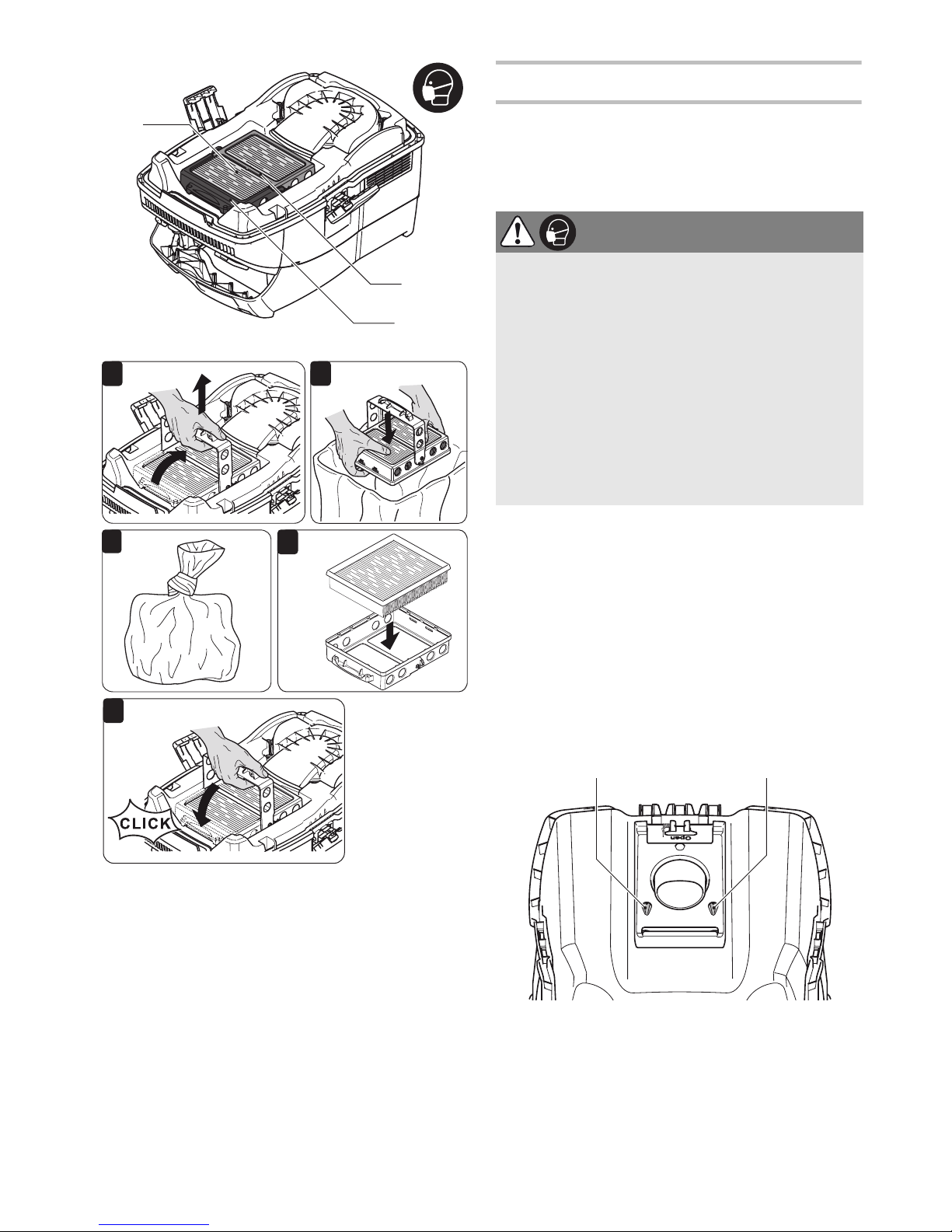

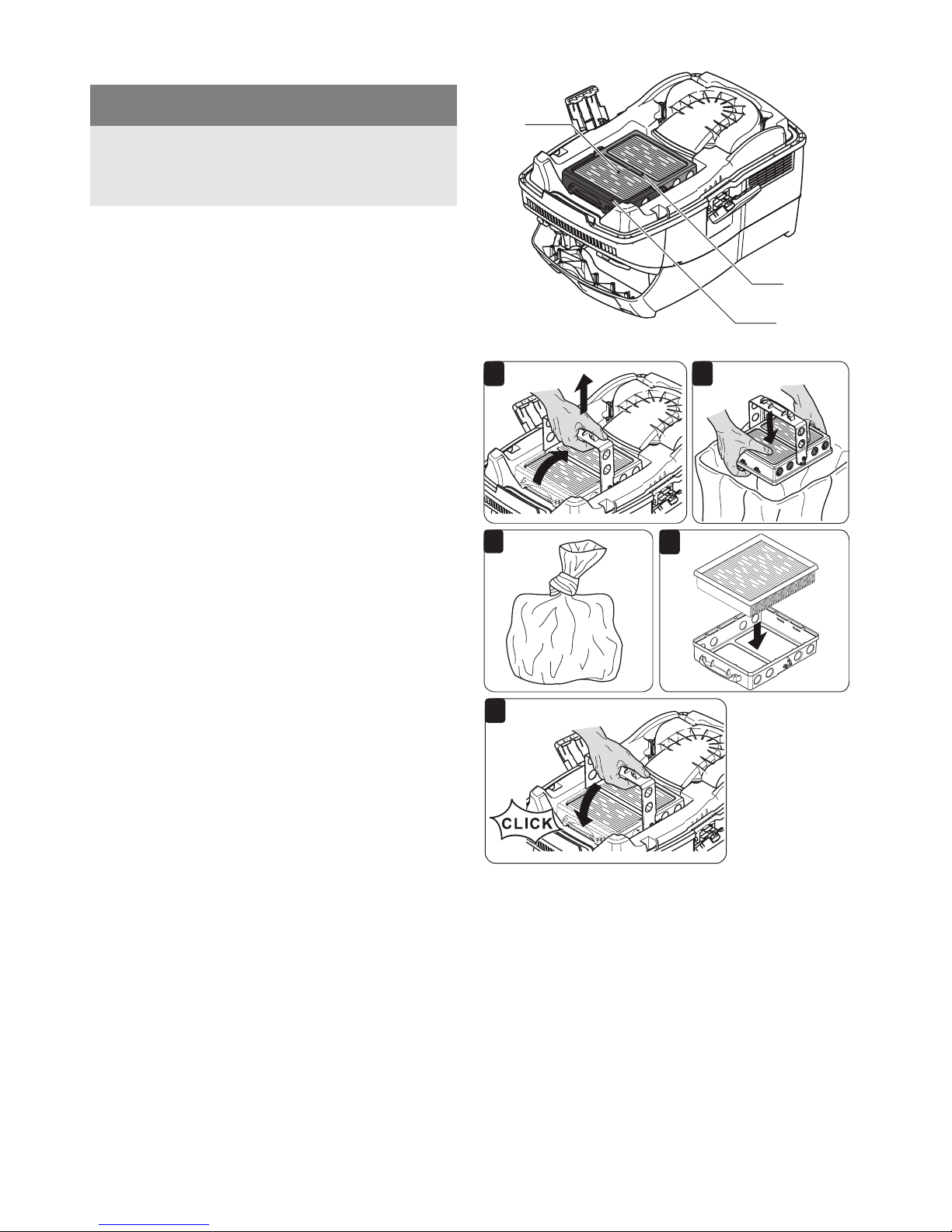

Changing the main filter

X

Open the locking clips

[2-2]

and remove the top

section of the machine

[2-1]

.

X

Turn the top section of the machine so that the
main filter is facing upwards (Fig.

[9]

).

X

Fold over the lever

[9-3]

and remove the retain-

er

[9-2]

.

X

Remove the used main filter

[9-1]

and replace

with a new one.

X

Dispose of the used main filter in accordance
with statutory regulations.

X

Insert the retainer

[9-2]

and fold over the lever

[9-3]

until it engages.

X

Replace the top section

[2-1]

and close the

locking clips

[2-2]

.

NOTE

Motor damage

X

Never operate the extractor without a main filter
fitted as the motor may become damaged.

1

2

3

8

9-1

9-3

9

9-2

1

2

3

5

4

HF-CT26/36/48

14

After finishing work

X

Switch off the mobile dust extractor and discon­nect the plug.

X

Wind up the mains power cable.

X

Empty the dust container.

X

Place the mobile dust extractor in a dry room in­accessible to unauthorised users.

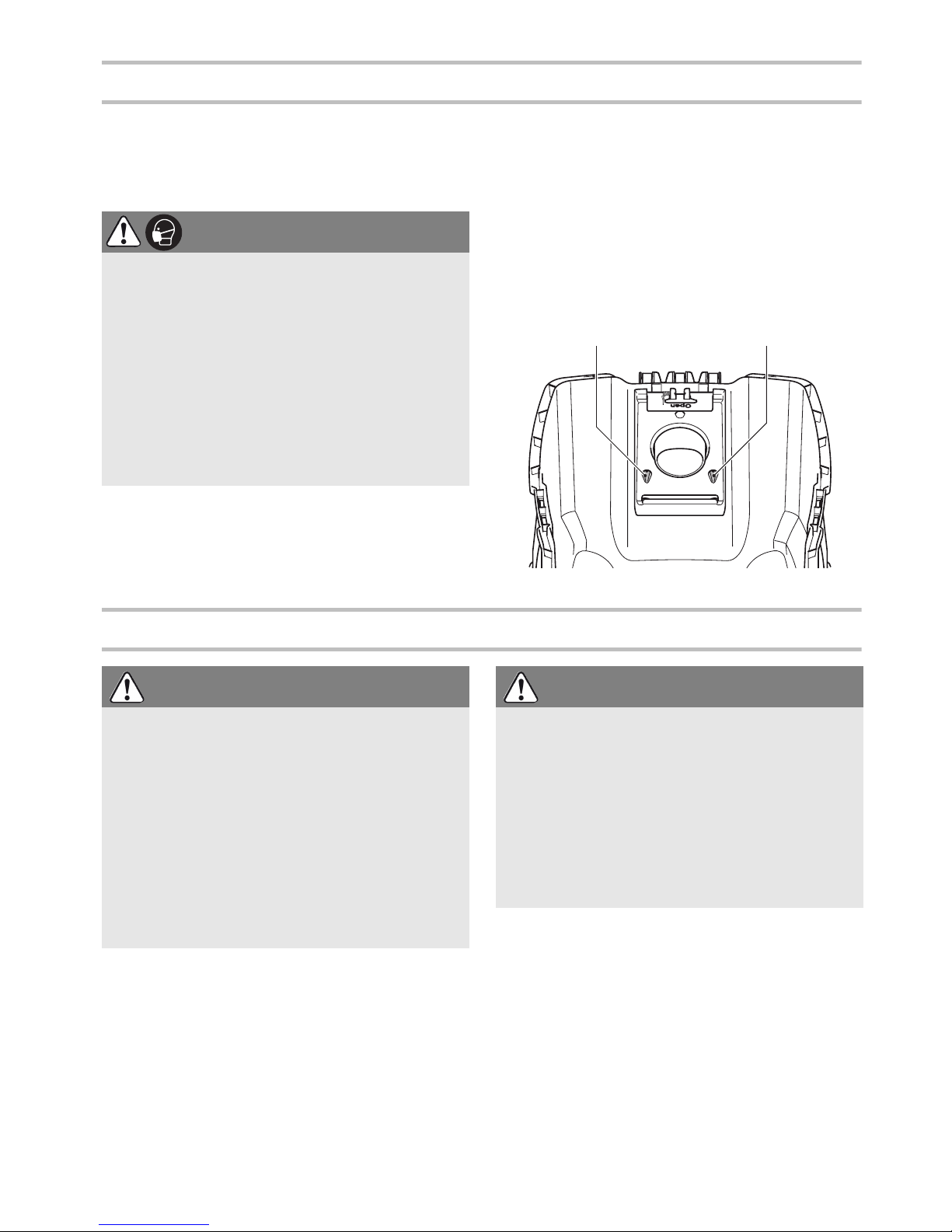

Emptying the dust container

The dust container

[2-3]

can be emptied once the

top section has been removed.

X

After extracting fluids, clean the fill level sen­sors

[10-1]

regularly with a soft cloth and in-

spect for damage.

Service and maintenance

A dust test must be performed at least once a year
by the manufacturer or an instructed person. This
test may include checks to determine whether the
filter is damaged, the machine is sealed properly
and the monitoring features are functioning cor­rectly.

During maintenance and repair work, all compo­nents that cannot be cleaned satisfactorily must be
replaced. The old components must be sealed in
impermeable plastic bags prior to disposal in com­pliance with applicable regulations for this type of
waste.

CAUTION

Hazardous dust
Damage to the respiratory passage

X

Wipe down the mobile dust extractor and clean
all accessories thoroughly using the extractor
(inside and out) before removing from the work­ing area.

X

Parts that you were not able to clean thoroughly
must be sealed in an airtight plastic bag prior to
transportation.

X

Wear a dust mask!

10-1 10-1

10

WARNING

Any maintenance or repair work that requires
opening of the motor or gear housing should only
be carried out by an authorised Customer Service
Centre (name supplied by your dealer)!

X

Maintenance or repair work carried out by an
unauthorised person can lead to the wrong con­nection of the power leads or other components,
which in turn can lead to accidents with serious
consequences.

WARNING

To prevent accidents, always remove the plug
from the power supply socket before carrying out
any maintenance or repair work on the tool!

X

Do not use compressed air to clean the electrical
tool! Do not try to clean parts inside the tool in
this way, as you could let foreign objects in
through the openings of the tool housing.

15

Accessories

Use only original Festool accessories and Festool
consumable material intended for this machine be­cause these components are designed specifically
for the machine. Using accessories and consum­able material from other suppliers will most likely
affect the quality of your working results and limit
any warranty claims. Machine wear or your own
personal workload may increase depending on the
application. Protect yourself and your machine, and
preserve your warranty claims by always using
original Festool accessories and Festool consum­able material!

The accessory and tool order number can be found
in the Festool catalog or on the Internet under
www.festool-usa.com.

Modules

The following modules for upgrading the mobile
dust extractor are available in the accessories pro­gramme. Modules must be fitted to the module slot

[1-2]

by an authorised service workshop:
– Compressed air module,
– Energy box module (EAA) for using the automatic

switch-on unit on the EAA.

You can find more detailed information on the mod­ules at "www.festool-usa.com".

Disposal

Do not throw the tool in your household waste!

Dispose of machines, accessories and packaging at

an environmentally responsible recycling centre.
Observe the valid national regulations.

Warranty

Conditions of 1+2 Warranty

You are entitled to a free extended warranty (1 year
+ 2 years = 3 years) on new Festool power tool pur­chased from an authorized retailer. Festool shall be
responsible for all shipping costs during the first
year of the warranty. During the second and third
year of the warranty the customer is responsible for
shipping the tool to Festool. Festool will pay for re­turn shipping to the customer using UPS Ground
Service. All warranty service is valid 3 years from
the date of purchase on your receipt or invoice.

Festool Limited Warranty

This warranty is valid on the pre-condition that the
tool is used and operated in compliance with the
Festool operating instructions. Festool warrants,
only to the original consumer purchaser, that the
specified tool will be free from defects in materials
and workmanship for a term of one year from the
date of procurement. Festool makes no other war­ranty, express or implied, for Festool portable pow­er tools. No agent, representative, distributor, deal­er or employee of Festool has the authority to in­crease or otherwise change the obligations or
limitations of this warranty. The obligations of Fes­tool in its sole discretion under this warranty shall
be limited to the repair or replacement of any Fes-

tool portable power tool that is found to be defective
as packaged with the User Manual.

Excluded from coverage under this warranty are:
normal wear and tear; damages caused by misuse,
abuse or neglect; damage caused by anything other
than defects in material and workmanship. This
warranty does not apply to accessory items such as
circular saw blades, drill bits, router bits, jigsaw
blades, sanding belts, and grinding wheels. Also
excluded are “wearing parts”, such as carbon
brushes, lamellas of air tools, rubber collars and
seals, sanding discs and pads, and batteries.

If your Festool power tools require repair, please go
to www.festoolusa.com and download the Repair
Order Form. Enclosing the completed form with
your tool will expedite the repair. You can find ad­dress details at the bottom of the form. Please call
our Service Department at 888-337-8600 to ar­range a shipping label if the tool is eligible for free
shipping to our repair facility (see Conditions of 1+2
Warranty section for eligibility). No collect ship­ments will be accepted.

IN NO EVENT SHALL FESTOOL BE LIABLE FOR
ANY CONSEQUENTIAL OR INCIDENTAL DAMAGES
FOR BREACH OF THIS OR ANY OTHER WARRANTY,
EXPRESSED OR IMPLIED WHATSOEVER. ALL
WARRANTIES IMPLIED BY STATE LAW, INCLUD-

16

ING THE IMPLIED WARRANTIES OF MERCHANT­ABILITY AND FITNESS FOR A PARTICULAR PUR­POSE, ARE HEREBY LIMITED TO THE DURATION
OF THREE YEARS.

Some states in the U.S. and some Canadian prov­inces do not allow the limitations on how long an
implied warranty lasts, so the above limitation may
not apply to you. With the exception of any warran-

ties implied by state or province law as hereby lim­ited, the foregoing express limited warranty is ex­clusive and in lieu of all other warranties, guaran­tees, agreements and similar obligations of
Festool.

This warranty gives you specific legal rights and you
may also have other rights which vary from state to
state in the U.S. and province to province in Canada.

17

Sommaire

Symboles

Consignes de sécurité

Importantes consignes de sécurité

Lors de l'utilisation d'un outil électrique, respectez
les mesures fondamentales de précaution, y com­pris les points suivants :

LISEZ TOUTES LES INSTRUCTIONS
AVANT D'UTILISER LE PRESENT ASPIRATEUR

MOBILE

:

AVERTISSEMENT

-

Afin de minimiser les ris­ques d'incendie, de choc électrique et de
blessures

:

– Ne laissez pas l'aspirateur mobile sans sur-

veillance lorsque celui-ci est branché. Débran­chez l'aspirateur mobile si vous ne l'utilisez pas
et avant de procéder à sa maintenance.

– Utilisez l’aspirateur mobile uniquement à l'inté-

rieur.

– N'autorisez pas une utilisation de l'aspirateur

mobile en tant que jouet. Soyez particulièrement

attentif lorsque l'aspirateur mobile est utilisé par
des enfants ou à proximité d'enfants.

– Utilisez l'aspirateur mobile uniquement confor-

mément aux explications de la notice. Utilisez
exclusivement les accessoires recommandés par
le fabricant.

– N'utilisez pas l'aspirateur mobile avec un câble

ou une fiche mâle endommagé. Si l'aspirateur
mobile ne fonctionne pas normalement, s'il est
tombé par terre, s'il a été endommagé, s'il a été
laissé à l'air libre ou s'il est tombé dans l'eau,
renvoyez-le à un atelier de réparation.

– Ne tirez ou ne portez pas l'appareil par le câble,

n'utilisez pas le câble comme poignée, ne coin­cez pas le câble dans des portes ou ne guidez pas
le câble le long d'arêtes vives. Ne roulez pas avec

Symboles.............................................. 17

Consignes de sécurité ......................... 17

Caractéristiques techniques................ 19

Description fonctionnelle..................... 19

Utilisation en conformité avec les ins-

tructions............................................... 20

Mise en service .................................... 20

Réglages .............................................. 21

Mode de travail..................................... 22

Filtre..................................................... 23

Après le travail..................................... 25

Entretien et maintenance .................... 26

Accessoires .......................................... 26

Recyclage............................................. 27

Garantie................................................ 27

VVolt
WWatts
AAmpère
Hz Hertz

~Tension alternative

d.c.

courant continu

n

0

Vitesse de rotation à vide

Classe II conception
.../min
min

-1

tours ou course par minute

hheure
min minute
s seconde
kg kilogramme

Diamètre

Information, astuce

Pa pascal
dB décibel

Avertissement de danger général

Risque d'électrocution

Lire les instructions / les remarques !

Porter une protection respiratoire !

18

l'aspirateur mobile sur le câble. Eloignez le câble
de surfaces chaudes.

– Ne débranchez pas l'aspirateur mobile en tirant

sur le câble. Pour débrancher, saisissez la fiche
mâle, non le câble.

– Ne manipulez pas le câble ou l'aspirateur mobile

avec des mains mouillées.

– Ne placez aucun objet dans les ouvertures. N'uti-

lisez pas l'aspirateur mobile si les ouvertures
sont bouchées ; gardez les ouvertures exemptes
de poussière, de peluches, de cheveux et autres
objets, qui pourraient diminuer le flux d'air.

– Gardez les cheveux, vêtements amples, doigts et

toutes les parties du corps éloignés des ouvertu­res et des pièces mobiles.

– Coupez tout avant de débrancher l'aspirateur

mobile.

– Soyez particulièrement prudent lorsque vous

nettoyez des escaliers.

– N'aspirez pas de liquides inflammables et explo-

sibles, tels qu'essence, ou n'utilisez pas l'aspira­teur mobile dans des zones où de tels liquides se
trouvent.

– Branchez l'aspirateur mobile uniquement dans

une prise de courant avec terre appropriée. Voir
les instructions de mise à la terre.

– N'aspirez rien qui brûle ou fume, tels que ciga-

rettes, allumettes ou cendre chaude.

– N'utilisez pas l'aspirateur mobile sans sac à

poussières et/ou filtre en place.

CONSERVEZ CES INSTRUCTIONS

INSTRUCTIONS DE MISE A LA TERRE

Cet appareil doit être relié à la terre. En cas de dé­faut ou de panne de l'appareil, la mise à la terre as­sure le chemin le plus direct (avec la résistance la
plus faible) pour le courant électrique, afin de mini­miser le risque d'un choc électrique. Cet aspirateur
mobile est équipé d'un câble possédant un conduc­teur de protection et une fiche mâle de sécurité
("Schuko"). La fiche mâle doit être branchée dans
une prise de courant appropriée, qui est correcte­ment installée et mise à la terre, conformément
aux codes et ordonnances locaux.

AVERTISSEMENT

- Un mauvais raccorde­ment du conducteur de protection peut en­traîner un risque de choc électrique. Si vous

n'êtes pas certain si la prise de courant est correc­tement reliée à la terre, faites vérifier cela par un
électricien qualifié ou un chargé de maintenance.
Ne modifiez pas la fiche mâle livrée avec l'aspira­teur mobile – si la fiche mâle ne s'adapte pas dans
la prise de courant, faites dans ce cas installer une
prise de courant appropriée par un électricien.

Instructions relatives à la polarisation

Afin de diminuer le risque de choc électrique, cet
aspirateur mobile possède une fiche mâle polari­sée (une broche est plus large que l'autre). La fiche
mâle s'adapte uniquement dans un sens dans la
prise de courant polarisée. Si la fiche mâle ne
s'adapte pas correctement dans la prise de cou­rant, tournez la fiche. Si, après cela, elle ne s'adap­te toujours pas, demandez à un électricien d'instal­ler une prise de courant appropriée. Ne remplacez
en aucun cas la fiche mâle.

La poussière, un risque

pour la santé

AVERTISSEMENT!

Certaines poussières
créées par le ponçage mécanique, le sciage,
le meulage, le perçage et autres activités re-

liées à la construction contiennent des substances
chimiques connues (dans l’État de la Californie)
comme pouvant causer le cancer, des anomalies
congénitales ou représenter d’autres dangers pour
la reproduction. Voici quelques exemples de telles
substances:

• plomb provenant de peintures à base de plomb,

• silice cristallisée utilisée dans les briques, le ci­ment et autres matériaux de maçonnerie, et

• arsenic et chrome du bois d’oeuvre traité avec un
produit chimique.

Le risque d’exposition à de tels
produits varie selon la fréquen­ce à laquelle vous faites ce
genre de travail. Pour réduire
les risques d’exposition à ces

substances chimiques : tra­vaillez dans un endroit adéquatement ventilé et uti­lisez un équipement de sécurité approuvé, tel que
masques antipoussières spécialement conçus pour
filtrer les particules microscopiques.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE DE DOMMAGES,
L'UTILISATEUR DOIT LIRE LE MANUEL D'INS­TRUCTION.

19

Caractéristiques techniques

Description fonctionnelle

The pictures for the functional description are on a
fold-out page at the beginning of the instruction
manual. When reading of the manual you can fold
out this page for having always an overview of the
machine.

Aspirateurs mobiles CT 26 E AC, CT 36 E AC, CT 48 E AC

Puissance absorbée (aspirateurs mobiles seulement) 2.9 - 8.3 A (350 - 1 000 W)

1)

Puissance connectée totale max. 12 A (1 440 W)
Puissance max. de l’outil électrique connectée 3.7 A

2)

Débit volumique (air), turbine max. 234 m³/h (8.4 cu.ft./h)
Dépression, turbine max. 24 000 Pa
Surface filtrante 6 318 cm² (979.3 sq.in.)
Tuyau d’aspiration D 27 mm x 3.5 m (1.06 in. x 11.48 in.)
Degré de protection IP X4
Niveau de pression acoustique selon IEC 60704-2-1 71 dB(A)
Volume de la cuve CT 26 E AC 26 l (6.9 gal.)

CT 36 E AC 36 l (9.5 gal.)
CT 48 E AC 48 l (12.7 gal.)

Dimensions L x l x h CT 26 E AC 630 x 365 x 540 mm

(24.8 in. x 14.4 in. x 21.3 in.)

CT 36 E AC 630 x 365 x 596 mm

(24.8 in. x 14.4 in. x 23.5 in.)

CT 48 E AC 740 x 406 x 1005 mm

(29.1 in. x 16.0 in. x 39.6 in.)

Poids CT 26 E AC 14.7 kg (32,4 lbs)

CT 36 E AC 15.2 kg (33,5 lbs)
CT 48 E AC 19.6 kg (43.2 lbs)

1.

) 8,3 A (1000 W) est la valuer moyenne de differentes conditions d'usage, une consommation de 10 A (1200 W) est possible.

2.

) Si le dispositif de régulation de la puissance d’aspiration [1-7] est ajusté a la force d’aspiration (voir page 21, chap. Réglages - Ré-

gulation de la force d'aspiration) plus basse, la puissance maximale de l’outil électrique connectée peut être 9,1 A.

[1-1]

Orifice d'aspiration

[1-2]

Fiche modulaire (module pneumatique
pour CT 36 E LE)

[1-3]

Prise de l'appareil

[1-4]

Compartiment de rangement du tuyau

[1-5]

Poignée

[1-6]

SysDoc

[1-7]

Nettoyage automatique

[1-8]

Dispositif de régulation de la puissance
d’aspiration

[1-9]

Interrupteur de l'appareil

[1-10]

Agrafe de fermeture

[1-11]

Cuve de collecte

[1-13]

Frein

20

Utilisation en conformité avec les instructions

Les aspirateurs mobiles sont appropriés de façon
conforme aux prescriptions pour l'aspiration de
poussières non dangereuses pour la santé.

L'aspirateur mobile est prévu de façon conforme
aux prescriptions pour l'aspiration d'eau.

L'aspirateur mobile est approprié pour l’utilisation
à la maison, commerciale ou tous.

Mise en service

Attention aux illustrations au début de la présente
notice d’utilisation.

Première mise en service

X

Ouvrez les agrafes de fermeture

[2-2]

et retirez

la partie supérieure de l'appareil

[2-1]

.

X

Retirez les accessoires de la cuve de collecte

[2-3]

et de l'emballage !

X

Placez un sac filtre ou un sac d'élimination des
déchets dans la cuve de collecte (voir chapitres
Remplacement du sac filtre (SC-FIS-CT 26/36/

48) et Remplacement du sac d'élimination des
déchets).

X

Remontez la partie supérieure

[2-1]

et fermez

les agrafes de fermeture

[2-2]

.

X

Montez l'enrouleur de câble sur la face arrière
de l'aspirateur mobile (voir figure

[3]

).

X

Raccordez le tuyau d’aspiration à l'appareil.

Marche/Arrêt

X

Branchez la fiche secteur dans une prise de
courant dotée d'une terre.

L'interrupteur

[1-9]

fait office d'interrupteur mar-

che/arrêt (I = MARCHE, 0 = ARRÊT).

Position d'interrupteur "0"

La prise de l'appareil

[1-3]

est hors tension ; l'aspi-

rateur mobile est désactivé.

Position d'interrupteur "MAN"

La prise de l'appareil

[1-3]

est hors tension ; l'aspi-

rateur mobile démarre.

AVERTISSEMENT

Seul l’utilisateur est tenu responsable des dom­mages qui résulteraient d’une utilisation non
conforme aux prescriptions.

AVERTISSEMENT

Tension ou fréquence non admissible !
Risque d'accident

X

La tension et la fréquence d'alimentation élec­trique doivent être conformes aux indications de
la plaque signalétique.

X

En Amérique du nord, utilisez uniquement les
outils Festool fonctionnant sous une tension de
120 V/60 Hz.

AVERTISSEMENT

Risques de blessures dus à un démarrage incon­trôlé des outils

X

Avant de commuter l'interrupteur en position
"AUTO" ou "MAN", s'assurer que l'outil raccordé
soit arrêté.

3

21

Position d'interrupteur "AUTO"

La prise de l'appareil

[1-3]

est sous tension ; l'as­pirateur mobile démarre lors de la mise en marche
de l'outil raccordé.

Rallonge électrique

Si une rallonge électrique est nécessaire, elle doit
présenter une section suffisante afin d'éviter une
chute de tension excessive ou une surchauffe. Une
chute de tension excessive réduit la puissance et
peut entraîner la destruction du moteur. Le tableau
ci-dessous vous présente la section correcte de la
rallonge en fonction de sa longueur pour cette ap­pareil.

Utilisez exclusivement des rallonges recomman­dées par U.L. et CSA.

N'utilisez jamais deux rallonges raccordées l'une à
l'autre, mais remplacez-les par une rallonge plus
longue.

L

Plus le calibre AWG est bas, plus le câble est ré­sistant.

Système antistatique

Lors de l'aspiration, il en résulte des charges
d'électricité statique par frottement dans le tuyau
d’aspiration. Ces charges peuvent se manifester
par des chocs électriques désagréables pour l'opé­rateur. Pour dériver ces charges d'électricité stati­que, l'aspirateur mobile est équipé de série avec un
système antistatique. A cet égard, il convient toute­fois d'utiliser le tuyau d’aspiration antistatique
fourni.

Réglages

Attention aux illustrations au début de la présente
notice d’utilisation.

Raccordement d'un outil électrique

X

Raccordez l'outil électrique sur la prise de l'ap­pareil

[1-3]

.

Raccordement d'un outil pneumatique

Avec le montage du module d'air comprimé

[1-2]

(496141), le dispositif d'enclenchement automati­que de l'aspirateur mobile fonctionne également
en relation avec des outils pneumatiques.

Nous recommandons le montage supplémentaire
de l'unité d'alimentation VE (495886). L'unité d'ali-

mentation filtre et huile l'air comprimé, et permet
de réguler la pression d'air. Une pièce de raccorde­ment (454757) est disponible pour le raccordement
d'outils pneumatiques Festool avec système IAS.

Afin de garantir un fonctionnement irréprochable
du dispositif d'enclenchement automatique, la
pression de service de l'outil doit être de 6 bars.

Protection thermique

Afin de protéger l'appareil contre une surtempéra­ture, une protection thermique coupe l'aspirateur
mobile avant d'atteindre une température critique.

X

Mettre l'aspirateur mobile hors tension et le
laisser refroidir pendant env. 5 minutes.

L

Si l'aspirateur mobile ne peut ensuite pas être
remis en marche, veuillez consulter un atelier
du service après-vente Festool.

Régulation de la force d'aspiration

La puissance d'aspiration peut être régulée par le
biais du dispositif de régulation de la puissance
d’aspiration

[1-8]

. Ceci permet une adaptation pré-

cise à différentes tâches d'aspiration.

AUTO

Clean

- Nettoyer le filtre principal

Pour garantir une haute dépression d’aspiration
constante pour des poussières fines, il est possible
de régler

[1-7]

en continu la fréquence du nettoyage
automatique à l'aide du commutateur. Utilisez le net­toyage automatique uniquement en combinaison
avec un sac d'élimination des déchets.

Longueur totale de la
rallonge (pieds)

25 50 100 150

Section de la ral­longe (AWG)

14 12 pas recom-

mandé

AVERTISSEMENT

Risques de blessures

X

Respectez les valeurs de raccordement maxi­males au niveau de la prise de l'appareil (voir
chapitre "Caractéristiques techniques").

X

Assurez-vous que l'outil électrique soit arrêté
lors du branchement et du débranchement.

AVERTISSEMENT

Risques de blessures

X

Assurez-vous que l'outil pneumatique soit arrê­té lors du branchement et du débranchement.

22

Pour l'aspiration de liquides ou l'utilisation
d'un sac filtre, placer le commutateur

[1-7]

en

position 0.

X

En cas de poussières importantes, placez le net­toyage automatique

[1-7]

sur la valeur maximale.

Nettoyage manuel

En cas de baisse de la dépression d’aspira­tion, le nettoyage peut être démarré manuel­lement en tournant

[1-9]

le commutateur sur

le symbole

AC

d'un côté ou de l'autre du commuta-

teur.

En cas de fort encrassement du filtre principal,
nous recommandons un nettoyage complet :

X

Du plat de la main, fermez l'ouverture des bu­ses ou du tuyau d'aspiration pendant
2 secondes.

X

Tournez le commutateur

[1-9]

sur le symbole

AC

.

L

En cas d'utilisation de l'obturateur CT-VS (N° de
commande : 497926), le nettoyage complet est
possible sans démontage de l'outil électrique
raccordé.

En cas d'utilisation intensive avec des poussières ad­hérentes, un nettoyage mécanique du filtre principal
(par exemple par aspiration) peut s'avérer nécessai­re. Utilisez lors une protection respiratoire !

Serrage du frein

Le déplacement involontaire de l'aspirateur mobile
est empêché en rabattant le levier de frein

[1-13]

.
Pour ce faire, soulever légèrement l'aspirateur mo­bile à l'avant et presser le levier de frein vers le bas,
jusqu'à ce qu'il s'enclenche. Pour desserrer le frein,
pressez le levier

[1-12]

.

Mode de travail

Maniement

Rangement du tuyau :

après le travail, vous pouvez

guider le tuyau d’aspiration à travers l'ouverture

[4-

3]

et le déposer dans le compartiment de rangement
du tuyau. Vous pouvez guider le câble d'alimentation
à travers l'ouverture

[4-2]

et le déposer également

dans le compartiment de rangement du tuyau.

Insert Systainer SysDoc :

un Systainer peut être
fixé sur la surface de rangement au moyen des
deux verrous

[4-1]

.

Aspiration de substances sèches

Attention :

Un élément filtrant humide se colmate
plus rapidement lors de l'aspiration de substances
sèches. Pour cette raison, l'élément filtrant devrait
être séché avant l'aspiration de poussières ou rem­placé par un élément filtrant sec.

Aspirations de liquides

L

L‘élément filtre ne doit être utilisé que pour
l‘aspiration de substances sèches.

Avant d'aspirer des liquides, retirez le sac filtre ou
le sac d'élimination des déchets (voir chapitre
Remplacement du sac filtre (SC-FIS-CT 26/36/48)
et Remplacement du sac d'élimination des déchets
). Nous recommandons l’utilisation d’un filtre à li­quides spécial.

4

4-1

4-2

4-3

AVERTISSEMENT

Ne convient pas pour aspirer des substances ou
des poussières dangereuses ou toxiques telles
que l'amiante.

X

Les filtres ne sont pas conçus pour arrêter tou­tes les particules et l'aspirateur risque de les re­jeter dans l'atmosphère.

AVERTISSEMENT

Risques de blessures

X

Il est interdit d’aspirer des liquides inflammables!

23

L'aspiration est interrompue automatiquement en
atteignant la hauteur de remplissage maximale.

Particularités CT 36 E AC-LHS

Pour utiliser l'aspirateur en combinaison avec le

PLANEX

:

X

Utilisez le tuyau d’aspiration D 36 mm x 3,5 m­AS fourni résistant aux plis.

X

Utilisez le manchon d'aspiration spécial fourni
pour raccorder le

PLANEX

.

X

Placez l'obturateur fourni CT-VS entre l'ouver­ture d'aspiration

[1-1]

et le tuyau d’aspiration.

X

Montez le porte-outil selon la notice de monta­ge fournie.

X

Pour les travaux d'aspiration avec le

PLANEX

,
utilisez exclusivement le sac d'élimination des
déchets pour une élimination sans poussière.

Filtre

Remplacement du sac filtre

(SC-FIS-CT

26/36/48)

Insertion du sac filtre [5]

X

Ouvrez les agrafes de fermeture

[2-2]

et retirez la

partie supérieure de l'appareil

[2-1]

.

X

Insérez un nouveau sac filtre (SC-FIS-CT 26/36/

48).

Important:

Veillez à ce que le verrou s'enclen-

che.

L

Assurez-vous de ne pas coincer le sac filtre entre
la partie supérieure et la partie inférieure.

X

Remontez la partie supérieure

[2-1]

et fermez les

agrafes de fermeture

[2-2]

.

Retrait du sac filtre [6]

X

Ouvrez les agrafes de fermeture

[2-2]

et retirez

la partie supérieure de l'appareil

[2-1]

.

X

Retirez le sac filtre.

X

Éliminez le sac filtre usagé conformément aux
prescriptions légales.

X

Nettoyez la cuve de collecte

[2-3]

.

X

Remontez la partie supérieure

[2-1]

et fermez les

agrafes de fermeture

[2-2]

.

ATTENTION

Emergence de mousse et de liquides

X

Arrêtez immédiatement l'appareil et videz la
cuve de collecte.

AVERTISSEMENT

Risques de blessures

X

Pendant les opérations suivantes, veillez à ne
pas générer plus de poussières qu'il ne faut.
Avant d'enlever l'élément filtrant, humidifiez-le
à l'aide d'un vaporisateur d'eau..

1

2

3

5

SC-FIS-CT 26/36/48

6

1

2

3

24

Remplacement du sac d'élimination des dé-

chets

Insertion du sac d'élimination des déchets [7]

X

Ouvrez les agrafes de fermeture

[2-2]

et retirez la

partie supérieure de l'appareil

[2-1]

.

X

Placez un nouveau sac d'élimination des déchets
(ENS-CT26/36/48) dans les orifices du réservoir
et verrouillez ce dernier.

Important :

les ouvertures latérales du sac d'éli­mination des déchets doivent être à l'intérieur de
la cuve de collecte. Veillez à ce que le verrou s'en­clenche.

X

Placez le sac d'élimination des déchets sur les
rebords du réservoir.

Veillez à ce que les contacts

[7-1]

ne soient

pas couverts.

X

Remontez la partie supérieure

[2-1]

et fermez les

agrafes de fermeture

[2-2]

.

Retrait du sac d'élimination des déchets [8]

X

Ouvrez les agrafes de fermeture

[2-2]

et retirez la

partie supérieure de l'appareil

[2-1]

.

X

Fermez le sac d'élimination des déchets.

X

Retirez le sac d'élimination des déchets.

X

Éliminez le sac d'élimination des déchets usagé
conformément aux prescriptions légales.

X

Nettoyez la cuve de collecte

[2-3]

.

X

Remontez la partie supérieure

[2-1]

et fermez les

agrafes de fermeture

[2-2]

.

Remplacement du filtre principal

X

Ouvrez les agrafes de fermeture

[2-2]

et retirez

la partie supérieure de l'appareil

[2-1]

.

X

Tournez la partie supérieure de l'appareil de
manière à ce que le filtre principal soit dirigé
vers le haut (figure

[9]

).

X

Relevez la poignée

[9-3]

et retirez le support

[9-

2]

.

X

Retirez le filtre principal usagé

[9-1]

et rempla-

cez-le par un neuf.

X

Éliminez le filtre principal usagé conformément
aux prescriptions légales.

X

Placez le support

[9-2]

et abaissez la poignée

[9-3]

jusqu'à ce qu'elle s'encliquette.

X

Remontez la partie supérieure

[2-1]

et fermez

les agrafes de fermeture

[2-2]

.

1

2

3

7

ENS-CT 26/36/48

7-1

AVIS

Endommagement du moteur

X

N'aspirez jamais alors que le filtre principal
n'est pas monté : risque d'endommagement du
moteur.

1

2

3

8

25

Après le travail

X

Arrêtez l'aspirateur mobile et débranchez la fi­che secteur.

X

Enroulez le câble d'alimentation secteur.

X

Videz la cuve de collecte.

X

Déposez l'aspirateur mobile dans un local sec
et protégé contre tout utilisation non autorisée.

Vidage de la cuve de collecte

Après avoir retiré la partie supérieure, la cuve de
collecte

[2-3]

peut être vidée.

X

Après l'aspiration de liquides, nettoyez réguliè­rement les capteurs de niveau

[10-1]

à l'aide

d'un chiffon doux et examinez leur état.

9-1

9-3

9

9-2

1

2

3

5

4

HF-CT26/36/48

AVERTISSEMENT

Poussières nocives pour la santé
Lésions des voies respiratoires

X

Nettoyez entièrement l'aspirateur mobile et tous
les accessoires par aspiration et en les essuyant
(à l'intérieur et à l'extérieur), avant de le retirer
de la zone contaminée.

X

Les composants qui ne peuvent pas être entière­ment nettoyés doivent être enfermés herméti­quement pour le transport dans un sac en
plastique.

X

Portez une protection respiratoire !

10-1 10-1

10

26

Entretien et maintenance

Observez les consignes suivantes :

– Un contrôle technique doit être effectué au moins

une fois par an par le fabricant ou une personne
instruite (endommagement du filtre, étanchéité
de l'appareil et fonctionnement des dispositifs de
contrôle, etc.).

– Lors de l'exécution des travaux de maintenance

et de réparation, tous les objets contaminés qui
ne peuvent pas être nettoyés de façon satisfai­sante doivent être éliminés. De tels objets doi­vent être éliminés dans des sachets
imperméables, en accord avec les prescriptions
en vigueur pour l'élimination de tels déchets.

Accessoires

Utilisez uniquement les accessoires Festool et con­sommables Festool d'origine prévus pour cette
machine, car ces composants systèmes sont par­faitement adaptés les uns par rapport aux autres.
Si vous utilisez des accessoires et consommables
d'autres marques, la qualité du résultat peut être
dégradée et les recours en garantie peuvent être
soumis à des restrictions. L'usure de la machine ou
votre charge personnelle peuvent augmenter selon
chaque application. Pour cette raison, protégez­vous, votre machine et vos droits à la garantie en
utilisant exclusivement des accessoires Festool et
des consommables Festool d'origine !

Les références des accessoires et des outils figu­rent dans le catalogue Festool ou sur Internet sous
"www.festoolusa.com".

Modules

Les modules suivants sont disponibles dans la
gamme d'accessoires de l'aspirateur et peuvent
être montés

[1-2]

sur la fiche modulaire par un

atelier de service après-vente agréé :
– module pneumatique,
– module pour satellite d'alimentation (EAA), pour

l'utilisation du dispositif d'enclenchement auto­matique sur le satellite EAA.

Vous trouverez des informations complémentaires
concernant les modules sur le site Internet
"www.festoolusa.com".

AVERTISSEMENT

Tout travail de maintenance ou de réparation, qui
nécessite l'ouverture du moteur ou du carter
d'engrenages doit uniquement être effectué par
un centre service-client autorisé (nom fourni par
votre revendeur) !

X

Les travaux de maintenance ou de réparation ef­fectués par un personnel non autorisé peuvent
conduire à la mauvaise connexion de câbles
d'alimentation ou d'autres composants, ce qui
peut entraîner à son tour des accidents avec des
conséquences graves.

AVERTISSEMENT

Pour éviter les accidents, retirez toujours la fiche
mâle de la prise d'alimentation électrique avant
d'effectuer tout travail de maintenance ou de ré­paration sur la machine !

X

N'utilisez pas d'air comprimé pour nettoyer
l'outil électrique ! N'essayez pas de nettoyer des
parties à l'intérieur de la machine de cette façon,
étant donné que des corps étrangers pourraient
pénétrer dans les ouvertures du carter de la ma­chine.

27

Recyclage

Ne jetez pas les outils électriques avec les ordu­res ménagères!

Eliminez les appareils, les acces-

soires et les emballages de façon compatible avec

l'environnement. Respectez en cela les disposi­tions nationales en vigueur .

Garantie

Conditions de la garantie (1+2 ans)

Vous avez droit à une prolongation de garantie gra­tuite (1 an + 2 ans = 3 ans) sur votre outil électrique
Festool neuf acheté chez un distributeur autorisé.
Festool assumera tous les coûts d’expédition pen­dant la première année de la garantie alors que les
deuxième et troisième années, les coûts devront
être assumés par le client. Festool paiera les frais
de retour de l’outil au client par service de livraison
terrestre UPS. La garantie est valable pour une pé­riode de 3 ans à compter de la date d’achat indiquée
sur votre reçu ou votre facture.

Garantie limitée de Festool

Cette garantie est valable à condition que l’outil soit
utilisé conformément aux instructions de Festool.
Festool garantit, à l’acheteur initial seulement, que
l’outil indiqué sera exempt de tout défaut de maté­riau et de fabrication pendant un an à compter de la
date d’achat. Festool ne donne aucune garantie
supplémentaire, implicite ou explicite, sur les ins­truments portables électriques Festool. Aucun
agent, représentant commercial, distributeur, ven­deur ou employé de Festool n’est autorisé à prolon­ger ou à modifier les obligations ou restrictions de
la présente garantie. Les obligations de Festool
sont, à son entière discrétion, limitées à la répara­tion ou à l’échange des outils portables électriques
Festool trouvés défectueux dans le présent embal­lage, tels que fournis avec le présent Guide d’utili­sation.

Cette garantie exclut l’usure normale, les domma­ges causés par un usage impropre, les abus ou la
négligence, ou tout dommage autre que ceux attri­buables à des défauts de matériau et de fabrication.
Cette garantie ne s’applique pas aux accessoires
tels que lames de scie circulaire, mèches de per­ceuse et vilebrequin, lames de scie sauteuse, ban-

des abrasives et meules. Sont également exclues
les pièces d’usure, telles que balais de charbon, la­melles pour outils à air comprimé, joints et man­chons de caoutchouc, disques et patins ponceurs,
ainsi que les piles.

En cas de nécessité de dépannage, veuillez visiter
notre site www.festoolusa.com et téléchargez le fi­che d'accompagnement. Annexé à votre outil, le
formulaire rempli va accélérer la réparation. Vous
pouvez retrouver les coordonnées au bas de page
du formulaire. Si l'envoi gratuit est approprié pour
votre outil (voir conditions de la garantie 1+2), con­tactez notre département de service (tel. 888-337-

8600) pour organiser un bulletin d'expédition. En­voies en port dû ne seront pas acceptés.

FESTOOL N’EST EN AUCUN CAS RESPONSABLE
DES DOMMAGES DIRECTS OU INDIRECTS, IMPLI­CITES OU EXPLICITES, DÉCOULANT DE LA RUP­TURE DE CETTE GARANTIE OU DE TOUTE AUTRE
GARANTIE. TOUTES LES GARANTIES IMPLICITES,
Y COMPRIS LES GARANTIES IMPLICITES DE QUA­LITÉ MARCHANDE ET D’ADÉQUATION À UN USAGE
PARTICULIER, SONT LIMITÉES À UNE PÉRIODE DE
TROIS ANS.

Certains états américains et certaines provinces
canadiennes ne permettent pas la limitation des
garanties implicites; il se pourrait donc que les li­mites indiquées ci-dessus ne s’appliquent pas dans
votre cas. À l’exception de certaines garanties im­plicites des provinces ou des états indiquées ici, la
présente garantie est exclusive et remplace toute
autre garantie, convention et obligation similaire de
Festool.

Cette garantie vous confère des droits légaux spé­cifiques, et vous pouvez aussi avoir d’autres droits
pouvant varier d’un état à l’autre, ou d’une province
à l’autre au Canada.

28

Índice

Símbolos

Indicaciones de seguridad

Indicaciones de seguridad importantes

Observe las medidas básicas de precaución siem­pre que utilice una máquina eléctrica, incluidas las
siguientes:

LEA TODAS LAS INSTRUCCIONES
ANTES DE UTILIZAR EL SISTEMA MÓVIL DE ASPI-

RACIÓN

:

ADVERTENCIA

-

Para disminuir el riesgo de
incendio, de descargas eléctricas y de lesio­nes

:

– Tenga el sistema móvil de aspiración siempre vi-

gilado mientras esté enchufado. Desenchufe el
sistema móvil de aspiración cuando no lo utilice
y cuando vaya a efectuar el mantenimiento.

– Solamente utilice el sistema móvil de aspiración

en el interior.

– No permita que el sistema móvil de aspiración

se utilice como juguete. Preste especial atención

si los niños utilizan el sistema móvil de aspira­ción o cuando se use estando ellos cerca.

– Aplique el sistema móvil de aspiración única-

mente como se describe en las instrucciones.
Utilice exclusivamente accesorios recomenda­dos por el fabricante.

– No utilice el sistema móvil de aspiración si el ca-

ble o el enchufe está deteriorado. Si el sistema
móvil de aspiración no funciona como debiera, si
se ha caído, está dañado, se ha dejado a la intem­perie o sumergido en agua, llévelo a un taller
para su reparación.

– No tire del cable ni lo utilice como asidero para

desplazar el aspirador; procure que el cable no
quede aprisionado en las puertas ni roce bordes
cortantes. No pase el sistema móvil de aspira-

Símbolos .............................................. 28

Indicaciones de seguridad................... 28

Datos técnicos...................................... 30

Descripción de las funciónes .............. 30

Uso conforme a lo previsto.................. 31

Puesta en servicio................................ 31

Ajustes ................................................. 32

Trabajo ................................................. 33

Filtro..................................................... 34

Al finalizar el trabajo ........................... 37

Mantenimiento y cuidado..................... 37

Accesorios............................................ 38

Reciclaje............................................... 38

Garantía ............................................... 38

VVoltios
WVatios
AAmperios
Hz Hertzios

~ Tensión alterna

d.c.

Corriente directa

n

0

Revoluciones por minuto en vacio

Clase II Constucción
.../min
min

-1

Revoluciones por minuto

hhora
min minuto
ssegundo
kg kilogramo

Diámetro

Indicación, consejo
Pa Pascal

dB decibelio

Aviso ante un peligro general

Peligro de electrocución

¡Leer las instrucciones e indicaciones!

¡Utilizar protección respiratoria!

29

ción por encima del cable. Mantenga el cable ale­jado de superficies calientes.

– No desenchufe el sistema móvil de aspiración ti-

rando del cable. Tire siempre del enchufe, no del
cable.

– No manipule el cable ni el sistema móvil de as-

piración con las manos mojadas.

– No introduzca ningún objeto en las aberturas. No

utilice el sistema móvil de aspiración si hay algu­na abertura obstruida; mantenga las aberturas
limpias de polvo, hilachas, pelos o cualquier otra
cosa que pueda reducir el flujo de aire.

– Mantenga el pelo, la ropa holgada, los dedos o

cualquier otra parte del cuerpo alejados de las
aberturas y de las piezas en movimiento.

– Apáguelo todo antes de desenchufar el sistema

móvil de aspiración.

– Tenga especial precaución cuando pase el aspi-

rador en escaleras.

– No recoja líquidos inflamables o explosivos,

como puede ser la gasolina, ni utilice el sistema
móvil de aspiración en zonas donde se encuen­tren estos líquidos.

– Enchufe el sistema móvil de aspiración sólo en

una caja de contacto adecuada que disponga de
conexión a tierra. Véanse las instrucciones para
la puesta a tierra.

– No recoja ningún objeto que arda o humee, como

cigarrillos, fósforos o ceniza caliente.

– No utilice el sistema móvil de aspiración si el

saco para polvo y/o el filtro está desmontado.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES PARA LA PUESTA A TIE-

RRA

Esta máquina requiere una puesta a tierra. En caso
de tener un fallo o una avería, la puesta a tierra pro­porciona el recorrido más corto de resistencia para
la corriente eléctrica reduciendo así el peligro de
recibir una descarga eléctrica. El sistema móvil de
aspiración está equipado con un cable que tiene
conductor de protección y enchufe Schuko. El en­chufe debe conectarse en una caja de contacto ade­cuada que esté correctamente instalada y puesta a
tierra de acuerdo con los códigos y disposiciones
locales.

ADVERTENCIA

- Una conexión incorrecta del
conductor de protección puede conllevar pe­ligro de descarga eléctrica. Si no está seguro

de si la caja de contacto está puesta a tierra, haga
que lo compruebe un electricista especializado o
un operario de mantenimiento. No modifique el en­chufe con el que se suministra el sistema móvil de
aspiración; si el enchufe no se ajusta a la caja de
contacto, es conveniente que un técnico electricista
instale una caja de contacto apropiada.

Instrucciones sobre la polarización

Este sistema móvil de aspiración tiene un enchufe
polarizado (una clavija es más ancha que la otra)
para reducir el riesgo de recibir una descarga eléc­trica. El enchufe sólo se puede insertar en una di­rección en la caja de contacto polarizada. Si el en­chufe no entra en la caja de contacto, gírelo. Si esta
medida tampoco da resultado, llame a un técnico
electricista para instalar una caja de contacto apro­piada. En ningún caso debe cambiar el enchufe.

Riesgos para la salud producidos por el polvo

ADVERTENCIA!

Algunos polvos creados por
lijadoras motorizadas, aserraderos, tritura­dores, perforadoras y otras actividades de

construcción contienen sustancias químicas que se
sabe (en el Estado de California) causan cáncer, de­fectos de nacimiento u otros daños al sistema re­productivo. Algunos ejemplos de estas sustancias
químicas son:

• Plomo de las pinturas con base de plomo

• Sílice cristalino de los ladrillos y cemento y otros
productos de mampostería, y

• Arsénico y cromo de madera tratada con sustan­cias químicas

El riesgo de exposición a estas
sustancias varía, dependiendo
de cuantas veces se hace este
tipo de trabajo. Para reducir el
contacto con estas sustancias

químicas: trabaje en un área
con buena ventilación y trabaje con equipo de segu­ridad aprobado, como mascarillas para el polvo di­señadas específicamente para filtrar partículas
microscópicas.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIÓN, EL USUA­RIO DEBE LEER EL MANUAL DE INSTRUCCIÓN.

30

Datos técnicos

Descripción de las funciónes

Las imágenes con la dotación de suministro se en­cuentran en una hoja desplegable al comienzo de
este manual de instrucciones. Cuando lea este ma­nual, le recomendamos que despliegue esta página
para disponer fácilmente de una vista general de la
máquina.

Sistemas móviles de aspiración CT 26 E AC, CT 36 E AC, CT 48 E AC

Consumo de potencia (sistema móvile de aspiración solamente)

2.9 - 8.3 A (350 - 1000 W)

1.)

Consumo nominal total máx. 12 A (1440 W)
Potencia max. de herramienta electrica acoplada 3.7 A

2.)

Caudal de aire (volumen), turbina máx. 234 m³/h (8.4 pies³/h)
Depresión, turbina máx. 24000 Pa
Superficie del filtro 6318 cm² (979.3 pulg.²)
Nivel de intensidad sonora según IEC 60704-2-1 71 dB(A)
Tubo flexible de aspiración D 27 mm x 3.5 m (1.06 pulg. x 11.48 pulg.)
Tipo de protección IP X4
Capacidad del depósito CT 26 E AC 26 l (6.9 gal.)

CT 36 E AC 36 l (9.5 gal.)
CT 48 E AC 48 l (12.7 gal.)

Dimensiones (L x An x Al) CT 26 E AC 630 x 365 x 540 mm

(24.8 pulg. x 14.4 pulg. x 21.3 pulg.)

CT 36 E AC 630 x 365 x 596 mm

(24.8 pulg. x 14.4 pulg. x 23.5 pulg.)

CT 48 E AC 740 x 406 x 1005 mm

(29.1 pulg. x 16.0 pulg. x 39.6 pulg,)

Peso CT 26 E AC 14.7 kg (32.4 lbs)

CT 36 E AC 15.2 kg (33.5 lbs)
CT 48 E AC 19.6 kg (43.2 lbs)

1.

) 8,3 A (1000 W) es el valor medio de condiciónes de trabajo, un consumo de potencia de 10 A (1200 W) es possible.

2.

) Si la regulación de la capacidad de aspiración [1-7] esta ajustada a la capacidad de aspiración (véase pagina 32, capítulo Ajustes -

Regulación de la capacidad de aspiración) minima, la potencia maxima de la herramienta electrica acoplada puede ser 9,1 A.

[1-1]

Orificio de aspiración

[1-2]

Ranura de conexión para módulo

[1-3]

Caja de contacto de la máquina

[1-4]

Compartimento para tubos flexibles

[1-5]

Empuñadura

[1-6]

SysDoc

[1-7]

Limpieza automática

[1-8]

Regulación de la capacidad de aspiración

[1-9]

Interruptor

[1-10]

Pinzas de cierre

[1-11]

Depósito para la suciedad

[1-13]

Freno

31

Uso conforme a lo previsto

Los sistemas móviles de aspiración están indicados
conforme a las normas para succionar y aspirar
polvo perjudicial para la salud, suciedad, arena, vi­rutas, etc.

Este sistema móvil de aspiración ha sido diseñado
conforme a las normas para aspirar agua.

Este sistema móvil de aspiración es apropiado para
el uso en casa, commercial o ambos.

Este sistema móvil de aspiración es apropiado para
el uso en el exterior y estocaje en el interior.

Puesta en servicio

Tenga en cuenta las imágenes al principio del ma­nual.

Primera puesta en servicio

X

Abra las pinzas de cierre

[2-2]

y extraiga la par-

te superior de la herramienta

[2-1]

.

X

¡Retire los accesorios del depósito para la su­ciedad

[2-3]

y el embalaje!

X

Introduzca una bolsa filtrante o una bolsa de
evacuación en el depósito para suciedad (véan­se los capítulos Sustitución de la bolsa filtrante
(SC-FIS-CT 26/36/48) y Cambio de la bolsa de
evacuación).

X

Vuelva a colocar la parte superior

[2-1]

y cierre

las pinzas correspondientes

[2-2]

.

X

Monte el enrollacables en la parte trasera del
sistema móvil de aspiración (véase la figura

[3]

).

X

Conecte el tubo flexible de aspiración a la he­rramienta.

Conexión y desconexión

X

Conecte el enchufe a una toma de corriente con
protección de puesta a tierra.

El interruptor de la máquina

[1-9]

se utiliza como
interruptor de conexión y desconexión. Presenta
tres posiciones:

Posición "0" del interruptor

La caja de contacto de la máquina

[1-3]

no recibe
corriente, el sistema móvil de aspiración está apa­gado.

ADVERTENCIA

El usuario responde de los daños y accidentes
que puedan derivarse de un uso no conforme a lo
previsto.

ADVERTENCIA

Tensión o frecuencia no permitida
Peligro de caída

X

La tensión de red y la frecuencia de la red eléc­trica deben coincidir con los datos que figuran
en la placa de tipo.

X

En Norteamérica sólo las máquinas Festool
pueden utilizarse con una tensión de 120 V/60
Hz.

ATENCIÓN

Peligro de lesiones a causa de herramientas
eléctricas sin control

X

Antes de girar el interruptor a la posición "AU­TO" o "MAN", asegúrese de que la herramienta
eléctrica conectada esté apagada.

3

32

Posición "MAN" del interruptor

La caja de contacto de la máquina

[1-3]

no recibe

corriente, el sistema móvil de aspiración arranca.

Posición "Auto" del interruptor

La caja de contacto de la máquina

[1-3]

es conduc­tora de corriente, el sistema móvil de aspiración
arranca al encender la herramienta conectada.

Alargador

Si fuera necesario utilizar un alargador, éste debe­rá estar provisto de una sección transversal sufi­ciente como para evitar una pérdida excesiva de
voltaje o que se produzca un sobrecalentamiento.
Una pérdida excesiva de voltaje reduce el rendi­miento y puede causar el fallo del motor. La tabla
que aparece a continuación indica el diámetro co­rrecto del cable en función de la longitud del cable
de ésta maquina.

Use sólo los alargadores U.L. y CSA que figuran en
la relación.

No utilice nunca dos alargadores juntos. Se reco­mienda usar un solo cable largo.

L

Cuanto menor sea el número AWG, más fuerte
será el cable.

Sistema antiestático

Durante la aspiración se generan cargas estáticas
a causa del rozamiento que se produce en el tubo
flexible de aspiración. Como consecuencia, el per­sonal que maneja la herramienta puede sufrir des­agradables descargas eléctricas. Con el objeto de
desviar las cargas estáticas, el sistema móvil de
aspiración está equipado de serie con un sistema
antiestático. Para ello, se debe utilizar el tubo flexi­ble de aspiración antiestático incluido en la dota­ción de suministro de la herramienta.

Ajustes

Tenga en cuenta las imágenes al principio del ma­nual.

Conexión de la herramienta eléctrica

X

Enchufe la herramienta eléctrica en la caja de
contacto de la máquina

[1-3]

.

Conexión de la herramienta neumática

Si se monta el módulo neumático

[1-2]

(496141), la

conexión automática del sistema móvil de aspira-

ción funciona también en combinación con herra­mientas neumáticas.

Asimismo, recomendamos el montaje adicional de
la unidad de alimentación VE (495886). La unidad
de alimentación filtra y engrasa el aire comprimido
y permite regular la presión neumática. Para co­nectar herramientas neumáticas de Festool con el
sistema IAS se requiere una pieza de empalme IAS
(454757).

A fin de garantizar un buen funcionamiento de la
conexión automática, la presión de servicio de la
herramienta debe ser de 6 bar.

Protector contra sobretemperatura

A fin de proteger el sistema móvil de aspiración
ante un sobrecalentamiento, el protector contra
sobretemperatura desconecta la herramienta an­tes de alcanzar una temperatura crítica.

X

Apague el sistema móvil de aspiración y deje
que se enfríe durante aprox. 5 minutos.

L

Si el sistema móvil de aspiración no puede vol­verse a encender, consulte a un taller de servi­cio de Festool.

Regulación de la capacidad de aspiración

La potencia de aspiración se puede ajustar a través
del interruptor de regulación de la capacidad de as-

Longitud total del
cable alargador (pie)

25 50 100 150

Dimensiones del
cable (AWG)

14 14 no recomen-

dado

ADVERTENCIA

Peligro de lesiones

X

Respete el consumo nominal máximo en la caja
de contacto de la máquina (véase el capítulo
"Datos técnicos")

X

Asegúrese de que la herramienta eléctrica esté
apagada al enchufarla y desenchufarla.

ADVERTENCIA

Peligro de lesiones

X

Asegúrese de que la herramienta neumática
esté apagada al enchufarla y desenchufarla.

33

piración

[1-8]

. De esta manera puede adaptarse

con precisión a diferentes trabajos de aspiración.

AUTO

Clean

- Limpiar el filtro principal

Para garantizar una potencia de aspiración elevada
constante al aspirar polvos finos, en el botón gira­torio

[1-7]

puede ajustar de forma progresiva la
frecuencia de la limpieza automática. Utilice la lim­pieza automática únicamente con una bolsa de eva­cuación.

Sitúe el botón giratorio para aspirar en moja­do y trabajar con bolsa filtrante

[1-7]

en po-

sición 0.

X

Si la cantidad de polvo es elevada, ajuste la lim­pieza automática

[1-7]

al valor máximo.

Limpieza manual

Si la potencia de aspiración va disminuyen­do, la limpieza se puede iniciar manualmen­te girando el interruptor de la máquina

[1-9]

a la posición con el símbolo AC en uno de los dos la­dos del interruptor de la máquina.

Cuando el nivel de suciedad del filtro principal sea
extremadamente elevado, recomendamos una
limpieza completa:

X

Tape durante 2 segundos el orificio de la boqui­lla o del tubo flexible con la palma de la mano.

X

Gire el interruptor de la máquina

[1-9]

a la po-

sición con el símbolo

AC

.

L

Si se utiliza la corredera de enclavamiento CT­VS (referencia: 497926), se puede realizar una
limpieza completa sin desmontar la herramien­ta eléctrica conectada.

En caso de un uso muy intenso, el polvo puede estar
muy incrustado, por lo que será necesario limpiar
el filtro principal de forma mecánica (p. ej., aspi­rando). Utilice siempre para ello una protección
respiratoria.

Bloqueo del freno

El sistema móvil de aspiración se puede bloquear
accionando la palanca de freno

[1-13]

. Para ello,
levantar ligeramente el sistema móvil de aspira­ción por la parte delantera y presionar la palanca
de freno hacia abajo hasta que enclave. Presione la
palanca para soltar el freno

[1-12]

.

Trabajo

Manejo

Compartimento para tubos flexibles:

al concluir el
trabajo se puede pasar el tubo flexible de aspira­ción a través de la abertura

[4-3]

y guardarlo en el
compartimento correspondiente. Igualmente pue­de conducir el cable de red por la abertura

[4-2]

y
guardarlo en el compartimento para tubos flexi­bles.

Bandeja SysDoc para Systainer:

en la superficie
para depositar objetos se puede fijar un Systainer
con las dos correderas

[4-1]

.

Aspiración de sustancias secas

Atención:

un filtro principal húmedo se obstruye
más rápidamente al aspirar sustancias secas. Por
ese motivo, es aconsejable dejar secar el filtro
principal o sustituirlo por uno seco antes de aspirar
polvo.

Aspiración de líquidos

4-1

4-2

4-3

ADVERTENCIA

Esta aspiradora no es adecuada para recoger
sustancias o polvos peligrosos o tóxicos, como
por ejemplo asbestos.

X

Los filtros no podrán atrapar todas las partícu­las y es posible que las expulsen de vuelta al
medio ambiente.

ADVERTENCIA

Peligro de lesiones

X

¡No está permitido aspirar / succionar líquidos
inflamables!

34

L

El elemento filtrante sólo debe utilizarse para
aspirar sustancias secas.

Retire la bolsa filtrante o la bolsa de evacuación an­tes de aspirar líquidos (véase Sustitución de la bol­sa filtrante (SC-FIS-CT 26/36/48) y Cambio de la
bolsa de evacuación). Se recomienda el empleo de
un filtro húmedo especial.

Cuando se alcanza el nivel de llenado máximo, la
aspiración se interrumpe automáticamente.

Particularidades CT 36 E AC-LHS

Para poder utilizar el sistema móvil de aspiración
en combinación con

PLANEX

:

X

Utilice el tubo flexible de aspiración D 36 mm x
3,5 m-AS resistente a las roturas suministrado.

X

Utilice el manguito de aspiración especial sumi­nistrado para conectar

PLANEX

.

X

Coloque la corredera de enclavamiento CT-VS
suministrada entre el orificio de aspiración

[1-

1]

y el tubo flexible de aspiración.

X

Monte el soporte para herramientas siguiendo
las instrucciones de montaje adjuntas.

X

Para trabajos de aspiración con

PLANEX

para
una eliminación con poco polvo utilice única­mente la bolsa de evacuación.

Filtro

Sustitución de la bolsa filtrante

(SC-FIS-

CT 26/36/48)

Colocación de la bolsa filtrante [5]

X

Abra las pinzas de cierre

[2-2]

y extraiga la par-

te superior de la herramienta

[2-1]

.

X

Coloque una nueva bolsa filtrante (SC-FIS-CT
26/36/48).

Importante:

Asegùrese de que el

pestillo se enclave.

L

Asegúrese de que la bolsa filtrante no se en­ganche entre las partes superior e inferior.

X

Vuelva a colocar la parte superior

[2-1]

y cierre

las pinzas correspondientes

[2-2]

.

Extracción de la bolsa filtrante [6]

X

Abra las pinzas de cierre

[2-2]

y extraiga la par-

te superior de la herramienta

[2-1]

.

X

Retire la bolsa filtrante.

X

Elimine la bolsa filtrante usada teniendo en
cuenta las disposiciones vigentes aplicables.

ATENCIÓN

Espuma o líquidos que sobresalen

X

Desconecte la herramienta de inmediato y vacíe
el depósito para la suciedad.

ADVERTENCIA

Peligro de lesiones

X

Procure no levantar más polvo del necesario
cuando realice las tareas que se describen a
continuación. Humedezca el elemento filtrante
con un rociador de agua antes de retirarlo.

1

2

3

5

35

X

Limpie el depósito para la suciedad

[2-3]

.

X

Vuelva a colocar la parte superior

[2-1]

y cierre

las pinzas correspondientes

[2-2]

.

Cambio de la bolsa de evacuación

Inserción de la bolsa de evacuación [7]

X

Abra las pinzas de cierre

[2-2]

y extraiga la par-

te superior de la herramienta

[2-1]

.

X

Introduzca una nueva bolsa de evacuación
(ENS-CT26/36/48) en el empalme del depósito y
bloquéelo.

Importante:

los orificios laterales de la bolsa de
evacuación deben estar dentro del depósito
para suciedad. Asegúrese de que el pestillo se
enclava.

X

Coloque la bolsa de evacuación por encima del
borde del depósito.

Asegúrese de que los contactos

[7-1]

están

libres.

X

Vuelva a colocar la parte superior

[2-1]

y cierre

las pinzas correspondientes

[2-2]

.

Extracción de la bolsa de evacuación [8]

X

Abra las pinzas de cierre

[2-2]

y extraiga la par-

te superior de la herramienta

[2-1]

.

X

Cierre la bolsa de evacuación.

X

Retire la bolsa de evacuación.

X

Elimine la bolsa de evacuación usada teniendo
en cuenta las leyes aplicables.

X

Limpie el depósito para la suciedad

[2-3]

.

X

Vuelva a colocar la parte superior

[2-1]

y cierre

las pinzas correspondientes

[2-2]

.

6

1

2

3

1

2

3

7

ENS-CT 26/36/48

7-1

1

2

3

8

36

Cambio del filtro principal

X

Abra las pinzas de cierre

[2-2]

y extraiga la par-

te superior de la herramienta

[2-1]

.

X

Vuelva a colocar la parte superior

[2-1]

y cierre

las pinzas correspondientes

[2-2]

.

X

Gire la parte superior de la herramienta de ma­nera que el filtro principal quede orientado ha­cia arriba (figura

[9]

).

X

Mueva la palanca

[9-3]

y extraiga el soporte

[9-

2]

.

X

Extraiga el filtro principal usado

[9-1]

y sustitú-

yalo por uno nuevo.

X

Deseche el filtro principal usado teniendo en
cuenta las leyes aplicables.

X

Inserte el soporte

[9-2]

y mueva la palanca

[9-

3]

hasta que se enclave.

NOTA

Daños en el motor

X

El motor puede provocar daños si se aspira sin
tener un filtro principal montado.

7-1

7-3

7

7-2

1

2

3

5

4

37

Al finalizar el trabajo

X

Apague el sistema móvil de aspiración y extrai­ga el enchufe de la toma de corriente.

X

Enrolle el cable de conexión a la red eléctrica.

X

Vacíe el depósito para la suciedad.

X

Guarde el sistema móvil de aspiración en un lu­gar seco, protegido contra un uso no autorizado.

Vaciado del depósito para la suciedad

Una vez extraída la parte superior

[2-3]

, se puede

vaciar el depósito para la suciedad.

X

Después de aspirar líquidos, limpie regular­mente los sensores del nivel de llenado

[10-1]

con un paño suave y compruebe si presentan
daños.

Mantenimiento y cuidado

El fabricante o una persona capacitada debe realizar
un control técnico del polvo al menos una vez al año
con el objeto de comprobar, p. ej., posibles daños del
filtro, la estanqueidad de la herramienta y el correcto
funcionamiento de los dispositivos de control.

Al efectuar los trabajos de mantenimiento y repara­ción se deben eliminar todas las piezas sucias que
no se puedan limpiar de forma satisfactoria. Estas
piezas deben eliminarse en bolsas estancas en
cumplimiento con las disposiciones vigentes para
la eliminación de este tipo de residuos.

ADVERTENCIA

Polvo perjudicial para la salud
Daños en las vías respiratorias

X

Limpie el sistema móvil de aspiración y todos los
accesorios aspirándolos y limpiándolos a fondo
(por dentro y por fuera), antes de retirarlo de la
zona de trabajo.

X

Las piezas que no puedan limpiarse completa­mente se deben transportar dentro de una bolsa
de plástico hermética.

X

¡Utilice una mascarilla de protección!

8-1 8-1

8

ADVERTENCIA

Cualquier trabajo de mantenimiento o reparación
que requiera abrir el motor o la carcasa del en­granaje deberá ser realizado únicamente por un
Centro de Atención al Cliente (nombre proporcio­nado por su concesionario).

X

Los trabajos de mantenimiento o reparación
realizados por una persona no autorizada po­drían provocar la conexión incorrecta de los con­ductores de alimentación u otros componentes,
lo que a su vez podría provocar accidentes con
consecuencias graves.

ADVERTENCIA

Para prevenir los accidentes, antes de realizar
cualquier trabajo de mantenimiento o reparación
en la máquina retire siempre el enchufe de la
toma de corriente.

X

No utilice aire a presión para limpiar las herra­mientas eléctricas No intente limpiar las partes
internas de la máquina de este modo, ya que po­dría permitir la entrada de objetos extraños a tra­vés de las aperturas de la carcasa de la máquina.

38

Accesorios

Utilice únicamente los accesorios Festool origina­les y el material de consumo Festool diseñados
para esta máquina, puesto que los componentes de
este sistema están óptimamente adaptados entre
sí. La utilización de accesorios y material de consu­mo de otros fabricantes puede afectar a la calidad
de los resultados de trabajo y conllevar una limita­ción de los derechos de la garantía. El desgaste de
la máquina o de su carga personal puede variar en
función de la aplicación. Utilice únicamente acce­sorios originales y material de consumo de Festool
para su propia protección y la de la máquina, así
como de los derechos de la garantía.

Los números de pedido de los accesorios y las he­rramientas figuran en el catálogo de Festool o en la
dirección de Internet www.festool-usa.com.

Módulos

Para ampliar el sistema móvil de aspiración existen
los siguientes módulos disponibles en el programa
de accesorios que pueden ser montados en

[1-2]

la
ranura de conexión para módulos por parte del ta­ller de servicio al cliente autorizado:

– módulo neumático,
– módulo para el cabezal de aspiración (EAA) para

la utilización de la conexión automática en el
EAA.

Encontrará más información sobre los diferentes
modelos en la dirección de Internet "www.fes­tool.com".

Reciclaje

¡No desechar las herramientas eléctricas junto
con los residuos domésticos!

Recicle los aparatos,

accesorios y embalajes de forma respetuosa con el

medio ambiente. Tenga en cuenta la normativa vi­gente del país.

Garantía

Condiciones de la Garantía 1 + 2

Usted tiene derecho a una garantía extendida gra­tuita (1 año + 2 años = 3 años) para su nueva herra­mienta mecánica Festool comprada en comprada
en un vendedor autorizado. Festool se hará respon­sable por los gastos de envío durante el primer año
de garantía. Durante el segundo y tercer año de ga­rantía el cliente es responsable por el costo del en­vío de la herramienta a Festool. Festool pagará el
embarque de regreso al cliente usando UPS
Ground Service. Todo el servicio de garantía es vá­lido por 3 años desde la fecha de la compra de
acuerdo a la fecha de su recibo o factura de com­pra.

Garantía limitada de Festool

Esta garantía es válida con la condición previa de
que la herramienta se usa y opera de conformidad
con las instrucciones de operación de Festool. Fes­tool garantiza, sólo al comprador original, que la
herramienta especificada estará libre de defectos
de fabricación y materiales durante un periodo de
un año a partir de la fecha de compra. Festool no
otorga otras garantías, ni explícitas ni implícitas
para ninguna de las herramientas mecánicas por-

tátiles Festool. Ningún agente, representante, dis­tribuidor, comerciante o empleado de Festool está
autorizado para extender o modificar de cualquier
manera las obligaciones o limitaciones de esta ga­rantía. Las obligaciones de Festool, a su propia en­tera discreción, están limitadas a la reparación o
sustitución de cualquier herramienta portátil Fes­tool que se encuentre estar defectuosa en el mo­mento de ser embalada junto con el manual de
usuario.

Quedan excluidos de la cobertura en esta garantía:
el desgaste normal; los daños causados por uso in­debido, el abuso o negligencia; los daños causados
por cualquier otra causa que no sean defectos del
material o de la fabricación. Esta garantía no aplica
a accesorios como cuchillas de sierras circulares,
brocas de taladro, barrenas de buriladora, cuchi­llas de sierra, cuchillas para sierras de calado, co­rreas de lijadoras y ruedas de esmeril. También se
excluyen las “partes que se desgastan” como cepi­llos de carbón, laminillas de herramientas de aire,
collarines de hule y sellos, discos y cojines de lija­do, y baterías.

39

Si sus herramientas eléctricas Festool necesitan
reparación, por favor vaya a www.festoolusa.com y
baje el formato de orden de reparación. Adjunte el
formato rellenado con la herramienta para agilizar
la reparación. Puede encontrar la dirección en la
parte inferior del impreso. Por favor llame nuestro
departamento de servicio al 888-337-8600 para re­cibir una etiqueta de envío si la herramienta cum­ple con los requisitos necesarios para el envío sin
costo a nuestro centro de reparación (véase las
condiciones 1+2 garantía, parte autorización). No
se acepta envío por cobrar.

EN NINGÚN CASO FESTOOL SE HARÁ RESPONSA­BLE POR LOS DAÑOS SECUNDARIOS O CONSE­CUENTES OCASIONADOS POR LA VIOLACIÓN DE
ESTA O CUALQUIER OTRA GARANTÍA, SEA EXPLÍ­CITA O IMPLÍCITA. TODAS LAS GARANTÍAS IMPLI­CADAS POR LEYES ESTATALES, INCLUYENDO LAS

GARANTÍAS IMPLICADAS DE COMERCIALIZACIÓN
Y ADECUACIÓN A UN PROPÓSITO PARTICULAR,
QUEDAN LIMITADAS A TRES AÑOS DE DURACIÓN.

Algunos estados de EE.UU. y algunas provincias de
Canadá no permiten las limitaciones en cuanto a la
duración de las garantías implícitas, de modo que
la limitación arriba indicada puede que no le afecte.
A excepción de algunas garantías implicadas por
leyes estatales o provinciales, limitadas por la pre­sente, la anteriormente citada garantía, expresa­mente limitada, es exclusiva y sustituye a cualquier
otra garantía, acuerdo u obligación similar de Fes­tool.

Esta garantía le concede derechos legales específi­cos y usted podría tener otros derechos legales que
varían de estado a estado en EE.UU. y de provincia
a provincia en Canadá.
