ECONCEPT 25C
Настенный газовый котел
с герметичной камерой
сгорания для подачи
горячей воды в системы
отопления и ГВС
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ, УСТАНОВКЕ И
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ECONCEPT 25C
Внимательно прочитайте рекомендации,
содержащиеся в настоящем руководстве, т.к.
в них содержится важная информация по
технике безопасности при установке, эксплуатации и техническом обслуживании.
Руководство по эксплуатации является
неотъемлемой и важной частью агрегата;
пользователь должен бережно сохранять
его для возможного использования
в процессе эксплуатации.
В случае продажи или передачи агрегата
другому владельцу или в случае переезда
удостоверьтесь, что руководство находится вместе
с котлом, для того, чтобы им мог воспользоваться новый владелец и/или монтажник.
Установка и техническое обслуживание котла
должны производиться квалифицированным
персоналом при соблюдении действующих
норм на основе рекомендаций изготовителя.
Неправильная установка или ненадлежащее
техническое обслуживание могут привести
к травмам для человека, животных
или к материальному ущербу.
Изготовитель не несет никакой
ответственности за ущерб, вызванный ошибками
при установке или эксплуатации, или
несоблюдением других положений
настоящего руководства.
После снятия упаковки убедитесь в
целостности агрегата.
Упаковочные материалы являются источником
потенциальной опасности, поэтому их
не следует оставлять в местах, доступных
для детей.
Данный символ означает
"Осторожно" и сопровождает
все указания, касающиеся безопасности. Строго придерживайтесь таких указаний во избежание
опасности причинения вреда
здоровью людей и животных
и материального ущерба.
Данный символ обращает
внимание на важное указание
или примечание.
Перед выполнением любой операции
по чистке или техническому обслуживанию
агрегата отсоедините его от сети питания
с помощью главного выключателя и/или
предусмотренных для этой цели отсечных
устройств.
В случае неисправной и/или ненормальной
работы агрегата, выключите его и воздержитесь от любой попытки самостоятельно
отремонтировать его. В таких случаях
обращайтесь исключительно к
квалифицированным специалистам
Возможные операции по ремонту-замене
комплектующих должны выполняться только
квалифицированными специалистами с
использованием исключительно оригинальных
запчастей. Несоблюдение всего вышеуказан-
ного может нарушить безопасность работы.
Для обеспечения хорошей работы агрегата è
необходимо поручить квалифицированным
специалистам проведение ежегодного
техобслуживания.
Настоящий агрегат допускается использовать
только по тому назначению, для которого
он спроектирован и изготовлен. Любое
другое его использование следует считать
ненадлежащим и, следовательно, опасным.
В случае сомнений не эксплуатируйте
агрегат и обратитесь к квалифицированным
специалистам.
Декларация соответствия
Изготовитель: FERROLI S.p.A.
Адрес: Via Ritonda 78/a 37047 San Bonifacio VR
заявляет, что настоящее изделие соответствует
следующим директивам СЕЕ:
- Директива по газовым приборам 90/396
- Директива по коэффициенту полезного
действия 92/42
- Директива по низкому напряжению 73/23
(замененная директивой 93/68)
- Директива по электромагнитной совместимости
89/336 (замененная директивой 93/68)
Президент и
Кавальере дель лаворо (почетный титул,
присуждаемый государством за заслуги
в руководстве промышленностью)
законный представитель
.
è
Данте Ферроли
2
ECONCEPT 25C
1. Указания по эксплуатации ..................................................................... 4
1.1 Введение .......................................................................................................... 4
1.2 Панель управления ............................................................................................ 5
1.3 Запуск и отключение ......................................................................................... 8
1.4 Регулирование
1.5 Техническое обслуживание ............................................................................ 10
1.6 Неисправности при эксплуатации ............................................................... 10
2. Монтаж ................................................................................................. 11
2.1 Общие положения ............................................................................................ 11
2.2 Место установки ........................................................................................... 11
2.3 Гидравлические подключения ...................................................................... 13
2.4 Подключение газа ............................................................................................. 15
2.5 Электрические подключения ........................................................................ 15
2.6 Подключение к дымоходу .............................................................................. 18
2.7 Подключение отвода конденсата .................................................................. 23
...................................................................................................
8
3. Эксплуатация и техническое обслуживание ................................ 24
3.1 Регулировка
3.2 Ввод в эксплуатацию ........................................................................................ 25
3.3 Техническое обслуживание
3.4 Устранение неисправностей .......................................................................... 28
4 Технические характеристики 30
4.1 Размеры и подключения ................................................................................... 30
4.2 Общий вид и основные узлы ............................................................................ 31
4.3 Гидравлическая схема ....................................................................................... 32
4.4 Таблица технических данных .......................................................................... 33
4.5 Диаграммы ........................................................................................................... 34
4.6 Электрическая схема .......................................................................................... 35
.......................................................................................................
...........................................................................
.................................................................
24
26
3
ECONCEPT 25C
1. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
1.1 Введение
Уважаемый Покупатель!
Благодарим Вас за выбор ECONCEPT 25C, настенного газового котла фирмы FERROLI, который
создан на основе достижений современной науки, выполненный по передовым технологиям, и
отличающийся высокой надежностью и качеством изготовления. Просим Вас внимательно
ознакомиться с настоящим руководством перед началом эксплуатации аппарата и аккуратно
хранить его на случай необходимости консультации в будущем
ECONCEPT 25C представляет собой высокоэффективный конденсационный теплогенератор для
работы в системах отопления и горячего водоснабжения, работающий на природном или
сжиженном газе (соответствующая наладка производится при монтаже), с современным
микропроцессорным управлением и контролем.
Герметичная камера сгорания включает в себя компактный алюминиевый теплообменник,
разработанный FERROLI, особая конструкция которого обеспечивает эффективный теплообмен
в любых условиях эксплуатации и конденсацию водяных паров, содержащихся в дымовых газах.
Благодаря послнеднему происходит высокоэффективная теплоотдача. Теплообменник спроектирован
т.о., чтобы на протяжении длительного периода времени поддерживать свои технические характеристики
на высоком уровне
Над теплообменником, в самом корпусе котла, установлено горелочное устройство полного
предварительного смешения, которое имеет большую керамическую поверхность горения, и
оснащено устройством электронного розжига и ионизационной системой контроля пламени.
Горелка позволяет достигать расчетных показателей производительности с высокой точностью,
что является залогом высокого уровня надежности и стабильной работы
Котел также оснащен модулирующим вентилятором с переменной скоростью работы,
модулирующим газовым клапаном, герметичной камерой сгорания: воздух, необходимый для
горения, берется из окружающей среды, а отвод дымовых газов происходит при помощи
вентилятора. Также котел оснащен модулирующим насосом с переменной скоростью работы,
расширительным сосудом, расходомером, предохранительным клапаном, краном для заполнения,
датчиком минимального давления, температурными датчиками и защитным термостатом.
Благодаря микропроцессорному управлению с функцией самодиагностики, работа котла максимально
автоматизирована. Мощность системы отопления регулируется автоматически системой контроля
температуры, позволяющей учитывать как условия внутри помещения, так и снаружи (под заказ
поставляется датчик температуры наружного воздуха), особенности конструкции здания и его
расположения. Мощность системы отопления регулируется автоматически при активизации
системы горячего водоснабжения, это необходимо для
производстве горячей воды. Регулирование мощности системы горячего водоснабжения
производится автоматически и непрерывно с тем, чтобы обеспечивать быстроту нагрева и
создание комфортных условий при любых показателях расхода забираемой воды. Для достижения максимального комфорта, пользователю достаточно задать необходимые параметры
желаемой температуры в помещении с помощью регулятора температуры в
с пульта дистанционного управления, которые поставляются под заказ, и установка которых
рекомендуется производителем аппарата.
Система регулирования и контроля обеспечит оптимальный режим функционирования на
протяжении всего года. На дисплей постоянно выводятся данные о рабочем состоянии агрегата,
легко можно получить и дополнительную информацию о показателях температуры на
отдельных датчиках, установочные показатели и проч
возникновения возможных сбоев в режиме работы котла, или всей системы отопления, на
дисплей немедленно выводятся соответствующие сигналы, и, если это возможно, автоматически
производятся необходимые корректировки.
è
и обеспечивать высокую эффективность теплообмена.
., или изменить их значения. В случае
.
агрегата со временем.
достижения максимального комфорта при
помещении или
4
ECONCEPT 25C
1.2 Панель управления
1
2
3
4
24
23
21
22
3230
ON
5
16 14 13 15 12 1118 20
17
6
1 - Клавиша выбора режима Лето/Зима
19
26
27
28
36 3734 33
35
OFF
10
9
8
7
Рис. 1
В зимнем режиме производится нагрев воды, как для контура системы отопления, так и для
контура ГВС, в летнем режиме - только для контура горячего водоснабжения.
2 - Клавиша автоматической/полуавтоматической подпитки агрегата
Эта клавиша позволяет пользователю производить подпитку агрегата при недостаточном
давлении в системе отопления.
3 - Клавиша выбора режима Экономичный/Комфорт
В режиме Комфорт котел производит ускоренный нагрев воды благодаря микронакопителю с
саморегулирующимся электрическим нагревателем.
Для включения/отключения режима Комфорт достаточно нажать клавишу 3 (
- 3 pис. 1).
Когда включен режим Комфорт, надпись ЕСО исчезает с дисплея.
4 - Регулятор температуры в системе отопления
Для повышения температуры теплоносителя, подаваемого в систему отопления, повернуть
рукоятку по часовой стрелке, для снижения температуры - против часовой стрелки.
Диапазон регулирования температуры - от 30 0С до 85 0С.
5 - Клавиша СБРОС (RESET)
Клавиша Сброс позволяет восстановить рабочий режим котла при блокировке режима ее
функционирования.
Для восстановления рабочего режима - нажать клавишу 5 (Сброс (Reset) - рис. 1).
В случае появления ошибки в работе котла, на дисплее мигает надпись с наименованием
причины неисправности и появляется надпись RESET.
5
ECONCEPT 25C
6 - Клавиша ВКЛ/ВЫКЛ (ON-OFF)
Зажигает и гасит горелку котла (в рабочем состоянии горит зеленая лампочка).
7 - Регулятор температуры в контуре горячего водоснабжения
Служит для задания требуемой температуры в контуре горячего водоснабжения. При повороте ручки
по часовой стрелке температура повышается, при повороте против часовой стрелки - снижается.
Диапазон регулировки температуры - от 40 0С до 65 0С.
8 - Клавиша М
Нажатие клавиши позволяет войти в меню регулирования "плавающей температуры".
Другие параметры регулирования рабочего режима котла могут изменяться только представителем
Службы технического сервиса.
9 - Клавиша -
Эта клавиша позволяет уменьшать значение выбранного показателя.
10 - Клавиша +
Эта клавиша позволяет увеличивать значение выбранного показателя.
11 - Вывод на дисплей значения температуры воды в контуре ГВС
При функционировании агрегата на дисплей выводится значение температуры в контуре горячего
водоснабжения на выходе из него. При повороте регулятора "7" на дисплее на некоторое время
появляется показатель температуры, выставляемой при ее задании.
18 - Вывод на дисплей значения температуры воды в контуре системы отопления
При функционировании агрегата на дисплей выводится значение температуры воды в контуре
системы отопления на выходе из него. При повороте регулятора "4" на дисплее на некоторое
время появляется показатель температуры, выставляемой при ее задании.
13 - Символ вентилятора
Появляется при открытии крана горячей воды или при необходимости подпитки воды в систему
отопления.
15 - Символ зажигания
При зажигании горелки появляется сигнал "искра".
16 - Символ пламени
Указывает на то, что горелка находится в работающем состоянии.
21 - Символ циркуляционного насоса системы отопления
Появляется, когда циркуляционный насос системы отопления включен.
6
ECONCEPT 25C
22 - Символ режима защиты от замерзания
Появляется, когда котел включается автоматически в режиме защиты от замерзания, то есть
при снижении температуры ниже 5 0С.
Агрегат останавливается при достижении температуры 15 0С.
23 - Символ работы в режиме отопления
Появляется, когда агрегат установлен на зимний режим работы.
24 - Символ режима ожидания
Появляется, когда агрегат находится в режиме ожидания после отключения режима отопления.
26 - Символ режима ожидания
Появляется, когда агрегат находится в режиме ожидания после отключения режима нагрева
воды в контуре горячего водоснабжения.
27 - Символ работы в режиме нагрева воды в контуре ГВС
Появляется, когда агрегат находится в режиме нагрева воды в контуре горячего водоснабжения
(отбор горячей воды).
30 - Вывод на дисплей значения давления в системе отопления
Выводит на дисплей значение давления в системе отопления.
32 - Символ MENU
Появляется, когда осуществлен вход в Меню Параметров
34 - Символ TEST
Агрегат функционирует в режиме TEST (максимальная мощность). Для за-пуска режима TEST
держать нажатыми клавиши "+" и "-" в течение 5 секунд. Для отключения режима держать
нажатыми клавиши "+" и "-" еще в течение 5 секунд. Функционирование в режиме TEST
прекращается автоматически через 15 минут.
35 - Вывод на дисплей наименования неисправностей и показателей
На дисплей выводится код неисправности или, при входе в меню показателей, значение
выбранного показателя.
36 - Символ подключения датчика температуры наружного воздуха
Появляется на дисплее, когда к котлу подключен датчик температуры наружного воздуха.
37 - Вывод на дисплей значения температуры наружного воздуха
Появляется на дисплее, когда к котлу подключен датчик температуры наружного воздуха.
38 - Символ циркуляции воды в контуре горячего водоснабжения
Появляется во время работы насоса циркуляции воды в контуре горячего водоснабжения.
Меню Параметров
Для входа в меню параметров нажмите одновременно кнопки "М" и "+" и держите в течение
приблизительно 5 секунд. В дальнейшем при нажатии кнопки "М" возможно перемещаться
сквозь Меню Параметров по параметрам. Совместно с нажатием кнопок "+" и "-" возможно
изменять величины, устанавливать новые значения.
Все параметры предустановлены производителем на заводе, настроены на оптимальные
значения
производить только сотрудники сертифицированного сервисного центра FERROLI.
с точки зрения функциональности. Любое изменение параметров могут
7
ECONCEPT 25C
1.3 Запуск и отключение
Запуск
Откройте газовый кран перед котлом
Продуйте воздух, имеющийся в газовой трубе после газового крана
Включить переключатель, расположенный после котла (при его наличии), или вставить вилку в розетку
Нажать клавишу ВКЛ/ВЫКЛ (ON/OFF) (см. рис. 1)
Теперь котел готов для работы в полностью автоматическом режиме и он начнет функционировать,
когда поступит запрос на отопление или горячее водоснабжение
Отключение
Нажать клавишу ВКЛ/ВЫКЛ (ON/OFF) (см. рис. 1)
При отключении котла нажатием этой клавиши электропитание его электронной платы
отключается, и система защиты от замерзания не активирована.
Перекрыть кран газа после колонки и отключить агрегат от сети электропитания.
Чтобы предотвратить повреждение котла во время длительного перерыва в работе, в зимний
период рекомендуется слить воду из
из контура ГВС, а в контур отопления добавить антифриз.
системы отопления и системы ГВС, или слить воду только
1.4 Регулирование
Регулирование температуры в помещении
(с помощью встроенного термостата температуры в помещении)
С использованием термостата температуры в помещении или пульта дистанционного управления,
установить желаемое значение температуры воздуха в помещении. По команде от термостата
температуры в помещении котел включается и нагревает воду до установленной температуры,
соответствующей установленной температуре подачи воды. При достижении установленного
значения температуры в помещении агрегат отключается.
При отсутствии термостата температуры в помещении
поддерживает температуру подачи воды в системе отопления на уровне установленного показателя.
Регулирование температуры в CO
Для установки значения температуры подачи воды
в систему отопления вращать ручку регулирования
температуры в системе отопления. При повороте по
часовой стрелке температура повышается, против
часовой стрелки - понижается.
или пульта дистанционного управления котел
Регулирование температуры в контуре ГВС
Для установки значения температуры в контуре
ГВС вращать ручку регулирования температуры
горячего водоснабжения. При повороте по часовой
стрелке температура повышается, против часовой
стрелки - понижается.
Выбор рабочего режима Лето/Зима
Для выбора одного из двух режимов достаточно нажать клавишу 1
При выборе режима Лето на дисплее появляется символ
При выборе режима Лето система защиты от замерзания остается активированной. При начале
функционирования системы защиты от замерзания на дисплее появляется символ
.
(рис. 1).
8
ECONCEPT 25C
Плавающая температура
При установке датчика температуры наружного воздуха (поставляется под заказ) система
регулирования котла работает в режиме "плавающей температуры". В этом режиме температура
воды в системе отопления регулируется в зависимости от климатических условий внешней
среды с тем, чтобы обеспечить максимальный комфорт и экономию энергетических ресурсов
в течение всего года. Так, при повышении внешней температуры
подачи воды в систему отопления, что производится по определенной "кривой компенсации".
С переключением на режим "плавающей температуры" показатель температуры, устанавливаемый ручкой регулирования температуры в системе отопления, соответствует максимальной
температуре подачи воды в систему отопления. Рекомендуется устанавливать максимальное
значение заданной температуры с тем, чтобы позволить системе регулировать изменение
температуры во всем
При установке регулирование котла должно производиться квалифицированным персоналом.
Возможные изменения параметров режима могут быть сделаны пользователем в целях
обеспечения большего комфорта.
Кривая компенсации и изменение ее конфигурации
При одноразовом нажатии клавиши "М" на дисплее появляется кривая компенсации
(от 1 до 10), и ее конфигурация может быть изменена с помощью клавиш "+" и "-". При
повторном нажатии клавиши "М" производится доступ в режим параллельного изменения
конфигурации кривых, что производится нажатием клавиш "+" и "-".
Для выхода из меню регулирования параллельных кривых надо еще раз нажать клавишу
Если температура в помещении становится ниже желаемой, рекомендуется выбрать кривую
большего значения и наоборот, произвести повышение или понижение значения какого-то
одного показателя и проверить влияние произведенного изменения на температуру
в помещении.
диапазоне значений.
понижается температура
"М".
Кривые компенсации
90
80
70
60
50
40
30
Температура подачи воды
20
20
10
Температура наружного воздуха
910
8
0 -10
7
6
5
4
3
2
1
-20
1= Показатель
Вид на дисплее
Пример параллельного изменения конфигурации кривых
90
80
70
60
50
40
30
Температура подачи воды
20
Температура наружного воздуха Температура наружного воздуха
10
9
20
0 -10
10
8
6
7
5
4
3
2
1
-20
90
80
70
Температура подачи воды
60
50
40
30
20
10
20
Рис. 2
Наружная температура
Номер кривой
7
8
0 -10
6
5
4
3
2
1
-20
9
10
Если котел имеет дистанционное управление (поставляется под заказ), выше
названные операции по регулированию (температуры в системе отопления,
температуры в контуре горячего водоснабжения, кривой компенсации) могут
производиться только с пульта управления. Меню пользователя на панели котла
неактивно и служит только для вывода данных на дисплей.
9
ECONCEPT 25C
Регулирование давления воды в системе отопления
Котел укомплектован краном для ручного заполнения системы. Давление воды во время заполнения
холодного контура системы отопления можно увидеть на гидрометре котла, и оно должно
приблизительно равняться 1,0 бар. Если во время работы котла давление снизится (по причине
испарения газов, растворенных в воде) ниже вышеуказанного значения, пользователь должен при
помощи крана заполнения довести давление
обязательно закройте кран.
Если в течение 4 минут после начала подпитки водой системы давление воды не достигает
показателя 1,0 бар, работа котла прекращается, и на дисплее появляется код неисправности
"F23" (см. таблицу типов неисправностей и методов их устранения).
до нужного уровня. По завершению этой операции
Кран для заполнения системы
Рис. 3
1.5 Техническое обслуживание
Для обеспечения нормальной эффективной работы аппарата, он должен подвергаться регулярному
техническому обслуживанию, не реже одного раза в год производить с привлечением квалифицированного персонала технический осмотр контуров системы отопления и горячего водоснабжения и
не реже одного раза в два года - системы сгорания топлива. Для получения более подробной информации смотри главу 3.3 настоящего
Для очистки кожуха, панели управления и других внешних поверхностей котла можно использовать
мягкую тряпку, смоченную в мыльном растворе. Необходимо избегать использования любых абразивных моющих средств и растворителей.
руководства.
1.6 Неисправности при эксплуатации
В случае возникновения неисправностей или неполадок в работе начинает мигать дисплей
и на нем появляется код идентификации неисправности.
Возникновение неисправности (им соответствует буква кода "F") приводит к временной
остановке функционирования котла. При восстановлении нормального значения соответствующего показателя функционирование котла автоматически возобновляется.
Если при появлении на дисплее кода неисправности высвечивается также надпись RESET,
для
возобновления функционирования котла пользователь должен нажать клавишу RESET
5 (рис. 1). Тем самым повторяется цикл зажигания.
Если после двух попыток восстановить нормальный рабочий режим котла неисправность
сохраняется, необходимо обратиться в ближайший Сервисный центр.
Для информации о других видах неисправностей смотри главу 3.4 "Устранение неисправностей".
10
Прежде, чем обращаться в службу сервиса, необходимо убедиться в том, что появление
неисправности не связано с отсутствием подачи газа или электропитания.
ECONCEPT 25C
2. УСТАНОВКА
2.1 Общие указания
Настоящий агрегат допускается использовать только в тех целях, для которых он спроектирован и изготовлен. Настоящий агрегат предназначен для нагревания воды до температуры
ниже температуры кипения при атмосферном давлении и должен быть подсоединен к отопительной системе и/или системе ГВС, имеющим характеристики, соответствующие техническим параметрам и тепловой мощности котла.
целей следует считать ненадлежащим использованием.
Применение агрегата для любых других
УСТАНОВКА КОТЛА ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫМ
ПЕРСОНАЛОМ, ИМЕЮЩИМ ПРОВЕРЕННУЮ КВАЛИФИКАЦИЮ, С СОБЛЮДЕНИЕМ ПРИ-
ВЕДЕННЫХ В НАСТОЯЩЕМ ТЕХНИЧЕСКОМ РУКОВОДСТВЕ УКАЗАНИЙ, ДЕЙСТВУЮЩИХ
ЗАКОНОВ И ПРЕДПИСАНИЙ МЕСТНЫХ НОРМ, А ТАКЖЕ В СООТВЕТСТВИИ С ПРИНЯ-
ТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.
Неправильная установка может причи-
нить ущерб людям, животным и иму-
ществу, за который изготовитель не несет
ответственности.
2.2 Место установки
Камера сгорания агрегата герметично
изолирована относительно помещения и
поэтому он может использоваться в любом
помещении. Тем не менее, помещение, в
котором устанавливается котел, должно
иметь достаточную вентиляцию в соответ-
ствии с нормативом UNI-CIG 7129 для
предотвращения опасных ситуаций в
случае хотя бы малых утечек газа. Эта
норма безопасности предусмотрена
Директивой СЕЕ № 90/396 для всех рабо-
тающих на
для так называемых агрегатов с герме
тичной камерой.
В любом случае в месте установки не
должны находиться пыль, огнеопасные
предметы или материалы или едкие газы.
Помещение должно быть сухим и не
подверженным замерзанию.
Котел предназначен для подвески на стену.
На задней панели агрегата имеются отвер-
стия для
дюбелей. Крепление к стене должно обес-
печивать стабильность и прочность поло-
жения котла.
Котел должен крепиться к сплошному
участку стены, не имеющему отверстий
или вырезов, которые могли бы позволить
сзади доступ к внутренней части котла.
Если агрегат устанавливается среди ме-
бели или боком к стене, следует предусмотреть зазоры, необходимые для вы-
полнения обычных работ по техобслужи-
ванию. На рис. 4 и в табл. 1 указаны ми-
нимальные зазоры, которые рекомендуется оставить вокруг агрегата.
газе агрегатов, в том числе и
крепления к стене с помощью
C
A A
B
Tаблица 1
Минимум, мм Рекомендовано, мм
30
A
50
B
C 400 650
15 (от открывающейся
D
панели, если таковая
имеется)
D
Рис. 4
150
300
> 500
11
Крепление на стене
я
2
1
3
Рис. 5a
ECONCEPT 25C
В комплект поставки котла входит планка крепежа к
стене (рис. 5а - деталь 1) с набором дюбелей и винтов,
а также разборная металлическая рама (рис. 5а детали 2 и 3), позволяющая наметить в стене места
крепежных отверстий и места подвода к котлу воды и газа.
Подсоединить раму к планке крепежа и приложить ее
к стене. С
убедиться, что нижняя планка (рис. 6 - деталь С) находитс
в горизонтальном положении.
Временно закрепить раму на стене с помощью двух винтов
или двух гвоздей, вставляемых в отверстия "4" (рис. 5б).
Отметить места крепления "А", в которые затем будут
вставлены нарезные дюбеля для фиксации винтами планки
крепежа. Через отверстия в нижней планке "С" отметить
места подвода к котлу труб воды и газа и
крепления кранов.
После фиксации на стене планки крепежа повесить котел
на крюки "В".
помощью уровня с пузырьком воздуха (рис. 5б)
панели
4
4
A
Рис. 5б
B
12
Рис. 5c
C
Рис. 6
ECONCEPT 25C
2.3 Гидравлические подключения
Расчет требуемой тепловой мощности котла производится предварительно исходя из потребности
здания в тепле, рассчитываемой по действующим нормам. Для обеспечения хорошего функционирования и продолжительного срока службы котла гидравлическая система должна иметь соответствующие
размеры и включать в себя принадлежности, необходимые для правильной работы и бесперебойного
тока воды.
В случаях, когда трубы подачи воды
некоторых местах могут образоваться воздушные пузыри, целесообразно установить в этих местах
автоматические воздухоотводчики. Кроме того, в самой нижней точке системы следует установить
сливной кран для обеспечения возможности полного слива воды из нее.
Если котел установлен ниже уровня системы, рекомендуется установить запорный кран
щения естественной циркуляции воды в системе.
Рекомендуется, чтобы разность температур воды в прямом и обратном трубопроводах не превышала
20 0С.
Не используйте трубы гидравлической системы для заземления электроустановок.
Перед монтажом тщательно промойте все трубы
системы для удаления остаточных загрязнений
или посторонних включений, которые могут
помешать правильной работе агрегата.
Выполните подключения к
точкам подсоединений, как показано на рис. 7.
соответствующим
в систему отопления и "обратки" проложены таким образом, что в
для предотвра-
1
2 3 4 5
6
Условные обозначения
1 Подача воды в систему отопления, диам. 3/4"
2 Выход горячей воды для ГВС, диам. 1/2"
3 Подача газа, диам. 1/2"
4 Вход холодной воды для ГВС, диам. 1/2"
5 Возврат из системы отопления, 3/4"
6 Кран для заполнения
Рекомендуется установить между котлом и системой отопления отсечные клапаны, которые
позволили бы в случае необходимости изолировать котел от системы.
Сливное отверстие предохранительного клапана должно быть соединено с воронкой или
с канализацией во избежание попадания воды на пол в случае срабатывании клапана при
превышении давления в отопительной системе. В противном случае изготовитель котла
несет никакой ответственности за затопление помещения при срабатывании предохранительного клапана.
Соединения следует выполнять так, чтобы трубы, находящиеся внутри котла, не подвергались
механическим нагрузкам.
В случае установки клапана также и на контуре ГВС (если таковой предусмотрен), необходимо
установить предохранительный клапан между котлом и самим контуром.
1 2 3 4 5
43 100 97 97 83 60
Рис. 7
не
13
ECONCEPT 25C

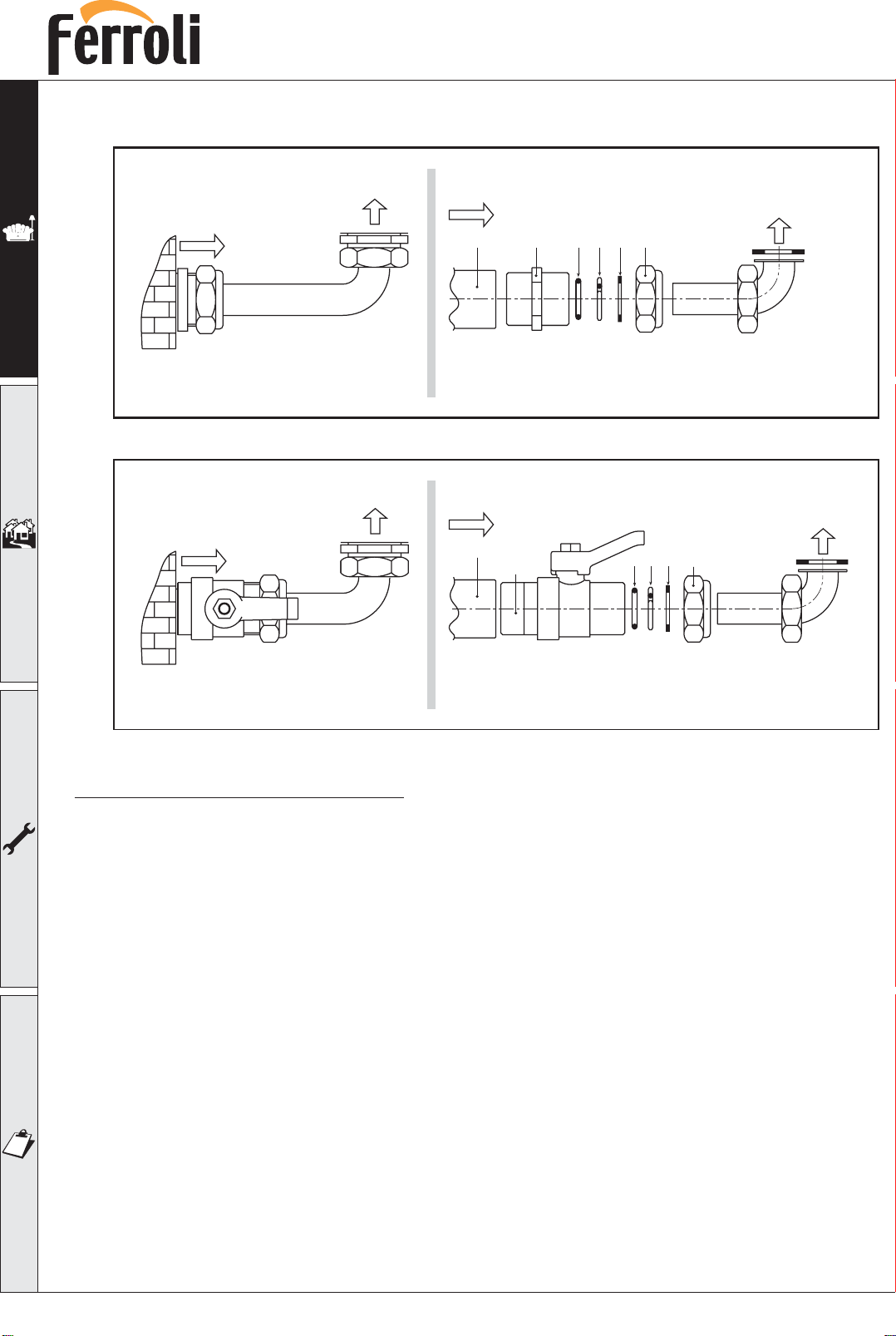

Серийно поставляется набор для подсоединения труб (рис. 8а и 8б).
Соединение патрубками
К котлу
Из системы
Соединение кранами
От котла
Из системы
Из системы
Рис. 8a
Из системы
A
G
C D E
К котлу
FEDB CA
A Маточная муфта
B Патрубок из латуни 58
C Прокладка
D Стопорное кольцо из латуни 58
E Медная шайба
F Штуцер из латуни 58
От котла
F
A Маточная муфта
C Прокладка
D Стопорное кольцо из латуни 58
E Медная шайба
F Штуцер из латуни 58
Рис. 8б
G Шаровый кран
Характеристики воды системы отопления
В случае, если жесткость воды превышает 25 °Fr, используемая в отопительной системе вода должна
быть надлежащим образом подготовлена, чтобы предотвращать образование отложений или
коррозию, вызванные жесткой или агрессивной водой. Следует помнить, что отложения толщиной
даже несколько миллиметров в связи с их низкой теплопроводностью вызывают значительный
перегрев металлических стенок котла с последующими серьезными последствиями.
Подготовка используемой
воды) или частой подачи в систему рекуперированной воды. Если в этих случаях в дальнейшем
потребуется частичный или полный слив воды из системы, новое заполнение системы также
требуется производить предварительно подготовленной водой.
воды необходима в случае протяженных систем (с большими объемами
14
ECONCEPT 25C
Заполнение котла и контура системы отопления
Котел укомплектован краном для ручного заполнения системы. Давление воды во время заполнения
холодного контура системы отопления можно увидеть на гидрометре котла, и оно должно
приблизительно равняться 1,0 бар. Если во время работы котла давление снизится (по причине
испарения газов, растворенных в воде) ниже вышеуказанного значения, пользователь должен при
помощи крана заполнения довести давление
Для обеспечения правильной работы агрегата, давление в системе при работающем котле должно
равняться приблизительно 1,5…2 бар.
По завершению этой операции обязательно закройте кран.
Жидкие антифризы, добавки и ингибиторы
Использование жидких антифризов, добавок и ингибиторов, разрешается, в случае необходимости,
исключительно в том случае, если их изготовитель дает гарантию, подтверждающую, что
продукция отвечает данному виду использования и не причинит вреда теплообменнику котла
и другим комплектующим и/или материалам, использованным в конструкции котла и системы.
Запрещается использовать жидкости-антифризы, добавки и ингибиторы, не предназначенные
специально для применения в тепловых установках и несовместимые с материалами,
использованными в конструкции котла и системы.
до нужного уровня.
его
2.4 Подключение газа
Перед выполнением подключения удостоверьтесь, что котел отрегулирован для
работы на имеющемся в вашей магистрали газе и тщательно прочистите все газовые
трубы для удаления остаточных загрязнений или посторонних включений, которые
могут помешать правильной работе агрегата.
Газовую магистраль следует подключать к соответствующей точке соединения (см. рис. 7) с соблюдением действующих норм, с помощью жесткой
стали со сплошной стенкой; при этом следует установить вентиль между магистралью и котлом.
Проверьте герметичность всех газовых соединений.
Пропускная способность счетчика газа должна быть достаточной для одновременной работы всех
подключенных к нему устройств. Диаметр газовой трубы, выходящей из котла, не является
определяющим при выборе диаметре трубы
сделан в зависимости от длины и потерь напора в соответствии с действующими нормами.
Не используйте газовые трубы для заземления электрических установок.
металлической трубы или шланга из нержавеющей
между котлом и счетчиком; этот выбор должен быть
2.5 Электрические подключения
Подключение котла должно проходить в полном соответствии и при соблюдении действующих
национальных и местных норм.
Подключение к сети электропитания
Котел подключается к однофазной электрической сети 230 В / 50 Гц.
Электрическая безопасность аппарата обеспечивается только при его правильном подключении к контуру заземления, отвечающему требованиям действующих норм техники безопасности. Эффективность контура заземления и его соответствие нормам должны быть
проверены квалифицированным персоналом. Изготовитель не несет никакой ответственности за ущерб, который может быть
Удостоверьтесь также, что Ваша система электропитания соответствует максимальной
потребляемой мощности котла, указанной на табличке номинальных данных, а также,
что сечение проводов Вашей системы соответствует потребляемой мощности котла.
причинен отсутствием заземления агрегата.
15
ECONCEPT 25C
Внутренние электрические соединения в котле уже выполнены, он снабжен также сетевым
шнуром типа "Y" без вилки. Подключение к сети должно быть постоянным, причем между
местом подключения к сети и котлом следует установить двухполюсный размыкатель с расстоянием между разомкнутыми контактами не менее 3 мм, а также предохранители макс. номиналом
ЗА. При подключении к сети
провод / нейтраль: синий провод / земля: желто-зеленый провод). При монтаже или замене
сетевого шнура провод заземления должен быть выполнен на 2 см длиннее остальных.
Сетевой шнур агрегата не подлежит замене самим пользователем. В случае повреждения сетевого шнура выключите агрегат; обращайтесь для его замены исключительно
к квалифицированным специалистам. В случае замены сетевого шнура используйте
исключительно кабель типа "HAR H05 VV-F" 3x0,75 мм с максимальным внешним
диаметром 8 мм.
Доступ к блоку разъемов
Для доступа к блоку разъемов для подключения электропроводки выполнить операции,
как показано на рис. 9. Расположение разъемов для различных соединений указано в
электрической схеме, помещенной в главе "Технические характеристики".
важное значение имеет соблюдение полярности (фаза: коричневый
è
Схема блока разъемов
2
Рис. 9
Комнатный термостат температуры воздуха в помещении
ВНИМАНИЕ: КОМНАТНЫЙ ТЕРМОСТАТ ТЕМПЕРАТУРЫ ВОЗДУХА В ПОМЕЩЕНИИ
ДОЛЖЕН ИМЕТЬ "ЧИСТЫЕ" КОНТАКТЫ. ПРИ ПОДАЧЕ 230 В НА КЛЕММЫ КОМНАТНОГО ТЕРМОСТАТА ТЕМПЕРАТУРЫ ВОЗДУХА В ПОМЕЩЕНИИ ЭЛЕКТРОННЫЙ БЛОК
ПОЛУЧИТ НЕПОПРАВИМЫЕ ПОВРЕЖДЕНИЯ.
При подключении термостата с ежедневной или еженедельной программой или таймера
не используйте для питания таких устройств их собственные контактные группы. Питание
на них должно подаваться непосредственно от платы или от батареек в зависимости от
типа устройств.
16
ECONCEPT 25C
Датчик температуры наружного воздуха (под заказ)
Подсоединить датчик к соответствующим разъемам. Максимально допустимая длина электропровода для присоединения датчика температуры наружного воздуха к котлу - 50 м. Для подключения может использоваться обычный двужильный провод.
Датчик температуры наружного воздуха рекомендуется устанавливать на северной, северозападной стороне, либо со стороны, на которую выходит большая часть жилых помещений.
Датчик не должен
и целом по возможности следует избегать попадания на него прямых солнечных лучей; при
необходимости следует обеспечить защиту от попадания света.
Нельзя располагать датчик вблизи окон, дверей, раструбов вентиляционных труб, каминов,
либо иных источников тепла, способных повлиять на его показания.
располагаться в месте попадания прямого солнечного света в утреннее время,
N
N W
Рис. 10a
H
1/2H
H
Рис. 10б
1/2H
17
ECONCEPT 25C
2.6 Подключение к дымоходу
Настоящий агрегат относится к типу "C" и имеет герметичную камеру сгорания и систему принудительной тяги. Патрубки для входа воздуха и удаления продуктов сгорания должны быть подключены к одной из приточно-вытяжных систем, указанных ниже. Прежде чем приступить к установке
котла, необходимо проверить, чтобы длина дымоходов не превышала допустимые размеры, руководствуясь нижеприведенными таблицами и методами расчета. При установке должны быть соблюдены действующие местные нормы и правила.
Установка настоящего агрегата типа "C" должна осуществляться с использованием всасывающих и газоотводящих воздуховодов, поставляемых фирмой FERROLI S.p.A. в соответствии с
нормами UNI-CIG 7129/92. Не использование вышеуказанных элементов вызывает автоматическое аннулирование гарантии и любой ответственности фирмы FERROLI S.p.A.
18
ECONCEPT 25C
Подсоединение с помощью коаксиальных труб
Агрегат может быть подсоединен к коаксиальному воздуховоду (для воздуха/продуктов сгорания),
выведенному на стену или на потолок, как показано на последующих рисунках. Отдельно можно
заказать многочисленные аксессуары, удовлетворяющие различным требованиям установки.
См. каталог аксессуаров для удаления продуктов сгорания или прайс-лист.
Подвод с задней стороны
Вид сбоку
Колено 60/100
1KWMA68W
30
95
80
P
S
* = от 10 до 60 мм
125
50*11 5
80
30
95
285 195
Подвод сбоку
Вид спереди
L
DS
* = от 10 до 60 мм
50*
80
195285
Вид сверху
180
Просверлить отверстие в
стене диам. на 10...20 мм
больше диам. трубы
180
30
95
11 5
S 50*
P
285
P = S + 165 мм
Рис. 11a
Вид сверху
30
95
195
DS50*
L
L = S + D + 180 мм
Рис. 11б
Просверлить отверстие в
стене диам. на 10...20 мм
больше диам. трубы
19
Полная длина коаксиального дымохода в
погонных метрах не должна превышать
максимальных величин, указанных в нижеприведенной таблице, с учетом того, что
каждое колено приводит к уменьшению
допустимой длины согласно таблице.
Например, воздуховод D= 60/100, состоящий
из 1 колена с углом 90 град., 1 метра горизонтальной трубы, 2 колен с углом 45 град. и 1 метра
горизонтальной трубы, имеет полную длину,
эквивалентную
Tаблица 2а
Максимально допустимая длина воздуховодов
(горизонтальная)
Максимально допустимая длина воздуховодов
(вертикальная)
4 метрам.
Ø мм
60/100
4 м
5 м
Ø мм
80/125
12 м
12 м
ECONCEPT 25C
Участок трубы
1KWMA83U
Наклонная
черепица
1KWMA82U
Вертикальный подвод
10
1000 125
50
950
Tаблица 2б
Коэффициент уменьшения (максимальной допустимой общей длины воздуховодов) для колен
Коаксиальн. колено 90
Коаксиальн. колено 45
Коаксиальн. колено 90
Коаксиальн. колено 45
°
- Ø 60/100 мм
°
- Ø 60/100 мм
°
- Ø 80/125 мм
°
- Ø 80/125 мм
1 м
0,5 м
0,5 м
0,25 м
Для установки:
1. Определите место установки агрегата
2. Выполните отверстие в стене для
дымохода (для притока воздуха и
удаления продуктов сгорания) по
размерам, указанным на рисунках,
с учетом того, что горизонтальные
участки труб должны иметь наклон
вниз около 3 мм на погонный метр
во избежание попадания в котел
дождевой воды.
3. Выполните отверстие диаметром на
10…20 мм больше
метра используемой коаксиальной
трубы для облегчения установки.
4. При необходимости обрежьте конец
дымохода, имея в виду, что труба должна
выступать из стены на 10…60 мм
(рис. 11а и 11б). Удалите образовавшиеся
при резке заусенцы.
номинального диа-
Макс. 6 м - 60/100
Удлинительная
труба 60/100
1KWMA56U
Концентрический
адаптер 60/100
1KWMA33K
50
50 950
95050
285 195
Макс. 12 м - 80/125
1KWMA71W
68
Рис. 11c
5. Подсоедините дымоходы к котлу,
проложив должным образом необходимые
прокладки, и установите уплотнительные
манжеты в местах касания
со стеной.
20
ECONCEPT 25C
Подсоединение с помощью отдельных труб
Агрегат может быть подсоединен к системе отдельных воздуховодов (для притока воздуха/
удаления продуктов сгорания), выведенных на
стену или на потолок, как показано рядом на
рис. 12, 13. Отдельно можно заказать многочисленные аксессуары, удовлетворяющие различным требованиям установки. Наиболее часто
используемые компоненты перечислены в
таблицах 4, 5. См. каталог аксессуаров для
удаления продуктов сгорания или
прайс-лист
на принадлежности.
Для проверки того, не будет ли превышена
максимально допустимая длина дымоходов,
перед выполнением монтажа необходимо
выполнить простой расчет:
1. Для каждого компонента в таблицах 4, 5
указаны потери напора в "эквивалентных
метрах для воздуха", зависящие от положения
этого компонента (в линии притока воздуха
или удаления продуктов сгорания, вертикального или
ваются "эквивалентные метры для воздуха",
горизонтального). Эти потери назы-
так как приводятся к потерям на одном
погонном метре воздуховода притока воздуха
(принятым за 1). Например, одно колено с углом
90° диаметром 80, установленное в линии удале-
ния продуктов сгорания, имеет потери в 2,5
эквивалентных метра для воздуха, то есть равные
потерям на 2,5 погонных метрах воздуховода
притока воздуха.
для
80
Ø
Газы
Вставить
фланец
1KWMR54A
1
165 120 120 75
80 84 80
Рис. 12
3
80
Ø
Воздух
1KWMA84U
Извлечь
заглушку
2
180
367
2. Окончательно определив схему прокладки отдельных
воздуховодов, суммируйте потери в эквивалентных
метрах всех отдельных компонентов и аксессуаров
системы с учетом их положения.
3. Проверьте, чтобы полная величина потерь
была меньше или равной 55 эквивалентным
метрам, т. е. максимальной величине,
допустимой для данной модели котла.
Если получится, что длина выбранной
системы
воздуховодов превысит максимально допустимую
величину, рекомендуется проложить на некоторых
участках трубы большего диаметра.
Tаблица 3
80 мм
Эквивалентные потери
33,6 м
25,0 м
12,0 м
0,6 м
71,2 м
Поз.
1
2
3
4
N° детал.
21
25
1
2
Описание компонентов
Труба вертикальная дымохода
Труба вертик. для притока воздуха
Наконечник вертикальный
Набор (1KWMR54A)
Ø
80 мм
Ø
Итого:
1
4
2
1KWMA70W
Рис. 13
21
Таблица потерь в воздуховодах и аксессуаров
ECONCEPT 25C
Tаблица 4
Аксессуары Ø 80
Описание
Труба Ø 80 мм
с внутренней и
наружной посадкой
KWMA83W - 1,00 м
Колено 45
с внутренней и
наружной посадкой
Колено 90 ° Ø 80 мм
c внутренней и
наружной посадкой
° Ø 80 мм
KWMA65W
KWMA01W
Эквивалентные потери в метрах (воздуха)
Воздух
Верт.
1 1 1.6 2
Дым.газы
Верт.
Гориз.
1.2 1.8
1.5 2.0
Tаблица 5
Гориз.
Ветрозащитный
наконечник дымохода
для удаления продуктов сгорания Ø 80 мм
Ветрозащитный
наконечник для
воздуховода притока
воздуха Ø 80 мм
Дымоход для притока
воздуха и удаления
продуктов сгорания
с помощью коаксиальной трубы Ø 80 мм
Патрубок Ø 80 мм
с внутренней и
наружной посадкой
с возможностью
взятия анализов
Аксессуары Ø 80
Описание
KWMA86A
KWMA85A
KWMA84U
KWMA70W 0,3
Эквивалентные потери в метрах (воздуха)
Воздух
Дым.газы
Верт.
Верт.
Гориз.
5
2
12
Гориз.
Приведенные показатели потери напора относятся только к трубам и аксессуарам
производства компании FERROLI.
22
ECONCEPT 25C
Подсоединение к коллективным дымоходам или отдельным дымоходам
с естественной тягой
Стандарт UNI 10641 задает критерии проектирования и проверки внутренних размеров коллективных
дымоходов или индивидуальных дымоходов с естественной тягой для котлов с герметичной камерой,
снабженных вентиляторами в камере сгорании.
Поэтому, если Вы хотите подсоединить котел ECONCEPT 25C к коллективному дымоходу или к
отдельному дымоходу с естественной тягой, необходимым условием является, чтобы эти дымоходы
были спроектированы квалифицированными
В частности, такие дымоходы должны иметь следующие характеристики:
- Иметь размеры, рассчитанные в соответствии с указанным стандартом
- Обеспечивать герметичность и отсутствие утечек продуктов сгорания, быть устойчивыми к
воздействию продуктов сгорания и температуры, быть непроницаемыми для конденсата
- Иметь круглое или квадратное сечение (допускаются также другие гидравлически эквивалентные
сечения), быть проложенным вертикально и не иметь сужений
- Иметь дымоходы, обеспечивающие удаление горячих продуктов сгорания на необходимое
расстояние от огнеопасных материалов или их изоляцию от них
- Быть подсоединенными не более, чем к одному агрегату на каждом этаже, а всего, максимум, к
6 агрегатам (к 8 при наличии компенсационного отверстия или воздуховода)
иметь механических средств всасывания в основных воздуховодах
- Не
- Иметь разрежение давления по всей длине в условиях стационарной работы.
Иметь в своем основании камеру для сбора твердых остатков или конденсата размером не
менее 0,5 м, снабженную герметично закрывающимся металлическим смотровым люком.
специалистами в соответствии со стандартом UNI 10641.
2.7 Подключение отвода конденсата
Рис. 14
Котел оборудован внутренним сифоном для конденсата. Установите контрольное соединение A
и гибкую трубку B, введите ее во внутрь на 3 см и зафиксируйте лентой. Наполните сифон
приблизительно 0,5 л. воды, подведите гибкую трубку к устройству нейтрализации.
23
ECONCEPT 25C
3. ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ
3.1 Регулирование
ОБСЛУЖИВАНИЕ
Регулирование и смена газообразного топлива должны проводится только подготовленным,
квалифицированным персоналом.
FERROLI S.p.A. не несет никакой ответственности за нанесение ущерба установкой в случае
произведения изменений в установке не специалистом.
Смена типа газа
Установка может работать на природном или сжиженном газе, и поставляется, настроенной на один
из видов топлива, эти данные указываются на упаковке и на табличке изготовителя на самом агрегате.
Если возникает необходимость перевода котла на другой тип газа, необходимо приобрести соответствующий набор оборудования для перенастройки, действуя следующим образом:
1 Снимите кожух.
2
Откройте герметическую камеру.
3 Выкрутите газовый штуцер A, который находится на смесительной камере воздуха/газа.
4 Замените установленное сопло на новое, которое входит в комплект оборудования для перенастройки.
5 Установите обратно газовый штуцер A и проверьте герметичность соединения.
6 Возле таблички технических данных наклейте табличку, которая идет в наборе перенастройки.
7 Установите герметичную камеру и
8 Проверьте уровень CO2 (смотрите п. "Анализ сгорания газа", стр. 27).
кожух.
A
Природный
газ
Сопло Ø
См. таблицу технических данных
5,1 мм
Сжиженный
газ
4,0 мм
24
Рис. 15
ECONCEPT 25C
3.2 Ввод в эксплуатацию
Ввод котла в эксплуатацию должен производиться специалистами с высокой квалификацией,
такими как сотрудники обслуживающего Вашу территорию сервисного центра. Первый
розжиг котла производится специалистами сервисного центра, адрес которого следует
получить у Продавца, или другого сервисного центра, аттестованного компанией Ferroli S.p.A.
Контрольные операции, которые следует выполнять перед первым розжигом, а также после
проведения технического обслуживания, во время которого котел был отсоединен от сетей
питания или были произведены работы на предохранительных устройствах или деталях котла:
Перед запуском котла:
- Откройте отсекающие вентили между котлом и системами (контурами отопления и ГВС), если
таковые вентили имеются.
- Проверьте герметичность газовых соединений, действуя тщательно и осторожно и используя
мыльный раствор для поиска возможных утечек газа.
- Заполните водой систему и полностью спустите воздух из котла и из системы, открыв воздухо отводчик на
системы отопления.
- Удостоверьтесь в отсутствии утечек воды в системе отопления, в контуре ГВС, в местах соединений
и в котле.
- Проверьте правильность выполнения электрических соединений.
- Удостоверьтесь, что агрегат присоединен к эффективному контуру заземления.
- Удостоверьтесь, что величины расхода газа и
- Проверьте отсутствие огнеопасных жидкостей или материалов в непосредственной близости от котла.
котле и (если таковые имеются) воздухоотводчики, установленные в различных местах
давления газа соответствуют требуемым значениям.
Запуск котла
- Откройте вентиль подачи газа, расположенный перед котлом.
- Спустите воздух из трубы перед газовым клапаном.
- Включите рубильник, подающий напряжение в помещение, если таковой имеется, или вставьте вилку.
- Нажмите кнопку ВКЛ/ВЫКЛ (ON/OFF) (см. рис. 1). Таким образом котел готов для работы в
автоматическом режиме - каждый раз при запросах из контура ГВС
соответствующей команды от комнатного термостата. При этом работа горелки будет
контролироваться устройствами регулирования и безопасности котла.
Если после выполнения корректной процедуры розжига, горелка не горит, и зажглась красная
сигнальная лампочка, нажмите кнопку RESET. Контроллер повторит процедуру розжига в
течение 30 секунд. Если после второй попытки горелка не загорается, обратитесь к
"Устранение неисправностей".
или при поступлении
параграфу
Проверки при эксплуатации
- Убедитесь, что отсутствуют утечки воды или газа.
- Проверьте эффективность дымоходов и воздуховодов в процессе эксплуатации котла.
- Проверьте наличие циркуляции между котлом и системой.
- Убедитесь, что модуляция газового клапана работает нормально в случае отопления и ГВС.
Проверьте правильность работы системы розжига, используя сенсор розжига, и тесты отключения,
используя термостат
- Убедитесь, что расход газа, отображаемый газовым счетчиком, соответствует значениям, указанным
в таблице главы 4.
помещения или термостат котла.
25
ECONCEPT 25C
- Убедитесь, что расход и температура воды в системе ГВС соответствует таблице. Не
прибегайте к приблизительным расчетам. Температуру следует измерять специальными
приборами и как можно ближе к котлу, принимая во внимание потери тепла через трубы.
- Проверьте, что без запроса тепла на отопление происходит корректный розжиг и выклю чение горелки, в
отопления при открытии крана горячей воды останавливается насос и обеспечивается
нормальное производство воды для системы водоснабжения.
- Проверьте правильность установленных параметров и в случае необходимости произведите
соответствующие корректировки (кривой компенсации, мощности, температур и пр.).
случае открытия/закрытия крана горячей воды. Проверьте, что в режиме
Отлючение
Нажмите клавишу ВКЛ/ВЫКЛ (ON/OFF) (см. рис. 1)
После того, как котел отключится, электронная плата будет под напряжением. Режимы работы
отопления и ГВС отключены, но система защиты от замерзания активна.
При отключении котла рубильником, электропитание его электронной схемы отключается и
система против оледенения не активирована.
Перекройте газовый кран перед котлом и отключите агрегат
Для длительных периодов простоя во время зимних месяцев, что бы избежать замерзания
системы, необходимо слить всю воду из котла и систем отопления и ГВС. В качестве
альтернативного решения можно слить воду только из системы ГВС, а в систему отопления
добавить антифриз.
от сети электропитания.
3.3 Техническое обслуживание
Следующие операции подлежат выполнению исключительно силами специалистов
с высокой квалификацией, таких как сотрудники обслуживающего Вашу
территорию сервисного центра.
Сезонные проверки котла и дымохода
Рекомендуется не реже, чем раз в год выполнять следующие проверки:
- Элементы управления и предохранительные устройства (газовый клапан, расходомер,
термостаты и т.д.) должны функционировать правильным образом.
- Воздуховоды (для притока воздуха и удаления продуктов сгорания) должны быть свободными
от каких-либо препятствий и не иметь утечек.
- Все газовые и гидравлические
- Горелку и теплообменник следует содержать в чистоте. Выполняйте инструкции, приведенные
в следующем параграфе.
- Электрод не должен иметь нагара и должен быть правильно установлен.
- Давление воды в холодной системе должно составлять около 1 бар; в противном случае
приведите величину давления воды к этой величине.
- Расширительный бак
- Величины расхода и давления газа должны соответствовать значениям, приведенным в
соответствующих таблицах.
- Циркуляционный насос не должен быть заблокирован.
должен быть заполнен.
соединения должны быть герметичными.
26
ECONCEPT 25C
Снятие кожуха
Чтобы снять кожух котла, произведите следующую последовательность действий (как показано
на рис. 16):
1 С помощью отвертки полностью отвинтите оба винта "А".
2 Откройте панель "В", повернув ее.
3 Приподнимите и снимите панель "В".
Перед выполнением этих
операций внутри котла,
отключите электропитание
и закройте газовый вентиль,
установленный перед котлом.
B
A
Рис. 16
A
Чистка котла и горелки
Корпус котла и горелку нельзя чистить с помощью химических средств или стальных щеток. Особое
внимание следует уделять элементам уплотнения герметичной камеры (прокладкам, кабельным
втулкам и т.д.). После проведения всех операций проверьте выполнение всех этапов розжига, а также
работу термостатов, газового клапана и циркуляционного насоса.
После проведения таких проверок убедитесь в отсутствии утечек газа.
Анализ сгорания газа
При необходимости Вы можете провести анализ сгорания газа, для этого используйте
отверстия забора воздуха и дымохода (см. рис. 17).
Для проведения замера необходимо:
1) Откройте контрольные точки для
измерений воздуха и продуктов сгорания;
2) Установите зонды;
3) Нажмите клавиши "+" и "-" и
удерживайте их в течение 5
секунд для того, чтобы запустить
режим TEST;
4) Подождите 10 минут для стабилизации
рабочего режима горелки.
5) Произведите измерения.
Дымовые
газы
Воздух
Возд. Дым.
При использовании природного газа
показатель CO2 должен входить в
диапазон между 8,7 и 9 %.
При использовании сжиженного газа
показатель CO2 должен входить в диапазон между 9,5 и 10 %.
Анализы, выполненные при нестабилизированном рабочем режиме горелки, могут привести
к погрешности измерения.
Рис. 17
27
ECONCEPT 25C
3.4 Устранение неисправностей
Диагностика
При возникновении нарушений в работе дисплей начинает мигать и на нем высвечивается код
ошибки. Возникновение нарушений (им соответствует буква кода "F") приводит к временной
остановке в работе котла. При восстановлении нормального значения соответствующего показателя
работа котла автоматически возобновляется.
Если при появлении на дисплее кода нарушения высвечивается также надпись RESET, для
возобновления работы котла
повторяется цикл зажигания.
Tаблица 6
Тип неисправности
пользователь должен нажать клавишу (5 - рис. 1). Тем самым
Возможная причина
Устранение неисправности
F1
F3
F5
F8
Горелка не зажигается Нет газа
Неисправен электрод
контроля пламени или
электрод розжига
Неисправен газовый
клапан
Срабатывает предохранительный термостат
Неисправен вентилятор Прерывается
Пламя гаснет после зажигания
Неисправен
ратуры системы отопления
Отсутствие циркуляции
воды в системе отопления
тахометрический сигнал
Вентилятор поврежден
Неисправна эл. плата
Неполадки в системе
электропитания
датчик темпе-
Проверьте регулировку подачи
газа к котлу и отсутствие воздуха
в трубах
Проверьте подсоединение провод-
ки к электродам, и убедитесь в их
правильном расположении и
отсутствии окалины
Проверьте и замените газовый
клапан
Проверьте правильность располо-
жения и функционирования
датчика температуры системы
отопления
Проверьте циркуляционный насос
Проверьте кабеля
Проверьте вентилятор
Проверьте и при необходимости
замените плату
Проверьте заземление
28
F9
F10
F22
F23
Отсутствует подключение
электронной платы к
газовому клапану
Неполадки в
микропроцессоре
Установленная температура
воды в системе отопления не
достигается в течение 4 минут
Неправильно подключена
электропроводка
Неисправен газовый клапан
Неисправен
микропроцессор
Утечки воды из системы
отопления
Слишком низкое давление в
системе отопления
Проверьте электропроводку
Проверьте компоненты
Замените клапан
Отключите и заново подключите
электропитание. При сохранении
неисправности проверьте
состояние и/или замените
основную плату
Проверьте состояние системы
отопления
Проверьте давление в системе
ECONCEPT 25C
F25
F26
F30
F31
F32
F33
F34
Тип неисправности
Проблемы с программным
обеспечением
Пламя гаснет после
зажигания (5 раз в 4 мин.)
Неисправен датчик расхода Датчик расхода неисправен
Неисправен датчик расхода
Неисправен датчик
температуры контура ГВС
Неисправен датчик
температуры контура ГВС
Напряжение в сети электропитания ниже 190 В или
выше 250 В
Возможная причина
Выход из строя
программного обеспечения
Неисправна плата
Неисправна система
или закорочена
электрическая схема
Датчик расхода неисправен
или закорочена
электрическая схема
Датчик температуры неис-
правен или закорочена
электрическая схема
Датчик температуры неис-
правен или закорочена
электрическая схема
Проверьте состояние системы
Неисправности в сети
электропитания
Устранение неисправности
Отключите и заново подключите
электропитание. При сохранении
неисправности проверьте
состояние и/или замените
основную плату
Проверьте, при необходимости
замените плату
Проверьте заземление
Проверьте электрическую цепь
или замените датчик
Проверьте электрическую цепь
или замените датчик
Проверьте электрическую цепь
или замените датчик
Проверьте электрическую цепь
или замените датчик
электропитания
F35
F36
F37
F39
F40
F41
F43
F44
F45
F46
Нарушения в частоте тока
в сети электропитания
Неисправна электронная
плата
Низкое давление в
системе отопления
Неисправен датчик температуры наружного воздуха
Высокое давление в
системе отопления
Неисправен
датчик давления
Неисправен
датчик тяги
Неисправен
датчик тяги
Неисправен датчик
дымовых газов
Неисправен датчик
дымовых газов
Неисправности в сети
электропитания
Система пуста
Поврежден датчик
Датчик температуры наруж-
ного воздуха поврежден или
короткое замыкание в сети
Слишком высокое давление
Короткое замыкание в сети
электропитания
Датчик неисправен
или закорочен
Датчик неисправен или
прервана электрическая
цепь
Датчик неисправен
или закорочен
Датчик неисправен или
прервана электрическая
цепь
Проверьте состояние системы
электропитания
Замените электронную плату
Подпитайте систему отопления
Проверьте состояние датчика
Проверьте состояние электро-
проводки или замените датчик
Проверьте работу системы отопления
Проверьте работу предохран. клапана
Проверьте состояние расширит. сосуда
Проверьте состояние
электропроводки
Проверьте состояние
электропроводки или
замените датчик
Проверьте состояние
электропроводки или
замените датчик
Проверьте
электропроводки или
замените датчик
Проверьте состояние
электропроводки или
замените датчик
состояние
29
ECONCEPT 25C
4 ХАРАКТЕРИСТИКИ И
ТЕХНИЧЕСКИЕ ДАННЫЕ
4.1 Габаритные размеры и
места соединений
367
Вид сверху
480
165 120 120 75
180
367
480
35 3557 57296
799
786
Условные обозначения
1 Подача горячей воды в контур
системы отопления
2 Подача горячей воды в контур
горячего водоснабжения
3 Подача газа
4 Вход холодной воды для контура
горячего водоснабжения
5 Возврат воды из контура системы
отопления
Рис. 18
780
786
6
1 2 3 4 5
43 100 97 97 83 60
Вид снизу
30
ECONCEPT 25C
4.2 Общий вид и основные узлы
36
35
16
34
49
22
161
196
246
145
179
195
130
179
10 200 8 7 9 1137-39136154
42
Рис. 19
29
191
21
201
5
56
82
188
19
186
44
83
194
32
14
5 Герметичная камера
7 Подача газа
8 Подача горячей воды в контур
горячего водоснабжения
9 Вход холодной воды для контура
горячего водоснабжения
10 Подача горячей воды в контур
системы отопления
11 Возврат воды из контура
системы отопления
14 Предохранительный клапан
16 Вентилятор
19 Камера сгорания
21 Главное сопло
22 Горелка
29 Патрубок для отвода продуктов
сгорания
32 Циркуляционный насос
отопления
34 Датчик температуры воды в системе
отопления
35 Разделитель воздуха
36 Автоматический воздухоотводчик
37 Фильтр холодной воды в контуре ГВС
39 Ограничитель подачи горячей воды
в контур системы отопления
42 Датчик температуры воды в контуре
горячего водоснабжения
44 Газовый клапан
49 Предохранительный термостат
56 Расширительный сосуд
82 Электрод контроля пламени
83 Электронная плата управления
130 Циркуляционный насос контура ГВС
136 Расходомер
145 Манометр (гидрометр)
154 Труба удаления конденсата
161 Конденсационный теплообменник
179 Обратный клапан
186 Датчик возврата
188 Электрод розжига
191 Датчик измерения температуры
уходящих дымовых газов
194 Теплообменник контура ГВС
195 Накопитель
196 Ванночка для конденсата
200 Кран для слива воды из системы
201 Камера смешения
246 Датчик давления воды
системы отопления
системы
31
4.3 Гидравлическая схема
16
ECONCEPT 25C
36
35
34
49
195
145
246
130
179
201
161
56
186
179
44
32
194
74
8
7 Подача газа
8 Подача горячей воды в контур
горячего водоснабжения
9 Вход холодной воды для контура
горячего водоснабжения
10 Подача горячей воды в контур
системы отопления
11 Возврат воды из контура
системы отопления
14 Предохранительный клапан
16 Вентилятор
32 Циркуляционный насос системы
отопления
34 Датчик температуры воды в системе
отопления
35 Разделитель воздуха
36 Автоматический воздухоотводчик
136
14
15442
1110 7
9
42 Датчик температуры
горячего водоснабжения
44 Газовый клапан
49 Предохранительный термостат
56 Расширительный сосуд
74 Кран для заполнения
130 Циркуляционный насос контура ГВС
136 Расходомер
145 Манометр (гидрометр)
154 Труба удаления конденсата
161 Конденсационный теплообменник
179 Обратный клапан
186 Датчик возврата
194 Теплообменник контура ГВС
195 Накопитель
201 Камера смешения
246 Датчик давления воды
системы отопления
воды в контуре
Рис. 20
32
ECONCEPT 25C
4.4 Таблица технических параметров
Tаблица 7
Мощность
Тепловая мощность (по низшей теплоте сгорания)
°
Полезная тепловая мощность (при 80 С/60 С)
Полезная тепловая мощность (при 50 С/30 С)
Расход метана (G20)
Номинальное давление метана (G20) мбар
Расход сжиженного газа (G31) нм
Номинальное давление сжиженного газа (G31)
°
°
°
Сгорание
CO2 (G20 - Природный газ) %
CO2 (G31 - Сжиженный газ) %
CO2 (G30 - Бутан) % 10,9 10,0
Температура дымовых газов при 80
Температура дымовых газов при 50
Расход дымовых газов кг/ч
Количество конденсата кг/ч
Уровень pH конденсата pH
Энергетическая маркировка (директива 92/42 EЭС)
Класс эмиссии NOx
°C-60°C °C
°C-30°C °C
Система отопления
Диапазон регулирования температуры воды контура отопления °C
Максимальное рабочее давление в системе отопления бар
Минимальное рабочее давление в системе отопления бар
Рабочий объем расширительного сосуда
Предварительное давление в расширительном сосуде бар
Объем воды в котле
Контур горячего водоснабжения
t 25 °C
t 30 °C
t 35 °C
Удельный расход горячей воды при
Удельный расход горячей воды при
Удельный расход горячей воды при
Диапазон регулирования температуры в контуре ГВС °C
Максимальное рабочее давление в контуре ГВС бар
Минимальное рабочее давление в контуре ГВС бар
Габаритные размеры, вес, присоединительные размеры
Высота
Ширина
Длина
Вес брутто
Подключение газа
Подключения системы отопления
Подключения контура горячего водоснабжения
Максимальная длина коаксиальных дымоходов Ø 80 мм
(относится только к трубам и аксессуарам производства компании FERROLI)
Электрическое питание
Максимальная потребляемая электрическая мощность
Электрическая мощность, потребляемая насосом циркуляции (скорость I-II-III)
Напряжение/частота тока В/Гц
кВт
кВт
кВт
3
нм
3
мбар
л/мин
л/мин
л/мин
мм
мм
мм
дюймы
дюймы
дюймы
/ч
/ч
л
л
кг
м
Вт
Вт
Pмакс Pмин
25,2 7,5
24,7 7,3
26,4 8,0
2,66 0,79
20 20
1,97 0,58
37 37
Pмакс Pмин
9,5
9,1
70
36
49
3,3
45-67-93
9,0
8,5
65
32
13
1,4
4,1
5
30 - 90
3
0,8
12
1
4
14,4
12,0
10,3
40 - 65
10
0,25
780
480
367
57
1/2"
3/4"
1/2"
55
150
230/50
33
ECONCEPT 25C
4.5 Диаграммы
Потери напора циркуляционного насоса в системе отопления
Н, м вод. ст.
7
6
5
4
3
2
1
0
0
Условные обозначения
3
2
А
1
Q, л/ч
500
1000
1500
2000
1 - 2 - 3 =
Скорость циркуляционного насоса
A = Потери напора в котле
Рис. 21
34
ECONCEPT 25C
4.6 Электрическая схема
Условные обозначения
16 Вентилятор
32 Циркуляционный насос системы отопления
34 Датчик температуры воды в системе отопления
42 Датчик температуры воды в контуре ГВС
44 Газовый клапан
49 Предохранительный термостат
72 Датчик комнатной температуры воздуха
81 Электрод розжига
82 Электрод контроля пламени
98 Переключатель
130 Циркуляционный насос контура ГВС
136 Расходомер
137 Датчик давления
138 Датчик наружной температуры
139 Единица среды
186 Датчик возврата воды
191 Датчик измерения температуры
уходящих
202 Трансформатор
дымовых газов
Eco/Comfort
Контакт ON/OFF
отключения контура ГВС
139
138
72
44
V2
V1
X1
81
38
49
510
L
N
27
X12
16
412
513
614
715
816
X11
14
25
36
19
210
311
X2
61
72
83
94
10 5
82
ДИСПЛЕЙ
137
GND
OUT
5V
8
4
3
7
2
6
5
1
X7
12V
OUT
130
186
GND
T
136
X6
49
191
X1
42
31
42
X5
123456
31
X3
42
32
34
202
16
24 В DC
24 В DC-
24 В.
Рис. 22
230 В.
98
F2A
L
N
230 В
35
Loading...
