Felisatti RS135, RS18L Original Instruction Manual

CORDLESS RECIPROCATING SAW

(Li-ion Battery)

WARNING: To reduce the risk of injury, the user must read and understand the instruction manual before using this product.

ORIGINAL INSTRUCTION MANUAL

RS135/18L

It is essential that instruction manual is read before the power tool is operated for the first time. Always keeps this instruction manual together with the power tool. Ensure that the instruction manual is with the power tool when it is given to other persons.

Table of Contents

No t e

As our engineers are striving for the constant research and development to develop the quality of products, shape or structu re of our model can be chan ged w ithout previous notice.

1. General Power Tool Safety Warnings·······················3

2. Specific Safety Warnings·······································6

3. Check before Use··················································7

4. Noise and Vibration Emissions·································11

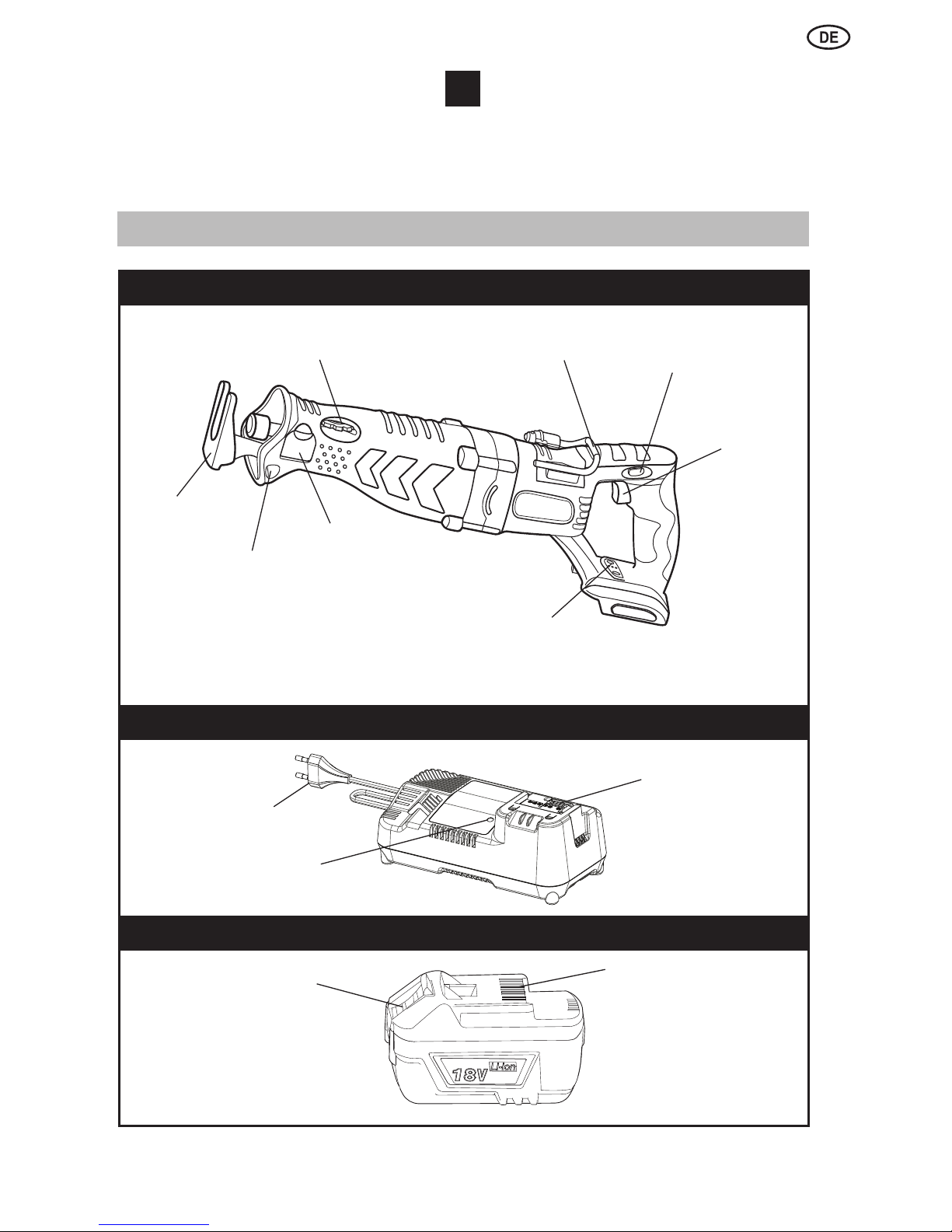

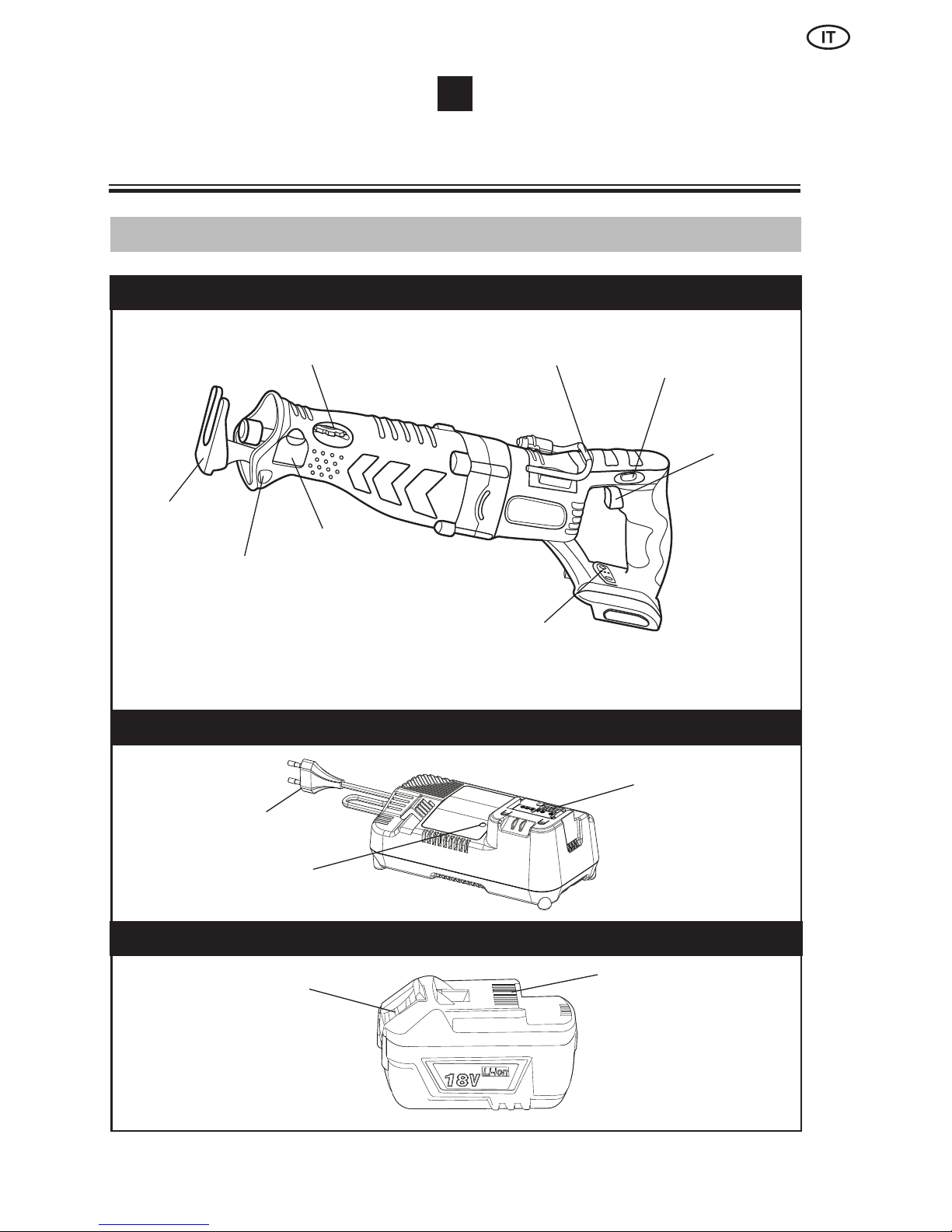

5. Specifications and List of Contents ···························12

6. Description of Functions··········································13

7. Operating Instructions············································14

8. Maintenance ························································18

WARNING! Read all safety warning and all instructions. Failure to follow the warning instructions may result in electric shock, fire and/or seroius injury. Save all warnings and instructions for future reference. The term “power tool” in the warnings refers to your mains -operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit.

Cluttered and dark areas invite accidents.

b) Do not operate power tools in explosive atmospheres, such as in the

presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet. Never modify the plug in any way.

Do not use any adapter plugs with earthed(gorunded) power tools.

Unmodified plugs and matching outlets will reduce risk of eteclric shock.

b) Avoid body contact with earthed or grounded surfaces such as pipes, radiators,

ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet codltions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord carrying, pulling or unplugging the

pow tool. Keep cord away from heat, oil, sharp edges or moving parts .

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an extension cord suitable for

outdoor use

Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a d amp location is unavoidable, use residual

current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.

General Power Tool Safety Warnings

3) Personal safety

a) Stay alert, watch what you are doing and use co mmon sense when operating

a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

A momentof inattention while operationg power toolsmay result in serious personal injury.

b) Use safety equipment. Always wear eye protection.

Safety equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions wi

ll reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the off position before

connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power tool on.

A wrench or key left attached to a rotating part of the power tool may result in personal

injur

e) Do not overreach. Keep proper footing and balance at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair,

cl othing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust extraction and collection

facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust-related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the correct power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use t he power tool if the switch does not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be

repaired.

c) Disconnect the plug from the power source and/or the battery pack

from the po

wer tool before making any adjustments, changing access ories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out the reach of children and do not allow persons

unfamiliar with the power tool or these i nstructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or binding of moving parts,

breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sh arp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in accordance with these

instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

5) Battery tool use and care

a) Recharge only with the charger specifi ed by the manufacturer.

A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.

b) Use power tools only with specifically designated battery pack.

Use of any other battery packs may create a risk of injury and fire.

c) When battery pack is not in use, keep it away from other metal objects, like

paper clips, coins, keys, nails, screws, or other small metal objects that can make a connection fro m one te

rm inal to another.

Shorting the battery teminals together may cause burns or a fire.

d) Under abusive conditions, liquid may be ejected from the battery; avoid

contact. If contact accident ally occurs, flush with water. If liquid contacts eyes, additionally seek medical h elp.

Liquid ejected from the battery may cause irritation or burns.

6) Service

a) Have your power tool serviced by a qualified repair person using only

identical replacement parts.

This will ensure that the safety of the power tool is maintained.

Sp ecific Safety Warnings

Hold power tool by insulated gripping surfaces, when performing an operation where the cuttin g accessory may contact hidden wiring. Cutting accessory contacting a "live" wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock

Do not use the charger under the rain or when it is wet.

Failure to observe this can cause serious injury or death due to electric shock.

Do not insert metal wire or any conductive object through the venti lating

opening of the charger.

Failure to observe this can cause serious injury or death due to electric shock.

Do not attempt to disassemble the charger and keep the charger out of the

reach of children.

If the cord of the charger has been damaged, replace or repair it immediately.

Using the charger with damaged cord may cause electric shock.

Electric shock may cause injury.

Do not throw the battery into the live f ire.

In the fire, the battery may explode due to high temperature and cause serious injury.

Do not short the terminals of the battery

If the terminals of the battery is short circuited, excessive current will flow and fire or explosion may occur causing serious injury. When the battery is not used, store it after mounting the protective cap firmly in place.

Avoid strong impact on the battery and do not pierce the battery case with a sharp object.

Fire or explosion may occur causing serious injury.

Store the battery indoors at 0º~40º and avoid direct light and closed hot and humid places.

Fire or explosion may occur causing serious injury.

Do not make your fingers and hands touch with the drill bit during operation . When your fingers and hands are touched with the drill bit or caught in it, you may

be injured seriously.

Do not leave the running tool.

Other operators stayed close to you may be injured.

Set the forward/revers e lever in the neutral position while you are

changing or operating the tool.

Careless operating of the switch may cause a serious injury by the rotating part of

the tool.

Make sure the battery is attached in the body of the tool tightly before

you start operation.

When the battery is not attached tightly, it may be fallen during the operation and

cause an injury in the top of your foot.

Charge only appoved rechargeable batteries. Other types of batteries may burst causing personal injury and damage

Do not disassemble battery. Imcorrect reassembly may result in a risk of electric shock, electrocution or fire.

Accessories may be hot after prolonged use.

When removing the bit from the tool avoid contact with skin and use proper

protective gloves when grasping the bit or accessory.

Keep the battery from being overheated.

If overheated battery is inserted, high temperature standby is indicated and charging can only start after the battery has been cooled down.

Leaving the battery fo r a prolonged time without using it will shorten the life of the battery.

If the battery is to be stored for a prolonged time, charge it completely before storing it. To use the battery for a long period of time, charge it completely every 3 months.

Observe correct main voltage. The voltage of power source must agree with the voltage specified in the name plate.

Please check if the rated voltage of the product is same as the rated voltage of the battery. Using t

he battery with higher rated voltage can result in burning and damaging of

the motor.

Please check the polarity of the battery is same as the product.

1. Power Sourc e

Ch eck before Use

Make sure the battery is attached correctly before you use the tool

2. Attachment of the battery

Make sure the battery is attached in the body of the tool tightly before you start operation. When the battery is not attached tightly, it may be fallen during the operation and cause an injury in the top of your foot.

3. Polarity of the battery

When the polarity of the battery is not correct, it may cause the trouble of the switch.

Felisatti

WRONG

WRONG RIGHT

blade clamp lever

█

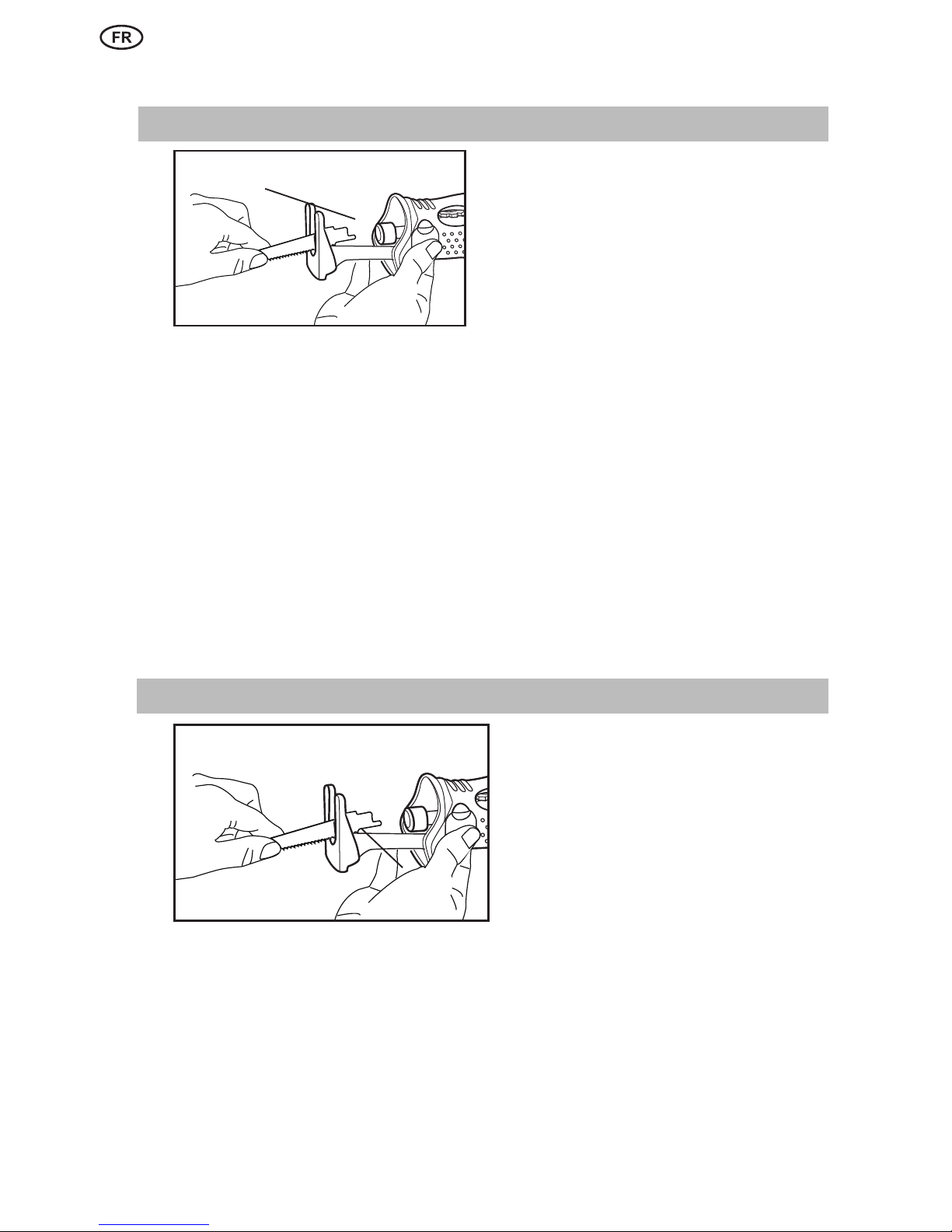

REMOVING SAW BLADE

1. Remove battery pack.

2. Turn down the blade clamp lever.

Turn down the blade clamp lever.

3. Remove the blade saw from the blade clamp.

█

INSTALLING SAW BLADE

1. Remove battery pack.

Insert the blade into the blade clamp as far as possible; release blade clamp lever

█

BLADE SELECTION

To obtain the best perfor-mance from the saw, it is important to select the correct

blade for the particular application and type of material you wish to cut. By doing

is, you will get a smoother, faster cut and prolong blade life.

Always remove battery pack before installing and removing saw blade.

4. Removing / installing saw blade

Tigger Switch

LOCKED

Switch Lock Button

UNLOCKED

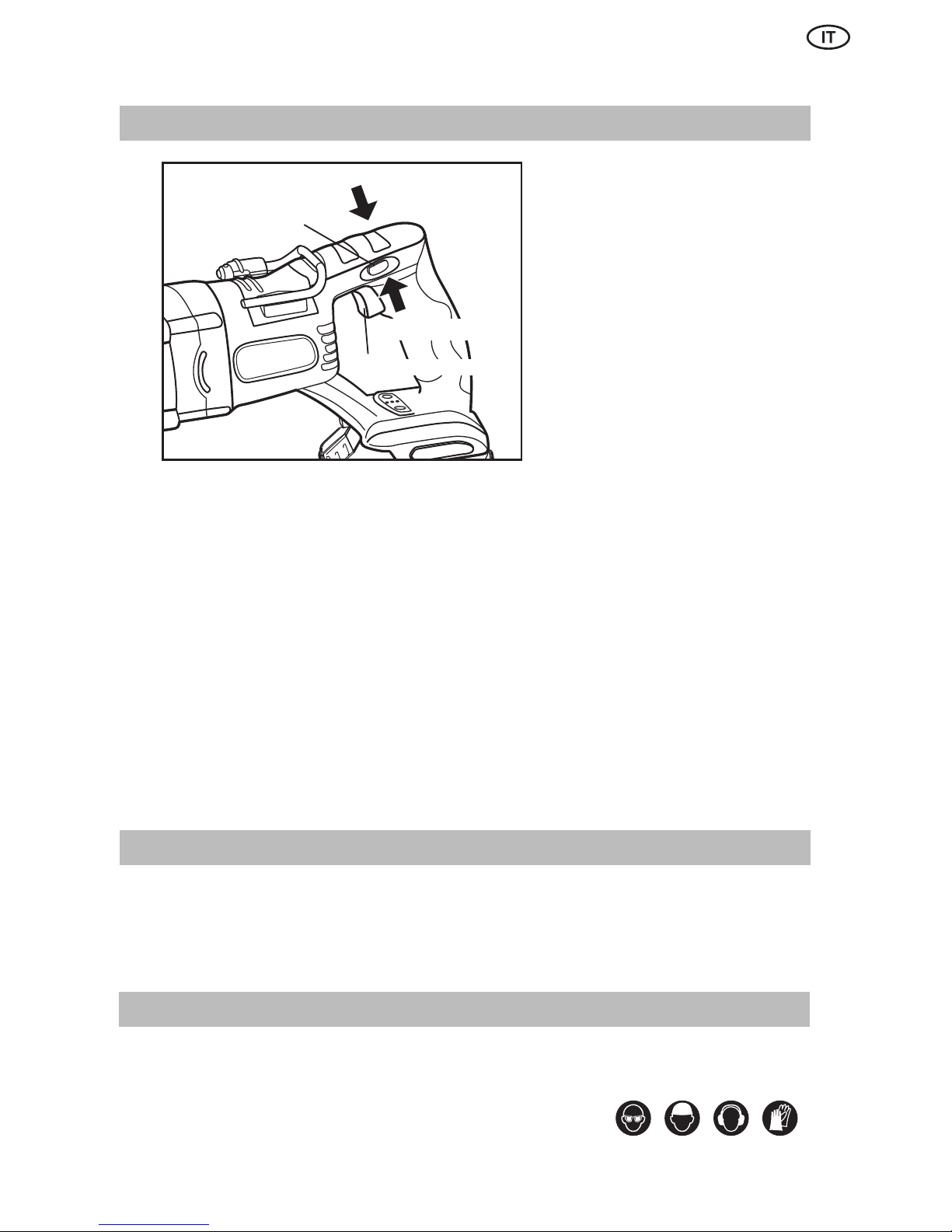

5. Switch lock-off

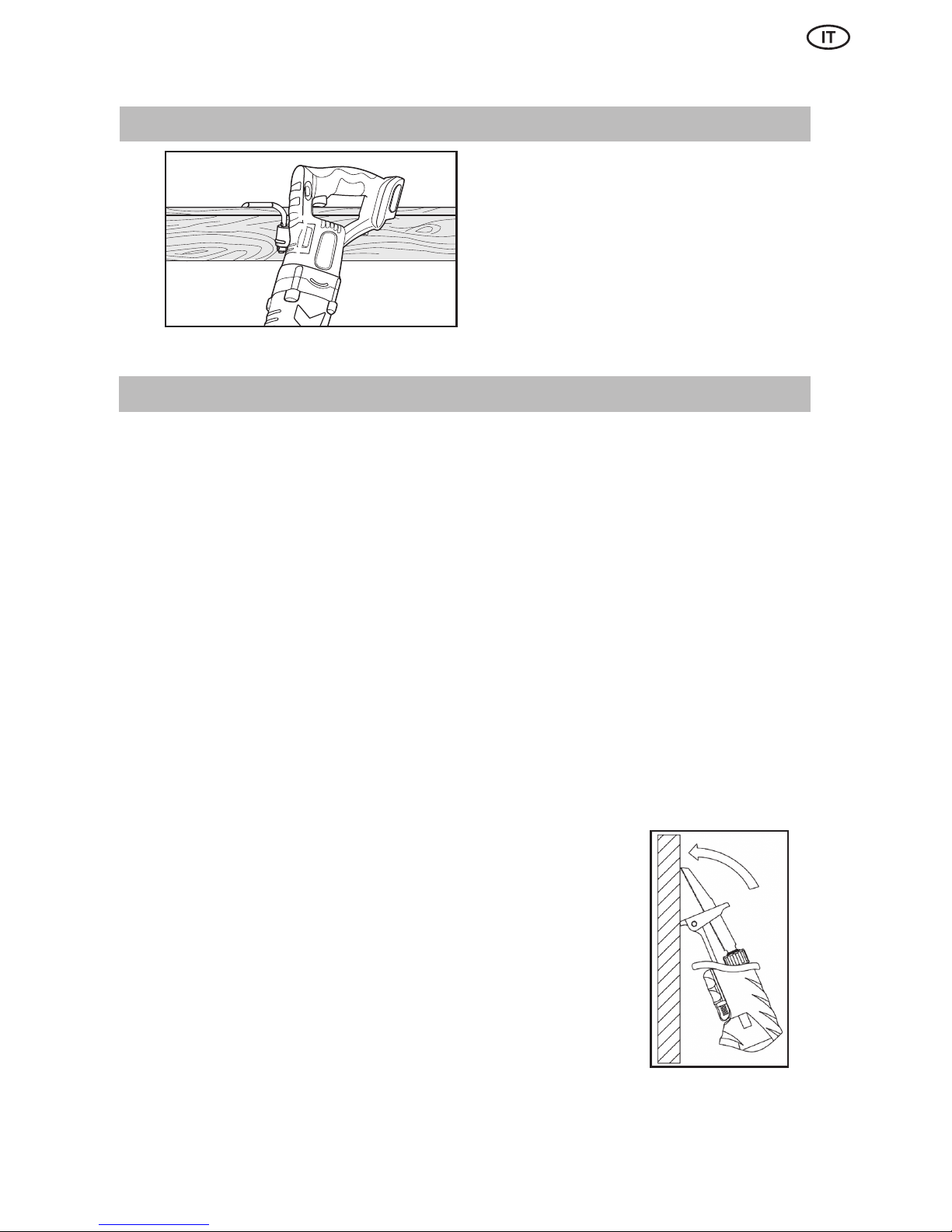

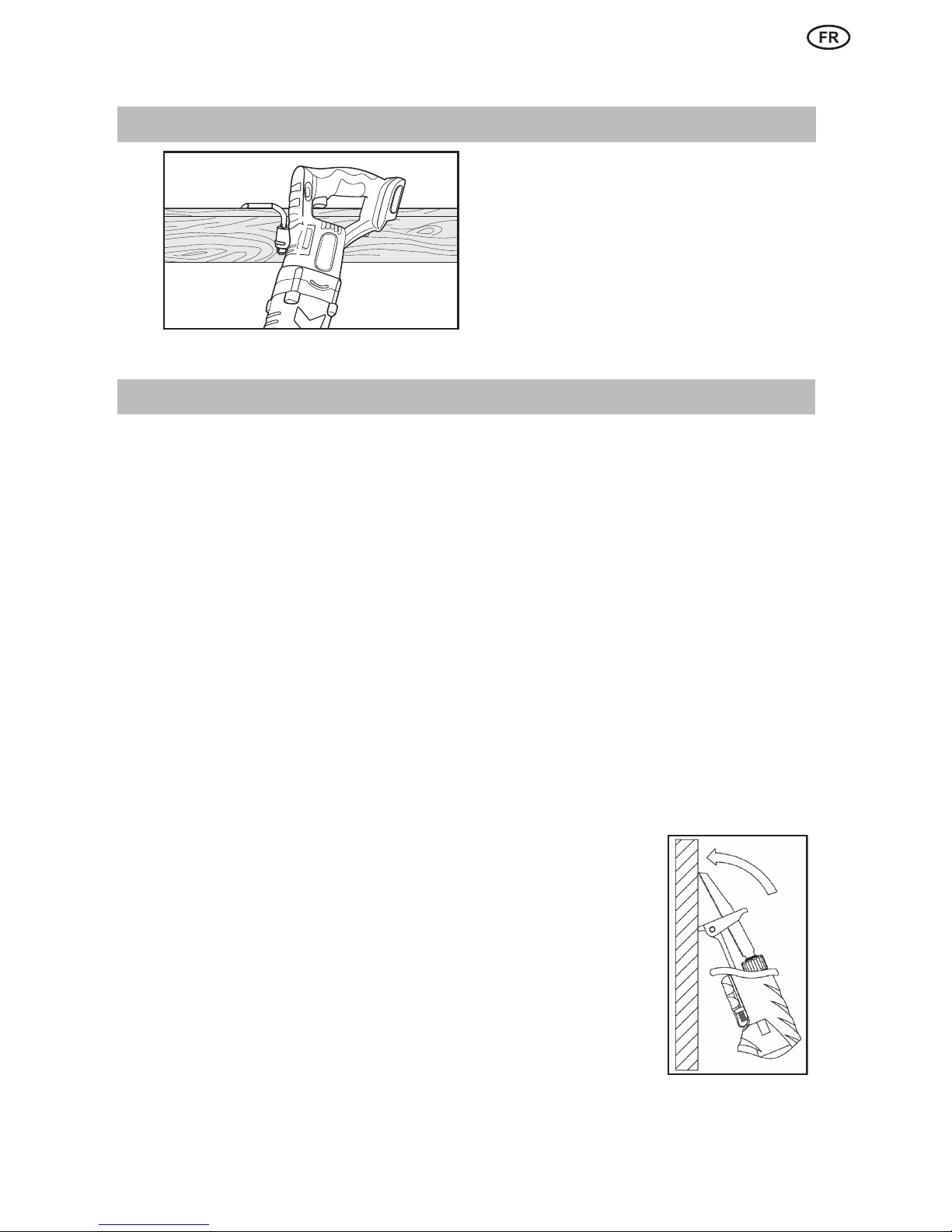

6. To secure and support the work piece

█ SWITCH LOCK

1. To turn the saw ON, push the lock-off button to left side then depress trigger Switch.

2. To turn it OFF, release the trigger switch and push the trigger switch and push

the lock-off button to right side to lock the trigger switch.

NOTE: The lock-off button can only be activated when the trigger is released.

█ VARIABLE SPEED

The variable speed trigger switch delivers higher speed with increased trigger pressure and lower spe

ed with decreased trigger pressure.

█ ELECTRIC BRAKE

To stop the reciprocating saw, release the trigger switch and allow the tool to come to a complete stop. The electric brake quikly stops the saw from stroking. This feature engages automatically when you release the trigger switch.

█ Use clamps or other equipment to secure and support the work piece. Holding the work piece in your hand or against your body may laed to loss of control. It is important to support the work proper

ly to minimize body expo-sure,

blade binding, or loss of control.

7. Trial run

Before starting the work, wear protections (goggles, protective gloves) and run the tool in the direction avoiding other persons to see if the tool is operated normally.

Return waste material The battery

temperatures over 50ºC cause damage

Do not incinerate the battery pack

Do not dispose of batteries with general refuse.

V - Volts

V - Direct Current

- Class II construction

V - No load speed

/min - Revolutions or reciprocations

per minute

~ - Alternating current

Weargoggles Wearsafety helmet Wearearplugs Wearprotectivegloves

8. An expl anation of any symbols or pict ograms on the tool relevant to safe use.

Max. 50ºC

EC Declaration of conformity

We declares that these products meet the standards EN 60745-1, EN 60745-2-11, EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2 and EN 61000-3-3 (CategoryII) in compliance with directives 2006/95/EC, 2006/42/EC, 2004/108/EC.

Santiago Lopes

Jordi Carbonell

No ise and Vib ration Emissions

1. Noise emission

2. The operator to wear hearing protectio n

3. Vibration emission

4. The following information

5. A warning

The A-weighted sound power level (LWA)

The A-weighted emission level (L

)

Uncertainty (K)

97 dB(A)

86 dB(A)

3 dB

1) Noise emission Measured values are according to EN 60745-2-11

The declarde vibration total value has been measured in accordance with a standard test method given in EN60745-2-11 and may be used for comparing one tool with another.

The declard vibration total value may also be used in a preliminary assessment of exposure.

The vibration emission during actual use of the power tool can differ from the declared total value depending on the ways in which the tool is used.

Identify additional safety measures to protect the operator that are based on an estimation of

exposure in the actual conditions of use (taking account of all parts of the operating cycle such

as the times when the tool is switched off and when it is running idle in addition to the trigger time).

Vibration total values(triaxial vector sum) determined according to EN 60745-2-11

Vibration emission value(a

h, cw

)

Uncertainty (K)

Cutting wood

14.5 m/s²

1.5 m/s²

Rated voltage [V DC]

No load Speed [/min]

Cutting

depth,

max.

Wood 135

ength of Stroke [mm]

[mm]

Orbital Motion

Model

0-2500

3 Positions

4.0

Ratedvoltage [VDC]

Capacity [Ah]

Weight [kg]

0.6

Battery (Li-ion)

1. Specifications

Specifications and List of Contents

2. List of Contents

Plastic case

Battery

Battery Charger

Instruction manual

1EA

2EA

1EA

0.5

0.6

Input voltage [V AC ]

Input frequency [Hz]

Output voltage [V DC ]

Charging current

[A]

Charging time [h]

Weight [kg]

Safety class

6.5

220-240

50 / 60

RS135/18L

FL18026

Battery

Charger

F180

Steel

Weight, according to

EPTA procedure 01/2003

[kg]

• •

•

F180 (Battery Charger)

•

•FL 18026 (Rechargeable Battery)•

Switch Lock Button

Hook

Orbital Control Lever

Footplate

Button

-Check charge state of battery

-Work light ON/OFF

Footplate release button

blade clamp lever

Trigger Switch

Power Cord

Battery button

Battery Slot

Terminal

Charge State LED

1. Descri ption of Functions

Description of Functions

RS135/18L

Operating Instructions

(1) Insert the plug of the charger in the socket, and the charging indicating lamp will be

flickered in green,red and yellow in turn within one second. And then, the battery

charger will be in the standby position.

(2) Insert the battery in the battery charger considering the polarity, and the charging will

be started immediately.

(3) When the battery working time is remarkably short despite full charging, the life of the

battery may be over. Replace the battery immediately

1. How to charge the battery

Take care not to short-circuit the terminal of the battery. The short-circuit of the terminal may cause a fire or explosion doing a serious personal injury.

A new battery will work properly after five times of charging and discharging. Charge and discharge the battery, which is not used for a long time, for two to three times to function well.

1) Charging indication Green Blinks : Before charging Red Lights : While charging Green Lights : Charging completed Red Blinks : Overheat standby

(Battery overheated)

Yellow Blinks : Charging impossible

2) If charging of the heated battery is attempted immediately after it has been used or charged, indicator blinks in red (overheat standby). Also, cooling fan in the charger automatically starts running to cool the hot battery down to normal temperature and, after the cooling, indication changes to red glowing and charging begins.

3) This charger detects charge status and transfers to fine charging mode when the battery has been almost fully charged and keeps the battery in full charge state.

2. Charg ing process

Use only the specified battery and battery charger. Otherwise battery and charger can be damaged by fire, explosion, charging error or overheat.

Be sure to unplug the charger after finishing the charging.

1) Removing battery on power tool To remove the battery, press the battery

button and pull the battery out of the power tool toward the rear.

2) Removing battery on charger To remove the battery, press the battery

button and pull the battery out of the chargerl toward the rear.

Do not exert any force.

Light

3. Removing battery

4. Charg e state o f the battery

The charge state can be checked on the LED by pressing the charge state indicator button

1 = Battery 70 - 100% charged 2 = Battery 30 - 69% charged 3 = Battery less than 30% charged 4 = Battery flat of defective

5. Work light

1) It is convenient if you use lighting function when working in a dark place.

2) Press the light button with arrow mark

to turn the light on and press the work light button again to turn it off.

Work light will be automatically turned off 10 minutes after it has been

turned on.

To Slide Footplate In or Out The footplate slides in or out to adjust the effective stroke length for maximum control and longer blade life.

1. Remove the battery pack.

2. Press the footplate release button and slide footplate out to desired position. The

footplate can be locked in any of 4 positions.

3. Release the footplate release button to lock the footplate in desired position.

To Pivot Footplate

The footplate pivots to provide maximum control against the surface being cut.

1. Remove the battery pack.

2. Hold the saw securely, and then pivot the footplate to the desired position.

Orbital Control Lever

Footplate release

button

6. Orbital control lever

7. Foo tplate

This saw has an orbital control with three positions that allows you to choose the best cutting action for your material.

Position 2 is for maximum orbital action (most aggressive). In general, the “2” Position should be used when cutting soft materials.

Position 1 is for less orbital action. In general, the “1” position should be used when cutting hard materials

Position 0 is for normal up and down action (no orbital actions). In general, the “0” position should be used when cutting metals.

1. To inctease the orbital action, turn the knob to a higher setting.

2. To decrease the orbital action, turn the knob to a lower setting.

Hook for conveniently should be used when hanging up the tool between work steps

8. Hook

9. Cutting

GENERAL CUTTING

1. Firmly hold the saw in front of you and away from you.

2. Make sure the saw blade is clear of any foreign material.

3. Make sure that the material to cut is securely supported. Small work pieces must be securely clamped in a vise or with clamps to a workbench or table.

4. Clearly mark the line of cut.

5. Push the lock-off button to left side, then depress trigger switch to start the cutting action.

6. Place the base assembly (shoe) against the work, then move the blade

into the work.

7. Do not force. Use only enough pressure to keep the saw cutting. Let the blade and

saw do the work. Use of excessive pressure that causes bending or twisting of the blade may result in broken blades.

PLUNGE CUTTING

1. Clearly mark the line of cut.

2. Choose a convenient starting point inside the area to be cut out,

and place the tip of the blade above that point.

3. Rest the front edge of base assembly (shoe) on the work piece

and hold it firmly in

position.

4. Push the lock-off button to the left side, then depress the trigger

switch to start the

cutting action.

5. With the saw blade at full cutting speed, slowly tilt saw downward

untill tip of blade

starts cutting thd work piece.

. After the blade penetrates the work piece, tilt the saw untill the blade is perpendicular

to the work piece.

10. Trigger switch

To stop the saw, release the trigger switch and allow the tool to come to a complete stop.

The electric brake quickly stops the saw blade. This feature engages automatically when

you release the trigger switch.

Use of worn cutter blade may cause damage to motor and decrease work efficiency. Compensate or replace with new cutter blade immediately.

1. Check cutter blade

Maintenance

Disconnect the plug from the power supply before making maintenance.

Use of extremely dull cutter blade may cause person al injury due to the kickback during cutting operation. Replace the cutter blade tha t its cutting performance is decreased with new one.

It is very dangerous for customers to troubleshoot or repair the tool for themselves,

Contact the nearest A/S center (sales agency) and request for a service

3. What to do when the tool does not work normally

The tool and its accessories contain much raw materials and plastics that can be recycled after their life. Therefore, plastic parts are indicated are indicated with their material types so that they can be classified and recycled for each material type.

2. Environmental Protection

The repair shall be requested to the qualified electric speciailst.

4. Y attachment cord

If the repl acement of the supply cord is necessary. this has to be done by the manufacturer or his agent in order to avoid a safety hazard.

Disposal of Old Electrical & Electronic Equipment (Applicable in the European Union and other European countries with separate collection systems)

This symbol on the product or on its packaging indicates that this product shall not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The recycling of materials will help to conserve natural resources. For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual de instrucciones antes de utilizar este producto.

MANUAL DE INSTRUCCIONES ORIGINAL

RS135/18L

SIERRA RECÍPROCA INALÁMBRICA

)noii-L ed aíretaB(

ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual de instrucciones antes de utilizar este producto.

MANUAL DE INSTRUCCIONES ORIGINAL

RS135/18L

SIERRA RECÍPROCA INALÁMBRICA

)noii-L ed aíretaB(

¡ADVERTENCIA! Lea todas las advertencias de seguridad e instrucciones.

El no seguir las instrucciones de advertencia puede generar descargas eléctricas, incendios y/o lesiones severas. Guarde todas las instrucciones y advertencias para utilizarlas como referencia a futuro. El término "herramienta eléctrica" de las advertencias se refiere a su herramienta con suministro regular (cables) o baterías (inalámbrica).

1) Seguridad en el área de trabajo

a) Mantenga el área de trabajo limpia y bien iluminada.

Las zonas oscuras y con aglomeraciones son una invitación para los accidentes.

b) No opere herramientas eléctricas en atmósferas explosivas, tales como en

presencia de líquidos inflamables, gases o polvo. Estas herramientas pueden crear chispas que podrían causar una ignición del polvo o gases.

c) Mantenga alejados a niños y personas mientras esté operando una

herramienta eléctrica.

Las distracciones pueden causar que pierda el control.

2) Seguridad Eléctrica

a) Los conectores de la herramienta deben calzar con la toma de corriente.

Nunca modifique el enchufe en cualquier forma posible. No utilice adaptadores de enchufes con herramientas eléctricas que tengan conector a tierra.

Unmodified plugs and matching outlets will reduce risk of eteclric shock.

b)Evite el contacto corporal con superficies a tierra tales como cañerías,

radiadores, cocinas y refrigeradores.

Existe un riesgo extra de sufrir descargas eléctricas cuando su cuerpo tiene conexión a tierra.

c) No exponga herramientas eléctricas a la lluvia o condiciones húmedas.

Si ingresa agua, el riesgo de descarga eléctrica será mayor.

d)No abuse del cable. Nunca use el cable para cargar, jalar o desconectar la

herramienta. Mantenga el cable lejos del calor, aceite, bordes filosos o partes móviles.

Los cables dañados o enredados aumentan el riesgo de sufrir una descarga eléctrica.

e) Al operar una herramienta eléctrica en exteriores, utilice un cable extensor

apto para ello.

Utilizar un cable apto para exteriores reduce el riesgo de sufrir descargas eléctricas.

f) Si no puede evitar el uso de una herramienta eléctrica en un lugar húmedo,

utilice la alimentación protegida de un dispositivo de corriente residual (RCD, por sus siglas en inglés). El uso de un RCD reduce el riesgo de sufrir descargas eléctricas.

Advertencias de Seguridad

Generales para Herramientas

Es de suma importancia que lea el manual antes de operar la herramienta eléctrica por primera vez. Siempre guarde el manual junto con la herramienta eléctrica. Asegúrese de que el manual se encuentre junto con la herramienta cuando se la entregue a otras personas.

Tabla de Contenidos

[Nota]

Ya que nuestros ingenieros se esfuerzan en constantes investigaciones y desarrollos para mejorar la calidad de los productos, la forma o estructura de nuestro modelo puede sufrir cambios sin previo aviso.

1. Advertencias de Seguridad Generales para Herramientas Eléctricas···3

2. Advertencias de Seguridad Específicas··········································6

3. Revisar antes de Usar································································· 7

4. Emisiones de Ruido y Vibración····················································· 11

5. Especificaciones y Lista de Contenidos··········································· 12

6. Descripción de Funciones····························································· 13

7. Instrucciones de Uso····································································· 14

8. Mantenimiento············································································· 18

¡ADVERTENCIA! Lea todas las advertencias de seguridad e instrucciones.

1) Seguridad en el área de trabajo

a) Mantenga el área de trabajo limpia y bien iluminada.

Las zonas oscuras y con aglomeraciones son una invitación para los accidentes.

b) No opere herramientas eléctricas en atmósferas explosivas, tales como en

presencia de líquidos inflamables, gases o polvo. Estas herramientas pueden crear chispas que podrían causar una ignición del polvo o gases.

c) Mantenga alejados a niños y personas mientras esté operando una

herramienta eléctrica.

Las distracciones pueden causar que pierda el control.

2) Seguridad Eléctrica

a) Los conectores de la herramienta deben calzar con la toma de corriente.

Nunca modifique el enchufe en cualquier forma posible. No utilice adaptadores de enchufes con herramientas eléctricas que tengan conector a tierra.

Unmodified plugs and matching outlets will reduce risk of eteclric shock.

b)Evite el contacto corporal con superficies a tierra tales como cañerías,

radiadores, cocinas y refrigeradores.

Existe un riesgo extra de sufrir descargas eléctricas cuando su cuerpo tiene conexión a tierra.

c) No exponga herramientas eléctricas a la lluvia o condiciones húmedas.

Si ingresa agua, el riesgo de descarga eléctrica será mayor.

d)No abuse del cable. Nunca use el cable para cargar, jalar o desconectar la

herramienta. Mantenga el cable lejos del calor, aceite, bordes filosos o partes móviles.

Los cables dañados o enredados aumentan el riesgo de sufrir una descarga eléctrica.

e) Al operar una herramienta eléctrica en exteriores, utilice un cable extensor

apto para ello.

Utilizar un cable apto para exteriores reduce el riesgo de sufrir descargas eléctricas.

f) Si no puede evitar el uso de una herramienta eléctrica en un lugar húmedo,

utilice la alimentación protegida de un dispositivo de corriente residual (RCD, por sus siglas en inglés). El uso de un RCD reduce el riesgo de sufrir descargas eléctricas.

Advertencias de Seguridad

Generales para Herramientas

3) Seguridad Personal

a) Al operar una herramienta eléctrica, esté alerta, vigile lo que hace y utilice el

sentido común. No use una herramienta eléctrica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos.

Un momento de descuido al operar herramientas eléctricas podría resultar en severas lesiones a la persona.

b) Use equipo de seguridad. Use siempre protección ocular.

Los equipos de seguridad tales como mascarillas de polvo, zapatos de seguridad antideslizantes, cascos duros o protección auditiva reducirán las lesiones a la persona.

c) Prevenga el encendido no intencional. Asegúrese de que el interruptor esté

en la posición de apagado antes de conecta

r la fuente de energía y/o baterías, tomar o transportar la herramienta. Transportar herramientas eléctricas con su dedo sobre el interruptor o energizar herramientas que tengan el interruptor en la posición de encendido es una invitación a que sucedan accidentes.

Saque cualquier elemento de ajuste o llave antes de encender la herramienta.

Dejar una llave unida a una parte rotatoria de la herramienta eléctrica puede causar lesiones a la persona.

e) No se extralimite. Pise firmemente y con buen balance en todo momento.

Esto permite un mejor control ante situaciones inesperadas.

f) Use la vestimenta adecuada. No use ropa o joyas sueltas. Mantenga su

cabello, ropas y guantes le

jos de las partes móviles.

Las prendas sueltas, joyas o cabello largo pueden quedar atrapados en las partes móviles.

g) Si tiene a su disposición dispositivos para la extracción de polvo e

instalaciones de recolección, asegúrese de que estén conectados y que se utilicen de manera correcta.

Utilizar recolectores de polvo puede reducir los riesgos relacionados al polvo.

4) Uso y cuidado de la herramienta eléctrica

a) No fuerce la herramienta. Use la herramienta correcta para lo que desea hacer.

La herramienta correcta se encargará del trabajo de mejor manera y con más seguridad ya que fue diseñada para ello.

b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.

Cualquier herramienta que no se pueda controlar con el interruptor se vuelve peligrosa y n

ecesita reparación.

c) Desconecte el enchufe de la fuente de energía y/o baterías de la

herramienta antes de realizarle ajustes, cambiar sus accesorios o

guardarla. Estas medidas de seguridad preventiva reducen el riesgo de que la herramienta se encienda accidentalmente.

d) Guarde la sierra lejos del alcance de los niños y no permita que personas no

familiarizadas con la herramienta o con estas instrucciones la operen.

Las herramientas eléctricas son peligrosas en manos de usuarios que no sepan utilizarlas.

e) Cuidado de herramientas eléctricas. Verifique que las piezas estén

alineadas, que las partes móviles no estén atascadas, que no haya piezas rotas o cualquier otro problema que pueda afectar la operación de la herramienta. De estar dañada, repare la herramienta antes de usarla.

Las herramientas con mantenimientos deficientes causan muchos accidentes.

f) Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte con bordes filosos bien cuidados tienden a atascarse menos y son más fáciles de controlar.

g) Utilice la herramienta, accesorios y puntas de herramienta, etc. siguiendo

estas instrucciones, considerando las condiciones de trabajo y las operaciones que realizará.

Usar la herramienta para operaciones que no concuerden con aquellas para las que se diseñó puede causar una situación peligrosa.

5) Uso y cuidado de la batería

a) Recargar solo con el cargador especificado por el fabricante.

Un cargador apto para un tipo de batería puede generar riesgo de incendio si se utiliza con otro tipo de batería.

b)Use herramientas eléctricas solo con las baterías diseñadas

específicamen

te para ellas.

Usar cualquier otro tipo de batería puede generar riesgo de incendio y lesiones.

c) Cuando la batería no esté en uso, manténgala lejos de otros objetos

metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos que puedan establecer una conexión entre una terminal y otra.

Unir las terminales de la batería puede causar quemaduras o un incendio.

d) Puede que durante condiciones abusivas salga líquido de la batería; evite el

contacto con dicho líquido. Si ocurre un contacto accidental, lave la zona con agua. Si el líquido entra en contacto con los ojos, busque asistencia médica.

El líquido de las baterías pueda causar irritación o quemaduras.

6) Mantenimiento

a) Haga que una persona calificada en reparación revise su herramienta

eléctrica, utilizando solo piezas de reemplazo idénticas a las originales.

Esto garantizará que se mantenga la seguridad de la herramienta.

Advertencias de Seguridad Específicas

■ Mantenga la herramienta cerca de superficies con agarre y aislación en

lugares donde el accesorio de corte pueda hacer contacto con cables ocultos. Cuando un accesorio de corte entra en contacto con un cable "vivo" puede cargar las piezas metálicas de la herramienta, lo cual podría causar una descarga eléctrica.

■ No use el cargador bajo la lluvia o en lugares húmedos.

El no seguir esta indicación puede causar graves lesiones o incluso muerte por descarga eléctrica.

■ No inserte cables de metal u otros objetos conductores a través de la apertura

de ventilación del cargador.

El no seguir esta indicación puede causar graves lesiones o incluso muerte por descarga eléctrica.

■ No intente desarmar el cargador, manténgalo fuera del alcance de los niños.

■ Si el cable del cargador se encuentra dañado, reemplácelo o repárelo

inmediatamente.

Usar un cargador que tenga su cable dañado puede causar una descarga eléctrica. Una descarga eléctrica puede provocar lesiones.

■ No arroje la batería al fuego

Al entrar en contacto con fuego ardiente, la batería puede explotar debido a las altas temperaturas y causar lesiones severas.

■ No corte las terminales de la batería

Si las terminales de la batería sufren un cortocircuito, habrá un flujo excesivo de corriente por lo que podría provocarse un incendio o explosión, lo cual causaría graves lesiones. Cuando la batería no esté en uso, almacénela después de montar firmemente la tapa protectora.

■ Evite impactos fuertes sobre la batería y no penetre su carcasa con objetos

puntiagudos.

Lo anterior podría provocar incendios o explosiones, lo cual causaría lesiones severas.

■ Almacene la batería en interiores, a una temperatura entre 0°C~40°C; evite

exponerla a la luz directa, calor y lugares húmedos.

Lo anterior podría provocar incendios o explosiones, lo cual causaría lesiones severas.

■ No toque la broca con sus manos mientras la herramienta esté en uso.

Cuando sus manos o dedos tocan la broca, o quedan atrapados con ella, usted puede sufrir lesiones severas.

■ No deje a la herramienta funcionando sola.

Otros operadores cercanos a su lugar de trabajo podrían sufrir lesiones.

■ Al cambiar o utilizar la herramienta, ponga la palanca de dirección

regular/reversa en posición neutra. El uso descuidado del interruptor puede provocar una lesión severa causada por la parte rotatoria de la herramienta.

■ Asegúrese de que la batería esté unida firmemente al cuerpo de la herramienta

antes de comenzar a utilizarla. Cuando la batería no esté puesta firmemente, ésta podría caerse durante el uso y causar lesiones en la punta del pie del operador.

■ Cargue únicamente baterías aprobadas por Felisatti. Otros tipos de baterías

podrían explotar causando lesiones y daños a personas

■ No desarme la batería.

Armar la batería de forma incorrecta puede provocar descargas eléctricas, electrocución o incendios.

■ Los accesorios pueden calentarse luego del uso prolongado

Al sacar las cabezas de la herramienta evite el contacto directo con la piel y utilice los guantes protectores adecuados al tomar las cabezas o accesorios.

■ Evite que la batería se sobrecaliente.

Si se inserta una batería sobrecalentada, se indica que ésta tiene una alta temperatura por lo que el proceso de carga puede iniciarse únicamente después de que se haya enfriado.

■ No usar la batería por un periodo de tiempo prolongado acortará su vida útil.

Si la batería se almacenará por un periodo de tiempo prolongado, cárguela completamente antes de almacenarla. Para usar la batería por un periodo de tiempo prolongado, cárguela cada 3 meses.

Observe que el voltaje principal sea el correcto. El voltaje de la fuente de poder debe ser el mismo que el voltaje especificado en la placa.

? Por favor, verifique el voltaje indicado para el producto sea el mismo que el de la

batería. Usar una batería con un voltaje mayor puede causar que el motor se queme y dañe.

Por favor, verifique que la polaridad de la batería sea la misma que la del producto.

1. Fuente de Energía

Revisar antes de Usar

Asegúrese de que la batería esté fijada correctamente antes de usar la herramienta.

2. Fijación de la batería

Asegúrese de que la batería esté unida firmemente al cuerpo de la herramienta antes de comenzar a utilizarla.Cuando la batería no esté puesta firmemente, ésta podría caerse durante el uso y causar lesiones en la punta del pie del operador.

3. Polaridad de la batería

Cuando la polaridad de la batería no es la correcta, el interruptor podría trabarse.

INCORRECTO

INCORRECTO CORRECTO

Palanca de la pinza para la hoja

█

CÓMO SACAR LA HOJA DE LA SIERRA

1. Saque la batería.

2. Gire la palanca de cambio de la hoja de corte en el sentido de las manecillas del reloj.

█ CÓMO INSTALAR LA HOJA

1. Saque la batería.

2. Inserte la hoja en la pinza lo más lejos que pueda.

█ SELECCIÓN DE LA HOJA

Para obtener el mejor desempeño de la hoja, es importante seleccionar el tipo correcto para cada aplicación y tipo de material que desee cortar. Si sigue la instrucción anterior conseguirá que la hoja corte más rápido y tenga una vida útil más larga.

Saque siempre la batería antes de instalar y quitar la hoja de la sierra.

4. Quitar / Instalar la hoja de la sierra

Interruptor del gatillo

BLOQUEADO

Botón de Bloqueo del Interruptor

DESBLOQUEADO

5. Bloqueo del interruptor

6. Asegurar y darle soporte a la pieza de trabajo

█ BLOQUEO DEL INTERRUPTOR

1. Para ENCENDER la sierra, presione el botón de bloqueo hacia el lado izquierdo y luego pulse el gatillo.

2. Para APAGARLA, suelte el interruptor del gatillo, presione el interruptor del gatillo y presione el botón de bloqueo hacia el lado derecho del interruptor de bloqueo del gatillo.

NOTA: El botón de bloqueo del interruptor se puede activar únicamente al soltar el gatillo.

█ VELOCIDAD VARIABLE

El interruptor del gatillo de velocidad variable entrega una mayor velocidad al ejercer más presión sobre el gatillo y una menor velocidad al realizar el acto contrario.

█ FRENO ELÉCTRICO

Para detener la sierra reciprocante, suelte el interruptor del gatillo y deje que la herramienta se detenga por completo. El freno eléctrico detiene la sierra rápidamente.Esta característica se activa automáticamente al soltar el interruptor del gatillo.

█ Use prensas u otros equipos para asegurar y apoyar la pieza de trabajo.

Sostener la pieza de trabajo en sus manos o contra su cuerpo puede hacerle perder el control. Es importante apoyar la pieza de trabajo adecuadamente para minimizar la exposición corporal, atascamientos de la sierra o pérdida de control.

7. Uso de prueba

Antes de comenzar a trabajar, póngase todas las protecciones necesarias (antiparras, guantes protectores) y encienda la herramienta en una dirección que impida que otras personas puedan ver si ésta funciona normalmente.

Devuelva el material de desecho

Si la temperatura de la batería está sobre 50°C, ésta puede causar daños

No incinere la batería No bote las baterías

junto con la basura común y corriente.

V - Volts

V - Corriente Directa

- Construcción Tipo II

V - Sin velocidad de carga

/min - Revoluciones o

reciprocaciones por minuto

~ - Corriente alterna

Use antiparras Use casco de seguridad Use tapones para oídos Use guantes protectores

8. Explicación símbolos o pictogramas en la herramienta que son importantes para un uso seguro

Max. 50

Declaración de conformidad EC

Declaramos que estos productos cumplen con los siguientes estándares: EN 60745-1, EN 60745-2-11, EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2 y EN 61000-3-3 (Categoría II) en cumplimiento de las directivas 2006/95/EC, 2006/42/EC, 2004/108/EC.

Santiago Lopes

Jordi Carbonell

Emisiones de Ruido y Vibración

1. Emisión de ruido

2. El operador deberá usar protección auditiva

3. Emisión de vibración

4. La siguiente información

5. Una advertencia

Ponderación A para el nivel de potencia de sonido (LWA)

Ponderación A para el nivel de emisión (L

)

Incertidumbre (K)

97 dB(A)

86 dB(A)

3 dB

1) Emisión de ruido Según EN 60745-2-11, los valores medidos son

■ El valor total de vibración declarado se ha medido según un método de prueba estándar

que se incluye en EN60745-2-11 y puede usarse para realizar comparaciones entre una herramienta y otra.

■ El valor total de vibración declarado también puede usarse en una evaluación preliminar

de exposición.

■ La emisión de vibración durante el uso real de la herramienta puede variar del valor total

declarado, dependiendo de la forma en que se use la herramienta.

■ Identifique las medidas de seguridad adicionales que permitan proteger al operador

basándose en una estimación de la exposición bajo las condiciones reales de uso (tomando en cuenta todas las partes del círculo de trabajo tales como los momentos en que las herramientas estén apagadas, c

onectadas o con el gatillo activado y en uso).

Los valores de vibración total (suma del vector triaxial) se determinó según EN 60745-2-11

Valor de la emisión de vibración (a

h, cw

)

Incertidumbre (K)

Corte de madera

14,5 ㎨

1,5 ㎨

Voltaje [V DC]

Sin velocidad de carga [/min]

Largo del Corte [mm]

Modelo

RS135/18L

0-2500

Voltaje [V DC]

Capacidad [Ah]

Peso [kg]

FL18026

0,6

Batería

(Li-ion)

1. Especificaciones

Especificaciones y Lista de Contenidos

2. Lista de Contenidos

Carcasa plástica

Batería

Cargador de la Batería

Manual de instrucciones

1EA

2EA

1EA

0,5 0,6

Voltaje de entrada [V AC]

Frecuencia de entrada [Hz]

Voltaje de salida [V DC ]

Corriente de carga

[A]

Tiempo de carga [h]

Peso [kg]

Clasificación de seguridad

6,5

220-240

50 / 60

Cargador

de la

Batería

F180

Movimiento Orbital

Peso según EPTA Procedure 01/2003

3 posiciones

4.0

Profundidad

del corte,

max.

Madera 135

[mm]

Acero

•RS135/18L(Herramienta)•

•

F180 (Cargador de la Batería)

•

•FL 18026 (Batería Recargable)•

Botón de Bloqueo del

Interruptor

Gancho

Gancho de la Palanca de Control

Plataforma

Botón

-Verificar el estado de carga de la batería

-Luz de trabajo ENCENDIDA/APAGADA

Botón de liberación de la plataforma

Palanca de la pinza para la hoja

Interruptor del

gatillo

Cable de Energía

Botón de la batería

Ranura de la Batería

Terminal

LED Indicador del Estado de Carga

1. Descripción de Funciones

Descripción de Funciones

Instrucciones de Uso

(1) Inserte el enchufe del cargador en el tomacorriente; la luz indicadora de carga

parpadeará con color verde, rojo y amarillo por un segundo. Luego, el cargador entrará en estado de espera.

(2) Inserte la batería en el cargador considerando la polaridad; la carga se iniciará

inmediatamente.

(3) Cuando el tiempo de vida de la batería sea notablemente corto, a pesar de haberla cargado por

completo, podría ser que su vida útil ya esté llegando a su fin. Reemplace la batería inmediatamente.

1. Cómo cargar la batería

Tenga cuidado de no causar cortocircuitos en la terminal de la batería. El cortocircuito de la terminal puede causar explosiones o incendios y provocar lesiones graves a las personas.

Una batería nueva funcionará de manera óptima luego de cinco ciclos de carga y descarga. Cargue y descargue las baterías, que no se use durante un largo periodo de tiempo, de dos a tres veces para que funcionen de la mejor manera posible.

Indicador de carga Parpadeos Verdes

: Antes de cargar Luces Rojas : Cargando Luces Verdes : Carga completada Parpadeos Rojos

: En espera por

sobrecalentamiento

(Batería sobrecalentada) Parpadeos Amarillos

: Imposible cargar

2) Si intenta cargar la batería inmediatamente después de haberla usado o cargado, el indicador parpadeará de color rojo (en espera por sobrecalentamiento). Además, el ventilador refrigerante del c

argador comienza automáticamente a enfriar la batería caliente; después de haberla

enfriado, el indicador cambia a rojo brillante y comienza la carga.

3) Este cargador detecta el estado de carga y activa el modo adecuado cuando la batería está casi cargada, manteniendo la batería en estado de carga completa.

2. Proceso de carga

Utilice solo la batería y cargador especificados. De no seguir la indicación anterior, la batería y el cargador podrían sufrir daños causados por fuego, explosión, errores de carga o sobrecalentamiento.

Asegúrese de desconectar el cargador después de terminar el proceso de carga.

1) Sacar la batería de la herramienta eléctrica

■ Para sacar la batería, presione el botón

de la batería y tírela hacia afuera de la herramienta por su parte trasera.

2) Sacar la batería del cargador

■ Para sacar la batería, presione el botón

de la batería y tírela hacia afuera del cargador por su parte trasera.

■ No fuerce los elementos.

Luz

3. Cómo sacar la batería

4. Estado de carga de la batería

■ El estado de carga se puede verificar en

el LED presionando el botón indicador del estado de carga

1 = Batería cargada al 70 - 100% 2 = Batería cargada al 30 - 69% 3 = Batería cargada bajo 30% 4 = Batería muerta o defectuosa

5. Luz de trabajo

1) Utilizar la función luz es útil cuando se trabaja en un espacio oscuro.

2) Presione el botón de la luz (el que tiene la marca de flecha) para encender la luz; para apagarla, vuelva a presionarlo.

La luz de trabajo se apagará automáticamente 10 minutos después de haberse activado.

■ Deslizar la Plataforma hacia adentro o afuera sirve para ajustar la longitud efectiva de

corte, para obtener el máximo control y la máxima vida útil de la hoja.

1. Saque la batería.

2. Presione el botón de liberación de la plataforma y deslícela hacia la posición deseada. La plataforma se puede fijar en cualquiera de las 4 posiciones.

3. Suelte el botón de liberación de la plataforma y fíjela en la posición deseada. Giro de la plataforma gracias al pivote.

■ El pivote de la plataforma entrega el máximo control sobre la superficie de corte.

1. Saque la batería.

2. Sostenga la sierra firmemente y gire la plataforma hacia la posición deseada.

Palanca de Control Orbital

Botón de liberación

de la plataforma

6. Gancho de la Palanca de Control

7. Plataforma

Esta sierra tiene un control orbital de tres posiciones que le permite escoger la mejor forma de corte según cada material.

■ La posición 2 es apta para la máxima acción orbital (más agresiva). En general, la

Posición "2" debiera utilizarse al cortar materiales suaves.

■ La posición 1 es para acción menos orbital. En general, la Posición "1" debiera

utilizarse al cortar materiales duros.

■ La Posición 0 es para acción normal hacia arriba y abajo (sin acción orbital). En

general, la Posición "0" debiera utilizarse al cortar metales.

1. Para aumentar la acción orbital, gire la perilla hacia un ajuste más alto.

2. Para reducir la acción orbital, gire la perilla hacia un ajuste más bajo.

El gancho debiera usarse al colgar la herramienta entre cada corte sobre el material.

8. Gancho

9. Corte

■ CORTE GENERAL

1. Sostenga firmemente la sierra frente a usted y alejada de usted.

2. Asegúrese de que la hoja esté libre de cualquier material extraño.

3. Asegúrese de que el material de corte esté apoyado firmemente. Las piezas de trabajo pequeñas se pueden fijar firmemente utilizando una pinza o prensa y un banco de trabajo o mesa común.

4. Marque claramente la línea de corte.

5. Presione el botón de bloqueo hacia el lado izquierdo y presione el interruptor del gatillo para comenzar a cortar.

6. Ponga el cuerpo de la base (zapato) sobre la pieza de trabajo y mueva la hoja hacia el lugar de corte.

7. No fuerce la herramienta. Utilice solo la presión suficiente como para mantener a la sierra cortando. Deje que la hoja y la sierra hagan el trabajo. Si ejerce una presión excesiva,

puede

doblar la hoja y causar que ésta se rompa.

■ CORTE POR PENETRACIÓN

1. Marque claramente la línea de corte.

2. Escoja un punto de inicio cómodo dentro del área que cortará y ponga la punta de la hoja sobre dicho punto.

3. Ponga el borde frontal del cuerpo de la base (zapato) sobre la pieza de trabajo y manténgala firmemente en posición.

4. Presione el botón de bloqueo hacia el lado izquierdo y presione el interruptor del gatillo para comenzar a cortar.

5. Con la hoja a máxima velocidad de corte, incline la sierra lentamente hacia abajo hasta que la punta de la hoja comience a cortar la superficie.

6. Después de que la hoja haya penetrado, incline la hoja hasta que se encuentre perpendicular a la

pieza de trabajo.

10. Interruptor del gatillo

■ Para detener la sierra, suelte el interruptor del gatillo y deje que la herramienta se

detenga por completo.

El freno eléctrico detiene la sierra rápidamente. Esta característica se activa automáticamente al soltar el interruptor del gatillo.

Usar una hoja de corte gastada puede causar daños al motor y reducir la eficiencia al trabajar. Compense o reemplace la hoja con una nueva inmediatamente.

1. Revise la hoja de corte

Mantenimiento

Desconecte el enchufe de la fuente de energía eléctrica antes de realizar mantenimientos.

Usar una hoja de corte extremadamente en mal estado puede causar lesiones a las personas debido al culatazo que ocurre durante el proceso de corte. Reemplace la hoja de corte que tenga un desempeño reducido por una nueva.

Es muy peligroso que los clientes intenten solucionar las fallas de la herramienta o repararla por ellos mismos; contacte al centro A/V (Agencia de Ventas) más cercano y solicite que revisen su producto.

Qué hacer cuando la herramienta no funciona con normalidad

La herramienta y sus accesorios contienen muchas materias primas y plásticos que pueden reciclarse luego de haber cumplido su ciclo de vida. Por lo tanto, se indican los tipos de material de las partes plásticas para que se puedan clasificar y reciclar según cada tipo.

2. Protección Medioambiental

La reparación debe solicitarse a un especialista eléctrico calificado.

4. Cable de unión en Y

Si se hace necesario reemplazar el cable de energía, esto debe hacerlo el fabricante o su agente a fin de evitar la exposición a riesgos de seguridad.

El reciclaje de equipos eléctricos y electrónicos viejos (aplicable en los países de la Unión Europea y otros países Europeos con sistemas de recolección separada de residuos).

Este símbolo en el producto o su embalaje indica que este producto no podrá ser reciclado como desechos domésticos. En lugar de esto, es necesario entregarlo al punto correspondiente de recolección para el reciclaje de equipos eléctricos y electrónicos. Asegurándose del reciclaje correcto de este producto, usted ayudará a prevenir las potenciales consecuencias negativas para el medio ambiente y para la salud de las personas, que, de lo contrario, pueden ser ocasionadas a causa de una reciclación inapropiada de dicho producto. El reciclaje de los materiales contribuye a la conservación de los recursos naturales. Para obtener una información más detallada sobre el reciclaje de este

producto, consulte a la ocina de representación local de la compañía,

al servicio de reciclaje de residuos o a la tienda donde usted haya adquirido el producto.

AKKU-SÄBELSÄGE

(Li-Ion-Akku)

WARNHINWEIS:

Um das Verletzungsrisiko zu reduzieren, muss der Anwender die Betriebsanleitung lesen und verstehen, bevor er dieses Produkt verwendet.

ORIGINAL-BETRIEBSANLEITUNG

RS135/18L

ACHTUNG! Lesen Sie zuerst vollständig alle Sicherheitshinweise und Anleitungen.

Die Nichtbeachtung der Warnhinweise kann Stromschläge, Brände oder ernsthafte Verletzungen zur Folge haben. Bewahren Sie alle Warnhinweise und Anleitungen auf, um diese auch später nachlesen zu können. Der Begriff „Elektrowerkzeug“, der in diesen Warnhinweisen verwendet wird, bezieht sich sowohl auf Werkzeuge, die direkt über ein Stromkabel versorgt werden, als auch auf akkubetriebene (kabellose) Elektrowerkzeuge.

1) Sicherheit des Arbeitsbereiches

a) Sorgen Sie für einen sauberen und gut beleuchteten Arbeitsplatz.

Unordentliche und schlecht beleuchtete Arbeitsplätze stellen Unfallgefahren dar.

b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie

beispielsweise bei Anwesenheit von entzündbaren Flüssigkeiten, Gasen oder Stäuben. Elektrowerkzeuge können Funken erzeugen, die den Staub oder den Rauch entzünden können.

Halten Sie Kinder und sonstige Anwesende fern, wenn Sie das Elektrowerkzeug verwenden.

Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2) Elektrische Sicherheit

a) Die Anschlussstecker der Elektrowerkzeuge müssen mit der Steckdose kompatibel

sein. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie für den Betrieb von schutzgeerdeten Elektrowerkzeugen keine Adapterstecker.

Unveränderte Stecker und passende Steckdosen verringern das Risiko durch Stromschläge.

b) Vermeiden Sie den Körperkontakt mit geerdeten Oberflächen wie von Rohren,

Heizkörpern, Herden oder Kühlschränken.

Es besteht ein erhöhtes Risiko einen Stromschlag zu erleiden, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen und Nässe fern.

Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines Stromschlages.

d) Zweckentfremden Sie das Kabel nicht. Verwenden Sie das Kabel nie, um das

Elektrowerkzeug zu tragen, dieses aufzuhängen oder den Stecker daran aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Falls Sie mit dem Elektrowerkzeug im Freien arbeiten, verwenden Sie ein

Verlängerungskabel, das für die Anwendung im Außenbereich bestimmt ist.

Die Verwendung eines für den Außenbereich geeigneten Kabels verringert das Risiko eines Stromschlages.

f) Falls der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist,

verwenden Sie eine Stromquelle mit Fehlerstromschutzschalter (FI). Der Einsatz eines Fehlerstromschalt

ers vermindert das Risiko eines elektrischen Schlages.

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

Inhaltsangabe

Da unsere Ingenieure eine kontinuierliche Verbesserung und Entwicklung anstreben, um Ihnen ein stets optimales Produkt anzubieten, können die Form und der Aufbau unseres Modells ohne vorherige Ankündigung geändert werden.

1. Allgemeine Sicherheitshinweise für Elektrowerkzeuge·················· 3

2. Gerätespezifische Sicherheitshinweise······································ 6

3. Kontrollen vor der Inbetriebnahme·············································7

4. Lärm- und Vibrations-Emissionen·············································11

5. Technische Daten und Lieferumfang········································ 12

6. Funktionsbeschreibung··························································13

7. Betrieb················································································14

8. Wartung···············································································18

Vor der Inbetriebnahme des Werkzeuges ist diese Betriebsanleitung deshalb sorgfältig durchzulesen. Bewahren Sie diese Betriebsanleitung stets in der Nähe des Elektrowerkzeuges auf. Stellen Sie sicher, dass Sie dieses Gerät nur an andere Personen aushändigen, wenn die Betriebsanleitung dem Werkzeug beiliegt.

[Hinweis]
