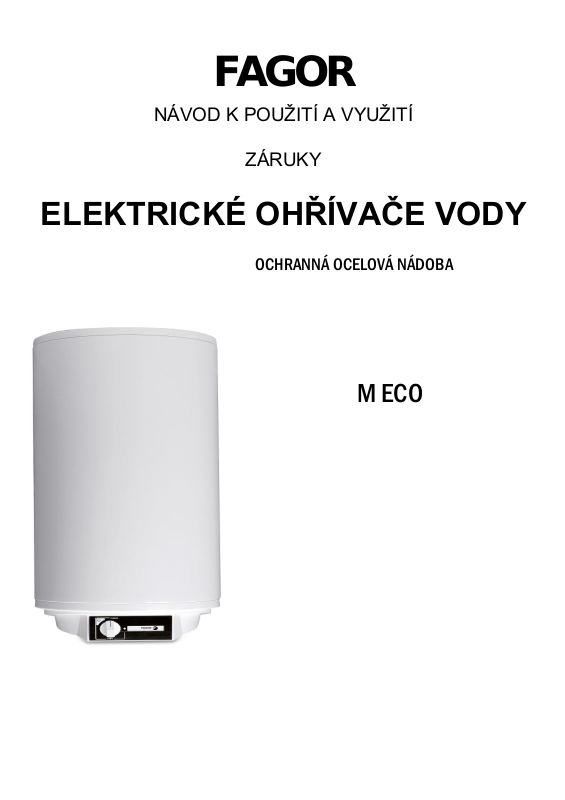

FAGOR

NÁVOD K POUŽITÍ A VYUŽITÍ

ZÁRUKY

ELEKTRICKÉ OHŘÍVAČE VODY

OCHRANNÁ OCELOVÁ NÁDOBA

M ECO

- 2 -

BLAHOPŘEJME. Rozhodli jste se zakoupit elektrický ohřívač vody od prestižní značky FAGOR. Pro nás skutečně nejdůležitější, abychom
plnili potřeby našich klientů, a zároveň posouvali naše výrobky jak technicky, tak i inovativně do předu. Naši specialisté vyrobili a pečlivé
zkoušeli všechny naše elektrické ohřívače FAGOR, abychom Vám mohli nabídnout maximální uspokojení Vašich požadavků.

Správné fungování Vašeho elektrického ohřívače vody nezáleží pouze na kvalitě produktu, ale taktéž
na správné montáži provedené kvalifikovaným pracovníkem.
Předtím, než budete instalovat Váš elektrický ohřívač, pozorně si přečtěte tento návod k použití, abyste
maximálně prodloužili jeho výkon a trvanlivost. Uchovejte tento návod k použití k budoucímu náhledu.

Děkujeme za Vámi projevenou důvěru v naše produkty.

OBECNÁ UPOZORNĚNÍ A BEZPEČNOST

- Montáž a uvedení do provozu je třeba uskutečnit v souladu s tímto návodem, a to pouze za

přítomnosti kvalifikované osoby. (Viz část instalace).

- Elektrické ohřívače vody Fagor jsou vyrobené a zkoušené v souladu s platnými normami.

Tento přístroj mohou používat děti starší 8 let, lidé se sníženými fyzickými, smyslovými nebo
mentálními kapacitami, nebo lidé bez zkušeností a znalostí, a to v případě, že byli náležitě informování
jak bezpečným způsobem přístroj používat, a byli taktéž obeznámeni s rizikem, jenž vyplývá z jeho
využívání. Děti si nesmějí s přístrojem hrát. Úklid a údržbu prováděnou uživatelem nesmí vykonávat
děti bez dohledu.

-Pokud je napájecí kabel poškozený, musí být nahrazený výrobcem, záručním servisem, nebo
podobný kvalifikovaným personálem, aby bylo zamezeno jakémukoliv nebezpečí.

- Je třeba k přístroji pravidelně zapínat omezovač tlaku a nakonec odstranit usazený vodní kámen a

ověřovat, zda jím není zablokován.

- Ohřívač vody nepotřebuje žádnou speciální údržbu. Předtím, než budete přístroj čistit, vypněte ho

z proudu. Stačí ho otřít jemným hadříkem nebo navlhčenou houbičkou. Nepoužívejte abrazivní či jiné
čističe.

ŽIVOTNÍ PROSTŘEDÍ

Model ohřívače vody, který jste si vybrali, používá HFC 134 A, jeden z nejekologičtějších izolací, které jsou dostupné na trhu. Tato izolace počítá
s velkou tloušťkou a hustotou (0% CFC), jenž dovoluje snížit elektrickou spotřebu údržby až o 40 %.

INFORMACE PRO SPRÁVNÉ NAKLÁDÁNÍ S ODPADEM ELEKTRICKÝCH A
ELEKTRONICKÝCH PŘÍSTROJŮ

Na konci životnosti zařízení by přístroj neměl být vyhozen do běžného komunálního odpadu. Může být doručen bez jakéhokoliv poplatku do
speciálních sběrných center, provozovaný místní správou, nebo do zařízení, které poskytují tuto službu.

CHYBY NEBO ZÁVADY

V případě, že by došlo k vyvolání závady na Vašem ohřívači vody, ihned ho vypojte z elektrické sítě. Informujte Technickou as istenční službu

(902 10 50 10).

Pro usnadnění práce technické asistenční službě si připravte tyto údaje:

Tříděná likvidace odpadu domácích spotřebičů znamená, zamezení možných negativních následků pro životní prostředí a zdraví
obyvatel, které jsou zapříčiněny nesprávnou likvidací. Tříděná likvidace umožňuje zpracování a recyklaci materiálů, které je tvoří.
Tím dochází k významným úsporám energie a zdrojů.
Aby byla zdůrazněna povinnost spolupracovat se sběrným místem, na produktu se nachází značka, která slouží jako upozornění,
aby nebyly používány obyčejné kontejnery pro jejich likvidaci.
Pro více informací, kontaktujte místní správu, nebo obchod, kde byl produkt zakoupen.

- Model ohřívače vody.

- Sériové číslo.

- Datum zakoupení.

- Popis problému.

- Adresu a telefon domů.

- Jméno a příjmení kontaktní osoby.

- 3 -

H

FIXACE OHŘÍVAČE VODY 15 nebo 30L. VERTIKÁLNÍ (KULATÝ NEBO HRANATÝ)

FIXACE PODPĚRY ZDI DETAIL ZAVĚŠENÍ

ROZMĚRY A TECHNICKÉ PARAMETRY

MODELY

Kapacita

(litry)

Výkon (W)

230V ~

Spotřeba

udržování teploty
(kW/24h při 65°C)

ROZMĚRY (mm)

HMOT
NOST
(Kg)

A B C D E F G H I J K

HRANATÝ VERTIKÁLNÍ

NAD UMYVADLO

15

1 200

0,45

100

70

313

468

284

320

315

307

470

12

VERTIKÁLNÍ KULATÝ

30

1 200
1 600

0,63

160

120

583

736

284

320

327 738

14,5

VERTIKÁLNÍ/
HORIZONTÁLNÍ ÚZKÝ
KULATÝ

75

1 600

1,10

160

120 1 131

340

700

250

380

395 1 138

26,5

KULATÝ
VERTIKÁLNÍ
/HORIZONTÁLNÍ

75

1 600

0,93

230

175 738

440

280

250

500

522 755

28

100

1 600

1,09

230

175 917

440

435

250

500

522 934

33,5

150

1 800

1,51

230

175 1 255

440

790

250

500

522 1 272

44,5

200

2 400

1,80

230

175 1 583

440

790

250

500

522 1 600

55

KULATÝ
VERTIKÁLNÍ
/HORIZONTÁLNÍ

30

1 200
1 600

0,64

160

120 598

340

235

155

380

395 607

14,5

50

1 200
1 600
2 400

0,77

160

120 812

340

435

200

380

395 820

19,5

KULATÝ
TRUBKY NA HORNÍ
ČÁSTI
VERTIKÁLNÍ/
HORIZONTÁLNÍ

50

1 000

1,17

160

120

859

340

435

215

380

395

824

19,5

75

1 600

0,93

230

175 792

440

280

265

500

522 755

28

100

1 600

1,09

230

175 971

440

435

265

500

522 934

33,5

i

VÝROBCE si vyhrazuje právo bez předchozího upozornění upravit parametry a specifikace svých produktů.

HRANATY VERTIKÁLNÍ

NAD UMYVADLO

KULATÝ VERTIKÁLNÍ

KULATÝ
VERTIKÁLNÍ/HORIZONTÁLNÍ

KULATÝ, HORNÍ
VERTIKÁLNÍ/HORIZONTÁLNÍ

- 4 -

MONTÁŽ

PŘÍSLUŠENSTVÍ

Bojler nebo elektrický ohřívač vody jsou pro svoji nízkou akumulaci nízkého
tlaku zajištěny základními prvky během jejich instalace, jako například:

-Izolační ložiska.

-Bezpečnostní ventil.
Toto příslušenství je součástí balení.

UMÍSTĚNÍ

Stěna, na kterou bude pomocí hmoždinek a šroubů umístěn ohřívač vody
musí udržet hmotnost přístroje plného vody. V případě tenčí zdi je třeba
použít závěsný profil z jedné strany zdi.

POZNÁMKA - Ohřívač vody musí být umístěný tak, aby byla
přístupná elektrická zástrčka.

URČENÍ POLOHY

Ohřívač vody je možné namontovat horizontálně, nebo vertikálně, to
umožňuje umístit bojler v jakémkoliv místě v domě. Nicméně je vhodné ho
umístit co nejblíže v místě, kde je využívána teplá voda. Tím vyloučíte ztrátu
teploty v trubkách.
Když instalujete ohřívač vody do vertikální pozice, nechte alespoň 50 cm
pro spodní vývod trubek, abyste měli přístup k elektrickým částem pro jejich
snadnou údržbu a opravy.
Pokud je ohřívač vody nainstalován v horizontální pozici, je třeba nechat
vstup a výstup trubek orientovaný tak, jak se uvedeno na obrázcích jedna
a dva. V případě, že se nachází v blízkosti stěny, nechte 50 cm prostor,

abyste měli přístup k elektrickým částem pro jejich snadnou údržbu a
opravy.

Nikdy neinstalujte ohřívač vody horizontálně s podpěrami zdi na
podlaze nebo na rovné plošině.

UPOZORNĚNÍ PRO INTALATÉRA: Izolační ložiska, jež jsou zajištěná k ohřívači vody, musejí být umístěna k trubkám vstupu
a výstupu, aby bylo eliminováno riziko galvanického koroze, který využívá teflonového šroubu v trubkách. Točivý moment
ložisek: 3,5 kg/m.
Předtím než přistoupíte k hydraulickému spojení je nezbytné přípojné potrubí vyčistit předmětem, který nezanechá kovové
částice uvnitř ohřívače vody.

Instalujte ohřívač vody podle schémat na obrázcích jedna a dvě.
a) Ohřívač vody musí být POVINNĚ nainstalován s bezpečnostními prvky a vybavený zpětným ventilem (dodané k ohřívači vody).

Žádné hydraulické příslušenství nesmí být namontováno mezi bezpečnostní prvky a trubku se studenou vodou (uzavírací
a zpětný ventil atd.).

Uvolňovací vstup bezpečnostních prvků musí být POVINNĚ připojen k jedné trubce odvodu vody, a to tak, aby měl průměr alespoň stejný,
jako spojovací trubky ohřívače vody s otevřenou a kontinuální inklinací k prostředí za dodržení minimální vzdálenosti 20 mm tak, jak se uvádí
na obrázcích jedna a dvě. Tyto trubky je nutné namontovat v prostředí, kde nedochází k mrazu a musejí být zavěšeny směrem

dolů. Během cyklu zahřívání voda vytvoří kapání (přibližně 3 % ze svého objemu během každého cyklu zahřívání).

- 5 -

77777777777777777

1 - INSTALACE HORNÍHO
PŘÍVODU

Teplá voda
Červená značka

Modrá značka

Bezpečnostní ventil
Studená voda

Odtok

Teplá voda
Červená značka

Modrá značka

Bezpečnostní ventil
Studená voda

Odtok

1. Bezpečnostní hydraulické
zařízení (připojení k ohřívači).

2. Ovládací kohoutek pro
vypuštění.

3. Řízený odtok

4. Uzavírací ventil.

5. Omezovač tlaku: Je nezbytn é,

aby byl umístěn až po měřiči, a to

u vstupu do domu (nikdy v

blízkosti ohřívače vody, pokud je
tlak vyšší než 5 Kg/cm2).

6. Izolační ložisko (připojené k
ohřívači vody).

- 6 -

Obr. 3

Nemějte obavy je to obvyklý jev.
Pro vypuštění ohřívače vody je nezbytné spustit bezpečnostní prvky tím, že zvednete páku
tak, jak je uvedeno na obrázku 3. U modelů s horním přívody je nezbytné uvolnit kryt
komponentů a uvolnit vypouštěcí šroub tak, jak je uvedeno na obrázku 4.

b) Jakmile tlak sítě překoná 5 barů, je POVINNÉ umístit Omezovač tlaku o rozsahu 3 až 4 bary k přívodu do domu.
c) V případě, že využíváte plastové trubky, je třeba počítat s tlakovými podmínkami a teplotou, kterým budou podrobeny. Maximální tlak 9 barů
a maximální tlak 70°C za normálních podmínek nebo 100°C za abnormálních podmínek přerušení dodávky do bezpečnostního termostatu.

MONTÁŽ ELEKTRIKY

Přístroje jsou připojeny do 230V AC. Pečlivě prověřte shodu mezi tlakem napájení a přístrojem. Pokud ohřívač vody neurčí žádnou abnormální
instalaci, stačí, aby se nastavilo elektrotechnické nastavení pro snížení tlaku. Ačkoliv je instalatérům všeobecně známo, uvádíme některé základní

normy:
„Pro montáže v koupelnách nebo na záchodě je třeba brát v úvahu následující rozměry a předpisy pro každou z těchto místností“.

HORIZONTÁLNÍ A VERTIKÁLNÍ

VYPUŠTĚNÍ SPODNÍHO

PŘÍVODU

VERTIKÁLNÍ VYPUŠTĚNÍ

TRUBEK PŘÍVODU

Obr. 4

Teplá voda
Červená značka

Bezpečnostní ventil

Studená voda

Modrá
značka

Minimum 20

Bezpečno
stní ventil

Odtok

Modrá značka

Teplá voda
Červená značka

Teplá voda
Červená značka

Studená voda

Odtok

Obr. 2 - INSTALACE SPODNÍHO PŘÍVODU

1. Bezpečnostní hydraulické zařízení
(připojení k ohřívači).

2. Ovládací kohoutek pro vypuštění.

3. Řízený odtok

4. Uzavírací ventil.

5. Omezovač tlaku: Je n ezbytné, aby

byl umístěn až po měřiči, a to u
vstupu do domu (nikdy v blízkosti
ohřívače vody, pokud je tlak vyšší
než 5 Kg/cm2).

6. Izolační ložisko (připojené k
ohřívači vody).
