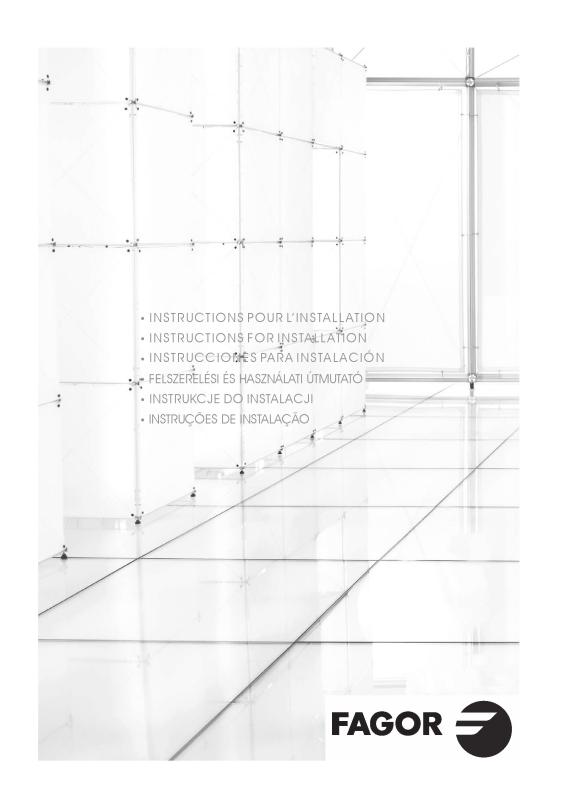

FAGOR CFV-91X User Manual [fr]

FRANCAIS

RESPECT DE L’ENVIRONNEMENT

- Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la
protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

- Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous

de ces conseils avant d’installer et d’utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d’autrui.

CONSIGNES DE SECURITE

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte
doit être de 65 cm. Si les consignes, pour l’installation du plan de cuisson, indiquent une plus grande distance, il faut
en tenir compte.

L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils
alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe­eau, etc.).

Pour évacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit être
évacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but.

Prévoyez une aération de la pièce adéquate quand une hotte et des appareils alimentés par une énergie autre que l'énergie
électrique (poêle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait
créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que
la source de chaleur provoque un appel des gaz qui doivent être évacués. Il est donc nécessaire d'équiper la pièce de
prises d'air alimentant un flux d'air frais constant.

Contrôler la plaque des caractéristiques techniques se trouvant à l’intérieur de l’appareil; si le symbole ( ) figure

sur la plaque suivre les instructions suivantes: cet appareil est construit pour appartenir à la classe d’isolation II ;
il ne doit donc pas être relié à la terre.

Contrôler la plaque des caractéristiques techniques se trouvant à l’intérieur de l’appareil; si le symbole ( ) NE
figure pas sur la plaque suivre les instructions suivantes: ATTENTION: cet appareil doit être relié à la terre. Lors

du raccordement électrique s’assurer que la prise de courant est équipée d’une connexion de mise à la terre.

Lors du raccordement électrique assurez-vous que les valeurs de tension correspondent à celles qui sont indiquées
sur la plaque des caractéristiques de l’appareil, qui se trouve à l'intérieur de celui-ci. Si votre appareil, n'a pas de câble
flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les
pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du
réseau doivent alors être prévus dans l'installation fixe. Si votre appareil est muni d’un câble d’alimentation, positionner
l’appareil de manière à ce que la fiche soit accessible.

Avant de procéder à une opération d’entretien ou de nettoyage quelconque, débranchez l’appareil.

Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d’habitation

Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au

dessous de la hotte (les flammes aspirées risqueraient de détériorer l’appareil).

simultanément avec des appareils utilisants du gaz ou un autre combustible.

indiquer que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des
appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la
directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques. Adressez
vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les
plus proches de votre domicile.

- Nous vous remercions pour votre collaboration à la protection de l’environnement.

IMPORTANT:

- Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être vendu ou cédé à
une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Merci de prendre connaissance

IMPORTANT: dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex:
poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres
cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée

UTILISATION

Evitez d'utiliser des matériaux qui provoquent des flammes à proximité de l'appareil.

Dans le cas de fritures, faites tout particulièrement attention au danger d’incendie que représentent les huiles et les
corps gras. A cause de son inflammabilité l’huile usagée est particulièrement dangereuse. N'utilisez pas de grils électriques
découverts.

Pour éviter des risques d'incendie possibles suivez les instructions données concernant le nettoyage des filtres à graisse
et sur la façon d'enlever des dépôts éventuels de graisse sur l'appareil.

Votre appareil est livré en version recyclage. Si vous décidez d’installer l’appareil en version évacuation, vous devez
enlever le filtre à charbon.

DESCRIPTION

Cette hotte peut être installée en version recyclage ou en version évacuation.
Version Recyclage (Fig. 1) : votre hotte aspire l’air de la cuisine imprégnée de fumée et d’odeurs, en l’épurant
à travers les filtres à graisse ainsi qu’à travers le filtre à charbon pour le renvoyer dans la pièce, propre. Afin
que votre hotte soit efficace d’une façon constante, il est nécessaire de remplacer le filtre à charbon périodiquement.
Version évacuation (Fig. 2) : votre hotte aspire l’air de la cuisine imprégnée de fumée et d’odeurs, en le faisant
passer à travers les filtres à graisse, puis en l’éliminant à l’extérieur à travers un tuyau d’évacuation. Dans cette
version l’emploi du filtre à charbon n’est pas nécessaire.

Vous devez décider dès le début quel type d’installation vous voulez (recyclage ou évacuation). Afin d’avoir
une hotte au rendement optimal, nous vous conseillsons d’installer une hotte version évacuation (si cela est possible).

INSTALLATION

ATTENTION: Il faut au moins deux personnes pour monter cet appareil; il est conseillé de confier les
opérations d'installation à des spécialistes.

Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l’appareil, démontez le filtre
à graisse: à l'aide de la poignée, pousser l’arrêt vers l’intérieur et tirer le filtre vers le bas (Fig. 3).

INSTALLATION VERSION EVACUATION :

Avant de commencer l’installation, il est nécessaire de prévoir le tuyau pour l’évacuation de l’air à l’extérieur.
Employez un tuyau d’évacuation qui ait : - la longueur minimale indispensable ; - le moins de coudes et raccords
possibles (angle maximum des coudes : 90°) ; - qui soit fait d’une matière approuvée par les normes en vigueur
(suivant l’Etat) ; - sa surface intérieure la plus lisse possible. Nous vous conseillons aussi d’éviter les changements
brusques de section du tuyau (diamètre conseillé : 150 mm). Pour l’évacuation de l’air à l’extérieur, suivez toutes
les autres indications données par le feuille “Attention”.

Prévoir l’alimentation électrique dans l’encombrement de la cheminée téléscopique (pour le branchement électrique,
suivre toutes les autres indications se trouvant sur la feuille “Attention”).

1. Fixation murale (Fig. 4): En utilisant le gabarit de perçage spécial faites les trous dans le mur. Comme
indiqué au chapitre «Attention», ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de
cuisson doit être au minimum de 650 mm. Fixer le support métallique (B) au mur à l’aide des vis et des chevilles
(support, vis et chevilles sont fournis en équipement). Utiliser les deux petits triangles découpés sur le support
afin de le placer exactement le long de l’axe vertical de la hotte. Ensuite, accrocher la hotte au support (Fig.

5). Régler la position horizontale de l’appareil en déplaçant la hotte vers la droite ou vers la gauche suivant les
exigences d’alignement des meubles suspendus. S’il faut aussi régler la hotte en hauteur, agir sur les vis (C)
de réglage (fournies en équipement). Après avoir réglé, fixer définitivement la hotte à l’aide de 4 autres vis (D):
tracer sur le mur l’emplacement des 4 trous à percer, décrocher la hotte et percer les trous (diamètre 8 mm) ;
ensuite utiliser les chevilles et les vis fournies en équipement pour la fixation définitive.

2. Fixation avec panneau arrière (en option) - Fig. 6: Le panneau arrière sera placé contre le mur, dans
la partie supérieure de la table de cuisson. Appuyez le bord inférieur du panneau derrière la table de cuisson
et ancrez le bord supérieur au mur par les deux trous prévus dans le panneau, en y introduisant les vis et les
chevilles fournis (A). La fixation de l’appareil au panneau arrière a lieu de la façon que la fixation murale, en utilisant
le support métallique fourni en équipement (B), ainsi que les vis et les chevilles fournies avec le panneau.

3. Fixation des tuyaux télescopiques: - Régler la largeur de l’étrier de support (E) du tuyau télescopique
à l’aide des vis (F) indiquées sur la Fig. 7. - Ensuite, à l’aide des chevilles et des vis (G), fournies, fixer le support
au plafond en faisant attention qu’il soit dans l’axe de la hotte. - Raccordez le conduit pour l’évacuation de l’air
à la bouche de sortie d’air de la hotte;utilisez un tuyau souple et bloquez-le sur la bouche de sortie d’air de la
hotte à l’aide d’un collier métallique - Fig. 8 - (le tuyau et le collier ne sont pas fournis). - Pour la version aspirante
retournez le tuyau supérieur de façon à ce que les grilles d'évacuation d'air soit dans la partie du bas (Fig. 9).
Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation. Installer les tuyaux télescopiques
en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu’au plafond et le fixer à l’aide des 2 vis (H) –
Fig. 10.

INSTALLATION VERSION RECYCLAGE:

Prévoir l’alimentation électrique dans l’encombrement de la cheminée téléscopique (pour le branchement électrique,

suivre toutes les autres indications se trouvant sur la feuille “Attention”).

Fixation au mur: pour la fixation au mur voir les instructions pour la version évacuation (voir point 1, 2),

puis continuer avec les instructions indiquées ci-après.

Fixation des tuyaux télescopiques: - Régler la largeur de l’étrier de support (E) du tuyau télescopique à l’aide
des vis F indiquées à la Fig. 7. - Ensuite, à l’aide des chevilles et des vis (G) fournies, fixer le support au plafond
en faisant attention qu’il soit dans l’axe de la hotte. - Monter la réduction sur la hotte en face du point de sortie
de l’air (Fig.11). - Prendre le déflecteur d’air et y fixer un tuyau souple (de 125 mm de diamètre) en le bloquant
à l’aide d’un collier métallique (le tuyau et le collier ne sont pas fournis); fixer le déflecteur d’air au tuyau supérieur
(Fig. 12) à l’aide de 4 vis. - Prendre les 2 tuyaux télescopiques assemblés et les poser sur la hotte ; soulever
le tuyau supérieur jusqu’au plafond et le fixer à l’aide des 2 vis (H) – Fig. 10. Soulever le tuyau inférieur, en
le bloquant avec un ruban adhésif et raccorder le tuyau souple à la réduction de la hotte. Effectuez le raccordement

électrique de la hotte au moyen du câble d'alimentation. Redescendre le tuyau inférieur en le posant sur la hotte.
Installer le filtre à charbon en enfilant les 2 languettes du filtre dans le logement prévu à cet effet (Fig. 14) et
en le faisant tourner vers le haut.

FONCTIONNEMENT

Selon les modèles, l’appareil est muni des types suivants de commandes:

Commandes de la Fig. 15:
Touche A: touche d’éclairage. Touche B: touche ON/OFF moteur 1e vitesse. Touche C: touche 2e vitesse. Touche
D: touche 3e vitesse. E: voyant lumineux de fonctionnement du moteur.

Commandes de la Fig. 16:

Interrupteur A : ECLAIRAGE. Éclairage éteint/Éclairage allumé.
Interrupteur B : VITESSES MOTEUR. Il permet le réglage des vitesses de service du moteur. Position 0 : moteur arrêté.

ENTRETIEN ET NETTOYAGE

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.
L’élimination, d’éventuels dépôts de graisse sur l’appareil, doit être effectuée en fonction de l’utilisation de ce dernier (au

moins tous les 2 mois). Il faut éviter d’utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage
extérieur des appareils peints, utiliser un chiffon mouillé avec de l’eau tiède et un détersif neutre. Pour le nettoyage extérieur
des appareils en acier, en cuivre et en laiton il est conseillé d’utiliser des produits spécifiques et de suivre les instructions
fournies sur le produit. Pour le nettoyage de l’intérieur de l’appareil, utiliser un chiffon (ou un pinceau) imbibé d’alcool
dénaturé.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L’expertise des professionnels
au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils
électroménagers et de vos cuisines.
Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et
consommables.

Prêter une attention particulière aux filtre/s à graisse: le filtre à graisse doit être nettoyé périodiquement, en fonction
de l’utilisation (au moins tous les deux mois). Pour enlever le filtre: à l’aide de la poignée, pousser l’arrêt vers l’intérieur
et tirer le filtre vers le bas (Fig. 3). Laver le filtre avec une lessive neutre.

Remplacement du filtre à charbon: si l’on utilise l’appareil en version recyclage, il faut remplacer le filtre
à charbon. Tout d’abord, enlever le filtre à graisse. Pousser le blocage vers l’intérieur (Fig. 14) et decrocher le
filtre à charbon de son logement. Replacer un nouveau filtre à charbon du même type, en effectuant les mêmes
opérations mais à l’invers. Remplacer le filtre à charbon en fonction de l’utilisation, en moyenne tous les 6 mois.

Eclairage:

- Pour remplacez les lampes halogènes, ouvrez le couvercle en faisant levier grâce aux fissures prévues à cet
effet (Fig. 17). Remplacez-les par des lampes ayant les mêmes caractéristiques. ATTENTION: Ne pas toucher l'ampoule

à main nue. Si, après avoir remplacé la lampe halogène, celle-ci ne fonctionne pas, débranchez votre appareil
pendant quelques secondes.

- Pour remplacer les lampes à incandescence. Retirer le plafonnier: exercer une légère pression sur les 2 blocages
et en même temps pousser le plafonnier vers le bas (Fig. 18). Dévisser la lampe et la remplacer par une lampe
du même type.

ANOMALIES DE FONCTIONNEMENT

SYMPTOMES SOLUTIONS

La hotte ne fonctionne pas... Vérifiez que:

La hotte a un rendement Vérifiez que:
insuffisant... • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de

• il n’y apas de coupure de courant.

• une vitesse a été effectivement sélectionnée.

vapeur dégagée.

• la cuisine est suffisamment aérée pour permettre une prise d’air.

• le filtre à charbon n’est pas usagé (hotte en version recyclage).

La hotte s’est arrêtée au Vérifiez que:
cours du • il n’y a pas de coupure de courant.
fonctionnement • le dispositif à coupure bipolaire ne s’est pas enclenché.

SERVICE APRÈS-VENTE ET RELATIONS CONSOMMATEURS

INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de
la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série).
Ces renseignements figurent sur la plaque signalétique.

PIÈCES D’ORIGINE

Lors d’une intervention d’entretien, demandez l’utilisation exclusive
de pièces détachées certifiées d’origine.

RELATIONS CONSOMMATEURS

• Pour en savoir plus sur tous les produits de la marque :
informations, conseils, les points d evente, les spécialistes après-vente.

• Pour communiquer :
nous sommes à l'écoute de toutes vos remarques, suggestions, propositions aux quelles nous vous répondrons
personnellement.

> Vous pouvez nous écrire :

Service Consommateurs FAGOR
BP 9526

95069 CERGY PONTOISE CEDEX
> ou nous téléphoner au :

Tarif en vigueur à la date d’impression du document

*Service fourni par Brandt Customer Services, societé par actions simplifiée au capitale de 2.500.000 euros, 5/7
avenue des Béthunes, 95310 Saint Ouen l’Aumône - RCS Pontoise 440 303 303.

Brandt Appliances - société par actions simplifiée au capital de 10.000.000 euros RCS Nanterre 440 302 347

ENGLISH

ENVIRONMENTAL PROTECTION

- This appliance’s packaging material is recyclable. Help recycle it and protect the environment by dropping it off in
the municipal receptacles provided for this purpose.

- Your appliance also contains a great amount of recyclable material. It is marked with this label to indicate the used

SAFETY NOTICES

The distance between the supporting surface for the cooking vessels on the hob and the lower part of the hood must

be at least 65 cm. If the instructions for installation for the hob specify a greater distance, this has to be taken into account.

The air collected must not be conveyed into a duct used to blow off smokes from appliances fed with an energy other

than electricity (central heating systems, thermosiphons, water-heaters, etc.).

Comply with the official instructions provided by the competent authorities in merit when installing the disposal duct.

In addition, exhaust air should not be discharged into a wall cavity, unless the cavity is designed for that purpose.

The room must be well aerated in case a hood and some other heat equipment fed with an energy other than electricity
(gas, oil, coal heaters, etc) operate at the same time.
In fact the intake hood, disposing of air, could create a vacuum in the room. The vacuum should not exceed 0,04mbar.
This prevents the gas exhausted by the heat source from being intaken again. It is therefore advisable to ensure the room
contains air taps able to ensure a steady flow of fresh air.

Check the data label inside the appliance; if the symbol ( ) is printed, read the following: this appliance has such

technical particulars that it belongs to class II insulation, therefore it must not be earthed.

The following warning is valid in the United Kingdom only: in case your cable is not furnished with a plug, read the following
instructions; as the colours of the wires in the mains lead of this appliance may not correspond with the coloured markings
identifying the terminals in your plug, proceed as follows: – the wire which is coloured blue must be connected to the terminal
which is marked with the letter N or coloured black; – the wire which is coloured brown must be connected to the terminal
which is marked with the letter L or coloured red. – terminal of a three-pin plug.

Check the data label inside the appliance; if the symbol ( ) is NOT printed, read the following: ATTENTION: This
appliance must be earthed. When making the electrical connections, check that the current socket has a ground
connection.
The following warning is valid in the United Kingdom only: in case your cable is not furnished with a plug, read the following
instructions; as the colours of the wires in the mains lead of this appliance may not correspond with the coloured markings
identifying the terminals in your plug, proceed as follows:
– the wire which is coloured green and yellow must be connected to the terminal in the plug which is marked with the letter
E or by the earth symbol [
to the terminal which is marked with the letter N or coloured black; – the wire which is coloured brown must be connected
to the terminal which is marked with the letter L or coloured red.

When making the electrical connections, check that the voltage values correspond to those indicated on the data plate
inside the appliance itself. In case your appliance is not furnished with a non separating flexible cable and has no plug,
or has not got any other device ensuring omnipolar disconnection from the electricity main, with a contact opening distance
of at least 3 mm, such separating device ensuring disconnection from the main must be included in the fixed installation.
If your unit features a power lead and plug, position this so the plug is accessible.

Always switch off the electricity supply before carrying out any cleaning or servicing operations on the appliance.

This appliance has been designed for use in private households.

Food should not be flame-cooked or the gas rings used without cooking vessels under the hood (any flames

sucked upwards may damage the appliance).

appliances that should not be mixed with other waste. This way, the appliance recycling organised by your
manufacturer will be done under the best possible conditions, in compliance with European Directive 2002/
96/EC on Waste Electrical and Electronic Equipment. Contact your town hall or your retailer for the used
appliance collection points closest to your home.

- We thank you doing your part to protect the environment.

N.B.:
Keep these instructions for use with the appliance. If you need to sell the appliance, or give it to another
person, make sure that these instructions for use go with it. Thank you for reading these notes before
installing and using your appliance. They have been drafted for your safety and that of others.

], or coloured green or green and yellow; – the wire which is coloured blue must be connected

N.B.: In kitchens heated with a device connected to a chimney (e.g. a stove), the recyclable version
of the hood should be installed. Do not use the hob without the cassette filters. Any room where a cooker
hood is used at the same time as appliances using gas or any other fuel must be properly ventilated.

USE

Avoid using materials which could cause spurts of flame (flambées) near the appliance.
When frying, take particular care to prevent oil and grease from catching fire. Already used oil is especially dangerous

in this respect. Do not use uncovered electric grates.

To avoid possible risks of fire always comply with the indicated instructions when cleaning anti-grease filters and when

removing grease deposits from the appliance.

The appliance is supplied in the filtering version. You must remove the charcoal filter for the ducting installation.

DESCRIPTION

The hood may be installed in the filtering or the ducting version.
Filtering version (Fig. 1): The hood aspirates the kitchen air saturated with fumes and odours, purifies it through
the grease filters and charcoal filters and returns clean air into the room. For constant efficiency, the charcoal
filters must be replaced periodically.
Ducting version (Fig. 2): The hood aspirates the kitchen air saturated with fumes and odours, passes it through
the grease filters and expels it to the outside through an outlet pipe. With this version the charcoal filters are
not required.

Decide from the outset on the type of installation (filtering or ducting). For greater efficiency, we recommend
you install the hood in the ducting version (if possible).

INSTALLATION

ATTENTION: Two persons are required for proper installation; the unit should be installed by a qualified
operator.

To facilitate installation, before starting remove the grease filter/s: press inward on the clamp at the handle
and pull the filter downward (Fig. 3).

INSTALLATION IN DUCTING VERSION:

Before fixing, the
minimum indispensable length; – minimum possible bends (maximum angle of bend: 90°); – certified material (ac­cording to the State); – an as smooth as possible inside. It is also advisable to avoid any drastic changes in
pipe cross-section (recommended diameter: 150 mm). For air evacuation to the outside, follow all the other instructions
given on the “Warnings” sheet.

Prepare the power supply within the telescopic chimney (for the electrical connection, follow all the other in­structions on the “Warnings” sheet).

1. Installation on the wall (Fig. 4): Using the special drilling template, drill the required holes in the wall.
As previously specified in the chapter “Warning” remember there must be a minimum of 650 mm between the bottom
edge of the hood and the stop of the stove. Secure the metal bracket (B) to the wall using the screws and plugs
(bracket, screws and plugs are all supplied with the unit). Use the 2 triangles cut into the bracket to position
it precisely along the vertical axis of the hood. Then set the hood onto the bracket (Fig. 5). Adjust the horizontal
position, shifting the hood to the right or left as needed lining it up with the wall units. If the height of the hood
also requires adjustment, use the special regulation screws (C) (supplied). Once regulation has been completed,
finish securing the hood with 4 more screws (D): mark the points for the 4 holes on the wall, remove the hood
and drill (8mm diameter holes); then use the plugs and screws to complete installation.

2. Installation with rear panel (upon request) - Fig. 6: The rear panel is positioned at the top of the stove,
flush against the wall. Rest the lower edge of the panel behind the stove and anchor the upper edge to the
wall using the two holes found on the panel. Insert the screws and plugs provided (A). The unit is secured to
the rear panel as though it were being installed on the wall: use the supplied metal bracket (B) and the screws
and plugs supplied with the panel.

3. Fixing the telescopic flues: - Adjust the width of the support bracket (E) of the telescopic flue by means
of the screws (F) as shown in Fig. 7. - Then, by means of the screw anchors and screws (G) provided, fix the
bracket to the ceiling in such a way that it is positioned along the axis with your hood. - Connect the air outlet
pipe to the air vent of the hood. - Use a flexible pipe and lock it to the air vent of the hood with a metal hose
clamp - Fig. 8 (pipe and clamp are not provided). - For exhaust hoods, turn the upper pipe over so that the air
exhaust grid is in the lower section (Fig. 9). Plug in the hood. Insert the extension pipes setting them on the
hood; extend the upper pipe to the ceiling and secure with the 2 screws (H) - Fig. 10.

INSTALLATION IN FILTERING VERSION:

Prepare the power supply within the telescopic chimney (for the electrical connection, follow all the other in-

structions on the “Warnings” sheet).

Fixing to the wall: for fixing to the wall refer to the instructions for the ducting version (see point 1, 2),

then continue with the instructions below.

Fixing the telescopic flues: - Adjust the width of the support bracket (E) of the telescopic flue by means
of the screws (F) as shown in Fig. 7. - Then, by means of the screw anchors and screws (G) provided, fix the
bracket to the ceiling in such a way that it is positioned along the axis with your hood. - Mount the flange on
the hood in correspondence to the air outlet point (Fig. 11). – Take the air baffle and fit a flexible pipe to it (125

outlet pipe for air evacuation to the outside must be installed. Use an outlet pipe with: –

mm diameter) locking it with a metal hose clamp (pipe and clamps are not provided). Fit the air baffle to the upper
flue (Fig. 12) with 4 screws. Take the 2 assembled extension pipes and set them on the hood; extend the upper
pipe to the ceiling and secure with the 2 screws (H) - Fig. 10. Extend the lower pipe taping it in place and then
connect the flexible pipe to the hood reduction (Fig. 13). Plug in the hood. Extend the lower pipe downward setting
it against the hood. Install the carbon filter by pressing the 2 tabs on the filter down into the special housing
(Fig. 14) and rotating upward.

OPERATION

Depending on the model, the unit is equipped with the following controls:

Controls shown in Fig. 15: Button A = light button. Button B = first speed motor ON/OFF button. Button
C = second speed button. Button D = third speed button. E = motor on light.

Controls shown in Fig. 16:

Switch A: LIGHT. Light off/Light on. Switch B: MOTOR SPEED. Makes it possible to select the motor operating speed.
Position 0: motor off.

CLEANING AND UPKEEP OF YOUR APPLIANCE

Thorough servicing guarantees correct and long-lasting operation.
Any fat deposits should be removed from the appliance periodically depending on amount of use (at least every 2 months).
Avoid using abrasive or corrosive products. To clean painted appliances on the outside, use a cloth dipped in lukewarm
water and neutral detergent. To clean steel, copper or brass appliances on the outside, it is always best to use specific
products, following the instructions on the products themselves. To clean the inside of the appliance, use a cloth (or brush)
dipped in denatured ethyl alcohol.

To keep your appliance in good working order, we recommend that you use Clearit household products.

Professional expertise for
the general public

Clearit offers you professional products and adapted solutions for the daily upkeep of your household and kitchen
appliances.
You may find them in conventional retail outlets, along with a complete line of by-products and consumables.

Pay special attention to the grease filters: the grease filter must be cleaned periodically: exactly how often depends
on use (at least once every other month). To remove the filter: push inward on the clamp at the handle and pull the filter
downward (Fig. 3). Wash out the filter using a neutral soap.

Replacing the charcoal filter: if using the hood in the recycling mode, the charcoal filter must be replaced
periodically. First of all, remove the grease filter. Push the catch inwards (Fig. 14) and remove the charcoal filter
from its case. Reposition a new charcoal filter of the same type inverting the operations. The charcoal filter must
be replaced according to use: on average once every 6 months.

Lighting:

- To change the halogen bulbs open the cover levering from the proper slots (Fig. 17). Replace with bulbs of
the same type. CAUTION: Do not handle glass bulb with bare hands. In case the new halogen bulb does not

light up once it is on, disconnect the apparatus for a few seconds.

- To replace the incandescence bulbs. Remove the fixture: apply a slight pressure on the 2 stops and at the
same time push the fixture downwards (Fig. 18). Unscrew the bulb and replace with another of the same type.

TROUBLESHOOTING

SYMPTOMS SOLUTIONS

The hood is not working... Ensure that:

The hood is not Ensure that:
operating effectively... • The selected motor speed is sufficient for the quantity of smoke and vapours

The hood stopped working Ensure that:

• The power is not cut off.

• A speed has been selected.

to be cleared.

• The kitchen is sufficiently ventilated to allow une for fresh air intake.

• The charcoal filter is not worn (hood operating in filtering mode).

• The power is not cut off.

• The double-pole cut-off device was not activated.
