Evenflo PIVOT Instructions Manual

Download

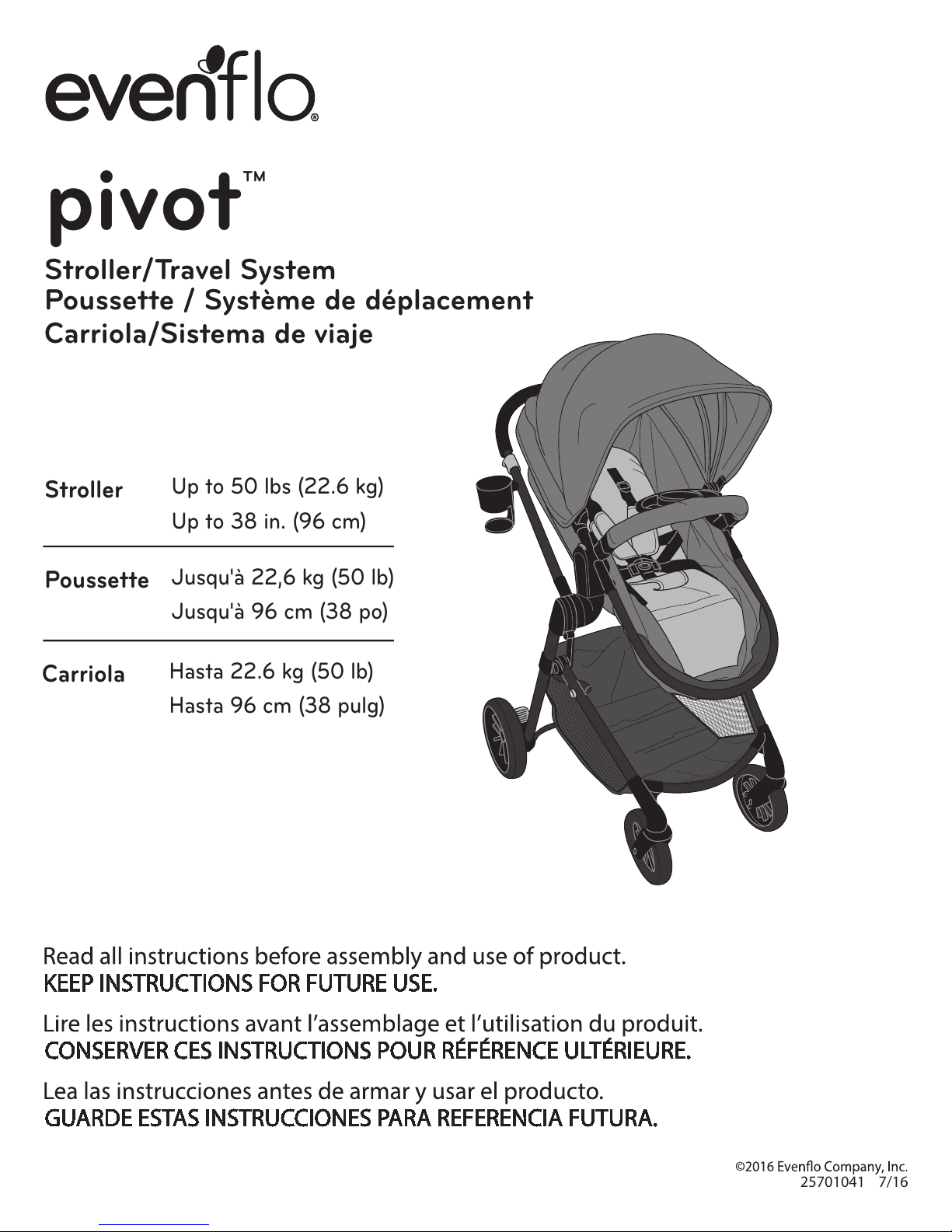

pivot

™

Up to 50 lbs (22.6 kg)

Up to 38 in. (96 cm)

Stroller

Hasta 22.6 kg (50 lb)

Hasta 96 cm (38 pulg)

Carriola

Jusqu'à 22,6 kg (50 lb)

Jusqu'à 96 cm (38 po)

Poussette

Stroller/Travel System Poussette / Système de déplacement

Carriola/Sistema de viaje

25701041 7/16

TABLE OF CONTENTS

Warnings ...................................................................................... 1

Important Information ............................................................................ 2

Identification of Parts ............................................................................. 2

Choosing Mode of Use .............................................................................3

Assembling Your Stroller ......................................................................... 4-9

Using Your Stroller ........................................................................... 10-18

Using your Stroller with the Recommended Infant Car Seats on your Stroller Frame ........................... 19-20

Using your Stroller with the Recommended Infant Car Seats in your Toddler Seat ............................ 21-22

Care and Maintenance ........................................................................... 24

Limited Warranty ............................................................................... 24

FEATURES

Holds Evenflo SafeMax™ Infant Car Seat Seats Only (see page 19-22)

1. Canopy

2. Parent’s Handle

3. Fold Latch

4. Cupholder

5. Toddler Seat

Release Button

7. Footrest

8. Buckle

9. Harness Covers

10. Bumper Bar

11. Child Tray

12.

Shoulder Straps

6. Swivel Wheel

• www.evenflo.com • USA: 1-800-233-5921 8 AM – 5 PM E.T.

• Canada: 1-937-773-3971 • México: 01-800-706-12-00

13. Multi-Position

Recline Strap

14. Side Frame Lock

15. Storage Basket

16. Brakes

WARNING

READ AND FOLLOW ALL WARNINGS AND INSTRUCTIONS! FAILURE TO DO SO COULD RESULT

IN SERIOUS INJURY OR DEATH!

• Only use the Evenflo SafeMax™, infant car seat with this stroller.

Other infant car seats or carriers are not designed to fit the stroller frame and if used with this stroller may result in serious injury to your child.

• NEVER leave child unattended. ALWAYS keep child in view while in the stroller.

• Adult assembly required. Take care when unpacking and assembling; contains small parts and some items with sharp

edges.

• To prevent a possible choking hazard, remove and discard packing material before using this product.

• Avoid serious injury from falling or sliding out. ALWAYS use waist restraint.

• DO NOT carry or roll stroller on stairs or escalators with child in it.

• DO NOT hang items on handle bar or place them on the canopy as they can tip stroller over and injure child.

• Be sure stroller is fully assembled and locked in unfolded position before using.

• ALWAYS exercise care when going over curbs or steps, and never use stroller for anything other than transporting

your child. Push stroller at a normal walking pace only; faster strolling can cause a loss of control and injury to the child.

• DO NOT place hot liquids in cup holder. Spills can burn you or your child.

• To avoid serious injury from child falling out of stroller, DO NOT raise or recline seat with child in stroller.

• DO NOT use stroller if any parts are missing or broken.

• DO NOT allow child to climb on, into, out of, or around stroller.

• DO NOT allow child to stand on the footrest. Stroller may tip over and injure child.

• DO NOT carry additional children, goods, or accessories in or on this stroller except as advised in these instructions.

The stroller is intended for use with one child occupant and to accommodate only the additional weights in storage as listed in these instructions.

• Care must be taken when folding or unfolding stroller to prevent finger injury to you or your child in hinge areas.

Make sure child is not in the seat or near the stroller when folding or unfolding.

• NEVER leave stroller on a hill or incline, even with brakes set. Stroller may tip, injuring the child.

• To avoid accidental rolling, ALWAYS set brakes when stroller is not being pushed.

• AVOID STRANGULATION: – DO NOT suspend strings or toys from the canopy. – DO NOT place stroller anywhere near cords from window blinds, draperies, phone, etc. – DO NOT place items with a string around your child’s neck such as hood strings or pacifier cords. – If not properly secured, the child may slip into leg openings and strangle.

• When making adjustments to the stroller, ALWAYS ensure that all parts of the child’s body are clear of any moving

parts of the stroller.

• The canopy is not intended to provide UV protection.

• Sharp or heavy objects placed in pockets may cause damage to the stroller, or injury to the child.

• To ensure safety for your baby, please refer to the manufacturer’s instructions for the use of your recommended infant car seats and keep all instructions available for reference.

• DO NOT lift stroller by using the infant car seat handle when installed on stroller.

• If unable to securely attach the infant car seat to this stroller, remove the car seat and contact Evenflo ParentLink

at 1-800-233-5921 (USA), 1-937-773-3971 (Canada), or 01-800-706-12-00 (Mexico).

• To avoid serious injury, make sure the infant car seat is securely snapped onto the car seat mounts.

• Some Evenflo infant car seats have a blanket/boot option that must be removed for proper attachment to the stroller.

• To avoid stroller instability and tip-overs, DO NOT load cup holder with over 1 lb (0.45 kg) , the main cargo basket with over 10 lbs (4.5 kg).

• Never use the toddler seat without the canopy attached.

• Never lift or carry the toddler seat by the armbar.

• Never use the stroller frame without the toddler seat or carseat attached.

• Never use toddler seat in a motor vehicle or use it as a booster seat.

• To avoid falls, never remove toddler seat from the stroller with child in it.

• To avoid falls, always make sure the toddler seat or carseat is securely attached into the seat mounts on both sides

of the stroller before placing child in the seat.

• When stroller is in carriage mode, it is intended for a child up to 6 months of age.

• Never use seat in a reclined carriage position unless the straps under the seat are unbuckled and the seat is set up in

reclined carriage mode as per the instructions (page 13-14).

• Never use the recline handle (pg 12 - Step 5) to recline seat when installing the infant car seat into the toddler seat.

IMPORTANT INFORMATION

Child Requirements - When stroller is in carriage mode, it is intended for a child up to 6 months of age. Only use the stroller

in the upright position with a child who is capable of sitting upright unassisted.

Maximum weight: 50 lbs (22.6 kg) Maximum height: 38 inches (96 cm)

IMPORTANT: Read instructions carefully before use. Save these instructions for future reference. It is very important to assemble the stroller according to these instructions. If you are missing parts, do not use stroller and call Evenflo ParentLink at

1-800-233-5921 (U.S.A.), 1-937-773-3971 (Canada), or 01-800-706-12-00 (Mexico) to order replacement parts. Registration Information

Please register this product so we can reach you if there is a safety alert or recall. We will not sell, rent, or share your personal information. To register your product, please complete and mail the card that came with it or visit our online registration at

www.evenflo.com/registerproduct.

For future reference, record the Model Number and Date of Manufacture below. You can find this

information on one of the rear stroller legs.

Model Number: Date of Manufacture:

IDENTIFICATION OF PARTS

(2) Front Wheel Assembly

Frame

(2) Rear Wheel

Cupholder

Bumper Bar/Child’s Tray

Toddler Seat

Removable cover

CHOOSING MODE OF USE

YOUR STROLLER SEAT CAN BE USED IN TWO DIFFERENT MODES.

TODDLER SEAT MODE OR CARRIAGE MODE.

Your stroller seat is shipped in carriage mode with the buckles unfastened under the footrest.

You will need to follow the instructions completely to make sure you set up your stroller

in your preferred mode of use.

After the frame and the wheels have been assembled, you can choose to set the stroller up in

Carriage Mode or Toddler Seat Mode. Follow instructions on pages 6 - 15.

Carriage Mode

Toddler Seat Mode

ASSEMBLING YOUR STROLLER - FRAME

WARNING

Care must be taken when folding or unfolding

stroller to prevent finger injury in hinge areas.

To protect flooring, place a protective covering (cardboard, towel, small rug or blanket) beneath the stroller during assembly.

Unlatch side frame lock A. Continue holding the lock open while unfolding the stroller.

CLICK!

Grab the parent’s handle B and pull upward until the

stroller opens fully with an audible click. Make sure the stroller locks in the open position by pushing down on the parent’s handle.

ASSEMBLING YOUR STROLLER - WHEELS

CLICK!

Turn the stroller so the front of the stroller is facing upwards, as shown.

To attach front wheels, line up the metal pin with the groove in the front wheel mount and push on to frame as shown until it clicks into place.

PULL ON wheels to make sure both of them are securely attached.

Turn the stroller upside down, as shown, so the rear of the stroller is facing upwards. To attach rear wheels, push wheel onto rear leg tube until it clicks into place. Repeat on other side.

CLICK!

Pull on wheels to make sure both of them are securely attached.

To remove, push metal button and pull wheel off stroller.

ASSEMBLING YOUR STROLLER - TODDLER SEAT MODE

To set up seat in toddler seat mode, flip toddler seat over and attach the buckles on the seat as shown.

CLICK!

To attach toddler seat, slide seat onto the mounts until they click into place as shown. The toddler seat may be attached forward or rear-facing.

PULL UP on seat to make sure it is securely attached to the mounts.

CLICK!

Mount

CLICK!

ASSEMBLING YOUR STROLLER - CANOPY

CLICK!

Attach canopy by snapping it to both sides of the toddler seat as shown.

Fasten Velcro® at the top of seat as shown.

ASSEMBLING YOUR STROLLER -ARMBAR / REMOVABLE COVER

To attach bumper bar, push tabs into

openings on stroller. Make sure bumper bar locks into position with audible clicks.

CLICK!

PULL ON the bumper bar to make sure it is locked into place.

Child tray slot

faces up

CLICK!

To remove the bumper bar, push both tabs

and remove the bar from the stroller.

Snap straps

Cut-outs

To attach the removable cover, wrap the bottom edge of cover around footrest then wrap the cut outs around the bumper bar and fasten snap straps to the canopy as

shown.

NEVER use the cover on the stroller when the infant car seat is attached to the toddler seat.

ASSEMBLING YOUR STROLLER - CHILD TRAY / CUPHOLDER

WARNING

To avoid spills, remove child tray when reclining the toddler seat.

To attach child tray, insert the tab on the tray into the slot on the armbar as shown.

To remove child tray, pull up and remove from the slot .

Tab

Slot

To attach cupholder, slide down on the mount on the

side of the canopy as shown.

USING YOUR STROLLER - BRAKES / CANOPY

WARNING

To lock , press lever DOWN on both wheels as shown.

CLICK!

To unlock, lift lever UP on wheels as shown.

CLICK!

Always lock both brakes. Make sure brakes are on by trying to push the stroller.

To extend canopy, pull it forward as shown.

To close, push canopy toward parent’s handle as shown.

USING YOUR STROLLER - REMOVING THE TODDLER SEAT

To remove toddler seat, push in the buttons

on both sides of the seat and lift seat up as shown.

USING YOUR STROLLER - RECLINING SEAT

WARNING

To avoid serious injury, DO NOT raise or recline seat with

child in stroller.

To recline seat, squeeze and slide down the

adjuster B.

To raise the seat, hold the D-ring C on strap, then slide the adjuster toward the seat.

WARNING

To avoid serious injury, DO NOT raise or recline seat

with child in stroller.

To recline toddler seat, lift handle at the top

of the seat and rotate seat into one of 3 positions.

USING YOUR STROLLER - SETTING UP STROLLER IN CARRIAGE MODE FROM TODDLER SEAT MODE

WARNING

NEVER use seat in a reclined carriage position unless the straps under the seat are

unbuckled and the seat is set up in reclined carriage mode as per the instructions.

If you are in Toddler Seat Mode as shown, follow these steps to convert to Carriage Mode.

Fully recline seat by squeezing button on the recline strap and lowering the backrest.

WARNING

To avoid spills, remove child tray when reclining the toddler seat.

Lift handle up and rotate seat down.

USING YOUR STROLLER - SETTING UP STROLLER IN CARRIAGE MODE FROM TODDLER SEAT MODE

WARNING

NEVER use seat in a reclined carriage position unless the straps under the seat are

unbuckled and the seat is set up in reclined carriage mode as per the instructions.

THERE IS 1 SET OF BUCKLES THAT MUST BE UNFASTENED.

Unfasten the buckles behind the leg rest on toddler seat as shown below.

Refer to page 6 Step 4, for buckle locations.

THE BUCKLES MUST BE UNFASTENED before placing child into the seating area.

Press down on the inside of the toddler seat to ﬂatten out the inside.

USING YOUR STROLLER - REVERSING SEAT POSITION

NEVER lift or carry toddler seat by the armbar or with child in it.

To remove and use in rear facing mode:

depress the release buttons on both sides of the toddler seat.

WARNING

CLICK!

Lift the seat off stroller frame and turn it around and re-attach.

CHECK to make sure it is securely attached on both sides by pulling up on it.

CLICK!

USING YOUR STROLLER - HARNESS

5-pt Harness

WARNING

To avoid serious injury from falling or sliding out, ALWAYS use

waist restraint.

Note: Verify the stroller is locked in the open position by lifting up the rear of the stroller using the parent’s handle.

Lock the rear brakes and remove the bumper bar (page 8).

5-point Harness:

The harness shoulder straps G must be at shoulder height or lower, closest to the baby’s shoulders H.

Place the baby in the seat and bring the crotch panel I up between the child’s legs. Fasten each buckle J. For a snug, comfortable fit,

pull the shoulder straps G to tighten the shoulder restraint and pull the waist restraint straps K to tighten the waist restraint.

Note:

To loosen the waist straps K, push in the release button L on the buckle and pull.

To loosen shoulder straps push up on the retainer M while pulling down on the shoulder strap.

Once the child is properly restrained, re-attach the bumper bar. Make sure the bumper bar locks into position with audible clicks. Pull on the bumper bar to make sure it is locked into place.

3-point Harness:

To change from 5-point to 3-point harness:

Unlock the Harness: Depress button N as shown.

Remove harness shoulder strap G from each buckle J, as shown.

Store shoulder harness straps for future use.

3-pt Harness

USING YOUR STROLLER - FOLDING STROLLER

WARNING

Care must be taken when folding or unfolding

stroller to prevent finger injury in hinge areas.

To fold the stroller, adjust seat back to upright position, lock the rear brakes, close the canopy, and remove your child. Pull the levers O on both sides of the stroller and lower frame until the side frame lock

For more compact fold, you can remove the toddler seat before folding the stroller frame.

NEVER fold the stroller when the toddler seat is in the carriage mode (p. 14).

Rotate handle down until the storage latch closes. You may need to push stroller together in order for the side frame lock to fully lock into place.

clicks into place.

CLICK!

Double check storage latch P is securely closed.

In order for stroller to stand when folded, make sure the front wheels are facing forward.

USING YOUR STROLLER - UNFOLDING STROLLER

To unfold the stroller, unlatch the side frame lock P. Continue holding the lock open while unfolding the stroller.

CLICK!

Grab the parent’s handle and pull upward until the stroller opens fully with an audible click.

Make sure the stroller locks in the open position by pushing down on the parent’s handle (see page 4).

USING YOUR STROLLER WITH THE RECOMMENDED INFANT CAR SEATS ON YOUR STROLLER FRAME

WARNING

• Only use the

designed to fit the stroller frame and if used with this stroller may result in serious injury to your child.

• Before using the infant car seat with this stroller, read all the instructions provided with it and keep the instructions

stored properly for future use.

• DO NOT lift stroller by using the infant car seat handle when installed on stroller.

• If unable to securely attach your infant car seat to this stroller, remove the car seat and contact Evenflo ParentLink

at 1-800-233-5921 (USA), 1-937-773-3971 (Canada), or 01-800-706-12-00 (Mexico).

• To avoid serious injury, make sure the infant car seat is securely snapped onto the car seat mounts.

• Some infant car seats have a blanket/boot option that must be removed for proper attachment to this stroller.

1. Remove toddler seat from the stroller frame if it is attached. (see pg. 11)

2. To attach infant carseat, line up circular hub A of handle with the seat mounts B. Insert the carseat into the mounts

until they click into place on both sides of the frame. LIFT UP on the carseat to make sure that it is securely attached.

3. The infant car seat MAY BE installed facing the parent or facing forward on the stroller frame.

4. Pull up on the front and back of the infant car seat to test that it is properly locked into place.

Evenflo SafeMax™ infant

car seat with this stroller. Other infant car seats or carriers are not

CLICK!

Circular hub

Mounts

CHECKLIST FOR PROPER INSTALLATION

• Make sure the infant car seat is securely locked into the car seat mounts.

• Pull up on the front and back of the infant car seat to test that it is

properly locked into place.

To remove the infant car seat, pull

the release handle C with one hand while lifting up on the carry handle D with the

other hand.

USING YOUR STROLLER WITH THE RECOMMENDED INFANT CAR SEATS IN YOUR TODDLER SEAT

WARNING

• Only use the

designed to fit the stroller frame and if used with this stroller may result in serious injury to your child.

• Before using the infant car seat with this stroller, read all the instructions provided with it and keep the instructions

stored properly for future use.

• DO NOT lift stroller by using the infant car seat handle when installed on stroller.

• If unable to securely attach infant car seat to this stroller, remove the car seat and contact Evenflo ParentLink at

1-800-233-5921 (USA), 1-937-773-3971 (Canada), or 01-800-706-12-00 (Mexico).

• To avoid serious injury, make sure the infant car seat is securely snapped onto the car seat mounts.

• Some infant car seats have a blanket/boot option that must be removed for proper attachment to this stroller.

• To avoid injury, never use the infant carseat inside the toddler seat in the forward facing position.

• NEVER attach carseat to the toddler seat when the toddler seat is in the reclined position.

• NEVER use infant car seat or toddler seat in any other position other than what is recommended in these

manufacturer’s instructions.

1. Fully recline the seat back with the recline strap (pg. 12 - Step 4). NEVER use the recline handle (pg. 12 - Step 5)

to recline the seat when installing the infant car seat into the toddler seat.

2. Make sure the bumper bar is securely latched (page 8).

3. The infant car seat MUST be facing the parent when installed. Position infant car seat over the stroller. Touch rear vertical

surface A of infant car seat against rear vertical surface B of bumper bar. Lower the infant car seat into the stroller and push down on handle until it clicks into the car seat mounts C.

4. Pull up on the front and back of the infant car seat to test that it is properly locked into place.

Evenflo SafeMax™ infant

car seat with this stroller. Other infant car seats or carriers are not

CLICK!

CHECKLIST FOR PROPER INSTALLATION

• Make sure the infant car seat is in the rear-facing position (facing the parent).

• Make sure the infant car seat is securely locked into the car seat mounts C and

resting on the bumper bar B.

• Pull up on the front and back of the infant car seat to test that it is properly

locked into place.

To remove the infant car seat, pull the release handle

with one hand while lifting up on the carry handle E

with the other hand.

NOTES

CARE AND MAINTENANCE

• Clean minor spills and stains on cloth or plastic surfaces with cold water and mild soap. Air dry.

• Metal and plastic parts can be wiped clean with a soft damp cloth and dried with a soft cloth. DO NOT use abrasive cleaners or

solvents.

• An occasional drop of vegetable oil may reduce wear and tear on moving parts.

LIMITED WARRANTY

For a period of 90 days from the original purchase of this Product, Evenflo warrants to the original end user (“Purchaser”) this Product (including any accessories) against defects in material or workmanship. Evenflo’s sole obligation under this express limited warranty shall be, at Evenflo’s option, to repair or replace any Product that is determined to be defective by Evenflo and determined to be covered by this warranty.

Repair or replacement as provided under this warranty is the exclusive remedy of the Purchaser. Proof of purchase in the form of a receipted invoice or bill of sale evidencing that the Product is within the warranty period must be presented to obtain warranty service. This express limited warranty is extended by Evenflo ONLY to the original Purchaser of the Product and is not assignable or transferable to subsequent purchasers or end users of the Product. For warranty service, contact Evenflo’s ParentLink Consumer Resource Center at 1-800-233-5921 or www.evenflo.com.

EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE ON THIS PRODUCT IS HEREBY DISCLAIMED. EVENFLO SHALL NOT BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL, SPECIAL OR PUNITIVE DAMAGES OF ANY KIND FOR BREACH OF THE EXPRESS LIMITED WARRANTY ON THIS PRODUCT, OR ANY WARRANTY IMPLIED BY OPERATION OF LAW. OTHER THAN THE EXPRESS LIMITED WARRANTY SET FORTH ABOVE, THERE ARE NO OTHER WARRANTIES THAT ACCOMPANY THIS PRODUCT AND ANY ORAL, WRITTEN OR ANY OTHER EXPRESS REPRESENTATION OF ANY KIND IS HEREBY DISCLAIMED.

• www.evenflo.com • USA: 1-800-233-5921 8 AM – 5 PM E.T.

• Canada: 1-937-773-3971 • México: 01-800-706-12-00

TABLE DES MATIÈRES

Avertissements ..................................................................................26

Informations importantes ..........................................................................27

Identification des pièces ...........................................................................27

Choix du mode d’utilisation .........................................................................28

Assemblage de la poussette ...................................................................... 29-34

Utilisation de la poussette ....................................................................... 35-43

Utilisation de la poussette avec les sièges d’auto pour nouveau-né recommandés, sur le châssis de la poussette ....... 44-45

Utilisation de la poussette avec les sièges d’auto pour nouveau-né recommandés, sur le siège pour tout-petit ........46-47

Entretien et nettoyage .............................................................................49

Garantie limitée .................................................................................49

CARACTÉRISTIQUES

Supporte uniquement le siège d’auto pour nouveau-né SafeMaxMC Evenflo (voir les pages 44 à 47)

1. Capote

2. Guidon pour parent

3. Levier de pliage

4. Porte-tasse

5. Bouton de désenclenchement

du siège pour tout-petit

• www.evenflo.com • USA: 1-800-233-5921 8 AM – 5 PM E.T.

• Canada: 1-937-773-3971 • México: 01-800-706-12-00

6. Roue à pivot

7. Repose-pied

8. Boucle

9. Couvre-harnais

10. Barre de protection

11. Tablette pour enfant

12. Sangles d’épaules

13. Sangle d’inclinaison multi-positions

14. Verrouillage latéral du châssis

15. Panier de rangement

16. Freins

AVERTISSEMENT

LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET INSTRUCTIONS ! SINON, CELA POURRAIT ÊTRE SOURCE DE

BLESSURES GRAVES, VOIRE MORTELLES !

• Utiliser uniquement le siège d’auto pour nouveau-né SafeMaxMC Evenflo

• D’autres sièges d’auto pour nouveau-né ou porte-bébé ne sont pas conçus pour s’adapter dans le châssis de la poussette,

ce qui peut résulter en blessures graves à l’enfant s’ils sont utilisés avec cette poussette.

• NE JAMAIS laisser l’enfant sans surveillance. TOUJOURS garder l’enfant dans le champ de vision lorsqu’il est dans la

poussette.

• Assemblage par adulte requis. Faire attention lors du déballage et de l’assemblage ; contient des petites pièces et des

articles à bords tranchants.

• Afin d’éviter le danger éventuel d’étouffement, retirer et mettre au rebut le matériel d’emballage avant d’utiliser ce

produit.

• Éviter les blessures graves occasionnées par chute ou glissement hors de la poussette. TOUJOURS utiliser la ceinture de

retenue.

• NE PAS porter ou faire rouler la poussette sur un escalier ou sur un escalator si un enfant est assis dans celle-ci.

• NE PAS suspendre d’articles sur le guidon ou les placer sur la capote, car ils peuvent faire basculer la poussette et blesser

l’enfant.

• S’assurer que la poussette est complètement assemblée et bloquée en position ouverte avant de l’utiliser.

• TOUJOURS être prudent en roulant sur des trottoirs ou des marches et ne jamais utiliser la poussette à toute autre fin

que celle du transport de l’enfant. Pousser la poussette uniquement à une allure normale de marche ; la pousser plus rapidement risque d’entraîner une perte de contrôle et d’occasionner des blessures à l’enfant.

• NE PAS placer de liquides chauds dans le porte-tasse. Les éclaboussures peuvent vous brûler ou brûler l’enfant.

• Afin d’éviter les blessures graves occasionnées par chute de l’enfant hors de la poussette, NE PAS relever ou incliner le

siège si l’enfant est dans la poussette.

• NE PAS utiliser la poussette si des pièces sont manquantes ou cassées.

• NE PAS permettre à l’enfant de grimper sur la poussette, dans celle-ci, hors ou autour de celle-ci.

• NE PAS permettre à l’enfant de se tenir debout sur le repose-pied. La poussette peut se renverser et blesser l’enfant.

• NE PAS porter d’autres enfants, d’articles ou d’accessoires supplémentaires dans la poussette ou sur celle-ci à moins que

cela ne soit recommandé dans ces instructions. La poussette est conçue pour être utilisée pour un seul enfant et pour accommoder uniquement le poids supplémentaire du rangement selon les indications de ces instructions.

• Il faut faire attention lors du pliage ou du dépliage de la poussette afin d’empêcher de se pincer les doigts ou de pincer

les doigts de l’enfant dans les zones de charnières. S’assurer que l’enfant n’est pas dans le siège ou à proximité de la poussette lors de son pliage ou de son dépliage.

• NE JAMAIS laisser la poussette sur une colline ou sur une pente, même si les freins sont bloqués. La poussette peut se

renverser et blesser l’enfant.

• Pour éviter que la poussette ne se mette à rouler par accident, TOUJOURS engager les freins lorsqu’elle n’est pas poussée.

• ÉVITER TOUT RISQUE D’ÉTRANGLEMENT :

- NE PAS suspendre de cordons ou de jouets à la capote.

- NE PAS placer la poussette à proximité de cordons de stores, de rideaux, de téléphone, etc.

- NE PAS placer d’articles à cordon autour du cou de l’enfant, notamment des cordons de capuchons ou de sucettes.

- Si l’enfant n’est pas bien attaché, il peut glisser hors des ouvertures de jambes et s’étrangler.

• Lors du réglage de la poussette, TOUJOURS s’assurer que toutes les parties du corps de l’enfant sont éloignées des pièces

mobiles de la poussette.

• La capote n’est pas conçue pour protéger des rayons UV.

• Des objets à bords tranchants ou lourds placés dans les poches peuvent endommager la poussette ou blesser l’enfant.

• Afin d’assurer la sécurité du bébé, se référer au mode d’emploi du fabricant concernant l’utilisation du siège d’auto pour nouveau-né ; garder toutes les instructions disponibles pour référence.

• NE PAS soulever la poussette en se servant de la poignée de transport du siège d’auto pour nouveau-né lorsqu’il est monté sur la poussette.

• S’il n’est pas possible d’attacher le siège d’auto pour nouveau-né en toute sécurité à la poussette, retirer le siège d’auto et contacter le ParentLink Evenflo au 1-800-233-5921 (É.-U.), au 1-937-773-3971 (Canada) ou au 01-800-706-

12-00 (Mexique).

• Afin d’éviter les blessures graves, s’assurer que le siège d’auto pour nouveau-né est bien enclenché dans les montants du

siège d’auto.

• Certains sièges d’auto pour nouveau-né Evenflo sont équipés d’un couvre-pied / couverture en option qui doit être retiré pour attacher correctement le siège d’auto à la poussette.

• Afin d’éviter l’instabilité ou le basculement de la poussette, NE PAS mettre plus de 0,45 kg (1 lb) dans le porte-tasse ou plus de 4,5 kg (10 lb) dans le panier de rangement principal.

• Ne jamais utiliser le siège pour tout-petit si la capote n’est pas attachée.

• Ne jamais soulever ou porter le siège pour tout-petit par la barre de protection.

• Ne jamais utiliser le châssis de la poussette sans le siège pour tout-petit ou sans le siège d’auto attaché.

avec cette poussette.

• Ne jamais utiliser le siège pour tout-petit dans un véhicule automobile ou l’utiliser comme siège d’appoint.

• Afin d’éviter les chutes, ne jamais retirer le siège pour tout-petit de la poussette si un enfant est assis dans celui-ci.

• Afin d’éviter les chutes, toujours s’assurer que le siège pour tout-petit ou le siège d’auto est attaché en toute

sécurité dans les montants du siège, situés de chaque côté de la poussette, avant d’y asseoir un enfant.

• La poussette en mode landau est destinée à un enfant de 6 mois ou moins.

• Ne jamais utiliser le siège en position landau inclinée à moins d’avoir détaché les boucles situées sous le siège et

d’avoir réglé le siège en mode landau incliné, selon les instructions (pages 38-39).

• Ne jamais utiliser la poignée d’inclinaison (p. 37 – Étape 5) pour incliner le siège lors de l’installation du siège

d’auto pour nouveau-né dans le siège pour tout-petit.

INFORMATIONS IMPORTANTES

Exigences pour l’enfant – En mode landau, la poussette est destinée à un enfant de 6 mois ou moins. Utiliser uniquement

cette poussette en position droite avec des enfants qui peuvent rester assis sans aucune aide. Poids maximum : 22,6 kg (50 lb) Taille maximale : 96 cm (38 po)

IMPORTANT : Lire soigneusement les instructions avant l’utilisation. Garder ces instructions pour référence ultérieure. Il est impératif d’assembler la poussette selon ces instructions.Si des pièces manquent, ne pas utiliser la poussette et appeler le ParentLink Evenflo au 1-800-233-5921 (É.-U.), 1-937-773-3971 (Canada) ou 01-800-706-12-00 (Mexique) pour commander des pièces de rechange.

Informations d’enregistrement Nous vous prions d’enregistrer ce produit afin de pouvoir être contacté en cas d’avertissement de sécurité ou de rappel. Vos informations personnelles ne seront ni vendues, prêtées ou diffusées. Pour enregistrer ce produit, remplir et envoyer la carte jointe à celui-ci ou visiter notre site d’enregistrement en ligne à www.evenflo.com/registerproduct.

Pour référence ultérieure, noter ci-dessous le numéro de modèle et la date de fabrication.

Ces informations se trouvent sur l’un des pieds arrière de la poussette.

Numéro de modèle : Date de fabrication :

IDENTIFICATION DES PIÈCES

(2) roues avant Barre de protection / Tablette pour enfant(2) roues arrière

Châssis

Siège pour tout-petit

Porte-tasse

Couverture

moelleuse

CHOIX DU MODE D’UTILISATION

LE SIÈGE DE LA POUSSETTE PEUT ÊTRE UTILISÉ EN DEUX MODES DIFFÉRENTS.

MODE SIÈGE POUR TOUT-PETIT OU MODE LANDAU.

Le siège de la poussette est fourni en mode landau, les boucles détachées sous le repose-pied. Les

instructions doivent être suivies à la lettre afin de s’assurer de monter la poussette dans le mode

d’utilisation préféré.

Après l’assemblage du châssis et des roues, la poussette peut être montée en Mode landau ou en

Mode siège pour tout-petit ; pour ce faire, suivre les instructions des pages 31 à 40.

Mode landau

Mode siège pour tout-petit

ASSEMBLAGE DE LA POUSSETTE - CHÂSSIS

AVERTISSEMENT

Il faut faire attention lors du pliage ou du dépliage de la poussette afin d’empêcher les blessures aux doigts dans les zones de charnières.

Pour protéger le revêtement de sol, placer une couverture protectrice (carton, serviette, petit tapis ou couverture) en dessous de la poussette pendant l’assemblage.

Désenclencher le verrouillage latéral du châssis A. Maintenir le verrouillage ouvert pendant le dépliage de la poussette.

CLIC !

Prendre en main le guidon pour parent B B et le

tirer vers le haut jusqu’à ce que la poussette s’ouvre complètement avec un clic audible.

S’assurer de bloquer la poussette en position ouverte en appuyant sur le guidon pour parent.

ASSEMBLAGE DE LA POUSSETTE - ROUES

Tourner la poussette afin d’orienter son devant vers le haut, comme illustré.

Attacher les roues avant en alignant la broche métallique sur l’orifice situé sur le montage de roue avant et la pousser sur le châssis jusqu’à enclenchement avec un clic, comme illustré.

CLICK!

CLIC !

TIRER SUR les roues pour s’assurer qu’elles sont toutes deux attachées en toute sécurité.

Mettre la poussette à l’envers afin d’orienter son arrière vers le haut, comme illustré. Attacher les roues arrière en poussant la roue sur le tube de roue arrière jusqu’à enclenchement. Répéter pour l’autre côté.

Tirer sur les roues pour s’assurer qu’elles sont toutes deux attachées en toute sécurité.

Pour les retirer, appuyer sur le bouton en métal et retirer chaque roue de la poussette.

ASSEMBLAGE DE LA POUSSETTE – MODE SIÈGE POUR TOUT-PETIT

Pour mettre le siège en mode siège pour tout-petit, retourner le siège pour tout-petit et attacher les boucles sur le siège, comme illustré.

CLIC !

Pour attacher le siège pour tout-petit, faire glisser le siège sur les montants jusqu’à enclenchement, comme illustré. Le siège pour tout-petit peut être attaché face vers l’avant ou face vers l’arrière.

TIRER SUR le siège pour s’assurer qu’il est attaché aux montants en toute sécurité.

CLIC !

Montant

CLIC !

ASSEMBLAGE DE LA POUSSETTE - CAPOTE

CLIC !

Attacher la capote en l’enclenchant sur les deux côtés du siège pour tout-petit, comme illustré.

Attacher le VelcroMC sur le haut du siège, comme illustré.

ASSEMBLAGE DE LA POUSSETTE –BARRE DE PROTECTION / COUVERTURE MOELLEUSE

Pour attacher la barre de protection, pousser les onglets dans les logements

situés sur la poussette. S’assurer que la barre de protection s’enclenche avec des clics audibles.

CLIC !

TIRER SUR la barre de protection pour s’assurer qu’elle est bloquée en place.

La fente sur la

tablette pour enfant

orientée vers le haut

CLIC !

Pour retirer la barre de protection, appuyer

sur les deux onglets et retirer la barre de la

poussette.

languettes d’enclenchement

découpes

Pour attacher le couverture moelleuse, mettre le bas du couverture autour du repose-pied, positionner ensuite les découpes

autour de la barre de protection et enclencher les languettes à la capote, comme illustré.

NE JAMAIS se servir du couverture sur la

poussette lorsqu’un siège d’auto pour nouveau-né est attaché au siège pour tout-petit.

ASSEMBLAGE DE LA POUSSETTE – TABLETTE POUR ENFANT / PORTE-TASSE

AVERTISSEMENT

Pour éviter les renversements, retirer la tablette pour enfant lors de l’inclinaison du siège pour tout-petit.

Pour attacher la tablette pour enfant, insérer l’onglet sur la tablette dans la fente située sur la barre de protection, comme illustré.

Pour retirer la tablette pour enfant, la tirer vers le haut pour l’extraire de la fente .

Onglet

Fente

Pour attacher le porte-tasse, le faire glisser sur le

montant , sur le côté de la capote, comme illustré.

UTILISATION DE LA POUSSETTE – FREINS / CAPOTE

AVERTISSEMENT

Toujours serrer les deux freins. S’assurer d’avoir engagé les freins en essayant de pousser la poussette.

CLIC !

Pour serrer les freins, APPUYER sur le levier des deux roues, comme illustré.

CLIC !

Pour desserrer les freins, SOULEVER le levier des deux roues, comme illustré.

Pour déplier la capote, la tirer vers l’avant, comme illustré.

Pour la fermer, pousser la capote vers le guidon pour parent, comme illustré.

UTILISATION DE LA POUSSETTE – RETIRER LE SIÈGE POUR TOUT-PETIT

Pour retirer le siège pour tout-petit,

appuyer sur les boutons , situés des deux côtés du siège et le soulever, comme illustré.

UTILISATION DE LA POUSSETTE – INCLINER LE SIÈGE

AVERTISSEMENT

Pour éviter les blessures graves, NE PAS relever ou incliner

le siège si un enfant se trouve dans la poussette.

Pour incliner le siège, appuyer sur le réglage B et

le faire glisser vers le bas.

Pour relever le siège, prendre en main l’anneau en D C de la sangle et faire glisser le réglage vers le siège.

AVERTISSEMENT

Pour éviter les blessures graves, NE PAS relever ou incliner

le siège si un enfant se trouve dans la poussette.

Pour incliner le siège pour tout-petit, soulever

la poignée , située sur le haut du siège, et incliner le siège dans l’une des 3 positions possibles.

UTILISATION DE LA POUSSETTE – RÉGLAGE DE LA POUSSETTE EN MODE LANDAU À PARTIR DU MODE SIÈGE POUR TOUT-PETIT

AVERTISSEMENT

NE JAMAIS utiliser le siège en position landau incliné à moins d’avoir

détaché les boucles des sangles situées sous le siège et d’avoir réglé le siège en mode landau incliné, selon les instructions.

Si le siège est en Mode siège pour tout-petit, suivre ces étapes pour changer en Mode landau, comme illustré.

Incliner complètement le siège en appuyant sur le bouton de la sangle d’inclinaison et en abaissant le dossier.

AVERTISSEMENT

Pour éviter les renversements, retirer la tablette pour enfant lors de l’inclinaison du siège pour tout-petit.

Soulever la poignée et faire pivoter le siège vers le bas.

UTILISATION DE LA POUSSETTE – RÉGLAGE DE LA POUSSETTE EN MODE LANDAU À PARTIR DU MODE

SIÈGE POUR TOUT-PETIT

AVERTISSEMENT

NE JAMAIS utiliser le siège en position landau incliné à moins d’avoir

détaché les boucles des sangles situées sous le siège et d’avoir réglé le siège en mode landau incliné, selon les instructions.

LES BOUCLES DOIVENT ÊTRE DÉTACHÉS.

Détacher les boucles situées derrière le repose-jambes du siège pour tout-petit, comme illustré plus bas. Se référer à la page 31 Étape 4 pour les emplacements de boucle.

LES BOUCLES DOIVENT ÊTRE DÉTACHÉES avant d’asseoir un enfant dans le siège.

Appuyer sur la surface intérieure du siège pour tout-petit pour l’aplatir.

UTILISATION DE LA POUSSETTE – INVERSER LA POSITION DU SIÈGE

AVERTISSEMENT

NE JAMAIS soulever ou porter le siège par la barre de protection ou

si un enfant se trouve dans le siège.

Pour le retirer et l’utiliser en mode face vers l’arrière : Appuyer sur les boutons F de désenclenchement situés des deux côtés du siège pour tout-petit.

Soulever le siège du châssis de la poussette, le tourner et le rattacher.

CLIC !

S’ASSURER qu’il est attaché en toute sécurité des deux côtés en tirant sur celui-ci.

CLIC !

UTILISATION DE LA POUSSETTE - HARNAIS

Harnais à 5 points

AVERTISSEMENT

Pour éviter les blessures graves occasionnées par chute ou glissement

hors de la poussette, TOUJOURS utiliser la ceinture de retenue.

Remarque : S’assurer que la poussette est bloquée en position ouverte en soulevant son arrière à l’aide du guidon pour parent.

Serrer les freins arrière et retirer la barre de protection (page 33).

Harnais à 5 points :

Les sangles d’épaule du harnais G doivent se trouver à la hauteur des épaules ou plus bas, le plus près possible des épaules du bébé H.

Asseoir le bébé sur le siège et faire passer le panneau d’entrejambe I entre les jambes de l’enfant. Attacher chaque boucle J. Pour obtenir un serrage bien ajusté et confortable : tirer sur les sangles d’épaule G pour serrer la retenue d’épaule et tirer sur les sangles de retenue de la taille K pour serrer la ceinture de retenue.

Remarque :

Pour desserrer les sangles de la ceinture de retenue K, appuyer sur le

bouton de désenclenchement L situé sur la boucle et tirer.

Pour desserrer les sangles d’épaule, appuyer sur la fixation M tout en tirant la sangle d’épaule vers le bas.

Une fois l’enfant bien attaché, rattacher la barre de protection. S’assurer que la barre de protection s’enclenche avec des clics audibles. Tirer sur la barre de protection pour s’assurer qu’elle est bloquée en place.

Harnais à 3 points :

Changer d’un harnais à 5 points à un harnais à 3 points :

Pour Déverrouiller le Harnais : Enfoncez le bouton

comme se indique. Retirer chaque sangle

du harnais d’épaule G de chaque boucle J, comme illustré. Ranger la sangle du harnais d’épaules pour utilisation ultérieure.

Harnais à 3 points

UTILISATION DE LA POUSSETTE – PLIAGE DE LA POUSSETTE

Il faut faire attention lors du pliage ou du dépliage

de la poussette afin d’empêcher les blessures aux

AVERTISSEMENT

doigts dans les zones de charnières.

Pour plier la poussette, remettre le dossier en position droit, serrer les freins arrière, fermer la capote et retirer l’enfant. Tirer les leviers O, situés de chaque côté de la poussette et abaisser le châssis jusqu’à enclenchement du verrouillage latéral du châssis P.

Pour obtenir un pliage plus compact, retirer le siège pour tout-petit avant de replier le châssis de la poussette.

NE JAMAIS replier la poussette lorsque le siège pour tout-petit est en mode landau (p.39).

Faire pivoter le guidon vers le bas jusqu’à ce que le loquet du rangement se ferme. Il faudra peut-être pousser sur la poussette pour la mettre ensemble afin de pouvoir engager à fond le verrouillage latéral du châssis.

CLIC !

Vérifier que le loquet du rangement P est bien fermé.

Pour que la poussette reste en position verticale lorsqu’elle est repliée, s’assurer que les roues avant sont face vers l’avant.

UTILISATION DE LA POUSSETTE – DÉPLIAGE DE LA POUSSETTE

Pour déplier la poussette, désenclencher le verrouillage latéral P du châssis et le maintenir ouvert pendant le dépliage de la poussette.

Prendre en main le guidon pour parent et le tirer vers le haut jusqu’à ce que la poussette s’ouvre complètement avec un clic audible.

S’assurer de bloquer la poussette en position ouverte en appuyant sur le guidon pour parent (voir la page 29).

CLIC !

UTILISATION DES SIÈGES D’AUTO RECOMMANDÉS SUR LE CHÂSSIS DE LA POUSSETTE

AVERTISSEMENT

• Utiliser uniquement le siège d’auto pour nouveau-né SafeMaxMC Evenflo avec cette poussette. D’autres

sièges d’auto pour nouveau-né ou porte-bébé ne sont pas conçus pour s’adapter dans le châssis de la poussette, ce qui peut résulter en blessures graves à l’enfant s’ils sont utilisés avec cette poussette.

• Avant d’utiliser le siège d’auto pour nouveau-né avec cette poussette, lire toutes les instructions comprises avec celle-ci et les ranger correctement pour usage ultérieur.

• NE PAS soulever la poussette en se servant de la poignée de transport du siège d’auto pour nouveau-né lorsqu’il est monté sur la poussette.

• S’il n’est pas possible d’attacher le siège d’auto pour nouveau-né en toute sécurité à cette poussette, retirer le siège d’auto et contacter le ParentLink Evenflo au 1-800-233-5921 (É.-U.), au 1-937-773-3971 (Canada) ou au

01-800-706-12-00 (Mexique).

• Afin d’éviter les blessures graves, s’assurer que le siège d’auto pour nouveau-né est bien enclenché dans les montants

du siège d’auto.

• Certains sièges d’auto pour nouveau-né sont équipés d’une couverture / d’un couvre-jambes en option qui doit être retiré pour attacher correctement le siège d’auto à la poussette.

1. Retirer le siège pour tout-petit du châssis de la poussette s’il y est attaché. (voir p. 36)

2. Pour attacher le siège d’auto pour nouveau-né, aligner le moyeu circulaire A de la poignée sur les montants du siège B.

Pousser le siège d’auto dans les montants jusqu’à enclenchement, des deux côtés du châssis. SOULEVER le siège d’auto pour s’assurer qu’il est attaché en toute sécurité.

3. Le siège d’auto pour nouveau-né PEUT ÊTRE installé en position face vers le parent ou face vers l’avant, sur le châssis de

la poussette.

4. Tirer sur l’avant et l’arrière du siège d’auto pour nouveau-né pour s’assurer qu’il est bien bloqué.

CLIC !

Moyeu circulaire

Montants

LISTE DE CONTRÔLE POUR UNE INSTALLATION CORRECTE

• S’assurer que le siège d’auto pour nouveau-né est bien enclenché dans les

montants de siège d’auto.

• Tirer sur l’avant et l’arrière du siège d’auto pour nouveau-né pour s’assurer

qu’il est bien bloqué.

Pour retirer le siège d’auto pour

nouveau-né, à l’aide d’une main, tirer

sur la poignée de désenclenchement C en

soulevant la poignée de transport D avec l’autre main.

UTILISATION DE LA POUSSETTE AVEC LES SIÈGES D’AUTO RECOMMANDÉS DANS LE SIÈGE POUR TOUT-PETIT

AVERTISSEMENT

• Utiliser uniquement le siège d’auto pour nouveau-né SafeMaxMC Evenflo avec cette poussette. D’autres

• Avant d’utiliser le siège d’auto pour nouveau-né avec cette poussette, lire toutes les instructions comprises avec celle-ci

et les ranger correctement pour usage ultérieur.

• NE PAS soulever la poussette en se servant de la poignée de transport du siège d’auto pour nouveau-né lorsqu’il est

monté sur la poussette.

• S’il n’est pas possible d’attacher le siège d’auto pour nouveau-né en toute sécurité à cette poussette, retirer le siège

d’auto et contacter le ParentLink Evenflo au 1-800-233-5921 (É.-U.), au 1-937-773-3971 (Canada) ou au

01-800-706-12-00 (Mexique).

• Afin d’éviter les blessures graves, s’assurer que le siège d’auto pour nouveau-né est bien enclenché dans les montants

du siège d’auto.

• Certains sièges d’auto pour nouveau-né sont équipés d’une couverture / d’un couvre-jambes en option qui doit être

retiré pour attacher correctement le siège d’auto à la poussette.

•

Pour éviter les blessures, face vers l’avant.

• NE JAMAIS

attacher le siège d’auto au siège pour tout-petit lorsque celui-ci est en position inclinée. utiliser le siège d’auto pour nouveau-né ou le siège pour tout-petit en toutes autres positions que celles

recommandées dans ces instructions du fabricant.

NE JAMAIS

utiliser le siège d’auto pour nouveau-né dans le siège pour tout-petit en position

1. Incliner complètement le dossier du siège à l’aide de la sangle d’inclinaison (p. 37 – Étape 4). NE JAMAIS utiliser la

poignée d’inclinaison (p. 37 – Étape 5) pour incliner le siège lors de l’installation du siège d’auto pour nouveau-né dans le siège pour tout-petit.

2. S’assurer que la barre de protection est bien enclenchée (page 33).

3. Le siège d’auto pour nouveau-né DOIT faire face au parent lorsqu’il est installé. Mettre le siège d’auto pour nouveau-né

par-dessus la poussette. Mettre la surface verticale arrière A du siège d’auto pour nouveau-né contre la surface arrière verticale B de la barre de protection. Abaisser le siège d’auto pour nouveau-né sur la poussette et appuyer sur la poignée jusqu’à ce qu’elle s’enclenche dans les montants de siège d’auto C.

4. Tirer sur l’avant et l’arrière du siège d’auto pour nouveau-né pour s’assurer qu’il est bien bloqué.

CLIC !

LISTE DE CONTRÔLE POUR UNE INSTALLATION CORRECTE

• S’assurer que le siège d’auto pour nouveau-né se trouve en position face vers

l’arrière (face au parent).

• S’assurer que le siège d’auto pour nouveau-né est enclenché en toute sécurité

dans les montants de siège d’auto C et repose sur la barre de protection B.

• Tirer sur l’avant et l’arrière du siège d’auto pour nouveau-né pour s’assurer

qu’il est bien bloqué.

Pour retirer le siège d’auto pour nouveau-né, à l’aide

d’une main, tirer sur la poignée de désenclenchement D en soulevant la poignée de transport E avec l’autre main.

REMARQUES

ENTRETIEN ET NETTOYAGE

• Nettoyer les petites éclaboussures et les taches des surfaces en tissu ou en plastique à l’eau froide et au savon doux. Laisser

sécher à l’air.

• Les pièces en métal et en plastique peuvent être essuyées avec un linge humide doux et séchées avec un linge doux. NE PAS

utiliser de nettoyants ou de solvants abrasifs.

• À l’occasion, une goutte d’huile végétale peut réduire l’usure des pièces mobiles.

GARANTIE LIMITÉE

Evenflo garantit ce produit (y compris les accessoires) à l’utilisateur d’origine (« Acheteur ») contre tout défaut de matériau ou de fabrication pour une période de 90 jours à partir de la date de l’achat initial de ce produit. La seule responsabilité d’Evenflo sous les termes de cette garantie explicite limitée est de réparer ou de remplacer, à sa discrétion, tout Produit qui sera jugé être défectueux et qui sera déterminé par Evenflo être couvert sous les termes de cette garantie.

La réparation ou le remplacement sous les termes de cette garantie sont le seul recours de l’Acheteur. La preuve d’achat sous la forme d’une facture ou d’un contrat de vente, prouvant que le Produit est toujours sous la période de garantie, doit être fournie pour obtenir le service de garantie. Cette garantie explicite limitée est accordée EXCLUSIVEMENT par Evenflo à l’Acheteur initial de ce Produit et ne peut être attribuée, ni transférée aux acheteurs ou utilisateurs ultérieurs de ce Produit. Pour le service de garantie, contacter le centre « ParentLink Consumer Resource Center » d’Evenflo au 1-937-773-3971 ou www.evenflo.com.

À L’EXCEPTION DE CE QUI EST INTERDIT PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE DE VALEUR COMMERCIALE OU D’ADAPTATION À UN USAGE PARTICULIER DE CE PRODUIT EST EXCLUE. EVENFLO NE SERA PAS TENU POUR RESPONSABLE DE QUELCONQUES DOMMAGES ACCESSOIRES, INDIRECTS, SPÉCIAUX OU DOMMAGES-INTÉRÊTS DE QUELQUE SORTE QUE CE SOIT POUR MANQUEMENT À TOUTE GARANTIE EXPLICITE LIMITÉE DE CE PRODUIT OU TOUTE GARANTIE IMPLICITE SOUS-ENTENDUE PAR LA LOI. AUCUNE AUTRE GARANTIE NE COUVRE CE PRODUIT À L’EXCEPTION DE LA GARANTIE EXPLICITE LIMITÉE MENTIONNÉE CI-DESSUS, ET TOUTE REPRÉSENTATION ORALE, ÉCRITE OU EXPLICITE DE QUELQUE SORTE QUE CE SOIT EST EXCLUE PAR LA PRÉSENTE.

• www.evenflo.com • USA: 1-800-233-5921 8 AM – 5 PM E.T.

• Canada: 1-937-773-3971 • México: 01-800-706-12-00

ÍNDICE

Advertencias ....................................................................................51

Información importante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Identificación de las partes .........................................................................52

Cómo elegir el modo de uso ........................................................................53

Cómo ensamblar la carriola ..................................................................... 54-59

Cómo usar la carriola .......................................................................... 60-68

Uso de la carriola con los asientos de bebé para el automóvil recomendados en el armazón de la carriola ........... 69-70

Uso de la carriola con los asientos de bebé para el automóvil recomendados en el asiento para niños pequeños ...... 71-72

Cuidado y mantenimiento ..........................................................................74

Garantía limitada ................................................................................74

CARACTERÍSTICAS

Compatible solo con el asiento de bebé para el automóvil SafeMax™ (ver página 69-72)

1. Capota

2. Asa para los padres

3. Seguro de plegado

4. Portavasos

5. Botón de liberación

del asiento para niños pequeños

7. Descansapiés

8. Hebilla

9. Cubiertas del arnés

10. Barra de tope

11. Charola infantil

12. Correas para el

6. Rueda con pivote

• www.evenflo.com • USA: 1-800-233-5921 8 AM – 5 PM E.T.

• Canada: 1-937-773-3971 • México: 01-800-706-12-00

hombro

13. Correa de reclinado

con varias posiciones

14. Bloqueo del armazón

lateral

15. Canastilla de

almacenamiento

16. Frenos

ADVERTENCIA

LEA Y SIGA TODAS LAS ADVERTENCIAS E INSTRUCCIONES. NO HACERLO PODRÍA OCASIONAR LESIONES

GRAVES O LA MUERTE.

• Use solo el asiento de bebé para el automóvil SafeMax™

Otros asientos de bebé para el automóvil o portabebés no están diseñados para ajustarse al armazón de la carriola y podrían causar lesiones graves al niño si se usan con esta carriola.

• NUNCA deje al niño sin supervisión. Mantenga al niño SIEMPRE a la vista al usar la carriola.

• Requiere ensamblado por un adulto. Tenga cuidado al desempacar y ensamblar el producto; contiene partes pequeñas

y algunos artículos con bordes afilados.

• Para evitar un posible peligro de asfixia, retire y deseche el material de empaque antes de usar este producto.

• Evite lesiones graves causadas por una caída o deslizamiento. Use SIEMPRE el cinturón de seguridad.

• NO levante ni haga rodar la carriola en las escaleras convencionales o eléctricas mientras el niño esté en el interior.

• NO cuelgue artículos en el manubrio ni los coloque sobre la capota ya que pueden volcar la carriola y lesionar al niño.

• Asegúrese de que la carriola esté completamente ensamblada y bloqueada en la posición desplegada antes de usarla.

• Tenga cuidado SIEMPRE al subir o bajar aceras o peldaños y nunca use la carriola para ningún otro propósito que

no sea transportar al niño. Empuje la carriola solo a un paso normal; hacerlo con rapidez puede causar pérdida de control y lesionar al niño.

• NO coloque líquidos calientes en los portavasos. Los derrames podrían quemarlo a usted o al niño.

• Para evitar que el niño sufra daños graves si se cae fuera de la carriola, NO levante ni recline el asiento mientras el

niño esté en la carriola.

• NO use la carriola si faltan partes o están rotas.

• NO permita que el niño trepe, entre, salga o camine alrededor de la carriola.

• NO permita que el niño se pare en el descansapiés. La carriola se podría volcar y lesionar al niño.

• NO coloque a otros niños, artículos ni accesorios dentro ni sobre esta carriola excepto como lo recomiendan estas

instrucciones. La carriola está diseñada para usarla con un niño como pasajero y para soportar solo los pesos adicionales de almacenamiento enumerados en estas instrucciones

• Se debe tener cuidado al plegar o desplegar la carriola para evitar que usted o el niño sufran lesiones en los dedos

causadas por las áreas con bisagras. Asegúrese de que el niño no esté en el asiento ni cerca de la carriola al plegarla o desplegarla.

• NUNCA deje la carriola en una colina o pendiente, aun si tiene puestos los frenos. La carriola se podría volcar y

lesionar al niño.

• Para evitar que ruede accidentalmente, SIEMPRE aplique los frenos cuando la carriola este inmóvil.

• EVITE LA ESTRANGULACIÓN:

– NO cuelgue cordones ni juguetes en la capota. – NO coloque la carriola en ningún lugar cerca de cordones de persianas, cortinas, teléfono, etc. – NO coloque artículos con cordón alrededor del cuello del niño, como lazos de gorros o cordones de chupón. – Si el niño no está correctamente sujetado, podría deslizare a través de la abertura para las piernas y estrangularse.

• Al hacer ajustes a la carriola, SIEMPRE asegúrese de que todas las partes del cuerpo del niño estén alejadas de

cualquier parte en movimiento de la carriola.

• La capota no está diseñada para proteger contra los rayos ultravioleta.

• Colocar objetos afilados o pesados en los bolsillos puede causar daños a la carriola o lesiones al niño.

• Para garantizar la seguridad de su bebé, consulte las instrucciones del fabricante al usar los asientos de bebé para el

automóvil recomendados y mantenga las instrucciones a la mano como referencia.

• NO levante la carriola usando el asa del asiento de bebé para el automóvil cuando esté instalada en la carriola.

• Si no puede asegurar el asiento de bebé para el automóvil a la carriola, retire el asiento para el automóvil y

comuníquese con Evenflo ParentLink al 1-800-233-5921 (EUA), 1-937-773-3971 (Canadá) o

01-800-706-1200 (México).

• Para evitar lesiones graves, asegúrese de que el asiento de bebé para el automóvil esté bien acoplado a los montajes

del asiento del vehículo.

• Algunos asientos de bebé para el automóvil tienen una opción de cobertor/cubrepiés que se debe retirar para poder

acoplarlo correctamente a la carriola.

• Para evitar inestabilidad y volcaduras en la carriola, NO coloque más de 0.45 kg en el portavasos ni más de 4.5 kg en

la canasta principal de almacenamiento.

• Nunca use el asiento para niños pequeños sin acoplar la capota.

• Nunca use la barra de tope para levantar o llevar el asiento para niños pequeños.

• Nunca use el armazón para la carriola sin el acoplar el asiento para niños pequeños o el asiento para el automóvil.

• Nunca use asiento para niños pequeños en un vehículo motorizado ni lo use como asiento elevador.

• Para evitar caídas, nunca retire el asiento para niños pequeños de la carriola mientras el niño lo esté usando.

• Para evitar caídas, asegúrese siempre de que el asiento para niños pequeños o el asiento para el automóvil esté

con esta carriola.

acoplado firmemente en los montajes del asiento en ambos lados de la carriola antes de colocar al niño en el asiento.

• Cuando la carriola está en modo de moisés, está diseñada para niños de hasta 6 meses de edad.

• Nunca use el asiento en la posición reclinada de moisés a menos que las correas debajo del asiento estén

desabrochadas y el asiento esté configurado en el modo reclinado de moisés, como se indica en las instrucciones (página 63-64).

• Nunca use el asa de reclinado (página 62 - Paso 5) para reclinar el asiento al instalar el asiento de bebé para el

automóvil en el asiento para niños pequeños.

INFORMACIÓN IMPORTANTE

Requisitos para el niño - Cuando la carriola está en modo de moisés, está diseñada para niños de hasta 6 meses de edad.

Use esta carriola solo en las posiciones verticales con niños que se pueden sentar erguidos sin ayuda.

Peso máximo: 22.6 kg Estatura máxima: 96 cm

IMPORTANTE: Lea detenidamente las instrucciones antes de usar el producto. Guarde estas instrucciones para referencia futura. Es muy importante que ensamble la carriola de acuerdo con estas instrucciones. Si faltan partes, no use la carriola y llame a Evenflo ParentLink al 1-800-233-5921 (EUA), 1-937-773-3971 (Canadá) o 01-800-706-12-00 (México) para pedir partes de repuesto.

Información de registro

Registre este producto para que podamos comunicarnos con usted en caso de un aviso de seguridad o retiro de producto del mercado. No venderemos, alquilaremos ni compartiremos su información personal. Para registrar su producto, llene debidamente y envíe por correo la tarjeta que se incluye o visite nuestro registro en línea en

www.evenflo.com/registerproduct.

Para referencia futura, anote el número de modelo y la fecha de fabricación abajo. Puede encontrar

esta información en una de las patas traseras de la carriola.

Número de modelo: Fecha de fabricación:

IDENTIFICACIÓN DE LAS PARTES

(2) Ensamble de las

(2) Rueda trasera

Barra de tope / Charola infantil

ruedas delanteras

Armazón

Asiento para niños pequeños

Portavasos

Cubierta

desmontable

CÓMO ELEGIR EL DE MODO DE USO

EL ASIENTO DE LA CARRIOLA SE PUEDE USAR EN DOS MODOS DIFERENTES.

MODO DE ASIENTO PARA NIÑOS PEQUEÑOS O MODO DE MOISÉS.

El asiento de la carriola se envía en modo de moisés con las hebillas desabrochadas debajo del

descansapiés. Deberá seguir las instrucciones por completo para asegurarse de instalar la carriola en el

modo de uso que prefiera.

Después de ensamblar el armazón y las ruedas, puede elegir instalar la carriola en Modo de moisés o

Modo de asiento para niños pequeños; siga las instrucciones en las páginas 56 - 65.

Modo de moisés

Modo de asiento para niños

pequeños

CÓMO ENSAMBLAR LA CARRIOLA - ARMAZÓN

ADVERTENCIA

Se debe tener cuidado al plegar o desplegar la carriola para

evitar lesiones en los dedos causadas por las áreas con bisagras.

Para proteger el piso, coloque una cubierta protectora (cartón, toalla, tapete o manta) debajo de la carriola durante el ensamblado.

Desbloquee el bloqueo del armazón lateral A. Continúe sosteniendo abierto el bloqueo mientras despliega la carriola.

¡CLIC!

Sujete el asa para los padres B y jale hacia arriba hasta

que la carriola se abra por completo con un chasquido. Empuje hacia abajo el asa para los padres para asegurarse de que la carriola quede bloqueada en la posición abierta.

CÓMO ENSAMBLAR LA CARRIOLA - RUEDAS

Voltee la carriola de manera que la parte delantera de la carriola esté orientada hacia arriba, como se muestra.

Para acoplar las ruedas delanteras, alinee el pasador de metal con la ranura en el montaje de la rueda delantera y empuje el armazón, como se muestra, hasta que encaje en su lugar con un chasquido.

CLICK!

¡CLIC!

JALE las ruedas para asegurarse de que ambas estén acopladas firmemente.

Voltee la carriola boca abajo, como se muestra, de manera que la parte trasera de la carriola esté orientada hacia arriba.

Para acoplar las ruedas traseras, empuje la rueda en el tubo de la pata trasera hasta que encaje en su lugar con un chasquido. Repita el procedimiento en el otro lado.

Jale las ruedas para asegurarse de que ambas estén acopladas.

Para retirarlas, empuje el botón de metal C y jale para retirar la rueda de la carriola.

CÓMO ENSAMBLAR LA CARRIOLA - MODO DE ASIENTO PARA NIÑOS PEQUEÑOS

Para instalar el asiento en el modo de asiento para niños pequeños, voltee el asiento para niños pequeños y acople las hebillas en el asiento, como se muestra.

¡CLIC!

Para acoplar el asiento para niños pequeños, deslice el asiento en los montajes hasta que encajen en su lugar con un chasquido, como se muestra. El asiento para niños pequeños se puede acoplar orientado hacia adelante u orientado hacia atrás.

JALE HACIA ARRIBA el asiento para asegurarse que esté firmemente acoplado a los montajes.

¡CLIC!

Montaje

¡CLIC!

CÓMO ENSAMBLAR LA CARRIOLA - CAPOTA

¡CLIC!

Acople la capota abrochando ambos lados del asiento para niños pequeños, como se muestra.

Abroche la tira de Velcro® en la parte superior del asiento, como se muestra.

CÓMO ENSAMBLAR LA CARRIOLA - BARRA DE TOPE / CUBIERTA DESMONTABLE

Para acoplar la barra de tope, empuje las lengüetas D en las aberturas de la carriola. Asegúrese de que la barra de tope quede bloqueada en su lugar con chasquidos.

¡CLIC!

JALE la barra de tope para asegurarse de que quede bloqueada en su lugar.

La ranura en la

charola infantil

orientada hacia

arriba

¡CLIC!

Para retirar la barra de tope, empuje ambas

lengüetas E y retire la barra de la carriola.

Correas con broche

Recortes

Para acoplar la cubierta desmontable, envuelva el borde inferior de la cubierta alrededor del descansapiés y luego envuelva los recortes F alrededor de la barra de tope, y abroche las correas con broche G a la capota, como se muestra.

NUNCA use la cubierta en la carriola cuando el asiento de bebé para el automóvil esté acoplado al asiento para niños pequeños.

CÓMO ENSAMBLAR LA CARRIOLA - CHAROLA INFANTIL / PORTAVASOS

Para evitar derrames, retire la charola infantil al reclinar el asiento para niños pequeños.

Para acoplar la charola infantil, inserte la lengüeta de la charola en la ranura de la barra de tope, como se muestra.

Para retirar la charola infantil, jale hacia arriba y retírela de la ranura .

ADVERTENCIA

Lengüeta

Ranura

Para acoplar el portavasos, deslice hacia abajo el

montaje J en un lado de la capota, como se muestra.

CÓMO USAR LA CARRIOLA - FRENOS / CAPOTA

¡CLIC!

ADVERTENCIA

Para bloquearlos, presione la palanca hacia ABAJO en ambas ruedas, como se muestra.

Para desbloquearlos, levante la palanca hacia ARRIBA en las ruedas, como se muestra.

Para extender la capota, jálela hacia adelante, como se muestra.

Bloquee siempre ambos frenos. Intente empujar la carriola para asegurarse de que los frenos estén

puestos.

Para cerrarla, empuje la capota hacia el asa para los padres, como se muestra.

CÓMO USAR LA CARRIOLA - CÓMO RETIRAR EL ASIENTO PARA NIÑOS PEQUEÑOS

Para retirar el asiento para niños pequeños, empuje los botones A en ambos

lados del asiento y levante el asiento, como

se muestra.

CÓMO USAR LA CARRIOLA - ASIENTO DE RECLINADO

ADVERTENCIA

Para evitar lesiones graves, NO levante ni recline el asiento

mientras el niño esté en la carriola.

Para reclinar el asiento, apriete y deslice hacia

abajo el ajustador B para bajar el respaldo.

Para elevar el asiento, sostenga el anillo en D C en la correa y luego deslice el ajustador hacia el asiento

ADVERTENCIA

Para evitar lesiones graves, NO levante ni recline el asiento

mientras el niño esté en la carriola.

Para reclinar el asiento para niños pequeños,

levante el asa D en la parte superior del asiento y gire el asiento en una de las 3 posiciones.

CÓMO USAR LA CARRIOLA - INSTALAR LA CARRIOLA EN MODO DE MOISÉS DESDE EL MODO DE ASIENTO PARA NIÑOS PEQUEÑOS

ADVERTENCIA

NUNCA use el asiento en la posición reclinada de moisés a menos que las

correas debajo del asiento estén desabrochadas y el asiento esté configurado en el modo reclinado de moisés, como se indica en las instrucciones.

Si está en modo de asiento para niños pequeños, como se muestra, siga estos pasos para convertirlo a modo de moisés.

Apriete el botón en la correa de reclinado y baje el respaldo para reclinar el asiento por completo.

ADVERTENCIA

Para evitar derrames, retire la charola infantil al reclinar el asiento para niños pequeños.

Levante el asa y gire el asiento hacia abajo.

CÓMO USAR LA CARRIOLA - INSTALAR LA CARRIOLA EN MODO DE MOISÉS DESDE EL MODO

DE ASIENTO PARA NIÑOS PEQUEÑOS

ADVERTENCIA

NUNCA use el asiento en la posición reclinada de moisés a menos que las correas

debajo del asiento estén desabrochadas y el asiento esté configurado en el modo reclinado de moisés, como se indica en las instrucciones.

HAY 1 JUEGOS DE HEBILLAS QUE SE DEBEN DESABROCHAR.

Desabroche las hebillas detrás del soporte para las patas en el asiento para niños pequeños, como se muestra abajo.

Consulte la ubicación de las hebillas en la página 56 Paso 4.

LAS HEBILLAS DEBEN ESTAR DESABROCHADAS antes de colocar al niño en el área para sentarlo.

Para aplanar el interior, presione hacia abajo el interior del asiento para niños pequeños.

CÓMO USAR LA CARRIOLA - INVERTIR LA POSICIÓN DEL ASIENTO

ADVERTENCIA

Nunca use la barra de tope para levantar o llevar el asiento para niños pequeños, ni mientras el niño lo esté usando.

Para retirar y usaren el modo orientado hacia atrás: Presione los botones de liberación en

ambos lados del asiento para niños pequeños.

¡CLIC!

Levante el asiento del armazón de la carriola y gírelo para volver a acoplarlo.

Jale para COMPROBAR que esté acoplado firmemente en ambos lados.

¡CLIC!

CÓMO USAR LA CARRIOLA - ARNÉS

Arnés de 5 puntos

ADVERTENCIA

Para evitar lesiones graves causadas por una caída o deslizamiento,

SIEMPRE use el cinturón de seguridad de la cintura.

Nota: Levante la parte trasera de la carriola usando el asa para los padres

para comprobar que la carriola esté bloqueada en la posición abierta.

Bloquee los frenos traseros y retire la barra de tope (página 58).

Arnés de 5 puntos:

Las correas para el hombro del arnés G deben estar a la altura del hombro o más abajo, lo más cercanas a los hombros del bebé H.

Coloque al bebé en el asiento y suba el panel de la entrepierna I entre las piernas del niño. Abroche cada hebilla J. Para un ajuste ceñido y cómodo, jale las correas para el hombro G y apriete el sistema de sujeción para el hombro, y jale las correas de sujeción para la cintura K para apretar el sistema de sujeción para la cintura.

Nota:

Para aflojar las correas de la cintura K, presione el botón de liberación L en la hebilla y jale.

Para aflojar las correas para el hombro, empuje hacia arriba el sujetador M mientras jala hacia abajo la correa para el hombro.

Una vez que el niño quede sujetado correctamente, vuelva a acoplar la barra de tope. Asegúrese de que la barra de tope quede bloqueada en su lugar con chasquidos. Jale la barra de tope para asegurarse de que quede bloqueada en su lugar.

Arnés de 3 puntos Para cambiar el arnés de 5 puntos

a 3 puntos:

Para Desbloquear el Arnés: pulse el botón como se muestra. Retire la correa del arnés para el hombro G de cada hebilla J, como se muestra.

Guarde las correas del arnés para el hombro para uso futuro.

Arnés de 3 puntos

CÓMO USAR LA CARRIOLA - PLEGAR LA CARRIOLA

ADVERTENCIA

Se debe tener cuidado al plegar o desplegar la carriola

para evitar lesiones en los dedos causadas por las áreas

con bisagras.

Para plegar la carriola, ajuste el respaldo del asiento en la posición vertical; bloquee los frenos traseros, cierre la capota y retire al niño.

Jale las palancas O en ambos lados de la carriola y baje el armazón hasta que el bloqueo del armazón lateral P encaje en su lugar con un chasquido.

Para un plegado más compacto, puede retirar el asiento para niños pequeños antes de plegar el armazón de la carriola. NUNCA pliegue la carriola cuando el asiento para niños pequeños esté en el modo de moisés (p. 64).

Gire el asa hacia abajo hasta que se cierre el seguro de almacenamiento. Es posible que necesite empujar hasta juntar la carriola para que el cierre del armazón quede completamente bloqueado en su lugar.

¡CLIC!

Compruebe dos veces que el seguro de almacenamiento P esté cerrado firmemente.

Con el fin de que la carriola permanezca en posición vertical al plegarla, asegúrese de que las ruedas delanteras estén orientadas hacia adelante.

CÓMO USAR LA CARRIOLA - DESPLEGAR LA CARRIOLA

Para desplegar la carriola, desenganche el bloqueo del armazón lateral P y continúe dejando abierto el bloqueo mientras despliega la carriola.

Sujete el asa para los padres y jale hacia arriba hasta que la carriola se abra por completo con un chasquido.

Empuje hacia abajo el asa para los padres para asegurarse de que la carriola quede bloqueada en la posición abierta (ver página 54).

¡CLIC!

USO DE LA CARRIOLA CON LOS ASIENTOS DE BEBÉ PARA EL AUTOMÓVIL RECOMENDADOS EN EL ARMAZÓN DE LA CARRIOLA

ADVERTENCIA

• Use solo el asiento de bebé para el automóvil SafeMax™ con esta carriola. Otros asientos de bebé para el

automóvil o portabebés no están diseñados para ajustarse al armazón de la carriola y podrían causar lesiones graves al niño si se usan con esta carriola.

• Antes de usar el asiento de bebé para el automóvil con esta carriola, lea todas las instrucciones que se proporcionan y

manténgalas almacenadas correctamente para uso futuro.

• NO levante la carriola usando el asa del asiento de bebé para el automóvil cuando esté instalada en la carriola.

• Si no puede asegurar el asiento de bebé para el automóvil a la carriola, retire el asiento para el automóvil y

comuníquese con Evenflo ParentLink al 1-800-233-5921 (EUA), 1-937-773-3971 (Canadá) o 01-800-706-1200 (México).

• Para evitar lesiones graves, asegúrese de que el asiento de bebé para el automóvil esté bien acoplado a los montajes del

asiento del vehículo.

• Algunos asientos de bebé para el automóvil tienen una opción de cobertor/cubrepiés que se debe retirar para poder

acoplarlo correctamente a la carriola.

1. Retire el asiento para niños pequeños del armazón de la carriola, si está acoplado (ver página 58)

2. Para acoplar el asiento de bebé para el automóvil, alinee el buje circular A del asa con los montajes B del asiento.

Inserte el asiento para el automóvil en los montajes hasta que encajen en su lugar con un chasquido en ambos lados del armazón. LEVANTE el asiento para el automóvil para asegurarse que esté acoplado firmemente.

3. El asiento de bebé para el automóvil se PUEDE instalar orientado hacia los padres u orientado hacia adelante en el

armazón de la carriola.

4. Jale hacia arriba la parte delantera y trasera del asiento de bebé para el automóvil para asegurarse de que esté bloqueado

correctamente en su lugar.

¡CLIC!

Buje circular

Montajes

LISTA DE VERIFICACIÓN PARA LA INSTALACIÓN CORRECTA

• Asegúrese de que el asiento de bebé para el automóvil esté bloqueado

firmemente en los montajes del asiento para el automóvil.

• Jale hacia arriba la parte delantera y trasera del asiento de bebé para el automóvil

para asegurarse de que esté bloqueado correctamente en su lugar.

Para retirar el asiento de bebé para

el automóvil, jale el asa de liberación C

con una mano mientras levanta el asa para

llevar D con la otra mano.

USO DE LA CARRIOLA CON LOS ASIENTOS DE BEBÉ PARA EL AUTOMÓVIL RECOMENDADOS EN EL ASIENTO PARA NIÑOS PEQUEÑOS

ADVERTENCIA

• Use solo el asiento de bebé para el automóvil SafeMax™ con esta carriola. Otros asientos de bebé para el

automóvil o portabebés no están diseñados para ajustarse al armazón de la carriola y podrían causar lesiones graves al niño si se usan con esta carriola.

• Antes de usar el asiento de bebé para el automóvil con esta carriola, lea todas las instrucciones que se proporcionan y

manténgalas almacenadas correctamente para uso futuro.

• NO levante la carriola usando el asa del asiento de bebé para el automóvil cuando esté instalada en la carriola.

• Si no puede asegurar el asiento de bebé para el automóvil a la carriola, retire el asiento para el automóvil y

comuníquese con Evenflo ParentLink al 1-800-233-5921 (EUA), 1-937-773-3971 (Canadá) o 01-800-706-

1200 (México).

• Para evitar lesiones graves, asegúrese de que el asiento de bebé para el automóvil esté bien acoplado a los montajes del

asiento del vehículo.

• Algunos asientos de bebé para el automóvil tienen una opción de cobertor/cubrepiés que se debe retirar para poder

acoplarlo correctamente a la carriola.

• Para evitar lesiones, NUNCA use el asiento de bebé para el automóvil dentro del asiento para niños pequeños en la

posición orientada hacia adelante.

• NUNCA acople el asiento para el automóvil cuando el asiento para niños pequeños esté en la posición reclinada.

• NUNCA use el asiento de bebé para el automóvil ni el asiento para niños pequeños en ninguna otra posición que no

sea la recomendada en estas instrucciones del fabricante.

1. Recline por completo el respaldo del asiento con la correa de reclinado (página 62 - Paso 4). NUNCA use el asa de

reclinado (página 62 - Paso 5) para reclinar el asiento cuando se instale el asiento de bebé para el automóvil en el asiento para niños pequeños.

2. Asegúrese de que la barra de tope esté acoplada firmemente (página 58).

3. El asiento de bebé para el automóvil DEBE estar orientado hacia los padres al instalarlo. Coloque el asiento de bebé para

el automóvil sobre la carriola. La superficie vertical trasera A del asiento de bebé para el automóvil debe hacer contacto con la superficie vertical trasera B de la barra de tope. Baje el asiento de bebé para el automóvil en la carriola y empuje el asa hacia abajo hasta que encaje en los montajes del asiento para el automóvil C.

4. Jale hacia arriba la parte delantera y trasera del asiento de bebé para el automóvil para asegurarse de que esté bloqueado

correctamente en su lugar.

¡CLIC!

LISTA DE VERIFICACIÓN PARA LA INSTALACIÓN CORRECTA

• Asegúrese de que el asiento de bebé para el automóvil esté en la posición

orientada hacia atrás (orientado hacia los padres).

• Asegúrese de que el asiento de bebé para el automóvil esté bloqueado

firmemente en los montajes del asiento para el automóvil C y descansando en la barra de tope B.

• Jale hacia arriba la parte delantera y trasera del asiento de bebé para el

automóvil para asegurarse de que esté bloqueado correctamente en su lugar.

Para retirar el asiento de bebé para el automóvil,

jale el asa de liberación D con una mano mientras levanta el asa para llevar E con la otra mano.

NOTAS

CUIDADO Y MANTENIMIENTO

• Limpie las manchas y derrames menores sobre las superficies de tela y plástico con agua fría y jabón suave. Deje secar al aire.

• Las partes de metal y plástico pueden limpiarse con un paño húmedo suave y secarse con un paño suave. NO use solventes ni

limpiadores abrasivos.

• Una gota ocasional de aceite vegetal puede reducir el uso y desgaste de las partes móviles.

GARANTÍA LIMITADA

Durante un periodo de noventa días a partir de la fecha de compra original de este Producto, Evenflo garantiza al usuario final original (“Comprador”) que este Producto (incluido cualquier accesorio) está libre de defectos de material o mano de obra. La única obligación de Evenflo bajo esta garantía limitada expresa será, a opción de Evenflo, reparar o reemplazar un Producto que Evenflo haya determinado que es defectuoso y que esté cubierto bajo esta garantía.

La reparación o reemplazo tal como se especifica en esta garantía es el único recurso del Comprador. Para obtener el servicio de garantía, es necesario presentar el comprobante de compra, en forma de recibo o factura, en donde conste que el Producto está dentro del periodo de garantía. Evenflo extiende esta garantía limitada expresa EXCLUSIVAMENTE al Comprador original del Producto y no podrá asignarse o transferirse a compradores o usuarios finales subsiguientes. Para obtener servicio de garantía, comuníquese con el centro ParentLink Consumer Resource Center de Evenflo al 1-800-233-5921 o en www.evenflo.com.

EXCEPTO EN LA MEDIDA QUE LA LEY VIGENTE LO PROHÍBA, POR MEDIO DE LA PRESENTE SE NIEGA CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD REFERENTE A CUALQUIER USO GENERAL O ESPECÍFICO DE ESTE PRODUCTO. EVENFLO NO SERÁ RESPONSABLE DE NINGÚN DA—O INCIDENTAL, CONSECUENTE, ESPECIAL O PUNITIVO DE NINGUNA CLASE CAUSADO POR EL INCUMPLIMIENTO DE LA GARANTÍA LIMITADA EXPRESA O CUALQUIER GARANTÍA IMPLÍCITA POR APLICACIÓN DE LA LEY RESPECTO A ESTE PRODUCTO. A EXCEPCIÓN DE LA GARANTÍA LIMITADA EXPRESA QUE SE INDICA ANTERIORMENTE, NINGUNA OTRA GARANTÍA ACOMPA—A A ESTE PRODUCTO Y SE NIEGA CUALQUIER OTRA DECLARACIÓN VERBAL, ESCRITA O EXPRESA DE CUALQUIER TIPO.

• www.evenflo.com • USA: 1-800-233-5921 8 AM – 5 PM E.T.

• Canada: 1-937-773-3971 • México: 01-800-706-12-00

Evenflo PIVOT Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
