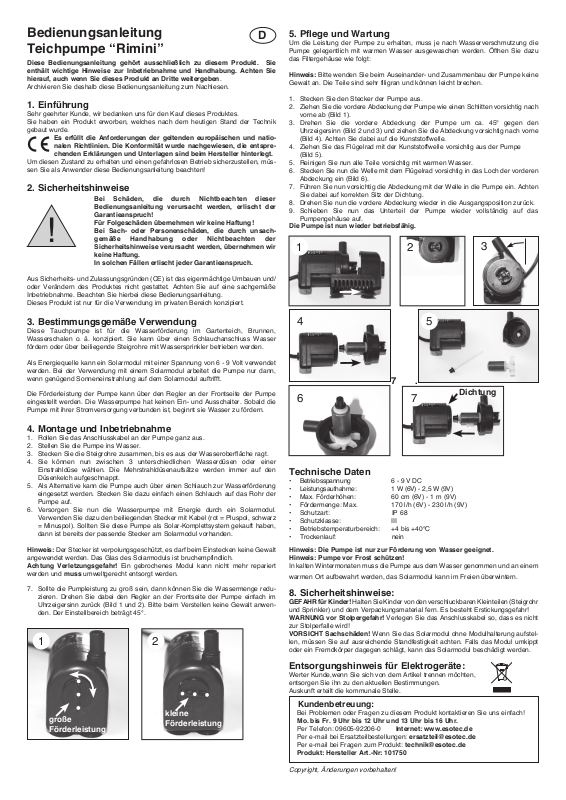

Bedienungsanleitung

D

Teichpumpe “Rimini”

Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.

1. Einführung

Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.

Es erfüllt die Anforderungen der geltenden europäischen und natio­nalen Richtlinien. Die Konformität wurde nachgewiesen, die entspre­chenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müs­sen Sie als Anwender diese Bedienungsanleitung beachten!

2. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser

Für Folgeschäden übernehmen wir keine Haftung!

!

In solchen Fällen erlischt jeder Garantieanspruch.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/
oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachgemäße
Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
Dieses Produkt ist nur für die Verwendung im privaten Bereich konzipiert.

Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch!

Bei Sach- oder Personenschäden, die durch unsach-

gemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung.

5. Pflege und Wartung

Um die Leistung der Pumpe zu erhalten, muss je nach Wasserverschmutzung die
Pumpe gelegentlich mit warmen Wasser ausgewaschen werden. Öffnen Sie dazu
das Filtergehäuse wie folgt:

Hinweis: Bitte wenden Sie beim Auseinander- und Zusammenbau der Pumpe keine
Gewalt an. Die Teile sind sehr filigran und können leicht brechen.

1. Stecken Sie den Stecker der Pumpe aus.

2. Ziehen Sie die vordere Abdeckung der Pumpe wie einen Schlitten vorsichtig nach
vorne ab (Bild 1).

3. Drehen Sie die vordere Abdeckung der Pumpe um ca. 45° gegen den
Uhrzeigersinn (Bild 2 und 3) und ziehen Sie die Abdeckung vorsichtig nach vorne
(Bild 4). Achten Sie dabei auf die Kunststoffwelle.

4. Ziehen Sie das Flügelrad mit der Kunststoffwelle vorsichtig aus der Pumpe

(Bild 5).

5. Reinigen Sie nun alle Teile vorsichtig mit warmen Wasser.

6. Stecken Sie nun die Welle mit dem Flügelrad vorsichtig in das Loch der vorderen
Abdeckung ein (Bild 6).

7. Führen Sie nun vorsichtig die Abdeckung mit der Welle in die Pumpe ein. Achten
Sie dabei auf korrekten Sitz der Dichtung.

8. Drehen Sie nun die vordere Abdeckung wieder in die Ausgangsposition zurück.

9. Schieben Sie nun das Unterteil der Pumpe wieder vollständig auf das
Pumpengehäuse auf.

Die Pumpe ist nun wieder betriebsfähig.

1

2

3

3. Bestimmungsgemäße Verwendung

Diese Tauchpumpe ist für die Wasserförderung im Gartenteich, Brunnen,
Wasserschalen o. ä. konzipiert. Sie kann über einen Schlauchanschluss Wasser
fördern oder über beiliegende Steigrohre mit Wassersprinkler betrieben werden.

Als Energiequelle kann ein Solarmodul mit einer Spannung von 6 - 9 Volt verwendet
werden. Bei der Verwendung mit einem Solarmodul arbeitet die Pumpe nur dann,
wenn genügend Sonneneinstrahlung auf dem Solarmodul auftrifft.

Die Förderleistung der Pumpe kann über den Regler an der Frontseite der Pumpe
eingestellt werden. Die Wasserpumpe hat keinen Ein- und Ausschalter. Sobald die
Pumpe mit ihrer Stromversorgung verbunden ist, beginnt sie Wasser zu fördern.

4. Montage und Inbetriebnahme

1. Rollen Sie das Anschlusskabel an der Pumpe ganz aus.

2. Stellen Sie die Pumpe ins Wasser.

3. Stecken Sie die Steigrohre zusammen, bis es aus der Wasseroberfläche ragt.

4. Sie können nun zwischen 3 unterschiedlichen Wasserdüsen oder einer
Einstrahldüse wählen. Die Mehrstrahldüsenaufsätze werden immer auf den
Düsenkelch aufgeschnappt.

5. Als Alternative kann die Pumpe auch über einen Schlauch zur Wasserförderung
eingesetzt werden. Stecken Sie dazu einfach einen Schlauch auf das Rohr der
Pumpe auf.

6. Versorgen Sie nun die Wasserpumpe mit Energie durch ein Solarmodul.
Verwenden Sie dazu den beiliegenden Stecker mit Kabel (rot = Pluspol, schwarz
= Minuspol). Sollten Sie diese Pumpe als Solar-Komplettsystem gekauft haben,
dann ist bereits der passende Stecker am Solarmodul vorhanden.

Hinweis: Der Stecker ist verpolungsgeschützt, es darf beim Einstecken keine Gewalt
angewendet werden. Das Glas des Solarmoduls ist bruchempfindlich.
Achtung Verletzungsgefahr! Ein gebrochenes Modul kann nicht mehr repariert
werden und muss umweltgerecht entsorgt werden.

7. Sollte die Pumpleistung zu groß sein, dann können Sie die Wassermenge redu­zieren. Drehen Sie dabei den Regler an der Frontseite der Pumpe einfach im
Uhrzeigersinn zurück (Bild 1 und 2). Bitte beim Verstellen keine Gewalt anwen­den. Der Einstellbereich beträgt 45°.

1

große
Förderleistung

2

kleine
Förderleistung

4

5

7 .

6

7

Dichtung

Technische Daten

• Betriebsspannung 6 - 9 V DC

• Leistungsaufnahme: 1 W (6V) - 2,5 W (9V)

• Max. Förderhöhen: 60 cm (6V) - 1 m (9V)

• Fördermenge: Max. 170 l/h (6V) - 230 l/h (9V)

• Schutzart: IP 68

• Schutzklasse: III

• Betriebstemperaturbereich: +4 bis +40°C

• Trockenlauf: nein

Hinweis: Die Pumpe ist nur zur Förderung von Wasser geeignet.
Hinweis: Pumpe vor Frost schützen!

In kalten Wintermonaten muss die Pumpe aus dem Wasser genommen und an einem
warmen Ort aufbewahrt werden, das Solarmodul kann im Freien überwintern.

8. Sicherheitshinweise:

GEFAHR für Kinder! Halten Sie Kinder von den verschluckbaren Kleinteilen (Steigrohr

und Sprinkler) und dem Verpackungsmaterial fern. Es besteht Erstickungsgefahr!
WARNUNG vor Stolpergefahr! Verlegen Sie das Anschlusskabel so, dass es nicht
zur Stolperfalle wird!
VORSICHT Sachschäden! Wenn Sie das Solarmodul ohne Modulhalterung aufstel­len, müssen Sie auf ausreichende Standfestigkeit achten. Falls das Modul umkippt
oder ein Fremdkörper dagegen schlägt, kann das Solarmodul beschädigt werden.

Entsorgungshinweis für Elektrogeräte:

Werter Kunde,wenn Sie sich von dem Artikel trennen möchten,
entsorgen Sie ihn zu den aktuellen Bestimmungen.
Auskunft erteilt die kommunale Stelle.

Kundenbetreuung:

Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!

Mo. bis Fr. 9 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr.

Per Telefon: [phone] Internet: www.esotec.de
Per e-mail bei Ersatzteilbestellungen: [e-mail]
Per e-mail bei Fragen zum Produkt: [e-mail]

Produkt: Hersteller Art.-Nr: 101750
