Page 1
SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 57 13 82 www.conrad.si
NAVODILA ZA UPORABO

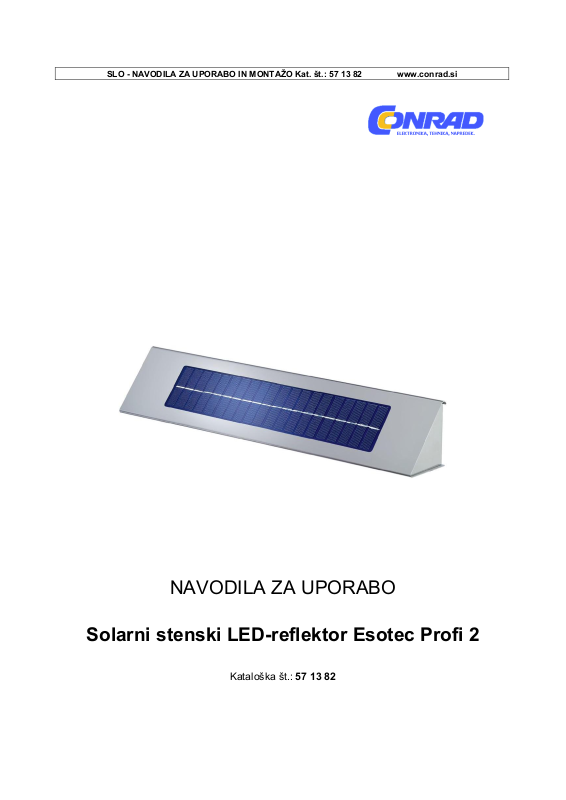

Solarni stenski LED-reflektor Esotec Profi 2
Kataloška št.: 57 13 82
Page 2
Ta navodila za uporabo sodijo izključno k temu izdelku. Vsebujejo pomembne napotke
za pripravo na delovanje in uporabo izdelka. Na to bodite pozorni tudi v primeru, če
nameravate ta izdelek predati v uporabo tretji osebi.
Navodila za uporabo shranite, če jih boste morda hoteli kasneje ponovno prebrati.
Kazalo
1. Uvod .................................................................................................................................... 2
2. Varnostni napotki ................................................................................................................ 2
3. Predvidena uporaba ............................................................................................................ 3
4. Priprava na uporabo ........................................................................................................... 3
5. Menjava akumulatorskega paketa ...................................................................................... 4
6. Motnje v delovanju .............................................................................................................. 5
7. Tehnični podatki .................................................................................................................. 5
8. Vračilo baterij ...................................................................................................................... 5
9. Proizvajalec/servisna služba ............................................................................................... 5
10. Odstranjevanje .................................................................................................................. 6
Garancijski list ......................................................................................................................... 7
1. Uvod
Spoštovana stranka,
zahvaljujemo se vam za nakup tega izdelka.
S tem nakupom ste pridobili izdelek, ki je bil izdelan v skladu z najnovejšim stanjem tehnike.
Izdelek izpolnjuje zahteve veljavnih evropskih in državnih direktiv. Izdelek je opremljen
z oznako skladnosti CE, ustrezne izjave in dokumentacija so v lasti proizvajalca.
Za ohranitev tega stanja in za zagotovitev varne uporabe morate kot uporabnik tega izdelka
upoštevati priložena navodila za uporabo!
2. Varnostni napotki
Pri škodi, nastali zaradi neupoštevanja teh navodil za uporabo, izgubite
pravico do uveljavljanja garancije! Prav tako ne prevzemamo odgovornosti
za posledično škodo!
..................Ne jamčimo za materialno škodo ali telesne poškodbe oseb, ki nastane/jo
..................zaradi neustrezne uporabe naprave ali zaradi neupoštevanja varnostnih
..................napotkov. V takšnih primerih izgubite vso pravico do uveljavljanja
..................garancije.
Iz varnostnih razlogov in iz razlogov skladnosti (CE) predelava in/ali spreminjanje izdelka na
lastno pest nista dovoljena. Bodite pozorni na ustrezno pripravo izdelka na uporabo. Pri tem
upoštevajte napotke v teh navodilih za uporabo. V obrtnih obratih je treba upoštevati
predpise za preprečevanje nesreč za električne naprave in obratna sredstva Sindikata
obrtnih delavcev. Ta izdelek je bil zasnovan samo za zasebno rabo.
2
Page 3
3. Predvidena uporaba
Osvetljavo lahko individualno pritrdite nad obstoječimi tablami. Osvetljava za table Profi je na
voljo v 3 različnih dolžinah, s čimer je primerna za različne dolžine tabel.
Osvetljava se samodejno vključi, ko se stemni. Ko se zdani, se nato ponovno samodejno
izključi. Maksimalni čas svetenja pri polnem akumulatorju in brez dodatnega polnjenja znaša
pribl. 25 ur. Solarni modul, ki je vgrajen v zgornjem delu ohišja, polni vgrajen akumulator.
Napotek: Prosimo, poskrbite, da bo solarni modul obrnjen po možnosti proti jugu, vzhodu ali
zahodu in da nanj ne pada senca. V primeru usmeritve proti severni strani izdelek ni
uporaben. Pozimi se na solarnem modulu ne sme nahajati sneg.
4. Priprava na uporabo
1. Vse sestavne dele previdno vzemite iz embalaže.
2. Pritisnite na pločevino s svetlečimi diodami, odprite pokrov s solarnim modulom in ga
....snemite (slika 1).
3. Vtič za solarni modul izvlecite iz tiskanega vezja (slika 2, točka 3).
4. Zadnji del osvetljave za table pritrdite nad tablo, ki jo želite osvetljevati, tako da so LED
....obrnjene navzdol. Za montažo uporabite priložene vijake in vložke.
5. Nato priključke akumulatorskega paketa (po en akumulatorski paket se nahaja v belem
....ohišju) priključite na vtiče na tiskanem vezju (slika 2, točka 4).
....Napotek: Vtič je zaščiten pred priključitvijo napačnih polov. Prosimo, da pri priključitvi ne
....uporabljate sile.
6. Nato priključek solarnega modula ponovno priključite na vtič na tiskanem vezju (slika 2,
....točka 3).
....Napotek: Vtič je zaščiten pred priključitvijo napačnih polov. Prosimo, da pri priključitvi ne
....uporabljate sile.
7. Nato pločevino s solarnim modulom nataknite na zgornji rob in jo potisnite v spodnji rob,
....tako da zaskoči.
Solarna osvetljava za table je nato pripravljena na uporabo.
Slika 1
3
Page 4
Slika 2
5. Menjava akumulatorskega paketa
Čez eno do dve leti se kapaciteta akumulatorskega paketa zmanjša. Akumulatorske pakete
je nato treba zamenjati. Akumulatorske pakete lahko kupite v trgovini ali pri proizvajalcu.
Vedno je treba zamenjati vse akumulatorske pakete hkrati, poleg tega pa lahko uporabite
samo identične akumulatorske pakete z enakimi električnimi vrednostmi (min. 1.300 mAh).
1. Odprite ohišje v skladu z opisom v prejšnjem poglavju in vtiče akumulatorskih paketov
....ločite od tiskanega vezja (slika 2, točka 4).
2. Odprite ohišje akumulatorja, tako da pritisnete obe zaskočni zapirali (slika 3, točka 5).
3. Vzemite akumulatorske pakete iz ohišja, ponovno vstavite nove akumulatorske pakete in
....zaprite pokrova obeh akumulatorskih predalov (slika 3, točka 6).
4. Vtiče akumulatorskih paketov ponovno priključite na priključek na elektroniki (slika 2, točka
....4).
5. Ponovno zaprite ohišje v obratnem vrstnem redu.
Napotek: Odslužene akumulatorje je treba odstraniti okolju prijazno. Akumulatorji ne sodijo
med gospodinjske odpadke. Vaš trgovec je zakonsko zavezan, da sprejme odslužene
akumulatorje.
Slika 3
4
Page 5
6. Motnje v delovanju
Ko se stemni, se svetilka ne vključi.
- Svetlobni vir v bližini (npr. cestna svetilka) simulira dnevno svetlobo na solarnem modulu
..(solarni modul je svetlobni senzor), kar preprečuje vklop svetilke. Svetilko namestite na
..temnejšem mestu.
Ko se stemni, se svetilka ne vklopi oz. se vklopi samo za kratek čas.
- Ali je akumulator šibek ali okvarjen? Zamenjajte vse akumulatorske pakete.
7. Tehnični podatki
Obratovalna napetost: ...................................................................................................... 7,2 V
Akumulatorski paket: ............................................................. NiMH, 3,6 V, 1.300 mAh, 2 kosa
Žarnica: ..................................................................................................... beli LED-čipi. 4 kosi
Maks. čas svetenja pri polnem akumulatorskem paketu: .................................................. 25 h
Rezervni akumulatorski paket (potrebujete 2 kosa): ........................ NiMH, 3,6 V, 1.300 mAh*
* Št. izdelka proizvajalca: 901021 (www.esotec.eu)
8. Vračilo baterij
- Baterij ne smete metati med gospodinjske odpadke.
-.Kot potrošnik ste zakonsko zavezani, da odslužene baterije oddate npr. na javnem
..zbirališču ali na mestu, kjer se tovrstne baterije prodajajo.
-.Baterije z vsebnostjo škodljivih snovi so označene s simbolom prečrtanega smetnjaka in
..enim izmed naslednjih kemičnih simbolov: Cd (= baterija vsebuje kadmij), Hg (= baterija
..vsebuje živo srebro), Pb (= baterija vsebuje svinec).
9. Proizvajalec/servisna služba
Telefon: 0049 (0)9605-92206-28
Faks: 0049 (0)9605-92206-10
Spletna stran: www.esotec.eu
esotec GmbH
Etzenrichterstr. 14
D-92729 Weiherhammer
Nemčija
E-pošta: [email protected]
5
Page 6
10. Odstranjevanje
Cenjena stranka,
prosimo, pomagajte nam zmanjšati količino odpadkov. Če boste kdaj želeli izdelek vreči v
smeti, prosimo, upoštevajte, da so številni sestavni deli izdelka sestavljeni iz dragocenih
surovin, ki jih je možno ponovno uporabiti.
Iz tega razloga izdelka ne mečite v smetnjak, temveč ga oddajte na zbirališču za električne
naprave. Najlepša hvala za vašo pomoč!
Ta navodila za uporabo so avtorsko zaščitena.
Pridržujemo si pravico do sprememb!
6
Page 7
GARANCIJSKI LIST
Izdelek: Solarni stenski LED-reflektor
Esotec Profi 2
Kat. št.: 57 13 82
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
248
www.conrad.si
