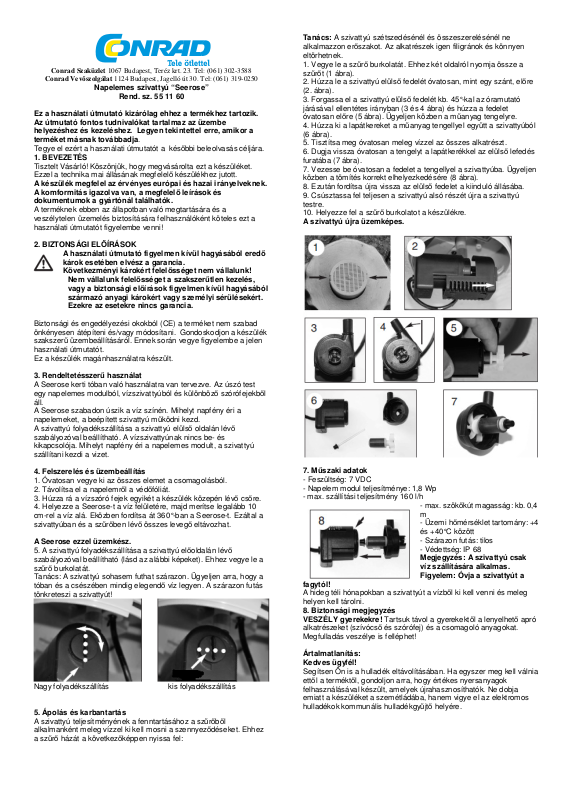

Esotec 55 11 60 Operating Manual [hu]

Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: [phone]

Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: [phone]

Napelemes szivattyú “Seerose”

Rend. sz. 55 11 60

Ez a használati útmutató kizárólag ehhez a termékhez tartozik.
Az útmutató fontos tudnivalókat tartalmaz az üzembe
helyezéshez és kezeléshez. Legyen tekintettel erre, amikor a
terméket másnak továbbadja.

Tegye el ezért a használati útmutatót a későbbi beleolvasás céljára.

1. BEVEZETÉS

Tisztelt Vásárló! Köszönjük, hogy megvásárolta ezt a készüléket.
Ezzel a technika mai állásának megfelelő készülékhez jutott.

A készülék megfelel az érvényes európai és hazai irányelveknek.
A komformitás igazolva van, a megfelelő leírások és
dokumentumok a gyártónál találhatók.

A terméknek ebben az állapotban való megtartására és a
veszélytelen üzemelés biztosítására felhasználóként köteles ezt a
használati útmutatót figyelembe venni!

2. BIZTONSÁGI ELŐÍRÁSOK
A használati útmutató figyelmen kívül hagyásából eredő
károk esetében elvész a garancia.
Következményi károkért felelősséget nem vállalunk!

Nem vállalunk felelősséget a szakszerűtlen kezelés,
vagy a biztonsági előírások figyelmen kívül hagyásából
származó anyagi károkért vagy személyi sérülésekért.
Ezekre az esetekre nincs garancia.

Biztonsági és engedélyezési okokból (CE) a terméket nem szabad
önkényesen átépíteni és/vagy módosítani. Gondoskodjon a készülék
szakszerű üzembeállításáról. Ennek során vegye figyelembe a jelen
használati útmutatót.
Ez a készülék magánhasználatra készült.

3. Rendeltetésszerű használat

A Seerose kerti tóban való használatra van tervezve. Az úszó test
egy napelemes modulból, vízszivattyúból és különböző szórófejekből
áll.
A Seerose szabadon úszik a víz színén. Mihelyt napfény éri a
napelemeket, a beépített szivattyú működni kezd.
A szivattyú folyadékszállítása a szivattyú elülső oldalán lévő
szabályozóval beállítható. A vízszivattyúnak nincs be- és
kikapcsolója. Mihelyt napfény éri a napelemes modult, a szivattyú
szállítani kezdi a vizet.

4. Felszerelés és üzembeállítás

1. Óvatosan vegye ki az összes elemet a csomagolásból.

2. Távolítsa el a napelemről a védőfóliát.

3. Húzza rá a vízszóró fejek egyikét a készülék közepén lévő csőre.

4. Helyezze a Seerose-t a víz felületére, majd merítse legalább 10

cm-rel a víz alá. Eközben fordítsa át 360°-ban a Seerose-t. Ezáltal a
szivattyúban és a szűrőben lévő összes levegő eltávozhat.

A Seerose ezzel üzemkész.

5. A szivattyú folyadékszállítása a szivattyú előoldalán lévő

szabályozóval beállítható (lásd az alábbi képeket). Ehhez vegye le a
szűrő burkolatát.
Tanács: A szivattyú sohasem futhat szárazon. Ügyeljen arra, hogy a
tóban és a csészében mindig elegendő víz legyen. A szárazon futás
tönkreteszi a szivattyút!

Nagy folyadékszállítás kis folyadékszállítás

5. Ápolás és karbantartás

A szivattyú teljesítményének a fenntartásához a szűrőből
alkalmanként meleg vízzel ki kell mosni a szennyeződéseket. Ehhez
a szűrő házát a következőképpen nyissa fel:

Tanács: A szivattyú szétszedésénél és összeszerelésénél ne
alkalmazzon erőszakot. Az alkatrészek igen filigránok és könnyen
eltörhetnek.

1. Vegye le a szűrő burkolatát. Ehhez két oldalról nyomja össze a
szűrőt (1 ábra).

2. Húzza le a szivattyú elülső fedelét óvatosan, mint egy szánt, előre
(2. ábra).

3. Forgassa el a szivattyú elülső fedelét kb. 45°-kal az óramutató
járásával ellentétes irányban (3 és 4 ábra) és húzza a fedelet
óvatosan előre (5 ábra). Ügyeljen közben a műanyag tengelyre.

4. Húzza ki a lapátkereket a műanyag tengellyel együtt a szivattyúból
(6 ábra).

5. Tisztítsa meg óvatosan meleg vízzel az összes alkatrészt.

6. Dugja vissza óvatosan a tengelyt a lapátkerékkel az elülső lefedés
furatába (7 ábra).

7. Vezesse be óvatosan a fedelet a tengellyel a szivattyúba. Ügyeljen
közben a tömítés korrekt elhelyezkedésére (8 ábra).

8. Ezután fordítsa újra vissza az elülső fedelet a kiinduló állásába.

9. Csúsztassa fel teljesen a szivattyú alsó részét újra a szivattyú
testre.

10. Helyezze fel a szűrő burkolatot a készülékre.

A szivattyú újra üzemképes.

7. Műszaki adatok

- Feszültség: 7 VDC

- Napelem modul teljesítménye: 1,8 Wp

- max. szállítási teljesítmény 160 l/h

- max. szökőkút magasság: kb. 0,4
m

- Üzemi hőmérséklet tartomány: +4
és +40°C között

- Szárazon futás: tilos

- Védettség: IP 68

Megjegyzés: A szivattyú csak
víz szállítására alkalmas.
Figyelem: Óvja a szivattyút a

fagytól!

A hideg téli hónapokban a szivattyút a vízből ki kell venni és meleg
helyen kell tárolni.

8. Biztonsági megjegyzés
VESZÉLY gyerekekre! Tartsuk távol a gyerekektől a lenyelhető apró

alkatrészeket (szívócső és szórófej) és a csomagoló anyagokat.
Megfulladás veszélye is felléphet!

Ártalmatlanítás:
Kedves ügyfél!

Segítsen Ön is a hulladék eltávolításában. Ha egyszer meg kell válnia
ettől a terméktől, gondoljon arra, hogy értékes nyersanyagok
felhasználásával készült, amelyek újrahasznosíthatók. Ne dobja
emiatt a készüléket a szemétládába, hanem vigye el az elektromos
hulladékok kommunális hulladékgyűjtő helyére.
