eQ-3 MAX! Operating Manual
1
Bedienungsanleitung
Operating Manual
MAX! Heizkörperthermostat
Elektronischer Funk-Heizkörperthermostat (S. 2)
MAX! Radiator Thermostat
Electronic Wireless Radiator Thermostat (p. 24)
2
Inhaltsverzeichnis
1. Bestimmungsgemäßer Einsatz .................................3
2. Bedienung und Display..............................................4
3. Sicherheitshinweise...................................................5
4. Entsorgungshinweise ................................................5
5. Batterien einlegen (wechseln) ...................................5
6. Montage am Heizkörper ............................................6
6.1 Adapter für Danfoss ...................................................8
7. Adaptierfahrt ............................................................13
8. Anlernen an MAX! Komponenten ...........................13
9. Ablernen/Reset ........................................................14
10. Betriebs-Modi (Auto/Manu/Urlaub) .........................15
11. Boost-Funktion ........................................................15
12. Fenster- auf-Funktion ...............................................16
13. Display-Inhalt im Normalbetrieb ..............................17
14. Kindersicherung/ Bediensperre ...............................18
15. Heizpause aktivieren (Batterieschonung) ...............18
16. Frostschutzbetrieb aktivieren .................................19
17. Entkalkungsfahrt ......................................................19
18. Fehlerbehebung und Wartung ................................20
19. Lieferumf ang ............................................................21
20. Hinweise zum Funkbetrieb ......................................21
21. Technische Eigenschaften ..................................... 22
Lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf.
1. Ausgabe Deutsch 03/2012
Dokumentation © 2012 eQ-3 Ltd., Hong Kong.
Alle Rechte vorbehalten.
BC-RT-TRX-CyG, V2.1, 099017
3
1. Bestimmungsgemäßer Einsatz
Der MAX! Heizkörperthermostat ist im MAX! System für
das Regeln Ihrer Heizkörper zuständig. Alle Kongurationen werden bequem über die MAX! Software (Hauslösung)
oder den MAX! Wandthermostaten (Einzelraumlösung) vorgenommen und lassen sich für einzelne Räume individuell gestalten. Die Kommunikation der MAX! Komponenten
untereinander erfolgt bidirektional. Somit ist sichergestellt,
dass gesendete Informationen den Empfänger erreichen.
Der MAX! Heizkörperthermostat dient zum Regulieren
eines gängigen Heizkörperventils. Betreiben Sie das Ge-
rät nur in Innenräumen und vermeiden Sie den Einuss
von Feuchtigkeit, Staub sowie Sonnen- oder Wärmebestrahlung.
Jeder andere Einsatz als in dieser Bedienungsanleitung
beschrieben ist nicht bestimmungsgemäß und führt zu Garantie- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen. Die Geräte sind ausschließlich für
den privaten Gebrauch gedacht.
4

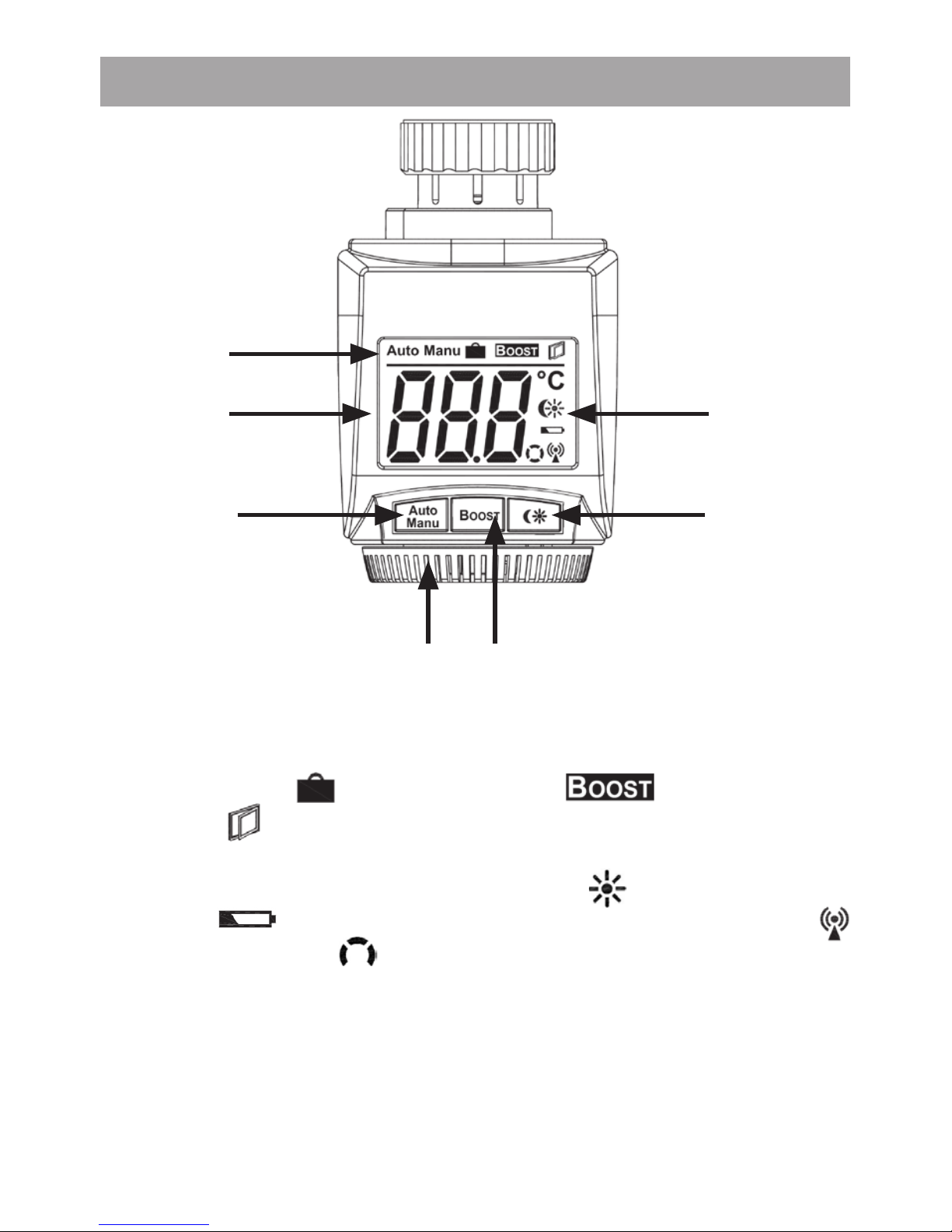

2. Bedienung und Display
A Automatischer Modus (Auto), Manueller Modus (Manu),
Urlaubsmodus ( ), Boost-Funktion ( ),
Fenster-auf-Funktion ( )
B Anzeige der Solltemperatur
C Absenk-/Komforttemperatur ( ), Batterie-leer-Symbol
( ), Antennensymbol (Funksynchronität) ( ), Aktivitätssymbol ( )
D Auto-/Manu-Taste: Wechsel zwischen Auto- und Manu
Betrieb, Verlassen der Urlaubsfunktion
E Boost-Taste: Aktivierung der Boost-Funktion; Bestätigen;
Anlernvorgang starten
F Umschalten zwischen Absenk- und Komforttemperatur
G Stellrad für Temperatur-Einstellungen
A
B
D
C
F
G
E
5
3. Sicherheitshinweise
Die Geräte sind keine Spielzeuge, erlauben Sie Kindern
nicht damit zu spielen. Verpackungsmaterial nicht achtlos
liegen lassen, dies kann für Kinder zu einem gefährlichen
Spielzeug werden. Öffnen Sie das Gerät nicht, es enthält
keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service.
4. Entsorgungshinweise
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über
die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen!
Das CE-Zeichen ist ein Freiverkehrszeichen, das
sich ausschließlich an die Behörden wendet und
keine Zusicherung von Eigenschaften beinhaltet.
Verbrauchte Batterien gehören nicht in den
Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!
5. Batterien einlegen (wechseln)
• Batteriefachdeckel abziehen
• 2 LR6 Batterien (Mignon/AA) polungsrichtig in das Bat-
teriefach einlegen
• Batteriefachdeckel wieder aufsetzen und einrasten
Die Lebensdauer neuer Alkali-Batterien beträgt ca. zwei
Jahre. Ein Batteriesymbol ( ) weist darauf hin, dass
Sie die Batterien wechseln müssen. Nach Entnahme der
6
Batterien warten Sie ca. 1 Minute bis zum Einlegen der
neuen Batterien. Ein Betrieb mit Akkus ist nicht möglich.
Normale Batterien dürfen niemals aufgeladen werden. Es besteht Explosionsgefahr. Batterien nicht
ins Feuer werfen! Batterien nicht kurzschließen!
Nach dem Einlegen der Batterie beginnt der Heizkörperthermostat mit einer Adaptierfahrt. Dies können Sie mit
der Boost-Taste bestätigen, Details dazu nden Sie im
Abschnitt 7.
6. Montage am Heizkörper
Die Montage des MAX! Heizkörperthermostats ist einfach
und kann ohne Ablassen von Heizungswasser oder Eingriff
in das Heizungssystem erfolgen. Spezialwerkzeug oder ein
Abschalten der Heizung sind nicht erforderlich.
Die am Heizkörperthermostat angebrachte Überwurfmutter ist universell einsetzbar und ohne Zubehör passend für
alle Ventile mit dem Gewindemaß M30 x 1,5 mm der gängigsten Hersteller wie z.B.
• Heimeier
• MNG
• Junkers
• Landis&Gyr (Duodyr)
• Honeywell-Braukmann
• Oventrop Typ A, Oventrop AV6
• Schlösser
• Comap D805
• Valf
• Sanayii
7
• Mertik Maxitrol
• Watts
• Wingenroth (Wiroex) R.B.M
• Tiemme
• Jaga
• Siemens
• Idmar
Durch die im Lieferumfang enthaltenen Adapter und Verlängerungsstifte sind Heizkörperthermostate auf Heizkörperventile mit Anschlussgewinde M28 x 1,5 mm sowie
auf Danfoss RA, Danfoss RAV und Danfoss RAVL–Ventile montierbar.

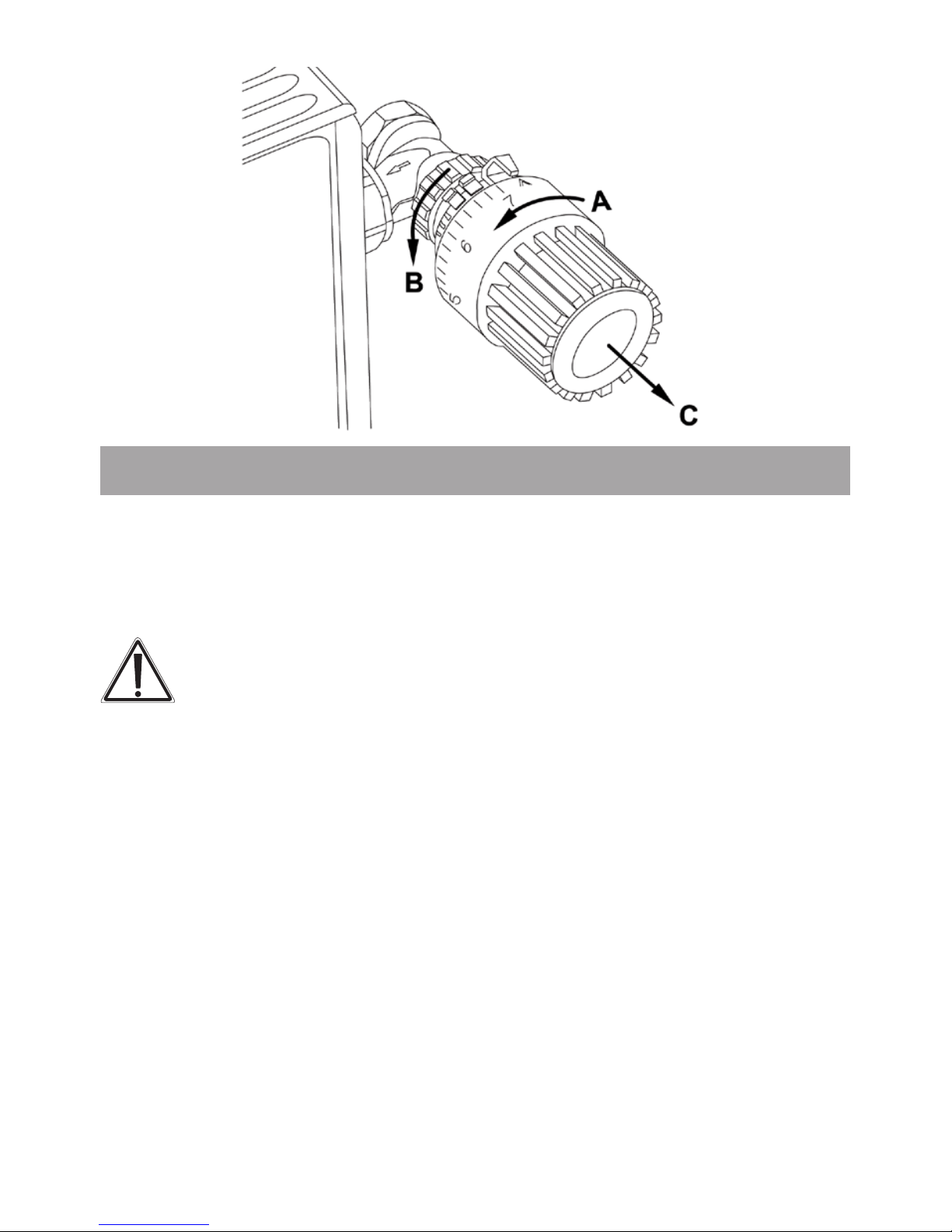

Demontage des alten Kopfes
Drehen Sie den Thermostatkopf auf den Maximalwert (A)
(gegen den Uhrzeigersinn). Der Thermostatkopf drückt
jetzt nicht mehr auf die Ventilspindel und kann so leichter
demontiert werden.
Die Fixierung des Thermostatkopfes kann unterschiedlich
ausgeführt sein:
• Schnappbefestigungen: Sie können so befestigte Ther-
mostatköpfe einfach lösen, indem Sie den Verschluss/
Überwurfmutter ein klein wenig gegen den Uhrzeigersinn drehen (B). Danach können Sie den Thermostat-
kopf abnehmen (C).
• Klemmverschraubungen: Der Thermostatkopf wird
durch einen Befestigungsring gehalten, der mit einer
Schraube zusammengehalten wird. Lösen Sie diese
Schraube und nehmen Sie den Thermostatkopf vom
Ventil ab (C).
• Verschraubung mit Madenschrauben: Lösen Sie die Ma-
denschraube und nehmen Sie den Thermostatkopf ab (C).
8
6.1 Adapter für Danfoss
Zur Montage auf Ventile von Danfoss ist einer der beiliegenden Adapter erforderlich. Die Zuordnung des passenden Adapterrings zum entsprechenden Ventil entnehmen
Sie bitte den nachfolgenden Abbildungen.
Achten Sie darauf, sich nicht die Finger zwischen den
Adapterhälften einzuklemmen!
Die Ventilkörper von Danfoss weisen umlaufend längliche
Einkerbungen (E) auf (siehe Pfeil), die auch einen besse-
ren Sitz des Adapters nach dem Aufrasten gewährleisten.
Achten Sie bei der Montage bitte darauf, dass die Zapfen
im Inneren des Adapters (D) eine deckungsgleiche Position zu den Einkerbungen (E) am Ventil haben.
9

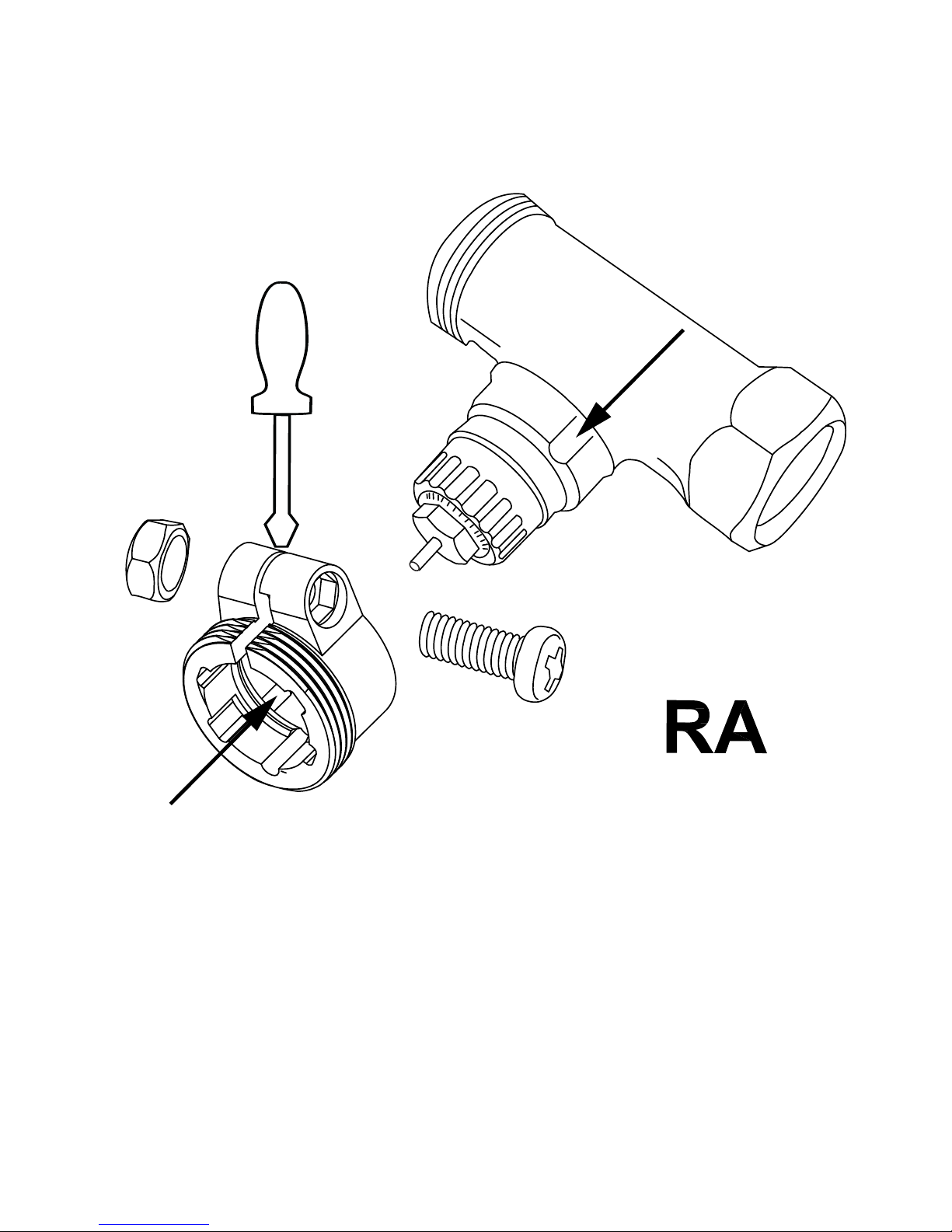

Rasten Sie den zum Ventil passenden Adapter vollständig auf.
Die Adapter RA und RAV wurden Zugunsten eines besseren Sitzes mit Vorspannung produziert. Bei Montage verwenden Sie ggf. einen Schraubendreher, und biegen diese
im Bereich der Schraube leicht auf. Nach dem Aufrasten
auf den Ventilkörper befestigen Sie die Adapter bitte mit
der beiliegenden Schraube und Mutter.
E
F
D
10

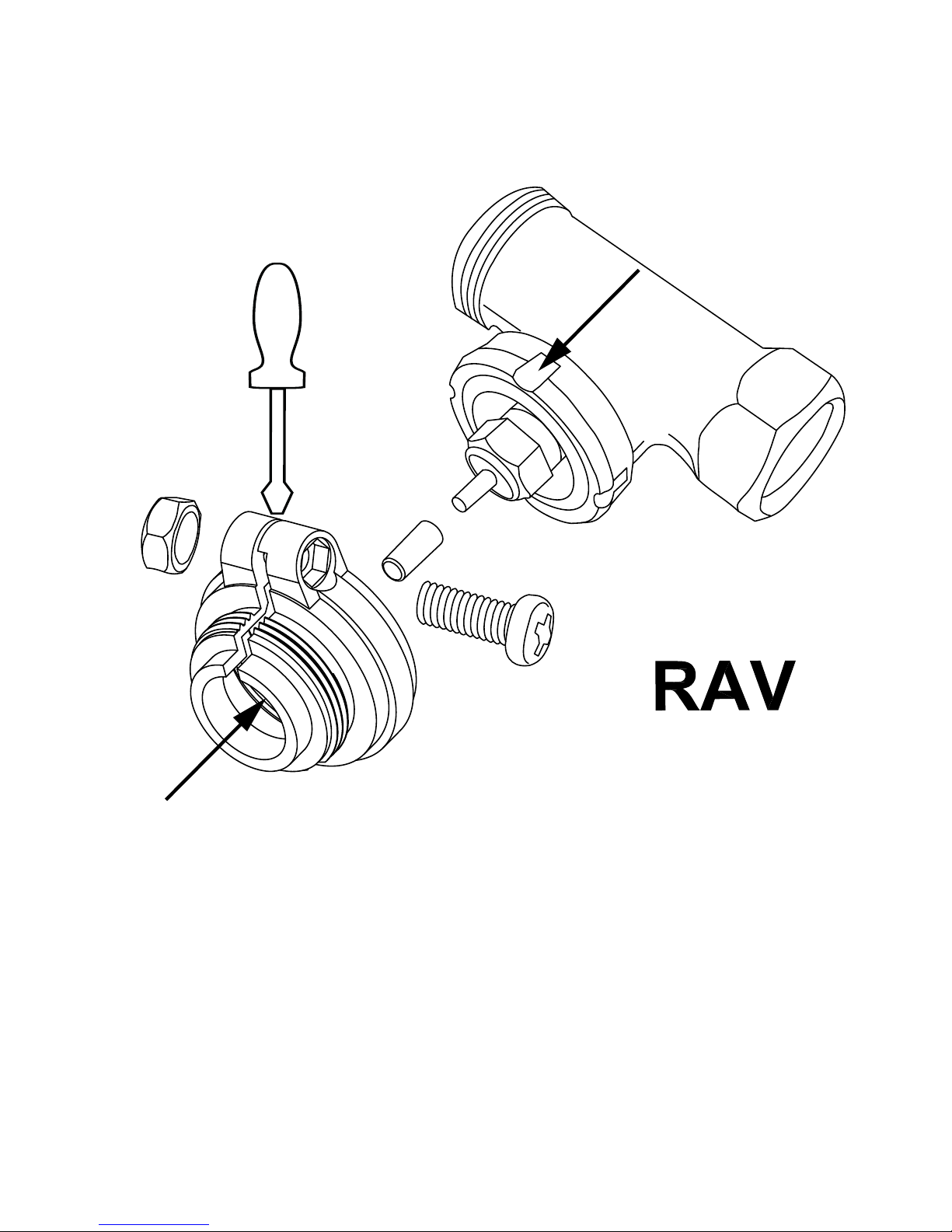

Auf Ventile vom Typ RAV ist vor der Montage die Stößelverlängerung (F) auf den Ventilstift aufzusetzen.
E
G
F
F
D
11

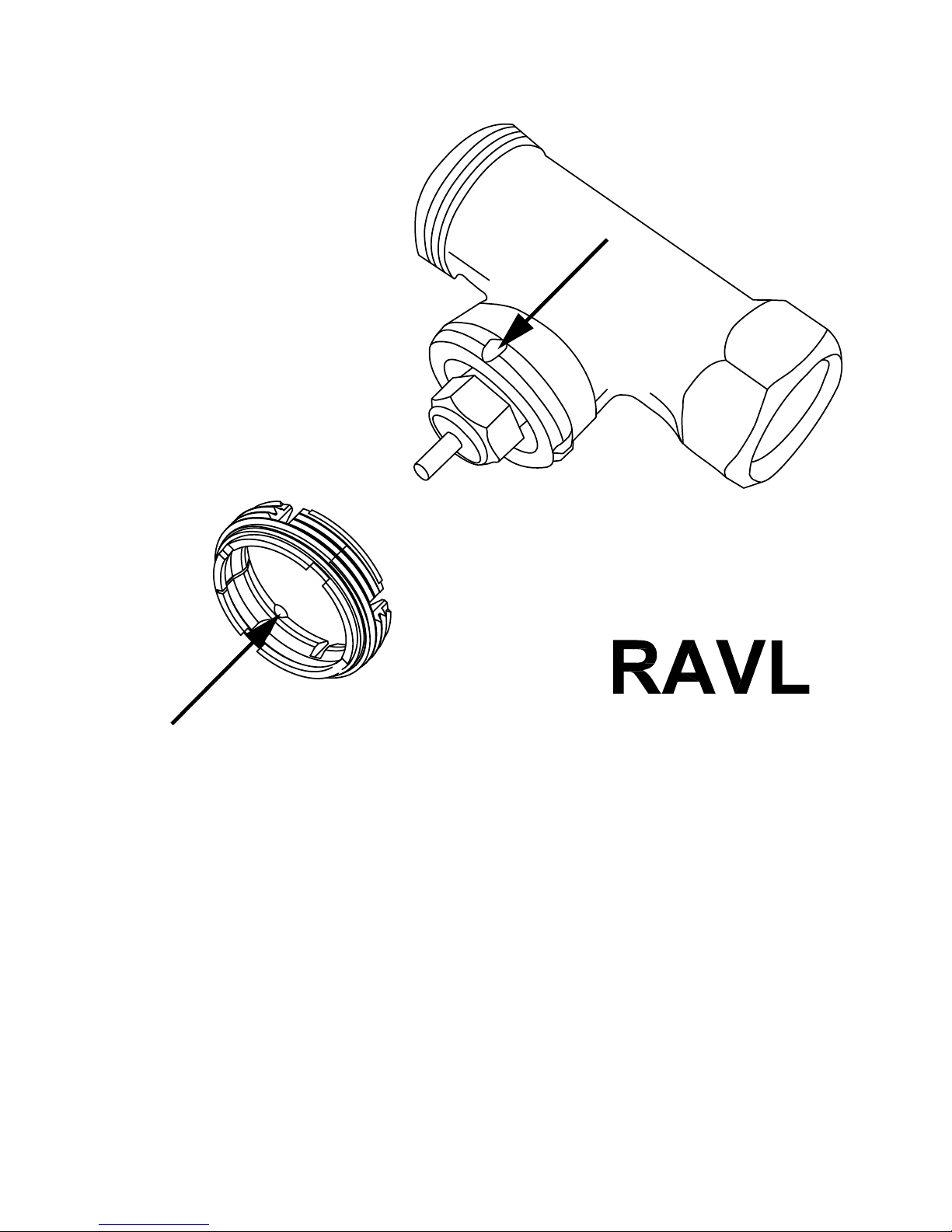

Der Adapter RAVL muss nicht verschraubt werden.
E
F
D
12

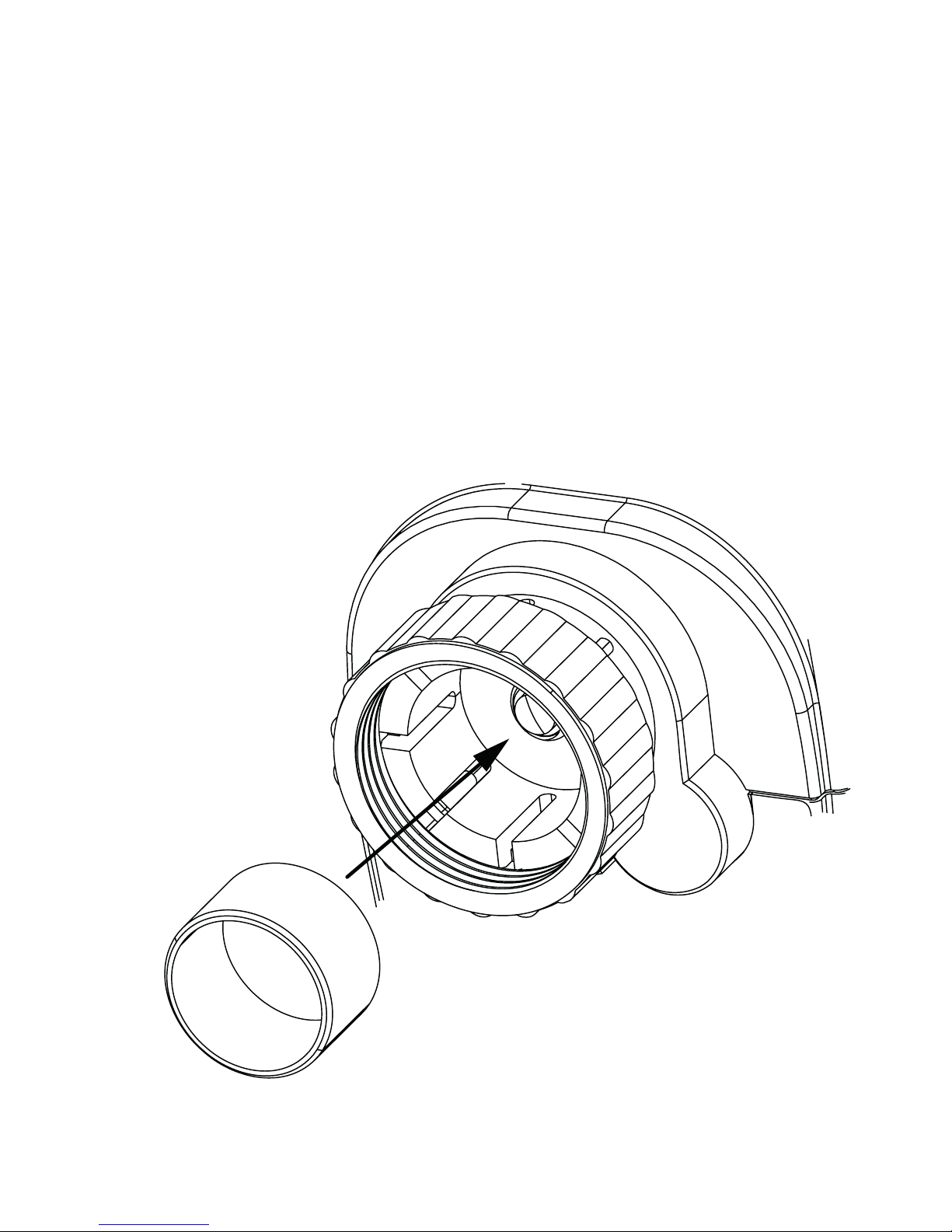

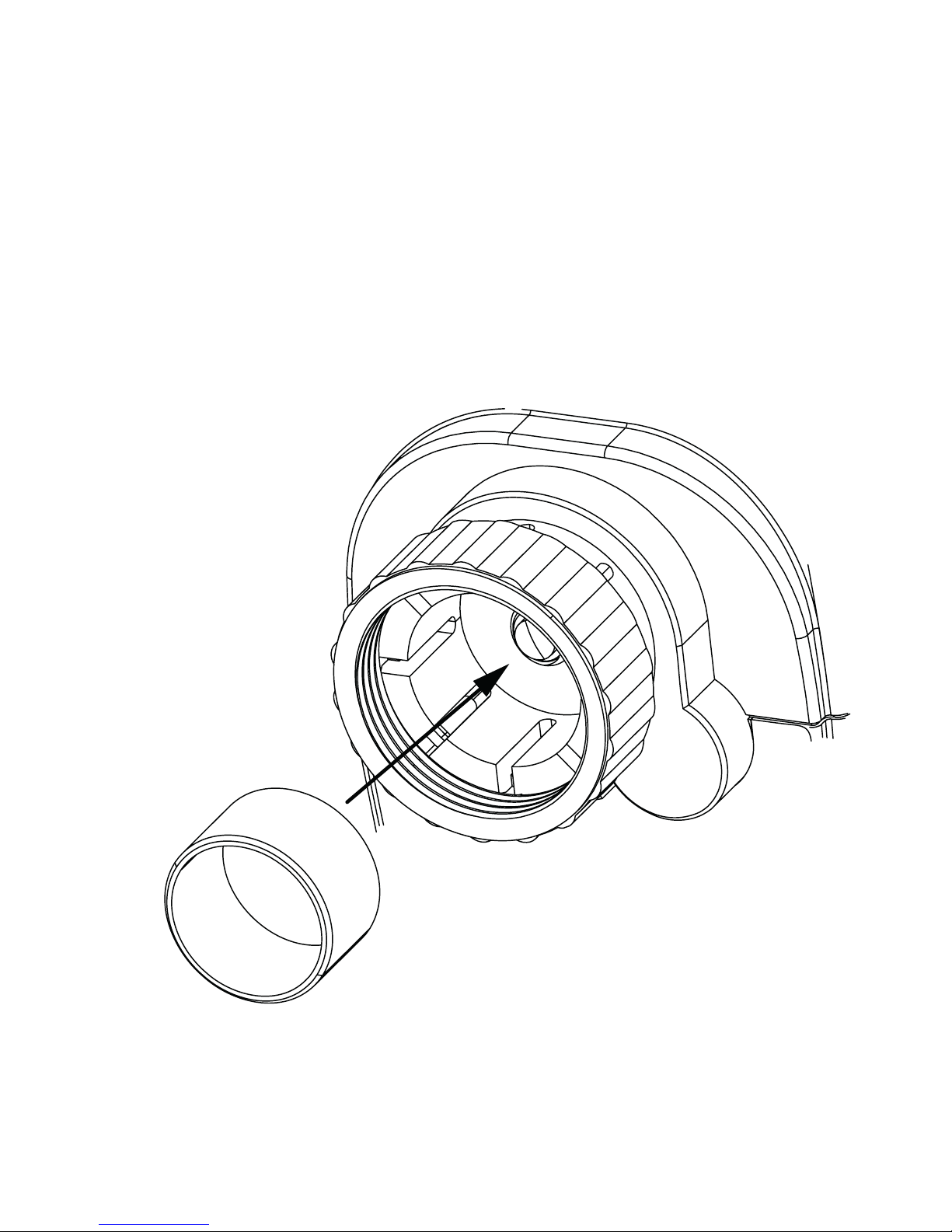

Stützring
Die Ventile verschiedener Hersteller können Toleranzschwankungen aufweisen, die zu einem zu lockeren Sitz
des Heizkörperthermostats auf dem Ventil führen. Durch
die Verwendung des beigefügten Stützrings können die
Stabilität und der Sitz auf dem Ventil verbessert werden.
Legen Sie den Stützring (G) in den Flansch oder auf den
Ventilanschluss des Heizkörpers und schrauben Sie das
Thermostatventil an.
Kann der Stützring nicht aufgesteckt werden, ist die Stabilität ausreichend und er wird für die Montage nicht benötigt.
H
G
13
7. Adaptierfahrt
Nach dem Einlegen der Batterien fährt der Motor zunächst
zurück, währenddessen wird „InS“ und das Aktivitätssymbol ( ) angezeigt. Sobald „InS“ ohne Aktivitätssymbol ( ) im Display steht, kann der Heizkörperthermostat
montiert werden. Danach wird zur Anpassung ans Ventil
eine Adaptierfahrt („AdA“) durchgeführt.
• Setzen Sie den Heizkörperthermostat auf das Ventil.
• Ziehen Sie die Überwurfmutter fest.
• Drücken Sie die Boost-Taste, wenn im Display „InS“ steht.
Der Stellantrieb führt eine Adaptierfahrt durch. Dabei
werden „AdA“ und das Aktivitätssymbol ( ) im Display
angezeigt, währenddessen ist keine Bedienung möglich.
Wurde die Adaptierfahrt vor der Montage eingeleitet bzw.
wird eine Fehlermeldung (F1, F2, F3) angezeigt, drücken
Sie die Boost-Taste und der Motor fährt zurück zur Position „InS“.
Ist der MAX! Heizkörperthermostat nicht an den
Cube angelernt, wird automatisch in den manuellen
Betrieb (Manu) gewechselt.
Der Anlernmodus lässt sich auch während „InS“ im
Display steht aktivieren.
14
8. Anlernen an MAX! Komponenten
Um den MAX! Heizkörperthermostaten in Ihrer Installation
nutzen zu können, müssen Sie ihn an das MAX! System
anlernen. Sie können den MAX! Heizkörperthermostaten
sowohl in Verbindung mit dem MAX! Cube (Hauslösung)
als auch ohne Einsatz des MAX! Cubes (Einzelraumlösung) nutzen.
Anlernen mit MAX! Cube (Hauslösung):
• Versetzen Sie zunächst den MAX! Cube in den Anlermodus. Starten Sie dazu die lokale MAX! Software und
klicken Sie auf „Neues Gerät“.
• Zum Aktivieren des Anlernmodus am MAX! Heizkörperthermostat drücken Sie die Boost-Taste länger als 3 Sekunden. Im Display wird nun das Antennensymbol ( )
und die verbleibende Anlernzeit in Sekunden dargestellt.
Die Anlernzeit beträgt 30 Sekunden.
Sobald der MAX! Heizkörperthermostat am MAX!
Cube angelernt ist, werden alle Daten wie Datum,
Uhrzeit oder Wochenprogramm per Funk übertragen.
Der MAX! Heizkörperthermostat kann nur an einen
MAX! Cube angelernt werden.
Wurde der MAX! Heizkörperthermostat bereits über
einen Wandthermostat konguriert, muss vor dem
ersten Anlernen an einen MAX! Cube ein Werksreset
durchgeführt werden (siehe Abschnitt 9).
Anlernen ohne MAX! Cube (Einzelraumlösung):
• Versetzen Sie zunächst den MAX! Wandthermostaten
über einen langen Tastendruck der OK-Taste in den Anlernmodus.
15
• Aktivieren Sie jetzt den Anlernmodus am MAX! Heizkörperthermostat. Drücken Sie dafür die Boost-Taste länger
als 3 Sekunden. Im Display wird jetzt das Antennensymbol
( ) und die verbleibende Anlernzeit in Sekunden dargestellt. Die Anlernzeit beträgt 30 Sekunden.
Der MAX! Heizkörperthermostat kann ohne MAX!
Cube nur im manuellen Modus verwendet werden,
es kann nicht in den automatischen Betrieb gewechselt werden.
9. Ablernen/Reset
Der Auslieferungszustand des MAX! Heizkörperthermostats kann manuell wieder hergestellt werden. Dabei gehen alle Einstellungen und Informationen über angelernte
Geräte verloren.
Bevor Sie den MAX! Heizkörperthermostat in den
Werkzu stand zurücksetzen, löschen Sie das Gerät
beim Be trieb mit dem MAX! Cube zuerst aus der lokalen MAX! Software.
• Entnehmen Sie zunächst die Batterien aus dem Stellantrieb.
• Warten Sie 60 Sekunden.
• Halten Sie anschlißend die drei Tasten (Auto/Manu, Boost,
( )) kurz gedrückt.
• Legen Sie die Batterien wieder ein.
• Nach erfolgreichem Wiederherstellen der Werkseinstel-
lungen erscheint „rES“ im Display.
