Impresora matricial de 9 agujas
Manual del Usuario
Todos los derechos reservados. Ninguna parte de esta publicación puede reproducirse, ni
almacenarse en un sistema de recuperación o transmitirse en cualquier forma o por cualquier
medio electrónico, mecánico, fotocopiado, grabado, etc. sin el previo permiso escrito de
SEIKO EPSON CORPORATION. La información contenida aquí es exclusiva para esta
impresora EPSON. EPSON no se hace responsable de la utilización de dicha información
para otras impresoras.
SEIKO EPSON CORPORATION y sus afiliados no se hacen responsables ante el adquirente
de este producto o ante terceros de daños, pérdidas, costes o gastos en que pueda incurrir el
adquirente o terceros como consecuencia de: accidente, mal uso o abuso de este producto,
así como tampoco de modificaciones, reparaciones o alteraciones no autorizadas de este
producto, o (excepto en los EEUU) el no cumplimiento estricto de las instrucciones de
funcionamiento y mantenimiento de SEIKO EPSON CORPORATION.
EPSON y EPSON ESC/P son marcas comerciales registradas de SEIKO EPSON
CORPORATION.
Microsoft, Windows y Windows NT son marcas comerciales registradas de Microsoft
Corporation.
IBM es una marca comercial registrada de International Business Machines Corporation.
Aviso general: Otros nombres de productos se utilizan solamente con fines de identificación y pueden
ser marcas comerciales de sus respectivos propietarios. EPSON renuncia a todos y cada uno de los
derechos sobre estas marcas.
Copyright © 2001 por SEIKO EPSON CORPORATION, Nagano, Japón
Editado por EPSON IBÉRICA S.A., Barcelona
1ª Edición (Marzo 2001)
Traducido por www.caballeria.com
ii
Contenido
Conocer la impresora
Atenciones, Precauciones y Notas . . . . . . . . . . . . . . . . . . . . . . . . . 1
Instrucciones importantes de seguridad . . . . . . . . . . . . . . . . . . . .2
Símbolo de precaución del cabezal de impresión. . . . . . . . . . . . .3
Normativa ENERGY STAR
Capítulo 1 Preparar la impresora
Desempaquetar la impresora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2
Elegir un lugar para la impresora . . . . . . . . . . . . . . . . . . . . .1-3
Instalar la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-5
Instalar el mando de avance del papel . . . . . . . . . . . . . . . . .1-5
Instalar los soportes del papel . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Instalar o sustituir el cartucho de cinta . . . . . . . . . . . . . . . . .1-7
Conectar la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10
Ejecutar el auto test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11
Conectar la impresora al ordenador. . . . . . . . . . . . . . . . . . . . . . . .1-14
Utilizar el interface paralelo . . . . . . . . . . . . . . . . . . . . . . . . . .1-14
Utilizar el interface serie . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-16
Instalar el software de la impresora . . . . . . . . . . . . . . . . . . . . . . . . 1-17
Instalar el software en Windows Me, 98, 95, 2000
o NT 4.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-18
Instalar el software en Windows 3.1 o NT 3.5x . . . . . . . . . .1-20
Para programas DOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-21
®
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Capítulo 2 Utilizar la impresora
Utilizar el panel de control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
Seleccionar una fuente integrada. . . . . . . . . . . . . . . . . . . . . . 2-2
Acerca de los ajustes por defecto de la impresora . . . . . . . . . . . . 2-3
Cambiar los ajustes por defecto . . . . . . . . . . . . . . . . . . . . . . .2-10
Imprimir en papel continuo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
Contenido
iii

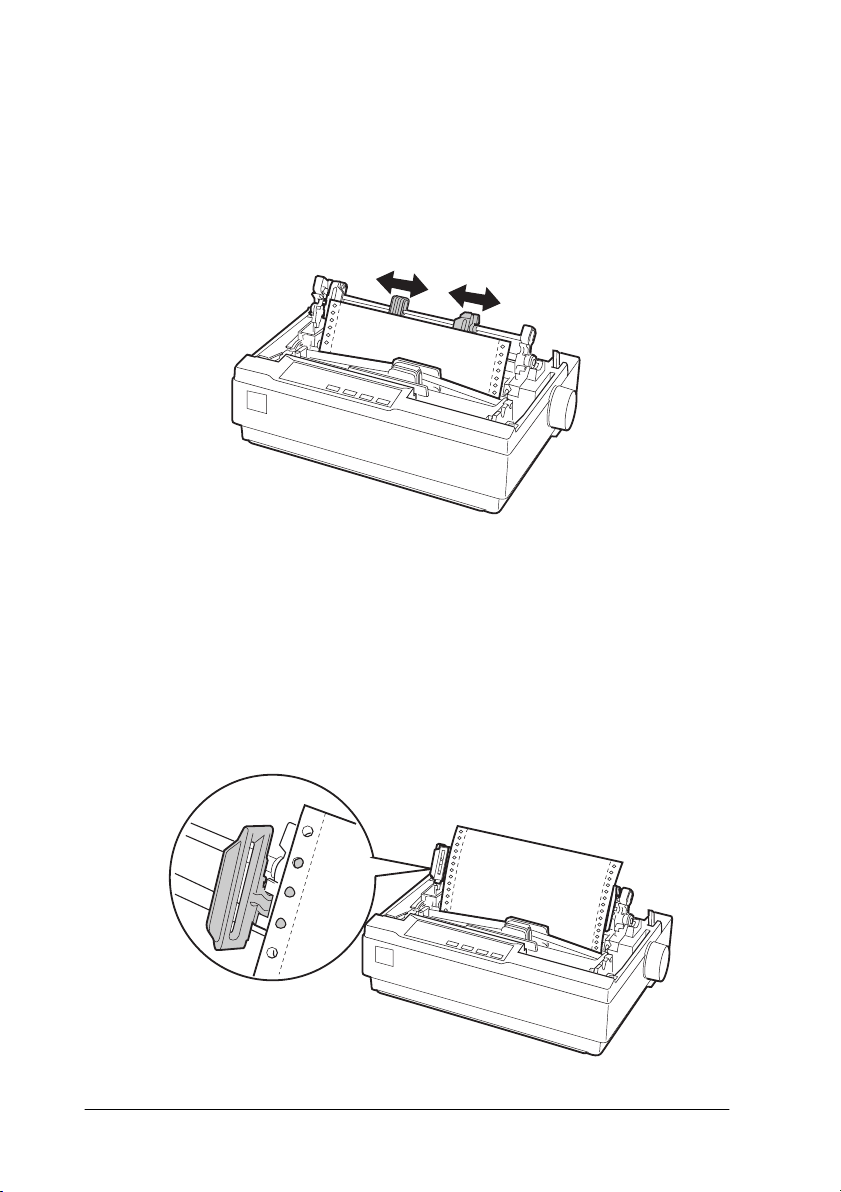

Imprimir con el tractor frontal. . . . . . . . . . . . . . . . . . . . . . . . 2-12
Retirar un documento impreso del tractor frontal . . . . . . . 2-17
Pasar a imprimir en hojas sueltas . . . . . . . . . . . . . . . . . . . . . 2-18
Imprimir con el tractor pull . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
Ajustar la posición de inicio de página . . . . . . . . . . . . . . . . 2-23
Avanzar el papel hasta el borde de corte. . . . . . . . . . . . . . . 2-26
Imprimir en hojas sueltas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-29
Cargar hojas sueltas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-29
Imprimir en papel especial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-30
Ajustar la palanca de grosor del papel. . . . . . . . . . . . . . . . . 2-30
Impresos con copias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-32
Etiquetas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33
Sobres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-34
Instalar y utilizar opciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
Alimentador de hojas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35

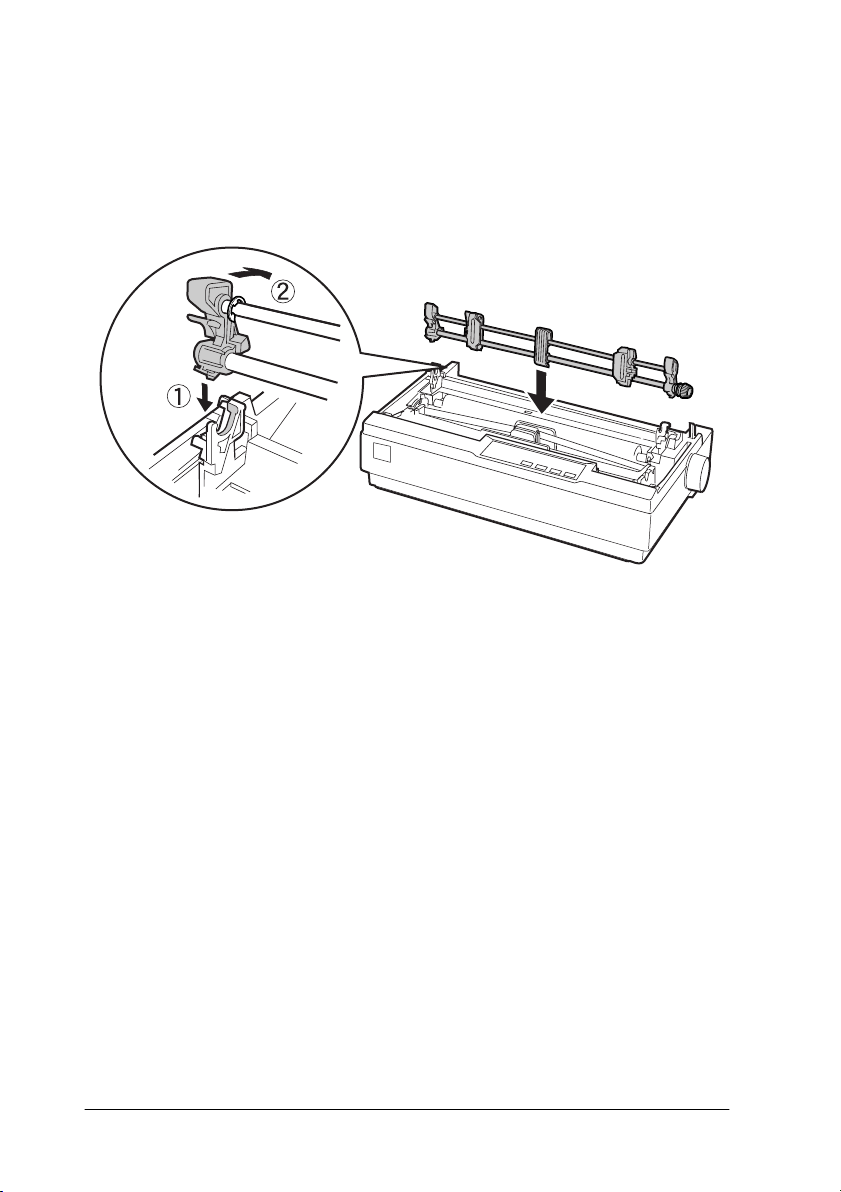

Unidad del tractor pull. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38

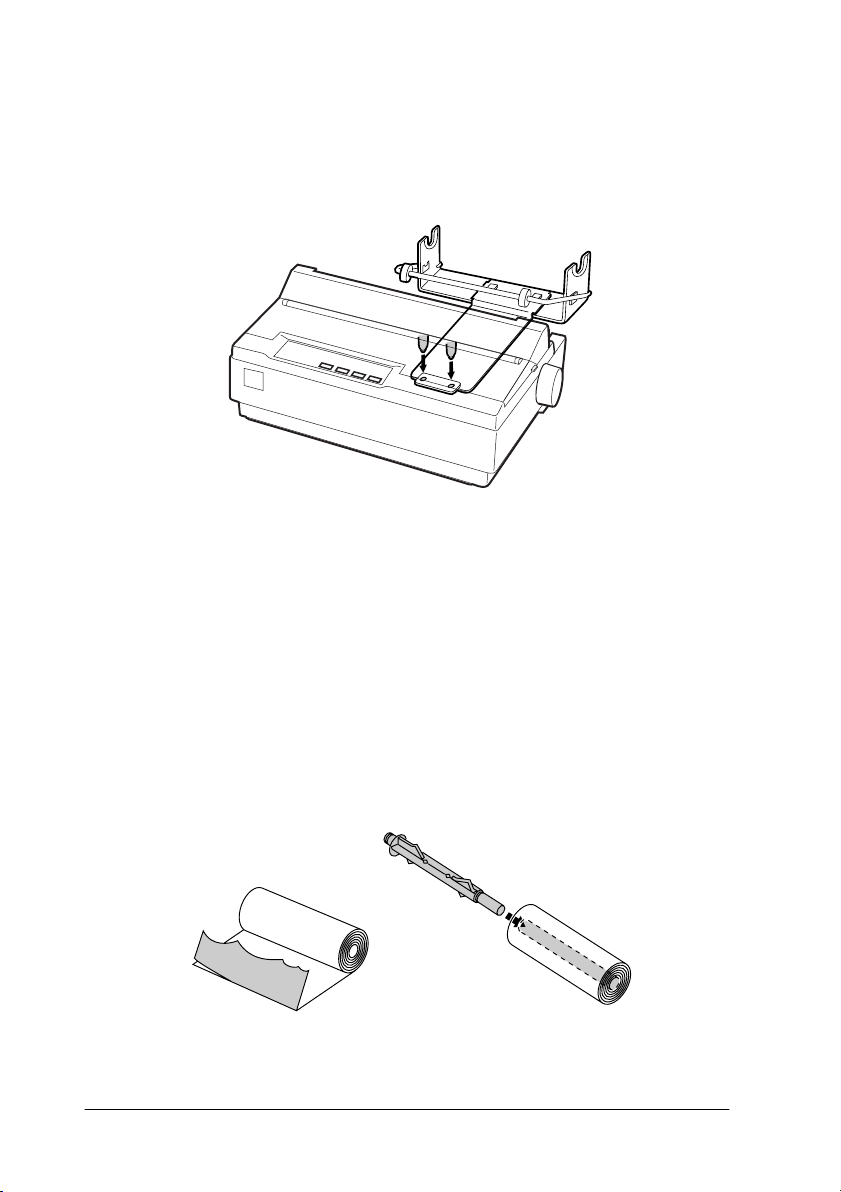

Soporte del rollo de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41
Kit de actualización de color (sólo LX-300+). . . . . . . . . . . . 2-44
Servidor de impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-47
Capítulo 3 Utilizar el software de la impresora
Utilizar el controlador de la impresora con Windows Me,
98 y 95 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Acceder al controlador de la impresora desde las
aplicaciones de Windows . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

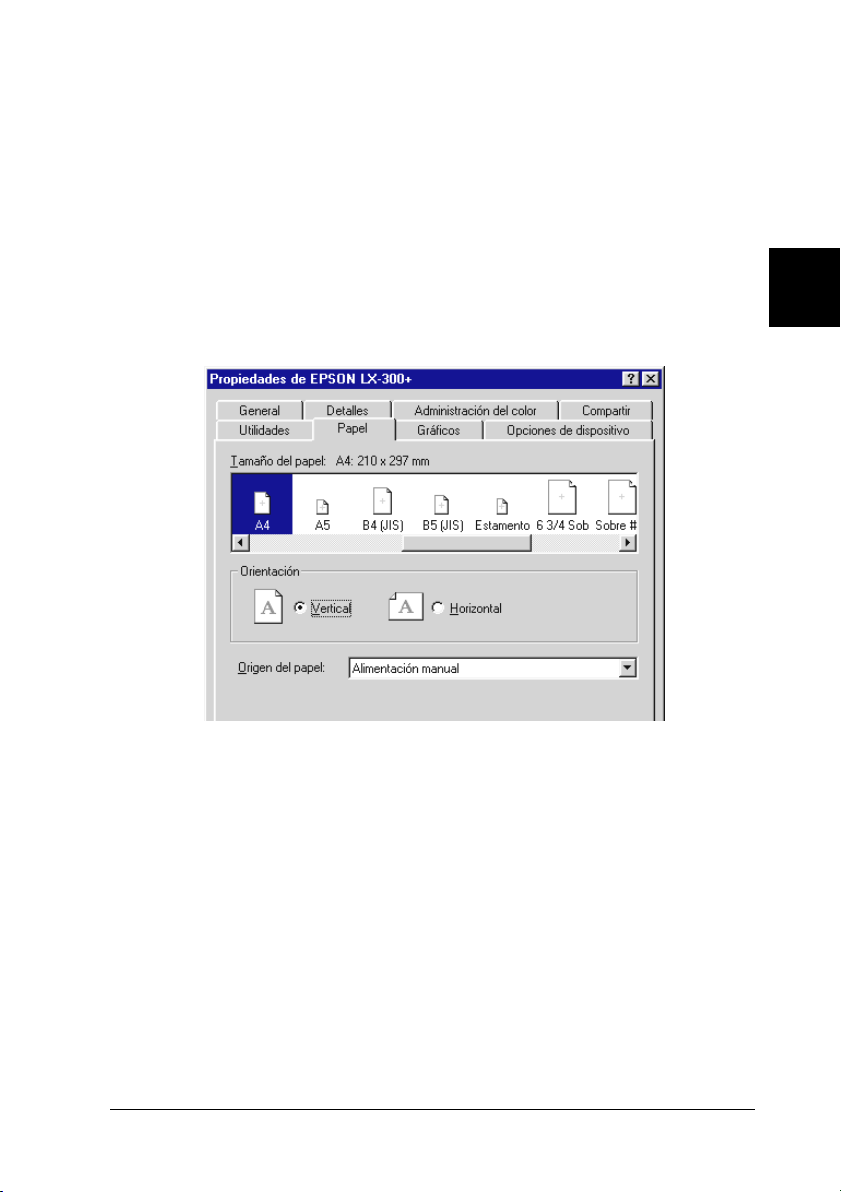

Cambiar los ajustes del controlador de la impresora. . . . . 3-4
Utilizar el controlador de la impresora con Windows 3.1 . . . . . 3-4
Acceder al controlador de la impresora desde las
aplicaciones de Windows . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Cambiar los ajustes del controlador de la impresora. . . . . 3-6
Utilizar el controlador de la impresora con Windows 2000
y NT 4.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
Acceder al controlador de la impresora desde las
aplicaciones de Windows . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Cambiar los ajustes del controlador de la impresora. . . . . 3-10
iv
Contenido
Utilizar el controlador de la impresora con Windows NT 3.5x . 3-10
Acceder al controlador de la impresora desde las
aplicaciones de Windows . . . . . . . . . . . . . . . . . . . . . . . . . .3-11
Cambiar los ajustes del controlador de la impresora . . . . . 3-12
Aspectos generales de los ajustes del controlador de
la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-13
Acerca de la utilidad EPSON Status Monitor 3. . . . . . . . . . . . . . .3-15

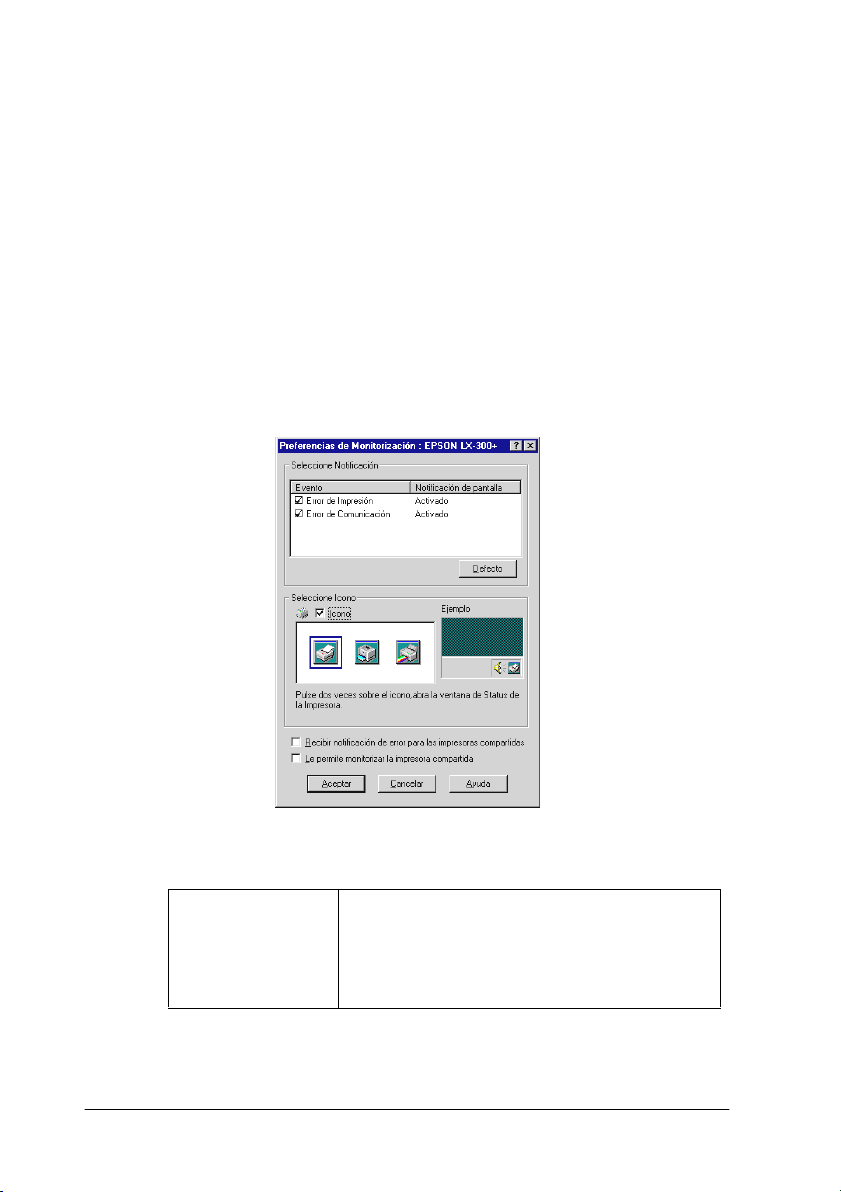

Configurar EPSON Status Monitor 3. . . . . . . . . . . . . . . . . . .3-16
Acceder a EPSON Status Monitor 3. . . . . . . . . . . . . . . . . . . .3-17
Usar la utilidad EPSON Remote! (sólo LX-300+) . . . . . . . . . . . . .3-18
Instalar EPSON Remote! . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
Acceder a EPSON Remote! . . . . . . . . . . . . . . . . . . . . . . . . . . .3-19
Capítulo 4 Solucionar problemas
Utilizar los indicadores de error . . . . . . . . . . . . . . . . . . . . . . . . . . .4-2
Problemas y soluciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5
Alimentación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
No hay suministro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5
Imprimir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
La impresora no imprime . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-6
La impresión es débil o irregular. . . . . . . . . . . . . . . . . . . . . . 4-7
Faltan puntos en los gráficos o caracteres impresos . . . . . .4-8
Los caracteres impresos no son los que esperaba . . . . . . . . 4-8
La posición de impresión no es la que esperaba . . . . . . . . . 4-9
Manejo del papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-9
Las hojas sueltas no avanzan correctamente . . . . . . . . . . . .4-9
El papel continuo no avanza correctamente. . . . . . . . . . . . .4-10
Opciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-12
Si utiliza el alimentador de hojas sueltas, el papel no
avanza correctamente . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-12
El cambio entre el alimentador de hojas y el tractor
frontal no funciona correctamente . . . . . . . . . . . . . . . . . .4-13
Si utiliza el tractor pull opcional con el tractor frontal,
el papel continuo no avanza correctamente. . . . . . . . . . . 4-13
Con el kit de actualización del color, la impresora no
funciona correctamente (sólo LX-300+) . . . . . . . . . . . . . . 4-14
Contenido
v
Apéndice A
Limpiar la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2
Transportar la impresora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-3
Especificaciones de la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . A-4
Mecánicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-4
Electrónicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-7
Eléctricas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-9
Entorno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-9
Papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-10
Área imprimible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-16
Alineación del papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-18
Estándares de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-19
Listas de comandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-20
Códigos de control EPSON ESC/P. . . . . . . . . . . . . . . . . . . . A-20
Códigos de control de emulación IBM 2380 Plus
(para LX-300+) / IBM 2381 Plus (para LX-1170) . . . . . . A-21
Contactar con el Centro de Atención al Cliente. . . . . . . . . . . . . . A-23
Índice
vi
Contenido
Conocer la impresora
La impresora matricial de 9 agujas EPSON® LX-300+/LX-1170
proporciona una impresión de alta calidad y unas altas
prestaciones en un diseño compacto. Características:
❏ Varios recorridos de papel para adaptarse a cada tipo de
impresión.
❏ Posibilidad de trabajar con muchos tipos de papel,
incluyendo papel continuo, impresos con copias (original y
hasta cuatro copias), etiquetas, hojas sueltas y sobres.
❏ Alta velocidad de impresión, de hasta 300 cps (caracteres por
segundo) a 10 cpp (caracteres por pulgada).
Junto con la impresora se entrega el controlador de la misma y
otras utilidades, entre las que se encuentran EPSON Status
Monitor 3 para Microsoft
La utilidad EPSON Status Monitor 3 le permite comprobar el
estado de la impresora de forma rápida y sencilla.
Nota:
Las ilustraciones de este manual corresponden a la LX-300+. La
LX-1170 es más ancha que la LX-300+. Sin embargo, las explicaciones
son las mismas.
®
Windows® Me, 98, 95, 2000 o NT 4.0.
Atenciones, Precauciones y Notas
Este manual utiliza las siguientes convenciones:
Las
Atenciones
w
c
Las
del funcionamiento de la impresora.
daños personales.
Las
Precauciones
equipo.
contienen información importante y consejos útiles acerca
Notas
deben seguirse escrupulosamente para evitar
deben observarse para evitar daños en el
Conocer la impresora
1
Instrucciones importantes de seguridad
Lea estas instrucciones de seguridad antes de utilizar la
impresora. Además, siga todas las advertencias e instrucciones
que aparecen escritas en la impresora.
❏ No coloque la impresora sobre una superficie inestable, o
cerca de un radiador o fuente de calor.
❏ Sitúe la impresora sobre una superficie plana. La impresora
no funcionará correctamente si está inclinada o ladeada.
❏ No bloquee ni cubra las ranuras y aberturas de la carcasa de
la impresora, y no inserte objetos por las ranuras.
❏ Utilice sólo el tipo de alimentación indicado en la etiqueta de
la impresora.
❏ Conecte todos los equipos a tomas de corriente derivadas a
masa. No utilice tomas a las que también haya conectadas
fotocopiadoras o sistemas de aire acondicionado que se
activen y desactiven con regularidad.
❏ No utilice un cable de alimentación dañado o deshilachado.
❏ Si utiliza una toma múltiple con la impresora, compruebe que
el amperaje de todos los dispositivos conectados a la toma no
sobrepase el amperaje de ésta. Compruebe también que el
amperaje total de todos los dispositivos conectados a la toma
no sobrepase el amperaje de ésta.
❏ Desconecte la impresora antes de limpiarla, y límpiela sólo
con un paño húmedo.
❏ No derrame líquidos sobre la impresora.
❏ No intente reparar usted mismo la impresora, salvo en los
puntos específicamente explicados en este manual.
Conocer la impresora
2
❏ En las siguientes condiciones debe desconectar la impresora
y ponerse en contacto con el Servicio Técnico Oficial EPSON
más próximo.
i. Si el cable de alimentación o el conector están dañados.
ii. Si ha penetrado líquido en el interior de la impresora.
iii. Si la impresora ha recibido algún golpe o si la carcasa
está dañada.
iv. Si la impresora no funciona con normalidad o muestra
un cambio significativo en sus prestaciones.
❏ Ajuste sólo aquellos controles mencionados en las
instrucciones de funcionamiento.
❏ Las partes de la impresora marcadas con este símbolo
K
❏ Si utiliza la impresora en Alemania, tenga en cuenta:
pueden estar calientes. Desactive la impresora y
déjela enfriar unos minutos antes de tocar ninguna
parte de la impresora donde aparezca este símbolo.
Para proporcionar una protección adecuada de la impresora
contra cortocircuitos y sobreintensidades, la instalación del
edificio debe estar protegida por un fusible de 10 ó 16 Amp.
Símbolo de precaución del cabezal de impresión
Este símbolo en el cabezal de impresión indica que
esta parte podría estar caliente. Nunca toque el
K
cabezal de impresión después de utilizar la
impresora. Deje enfriar el cabezal de impresión
unos minutos antes de tocarlo.
Conocer la impresora
3
N
ormativa ENERGY STAR
Como miembro de ENERGY STAR®, EPSON ha
decidido que este producto cumpla con las
especificaciones del Programa Internacional
NERGY STAR® para un mejor aprovechamiento
E
de la energía.
®
El Programa Internacional
Oficina es una colaboración voluntaria de las industrias de
equipamiento informático y de oficina para promocionar la
introducción de ordenadores personales, monitores, impresoras,
fax, fotocopiadoras y escáneres que aprovechen mejor la energía,
en un esfuerzo por reducir la contaminación atmosférica
producida por la generación de energía.
NERGY STAR® para Equipos de
E
Conocer la impresora
4
Capítulo 1
Preparar la impresora
Desempaquetar la impresora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2
Elegir un lugar para la impresora . . . . . . . . . . . . . . . . . . . . .1-3
Instalar la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-5
Instalar el mando de avance del papel . . . . . . . . . . . . . . . . .1-5
Instalar los soportes del papel . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Instalar o sustituir el cartucho de cinta . . . . . . . . . . . . . . . . .1-7
Conectar la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10
Ejecutar el auto test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11
Conectar la impresora al ordenador. . . . . . . . . . . . . . . . . . . . . . . .1-14
Utilizar el interface paralelo . . . . . . . . . . . . . . . . . . . . . . . . . .1-14
Utilizar el interface serie . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-16
Instalar el software de la impresora . . . . . . . . . . . . . . . . . . . . . . . . 1-17
Instalar el software en Windows Me, 98, 95, 2000
o NT 4.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-18
Instalar el software en Windows 3.1 o NT 3.5x . . . . . . . . . .1-20
Para programas DOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-21
1
Preparar la impresora
1-1
Desempaquetar la impresora
Además de los elementos mostrados a continuación, la caja de la
impresora debe contener un Welcome Pack que incluye el CD-ROM
del software de la impresora EPSON y una Hoja de instrucciones.
Compruebe que la caja incluya todos los elementos descritos.
impresora
soportes del papel
mando de avance del papel
cable de alimentación
Nota:
Según el modelo de impresora, es posible que el cable de alimentación
venga conectado de forma permanente. Asimismo, la forma del conector
del cable de alimentación también puede variar según el país en el que
adquirió la impresora; compruebe que el conector tenga la forma
adecuada para su país.
Precaución:
c
1-2
Existen varias versiones de la impresora, diseñadas para
funcionar bajo diferentes voltajes, y no es posible ajustar la
impresora para su utilización a un voltaje distinto. Si la etiqueta
de la parte posterior de la impresora no muestra el voltaje correcto
para su país, póngase en contacto con su distribuidor.
Preparar la impresora
cartucho de cinta
Deberá retirar todos los materiales protectores de alrededor y del
interior de la impresora antes de instalarla y activarla. Siga las
instrucciones de la Hoja (que se entrega con la impresora) para
retirar estos materiales.
Guarde todos los materiales protectores y de embalaje por si debe
transportar la impresora posteriormente. Siempre debe
transportarla en su embalaje original.
Elegir un lugar para la impresora
Tenga en cuenta las siguientes observaciones al seleccionar un
lugar para la impresora:
❏ Sitúe la impresora sobre una superficie plana y estable. La
impresora no funcionará correctamente si está inclinada o
ladeada.
❏ Coloque la impresora en un lugar donde pueda conectarla
fácilmente a un cable de interface de red, si fuera necesario.
❏ Deje suficiente espacio alrededor de la impresora para
facilitar el funcionamiento y mantenimiento.
1
❏ Evite utilizar o almacenar la impresora en lugares sujetos a
cambios bruscos de temperatura y humedad. Manténgala
alejada de la luz directa del sol, de la luz intensa, de fuentes
de calor y de la humedad o polvo excesivos.
❏ Evite los lugares sometidos a impactos y vibraciones.
❏ Coloque la impresora cerca de una toma de corriente, de
forma que pueda desconectar fácilmente el cable de
alimentación.
Preparar la impresora
1-3
❏ Evite las tomas eléctricas controladas por conmutadores de
pared o por temporizadores automáticos. El corte accidental
de alimentación puede borrar información de la memoria de
la impresora o del ordenador. Evite también las tomas que se
encuentren en el mismo circuito que motores de gran tamaño
u otros aparatos que puedan causar fluctuaciones de voltaje.
❏ Mantenga todo el sistema informático alejado de fuentes
potenciales de interferencias electromagnéticas, tales como
altavoces o las unidades base de los teléfonos inalámbricos.
❏ Utilice una toma eléctrica convenientemente derivada a masa;
no utilice un adaptador.
Si ha pensado en utilizar un soporte para la impresora, siga estas
directrices básicas:
❏ Utilice un soporte que aguante 20 kg. como mínimo.
❏ Nunca utilice un soporte en que la impresora quede inclinada.
La impresora siempre debe quedar plana.
❏ Coloque el cable de alimentación de la impresora y el cable
del interface de modo que no interfieran con el avance del
papel. Si fuera posible, ate los cables a una pata del soporte
de la impresora.
1-4
Preparar la impresora
Instalar la impresora
Siga los pasos de esta sección para instalar la impresora y empezar
a trabajar con ella.
En la sección “Partes de la impresora”, en la última página de este
manual, encontrará los nombres de las partes de la impresora
individual.
Instalar el mando de avance del papel
El primer paso del proceso de instalación de la impresora es
instalar el mando de avance del papel.
Siga los pasos descritos a continuación para instalar el mando de
avance del papel:
1. Introduzca el mando en el orificio lateral de la impresora y
gírelo lentamente hasta que quede encajado en el eje.
1
2. Presione con firmeza el mando de avance del papel hasta que
encaje en la carcasa de la impresora.
Preparar la impresora
1-5
Instalar los soportes del papel
Antes de empezar a utilizar la impresora, debería instalar los
soportes del papel.
Siga los pasos descritos a continuación para instalar los soportes
del papel en la impresora:
1. Tire de la guía del papel hacia atrás. Levántela, y presiónela
con firmeza hasta que encaje en su posición.
2. Sujete uno de los soportes del papel y encaje las puntas del
soporte en las muescas de la guía lateral.
3. Repita el paso 2 para el otro soporte del papel.
1-6
Preparar la impresora
Instalar o sustituir el cartucho de cinta
Antes de instalar el cartucho de cinta, compruebe que la
impresora no esté conectada a una toma de corriente.
Siga los pasos descritos a continuación para instalar o sustituir el
cartucho de cinta:
1. Abra la tapa de la impresora, colóquela en posición vertical y
tire de ella para extraerla.
Atención:
w
Nunca desplace el cabezal de impresión si la impresora está
activada, ya que podría resultar dañada. Igualmente, si acaba
de utilizar la impresora, deje enfriar el cabezal de impresión
unos minutos antes de tocarlo.
1
2. Para usuarios del modelo LX-1170, extraiga la unidad tensora
del papel apretando suavemente las pestañas de bloqueo, y
tire de ella para extraerla de la impresora.
Preparar la impresora
1-7
3. Deslice el cabezal de impresión hasta el centro de la
impresora.
4. Gire el mando tensor de la cinta en la dirección de la flecha
para tensar la cinta y facilitar su instalación.
1-8
Preparar la impresora
5. Inserte el cartucho de cinta en la impresora de la forma
mostrada en la figura; a continuación, presione con firmeza
ambos lados del cartucho para encajar los ganchos de plástico
en las ranuras de la impresora.
6. Utilice un objeto puntiagudo, por ejemplo un bolígrafo, para
guiar la cinta entre el cabezal de impresión y la guía de la cinta.
Gire el mando tensor de la cinta para facilitar el avance
correcto de ésta (no debe quedar torcida ni arrugada).
1
Preparar la impresora
1-9
7. Deslice el cabezal de impresión de lado a lado para comprobar
que se desplaza correctamente.
8. Para usuarios del modelo LX-1170, reinstale la unidad tensora
del papel.
9. Instale de nuevo la tapa de la impresora y ciérrela.
Si observa que la impresión se debilita, deberá sustituir el
cartucho de cinta. Para retirar el cartucho usado, desplace el
cabezal de impresión hasta el centro de la impresora. A
continuación, retire el cartucho levantando los anclajes de ambos
lados y extrayéndolo de la impresora.
Conectar la impresora
Siga los pasos descritos a continuación para conectar la impresora:
1. Compruebe que el conmutador de alimentación de la
impresora esté desactivado. Lo está si el lado
conmutador está pulsado.
N del
2. Compruebe la etiqueta de la parte posterior de la impresora
para asegurarse de que el voltaje coincide con el de la toma
de corriente.
1-10
Preparar la impresora
Precaución:
c
3. Si el cable de alimentación no está conectado a la impresora,
conéctelo a la toma de CA de la impresora.
4. Conecte el cable de alimentación a una toma de corriente
adecuadamente derivada a masa.
Si el voltaje especificado y el voltaje de la toma de corriente
no coinciden, póngase en contacto con su distribuidor. No
conecte el cable de alimentación.
Ejecutar el auto test
La función de auto test incorporada sirve para comprobar que la
impresora funciona correctamente. Puede realizar el test tanto con
papel continuo como con hojas sueltas. El procedimiento
detallado a continuación describe el test más sencillo, utilizando
hojas sueltas.
Siga los pasos descritos a continuación para ejecutar el auto test:
1. Compruebe que la impresora esté desactivada. Compruebe
también que la palanca de liberación del papel se encuentre
colocada en la posición de hojas sueltas y que la guía del papel
se encuentre en posición vertical, tal como se muestra en la
figura.
1
Preparar la impresora
1-11
Precaución:
c
2. Active la impresora mientras mantiene pulsado el botón
LF/FF.
3. Desplace la guía lateral izquierda hasta que quede bloqueada
en posición, en la marca de la guía. A continuación, ajuste la
guía lateral derecha para que coincida con la anchura del
papel.
Para realizar el auto test debería utilizar papel de una
anchura mínima de 210 mm, ya que en caso contrario el
cabezal de impresión imprimirá directamente encima del
rodillo.
1-12
Preparar la impresora
4. Inserte una hoja de papel entre las guías laterales hasta que
ofrezca resistencia. La impresora cargará la hoja
automáticamente y empezará a imprimir el auto test.
5. Si desea interrumpir la impresión momentáneamente, pulse
el botón PAUSE.
6. Para finalizar el auto test, compruebe que la impresora no esté
funcionando. Pulse el botón LF/FF para expulsar la hoja y
desactive la impresora.
1
Ésta sería una típica impresión de un auto test:
Nota:
Si el auto test no se ha impreso correctamente, consulte el Capítulo 4,
“Solucionar problemas”. Si se imprime correctamente, pase a la sección
siguiente.
Preparar la impresora
1-13
Conectar la impresora al ordenador
Esta impresora dispone de un interface paralelo compatible
IEEE-1284 y de un interface serie EIA-232D. Antes de empezar,
coloque la impresora en posición vertical, tal como se muestra en
la figura. (Esta posición facilita la conexión del cable.)
Conecte el ordenador al interface deseado, de la forma descrita a
continuación.
Nota:
Puede conectar un cable a ambos interfaces; la impresora cambia
automáticamente al interface adecuado cuando reciba datos.
Utilizar el interface paralelo
Necesitará un cable blindado y de pares trenzados, de una
longitud no superior a 2 metros, para utilizar el interface paralelo.
Siga los pasos descritos a continuación para conectar la impresora
al ordenador mediante el interface paralelo:
1. Desactive el ordenador y la impresora.
1-14
Preparar la impresora
2. Conecte con firmeza el cable paralelo al puerto de interface
paralelo de la impresora. Apriete los clips metálicos hasta que
queden bloqueados en su posición, a ambos lados del
conector.
Nota:
Si el cable dispone de un cable de masa en uno de sus extremos,
conéctelo al conector de masa situado a la derecha del puerto de
interface paralelo.
1
3. Conecte el otro extremo del cable al puerto de interface
paralelo del ordenador. (Si el cable dispone de un cable de
masa, conéctelo al conector de masa de la parte posterior del
ordenador.)
Preparar la impresora
1-15
Utilizar el interface serie
Para poder utilizar el interface serie, necesitará un cable serie que
disponga de un conector macho DB-25 en el lado de la impresora.
Siga los pasos descritos a continuación para conectar la impresora
al ordenador mediante el interface serie:
1. Desactive el ordenador y la impresora.
2. Conecte con firmeza el cable serie al puerto de interface serie
de la impresora. Apriete los tornillos de ambos lados del
conector.
1-16
Nota:
Si el cable dispone de un cable de masa en uno de sus extremos,
conéctelo al conector de masa situado a la derecha del puerto de
interface serie.
Preparar la impresora
3. Conecte el otro extremo del cable al puerto de interface serie
del ordenador y apriete los tornillos de ambos lados del
conector. (Si el cable dispone de un cable de masa, conéctelo
al conector de masa de la parte posterior del ordenador.)
4. Utilice el modo de Ajustes por defecto para cambiar la
velocidad o el bit de paridad, si fuera necesario. Consulte la
sección “Acerca de los ajustes por defecto de la impresora” en
la página 2-3.
Instalar el software de la impresora
Una vez conectada la impresora al ordenador, deberá instalar el
software incluido en el CD-ROM del software de la impresora
EPSON, que se entrega con ésta.
El software de la impresora incluye:
❏ Controlador de la impresora
El controlador de la impresora es la aplicación que ejecuta, o
“controla”, la impresora. Con él podrá definir ajustes como la
calidad de impresión, la resolución y el tamaño del papel.
1
❏ Utilidad EPSON Status Monitor 3 (Windows Me, 98, 95, 2000
o NT 4.0)
EPSON Status Monitor 3 le notifica los errores de la
impresora y visualiza el estado de ésta.
❏ EPSON Remote! (utilidad de configuración de la impresora
basada en DOS) (sólo LX-300+)
La utilidad EPSON Remote! permite cambiar fácilmente los
ajustes por defecto de la impresora desde la pantalla del
ordenador. Consulte la sección “Usar la utilidad EPSON
Remote! (sólo LX-300+)” en la página 3-18.
Preparar la impresora
1-17
Para instalar el software de la impresora, consulte las secciones
“Instalar el software en Windows Me, 98, 95, 2000 o NT 4.0” en la
página 1-18 o “Instalar el software en Windows 3.1 o NT 3.5x” en
la página 1-20. Si utiliza DOS, consulte la sección “Para programas
DOS” en la página 1-21.
Nota:
El software de la impresora para Windows 3.1 y NT 3.5x solamente se
entrega con el modelo LX-300+.
Instalar el software en Windows Me, 98, 95, 2000
o NT 4.0
Siga los pasos descritos a continuación para instalar el software
de la impresora en Windows Me, 98, 95, 2000 o NT 4.0:
Nota:
❏ La instalación del software de la impresora en Windows 2000 o
NT 4.0 puede requerir privilegios de administrador. Si experimenta
problemas, consulte al administrador.
❏ Si desea realizar una copia en disquetes del software de la impresora
incluido en el CD-ROM, inserte el CD y ejecute el programa
EPSETUP. En el cuadro de diálogo que aparece, haga clic en el botón
Crear discos del driver y siga las instrucciones que aparezcan
en pantalla.
❏ Si utiliza la versión en disquetes del software de EPSON, realice
una copia de seguridad del disco del software de la impresora
EPSON o de los discos antes de iniciar la instalación.
❏ Si aparece la pantalla Nuevo hardware encontrado o
cualquier otro Asistente al activar el ordenador, haga clic en
Cancelar y siga los pasos descritos a continuación.
❏ Si aparece la pantalla Firma Digital no encontrada, haga clic
en Sí. Si hace clic en No, deberá instalar de nuevo el controlador de
la impresora de la forma descrita a continuación.
❏ El tiempo de instalación depende del ordenador.
1-18
Preparar la impresora
1. Compruebe que Windows Me, 98, 95, 2000 o NT 4.0 estén
activos y que la impresora esté desactivada.
2. Inserte el CD del software de la impresora en la unidad de
CD-ROM. Aparecerá el cuadro de diálogo de instalación. (Si
utiliza un disquete, introdúzcalo en la disquetera. Haga doble
clic en el icono de la disquetera y doble clic en el icono
Setup.exe).
3. Haga clic en Instalar para iniciar la instalación del software
de la impresora.
4. Seleccione la impresora en la lista y siga las instrucciones en
pantalla.
Si instala el controlador de la impresora en Windows Me, 98, 95,
2000 o NT 4.0, también se instalará la utilidad EPSON Status
Monitor 3.
Si desea más información acerca de cómo iniciar y utilizar el
software, consulte el Capítulo 3, “Utilizar el software de la
impresora”.
1
Preparar la impresora
1-19
Instalar el software en Windows 3.1 o NT 3.5x
Siga los pasos descritos a continuación para instalar el software
de la impresora en Windows 3.1 o NT 3.5x.
Nota:
❏ El software de la impresora para Windows 3.1 y NT 3.5x solamente
se entrega con el modelo LX-300+. Si debe utilizar el modelo
LX-1170 en estos sistemas operativos, consulte al Centro de
Atención al Cliente de EPSON (902 40 41 42).
❏ La instalación del software de la impresora en Windows NT 3.5x
puede requerir privilegios de administración de red. Si experimenta
problemas, consulte con el administrador.
1. Compruebe que Windows esté activo y que la ventana del
Administrador de programas esté abierta.
2. Inserte el CD del software de la impresora (incluido) en la
unidad de CD-ROM. (Si utiliza la versión en disquetes, inserte
el Disco1 del software en la disquetera).
3. Seleccione Ejecutar en el menú Archivo. Aparecerá el cuadro
de diálogo Ejecutar. En el cuadro Línea de comando,
escriba D:SETUP. (Si la letra de la unidad de CD-ROM no es la
“D”, o si utiliza la versión en disquetes, sustituya la “D” por
la letra correspondiente). A continuación, haga clic en
Aceptar.
1-20
Preparar la impresora
Si desea realizar una copia en disquetes del software de la
impresora incluido en el CD-ROM, escriba EPSETUP en vez de
SETUP. En el cuadro de diálogo que aparece, haga clic en el
botón Crear discos del driver y siga las instrucciones que
aparezcan en pantalla.
4. El programa de instalación empieza a copiar los archivos del
software de la impresora.
5. Una vez completada la instalación, haga clic en Aceptar para
salir del programa de instalación.
El programa de instalación selecciona de forma automática la
LX-300+/LX-1170 como impresora predeterminada para las
aplicaciones Windows.
Si desea más información acerca de cómo iniciar y utilizar el
software, consulte el Capítulo 3, “Utilizar el software de la
impresora”.
Para programas DOS
Para controlar la impresora desde aplicaciones de DOS, deberá
seleccionar la impresora utilizada, u otra impresora disponible,
desde la lista de impresoras de la aplicación.
1
Seleccione la impresora EPSON LX-300+/LX-1170 en el paso
correspondiente del procedimiento de configuración o de
instalación de la aplicación de DOS. Si la lista de la aplicación no
incluye la impresora LX-300+/LX-1170, seleccione la primera
impresora disponible de las de esta lista:
Preparar la impresora
1-21
Para LX-300+.
LX-300
LX-810/850
LX-80/86
FX-850
FX-86e/800
Si desea imprimir en color, deberá seleccionar LX-300+, LX-300,
JX-80 o EX-800. El resto de las impresoras no permiten trabajar en
color.
JX-80
EX-800
Cualquier impresora FX
Impresora EPSON
Impresora para borradores
Para LX-1170
FX-1180
FX-1170
FX-1050
FX-1000
FX-105
Nota:
Si la aplicación no muestra una alternativa adecuada, consulte con el
fabricante del software para que le facilite una actualización.
FX-100+
FX-100
Cualquier impresora FX
Impresora EPSON
Impresora para borradores
1-22
Preparar la impresora
Capítulo 2
Utilizar la impresora
Utilizar el panel de control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
Seleccionar una fuente integrada. . . . . . . . . . . . . . . . . . . . . . 2-2
Acerca de los ajustes por defecto de la impresora . . . . . . . . . . . . 2-3
Cambiar los ajustes por defecto . . . . . . . . . . . . . . . . . . . . . . .2-10
Imprimir en papel continuo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
Imprimir con el tractor frontal . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Retirar un documento impreso del tractor frontal . . . . . . .2-17
Pasar a imprimir en hojas sueltas. . . . . . . . . . . . . . . . . . . . . . 2-18
Imprimir con el tractor pull . . . . . . . . . . . . . . . . . . . . . . . . . .2-19
Ajustar la posición de inicio de página. . . . . . . . . . . . . . . . . 2-23
Avanzar el papel hasta el borde de corte . . . . . . . . . . . . . . . 2-26
Imprimir en hojas sueltas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-29
Cargar hojas sueltas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-29
Imprimir en papel especial. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-30
Ajustar la palanca de grosor del papel . . . . . . . . . . . . . . . . . 2-30
Impresos con copias. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-32
Etiquetas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-33
Sobres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-34
Instalar y utilizar opciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-35
Alimentador de hojas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-35
Unidad del tractor pull . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-38
Soporte del rollo de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41
Kit de actualización de color (sólo LX-300+) . . . . . . . . . . . .2-44
Servidor de impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-47
2
Utilizar la impresora
2-1
Utilizar el panel de control
Puede controlar las operaciones más sencillas de la impresora—
como el avance de línea, el avance de página, la carga y expulsión
del papel, y la selección de fuentes—con los botones del panel de
control. Los indicadores del panel de control muestran el estado
de la impresora. Si desea más información acerca de los botones
e indicadores del panel de control, consulte la sección “Botones e
indicadores del panel de control” al final de este manual.
Seleccionar una fuente integrada
Siga los pasos descritos a continuación para seleccionar una
fuente integrada utilizando los botones del panel de control de la
impresora:
1. Compruebe que la impresora no esté funcionando. Si lo está,
espere a que finalice la impresión.
2. Mantenga pulsado el botón Pause durante tres segundos
para entrar en el modo Micro Ajuste. El indicador Pause
empieza a parpadear. Los tres indicadores Tear Off (Font)
muestran la fuente activa.
3. Pulse repetidamente el botón Tear Off (Font) para recorrer
todas las opciones disponibles, y deje de pulsarlo cuando
aparezca la fuente deseada con un patrón mostrado en el
panel de control. La selección permanece activa hasta que lo
cambie de nuevo.
Nota:
❏ Los ajustes definidos en las aplicaciones normalmente tienen
preferencia sobre los definidos en el panel de control de la
impresora. Para obtener mejores resultados, utilice la aplicación
para seleccionar una fuente y un paso.
2-2
Utilizar la impresora
❏ Con el botón Tear Off (Font) no podrá seleccionar
directamente OCR-B, Orator, Orator-S, Script-C, Roman-T o
Sans Serif H. Si desea seleccionar una de estas fuentes, deberá
utilizar primero el modo de Ajustes por defecto para registrarla
como “otra” fuente y después seleccionar Others utilizando el
botón Tear Off (Font).
❏ Las fuentes de código de barras no pueden seleccionarse desde
el panel de control.
Acerca de los ajustes por defecto de la impresora
Los ajustes por defecto controlan muchas funciones de la
impresora. A menudo podrá ajustar estas funciones desde la
aplicación o desde el controlador de la impresora, pero es posible
que algunas veces deba cambiar un ajuste por defecto desde el
panel de control utilizando el modo de Ajustes por defecto.
La tabla siguiente muestra los ajustes por defecto y las opciones
que puede seleccionar en el modo de Ajustes por defecto.
Explicaremos los ajustes con detalle después de la tabla. Consulte
las instrucciones acerca de cómo cambiar los ajustes por defecto
en la sección “Cambiar los ajustes por defecto” en la página 2-10.
2
Ajustes Opciones
Longitud página tractor* Longitud en pulgadas: 3, 3.5, 4, 5.5, 6,
Salto sobre la perforación On, Off
Corte de papel
automático
Auto LF On, Off
Dirección de impresión Bi-D, Uni-D
* Las opciones disponibles dependen del país de adquisición.
7, 8, 8.5, 11, 70/6, 12, 14, 17
On, Off
Utilizar la impresora
2-3
Ajustes Opciones
Software EPSON ESC/P, IBM 2380 Plus (para
0 barrado 0,
Draft de alta velocidad On, Off
Modo I/F Auto, Paralelo, Serie
Tiempo de espera I/F Auto 10 segundos, 30 segundos
Velocidad 19200, 9600, 4800, 2400, 1200, 600, 300
Paridad Ninguna, Impar, Par, Ignorar
Longitud de datos 8 bits, 7 bits
I/F Paralelo en modo
bidireccional
Modo paquete Auto, Off
Tabla de caracteres* Modelo estándar:
LX-300+)/IBM 2381 Plus (para LX-1170)
0
BPS
On, Off
Cursiva, PC 437, PC 850, PC 860,
PC 863, PC 865, PC 861, BRASCII,
Abicomp, Roman 8, ISO Latin 1,
PC 858, ISO 8859-15
Resto de modelos:
Cursiva, PC 437, PC 850,
PC 437 Greek, PC 853, PC 855,
PC 852, PC 857, PC 866, PC 869,
MAZOWIA, Code MJK, ISO 8859-7,
ISO Latin 1T, Bulgaria, PC 774, Estonia,
ISO 8859-2, PC 866 LAT, PC 866 UKR,
PC APTEC, PC 708, PC 720, PC AR864,
PC 860, PC 863, PC 865, PC 861,
BRASCII, Abicomp, Roman 8, ISO Latin
1, PC 858, ISO 8859-15, PC 771
* Las opciones disponibles dependen del país de adquisición.
2-4
Utilizar la impresora
Ajustes Opciones
Grupo de caracteres
internacionales para la
tabla Cursiva
Auto CR (IBM 2380 Plus
para LX-300+, IBM 2381
Plus para LX-1170)**
Tiempo de espera de
avance manual
Avisador acústico On, Off
Rollo de papel On, Off
Tabla de caracteres IBM** Tabla 2, Tabla 1
* Las opciones disponibles dependen del país de adquisición.
** Estos ajustes solamente se activan si selecciona la emulación IBM 2380
Plus (para LX-300+)/ IBM 2381 Plus (para LX-1170.)
Cursiva U.S.A., Cursiva France,
Cursiva Germany, Cursiva U.K.,
Cursiva Denmark1, Cursiva Sweden,
Cursiva Italy, Cursiva Spain1
On, Off
1 segundo, 1.5 segundos,
2 segundos, 3 segundos, Otros
2
Utilizar la impresora
2-5
Longitud página tractor
Este ajuste permite definir la longitud de página (en pulgadas)
para el papel continuo.
Salto sobre la perforación
Esta función solamente está disponible si utiliza papel continuo.
Si selecciona On la impresora dejará un margen de una pulgada
(25,4 mm) entre la última línea de una página y la primera línea
de la página siguiente. Los ajustes de margen de la mayoría de las
aplicaciones tienen prioridad sobre los ajustes de margen
definidos desde el panel de control, por lo que deberá utilizar este
ajuste solamente si no puede definir los márgenes superior e
inferior con la aplicación.
Corte de papel automático
Si activa este ajuste e imprime en papel continuo con el tractor
frontal, la impresora hará avanzar automáticamente la
perforación del papel hasta la posición de corte, donde podrá
cortar fácilmente las páginas impresas. Cuando la impresora
recibe el siguiente trabajo de impresión, desplaza el papel no
utilizado hasta la posición de inicio de página antes de empezar
a imprimir, de forma que puede utilizar la totalidad de la página
siguiente.
Si desactiva el corte automático, deberá desplazar la perforación
hasta la posición de corte pulsando el botón del panel de control.
Si desea más información, consulte la sección “Utilizar el botón
Tear Off” en la página 2-26.
Auto LF
Si activa este ajuste, cada código de retorno de carro (CR) recibido
por la impresora irá acompañado de un código de avance de línea,
y la posición de impresión se desplazará hasta el inicio de la
siguiente línea. Si la impresora añade una línea adicional después
de cada retorno de carro, seleccione Off.
2-6
Utilizar la impresora
Dirección de impresión
Puede seleccionar la impresión bidireccional (Bi-D) o
unidireccional (Uni-D). Normalmente la impresión es
bidireccional, que permite una mayor rapidez; sin embargo, la
impresión unidireccional permite una alineación vertical más
precisa, lo cual resulta útil para imprimir gráficos.
Software
Si selecciona EPSON ESC/P, la impresora funciona en el modo
EPSON ESC/P. Si selecciona IBM 2380 Plus (para LX-300+)/IBM
2381 Plus (para LX-1170), la impresora emulará una impresora
IBM.
0 barrado
2
El carácter cero tiene una barra ( ) si activa esta función. El cero
no tendrá barra (0) si esta función está desactivada. Esta barra
permite distinguir fácilmente entre una letra O mayúscula y un
cero.
Draft de alta velocidad
Si selecciona On, se imprimirán hasta 300 cps (caracteres por
segundo) a 10 cpp (caracteres por pulgada). Si selecciona Off, se
imprimirán hasta 225 cps a 10 cpp.
Modo I/F (interface)
La impresora se entrega con un interface paralelo integrado y con
un interface serie.
Si la impresora está conectada a un solo ordenador, seleccione
Paralelo o Serie para el modo del interface, según el interface
utilizado. Si la impresora está conectada a dos ordenadores,
seleccione Auto (automático) para que la impresora cambie de
forma automática entre los distintos interfaces, según el que
reciba los datos.
0
Utilizar la impresora
2-7
Tiempo de espera I/F (interface) automático
Este ajuste solamente es efectivo si el “Modo I/F (interface)” está
ajustado en Auto. Este ajuste determina el intervalo de tiempo
que esperará la impresora (cuando no reciba más datos del
interface) antes de comprobar si se ha enviado un trabajo de
impresión desde el otro interface. Puede especificar 10 segundos
o 30 segundos para el tiempo de espera del interface automático.
Velocidad
Utilice esta opción para ajustar la velocidad de transferencia de
datos (en baudios) para el interface serie. La velocidad se mide en
bits por segundo (bps). Consulte el ajuste adecuado en el manual
del ordenador y la documentación del software.
Paridad
Si esta opción está ajustada en Ninguna, la comprobación de
paridad está desactivada. El bit de paridad, si se utiliza,
representa una forma básica de detección de errores. Consulte el
ajuste adecuado en el manual del ordenador y la documentación
del software.
Longitud de datos
Ajuste la longitud de datos del interface serie a 7 bits u 8 bits.
Consulte el ajuste adecuado en el manual del ordenador y la
documentación del software.
I/F Paralelo en modo bidireccional
Si activa esta función se utilizará el modo de transferencia
bidireccional del interface paralelo. Si el modo de transferencia
bidireccional no es necesario, desactive esta función.
2-8
Utilizar la impresora
Modo paquete
Seleccione Auto si desea utilizar el modo de transferencia
IEEE-1284.4. Si este modo es innecesario, o si no puede conectar,
desactive este modo.
Tabla de caracteres
Puede seleccionar las tablas de caracteres estándar 13 a 35, según
el país de adquisición. Consulte la sección “Tablas de caracteres:”
en la página A-8 si desea más información acerca de las tablas.
Grupo de caracteres internacionales para la tabla Cursiva
Puede seleccionar varios grupos de caracteres internacionales
para la tabla de caracteres Cursiva. Cada grupo contiene ocho
caracteres que varían según el país o el idioma, por lo que podrá
personalizar la tabla Cursiva y adaptarla a sus necesidades de
impresión.
Auto CR (retorno de carro)
Este ajuste solamente está disponible en el modo de emulación
IBM 2380 Plus (para LX-300+)/IBM 2381 Plus (para LX-1170). Si
el retorno de carro automático está activado, cada código de
avance de línea (LF) o código ESC J viene acompañado por un
código de retorno de carro. La posición de impresión se
desplazará al inicio de la siguiente línea.
2
Tiempo de espera de carga de papel
Este ajuste determina el intervalo de tiempo transcurrido entre la
inserción del papel en la guía y su avance hacia el interior de la
impresora. Puede aumentar el tiempo de espera si observa que el
papel avanza antes de que pueda ajustar su posición.
Utilizar la impresora
2-9
Avisador acústico
La impresora emite un aviso acústico cuando se produce un error.
(Consulte la sección “Utilizar los indicadores de error” en la
página 4-2 si desea más información acerca de los errores de la
impresora). Desactive este ajuste si no desea que la impresora
emita el aviso al producirse un error.
Tabla de caracteres IBM
Este ajuste solamente está disponible en el modo de emulación
IBM 2380 Plus (para LX-300+)/IBM 2381 Plus (para LX-1170). Si
selecciona la tabla 1, se utilizarán como códigos de control los
códigos hexadecimales 80H a 90H de las tablas de caracteres. Si
selecciona la tabla 2, se utilizarán como caracteres los códigos
hexadecimales 80H a 90H.
Cambiar los ajustes por defecto
Siga los pasos descritos a continuación para entrar en el modo de
Ajustes por defecto y cambiar los ajustes por defecto de la
impresora:
Nota:
❏ Para imprimir las instrucciones de selección del idioma y del modo
de Ajustes por defecto, necesitará cinco o seis hojas de papel de
tamaño A4, o cinco o seis páginas de papel continuo de una longitud
mínima de 279 mm y una anchura de 210 mm.
❏ Si utiliza hojas sueltas, deberá cargar una nueva hoja de papel cada
vez que la impresora expulse una hoja impresa.
1. Compruebe que haya cargado papel y que la impresora esté
desactivada.
Precaución:
c
2-10
Siempre que desactive la impresora, no vuelva a activarla
antes de cinco segundos como mínimo, ya que si lo hiciera
podría dañarla.
Utilizar la impresora
2. Active la impresora mientras mantiene pulsado el botón Tear
Off (Font). La impresora entrará en el modo de Ajustes por
defecto e imprimirá las instrucciones de selección del idioma
(una página).
3. Siga las instrucciones para seleccionar el idioma deseado para
las páginas de instrucciones.
4. Cargue la siguiente hoja de papel, si fuera necesario. Se
imprime la lista de ajustes actuales (una página).
5. Presione el botón Tear Off (Font). Se imprimen las
instrucciones del modo de Ajustes por defecto (tres o cuatro
páginas) en el idioma seleccionado. Las instrucciones
impresas listan los ajustes por defecto que puede cambiar,
explican cómo cambiarlos y muestran cómo los indicadores
del panel de control pueden ayudar a definir los ajustes.
6. Siga estas instrucciones para cambiar los ajustes por defecto
con los botones del panel de control de la impresora.
Nota:
Las flechas de las hojas de instrucciones indican los ajustes actuales
de la impresora.
7. Una vez definidos los ajustes, desactive la impresora y salga
del modo de Ajustes por defecto. Todos los ajustes definidos
seguirán activos hasta que los vuelva a cambiar.
2
Nota:
Desactive la impresora una vez finalizada la impresión.
Utilizar la impresora
2-11
Imprimir en papel continuo
Esta impresora permite trabajar con papel continuo, utilizando el
tractor. Según la colocación del tractor, podrá utilizarlo como
tractor pull o frontal. Estas directrices pueden ayudarle a decidir
la colocación del tractor:
❏ ¿Desea pasar de imprimir en papel continuo a hojas sueltas
sin necesidad de retirar aquél? ¿Desea cortar el papel continuo
hoja a hoja? Utilice el tractor en la posición frontal. (La
impresora se entrega con el tractor instalado en esta posición).
Consulte la siguiente sección.
❏ ¿Desea imprimir etiquetas, impresos con copias, u otros
documentos que requieren una posición de impresión
precisa? Utilice el tractor en la posición pull. Consulte las
instrucciones de la sección “Imprimir con el tractor pull” en
la página 2-19.
En la sección “Papel” en la página A-10 encontrará las
especificaciones acerca del tipo de papel continuo que puede
utilizar.
Imprimir con el tractor frontal
Si utiliza el tractor en la posición frontal, es conveniente que active
(On) la función de corte automático en el modo de Ajustes por
defecto. Consulte la sección “Acerca de los ajustes por defecto de
la impresora” en la página 2-3.
Siga los pasos descritos a continuación para cargar papel continuo
utilizando el tractor frontal:
2-12
Utilizar la impresora
1. Compruebe que la impresora esté desactivada. Extraiga la
tapa de la impresora y la guía del papel, y coloque la palanca
de liberación del papel en la posición de papel continuo.
2. Libere las ruedas dentadas tirando hacia delante los bloqueos
respectivos.
2
Utilizar la impresora
2-13
3. Desplace la rueda dentada izquierda utilizando la escala de
la impresora como guía. La impresión se inicia a la derecha
de la posición marcada con un 0. Vuelva a colocar la palanca
de bloqueo de la rueda dentada hacia atrás para bloquearla
en su posición. A continuación, desplace la rueda dentada
derecha hasta tocar el papel, pero no la bloquee. Desplace el
soporte del papel de forma que quede centrado entre ambas
ruedas dentadas.
2-14
Utilizar la impresora
4. Compruebe que el borde del papel esté limpio y recto. Abra
las tapas de las ruedas dentadas. Introduzca los primeros
orificios del papel en los dientes de las ruedas y cierre las tapas
de las ruedas dentadas. Desplace la rueda derecha para tensar
el papel y bloquearlo en su posición. El papel se encuentra en
la posición paper-park.
Precaución:
c
Utilice el mando de avance del papel, en el lado derecho de la
impresora, solamente para solucionar atascos del papel y con
la impresora desactivada. En caso contrario, podría resultar
dañada o perder la posición de inicio de página.
2
Utilizar la impresora
2-15
5. Para separar el papel nuevo del papel ya impreso, instale la
guía del papel sujetándola horizontalmente y encajando las
muescas en los anclajes de montaje de la impresora, tal como
se muestra en la figura. A continuación, desplace la guía del
papel hacia la parte frontal de la impresora hasta que oiga un
clic.
6. Active la impresora.
7. Compruebe que la tapa de la impresora esté cerrada. Pulse el
botón LF/FF para avanzar el papel hasta la posición de carga.
La impresión empezará automáticamente cuando la
impresora reciba datos.
8. Finalizada la impresión, siga los pasos descritos en la sección
siguiente para cortar el documento impreso. Si la primera
línea impresa de la página aparece en una posición demasiado
alta o baja, puede solucionarlo utilizando la función de Micro
Ajuste. Consulte la sección “Ajustar la posición de inicio de
página” en la página 2-23.
Precaución:
c
Si envía más datos, el papel retrocede automáticamente hasta la
posición de carga.
2-16
Nunca utilice el mando de avance del papel para ajustar la
posición de inicio de página, ya que la impresora podría resultar
dañada o podría perderse la posición de inicio de página.
Utilizar la impresora
Retirar un documento impreso del tractor frontal
Siga los pasos descritos a continuación para retirar el documento
impreso:
1. Pulse el botón Tear Off (Font). Compruebe que los
indicadores Tear Off (Font) estén parpadeando. (Esto indica
que el papel se encuentra en la posición de corte actual.)
2. Abra la tapa de la guía del papel y corte el documento impreso
utilizando el borde de corte de la unidad tensora del papel.
Nota:
Si la perforación del papel no está alineada con el borde de corte,
puede ajustar la posición de corte utilizando la función de Micro
Ajuste. Consulte la sección “Ajustar la posición de corte” en la
página 2-27.
2
Precaución:
c
3. Cierre la tapa de la guía del papel.
Nunca utilice el mando de avance del papel para ajustar la
posición de corte, ya que la impresora podría resultar dañada
o podría perderse la posición de corte.
Utilizar la impresora
2-17
Cuando reanude la impresión, la impresora hace retroceder
el papel de forma automática hasta la posición de inicio de
página y empieza a imprimir.
Pulse el botón Load/Eject para que el papel continuo avance
hasta la posición de reposo, donde podrá retirarlo. A
continuación, abra las tapas de las ruedas dentadas del tractor y
extraiga el papel.
Precaución:
c
Corte siempre el documento impreso antes de pulsar el botón
Load/Eject. Si hace retroceder demasiadas páginas a la vez
podría provocar un atasco del papel.
Pasar a imprimir en hojas sueltas
Para pasar a imprimir en hojas sueltas, pulse el botón Load/Eject;
la impresora hace retroceder el papel hasta la posición de espera.
A continuación, siga los pasos descritos en la sección “Cargar
hojas sueltas” en la página 2-29.
Precaución:
c
Corte siempre el documento impreso antes de pulsar el botón
Load/Eject. Si hace retroceder demasiadas páginas a la vez
podría provocar un atasco del papel.
2-18
Utilizar la impresora
Imprimir con el tractor pull
Para cargar papel continuo utilizando el tractor incorporado,
deberá colocar el tractor en la posición de tractor pull, de la forma
descrita en los pasos 1 a 3 de este procedimiento. Si el tractor ya
está instalado en esta posición, compruebe que la impresora esté
desactivada y pase al punto 6.
Precaución:
c
1. Desactive la impresora y retire la tapa de la impresora y la
❏ Utilice el mando de avance del papel, en el lado derecho de la
impresora, solamente para solucionar atascos del papel y con
la impresora desactivada. En caso contrario, podría resultar
dañada o perder la posición de inicio de página.
❏ Si utiliza el tractor pull, desactive (Off) la función de corte
automático en el modo de Ajustes por defecto; en caso
contrario, el papel podría atascarse.
guía del papel. A continuación, extraiga la unidad tensora del
papel apretando suavemente las pestañas de bloqueo, y tire
de ella para extraerla de la impresora. Finalmente, desplace
la palanca de liberación del papel hacia delante, colocándola
en la posición de papel continuo.
2
Utilizar la impresora
2-19
2. Apriete ligeramente las pestañas de bloqueo del tractor, gire
el tractor hacia arriba y extráigalo de la impresora.
3. Desplace el tractor hacia delante, hasta la ranura de montaje
de la parte superior de la impresora, e instálela en su posición
de la forma mostrada en la figura. Cuando presione el tractor
en los anclajes debería notar que las muescas encajan en su
posición.
2-20
Utilizar la impresora
4. Libere las ruedas dentadas tirando hacia delante los bloqueos
respectivos.
5. Inserte el papel en la ranura inferior o en la posterior, tal como
se muestra en la figura, y tire de él. Coloque el papel
utilizando la escala de la impresora como guía. La impresión
se inicia a la derecha de la posición marcada con un 0.
2
Utilizar la impresora
2-21
6. Desplace la rueda dentada izquierda de forma que los dientes
coincidan con la posición de los orificios y bloquee la unidad
en su posición. A continuación, ajuste la rueda dentada
derecha a la anchura del papel, pero no la bloquee. Desplace
el soporte del papel de forma que quede centrado entre ambas
ruedas dentadas.
7. Compruebe que el borde del papel esté limpio y recto. Abra
las tapas de las ruedas dentadas. Introduzca los primeros
orificios del papel en los dientes de las ruedas y cierre las tapas
de las ruedas dentadas. Desplace la rueda derecha para tensar
el papel y bloquéela en su posición.
2-22
Nota:
Tense el papel tirando con cuidado desde la parte posterior o inferior.
Utilizar la impresora
8. Para separar el papel nuevo del papel ya impreso, instale la
guía del papel. Sujétela horizontalmente y encaje las muescas
en los anclajes de montaje de la impresora. A continuación,
desplace la guía del papel hacia la parte posterior de la
impresora hasta que oiga un clic.
9. Instale la tapa de la impresora y ajuste la posición del papel
con el mando de avance del papel. Gire el mando hasta que
la perforación entre páginas quede justo encima del cabezal
de impresión. Active la impresora.
10. Compruebe que la tapa de la impresora esté cerrada, pero con
la tapa de la guía del papel abierta. La impresión empezará
automáticamente cuando la impresora reciba datos.
Si desea cambiar la posición de inicio de impresión en la página,
pulse el botón LF/FF para hacer avanzar la página hasta la
siguiente posición de inicio de página, y a continuación consulte
el apartado “Ajustar la posición de inicio de página” en la
siguiente sección para ajustar la posición de carga.
Para expulsar el papel, córtelo por donde entra en la impresora y
pulse el botón LF/FF para hacer avanzar el papel.
2
Ajustar la posición de inicio de página
La posición de inicio de página es la posición donde empieza la
impresión. Si la impresión aparece en una posición demasiado
alta o baja en la página, puede utilizar la función de micro ajuste
para ajustar la posición de inicio de página. Siga los pasos
descritos a continuación:
Precaución:
c
Nunca utilice el mando de avance del papel para ajustar la
posición de inicio de página, ya que la impresora podría resultar
dañada o podría perderse la posición de inicio de página.
Utilizar la impresora
2-23
Nota:
❏ El ajuste de la posición de inicio de página seguirá activo hasta que
lo cambie, incluso si desactiva la impresora.
❏ El ajuste de margen superior definido en algunas aplicaciones tiene
preferencia sobre el ajuste de la posición de inicio de página definido
con la función de Micro Ajuste. Si fuera necesario, ajuste la posición
de inicio de página desde la aplicación.
1. Compruebe que la impresora esté activada.
2. Si fuera necesario, cargue papel de la forma descrita en este
mismo Capítulo.
3. Retire la tapa de la impresora.
4. Mantenga pulsado el botón Pause unos tres segundos. El
indicador Pause empieza a parpadear y la impresora entra
en el modo de Micro Ajuste.
para desplazar hacia arriba la posición
5. Pulse el botón LF/FF
de inicio de página, o el botón Load/Eject
D
U para desplazarla
hacia abajo.
tapa de plástico
de la cinta
2-24
Utilizar la impresora
Nota:
❏ La impresora tiene una posición de inicio de página mínima y
máxima. Si intenta ajustarla más allá de dichos límites, la
impresora emitirá un pitido y el papel dejará de avanzar.
❏ Cuando el papel alcance la posición de inicio de página por
defecto, la impresora emitirá un pitido y el papel dejará de
moverse durante unos instantes. Puede utilizar la posición por
defecto como punto de referencia al ajustar la posición de inicio
de página.
Para ajustar la posición de inicio de página para el papel
continuo cargado en el tractor en la posición pull, consulte el
ejemplo siguiente:
En primer lugar, marque un punto 2,5 mm por encima de la
perforación del papel; a continuación, coloque el papel de
forma que la marca quede al mismo nivel que el borde
superior de la tapa de plástico de la cinta. Así conseguirá un
margen de 8,5 mm en la página siguiente, con lo cual la
impresora empezará a imprimir 8,5 mm por debajo de la
perforación. Si marca un punto 5,5 mm por encima de la
perforación, el margen obtenido en la página siguiente será
de 5,5 mm.
2
6. Una vez ajustada la posición de inicio de página, pulse el
botón Pause para salir del modo de Micro Ajuste.
Utilizar la impresora
2-25
Avanzar el papel hasta el borde de corte
Si utiliza el tractor frontal, puede utilizar la función de corte para
hacer avanzar el papel continuo hasta el borde de corte de la
impresora al finalizar la impresión. Entonces podrá cortar
fácilmente el documento impreso. Cuando reanude la impresión,
la impresora hará retroceder de forma automática el papel hasta
la posición de inicio de página, con lo cual podrá aprovechar el
papel que normalmente se pierde entre documentos.
Tal como describimos a continuación, puede utilizar la función
de corte de dos maneras: manual, pulsando el botón Tear Off de
la impresora, o automática, activando el modo de corte
automático.
Precaución:
c
Utilizar el botón Tear Off
Una vez impreso el documento, compruebe que los indicadores
Tear Off (Font) no estén parpadeando. A continuación, pulse el
botón Tear Off (Font). La impresora hará avanzar el papel hasta
el borde de corte.
Nunca utilice la función de corte (de la forma descrita a
continuación) para hacer retroceder el papel continuo con
etiquetas, ya que podrían despegarse de la hoja de soporte y
atascar la impresora.
Nota:
Si los indicadores Tear Off (Font) parpadean, el papel se encuentra en
la posición de corte. Si pulsa de nuevo el botón Tear Off (Font) , la
impresora hará avanzar el papel hasta la siguiente posición de inicio de
página.
2-26
Utilizar la impresora
Avanzar el papel hasta la posición de corte de forma automática
Para hacer avanzar los documentos impresos de forma
automática hasta la posición de corte, deberá activar el modo de
corte automático y seleccionar la longitud de página adecuada
para el papel continuo en el modo de Ajustes por defecto.
Consulte las instrucciones en la sección “Cambiar los ajustes por
defecto” en la página 2-10.
Con el corte automático activado, la impresora hace avanzar de
forma automática el papel hasta la posición de corte siempre que
reciba una página completa de datos o un comando de avance de
papel no seguido de más datos.
Ajustar la posición de corte
Si la perforación del papel no está alineada con el borde de corte,
puede utilizar la función de Micro Ajuste para desplazar la
perforación hasta la posición de corte.
Siga los pasos descritos a continuación para ajustar la posición de
corte:
2
Precaución:
c
Nota:
El ajuste de la posición de corte seguirá activo hasta que lo cambie,
incluso si desactiva la impresora.
1. Compruebe que los indicadores Tear Off (Font) parpadean
2. Abra la tapa de la guía del papel.
Nunca utilice el mando de avance del papel para ajustar la
posición de corte, ya que la impresora podría resultar dañada o
podría perderse la posición de corte.
(el papel se encuentra en la posición de corte actual). Es
posible que deba pulsar el botón Tear Off (Font) para que el
papel avance hasta la posición de corte.
Utilizar la impresora
2-27
3. Mantenga pulsado el botón Pause unos tres segundos. El
indicador Pause empieza a parpadear y la impresora entra
en el modo de Micro Ajuste.
para hacer retroceder el papel, o el
4. Pulse el botón LF/FF
botón Load/Eject
D
U para hacerlo avanzar, hasta que la
perforación del papel quede alineada con el borde de corte.
borde de corte
Nota:
La impresora tiene una posición de corte mínima y máxima. Si
intenta ajustar la posición de corte más allá de dichos límites, la
impresora emitirá un pitido y el papel dejará de avanzar.
5. Una vez ajustada la posición de corte, pulse el botón Pause
para salir del modo de Micro Ajuste.
6. Corte las páginas impresas.
Al reanudar la impresión, la impresora hará retroceder el papel
de forma automática hasta la posición de inicio de página y
empezará a imprimir.
2-28
Utilizar la impresora
Imprimir en hojas sueltas
Puede cargar hojas sueltas de papel, de una en una y utilizando
la guía del papel de la impresora. En la sección “Papel” en la
página A-10 encontrará las especificaciones acerca del tipo de
hojas sueltas que puede utilizar.
Antes de trabajar con impresos con copias en hojas sueltas, sobres
u otros papeles especiales, debe cambiar la posición de la palanca
de grosor del papel en la posición adecuada. Consulte los detalles
en la sección “Imprimir en papel especial” en la página 2-30.
Nota:
❏ Para cargar una pila de hojas sueltas, utilice el alimentador de hojas
opcional. Consulte la sección “Instalar y utilizar opciones” en la
página 2-35.
❏ Puede utilizar la guía del papel para cargar impresos con copias sin
papel carbón, pegadas en la parte superior con una línea de cola.
❏ Introduzca los impresos con copias en la guía del papel, con el borde
pegado en primer lugar y la cara imprimible hacia abajo.
2
Cargar hojas sueltas
Cargue hojas sueltas de la forma descrita en la sección “Ejecutar
el auto test” en la página 1-11. Normalmente, deberá activar la
impresora sin pulsar ningún otro botón. La impresora empezará
a imprimir cuando reciba datos.
Precaución:
c
Utilice el mando de avance del papel, en el lado derecho de la
impresora, solamente para solucionar atascos del papel y con la
impresora desactivada. En caso contrario, podría resultar dañada
o perder la posición de inicio de página.
Utilizar la impresora
2-29
Imprimir en papel especial
Esta impresora también permite trabajar con una amplia variedad
de tipos de papel, incluyendo impresos con copias, etiquetas y
sobres.
Si trabaja con impresos con copias y etiquetas, no debería
imprimir a menos de 13 mm de los lados del papel. Si desea más
información acerca del área imprimible de los sobres, consulte la
sección “Área imprimible” en la página A-16.
Precaución:
c
Ajustar la palanca de grosor del papel
Antes de imprimir en papel especial, deberá cambiar el ajuste de
grosor del papel.
Cuando trabaje con impresos con copias, papel más grueso de lo
normal, etiquetas o sobres, compruebe que los ajustes de la
aplicación mantengan la impresión dentro del área imprimible.
Si imprime más allá del borde de estos papeles, el cabezal de
impresión podría resultar dañado.
Siga los pasos descritos a continuación para definir el ajuste de
grosor del papel:
2-30
Utilizar la impresora
1. Desactive la impresora y abra la tapa. La palanca de grosor
del papel se encuentra en el lado izquierdo de la impresora.
Los números impresos junto a la palanca indican el ajuste de
grosor.
2. Utilice la siguiente tabla para seleccionar el grosor de papel
adecuado.
2
Tipo de papel Posición de la
Papel estándar (hojas sueltas o papel
continuo)
Impresos con copias 2 hojas
3 hojas
4 hojas
5 hojas
Etiquetas 1
Sobres De 2 a 4
3. Cierre la tapa de la impresora.
Utilizar la impresora
palanca
0
0
1
2
3
2-31
Impresos con copias
Puede utilizar impresos con copias sin papel carbón, en hojas
sueltas o en papel continuo, de hasta cinco partes (cuatro copias
además del original). Antes de trabajar con estos impresos,
cambie la palanca de grosor del papel tal como se indica en la
sección anterior. Los siguientes consejos le ayudarán a obtener
unos buenos resultados:
❏ Utilice únicamente impresos con copias unidos por puntos de
cola o encuadernados por un lateral. Nunca cargue impresos
con copias unidos con grapas metálicas, cinta adhesiva o
encolado continuo.
❏ Utilice solamente impresos con copias en hojas sueltas
pegados por la parte superior con una línea de cola.
Introduzca los impresos con el borde de unión por delante.
❏ Utilice solamente impresos con copias libres de arrugas y
ondulaciones.
❏ Si debe ajustar la posición de carga, utilice la aplicación o
cambie la posición de carga de la forma descrita en la sección
“Ajustar la posición de inicio de página” en la página 2-23.
❏ Si utiliza impresos con copias en papel continuo
encuadernados por un lateral, es posible que las copias no
estén alineadas con el original. En este caso, levante la guía
del papel.
2-32
Utilizar la impresora
Etiquetas
Si trabaja con etiquetas, deberá utilizar el tractor en la posición
pull y cargar el papel desde la ranura inferior. Cuando imprima
etiquetas, coloque la palanca de grosor del papel de la forma
descrita en la sección “Ajustar la palanca de grosor del papel” en
la página 2-30. Recuerde las siguientes sugerencias:
❏ Utilice solamente hojas de soporte de papel continuo con
orificios para ruedas dentadas y preparadas para su uso con
un tractor. No imprima hojas sueltas de etiquetas, ya que es
posible que la hoja de soporte no avance correctamente.
❏ Cargue las etiquetas de la misma forma que el papel continuo
normal. Consulte las instrucciones de carga en la sección
“Imprimir con el tractor pull” en la página 2-19.
❏ Las etiquetas son especialmente sensibles a la temperatura y
a la humedad, por lo que solamente debe utilizarlas bajo
condiciones normales de funcionamiento. Compruebe que la
impresión quede dentro del área imprimible. (Consulte las
especificaciones en la sección “Especificaciones de la
impresora” en la página A-4.
2
❏ No deje las etiquetas cargadas en la impresora, ya que podrían
enrollarse en el rodillo y atascarse al reanudar la impresión.
❏ Para retirar las etiquetas de la impresora, corte el suministro
de papel en la parte inferior de la impresora y pulse LF/FF para
hacer avanzar las etiquetas restantes fuera de la impresora.
Precaución:
c
Nunca haga retroceder las etiquetas en la impresora, ya que
pueden despegarse fácilmente de la hoja de soporte y atascarse. Si
una de las etiquetas queda pegada en el interior de la impresora,
póngase en contacto con el Centro de Atención al Cliente de
EPSON (902 40 41 42).
Utilizar la impresora
2-33
Sobres
Puede cargar los sobres individualmente utilizando la guía del
papel. Recuerde las siguientes sugerencias:
❏ Antes de cargar un sobre, coloque la palanca de grosor del
papel en la posición correcta. Consulte la sección “Ajustar la
palanca de grosor del papel” en la página 2-30.
❏ Para cargar un sobre, siga los pasos descritos en la sección
“Ejecutar el auto test” en la página 1-11. Introduzca el sobre
con el borde de mayor anchura por delante y con la cara
imprimible hacia abajo. Cuando introduzca el sobre entre las
guías del papel, presiónelo con firmeza y sujételo hasta que
avance en la impresora.
❏ Utilice los sobres únicamente bajo condiciones normales de
temperatura y humedad.
❏ Compruebe que la impresión quede dentro del área
imprimible.
❏ El cabezal de impresión no debe sobrepasar el borde
izquierdo o derecho del sobre o de otro papel grueso.
(Consulte las especificaciones en la sección “Especificaciones
de la impresora” en la página A-4.) Es recomendable imprimir
una prueba utilizando una hoja suelta de papel normal antes
de imprimir los sobres.
2-34
Utilizar la impresora
Instalar y utilizar opciones
Alimentador de hojas
El alimentador de hojas sueltas de una sola bandeja opcional
(C806372 para LX-300+/C806392 para LX-1170) maneja hasta 50
hojas de papel especial estándar (82 g/m²) sin recargar.
Siga los pasos descritos a continuación para instalar el
alimentador de hojas:
1. Compruebe que la impresora esté desactivada. Retire la guía
del papel y abra la cubierta de ésta.
2. Si el tractor está instalado en la posición pull, retírelo e
instálelo de nuevo en la posición frontal.
3. Compruebe que la palanca de liberación del papel se
encuentre en la posición de hojas sueltas.
4. Sujete el alimentador de hojas sueltas con ambas manos y
presione las palancas de bloqueo. Encaje las muescas del
alimentador de hojas sueltas en los anclajes de montaje de la
impresora. Si libera las palancas de bloqueo, el alimentador
de hojas sueltas queda bloqueado en su posición.
2
palanca de
bloqueo
Utilizar la impresora
2-35
5. Desplace la guía izquierda del papel de manera que quede
alineada con la marca triangular. A continuación, desplace la
guía derecha del papel para que coincida aproximadamente
con la anchura del papel. Deslice el soporte del papel hasta
que quede centrado entre las guías.
6. Mueva las palancas de ajuste del papel el máximo hacia
adelante, hasta que las guías del papel se replieguen y queden
abiertas para permitir la carga del papel.
2-36
Utilizar la impresora
7. Airee una pila de papel. A continuación, dé unos golpecitos
sobre una superficie plana para alinear los bordes.
Precaución:
c
8. Puede introducir hasta 50 hojas alineándolas con la guía
izquierda del papel.
9. Ajuste la posición de la guía derecha del papel de modo que
coincida con la anchura del papel. Compruebe que la posición
de la guía permita que el papel se mueva hacia arriba y hacia
abajo libremente.
10. Mueva hacia atrás las palancas de ajuste del papel para
sujetarlo con los rodillos de la guía.
11. Extraiga los soportes del papel de las guías laterales e
insértelos en los orificios de la parte posterior de la unidad
tensora del papel. Inserte los dos soportes de la apiladora que
se entregan con el alimentador de hojas sueltas en los orificios
de las guías laterales.
12. Coloque la guía del papel en el alimentador de hojas sueltas,
tal como se muestra a continuación.
No utilice sobres, impresos con copias, papel carbón o
etiquetas con el alimentador de hojas sueltas.
2
Vista superior
Libere la pestaña
Libere la pestaña
Utilizar la impresora
2-37
13. Desplace la guía lateral izquierda hacia el centro hasta que se
detenga en la marca de la guía. A continuación, desplace la
guía lateral derecha para que coincida con el tamaño del papel
que utilizará.
Nota:
❏ Para extraer la guía del papel del alimentador de hojas sueltas,
presione ambas pestañas de liberación y extraiga la guía.
❏ Compruebe que la tapa de la guía del papel esté abierta cuando
imprima.
Puede pasar con facilidad del papel continuo al alimentador de
hojas sueltas. Consulte los detalles en la sección “Pasar a imprimir
en hojas sueltas” en la página 2-18.
Nota:
Si imprime varias páginas de papel continuo, doble la primera página
impresa hacia delante por la línea perforada después de que ésta salga de
la parte inferior de la tapa de la impresora. Así la impresora hará avanzar
correctamente las páginas impresas y evitará los atascos de papel.
Unidad del tractor pull
Está disponible como opción un tractor pull adicional (C800302
para LX-300+/ C800341 para LX-1170).
Puede mejorar el rendimiento en el manejo del papel continuo
utilizando dos tractores al mismo tiempo. Es especialmente útil
con los documentos preimpresos en papel continuo y con los
impresos con copias.
Siga los pasos descritos a continuación para instalar y cargar papel
en un tractor pull estándar y uno adicional:
1. Compruebe que la palanca de liberación del papel se
encuentre en la posición delantera, de papel continuo. Instale
el tractor incluido en la posición frontal.
2-38
Utilizar la impresora
2. Extraiga la unidad tensora del papel apretando suavemente
las pestañas de bloqueo, y tire de ella para extraerla de la
impresora.
3. Para usuarios de LX-300+: sujete el tractor pull con ambas
manos. Desplace el tractor hacia delante, hasta la ranura de
montaje de la parte superior de la impresora, hasta que encaje
en s u po sici ón de l a fo rma m os tra da e n l a il ustr aci ón. D eb ería
notar cómo las muescas encajan.
2
Utilizar la impresora
2-39
Para usuarios de LX-1170: sujete el tractor pull con ambas
manos. Presione el tractor en la ranura de montaje de la parte
superior de la impresora, e instálela en su posición de la forma
mostrada en la ilustración. Cuando presione el tractor en los
anclajes debería notar que las muescas encajan en su posición.
4. Cargue papel continuo en las ruedas dentadas del tractor
frontal. (Consulte la sección “Imprimir en papel continuo” en
la página 2-12.)
5. Active la impresora. Mantenga pulsado el botón LF/FF para
hacer avanzar el papel una página.
6. Libere las palancas de bloqueo de las ruedas dentadas del
tractor pull y ajuste las unidades de las ruedas para que
coincidan con la anchura del papel. Compruebe que las
unidades de las ruedas dentadas de ambos tractores estén
alineadas de forma que el papel no quede doblado.
7. Abra las tapas de las ruedas dentadas. Encaje los orificios del
papel en los dientes del tractor de las unidades de las ruedas
dentadas, y ajústelas según convenga. (Consulte la sección
“Imprimir en papel continuo” en la página 2-12.) Cierre las
tapas de las ruedas dentadas.
2-40
Utilizar la impresora
8. Si el papel tiene alguna arruga entre los tractores frontal y
pull, apriete y gire el mando de la derecha del tractor pull para
eliminar la arruga.
9. Compruebe que el papel no esté doblado ni arrugado y
bloquee las unidades de las ruedas dentadas en su posición.
10. Instale de nuevo la tapa de la impresora y la guía del papel.
2
Soporte del rollo de papel
El soporte del rollo de papel opcional (#8310) le permite utilizar
la impresora con un rollo de papel de 8.5 pulgadas, como el que
se utiliza con los equipos de télex. Esta opción no está disponible
en algunos países.
Siga los pasos descritos a continuación para instalar y utilizar el
soporte del rollo de papel:
1. Desactive la impresora y extraiga la guía del papel.
Utilizar la impresora
2-41
2. Coloque el soporte del rollo de papel debajo de la impresora,
tal como muestra la figura. Encaje los dos orificios de la base
en los dos anclajes de posicionamiento de la parte inferior de
la impresora.
Precaución:
c
Cuando levante la impresora, evite que se caiga el soporte del
rollo de papel. Sólo el peso de la impresora lo mantiene en su
sitio.
3. Mueva la palanca de liberación del papel a la posición de hojas
sueltas.
4. Corte recto la parte inicial del rollo de papel. Desplace el eje
del soporte del rollo de papel por el centro del rollo.
2-42
Utilizar la impresora
5. Coloque el eje y el rollo de papel en el soporte de éste. Oriente
el rollo de modo que el papel avance desde la parte inferior
de éste. Active la impresora.
6. Levante la parte inicial del papel por encima de la guía del
recorrido del papel para hojas sueltas, e insértelo en el
recorrido de la impresora para hojas sueltas hasta que note
resistencia.
7. Instale la guía del papel. Desplace la guía lateral izquierda
hacia el centro hasta que se detenga en la marca de la guía. A
continuación, desplace la guía lateral derecha hasta la marca
de la guía contraria.
2
Utilizar la impresora
2-43
Kit de actualización de color (sólo LX-300+)
El kit de actualización de color opcional (C832082) incluye un
cartucho de cinta de color y un motor.
Siga los pasos descritos a continuación para instalar el kit:
1. Desactive la impresora y retire la tapa. Deslice la cubierta del
conector de la impresora y extráigala tal como se muestra en
la ilustración.
2. Instale el motor en la esquina derecha de la impresora, con el
engranaje encarado hacia el centro de la misma. Presiónelo
firmemente para encajar las clavijas metálicas en las ranuras.
2-44
Utilizar la impresora
3. Inserte el motor en el conector de la impresora.
4. Deslice el cabezal de impresión hasta el centro de la
impresora; a continuación, deslice la parte plástica de la cinta
de color hasta el centro del cartucho.
5. Gire el mando tensor de la cinta en la dirección de la flecha
para tensarla.
2
Utilizar la impresora
2-45
6. Inserte el cartucho de cinta en la impresora de la forma
mostrada en la figura; a continuación, presione con firmeza
ambos lados del cartucho para encajar los anclajes de plástico
en las ranuras de la impresora.
7. Gire el mando tensor de la cinta para facilitar el avance
correcto de ésta (no debe quedar torcida ni arrugada).
8. Coloque de nuevo la unidad tensora del papel y la tapa de la
impresora.
Una vez instalado el cartucho de cinta de color, ejecute el auto test
de la forma descrita en la sección “Ejecutar el auto test” en la
página 1-11.
2-46
Utilizar la impresora
Si el borde superior o inferior de los caracteres del auto test son
de un color distinto al resto, ajuste el ángulo de la cinta.
Compruebe los caracteres impresos en rojo. Si el borde superior
es de color azul, desplace hacia delante la palanca de ajuste de la
cinta de color. Si el borde inferior es de color amarillo, desplace
la palanca hacia atrás. A continuación, imprima otro auto test para
comprobar los efectos del ajuste. Repita este proceso hasta que la
cinta quede ajustada correctamente.
Nota:
Cuando imprima utilizando la cinta de color, se reducirá la velocidad de
impresión.
2
Para pasar a imprimir con la cinta negra, extraiga la cinta de color
de la forma mostrada en el manual que se entrega con el kit de
actualización de color, e instale la cinta negra de la forma descrita
en la sección “Instalar o sustituir el cartucho de cinta” en la página
1-7.
No es necesario que retire el motor del kit color.
Servidor de impresión
Puede utilizar esta impresora en una red instalando un servidor
externo EpsonNet 10/100 BASE TX. Este servidor se conecta
(C823782) en el puerto de interface paralelo de la impresora.
Consulte las instrucciones acerca de la instalación y utilización en
el Manual que se entrega con esta opción.
Utilizar la impresora
2-47
Capítulo 3
Utilizar el software de la impresora
Utilizar el controlador de la impresora con
Windows Me, 98 y 95 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2
Acceder al controlador de la impresora desde
las aplicaciones de Windows . . . . . . . . . . . . . . . . . . . . . . .3-2
Cambiar los ajustes del controlador de la impresora . . . . .3-4
Utilizar el controlador de la impresora con Windows 3.1. . . . . . 3-4
Acceder al controlador de la impresora desde las
aplicaciones de Windows . . . . . . . . . . . . . . . . . . . . . . . . . .3-5
Cambiar los ajustes del controlador de la impresora . . . . .3-6
Utilizar el controlador de la impresora con Windows 2000
y NT 4.0. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-6
Acceder al controlador de la impresora desde
las aplicaciones de Windows . . . . . . . . . . . . . . . . . . . . . . .3-7
Cambiar los ajustes del controlador de la impresora . . . . .3-10
Utilizar el controlador de la impresora con Windows
NT 3.5x . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-10
Acceder al controlador de la impresora desde
las aplicaciones de Windows . . . . . . . . . . . . . . . . . . . . . . .3-11
Cambiar los ajustes del controlador de la impresora . . . . .3-12
3
Aspectos generales de los ajustes del controlador de
la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-13
Acerca de la utilidad EPSON Status Monitor 3. . . . . . . . . . . . . . .3-15
Configurar EPSON Status Monitor 3. . . . . . . . . . . . . . . . . . .3-16
Acceder a EPSON Status Monitor 3. . . . . . . . . . . . . . . . . . . .3-17
Usar la utilidad EPSON Remote! Utilidad (sólo LX-300+) . . . . . 3-18
Instalar EPSON Remote! . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
Acceder a EPSON Remote! . . . . . . . . . . . . . . . . . . . . . . . . . . .3-19
Utilizar el software de la impresora
3-1
Utilizar el controlador de la impresora con Windows Me, 98 y 95
Puede acceder al controlador de la impresora desde las
aplicaciones de Windows o desde el menú Inicio.
Cuando acceda al controlador de la impresora desde una
aplicación de Windows, los ajustes que defina tendrán efecto sólo
en la aplicación que esté utilizando. Cuando acceda al controlador
de la impresora desde el menú Inicio, los ajustes del controlador
de la impresora que defina se aplicarán a todas las aplicaciones.
Para comprobar y cambiar los ajustes del controlador de la
impresora, consulte la sección “Cambiar los ajustes del
controlador de la impresora” en la página 3-4.
Nota:
❏ Las pantallas mostradas en la sección siguiente corresponden al
modelo LX-300+. Los usuarios de LX-1170 deben sustituir el
nombre del modelo por LX-1170 en las pantallas. Las instrucciones
son las mismas.
❏ Muchas aplicaciones de Windows tienen preferencia sobre los
ajustes definidos con el controlador de la impresora, pero no siempre;
por lo tanto, deberá verificar que los ajustes del controlador de la
impresora cumplan los requisitos.
Acceder al controlador de la impresora desde las aplicaciones de Windows
Siga los pasos descritos a continuación para acceder al
controlador de la impresora desde una aplicación de Windows:
Nota:
Los siguientes pasos le proporcionan las directrices generales para
acceder al controlador de la impresora. El modo de acceder al controlador
depende de la aplicación que utilice. Consulte los detalles en el manual
de la aplicación.
3-2
Utilizar el software de la impresora
1. Seleccione Configurar impresión o Imprimir desde el menú
Archivo de la aplicación. Aparecerá el cuadro de diálogo
Imprimir o Configurar impresión.
2. Compruebe que la impresora esté seleccionada y haga clic en
Impresora, Configuración, Propiedades, u Opciones. (Es
posible que deba hacer clic en una combinación de estos
botones.) Aparecerá la ventana Propiedades, con los menús
Papel, Gráficos y Opciones de dispositivo, que contienen
los ajustes del controlador de la impresora.
3
3. Si desea visualizar un menú, seleccione la ficha
correspondiente de la parte superior de la ventana. Consulte
la siguiente sección “Cambiar los ajustes del controlador de
la impresora” para cambiar los ajustes.
Nota:
Para acceder al controlador de la impresora desde el menú Inicio, haga
clic en Inicio - Configuración - Impresoras para abrir la ventana
Impresoras. Haga clic con el botón derecho del ratón en el icono
Impresoras y seleccione Propiedades.
Utilizar el software de la impresora
3-3
Cambiar los ajustes del controlador de la impresora
El controlador de la impresora dispone de cuatro menús: Papel,
Gráficos, Opciones de dispositivo y Utilidades. Para una
descripción general de los ajustes disponibles, consulte la sección
“Aspectos generales de los ajustes del controlador de la
impresora” en la página 3-13. También puede visualizar la Ayuda
On-line haciendo clic con el botón derecho del ratón en los
elementos del controlador y seleccionando ¿Qué es esto?.
Cuando haya definido los ajustes del controlador de la impresora,
haga clic en Aceptar para aplicar los ajustes o en Restaurar
predeterminados para restablecer los valores iniciales de los
ajustes.
Una vez comprobados los ajustes del controlador de la impresora
y aplicados los cambios necesarios, ya podrá imprimir.
Utilizar el controlador de la impresora con Windows 3.1
El software de impresora para Windows 3.1 sólo está disponible
para el modelo LX-300+.
Puede acceder al controlador de la impresora desde las
aplicaciones de Windows o desde el Panel de control.
Cuando acceda al controlador de la impresora desde una
aplicación de Windows, los ajustes que defina tendrán efecto sólo
en la aplicación que esté utilizando. Cuando acceda al controlador
de la impresora desde el Panel de control, los ajustes del
controlador de la impresora que defina se aplicarán a todas las
aplicaciones.
3-4
Utilizar el software de la impresora
Para comprobar y cambiar los ajustes del controlador de la
impresora, consulte la sección “Cambiar los ajustes del
controlador de la impresora” en la página 3-6.
Nota:
Muchas aplicaciones de Windows tienen preferencia sobre los ajustes
definidos con el controlador de la impresora, pero no siempre; por lo
tanto, deberá verificar que los ajustes del controlador de la impresora
cumplan los requisitos.
Acceder al controlador de la impresora desde las aplicaciones de Windows
Siga los pasos descritos a continuación para acceder al
controlador de la impresora desde una aplicación de Windows:
Nota:
Los siguientes pasos le proporcionan las directrices generales para
acceder al controlador de la impresora. El modo de acceder al controlador
depende de la aplicación que utilice. Consulte los detalles en el manual
de la aplicación.
1. Seleccione Configurar impresión o Imprimir desde el menú
Archivo de la aplicación. Aparecerá el cuadro de diálogo
Imprimir o Configurar impresión. Para más detalles acerca
de los ajustes de este cuadro de diálogo, consulte la sección
“Cambiar los ajustes del controlador de la impresora” en la
página 3-6.
3
2. Compruebe que la impresora esté seleccionada y haga clic en
Impresora, Configuración, u Opciones. (Es posible que
deba hacer clic en una combinación de estos botones.)
Aparecerá el cuadro de diálogo Opciones. Consulte la
sección “Cambiar los ajustes del controlador de la impresora”
en la página 3-6 para cambiar los ajustes.
Nota:
Para acceder al controlador de la impresora desde el Panel de control, en
la ventana Principal, haga doble clic en el icono Panel de control y
luego en el icono Impresoras. Compruebe que la impresora esté
seleccionada y haga clic en Configuración.
Utilizar el software de la impresora
3-5
Cambiar los ajustes del controlador de la impresora
Puede cambiar los ajustes del controlador de la impresora en el
cuadro de diálogo Imprimir (o Configurar impresión) y
Opciones. Para una descripción general de los ajustes
disponibles, consulte la sección “Aspectos generales de los ajustes
del controlador de la impresora” en la página 3-13.
Cuando haya definido los ajustes del controlador de la impresora,
haga clic en Aceptar para aplicarlos, o en Cancelar para
cancelar los cambios.
Una vez comprobados los ajustes del controlador de la impresora
y aplicados los cambios necesarios, ya podrá imprimir.
Utilizar el controlador de la impresora con Windows 2000 y NT 4.0
Puede acceder al controlador de la impresora desde las
aplicaciones de Windows o desde el menú Inicio.
Cuando acceda al controlador de la impresora desde una
aplicación de Windows, los ajustes que defina tendrán efecto sólo
en la aplicación que esté utilizando. Cuando acceda al controlador
de la impresora desde el menú Inicio, los ajustes del controlador
de la impresora que defina se aplicarán a todas las aplicaciones.
Para comprobar y cambiar los ajustes del controlador de la
impresora, consulte la sección “Cambiar los ajustes del
controlador de la impresora” en la página 3-10.
3-6
Utilizar el software de la impresora
Nota:
❏ Las pantallas mostradas en la sección siguiente corresponden al
modelo LX-300+. Los usuarios de LX-1170 deben sustituir el
nombre del modelo por LX-1170 en las pantallas. Las instrucciones
son las mismas.
❏ Muchas aplicaciones de Windows tienen preferencia sobre los
ajustes definidos con el controlador de la impresora, pero no siempre;
por lo tanto, deberá verificar que los ajustes del controlador de la
impresora cumplan los requisitos.
Acceder al controlador de la impresora desde las aplicaciones de Windows
Siga los pasos descritos a continuación para acceder al
controlador de la impresora desde una aplicación de Windows:
Nota:
❏ Los siguientes pasos le proporcionan las directrices generales para
acceder al controlador de la impresora. El modo de acceder al
controlador depende de la aplicación que utilice. Consulte los
detalles en el manual de la aplicación.
3
❏ Las capturas de pantalla de la siguiente sección son del sistema
operativo Windows NT 4.0. Es posible que sean diferentes de las que
se visualizan en la pantalla; sin embargo, las instrucciones son
idénticas.
1. Seleccione Configurar impresión o Imprimir desde el menú
Archivo de la aplicación. Aparecerá el cuadro de diálogo
Imprimir o Configurar impresión.
Utilizar el software de la impresora
3-7
2. Compruebe que la impresora esté seleccionada y haga clic en
Impresora, Configuración, Propiedades, u Opciones. (Es
posible que deba hacer clic en una combinación de estos
botones.) Aparecerá la ventana Propiedades del documento
con los menús Preparar página y Avanzadas, que
contienen los ajustes del controlador de la impresora.
3-8
Utilizar el software de la impresora
3. Si desea visualizar un menú, seleccione la ficha
correspondiente de la parte superior de la ventana. Consulte
la siguiente sección “Cambiar los ajustes del controlador de
la impresora” para cambiar los ajustes.
Nota:
Para acceder al controlador de la impresora desde el menú Inicio, haga
clic en Inicio - Configuración - Impresoras para abrir la ventana
Impresoras. Haga clic con el botón derecho del ratón en el icono
Impresoras y seleccione Configuración predeterminada de
documento.
3
Utilizar el software de la impresora
3-9
Cambiar los ajustes del controlador de la impresora
El controlador de la impresora dispone de dos menús desde los
que podrá cambiar los ajustes del controlador de la impresora:
Preparar página y Avanzadas. También puede cambiar los
ajustes del menú Utilidades del controlador de la impresora. Para
una descripción general de los ajustes disponibles, consulte la
sección “Aspectos generales de los ajustes del controlador de la
impresora” en la página 3-13. También puede visualizar la Ayuda
On-line haciendo clic con el botón derecho del ratón en los
elementos del controlador y seleccionando ¿Qué es esto?.
Cuando haya definido los ajustes del controlador de la impresora,
haga clic en Aceptar para aplicarlos, o en Cancelar para
cancelar los cambios.
Una vez comprobados los ajustes del controlador de la impresora
y aplicados los cambios necesarios, ya podrá imprimir.
Utilizar el controlador de la impresora con Windows NT 3.5x
El software de la impresora para Windows NT 3.5x solamente se
entrega con el modelo LX-300+.
Puede acceder al controlador de la impresora desde las
aplicaciones de Windows o desde el Panel de control.
Cuando acceda al controlador de la impresora desde una
aplicación de Windows, los ajustes que defina tendrán efecto sólo
en la aplicación que esté utilizando. Cuando acceda al controlador
de la impresora desde el Panel de control, los ajustes del
controlador de la impresora que defina se pueden aplicar a todas
las aplicaciones.
3-10
Utilizar el software de la impresora
Para comprobar y cambiar los ajustes del controlador de la
impresora, consulte la sección “Cambiar los ajustes del
controlador de la impresora” en la página 3-12.
Nota:
Muchas aplicaciones de Windows tienen preferencia sobre los ajustes
definidos con el controlador de la impresora, pero no siempre; por lo
tanto, deberá verificar que los ajustes del controlador de la impresora
cumplan los requisitos.
Acceder al controlador de la impresora desde las aplicaciones de Windows
Siga los pasos descritos a continuación para acceder al
controlador de la impresora desde una aplicación de Windows:
Nota:
Los siguientes pasos le proporcionan las directrices generales para
acceder al controlador de la impresora. El modo de acceder al controlador
depende de la aplicación que utilice. Consulte los detalles en el manual
de la aplicación.
1. Seleccione Configurar impresión o Imprimir desde el menú
Archivo de la aplicación. Aparecerá el cuadro de diálogo
Imprimir o Configurar impresión.
3
2. Compruebe que la impresora esté seleccionada y haga clic en
Impresora, Configuración, Propiedades, u Opciones. (Es
posible que deba hacer clic en una combinación de estos
botones.) En la pantalla se visualiza el cuadro de diálogo
Propiedades del documento, que contiene los ajustes
Forma y Orientación del controlador de la impresora.
Consulte la sección ““Cambiar los ajustes del controlador de
la impresora” en la página 3-12” para cambiar los ajustes.
Utilizar el software de la impresora
3-11
3. Haga clic en Opciones (o un b ot ó n s im i la r) p ar a v e r e l c u ad r o
de diálogo Propiedades del documento avanzadas, que
incluye los ajustes Resolución, Gráficos, Color y
Optimización del controlador de la impresora. Consulte la
sección “Cambiar los ajustes del controlador de la impresora”
en la página 3-12 para cambiar los ajustes.
Nota:
Para acceder al controlador de la impresora desde el Panel de control, en
la ventana Principal, abra el Administrador de impresión,
compruebe que la impresora esté seleccionada y haga clic en Impresora
- Propiedades. A continuación, haga clic en Detalles - Trabajo por
defecto.
Cambiar los ajustes del controlador de la impresora
Puede cambiar los ajustes del controlador de la impresora en el
cuadro de diálogo Propiedades del documento y
Propiedades del documento avanzadas. Para una
descripción general de los ajustes disponibles, consulte la sección
“Aspectos generales de los ajustes del controlador de la
impresora” en la página 3-13. Para abrir estos cuadros de diálogo,
consulte las secciones anteriores que hagan referencia a cómo
acceder al controlador de la impresora.
Cuando haya definido los ajustes del controlador de la impresora,
haga clic en Aceptar para aplicarlos, o en Cancelar para
cancelar los cambios.
Una vez comprobados los ajustes del controlador de la impresora
y aplicados los cambios necesarios, ya podrá imprimir.
3-12
Utilizar el software de la impresora
Aspectos generales de los ajustes del controlador de la impresora
Las siguientes tablas muestran los ajustes del controlador de la
impresora para Windows. Tenga en cuenta que no todos los
ajustes están disponibles en todas las versiones de Windows.
A continuación se muestran los ajustes de la impresora.
Ajustes Explicaciones
Tamaño papel Seleccione el tamaño de papel que desee utilizar.
Orientación Seleccione Horizontal o Vertical.
Fuente papel Seleccione el origen del papel que desee utilizar.
Resolución/
Resolución
Gráficos
Difuminado Puede dejar seleccionada la opción Fino, que es
Intensidad/
Control
intensidad
Si no aparece, utilice la barra de deslizamiento
para desplazarse por la lista. Si el tamaño del papel
no está incluido en la lista, haga clic en
Personalizado o Tamaño definido por el usuario e
introduzca el tamaño de papel en el cuadro de
diálogo que aparece.
Seleccione la resolución de impresión que desee.
Como mayor sea la resolución que seleccione,
más detallada será la impresión; sin embargo, si
aumenta la resolución, disminuye la velocidad de
impresión. Si utiliza Windows 3.1, esta opción sólo
estará disponible desde el Panel de control.
la que se adopta por defecto, o seleccionar otro
patrón de difuminado según el tipo de impresión
que desee.
Mueva el desplazador para conseguir una
impresión más clara u oscura.
3
Color (sólo
LX-300+)
Si esta casilla de verificación está marcada se
imprimirá en color. Si desea imprimir en
monocromo o en escala de grises, desmarque la
casilla.
Utilizar el software de la impresora
3-13
Ajustes Explicaciones
Resolución Seleccione una de las opciones de resolución de
EPSON Status
Monitor 3
Preferencias
de
monitorización
Papel/Salida Compruebe que los ajustes de Tamaño papel,
Semitono Haga clic en este botón para ajustar el brillo y el
la lista Calidad de impresión.
Si activa Alta velocidad, entrará en el modo de
impresión bidireccional y aumentará la velocidad
de impresión. Si lo desactiva volverá al modo de
impresión unidireccional. La velocidad de
impresión disminuirá, pero mejorará la precisión de
la impresión. La impresión por defecto utiliza los
ajustes almacenados en la impresora.
Puede acceder a la utilidad EPSON Status Monitor
3 si hace clic en este botón. Para monitorizar la
impresora, compruebe que la casilla de
verificación Monitoriza r el estado de impresión esté
marcada.
Haga clic en este botón para abrir el cuadro de
diálogo Preferencias de monitorización, donde
puede definir los ajustes para la utilidad EPSON
Status Monitor 3.
Orientación y Origen papel que ha definido en el
menú Preparar página y modifíquelos si es
necesario. Seleccione el ajuste y después, una
opción desde el cuadro de lista Cambiar ajuste.
contraste, introducir la gama RGB o definir otros
ajustes. Aparecerá el cuadro de diálogo Ajuste del
Color de los semitonos. Para más detalles, haga
clic en el b otó n Ay uda de e ste cua dro de d iál ogo .
A continuación se muestran los ajustes de monitorización.
Ajustes Explicaciones
3-14
EPSON Status
Monitor 3
Preferencias
de
monitorización
Utilizar el software de la impresora
Puede acceder a la utilidad EPSON Status Monitor
3 si hace clic en este botón. Para monitorizar la
impresora, compruebe que la casilla de
verificación Monitoriza r el estado de impresión esté
marcada.
Haga clic en este botón para abrir el cuadro de
diálogo Preferencias de monitorización, donde
puede definir los ajustes para la utilidad EPSON
Status Monitor 3. Para más información, consulte la
sección “Configurar EPSON Status Monitor 3” en la
página 3-16.
Acerca de la utilidad EPSON Status Monitor 3
La utilidad EPSON Status Monitor 3 que se entrega con la
impresora está disponible para Windows Me, 98, 95, 2000 o
NT 4.0. Le permite monitorizar el estado de la impresora, le avisa
cuando se produce un error de la impresora y ofrece instrucciones
para solucionar problemas si es necesario.
La utilidad EPSON Status Monitor 3 sólo está disponible si:
❏ La impresora está conectada directamente al ordenador host
a través del puerto paralelo [LPT1].
❏ El sistema está configurado para soportar la comunicación
bidireccional.
La utilidad EPSON Status Monitor 3 se instala al instalar el
controlador de la impresora tal como se describe en el Capítulo 1.
Nota:
Si instala el controlador mediante la opción Añadir impresora de la
carpeta Impresoras, o utilizando el método “Señalar e imprimir”, es
posible que EPSON Status Monitor 3 no funcione correctamente. Si
desea utilizar EPSON Status Monitor 3, reinstale el controlador de la
forma descrita en el Capítulo 1, “Preparar la impresora”.
3
Antes de usar la utilidad EPSON Status Monitor 3, lea el archivo
LÉAME en el disco del controlador. Este archivo contiene la
información más actualizada acerca de la utilidad.
Utilizar el software de la impresora
3-15
Configurar EPSON Status Monitor 3
Siga los pasos descritos a continuación para configurar EPSON
Status Monitor 3:
1. Abra el menú Utilidades tal como se describe en la sección
“Utilizar el controlador de la impresora con Windows Me, 98
y 95” en la página 3-2 o “Utilizar el controlador de la
impresora con Windows 2000 y NT 4.0” en la página 3-6.
2. Haga clic en el botón Preferencias de monitorización.
Aparece el cuadro de diálogo Preferencias de
monitorización.
3. Están disponibles los siguientes ajustes:
3-16
Seleccione
Notificación
Utilizar el software de la impresora
Visualiza el estado (ON/OFF) de la casilla de
verificación del elemento de error.
Marque esta casilla de verificación para
visualizar la notificación de error
seleccionada.
Seleccione
icono
El icono seleccionado se visualiza en la
bandeja del sistema de la barra de tareas
de la pantalla del PC. El ejemplo de ajuste
se muestra en la ventana de la derecha. Si
hace clic en el icono de acceso directo
podrá acceder fácilmente al cuadro de
diálogo Preferencias de Monitorización.
Recibir
notificación de
error para las
impresoras
compartidas
Le permite
monitorizar la
impresora
compartida
Si marca esta casilla de verificación podrá
recibir una notificación de error para una
impresora compartida.
Si marca esta casilla de verificación, el resto
de los PCs podrán monitorizar una impresora
compartida.
Nota:
Haga clic en el botón Defecto para que todos los elementos adopten
sus ajustes por defecto.
Acceder a EPSON Status Monitor 3
Para acceder a la utilidad EPSON Status Monitor 3:
❏ Haga doble clic en el icono de acceso directo con forma de
impresora de la barra de tareas. Para añadir un icono de
acceso directo a la barra de tareas, vaya al menú Utilidades y
siga las instrucciones.
❏ Abra el menú Utilidades y haga clic en el icono EPSON Status
Monitor 3. Si desea saber cómo abrir el menú Utilidades,
consulte la sección “Utilizar el controlador de la impresora
con Windows Me, 98 y 95” en la página 3-2 o “Utilizar el
controlador de la impresora con Windows 2000 y NT 4.0” en
la página 3-6.
3
Utilizar el software de la impresora
3-17
Cuando acceda a la utilidad EPSON Status Monitor 3 tal como se
describe anteriormente, aparecerá la siguiente ventana de estado
de la impresora.
En esta ventana, podrá ver la información acerca del estado de la
impresora.
Usar la utilidad EPSON Remote! (sólo LX-300+)
La utilidad EPSON Remote! permite cambiar fácilmente los
ajustes por defecto de la impresora desde la pantalla DOS del
ordenador.
Instalar EPSON Remote!
Siga los pasos descritos a continuación para instalar la utilidad
EPSON Remote!:
1. Inserte el CD del software de la impresora en la unidad de
CD-ROM.
2. En el mensaje de DOS, escriba D:\SETUP. (Si ha insertado el
disco en una unidad diferente a “D”, sustitúyala por la letra
apropiada.) A continuación, pulse Intro.
3-18
Utilizar el software de la impresora
3. Seleccione el nombre de la impresora en la ventana Modelo
de la impresora y pulse Enter. C:\EPUTIL aparece como
directorio por defecto.
4. Pulse Enter de nuevo. La utilidad EPSON Remote! se copia
en el directorio C:\EPUTIL.
Acceder a EPSON Remote!
Para acceder a la utilidad EPSON Remote!, escriba C:\PRNSET
en el mensaje de DOS y pulse Enter. A continuación, siga las
instrucciones en pantalla para usar esta utilidad. También puede
acceder a EPSON Remote! si escribe C:\PRNSET en el mensaje
de DOS y pulse Enter. Los métodos de acceso PRNSET y PANEL
difieren ligeramente. El método PANEL abre una versión
reducida de EPSON Remote! que sólo ofrece los ajustes más
comunes.
3
Utilizar el software de la impresora
3-19
Capítulo 4
Solucionar problemas
Utilizar los indicadores de error . . . . . . . . . . . . . . . . . . . . . . . . . . .4-2
Problemas y soluciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5
Alimentación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
No hay suministro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5
Imprimir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
La impresora no imprime . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-6
La impresión es débil o irregular. . . . . . . . . . . . . . . . . . . . . . 4-7
Faltan puntos en los gráficos o caracteres impresos . . . . . .4-8
Los caracteres impresos no son los que esperaba . . . . . . . . 4-8
La posición de impresión no es la que esperaba . . . . . . . . . 4-9
Manejo del papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-9
Las hojas sueltas no avanzan correctamente . . . . . . . . . . . .4-9
El papel continuo no avanza correctamente. . . . . . . . . . . . .4-10
Opciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-12
Si utiliza el alimentador de hojas sueltas, el papel no
avanza correctamente . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-12
El cambio entre el alimentador de hojas y el tractor
frontal no funciona correctamente . . . . . . . . . . . . . . . . . .4-13
Si utiliza el tractor pull con el tractor frontal, el papel
continuo no avanza correctamente . . . . . . . . . . . . . . . . . .4-13
Con el kit de actualización del color, la impresora no
funciona correctamente (sólo LX-300+) . . . . . . . . . . . . . . 4-14
4
Solucionar problemas
4-1
Utilizar los indicadores de error
Puede identificar muchos problemas comunes de la impresora
utilizando los indicadores del panel de control. Si la impresora se
detiene y uno o más indicadores del panel de control se iluminan,
parpadean o si la impresora emite un pitido, utilice las siguiente
tabla para diagnosticar y solucionar el problema. Si no puede
solucionar el problema utilizando la tabla, pase a la sección
siguiente.
Indicador del
panel
estado
n
Pause –
Patrón de
aviso
acústico
• • • • •
Problema
Solución
La impresora está en pausa.
Pulse el botón Pause para reanudar la
impresión.
El papel que avanza desde otro origen se
encuentra en el recorrido del papel en este
momento.
Vuelva a colocar la palanca de liberación del
papel en la posición adecuada y pulse el
botón Load/Eject para que el papel retroceda
hasta la posición de reposo. Después coloque
la palanca en la posición que desee. Pulse el
botón Pause para apagar el indicador, si es
necesario.
4-2
Solucionar problemas
