Epson EB-X14G User's Guide [hu]

Használati útmutató

Az Útmutatóban Használt Jelölések

• Biztonsági jelölések

A dokumentáció és a kivetítő grafikus szimbólumokat használ a kivetítő biztonságos használatának bemutatása érdekében. Kérjük, ismerje meg és tartsa be a figyelmeztető szimbólumokat a személyi vagy a tulajdon sérülésének elkerülése érdekében.

Figyelmeztetés

Vigyázat

• Általános információs jelölések

Figyelem

s Arra az oldalra utal, ahol az adott témával kapcsolatos részletes információk megtalálhatók.

[Megnevezés] A távirányítón vagy a vezérlőpanelen található gombok megnevezésére utal.

Menü megnevezése A Konfiguráció menü elemeire utal.

A szimbólum információjának figyelmen kívül hagyása a nem megfelelő kezelés miatt személyi sérüléshez, vagy akár halálhoz is vezethet.

A szimbólum információjának figyelmen kívül hagyása a nem megfelelő kezelés miatt személyi sérüléshez vagy fizikai károsodáshoz vezethet.

Olyan eljárásokra utal, amelyek során anyagi kár vagy személyi sérülés következhet be kellő elővigyázat hiánya esetén.

Kiegészítő információkra és szempontokra utal, amelyek hasznosak lehetnek egy adott téma kapcsán.

Arra utal, hogy a szimbólum előtt álló aláhúzott szó vagy szavak magyarázata szerepel a szószedetben. Lásd a "Függelékben" a "Szószedet" című szakaszt.

s "Szószedet" 99. oldal

Példa: [Esc] gomb

Példa: Jelölje ki a Fényerő elemet a Kép menüben. Kép menü - Fényerő

Tartalomjegyzék

Az Útmutatóban Használt Jelölések ................. 2

Bevezetés

A Kivetítő Jellemzői ......................................... 7

A funkciók felsorolása modellek szerint...............................7

Gyors és egyszerű telepítés, vetítés és tárolás...........................8

Csatlakoztatás USB-kábellel és kivetítés (USB Display)....................8

A kivetítő elmozdításakor automatikusan korrigálja a kivetített kép torzulását

(csak EB-X14G/EB-W02/EB-X02/EB-S02 esetén)........................8

Hasznos funkciók képek kivetítéséhez ................................8

A kivetített kép tartalmának megnövelése széles (WXGA) képernyőn (csak EB-

W02/EB-W01 esetén)..........................................8

A távvezérlő hatékony használata.................................8

Bővített biztonsági funkciók.....................................8

Alkatrészek nevei és funkciói ............................... 10

Előlap/Tető ..................................................10

Hátul......................................................11

Alaplemez.................................................. 12

Kezelőpanel.................................................13

Távvezérlő..................................................15

A távvezérlő elemeinek cseréje ..................................17

A távvezérlő hatótávolsága.....................................18

Alapfunckiók használata

Képek kivetítése ........................................... 27

Telepítéstől kivetítésig..........................................27

Automatikusan észleli a bejövő jeleket és megváltoztatja a kivetített képet (Forrás

keresése)...................................................28

Átváltás a kiválasztott képre a távvezérlő használatával . . . . . . . . . . . . . . . . . . . . 29

Vetítés USB Display segítségével ...................................29

Rendszerkövetelmények....................................... 29

Csatlakozás az első alkalommal.................................. 30

Eltávolítás .................................................31

Kivetített képek beállítása .................................. 33

A trapéztorzítás korrigálása .......................................33

Automatikus korrekció ........................................ 33

Manuális korrekció........................................... 34

A kép méretének beállítása.......................................37

A kép pozíciójának beállítása ......................................37

A vízszintes dőlésszög beállítása...................................38

Fókuszbeállítás...............................................38

Szabályozza a hangerőt.........................................38

A kivetítési minőség kiválasztása (A Színmód kiválasztása)..................38

Az Automatikus íriszállítás beállítása.................................39

A kivetített kép képarányának megváltoztatása .........................40

A módosítás módjai.......................................... 40

A képarány módosítása.......................................40

A kivetítő előkészítése

A kivetítő telepítése ....................................... 20

Telepítési módszerek ........................................... 20

Felszerelési módszerek........................................ 21

Vászonméret és hozzávetőleges vetítési távolság........................ 21

Eszközök csatlakoztatása . . . . . . . ............................ 23

Számítógép csatlakoztatása......................................23

Jelforrások csatlakoztatása.......................................24

Hasznos funkciók

Vetítési funkciók .......................................... 44

Kép és hang ideiglenes elrejtése (A/V némítás) ..........................44

A kép kimerevítése (Freeze) ....................................... 44

Mutató funkció (Mutató).........................................44

A kép egy részének kinagyítása (E-Zoom) .............................46

A távvezérlő használata az egérmutató működtetésére (Vez.nélk. egér) .........47

Felhasználó logójának mentése.................................... 48

Tartalomjegyzék

Biztonsági Funkciók ....................................... 50

A felhasználók kezelése (Jelszavas védelem)...........................50

A Jelszavas védelem típusai.................................... 50

Jelszavas védelem beállítása....................................50

Jelszó beírása..............................................51

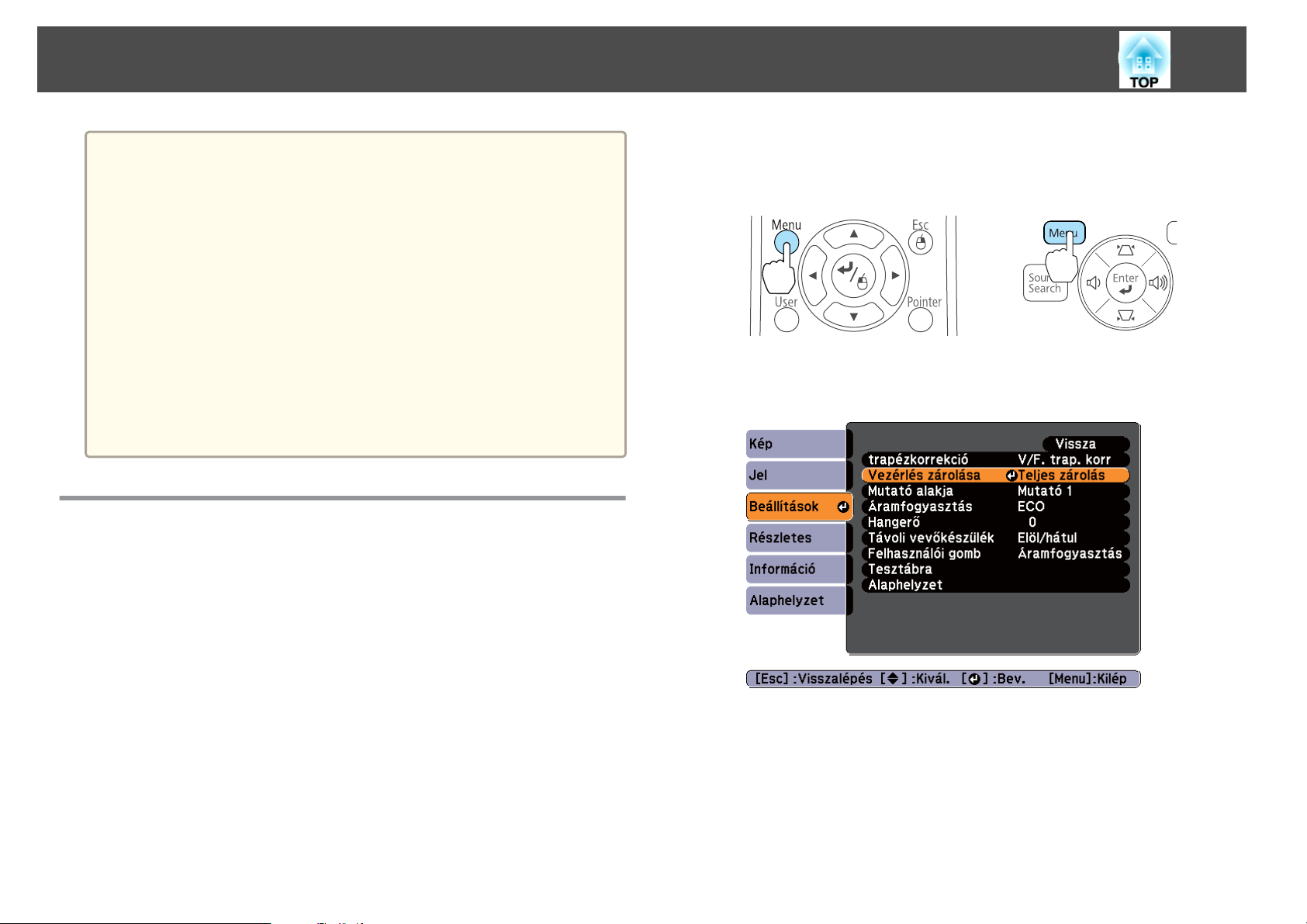

A működés korlátozása (Vezérlés zárolása)............................52

Lopásgátló Zár............................................... 53

A biztonsági kábel felszerelése.................................. 53

Megfigyelés és vezérlés .................................... 54

ESC/VP21 parancsok ........................................... 54

Tegye a következőket .........................................54

Parancslista............................................... 54

Kommunikációs protokoll......................................54

Konfiguráció menü

A Konfiguráció menü használata ............................ 56

A Funkciók Felsorolása ..................................... 57

Konfigurációmenü-táblázat .......................................57

Kép menü ..................................................58

Jel menü ...................................................59

Beállítások menü..............................................60

Részletes menü............................................... 62

Információ menü (csak a kijelzés)................................... 63

Alaphelyzet menü............................................. 64

Hibaelhárítás

A Súgó használata ......................................... 66

Nincs kép.................................................71

A mozgóképek nem jelennek meg (csak a mozgókép helye lesz fekete) . . . . . . . 72

A kivetítés automatikusan leáll..................................72

Megjelenik a Nem támogatott. üzenet..............................72

Megjelenik a Nincs jel üzenet. ................................... 72

A kép elmosódott, életlen vagy torz...............................73

Interferencia vagy torzulás látszik a képeken .........................74

A kép csonka (túl nagy) vagy kicsi, vagy a nézőpont nem megfelelő . . . . . . . . . 74

A kép színei nem helyesek.....................................75

Sötét a kép................................................ 76

A kivetítés megkezdésekor felmerülő problémák........................76

A kivetítő nem kapcsolódik be ................................... 76

Egyéb problémák............................................. 77

Nem hallható hang, vagy a hang túl halk ............................77

A távirányító nem működik..................................... 77

Meg kívánom változtatni az üzenetek és a menük nyelvét................78

Karbantartás

Tisztítás ................................................... 80

Kivetítő felületének tisztítása......................................80

A Lencse Tisztítása............................................. 80

A levegőszűrő tisztítása.........................................80

A Fogyóeszközök Cseréje . . . . . . . ............................ 82

A lámpa cseréje...............................................82

Lámpa csereintervalluma......................................82

A lámpa cseréjének módja.....................................82

A lámpa üzemóráinak nullázása ..................................85

A levegőszűrő cseréje..........................................85

A levegőszűrő csereintervalluma.................................85

A levegőszűrő cseréjének módja................................. 85

Problémamegoldás ........................................ 67

A visszajelzők leolvasása.........................................67

Ha a visszajelzők nem nyújtanak támpontot...........................70

A képekkel kapcsolatos problémák................................. 71

Tartalomjegyzék

Függelék

Kiegészítő Tartozékok és Fogyóeszközök .................... 88

Opcionális tartozékok..........................................88

Fogyóeszközök...............................................88

Képernyőméret és kivetítési távolság ....................... 89

Kivetítési távolság (EB-W02/EB-W01 esetén)...........................89

Kivetítési távolság (EB-X14G/EB-X02 esetén)........................... 90

Kivetítési távolság (EB-S02/EB-S01 esetén).............................91

Támogatott monitorok ..................................... 93

Támogatott Felbontások........................................93

Számítógép jelek (analóg RGB)..................................93

Komponens video........................................... 93

Kompozit videojel (csak EB-X14G/EB-W02/EB-X02/EB-S02 esetén) . . . . . . . . . . 94

Műszaki adatok ............................................ 95

Kivetítő Általános Műszaki Adatok ..................................95

Külső Megjelenés .......................................... 98

Szószedet ................................................. 99

Általános Megjegyzések .................................. 101

A jelölésekről............................................... 101

Általános Megjegyzés: ......................................... 101

Tárgymutató ............................................. 102

Bevezetés

Ez a fejezet a kivetítő jellemzőit és alkatrészeinek neveit ismerteti.

A Kivetítő Jellemzői

A funkciók felsorolása modellek szerint

Az elérhető funkciók a modelltípustól függően különbözőek lehetnek. A következő táblázat bemutatja a különböző modelltípusok esetén elérhető funkciókat.

Funkció EB-X14G EB-W02 EB-X02 EB-S02 EB-W01 EB-S01

USB Display

Aut. függ. trapézk. --

Vízsz. trapézkorr.

Quick Corner

-----

A Kivetítő Jellemzői

Gyors és egyszerű telepítés, vetítés és tárolás

• Kapcsolja ki, majd vissza a kivetítőt és a számítógépet.

• Vetítés nagy vetítővászonra közelről.

• Egy kar segítségével könnyen beállítható a készülék magassága.

• Nincs szükség lehűlési időre, így könnyen elcsomagolható.

Csatlakoztatás USB-kábellel és kivetítés (USB Display)

USB-kábelt használva, kivetítheti a számítógép képernyőjén megjelenő képeket számítógépkábel használata nélkül.

s "Vetítés USB Display segítségével"

29. oldal

A kivetítő elmozdításakor automatikusan korrigálja a kivetített kép torzulását (csak EB-X14G/EB-W02/EB-X02/EB-S02 esetén)

A kivetítő automatikusan korrigálja a kivetítő elhelyezésekor vagy mozgatásakor előforduló függőleges trapéztorzítást.

"Automatikus korrekció" 33. oldal

Hasznos funkciók képek kivetítéséhez

A kivetített kép tartalmának megnövelése széles (WXGA) képernyőn (csak EB-W02/EB-W01 esetén)

16:10 arányú széles WXGA LCD kijelzős számítógép esetén a kép ugyanilyen arányban vetíthető ki. Használhatók fehér felületek és más fekvő formátumú vásznak.

s "A kivetített kép képarányának megváltoztatása " 40. oldal

A távvezérlő hatékony használata

A távvezérlő segítségével olyan műveleteket hajthat végre, mint pl. a kép egy részének kinagyítása. A távvezérlőt használhatja bemutatók során vezeték nélküli egérként a számítógép egérmutatójának vezérlésére.

"Mutató funkció (Mutató)" 44. oldal

"A kép egy részének kinagyítása (E-Zoom)" 46. oldal

"A távvezérlő használata az egérmutató működtetésére (Vez.nélk. egér)"

47. oldal

Bővített biztonsági funkciók

• Jelszavas védelem a felhasználók korlátozására és kezelésére

Jelszó beállításával korlátozhatja a kivetítő használatát.

"A felhasználók kezelése (Jelszavas védelem)" 50. oldal

A Kivetítő Jellemzői

• A Működési Zár korlátozza a vezérlőpanel gombjainak működését

Ez a funkció megakadályozza a kivetítő jogosulatlan használatát rendezvények szervezésekor, iskolákban, stb.

"A működés korlátozása (Vezérlés zárolása)" 52. oldal

• Különféle lopásgátló eszközökkel felszerelve

A kivetítőt az alábbi típusú lopásgátló biztonsági eszközökkel szerelték fel.

• Biztonsági nyílás

• Biztonsági kábel rögzítési pontja

s "Lopásgátló Zár" 53. oldal

Alkatrészek nevei és funkciói

Ha másként nem jelöljük a kézikönyvben, minden funkció ismertetéséhez az EB-W02 illusztrációit használjuk.

Előlap/Tető

Megnevezés Funkció

Levegő kifúvó

szellőzőnyílás

A levegő kifúvó szellőzőnyílás a kivetítő belső hűtésére szolgál.

Vigyázat

Amikor a kivetítő működik ne tegye az arcát vagy a kezét a szellőzőnyílás közelébe, és ne tegyen olyan tárgyakat a szellőzőnyílás közelébe, amelyek megvetemedhetnek vagy más módon megsérülhetnek a hőtől.

Megnevezés Funkció

Csúsztatható

lencsefedő gombja

Láb-állítási kar

Első állítható láb

Csúsztatható

lencsefedő

Távoli vevőkészülék

Fókuszáló gyűrű

Nagyító/kicsinyítő

gyűrű (csak EB-X14G/EBW02/EB-X02/EB-W01 esetén)

Levegőbeszívó

szellőzőnyílás (levegőszűrő)

Levegőszűrő fedél

Hangszóró

Visszajelzők

A gomb eltolásával kinyithatja és lezárhatja a csúsztatható lencsefedőt.

Nyomja le a láb beállító karját az első beállítható láb kihúzásához és betolásához.

s "A kép pozíciójának beállítása" 37. oldal

Asztalra, vagy hasonló felületre történő telepítéskor a kép pozíciójának beállításához húzza ki a lábat.

s "A kép pozíciójának beállítása" 37. oldal

A lencse védelme érdekében csukja be, amikor nem használja a kivetítőt.

Vigyázat

Kivetítés közben ne csukja be a lencsefedőt.

Veszi a távvezérlő jeleit.

A kép fókuszálására szolgál. s "Fókuszbeállítás" 38. oldal

A kép méretének beállítására szolgál. s "A kép méretének beállítása" 37. oldal

Beszívja a levegőt a kivetítő belső hűtésének céljából. s "A levegőszűrő tisztítása" 80. oldal

Nyitja és zárja a levegőszűrő fedelét. s "A levegőszűrő cseréje" 85. oldal

Kibocsátja a hangot.

Jelzi a kivetítő állapotát. s "A visszajelzők leolvasása" 67. oldal

Alkatrészek nevei és funkciói

Megnevezés Funkció

Vezérlőpanel

Lámpa burkolat

Működteti a kivetítőt. s "Kezelőpanel" 13. oldal

A kivetítő lámpájának cseréjéhez nyissa ki ezt a burkolatot.

s "A lámpa cseréje" 82. oldal

Hátul

Megnevezés Funkció

Távoli vevőkészülék

Tápkábel bemenet

Video port

(csak EB-X14G/EBW02/EB-X02/EB-S02 esetén)

Biztonsági nyílás

Veszi a távvezérlő jeleit.

A tápkábelnek a kivetítőhöz való csatlakoztatására szolgál. s "Telepítéstől kivetítésig" 27. oldal

Videoforrásokból érkező kompozit videojelekhez.

A biztonsági nyílás kompatibilis a Kensington által gyártott Microsaver Security Systemmel.

s "Lopásgátló Zár" 53. oldal

Lámpaburkolat-

rögzítő csavar

Computer port

A lámpaburkolat rögzítésére szolgáló csavar.

Bemeneti port számítógépről érkező képjelekhez és más videoforrásokból érkező komponens videojelekhez.

Alkatrészek nevei és funkciói

Megnevezés Funkció

USB(TypeB) port

S-Video port

(csak EB-X14G/EBW02/EB-X02/EB-S02 esetén)

Audio-L/R port

(csak EB-X14G/EBW02/EB-X02/EB-S02 esetén)

• Csatlakoztatja a kivetítőt egy számítógéphez USBkábellel, és kivetíti a számítógépen megjelenített képet.

"Vetítés USB Display segítségével" 29. oldal

• A kivetítőt USB-kábellel a számítógéphez csatlakoztatja a Vez. nélk. egér funkció használatához. s "A távvezérlő használata az egérmutató működtetésére (Vez.nélk. egér)" 47. oldal

Videoforrásokból érkező S-video jelekhez.

A Computer, az S-Video vagy a Video porthoz csatlakoztatott eszköz audiokimeneti portjához csatlakozik.

Alaplemez

Megnevezés Funkció

Rögzítőpontok

(mennyezetre) (három pontos)

Hátsó lábak

Ide kell csatlakoztatni az opcionális Mennyezeti rögzítés szerkezetet, ha mennyezetre függeszti a kivetítőt.

s "A kivetítő telepítése" 20. oldal s "Opcionális tartozékok" 88. oldal

Asztalra, vagy hasonló felületre történő telepítéskor forgatással lehet kihúzni és visszatolni a vízszintes dőlésszög beállítása céljából.

s "A vízszintes dőlésszög beállítása" 38. oldal

Alkatrészek nevei és funkciói

Megnevezés Funkció

Első állítható láb

Biztonsági kábel

rögzítési pontja

Asztalra, vagy hasonló felületre történő telepítéskor a kép pozíciójának beállításához húzza ki a lábat.

s "A kép pozíciójának beállítása" 37. oldal

Vezessen át itt egy kereskedelmi forgalomban kapható biztonsági kábelt, és rögzítse a helyén.

s "A biztonsági kábel felszerelése" 53. oldal

Kezelőpanel

Megnevezés Funkció

[t] gomb

[Source Search] gomb

A kivetítő be- és kikapcsolására szolgál. s "Telepítéstől kivetítésig" 27. oldal

Átvált a következő bemeneti forrásra, amely képeket küld a készülékre.

s "Automatikusan észleli a bejövő jeleket és megváltoztatja a kivetített képet (Forrás keresése)"

28. oldal

[Enter] gomb

[

• A Konfiguráció menü vagy a Súgó képernyő

]

megjelenésekor elfogadja és betáplálja az aktuális kiválasztást, és továbblép a következő szintre.

• Ha a Computer portról érkező analóg RGB-jelek kivetítése során nyomja meg, a kép automatikusan beáll a Sávtartás, Szinkron és Pozíció optimális értékére.

Alkatrészek nevei és funkciói

Megnevezés Funkció

[w][v] gombok

[Help] gomb

[Esc] gomb

• EB-X14G típushoz Megjeleníti a Trapézkorrekció képernyőt, melyen trapézkorrekció hajtható végre vízszintes és függőleges irányban.

• EB-W02/EB-X02/EB-S02/EB-W01/EB-S01 típushoz Függőleges irányú trapézkorrekciót hajt végre. s "Manuális korrekció" 34. oldal

• A Konfiguráció menü vagy Súgó képernyő megjelenítése közben, ezekkel a gombokkal választhatja ki a menüpontokat és a beállítási értékeket.

s "A Konfiguráció menü használata" 56. oldal s "A Súgó használata" 66. oldal

Megjeleníti és bezárja a Súgó képernyőt, amely megmutatja az előforduló hibák megoldásának módját.

s "A Súgó használata" 66. oldal

• Leállítja az aktuális funkciót.

• Ha megnyomja a Konfiguráció menü megjelenítése

közben, visszalép az előző menüszintre. s "A Konfiguráció menü használata" 56. oldal

Megnevezés Funkció

[a][b] gombok

vagy [Wide][Tele] gombok

[Menu] gomb

• EB-X14G/EB-W02/EB-X02/EB-W01 típushoz [a] Csökkenti a hangerő értékét. [b] Növeli a hangerő értékét. s "Szabályozza a hangerőt" 38. oldal

• EB-S02/EB-S01 típus esetén [Wide]: Növeli a kivetített kép méretét. [Tele]: Csökkenti a kivetített kép méretét. s "A kép méretének beállítása" 37. oldal

• csak EB-X14G estén Kijavítja a trapéztorzítást vízszintes irányban, amikor a Trapézkorrekció képernyő látható. s "V/F trapézkorrekció (csak EB-X14G esetén)"

34. oldal

• A Konfiguráció menü vagy Súgó képernyő megjelenítése közben, ezekkel a gombokkal választhatja ki a menüpontokat és a beállítási értékeket.

s "A Konfiguráció menü használata" 56. oldal s "A Súgó használata" 66. oldal

Megjeleníti és bezárja a Konfiguráció menüt. s "A Konfiguráció menü használata" 56. oldal

Alkatrészek nevei és funkciói

Távvezérlő

Megnevezés Funkció

[t] gomb

[Computer] gomb

[Video] gomb

Számgombok

[Auto] gomb

[Aspect] gomb

[Num] gomb

[Menu] gomb

A kivetítő be- és kikapcsolására szolgál. s "Telepítéstől kivetítésig" 27. oldal

A Computer portról beérkező képekre vált.

A gomb megnyomásakor a bemenet az S-Video portról vagy a Video portról érkező kép között vált. (csak EBX14G/EB-W02/EB-X02/EB-S02 esetén)

Adja meg a jelszót. s "Jelszavas védelem beállítása" 50. oldal

Ha a Computer portról érkező analóg RGB-jelek kivetítése során nyomja meg, a kép automatikusan beáll a Sávtartás, Szinkron és Pozíció optimális értékére.

Amikor megnyomja ezt a gombot, a képarány minden alkalommal megváltozik.

s "A kivetített kép képarányának megváltoztatása "

40. oldal

A gomb lenyomva tartása mellett a számgombokkal beírhat jelszavakat és számokat.

s "Jelszavas védelem beállítása" 50. oldal

Megjeleníti és bezárja a Konfiguráció menüt. s "A Konfiguráció menü használata" 56. oldal

[ ][ ][ ][ ]

gombok

• A Konfiguráció menü vagy a Súgó képernyő megjelenítése közben, ezekkel a gombokkal választhatja ki a menüpontokat és a beállítási értékeket. s "A Konfiguráció menü használata" 56. oldal

• A Vez.nélk. egér funkció használatakor az egérmutató a lenyomott gomb irányába mozdul el. s "A távvezérlő használata az egérmutató működtetésére (Vez.nélk. egér)" 47. oldal

Alkatrészek nevei és funkciói

Megnevezés Funkció

[ ] gomb

[User] gomb

[Page] gombok

[[][]]

[E-Zoom] gombok

[z][x]

• A Konfiguráció menü vagy a Súgó képernyő megjelenésekor elfogadja és betáplálja az aktuális kiválasztást, és továbblép a következő szintre. s "A Konfiguráció menü használata" 56. oldal

• Az egér bal gombjaként működik a Vez.nélk. egér funkció használata során. s "A távvezérlő használata az egérmutató működtetésére (Vez.nélk. egér)" 47. oldal

A Konfiguráció menü öt elérhető eleméből egy gyakran használt elemet rendelhet a gombhoz. A [User] gomb megnyomásával a hozzárendelt menü elem kiválasztásához/beállításához tartozó képernyő megjelenik, így téve lehetővé az egyszerű beállítást/ módosítást.

s "Beállítások menü" 60. oldal Alapértelmezésben az Áramfogyasztás a gombhoz

rendelt beállítás.

A PowerPoint fájlokban oldalak váltására szolgál a következő vetítési módszerek használata esetén.

• A Vez.nélk. egér funkció használata esetén s "A távvezérlő használata az egérmutató működtetésére (Vez.nélk. egér)" 47. oldal

• USB Display használata esetén s "Vetítés USB Display segítségével" 29. oldal

A kivetítési méret módosítása nélkül növelheti vagy csökkentheti a kép méretét.

s "A kép egy részének kinagyítása (E-Zoom)"

46. oldal

Megnevezés Funkció

[A/V Mute] gomb

[Help] gomb

[Freeze] gomb

[Volume] gombok

[a][b]

[Pointer] gomb

[Esc] gomb

[Color Mode] gomb

• Be- és kikapcsolja a videót és a hangot.

s "Kép és hang ideiglenes elrejtése (A/V némítás)"

44. oldal

• Megváltoztathatja a Kivetítés módot a következőképpen, ha nyomva tartja a gombot öt másodpercig.

ElőlWElől/Plafon HátulWHátul/Plafon

Megjeleníti és bezárja a Súgó képernyőt, amely megmutatja az előforduló hibák megoldásának módját.

s "A Súgó használata" 66. oldal

Képek megállítása vagy újraindítása. s "A kép kimerevítése (Freeze)" 44. oldal

[a] Csökkenti a hangerő értékét. [b] Növeli a hangerő értékét.

"Szabályozza a hangerőt" 38. oldal

A mutató megjelenítése a képernyőn. s "Mutató funkció (Mutató)" 44. oldal

• Leállítja az aktuális funkciót.

• Ha a Konfiguráció menü megjelenítése közben

megnyomja, visszalép az előző szintre. s "A Konfiguráció menü használata" 56. oldal

• Az egér jobb gombjaként működik a Vez.nélk. egér funkció használata során. s "A távvezérlő használata az egérmutató működtetésére (Vez.nélk. egér)" 47. oldal

A Színmód a gomb minden egyes megnyomásakor megváltozik.

s "A kivetítési minőség kiválasztása (A Színmód kiválasztása)" 38. oldal

[LAN] gomb

[USB] gomb

Ezen a kivetítőn nem áll rendelkezésre.

Átvált USB Display funkcióra.

Alkatrészek nevei és funkciói

Megnevezés Funkció

[Source Search] gomb

Távirányító

fénykibocsátó része

Átvált a következő bemeneti forrásra, amely képeket küld a készülékre.

s "Automatikusan észleli a bejövő jeleket és megváltoztatja a kivetített képet (Forrás keresése)"

28. oldal

A távirányító jeleit bocsátja ki.

A távvezérlő elemeinek cseréje

Ha a készülék nehézkesen reagál a távirányítóval kiadott parancsokra, vagy ha a távirányító nem működik egy bizonyos ideig történő használat után, ez valószínűleg azt jelenti, hogy az elemek kezdenek lemerülni. Ilyenkor cserélje ki az elemeket új elemekre. Tartson készenlétben két db AA méretű mangán- vagy alkálielemet. Kizárólag AA méretű mangán- vagy alkálielemek használhatók.

Figyelem

Az elemek kezelése előtt feltétlenül olvassa el a következő útmutatót. s Biztonsági előírások

Vegye le az elemtér fedelét.

Miközben lenyomja az elemtér fedelének rögzítőelemét, emelje felfelé a fedelet.

Cserélje ki újakra a régi elemeket.

Alkatrészek nevei és funkciói

Vigyázat

Az elemtartó belsejében ellenőrizze a (+) és (-) jelölések helyét, és annak megfelelően helyezze be az elemeket.

A távvezérlő hatótávolsága

Tegye vissza az elemtartó fedelét.

Nyomja le az elemtartó fedelét, amíg a helyére nem kattan.

A kivetítő előkészítése

A fejezet ismerteti a kivetítő telepítésének és a vetítőforrások csatlakoztatásának módját.

A kivetítő telepítése

Telepítési módszerek

A kivetítő a következő négy kivetítési módszert támogatja. A telepítési környezet feltételeinek megfelelően végezze el a kivetítő beállítását.

• Képek kivetítése a vetítővászon előtt elhelyezett kivetítővel. (Elöl vetítés)

• Függessze fel a kivetítőt a mennyezetre és a képernyő elülső oldalára vetítse ki a képeket. (Elöl/Plafon vetítés)

• Képek kivetítése egy áttetsző képernyő mögött elhelyezett kivetítővel. (Vetítés hátul)

• Függessze fel a kivetítőt a mennyezetre és egy áttetsző képernyő hátsó oldalára vetítse ki a képeket. (Kivetítés Hátul/Plafon vetítés)

Figyelmeztetés

• Speciális telepítési mód szükséges, ha fel akarják függeszteni a kivetítőt a mennyezetre (mennyezeti rögzítés). Nem megfelelő telepítés esetén a készülék leeshet, ami balesetet és sérülést idézhet elő.

• Ha ragasztóanyagot használ a Rögzítőpontok (mennyezetre), nehogy a csavarok meglazuljanak, vagy ha kenőanyagot vagy olajat használ a kivetítőn, akkor a készülék háza megrepedhet, amitől viszont leeshet a mennyezeti rögzítésről. Ez súlyos sérülést idézhet elő, ha valaki a mennyezeti rögzítés alatt tartózkodik és a kivetítő is megsérülhet. Mennyezeti rögzítés felszerelése vagy beállítása esetén ne használjon ragasztóanyagokat a csavarok meglazulásának megakadályozására, és ne használjon olajat, kenőanyagokat stb.

Figyelem

• Ne használja a kivetítőt ezen az oldalon. Ez meghibásodáshoz vezethet.

• Ne torlaszolja el a levegőbeszívő és a levegőkifúvó szellőzőnyílást. Ha a

szellőzőnyílások bármelyikét eltorlaszolja, a belső hőmérséklet megnövekedhet és tűz keletkezhet.

• Szükség van egy opcionális Mennyezeti rögzítés, ha fel akarja

függeszteni a kivetítőt a mennyezetre.

"Opcionális tartozékok" 88. oldal

• A Kivetítés alapbeállítása Elöl. A Konfiguráció menüben megváltoztathatja az Elöl beállítást Hátul beállításra.

s Részletes - Kivetítés 62. oldal

• A következőképpen módosíthatja a Kivetítés módot, ha nagyjából öt másodpercre lenyomja az [A/V Mute] gombot a távvezérlőn.

ElőlWElől/Plafon HátulWHátul/Plafon

A kivetítő telepítése

Felszerelési módszerek

"Képernyőméret és kivetítési távolság" 89. oldal

Telepítse a kivetítőt a következő módon.

• Szerelje fel a kivetítőt a vetítővászonnal párhuzamosan. Ha a kivetítőt nem a vetítővászonnal párhuzamosan szereli fel, a kivetített képen trapéztorzítás lép fel.

• Helyezze a kivetítőt egy egyenletes felületre. Ha a kivetítő meg van dőlve, a kivetített kép is meg lesz dőlve.

• Ha nem lehetséges a kivetítőnek a vászonnal párhuzamos felszerelése,

lásd a következőket. s "A trapéztorzítás korrigálása" 33. oldal

• Ha nem lehetséges a kivetítőnek egyenletes felületre történő szerelése, lásd a következőket.

s "A vízszintes dőlésszög beállítása" 38. oldal

"A trapéztorzítás korrigálása" 33. oldal

Ha korrigálja a trapéztorzítást, a kivetített kép mérete lecsökkenhet.

16:10 képernyőméret

EB-W02/EB-W01

50”

(110×67cm)

100”

(220×130cm)

80”

(170×110cm)

150”

(320×200cm)

Vászonméret és hozzávetőleges vetítési távolság

A vetített kép méretét a kivetítő és a vetítővászon közötti távolság határozza meg. A vetítővászon méretének legjobban megfelelő pozíció kiválasztásához, lásd a jobb oldali ábrákat. Az ábrák bemutatják a maximális nagyításhoz szükséges hozzávetőleges legrövidebb távolságot. A vetítési távolságra vonatkozó további részletekért lásd a következő részt.

A kivetítő telepítése

4:3 képernyőméret

EB-X14G/EB-X02

EB-S02/EB-S01

Eszközök csatlakoztatása

A fejezetben az EB-W02 illusztrációit használjuk.

A port neve, helye és a csatlakozó elhelyezése a csatlakoztatott forrástól függően különbözhet.

Számítógép csatlakoztatása

Képek számítógépről történő kivetítéséhez csatlakoztassa a számítógépet a következő módszerek egyikével.

A mellékelt vagy kereskedelmi forgalomban kapható számítógépkábel használatakor

Csatlakoztassa a számítógép kijelzőkimeneti portját a kivetítő Computer portjához. A kivetítő hangszóróján továbbítható a hang, ha a számítógép hangkimeneti portját összekapcsolja a kivetítő Audio Input portjával egy kereskedelmi forgalomban kapható hangkábel

segítségével. (csak EB-X14G/EB-W02/EB-X02/EB-S02 esetén)

A mellékelt vagy kereskedelmi forgalomban kapható USB-kábel használatakor

Csatlakoztassa a számítógép USB portját a kivetítő USB(TypeB) portjához. A számítógép hangja a kivetített képpel együtt továbbítható.

• Számítógépen tárolt képek kivetítéséhez a számítógépet összekötheti a kivetítővel USB-kábellel. Ez a funkció az USB Display.

s "Vetítés USB Display segítségével" 29. oldal

• A modelltől és a vásárlási helytől függően, lehet, hogy a számítógépkábel vagy az USB-kábel nem tartozéka a kivetítőnek.

s "Opcionális tartozékok" 88. oldal

Eszközök csatlakoztatása

Jelforrások csatlakoztatása

Képek DVD-lejátszóról vagy VHS viedolejátszóról történő kivetítéséhez csatlakoztassa a kivetítőt a következő módszerek egyikével.

Kereskedelmi forgalomban kapható S-video kábel használatakor (csak EB-X14G/EB-W02/EB-X02/EB-S02 esetén)

Csatlakoztassa a jelforrás videokimeneti portját a kivetítő Video portjához. Vagy csatlakoztassa a jelforrás S- video kimeneti portját a kivetítő S-Video portjához. A kivetítő hangszóróján továbbítható a hang, ha a jelforrás hangkimeneti portját összekapcsolja a kivetítő Audio Input portjával egy kereskedelmi forgalomban kapható hangkábel

segítségével.

Ha külön kapható komponens videokábelét használja

s "Opcionális tartozékok" 88. oldal Csatlakoztassa a jelforrás komponens kimeneti portját a kivetítő Computer bemeneti portjához. A kivetítő hangszóróján továbbítható a hang, ha a jelforrás hangkimeneti portját összekapcsolja a kivetítő Audio Input portjával egy kereskedelmi forgalomban kapható hangkábel

segítségével. (csak EB-X14G/EB-W02/EB-X02/EB-S02 esetén)

Eszközök csatlakoztatása

Figyelem

• Ha csatlakoztatás közben a képforrás be van kapcsolva, működési hibát okozhat.

• Ha a dugasz iránya vagy alakja eltér a dugaszolóaljzattól, ne próbálja erővel beilleszteni. Az eszköz megsérülhet és működési hiba léphet fel.

• Ha a csatlakoztatni kívánt forrás a megszokottól eltérő formájó porttal rendelkezik, a kivetítőhöz történő csatlakoztatáshoz használja az eszközhöz mellékelt vagy

egy külön kapható kábelt.

• Ha kereskedelmi forgalomban kapható 2RCA(L/R)/stereo mini-pin audiokábelt használ, ellenőrizze, hogy van-e rajta "No resistance" címke. (csak EB-X14G/ EB-W02/EB-X02/EB-S02 esetén)

Alapfunckiók használata

Ez a fejezet a képek kivetítésének és beállításának módját mutatja be.

Képek kivetítése

Telepítéstől kivetítésig

A következő rész ismerteti a számítógép és a kivetítő csatlakoztatásának módját számítógépkábel segítségével, valamint azt, hogy hogyan lehet a képeket kivetíteni.

Csatlakoztassa a kivetítő tápkábelét a fali csatlakozóaljzathoz.

Ha a kivetítés nem indul el, a következő módszerek egyikével állíthat rajta.

• Nyomja meg a [Source Search] gombot a távvezérlőn vagy a

• Nyomja meg a kiválasztott port gombját a távvezérlőn.

Váltsa át a számítógép képernyőkimenetét.

Ha laptop számítógépet használ, át kell állítania a kimenetet a számítógép monitoráról.

Tartsa lenyomva a Fn billentyűt (funkciógomb), és nyomja meg a b gombot.

Az átváltáshoz szükséges lépések számítógépmodelltől függően

kezelőpanelen.

"Automatikusan észleli a bejövő jeleket és megváltoztatja a kivetített

képet (Forrás keresése)" 28. oldal

"Átváltás a kiválasztott képre a távvezérlő használatával" 29. oldal

különbözőek lehetnek. További tudnivalókat a számítógép útmutatójában olvashat.

A kivetítés létrejötte után, ha szükséges, állítsa be a képet.

s "A trapéztorzítás korrigálása" 33. oldal s "Fókuszbeállítás" 38. oldal

c d e

A számítógépkábel segítségével csatlakoztassa a kivetítőt a számítógéphez.

Kapcsolja be a kivetítőt.

Nyissa ki a lencsefedőt.

Kapcsolja be a számítógépet.

Képek kivetítése

Automatikusan észleli a bejövő jeleket és megváltoztatja a kivetített képet (Forrás keresése)

A [Source Search] gomb megnyomásával a képjelet fogadó portról vetíthet.

A távirányító használata A kezelőpult használatával

Ha nincs jel továbbítva, a következő képernyő jelenik meg.

Példa: EB-X14G/EB-W02/EB-X02/EB-S02

* (csak EB-X14G/EB-W02/EB-X02/EB-S02 esetén)

Ha kettő vagy több jelforrás van csatlakoztatva, nyomja meg és tartsa lenyomva a [Source Search] gombot mindaddig, amíg a készülék ki nem vetíti a kiválasztott képet.

Ha a videokészülék csatlakoztatva van, ezen művelet előtt indítsa el a lejátszást.

Képek kivetítése

Átváltás a kiválasztott képre a távvezérlő használatával

Közvetlenül megváltoztathatja a kiválasztott képet, ha megnyomja a távirányító következő gombjait.

Távirányító

A Computer portról beérkező képekre vált.

A gomb minden egyes megnyomásakor a készülék a következő forrásoktól

érkező bemenetek között vált: (csak EB-X14G/EB-W02/EB-X02/EB-S02 esetén)

• S-Video port

• Video port

Átvált USB Display funkcióra.

Vetítés USB Display segítségével

Számítógépen tárolt képek kivetítéséhez a számítógépet összekötheti a kivetítővel USB-kábellel.

A számítógép hangja a kivetített képpel együtt továbbítható.

Az USB Display elindításához, a Konfiguráció menüben állítsa az USB Type B elemet USB Display értékre.

Részletes - USB Type B 62. oldal

Rendszerkövetelmények

Windows esetén

Operációs rendszer

Windows 2000

Windows XP

Windows Vista Ultimate 32 bit

Professional 32 bit Home Edition 32 bit Tablet PC Edition 32 bit

Enterprise 32 bit Business 32 bit Home Premium 32 bit Home Basic 32 bit

Processzor

Windows 7 Ultimate 32/64 bit

Enterprise 32/64 bit Professional 32/64 bit Home Premium 32/64 bit Home Basic 32 bit Starter 32 bit

Mobile Pentium III 1,2 GHz vagy gyorsabb Ajánlott: Pentium M 1,6 GHz vagy gyorsabb

Képek kivetítése

Memória

Merevlemez Hely

Kijelző

*1 csak Service Pack 4 *2 Service Pack 1 kivételével

Mac OS esetén

Operációs rendszer

Processzor

Memória

Merevlemez Hely

Kijelző

256 MB vagy több Ajánlott: 512 MB vagy több

20 MB vagy több

640x480-nál nem kisebb és 1600x1200-nál nem nagyobb felbontás.

Megjelenített színek: 16 bites vagy nagyobb színmélység

Mac OS X 10.5.x Mac OS X 10.6.x

Power PC G4 1GHz vagy gyorsabb Javasolt: Core Duo 1,83GHz vagy gyorsabb

512 MB vagy több

20 MB vagy több

640x480-nál nem kisebb és 1600x1200-nál nem nagyobb felbontás.

Megjelenített színek: 16 bites vagy nagyobb színmélység

Csatlakozás az első alkalommal

Ha a számítógépet és a kivetítőt első alkalommal csatlakoztatja USB-kábellel, telepítenie kell az illesztőprogramot. Az eljárás eltér a Windows és a Mac OS estén.

• A következő csatlakoztatáskor már nem kell az illesztőprogramot

Windows esetén

telepítenie.

• Ha több jelforrásról vetít képeket, módosítsa a bemeneti jelforrást USB Display beállításra.

• USB hub használata esetén előfordulhat, hogy a kapcsolat nem lesz tökéletes. Csatlakoztassa az USB-kábelt a kivetítőhöz.

• A modelltől és a vásárlási helytől függően, lehet, hogy az USB-kábel nem tartozéka a kivetítőnek.

Csatlakoztassa a számítógép USB portját a kivetítő USB(TypeB) portjához egy USB-kábellel.

Windows 2000 vagy Windows XP esetén megjelenhet a

számítógép újraindítását kérő üzenet. Válassza a Nem lehetőséget.

Windows 2000 esetén

Kattintson kétszer a Sajátgép, EPSON PJ_UD majd a EMP_UDSE.EXE lehetőségekre.

Windows XP esetén

Az illesztőprogram telepítése automatikusan megkezdődik.

Windows Vista/Windows 7 esetén

A megjelenő párbeszédablakban, kattintson a EMP_UDSE.exe futtatása parancsra.

Képek kivetítése

A Licencszerződés képernyő megjelenésekor kattintson az Elfogad lehetőségre.

A számítógép által megjelenített képek kivetítésre kerülnek.

A kivetítés megkezdése egy ideig eltarthat. A kivetítés során ne nyúljon az eszközhöz, ne húzza ki az USB-kábelt, és ne kapcsolja ki a kivetítőt.

Ha végzett a kivetítéssel, válassza le az USB-kábelt.

Az USB-kábel kihúzásakor nincs szükség a Hardver biztonságos eltávolítása lehetőség használatára.

• Ha a telepítés nem történt meg automatikusan, kattintson

kétszer a Sajátgép - EPSON_PJ_UD - EMP_UDSE.EXE elemre a számítógépen.

• Ha a készülék valamilyen oknál fogva semmit sem vetít ki,

kattintson a Minden program - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx lehetőségre a számítógépen.

• Windows 2000 rendszert felhasználói jogosultsággal futtató számítógép használatakor egy Windows hibaüzenet jelenhet meg a telepítés közben, és előfordulhat, hogy a szoftvert nem tudja telepíteni. Ebben az esetben frissítse a Windows rendszert, indítsa újra a számítógépet, és próbálja újra.

A további részletekkel kapcsolatban forduljon a következő útmutatóban található legközelebbi kapcsolattartóhoz vagy a márkakereskedőhöz.

s Epson projektor címjegyzék lista

c d

A telepítéshez kövesse a képernyőn megjelenő utasításokat.

A Licencszerződés képernyő megjelenésekor kattintson az Elfogad lehetőségre.

Adja meg a rendszergazda jelszavát, majd indítsa el a telepítést. A telepítés befejezését követően az USB Display ikon megjelenik a

Dock eszközön és a menüsorban.

A számítógép által megjelenített képek kivetítésre kerülnek.

A kivetítés megkezdése egy ideig eltarthat. A kivetítés során ne nyúljon az eszközhöz, ne húzza ki az USB-kábelt, és ne kapcsolja ki a kivetítőt.

A vetítés befejezését követően, kattintson a Szétkapcsol pontra az eszközsoron megjelenő USB Display ikon menüjében vagy a Dock alkalmazásban, majd válassza le az USB-kábelt.

• Ha a Finder alkalmazásban nem jelenik meg automatikusan az

USB Display setup mappája, kattintson kétszer a számítógépen az EPSON PJ_UD - USB Display program Telepítője fájlra.

• Ha valami miatt nem kezdődik el a kivetítés, kattintson a

Dock eszközön az USB Display ikonra.

• Ha a Dock eszköz nem tartalmazza az USB Display ikonját, az Applications mappában kattintson kétszer az USB Display programra.

• Ha a Dock eszköztárából az USB Display ikon menüjében az Exit lehetőséget választja, az USB-kábel csatlakoztatásakor az

USB Display alkalmazás nem indul automatikusan.

Mac OS esetén

Csatlakoztassa a számítógép USB portját a kivetítő USB(TypeB) portjához egy USB-kábellel.

Az USB Display Setup mappája megjelenik a Finder alkalmazásban.

Kattintson kétszer az USB Display program Telepítője ikonra.

Eltávolítás

Windows 2000 esetén

Kattintson a Start menüre, majd a Beállítások és Vezérlőpanel lehetőségekre.

Képek kivetítése

Kattintson kétszer a Programok telepítése és törlése elemre.

Kattintson kétszer a Programok módosítása vagy törlése elemre.

Jelölje ki az Epson USB Display lehetőséget, majd kattintson a Módosítás/törlés elemre.

Windows XP esetén

Kattintson a Start menüre, majd a Vezérlőpanel lehetőségre.

a b

Kattintson kétszer a Programok telepítése és törlése elemre.

Jelölje ki az Epson USB Display lehetőséget, majd kattintson a Eltávolítás elemre.

Windows Vista/Windows 7 esetén

Kattintson a Start menüre, majd a Vezérlőpanel lehetőségre.

a b

A Programok alatt kattintson a Programok eltávolítása elemre.

Jelölje ki az Epson USB Display lehetőséget, majd kattintson a Törlés elemre.

Mac OS esetén

Nyissa meg az Alkalmazások mappát, majd kattintson kétszer az USB Display és az Eszköz lehetőségekre.

Futtassa az USB Display UnInstaller alkalmazást.

Kivetített képek beállítása

A trapéztorzítás korrigálása

A trapéztorzítást az alábbi módszerek egyikével korrigálhatja.

• Automatikus korrekció (Aut. függ. trapézk.) (csak EB-X14G/EB-W02/EBX02/EB-S02 esetén) Automatikusan kijavítja a függőleges trapéztorzulást.

• Kézi korrekció (Függ. trapézkorr.) (csak EB-W02/EB-X02/EB-S02/EBW01/EB-S01 esetén)

Manuálisan javítja a függőleges trapéztorzulást.

• Kézi korrekció (V/F. trap. korr) (csak EB-X14G esetén) Egymástól függetlenül, kézzel korrigálható a vízszintes és a függőleges trapéztorzítás.

• Manuális korrekció (Quick Corner) (csak EB-X14G esetén) Kézzel külön korrigálható a kivetített kép négy sarka.

Ha korrigálja a trapéztorzítást, a kivetített kép mérete lecsökkenhet.

Automatikus korrekció

Automatikus függőleges trapézkorrekció (csak EB-X14G/EB-W02/EB-X02/EB-S02 esetén)

Ha a kivetítő elmozdulást érzékel, például ha beszerelik, megmozdítják vagy megdöntik, automatikusan korrigálja a függőleges trapéztorzítást. A funkció neve Aut. függ. trapézk.

Ha a kivetítő az elmozdulás érzékelését követően kb. két másodpercig mozdulatlan marad, megjelenik a beállítási képernyő, majd automatikusan korrigálja a kivetített képet.

A kivetített kép Aut. függ. trapézk funkcióval történő korrekciójának feltételei a következők.

Korrigálható szög: kb. 30˚ jobbra és balra

Kivetített képek beállítása

• Az Aut. függ. trapézk. csak akkor működik, ha a Konfiguráció

Manuális korrekció

Itt javíthatja ki manuálisan a trapéztorzítást.

• A kivetített kép függőleges trapézkorrekcióval történő javításának feltételei a következők. Korrigálható szög: kb. 30˚ jobbra és balra

• A kivetített kép V/F trapézkorrekció funkcióval történő javításának feltételei a következők. (csak EB-X14G esetén)

Korrigálható szög: kb. 30˚ jobbra és balra / kb. 30˚ fel- és lefelé

menüben a Kivetítés beállítása Elől. s Részletes - Kivetítés 62. oldal

• Ha nem szeretné használni az Aut. függ. trapézk. funkciót, módosítsa

az Aut. függ. trapézk. vagy Aut. trapézkorrekció beállítását Ki értékre.

s Beállítások - trapézkorrekció - V/F. trap. korr. - Aut. függ. trapézk. 60. oldal

s Beállítások - Aut. trapézkorrekció 60. oldal

A függőleges trapézkorrekció funkció a Konfiguráció menüből is

V/F trapézkorrekció (csak EB-X14G esetén)

Egymástól függetlenül, kézzel korrigálható a vízszintes és a függőleges trapéztorzítás.

elérhető.

Beállítások - trapézkorrekció 60. oldal

Függőleges trapézkorrekció (csak EB-W02/EB-X02/EB-S02/EB-W01/EB-S01 esetén)

Nyomja meg a [w] vagy a [v] gombot a vezérlőpanelen.

Kivetítés közben nyomja meg a [w] vagy [v] gombot a trapézkorrekció képernyő megjelenítéséhez.

Kivetített képek beállítása

A trapéztorzítás korrigálásához nyomja meg a következő gombokat.

A függőleges torzítás korrigálásához nyomja meg a [ gombot.

A vízszintes torzítás korrigálásához nyomja meg a [a] vagy [b] gombot.

] vagy [v]

Quick Corner (csak EB-X14G esetén)

Lehetővé teszi, hogy kézzel külön korrigálhassa a kivetített kép négy sarkát.

Vetítés közben nyomja meg a [Menu] gombot.

"A Konfiguráció menü használata" 56. oldal

A távirányító használata A kezelőpult használatával

Kattintson a trapézkorrekció elemre a Beállítások menüben.

A V/F. trap. korr. funkció a Konfiguráció menüből is elérhető. s Beállítások - trapézkorrekció - V/F. trap. korr 60. oldal

Válassza ki a Quick Corner opciót, majd nyomja meg a [ ] gombot.

Kivetített képek beállítása

A távvezérlő [ ], [ ], [ ] és [ ] gombja vagy a kezelőpanel [

], [v], [a] és [b] gombja segítségével válassza ki a korrigálni

kívánt sarkot, majd nyomja meg az [

] gombot.

Korrigálja a sarok helyzetét a távvezérlő [ ], [ ], [ ] és [ ] gombja vagy a kezelőpanel [

segítségével.

Amikor megnyomja az [ megjelenített képernyő.

Ha a képernyőn a "Nem lehet továbbhelyezni." üzenet jelenik meg, a szürke háromszög által jelzett irányban beállítás nem módosítható tovább.

], [v], [a] és [b] gombja

] gombot, megjelenik a 4. lépésnél

f g

Ismételje meg a 4. és 5. műveletet a többi sarok beállításához.

Ha végzett, nyomja meg az [Esc] gombot a korrekciós menüből való kilépéshez.

A trapézkorrekció elem Quick Corner értékre van állítva, ezért amikor legközelebb megnyomja a kezelőpanelen a [ gombot, a 4. lépésben látható, sarok kiválasztására szolgáló képernyő jelenik meg. Ha vízszintes és függőleges korrekciót kíván végrehajtani a kezelőpanelen található [ trapézkorrekció beállítását V/F. trap. korr. értékre.

Beállítások - trapézkorrekció - V/F. trap. korr 60. oldal

] és [v] gombokkal, módosítsa a

] vagy [v]

Kivetített képek beállítása

Ha az [Esc] gombot nagyjából két másodpercig lenyomva tartja

a 4. lépésben látott sarok kiválasztása képernyő alatt, akkor a következő képernyő jelenik meg.

Quick Corner v.áll.: a Quick Corner korrekciók visszaállítása alaphelyzetbe.

V/F. trap. korr átkapcs.: a korrekciós eljárás átkapcsolása a V/F. trap. korr értékre.

s "Beállítások menü" 60. oldal

A kép pozíciójának beállítása

A kép méretének beállítása

EB-X14G/EB-W02/EB-X02/EB-W01

A kivetített kép méretének módosításához csavarja el a nagyító/kicsinyítő gyűrűt.

EB-S02/EB-S01

A beállítást a vezérlőpanel [Wide]/[Tele] gombjaival tudja módosítani.

Wide: Növeli a kivetített kép méretét.

Tele: Csökkenti a kivetített kép méretét.

Nyomja le a láb beállító karját az első beállítható láb kihúzásához és betolásához. A kép pozícióján állíthat, ha a kivetítőt nem több, mint 12 fokos szögben megdönti.

Minél nagyobb a kivetítő dőlésszöge, annál nehezebben fókuszálható a

kép. Úgy szerelje fel a kivetítőt, hogy azt minél kisebb szögben kelljen megdöntenie.

Kivetített képek beállítása

A vízszintes dőlésszög beállítása

Húzza ki, illetve tolja be a kivetítő hátsó lábát a vízszintes dőlésszög beállításához.

Húzza ki a hátsó lábat.

Tolja be a hátsó lábat.

Fókuszbeállítás

A fókuszt a fókuszgyűrű segítségével állíthatja be.

EB-X14G/EB-W02/EB-X02/EB-W01

Szabályozza a hangerőt

A hangerőt az alábbi módszerek egyikével állíthatja be.

• Nyomja meg a [Volume] gombot a távvezérlőn vagy a kezelőpanelen. [

] Csökkenti a hangerő értékét.

[

] Növeli a hangerő értékét.

A távirányító használata A kezelőpult használatával

(csak EB-X14G/EB-W02/EB-X02/EB-W01 esetén)

• Módosítsa a hangerő beállítást a Konfiguráció menüben.

Beállítások - Hangerő 60. oldal

Vigyázat

Ne indítsa el a készüléket magas hangerővel. A hirtelen magas hangerő halláskárosodást okozhat. Kikapcsolás előtt mindig állítsa alacsonyra a hangerőt, így bekapcsoláskor fokozatosan növelheti azt.

EB-S02/EB-S01

A kivetítési minőség kiválasztása (A Színmód kiválasztása)

Könnyen elérheti az optimális képminőséget, ha egyszerűen kiválasztja azt a beállítást, amely a legjobban megfelel a kivetítési környezetnek. A kép fényereje a kiválasztott módnak megfelelően változik.

Kivetített képek beállítása

Üzemmód Alkalmazás

Dinamikus

Bemutató

Mozi

Fénykép

Sport

sRGB

Tábla

Fehér felület

*1 Csak akkor választható ki, ha a bemeneti jel RGB, vagy ha a forrás USB

*2 Csak akkor választható ki, ha a bemeneti jel komponens videó, vagy ha a

Display.

bemeneti forrás S-Video vagy Video.

Ez az üzemmód világos helyiségekben használható ideálisan. Ez a legvilágosabb üzemmód, amely igen jól adja vissza a szürkeárnyalatokat.

Ez az üzemmód színes anyagokat tartalmazó bemutatók megtartásához ideális világos helyiségben.

Ideális filmek megtekintéséhez sötét helyiségben. Természetes tónust ad a képeknek.

Ideális állóképek, például fényképek kivetítésére világos helyiségben. A képek elevenek és a kontraszt megfelelő.

Ideális TV-műsorok megtekintéséhez világos helyiségben. A képek elevenek és életszerűek.

Ideális azoknál a képeknél, amelyek megfelelnek az sRGBg színszabványnak.

Még ha fekete (vagy zöld) táblára történik is a kivetítés, ez a beállítás természetes, a fehér vászonra történő kivetítéshez hasonló színárnyalatot biztosít a képeknek.

Fehér felületre történő vetítéshez ideális.

Amikor megnyomja a [Color Mode] gombot, a Színmód neve jelenik meg a kijelzőn és a Színmód vált.

Távirányító

A Színmód beállítást a Konfiguráció menüben végezheti el.

s Kép - Színmód 58. oldal

Az Automatikus íriszállítás beállítása

A funkció automatikusan a megjelenített kép világosságának megfelelően állítja be a fényerőt, így élénk képeket biztosít.

Nyomja meg a [Menu] gombot.

"A Konfiguráció menü használata" 56. oldal

A távirányító használata A kezelőpult használatával

A Kép menüben kattintson az Aut. íriszállítás elemre.

Kivetített képek beállítása

A módosítás módjai

Amikor megnyomja az [Aspect] gombot a távirányítón, a képarány-beállítás neve megjelenik a képernyőn, és a képarány megváltozik.

Távirányító

Válassza a Be lehetőséget.

A beállítást a készülék minden egyes Színmód esetében külön tárolja.

A beállítások életbe léptetéséhez nyomja meg a [Menu] gombot.

Az Aut. íriszállítás csak Dinamikus vagy Mozi Színmód esetén

A kivetített kép képarányának megváltoztatása

A kivetített kép Képarányg beállítása módosítható, hogy megfeleljen a bemeneti jelek magassági, szélességi és felbontás arányának.

Az elérhető képarány-beállítások az aktuálisan kivetített képjeltől függően változnak.

állítható be.

A képarány-beállítást a Konfiguráció menüben végezheti el.

A képarány módosítása

Képek kivetítése videoberendezésről (EB-W02/EB-W01 esetén)

A [Aspect] gomb minden egyes megnyomásakor a képarány beállítása Normál, 16:9, Teljes, Nagyítás és Anyanyelvi sorrendben változik.

Példa: 1080p bemenő jel (felbontás: 1920x1080, képarány: 16:9)

s Jel - Képarány 59. oldal

Kivetített képek beállítása

16:9

Képek kivetítése a számítógépről

A következőkben példák láthatók minden egyes képarányra.

EB-W02/EB-W01

Normál

16:9

Teljes

Nagyítás

Anyanyelvi

Képek kivetítése videoberendezésről (EB-X14G/EB-X02/EB-S02/EB-S01 esetén)

Az [Aspect] gomb minden egyes megnyomásakor a képarány 4:3 és 16:9 között változik.

Példa: 720p bemenő jel (felbontás: 1280x720, képarány: 16:9)

Képarány-

beállítás

Normál

16:9

Teljes

Nagyítás

Bemeneti jel

XGA 1024X768(4:3) WXGA 1280X800(16:10)

4:3

Kivetített képek beállítása

Képarány-

beállítás

Anyanyelvi

EB-X14G/EB-X02/EB-S02/EB-S01

Képarány-

beállítás

Normál

4:3

XGA 1024X768(4:3) WXGA 1280X800(16:10)

Bemeneti jel

16:9

Ha a kép egyes részei hiányoznak, a számítógépes panel méretének megfelelően állítsa a Felbontás beállítást Széles vagy Normál értékre a Konfiguráció menüben.

s Jel - Felbontás 59. oldal

Hasznos funkciók

Ez a fejezet bemutatók tartásához és a biztonsági funkciókról ad hasznos tanácsokat.

Vetítési funkciók

Kép és hang ideiglenes elrejtése (A/V némítás)

Ezt akkor lehet használni, amikor a hallgatóság figyelmét a mondanivalójára szeretné irányítani, vagy ha nem akarja megmutatni a részleteket, például amikor számítógépről vetített prezentációk során vált a fájlok között.

Az [A/V Mute] gomb megnyomásával az A/V némítás ki- vagy bekapcsolható.

Távirányító

• Mozgó képek kivetítéskor, a kép és a hang kivetítése folyamatos aktív

A/V némítás funkcióval is. Nem lehetséges a kivetítés folytatása attól a ponttól, amikor az A/V némítás funkciót aktiválta.

• A Konfiguráció menü [A/V Mute] gombjának megnyomását követően választhat a megjelenített képernyőn.

s Részletes - Kijelző - A/V némítás 62. oldal

• A lámpa A/V némítás közben is világít, így a lámpa üzemórái folyamatosan telnek.

A kép kimerevítése (Freeze)

Ha mozgókép kivetítésekor aktiválja a Freeze funkciót, a készülék továbbra is kivetíti a kimerevített képet, így képkockánként állóképhez hasonlóan kivetítheti a mozgóképeket. Ezenkívül képek kivetítése nélkül végrehajthat olyan műveleteket, mint például a fájlok közötti váltás számítógépről vetített prezentációk során, ha előzetesen aktiválja a Fagyás funkciót.

Ha megnyomja a [Freeze] gombot, a Kimerevítés be- vagy kikapcsol.

Távirányító

• A hang nem kapcsolódik ki.

• Mozgó képek kivetítéskor, a kép és a hang kivetítése folyamatos a képernyő kimerevítésekor is. Nem lehetséges a kivetítés folytatása attól a ponttól, amikor a képernyő ki lett merevítve.

• Ha a Konfiguráció menü vagy a Súgó képernyő megjelenítése közben megnyomja a [Freeze] gombot, a megjelenített menü vagy Súgó képernyő eltűnik.

• A Freeze az E-Zoom használata közben is működik.

Mutató funkció (Mutató)

A funkció lehetővé teszi a mutató ikon mozgatását a kivetített képen, és segít felhívni a figyelmet arra a területre, amelyről beszél.

Vetítési funkciók

A mutatóikon alakját a Konfiguráció menüben szabhatja meg. s Beállítások - Mutató alakja 60. oldal

A mutató megjelenítése.

Ha megnyomja a [Pointer] gombot, a mutató megjelenik vagy eltűnik.

Távirányító

A mutató ikon mozgatása ( ).

Távirányító

Bármely szomszédos [ ], [ ], [ ] és [ ] gomb egyidejű megnyomásával a mutató átlósan mozgatható.

Vetítési funkciók

A kép egy részének kinagyítása (E-Zoom)

Ez akkor hasznos, ha fel akar nagyítani képeket a részletek, például ábrák és táblázatok bemutatása céljából.

Indítsa el az E-Zoom funkciót.

Nyomja meg a [

] gombot a Kereszt megjelenítéséhez ( ).

Távirányító

Mozgassa a Kereszt ( ) jelet a képnek arra a területére, amelyet ki akar nagyítani.

Távirányító

Bármely szomszédos [ ], [ ], [ ] és [ ] gomb egyidejű megnyomásával a mutató átlósan mozgatható.

Kinagyítás.

Távirányító

[z] gomb: minden egyes megnyomáskor felnagyítja az adott részt. A gomb lenyomva tartásával gyorsan kinagyíthatja.

[x] gomb: lekicsinyíti a kinagyított képeket.

[Esc] gomb: nyomja meg az E-Zoom kikapcsolásához.

• A képernyőn megjelenik a nagyítási arány. A kiválasztott terület legfeljebb 1:4 arányban, 25 lépésben nagyítható.

• Kinagyított kép vetítése során, a kép görgetéséhez nyomja meg a [

], [ ], [ ], és [ ] gombokat.

Vetítési funkciók

A távvezérlő használata az egérmutató működtetésére (Vez.nélk. egér)

A kivetítő távvezérlőjével vezérelheti a számítógép egérmutatóját. Ez a Vez.nélk. egér funkció néven ismert.

A következő operációs rendszerek kompatibilisek a vezeték nélküli egér funckióval.

Windows Mac OS

Operációs rendszer

* Előfordulhat, hogy a Vez.nélk. egér funkció nem használható az operációs

rendszerek bizonyos verziói alatt.

A Vez.nélk. egér funkció engedélyezéséhez, tegye a következőket.

Az USB-kábel segítségével csatlakoztassa a kivetítőt a számítógéphez.

"Számítógép csatlakoztatása" 23. oldal

Módosítsa a beállítást a következők egyikére.

• USB Display

• Számítógép

"Átváltás a kiválasztott képre a távvezérlő használatával"

29. oldal

Windows 98 Windows 98SE Windows Me Windows 2000 Windows XP Windows Vista Windows 7

Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x

A beállítás elvégzése után az egérmutató a következőképpen működtethető.

Az egérmutató mozgatása

[ ][ ][ ][ ] gombok:

Az egérmutatót mozgatja.

Kattintás az egérrel

[Esc] gomb: Kattintás a jobb oldali gombbal.

[

] gomb: Kattintás a bal oldali

gombbal. Dupla kattintáshoz nyomja le kétszer gyorsan.

Húzás

A [ ] gomb nyomva tartása közben

Oldal Fel/Le

nyomja meg a [ gombot.

A kívánt helyen az elejtéshez engedje el

] gombot.

a [

[[] gomb: az előző oldalra lép. []] gomb: a következő oldalra lép.

], [ ], [ ] és [ ]

Vetítési funkciók

• Bármely szomszédos [ ], [ ], [ ] és [ ] gomb egyidejű megnyomásával a mutató átlósan mozgatható.

• Ha az egérgomb beállításait megfordítja a számítógépen, akkor a távirányító gombjainak működése szintén megfordul.

• A vezeték nélküli egér funkció nem működik a következő feltételek esetén.

- A Konfiguráció menü vagy a Súgó képernyő megjelenítése esetén.

- A vezeték nélküli egér funkciótól eltérő funkció használatakor (például a hangerő állítása).

Az E-Zoom vagy Mutató funkciók használatakor azonban az oldal fel vagy oldal le elérhető.

Felhasználó logójának mentése

Az aktuálisan kivetített kép felhasználói logóként menthető.

A felhasználói logó mentése után a logót nem lehet visszaállítani a

gyári alapértelmezett beállításra.

Vetítse ki azt a képet, amelyet felhasználói logóként szeretne használni, majd nyomja meg a [Menu] gombot.

"A Konfiguráció menü használata" 56. oldal

A távirányító használata A kezelőpult használatával

A Részletes menüben kattintson a Felhasználó logója lehetőségre.

Vetítési funkciók

• Ha a Felh. logó védelme a Jelszavas védelem menüben Be

Amikor megjelenik az "Ezt a képet választja felhasználói logónak?" üzenet, válassza az Igen lehetőséget.

Mozgassa ezt a keretet a képnek arra a részre, amelyet felhasználói logóként szeretne használni.

Ugyanezeket a műveleteket elvégezheti a kivetítő kezelőpanelének használatával is.

értékre van állítva, akkor megjelenik egy üzenet és a felhasználói logót nem lehet megváltoztatni. Változtatásokat akkor lehet végrehajtani, ha a Felh. logó védelme beállítást Ki értékre állítja.

s "A felhasználók kezelése (Jelszavas védelem)" 50. oldal

• Ha a Felhasználó logója lehetőséget a trapézkorrekció, E-

Zoom, Képarány vagy Nagyítás módosítása funkció végrehajtása során választja ki, a folyamatban lévő funkció ideiglenesen leáll.

Ha megnyomja a [ ] gombot a távirányítón vagy a vezérlőpanelen, a képernyőméret megváltozhat a jeltől függően, a képjel tényleges felbontásának megjelenítése érdekében.

Távirányító

400x300 pont méretű képet menthet.

Amikor megnyomja a [ ] gombot, az "Ezt a képet választja?" üzenet jelenik meg, válassza az Igen lehetőséget.

A nagyítás beállítási képernyőn válassza ki a nagyítási tényezőt.

Amikor megjelenik a "Ezt a képet menti felhasználói logónak?" üzenet, válassza az Igen lehetőséget.

A kép mentése megtörtént. A kép mentése után megjelenik a "Kész." üzenet.

• Ha elment egy felhasználó logót, az előző felhasználói logó törlődik.

• A mentés eltarthat egy kis ideig. A mentés közben ne használja a kivetítőt vagy a csatlakoztatott berendezéseket, ellenkező esetben hiba léphet fel.

Biztonsági Funkciók

A kivetítő a következő bővített biztonsági funkciókkal rendelkezik.

• Jelszavas védelem Korlátozhatja, hogy ki használhatja a kivetítőt.

• Vezérlés zárolása Megakadályozhatja, hogy bárki engedély nélkül megváltoztassa a kivetítő

beállításait.

"A működés korlátozása (Vezérlés zárolása)" 52. oldal

• Lopásgátló zár A kivetítő az alábbi típusú lopásgátló biztonsági eszközzel van felszerelve.

"Lopásgátló Zár" 53. oldal

A felhasználók kezelése (Jelszavas védelem)

A Jelszavas védelem aktiválása esetén a jelszót nem ismerő személyek akkor sem használhatják a kivetítőt képek kivetítésére, ha a kivetítő be van kapcsolva. Ezenkívül a kivetítő bekapcsolásakor megjelenő felhasználói logó sem módosítható. Ez lopásgátló funkcióként is működik, mivel a kivetítő még akkor sem használható, ha ellopják. Vásárláskor a Jelszavas védelem nincs aktiválva.

• Felh. logó védelme

A kivetítő tulajdonosa által beállított logó más által nem módosítható. Amikor a Felh. logó védelme beállítása Be, a felhasználói logóra vonatkozó alábbi beállítások nem módosíthatók.

• Felhasználó logójának rögzítése

• A Kijelző háttere, Induló képernyő és A/V némítás beállításai a

Kijelző menüpontból.

Részletes - Kijelző 62. oldal

Jelszavas védelem beállítása

A Jelszavas védelem a következőképpen állítható be:

Kivetítés közben tartsa lenyomva a [Freeze] gombot kb. öt másodpercig.

Megjelenik a Jelszavas védelem beállítási menüje.

Távirányító

A Jelszavas védelem típusai

A kivetítő használati módjától függően a jelszavas védelem alábbi két típusa állítható be.

• Bekapcsolásvédelem

Amikor a Bekapcsolásvédelem Be értékre van állítva, a kivetítő csatlakoztatása és bekapcsolása után meg kell adni az előre beállított jelszót (ez a Betáp kapcsoló esetében is érvényes). Ha nem írják be a megfelelő jelszót, a kivetítés nem indul el.

• Ha a Jelszavas védelem már aktív, akkor be kell írnia a jelszót. Ha a beírt jelszó megfelelő, megjelenik a Jelszavas védelem beállítási menüje.

s "Jelszó beírása" 51. oldal

• Ha a jelszó be van állítva, akkor ragassza fel a jelszavas védelem matricát a kivetítőre, jól látható helyre, a tolvajok elrettentése céljából.

s Jelszavas Védelem Matrica

Biztonsági Funkciók

Válassza ki a kívánt típusú Jelszavas védelmet, majd nyomja meg a

] gombot.

[

Válassza ki a Be elemet, majd nyomja meg a [ ] gombot.

Nyomja meg az [Esc] gombot és újra megjelenik a 2. lépésnél megjelenített képernyő.

Jelszó beállítása.

(1)

Válassza ki a Jelszó elemet, majd nyomja meg a [

(2) Amikor a kijelzőn megjelenik a "Módosítja a jelszót?" kérdés, válassza az

Igen választ, majd nyomja meg a [ értéke "0000". Állítsa át a kívánt jelszóra. Ha a Nem választ jelöli ki, a

kijelzőn újból megjelenik az 2. lépésben látott képernyő.

(3) A [Num] gomb lenyomva tartása mellett a számgombokkal írjon be egy

négyjegyű számot. A beírt szám "* * * *" formátumban jelenik meg. Miután beírta a negyedik számjegyet, megjelenik a megerősítési képernyő.

] gombot. A jelszó alapértelmezett

] gombot.

Távirányító

(4) Újból írja be a jelszót.

Megjelenik a "Az új jelszót tárolta a készülék." üzenet. Ha tévesen írta be a jelszót, a megjelenő üzenet felszólítja önt a jelszó

újbóli beírására.

Jelszó beírása

Amikor megjelenik a jelszó beírási képernyő, a távirányítóval írja be a jelszót.

A [Num] gomb lenyomva tartása mellett a számgombokkal írja be a jelszót.

Ha beírja a helyes jelszót, ideiglesen feloldásra kerül a Jelszavas védelem.

Biztonsági Funkciók

Figyelem

• Ha háromszor egymás után tévesen írja be a jelszót, kb. öt percre megjelenik "A kivetítő zárolva van." üzenet, majd a kivetítő készenléti üzemmódba kapcsol. Ha ez megtörténik, húzza ki a tápkábelt a konnektorból, majd dugaszolja vissza és újból kapcsolja be a kivetítőt. A kivetítő kijelzőjén újból megjelenik a jelszó beírási képernyő, és ekkor beírhatja a helyes jelszót.

• Ha elfelejtette a jelszót, jegyezze fel a képernyőn megjelenő "Kérelemkód: xxxxx" számot, majd vegye fel a kapcsolatot az Epson projektor címjegyzék lista dokumentumban megadott legközelebbi címmel.

s Epson projektor címjegyzék lista

• Ha folytatja a fenti műveletet és háromszor egymás után hibás jelszót ír be, akkor megjelenik a következő üzenet és a kivetítő utána már nem fogad el jelszó-beírást. "A kivetítő zárolva van. Forduljon az Epsonhoz a dokumentációban leírt módon."

s Epson projektor címjegyzék lista

A működés korlátozása (Vezérlés zárolása)

Az alábbi módokon zárhatja le a kezelőpanel kezelőgombjait.

• Teljes zárolás A vezérlőpanel összes gombja le van zárva. Nem végezhet műveleteket a vezérlőpanelről, ki- és bekapcsolást sem.

Vetítés közben nyomja meg a [Menu] gombot.

"A Konfiguráció menü használata" 56. oldal

A távirányító használata A kezelőpult használatával

A Beállítások menüben kattintson a Vezérlés zárolása lehetőségre.

• Vezérlés zárol. A kezelőpanel összes gombja le van zárva, a [

Ez a funkció nagyon hasznos olyan rendezvényeken vagy bemutatókon, amikor szeretné deaktiválni az összes gombot vetítés közben, vagy iskolákban, ha korlátozni akarja a gombok működését. A kivetítő a távirányítóval ekkor is működtethető.

] gomb kivételével.

Céljainak megfelelően válassza a Teljes zárolás vagy a Vezérlés zárol. opciót.

Biztonsági Funkciók

Amikor megjelenik a megerősítést kérő üzenet, válassza ki az Igen lehetőséget.

A vezérlőpanel gombjai a kiválasztott beállításnak megfelelően le vannak zárva.

Az alábbi módon oldhatja fel a vezérlőpanel lezárását.

• A Vezérlés zárolása pontban kattintson a Ki opcióra.

s Beállítások - Vezérlés zárolása 60. oldal

• Nyomja meg és nagyjából hét másodpercig tartsa lenyomva a ] gombot a vezérlőpanelen, ekkor megjelenik egy üzenet

[ és a zár feloldásra kerül.

Lopásgátló Zár

A kivetítőt az alábbi típusú lopásgátló biztonsági eszközökkel szerelték fel.

• Biztonsági nyílás A biztonsági nyílás kompatibilis a Kensington által gyártott Microsaver Security Systemmel. A Microsaver Security Systemre vonatkozó további részletekért lásd a következő részt.

http://www.kensington.com/

• Biztonsági kábel rögzítési pontja Ha a kivetítőt asztalhoz vagy oszlophoz kívánja rögzíteni, akkor bújtassa át

ezen a ponton a kereskedelmi forgalomban kapható lopásgátló biztonsági kábelt.

A biztonsági kábel felszerelése

Bújtassa át a lopásgátló biztonsági kábelt a rögzítési ponton.

A biztonsági kábel lezárásához olvassa el a biztonsági kábelhez mellékelt útmutatót.

Megfigyelés és vezérlés

ESC/VP21 parancsok

A kivetítőt vezérelheti egy külső eszközről ESC/VP21 segítségével.

Az USB-kábel segítségével csatlakoztassa a kivetítőt a számítógéphez.

Tegye a következőket

Telepítse számítógépére az USB kommunikációs illesztőprogramot (EPSON USB-COM Driver). További részletekért az EPSON USB-COM illesztőprogrammal kapcsolatosan, vegye fel a kapcsolatot a helyi márkakereskedővel vagy az Epson projektor címjegyzék listában található legközelebbi címmel.

Epson projektor címjegyzék lista

A kivetítő Részletes menüjében állítsa az USB Type B beállítást Link 21L értékre.

Részletes - USB Type B 62. oldal

Csatlakoztassa a számítógép USB portját a kivetítő USB (Type B) portjához egy USB kábellel.

Második alkalomnál kezdje a 2. lépéstől.

Ha a parancs végrehajtása során rendellenesség lép fel, megjelenik egy hibaüzenet és újból megjelenik a ":".

A fontosabb tartalmak lent láthatók.

Elem Parancs

Főkapcsoló ON/OFF Be PWR ON

Ki PWR OFF

Jelkiválasztás Számítógép Auto SOURCE 1F

RGB SOURCE 11

Komponens SOURCE 14

Video SOURCE 41

S-Video SOURCE 42

USB Display SOURCE 51

A/V némítás Be/Ki Be MUTE ON

Ki MUTE OFF

Minden egyes parancs végére beilleszt egy Kocsi vissza (CR) kódot (0Dh), majd továbbítja.

A további részletekkel kapcsolatban forduljon az Epson kivetítő címjegyzék listában található legközelebbi kapcsolattartóhoz vagy a márkakereskedőhöz.

Parancslista

Ha a kivetítő bekapcsolási parancsot kap, a készülék bekapcsolódik és felmelegedési üzemmódba lép. A kivetítő tápellátásának bekapcsolásakor kettőspont ":" (3Ah) jelenik meg.

Parancs betáplálása esetén a kivetítő végrehajtja a parancsot és újból megjelenik egy ":", majd fogadja a következő parancsot.

Epson projektor címjegyzék lista

Kommunikációs protokoll

• Alapértelmezett bitsebesség: 9600 bps

• Adathossz: 8 bit

• Paritás: Nincs

• Adatátvitel végét jelző bit: 1 bit

• Folyamatvezérlés: Nincs

Konfiguráció menü

Ez a fejezet a Konfiguráció menü és funkciói használatát ismerteti.

A Konfiguráció menü használata

Ez a fejezet a Konfiguráció menü használatát ismerteti.

Bár a következő lépések a távvezérlő használatával kerülnek bemutatásra, a műveletek végrehajthatók a kivetítő kezelőpaneljéről is. Az egyes gombok és a vonatkozó műveletek leírásáért lásd a menühöz tartozó útmutatót.

Megjeleníti a Konfiguráció menü képernyőjét.

Itt választhat egy főmenüpontot.

Itt választhat egy almenüpontot.

Itt módosíthatja a beállításokat.

A beállítások életbe léptetéséhez nyomja meg a [Menu] gombot.

A Funkciók Felsorolása

Konfigurációmenü-táblázat

A beállítható elemek a használt modelltípustól, az aktuálisan kivetített képjeltől és forrástól függően változnak.

Főmenü megneve-

zése

Kép menü s 58. oldal

Jel menü s 59. oldal

Almenü megnevezé-

Színmód Dinamikus, Bemutató, Mozi,

Fényerő -24 - 24

Kontraszt -24 - 24

Színtelítettség -32 - 32

Árnyalat -32 - 32

Élesség -5 - 5

színhőm. Nagy, Közepes és Alacsony

Színmódosítás Piros: -16 - 16

Aut. íriszállítás Be és Ki

Aut. beállítás Be és Ki

Felbontás Automatikus, Széles és Normál

Sávtartás -

Szinkron 0 - 31

Pozíció Fel, Le, Bal és Jobb

Elemek vagy értékek

beállítása

Fénykép, Sport, sRGB, Tábla és Fehér felület

Zöld: -16 - 16 Kék: -16 - 16

Főmenü megneve-

zése

Beállítások menü s 60. oldal

Részletes menü s 62. oldal

Almenü megnevezé-

Képarány Normál, 4:3, 16:9, Teljes,

Overscan Ki, 4% és 8%

trapézkorrekció -60 - 60 (csak EB-W02/EB-X02/

Aut. trapézkorrekció Be és Ki

Nagyítás -

Vezérlés zárolása Teljes zárolás, Vezérlés zárol. és

Mutató alakja Mutató 1, 2 és 3

Áramfogyasztás Normál és ECO

Hangerő 0 - 10

Távoli vevőkészülék Elöl/Hátul, Elöl, Hátul és Ki

Felhasználói gomb Fényerősség Ctrl, Információ,

Tesztábra -

Kijelző Üzenet, Kijelző háttere, Induló

Felhasználó logója -

Kivetítés Elöl, Elöl/Plafon, Hátul és

Elemek vagy értékek

beállítása

Nagyítás és Anyanyelvi

EB-S02/EB-W01/EB-S01 esetén) V/F. trap. korr és Quick Corner

(csak EB-X14G esetén)

Progresszív, Tesztábra, Felbontás

képernyő és A/V némítás

Hátul/Plafon

Progresszív Be és Ki

Bemeneti jel Automatikus, RGB és Összetevő

Videojel Automatikus, NTSC, NTSC4.43,

PAL, M-PAL, N-PAL, PAL60 és SECAM

Működés Betáp kapcsoló, Alvó mód, Alvó

mód időzítő és Nagy magasság

Készenléti üzemmód Kommunikáció be és

Kommunikáció ki

USB Type B USB Display és Link 21L

Nyelv 15 vagy 35 nyelv

A Funkciók Felsorolása

Főmenü megneve-

zése

Információ menü s 63. oldal

Almenü megnevezé-

Lámpa üzemórái -

Forrás -

Bemeneti jel -

Felbontás -

Videojel -

Frissítési gyak. -

Szinkroninformáció -

Állapot -

Sorozatszám -

Elemek vagy értékek

beállítása

"Automatikusan észleli a bejövő jeleket és megváltoztatja a kivetített

képet (Forrás keresése)" 28. oldal

Alaphelyzet menü s 64. oldal

*1 A támogatott nyelvek száma különbözik a kivetítő beszerzési helyétől függően.

Alaphelyzetbe mind -

Lámpa idejének null. -

Kép menü

A beállítható elemek az aktuálisan kivetített képjeltől és forrástól függően változnak. A részletes beállítást mindegyik képjelhez el lehet menteni.

Almenü Funkció

Színmód

Fényerő

Kontraszt

Színtelítettség

Árnyalat

Élesség

Színhőmérséklet

A környezetnek megfelelően megválaszthatja a kép minőségét. s "A kivetítési minőség kiválasztása (A Színmód kiválasztása)"

38. oldal

Beállíthatja a kép fényerejét.

Beállíthatja a kép fényes és árnyékos részei közötti különbséget.

Beállíthatja a képek színtelítettségét.

(Állítás csak komponens videó bemeneti jel esetén lehetséges. Kompozit videó vagy S-video jelbemenetnél csak NTSC-jel esetén lehetséges az állítás.)

Beállíthatja a kép színárnyalatát.

Beállíthatja a kép élességét.

(Nem választható ki, ha a Színmód beállítása Beállíthatja a kép általános színárnyalatát. Az árnyalat 3

fokozatban állítható: Magas Közepes és Alacsony. Magas érték esetén a kép kék árnyalatú, Alacsony érték esetén a kép árnyalata piros.

sRGBg.)

A Funkciók Felsorolása

Almenü Funkció

Színmódosítás

(Nem választható ki, ha a Színmód beállítása Külön állíthatja a Piros, Zöld és Kék színek intenzitását.

sRGBg.)

"Automatikusan észleli a bejövő jeleket és megváltoztatja a kivetített

képet (Forrás keresése)" 28. oldal

Aut. íriszállítás

Alaphelyzet

(Csak akkor állítható be, ha a Színmód értéke Dinamikus vagy Mozi.)

Ha Be értékre állítja, az írisz optimális fényviszonyokat állít be a kivetített képekhez.

A beállítást a készülék minden egyes Színmód esetében külön tárolja.

"Az Automatikus íriszállítás beállítása" 39. oldal

Visszaállíthatja a Kép menü összes beállítását az alapértelmezett értékre. Az összes menüpont alapértelmezett beállításra történő visszaállításához lásd az alábbiakat.

s "Alaphelyzet menü" 64. oldal

Jel menü

A beállítható elemek az aktuálisan kivetített képjeltől és forrástól függően változnak. A részletes beállítást mindegyik képjelhez el lehet menteni.

Nem végezheti el a beállításokat a Jel menüben, ha a forrás USB Display.

Almenü Funkció

Aut. beállítás

Felbontás

Ha Be értékre állítja, a bemenő jel megváltozásakor a kép automatikusan beáll a Sávtartás, Szinkron és Pozíció optimális értékére.

Ha az Automatikus lehetőséget választja, a bemeneti jel felbontását a készülék automatikusan határozza meg. Ha a képek nem vetíthetők ki megfelelően az Automatikus beállítás mellett, például a kép egy része hiányzik, akkor állítsa be a Széles lehetőséget a széles képarányú képek támogatásához, vagy állítsa be a Normál lehetőséget a 4:3 vagy 5:4 képarányú bemenet támogatásához.

Sávtartás

Szinkron

Pozíció

Beállíthatja a számítógépes képeket, amikor függőleges csíkok jelennek meg a képeken.

Beállíthatja a számítógépes képeket, amikor villogás, elmosódottság vagy interferencia jelenik meg a képeken.

Ha a kép egy része nem látható, a megjelenítési pozíciót felfelé, lefelé, balra és jobbra módosíthatja ahhoz, hogy a készülék a teljes képet kivetítse.

A Funkciók Felsorolása

Almenü Funkció

Progresszív

Bemeneti jel

Videojel

Képarány

Overscan

Alaphelyzet

(Komponens videó bemenetről érkező jelek esetén ez a beállítás csak akkor módosítható, ha a bejövő jel váltottsoros (480i/576i/ 1080i) formátumú.)

Váltottsorosg (i) jelet a készülék Progresszívg (p) jellé alakítja

át. (IP-konverzió)

Be: ideális általános videoképek megtekintéséhez. Ki: Ideális sok mozgást tartalmazó képek megtekintése esetén.

A Computer portról érkező bemeneti jel választható ki. Ha az Automatikus értékre állítja, akkor a készülék a

csatlakoztatott berendezésnek megfelelően automatikusan beállítja a bemeneti jelet.

Ha a színek megjelenítése az Automatikus érték kiválasztása esetén nem megfelelő, akkor a csatlakoztatott berendezésnek megfelelően válassza ki a megfelelő jelet.

Itt választhatja ki a Video portról érkező bemeneti jelet. Az Automatikus érték kiválasztása esetén a készülék automatikusan felismeri a videojeleket. Ha a képen interferencia jelenik meg, vagy fellép valamilyen probléma, például a készülék egyáltalán nem vetít ki képet az Automatikus érték kiválasztása esetén, akkor a csatlakoztatott berendezésnek megfelelően válassza ki a megfelelő jelet.

Itt állíthatja be a kivetített képek s "A kivetített kép képarányának megváltoztatása " 40. oldal

A kimeneti képarányt (a vetített kép tartományát) módosítja. A beállítható levágási tartomány Ki, 4% vagy 8% lehet.

Itt állíthatja vissza alapértelmezett értékre a Jel menü összes beállítását a Bemeneti jel kivételével.

Az összes menüpont alapértelmezett beállításra történő visszaállításához lásd az alábbiakat.

s "Alaphelyzet menü" 64. oldal

képarányg paraméterét.

Beállítások menü

Almenü Funkció

trapézkorrekció

Aut. trapézkorrekció (csak EB-W02/ EB-X02/EB-S02 esetén)

Itt javíthatja ki a trapéztorzítást.

• EB-W02/EB-X02/EB-S02/EB-W01/EB-S01 típushoz A függőleges trapéztorzítás javításához módosítsa a trapézkorrekció beállítást.

• EB-X14G típushoz A V/F. trap. korr. a Vízsz. trapézkorr. és a Függ. trapézkorr. paraméterek beállításával korrigálhatja a vízszintes és függőleges trapéztorzítást. Továbbá az Aut. függ. trapézk. beállítás Be vagy Ki értékre állítható. Quick Corner: kiválasztva korrigálhatja a kivetített kép négy sarkát. s "Quick Corner (csak EB-X14G esetén)" 35. oldal

Be érték esetén, a készülék automatikusan javítja a trapéztorzítást.

(Ez az opció nem választható ki, ha a Kivetítés beállítás Elöl/Plafon, Hátul, vagy Hátul/Plafon értékre van állítva.)

s "Automatikus korrekció" 33. oldal

A Funkciók Felsorolása

Almenü Funkció

Nagyítás (csak EB-S02/EBS01 esetén)

Vezérlés zárolása

Mutató alakja

Áramfogyasztás

Csökkenti a kivetített kép méretét.

A kivetítő vezérlőpanelének használatának korlátozására szolgál. s "A működés korlátozása (Vezérlés zárolása)" 52. oldal

Kiválaszthatja a mutató alakját.

Mutató 1:

Mutató 2:

Mutató 3:

s "Mutató funkció (Mutató)" 44. oldal

Beállíthatja a lámpa fényerejét a két beállítás egyikére. Válassza ki az ECO értéket, ha a kivetített képek túl világosak,

például ha sötét helyiségben vetít, vagy ha a képeket kicsi vászonra vetíti. Ha az ECO értéket választja, az áramfogyasztás és a lámpa élettartama a következőképpen változik, és a vetítés alatt halkabb lesz a ventilátor.

Áramfogyasztás: kb. 17,5% csökkenés, lámpa élettartama: kb.

1.25-szer hosszabb Ha a kivetítőt nagy magasságban vagy magas hőmérsékleten

használja, előfordulhat, hogy automatikusan az ECO beállítás van megadva. Ebben az esetben az Áramfogyasztás szürke és nem módosítható.

Almenü Funkció

Felhasználói gomb

Tesztábra

A Konfiguráció menüből a távvezérlő [User] gombjával választhat ki egy elemet, illetve végezheti el a hozzárendelést. A [User] gomb megnyomásakor közvetlenül megjelenik a hozzárendelt menüpont kiválasztásához/beállításához tartozó képernyő, lehetővé téve az egyszerű beállítást/módosítást. A következő elemek egyikét rendelheti a [User] gombhoz.

Fényerősség Ctrl, Információ, Progresszív, Tesztábra, Felbontás

A kivetítő beállításakor tesztminta látható, így a kivetítés más készülék csatlakoztatása nélkül is beállítható. A tesztminta megjelenítése során módosítható a nagyítás és a fókusz értéke, valamint a végrehajtható a trapézkorrekció. A tesztminta kikapcsolásához nyomja meg az [Esc] gombot a távvezérlőn vagy a kezelőpanelen.

Figyelem

Sokáig megjelenített minta után előfordulhat, hogy a kivetített képeken maradékkép látható.

Alaphelyzet

Visszaállíthatja a Beállítások menü összes beállítását az alapértelmezett értékre a Nagyítás (csak EB-S02/EB-S01 esetén) és a Felhasználói gomb kivételével.

Az összes menüpont alapértelmezett beállításra történő visszaállításához lásd az alábbiakat.

"Alaphelyzet menü" 64. oldal

Hangerő

Távoli vevőkészülék

Beállíthatja a hangerőt. A beállított értékeket a készülék mindegyik forráshoz külön menti.

EB-W01/EB-S01 esetén nem módosítható, ha a bemeneti forrás Számítógép.

Korlátozhatja a távvezérlő vezérlőjelének fogadását. A Ki érték beállítása esetén a műveletek nem végezhetők a

távvezérlőről. Ha a távvezérlőről kíván műveleteket végezni, akkor a beállítás alapértelmezett értékének visszaállításához tartsa legalább 15 másodpercig lenyomva a távvezérlő [Menu] gombját.

A Funkciók Felsorolása

Részletes menü

Almenü Funkció

Kijelző

Felhasználó lo-

gója

Elvégezheti a kivetítő kijelzőjével kapcsolatos beállításokat. Üzenet: Ki érték beállítása esetén a következő elemek nem

jelennek meg. Elemek neve a Forrás, Színmód vagy Képarány

módosításakor; a képjel hiányát jelző üzenet; valamint a figyelmeztetések, például a Magas hőm. figyelm.

Kijelző háttere Fekete, Kék vagy Logó értékekre állíthatja.

Induló képernyő kivetítés megkezdésekor megjelenik a Felhasználó logója.

A/V némítás

Mute] gombjának megnyomásakor a megjelenített képernyő Fekete, Kék vagy Logó legyen.

Itt módosíthatja a Kijelző háttere, az A/V némítás stb. funkció használatkor háttérként megjelenő felhasználó logóját.

s "Felhasználó logójának mentése" 48. oldal

: Képjel hiánya esetén a kijelző hátterét a

: Ezt a beállítást Be értékre állítva a

: Itt állíthatja be, hogy a távvezérlő [A/V

Almenü Funkció

Kivetítés

Működés

Készenléti üzemmód

USB Type B

Nyelv

A kivetítő felszerelésének módjától függően válassza ki az alábbi kivetítési módok egyikét.

Elől Elől/Plafon, Hátul és Hátul/Plafon A következőképpen módosíthatja a beállítást, ha kb. öt

másodpercre lenyomja az [A/V Mute] gombot a távvezérlőn.

ElőlWElől/Plafon HátulWHátul/Plafon

s "Telepítési módszerek" 20. oldal

Betáp kapcsoló: Ezt a beállítást Be értékre állítva a kivetítő a tápkábel egyszerű csatlakoztatásával bekapcsolható.

Ne feledje, hogy ha a tápkábel be van dugva, akkor például a hálózati feszültség áramszünet utáni visszatérésekor a kivetítő automatikusan bekapcsol.

Alvó mód: Ha Be állapotban van, akkor a vetítés automatikusan leáll, ha nincs bemeneti képjel, vagy nem használja a készüléket.

Alvó mód időzítő: amikor az Alvó mód értéke Be, 1 és 30 perc között beállíthatja a kivetítő automatikus kikapcsolási idejét.

Nagy magasság: Állítsa Be helyzetbe, ha a kivetítőt 1500 m tengerszint feletti magasság felett használja.

Ha ezt Kommunikáció be értékre állítja, akkor is figyelheti és vezérelheti a kivetítőt számítógépről, ha az készenléti üzemmódban van.

s "Megfigyelés és vezérlés" 54. oldal

USB Display: Engedélyezi az USB Display funkciót. s "Vetítés USB Display segítségével" 29. oldal Link 21L: Engedélyezi az ESC/VP21 utasításokat. s "ESC/VP21 parancsok" 54. oldal

Itt állíthatja be a megjelenített üzenetek és menük nyelvét.

A Funkciók Felsorolása

Almenü Funkció

Alaphelyzet

*1 Ha a Felh. logó védelme értéke Be a Jelszavas védelem menüben, a

felhasználói logóra vonatkozó beállítások nem módosíthatók. Változtatásokat akkor lehet végrehajtani, ha a Felh. logó védelme beállítást Ki értékre állítja. s "A felhasználók kezelése (Jelszavas védelem)" 50. oldal

*2 Kivétel: nagy magasság.

Alapértelmezett értékekre állíthatja vissza a Részletes menü

Kijelző

Az összes menüpont alapértelmezett beállításra történő visszaállításához lásd az alábbiakat.

s "Alaphelyzet menü" 64. oldal

és Működés*2 értékeit.

Információ menü (csak a kijelzés)

Ellenőrizheti a kivetített képjelek állapotát és a kivetítő állapotát. A beállítandó elemek az éppen kivetített forrástól függően változnak. Nem minden modell támogatja az összes bemeneti forrást.

"Automatikusan észleli a bejövő jeleket és megváltoztatja a kivetített

képet (Forrás keresése)" 28. oldal

Almenü Funkció

Lámpa üzemórái

Forrás

Bemeneti jel

Felbontás

Frissítési gyak.

Szinkroninformáció

Videojel

Állapot

Sorozatszám

* Az összesített használati idő "0H" formátumban jelenik meg az első 10 órában.

10 óra és fölötti értékek "10H", "11H" stb. formátumban jelennek meg.

Megjelenítheti a lámpa összesített üzemidejét Ha eléri a lámpa figyelmeztetési idejét, a karakterek sárga

színnel jelennek meg a kijelzőn.

Megjelenítheti a forrás nevét, amelyen keresztül a csatlakoztatott berendezés képeit a kivetítő éppen kivetíti.

Megjelenítheti a forrás szerint a Jel menüben beállított Bemeneti jel tartalmát.

Megjelenítheti a felbontást.

Megjelenítheti a

Megjelenítheti a képjellel kapcsolatos információkat. Ezekre az információkra akkor lehet szükség, ha a készülék

karbantartásra szorul.

Megjelenítheti a Videojel beállítás tartalmát a Jel menüből.

A kivetítőn bekövetkezett hibákról ad információkat. Ezekre az információkra akkor lehet szükség, ha a készülék

karbantartásra szorul.

Megjeleníti a kivetítő gyári számát.

frissítési gyakoriságg értékét.

A Funkciók Felsorolása

Alaphelyzet menü

Almenü Funkció

Alaphelyzetbe mind

A Konfiguráció menü összes elemét visszaállíthatja az alapértelmezett értékre.

Az alábbi elemeket nem lehet visszaállítani az alapértelmezett értékre: Bemeneti jel, Felhasználó logója, Lámpa üzemórái,

Nyelv, Jelszó, Nagyítás (csak EB-S02/EB-S01 esetén) és Felhasználói gomb.

Lámpa idejének null.

Törli a lámpa összesített üzemidejét. Akkor állítsa vissza, amikor kicseréli a lámpát.

Hibaelhárítás

Ez a fejezet ismerteti a problémák azonosításának módját és a teendőket hiba esetén.

A Súgó használata

Ha probléma történik a kivetítővel, a Help gomb lenyomásakor megjelenik a Súgó képernyő, és segítséget nyújt. A problémákat a kérdések megválaszolásával oldhatja meg.

Nyomja meg a [Help] gombot.

Megjelenik a Help (Sugó) képernyő.

A távirányító használata A kezelőpult használatával

Válasszon ki egy menüpontot.

Erősítse meg a választást.

A távirányító használata A kezelőpult használatával

A kérdések és megoldások az alábbi képernyőn látható módon jelennek meg.

A Súgóból történő kilépéshez nyomja meg a [Help] gombot.

A távirányító használata A kezelőpult használatával

Ha a Súgóban nem találja meg a probléma megoldását, lásd: s "Problémamegoldás" 67. oldal

Problémamegoldás

Ha probléma merül fel a kivetítővel kapcsolatban, először ellenőrizze a kivetítő visszajelzőit, és olvassa el "A visszajelzők leolvasása" című alábbi szakaszt.

Ha a visszajelzők alapján nem lehet egyértelműen megállapítani a probléma okát tekintse meg a következő részt.

"Ha a visszajelzők nem nyújtanak támpontot" 70. oldal

A visszajelzők leolvasása

A kivetítő a következő három visszajelzővel van ellátva, amelyek jelzik a kivetítő működési állapotát.

Tápfeszültség visszajelzője Jelzik a működési állapotot.

Készenléti állapot Ha a [t] gombot megnyomja ebben az állapotban, elindul a kivetítés.

Felkészülés figyelésre USB-kapcsolaton keresztül, vagy lehűlés folyamatban A visszajelző villogása közben egyik gomb sem használható.

Bemelegítés A bemelegedési idő kb. 30 másodperc. A felmelegedés befejeződése után a visszajelző villogása

megszűnik. A [t] gomb felmelegedés közben nem használható.

Kivetítés

Lámpa visszajelzője Jelzi a kivetítő lámpa állapotát.

Hőmérséklet visszajelző Jelzi a belső hőmérsékleti állapotot.

Problémamegoldás

Az alábbi táblázatból kiolvasható a visszajelzők kijelzésének jelentése és a jelzett problémák megoldásának módja.

Ha egyik visszajelző sem világít, ellenőrizze, megfelelően van-e csatlakoztatva a tápkábel, és hogy a tápfeszültség rendben van-e.

Időnként előfordul, hogy amikor a tápkábelt kihúzza, a [

Állapot Ok Megoldás vagy állapot

Belső hiba Állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy az Epson

projektor címjegyzék lista című dokumentumban található legközelebbi címmel. s Epson projektor címjegyzék lista

] visszajelző rövid ideig még világít, de ez nem hiba.

: világít : villog : sötét : a kivetítő állapotától függően változik

Ventilátorhiba Érzékelőhiba

Magas hőm. hiba (túlmelegedés)

Lámpa-meghibásodás Lámpahiba

Állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy az Epson projektor címjegyzék lista című dokumentumban található legközelebbi címmel.

Epson projektor címjegyzék lista

A lámpa automatikusan kikapcsol és a kivetítés leáll. Várjon kb. öt percet. Kb. öt perc eltelte után a kivetítő készenléti üzemmódba kapcsol, ekkor ellenőrizze a következő két szempontot.

• Ellenőrizze, hogy a levegőszűrő és a levegő kilépő szellőzőnyílás tiszta-e, és hogy a kivetítő nem ér-e hozzá egy falhoz.

• Ha a levegőszűrő eldugult, tisztítsa meg vagy cserélje ki.

s "A levegőszűrő tisztítása" 80. oldal, "A levegőszűrő cseréje" 85. oldal

Ha a hiba a fenti pontok ellenőrzése után továbbra is fennáll, akkor állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy az Epson projektor címjegyzék lista című dokumentumban található legközelebbi címmel.

s Epson projektor címjegyzék lista

Ha legalább 1500 méteres tengerszint feletti magasságban használja a készüléket, állítsa a Nagy magasság beállítást Be értékre. s "Részletes menü" 62. oldal

Ellenőrizze a következő két szempontot.

• Vegye ki a lámpát és ellenőrizze, nincs-e megrepedve. s "A lámpa cseréje" 82. oldal

• Tisztítsa meg a levegőszűrőt. s "A levegőszűrő tisztítása" 80. oldal

Problémamegoldás

Állapot Ok Megoldás vagy állapot

Ha a lámpa nincs megrepedve: szerelje vissza a lámpát, és kapcsolja be a tápfeszültséget. Ha a hiba továbbra is fennáll: Cserélje ki a lámpát új lámpára, majd kapcsolja be a tápfeszültséget. Ha a hiba továbbra is fennáll: Hagyja abba a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi

márkakereskedővel vagy az Epson projektor címjegyzék lista című dokumentumban található legközelebbi címmel. s Epson projektor címjegyzék lista

Ha a lámpa meg van repedve: vegye fel a kapcsolatot a helyi márkakereskedővel vagy az Epson projektor címjegyzék lista című dokumentumban található legközelebbi címmel. (Amíg a lámpa nincs kicserélve, a kivetítést nem lehet folytatni.)

s Epson projektor címjegyzék lista

Ha legalább 1500 méteres tengerszint feletti magasságban használja a készüléket, állítsa a Nagy magasság beállítást Be értékre. s "Részletes menü" 62. oldal

Auto-írisz hiba Táp hiba

Magas hőm. figyelm. (Ez nem hiba. Azonban, ha a hőmérséklet túl magasra emelkedik, a kivetítés automatikusan megáll.)

Cserélje ki a lámpát Cserélje ki a lámpát egy újra.

• Ha a kivetítő nem működik megfelelően, jóllehet az összes visszajelző normális állapotot jelez, lásd a következő részt. s "Ha a visszajelzők nem nyújtanak támpontot" 70. oldal

• Ha a visszajelzők úgy világítanak, ami nem szerepel a táblázatban, akkor állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy az Epson projektor címjegyzék lista című dokumentumban található legközelebbi címmel.

s Epson projektor címjegyzék lista

• Ellenőrizze, hogy a levegőszűrő és a levegő kilépő szellőzőnyílás tiszta-e, és hogy a kivetítő nem ér-e hozzá egy falhoz.

• Ha a levegőszűrő eldugult, tisztítsa meg vagy cserélje ki.

s "A levegőszűrő tisztítása" 80. oldal, "A levegőszűrő cseréje" 85. oldal

s "A lámpa cseréje" 82. oldal

Ha a lámpa élettartamának letelte után tovább használja a lámpát, a lámpa felrobbanásának veszélye megnövekszik. A lehető leghamarabb cserélje ki új lámpára.

Problémamegoldás

Ha a visszajelzők nem nyújtanak támpontot

Ha fellép valamilyen hiba az alábbiak közül és a visszajelzők nem kínálnak megoldást, akkor lásd az egyes problémák mellett feltüntetett oldalt.

A képekkel kapcsolatos problémák

• Nincs kép

A kivetítés nem indul el, a vetítési terület fekete, vagy a vetítési terület kék.

• A mozgó képek nem jelennek meg

A számítógépről kivetített mozgóképek helyén fekete folt látható, és a készülék nem vetít ki semmit.

• A kivetítés automatikusan leáll s

• Megjelenik a "Nem támogatott." üzenet s

• Megjelenik a "Nincs jel." üzenet s

• A kép elmosódott, életlen vagy torz s

• Interferencia vagy torzulás látszik a képeken s

71. oldal

72. oldal

73. oldal

74. oldal

A kivetítés megkezdésekor felmerülő problémák

• A kivetítő nem kapcsolódik be s

76. oldal

Egyéb problémák

• Nem hallható hang, vagy a hang túl halk s
