Epson EB-X14G User's Guide [de]
Bedienungsanleitung
Verwendete Bezeichnungen
• Sicherheitshinweise
Die Dokumentation und der Projektor weisen Symbole auf, um zu zeigen, wie der Projektor sicher verwendet wird.
Bitte informieren Sie sich über diese Warnsymbole und beachten Sie sie, um Verletzungen oder Sachschäden zu vermeiden.
Warnung
Achtung
• Allgemeine Hinweise
Achtung
a
s Verweist auf eine Seite mit ausführlichen Informationen zu einem bestimmten Thema.
g
[Name] Gibt die Bezeichnung der Projektor- oder der Fernbedienungstasten an.
Menübezeichnung Bezeichnet die Punkte für das Konfigurationsmenü.
Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder sogar
zum Tod führen können.
Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder zu
Sachschäden führen können.
Zeigt an, dass eine ungenügende Beachtung der Vorsichtsmaßnahmen Beschädigungen oder Verletzungen verursachen kann.
Weist auf Zusatzinformationen und nützliche Tipps zu einem bestimmten Thema hin.
Bedeutet, dass das oder die unterstrichenen Wörter vor diesem Symbol im Glossar erklärt sind. Siehe Abschnitt „Glossar“ unter „Anhang“.
s "Glossar" S.102
Beispiel: [Esc]-Taste
Beispiel:
Wählen Sie Helligkeit aus dem Menü Bild aus.
Bild – Helligkeit
Inhaltsverzeichnis
3
Verwendete Bezeichnungen .......................... 2
Einleitung
Ausstattung des Projektors .................................. 7
Liste der Funktionen nach Modell................................... 7
Schnelle und einfache Einrichtung, Projektion und Lagerung.................8
Anschluss über ein USB-Kabel und Projektion (USB Display) ................8
Erkennung von Projektorbewegungen und automatische Korrektur von
Bildverzerrungen (nur EB-X14G/EB-W02/EB-X02/EB-S02)..................8
Nützliche Funktionen für die Projektion von Bildern.......................8
Inhalt im Breitbildformat (WXGA) projizieren (nur EB-W02/EB-W01)..........8
Optimale Nutzung der Fernbedienung..............................8
Erweiterte Sicherheitsfunktionen..................................9
Teilebezeichnungen und Funktionen ........................ 10
Front/Oberseite............................................... 10
Rückseite ...................................................11
Unterseite..................................................12
Bedienfeld..................................................13
Fernbedienung...............................................15
Wechseln der Fernbedienungsbatterien............................17
Reichweite der Fernbedienung..................................18
Vorbereitung des Projektors
Grundfunktionen
Wiedergabe von Bildern . . . . . ............................... 27
Von der Aufstellung bis zur Projektion...............................27
Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes
(Quellensuche)...............................................28
Umschalten auf das Zielbild mit Hilfe der Fernbedienung..................29
Projektion mit USB Display .......................................29
Systemanforderungen ........................................29
Erstmaliges Anschließen.......................................30
Deinstallation ..............................................32
Anpassung von projizierten Bildern ......................... 33
Korrigierung von Keystone-Verzerrungen.............................33
Automatische Korrektur .......................................33
Manuelle Korrektur ..........................................34
Einstellen der Bildgröße.........................................37
Einstellen der Bildposition .......................................37
Anpassung der horizontalen Neigung...............................38
Fokuskorrektur...............................................38
Anpassung der Lautstärke.......................................38
Einstellung der Projektionsqualität (Auswahl des Farbmodus)...............39
Adaptive IRIS-Blende einstellen ....................................39
Ändern des Bildformats des projizierten Bilds .......................... 40
Umschalt-Methoden ......................................... 40

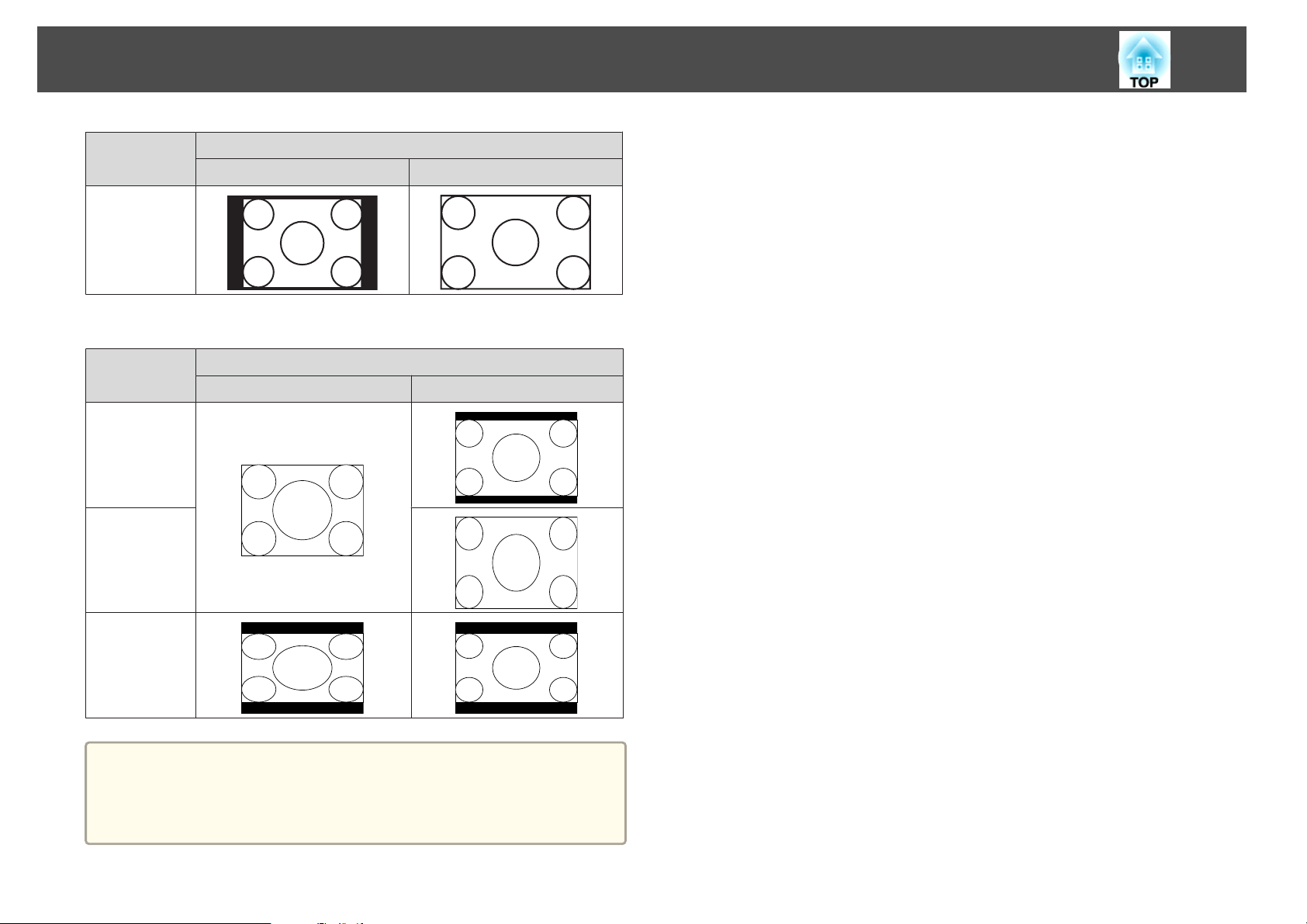

Ändern des Bildformats.......................................40
Aufstellung des Projektors ................................. 20
Aufstellung..................................................20
Aufstellung................................................21
Bildschirmgröße und ungefährer Projektionsabstand.....................21
Anschließen von sonstiger Ausrüstung ...................... 23
Anschließen eines Computers.....................................23
Anschließen von Bildquellen...................................... 24
Nützliche Funktionen
Projektionsfunktionen ..................................... 44
Zeitweises Ausblenden von Bild und Ton (A/V Mute).....................44

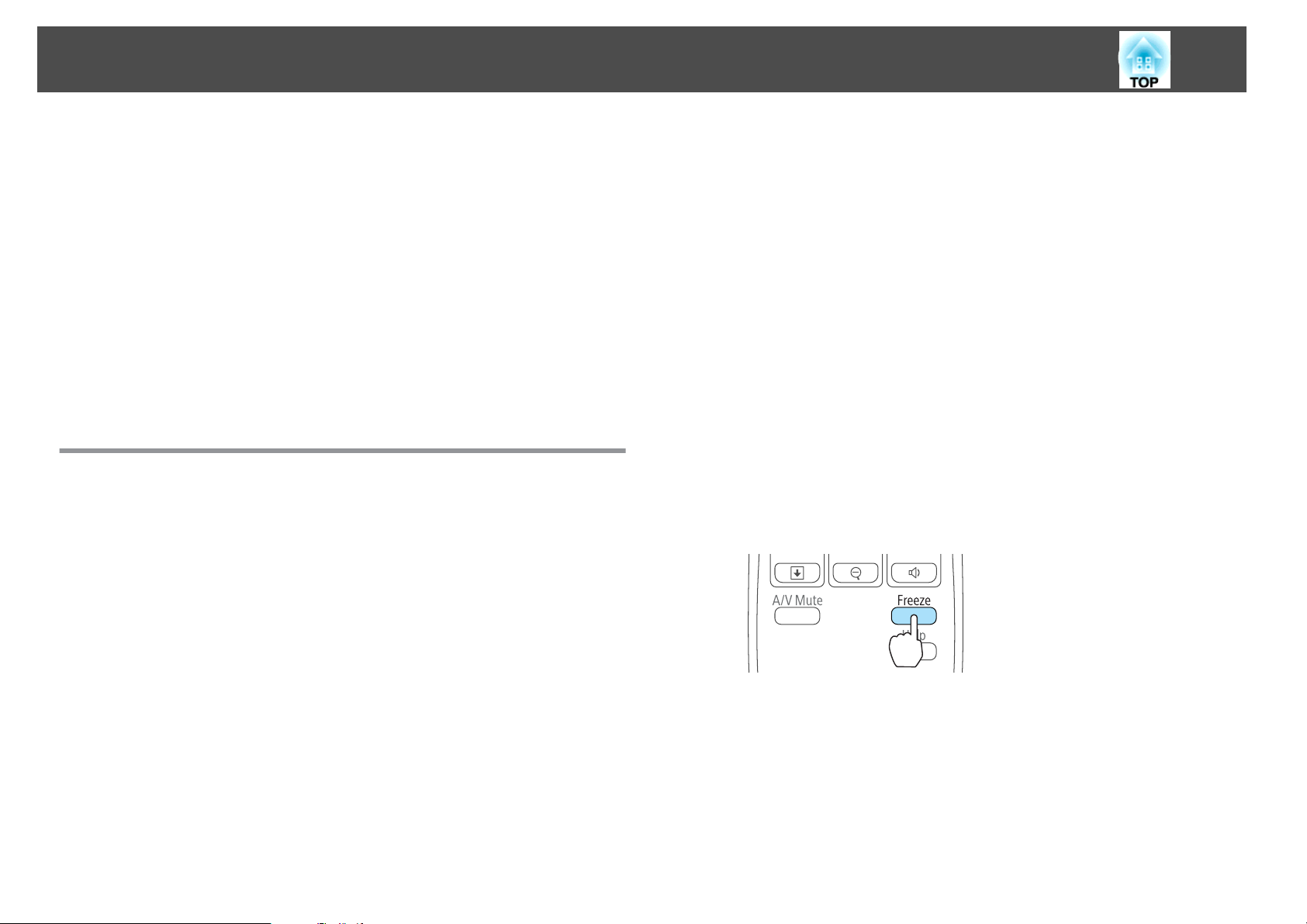

Einfrieren des Bildes (Freeze)...................................... 44

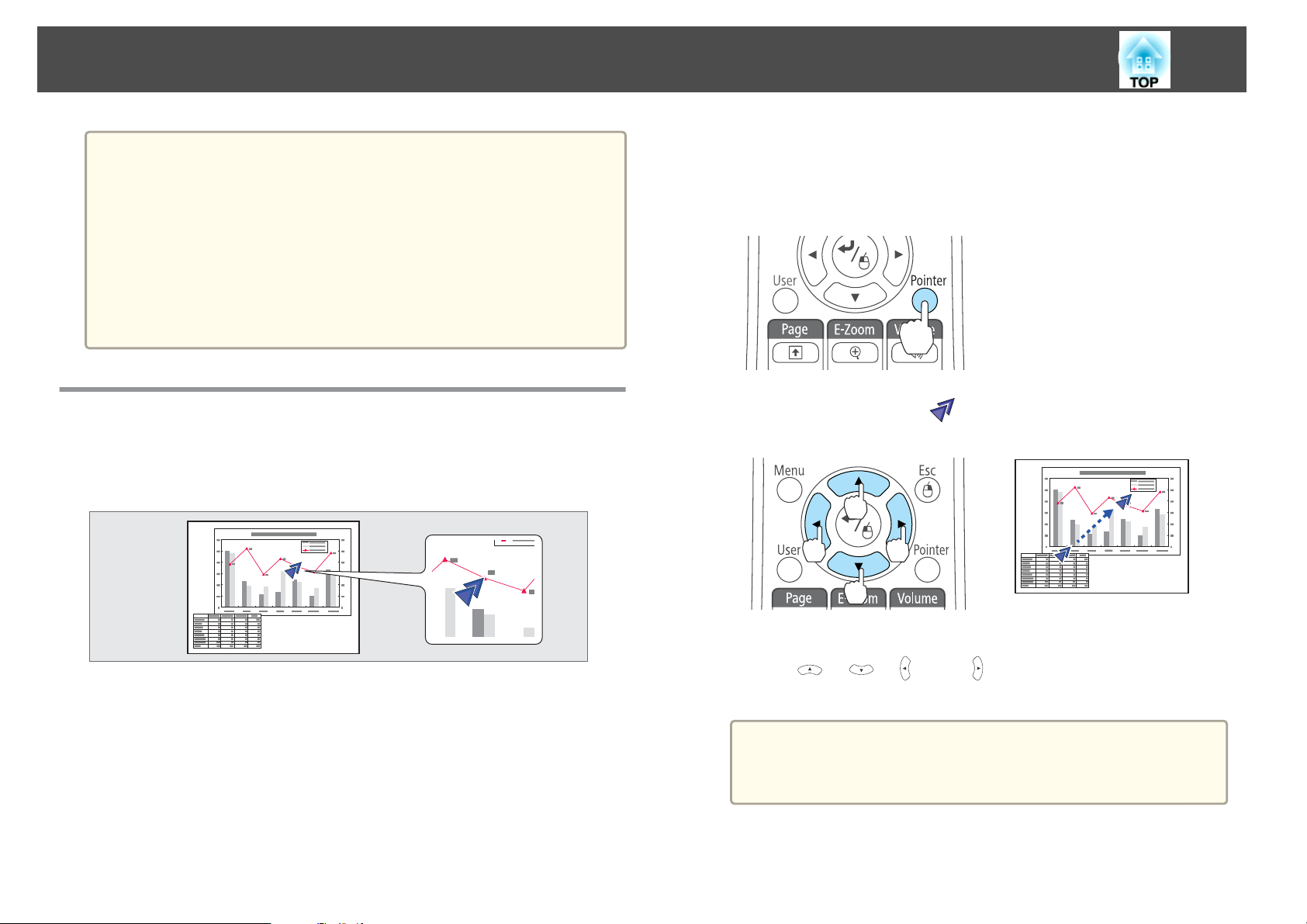

Zeigerfunktion (Zeiger).........................................45

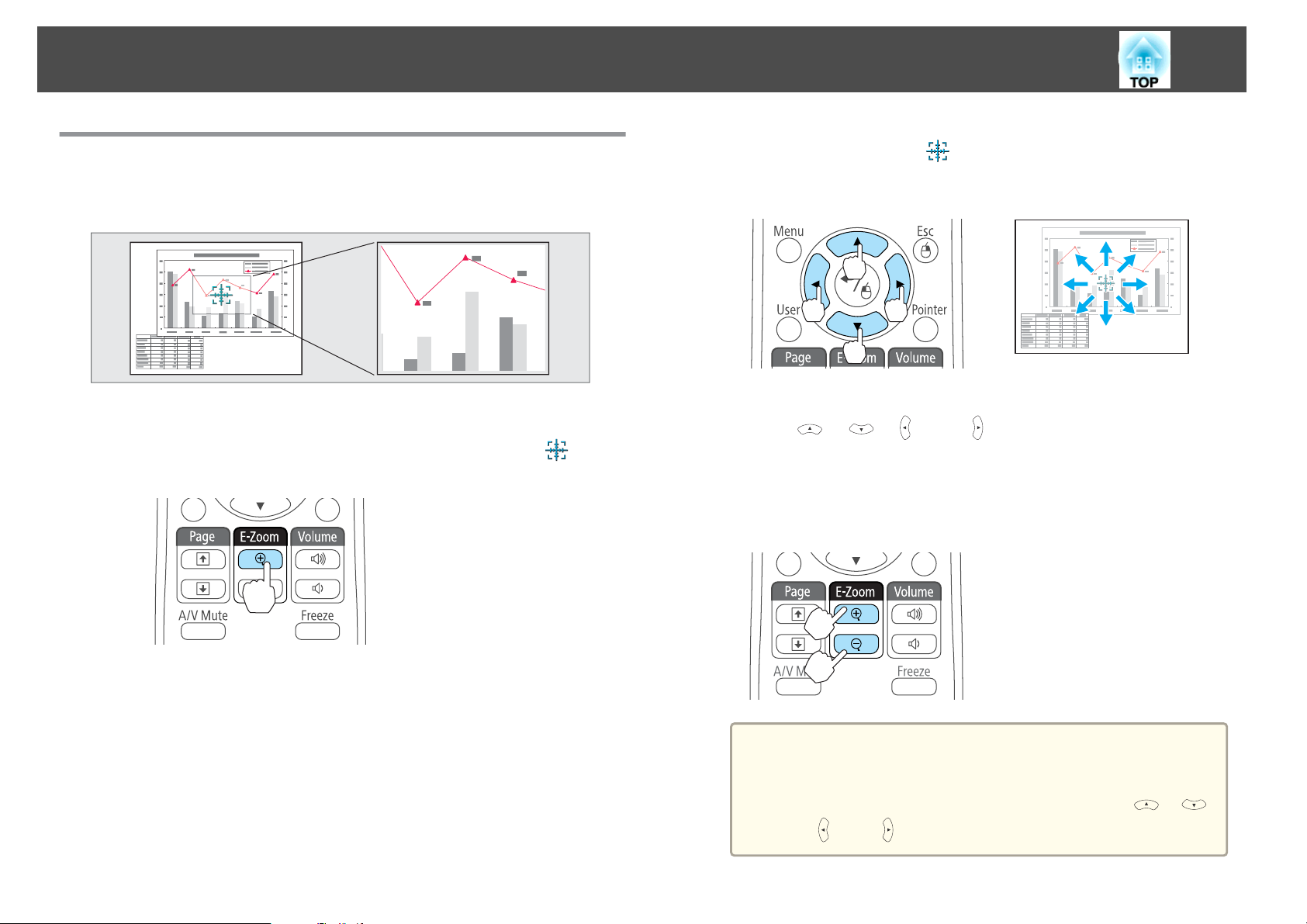

Vergrößern von Bildausschnitten (E-Zoom)............................ 46

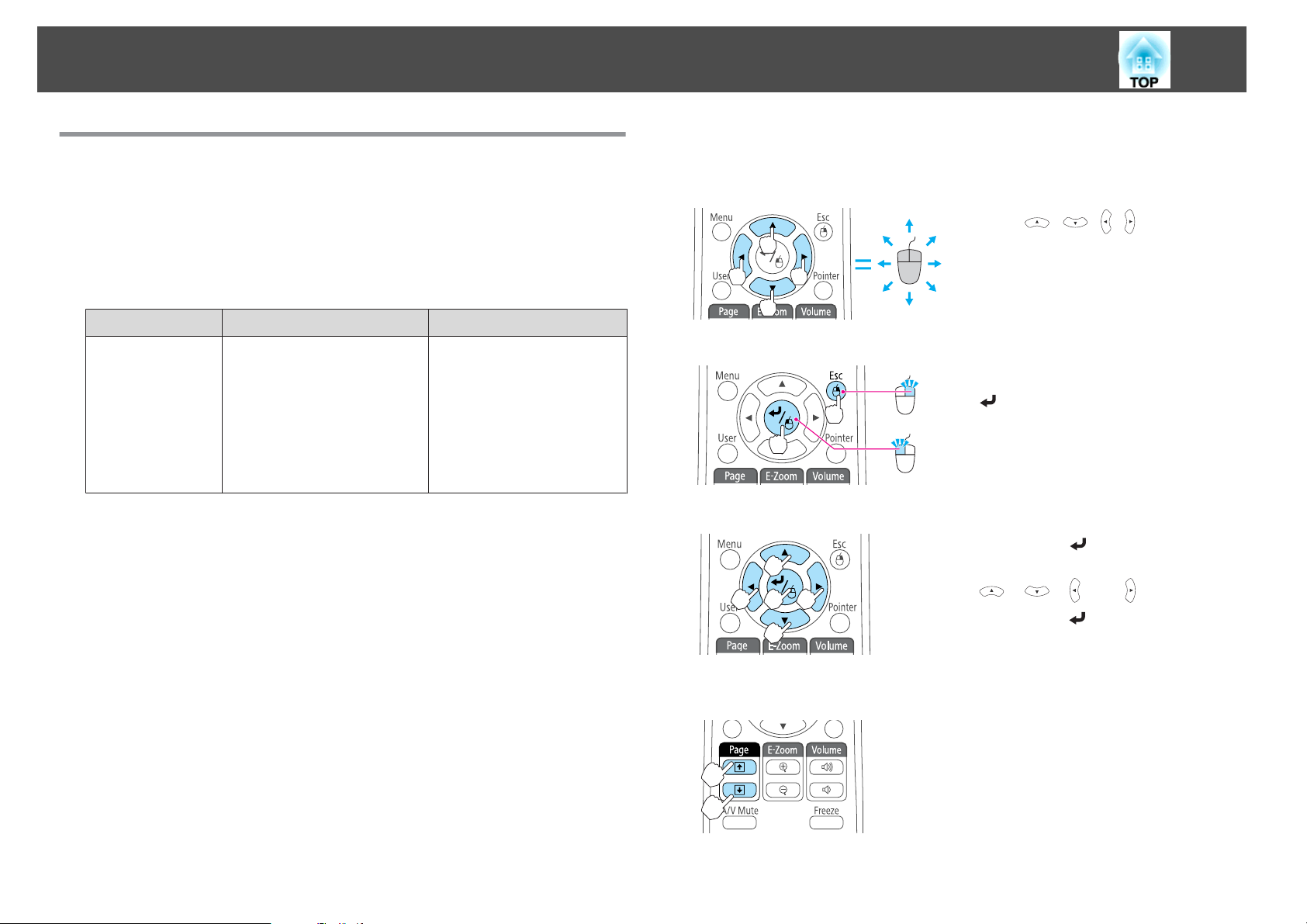

Verwenden der Fernbedienung als Mauszeiger (Kabellose Maus).............47
Speichern eines Benutzerlogos ....................................48
Inhaltsverzeichnis
4
Sicherheitsfunktionen ..................................... 50
Nutzungsverwaltung (Kennwortschutz)..............................50
Arten des Kennwortschutzes....................................50
Kennwortschutz einstellen.....................................50
Eingabe des Kennworts .......................................51
Sperrfunktion der Bedienungstasten (Tastensperre)......................52
Sicherheitsschloss.............................................54
Anbringen des Kabelschlosses...................................54
Überwachung und Steuerung ............................... 55
ESC/VP21 Befehle ............................................. 55
Vor Inbetriebnahme..........................................55
Liste der Befehle............................................55
Kommunikationsprotokoll .....................................55
Konfigurationsmenü
Verwendung des Konfigurationsmenüs ..................... 57
Liste der Funktionen ....................................... 58
Tabelle zum Konfigurationsmenü..................................58
Menü Bild...................................................59

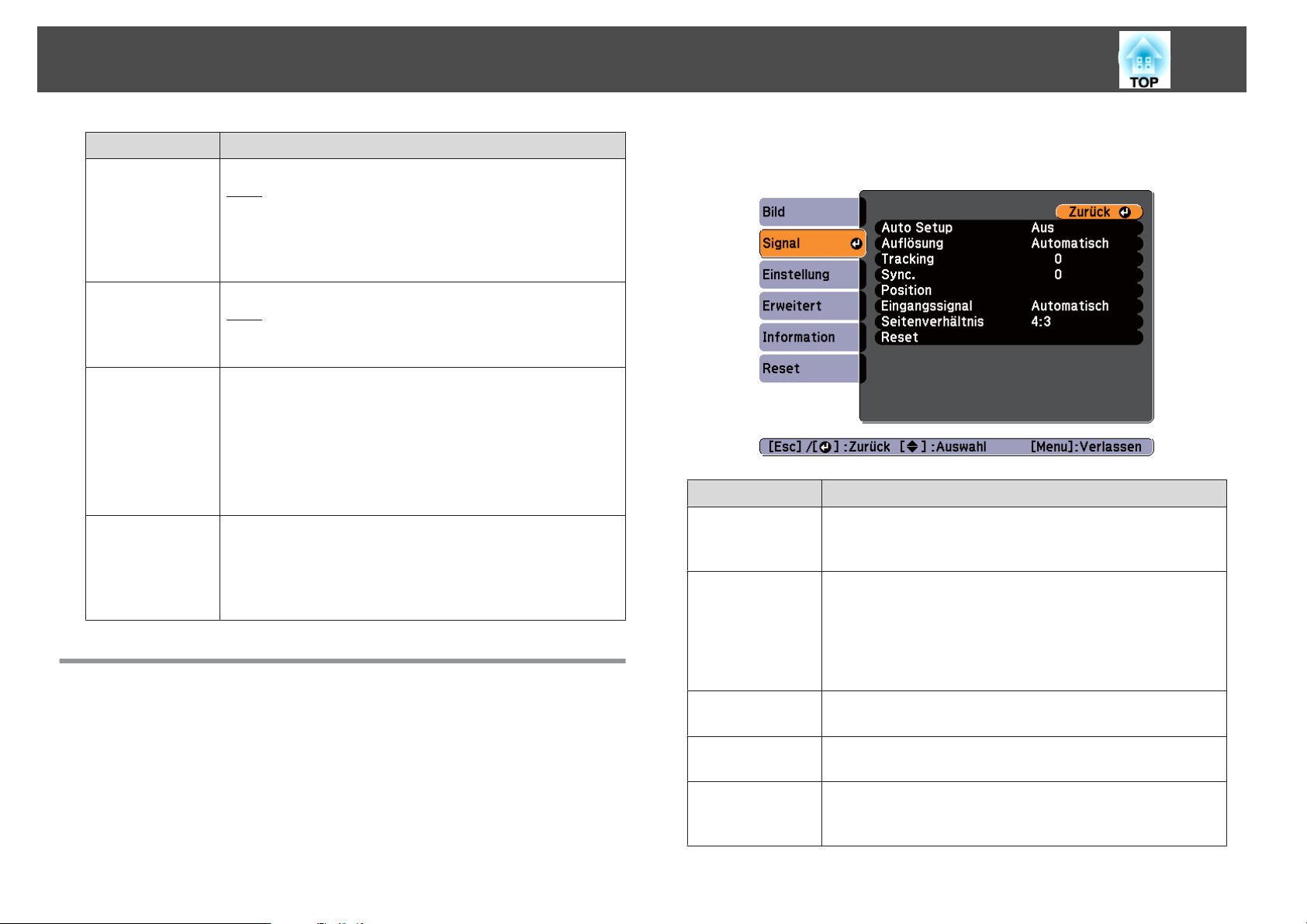

Menü Signal.................................................60
Menü Einstellung.............................................61
Menü Erweitert............................................... 63
Menü Information (nur Display)....................................64
Menü Reset.................................................65
Fehlersuche
Verwendung der Hilfe ...................................... 67
Problemlösung ............................................ 69

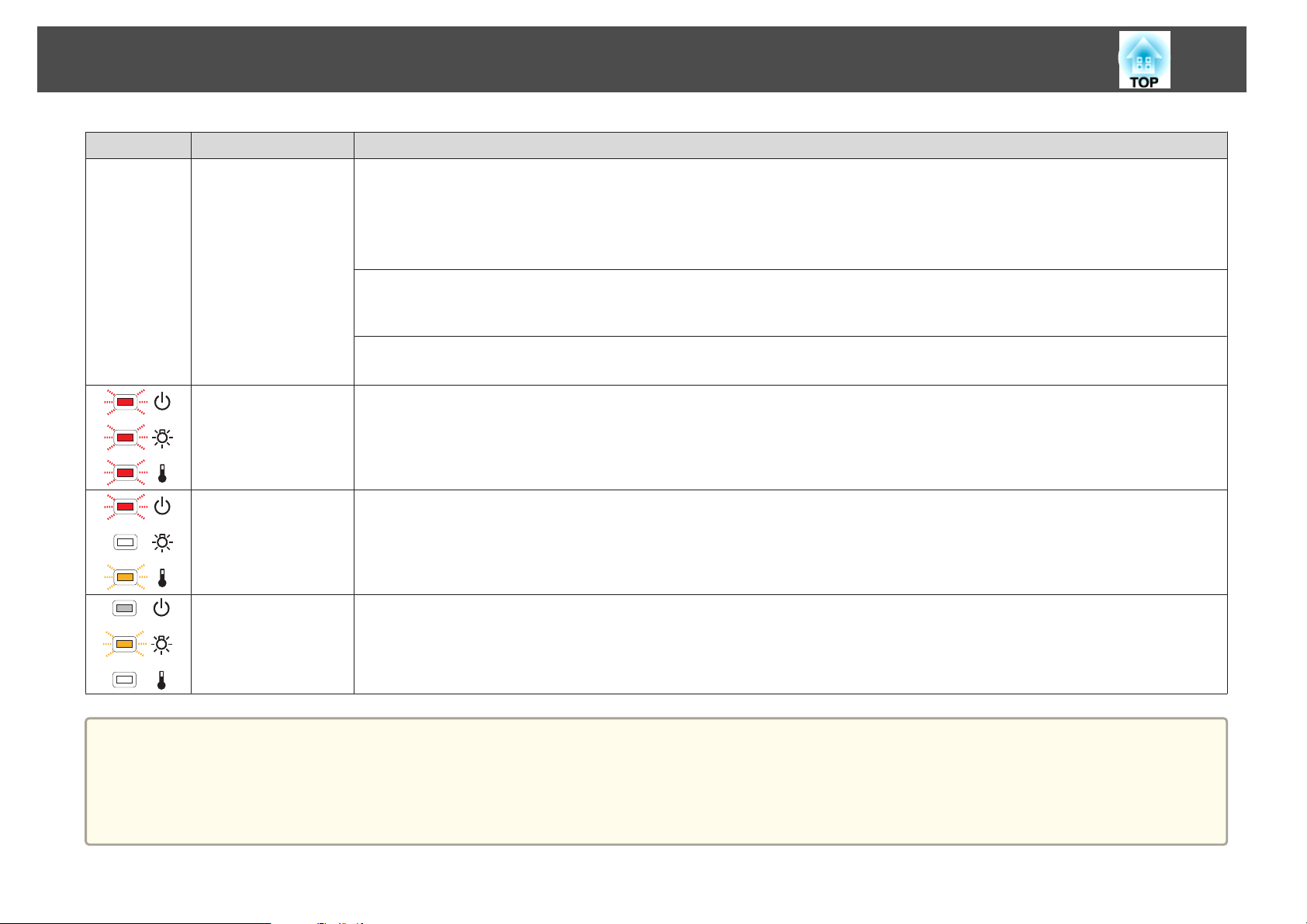

Ablesen der Anzeigen.......................................... 69
Wenn die Kontrollanzeigen nicht weiterhelfen..........................72
Probleme mit Bildern........................................... 73
Kein Bild..................................................73
Bewegte Bilder werden nicht angezeigt (nur der Teil des bewegten Bilds wird
schwarz) .................................................. 74
Die Projektion wird automatisch unterbrochen ....................... 74
Die Meldung Nicht verfügbar. wird angezeigt.........................74
Die Meldung Kein Signal. wird angezeigt............................74
Verschwommene, unscharfe oder verzerrte Bilder .....................75
Bildstörungen oder Verzerrung der Bilder...........................76
Das Bild ist abgeschnitten (groß) oder zu klein dargestellt oder das Bildformat
stimmt nicht............................................... 76
Die Bildfarben sind nicht richtig..................................77
Bilder zu dunkel............................................78
Probleme beim Start der Projektion................................. 78
Der Projektor kann nicht eingeschaltet werden ....................... 78
Andere Probleme.............................................79
Keine oder schwache Tonwiedergabe.............................79
Die Fernbedienung funktioniert nicht..............................80
Ich möchte die Sprache für Meldungen und Menüs ändern...............80
Wartung
Reinigung ................................................. 82
Reinigung der Projektoroberfläche .................................. 82
Reinigen des Objektivs..........................................82
Reinigen des Luftfilters..........................................82
Wechseln der Verbrauchsmaterialien ........................ 84
Wechseln der Lampe...........................................84
Lampenaustauschperiode.....................................84
Vorgehen beim Lampenwechsel .................................84
Zurücksetzen der Lampenstunden ................................ 87
Austausch des Luftfilters .........................................87
Austauschperiode des Luftfilters................................. 87
Vorgehen beim Wechseln des Luftfilters............................ 87
Inhaltsverzeichnis
Anhang
Sonderzubehör und Verbrauchsmaterialien ................. 91
Sonderzubehör............................................... 91
Verbrauchsmaterialien ..........................................91

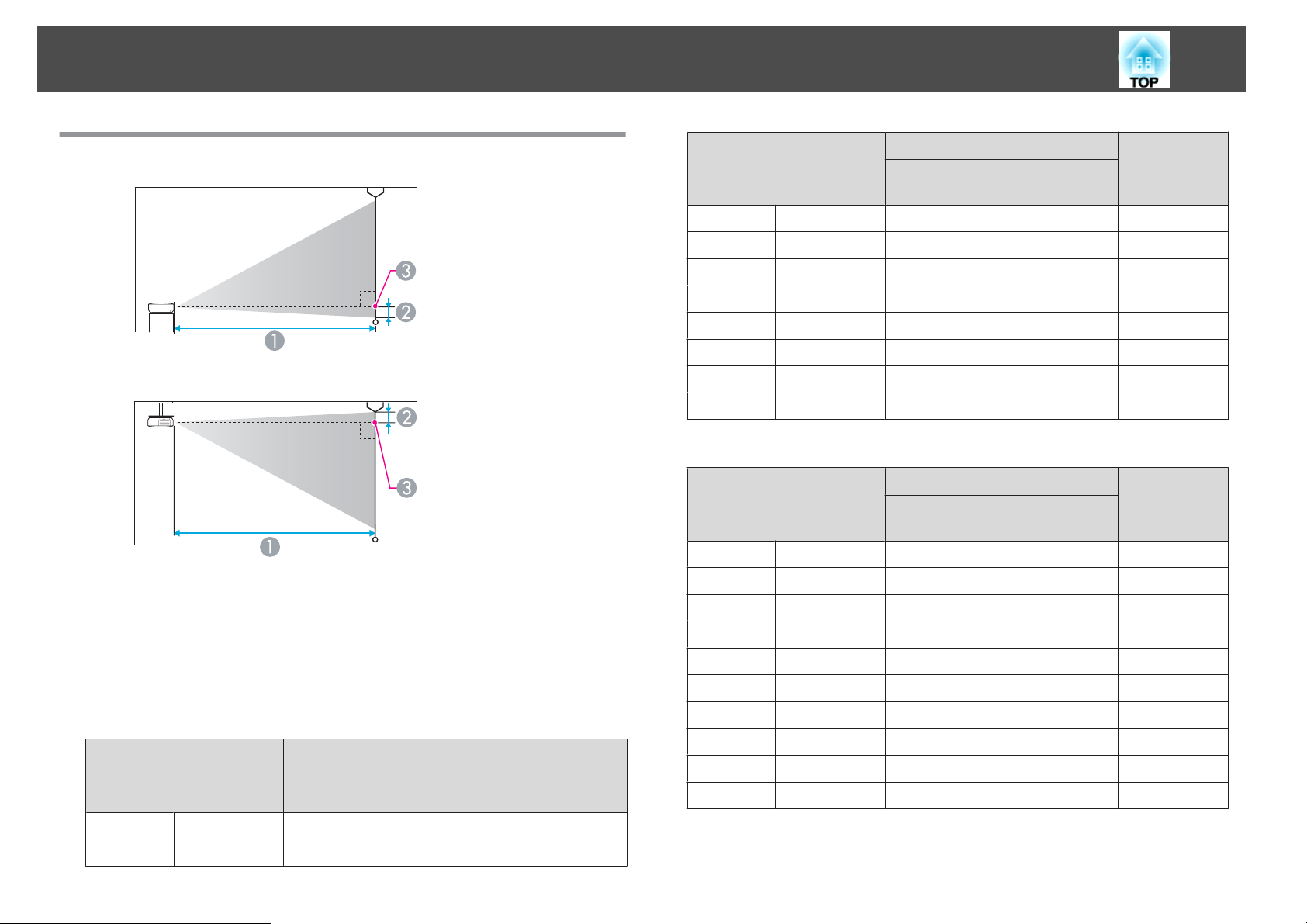

Leinwandgröße und Projektionsabstand .................... 92
Projektionsabstand (für EB-W02/EB-W01).............................92
Projektionsabstand (für EB-X14G/EB-X02).............................93
Projektionsabstand (für EB-S02/EB-S01).............................. 94
Unterstützte Bildschirmformate ............................ 96
Unterstützte Bildschirmauflösungen................................96
Computersignale (analog RGB)..................................96
Komponente Video ..........................................96
Composite Video (nur EB-X14G/EB-W02/EB-X02/EB-S02).................97
Technische Daten .......................................... 98
Allgemeine Technische Daten zum Projektor ...........................98
5
Ansicht .................................................. 101
Glossar .................................................. 102
Allgemeine Hinweise ..................................... 104
Verwendete Bezeichnungen ..................................... 104
Allgemeiner Hinweis: .......................................... 104
Index .................................................... 105
Einleitung
Dieses Kapitel erläutert die Ausstattung des Projektors und die Teilebezeichnungen.
Ausstattung des Projektors
Liste der Funktionen nach Modell
Je nach verwendetem Modell stehen unterschiedliche Funktionen zur Verfügung. Die folgende Tabelle listet alle Funktionen nach Modell auf.
Funktion EB-X14G EB-W02 EB-X02 EB-S02 EB-W01 EB-S01
USB Display
Auto V-Keystone --
7
H-Keystone
Quick Corner
-----
-----
Ausstattung des Projektors
Schnelle und einfache Einrichtung, Projektion und Lagerung
• Der Projektor kann ganz einfach durch Einstecken des Netzsteckers in
die Steckdose eingeschaltet und durch Herausziehen ausgeschaltet
werden.
• Sie können auch aus geringer Entfernung auf große Leinwände
projizieren.
• Höhenanpassungen können ganz einfach mit einem Griff vorgenommen
werden.
• Da das Gerät keine Abkühlungszeit benötigt, kann es schnell und
einfach verstaut werden.
8
Nützliche Funktionen für die Projektion von Bildern
Anschluss über ein USB-Kabel und Projektion (USB Display)
Durch den Anschluss eines USB-Kabels können
Sie Bilder vom Monitor des Computers ohne
Computerkabel projizieren.
s "Projektion mit USB Display" S.29
Erkennung von Projektorbewegungen und automatische Korrektur
von Bildverzerrungen (nur EB-X14G/EB-W02/EB-X02/EB-S02)
Vertikale Keystone-Verzerrungen, die beim Positionieren oder Bewegen des
Projektors entstehen können, werden automatisch korrigiert.
s
"Automatische Korrektur" S.33
Inhalt im Breitbildformat (WXGA) projizieren (nur EB-W02/EB-W01)
Mit einem Computer, der eine 16:10 WXGA
Breitbild-LCD-Anzeige besitzt, lässt sich ein
Bild mit dem gleichen Format projizieren. Sie
können Weißtafeln und sonstige Bildschirme
mit Breitbilddarstellung projizieren.
s "Ändern des Bildformats des projizierten
Bilds " S.40
Optimale Nutzung der Fernbedienung
Mit der Fernbedienung können Sie Vorgänge, wie z. B. einen Teil des
Bildes vergrößern, mühelos ausführen. Außerdem kann die Fernbedienung
als Zeiger bei Präsentationen oder als Maus für den Computer verwendet
werden.
s
"Zeigerfunktion (Zeiger)" S.45
s
"Vergrößern von Bildausschnitten (E-Zoom)" S.46
Ausstattung des Projektors
s
"Verwenden der Fernbedienung als Mauszeiger (Kabellose Maus)"
S.47
Erweiterte Sicherheitsfunktionen
• Kennwortschutz zur Nutzungsbeschränkung und -verwaltung
Durch die Verwendung eines Kennworts können Sie einschränken, wer
den Projektor verwenden kann.
s
"Nutzungsverwaltung (Kennwortschutz)" S.50
• Die Tastensperre sperrt die Tasten des Bedienungsfelds
So können Sie verhindern, dass unbefugte Personen die
Projektoreinstellungen verändern bei Veranstaltungen, in Schulen etc.
s
"Sperrfunktion der Bedienungstasten (Tastensperre)" S.52
• Ausgestattet mit verschiedenen Diebstahlschutzvorrichtungen
Der Projektor ist mit den folgenden Sicherheitsvorrichtungen zur
Diebstahlsicherung ausgestattet.
• Sicherheitssteckplatz
• Anschlussstelle für ein Sicherheitskabel
s "Sicherheitsschloss" S.54
9
Teilebezeichnungen und Funktionen
10
Alle in diesem Handbuch aufgeführten Funktionen sind anhand von
Abbildungen des EB-W02 erläutert, außer wenn anders angegeben.
Front/Oberseite
Bezeichnung Funktion
Schiebeknopf für
B
Linsenabdeckung
Hebel zur Fußjustage
C
Einstellbarer vorderer
D
Fuß
Schiebelinsenabdeck
E
ung
Fernst.-Empfänger
F
Fokusring
G
Schieben Sie den Knopf zum Öffnen bzw. Schließen der
Linsenabdeckung.
Drücken Sie den Hebel zur Fußjustage, um den
einstellbaren vorderen Fuß auszufahren oder
einzuziehen.
s "Einstellen der Bildposition" S.37
Wenn Sie den Projektor auf einer Fläche, wie z. B. einen
Schreibtisch, aufstellen, stellen Sie die Position des
projizierten Bildes durch Herausziehen des Fußes ein.
s "Einstellen der Bildposition" S.37
Schließen Sie diese bei Nichtgebrauch des Projektors, um
das Objektiv zu schützen.
Achtung
Schließen Sie die Linsenabdeckung nicht während
der Projektion.
Empfängt die Signale der Fernbedienung.
Stellt den Bildfokus ein.
s "Fokuskorrektur" S.38
Luftaustritt
A
Bezeichnung Funktion
Aus dem Luftaustritt strömt die zur internen Kühlung des
Projektors verwendete Luft.
Achtung
Halten Sie Ihr Gesicht oder Ihre Hände während
der Projektion vom Luftaustritt fern, und stellen
Sie keine Gegenstände, die sich durch Wärme verziehen oder in anderer Weise durch Wärme beeinträchtigt werden können, in die Nähe des Luftaustritts.
Zoomring
H
(nur EB-X14G/EBW02/EB-X02/EB-W01)
Ansaugöffnung
I
(Luftfilter)
Abdeckung des
J
Luftfilters
Externe Lautsprecher
K
Kontrollanzeigen
L
Stellt die Bildgröße ein.
s "Einstellen der Bildgröße" S.37
Saugt die Luft zur inneren Kühlung des Projektors an.
s "Reinigen des Luftfilters" S.82
Öffnet und schließt die Luftfilterabdeckung.
s "Austausch des Luftfilters" S.87
Gibt den Ton aus.
Zeigen den Projektorstatus an.
s "Ablesen der Anzeigen" S.69
Teilebezeichnungen und Funktionen
11
Bezeichnung Funktion
Bedienfeld
M
Lampenabdeckung
N
Dient zur Bedienung des Projektors.
s "Bedienfeld" S.13
Öffnen Sie diese Abdeckung zum Ersetzen der
Projektionslampe.
s "Wechseln der Lampe" S.84
Rückseite
Bezeichnung Funktion
Fernst.-Empfänger
A
Netzbuchse
B
Video-Anschluss
C
(nur EB-X14G/EBW02/EB-X02/EB-S02)
Sicherheitssteckplatz
D
Empfängt die Signale der Fernbedienung.
Dient für den Anschluss des Netzkabels an den Projektor.
s "Von der Aufstellung bis zur Projektion" S.27
Gibt Composite-Video-Signale von Videoquellen ein.
Der Sicherheitsschlitz ist mit dem von Kensington
hergestellten Microsaver Security System kompatibel.
s "Sicherheitsschloss" S.54
Befestigungsschraube
E
der
Lampenabdeckung
Computer-Anschluss
F
Durch Festziehen dieser Schraube wird die
Lampenabdeckung befestigt.
Für den Eingang von Bildsignalen von einem Computer
und Component-Video-Signalen von anderen
Videoquellen.
Teilebezeichnungen und Funktionen
12
Bezeichnung Funktion
USB(TypeB)-
G
Anschluss
S-Video-Eingang
H
(nur EB-X14G/EBW02/EB-X02/EB-S02)
Audio-L/R-Anschluss
I
(nur EB-X14G/EBW02/EB-X02/EB-S02)
• Stellt eine Verbindung zwischen dem Projektor und
Unterseite
einem Computer über ein USB-Kabel her, und das Bild
auf dem Computer wird projiziert.
s "Projektion mit USB Display" S.29
• Stellt eine Verbindung zwischen einem Projektor und
einem Computer über ein USB-Kabel her, um die
Funktion Kabellose Maus zu verwenden.
s "Verwenden der Fernbedienung als Mauszeiger
(Kabellose Maus)" S.47
Für S-Videosignale von Videoquellen.
Audio-Eingang für Audiosignale von Geräten, die an den
Computer-, den S-Video- oder den Video-Anschluss
angeschlossen sind.
Bezeichnung Funktion
Befestigungspunkte
A
für die
Deckenhalterung
(Dreipunkt)
Hintere Füße
B
Befestigen Sie an dieser Stelle die Deckenhalterung, wenn
Sie den Projektor an die Decke hängen möchten.
s "Aufstellung des Projektors" S.20
s "Sonderzubehör" S.91
Bei Aufstellung des Projektors auf einer Fläche, wie z. B.
einem Schreibtisch, können Sie die Füße zur Einstellung
der horizontalen Neigung herein- oder herausdrehen.
s "Anpassung der horizontalen Neigung" S.38
Teilebezeichnungen und Funktionen
13
Bezeichnung Funktion
Einstellbarer vorderer
C
Fuß
Anschlussstelle für ein
D
Sicherheitskabel
Wenn Sie den Projektor auf einer Fläche, wie z. B. einen
Schreibtisch, aufstellen, stellen Sie die Position des
projizierten Bildes durch Herausziehen des Fußes ein.
s "Einstellen der Bildposition" S.37
Führen Sie ein handelsübliches Kabelschloss durch die
Öse und schließen Sie es ab.
s "Anbringen des Kabelschlosses" S.54
Bedienfeld
Bezeichnung Funktion
[t]-Taste
A
[Source Search]-Taste
B
Ein- oder Ausschalten des Projektors.
s "Von der Aufstellung bis zur Projektion" S.27
Wechselt zur nächsten Eingangsquelle, die ein Bild
ausgibt.
s "Automatische Erkennung von Eingangssignalen und
Ändern des projizierten Bildes (Quellensuche)" S.28
[Enter]-Taste
C
[
• Bei Anzeige des Konfigurationsmenüs oder Hilfe-
]
Bildschirms wird die aktuelle Auswahl bestätigt und
eingegeben und der nachfolgende Bildschirm
angezeigt.
• Wird diese Taste während der Projektion von analogen
RGB-Signalen des Computer-Anschlusses betätigt,
können automatisch die Optionen Tracking, Sync. und
Position optimiert werden.
Teilebezeichnungen und Funktionen
14
Bezeichnung Funktion
[w][v]-Tasten
D
[Help]-Taste
E
[Esc]-Taste
F
• Für EB-X14G
Zeigt den Keystone-Bildschirm, auf dem Sie die
Keystone-Verzerrung in vertikaler und horizontaler
Richtung korrigieren können.
• Für EB-W02/EB-X02/EB-S02/EB-W01/EB-S01
Führen die vertikale Keystone-Korrektur aus.
s "Manuelle Korrektur" S.34
• Wenn diese Tasten während der Anzeige des
Konfigurationsmenüs oder des Hilfe-Bildschirms
gedrückt werden, können sie zur Auswahl von
Menüelementen und zur Einstellung von Werten
verwendet werden.
s "Verwendung des Konfigurationsmenüs" S.57
s "Verwendung der Hilfe" S.67
Zum Ein- und Ausblenden des Hilfe-Bildschirms, der bei
Problemen Lösungsvorschläge anzeigt.
s "Verwendung der Hilfe" S.67
• Beendet die gegenwärtig verwendete Funktion.
• Wenn diese Taste während der Anzeige des
Konfigurationsmenüs gedrückt wird, wird die
vorherige Menüebene angezeigt.
s "Verwendung des Konfigurationsmenüs" S.57
Bezeichnung Funktion
[a][b]-Tasten
G
oder [Wide][Tele]Tasten
[Menu]-Taste
H
• Für EB-X14G/EB-W02/EB-X02/EB-W01
[a] Vermindert die Lautstärke.
[b] Erhöht die Lautstärke.
s "Anpassung der Lautstärke" S.38
• Für EB-S02/EB-S01
[Wide]: Vergrößert das projizierte Bild.
[Tele]: Verkleinert das projizierte Bild.
s "Einstellen der Bildgröße" S.37
• nur EB-X14G
Korrigiert die Keystone-Verzerrung in horizontaler
Richtung, wenn der Keystone-Bildschirm angezeigt
wird.
s "H/V-Keystone (nur EB-X14G)" S.34
• Wenn diese Tasten während der Anzeige des
Konfigurationsmenüs oder des Hilfe-Bildschirms
gedrückt werden, können sie zur Auswahl von
Menüelementen und zur Einstellung von Werten
verwendet werden.
"Verwendung des Konfigurationsmenüs" S.57
s
s "Verwendung der Hilfe" S.67
Zum Aufrufen und Schließen des Konfigurationsmenüs.
s "Verwendung des Konfigurationsmenüs" S.57
Teilebezeichnungen und Funktionen
15
Fernbedienung
Bezeichnung Funktion
[t]-Taste
A
[Computer]-Taste
B
[Video]-Taste
C
Numerische Tasten
D
[Auto]-Taste
E
[Aspect]-Taste
F
[Num]-Taste
G
Ein- oder Ausschalten des Projektors.
s "Von der Aufstellung bis zur Projektion" S.27
Wechselt zu den Bildern vom Computer-Anschluss.
Bei jedem Drücken dieser Taste lässt sich der Eingang der
Bildwiedergabe zwischen dem S-Video- und dem VideoAnschluss hin- und herschalten. (nur EB-X14G/EB-W02/
EB-X02/EB-S02)
Dienen zur Eingabe des Kennworts.
s "Kennwortschutz einstellen" S.50
Wird diese Taste während der Projektion von analogen
RGB-Signalen des Computer-Anschlusses betätigt,
können automatisch die Optionen Tracking, Sync. und
Position optimiert werden.
Mit jedem Drücken wird das Bildformat gewechselt.
s "Ändern des Bildformats des projizierten Bilds "
S.40
Halten Sie diese Taste gedrückt, und geben Sie anhand der
Zahlentasten Kennwörter und Nummern ein.
s "Kennwortschutz einstellen" S.50
[Menu]-Taste
H
I
[ ][ ][ ][ ]-
Tasten
Zum Aufrufen und Schließen des Konfigurationsmenüs.
s "Verwendung des Konfigurationsmenüs" S.57
• Während der Anzeige des Konfigurationsmenüs oder
eines Hilfe-Bildschirms lassen sich durch Drücken
dieser Tasten Menüpunkte und Einstellungswerte
auswählen.
s "Verwendung des Konfigurationsmenüs" S.57
• Bei Verwendung der Funktion Kabellose Maus bewegt
sich der Mauszeiger entsprechend den Richtungstasten.
s "Verwenden der Fernbedienung als Mauszeiger
(Kabellose Maus)" S.47
Teilebezeichnungen und Funktionen
16
Bezeichnung Funktion
J
[ ]-Taste
[User]-Taste
K
[Page]-Tasten
L
[[][]]
[E-Zoom]-Tasten
M
[z][x]
• Bei Anzeige des Konfigurationsmenüs oder HilfeBildschirms wird die aktuelle Auswahl bestätigt und
eingegeben und der nachfolgende Bildschirm
angezeigt.
s "Verwendung des Konfigurationsmenüs" S.57
• Dient bei Verwendung der Funktion Kabellose Maus als
linke Maustaste.
s "Verwenden der Fernbedienung als Mauszeiger
(Kabellose Maus)" S.47
Wählen Sie einen häufig genutzten Menüpunkt aus den
fünf verfügbaren Punkten des Konfigurationsmenüs aus
und weisen Sie ihn dieser Taste zu. Durch Drücken
der [User]-Taste wird der Bildschirm für die Auswahl/
Einstellung des zugewiesenen Menüpunktes angezeigt,
mit dem Sie Einstellungen per einfachem Tastendruck
vornehmen können.

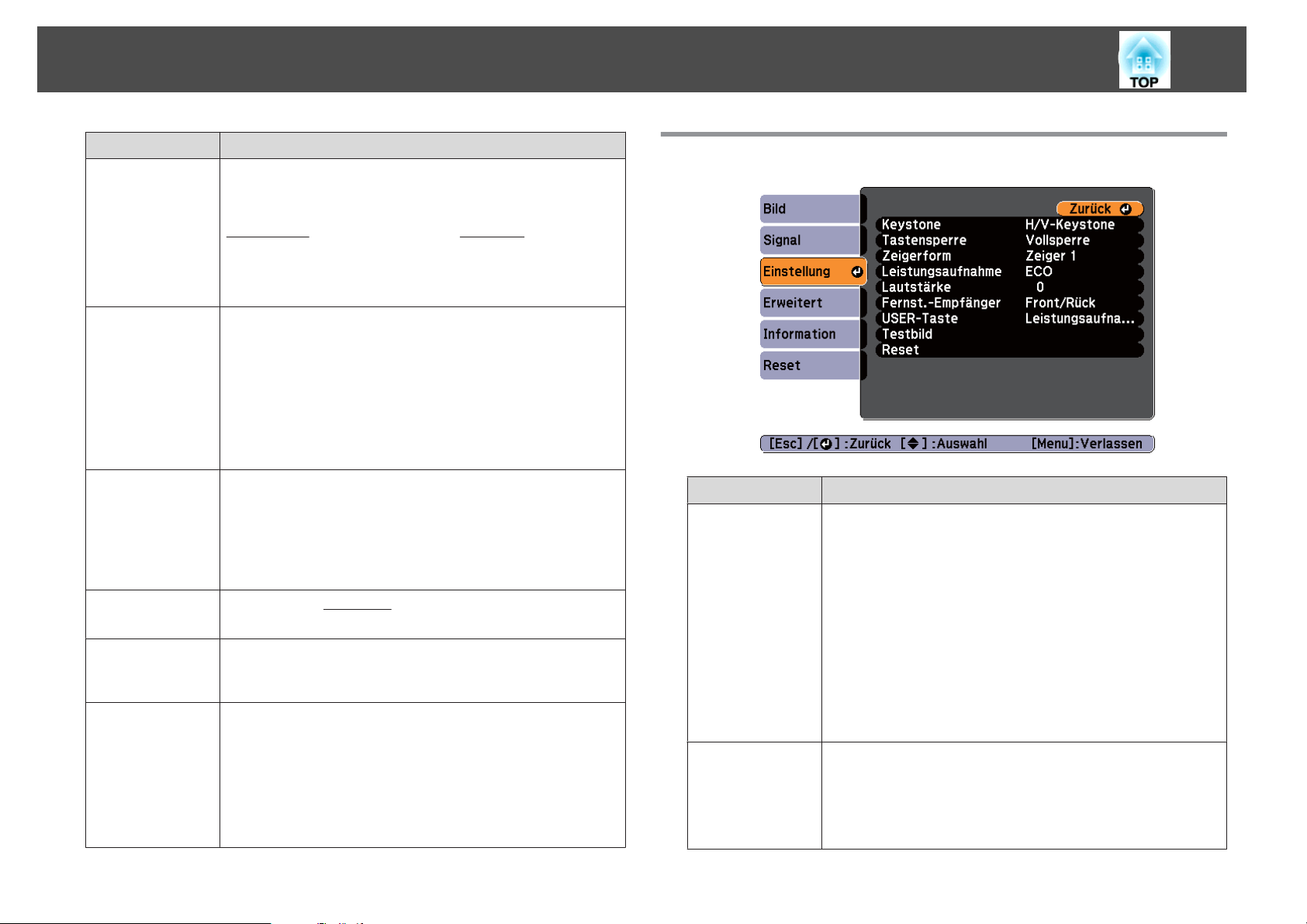

s "Menü Einstellung" S.61
Die Leistungsaufnahme ist als Voreinstellung
zugewiesen.
Blättert durch die Seiten in Dateien, z. B. in PowerPointDateien bei Verwendung der folgenden
Projektionsverfahren.
• Bei Verwendung der Funktion Kabellose Maus
s "Verwenden der Fernbedienung als Mauszeiger
(Kabellose Maus)" S.47
• Bei Verwendung des USB Display
s "Projektion mit USB Display" S.29
Vergrößert oder verkleinert das Bild ohne Änderung der
Projektionsfläche.
s "Vergrößern von Bildausschnitten (E-Zoom)" S.46
Bezeichnung Funktion
[A/V Mute]-Taste
N
[Help]-Taste
O
[Freeze]-Taste
P
[Volume]-Tasten
Q
[a][b]
[Pointer]-Taste
R
[Esc]-Taste
S
[Color Mode]-Taste
T
• Zum Ein- und Ausschalten des Tons oder des Bildes.
s "Zeitweises Ausblenden von Bild und Ton (A/V
Mute)" S.44
• Sie können den Projektionsmodus auf folgende Weise
ändern, indem Sie die Taste etwa fünf Sekunden lang
drücken.
FrontWFront/Decke
RückWRück/Decke
Zum Ein- und Ausblenden des Hilfe-Bildschirms, der bei
Problemen Lösungsvorschläge anzeigt.
s "Verwendung der Hilfe" S.67
Die Standbildfunktion wird aktiviert oder deaktiviert.
s "Einfrieren des Bildes (Freeze)" S.44
[a] Vermindert die Lautstärke.
[b] Erhöht die Lautstärke.
"Anpassung der Lautstärke" S.38
s
Zeigt den Bildschirmzeiger an.
s "Zeigerfunktion (Zeiger)" S.45
• Beendet die gegenwärtig verwendete Funktion.
• Wenn die Taste während der Anzeige des
Konfigurationsmenüs gedrückt wird, wird die
vorherige Menüebene angezeigt.
s "Verwendung des Konfigurationsmenüs" S.57
• Dient bei Verwendung der Funktion Kabellose Maus als
rechte Maustaste.
s "Verwenden der Fernbedienung als Mauszeiger
(Kabellose Maus)" S.47
Mit jedem Drücken wird der Farbmodus gewechselt.
s "Einstellung der Projektionsqualität (Auswahl des
Farbmodus)" S.39
[LAN]-Taste
U
[USB]-Taste
V
Nicht für diesen Projektor erhältlich.
Wechselt zum USB Display.
Teilebezeichnungen und Funktionen
17
Bezeichnung Funktion
[Source Search]-Taste
W
Infrarotsender der
X
Fernbedienung
Wechselt zur nächsten Eingangsquelle, die ein Bild
ausgibt.
s "Automatische Erkennung von Eingangssignalen und
Ändern des projizierten Bildes (Quellensuche)" S.28
Ausgang von Infrarotsignalen der Fernbedienung.
Wechseln der Fernbedienungsbatterien
Wenn die Fernbedienung nach einer gewissen Zeit die Befehle verzögert
oder überhaupt nicht mehr ausführt, sind wahrscheinlich die Batterien
erschöpft. Ist dies der Fall, ersetzen Sie die Batterien durch neue. Halten Sie
für den Bedarfsfall zwei Ersatz-Alkali- oder Manganbatterien der Größe AA
bereit. Verwenden Sie ausschließlich Alkali- oder Manganbatterien der
Größe AA.
Achtung
Bitte lesen Sie vor dem Umgang mit den Batterien die folgende Anleitung.
s Sicherheitsanweisungen
a
Nehmen Sie den Batteriefachdeckel ab.
Indem Sie die Lasche herunterdrücken, können Sie den
Batteriefachdeckel abnehmen.
b
Ersetzen Sie die alten Batterien durch neue.
Teilebezeichnungen und Funktionen
Achtung
Kontrollieren Sie die Polaritätszeichen (+) und (-) im Batteriefach, damit
Sie die Batterien richtig einsetzen können.
18
Reichweite der Fernbedienung
c
Bringen Sie den Batteriefachdeckel wieder an.
Drücken Sie den Batteriefachdeckel auf die Öffnung bis er einrastet.
Vorbereitung des Projektors
In diesem Kapitel wird das Aufstellen des Projektors und der Verbindungsaufbau zu Projektionsquellen erläutert.
Aufstellung des Projektors
20
Aufstellung
Der Projektor unterstützt die folgenden vier unterschiedlichen
Projektionsarten. Berücksichtigen Sie bei der Aufstellung des Projektors die
räumlichen Bedingungen.
• Projektion von einer Position
vor der Leinwand. (Front-Projektion)
• Projektion von einer Position
vor der Leinwand, wobei der
Projektor an der Decke befestigt
ist. (Front/Decke-Projektion)
• Projektion von einer Position
hinter einer durchscheinenden .
(Rück-Projektion)
• Projektion von einer Position
hinter einer lichtdurchlässigen
Leinwand, wenn der Projektor
an der Decke befestigt ist.
(Rück/Decke-Projektion)
Warnung
• Für die Deckenmontage ist ein spezielles Verfahren erforderlich
(Deckenhalterung). Eine Fehlmontage kann zum Herunterstürzen des
Projektors und somit zu Schäden und Verletzungen führen.
• Wenn Sie an den Befestigungspunkte für die Deckenhalterung Kleber
verwenden, um ein Lösen der Schrauben zu verhindern, oder wenn Sie
Schmiermittel, Öl o. Ä. verwenden, kann das Gehäuse brechen und der
Projektor herunterstürzen. Dies kann Verletzungen oder schwere Schäden am
Projektor verursachen.
Verwenden Sie daher beim Installieren oder Anpassen der Deckenhalterung
weder Klebemittel, um das Lösen der Schrauben zu verhindern, noch
Schmiermittel, Öl o. Ä.
Achtung
• Stellen Sie diesen Projektor nicht auf die Seite, um die Projektion
auszuführen. Dies kann Fehlfunktionen verursachen.
• Halten Sie die Lüftungsschlitze des Projektors frei. Werden diese versehentlich
verdeckt, kann dies zu einer Überhitzung im Gerät führen und ein
Brandrisiko darstellen.
• Für die Aufhängung des Projektors an der Decke ist die als
a
Sonderzubehör erhältliche Deckenhalterung erforderlich.
s "Sonderzubehör" S.91
• Die standardmäßige Projektionseinstellung lautet Front. Sie können
im Konfigurationsmenü von Front auf Rück wechseln.
s Erweitert – Projektion S.63
• Sie können den Projektionsmodus ändern, indem Sie die [A/V
Mute]-Taste auf der Fernbedienung etwa fünf Sekunden lang
gedrückt halten.
FrontWFront/Decke
RückWRück/Decke
Aufstellung des Projektors
21
Aufstellung
Installieren Sie den Projektor folgendermaßen:
• Stellen Sie den Projektor parallel zur Leinwand auf.
Wenn der Projektor in einem Winkel zur Leinwand aufgestellt wird,
können Keystone-Verzerrungen im projizierten Bild auftreten.
• Stellen Sie den Projektor auf eine gerade Fläche.
Ist der Projektor schief aufgestellt, neigt sich das Bild ebenfalls.
• Beachten Sie Folgendes, wenn der Projektor nicht parallel zur
a
Leinwand aufgestellt werden kann.
s "Korrigierung von Keystone-Verzerrungen" S.33
• Beachten Sie Folgendes, wenn der Projektor nicht auf einer ebenen
Fläche aufgestellt werden kann.
s "Anpassung der horizontalen Neigung" S.38
"Korrigierung von Keystone-Verzerrungen" S.33
s
zeigen den kürzesten, ungefähren Abstand bei maximalem Zoom. Weitere
Informationen zum Projektionsabstand finden Sie im folgenden Abschnitt.
s
"Leinwandgröße und Projektionsabstand" S.92
Bei der Korrektur der Keystone-Verzerrung kann das projizierte Bild
a
Leinwandgröße 16:10
EB-W02/EB-W01
verkleinert werden.
80”
(170×110cm)
50”
(110×67cm)
150”
(320×200cm)
100”
(220×130cm)
Bildschirmgröße und ungefährer Projektionsabstand
Die Projektionsgröße wird durch den Abstand zwischen Projektor und
Leinwand bestimmt. Hinweise zur Auswahl der besten Position je nach
Leinwandgröße finden Sie in den rechten Abbildungen. Die Abbildungen
Aufstellung des Projektors
Leinwandgröße 4:3
EB-X14G/EB-X02
EB-S02/EB-S01
22
Anschließen von sonstiger Ausrüstung
Die Abbildungen in diesem Abschnitt zeigen den EB-W02.
Bezeichnung, Position und Ausrichtung der Anschlüsse können je nach angeschlossener Quelle unterschiedlich sein.
Anschließen eines Computers
Um Bilder von einem Computer zu projizieren, schließen Sie den Computer auf eine der folgenden Weisen an.
Bei Verwendung des mitgelieferten oder handelsüblichen Computerkabels
A
Schließen Sie den Ausgang der Computeranzeige an den Projektoranschluss Computer an.
Audiosignale können über den Projektorlautsprecher ausgegeben werden, wenn der Audio-Ausgang am Computer mittels eines im Handel erhältlichen Audiokabels an den Audio
Input des Projektors angeschlossen wird. (nur EB-X14G/EB-W02/EB-X02/EB-S02)
Bei Verwendung des mitgelieferten oder handelsüblichen USB-Kabels
B
Schließen Sie den USB-Ausgang des Computers an den Projektoranschluss USB(TypeB) an.
Sie können die Audiosignale des Computers mit dem projizierten Bild senden.
23
Anschließen von sonstiger Ausrüstung
• Sie können den Projektor mithilfe eines USB-Kabels an einen Computer anschließen, um Bilder von diesem zu projizieren. Diese Funktion heißt USB
a
Display.
s "Projektion mit USB Display" S.29
• Je nach verwendetem Modell und Ort, an dem das Produkt erworben wurde, wird das Computer- oder USB-Kabel möglicherweise nicht mit dem Projektor
mitgeliefert.
s "Sonderzubehör" S.91
Anschließen von Bildquellen
Um Bilder von DVD-Playern, VHS-Video usw. zu projizieren, schließen Sie den Projektor auf eine der folgenden Weisen an.
Bei Verwendung eines handelsüblichen Video- oder S-Videokabels (nur EB-X14G/EB-W02/EB-X02/EB-S02)
A
Schließen Sie den Video-Ausgang an der Bildquelle an den Projektoranschluss Video an.
Oder schließen Sie den S-Video-Ausgang an der Bildquelle an den Projektoranschluss S-Video an.
Audiosignale können über den Projektorlautsprecher ausgegeben werden, wenn der Audio-Ausgang an der Bildquelle mittels eines im Handel erhältlichen Audiokabels an den Audio
Input des Projektors angeschlossen wird.
Unter Anwendung des optionalen Component Videokabels
B
s "Sonderzubehör" S.91
Schließen Sie den Komponenten-Ausgang an der Bildquelle an den Projektoranschluss Computer an.
Audiosignale können über den Projektorlautsprecher ausgegeben werden, wenn der Audio-Ausgang an der Bildquelle mittels eines im Handel erhältlichen Audiokabels an den Audio
Input des Projektors angeschlossen wird. (nur EB-X14G/EB-W02/EB-X02/EB-S02)
24
Anschließen von sonstiger Ausrüstung
25
Achtung
• Wenn die Bildquelle eingeschaltet ist, während Sie sie am Projektor anschließen, kann dies zu Fehlfunktionen führen.
• Wenn der Stecker eine andere Ausrichtung oder Form aufweist, versuchen Sie nicht, ihn mit Nachdruck in den Anschluss zu stecken. Dies kann zu Gerätebeschädigungen
und Fehlfunktionen führen.
• Wenn Ihre gewünschte Bildquelle einen Anschluss mit einer ungewöhnlichen Form aufweist, verwenden Sie das mit dem Gerät mitgelieferte oder ein als
a
Sonderzubehör erhältliches Kabel für den Anschluss an den Projektor.
• Wenn Sie ein handelsübliches Audiokabel (2RCA(L/R)/Stereo-Miniklinke) verwenden, achten Sie auf die Bezeichnung „No resistance“ (Kein Widerstand). (nur
EB-X14G/EB-W02/EB-X02/EB-S02)
Grundfunktionen
In diesem Kapitel wird die Projektion und Bildeinstellung erläutert.
Wiedergabe von Bildern
27
Von der Aufstellung bis zur Projektion
Dieser Abschnitt erläutert die Vorgehensweise beim Anschluss des
Projektors an einen Computer über das Computerkabel und die
anschließende Projektion von Bildern.
f
Wenn kein Bild projiziert wird, können Sie das Projektionsbild auf eine der
folgenden Weisen ändern.
• Drücken Sie die [Source Search]-Taste auf dem Bedienfeld oder der
• Drücken Sie die Taste für den Zielanschluss auf der Fernbedienung.
Ändern Sie den Bildschirmausgang des Computers.
Wenn Sie ein Laptop verwenden, müssen Sie den Bildschirmausgang
vom Computer aus ändern.
Halten Sie die Fn-Taste (Funktionstaste) gedrückt, und drücken Sie
die Taste b.
Der Bildschirmausgang wird je nach verwendetem Computer
a
Fernbedienung.
s
"Automatische Erkennung von Eingangssignalen und Ändern des
projizierten Bildes (Quellensuche)" S.28
s
"Umschalten auf das Zielbild mit Hilfe der Fernbedienung" S.29
auf unterschiedliche Weise geändert. Weitere Informationen
entnehmen Sie bitte der mit dem Computer mitgelieferten
Dokumentation.
a
b
c
d
e
Schließen Sie den Projektor mit dem Netzkabel an eine Steckdose
an.
Schließen Sie den Projektor über das Computerkabel am Computer
an.
Schalten Sie den Projektor ein.
Schieben Sie die Linsenabdeckung auf.
Schalten Sie Ihren Computer ein.
a
Sobald das Bild projiziert wird, können Sie es bei Bedarf manuell
justieren.
"Korrigierung von Keystone-Verzerrungen" S.33
s
s "Fokuskorrektur" S.38
Wiedergabe von Bildern
28
Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes (Quellensuche)
Drücken Sie die [Source Search]-Taste, um Bilder von dem Anschluss zu
projizieren, an dem zurzeit Bilddaten empfangen werden.
Unter Verwendung der
Fernbedienung
Unter Verwendung des
Bedienfeldes
a
Der folgende Bildschirm wird angezeigt, während kein Bildsignal
anliegt.
Beispiel: EB-X14G/EB-W02/EB-X02/EB-S02
* (nur EB-X14G/EB-W02/EB-X02/EB-S02)
Wenn zwei oder mehr Bildquellen angeschlossen sind, drücken Sie
die [Source Search]-Taste, bis das Zielbild projiziert wird.
Wenn Ihr Videogerät angeschlossen ist, starten Sie die Wiedergabe vor der
Quellensuche.
Wiedergabe von Bildern
29
Umschalten auf das Zielbild mit Hilfe der Fernbedienung
Mit der Fernbedienung können Sie direkt zum Zielbild umschalten, indem
Sie folgende Tasten verwenden:
Fernbedienung
Wechselt zu den Bildern vom Computer-Anschluss.
A
Bei jedem Tastendruck wird zwischen den Bildern gewechselt, die von den
B
folgenden Quellen eingegeben werden. (nur EB-X14G/EB-W02/EB-X02/
EB-S02)
• S-Video-Anschluss
• Video-Anschluss
Wechselt zum USB Display.
C
Projektion mit USB Display
Sie können den Projektor mithilfe eines USB-Kabels an einen Computer
anschließen, um Bilder von diesem zu projizieren.
Sie können die Audiosignale des Computers mit dem projizierten Bild
senden.
Um USB Display zu starten, stellen Sie im Konfigurationsmenü den USB
Type B auf USB Display.
s
Erweitert – USB Type B S.63
Systemanforderungen
Unter Windows
Betriebssystem
Windows 2000
Windows XP
Windows Vista Ultimate 32 Bit
*1
*2
Professional 32 Bit
Home Edition 32 Bit
Tablet PC Edition 32 Bit
Enterprise 32 Bit
Business 32 Bit
Home Premium 32 Bit
Home Basic 32 Bit
CPU
Windows 7 Ultimate 32/64 Bit
Enterprise 32/64 Bit
Professional 32/64 Bit
Home Premium 32/64 Bit
Home Basic 32 Bit
Starter 32 Bit
Mobile Pentium III 1,2 GHz oder schneller
Empfohlen: Pentium M 1,6 GHz oder schneller
Wiedergabe von Bildern
30
Arbeitsspeicher
Festplatte
Kapazität
Anzeige
*1 Nur Service Pack 4
*2 Außer für Service Pack 1
Unter Mac OS
Betriebssystem
CPU
Arbeitsspeicher
Festplatte
Kapazität
Anzeige
256 MB oder mehr
Empfohlen: 512 MB oder mehr
20 MB oder mehr
Auflösung von mindestens 640x480 und maximal
1600x1200.
Farbwiedergabe in 16-Bit-Farbdarstellung oder höher
Mac OS X 10.5.x
Mac OS X 10.6.x
Power PC G4 1 GHz oder schneller
Empfohlen: Core Duo 1,83 GHz oder schneller
512 MB oder mehr
20 MB oder mehr
Auflösung von mindestens 640x480 und maximal 1600x1200.
Farbwiedergabe in 16-Bit-Farbdarstellung oder höher
Erstmaliges Anschließen
Beim erstmaligen Anschließen des Projektors an den Computer mithilfe des
USB-Kabels muss der Treiber installiert werden. Die Vorgehensweisen bei
Windows und Mac OS sind unterschiedlich.
• Sie müssen den Treiber beim nächsten Verbindungsaufbau nicht
a
Unter Windows
a
erneut installieren.
• Ändern Sie die Eingangsquelle bei der Eingabe von Bildern aus
mehreren Quellen zu USB Display.
• Bei Verwendung einer USB-Hub ist es möglich, dass die Verbindung
nicht richtig funktioniert. Schließen Sie das USB-Kabel direkt an den
Projektor an.
• Je nach verwendetem Modell und Ort, an dem das Produkt
erworben wurde, wird das USB-Kabel möglicherweise nicht mit dem
Projektor mitgeliefert.
Schließen Sie den USB-Ausgang des Computers an den
Projektoranschluss USB(TypeB) mithilfe eines USB-Kabels an.
Unter Windows 2000 oder Windows XP werden Sie
a
möglicherweise mit einer Meldung zum Neustarten Ihres
Computers aufgefordert. Wählen Sie Nein.
Unter Windows 2000
Doppelklicken Sie auf Computer, EPSON PJ_UD und dann auf
EMP_UDSE.EXE.
Unter Windows XP
Die Treiberinstallation startet automatisch.
Unter Windows Vista/Windows 7
Klicken Sie bei Anzeige des Dialogfelds auf Run EMP_UDSE.exe.
Loading...
