Epson EB-X14G User's Guide [pt]

Manual do Utilizador

Simbologia Utilizada Neste Manual

• Indicações de segurança

A documentação e o videoprojector utilizam símbolos gráficos para demonstrar como utilizar o videoprojector correctamente. Entenda e cumpra estes símbolos de precaução para evitar danos a pessoas ou bens.

Atenção

• Indicações gerais

Importante

[Nome] Indica o nome dos botões do controlo remoto ou do painel de controlo.

Nome do Menu Indica opções do menu Configuração.

Aviso

s Indica uma página na qual pode obter informações pormenorizadas relativas a um tópico.

Este símbolo representa informações que, se ignoradas, podem resultar em ferimentos pessoais ou mesmo morte devido a manuseamento incorrecto.

Este símbolo representa informações que, se ignoradas, podem resultar em ferimentos pessoais ou danos físicos devido a manuseamento incorrecto.

Indica operações que podem provocar danos ou ferimentos se não se tiver os cuidados devidos.

Indica informações adicionais e aspectos que pode ser útil saber relativamente a um assunto.

Indica que no glossário aparece uma explicação da palavra ou palavras sublinhadas antes deste símbolo. Consulte a secção "Glossário" do capítulo "Apêndice".

s "Glossário" Pág.100

Exemplo: botão [Esc]

Exemplo: Seleccione Brilho em Imagem. Imagem - Brilho

Índice Geral

Simbologia Utilizada Neste Manual ................. 2

Introdução

Características do Videoprojector ............................ 7

Lista de Funções por Modelo......................................7

Configuração, Projecção e Armazenamento Fáceis e Rápidos.................8

Ligação através de um cabo USB e projecção (USB Display) ................ 8

Detectar movimentos do videoprojector e corrigir automaticamente a distorção

da imagem (apenas EB-X14G/EB-W02/EB-X02/EB-S02)...................8

Funções Úteis para Projectar Imagens................................ 8

Aumentar o conteúdo da projecção num ecrã panorâmico (WXGA) (apenas EB-

-W02/EB-W01) .............................................. 8

Tirar o melhor proveito do controlo remoto ..........................8

Funções de segurança optimizadas ................................9

Descrição e Funções ....................................... 10

Parte Frontal/Superior.......................................... 10

Posterior ...................................................11

Base......................................................12

Painel de controlo............................................. 13

Controlo remoto..............................................15

Substituir as pilhas do controlo remoto.............................17

Distância de funcionamento do controlo remoto......................18

Utilização Básica

Projectar imagens ......................................... 27

Instalar e Projectar ............................................. 27

Detectar Automaticamente Sinais de Entrada e Mudar a Imagem Projectada (Procura

de Fonte)...................................................28

Mudar para a Imagem Pretendida através do Controlo Remoto . . . . . . . . . . . . . . 29

Projectar com o USB Display ......................................29

Requisitos do sistema .........................................29

Ligar pela primeira vez........................................ 30

Desinstalar ................................................32

Ajustar Imagens Projectadas . . . ............................ 33

Corrigir a Distorção Keystone.....................................33

Corrigir automaticamente......................................33

Corrigir manualmente........................................34

Ajustar o Tamanho da Imagem ....................................37

Ajustar a Posição da Imagem ......................................37

Ajustar a Inclinação Horizontal....................................38

Corrigir a Focagem ............................................ 38

Ajustar o Volume..............................................38

Seleccionar a Qualidade da Projecção (Seleccionar o Modo cor).............. 38

Definir a Íris Automática.........................................39

Mudar a Relação de Aspecto da Imagem Projectada .....................40

Métodos de alteração......................................... 40

Mudar o modo de aspecto.....................................40

Preparar o Videoprojector

Instalar o Videoprojector ................................... 20

Métodos de Instalação ..........................................20

Métodos de instalação........................................ 21

Tamanho do Ecrã e Distância Aproximada de Projecção ...................21

Ligar Equipamento ........................................ 23

Ligar um Computador ..........................................23

Ligar Fontes de Imagem .........................................24

Funções Úteis

Funções de Projecção ...................................... 44

Ocultar Temporariamente a Imagem e o Som (A/V Mute)..................44

Fixar a Imagem (Freeze).........................................44

Função de Ponteiro (Ponteiro) .....................................45

Ampliar Parte da Imagem (E-Zoom) .................................46

Utilizar o Controlo Remoto para Mover o Ponteiro do Rato (Rato Sem Fios) . . . . . . 47

Guardar um logótipo de utilizador ..................................48

Índice Geral

Funções de Segurança ..................................... 50

Controlar Utilizadores (Protec. palavra-passe)..........................50

Tipos de Protec. palavra-passe ................................... 50

Definir a Protec. palavra-passe...................................50

Introduzir a palavra-passe ...................................... 51

Restringir a Utilização (Bloqueio operação)............................52

Bloqueio Anti-roubo...........................................54

Instalar o sistema de bloqueio por fio ..............................54

Monitorizar e Controlar .................................... 55

Comandos ESC/VP21........................................... 55

Antes de iniciar ............................................. 55

Lista de comandos...........................................55

Protocolo de comunicação.....................................55

Menu de Configuração

Utilizar o Menu Configuração ............................... 57

Lista de Funções ........................................... 58

Tabela do Menu Configuração ..................................... 58

Menu Imagem ...............................................59

Menu Sinal.................................................. 60

Menu Definição ...............................................61

Menu Avançado ..............................................63

Menu Informação (apenas Visor) ...................................64

Menu Reiniciar ...............................................65

Resolução de Problemas

Utilizar a Ajuda ............................................ 67

Resolver Problemas ........................................ 68

Consultar os indicadores........................................68

Quando os indicadores luminosos não apresentam solução .................71

Problemas com Imagens ........................................72

Não aparecem imagens.......................................72

Não são visualizadas as imagens em movimento (apenas a secção da imagem em

movimento fica escura).......................................73

A projecção pára automaticamente ...............................73

Aparece a mensagem Não Suportada ..............................73

Aparece a mensagem Sem Sinal.................................73

As imagens estão esbatidas, desfocadas ou distorcidas ..................74

As imagens aparecem distorcidas ou com interferências.................75

A imagem aparece cortada (grande) ou pequena, ou o aspecto não é o adequado

........................................................ 76

As cores da imagem não estão correctas ............................ 76

As imagens aparecem escuras ................................... 77

Problemas ao Iniciar a Projecção ...................................77

O projector não liga ..........................................77

Outros Problemas ............................................. 78

Não se ouve nenhum som ou este está demasiado baixo . . . . . . . . . . . . . . . . . 78

O controlo remoto não funciona .................................79

Quero alterar o idioma das mensagens e dos menus.................... 79

Manutenção

Limpeza .................................................. 81

Limpar a Superfície do Videoprojector...............................81

Limpar a Lente ...............................................81

Limpar o Filtro de Ar ...........................................81

Substituir Consumíveis ..................................... 83

Substituir a Lâmpada ........................................... 83

Período de substituição da lâmpada...............................83

Como substituir a lâmpada.....................................83

Reiniciar as horas da Lâmpada ................................... 86

Substituir o Filtro de Ar..........................................86

Período de substituição do filtro de ar.............................86

Como substituir o filtro de ar ....................................86

Índice Geral

Apêndice

Acessórios Opcionais e Consumíveis ......................... 89

Acessórios opcionais........................................... 89

Consumíveis .................................................89

Tamanho do Ecrã e Distância de Projecção ................... 90

Distância de Projecção (para o EB-W02/EB-W01)........................90

Distância de Projecção (para o EB-X14G/EB-X02)........................91

Distância de Projecção (para o EB-S02/EB-S01) ..........................92

Tipos de Visualização de Monitor Suportados ................ 94

Resoluções suportadas .......................................... 94

Sinais de computador (RGB analógico).............................94

Vídeo componente ..........................................94

Vídeo composto (apenas EB-X14G/EB-W02/EB-X02/EB-S02)...............95

Especificações ............................................. 96

Especificações Gerais do Videoprojector..............................96

Aspecto ................................................... 99

Glossário ................................................ 100

Notas Gerais ............................................. 102

Acerca da simbologia .......................................... 102

Aviso Geral: .................................................102

Índice Remissivo ......................................... 103

Introdução

Este capítulo descreve as características e os nomes dos componentes do videoprojector.

Características do Videoprojector

Lista de Funções por Modelo

As funções disponíveis variam consoante o modelo utilizado. Consulte a tabela apresentada em seguida para ver uma lista das funções disponíveis para cada modelo.

Função EB-X14G EB-W02 EB-X02 EB-S02 EB-W01 EB-S01

USB Display

V-Keystone auto. --

H-Keystone

Quick Corner

-----

Características do Videoprojector

Configuração, Projecção e Armazenamento Fáceis e Rápidos

• Ligue e desligue o videoprojector apenas ligando ou desligando da tomada eléctrica.

• Projecte em ecrãs de grandes dimensões a partir de curtas distâncias.

• Ajuste facilmente a altura com uma alavanca.

• Mais fácil de armazenar visto não ser necessário esperar para

arrefecimento.

Ligação através de um cabo USB e projecção (USB Display)

Funções Úteis para Projectar Imagens

Através da simples ligação de um cabo USB, pode projectar as imagens do ecrã de um computador sem necessidade de usar um cabo de computador.

s "Projectar com o USB Display" Pág.29

Detectar movimentos do videoprojector e corrigir automaticamente a distorção da imagem (apenas EB-X14G/EB-

-W02/EB-X02/EB-S02)

Este videoprojector corrige automaticamente a distorção keystone vertical que ocorre quando posiciona ou move o videoprojector.

"Corrigir automaticamente" Pág.33

Aumentar o conteúdo da projecção num ecrã panorâmico (WXGA) (apenas EB-W02/EB-W01)

Num computador com um ecrã LCD WXGA de 16:10, a imagem pode ser projectada no mesmo formato. Pode utilizar quadros brancos e ecrãs de outros formatos horizontais.

s "Mudar a Relação de Aspecto da Imagem Projectada " Pág.40

Tirar o melhor proveito do controlo remoto

Pode utilizar o controlo remoto para efectuar operações, como, por exemplo, ampliar parte da imagem. Pode também utilizar o controlo remoto como um ponteiro durante uma apresentação ou como um rato para o computador.

"Função de Ponteiro (Ponteiro)" Pág.45

"Ampliar Parte da Imagem (E-Zoom)" Pág.46

Características do Videoprojector

"Utilizar o Controlo Remoto para Mover o Ponteiro do Rato (Rato Sem

Fios)" Pág.47

Funções de segurança optimizadas

• Protecção por palavra-passe para restringir e controlar os utilizadores

Se definir uma palavra-passe, pode restringir quem pode utilizar o videoprojector.

"Controlar Utilizadores (Protec. palavra-passe)" Pág.50

• Bloqueio Operação para restringir a utilização dos botões do painel de controlo

Pode utilizar esta função para evitar que pessoas alterem sem autorização definições do videoprojector durante acontecimentos, em escolas, etc.

"Restringir a Utilização (Bloqueio operação)" Pág.52

• Equipado com vários dispositivos anti-roubo

O videoprojector está equipado com os seguintes tipos de dispositivos de segurança anti-roubo.

• Dispositivo de segurança

• Ponto para instalação de cabo de segurança

s "Bloqueio Anti-roubo" Pág.54

Descrição e Funções

Todas as características neste guia são explicadas usando as imagens do EB-W02, excepto indicação em contrário.

Parte Frontal/Superior

Nome Função

Patilha deslizante da

tampa da lente

Alavanca de ajuste do

pé

Pé frontal regulável

Tampa deslizante da

lente

Sensor do controlo

remoto

Anel de focagem

Faça deslizar a patilha para abrir e fechar a tampa da lente.

Pressione a alavanca de ajuste do pé para aumentar e diminuir o pé frontal regulável.

s "Ajustar a Posição da Imagem" Pág.37

Quando instalar numa superfície como, por exemplo, numa secretária, aumente o pé de forma a ajustar a posição da imagem.

s "Ajustar a Posição da Imagem" Pág.37

Feche esta tampa quando não estiver a utilizar o videoprojector para proteger a lente.

Atenção

Quando estiver a projectar, não feche a tampa da lente.

Recebe sinais do controlo remoto.

Ajusta a focagem da imagem. s "Corrigir a Focagem" Pág.38

Nome Função

Abertura para saída de

Abertura para saída de ar, utilizada para o arrefecimento interno do videoprojector.

Atenção

Durante a projecção, não se posicione com a cara ou com as mãos junto da abertura para saída de ar, nem coloque objectos que possam ficar enrolados ou danificados devido ao calor gerado junto à abertura.

Anel de zoom

(apenas EB-X14G/EB-

-W02/EB-X02/EB-W01)

Abertura para entrada

de ar (filtro de ar)

Tampa do filtro de ar

Altifalantes externos

Indicadores luminosos

Ajusta o tamanho da imagem. s "Ajustar o Tamanho da Imagem" Pág.37

Permite a entrada de ar para o arrefecimento interno do videoprojector.

s "Limpar o Filtro de Ar " Pág.81

Abre e fecha a tampa do filtro de ar. s "Substituir o Filtro de Ar" Pág.86

Permitem a saída de áudio.

Indica o estado do videoprojector. s "Consultar os indicadores" Pág.68

Descrição e Funções

Nome Função

Painel de controlo

Tampa da lâmpada

Controla o videoprojector. s "Painel de controlo" Pág.13

Abra para substituir a lâmpada do videoprojector. s "Substituir a Lâmpada" Pág.83

Posterior

Nome Função

Sensor do controlo

remoto

Tomada de corrente

Porta Video

(apenas EB-X14G/EB-

-W02/EB-X02/EB-S02)

Dispositivo de

segurança

Recebe sinais do controlo remoto.

Permite ligar o cabo de corrente ao videoprojector. s "Instalar e Projectar" Pág.27

Permite a entrada de sinais de vídeo composto provenientes de fontes de vídeo.

O dispositivo de segurança é compatível com o sistema de segurança Microsaver Security System fabricado pela Kensington.

s "Bloqueio Anti-roubo" Pág.54

Parafuso de fixação da

tampa da lâmpada

Porta Computer

Parafuso para fixar a tampa da lâmpada no devido local.

Faz a entrada dos sinais de imagem provenientes de um computador e sinais de vídeo componente provenientes de outras fontes de vídeo.

Descrição e Funções

Nome Função

Porta USB(TypeB)

Porta S-Video

(apenas EB-X14G/EB-

-W02/EB-X02/EB-S02)

Porta Audio-L/R

(apenas EB-X14G/EB-

-W02/EB-X02/EB-S02)

• Permite ligar o videoprojector a um computador através de um cabo USB e projectar a imagem do computador.

"Projectar com o USB Display" Pág.29

• Permite ligar o videoprojector a um computador através de um cabo USB para usar a função Rato Sem Fios. s "Utilizar o Controlo Remoto para Mover o Ponteiro do Rato (Rato Sem Fios)" Pág.47

Para sinais de S-vídeo provenientes de fontes de vídeo.

Permite a entrada de áudio proveniente do equipamento ligado à porta Computer, à porta S-Video ou à porta Video.

Base

Nome Função

Pontos de fixação do

suporte para montagem no tecto (três pontos)

Pés posteriores

Instale aqui o Suporte para montagem no tecto opcional quando pretender suspender o videoprojector a partir do tecto.

s "Instalar o Videoprojector" Pág.20 s "Acessórios opcionais" Pág.89

Quando instalar numa superfície como, por exemplo, numa secretária, rode para aumentar e diminuir o pé de forma a ajustar a inclinação horizontal.

s "Ajustar a Inclinação Horizontal" Pág.38

Descrição e Funções

Nome Função

Pé frontal regulável

Ponto para instalação

de cabo de segurança

Quando instalar numa superfície como, por exemplo, numa secretária, aumente o pé de forma a ajustar a posição da imagem.

s "Ajustar a Posição da Imagem" Pág.37

Instale aqui um sistema de bloqueio por fio, disponível no mercado, e fixe-o no devido local.

s "Instalar o sistema de bloqueio por fio" Pág.54

Painel de controlo

Nome Função

Botão [t]

Botão [Source Search]

Liga ou desliga o projector. s "Instalar e Projectar" Pág.27

Muda para a seguinte fonte de entrada que está a enviar uma imagem.

s "Detectar Automaticamente Sinais de Entrada e Mudar a Imagem Projectada (Procura de Fonte)"

Pág.28

Botão [Enter]

[

• Quando está a visualizar o menu Configuração ou o ecrã

]

de Ajuda, aceita e introduz a selecção actual e avança para o nível seguinte.

• Se premir durante a projecção de sinais RGB analógico recebidos através da porta Computer, é possível optimizar automaticamente o Alinhamento, a Sinc. e a Posição.

Descrição e Funções

Botões [w][v]

Botão [Help]

Botão [Esc]

Nome Função

• Para EB-X14G Apresenta o ecrã Keystone no qual pode corrigir a distorção keystone nas direcções vertical e horizontal.

• Para EB-W02/EB-X02/EB-S02/EB-W01/EB-S01 Efectuam a correcção keystone vertical. s "Corrigir manualmente" Pág.34

• Se premir estes botões quando está a visualizar o menu Configuração ou o ecrã de Ajuda, pode seleccionar opções do menu e valores de definições.

s "Utilizar o Menu Configuração" Pág.57 s "Utilizar a Ajuda" Pág.67

Apresenta e fecha o ecrã de ajuda que apresenta informações sobre como resolver problemas, se estes ocorrerem.

s "Utilizar a Ajuda" Pág.67

• Interrompe a função actual.

• Se premir este botão quando está a visualizar o menu

Configuração, regressa ao menu anterior. s "Utilizar o Menu Configuração" Pág.57

Nome Função

Botões [a][b]

ou botões [Wide][T ele]

Botão [Menu]

• Para EB-X14G/EB-W02/EB-X02/EB-W01 [a] Diminui o volume. [b] Aumenta o volume. s "Ajustar o Volume" Pág.38

• Para EB-S02/EB-S01 [Wide]: Amplia o tamanho da imagem projectada. [Tele]: Diminui o tamanho da imagem projectada. s "Ajustar o Tamanho da Imagem" Pág.37

• apenas EB-X14G Corrige a distorção keystone na direcção horizontal quando é apresentado o ecrã Keystone. s "H/V-Keystone (apenas EB-X14G)" Pág.34

• Se premir estes botões quando está a visualizar o menu Configuração ou o ecrã de Ajuda, pode seleccionar opções do menu e valores de definições.

"Utilizar o Menu Configuração" Pág.57

s s "Utilizar a Ajuda" Pág.67

Apresenta e fecha o menu Configuração. s "Utilizar o Menu Configuração" Pág.57

Descrição e Funções

Controlo remoto

Nome Função

Botão [t]

Botão [Computer]

Botão [Video]

Botões numéricos

Botão [Auto]

Botão [Aspect]

Botão [Num]

Botão [Menu]

Liga ou desliga o projector. s "Instalar e Projectar" Pág.27

Muda para as imagens recebidas através da porta Computer.

Sempre que prime este botão, a entrada alterna entre as imagens recebidas através da porta S-Video e da porta Video. (apenas EB-X14G/EB-W02/EB-X02/EB-S02)

Introduza a Palavra-passe. s "Definir a Protec. palavra-passe" Pág.50

Se premir durante a projecção de sinais RGB analógico recebidos através da porta Computer, é possível optimizar automaticamente o Alinhamento, a Sinc. e a Posição.

Sempre que prime este botão, o modo de aspecto muda. s "Mudar a Relação de Aspecto da Imagem Projectada "

Pág.40

Mantenha este botão premido e prima os botões numéricos para introduzir palavras-passe e números.

s "Definir a Protec. palavra-passe" Pág.50

Apresenta e fecha o menu Configuração. s "Utilizar o Menu Configuração" Pág.57

Botões [ ][ ]

][ ]

[

• Se premir estes botões quando visualiza o menu Configuração ou o ecrã de Ajuda, selecciona opções do menu e valores de definições. s "Utilizar o Menu Configuração" Pág.57

• Durante a função Rato Sem Fios, o ponteiro do rato desloca-se na direcção do botão que premir. s "Utilizar o Controlo Remoto para Mover o Ponteiro do Rato (Rato Sem Fios)" Pág.47

Descrição e Funções

Nome Função

Botão [ ]

Botão [User]

Botões [Page]

[[][]]

Botões [E-Zoom]

[z][x]

• Quando está a visualizar o menu Configuração ou o ecrã de Ajuda, aceita e introduz a selecção actual e avança para o nível seguinte. s "Utilizar o Menu Configuração" Pág.57

• Funciona como o botão esquerdo do rato quando estiver a utilizar a função Rato Sem Fios. s "Utilizar o Controlo Remoto para Mover o Ponteiro do Rato (Rato Sem Fios)" Pág.47

Seleccione uma opção usada com frequência de entre as cinco opções disponíveis no menu Configuração e atribua-a a este botão. Quando premir o botão [User], é apresentado o ecrã de selecção/ajuste da opção do menu atribuída e que lhe permite efectuar definições/ajustes com um só toque.

s "Menu Definição" Pág.61 Consumo de Energia encontra-se atribuída como

predefinição.

Muda as páginas de ficheiros como, por exemplo, de ficheiros PowerPoint, quando estiver a usar um dos seguintes métodos de projecção.

• Quando estiver a usar a função Rato Sem Fios s "Utilizar o Controlo Remoto para Mover o Ponteiro do Rato (Rato Sem Fios)" Pág.47

• Quando estiver a usar o USB Display s "Projectar com o USB Display" Pág.29

Amplia ou reduz a imagem sem alterar o tamanho da projecção.

s "Ampliar Parte da Imagem (E-Zoom)" Pág.46

Nome Função

Botão [A/V Mute]

Botão [Help]

Botão [Freeze]

Botões [Volume]

[a][b]

Botão [Pointer]

Botão [Esc]

• Liga e desliga o vídeo e o áudio.

s "Ocultar Temporariamente a Imagem e o Som (A/V Mute)" Pág.44

• É possível alterar o modo de Projecção da forma indicada em seguida se mantiver o botão pressionado durante cerca de cinco segundos.

FrontalWFrontal/Tecto PosteriorWPosterior/Tecto

Apresenta e fecha o ecrã de ajuda que apresenta informações sobre como resolver problemas, se estes ocorrerem.

s "Utilizar a Ajuda" Pág.67

Sempre que pressionar este botão, as imagens entram ou saem do modo de pausa.

s "Fixar a Imagem (Freeze)" Pág.44

[a] Diminui o volume. [b] Aumenta o volume.

"Ajustar o Volume" Pág.38

Apresenta o ponteiro do ecrã. s "Função de Ponteiro (Ponteiro)" Pág.45

• Interrompe a função actual.

• Se premir este botão quando está a visualizar o menu

Configuração, regressa ao nível anterior. s "Utilizar o Menu Configuração" Pág.57

• Funciona como o botão direito do rato quando estiver a utilizar a função Rato Sem Fios. s "Utilizar o Controlo Remoto para Mover o Ponteiro do Rato (Rato Sem Fios)" Pág.47

Botão [Color Mode]

Botão [LAN]

Sempre que prime este botão, o Modo cor muda. s "Seleccionar a Qualidade da Projecção (Seleccionar o

Modo cor)" Pág.38

Não está disponível neste videoprojector.

Descrição e Funções

Nome Função

Botão [USB]

Botão [Source Search]

Área de emissão de luz

do controlo remoto

Muda para USB Display.

Muda para a seguinte fonte de entrada que está a enviar uma imagem.

s "Detectar Automaticamente Sinais de Entrada e Mudar a Imagem Projectada (Procura de Fonte)"

Pág.28

Envia sinais do controlo remoto.

Substituir as pilhas do controlo remoto

Se a resposta ao controlo remoto for demorada ou se o controlo não funcionar após ter sido utilizado durante algum tempo, isso pode significar que as pilhas estão a ficar gastas. Quando isto acontecer, substitua as pilhas por umas novas. Tenha sempre disponíveis duas pilhas AA alcalinas ou de manganésio. Não poderá utilizar outras pilhas diferentes das acima especificadas.

Importante

Antes de utilizar as pilhas, leia o seguinte manual. s Instruções de Segurança

Retire a tampa do compartimento das pilhas.

Enquanto mantém pressionada a patilha da tampa do compartimento das pilhas, levante a tampa.

Substitua as pilhas usadas por pilhas novas.

Descrição e Funções

Atenção

Verifique a posição dos sinais (+) e (-) situados no interior do suporte das pilhas para se certificar de que insere correctamente as pilhas.

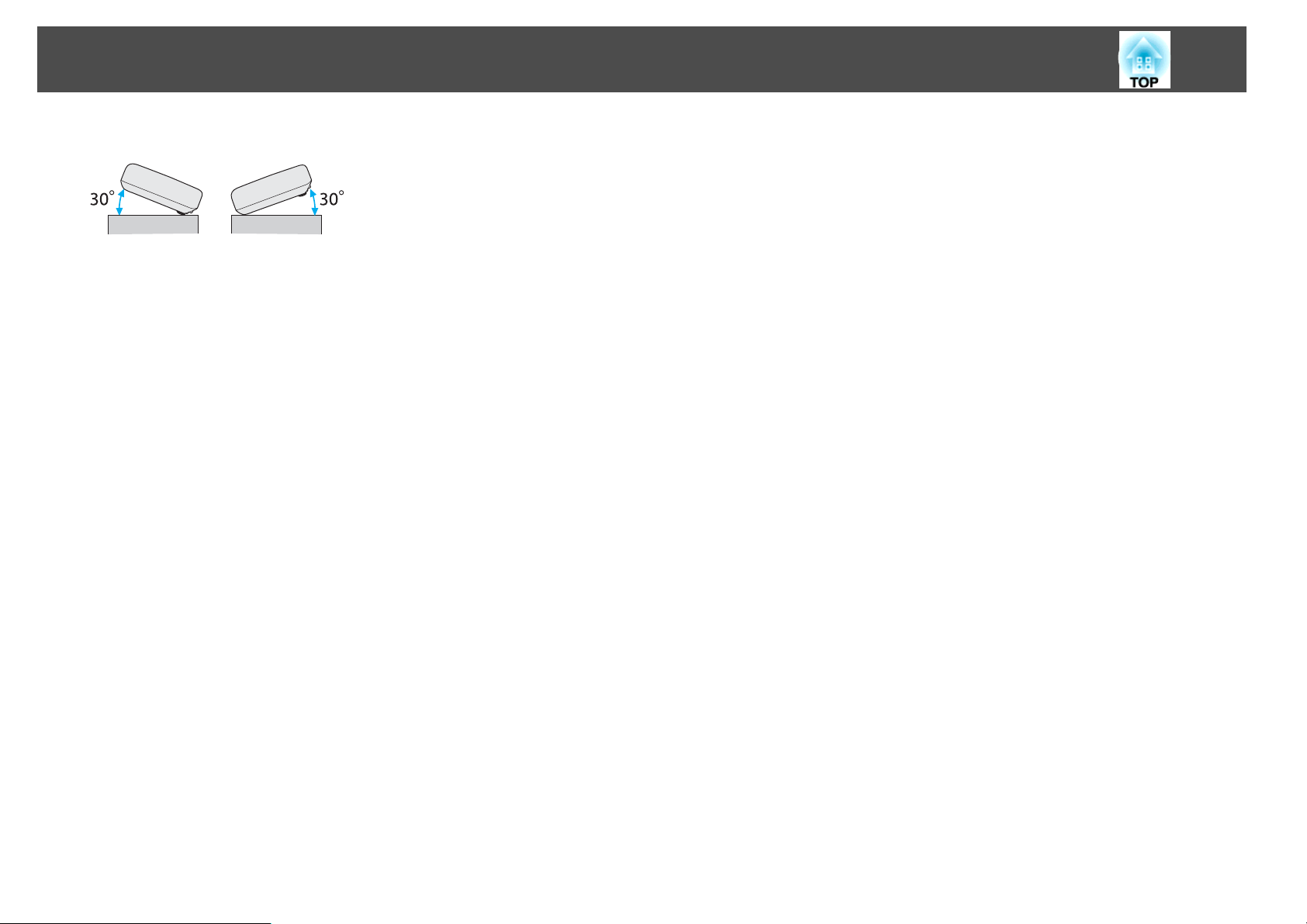

Distância de funcionamento do controlo remoto

Volte a instalar a tampa do compartimento das pilhas.

Exerça pressão sobre a tampa do compartimento das pilhas até a encaixar totalmente.

Preparar o Videoprojector

Este capítulo explica como instalar o videoprojector e ligar as fontes de projecção.

Instalar o Videoprojector

Métodos de Instalação

O videoprojector suporta os quatro métodos de projecção apresentados em seguida. Proceda à instalação do videoprojector de acordo com as condições do local de instalação.

• Projectar imagens em frente ao ecrã. (Projecção Frontal)

• Suspender o videoprojector a partir do tecto e projectar imagens em frente ao ecrã. (Projecção Frontal/Tecto)

• Projectar imagens atrás de um ecrã translúcido. (Projecção Posterior)

• Suspender o videoprojector a partir do tecto e projectar imagens atrás de um ecrã translúcido. (Projecção Posterior/Tecto)

Aviso

• Para suspender o videoprojector a partir do tecto (suporte para montagem no tecto), é necessário um método especial de instalação. Se não o instalar correctamente, o videoprojector poderá cair provocando um acidente e ferimentos.

• Se utilizar elementos adesivos nos Pontos de fixação do suporte para montagem no tecto para evitar que os parafusos se soltem, ou se utilizar lubrificantes, óleos, etc. no videoprojector, a caixa exterior poderá partir e o videoprojector poderá cair do suporte para montagem no tecto. Se isto acontecer, poderá provocar ferimentos graves em quem se encontre por baixo do suporte e danificar o videoprojector. Quando instalar ou ajustar o suporte para montagem no tecto, não utilize elementos adesivos para evitar que os parafusos se soltem, nem utilize óleos, lubrificantes, etc.

Importante

• Não utilize o videoprojector de lado. Se o fizer, poderá provocar um mau funcionamento.

• Não tape a abertura para entrada de ar nem a abertura para saída de ar do videoprojector. Se tapar alguma das aberturas, a temperatura interna pode subir e provocar um incêndio.

• Tem de utilizar um Suporte para montagem no tecto opcional quando suspender o videoprojector a partir do tecto.

"Acessórios opcionais" Pág.89

• Frontal é a predefinição de Projecção. Pode mudar de Frontal para Posterior a partir do menu Configuração.

s Avançado - Projecção Pág.63

• É possível alterar o modo de Projecção da forma indicada em seguida se mantiver o botão [A/V Mute] do controlo remoto premido durante cerca de cinco segundos.

FrontalWFrontal/Tecto PosteriorWPosterior/Tecto

Instalar o Videoprojector

Métodos de instalação

Instale o videoprojector da forma apresentada em seguida.

• Instale o videoprojector de forma a ficar posicionado paralelamente ao ecrã. Se o videoprojector ficar numa posição inclinada relativamente ao ecrã, ocorrerá uma distorção keystone na imagem projectada.

• Coloque o videoprojector numa superfície nivelada. Se o videoprojector estiver inclinado, a imagem projectada também ficará inclinada.

• Consulte a seguinte secção se não conseguir instalar o videoprojector

de forma a ficar posicionado paralelamente ao ecrã. s "Corrigir a Distorção Keystone" Pág.33

• Consulte a seguinte secção se não conseguir instalar o videoprojector numa superfície nivelada.

s "Ajustar a Inclinação Horizontal" Pág.38 s "Corrigir a Distorção Keystone" Pág.33

seleccionar a melhor posição de acordo com o tamanho do ecrã. As imagens demonstram a distância mais curta (aproximadamente) no nível máximo de zoom. Consulte a seguinte secção para obter mais informações sobre a distância de projecção.

"Tamanho do Ecrã e Distância de Projecção" Pág.90

Quando corrige a distorção keystone, o tamanho da imagem projectada

Tamanho do Ecrã 16:10

EB-W02/EB-W01

pode diminuir.

50”

(110×67cm)

100”

(220×130cm)

80”

(170×110cm)

150”

(320×200cm)

Tamanho do Ecrã e Distância Aproximada de Projecção

O tamanho da projecção é determinado pela distância entre o videoprojector e o ecrã. Observe as imagens situadas à direita para

Instalar o Videoprojector

Tamanho do Ecrã 4:3

EB-X14G/EB-X02

EB-S02/EB-S01

Ligar Equipamento

As imagens desta secção são do EB-W02.

O nome da porta, localização e orientação do conector variam em função da fonte que está a ligar.

Ligar um Computador

Para projectar imagens de um computador, ligue o computador através de um dos seguintes métodos.

Quando utilizar o cabo de computador fornecido ou disponível no mercado

Ligue a porta de saída do monitor do computador à porta Computer do videoprojector. É possível emitir áudio a partir do altifalante do videoprojector ligando a porta de saída de áudio do computador à porta Audio Input do videoprojector com um cabo de áudio,

disponível no mercado. (apenas EB-X14G/EB-W02/EB-X02/EB-S02)

Quando utilizar o cabo USB fornecido ou disponível no mercado

Ligue a porta USB do computador à porta USB(TypeB) do videoprojector. É possível emitir o áudio do computador junto com a imagem projectada.

• Pode utilizar um cabo USB para ligar o videoprojector a um computador para projectar imagens do computador. Esta função tem o nome de USB Display.

s "Projectar com o USB Display" Pág.29

• Dependendo do modelo utilizado e do local de aquisição, o cabo do computador ou cabo USB pode não ser fornecido com o videoprojector. s "Acessórios opcionais" Pág.89

Ligar Equipamento

Ligar Fontes de Imagem

Para projectar imagens de leitores de DVD ou vídeo VHS (ou outras), ligue o videoprojector através de um dos seguintes métodos.

Quando utilizar um cabo de vídeo ou S-vídeo disponível no mercado (apenas EB-X14G/EB-W02/EB-X02/EB-S02)

Ligue a porta de saída de vídeo da fonte da imagem à porta Video do videoprojector. Ou ligue a porta de saída de S-vídeo da fonte da imagem à porta S-Video do videoprojector. É possível emitir áudio a partir do altifalante do videoprojector ligando a porta de saída de áudio da fonte da imagem à porta Audio Input do videoprojector com um cabo de áudio,

disponível no mercado.

Quando utilizar o cabo de vídeo componente opcional

s "Acessórios opcionais" Pág.89 Ligue a porta de saída componente da fonte da imagem à porta de entrada Computer do videoprojector. É possível emitir áudio a partir do altifalante do videoprojector ligando a porta de saída de áudio da fonte da imagem à porta Audio Input do videoprojector com um cabo de áudio,

disponível no mercado. (apenas EB-X14G/EB-W02/EB-X02/EB-S02)

Ligar Equipamento

Importante

• Se a fonte de entrada estiver ligada quando a ligar ao videoprojector, poderá ocorrer um problema de funcionamento.

• Se a orientação ou formato da ficha diferir, não tente inseri-la à força. Poderá danificar o dispositivo ou provocar um problema de funcionamento.

• Se a fonte à qual pretende efectuar a ligação tiver uma porta com uma forma invulgar, use o cabo fornecido com o dispositivo ou um cabo opcional para ligar ao

videoprojector.

• Quando utilizar um cabo de áudio mini 2RCA(L/R)/estéreo disponível no mercado, certifique-se de que possui a indicação de que não tem resistência. (apenas EB-X14G/EB-W02/EB-X02/EB-S02)

Utilização Básica

Este capítulo explica como projectar e ajustar imagens.

Projectar imagens

Instalar e Projectar

Esta secção explica como ligar o videoprojector a um computador utilizando o cabo do computador e projectar imagens.

Se a imagem não for projectada, pode mudar a imagem projectada através de um dos seguintes métodos.

• Prima o botão [Source Search] do painel de controlo ou do controlo

• Prima o botão da porta pretendida no controlo remoto.

Mude a saída do ecrã do computador.

Quando estiver a utilizar um computador portátil, tem de mudar a saída do ecrã do computador.

Mantenha premida a tecla Fn (tecla de função) e prima a tecla b.

O método utilizado para mudar a saída varia consoante o

remoto.

"Detectar Automaticamente Sinais de Entrada e Mudar a Imagem

Projectada (Procura de Fonte)" Pág.28

"Mudar para a Imagem Pretendida através do Controlo Remoto"

Pág.29

computador utilizado. Consulte a documentação fornecida com o computador.

c d e

Ligue o videoprojector a uma tomada eléctrica usando o cabo de corrente.

Ligue o videoprojector ao computador usando o cabo de computador.

Ligue o videoprojector.

Faça deslizar a tampa da lente para a abrir.

Ligue o computador.

Depois de projectar a imagem, ajuste a imagem, se necessário.

s "Corrigir a Distorção Keystone" Pág.33 s "Corrigir a Focagem" Pág.38

Projectar imagens

Detectar Automaticamente Sinais de Entrada e Mudar a Imagem Projectada (Procura de Fonte)

Prima o botão [Source Search] para projectar imagens a partir da porta que está a receber uma imagem.

Com o controlo remoto Com o painel de controlo

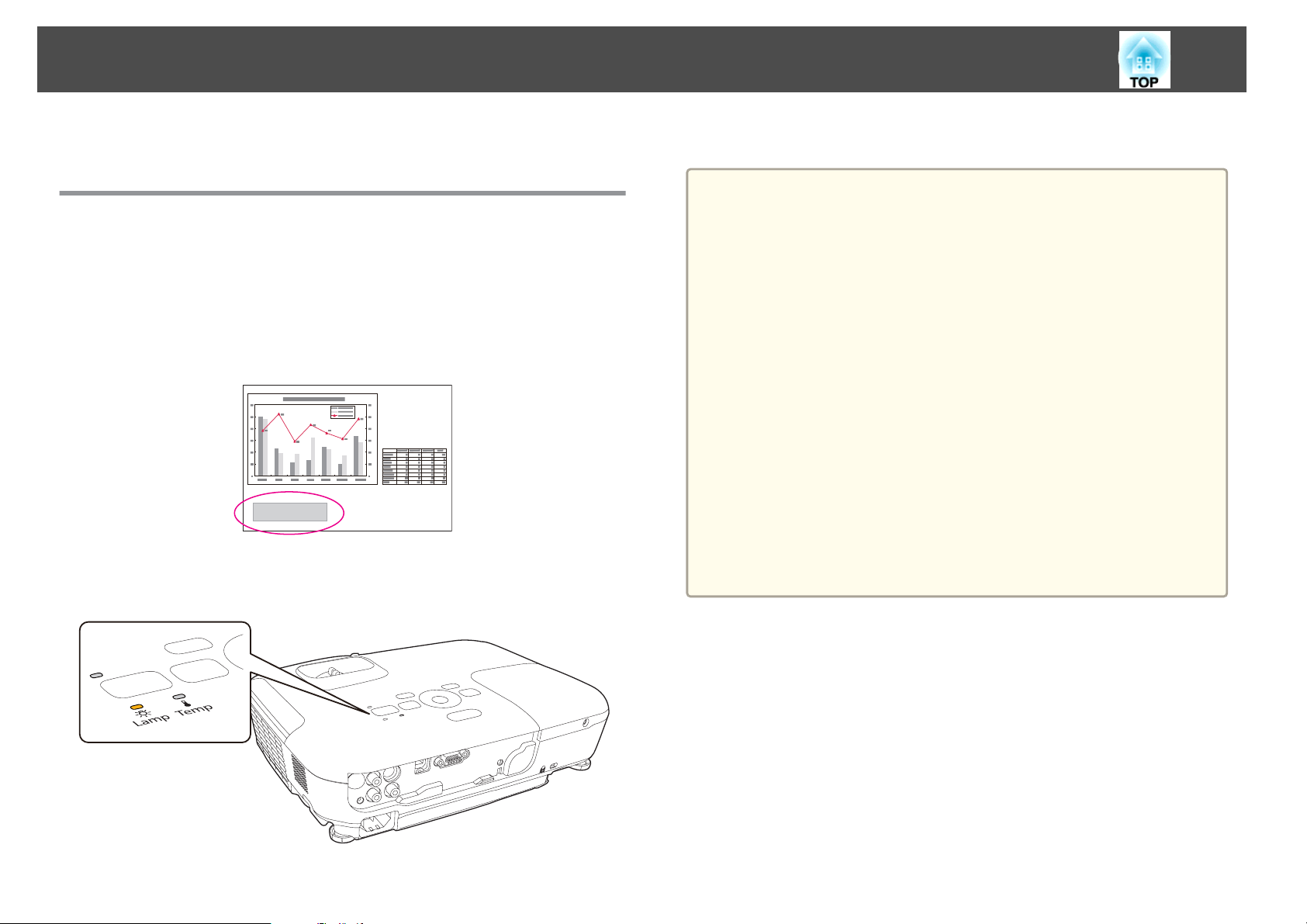

O seguinte ecrã é apresentado enquanto não são recebidos sinais de imagem.

Exemplo: EB-X14G/EB-W02/EB-X02/EB-S02

* (apenas EB-X14G/EB-W02/EB-X02/EB-S02)

Quando tiver ligado duas ou mais fontes de imagem, prima o botão [Source Search] até ser projectada a imagem pretendida.

Quando o equipamento de vídeo estiver ligado, inicie a reprodução antes de iniciar esta operação.

Projectar imagens

Mudar para a Imagem Pretendida através do Controlo Remoto

Pode mudar directamente para a imagem pretendida se pressionar os seguintes botões do controlo remoto.

Controlo remoto

Muda para as imagens recebidas através da porta Computer.

Sempre que premir este botão, serão percorridas as imagens provenientes

das seguintes fontes: (apenas EB-X14G/EB-W02/EB-X02/EB-S02)

• Porta S-Video

• Porta Video

Muda para USB Display.

Projectar com o USB Display

Pode utilizar um cabo USB para ligar o videoprojector a um computador para projectar imagens do computador.

É possível emitir o áudio do computador junto com a imagem projectada.

Para iniciar o USB Display, defina a opção USB Type B para USB Display no menu Configuração.

Avançado - USB Type B Pág.63

Requisitos do sistema

Para Windows

Windows 2000

Windows XP

Windows Vista Ultimate 32 bits

Professional 32 bits Home Edition 32 bits Tablet PC Edition 32 bits

Enterprise 32 bits Business 32 bits Home Premium 32 bits Home Basic 32 bits

CPU

Windows 7 Ultimate 32/64 bits

Enterprise 32/64 bits Professional 32/64 bits Home Premium 32/64 bits Home Basic 32 bits Starter 32 bits

Mobile Pentium III de 1,2 GHz ou mais rápido Recomendado: Pentium M de 1,6 GHz ou mais rápido

Projectar imagens

Quantidade de memória

Espaço disponível no disco rígido

Visor

*1 Apenas no Service Pack 4 *2 Excepto para o Service Pack 1

Para Mac OS

CPU

Quantidade de memória

Espaço disponível

no disco rígido

Visor

256 MB ou mais Recomendado: 512 MB ou mais

20 MB ou mais

Resolução não inferior a 640x480 e não superior a 1 600x1 200.

Visor a cores de 16 bits ou superior

Mac OS X 10.5.x Mac OS X 10.6.x

Power PC G4 1GHz ou mais rápido Recomendado: Core Duo 1,83GHz ou mais rápido

512 MB ou mais

20 MB ou mais

Resolução não inferior a 640x480 e não superior a 1 600x1 200. Visor a cores de 16 bits ou superior

Ligar pela primeira vez

Quando ligar o videoprojector e o computador pela primeira vez utilizando o cabo USB, tem de instalar o controlador. O procedimento para o Windows e para o Mac OS é diferente.

• Não é necessário instalar o controlador da próxima vez que efectuar

Para Windows

a ligação.

• Se estiverem a ser recebidas imagens provenientes de várias fontes, mude a fonte de entrada para USB Display.

• Se usar um hub USB, a ligação poderá não funcionar correctamente. Ligue ao cabo USB directamente ao videoprojector.

• Dependendo do modelo utilizado e do local de aquisição, o cabo USB pode não ser fornecido com o videoprojector.

Ligue a porta USB do computador à porta USB(TypeB) do videoprojector com um cabo USB.

No Windows 2000 ou Windows XP, poderá aparecer uma

Para Windows 2000

mensagem a perguntar se pretende reiniciar o computador. Seleccione Não.

Clique duas vezes em Computador, EPSON PJ_UD e, em seguida, em EMP_UDSE.EXE.

Para Windows XP

A instalação do controlador inicia automaticamente.

Para Windows Vista/Windows 7

Quando a caixa de diálogo aparecer, clique em Executar EMP_UDSE.exe.

Projectar imagens

Quando aparecer o ecrã do Contrato de Licença, clique em Aceitar.

As imagens do computador são projectadas.

Pode demorar algum tempo até as imagens do computador serem projectadas. Até que as imagens do computador sejam projectadas, deixe o equipamento tal como está e não desligue o cabo USB nem o videoprojector.

Desligue o cabo USB quando terminar a projecção.

Quando desliga o cabo USB não necessita de utilizar a função Remover o hardware com segurança.

Para Mac OS

Ligue a porta USB do computador à porta USB(TypeB) do videoprojector com um cabo USB.

A pasta de Configuração do USB Display aparece no Finder.

• Se a instalação não for efectuada automaticamente, clique duas vezes em O meu computador - EPSON_PJ_UD - EMP_UDSE.EXE no computador.

• Se, por algum motivo, nada for projectado, clique em Todos os programas - EPSON Projector - Epson USB Display Epson USB Display Vx.xx no computador.

• Quando estiver a utilizar um computador com Windows 2000 a funcionar com autoridade do utilizador, é apresentada uma mensagem de erro do Windows e poderá não conseguir utilizar o software. Neste caso, experimente actualizar o Windows para a versão mais recente, reinicie e, em seguida, tente ligar novamente.

Para mais detalhes, contacte o seu fornecedor local ou o endereço mais próximo fornecido no seguinte documento.

s Lista de Contactos para Videoprojectores Epson

c d

Clique duas vezes no ícone Progr. de Instalação do USB Display.

Siga as instruções que aparecem no ecrã, para fazer a instalação.

Quando aparecer o ecrã do Contrato de Licença, clique em Aceitar.

Introduza a palavra-passe com privilégios de administrador e inicie a instalação.

Quando a instalação está terminada, aparece o ícone USB Display na Dock e na barra de menus.

As imagens do computador são projectadas.

Quando terminar a projecção, seleccione Desligar no menu de ícones do USB Display da barra de menus ou na Dock e, em seguida, retire o cabo USB.

• Se a pasta de configuração do USB Display não aparecer

automaticamente no Finder, clique duas vezes em EPSON PJ_UD - Progr. de Instalação do USB Display no

computador.

• Se, por qualquer razão, não for projectada nenhuma imagem, clique no ícone USB Display na Dock.

• Se não houver nenhum ícone USB Display na Dock, clique duas vezes em USB Display na pasta Aplicações.

• Se seleccionar Sair no menu de ícones do USB Display da Dock, o USB Display não inicia automaticamente quando liga o cabo USB.

Projectar imagens

Desinstalar

Para Windows 2000

Clique em Iniciar, seleccione Definições e, em seguida, clique em Painel de Controlo.

Clique duas vezes em Adicionar/Remover Programas.

b c

Clique em Alterar ou remover programas.

Seleccione Epson USB Display e clique em Alterar/remover.

Para Windows XP

Clique em Iniciar e, em seguida, em Painel de Controlo.

a b

Clique duas vezes em Adicionar ou remover programas.

Seleccione Epson USB Display e clique em Remover.

Para Windows Vista/Windows 7

Clique em Iniciar e, em seguida, em Painel de Controlo.

a b

Clique em Desinstalar um programa em Programas.

Seleccione Epson USB Display e clique em Desinstalar.

Para Mac OS

Abra a pasta Aplicativos, clique duas vezes em USB Display e, em seguida, clique duas vezes em Ferramenta.

Execute o Progr. de Desinstalação do USB Display.

Ajustar Imagens Projectadas

Corrigir a Distorção Keystone

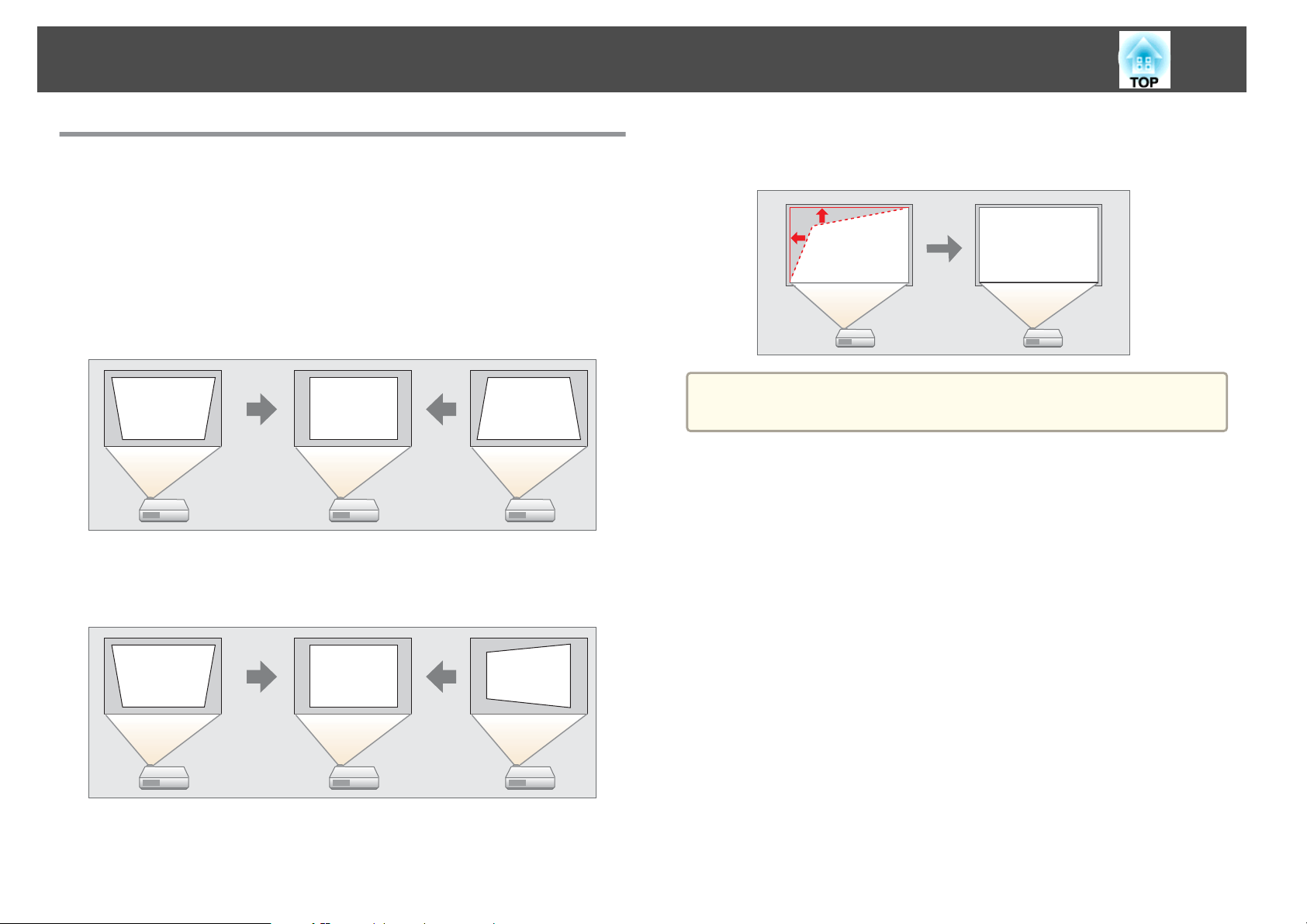

Pode corrigir a distorção keystone utilizando um dos seguintes métodos.

• Corrigir automaticamente (V-Keystone auto.) (apenas EB-X14G/EB-W02/ EB-X02/EB-S02) Corrige automaticamente a distorção keystone vertical.

• Corrigir manualmente (V-Keystone) (apenas EB-W02/EB-X02/EB-S02/ EB-W01/EB-S01)

Corrige manualmente a distorção keystone vertical.

• Corrigir manualmente (H/V-Keystone) (apenas EB-X14G) Corrige manualmente a distorção nas direcções horizontal e vertical de forma independente.

• Corrigir manualmente (Quick Corner) (apenas EB-X14G) Corrige manualmente os quatro cantos.

Quando corrige a distorção keystone, o tamanho da imagem projectada

pode diminuir.

Corrigir automaticamente

V-Keystone auto. (apenas EB-X14G/EB-W02/EB-X02/EB-S02)

Quando o videoprojector detecta qualquer movimento, por exemplo, quando é instalado, movido ou inclinado, corrige automaticamente a distorção keystone vertical. Esta função é denominada V-Keystone auto.

Quando o videoprojector permanece inactivo durante dois segundos depois de detectar um movimento, apresenta um ecrã para ajuste e, em seguida, corrige automaticamente a imagem projectada.

Pode utilizar a função V-Keystone auto. para corrigir a imagem projectada nas seguintes condições:

Ângulo de correcção: aprox. 30˚ para cima e para baixo

Ajustar Imagens Projectadas

• A V-Keystone auto. funciona apenas quando a opção Projecção está

Corrigir manualmente

definida para Frontal no menu Configuração. s Avançado - Projecção Pág.63

• Se não pretender activar a função V-Keystone auto., defina a opção V-Keystone auto. ou Keystone auto. para Desactivado.

s Definição - Keystone - H/V-Keystone - V-Keystone auto.

Pág.61

s Definição - Keystone auto. Pág.61

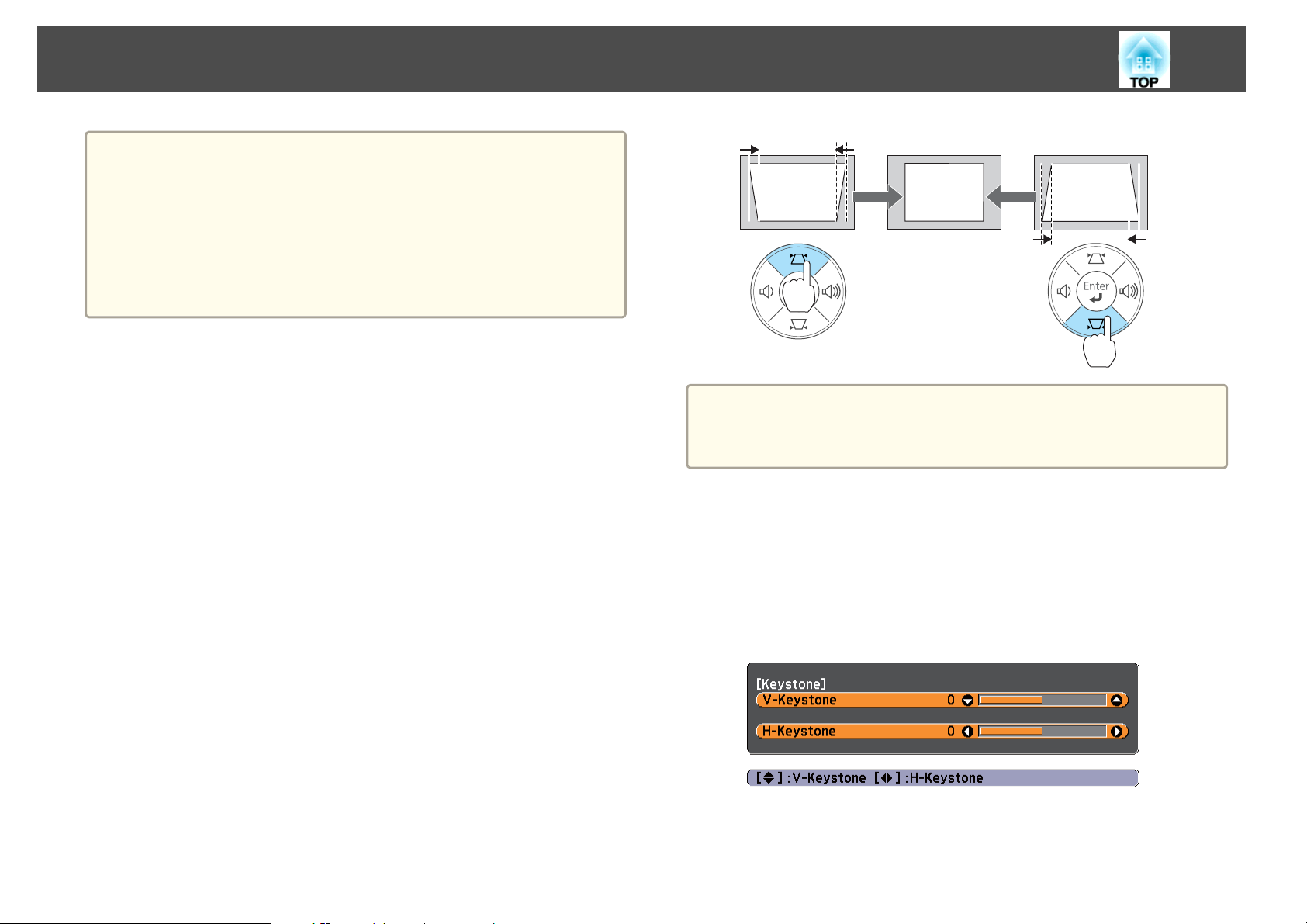

Pode corrigir manualmente a distorção keystone.

• Pode utilizar a função V-Keystone para corrigir a imagem projectada nas seguintes condições:

Ângulo de correcção: aprox. 30˚ para cima e para baixo

• Pode utilizar a função H/V-Keystone para corrigir a imagem projectada nas seguintes condições: (apenas EB-X14G)

Ângulo de correcção: aprox. 30˚ para direita e para a esquerda/aprox. 30˚ para cima e para baixo

V-Keystone (apenas EB-W02/EB-X02/EB-S02/EB-W01/EB-S01)

Prima os botões [w] ou [v] no painel de controlo.

Pode também definir a correcção V-Keystone a partir do menu

H/V-Keystone (apenas EB-X14G)

Corrige manualmente a distorção nas direcções horizontal e vertical de forma independente.

Configuração.

Definição - Keystone Pág.61

Prima os botões [w] ou [v] do painel de controlo durante a projecção para visualizar o ecrã Keystone.

Ajustar Imagens Projectadas

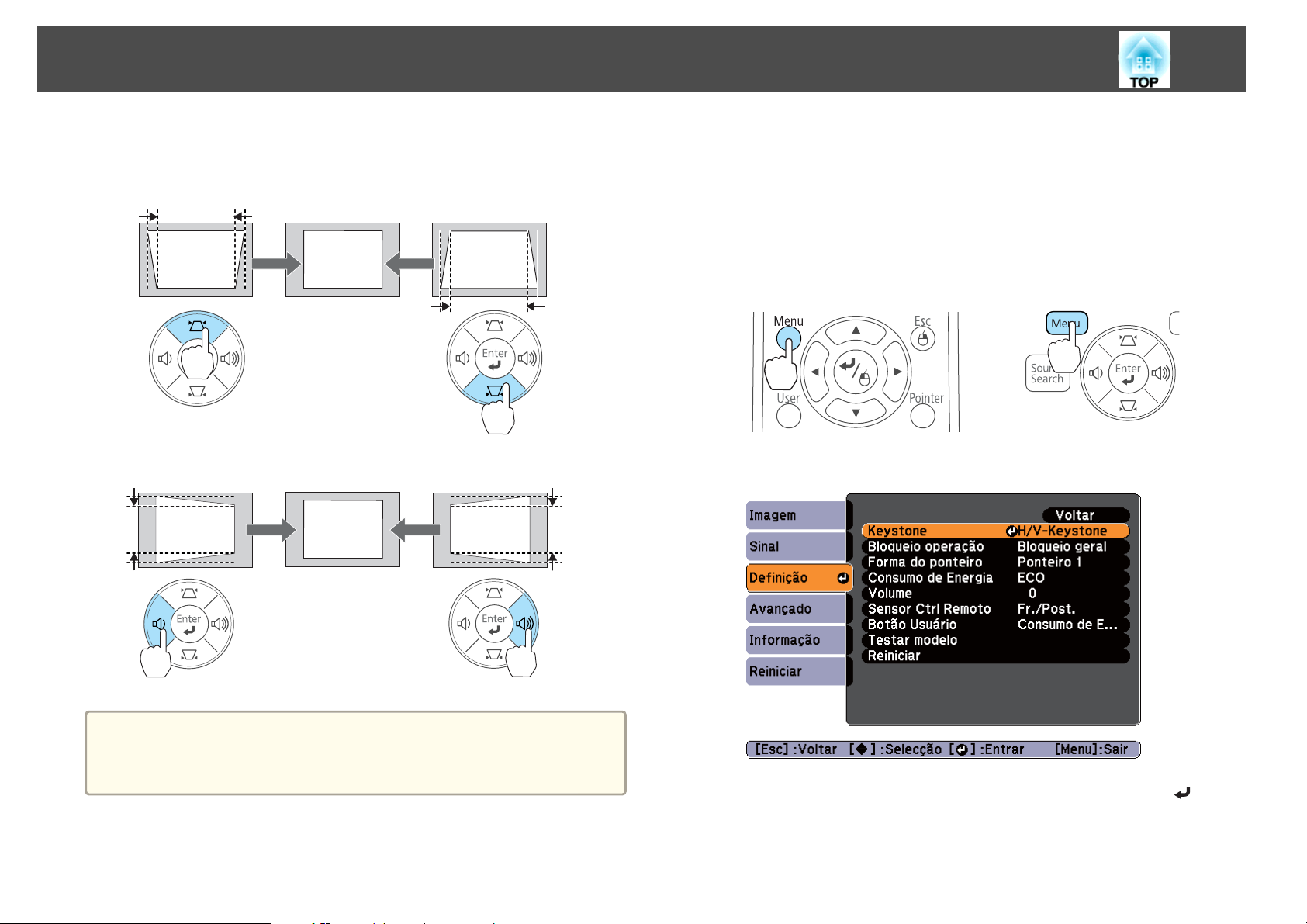

Prima os botões indicados em seguida para corrigir a distorção keystone.

Prima os botões [

Prima os botões [a] ou [b] para corrigir a distorção horizontal.

] ou [v] para corrigir a distorção vertical.

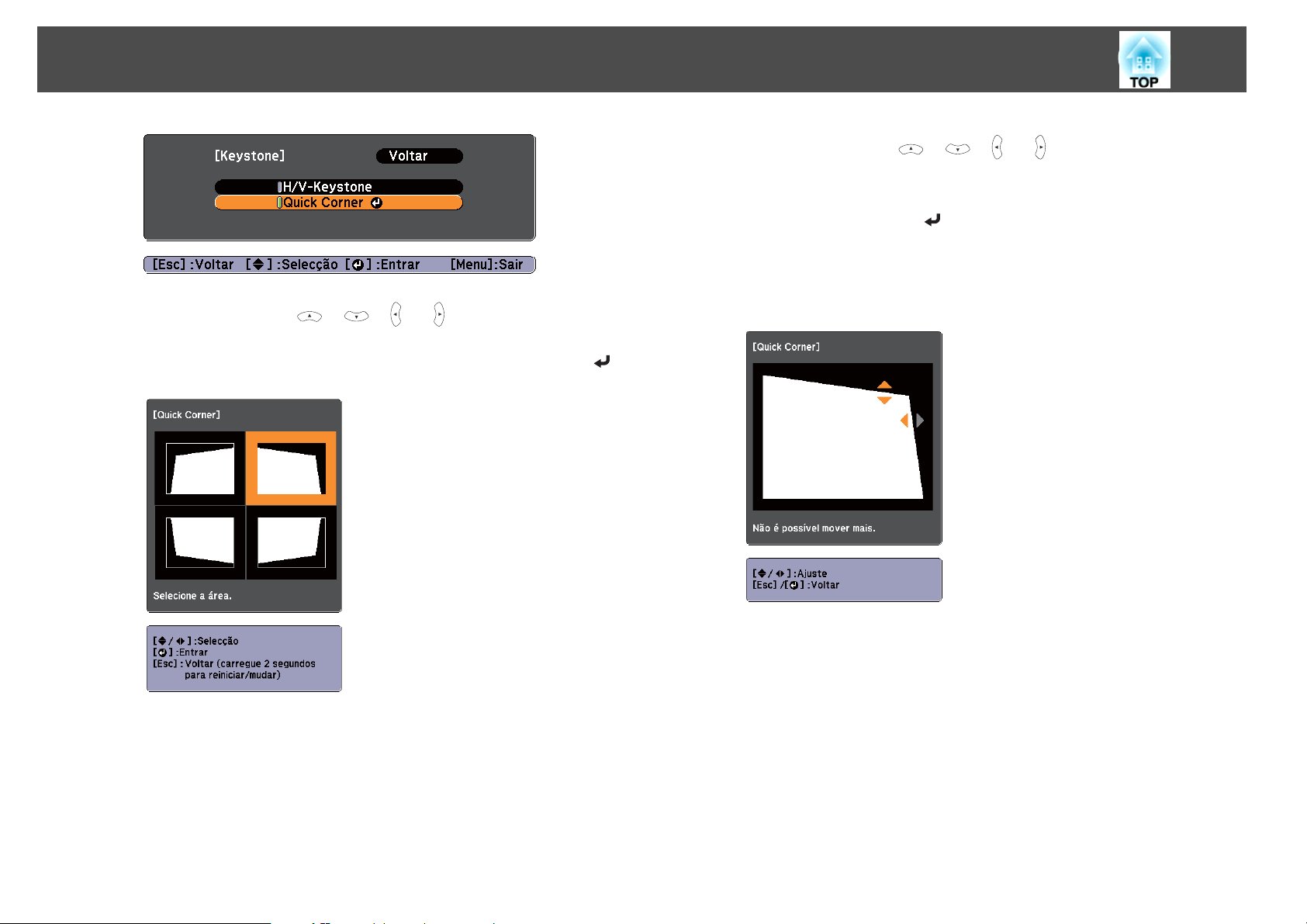

Quick Corner (apenas EB-X14G)

Esta opção permite-lhe corrigir manualmente os quatro cantos da imagem projectada, separadamente.

Prima o botão [Menu] enquanto está a projectar.

"Utilizar o Menu Configuração" Pág.57

Com o controlo remoto Com o painel de controlo

Seleccione Keystone em Definição.

Pode também definir a correcção H/V-Keystone a partir do menu Configuração.

s Definição - Keystone - H/V-Keystone Pág.61

Seleccione Quick Corner e, em seguida, prima o botão [ ].

Ajustar Imagens Projectadas

Utilizando os botões [ ], [ ], [ ] e [ ] no controlo remoto ou os botões [

canto que pretende corrigir e, em seguida, prima o botão [

], [v], [a] e [b] no painel de controlo, seleccione o

Utilizando os botões [ ], [ ], [ ] e [ ] no controlo remoto ou os botões [

posição do canto.

Quando premir o botão [

4. Se, enquanto estiver a efectuar o ajuste, aparecer a mensagem "Não é

possível mover mais.", não pode continuar a ajustar a forma na direcção indicada pelo triângulo cinzento.

], [v], [a] e [b] no painel de controlo, corrija a

], aparece o ecrã apresentado no ponto

Repita as operações dos pontos 4 e 5, conforme necessário, para ajustar quaisquer cantos restantes.

Quando tiver terminado, prima o botão [Esc] para sair do menu de correcção.

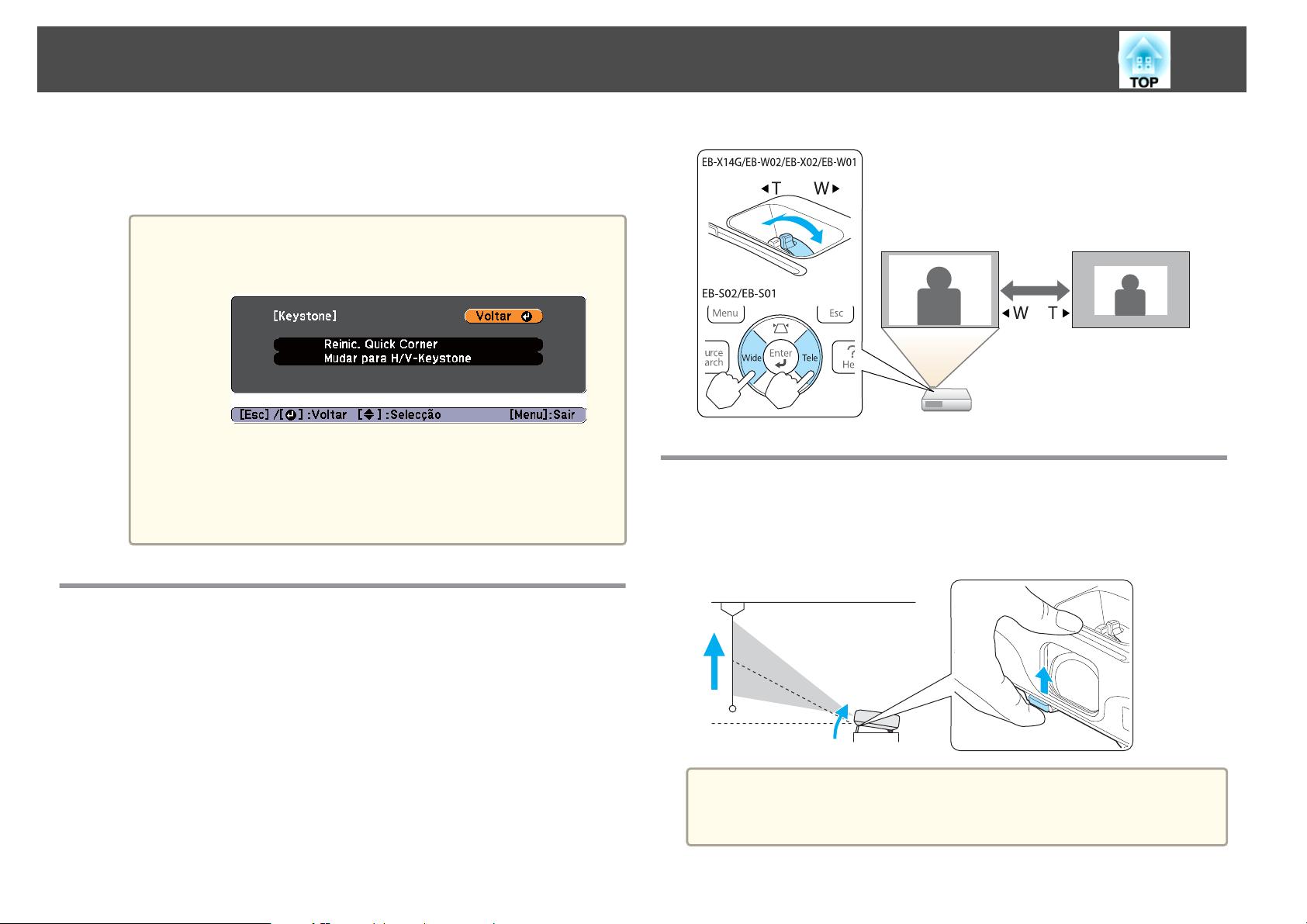

Como a opção Keystone foi alterada para Quick Corner, o ecrã de selecção do canto apresentado no ponto 4 aparecerá quando voltar a premir os botões [ Keystone para H/V-Keystone se pretender efectuar a correcção

] ou [v] no painel de controlo. Mude a opção

Ajustar Imagens Projectadas

horizontal e vertical utilizando os botões [w] ou [v] no painel de controlo.

Definição - Keystone - H/V-Keystone Pág.61

Se o botão [Esc] for mantido premido durante cerca de dois

segundos enquanto estiver a ser apresentado o ecrã de selecção do canto do ponto 4, aparecerá o ecrã seguinte.

Reinic. Quick Corner: Reinicia o resultado das correcções do Quick Corner.

Mudar para H/V-Keystone: Muda o método de correcção para H/V-Keystone.

"Menu Definição" Pág.61

Ajustar a Posição da Imagem

Pressione a alavanca de ajuste do pé para aumentar e diminuir o pé frontal regulável. Pode ajustar a posição da imagem inclinado o videoprojector até 12 níveis.

Ajustar o Tamanho da Imagem

EB-X14G/EB-W02/EB-X02/EB-W01

Rode o anel de zoom para ajustar o tamanho da imagem projectada.

EB-S02/EB-S01

Efectue o ajuste com os botões [Wide]/[Tele] do painel de controlo.

Wide: Amplia o tamanho da imagem projectada.

Tele: Diminui o tamanho da imagem projectada.

Quanto maior for o ângulo de inclinação, mais difícil é efectuar a focagem. Instale o videoprojector de forma a ser necessário apenas um pequeno ângulo de inclinação.

Ajustar Imagens Projectadas

Ajustar a Inclinação Horizontal

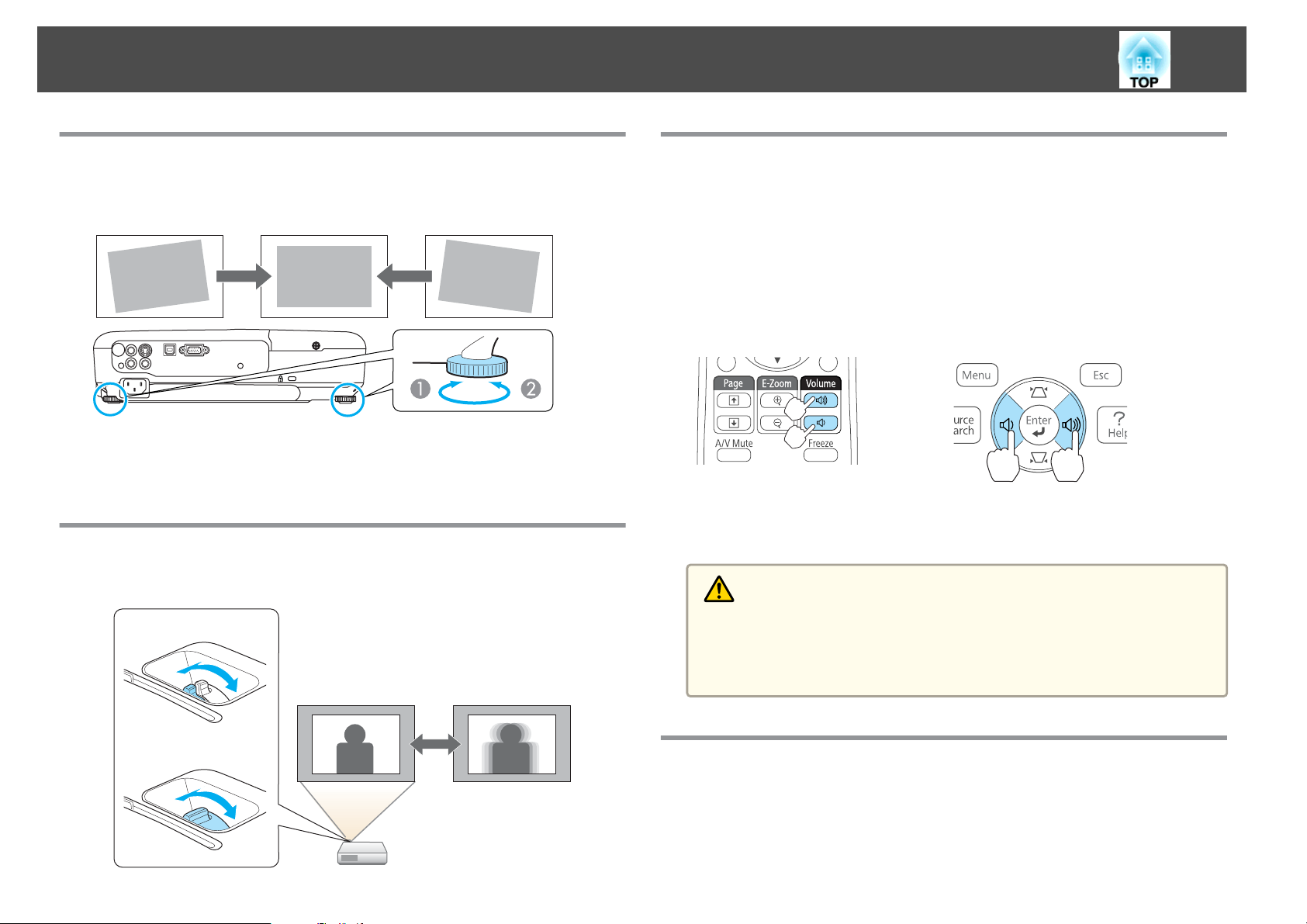

Aumente e diminua os pés posteriores para ajustar a inclinação horizontal do videoprojector.

Aumente o pé posterior.

Diminua o pé posterior.

Corrigir a Focagem

Pode corrigir a focagem utilizando o anel de focagem.

Ajustar o Volume

Pode ajustar o volume utilizando um dos seguintes métodos.

• Prima o botão [Volume] no painel de controlo ou no controlo remoto para ajustar o volume. [

] Diminui o volume.

] Aumenta o volume.

[

Com o controlo remoto Com o painel de controlo

(apenas EB-X14G/EB-W02/EB-X02/EB-W01)

• Ajuste o volume a partir do menu Configuração.

Definição - Volume Pág.61

Atenção

EB-X14G/EB-W02/EB-X02/EB-W01

EB-S02/EB-S01

Não inicie com um volume alto. Um volume repentino excessivo pode provocar a perda de audição. Reduza sempre o volume antes de desligar, de modo a que possa ligar e aumentar, gradualmente, o volume.

Seleccionar a Qualidade da Projecção (Seleccionar o Modo cor)

É possível obter facilmente uma excelente qualidade de imagem seleccionando apenas a definição que melhor corresponde ao ambiente da projecção. O brilho da imagem varia consoante o modo seleccionado.

Ajustar Imagens Projectadas

Modo Aplicação

Dinâmico

Apresentação

Teatro

Foto

Desporto

sRGB

Quadro preto

Quadro branco

Este modo é o ideal para ser usado em salas com claridade. Este modo é o mais claro e reproduz muito bem os tons de sombra.

Este modo é ideal para apresentações usando materiais coloridos em salas com claridade.

Ideal para ver filmes numa sala escura. Confere às imagens um tom natural.

Ideal para projectar imagens estáticas, como fotografias, numa sala iluminada. As imagens adquirem vivacidade e contraste.

Ideal para ver programas de televisão numa sala iluminada. As imagens adquirem vivacidade e dinamismo.

Ideal para imagens que estejam em conformidade com o padrão de cor

Mesmo que esteja a projectar num quadro preto (quadro verde), esta definição confere às imagens uma tonalidade natural, tal como se estivesse a projectar num ecrã.

Ideal para fazer apresentações usando um quadro branco.

sRGBg.

Sempre que premir o botão [Color Mode] aparece o nome Modo cor no ecrã e o Modo cor muda.

Controlo remoto

Pode definir o Modo cor a partir do menu Configuração.

s Imagem - Modo cor Pág.59

Definir a Íris Automática

Ao configurar automaticamente a luminância de acordo com o brilho da imagem projectada, permite-lhe desfrutar de imagens vivas e ricas.

*1 Esta selecção está disponível apenas quando o sinal de entrada for RGB ou

quando a fonte for USB Display.

*2 Esta selecção está disponível apenas quando o sinal de entrada for vídeo

componente ou quando a fonte de entrada for Vídeo ou S-Vídeo.

Prima o botão [Menu].

"Utilizar o Menu Configuração" Pág.57

Com o controlo remoto Com o painel de controlo

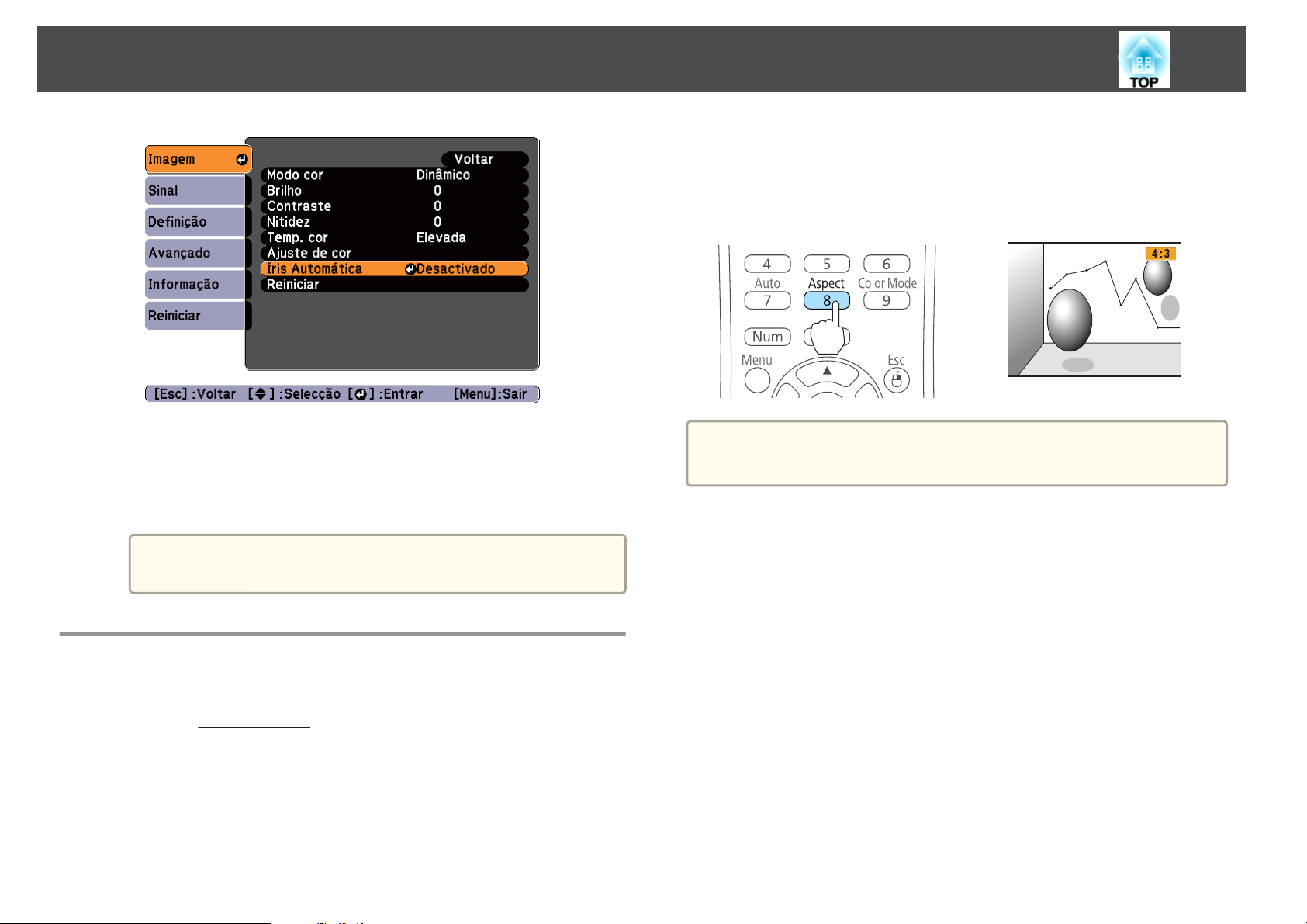

Seleccione Íris Automática em Imagem.

Ajustar Imagens Projectadas

Métodos de alteração

Sempre que prime o botão [Aspect] no controlo remoto, o nome do modo de aspecto aparece no ecrã e a relação de aspecto muda.

Controlo remoto

Seleccione Activado.

A definição é memorizada para cada Modo cor.

Prima o botão [Menu] para terminar as definições.

A Íris Automática pode ser definida apenas quando o Modo cor

Mudar a Relação de Aspecto da Imagem Projectada

Pode mudar a Relação aspectog da imagem projectada de acordo com o tipo, a relação altura/largura e a resolução dos sinais recebidos.

Os modos de aspecto disponíveis variam consoante o sinal de imagem que está a ser projectado.

for Dinâmico ou Teatro.

Pode definir a relação de aspecto a partir do menu Configuração.

Mudar o modo de aspecto

Projectar imagens provenientes de equipamento de vídeo (para o EB-W02/EB-W01)

Sempre que premir o botão [Aspect], o modo de aspecto muda pela ordem Normal, 16:9, Modo Total, Zoom e Nativa.

Exemplo: entrada de sinal 1 080p (resolução: 1 920x1 080, relação de aspecto: 16:9)

s Sinal - Aspecto Pág.60

Ajustar Imagens Projectadas

16:9

Projectar imagens a partir de um computador

Em seguida são apresentados exemplos de projecção para cada modo de aspecto.

EB-W02/EB-W01

Modo Normal

16:9

Modo Total

Zoom

Nativa

Projectar imagens provenientes de equipamento de vídeo (para o EB-X14G/EB-X02/ EB-S02/EB-S01)

Sempre que premir o botão [Aspect], o modo de aspecto muda pela ordem 4:3 e 16:9.

Exemplo: entrada de sinal 720p (resolução: 1 280x720, relação de aspecto: 16:9)

Modo de as-

pecto

Modo Normal

16:9

Modo Total

Zoom

Sinal entrada

XGA 1 024X768 (4:3) WXGA 1 280X800 (16:10)

4:3

Ajustar Imagens Projectadas

Modo de as-

pecto

Nativa

EB-X14G/EB-X02/EB-S02/EB-S01

Modo de as-

pecto

Modo Normal

4:3

XGA 1 024X768 (4:3) WXGA 1 280X800 (16:10)

Sinal entrada

16:9

Se faltarem partes da imagem, configure a definição Resolução para Largo ou Modo Normal no menu Configuração, de acordo com o

tamanho do painel do computador. s Sinal - Resolução Pág.60

Funções Úteis

Este capítulo contém sugestões úteis para efectuar apresentações e descreve as funções de Segurança.

Funções de Projecção

Ocultar Temporariamente a Imagem e o Som (A/V Mute)

Pode utilizar esta função quando pretender chamar a atenção da audiência para o que está a dizer, ou então, se estiver a efectuar uma apresentação por computador e não quiser apresentar detalhes como, por exemplo, quando muda entre ficheiros.

Sempre que premir o botão [A/V Mute], activa ou desactiva a função A/V Mute.

Controlo remoto

• Quando estiver a projectar imagens com movimento, as imagens e o

som continuarão a ser reproduzidos enquanto a definição A/V Mute estiver activada. Não é possível retomar a projecção a partir do ponto em que a definição A/V Mute foi activada.

• Pode seleccionar o ecrã apresentado quando prime o botão [A/V Mute] do menu Configuração.

Avançado - Visor - A/V Mute Pág.63

• A lâmpada permanece acesa durante A/V Mute, de modo a que as horas da lâmpada continuem a acumular.

Fixar a Imagem (Freeze)

Quando Freeze estiver activado nas imagens com movimento, a imagem congelada continua a ser projectada no ecrã, pelo que pode projectar uma imagem com movimento um fotograma de cada vez, tal como uma fotografia estática. Pode ainda executar outras operações, como, por exemplo, mudar entre ficheiros durante uma apresentação efectuada a partir de um computador sem projectar imagens, se tiver activado previamente a função Freeze.

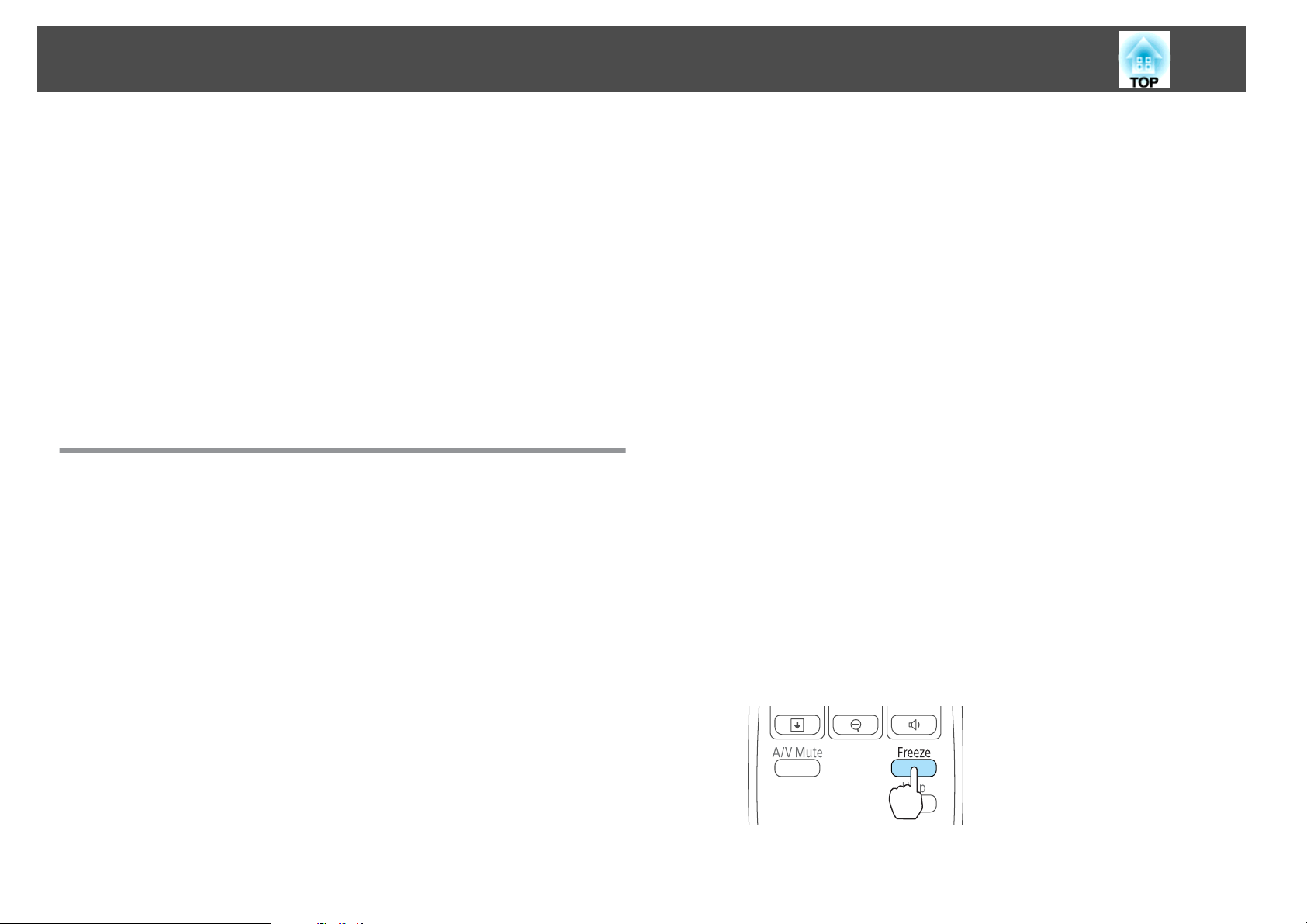

Sempre que prime o botão [Freeze], activa ou desactiva a função Congelamento.

Controlo remoto

Funções de Projecção

• O som não é interrompido.

• Quando estiver a projectar imagens com movimento, as imagens continuarão a ser reproduzidas enquanto o ecrã está fixo. Não é possível retomar a projecção a partir do ponto em que o ecrã ficou fixo.

• Se premir o botão [Freeze] enquanto visualiza o menu Configuração ou o ecrã de Ajuda, o menu ou ecrã de Ajuda que está a visualizar fecha.

• A função Freeze funciona mesmo quando está a utilizar a função E-Zoom.

Função de Ponteiro (Ponteiro)

Esta função permite mover um ícone em forma de Ponteiro na imagem projectada e ajuda-o a chamar a atenção para a área sobre a qual está a falar.

Visualize o Ponteiro.

Sempre que prime o botão [Pointer], o ponteiro aparece ou desaparece.

Controlo remoto

Mova o ícone em forma de Ponteiro ( ).

Controlo remoto

Quando é premido qualquer par de botões adjacentes [ ], [ ], [

] ou [ ] em simultâneo, é possível mover o ponteiro na diagonal.

Pode seleccionar a forma do ícone do ponteiro a partir do

menu Configuração.

Definição - Forma do ponteiro Pág.61

Funções de Projecção

Ampliar Parte da Imagem (E-Zoom)

Esta função é útil quando pretende ampliar imagens, como, por exemplo, gráficos e tabelas, para as visualizar com maior pormenor.

Inicie a função E-Zoom.

Prima o botão [

Controlo remoto

] para visualizar a Cruz ( ).

Mova a Cruz ( ) para a área da imagem que pretende ampliar.

Controlo remoto

Quando é premido qualquer par de botões adjacentes [ ], [ ],

] ou [ ] em simultâneo, é possível mover o ponteiro na diagonal.

[

Amplie.

Controlo remoto

Botão [z]: Aumenta a área sempre que é premido. Pode ampliar rapidamente a área se mantiver o botão pressionado.

Botão [x]: Reduz as imagens que foram ampliadas.

Botão [Esc]: Cancela a função E-Zoom.

• A percentagem de ampliação aparece no ecrã. A área seleccionada pode ser ampliada de 1 a 4 vezes, em incrementos de 25.

• Durante a projecção ampliada, prima os botões [

[

] e [ ] para percorrer a imagem.

], [ ],

Funções de Projecção

Utilizar o Controlo Remoto para Mover o Ponteiro do Rato (Rato Sem Fios)

É possível controlar o ponteiro do rato do computador a partir do controlo remoto do videoprojector. Esta função é denominada Rato Sem Fios.

Os seguintes sistemas operativos são compatíveis com a função Rato Sem Fios.

Windows Mac OS

* É possível que não consiga utilizar a função Rato Sem Fios em algumas versões

dos sistemas operativos.

Execute as operações apresentadas em seguida para activar a função Rato Sem Fios.

Ligue o videoprojector ao computador usando o cabo USB.

"Ligar um Computador" Pág.23

Windows 98 Windows 98SE Windows Me Windows 2000 Windows XP Windows Vista Windows 7

Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x

Depois de efectuada a definição, pode controlar o ponteiro do rato da seguinte forma.

Movendo o ponteiro do rato

Botões [ ][ ][ ][ ]:

Move o ponteiro do rato.

Fazendo clique com o rato

Botão [Esc]: Tecla direita. Botão [

rapidamente duas vezes para clicar duas vezes.

Arrastando e largando

Enquanto prime o botão [ ], prima os

botões [

Liberte o botão [ local pretendido.

]: Tecla esquerda. Prima

], [ ], [ ] e [ ].

] para largar no

• USB Display

• Computador

Mude a fonte para uma das seguintes.

"Mudar para a Imagem Pretendida através do Controlo Remoto"

Pág.29

Page Up/Down

Botão [[]: Regressa à página anterior. Botão []]: Avança para a página

seguinte.

Funções de Projecção

• Quando é premido qualquer par de botões adjacentes [ ], [ ],

[

] ou [ ] em simultâneo, é possível mover o ponteiro na diagonal.

• Se tiver invertido as definições das teclas do rato no computador, a função dos botões do controlo remoto será também invertida.

• A função de Rato Sem Fios não funciona nas seguintes condições:

- Quando está a visualizar o menu Configuração ou um ecrã de Ajuda

- Quando está a utilizar outras funções que não a de Rato Sem Fios (como, por exemplo, a de ajuste de volume)

No entanto, quando estiver a utilizar a função E-Zoom ou Ponteiro, a função de página para cima ou de página para baixo está disponível.

Guardar um logótipo de utilizador

É possível guardar a imagem que está a ser projectada como um logótipo de utilizador.

Depois de ter guardado um logótipo de utilizador, não é possível repor

o logótipo predefinido.

Projecte a imagem que pretende guardar como logótipo de utilizador e prima o botão [Menu].

"Utilizar o Menu Configuração" Pág.57

Com o controlo remoto Com o painel de controlo

Seleccione Logótipo utilizador no menu Avançado.

Funções de Projecção

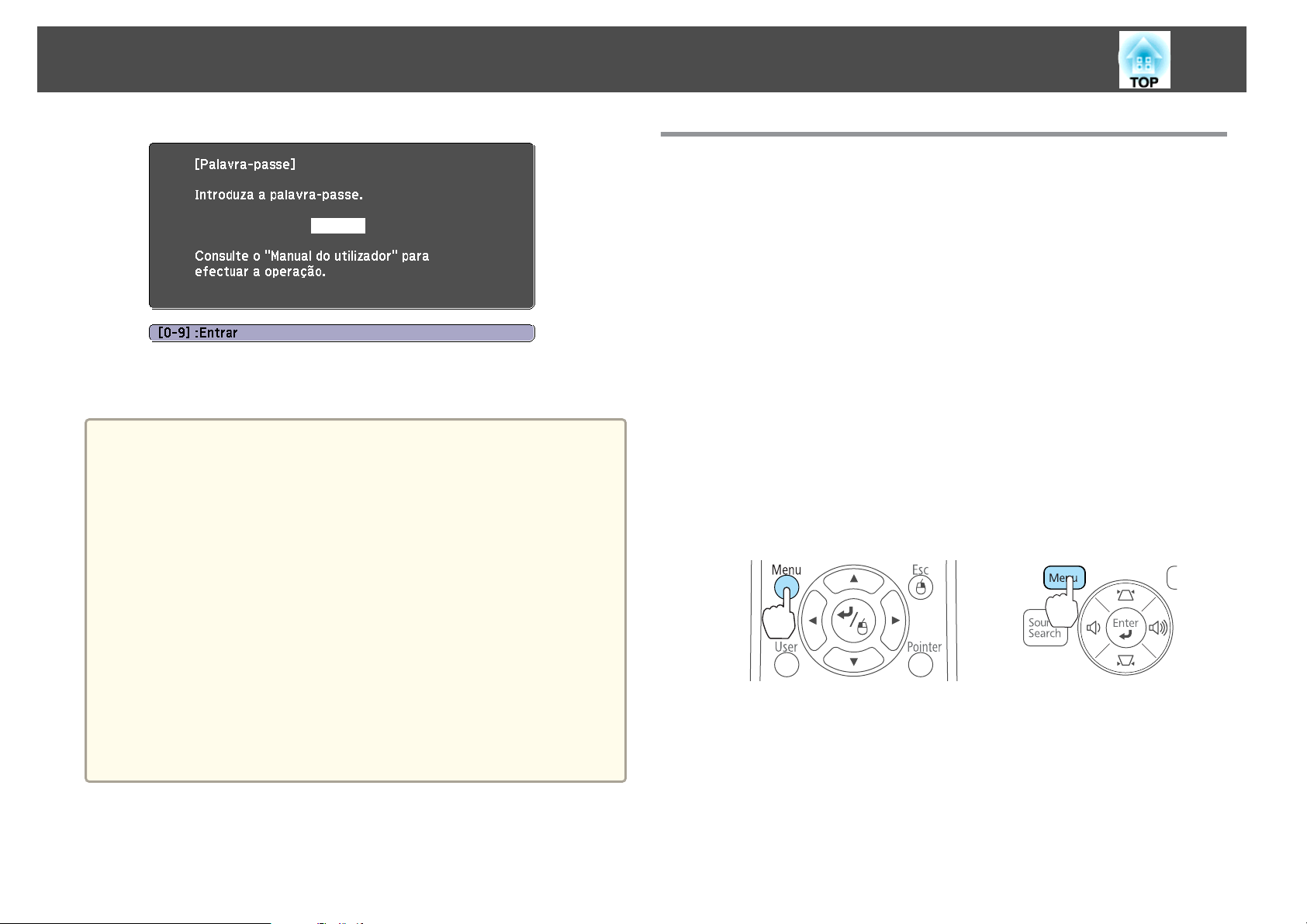

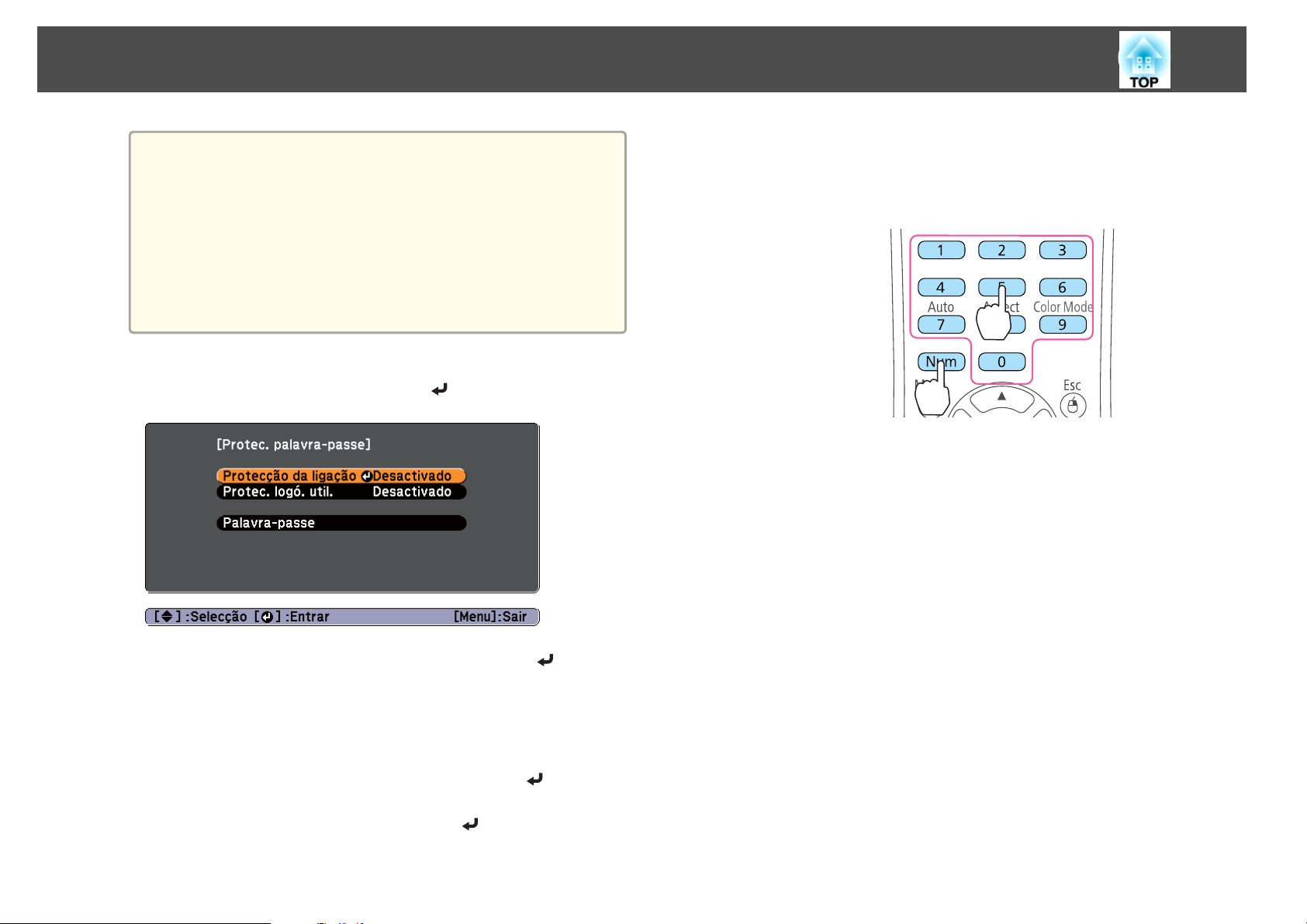

• Se Protec. logó. util. em Protec. palavra-passe for definido

Quando aparecer a mensagem "Aceita a imagem actual como logo do utilizador?", seleccione Sim.

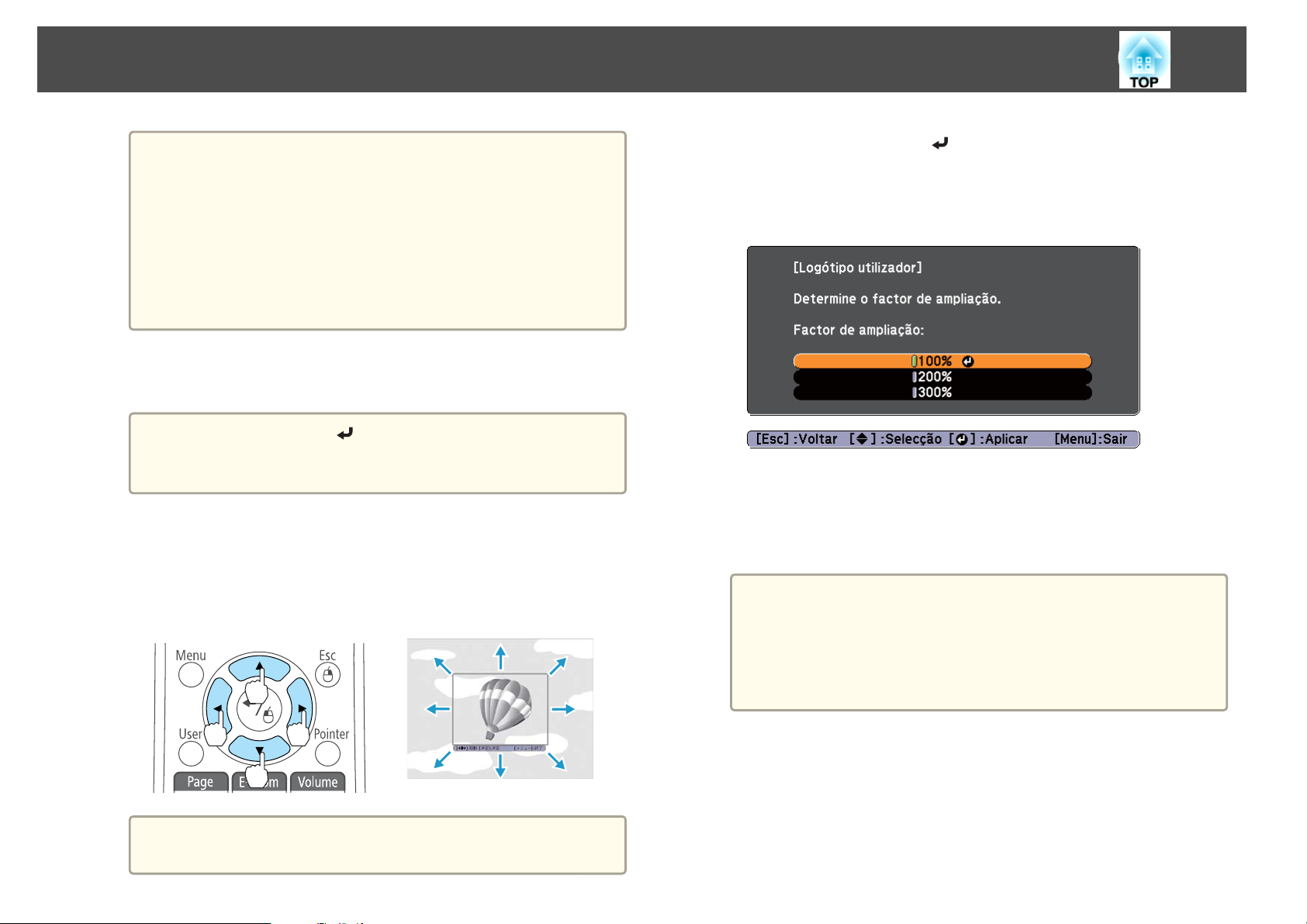

Mova a caixa para seleccionar a área da imagem que pretende utilizar como logótipo de utilizador.

Pode realizar as mesmas operações a partir do painel de controlo do videoprojector.

para Activado, é apresentada uma mensagem e não é possível alterar o logótipo do utilizador. Pode efectuar alterações depois de definir a Protec. logó. util. para Desactivado.

s "Controlar Utilizadores (Protec. palavra-passe)" Pág.50

• Se seleccionar Logótipo utilizador quando estão a ser executadas as funções Keystone, E-Zoom, Aspecto ou Ajustar Zoom, a função que estiver a ser executada será temporariamente cancelada.

Se premir o botão [ ] do controlo remoto ou do painel de controlo, o tamanho do ecrã pode mudar de acordo com o sinal

para se adaptar à resolução real do sinal de imagem.

Controlo remoto

Quando premir o botão [ ] e aparecer a mensagem "Deseja seleccionar esta imagem?", seleccione Sim.

Seleccione o zoom a partir do ecrã de definição do zoom.

Quando aparecer a mensagem "Deseja guardar a imagem como logo do utilizador?", seleccione Sim.

A imagem é guardada. Depois de a imagem estar guardada, aparece a mensagem "Terminado."

• Quando guarda um logótipo de utilizador, o logótipo de

utilizador anterior é apagado.

• É necessário algum tempo até a gravação ficar concluída. Não utilize o videoprojector nem nenhum equipamento ligado durante este período. Se o fizer, poderá provocar um mau funcionamento.

Pode guardar um logótipo com o tamanho de 400x300 pontos.

Funções de Segurança

O projector está equipado com as funções de segurança aperfeiçoadas apresentadas em seguida.

• Protec. palavra-passe Pode restringir quem pode utilizar o projector.

• Bloqueio operação Pode evitar que outras pessoas alterem sem autorização as definições do videoprojector.

"Restringir a Utilização (Bloqueio operação)" Pág.52

• Bloqueio Anti-roubo O videoprojector está equipado com o dispositivo de segurança anti-roubo

indicado a seguir.

"Bloqueio Anti-roubo" Pág.54

Controlar Utilizadores (Protec. palavra-passe)

Quando a definição Protec. palavra-passe está activada, as pessoas que desconheçam a palavra-passe não podem utilizar o videoprojector para projectar imagens mesmo que este esteja ligado. Além disso, também não é possível alterar o logótipo de utilizador apresentado quando liga o videoprojector. Esta função funciona como prevenção contra roubos uma vez que não será possível utilizar o videoprojector mesmo que seja roubado. Na altura da aquisição, a função Protec. palavra-passe não está activada.

• Protecção da ligação

Quando a opção Protecção da ligação está definida como Activado, tem de introduzir uma palavra-passe predefinida depois de ligar o videoprojector à corrente e de o ligar (isto também se aplica à opção Direct Power On). Se não introduzir a palavra-passe correcta, a projecção não inicia.

• Protec. logó. util.

Mesmo que alguém tente alterar o Logótipo do utilizador definido pelo proprietário do videoprojector, este não pode ser alterado. Quando a opção Protec. logó. util. estiver definida para Activado, são proibidas as alterações apresentadas em seguida para a definição Logótipo utilizador.

• Captar um Logótipo utilizador

• Definir a opção Visualizar fundo, Ecrã inicial ou A/V Mute do

submenu Visor

Avançado - Visor Pág.63

Definir a Protec. palavra-passe

Execute as operações apresentadas em seguida para efectuar a definição de Palavra-passe protegida.

Durante a projecção, mantenha premido o botão [Freeze] durante cerca de cinco segundos.

Aparece o menu da definição Protec. palavra-passe.

Tipos de Protec. palavra-passe

É possível efectuar os dois seguintes tipos de definição de protecção por palavra-passe de acordo com a forma como o videoprojector está a ser utilizado.

Controlo remoto

Funções de Segurança

• Se a definição Protec. palavra-passe já estiver activada, tem de

Seleccione o tipo de protecção por palavra-passe que pretende definir e, em seguida, prima o botão [

introduzir a palavra-passe. Se introduzir correctamente a palavra-passe, aparece o menu da definição Protec. palavra-passe.

s "Introduzir a palavra-passe" Pág.51

• Depois de definir a palavra-passe, cole o autocolante de protecção por palavra-passe numa posição visível no videoprojector para aumentar a protecção anti-roubo.

s Autocolante de Protecção por Palavra-passe

(3) Mantenha premido o botão [Num] e introduza um número com quatro

dígitos utilizando os botões numéricos. O número que introduzir aparecerá como "* * * *". Quando introduzir o quarto dígito, aparecerá o ecrã de confirmação.

Controlo remoto

(4) Volte a introduzir a palavra-passe.

Aparece a mensagem "Palavra-passe aceite". Se introduzir incorrectamente a palavra-passe, aparecerá uma

mensagem a pedir que volte a introduzir a palavra-passe.

Introduzir a palavra-passe

Quando aparecer o ecrã para inserção da palavra-passe, introduza a palavra-

-passe utilizando o controlo remoto.

Seleccione Activado e, em seguida, prima o botão [ ].

Prima o botão [Esc]. Aparece novamente o ecrã apresentado no ponto 2.

Defina a palavra-passe.

(1)

Seleccione Palavra-passe e, em seguida, prima o botão [

(2) Quando aparecer a mensagem "Deseja alterar a palavra-passe?",

seleccione Sim e, em seguida, prima o botão [ predefinida é "0000". Mude esta Palavra-passe para a pretendida. Se seleccionar Não, volta a aparecer o ecrã apresentado no ponto 2.

]. A palavra-passe

Mantenha premido o botão [Num] e introduza a palavra-passe premindo os botões numéricos.

Funções de Segurança

Quando introduz a palavra-passe correcta, a protecção por palavra-passe fica temporariamente desactivada.

Importante

• Se introduzir uma palavra-passe incorrecta três vezes seguidas, a mensagem "O projector será bloqueado." aparece durante cerca de cinco minutos e, em seguida, o videoprojector muda para o modo de espera. Se isso acontecer, desligue a ficha da tomada eléctrica, volte a inseri-la e ligue novamente o videoprojector. O videoprojector volta a apresentar o ecrã para inserção da palavra-passe para que possa introduzir a palavra-passe correcta.

• Se se tiver esquecido da palavra-passe, anote o número do "Código de pedido: xxxxx" que aparece no ecrã e contacte o endereço mais próximo

indicado na Lista de Contactos para Videoprojectores Epson. s Lista de Contactos para Videoprojectores Epson

• Se continuar a repetir a operação apresentada anteriormente e introduzir uma palavra-passe errada trinta vezes seguidas, aparecerá a mensagem apresentada em seguida e o videoprojector não aceitará mais entradas. "O projector será bloqueado. Entre em contacto com a Epson da forma descrita na sua documentação."

Lista de Contactos para Videoprojectores Epson

Restringir a Utilização (Bloqueio operação)

Para bloquear a utilização dos botões do painel de controlo, execute uma das operações apresentadas em seguida.

• Bloqueio total Bloqueia todos os botões do painel de controlo. Não é possível efectuar

qualquer operação a partir do painel de controlo, incluindo ligar ou desligar o videoprojector.

• Bloqueio operac Bloqueia todos os botões do painel de controlo, excepto o botão [

Esta função é útil em acontecimentos ou apresentações onde pretenda desactivar todos os botões durante projecções ou em escolas quando pretender limitar a utilização dos botões. No entanto, pode utilizar o videoprojector a partir do controlo remoto.

Prima o botão [Menu] enquanto está a projectar.

"Utilizar o Menu Configuração" Pág.57

Com o controlo remoto Com o painel de controlo

Seleccione Bloqueio operação no menu Definição.

Funções de Segurança

Pode desbloquear o painel de controlo utilizando um dos seguintes métodos:

• Seleccione Desactivado no submenu Bloqueio operação. Definição - Bloqueio operação Pág.61

• Mantenha premido o botão [

durante cerca de sete segundos; aparecerá uma mensagem e o painel ficará desbloqueado.

] do painel de controlo

Seleccione a opção Bloqueio geral ou Bloqueio operac de acordo com a finalidade.

Seleccione Sim quando aparecer a mensagem de confirmação.

Os botões do painel de controlo ficam bloqueados de acordo com a definição que seleccionou.

Funções de Segurança

Bloqueio Anti-roubo

O videoprojector está equipado com os seguintes tipos de dispositivos de segurança anti-roubo.

• Dispositivo de segurança O dispositivo de segurança é compatível com o sistema de segurança

Microsaver Security System fabricado pela Kensington. Consulte o site seguinte para obter mais informações sobre o sistema

Microsaver Security System.

http://www.kensington.com/

• Ponto para instalação de cabo de segurança É possível instalar neste local um sistema de bloqueio por fio anti-roubo, disponível no mercado, para fixar o videoprojector a uma secretária ou a

uma coluna.

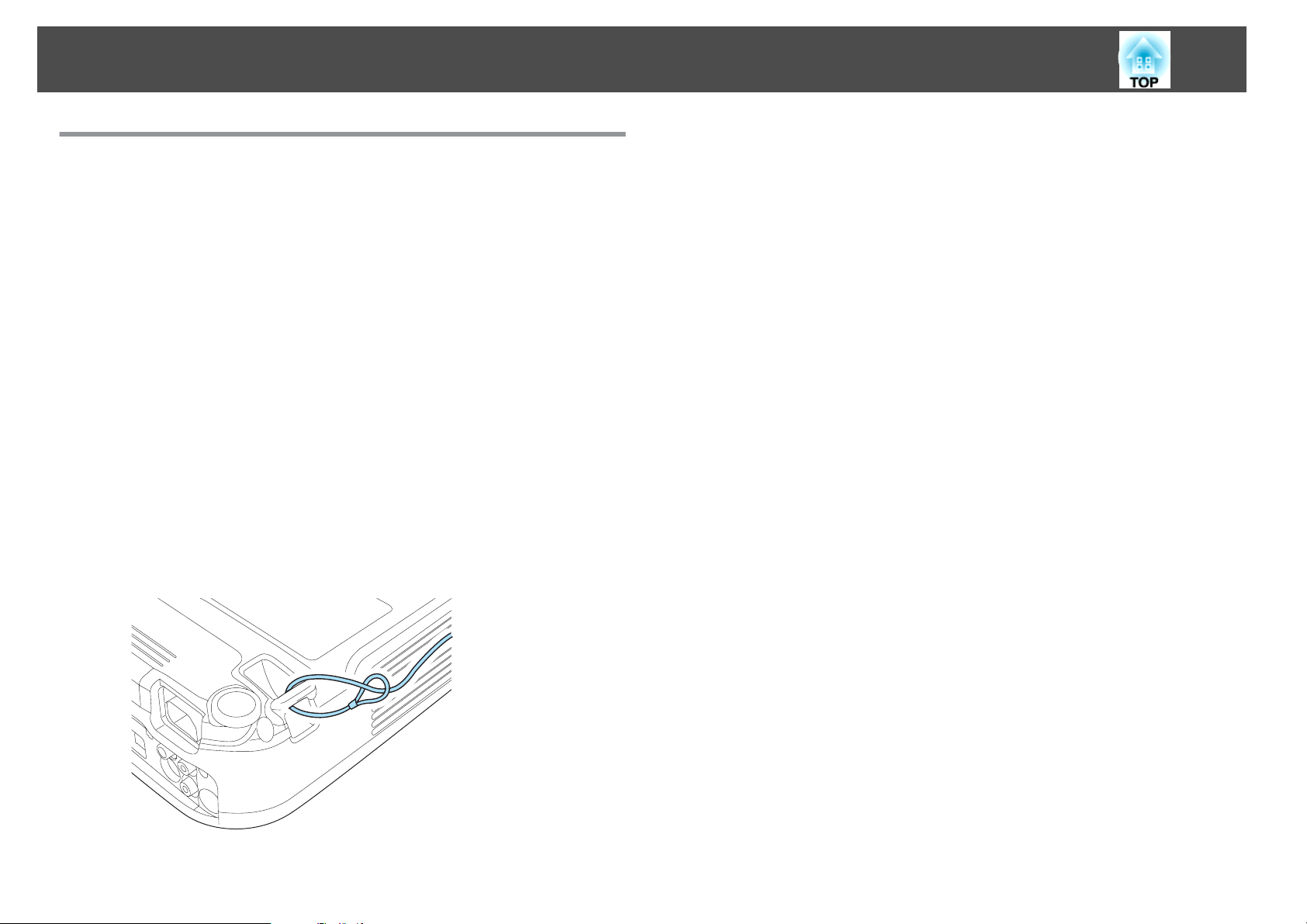

Instalar o sistema de bloqueio por fio

Instale um sistema de bloqueio por fio no ponto de instalação.

Para obter mais informações, consulte a documentação fornecida com o sistema de bloqueio por fio.

Monitorizar e Controlar

Comandos ESC/VP21

Pode controlar o videoprojector a partir de um dispositivo externo utilizando comandos ESC/VP21.

Ligue o videoprojector ao computador usando o cabo USB.

Antes de iniciar

Instale o controlador de comunicações USB (EPSON USB-COM Driver) no computador. Para obter informações sobre o controlador EPSON USB-COM Driver, contacte o seu fornecedor local ou o endereço mais próximo fornecido na Lista de Contactos para Videoprojectores Epson.

Lista de Contactos para Videoprojectores Epson

Defina a opção USB Type B para Link 21L no menu Avançado.

Avançado - USB Type B Pág.63

Ligue a porta USB do computador à porta USB (Type B) do videoprojector utilizando um cabo USB.

Da próxima vez, execute as operações a partir do ponto 2.

Se o processamento do comando terminar com um erro, o videoprojector emite uma mensagem de erro e o código ":".

Os conteúdos principais são apresentados em seguida.

Item Comando

Ligar/desligar Activado PWR ON

Desactivado PWR OFF

Selecção do sinal Computador Auto SOURCE 1F

RGB SOURCE 11

Componentes SOURCE 14

Vídeo SOURCE 41

S-Vídeo SOURCE 42

USB Display SOURCE 51

A/V Mute Activado/ Desactivado

Adicione um código de retorno do carreto (CR) (0Dh) ao final de cada comando e efectue a transmissão.

Para mais detalhes, contacte o seu fornecedor local ou o endereço mais próximo fornecido na Lista de Contactos para Videoprojectores Epson.

Activado MUTE ON

Desactivado MUTE OFF

Lista de comandos

Quando o comando de ligação é enviado para o videoprojector, este liga e entra em modo de aquecimento. Quando o videoprojector já estiver ligado, emite o código ":" (3Ah).

Depois de receber um comando, o videoprojector executa o comando, emite o código ":" e recebe o comando seguinte.

Lista de Contactos para Videoprojectores Epson

Protocolo de comunicação

• Predefinição de taxa de baud: 9600 bps

• Comprimento de dados: 8 bits

• Paridade: nenhuma

• Bit de paragem: 1 bit

• Controlo de fluxo: nenhum

Menu de Configuração

Este capítulo explica como utilizar o menu Configuração e as respectivas funções.

Utilizar o Menu Configuração

Esta secção explica como utilizar o menu Configuração.

Embora os passos sejam explicados utilizando o controlo remoto como exemplo, pode realizar as mesmas operações a partir do painel de controlo. Consulte o guia apresentado no menu para saber quais os botões disponíveis e as operações que estes executam.

Visualize o ecrã do menu Configuração.

Seleccione uma opção do menu principal.

Seleccione uma opção do submenu.

Modifique as definições.

Prima o botão [Menu] para terminar as definições.

Lista de Funções

Tabela do Menu Configuração

As opções que podem ser definidas variam consoante o modelo que está a utilizar e o sinal de imagem e a fonte que estão a ser projectados.

Nome do menu

principal

Menu Imagem s Pág.59

Menu Sinal s Pág.60

Nome do submenu Opções ou Valores das

Definições

Modo cor Dinâmico, Apresentação, Teatro,

Foto, Desporto, sRGB, Quadro preto e Quadro branco

Brilho -24 a 24

Contraste -24 a 24

Saturação da cor -32 a 32

Cor -32 a 32

Nitidez -5 a 5

abs. da cor Elevada, Média e Baixa

Ajuste de cor Vermelho: -16 a 16

Verde: -16 a 16 Azul: -16 a 16

Íris Automática Activado e Desactivado

Auto Ajuste Activado e Desactivado

Resolução Automático, Largo e Modo

Normal

Alinhamento -

Sinc. 0 a 31

Posição Cima, Baixo, Esquerda e Direita

Progressivo Activado e Desactivado

Sinal entrada Automático, RGB e

Componentes

Nome do menu

principal

Menu Definição s Pág.61

Menu Avançado s Pág.63

Nome do submenu Opções ou Valores das

Definições

Sinal Vídeo Automático, NTSC, NTSC4.43,

PAL, M-PAL, N-PAL, PAL60 e SECAM

Aspecto Modo Normal, 4:3, 16:9, Modo

Total, Zoom e Nativa

Overscan Desactivado, 4% e 8%

Keystone -60 a 60 (apenas EB-W02/EB-

-X02/EB-S02/EB-W01/EB-S01) H/V-Keystone e Quick Corner

(apenas EB-X14G)

Keystone auto. Activado e Desactivado

Zoom -

Bloqueio operação Bloqueio geral, Bloqueio operac

e Desactivado

Forma do ponteiro Ponteiro 1, 2 e 3

Consumo de Energia Normal e ECO

Volume 0 a 10

Sensor Ctrl Remoto Fr./Post., Frontal, Posterior e

Desactivado

Botão Usuário Controle de brilho, Informação,

Progressivo, Testar modelo, Resolução

Testar modelo -

Visor Mensagem, Visualizar fundo,

Ecrã inicial e A/V Mute

Logótipo utilizador -

Projecção Frontal, Frontal/Tecto, Posterior

e Posterior/Tecto

Lista de Funções

Nome do menu

principal

Nome do submenu Opções ou Valores das

Definições

Operação Direct Power On, Modo

Repouso, Hora Modo Repouso e Modo Alta Altitude

Modo de espera Comunic.Activada e Comunic.

Desat.

USB Type B USB Display e Link 21L

Língua 15 ou 35 idiomas

"Detectar Automaticamente Sinais de Entrada e Mudar a Imagem

Projectada (Procura de Fonte)" Pág.28

Menu Informação s Pág.64

Menu Reiniciar s Pág.65

*1 O número de idiomas suportados varia consoante o país onde o videoprojector

é utilizado.

Horas da Lâmpada -

Fonte -

Sinal entrada -

Resolução -

Sinal Vídeo -

Taxa renovação -

Info sinc -

Estado -

Número de Série -

Reiniciar tudo -

Reinic. Horas Lâmpa-da-

Menu Imagem

As opções disponíveis variam consoante o sinal de imagem e a fonte que estão a ser projectados. Os detalhes das definições são guardados para cada sinal de imagem.

Submenu Função

Modo cor

Brilho

Contraste

Saturação da cor

Cor

Nitidez

Pode seleccionar a qualidade da imagem de acordo com o ambiente da projecção.

s "Seleccionar a Qualidade da Projecção (Seleccionar o Modo cor)" Pág.38

Permite ajustar o brilho da imagem.

Pode ajustar a diferença entre a luminosidade e as áreas escuras das imagens.

Permite ajustar a saturação de cor das imagens.

(É possível efectuar o ajuste quando está a ser recebido um sinal de vídeo componente. Se for recebido um sinal de vídeo composto ou S-vídeo, o ajuste é possível apenas se forem recebidos sinais NTSC.)

Pode ajustar a coloração da imagem.

Permite ajustar a nitidez da imagem.

Lista de Funções

Submenu Função

Temp. cor

(Esta opção não pode ser seleccionada se o Modo cor estiver definido para

Permite ajustar a coloração geral da imagem. Pode ajustar as cores em três incrementos, de Elevada, Média e Baixa. A imagem adquire uma coloração azul quando é seleccionada a opção Elevada e adquire uma coloração vermelha quando é seleccionada a opção Baixa.

sRGBg.)

"Detectar Automaticamente Sinais de Entrada e Mudar a Imagem

Projectada (Procura de Fonte)" Pág.28

Ajuste de cor

Íris Automática

Reiniciar

(Esta opção não pode ser seleccionada se o Modo cor estiver definido para

Pode ajustar a intensidade da cor Vermelho, Verde e Azul individualmente.

(Esta opção pode ser definida apenas se o Modo cor estiver definido para Dinâmico ou Teatro.)

Defina para Activado para ajustar a íris de modo a obter a luminosidade ideal para as imagens que estão a ser projectadas.

A definição é memorizada para cada Modo cor. s "Definir a Íris Automática" Pág.39

Permite repor todas as predefinições relativas aos valores de ajuste das funções do menu Imagem. Consulte a seguinte secção para saber como repor todas as predefinições das opções do menu.

s "Menu Reiniciar" Pág.65

sRGBg.)

Menu Sinal

As opções disponíveis variam consoante o sinal de imagem e a fonte que estão a ser projectados. Os detalhes das definições são guardados para cada sinal de imagem.

Não pode efectuar definições no menu Sinal quando a fonte é USB Display.

Submenu Função

Auto Ajuste

Resolução

Alinhamento

Sinc.

Posição

Defina para Activado para ajustar automaticamente o Alinhamento, a Sinc. e a Posição para o estado adequado quando o sinal de entrada muda.

Defina para Automático para identificar automaticamente a resolução do sinal de entrada. Se as imagens não forem projectadas correctamente quando esta opção está definida como Automático, como, por exemplo, se faltar parte da imagem, ajuste para Largo para ecrãs panorâmicos, ou defina para Modo Normal para ecrãs de 4:3 ou 5:4, consoante o computador ligado.

Permite ajustar imagens de computador quando aparecem faixas verticais nas imagens.

Pode ajustar imagens de computador quando estas aparecem trémulas, desfocadas ou com interferências.

Pode ajustar a posição de apresentação para cima, para baixo, para a esquerda e para a direita quando falta parte da imagem, de forma a que seja projectada toda a imagem.

Lista de Funções

Submenu Função

Progressivo

Sinal entrada

Sinal Vídeo

Aspecto

Overscan

Reiniciar

(Esta definição pode ser ajustada apenas quando é recebido um sinal de vídeo componente com um sinal entrelaçado (480i/576i/ 1080i).)

O sinal (Conversão IP)

Activado: Ideal para imagens fixas. Desactivado: Ideal para imagens com muito movimento.

Pode seleccionar o sinal de entrada a partir da porta Computer. Se estiver definido para Automático, o sinal de entrada é

definido automaticamente de acordo com o equipamento ligado. Se as cores não aparecerem correctamente quando selecciona

Automático, seleccione o sinal adequado de acordo com o equipamento que está ligado.

Pode seleccionar o sinal de entrada da porta Video. Se estiver definido para Automático, os sinais de vídeo são reconhecidos automaticamente. Se existirem muitas interferências na imagem ou se ocorrer um problema (por exemplo, não é projectada nenhuma imagem) quando está seleccionado Automático, seleccione o sinal adequado de acordo com o equipamento que está ligado.

Pode definir a s "Mudar a Relação de Aspecto da Imagem Projectada "

Pág.40

Muda a relação de aspecto da imagem de saída (o limite da imagem projectada). Pode definir o limite de corte para Desactivado, 4% ou 8%.

Permite repor todas as predefinições relativas aos valores de ajuste das funções do menu Sinal, excepto da opção Sinal entrada.

Consulte a seguinte secção para saber como repor todas as predefinições das opções do menu.

Entrelaçadog (i) é convertido para Progressivog (p).

relação de aspectog das imagens projectadas.

"Menu Reiniciar" Pág.65

Menu Definição

Submenu Função

Keystone

Keystone auto. (apenas EB-W02/ EB-X02/EB-S02)

Pode corrigir a distorção keystone.

• Para EB-W02/EB-X02/EB-S02/EB-W01/EB-S01 Ajuste a definição Keystone para corrigir a distorção keystone vertical.

• Para EB-X14G

H/V-Keystone: Ajuste as definições V-Keystone e H-

-Keystone para corrigir a distorção keystone horizontal e

vertical. Pode também definir a função V-Keystone auto. para

Activado ou Desactivado. Quick Corner: Permite seleccionar e corrigir os quatro

cantos da imagem projectada. s "Quick Corner (apenas EB-X14G)" Pág.35

Quando definido para Activado, a distorção keystone é corrigida automaticamente.

(Não é possível seleccionar esta opção se a Projecção estiver definida para Frontal/Tecto, Posterior ou Posterior/Tecto.)

s "Corrigir automaticamente" Pág.33

Lista de Funções

Submenu Função

Zoom (apenas EB-S02/ EB-S01)

Bloqueio operação

Forma do ponteiro

Consumo de Energia

Volume

Ajusta o tamanho da imagem projectada.

Pode utilizar esta opção para restringir a utilização do painel de controlo do videoprojector.

s "Restringir a Utilização (Bloqueio operação)" Pág.52

Permite seleccionar a forma do ponteiro.

Ponteiro 1:

Ponteiro 2:

Ponteiro 3:

s "Função de Ponteiro (Ponteiro)" Pág.45

Pode definir a luminosidade da lâmpada para uma de duas definições.

Seleccione ECO se as imagens que está a projectar forem demasiado brilhantes, como, por exemplo, quando projecta imagens em salas escuras ou num ecrã pequeno. Quando selecciona ECO, o consumo de energia e o tempo de duração da lâmpada mudam da forma indicada em seguida; o ruído de rotação da ventoinha durante a projecção diminui.

Consumo de electricidade: redução de cerca de 17,5%, duração da lâmpada: cerca de 1.25 vezes superior

Quando o videoprojector estiver a ser utilizado a uma alta altitude ou num local sujeito a temperaturas elevadas, a definição ECO poderá ser utilizada automaticamente. Se isso acontecer, a opção Consumo de Energia aparece esbatida e não pode ser ajustada.

Permite ajustar o volume. Os valores das definições são guardados para cada fonte.

Para o EB-W01/EB-S01, não é possível definir este item quando a fonte de entrada é Computador.

Submenu Função

Sensor Ctrl Remoto

Botão Usuário

Testar modelo

Pode limitar a recepção do sinal de utilização através do controlo remoto.

Quando definido para Desactivado, não é possível efectuar operações a partir do controlo remoto. Se pretender efectuar operações a partir do controlo remoto, mantenha o botão [Menu] do controlo remoto premido durante cerca de 15 segundos para repor a predefinição da opção.

Pode seleccionar e atribuir uma opção do menu Configuração através do botão [User] do controlo remoto. Ao premir o botão [User], é apresentado directamente o ecrã de selecção/ ajuste do item de menu atribuído, permitindo-lhe alterar definições/ajustes com um só toque. Pode atribuir um dos seis itens seguintes ao botão [User].

Controle de brilho, Informação, Progressivo, Testar modelo, Resolução

Quando configura o videoprojector, surge um teste modelo para que possa ajustar o estado da projecção sem ligar outro equipamento. Enquanto o teste padrão estiver a ser visualizado, os ajustes de zoom, focagem e de correcção keystone podem ser executados. Para cancelar o teste modelo, prima o botão [Esc] no controlo remoto ou no painel de controlo.

Importante

Se visualizar um modelo durante muito tempo, pode aparecer uma imagem residual nas imagens projectadas.

Reiniciar

Permite repor todas as predefinições relativas aos valores de ajuste das funções do menu Definição, com excepção do Zoom (apenas EB-S02/EB-S01) e do Botão Usuário.

Consulte a seguinte secção para saber como repor todas as predefinições das opções do menu.

"Menu Reiniciar" Pág.65

Lista de Funções

Menu Avançado

Submenu Função

Visor

Permite efectuar definições relativas à apresentação do videoprojector.

Mensagem: Quando definido em Desactivado, os itens seguintes não serão apresentados.

Nomes das opções quando a Fonte, o Modo cor ou a Relação aspecto mudam, mensagens quando não é recebido nenhum sinal e avisos como Alerta Alta Temper.

Visualizar fundo

quando não está disponível nenhum sinal de imagem. Pode seleccionar Preto, Azul ou Logo.

Ecrã inicial Logótipo utilizador quando inicia a projecção.

A/V Mute o botão [A/V Mute]. Pode seleccionar Preto, Azul ou Logo.

: Pode definir o fundo do ecrã para

: Defina para Activado para apresentar o

: Pode definir o ecrã apresentado quando prime

Submenu Função

Logótipo utiliza-

dor

Projecção

Operação

Modo de espera

Permite alterar o logótipo de utilizador que é apresentado como imagem de fundo durante o modo Visualizar fundo, A/V Mute, etc.

s "Guardar um logótipo de utilizador" Pág.48

Seleccione um dos seguintes métodos de projecção de acordo com a posição de instalação do videoprojector.

Frontal, Frontal/Tecto, Posterior e Posterior/Tecto Pode alterar a definição da seguinte forma se mantiver o

botão [A/V Mute] do controlo remoto premido durante cerca de cinco segundos.

FrontalWFrontal/Tecto PosteriorWPosterior/Tecto

s "Métodos de Instalação" Pág.20

Direct Power On: Defina para Activado para ligar o videoprojector ligando-o apenas a uma tomada eléctrica.

Se o cabo de corrente estiver ligado a uma tomada eléctrica, tenha em atenção que o videoprojector liga automaticamente depois de, por exemplo, um corte de energia.

Modo Repouso: quando definido como Activado, pára automaticamente a projecção quando não está a ser recebido qualquer sinal de imagem e quando não são realizadas operações.

Hora Modo Repouso: Quando a opção Modo Repouso está definida para Activado, pode programar o tempo a decorrer até o videoprojector desligar automaticamente num intervalo de 1 a 30 minutos.

Modo Alta Altitude: defina para Activado quando utilizar o videoprojector a uma altitude superior a 1 500 m.

Se definir para Comunic.Activada, pode monitorizar e controlar o videoprojector a partir de um computador, mesmo que o videoprojector esteja em modo de espera.

s "Monitorizar e Controlar" Pág.55

Lista de Funções

Submenu Função

USB Type B

USB Display: activa o USB Display.

s "Projectar com o USB Display" Pág.29

Link 21L: activa os comandos ESC/VP21.

"Comandos ESC/VP21" Pág.55

"Detectar Automaticamente Sinais de Entrada e Mudar a Imagem

Projectada (Procura de Fonte)" Pág.28

Língua

Reiniciar

*1 Quando a opção Protec. logó. util. está definida para Activado em Protec.

palavra-passe, não é possível alterar definições relativas ao logótipo do utilizador. Pode efectuar alterações depois de definir a Protec. logó. util. para Desactivado. s "Controlar Utilizadores (Protec. palavra-passe)" Pág.50

*2 Excepto para o Modo Alta Altitude.

Pode definir o idioma a utilizar nas mensagens e menus.

Permite repor as predefinições relativas aos valores de ajuste das funções dos submenus Visor Avançado.

Consulte a seguinte secção para saber como repor todas as predefinições das opções do menu.

s "Menu Reiniciar" Pág.65

e Operação*2 do menu

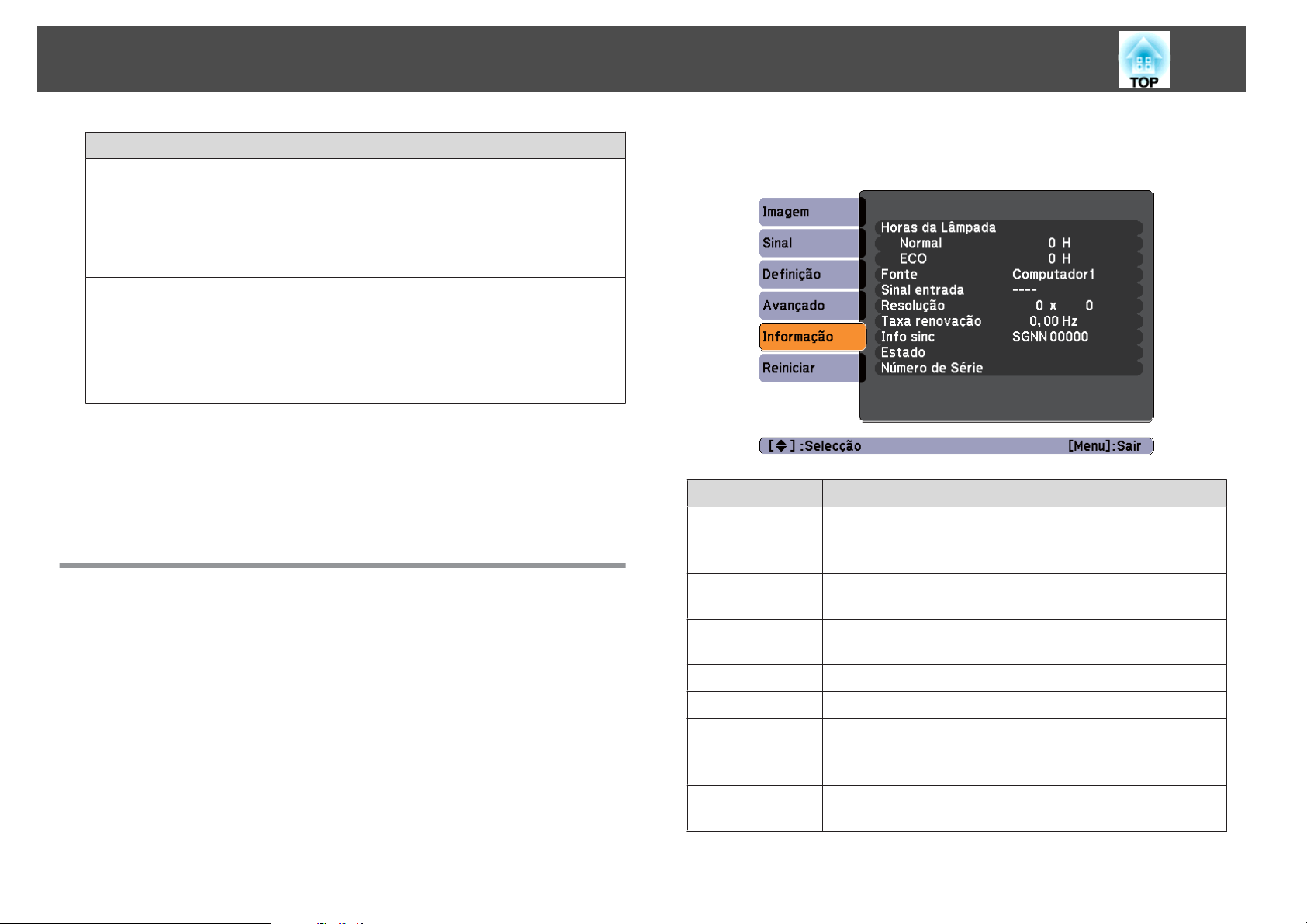

Menu Informação (apenas Visor)

Este menu permite verificar o estado dos sinais de imagem que estão a ser projectados e o estado do videoprojector. As opções que pode visualizar variam consoante a fonte que está a ser projectada. Dependendo do modelo utilizado, algumas fontes de entrada não são suportadas.

Submenu Função

Horas da Lâmpada

Fonte

Sinal entrada

Resolução

Taxa renovação

Info sinc

Pode visualizar as horas de funcionamento da lâmpada Quando for alcançada a hora de aviso da lâmpada, os

caracteres aparecem a amarelo.

Pode visualizar o nome da fonte do equipamento que está ligado e a ser projectado.

Pode visualizar o conteúdo de Sinal entrada definido no menu Sinal de acordo com a fonte.

Pode visualizar a resolução.

Permite visualizar a

Permite visualizar informações sobre o sinal de imagem. Esta informação poderá ser necessária se precisar de

assistência.

taxa de renovaçãog.

Sinal Vídeo

Pode visualizar as definições de Sinal Vídeo no menu Sinal.

Lista de Funções

Submenu Função

Estado

Número de Série

* As primeiras dez horas de funcionamento da lâmpada aparecerão como "0H".

10 horas e tempos superiores são apresentados como "10H", "11H", etc.

Refere-se a informação sobre erros que tenham ocorrido no projector.

Esta informação poderá ser necessária se precisar de assistência.

Apresenta o número de série do videoprojector.

Menu Reiniciar

Submenu Função

Reinic. Horas Lâmpada

Permite limpar as horas de funcionamento da lâmpada. Reinicie a contagem quando substituir a lâmpada.

Submenu Função

Reiniciar tudo

Permite repor todas as predefinições das opções do menu Configuração.

Não são repostas as predefinições das seguintes opções: Sinal

entrada, Logótipo utilizador, Horas da Lâmpada, Língua, Palavra-passe, Zoom (apenas EB-S02/EB-S01) e Botão Usuário.

Resolução de Problemas

Este capítulo explica como identificar e resolver problemas.

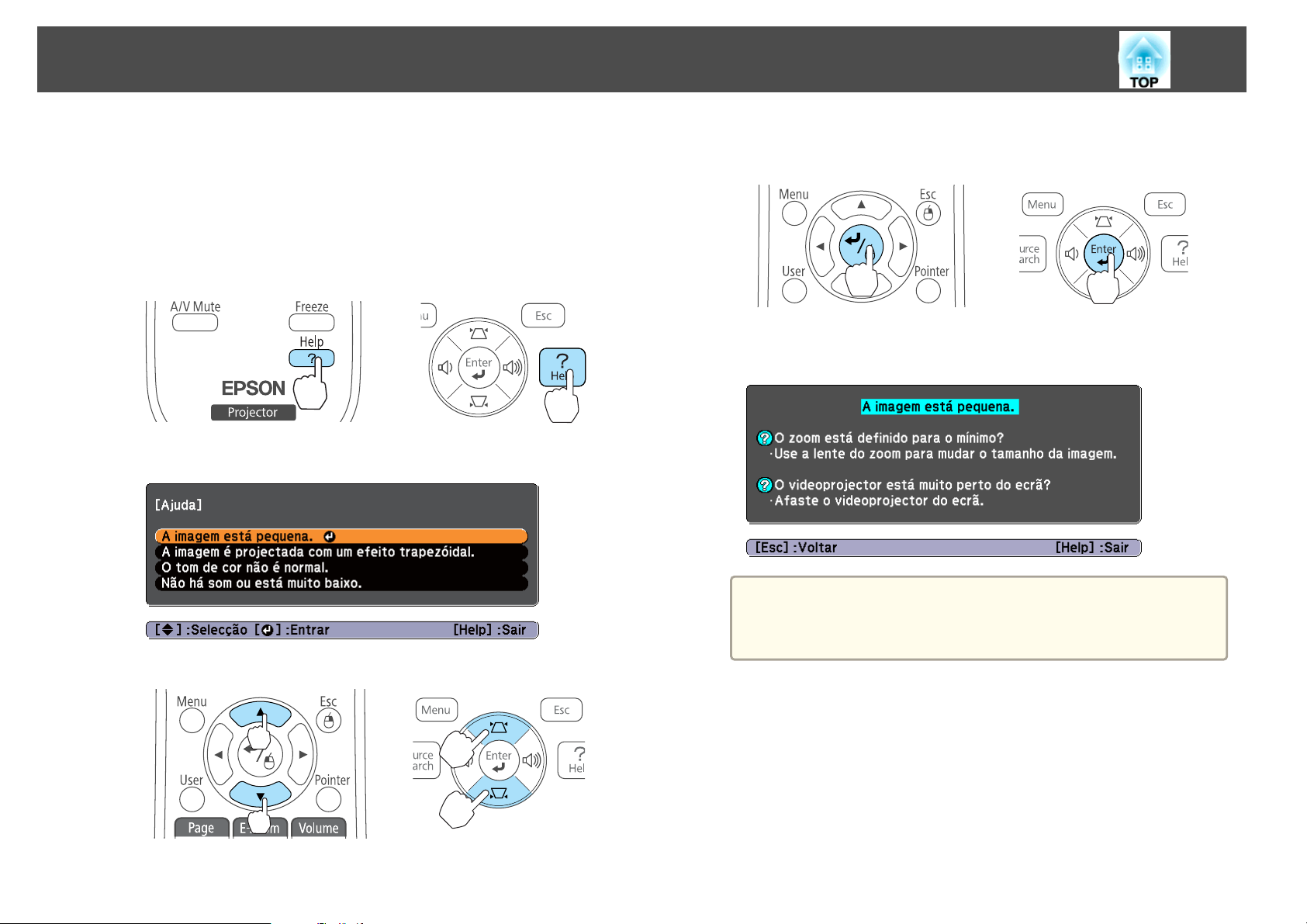

Utilizar a Ajuda

Se ocorrer um problema com o videoprojector, pode aceder ao ecrã Ajuda pressionando o botão Help. Pode resolver problemas respondendo às perguntas.

Prima o botão [Help].

Aparece o ecrã de Ajuda.

Com o controlo remoto Com o painel de controlo

Seleccione um item de menu.

Confirme a selecção.

Com o controlo remoto Com o painel de controlo

No ecrã seguinte surgem as perguntas e soluções. Prima o botão [Help] para sair da Ajuda.

Com o controlo remoto Com o painel de controlo

Consulte a seguinte secção se a função de Ajuda não apresentar uma solução para o problema.

"Resolver Problemas" Pág.68

Resolver Problemas

Se ocorrer um problema com o videoprojector, verifique, em primeiro lugar, os indicadores luminosos do videoprojector e consulte a secção apresentada em seguida.

Consulte a seguinte secção se não conseguir detectar qual o problema através dos indicadores luminosos.

"Quando os indicadores luminosos não apresentam solução" Pág.71

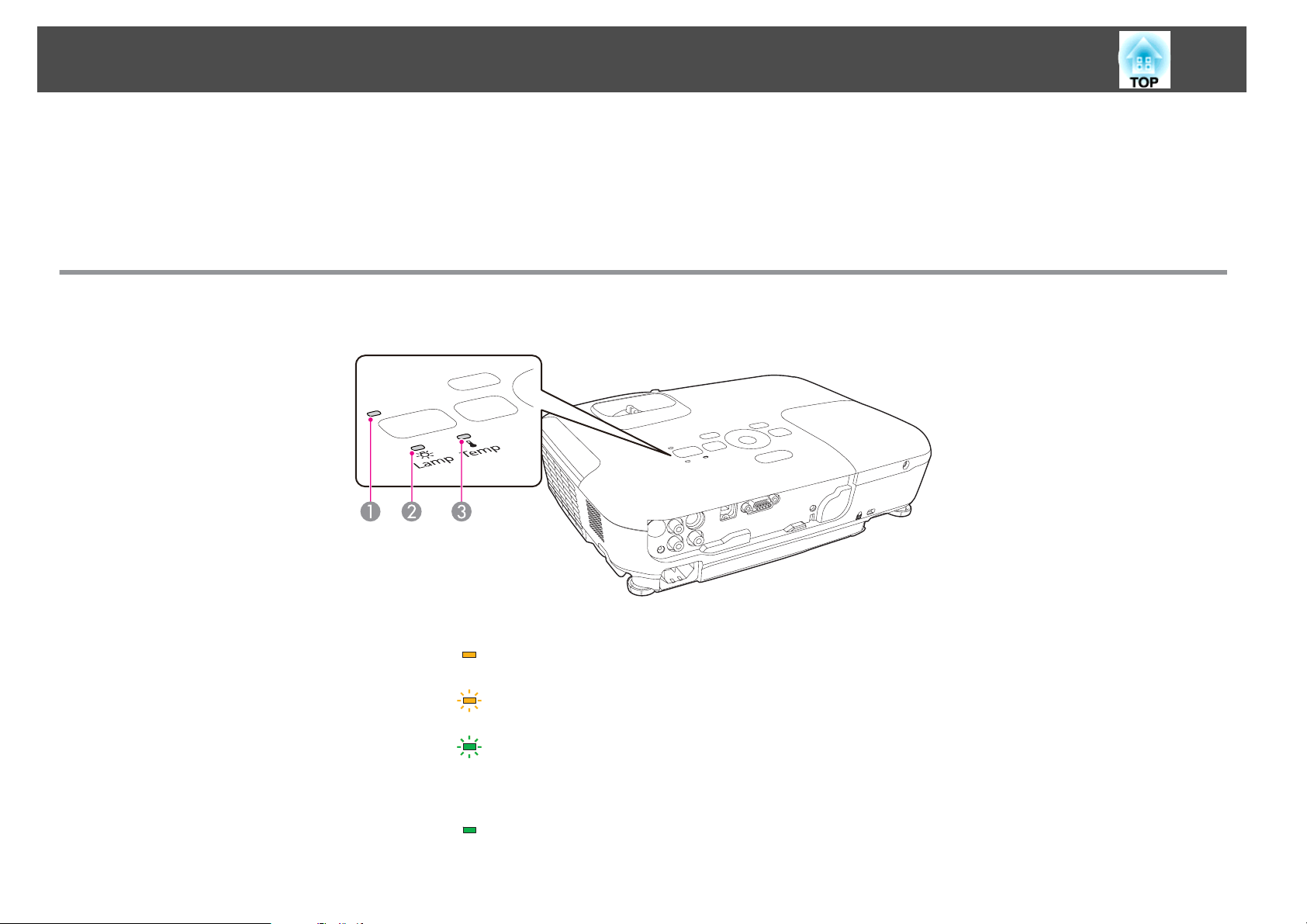

Consultar os indicadores

O videoprojector está equipado com os seguintes três indicadores luminosos, os quais servem para indicar o estado de funcionamento do mesmo.

Indicador luminoso Power Indica o estado de funcionamento.

Modo de espera Sempre que premir o botão [t] neste estado, a projecção é iniciada.

Preparação da monitorização através de comunicações USB ou arrefecimento em curso Quando o indicador estiver intermitente, todos os botões estão desactivados.

Aquecimento O período de aquecimento é de cerca de 30 segundos. Depois de o período de aquecimento

terminar, o indicador luminoso deixa de estar intermitente. O botão [t] fica desactivado durante o aquecimento. Projecção

Indicador luminoso Lamp Indica o estado da lâmpada de projecção.

Resolver Problemas

Indicador luminoso Temp Indica o estado da temperatura interna.

Consulte as tabelas apresentadas em seguida para saber qual o significado dos indicadores e como resolver os problemas que estes assinalam.

Se todos os indicadores luminosos estiverem apagados, verifique se o cabo de corrente está ligado correctamente e se o videoprojector está a receber corrente.

Por vezes, quando desliga o cabo de corrente, o indicador [

t] permanece aceso alguns instantes; esta situação não é um problema.

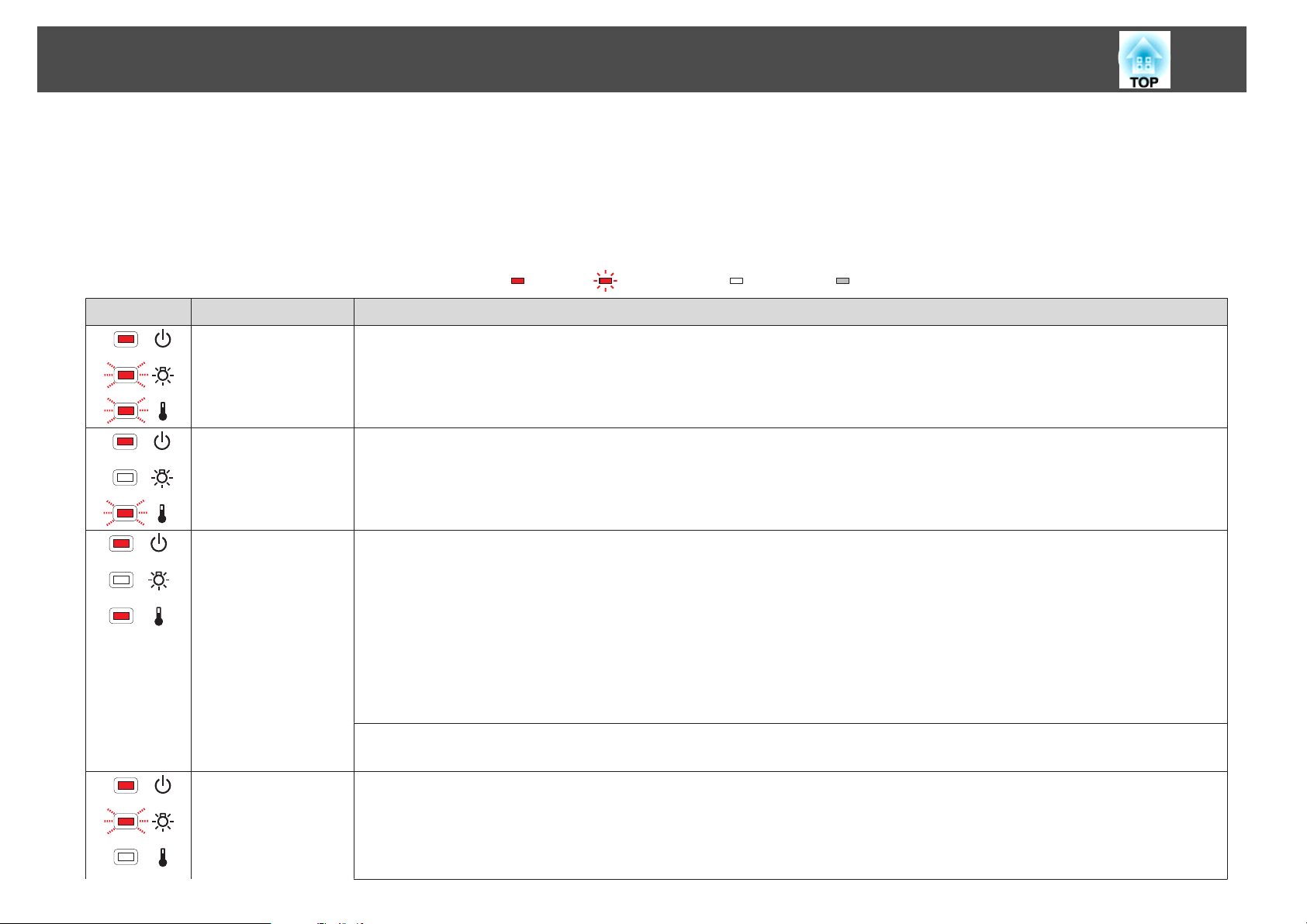

: Aceso : Intermitente : Apagado : Varia de acordo com o estado do videoprojector

Estado Causa Solução ou Estado

Erro Interno Não continue a utilizar o videoprojector, desligue a ficha de corrente da tomada eléctrica e contacte o fornecedor local ou o endereço mais

próximo indicado na Lista de Contactos para Videoprojectores Epson. s Lista de Contactos para Videoprojectores Epson

Erro de Ventilador Sensor error

Erro Alta Temper. (sobreaquecimento)

Não continue a utilizar o videoprojector, desligue a ficha de corrente da tomada eléctrica e contacte o fornecedor local ou o endereço mais próximo indicado na Lista de Contactos para Videoprojectores Epson.

s Lista de Contactos para Videoprojectores Epson

A lâmpada apaga-se automaticamente e a projecção é interrompida. Aguarde cerca de cinco minutos. Após cerca de cinco minutos, o videoprojector muda para o modo de espera. Verifique os dois pontos apresentados em seguida.

• Verifique se o filtro de ar e a abertura para saída de ar não estão obstruídos e certifique-se de que o videoprojector não está encostado à parede.

• Se o filtro de ar estiver obstruído, limpe-o ou substitua-o. s "Limpar o Filtro de Ar " Pág.81, "Substituir o Filtro de Ar" Pág.86

Se o erro persistir depois de verificar os pontos anteriores, não continue a utilizar o videoprojector, desligue a ficha de corrente da tomada eléctrica e contacte o fornecedor local ou o endereço mais próximo indicado na Lista de Contactos para Videoprojectores Epson.

s Lista de Contactos para Videoprojectores Epson

Erro de Lâmpada Falha de Lâmpada

Quando utilizar o videoprojector a uma altitude igual ou superior a 1500 m, defina o Modo Alta Altitude para Activado. s "Menu Avançado" Pág.63

Verifique os dois pontos apresentados em seguida.

• Retire a lâmpada e verifique se está estalada.

"Substituir a Lâmpada" Pág.83

• Limpe o filtro de ar.

s "Limpar o Filtro de Ar " Pág.81

Resolver Problemas

Estado Causa Solução ou Estado

Se a lâmpada não estiver estalada: volte a colocar a lâmpada e ligue o videoprojector. Se o erro não desaparecer: substitua a lâmpada por uma nova e depois ligue o videoprojector. Se o erro persistir: não continue a utilizar o videoprojector, desligue a ficha de corrente da tomada eléctrica e contacte o fornecedor local ou o

endereço mais próximo indicado na Lista de Contactos para Videoprojectores Epson. s Lista de Contactos para Videoprojectores Epson

Se a lâmpada estiver estalada: contacte o seu fornecedor local ou o endereço mais próximo indicado na Lista de Contactos para Videoprojectores Epson. (As imagens não podem ser projectadas até substituir a lâmpada.)

s Lista de Contactos para Videoprojectores Epson

Quando utilizar o videoprojector a uma altitude igual ou superior a 1500 m, defina o Modo Alta Altitude para Activado. s "Menu Avançado" Pág.63

Erro Auto Íris Erro Energ.

Alerta Alta Temper. (Esta é uma situação normal. No entanto, se a temperatura voltar a subir excessivamente, a projecção será interrompida automaticamente.)

Substitua a Lâmpada Substitua a lâmpada por uma nova.

• Consulte a seguinte secção se o videoprojector não estiver a funcionar correctamente, apesar de os indicadores luminosos não assinalarem qualquer erro. s "Quando os indicadores luminosos não apresentam solução" Pág.71

• Se os indicadores estiverem num estado não indicado nesta tabela, não continue a utilizar o videoprojector, desligue a ficha de corrente da tomada eléctrica e contacte o fornecedor local ou o endereço mais próximo indicado na Lista de Contactos para Videoprojectores Epson.

s Lista de Contactos para Videoprojectores Epson

• Verifique se o filtro de ar e a abertura para saída de ar não estão obstruídos e certifique-se de que o videoprojector não está encostado à parede.

• Se o filtro de ar estiver obstruído, limpe-o ou substitua-o.

s "Limpar o Filtro de Ar " Pág.81, "Substituir o Filtro de Ar" Pág.86

s "Substituir a Lâmpada" Pág.83

Se continuar a utilizar a lâmpada após o período de substituição, a probabilidade de a lâmpada explodir é maior. Substitua a lâmpada por uma nova assim que possível.

Resolver Problemas

Quando os indicadores luminosos não apresentam solução

Se ocorrer qualquer um dos problemas apresentados em seguida e os indicadores luminosos não apresentarem solução, consulte as páginas relativas a cada problema.

Problemas com imagens

• Não aparecem imagens

A projecção não inicia, a área de projecção está totalmente preta, a área de projecção está totalmente azul.

• As imagens com movimento não aparecem

As imagens com movimento projectadas a partir de um computador aparecem a preto e não é projectado nada.

• A projecção pára automaticamente s

• Aparece a mensagem "Não Suportada." s

• Aparece a mensagem "Sem Sinal." s

• As imagens estão esbatidas, desfocadas ou distorcidas s

Pág.72

Pág.73

Pág.74

Problemas ao iniciar a projecção

• O projector não liga s

Pág.77

Outros Problemas

• Não se ouve nenhum som ou este está demasiado baixo s

Pág.78

• O controlo remoto não funciona s

Pág.79

• Quero alterar o idioma das mensagens e dos menus s

Pág.79

• As imagens aparecem distorcidas ou com interferências s

Pág.75

• A imagem aparece cortada (grande) ou pequena, ou a relação de aspecto não é a adequada

Aparece apenas parte da imagem, as relações altura/largura da imagem não são as correctas.

• As cores da imagem não estão correctas

A imagem aparece arroxeada ou esverdeada, aparece a preto e branco, as cores aparecem esbatidas.

• As imagens aparecem escuras s

Pág.76

Pág.77

Resolver Problemas

Problemas com Imagens

Não aparecem imagens

Verificar Solução

Premiu o botão [t]? Prima o botão [t] para ligar o videoprojector.

Os indicadores luminosos estão apagados? O cabo de corrente não está ligado correctamente ou o videoprojector não está a receber corrente.

Ligue correctamente o cabo de corrente do videoprojector.

"Instalar e Projectar" Pág.27

Verifique se a tomada eléctrica ou a fonte de energia estão a funcionar correctamente.

O modo A/V Mute está activado? Prima o botão [A/V Mute] do controlo remoto para cancelar o modo A/V Mute.

s "Ocultar Temporariamente a Imagem e o Som (A/V Mute)" Pág.44

A tampa da lente está fechada? Abra a tampa da lente.

s "Parte Frontal/Superior" Pág.10

As definições do menu Configuração estão correctas? Reponha todas as predefinições.

s Reiniciar - Reiniciar tudo Pág.65

A imagem a ser projectada aparece totalmente preta? (Apenas quando projectar imagens de computador)

A definição de formato do sinal de imagem está correcta? (Apenas quando projectar imagens provenientes de uma fonte de

vídeo)

O cabo USB está correctamente ligado? (Apenas quando estiver a projectar com USB Display)

O Windows Media Center é apresentado em tamanho de ecrã completo?

(Apenas quando estiver a projectar com USB Display)

Está a ser visualizada uma aplicação que utiliza a função DirectX do Windows?

(Apenas quando estiver a projectar com USB Display)

Algumas imagens recebidas, como, por exemplo, protectores de ecrã, podem aparecer totalmente pretas.

Mude a definição de acordo com o sinal do equipamento ligado. s Sinal - Sinal Vídeo Pág.60

Verifique se o cabo USB está correctamente ligado. Volte a ligá-lo caso esteja desligado ou não esteja correctamente ligado.

Se o Windows Media Center estiver no modo de ecrã inteiro, não é possível projectar utilizando o USB Display. Reduza o tamanho do ecrã.

As aplicações que utilizem a função DirectX do Windows podem não apresentar as imagens correctamente.

Resolver Problemas

Não são visualizadas as imagens em movimento (apenas a secção da imagem em movimento fica escura)

Verificar Solução

O sinal de imagem do computador está a ser enviado para o LCD e para o monitor?

(Apenas quando projectar imagens provenientes de um computador portátil ou de um computador com um monitor LCD integrado)

A projecção pára automaticamente

Verificar Solução

O Modo Repouso está Activado? Prima o botão [t] para ligar o videoprojector. Se não pretender usar Modo Repouso, modifique a definição para

Modificar o sinal da imagem do computador apenas para saída externa. Verifique a documentação do computador ou contacte o respectivo fabricante.

Desactivado. s Avançado - Operação - Modo Repouso Pág.63

Aparece a mensagem "Não Suportada"

Verificar Solução

A definição de formato do sinal de imagem está correcta? (Apenas quando projectar imagens provenientes de uma fonte de

vídeo)

A resolução do sinal de imagem e a taxa de renovação correspondem ao modo?

(Apenas quando projectar imagens de computador)

Mude a definição de acordo com o sinal do equipamento ligado. s Sinal - Sinal Vídeo Pág.60

Consulte a documentação do computador para saber como alterar a resolução de sinal de imagem e a taxa de renovação provenientes do computador.

s "Tipos de Visualização de Monitor Suportados" Pág.94

Aparece a mensagem "Sem Sinal"

Verificar Solução

Os cabos estão ligados correctamente? Verifique se todos os cabos necessários para a projecção estão bem ligados.

s "Instalar e Projectar" Pág.27

Resolver Problemas

Verificar Solução

Seleccionou a porta correcta? Mude a imagem premindo o botão [Source Search] no controlo remoto ou no painel de controlo.

s "Detectar Automaticamente Sinais de Entrada e Mudar a Imagem Projectada (Procura de Fonte)" Pág.28

Ligou o computador ou a fonte de vídeo? Ligue o equipamento.

Os sinais de imagem estão a ser enviados para o videoprojector? (Apenas quando projectar imagens provenientes de um

computador portátil ou de um computador com um monitor LCD integrado)

Se os sinais de imagem estiverem a ser enviados apenas para o monitor LCD do computador ou para o monitor acessório, tem de alterar a opção de saída para um destino externo assim como para o próprio monitor do computador. Para alguns modelos de computadores, quando os sinais de imagens são emitidos externamente, já não aparecem no monitor LCD ou monitor adicional.

Se efectuar a ligação quando o videoprojector ou o computador já está ligado, a tecla de função [Fn] que muda o sinal de imagem do computador para saída externa pode não funcionar. Desligue o computador e o videoprojector e, em seguida, volte a ligá-los.

s "Instalar e Projectar" Pág.27 s Documentação do computador

As imagens estão esbatidas, desfocadas ou distorcidas

Verificar Solução

A função V-Keystone auto. ou Keystone auto. está definida para Desactivado?

(apenas EB-X14G/EB-W02/EB-X02/EB-S02)

A focagem está ajustada correctamente? Rode o anel de focagem para ajustar a focagem. sGuia de Referência Rápida

O videoprojector está a uma distância correcta? Está a projectar fora do limite de distância de projecção recomendado?

Ao definir a opção para Activado activa a função V-Keystone auto. s Definição - Keystone - H/V-Keystone - V-Keystone auto. Pág.61

Definição - Keystone auto. Pág.61

Se estiver a utilizar o videoprojector com esta definição desactivada, ajuste manualmente a imagem projectada.

s "Corrigir manualmente" Pág.34

s "Corrigir a Focagem" Pág.38

Não ultrapasse os limites recomendados.

"Tamanho do Ecrã e Distância de Projecção" Pág.90

O valor de ajuste keystone é demasiado elevado? Diminua o ângulo de projecção para reduzir a percentagem de correcção keystone.

s "Ajustar a Posição da Imagem" Pág.37

Resolver Problemas

Verificar Solução

Ocorreu formação de condensação na lente? Se mudar o videoprojector de um ambiente frio para um ambiente quente ou se ocorrer uma súbita alteração da

temperatura ambiente, poderá ocorrer formação de condensação na superfície da lente e as imagens aparecerão esbatidas. Instale o videoprojector na sala de apresentação cerca de uma hora antes de ser utilizado. Se ocorrer formação de condensação na lente, desligue o videoprojector e aguarde até que a condensação desapareça.

As imagens aparecem distorcidas ou com interferências

Verificar Solução

A definição de formato do sinal de imagem está correcta? (Apenas quando projectar imagens provenientes de uma fonte de

vídeo)

Os cabos estão ligados correctamente? Verifique se todos os cabos necessários para a projecção estão bem ligados.

Está a utilizar uma extensão? Se estiver a utilizar uma extensão, os sinais poderão ser afectados por interferências eléctricas. Utilize os cabos fornecidos

Mude a definição de acordo com o sinal do equipamento ligado.

s Sinal - Sinal Vídeo Pág.60

s "Ligar Equipamento" Pág.23

com o videoprojector para verificar se os cabos que está a utilizar são a causa do problema.

Seleccionou a resolução correcta? (Apenas quando projectar imagens de computador)

As definições correctamente?

(Apenas quando projectar imagens de computador)

A opção Transferir janela de camada está seleccionada? (Apenas quando estiver a projectar com USB Display)

Sinc.g e Alinhamentog estão ajustadas

Configure o computador de modo a que os sinais enviados sejam compatíveis com o videoprojector.

s "Tipos de Visualização de Monitor Suportados" Pág.94 s Documentação do computador

Prima o botão [Auto] do controlo remoto ou o botão [ imagens não estiverem correctamente ajustadas, mesmo depois de efectuar o ajuste automático, também pode efectuar

ajustes a partir do menu Configuração. s Sinal - Alinhamento, Sinc. Pág.60

Clique em Todos os programas - EPSON Projector - Epson USB Display - Definições Epson USB Display Vx.xx e, em seguida, desseleccione a caixa de verificação Transferir janela de camada.

] do painel de controlo para efectuar o ajuste automático. Se as

Resolver Problemas

A imagem aparece cortada (grande) ou pequena, ou o aspecto não é o adequado

Verificar Solução

Está a projectar uma imagem de computador de formato panorâmico?

(Apenas quando projectar imagens de computador)

Ainda está a utilizar a função E-Zoom para ampliar a imagem? Prima o botão [Esc] no controlo remoto para cancelar a função E-Zoom.

A posição da imagem está ajustada correctamente? (Apenas quando estiver a projectar sinais RGB analógico recebidos através da porta Computer)

Mude a definição de acordo com o sinal do equipamento ligado.

s Sinal - Resolução Pág.60

s "Ampliar Parte da Imagem (E-Zoom)" Pág.46

Prima o botão [Auto] do controlo remoto ou o botão [ Pode também ajustar a posição a partir do menu Configuração. s Sinal - Posição Pág.60

] do painel de controlo para ajustar a posição.

O computador está configurado para apresentação parcial (em duas partes)?

(Apenas quando projectar imagens de computador)

Seleccionou a resolução correcta? (Apenas quando projectar imagens de computador)

Se a apresentação dupla estiver activada nas Propriedades de apresentação do Painel de controlo do computador, será projectada apenas cerca de metade da imagem do monitor do computador. Para apresentar toda a imagem no ecrã do computador, desactive a definição de exibição dupla.

s Documentação do controlador de vídeo do computador

Configure o computador de modo a que os sinais enviados sejam compatíveis com o videoprojector. s "Tipos de Visualização de Monitor Suportados" Pág.94

Documentação do computador

As cores da imagem não estão correctas

Verificar Solução

As definições dos sinais de entrada correspondem aos sinais provenientes do dispositivo ligado?

O brilho da imagem está ajustado correctamente? Ajuste a definição Brilho do menu Configuração.

Os cabos estão ligados correctamente? Verifique se todos os cabos necessários para a projecção estão bem ligados.

Mude as definições seguintes de acordo com o sinal do equipamento ligado.

• Caso se trate de uma imagem de um dispositivo ligado à porta Computer s Sinal - Sinal entrada Pág.60

• Caso se trate de uma imagem proveniente de um dispositivo ligado à porta Video ou S-Video.

s Sinal - Sinal Vídeo Pág.60

s Imagem - Brilho Pág.59

s "Ligar Equipamento" Pág.23

Resolver Problemas

Verificar Solução

contrasteg está ajustado correctamente? Ajuste a definição Contraste do menu Configuração.

s Imagem - Contraste Pág.59

O ajuste da cor está definido correctamente? Ajuste a definição Ajuste de cor do menu Configuração.

s Imagem - Ajuste de cor Pág.59

A saturação da cor e a coloração estão ajustadas correctamente? (Apenas quando projectar imagens provenientes de uma fonte de

vídeo)

Ajuste as definições Saturação da cor e Cor do menu Configuração. s Imagem - Saturação da cor, Cor Pág.59

As imagens aparecem escuras

Verificar Solução

O brilho da imagem está ajustado correctamente? Ajuste as definições Brilho e Consumo de Energia do menu Configuração.

s Imagem - Brilho Pág.59

Definição - Consumo de Energia Pág.61

contrasteg está ajustado correctamente? Ajuste a definição Contraste do menu Configuração.

s Imagem - Contraste Pág.59

É necessário substituir a lâmpada? Quando se está a aproximar a altura em que deve substituir a lâmpada, as imagens começam a ficar mais escuras e a

qualidade das cores diminui. Quando isto acontecer, substitua a lâmpada por uma nova. s "Substituir a Lâmpada" Pág.83

O videoprojector está a ser utilizado a uma altitude alta ou num local sujeito a temperaturas elevadas?

Quando o videoprojector estiver a ser utilizado a uma alta altitude ou num local sujeito a temperaturas elevadas, a definição de Consumo de Energia poderá ser definida automaticamente para ECO. Isto poderá tornar o ecrã escuro. Se isso acontecer, a definição Consumo de Energia não poderá ser alterada.

Problemas ao Iniciar a Projecção

O projector não liga

Verificar Solução

Premiu o botão [t]? Prima o botão [t] para ligar o videoprojector.

Resolver Problemas

Verificar Solução

Os indicadores luminosos estão apagados? O cabo de corrente não está ligado correctamente ou o videoprojector não está a receber corrente.

Desligue e volte a ligar cabo de corrente. s "Instalar e Projectar" Pág.27 Verifique se a tomada eléctrica ou a fonte de energia estão a funcionar correctamente.

Os indicadores luminosos apagam e acendem quando toca no cabo de corrente?

O Bloqueio operação está definido como Bloqueio geral? Prima o botão [t] do controlo remoto. Se não pretender utilizar o Bloqueio operação, altere a definição para

Está seleccionada a definição correcta para o receptor remoto? Verifique o Sensor Ctrl Remoto no menu Configuração.

É possível que haja um problema de contacto ou o cabo pode estar danificado. Volte a inserir o cabo de corrente. Se mesmo assim não conseguir resolver o problema, não continue a utilizar o videoprojector, desligue o cabo de corrente da tomada eléctrica e contacte o fornecedor local ou o endereço mais próximo indicado na Lista de Contactos para Videoprojectores Epson.

s Lista de Contactos para Videoprojectores Epson

Desactivado.

s Definição - Bloqueio operação Pág.61

s Definição - Sensor Ctrl Remoto Pág.61

Outros Problemas

Não se ouve nenhum som ou este está demasiado baixo

Verificar Solução

Verifique se o cabo de áudio/vídeo está devidamente ligado ao videoprojector e à fonte de áudio.

(apenas EB-X14G/EB-W02/EB-X02/EB-S02)

O volume foi ajustado para a definição mínima? Ajuste o volume de forma a conseguir ouvir o som.

Desligue o cabo da porta Audio e, de seguida, volte a ligar o cabo.

s Definição - Volume Pág.61 s "Ajustar o Volume" Pág.38

O modo A/V Mute está activado? Prima o botão [A/V Mute] do controlo remoto para cancelar o modo A/V Mute.

s "Ocultar Temporariamente a Imagem e o Som (A/V Mute)" Pág.44

Resolver Problemas

Verificar Solução

O cabo possui a indicação de que não tem resistência (No resistance)?

(apenas EB-X14G/EB-W02/EB-X02/EB-S02)

Quando utilizar um cabo de áudio disponível no mercado, certifique-se de que possui a indicação de que não tem resistência.

A opção Envio de áudio para o projector está seleccionada? (Apenas quando estiver a projectar com USB Display)

Clique em Todos os programas - EPSON Projector - Epson USB Display - Definições Epson USB Display Vx.xx e, em seguida, seleccione Envio de áudio para o projector.

O controlo remoto não funciona

Verificar Solução

Quando está a utilizar o controlo remoto, a área de emissão de luz do controlo remoto está direccionada para o sensor situado no videoprojector?

O controlo remoto está demasiado afastado do videoprojector? A distância de funcionamento do controlo remoto é de aproximadamente 6 m.

O sensor do controlo remoto está exposto a luz solar directa ou a luz proveniente de lâmpadas fluorescentes?

Está seleccionada a definição correcta para o Sensor Ctrl Remoto? Verifique o Sensor Ctrl Remoto no menu Configuração.

As pilhas estão gastas ou inseridas de forma incorrecta? Certifique-se de que as pilhas estão inseridas correctamente ou substitua-as por pilhas novas, se necessário.

Direccione o controlo remoto para o sensor.

s "Distância de funcionamento do controlo remoto" Pág.18

Coloque o videoprojector num local onde o sensor não fique sujeito a luz intensa. Ou defina o receptor remoto para Desactivado na opção Sensor Ctrl Remoto do menu Configuração.

s Definição - Sensor Ctrl Remoto Pág.61

s "Substituir as pilhas do controlo remoto" Pág.17

Quero alterar o idioma das mensagens e dos menus

Verificar Solução

Altere a definição de Língua. Ajuste a definição Língua no menu Configuração.

s Avançado - Língua Pág.63

Manutenção

Este capítulo fornece informações sobre operações de manutenção que garantem o melhor desempenho do videoprojector durante um longo período de tempo.

Limpeza

Deve limpar o videoprojector se este ficar sujo ou se a qualidade das imagens projectadas começar a diminuir.

Importante

Desligue a energia do projector antes de limpar.

Limpar a Superfície do Videoprojector

Limpe cuidadosamente a superfície do videoprojector com um pano macio.

Se o videoprojector estiver demasiado sujo, humedeça o pano em água com uma pequena quantidade de detergente neutro e, em seguida, torça-o muito bem antes de o utilizar para limpar a superfície do videoprojector.

Importante

Não utilize substâncias voláteis, tais como cera, álcool ou diluente para limpar a superfície do videoprojector. A qualidade da caixa exterior poderá mudar ou esta poderá ficar descolorada.

Importante

Não utilize materiais abrasivos para limpar a lente nem a sujeite a choques, pois poderá danificá-la facilmente.

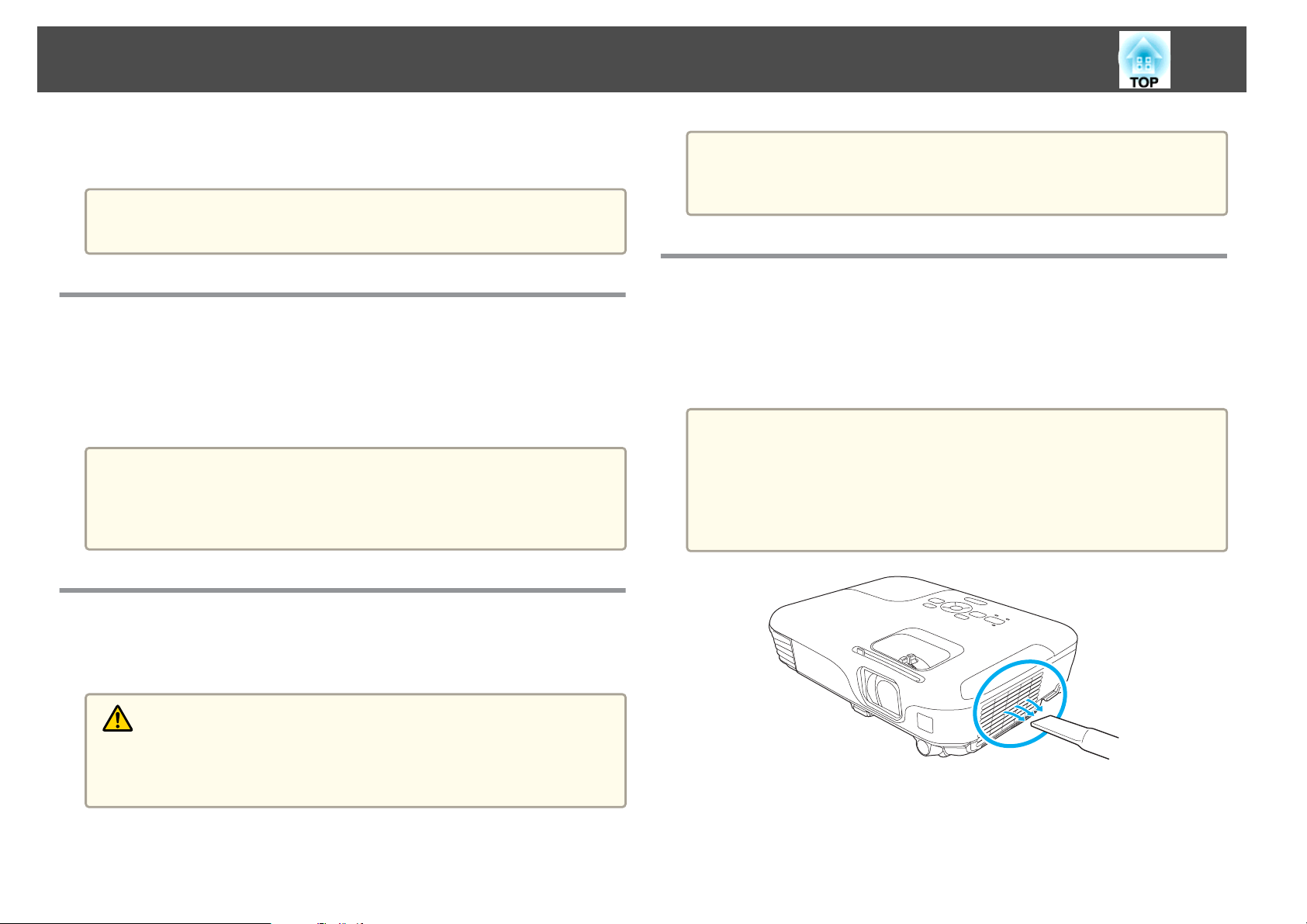

Limpar o Filtro de Ar

Limpe o filtro de ar e a abertura para entrada de ar quando aparecer a seguinte mensagem:

"O projector está sobreaquecido. Certifique-se de que nada bloqueia a ventilação do ar e limpe ou substitua o filtro."

Importante

• Se se acumular pó no filtro de ar, a temperatura interna do videoprojector pode subir e provocar problemas de funcionamento do videoprojector ou reduzir o tempo de duração do motor óptico. Limpe o filtro de ar assim que a mensagem aparecer.

• Não enxagúe o filtro de ar. Não utilize detergentes nem solventes.

Limpar a Lente

Para limpar a lente, utilize um pano especial para limpeza de óculos (disponível no mercado).

Aviso

Não utilize sprays que possuam gazes inflamáveis para remover poeiras e sujidade das lentes. O projector poderá incendiar devido às temperaturas internas elevadas da lâmpada.

Limpeza

• Se aparecer frequentemente uma mensagem, mesmo depois de efectuar a limpeza, isso significa que deve substituir o filtro de ar. Substitua o filtro de ar por um novo.

s "Substituir o Filtro de Ar" Pág.86

• Recomenda-se que limpe estas áreas, pelo menos, de três em três meses. Se utilizar o videoprojector em locais com muito pó, limpe estas áreas mais frequentemente.

Substituir Consumíveis

Esta secção explica como substituir a lâmpada e o filtro de ar.

Substituir a Lâmpada

Período de substituição da lâmpada

Deve substituir a lâmpada quando:

• É apresentada a seguinte mensagem. "É hora de substituir a lâmpada. Contate seu revendedor de projetores

Epson ou visite www.epson.com para adquirir o produto."

A mensagem é apresentada durante 30 segundos.

• O indicador luminoso da lâmpada fica intermitente e cor-de-laranja.

• A imagem projectada ficar mais escura ou a qualidade diminuir.

Importante

• A mensagem de substituição da lâmpada está definida para aparecer após os períodos de tempo indicados em seguida, de modo a manter o brilho e a qualidade iniciais das imagens projectadas.

Quando Consumo de Energia está definido para Normal: tem uma duração de cerca de 3900 horas

Quando Consumo de Energia está definido para ECO: tem uma duração de cerca de 4900 horas

s Definição - Consumo de Energia Pág.61

• Se continuar a utilizar a lâmpada após o período de substituição, a probabilidade de a lâmpada explodir é maior. Quando aparecer a mensagem de substituição da lâmpada, substitua a lâmpada por uma nova assim que possível, mesmo que esta ainda funcione.

• Não desligue repetidamente a corrente, nem volte a ligá-la de imediato. Ligar e desligar frequentemente a energia poderá diminuir o tempo de duração das lâmpadas.

• Consoante as características da lâmpada e a forma como foi utilizada, a lâmpada pode ficar escura ou deixar de funcionar antes de a mensagem de aviso aparecer. Deve ter sempre disponível uma lâmpada sobresselente para quando for necessário.

Como substituir a lâmpada

Pode substituir a lâmpada mesmo que o videoprojector esteja suspenso do tecto.

Substituir Consumíveis

Aviso

• Quando estiver a substituir a lâmpada porque esta deixou de funcionar, é possível que a lâmpada tenha partido. Se estiver a substituir a lâmpada de um videoprojector instalado no tecto, deve sempre assumir que a lâmpada está partida e deve colocar-se ao lado da tampa da lâmpada e nunca por baixo. Retire a tampa da lâmpada com cuidado.

• Nunca desmonte nem altere a lâmpada. Se instalar e utilizar uma lâmpada desmontada ou modificada no videoprojector, pode provocar um incêndio, um choque eléctrico ou um acidente.

Atenção

Aguarde até que a lâmpada arrefeça o suficiente antes de retirar a respectiva tampa. Se a lâmpada ainda estiver quente, poderá queimar-se ou poderão ocorrer outros ferimentos. Depois de desligar o videoprojector, é necessária cerca de uma hora até que a lâmpada arrefeça o suficiente.

Depois de desligar o videoprojector e de ouvir os dois sinais sonoros de confirmação, desligue o cabo de corrente.

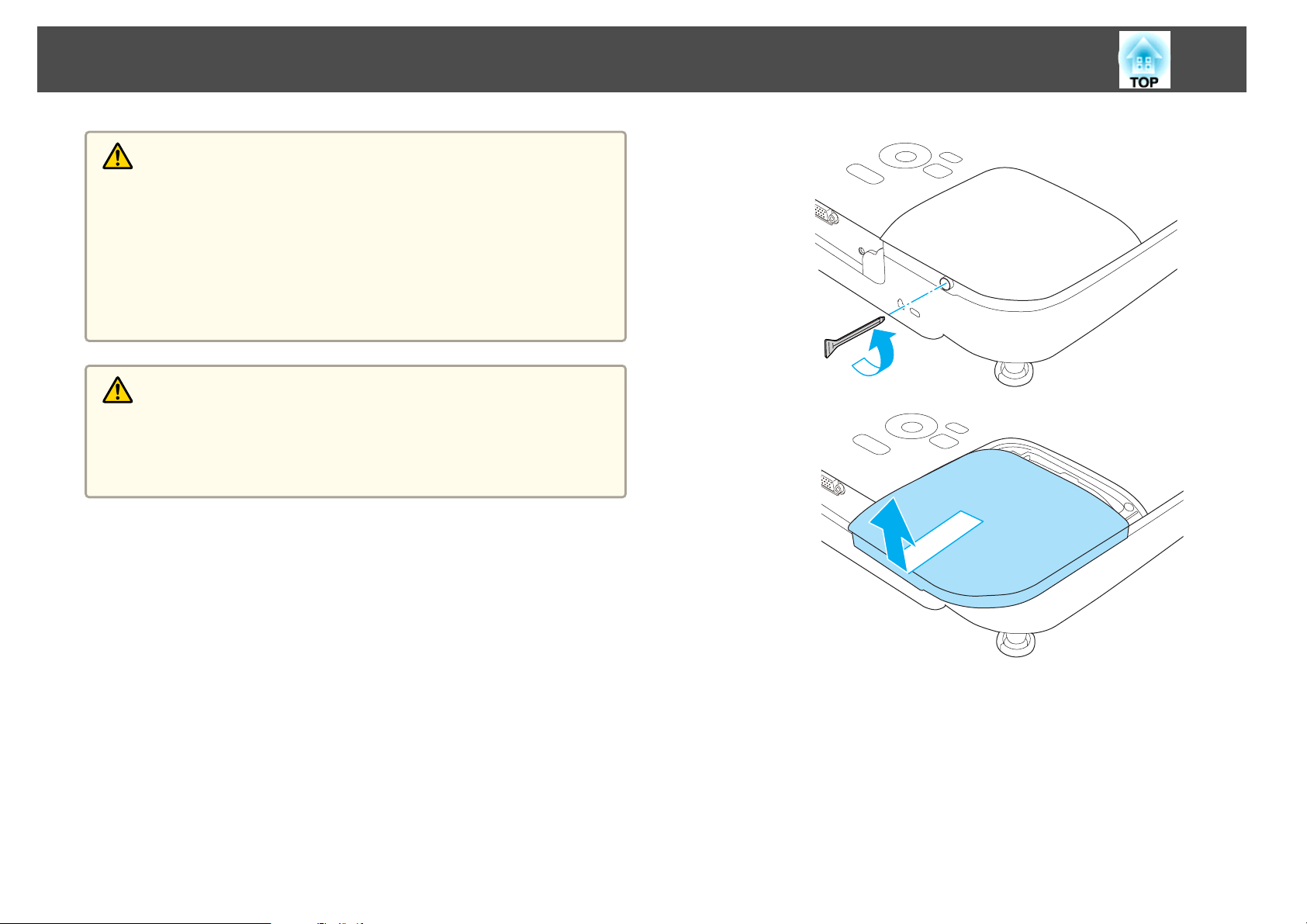

Aguarde que a lâmpada tenha arrefecido e depois remova a tampa respectiva situada na parte superior do videoprojector.

Desaperte o parafuso de fixação da tampa da lâmpada com a chave de fendas fornecida com a lâmpada nova ou uma chave de fendas Philips. Em seguida, faça deslizar a tampa para a frente e levante-a para a retirar.

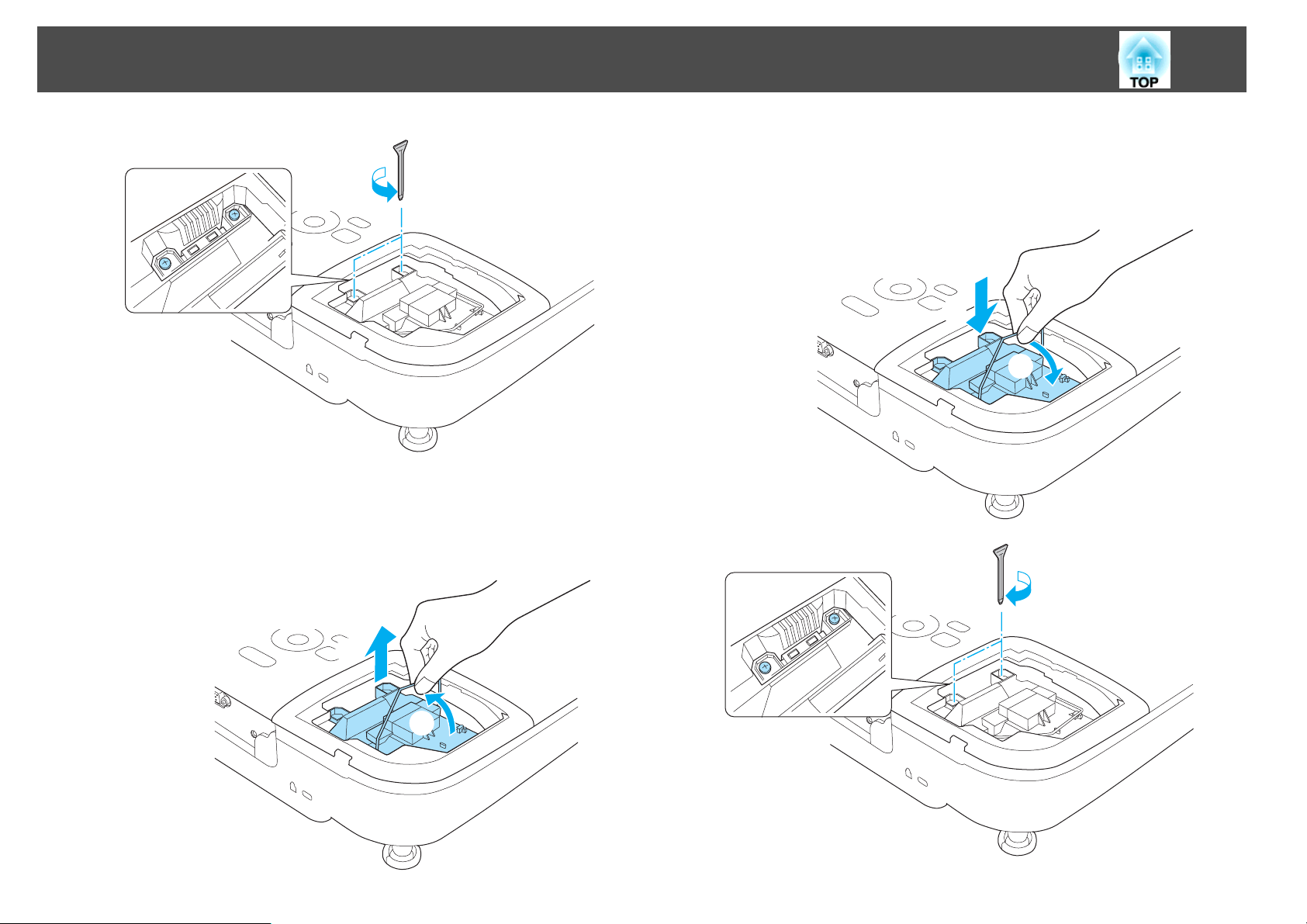

Desaperte os dois parafusos de fixação da lâmpada.

Substituir Consumíveis

Retire a Lâmpada usada, puxando a pega.

Se a lâmpada estiver estalada, substitua-a por uma lâmpada nova ou contacte o fornecedor para mais informações.

Lista de Contactos para Videoprojectores Epson

Retire a lâmpada usada, puxando a pega.

Insira a nova Lâmpada ao longo da calha na direcção correcta de forma a encaixá-la, pressione com firmeza e, quanto estiver totalmente inserida, aperte os dois parafusos.

①

②

①

Substituir Consumíveis

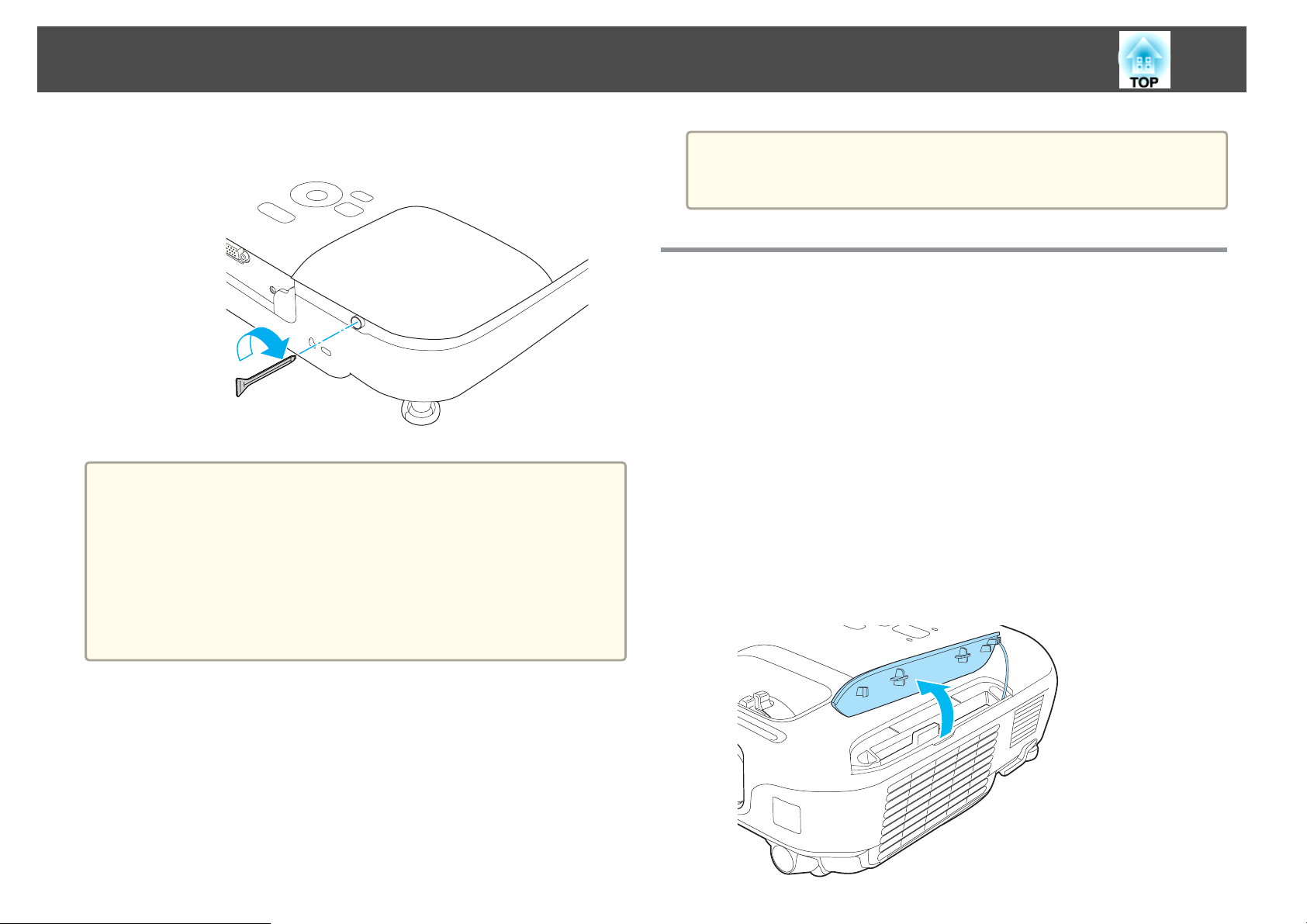

Volte a instalar a tampa da lâmpada.

Importante

• Certifique-se de que instala a lâmpada correctamente. Se retirar a tampa da lâmpada, a corrente desliga automaticamente como medida de segurança. Se a lâmpada ou a respectiva tampa não estiverem instaladas correctamente, o videoprojector não liga.

• Este produto inclui um componente da lâmpada que contém mercúrio (Hg). Tenha em atenção as normas locais relativas à forma adequada de deitar fora os resíduos ou de os reciclar. Não deite fora a lâmpada tal como faria com qualquer outro resíduo.

Reinicie a contagem das Horas da Lâmpada apenas depois de

substituir a lâmpada. Caso contrário, o período de substituição da lâmpada não será indicado correctamente.

Substituir o Filtro de Ar

Período de substituição do filtro de ar

Se a mensagem aparecer frequentemente apesar de o filtro de ar ter sido limpo, substitua o filtro de ar.

Como substituir o filtro de ar

Pode substituir o filtro de ar mesmo que o videoprojector esteja suspenso a partir do tecto.

Depois de desligar o videoprojector e de ouvir os dois sinais sonoros de confirmação, desligue o cabo de corrente.

Abra a tampa do filtro de ar.

Reiniciar as horas da Lâmpada

O videoprojector regista as horas de funcionamento da lâmpada; quando chega a altura de substituir a lâmpada, existe uma mensagem e um indicador luminoso que o notificam do estado do videoprojector. Depois de substituir a lâmpada, certifique-se de que reinicia a contagem das Horas da Lâmpada no menu Reiniciar.

Reiniciar - Reinic. Horas Lâmpada Pág.65

Substituir Consumíveis

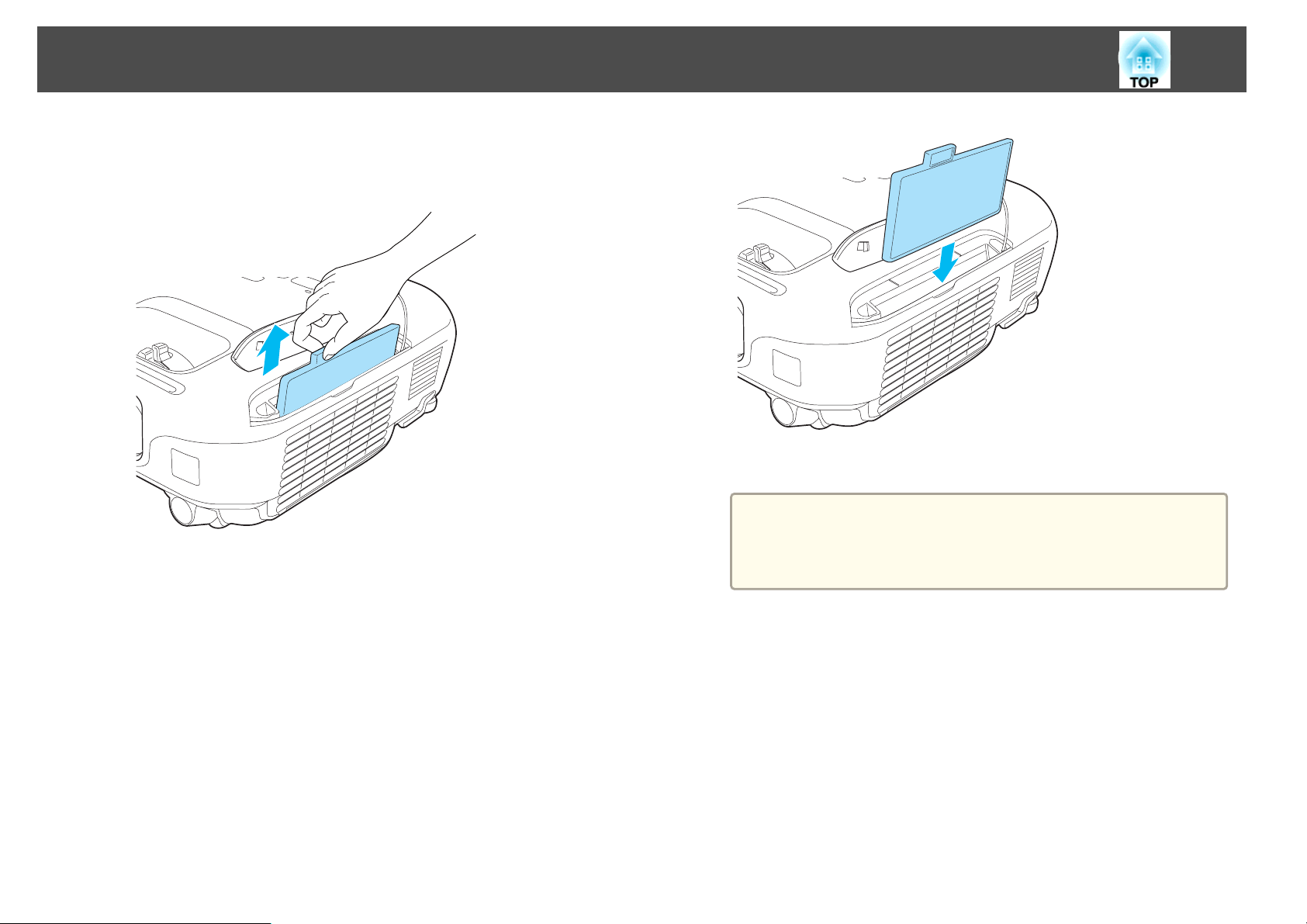

Retire o filtro de ar.

Agarre a patilha da tampa do filtro de ar e puxe-a a direito para fora.

Coloque o novo filtro de ar.

Introduza o filtro de ar e pressione-o até se encaixar correctamente.

Feche a tampa do filtro de ar.

Deite fora os filtros de ar usados de acordo com as normas

locais. Moldura do filtro: ABS Filtro: espuma de poliuretano

Apêndice

Acessórios Opcionais e Consumíveis

Encontram-se disponíveis os acessórios opcionais e consumíveis seguidamente indicados. Adquira estes produtos à medida que forem sendo necessários. A seguinte lista de acessórios opcionais e de consumíveis estará disponível a partir de: Maio de 2011. Os pormenores sobre os acessórios estão sujeitos a alterações sem aviso prévio e a disponibilidade poderá variar consoante o país onde são adquiridos.

Acessórios opcionais

Unidade Interactiva ELPIU01

Utilize este acessório quando usar o ecrã do computador na superfície de projecção.

Câmara para documentos ELPDC06/ELPDC11

Utilize quando pretender projectar imagens como, por exemplo, livros, documentos OHP ou diapositivos.

Mala ligeira de transporte ELPKS63

Mala para transportar o videoprojector.

Ecrã portátil de 50" ELPSC32

Ecrã compacto e fácil de transportar (Relação de aspectog 4:3)

Ecrã portátil de 60" ELPSC27 Ecrã portátil de 80" ELPSC28 Ecrã de 100" ELPSC29

Ecrãs portáteis tipo rolo. (relação de aspecto de 4:3)

Ecrã portátil de 70" ELPSC23 Ecrã portátil de 80" ELPSC24 Ecrã portátil de 90" ELPSC25

Ecrãs portáteis tipo rolo. (relação de aspecto de 16:10)

Ecrã portátil de 53" ELPSC30 Ecrã portátil de 64" ELPSC31

Ecrãs magnéticos portáteis. (relação de aspecto de 4:3)

Ecrã multi-formatos ELPSC26

Um ecrã portátil com vários formatos.

Cabo de computador ELPKC02 (1,8 m - para mini D-Sub de 15 pinos/mini D-Sub de 15 pinos)

Cabo de computador ELPKC09 (3 m - para mini D-Sub de 15 pinos/mini D-Sub de 15 pinos) Cabo de computador ELPKC10 (20 m - para mini D-Sub de 15 pinos/mini D-Sub de 15 pinos)

Cabo de vídeo componente ELPKC19 (3 m - para mini D-Sub de 15 pinos/RCA macho

Para ligar uma fonte de Vídeo componentesg.

Extensão (450 mm)* ELPFP13 Extensão (700 mm)

Utilize este acessório quando instalar o videoprojector num tecto.

ELPFP14

Suporte para montagem no tecto* ELPMB23

Utilize este acessório quando instalar o videoprojector num tecto.

* Para suspender o videoprojector a partir do tecto, é necessário conhecimento

técnico. Contacte o fornecedor local ou o endereço mais próximo fornecido na Lista de Contactos para Videoprojectores Epson.

s Lista de Contactos para Videoprojectores Epson

Consumíveis

Lâmpada ELPLP67

Utilize esta lâmpada para substituir lâmpadas usadas.

Filtro de ar ELPAF32

Utilize estes filtros para substituir filtros de ar usados.

Tamanho do Ecrã e Distância de Projecção

Distância de Projecção (para o EB-W02/EB-W01)

Distância de projecção

Distância do centro da lente à base do ecrã

(ou do topo do ecrã, caso esteja suspenso do tecto) Centro da lente

Unidade: cm

Tamanho do ecrã 4:3

30" 61x46 94 - 113 -7

Mínimo (Wide) para Máximo

(Tele)

Tamanho do ecrã 4:3

60" 120x91 190 - 229 -13

70" 142x107 222 - 267 -15

80" 160x120 255 - 306 -17

100" 200x150 319 - 383 -22

150" 300x230 480 - 577 -33

200" 410x300 641 - 770 -44

280" 570 x 430 898 - 1079 -61

Mínimo (Wide) para Máximo

(Tele)

Unidade: cm

Tamanho do ecrã 16:9

35" 78x44 99 - 120 -4

40" 89x50 114 - 137 -5

50" 110x62 143 - 172 -6

60" 130x75 172 - 208 -8

70" 155x87 202 - 243 -9

80" 180x100 231 - 278 -10

100" 220x120 289 - 348 -13

150" 330x190 435 - 523 -19

200" 440x250 582 - 699 -26

310" 690 x 390 903 - 1084 -40

Mínimo (Wide) para Máximo

(Tele)

40" 81x61 126 - 152 -9

50" 100x76 158 - 190 -11

Tamanho do Ecrã e Distância de Projecção

Unidade: cm

Tamanho do ecrã 16:10

35" 76x47 97 - 117 -7

40" 86x54 111 - 134 -8

50" 110x67 139 - 168 -10

60" 130x81 168 - 202 -12

80" 170x110 225 - 270 -15

100" 220x130 281 - 338 -19

150" 320x200 424 - 509 -29

200" 430x270 566 - 680 -38

320" 690 x 430 907 - 1089 -62

Mínimo (Wide) para Máximo

(Tele)

Distância de Projecção (para o EB-X14G/EB-X02)

Distância de projecção

Distância do centro da lente à base do ecrã

(ou do topo do ecrã, caso esteja suspenso do tecto) Centro da lente

Unidade: cm

Tamanho do ecrã 4:3

30" 61x46 89 - 107 -5

40" 81x61 119 - 143 -7

50" 100x76 150 - 180 -8

Mínimo (Wide) para Máximo

(Tele)

Tamanho do Ecrã e Distância de Projecção

Tamanho do ecrã 4:3

60" 120x91 180 - 217 -10

80" 160x120 241 - 290 -14

100" 200x150 302 - 363 -17

150" 300x230 454 - 546 -25

200" 410x300 607 - 729 -34

250" 510x380 759 - 912 -42

300" 610x460 912 - 1095 -51

Mínimo (Wide) para Máximo

(Tele)

Unidade: cm

Tamanho do ecrã 16:9

30" 66x37 97 - 117 1

40" 89x50 130 - 156 1

50" 110x62 163 - 196 1

60" 130x75 196 - 236 1

80" 180x100 263 - 316 2

100" 220x120 329 - 396 2

150" 330x190 495 - 595 3

200" 440x250 661 - 794 5

250" 550x310 827 - 994 6

275" 610x340 910 - 1093 6

Mínimo (Wide) para Máximo

(Tele)

Distância de Projecção (para o EB-S02/EB-S01)

Distância de projecção

Distância do centro da lente à base do ecrã

(ou do topo do ecrã, caso esteja suspenso do tecto) Centro da lente

Unidade: cm

Tamanho do ecrã 4:3

30" 61x46 88 - 119 -5

Mínimo (Wide) para Máximo

(Tele)

(Wide)

50" 100x76 147 - 200 -8

60" 120x91 177 - 240 -10

Tamanho do Ecrã e Distância de Projecção

Tamanho do ecrã 4:3

70" 142x107 207 - 280 -12

80" 160x120 237 - 321 -13

100" 200x150 297 - 401 -17

150" 300x230 446 - 603 -25

200" 410x300 595 - 805 -33

Tamanho do ecrã 16:9

30" 66x37 96 - 130 1

50" 110x62 161 - 218 1

Mínimo (Wide) para Máximo

(Tele)

Mínimo (Wide) para Máximo

(Tele)

(Wide)

Unidade: cm

(Wide)

60" 130x75 193 - 262 2

70" 155x87 226 - 306 2

80" 180x100 258 - 349 2

100" 220x120 323 - 437 3

150" 330x190 486 - 657 4

200" 440x250 649 - 877 5

Tipos de Visualização de Monitor Suportados

Resoluções suportadas

Sinais de computador (RGB analógico)

Para EB-X14G/EB-W02/EB-X02/EB-W01

Sinal Taxa renovação (Hz) Resolução (pontos)

VGA 60/72/75/85 640x480

SVGA 56/60/72/75/85 800x600

XGA 60/70/75/85 1024x768

WXGA 60 1280x768

60 1360x768

60/75/85 1280x800

WXGA+ 60/75/85 1440x900

SXGA 70/75/85 1152x864

60/75/85 1280x1024

60/75/85 1280x960

SXGA+ 60/75 1400x1050

WSXGA+

*1, 2

UXGA 60 1600x1200

60 1680x1050

Para EB-S02/EB-S01

Sinal Taxa renovação (Hz) Resolução (pontos)

VGA 60/72/75/85 640x480

SVGA 56/60/72/75/85 800x600

XGA 60/70/75/85 1024x768

WXGA 60 1280x768

60 1360x768

60/75 1280x800

WXGA+ 60 1440x900

SXGA 70/75 1152x864

60 1280x1024

60 1280x960

SXGA+ 60 1400x1050

MAC13" 67 640x480

MAC16" 75 832x624

MAC19" 75 1024x768

59 1024x768

MAC21" 75 1152x870

MAC13" 67 640x480

MAC16" 75 832x624

MAC19" 75 1024x768

59 1024x768

MAC21" 75 1152x870

*1 apenas EB-W02/EB-W01. *2 Compatível apenas quando a opção Largo está seleccionada como Resolução

no menu Configuração.

Mesmo que sejam recebidos outros sinais que não os mencionados, é possível que a imagem possa ser projectada. No entanto, nem todas as funções são suportadas.

Vídeo componente

Sinal Taxa renovação (Hz) Resolução (pontos)

SDTV (480i) 60 720x480

SDTV (576i) 50 720x576

Tipos de Visualização de Monitor Suportados

Sinal Taxa renovação (Hz) Resolução (pontos)

SDTV (480p) 60 720x480

SDTV (576p) 50 720x576

HDTV (720p) 50/60 1280x720

HDTV (1080i) 50/60 1920x1080

Vídeo composto (apenas EB-X14G/EB-W02/EB-X02/EB-S02)

Sinal Taxa renovação (Hz) Resolução (pontos)

TV (NTSC) 60 720x480

TV (SECAM) 50 720x576

TV (PAL) 50/60 720x576

Especificações

Especificações Gerais do Videoprojector

Nome do produto

Dimensões

Tamanho do visor LCD

Método de visualização

Resolução

Ajuste da focagem

Ajuste do zoom

Lâmpada

Saída de áudio máx.

Altifalantes externos

Fonte de energia

Consumo de ener-

Área de 100 a 120 V

gia

Área de 220 a 240 V

EB-X14G EB-W02 EB-X02 EB-S02 EB-W01 EB-S01

295 (L) x 79 (A) x 228 (P) mm

0,55" 0,59" de largura 0,55" 0,55" 0,59" de largura 0,55"

TFT de polissilício de matriz activa

786 432 pixéis

XGA (1024 (L)x 768

(A) pontos)x 3

Manual (1 a 1,2) Manual (1 a 1,2) Manual (1 a 1,2) Digital (1 a 1,35) Manual (1 a 1,2) Digital (1 a 1,35)

1 W1 W1 W1 W2 W2 W

1 024 000 pixéis

WXGA (1280 (L)x 800 (A) pontos)x 3

Consumo em modo de espera (Comunic.Activada): 2,9 W

Consumo em modo de espera (Comunic. Desat.): 0,36 W

Consumo em modo de espera (Comunic.Activada): 3,3 W

Consumo em modo de espera (Comunic. Desat.): 0,47 W

786 432 pixéis

XGA (1024 (L)x 768

(A) pontos)x 3

Manual

Lâmpada UHE, 200 W Modelo Nº: ELPLP67

100 a 240 V CA±10%, 50/60 Hz 2,9 a 1,3 A

Em funcionamento: 283 W

Em funcionamento: 270 W

480 000 pixéis

SVGA (800 (L) x 600

(A) pontos) x 3

1 024 000 pixéis

WXGA (1280 (L)x 800 (A) pontos)x 3

480 000 pixéis

SVGA (800 (L) x 600

(A) pontos) x 3

Altitude de funcionamento

Temperatura de funcionamento

Temperatura de armazenamento

Peso

Conectores Porta de entrada Computer 1

Altitude de 0 a 2 286 m

5 a +35°C (sem condensação)

-10 a +60°C (sem condensação)

Aprox. 2,3 kg

Mini D-Sub de 15 pinos (fêmea)

Especificações

Porta Video

Porta S-Video

Porta Audio Input

Porta USB(TypeB)

*1 apenas EB-X14G/EB-W02/EB-X02/EB-S02.

*2 Suporta USB 2.0. Contudo, não é possível garantir que as portas USB funcionem em todos os dispositivos que suportem USB.

Jack RCA de pinos

Mini DIN de 4 pinos

Jack RCA de pinos x 2

Conector USB (Type B)

Especificações

Ângulo de inclinação

Se utilizar o videoprojector com um ângulo de inclinação superior a 30˚, este poderá ficar danificado ou provocar um acidente.

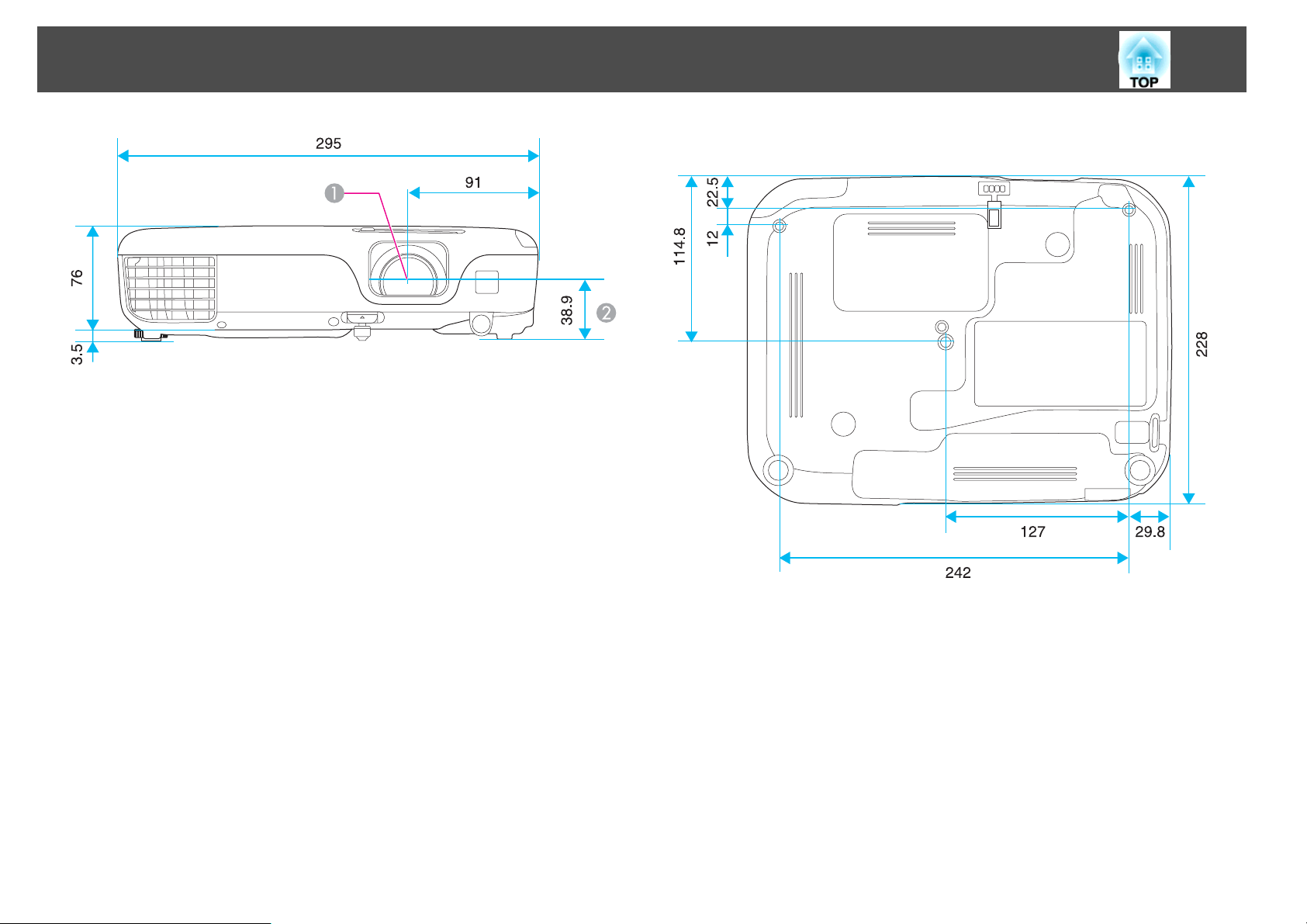

Aspecto

Centro da lente

Distância entre o centro da lente e os pontos de fixação do suporte para montagem

no tecto

Unidade: mm

Glossário

Esta secção explica sucintamente os termos difíceis que não são explicados no texto deste manual. Poderá obter mais informações consultando outras publicações disponíveis no mercado.

100

Alinhamento

Contraste

Entrelaçar

HDTV

Progressivo

Relação de aspecto

SDTV

Sinc.

sRGB

Os sinais enviados a partir de computadores têm uma frequência específica. Se a frequência do videoprojector não corresponder a essa frequência, as imagens finais não terão boa qualidade. O processo de correspondência das frequências destes sinais (o número de altos do sinal) denomina-se Alinhamento. Se o alinhamento não for efectuado correctamente, aparecerão faixas verticais nas imagens.

É possível aumentar ou diminuir o brilho relativo das áreas claras e escuras de uma imagem de modo a evidenciar textos e gráficos ou torná-los mais suaves. O ajuste desta característica específica de uma imagem denomina-se ajuste do contraste.

Transmite a informação necessária para criar um ecrã enviando todas as outras linhas, desde a parte superior da imagem até à parte inferior. As imagens irão provavelmente cintilar porque é apresentado um fotograma a cada outra linha.

É a abreviatura de High-Definition Television e refere-se a sistemas de alta definição que estão de acordo com as seguintes condições:

• Resolução vertical de 720p ou 1 080i ou superior (p =

•

Relação de aspecto do ecrãg de 16:9

Projecta a informação para criar um ecrã de uma vez, apresentando a imagem de um fotograma. Apesar de o número de linhas de varrimento ser o mesmo, a quantidade de cintilação ocorrida nas imagens diminui porque o volume de informação duplica em relação a um sistema entrelaçado.

A relação entre o comprimento e a altura de uma imagem. Os ecrãs com uma relação horizontal:vertical de 16:9, como, por exemplo ecrãs HDTV, são designados como ecrãs panorâmicos. Ecrãs SDTV e monitores normais de computador têm uma relação de aspecto de 4:3.

É a abreviatura de Standard Definition Television e refere-se a sistemas televisivos que não satisfazem as condições de televisões de alta definição HDTVg.

Os sinais enviados a partir de computadores têm uma frequência específica. Se a frequência do videoprojector não corresponder a essa frequência, as imagens finais não terão boa qualidade. O processo de correspondência das fases destes sinais (a posição relativa dos altos e baixos do sinal) denomina-se "Sincronização". Se os sinais não estiverem sincronizados, as imagens podem aparecer trémulas, desfocadas ou com interferências horizontais.

Norma internacional para intervalos de cor concebida de forma a que as cores reproduzidas pelo equipamento de vídeo possam ser facilmente processadas pelos sistemas operativos (SO) dos computadores e pela Internet. Se a fonte que está ligada possuir um modo sRGB, defina o videoprojector e a fonte de sinal ligada para sRGB.

Progressivog, i = Entrelaçarg)

SVGA

S-Vídeo

SXGA

Taxa renovação

VGA

Padrão de tamanho de ecrã com uma resolução de 800 (horizontal) x 600 (vertical) pontos.

Um método que separa o sinal de vídeo num componente de luminância (Y) e num componente de cor (C).

Padrão de tamanho de ecrã com uma resolução de 1 280 (horizontal) x 1 024 (vertical) pontos.

O elemento emissor de luz de uma apresentação mantém a mesma luminosidade e cor durante um período de tempo extremamente curto. Por este motivo, a imagem tem de ser varrida várias vezes por segundo para actualizar o elemento de emissão de luz. O número de actualizações por segundo denomina-se Taxa de renovação e é expresso em hertz (Hz).

Padrão de tamanho de ecrã com uma resolução de 640 (horizontal) x 480 (vertical) pontos.

Epson EB-X14G User's Guide [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Simbologia Utilizada Neste Manual

Índice Geral

Introdução

Características do Videoprojector

Lista de Funções por Modelo

Configuração, Projecção e Armazenamento Fáceis e Rápidos

Ligação através de um cabo USB e projecção (USB Display)

Funções Úteis para Projectar Imagens

Aumentar o conteúdo da projecção num ecrã panorâmico (WXGA) (apenas EB-W02/EB-W01)

Tirar o melhor proveito do controlo remoto

Funções de segurança optimizadas

Descrição e Funções

Parte Frontal/Superior

Posterior

Base

Painel de controlo

Controlo remoto

Substituir as pilhas do controlo remoto

Distância de funcionamento do controlo remoto

Preparar o Videoprojector

Instalar o Videoprojector

Métodos de Instalação

Métodos de instalação

Tamanho do Ecrã e Distância Aproximada de Projecção

Ligar Equipamento

Ligar um Computador

Ligar Fontes de Imagem

Utilização Básica

Projectar imagens

Instalar e Projectar

Detectar Automaticamente Sinais de Entrada e Mudar a Imagem Projectada (Procura de Fonte)

Mudar para a Imagem Pretendida através do Controlo Remoto

Projectar com o USB Display

Requisitos do sistema

Ligar pela primeira vez

Desinstalar

Ajustar Imagens Projectadas

Corrigir a Distorção Keystone

Corrigir automaticamente

Corrigir manualmente

Ajustar a Posição da Imagem

Ajustar o Tamanho da Imagem

Ajustar a Inclinação Horizontal

Corrigir a Focagem

Ajustar o Volume

Seleccionar a Qualidade da Projecção (Seleccionar o Modo cor)

Definir a Íris Automática

Métodos de alteração

Mudar a Relação de Aspecto da Imagem Projectada

Mudar o modo de aspecto

Funções Úteis

Funções de Projecção

Fixar a Imagem (Freeze)

Função de Ponteiro (Ponteiro)

Ampliar Parte da Imagem (E-Zoom)

Utilizar o Controlo Remoto para Mover o Ponteiro do Rato (Rato Sem Fios)

Guardar um logótipo de utilizador

Funções de Segurança

Controlar Utilizadores (Protec. palavra-passe)

Definir a Protec. palavra-passe

Tipos de Protec. palavra-passe

Introduzir a palavra-passe

Restringir a Utilização (Bloqueio operação)

Bloqueio Anti-roubo

Instalar o sistema de bloqueio por fio

Monitorizar e Controlar

Antes de iniciar

Lista de comandos

Protocolo de comunicação

Menu de Configuração

Utilizar o Menu Configuração

Lista de Funções

Tabela do Menu Configuração

Menu Imagem

Menu Sinal

Menu Definição
