Epson EB-G5750WU User's Guide [tr]
Kullanım Kılavuzu
Bu Kılavuzda Kullanılan İşaretler
• Güvenlik işaretleri
Dokümantasyon ve projektör, projektörün nasıl güvenli şekilde kullanılacağını gösteren grafik semboller kullanırlar.
Kişilere ve mala verilebilecek zararlardan kaçınmak için bu dikkat sembollerini anlayın ve bunlara harfiyen uyun.
Uyarı
Dikkat
• Genel bilgi işaretleri
Dikkat
q
s Bir konu başlığı ile ilgili ayrıntılı bilginin bulunduğu sayfayı belirtir.
g
Prosedür
[ (Ad) ] Uzaktan Kumanda veya Kontrol Panelindeki düğmelerin adını belirtir.
"(Menü Adı)"
Parlaklık (Kalın)
Bu sembol, uyulmaması durumunda yanlış kullanımdan ötürü muhtemel bir kişisel yaralanma veya hatta ölüme neden olabilecek bilgileri
belirtir.
Bu sembol, uyulmaması durumunda yanlış kullanımdan ötürü muhtemel bir kişisel yaralanma veya fiziksel hasara neden olabilecek bilgileri
belirtir.
Yeterince dikkat edilmediğinde hasar veya yaralanmalara yol açabilecek prosedürleri belirtir.
Bir konu başlığı ile ilgili bilinmesi yararlı olabilecek ek bilgileri ve noktaları belirtir.
Bu sembolün önünde yer alan altı çizili sözcük veya sözcüklerin açıklamasının terminoloji sözlüğünde yer aldığını işaret eder. "Ek"
başlığındaki "Sözlük" bölümüne bakın. s s.149
Kullanım yöntemleri ve işlem sırasını belirtir.
Belirtilen prosedürün numaralanmış adımlar sırasıyla izlenerek yapılması gerekmektedir.
Örnek: [Esc] düğmesi
Yapılandırma menü öğelerini belirtir.
Örnek:
Görüntü menüsünden"Parlaklık" öğesini seçin.
Görüntü menüsü - Parlaklık
İçindekiler
3
Bu Kılavuzda Kullanılan İşaretler .................... 2
Giriş
Projektör Özellikleri ......................................... 8
Bir Tavan Altlığı üzerine kurulduğunda kullanım kolaylığı...................8
Güvenebileceğiniz Sağlamlık ......................................8
Geniş Yelpazedeki İhtiyaçları Karşılar.................................8
Geliştirilmiş Güvenlik İşlevleri ...................................... 9
Kullanımı Kolay ................................................9
İzleme ve Kontrol İşlevleri......................................... 9
Bir Ağ bağlantısının Bütün Avantajlarından Yararlanma.....................9
Parça Adları ve İşlevleri .................................... 10
Ön/Üst.....................................................10
Taban .....................................................11
Arka ...................................................... 12
Arabirim ....................................................12
Kontrol Paneli ................................................14
Uzaktan Kumanda ............................................. 15
Pilleri takma ...............................................17
Uzaktan kumandanın çalışma kapsamı............................. 18
Uzaktan Kumanda ile Hedef Görüntüye Geçiş ..........................28
Yansıtılan Görüntünün En Boy Oranını Değiştirme ............ 29
En/Boy Oranı Modunu Değiştirme ..................................29
Video ekipmanından veya HDMI giriş bağlantı noktasından alınan görüntüleri
yansıtma................................................. 29
Bilgisayardan alınan görüntüleri yansıtma ..........................30
Yansıtma Kalitesini Seçme (Renk Modunu Seçme) ............ 31
İki Görüntüyü Aynı Anda Yansıtma (yalnızca Split Screen) . . . . 32
Ekran Bölme'de Yansıtma için Giriş Kaynakları.......................... 32
Çalışma Prosedürleri ........................................... 32
Bölünmüş ekranda yansıtma .................................... 32
Sol ve sağ ekranlar arasında geçiş yapma ...........................33
Sol ve sağ görüntü boyutlarını değiştirme ...........................33
Bölünmüş ekranı sonlandırma................................... 34
Ekran Bölme Yansıtma Sırasındaki Kısıtlamalar ..........................34
Çalışma kısıtlamaları.........................................34
Görüntülerle ilgili kısıtlamalar...................................34
Yansıtmayı İyileştirme İşlevleri .............................. 35
Görüntü ve Sesi Geçici Olarak Gizleme (A/V Mute)....................... 35
Görüntüyü Dondurma (Dondur)................................... 35
İşaretçi İşlevi (İşaretçi)........................................... 36
Görüntünün Bir Parçasını Büyütme (E-Zoom) ........................... 36
Kullanışlı İşlevler
Yansıtılan Görüntünün Ayarlanması ......................... 20
Test Desenini Görüntüleme .......................................20
Yansıtılan Görüntünün Konumunu Ayarlama (Mercek Kaydırma)............. 21
Yansıtılan Görüntüdeki Bozulmanın Düzeltilmesi ........................22
Quick Corner...............................................23
Y/D Ekr. Yerl................................................25
Yansıtılan Görüntünün Değiştirilmesi ....................... 27
Gelen Sinyalleri Otomatik Algıla ve Yansıtılan Görüntüyü Değiştir (Kaynak Arama)
.......................................................... 27
Birden Fazla Projektör Kullanıldığında Hedef Projektörün
Sayısında Kısıtlama ........................................ 38
Projektör ID'sinin Ayarlanması .....................................38
Projektör kimliğinin kontrol edilmesi................................38
Uzaktan Kumanda Kimliğinin Ayarlanması.............................39
Birden Fazla Projektörden Yansıtırken Renk Düzeltmesi (Çoklu
Ekran Renk Ayarı) .......................................... 41
Düzeltme Prosedürü Özeti....................................... 41
Düzeltme Metodu .............................................41
İçindekiler
4

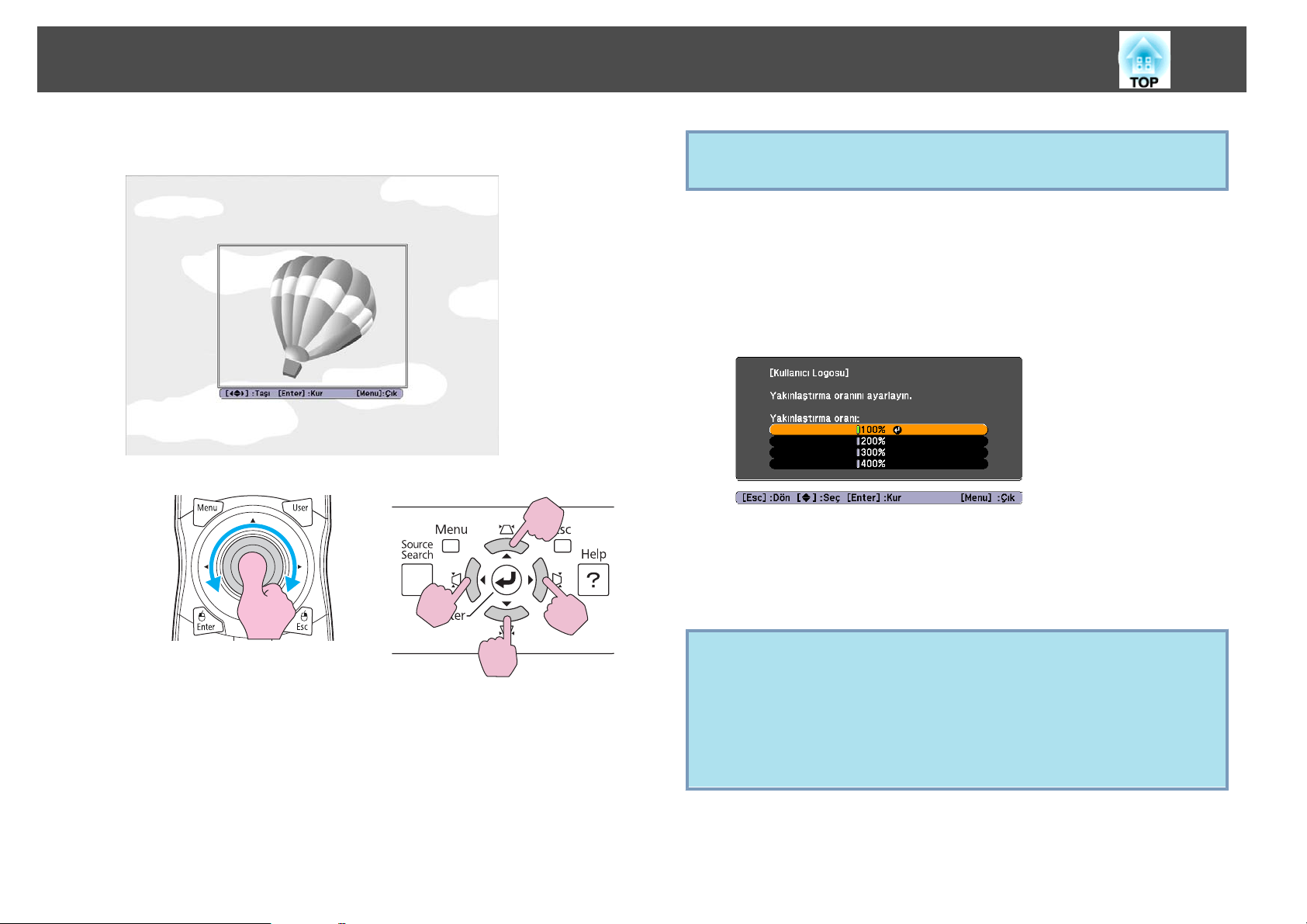

Bir Kullanıcı Logosunu Kaydetme ........................... 43
Güvenlik İşlevleri .......................................... 45
Kullanıcıları Yönetme (Şifre Koruması)................................45
Şifre Koruması Türü..........................................45
Şifre Koruması Ayarı ..........................................45
Şifreyi Girme ............................................... 46
Çalışmayı Kısıtlama (İşletim Kilidi) ...................................47
Hırsızlık Önleyici Kilit ...........................................48
Kablo kilidini takma ..........................................48
Projeksiyon merceğinin çalınmasını önleyici......................... 48
Yapılandırma Menüsü
Yapılandırma Menüsünü Kullanma .......................... 50
Görüntü Menüsü .......................................... 51
Sinyal Menüsü ............................................. 53
Ayarlar Menüsü ........................................... 55
Uzatılmış Menü ............................................ 57
Ağ Menüsü ............................................... 60
Ağ Menüsünün Kullanımı hakkında notlar .............................61

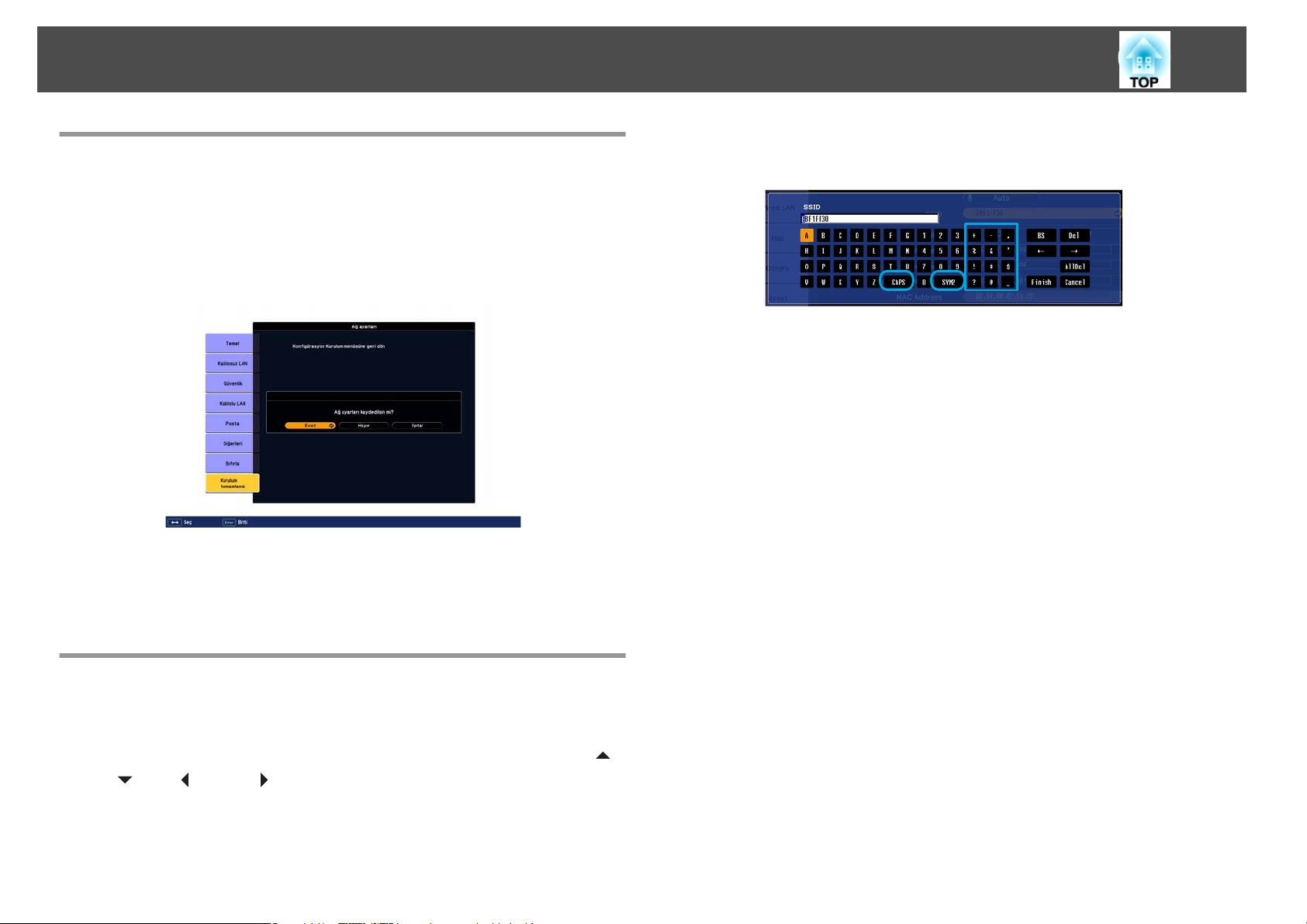

Yazılım Klavyesi İşlemleri........................................61
Temel Menü ................................................. 62
Kablosuz LAN Menüsü..........................................63
Güvenlik Menüsü (Sadece Kablosuz LAN ünitesi takılıysa) ..................65
WEP seçildiğinde ............................................66
WPA-PSK(TKIP/AES) veya WPA2-PSK(TKIP/AES) seçili olduğunda............ 68
EAP-TLS seçildiğinde ......................................... 69
EAP-TTLS/MD5, EAP-TTLS/MS-CHAPv2, PEAP/MS-CHAPv2, PEAP/GTC, LEAP, EAP-
Fast/MS-CHAPv2, EAP-Fast/GTC seçildiğinde.........................70
Kablolu LAN Menüsü...........................................71
Posta menüsü................................................ 72
Diğerleri Menüsü..............................................73
Sıfırla Menüsü ................................................74
Bilgiler Menüsü (Yalnızca Ekran) ............................ 75
Sıfırla Menüsü ............................................. 76
Sorun Giderme
Yardımı Kullanma ......................................... 78
Sorun Çözme .............................................. 80
Göstergeleri okuma ............................................80
t
Gösterge ışığı kırmızı yanar veya yanıp söner.......................81
m o
Göstergesi yanar veya yanıp söner ............................ 82
Göstergeler Yardımcı Olmazsa..................................... 84
Görüntülerle ilgili sorunlar .....................................85
Yansıtma başladığında meydana gelen sorunlar.......................89
Diğer sorunlar .............................................. 90
Yorumlama Event IDs......................................... 92
Bakım
Temizleme ................................................ 94
Projektör Yüzeyinin Temizlenmesi.................................. 94
Merceğin Temizlenmesi .........................................94
Hava Filtresinin temizlenmesi .....................................94
Sarf Malzemelerinin Değiştirilmesi .......................... 97
Lambanın Değiştirilmesi.........................................97
Lamba değiştirme süresi.......................................97
Lambanın değiştirilmesi .......................................97
Lamba Saati sıfırlama ........................................ 100
Hava Filtresinin Değiştirilmesi.................................... 100
Hava filtresi değiştirme süresi .................................. 100
Hava filtresinin değiştirilmesi...................................100
Taşıma Konusunda Notlar ................................. 102
Yakına Taşıma............................................... 102
İçindekiler
5
Taşırken ................................................... 102
Ambalajı hazırlama......................................... 102
Ambalaj yapılmasına ve taşımaya ilişkin notlar ....................... 102
İzleme ve Kontroller
EasyMP Monitor .......................................... 104
Web Tarayıcı Kullanarak Ayarları Değiştirme (Web Kontrol)
.......................................................... 105
Görüntüleme Web Kontrol ...................................... 105
GörüntülemeWeb Uzak........................................ 105
Sorunları Rapor Etmek için Posta Bildirimi İşlevlerini Kullanma
.......................................................... 107
Posta Bildirimi İşlevi Okuma Sorunu ................................ 107
SNMP Kullanarak Yönetme . ............................... 108
ESC/VP21 Komutları ...................................... 109
Seri Bağlantı................................................ 109
Haberleşme protokolü ......................................... 109
Komut Listesi ............................................... 109
HakkındaPJLink .......................................... 111
Crestron RoomView Hakkında® ............................ 112
Bilgisayar Penceresinden Projektörü Çalıştırma........................ 112
Çalışma penceresini görüntüleme ............................... 112
Çalışma penceresini kullanma.................................. 113
Araçlar penceresini kullanma................................... 114
Ağ İşlevleri
"Ağ Projektörüne Bağlan" ile Yansıtma ..................... 117
Bir Kablosuz LAN Erişim Noktası ile WPS (Wi-Fi Protected Setup)
Bağlantısı Yapma ........................................ 118
Bağlantı Kurulum Metodu....................................... 118
Tuşa basma metodunu kullanarak bağlantı yapma.................... 119
PIN Kodu Metodunu kullanarak bağlantı yapma ...................... 120
Kurulum ve Bağlantılar
Kurulum Yöntemleri ...................................... 124
Yansıtma Modunu Değiştirme .................................... 124
Video Ekipmanına Bağlanma .............................. 126
Bilgisayara Bağlanma .......................................... 126
Video çıkışını dizüstü bilgisayardan değiştirme. ...................... 128
Video Ekipmanına Bağlanma .....................................128
Harici Ekipmana Bağlanma ................................ 131
LAN Kablosunun Bağlanması .....................................131
Harici monitöre bağlama ....................................... 131
Harici Hoparlörlere Bağlama..................................... 131
İsteğe Bağlı Aksesuarları ve Verilen Aksesuarları Takma ..... 133
Projektörün Mercek Ünitesini Çıkarma ve Takma....................... 133
Çıkarma................................................. 133
Takma.................................................. 134
Kablosuz LAN Ünitesini (ELPAP03) Takma............................ 134
Takma.................................................. 134
Kablosuz LAN göstergelerini okuma.............................. 135
Kablo Kapağını Takma ve Çıkarma................................. 136
Takma.................................................. 136
Çıkarma................................................. 137
İçindekiler
Ek
İsteğe Bağlı Aksesuarlar ve Sarf Malzemeleri ................ 139
İsteğe bağlı Aksesuarlar ........................................ 139
Sarf Malzemeleri............................................. 140
Ekran Boyutu ve Yansıtma Mesafesi ........................ 141
Yansıtma Mesafesi............................................ 141
Desteklenen Monitör Ekranları ............................ 143
Desteklenen Monitör Ekranları .................................... 143
Bilgisayar sinyalleri (analog RGB)................................ 143
Bileşen Video ............................................. 143
Bileşik Video/S-Video........................................ 143
DVI-D ve HDMI giriş bağlantı noktasından giriş sinyalleri................ 143
Özellikler ................................................ 145
Projektörün Genel Özellikleri ..................................... 145
Görünüm ................................................ 148
6
Sözlük ................................................... 149
Genel Notlar ............................................. 151
Gösterimler Hakkında ..........................................151
Genel Uyarı.................................................152
Dizin .................................................... 168
Giriş
Bu bölüm, projektör özelliklerini ve parça adlarını açıklar.
Projektör Özellikleri
8
Bir Tavan Altlığı üzerine kurulduğunda kullanım kolaylığı
Ortalanmış mercek
Mercek projektörün merkezine yerleştirilmiştir, bu nedenle iyi dengelenmiştir ve
tavana monte edilmesi kolaydır. Bu özellik ekran ve projektörün hizalanmasını da
kolaylaştırır.
Yatay ve dikey mercek kaydırma özelliğine sahiptir
Yansıtılan görüntünün konumunu yatay ve dikey eksen boyunca ayarlamanızı sağlayan
mercek kaydırma fonksiyonunun kullanılması, çok farklı yerlere kurulumunu sağlar.
s.21
s
Beş adet isteğe bağlı mercek temin edilir
Yansıtma mesafesine ve amaca en uygun merceği seçebilirsiniz. Bayonet tipi, isteğe bağlı
merceklerin kolayca değiştirilmelerine ve monte edilmelerine olanak sağlar. s s.133,
s.139
Ortama uyum sağlayan ve montajı kolay kılan bir tasarım
Projektörün gelişmiş tasarımı, temiz bir dış görünüm için kabloları gizleyen kablo
kılıfına sahiptir.
Geniş Yelpazedeki İhtiyaçları Karşılar
Yüksek çözünürlüklü WUXGA panel ile donatılmıştır
Ekrana çok miktarda bilgiyi
yansıtabilirsiniz. İzleyiciler ekranları
kaydırmadan veya geçiş yapmadan bir
bakışta tüm bilgileri görebilir.
İki görüntüyü aynı anda yansıtın (Split Screen)
İki video kaynağından gelen görüntüleri
ekranda aynı anda yan yana
yansıtabilirsiniz. Bu, örneğin video
konferans yaparken sunum materyallerini
yansıtmak için uygulama kapsamını
artırır. s s.32
Kolay bakım
Lamba değiştirme işlemini projektörün yanındaki kapağı açarak ve yatay olara k lambayı
çekerek yapabilirsiniz.
Ayrıca hava filtresini sadece dışarı doğru çekerek veya projektörün ön kısmına
kaydırarak değiştirebilirsiniz.
Güvenebileceğiniz Sağlamlık
Hava girişi sisteminde geniş statik elektrik filtresi kullanılmıştır. Projektör
kalıcı olarak tavana monte edilmiş olsa bile sıcaklıktan kaynaklanan
kapanmayı önlemek için projektöre giren toz miktarını azaltır.
Tıbbi görüntüleri net olarak yeniden oluşturma
X ışını fotoğrafları gibi tıbbi görüntüleri yansıtmak için "DICOM SIM" adında renk
modu vardır. Bu mod,
(Projektör tıbbi cihaz değildir ve tıbbi tanılar için kullanılamaz.) s s.31
DICOMg standardına yaklaşan görüntü kalitesi oluşturur.
Hassas renk ayarlamaları
Renk Modunun yanı sıra, aynı zamanda görüntünün mutlak renk sıcaklığını ve her bir
RGB rengin gücünü de ayarlayabilirsiniz. Ayrıca, her bir RGBCMY'nin renk tonunu,
doygunluğunu ve parlaklığını ayarlayabildiğinizden, görüntü üstün ayrıntıya sahip bir
derinlik ve renk eşleşmesi ile yansıtılabilir.
Projektör Özellikleri
9
Geliştirilmiş Güvenlik İşlevleri
Kullanıcıları kısıtlamak ve yönetmek için Parola Koruma
Bir parola koyarak projektörü kullananları kısıtlayabilirsiniz. s s.45
Kontrol Paneli kilidi, kontrol paneli üzerindeki tuşların kullanımını
kısıtlar.
Bu özelliği kullanarak toplantı, okul vb. sunumlarında, başka kişilerin projektör
ayarlarını izinsiz şekilde değiştirmesini önleyebilirsiniz. s s.47
Çeşitli hırsızlık önleyici aygıtlarla donatılmıştır
Projektör, aşağıda belirtilen tiplerde hırsızlık önleyici güvenlik aygıtları ile
donatılmıştır.s s.48
• Güvenlik yuvası
• Güvenlik kablosu kurulum noktası
• Mercek ünitesini çıkarma düğmesini sabitlemek için vidalayın.
Kullanımı Kolay
Doğrudan güç Açma/Kapama
Konferans odası gibi gücün merkezi olarak yönetildiği yerlerde, projektörün bağlı
bulunduğu güç kaynağı açılıp kapatıldığında projektör gücü otomatik olarak açılıp
kapatılacak şekilde ayar yapılabilir.
Soğuması için beklemek gerekmez
Projektörün gücünü kapattıktan sonra, projektörün soğumasını beklemeden
projektörün güç kablosunu çıkarabilirsiniz.
İzleme ve Kontrol İşlevleri
Epson EasyMP Monitor uygulama yazılımı gibi seçkin izleme ve kontrol
panelleri desteklenir. Bu, sistem ortamına uygun olarak projektörü
s
kullanmanıza olanak sağlar.
"İzleme ve Kontroller" s.103
Bir Ağ bağlantısının Bütün Avantajlarından Yararlanma
Dinamik konferanslar için dört görüntüyü aynı anda yansıtın
Verilen EasyMP Multi PC Projection uygulama yazılımını kullanarak bir ağa bağlanan
en fazla dört bilgisayardan gelen görüntüler aynı anda görüntülenebilir. Konferansları
ve toplantıları daha canlı yapmak için bilgisayarlara bağlanan herkes kolayca ve
serbestçe görüntüleri yansıtabilir. s EasyMP Multi PC Projeksiyon Kullanım
Kılavuzu
Görüntü ve sesi ağ kullanarak aktarma
Sağlanan EasyMP Network Projection uygulamaları yazılımı ağ bilgisayarlarına
bağlanmak ve video, ses ve filmleri aktarmak için kullanılabilir. Çok sayıda aktarım
işlevinin kullanılması sunum olanaklarını artırır. s EasyMP Network Projection
Kullanım Kılavuzu
"Ağ Projektörüne Bağlan" özelliğini kullanarak yansıtma
Projektörü bir ağa bağlayarak ve Windows Vista veya Windows'deki "Ağ Projektörü"
işlevini kullanarak, ağ üzerinde birden fazla kullanıcı projektörü paylaşabilir.
s s.117
Ağa kolayca bağlanmak için hızlı kablosuz bağlantılar
Ağ bilgisayarları sadece isteğe bağlı Hızlı Kablosuz Bağlantı USB anahtarı takılarak
projektöre bağlanabilirler. (Bu işlev yalnızca Windows bilgisayarları için desteklenir.)
s s.139
Parça Adları ve İşlevleri
10
Ön/Üst
Aşağıdaki çizimde standart yakınlaştırma merceği monte edilmiş bir
projektör gösterilmiştir.
Ad İşlev
Lamba kapağı
A
Projektör lambasını değiştireceğiniz zaman bu kapağı
açın. s s.97
Ad İşlev
Hava çıkış fanı
B
Ayarlanabilir ön ayak
C
Ayak ayarlama kolu
D
Zoom halkası
E
Projeksiyon merceği
F
Mercek ünitesi
G
çıkarma düğmesi
Uzaktan Kumanda
H
Alıcısı
Odaklama halkası
I
H. Filt.Tmzl.Uyr.
J
Durum göstergesi
K
Projektörü dahili olarak soğutmak için kullanılan havanın
çıkış fanı.
Dikkat
Hava çıkış kanalı yakınına ısı nedeniyle deforme
olabilecek veya ısıdan başka bir şekilde etkilenebilecek nesneler koymayın ve projektör çalışırken yüzünüzü veya ellerinizi kanala yaklaştırmayın.
Projektör masa gibi bir yüzeye yerleştirildiğinde,
yansıtılan görüntünün konumunu genişletin ve
ayarlayın. s Hızlı Başlangıç Kılavuzu
Ön ayağı açmak veya toplamak için ayak kolunu dışarı
doğru çekin. s Hızlı Başlangıç Kılavuzu
Görüntü boyutunu ayarlar. s Hızlı Başlangıç Kılavuzu
Görüntüler bu parçanın içinden yansıtılır.
Mercek değiştirirken mercek ünitesini çıkarmak için bu
düğmeye basın. s s.133
Uzaktan kumanda sinyallerini alır. s s.18
Görüntü odağını ayarlar. s Hızlı Başlangıç Kılavuzu
Hava filtresini temizlerken veya değiştirirken hava
filtresini dışarı çekmek için bu tırnağı kullanın. s s.94,
s.100
Göstergelerin rengi ve yanıp sönmeleri veya sürekli
yanmaları projektör durumunu belirtir. s s.80
Kablosuz LAN
L
göstergesi
Bu gösterge, Kablosuz LAN ünitesi takılı olduğunda ağ
erişiminin durumunu gösterir. s s.135
Parça Adları ve İşlevleri
11
Ad İşlev
Hava giriş fanı
M
(Hava filtresi)
Dikey mercek
N
kaydırma düğmesi
Yatay mercek
O
kaydırma düğmesi
Projektörün iç kısmını soğutmak için hava girişi sağlar.
Burada toz birikmesi iç sıcaklığın yükselmesine neden
olabilir ve bu durum çalışmayla ilgili sorunlara ve optik
motorun hizmet ömrünün kısalmasına yol açabilir. Hava
filtresinin düzenli olarak temizlendiğinden emin olun.
s.94
s
Yansıtılan görüntünün konumunu yukarı veya aşağı
taşımak için düğmeyi çevirin. s s.21
Yansıtılan görüntünün konumunu sola veya sağa taşımak
için düğmeyi çevirin. s s.21
Taban
Ad İşlev
Tavan altlığı tespit
A
noktaları
(4 nokta)
Kablo kapağını
B
sabitlemek için vida
delikleri.
Kablosuz LAN ünitesi
C
kapağını sabitlemek
için vida deliği
Projektör tavanda kullanılacağı zaman isteğe bağlı tavan
altlığını buraya monte edin. s s.139, s.124
Lamba kapağını yerine sabitlemek için vida delikleri.
s s.136
Kablosuz LAN ünitesini takarken kayıp ve diğer
zararlardan kaçınmak için üniteyi yerine sabitlemek
amacıyla bu vida deliğini kullanın. s s.134
Parça Adları ve İşlevleri
12
Ad İşlev
Arka ayak
D
Güvenlik kablosu
E
kurulum noktası
Kol
F
Mercek ünitesini
G
çıkarma düğmesi için
vida deliği
Arka
Bir masa üzerine kurulduğunda, yatay eğimi ayarlamak
üzere açmak veya toplamak için çevirin. s Hızlı
Başlangıç Kılavuzu
Projektörü sabit bir nesneye sabitlemek için ticari olarak
bulunabilen hırsızlığa karşı önlem kilidini buradan
geçirin. s s.48
Bu kolları projektörü taşırken kullanın.
Mercek ünitesini takarken mercek ünitesini çıkarma
düğmesini sabitlemek için verilen vidayla bu vida deliğini
kullanın. s s.48
Güç girişi
D
Hoparlör
E
Arabirim
Ad İşlev
Güç kablosuna bağlanır. s Hızlı Başlangıç Kılavuzu
Ad İşlev
Kablosuz LAN Ünitesi
A
takılma bölümü
Kontrol Paneli
B
Arabirim
C
Kablosuz LAN ünitesini buraya takın. Takılma işlemi
sırasında kapağı çıkarın. s "Kablosuz LAN Ünitesini
(ELPAP03) Takma" s.134
s "Kontrol Paneli" s.14
s "Arabirim" s.12
Ad İşlev
Monitör Çıkış bağlantı
A
noktası
Audio Out bağlantı
B
noktası
Audio3 giriş bağlantı
C
noktası
Computer1 giriş bağlantı noktasına veya BNC giriş
bağlantı noktasına bağlı olan bilgisayardan gelen RGB
sinyali harici bir monitöre verir. Diğer portlardan gelen
sinyaller ve bileşen video sinyallerinin çıkışı sağlanamaz.
Yansıtılmakta olan görüntünün sesini harici hoparlörlere
verir.
BNC giriş bağlantı noktasına bağlı olan cihazın ses çıkış
bağlantı noktasına bağlanır.
Parça Adları ve İşlevleri
13
Ad İşlev
Audio1 giriş bağlantı
D
noktası
RS-232C bağlantı
E
noktası
BNC giriş bağlantı
F
noktası
Video1 giriş bağlantı
G
noktası
Computer1 giriş
H
bağlantı noktası
Video2 giriş bağlantı
I
noktası
Audio4 giriş bağlantı
J
noktası
USB(TypeA) bağlantı
K
noktası
Computer1 giriş bağlantı noktasına bağlı olan cihazın ses
çıkış bağlantı noktasına bağlanır.
Projektör bilgisayardan kontrol edildiği zaman,
projektörü bilgisayara bir RS-232C kablosu ile bağlayın.
Bu bağlantı noktası kontrol amaçlı olarak kullanılır ve
normalde kullanılmaması gerekir. s "ESC/VP21
Komutları" s.109
Bir bilgisayardan gelen RGB sinyalleri ve diğer video
kaynaklarından gelen komponent video sinyalleri için.
Video kaynaklarından gelen bileşik video sinyalleri için.
Bir bilgisayardan gelen RGB sinyalleri ve diğer video
kaynaklarından gelen komponent video sinyalleri için.
Video kaynaklarından gelen bileşik video sinyalleri için.
S-Video giriş bağlantı noktasına, Video1 giriş bağlantı
noktasına veya Video2 giriş bağlantı noktasına bağlı
ekipmandan ses çıkışı yapmak istediğinizde, ses çıkışı
bağlantı noktasına bağlanır.
USB depolama aygıtına veya dijital fotoğraf makinesine
bağlanır ve görüntüleri/film dosyalarını ve senaryoları
yansıtır. s PC Free Kullanım Kılavuzu
Ad İşlev
Remote bağlantı
N
noktası
HDMI giriş bağlantı
O
noktası
S-Video (S-Video) giriş
P
bağlantı noktası
DVI-D giriş bağlantı
Q
noktası
Audio2 giriş bağlantı
R
noktası
Opsiyonel uzaktan kumanda kablo seti ile bağlantıyı
gerçekleştirir ve uzaktan kumanda sinyallerinin girişini
sağlar. Uzaktan kumanda kablosu bu uzaktan kumanda
bağlantı noktasına takıldığında, projektör üzerindeki
kumanda alıcısı devre dışı bırakılır.
HDMI
gönderilen video sinyallerinin girişini sağlar. Bu projektör
HDCPg sinyalleri ile uyumludur.
Video kaynaklarından gönderilen S-video sinyalleri için.
DVI-D çıkış portuna bağlı bir bilgisayardan gelen dijital
RGB sinyalleri girişi içindir. Bu projektör
sinyalleri ile uyumludur.
DVI-D giriş bağlantı noktasına bağlı olan cihazı ses çıkış
bağlantı noktasına bağlanır.
ile uyumlu video ekipmanı ve bilgisayarlardan
™
HDCP
g
USB göstergesi
L
LAN bağlantı noktası
M
Aşağıdakiler, USB(TypeA) bağlantı noktasına bağlı USB
aygıtlarının durumunu açıklar.
Kapalı: Bir USB aygıtı bağlı değil
Turuncu Işık Açık: Bir USB aygıtı bağlı
Yeşil Işık AÇIK: USB aygıtı çalışıyor
Kırmızı Işık AÇIK: Hata
Bir ağa bağlanmak için LAN kablosu bağlanır.
Parça Adları ve İşlevleri
14
Kontrol Paneli
Ad İşlev
[t] düğmesi
A
[Source Search]
B
düğmesi
[Enter] düğmesi
C
Projektörü açar veya kapatır. s Hızlı Başlangıç Kılavuzu
Projektöre bağlı olan ve bir görüntü gönderen bir sonraki
giriş kaynağını seçer. s s.27
Bilgisayarın analog RGB sinyallerinin yansıtılması
sırasında basılırsa, en iyi görüntüyü yansıtmak için
İzleme, Senkronizasyon ve Konum öğelerini otomatik
olarak ayarlanır.
Bir yapılandırma menüsü veya Yardım ekranı
görüntülenirken geçerli seçimi kabul eder, bu seçime girer
ve bir sonraki seviyeye geçer. s s.50
Ad İşlev
D
[w/ ][v/ ]
düğmesi
[Help] düğmesi
E
[Esc] düğmesi
F
G
[</ ][>/ ] düğmesi
[Menu] düğmesi
H
Dikey ekran yerleşimi bozulmasını düzeltir. s s.25
Bir yapılandırma menüsü veya Yardım ekranı
görüntülenirken basıldığında, bu düğmeler sadece menü
öğelerini ve ayar değerlerini seçen [
sahiptir.s s.50
PC Free veya Ağ Projektörüne Bağan kullanılarak
yansıtılırken, bu düğmeler yalnızca [
düğmeleri olarak işlev görür.
Sorun oluştuğunda yapmanız gerekeni gösteren Yardım
ekranını görüntüler ve kapatır. s s.78
Geçerli işlevi durdurur.
Bir yapılandırma menüsü görüntülenirken bu düğmeye
basıldığında bir önceki menü seviyesine döner.
s s.50
Yatay ekran yerleşimi bozulmasını düzeltir. s s.25
Bir yapılandırma menüsü veya Yardım ekranı
görüntülenirken basıldığında, bu düğmeler sadece menü
öğelerini ve ayar değerlerini seçen [
sahiptir.s s.50
PC Free veya Ağ Projektörüne Bağan kullanılarak
yansıtılırken, bu düğmeler yalnızca [
olarak işlev görür.
Yapılandırma menüsünü görüntüler ve kapatır.
s s.49
] ve [ ] işlevlerine
] ve [ ]
] ve [ ] işlevlerine
] ve [ ] düğmeleri
Parça Adları ve İşlevleri
15
Uzaktan Kumanda
Ad İşlev
[t] düğmesi
A
[Comp1/2] düğmesi
B
[BNC] düğmesi
C
[Video1/2] düğmesi
D
[S-Video] düğmesi
E
[Menu] düğmesi
F
[h] düğmesi
G
[Enter] düğmesi
H
Projektörü açar veya kapatır. s Hızlı Başlangıç Kılavuzu
Computer1 giriş bağlantı noktasından alınan görüntülere
geçer.
BNC giriş bağlantı noktasından alınan görüntülere geçer.
Bu düğmeye her basıldığında, görüntülenen görüntü
Video1 giriş bağlantı noktası ve Video2 giriş bağlantı
noktası arasında geçiş yapar.
S-video giriş bağlantı noktasından alınan görüntülere
geçer.
Yapılandırma menüsünü görüntüler ve kapatır.
s s.49
Bir yapılandırma veya Yardım ekranı görüntülenirken,
menü öğeleri ve ayar değerlerini seçer. s s.50, s.78
İsteğe bağlı kablosuz fare alıcısı kullanıldığında, bu
düğmenin basılması işaretçiyi basılan yöne doğru hareket
ettirir (sekiz yön mümkündür).
Bir yapılandırma menüsü veya Yardım ekranı
görüntülenirken geçerli seçimi kabul eder, bu seçime girer
ve bir sonraki seviyeye geçer. s s.50, s.78
Opsiyonel kablosuz fare alıcısı kullanıldığında faredeki sol
tuş görevini görür.
[Page] düğmeleri
I
[[][]]
[A/V Mute] düğmesi
J
[Split] düğmesi
K
Bu düğmeler, ağ üzerinden projektöre bağlı bir
bilgisayardan görüntüleri yansıtırken bir sayfa yukarı ve
aşağı ilerleme için kullanılabilir. Bu düğmeler, PC Free ile
görüntüleri yansıtırken ekranı değiştirmek için
kullanılabilir.
Bu düğmeler, isteğe bağlı kablosuz fare alıcısı kullanırken
bir sayfa yukarı ve aşağı ilerlemek için kullanılabilir.
Video ve sesi açar ve kapatır. s s.35
Ekranı ikiye bölmek ve aynı anda iki görüntü yansıtmak
için bu düğmeye basın. s s.32
Parça Adları ve İşlevleri
16
Ad İşlev
[Auto] düğmesi
L
[Aspect] düğmesi
M
[ID] düğmesi
N
[Help] düğmesi
O
Uzaktan kumanda
P
portu
[Volume] düğmesi
Q
[
][ ]
[Num] düğmesi
R
Sayı tuşları
S
[Color Mode] düğmesi
T
Bilgisayarın analog RGB sinyallerinin yansıtılması
sırasında basılırsa, en iyi görüntüyü yansıtmak için
İzleme, Senkronizasyon ve Konum öğelerini otomatik
olarak ayarlanır.
Bu düğmeye her basıldığında
s s.29
Uzaktan kumanda kimlik ayarı yapmak için bu düğmeye
basın. s s.39
Sorun oluştuğunda yapmanız gerekeni gösteren Yardım
ekranını görüntüler ve kapatır. s s.78
İsteğe bağlı uzaktan kumanda kablo seti ile bağlantıyı
gerçekleştirir ve uzaktan kumanda sinyallerinin çıkışını
sağlar.
Uzaktan kumanda kablosu bu uzaktan kumanda bağlantı
noktasına takıldığında, kumanda alıcısı devre dışı
bırakılır.
[
) Ses düzeyini azaltır. [ ) Ses düzeyini arttırır.
s Hızlı Başlangıç Kılavuzu
En-Boy Oranıg değişir.
Dikkat
Ses çok yüksek olarak ayarlandığında başlamayın.
Yüksek ses seviyesi işitme kaybına neden olabilir.
Projektörü kapatmadan önce her zaman sesi kısın.
Projektörü açtıktan sonra sesi kademeli olarak artırın.
Parolaları, Ağ ve benzerlerinden IP Adresi öğesini girmek
için bu düğmeyi kullanın.
Parolaları, uzaktan kumanda kimlik bilgileri ayarlarını,
Ağ ve benzerlerinden IP Adresi öğesini girmek için bu
düğmeyi kullanın.
Bu düğmeye her basıldığında Renk Modu değişir.
s s.31
Ad İşlev
[Freeze] düğmesi
U
[E-Zoom] düğmeleri
V
[z][x]
[Pointer] düğmesi
W
[Esc] düğmesi
X
[User] düğmesi
Y
[LAN/USB] düğmesi
Z
Kimlik anahtarı
a
[DVI-D/HDMI]
b
düğmesi
[Source Search]
c
düğmesi
Göstergeler
d
Uzaktan kumanda ışın
e
yayma alanı
Görüntüler duraklatılır veya oynatılır. s s.35
[z] düğmesi yansıtma boyutunu değiştirmeden
görüntüyü büyütür.
[x] düğmesi, [z] düğmesi kullanılarak büyütülen
görüntü bölümlerini küçültür. s s.36
Ekran işaretçisini etkinleştirmek için basın. s s.36
Geçerli işlevi durdurur. Bir yapılandırma menüsü
görüntülenirken bu düğmeye basıldığında bir önceki
menü seviyesine döner. s s.50
Opsiyonel kablosuz fare alıcısı kullanıldığında faredeki
sağ tuş görevini görür.
Altı adet mevcut yapılandırma menüsü öğesinden sık
kullanılan bir öğeyi atamak için basın. Düğmeye
basıldığında atanan menü öğesinin seçim/ayarlama
ekranı görüntülenir, böylece tek tuşlu ayarlar/ayarlamalar
yapmanız sağlanır. s s.55
Test Deseni varsayılan ayar olarak atanmıştır.
Bu düğmeye her bastığınızda görüntü, projektöre bağlı
bilgisayardaki görüntü ile USB(TypeA) bağlantı
noktasına bağlı USB cihazındaki görüntü arasında geçiş
yapar.
Uzaktan kumandanın kimlik ayarlarını etkinleştirmek
(On)/devre dışı bırakmak (Off) için bu anahtarı kullanın.
s.38
s
Bu düğmeye her basıldığında, görüntülenen görüntü
DVI-D giriş bağlantı noktası ve HDMI giriş bağlantı
noktası arasında geçiş yapar.
Projektöre bağlı olan ve bir görüntü gönderen bir sonraki
giriş kaynağını seçer. s s.27
Uzaktan kumanda sinyalleri gönderildiğinde bir ışık
yanar.
Uzaktan kumanda sinyallerini gönderir.
Parça Adları ve İşlevleri
17
Pilleri takma
Piller, cihaz satıldığında uzaktan kumandanın içinde değildir. Uzaktan
kumandayı kullanmak için verilen pilleri (iki, AA alkalin pil) takın.
Dikkat
Pilleri kullanmadan önce, Güvenlik Talimatlarını okuduğunuzdan emin olun.
s
Güvenlik Talimatları
Prosedür
A
Pil kapağını çıkarın.
Pil haznesi kapağının mandalını iterek kapağı kaldırın.
Dikkat
Pillerin doğru şekilde yerleştirildiğinden emin olmak için, pil yuvasındaki (+) ve
(–) işaretlerinin konumunu kontrol edin.
C
Pil kapağını yerine takın.
Pil haznesinin kapağını, tık sesi çıkartıp yerine oturana kadar bastırın.
Uzaktan kumandanın yanıt vermesinde gecikme gerçekleşirse ya da bir süre
kullanıldıktan sonra çalışmıyorsa bu, pillerin bittiği anlamına gelebilir. Bu
durumda pilleri değiştirin. İki adet AA boy alkalin pili hazır edin. AA boy
alkalin pil dışında başka pil kullanamazsınız.
B
Pilleri doğru yönde olacak biçimde takın.
Parça Adları ve İşlevleri
Uzaktan kumandanın çalışma kapsamı
Uzaktan kumandayı kullanırken uzaktan kumandanın ışık veren alanını,
projektördeki uzaktan kumanda alıcısına doğru yöneltin. Projektörle birlikte
verilen uzaktan kumandanın çalışma kapsamı aşağıda gösterilmiştir.
Yatay çalışma kapsamı
Dikey çalışma kapsamı
18
q
• Uzaktan kumandadan gelen çalışma sinyallerinin alınmasını
engellemek için Kur menüsünde Uzak Alıcı ayarını yapın.
s.55
s
• Diğer Epson projektörleriyle sağlanan bir uzaktan kumandayı
kullanırken Uzatılmış menüsünde Uzaktan Kumanda Tipi ayarı
yapın. s s.57
Kullandığınız uzaktan kumandaya bağlı olarak çalışma kapsamı
değişir.
Kullanışlı İşlevler
Bu bölümde, sunum yaparken yararlanabileceğiniz faydalı ipuçlarından ve güvenlik işlevlerinden bahsedilmektedir.
Yansıtılan Görüntünün Ayarlanması
20
Test Desenini Görüntüleme
Test deseni, video ekipmanı bağlamadan projeksiyonun durumunu
ayaramak için görüntülenebilir. Bu, projektörü takarken kullanışlı olur.
Uzaktan kumandadaki [User] düğmesi Test Deseni olarak
q
Prosedür
A
ayarlanmışsa, [User] düğmesine basıldığında test deseni görüntülenir.
(Varsayılan ayar Test Deseni seçeneğidir.)
Projeksiyondan yansıtma yapılırken [Menu] düğmesine basın.
Ayarlar - "Test Deseni" öğelerini seçin ve ardından [Enter]
düğmesine basın.
Uzaktan Kumanda kullanarak Kontrol paneli kullanarak
B
Test desenine geçmek için uzaktan kumandadaki [h]
r
düğmesine [
düğmesine basın.
Önceki görüntüyü görüntülemek için uzaktan kumandadaki [
düğmesine [
Uzaktan Kumandayı Kullanarak Kontrol panelini kullanarak
Test deseni görüntülenirken aşağıdaki ayarlar yapılabilir.
• Yakınlaştırma ve odak ayarı
• Yansıtılan görüntünün konum ayarı
• Yansıtılan görüntünün ekran yerleşimi ayarı
• Projeksiyon kalitesini seçme (Renk Modunu Seçme)
• Parlaklık ayar
• Keskinlik ayarı (yalnızca Standart)
s.51
] yönünde veya kontrol panelindeki [Enter]
l
] yönünde basın.
s
Hızlı Başlangıç Kılavuzu
s
s.21
s
s.22
s
s
Görüntü menüsü - Parlaklık s.51
s
Görüntü menüsü - Netlik
s.31
h
]
• Renk sıcaklığı ayarı
s.51
• Renk ayarı
s
Görüntü menüsü - Renk Ayarı s.51
s
Görüntü menüsü - Mutlak Renk Sıc.
Yansıtılan Görüntünün Ayarlanması
Test deseni görüntülenirken ayar yapılamayan menü öğelerini
q
ayarlamak veya yansıtılan görüntünün ince ayarını yapmak için bağlı
cihazdan bir görüntü yansıtın.
21
C
Test desenini sonlandırmak için [Esc] düğmesine basın.
Yansıtılan Görüntünün Konumunu Ayarlama (Mercek Kaydırma)
Örneğin projeksiyon tam olarak ekranın önüne yerleştirilemediği gibi
durumlarda yansıtılan görüntünün konumunu ayarlamak için mercek
kaydırılabilir.
Prosedür
Yansıtılan görüntünün konumunu ayarlamak için dikey mercek
kaydırma düğmesini veya dikey mercek kaydırma düğmesini
döndürün.
q
Görüntü, yatay ve dikey mercek kaydırma düğmelerinin her ikisi de
merkezde olduğunda en net durumda olacaktır.
Yansıtılan Görüntünün Ayarlanması
22
Mercek kaydırma düğmeleri kullanılarak görüntünün taşınabileceği alanlar
aşağıda gösterilmiştir.
Mercek merkezi
A
Mercek kaydırma düğmeleri merkez konuma ayarlandığında yansıtılan
B
görüntü
• Y/D Ekran Yerleşimi
Bu işlev, münferit olarak yatay ve dikey yönlerdeki bozulmayı elle
w
düzeltmenize olanak tanır. Projektörün kontrol panelindeki [
/ ], [v/
], [</ ] ve [>/ ] düğmelerini kullanarak kolayca Y/D ekran
s
yerleşimi düzeltmeleri gerçekleştirebilirsiniz.
"Y/D Ekr. Yerl." s.25
Quick Corner ile yatay ve dikey ekran yerleşimi aynı anda
gerçekleştirilemez. Yapılandırma menüsünden Ekran Yerleşimi düzeltme
yöntemi seçildiğinde, seçtiğiniz düzeltme yöntemi kontrol panelindeki [
w
], [v/ ], [</ ] and [>/ ] düğmelerine atanır. Ekran Yerleşimi için
w
varsayılan ayar Y/D Ekr. Yerl. seçeneğidir, bu nedenle [
<
/ ] and [>/ ] düğmelerine basıldığında, Y/D-Ekran Yerleşimi
[
/ ], [v/ ],
düzeltmesi gerekleştirilir.
Quick Corner ve Y/D Ekr. Yerl. düzeltmesi bir test desenini yansıtırken
gerçekleştirilebildiğinden, bir bilgisayar veya başka bir ekipman bağlayarak
hazırlıklar yapmanız gerekmez.
/
Yansıtılan Görüntüdeki Bozulmanın Düzeltilmesi
Yansıtılan görüntülerdeki bozulma aşağıda gösterildiği gibi iki şekilde
düzeltilebilir.
• Quick Corner
Bu işlev, yansıtılan görüntünün dört köşesinden her birini ayrı olarak
elle düzeltmenize izin verir.
Ekran yerleşimi bozulmasını doğru olarak ayarlamak için Quick Corner
kullanmanızı öneririz.
s
"Quick Corner" s.23
Yansıtılan Görüntünün Ayarlanması
Quick Corner
Prosedür
23
A
Projeksiyondan yansıtma yapılırken [Menu] düğmesine basın.
Ayarlar menüsü - "Ekran Yerleşimi"öğesini seçin ve ardından
s
[Enter] düğmesine basın.
Kullanma" s.50
Uzaktan Kumandayı Kullanarak Kontrol panelini kullanarak
"Yapılandırma Menüsünü
C
Uzaktan kumandanın üzerindeki [h] düğmesini veya kontrol
w
panelindeki [
kullanarak ayarlamak istediğiniz köşeyi seçin ve ardından
[Enter] düğmesine basın.
/ ], [v/ ], [</ ] ve [>/ ] düğmelerini
B
"Quick Corner" öğesini seçin ve ardından [Enter] düğmesine
basın.
Seçim ekranını görüntülemek için [Enter] düğmesine yeniden basın,
buradan dört köşeden birini seçebilirsiniz.
Yansıtılan Görüntünün Ayarlanması
24
D
Uzaktan kumandadaki [h] düğmesini veya kontrol panelindeki
w
/ ], [v/ ], [</ ] ve [>/ ] düğmelerini kullanarak
[
köşenin konumunu düzeltin.
Şekli ayarladığınız yöndeki üçgen gri olursa, aşağıdaki ekran
görüntüsünde gösterildiği gibi, şekli o yönde artık ayarlayamazsınız.
E
F
Geriye kalan köşeler varsa, bunların ayarlamalarını yapmak için
gerektiği sürece 3. ve 4. prosedürleri tekrarlayın.
Bitirdiğinizde, düzeltme menüsünden çıkmak için [Esc]
düğmesine basın.
Düzeltme metodu, yapılandırma menüsünde Ekran Yerleşimi
seçeneğinden Quick Corner seçeneğine geçiş yaptığından, daha sonra
w
/ ], [v/ ], [</ ] and [>/ ] düğmelerine basıldığında, 2.
[
prosedürdeki köşe seçim ekranı görüntülenir. Kontrol panelindeki
w
/ ], [v/ ], [</ ] ve [>/ ] düğmelerine basarak Y/D-Ekran
[
yerleşimini düzeltmek istiyorsanız, yapılandırma menüsündeki Ekran
Yerleşimi seçeneğini Y/D Ekr. Yerl. olarak değiştirin.
s
s.55
Yansıtılan Görüntünün Ayarlanması
25
Quick Corner ile düzeltme yapılırken [Esc] düğmesi yaklaşık iki saniye
q
Y/D Ekr. Yerl.
Prosedür
Ekran yerleşimi ayarlarını yatay ve dikey yönde bağımsız olarak
değiştirmek istiyorsanız kontrol panelindeki [
and [
boyunca basılı tutulduğunda, aşağıdaki ekran görüntülenir.
Quick Corner Sıfırla: Quick Corner doğrulamalarının sonuçlarını
sıfırlar.
Y/D Ekr. Yerl. Geçiş Yap: Doğrulama yöntemini Y/D Ekr. Yerl.'a
sıfırlar. s "Y/D Ekr. Yerl." s.25
w
/ ], [v/ ], [</ ]
>
/ ] düğmelerine basın.
• Dikey ekran yerleşimini düzeltme
Dikey ekran yerleşimi, ekrana göre projektörü dikey 30˚ eğerek
düzeltilebilir. Projektörü 30˚'den daha fazla yatırarak kullanırsanız cihaz
hasar görebilir ve kazaya neden olabilir.
[w/ ] ve [v/ ] düğmelerine aynı anda en az 1 saniye basılırsa, dikey
ekran yerleşiminin değeri başlangıçtaki durumuna döner.
q
Bu ayar, Ayarlar menüsündeki Y/D Ekr. Yerl. seçeneğinden de
yapılabilir. s s.55
Yansıtılan Görüntünün Ayarlanması
26
• Yatay ekran yerleşimini düzeltme
Yatay ekran yerleşimi, ekrana göre projektörü yatay 20˚ eğerek
düzeltilebilir.
q
Yatay ve dikey ekran yerleşimi gerçekleştirirken merceği aşağıda
gösterilen konuma kaydırın. Mercek kaydırması aşağıdaki gibi
konumlandırılmadığında, bozulma doğru şekilde düzeltilemez.
s "Yansıtılan Görüntünün Konumunu Ayarlama (Mercek Kaydırma)"
s.21
• Yatay mercek kaydırma merkeze ayarlanır.
• Dikey mercek kaydırma üst ya da alta ayarlanır.
Düzeltme işlemi, yakınlaştırma ayar değerine göre doğru olarak
gerçekleştirilemeyebilir. Ve yansıtılan ekran boyutu düzeltme işlemini
gerçekleştirdikten sonra daha küçük olabilir. Projektörü monte ederken
yansıtma mesafesi konusunda dikkatli olun.
Yansıtılan görüntüyü ekrana göre hassas biçimde hizalamak veya
görüntünün ince ayarını yapmak için görüntüyü Quick Corner
kullanarak düzeltin. s "Quick Corner" s.23
[</ ] ve [>/ ] düğmelerine aynı anda en az 1 saniye basılırsa, yatay
ekran yerleşiminin değeri başlangıçtaki durumuna döner.
Yansıtılan Görüntünün Değiştirilmesi
27
Yansıtılan görüntüyü iki şekilde değiştirebilirsiniz.
• Kaynak Arama ile değiştirme
Projektör bağlı ekipmandan gönderilen giriş sinyallerini otomatik olarak
algılar ve giriş bağlantı noktasından gönderilen görüntü yansıtılır.
• Doğrudan hedef görüntüye değiştirme
Hedef giriş bağlantı noktasını değiştirmek için uzaktan kumanda
düğmelerini kullanabilirsiniz.
Gelen Sinyalleri Otomatik Algıla ve Yansıtılan Görüntüyü Değiştir (Kaynak Arama)
Yalnızca görüntü sinyallerinin girdiği giriş portlarına geçiş yapacağından,
[Source Search] düğmesine basarak hedef görüntüleri hızlıca
yansıtabilirsiniz.
Prosedür
Video ekipmanınız bağlandığında, bu işleme başlamadan önce
oynatma işlemini başlatın. İki veya daha fazla ekipman
bağlandığında hedef görüntü yansıtılana kadar [Source Search]
düğmesine basın.
Uzaktan Kumandayı Kullanarak Kontrol panelini kullanarak
[Source Search] düğmesine basıldığında, aşağıdaki sırada video sinyallerinin
alındığı giriş bağlantı noktaları aranır. (Görüntü sinyali gönderilmeyen giriş
bağlantı noktası atlanır.)
LAN seçeneğine geçildiğinde, ağ üzerinden bağlanan bilgisayarlardan gelen
görüntüler yansıtılır.
Yansıtılan Görüntünün Değiştirilmesi
Sadece projektörün o sırada görüntülediği görüntü kullanılabilir
q
durumdayken veya görüntü sinyali bulunmadığında görüntü
sinyallerinin durumunu gösteren aşağıdaki ekran görüntülenir.
Kullanmak istediğiniz ekipmanın bağlı olduğu giriş bağlantı noktasını
seçebilirsiniz. Yaklaşık 10 saniye süreyle herhangi bir işlem yapılmazsa
ekran kapanır.
28
Uzaktan Kumanda ile Hedef Görüntüye Geçiş
Uzaktan kumandada bulunan düğmelere basarak doğrudan giriş bağlantı
s
noktasından alınan görüntüye geçebilirsiniz.
LAN seçeneğine geçildiğinde, ağ üzerinden bağlanan bilgisayarlardan gelen
görüntüler yansıtılır.
"Uzaktan Kumanda" s.15
Yansıtılan Görüntünün En Boy Oranını Değiştirme
29
Giriş sinyaline, yükseklik ve genişlik oranına ve çözünürlüğe göre yansıtılan
görüntünün
En Boy Oranınıg değiştirmek için en boy oranı modunu
seçebilirsiniz. En boy oranı modları aşağıda listelenmiştir. Ayarlanabilecek
en boy oranı modları, yansıtılan görüntünün türüne göre değişir.
En/boy oranı modu Açıklaması
Normal
Otomatik
16:9
*
Tam
Yakınlaştırma
Doğal
1080i sinyalini girerken Tam seçmek için Yapılandırma menüsünden İleri
*
giden kısmını Kapalı olarak ayarlayın. s s.53
Giriş görüntüsünün en/boy oranını koruyarak tam
yansıtma boyutuna yansıtır.
Girişten alınan sinyal bilgilerine dayanarak uygun
bir en/boy oranına yansıtır.
16:9'luk bir en/boy oranıyla tam yansıtma boyutuna
yansıtır.
Tam boyuta yansıtır.
Büyütülen giriş görüntüsünü tam yan yönde en boy
oranı boyutuna olduğu gibi yansıtır. Yansıtma
boyutunun ötesine geçen kısımlar yansıtılmaz.
Giriş görüntüsü boyutunun çözünürlüğünde ekranın
ortasına yansıtır. Bu, net görüntüleri yansıtmak için
idealdir.
En boy oranı modunun adı düğmeye basılarak ekranda görüntülenir.
En/boy oranı modunun adı ekranda görüntülenirken düğmeye basarsanız,
bir sonraki en/boy oranı moduna geçilir.
En boy modu ayrıca yapılandırma menüsündeki Sinyal menüsünde
q
bulunan En Boy Oranı seçeneği kullanılarak da ayarlanabilir.
s.53
s
En/Boy Oranı Modunu Değiştirme
Video ekipmanından veya HDMI giriş bağlantı noktasından alınan görüntüleri yansıtma
Uzaktan kumandadaki [Aspect] düğmesine her basıldığında, en boy oranı
s
Otomatik, 16:9, Tam, Yakınlaştırma ve Doğal sırasıyla değişir.
Örnek: 720p sinyali girişi (çözünürlük: 1280x720, en boy oranı: 16:9)
s.29
Prosedür
Uzaktan Kumanda
A
B
C
Otomatik
16:9
Tam
Yansıtılan Görüntünün En Boy Oranını Değiştirme
Yakınlaştırma
D
Doğal
E
Bilgisayardan alınan görüntüleri yansıtma
Uzaktan kumandadaki [Aspect] düğmesine her basıldığında, en boy oranı
Normal, 16:9, Tam, Yakınlaştırma ve Doğal sırasıyla değişir.
Her en boy oranı için yansıtma örnekleri aşağıda verilmiştir.
s
s.29
q
30
Görüntünün bazı kısımları eksik ise veya tamamı yansıtılamıyorsa,
bilgisayar panelinin boyutuna bağlı olarak yapılandırma menüsünde
Çözünürlük ayarını Geniş veya Normal olarak ayarlayın. s s.53
En/boy oranı
modu
Normal
16:9
Tam
Yakınlaştırma
Doğal
XGA
1024X768(4:3)
Giriş Sinyali
WXGA
1280X800(16:10)
SXGA
1280X1024(5:4)
