Epson EB-D6250 User's Guide [fr]

Guide de l'utilisateur

Symboles Utilisés Dans ce Guide

• Indications de sécurité

La documentation et le projecteur utilisent des symboles graphiques qui indiquent comment utiliser l’appareil en toute sécurité. Veillez à comprendre et à respecter ces symboles afin d’éviter de vous blesser ou de provoquer des dégâts.

Avertissement

Attention

• Indications d’informations générales

Attention

s Renvoie à une page contenant des informations détaillées sur un sujet.

[Nom] Indique le nom des boutons de la télécommande ou du panneau de commande.

"(Nom du menu)" Indique les éléments du menu Configuration.

Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des blessures, voire la mort, en raison d’une manipulation incorrecte.

Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des blessures ou des dégâts physiques, en raison d’une manipulation incorrecte.

Procédures pouvant entraîner des dommages matériels ou corporels si elles ne sont pas exécutées avec un soin suffisant.

Informations supplémentaires qu’il peut être utile de connaître sur un sujet.

Indique qu’une explication du ou des mots soulignés figurant devant ce symbole figure dans le glossaire. Reportez-vous à la section « Glossaire » des « Annexe ».

s "Glossaire" p.141

Exemple : bouton [Esc]

Exemple : Choisissez Luminosité dans Image. Image - Luminosité

Table des matières

Symboles Utilisés Dans ce Guide .................... 2

Introduction

Caractéristiques du Projecteur ............................... 8

Facilité d'utilisation et fiabilité...................................... 8

Fonctions de projection ..........................................8

Projection simultanée de deux images (Split Screen)....................8

Connexion à un réseau et projection d'images à partir de l'écran de l'ordinateur

.........................................................8

Connexion aisée à un ordinateur avec Quick Wireless....................9

Fonctions de Sécurité ...........................................9

Noms et Fonctions des Différentes Parties du Projecteur ...... 10

Avant/Dessus ................................................10

Arrière.....................................................11

Dessous.................................................... 12

Panneau de commande .........................................13

Télécommande ............................................... 14

Remplacement des piles de la télécommande ........................17

Portée de la télécommande....................................17

Préparation du projecteur

Installation du projecteur .................................. 19

Méthodes d'installation......................................... 19

Procédure d'installation.......................................20

Taille de l'écran et distance de projection approximative ...................20

Installation de l'unité réseau sans fil .................................29

Installation et retrait du couvercle des câbles...........................29

Fixation..................................................29

Retrait...................................................30

Utilisation standard

Projection d'images ........................................ 32

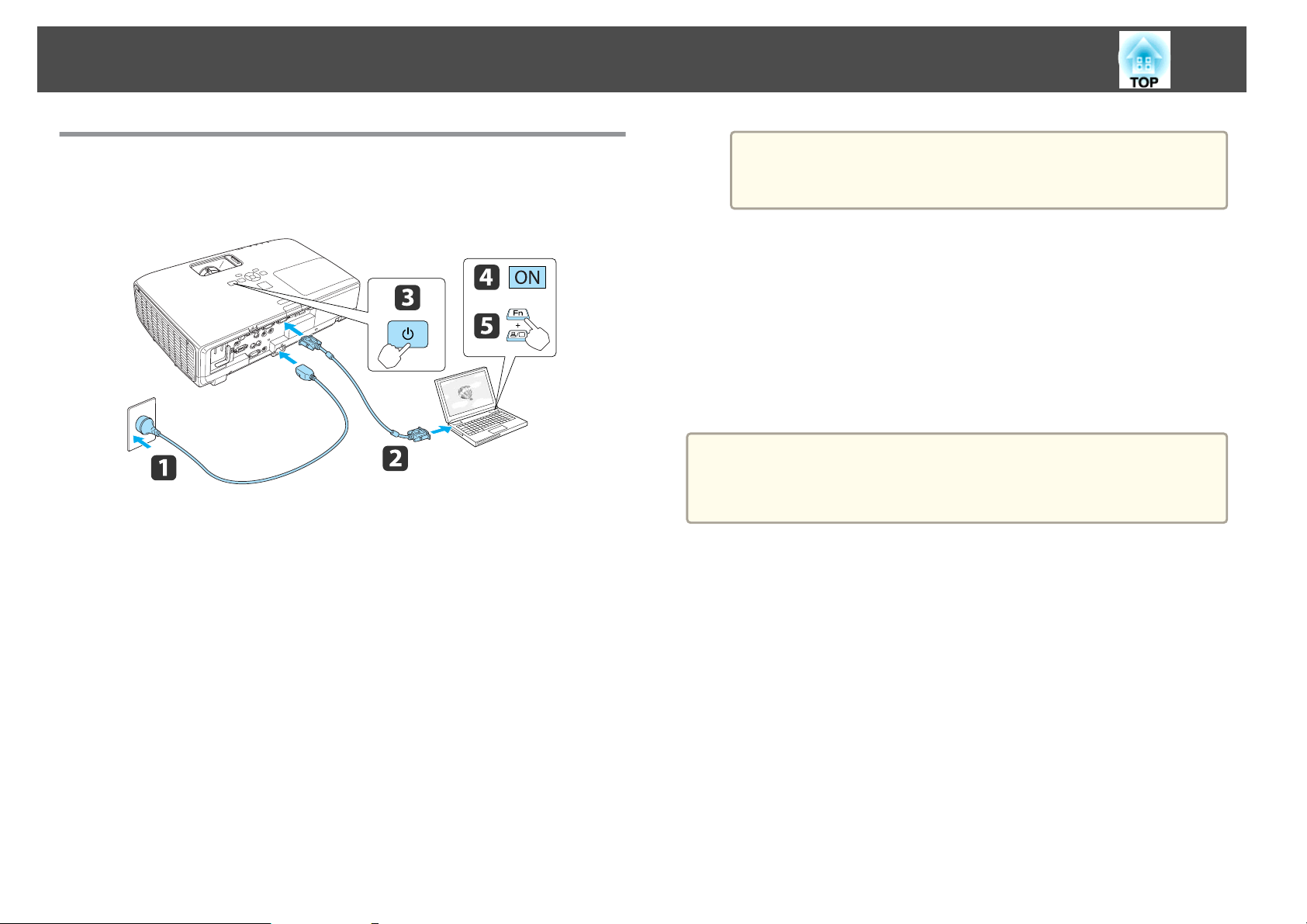

De l'installation à la projection .....................................32

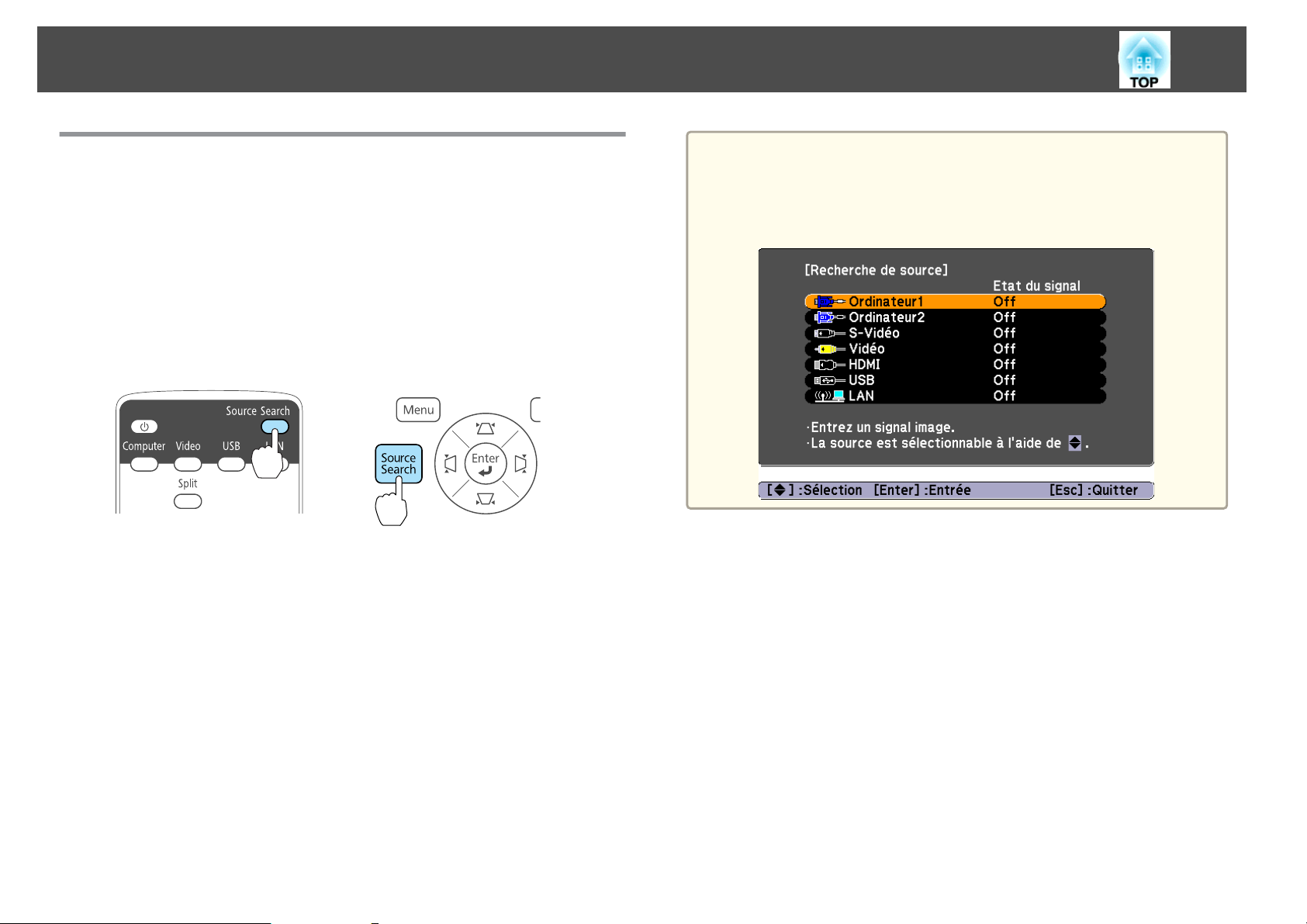

Détection automatique des signaux d'entrée et modification de l’image projetée

(Recherche de source) ..........................................33

Passage à l’image cible à l'aide de la télécommande......................34

Réglage des images projetées .............................. 35

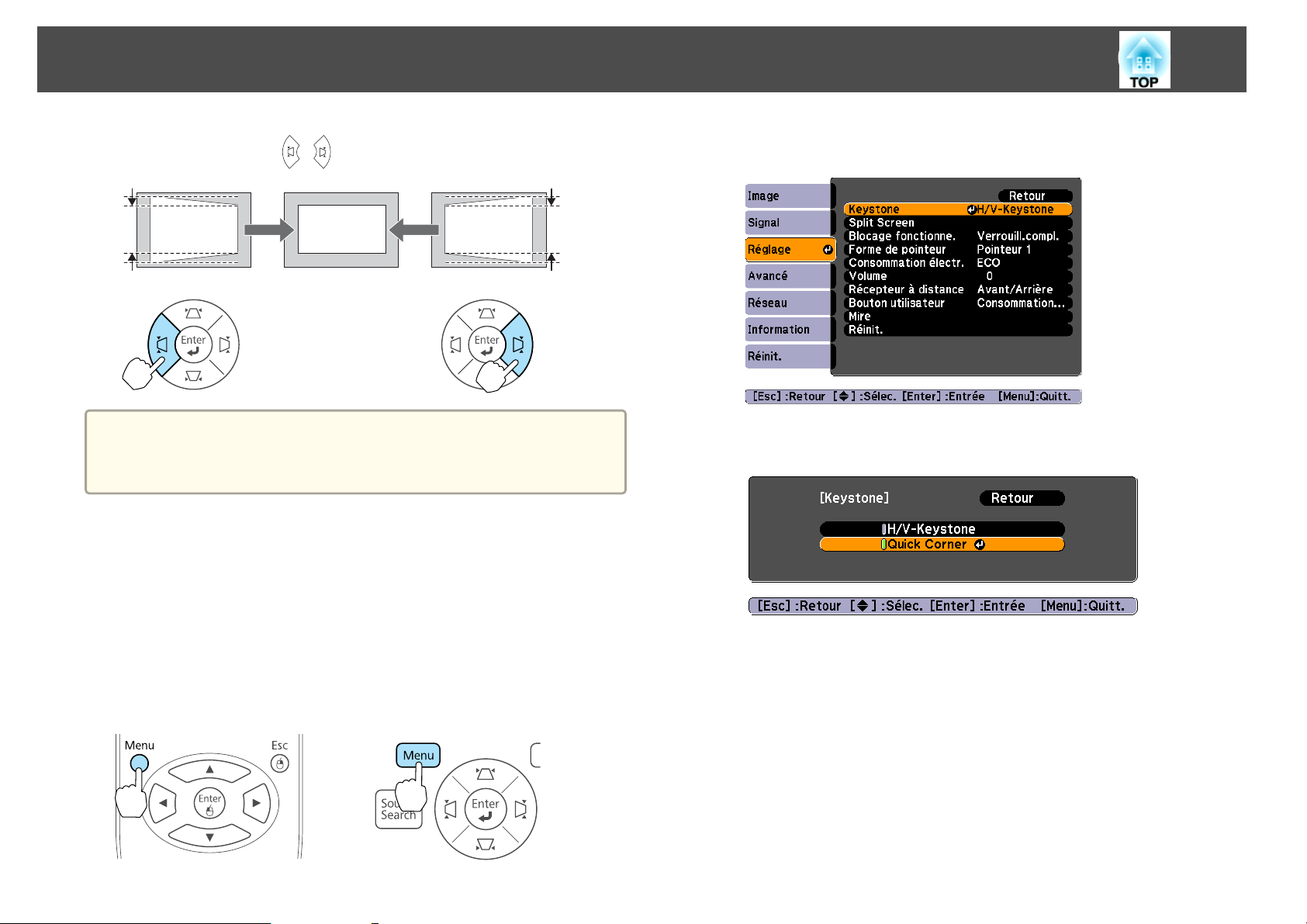

Correction la distorsion trapézoïdale................................35

H/V-Keystone ..............................................35

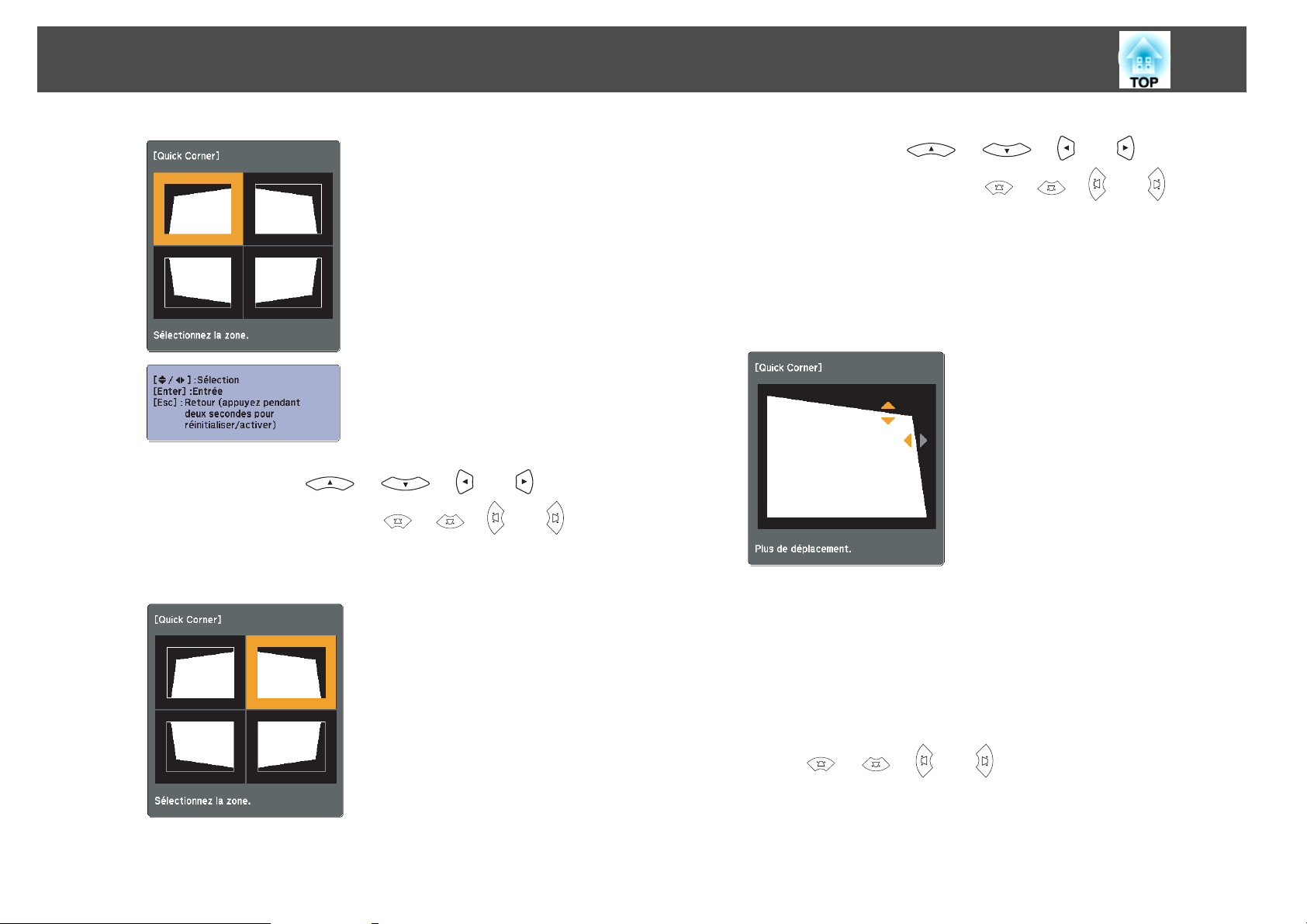

Quick Corner...............................................36

Réglage de la taille de l'image .....................................38

Réglage de la position de l'image ..................................38

Correction de la mise au point.....................................38

Réglage du volume............................................39

Sélection de la qualité de projection (sélection du Mode couleurs) ............39

Réglage de l'Iris auto ...........................................40

Modification du rapport L/H ......................................41

Méthodes de modification.....................................41

Modification du rapport L/H (EB-D6155W uniquement)..................41

Modification du rapport L/H (EB-D6250/EB-D6150 uniquement) . . . . . . . . . . . . 42

Fonctions Utiles

Connexion des équipements . . .............................. 21

Connexion d'un ordinateur .......................................21

Connexion de sources d'images....................................22

Connexion de périphériques USB ...................................25

Connexion de périphériques externes...............................26

Connexion d'un câble LAN .......................................27

Fonctions de projection .................................... 45

Projection simultanée de deux images (Split Screen).....................45

Sources d'entrées pour la projection Split Screen......................45

Projection sur un écran Split Screen...............................45

Modification de l’Image Projetée.................................46

Permutation des écrans gauche et droit............................46

Table des matières

Permutation des tailles d'image..................................47

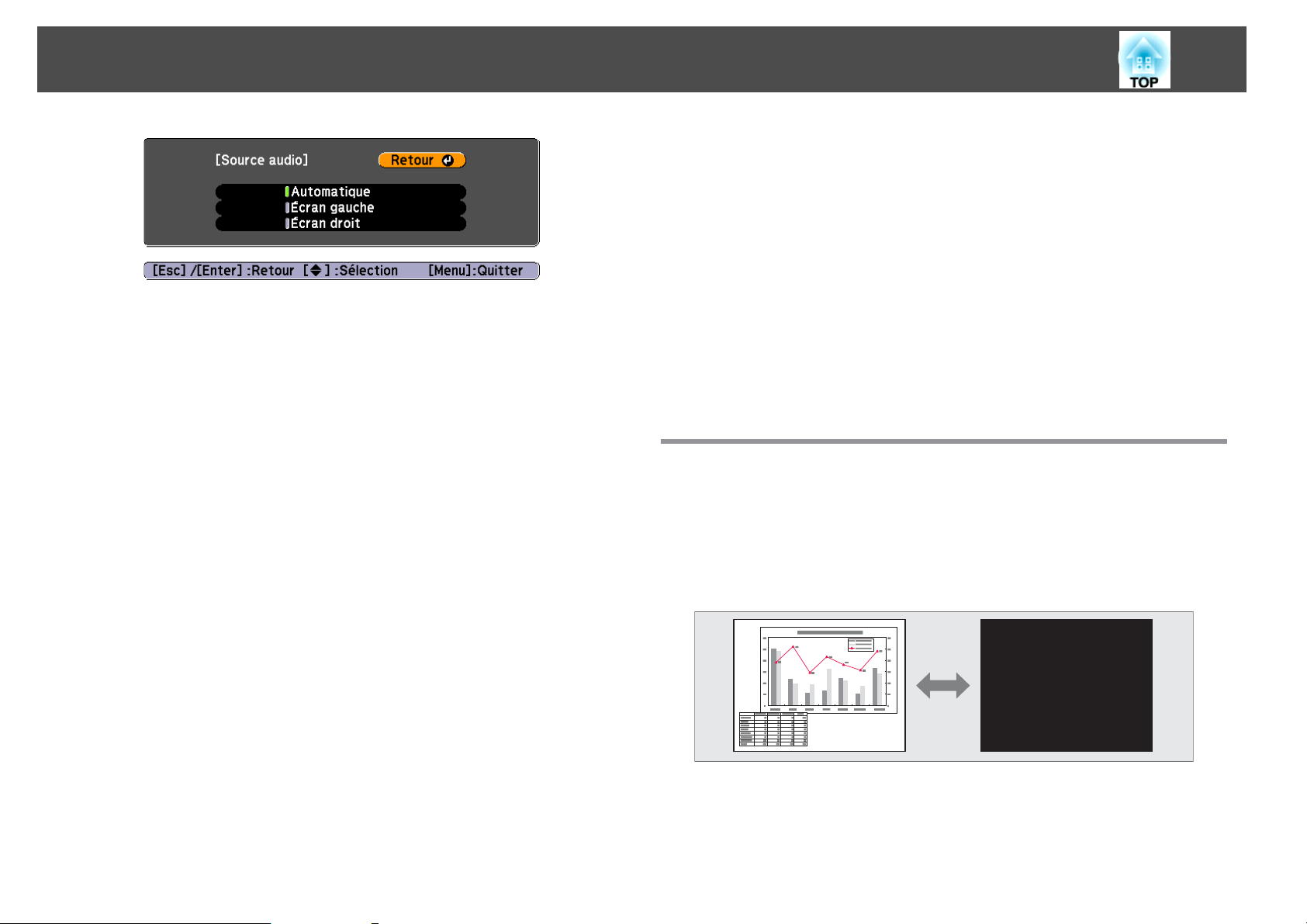

Modification de l'audio ........................................48

Fermeture Split Screen........................................49

Contraintes liées à la projection sur écran divisé....................... 49

Arrêt momentané de l’image et du son (Pause A/V)......................49

Arrêt sur image (Gel)...........................................50

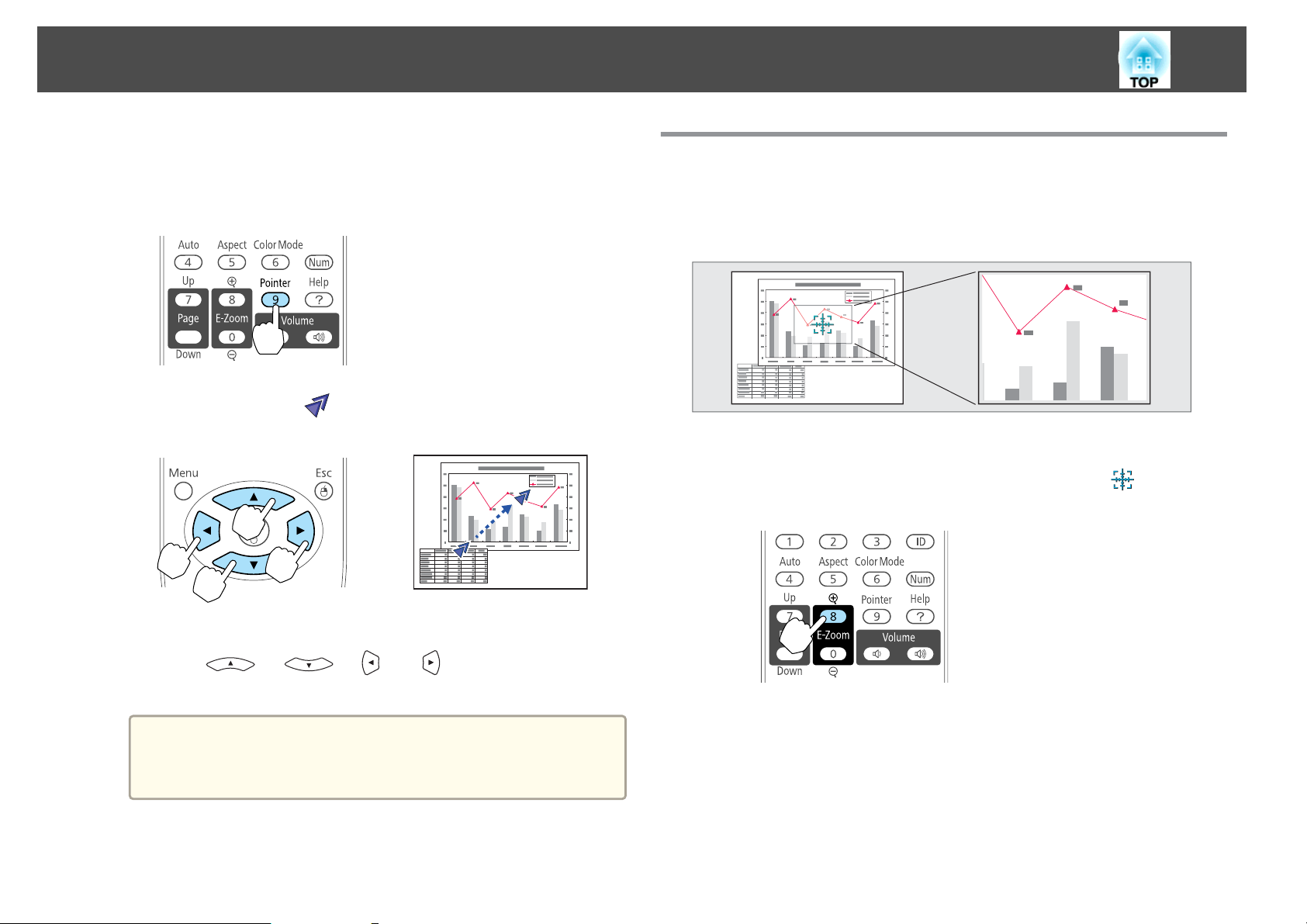

Fonction Pointeur (Pointeur)...................................... 50

Agrandissement d'une partie de l'image (Zoom électronique)...............51

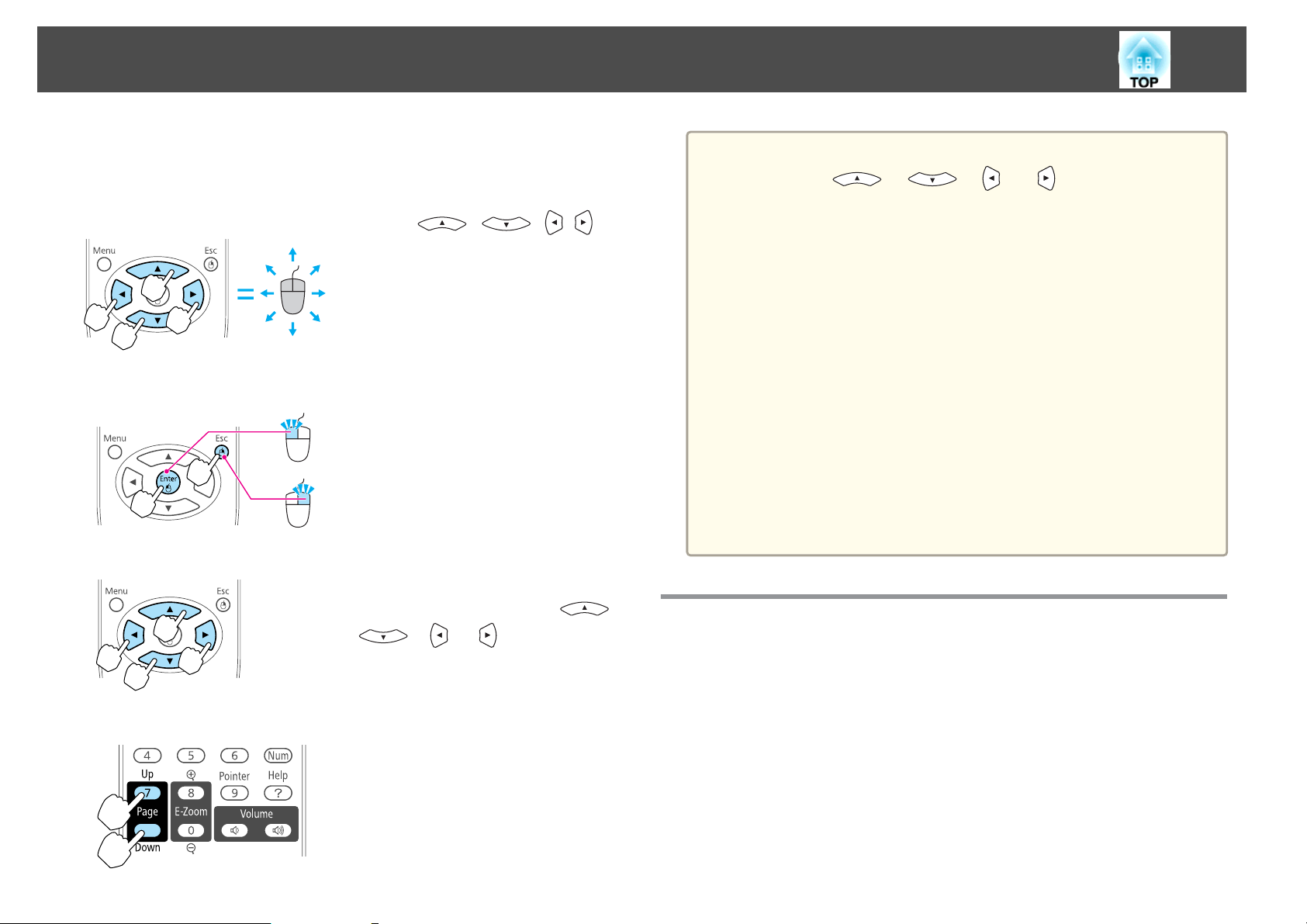

Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans

Fil) ........................................................52

Réglage de l'ID et utilisation de la télécommande ........................53

Réglage de l’ID projecteur......................................54

Réglage de l'ID de la télécommande ...............................55

Correction de la couleur pendant la projection à partir de plusieurs projecteurs

.......................................................... 56

Synthèse de la procédure de correction............................56

Correction................................................56

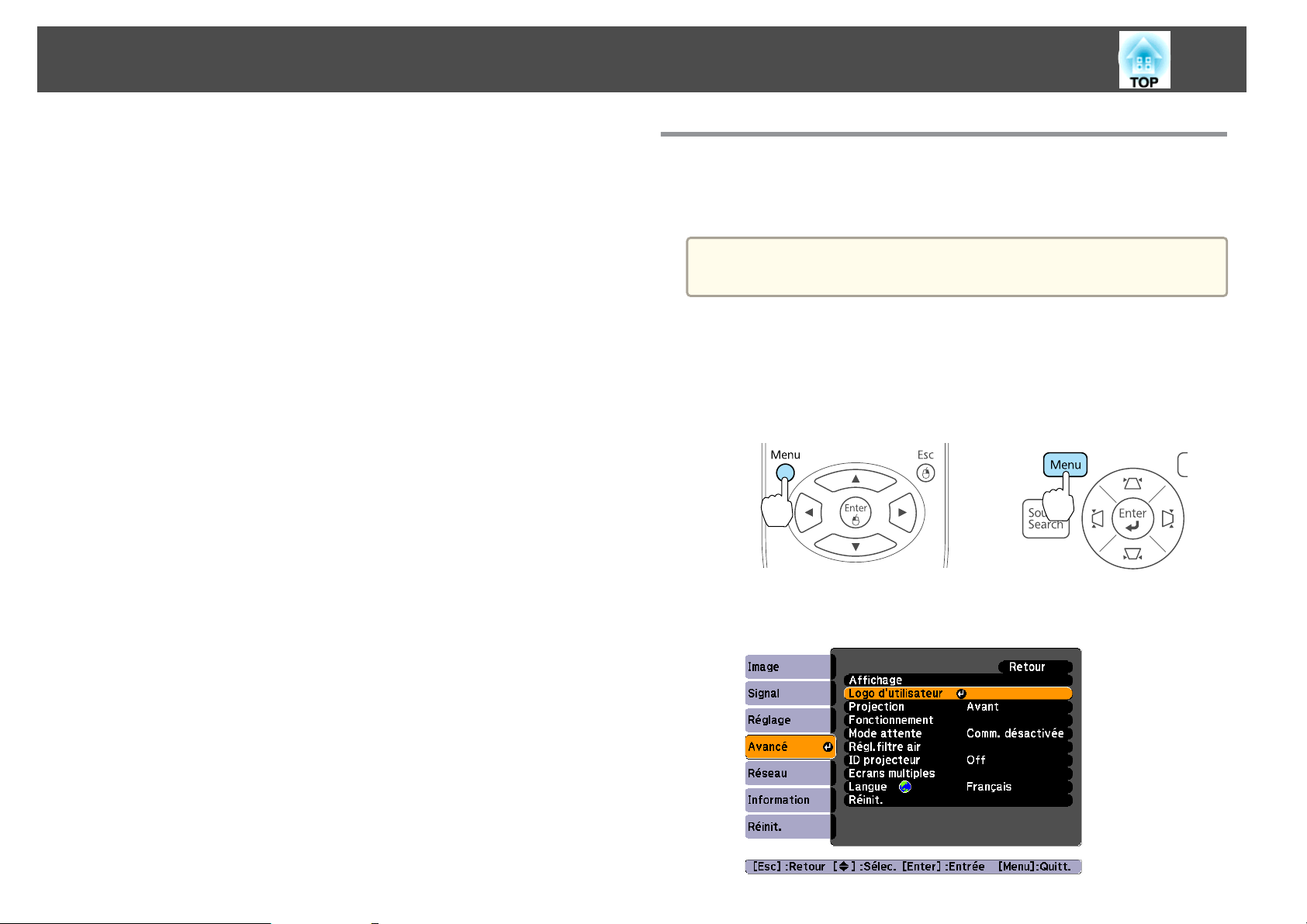

Enregistrement d'un logo d'utilisateur...............................57

Fonctions de Sécurité ...................................... 59

Gestion des utilisateurs (Mot de passe protégé)......................... 59

Types de la fonction Mot de passe protégé..........................59

Réglage de la fonction Mot de passe protégé........................59

Saisie du mot de passe........................................ 60

Verrouillage des touches de Fonctionnement (Blocage fonctionne.)........... 61

Systèmes de Sécurité........................................... 62

Installation du câble antivol....................................62

Menu Configuration

Utilisation du menu Configuration .......................... 64

Liste des Fonctions ........................................ 65

Tableau du menu Configuration...................................65

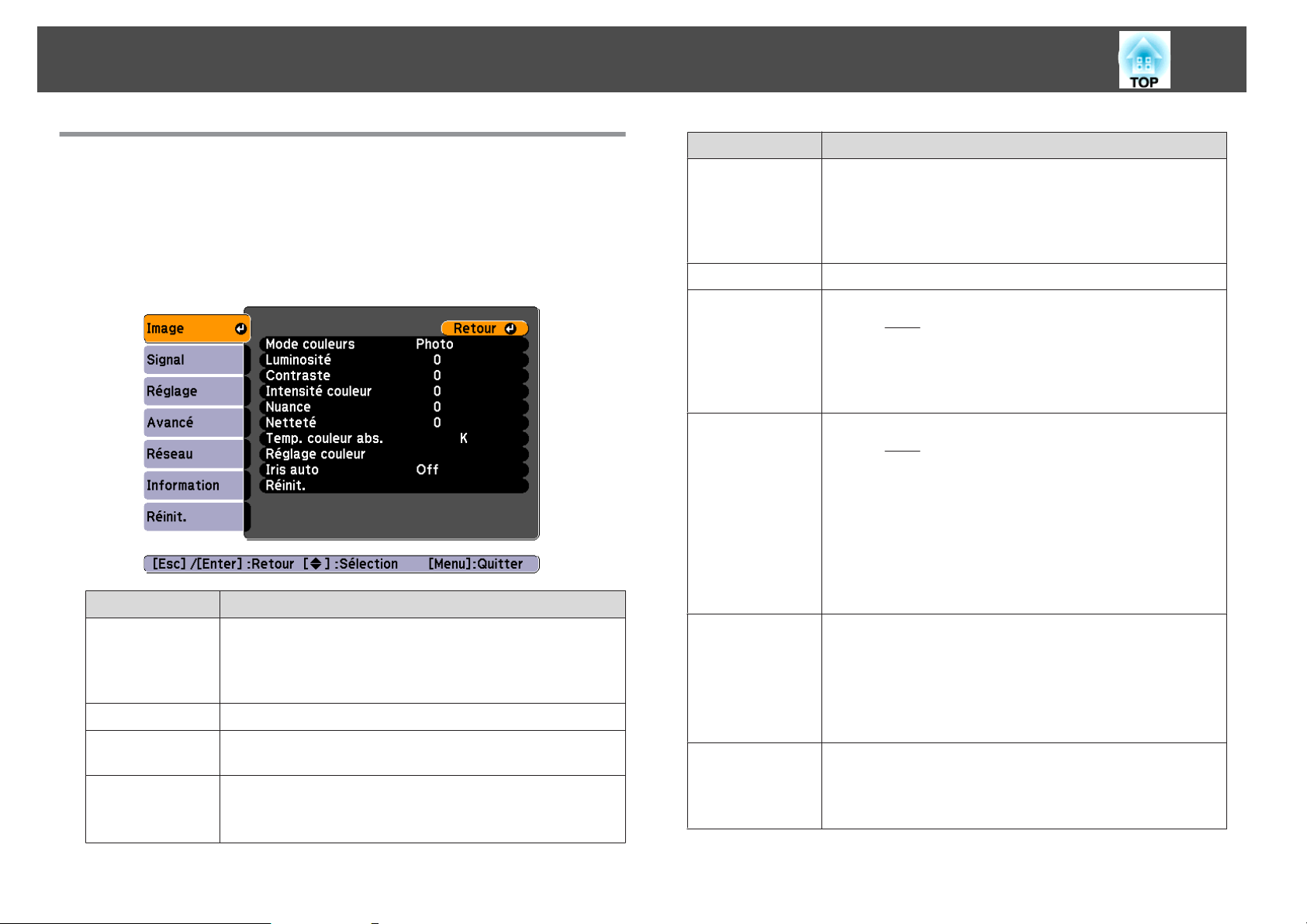

Menu Image.................................................67

Menu Signal.................................................68

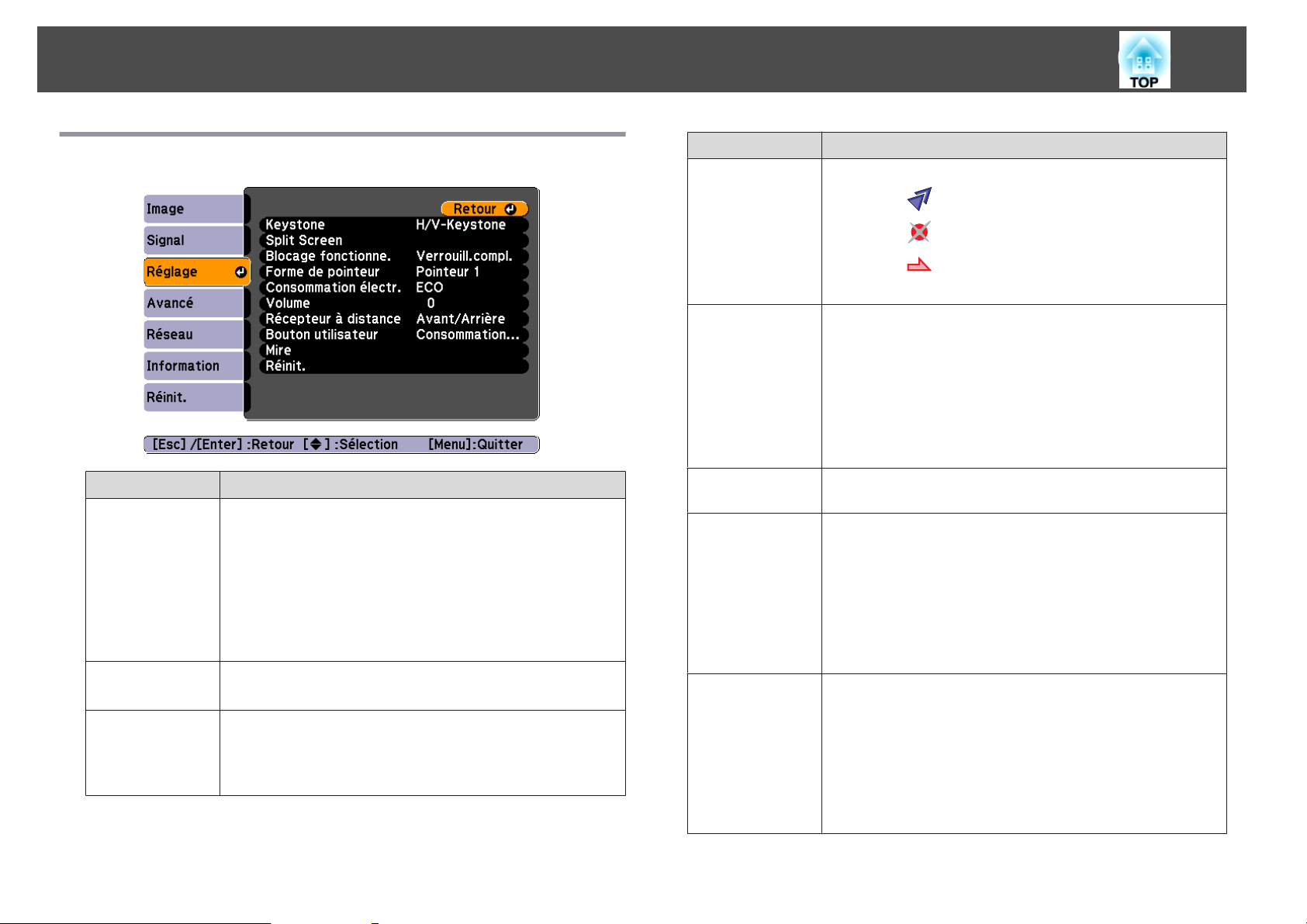

Menu Réglage................................................70

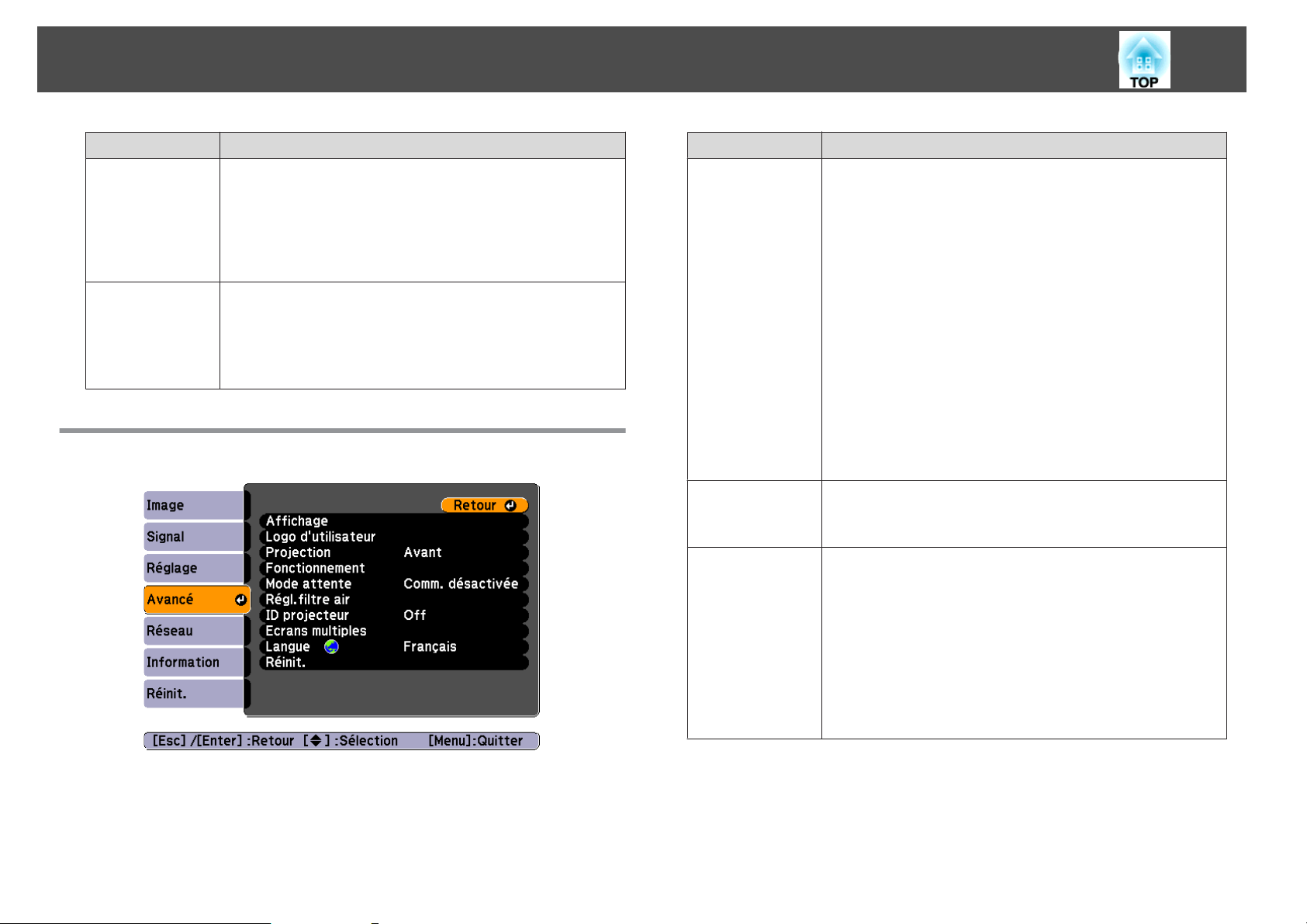

Menu Avancé................................................71

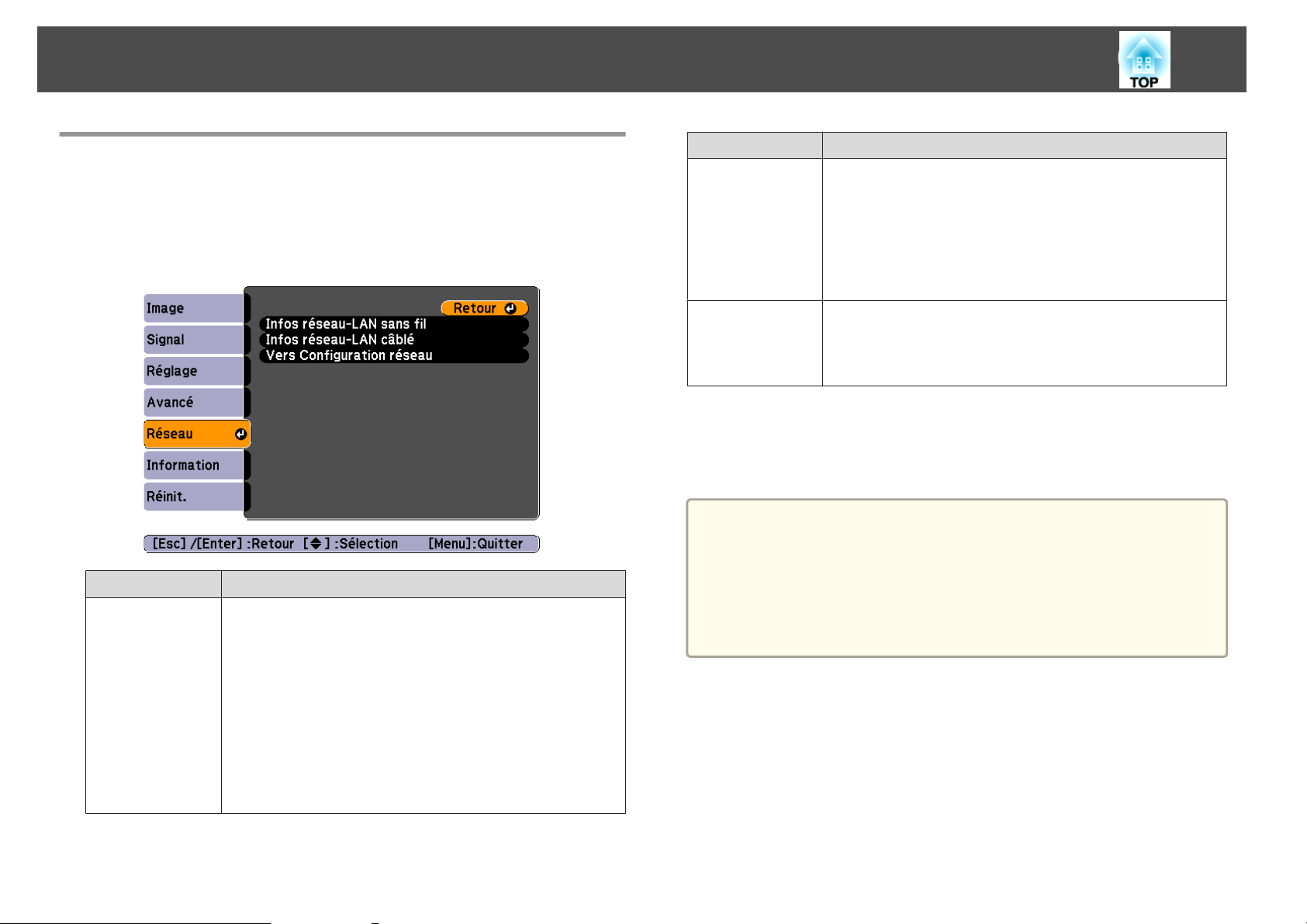

Menu Réseau................................................73

Remarques sur l'utilisation du menu Réseau.........................73

Fonctions du clavier virtuel.....................................74

Menu Base................................................75

Menu LAN sans fil ........................................... 76

Menu Sécurité.............................................. 77

Menu LAN câblé ............................................79

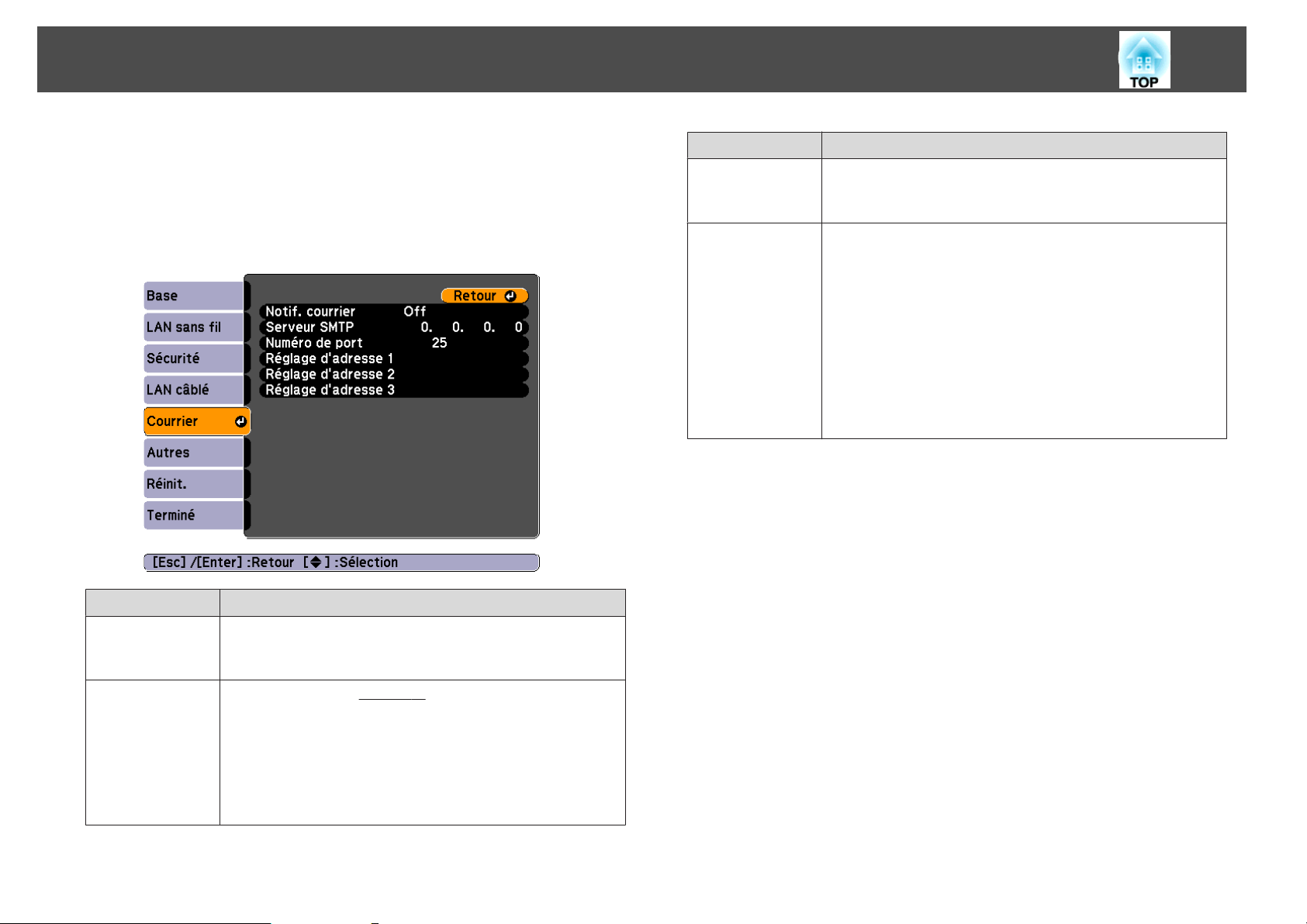

Menu Courrier ..............................................80

Menu Autres ...............................................81

Menu Réinit................................................82

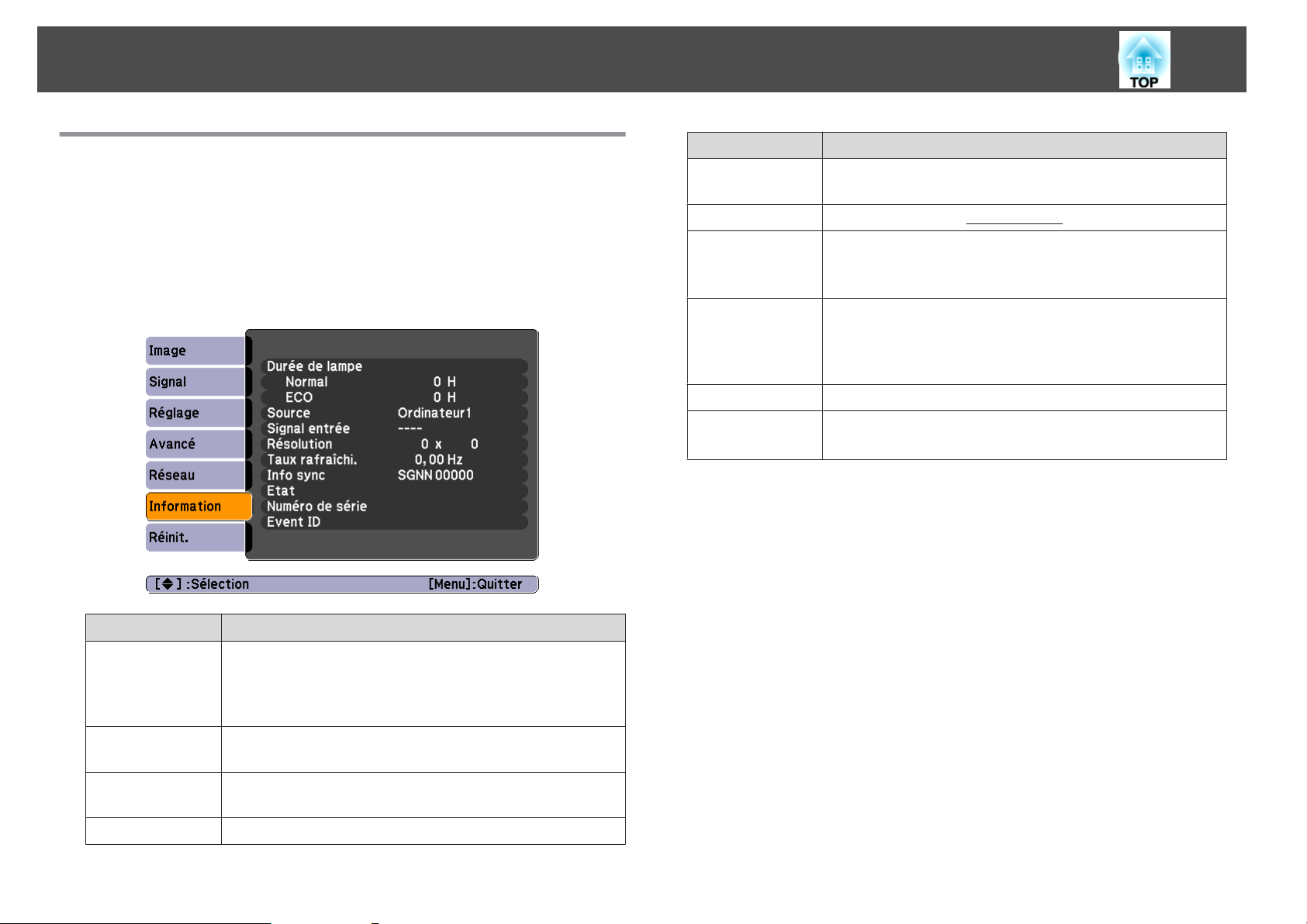

Menu Information (Affichage uniquement) ............................83

Menu Réinit..................................................84

Dépannage

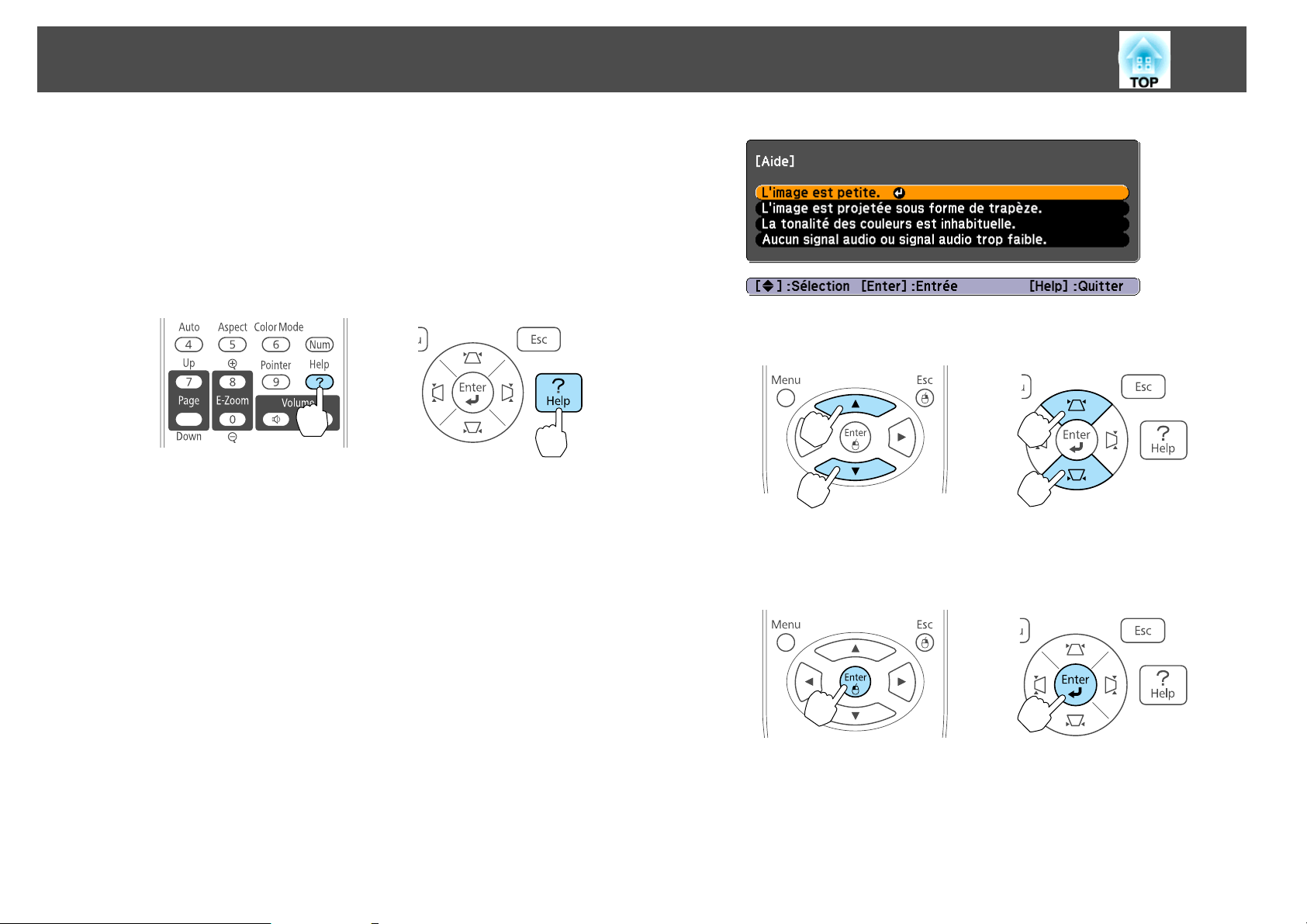

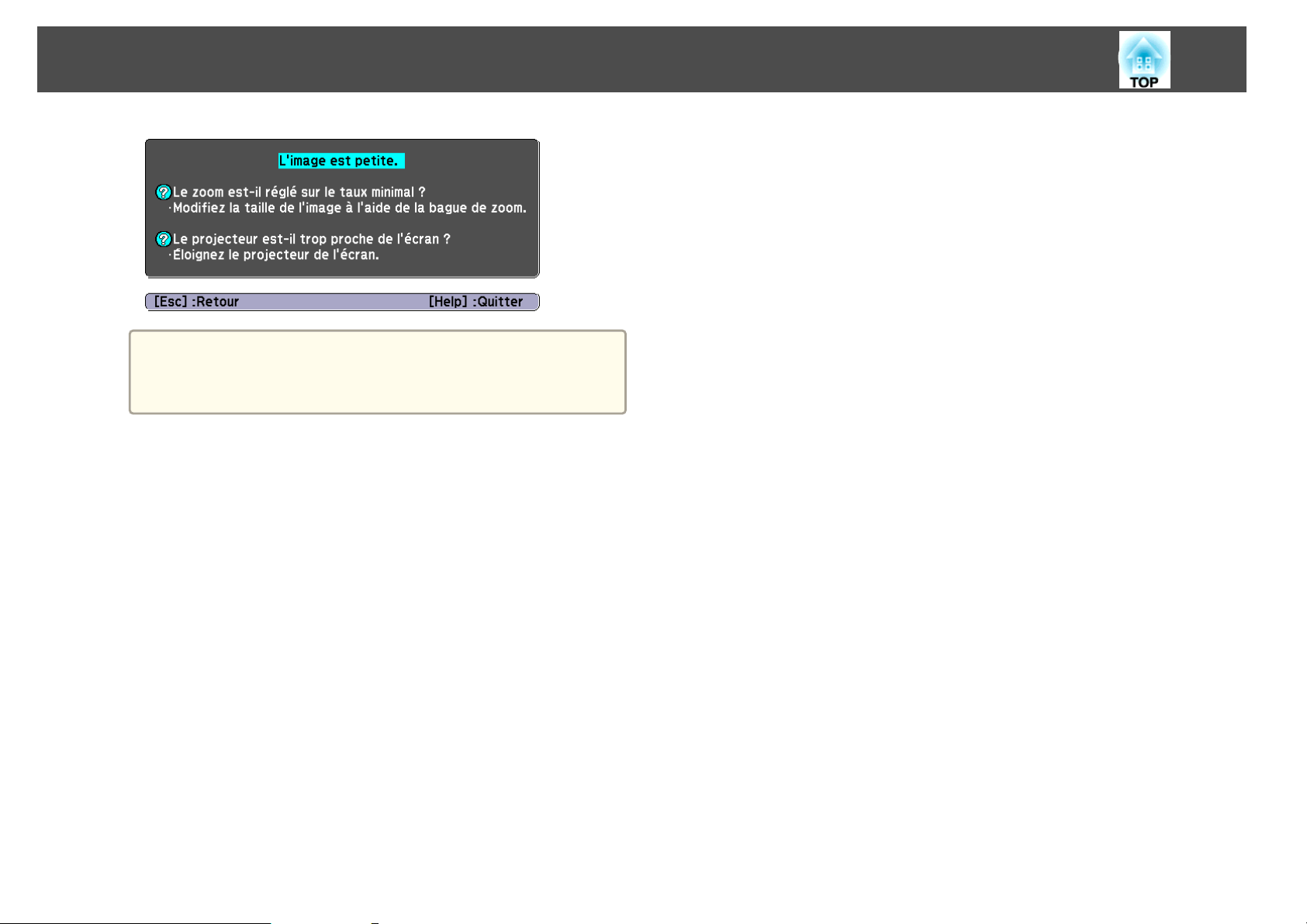

Utilisation de l'aide ........................................ 86

Dépannage ............................................... 88

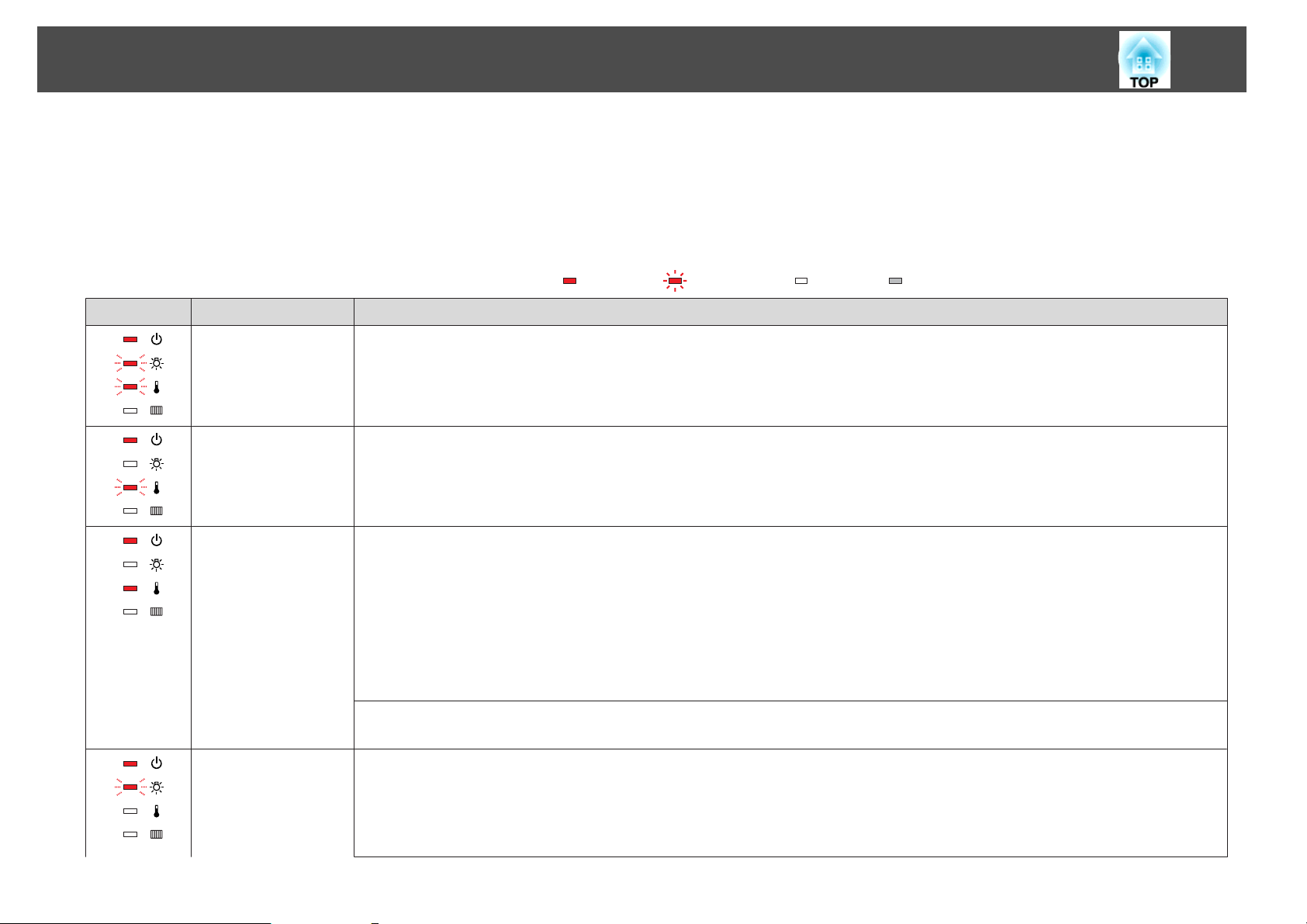

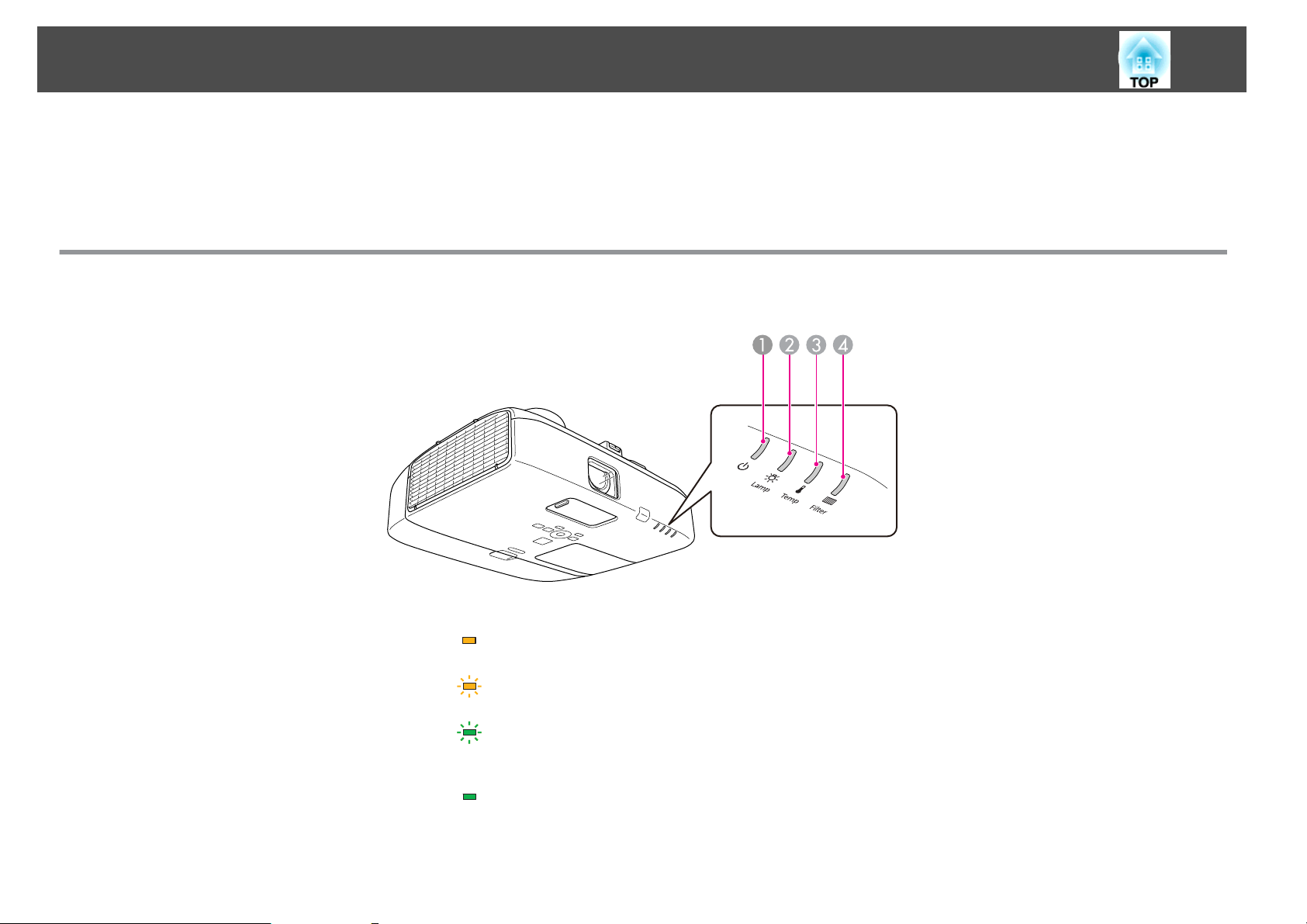

Signification des témoins........................................88

Si les témoins ne fournissent aucune indication utile.....................92

Problèmes relatifs aux images .....................................93

Aucune image n'est visible..................................... 93

Les images animées ne s'affichent pas (seule la partie animée de l'image devient

noire) ....................................................94

La projection s’arrête automatiquement............................94

Le message « Non Supporté. » est affiché............................94

Le message « Pas de Signal. » est affiché............................. 94

Les images sont floues, troubles ou déformées.......................95

Les images subissent des interférences ou une distorsion................96

L’image est tronquée (trop grande) ou trop petite, ou son aspect n’est pas correct

........................................................ 96

Les couleurs de l'image ne sont pas correctes........................97

Les images sont sombres......................................98

Problèmes au démarrage de la projection.............................98

Le projecteur ne s'allume pas................................... 98

Autres problèmes.............................................99

Aucun son n'est émis, ou le son est très faible........................99

Table des matières

La télécommande ne fonctionne pas..............................99

Aucune image n'est visible sur le moniteur externe....................100

Je veux modifier la langue des messages et des menus ................. 100

Vous ne recevez pas de courrier, même si une erreur est rencontrée sur le

projecteur............................................... 100

À propos d'Event ID ....................................... 102

Maintenance

Nettoyage ............................................... 104

Nettoyage de l’Extérieur du Projecteur.............................. 104

Nettoyage du cache de l’objectif.................................. 104

Nettoyage du filtre à air........................................ 104

Procédure de nettoyage du filtre à air.............................104

Remplacement des Consommables ........................ 107

Remplacement de la lampe ......................................107

Périodicité de remplacement de la lampe.......................... 107

Procédure de remplacement de la lampe.......................... 107

Réinitialisation de la Durée de lampe............................. 110

Remplacement du filtre à air..................................... 110

Périodicité de remplacement du filtre à air ......................... 110

Procédure de remplacement du filtre à air .......................... 111

Annexe

Diaporama ............................................... 114

Projection sans ordinateur (Diaporama)............................. 114

Caractéristiques des fichiers pouvant être projetés à l'aide d'un Diaporama . . . 114

Exemples de Diaporama ...................................... 114

Méthodes d'utilisation d'un Diaporama............................114

Projection de l'image sélectionnée ...............................116

Projection des fichiers image d'un dossier en séquence (Diaporama) ........117

Paramètres d'affichage des fichiers image et paramètres de fonctionnement du

Diaporama............................................... 118

Surveillance et contrôle ................................... 119

À propos de EasyMP Monitor ..................................... 119

Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web) . . . . . . 119

Configuration du projecteur ................................... 119

Affichage du Écran Contrôle Web ................................120

Affichage de l'écran Web Remote ................................120

Utilisation de la fonction Notif. courrier pour signaler des anomalies de

fonctionnement ............................................. 122

Erreur de lecteur du courrier de notification......................... 122

Gestion utilisant SNMP......................................... 123

Commandes ESC/VP21 .........................................123

Liste des commandes........................................123

Câblage................................................. 123

À propos de PJLink............................................124

À propos de Crestron RoomView

Utilisation d'un projecteur à partir d'un ordinateur .................... 125

................................. 125

Accessoires en Option et Consommables ................... 130

Accessoires en option ..........................................130

Consommables .............................................. 130

Taille de l’écran et Distance de Projection ................... 131

Distance de projection pour EB-D6155W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

Distance de projection pour EB-D6250/EB-D6150 . . . . . ..................132

Moniteurs ............................................... 134

Résolutions prises en charge..................................... 134

Signaux d'ordinateur (RVB analogique) ............................ 134

Vidéo component .......................................... 134

Vidéo composite........................................... 134

Signal d'entrée depuis le port HDMI .............................. 134

Caractéristiques .......................................... 136

Caractéristiques Générales du Projecteur............................ 136

Apparence ............................................... 139

Glossaire ................................................ 141

Remarques Générales ..................................... 143

Table des matières

À propos des symboles.........................................143

Avis général : ................................................143

Index .................................................... 161

Introduction

Ce chapitre présente les caractéristiques du projecteur et le nom de ses pièces.

Caractéristiques du Projecteur

Facilité d'utilisation et fiabilité

• Grille de sortie d'air pour éviter que la poussière entre dans le projecteur.

• Large filtre pour augmenter la résistance à la poussière.

• Fonction intégrée qui vous indique quand il faut remplacer le filtre.

• Mettez le projecteur sous et hors tension simplement en le branchant

ou le débranchant.

Fonctions de projection

Projection simultanée de deux images (Split Screen)

Vous pouvez projeter deux types de sources d'images simultanément. Cela permet d'augmenter l'éventail des applications, comme diffuser une conférence vidéo tout en projetant des documentations de présentation.

s "Projection simultanée de deux images (Split Screen)" p.45

Connexion à un réseau et projection d'images à partir de l'écran de l'ordinateur

Vous pouvez connecter le projecteur à un ordinateur relié au réseau et projeter l'écran de l'ordinateur à l'aide du logiciel EasyMP Network Projection fourni.

sGuide d'utilisation EasyMP Network

Projection

Caractéristiques du Projecteur

Connexion aisée à un ordinateur avec Quick Wireless

En connectant simplement Quick Wireless Connection USB Key en option à un ordinateur, vous pouvez connecter le projecteur et l'ordinateur via une communication sans fil et projeter des images à partir de l'ordinateur. (sous Windows uniquement)

Fonctions de Sécurité

• Protection par mot de passe afin de gérer les utilisateurs et de limiter leur accès à l'appareil

"Gestion des utilisateurs (Mot de passe protégé)" p.59

• La fonction Blocage fonctionne. limite les possibilités d'utilisation des boutons du panneau de commande

"Verrouillage des touches de Fonctionnement (Blocage fonctionne.)"

p.61

• Équipé de divers systèmes antivol

"Systèmes de Sécurité" p.62

Noms et Fonctions des Différentes Parties du Projecteur

Avant/Dessus

Nom Fonction

Grille de sortie d'air

(Grille de sortie d'air)

Grille de ventilation permettant de refroidir l'intérieur du projecteur.

Attention

Pendant la projection, n'approchez pas votre visa‐ ge ou vos mains de la grille de sortie d'air et ne pla‐ cez pas d'objets pouvant être déformés ou endom‐ magés par la chaleur.

Nom Fonction

Témoins

Récepteur à distance

Protection de la bague

de Zoom/Mise au point

Levier du réglage du

pied

Pied avant réglable

Cache objectif

Haut-parleur

Grille d'entrée d'air

(filtre à air)

Témoin de réseau sans

fil

Bague de zoom

Bague de mise au

point

Couvercle du câble

Panneau de

Configuration

Couvercle de la lampe

Indique l'état du projecteur. s "Signification des témoins" p.88

Reçoit les signaux de la télécommande.

Faites-la coulisser simplement pour manipuler la bague de zoom ou la bague de mise au point. Elle doit rester fermée pour éviter que la poussière entre dans le projecteur.

Appuyez sur le levier du pied pour déplier ou replier le pied avant.

s "Réglage de la position de l'image " p.38

En cas d'installation sur une surface (un bureau par exemple), dépliez le pied pour régler la position de l'image.

s "Réglage de la position de l'image " p.38

Protège l'objectif du projecteur.

Sorties audio.

L'air utilisé pour refroidir l'intérieur du projecteur entre par cette ouverture.

s "Nettoyage du filtre à air" p.104

Affiche l'état d'accès de l'Unité de Réseau sans fil en option.

Permet de régler la taille de l’image. s "Réglage de la taille de l'image " p.38

Permet de régler la mise au point de l'image. s "Correction de la mise au point" p.38

Couvercle pour la section de connexion du câble d'interface arrière.

s "Installation et retrait du couvercle des câbles" p.29

Actionne le projecteur. s "Panneau de commande" p.13

Ouvrez-le pour remplacer la lampe du projecteur. s "Remplacement de la lampe" p.107

Noms et Fonctions des Différentes Parties du Projecteur

Arrière

Nom Fonction

Section d'installation

de l'unité LAN sans fil

Trous destinés aux vis

de fixation du capot du câble

Port RS-232C

Port Monitor Out

Installez l'unité réseau sans fil optionnelle ici. Retirez le cache lors de l'installation.

s "Installation de l'unité réseau sans fil" p.29

Vis destinées à fixer le couvercle des câbles. s "Installation et retrait du couvercle des câbles" p.29

Pour contrôler le projecteur depuis un ordinateur, connectez-les ensemble à l'aide d'un câble RS-232C. Ce port est destiné à des fins de contrôle et ne doit normalement pas être utilisé.

s "Commandes ESC/VP21" p.123

Sorties des signaux RVB analogiques du port Computer1 vers un moniteur externe. Vous ne pouvez pas émettre en sortie des signaux reçus d'autres ports ou des signaux de vidéo component.

Nom Fonction

Port Audio Out

Prise d'alimentation

Support de câble

Fente pour système de

sécurité

Point d'installation

pour câble de sécurité

Port LAN

Port USB (TypeA)

Port USB (TypeB)

Envoie à des haut-parleurs externes le son de l'image en cours de projection.

Permet de brancher le cordon d’alimentation au projecteur.

s "De l'installation à la projection" p.32

Insérez ici l'attache du support de câble pour empêcher les câbles d'alimentation et HDMI de tomber.

Pour plus de détails sur la procédure d'installation, consultez la section suivante.

s Guide de démarrage rapide

La fente pour système de sécurité est compatible avec le système Microsaver Security System fabriqué par Kensington.

s "Systèmes de Sécurité" p.62

Un câble antivol, disponible dans le commerce, peut être glissé dans le point d'installation de manière à fixer le projecteur à un meuble ou une colonne.

s "Systèmes de Sécurité" p.62

Permet de brancher un câble LAN en vue de la connexion à un réseau.

• Permet de connecter un périphérique mémoire USB ou un appareil photo numérique et de projeter des images Diaporama. s "Projection sans ordinateur (Diaporama)"

p.114

• Permet de connecter la Caméra document en option.

Permet de connecter le projecteur à un ordinateur à l'aide du câble USB disponible dans le commerce afin d'utiliser la fonction Souris Sans Fil.

s "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.52

Noms et Fonctions des Différentes Parties du Projecteur

Port Computer2

Port Audio2

Port Computer1

Port Audio1

Port Audio-L/R

Port S-Video

Port Video

Port HDMI

Port Trigger out

Nom Fonction

Destiné aux signaux analogiques RVB provenant d'un ordinateur et aux signaux vidéo Composantes provenant d'autres sources vidéo.

Entrées audio du matériel connecté au port Computer2.

Destiné aux signaux analogiques RVB provenant d'un ordinateur et aux signaux vidéo Composantes provenant d'autres sources vidéo.

Entrées audio du matériel connecté au port Computer1.

Entrée audio du matériel connecté au port S-Video ou Video.

Pour les signaux S-Vidéo provenant de sources vidéo.

Reçoit en entrée les signaux vidéo composites provenant de sources vidéo.

Reçoit les signaux vidéo d'équipements vidéo compatibles HDMI et d'ordinateurs. Ce projecteur est compatible avec les signaux

Lorsque le projecteur est allumé, un signal DC-12 V est émis par ce port. Lorsque le projecteur est éteint ou s'il est en état anormal, 0 V est émis par ce port. Ceci indique aux périphériques externes si le projecteur est allumé ou éteint.

Pour activer la commutation sortie, définissez Trigger Out sur On à partir du menu Configuration.

s Avancé - Fonctionnement p.71

HDCPg.

Dessous

Nom Fonction

Points d'installation

de la fixation de plafond (Pour la fixation de plafond ELPMB22 : quatre points)

Pour suspendre le projecteur au plafond, installez la fixation de plafond en option ici.

s "Installation du projecteur" p.19 s "Accessoires en option" p.130

Points d'installation

de la fixation de plafond (Pour la fixation de plafond ELPMB23 : trois points)

Noms et Fonctions des Différentes Parties du Projecteur

Nom Fonction

Pied avant réglable

En cas d'installation sur une surface (un bureau par exemple), dépliez le pied pour régler la position de l'image.

s "Réglage de la position de l'image " p.38

Panneau de commande

Nom Fonction

Bouton [t]

Bouton [Source

Search]

Permet d'allumer ou d'éteindre le projecteur. s "De l'installation à la projection" p.32

Bascule l'image du port d'entrée qui reçoit les signaux vidéo en entrée.

s "Détection automatique des signaux d'entrée et modification de l’image projetée (Recherche de source)"

p.33

Boutons [w][v]

• Permet de corriger une distorsion verticale.

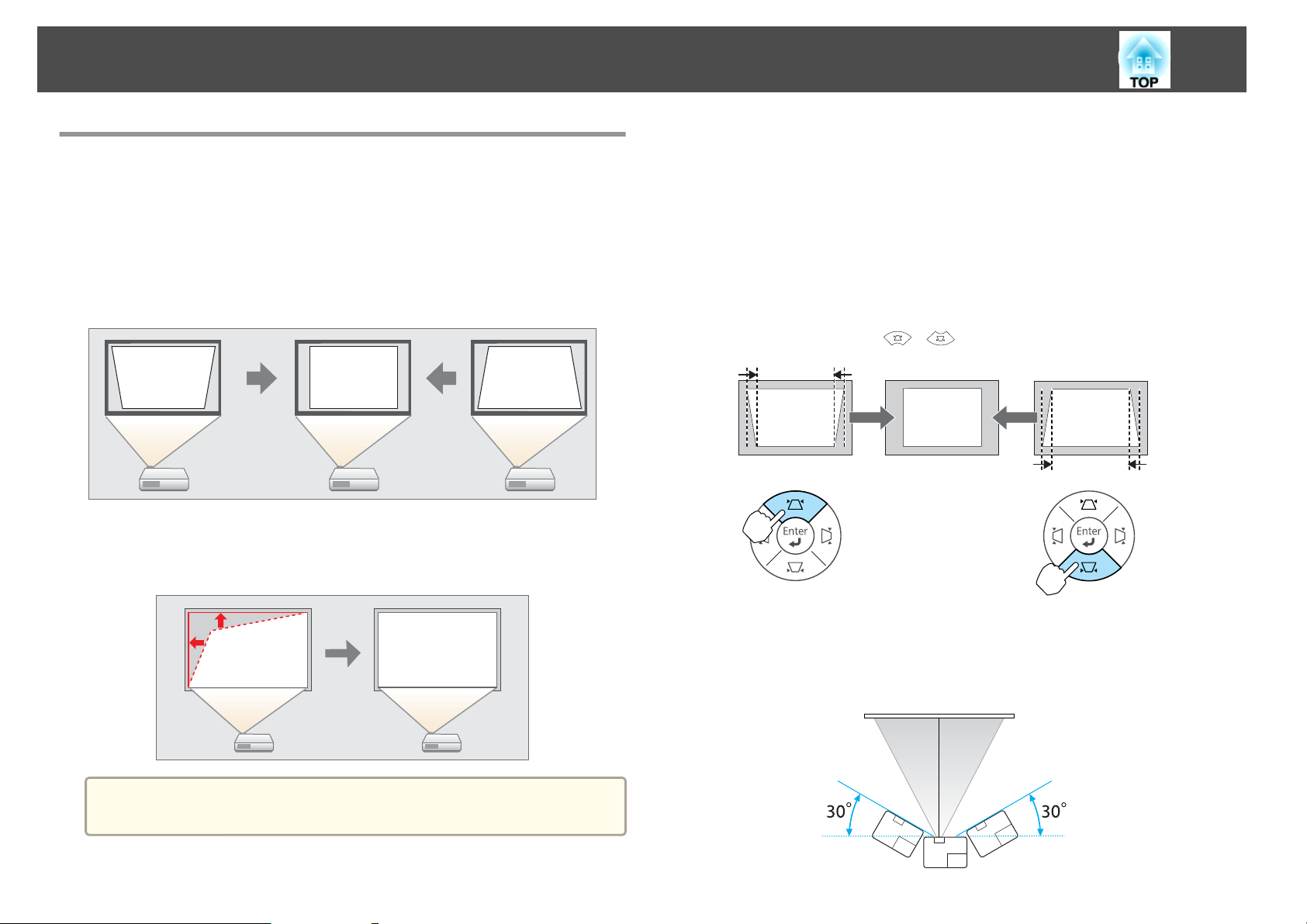

s "Connection verticale de la distorsion trapézoïdale" p.35

• Si vous appuyez sur l'un de ces boutons alors que le menu Configuration ou l'écran d'aide est affiché, il sélectionne des éléments de menu ou des valeurs de réglage.

s "Utilisation du menu Configuration" p.64 s "Utilisation de l'aide" p.86

Noms et Fonctions des Différentes Parties du Projecteur

Boutons [<][>]

Bouton [Help]

Bouton [Esc]

Bouton [Enter]

Nom Fonction

• Permet de corriger une distorsion horizontale.

s "Connection horizontale de la distorsion trapézoïdale" p.35

• Si vous appuyez sur l'un de ces boutons alors que le menu Configuration ou l'écran d'aide est affiché, il sélectionne des éléments de menu ou des valeurs de réglage.

s "Utilisation du menu Configuration" p.64 s "Utilisation de l'aide" p.86

Affiche et masque l’écran d’aide, qui indique comment résoudre d’éventuels problèmes.

s "Utilisation de l'aide" p.86

• Arrête la fonction en cours.

• Si vous appuyez sur ce bouton alors que menu

Configuration est affiché, vous revenez au niveau de menu précédent. s "Utilisation du menu Configuration" p.64

• Si un menu Configuration ou l'écran d'aide est affiché, ce bouton valide la sélection actuelle et accède au niveau suivant.

• Si vous appuyez sur le bouton lors de la projection des signaux RVB analogiques depuis le port Computer1 ou Computer2, vous pouvez optimiser automatiquement Alignement, Sync. et Position.

Télécommande

Bouton [Menu]

Permet d'afficher et de fermer le menu Configuration. s "Utilisation du menu Configuration" p.64

Noms et Fonctions des Différentes Parties du Projecteur

Nom Fonction

Bouton [t]

Bouton [Computer]

Bouton [Video]

Bouton [Split]

Pavé numérique

Bouton [A/V Mute]

Bouton [Freeze]

Bouton [Auto]

Permet d'allumer ou d'éteindre le projecteur. s "De l'installation à la projection" p.32

Chaque fois que vous appuyez sur ce bouton, l'entrée bascule entre les images du port Computer1 et du port Computer2.

Chaque fois que vous appuyez sur ce bouton, l'image passe par les ports S-Video, Video et HDMI.

Appuyez sur ce bouton pour diviser l'écran en deux et projeter deux images simultanément.

s "Projection simultanée de deux images (Split Screen)"

p.45

• Utilisez ce bouton pour saisir des mots de passe et définir l'ID de la télécommande.

"Réglage de l'ID de la télécommande" p.55

s s "Réglage de la fonction Mot de passe protégé"

p.59

• Utilisez ce bouton pour saisir des nombres dans les paramètres Réseau du menu Configuration.

Active ou désactive l'audio et la vidéo. s "Arrêt momentané de l’image et du son (Pause A/V)"

p.49

Active ou désactive le gel de l’image.

"Arrêt sur image (Gel)" p.50

Si vous appuyez sur le bouton lors de la projection des signaux RVB analogiques depuis le port Computer1 ou Computer2, vous pouvez optimiser automatiquement Alignement, Sync. et Position.

Nom Fonction

Boutons [Page]

[Up] [Down]

Boutons [E-Zoom]

[z][x]

Bouton [Menu]

Boutons [ ]

[

][ ][ ]

Change les pages de fichiers, PowerPoint par exemple, en cas d'utilisation des méthodes de projection suivantes.

• Avec la fonction Souris Sans Fil

s "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.52

• Avec une connexion au réseau

Lors de la projection d'images à l'aide du Diaporama, une pression sur ces boutons affiche l'image précédente/ suivante.

Agrandit ou réduit l'image sans modifier la taille de la projection.

s "Agrandissement d'une partie de l'image (Zoom électronique)" p.51

Permet d'afficher et de fermer le menu Configuration. s "Utilisation du menu Configuration" p.64

• Lorsque le menu Configuration ou l'écran d'aide est affiché, appuyez sur ces boutons pour sélectionner des éléments de menu ou une valeur de réglage. s "Utilisation du menu Configuration" p.64

• Lors de la projection d'un Diaporama, une pression sur ces boutons affiche l'image précédente/suivante, fait tourner l'image, etc. s "Méthodes d'utilisation d'un Diaporama" p.114

• Avec la fonction Souris Sans Fil, le pointeur de souris se déplace dans la direction dans laquelle le bouton a été poussé.

"Utilisation de la télécommande pour contrôler

le pointeur de la souris (Souris Sans Fil)" p.52

Bouton [Aspect]

Le rapport L/H change à chaque pression sur ce bouton. s "Modification du rapport L/H" p.41

Noms et Fonctions des Différentes Parties du Projecteur

Nom Fonction

Bouton [Enter]

Bouton [Esc]

Boutons [Volume]

[a][b]

Bouton [Pointer]

• Si un menu Configuration ou l'écran d'aide est affiché, ce bouton valide la sélection actuelle et accède au niveau suivant. s "Utilisation du menu Configuration" p.64

• Fait office de bouton gauche de la souris en cas d'utilisation de la fonction Souris Sans Fil. s "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.52

• Arrête la fonction en cours.

• Si vous appuyez sur ce bouton alors que le menu

Configuration est affiché, vous revenez au niveau précédent. s "Utilisation du menu Configuration" p.64

• Fait office de bouton droit de la souris en cas d'utilisation de la fonction Souris Sans Fil. s "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.52

[a] Réduit le volume. [b] Augmente le volume.

"Réglage du volume" p.39

Affiche le pointeur à l'écran. s "Fonction Pointeur (Pointeur)" p.50

Bouton [ID]

Bouton [User]

Bouton [USB]

Bouton [LAN]

Bouton [Source

Search]

Nom Fonction

Maintenez ce bouton enfoncé et appuyez sur les touches du pavé numérique pour définir l'ID de la télécommande.

s "Réglage de l'ID de la télécommande" p.55

Sélectionnez une commande fréquemment utilisée parmi les cinq commandes du menu Configuration et attribuezla à ce bouton. Une pression sur le Bouton utilisateur permet d'accéder à la fenêtre de sélection/réglage concernée. Vous pouvez ainsi effectuer des réglages par pression sur un bouton.

s "Menu Réglage" p.70 Le réglage attribué par défaut est Mire.

Passe à l'image suivante. Images du périphérique connecté au port USB (TypeA)

Passe aux images projetées avec EasyMP Network Projection. Lors d'une projection avec la Quick Wireless Connection USB Key en option, ce bouton permet de passer à cette image.

Bascule l'image du port d'entrée qui reçoit les signaux vidéo en entrée.

s "Détection automatique des signaux d'entrée et modification de l’image projetée (Recherche de source)"

p.33

Bouton [Help]

Bouton [Color Mode]

Bouton [Num]

Affiche et masque l’écran d’aide, qui indique comment résoudre d’éventuels problèmes.

s "Utilisation de l'aide" p.86

Chaque pression sur le bouton entraîne un changement du mode couleurs.

s "Sélection de la qualité de projection (sélection du Mode couleurs)" p.39

Maintenez ce bouton enfoncé et appuyez sur les touches du pavé numérique pour entrer des mots de passe ou des nombres.

s "Réglage de la fonction Mot de passe protégé" p.59

Émetteur de signaux

lumineux

Envoie les signaux de la télécommande.

Noms et Fonctions des Différentes Parties du Projecteur

Remplacement des piles de la télécommande

Si la télécommande semble mettre longtemps à réagir ou cesse de fonctionner au bout d’un moment, c’est probablement que ses piles sont arrivées à épuisement. Dans ce cas, vous devez remplacer les piles. Utilisez deux piles alcalines ou manganèse AA. N’utilisez que des piles AA manganèse ou alcalines.

Attention

Lisez attentivement le manuel suivant avant de manipuler les piles. s Consignes de sécurité

Retirez le couvercle du compartiment à piles.

Poussez sur la languette du couvercle du compartiment à piles, puis relevez celui-ci.

Attention

Veillez à installer les nouvelles piles à l'endroit en respectant les signes (+) et (-) marqués sur les piles et à l'intérieur du boîtier.

Portée de la télécommande

Replacez le couvercle du compartiment à piles.

Appuyez sur le couvercle jusqu’à ce qu’il fasse entendre un déclic.

Remplacez les piles.

Préparation du projecteur

Ce chapitre décrit comment installer le projecteur et connecter les sources de projection.

Installation du projecteur

Méthodes d'installation

Le projecteur prend en charge les quatre méthodes de projection suivantes. Installez le projecteur en fonction des conditions de l'emplacement désiré.

• Projection depuis le devant de l'écran (vers l’Avant)

• Suspension du projecteur au plafond et projection depuis le devant de l'écran (projection Avant/Plafond)

• Rétroprojection avec un écran translucide (vers l’Arrière)

• Suspension du projecteur au plafond et rétroprojection der‐ rière un écran translucide (pro‐ jection Arrière/Plafond)

Avertissement

• Dans le cadre de l'installation de la fixation de plafond (suspension du projecteur au plafond), une procédure d'installation spécifique est requise. Une installation incorrecte risque d'entraîner des blessures ou des détériorations en cas de chute du projecteur.

• En cas d’utilisation d’adhésifs sur les Points d'installation de la fixation de plafond (pour éviter que les vis ne se desserrent), de lubrifiants, d’huiles, etc., sur le projecteur, le boîtier risque de se craqueler et le projecteur risque de tomber, ce qui pourrait entraîner des blessures pour les personnes se trouvant sous la fixation et endommager le projecteur. Lors de l'installation ou du réglage de la fixation de plafond, n'utilisez pas d'adhésifs (pour éviter que les vis de la fixation de plafond ne se desserrent), d'huiles, de lubrifiants, etc.

Attention

• Ne posez pas le projecteur sur le côté pour l'utiliser. Ceci peut entraîner des dysfonctionnements.

• Ne recouvrez pas la grille d'entrée ou de sortie d'air du projecteur. L'obstruction de l'une des grilles peut provoquer une élévation de la température interne et provoquer un incendie.

• Pour suspendre le projecteur au plafond, installez la fixation de plafond en option. s "Accessoires en option" p.130

• Vous pouvez modifier le réglage dans l'ordre suivant, en appuyant sur le bouton [A/V Mute] de la télécommande pendant environ cinq secondes.

AvantWAvant/Plafond

Choisissez Arrière ou Arrière/Plafond dans le menu Configuration.

Avancé - Projection p.71

Installation du projecteur

Procédure d'installation

Installez le projecteur de sorte qu'il soit parallèle à l'écran.

Une distorsion trapézoïdale se produit sur l'image projetée si le projecteur est installé perpendiculairement à l'écran. Pour plus d'informations sur la correction de la distorsion trapézoïdale, consultez les sections suivantes.

"Correction la distorsion trapézoïdale" p.35

Placez le projecteur sur une surface plane de manière à ce qu'il ne soit

pas incliné.

L'image peut être réduite si vous corrigez la distorsion trapézoïdale.

EB-D6155W

Format d’écran 16:10

EB-D6250/EB-D6150

Taille de l'écran et distance de projection approximative

La taille de la projection est déterminée par la distance entre le projecteur et l'écran. Consultez les illustrations suivantes pour choisir la meilleure position en fonction de la taille de l'écran. Les illustrations indiquent la distance approximative la plus courte au zoom maximum. Pour plus d'informations sur la distance de projection, consultez la section suivante.

"Taille de l’écran et Distance de Projection" p.131

Format d’écran 4:3

Connexion des équipements

Le nom du port, l'emplacement et l'orientation du connecteur peuvent varier en fonction de la source connectée.

Connexion d'un ordinateur

Pour projeter des images à partir d'un ordinateur, connectez l'ordinateur selon l'une des méthodes suivantes.

Avec le câble pour ordinateur fourni

Reliez le port de sortie de l'ordinateur au port Computer1 ou Computer2.

Avec un câble HDMI disponible dans le commerce

Connectez le port HDMI de l'ordinateur au port HDMI du projecteur.

Pour émettre le son depuis les haut-parleurs du projecteur, vous devez connecter un câble audio disponible dans le commerce.

Connexion des équipements

Connexion de sources d'images

Pour projeter des images à partir d'un lecteur de DVD, d'un système VHS, etc. , connectez la source souhaitée selon l'une des méthodes suivantes.

Avec un câble vidéo disponible dans le commerce

Connectez le port de sortie vidéo de la source d'image au port Video du projecteur à l'aide d'un câble vidéo disponible dans le commerce.

Avec un câble S-vidéo disponible dans le commerce

Connectez le port de sortie vidéo de la source d'image au port S-Video du projecteur à l'aide d'un câble vidéo disponible dans le commerce.

Avec un câble vidéo en composantes en option

s "Accessoires en option" p.130 Reliez le port de sortie vidéo en composantes de la source d'image au port Computer1 ou Computer2.

Avec un câble HDMI disponible dans le commerce

Connectez le port HDMI de la source d'image au port HDMI du projecteur à l'aide d'un câble HDMI disponible dans le commerce.

Connexion des équipements

Attention

• Si la source d'entrée est sous tension lorsque vous la connectez au projecteur, elle peut entraîner un dysfonctionnement.

• Si l'orientation ou la forme de la fiche est différente, ne tentez de forcer dessus. Le périphérique peut être endommagé ou ne pas fonctionner correctement.

Connexion des équipements

• Pour émettre le son depuis les haut-parleurs du projecteur, vous devez connecter un câble audio disponible dans le commerce.

• Si la forme du port de la source que vous souhaitez connecter est inhabituelle, utilisez le câble fourni avec le périphérique ou un câble en option pour le connecter au projecteur.

• Si vous employez un câble audio 2RCA(L/R)/mini-pin stéréo que vous vous êtes procuré dans le commerce, assurez-vous qu’il est de type « Sans résistance ».

Connexion des équipements

Connexion de périphériques USB

Vous pouvez connecter des périphériques comme une mémoire USB, la Caméra document en option et des disques durs et des appareils photo numériques compatibles USB.

À l'aide du câble USB fourni avec le périphérique USB, connectez le périphérique USB au port USB (TypeA) sur le projecteur.

Lorsque le périphérique USB est connecté, vous pouvez projeter des fichiers d'image sur la mémoire ou l'appareil photo numérique USB à l'aide d'un Diaporama.

"Diaporama" p.114

Si la Caméra document est connectée durant la projection des images à partir d'un autre port, appuyez sur le bouton [USB] de la télécommande ou sur le bouton [Source Search] du panneau de commande pour basculer vers les images de la Caméra document.

"Détection automatique des signaux d'entrée et modification de l’image projetée (Recherche de source)" p.33

Lors de la projection des images à partir d'un périphérique USB, si vous souhaitez connecter un périphérique de sortie audio, connectez-le au port Audio2.

Connexion des équipements

Attention

• Si vous utilisez un concentrateur USB, la connexion risque de ne pas fonctionner correctement. Les appareils tels que les appareils photo numériques et les périphériques USB doivent être connectés directement au projecteur.

• Lorsque vous connectez un disque dur compatible USB, veillez à brancher l'adaptateur secteur fourni avec le disque dur.

• Connectez un appareil photo numérique ou un disque dur au projecteur en utilisant un câble USB fourni avec l'appareil photo ou un câble prévu pour votre

périphérique.

• Utilisez un câble USB de moins de 3 m de long. Si le câble fait plus de 3 m, la fonction Diaporama risque de ne pas fonctionner correctement.

Retrait de périphériques USB

Une fois la projection terminée, retirez les périphériques USB du projecteur. Pour des périphériques tels que des appareils photo numériques ou des disques durs, mettez le périphérique hors tension, puis retirez-le du projecteur.

Connexion de périphériques externes

Vous pouvez obtenir des images et du son en sortir en connectant un moniteur externe ou des haut-parleurs.

Lorsque les images sont émises vers un moniteur externe

Connectez le moniteur externe au port Monitor Out du projecteur à l'aide du câble fourni avec le moniteur externe.

Lorsque le son est émis vers un haut-parleur externe

Connectez le haut-parleur externe au port Audio Out du projecteur à l'aide d'un câble audio disponible dans le commerce.

Connexion des équipements

• Si vous réglez Mode attente sur Comm. activée, vous pouvez effectuer les opérations suivantes même si le projecteur est en mode attente.

- Les images sont émises vers un moniteur externe

Avancé - Mode attente p.71

• Seuls les signaux RVB analogiques du port Computer1 peuvent être émis en sortie vers un moniteur externe. Vous ne pouvez pas émettre en sortie des signaux reçus d'autres ports ou des signaux de vidéo component.

• Les mires de réglage pour des fonctions telles que Keystone, le menu Configuration et les écrans d'aide ne sont pas envoyés au moniteur externe.

• Lorsque la prise du câble audio est insérée dans le port Audio Out, le son n'est plus émis par le haut-parleur intégré du projecteur ; il passe à la sortie

externe.

Connexion d'un câble LAN

Reliez un port LAN aux concentrateurs ou un autre périphérique au port LAN du projecteur avec un câble LAN 100BASE-TX ou 10BASE-T disponible dans le commerce.

Connexion des équipements

Pour éviter toute défaillance, employez un câble LAN blindé de catégorie 5.

Connexion des équipements

Installation de l'unité réseau sans fil

Retirez la vis de fixation du cache puis retirez le cache du réseau sans fil.

L'unité réseau sans fil est installée.

Installation et retrait du couvercle des câbles

En attachant le couvercle des câbles, les câbles désordonnés peuvent être rangés (l'illustration montre un projecteur suspendu au plafond).

Fixation

Regroupez les câbles avec une bande disponible dans le commerce.

Pour éviter de perdre l'unité réseau sans fil, fixez le cache à l'aide de sa vis de fixation.

Placez le couvercle des câbles à l'arrière du projecteur.

Connexion des équipements

Serrez les deux vis de fixation du couvercle.

Retrait

Desserrez les deux vis du couvercle des câbles et retirez celui-ci.

Utilisation standard

Ce chapitre décrit comment projeter et régler des images.

Projection d'images

De l'installation à la projection

Cette section décrit comment connecter le projecteur à un ordinateur à l'aide du câble pour ordinateur qui est fourni et projeter des images.

Connectez le projecteur à une prise électrique à l'aide du câble d'alimentation.

Connectez le projecteur à l'ordinateur à l'aide du câble pour ordinateur.

La méthode de basculement varie en fonction de l'ordinateur

Si l'image n'est pas projetée, vous pouvez changer l'image projetée selon l'une des méthodes suivantes.

• Appuyez sur le bouton [Source Search] de la télécommande ou du panneau de commande.

"Détection automatique des signaux d'entrée et modification de

l’image projetée (Recherche de source)" p.33

• Appuyez sur le bouton du port cible de la télécommande.

"Passage à l’image cible à l'aide de la télécommande" p.34

utilisé. Reportez-vous à la documentation fournie avec l'ordinateur.

Une fois l'image projetée, réglez-la si nécessaire.

s "Correction la distorsion trapézoïdale" p.35 s "Correction de la mise au point" p.38

c d e

Allumez le projecteur.

Mettez votre ordinateur sous tension.

Passez à la sortie d'écran de l'ordinateur.

Si vous utilisez un ordinateur portable, vous devez passer à la sortie d'écran à partir de l'ordinateur.

Maintenez la touche Fn (touche de fonction) enfoncée, puis appuyez sur la touche b.

Projection d'images

Détection automatique des signaux d'entrée et modification de l’image projetée (Recherche de source)

Appuyez sur le bouton [Source Search] pour projeter des images à partir du port qui reçoit une image.

Etant donné que seules les images des ports recevant une image sont projetées, vous pouvez projeter rapidement l'image souhaitée.

Utilisation de la télécommande Utilisation du panneau de

commande

Lorsque plusieurs appareils sont connectés, appuyez sur le bouton [Source Search] autant de fois que nécessaire pour projeter l’image désirée.

L’écran suivant reste affiché lorsque seule l’image actuellement projetée est disponible, ou lorsqu’aucun signal d’image n’est trouvé. Vous pouvez sélectionner le port d’entrée auquel est connecté la source de la projection que vous voulez utiliser. L’écran se ferme après environ 10 secondes d’inactivité.

Lorsque votre équipement vidéo est connecté, lancez la lecture avant d’entamer la recherche de source.

Projection d'images

Passage à l’image cible à l'aide de la télécommande

Vous pouvez accéder directement à la source désirée en appuyant sur les boutons suivants de la télécommande.

Télécommande

Chaque pression sur le bouton entraîne le défilement des images

suivantes :

• Port Computer1

• Port Computer2

Chaque pression sur le bouton entraîne le défilement des images

suivantes :

• Port S-Video

• Port Video

• Port HDMI

Passe à l'image suivante.

• Images du périphérique connecté au port USB (TypeA)

Passe aux images projetées avec EasyMP Network Projection. Lors d'une

projection avec la Quick Wireless Connection USB Key en option, ce bouton permet de passer à cette image.

Réglage des images projetées

Correction la distorsion trapézoïdale

Vous pouvez corriger la distorsion trapézoïdale selon l'une des méthodes suivantes.

• H/V-Keystone Corrige manuellement la distorsion horizontale et verticale de manière

indépendante. Cette fonction vous permet d'apporter des corrections faciles.

• Quick Corner Corrige manuellement les quatre coins de manière indépendante. Cette

fonction vous permet d'apporter une correction trapézoïdale plus précise.

H/V-Keystone

Corrige manuellement la distorsion horizontale et verticale de manière indépendante.

Connection verticale de la distorsion trapézoïdale

Pour une inclinaison verticale, la correction de la distorsion trapézoïdale verticale peut atteindre 30˚ par rapport à l'écran.

Appuyez sur les boutons [

][ ] du panneau de commande.

Connection horizontale de la distorsion trapézoïdale

Pour une inclinaison horizontale, la correction de la distorsion trapézoïdale horizontale peut atteindre 30˚ par rapport à l'écran.

L'image peut être réduite si vous corrigez la distorsion trapézoïdale.

Réglage des images projetées

Appuyez sur les boutons [ ][ ] du panneau de commande.

Vous pouvez définir la fonction H/V-Keystone manuelle dans le menu

Quick Corner

Cette fonction vous permet de corriger manuellement les quatre coins de l’image projetée, séparément.

Configuration.

Réglage - Keystone - H/V-Keystone p.70

Sélectionnez Keystone dans Réglage.

Choisissez Quick Corner, puis appuyez sur le bouton [Enter].

Appuyez sur le bouton [Menu] pendant la projection.

"Utilisation du menu Configuration" p.64

Utilisation de la télécommande Utilisation du panneau de

commande

Réglage des images projetées

À l'aide des boutons [ ], [ ], [ ] et [ ] de la

télécommande ou des boutons [

panneau de commande, sélectionnez le coin à corriger, puis appuyez sur le bouton [Enter].

], [ ], [ ] et [ ] du

À l'aide des boutons [ ], [ ], [ ] et [ ] de la

télécommande ou des boutons [

panneau de commande, corrigez la position du coin.

Lorsque vous appuyez sur le bouton « [Enter] », l’écran de l’étape 4 s’affiche.

Si le triangle dans la direction de réglage de forme devient gris, comme dans l'écran ci-dessous, cela signifie que vous ne pouvez pas tirer la forme plus loin dans cette direction.

], [ ], [ ] et [ ] du

Si nécessaire, répétez les étapes 4 et 5 pour régler les autres coins.

Quand vous avez terminé, appuyez sur le bouton [Esc] pour quitter le menu de correction.

Etant donné que Keystone a été réglé sur Quick Corner, l'écran de sélection du coin de l'étape 3 est affiché lorsque vous appuyez sur les

boutons [

Réglez Keystone sur H/V-Keystone pour exécuter une correction

], [ ], [ ] et [ ] du panneau de commande.

Réglage des images projetées

horizontale et verticale à l'aide des boutons [ ], [ ], [ ] et

[

] du panneau de commande.

Réglage - Keystone - H/V-Keystone p.70

Si vous maintenez la touche [Esc] enfoncée pendant environ

deux secondes lors de la correction à l'aide de la fonction Quick Corner, l'écran suivant s'affiche.

Réinit. Quick Corner : réinitialise toutes les corrections Quick Corner.

Activer H/V-Keystone : active la méthode de correction H/VKeystone.

s "Menu Réglage" p.70

Réglage de la position de l'image

Appuyez sur le levier du pied pour déplier ou replier le pied avant. Vous pouvez régler la position de l'image en inclinant le projecteur jusqu'à 10 degrés.

Réglage de la taille de l'image

Tournez la bague de zoom pour régler la taille de l'image projetée.

La bague du zoom est sous le cache coulissant.

Plus l'angle d'inclinaison est important et plus la mise au point est

difficile. Installez le projecteur de sorte que l'angle d'inclinaison possible soit faible.

Correction de la mise au point

Vous pouvez corriger la mise à l'aide de la bague de mise au point.

La bague de mise au point est sous le cache coulissant.

Réglage des images projetées

Réglage du volume

Vous pouvez régler le volume selon l'une des méthodes suivantes.

• Appuyez sur le bouton [Volume] de la télécommande pour régler le volume.

Télécommande

[a] Réduit le volume. [b] Augmente le volume.

Sélection de la qualité de projection (sélection du Mode couleurs)

Vous pouvez obtenir aisément une qualité d’image optimale en choisissant le réglage correspondant le mieux à l'environnement dans lequel la projection est effectuée. La luminosité de l’image varie en fonction du mode sélectionné.

Mode Application

Dynamique

Présentation

Théâtre


Sports

Ce mode est idéal en cas d’utilisation dans un local éclairé. C’est le mode le plus clair. Il reproduit parfaitement les tons sombres.

Ce mode est idéal pour effectuer une présentation en couleur dans un local éclairé.

Idéal pour la projection d’un film dans un local sombre. Donne aux images une teinte naturelle.

Idéal pour la projection d’images fixes, comme des photos, dans un local éclairé. Les images sont vives et leur contraste accentué.

Idéal pour regarder une émission de télévision dans un local éclairé. Les images sont vives et très réalistes.

• Réglez le volume dans le menu Configuration.

Réglage - Volume p.70

Attention

Ne lancez pas une projection avec un volume élevé. Un volume excessif soudain peut entraîner des problèmes auditifs. Réduisez toujours le volume avant l'extinction pour pouvoir l'augmenter progressivement lors de la mise en marche suivante.

sRGB

Tableau noir

Tableau blanc

Idéal pour les images conformes à la norme en matière de couleurs

Même si vous projetez sur un tableau noir (ou vert), ce réglage donne aux images une teinte naturelle, comme si elles étaient projetées sur un écran.

Idéal pour effectuer une présentation sur un tableau blanc.

sRGBg.

Réglage des images projetées

Mode Application

Personnalisé

*1 Cette sélection est disponible uniquement si le signal d'entrée est RGB ou si la

source est USB ou LAN.

*2 Cette option peut être sélectionnée lors de la réception de signaux vidéo

composantes, de signaux S-vidéo ou de signaux vidéo composites.

À chaque pression sur le bouton [Color Mode], le Mode couleurs change et le nom du Mode couleurs s'affiche à l'écran.

Télécommande

Sélectionnez Personnalisé pour ajuster les réglages R, G, B, C, M et Y dans le sous-menu Réglage couleur du menu Configuration.

Réglage de l'Iris auto

En réglant automatiquement la luminance par rapport à la luminosité de l'image affichée, il vous permet de profiter d'images riches et profondes.

Appuyez sur le bouton [Menu].

"Utilisation du menu Configuration" p.64

Utilisation de la télécommande Utilisation du panneau de

commande

Sélectionnez Iris auto dans Image.

Vous pouvez régler le Mode couleurs dans le menu Configuration. s Image - Mode couleurs p.67

Sélectionnez On.

Le réglage est conservé pour chaque Mode couleurs.

Réglage des images projetées

Appuyez sur le bouton [Menu] pour quitter la procédure de configuration.

La fonction Iris auto peut être réglée uniquement lorsque le

Mode couleurs est Dynamique, Théâtre ou Personnalisé.

Modification du rapport L/H

Modifiez le Rapport L/Hg lorsqu'une source vidéo est connectée afin que les images enregistrées au format vidéo numérique ou sur DVD puissent être affichées au format d'écran large 16:9. Modifiez également le rapport L/H lorsque vous projetez des images d'ordinateur en mode plein écran.

Les rapports L/H disponibles varient en fonction du signal d'image en cours de projection.

Les méthodes de modification et les rapports L/H disponibles sont les suivants.

Méthodes de modification

Vous pouvez régler le rapport L/H dans le menu Configuration.

Modification du rapport L/H (EB-D6155W uniquement)

Projection d'images depuis les équipements vidéo ou le port HDMI

À chaque pression sur le bouton [Aspect] de la télécommande, le rapport L/H change dans cet ordre : Normal ou Automatique, 16:9, Complet, Zoom et Native.

s Signal - Aspect p.68

À chaque pression sur le bouton [Aspect], le rapport L/H change et son nom s’affiche à l’écran.

Télécommande

Normal ou Automatique

16:9

Complet

Zoom

Native

Réglage des images projetées

Projection des images à partir d'un ordinateur

Voici des exemples de projection pour chaque rapport L/H.

Rapport L/H Signal entrée

XGA 1024x768 (4:3) WXGA 1280x800 (16:10)

Normal/Automatique*

16:9

Complet

Zoom

Si des parties de l'image sont manquantes, choisissez Large ou Normal

dans la section Résolution du menu Configuration, selon le format de l'écran de l'ordinateur.

s Signal - Résolution p.68

Modification du rapport L/H (EB-D6250/EB-D6150 uniquement)

Projection d'images à partir de l'équipement vidéo

À chaque pression sur le bouton [Aspect] de la télécommande, le rapport L/H change dans cet ordre : 4:3 et 16:9.

Avec un signal en entrée de 720p/1080i et un rapport L/H réglé sur 4:3, un zoom 4:3 est appliqué (les bords droit et gauche de l'image sont coupés).

Native

* Disponible uniquement si la source est HDMI.

4:3

16:9

Projection d'images à partir du port Signal d'entrée depuis le port HDMI

À chaque pression sur le bouton [Aspect] de la télécommande, le rapport L/H change dans cet ordre : Automatique, 4:3 et 16:9.

Réglage des images projetées

Automatique

4:3

16:9

Projection des images à partir d'un ordinateur

Chaque pression sur le bouton [Aspect] de la télécommande entraîne un changement du rapport L/H dans l'ordre suivant : Normal ou Automatique, 4:3 et 16:9.

Voici des exemples de projection pour chaque rapport L/H.

Rapport L/H Signal entrée

XGA 1024x768 (4:3) WXGA 1280x800 (16:10)

16:9

* Disponible uniquement si la source est HDMI.

Si des parties de l'image sont manquantes, choisissez Large ou Normal

dans la section Résolution du menu Configuration, selon le format de l'écran de l'ordinateur.

s Signal - Résolution p.68

Rapport L/H Signal entrée

XGA 1024x768 (4:3) WXGA 1280x800 (16:10)

Normal/Automatique

4:3

Fonctions Utiles

Ce chapitre fournit des conseils utiles pour la réalisation de présentations et présente les fonctions de sécurité.

Fonctions de projection

Projection simultanée de deux images (Split Screen)

La fonction Split Screen permet de scinder l'écran en un écran gauche (A) et un écran droit (B) afin d'y projeter deux images simultanément.

Sources d'entrées pour la projection Split Screen

Les combinaisons de sources entrantes qui peuvent être projetées sur l'écran gauche et sur l'écran droit sont énumérées ci-dessous.

Ordinateur1

Ordinateur2

S-Vidéo

Vidéo HDMI USB LAN

Projection sur un écran Split Screen

Appuyez sur le bouton [Split] de la télécommande lors de la projection.

La source d'entrée sélectionnée lors du démarrage Split Screen est affichée sur l'écran gauche.

L'image provenant de la source d'entrée utilisée lors de la précédente combinaison Split Screen est affichée sur l'écran droit.

La fonction Split Screen peut également être lancée à partir de Split

Screen dans le menu Configuration. s Réglage - Split Screen p.70

Ordinateur2

S-Vidéo

Vidéo

HDMI

USB

LAN

Fonctions de projection

Modification de l’Image Projetée

Appuyez sur le bouton [Menu] pendant la projection Split Screen.

"Utilisation du menu Configuration" p.64

Utilisation de la télécommande Utilisation du panneau de

Config. Split Screen est affiché.

L'écran Source (étape 3) est affiché lorsque le bouton [Source

Search] de la télécommande ou du panneau de commande est actionné ou lorsqu'un bouton source est actionné sur la télécommande.

commande

Sélectionnez la source Gauche et Droite.

Consultez la section suivante pour connaître les combinaisons des sources d'entrées qui peuvent être projetées.

"Sources d'entrées pour la projection Split Screen" p.45

Choisissez Exécuter, puis appuyez sur le bouton [Enter].

Permutation des écrans gauche et droit

Sélectionnez Source.

Fonctions de projection

Appuyez sur le bouton [Menu] pendant la projection Split Screen.

"Utilisation du menu Configuration" p.64

Utilisation de la télécommande Utilisation du panneau de

commande

Choisissez Permuter les écrans, puis appuyez sur le bouton [Enter].

La permutation des images des écrans à gauche et à droite a lieu alors.

Permutation des tailles d'image

Appuyez sur le bouton [Menu] pendant la projection Split Screen.

"Utilisation du menu Configuration" p.64

Utilisation de la télécommande Utilisation du panneau de

Choisissez Taille de l'écran.

commande

Appuyez sur le bouton [Menu] pour quitter la procédure de configuration.

Sélectionnez la taille d'image à afficher, puis appuyez sur le bouton [Enter].

Fonctions de projection

Modification de l'audio

Égal + grand à gauche

+ grand à droite

Appuyez sur le bouton [Menu] pendant la projection Split Screen.

"Utilisation du menu Configuration" p.64

Utilisation de la télécommande Utilisation du panneau de

commande

Sélectionnez Source audio.

Appuyez sur le bouton [Menu] pour quitter la procédure de configuration.

• Vous pouvez agrandir les images de l'écran de gauche et de l'écran de droite simultanément.

• L'agrandissement d'une image provoque la réduction de l'autre.

• Selon les signaux vidéo entrants, il se peut que les images n'aient pas

la même taille à gauche et à droite même si l'option Égal est définie.

Choisissez la sortie audio puis appuyez sur le bouton [Enter].

Lorsque Automatique est sélectionné, la sortie audio est émise de l'écran le plus grand.

Si les tailles d'écrans sont identiques, l'audio est émis de l'écran de gauche.

Fonctions de projection

Fermeture Split Screen

Utilisez une des options suivantes pour fermer Split Screen.

Appuyez sur le bouton [Menu] pour quitter la procédure de configuration.

• L'aide peut être affichée uniquement lorsque le projecteur ne reçoit pas de signaux d'image ou lorsqu'un message d'erreur ou d'avertissement s'affiche.

• Le logo de l'utilisateur n'est pas affiché.

Contrainte relative aux images

• Les valeurs par défaut du menu Image sont appliquées à l'image sur l'écran droit. Cependant, les paramètres de l'image projetée sur l'écran gauche sont appliqués à l'image sur l'écran droit pour les options Mode couleurs, Temp. couleur abs. et Réglage couleur.

• Iris auto ne fonctionne pas.

"Menu Image" p.67

• Appuyez sur le bouton [Split] de la télécommande.

• Choisissez Quitter Split Screen dans la fenêtre Config. Split Screen,

puis appuyez sur le bouton [Enter].

• Appuyez sur le bouton [Esc] de la télécommande ou du panneau de commande.

Contraintes liées à la projection sur écran divisé

Contraintes de fonctionnement

Il n'est pas possible d'effectuer les opérations suivantes durant la projection Split Screen.

• Définition du Menu de configuration

• E-Zoom

• Modification du rapport L/H

• Opérations réalisées en appuyant sur le bouton [User] de la

télécommande

Arrêt momentané de l’image et du son (Pause A/V)

Cette fonction vous permet d'attirer l'attention du public sur votre commentaire, mais aussi de masquer certaines opérations telles que le changement de fichiers dans le cas d'une présentation à partir d'un ordinateur.

Fonctions de projection

Chaque pression sur le bouton [A/V Mute] active ou désactive la fonction Pause A/V.

Télécommande

• Si vous utilisez cette fonction pendant la projection d’images

animées, les images et le son sont toujours lus par la source, et il est impossible de revenir à l’endroit où vous aviez activé la fonction Pause A/V.

• Vous pouvez sélectionner l'écran affiché lorsque le bouton [A/V Mute] est appuyé dans le menu Configuration.

Avancé - Affichage - Pause A/V p.71

• La lampe reste allumée durant la Pause A/V, ce qui augmente la durée d'utilisation cumulée de la lampe.

Chaque pression sur le bouton [Freeze] active ou désactive la fonction Freeze.

Télécommande

• La lecture audio n’est pas interrompue.

• Dans le cas d'images animées, les images sont toujours lues alors que l'écran est arrêté, et il est impossible de reprendre la projection à l'endroit où l'écran a été arrêté.

• Si vous appuyez sur le bouton [Freeze] alors que le menu Configuration ou l'écran d'aide est affiché, le menu ou l'écran d'aide affiché est fermé.

• La fonction Gel peut fonctionner en combinaison avec la fonction Zoom électronique.

Arrêt sur image (Gel)

Lorsque Gel est activé pour les images animées, l'image gelée est toujours projetée sur l'écran, ce qui vous permet de projeter une séquence animée image par image comme s’il s’agissait d’une séquence de photos. Vous pouvez en outre effectuer des opérations telles qu’un changement de fichiers, lors d’une projection à partir d’un ordinateur, sans projeter d’images si vous activez Gel au préalable.

Fonction Pointeur (Pointeur)

Cette fonction vous permet de déplacer un pointeur sur l’image projetée, de manière à attirer l’attention sur un élément.

Fonctions de projection

Affichez le pointeur.

À chaque fois que vous appuyez sur le bouton [Pointer], le pointeur s’affiche ou disparaît.

Télécommande

Déplacez le pointeur ( ).

Télécommande

Agrandissement d'une partie de l'image (Zoom électronique)

Cette fonction vous permet d’agrandir une image, par exemple un graphique ou un tableau, de manière à mieux en voir les détails.

Démarrez la fonction Zoom électronique.

Appuyez sur le bouton [

Télécommande

] pour fermer la croix ( ).

Lorsque vous appuyez sur le pointeur en même temps que sur les boutons [ déplacer le pointeur en diagonale.

Vous pouvez utiliser Forme de pointeur pour définir la forme

de l'icône du pointeur. s Réglage - Forme de pointeur p.70

], [ ], [ ] et [ ] adjacents, vous pouvez

Fonctions de projection

Déplacez la croix ( ) sur la partie de l'image à agrandir.

Télécommande

Lorsque vous appuyez sur le pointeur en même temps que sur les boutons [ déplacer le pointeur en diagonale.

Effectuez l’agrandissement.

Télécommande

• Le taux d’agrandissement est affiché à l’écran. La zone

• Pendant la projection agrandie, appuyez sur les boutons

], [ ], [ ] et [ ] adjacents, vous pouvez

Bouton [z] : Chaque pression sur le bouton provoque l'agrandissement de la zone. Vous pouvez effectuer un agrandissement rapide en maintenant le bouton enfoncé.

Bouton [x] : Réduit les images qui ont été agrandies.

Bouton [Esc] : Annule le zoom électronique.

sélectionnée peut être agrandie de 1 à 4 fois, en 25 incréments.

[

], [ ], [ ] et [ ] pour faire défiler l'image.

Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)

Lorsque le port USB d'un ordinateur et le port USB (TypeB) du projecteur sont connectés à l'aide d'un câble USB disponible dans le commerce, vous pouvez utiliser la télécommande afin de contrôler le pointeur de la souris de l'ordinateur.

Cette fonction est disponible lorsque vous projetez des images à partir d'un ordinateur connecté aux ports Computer1, Computer2 ou HDMI.

Les systèmes d'exploitation suivants sont compatibles avec la fonction Souris Sans Fil.

Windows Mac OS

Système d'exploitation

Il peut s’avérer impossible d’utiliser la fonction Souris Sans Fil avec certaines versions des systèmes d’exploitation.

Windows 98 Windows 98 SE Windows Me Windows 2000 Windows XP Windows Vista Windows 7

Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x

Fonctions de projection

Lorsque la connexion a été établie, le pointeur de la souris peut être utilisé comme suit.

Déplacement du pointeur de la souris

Clics de souris

Glisser-déplacer

Page Haut/Bas

Boutons [ ][ ][ ][ ] :

Déplace le pointeur de la souris.

Bouton [Enter] : Clic gauche. Appuyez deux fois rapidement pour double-cliquer.

Bouton [Esc] : Clic droit.

Tout en maintenant le bouton [Enter] enfoncé, appuyez sur le boutons [

[

Relâchez le bouton [Enter] quand vous vous trouvez à l’endroit désiré.

Bouton [Up] : Passe à la page précédente. Bouton [Down] : Passe à la page suivante.

], [ ] et [ ].

• Lorsque vous appuyez sur le pointeur en même temps que sur les

boutons [

déplacer le pointeur en diagonale.

• Si les boutons de la souris sont inversés sur l’ordinateur, le fonctionnement des boutons de la télécommande sera lui aussi inversé.

• La fonction Souris Sans Fil ne peut pas être utilisée en même temps que les fonctionnalités suivantes :

- Lorsque le menu Configuration est affiché

- Lorsqu'un menu d'aide est affiché

- Lorsque Zoom électronique est utilisé

- Pendant la capture d’un logo d’utilisateur

- Lorsque la fonction pointeur est en cours d'utilisation

- Pendant le réglage du volume audio

- Pendant l'affichage de la mire

- Lorsque le Mode couleurs est en cours de réglage

- Lorsque le nom du Mode couleurs est en cours d'affichage

- Lorsque le nom de la source est affiché

- Lorsque la source d’entrée est en cours de modification

- Lorsque Message Broadcasting est affiché

], [ ], [ ] et [ ] adjacents, vous pouvez

Réglage de l'ID et utilisation de la télécommande

Lorsqu'un ID est défini pour le projecteur et la télécommande, vous pouvez utiliser cette dernière pour ne commander que le projecteur possédant l'ID approprié. Cette fonctionnalité est utile en cas de gestion de projecteurs multiples.

Vous pouvez attribuer un ID (de 1 à 9) au projecteur. La valeur par défaut est Off.

Fonctions de projection

Vous pouvez attribuer un ID (de 0 à 9) à la télécommande. La valeur par défaut "0". Le tableau suivant montre les combinaisons possibles d'ID projecteur et d'ID de télécommande.

Fonc-

tionne-

ment

Possible

Combinaisons Descriptions

ID projecteur : 1 L'ID projecteur et l'ID de la

télécommande sont identiques. Par conséquent,

ID de la télécomman‐ de : 1

ID projecteur : Off Lorsque l'ID projecteur est

ID de la télécomman‐ de : 1

ID projecteur : 1 Lorsque l'ID de la

ID de la télécomman‐ de : 0

vous pouvez piloter le projecteur à l'aide de la télécommande.

réglé sur Off, vous pouvez utiliser la télécommande quel que soit son ID.

télécommande est réglé sur "0", vous pouvez utiliser la télécommande quel que soit l'ID projecteur.

Réglage de l’ID projecteur

Appuyez sur le bouton [Menu] pendant la projection.

"Utilisation du menu Configuration" p.64

Utilisation de la télécommande Utilisation du panneau de

Sélectionnez ID projecteur dans Avancé.

commande

Impossible

ID projecteur : 1 L'ID projecteur et l'ID de la

télécommande ne correspondent pas. Par

ID de la télécomman‐ de : 3

conséquent, vous ne pouvez pas piloter le projecteur à l'aide de la télécommande.

Choisissez l'ID que vous voulez définir puis appuyez sur le bouton [Enter].

Fonctions de projection

Réglage de l'ID de la télécommande

Définissez l'ID sur la télécommande chaque fois que vous mettez le projecteur sous tension. Lorsque le projecteur est sous tension, le réglage ID de la télécommande est défini sur « 0 » (vous pouvez ainsi utiliser le projecteur avec la télécommande quel que soit l'ID projecteur).

Appuyez sur le bouton [Menu] pour quitter la procédure de configuration.

Pointez la télécommande vers le récepteur à distance du projecteur désiré, puis appuyez sur le bouton [ID] de la télécommande.

Lorsque vous appuyez sur le bouton ID, l'ID projecteur actuel s'affiche à l'écran. Il disparaît au bout de trois secondes.

Télécommande

Tout en maintenant le bouton [ID] enfoncé, appuyez sur la touche numérique correspondant à l'ID du projecteur à contrôler.

Lorsque vous avez effectué le réglage, l'accès au projecteur qui peut être contrôlé par la télécommande est restreint.

Lorsque vous mettez le projecteur hors tension, l'ID de la

télécommande est réinitialisée sur 0 (vous pouvez ainsi utiliser la télécommande quel que soit l'ID projecteur).

Fonctions de projection

Correction de la couleur pendant la projection à partir de plusieurs projecteurs

Lorsque plusieurs projecteurs sont alignés et projettent des images, vous pouvez ajuster la luminosité et la tonalité des couleurs de l’image de chaque appareil grâce à la fonction de réglage des couleurs sur écrans multiples. De la sorte, les couleurs des images provenant de chaque projecteur sont harmonisées.

Dans certains cas, il peut arriver que la luminosité et la tonalité des

Synthèse de la procédure de correction

Lorsque plusieurs projecteurs sont installés et que vous voulez apporter des corrections, procédez comme suit pour corriger un projecteur à la fois.

1. Définissez l'ID projecteur et l'ID de la télécommande.

2. Corrigez la différence de couleur.

couleurs ne correspondent pas totalement, même après une correction.

Définissez un ID pour le projecteur désiré, puis définissez le même ID pour la télécommande afin de restreindre le contrôle à un seul projecteur.

s "Réglage de l'ID et utilisation de la télécommande" p.53

Vous pouvez procéder à la correction des couleurs en cas de projection à partir de plusieurs projecteurs. Vous pouvez effectuer l'ajustement du noir au blanc en cinq étapes, baptisées "niveaux 1 à 5". Dans chacun de ces niveaux, vous pouvez régler les deux éléments suivants :

• Correction de la luminosité Vous pouvez corriger la luminosité de l'image de façon à harmoniser

toutes les images.

Correction

Après avoir configuré les projecteurs, corrigez la luminosité et la tonalité de chacun d'eux afin de réduire les différences.

Appuyez sur le bouton [Menu].

"Utilisation du menu Configuration" p.64

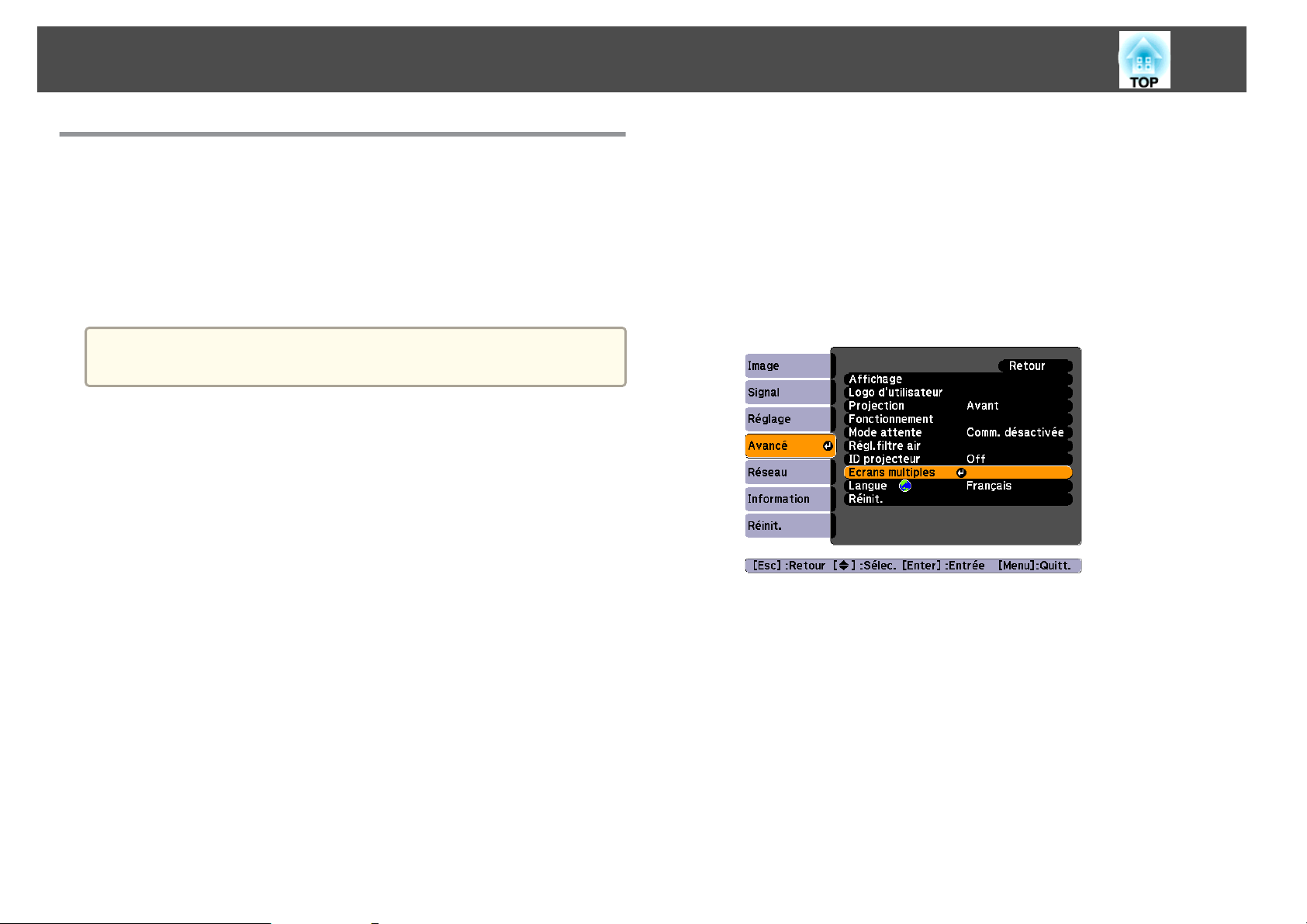

Sélectionnez Ecrans multiples dans Avancé.

Sélectionnez le niveau à corriger dans la section Niveau de réglage.

• À chaque fois que vous sélectionnez un niveau, la mire du niveau sélectionné s'affiche.

• Vous pouvez lancer la correction à partir de n'importe quel niveau. En règle générale, vous pouvez éclaircir ou assombrir l'image en effectuant une correction de 1 à 5 ou de 5 à 1.

• Correction de la couleur Vous pouvez corriger la couleur de l'image afin qu'elles correspon‐ dent parfaitement.

Corrigez la luminosité à l'aide de la fonction Corr. luminosité.

Fonctions de projection

• Si vous sélectionnez le Niveau 5 pour plusieurs projecteurs, toutes

les images s'adaptent à l'image la plus sombre.

• Si vous sélectionnez le Niveau 1 pour plusieurs projecteurs, toutes

les images s'adaptent à l'image la plus claire.

• Si vous sélectionnez une valeur comprise entre le Niveau 2 et le

Niveau 4 pour plusieurs projecteurs, toutes les images s'adaptent à

la luminosité moyenne des images.

• À chaque fois que vous appuyez sur le bouton [Enter], l'affichage

bascule entre la mire et l'image réelle, ce qui vous permet de vérifier le résultat de l'ajustement et d'apporter des corrections sur la base de l'image réelle.

Corrigez la Corr. couleur (G/R) et la Corr. couleur (B/Y).

e f

Répétez les étapes 3 à 5 jusqu'à ce que tous les ajustements désirés soient réalisés.

À la fin de l'opération d'ajustement, appuyez sur le bouton [Menu] pour terminer le réglage.

Enregistrement d'un logo d'utilisateur

Vous pouvez enregistrer l’image actuellement projetée sous la forme d’un logo d’utilisateur.

Lorsqu’un logo d’utilisateur a été enregistré, il n’est plus possible de

rétablir le logo défini en usine.

Projetez l'image à enregistrer comme logo d'utilisateur, puis appuyez sur le bouton [Menu].

"Utilisation du menu Configuration" p.64

Utilisation de la télécommande Utilisation du panneau de

commande

Sélectionnez Logo d'utilisateur dans Avancé.

Fonctions de projection

• Lorsque la fonction Protec. logo utilis. de la section Mot de

Quand le message "Accepter cette image comme logo utilisateur ?" s’affiche, choisissez Oui.

Déplacez cette zone pour choisir la partie de l’image à employer comme logo d’utilisateur.

Vous pouvez effectuer les mêmes opérations à l'aide du panneau de commande du projecteur.

passe protégé est réglée sur On, un message vous informe qu’il est impossible de modifier le logo d’utilisateur. Vous pouvez apporter des modifications après avoir réglé Protec. logo utilis. sur Off.

s "Gestion des utilisateurs (Mot de passe protégé)" p.59

• Si vous sélectionnez Logo d'utilisateur alors qu'une fonction

telle que Keystone, Zoom électronique, Aspect est activée, la fonction actuelle est annulée.

Lorsque vous appuyez sur le bouton [Enter] de la télécommande ou du panneau de commande, le format d’écran peut changer en fonction du signal afin qu'il s’adapte à la résolution du signal d’image.

Télécommande

Vous pouvez enregistrer une zone de 400x300 points.

Si vous appuyez sur le bouton [Enter] et que le message "Sélectionner cette image ?" s'affiche, sélectionnez Oui.

Sélectionnez le facteur de zoom dans l’écran de réglage du zoom.

Quand le message "Sauvegarder l'image comme logo utilisateur ?" s’affiche, choisissez Oui.

L'image est enregistrée. Lorsque l’image est enregistrée, le message "Terminé." s’affiche.

• Lorsqu’un logo d'utilisateur est enregistré, il remplace le logo d'utilisateur précédent.

• L'enregistrement du logo d'utilisateur peut prendre environ 15 secondes. N'utilisez pas le projecteur ou l'un des appareils connectés pendant l'enregistrement, faute de quoi vous pourriez provoquer des défaillances.

Fonctions de Sécurité

Ce projecteur possède les fonctions de sécurité améliorées suivantes :

• Mot de passe protégé Vous pouvez restreindre le nombre de personnes pouvant utiliser le projecteur.

• Blocage fonctionne. Vous pouvez interdire aux personnes non autorisées de modifier les réglages du projecteur.

"Verrouillage des touches de Fonctionnement (Blocage fonctionne.)"

p.61

• Systèmes de Sécurité Ce projecteur est équipé du dispositif de sécurité antivol suivant.

"Systèmes de Sécurité" p.62

Gestion des utilisateurs (Mot de passe protégé)

Lorsque Mot de passe protégé est activé, les personnes qui ignorent le mot de passe ne peuvent pas utiliser le projecteur pour projeter des images, même s'il est allumé. En outre, le logo de l'utilisateur qui s'affiche quand vous allumez le projecteur ne peut pas être modifié. Ce principe fait office de protection antivol, puisque le projecteur ne peut pas être utilisé s'il est volé. Au moment de l'achat, la fonction Mot de passe protégé n'est pas activée.

• Protec. logo utilis.

Ce mode interdit aux utilisateurs non autorisés de modifier le logo d'utilisateur enregistré, défini par le propriétaire du projecteur. Si le mode Protec. logo utilis. est On, les modifications de réglages suivantes pour le Logo d'utilisateur sont interdites :

• Capture d'un logo d'utilisateur

• Réglage de la fonction Afficher le fond, Ecran démarrage ou

Pause A/V dans Affichage

Avancé - Affichage p.71

• Réseau protégé

Si le mode Réseau protégé est activé (On), il est impossible de modifier les réglages de la section Réseau.

"Menu Réseau" p.73

Réglage de la fonction Mot de passe protégé

Procédez comme suit pour régler la fonction Mot de passe protégé :

Pendant la projection, maintenez le bouton [Freeze] enfoncé pendant environ cinq secondes.

Le menu Mot de passe protégé s’affiche.

Télécommande

Types de la fonction Mot de passe protégé

La fonction Mot de passe protégé comprend les trois modes suivants, qui peuvent être activés en fonction de la manière dont le projecteur est utilisé.

• Protec. démarrage

Lorsque le mode Protec. démarrage est activé (On), vous devez entrer un mot de passe prédéfini lorsque le projecteur a été connecté et allumé (c'est également le cas pour Aliment. Directe). Si le mot de passe entré n'est pas correct, la projection ne démarre pas.

Fonctions de Sécurité

• Si la fonction Mot de passe protégé est déjà activée, vous êtes

Sélectionnez le type de protection par mot de passe que vous souhaitez définir, puis appuyez sur le bouton [Enter].

invité à entrer le mot de passe. Si le mot de passe entré est correct, le menu Mot de passe protégé s’affiche.

s "Saisie du mot de passe" p.60

• Lorsque le mot de passe est défini, apposez l’autocollant de mot de passe protégé fourni sur le projecteur, à un endroit bien visible, de manière à décourager toute tentative de vol.

(3) Tout en maintenant le bouton [Num] enfoncé, entrez un nombre à

quatre chiffres à l’aide du pavé numérique. Le numéro s’affiche sous la forme « * * * * ». Lorsque vous entrez le quatrième chiffre, l’écran de confirmation s’affiche.

Télécommande

(4) Entrez de nouveau le mot de passe.

"Mot de passe accepté." s’affiche. Si vous entrez un mot de passe incorrect, un message vous invite à l’entrer

de nouveau.

Saisie du mot de passe

Lorsque l’écran de saisie du mot de passe s’affiche, utilisez le pavé numérique de la télécommande pour entrer le mot de passe.

Tout en maintenant le bouton [Num] enfoncé, entrez le mot de passe en appuyant sur les touches du pavé numérique.

Choisissez On, puis appuyez sur le bouton [Enter].

Appuyez sur le bouton [Esc], l'écran affiché à l'étape 2 s'affiche de nouveau.

Définissez le mot de passe.

(1) Choisissez Mot de passe puis appuyez sur le bouton [Enter]. (2) Lorsque le message "Changer le mot de passe ?" s'affiche, choisissez Oui

puis appuyez sur le bouton [Enter]. Le mot de passe par défaut est réglé sur « 0000 ». Remplacez-le par le mot de passe de votre choix. Si vous choisissez Non, l'écran affiché à l'étape 2 s'affiche à nouveau.

Fonctions de Sécurité

La fonction Mot de passe protégé est désactivée temporairement lorsque vous entrez le mot de passe approprié.

Attention

• Si vous entrez un mot de passe incorrect trois fois de suite, le message "Le projecteur est verrouillé." s'affiche pendant environ cinq minutes, puis le projecteur passe en mode attente. Dans une telle situation, débranchez le cordon d'alimentation de la prise secteur puis rebranchez-le et rallumez le projecteur. Le projecteur affiche de nouveau l’écran de saisie du mot de passe, de manière à vous permettre d’entrer le mot de passe correct.

• Si vous avez oublié le mot de passe, notez le numéro « Code de requête : xxxxx » qui s'affiche à l'écran, puis contactez le bureau le plus proche, dont vous trouverez l'adresse dans le Liste des contacts pour projecteurs Epson.

s Liste des contacts pour projecteurs Epson

• Si vous répétez l’opération ci-dessus et entrez un mot de passe incorrect trente fois de suite, le message suivant s’affiche et le projecteur n’accepte plus de saisie de mot de passe. "Le projecteur est verrouillé." "Contactez Epson comme indiqué dans la documentation."

s Liste des contacts pour projecteurs Epson

Cette fonction est utile, par exemple lors de manifestations pendant lesquelles la projection est effectuée avec toutes les touches inopérantes, ou dans des endroits tels que des écoles, afin de limiter le nombre de touches utilisables. Le projecteur peut toujours être utilisé à l’aide de la télécommande.

Appuyez sur le bouton [Menu] pendant la projection.

"Utilisation du menu Configuration" p.64

Utilisation de la télécommande Utilisation du panneau de

commande

Sélectionnez Blocage fonctionne. dans Réglage.

Verrouillage des touches de Fonctionnement (Blocage fonctionne.)

Utilisez l’une des fonctions suivantes pour verrouiller les boutons du panneau de commande.

• Verrouill.compl. Tous les boutons du panneau de commande sont verrouillés. Il est impossible d’effectuer la moindre action depuis le panneau de commande, y compris allumer ou éteindre l’appareil.

• Verrouill. fonc. Tous les boutons du panneau de commande sont verrouillés, à l’exception

du bouton [

Sélectionnez Verrouill.compl. ou Verrouill. fonc. selon votre choix.

Fonctions de Sécurité

Choisissez Oui lorsque le message de confirmation s'affiche.

Les boutons du panneau de commande sont bloqués conformément au réglage choisi.

Vous pouvez annuler le blocage du panneau de commande des

deux manières suivantes :

• Sélectionnez Off dans Blocage fonctionne. Réglage - Blocage fonctionne. p.70

• Maintenez le bouton [Enter] du panneau de commande

enfoncé pendant sept secondes. Un message s’affiche et le blocage est annulé.

Systèmes de Sécurité

Ce projecteur est équipé des systèmes antivol suivants.

• Fente pour système de sécurité La fente pour système de sécurité est compatible avec le système Microsaver Security System fabriqué par Kensington. Consultez la section suivante pour plus d'informations sur le système Microsaver Security System.

http://www.kensington.com/

• Point d'installation pour câble de sécurité Un câble antivol, disponible dans le commerce, peut être glissé dans le

point d'installation de manière à fixer le projecteur à un meuble ou une colonne.

Installation du câble antivol

Insérez un câble antivol dans le trou d'installation.

Consultez la documentation du câble antivol pour savoir comment le verrouiller.

Menu Configuration

Ce chapitre explique comment utiliser le menu Configuration et ses fonctions.

Utilisation du menu Configuration

Cette section explique comment utiliser le menu Configuration.

Les étapes décrites sont basées sur l'utilisation de la télécommande. Vous pouvez toutefois exécuter des opérations identiques à l'aide du panneau de commande. Les boutons que vous pouvez utiliser et leurs fonctions sont indiqués sous le menu.

Affichez l'écran du menu Configuration.

Sélectionnez un élément principal de menu.

Sélectionnez un élément secondaire de menu.

Modifiez les réglages.

Appuyez sur le bouton [Menu] pour terminer le réglage.

Liste des Fonctions

Tableau du menu Configuration

Les éléments que vous pouvez régler varient en fonction du modèle utilisé et du signal et de la source d'image en cours de projection.

Nom du menu

principal

Menu Image s p.67

Menu Signal s p.68

Nom du sous-menu Valeurs de réglage

Mode couleurs Dynamique, Présentation,

Théâtre, Photo, sRGB, Tableau noir, Tableau blanc et Personnalisé

Luminosité -24 - 24

Contraste -24 - 24

Intensité couleur -32 - 32

Nuance -32 - 32

Netteté -5 - 5

Temp. couleur abs. 5000K à 10000K

Réglage couleur Rouge : -16 à 16

Vert : -16 à 16 Bleu : -16 à 16 R : -64 à 64 G : -64 à 64 B : -64 à 64 C : -64 à 64 M : -64 à 64 Y : -64 à 64

Iris auto On et Off

Ajustement Auto On et Off

Résolution Automatique, Large et Normal

Alignement Varie selon le signal d'entrée.

Sync. 0 - 31

Nom du menu

principal

Menu Réglage s p.70

Menu Avancé s p.71

Nom du sous-menu Valeurs de réglage

Position Haut, Bas, Gauche et Droite

Progressif Off, Vidéo et Film/Automatique

Réduction bruit Off, NR1 et NR2

Interv. vidéo HDMI Automatique, Normal et Étendu

Signal entrée Automatique, RGB et

Composantes

Signal Vidéo Automatique, NTSC, NTSC4.43,

PAL, M-PAL, N-PAL, PAL60 et SECAM

Aspect Normal, Automatique, 4:3, 16:9,

Complet, Zoom et Native

Overscan Automatique, Off, 4% et 8%

Keystone H/V-Keystone et Quick Corner

Split Screen -

Blocage fonctionne. Verrouill.compl., Verrouill. fonc.

et Off

Forme de pointeur Pointeur 1, Pointeur 2, Pointeur

Consommation électr. Normal et ECO

Volume 0 - 20

Récepteur à distance Avant/Arrière, Avant, Arrière et

Off

Bouton utilisateur Consommation électr.,

Information, Progressif, Mire, Ecrans multiples et Résolution

Mire -

Affichage Message, Afficher le fond, Ecran

démarrage et Pause A/V

Logo d'utilisateur -

Liste des Fonctions

Nom du menu

principal

Menu Réseau s p.73

Nom du sous-menu Valeurs de réglage

Projection Avant, Avant/Plafond, Arrière et

Arrière/Plafond

Fonctionnement Aliment. Directe, Mode veille,

Temps Mode veille, Trigger Out et Mode haute alt.

Mode attente Comm. activée et Comm.

désactivée

Régl.filtre air Notif. nett., Hre notif. nettoy.

ID projecteur Off et 1 à 9

Ecrans multiples Niveau de réglage, Corr.

luminosité, Corr. couleur (G/R) et Corr. couleur (B/Y)

Langue 14 ou 34 langues

Infos réseau-LAN sans fil

Infos réseau-LAN câ‐ blé

Vers Configuration ré‐ seau

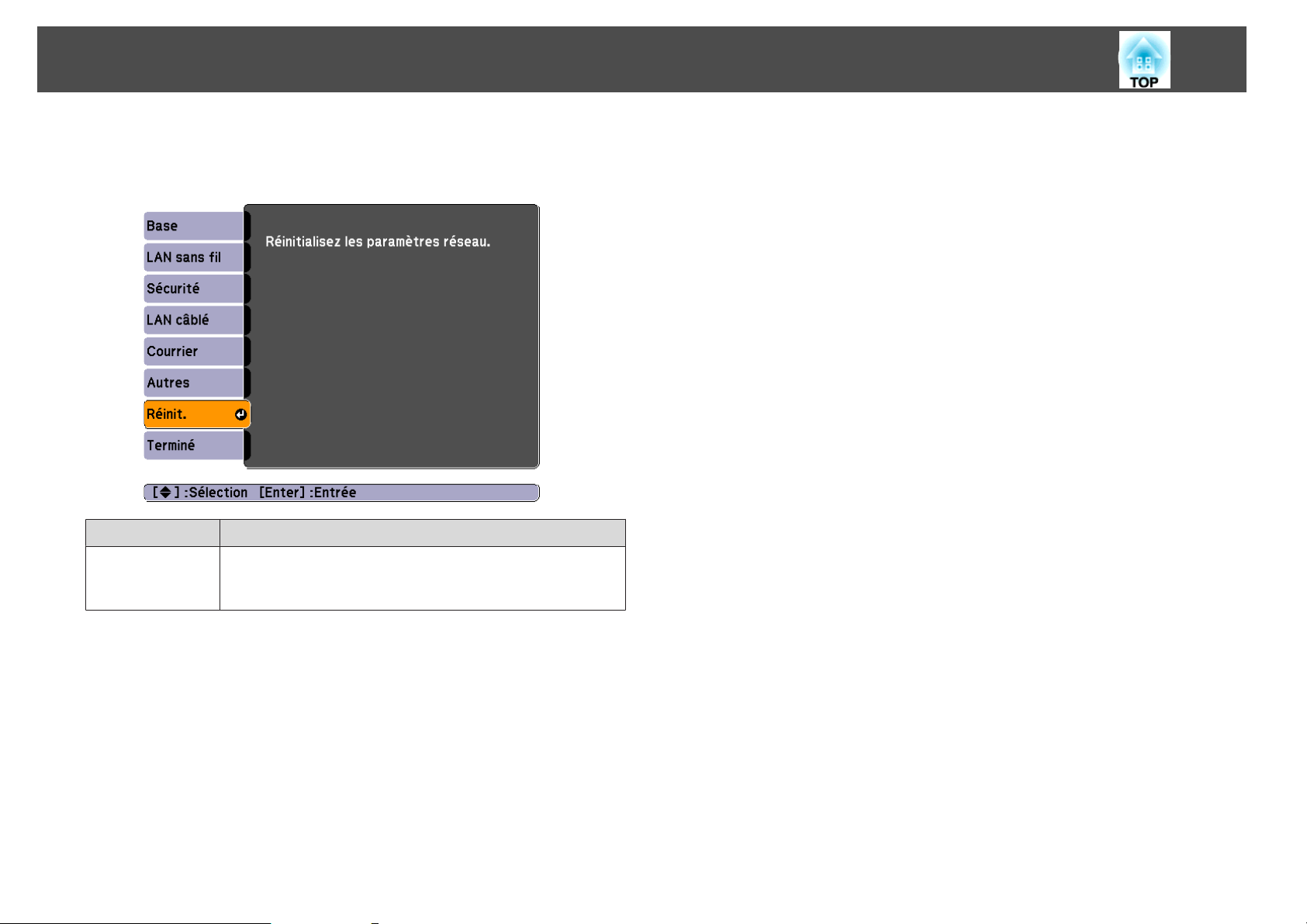

Base s p.75 LAN sans fil s p.76 Sécurité s p.77 LAN câblé s p.79 Courrier s p.80 Autres s p.81 Réinit. s p.82

Nom du menu

principal

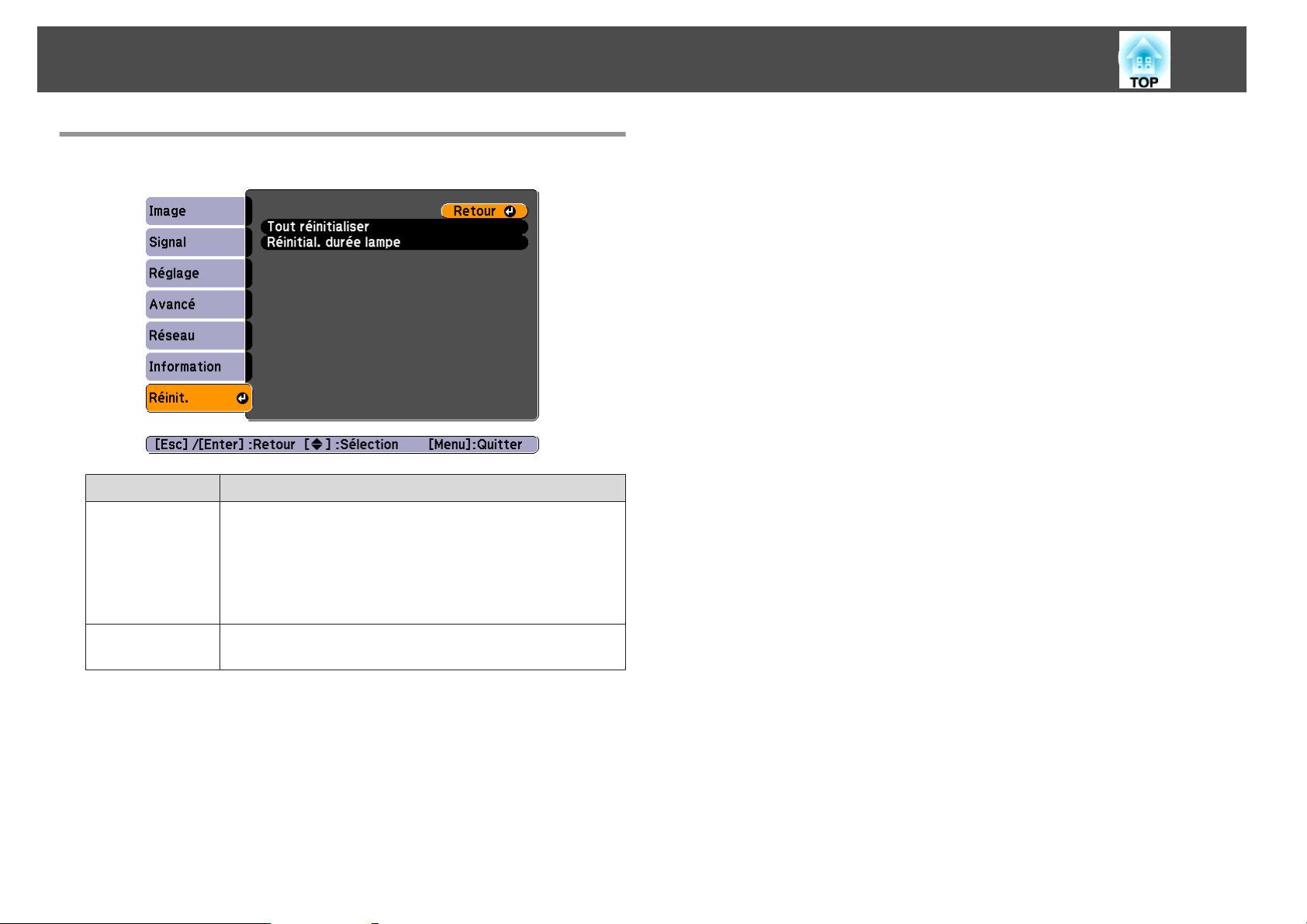

Menu Réinit. s p.84

* Le nombre de langues prises en charge varie en fonction de la région où le

projecteur est utilisé.

Nom du sous-menu Valeurs de réglage

Info sync -

Etat -

Numéro de série -

Event ID -

Tout réinitialiser -

Réinitial. durée lampe -

Menu Information menu

s p.83

Durée de lampe -

Source -

Signal entrée -

Résolution -

Signal Vidéo -

Taux rafraîchi. -

Liste des Fonctions

Menu Image

Les éléments que vous pouvez régler varient en fonction du signal et de la source d'image en cours de projection. Les détails des réglages sont mémorisés pour chaque signal d’image.

"Détection automatique des signaux d'entrée et modification de l’image

projetée (Recherche de source)" p.33

Sous-menu Fonction

Mode couleurs

Luminosité

Contraste

Intensité couleur

Permet de sélectionner la qualité d’image optimale pour votre environnement.

s "Sélection de la qualité de projection (sélection du Mode couleurs)" p.39

Permet d’ajuster la luminosité de l’image.

Permet de régler la différence entre les zones claires et sombres des images.

(L’ajustement est possible uniquement si des signaux vidéo composantes, vidéo composites ou S-Vidéo sont entrés.)

Permet de régler l’intensité des couleurs des images.

Sous-menu Fonction

Nuance

Netteté

Temp. couleur abs.

Réglage couleur

Iris auto

Réinit.

(L'ajustement est possible sur réception du signal vidéo composantes. Si un signal vidéo composite ou S-vidéo est entré, l'ajustement est possible uniquement sur réception des signaux NTSC.)

Permet d’ajuster la teinte de l’image.

Permet d’ajuster la netteté de l’image.

(Cet élément ne peut pas être sélectionné si Mode couleurs est réglé sur

Permet d’ajuster la teinte globale des images. Permet d'ajuster la teinte selon 10 niveaux allant de 5000 K à 10 000 K. L'image prend une teinte bleue lorsqu'une valeur élevée est sélectionnée et une teinte rouge si la valeur est basse.

(Cet élément ne peut pas être sélectionné si Mode couleurs est réglé sur

• Lorsque Mode couleurs est réglé sur une option autre que

• Lorsque Mode couleurs est réglé sur Personnalisé :

(Cet élément ne peut pas être défini si Mode couleurs est réglé sur Dynamique, Théâtre ou Personnalisé.)

Réglez sur On pour régler l'iris afin d'obtenir la luminosité optimale des images projetées.

Le réglage est conservé pour chaque Mode couleurs. s "Réglage de l'Iris auto" p.40

Rétablit les valeurs par défaut du menu Image. Consultez la section suivante pour rétablir les valeurs par défaut de tous les éléments de menu.

s "Menu Réinit." p.84

sRGBg.)

Personnalisé : Vous pouvez régler l'intensité des couleurs Rouge, Vert et Bleu séparément.

Vous pouvez régler la Teinte, Saturation et Luminosité de R (rouge), G (vert), B (bleu), C (cyan), M (magenta) et Y (jaune) séparément.

Liste des Fonctions

Menu Signal

Les éléments que vous pouvez régler varient en fonction du signal et de la source d'image en cours de projection. Les détails des réglages sont mémorisés pour chaque signal d’image.

Vous ne pouvez pas effectuer de réglages dans le menu Signal si la source d'entrée est USB ou LAN.

"Détection automatique des signaux d'entrée et modification de l’image

projetée (Recherche de source)" p.33

Sous-menu Fonction

Résolution

Alignement

Sync.

Position

(Uniquement disponible lorsque le signal RGB analogique d'un ordinateur est émis.)

Réglez sur Automatique pour régler automatiquement la résolution du signal d'entrée. Si les images ne sont pas projetées correctement avec le réglage Automatique, lorsqu'une partie de l'image est manquante par exemple, utilisez le réglage Large pour un écran large ou sur Normal pour des écrans 4:3 ou 5:4 en fonction de l'ordinateur connecté.

(L'ajustement est possible uniquement lorsqu'un signal RGB analogique d'un ordinateur est émis.)

Permet d’ajuster les images provenant d’un ordinateur si elles comportent des bandes verticales.

(L'ajustement est possible uniquement lorsqu'un signal RGB analogique d'un ordinateur est émis.)

Permet d’ajuster les images provenant d’un ordinateur si elles scintillent, sont floues ou comportent des interférences.

(Ce paramètre n'est pas disponible lorsque la source d'entrée est HDMI)

Si une partie de l’image est manquante, cette fonction permet de déplacer la position d’affichage vers le haut, le bas, la gauche ou la droite, de manière à projeter l’image entière.

Sous-menu Fonction

Ajustement Auto

(Uniquement disponible lorsque le signal RGB analogique d'un ordinateur est émis.)

Réglez sur On pour régler automatiquement une image optimale en cas de changement du signal d'entrée.

Progressif

(Peut être défini lorsque les signaux vidéo composites ou Svidéos sont émis. Si un signal vidéo composantes ou Vidéo-RGB est entré, ce réglage ne peut être défini que si les signaux 480i/ 576i/1080i sont reçus en entrée.)

Entrelacég (i) le signal est converti en signal Progressifg (p). (conversion IP)

Off : Idéal pour afficher des images comportant une grande quantité de mouvement.

Vidéo : Ce réglage est idéal pour afficher des images vidéo. Film/Auto : Ce réglage est idéal pour projeter des films vidéo, des

images d'infographie et des animations.

Liste des Fonctions

Sous-menu Fonction

Réduction bruit

Interv. vidéo HDMI

Signal entrée

(Ceci ne peut pas être défini lorsqu'un signal RGB numérique est reçu ou lorsqu'un signal entrelacé est affichée alors que Progressif est réglé sur Off.)

Il permet de lisser les images comportant des interférences. Il existe deux modes, dont vous pouvez sélectionner celui que vous préférez. Il est conseillé de définir ce réglage sur Off si vous affichez des sources d'image comportant très peu d'interférences, par exemple un DVD.

(Disponible si la source d'entrée est HDMI) Lorsque le port d'entrée HDMI du projecteur est connecté à un

lecteur de DVD, définissez la plage vidéo du projecteur selon les paramètres de plage vidéo du lecteur.

Si vous choisissez Automatique, la plage vidéo du signal en entrée est identifiée automatiquement. Cela se produit cependant si le port HDMI du périphérique est connecté au port HDMI du projecteur.

Permet de sélectionner un signal d'entrée à partir du port Computer1 ou du port Computer2.

Si vous choisissez Automatique, le signal d'entrée est réglé automatiquement en fonction du périphérique connecté.

Si les couleurs ne s'affichent pas correctement en mode Automatique, sélectionnez le signal approprié en fonction du périphérique connecté.

Sous-menu Fonction

Overscan

Réinit.

(Peut être défini lorsque les signaux vidéo composantes ou RGB sont émis.)

Change le rapport L/H de l'image de sortie (la portée de l'image projetée). Vous pouvez définir le recadrage sur Off, 4% ou 8%. Lorsque la source est HDMI, l'option Automatique est disponible. Lorsque Automatique est sélectionné, il passe automatiquement à Off ou 8% en fonction du signal d'entrée. Cela se produit cependant si le port HDMI du périphérique est connecté au port HDMI du projecteur.

Rétablit les valeurs par défaut de toutes les fonctions du menu Signal, à l'exception de Signal entrée.

Consultez la section suivante pour rétablir les valeurs par défaut de tous les éléments de menu.

s "Menu Réinit." p.84

Signal Vidéo

Aspect

Permet de sélectionner un signal d'entrée à partir du port SVideo ou Video. Si vous choisissez Automatique, les signaux vidéo sont reconnus automatiquement. Si des interférences apparaissent sur l’image ou si un problème survient, par exemple l’absence de toute image projetée en mode Automatique, sélectionnez le signal approprié en fonction de l’équipement connecté.

Permet de définir le s "Modification du rapport L/H" p.41

Rapport L/Hg des images projetées.

Liste des Fonctions

Menu Réglage

Sous-menu Fonction

Keystone

Split Screen

Blocage fonctionne.

Permet de corriger la distorsion trapézoïdale.

• Lorsque H/V-Keystone est sélectionné : Réglez V-Keystone et H-Keystone pour corriger la distorsion trapézoïdale horizontale et verticale.

• Lorsque Quick Corner est sélectionné : Sélectionnez et corrigez les quatre coins de l'image projetée. s "Quick Corner" p.36

Il est possible de diviser l'écran en deux. s "Projection simultanée de deux images (Split Screen)" p.45

Lorsque cette fonction est activée, elle limite l’utilisation du panneau de commande du projecteur.

s "Verrouillage des touches de Fonctionnement (Blocage fonctionne.)" p.61

Sous-menu Fonction

Forme de pointeur

Consommation électr.

Volume

Récepteur à distance

Bouton utilisateur

Cette fonction permet de sélectionner la forme du pointeur.

Pointeur 1 :

Pointeur 2 :

Pointeur 3 :

s "Fonction Pointeur (Pointeur)" p.50

Cette fonction permet de choisir l’un des deux niveaux de luminosité de la lampe.

Choisissez ECO si les images projetées sont trop lumineuses, par exemple en cas de projection dans un local sombre ou sur un petit écran. Si vous choisissez ECO, la consommation électrique est modifiée comme suit, et le bruit du ventilateur pendant la projection est réduit.

Consommation électrique : réduction d'environ 18 - 25%

Permet de régler le volume. Les valeurs de réglage sont mémorisées pour chaque source.

Cette fonction limite la réception du signal de commande provenant de la télécommande.

S'il est réglé sur Off, vous ne pouvez effectuer aucune opération à partir de la télécommande. Si vous souhaitez effectuer des opérations à partir de la télécommande, maintenez le bouton [Menu] de la télécommande ou du panneau de commande enfoncé pendant au moins 15 secondes pour rétablir la valeur par défaut.

Vous pouvez sélectionner un élément du menu Configuration et l'attribuer au bouton [User] de la télécommande. Une pression sur le bouton [User] permet d'accéder à la fenêtre de sélection/ réglage concernée. Vous pouvez ainsi effectuer des réglages par pression sur un bouton. Vous pouvez attribuer l'un des éléments suivants au bouton [User].

Consommation électr., Information, Progressif, Mire, Ecrans multiples et Résolution

Liste des Fonctions

Sous-menu Fonction

Mire

Réinit.

Menu Avancé

Lors de la configuration du projecteur, une mire est affichée de manière à permettre l'ajustement de l'image sans connecter d'autres équipements. Lorsque la mire est affichée, vous pouvez corriger la distorsion keystone, régler le zoom et la mise au point.

Pour annuler l'affichage de la mire, appuyez sur le bouton [Esc] de la télécommande ou du panneau de commande.

Rétablit les valeurs par défaut de toutes les fonctions du menu Réglage, à l'exception de Bouton utilisateur.

Consultez la section suivante pour rétablir les valeurs par défaut de tous les éléments de menu.

s "Menu Réinit." p.84

Sous-menu Fonction

Affichage

Logo d'utilisa-

teur

Projection

Permet d’effectuer des réglages relatifs à l’affichage du projecteur.

Message : Réglés sur Off, les éléments suivants ne s'affichent pas.

Nom des éléments lorsque Source, Mode couleurs ou Rapport L/H sont modifiés ; les messages en l'absence de signal reçu ; et les avertissements tels que Avert. haute temp.

Afficher le fond

affichera un écran Noir, un écran Bleu ou un Logo si aucun signal d'image n'est disponible.

Ecran démarrage d'utilisateur au démarrage de la projection.

Pause A/V

bouton [A/V Mute] de la télécommande est appuyé en mode Noir, Bleu ou Logo.

Permet de modifier le logo d'utilisateur qui est affiché par les fonctions Afficher le fond, Pause A/V, etc.

s "Enregistrement d'un logo d'utilisateur" p.57

Sélectionnez l'une des méthodes de projection suivantes en fonction de l'installation du projecteur.

Avant, Avant/Plafond, Arrière et Arrière/Plafond Vous pouvez modifier le réglage dans l'ordre suivant, en

appuyant sur le bouton [A/V Mute] de la télécommande pendant environ cinq secondes.

AvantWAvant/Plafond ArrièreWArrière/Plafond

s "Méthodes d'installation" p.19

: Vous pouvez décider que l’appareil

: Réglez sur On pour afficher le Logo

: Permet de choisir l'écran affiché lorsque le

Liste des Fonctions

Sous-menu Fonction

Fonctionnement

Mode attente

Régl.filtre air

Aliment. Directe : Réglez sur On pour mettre le projecteur sous tension simplement en le branchant.

Lorsque le câble d'alimentation est branché, notez que le projecteur s'allume automatiquement dans une situation telle que la fin d'une panne de courant.

Mode veille : Si cette fonction est activée (On), elle arrête automatiquement la projection si aucun signal d'image n'est reçu et si aucune activité n'est effectuée durant un certain laps de temps.

Temps Mode veille : Lorsque le Mode veille est réglé sur On, vous pouvez définir le délai après lequel le projecteur

s'éteint automatiquement selon une plage d'une à 30 minutes.

Trigger Out: Si cette fonction est activée (On), le signal trigger out (DC 12 V) est émis. Les périphériques externes sont informés si le projecteur est allumé ou éteint.

Mode haute alt. : Réglez cette fonction sur On si vous utilisez l’appareil à une altitude supérieure à 1500 m.

Si vous réglez Comm. activée, vous pouvez effectuer les opérations suivantes même si le projecteur même est en mode attente.

• Surveillance et contrôle du projecteur via un réseau. s "Surveillance et contrôle" p.119

• Les images sont émises vers un moniteur externe.

Notif. nett. : Si cette fonction est activée (On), un message est affiché lorsque le filtre à air doit être nettoyé.

Hre notif. nettoy. : Définit l'heure de la notification de nettoyage du filtre à air.

Sous-menu Fonction

Ecrans multiples

Langue

Réinit.

Si la fonction Protec. logo utilis. est réglée sur On dans Mot de passe

protégé, il est impossible de modifier les réglages relatifs au logo d'utilisateur. Vous pouvez apporter des modifications après avoir réglé Protec. logo utilis. sur Off. s "Gestion des utilisateurs (Mot de passe protégé)" p.59

*2 Sauf pour Mode haute alt.

Lorsque plusieurs projecteurs sont alignés et projettent des images, vous pouvez ajuster la luminosité et la tonalité des couleurs de l’image de chaque image projetée.

Niveau de réglage : Vous pouvez ajuster du noir au blanc en cinq étapes, appelées Niveau 1 à 5. Dans chaque niveau, vous pouvez ajuster les valeurs Corr. luminosité et Corr. couleur.

Corr. luminosité : Corrige la différence de luminosité de chaque projecteur.

Corr. couleur (G/R) / Corr. couleur (B/Y) : Vous pouvez corriger la différence de couleur de chaque projecteur.

s "Correction de la couleur pendant la projection à partir de plusieurs projecteurs" p.56

Définit la langue des messages et des menus.

Vous pouvez rétablir les valeurs par défaut des paramètres

Affichage

menu Avancé. Consultez la section suivante pour rétablir les valeurs par

défaut de tous les éléments de menu.

, Fonctionnement*2, ainsi que Régl.filtre air du

"Menu Réinit." p.84

ID projecteur

Définissez l'ID sur un nombre entre 1 et 9. Off indique qu'aucun identificateur n'est défini.

s "Réglage de l’ID projecteur" p.54

Liste des Fonctions

Menu Réseau

Si la fonction Réseau protégé est réglée sur On dans la section Mot de passe protégé, un message s’affiche et il est impossible de modifier les réglages. Réglez Réseau protégé sur Off, puis configurez le réseau.

"Réglage de la fonction Mot de passe protégé" p.59

Sous-menu Fonction

Infos réseauLAN sans fil

Affiche les informations relatives à l'état du réseau.

• Mode de connexion

• Niveau d'antenne

• Nom du projecteur

• SSID

• DHCP

• Adresse IP

• Masque ss-rés

• Adresse passerelle

• Adresse MAC

• Code de région

Sous-menu Fonction

Infos réseauLAN câblé

Vers Configuration réseau

* Affiche les informations disponibles sur la région de l'Unité de Réseau sans fil

utilisée. Pour plus d'informations, contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson.

s Liste des contacts pour projecteurs Epson

À l'aide du navigateur Web d'un ordinateur connecté au projecteur via

un réseau, vous pouvez configurer les fonctions et contrôler le projecteur. Cette fonction est appelée Contrôle Web. Vous pouvez utiliser un clavier pour entrer du texte et définir des réglages de Contrôle Web, comme les paramètres de sécurité.

s "Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web)" p.119

Affiche les informations relatives à l'état du réseau.

• Nom du projecteur

• DHCP

• Adresse IP

• Masque ss-rés

• Adresse passerelle

• Adresse MAC

Les menus suivants permettent de définir les réglages du réseau :

Base, LAN sans fil, Sécurité, LAN câblé, Courrier, Autres, Réinit. et Installation terminée

Remarques sur l'utilisation du menu Réseau

La sélection dans le menu supérieur et les sous-menus, ainsi que la modification de l'élément sélectionné s'effectuent de la même manière que dans le menu Configuration.

Une fois terminé, veillez à accéder au menu Installation terminée pour sélectionner Oui, Non ou Annul. Lorsque vous choisissez Oui ou Non, vous revenez au menu Configuration.

Liste des Fonctions

Oui : Sauvegarde les réglages et ferme le menu Réseau.

Non : Ne sauvegarde pas les réglages et ferme le menu Réseau.

Annul. : Continue d'afficher le menu Réseau.

Fonctions du clavier virtuel

Le menu Réseau contient des fonctions qui nécessitent la saisie de caractères alphanumériques au cours de l’installation. Dans ce cas, le clavier

virtuel suivant s’affiche. À l'aide des boutons [

], [ ], [ ] et

• À chaque fois que vous sélectionnez la touche CAPS et que vous

appuyez sur le bouton [Enter], vous alternez entre majuscules et minuscules.

• À chaque fois que vous sélectionnez la touche SYM1/2 et que vous

appuyez sur le bouton [Enter], les touches de symboles situées à l'intérieur du cadre changent.

[

] de la télécommande ou [ ], [ ], [ ] et [ ] du panneau de

commande, placez le curseur sur la touche désirée, puis appuyez sur le bouton [Enter] pour saisir des caractères alphanumériques. Pour entrer des chiffres, maintenez le bouton [Num] de la télécommande enfoncé puis appuyez sur les touches numériques. Après la saisie, appuyez sur la touche Finish du clavier pour confirmer. Appuyez sur Annul. pour annuler la saisie.

Liste des Fonctions

Menu Base

Sous-menu Fonction

Nom du projecteur

Affiche le nom du projecteur, utilisé pour identifier ce dernier en cas de connexion à un réseau.

Vous pouvez entrer 16 caractères alphanumériques à un octet.

Sous-menu Fonction

Mot-clé projecteur

Lorsque cette fonction est On, vous devez entrer le mot-clé pour connecter le projecteur à un ordinateur du réseau. Cette fonction permet ainsi d’éviter l'interruption de la présentation en cas de connexions d'autres ordinateurs. Cette fonction est normalement réglée sur On.

s Guide d'utilisation EasyMP Network Projection

Mot passe PJLink

MotPss ContrôleWeb

Définissez un mot de passe à utiliser pour accéder au projecteur à l'aide de logiciels PJLink compatibles.

Vous pouvez entrer 32 caractères alphanumériques à un octet.

Définissez le mot de passe à utiliser pour définir des paramètres et contrôler le projecteur via la fonction Contrôle Web. Vous pouvez saisir 8 caractères alphanumériques mono-octet. Contrôle Web est une fonction qui permet d’installer et de contrôler le projecteur à l’aide du navigateur Web d’un ordinateur connecté via un réseau.

s "Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web)" p.119

Liste des Fonctions

Menu LAN sans fil

Sous-menu Fonction

Alim réseau sans fil

Définissez ce réglage sur On lors de la connexion du projecteur à l'ordinateur via un réseau sans fil.

Si vous ne souhaitez pas effectuer de connexion via un réseau sans fil, définissez ce réglage sur Off pour éviter tout accès non autorisé.

Il est défini sur On par défaut.

Sous-menu Fonction

Canal

Syst LAN sans fil

Param. auto SSID

SSID

(Ne peut être défini que si Mode de connexion est réglé sur Rapide.)

Sélectionnez la bande de fréquences utilisées par le réseau sans fil entre 1ch, 6ch et 11ch.

Il est défini sur 11ch par défaut.

Réglez le réseau local sans fil sur 802.11b/g ou 802.11b/g/n. La valeur par défaut est fixée à 802.11b/g/n.

Réglez sur On pour réduire la durée de recherche de projecteur en cas de connexion via un réseau en Mode de connexion Rapide.

Réglez sur Off si vous connectez plusieurs projecteurs simultanément.

Il est défini sur On par défaut.

Entrez un fil dans lequel le projecteur opère, entrez ce SSID.

Vous pouvez entrer 32 caractères alphanumériques à un octet.

SSIDg. Lorsqu'un SSID est fourni pour le réseau sans

Mode de connexion

Sélectionnez Rapide lorsque vous connectez un ordinateur directement au projecteur.

Sélectionnez Avancé lorsque vous connectez un ordinateur au projecteur via un point d'accès.

Régler sur Avancé lorsque vous connectez plusieurs ordinateurs ou lorsque vous contrôlez le projecteur via un réseau.

Il est défini sur Rapide par défaut. s "Surveillance et contrôle" p.119

Liste des Fonctions

Sous-menu Fonction

Paramètres IP

Affichage SSID

Affichage adr. IP

Vous pouvez effectuer des réglages réseau. DHCP : Réglez sur On pour régler le réseau à l'aide de

Si On est sélectionné, vous ne pouvez pas ajouter d'autres adresses.

Adresse IP : vous pouvez entrer l' projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées :

0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un

nombre entre 0 et 255) Masque ss-rés : vous pouvez entrer le

projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les masques de sous-réseau suivants ne peuvent pas être utilisés :

0.0.0.0, 255.255.255.255

Adresse passerelle : Vous pouvez entrer l'adresse IP attribuée à la passerelle du projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les passerelleg suivantes ne peuvent pas être utilisées :

0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un

nombre entre 0 et 255)

Pour empêcher l'affichage du réglez-le sur Off.

Pour empêcher l'affichage de l' LAN, réglez-la sur Off.

DHCPg.

Adresse IPg attribuée au

Masque ss-résg du

Adresses de

SSIDg sur l'écran d'attente LAN,

Adresse IPg sur l'écran d'attente

Menu Sécurité

Disponible uniquement lorsque l'Unité de Réseau sans fil en option est installée.

Sous-menu Fonction

Sécurité

Encryptage WEP

Sélectionnez le type de sécurité parmi les options affichées. Pour installer la sécurité, suivez les instructions données par

l’administrateur du système réseau auquel vous êtes sur le point d’accéder.

Vous pouvez définir le mode de Encryptage WEP.

128Bit : Utilise le codage 128 (104) bits. 64Bit : Utilise le codage 64 (40) bits.

Format

Clef ID

Vous pouvez définir la méthode d'entrée de la clé de cryptage WEP.

ASCII : Texte. HEX : entrée en base hexadécimale.

Sélectionne la clé ID de cryptage WEP.

Liste des Fonctions

Sous-menu Fonction

Clef de cryptage 1/Clef de cryptag e 2 / Cl e f d e c r y ptage 3/Clef de cryptage 4

Type d'authentif.

PSK

Vous pouvez entrer la clé utilisée pour le cryptage WEP. Entrez la clé en caractères mono-octet conformément aux instructions de l'administrateur du réseau dans lequel le projecteur est installé. Le type et le nombre de caractères pouvant être entrés varient selon les valeurs des paramètres Encryptage WEP et Format.

128Bit - ASCII : Caractères alphanumériques mono-octet, 13 caractères.

64Bit - ASCII : Caractères alphanumériques mono-octet, 5 caractères.

128Bit - HEX : 0 à 9 et A à F, 26 caractères. 64Bit - HEX : 0 à 9 et A à F, 10 caractères.

Définit le type d'authentification WEP.

Open : Utilise une authentification ouverte. Shared : Utilise une authentification partagée.

(Ne peut être défini que si WPA-PSK ou WPA2-PSK est sélectionné dans Sécurité.)

Vous pouvez entrer une clé pré-partagée (clé cryptée) en caractères alphanumériques à 1 octet. La clé doit comporter de 8 à 32 caractères.

• WPA

Il s'agit d'une norme de cryptage qui améliore la sécurité, un point faible de la norme WEP. Bien qu'il existe plusieurs types de méthodes de cryptage WPA, ce projecteur emploie les méthodes TKIP et AES.

WPA comprend également des fonctions d'authentification des utilisateurs. L'authentification WPA emploie deux méthodes : l'emploi d'un serveur d'authentification ou l'authentification entre un ordinateur et un point d'accès sans passer par un serveur. Ce projecteur prend en charge la seconde méthode (sans serveur).

Pour définir les paramètres, suivez les instructions de l'administrateur

de votre réseau.

Type de sécurité

Lorsque l'unité de réseau sans fil en option est installée et utilisée en mode de connexion Avancé, il est vivement recommandé de configurer les paramètres de sécurité. Sélectionnez l'une des méthodes de sécurité suivantes.

• WEP

Les données sont cryptées à l'aide d'une clé codée (clé WEP). Ce mécanisme n'autorise la communication que si les clés cryptées du point d'accès et du projecteur correspondent.

Liste des Fonctions

Menu LAN câblé

Sous-menu Fonction

Paramètres IP

Affichage adr. IP

Permet d’effectuer des réglages relatifs aux adresses suivantes. DHCPg : Réglez sur On pour configurer le réseau à l'aide de

DHCP. Si On est sélectionné, vous ne pouvez pas ajouter d'autres adresses.

Adresse IPg : vous pouvez entrer l'adresse IP attribuée au projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées :

0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre entre 0 et 255)

Masque ss-résg : Vous pouvez entrer le masque de sous réseau du projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les masques de sous-réseau suivants ne peuvent pas être utilisés :

0.0.0.0, 255.255.255.255 Adresse passerelleg : Vous pouvez entrer l'adresse IP attribuée à

la passerelle du projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses de passerelle suivantes ne peuvent pas être utilisées :

0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre entre 0 et 255)

Pour éviter que l'adresse IP soit affichée dans la section Information réseau du menu Réseau et dans l'écran d'attente LAN, réglez cette fonction sur Off.

Liste des Fonctions

Menu Courrier

Lorsque ce paramètre est réglé, vous recevez une notification par e-mail lorsqu'un problème ou un avertissement est rencontré sur le projecteur.

"Utilisation de la fonction Notif. courrier pour signaler des anomalies de

fonctionnement" p.122

Sous-menu Fonction

Numéro de port

Réglage d'adresse 1/Réglage d'adresse 2/Réglage d'adres se 3

Vous pouvez entrer le numéro de port du serveur SMTP. La valeur par défaut est 25. Vous pouvez entrer un nombre compris entre 1 et 65535.

Vous pouvez entrer l'adresse électronique et le texte du message de notification que vous recevrez en cas d'anomalie ou d'avertissement. Vous pouvez enregistrer jusqu'à trois destinations. Pour les adresses électroniques, vous pouvez entrer jusqu'à 32 caractères alphanumériques d'un octet.

Vous pouvez sélectionner les anomalies ou les avertissements qui donneront lieu à la création d'un courrier de notification. Lorsque le problème ou l'avertissement sélectionné se produit sur le projecteur, un courrier est envoyé à l'adresse de destination indiquée afin de le signaler. Vous pouvez sélectionner plusieurs éléments dans la liste affichée.

Sous-menu Fonction

Notif. courrier

Serveur SMTP

Réglez sur On pour envoyer un e-mail aux adresses prédéfinies lorsqu'un problème ou un avertissement est rencontré sur un projecteur.

Vous pouvez entrer l' projecteur.

Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées :

127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre entre 0

et 255)

Adresse IPg du serveur SMTP du

Liste des Fonctions

Menu Autres

Sous-menu Fonction

SNMP

Réglez sur On pour contrôler le projecteur via SNMP. Pour surveiller le projecteur, vous devez installer le programme

de gestion SNMP sur votre ordinateur. Les paramètres SNMP doivent être gérés par un expert en réseaux.

La valeur par défaut est Off.

Sous-menu Fonction

RoomView

Réglez sur On uniquement pour surveiller et contrôler le projecteur sur le réseau à l'aide de Crestron RoomView réglez sur Off.

s "À propos de Crestron RoomView Si On est sélectionné, les fonctions suivantes ne sont pas

disponibles.

• Contrôle Web

• Message Broadcasting (plug-in de EasyMP Monitor)

" p.125

. Sinon

Adres. IP trappe 1/Adres. IP trappe 2

Passerelle prioritaire

AMX Device Discovery

Vous pouvez enregistrer deux adresses IP comme destination des notifications d'interruption SNMP. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées : 127.x.x.x,

224.0.0.0 à 255.255.255.255 (où x est un nombre entre 0 et 255)

Vous pouvez configurer la passerelle prioritaire sur un LAN câblé ou LAN sans fil.

Lorsque le projecteur est connecté à un réseau, réglez ce paramètre sur On pour permettre sa détection par Discoveryg. Réglez-le sur Off si vous n'êtes pas connecté à un environnement contrôlé par un contrôleur AMX ou AMX Device Discovery.

AMX Device

Liste des Fonctions

Menu Réinit.

Réinitialise tous les réglages réseau.

Sous-menu Fonction

Réinitialisez les paramètres réseau.

Pour réinitialiser tous les réglages réseau, sélectionnez Oui.

Liste des Fonctions

Menu Information (Affichage uniquement)

Permet de vérifier l’état des signaux d’image projetées et celui du projecteur. Les éléments pouvant être affichés varient en fonction de la source en cours de projection. Selon le modèle utilisé, certaines sources d'entrée ne sont pas prises en charge.

"Détection automatique des signaux d'entrée et modification de l’image

projetée (Recherche de source)" p.33

Sous-menu Fonction

Signal Vidéo

Taux rafraîchi.

Info sync

Etat

Numéro de série

Event ID

* La durée d’utilisation cumulée est affichée sous la forme «0H» pour les 10

premières heures. Si la durée est supérieure à 10 heures, elle est affichée sous la forme «10H», «11H», et ainsi de suite.

Vous pouvez afficher les réglages de Signal Vidéo définis dans le menu Signal.

Permet d'afficher le

Permet d’afficher des informations sur le signal d’image. Ces informations peuvent s'avérer nécessaires pour des

activités de service.

Affiche les informations concernant les erreurs survenues avec le projecteur.

Ces informations peuvent s'avérer nécessaires pour des activités de service.

Affiche le numéro de série du projecteur.

Permet d'afficher le journal d'erreur de l'application. s "À propos d'Event ID" p.102

Taux rafraîchi.g.

Sous-menu Fonction

Durée de lampe

Source

Signal entrée

Résolution

Vous pouvez afficher la durée de fonctionnement cumulée de la lampe

Lorsque le délai d’avertissement défini pour la lampe est atteint, les caractères sont affichés en jaune.

Vous pouvez afficher le nom de la source pour l'équipement connecté en cours de projection.

Vous pouvez afficher le contenu du paramètre Signal entrée défini dans le menu Signal en fonction de la Source.

Permet d'afficher la résolution.

Liste des Fonctions

Menu Réinit.

Sous-menu Fonction

Tout réinitialiser

Vous pouvez rétablir les réglages par défaut de tous les éléments du menu Configuration.

Les valeurs par défaut des éléments suivants ne peuvent pas être rétablies : Signal entrée, Logo d'utilisateur , tous les éléments des menus Réseau, Durée de lampe, Langue, Mot de passe, Bouton utilisateur et Ecrans multiples.

Réinitial. durée lampe

Efface la durée d'utilisation de la lampe. Remettez cette valeur à zéro lorsque vous remplacez la lampe.

Dépannage

Ce chapitre explique comment identifier et résoudre les problèmes.

Utilisation de l'aide

Si un problème survient sur le projecteur, vous pouvez accéder à l'écran Aide afin d'obtenir de l'assistance. Pour cela, appuyez sur le bouton Help. Vous pouvez résoudre les problèmes en répondant aux questions.

Appuyez sur le bouton [Help].

L'écran d'aide s'affiche.

Utilisation de la télécommande Utilisation du panneau de

commande

Utilisation de la télécommande Utilisation du panneau de

commande

Sélectionnez un élément de menu.

Confirmez la sélection.

Utilisation de la télécommande Utilisation du panneau de

commande

Questions et solutions sont affichées comme illustré dans l’écran cidessous.

Appuyez sur le bouton [Help] pour quitter l’aide.

Utilisation de l'aide

Consultez la section suivante si la fonction d'aide ne vous

permet pas de résoudre votre problème.

"Dépannage" p.88

Dépannage

Si vous rencontrez un problème sur le projecteur, examinez tout d'abord ses témoins et reportez-vous à la section « Signification des témoins » ci-dessous.

Consultez la section suivante si les témoins n'indiquent pas clairement le problème.

"Si les témoins ne fournissent aucune indication utile" p.92

Signification des témoins

Le projecteur comporte quatre témoins qui indiquent son état de fonctionnement.

Témoin d'alimentation Indique l'état de fonctionnement.

Mode attente Lorsque vous appuyez sur le bouton [t] dans ce mode, la projection débute.

Préparation de la surveillance réseau ou refroidissement en cours Tous les boutons sont désactivés tant que le témoin clignote. Préchauffage Le préchauffage dure environ 30 secondes. Au terme du préchauffage, le témoin cesse de clignoter. Le bouton [t] est désactivé pendant le préchauffage. Projection

Témoin de lampe Indique l'état de la lampe de projection.

Témoin de température Indique l'état de la température interne.

Dépannage

Indicateur de filtre Indique l’état du filtre à air.

Le tableau suivant explique la signification des témoins et la façon de résoudre les problèmes qu’ils indiquent.

Si tous les témoins sont éteints, vérifiez si le cordon d’alimentation est bien branché et si l’alimentation électrique est normale.

Parfois, lorsque le cordon d’alimentation est débranché, le témoin

t reste allumé pendant un court moment ; cette situation est normale.

: Allumé : Clignotant : Éteint : Varie en fonction de l'état du projecteur

État Cause Solution ou état

Erreur interne Cessez d’utiliser le projecteur, débranchez le câble d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche,

dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson. s Liste des contacts pour projecteurs Epson

Erreur ventilateur Erreur de capteur

Erreur haute temp. (surchauffe)

Cessez d’utiliser le projecteur, débranchez le câble d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.

s Liste des contacts pour projecteurs Epson

La lampe s'éteint automatiquement et la projection s'arrête. Patientez environ cinq minutes. Après ce délai, le projecteur passe en mode attente. Vérifiez les deux points suivants :

• Assurez-vous que le filtre à air et la grille de sortie d’air sont bien dégagés et que le projecteur n’est pas placé contre un mur.

• Si le filtre à air est bouché, nettoyez-le ou remplacez-le.

s "Nettoyage du filtre à air" p.104,"Remplacement du filtre à air" p.110

Si l'erreur persiste après vérification des points ci-dessus, cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.

s Liste des contacts pour projecteurs Epson

Erreur lampe Défaillance lampe

En cas d’utilisation à une altitude d’au moins 1500 m, réglez le Mode haute alt. sur On. s "Menu Avancé" p.71

Vérifiez les deux points suivants :

• Retirez la lampe et vérifiez si elle n’est pas endommagée.

s "Remplacement de la lampe" p.107

• Nettoyez le filtre à air.

s "Nettoyage du filtre à air" p.104

Dépannage

État Cause Solution ou état

Si la lampe n’est pas endommagée : Réinstallez la lampe et allumez l’appareil. Si l’erreur persiste : Remplacez la lampe et allumez l’appareil. Si l'erreur persiste : Cessez d'utiliser le projecteur, débranchez le câble d'alimentation de la prise secteur et contactez votre revendeur ou le

bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson. s Liste des contacts pour projecteurs Epson

Si la lampe est endommagée : Contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson. (Il est impossible de projeter des images tant que la lampe n'est pas remplacée.)

s Liste des contacts pour projecteurs Epson

En cas d’utilisation à une altitude d’au moins 1500 m, réglez le Mode haute alt. sur On. s "Menu Avancé" p.71

Err diaphragme auto Err. alim (ballast) Erreur sortie d'air

Err. cap. flux air Le capteur de flux d'air est défectueux. Cessez d’utiliser le projecteur, débranchez le câble d'alimentation de la prise secteur et contactez votre

Err débit air filtre Vérifiez les deux points suivants :

s Liste des contacts pour projecteurs Epson

La grille de sortie d'air est défectueuse si elle ne s'ouvre pas lorsque le projecteur est sous tension ou si elle ne se ferme pas lorsque le projecteur est hors tension. Cessez d’utiliser le projecteur, débranchez le câble d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.

s Liste des contacts pour projecteurs Epson

revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson. s Liste des contacts pour projecteurs Epson

• Assurez-vous que le filtre à air et la grille de sortie d’air ne sont pas obstrués et que le projecteur n’est pas placé contre un mur.

• Si le filtre à air est bouché, nettoyez-le ou remplacez-le.

s "Nettoyage du filtre à air" p.104, "Remplacement du filtre à air" p.110

s Liste des contacts pour projecteurs Epson

Dépannage

État Cause Solution ou état

Avert. haute temp. (Cette situation n’est pas anormale. Toutefois, si la température redevient à nouveau trop élevée, la projection s’arrête automatiquement.)

• Assurez-vous que le filtre à air et la grille de sortie d’air sont bien dégagés et que le projecteur n’est pas placé contre un mur.

• Si le filtre à air est bouché, nettoyez-le ou remplacez-le.

s "Nettoyage du filtre à air" p.104, "Remplacement du filtre à air" p.110

Remplacer lampe Remplacez la lampe.

s "Remplacement de la lampe" p.107 Si vous continuez à utiliser la lampe alors que son délai de remplacement a expiré, il existe un risque accru que la lampe explose. Remplacez la

lampe dès que possible.

Flux d'air faible Vérifiez les deux points suivants :

• Assurez-vous que le filtre à air et la grille de sortie d’air ne sont pas obstrués et que le projecteur n’est pas placé contre un mur.

• Si le filtre à air est bouché, nettoyez-le ou remplacez-le.

s "Nettoyage du filtre à air" p.104, "Remplacement du filtre à air" p.110

s Liste des contacts pour projecteurs Epson

Pas de filtre à air Assurez-vous que le filtre à air est installé correctement.

s "Remplacement du filtre à air" p.110

Notif nettoy filtre "Nett. filt. air néc. Nettoyez ou remplacez le filtre à air." est affiché. Nettoyez le filtre à air.

s "Nettoyage du filtre à air" p.104 Les témoins ou les messages relatifs à Notif nettoy filtre sont affichés uniquement lorsque Notif. nett. est défini sur On dans la section

Régl.filtre air du menu de configuration. s Avancé - Régl.filtre airp.71

• Consultez la section suivante si le projecteur ne fonctionne pas correctement alors que les témoins n'indiquent rien d'anormal.

s "Si les témoins ne fournissent aucune indication utile" p.92

• Si l'erreur n'est pas indiquée dans ce tableau, arrêtez d'utiliser le projecteur, débranchez le cordon d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.

s Liste des contacts pour projecteurs Epson

Dépannage

Si les témoins ne fournissent aucune indication utile

Si l’un des problèmes suivants se produit et que les témoins ne fournissent aucune indication utile, reportez-vous à la page correspondant à chaque problème.

Problèmes relatifs aux images

• Aucune image n'est visible

La projection ne démarre pas, la zone de projection est entièrement noire ou la zone de projection est entièrement bleue.

• Les images animées ne sont pas affichées

Les images animées projetées depuis un ordinateur sont noires ; aucune image n'est projetée.

• La projection s'arrête automatiquement sp.94

• Le message « Non Supporté. » est affiché sp.94

• Le message « Pas de Signal. » est affiché

• Les images sont floues, troubles ou déformées sp.95

• Les images subissent des interférences ou une distorsion sp.96

• L'image est tronquée (trop grande) ou trop petite, ou son rapport

L/H n'est pas correct

Seule une partie de l’image est affichée, les rapports de largeur et de hauteur de l’image ne sont pas corrects.

sp.93

sp.94

p.94

sp.96

Autres problèmes

• Aucun son n'est émis, ou le son est très faible sp.99

• La télécommande ne fonctionne pas sp.99

• Je veux modifier la langue des messages et des menus sp.100

• Vous ne recevez pas de courrier, même si une erreur est rencontrée

sur le projecteur

sp.100

• Les couleurs de l'image ne sont pas correctes

L’image entière présente des teintes mauves ou vertes, les images sont affichées en noir et blanc ou les images sont ternes.

• Les images sont sombres sp.98

sp.97

Problèmes au démarrage de la projection

• Le projecteur ne s'allume pas sp.98

Dépannage

Problèmes relatifs aux images

Aucune image n'est visible

Vérification Solution

Avez-vous appuyé sur le bouton [t] ? Appuyez sur le bouton [t] pour allumer l'appareil.

Les témoins sont-ils éteints ? Le cordon d’alimentation n’est pas branché correctement, ou l’alimentation électrique n'est pas distribuée.

Branchez le cordon d'alimentation correctement.

"De l'installation à la projection" p.32

Vérifiez le bon fonctionnement de votre prise secteur ou de la source d’alimentation électrique.

Le mode Pause A/V est-il activé ? Appuyez sur le bouton [A/V Mute] de la télécommande afin d'annuler le mode Pause A/V.

s "Arrêt momentané de l’image et du son (Pause A/V)" p.49

Les paramètres du menu Configuration sont-ils corrects ? Rétablissez les valeurs par défaut de tous les réglages.

s Réinit. - Tout réinitialiser p.84

L’image est-elle projetée entièrement noire ? (Uniquement en cas de projection d’images provenant d’un

ordinateur)

Les réglages du format de signal d’image sont-ils corrects ? (Uniquement en cas de projection d'images provenant d'une source

vidéo)

Windows Media Center est-il affiché en plein écran ? (Lors d'une connexion réseau uniquement)

Une application utilisant la fonction Windows DirectX est-elle affichée ?

(Lors d'une connexion réseau uniquement)

Certaines images en entrée, comme les écrans de veille, peuvent être entièrement noires.

Modifiez les réglages de manière appropriée pour le signal de l’équipement connecté. s Signal - Signal Vidéo p.68

Lorsque Windows Media Center est affiché en plein écran, vous ne pouvez pas projeter via une connexion réseau. Réduisez la taille de l'écran.

Les applications qui utilisent la fonction Windows DirectX peuvent ne pas afficher correctement les images.

Dépannage

Les images animées ne s'affichent pas (seule la partie animée de l'image devient noire)

Vérification Solution

Le signal d’image provenant de l’ordinateur est-il envoyé à l’écran LCD et au moniteur ?

(Uniquement en cas de projection d’images provenant d’un ordinateur portable ou d’un ordinateur avec écran LCD intégré)

La projection s’arrête automatiquement

Vérification Solution

Le Mode veille est-il réglé sur On ? Appuyez sur le bouton [t] pour allumer l'appareil. Si vous ne voulez pas utiliser le Mode veille, réglez-le sur Off.

Le message « Non Supporté. » est affiché.

Réglez le signal d'image à partir de l'ordinateur pour activer uniquement la sortie externe. Consultez la documentation de votre ordinateur ou contactez le fabricant de l'ordinateur.

s Avancé - Fonctionnement - Mode veille p.71

Vérification Solution

Les réglages du format de signal d’image sont-ils corrects ? (Uniquement en cas de projection d'images provenant d'une source

vidéo)

La résolution et le taux de rafraîchissement du signal d’image correspondent-ils au mode actuel ?

(Uniquement en cas de projection d’images provenant d’un ordinateur)

Modifiez les réglages de manière appropriée pour le signal de l'équipement connecté. s Signal - Signal Vidéo p.68

Reportez-vous à la documentation de l'ordinateur pour savoir comment modifier résolution et le taux de rafraîchissement du signal d'image envoyé depuis l'ordinateur.

s "Moniteurs" p.134

Le message « Pas de Signal. » est affiché.

Vérification Solution

Les câbles sont-ils connectés correctement ? Vérifiez que tous les câbles requis pour la projection sont branchés correctement.

s "De l'installation à la projection" p.32

Avez-vous sélectionné le port approprié ? Changez d’image en appuyant sur le bouton [Source Search] de la télécommande ou du panneau de commande.

s "Détection automatique des signaux d'entrée et modification de l’image projetée (Recherche de source)" p.33

Dépannage

Vérification Solution

L’ordinateur ou la source vidéo est-il allumé ? Allumez l’équipement.

Les signaux d’image sont-ils envoyés au projecteur ? (Uniquement en cas de projection d’images provenant d’un

ordinateur portable ou d’un ordinateur avec écran LCD intégré)

Si les signaux d’image ne sont envoyés qu’au moniteur LCD de l’ordinateur ou au moniteur auxiliaire, vous devez modifier la sortie afin de l’envoyer également vers une destination externe. Sur certains modèles d’ordinateur, lorsque les signaux d’image sont envoyés à l’extérieur, ils ne s’affichent plus sur le moniteur LCD ou le moniteur auxiliaire.

Si la connexion est établie alors que le projecteur ou l’ordinateur est déjà allumé, il se peut que la touche Fn (touche de fonction) qui permet d’envoyer le signal vidéo de l’ordinateur vers une sortie externe ne fonctionne pas. Éteignez l’ordinateur et le projecteur puis rallumez-les.

s "De l'installation à la projection" p.32 s Documentation de l'ordinateur

Les images sont floues, troubles ou déformées

Vérification Solution

La distorsion keystone est-elle réglée correctement ? Réglez l'image projetée.

s "H/V-Keystone" p.35, "Quick Corner" p.36

La mise au point est-elle réglée correctement ? Tournez la bague de mise au point afin de régler la mise au point.

s "Correction de la mise au point" p.38

Le projecteur se trouve-t-il à une distance correcte ? La projection est-elle effectuée à une distance en dehors de la plage de distances recommandée ?

Installez l’appareil en respectant cette distance. s "Taille de l’écran et Distance de Projection" p.131

La valeur de correction trapézoïdale n’est-elle pas trop élevée ? Réduisez l’angle de projection afin de diminuer la quantité de correction trapézoïdale.

s "Réglage de la position de l'image " p.38

De la condensation s’est-elle formée sur l’objectif ? Si le projecteur est transféré rapidement d’un local froid vers un local chaud, ou si la température ambiante change

brusquement, de la condensation peut se former sur l’objectif, ce qui risque de produire des images floues. Installez le projecteur dans le local une heure avant de l’utiliser. Si de la condensation se forme sur l’objectif, éteignez le projecteur et attendez qu’elle disparaisse.

Dépannage

Les images subissent des interférences ou une distorsion

Vérification Solution

Les réglages du format de signal d’image sont-ils corrects ? (Uniquement en cas de projection d'images provenant d'une source

vidéo)

Les câbles sont-ils connectés correctement ? Vérifiez que tous les câbles requis pour la projection sont branchés correctement.

Un câble d’extension est-il utilisé ? Si un câble d’extension est employé, il se peut que des interférences électriques influent sur le signal. Utilisez les câbles

Modifiez les réglages de manière appropriée pour le signal de l'équipement connecté.

s Signal - Signal Vidéo p.68

s "Connexion des équipements" p.21

fournis avec le projecteur, afin de vérifier si le problème n’est pas dû aux câbles que vous employez.

Avez-vous sélectionné la résolution correcte ? (Uniquement en cas de projection d’images provenant d’un

ordinateur)

Les paramètres correctement ?

(Uniquement en cas de projection d’images provenant d’un ordinateur)

Sync.g et Alignementg sont-ils réglés

Configurez l’ordinateur de manière à ce que les signaux envoyés soient compatibles avec le projecteur.

s "Moniteurs" p.134 s Documentation de l'ordinateur

Appuyez sur le bouton [Auto] de la télécommande ou le bouton [Enter] du panneau de configuration pour exécuter l’ajustement automatique. Si les images ne sont pas correctes après l’ajustement automatique, vous pouvez l’effectuer manuellement à l’aide du menu Configuration.

s Signal - Alignement, Sync. p.68

L’image est tronquée (trop grande) ou trop petite, ou son aspect n’est pas correct

Vérification Solution

Une image d’ordinateur en format large est-elle projetée ? (Uniquement en cas de projection d’images provenant d’un

ordinateur)

L’image est-elle toujours agrandie par la fonction Zoom électronique ?

La position de l'image a-t-elle été réglée correctement ? Appuyez sur le bouton [Auto] de la télécommande ou le bouton [Enter] du panneau de commande pour exécuter

Modifiez les réglages de manière appropriée pour le signal de l'équipement connecté. s Signal - Résolution p.68

Appuyez sur le bouton [Esc] de la télécommande pour annuler la fonction Zoom électronique. s "Agrandissement d'une partie de l'image (Zoom électronique)" p.51

l'ajustement automatique de l'image projetée à partir d'un ordinateur. Si les images ne sont pas correctes après l’ajustement automatique, vous pouvez l’effectuer manuellement à l’aide du menu Configuration.

Outre les signaux d'image provenant d'un ordinateur, vous pouvez ajuster d'autres signaux projeté à l'aide du menu Configuration.

s Signal - Position p.68

Dépannage

Vérification Solution

L’ordinateur est-il configuré pour un affichage sur deux écrans ? (Uniquement en cas de projection d’images provenant d’un

ordinateur)

Si l'affichage sur deux écrans a été activé dans les Propriétés de l'affichage du Panneau de configuration de l'ordinateur, seule la moitié de l'image affichée sur l'écran de l'ordinateur est projetée. Pour afficher l’image entière, désactivez l’affichage sur deux écrans.

s Documentation du pilote de la carte graphique de l'ordinateur

Avez-vous sélectionné la résolution correcte ? (Uniquement en cas de projection d’images provenant d’un

ordinateur)

Configurez l’ordinateur de manière à ce que les signaux envoyés soient compatibles avec le projecteur. s "Moniteurs" p.134

Documentation de l'ordinateur

Les couleurs de l'image ne sont pas correctes

Vérification Solution

Les réglages du signal en entrée correspondent-ils aux signaux provenant de l’appareil connecté ?

La luminosité de l’image a-t-elle été réglée correctement ? Ajustez le réglage Luminosité du menu Configuration.

Les câbles sont-ils connectés correctement ? Vérifiez que tous les câbles requis pour la projection sont branchés correctement.

Contrasteg est-il réglé correctement ? Ajustez le réglage Contraste du menu Configuration.

Le réglage couleur est-il défini correctement ? Ajustez le réglage Réglage couleur du menu Configuration.

Modifiez les réglages suivants de manière appropriée pour le signal de l’équipement connecté.

• Lorsque l'image provient d'un périphérique connecté au port Computer1 ou Computer2.

s Signal - Signal entrée p.68

• Lorsque l'image provient d'un périphérique connecté au port S-Video ou Video.

s Signal - Signal Vidéo p.68

s Image - Luminosité p.67

s "Connexion des équipements" p.21

s Image - Contraste p.67

s Image - Réglage couleur p.67

L’intensité et la teinte des couleurs ont-elles été ajustées correctement ?

(Uniquement en cas de projection d'images provenant d'une source vidéo)

Ajustez les réglages Intensité couleur et Nuance du menu Configuration. s Image - Intensité couleur, Nuance p.67

Dépannage

Les images sont sombres

Vérification Solution

La luminosité de l'image est-elle définie correctement ? Ajustez les réglages Luminosité et Consommation électr. du menu Configuration.

s Image - Luminosité p.67

Réglage - Consommation électr. p.70

Contrasteg est-il réglé correctement ? Ajustez le réglage Contraste du menu Configuration.

s Image - Contraste p.67

Est-il temps de remplacer la lampe ? Lorsqu’il est presque temps de remplacer la lampe, les images deviennent plus sombres et la qualité des couleurs se

dégrade. Dans ce cas, installez une lampe neuve. s "Remplacement de la lampe" p.107

Problèmes au démarrage de la projection

Le projecteur ne s'allume pas

Vérification Solution

Avez-vous appuyé sur le bouton [t] ? Appuyez sur le bouton [t] pour allumer l'appareil.

Les témoins sont-ils éteints ? Le cordon d’alimentation n’est pas branché correctement, ou l’alimentation électrique n'est pas distribuée.

Débranchez le cordon d'alimentation puis rebranchez-le. s "De l'installation à la projection" p.32 Vérifiez le bon fonctionnement de votre prise secteur ou de la source d’alimentation électrique.

Les témoins s’allument-ils et s’éteignent-ils lorsque vous touchez le cordon d’alimentation ?

La fonction Blocage fonctionne. est-elle réglée sur Verrouill.compl. ?

Cette situation est probablement due à un faux contact dans le cordon d’alimentation ou à un cordon défectueux. Réinsérez le cordon d’alimentation. Si cela ne résout pas le problème, arrêtez d'utiliser le projecteur, débranchez le cordon d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.

s Liste des contacts pour projecteurs Epson

Appuyez sur le bouton [t] de la télécommande. Si vous ne voulez pas utiliser la fonction Blocage fonctionne., réglez-la sur Off.

s Réglage - Blocage fonctionne. p.70

Dépannage

Vérification Solution

Les réglages appropriés ont-ils été sélectionnés pour le récepteur distant ?

Consultez la section Récepteur à distance du menu Configuration. s Réglage - Récepteur à distance p.70

Avez-vous rebranché le cordon d’alimentation juste après une mise hors tension directe, ou le disjoncteur est-il coupé?

Si l’opération à gauche est réalisée alors que la fonction Aliment. Directe est réglée sur On, il se peut que l’appareil ne se rallume pas. Appuyez sur le bouton [t] pour rallumer l’appareil.

Autres problèmes

Aucun son n'est émis, ou le son est très faible

Vérification Solution

Vérifiez que le câble audio/vidéo est bien branché au projecteur et à la source audio.

Le volume est-il réglé au niveau minimum ? Ajustez le volume de manière à entendre le son.

Le mode Pause A/V est-il activé ? Appuyez sur le bouton [A/V Mute] de la télécommande afin d'annuler le mode Pause A/V.

Le câble audio est-il de type « Sans résistance » ? Si vous employez un câble audio que vous vous êtes procuré dans le commerce, assurez-vous qu’il est de type « Sans

La connexion est-elle assurée à l'aide d’un câble HDMI ? Si aucun son n’est émis lors de la connexion à l’aide d’un câble HDMI, réglez l’équipement connecté sur la sortie PCM.

Débranchez le câble du port Audio, puis rebranchez-le.

s Réglage - Volume p.70

"Réglage du volume" p.39

s "Arrêt momentané de l’image et du son (Pause A/V)" p.49

résistance ».

La télécommande ne fonctionne pas

Vérification Solution

L’émetteur de la télécommande est-il bien orienté vers le récepteur du projecteur pendant l'utilisation ?

La télécommande n’est-elle pas trop éloignée du projecteur ? La portée de la télécommande est d’environ 6 m.

Orientez la télécommande vers le capteur des signaux de la télécommande.

s "Portée de la télécommande" p.17

Dépannage

Vérification Solution

La lumière directe du soleil ou une lumière forte de lampes fluorescentes parvient-elle au capteur des signaux de la télécommande ?

100

Installez le projecteur à un endroit où le capteur des signaux de la télécommande ne reçoit pas de lumière trop forte. Vous pouvez également régler le récepteur sur Off dans la section Récepteur à distance du menu Configuration.

s Réglage - Récepteur à distance p.70

Les réglages appropriés ont-ils été sélectionnés pour le Récepteur à distance ?

Les piles sont-elles déchargées ou ont-elles été installées correctement ?

L'ID de la télécommande et l'ID projecteur correspondent-ils ? Assurez-vous que l'ID du projecteur à contrôler et celui de la télécommande correspondent bien. Pour piloter tous les

Consultez la section Récepteur à distance du menu Configuration. s Réglage - Récepteur à distance p.70

Vérifiez si les piles ont été insérées correctement, ou remplacez-les si nécessaire. s "Remplacement des piles de la télécommande" p.17

projecteurs avec la télécommande quel que soit l'ID, définissez l'ID du récepteur à distance sur « 0 ». s "Réglage de l'ID de la télécommande" p.55

Aucune image n'est visible sur le moniteur externe

Vérification Solution

La réception des images passe-t-elle par un port différent de Computer1 ?

Les seules images pouvant être affichées sur un moniteur externe sont des signaux analogiques RVB qui proviennent d'un port Computer1.

Je veux modifier la langue des messages et des menus

Vérification Solution

Modifiez le réglage Langue. Ajustez le réglage Langue du menu Configuration.

s Avancé - Langue p.71

Vous ne recevez pas de courrier, même si une erreur est rencontrée sur le projecteur

Vérification Solution

Le Mode attente est-il défini sur Comm. activée ? Pour utiliser la fonction Notif. courrier lorsque le projecteur est en attente, activez Comm. activée dans la section Mode

attente du menu Configuration. s Avancé - Mode attente p.71

Epson EB-D6250 User's Guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Symboles Utilisés Dans ce Guide

Table des matières

Introduction

Caractéristiques du Projecteur

Facilité d'utilisation et fiabilité

Fonctions de projection

Projection simultanée de deux images (Split Screen)

Connexion à un réseau et projection d'images à partir de l'écran de l'ordinateur

Connexion aisée à un ordinateur avec Quick Wireless

Fonctions de Sécurité

Noms et Fonctions des Différentes Parties du Projecteur

Avant/Dessus

Arrière

Dessous

Panneau de commande

Télécommande

Remplacement des piles de la télécommande

Portée de la télécommande

Préparation du projecteur

Installation du projecteur

Méthodes d'installation

Procédure d'installation

Taille de l'écran et distance de projection approximative

Connexion des équipements

Connexion d'un ordinateur

Connexion de sources d'images

Connexion de périphériques USB

Connexion de périphériques externes

Connexion d'un câble LAN

Installation de l'unité réseau sans fil

Installation et retrait du couvercle des câbles

Fixation

Retrait

Utilisation standard

Projection d'images

De l'installation à la projection

Détection automatique des signaux d'entrée et modification de l’image projetée (Recherche de source)

Passage à l’image cible à l'aide de la télécommande

Réglage des images projetées

Correction la distorsion trapézoïdale

H/V-Keystone

Quick Corner

Réglage de la position de l'image

Réglage de la taille de l'image

Correction de la mise au point

Réglage du volume

Sélection de la qualité de projection (sélection du Mode couleurs)

Réglage de l'Iris auto

Modification du rapport L/H

Méthodes de modification

Modification du rapport L/H (EB-D6155W uniquement)

Modification du rapport L/H (EB-D6250/EB-D6150 uniquement)

Fonctions Utiles

Fonctions de projection

Projection simultanée de deux images (Split Screen)

Sources d'entrées pour la projection Split Screen

Projection sur un écran Split Screen

Modification de l’Image Projetée

Permutation des écrans gauche et droit

Permutation des tailles d'image

Modification de l'audio

Fermeture Split Screen

Contraintes liées à la projection sur écran divisé

Arrêt sur image (Gel)

Fonction Pointeur (Pointeur)

Agrandissement d'une partie de l'image (Zoom électronique)

Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)

Réglage de l'ID et utilisation de la télécommande

Réglage de l’ID projecteur

Réglage de l'ID de la télécommande

Correction de la couleur pendant la projection à partir de plusieurs projecteurs

Synthèse de la procédure de correction

Correction

Enregistrement d'un logo d'utilisateur

Fonctions de Sécurité

Gestion des utilisateurs (Mot de passe protégé)
