Epson EB-D6250 User's Guide [tr]

Kullanım Kılavuzu

Bu Kılavuzda Kullanılan İşaretler

• Güvenlik işaretleri

Dokümantasyon ve projektör, projektörün nasıl güvenli şekilde kullanılacağını gösteren grafik semboller kullanırlar. Kişilere ve mala verilebilecek zararlardan kaçınmak için bu dikkat sembollerini anlayın ve bunlara harfiyen uyun.

Uyarı

Dikkat

• Genel bilgi işaretleri

Dikkat

s Bir konu başlığı ile ilgili ayrıntılı bilginin bulunduğu sayfayı belirtir.

[Ad] Uzaktan kumanda veya kontrol panelindeki düğmelerin adını belirtir.

"(Menü Adı)" Yapılandırma menüsü öğelerini belirtir.

Bu sembol, uyulmaması durumunda yanlış kullanımdan ötürü muhtemel bir kişisel yaralanma veya hatta ölüme neden olabilecek bilgileri belirtir.

Bu sembol, uyulmaması durumunda yanlış kullanımdan ötürü muhtemel bir kişisel yaralanma veya fiziksel hasara neden olabilecek bilgileri belirtir.

Yeterince dikkat edilmediğinde hasar veya yaralanmalara yol açabilecek prosedürleri belirtir.

Bir konu başlığı ile ilgili bilinmesi yararlı olabilecek ek bilgileri ve noktaları belirtir.

Bu sembolün önünde yer alan altı çizili sözcük veya sözcüklerin açıklamasının terminoloji sözlüğünde yer aldığını işaret eder. "Ek" başlığındaki "Sözlük" bölümüne bakın.

s "Sözlük" s.137

Örnek: [Esc] düğmesi

Örnek:

Görüntü altından Parlaklık öğesini seçin. Görüntü - Parlaklık

İçindekiler

Bu Kılavuzda Kullanılan İşaretler .................... 2

Giriş

Projektör Özellikleri ......................................... 8

Kullanılabilirlik ve Güvenilirlik...................................... 8

Projeksiyon İşlevleri.............................................8

İki görüntüyü aynı anda yansıtma (Split Screen) ........................8

Bir ağa bağlanıp bilgisayarınızın ekranındaki görüntülerin yansıtılması........8

Quick Wireless ile bilgisayara kolayca bağlanma ........................9

Güvenlik İşlevleri...............................................9

Parça Adları ve İşlevleri .................................... 10

Ön/Üst .....................................................10

Arka ......................................................11

Taban .....................................................12

Kumanda Paneli ..............................................13

Uzaktan Kumanda ............................................. 14

Uzaktan kumanda pillerinin değiştirilmesi ........................... 16

Uzaktan kumanda işletim mesafesi ................................17

Projektörün Hazırlanması

Projektörün Kurulması . . . . . . . .............................. 19

Kurulum Yöntemleri............................................ 19

Montaj...................................................19

Ekran Boyutu ve Yaklaşık Projeksiyon Mesafesi .......................... 20

Kablo Kapağını Takma ve Çıkarma..................................28

Takma................................................... 28

Çıkarma ..................................................29

Temel Kullanım

Görüntülerin Yansıtılması .................................. 31

Kurulumdan Projeksiyona ........................................ 31

Giriş Sinyallerinin Otomatik Olarak Algılanması ve Yansıtılan Görüntünün

Değiştirilmesi (Kaynak Arama) ..................................... 32

Uzaktan Kumanda ile Hedef Görüntüye Geçiş..........................33

Yansıtılan Görüntülerin Ayarlanması ........................ 34

Yastık Distorsiyonunun Düzeltilmesi.................................34

Y/D Ekran Yerleşimi ..........................................34

Quick Corner ............................................... 35

Görüntü Boyutunun Ayarlanması ................................... 37

Görüntü Konumunun Ayarlanması ..................................37

Odağın Düzeltilmesi...........................................37

Ses Düzeyinin Ayarlanması .......................................38

Yansıtma Kalitesini Seçme (Renk Modu'nu Seçme) .......................38

Otomatik İris'i Ayarlama .........................................39

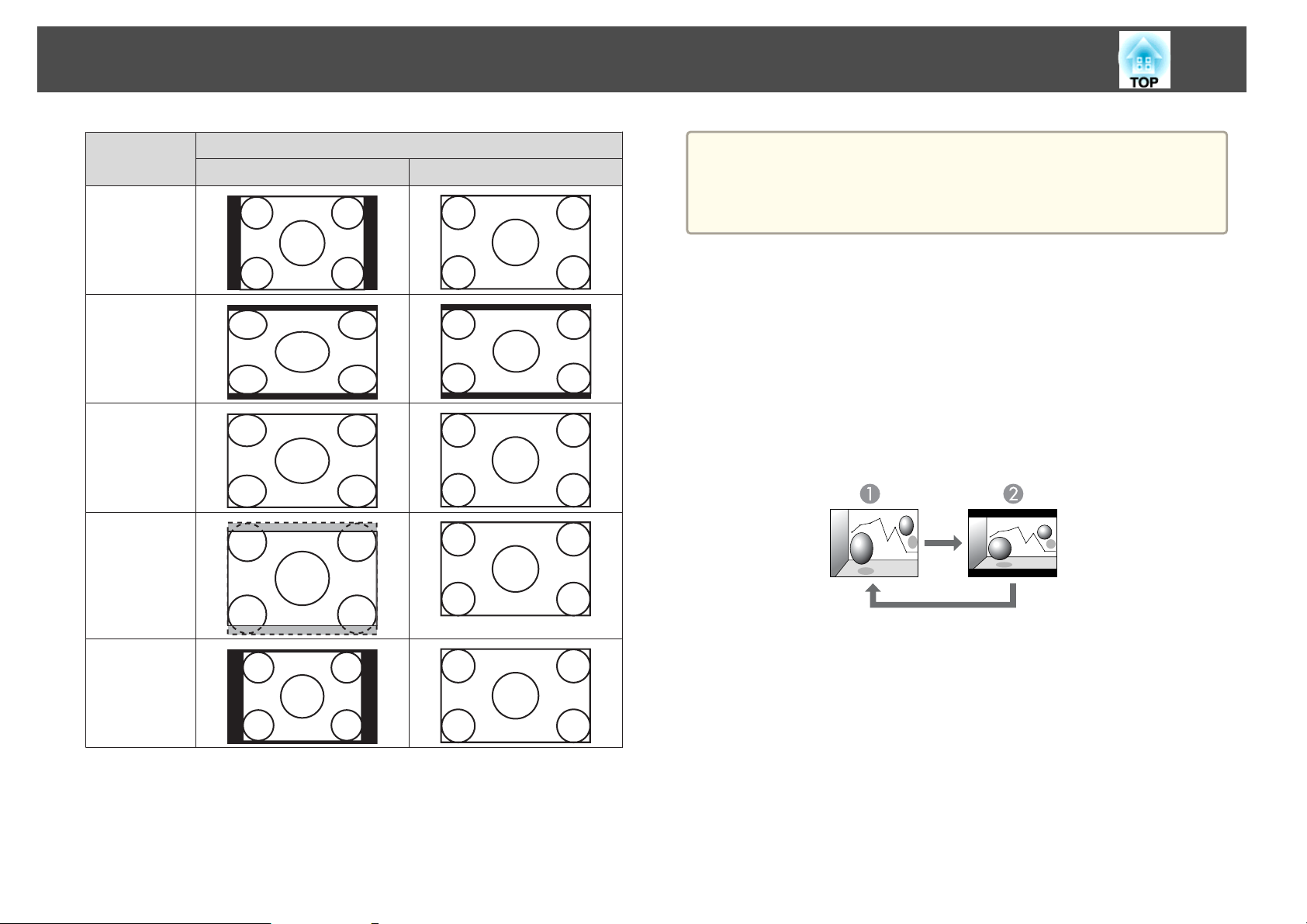

En Boy Oranını Değiştirme .......................................40

Değiştirme metodları.........................................40

En boy oranı modunun değiştirilmesi (sadece EB-D6155W) ...............40

En boy oranı modunun değiştirilmesi (sadece EB-D6250/EB-D6150) . . . . . . . . . 41

Kullanışlı İşlevler

Donanımın Bağlanması .................................... 21

Bilgisayarın Bağlanması .........................................21

Görüntü Kaynaklarının Bağlanması..................................22

USB Aygıtlarının Bağlanması......................................25

Harici Aygıtların Bağlanması ......................................26

Bir LAN Kablosu Bağlama ........................................27

Kablosuz LAN Ünitesinin takılması ..................................28

Projeksiyon İşlevleri ....................................... 44

İki Görüntüyü Aynı Anda Yansıtma (Split Screen)........................ 44

Split Screen yansıtma için giriş kaynakları ...........................44

Bir Split Screen üzerine yansıtma ................................. 44

Yansıtılan Görüntüyü Değiştirme.................................45

Sol ve sağ ekranlar arasında geçiş yapma ...........................45

Sol ve sağ görüntü boyutlarını değiştirme...........................46

İçindekiler

Sesin Değiştirilmesi .......................................... 47

Split Screen Sonlandırma ......................................47

Ekran Bölme Yansıtma Sırasındaki Kısıtlamalar........................47

Görüntünün ve Sesin Geçici Olarak Gizlenmesi (A/V Sessiz).................48

Görüntünün Dondurulması (Dondur) ................................ 48

İşaretçi İşlevi (İşaretçi) ...........................................49

Görüntünün Bir Bölümünün Büyütülmesi (E-Zoom) ......................50

Fare İşaretçisine Kumanda Etmek için Uzaktan Kumandanın Kullanılması (Kablosuz

Fare) ...................................................... 51

ID'nin Belirlenmesi ve Uzaktan Kumandanın Kullanılması...................52

Projektör Kimliğinin Ayarlanması.................................53

Uzaktan kumanda ID'sini belirleme...............................53

Birden Çok Projektörden Yansıtırken Rengin Düzeltilmesi..................54

Düzeltme yordamının özeti..................................... 54

Düzeltme ................................................. 54

Bir Kullanıcı Logosunu Kaydetme................................... 56

Güvenlik İşlevleri .......................................... 58

Kullanıcı Yönetimi (Şifre Koruması).................................. 58

Şifre Koruması Türleri.........................................58

Şifre Koruması Ayarı.......................................... 58

Şifreyi Girme ...............................................59

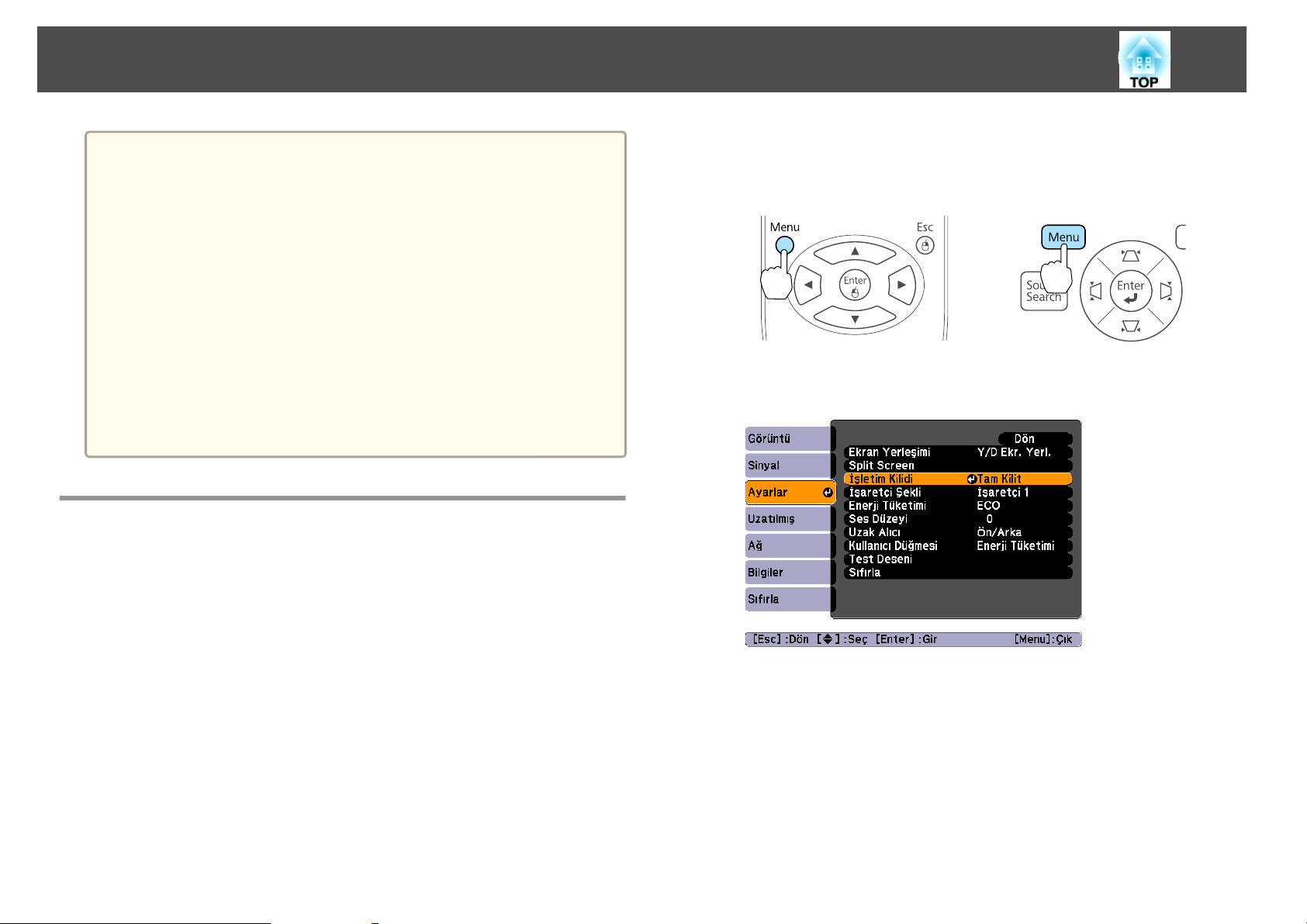

Çalışmayı Kısıtlama (İşletim Kilidi)...................................60

Hırsızlık Önleyici Kilit ........................................... 61

Kablo kilidini takma .......................................... 61

Yapılandırma Menüsü

Yapılandırma Menüsünü Kullanma .......................... 63

İşlevler Listesi ............................................. 64

Yapılandırma Menüsü Tablosu .....................................64

Görüntü Menüsü ..............................................66

Sinyal Menüsü ................................................67

Ayarlar Menüsü ...............................................69

Uzatılmış Menüsü .............................................70

Ağ Menüsü ..................................................72

Ağ menüsünün kullanımı hakkında notlar...........................72

Yazılım klavyesi işlemleri .......................................73

Temel menüsü .............................................74

Kablosuz LAN menüsü ........................................75

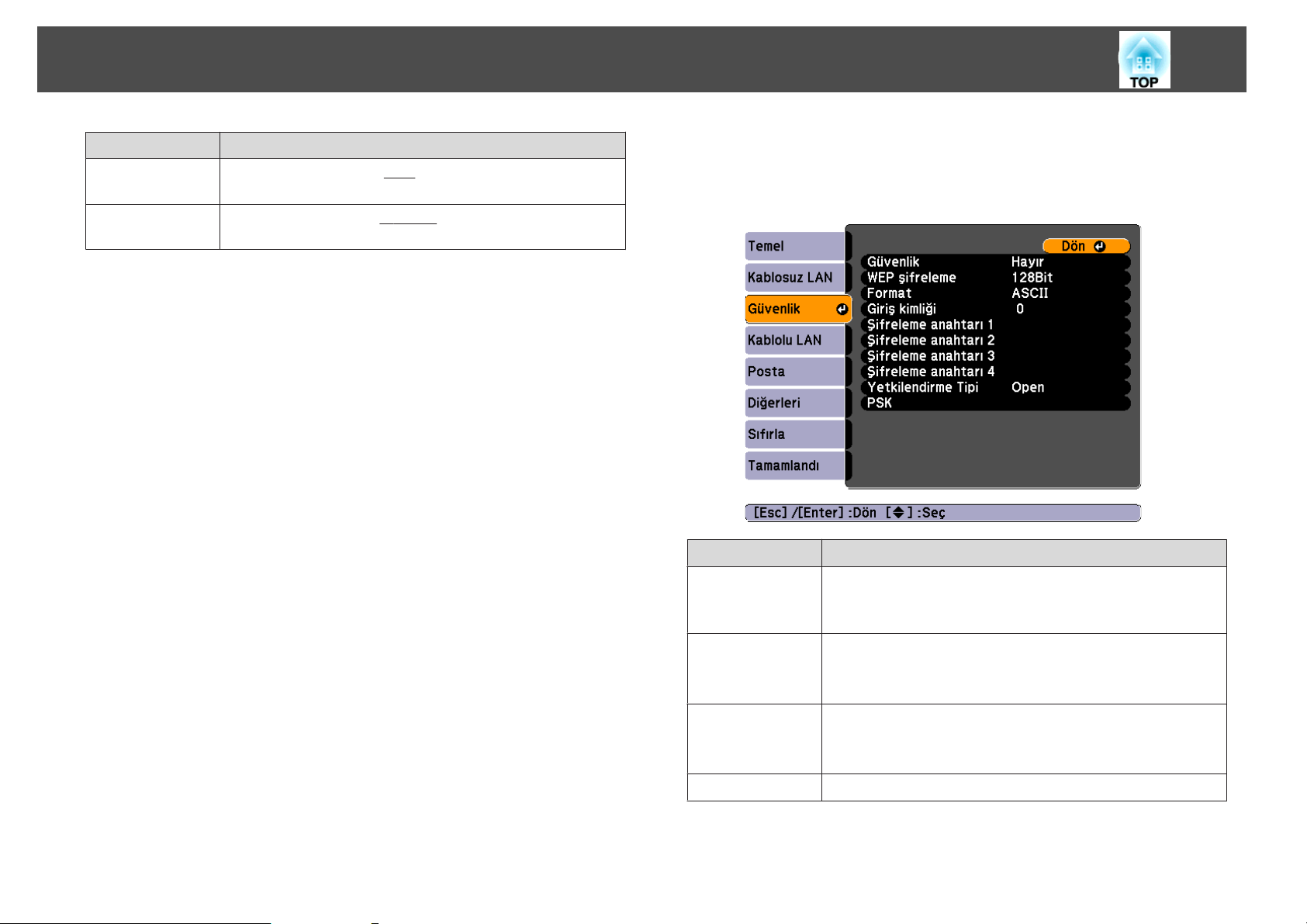

Güvenlik menüsü...........................................76

Kablolu LAN Menüsü ......................................... 78

Posta menüsü ..............................................79

Diğerleri menüsü ............................................79

Sıfırla Menüsü ..............................................80

Bilgiler Menüsü (Yalnızca Ekran) ....................................81

Sıfırla Menüsü ................................................82

Sorun Giderme

Yardım Öğesini Kullanma .................................. 84

Sorun Çözme .............................................. 85

Göstergeleri Okuma............................................85

Göstergeler Yardımcı Olmazsa ..................................... 90

Görüntülerle İlgili Sorunlar ....................................... 91

Hiç bir görüntü belirmiyor ......................................91

Hareketli görüntüler görüntülenmiyor (sadece görüntünün hareketli bölümü

siyah)....................................................91

Yansıtma otomatik olarak duruyor................................92

"Desteklenmiyor." mesajı görüntüleniyor............................ 92

"Sinyal yok." mesajı görüntüleniyor................................92

Görüntüler bulanık, odak dışında veya bozuk ......................... 93

Görüntülerde parazit veya bozulma görünüyor.......................93

Görüntü kesik (geniş) veya küçük ya da görünüş uygun değil ..............94

Görüntü renkleri doğru değil .................................... 95

Görüntüler koyu görünüyor .................................... 95

Yansıtma Başladığında Meydana Gelen Sorunlar........................96

Projektör açılmıyor..........................................96

Diğer Sorunlar ................................................96

Ses duyulmuyor ya da ses kısık..................................96

Uzaktan kumanda çalışmıyor ....................................97

Harici monitörde hiçbir şey görüntülenmiyor......................... 97

İçindekiler

Mesajlar ve menüler için dili değiştirmek istiyorum .....................98

Projektörde bir hata oluşmasına rağmen posta alınamıyor................98

Event ID Hakkında ......................................... 99

Bakım

Temizleme ............................................... 101

Projektör Yüzeyinin Temizlenmesi................................. 101

Mercek Kapağı Camının Temizlenmesi.............................. 101

Hava Filtresi'nin temizlenmesi .................................... 101

Hava filtresinin temizlenmesi ................................... 101

Sarf Malzemelerinin Değiştirilmesi ......................... 104

Lambanın Değiştirilmesi ........................................ 104

Lamba değiştirme süresi......................................104

Lambanın değiştirilmesi ...................................... 104

Lamba saatini sıfırlama....................................... 107

Hava Filtresinin Değiştirilmesi .................................... 107

Hava filtresi değiştirme süresi .................................. 107

Hava filtresinin değiştirilmesi ...................................108

Slayt Gstr. ................................................ 111

Bilgisayarsız Projeksiyon (Slayt Gstr.) ................................ 111

Slayt Gstr. kullanılarak yansıtılabilecek dosyaların özellikleri . . . . . . . . . . . . . . 111

Slayt Gstr. örnekleri ......................................... 111

Slayt Gstr. çalıştırma yöntemleri ................................. 111

Seçilen görüntünün yansıtılması ................................ 113

Bir klasörde yer alan tüm görüntü dosyalarının sırayla yansıtılması (Slayt Gstr.)

........................................................114

Görüntü dosyası görünüm ayarları ve Slayt Gstr. İşletim Ayarları ........... 115

İzleme ve Denetleme ..................................... 116

EasyMP Monitor Hakkında.......................................116

Web Tarayıcı Kullanarak Ayarların Değiştirilmesi (Web Kontrol) ..............116

Projektör ayarı ............................................. 116

Web Kontrol ekranını görüntüleme .............................. 117

Web Remote ekranının görüntülenmesi ........................... 117

Sorunları Rapor Etmek için Posta Bildirimi İşlevini Kullanma ................ 118

Hata Bildirim Mesajının Okunması............................... 119

SNMP Kullanarak Yönetim.......................................119

ESC/VP21 Komutları...........................................120

Komut listesi ..............................................120

Kablo yerleşimleri .......................................... 120

PJLink Hakkında ............................................. 121

Crestron RoomView

Projektöre bilgisayarınızdan kumanda edilmesi ...................... 122

Hakkında ...................................122

İsteğe Bağlı Aksesuarlar ve Sarf Malzemeleri ................ 126

İsteğe Bağlı Aksesuarlar ........................................ 126

Sarf Malzemeleri ............................................. 126

Ekran Boyutu ve Yansıtma Mesafesi ........................ 127

EB-D6155W için Yansıtma Mesafesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

EB-D6250/EB-D6150 için Yansıtma Mesafesi . . . . . . . . . . . . . . . . . ..........128

Desteklenen Monitör Ekranları ............................ 130

Desteklenen Çözünürlükler ...................................... 130

Bilgisayar sinyalleri (analog RGB)................................ 130

Bileşen Video ............................................. 130

Bileşik video .............................................. 130

HDMI bağlantı noktasından gelen giriş sinyali ....................... 130

Özellikler ................................................ 132

Projektörün Genel Özellikleri..................................... 132

Görünüm ................................................ 135

Sözlük ................................................... 137

Genel Notlar ............................................. 139

İşaretler Hakkında ............................................ 139

Genel Bildirim: ...............................................139

İçindekiler

Dizin .................................................... 157

Giriş

Bu bölüm, projektör özelliklerini ve parça adlarını açıklar.

Projektör Özellikleri

Kullanılabilirlik ve Güvenilirlik

• Hava çıkış kanalı kapağı tozun projektöre girmesini engeller.

• Büyük filtre toza direnci artırır.

• Filtre temizliği hatırlatmaya yönelik dahili işlev.

• Projektörü açıp kapatmak için fişe takıp çıkartmanız yeterlidir.

Projeksiyon İşlevleri

İki görüntüyü aynı anda yansıtma (Split Screen)

İki tip görüntü kaynağını aynı anda yansıtabilirsiniz. Bu, örneğin video konferans yaparken sunum materyallerini yansıtmak için uygulama kapsamını artırır.

s "İki Görüntüyü Aynı Anda Yansıtma (Split Screen)" s.44

Bir ağa bağlanıp bilgisayarınızın ekranındaki görüntülerin yansıtılması

Projektörü ağdaki bir bilgisayara bağlayabilir ve ürünle birlikte verilen EasyMP Network Projection uygulama yazılımını kullanarak, bilgisayarın ekranını yansıtabilirsiniz.

sEasyMP Network Projection Kullanım

Kılavuzu

Projektör Özellikleri

Quick Wireless ile bilgisayara kolayca bağlanma

İsteğe bağlı olarak edindiğiniz Quick Wireless Connection USB Key'i bilgisayara takarak, kablosuz iletişim yardımıyla projektörle bilgisayar arasında bağlantı kurabilir ve bilgisayardaki görüntüleri yansıtabilirsiniz. (Sadece Windows bilgisayarlarında)

Güvenlik İşlevleri

• Kullanıcıları kısıtlamak ve yönetmek için Parola Koruma

"Kullanıcı Yönetimi (Şifre Koruması)" s.58

• Çalışma Kilidi kontrol paneli üzerindeki tuşların kullanımını kısıtlar

"Çalışmayı Kısıtlama (İşletim Kilidi)" s.60

• Çeşitli hırsızlık önleyici aygıtlarla donatılmıştır

"Hırsızlık Önleyici Kilit" s.61

Parça Adları ve İşlevleri

Ön/Üst

Hava çıkış fanı

(Hava çıkış fanı kapağı)

Ad Fonksiyon

Projektörü dahili olarak soğutmak için kullanılan havanın çıkış fanı.

Dikkat

Projeksiyon sırasında, yüzünüzü veya ellerinizi hava çıkış fanının yanında tutmayın ve fanın yakı‐ nında ısıdan deforme olabilecek veya zarar göre‐ bilecek nesneleri fanın yakınına koymayın.

Ad Fonksiyon

Göstergeler

Uzak alıcı

Yakınlaştırma/

Odaklanma halkası kapağı

Ayak ayarlama kolu

Ayarlanabilir ön ayak

Mercek kapağı camı

Hoparlör

Hava giriş fanı

(hava filtresi)

Kablosuz LAN

göstergesi

Yakınlaştırma halkası

Odaklama halkası

Kablo kapağı

Kontrol paneli

Lamba kapağı

Projektörün durumunu gösterir. s "Göstergeleri Okuma" s.85

Uzaktan kumanda sinyallerini alır.

Yalnızca yakınlaştırma halkası ya da odaklama halkasını kullanırken bunu kaydırarak açın. Tozun projektöre girmesini engellemek için bunun normal olarak kapalı tutulması gerekir.

Ön ayağı yükseltmek veya alçaltmak için ayak koluna basın.

s "Görüntü Konumunun Ayarlanması" s.37

Masa gibi bir yüzey üzerine kurduğunuzda, görüntünün konumunu ayarlamak için, ayağı yükseltin.

s "Görüntü Konumunun Ayarlanması" s.37

Projektörün merceğini korur.

Ses çıkışı sağlar.

Projektörün iç kısmını soğutmak için hava girişi sağlar. s "Hava Filtresi'nin temizlenmesi" s.101

İsteğe bağlı olarak edinilen Kablosuz LAN ünitesinin erişim durumunu gösterir.

Görüntü boyutunu ayarlar. s "Görüntü Boyutunun Ayarlanması" s.37

Görüntü odağını ayarlar. s "Odağın Düzeltilmesi" s.37

Arka arabirim kablosu bağlantı kısmı kapağı. s "Kablo Kapağını Takma ve Çıkarma" s.28

Projektörün işletimini sağlar. s "Kumanda Paneli" s.13

Projektör lambasını değiştireceğiniz zaman açın. s "Lambanın Değiştirilmesi" s.104

Parça Adları ve İşlevleri

Arka

Ad Fonksiyon

Kablosuz LAN ünitesi

takılma bölümü

Kablo kapağını

sabitlemek için vida delikleri.

RS-232C bağlantı

noktası

Monitor Out bağlantı

noktası

İsteğe bağlı Kablosuz LAN ünitesini buraya takın. Takılma işlemi sırasında tahdit parçasını çıkarın.

s "Kablosuz LAN Ünitesinin takılması" s.28

Kablo kapağını yerine sabitleyen vidalar. s "Kablo Kapağını Takma ve Çıkarma" s.28

Projektör bilgisayardan kontrol edildiği zaman, projektörü bilgisayara bir RS-232C kablosu ile bağlayın. Bu bağlantı noktası kontrol amaçlı olarak kullanılır ve normalde kullanılmaması gerekir.

s "ESC/VP21 Komutları" s.120

Computer1 bağlantı noktasından alınan analog RGB sinyal girişini, harici bir monitöre verir. Diğer bağlantı noktalarından alınan sinyallerden veya bileşen video sinyallerinden harici çıkış alamazsınız.

Ad Fonksiyon

Audio Out bağlantı

noktası

Güç girişi

Kablo Tutucu

Güvenlik yuvası

Güvenlik kablosu

kurulum noktası

LAN bağlantı noktası

USB (TypeA) bağlantı

noktası

USB (TypeB) bağlantı

noktası

Computer2 bağlantı

noktası

Audio2 Bağlantı

Noktası

Computer1 bağlantı

noktası

Yansıtılmakta olan görüntünün sesini harici hoparlörlere verir.

Güç kablosunun projektöre takılmasını sağlar. s "Kurulumdan Projeksiyona" s.31

HDMI ve güç kablolarının çıkmasını önlemek için verilen kablo kelepçesini takın.

Montaj işlemi hakkında daha fazla bilgi edinmek için, aşağıdaki konuya bakın.

s Hızlı Başlangıç Kılavuzu

Güvenlik yuvası, Kensington tarafından üretilen Microsaver Security System ile uyumludur.

s "Hırsızlık Önleyici Kilit" s.61

Projektörü bir masaya veya ayağa sabitlemek amacıyla, piyasada bulunabilen hırsızlık önleyici, kablo kilidi kurulum noktası içinden geçirilerek bağlanabilir.

s "Hırsızlık Önleyici Kilit" s.61

Bir ağa bağlanmak için buraya LAN kablosu bağlanır.

• USB bellek aygıtı veya dijital fotoğraf makinesi bağlanır ve görüntüler Slayt Gstr. olarak yansıtılır. s "Bilgisayarsız Projeksiyon (Slayt Gstr.)" s.111

• İsteğe bağlı olarak edindiğiniz Belge Kamerası bağlanır.

Projektörün, piyasada satılan USB kablosuyla bilgisayara bağlanmasını ve Kablosuz Fare işlevinin kullanılmasını sağlar.

s "Fare İşaretçisine Kumanda Etmek için Uzaktan Kumandanın Kullanılması (Kablosuz Fare)" s.51

Bir bilgisayardan gelen RGB sinyalleri ve diğer video kaynaklarından gelen komponent video sinyalleri için.

Computer2 bağlantı noktasına bağlı ekipmandan ses girişi alınmasını sağlar.

Bir bilgisayardan gelen RGB sinyalleri ve diğer video kaynaklarından gelen komponent video sinyalleri için.

Parça Adları ve İşlevleri

Ad Fonksiyon

Audio1 Bağlantı

Noktası

Audio-L/R bağlantı

noktası

S-Video bağlantı

noktası

Video ba ğlantı noktası

HDMI bağlantı noktası

Trigger out bağlantı

noktası

Computer1 bağlantı noktasına bağlı ekipmandan ses girişi

Taban

alınmasını sağlar.

S-Video bağlantı noktasına veya Video bağlantı noktasına bağlı ekipmandan ses girişi alınmasını sağlar.

Video kaynaklarından gönderilen S-video sinyalleri için.

Video kaynaklarından gelen bileşik video sinyalleri için giriş.

HDMI ile uyumlu video ekipmanı ve bilgisayarlardan gönderilen video sinyallerinin girişini sağlar. Bu projektör HDCPg sinyalleri ile uyumludur.

Projektör açıldığında, bu bağlantı noktasından bir DC 12 V sinyali gelir. Projektör kapatıldığında ya da anormal bir duruma girdiğinde bu bağlantı noktasından 0 V sinyali gelir. Bu durum, harici cihazları projektörün açık ya da kapalı olduğu konusunda bilgilendirir.

Tetikleme çıkışını etkinleştirmek için, Yapılandırma menüsünden Tetikleme Çıkışı öğesini Açık olarak ayarlayın.

s Uzatılmış - İşletim s.70

Ad Fonksiyon

Tavan askısı tespit

noktaları (Tavan askısı için ELPMB22: dört nokta)

Tavan askısı tespit

noktaları (Tavan askısı için ELPMB23: üç nokta)

Ayarlanabilir ön ayak

Projektör tavanda kullanılacağı zaman isteğe bağlı tavan altlığını buraya monte edin.

s "Projektörün Kurulması" s.19 s "İsteğe Bağlı Aksesuarlar" s.126

Masa gibi bir yüzey üzerine kurduğunuzda, görüntünün konumunu ayarlamak için, ayağı yükseltin.

s "Görüntü Konumunun Ayarlanması" s.37

Parça Adları ve İşlevleri

Kumanda Paneli

Ad Fonksiyon

[t] düğmesi

[Source Search]

düğmesi

[w][v] düğmeleri

Projektörü açar veya kapatır. s "Kurulumdan Projeksiyona" s.31

Video sinyal girişinin olduğu giriş bağlantı noktasından gelen görüntüye geçer.

s "Giriş Sinyallerinin Otomatik Olarak Algılanması ve Yansıtılan Görüntünün Değiştirilmesi (Kaynak Arama)"

s.32

• Düşey yastık distorsiyonu düzeltmesi yapar.

s "Yastık distorsiyonunun düşey yönde düzeltilmesi" s.34

• Yapılandırma menüsü veya Yardım ekranı görüntülenirken basıldığında, bu düğmeler, menü öğelerini ve ayar değerlerini seçer.

s "Yapılandırma Menüsünü Kullanma" s.63 s "Yardım Öğesini Kullanma" s.84

[<][>] düğmeleri

[Help] düğmesi

[Esc] düğmesi

[Enter] düğmesi

[Menu] düğmesi

Ad Fonksiyon

• Yatay yastık distorsiyonu düzeltmesi yapar.

s "Yastık distorsiyonunun yatay yönde düzeltilmesi" s.34

• Yapılandırma menüsü veya Yardım ekranı görüntülenirken basıldığında, bu düğmeler, menü öğelerini ve ayar değerlerini seçer.

s "Yapılandırma Menüsünü Kullanma" s.63 s "Yardım Öğesini Kullanma" s.84

Sorun oluştuğunda yapmanız gerekeni gösteren Yardım ekranını görüntüler ve kapatır.

s "Yardım Öğesini Kullanma" s.84

• Geçerli işlevi durdurur.

• Yapılandırma menüsü görüntülenirken bu düğmeye

basıldığında bir önceki menü düzeyine döner. s "Yapılandırma Menüsünü Kullanma" s.63

• Yapılandırma menüsü veya Yardım ekranı görüntülenirken, mevcut seçimi kabul edip girer ve bir sonraki düzeye geçer.

• Computer1 bağlantı noktasından veya Computer2 bağlantı noktasından gelen analog RGB sinyalleri yansıtılırken basıldığında, İzleme, Senkronizasyon ve Konum seçeneklerini otomatik olarak optimize edebilirsiniz.

Yapılandırma menüsünü görüntüler ve kapatır. s "Yapılandırma Menüsünü Kullanma" s.63

Parça Adları ve İşlevleri

Uzaktan Kumanda

Ad Fonksiyon

[t] düğmesi

[Computer] düğmesi

[Video] düğmesi

[Split] düğmesi

Sayı tuşları

[A/V Mute] düğmesi

Projektörü açar veya kapatır. s "Kurulumdan Projeksiyona" s.31

Düğmeye her bastığınızda, alınan görüntüler Computer1 bağlantı noktasıyla Computer2 bağlantı noktası arasında değişir.

Düğmeye her basıldığında, görüntü, S-Video, Video ve HDMI bağlantı noktaları arasında değişir.

Ekranı ikiye bölmek ve aynı anda iki görüntü yansıtmak için bu düğmeye basın.

s "İki Görüntüyü Aynı Anda Yansıtma (Split Screen)"

s.44

• Parola girmek ve uzaktan kumanda ID'sini ayarlamak için bu düğmeleri kullanın.

"Uzaktan kumanda ID'sini belirleme" s.53

s s "Şifre Koruması Ayarı" s.58

• Yapılandırma menüsünden Ağ ayarlarında rakamları girerken bu düğmeleri kullanın.

Video ve sesi açar ve kapatır. s "Görüntünün ve Sesin Geçici Olarak Gizlenmesi (A/V

Sessiz)" s.48

[Freeze] düğmesi

[Auto] düğmesi

[Aspect] düğmesi

Görüntüler duraklatılır veya oynatılır. s "Görüntünün Dondurulması (Dondur)" s.48

Computer1 bağlantı noktasından veya Computer2 bağlantı noktasından gelen analog RGB sinyalleri yansıtılırken basıldığında, İzleme, Senkronizasyon ve Konum seçeneklerini otomatik olarak optimize edebilirsiniz.

Bu düğmeye her basıldığında en/boy oranı değişir. s "En Boy Oranını Değiştirme" s.40

Parça Adları ve İşlevleri

Ad Fonksiyon

[Page] düğmeleri

[Up] [Down]

[E-Zoom] düğmeleri

[z][x]

[Menu] düğmesi

[ ][ ]

][ ] düğmeleri

[

[Enter] düğmesi

Aşağıdaki projeksiyon yöntemleri kullanıldığında, PowerPoint dosyası gibi dosyalarda sayfayı değiştirir.

• Kablosuz Fare işlevi kullanılırken

s "Fare İşaretçisine Kumanda Etmek için Uzaktan Kumandanın Kullanılması (Kablosuz Fare)" s.51

• Bir ağa bağlanılırken

Slayt Gstr. kullanılarak görüntü yansıtırken, bu düğmelere basıldığında, önceki/sonraki görüntü görüntülenir.

Yansıtma boyutunu değiştirmeden görüntüyü büyütür veya küçültür.

s "Görüntünün Bir Bölümünün Büyütülmesi (EZoom)" s.50

Yapılandırma menüsünü görüntüler ve kapatır. s "Yapılandırma Menüsünü Kullanma" s.63

• Yapılandırma menüsü veya Yardım ekranı görüntülenirken, bu düğmelere basılarak menü öğeleri ve ayar değerleri seçilir. s "Yapılandırma Menüsünü Kullanma" s.63

• Slayt Gstr. yansıtılırken, bu düğmelere basılarak önceki/ sonraki görüntü görüntülenir, görüntü döndürülür vb. s "Slayt Gstr. çalıştırma yöntemleri" s.111

• Kablosuz Fare işlevi sırasında, fare işaretçisi basılan düğme yönünde hareket eder. s "Fare İşaretçisine Kumanda Etmek için Uzaktan Kumandanın Kullanılması (Kablosuz Fare)" s.51

• Yapılandırma menüsü veya Yardım ekranı görüntülenirken, mevcut seçimi kabul edip girer ve bir sonraki düzeye geçer. s "Yapılandırma Menüsünü Kullanma" s.63

• Kablosuz Fare işlevi kullanılırken faredeki sol tuş görevini görür. s "Fare İşaretçisine Kumanda Etmek için Uzaktan Kumandanın Kullanılması (Kablosuz Fare)" s.51

Ad Fonksiyon

[Esc] düğmesi

[Volume] düğmeleri

[a][b]

[Pointer] düğmesi

[Help] düğmesi

[Color Mode] düğmesi

[Num] düğmesi

[ID] düğmesi

[User] düğmesi

• Geçerli işlevi durdurur.

• Yapılandırma menüsü görüntülenirken basıldığında

bir önceki düzeye döner. s "Yapılandırma Menüsünü Kullanma" s.63

• Kablosuz Fare işlevi kullanılırken faredeki sağ tuş görevini görür. s "Fare İşaretçisine Kumanda Etmek için Uzaktan Kumandanın Kullanılması (Kablosuz Fare)" s.51

[a] Ses düzeyini azaltır. [b] Ses düzeyini artırır. s "Ses Düzeyinin Ayarlanması" s.38

Ekran işaretçisini görüntüler. s "İşaretçi İşlevi (İşaretçi)" s.49

Sorun oluştuğunda yapmanız gerekeni gösteren yardım ekranını görüntüler ve kapatır.

s "Yardım Öğesini Kullanma" s.84

Bu düğmeye her basıldığında Renk Modu değişir. s "Yansıtma Kalitesini Seçme (Renk Modu'nu Seçme)"

s.38

Parola ve rakam girmek için, bu düğmeyi basılı tutup rakam düğmelerine basın.

s "Şifre Koruması Ayarı" s.58

Uzaktan kumanda ID'sini belirlemek için bu düğmeyi basılı tutup rakam düğmelerine basın.

s "Uzaktan kumanda ID'sini belirleme" s.53

Mevcut beş Yapılandırma menü öğesinden sık kullanılan herhangi bir öğeyi seçin ve o öğeyi bu düğmeye atayın. Kullanıcı Düğmesine basıldığında atanan menü öğesinin seçim/ayarlama ekranı görüntülenir, böylece tek tuşlu ayarlar/ayarlamalar yapmanız sağlanır.

s "Ayarlar Menüsü" s.69 Test Deseni varsayılan ayar olarak atanmıştır.

Parça Adları ve İşlevleri

Ad Fonksiyon

[USB] düğmesi

[LAN] düğmesi

[Source Search]

düğmesi

Uzaktan kumanda ışın

yayma alanı

Aşağıdaki görüntüye geçer. USB (TypeA) bağlantı noktasına bağlı aygıttan alınan

görüntüler

EasyMP Network Projection ile yansıtılan görüntülere geçiş yapar. İsteğe bağlı olarak edindiğiniz Quick Wireless Connection USB Key kullanılarak projeksiyon yaparken bu düğme, o görüntüye geçiş yapar.

Video sinyal girişinin olduğu giriş bağlantı noktasından gelen görüntüye geçer.

s "Giriş Sinyallerinin Otomatik Olarak Algılanması ve Yansıtılan Görüntünün Değiştirilmesi (Kaynak Arama)"

s.32

Uzaktan kumanda sinyallerini gönderir.

Uzaktan kumanda pillerinin değiştirilmesi

Uzaktan kumandanın yanıt vermesinde gecikme gerçekleşirse ya da bir süre kullanıldıktan sonra çalışmıyorsa bu, pillerin bittiği anlamına gelebilir. Bu durumda pilleri değiştirin. Hazırda iki adet AA ebadında manganez veya alkalin pil bulundurun. AA ebadında manganez veya alkalin pil hariç başka pil kullanamazsınız.

Dikkat

Pilleri kullanmadan önce, aşağıdaki kılavuzu okuduğunuzdan emin olun. s Güvenlik Talimatları

Pil kapağını çıkarın.

Pil haznesi kapağının mandalını iterek kapağı kaldırın.

Eski pilleri yenileriyle değiştirin.

Parça Adları ve İşlevleri

Dikkat

Uzaktan kumanda işletim mesafesi

Pillerin doğru şekilde yerleştirildiğinden emin olmak için, pil yuvasındaki (+) ve (–) işaretlerinin konumunu kontrol edin.

Pil kapağını yerine takın.

Pil haznesinin kapağını, tık sesi çıkartıp yerine oturana kadar bastırın.

Projektörün Hazırlanması

Bu bölümde, projektörün nasıl kurulacağı ve projeksiyon kaynaklarının nasıl bağlanacağı açıklanmıştır.

Projektörün Kurulması

Kurulum Yöntemleri

Projektör aşağıdaki dört farklı yansıtma yöntemini desteklemektedir. Projektörü, kurulum yerinin koşullara göre kurun.

• Görüntüleri ekranın önünden yansıtın. (Ön yansıtma)

• Projektörü tavana asın ve gö‐ rüntüleri ekranın önünden yan‐ sıtın. (Ön/Tavan yansıtma)

• Görüntüleri yarısaydam bir ekra‐ nın arkasından yansıtın. (Arka yansıtma)

• Projektörü tavana asın ve gö‐ rüntüleri yarısaydam ekranın ar‐ kasından yansıtın. (Arka/Tavan yansıtma)

Uyarı

• Projektör tavana monte edilecekse (tavan altlığı) farklı bir kurulum yöntemi izlenmelidir. Doğru şekilde kurulmadığında düşerek kazaya ve yaralanmaya yol açabilir.

• Vidaların gevşemesini önlemek için Tavan askısı tespit noktaları yapıştırıcı veya projektör üzerinde yağlayıcı veya yağ gibi maddeler kullanmanız durumunda, projektör kasası çatlayarak projektörün tavan askısından düşmesine neden olabilir. Bu da projektörün altında bulunan kişinin yaralanmasına ve projektörün zarar görmesine neden olabilir. Tavan askısı kurarken veya ayarlarken vidaların gevşemesini önlemek için yapıştırıcı veya yağ ve yağlayıcı gibi maddeler kullanmayın.

Dikkat

• Projektörü yan konumda kullanmayın. Bu durum arızaya yol açabilir.

• Projektörün hava giriş fanının veya hava çıkış fanının üzerini kapatmayın.

Fanlardan birinin üzeri örtülürse, cihazın dahili ısısı artarak yangına neden olabilir.

• Projektör tavanda kullanılacağı zaman isteğe bağlı Tavan askısı

gerekir. s "İsteğe Bağlı Aksesuarlar" s.126

• Uzaktan kumanda üzerindeki [A/V Mute] düğmesine beş saniye süreyle basarak ayarı aşağıdaki şekilde değiştirebilirsiniz.

ÖnWÖn/Tavan

Yapılandırma menüsünden Arka veya Arka/Tavan seçeneğini belirleyin.

s Uzatılmış - Yansıtma s.70

Montaj

Projektörü, ekrana paralel olacak şekilde kurun.

Projektörün Kurulması

Projektör, ekranla açı yapacak şekilde kurulursa, yansıtılan görüntüde yastık distorsiyonu oluşur. Yastık distorsiyonunun düzeltilmesi konusunda daha fazla bilgi edinmek için, aşağıdakilere bakın.

"Yastık Distorsiyonunun Düzeltilmesi" s.34

Projektörü, devrilmeyeceği düz bir yüzeye yerleştirin.

EB-D6155W

16:10 Ekran Boyutu

EB-D6250/EB-D6150

Ekran Boyutu ve Yaklaşık Projeksiyon Mesafesi

Projeksiyon boyutu, projektörle ekran arasındaki mesafeye bağlıdır. Ekran boyutuna göre en iyi konumu seçmek için, aşağıdaki resimlere bakın. Resimlerde, azami büyütme oranında, yaklaşık en kısa mesafe gösterilmiştir. Projeksiyon mesafesi hakkında daha fazla bilgi edinmek için, aşağıdaki konuya bakın.

"Ekran Boyutu ve Yansıtma Mesafesi" s.127

Yastık distorsiyonunu düzelttiğinizde, yansıtılan görüntünü boyutu

küçülebilir.

4:3 Ekran Boyutu

Donanımın Bağlanması

Bağlantı noktası adı, konum ve konektör yönü, bağlanmakta olan kaynağa göre değişir.

Bilgisayarın Bağlanması

Bilgisayardaki görüntülerin yansıtılması için, bilgisayarı, aşağıdaki yöntemlerden birini kullanarak bağlayın.

Ürünle birlikte verilen bilgisayar kablosu kullanılarak

Bilgisayarın ekran çıkış bağlantı noktasını, projektörün Computer1 veya Computer2 bağlantı noktasına bağlayın.

Piyasada satılan HDMI kablosu kullanılarak

Bilgisayarın HDMI bağlantı noktasını, projektörün HDMI bağlantı noktasına bağlayın.

Projektörün hoparlöründen ses çıkışı almak için, piyasada satılan bir ses kablosu bağlamanız gerekir.

Donanımın Bağlanması

Görüntü Kaynaklarının Bağlanması

DVD oynatıcılardaki görüntüleri veya VHS video vb. yansıtmak için, cihazı aşağıdaki yöntemlerden birini kullanarak projektöre bağlayın.

Piyasada satılan video kablosu kullanılarak

Görüntü kaynağındaki video çıkış bağlantı noktasını, piyasada satılan bir video kablosu kullanarak projektörün Video bağlantı noktasına bağlayın.

Piyasada satılan S-video kablosu kullanılarak

Görüntü kaynağındaki video çıkış bağlantı noktasını, piyasada satılan bir video kablosu kullanarak projektörün S-Video bağlantı noktasına bağlayın.

İsteğe bağlı bileşen video kablosu kullanılarak

s "İsteğe Bağlı Aksesuarlar" s.126 Görüntü kaynağındaki bileşen çıkış bağlantı noktasını, projektörün Computer1 veya Computer2 bağlantı noktasına bağlayın.

Piyasada satılan HDMI kablosu kullanılarak

Görüntü kaynağındaki HDMI bağlantı noktasını, piyasada satılan bir HDMI kablosu kullanarak projektörün HDMI bağlantı noktasına bağlayın.

Donanımın Bağlanması

Dikkat

• Projektöre bağladığınız sırada giriş kaynağı açıksa, arıza meydana gelebilir.

• Fişin yönü veya şekli farklıysa, takmak için güç kullanmayın. Cihaz zarar görebilir veya bozulabilir.

Donanımın Bağlanması

• Projektörün hoparlöründen ses çıkışı almak için, piyasada satılan bir ses kablosu bağlamanız gerekir.

• Bağlanmak istediğiniz kaynağın alışılmamış şekilli bir bağlantı noktası varsa, projektöre bağlamak için, cihazla birlikte verilen kabloyu veya isteğe bağlı olarak edineceğiniz bir kabloyu kullanın.

• Piyasadan aldığınız bir 2RCA(L/R)/stereo mini-pin ses kablosunu kullanırken, kablonun "Dirençsiz" olduğundan emin olun.

Donanımın Bağlanması

USB Aygıtlarının Bağlanması

USB bellek, isteğe bağlı Belge Kamerası, USB destekli sabit diskler ve dijital kameralar bağlayabilirsiniz.

USB cihazla birlikte verilen USB kablosunu kullanarak, USB cihazı projektörün USB (TypeA) bağlantı noktasına bağlayın.

USB cihaz bağlandıktan sonra, Slayt Gstr.'ni kullanarak USB bellekteki veya dijital kameradaki görüntü dosyalarını yansıtabilirsiniz.

"Slayt Gstr." s.111

Başka bir giriş bağlantı noktasından gelen görüntüler yansıtıldığı sırada Belge Kamerası bağlanırsa, Belge Kamerası'ndan gelen görüntülere geçiş yapmak için, uzaktan kumandadaki [USB] düğmesine veya kumanda panelindeki [Source Search] düğmesine basın.

"Giriş Sinyallerinin Otomatik Olarak Algılanması ve Yansıtılan Görüntünün Değiştirilmesi (Kaynak Arama)" s.32

Bir USB cihazından görüntüleri yansıtırken, bir ses cihazı bağlamak isterseniz bunu Audio2 bağlantı noktasına takın.

Dikkat

• USB hub kullanırsanız, bağlantı doğru çalışmayabilir. Dijital kameralar ve USB aygıtları gibi cihazlar, doğrudan projektöre bağlanmalıdır.

• USB-uyumlu bir sabit disk bağlanılıp kullanıldığında, sabit disk ile birlikte verilen AC adaptörünü bağladığınızdan emin olun.

• Ürünle birlikte verilen ya da aygıtla kullanılabileceği belirtilen bir USB kablosu kullanarak dijital fotoğraf makinesini veya sabit diski projektöre bağlayın.

• 3 metreden kısa bir USB kablosu kullanın. Kablo 3 metreden uzunsa, Slayt Gstr. düzgün çalışmayabilir.

Donanımın Bağlanması

USB aygıtlarının kaldırılması

Yansıtma bittiğinde USB aygıtını projektörden çıkarın. Dijital kameralar veya sabit diskler gibi aygıtlar için, aygıtı kapatıp sonra projektörden ayırın.

Harici Aygıtların Bağlanması

Harici bir monitör veya hoparlör bağlayarak, görüntü ve ses çıkışı alabilirsiniz.

Harici bir monitöre görüntü çıkışı alırken

Harici monitörle birlikte gelen kabloyu kullanarak, harici monitörü projektörün Monitor Out bağlantı noktasına bağlayın.

Harici bir hoparlöre ses çıkışı alırken

Piyasada satılan bir ses kablosunu kullanarak, harici hoparlörü projektörün Audio Out bağlantı noktasına bağlayın.

• Bekleme Modu'nu İletişim Açık olarak ayarlarsanız, projektör bekleme modundayken bile aşağıdaki işlemleri gerçekleştirebilirsiniz.

- Harici bir monitöre görüntü çıkışı alma

Uzatılmış - Bekleme Modu s.70

• Harici bir monitöre sadece Computer1 bağlantı noktasından alınan analog RGB sinyalleri verilebilir. Diğer bağlantı noktalarından alınan sinyallerden veya bileşen video sinyallerinden harici çıkış alamazsınız.

• Ekran Yerleşimi benzeri işlevler için ayar şablonları, Yapılandırma menüsü veya Yardım ekranları, harici monitöre gönderilmez.

• Ses kablosu jakı Audio Out bağlantı noktasına takıldığında, projektörün dahili mikrofonundan ses çıkışı durur ve harici çıkışa geçer.

Donanımın Bağlanması

Bir LAN Kablosu Bağlama

Hub veya başka bir ekipman üzerindeki bir LAN bağlantı noktasını, piyasada satılan bir 100BASE-TX veya 10BASE-T LAN kablosuyla, projektörün LAN bağlantı noktasına bağlayın.

Arızaları önlemek için, kategori 5 blendajlı LAN kablosu kullanın.

Donanımın Bağlanması

Kablosuz LAN Ünitesinin takılması

Tahdit tespit vidasını ve ardından kablosuz LAN ünitesinin tahdit parçasını çıkarın.

Kablo Kapağını Takma ve Çıkarma

Kablo kapağını takarak, dağınık kablolar düzenli hale getirilebilir (resimde tavandan asılı olan bir projektör gösterilmektedir).

Kablosuz LAN ünitesi'ni takın.

Takma

Piyasada bulunabilen bir bantla kabloları toplayın.

Kablosuz LAN ünitesini kaybetmemek için, tahdit parçasını tehdit tespit vidası ile sabitleyin.

Kablo kapağını projektörün arkasına takın.

Donanımın Bağlanması

İki kablo kapağı vidasını sıkın.

Çıkarma

İki kablo kapağı vidasını gevşetin ve kablo kapağını çıkarın.

Temel Kullanım

Bu bölümde, görüntülerin nasıl yansıtılacağı ve ayarlanacağı açıklanmıştır.
