Epson EB-D6250 User's Guide [de]

Bedienungsanleitung

Verwendete Bezeichnungen

• Sicherheitshinweise

Die Dokumentation und der Projektor weisen Symbole auf, um zu zeigen, wie der Projektor sicher verwendet wird. Bitte informieren Sie sich über diese Warnsymbole und beachten Sie sie, um Verletzungen oder Sachschäden zu vermeiden.

Warnung

Achtung

• Allgemeine Hinweise

Achtung

s Verweist auf eine Seite mit ausführlichen Informationen zu einem bestimmten Thema.

[Name] Gibt die Bezeichnung der Projektor- oder der Fernbedienungstasten an.

„(Menübezeichnung)“ Bezeichnet die Punkte für das Konfigurationsmenü.

Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder sogar zum Tod führen können.

Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder zu Sachschäden führen können.

Zeigt an, dass eine ungenügende Beachtung der Vorsichtsmaßnahmen Beschädigungen oder Verletzungen verursachen kann.

Weist auf Zusatzinformationen und nützliche Tipps zu einem bestimmten Thema hin.

Bedeutet, dass das oder die unterstrichenen Wörter vor diesem Symbol im Glossar erklärt sind. Siehe Abschnitt „Glossar“ unter „Anhang“. s "Glossar" S.143

Beispiel: [Esc]-Taste

Beispiel: Wählen Sie Helligkeit aus dem Menü Bild aus. Bild – Helligkeit

Inhaltsverzeichnis

Verwendete Bezeichnungen .......................... 2

Einleitung

Ausstattung des Projektors .................................. 8

Bedienerfreundlichkeit und Zuverlässigkeit .............................8

Projektionsfunktionen...........................................8

Gleichzeitige Projektion von zwei Bildern (Split Screen) . . . . . . . . . . . . . . . . . . . 8

Verbinden des Projektors mit einem Netzwerk und Projizieren von Bildern auf dem

Computermonitor............................................8

Einfacher Anschluss an einen Computer mithilfe von „Quick Wireless“........9

Sicherheitsfunktionen...........................................9

Teilebezeichnungen und Funktionen ........................ 10

Front/Oberseite...............................................10

Rückseite...................................................11

Unterseite..................................................13

Bedienfeld..................................................14

Fernbedienung...............................................15

Wechseln der Fernbedienungsbatterien............................17

Reichweite der Fernbedienung..................................18

Vorbereitung des Projektors

Aufstellung des Projektors ................................. 20

Aufstellung..................................................20

Installation ................................................20

Bildschirmgröße und ungefährer Projektionsabstand.....................21

Installieren der WLAN-Einheit.....................................29

Anbringen und Entfernen der Kabelabdeckung.........................29

Anbringen................................................29

Entfernen................................................. 30

Grundfunktionen

Wiedergabe von Bildern . . . . . ............................... 32

Von der Aufstellung bis zur Projektion............................... 32

Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes

(Quellensuche)...............................................33

Umschalten auf das Zielbild mit Hilfe der Fernbedienung..................34

Anpassung von projizierten Bildern ......................... 35

Korrigierung von Keystone-Verzerrungen.............................35

H/V-Keystone..............................................35

Quick Corner...............................................36

Einstellen der Bildgröße .........................................38

Einstellen der Bildposition.......................................38

Fokuskorrektur...............................................38

Anpassung der Lautstärke ....................................... 39

Einstellung der Projektionsqualität (Auswahl des Farbmodus)...............39

Adaptive IRIS-Blende einstellen ....................................40

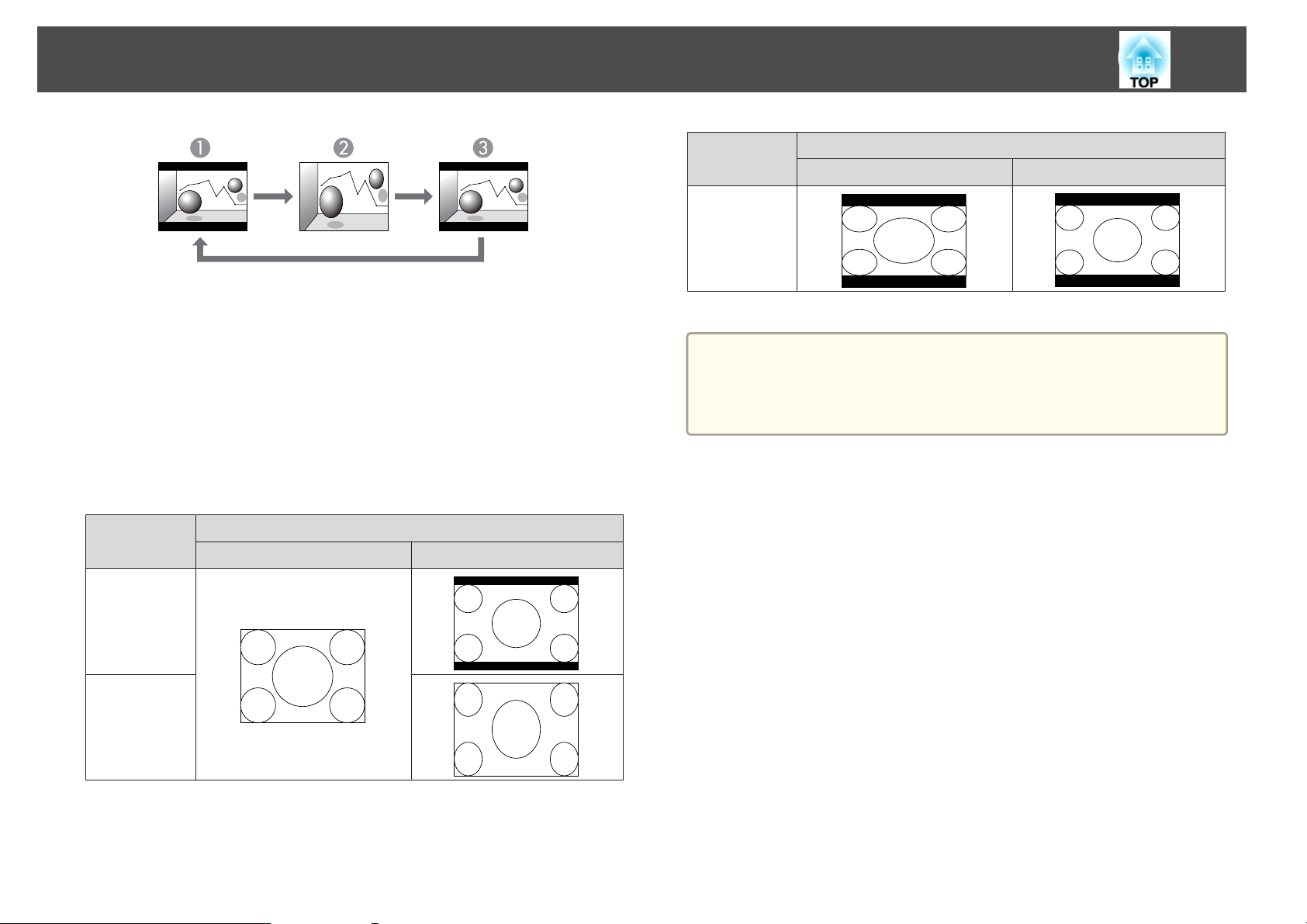

Ändern des Bildformats......................................... 41

Umschalt-Methoden......................................... 41

Ändern des Bildformats (nur EB-D6155W)...........................41

Ändern des Bildformats (nur EB-D6250/EB-D6150) . .................... 42

Nützliche Funktionen

Anschließen von sonstiger Ausrüstung ...................... 22

Anschließen eines Computers.....................................22

Anschließen von Bildquellen......................................23

Anschluss von USB-Geräten......................................26

Anschließen von externen Geräten.................................27

Anschluss eines LAN-Kabels......................................28

Projektionsfunktionen ..................................... 45

Gleichzeitige Projektion von zwei Bildern (Split Screen).................... 45

Eingangsquellen für die Split Screen-Projektion.......................45

Projizieren auf einer Split Screen................................. 45

Ändern des projizierten Bilds ....................................46

Austauschen der linken und rechten Anzeige........................ 46

Inhaltsverzeichnis

Umschalten der linken und rechten Bildgröße........................47

Ändern des Tons............................................ 48

Beenden der Split Screen......................................49

Einschränkungen während der Split-Screen-Projektion.................. 49

Zeitweises Ausblenden von Bild und Ton (A/V Stummschalten)..............49

Einfrieren des Bildes (Einfrieren)....................................50

Zeigerfunktion (Zeiger) .........................................50

Vergrößern von Bildausschnitten (E-Zoom) ............................52

Verwenden der Fernbedienung als Mauszeiger (Kabellose Maus).............53

Einstellen der ID und Verwenden der Fernbedienung..................... 54

Einstellen der Projektor ID ......................................55

Einstellen der Fernbedienungs-ID ................................55

Farbkorrektur bei der Projektion von mehreren Projektoren................. 56

Zusammenfassung des Korrekturverfahrens .........................56

Korrektur.................................................57

Speichern eines Benutzerlogos.................................... 58

Sicherheitsfunktionen ..................................... 60

Nutzungsverwaltung (Kennwortschutz)..............................60

Arten des Kennwortschutz .....................................60

Einstellen von Kennwortschutz..................................60

Eingabe des Kennworts....................................... 61

Sperrfunktion der Bedienungstasten (Tastensperre)......................62

Sicherheitsschloss.............................................63

Anbringen des Kabelschlosses...................................63

Menü Konfiguration

Verwendung des Menüs Konfiguration ...................... 65

Liste der Funktionen ....................................... 66

Tabelle zum Konfigurationsmenü..................................66

Menü Bild ...................................................68

Menü Signal.................................................69

Menü Einstellung.............................................71

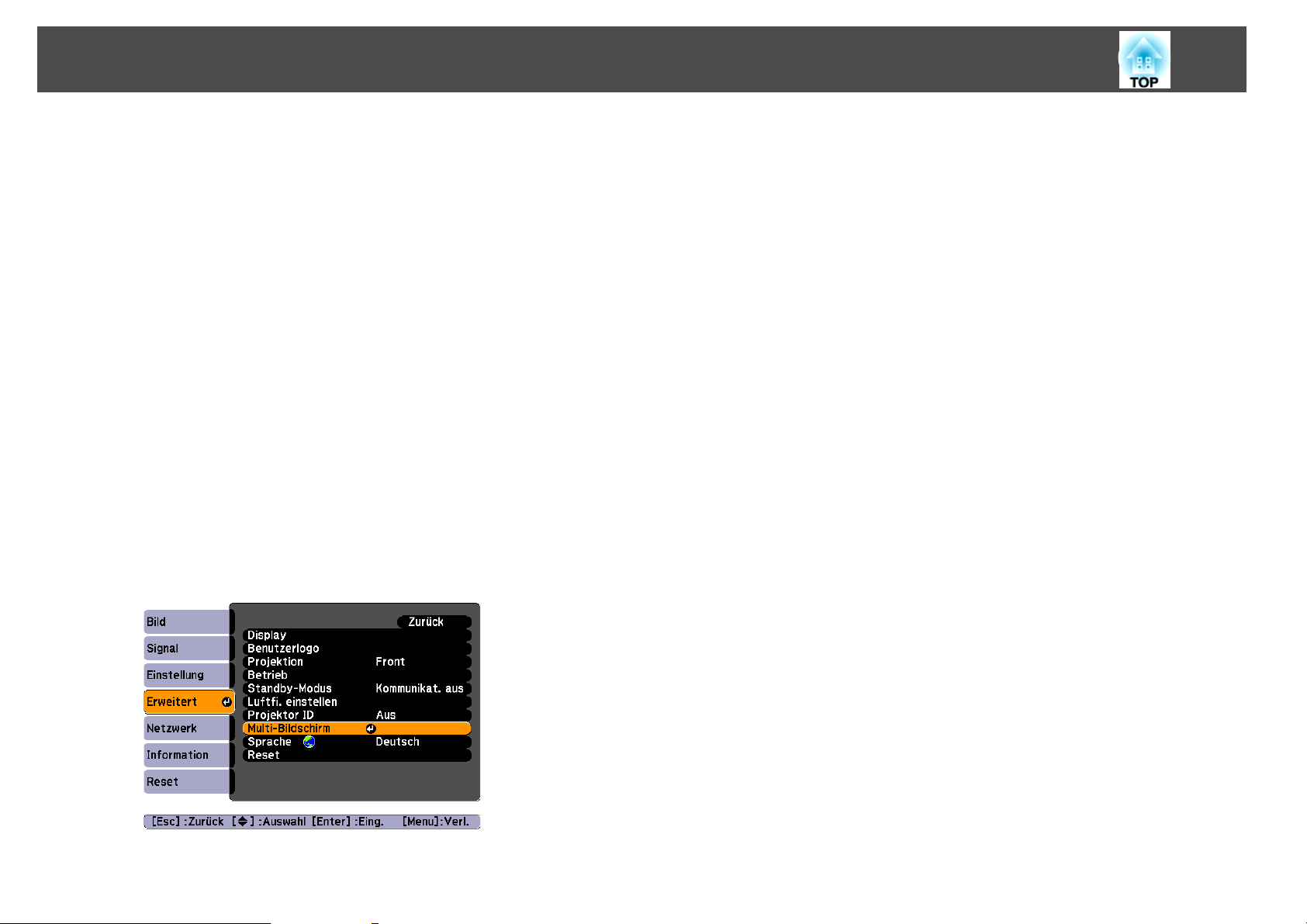

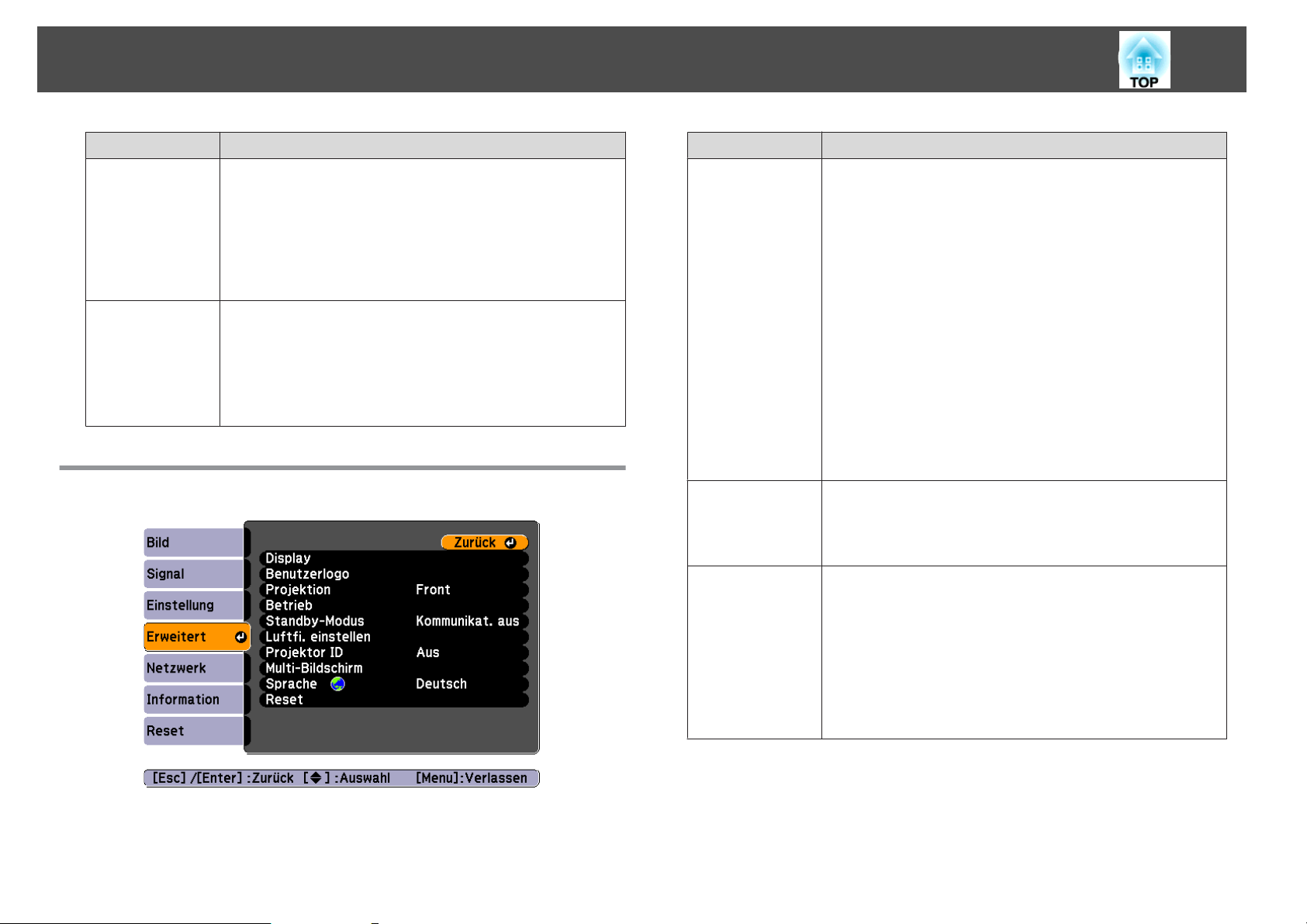

Menü Erweitert............................................... 72

Netzwerk-Menü..............................................74

Hinweise zur Bedienung des Netzwerk-Menüs........................74

Bedienoperationen der Soft-Tastatur ..............................75

Menü Grund............................................... 76

Menü Wireless LAN ..........................................77

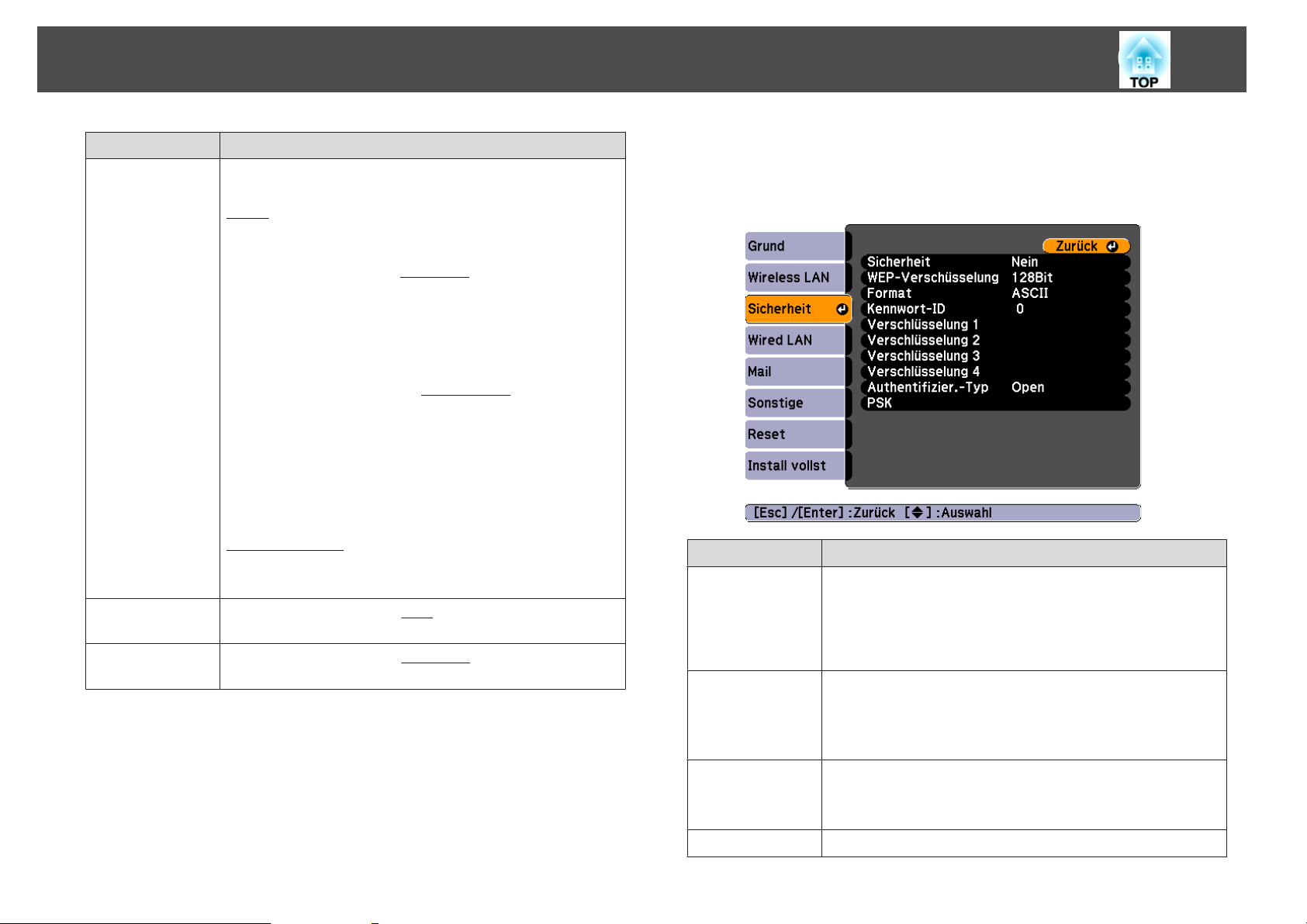

Menü Sicherheit............................................ 78

Wired LAN-Menü............................................80

Menü Mail................................................ 81

Menü Sonstige.............................................82

Menü Reset...............................................83

Menü Information (nur Display)....................................84

Menü Reset.................................................85

Fehlersuche

Verwendung der Hilfe ...................................... 87

Problemlösung ............................................ 89

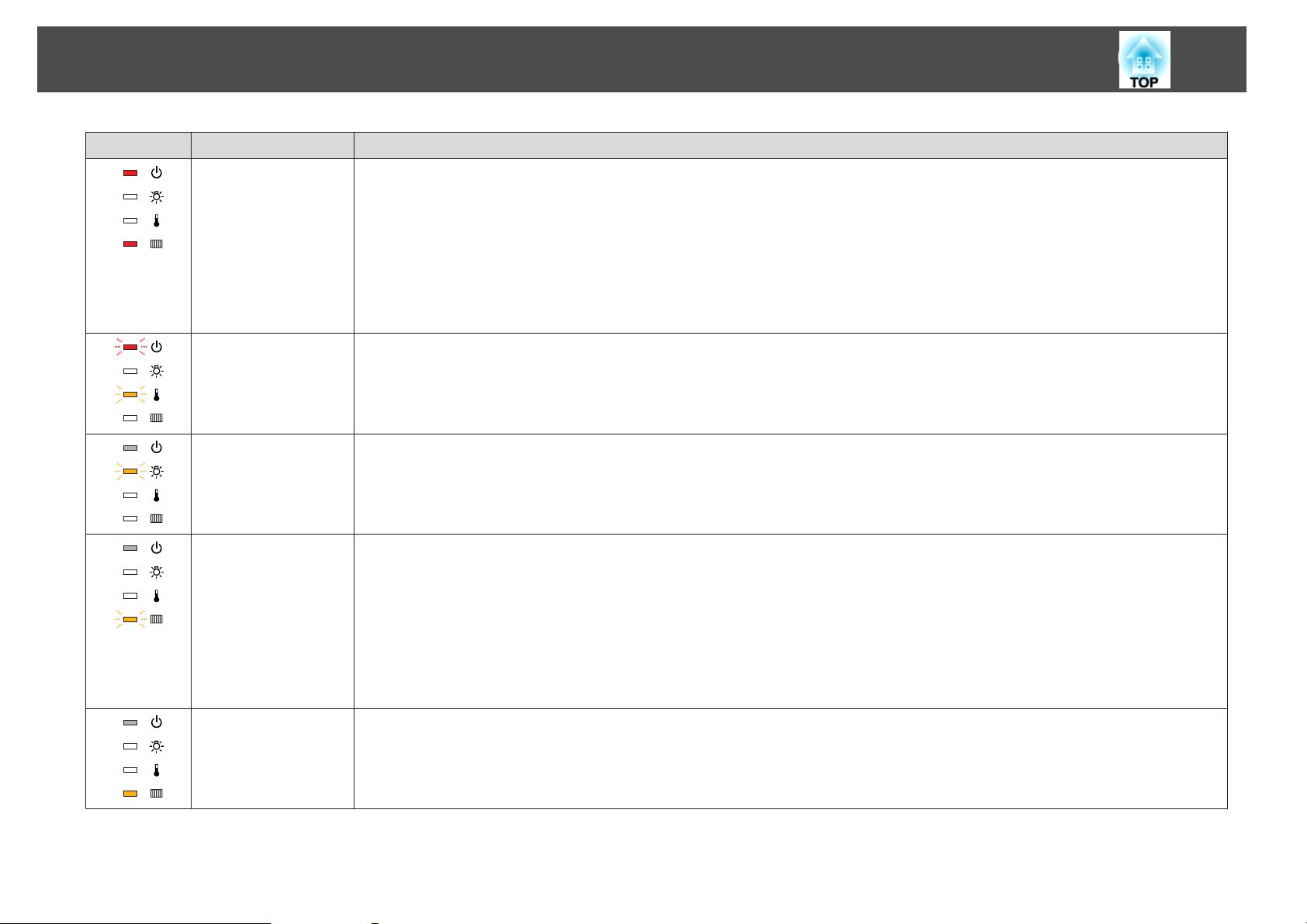

Ablesen der Anzeigen..........................................89

Wenn die Kontrollanzeigen nicht weiterhelfen.......................... 94

Probleme mit Bildern ........................................... 95

Kein Bild ..................................................95

Bewegte Bilder werden nicht angezeigt (nur der Teil des bewegten Bilds wird

schwarz).................................................. 95

Die Projektion wird automatisch unterbrochen .......................96

Die Meldung "Nicht verfügbar." wird angezeigt........................96

Die Meldung "Kein Signal." wird angezeigt. ..........................96

Verschwommene, unscharfe oder verzerrte Bilder ..................... 97

Bildstörungen oder Verzerrung der Bilder........................... 97

Das Bild ist abgeschnitten (groß) oder zu klein dargestellt oder das Bildformat

stimmt nicht............................................... 98

Die Bildfarben sind nicht richtig.................................. 99

Bilder zu dunkel............................................99

Probleme beim Start der Projektion................................ 100

Der Projektor kann nicht eingeschaltet werden ...................... 100

Andere Probleme ............................................. 100

Keine oder schwache Tonwiedergabe .............................100

Die Fernbedienung funktioniert nicht............................. 101

Inhaltsverzeichnis

Kein Bild auf dem externen Monitor.............................. 102

Ich möchte die Sprache für Meldungen und Menüs ändern.............. 102

Es wird keine Mail empfangen, auch wenn ein Problem am Projektor auftritt

........................................................102

Information zu „Event ID“ ................................. 103

Wartung

Reinigung ............................................... 105

Reinigung der Projektoroberfläche................................. 105

Reinigen des Objektivglases..................................... 105

Reinigen des Luftfilters .........................................105

Vorgehen beim Reinigen des Luftfilters............................105

Wechseln der Verbrauchsmaterialien ...................... 108

Wechseln der Lampe .......................................... 108

Lampenaustauschperiode .....................................108

Vorgehen beim Lampenwechsel................................ 108

Zurücksetzen der Lampenstunden...............................111

Austausch des Luftfilters........................................ 111

Austauschperiode des Luftfilters................................ 111

Vorgehen beim Wechseln des Luftfilters ........................... 112

Anhang

Dia-Show ................................................ 115

Projektion ohne Computer (Dia-Show) .............................. 115

Merkmale von Dateien die mittels Dia-Show wiedergegeben werden können

........................................................115

Beispiele für Dia-Show ....................................... 115

Bedienungsmethoden bei einer Dia-Show ..........................116

Projektion des ausgewählten Bildes.............................. 117

Aufeinanderfolgende Wiedergabe aller Bilddateien in einem Ordner (Dia-Show)

........................................................118

Bilddatei-Anzeigeeinstellungen und Bedienungseinstellungen für die Dia-Show

........................................................119

Überwachung und Steuerung ............................. 121

Information zu EasyMP Monitor ................................... 121

Ändern der Einstellungen mit einem Webbrowser (Web-Steuerung).......... 121

Projektoreinstellung .........................................122

Anzeigen der Bildschirm Web-Steuerung.......................... 122

Anzeigen des Bildschirms „Web Remote“.......................... 122

Verwenden der Funktion Mail-Meldung zur Problemmeldung.............. 124

Fehlerbenachrichtigungen per Mail lesen .......................... 124

Verwaltung mit SNMP ......................................... 125

ESC/VP21-Befehle ............................................ 125

Liste der Befehle........................................... 125

Kabelanordnung ........................................... 126

Über PJLink .................................................126

Informationen zu Crestron RoomView

Bedienen eine Projektors über Ihren Computer...................... 128

............................. 127

Sonderzubehör und Verbrauchsmaterialien ................ 132

Sonderzubehör.............................................. 132

Verbrauchsmaterialien......................................... 132

Leinwandgröße und Projektionsabstand ................... 133

Projektionsabstand für EB-D6155W................................ 133

Projektionsabstand für EB-D6250/EB-D6150.......................... 134

Unterstützte Bildschirmformate ........................... 136

Unterstützte Bildschirmauflösungen................................136

Computersignale (analog RGB) ................................. 136

Komponente Video......................................... 136

Composite Video ...........................................136

Eingangssignal vom HDMI-Anschluss ............................. 136

Technische Daten ......................................... 138

Allgemeine Technische Daten zum Projektor ..........................138

Ansicht .................................................. 141

Glossar .................................................. 143

Allgemeine Hinweise ..................................... 145

Inhaltsverzeichnis

Verwendete Bezeichnungen..................................... 145

Allgemeiner Hinweis:.......................................... 145

Index .................................................... 163

Einleitung

Dieses Kapitel erläutert die Ausstattung des Projektors und die Teilebezeichnungen.

Ausstattung des Projektors

Bedienerfreundlichkeit und Zuverlässigkeit

• Luftaustrittsklappe, um den Eintritt von Staub in den Projektor zu vermeiden.

• Großer Filter, um die Staubresistenz zu erhöhen.

• Integrierte Benachrichtigungsfunktion, wenn der Filter gereinigt

werden muss.

• Der Projektor kann ganz einfach durch Einstecken des Netzsteckers in die Steckdose eingeschaltet und durch Herausziehen ausgeschaltet werden.

Projektionsfunktionen

Gleichzeitige Projektion von zwei Bildern (Split Screen)

Sie können zwei Arten von Bildquellen gleichzeitig projizieren. Dies erweitert den Anwendungsbereich, zum Beispiel können während einer Videokonferenz Präsentationsmaterialien gezeigt werden.

s "Gleichzeitige Projektion von zwei Bildern (Split Screen)" S.45

Verbinden des Projektors mit einem Netzwerk und Projizieren von Bildern auf dem Computermonitor

Der Projektor kann an einen Computer eines Netzwerks angeschlossen werden und mithilfe der mitgelieferten Anwendungssoftware EasyMP Network Projection kann das Bild auf dem Computermonitor projiziert werden.

sEasyMP Network Projection

Bedienungsanleitung

Ausstattung des Projektors

Einfacher Anschluss an einen Computer mithilfe von „Quick Wireless“

Sie können den Projektor und Computer ganz einfach durch Anschließen des optionalen Quick Wireless Connection USB Key drahtlos miteinander verbinden, um so Bilder vom Computer zu projizieren. (nur WindowsComputer)

Sicherheitsfunktionen

• Kennwortschutz zur Nutzungsbeschränkung und -verwaltung

"Nutzungsverwaltung (Kennwortschutz)" S.60

• Die Tastensperre sperrt die Tasten des Bedienungsfelds

"Sperrfunktion der Bedienungstasten (Tastensperre)" S.62

• Ausgestattet mit verschiedenen Diebstahlschutzvorrichtungen

"Sicherheitsschloss" S.63

Teilebezeichnungen und Funktionen

Front/Oberseite

Bezeichnung Funktion

Luftaustritt

(Luftaustrittsklappe)

Kontrollanzeigen

Fernst.-Empfänger

Zoom-/Fokusring-

Abdeckung

Hebel zur Fußjustage

Aus dem Luftaustritt strömt die zur internen Kühlung des Projektors verwendete Luft.

Achtung

Halten Sie Ihr Gesicht oder Ihre Hände während der Projektion vom Luftaustritt fern, und stellen Sie keine Gegenstände, die sich durch Wärme ver‐ ziehen oder in anderer Weise durch Wärme beein‐ trächtigt werden können, in die Nähe des Luft‐ austritts.

Zeigen den Projektorstatus an. s "Ablesen der Anzeigen" S.89

Empfängt die Signale der Fernbedienung.

Öffnen Sie diese Abdeckung nur, wenn Sie den Zoomoder Fokusring bedienen. Normalerweise bleibt die Abdeckung geschlossen, damit kein Staub in den Projektor gerät.

Drücken Sie den Hebel zur Fußjustage, um den einstellbaren vorderen Fuß auszufahren oder einzuziehen.

s "Einstellen der Bildposition" S.38

Einstellbarer vorderer

Fuß

Objektivglas

Externe Lautsprecher

Ansaugöffnung

(Luftfilter)

WLAN-Anzeige

Wenn Sie den Projektor auf einer Fläche, wie z. B. einen Schreibtisch, aufstellen, stellen Sie die Position des projizierten Bildes durch Herausziehen des Fußes ein.

s "Einstellen der Bildposition" S.38

Schützt das Objektiv des Projektors.

Gibt Audiosignale wieder.

Saugt die Luft zur inneren Kühlung des Projektors an. s "Reinigen des Luftfilters" S.105

Zeigt den Zugriffsstatus des optionalen WLAN-Geräts.

Teilebezeichnungen und Funktionen

Bezeichnung Funktion

Zoomring

Fokusring

Kabelabdeckung

Bedienfeld

Lampenabdeckung

Stellt die Bildgröße ein. s "Einstellen der Bildgröße" S.38

Stellt den Bildfokus ein. s "Fokuskorrektur" S.38

Abdeckung für die Schnittstellenkabelanschlüsse hinten. s "Anbringen und Entfernen der Kabelabdeckung"

S.29

Dient zur Bedienung des Projektors. s "Bedienfeld" S.14

Öffnen Sie diese Abdeckung zum Ersetzen der Projektionslampe.

s "Wechseln der Lampe" S.108

Rückseite

Bezeichnung Funktion

Installationsabschnitt

für die Wireless LANEinheit

Installieren Sie die optionale Wireless LAN-Einheit hier. Entfernen Sie den Stopper bei der Installation.

s "Installieren der WLAN-Einheit" S.29

Schraublöcher zur

Befestigung der Kabelabdeckung

RS-232C-Anschluss

Monitor Out-

Anschluss

Schraublöcher zur Befestigung der Kabelabdeckung. s "Anbringen und Entfernen der Kabelabdeckung"

S.29

Wird der Projektor von einem Computer aus gesteuert, schließen Sie den Computer mit einem RS-232C-Kabel an. Diese Buchse dient Kontrollzwecken und sollte normalerweise nicht verwendet werden.

s "ESC/VP21-Befehle" S.125

Gibt analoge RGB-Signale, die am Computer1-Anschluss anliegen, an den externen Monitor aus. Signale, die an anderen Anschlüssen anliegen, oder Videokomponenten-Signale, können nicht ausgegeben werden.

Teilebezeichnungen und Funktionen

Bezeichnung Funktion

Audio Out-Anschluss

Netzbuchse

Kabelhalter

Sicherheitssteckplatz

Anschlussstelle für ein

Sicherheitskabel

LAN-Anschluss

USB (TypeA)-

Anschluss

Gibt die zum gerade projizierten Bild gehörenden Audiosignale über externe Lautsprecher aus.

Dient für den Anschluss des Netzkabels an den Projektor. s "Von der Aufstellung bis zur Projektion" S.32

Führen Sie die mitgelieferte Kabelklemme hier ein, um ein Herausfallen der HDMI- und Netzkabel zu verhindern.

Weitere Informationen zum Installationsvorgang finden Sie im folgenden Abschnitt.

s Kurzanleitung

Der Sicherheitsschlitz ist mit dem von Kensington hergestellten Microsaver Security System kompatibel.

s "Sicherheitsschloss" S.63

Ein handelsübliches Kabelschloss kann durch die Anschlussstelle geführt werden, um den Projektor an einen Tisch oder eine Säule zu schließen.

s "Sicherheitsschloss" S.63

Für den Anschluss an ein Netzwerk über ein LAN-Kabel.

• Dient dem Anschluss eines USB-Speichergeräts oder einer Digitalkamera und projiziert Bilder, wie zum Beispiel einer Dia-Show. s "Projektion ohne Computer (Dia-Show)" S.115

• Dient dem Anschluss für die optionale Dokumentenkamera.

Bezeichnung Funktion

Computer1-Anschluss

Audio1-Anschluss

Audio-L/R-Anschluss

S-Video-Eingang

Video-Anschluss

HDMI-Anschluss

Trigger out-Anschluss

Für analoge RGB-Signale von einem Computer und Component-Video-Signale von anderen Videoquellen.

Audioeingang für Audiosignale von Geräten, die an den Computer1-Anschluss angeschlossen sind.

Audioeingang für Audiosignale von Geräten, die an den S-Video- oder den Video-Anschluss angeschlossen sind.

Für S-Videosignale von Videoquellen.

Gibt Composite-Video-Signale von Videoquellen ein.

Eingabe der Videosignale von den mit HDMI kompatiblen Videogeräten und Computern. Dieser Projektor ist mit

Wenn der Projektor eingeschaltet wird, wird von diesem Anschluss ein DC 12 V-Signal ausgegeben. Wenn der Projektor ausgeschaltet wird oder eine Störung auftritt, wird von diesem Anschluss ein 0 V-Signal ausgegeben. Dadurch erhalten externe Geräte die Information, dass der Projektor ein- bzw. ausgeschaltet ist.

Um den Triggerausgang zu aktivieren, setzen Sie im Konfigurationsmenü die Einstellung Trigger Impuls auf Ein.

s Erweitert - Betrieb S.72

HDCPg-Signalen kompatibel.

USB (TypeB)-

Anschluss

Computer2-Anschluss

Audio2-Anschluss

Stellt eine Verbindung zwischen dem Projektor und Computer über ein im Handel erhältliches USB-Kabel her, um die Funktion „Kabellose Maus“ nutzen zu können.

s "Verwenden der Fernbedienung als Mauszeiger (Kabellose Maus)" S.53

Für analoge RGB-Signale von einem Computer und Component-Video-Signale von anderen Videoquellen.

Audioeingang für Audiosignale von Geräten, die an den Computer2-Anschluss angeschlossen sind.

Teilebezeichnungen und Funktionen

Unterseite

Bezeichnung Funktion

Einstellbarer vorderer

Fuß

Wenn Sie den Projektor auf einer Fläche, wie z. B. einen Schreibtisch, aufstellen, stellen Sie die Position des projizierten Bildes durch Herausziehen des Fußes ein.

s "Einstellen der Bildposition" S.38

Bezeichnung Funktion

Befestigungspunkte

für die Deckenhalterung (für Deckenhalterung ELPMB22: vier Punkte)

Befestigungspunkte

für die Deckenhalterung (für Deckenhalterung ELPMB23: drei Punkte)

Für die Aufhängung an einer Decke kann die als Sonderzubehör erhältliche Deckenhalterung hier angebracht werden.

s "Aufstellung des Projektors" S.20 s "Sonderzubehör" S.132

Teilebezeichnungen und Funktionen

Bedienfeld

Bezeichnung Funktion

[t]-Taste

[Source Search]-Taste

[w][v]-Tasten

Ein- oder Ausschalten des Projektors. s "Von der Aufstellung bis zur Projektion" S.32

Schaltet zu dem Bild des Eingangs, an dem ein Videosignal anliegt.

s "Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes (Quellensuche)" S.33

• Führen die vertikale Keystone-Korrektur aus. s "Vertikale Korrektur von KeystoneVerzerrungen" S.35

• Wenn diese Tasten während der Anzeige des Konfigurationsmenüs oder des Hilfe-Bildschirms gedrückt werden, können sie zur Auswahl von Menüelementen und zur Einstellung von Werten verwendet werden.

s "Verwendung des Menüs Konfiguration" S.65 s "Verwendung der Hilfe" S.87

Bezeichnung Funktion

[<][>]-Tasten

[Help]-Taste

[Esc]-Taste

[Enter]-Taste

[Menu]-Taste

• Führen die horizontale Keystone-Korrektur aus.

s "Horizontale Korrektur von KeystoneVerzerrungen" S.35

s "Verwendung des Menüs Konfiguration" S.65 s "Verwendung der Hilfe" S.87

Zum Ein- und Ausblenden des Hilfe-Bildschirms, der bei Problemen Lösungsvorschläge anzeigt.

s "Verwendung der Hilfe" S.87

• Beendet die gegenwärtig verwendete Funktion.

• Wenn diese Taste während der Anzeige des

Konfigurationsmenüs gedrückt wird, wird die vorherige Menüebene angezeigt.

"Verwendung des Menüs Konfiguration" S.65

• Bei Anzeige des Konfigurationsmenüs oder HilfeBildschirms wird die aktuelle Auswahl bestätigt und eingegeben und der nachfolgende Bildschirm angezeigt.

• Wenn Sie diese Taste beim Projizieren analoger RGBSignale vom Computer1-Anschluss oder Computer2Anschluss drücken, können Sie Tracking, Sync. und Position automatisch optimieren.

Zum Aufrufen und Schließen des Konfigurationsmenüs. s "Verwendung des Menüs Konfiguration" S.65

Teilebezeichnungen und Funktionen

Fernbedienung

Bezeichnung Funktion

[t]-Taste

[Computer]-Taste

[Video]-Taste

[Split]-Taste

Numerische Tasten

[A/V Mute]-Taste

Ein- oder Ausschalten des Projektors. s "Von der Aufstellung bis zur Projektion" S.32

Bei jedem Drücken dieser Taste lässt sich der Eingang der Bildwiedergabe zwischen dem Computer1- und dem Computer2-Anschluss hin- und herschalten.

Bei jedem Drücken der Taste wird das Bild zwischen den Anschlüssen S-Video, Video und HDMI weitergeschaltet.

Drücken Sie diese Taste, um die Anzeige zu unterteilen und zwei Bilder gleichzeitig zu projizieren.

s "Gleichzeitige Projektion von zwei Bildern (Split Screen)" S.45

• Verwenden Sie diese Tasten, um Kennwörter einzugeben und die Fernbedienungs-ID einzustellen.

"Einstellen der Fernbedienungs-ID" S.55

s s "Einstellen von Kennwortschutz" S.60

• Verwenden Sie diese Tasten, um im Konfigurationsmenü Zahlen in den Netzwerk- Einstellungen einzugeben.

Zum Ein- und Ausschalten des Tons oder des Bildes. s "Zeitweises Ausblenden von Bild und Ton (A/V

Stummschalten)" S.49

[Freeze]-Taste

[Auto]-Taste

[Aspect]-Taste

Die Standbildfunktion wird aktiviert oder deaktiviert.

"Einfrieren des Bildes (Einfrieren)" S.50

Wenn Sie diese Taste beim Projizieren analoger RGBSignale vom Computer1-Anschluss oder Computer2Anschluss drücken, können Sie Tracking, Sync. und Position automatisch optimieren.

Das Bildformat wird bei jedem Drücken der Taste verändert.

s "Ändern des Bildformats" S.41

Teilebezeichnungen und Funktionen

Bezeichnung Funktion

[Page]-Tasten

[Up] [Down]

[E-Zoom]-Tasten

[z][x]

[Menu]-Taste

[ ][ ]

][ ]-Tasten

[

Blättert durch die Seiten in Dateien, z. B. in PowerPointDateien bei Verwendung der folgenden Projektionsverfahren.

• Bei Verwendung der Funktion Kabellose Maus

s "Verwenden der Fernbedienung als Mauszeiger (Kabellose Maus)" S.53

• Bei Anschluss mit einem Netzwerk

Beim Projizieren von Bildern über eine Dia-Show können Sie durch Drücken dieser Tasten das vorherige/nächste Bild anzeigen.

Vergrößert oder verkleinert das Bild ohne Änderung der Projektionsfläche.

s "Vergrößern von Bildausschnitten (E-Zoom)" S.52

Zum Aufrufen und Schließen des Konfigurationsmenüs. s "Verwendung des Menüs Konfiguration" S.65

• Während der Anzeige des Menüs Konfiguration oder eines Hilfe-Bildschirms lassen sich durch Drücken dieser Tasten Menüpunkte und Einstellungswerte auswählen. s "Verwendung des Menüs Konfiguration" S.65

• Bei der Projektion einer Dia-Show wird durch Drücken dieser Tasten das vorherige/nächste Bild angezeigt, das Bild gedreht usw. s "Bedienungsmethoden bei einer Dia-Show"

S.116

• Bei Verwendung der Funktion Kabellose Maus bewegt sich der Mauszeiger entsprechend den Richtungstasten. s "Verwenden der Fernbedienung als Mauszeiger (Kabellose Maus)" S.53

Bezeichnung Funktion

[Enter]-Taste

[Esc]-Taste

[Volume]-Tasten

[a][b]

[Pointer]-Taste

[Help]-Taste

[Color Mode]-Taste

• Bei Anzeige des Konfigurationsmenüs oder HilfeBildschirms wird die aktuelle Auswahl bestätigt und eingegeben und der nachfolgende Bildschirm angezeigt. s "Verwendung des Menüs Konfiguration" S.65

• Dient bei Verwendung der Funktion Kabellose Maus als linke Maustaste. s "Verwenden der Fernbedienung als Mauszeiger (Kabellose Maus)" S.53

• Beendet die gegenwärtig verwendete Funktion.

• Wenn die Taste während der Anzeige des

Konfigurationsmenüs gedrückt wird, wird die vorherige Menüebene angezeigt.

"Verwendung des Menüs Konfiguration" S.65

• Dient bei Verwendung der Funktion Kabellose Maus als rechte Maustaste. s "Verwenden der Fernbedienung als Mauszeiger (Kabellose Maus)" S.53

[a] Vermindert die Lautstärke. [b] Erhöht die Lautstärke. s "Anpassung der Lautstärke" S.39

Zeigt den Bildschirmzeiger an. s "Zeigerfunktion (Zeiger)" S.50

Zum Ein- und Ausblenden des Hilfe-Bildschirms, der bei Problemen Lösungsvorschläge anzeigt.

s "Verwendung der Hilfe" S.87

Mit jedem Drücken wird der Farbmodus gewechselt. s "Einstellung der Projektionsqualität (Auswahl des

Farbmodus)" S.39

[Num]-Taste

Halten Sie diese Taste gedrückt, und geben Sie anhand der Zahlentasten Kennwörter und Nummern ein.

s "Einstellen von Kennwortschutz" S.60

Teilebezeichnungen und Funktionen

Bezeichnung Funktion

[ID]-Taste

[User]-Taste

[USB]-Taste

[LAN]-Taste

[Source Search]-Taste

Halten Sie diese Taste gedrückt und stellen Sie anhand der Zahlentasten die Fernbedienungs-ID ein.

s "Einstellen der Fernbedienungs-ID" S.55

Wählen Sie einen häufig genutzten Menüpunkt aus den fünf verfügbaren Punkten des Konfigurationsmenüs aus und weisen Sie ihn dieser Taste zu. Durch Drücken der USER-Taste wird der Bildschirm für die Auswahl/ Einstellung des zugewiesenen Menüpunktes angezeigt, auf dem Sie durch einfachen Tastendruck Einstellungen vornehmen können.

s "Menü Einstellung" S.71 Testbild ist als Voreinstellung zugewiesen.

Wechselt zum nächsten Bild. Bilder des Geräts, das am USB (TypeA)-Anschluss

angeschlossen ist

Wechselt zu den mit EasyMP Network Projection projizierten Bildern. Bei der Projektion mit dem optionalen „Quick Wireless Connection USB Key“, wird durch Betätigung dieser Taste zum entsprechenden Bild gewechselt.

Schaltet zu dem Bild des Eingangs, an dem ein Videosignal anliegt.

s "Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes (Quellensuche)" S.33

Wechseln der Fernbedienungsbatterien

Wenn die Fernbedienung nach einer gewissen Zeit die Befehle verzögert oder überhaupt nicht mehr ausführt, sind wahrscheinlich die Batterien erschöpft. Ist dies der Fall, ersetzen Sie die Batterien durch neue. Halten Sie für den Bedarfsfall zwei Ersatz-Alkali- oder Manganbatterien der Größe AA bereit. Verwenden Sie ausschließlich Alkali- oder Manganbatterien der Größe AA.

Achtung

Bitte lesen Sie vor dem Umgang mit den Batterien die folgende Anleitung. s Sicherheitsanweisungen

Nehmen Sie den Batteriefachdeckel ab.

Indem Sie die Lasche herunterdrücken, können Sie den Batteriefachdeckel abnehmen.

Infrarotsender der

Fernbedienung

Ausgang von Infrarotsignalen der Fernbedienung.

Ersetzen Sie die alten Batterien durch neue.

Teilebezeichnungen und Funktionen

Achtung

Kontrollieren Sie die Polaritätszeichen (+) und (-) im Batteriefach, damit Sie die Batterien richtig einsetzen können.

Reichweite der Fernbedienung

Bringen Sie den Batteriefachdeckel wieder an.

Drücken Sie den Batteriefachdeckel auf die Öffnung bis er einrastet.

Vorbereitung des Projektors

In diesem Kapitel wird das Aufstellen des Projektors und der Verbindungsaufbau zu Projektionsquellen erläutert.

Aufstellung des Projektors

Aufstellung

Der Projektor unterstützt die folgenden vier unterschiedlichen Projektionsarten. Berücksichtigen Sie bei der Aufstellung des Projektors die räumlichen Bedingungen.

• Projektion von einer Position vor der Leinwand. (Front-Pro‐ jektion)

• Projektion von einer Position vor der Leinwand, wobei der Projektor an der Decke befestigt ist. (Front/Decke-Projektion)

• Projektion von einer Position hinter einer durchscheinenden . (Rück-Projektion)

• Projektion von einer Position hinter einer lichtdurchlässigen Leinwand, wenn der Projektor an der Decke befestigt ist. (Rück/Decke-Projektion)

Warnung

• Für die Deckenmontage ist ein spezielles Verfahren erforderlich (Deckenhalterung). Eine Fehlmontage kann zum Herunterstürzen des Projektors und somit zu Schäden und Verletzungen führen.

• Wenn Sie an den Befestigungspunkte für die Deckenhalterung Kleber verwenden, um ein Lösen der Schrauben zu verhindern, oder wenn Sie Schmiermittel, Öl o. Ä. verwenden, kann das Gehäuse brechen und der Projektor herunterstürzen. Dies kann Verletzungen oder schwere Schäden am Projektor verursachen. Verwenden Sie daher beim Installieren oder Anpassen der Deckenhalterung weder Klebemittel, um das Lösen der Schrauben zu verhindern, noch Schmiermittel, Öl o. Ä.

Achtung

• Stellen Sie diesen Projektor nicht auf die Seite, um die Projektion auszuführen. Dies kann Fehlfunktionen verursachen.

• Halten Sie die Lüftungsschlitze des Projektors frei. Werden diese versehentlich verdeckt, kann dies zu einer Überhitzung im Gerät führen und ein Brandrisiko darstellen.

• Für die Aufhängung des Projektors an der Decke ist die als

Sonderzubehör erhältliche Deckenhalterung erforderlich. s "Sonderzubehör" S.132

• Sie können Einstellung wie folgt durch Drücken der [A/V Mute]Taste für ca. fünf Sekunden ändern.

FrontWFront/Decke Stellen Sie im Konfigurationsmenü Rück oder Rück/Decke ein. s Erweitert – Projektion S.72

Installation

Stellen Sie den Projektor parallel zur Leinwand auf.

Aufstellung des Projektors

Wenn der Projektor in einem Winkel zur Leinwand aufgestellt wird, können Keystone-Verzerrungen im projizierten Bild auftreten. Weitere Informationen zur Korrektur von Keystone-Verzerrungen finden Sie im folgenden Abschnitt.

"Korrigierung von Keystone-Verzerrungen" S.35

EB-D6155W

Leinwandgröße 16:10

Stellen Sie den Projektor auf eine ebene Fläche, so dass er gerade

steht.

Bildschirmgröße und ungefährer Projektionsabstand

Die Projektionsgröße wird durch den Abstand zwischen Projektor und Leinwand bestimmt. Hinweise zur Auswahl der besten Position je nach Leinwandgröße finden Sie in den folgenden Abbildungen. Die Abbildungen zeigen den kürzesten, ungefähren Abstand bei maximalem Zoom. Weitere Informationen zum Projektionsabstand finden Sie im folgenden Abschnitt.

"Leinwandgröße und Projektionsabstand" S.133

Bei der Korrektur der Keystone-Verzerrung kann das projizierte Bild

verkleinert werden.

EB-D6250/EB-D6150

Leinwandgröße 4:3

Anschließen von sonstiger Ausrüstung

Bezeichnung, Position und Ausrichtung der Anschlüsse können je nach angeschlossener Quelle unterschiedlich sein.

Anschließen eines Computers

Um Bilder von einem Computer zu projizieren, schließen Sie den Computer auf eine der folgenden Weisen an.

Unter Verwendung des mitgelieferten Computerkabels

Schließen Sie den Ausgang der Computeranzeige an den Projektoranschluss Computer1 oder Computer2 an.

Unter Verwendung eines handelsüblichen HDMI-Kabels

Schließen Sie den HDMI-Ausgang des Computers an den Projektoranschluss HDMI an.

Um den Ton über die Projektor-Lautsprecher auszugeben, benötigen Sie ein handelsübliches Audiokabel.

Anschließen von sonstiger Ausrüstung

Anschließen von Bildquellen

Um Bilder von DVD-Playern, VHS-Video usw. zu projizieren, schließen Sie den Projektor auf eine der folgenden Weisen an.

Unter Verwendung eines handelsüblichen Videokabels

Verbinden Sie den Video-Ausgang an der Bildquelle über ein handelsübliches Videokabel mit dem Video-Anschluss des Projektors.

Unter Verwendung eines handelsüblichen S-Videokabels

Verbinden Sie den Video-Ausgang an der Bildquelle über ein handelsübliches Videokabel mit dem S-Video-Anschluss des Projektors.

Unter Anwendung des optionalen Component Videokabels

s "Sonderzubehör" S.132 Schließen Sie den Komponenten-Ausgang an der Bildquelle an den Projektoranschluss Computer1 oder Computer2 an.

Unter Verwendung eines handelsüblichen HDMI-Kabels

Verbinden Sie den HDMI-Anschluss an der Bildquelle über ein handelsübliches HDMI-Kabel mit dem HDMI-Anschluss des Projektors.

Anschließen von sonstiger Ausrüstung

Achtung

• Wenn die Bildquelle eingeschaltet ist, während Sie sie am Projektor anschließen, kann dies zu Fehlfunktionen führen.

• Wenn der Stecker eine andere Ausrichtung oder Form aufweist, versuchen Sie nicht, ihn mit Nachdruck in den Anschluss zu stecken. Dies kann zu Gerätebeschädigungen

und Fehlfunktionen führen.

Anschließen von sonstiger Ausrüstung

• Um den Ton über die Projektor-Lautsprecher auszugeben, benötigen Sie ein handelsübliches Audiokabel.

• Wenn Ihre gewünschte Bildquelle einen Anschluss mit einer ungewöhnlichen Form aufweist, verwenden Sie das mit dem Gerät mitgelieferte oder ein als Sonderzubehör erhältliches Kabel für den Anschluss an den Projektor.

• Wenn Sie ein handelsübliches Audiokabel (2RCA(L/R)/Stereo-Miniklinke) verwenden, achten Sie auf die Bezeichnung „No resistance“ (Kein Widerstand).

Anschließen von sonstiger Ausrüstung

Anschluss von USB-Geräten

Sie können Geräte, wie USB-Speichermedien, eine optionale Dokumentenkamera und USB-kompatible Festplatten sowie Digitalkameras anschließen.

Schließen Sie das USB-Gerät mithilfe des mitgelieferten USB-Kabels am USB (TypeA)-Anschluss des Projektors an.

Mit angeschlossenem USB-Gerät können Sie Bilddateien von einem USB-Speichermedium oder einer Digitalkamera aus als Dia-Show projizieren.

"Dia-Show" S.115

Wird die Dokumentenkamera während der Projektion von einem anderen Bildeingang an den Projektor angeschlossen, drücken Sie die [USB]-Taste auf der Fernbedienung bzw. die [Source Search]-Taste auf dem Bedienfeld, um auf die Bildwiedergabe von der Dokumentenkamera umzuschalten.

"Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes (Quellensuche)" S.33

Wenn Sie Bilder von einem USB-Gerät projizieren und ein Audioausgabegerät anschließen möchten, schließen Sie dieses an den Audio2-Anschluss an.

Anschließen von sonstiger Ausrüstung

Achtung

• Bei Verwendung einer USB-Hub ist es möglich, dass die Verbindung nicht richtig funktioniert. Geräte wie Digitalkameras und USB-Geräte sollten direkt am Projektor angeschlossen werden.

• Bei Anschluss und Verwendung einer USB-kompatiblen Festplatte muss das mit der Festplatte mitgelieferte Netzgerät angeschlossen werden.

• Nehmen Sie für den Anschluss einer Digitalkamera oder Festplatte das entsprechende mitgelieferte oder ein für das Gerät konzipiertes USB-Kabel.

• Verwenden Sie ein USB-Kabel von weniger als 3 m Länge. Bei einer Länge von über 3 m, kann es sein, dass die Dia-Show nicht mehr fehlerfrei funktioniert.

Entfernen von USB-Geräten

Nach beendeter Projektion, entfernen Sie die USB-Geräte vom Projektor. Bei Geräten wie Digitalkameras oder Festplatten sollten Sie zuvor die Stromversorgung ausschalten und das Gerät erst dann entfernen.

Anschließen von externen Geräten

Durch den Anschluss eines externen Monitors oder externer Lautsprecher können Bilder und Audiosignale ausgegeben werden.

Bei Ausgabe von Bildern an einen externen Monitor

Schließen Sie den externen Monitor mithilfe seines mitgelieferten Kabels an den Projektoranschluss Monitor Out an.

Bei Ausgabe von Audiosignalen über einen externen Lautsprecher

Schließen Sie den externen Lautsprecher mithilfe eines im Handel erhältlichen Audiokabels an den Projektoranschluss Audio Out an.

Anschließen von sonstiger Ausrüstung

• Wenn Sie den Standby-Modus auf Kommunikat. ein schalten, können Sie die folgenden Bedienschritte selbst dann vornehmen, wenn der Projektor sich im

Standby-Modus befindet:

- Ausgeben von Bildern an einen externen Monitor s Erweitert – Standby-Modus S.72

• Nur analoge RGB-Signale, die am Computer1-Anschluss anliegen, können an den externen Monitor ausgegeben werden. Signale, die an anderen Anschlüssen anliegen, oder Videokomponenten-Signale, können nicht ausgegeben werden.

• Einstellungsanzeigen für Funktionen wie Keystone, das Menü Konfiguration oder Hilfe-Bildschirme werden nicht am externen Monitor angezeigt.

• Ist der Stecker des Audiokabels in den Audio Out-Anschluss eingesteckt, wird das Audiosignal nicht mehr über den internen Lautsprecher des Projektors

ausgegeben, sondern über ein externes Gerät.

Anschluss eines LAN-Kabels

Schließen Sie an den LAN-Projektoranschluss einen LAN-Ausgang eines Netzwerkhubs oder eines anderen Geräts mithilfe eines im Handel erhältlichen 100BASE-TX- oder 10BASE-T LAN-Kabels an.

Um Fehlfunktionen vorzubeugen, verwenden Sie ein abgeschirmtes LAN-Kabel der Kategorie 5.

Anschließen von sonstiger Ausrüstung

Installieren der WLAN-Einheit

Entfernen Sie die Befestigungsschraube des Stoppers und dann den Stopper der Wireless LAN-Einheit.

Die WLAN-Gerät ist installiert.

Anbringen und Entfernen der Kabelabdeckung

Durch Anbringen der Kabelabdeckung können die Kabel geordnet werden (die Abbildung zeigt einen an der Decke hängenden Projektor).

Anbringen

Binden Sie die Kabel mit einem handelsüblichen Kabelbinder zusammen.

Damit die Wireless LAN-Einheit nicht verloren geht, befestigen Sie den Stopper mit der entsprechenden Schraube.

Bringen Sie die Kabelabdeckung an der Rückseite des Projektors an.

Anschließen von sonstiger Ausrüstung

Entfernen

Lösen Sie die beiden Kabelabdeckungsschrauben, und entfernen Sie die Kabelabdeckung.

Ziehen Sie die beiden Kabelabdeckungsschrauben fest.

Grundfunktionen

In diesem Kapitel wird die Projektion und Bildeinstellung erläutert.

Wiedergabe von Bildern

Von der Aufstellung bis zur Projektion

Dieser Abschnitt erläutert die Vorgehensweise beim Anschluss des Projektors an einen Computer über das mitgelieferte Computerkabel und die anschließende Projektion von Bildern.

Schließen Sie den Projektor mit dem Netzkabel an eine Steckdose an.

Schließen Sie den Projektor über das Computerkabel am Computer an.

Der Bildschirmausgang wird je nach verwendetem Computer

Wenn kein Bild projiziert wird, können Sie das Projektionsbild auf eine der folgenden Weisen ändern.

• Drücken Sie die [Source Search]-Taste auf dem Bedienfeld oder der Fernbedienung.

"Automatische Erkennung von Eingangssignalen und Ändern des

projizierten Bildes (Quellensuche)" S.33

• Drücken Sie die Taste für den Zielanschluss auf der Fernbedienung.

"Umschalten auf das Zielbild mit Hilfe der Fernbedienung" S.34

auf unterschiedliche Weise geändert. Weitere Informationen entnehmen Sie bitte der mit dem Computer mitgelieferten Dokumentation.

Sobald das Bild projiziert wird, können Sie es bei Bedarf manuell justieren.

"Korrigierung von Keystone-Verzerrungen" S.35

s s "Fokuskorrektur" S.38

c d e

Schalten Sie den Projektor ein.

Schalten Sie Ihren Computer ein.

Ändern Sie den Bildschirmausgang des Computers.

Wenn Sie ein Laptop verwenden, müssen Sie den Bildschirmausgang vom Computer aus ändern.

Halten Sie die Fn-Taste (Funktionstaste) gedrückt, und drücken Sie die Taste b.

Wiedergabe von Bildern

Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes (Quellensuche)

Drücken Sie die [Source Search]-Taste, um Bilder von dem Anschluss zu projizieren, an dem zurzeit Bilddaten empfangen werden.

Da nur Bilder von Anschlüssen projiziert werden, die Bilddaten empfangen, können Sie Ihr gewünschtes Bild schnell und problemlos projizieren.

Unter Verwendung der

Fernbedienung

Wenn zwei oder mehr Geräte angeschlossen sind, drücken Sie die [Source Search]-Taste, bis das Zielbild projiziert wird.

Unter Verwendung des

Bedienfeldes

Der folgende Bildschirm wird weiterhin angezeigt, wenn nur das derzeit projizierte Bildsignal verfügbar ist oder kein Bildsignal gefunden werden kann. Sie können die Eingangsquelle für die von Ihnen verwendeten Geräte auswählen. Wenn keine Eingabe erfolgt, schließt sich der Bildschirm nach etwa 10 Sekunden automatisch.

Wenn Ihr Videogerät angeschlossen ist, starten Sie die Wiedergabe vor der Quellensuche.

Wiedergabe von Bildern

Umschalten auf das Zielbild mit Hilfe der Fernbedienung

Mit der Fernbedienung können Sie direkt zum Zielbild umschalten, indem Sie folgende Tasten verwenden:

Fernbedienung

Bei jedem Tastendruck wird zwischen folgenden Bildern gewechselt:

• Computer1-Anschluss

• Computer2-Anschluss

Bei jedem Tastendruck wird zwischen folgenden Bildern gewechselt:

• S-Video-Anschluss

• Video-Anschluss

• HDMI-Anschluss

Wechselt zum nächsten Bild.

• Bilder des Geräts, das am USB (TypeA)-Anschluss ange‐ schlossen ist

Wechselt zu den mit EasyMP Network Projection projizierten Bildern. Bei

der Projektion mit dem optionalen „Quick Wireless Connection USB Key“, wird durch Betätigung dieser Taste zum entsprechenden Bild gewechselt.

Anpassung von projizierten Bildern

Korrigierung von Keystone-Verzerrungen

Keystone-Verzerrung können mittels einer der folgenden Methoden korrigiert werden.

• H/V-Keystone Verzerrungen werden manuell jeweils in horizontaler und vertikaler

Richtung korrigiert. Mithilfe dieser Funktion können Sie ganz einfach Korrekturen vornehmen.

• Quick Corner Verzerrungen werden an den vier Ecken manuell korrigiert. Mithilfe

dieser Funktion können Sie eine präzisere Keystone-Korrektur vornehmen.

H/V-Keystone

Verzerrungen werden manuell jeweils in horizontaler und vertikaler Richtung korrigiert.

Vertikale Korrektur von Keystone-Verzerrungen

Die vertikale Keystone-Verzerrung kann bis zu einer vertikalen Projektorneigung von 30˚ gegen die Leinwand korrigiert werden.

Drücken Sie auf der Fernbedienung die [

][ ]-Tasten.

Horizontale Korrektur von Keystone-Verzerrungen

Die horizontale Keystone-Verzerrung kann bis zu einer horizontalen Projektorneigung von 30˚ korrigiert werden.

Bei der Korrektur der Keystone-Verzerrung kann das projizierte Bild verkleinert werden.

Anpassung von projizierten Bildern

Drücken Sie auf der Fernbedienung die [ ][ ]-Tasten.

Sie können die H/V-Keystone-Funktion im Menü Konfiguration

Quick Corner

Hiermit können Sie jede der vier Ecken des projizierten Bildes getrennt von Hand anpassen.

einstellen.

Einstellung – Keystone – H/V-Keystone S.71

Wählen Sie unter Einstellung die Option Keystone.

Wählen Sie Quick Corner, und drücken Sie die [Enter]-Taste.

Drücken Sie während der Projektion die [Menu]-Taste.

"Verwendung des Menüs Konfiguration" S.65

Unter Verwendung der

Fernbedienung

Unter Verwendung des

Bedienfeldes

Anpassung von projizierten Bildern

Durch Verwendung der Tasten [ ], [ ], [ ] und [ ]

auf der Fernbedienung, oder der Tasten [

[

] auf dem Bedienfeld können Sie die zu korrigierende Ecke

auswählen. Drücken Sie dann die [Enter]-Taste.

], [ ], [ ] und

Durch Verwendung der Tasten [ ], [ ], [ ] und [ ]

auf der Fernbedienung, oder der Tasten [

[

] auf dem Bedienfeld können Sie die Position der Ecke

korrigieren.

Wenn Sie auf die [Enter]-Taste drücken, wird der Bildschirm von Schritt 4 angezeigt.

Wenn das Dreieck in der eingestellten Richtung auf Grau umwechselt, wie im Screenshot unten gezeigt, können Sie die Form nicht weiter in der betreffenden Richtung einstellen.

], [ ], [ ] und

Wiederholen Sie Verfahren 4 und 5 nach Bedarf, um verbleibende Ecken einzustellen.

Wenn Sie fertigt sind, drücken Sie die [Esc]-Taste, um das Korrekturmenü zu verlassen.

Da die Option Keystone zu Quick Corner geändert wurde, wird der in Schritt 3 erwähnte Auswahlbildschirm für die Ecken angezeigt,

wenn Sie beim nächsten Mal die Tasten [

auf dem Bedienfeld drücken. Ändern Sie die Option Keystone zu H/V-Keystone, wenn Sie Bilder vertikal und horizontal mithilfe der

], [ ], [ ] und [ ]

Anpassung von projizierten Bildern

Tasten [ ], [ ], [ ] und [ ] auf dem Bedienfeld korrigieren

möchten.

Einstellung – Keystone – H/V-Keystone S.71

Wenn die [Esc]-Taste etwa zwei Sekunden lang während der

Korrektur mit Quick Corner gedrückt gehalten wird, erscheint der folgende Bildschirm.

Reset Quick Corner: Zum Zurücksetzen der Korrekturen durch Quick Corner. Auf H/V-Keystone umsch.: Zum Umschalten der Korrekturmethode auf H/V-Keystone. s "Menü Einstellung" S.71

Einstellen der Bildposition

Drücken Sie den Hebel zur Fußjustage, um den einstellbaren vorderen Fuß auszufahren oder einzuziehen. Sie können die Position des Bildes durch Neigung des Projektors um bis zu 10 Grad ändern.

Einstellen der Bildgröße

Stellen Sie die Größe des projizierten Bildes durch Drehen des Zoomrings ein.

Der Zoomring befindet sich unter der Schiebeabdeckung.

Je größer der Neigungswinkel ist, desto schwieriger wird es, den Fokus

einzustellen. Stellen Sie den Projektor so auf, dass nur ein kleiner Neigungswinkel erforderlich ist.

Fokuskorrektur

Der Fokus kann mithilfe des Fokusrings korrigiert werden.

Der Fokusring befindet sich unter der Schiebeabdeckung.

Anpassung von projizierten Bildern

Anpassung der Lautstärke

• Stellen Sie die Lautstärke im Konfigurationsmenü ein.

Einstellung – Lautstärke S.71

Achtung

Starten Sie nicht mit hoher Lautstärke. Plötzlich auftretende übermäßige Lautstärke kann zu Hörschäden führen. Achten Sie vor dem Ausschalten des Geräts immer darauf, die Lautstärke zu verringern, damit Sie diese dann nach dem erneuten Einschalten schrittweise wieder erhöhen können.

Sie können die Lautstärke mittels einer der folgenden Methoden korrigieren.

• Drücken Sie die [Volume]-Tasten auf der Fernbedienung, um die Lautstärke einzustellen.

Fernbedienung

[a] Vermindert die Lautstärke. [b] Erhöht die Lautstärke.

Einstellung der Projektionsqualität (Auswahl des Farbmodus)

Eine optimale Bildqualität kann einfach durch die Auswahl der Einstellungen, die am besten zu Ihrer Projektionsumgebung passen, erreicht werden. Die Bildhelligkeit hängt vom eingestellten Farbmodus ab.

Modus Anwendung

Dynamisch

Präsentation

Theater

Foto

Sport

sRGB

Ideal zur Verwendung in hellen Räumen. Es handelt sich hierbei um den hellsten Modus. Schattentöne werden gut wiedergegeben.

Dieser Modus ist ideal für Präsentationen mit farbigem Material in hellen Räumen.

Ideal zum Ansehen von Filmen in dunklen Räumen. Verleiht den Bildern einen natürlichen Ton.

Ideal für die Projektion von Standbildern (z. B. Fotos) in hellen Räumen. Die Bilder werden in brillanten, kontrastreichen Farben projiziert.

Ideal, um in hellen Räumen fernzusehen. Die Bilder werden in brillanten Farben lebhaft wiedergegeben.

Ideal für Bilder des Farbformats

sRGBg.

Anpassung von projizierten Bildern

Modus Anwendung

Tafel

Weißtafel

Benutzerdef.

*1 Diese Auswahl ist nur verfügbar, wenn es sich bei dem Eingangssignal um

RGB oder bei der Quelle um USB oder LAN handelt.

*2 Dies kann bei der Eingabe von Videokomponentensignalen, S-Videosignalen

oder Composite-Video-Signalen gewählt werden.

Mit jeder Betätigung der [Color Mode]-Taste wird der Farbmodus auf dem Bildschirm angezeigt und der Farbmodus geändert.

Fernbedienung

Selbst bei Projektionen auf schwarze oder grüne Wandtafeln verleiht diese Einstellung Ihren Bildern eine natürliche Farbgebung, genau wie auf einer Leinwand.

Dieser Modus ist ideal für Präsentationen an einem Whiteboard.

Wählen Sie Benutzerdef., um die Einstellungen R, G, B, C, M und Y im Untermenü Farbjustage des Konfigurationsmenüs anzupassen.

Adaptive IRIS-Blende einstellen

Wenn Sie die Luminanz automatisch gemäß der Helligkeit des angezeigten Bildes einstellen, erhalten Sie scharfe und farbenfrohe Bilder.

Drücken Sie die [Menu]-Taste.

"Verwendung des Menüs Konfiguration" S.65

Unter Verwendung der

Fernbedienung

Wählen Sie im Menü Bild die Option Adaptive IRIS-Blende.

Unter Verwendung des

Bedienfeldes

Sie können den Farbmodus im Konfigurationsmenü einstellen. s Bild – Farbmodus S.68

Wählen Sie Ein.

Die Einstellungen werden für jeden Farbmodus gespeichert.

Anpassung von projizierten Bildern

Drücken Sie die [Menu]-Taste, um das Einstellverfahren zu beenden.

Die Adaptive IRIS-Blende kann nur eingestellt werden, wenn

der Farbmodus auf Dynamisch, Theater, oder Benutzerdef. eingestellt ist.

Ändern des Bildformats

Ändern Sie das Bildformatg, wenn ein Videogerät angeschlossen ist, so dass mit Digitalvideo oder auf DVD-Format aufgezeichnete Bilder als 16:9Breitbildprojektion wiedergegeben werden können. Ändern Sie das Bildformat bei der Projektion von Computerbildern im Vollbild-Modus.

Die verfügbaren Bildformate können je nach projiziertem Bildsignal unterschiedlich sein.

Die Umschalt-Methoden und die Bildformat-Typen sind wie folgt.

Umschalt-Methoden

Sie können das Bildformat im Konfigurationsmenü einstellen.

Ändern des Bildformats (nur EB-D6155W)

Projizieren von Bildern eines Videogeräts oder des HDMI-Anschlusses

Bei jedem Druck auf die [Aspect]-Taste der Fernbedienung wird das Bildformat in der Reihenfolge Normal oder Automatisch, 16:9, Voll, Zoom und Nativ gewechselt.

s Signal – Seitenverhältnis S.69

Mit jeder Betätigung der [Aspect]-Taste wird die Bezeichnung des Bildformats auf dem Bildschirm angezeigt und das Bildformat geändert.

Fernbedienung

Normal oder Automatisch

16:9

Voll

Zoom

Nativ

Anpassung von projizierten Bildern

Projizieren von Bildern eines Computers

Nachfolgend werden Projektionsbeispiele für jedes Bildformat angezeigt.

Bildformat Eingangssignal

XGA 1024x768 (4:3) WXGA 1280x800 (16:10)

Normal/Automatisch*

16:9

Voll

Zoom

Wird das Bild nicht vollständig angezeigt, stellen Sie die Auflösung je

nach Größe des Computerbildes im Konfigurationsmenü auf Breit oder Normal.

s Signal – Auflösung S.69

Ändern des Bildformats (nur EB-D6250/EB-D6150)

Projizieren von Bildern eines Videogeräts

Bei jedem Druck auf die [Aspect]-Taste der Fernbedienung wird das Bildformat in der Reihenfolge 4:3 und 16:9 gewechselt.

Wenn ein 720p/1080i-Signal anliegt und das Bildformat 4:3 gewählt wurde, wird der Zoom 4:3 angewandt. (Dabei wird die rechte und linke Seite des Bildes abgeschnitten.)

Nativ

* Nur verfügbar, wenn es sich bei der Quelle um HDMI handelt.

4:3

16:9

Projizieren von Bildern des HDMI-Anschlusses

Bei jedem Druck auf die [Aspect]-Taste der Fernbedienung wird das Bildformat in der Reihenfolge Automatisch, 4:3 und 16:9 gewechselt.

Anpassung von projizierten Bildern

Automatisch

4:3

16:9

Projizieren von Bildern eines Computers

Bei jedem Druck auf die [Aspect]-Taste der Fernbedienung wird das Bildformat in der Reihenfolge Normal oder Automatisch, 4:3 und 16:9 geändert.

Nachfolgend werden Projektionsbeispiele für jedes Bildformat angezeigt.

Bildformat Eingangssignal

XGA 1024x768 (4:3) WXGA 1280x800 (16:10)

16:9

* Nur verfügbar, wenn es sich bei der Quelle um HDMI handelt.

Wird das Bild nicht vollständig angezeigt, stellen Sie die Auflösung je

nach Größe des Computerbildes im Konfigurationsmenü auf Breit oder Normal.

s Signal – Auflösung S.69

Bildformat Eingangssignal

XGA 1024x768 (4:3) WXGA 1280x800 (16:10)

Normal/Automatisch

4:3

Nützliche Funktionen

In diesem Kapitel werden nützliche Tipps für Präsentationen vorgestellt und die Sicherheit erläutert.

Projektionsfunktionen

Gleichzeitige Projektion von zwei Bildern (Split Screen)

Eine Split Screen (geteilte Anzeige) kann verwendet werden, um gleichzeitig zwei Bilder anzuzeigen, eins in der linken Anzeige (A) und eins in der rechten (B).

Eingangsquellen für die Split Screen-Projektion

Die Kombinationen der Eingangsquellen, die in der linken Anzeige und in der rechten Anzeige projiziert werden können, sind nachstehend aufgelistet.

Computer1

Computer2

S-Video

Video HDMI USB LAN

Projizieren auf einer Split Screen

Drücken Sie die [Split]-Taste auf der Fernbedienung, während der Projektor projiziert.

Die Eingangsquelle, die beim Starten der Split Screen ausgewählt ist, wird in der linken Anzeige angezeigt.

Das Bild aus der Eingangsquelle, die in der vorhergehenden Split ScreenKombination verwendet wurde, erscheint in der rechten Anzeige.

Die Split-Screen-Anzeige kann auch aus dem Konfigurationsmenü mit

Split Screen gestartet werden. s Einstellung - Split Screen S.71

Computer2

S-Video

Video

HDMI

USB

LAN

Projektionsfunktionen

Ändern des projizierten Bilds

Drücken Sie die [Menu]-Taste während der Split Screen-Projektion.

"Verwendung des Menüs Konfiguration" S.65

Verwendung der Fernbedienung Verwendung des Bedienfelds

Split Screen Setup wird angezeigt.

Der Bildschirm Quelle (Schritt 3) wird angezeigt, wenn

Wählen Sie Quelle.

die [Source Search]-Taste auf der Fernbedienung oder auf dem Bedienfeld gedrückt wird oder wenn auf der Fernbedienung eine Quellentaste gedrückt wird.

Wählen Sie die Quelle für Links und Rechts.

Informationen über die Kombinationen der Eingangsquellen, die projiziert werden können, finden Sie im folgenden Abschnitt.

"Eingangsquellen für die Split Screen-Projektion" S.45

Wählen Sie Ausführen, und drücken Sie die [Enter]-Taste.

Austauschen der linken und rechten Anzeige

Projektionsfunktionen

Drücken Sie die [Menu]-Taste während der Split Screen-Projektion.

"Verwendung des Menüs Konfiguration" S.65

Verwendung der Fernbedienung Verwendung des Bedienfelds

Wählen Sie Bildschirme tauschen, und drücken Sie die [Enter]Taste.

Die Bilder in der linken und rechten Anzeige werden ausgetauscht.

Umschalten der linken und rechten Bildgröße

Drücken Sie die [Menu]-Taste während der Split Screen-Projektion.

"Verwendung des Menüs Konfiguration" S.65

Verwendung der Fernbedienung Verwendung des Bedienfelds

Wählen Sie Bildschirmgröße.

Drücken Sie die [Menu]-Taste, um das Einstellverfahren zu beenden.

Wählen Sie die anzuzeigende Bildgröße und drücken Sie die [Enter]-Taste.

Projektionsfunktionen

Ändern des Tons

Gleich Links größer

Rechts größer

Drücken Sie die [Menu]-Taste während der Split Screen-Projektion.

"Verwendung des Menüs Konfiguration" S.65

Verwendung der Fernbedienung Verwendung des Bedienfelds

Wählen Sie Audioquelle.

Drücken Sie die [Menu]-Taste, um das Einstellverfahren zu beenden.

• Sie können nicht gleichzeitig beide Bilder vergrößern.

• Wird ein Bild vergrößert, wird das andere verkleinert.

• Abhängig von den Videoeingangssignalen können die Bilder links

und rechts auch dann unterschiedlich groß erscheinen, wenn Gleich eingestellt ist.

Wählen Sie den Audioausgang, und drücken Sie die [Enter]-Taste.

Wenn Automatisch ausgewählt ist, erfolgt die Tonausgabe vom größten Bildschirm.

Wenn die Bildschirmgrößen identisch sind, erfolgt die Tonausgabe vom Bildschirm links.

Projektionsfunktionen

Beenden der Split Screen

Die Split Screen-Anzeige können Sie mittels einer der folgenden Methoden beenden.

• Drücken Sie die [Split]-Taste der Fernbedienung.

• Wählen Sie Split Screen beenden im Split Screen Setup und drücken

• Drücken Sie die [Esc]-Taste auf der Fernbedienung oder dem

Drücken Sie die [Menu]-Taste, um das Einstellverfahren zu beenden.

Sie dann die [Enter]-Taste.

Bedienfeld.

• Hilfe kann nur angezeigt werden, wenn keine Signale anliegen oder wenn eine Warnbenachrichtigung angezeigt wird.

• Das Benutzerlogo wird nicht angezeigt.

Einschränkungen in Bezug auf Bilder

• Die Standardwerte für das Bild-Menü werden auf das Bild in der rechten Anzeige angewendet. Es werden jedoch die Einstellungen für das projizierte Bild in der linken Anzeige auf das Bild in der rechten Anzeige für Farbmodus, Abs. Farbtemp. und Farbjustage angewendet.

• Adaptive IRIS-Blende funktioniert nicht.

"Menü Bild" S.68

Zeitweises Ausblenden von Bild und Ton (A/V Stummschalten)

Diese Funktion können Sie verwenden, um die Aufmerksamkeit des Publikums auf Ihre Ausführungen zu lenken oder um bestimmte Details auszublenden, wie z. B. die Dateiauswahl bei Computerpräsentationen.

Einschränkungen während der Split-Screen-Projektion

Betriebseinschränkungen

Folgende Vorgänge können während der Split Screen-Projektion nicht ausgeführt werden.

• Einstellen des Konfigurationsmenüs

• E-Zoom

• Ändern des Seitenverhältnisses

• Tätigkeiten, die das Drücken der [User]-Taste der Fernbedienung

beinhalten.

Projektionsfunktionen

Bei jedem Drücken der [A/V Mute]-Taste wird A/V Stummschalten einbzw. ausgeschaltet.

Fernbedienung

• Falls Sie diese Funktion bei der Wiedergabe von bewegten Bildern

verwenden, wird die Bild- und Tonwiedergabe vom Abspielgerät fortgesetzt und die Wiedergabe kann nicht wieder an dem Punkt aufgenommen werden, an dem Sie A/V Stummschalten aktiviert haben.

• Wenn die [A/V Mute]-Taste gedrückt wurde, können Sie den angezeigten Bildschirm im Konfigurationsmenü auswählen.

s Erweitert – Display – A/V Stummschalten S.72

• Die Lampe leuchtet während der A/V Stummschalten-Einstellung, d. h. die Lampenstunden werden erhöht.

Mit jeder Betätigung der [Freeze]-Taste wird die Funktion „Einfrieren“ einoder ausgeschaltet.

Fernbedienung

• Der Ton wird nicht unterbrochen.

• Bewegte Bilder werden weiterhin ausgegeben, wenn die Funktion Einfrieren aktiviert ist. Es ist daher nicht möglich, die Projektion von der Stelle an wieder aufzunehmen, an der der Bildschirm eingefroren wurde.

• Wird die [Freeze]-Taste gedrückt, während das Konfigurationsmenü oder ein Hilfe-Bildschirm angezeigt wird, wird das angezeigte Menü bzw. der Hilfe-Bildschirm geschlossen.

• Die Einfrieren-Funktion funktioniert auch bei Verwendung von EZoom.

Einfrieren des Bildes (Einfrieren)

Wenn für bewegte Bilder Einfrieren aktiviert ist, wird das eingefrorene Bild auch weiter projiziert, so dass Sie auch bewegte Bilder einzeln wie Standbilder projizieren können. Wenn die Funktion Einfrieren aktiviert ist, können Sie beispielsweise auch während einer Computerpräsentation Dateien wechseln, ohne Bilder zu projizieren.

Zeigerfunktion (Zeiger)

Mit dieser Funktion können Sie ein Zeiger-Symbol auf dem projizierten Bild bewegen, um die Aufmerksamkeit auf den Bereich zu lenken, über den Sie gerade sprechen.

Projektionsfunktionen

Mit der Option Zeigerform können Sie die Form des Zeigers bestimmen.

s Einstellung – Zeigerform S.71

Zeiger anzeigen.

Bei jeder Betätigung der [Pointer]-Taste, wird der Zeiger angezeigt oder ausgeblendet.

Fernbedienung

Zeiger-Symbol bewegen ( ).

Fernbedienung

Wenn Sie diese Taste gleichzeitig mit den daneben befindlichen Tasten[ diagonal verschoben werden.

], [ ], [ ] und [ ] drücken, kann der Zeiger

Projektionsfunktionen

Vergrößern von Bildausschnitten (E-Zoom)

Diese Funktion ist nützlich, wenn Sie ein Bild vergrößern möchten, um sich Details, wie z. B. Grafiken und Tabellen, genauer anzusehen.

Starten Sie E-Zoom.

Drücken Sie die Taste [

Fernbedienung

], um das Kreuz anzuzeigen ( ).

Bewegen Sie das Kreuz ( ) auf den zu vergrößernden Bildausschnitt.

Fernbedienung

Wenn Sie diese Taste gleichzeitig mit den daneben befindlichen Tasten[ diagonal verschoben werden.

Vergrößern.

], [ ], [ ] und [ ] drücken, kann der Zeiger

Fernbedienung

[z]-Taste: Erweitert den Bereich mit jeder Tastenbetätigung. Sie können schnell vergrößern, indem Sie die Taste gedrückt halten.

[x]-Taste Verkleinert vergrößerte Bilder.

[Esc]-Taste: Bricht den E-Zoom ab.

• Das Vergrößerungsverhältnis erscheint auf dem Bildschirm. Der gewählte Bildausschnitt kann in 25 Schritten 1- bis 4-fach vergrößert werden.

• Drücken Sie während der Projektion die Tasten [

[

], [ ] und [ ], um das Bild zu scrollen.

Projektionsfunktionen

Verwenden der Fernbedienung als Mauszeiger (Kabellose Maus)

Wenn der USB-Anschluss des Computers und der am Projektor befindliche USB (TypeB)-Anschluss über ein handelsübliches USB-Kabel verbunden sind, können Sie mit der Fernbedienung den Mauszeiger des Computers steuern.

Diese Funktion ist verfügbar, wenn Bilder von einem Computer projiziert werden, der über den Computer1-, Computer2- oder HDMI-Anschluss angeschlossen ist.

Folgende Betriebssysteme sind mit der Funktion „Kabellose Maus“ kompatibel.

Windows Mac OS

Betriebssystem

Die Funktion Kabellose Maus kann möglicherweise mit bestimmten Betriebssystemversionen nicht verwendet werden.

Windows 98 Windows 98SE Windows Me Windows 2000 Windows XP Windows Vista Windows 7

Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x

Nachdem die Verbindung hergestellt wurde, kann der Mauszeiger wie folgt bedient werden:

Bewegen des Mauszeigers

Tasten [ ][ ][ ][ ]:

Bewegen den Mauszeiger.

Mausklicks

[Enter]-Taste: Linker Mausklick. Drücken Sie für einen Doppelklick zwei Mal schnell hintereinander auf die Taste.

[Esc]-Taste: Rechter Mausklick.

Drag & Drop

Halten Sie die [Enter]-Taste gedrückt und

Bild auf/ab

drücken Sie auf eine der Tasten [

[

Lassen Sie die [Enter]-Taste los, um das gezogene Objekt an der gewünschten Stelle abzulegen.

[Up]-Taste: Wechselt zur vorherigen Seite. [Down]-Taste: Wechselt zur nächsten Seite.

], [ ] oder [ ].

Projektionsfunktionen

• Wenn Sie diese Taste gleichzeitig mit den daneben befindlichen

Tasten[

Zeiger diagonal verschoben werden.

• Wenn auf dem Computer die Maus als Linkshänder-Maus konfiguriert ist, ist die Funktion der Tasten der Fernbedienung ebenfalls vertauscht.

• Die Kabellose Maus-Funktion ist nicht verfügbar, wenn die folgenden Funktionen verwendet werden.

- Während das Konfigurationsmenü angezeigt wird

- Während ein Hilfemenü angezeigt wird

- Während die E-Zoom-Funktion verwendet wird

- Während ein Benutzerlogo erstellt wird

- Während die Zeigerfunktion verwendet wird

- Während der Lautstärkepegel eingestellt wird

- Während ein Testbild angezeigt wird

- Während der Farbmodus eingestellt wird

- Während der Farbmodusname angezeigt wird

- Während die Quellenbezeichnung angezeigt wird

- Während die Eingangsquelle gewechselt wird

- Während Message Broadcasting angezeigt wird

], [ ], [ ] und [ ] drücken, kann der

Einstellen der ID und Verwenden der

Sie können eine ID für die Fernbedienung innerhalb eines Bereichs von "0" bis "9" einstellen. Der Standardwert ist "0". Die folgende Tabelle zeigt die möglichen Kombinationen von Projektor ID und Fernbedienung-ID.

Betrieb Kombinationen Beschreibungen

Möglich

Projektor ID: 1 Die Projektor ID und die

Fernbedienungs-ID sind identisch. Der Projektor kann

Fernbedienungs-ID: 1

Projektor ID: Aus Wenn die Projektor ID auf

Fernbedienungs-ID: 1

Projektor ID: 1 Wenn die Fernbedienung-ID

Fernbedienungs-ID: 0

somit mithilfe der Fernbedienung gesteuert werden.

Aus gestellt ist, können Sie die Bedienung mit der Fernbedienung ausführen, ungeachtet der IDEinstellung der Fernbedienung.

auf "0" gestellt ist, können Sie die Fernbedienung ungeachtet der IDEinstellung des Projektors verwenden.

Fernbedienung

Wenn für einen Projektor und die Fernbedienung eine übereinstimmende ID festgelegt wurde, können Sie über die Fernbedienung selektiv den Projektor mit dieser ID bedienen. Das ist praktisch, wenn Sie mehrere Projektoren handhaben müssen.

Sie können eine ID für den Projektor innerhalb eines Bereichs von "1" bis "9" einstellen. Der Standardwert ist Aus.

Nicht möglich

Projektor ID: 1 Die Projektor ID und die

Fernbedienungs-ID sind nicht identisch. Der

Fernbedienungs-ID: 3

Projektor kann somit nicht mithilfe der Fernbedienung gesteuert werden.

Projektionsfunktionen

Einstellen der Projektor ID

Drücken Sie während der Projektion die [Menu]-Taste.

"Verwendung des Menüs Konfiguration" S.65

Verwendung der Fernbedienung Verwendung des Bedienfelds

Wählen Sie Projektor ID im Menü Erweitert.

Einstellen der Fernbedienungs-ID

Die ID auf der Fernbedienung bei jedem Einschalten des Projektors einstellen. Beim Einschalten des Projektors wird die Fernbedienungs-ID auf „0“ eingestellt (d. h. der Projektor kann mit der Fernbedienung gesteuert werden, unabhängig von der Projektor ID).

Drücken Sie die [Menu]-Taste, um das Einstellverfahren zu beenden.

Wählen Sie die gewünschte ID aus und drücken Sie [Enter]-Taste.

Projektionsfunktionen

Drücken Sie die [ID]-Taste auf der Fernbedienung und richten Sie dabei die Fernbedienung auf den Infrarotempfänger des Projektors.

Wenn Sie die ID-Taste drücken, wird die aktuelle Projektor-ID auf der Projektionsleinwand angezeigt. Sie verschwindet in etwa drei Sekunden.

Fernbedienung

Während Sie die [ID]-Taste drücken, drücken Sie die Zifferntaste, die mit der ID des Projektors übereinstimmt, den Sie bedienen möchten.

Beim Ausschalten des Projektors wird die Fernbedienungs-ID auf "0"

zurückgesetzt (d. h. der Projektor kann mit der Fernbedienung gesteuert werden, unabhängig von der Projektor ID).

Farbkorrektur bei der Projektion von mehreren Projektoren

Wenn mehrere Projektoren aufgestellt und in Betrieb sind, können Sie die Helligkeit und den Farbton der einzelnen Bilder mit der Multi-BildschirmFarbjustage korrigieren, so dass die Farbtöne der Bilder der einzelnen Projektoren miteinander übereinstimmen.

In manchen Fällen können die Helligkeit und der Farbton auch nach

Zusammenfassung des Korrekturverfahrens

Wenn mehrere Projektoren aufgestellt sind und Sie Korrekturen vornehmen müssen, verfahren Sie wie folgt, um jeweils einen Projektor zu korrigieren.

der Korrektur nicht vollständig übereinstimmen.

Wenn diese Einstellung vorgenommen ist, sind die Projektoren, die über Fernbedienung gesteuert werden können, begrenzt.

1. Stellen Sie die Projektor-ID und die Fernbedienung-ID ein.

Stellen Sie eine Projektor ID für den Zielprojektor ein. Legen Sie dann dieselbe ID für die Fernbedienung fest, um die Steuerung auf einen einzigen Zielprojektor zu beschränken.

s "Einstellen der ID und Verwenden der Fernbedienung" S.54

Projektionsfunktionen

2. Korrigieren Sie die Farbdifferenz.

Sie können Farbkorrektur ausführen, wenn von mehreren Projektoren projiziert wird. Sie können Einstellungen von Schwarz auf Weiß in fünf Stufen, Pegel 1 bis 5 genannt, vornehmen. In jedem dieser 5 Pegel können Sie die folgenden beiden Punkte justieren.

• Korrigieren der Helligkeit Sie können die Bildhelligkeit korrigieren, um alle gleich zu machen.

• Korrigieren der Farbe Sie können die Bildfarben so korrigieren, dass sie möglichst gut übereinstimmen.

Korrektur

Nach dem Aufstellen der Projektoren korrigieren Sie die Helligkeit und den Farbton für jeden Projektor, um die Unterschiede zu verringern.

Drücken Sie die [Menu]-Taste.

"Verwendung des Menüs Konfiguration" S.65

Wählen Sie Multi-Bildschirm im Menü Erweitert.

• Bei jedem Wählen eines Pegels wird das Muster des gewählten Pegels angezeigt.

• Sie können die Korrektur von jedem Pegel starten; normalerweise können Sie ihn dunkler oder heller machen, indem Sie 1 bis 5 oder 5 bis 1 korrigieren.

Korrigieren Sie die Helligkeit mit Helligkeitskorrektur.

• Wenn Sie Niveau 5 wählen, werden alle Bilder von mehrfachen Projektoren auf das dunkelste Bild abgestimmt.

• Wenn Sie Niveau 1 wählen, werden alle Bilder von mehrfachen Projektoren auf das hellste Bild abgestimmt.

• Wenn Sie Niveau 2 bis Niveau 4 wählen, werden alle Bilder von mehrfachen Projektoren auf die mittlere Helligkeit abgestimmt.

• Da bei jedem Drücken der [Enter]-Taste das angezeigte Bild zwischen Musteranzeige und dem tatsächlichen Bild umschaltet, können Sie die Korrekturergebnisse prüfen und Korrekturen im tatsächlichen Bild vornehmen.

Korrigieren Sie die Farbkorr. (G/R) und Farbkorr. (B/Y)Einstellungen.

Wiederholen Sie die Schritte 3 bis 5, bis die Korrekturen ausgeführt sind.

Wählen Sie die Einstellungsstufe unter Regelungsniveau.

Wenn alle Korrekturen ausgeführt sind, drücken Sie die [Menu]Taste, um die Einstellungen zu beenden.

Projektionsfunktionen

Speichern eines Benutzerlogos

Sie können das gerade projizierte Bild als Benutzerlogo speichern.

Wurde ein Benutzerlogo gespeichert, kann die Logoeinstellung nicht

auf die Werkseinstellung zurückgesetzt werden.

Projizieren Sie das Bild, das Sie als Benutzerlogo speichern möchten und drücken Sie die [Menu]-Taste.

"Verwendung des Menüs Konfiguration" S.65

Unter Verwendung der

Fernbedienung

Wählen Sie Benutzerlogo im Menü Erweitert.

Unter Verwendung des

Bedienfeldes

• Ist der Benutzerlogoschutz unter Kennwortschutz auf Ein

Wenn die Meldung "Wollen Sie das gegenwärtige Bild als Benutzerlogo benutzen?" angezeigt wird, bestätigen Sie mit Ja.

Bewegen Sie den Rahmen, um den Bereich des Bildes auszuwählen, den Sie als Benutzerlogo verwenden möchten.

Sie können dieselben Vorgänge auch über das Bedienfeld des Projektors steuern.

gestellt, erscheint eine Meldung und das Benutzerlogo kann nicht verändert werden. Sie können die Einstellungen ändern, nachdem Sie die Funktion Benutzerlogoschutz auf Aus gestellt haben.

s "Nutzungsverwaltung (Kennwortschutz)" S.60

• Wird ein Benutzerlogo ausgewählt, während eine der

Funktionen Keystone, E-Zoom oder Seitenverhältnis ausgeführt wird, wird die aktuell ausgeführte Funktion abgebrochen.

Wenn Sie die [Enter]-Taste auf der Fernbedienung oder dem Bedienfeld drücken, ändert sich eventuell die Darstellungsgröße entsprechend der tatsächlichen Auflösung des Bildsignals.

Fernbedienung

Projektionsfunktionen

Die speicherbare Bildgröße ist 400x300 Punkte.

Wenn Sie die [Enter]-Taste drücken und die Meldung "Wählen Sie dieses Bild?" angezeigt wird, wählen Sie Ja.

Wählen Sie den Zoomfaktor im Fenster Zoom-Einstellungen.

Wenn "Sichern Sie das Bild als Benutzerlogo?" angezeigt wird, bestätigen Sie mit Ja.

Das Bild wird gespeichert. Nachdem das Bild gespeichert wurde, wird die Meldung "Beendet." angezeigt.

• Beim Speichern eines Benutzerlogo wird das zuvor

gespeicherte Benutzerlogo überschrieben.

• Das Speichern des Benutzerlogos kann etwa 15 Sekunden dauern. Bedienen Sie den Projektor oder am Projektor angeschlossene Geräte während des Speichervorgangs nicht, da dies Fehlfunktionen verursachen kann.

Sicherheitsfunktionen

Der Projektor besitzt die folgenden erweiterten Sicherheitsfunktionen:

• Kennwortschutz Sie können den Personenkreis, der den Projektor verwendet, einschränken.

• Tastensperre Die Tastensperre verhindert, dass Ihre Einstellungen am Projektor von nicht autorisierten Personen verändert werden.

"Sperrfunktion der Bedienungstasten (Tastensperre)" S.62

• Sicherheitsschloss Der Projektor ist mit den folgenden Sicherheitsvorrichtungen zur

Diebstahlsicherung ausgestattet.

"Sicherheitsschloss" S.63

Nutzungsverwaltung (Kennwortschutz)

Bei aktiviertem Kennwortschutz lässt sich der Projektor zum Schutz der Bilder nicht ohne Eingabe eines Kennworts in Betrieb nehmen, auch wenn er eingeschaltet ist. Außerdem lässt sich das beim Anschalten des Projektors als Hintergrund gezeigte Benutzerlogo nicht ändern. Dies ist ein wirkungsvoller Diebstahlschutz, da der Projektor selbst wenn er gestohlen wird nicht benutzt werden kann. Zum Zeitpunkt des Kaufs ist der Kennwortschutz nicht aktiviert.

• Benutzerlogoschutz

Das Benutzerlogo, das vom Besitzer des Projektors eingestellt wurde, kann ohne Autorisierung nicht geändert werden. Wenn die Option Benutzerlogoschutz auf Ein gestellt ist, sind die folgenden Einstellungen für das Benutzerlogo geschützt.

• Erstellen eines Benutzerlogos

• Einstellen von Hintergrundanzeige, Startbildschirm oder A/V

Stummschalten im Menü Display

Erweitert – Display S.72

• Netzwerkschutz

Wenn die Option Netzwerkschutz auf Ein gestellt ist, sind die Einstellungen für das Netzwerk geschützt.

"Netzwerk-Menü" S.74

Einstellen von Kennwortschutz

Der Kennwortschutz kann wie folgt eingestellt werden:

Halten Sie während der Projektion etwa fünf Sekunden lang die [Freeze]-Taste gedrückt.

Das Kennwortschutz-Einstellungsmenü wird angezeigt.

Fernbedienung

Arten des Kennwortschutz

Je nachdem, wie Sie den Projektor verwenden möchten, können die folgenden drei Arten des Kennwortschutzes eingestellt werden.

• Einschaltschutz

Ist der Einschaltschutz auf Ein gestellt, müssen Sie nach dem Anschließen und Einschalten des Projektors ein Kennwort eingeben (dies gilt auch für die Funktion Direkt Einschalten). Wenn das Kennwort nicht korrekt eingegeben wurde, kann der Projektor nicht verwendet werden.

Sicherheitsfunktionen

• Wenn der Kennwortschutz bereits aktiviert ist, müssen Sie das

Wählen Sie Ihre gewünschte Kennwortschutzart, und drücken Sie die [Enter]-Taste.

Kennwort eingeben. Wenn das Kennwort korrekt eingegeben wurde, erscheint das Kennwortschutz-Einstellungsmenü.

s "Eingabe des Kennworts" S.61

• Zur Vorbeugung von Diebstählen bringen Sie bei aktiviertem Kennwort den Kennwortschutzaufkleber an einer gut sichtbaren Stelle am Projektor an.

(3) Geben Sie mit den Zahlentasten eine vierstellige Zahl ein, während Sie

die [Num]-Taste gedrückt halten. Die eingegebene Zahl wird als „* * * *“ angezeigt. Nach Eingabe der vierten Zahl erscheint der Bestätigungsbildschirm.

Fernbedienung

(4) Geben Sie das Kennwort erneut ein.

"Kennwort wurde akzeptiert." wird angezeigt. Bei einer Fehleingabe des Kennworts werden Sie durch eine Anzeige

aufgefordert, das Kennwort erneut einzugeben.

Eingabe des Kennworts

Geben Sie Ihr Kennwort mit den Zahlentasten der Fernbedienung ein, wenn der Kennworteingabebildschirm angezeigt wird.

Wählen Sie Ein, und drücken Sie die [Enter]-Taste.

Drücken Sie die [Esc]-Taste. Daraufhin wird der Bildschirm von Schritt 2 wieder angezeigt.

Geben Sie das Kennwort ein.

(1) Wählen Sie Kennwort, und drücken Sie die [Enter]-Taste. (2) Wenn die Anzeige "Ändern Sie das Kennwort?" erscheint, bestätigen Sie

mit Ja, und drücken Sie die [Enter]-Taste. Die Voreinstellung für das Kennwort lautet „0000“. Ändern Sie diese in Ihr gewünschtes Kennwort um. Wählen Sie Nein wird erneut der Bildschirm aus Schritt 2 angezeigt.

Halten Sie die [Num]-Taste gedrückt, und geben Sie das Kennwort mit den Zahlentasten ein.

Sicherheitsfunktionen

Wenn Sie das richtige Kennwort eingeben, wird der Kennwortschutz vorübergehend aufgehoben.

Achtung

• Wird das Kennwort drei Mal hintereinander falsch eingegeben, erscheint etwa fünf Minuten lang die Anzeige "Der Projektor wird verriegelt." Anschließend schaltet der Projektor in den Standby-Modus um. In diesem Fall müssen Sie den Netzstecker aus- und wieder einstecken und den Projektor erneut einschalten. Der Kennworteingabebildschirm wird erneut angezeigt, so dass Sie das richtige Kennwort eingeben können.

• Falls Sie Ihr Kennwort vergessen haben, müssen Sie sich den auf dem Bildschirm angezeigten „Anforderungscode: xxxxx“ notieren und sich an die nächstgelegene Adresse wenden, die in der Kontaktliste für Epson-Projektoren aufgeführt ist.

s Kontaktliste für Epson-Projektoren

• Wenn Sie den obenstehenden Vorgang mehrmals wiederholen und das Kennwort dreißig Mal in Folge falsch eingeben, wird die folgende Meldung angezeigt und der Projektor akzeptiert keine Kennworteingabe mehr. "Der Projektor wird verriegelt." "Wenden Sie sich wie in Ihrem Handbuch beschrieben an Epson."

s Kontaktliste für Epson-Projektoren

Die Tastensperrfunktion erweist sich besonders nützlich bei Vorführungen, in denen während der Projektion alle Tasten gesperrt sein sollen oder in Schulen, wo bestimmte Tastenfunktionen eingeschränkt werden sollen. Der Projektor kann mit der Fernbedienung weiter bedient werden.

Drücken Sie während der Projektion die [Menu]-Taste.

"Verwendung des Menüs Konfiguration" S.65

Verwendung der Fernbedienung Verwendung des Bedienfelds

Wählen Sie Tastensperre im Menü Einstellung.

Sperrfunktion der Bedienungstasten (Tastensperre)

Wählen Sie eine der folgenden Möglichkeiten, um die Tasten des Bedienfelds zu sperren.

• Vollsperre Sämtliche Tasten des Bedienfelds sind gesperrt. Alle Tasten des Bedienfelds sind funktionslos, einschließlich der [Power]-Taste.

• Bedienungssperre Sämtliche Tasten des Bedienfelds, außer der [

]-Taste sind gesperrt.

Wählen Sie entweder Vollsperre oder Bedienungssperre je nach Einsatzzweck.

Sicherheitsfunktionen

Wählen Sie Ja, wenn die Bestätigung angezeigt wird.

Die Tasten des Bedienfelds sind nach den von Ihnen gewählten Einstellungen gesperrt.

Die Sperre der Projektortasten kann auf zwei Arten aufgehoben

werden:

• Wählen Sie Aus im Menü Tastensperre. Einstellung – Tastensperre S.71

• Drücken Sie die [Enter]-Taste auf dem Bedienfeld, und halten

Sie diese etwa 7 Sekunden lang gedrückt. Es wird eine Meldung angezeigt und die Sperre wird aufgehoben.

Sicherheitsschloss

Der Projektor ist mit den folgenden Sicherheitsvorrichtungen zur Diebstahlsicherung ausgestattet.

• Sicherheitssteckplatz Der Sicherheitsschlitz ist mit dem von Kensington hergestellten

Microsaver Security System kompatibel. Weitere Informationen zum Microsaver Security System finden Sie auf

der folgenden Website:

http://www.kensington.com/

• Anschlussstelle für ein Sicherheitskabel Ein handelsübliches Kabelschloss kann durch die Anschlussstelle geführt werden, um den Projektor an einen Tisch oder eine Säule zu schließen.

Anbringen des Kabelschlosses

Führen Sie ein Kabelschloss durch die Anschlussstelle.

Weitere Informationen zum Abschließen entnehmen Sie bitte der Bedienungsanleitung des Kabelschlosses.

Menü Konfiguration

In diesem Kapitel wird das Konfigurationsmenü mit seinen Funktionen erläutert.

Verwendung des Menüs Konfiguration

In diesem Abschnitt wird die Verwendung des Konfigurationsmenüs erläutert.

Obwohl die folgenden Schritte am Beispiel der Fernbedienung erklärt werden, können Sie dieselben Vorgänge auch über das Bedienfeld des Projektors steuern. Hinweise zu den verfügbaren Tasten und ihren Funktionen finden Sie in den Anleitungen im Menü.

Rufen Sie das Konfigurationsmenü auf.

Wählen Sie einen Hauptmenüpunkt aus.

Wählen Sie einen Untermenüpunkt aus.

Ändern Sie die Einstellungen.

Drücken Sie die [Menu]-Taste, um die Einstellungen zu beenden.

Liste der Funktionen

Tabelle zum Konfigurationsmenü

Die einstellbaren Menüpunkte sind vom jeweils verwendeten Modell sowie dem Bildsignal und von der Projektionsquelle abhängig.

Hauptmenübe-

zeichnung

Menü Bild s S.68

Menü Signal s S.69

Untermenübezeich-

nung

Farbmodus Dynamisch, Präsentation,

Theater, Foto, sRGB, Tafel, Weißtafel und Benutzerdef.

Helligkeit -24 - 24

Kontrast -24 - 24

Farbsättigung -32 - 32

Farbton -32 - 32

Schärfe -5 - 5

Abs. Farbtemp. 5000K bis 10000K

Farbjustage Rot: -16 bis 16

Grün: -16 bis 16 Blau: -16 bis 16 R: -64 bis 64 G: -64 bis 64 B: -64 bis 64 C: -64 bis 64 M: -64 bis 64 Y: -64 bis 64

Adaptive IRIS-Blende Ein und Aus

Auto Setup Ein und Aus

Auflösung Automatisch, Breit und Normal

Tracking Variiert abhängig vom

Eingangssignal.

Sync. 0 - 31

Einstellungen

Hauptmenübe-

zeichnung

Menü Einstellung s S.71

Untermenübezeich-

nung

Position Aufw., Abw., Links und Rechts

Progressiv Aus, Video und

Film/Automatisch

Rauschunterdrückung Aus, NR1 und NR2

HDMI-Videobereich Automatisch, Normal und

Erweitert

Eingangssignal Automatisch, RGB und

Component

Video-Signal Automatisch, NTSC, NTSC4.43,

PAL, M-PAL, N-PAL, PAL60 und SECAM

Seitenverhältnis Normal, Automatisch, 4:3, 16:9,

Voll, Zoom und Nativ

Overscan Automatisch, Aus, 4% und 8%

Keystone H/V-Keystone und Quick

Corner

Split Screen -

Tastensperre Vollsperre, Bedienungssperre

und Aus

Zeigerform Zeiger 1, Zeiger 2, Zeiger 3

Leistungsaufnahme Normal und ECO

Lautstärke 0 - 20

Fernst.-Empfänger Front/Rück, Front, Rück und

Aus

USER-Taste Leistungsaufnahme, Information,

Progressiv, Testbild, MultiBildschirm und Auflösung

Testbild -

Einstellungen

Liste der Funktionen

Hauptmenübe-

zeichnung

Menü Erweitert s S.72

Untermenübezeich-

nung

Display Meldung, Hintergrundanzeige,

Startbildschirm und A/V Stummschalten

Benutzerlogo -

Projektion Front, Front/Decke, Rück und

Rück/Decke

Betrieb Direkt Einschalten, Sleep-Modus,

Sleep-Modus-Zeit, Trigger Impuls und Höhenlagen-Modus

Standby-Modus Kommunikat. ein und

Kommunikat. aus

Luftfi. einstellen Reinigungshinweis,

Reinigungszeitpunkt

Projektor ID Aus und 1 bis 9

Multi-Bildschirm Regelungsniveau,

Helligkeitskorrektur, Farbkorr. (G/R) und Farbkorr. (B/Y)

Sprache 14 oder 34 Sprachen

Einstellungen

Hauptmenübe-

zeichnung

Menü Reset s S.85

* Die Anzahl der unterstützten Sprachen ist von der Region abhängig, in der der

Projektor verwendet wird.

Untermenübezeich-

nung

Eingangssignal -

Auflösung -

Video-Signal -

Wiederholrate -

Sync-Info -

Status -

Seriennummer -

Event ID -

Reset total -

Reset Lampenstunden -

Einstellungen

Netzwerk-Menü s S.74

Menü Information s S.84

Netzwerkinfo - WLAN

Netzwerkinfo - Wired LAN

Zur Netzwerkkonfigu‐ ration

Lampenstunden -

Quelle -

Grund s S.76 Wireless LAN s S.77 Sicherheit s S.78 Wired LAN s S.80 Mail s S.81 Sonstige s S.82 Reset s S.83

Liste der Funktionen

Menü Bild

Die einstellbaren Menüpunkte sind vom Bildsignal und von der aktuellen Projektionsquelle abhängig. Die Einstellungen werden für jede Quelle separat gespeichert.

"Automatische Erkennung von Eingangssignalen und Ändern des

projizierten Bildes (Quellensuche)" S.33

Untermenü Funktion

Farbmodus

Helligkeit

Kontrast

Farbsättigung

Wählen Sie die der Umgebung entsprechende Bildqualität aus. s "Einstellung der Projektionsqualität (Auswahl des

Farbmodus)" S.39

Stellen Sie die Bildhelligkeit ein.

Stellen Sie die Helligkeitsunterschiede des Bildes ein.

(Eine Einstellung ist nur möglich, wenn Component Video-, Composite Video- oder S-Video-Signale anliegen.)

Stellen Sie die Farbstärke des Bilds ein.

Untermenü Funktion

Farbton

Schärfe

Abs. Farbtemp.

Farbjustage

Adaptive IRISBlende

Reset

(Eine Einstellung ist nur möglich, wenn Component VideoSignale anliegen. Wenn es sich bei den Eingangssignalen um Composite Video- oder S-Video-Signale handelt, ist eine Einstellung nur möglich, wenn NTSC-Signale anliegen.)

Stellen Sie den Farbton ein.

Stellen Sie die Bildschärfe ein.

(Diese Einstellung ist nicht möglich, wenn der Farbmodus auf sRGBg eingestellt ist.)

Hier können Sie den Gesamtfarbton des Bildes einstellen. Sie können Farbtöne in 10 Stufen von 5.000 K bis 10.000 K einstellen. Bei einer hohen Einstellung erscheinen die Bilder bläulich, bei einer niedrigen Einstellung werden sie rötlich wiedergegeben.

(Diese Einstellung ist nicht möglich, wenn der Farbmodus auf sRGBg eingestellt ist.)

• Wenn der Farbmodus nicht auf Benutzerdef. eingestellt ist: Sie können die Farbintensität für Rot, Grün und Blau einzeln einstellen.

• Wenn der Farbmodus auf Benutzerdef. eingestellt ist: Sie können die Schattierung, Sättigung und Helligkeit für

R (Rot), G (Grün), B (Blau), C (Cyan), M (Magenta) und Y (Gelb) einzeln einstellen.

(Diese Einstellung ist nur möglich, wenn der Farbmodus auf Dynamisch, Theater oder Benutzerdef. eingestellt ist.)

Stellen Sie diese Option auf Ein, um die IRIS-Blende einzustellen und so die optimale Belichtung für die zu projizierenden Bilder zu erreichen.

Die Einstellungen werden für jeden Farbmodus gespeichert. s "Adaptive IRIS-Blende einstellen" S.40

Sie können alle Werte des Menüs Bild auf ihre Voreinstellungen zurücksetzen. Hinweise, wie alle Menüpunkte auf ihre Standardeinstellungen zurückgesetzt werden können, finden Sie im folgenden Abschnitt.

s "Menü Reset" S.85

Liste der Funktionen

Menü Signal

Die einstellbaren Menüpunkte sind vom Bildsignal und von der Quelle der Projektion abhängig. Die Einstellungen werden für jede Quelle separat gespeichert.

Sie können keine Einstellungen im Signal-Menü vornehmen, wenn die Eingangsquelle auf USB oder LAN gestellt ist.

"Automatische Erkennung von Eingangssignalen und Ändern des

projizierten Bildes (Quellensuche)" S.33

Untermenü Funktion

Auflösung

Tracking

Sync.

Position

(Nur verfügbar, wenn ein analoges RGB-Signal des Computers anliegt.)

Stellen Sie diese Option auf Automatisch, um die Auflösung des Eingangssignals automatisch zu ermitteln. Wenn die Projektion der Bilder unter der Einstellung Automatisch nicht ordnungsgemäß funktioniert, wenn z. B. Bilder fehlen, stellen Sie, je nach angeschlossenen Computer Breit für Breitbild oder Normal für die Formate 4:3 oder 5:4 ein.

(Einstellung ist nur möglich, wenn ein analoges RGB-Signal des Computers anliegt.)

Einstellung der Computerbilder beim Auftreten von vertikalen Bildstreifen.

(Einstellung ist nur möglich, wenn ein analoges RGB-Signal des Computers anliegt.)

Einstellung der Computerbilder beim Auftreten von Flimmern, Unschärfe oder sonstigen Bildstörungen.

(Diese Einstellung ist nicht verfügbar, wenn es sich bei der Eingangsquelle um HDMI handelt.)

Falls das Bild nicht vollständig angezeigt wird, können Sie die Position der Anzeige nach oben, unten, links und rechts verschieben, um eine Projektion des ganzen Bildes zu erreichen.

Untermenü Funktion

Auto Setup

(Nur verfügbar, wenn ein analoges RGB-Signal des Computers anliegt.)

Stellen Sie diese Option auf Ein, um bei Änderung des Eingangsignals eine automatische Bildoptimierung zu bewirken.

Progressiv

(Diese Einstellung ist beim Eingang von Composite Video- und S-Video-Signalen möglich. Wenn ein Component Video- oder RGB-Videosignal anliegt, kann diese Einstellung nur beim Eingang von 480i/576i/1080i-Signalen festgelegt werden.)

Zeilensprungg-Signale (i) werden in Progressivg-Signale (p) konvertiert. (IP-Konvertierung)

Aus: Ideal für die Wiedergabe von sehr unruhigen Bildern. Video: Ideal für die Wiedergabe allgemeiner Videobilder. Film/Auto: Ideal für Filmsequenzen, Computer-Grafiken und

Animationen.

Liste der Funktionen

Untermenü Funktion

Rauschunterdrückung

HDMI-Videobereich

Eingangssignal

(Diese Einstellung ist nicht möglich, wenn ein digitales RGBSignal anliegt, oder wenn ein Zeilensprungsignal angezeigt wird und Progressiv auf Aus eingestellt ist.)

Gleicht Bildrauschen aus. Es sind zwei Modi verfügbar. Wählen Sie Ihre bevorzugte Einstellung. Es wird empfohlen, diese Option auf Aus zu stellen, wenn Bilder projiziert werden, die nur wenig Bildrauschen aufweisen, z. B. Signale von DVDs.

(Verfügbar, wenn es sich bei der Eingangsquelle um HDMI handelt.)

Wenn der HDMI-Anschluss des Projektors mit einem DVDPlayer verbunden ist, stellt sich der Videobereich des Projektors auf die Einstellung am DVD-Player ein.

Ist Automatisch ausgewählt, wird der Videobereich des Eingangssignals automatisch ermittelt. Dies ist jedoch nur der Fall, wenn der HDMI-Anschluss des angeschlossenen Geräts mit dem HDMI-Anschluss des Projektors verbunden ist.

Sie können das Eingangssignal vom Computer1-Anschluss oder Computer2-Anschluss auswählen.

Mit der Einstellung Automatisch wird das Eingangssignal automatisch entsprechend dem angeschlossenen Gerät eingestellt.

Falls die Bildfarben mit der Einstellung Automatisch nicht richtig wiedergegeben werden, können Sie das geeignete Signal dem angeschlossenen Gerät entsprechend manuell einstellen.

Untermenü Funktion

Overscan

Reset

(Diese Einstellung ist nur möglich, wenn ein Component VideoSignal oder ein RGB-Videosignal anliegt.)

Ändert das Ausgangsbildformat (die Reichweite des projizierten Bildes). Sie können den Schnittbereich auf Aus, 4% oder 8% einstellen. Wenn die Quelle HDMI ist, steht die Option Automatisch zur Verfügung. Wird Automatisch ausgewählt, wird je nach Eingangssignal zwischen Aus oder 8% umgeschaltet. Dies ist jedoch nur der Fall, wenn der HDMIAnschluss des angeschlossenen Geräts mit dem HDMIAnschluss des Projektors verbunden ist.

Setzt alle Einstellungen des Menüs Signal auf ihre Voreinstellungen zurück, mit Ausnahme des Menüpunkts Eingangssignal.

Hinweise, wie alle Menüpunkte auf ihre Standardeinstellungen zurückgesetzt werden können, finden Sie im folgenden Abschnitt.

s "Menü Reset" S.85

Video-Signal

Seitenverhältnis

Sie können das Eingangssignal vom S-Video-Anschluss oder Video-Anschluss auswählen. Mit der Einstellung Automatisch werden Videosignale automatisch erkannt. Falls mit der Einstellung Automatisch Bildstörungen auftreten oder kein Bild erscheint, können Sie das betreffende Signal des angeschlossenen Geräts manuell einstellen.

Einstellung des s "Ändern des Bildformats" S.41

Bildformatg der projizierten Bilder.

Liste der Funktionen

Menü Einstellung

Untermenü Funktion

Keystone

Split Screen

Tastensperre

Sie können die Keystone-Verzerrung korrigieren.

• Wenn H/V-Keystone ausgewählt ist: Justieren Sie V-Keystone und H-Keystone, um horizontale und vertikale Keystone-Verzerrungen zu korrigieren.

• Wenn Quick Corner ausgewählt wurde: Wählen und korrigieren Sie die vier Ecken des projizierten Bildes. s "Quick Corner" S.36

Sie können die Anzeige zweiteilen. s "Gleichzeitige Projektion von zwei Bildern (Split Screen)"

S.45

Die eingestellte Tastensperre deaktiviert alle Tastenfunktionen des Projektor-Bedienfelds.

s "Sperrfunktion der Bedienungstasten (Tastensperre)" S.62

Untermenü Funktion

Zeigerform

Leistungsaufnahme

Lautstärke

Fernst.-Empfänger

USER-Taste

Sie können hier die Zeigerform wählen.

Zeiger 1:

Zeiger 2:

Zeiger 3:

s "Zeigerfunktion (Zeiger)" S.50

Einstellung der Lampenhelligkeit auf eine von zwei möglichen Stufen.

Wählen Sie ECO, wenn die projizierten Bilder in einem dunklen Raum oder auf einer kleinen Leinwand zu hell sind. Mit der Einstellung ECO verändert sich der Stromverbrauch der Lampe wie folgt, und die Betriebsgeräusche sind gedämpfter.

Der Stromverbrauch verringert sich um etwa 18 - 25%

Regelt die Lautstärke. Die Einstellungen werden für jede Quelle separat gespeichert.

Sie können den Empfang des Fernbedienungssignals beschränken.

Wenn diese Option auf Aus eingestellt ist, können Sie keine Vorgänge über die Fernbedienung steuern. Wenn Sie die Fernbedienung verwenden möchten, halten Sie die [Menu]Taste auf der Fernbedienung oder dem Bedienfeld mindestens 15 Sekunden lang gedrückt, um die Einstellung auf ihren Standardwert zurückzusetzen.

Sie können auswählen, welcher Punkt des Menüs Konfiguration der [User]-Taste auf der Fernbedienung zugewiesen werden soll. Durch Drücken der [User]-Taste wird der Bildschirm für die Auswahl/Einstellung des zugewiesenen Menüpunktes angezeigt, mit dem Sie Einstellungen per einfachem Tastendruck vornehmen können. Sie können der [User]-Taste einen der folgenden Punkte zuweisen.

Leistungsaufnahme, Information, Progressiv, Testbild, Multi-Bildschirm und Auflösung

Liste der Funktionen

Untermenü Funktion

Testbild

Reset

Menü Erweitert

Beim Starten des Projektors wird ein Testbild angezeigt, so dass Sie die Einstellungen vornehmen können, ohne weitere Geräte anschließen zu müssen. Während das Testbild angezeigt wird, können Sie eine Keystone-Korrektur, Zoom- und Fokuseinstellung durchführen.

Zum Aufheben des Testbilds drücken Sie die [Esc]-Taste auf der Fernbedienung oder dem Bedienfeld.

Setzt alle Werte des Menüs Einstellung auf ihre Voreinstellungen zurück, mit Ausnahme der USER-Taste.

Hinweise, wie alle Menüpunkte auf ihre Standardeinstellungen zurückgesetzt werden können, finden Sie im folgenden Abschnitt.

"Menü Reset" S.85

Untermenü Funktion

Display

Benutzerlogo

Projektion

Hier können Sie die Einstellungen für die Projektoranzeige vornehmen.

Meldung: Wenn die Einstellung Aus lautet, werden folgende Elemente nicht angezeigt.

Punkte, wenn die Quelle, der Farbmodus oder das Bildformat geändert werden, Meldungen, wenn kein Signal anliegt und Warnungen, wie Warnung Hochtemp.

Hintergrundanzeige

Bildschirmhintergrund auf Schwarz, Blau oder Logo einstellen, wenn kein Signal verfügbar ist.

Startbildschirm Beginn der Projektion das Benutzerlogo anzuzeigen.

A/V Stummschalten

der Fernbedienung gedrückt wird, können Sie den angezeigten Bildschirm auf Schwarz, Blau oder Logo einstellen.

Sie können das Benutzerlogo ändern, das während der Hintergrundanzeige, dem A/V Stummschalten usw. als Hintergrundbild erscheint.

s "Speichern eines Benutzerlogos" S.58

Wählen Sie je nach Projektoraufstellung eine der folgenden Projektionsarten.

Front, Front/Decke, Rück und Rück/Decke Sie können Einstellung wie folgt durch Drücken der [A/V

Mute]-Taste für ca. fünf Sekunden ändern.

FrontWFront/Decke RückWRück/Decke

s "Aufstellung" S.20

: Sie können den

: Stellen Sie diese Option auf Ein, um zu

: Während die [A/V Mute]-Taste auf

Liste der Funktionen

Untermenü Funktion

Betrieb

Standby-Modus

Luftfi. einstellen

Direkt Einschalten: Stellen Sie diese Option auf Ein, um den Projektor einfach durch Einstecken des Netzsteckers in die Steckdose einzuschalten.

Bitte denken Sie daran, dass sich der Projektor bei eingestecktem Netzstecker auch bei wiederhergestellter Stromversorgung nach einem Stromausfall automatisch einschaltet.

Sleep-Modus: Wenn diese Option auf Ein gestellt ist, wird die Stromversorgung automatisch ausgeschaltet, wenn kein Bildsignal anliegt und innerhalb eines bestimmten Zeitraums keine Eingabe erfolgt.

Sleep-Modus-Zeit: Bei der Einstellung des Sleep-Modus auf Ein kann die Zeitspanne, bevor sich der Projektor

automatisch ausstellt, auf 1 bis 30 Minuten eingestellt werden.

Trigger Impuls: Wenn diese Option auf Ein gestellt ist, wird das Trigger Impuls-Signal (DC 12 V) ausgegeben. Externe Geräte erhalten dann die Information, das der Projektor ein- bzw. ausgeschaltet ist.

Höhenlagen-Modus: Stellen Sie diese Option auf Ein, wenn Sie den Projektor auf oder über einer Höhe von 1.500 m verwenden.

Wenn Sie Kommunikat. ein wählen, können Sie die folgenden Bedienschritte selbst dann vornehmen, wenn der Projektor sich im Standby-Modus befindet:

• Überwachen und Steuern des Projektors über ein Netzwerk. s "Überwachung und Steuerung" S.121

• Ausgeben von Bildern an einen externen Monitor.

Reinigungshinweis: Wenn diese Option auf Ein gestellt ist, wird eine Meldung angezeigt, wenn der Luftfilter gereinigt werden muss.

Reinigungszeitpunkt: Legen Sie den Zeitpunkt für die Meldung zum Reinigen des Filters fest.

Untermenü Funktion

Projektor ID

Multi-Bildschirm

Sprache

Reset

*1Ist im Kennwortschutz der Benutzerlogoschutz auf Ein gestellt, können die

Benutzerlogo-Einstellungen nicht verändert werden. Sie können die Einstellungen ändern, nachdem Sie die Funktion Benutzerlogoschutz auf Aus gestellt haben. s "Nutzungsverwaltung (Kennwortschutz)" S.60

*2 Außer Höhenlagen-Modus.

Legen Sie als ID eine Zahl zwischen 1 und 9 fest. Aus zeigt an, dass keine ID festgelegt wurde.

s "Einstellen der Projektor ID" S.55

Wenn mehrere Projektoren aufgebaut und in Betrieb sind, können Sie für jedes projizierte Bild die Schattierung und Helligkeit einzeln einstellen.

Regelungsniveau: Sie können in fünf Stufen mit der Bezeichnung Niveau 1 bis 5 die Bildfarbe von Schwarz bis Weiß und in jeder dieser 5 Stufen die Helligkeitskorrektur und Farbkorrektur einstellen.

Helligkeitskorrektur: Korrigiert die Helligkeitsunterschiede der einzelnen Projektoren.

Farbkorr. (G/R) / Farbkorr. (B/Y): Korrigiert die Unterschiede in der Farbe der einzelnen Projektoren.

s "Farbkorrektur bei der Projektion von mehreren Projektoren" S.56

Sie können die Sprache für Meldungen und Menüs einstellen.

Sie können Display Menü Erweitert auf die Standardwerte zurückstellen.

Hinweise, wie alle Menüpunkte auf ihre Standardeinstellungen zurückgesetzt werden können, finden Sie im folgenden Abschnitt.

s "Menü Reset" S.85

, Betrieb*2 und Luftfi. einstellen im

Liste der Funktionen

Netzwerk-Menü

Ist Netzwerkschutz auf Ein unter Kennwortschutz gestellt, erscheint eine entsprechende Meldung und die Netzwerkeinstellungen können nicht verändert werden. Stellen Sie den Netzwerkschutz auf Aus, und konfigurieren Sie dann das Netzwerk.

"Einstellen von Kennwortschutz" S.60

Untermenü Funktion

Netzwerkinfo W-LAN

Zeigt die folgenden Einstellungsstatusinformationen für das Netzwerk an.

• Verbindungsmodus

• Antennenpegel

• Projektorname

• SSID

• DHCP

• IP-Adresse

• Subnet-Maske

• Gateway-Adresse

• MAC-Adresse

• Regionscode

Untermenü Funktion

Netzwerkinfo Wired LAN

Zur Netzwerkkonfiguration

* Zeigt die verfügbaren Regionsinformationen für das verwendete WLAN-Gerät

an. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

Kontaktliste für Epson-Projektoren

Wenn Sie einen Webbrowser auf einem Computer verwenden, der

über ein Netzwerk mit dem Projektor verbunden ist, können Sie Einstellungen für die Funktionen des Projektors vornehmen und diesen steuern. Diese Funktion heißt Web-Steuerung. Einstellungen für die Web-Steuerung, wie z. B. Sicherheitseinstellungen, können Sie über die Tastatur per Texteingabe vornehmen.

s "Ändern der Einstellungen mit einem Webbrowser (WebSteuerung)" S.121

Zeigt die folgenden Einstellungsstatusinformationen für das Netzwerk an.

• Projektorname

• DHCP

• IP-Adresse

• Subnet-Maske

• Gateway-Adresse

• MAC-Adresse

Für die Netzwerkeinstellungen stehen folgende Menüs zur Verfügung.

Grund, Wireless LAN, Sicherheit, Wired LAN, Mail, Sonstige, Reset und Installation vollständig

Hinweise zur Bedienung des Netzwerk-Menüs

Das Auswählen aus dem Hauptmenü und den Untermenüs und das Ändern gewählter Punkte erfolgt auf gleiche Weise wie im Konfigurationsmenü.

Liste der Funktionen

Gehen Sie nach Abschluss der Einstellungen zum Menü Installation vollständig und wählen Sie Ja, Nein oder Abbr. Wenn Sie Ja oder Nein

wählen, gelangen Sie wieder zum Menü Konfiguration.

Ja: Speichert die Einstellungen und schließt das Netzwerk-Menü.

Nein: Speichert die Einstellungen nicht und schließt das Netzwerk-Menü.

Abbr.: Zeigt weiter das Netzwerk-Menü an.

• Jedes Mal, wenn die CAPS-Taste ausgewählt und die [Enter]-Taste

gedrückt wird, wird zwischen Groß- und Kleinbuchstaben gewechselt und die Wahl festgestellt.

• Jedes Mal, wenn die SYM1/2-Taste ausgewählt und die [Enter]-Taste

gedrückt wird, wechseln die Symbole im umrahmten Bereich und die Wahl wird festgestellt.

Bedienoperationen der Soft-Tastatur

Das Netzwerk-Menü enthält Punkte, bei denen während der Einrichtung Buchstaben und Zahlen eingegeben werden müssen. Wenn dies der Fall ist, wird die folgende Software-Tastatur angezeigt. Durch Verwendung der

Tasten [

Cursor auf die gewünschte Taste verschieben. Drücken Sie dann die [Enter]-Taste, um das alphanumerische Zeichen einzugeben. Geben Sie Zahlen ein, indem Sie die [Num]-Taste auf der Fernbedienung gedrückt halten und die Zahlentasten drücken. Drücken Sie nach der Eingabe zur Bestätigung Finish auf der Tastatur. Drücken Sie auf der Tastatur auf Abbr., um Ihre Eingabe abzubrechen.

], [ ], [ ] und [ ] auf der Fernbedienung oder der

], [ ], [ ] und [ ] auf dem Bedienfeld können Sie den

Liste der Funktionen

Menü Grund

Untermenü Funktion

Projektorname

Zeigt den Projektornamen an, der für die Identifizierung in einem Netzwerk verwendet wird.

Sie können bei der Bearbeitung maximal 16 alphanumerische Zeichen (Single Byte) eingeben.

Untermenü Funktion

Projektor-Kennwort

Bei der Einstellung Ein müssen Sie das Kennwort eingeben, wenn Sie den Projektor mit einem Computer über ein Netzwerk verbinden möchten. So lässt sich verhindern, dass eine Präsentationen durch die Verbindung von anderen Computern unterbrochen wird. Diese Funktion sollte normalerweise auf Ein gestellt sein.

s EasyMP Network Projection Bedienungsanleitung

PJLink-Passwort

Kennwrt zu WebStrg.

Legen Sie ein Kennwort für den Zugriff auf den Projektor mit kompatibler PJLink-Software fest.

Sie können maximal 32 Single Byte alphanumerische Zeichen eingeben.

Legen Sie ein Kennwort fest, mit dem Sie den Projektor mittels Web-Steuerung einstellen und steuern können. Es können maximal acht alphanumerische Zeichen (Single Byte) eingegeben werden. Web-Steuerung ist eine Computerfunktion, die Ihnen die Einrichtung und Steuerung des Projektors mit Hilfe des Webbrowsers eines an das Netzwerk angeschlossenen Computers ermöglicht.

s "Ändern der Einstellungen mit einem Webbrowser (WebSteuerung)" S.121

Liste der Funktionen

Menü Wireless LAN

Untermenü Funktion

Wirel.-LAN-Stärke

Wählen Sie Ein, wenn der Projektor mit dem Computer mithilfe eines Wireless LAN-Anschlusses verbunden werden soll.

Soll die Verbindung nicht per Wireless LAN erfolgen, wählen Sie Aus, um einen nicht autorisierten Zugriff zu verhindern.

Standardmäßig lautet die Einstellung Ein.

Untermenü Funktion

Kanal

W-LAN-System

SSID Auto

SSID

(Diese Einstellung ist nur möglich, wenn der Verbindungsmodus auf AdHoc eingestellt ist.)

Wählen Sie das vom WLAN verwendete Frequenzband aus: 1ch, 6ch oder 11ch.

Standardmäßig ist dies auf 11ch eingestellt.

Stellen Sie das Wireless LAN-System entweder auf 802.11b/g oder 802.11b/g/n ein.

Der Standardwert ist 802.11b/g/n.

Stellen Sie diese Option auf Ein, um die Projektorsuchzeit zu verkürzen, wenn mit dem Verbindungsmodus AdHoc eine Verbindung zum Netzwerk hergestellt wird.

Stellen Sie diese Option auf Aus ein, wenn Sie mit mehreren Projektoren gleichzeitig eine Verbindung aufbauen.

Standardmäßig lautet die Einstellung Ein.

Geben Sie eine dem der Projektor partizipiert, eine SSID vorhanden, geben Sie diese SSID ein.

Sie können maximal 32 alphanumerische Zeichen (Single Byte) eingeben.

SSIDg ein. Ist für das Wireless LAN-System, in

Verbindungsmodus

Wählen Sie AdHoc, wenn Sie einen Computer direkt an den Projektor anschließen.

Wählen Sie Infrastruktur, wenn Sie einen Computer über einen Zugriffspunkt mit dem Projektor verbinden.

Wählen Sie Infrastruktur, wenn Sie mehrere Computer anschließen oder wenn Sie den Projektor über ein Netzwerk steuern.

Standardmäßig ist dieser auf AdHoc eingestellt. s "Überwachung und Steuerung" S.121

Liste der Funktionen

Untermenü Funktion

IP-Einstellungen

SSID-Anzeige

Anzeige IP-Adress

Sie können Netzwerkeinstellungen vornehmen. DHCP: Stellen Sie diese Option auf Ein, um mithilfe von

DHCPg die Netzwerkeinstellungen vorzunehmen. Wenn hier Ein eingestellt ist, können keine weiteren Adressen festgelegt werden.

IP-Adresse: Sie können die Projektor zugewiesen ist. Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Folgende IPAdressen sind jedoch nicht erlaubt.

0.0.0.0, 127.x.x.x, 224.0.0.0 bis 255.255.255.255 (x steht für eine

Zahl zwischen 0 und 255) Subnet-Maske: Sie können die

eingeben. Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Die folgenden Subnet-Masken können jedoch nicht verwendet werden:

0.0.0.0, 255.255.255.255

Gateway-Adresse: Sie können die IP-Adresse für das Gateway des Projektors eingeben. Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Die folgenden Gateway-Adresseng können jedoch nicht verwendet werden:

0.0.0.0, 127.x.x.x, 224.0.0.0 bis 255.255.255.255 (x steht für eine

Zahl zwischen 0 und 255)

Um zu verhindern, dass die Bildschirm angezeigt wird, wählen Sie hierfür Aus.

Um zu verhindern, dass die Standby-Bildschirm angezeigt wird, wählen Sie hierfür Aus.

IP-Adresseg eingeben, die dem

SSIDg auf dem LAN-Standby-

IP-Adresseg auf dem LAN-

Subnet-Maskeg des Projektors

Menü Sicherheit

Nur verfügbar, wenn die optionale Wireless LAN-Einheit angeschlossen ist.

Untermenü Funktion

Sicherheit

WEP-Verschüsselung

Wählen Sie den gewünschten Sicherheitstyp unter den angezeigten Punkten.

Befolgen Sie beim Einstellen der Sicherheit die Anweisungen des Administrators des Netzwerksystems, auf das Sie zugreifen wollen.

Sie können die Kodierung für die WEP-Verschüsselung einstellen.

128Bit: Verwendet eine 128-(104-)Bit-Kodierung. 64Bit: Verwendet eine 64-(40)-Bit-Kodierung.

Format

Kennwort-ID

Einstellen der Eingabemethode für den WEP-Schlüssel.

ASCII: Texteingabe. HEX: Hexadezimale Eingabe.

Auswahl des ID-Kennworts der WEP-Verschlüsselung.

Liste der Funktionen

Untermenü Funktion

Verschlüsselung 1/Verschlüsselung 2/Verschlüsselung 3/ Verschlüsselung 4

Authentifizier.Typ

PSK

Sie können den Schlüssel für die WEP-Verschlüsselung eingeben. Geben Sie den Schlüssel in Ein-Byte-Zeichen ein, entsprechend der Anweisungen des Netzwerkadministrators für das entsprechende Netzwerk. Die Art und die Anzahl der Zeichen für die Eingabe hängen von den Einstellungen für WEP-

Verschüsselung und Format ab. 128Bit - ASCII: Alphanumerische Zeichen (Single Byte), 13

Zeichen. 64Bit - ASCII: Alphanumerische Zeichen (Single Byte), 5

Zeichen.

128Bit - HEX: 0 bis 9 und A bis F, 26 Zeichen. 64Bit - HEX: 0 bis 9 und A bis F, 10 Zeichen.

Wählen Sie den WEP-Authentifizierungstyp.

Open: Verwendet eine offene Systemauthentifizierung. Shared: Verwendet eine Shared-Key-Authentifizierung.

(Diese Einstellung ist nur möglich, wenn unter Sicherheit die Option WPA-PSK oder WPA2-PSK ausgewählt wurde.)

Sie können einen Pre-Shared Key (Verschlüsselungsschlüssel) mit alphanumerischen Single Byte Zeichen eingeben. Geben Sie mindestens 8 und maximal 32 Zeichen ein.

• WPA

Ein Verschlüsselungsstandard, der erhöhte Sicherheit bietet, was eine Schwäche von WEP ist. Obwohl es mehrere WPAVerschlüsselungsverfahren gibt, verwendet dieser Projektor TKIP und AES.

WPA besitzt ebenfalls Funktionen zur Benutzerauthentifizierung. Es gibt zwei Authentifizierungsfunktionen von WPA: mit einem Authentifizierungsserver oder Authentifizierung zwischen Computer und einem Zugriffspunkt ohne Verwendung eines Authentifizierungsservers. Dieser Projektor verwendet die zweite Methode (ohne Verwendung eines Servers).

Zum Vornehmen der Einstellungen befolgen Sie die Hinweise Ihres

Netzwerkadministrators.

Sicherheitstyp

Wenn das optionale WLAN-Gerät installiert ist und im Modus Infrastruktur verwendet wird, sollten Sie unbedingt Sicherheitseinstellungen vornehmen. Wählen Sie eine der folgenden Möglichkeiten, um sich zu schützen.

• WEP

Daten werden mit einem Codeschlüssel (WEP-Schlüssel) verschlüsselt. Dieses Verfahren verhindert jede Kommunikation, außer die Verschlüsselungsschlüssel von Zugriffspunkt und Projektor stimmen überein.

Liste der Funktionen

Wired LAN-Menü

Untermenü Funktion

IP-Einstellungen

Sie können Einstellungen für die folgenden Adressen vornehmen.

DHCPg: Stellen Sie diese Option auf Ein, um mithilfe von DHCP die Netzwerkeinstellungen vorzunehmen. Wenn hier Ein eingestellt ist, können keine weiteren Adressen festgelegt werden.

IP-Adresseg: Sie können die IP-Adresse eingeben, die dem Projektor zugewiesen ist. Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Folgende IPAdressen sind jedoch nicht erlaubt.

0.0.0.0, 127.x.x.x, 224.0.0.0 bis 255.255.255.255 (x steht für eine Zahl zwischen 0 und 255)

Subnet-Maskeg: Sie können die Subnet-Maske des Projektors eingeben. Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Die folgenden Subnet-Masken können jedoch nicht verwendet werden:

0.0.0.0, 255.255.255.255 Gateway-Adresseg: Sie können die IP-Adresse für das Gateway

des Projektors eingeben. Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Die folgenden Gateway-Adressen können jedoch nicht verwendet werden:

0.0.0.0, 127.x.x.x, 224.0.0.0 bis 255.255.255.255 (x steht für eine Zahl zwischen 0 und 255)

Anzeige IP-Adress

Um zu verhindern, dass die IP-Adresse bei den Netzwerkinformationen im Netzwerk-Menü und im LANStandby-Bildschirm angezeigt wird, stellen Sie diese Option auf Aus.

Liste der Funktionen

Menü Mail

Wenn diese Einstellung aktiv ist, erhalten Sie eine E-Mail-Benachrichtigung, wenn ein Problem oder eine Warnmeldung am Projektor auftritt.

"Verwenden der Funktion Mail-Meldung zur Problemmeldung" S.124

Untermenü Funktion

Mail-Meldung

Stellen Sie diese Option auf Ein, um bei Problemen oder Warnungmeldungen im Zusammenhang mit einem Projektor eine E-Mail an voreingestellte Adressen zu versenden.

Untermenü Funktion

Adresse 1 einstellen/ Adresse 2 einstellen/Adresse 3 einstellen

Sie können die E-Mail Adresse eingeben, die im Störungsfall benachrichtigt werden soll. Sie können bis zu drei Adressen eingeben. Für die E-Mail-Adressen können Sie bis zu 32 Single Byte Zeichen eingeben.

Sie können auswählen, für welche Probleme oder Warnmeldungen eine E-Mail-Benachrichtigung erfolgen soll. Tritt das betreffende Problem oder die Warnmeldung im Projektor auf, wird eine E-Mail-Benachrichtigung an die festgelegte Zieladresse gesendet. Es können mehrere der angezeigten Vorgänge ausgewählt werden.

SMTP Server

Portnummer

Sie können die SMTP-Server eingeben.

Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Folgende IP-Adressen sind jedoch nicht erlaubt.

127.x.x.x, 224.0.0.0 to 255.255.255.255 (x steht für eine Zahl

zwischen 0 und 255)

Sie können die Portnummer für den SMTP-Server eingeben. Der Standardwert ist 25. Es kann eine Zahl zwischen 1 und 65535 eingegeben werden.

IP-Adresseg für den vom Projektor verwendeten

Liste der Funktionen

Menü Sonstige

Untermenü Funktion

SNMP

Stellen Sie diese Option auf Ein, um den Projektor mithilfe von SNMP zu überwachen.

Zum Überwachen des Projektors muss das Programm „SNMP Manager“ auf Ihrem Computer installiert sein. SNMP sollte durch einen Netzwerkadministrator angewendet werden.

Der Standardwert ist Aus.

Untermenü Funktion

AMX Device Discovery

RoomView

Aktivieren Sie diese Einstellung mit Ein, wenn der Projektor mit einem Netzwerk verbunden ist und über Discoveryg erkannt werden soll. Stellen Sie diese Einstellung auf Aus, wenn keine Verbindung mit einer Umgebung besteht, die über einen Controller von AMX oder AMX Device Discovery gesteuert wird.

Stellen Sie diese Funktion nur auf Ein, wenn der Projektor über ein Netzwerk mithilfe von Crestron RoomView oder gesteuert wird. Stellen Sie diese Funktion anderenfalls auf Aus.

s "Informationen zu Crestron RoomView Wenn diese Option auf Ein gestellt ist, stehen die folgenden

Funktionen nicht zur Verfügung:

• Web-Steuerung

• Message Broadcasting (EasyMP Monitor-Plugin)

AMX Device

überwacht

" S.127

Trap IP Adresse 1/Trap IP Adresse 2

Prioritätsgateway

Sie können bis zu zwei IP-Adressen für Nachrichten durch den SNMP-Trap eingeben. Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Folgende IP-Adressen sind jedoch nicht erlaubt. 127.x.x.x, 224.0.0.0 to 255.255.255.255 (x steht für eine Zahl zwischen 0 und 255)

Der Prioritätsgateway kann auf Wired LAN oder Wireless LAN gestellt werden.

Liste der Funktionen

Menü Reset

Setzt alle Netzwerkeinstellungen zurück.

Untermenü Funktion

Setzen Sie die Netzwerkeinstellungen zurück.

Um alle Netzwerk-Einstellungen zurückzustellen, wählen Sie Ja.

Liste der Funktionen

Menü Information (nur Display)

Hier können Sie den Status der projizierten Bildsignale und des Projektors überprüfen. Je nach aktueller Projektionsquelle können unterschiedliche Menüpunkte angezeigt werden. Je nach Modell werden bestimmte Eingangsquellen nicht unterstützt.

"Automatische Erkennung von Eingangssignalen und Ändern des

projizierten Bildes (Quellensuche)" S.33

Untermenü Funktion

Wiederholrate

Sync-Info

Status

Seriennummer

Event ID

Die Gesamtbetriebszeit für die ersten 10 Stunden wird als „0H“ angezeigt. 10

Stunden und mehr wird als „10H“, „11H“ angezeigt usw.

Sie können die

Zeigt die Bildsignalinformationen. Diese Informationen werden möglicherweise benötigt, wenn

der Wartungsdienst in Anspruch genommen wird.

Informiert über am Projektor aufgetretene Fehler. Diese Informationen werden möglicherweise benötigt, wenn

der Wartungsdienst in Anspruch genommen wird.

Zeigt die Seriennummer des Projektors an.

Zeigt das Anwendungsfehlerprotokoll an. s "Information zu „Event ID“" S.103

Wiederholrateg anzeigen.

Untermenü Funktion

Lampenstunden

Quelle

Eingangssignal

Auflösung

Video-Signal

Anzeige der gesamten Betriebszeit der Lampe Beim Erreichen der Lampenwarnzeit erscheint die Anzeige

in gelb.

Sie können den Quellennamen des Geräts anzeigen, das das aktuelle Projektionssignal liefert.

Je nach Quelle können Sie den Inhalt des Eingangssignal anzeigen, das im Signal-Menü eingestellt wurde.

Sie können die Auflösung anzeigen.

Die Einstellung für Video-Signal im Menü Signal wird angezeigt.

Liste der Funktionen

Menü Reset

Untermenü Funktion

Reset total

Sie können alle Elemente des Konfigurationsmenüs auf ihre Voreinstellungen zurücksetzen.

Die folgenden Elemente sind nicht auf ihre Voreinstellungen zurückgesetzt: Eingangssignal, Benutzerlogo, alle Elemente für

Netzwerk-Menüs, Lampenstunden, Sprache, Kennwort, USER-Taste und Multi-Bildschirm.

Reset Lampenstunden

Löscht die gesamte Lampenstundenbetriebszeit. Setzen Sie diese zurück, wenn Sie die Lampe ersetzen.

Fehlersuche

In diesem Kapitel wird beschrieben, wie Störungen identifiziert und behoben werden können.

Verwendung der Hilfe

Tritt am Projektor ein Problem auf, können Sie durch Drücken der HelpTaste den Hilfe-Bildschirm aufrufen, der Sie bei der Problembeseitigung unterstützt. Die Antworten auf die Fragen helfen Ihnen bei der Problemlösung.

Drücken Sie die [Help]-Taste.

Der Hilfe-Bildschirm wird angezeigt.

Unter Verwendung der

Fernbedienung

Wählen Sie einen Menüpunkt aus.

Unter Verwendung des

Bedienfeldes

Verwendung der Fernbedienung Verwendung des Bedienfelds

Bestätigen Sie die Auswahl.

Unter Verwendung der

Fernbedienung

Unter Verwendung des

Bedienfeldes

Fragen und Abhilfevorschläge werden wie im Fenster unten angezeigt.

Drücken Sie die [Help]-Taste, um die Hilfe zu verlassen.

Verwendung der Hilfe

Ist das Problem über die Hilfe-Funktion nicht zu beheben, lesen

Sie bitte den folgenden Abschnitt.

"Problemlösung" S.89

Problemlösung

Tritt am Projektor ein Problem auf, überprüfen Sie zunächst die Kontrollanzeigen des Projektors anhand des folgenden Abschnitts: „Ablesen der Kontrollanzeigen“.

Wenn das Problem durch die Kontrollanzeigen nicht deutlich genug erkennbar ist, lesen Sie bitten den folgenden Abschnitt.

"Wenn die Kontrollanzeigen nicht weiterhelfen" S.94

Ablesen der Anzeigen

Der Projektor ist mit den folgenden vier Anzeigen ausgestattet, um seinen Betriebszustand anzuzeigen.

Power-Anzeige Zeigt den Betriebszustand an.

Standby Wird die Taste [t] in diesem Gerätezustand gedrückt, beginnt die Projektion.

Vorbereiten der Netzwerküberwachung oder des Abkühl-Fortschritts Blinkt die Kontrollanzeige, sind die Tasten deaktiviert. Aufwärmen Die Aufwärmzeit beträgt ca. 30 Sekunden. Ist die Aufwärmphase abgeschlossen, hört die Anzeige

auf zu blinken. Während des Aufwärmphase ist die Taste [t] deaktiviert.

Projektion

Lampenanzeige Zeigt den Status der Projektionslampe an.

Problemlösung

Temperaturanzeige Zeigt den internen Temperaturstatus an.

Filteranzeige Zeigt den Status des Luftfilters an.

In der folgenden Tabelle finden Sie eine Beschreibung der Bedeutung der Kontrollanzeigen, und wie die angezeigten Probleme behoben werden können.

Sind alle Kontrollanzeigen aus, überprüfen Sie, ob das Stromkabel korrekt angeschlossen ist und die normale Stromversorgung besteht.

Es kann vorkommen, dass die

t-Kontrollanzeige nach dem Ziehen des Netzkabels noch für kurze Zeit leuchtet. Dies ist jedoch kein Fehler.

: Leuchtet : Blinkt : Aus : Abhängig vom Projektorstatus

Status Ursache Abhilfe oder Status

Interner Fehler Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an Ihren Händler oder an den nächstgelegenen

Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. s Kontaktliste für Epson-Projektoren

Lüfter gestört Sensor gestört

Temp. zu hoch (Überhitzung)

Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

s Kontaktliste für Epson-Projektoren

Die Lampe wird automatisch ausgeschaltet und die Projektion unterbrochen. Warten Sie ungefähr fünf Minuten. Nach fünf Minuten geht der Projektor in den Standby-Modus, überprüfen Sie daher die folgenden Punkte.

• Stellen Sie sicher, dass Luftfilter und Luftlöcher frei sind, und dass der Projektor nicht an einer Wand aufgestellt ist.

• Ist der Luftfilter verstopft, muss er gereinigt oder ersetzt werden.

s "Reinigen des Luftfilters" S.105,"Austausch des Luftfilters" S.111

Kann der Fehler dadurch nicht behoben werden, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für EpsonProjektoren.

s Kontaktliste für Epson-Projektoren

Zur Verwendung in einer Höhe von 1.500 m oder höher muss der Höhenlagen-Modus auf Ein gestellt sein. s "Menü Erweitert" S.72

Problemlösung

Status Ursache Abhilfe oder Status

Lampe gestört Lampe leuchtet nicht

Überprüfen Sie die folgenden beiden Punkte.

• Bauen Sie die Lampe aus, und prüfen sie auf Beschädigung.

s "Wechseln der Lampe" S.108

• Reinigen Sie den Luftfilter.

s "Reinigen des Luftfilters" S.105

Ist die Lampe nicht beschädigt: Bauen Sie die Lampe wieder ein und schalten Sie die Stromversorgung ein. Wenn der Fehler fortbesteht: Ersetzen Sie die Lampe durch eine neue und schalten Sie das Gerät wieder ein. Wenn der Fehler fortbesteht: Stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an

Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. s Kontaktliste für Epson-Projektoren

Wenn die Lampe beschädigt ist: Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. (Es können keine Bilder projiziert werden, bis die Lampe ersetzt wurde.)

s Kontaktliste für Epson-Projektoren

Zur Verwendung in einer Höhe von 1.500 m oder höher muss der Höhenlagen-Modus auf Ein gestellt sein. s "Menü Erweitert" S.72

Fehler Auto-Blende Netzfehl. (Ballast) Fehler Luftaustrittsklap‐

Luftsensor gestört Der Luftsensor ist defekt. Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an Ihren Händler

s Kontaktliste für Epson-Projektoren

Die Luftaustrittsklappe ist defekt, wenn sie sich beim Einschalten des Projektors nicht öffnet oder sich beim Ausschalten des Projektors nicht schließt. Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

s Kontaktliste für Epson-Projektoren

oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. s Kontaktliste für Epson-Projektoren

Problemlösung

Status Ursache Abhilfe oder Status

Filterluftstromstör. Überprüfen Sie die folgenden beiden Punkte.

Warnung Hochtemp. (Dies ist keine Störung. Falls jedoch die Temperatur erneut zu hoch steigt, wird die Projektion automatisch unterbrochen.)

Lampe ersetzen Ersetzen Sie die Lampe durch eine neue.

• Stellen Sie sicher, dass Luftfilter und Luftlöcher frei sind, und dass der Projektor nicht an einer Wand aufgestellt ist.

• Ist der Luftfilter verstopft, muss er gereinigt oder ersetzt werden.

s "Reinigen des Luftfilters" S.105, "Austausch des Luftfilters" S.111

Kann der Fehler dadurch nicht behoben werden, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für EpsonProjektoren.

s Kontaktliste für Epson-Projektoren

• Stellen Sie sicher, dass Luftfilter und Luftlöcher frei sind, und dass der Projektor nicht an einer Wand aufgestellt ist.

• Ist der Luftfilter verstopft, muss er gereinigt oder ersetzt werden.

s "Reinigen des Luftfilters" S.105, "Austausch des Luftfilters" S.111

s "Wechseln der Lampe" S.108

Nach Ablauf dieser Betriebsdauer nimmt die Gefahr eines Lampenbruchs zu. Ersetzen Sie die Lampe so bald wie möglich durch eine neue.

Luftstrom niedrig Überprüfen Sie die folgenden beiden Punkte.

• Stellen Sie sicher, dass Luftfilter und Luftlöcher frei sind, und dass der Projektor nicht an einer Wand aufgestellt ist.

• Ist der Luftfilter verstopft, muss er gereinigt oder ersetzt werden.

s "Reinigen des Luftfilters" S.105, "Austausch des Luftfilters" S.111

s Kontaktliste für Epson-Projektoren

Kein Luftfilter Überprüfen Sie, ob der Luftfilter richtig installiert ist.

s "Austausch des Luftfilters" S.111

Problemlösung

Status Ursache Abhilfe oder Status

Luftrein.-filt.-Hinw "Luftfilter reinigen. Luftfilter reinigen oder ersetzen." wird angezeigt. Reinigen Sie den Luftfilter.

• Funktioniert der Projektor nicht normal, obwohl die Anzeigen keine Störung melden, lesen Sie bitte den folgenden Abschnitt.

s "Wenn die Kontrollanzeigen nicht weiterhelfen" S.94

• Ist der Fehler in dieser Tabelle nicht aufgeführt, schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

s Kontaktliste für Epson-Projektoren

s "Reinigen des Luftfilters" S.105 Die Anzeigen oder Meldungen bezüglich des Luftrein.-filt.-Hinw werden nur angezeigt, wenn Reinigungshinweis auf Ein gestellt ist. Diese

Einstellung wird unter Luftfi. einstellen im Konfigurationsmenü vorgenommen. s Erweitert - Luftfi. einstellenS.72

Problemlösung

Wenn die Kontrollanzeigen nicht weiterhelfen

Taucht eines der folgenden Probleme auf, ohne dass die Kontrollanzeigen auf eine Lösung hinweisen, schlagen Sie auf der für das jeweilige Problem angegebenen Seite nach.

Probleme mit Bildern

• Kein Bild

Die Projektion startet nicht, die Projektionsfläche ist vollständig schwarz oder vollständig blau.

• Keine bewegten Bilder

Keine Projektion bewegter Bilder von einem Computer, Bild erscheint schwarz.

• Die Projektion wird automatisch unterbrochen sS.96

• Die Meldung „Nicht verfügbar.“ wird angezeigt sS.96

• Die Meldung „Kein Signal.“ wird angezeigt sS.96

• Verschwommene, unscharfe oder verzerrte Bilder sS.97

• Bildstörungen oder Verzerrung der Bilder sS.97

• Das Bild ist abgeschnitten (groß) oder zu klein dargestellt oder das

Bildformat stimmt nicht

Nur ein Teil des Bildes wird dargestellt, das Bildformat ist nicht korrekt.

sS.95

sS.98

• Die Fernbedienung funktioniert nicht sS.101

• Ich möchte die Sprache für Meldungen und Menüs ändern sS.102

• Es wird keine Mail empfangen, auch wenn ein Problem am

Projektor auftritt

sS.102

• Die Bildfarben sind nicht richtig

Das ganze Bild hat einen Purpur- oder Grünstich, Bilder sind schwarzweiß, Farben sind matt.

• Bilder zu dunkel sS.99

sS.99

Probleme beim Start der Projektion

• Der Projektor kann nicht eingeschaltet werden sS.100

Andere Probleme

• Keine oder schwache Tonwiedergabe sS.100

Problemlösung

Probleme mit Bildern

Kein Bild

Überprüfen Abhilfe

Haben Sie die Taste [t] gedrückt? Drücken Sie die Taste [t], um das Gerät einzuschalten.

Sind die Kontrollanzeigen aus? Das Netzkabel ist nicht korrekt angeschlossen oder die Stromversorgung ist gestört.

Schließen Sie das Netzkabel des Projektors richtig an.

"Von der Aufstellung bis zur Projektion" S.32

Überprüfen Sie die Stromzufuhr.

Ist die Funktion A/V Stummschalten aktiviert? Drücken Sie die [A/V Mute]-Taste auf der Fernbedienung, um die A/V Stummschalten-Funktion abzubrechen.

s "Zeitweises Ausblenden von Bild und Ton (A/V Stummschalten)" S.49

Sind die Einstellungen im Konfigurationsmenü korrekt? Reset total für alle Einstellungen.

s Menü Reset – Reset total S.85

Ist das zu projizierende Bild vollständig schwarz? (Nur bei der Projektion von Computerbildern)

Sind die Einstellungen der Bildsignalformate korrekt? (Nur bei der Projektion von Bildern einer Videoquelle)

Wird Windows Media Center im Vollbild-Modus angezeigt? (Nur während einer Netzwerkverbindung)

Wird eine Anwendung angezeigt, die die Windows DirectXFunktion verwendet?

(Nur während einer Netzwerkverbindung)

Bestimmte Bildeingangssignale, z. B. Bildschirmschoner, können vollständig schwarz dargestellt werden.

Ändern Sie die Einstellungen entsprechend dem Signal des angeschlossenen Gerätes. s Signal – Video-Signal S.69

Wenn Windows Media Center im Vollbild-Modus angezeigt wird, ist eine Projektion unter Verwendung einer Netzwerkverbindung nicht möglich. Reduzieren Sie die Bildschirmgröße.

Anwendungen, die die Windows DirectX-Funktion verwenden, stellen Bilder möglicherweise nicht korrekt dar.

Bewegte Bilder werden nicht angezeigt (nur der Teil des bewegten Bilds wird schwarz)

Überprüfen Abhilfe

Wird das Bildsignal des Computers auf dem LCD-Bildschirm und dem Monitor ausgegeben?

(Nur bei der Bildprojektion von einem Laptop oder einem Computer mit eingebautem LCD-Bildschirm)

Schalten Sie das Bildsignal des Computers auf externen Ausgang um. Lesen Sie das Handbuch Ihres Computers oder wenden Sie sich an den Computerhersteller.

Problemlösung

Die Projektion wird automatisch unterbrochen

Überprüfen Abhilfe

Ist der Sleep-Modus auf Ein gestellt? Drücken Sie die Taste [t], um das Gerä t einzuschalten. Falls Sie den Sleep-Modus nicht verwenden möchten, ändern Sie

diese Einstellung in Aus. s Erweitert - Betrieb - Sleep-Modus S.72

Die Meldung "Nicht verfügbar." wird angezeigt.

Überprüfen Abhilfe

Sind die Einstellungen der Bildsignalformate korrekt? (Nur bei der Projektion von Bildern einer Videoquelle)

Ändern Sie die Einstellungen entsprechend dem Signal des angeschlossenen Geräts. s Signal – Video-Signal S.69

Stimmen Auflösung der Bildsignale und die Wiederholrate mit dem Modus überein?

(Nur bei der Projektion von Computerbildern)

Hinweise zum Ändern der Auflösung der Bildsignale und der Wiederholrate, wie vom Computer ausgegeben, finden Sie im Handbuch des Computers.

s "Unterstützte Bildschirmformate" S.136

Die Meldung "Kein Signal." wird angezeigt.

Überprüfen Abhilfe

Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind.

s "Von der Aufstellung bis zur Projektion" S.32

Ist der richtige Anschluss ausgewählt? Drücken Sie zum Umschalten des Bilds die Taste [Source Search] auf der Fernbedienung oder auf dem Bedienfeld.

s "Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes (Quellensuche)" S.33

Ist der Computer / die Videoquelle eingeschaltet? Schalten Sie das Gerät ein.

Wird das Bildsignal zum Projektor ausgegeben? (Nur bei der Bildprojektion von einem Laptop oder einem

Computer mit eingebautem LCD-Bildschirm)

Werden sie Bildsignale nur an den LCD-Bildschirm des Computers oder den zusätzlichen Monitor ausgegeben, müssen Sie den Ausgang auch auf den externen Ausgang (zusätzlich zum integrierten Monitor) umschalten. Bei einigen Computermodellen erscheint das Bild, wenn es über den externen Ausgang ausgegeben wird, nicht länger auf dem LCD-Bildschirm oder dem zusätzlichen Monitor.

Wurde der Anschluss bei eingeschaltetem Projektor oder Computer vorgenommen, funktioniert die Fn-Taste (Funktionstaste) zum Umschalten des Bildsignals auf den externen Ausgang eventuell nicht. Schalten Sie Computer und Projektor aus und anschließend wieder ein.

s "Von der Aufstellung bis zur Projektion" S.32 s Computerhandbuch

Problemlösung

Verschwommene, unscharfe oder verzerrte Bilder

Überprüfen Abhilfe

Ist die Keystone-Verzerrung richtig eingestellt? Stellen Sie das projizierte Bild ein.

s "H/V-Keystone" S.35, "Quick Corner" S.36

Ist die Schärfe richtig eingestellt? Drehen Sie am Fokusring, um die Schärfe einzustellen.

s "Fokuskorrektur" S.38

Ist der Projektionsabstand korrekt? Ist der Projektionsabstand größer als der empfohlene?

Stellen Sie den Projektor innerhalb der empfohlenen Distanz auf. s "Leinwandgröße und Projektionsabstand" S.133

Ist die Keystone-Korrektur zu groß? Verringern Sie den Projektionswinkel, um den Grad der Keystone-Korrektur zu senken.

s "Einstellen der Bildposition" S.38

Hat sich auf der Linse Kondensation gebildet? Wurde der Projektor plötzlich aus einem kalten in einen warmen Raum gebracht, oder bei plötzlichem auftretendem

Wechsel der Umgebungstemperatur, kann sich Kondensat auf der Oberfläche der Linse bilden, wodurch das Bild unscharf erscheint. Stellen Sie den Projektor ungefähr eine Stunde vor Inbetriebnahme im Raum auf. Hat sich Kondensat auf der Linse gebildet, schalten Sie den Projektor aus, und warten Sie, bis das Kondensat verdunstet ist.

Bildstörungen oder Verzerrung der Bilder

Überprüfen Abhilfe

Sind die Einstellungen der Bildsignalformate korrekt? (Nur bei der Projektion von Bildern einer Videoquelle)

Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind.

Wird ein Verlängerungskabel verwendet? Bei Verwendung eines Verlängerungskabels können elektrische Interferenzen das Signal beeinträchtigen. Vergleichen

Ist die richtige Auflösung gewählt? (Nur bei der Projektion von Computerbildern)

Ändern Sie die Einstellungen entsprechend dem Signal des angeschlossenen Geräts.

s Signal – Video-Signal S.69

s "Anschließen von sonstiger Ausrüstung" S.22

Sie die mitgelieferten Kabel mit den von Ihnen verwendeten, um zu überprüfen, ob diese eventuell den Fehler verursachen.

Stellen Sie den Computer so ein, dass die Ausgangssignale mit dem Projektor kompatibel sind. s "Unterstützte Bildschirmformate" S.136

Computerhandbuch

Problemlösung

Überprüfen Abhilfe

Sync.g und Trackingg richtig eingestellt?

Sind (Nur bei der Projektion von Computerbildern)

Das Bild ist abgeschnitten (groß) oder zu klein dargestellt oder das Bildformat stimmt nicht

Überprüfen Abhilfe

Wird ein breites Computerbild projiziert? (Nur bei der Projektion von Computerbildern)

Wird das Bild mit E-Zoom noch vergrößert? Drücken Sie auf der Fernbedienung die [Esc]-Taste, um die E-Zoom-Funktion aufzuheben.

Ist die Bildposition richtig eingestellt? Drücken Sie die [Auto]-Taste auf der Fernbedienung oder die [Enter]-Taste auf dem Bedienfeld des Projektors, um eine

Drücken Sie die [Auto]-Taste auf der Fernbedienung oder die [Enter]-Taste auf dem Bedienfeld des Projektors, um eine automatische Einstellung auszuführen. Sind die Einstellungen der Bilder nach dem Ausführen der automatischen Einstellung nicht korrekt, können Sie die entsprechende Anpassungen im Konfigurationsmenü vornehmen.

s Menü Signal – Tracking, Sync. S.69

Ändern Sie die Einstellungen entsprechend dem Signal des angeschlossenen Geräts.

s Signal – Auflösung S.69

s "Vergrößern von Bildausschnitten (E-Zoom)" S.52

automatische Einstellung auszuführen, wenn das Computerbild projiziert wird. Sind die Einstellungen der Bilder nach dem Ausführen der automatischen Einstellung nicht korrekt, können Sie die entsprechende Anpassungen im Konfigurationsmenü vornehmen.

Außer den Computer-Bildsignalen können andere Signale während der Projektion im Konfigurationsmenü eingestellt werden.

s Menü Signal – Position S.69

Wurde der Computer auf Dual-Anzeige eingestellt? (Nur bei der Projektion von Computerbildern)

Ist die richtige Auflösung gewählt? (Nur bei der Projektion von Computerbildern)

Wurde in den Anzeigeeigenschaften der Computer-Systemsteuerung die Dual-Anzeige aktiviert, wird nur etwa die Hälfte des auf dem Computerbildschirm dargestellten Bildes projiziert. Schalten Sie die Dual-Anzeige aus, um auf dem Computerbildschirm das vollständige Bild anzuzeigen.

s Computer-Videotreiber-Handbuch

Stellen Sie den Computer so ein, dass die Ausgangssignale mit dem Projektor kompatibel sind. s "Unterstützte Bildschirmformate" S.136

Computerhandbuch

Problemlösung

Die Bildfarben sind nicht richtig

Überprüfen Abhilfe

Entsprechen die Einstellungen für die Eingangssignale den Signalen vom angeschlossenen Gerät?

Wurde die Helligkeitseinstellung richtig vorgenommen? Stellen Sie die Helligkeit im Konfigurationsmenü ein.

Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind.

Ist der

Kontrastg richtig eingestellt? Stellen Sie den Kontrast im Konfigurationsmenü ein.

Ist die Farbjustage richtig eingestellt? Stellen Sie die Farbjustage im Konfigurationsmenü ein.

Ändern Sie folgende Einstellungen entsprechend dem Signal des angeschlossenen Gerätes.

• Bei einem Bild von einem an den Computer1- oder Computer2-Anschluss angeschlossenen Gerät.

s Signal – Eingangssignal S.69

• Bei einem Bild von einem an den S-Video- oder Video-Anschluss angeschlossenen Gerät.

s Signal – Video-Signal S.69

s Bild – Helligkeit S.68

s "Anschließen von sonstiger Ausrüstung" S.22

s Bild – Kontrast S.68

s Bild – Farbjustage S.68

Wurden die Einstellungen für Farbsättigung und Farbton richtig vorgenommen?

(Nur bei der Projektion von Bildern aus einer Videoquelle)

Stellen Sie die Farbsättigung und den Farbton im Konfigurationsmenü ein. s Bild – Farbsättigung, Farbton S.68

Bilder zu dunkel

Überprüfen Abhilfe

Wurde die Helligkeit des Bilds richtig eingestellt? Justieren Sie die Helligkeit- und Leistungsaufnahme-Einstellungen im Konfigurationsmenü.

s Bild – Helligkeit S.68

Einstellung – Leistungsaufnahme S.71

Ist der

Kontrastg richtig eingestellt? Stellen Sie den Kontrast im Konfigurationsmenü ein.

s Bild – Kontrast S.68

Muss die Lampe ausgetauscht werden? Wenn die Lampe bald ersetzt werden muss, werden die Bilder dunkler und die Farbqualität nimmt ab. In diesem Fall

muss die Lampe ersetzt werden. s "Wechseln der Lampe" S.108

Problemlösung

Probleme beim Start der Projektion

Der Projektor kann nicht eingeschaltet werden

Überprüfen Abhilfe

Haben Sie die Taste [t] gedrückt? Drücken Sie die Taste [t], um das Gerät einzuschalten.

Sind die Kontrollanzeigen aus? Das Netzkabel ist nicht korrekt angeschlossen oder die Stromversorgung ist gestört.

Stecken Sie das Netzkabel aus und wieder ein.

"Von der Aufstellung bis zur Projektion" S.32

Überprüfen Sie die Stromzufuhr.

100

Gehen die Kontrollanzeigen an und aus, wenn das Netzkabel berührt wird?

Steht die Tastensperre auf Vollsperre? Drücken Sie die [t]-Taste der Fernbedienung. Falls Sie die Tastensperre nicht verwenden möchten, schalten Sie die

Wurden die Einstellungen für den Infrarotempfänger korrekt ausgewählt?

Wurde das Netzkabel direkt nach Direktes Ausschalten wieder angeschlossen oder wurde der Sicherungsautomat eingeschaltet?

Schlechter Kontakt oder defektes Netzkabel. Schließen Sie das Kabel erneut an. Lässt sich das Problem hierdurch nicht lösen, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für EpsonProjektoren.

s Kontaktliste für Epson-Projektoren

Einstellung auf Aus. s Einstellung – Tastensperre S.71

Überprüfen Sie die Einstellungen für den Fernst.-Empfänger im Konfigurationsmenü. s Einstellung – Fernst.-Empfänger S.71

Wurde der links beschriebene Vorgang ausgeführt, während Direkt Einschalten auf Ein gestellt ist, kann es sein, dass sich das Gerät nicht einschaltet. Drücken Sie die Taste [t], um das Gerät wieder einzuschalten.

Andere Probleme

Keine oder schwache Tonwiedergabe

Überprüfen Abhilfe

Überprüfen Sie, ob Audio/Videokabel sowohl am Projektor als auch an der Audioquelle richtig angeschlossen sind.

Ziehen Sie das Kabel vom Audio-Eingang ab, und schließen Sie es dann wieder an.

Epson EB-D6250 User's Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Verwendete Bezeichnungen

Inhaltsverzeichnis

Einleitung

Ausstattung des Projektors

Bedienerfreundlichkeit und Zuverlässigkeit

Projektionsfunktionen

Gleichzeitige Projektion von zwei Bildern (Split Screen)

Verbinden des Projektors mit einem Netzwerk und Projizieren von Bildern auf dem Computermonitor

Einfacher Anschluss an einen Computer mithilfe von „Quick Wireless“

Sicherheitsfunktionen

Teilebezeichnungen und Funktionen

Front/Oberseite

Rückseite

Unterseite

Bedienfeld

Fernbedienung

Wechseln der Fernbedienungsbatterien

Reichweite der Fernbedienung

Vorbereitung des Projektors

Aufstellung des Projektors

Aufstellung

Installation

Bildschirmgröße und ungefährer Projektionsabstand

Anschließen von sonstiger Ausrüstung

Anschließen eines Computers

Anschließen von Bildquellen

Anschluss von USB-Geräten

Anschließen von externen Geräten

Anschluss eines LAN-Kabels

Installieren der WLAN-Einheit

Anbringen und Entfernen der Kabelabdeckung

Anbringen

Entfernen

Grundfunktionen

Wiedergabe von Bildern

Von der Aufstellung bis zur Projektion

Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes (Quellensuche)

Umschalten auf das Zielbild mit Hilfe der Fernbedienung

Anpassung von projizierten Bildern

Korrigierung von Keystone-Verzerrungen

H/V-Keystone

Quick Corner

Einstellen der Bildposition

Einstellen der Bildgröße

Fokuskorrektur

Anpassung der Lautstärke

Einstellung der Projektionsqualität (Auswahl des Farbmodus)

Adaptive IRIS-Blende einstellen

Ändern des Bildformats

Umschalt-Methoden

Ändern des Bildformats (nur EB-D6155W)

Ändern des Bildformats (nur EB-D6250/EB-D6150)

Nützliche Funktionen

Projektionsfunktionen

Gleichzeitige Projektion von zwei Bildern (Split Screen)

Eingangsquellen für die Split Screen-Projektion

Projizieren auf einer Split Screen

Ändern des projizierten Bilds

Austauschen der linken und rechten Anzeige

Umschalten der linken und rechten Bildgröße

Ändern des Tons

Beenden der Split Screen

Einschränkungen während der Split-Screen-Projektion

Einfrieren des Bildes (Einfrieren)

Zeigerfunktion (Zeiger)

Vergrößern von Bildausschnitten (E-Zoom)

Verwenden der Fernbedienung als Mauszeiger (Kabellose Maus)

Einstellen der Projektor ID

Einstellen der Fernbedienungs-ID

Farbkorrektur bei der Projektion von mehreren Projektoren

Zusammenfassung des Korrekturverfahrens

Korrektur

Speichern eines Benutzerlogos

Sicherheitsfunktionen

Nutzungsverwaltung (Kennwortschutz)

Einstellen von Kennwortschutz
