GB | Digital Power Meter

Device description

The power consumption metre P5805 (hereinafter referred to as metre) is an electronic
device which measures power consumption and can also calculate and display operating
costs of the measured appliance on agraph. The graph can be set up to display the last 7
days/weeks/months. This function allows the user to reduce power costs and decrease
CO2 emissions.

Specications:

Nominal voltage: 230–240 V~/50 Hz
Nominal current: max. 16 A
Max. load: 3 680 W
Operating voltage: 175–276 V~/50 Hz
Period recorded: 0 sto 9 999 days
Operating temperature: 0–50 °C
Measuring range: 2 to 3 680 W
Power consumption range: 0 kWh to 9 999 kWh
Battery: 2× 1.5 V (LR44/AG13)
Use in normal dry conditions with relative humidity ranging from 20 to 90 %

Connection:

of the metre does not show any data or the data is dicult to read, press the „RESET“
button using asharp pointy object such as apen or apencil. Then, the screen will display
all characters as shown on the gure below. This display will remain for ca 3 seconds.

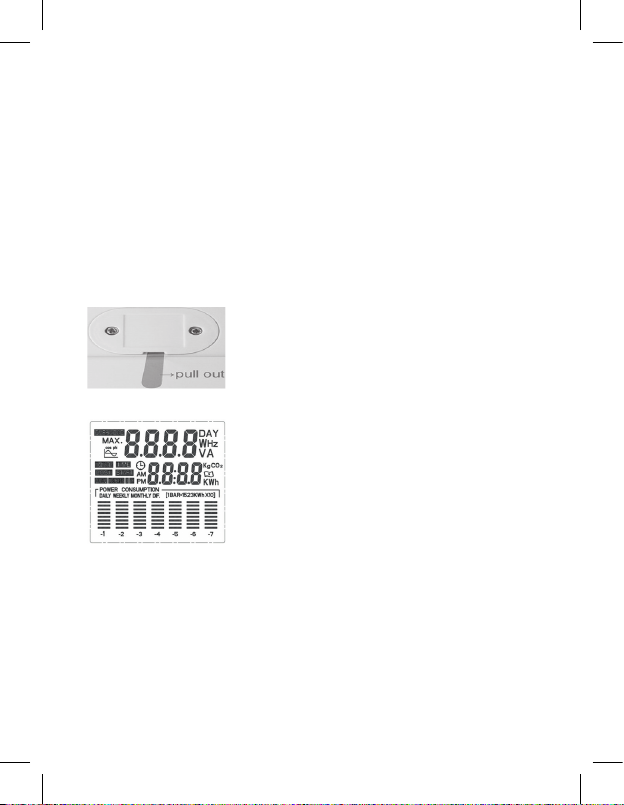

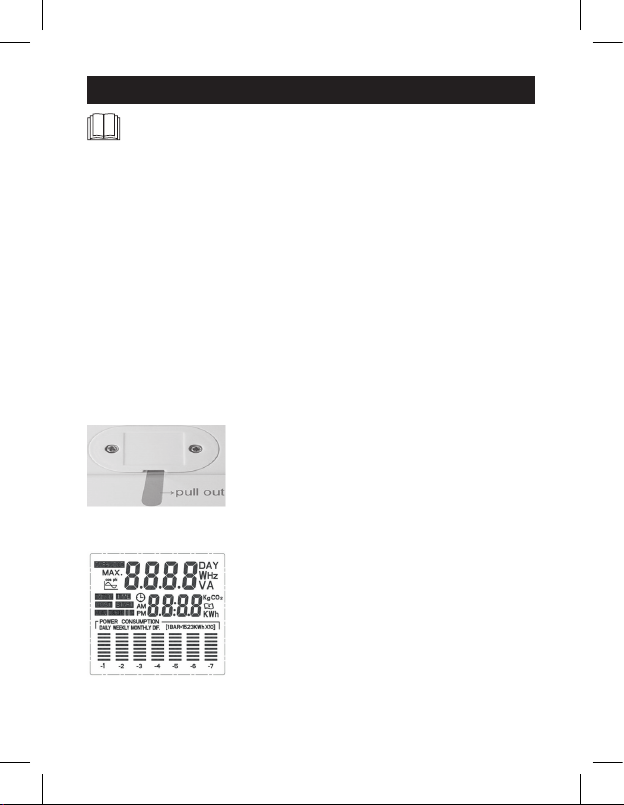

First, remove the plastic ring from the battery space at the
rear of the metre, as shown in the picture. The installed
batteries 2× 1.5V (LR44/AG13) are used to power the metre
memory.
Then, connect the metre to a230 V~ power network. Do
not connect any appliance to the metre yet. If the display

2

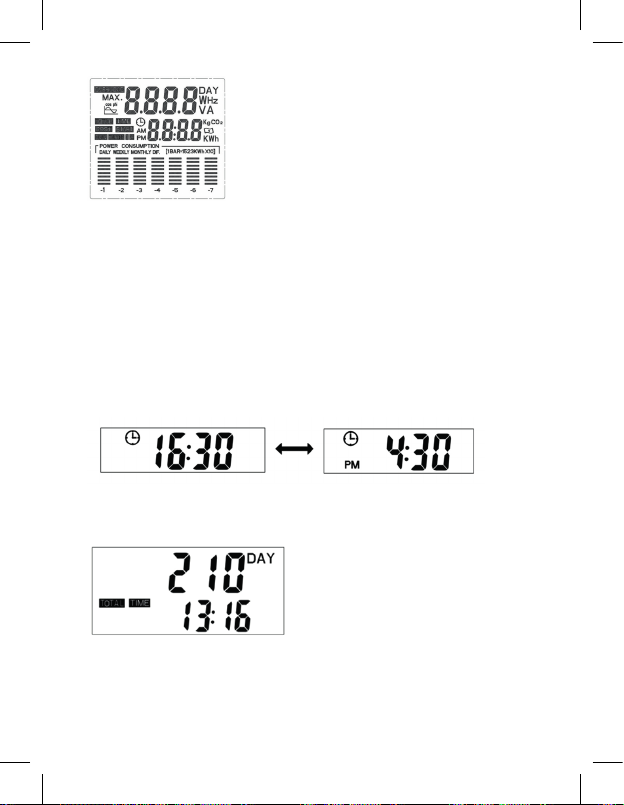

Display settings:

1. current time setup

1.1 Press and hold the „SET/OK“ button for 3 seconds. You will enter the settings mode
and the clock icon will start blinking. You can change the time values using the buttons
„ENERGY/+“ (increasing values) or „COST/-“ (decreasing values). Pressing the „HISTORY“
button will switch between hours and minutes. Once current time is set, press „SET/OK“.

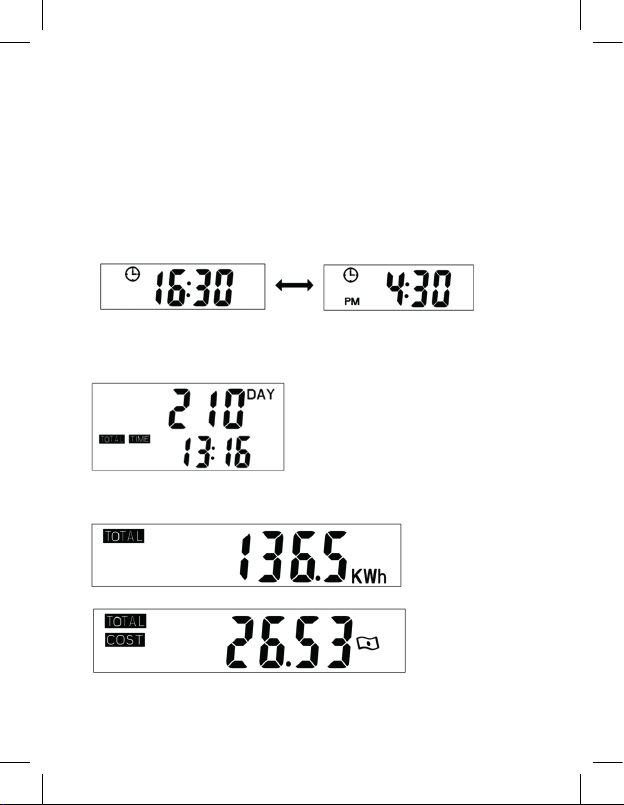

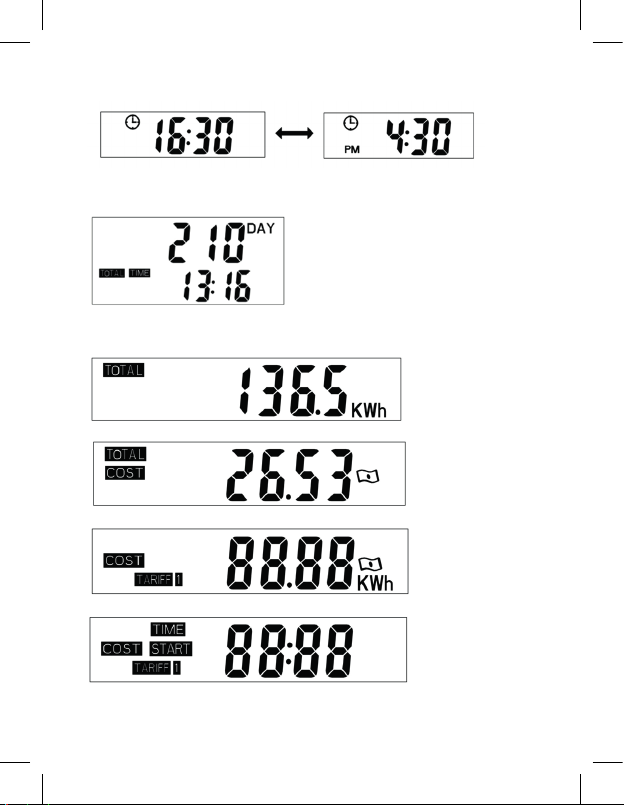

Switching to 12/24 hour mode
After setting the current time, the metre will work on a24 hour time cycle. If you want
to switch to 12 hour mode, simultaneously hold the „HISTORY“ and „ENERGY/+“ buttons
for 3 seconds. The display will show the AM or PM symbol. AM indicates morning hours,
PM afternoon hours. Set the desired time mode (12/24).

1.2 Total operating time of the connected appliance (TOTAL TIME):
Once the load (input power of the connected appliance) exceeds 2 W, total time will
start recording automatically. You can display the total operating time by pressing the
„COST/-“ button.

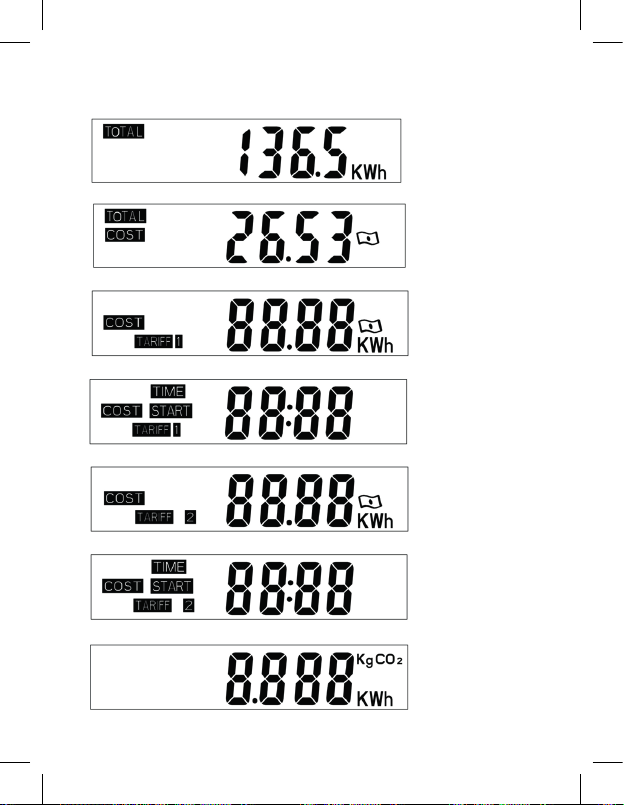

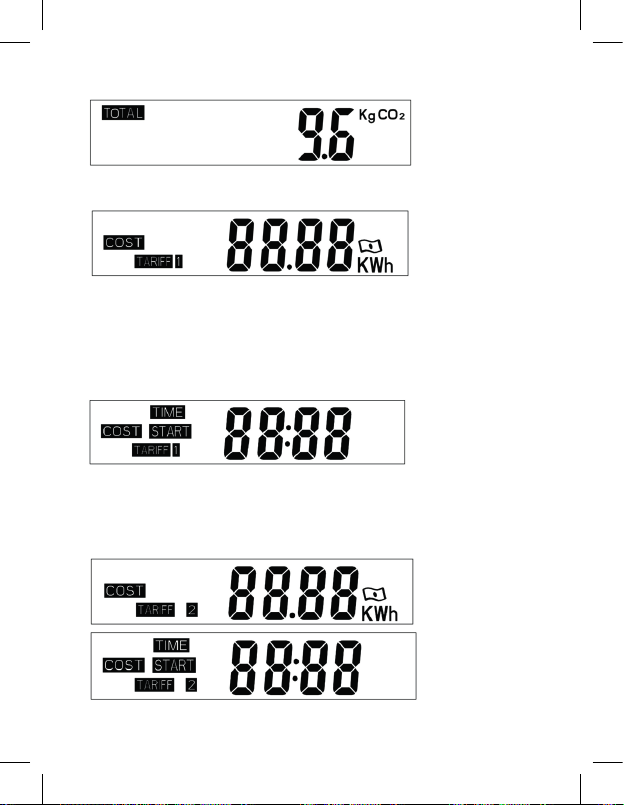

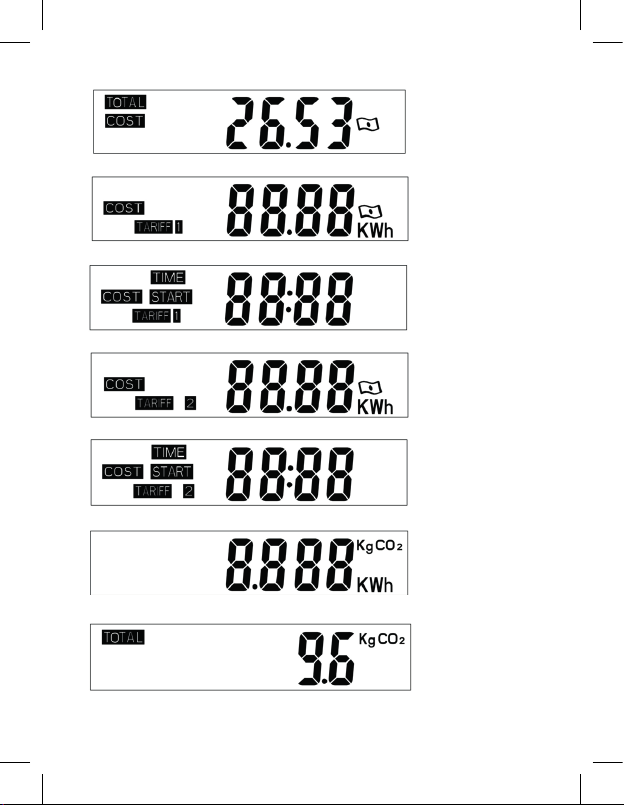

1.3 using the „COST/-“ button, the display will show the following, in order:

• Total operating time

• Total power consumption 0.00–9 999 kWh

• Total power costs 0.00–9 999 EUR

3

• Power costs in tari 1 (0.00 EUR/kWh – 9 999 EUR/kWh)

• Tari 1 start time

• Power costs in tari 2 (0.00 EUR/kWh – 9 999 EUR/kWh)

• Tari 2 start time

• CO2 volume in kg: 0.00 – 9 999 kg CO2 /kWh

• Total CO2 consumption in kg 0.00 – 9 999 kg

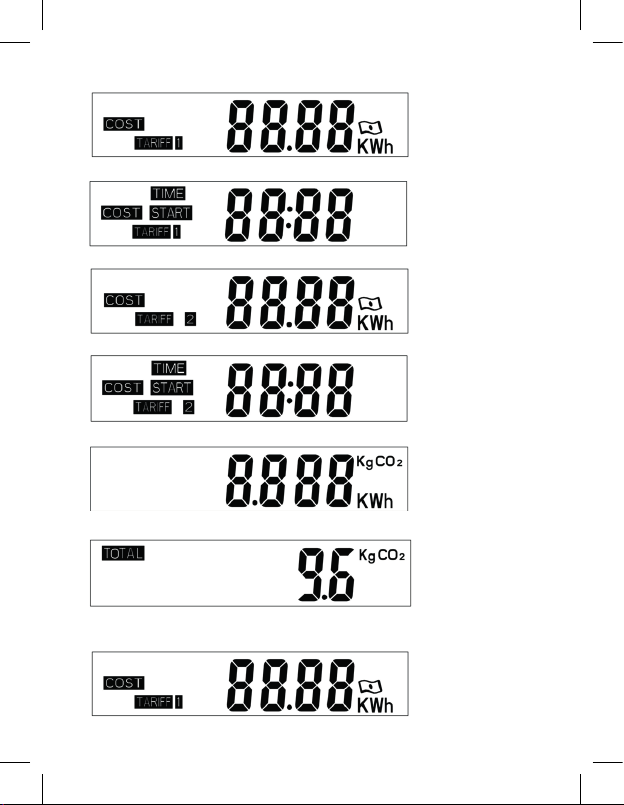

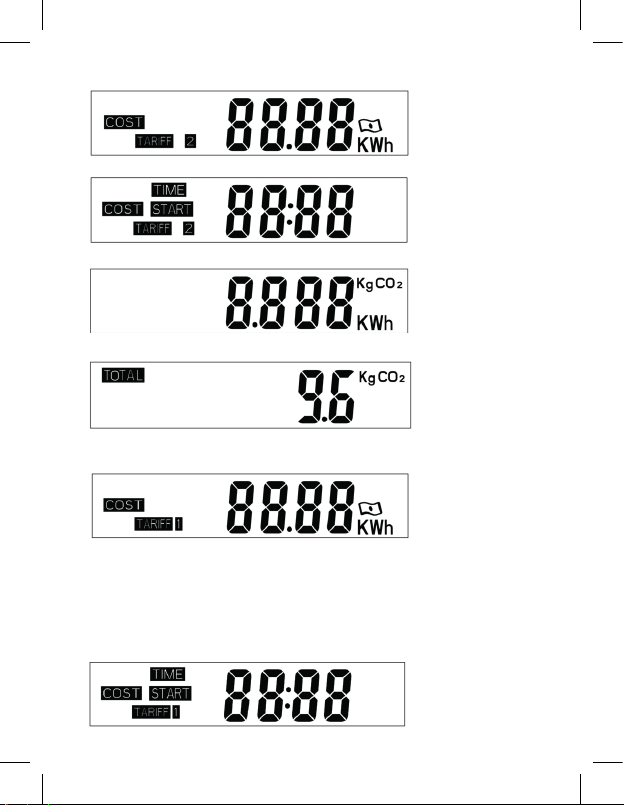

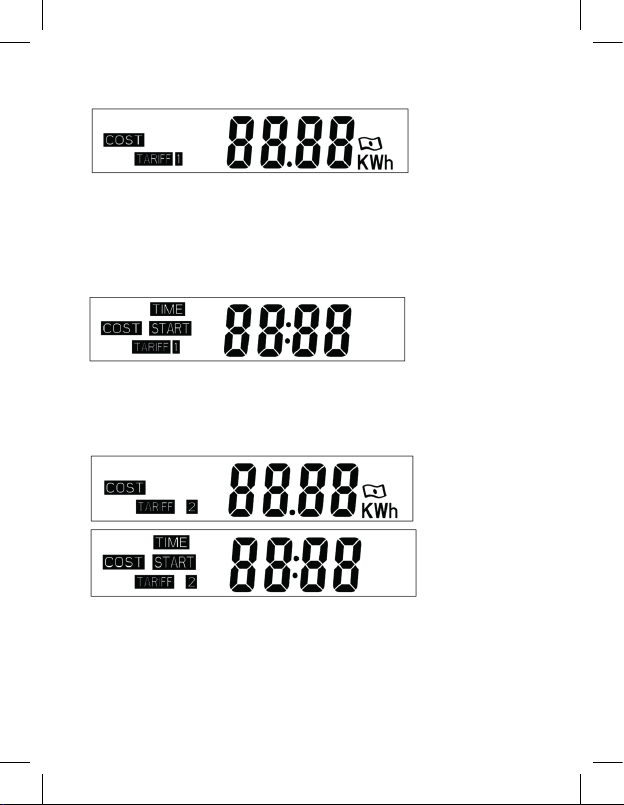

2. Setting power current tari

Keep pressing the „COST/-“ button until you reach the power current tari settings.

4

Hold the „SET/OK“ button for 3 seconds. „DUAL TARIFF“ will start blinking. Again press
„SET/OK“ – use the „HISTORY“ button to change the number, then press „ENERGY/+“ or
„COST/-“ to set arange between 0.00 EUR/kWh and 9 999 EUR/kWh; you can move between
numbers using the „HISTORY“ button. Finally, press „SET/OK“ to conrm the set values.

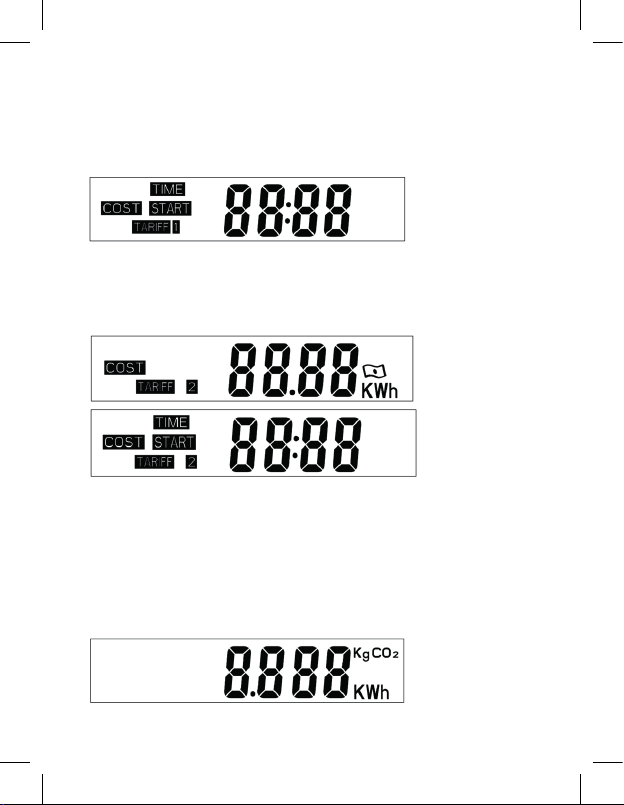

2.1 Setting power current tari 1 time
After setting the tari values, the screen will show „TIME START“

Press the „HISTORY“ button and select which value you want to change. By pressing
„ENERGY/+“ or „COST/-“, you can increase or decrease the values. When you are done,
press „SET/OK“.

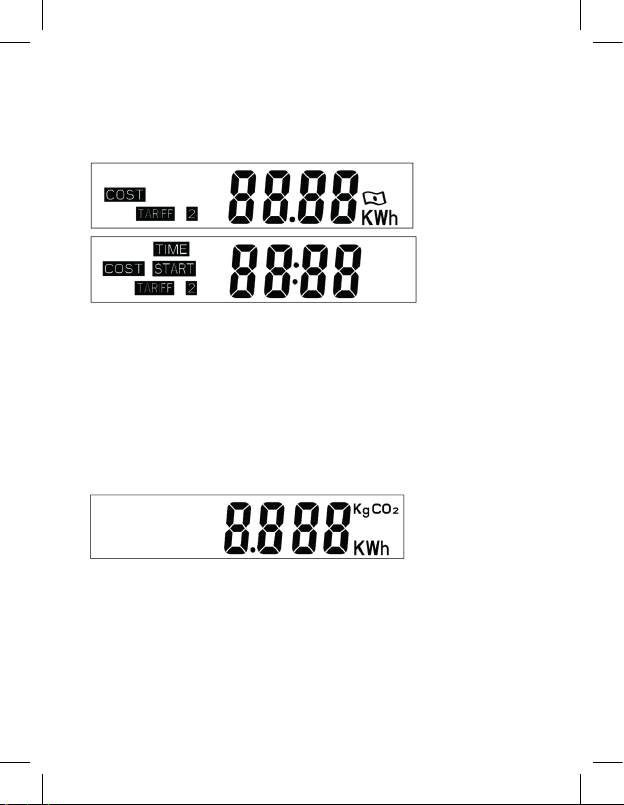

2.2 Setting power current tari 2
To set up power current tari 2, proceed as described in points 2 and 2.1

Note:
If dual tari is set, tari 1 will start from the set time and turn o when the set time for
tari 2 comes. Current tari 2 will end the moment tari 1 begins.

3. Overload settings

Hold the „ENERGY/+“ button for 3 seconds; the top left corner of the screen will now
display „OVERLOAD“. Then, using the „HISTORY“ button, move between values and set the
maximum load. The default setting is 3 680 W. You can save the settings by pressing „SET/
OK“. After exceeding the set value, the „OVERLOAD“ sign will start blinking.

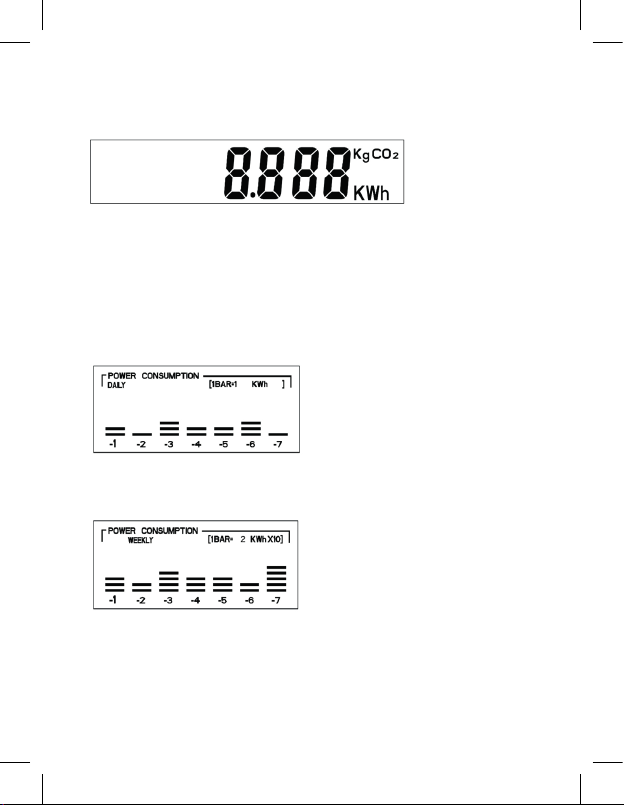

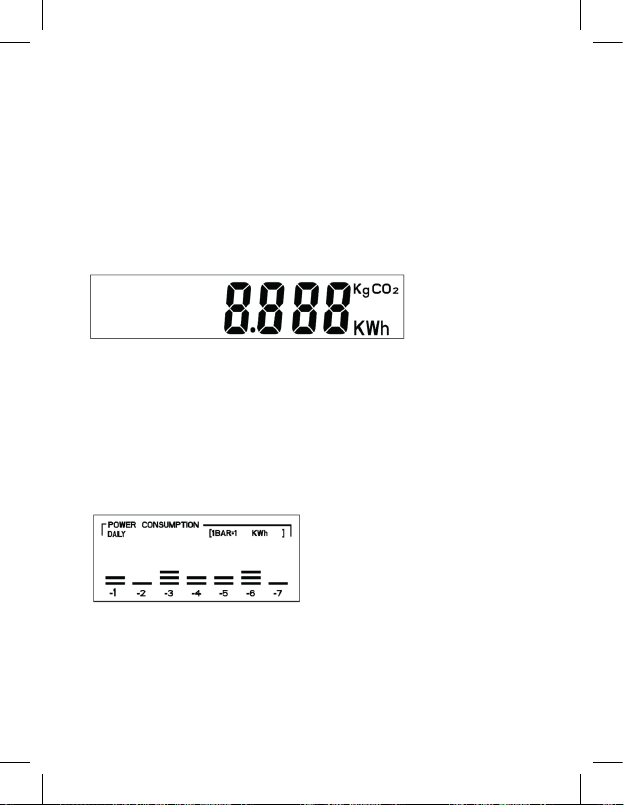

4. Setting CO2:

Keep pressing „COST/-“ until you reach the following screen.

5

Then hold the „SET/OK“ button for 3 seconds. Using the „HISTORY“ button, move between
values. „ENERGY/+“ and „COST/-“ increase/decrease the values. You can save the settings
by pressing „SET/OK“.

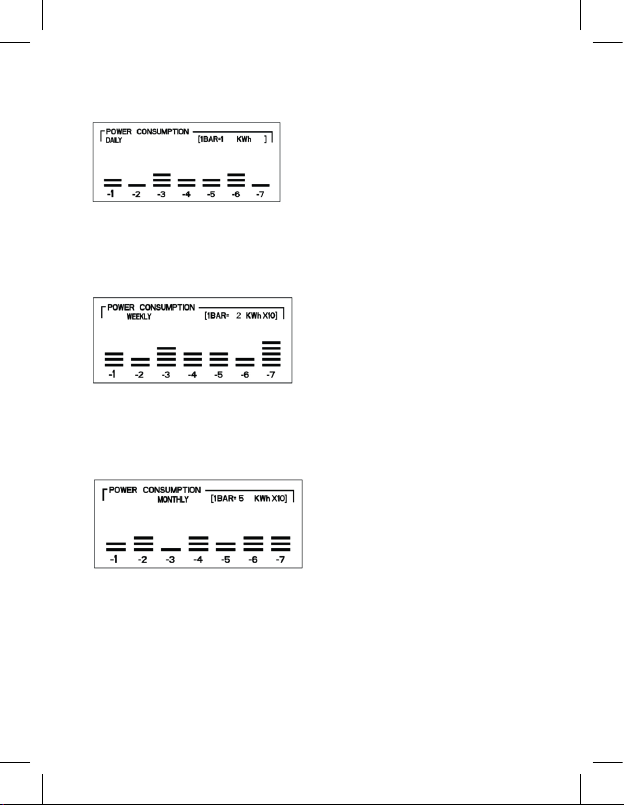

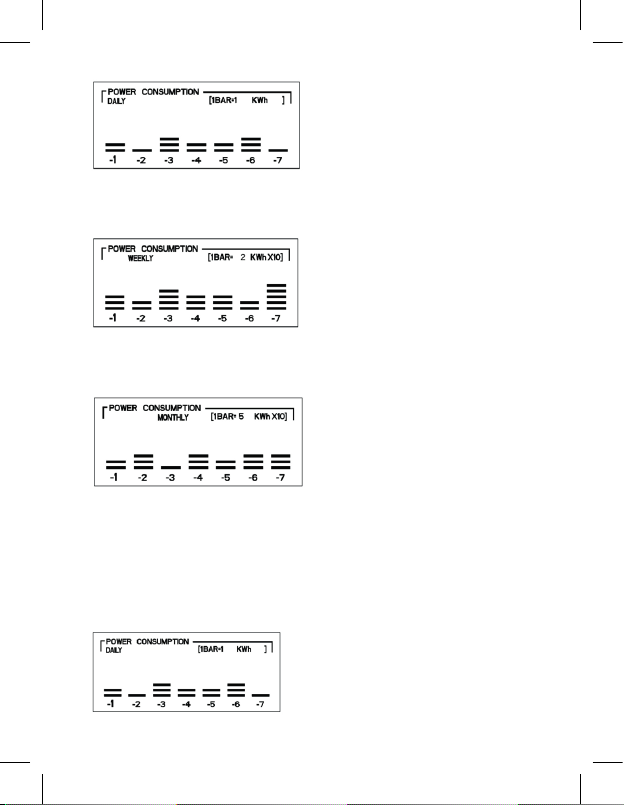

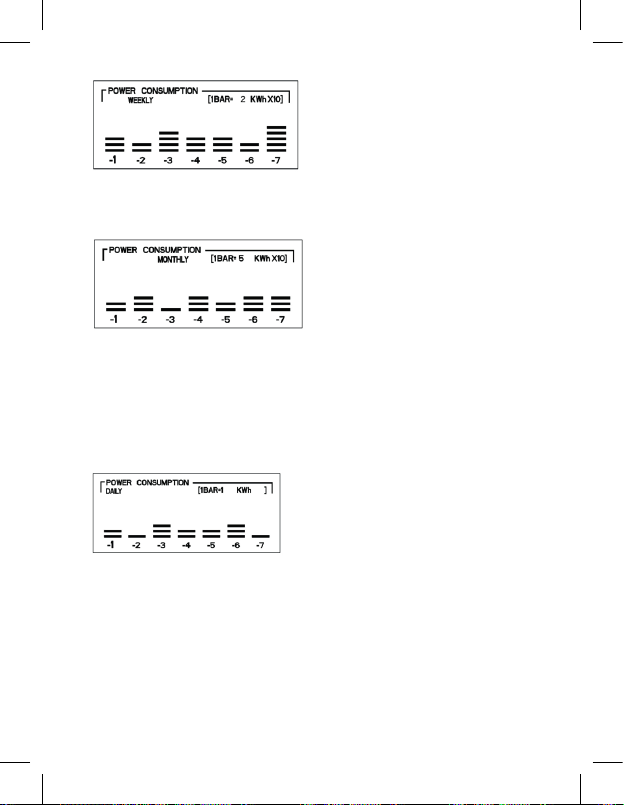

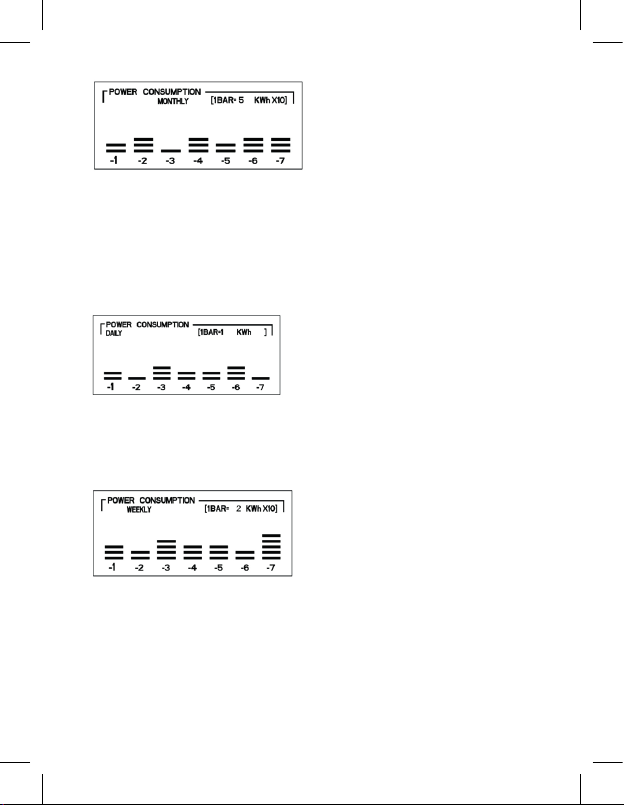

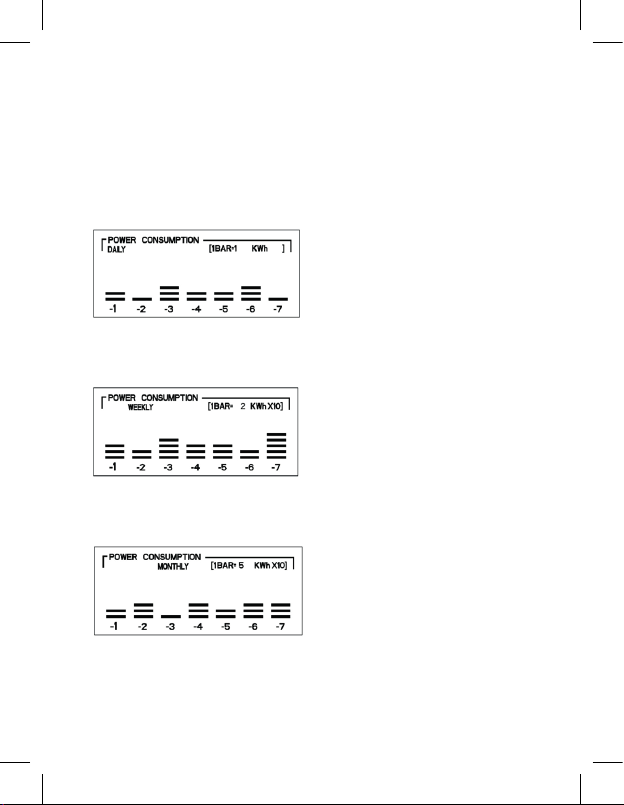

5. Consumption graph for the last 7 days/weeks/months

Using the „HISTORY“ button, you can change display settings to the last 7 days, 7 weeks
or7months.

7 days

the top right corner of the graph shows the conversion ratio, indicating the power con­sumed. In this case, each bar corresponds to 1 kWh, i.e. yesterday, power consumption
was 2 kWh (1 kWh × 2 bars)

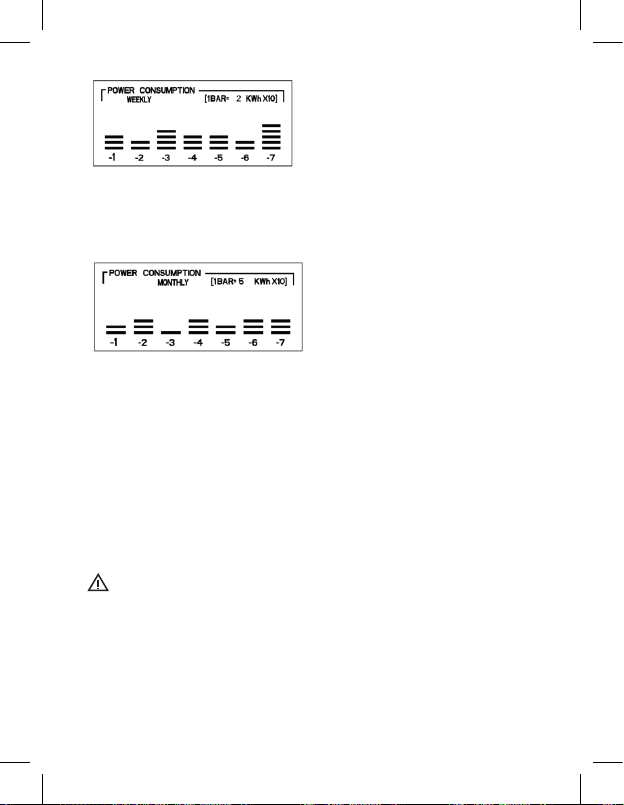

7 weeks

the top right corner of the graph shows the conversion ratio, indicating the power con­sumed. In this case, each bar corresponds to 20 kWh (2 kWh × 10), i.e. last week, power
consumption was 60 kWh (20 kWh × 3 bars)

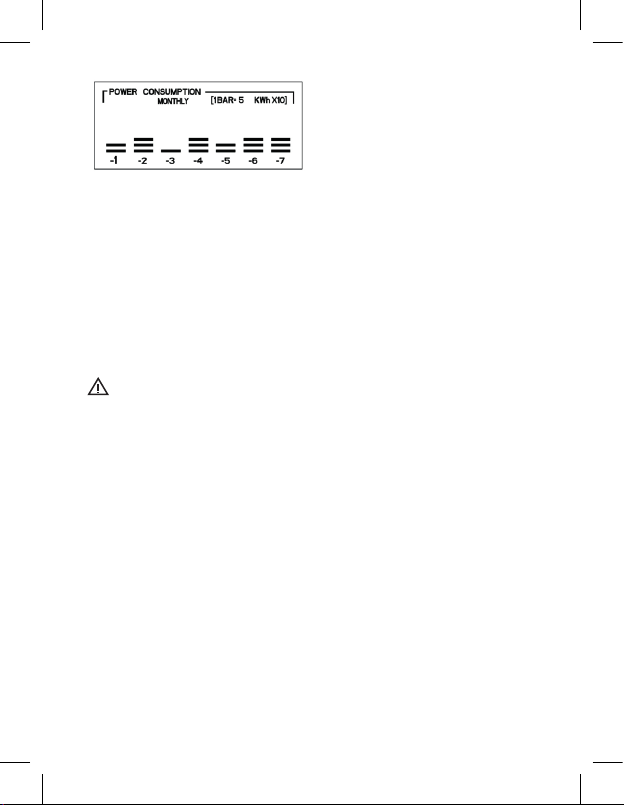

7 months

the top right corner of the graph shows the conversion ratio, indicating the power con­sumed. In this case, each bar corresponds to 50 kWh (5 kWh × 10), i.e. last month, power
consumption was 100 kWh (50 kWh × 2 bars)

The individual power consumption values shown using bars are:
1BAR = 1 kWh
1BAR = 2 kWh
1BAR = 3 kWh
1BAR = 5 kWh
1BAR = 1 kWh × 10 (10 kWh)

1BAR = 15 kWh
1BAR = 2 kWh × 10 (20 kWh)
1BAR = 3 kWh × 10 (30 kWh)
1BAR = 5 kWh × 10 (50 kWh)

6

6. Actual consumption in days/weeks/ months

6.1 Actual power consumption in the last 7 days:
Hold the „HISTORY“ button for 3 seconds once the screen shows the „daily“ value.

Press „ENERGY/+“ or „COST/-“ to select the day you want to show. Display -1 means
yesterday, -2 two days ago etc. up to -7 aweek back. The real power consumption is
shown on the second line.

6.2 Actual power consumption in the last 7 weeks:
Hold the „HISTORY“ button for 3 seconds once the screen shows the „weekly“ value.

Press „ENERGY/+“ or „COST/-“ to select the week you want to show. -1 indicates last
week, -2 two weeks ago etc. up to -7 seven weeks ago. The real power consumption is
shown on the second line.

6.3 Actual power consumption in the last 7 months:
Hold the „HISTORY“ button for 3 seconds once screen shows the „monthly“ value.

Press „ENERGY/+“ or „COST/-“ to select the month you want to show. -1 indicates last
month, -2 two months ago etc. up to -7 seven months ago. The real power consumption
is shown on the second line.

7. Quickly deleting data

7.1 Press and hold „ENERGY/+“ and „COST/-“ simultaneously for 3 seconds, until the
screen starts blinking.

7.2 Then press and hold „SET/OK“ for 3 seconds. All the data will be erased.

8. Replacing batteries

8.1 Open the battery compartment cover on the back side of the consumption metre.

7

8.2 Remove the at batteries.

8.3 Insert new 2× 1.5 V (LR44/AG13) batteries. Make sure you observe the correct polarity.
Use alkaline batteries only, not rechargeable ones.

8.4 Close the cover.

Safety warning

• Connect the metre to a230 V~/50 Hz (±10 %), max. 16 Anetwork tted with asafety
switch/contact.

• Only appliances powered by 230 V~/50 Hz voltage can be connected to the metre.

• Pay attention to the data on the type label of the appliances connected to the device.

• The maximum input power of the connected appliances must not exceed 3 680 W
(max. current 16 A).

• Use the metre in closed spaces and dry environments only. Using the metre outdoors
is strictly forbidden!

• The screen is powered using alkaline batteries. Do not recharge, short circuit or destroy
the batteries or throw them in are. Do not combine new and old batteries, dierent
types, systems or brands. Remove the batteries if the device is not used for alonger
period of time. Store the batteries out of range of children.

• Any use of the device which is not listed in the previous sections of this manual will
lead to damaging the product and can create arisk of short circuiting, injury by electric
current etc. The metre must not be altered or otherwise restructured! Safety warnings
must be followed unconditionally.

• We take no responsibility for material damage and injury to persons caused by improper
use of the metre or disregard of instructions and safety warnings listed in the manual.
Any claim for warranty is voided in these cases.

• Make sure that the lead-in protective conductor is not disrupted – the life of the user
may be endangered if the protective conductor is disrupted.

• Recommended ambient temperature of the operation of the metre is 0 °C to +50
°C. Higher temperatures, especially when measuring larger appliances, can lead to
overheating and permanent damage or destruction of the metre.

• The metre must only be used in areas with no danger of unfavourable operating
conditions such as ammable gasses, vapours and dust.

• For safety reasons, never use the metre when wet or in awet environment.

• When cleaning or maintaining the device, the device must always be disconnected
from lead-in power supply. The capacitors in the device may still be charged, especially
if the devices was only disconnected from voltage recently.

• In schools and education institutes, interest workshops and self-help workshops,
the use of the device is permitted only under the supervision of qualied personnel.

• Do not insert needles or other metal or conductive instruments into the device.

• If the device is used in amanner not specied by the manufacturer, the protection
provided by the device may become damaged.

• Regularly check the P5805 device for damage.

• Any maintenance or repair of the device must be performed by atrained professional
electrical engineer who is demonstrably familiar with the corresponding safety and
electrical engineering regulations.

8

• When cleaning the device and the LCD screen, only use asoft dry cloth. Do not use
any cleaning agents or immerse the device in water!

• This appliance is not intended for use by persons (including children) whose physical,
sensory or mental disability or lack of experience and expertise prevents safe use,
unless they are supervised or instructed in the use of the appliance by aperson
responsible for their safety. Children should be supervised to ensure that they do
not play with the appliance.

Do not dispose with domestic waste. Use special collection points for sorted waste.
Contact local authorities for information about collection points. If the electronic
devices would be disposed on landll, dangerous substances may reach ground-

water and subsequently food chain, where it could aect human health.

CZ | Digitální měřič spotřeby elektrické energie

Popis přístroje

Měřič spotřeby P5805 (dále jen měřič) je elektronické zařízení, které měří spotřebovanou
elektrickou energii azároveň dokáže vypočítat azobrazovat náklady na provoz měřeného
zařízení pomocí grafu. Na grafu je možné nastavit posledních 7 dní/týdnů/měsíců. Tato
spotřeba pomáhá uživatelům snižovat náklady na elektrickou energii azároveň snižovat
emise CO2.

Technické údaje:

Jmenovité napětí: 230–240 V~/50 Hz
Jmenovitý proud: 16 Amax.
Max. zatížení: 3 680 W
Pracovní napětí: 175–276 V~/50 Hz
Zaznamenaný čas: 0 saž 9 999 dní
Provozní teplota: 0–50 °C
Měřicí rozsah: 2 až 3 680 W
Rozsah spotřeby el. energie: 0 kWh až 9 999 kWh
Baterie: 2× 1,5 V (LR44/AG13)
Použití do normálního suchého prostředí srozsahem relativní vlhkosti od 20 % do 90 %

Připojení:

tlačítko „RESET“ pomocí ostrého hrotu jako je pero nebo tužka. Poté se na displeji zobrazí
všechny znaky jako na obrázku níže. Zobrazení potrvá po dobu cca 3 vteřin.

Nejprve odstraňte plastový proužek zbateriového prostoru
na zadní straně měřiče dle obrázku. Instalované baterie
2×1,5V (LR44/AG13) slouží pro napájení paměti měřiče.
Poté připojte měřič do elektrické sítě 230 V~ ak měřiči zatím
nepřipojujte žádný spotřebič. Jestliže se na displeji měřiče
nezobrazí žádné údaje nebo jsou špatně čitelné, stiskněte

9

Nastavení displeje:

1. nastavení aktuálního času

1.1 Stiskněte tlačítko „SET/OK“ na dobu 3 vteřin, jste v módu nastavení a začne blikat ikona
hodin. Hodnoty času změníte pomocí tlačítek „ENERGY/+“ (do zvyšujících hodnot) nebo
„COST/-“ (do snižujících hodnot). Stisknutím tlačítka „HISTORY“ přepínáte mezi hodinami
a minutami. Jakmile máte nastaven aktuální čas, zmáčkněte tlačítko „SET/OK“.

Nastavení 12/24hodinového režimu
Po standardním nastavení aktuálního času na měřiči je nastaven 24hodinový cyklus času.
Pokud chcete 12hodinové zobrazení, podržte současně tlačítka „HISTORY“ a „ENERGY/+“
po dobu 3 vteřin. Na displeji se objeví symbol AM nebo PM. AM je dopolední zobrazení
času, PM je odpolední zobrazení času. Nastavte vámi požadovaný hodinový režim (12/24).

1.2 Celkový čas provozu připojeného spotřebiče (TOTAL TIME):
Jakmile je zátěž (příkon připojeného spotřebiče) větší než 2 W, automaticky začne načítání
času. Zobrazení času provozu aktivujete pomocí stisknutí tlačítka „COST/-“.

1.3 pomocí tlačítka „COST/-“ se postupně na displeji zobrazuje:

• celkový čas provozu

• celková spotřeba elektrické energie 0,00–9 999 kWh

10

• celkové náklady na spotřebovanou energii 0,00–9 999 Kč

• cena elektrické energie vtarifu 1 (0,00 Kč/kWh – 9 999 Kč/kWh)

• čas začátku tarifu 1

• cena elektrické energie vtarifu 2 (0,00 Kč/kWh – 9 999 Kč/kWh)

• čas začátku tarifu 2

• objem CO2 vkg: 0,00 – 9 999 kg CO2 /kWh

• celková spotřeba CO2 vkg 0,00 – 9 999 kg

11

2. Nastavení proudového tarifu

Tlačítko „COST/-“ stiskněte tolikrát, až se dostanete knastavení proudového tarifu.

Podržte tlačítko „SET/OK“ po dobu 3 vteřin. Rozbliká se „DUAL TARIFF“, opět zmáčkněte
„SET/OK“ – použijte tlačítko „HISTORY“ ke změně číslice, poté zmáčkněte „ENERGY/+“
nebo „COST/-“ knastavení rozmezí mezi 0,00 Kč/kWh – 9 999 Kč/kWh, mezi číslicemi
se pohybujete pomocí tlačítka „HISTORY“, na závěr zmáčkněte „SET/OK“ kpotvrzení
nastavených hodnot.

2.1 Nastavení času proudového tarifu 1
Po nastavení hodnot se na displeji objeví „TIME START“

Zmáčkněte tlačítko „HISTORY“ avyberte hodnotu, kterou chcete měnit. Zmáčknutím
tlačítka „ENERGY/+“ nebo „COST/-“ měníte hodnoty nahoru nebo dolů. Jakmile skončíte
snastavením, zmáčkněte tlačítko „SET/OK“.

2.2 Nastavení proudového tarifu 2
Pro nastavení proudového tarifu 2 postupujte tak, jak je popsáno vbodech 2 a2.1

Poznámka:
Pokud je nastavený dvojí proudový tarif, tarif 1 se zapne vnastaveném čase avypne se,
jakmile nastane navolený čas pro tarif 2. Proudový tarif 2 se ukončí, jakmile se spustí
proudový tarif 1.

3. Nastavení přetížení

Podržte tlačítko „ENERGY/+“ po dobu 3 vteřin, než se na displeji vlevém horním rohu
objeví nápis „OVERLOAD“. Poté se pomocí tlačítka „HISTORY“ posouváte mezi nastavením
hodnot anastavíte maximální hodnotu zatížení. Základní nastavení je hodnota 3 680 W.

12

Nastavení uložíte stisknutím tlačítka „SET/OK“. Při překročení nastavené hodnoty zatížení
začne nápis „OVERLOAD“ blikat.

4. Nastavení CO2:

Stiskněte tlačítko „COST/-“ tolikrát, až se zobrazí následující obrazovka.

Poté podržte tlačítko „SET/OK“ po dobu 3 vteřin. Pomocí tlačítka „HISTORY“ se posouváte
mezi nastavením hodnot. Tlačítky „ENERGY/+“ nebo „COST/-“ zvyšujete asnižujete hodnoty.
Nastavení uložíte stisknutím tlačítka „SET/OK“.

5. Graf spotřeby za posledních 7 dní/týdnů/měsíců

Pomocí tlačítka „HISTORY“ můžete měnit nastavení zobrazení za posledních 7 dní, 7týdnů
nebo 7 měsíců.

7 dní

Vpravém horním rohu grafu je převod, který vám znázorňuje spotřebovanou energii, vtomto
případě jeden stupeň (pole) odpovídá 1 kWh, tzn. že minulý den byla spotřeba 2kWh
(1 kWh × 2 stupně).

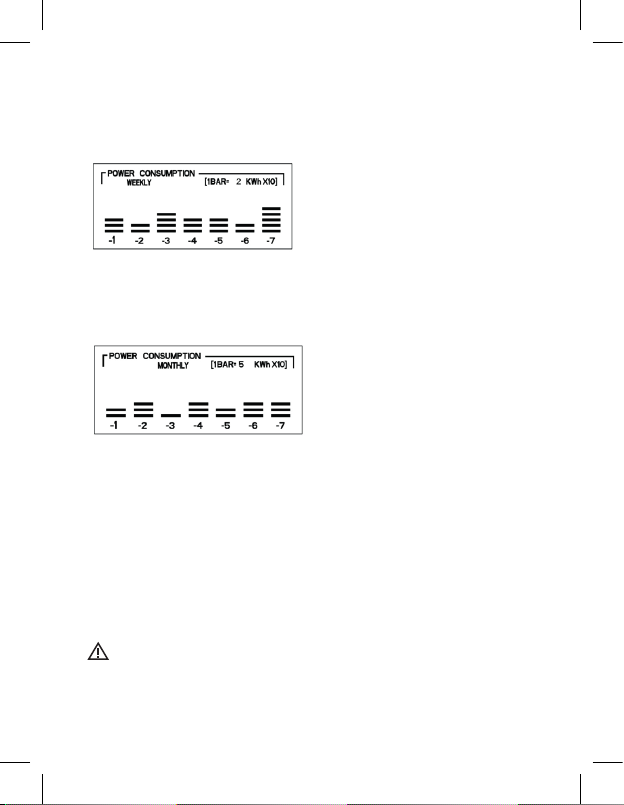

7 týdnů

Vpravém horním rohu grafu je převod, který vám znázorňuje spotřebovanou energii,
vtomto případě jeden stupeň (pole) odpovídá 20 kWh (2 kWh × 10), tzn. že minulý týden
byla spotřeba 60 kWh (20 kWh × 3 stupně).

7 měsíců

Vpravém horním rohu grafu je převod, který vám znázorňuje spotřebovanou energii,
vtomto případě jeden stupeň (pole) odpovídá 50 kWh (5 kWh × 10), tzn. že minulý měsíc
byla spotřeba 100 kWh (50 kWh × 2 stupně).

13

Jednotlivé hodnoty spotřeby energie znázorněné pomocí stupňů jsou:
1BAR = 1 kWh
1BAR = 2 kWh
1BAR = 3 kWh
1BAR = 5 kWh
1BAR = 1 kWh × 10 (10 kWh)

6. Skutečná spotřeba ve dnech/týdnech/měsících

6.1 Skutečná spotřeba energie vposledních 7 dnech:
Podržte tlačítko „HISTORY“ po dobu 3 vteřin, jakmile je obrazovka na pozici „daily“.

Zmáčkněte tlačítko „ENERGY/+“ nebo „COST/-“, abyste vybrali den, který chcete zobrazit.
Zobrazení -1 znamená včera, -2 před dvěma dny atd. až po -7 před týdnem. Skutečná
spotřeba se zobrazuje na druhém řádku.

6.2 Skutečná spotřeba energie vposledních 7 týdnech:
Podržte tlačítko „HISTORY“ po dobu 3 vteřin, jakmile je obrazovka na pozici „weekly“.

Zmáčkněte tlačítko „ENERGY/+“ nebo „COST/-“, abyste vybrali týden, který chcete zobrazit.
Zobrazení -1 znamená minulý týden, -2 před dvěma týdny atd. až po -7 před sedmi týdny.
Skutečná spotřeba se zobrazuje na druhém řádku.

6.3 Skutečná spotřeba energie vposledních 7 měsících:
Podržte tlačítko „HISTORY“ po dobu 3 vteřin, jakmile je obrazovka na pozici „monthly“.

1BAR = 15 kWh
1BAR = 2 kWh × 10 (20 kWh)
1BAR = 3 kWh × 10 (30 kWh)
1BAR = 5 kWh × 10 (50 kWh)

14

Zmáčkněte tlačítko „ENERGY/+“ nebo „COST/-“, abyste vybrali měsíc, který chcete zobrazit.
Zobrazení -1 znamená minulý měsíc, -2 před dvěma měsíci atd. až po -7 před sedmi měsíci.
Skutečná spotřeba se zobrazuje na druhém řádku.

7. Rychlé vymazání údajů

7.1 Zmáčkněte „ENERGY/+“ azároveň „COST/-“ po dobu 3 vteřin, dokud obrazovka nezačne
blikat.

7.2 Potom zmáčkněte „SET/OK“ po dobu 3 vteřin. Všechny údaje budou vymazány.

8. Výměna baterie

8.1 Otevřete kryt prostoru pro baterii na zadní straně měřiče.

8.2 Vyjměte použité baterie.

8.3 Vložte nové baterie 2× 1,5 V (LR44/AG13). Dbejte na dodržení správné polarity. Pou­žívejte pouze alkalické baterie, ne nabíjecí.

8.4 Zavřete kryt.

Bezpečnostní upozornění

Měřič připojujte kelektrické síti 230 V~/50 Hz (±10 %) 16 Amax., která je opatřena
ochranným kontaktem.

• K měřiči smí být připojeny elektrické spotřebiče, které jsou napájeny napětím
230V~/50 Hz.

• Věnujte pozornost údajům na typovém štítku elektrických spotřebičů připojovaných
kpřístroji.

• Maximální příkon připojených elektrických spotřebičů kpřístroji nesmí překročit hranici
3680 W (max. proud 16 A).

• Měřič používejte pouze vuzavřených místnostech av suchém prostředí. Použití měřiče
ve venkovním prostředí je přísně zakázáno!

• K napájení displeje je použito alkalických baterií. Baterie nenabíjejte, nezkratujte,
nerozebírejte anevhazujte do ohně, nekombinujte nové astaré baterie, různé typy,
systémy aznačky, vyjměte baterie zpřístroje, který není delší dobu používán, ucho­vávejte baterie mimo dosah dětí.

• Jakékoliv jiné používání měřiče, než je uvedeno vpředchozích statích tohoto návodu,
vede kpoškození tohoto výrobku aje spojeno se vznikem nebezpečí, jako je krátké
spojení (zkrat), úraz elektrickým proudem apod. Měřič nesmí být měněn či jakkoliv
přestavěn! Je nutno bezpodmínečně dbát bezpečnostních upozornění.

• Uvěcných škod au škod na osobách, které vznikly nepřiměřeným zacházením smě­řičem nebo zanedbáním pokynů abezpečnostních upozornění uvedených vnávodu
kobsluze, nepřejímáme žádné závazky. Vtakových případech zaniká jakýkoliv nárok
na záruku.

15

• Je nutno dbát na to, aby nebyl přerušen přívodní ochranný vodič kpřístroji – vpřípadě
přerušeného ochranného vodiče vzniká nebezpečí ohrožení života.

• Doporučená provozní teplota okolí je vmezích od 0 °C až do +50 °C. Vyšší teploty,
zvláště při provádění měření velkého spotřebiče, vedou knebezpečí přehřátí atím
ktrvalému poškození azničení přístroje měřiče.

• Je nutno vyloučit provoz přístroje vnepříznivém okolním prostředí jako jsou hořlavé
plyny, páry aprach.

• Z bezpečnostních důvodů nikdy nepoužívejte měřič vmokrém stavu a ve vlhkém
prostředí.

• Při čištění nebo při údržbě přístroje musí být přístroj za všech okolností odpojen od
přívodního provozního napětí. Kondenzátory vpřístroji mohou být ještě nabité, zvláště
když byl přístroj před krátkou dobou odpojen od napětí.

• Ve školách ave vzdělávacích institutech, vzájmových dílnách ave svépomocných
dílnách je provoz tohoto přístroje dovolen jen za dohledu vyškoleného personálu.

• Do přístroje nezasunujte žádné jehly, kovové či jiné vodivé předměty.

• Použije-li se přístroj jiným způsobem, než je výrobcem určeno, může být ochrana
poskytovaná zařízením narušena.

• Pravidelně kontrolujte přístroj P5805, zda není poškozen.

• Jakoukoliv údržbu nebo opravu přístroje smí provádět pouze odborný elektrotech­nický pracovník, který je prokazatelně obeznámen sodpovídajícími bezpečnostními
aelektrotechnickými předpisy.

• Při čištění přístroje aLCD ukazatele používejte jen suchý měkký hadřík. Nepoužívejte
žádné čisticí prostředky aneponořujte přístroj do vody!

• Tento spotřebič není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová
nebo mentální neschopnost či nedostatek zkušeností aznalostí zabraňuje vbezpečném
používání spotřebiče, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány
ohledně použití spotřebiče osobou zodpovědnou za jejich bezpečnost. Na děti by se
mělo dohlížet, aby se zajistilo, že si nebudou se spotřebičem hrát.

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná
místa tříděného odpadu. Pro aktuální informace osběrných místech kontaktujte

místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadků,
nebezpečné látky mohou prosakovat do podzemní vody adostat se do potravního řetězce
apoškozovat vaše zdraví.

SK | Digitálny merač spotreby elektrickej energie

Popis prístroja

Merač spotreby P5805 (ďalej len merač) je elektronické zariadenie, ktoré meria spotrebo­vanú elektrickú energiu azároveň dokáže vypočítať azobrazovať náklady na prevádzku
meraného zariadenia pomocou grafu. Na grafe je možné nastaviť posledných 7 dní/týždňov/

16

mesiacov. Táto spotreba pomáha používateľom znižovať náklady na elektrickú energiu
azároveň znižovať emisie CO

Technické údaje:

Menovité napätie: 230–240 V~/50 Hz
Menovitý prúd: 16 Amax.
Max. zaťaženie: 3 680 W
Pracovné napätie: 175–276 V~/50 Hz
Zaznamenaný čas: 0 saž 9 999 dní
Prevádzková teplota: 0–50 °C
Merací rozsah: 2 až 3 680 W
Rozsah spotreby el. energie: 0 kWh až 9 999 kWh
Batérie: 2× 1,5 V (LR44/AG13)
Použitie do normálneho suchého prostredia srozsahom relatívnej vlhkosti od 20 % do

90 %

Pripojenie:

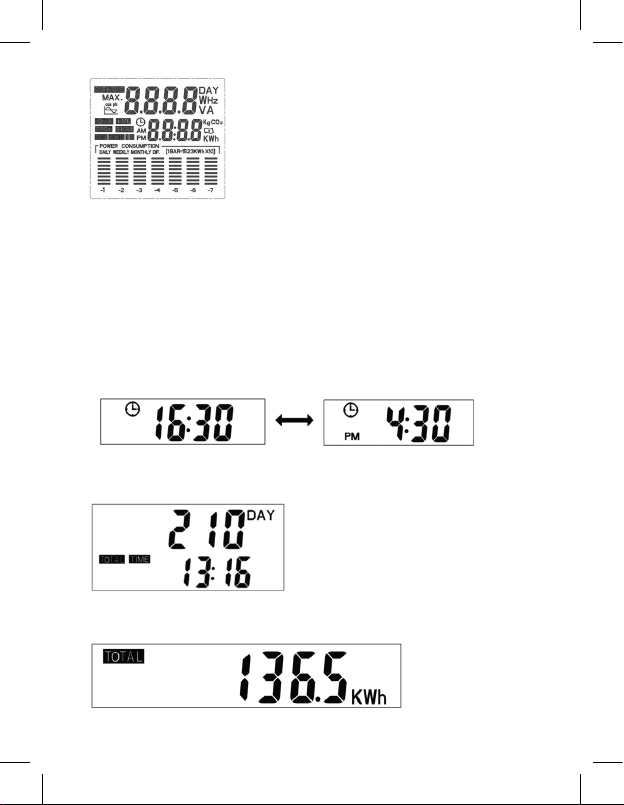

tlačidlo „RESET“ pomocou ostrého hrotu ako je pero alebo ceruzka. Potom sa na displeji
zobrazia všetky znaky, ako na obrázku nižšie. Zobrazenie potrvá po dobu cca 3sekúnd.

.

2

Najprv odstráňte plastový prúžok zbatériového priestoru na
zadnej strane merača, podľa obrázku. Inštalované batérie
2× 1,5V (LR44/AG13) slúžia pre napájanie pamäte merača.
Potom pripojte merač do elektrickej siete 230 V~ ak meraču
zatiaľ nepripájajte žiadny spotrebič. Ak sa na displeji merača
nezobrazia žiadne údaje alebo sú zle čitateľné, stlačíte

Nastavenie displeja:

1. nastavenie aktuálneho času

1.1 Stlačte tlačidlo „SET/OK“ na dobu 3 sekúnd, ste vmóde nastavenia azačne blikať ikona
hodín. Hodnoty času zmeníte pomocou tlačidiel „ENERGY/+“ (do zvyšujúcich hodnôt) alebo
„COST/-“ (do znižujúcich hodnôt). Stlačením tlačidla „HISTORY“ prepínate medzi hodinami
aminútami. Ako náhle máte nastavený aktuálny čas, stlačte tlačidlo „SET/OK“.

Nastavenie 12/24 hodinového režimu
Po štandardnom nastavení aktuálneho času na merači, je nastavený 24 hodinový cyklus
času. Ak chcete 12 hodinové zobrazenie, podržte súčasne tlačidlá „HISTORY“ a „ENER­GY/+“ po dobu 3 sekúnd. Na displeji sa objaví symbol AM alebo PM. AM je dopoludňajšie

17

zobrazenie času, PM je popoludňajšie zobrazenie času. Nastavte vami požadovaný
hodinový režim (12/24).

1.2 Celkový čas prevádzky pripojeného spotrebiča (TOTAL TIME):
Ako náhle je záťaž (príkon pripojeného spotrebiča) väčší ako 2 W, automaticky začne
načítanie času. Zobrazenie času prevádzky aktivujete pomocou stlačenia tlačidla „COST/-“.

1.3 pomocou tlačidla „COST/-“ postupne na displeji zobrazujete:

• Celkový čas prevádzky

• Celková spotreba elektrickej energie 0,00–9 999 kWh

• Celkové náklady na spotrebovanú energiu 0,00–9 999 €

• Cena elektrickej energie vtarife 1 (0,00 €/kWh – 9 999 €/kWh)

• Čas začiatku tarifu 1

18

• Cena elektrickej energie vtarife 2 (0,00 €/kWh – 9 999 €/kWh)

• Čas začiatku tarifu 2

• Objem CO2 vkg: 0,00 – 9 999 kg CO2/kWh

• Celková spotreba CO2 vkg 0,00 – 9 999 kg

2. Nastavenie prúdového tarifu

Tlačidlo „COST/-“ stlačte toľkokrát, až sa dostanete knastaveniu prúdového tarifu.

Podržte tlačidlo „SET/OK“ po dobu 3 sekúnd. Rozbliká sa „DUAL TARIFF“, opäť stlačte
„SET/OK“ – použite tlačidlo „HISTORY“ kzmene číslice, potom stlačte „ENERGY/+“ alebo
„COST/-“ na nastavenie rozmedzí medzi 0,00 €/kWh – 9 999 €/kWh, medzi číslicami
sa pohybujete pomocou tlačidla „HISTORY“, na záver stlačte „SET/OK“ na potvrdenie
nastavených hodnôt.

2.1 Nastavenie času prúdového tarifu 1
Po nastavení hodnôt sa na displeji objaví „TIME START“

19

Stlačte tlačidlo „HISTORY“ avyberte hodnotu, ktorú chcete meniť. Stlačením tlačidla
„ENERGY/+“ alebo „COST/-“ meníte hodnoty nahor alebo nadol. Ako náhle skončíte sna­stavením, stlačte tlačidlo „SET/OK“.

2.2 Nastavenie prúdového tarifu 2
Pre nastavenie prúdového tarifu 2 postupujte tak ako je uvedené vbodoch 2 a2.1

Poznámka:
Ak je nastavený dvojaký prúdový tarif, tak tarifa 1 sa zapne vnastavenom čase azároveň
sa vypne, ako náhle nastane navolený čas pre tarifu 2. Prúdový tarif 2 sa ukončí, ako náhle
sa spustí prúdový tarif 1.

3. Nastavenie preťaženia

Podržte tlačidlo ENERGY/+ po dobu 3 sekúnd než sa na displeji vľavom hornom rohu objaví
nápis „OVERLOAD“. Potom pomocou tlačidla „HISTORY“ sa posúvate medzi nastavením
hodnôt anastavíte maximálnu hodnotu zaťaženia. Základné nastavenie je hodnota 3680W.
Nastavenie uložíte stlačením tlačidla „SET/OK“. Pri prekročení nastavenej hodnoty zaťaženia
začne nápis „OVERLOAD“ blikať.

4. Nastavenie CO2:

Stlačte tlačidlo „COST/-“ toľkokrát až sa zobrazí nasledujúca obrazovka.

Potom podržte tlačidlo „SET/OK“ po dobu 3 sekúnd. Pomocou tlačidla „HISTORY“ sa
posúvate medzi nastavením hodnôt. Tlačidlami „ENERGY/+“ alebo „COST/-“ zvyšujete
aznižujete hodnoty. Nastavenie uložíte stlačením tlačidla „SET/OK“.

5. Graf spotreby za posledných 7 dní/týždňov/mesiacov

Pomocou tlačidla „HISTORY“ môžete meniť nastavenie zobrazenia za posledných 7 dní,
7týždňov alebo 7 mesiacov.

7 dní

pravom hornom rohu grafu je prevod, ktorý vám znázorňuje spotrebovanú energiu, vtomto
prípade jeden stupeň (pole) zodpovedá 1 kWh, tzn., že minulý deň bola spotreba 2 kWh
(1kWh × 2 stupne)

20

7 týždňov

vpravom hornom rohu grafu je prevod, ktorý vám znázorňuje spotrebovanú energiu, vtomto
prípade jeden stupeň (pole) zodpovedá 20 kWh (2 kWh × 10), tzn., že minulý týždeň bola
spotreba 60 kWh (20 kWh × 3 stupne)

7 mesiacov

pravom hornom rohu grafu je prevod, ktorý vám znázorňuje spotrebovanú energiu, vtomto
prípade jeden stupeň (pole) zodpovedá 50 kWh (5 kWh × 10), tzn., že minulý mesiac bola
spotreba 100 kWh (50 kWh × 2 stupne)

Jednotlivé hodnoty spotreby energie znázornené pomocou stupňov sú:
1BAR = 1 kWh
1BAR = 2 kWh
1BAR = 3 kWh
1BAR = 5 kWh
1BAR = 1 kWh × 10 (10 kWh)

6. Skutočná spotreba vdňoch/týždňoch/mesiacoch

6.1 Skutočná spotreba energie vposledných 7 dňoch:
Podržte tlačidlo „HISTORY“ po dobu 3 sekúnd, ako náhle je obrazovka na pozícií „daily“.

1BAR = 15 kWh
1BAR = 2 kWh × 10 (20 kWh)
1BAR = 3 kWh × 10 (30 kWh)
1BAR = 5 kWh × 10 (50 kWh)

21

Stlačte tlačidlo „ENERGY/+“ alebo „COST/-“ aby ste vybrali deň, ktorý chcete zobraziť.
Zobrazenie -1 znamená včera, -2 pred dvoma dňami atď. až po -7 pred týždňom. Skutočná
spotreba sa zobrazuje na druhom riadku.

6.2 Skutočná spotreba energie vposledných 7 týždňoch:
Podržte tlačidlo „HISTORY“ po dobu 3 sekúnd, ako náhle je obrazovka na pozícií „weekly“.

Stlačte tlačidlo „ENERGY/+“ alebo „COST/-“ aby ste vybrali týždeň, ktorý chcete zobraziť.
Zobrazenie -1 znamená minulý týždeň, -2 pred dvoma týždňami atď. až po -7 pred siedmimi
týždňami. Skutočná spotreba sa zobrazuje na druhom riadku.

6.3 Skutočná spotreba energie vposledných 7 mesiacoch:
Podržte tlačidlo „HISTORY“ po dobu 3 sekúnd, ako náhle je obrazovka na pozícií „monthly“.

Stlačte tlačidlo „ENERGY/+“ alebo „COST/-“ aby ste vybrali mesiac, ktorý chcete zobra­ziť. Zobrazenie -1 znamená minulý mesiac, -2 pred dvoma mesiacmi atď. až po -7 pred
siedmimi mesiacmi. Skutočná spotreba sa zobrazuje na druhom riadku.

7. Rýchle vymazanie údajov

7.1 Stlačte „ENERGY/+“ azároveň „COST/-“ po dobu 3 sekúnd, kým obrazovka nezačne

blikať.

7.2 Potom stlačte „SET/OK“ po dobu 3 sekúnd. Všetky údaje budú vymazané.

8. Výmena batérie

8.1 Otvorte kryt priestoru pre batérie na zadnej strane produktu.

8.2 Vyberte použité batérie.

8.3 Vložte nové batérie 2× 1,5 V (LR44/AG13). Dbajte na dodržanie správnej polarity.

Používajte len alkalické batérie, nie nabíjacie.

8.4 Zatvorte kryt.

Bezpečnostné upozornenie

Merač pripájajte kelektrickej sieti 230 V~/50 Hz (±10 %) 16 A max., ktorá je opatrená
ochranným kontaktom.

• K meraču smú byť pripojené elektrické spotrebiče, ktoré sú napájané napätím
230V~/50 Hz.

22

• Venujte pozornosť údajom na typovom štítku pripojovaných elektrických spotrebičov
kprístroju.

• Maximálny príkon pripojených elektrických spotrebičov kprístroju nesmú prekročiť
hranicu 3 680 W (max. prúd 16 A).

• Merač používajte iba vuzavretých miestnostiach av suchom prostredí. Použitie merača
vo vonkajšom prostredí je prísne zakázané!

• K napájaniu displeja sú použité alkalické batérie. Batérie nenabíjajte, neskratujte,
nerozoberajte anehádžte do ohňa, nekombinujte nové astaré batérie, rôzne typy,
systémy aznačky, vyberte batérie zprístroja, ktorý nie je dlhší čas používaný, ucho­vávajte batérie mimo dosahu detí.

• Akékoľvek iné používanie merača, než je uvedené vpredchádzajúcich statiach tohto
návodu, vedie kpoškodeniu tohto výrobku aje spojené so vznikom nebezpečia ako je
krátke spojenie (skrat), úraz elektrickým prúdom apod. Merač nesmie byť menený či
akokoľvek prestavaný! Je nutné bezpodmienečne dbať na bezpečnostné upozornenia.

• Uvecných škôd apri škodách na osobách, ktoré vznikli neprimeraným zaobchádzaním
smeračom alebo zanedbaním pokynov abezpečnostných upozornení uvedených
vnávode na obsluhu, nepreberáme žiadne záväzky. Vtakýchto prípadoch zaniká
akýkoľvek nárok na záruku.

• Je nutné dbať na to, aby nebol prerušený prívodný ochranný vodič kprístroju – vprípade
prerušeného ochranného vodiča vzniká nebezpečenstvo ohrozenia života.

• Odporúčaná prevádzková teplota okolia je vmedziach od 0 °C až do +50 °C. Vyššie
teploty, najmä pri realizácii meraní veľkého spotrebiča, vedú knebezpečenstvu pre­hriatia atým ktrvalému poškodeniu azničeniu prístroja merača.

• Je nutné vylúčiť prevádzku prístroja vnepriaznivom okolitom prostredí ako sú horľavé
plyny, pary aprach.

• Zbezpečnostných dôvodov nikdy nepoužívajte prístroj merač vmokrom stave avo
vlhkom prostredí.

• Pri čistení alebo pri údržbe prístroja musí byť prístroj za všetkých okolností odpojený
od prívodného prevádzkového napätia. Kondenzátory vprístroji môžu byť ešte nabité,
zvlášť keď bol prístroj pred krátkou dobou práve odpojený od napätia.

• Vškolách avo vzdelávacích inštitútoch, vzáujmových dielňach avo svojpomocných
dielňach je prevádzka tohto prístroja dovolená len za dohľadu vyškoleného personálu.

• Do prístroja nezasúvajte žiadne ihly, kovové či iné vodivé predmety.

• Ak sa použije prístroj iným spôsobom, než je výrobcom určené, môže byť ochrana
poskytovaná zariadením narušená.

• Pravidelne kontrolujte prístroj P5805, či nie je poškodený.

• Akúkoľvek údržbu alebo opravu prístroja smie vykonávať len odborný elektrotechnický
pracovník, ktorý je preukázateľne oboznámený sodpovedajúcimi bezpečnostnými
aelektrotechnickými predpismi.

• Pri čistení prístroja aLCD ukazovateľa používajte len suchú mäkkú handričku. Nepo­užívajte žiadne čistiace prostriedky aneponárajte prístroj do vody!

• Tento spotrebič nie je určený pre používanie osobami (vrátane detí), ktorým fyzická,
zmyslová alebo mentálna neschopnosť či nedostatok skúseností aznalostí zabraňuje
vbezpečnom používaní spotrebiča, pokiaľ na ne nebude dohliadané alebo pokiaľ neboli

23

inštruované ohľadom použitia spotrebiča osobou zodpovednou za ich bezpečnosť. Na
deti by sa malo dohliadať, aby sa zabezpečilo, že si nebudú so spotrebičom hrať.

Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite
zberné miesta triedeného odpadu. Pre aktuálne informácie o zberných miestach

kontaktujte miestne úrady. Pokiaľ sú elektrické spotrebiče uložené na skládkach
odpadkov, nebezpečné látky môžu presakovať do podzemnej vody a dostať sa do potra­vinového reťazca a poškodzovať vaše zdravie.

PL | Watomierz cyfrowy

Opis urządzenia

Licznik zużytej energii elektrycznej P5805 (dalej tylko licznik) jest urządzeniem elektronicz­nym, które mierzy zużytą energię elektryczną ijednocześnie potra policzyć iwyświetlić
koszty eksploatacji kontrolowanego urządzenia za pomocą wykresu. Na wykresie można
ustawić ostatnie 7 dni/tygodni/miesięcy. Takie dane pomagają użytkownikom obniżać
koszty energii elektrycznej ijednocześnie zmniejszać emisję CO2.

Dane techniczne:

Napięcie znamionowe: 230–240 V~/50 Hz
Prąd znamionowy: 16 Amaks.
Maks. obciążenie: 3 680 W
Napięcie pracy: 175–276 V~/50 Hz
Zapisywany okres czasu: 0 sdo 9 999 dni
Temperatura pracy: 0–50 °C
Zakres pomiarowy: 2 do 3 680 W
Zakres rejestrowanej zużytej energii elektrycznej: 0 kWh do 9 999 kWh
Baterie: 2× 1,5 V (LR44/AG13)
Przeznaczenie do normalnego środowiska suchego owilgotności względnej od 20%

do 90 %

Podłączenie:

albo dane są mało czytelne, naciskamy przycisk „RESET“ za pomocą ostrego końca ołówka
albo długopisu. Potem na wyświetlaczu pojawiają się wszystkie znaki, jak na poniższym
rysunku. Są one wyświetlane w czasie około 3 sekund.

Najpierw usuwamy plastikowy pasek zpojemnika na baterie
ztyłu licznika, zgodnie zrysunkiem. Instalowane baterie
2×1,5V (LR44/AG13) służą do zasilania pamięci licznika.
Następnie podłączamy licznik do sieci elektrycznej 230 V~,
ado licznika nie podłączamy na razie żadnego odbiornika.
Jeżeli na wyświetlaczu licznika nie pojawią się żadne dane

24

Ustawienia wyświetlacza:

1. Ustawienie aktualnego czasu

1.1 Naciskamy przycisk „SET/OK“ w czasie 3 sekund, wchodzimy do trybu ustawiania
izaczyna migać ikona zegara. Wartości czasu zmieniamy za pomocą przycisków „ENER­GY/+“ (do rosnących wartości) albo „COST/-“ (do malejących wartości). Naciśnięciem
przycisku „HISTORY“ przełączamy między godzinami, aminutami. Jak tylko ustawi się
aktualny czas, naciskamy przycisk „SET/OK“.

Ustawienie trybu 12/24 godzinnego
Po standardowym ustawieniu aktualnego czasu w liczniku, zostaje ustawiony 24godzinny
cykl czasu. Jeżeli chcemy uzyskać wyświetlanie w trybie 12 godzinnym, przytrzymujemy
równocześnie przyciski „HISTORY“ i „ENERGY/+“ w czasie 3 sekund. Na wyświetlaczu
pojawi się symbol AM albo PM. AM jest czasem przed południem, PM jest czasem popo­łudniowym. Ustawiamy wybrany przez siebie tryb godzinowy (12/24).

1.2 Całkowity czas użytkowania podłączonego odbiornika (TOTAL TIME):
Jak tylko obciążenie (pobór mocy podłączonego odbiornika) przekroczy 2 W, automa­tycznie rozpocznie się liczenie czasu. Wyświetlanie czasu pracy włączamy za pomocą
naciśnięcia przycisku „COST/-“.

25

1.3 Za pomocą przycisku „COST/-“ kolejno wyświetlamy na wyświetlaczu:

• Całkowity czas pracy

• Całkowite zużycie energii elektrycznej 0,00–9 999 kWh

• Całkowite koszty zużytej energii 0,00–9 999 Zł

• Cena energii elektrycznej w tarye 1 (0,00 Zł/kWh – 9 999 Zł/kWh)

• Czas rozpoczęcia taryfy 1

• Cena elektrickej energie vtarife 2 (0,00 Zł/kWh – 9 999 Zł/kWh)

• Czas rozpoczęcia taryfy 2

• Ilość CO2 w kg: 0,00 – 9 999 kg CO2/kWh

26

• Całkowita ilość CO

2. Ustawienie taryfy prądowej (elektroenergetycznej)

Przycisk „COST/-“ naciskamy tak długo, aż nie wejdziemy do ustawień taryfy prądowej.

Przytrzymujemy przycisk „SET/OK“ w czasie 3 sekund. Zaczyna migać „DUAL TARIFF“,
ponownie naciskamy „SET/OK“ – wykorzystujemy przycisk „HISTORY“ do zmiany cyfry,
potem naciskamy „ENERGY/+“ albo „COST/-“ do ustawienia granic między 0,00Zł/kWh
– 9 999 Zł/kWh, miedzy liczbami poruszamy się za pomocą przycisku „HISTORY“, na
zakończenie naciskamy „SET/OK“ izatwierdzamy ustawione wartości.

2.1 Ustawienie taryfy prądowej (elektroenergetycznej) 1
Po ustawieniu wartości na wyświetlaczu pojawi się „TIME START“

Naciskamy przycisk „HISTORY“ iwybieramy wartość, którą chcemy zmienić. Naciśnięciem
przycisku „ENERGY/+“ albo „COST/-“ zmieniamy wartości w górę albo w dół. Jak tylko
skończymy ustawienia, naciskamy przycisk „SET/OK“.

2.2 Ustawienie taryfy prądowej (elektroenergetycznej) 2
Aby ustawić taryfę 2 postępujemy tak, jak jest to opisane w punktach 2 i2.1

w kg 0,00 – 9 999 kg

2

27

Uwaga:
Jeżeli jest ustawiony system dwutaryfowy, to taryfa 1 włącza się w ustawionym czasie
iwyłącza się jak tylko nastąpi czas ustawiony dla taryfy 2. Taryfa 2 zostanie zakończona,
jak tylko włączy się taryfa 1.

3. Ustawienie przeciążenia

Przytrzymujemy przycisk ENERGY/+ w czasie 3 sekund, aż na wyświetlaczu wlewym
górnym rogu nie pojawi się napis „OVERLOAD“. Potem za pomocą przycisku „HISTORY“
przechodzimy pomiędzy ustawianymi wartościami iwprowadzamy maksymalną wartość
obciążenia. Podstawowym ustawieniem jest wartość 3 680 W. Ustawienie zapisujemy
naciśnięciem przycisku „SET/OK“. Przy przekroczeniu ustawionej wartości obciążenia
zacznie migać napis „OVERLOAD“.

4. Ustawienie CO2:

Naciskamy przycisk „COST/-“ tyle razy, aż pojawi się następujący ekran.

Potem przytrzymujemy przycisk „SET/OK“ w czasie 3 sekund. Za pomocą przycisku
„HISTORY“ prz echodzimy pomiędzy ustawianymi wartościami. Przyciskami „ENERGY/+“
albo „COST/-“ zwiększamy izmniejszamy wartości. Ustawienie zapisujemy naciśnięciem
przycisku „SET/OK“.

5. Wykres zużycia energii za ostatnich 7 dni/tygodni/miesięcy

Za pomocą przycisku „HISTORY“ możemy zmieniać ustawienia wyświetlania za ostatnich
7dni, 7 tygodni albo 7 miesięcy.

7 dni

w prawym górnym rogu wykresu jest współczynnik, który przedstawia nam zużytą energię,
w tym przypadku jeden schodek (pole) odpowiada 1 kWh, tzn., że wminionym dniu zużycie
wynosiło 2 kWh (1 kWh × 2 schodki)

7 tygodni

w prawym górnym rogu wykresu znajduje się przelicznik pokazujący zużytą energię, w tym
przypadku jeden etap (pole) odpowiada 20 kWh (2 kWh × 10), czyli w zeszłym tygodniu
zużycie wyniosło 60 kWh (20 kWh × 3 gradacja)

28

7 miesięcy

w prawym górnym rogu wykresu jest współczynnik, który przedstawia nam zużytą ener­gię, w tym przypadku jeden schodek (pole) odpowiada 50 kWh (5 kWh × 10), tzn., że w
minionym miesiącu zużycie wynosiło 100 kWh (50 kWh × 2 schodki)

Poszczególne wartości zużycia energii pokazane za pomocą schodków są:
1BAR = 1 kWh
1BAR = 2 kWh
1BAR = 3 kWh
1BAR = 5 kWh
1BAR = 1 kWh × 10 (10 kWh)

6. Rzeczywiste zużycie energii w dniach/tygodniach/miesiącach

6.1 Rzeczywiste zużycie energii w ostatnich 7 dniach:
Przytrzymujemy przycisk „HISTORY“ w czasie 3 sekund, aż ekran będzie w trybie „daily“.

Naciskamy przycisk „ENERGY/+“ albo „COST/-“ aby wybrać dzień, który chcemy wyświe­tlić. Wyświetlona -1 oznacza wczoraj, -2 przed dwoma dniami, itp. aż do -7, czyli przed
tygodniem. Rzeczywiste zużycie jest wyświetlane w drugim wierszu.

6.2 Rzeczywiste zużycie energii w ostatnich 7 tygodniach:
Przytrzymujemy przycisk „HISTORY“ w czasie 3 sekund, aż ekran będzie w trybie „weekly“.

1BAR = 15 kWh
1BAR = 2 kWh × 10 (20 kWh)
1BAR = 3 kWh × 10 (30 kWh)
1BAR = 5 kWh × 10 (50 kWh)

29

Naciskamy przycisk „ENERGY/+“ albo „COST/-“ aby wybrać tydzień, który chcemy wyświe­tlić. Wyświetlona -1 oznacza ubiegły tydzień, -2 przed dwoma tygodniami, itp. aż do -7, czyli
przed siedmioma tygodniami. Rzeczywiste zużycie jest wyświetlane w drugim wierszu.

6.3 Rzeczywiste zużycie energii w ostatnich 7 miesiącach:
Przytrzymujemy przycisk „HISTORY“ w czasie 3 sekund, aż ekran będzie w trybie „monthly“.

Naciskamy przycisk „ENERGY/+“ albo „COST/-“ aby wybrać miesiąc, który chcemy
wyświetlić. Wyświetlona -1 oznacza ubiegły miesiąc, -2 przed dwoma miesiącami, itp.
aż do -7, czyli przed siedmioma miesiącami. Rzeczywiste zużycie jest wyświetlane w
drugim wierszu.

7. Szybkie kasowanie danych

7.1 Naciskamy „ENERGY/+“ ijednocześnie „COST/-“ w czasie 3 sekund, aż ekran nie

zacznie migać.

7.2 Potem naciskamy „SET/OK“ w czasie 3 sekund. Wszystkie dane zostaną skasowane.

8. Wymiana baterii

8.1 Otwieramy pojemnik na baterie ztyłu licznika.

8.2 Wyjmujemy zużyte baterie.

8.3 Wkładamy nowe baterie 2× 1,5 V (LR44/AG13). Przestrzegamy wymaganej polaryzacji.

Stosujemy tylko baterie alkaliczne, nie te przystosowane do doładowywania

8.4 Zamykamy obudowę.

Uwagi bezpieczeństwa

• Licznik podłączamy do sieci elektrycznej 230 V~/50 Hz (±10 %) 16 Amaks., która jest
wyposażona w obwód ochronny.

• Do licznika mogą być podłączone odbiorniki elektryczne, które są zasilane napięciem
230 V~/50 Hz.

• Zwracamy uwagę na dane na tabliczce znamionowej urządzeń elektrycznych pod­łączanych do licznika.

• Maksymalny pobór mocy odbiorników elektrycznych podłączonych do licznika nie
może przekroczyć granicy 3 680 W (maks. prąd 16 A).

30

• Licznik użytkujemy tylko w pomieszczeniach zamkniętych iw suchym środowisku.
Użycie licznika w środowisku zewnętrznym jest surowo wzbronione!

• Do zasilania wyświetlacza są użyte baterie alkaliczne. Baterii nie ładujemy, nie zwie­ramy, nie rozbieramy inie wyrzucamy do ognia, nie łączymy ze sobą nowych istarych
baterii, baterii różnych typów, systemów imarek, wyjmujemy baterie zlicznika, który
nie będzie przez dłuższy czas używany, baterie przechowujemy poza zasięgiem dzieci.

• Jakiekolwiek inne wykorzystywanie licznika, niż opisane w poprzednich punktach tej
instrukcji, prowadzi do uszkodzenia tego wyrobu iwiąże się zryzykiem powstania
zwarcia, porażenia prądem elektrycznym, itp. Licznik nie może być wżaden sposób
przerabiany, ani przestawiany! Trzeba bezwarunkowo stosować się do uwag doty­czących bezpieczeństwa.

• Za szkody materialne iza uszczerbek na zdrowiu uosób, które powstały zpowodu
niewłaściwego obchodzenia się zlicznikiem albo wynikły zzaniedbania przestrzegania
zaleceń iuwag bezpieczeństwa zamieszczonych w instrukcji obsługi w żaden sposób
nie ponosimy odpowiedzialności. W takich przypadkach następuje utrata jakichkolwiek
uprawnień gwarancyjnych.

• Trzeba dbać oto, aby przewód ochronny doprowadzony do licznika nie był uszko­dzony – wprzypadku przerwanego obwodu ochronnego powstaje zagrożenie dla
życia użytkownika.

• Zalecana temperatura robocza otoczenia zawiera się w granicach od 0 °C aż do +50
°C. Wyższe temperatury, szczególnie przy zasilaniu odbiornika owiększej mocy,
mogą spowodować przegrzanie, trwałe uszkodzenie, aw konsekwencji zniszczenie
układu pomiarowego licznika.

• Trzeba wyeliminować użytkowanie licznika w niekorzystnym środowisku, na przykład
wobecności palnych gazów, par ipyłu.

• Ze względów bezpieczeństwa nigdy nie korzystamy zmokrego licznika oraz nie
użytkujemy go w mokrym środowisku.

• •Przy czyszczeniu albo przy konserwacji licznika musi on być bezwzględnie odłączo­ny od napięcia zasilającego. Kondensatory w liczniku mogą pozostać naładowane,
szczególnie jeżeli licznik dopiero co został odłączony od napięcia.

• W szkołach i instytucjach dydaktycznych, w kółkach zainteresować iwarsztatach
dla majsterkowiczów praca tego licznika jest dopuszczalna tylko pod nadzorem
przeszkolonego personelu.

• Do licznika nie wolno wsuwać żadnych igieł iprzedmiotów metalowych iprzewo­dzących prąd.

• Zastosowanie licznika w inny sposób, niż ustalony przez producenta, może naruszyć
ochronę, którą zapewnia licznik.

• Licznik typu P5805 należy okresowo sprawdzać, czy nie jest uszkodzony.

• Jakąkolwiek konserwację albo naprawę licznika może wykonywać tylko specjalista
elektrotechnik, który w udokumentowany sposób jest zapoznany zwłaściwymi
przepisami elektrotechnicznymi ibezpieczeństwa.

• Do czyszczenia urządzenia i wyświetlacza LCD wykorzystuje się suchą, miękką
ściereczkę. Nie stosujemy żadnych środków czyszczących inie zanurzamy urzą­dzenia do wody!

31

• To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci),
którym brak predyspozycji zycznych, umysłowych albo mentalnych oraz brak
wiedzy albo doświadczenia uniemożliwia bezpieczne korzystanie ztego wyrobu,
jeżeli nie jest nad nimi sprawowany nadzór albo, jeżeli nie zostały poinstruowane,
co do zasad korzystania ztego produktu przez osobę, która jest odpowiedzialna za
ich bezpieczeństwo. Konieczne jest zapewnienie takiej opieki nad dziećmi, żeby nie
mogły się bawić tym wyrobem.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z inny­mi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza.

Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobo­wiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się
składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i
zdrowie ludzi.

32
