GB | Wireless Doorchime & Repeater

The set consists of a doorchime button (transmitter) and a chime (receiver). The chime is powered by
3× 1.5 V AA batteries.
The transmission between the button and the chime is done via radio waves at a frequency of 433.92 MHz. The
range depends on local conditions and reaches up to 120 m in open spaces without interference.
The set has a so-called “self-learning” function – the button is able to generate its own pairing code which is
then received by the chime and stored in its memory. The set can thus be expanded with additional buttons.
Their “self-learning” function also prevents them from aecting neighbouring doorchimes.
The range of the button can be extended using the “repeater” function (signal repeater).
For proper usage of the wireless doorchime, read the instruction manual thoroughly.

Technical Specications

Transmission range: up to 120 m in an open area (can drop down to one fth in a busy area)

2

Button: water resistant; enclosure IP44
Pairing of chime and buttons: “self-learning” function
Pairing capacity: max. 8 buttons per 1 chime
Number of ringtones: 16
Transmission frequency: 433.92 MHz, 5 mW e.r.p. max.
Chime power supply: 3× 1.5 V AA batteries
Button power supply: 1× 3 V battery (type CR2032, included)
Includes: double-sided adhesive tape, screws

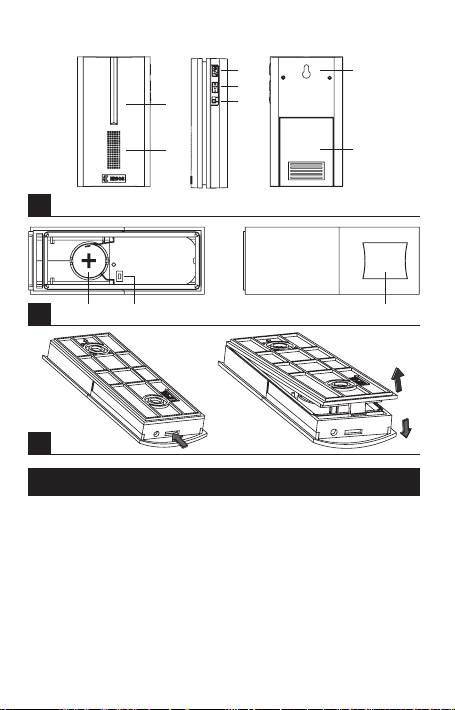

Chime Description (see Fig. 1)

1 – chime LED
2 – speaker
3 – ringing mode button
4 – volume settings button
5 – repeater button (signal repeating)
6 – opening for hanging on a wall
7 – battery compartment

Button Description (see Fig. 2)

A – battery
B – button for changing ringtone/erasing memory of paired buttons
C – ring button/LED

Opening the Rear Compartment of the Button (see Fig. 3)

Pairing the Button with the Chime

1. Remove the rear cover of the button with a screwdriver through the hole on the side (see Fig. 3).

Insert a 3 V battery, type CR2032, into the button. When inserting the battery, make sure to observe correct

polarity (+ polarity up)!

2. Insert 3× 1.5 V AA batteries into the battery compartment of the doorbell (use alkaline batteries only).
You will hear a “ding dong” tone.

The chime automatically switches to “self-learning” mode which lasts for 60 second.

3. During these 60 seconds, press the button you want to pair with the chime. If the chime receives signal
from the button, a tone will sound, the button will pair with the chime and the self-learning mode will
automatically end.

4. For pairing multiple buttons, repeat steps 1 to 3.

Note: Before pairing each button, the chime must be put into self-learning mode – remove and reinsert
3× 1.5 V AA batteries.

You can pair a maximum of 8 buttons per chime this way.

Note: The chime has an internal memory where it stores the codes of the currently paired buttons for cases of
power failure. Once power supply to the chime is restored, the chime will automatically enter self-learning mode
for 60 seconds. However, if no signal is received within these 60 seconds (new pairing is not performed), the
chime will automatically load the codes of the previously paired buttons after self-learning mode ends. There
is thus no need to pair buttons again after a power failure.

3

Wiping the Memory of Paired Buttons

1. Remove the rear cover of the button with a screwdriver through the hole on the side.

2. Set the chime to pairing mode – remove and reinsert batteries, a tone will sound.

3. Press button B in the battery compartment of the button within 60 seconds since reinserting the batteries
into the chime – the LED indicator on the chime and the button will ash and a tone will sound.

This will erase the memory of ALL paired buttons.

4. Re-assemble the button.

Ringtone Selection

You can change the ringtone at any time (except for when the chime is in self-learning mode).
The pairing of the chime with a button is not aected by ringtone change.

1. Remove the rear cover with a screwdriver through a hole on the side of the button.

2. Repeatedly press the B button on the printed circuit of the button. Each press will play a dierent ringtone.

3. You can set a dierent ringtone for each paired button to better identify which button was pressed to
ring the chime.

4. Re-assemble the button.

Setting Chime Volume

Repeatedly press the button located on the side of the chime.
Each press will set a dierent volume level in the following order:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

Setting Ringing Mode

Repeatedly press the button located on the side of the chime.
Each press sets a dierent ringing mode:

1. Acoustic signalisation only

2. Optical signalisation only

3. Acoustic + optical signalisation

Note: Acoustic + optical signalisation is the default mode.

This mode will be set automatically if power supply to the chime is interrupted.

Indication of Low Battery in the Chime

If a red LED is constantly glowing on the chime, it means the batteries are at.
Replace the chime batteries with new ones as soon as possible.

Repeater Mode (Signal Repeater)

Signal transmission may be unreliable if the chime is too far away from the button or if there is a source of
electromagnetic interference in the vicinity.
The repeater mode serves to extend the range of the chime.

Setting Repeater Mode

First pair the basic set of receiver (rst in order) + button.
Set a new receiver (second in order) to self-learning mode – insert 3× 1.5 V AA batteries.
The new receiver will be in pairing mode for 60 seconds.

Switch the
The second receiver will receive the signal and the LED will ash + a tone will sound. Both receivers are now
interconnected.

button on the rst receiver to position I; the receiver will send a signal to the second receiver.

4

When the outside button is pushed, the rst receiver will ring rst, then forward the signal to the second
receiver, which will then also ring.
All paired receivers will play the same ringtone upon ringing.
Repeater mode is indicated upon sending signal to the next receiver by ashing of red LED.
You can pair an unlimited number of receivers into repeater mode.
Repeat the same procedure (activating pairing mode) for pairing each additional new receiver and the last

receiver in the line (switching the
All paired receivers are in parallel connection.
It is thus necessary that each paired receiver is powered throughout the entire course of its operation for the
repeater function to work properly.

button to position I).

Deactivating Repeater Mode

Switch the button to position O on the chosen receiver.
The receiver will not forward signal to other paired receivers in the line upon ringing – the receivers after it
will not ring.

Installation of the Doorchime (Transmitter) Button

1. Begin by pairing the button with the chime.

2. Before installation, verify the reliable functioning of the set in the chosen spot.

3. Remove the rear cover with a screwdriver through a hole on the side of the button.

4. Use the double sided adhesive tape (included) or two screws to x the rear portion of the cover to the wall.
Although the button is weather resistant, choose a location where it is protected, e.g. in a wall recess.

5. Re-assemble the button.

6. Press the button to ring the chime. Pressing is accompanied by LED illumination indicating the button has
sent a radio signal. The chime plays the selected melody.

Note: The doorchime button (transmitter) can be placed on wood or brick walls without issue. However, never
place the button directly onto metal objects or materials containing metal, such as plastic window or door
structures that have a metal frame. In such cases, the transmitter will not work properly.

Installing the Chime (Receiver)

1. The chime is designed for indoor use only and is powered by 3× 1.5 V AA batteries.

2. The transmission range (max. 120 m) is inuenced by local conditions, such as the number of walls through
which the signal passes, metal door frames and other elements which aect the transmission of radio
signals (presence of other radio devices operating at a similar frequency, such as wireless thermometers,
gate controls etc.). The transmission range can decrease drastically due to these factors.

Troubleshooting

The chime is not ringing:

• The chime may be out of range.

− Change the distance between the button and the chime; the range may be aected by local conditions.

• The chime battery may be at.

− Replace the battery. Make sure it has the correct polarity. Pair the button with the chime again.

• The chime is not powered.

− The batteries in the chime may be at.

− Replace the batteries. Make sure it has the correct polarity. Pair the button with the chime again.

5

Upkeep and Maintenance

The wireless digital doorchime is a sensitive electronic device. Therefore, it is necessary to observe the
following precautions:

• The chime (receiver) is designed for interior use in dry environments only.

• Periodically check the functionality of the doorchime button and replace the batteries in time. Use only
quality 1.5 V alkaline batteries with the prescribed parameters.

• Do not use rechargeable 1.2 V batteries, as these may cause the wireless connection to not function.

• When the doorchime is not used for a long time, remove the battery from the doorchime button.

• Do not expose the chime to excessive vibrations and shocks.

• Do not expose the chime to excessive heat and direct sunlight or moisture.

• For cleaning, use a slightly moistened cloth with a small amount of detergent; do not use aggressive
cleaning agents or solvents.

This device is not intended for use by persons (including children) whose physical, sensory or mental disability
or whose lack of experience or knowledge prevents them from using it safely. Such persons should be instructed
as to how to use the device and supervised by a person responsible for their safety. Children must always be
supervised and must never play with the device.

Do not dispose with domestic waste. Use special collection points for sorted waste. Contact local
authorities for information about collection points. If the electronic devices would be disposed on
landll, dangerous substances may reach groundwater and subsequently food chain, where it could

aect human health.
Hereby, EMOS spol. s r. o. declares that the radio equipment type P5763 is in compliance with Directive

2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address:
http://www.emos.eu/download.

CZ | Bezdrátový zvonek & prodlužovač signálu

Soupravu tvoří tlačítko zvonku (vysílač) a domácí zvonek (přijímač). Zvonek je napájen bateriemi 3× 1,5 V AA.
Přenos mezi tlačítkem a zvonkem zprostředkovávají rádiové vlny na frekvenci 433,92 MHz. Dosah závisí na
místních podmínkách a je až 120 m ve volném prostoru bez rušení.
Souprava má tzv. funkci „self-learning“ – tlačítko má schopnost vygenerovat vlastní párovací kód, který zvonek
poté přijme a uloží si ho do paměti. Sestavu tak lze rozšiřovat doplňkovými tlačítky. Díky funkci „self-learning“
se také neovlivňují sousední zvonky.
Dosah tlačítka lze prodloužit pomocí funkce „repeater“ (opakovač signálu).
Pro správné použití bezdrátového zvonku si pečlivě prostudujte návod k použití.

Technické specikace

Dosah vysílání: až 120 m ve volném prostoru (v zastavěném prostoru může klesnout až na pětinu)
Tlačítko: voděodolné; krytí IP44
Párování zvonku s tlačítky: funkce „self-learning“
Kapacita párování: max. 8 tlačítek na 1 zvonek
Počet melodií: 16
Frekvence přenosu: 433,92 MHz , 5 mW e.r.p. max.
Napájení zvonku: 3× 1,5 V AA baterie

6

Napájení tlačítka: 1× 3 V baterie (typ CR2032, součást dodávky)
Součást dodávky: oboustranná lepicí páska, šroubky

Popis zvonku (viz obr. 1)

1 – LED dioda zvonku
2 – reproduktor
3 – tlačítko režimu zvonění
4 – tlačítko nastavení hlasitosti
5 – tlačítko repeater (opakovač signálu)
6 – otvor pro zavěšení na zeď
7 – bateriový prostor

Popis tlačítka (viz obr. 2)

A – baterie
B – tlačítko pro změnu melodie/vymazání paměti napárovaných tlačítek
C – tlačítko zvonění/LED dioda

Otevření zadního krytu tlačítka (viz obr. 3)

Párování tlačítka se zvonkem

1. Sejměte zadní kr yt tlačítka otvorem na boční straně pomocí šroubováku viz „Obr. 3“.

Vložte do tlačítka baterii 3 V, typ CR2032. Dbejte na správnou polaritu vkládané baterie (+ polarita nahoře)!

2. Vložte do bateriového prostoru zvonku baterie 3× 1,5 V AA (používejte pouze alkalické baterie), zazní
melodie „ding dong“.

Zvonek automaticky přejde do režimu „self-learning“, který trvá 60 sekund.

3. Během těchto 60 sekund stiskněte tlačítko, které chcete se zvonkem spárovat. Pokud zvonek zachytí signál
od tlačítka, zazní melodie, tlačítko je spárované se zvonkem a automaticky se ukončí režim self-learning.

4. Pro párování více tlačítek opakujte pro každé tlačítko postup v bodech 1. až 3.

Poznámka: Před párováním každého tlačítka je nutné zvonek uvést do režim self-learning – vyjmout a znovu
vložit baterie 3× 1,5 V AA.

Takto můžete spárovat maximálně 8 tlačítek na 1 zvonek.

Pozn.: Pro případ výpadku elektrické energie obsahuje zvonek vnitřní paměť, do které se ukládají kódy aktuálně
spárovaných tlačítek. Při obnovení napájení zvonku se automaticky spustí režim „self-learning“ na dobu 60 sekund.
Pokud však během těchto 60 sekund není přijat žádný signál (není provedeno nové párování), zvonek si po ukončení
režimu „self-learning“ automaticky nahraje kódy předchozích spárovaných tlačítek. Po výpadku elektrické energie
tedy není nutné znovu provádět párování.

Vymazání paměti napárovaných tlačítek

1. Sejměte zadní kr yt tlačítka otvorem na boční straně pomocí šroubováku.

2. Uveďte zvonek do párovacího režimu – vyjměte a znovu vložte baterie, zazní melodie.

3. Do 60 sekund od vložení baterií do zvonku stiskněte tlačítko B v bateriovém prostoru tlačítka, signalizační
LED na tlačítku a zvonku blikne, zazní melodie.

Paměť VŠECH spárovaných tlačítek bude vymazána.

4. Tlačítko opět sestavte.

Volba vyzváněcí melodie

Změnu melodie vyzvánění je možné provést kdykoli (kromě doby, kdy je zvonek v režimu self-learning).

7

Spárování tlačítka se zvonkem není změnou melodie ovlivněno.

1. Sejměte zadní část kr ytu otvorem na boční straně tlačítka pomocí šroubováku.

2. Na plošném spoji tlačítka stiskněte opakovaně tlačítko B, každým stiskem zazní jiná melodie.

3. Na každém spárovaném tlačítku lze nastavit jinou melodii pro snadnější identikaci místa, kde je
tlačítko umístěno.

4. Tlačítko opět sestavte.

Nastavení hlasitosti vyzvánění

Stiskněte opakovaně tlačítko umístěné na boku zvonku.
Každým stiskem bude nastavena jiná úroveň hlasitosti v pořadí:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

Nastavení režimu vyzvánění

Stiskněte opakovaně tlačítko umístěné na boční straně zvonku.
Každým stiskem bude nastaven jiný režim zvonění:

1. Pouze akustická signalizace

2. Pouze optická signalizace

3. Akustická + optická signalizace

Poznámka: Výchozí režim zvonku je Akustická + optická signalizace.

Tento režim se automaticky nastaví, pokud dojde k přerušení napájení zvonku.

Indikace slabé baterie ve zvonku

Jestliže se na zvonku trvale rozsvítí červená led dioda, jsou baterie vybité.
Vyměňte co nejdříve baterie ve zvonku za nové.

Režim repeater (opakovač signálu)

V případě, že je zvonek příliš vzdálen od tlačítka nebo je v blízkosti zdroj elektromagnetického rušení může
být přenos signálu nespolehlivý.
Režim repeater slouží k prodloužení dosahu zvonku.

Nastavení režimu repeater

Nejdříve spárujte základní sadu přijímač (první v pořadí) + tlačítko.
Uveďte nový přijímač (druhý v pořadí) do režimu self-learning – vložte baterie 3× 1,5 V AA.
Nový příjímač bude 60 sekund v režimu párování.
Na prvním přijímači přepněte tlačítko
Druhý přijímač přijme signál a zabliká LED/zazní melodie, oba přijímače jsou propojeny.
Při následném stisku venkovního tlačítka tak nejdříve zazvoní první přijímač, který přepošle signál do 2. přijímače,
který zazvoní také.
Všechny spárované přijímače budou při zazvonění hrát stejnou melodii.
Režim repeater je při odeslání signálu do dalšího přijímače indikován zablikáním červené LED.
Takto je možno spárovat neomezený počet přijímačů do režimu repeater.
Při párování každého dalšího přijímače opakujte stejný postup pro nový přijímač (aktivace párovacího režimu) a
posledního přijímače v řadě (přepnutí tlačítka
Všechny spárované přijímače jsou zapojeny paralelně.
Pro správnou funkci repeater je tedy nutné, aby každý spárovaný přijímač byl po celou dobu provozu napájen.

do polohy I, přijímač pošle signál do druhého přijímače.

do polohy I).

8

Deaktivace režimu repeater

Přepněte na vybraném přijímači tlačítko do polohy O.
Při zazvonění tak přijímač nepřepošle signál do dalších spárovaných přijímačů v řadě – nebudou zvonit.

Instalace tlačítka zvonku (vysílače)

1. Nejpr ve proveďte spárování tlačítka se zvonkem.

2. Před montáží vyzkoušejte, zda souprava bude na Vámi vybraném místě spolehlivě fungovat.

3. Sejměte zadní část kr ytu otvorem na boční straně tlačítka pomocí šroubováku.

4. Zadní část kr ytu připevněte na zeď oboustrannou lepicí páskou (součástí dodávky) nebo dvěma šroubky.
Přestože je tlačítko odolné vůči povětrnostním vlivům, umístěte ho tak, aby bylo chráněno, např. do
výklenku.

5. Tlačítko opět sestavte.

6. Stiskem tlačítka zvonku zazvoňte. Stisk je doprovázen svitem signalizační LED, která signalizuje, že tlačítko
vyslalo rádiový signál. Zvonek přehraje zvolenou melodii.

Poznámka: Tlačítko zvonku (vysílač) lze bezproblémově umístit na dřevo nebo cihlové stěny. Nikdy však tlačítko
neumísťujte přímo na kovové předměty nebo materiály, které kov obsahují, např. na umělohmotné konstrukce
oken a dveří, které obsahují kovový rám. Vysílač by nemusel správně fungovat.

Instalace zvonku (přijímače)

1. Zvonek je určen jen pro vnitřní použití, je napájen 3× 1,5 V AA bateriemi.

2. Dosah vysílání (max. 120 m) je ovlivněn místními podmínkami, například počtem zdí, přes které musí signál
projít, kovovými zárubněmi dveří a jinými prvky, které mají vliv na přenos rádiového signálu (přítomnost
jiných rádiových prostředků pracujících na podobném kmitočtu, např. bezdrátové teploměry, ovladače vrat
apod.). Dosah vysílání může vlivem těchto faktorů rapidně poklesnout.

Řešení problémů

Zvonek nezvoní:

• Zvonek může být mimo daný dosah.

− Upravte vzdálenost mezi tlačítkem zvonku a domovním zvonkem, dosah může být ovlivněn místními
podmínkami.

• V tlačítku zvonku může být vybitá baterie.

− Vyměňte baterii, při tom dbejte na správnou polaritu vkládané baterie. Proveďte nové párování
tlačítka se zvonkem.

• Domovní zvonek nemá napájení.

− Ve zvonku můžou být vybité baterie.

− Vyměňte baterie, při tom dbejte na správnou polaritu vkládaných baterií. Proveďte nové párování
tlačítka se zvonkem.

Péče a údržba

Bezdrátový digitální domovní zvonek je citlivé elektronické zařízení, proto dodržujte následující opatření:

• Zvonek (přijímač) je určen jen pro vnitřní použití v suchých prostorách.

• Občas zkontrolujte činnost tlačítka zvonku a včas vyměňte baterie. Používejte pouze kvalitní 1,5V alkalické
baterie předepsaných parametrech.

• Nepoužívejte nabíjecí 1,2V baterie, mohou způsobit nefunkčnost bezdrátového spojení.

• Nepoužíváte-li zvonek delší dobu, vyjměte baterii z tlačítka zvonku.

9

• Nevystavujte tlačítko a zvonek nadměrným otřesům a úderům.

• Nevystavujte tlačítko a zvonek nadměrné teplotě a přímému slunečnímu svitu nebo vlhkosti.

• Pro čištění použijte jemně navlhčený hadřík s trochou saponátu, nepoužívejte agresivní čisticí prostředky
nebo rozpouštědla.

Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost
či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání přístroje, pokud na ně nebude dohlíženo
nebo pokud nebyly instruovány ohledně použití tohoto přístroje osobou zodpovědnou za jejich bezpečnost. Je
nutný dohled nad dětmi, aby se zajistilo, že si nebudou s přístrojem hrát.

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného
odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické
spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat do podzemní vody a

dostat se do potravního řetězce a poškozovat vaše zdraví.
Tímto EMOS spol. s r. o. prohlašuje, že typ rádiového zařízení P5763 je v souladu se směrnicí 2014/53/EU. Úplné

znění EU prohlášení o shodě je k dispozici na těchto internetových stránkách http://www.emos.eu/download.
Zařízení lze provozovat na základě všeobecného oprávnění č. VO-R/10/07.2021-8 v platném znění.

SK | Bezdrôtový zvonček & predlžovač signálu

Súpravu tvorí tlačidlo zvončeka (vysielač) a domáci zvonček (prijímač). Zvonček je napájaný batériami 3× 1,5 V AA.
Prenos medzi tlačidlom a zvončekom sprostredkovávajú rádiové vlny na frekvencii 433,92 MHz. Dosah závisí na
miestnych podmienkach a je až 120 m vo voľnom priestore bez rušenia.
Súprava má tzv. funkciu „self-learning“ – tlačidlo má schopnosť vygenerovať vlastný párovací kód, ktorý zvonček
potom prijme a uloží si ho do pamäti. Zostavu tak možno rozširovať doplnkovými tlačidlami. Vďaka funkcii
„self-learning“ sa tiež neovplyvňujú susedné zvončeky.
Dosah tlačidla možno predĺžiť pomocou funkcie „repeater“ (opakovač signálu).
Pre správne použitie bezdrôtového zvončeka si pozorne preštudujte návod na použitie.

Technické špecikácie

Dosah vysielania: až 120 m vo voľnom priestore (v zastavanom priestore môže klesnúť až na pätinu)
Tlačidlo: vodeodolné; krytie IP44
Párovanie zvončeka s tlačidlami: funkcia „self-learning“
Kapacita párovania: max. 8 tlačidiel na 1 zvonček
Počet melódií: 16
Frekvencia prenosu: 433,92 MHz, 5 mW e.r.p. max.
Napájanie zvončeka: 3× 1,5 V AA batérie
Napájanie tlačidla: 1× 3 V batéria (typ CR2032, súčasť dodávky)
Súčasť dodávky: obojstranná lepiaca páska, skrutky

Popis zvončeka (pozri obr. 1)

1 – LED dióda zvončeka
2 – reproduktor
3 – tlačidlo režimu zvonenie
4 – tlačidlo nastavenia hlasitosti
5 – tlačidlo repeater (opakovač signálu)

10

6 – otvor pre zavesenie na stenu
7 – batériový priestor

Popis tlačidla (pozri obr. 2)

A – batéria
B – tlačidlo pre zmenu melódie/vymazanie pamäte naparovaných tlačidiel
C – tlačidlo zvonenie/LED dióda

Otvorenie zadného krytu tlačidla (pozri obr. 3)

Párovanie tlačidla so zvončekom

1. Zložte zadný kryt tlačidla otvorom na bočnej strane pomocou skrutkovača pozri „obr. 3“.

Vložte do tlačidla 3 V batériu, typ CR2032. Dbajte na správnu polaritu vkladanej batérie (+ polarita hore)!

2. Vložte do batériového priestoru zvončeka 3× 1,5 V AA batérie (používajte iba alkalické batérie), zaznie
melódia „ding dong“.

Zvonček automaticky prejde do režimu „self-learning“, ktorý trvá 60 sekúnd.

3. Počas týchto 60 sekúnd stlačte tlačidlo, ktoré chcete so zvončekom spárovať. Ak zvonček zachytí signál od
tlačidla, zaznie melódia, tlačidlo je spárované so zvončekom a automaticky sa ukončí režim self-learning.

4. Pre párovanie viacerých tlačidiel zopakujte pre každé tlačidlo postup v bodoch 1. až 3.

Poznámka: Pred párovaním každého tlačidla je nutné zvonček uviesť do režim „self-learning“ – vybrať a znovu
vložiť batérie 3× 1,5 V AA.

Takto môžete spárovať maximálne 8 tlačidiel na 1 zvonček.

Pozn.: Pre prípad výpadku elektrickej energie obsahuje zvonček vnútornú pamäť, do ktorej sa ukladajú kódy
aktuálne spárovaných tlačidiel. Pri obnovení napájania zvončeka sa automaticky spustí režim „self-learning“
na dobu 60 sekúnd. Ak však počas týchto 60 sekúnd nie je prijatý žiadny signál (nie je vykonané nové párovanie),
zvonček si po ukončení režimu „self-learning“ automaticky nahrá kódy predchádzajúcich spárovaných tlačidiel.
Po výpadku elektrickej energie teda nie je nutné znovu vykonať párovanie.

Vymazanie pamäte naparovaných tlačidiel

1. Zložte zadný kryt tlačidla otvorom na bočnej strane pomocou skrutkovača.

2. Uveďte zvonček do párovacieho režimu – vyberte a znovu vložte batérie, zaznie melódia.

3. Do 60 sekúnd od vloženia batérií do zvončeka stlačte tlačidlo B v batériovom priestore tlačidlá, signalizačná
LED na tlačidle a zvončeku blikne, zaznie melódia.

Pamäť VŠETKÝCH spárovaných tlačidiel bude vymazaná.

4. Tlačidlo opäť zostavte.

Voľba vyzváňacej melódie

Zmenu melódie zvonenia je možné vykonať kedykoľvek. Spárovanie tlačidla so zvončekom nie je zmenou
melódie ovplyvnené.

1. Zložte zadnú časť kr ytu otvorom na bočnej strane tlačidlá pomocou skrutkovača.

2. Na plošnom spoji tlačidla stlačte opakovane tlačidlo B, každým stlačením zaznie iná melódia.

3. Na každom spárovanom tlačidle možno nastaviť inú melódiu pre ľahšiu identikáciu miesta, kde je
tlačidlo umiestnené.

4. Tlačidlo opäť zostavte.

Nastavenie hlasitosti vyzváňania

Stlačte opakovane tlačidlo umiestnené na boku zvončeka.

11

Každým stlačením bude nastavená iná úroveň hlasitosti v poradí:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

Nastavenie režimu vyzváňania

Stlačte opakovane tlačidlo umiestnené na bočnej strane zvončeka.
Každým stlačením bude nastavený iný režim zvonenia:

1. Iba akustická signalizácia

2. Iba optická signalizácia

3. Akustická + optická signalizácia

Poznámka: Predvolený režim zvončeka je Akustická + optická signalizácia.

Tento režim sa automaticky nastaví, ak dôjde k prerušeniu napájania zvončeka.

Indikácia slabej batérie vo zvončeku

Ak sa na zvončeku trvalo rozsvieti červená LED dióda, sú batérie vybité.
Vymeňte čo najskôr batérie vo zvončeku za nové.

Režim repeater (opakovač signálu)

V prípade, že je zvonček príliš vzdialený od tlačidla alebo je v blízkosti zdroj elektromagnetického rušenia, môže
byť prenos signálu nespoľahlivý.
Režim repeater slúži na predĺženie dosahu zvončeka.

Nastavenie režimu repeater

Najskôr spárujte základnú sadu prijímač (prvý v poradí) + tlačidlo.
Uveďte nový prijímač (druhý v poradí) do režimu self-learning – vložte batérie 3× 1,5 V AA.
Nový prijímač bude 60 sekúnd v režime párovania.
Na prvom prijímači prepnite tlačidlo
Druhý prijímač prijme signál a zabliká LED / zaznie melódia, oba prijímače sú prepojené.
Pri následnom stlačení vonkajšieho tlačidlá tak najskôr zazvoní prvý prijímač, ktorý prepošle signál do druhého
prijímača, ktorý zazvoní tiež.
Všetky spárované prijímače budú pri zazvonení hrať rovnakú melódiu.
Režim repeater je pri odoslaní signálu do ďalšieho prijímača indikovaný zablikaním červenej LED.
Takto je možné spárovať neobmedzený počet prijímačov do režimu repeater.
Pri párovaní každého ďalšieho prijímača opakujte rovnaký postup pre nový prijímač (aktivácia párovacieho režimu)
a posledného prijímača v rade (prepnutie tlačidla
Všetky spárované prijímače sú zapojené paralelne.
Pre správnu funkciu repeater je teda nutné, aby každý spárovaný prijímač bol po celý čas prevádzky napojený.

do polohy I, prijímač pošle signál do druhého prijímača.

do polohy I).

Deaktivácia režimu repeater

Prepnite na vybranom prijímači tlačidlo do polohy O.
Pri zazvonení tak prijímač neprepošle signál do ďalších spárovaných prijímačov v rade – nebudú zvoniť.

Inštalácia tlačidla zvončeka (vysielača)

1. Najpr v vykonajte spárovanie tlačidla so zvončekom.

2. Pred montážou vyskúšajte, či súprava bude na Vami vybranom mieste spoľahlivo fungovať.

3. Zložte zadnú časť kr ytu otvorom na bočnej strane tlačidlá pomocou skrutkovača.

12

4. Zadnú časť krytu pripevnite na stenu obojstrannou lepiacou páskou (súčasťou dodávky) alebo dvoma
skrutkami. Hoci je tlačidlo odolné voči poveternostným vplyvom, umiestnite ho tak, aby bolo chránené,
napr. do výklenku.

5. Tlačidlo opäť zostavte.

6. Stlačením tlačidla zvončeka zazvoňte. Stisk je sprevádzaný svitom signalizačnej LED, ktorá signalizuje,
že tlačidlo vyslalo rádiový signál. Zvonček prehrá zvolenú melódiu.

Poznámka: Tlačidlo zvončeka (vysielač) možno bezproblémovo umiestniť na drevo alebo tehlové steny. Nikdy však
tlačidlo neumiestňujte priamo na kovové predmety alebo materiály, ktoré kov obsahujú, napr. na umelohmotné
konštrukcie okien a dverí, ktoré obsahujú kovový rám. Vysielač by nemusel správne fungovať.

Inštalácia zvončeka (prijímača)

1. Zvonček je určený len pre vnútorné použitie, je napájaný 3× 1,5 AA batériami.

2. Dosah vysielania (max. 120 m) je ovplyvnený miestnymi podmienkami, napríklad počtom stien, cez ktoré
musí signál prejsť, kovovými zárubňami dverí a inými prvkami, ktoré majú vplyv na prenos rádiového
signálu (prítomnosť iných rádiových prostriedkov pracujúcich na podobnom kmitočte, napr. bezdrôtové
teplomery, ovládače brán a pod.). Dosah vysielania môže vplyvom týchto faktorov rapídne poklesnúť.

Riešenie problémov

Zvonček nezvoní:

• Zvonček môže byť mimo daný dosah.

− Upravte vzdialenosť medzi tlačidlom zvončeka a domovým zvončekom, dosah môže byť ovplyvnený
miestnymi podmienkami.

• V tlačidle zvončeka môže byť vybitá batéria.

− Vymeňte batériu, dbajte pri tom na správnu polaritu vkladanej batérie. Preveďte nové párovanie
tlačidla so zvončekom.

• Domový zvonček nemá napájanie.

− Vo zvončeku môžu byť vybité batérie.

− Vymeňte batérie, dbajte pri tom na správnu polaritu vkladaných batérií. Preveďte nové párovanie
tlačidla so zvončekom.

Starostlivosť a údržba

Bezdrôtový digitálny domový zvonček je citlivé elektronické zariadenie, preto dodržujte nasledujúce opatrenia:

• Zvonček (prijímač) je určený len pre vnútorné použitie v suchých priestoroch.

• Občas skontrolujte činnosť tlačidla zvončeka a včas vymeňte batérie. Používajte len kvalitné 1,5 V alkalické
batérie o predpísaných parametroch.

• Nepoužívajte nabíjacie 1,2 V batérie, môžu spôsobiť nefunkčnosť bezdrôtového spojenia.

• Ak nepoužívate zvonček dlhšiu dobu, vyberte batériu z tlačidla zvončeka.

• Nevystavujte tlačidlo a zvonček nadmerným otrasom a úderom.

• Nevystavujte tlačidlo a zvonček nadmernej teplote a priamemu slnečnému svitu alebo vlhkosti.

• Na čistenie použite jemne navlhčenú handričku s trochou saponátu, nepoužívajte agresívne čistiace
prostriedky alebo rozpúšťadlá.

Tento prístroj nie je určený pre používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna
neschopnosť či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní prístroja, pokiaľ na ne nebude
dohliadané alebo pokiaľ neboli inštruované ohľadne použitia tohto prístroja osobou zodpovednou za ich bezpečnosť.
Je nutný dohľad nad deťmi, aby sa zaistilo, že sa nebudú s prístrojom hrať.

13

Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triedené­ho odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokiaľ sú elek­trické spotrebiče uložené na skládkach odpadkov, nebezpečné látky môžu presakovať do podzemnej

vody a dostať sa do potravinového reťazca a poškodzovať vaše zdravie.
EMOS spol. s r. o. týmto vyhlasuje, že rádiové zariadenie typu P5763 je v súlade so smernicou 2014/53/EÚ. Úplné

EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: http://www.emos.eu/download.

PL | Dzwonek bezprzewodowy & repeater sygnału

Zestaw składa się z przycisku do dzwonka (nadajnik) i dzwonka domowego (odbiornik). Dzwonek jest zasilany
bateriami 3× 1,5 V AA.
Transmisja pomiędzy przyciskiem a dzwonkiem odbywa się na falach radiowych w paśmie 433,92 MHz. Zasięg
zależy od warunków lokalnych i wynosi do 120 m na wolnej przestrzeni bez zakłóceń.
Zestaw ma tzw. funkcję „self-learning“ – przycisk ma zdolność wygenerowania własnego kodu do parowania,
który dzwonek potem odbiera i zapisuje w pamięci. Dzięki temu zestaw można rozszerzyć o dodatkowe przyciski.
Dzięki funkcji „self-learning“ nie ma tu problemu z wpływem na sąsiednie dzwonki.
Zasięg przycisku można przedłużyć za pomocą funkcji „repeater“ (retransmisja sygnału).
Aby poprawnie korzystać z dzwonka bezprzewodowego prosimy uważnie przeczytać instrukcja użytkowania.

Specykacja techniczna

Zasięg nadawania: do 120 m na wolnej przestrzeni (w przestrzeni wypełnionej różnymi przedmiotami może

spaść nawet do jednej piątej tej odległości)
Przycisk wodoodporny; stopień ochrony IP44
Parowanie dzwonka z przyciskami: funkcja „self-learning“
Możliwość parowania: maks. 8 przycisków na 1 dzwonek
Liczba melodyjek: 16
Częstotliwość transmisji: 433,92 MHz, 5 mW ERP maks.
Zasilanie dzwonka: 3× 1,5 V AA, baterie
Zasilanie przycisku: 1× 3 V bateria (typ CR2032, część kompletu)
Część kompletu: dwustronna taśma klejąca, 2 wkręty

Opis dzwonka (patrz rys. 1)

1 – dioda LED dzwonka
2 – głośnik
3 – przycisk trybu dzwonienia
4 – przycisk do ustawiania głośności
5 – przycisk repeater (retransmisja sygnału)
6 – otwór do zawieszania na ścianie
7 – pojemnik na baterie

Opis przycisku (patrz rys. 2)

A – baterie
B – przycisk do zmiany melodyjki/kasowania pamięci sparowanych przycisków
C – przycisk dzwonienia/LED dioda

14

Otwieranie tylnej części obudowy przycisku (patrz rys. 3)

Parowanie przycisku z dzwonkiem

1. Za pomocą wkrętaka zdejmujemy tylną część obudowy przycisku korzystając z otworu w jego bocznej
części, patrz „Rys. 3“.

Do przycisku wkładamy baterię 3 V, typ CR2032. Zachowujemy właściwą polaryzację wkładanej baterii

(+ jest na górze)!

2. Do pojemnika na baterie w dzwonku wkładamy baterie 3× 1,5 V AA (korzystamy tylko z baterii alkalicznych),
odezwie się melodyjka „ding dong“.

Dzwonek automatycznie przejdzie do trybu „self-learning“, który trwa 60 sekund.

3. Podczas tych 60 sekund naciskamy przycisk, który chcemy sparować z dzwonkiem. Jeżeli dzwonek
odbierze sygnał od przycisku, odezwie się melodyjka, przycisk jest sparowany z dzwonkiem i automatycznie
kończy się tryb self-lerning.

4. Aby sparować więcej przycisków powtarzamy dla każdego przycisku procedurę od punktu 1 do 3.

Uwaga: Przed parowaniem każdego przycisku trzeba dzwonek wprowadzić w tryb self-learning – wyjąć i
ponownie włożyć baterie 3× 1,5 V AA.

W ten sposób można sparować maksymalnie 8 przycisków na 1 dzwonek.

Uwaga: W przypadku wyłączenia dopływu energii elektrycznej dzwonek korzysta z wewnętrznej pamięci, do
której są zapisywane kody aktualnie sparowanych przycisków. Po przywróceniu zasilania dzwonka, automa­tycznie włącza się tryb „self-learning“ na czas 60 sekund. Jeżeli jednak podczas tych 60 sekund nie zostanie
odebrany żaden sygnał (nie zostanie wykonane nowe parowanie), dzwonek po zakończeniu trybu „self-learning“
automatycznie nagrywa kody poprzednio sparowanych przycisków. Po wyłączeniu dopływu energii elektrycznej
nie trzeba ponownie przeprowadzać parowanie.

Kasowanie pamięci sparowanych przycisków

1. Za pomocą wkrętaka zdejmujemy tylną część obudowy przycisku korzystając z otworu w jego bocznej
części.

2. Wprowadzamy dzwonek do trybu parowania – wyjmujemy i ponownie wkładamy baterie, odezwie
się melodyjka.

3. Do 60 sekund od włożenia baterii do dzwonka naciskamy przycisk B w pojemniku na baterie w przycisku,
dioda sygnalizacyjna LED w przycisku i w dzwonka miga, odzywa się melodyjka.

Pamięć WSZYSTKICH sparowany przycisków zostanie skasowana.

4. Przycisk montujemy z powrotem.

Wybór odtwarzanej melodyjki

Zmiana odtwarzanej melodyjki może być dokonana w dowolnej chwili (oprócz czasu, kiedy dzwonek jest w
trybie self-learning).
Sparowanie przycisku z dzwonkiem nie jest zależne od zmiany melodyjki.

1. Za pomocą wkrętaka i korzystając z otworu w bocznej części przycisku usuwamy tylną część obudowy.

2. Na płytce drukowanej przycisku naciskamy kolejno przycisk B, po każdym naciśnięciu przycisku
odtwarzana jest inna melodyjka.

3. Na każdym sparowanym przycisku można ustawić inną melodyjka dla ułatwienia identykacji miejsca,
w którym umieszczony jest przycisk.

4. Przycisk montujemy z powrotem.

15

Ustawienie głośności dzwonienia

Naciskamy kolejno przycisk umieszczony na boku dzwonka.
Każde naciśnięcie przycisku ustawia inny poziom głośności w kolejności:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

Ustawianie trybu dzwonienia

Naciskamy kolejno przycisk umieszczony na boku dzwonka.
Każde kolejne naciśnięcie ustawia inny tryb dzwonienia:

1. Tylko sygnalizacja akustyczna

2. Tylko sygnalizacja optyczna

3. Sygnalizacja akustyczna + optyczna

Uwaga: Trybem wyjściowym dzwonka jest sygnalizacja akustyczna + optyczna.

Ten tryb ustawia się automatyczne, jeżeli dojdzie do przerwania zasilania dzwonka.

Wskaźnik rozładowania baterii w dzwonku

Jeżeli w dzwonku stale świeci czerwona dioda LED, to baterie są rozładowane.
Baterie w dzwonku wymieniamy jak najszybciej na nowe.

Tryb repeater (retransmisja sygnału)

W przypadku, gdy dzwonek jest zbyt oddalony od przycisku albo jest w pobliżu źródła zakłóceń elektromagne­tycznych to transmisja sygnału może być niepewna.
Tryb repeater służy do przedłużenia zasięgu dzwonka.

Ustawienie trybu repeater

Najpierw parujemy podstawowy komplet: odbiornik (pierwszy w kolejności) + przycisk.
Następny odbiornik (drugi w kolejności) wprowadzamy do trybu self-learning – wkładamy baterie 3× 1,5 V AA.
Nowy odbiornik będzie przez 60 sekund w trybie parowania.

W pierwszym odbiorniku przełączamy przycisk
odbiornika.
Drugi odbiornik odbierze sygnał i mignie dioda LED/odezwie się melodyjka, oba odbiorniki są podłączone.
Przy kolejnym naciśnięciu zewnętrznego przycisku najpierw zadzwoni pierwszy odbiornik, który przekaże sygnał
do 2 odbiornika, który również zadzwoni.
Wszystkie sparowane odbiorniki przy dzwonieniu będą grać tę samą melodyjkę.
Tryb repeater jest przy przesyłaniu sygnału do kolejnego odbiornika, sygnalizowany miganiem czerwonej diody LED.
W ten sposób można sparować nieograniczoną liczbę odbiorników do trybu repeater.
Przy parowaniu każdego następnego odbiornika powtarzamy tę samą procedurę dla nowego odbiornika (akty-

wacja trybu parowania) i ostatniego odbiornika w kolejności (przełączenie przycisku
Wszystkie sparowane odbiorniki są połączone równolegle.
Do poprawnego działania funkcji repeater jest więc konieczne, aby każdy sparowany odbiornik był zasilany
przez cały czas pracy.

do położenia I, odbiornik wyśle sygnał do drugiego

do położenia I).

Wyłączenie trybu repeater

Na wybranym odbiorniku przełączamy przycisk do położenia O.
Przy dzwonieniu ten odbiornik nie prześle sygnału do kolejnych sparowanych po sobie odbiorników – nie
będą one dzwonić.

16

Instalacja przycisku dzwonka (nadajnika)

1. Najpier w wykonujemy sparowanie przycisku z dzwonkiem.

2. Przed montażem sprawdzamy, czy w wybranym miejscu ten zestaw będzie niezawodnie działać.

3. Za pomocą wkrętaka i korzystając z otworu w bocznej części przycisku usuwamy tylną część obudowy.

4. Tylną część obudowy przymocowujemy do ściany dwustronną taśmą klejącą (z kompletu) albo dwoma
wkrętami. Chociaż przycisk jest odporny na wpływ warunków atmosferycznych, to jednak dobrze jest
umieścić go w takim miejscu, aby był osłonięty i chroniony, na przykład w odpowiedniej wnęce.

5. Przycisk montujemy z powrotem.

6. Naciskając przycisku dzwonka włączamy dzwonienie. Towarzyszy temu świecenie diody sygnalizacyjnej
LED, która wskazuje, że przycisk nadał sygnał radiowy. Dzwonek odtwarza wybraną melodyjkę.

Uwaga: Przycisk dzwonkowy (nadajnik) można bez problemu umieszczać na ścianie drewnianej albo
murowanej. Nie należy jednak umieszczać przycisku na przedmiotach metalowych albo materiałach, które
zawierają metale, na przykład na konstrukcji okien i drzwi, które zawierają metalowe ramy. Wtedy nadajnik
może przestać poprawnie działać.

Instalacja dzwonka (odbiornika)

1. Dzwonek jest przeznaczony tylko do użytku wewnętrznego i jest zasilany z baterii 3× 1,5 V AA.

2. Zasięg transmisji (maks. 120 m) jest uzależniony od warunków lokalnych, na przykład ilości ścian, przez
które sygnał musi przejść, metalowych ościeżnic drzwi i innych elementów, które wpływają na transmisję
sygnału radiowego (obecność innych urządzeń radiowych, pracujących na zbliżonej częstotliwości, jak
na przykład termometry bezprzewodowe, sterowniki do bram itp.). Zasięg transmisji pod wpływem tych
czynników może ulec gwałtownemu zmniejszeniu.

Rozwiązywanie problemów

Dzwonek nie dzwoni:

• Dzwonek może się znajdować poza zasięgiem nadajnika.

− Trzeba zmienić położenie przycisku do dzwonka w stosunku do dzwonka domowego; zasięg może
być też zależny od miejscowych warunków.

• W przycisku dzwonka może być rozładowana bateria.

− Wymieniamy baterii, zachowując przy tym właściwą polaryzację wkładanej baterii. Wykonujemy
nowe parowanie przycisku z dzwonkiem.

• W dzwonku domowym brak zasilania.

− W dzwonku mogą być rozładowane baterie.

− Wymieniamy baterie, dbając przy tym o poprawną polaryzację wkładanych baterii. Wykonujemy
nowe parowanie przycisku z dzwonkiem.

Konserwacja i czyszczenie

Bezprzewodowy cyfrowy dzwonek domowy jest delikatnym urządzeniem elektronicznym i dlatego należy w
stosunku do niego przestrzegać następujących zasad:

• Dzwonek domowy (odbiornik) jest przeznaczony do umieszczenia w suchym pomieszczeniu wewnętrznym.

• Okresowo kontrolujemy działanie przycisku dzwonka i na czas wymieniamy baterie. Stosujemy tylko
wysokiej jakości 1,5 V baterie alkaliczne o wymaganych parametrach.

• Nie stosujemy baterii 1,2 V przystosowanych do doładowywania, bo mogą one nie zapewnić właściwego
połączenia bezprzewodowego.

• Jeżeli dzwonek nie będzie używany przez dłuższy czas, to należy wyjąć baterie z przycisku dzwonkowego.

17

• Nie należy narażać przycisku i dzwonka na nadmierne wstrząsy i uderzenia.

• Nie należy narażać przycisku i dzwonka na nadmierną temperaturę i bezpośrednie działania promieniowania
słonecznego albo wilgoci.

• Do czyszczenia stosujemy delikatną, lekko zwilżoną ściereczkę z odrobiną płynu do mycia, nie korzystamy
z agresywnych środków do czyszczenia albo z rozpuszczalników.

To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci), którym brak predyspozycji
zycznych, umysłowych albo mentalnych oraz brak wiedzy albo doświadczenia uniemożliwia bezpieczne
korzystanie z tego wyrobu, jeżeli nie jest nad nimi sprawowany nadzór albo, jeżeli nie zostały poinstruowane, co
do zasad korzystania z tego produktu przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Konieczne
jest zapewnienie takiej opieki nad dziećmi, żeby nie mogły się bawić tym wyrobem.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zuży­tego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu

elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego
sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na
środowisko i zdrowie ludzi.

EMOS spol. s r. o. niniejszym oświadcza, że typ urządzenia radiowego P5763 jest zgodny z dyrektywą
2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:
http://www.emos.eu/download.

HU | Vezeték nélküli csengő és jelismétlő

A készlet egy csengőgombból (jeladó) és egy csengőből (vevőegység) áll. A csengő 3 db 1,5 V-os AA elemmel
működik.
A kapcsolat a gomb és a csengő között 433,92 MHz frekvenciájú rádióhullámok segítségével valósul meg. A két
készülék közötti hatótávolság a helyi körülményektől is függ, de szabad térben, interferenciaforrás jelenléte
nélkül akár 120 m is lehet.
A készlet úgynevezett „tanuló” funkcióval rendelkezik – a gomb saját párosítási kódot tud generálni, amelyet a
csengő fogad, és tárolja a memóriájában. A készlet további gombokkal bővíthető. A „tanuló” funkció megakadá­lyozza továbbá, hogy a jel hatással legyen a szomszédos csengőkre.
A gomb hatótávolsága növelhető a „jelismétlő” funkcióval.
A vezeték nélküli csengő használata előtt olvassa el gyelmesen a használati útmutatót.

Műszaki jellemzők

Hatótávolság: akár 120 m nyílt terepen (beépített területen ennek egyötödére csökkenhet)
Gomb: vízálló; IP44-es ház
A csengő és a gombok párosítása: „tanuló” funkcióval
Párosítási kapacitás: legfeljebb 8 gomb csengőnként
Dallamok száma: 16
Átviteli frekvencia: 433,92 MHz, max. 5 mW kisugárzott teljesítmény
A csengő tápellátása: 3 db 1,5 V-os AA elem
Csengőgomb tápellátása: 1 db 3 V-os elem (CR2032 típus, tartozék)
A csomag tartalma: kétoldalú ragasztószalag, csavarok

18

A csengő ismertetése (lásd az 1. ábrát)

1 – csengő LED-je
2 – hangszóró
3 – csengetési üzemmód gombja
4 – hangerő beállítógombja
5 – jelismétlő gomb
6 – nyílás falra akasztáshoz
7 – elemtartó rekesz

A gomb ismertetése (lásd a 2. ábrát)

A – elem
B – a dallam módosítására, illetve a párosított gombok memóriájának törlésére szolgáló gomb
C – csengőgomb/LED

A gomb hátsó rekeszének nyitása (lásd a 3. ábrát)

A csengőgomb és a csengő párosítása

1. Vegye le a nyomógomb hátsó burkolatát úgy, hogy a ház oldalán levő lyukon benyúlva kicsavarozza a
csavart egy csavarhúzó segítségével (lásd 3. ábra).

Helyezzen be a nyomógombba egy CR2032 típusú 3 V-os elemet. Az elem behelyezésekor ügyeljen a helyes

polaritásra (a + polaritás legyen felfelé).

2. Helyezzen be 3 db 1,5 V-os AA elemet a csengő elemtartó rekeszébe (csak alkálielemet használjon).
Csengéshangot fog hallani.

A csengő ekkor automatikusan „tanuló” üzemmódba kapcsol, amely 60 másodpercig tart.

3. Ez alatt a 60 másodperc alatt nyomja meg azt a csengőgombot, amelyhez a csengőt párosítani kívánja.
Ha a csengő jelet kap a nyomógombtól, hangjelzés hallható, megtörténik a gomb párosítása a csengővel,
és a tanuló mód automatikusan befejeződik.

4. További gombok párosításához ismételje meg a lépéseket 1-től 3-ig.

Megjegyzés: Az egyes gombok párosítása előtt a csengőt tanuló módba kell kapcsolni – vegye ki a 3 db 1,5 V-os
elemet, majd helyezze vissza.

Csengőnként legfeljebb 8 gombot párosíthat ezzel a módszerrel.

Megjegyzés: A csengő belső memóriával rendelkezik, amelyben tárolja a jelenleg párosított gombok kódját
áramkimaradás esetére. Amikor a csengő áramellátása helyreáll, 60 másodpercre automatikusan tanuló
módba vált. Ha azonban a csengő a 60 másodperc alatt nem kap jelet (nem történik új párosítás), a tanuló mód
vége után automatikusan betölti a korábban párosított gombok kódját. Áramkimaradás után ezért a gombokat
nem kell ismét párosítani.

Gombok párosításának törlése

1. Vegye le a gomb hátsó burkolatát úgy, hogy a ház oldalán levő lyukon benyúlva kicsavarozza a csavart
egy csavarhúzó segítségével.

2. Állítsa a csengőt párosítás módba – vegye ki, majd helyezze vissza az elemeket, egy hangjelzés fog
megszólalni.

3. Nyomja meg a gomb elemtartó rekeszében található B gombot az elemek visszahelyezését követő
60 másodpercen belül – a csengő LED-jelzése és a gomb felvillan, és hangjelzés hallható.

Ez a művelet törli a készülék párosítási memóriáját.

4. Szerelje össze a gombot.

19

Dallam kiválasztása

A dallamot bármikor módosíthatja (kivéve, ha a csengő tanuló módban van).
A csengő és a gomb párosítására nincs hatással a dallam módosítása.

1. Vegye le a gomb hátsó burkolatát úgy, hogy a ház oldalán levő lyukon benyúlva kicsavarozza a csavart
egy csavarhúzó segítségével.

2. Nyomja meg többször egymás után a gomb nyomtatott áramkörén lévő B gombot. Minden megnyomáskor
egy újabb dallam fog elindulni.

3. Minden párosított gombhoz különböző dallamot állíthat be, így egyszerűbben azonosíthatja, hogy melyik
gombot nyomták meg a csengetéshez.

4. Szerelje össze a gombot.

A csengő hangerejének beállítása

Nyomja meg többször egymás után a csengő oldalán lévő gombot.
Minden megnyomással más hangerőt állíthat be a következő sorrendben:
100% – 75% – 50% – 25% – 0% – 25% – 50% – 75% – 100%

A csengetési mód beállítása

Nyomja meg többször egymás után a csengő oldalán lévő gombot.
Minden megnyomással más csengetési módot állíthat be:

1. Csak hangjelzés

2. Csak fényjelzés

3. Hang- és fényjelzés

Megjegyzés: Az alapértelmezett mód a fény- és hangjelzés.

A csengő áramellátásnak megszakadásakor ez lesz az automatikusan beállított mód.

A csengő lemerülő elemének jelzése

Ha a csengőn folyamatosan ég egy piros LED, az azt jelenti, hogy az elemek lemerültek.
Amint lehetséges, cserélje ki a csengő elemeit.

Jelismétlő mód

A jelátvitel megbízhatatlan lehet, ha a csengő túl messze van a gombtól, vagy a közelben elektromágneses
interferencia forrása található.
A jelismétlő mód a csengő hatótávolságának növelésére szolgál.

A jelismétlő mód beállítása

Először párosítsa az alap vevőegységet (sorrendben az elsőt) a gombbal.
Állítson be egy új vevőegységet (sorrendben a másodikat) tanuló módba – helyezze be a 3 db 1,5 V-os AA elemet.
Az új vevőegység 60 másodpercig párosítási módban lesz.
Az első vevőegységen állítsa a
A második vevőegység fogadja a jelet, a LED villog, és hangjelzés hallható. Most már mindkét vevőegység
csatlakoztatva van.
Amikor megnyomják a külső gombot, először az első vevőegység ad hangjelzést, majd továbbítja a jelet a második
vevőegységnek, amely szintén hangjelzést ad.
Csengetéskor minden párosított vevőegység azonos dallamot játszik le.
A jelismétlő módot az jelzi, hogy a jel következő vevőegységnek történő küldésekor a piros LED villog.
Jelismétlő módban korlátlan számú vevőegységet párosíthat.

gombot I pozícióba; a vevőegység jelet küld a második vevőegységnek.

20

Ismételje meg az eljárást (a párosítási mód aktiválását) minden további új és a sorban utolsó vevőegység
párosításához (a
Minden párosított vevőegység párhuzamosan van csatlakoztatva.
A jelismétlő funkció megfelelő működése érdekében ezért minden párosított vevőegységet tápellátással kell
ellátni a működésének teljes ideje alatt.

gombot állítsa I pozícióba).

A jelismétlő mód deaktiválása

A kiválasztott vevőegységen állítsa a gombot O pozícióba.
A vevőegység csengetéskor nem továbbítja a jelet a sorban további párosított vevőegységekhez – a további
vevőegységek nem adnak hangjelzést.

A csengő (jeladó) gombjának felszerelése

1. Először párosítsa a csengőgombot és a csengőt.

2. A felszerelés előtt ellenőrizze a berendezés megbízható működését a kiválasztott helyen.

3. Vegye le a gomb hátsó burkolatát úgy, hogy a ház oldalán levő lyukon benyúlva kicsavarozza a csavart
egy csavarhúzó segítségével.

4. A kétoldalú ragasztószalaggal (mellékelt tartozék) vagy két csavarral rögzítse a nyomógomb hátlapját a
falra. Bár a nyomógomb vízálló, érdemes olyan helyet (pl. egy bemélyedést) választani számára, amely
nincs kitéve az időjárásnak.

5. Szerelje össze a gombot.

6. Nyomja meg a gombot a csengő megszólaltatásához. Ekkor a gombon levő LED kigyullad, jelezve, hogy a
gomb rádiójelet küldött a csengőnek. A csengő pedig lejátssza a kiválasztott dallamot.

Megjegyzés: A csengőgomb (jeladó) téglafalra vagy faburkolatra gond nélkül rögzíthető. Közvetlenül fémfelületre
vagy fémtárgyakra, mint pl. fémvázat tartalmazó műanyag ajtó- vagy ablakkeretre azonban nem rögzíthető.
Ilyen esetben az adókészülék nem fog megfelelően működni.

A csengő (vevőegység) felszerelése

1. A csengőt csak beltéri használatra tervezték, és 3 db 1,5 V-os AA elemmel működik.

2. A hatótávolság (max. 120 m) a helyi feltételek függvénye, tehát attól függ, hogy hány falon kell áthaladnia
a rádiójelnek, vannak-e fém ajtókeretek vagy más olyan tárgyak, amelyek a rádiójel átvitelét zavarhatják
(más, hasonló frekvencián működő rádiós készülékek, pl. vezeték nélküli hőmérők, kaputelefonok stb.).
A hatótávolság az ilyen zavaró körülmények miatt jelentősen csökkenhet.

Hibaelhárítás

A csengő nem szól:

• A csengő hatótávolságon kívül van.

− Módosítsa a távolságot a gomb és a csengő között; a hatótávolságot a helyi feltételek befolyásolhatják.

• A csengő eleme lemerült.

− Cseréljen elemet. Ügyeljen rá, hogy az elemek a megfelelő irányba nézzenek! Párosítsa ismét
a csengőgombot és a csengőt.

• A csengő nem kap áramot.

− A csengő elemei lemerültek.

− Cserélje ki az elemeket. Ügyeljen rá, hogy az elemek a megfelelő irányba nézzenek! Párosítsa ismét
a csengőgombot és a csengőt.

21

Használat és karbantartás

A vezeték nélküli digitális csengő érzékeny elektronikus készülék. Ezért fontos az alábbi utasítások betartása:

• A csengő (vevőegység) kizárólag beltéri, száraz helyen való használatra készült.

• Rendszeresen ellenőrizze a nyomógomb működését, és cserélje ki az elemeket, ha szükséges. Kizárólag
az itt leírtaknak megfelelő, jó minőségű, 1,5 V-os alkálielemeket használjon.

• Ne használjon újratölthető, 1,2 V-os elemeket, mivel ezek miatt előfordulhat, hogy a vezeték nélküli
kapcsolat nem működik.

• Ha a csengőt hosszabb ideig nem használja, vegye ki az elemet a nyomógombból.

• Védje a csengőt a túlzott rázkódástól és ütődésektől.

• Védje a csengőt a túlzott hőtől, a közvetlen napfénytől és a nedvességtől.

• Tisztításhoz használjon egy enyhén nedves törlőkendőt egy kevés mosószerrel; ne használjon agresszív
tisztítószereket vagy oldószereket.

A készüléket testi, érzékszervi vagy szellemi fogyatékkal élők, illetve tapasztalat vagy ismeretek hiányában hozzá
nem értő személyek (beleértve a gyermekeket) biztonsági okokból kizárólag a készülék használatára vonatkozó
útmutatások mellett és a biztonságukért felelős személy felügyelete mellett használhatják. A gyermekek csak
felügyelet mellett tartózkodhatnak a készülék közelében, és nem használhatják azt játékszerként.

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulla­dékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz.
Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a ta-

lajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.
EMOS spol. s r. o. igazolja, hogy a P5763 típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-meg-

felelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.emos.eu/download.

SI | Brezžični zvonec in ojačevalnik signala

Set je sestavljen iz tipke zvonca (oddajnika) in hišnega zvonca (sprejemnika). Zvonec napajajo baterije 3× 1,5 V AA.
Prenos med tipko in zvoncem posredujejo radijski valovi na frekvenci 433,92 MHz. Doseg je odvisen od lokalnih
pogojev in je vse do 120 m na prostem brez motenj.
Set ima t.i. funkcijo „self-learning“ – tipka je sposobna generirati lastni povezovalno kodo, ki jo zvonec potem
sprejme in shrani v spomin. Set je na ta način možno razširiti z dopolnilnimi tipkami. Zaradi funkcije „self-learning“
tudi ni vpliva na sosednje zvonce.
Doseg tipke se lahko poveča s pomočjo funkcije „repeater“ (ojačevalnik signala).
Za pravilno uporabo brezžičnega zvonca pazljivo preberite navodila za uporabo.

Tehnične specikacije

Doseg oddajanja: do 120 m na prostem (v pozidanem prostoru lahko pade vse na petino)
Tipka: vodoodporna; zaščita IP44
Povezovanje zvonca s tipkami: funkcija „self-learning“
Kapaciteta povezovanja: največ 8 tipk na 1 zvonec
Število melodij: 16
Frekvenca prenosa: 433,92 MHz , 5 mW e.r.p. max.
Napajanje zvonca: 3× 1,5 V AA baterije
Napajanje tipke: 1× 3 V baterija (tip CR2032, priložena)

22

Del seta: obojestranski lepilni trak, vijaki

Opis zvonca (glej sliko 1)

1 – LED dioda zvonca
2 – zvočnik
3 – tipka načina zvonjenje
4 – tipka nastavitve glasnosti
5 – tipka repeater (ojačevalnik signala)
6 – odprtina za obešenje na steno
7 – prostor za baterije

Opis tipke (glej sliko 2)

A – baterije
B – tipka za spremembo melodije/izbris spomina povezanih tipk
C – tipka zvonjenje/LED dioda

Odprtje zadnjega pokrova tipke (glej sliko 3)

Povezovanje tipke z zvoncem

1. S pomočjo izvijača snemite zadnji del pokrova tipke skozi odprtino na stranski strani, glej „Sliko 3“.

V tipko vstavite baterijo 3 V, tip CR2032. Pazite na pravilno polarnost vstavljene baterije (+ polarnost zgoraj)!

2. V prostor za baterije zvonca vstavite baterije 3× 1,5 V AA (uporabljajte le alkalne baterije), oglasi se
melodija „ding dong“.

Zvonec se avtomatsko preklopi v način „self-learning“, ki traja 60 sekund.

3. V teh 60 sekund sekundah pritisnite na tipko, ki jo želite z zvoncem povezati. Če zvonec sprejme signal
tipke, oglasi se melodija, tipka je z zvoncem povezana in način self-learning se avtomatsko konča.

4. Za povezovanje več tipk za vsako tipko ponovite postopek iz točk 1. do 3.

Opomba: Pred povezovanjem vsake tipke je treba zvonec preklopiti v način self-learning – odstraniti in ponovno
vstaviti baterije 3× 1,5 V AA.

Na ta način lahko povežete največ 8 tipk na 1 zvonec.

Opomba: V primeru izpada električne energije ima zvonec notranji spomin, v katerem so shranjene kode aktualno
povezanih tipk. Pri obnovitvi napajanja zvonca se samodejno vklopi „self-learning“ za 60 sekund. Če v teh 60 sekun­dah ni sprejet noben signal (ne pride do novega povezovanja), zvonec si po koncu načina „self-learning“ samodejno
naloži kode predhodnih povezanih tipk. Po izpadu električne energije torej naprave ni nujno ponovno povezovati.

Izbris spomina povezanih tipk

1. S pomočjo izvijača snemite zadnji del pokrova tipke skozi odprtino na stranski strani.

2. Zvonec preklopite v način povezovanja – odstranite in ponovno vstavite baterije, oglasi se melodija.

3. V 60-ih sekundah od vstavitve baterij v zvonec pritisnite tipko B v prostoru za baterije tipke, signalizacijska
LED na tipki in zvoncu utripne, oglasi se melodija.

Spomin VSEH povezanih tipk se izbriše.

4. Tipko sestavite nazaj.

Izbira melodije zvonjenja

Spremembo melodije zvonjenja je možno opraviti kadarkoli (razen v času, kadar je zvonec v načinu self-learning).
Sprememba melodije na povezavo tipke z zvoncem ne vpliva.

1. S pomočjo izvijača snemite zadnji del pokrova tipke skozi odprtino na stranski strani.

23

2. Na tiskanem vezju tipke pritisnite večkrat tipko B, z vsakim pritiskom se oglasi druga melodija.

3. Na vsaki povezani tipki se lahko nastavi druga melodija za enostavnejšo identikacijo mesta, kjer je
tipka nameščena.

4. Tipko sestavite nazaj.

Nastavitev glasnosti zvonjenja

Pritisnite večkrat tipko , nameščeno na strani zvonca.
Z vsakim pritiskom se nastavi drugi nivo glasnosti v zaporedju:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

Nastavitev načina zvonjenja

Pritisnite večkrat tipko , nameščeno na bočni strani zvonca.
Z vsakim pritiskom se nastavi drug način zvonjenja:

1. Samo akustična signalizacija

2. Samo optična signalizacija

3. Akustična + optična signalizacija

Opomba: Tovarniški način zvonjenja je akustična + optična signalizacija.

Ta način se nastavi avtomatsko, če pride do prekinitve napajanja zvonca.

Prikaz izpraznjene baterije v zvoncu

Če se na zvoncu trajno prižge rdeča led dioda, baterije so izpraznjene.
Baterije v zvoncu čim prej zamenjajte z novimi.

Režim repeater (ojačevalec signala)

V primeru, da je zvonec preveč oddaljen od tipke ali je v bližini vir elektromagnetnih motenj, prenos signala
lahko ni zanesljiv.
Način repeater služi za povečanje dosega zvonca.

Nastavitev načina repeater

Najprej povežite osnovni set sprejemnik (prvi po vrsti) + tipko.
Novi sprejemnik (drugi po vrsti) preklopite v način self-learning – vstavite baterije 3× 1,5 V AA.
Novi sprejemnik bo 60 sekund v načinu povezovanja.

Na prvem sprejemniku preklopite tipko
Drugi sprejemnik signal sprejme in utripne LED/oglasi se melodija, oba sprejemnika sta povezana.
Pri naslednjem pritisku zunanje tipke najprej pozvoni prvi sprejemnik, ki signal posreduje v 2. sprejemnik, ki
tudi zazvoni.
Vsi povezani sprejemniki bodo med zvonjenjem igrali isto melodijo.
Način repeater je pri posredovanju signala v drugi sprejemnik nakazovan z utripanjem rdeče LED.
Na ta način je možno v način repeater povezati neomejeno število sprejemnikov.
Pri povezovanju vsakega dodatnega sprejemnika ponovite enak postopek za nov sprejemnik (aktivacija povezo-

valnega načina) in zadnjega sprejemnika po vrsti (preklop tipke
Vsi povezani sprejemniki so povezani vzporedno.
Za pravilno funkcijo repeater je torej treba, da se vsak povezan sprejemnik cel čas delovanja napaja.

v položaj I, sprejemnik bo signal poslal v drugi sprejemnik.

v položaj I).

Deaktivacija načina repeater

Tipko na izbranem sprejemniku preklopite v položaj O.
Sprejemnik pri zvonjenju ne bo posredoval signala v druge po vrsti povezane sprejemnike – ne bodo zvonili.

24

Namestitev tipke zvonca (oddajnika)

1. Tipko najprej povežite z zvoncem.

2. Pred montažo preverite, ali bo set na mestu, ki ste ga izbrali, zanesljivo deloval.

3. Snemite zadnji del pokrova skozi odprtino na stranski strani tipke s pomočjo izvijača.

4. Zadnji del pokrova pritrdite na steno z obojestranskim lepilnim trakom (priložen) ali z dvema vijakoma.
Čeprav je tipka odporna proti vremenskim vplivom priporočamo, da izkoristite ugodno lego tako, da bi bila
tipka zaščitena, npr.: z namestitvijo v nišo.

5. Tipko sestavite nazaj.

6. S pritiskom tipke zvonca pozvonite. Pritisk spremlja sij signalizacijske LED, ki signalizira, da je tipka poslala
radijski signal. Zvonec predvaja izbrano melodijo.

Opomba: Tipko (oddajnik) priporočamo namestiti na les ali opečno steno. Tipke nikoli ne nameščajte neposredno
na kovinske predmete ali materiale, ki vsebujejo kovine, npr. na plastične konstrukcije oken in vrat, ki vsebujejo
kovinski okvir. V nasprotne primeru ni zagotovljeno pravilno delovanje oddajnika.

Namestitev zvonca (sprejemnika)

1. Zvonec je namenjen le za notranjo uporabo, napajajo ga 3× 1,5 V AA baterije.

2. Na doseg oddajanja (max. 120 m) lahko vplivajo lokalni pogoji, na primer število zidov, skozi katere mora iti,
kovinski podboji vrat in drugi elementi, ki vplivajo na prenos radijskega signala (prisotnost drugih radijskih
naprav, ki delajo na podobni frekvenci, kot so brezžični termometri, daljinski upravljalniki vrat ipd.). Doseg
oddajanja se lahko pod vplivom teh dejavnikov naglo pade.

Reševanje težav

Zvonec ne zvoni:

• Zvonec je lahko izven danega dosega.

− Uredite razdaljo med tipko zvonca in hišnim zvoncem, na doseg lahko vplivajo lokalni pogoji.

• V tipki zvonca je lahko izpraznjena baterija.

− Zamenjajte baterijo in pazite na pravilno polarnost vložene baterije. Opravite novo povezovanje
tipke z zvoncem.

• Hišni zvonec nima napajanja.

− V zvoncu so lahko izpraznjene baterije.

− Baterije zamenjajte, pri tem pazite na pravilno polarnost vstavljenih baterij. Izvedite novo povezovanje
tipke z zvoncem.

Skrb in vzdrževanje

Brezžični digitalni hišni zvonec je občutljiva elektronska naprava, zato je treba upoštevati naslednje ukrepe:

• Zvonec (sprejemnik) je namenjen le za notranjo uporabo v suhih prostorih.

• Občasno preverite delovanje tipke zvonca in baterije pravočasno zamenjajte. Uporabljajte le kakovostne
1,5 V alkalne baterije s predpisanimi parametri.

• Ne uporabljajte polnilnih baterij 1,2 V, lahko povzročijo motnje delovanja brezžične povezave.

• Če zvonca dalj časa ne uporabljate, baterijo iz tipke zvonca odstranite.

• Tipke in zvonca ne izpostavljajte prekomernim tresljajem in sunkom.

• Tipke in zvonca ne izpostavljajte prekomerni temperaturi in neposrednemu sončnemu sevanju ali vlagi.

• Za čiščenje uporabite rahlo navlaženo krpo z majhno količino čistilnega sredstva, ne uporabljajte agresivnih
čistilnih sredstev ali topil.

25

Naprave ne smejo uporabljati osebe (vključno otrok), ki jih zična, čutna ali mentalna nesposobnost ali pomanj­kanje izkušenj, in znanj ovirajo pri varni uporabi naprave, če pri tem ne bodo nadzorovane, ali če jih o uporabi
naprave ni poučila oseba, ki je odgovorna za njihovo varnost. Nujen je nadzor nad otroki, da bo zagotovljeno,
da se ne bodo z napravo igrali.

Električnih naprav ne odlagajte med mešane komunalne odpadke, uporabljajte zbirna mesta ločenih
odpadkov. Za aktualne informacije o zbirnih mestih se obrnite na krajevne urade. Če so električne
naprave odložene na odlagališčih odpadkov, lahko nevarne snovi pronicajo v podtalnico, pridejo v

prehransko verigo in škodijo vašemu zdravju.
EMOS spol. s r. o. potrjuje, da je tip radijske opreme P5763 skladen z Direktivo 2014/53/EU. Celotno besedilo izjave

EU o skladnosti je na voljo na naslednjem spletnem naslovu: http://www.emos.eu/download.

RS|HR|BA|ME | Bežično kućno zvono i repetitor

Komplet se sastoji od tipkala zvona (odašiljača) i zvona (prijemnika). Zvono se napaja putem 3 AA baterije od 1,5 V.
Prijenos signala od tipkala do zvona odvija se radijskim signalom na frekvenciji od 433,92 MHz. Domet signala
ovisi o lokalnim uvjetima, a dostiže i do 120 m na otvorenom prostoru bez ometanja.
Komplet ima i funkciju tzv. “automatskog učenja” – tipkalo može generirati vlastiti kod uparivanja, kojega zatim
zvono prima i sprema u svoju memoriju. Komplet se tako može proširiti dodatnim tipkalima. Njihova funkcija
“automatskog učenja” priječi ih da ometaju susjedna bežična zvona.
Domet tipkala može se povećati korištenjem funkcije “repetitora” (repetitor signala).
Za pravilno korištenje bežičnog kućnog zvona pažljivo pročitajte priručnik.

Tehničke specikacije

Domet signala: do 120 m na otvorenome (u gusto naseljenom području može biti i petina navedenoga)
Tipkalo: otporno na vodu; kućište IP44
Uparivanje zvona i tipkala: funkcija “automatskog učenja”
Kapacitet uparivanja: maks. 8 tipkala za 1 zvono
Broj melodija zvona: 16
Prijenosna frekvencija: 433,92 MHz, 5 mW e.r.p. maks.
Napajanje zvona: 3 AA baterije od 1,5 V
Napajanje tipkala: 1 baterija od 3 V (tipa CR2032, priloženo)
Priloženo u pakiranju: obostrano ljepljiva traka, vijci

Opis zvona (vidi Sl. 1)

1 – LED zvona
2 – zvučnik
3 – gumb odabira vrste zvona
4 – gumb glasnoće zvona
5 – gumb repetitora (repetitor signala)
6 – otvor za vješanje na zid
7 – odjeljak za baterije

26

Opis tipkala (vidi Sl. 2)

A – baterija
B – gumb za odabir zvuka zvona/brisanje uparenih tipkala iz memorije
C – tipka zvona/LED

Otvaranje stražnje strane tipkala (vidi Sl. 3)

Uparivanje tipkala sa zvonom

1. Uklonite stražnji poklopac tipkala koristeći odvijač koji se gurne u rupu sa strane (vidi Sl. 3).

U tipkalo umetnite bateriju od 3 V, tipa CR2032. Prilikom umetanja baterije pripazite na ispravan polaritet

(+ pol s gornje strane)!

2. Umetnite 3 AA baterije od 1,5 V u odjeljak za bateriju zvona (koristite samo alkalne baterije). Oglasit
će se zvuk “ding dong”.

Zvono se automatski prebacuje u način rada “automatskog učenja”, koji traje 60 sekundi.

3. Tijekom tih 60 sekundi, pritisnite tipkalo koje želite upariti sa zvonom. Ako zvono primi signal
od tipkala, oglasit će se zvučni signal, tipkalo se će upariti sa zvonom, a način rada automatskog učenja
se zatim automatski isključuje.

4. Za uparivanje više tipkala ponovite korake od 1 do 3.

Napomena: Prije uparivanja svakog tipkala, zvono se mora postaviti u način automatskog učenja – izvadite
i ponovno umetnite 3 AA baterije od 1,5 V.

Na taj način možete upariti najviše 8 tipkala po zvonu.

Napomena: Zvono ima ugrađenu memoriju u koju sprema kodove trenutno uparenih tipkala u slučaju nestanka
struje. Nakon što se napajanje zvona ponovno uključi, zvono će automatski pokrenuti način rada automatskog
učenja tijekom 60 sekundi. Međutim, ako ne primi nikakav signal tijekom tih 60 sekundi (nema novog uparivanja),
nakon zaustavljanja automatskog učenja, zvono automatski učitava kodove prethodno uparenih tipkala. Nema
potrebe za ponovnim uparivanjem tipkala nakon nestanka struje.

Brisanje ranije uparenih tipkala iz memorije

1. Uklonite stražnji poklopac tipkala koristeći odvijač koji se gurne u rupu sa strane.

2. Zvono postavite u način rada uparivanja – izvadite i ponovno umetnite baterije, nakon čega se oglašava
zvučni signal.

3. Pritisnite gumb B u odjeljku za bateriju tipkala u roku od 60 sekundi nakon ponovnog umetanja baterija u
zvono – LED lampica na zvonu i tipkalo počinju treptati i oglašava se zvučni signal.

Time se iz memorije brišu SVA ranije uparena tipkala.

4. Ponovno sastavite tipkalo.

Odabir melodije zvona

Melodiju zvona možete promijeniti kad god to želite (osim kada je zvono u načinu rada automatskog učenja).
Promjena melodije zvona ne utječe na uparivanje zvona i tipkala.

1. Uklonite stražnji poklopac koristeći odvijač koji se gurne u rupu sa strane tipkala.

2. Više puta za redom pritisnite gumb B na tiskanoj pločici tipkala. Svakim pritiskom oglašava se druga
melodija zvona.

3. Za svako upareno tipkalo možete odrediti drugu melodiju da biste mogli znati koje je tipkalo pritisnuto
kada se oglasi zvono.

4. Ponovno sastavite tipkalo.

27

Namještanje glasnoće zvona

Više puta za redom pritisnite gumb koji se nalazi s bočne strane zvona.
Svakim pritiskom određujete različitu glasnoću, kako slijedi:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

Namještanje načina rada zvona

Više puta za redom pritisnite gumb koji se nalazi s bočne strane zvona.
Svakim pritiskom određuje se različit način rada zvona:

1. Samo zvučna signalizacija

2. Samo optička signalizacija

3. Zvučna i optička signalizacija

Napomena: Zadani način rada je zvučna + optička signalizacija.

Taj način rada automatski se uključuje u slučaju prekida napajanja zvona.

Indikator niske razine baterije zvona

Ako crvena LED lampica na zvonu stalno svijetli, to znači da su baterije pri kraju.
Zamijenite baterije u zvono novima što je prije moguće.

Način rada repetitora (repetitor signala)

Prijenos signala može biti nepouzdan ako je zvono predaleko od tipkala ili ako u blizini postoje elektromagnetske
smetnje.
Način rada repetitora služi za povećavanje dometa signala zvona.

Namještanje načina rada repetitora

Najprije uparite osnovni par – prijemnik (prvi po redu) + tipkalo.
Namjestite novi prijemnik (drugi po redu) u način rada automatskog učenja – umetnite 3 AA baterije od 1,5 V.
Novi prijemnik bit će u načinu rada za uparivanje tijekom 60 sekundi.
Prebacite gumb
Kada drugi prijemnik primi signal, LED trepće i oglašava se zvučni signal. Oba prijemnika su sada međusobno
povezana.
Kada se na vanjskom tipkalu pritisne gumb za zvono, prvo će se oglasiti prvi prijemnik, koji zatim prosljeđuje
signal drugom prijemniku, koji zatim također zvoni.
Svi upareni prijemnici kod zvonjenja koriste istu melodiju zvona.
Način rada repetitora kod slanja signala sljedećem prijemniku označava se treptanjem crvene LED lampice.
U repetitorski način rada možete upariti neograničeni broj prijemnika.
Ponovite isti postupak (uključivanje načina rada uparivanja) za uparivanje svakog sljedećeg prijemnika i zadnjeg
prijemnika u nizu (prebacivanje gumba
Svi upareni prijemnici su u paralelnoj vezi.
Zato je nužno da je svaki upareni prijemnik tijekom rada stalno uključen da bi funkcija repetitora ispravno radila.

na prvom prijemniku u položaj I; prijemnik će poslati signal drugom prijemniku.

u položaj I).

Isključivanje načina rada repetitora

Na odabranom prijemniku prebacite gumb na položaj O.
Prijemnik neće prosljeđivati signal drugim uparenim prijemnicima kada zvono zazvoni – prijemnici u redu
poslije njega neće zvoniti.

Ugradnja tipkala zvona (predajnika)

1. Počnite tako što ćete upariti tipkalo sa zvonom.
28

2. Prije ugradnje provjerite ispravno funkcioniranje kompleta na odabranom mjestu.

3. Uklonite stražnji poklopac koristeći odvijač koji se gurne u rupu sa strane tipkala.

4. Koristite obostrano ljepljivu traku (priloženo) ili dva vijka za pričvršćivanje stražnje strane poklopca
na zid. Premda je tipkalo otporno na vremenske uvjete, odaberite mjesto na kojemu će biti zaštićeno,
npr. u udubini zida.

5. Ponovno sastavite tipkalo.

6. Pritisnite gumb zvona da biste zazvonili. Na pritisak se aktivira LED lampica koja označava da je tipkalo
poslalo radijski signal. Zvono će zasvirati odabranu melodiju.

Napomena: Tipkalo zvona (predajnik) može se bez problema smjestiti na zidove od drveta ili cigle. Međutim,
tipkalo nemojte montirati direktno na metalne predmete ili predmete koji sadržavaju metal, poput plastičnih
prozora ili vrata koji imaju metalni okvir. U takvim slučajevima tipkalo neće raditi kako valja.

Ugradnja zvona (prijemnika)

1. Zvono je namijenjeno za korištenje isključivo u zatvorenim prostorima, a napaja se putem 3 AA baterije
od 1,5 V.

2. Na domet predajnika (maks. 120 m) utječu lokalne prilike, poput broja zidova kroz koji signal prolazi,
metalni okviri vrata i drugi elementi koji utječu na prijenos radijskih signala (blizina drugih radiouređaja
koji rade na sličnoj frekvenciji, poput bežičnih termometara, daljinskih upravljača za vrata itd.). Domet
predajnika može se drastično smanjiti zbog navedenih čimbenika.

Rješavanje problema

Zvono ne zvoni:

• Zvono je možda izvan dometa tipkala.

− Približite tipkalo zvonu; na domet mogu utjecati uvjeti okoline.

• Baterija zvona možda je prazna.

− Zamijenite bateriju. Pripazite na ispravan polaritet baterije. Ponovno uparite tipkalo i zvono.

• Zvono nije uključeno.

− Baterije zvona možda su prazne.

− Zamijenite baterije. Pripazite na ispravan polaritet baterije. Ponovno uparite tipkalo i zvono.

Redovno i servisno održavanje

Bežično digitalno kućno zvono osjetljiv je elektronički uređaj. Stoga je potrebno pridržavati se sljedećih uputa:

• Zvono (prijemnik) je dizajnirano samo za korištenje u zatvorenom suhom prostoru.

• Povremeno treba provjeriti funkcioniranje tipkala i na vrijeme zamijeniti baterije. Koristite samo kvalitetne
alkalne baterije od 1,5 V navedenih svojstava.

• Ne koristite punjive baterije od 1,2 V, jer s njima bežična funkcija možda neće raditi.

• Kada se kućno zvono ne koristi duže vrijeme, izvadite bateriju iz tipkala.

• Ne izlažite zvono pretjeranim vibracijama i udarcima.

• Ne izlažite zvono izravnoj sunčevoj svjetlosti, prevelikim temperaturama niti vlazi.

• Za čišćenje koristite navlaženu krpu s vrlo malo deterdženta; ne upotrebljavajte otapala ili jaka sredstva
za čišćenje.

Nije predviđeno da ovaj uređaj upotrebljavaju osobe (uključujući djecu) smanjenih zičkih, osjetilnih ili mentalnih
sposobnosti koje nemaju iskustva i znanja za njihovu sigurnu upotrebu. Takve osobe treba podučiti kako se uređaj
koristi i trebale bi biti pod nadzorom osobe zadužene za njihovu sigurnost. Djeca uvijek trebaju biti pod nadzorom
kako se ne bi igrala s uređajem.

29

Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakupljanje razvr­stanog otpada. Za aktualne informacije o centrima za sakupljanje otpada kontaktirajte lokalne vlasti.
Ako se električni uređaji odlože na deponije otpada, opasne materije mogu prodrijeti u podzemne vode

i ući u lanac ishrane i oštetiti vaše zdravlje.
EMOS spol. s r. o. ovime izjavljuje da je radijska oprema tipa P5763 u skladu s Direktivom 2014/53/EU. Cjeloviti

tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: http://www.emos.eu/download.

DE | Drahtlose Klingel und Signalverlängerung

Der Satz besteht aus einem Klingeldrücker (Sender) und einer Türklingel (Empfänger). Die Stromversorgung der
Klingel erfolgt mit 3 Batterien 1,5 V AA.
Die Übertragung zwischen Drücker und Klingel wird durch Radiowellen mit Frequenz 433,92 MHz sichergestellt.
Die Reichweite ist von lokalen Bedingungen abhängig und beträgt bis 120 m im Freien ohne Störung.
Der Satz verfügt über die sog. „Self-learning“-Funktion – der Drücker kann einen eigenen Verbindungscode
generieren, welchen die Klingel anschließend empfängt und im Speicher speichert. Auf diese Weise kann
die Einheit mit zusätzlichen Drückern erweitert werden. Aufgrund der „Self-learning“-Funktion werden auch
benachbarte Klingeln nicht beeinusst.
Die Reichweite des Drückers kann über die „Repeater“-Funktion (Signalwiederholung) verlängert werden.
Zum ordentlichen Benutzen der drahtlosen Klingel lesen Sie sorgfältig die Bedienungsanleitung.

Technische Spezikation

Sendereichweite: bis zu 120 m im freien Bereich (im bebauten Bereich kann diese bis zu einem Fünftel

weniger betragen)
Drücker: wasserdicht; Schutzart IP44
Verbindung der Klingel mit den Drückern: Self-Learning-Funktion
Verbindungskapazität: maximal 8 Drücker mit 1 Klingel
Anzahl der Melodien: 16
Übertragungsfrequenz: 433,92 MHz, 5 mW eektive Sendeleistung max.
Stromversorgung der Klingel: 3 x 1,5 V AA Batterien
Stromversorgung des Drückers: Batterie 1× 3 V (Typ CR2032, im Lieferumfang enthalten)
Im Lieferumfang enthalten: beidseitiges Klebeband, Schrauben

Beschreibung der Klingel (siehe Abb. 1)

1 – Klingel-LED-Diode
2 – Lautsprecher
3 – Klingelmodustaste
4 – Taste zum Einstellen der Lautstärke
5 – Repeater-Taste (Signalwiederholung)
6 – Önung für die Wandaufhängung
7 – Batteriefach

Beschreibung des Drückers (siehe Abb. 2)

A – Batterie
B – Taste für Melodiewechsel/zum Löschen des Speichers der verbundenen Drücker
C – Klingeltaste/LED-Diode

30

Önen der Drückerabdeckung auf der Rückseite (siehe Abb. 3)

Verbindung des Drückers mit der Klingel

1. Nehmen Sie die Drückerabdeckung auf der Rückseite über die seitliche Önung mit einem Schraubendreher
ab – siehe „Abb. 3“.

Legen Sie eine 3-V-Batterie vom Typ CR2032 in den Drücker. Achten Sie auf die richtige Polarität der

eingelegten Batterie (der Plus-Pol ist oben)!

2. Legen Sie in das Batteriefach 3 Batterien 1,5 V AA ein (verwenden Sie nur Alkalibatterien), es ertönt
die „Ding-Dong“-Melodie.

Die Klingel schaltet automatisch in den „Self-learning“-Modus um, der ungefähr 60 Sekunden andauert.

3. Betätigen Sie während dieser 60 Sekunden den Drücker, welchen Sie mit der Klingel verbinden möchten.
Wenn die Klingel das Signal vom Drücker empfängt, ertönt die Melodie, der Drucker wird automatisch mit
der Klingel verbunden und der „Self-learning“-Modus wird automatisch beendet.

4. Zum Verbinden von mehreren Drückern wiederholen Sie den Ablauf in den Punkten 1 bis 3 für jeden Drücker.

Anmerkung: Vor der Verbindung jedes Drückers ist der „Self-learning“-Modus an der Klingel zu aktivieren – die
Batterien herausnehmen und wieder 3 Batterien 1,5 V AA einlegen.

Auf diese Weise können maximal 8 Drücker mit 1 Klingel verbunden werden.

Anmerkung: Bei Stromausfall verfügt die Klingel innen über einen Speicher, in welchem die Codes der aktuell
verbundenen Drücker gespeichert werden. Wenn die Stromversorgung der Klingel dann wieder gegeben ist,
wird für einen Zeitraum von 60 Sekunden automatisch der „Self-learning“-Modus gestartet. Wenn jedoch
während dieser 60 Sekunden kein Signal empfangen wird (es erfolgt keine neue Verbindung), lädt die Klingel
nach Beendigung des „Self-learning“-Modus automatisch die Codes der vorhergehenden verbundenen Drücker.
Nach einem Stromausfall muss somit keine neue Verbindung erfolgen.

Löschen des Speichers der verbundenen Drücker

1. Nehmen Sie die Drückerabdeckung auf der Rückseite über die seitliche Önung mit einem Schrau­bendreher ab.

2. Aktivieren Sie den Verbindungsmodus an der Klingel– nehmen Sie die Batterien heraus und legen Sie sie
wieder ein – es ertönt eine Melodie.

3. Betätigen Sie innerhalb von 60 Sekunden ab dem Einlegen der Batterien in die Klingel die Taste B im
Batteriefach des Drückers – die Anzeige-LED auf dem Drücker und die Klingel blinken, es ertönt eine Melodie.

Der Speicher ALLER verbundenen Drücker wird gelöscht.

4. Setzen Sie den Drücker wieder zusammen.

Klingelton wählen

Die Klingelmelodie kann jederzeit geändert werden (außer, wenn sich die Klingel im „Self-learning“-Modus
bendet).
Eine Melodieänderung hat keinen Einuss auf die Verbindung des Drückers mit der Klingel.

1. Nehmen Sie die Drückerabdeckung auf der Rückseite über die seitliche Önung mit einem Schrau­bendreher ab.

2. Betätigen Sie am Drücker wiederholt die Taste B, es ertönt jedes Mal eine andere Melodie.

3. An jedem verbundenen Drücker kann eine andere Melodie eingestellt werden. Dadurch kann der Ort, wo
sich der Drücker bendet, leichter identiziert werden.

4. Setzen Sie den Drücker wieder zusammen.

31

Einstellung der Klingellautstärke

Betätigen Sie wiederholt die Taste , welche sich seitlich an der Klingel bendet.
Jedes Mal wird eine andere Lautstärke in folgender Reihenfolge eingestellt:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

Einstellung des Klingelmodus

Betätigen Sie wiederholt die Taste , welche sich seitlich an der Klingel bendet.
Jedes Mal wird ein anderer Klingelmodus eingestellt:

1. Nur akustische Signalmeldung

2. Nur optische Signalanzeige

3. Akustische Signalmeldung und optische Signalanzeige

Anmerkung: Als Ausgangsmodus ist an der Klingel akustische Signalmeldung und optische Signalanzeige
eingestellt.

Dieser Modus wird automatisch eingestellt, wenn die Stromversorgung der Klingel unterbrochen wird.

Anzeige, dass die Batterien in der Klingel schwach sind

Wenn an der Klingel dauerhaft die rote LED-Diode leuchtet, sind die Batterien leer.
Wechsel Sie die Batterien in der Klingel baldmöglichst gegen neue aus.

Repeater-Modus (Signalwiederholung)

Wenn die Klingel zu weit entfernt vom Drücker ist oder sich in der Nähe einer elektromagnetischen Störquelle
bendet, kann es sein, dass die Signalübertragung nicht zuverlässig erfolgt.
Der Repeater-Modus dient zur Verlängerung der Klingelreichweite.

Einstellung des Repeater-Modus

Zunächst verbinden Sie den Empfänger-Basissatz (der Erste in der Reihenfolge) + den Drücker miteinander.
Aktivieren Sie beim neuen Empfänger (der Zweite in der Reihenfolge) den „Self-learning“-Modus – legen Sie
3 Batterien 1,5 V AA ein.
Der neue Empfänger wird sich 60 Sekunden im Verbindungsmodus benden.
Stellen Sie die Taste
zweiten Empfänger.
Der zweite Empfänger empfängt das Signal und die LED blinkt/Melodie erklingt, beide Empfänger sind
miteinander verbunden.
Bei der anschließenden Betätigung der Außentaste klingelt zuerst der erste Empfänger, welcher das Signal an
den 2. Empfänger sendet, der dann auch klingelt.
Alle verbundenen Empfänger spielen beim Klingeln die gleiche Melodie.
Der Repeater-Modus wird beim Senden des Signals an den anderen Empfänger durch das Blinken der roten
LED angezeigt.
Auf diese Weise kann eine unbegrenzte Anzahl von Empfängern im Repeater-Modus verbunden werden.
Bei der Verbindung jedes weiteren Empfängers wiederholen Sie den gleichen Ablauf für den neuen Empfänger
(Aktivierung des Verbindungsmodus) und für den letzten Empfänger in der Reihe (Umschalten der Taste

in die Position I).
Alle verbundenen Empfänger sind parallel geschaltet.
Für die korrekte Funktion der Repeater-Funktion muss somit jeder verbundene Empfänger über den gesamten
Betriebszeitraum mit Strom versorgt werden.

am ersten Empfänger in die Position I, der Empfänger sendet das Signal an den

32

Deaktivierung des Repeater-Modus

Stellen Sie am ausgewählten Empfänger die Taste in die Position O.
Beim Klingeln sendet der Empfänger das Signal somit nicht an die weiteren verbundenen Empfänger in der
Reihe weiter – sie klingeln nicht.

Installation des Klingeldrückers (des Senders)

1. Verbinden Sie zuerst den Drücker mit der Klingel.

2. Überprüfen Sie vor der Montage, ob der Satz an dem von Ihnen ausgewählten Ort zuverlässig funktioniert.

3. Nehmen Sie die Drückerabdeckung auf der Rückseite über die seitliche Önung mit einem Schrau­bendreher ab.

4. Befestigen Sie den Rückteil der Abdeckung mit einem beidseitigen Klebeband (im Lieferumfang enthalten)
oder mit zwei Schrauben an der Mauer. Auch wenn der Drücker beständig gegenüber Witterungseinüssen
ist, positionieren Sie diesen so, dass der geschützt ist – z. B. in einer Nische.

5. Setzen Sie den Drücker wieder zusammen.

6. Durch Betätigen des Drückers klingelt die Klingel. Dabei leuchtet die LED-Anzeige auf. Durch diese wird
angezeigt, dass der Drücker das Funksignal gesendet hat. Von der Klingel wird die gewählte Melodie
wiedergegeben.

Anmerkung: Der Klingeldrücker (Sender) kann problemlos an Holz oder Ziegelwänden angebracht werden. Den
Drücker jedoch nie direkt an Metallgegenständen oder metallhaltigen Werkstoen, z.B. an Kunststofenster- und

-türkonstruktionen, die einen Metallrahmen enthalten, anbringen. Der Sender könnte nicht richtig funktionieren.

Installation der Klingel (des Empfängers)

1. Die Klingel ist nur zur Verwendung im Innenbereich bestimmt, die Stromversorgung erfolgt mit
3 Batterien 1,5 V AA.

2. Die Sendereichweite (max. 120 m) wird von lokalen Bedingungen, z.B. Anzahl der Wände, durch die das
Signal gehen muss, Metalltürzargen und anderen Elementen mit Einuss auf die Funksignalübertragung
(Anwesenheit anderer, auf ähnlicher Frequenz arbeitender Funkgeräte, z.B. drahtlose Thermometer,
Tor-Fernbedienungen usw.) beeinusst. Die Sendereichweite kann aufgrund dieser Faktoren erheblich
gesenkt werden.

Problemlösungen

Die Klingel klingt nicht:

• Die Klingel kann außer Reichweite sein.

− Die Entfernung zwischen Klingeldrücker und Türklingel anpassen, die Reichweite kann von lokalen
Bedingungen beeinusst werden.

• Die Batterie im Klingeldrücker kann leer sein.

− Wechseln Sie die Batterie aus, achten Sie dabei auf die richtige Polarität der eingelegten Batterie.
Verbinden Sie den Drücker erneut mit der Klingel.

• Die Türklingel hat keine Einspeisung.

− Die Batterien in der Klingel können leer sein.

− Wechseln Sie die Batterien aus, achten Sie dabei auf die richtige Polarität der eingelegten Batterien.
Verbinden Sie den Drücker erneut mit der Klingel.

33

Pege und Instandhaltung

Die drahtlose digitale Türklingel ist ein empndliches elektronisches Gerät, deshalb sollten Sie die folgenden
Maßnahmen beachten:

• Die Klingel (Empfänger) ist nur für den Einsatz im trockenen Innenbereich bestimmt.

• Überprüfen Sie von Zeit zu Zeit die Funktion des Klingeldrückers und wechseln Sie rechtzeitig die Batte­rien aus. Verwenden Sie nur hochwertige 1,5-V-Alkalibatterien mit den vorgeschriebenen Parametern.

• Verwenden Sie keine 1,2-V-auadbaren Batterien, dies könnte zur Folge haben, dass die drahtlose
Verbindung nicht funktioniert.

• Wird die Klingel über einen längeren Zeitraum nicht verwendet, nehmen Sie die Batterie aus dem
Klingeldrücker.

• Drücker und Klingel nicht übermäßigen Erschütterungen und Stößen aussetzen.

• Drücker und Klingel nicht übermäßiger Temperatur und direktem Sonnenschein oder Feuchtigkeit aussetzen.

• Zur Reinigung einen leicht befeuchteten Lappen mit ein wenig Reinigungsmittel benutzen, keine aggressive
oder Lösungsmittel verwenden.

Dieses Gerät ist nicht für die Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die verminderte
körperliche, sensorielle oder geistige Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse
verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den
Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um
sicher zu gehen, dass sie nicht mit dem Gerät spielen.

Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortierten
Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen Sam-

melstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen Mülldeponien
gelagert werden, können Gefahrstoe ins Grundwasser einsickern und in den Lebensmittelumlauf gelangen,
Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben.

Hiermit erklärt, EMOS spol. s r. o. dass der Funkanlagentyp P5763 der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
http://www.emos.eu/download.

UA | Бездротовий дзвоник & подовжувач сигналу

Комплект складається із кнопки дзвоника (передавача) тa домашнього дзвоника (приймача). Джерело
живлення дзвоника від батарейок 3× 1,5 В AA.
Передача між кнопкою і дзвоником забезпечують радіохвилі на частоті 433,92 МГц. Діапазон залежить від
місцевих умов і становить до 120 м у вільному просторі без перешкод.
Комплект має так названу „self-learning“ функцію – кнопка дієздатна вигенерувати власний код сполучення,
який потім отримає дзвоник і зберігатиме його в пам’яті. Комплект можна розширити за допомогою додаткових
кнопок. Завдяки функції „self-learning“ цей дзвоник не має впливу на сусідні дзвоники.
Досяжність кнопки можна подовжити, використовуючи функцію „repeater“ (повторювач сигналу).
Для правильного використання бездротового дзвоника уважно прочитайте інструкцію по експлуатації.

Технічна специфікація

Досяжність передачі: до 120 м у вільному просторі (у забудованому просторі може знизитись навіть

у п’ять разів)

34

Кнопка: водостійка; клас захисту IP44
Сполучення дзвоника з кнопками: функція „self-learning“
Кількість сполучень: максимально 8 кнопок на один дзвоник
Кількість мелодій: 16
Частота передачі: 433,92 MГц, 5 мВт e.r.p. макс.
Живлення дзвоника: 3× 1,5 В AA батарейок
Живлення кнопки: батарейка 1× 3 В (тип CR2032, входить в комиплект)
Входить в комплект: двостороння клейка стрічка, гвинти

Опис дзвоника (див мал. 1)

1 – світлодіод дзвоника
2 – динамік
3 – кнопка режиму дзвінка
4 – кнопка налаштування гучності
5 – кнопка repeater (повторний сигнал)
6 – отвір для повішання на стіну
7 – батарейний відсік

Опис кнопки (див мал. 2)

A – батарейка
B – кнопка для зміни мелодії/анулювання пам’ті сполучених кнопок
C – кнопка для дзвінка/світлодіод

Відкриття задньої кришки кнопки (див мал. 3)

Сполучення кнопки з дзвоником

1. Зніміть задню кришку кнопки через отвір, що знаходиться на бічній стороні, за допомогою викру тки
див. «Мал. 3«.

Вставте в кнопку батарейку 3 В, тип CR2032. Переконайтесь, чи вставлена батарейка має правильну

полярність (+ полярність зверху)!

2. Вставте у батарейний відсік дзвоника 3× 1,5 В AA батарейки (використовуйте тільки лужні батарейки),
прозвучить мелодія „ding dong“.

Дзвоник автоматично переключається у режим „self-learning“, який триває 60 секунд.

3. Протягом цих 60 секунд натисніть кнопку, яку хочете поєднати з дзвоником. Якщо дзвоник отримає
сигнал від кнопки, прозвучить мелодія, кнопка поєднана з дзвоником і автоматично припиняється
режим self-learning.

4. Для поєднання декількох кнопок, д ля кожної кнопки повторіть кроки від 1 до 3.

Примітка: Перш ніж поєнувати кожну кнопку, дзвоник потрібно ввести в режим self-learning – вийняти і
знову вставити батарейки 3× 1,5 В AA.

Таким чином, ви можете поєднати максимально 8 кнопок в 1-му дзвонику.

Примітка: У випадку відключення електромережі, у дзвонику знаходиться внутрішня пам’ять,
в якій зберігаються коди актуально поєднаних кнопок. Коли дзвоник знову підключений, автоматично
ввімкнеться режим „self-learning“, на період 60-ти секунд. Однак, якщо протягом цих 60-ти секунд не буде
отримано жодного сигналу (нове поєднання не проводиться), дзвоник після завершення режиму „self-learning“,
автоматично записує коди попередніх парних кнопок. Тому, після відключення електроенергії, не потрібно
знову проводити поєднання.

35

Анулювання пам’яті спорлучених кнопок

1. Зніміть задню кришку кнопки отвором на бічній стороні, за допомогою викру тки.

2. Підключіть дзвоник у режим сполучення – вийміть та знову вставте батарейки, пролунає мелодія.

3. До 60 секунд після вставлення батарейок у дзвоник натисніть кнопку B у відсіку батареї кнопки,
світлодіодна сигналізація на кнопці та дзвонику мигне, пролунає мелодія.

Пам’ять ВСІХ поєднаних кнопок буде ануьована.

4. Кнопку знову складіть.

Вибір бажаної мелодії

Змінити мелодію можливо в будь-який час (крім часу, коли дзвінок є у режимі self-learning).
На сполучення кнопки з дзвоником не впливає зміна мелодії.

1. Зніміть задню частину кришки за допомогою викру тки через отвір, що на бічній стороні кнопки.

2. На друкованій платі кнопки повторно натисніть кнопку B, після кожного натискання прозвучить
інша мелодія.

3. На кожній сполученій кнопці можна налашт увати іншу мелодію, щоб полегшити ідентифікацію місця
розташування кнопки.

4. Кнопку знову складіть.

Налапштування гучності дзвінка

Повторно стисніть кнопку , що знаходиться на боку дзвоника.
Кожним натиском буде налаштований інший рівень гучності по порядку:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

Налаштування режиму дзвінка

Натисніть повторно кнопку що знаходиться на бічній стороні дзвоника.
Кожним натиском буде налаштований інший режим дзвінка:

1. Тільки акустична сигналізація

2. Тільки оптична сигналізація

3. Акустична + оптична сигналізація

Примітка: Початковим режимом дзвоника являється Акустична + оптична сигналізація.

Цей режим автоматично налаштується, якщо перерветься живлення дзвоника.

Показник розрядженої батарейки у дзвонику

Якщо на дзвонику постійно загоряється червоний світлодіод, це значить, що батарейки розряджені.
Щонайшвидше замініть батарейки у дзвонику новими.

Режим repeater (повторення сигналу)

У випадку, якщо дзвоник знаходиться дуже далеко від кнопки, або поблизу джерела електромагнітних
перешкод, передача сигналу може бути ненадійною.
Режим repeater служить для подовження досяжності дзвоника.

Налаштування режиму repeater

Спочатку сполучіть базовий комплект приймача (буде першим) + кнопку.
Підключіть новий приймач (буде другий) у режим self-learning – вставте батарейки 3× 1,5 В AA.
Новий приймач буде 60 секунд у режимі сполучення.
На першому приймачі, кнопку перемкніть у позицію I, приймач передасть сигнал у другий приймач.
Другий приймач прийме сигнал, та замигає світлодіод/прозвучить мелодія, ці два приймачі сполучені.

36

Коли натискається зовнішня кнопка, спочатку зазвонить перший приймач, котрий передасть сигнал другому
приймачу, який також буде дзвонити.
Всі Сполучені приймачі під час дзвінка будуть грати однакову мелодію.
При передачі сигналу на слідуючий приймач режим repeater визначається миганням червоного світлодіоду.
Таким чином, можна об’єднати необмежену кількість приймачів у режим repeater.
Під час поєднання кожного послідуючого приймача повторіть ті самі дії також і для нового приймача (активація
режиму з’єднання) і останнього приймача (перемикання кнопки
Всі сполучені приймачі паралельно підключені.
Для правильної функції repeater необхідно, щоб кожен сполучений приймач був постійно підключений.

у позицію I).

Деактивація режиму repeater

На вибраному приймачі перемикніть кнопку у позицію O.
Тоді приймач при дзвінку не передасть жодного сигналу для інших поєднаних приймачів – не будуть дзвонити.

Установка кнопки дзвоника (передавача)

1. Спочатку підключіть кнопку з дзвоником.

2. Перед встановленням перевірте, чи комплект буде надійно працювати у вибраному вами місці.

3. Через отвір на бічній стороні кнопки, за допомогою викру тки зніміть задню частину кришки.

4. Прикріпіть задню частину кришки до стіни двосторонньою клейкою стрічкою (входить в комплект,
або двома гвинтами. Хоча кнопка стійка відносно повітряним впливам, розмістіть її так, щоб вона
була захищена, наприклад, у ніші.

5. Кнопку знову складіть.

6. Задзвоніть, натиснувши кнопку дзвоника. При стисканні кнопки розсвічується світлодіодний сигнал,
який вказує на те, що кнопка надіслала радіосигнал. Дзвоник відтворює обрану мелодію.

Примітка: Кнопка дзвоника (передавач) може бути без проблем розташована на дерев’яних або цегляних
стінах. Однак ніколи не розташовуйте кнопку безпосередньо на металевих предметах або матеріалах які
вміщають метал, таких як пластмасова конструкція вікон та дверей, що містять металевий каркас. Передавач
може не належним чином працювати.

Установка дзвоника (приймача)

1. Дзвоник призначений тільки д ля використання в приміщені, з джерелом живлення 3× 1,5ВAA батарейок.

2. Діапазон передачі (макс. 120 м) залежить від місцевих умов, таких як кількість стін, через які повинен
проходити сигнал, металеві дверні коробки та інші елементи, що впливають на передачу радіосиг­налу (наявність інших радіопристроїв, що працюють на аналогічній частоті, наприклад, бездротові
термометри, управління воріт тощо). Діапазон передач може швидко падати завдяки цим чинникам.

Усунення несправностей

Дзвоник не дзвонить:

• Дзвоник може знаходитися поза діапазоном.

− Відрегулюйте відстань між кнопкою дзвоника та домашнім дзвоником, на діапазон можуть
впливати місцеві умови.

• В кнопці дзвоника може бути розряджена батарейка.

− Замініть батарейки, при цьому звертайте увагу на правильну полярність вставленої батарейки.
Знову сполучіть кнопку із дзвінком.

37

• Дзвоник немає джерела живлення.

− У дзвонику можуть бути розряджені бітірейки.

− Замініть батарейки, при цьому звертайте увагу на правильну полярність вставленої батарейки.
Знову сполучіть кнопку із дзвінком.

Догляд та обслуговування

Бездротовий цифровий домашній дзвоник являється чутким електронним пристроєм, тому необхідно
дотримуватись слідуючих правил:

• Дзвоник (приймач) призначений тільки для використання у приміщенні, в сухих просторах.

• Периодично перевіряйте працездатність кнопки дзвоника та вчасно замініть батарейки . Використовуйте
тількі якісні 1,5 В лужні батарейки призначених параметрів.

• не використовуйте зарядні 1,2 В батарейки, вони можуть запричинити непрацездатність бездротового
з’єднання.

• Якщо довший час дзвоником не користуєтесь, вийміть батарейку з кнопки дзвоника.

• Кнопку та дзвоник не піддавайте надзвичайному трясінню та ударам.

• Кнопку та дзвінок не піддавайте надзвичайній температурі та прямому сонячному промінню або вологості.

• Для чищення використовуйте м’ягку, вологу ганчірку та трохи миючого засобу, не використовуйте
агресивні миючі засоби або розчинники.

Цей пристрій не призначений для користування особам (включно дітей), для котрих фізична, почуттєва чи
розумова нездібність, чи не достаток досвіду та знань забороняє ним безпечно користуватися, якщо така
особа не буде під доглядом, чи якщо не була проведена для неї інструктаж відносно користування споживачем
відповідною особою, котра відповідає за її безпечність. Необхідно дивитися за дітьми та забезпечити, щоб
з пристроєм не гралися.

Не викидуйте електричні пристрої як несортовані комунальні відходи, користуйтесь місцями збору
комунальних відходів. За актуальною інформацією про місця збору звертайтесь до установ за
місцем проживання. Якщо електричні присторої розміщені на місцях з відходами, то небезпечні

речовини можуть проникати до підземних вод і дістатись до харчового обігу та пошкоджувати ваше здоров’я.
Цим підприємство EMOS spol. s r. o. проголошує, що тип радіообладнання P5763 відповідає Дирек-

тивам 2014/53/EU. Повний текст ЄС проголошення про відповідність можна знайти на цьому сайті
http://www.emos.eu/download.

RO|MD | Sonerie fără r & prelungitor de semnal

Setul este format din butonul soneriei (emiţător) şi soneria de casă (receptor). Soneria este alimentată cu baterii
3× 1,5 V AA. Transmisia dintre buton şi sonerie este asigurată prin unde radio pe frecvenţa de 433,92 MHz. Raza
de acţiune depinde de condiţiile locale şi este de pâna la 120 m în teren deschis, fără interferenţe.
Setul are aşa n. funcţie „self-learning“ – butonul are capacitatea generării unui cod pereche propriu, care este
apoi însuşit de sonerie şi salvat în memorie. Setul poate  astfel lărgit cu butoane suplimentare. Datorită funcţiei
„self-learning“ se exclude inuenţarea soneriilor vecine.
Raza de acțiune se poate prelungi cu ajutorul funcției „repeater“ (repetor de semnal).
Pentru utilizarea corectă a soneriei fără r citiţi cu atenţie instrucţiunile de utilizare.

38

Specicaţii tehnice

Raza de acţiune: până la 120 m în teren deschis (în teren construit poate să scadă până la o cincime)
Buton: antiacvatic; protecție IP44
Asocierea soneriei cu butoane: funcţia „self-learning“
Capacitatea de asociere: maxim 8 butoane pe 1 sonerie
Număr melodii: 16
Frecvența de transmisie: 433,92 MHz, 5 mW e.r.p. max.
Alimentarea soneriei: baterii 3× 1,5 V AA
Alimentarea butonului: baterie 1× 3 V (tip CR2032, inclusă în pachet)
Inclus în pachet: bandă dublu-adezivă, șuruburi

Descrierea soneriei (vezi ilustr. 1)

1 – LED dioda soneriei
2 – difuzor
3 – butonul regimului sunetului
4 – butonul reglării volumului
5 – butonul repeater (repetor de semnal)
6 – deschizătură de ancorare pe perete
7 – locașul bateriilor

Descrierea butonului (vezi ilustr. 2)

A – baterie
B – buton pentru modicarea melodiei/ștergerea memoriei butoanelor asociate
C – buton de apel/dioda LED

Deschiderea capacului din spate al butonului (vezi ilustr. 3)

Asocierea butonului cu soneria

1. Înderpărtați capacul din spate al butonului prin deschizătura laterală cu ajutorul șurubelniței, vezi „Ilustr. 3.“

În buton introduceți baterii de 3 V, tip CR2032. Respectați polaritatea corectă a bateriei introduse (polul

+ sus)!

2. În locașul pentru baterii al soneriei introduceți baterii 3× 1,5 V AA (folosiți doar baterii alcaline), va
suna melodia „ding dong“.

Soneria trece automat în regimul „self-learning“, care durează 60 de secunde.

3. În timpul acestor 60 de secunde apăsați butonul, pe care doriți să-l asociați cu soneria. Dacă soneria
a detectat semnalul din buton, va suna melodia, butonul este asociat cu soneria și se încheie automat
regimul self-learning.

4. Pentru asocierea mai multor butoane repetați pentru ecare buton procedeul din punctele 1. la 3.

Mențiune: Înainte de asocierea ecărui buton este necesară reglarea soneriei în regimul „self-learning“ – scoaterea
și reintroducerea bateriilor 3× 1,5 V AA.

Astfel puteți asocia maxim 8 butoane cu 1 sonerie.

Menț.: Pentru eventualitatea unei pene de curent soneria dispune de memorie interioară, în care se salvează
codurile butoanelor actualmente asociate. După reînnoirea alimentării soneriei se activează automat regimul
„self-learning“ pe o perioadă de 60 secunde. Dacă însă în aceste 60 de secunde nu este recepționat nici un semnal
(nu a intervenit o nouă asociere), după încheierea regimului „self-learning“ soneria va descărca automat codurile
butoanelor asociate anterior. După pana de curent nu este deci necesară repetarea asocierii.

39

Ștergerea memoriei butoanelor asociate

1. Îndepărtați capacul din spate al butonului prin deschizătura laterală cu ajutorul șurubelniței.

2. Aduceți soneria în regimul de asociere – scoateți și reintroduceți bateriile, va suna melodia.

3. În 60 de secunde de la introducerea bateriilor în sonerie apăsați butonul B în locașul bateriilor butonului,
LED-ul de semnalizare pe buton și sonerie va clipi, va suna melodia.

Memoria TUTUROR butoanelor asociate va  ștearsă.

4. Reasamblați butonul.

Selectarea melodiei de apel

Modicarea melodiei de apel se poate efectua oricând (cu excepția perioadei când soneria este în regimul
self-learning). Asocierea butonului cu soneria nu este inuențată de modicarea melodiei.

1. Îndepărtați partea din spate a capacului prin deschizătura laterală cu ajutorul șurubelniței.

2. Pe placa PCB a butonului apăsați repetat butonul B, la ecare apăsare va suna altă melodie.

3. Pe ecare buton asociat se poate seta altă melodie pentru identicarea mai simplă a locului, unde
este amplasat butonul.

4. Reasamblați butonul.

Reglarea volumului sunetului

Apăsați repetat butonul amplasat pe partea laterală a soneriei.
Cu ecare apăsare va  reglat alt volum în ordinea:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

Setarea regimului de apel

Apăsați repetat butonul amplasat pe partea laterală a soneriei.
Cu ecare apăsare va  setat alt regim de apel:

1. Doar semnalizare acustică

2. Doar semnalizare optică

3. Semnalizare acustică + optică

Mențiune: Regimul inițial al soneriei este semnalizare Acustică + optică.

Acest regim apare automat, dacă intervine întreruperea alimentării soneriei.

Indicarea bateriei slabe în sonerie

Dacă se aprinde permanent pe buton dioda led roșie, bateriile sunt descărcate.
Înlocuiți cât mai rapid bateriile în sonerie cu altele noi.

Regimul repeater (repetor de semnal)

În cazul în care soneria este prea îndepărtată de buton ori este în apropierea unei surse de interferență electro­magnetică, transmisia semnalului poate  defectuoasă.
Regimul repeater servește la prelungirea razei de acțiune a soneriei.

Setarea regimului repeater

Asociați mai întâi setul de bază receptor (primul în ordine) + buton.
Introduceți noul receptor (al doilea în ordine) în regimul self-learning – introduceți bateriile 3× 1,5 V AA.
În 60 de secunde noul receptor va  în regim de asociere.
Pe primul receptor comutați butonul
Al doilea receptor preia semnalul și clipește LED/sună melodia, ambele receptoare sunt interconectate.

în poziția I, receptorul va transmite semnalul în al doilea receptor.

40

La apăsarea următoare a butonului exterior va suna astfel mai întâi primul receptor, care transmite apoi semnalul
în al doilea receptor, care va suna la rândul său.
Toate receptoarele asociate vor reda la apel aceeași melodie.
La transmiterea semnalului în alt receptor regimul repeater este semnalizat de clipirea LED-ului roșu.
Astfel este posibilă asocierea unui număr nelimitat de receptoare în regimul repeater.
La asocierea ecărui receptor suplimentar repetați același procedeu pentru noul receptor (activarea regimului
de asociere) și a ultimului receptor în serie (comutarea butonului
Toate receptoarele asociate sunt conectate în paralel.
Pentru funcția corectă repeater este deci necesar ca ecare receptor asociat să e alimentat în permanență.

în poziția I).

Dezactivarea regimului repeater

Pe receptorul selectat comutați butonul în poziția O.
Astfel în timpul apelului receptorul nu transmite semnalul în alte receptoare asociate în serie – nu vor suna.

Instalarea butonului soneriei (emițătorului)

1. Efectuați mai întâi asocierea butonului cu soneria.

2. Înaintea montajului vericați dacă setul va funcționa corect la locul ales de dumneavoastră.

3. Îndepărtați partea din spate a capacului butonului prin deschizătura pe partea laterală cu ajutorul
șurubelniței.

4. Partea din spate a capacului o xați pe perete cu ajutorul benzii dublu-adezive (inclusă în pachet) sau
cu două șuruburi. Cu toate că butonul este rezistent la intemperii atmosferice, amplasați-l astfel, încât
să e protejat, de ex. în nișă.

5. Reasamblați butonul.

6. Sunați prin apăsarea butonului soneriei. Apăsarea este însoțită de lumina LED de semnalizare, care
semnalizează că butonul a emis semnalul radio. Soneria va reproduce melodia selectată.

Mențiune: Butonul soneriei (emiţătorul) se poate amplasa fără probleme pe lemn sau pereţi de cărămidă. Nu
amplasaţi butonul direct pe obiecte metalice sau materiale care conţin metale, de ex. construcţia de plastic a
ferestrelor şi uşilor, care conţin ramă metalică. S-ar putea ca emiţătorul să nu funcţioneze corect.

Instalarea soneriei (receptorului)

1. Soneria este destinată doar pentru utilizare în interior. Este alimentată cu baterii 3× 1,5 V AA.

2. Raza de transmisie (max. 120 m) este inuenţată de condiţiile locale, de exemplu numărul de pereţi, prin
care trebuie să pătrundă semnalul, tocurile metalice ale uşilor şi alte elemente, care inuenţează transmisia
semnalului radio (prezenţa altor mijloace radio, care transmit pe frecvenţă similară, de ex. termometre
fără r, telecomenzile porţilor etc.). Sub inuenţa acestor factori raza de acţiune poate să scadă rapid.

Rezolvarea problemelor

Soneria nu sună:

• Soneria poate  în afara razei de acţiune prevăzute.

− Modicaţi distanţa dintre butonul soneriei şi soneria de casă, raza poate  inuenţată de condiţiile
locale.

• În butonul soneriei poate  descărcată bateria.

− Înlocuiţi bateria, respectaţi polaritatea corectă a bateriei introduse. Efectuați din nou asocierea
butonului cu soneria.

41

• Soneria de casă nu se alimentează.

− În sonerie pot  descărcate bateriile.

− Înlocuiți bateriile, respectați polaritatea corectă a bateriilor introduse. Efectuați din nou asocierea
butonului cu soneria.

Grija şi întreţinerea

Soneria digitală de casă fără r este un aparat electronic sensibil, respectaţi, de aceea, următoarele măsuri:

• Soneria (receptorul) este destinată utilizării în spaţii interioare uscate.

• Controlaţi din când în când funcţionarea butonului soneriei şi înlocuiţi din timp bateriile. Folosiţi doar
baterii alcaline de calitate 1,5 V cu parametri prevăzuţi.

• Nu folosiți baterii de 1,2 V reîncărcabile, ar putea provoca defecțiunea conexiunii fără r.

• Dacă nu folosiţi soneria timp îndelungat, scoateţi bateriile din butonul soneriei.

• Nu expuneţi butonul şi soneria la zguduituri şi lovituri excesive.

• Nu expuneţi butonul şi soneria la temperatură excesivă, la lumina solară directă sau umiditate.

• Pentru curăţare folosiţi cârpă nă uşor umezită cu puţin detergent, nu folosiţi mijloace agresive sau diluanţi.

Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate zică, senzorială
sau mentală, ori experienţa şi cunoştinţele insuciente împiedică utilizarea aparatului în siguranţă, dacă nu vor
 supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de
securitatea acestora. Trebuie asigurată supravegherea copiilor, pentru a se împiedica joaca lor cu acest aparat.

Nu aruncaţi consumatorii electrici la deşeuri comunale nesortate, folosiţi bazele de recepţie a deşeu­rilor sortate. Pentru informaţii actuale privind bazele de recepţie contactaţi organele locale. Dacă
consumatorii electrici sunt depozitaţi la stocuri de deşeuri comunale, substanţele periculoase se pot

in ltra în apele subterane şi pot să ajungă în lanţul alimentar, periclitând sănătatea şi confortul dumneavoastră.
Prin prezenta, EMOS spol. s r. o. declară că tipul de echipamente radio P5763 este în conformitate cu Directiva

2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet:
http://www.emos.eu/download.

LT | Belaidis durų skambutis ir retransliatorius

Rinkinį sudaro durų skambučio mygtukas (siųstuvas) ir skambutis (imtuvas). Skambučio energijos šaltinis
yra 3× 1,5 V AA baterijos.
Perdavimas tarp mygtuko ir skambučio atliekamas radijo bangomis 433,92 MHz dažniu. Atstumas priklauso nuo
vietinių sąlygų ir siekia iki 120 m atviroje erdvėje be trukdžių.
Prietaise yra „savarankiško mokymosi“ funkcija – mygtukas pats gali sukurti susiejimo kodą, kurį priima skambutis
ir išsaugo savo atmintyje. Prie rinkinio galima pridėti papildomus mygtukus. „Savarankiško mokymosi“ funkcija
taip pat apsaugo nuo poveikio kaimyninius durų skambučius.
Mygtuko diapazonas gali būti išplėstas panaudojant „retransliatoriaus“ funkciją (signalo retransliatorius).
Norėdami tinkamai naudotis belaidžiu durų skambučiu, įdėmiai perskaitykite instrukcijų vadovą.

Techninės specikacijos

Perdavimo atstumas: iki 120 m atviroje erdvėje (gali sumažėti iki penktadalio apstatytoje zonoje)
Mygtukas: atsparus vandeniui; apsauga IP44
Mygtuko ir skambučio susiejimas: „savarankiško mokymosi“ funkcija

42

Susiejimo pajėgumai: daugiausia 8 mygtukai 1 skambučiui
Melodijų skaičius: 16
Perdavimo dažnis: 433,92 MHz, maks. ekvivalentinė spinduliuotės galia (e.r.p.) 5 mW.
Skambučio maitinimo šaltinis 3× 1,5 V AA baterijos
Mygtuko maitinimas: 1× 3 V baterija (CR2032 tipo, pridedama)
Pridedama: dvipusė lipni juosta, varžtai

Skambučio aprašymas (žr. 1 pav.)

1 – skambučio LED
2 – garsiakalbis
3 – skambėjimo režimo mygtukas
4 – garso nustatymo mygtukas
5 – retransliatoriaus mygtukas (signalo retransliavimas)
6 – skylutė kabinimui ant sienos
7 – baterijų skyrelis

Mygtuko aprašymas (žr. 2 pav.)

A – baterija
B – skambėjimo melodijos keitimo / susietų mygtukų atminties ištrynimo mygtukas
C – skambėjimo mygtukas / LED

Mygtuko galinio skyrelio atidarymas (žr. 3 pav.)

Mygtuko derinimas su skambučiu

1. Nuimkite galinį dangtelį naudodami atsuktuvą (žr. 3 pav.).

Įstatykite CR2032 tipo 3 V bateriją į mygtuką. Įstatydami bateriją paisykite teisingo poliškumo (+ poliškumas

aukštyn)!

2. Įdėkite 3× 1,5 V AA baterijas į durų skambučio baterijų skyrelį (naudokite tik šarmines baterijas). Išgirsite
„ding dong“ garsą.

Skambutis automatiškai persijungia į „savarankiško mokymosi“ režimą, kuris trunka 60 sekundžių.

3. Per nurodytas 60 sekundžių paspauskite mygtuką, kurį norite susieti su skambučiu. Jei skambutis gaus
mygtuko signalą, pasigirs signalas, mygtukas susisies su skambučiu ir „savarankiško mokymosi“ režimas
automatiškai išsijungs.

4. Norėdami susieti kelis mygtukus, kartokite 1–3 veiksmus.

Pastaba. Prieš susiejant kiekvieną mygtuką, skambutis turi būti įjungtas į „savarankiško mokymosi“ režimą –
išimkite ir vėl įdėkite 3× 1,5 V AA baterijas.

Tokiu būdu galite susieti daugiausia 8 mygtukus vienam skambučiui.

Pastaba. Skambutis turi vidinę atmintį, kur yra saugomi šiuo metu susietų mygtukų kodai, kurių prireiktų sutrikus
energijos tiekimui. Atnaujinus energijos tiekimą, skambutis automatiškai įsijungs į „savarankiško mokymosi“
režimą 60 sekundžių. Tačiau negavęs signalo per 60 sekundžių (naujas susiejimas nebus vykdomas), skambutis
automatiškai įkels prieš tai susietų mygtukų kodus, pasibaigus „savarankiško mokymosi“ režimui. Todėl po
energijos tiekimo sutrikimo nereikia iš naujo susieti mygtukų.

Susietų mygtukų atminties išvalymas

1. Nuimkite galinį dangtelį naudodami atsuktuvą.

2. Nustatykite susiejimo režimą – išimkite ir įdėkite baterijas, nuskambės signalas.

43

3. Paspauskite B mygtuką, esantį ant mygtuko baterijų skyrelio, per 60 sekundžių nuo baterijų įdėjimo į
skambutį – skambučio LED indikatorius ir mygtukas pradės mirksėti bei nuskambės signalas.

Tokiu būdu bus ištrinti VISI susieti mygtukai.

4. Surinkite mygtuką.

Skambučio melodijos pasirinkimas

Galite pakeisti skambučio melodiją bet kuriuo metu (išskyrus, jei skambutis yra savarankiško mokymosi režime).
Skambučio melodijos pakeitimas neturi įtakos skambučio susiejimui su mygtuku.

1. Nuimkite galinį dangtelį naudodami atsuktuvą.

2. Kelis kartus paspauskite B mygtuką, esantį ant mygtuko pavaizduotos grandinės. Kiekvieną kartą
paspaudus skambės kita melodija.

3. Galite nustatyti skirtingas melodijas kiekvienam mygtukui, kad būtų lengviau nustatyti, kuris mygtukas
buvo paspaustas.

4. Surinkite mygtuką.

Skambučio garso nustatymas

Kelis kartus paspauskite mygtuką, esantį skambučio šone.
Kiekvienu paspaudimu nustatysite skirtingą garso lygį tokia tvarka:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

Skambėjimo režimo nustatymas

Kelis kartus paspauskite mygtuką, esantį skambučio šone.
Kiekvienu paspaudimu nustatysite skirtingą režimą:

1. Tik akustinis signalas

2. Tik optinis signalas

3. Optinis ir akustinis signalai

Pastaba. Optinis ir akustinis signalai yra nustatyti numatytame režime.

Šis režimas bus nustatytas automatiškai, sutrikus skambučio energijos tiekimui.

Išeikvotos skambučio baterijos indikatorius

Jeigu skambučio raudonas LED šviečia pastoviai, tai reiškia, kad baterijos yra išeikvotos.
Pakeiskite skambučio baterijas naujomis nedelsiant.

Retransliatoriaus režimas (signalo retransliatorius)

Signalo perdavimas gali būti nepatikimas, jei skambutis yra per toli nuo mygtuko arba jei netoliese yra
elektromagnetinis šaltinis.
Retransliavimo režimas padeda išplėsti skambučio diapazoną.

Retransliatoriaus režimo nustatymas

Pirmiausia susiekite pagrindinį imtuvo rinkinį (pirmą eilėje) + mygtuką.
Nustatykite naują imtuvą (antrą eilėje) į savarankiško mokymosi režimą – įdėkite 3× 1,5 V AA baterijas.
Naujas imtuvas bus susiejimo režime 60 sekundžių.
Nustatykite
Antrasis imtuvas gaus signalą ir LED pradės mirksėti + nuskambės signalas. Abu imtuvai dabar yra sujungti.
Kai išorėje esantis mygtukas nuspaudžiamas, pirmiausia skambės pirmasis imtuvas, kuris perduos signalą
antrajam imtuvui ir pastarasis taip pat skambės.
Visų susietų imtuvų skambėjimo melodija bus ta pati.

mygtuką į I padėtį; imtuvas nusiųs signalą į antrąjį imtuvą.

44

Mirksintis raudonas LED informuos apie retransliatoriaus režimą, išsiuntus signalą kitam imtuvui.
Galite susieti neribotą skaičių imtuvų retransliatoriaus režime.
Pakartokite tą pačią procedūrą (susiejimo režimo aktyvavimas), norėdami susieti kiekvieną naują imtuvą su
paskutiniu eilėje (nustatydami
Visi susieti imtuvai yra sujungti lygiagrečiai.
Todėl norint užtikrinti retransliatoriaus funkcijos veikimą svarbu, kad visi susieti imtuvai turėtų nepertraukiamą
energijos tiekimą jų veikimo metu.

mygtuką į I padėtį).

Retransliatoriaus režimo išjungimas

Nustatykite pasirinkto imtuvo mygtuką į O padėtį.
Imtuvas neperduos signalo kitiems eilėje susietiems imtuvams – imtuvai neskambės.

Durų skambučio (siųstuvo) mygtuko įrengimas

1. Pradėkite nuo mygtuko susiejimo su skambučiu.

2. Prieš įrengdami, patikrinkite rinkinio tinkamą veikimą pasirinktoje vietoje.

3. Nuimkite galinį dangtelį naudodami atsuktuvą.

4. Naudokite dvipusę lipnią juostą (pridedama) ar du varžtus norėdami pritvirtinti dangtelio galinę dalį
prie sienos. Nors mygtukas yra atsparus vandeniui, pasirinkite apsaugotą vietą (pvz., sienos įduboje).

5. Surinkite mygtuką.

6. Paspauskite mygtuką, kad skambėtų skambutis. Po paspaudimo seka LED apšvietimas, kuris reiškia, kad
radijo signalas buvo perduotas. Skambutis groja pasirinktą melodiją.

Pastaba. Durų skambučio mygtuką (siųstuvą) galima tvirtinti ant medžio ar plytų sienos ir problemų nekils. Tačiau
niekada netvirtinkite mygtuko tiesiogiai ant metalinių objektų arba medžiagų, kuriose yra metalo, pvz., plastikinių
langų arba durų struktūrų su metaliniais rėmais. Tokiais atvejais siųstuvas neveiks tinkamai.

Skambučio (imtuvo) įrengimas

1. Skambutis yra skirtas naudoti tik viduje, maitinimo šaltinis – 3× 1,5 V AA baterijos.

2. Perdavimo atstumą (maks. 120 m) lemia vietos sąlygos, pvz., sienų, per kurias eina signalas, skaičius,
metaliniai durų rėmai ir kiti elementai, paveikiantys radijo signalų perdavimą (kitų radijo įrenginių,
veikiančių panašiu dažniu, buvimas, pvz., belaidžių termometrų, vartų valdiklių ir t. t.). Dėl šių veiksnių
perdavimo atstumas gali gerokai sumažėti.

Trukdžių šalinimas

Skambutis neskamba:

• Skambutis gali būti už signalo veikimo ribų.

− Pakeiskite atstumą tarp mygtuko ir skambučio, atstumą gali paveikti vietinės sąlygos.

• Skambučio baterija gali būti išsieikvojusi.

− Pakeiskite bateriją. Įsitikinkite, kad baterijų poliškumas teisingas. Susiekite mygtuką su skambučiu
iš naujo.

• Skambutis neįjungtas į tinklą.

− Skambučio baterijos yra išeikvotos.

− Pakeiskite baterijas. Įsitikinkite, kad baterijų poliškumas teisingas. Susiekite mygtuką su skambučiu
iš naujo.

Priežiūra ir aptarnavimas

Belaidis skaitmeninis skambutis yra jautrus elektroninis prietaisas. Todėl būtina laikytis šių atsargumo priemonių:

45

• Skambutis (imtuvas) skirtas naudoti tik viduje, sausoje aplinkoje.

• Periodiškai patikrinkite durų skambučio mygtuko veikimą ir laiku pakeiskite baterijas. Naudokite tik
kokybiškas 1,5 V šarmines baterijas, atitinkančias nustatytus parametrus.

• Nenaudokite įkraunamų 1,2 V baterijų, nes dėl jų gali neveikti belaidis ryšys.

• Kai durų skambutis ilgai nenaudojamas, išimkite bateriją iš durų skambučio mygtuko.

• Saugokite skambutį nuo pernelyg didelės vibracijos ir smūgių.

• Saugokite skambutį nuo didelio karščio ir tiesioginių saulės spindulių ar drėgmės.

• Valymui naudokite šiek tiek sudrėkintą šluostę su nedideliu valiklio kiekiu, nenaudokite agresyvių valymo
medžiagų ar tirpiklių.

• Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus), turintiems zinę, jutiminę ar protinę
negalią, ir neturintiems patirties ar žinių, reikalingų saugiam prietaiso naudojimui. Tokie asmenys turi
būti informuojami apie prietaiso naudojimą ir prižiūrimi asmens, atsakingo už jų saugumą. Vaikai visada
turi būti prižiūrimi ir negali žaisti su prietaisu.

Nemeskite kartu su buitinėmis atliekomis. Pristatykite į specialius rūšiuojamoms atliekoms skirtus surin­kimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų informaciją apie surinki­mo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos

gali patekti į gruntinius vandenis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.
Aš, EMOS spol. s r. o. patvirtinu, kad radijo įrenginių tipas P5763 atitinka Direktyvą 2014/53/ES. Visas ES atitikties

deklaracijos tekstas prieinamas šiuo interneto adresu: http://www.emos.eu/download.

LV | Bezvadu durvju zvans un atkārtotājs

Komplektu veido durvju zvana poga (raidītājs) un zvans (uztvērējs). Durvju zvans darbojas ar trim 1,5 V AA
tipa baterijām.
Raidīšana starp pogu un durvju zvanu notiek, izmantojot radioviļņus 433,92 MHz frekvencē. Attālums ir atkarīgs
no vietējiem apstākļiem un var sasniegt līdz 120 m atklātās vietās bez šķēršļiem.
Komplektam ir tā dēvētā „pašmācības” funkcija – poga spēj ģenerēt savu pārī savienošanas kodu, kas tiek nosūtīts
zvanam un saglabāts zvana atmiņā. Tādējādi komplektu var paplašināt ar papildu pogām. To „pašmācības” funkcija
arī neļauj tām ietekmēt kaimiņu durvju zvanus.
Pogas darbības diapazonu ir iespējams paplašināt, izmantojot „atkārtotāja” funkciju (signāla atkārtotu
pārraidīšanu).
Lai nodrošinātu durvju zvana pareizu izmantošanu, rūpīgi izlasiet lietošanas instrukciju.

Tehniskā specikācija

Raidīšanas attālums: līdz 120 m atklātā vietā (apbūvētā teritorijā var samazināties līdz vienai piektdaļai)
Poga: ūdensizturīga; korpuss IP44
Zvana un pogu savienošana pārī: „pašmācības” funkcija
Savienošanas pārī kapacitāte: ne vairāk kā astoņas pogas uz vienu zvanu
Zvana signālu skaits: 16
Raidīšanas frekvence: 433,92 MHz, maks. 5 mW e.r.p. (efektīvā izstarotā jauda)
Zvana barošanas avots: trīs 1,5 V AA tipa baterijas
Pogas barošanas avots: viena 3 V baterija (tips CR2032, iekļauta komplektācijā)
Komplektācijā ir iekļauta abpusēja līmlente, skrūves.

46

Zvana apraksts (skatīt 1. attēlu)

1 – zvana LED
2 – skaļrunis
3 – zvana režīma poga
4 – skaļuma iestatījumu poga
5 – atkārtotāja poga (signāla atkārtošana)
6 – atvere pakāršanai pie sienas
7 – bateriju nodalījums

Pogas apraksts (skatīt 2. attēlu)

A – baterija
B – poga zvana signāla nomainīšanai/pārī savienoto pogu atmiņas dzēšanai
C – zvana poga/LED

Pogas aizmugures nodalījuma atvēršana (skatīt 3. attēlu)

Pogas savienošana pārī ar zvanu

1. Noņemiet pogas aizmugurējo vāciņu ar skrūvgriezi caur caurumu pogas sānos (sk. 3. att.).

Ievietojiet pogā 3 V, CR2032 tipa bateriju. Ievietojot bateriju, ievērojiet pareizo polaritāti (+ polaritāte uz

augšu)!

2. Ievietojiet trīs 1,5 V AA baterijas durvju zvana bateriju nodalījumā (izmantojiet tikai sārma baterijas).
Jūs dzirdēsiet zvanīšanas toni.

Zvans automātiski pārslēdzas uz „pašmācības” režīmu, kas ilgst 60 sekundes.

3. Šo 60 sekunžu laikā nospiediet pogu, kuru vēlaties savienot pārī ar zvanu. Ja zvans saņem signālu no
pogas, atskan signāls. Poga tiks savienota pārī ar zvanu un pašmācības režīms automātiski izslēgsies.

4. Lai savienotu pārī vairākas pogas, atkārtojiet 1.–3. darbību.

Piezīme: pirms katras pogas savienošanas pārī zvanam jāiestata pašmācības režīms – izņemiet un no jauna
ievietojiet trīs 1,5 V AA tipa baterijas.

Šādā veidā varat savienot pārī zvanu ar ne vairāk kā astoņām pogām.

Piezīme: zvanam ir iekšējā atmiņa, kurā tas uzglabā pašlaik pārī savienoto pogu kodus strāvas padeves pārtrau­kuma gadījumam. Tiklīdz zvana strāvas padeve tiek atjaunota, zvans automātiski ieslēdz pašmācības režīmu
uz 60 sekundēm. Tomēr, ja šo 60 sekunžu laikā netiek saņemts signāls (netiek veikta jauna savienošana pārī),
pēc pašmācības režīma izslēgšanās zvans automātiski ielādē iepriekš pārī savienoto pogu kodus. Tādējādi pēc
strāvas padeves pārtraukuma no jauna nav jāveic pogu savienošana pārī.

Pārī savienoto pogu atmiņas tīrīšana

1. Noņemiet pogas aizmugurējo vāciņu ar skrūvgriezi caur caurumu pogas sānos.

2. Iestatiet zvanu pārī savienošanas režīmā – izņemiet un no jauna ievietojiet baterijas; atskanēs signāls.

3. Pogas baterijas nodalījumā nospiediet B pogu 60 sekunžu laikā pēc bateriju atkārtotas ievietošanas
zvanā – uz zvana iedegsies LED indikators, poga mirgos un atskanēs signāls.

Tādā veidā tiks izdzēsta VISU pārī savienoto pogu atmiņa.

4. Salieciet pogu.

Zvana signāla izvēle

Varat nomainīt zvana signālu jebkurā laikā (izņemot, kamēr zvans ir pašmācības režīmā).
Zvana savienošanu pārī ar pogu neietekmē zvana signāla nomaiņa.

47

1. Noņemiet pogas aizmugurējo vāciņu ar skrūvgriezi caur caurumu pogas sānos.

2. Vairākkārt nospiediet B pogu uz pogas apdrukātās shēmas. Katrreiz nospiežot pogu, tiks atskaņots
atšķirīgs zvana signāls.

3. Varat iestatīt atšķirīgu zvana signālu katrai pārī savienotajai pogai, lai labāk noteiktu, kura poga ir
nospiesta, lai iedarbinātu durvju zvanu.

4. Salieciet pogu.

Zvana skaļuma iestatīšana

Vairākkārt nospiediet pogu, kas atrodas zvana sānā.
Katrreiz nospiežot pogu, tiks iestatīts atšķirīgs skaļuma līmenis šādā secībā:
100% – 75% – 50% – 25% – 0% – 25% – 50% – 75% – 100%.

Zvana režīma iestatīšana

Vairākkārt nospiediet pogu, kas atrodas zvana sānā.
Katrreiz nospiežot pogu, tiek iestatīts atšķirīgs zvana režīms:

1. tikai skaņas signalizācija;

2. tikai gaismas signalizācija;

3. skaņas un gaismas signalizācija.

Piezīme: skaņas un gaismas signalizācija ir noklusējuma režīms.

Šis režīms tiek iestatīts automātiski, ja tiek pārtraukta zvana strāvas padeve.

Izlādējušos bateriju indikācija zvanā

Ja uz zvana ir nepārtraukti iedegusies sarkanā LED, tas nozīmē, ka baterijas ir izlādējušās.
Nomainiet zvana baterijas ar jaunām pēc iespējas drīzāk.

Atkārtotāja režīms (signāla atkārtotājs)

Signāla pārraide var būt nedroša, ja zvans atrodas pārāk tālu no pogas vai ja tuvumā atrodas elektromagnētisko
traucējumu avots.
Atkārtotāja režīms kalpo, lai paplašinātu zvana diapazonu.

Atkārtotāja režīma iestatīšana

Vispirms savienojiet pārī uztvērēja pamata komplektu (pirmais pēc kārtas) un pogu.
Iestatiet jaunu uztvērēju (otrais pēc kārtas) pašmācības režīmā – ievietojiet trīs 1,5 V AA tipa baterijas.
Jaunais uztvērējs būs pārī savienošanas režīmā 60 sekundes.
Ieslēdziet pirmā uztvērēja
Otrs uztvērējs saņems signālu un sāks mirgot LED, un atskanēs signāls. Abi uztvērēji šobrīd ir savstarpēji savienoti.
Kad tiek nospiesta sānu poga, vispirms zvanīs pirmais uztvērējs, pēc tam signāls tiks pārsūtīts uz otro uztvērēju,
kas arī tad zvanīs.
Visi pārī savienotie uztvērēji zvana laikā atskaņos vienādu zvana signālu.
Nosūtot signālu uz nākamo uztvērēju, atkārtotāja režīms tiek uzrādīts ar mirgojošu sarkanu LED.
Atkārtotāja režīmā varat savienot pārī neierobežotu skaitu uztvērēju.
Atkārtojiet tādu pašu procedūru (aktivizējiet pārī savienošanas režīmu), lai savienotu pārī katru jauno papildu
uztvērēju un pēdējo uztvērēju līnijā (pārslēdzot
Visi pārī savienotie uztvērēji ir savienoti paralēlā savienojumā.
Tādēļ katram pārī savienotajam uztvērējam jānodrošina barošana visu darbības laiku, lai atkārtotāja funkcija
darbotos pareizi.

pogu pozīcijā „I”; uztvērējs nosūtīs signālu uz otro uztvērēju.

pogu pozīcijā „I”).

48

Atkārtotāja režīma izslēgšana

Ieslēdziet izvēlētā uztvērēja pogu pozīcijā „O”.
Uztvērējs zvanīšanas laikā nepārraidīs signālu uz citiem līnijā esošajiem pārī savienotajiem uztvērējiem – uztvērēji,
kas līnijā atrodas pēc tā, nezvanīs.

Durvju zvana (raidītāja) pogas uzstādīšana

1. Sāciet, veicot pogas savienošanu pārī ar zvanu.

2. Pirms uzstādīšanas pārbaudiet, vai zvana komplekts labi darbojas izvēlētajā vietā.

3. Noņemiet pogas aizmugurējo vāciņu ar skrūvgriezi caur caurumu pogas sānos.

4. Izmantojiet divpusējo līmlenti (iekļauta komplektācijā) vai divas skrūves, lai piestiprinātu vāciņa aizmu­gurējo daļu pie sienas. Lai arī poga ir izturīga pret laikapstākļiem, izvēlieties vietu, kur tā ir aizsargāta,
piemēram, sienas nišu.

5. Salieciet pogu.

6. Nospiediet pogu, lai zvanītu zvanu. Nospiežot pogu, tiek ieslēgts LED apgaismojums, kas norāda, ka poga
ir nosūtījusi radiosignālu. Zvans atskaņo izvēlēto melodiju.

Piezīme: durvju zvana pogu (raidītāju) bez problēmām var uzstādīt uz koka vai ķieģeļu sienas. Tomēr nekad
nenovietojiet pogu tieši uz metāla priekšmetiem vai metālus saturošiem materiāliem, piemēram, plastmasas
logu vai durvju konstrukcijām ar metāla rāmi. Šādos gadījumos raidītājs nedarbosies pareizi.

Zvana (uztvērēja) uzstādīšana

1. Zvans ir paredzēts lietošanai tikai iekštelpās un tas darbojas ar trim 1,5 V AA tipa baterijām.

2. Raidīšanas attālumu (maks. 120 m) ietekmē vietējie apstākļi, piemēram, sienu skaits, caur kurām tiek
raidīts signāls, durvju metāla rāmji un citi elementi, kas ietekmē radiosignālu raidīšanu (līdzīgā frekvencē
darbojošos radio ierīču, piemēram, bezvadu termometru, vārtu darbības vadības u. c., klātbūtne). Šo faktoru
dēļ raidīšanas attālums var krasi samazināties.

Problēmu novēršana

Zvans nezvana

• Iespējams, durvju zvans atrodas ārpus uztveršanas zonas.

− Izmainiet attālumu starp pogu un durvju zvanu; attālumu var ietekmēt vietējie apstākļi.

• Iespējams, durvju zvana baterija ir izlādējusies.

− Nomainiet bateriju. Pārliecinieties, ka tiek ievērota pareizā polaritāte. Savienojiet pārī pogu ar
zvanu no jauna.

• Zvanam nav strāvas padeves.

− Iespējams, zvana baterijas ir izlādējušās.

− Nomainiet baterijas. Pārliecinieties, ka tiek ievērota pareizā polaritāte. Savienojiet pārī pogu ar
zvanu no jauna.

Apkope un uzturēšana

Bezvadu digitālais durvju zvans ir jutīga elektroniska ierīce. Tādēļ jāievēro turpmāk minētie piesardzības pasākumi.

• Durvju zvans (uztvērējs) ir paredzēts izmantošanai tikai iekštelpās, sausā vidē.

• Periodiski pārbaudiet durvju zvana pogas funkcionalitāti un laikus nomainiet baterijas. Izmantojiet vienīgi
augstas kvalitātes 1,5 V sārma baterijas ar noteiktajiem parametriem.

• Nelietojiet uzlādējamās 1,2 V baterijas, jo tās var izraisīt bezvadu savienojuma traucējumus.

• Ja durvju zvans netiek izmantots ilgu laika periodu, izņemiet bateriju no durvju zvana pogas.

• Nepakļaujiet durvju zvanu pārmērīgai vibrācijai un triecieniem.

49

• Nepakļaujiet durvju zvanu pārmērīgam karstumam un tiešiem saules stariem vai mitrumam.

• Tīrīšanai izmantojiet viegli samitrinātu drānu un nelielu daudzumu mazgāšanas līdzekļa; nelietojiet
agresīvu tīrīšanas līdzekli vai šķīdinātāju.

Šo ierīci nav atļauts lietot personām (tostarp bērniem) ar ierobežotām ziskajām, maņu vai garīgajām spējām
vai personām, kurām trūkst pieredzes vai zināšanu, kas var nodrošināt drošu ierīces lietošanu. Šādas personas ir
jāmāca, kā lietot iekārtu, un tās ir jāuzrauga personai, kura ir atbildīga par to drošību. Bērni vienmēr ir jāuzrauga
un tie nedrīkst spēlēties ar izstrādājumu.

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu šķirošanas un
savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo
pašvaldību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt pazemes

ūdeņos un tālāk arī barības ķēdē, kur tās var ietekmēt cilvēka veselību.
Ar šo EMOS spol. s r. o. deklarē, ka radioiekārta P5763 atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības

deklarācijas teksts ir pieejams šādā interneta vietnē: http://www.emos.eu/download.

EE | Juhtmevaba uksekell ja repiiter

Komplekt koosneb uksekella nupust (saatjast) ja kellast (vastuvõtjast). Kella toiteallikad on 3× 1,5 V AA-patareid.
Ülekanne nupu ja kella vahel toimub raadiolainete abil sagedusega 433,92 MHz. Vahemik sõltub kohalikest
tingimustest ja ulatub avatud ruumides ilma häireteta 120 m kaugusele.
Komplektil on nn iseõppefunktsioon – nupp suudab luua oma ühenduskoodi, mille kell seejärel vastu võtab
ja mällu salvestab. Komplekti saab seega laiendada täiendavate nuppudega. Iseõppefunktsioon ei lase neil
naabrite uksekellasid mõjutada.
Nupu vahemikku saab laiendada, kasutades repiiteri-funktsiooni (signaali kordaja).
Juhtmevaba uksekella õigeks kasutamiseks lugege hoolikalt kasutusjuhendit.

Tehnilised andmed

Edastusvahemik: avatud alal kuni 120 m (võib langeda kuni ühe viiendikuni tiheda asustusega piirkonnas)
Nupp: veekindel; ümbris IP44
Kella ja nuppude ühendamine: iseõppefunktsioon
Ühendusvõime: max 8 nuppu ühe kella kohta
Helinatoonide arv: 16
Ülekande sagedus: 433.92 MHz, 5 mW e.r.p. max
Kella toide: 3× 1,5 V AA-patareid
Nupu toide: 1× 3 V patarei (CR2032-tüüpi, kuulub komplekti)
Komplektis: kahepoolne kleeplint, kruvid

Kella kirjeldus (vt joonist 1)

1 – kella LED-tuli
2 – kõlar
3 – helinarežiimi nupp
4 – helitugevuse nupp
5 – repiiteri nupp (signaali kordamine)
6 – ava seinale riputamiseks
7 – patareipesa

50

Nuppude kirjeldus (vt joonist 2)

A – patarei
B – nupp helinatooni muutmiseks / ühendatud nuppude mälu kustutamiseks
C – helinanupp / LED

Nupu tagumise sahtli avamine (vt joonist 3)

Nupu ühendamine kellaga

1. Eemaldage nupu tagumine kate kruvikeeraja abil küljel oleva ava kaudu (vt joonist 3).

Sisestage nupu patareipesasse 3 V, CR2032-tüüpi patarei. Patarei sisestamisel järgige kindlasti õiget

polaarsust (+-pool üles)!

2. Sisestage 3× 1,5 V AA-patareid uksekella patareilahtrisse (kasutage ainult leelispatareisid). Kuulete
kill-kõll helinatooni.

Kell lülitub automaatselt iseõpperežiimile, mis kestab 60 sekundit.

3. Nende 60 sekundi jooksul vajutage nuppu, mida soovite kellaga ühendada. Kui kell võtab nupu signaali
vastu, kostub helisignaal, nupp ühendab kellega ja iseõpperežiim lõpeb automaatselt.

4. Mitme nupu ühendamiseks korrake punkte 1 kuni 3.

Märkus: Enne iga nupu ühendamist tuleb kell lülitada iseõpperežiimile – eemaldage ja sisestage uuesti
3× 1,5 V AA-patareid.

Sellisel viisil saate ühendada maksimaalselt 8 nuppu.

Märkus: Kellal on sisemälu, kuhu salvestatakse voolukatkestuse juhtudeks hetkel ühendatud nuppude koodid.
Kui kella toide on taastatud, lülitub kell automaatselt 60 sekundiks iseõpperežiimile. Aga kui 60 sekundi jooksul
signaali vastu ei võeta (uut ühendamist ei toimu), laadib kell pärast iseõpperežiimi lõppemist automaatselt
eelnevalt ühendatud nuppude koodid. Seega pole vaja nuppe pärast voolukatkestust uuesti ühendada.

Ühendatud nuppude mälu tühjendamine

1. Eemaldage nupu tagumine kate kruvikeeraja abil küljel oleva ava kaudu.

2. Määrake kell ühendamisrežiimile – eemaldage ja sisestage patareid uuesti, kostub helisignaal.

3. Vajutage nupu patareipesas 60 sekundi jooksul pärast patareide uuesti sisestamist nuppu B – LED-näidik
kellal ja nupp vilguvad ja kostub helisignaal.

See kustutab KÕIGI ühendatud nuppude mälu.

4. Pange nupp uuesti kokku.

Helinatooni valimine

Saate helinatooni igal ajal muuta (välja arvatud juhul, kui kell on iseõpperežiimis).
Helinatooni muutmine ei mõjuta kella nupuga ühendamist.

1. Eemaldage tagumine kate kruvikeeraja abil nupu küljel oleva ava kaudu.

2. Vajutage korduvalt nupu trükkskeemil olevat nuppu B. Igal vajutusel mängitakse erinevat helinatooni.

3. Iga ühendatud nupu jaoks saate määrata erineva helinatooni, et paremini tuvastada, millist nuppu kella
helistamiseks vajutati.

4. Pange nupp uuesti kokku.

Kella helitugevuse määramine

Vajutage korduvalt kella küljel olevat nuppu .
Iga vajutus määrab erineva helitugevuse järgmises järjekorras:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

51

Helinarežiimi määramine

Vajutage korduvalt kella küljel olevat nuppu .
Iga vajutus määrab erineva helinarežiimi:

1. Ainult helisignaal

2. Ainult optiline signaal

3. Heli- + optiline signaal

Märkus: Heli- + optiline signaal on vaikerežiim.

See režiim määratakse automaatselt, kui kella toide on katkestatud.

Kella tühjeneva patarei märguanne

Kui kella punane LED-tuli põleb püsivalt, tähendab see, et patareid on tühjad.
Asendage kella patareid uutega nii kiiresti kui võimalik.

Repiiteri režiim (signaali kordaja)

Signaali edastamine ei pruugi õnnestuda, kui kell on nupust liiga kaugel või kui läheduses on elektromagnetiliste
häirete allikas.
Repiiteri režiim võimaldab pikendada kella vahemikku.

Repiiteri režiimi määramine

Esmalt ühendage kella põhikomplekt (järjekorras esimene) + nupp.
Seadistage uus vastuvõtja (järjekorras teine) iseõpperežiimile – sisestage 3× 1,5 V AA-patareid.
Uus vastuvõtja on ühendusrežiimis 60 sekundit.
Lülitage esimese vastuvõtja nupp
Teine vastuvõtja võtab signaali vastu ja LED vilgub + kostub helisignaal. Mõlemad vastuvõtjad on nüüd
omavahel ühendatud.
Kui vajutatakse välist nuppu, siis heliseb esmalt esimene vastuvõtja, seejärel edastab signaal teisele vastuvõtjale,
mis seejärel samuti heliseb.
Kõik ühendatud vastuvõtjad mängivad helisemisel sama helinatooni.
Repiiteri režiimi näidatakse signaali edatamisel järgmisele vastuvõtjale punase LED-i vilkumisega.
Repiiteri režiimiga saate ühendada piiramatu arvu vastuvõtjaid.
Korrake sama toimingut (ühendusrežiimi aktiveerimine) iga uue täiendava vastuvõtja ühendamisel ja viimase
vastuvõtja ühendamiseks (lülitage nupp
Kõik ühendatud vastuvõtjad on paralleelselt ühendatud.
Seetõttu on vajalik, et iga ühendatud vastuvõtja oleks töötamisel pidevalt toitega ühendatud, et repiiteri
funktsioon korralikult töötaks.

asendisse I; vastuvõtja saadab teisele vastuvõtjale signaali.

asendisse I).

Repiiteri režiimi väljalülitamine

Lülitage valitud vastuvõtja nupp asendisse O.
Vastuvõtja ei edasta signaali teistele ühendatud vastuvõtjatele – vastuvõtjad pärast seda ei helise.

Kella (saatja) nupu paigaldamine

1. Alustage, ühendades nupu kellaga.

2. Enne paigaldamist kontrollige, et komplekt töötab valitud kohas ilma häireteta.

3. Eemaldage tagumine kate kruvikeeraja abil nupu küljel oleva ava kaudu.

4. Kasutage kaane tagumise osa seinale kinnitamiseks kahepoolset kleeplinti (kuulub komplekti) või kahte
kruvi. Kuigi nupp on ilmastikukindel, valige koht, kus see on kaitstud, nt seina süvend.

52

5. Pange nupp uuesti kokku.

6. Kella helistamiseks vajutage nuppu. Vajutamisega kaasneb LED-valgustus, mis näitab, et nupp on edastanud
raadiosignaali. Kell mängib valitud meloodiat.

Märkus: Uksekella nupu (saatja) saab lihtsalt paigutada puidust või tellisest seintele. Kuid ärge asetage nuppu
kunagi otse metallobjektidele või metalle sisaldavatele materjalidele, näiteks plastist aknale või metallraamiga
struktuuridele. Sellistel juhtudel ei tööta saatja korralikult.

Kella (vastuvõtja) paigaldamine

1. Kell on mõeldud kasutamiseks ainult siseruumides ja selle toiteallikad on 3 × 1,5 V AA-patareid.

2. Edastusvahemikku (maksimaalselt 120 m) mõjutavad kohalikud tingimused, näiteks signaali läbitavate
seinade arv, metallist ukseraamid ja muud elemendid, mis mõjutavad raadiosignaalide edastamist (samal
sagedusel töötavate teiste raadioseadmete olemasolu, näiteks traadita termomeetrid, värava juhtimise
seadmed jne). Edastusvahemik võib nende tegurite tõttu drastiliselt väheneda.

Tõrkeotsing

Kell ei helise:

• Kell võib olla väljaspool vahemikku.

− Muutke kaugust nupu ja kella vahel; vahemikku võivad mõjutada kohalikud tingimused.

• Kella patarei võib olla tühi.

− Vahetage patarei välja. Veenduge, et selle polaarsus on õige. Ühendage kell uuesti nupuga.

• Kellal puudub toide.

− Kella patareid võivad olla tühjad.

− Vahetage patareid välja. Veenduge, et selle polaarsus on õige. Ühendage kell uuesti nupuga.

Korrashoid ja hooldamine

Juhtmevaba digitaalne uksekell on tundlik elektrooniline seade. Seepärast on vaja järgida järgmisi ettevaa­tusabinõusid:

• Kell (vastuvõtja) on mõeldud siseruumides kasutamiseks ainult kuivas keskkonnas.

• Kontrollige korrapäraselt uksekella nupu toimimist ja asendage patareid õigeaegselt uutega. Kasutage
ainult ettenähtud parameetritega kvaliteetseid 1,5 V leelispatareisid.

• Ärge kasutage laetavaid 1,2 V patareisid, kuna need võivad põhjustada juhtmevaba ühenduse mitte­toimimise.

• Kui uksekella pikka aega ei kasutata, eemaldage uksekella nupust patarei.

• Ärge avaldage kellale liigset vibratsiooni ega lööke.

• Ärge laske kellal kokku puutuda liigse kuumuse ega otsese päikesevalguse ega niiskusega.

• Puhastamiseks kasutage kergelt niisutatud lappi väikese koguse pesuvahendiga; ärge kasutage lahusteid
ega puhastusvahendeid.

Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, meeleoorganite või vaimsed puuded isikud või
kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada. Neid tuleb juhendada seadme
kasutamise kohta ning kasutamine peab toimuma nende ohutuse eest vastutava isiku järelevalve all. Lapsi tuleb
alati jälgida ning nad ei tohi seadmega mängida.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte.
Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele
viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning mõjutada nii ini-

meste tervist.

53

Käesolevaga deklareerib EMOS spol. s r. o. et käesolev raadioseadme tüüp P5763 vastab direktiivi
2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil:
http://www.emos.eu/download.

BG | Безжичен звънец и повторител

Комплектът се състои от бутон (предавател) и звънец (приемник). Звънецът се захранва с 3 бр. батерия
1,5 V тип AA.
Командата от бутона до звънеца се изпраща чрез излъчване на радиовълни с честота 433,92 MHz. Обхватът
на действие зависи от местните условия и достига 120 m на открито, когато няма източници на смущения.
Комплектът има функция за самообучение – бутонът генерира код за свързване, който се приема и запа­метява от звънеца. Това позволява към комплекта да се добавят още бутони. Функцията за самообучение
същевременно не позволява бутоните да задействат други разположени наблизо звънци.
Обхватът на действие на звънеца може да се разшири, като се използва функцията „повторител“ (пре­предаване на сигнала).
За да използвате правилно безжичния звънец, прочетете внимателно цялото ръководство.

Технически характеристики

Обхват на действие: до 120 m на открито (може да спадне до пет пъти в натоварени зони)
Бутон: водоустойчив; степен на защита IP44
Свързване на звънеца и бутоните: самообучаваща функция
Максимален брой свързани бутони: до 8 бутона към един звънец
Брой мелодии: 16
Честота на излъчвания сигнал: 433,92 MHz, макс. 5 mW ефективна излъчвана мощност
Захранване на звънеца: 3 бр. батерия 1,5 V тип AA
Захранване на бутона: 1 бр. батерия 3 V (тип CR2032, включена в комплекта)
Комплектът включва: двустранна лепяща лента, винтове

Описание на звънеца (вж. Фиг. 1)

1 – светодиод на звънеца
2 – високоговорител
3 – бутон за начина на сигнализиране
4 – бутон за задаване на силата на звука
5 – превключвател на функцията „повторител“ (препредаване на сигнала)
6 – отвор за окачване на стена
7 – отделение за батериите

Описание на бутона (вж. Фиг. 2)

A – батерия
B – бутон за промяна на мелодията и за изтриване на паметта за свързаните бутони
C – бутон за звънене и светодиод

Отваряне на бутона (вж. Фиг. 3)

54

Свързване на бутона със звънеца

1. Отворете задната капачка на бутона; за целта вкарайте върха на отвертка в отвора на тясната
страна (вж. Фиг. 3).

Поставете в бутона батерия 3 V, тип CR2032. При поставяне на батерията задължително спазвайте

полярността (положителната (+) клема нагоре)!

2. Поставете батерии (3 бр. 1,5 V тип AA) в отделението за батерии (използвайте само алкални батерии).
Чува се звуков сигнал.

Звънецът автоматично се установява в режим за самообучение, който трае максимум 60 секунди.

3. През тези 60 секунди натиснете бутона, който искате да свържете със звънеца. Ако звънецът приеме
сигнала от бутона, издава звук, което означава, че връзката с бутона е осъществена, а режимът за
самообучение автоматично се прекратява.

4. За свързване на допълнителни бутони повторете стъпки от 1 до 3.

Забележка: Преди свързване на всеки следващ бутон звънецът трябва да се установи в режим за самообучение
– извадете и след това поставете отново трите броя батерии 1,5 V тип AA.

По този начин може да свържете до 8 бутона към един звънец.

Забележка: Звънецът има вградена памет за кодовете на свързаните бутони, която използва при отпадане
на захранването. След възстановяване на захранването звънецът автоматично се установява в режим за
самообучение, който трае 60 секунди. Ако през тези 60 секунди звънецът не получи сигнал от бутон (не се
свърже нов бутон), звънецът автоматично прекратява режима за самообучение и зарежда кодовете на свърза­ните преди бутони. Поради това не се налага след отпадане на захранването бутоните да се свързват отново.

Изтриване на паметта за свързаните бутони

1. Отворете задната капачка на бутона; за целта вкарайте върха на отвертка в отвора на тясната страна.

2. Установете звънеца в режим за самообучение; за целта извадете и поставете батериите – чува се
звуков сигнал.

3. Преди да изтекат 60 секунди от поставянето на батериите натиснете бутон B в отделението за батерията
на бутона – светодиодните индикатори на звънеца и бутона примигват и се чува звуков сигнал.

По този начин се изтрива паметта за ВСИЧКИ свързани бутони.

4. Сглобете бутона.

Избиране на мелодия

Мелодията може да се променя по всяко време (освен когато звънецът е в режим за самообучение).
Промяната на мелодията не влияе върху свързването на бутона със звънеца.

1. Отворете задната капачка на бутона; за целта вкарайте върха на отвертка в отвора на тясната страна.

2. Натиснете няколко пъти бутон B, разположен на печатната платка. При всяко натискане се чува
различна мелодия.

3. Възможно е да зададете различна мелодия за всеки свързан бутон, за да различавате кой бутон е
задействал звънеца.

4. Сглобете бутона.

Задаване на силата на звука

Натиснете няколко пъти бутон , разположен отстрани на корпуса на звънеца.
Всяко натискане променя силата на звука в следната последователност:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

55

Задаване на начина на сигнализиране

Натиснете няколко пъти бутон , разположен отстрани на корпуса на звънеца.
При всяко натискане начинът на сигнализиране се променя:

1. Само звукова сигнализация

2. Само светлинна сигнализация

3. Звукова и светлинна сигнализация

Забележка: По подразбиране се използва режимът със звукова и светлинна сигнализация.

Този режим се установява автоматично при прекъсване и възстановяване на захранването на звънеца.

Индикация за разредена батерия на звънеца

Ако на звънеца непрекъснато свети червен светодиод, батериите му са разредени.
Поставете нови батерии в звънеца колкото е възможно по-скоро.

Режим „повторител“ (препредаване на сигнала)

Връзката между бутона и звънеца може да не работи добре, ако разстоянието между тях е голямо или наблизо
има източник на електромагнитни смущения.
Режим „повторител“ служи за разширяване на работния обхват на звънеца.

Включване на режим „повторител“

Първо свържете бутона с основния (първи по ред) приемник.
Установете нов приемник (втори по ред) в режим за самообучение – поставете 3 бр. батерия 1,5 V тип AA.
Новият приемник се установява в режим за самообучение, който трае максимум 60 секунди.
Установете превключвателя
радиосигнал до втория приемник.
Когато вторият приемник получи радиосигнала, светодиодът примигва и се чува звуков сигнал. Това означава,
че двата приемника вече са свързани.
При натискане на външния бутон първият приемник звъни, след което изпраща сигнал на втория приемник,
който също звъни.
Всички свързани приемници звънят с една и съща мелодия.
При работа като повторител светодиодът на приемника примигва, когато се изпраща сигнал на следващия
приемник.
Няма ограничение за броя приемници, които могат да се свържат в режим „повторител“.
Повтаряйте същата процедура за свързване на всеки допълнителен приемник (установява се в режим за
самообучение) към последния в поредицата (бутон
Приемниците се свързват последователно.
Ето защо е необходимо всички приемници във веригата непрекъснато да имат захранване – това осигурява
нормално препредаване на сигнала.

на първия приемник в положение I; първият приемник изпраща

се установява в положение І).

Изключване на режим „повторител“

Установете превключвателя на избрания приемник в положение O.
При натискане на бутона този приемник няма да препредава сигнала на следващите приемници във
веригата и те няма да звънят.

Монтиране на бутона (предавателя)

1. Първо свържете бутона със звънеца.

56

2. Преди да пристъпите към монтажа проверете дали звънецът работи надеждно в избраните места
на разполагане.

3. Отворете задната капачка на бутона; за целта вкарайте върха на отвертка в отвора на тясната страна.

4. Използвайте двустранна лепяща лента (включена в комплекта) или два винта за закрепване на задната
капачка на бутона към стената. Въпреки че бутонът е водоустойчив, препоръчва се да изберете защитено
от вода място, например във вдлъбнатина в стената.

5. Сглобете бутона.

6. Натиснете бутона, за да задействате звънеца. При натискане на бутона светодиодът примигва, което
означава, че радиосигналът е изпратен. Звънецът възпроизвежда избраната мелодия.

Забележка: Бутонът (предавателят) на звънеца може без проблеми да се монтира на дървена или тухлена
стена. Не поставяйте бутона направо върху метална повърхност или върху предмети, съдържащи метал, напри­мер пластмасова дограма или метални каси на врати. В такъв случай предавателят няма да работи нормално.

Монтиране на звънеца (приемника)

1. Звънецът е предназначен само за работа на закрито и се захранва с 3 бр. батерия 1,5 V тип AA.

2. Обхватът на действие (максимум 120 m) зависи от местните условия, например от броя на стените
през които преминава сигналът, от наличието на метални каси на врати и от други елементи, които
влияят върху разпространяването на радиосигнали (използване на други устройства, които излъчват
радиосигнал с близка честота, например безжични термометри, устройства за дистанционно отваряне
на врати и други). Тези фактори могат драстично да намалят обхвата на действие.

Откриване и отстраняване на неизправности

Звънецът не звъни:

• Звънецът може да е извън обхвата.

− Променете разстоянието между бутона и звънеца; обхватът на действие зависи от местните условия.

• Батерията на бутона може да е разредена.

− Сменете батерията. Спазвайте правилната полярност. Свържете отново бутона със звънеца.

• Звънецът няма захранване.

− Батериите на звънеца може да са разредени.

− Сменете батериите. Спазвайте правилната полярност. Свържете отново бутона със звънеца.

Обслужване и поддръжка

Безжичният звънец е деликатно електронно устройство. Поради това е необходимо да се спазват следните
предпазни мерки:

• Звънецът (приемникът) е предназначен за използване само на закрито, в сухи помещения.

• Периодично проверявайте работата на бутона на звънеца и своевременно сменяйте батериите.
Използвайте само качествени алкални батерии 1,5 V с предписаните параметри.

• Не използвайте зареждащи се батерии 1,2 V, тъй като с тях безжичната връзка може да не функционира.

• Ако предстои продължително да не използвате звънеца, извадете батерията от бутона.

• Пазете звънеца от прекомерни вибрации и силни удари.

• Не подлагайте звънеца на въздействието на високи температури, пряка слънчева светлина и
голяма влажност.

• Почиствайте звънеца с леко навлажнена кърпа и малко количество миещ препарат; Не използвайте
силнодействащи препарати за почистване или разтворители.

57

Това устройство не е предназначено за използване от лица (включително деца), чиито физически, сетивни или
умствени способности, както и липсата на опит или познания не им позволяват да го използват по безопасен
начин. Такива лица трябва да бъдат инструктирани как да използват устройството и да са под надзора на
лице, отговарящо за тяхната безопасност. Децата не бива да остават без наблюдение и да си играят с уреда.

Не изхвърляйте електрически уреди с несортираните домакински отпадъци; предавайте ги в пункто­вете за събиране на сортирани отпадъци. Актуална информация относно пунктовете за събиране на

сортирани отпадъци може да получите от компетентните местни органи. При изхвърляне на електри­чески уреди на сметищата е възможно в подпочвените води да попаднат опасни вещества, които след това да
преминат в хранителната верига и да увредят здравето на хората.

C настоящото EMOS spol. s r. o. декларира, че този тип радиосъоръжение P5763 е в съответствие с Директива
2014/53/ЕС. Цялостният текст на ЕС декларацията за съответствие може да се намери на следния интернет
адрес: http://www.emos.eu/download.

FR | Carillon sans l & prolongateur de portée

L’ensemble est formé par le bouton du carillon (émetteur) et le carillon (récepteur). Le carillon est alimenté
par 3 piles de 1,5V de type AA.
La transmission du signal entre le bouton et le carillon est réalisée à l’aide d’ondes radio ayant une fréquence
de 433,92 MHz. La portée dépendra des conditions locales. À l’air libre et sans aucune perturbation, elle pourra
atteindre 120 m.
L’ensemble a ce que nous appelons une fonction de «self-learning» – cela signie que le bouton a la capacité
de générer son propre code d’appariement qui sera ensuite réceptionné par le carillon qui le sauvegardera dans
sa mémoire. Le système pourra donc être étendu par des boutons complémentaires. Grâce à cette fonction de
«self-learning», il n’y aura pas d’interférences entre les carillons qui sont installés les uns à côté des autres.
La portée du bouton pourra être prolongée grâce à la fonction «repeater» (répéteur de signal).
An de pouvoir utiliser correctement ce carillon sans l, il est important que vous lisiez attentivement la
présente notice.

Spécications techniques

Portée du signal : jusqu’à 120 m à l’air libre (dans un espace construit, elle pourra tomber à 20 % de cette

valeur)
Bouton : étanche ; indice de protection IP44
Appariement du carillon aux boutons : fonction de «self-learning»
Capacité d’appariement : au maximum 8 boutons par carillon
Nombre de mélodies : 16
Fréquence de la transmission : 433,92 MHz, 5 mW e.r.p. max.
Alimentation du carillon : 3 piles de 1,5 V de type AA
Alimentation du bouton : 1 pile de 3 V (de type CR2032, fournie avec le carillon)
Contenu des fournitures : ruban adhésif double face, vis

Description du carillon (voir la Fig. 1)

1 – diode LED du carillon
2 – bae
3 – bouton du mode de fonctionnement du carillon

58

4 – bouton de réglage du volume
5 – bouton du «repeater» (répéteur de signal)
6 – orice de suspension au mur
7 – compartiment destiné aux piles

Description du bouton (voir la Fig. 2)

A – pile
B – bouton permettant de changer de mélodie/eacement de la mémoire des boutons appariés
C – bouton du carillon/diode LED

Ouverture du carter arrière du bouton (voir la Fig. 3)

Appariement du bouton au carillon

1. Retirer le carter arrière du bouton en insérant un tournevis dans l’orice se trouvant sur le côté du
bouton – voir la «Fig. 3».

Placer une pile de 3 V (de type CR2032) dans le bouton. Veiller à respecter la polarité de la pile (le pôle

+ doit être dirigé vers le haut) !

2. Introduire 3 piles de 1,5 V de type AA dans le compartiment destiné aux piles (n’utiliser que des piles
alcalines), vous entendrez la mélodie «ding dong».

Le carillon se placera automatiquement en mode d’appariement «self-learning» et il y restera durant

60secondes.

3. Durant ces 60 secondes, il conviendra d’appuyer sur le bouton que vous souhaitez apparier au carillon.
Si le carillon capte le signal du bouton, la mélodie retentira. Le bouton sera ainsi apparié et le mode de
«self-learning» sera automatiquement interrompu.

4. Si vous souhaitez apparier plusieurs boutons, il sera nécessaire de répéter la procédure pour chacun
d’entre eux et ce, du point 1 au point 3.

Commentaire : Avant d’apparier les diérents boutons, il est nécessaire de placer le carillon en mode de
«self-learning» – pour ce faire, retirer et réintroduire les 3 piles de 1,5V de type AA.

Au total, vous pourrez ainsi apparier un maximum de 8 boutons par carillon.

Commentaire : En cas de coupure de courant, le carillon est équipé d’une mémoire intérieure dans laquelle les
codes des boutons actuellement appariés sont sauvegardés. Lorsque le courant sera revenu, le carillon se placera
automatiquement en mode de «self-learning» et ce, durant 60 secondes. Si aucun signal n’est réceptionné durant
ces 60 secondes (aucun nouvel appariement n’est réalisé), une fois que le mode de «self-learning» sera terminé,
le carillon chargera automatiquement les codes des boutons ayant été précédemment appariés. Une fois que le
courant sera revenu, il ne sera donc pas nécessaire de reprocéder à leur appariement.

Eacement de la mémoire des boutons appariés

1. Retirer le carter arrière du bouton en insérant un tournevis dans l’orice se trouvant sur le côté du bouton.

2. Placer le carillon en mode d’appariement – pour ce faire, retirer et réintroduire les piles – vous entendrez
une mélodie.

3. Dans les 60 secondes qui suivent le moment où vous avez introduit les piles dans le carillon, appuyer sur
le bouton B qui se trouve dans le compartiment destiné aux piles du bouton. La diode LED de signalisation
clignotera sur le bouton et sur le carillon et vous entendrez une mélodie.

La mémoire de TOUS les boutons appariés sera ainsi eacée.

4. Remonter le bouton.

59

Sélection de la mélodie du carillon

La mélodie du carillon pourra être modiée à tout moment (à l’exception de la période durant laquelle le carillon
se trouve en mode de «self-learning»).
Le fait de changer de mélodie n’impactera pas l’appariement entre le bouton et le carillon.

1. Retirer la partie arrière du carter en insérant un tournevis dans l’orice se trouvant sur le côté du bouton.

2. Sur le circuit imprimé du bouton, appuyer de manière répétée sur le bouton B. Chaque fois que vous
appuierez sur le bouton, vous entendrez une nouvelle mélodie.

3. An de pouvoir identier plus facilement l’endroit où se trouve le bouton, il est possible de régler une
mélodie diérente sur chaque bouton apparié.

4. Remonter le bouton.

Réglage du volume du carillon

Appuyer de manière répétée sur le bouton qui se trouve sur le côté du carillon.
Chaque fois que vous appuierez sur le bouton, vous réglerez un autre niveau de volume et ce, en fonction de
la boucle suivante :
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

Réglage du mode de sonnerie

Appuyer de manière répétée sur le bouton qui se trouve sur le côté du carillon.
Chaque fois que vous appuierez sur le bouton, vous réglerez un autre mode de sonnerie :

1. Uniquement une signalisation sonore

2. Uniquement une signalisation optique

3. Signalisation sonore + optique

Commentaire : Le mode par défaut est Signalisation sonore + optique.

En cas de coupure de l’alimentation du carillon, ce mode se réglera automatiquement.

Indication que la pile est plate dans le carillon

Si la diode LED rouge reste allumée de manière permanente sur le carillon, cela signie que ses piles sont plates.
Remplacer les piles du carillon par des neuves le plus rapidement possible.

Mode «repeater» (répéteur de signal)

Si le carillon est trop éloigné du bouton ou s’il est installé à proximité d’une source de perturbations électroma­gnétiques, la transmission du signal peut ne pas être able.
Le mode «repeater» vous permettra alors de prolonger la portée du carillon.

Réglages du mode «repeater»

Apparier tout d’abord le kit basique composé du récepteur (le premier du groupe) + le bouton.
Placer le nouveau récepteur (le second du groupe) en mode de «self-learning» – pour ce faire, y introduire
3 piles de 1,5V de type AA.
Le nouveau récepteur restera en mode d’appariement durant 60 secondes.
Sur le premier récepteur, placer le bouton
second récepteur.
Le second récepteur réceptionnera le signal et la diode LED clignotera/la mélodie sera jouée. Les deux récepteurs
sont maintenant connectés.
La prochaine fois que vous appuierez sur le bouton extérieur, le premier récepteur jouera la mélodie, transférera
ensuite le signal au deuxième récepteur qui jouera, lui aussi, la mélodie.

dans la position «I». Le récepteur enverra un signal au

60

Lorsqu’ils sonneront, tous les récepteurs appariés joueront la même mélodie.
Lors de l’envoi du signal au récepteur suivant, l’activation du mode «Repeater» est indiquée par le fait que la
diode LED rouge clignote.
Il sera ainsi possible d’apparier un nombre inni de récepteurs en mode «Repeater».
Lors de l’appariement de chaque nouveau récepteur, il conviendra de répéter la même procédure sur le nouveau
récepteur (activation du mode d’appariement) et sur le dernier récepteur du groupe (placer son bouton
dans la position «I»).
Tous les récepteurs appariés sont connectés en parallèle.
Pour que la fonction «Repeater» fonctionne correctement, il est donc indispensable que tous les récepteurs
appariés soient constamment alimentés.

Désactivation du mode «Repeater»

Sur le récepteur que vous souhaitez désactiver, placer le bouton dans la position «O».
Lorsque quelqu’un sonnera, ce récepteur ne transférera plus le signal aux autres récepteurs appariés qui se
trouvent derrière lui – ces récepteurs ne sonneront pas.

Installation du bouton du carillon (émetteur)

1. Apparier tout d’abord le bouton au carillon.

2. Avant d’installer le bouton, vérier que l’ensemble fonctionnera convenablement à l’endroit que vous
avez sélectionné.

3. Retirer la partie arrière du carter en insérant un tournevis dans l’orice se trouvant sur le côté du bouton.

4. Fixer la partie arrière du carter au mur à l’aide d’un ruban adhésif double face (fourni) ou à l’aide de deux
vis. Même si le bouton a été conçu pour résister aux intempéries, nous vous recommandons de l’installer
à un endroit où il sera protégé, par exemple dans une niche.

5. Remonter le bouton.

6. Appuyer sur le bouton du carillon pour sonner. Cette action est accompagnée par le fait que la diode LED
rouge de signalisation s’allume, ce qui signie que le bouton a envoyé un signal radio. Le carillon joue
la mélodie ayant été sélectionnée.

Commentaire : Le bouton du carillon (émetteur) peut être installé sans aucun problème sur du bois ou sur un
mur en briques. Il conviendra cependant de ne jamais installer le bouton sur des objets métalliques ou sur des
matériaux qui contiennent du métal (comme les structures en plastique des fenêtres et des portes qui renferment
un châssis métallique). L’émetteur pourrait en eet ne pas fonctionner correctement.

Installation du carillon (récepteur)

1. Ce carillon n’a été conçu que pour être utilisé à l’intérieur, il est alimenté par 3 piles de 1,5V de type AA.

2. La portée du signal de l’émetteur (max. 120 m) est impactée par les conditions locales. Elle dépendra
par exemple du nombre de murs que le signal doit traverser, de la présence éventuelle de chambranles
de portes métalliques et/ou d’autres éléments qui peuvent impacter la transmission d’un signal
radio (présence d’autres appareils radio fonctionnant avec une fréquence similaire, par exemple des
thermomètres sans l, des télécommandes de portail, etc.). En présence de tels facteurs, la portée de
la transmission peut rapidement baisser.

61

Résolution des problèmes

Le carillon ne sonne pas :

• Le carillon peut se trouver hors de portée du signal.

− Modier la distance qui sépare le bouton du carillon du carillon. La portée peut également être
impactée par les conditions locales.

• La pile qui se trouve dans le bouton du carillon peut être plate.

− Remplacer la pile tout en respectant la polarité de la pile. Apparier une nouvelle fois le bouton
au carillon.

• Le carillon n’est pas correctement alimenté.

− Il est possible que les piles du carillon sont plates.

− Remplacer les piles tout en respectant la polarité des piles. Apparier une nouvelle fois le bouton
au carillon.

Entretien et maintenance

Ce carillon digital sans l est un dispositif électronique sensible, il sera donc nécessaire de respecter les
mesures et consignes suivantes :

• Le carillon (récepteur) n’a été conçu que pour être utilisé à l’intérieur, dans des locaux secs.

• Vérier de temps en temps que le bouton du carillon fonctionne correctement et remplacer les piles su­samment à temps. N’utiliser que des piles alcalines de 1,5 V, de qualité et ayant les paramètres prescrits.

• Ne pas utiliser des piles rechargeables de 1,2 V, elles pourraient provoquer un dysfonctionnement de
la connexion sans l.

• Si vous prévoyez de ne pas utiliser votre carillon durant une longue période, il conviendra de retirer la
pile du bouton du carillon.

• Ne pas exposer le bouton ni le carillon à des chocs ou des coups importants.

• Ne pas exposer le bouton ni le carillon à des températures élevées, au rayonnement solaire direct ou
à l’humidité.

• Pour le nettoyage, utiliser un chion doux humide avec un peu de savon, ne pas utiliser de produits de
nettoyage agressifs ni de solvants.

Cet appareil n’a pas été conçu pour être utilisé par des personnes (enfants compris) qui ont des capacités physiques
et/ou sensorielles limitées, qui ont des troubles mentaux ou qui ne sont pas susamment expérimentées, à
moins qu’elles ne soient sous la surveillance d’une personne qui est responsable de leur sécurité ou qu’une
telle personne leur ait fait suivre une formation relative à l’utilisation de l’appareil. Les enfants doivent rester
sous surveillance an de les empêcher de jouer avec cet appareil.

Ne pas jeter avec les ordures ménagères. Utilisez des points de collecte spéciaux pour les déchets
tries. Contactez les autorités locales pour obtenir des informations sur les points de collecte. Si les
appareils électroniques sont mis en décharge, des substances dangereuses peuvent atteindre les eaux

souterraines et, par la suite, la chaîne alimentaire, où elles peuvent aecter la santé humaine.
Par la présente, EMOS spol. s r. o. déclare que l‘équipement radio de type P5763 est conforme à la directive

2014/53/UE. Le texte intégral de la déclaration de conformité de l‘UE est disponible à l‘adresse Internet suivante:
http://www.emos.eu/download.

62

IT | Campanello senza li & ripetitore di segnale

Il set è composto dal pulsante del campanello (trasmettitore) e dal campanello di casa (ricevitore). Il campanello
è alimentato da 3 batterie AA da 1,5 V.
La trasmissione tra il pulsante e il campanello è assicurata da onde radio su una frequenza di 433,92 MHz. La
portata dipende dalle condizioni locali e arriva a no a 120 m in spazio libero senza interferenze.
Il set è dotato della cosiddetta funzione di “self-learning” – il pulsante è in grado di generare il proprio codice di
abbinamento, che il campanello riceve e memorizza. Il gruppo può quindi essere esteso con pulsanti aggiuntivi.
Grazie alla funzione di ”self-learning” i campanelli vicini non vengono inuenzati.
La portata del pulsante può essere estesa utilizzando la funzione “repeater” (ripetitore di segnale).
Leggere attentamente le istruzioni per utilizzare correttamente il campanello senza li.

Speciche tecniche

Portata di trasmissione: no a 120 m in spazio aperto (in aree edicate può scendere no a un quinto)
Pulsante: impermeabile; protezione IP44
Abbinamento del campanello con i pulsanti: funzione di ”self-learning”
Capacità di abbinamento: max. 8 pulsanti per 1 campanello
Numero di suonerie: 16
Frequenza di trasmissione: 433,92 MHz, 5 mW e.r.p. max.
Alimentazione del campanello: 3 batterie AA da 1,5 V
Alimentazione del pulsante: 1× batteria da 3 V (tipo CR2032, in dotazione)
In dotazione: nastro biadesivo, viti

Descrizione del campanello (cfr. g. 1)

1 – diodo LED del campanello
2 – altoparlante
3 – pulsante della modalità della suoneria
4 – pulsante di regolazione del volume
5 – pulsante repeater (ripetitore di segnale)
6 – foro per appendere al muro
7 – vano batteria

Descrizione del pulsante (cfr. g. 2)

A – batteria
B – pulsante per cambiare la suoneria/cancellare la memoria dei pulsanti accesi
C – pulsante di chiamata/diodo a LED

Apertura del coperchio posteriore del pulsante (cfr. g. 3)

Abbinamento del pulsante al campanello

1. Rimuovere il retro del coperchio del pulsante attraverso il foro sul anco utilizzando un cacciavite
cfr. “Fig. 3”.

Inserire nel pulsante una batteria da 3 V, tipo CR2032. Assicurarsi che la polarità della batteria inserita

sia corretta (+ la polarità in alto)!

2. Inserire 3 batterie AA da 1,5 V (utilizzare solo batterie alcaline) nel vano batterie del campanello, verrà
riprodotta la suoneria “ding dong”.

Il campanello entra automaticamente nella modalità ”self-learning”, che dura 60 secondi.

63

3. Durante questi 60 secondi, premere il pulsante da abbinare al campanello. Se il campanello capta il
segnale dal pulsante, viene emessa una suoneria, il pulsante viene abbinato al campanello e la modalità
di self-learning si interrompe automaticamente.

4. Per abbinare più pulsanti, ripetere la procedura nei punti da 1 a 3 per ciascun pulsante.

Nota: Prima di abbinare ciascun pulsante, è necessario mettere il campanello in modalità di self-learning – estrarre
e reinserire le 3 batterie da 1,5 AA.

In questo modo è possibile abbinare no a 8 pulsanti per un campanello.

Nota: In caso di interruzione dell’alimentazione, il campanello contiene una memoria interna che memorizza
i codici dei pulsanti attualmente abbinati. Quando si ripristina l’alimentazione del campanello, la modalità
“self-learning” si avvia automaticamente per 60 secondi. Tuttavia, se non viene captato nessun segnale entro
questi 60 secondi (non viene eettuato un nuovo abbinamento), il campanello caricherà automaticamente i
codici dei pulsanti abbinati precedenti dopo la ne della modalità di “self-learning”. Pertanto, non è necessario
eseguire nuovamente l’abbinamento dopo un’interruzione di corrente.

Cancellazione della memoria dei pulsanti abbinati

1. Rimuovere il retro del coperchio del pulsante attraverso il foro sul anco utilizzando un cacciavite.

2. Portare il campanello in modalità di abbinamento – rimuovere e reinserire le batterie, viene riprodotta
la suoneria.

3. Entro 60 secondi dall’inserimento delle batterie nel campanello, premere il pulsante B nel vano batteria
del pulsante, il LED di segnalazione sul pulsante e il campanello lampeggerà, la suoneria viene riprodotta.

La memoria di TUTTI i pulsanti abbinati verrà cancellata.

4. Rimontare il pulsante.

Selezione della suoneria

La modica della suoneria può essere eseguita in qualsiasi momento (tranne quando il campanello è in
modalità self-learning).
La modica della suoneria non inuenza l’abbinamento del pulsante al campanello.

1. Rimuovere il retro del coperchio attraverso il foro sul anco del pulsante utilizzando un cacciavite.

2. Sul circuito stampato del pulsante, premere ripetutamente il pulsante B, ad ogni pressione verrà
riprodotta una suoneria diversa.

3. È possibile impostare una suoneria diversa su ogni pulsante abbinato per identicare più facilmente
dove si trova il pulsante.

4. Rimontare il pulsante.

Impostazione del volume della suoneria

Premere ripetutamente il pulsante situato sul anco del campanello.
Ogni pressione imposterà un livello di volume diverso nell’ordine:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

Impostazione della modalità della suoneria

Premere ripetutamente il pulsante situato sul anco del campanello.
Ad ogni pressione si imposta una diversa modalità di suoneria:

1. Solo segnalazione acustica

2. Solo segnalazione ottica

3. Segnalazione acustica + ottica

64

Nota: La modalità di suoneria predenita è Segnalazione acustica + ottica.

Questa modalità viene impostata automaticamente quando l’alimentazione del campanello si interrompe.

Indicazione di batteria scarica nel campanello

Se sul campanello il LED rosso si accende, le batterie sono scariche.
Sostituire le batterie del campanello con altre nuove il prima possibile.

Modalità repeater (ripetitore di segnale)

Nel caso in cui il campanello sia troppo lontano dal pulsante o vi sia una fonte di interferenza elettromagnetica
nelle vicinanze, la trasmissione del segnale potrebbe non essere adabile.
La modalità repeater serve per estendere la portata del campanello.

Impostazioni della modalità repeater

Per prima cosa abbinare il ricevitore del set base (primo in sequenza) + il pulsante.
Portare il nuovo ricevitore (secondo in sequenza) in modalità di self-learning – inserire 3 batterie da 1,5 V AA.
Il nuovo ricevitore sarà in modalità di abbinamento per 60 secondi.
Sul primo ricevitore, portare il pulsante
Il secondo ricevitore riceve il segnale e lampeggia il LED/suona la suoneria, i due ricevitori sono collegati.
Adesso premendo il pulsante esterno il primo ricevitore suona per primo, che invia il segnale al 2° ricevitore,
e anche questo suona.
Tutti i ricevitori abbinati suoneranno la stessa suoneria.
Il LED rosso lampeggiante indica la modalità repater quando il segnale è inviato a un altro ricevitore.
In questo modo è possibile abbinare un numero illimitato di ricevitori in modalità repeater.
Quando si abbina ogni altro ricevitore ripetere la stessa procedura per il nuovo ricevitore (attivazione della modalità
di abbinamento) e per ogni successivo ricevitore in sequenza (commutazione del pulsante
Tutti i ricevitori abbinati sono collegati in sequenza.
Per il corretto funzionamento del ripetitore è quindi necessario che ogni ricevitore abbinato sia alimentato
durante tutto il periodo di funzionamento.

in posizione I, il ricevitore invia un segnale al secondo ricevitore.

in posizione I).

Disattivazione della modalità repeater

Portare il pulsante in posizione O sul ricevitore selezionato.
Quando squilla il ricevitore non trasmette nessun segnale agli altri ricevitori in sequenza – non suoneranno.

Installazione del pulsante del campanello (trasmettitore)

1. Per prima cosa, abbinare il pulsante al campanello.

2. Prima dell’installazione, vericare che il set funzioni in modo corretto nella posizione scelta.

3. Rimuovere il retro del coperchio attraverso il foro sul anco del pulsante utilizzando un cacciavite.

4. Fissare il retro del coperchio alla parete con nastro biadesivo (in dotazione) o due viti. Pur essendo resistente
alle intemperie, collocare il pulsante in un luogo protetto, ad esempio in una nicchia.

5. Rimontare il pulsante.

6. Premere il pulsante del campanello per suonare. La pressione del pulsante è accompagnata da un LED
rosso di segnalazione che indica che il pulsante ha inviato un segnale radio. Il campanello riprodurrà la
suoneria selezionata.

Nota: Il pulsante del campanello (trasmettitore) può essere posizionato senza problemi su pareti in legno o in
mattoni. Non collocare però il pulsante direttamente su oggetti metallici o su materiali che contengono metallo,

65

quali ad esempio le strutture in plastica di porte e nestre che contengono un telaio metallico. Il trasmettitore
potrebbe non funzionare correttamente.

Installazione del campanello (ricevitore)

1. Il campanello è inteso solo per uso interno, è alimentato da 3 batterie AA da 1,5 V.

2. La portata di trasmissione (max. 120 m) risente delle condizioni locali, ad esempio del numero di pareti
che il segnale deve attraversare, dei telai metallici delle porte e di altri elementi che inuenzano la
trasmissione del segnale radio (presenza di altri dispositivi radio che operano a una frequenza simile,
per esempio termometri senza li, comandi di cancelli ecc.). La portata della trasmissione può diminuire
rapidamente a causa di questi fattori.

Risoluzione dei problemi

Il campanello non suona:

• Il campanello potrebbe essere fuori portata.

− Regolare la distanza tra il pulsante del campanello e il campanello, la portata può risentire delle
condizioni locali.

• La batteria nel pulsante del campanello potrebbe essere scarica.

− Sostituire la batteria assicurandosi che la polarità della batteria inserita sia corretta. Eettuare
nuovamente l’abbinamento del pulsante al campanello.

• Il campanello di casa non è alimentato.

− Le batterie del campanello potrebbero essere scariche.

− Sostituire le batterie assicurandosi che la polarità delle batterie inserite sia corrette. Eettuare
nuovamente l’abbinamento del pulsante al campanello.

Cura e manutenzione

Il campanello di casa digitale senza li è un dispositivo elettronico sensibile, osservare quindi le seguenti
precauzioni:

• Il campanello (ricevitore) è destinato esclusivamente all’uso in interni in aree asciutte.

• Di tanto in tanto controllare il funzionamento del pulsante del campanello e sostituire tempestivamente le
batterie. Utilizzare solo batterie alcaline di buona qualità da 1,5 V con i parametri prescritti.

• Non utilizzare batterie ricaricabili da 1,2 V, potrebbero causare il malfunzionamento della connessione
senza li.

• Se non si utilizza il campanello per molto tempo, rimuovere la batteria dal pulsante del campanello.

• Non esporre il pulsante e il campanello a urti e colpi eccessivi.

• Non esporre il pulsante e il campanello a temperature eccessive, alla luce diretta del sole o all’umidità.

• Per la pulizia, utilizzare un panno leggermente umido con un po’ di detergente, non utilizzare detergenti
aggressivi o solventi.

Questo apparecchio non è destinato all’uso da parte di persone (compresi i bambini) le cui incapacità siche,
sensoriali o mentali o la cui mancanza di esperienza o di conoscenze impediscono loro di utilizzare l’apparecchio in
modo sicuro, a meno che non siano sorvegliate o istruite sull’uso di questo apparecchio da una persona responsa­bile della loro sicurezza. È necessario tenere d’occhio i bambini per assicurarsi che non giochino con l’apparecchio.

Non smaltire con i riuti domestici. Utilizza punti di raccolta speciali per i riuti dierenziati. Contat­ta le autorit à locali per informazioni sui punti di raccolta. Se i dispositivi elettronici dovessero essere
smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque sotterranee e, di conse-

guenza, la catena alimentare, dove potrebbe inuire sulla salute umana.

66

Con la presente, EMOS spol. s r. o. dichiara che l‘apparecchiatura radio tipo P5763 è conforme alla direttiva
2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet:
http://www.emos.eu/download.

ES | Timbre inalámbrico & repetidor de señal

El kit consiste en un interruptor del timbre (emisor) y un timbre doméstico (receptor). El timbre se alimenta
con 3 pilas de 1,5 V AA.
La transmisión entre el interruptor y el timbre se realiza mediante ondas de radio con una frecuencia de
433,92 MHz. El alcance depende de las condiciones locales y es de hasta 120 m en un espacio libre sin
interferencias.
El kit tiene la función de “self-learning” – el interruptor tiene la capacidad de generar su propio código de
vinculación que el timbre aceptará y guardará en su memoria. Así, el kit se puede ampliar con interruptores
adicionales. Gracias a la función “self-learning” los timbres contiguos no se afectan mutuamente.
El alcance del interruptor se puede ampliar con la función “repeater” (repetidor de la señal).
Para el uso correcto del timbre inalámbrico lea atentamente el manual de instrucciones.

Especicaciones técnicas

Alcance de la emisión: hasta 120 m en espacio libre (en espacios edicados puede disminuir hasta una

quinta parte)

Interruptor: resistente al agua; protección IP44
Vinculación del timbre con los interruptores: función “self-learning”
Capacidad de vinculación: máximo 8 interruptores por 1 timbre
Número de tonos: 16
Frecuencia de transmisión: 433,92 MHz, 5 mW PRA máx.
Alimentación del timbre: 3 pilas de 1,5 V AA
Alimentación del interruptor: 1 pila de 3 V (tipo CR2032, incluida en el paquete)
Incluido en la entrega: cinta de doble cara, tornillos

Descripción del timbre (ver gura 1)

1 – diodo LED del timbre
2 – altavoz
3 – botón del modo de llamada
4 – botón de ajustes de volumen
5 – botón repeater (repetidor de la señal)
6 – agujeros para colgar en la pared
7 – espacio para las pilas

Descripción del interruptor (ver gura 2)

A – pila
B – botón para cambiar el tono/borrar la memoria de los interruptores vinculados
C – botón de llamada del timbre/diodo LED

Como abrir la tapa trasera del interruptor (ver gura 3)

67

Vinculación del interruptor con el timbre

1. Con un destornillador quite la tapa trasera del interruptor con la ayuda de la abertura lateral ver “gura 3”.

Inserte una pila de 3 V, tipo CR2032, en el interruptor. ¡Vigile que la polaridad de la pila insertada sea

correcta (polaridad + arriba)!

2. Inserte en el compartimento para las pilas del timbre 3 pilas de 1,5 V AA (utilice solo pilas alcalinas),
sonará el tono “ding dong”.

El timbre pasará de manera automática al modo “self-learning” que dura 60 segundos.

3. Durante estos 60 segundos pulse el interruptor que quiere vincular con el timbre. Si el timbre recibe
una señal del interruptor, sonará la melodía. El interruptor está vinculado con el timbre y el modo
“self-learning” naliza automáticamente.

4. Para vincular varios interruptores repita los pasos de los puntos 1 hasta 3 para cada interruptor.

Nota: Antes de vincular cada interruptor hay que cambiar el timbre al modo self-learning – quitar y volver a
introducir 3 pilas de 1,5 V AA.

De esta manera puede vincular sucesivamente hasta un máximo de 8 interruptores por un timbre.

Nota: En caso de corte de la corriente eléctrica el timbre tiene una memoria interna que guarda los códigos de
los interruptores actualmente vinculados. Cuando se restaura la alimentación del timbre, el modo “self-learning”
se activará automáticamente durante 60 segundos. Sin embargo, si durante estos 60 segundos no se recibe
ninguna señal (no se realiza nueva vinculación), al nalizar el modo “self-learning” el timbre automáticamente
guarda los códigos de los interruptores vinculados anteriormente. Así, después de un corte de electricidad no
hace falta volver a repetir la vinculación.

Borrar la memoria de los interruptores vinculados

1. Con un destornillador quite la tapa trasera del interruptor con la ayuda de la abertura lateral.

2. Ponga el timbre en modo de vinculación – quite y vuelva a introducir las pilas, sonará el tono.

3. Durante los 60 segundos después de introducir las pilas en el timbre pulse el botón B en el espacio
para las pilas del interruptor, el indicador LED del interruptor y del timbre parpadearán, sonará el tono.

La memoria de TODOS los interruptores vinculados se borrará.

4. Vuelva a montar el interruptor.

Selección del tono de llamada

El tono de llamada se puede cambiar en cualquier momento (excepto cuando el timbre está en el modo
self-learning).
El cambio de tono no afecta la vinculación del interruptor con el timbre.

1. Con un destornillador quite la tapa trasera del interruptor con la ayuda de la abertura lateral.

2. En el circuito impreso del interruptor pulse repetidamente el botón B, con cada pulsación suena un
tono diferente.

3. En cada interruptor vinculado se puede ajustar otro tono para identicar mejor el lugar donde está
ubicado el interruptor.

4. Vuelva a montar el interruptor.

Ajustes del volumen del tono de llamada

Pulse repetidamente el botón en el lateral del timbre.
Cada vez que pulse, se seleccionará otro nivel de volumen, en este orden:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

68

Ajustes del modo de llamada

Pulse repetidamente el botón en el lateral del timbre.
Cada vez que pulse el botón se seleccionará un modo de llamada diferente:

1. Solo señal acústica

2. Solo señal óptica

3. Señal acústica + óptica

Nota: El modo original de llamada es Señal acústica y óptica.

Este modo se ajustará por defecto si hay un corte de alimentación del timbre.

Indicador de batería del timbre baja

Si en el timbre se queda encendido el diodo LED rojo, las pilas están agotadas.
Cambie las pilas del timbre por unas nuevas lo antes posible.

Modo repeater (repetidor de la señal)

En caso de que el timbre está demasiado lejos del interruptor o está cerca de una fuente de interferencia
electromagnética, la transmisión de la señal puede ser poco able.
El modo repeater sirve para ampliar el alcance del timbre.

Ajustes del modo repeater

Primero vincule el conjunto receptor base (el primero por orden) + el interruptor.
Ponga en el modo self-learning un nuevo receptor (segundo por orden) – inserte 3 pilas de 1,5 V AA.
El receptor nuevo estará en el modo de vinculación durante 60 segundos.
En el primer receptor cambie el botón
El segundo receptor aceptará la señal, parpadeará el LED/sonará el tono. Ambos receptores están vinculados.
Pulsando después el interruptor exterior sonará primero el primer receptor, que reenviará la señal al segundo
receptor que también sonará.
En caso de llamada, todos los receptores vinculados sonarán con el mismo tono.
Cuando se envía la señal a otro receptor, el modo repeater se indica con el parpadeo del LED rojo.
En el modo repeater se puede vincular así un número ilimitado de receptores.
Al vincular cada uno de los siguientes receptores repita los mismos pasos para el nuevo receptor (activación del
modo de vinculación) y del último receptor en la la (cambio del botón
Todos los receptores vinculados están conectados en paralelo.
Para que el repetidor de la señal funcione correctamente es necesario que cada receptor vinculado esté alimentado
durante todo el tiempo de funcionamiento.

a la posición I, el receptor enviará una señal al segundo receptor.

a la posición I).

Desactivación del modo repeater

En el receptor seleccionado cambie el botón a la posición O.
Así en caso de llamada el receptor no reenviará la señal a otros receptores vinculados en la la – no sonarán.

Montaje del interruptor del timbre (emisor)

1. Primero realice la vinculación del interruptor con el timbre.

2. Antes del montaje compruebe que el kit funcione correctamente en el lugar que haya elegido.

3. Con un destornillador quite la tapa trasera del interruptor con la ayuda de la abertura lateral.

4. Fije la tapa trasera en la pared con una cinta de doble cara (incluida en el paquete) o con dos tornillos.
Aunque el interruptor sea resistente a los efectos meteorológicos, colóquelo en un lugar protegido, por
ejemplo en un porche.

69

5. Vuelva a montar el interruptor.

6. Llame pulsando el interruptor del timbre. Al pulsar el interruptor también se encenderá el indicador LED
que indica que el interruptor haya emitido una señal de radio. El timbre sonará con el tono seleccionado.

Nota: El interruptor del timbre (emisor) se puede colocar con total seguridad sobre supercies de madera o paredes
de ladrillos. Sin embargo, nunca coloque el interruptor directamente sobre objetos metálicos o materiales que
contienen metales, por ejemplo, estructuras de plástico de ventanas y puertas que incluyen un marco metálico.
Es posible que el emisor no funcione correctamente.

Instalación del timbre (receptor)

1. El timbre está diseñado solo para uso interior, se alimenta con 3 pilas de 1,5 V AA.

2. En el alcance de la emisión (máximo 120 m) inuyen las condiciones locales, por ejemplo, el número de las
paredes que la señal tiene que atravesar, marcos de puertas metálicos y otros elementos que inuyen en
la transmisión de la señal de radio (la presencia de otros aparatos de radio que trabajan en una frecuencia
parecida, como termómetros inalámbricos, mandos de puertas, etc.). El alcance de la emisión puede bajar
de manera signicativa por causa de la inuencia de estos factores.

Solución de problemas

El timbre no suena:

• Puede que el timbre esté fuera del alcance indicado.

− Ajuste la distancia entre el interruptor del timbre y el timbre doméstico, el alcance puede estar
afectado por las condiciones locales.

• La pila del interruptor del timbre puede estar agotada.

− Cambie la pila y vigile que la polaridad al insertarla sea correcta. Realice una nueva vinculación
del interruptor con el timbre.

• El timbre doméstico no tiene alimentación.

− La pila del timbre puede estar agotada.

− Cambie las pilas y vigile que la polaridad al insertarlas sea correcta. Realice una nueva vinculación
del interruptor con el timbre.

Cuidado y mantenimiento

El timbre inalámbrico digital es un dispositivo electrónico sensible, por eso cumpla las siguientes medidas:

• El timbre (receptor) está diseñado solo para el uso interior en espacios secos.

• De vez en cuando verique el correcto funcionamiento del interruptor y cambie las pilas a tiempo. Utilice
solo pilas alcalinas de 1,5 V de buena calidad y con los parámetros prescritos.

• No utilice pilas recargables de 1,2V, pueden causar fallos en el funcionamiento de la conexión inalámbrica.

• Si lleva tiempo sin utilizar el timbre, quite la pila del interruptor del timbre.

• No exponga ni el interruptor ni el timbre a vibraciones e impactos.

• No exponga ni el interruptor ni el timbre a temperaturas elevadas, radiación solar directa o humedad.

• Para la limpieza, utilice un paño ligeramente húmedo con un poco de detergente. No utilice productos
de limpieza o disolventes agresivos.

Este aparato no está destinado para que lo utilicen personas (niños incluidos) cuya capacidad física, sensorial
o mental, o su experiencia y conocimientos, no sean sucientes para utilizar el aparato de forma segura, a
menos que lo hagan bajo supervisión o tras recibir instrucciones sobre el uso adecuado del aparato por parte
del responsable de su seguridad. Es necesario vigilar que los niños no jueguen con el aparato.

70

No las elimine con la basura doméstica. Utilice puntos de recolección especiales para los residuos
clasicados. Póngase en contacto con las autoridades locales para obtener información sobre los

puntos de recogida. Si los dispositivos electrónicos se eliminan en un vertedero, las sustancias peli­grosas pueden llegar a las aguas subterráneas y, por consiguiente, a los alimentos en la cadena, donde podría
afectar a la salud humana.

Por la presente, EMOS spol. s r. o. declara que el equipo de radio tipo P5763 cumple con la Directiva 2014/53/
EU. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de
Internet: http://www.emos.eu/download.

NL | Draadloze deurbel & signaalverlenger

De set bestaat uit een deurbelknop (zender) en een deurbel (ontvanger). De deurbel wordt gevoed door
3× 1,5 V AA-batterijen.
De transmissie tussen de knop en de bel geschiedt via radiogolven met een frequentie van 433,92 MHz. Het
bereik is afhankelijk van de plaatselijke omstandigheden en ligt tot 120 m in de vrije ruimte zonder interferentie.
De set heeft een zogenaamde “ self-learning” functie – de knop kan zijn eigen koppelingscode genereren, die de
deurbel vervolgens ontvangt en opslaat in zijn geheugen. De set kan dus worden uitgebreid met extra knoppen.
Dankzij de “self-learning” functie worden naburige bellen ook niet beïnvloed.
Het bereik van de knop kan worden uitgebreid met behulp van de “repeater”-functie.
Om de draadloze deurbel correct te gebruiken, lees de handleiding zorgvuldig door.

Technische specicaties

Zendbereik: tot 120 m in open ruimte (in ingerichte ruimte kan dit dalen tot een vijfde)
Knop: waterdicht; dekking IP44
Koppeling van de deurbel met de knoppen: functie „self-learning“
Koppelingscapaciteit: maximaal 8 knoppen per 1 bel
Aantal melodieën: 16
Frequentie van de transmissie: 433,92 MHz, 5 mW e.r.p. max.
Voeding van de bel: 3× 1,5 V AA batterij
Voeding van de knop: batterij 1× 3 V (type CR2032, meegeleverd)
Meegeleverd: dubbelzijdige plakband, schroeven

Beschrijving van de bel (zie g. 1)

1 – bel LED
2 – luidspreker
3 – belsignaalknop
4 – knop voor volume-instelling
5 – repeater-knop (signaalherhaler)
6 – gat om op te hangen aan de wand
7 – batterijvak

Beschrijving van de knop (zie g. 2)

A – batterij
B – knop om de melodie te wijzigen/het geheugen van de gekoppelde knoppen te wissen
C – belsignaalknop/LED-diode

71

Openen van de achterkant van de knop (zie g. 3)

De knop koppelen met de bel

1. Verwijder met een schroevendraaier de achterkant van het knopdeksel via de opening aan de zijkant
zie g. 3.

Plaats een 3 V batterij, type CR2032, in de knop. Let op de juiste polariteit van de geplaatste batterij (+

polariteit bovenaan)!

2. Plaats 3× 1,5 V AA-batterijen (gebruik alleen alkaline batterijen) in het batterijvak van de deurbel, de
melodie “ding dong” zal klinken.

De deurbel gaat in de “self-learning” modus, die 60 seconden duurt.

3. Druk gedurende deze 60 seconden op de knop, die u wilt koppelen met de deurbel. Als de deurbel een
signaal van de knop oppikt, klinkt de melodie, wordt de knop aan de deurbel gekoppeld en wordt de
self-learning modus automatisch verlaten.

4. Om meerdere knoppen te koppelen, herhaalt u de procedure vanaf stap 1 tot 3 voor elke knop.

Opmerking: Voordat elke knop wordt gekoppeld, moet de deurbel in de self-learning modus worden gezet –
verwijder en plaats 3× 1,5 V AA-batterijen.

U kunt op deze manier maximaal 8 knoppen op 1 bel achter elkaar koppelen.

Opmerking: Bij stroomuitval bevat de deurbel een intern geheugen dat de codes van de momenteel gekoppelde
knoppen opslaat. Wanneer de deurbel weer stroom krijgt, start de “ self-learning” modus automatisch gedurende
60 seconden. Als echter gedurende deze 60 seconden geen signaal wordt ontvangen (er wordt niet opnieuw
gekoppeld), zal de deurbel automatisch de codes van de eerder gekoppelde knoppen laden nadat de “self-learning”
modus is afgelopen. Daarom is het niet nodig de koppeling opnieuw uit te voeren na een stroomuitval.

Wissen van het geheugen van gekoppelde knoppen

1. Verwijder met een schroevendraaier de achterkant van het knopdeksel via de opening aan de zijkant.

2. Zet de deurbel in de koppellingsmodus – verwijder en plaats de batterijen opnieuw – de melodie zal klinken.

3. Druk binnen 60 seconden op knop B in het batterijvak van de knop, de signaal-LED op de knop en de bel
knippert en er klinkt een melodie.

Het geheugen van ALLE gekoppelde knoppen wordt gewist.

4. Zet de knop weer in elkaar.

Een ringtone kiezen

U kunt de ringtone te allen tijde wijzigen (behalve wanneer de deurbel in de self-learning modus staat).
De koppeling van de knop met de bel wordt niet beïnvloed door de wijziging van de melodie.

1. Verwijder met een schroevendraaier de achterkant van het knopdeksel via de opening aan de zijkant.

2. Druk herhaaldelijk op knop B op de printplaat van de knop, elke druk zal een andere melodie produceren.

3. Op elke gekoppelde knop kan een andere melodie worden ingesteld, zodat gemakkelijker kan worden
vastgesteld waar de knop zich bevindt.

4. Zet de knop weer in elkaar.

Instellen van het ringtone volume

Druk herhaaldelijk op de knop aan de zijkant van de deurbel.
Bij elke druk op de knop wordt achtereenvolgens een ander volumeniveau ingesteld:
100 % – 75 % – 50 % – 25 % – 0 % – 25 % – 50 % – 75 % – 100 %

72

De ringtone-modus instellen

Druk herhaaldelijk op de knop aan de zijkant van de deurbel.
Elke druk op de knop stelt een andere ringtone-modus in:

1. Alleen akoestische signalering

2. Alleen optische signalering

3. Akoestische + optische signalering

Opmerking: De standaardmodus van de deurbel is akoestische + optische signalering.

Deze modus wordt automatisch ingesteld als de voeding van de deurbel wordt onderbroken.

Lege batterij indicatie in deurbel

Als de rode LED op de deurbel permanent brandt, zijn de batterijen bijna leeg.
Vervang de batterijen in de deurbel zo snel mogelijk door nieuwe.

Repeater-modus (signaalherhaler)

Als de deurbel zich te ver van de knop bevindt of als er een bron van elektromagnetische interferentie in de buurt
is, kan de signaaloverdracht onbetrouwbaar zijn.
De repeater-modus wordt gebruikt om het bereik van de deurbel te vergroten.

Instellen van de repeater-modus

Koppel eerst de basisset ontvanger (eerste in volgorde) + knop.
Zet de nieuwe ontvanger (tweede in volgorde) in de self-learning modus – plaats 3× 1,5 V AA-batterijen.
De nieuwe ontvanger zal gedurende 60 seconden in de koppelingsmodus staan.
Zet op de eerste ontvanger de knop
De andere ontvanger ontvangt het signaal en de LED itst/klinkt een melodie, beide ontvangers zijn aangesloten.
Wanneer de buitenknop wordt ingedrukt, rinkelt eerst de eerste ontvanger, die het signaal doorstuurt naar de
tweede ontvanger, die ook rinkelt.
Alle gekoppelde ontvangers spelen dezelfde melodie als ze luiden.
De repeater-modus wordt aangegeven door een knipperende rode LED wanneer het signaal naar de volgende
ontvanger wordt gestuurd.
Op deze manier kan een onbeperkt aantal ontvangers worden gekoppeld in de repeater-modus.
Bij het koppelen van elke extra ontvanger herhaalt u dezelfde procedure voor de nieuwe ontvanger (activeren van
de koppelingsmodus) en de laatste ontvanger in de rij (de knop
Alle gekoppelde ontvangers zijn parallel geschakeld.
Voor een goede werking van de repeater is het daarom noodzakelijk dat elke gekoppelde ontvanger te allen
tijde van stroom wordt voorzien.

in stand I, de ontvanger zendt het signaal naar de tweede ontvanger.

in stand I zetten).

Deactiveren van de repeater-modus

Zet de knop op de geselecteerde ontvanger in de O-stand.
Wanneer de ontvanger rinkelt, stuurt hij het signaal niet door naar andere gekoppelde ontvangers in de rij – zij
rinkelen niet.

Installatie van de belknop (zender)

1. Koppel eerst de knop met de deurbel.

2. Voordat u de knop installeert, test u of de set betrouwbaar werkt op de door u gekozen locatie.

3. Verwijder met een schroevendraaier de achterkant van het knopdeksel via de opening aan de zijkant.

73

4. Bevestig de achterkant van het deksel aan de muur met dubbelzijdige plakband (meegeleverd) of
twee schroeven. De knop is weliswaar weerbestendig, maar plaats hem op een beschermde plaats,
bijvoorbeeld in een nis.

5. Zet de knop weer in elkaar.

6. Druk op de belknop om te rinkelen. Drukken op de knop gaat gepaard met een LED-signaal, dat aangeeft
dat de knop een radiosignaal heeft verzonden. De deurbel speelt de gekozen melodie.

Opmerking: De belknop (zender) kan probleemloos op houten of bakstenen muren worden geplaatst. Plaats de
knop echter nooit rechtstreeks op metalen voorwerpen of materialen die metaal bevatten, zoals plastic raam- en
deurconstructies die een metalen kozijn bevatten. De zender zou niet goed kunnen werken.

Installatie van de deurbel (ontvanger)

1. De deurbel is uitsluitend bedoeld voor gebruik binnenshuis en wordt gevoed door 3× 1,5 V AA-batterijen.

2. Het zendbereik wordt (max. 120 m) beïnvloed door plaatselijke omstandigheden, zoals het aantal muren
waar het doorheen moet, metalen deurkozijnen en andere elementen die de overdracht van het radiosignaal
beïnvloeden (aanwezigheid van andere radioapparaten die op een soortgelijke frequentie werken, zoals
draadloze thermometers, deurautomaten, enz.). Het zendbereik kan door deze factoren sterk afnemen.

Problemen oplossen

De bel rinkelt niet:

• De bel kan buiten bereik zijn.

− Verander de afstand tussen de deurbelknop en de deurbel, het bereik kan worden beïnvloed door
plaatselijke omstandigheden.

• De batterij in de belknop kan leeg zijn.

− Vervang de batterij en let daarbij op de juiste polariteit van de geplaatste batterij. Koppel de knop
opnieuw aan de deurbel.

• De deurbel heeft geen stroom.

− Er kunnen lege batterijen in de deurbel zitten.

− Vervang de batterij en let daarbij op de juiste polariteit van de geplaatste batterij. Koppel de knop
opnieuw aan de deurbel.

Zorg en onderhoud

Draadloze digitale deurbel is een gevoelig elektronisch apparaat, en daarom moeten de volgende voorzorgs­maatregelen worden genomen:

• De bel (ontvanger) is uitsluitend bedoeld voor gebruik binnenshuis in droge ruimten.

• Controleer af en toe de werking van de deurbel en vervang tijdig de batterijen. Gebruik alleen 1,5V alkaline
batterijen van hoge kwaliteit met de voorgeschreven parameters.

• Gebruik geen oplaadbare 1,2V batterijen, deze kunnen de draadloze verbinding verstoren.

• Als u de deurbel lange tijd niet gebruikt, verwijder dan de batterijen uit de belknop.

• Stel de knop en de bel niet bloot aan buitensporige schokken en stoten.

• Stel de knop en de bel niet bloot aan te hoge temperaturen en direct zonlicht of vocht.

• Voor het reinigen gebruik een vochtig doekje met een beetje afwasmiddel, gebruik geen agressieve
schoonmaakmiddelen of oplosmiddelen.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) die door een lichamelijk, zintuiglijk of
geestelijk onvermogen of door een gebrek aan ervaring of kennis niet in staat zijn het apparaat veilig te gebruiken,

74

tenzij zij onder toezicht staan of instructies hebben gekregen van een persoon die verantwoordelijk is voor hun
veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen, dat zij niet met het apparaat spelen.

Deponeer niet bij het huisvuil. Gebruik speciale inzamelpunten voor gesorteerd afval. Neem contact op
met de lokale autoriteiten voor informatie over inzamelpunten. Als de elektronische apparaten zouden
worden weggegooid op stortplaatsen kunnen gevaarlijke stoen in het grondwater terecht komen en

vervolgens in de voedselketen, waar het de menselijke gezondheid kan beïnvloeden.
Hierbij verklaart EMOS spol. s r. o. dat de radioapparatuur van het type P5763 in overeenstemming is met de

richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende
internetadres: http://www.emos.eu/download.

75

GARANCIJSKA IZJAVA

1. Izjavljamo, da jamčimo za lastnosti in brezhibno delovanje v garancijskem roku.

2. Garancijski rok prične teči z datumom izročitve blaga in velja 24 mesecev.

3. EMOS SI, d.o.o jamči kupcu, da bo v garancijskem roku na lastne stroške odpravil vse pomanjkljivosti na
aparatu zaradi tovarniške napake v materialu ali izdelavi.

4. Za čas popravila se garancijski rok podaljša.

5. Če aparat ni popravljen v roku 45 dni od dneva prijave okvare lahko prizadeta stranka zahteva novega
ali vračilo plačanega zneska.

6. Garancija preneha, če je okvara nastala zaradi:

− nestrokovnega-nepooblaščenega servisa

− predelave brez odobritve proizvajalca

− neupoštevanja navodil za uporabo aparata

7. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

8. Če ni drugače označeno, velja garancija na ozemeljskem območju Republike Slovenije.

9. Proizvajalec zagotavlja proti plačilu popravilo, vzdrževanje blaga, nadomestne dele in priklopne aparate
tri leta po poteku garancijskega roka.

10. Naravna obraba aparata je izključena iz garancijske obveznosti. Isto velja tudi za poškodbe zaradi nepravilne
uporabe ali preobremenitve.

NAVODILA ZA REKLAMACIJSKI POSTOPEK

Lastnik uveljavlja garancijski zahtevek tako, da ugotovljeno okvaro prijavi pooblaščeni delavnici (EMOSSI,d.o.o.,
Rimska cesta 92, 3311 Šempeter v Savinjski dolini) pisno ali ustno. Kupec je odgovoren, če s prepozno prijavo
povzroči škodo na aparatu. Po izteku garancijskega roka preneha pravica do uveljavljanja garancijskega zahtevka.
Priložen mora biti potrjen garancijski list z originalnim računom.
EMOS SI, d.o.o. se obvezuje, da bo aparat zamenjal z novim, če ta v tem garancijskem roku ne bi deloval brezhibno.

ZNAMKA: Brezžični zvonec in ojačevalnik signala
TIP: P5763
DATUM IZROČITVE BLAGA:

Servis:
EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini, Slovenija
tel: [phone]
e-mail: [email protected]

76
