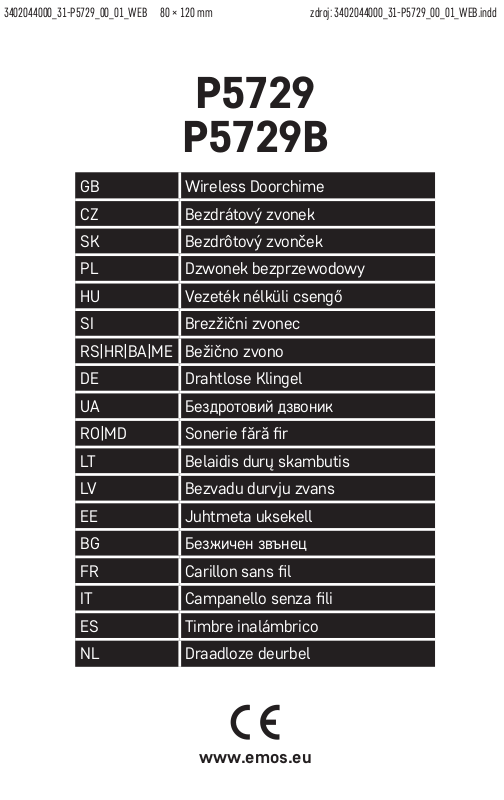

Page 1
3402044000_31-P5729_00_01_WEB 80 × 120 mm zdroj: 3402044000_31-P5729_00_01_WEB.indd
P5729
P5729B
GB Wireless Doorchime
CZ Bezdrátový zvonek
SK Bezdrôtový zvonček
PL Dzwonek bezprzewodowy
HU Vezeték nélküli csengő
SI Brezžični zvonec
RS|HR|BA|ME Bežično zvono
DE Drahtlose Klingel
UA Бездротовий дзвоник
RO|MD Sonerie fără r
LT Belaidis durų skambutis
LV Bezvadu durvju zvans
EE Juhtmeta uksekell
BG Безжичен звънец
FR Carillon sans l
IT Campanello senza li
ES Timbre inalámbrico
NL Draadloze deurbel
www.emos.eu
Page 2
1
1 43
2 4
2
3
4
21
2
Page 3
PL | Dzwonek bezprzewodowy
Zestaw składa się z przycisku do dzwonka (nadajnik) i dzwonka domowego
(odbiornik). Dzwonek jest przystosowany do stałego podłączenia do sieci
elektrycznej o napięciu 230 V AC/50 Hz. Przycisk jest bez baterii. Transmisja
pomiędzy przyciskiem, a dzwonkiem odbywa się na falach radiowych w paśmie
433,92 MHz. Zasięg zależy od warunków lokalnych i wynosi do 180 m na wolnej
przestrzeni bez zakłóceń. Zestaw ma tzw. funkcję „self-learning“ – przycisk
ma zdolność wygenerowania własnego kodu do parowania, który dzwonek
odbiera i zapisuje w pamięci. Dzięki temu zestaw można rozszerzyć o dodatkowe przyciski. Dzięki funkcji „self-learning“ nie ma tu problemu z wpływem
na sąsiednie dzwonki. Aby poprawnie korzystać z dzwonka bezprzewodowego
prosimy uważnie przeczytać instrukcję użytkowania.
Specykacja
Zasięg nadawania: do 180 m na wolnej przestrzeni (w przestrzeni wypeł-
nionej różnymi przedmiotami może spaść nawet do jednej piątej tej
odległości)
Częstotliwość transmisji: 433,92 MHz, 10 mW ERP maks.
Przycisk wodoodporny; stopień ochrony IP44
Parowanie dzwonka z przyciskami: funkcja „self-learning“
Możliwości parowania: maksymalnie 6 przycisków (dodatkowy przycisk P5729T)
Liczba melodyjek: 36
Zasilanie dzwonka: 230 V AC/50 Hz
Zasilanie przycisku: bez baterii
Część kompletu: dwustronna taśma klejąca
Opis dzwonka (patrz rys. 1)
1 – dioda LED dzwonka
2 – głośnik
3 – przycisk do parowania/ustawienia głośności
4 – przycisk do zmiany melodyjki
Opis przycisku (patrz rys. 2)
1 – dioda LED w przycisku
2 – przycisk dzwonienia
3 – otwory do otwierania pojemnika baterii (od tyłu)
4 – otwory do przymocowania do ściany
Parowanie przycisku z dzwonkiem
1. Dzwonek włączamy do gniazdka 230 V AC/50 Hz.
2. Potem w dzwonku naciskamy dłużej przycisk do parowani (przez
około 5 sekund).
3. Zaświeci się dioda LED w dzwonku i zwalniamy przycisk .
Dzwonek przejdzie do trybu „self-learning“, który trwa 25 sekund.
12
Page 4
W tym czasie naciskamy przycisk dzwonienia, dzwonek zadzwoni, przycisk
jest sparowany z dzwonkiem. Automatycznie kończy się tryb self-lerning.
4. Aby sparować więcej przycisków powtarzamy dla każdego przycisku
procedurę od punktu 1.
Uwaga: dzwonek jest wyposażony w wewnętrzną pamięć, do której są zapisywane kody aktualnie sparowanych przycisków. Przy wyłączeniu dostawy energii
elektrycznej nie ma więc potrzeby ponownego parowania.
Kasowanie pamięci sparowanych przycisków
W dzwonku naciskamy dłużej przycisk do parowania .
Dzwonek włączamy do gniazdka.
Po około 5 sekundach zaświeci się dioda LED w dzwonku, zwalniamy przycisk
, LED gaśnie.
Następuje skasowanie pamięci wszystkich sparowanych przycisków.
Wybór odtwarzanej melodyjki
1. W dzwonku naciskamy kolejno przycisk zmiany melodyjki albo .
2. Każde naciśnięcie przycisku wybiera inną melodyjkę, ustawiona zostanie
ta melodyjka, która była odtwarzana, jako ostatnia.
Ustawienie głośności dzwonienia
Można ustawić 4 poziomy głośności.
W dzwonku naciskamy kolejno przycisk .
Każde naciśnięcie przycisk zmienia poziom głośności.
Instalacja przycisku dzwonka (nadajnika)
1. Najpierw wykonujemy sparowanie przycisku z dzwonkiem.
2. Przed montażem sprawdzamy, czy w wybranym miejscu ten zestaw
będzie niezawodnie działać.
3. Za pomocą wkrętaka i korzystając z otworu w dolnej części przycisku
usuwamy tylną część obudowy.
4. Tylną część obudowy przymocowujemy do ściany dwustronną taśmą
klejącą (z kompletu) albo dwoma wkrętami, patrz Opis przycisku. Chociaż
przycisk jest odporny na wpływ warunków atmosferycznych, to jednak
dobrze jest go umieścić tak, aby był osłonięty i chroniony, na przykład w
odpowiedniej wnęce.
5. Przycisk montujemy z powrotem.
6. Naciskając przycisk uruchamiamy dzwonienie. Towarzyszy temu świecenie diody sygnalizacyjnej LED, która wskazuje, że przycisk nadał sygnał
radiowy. Dzwonek odtwarza wybraną melodyjkę.
Uwaga: Przycisk dzwonkowy (nadajnik) można bez problemu umieszczać na
ścianie drewnianej albo murowanej. Nie należy jednak umieszczać przycisku
na przedmiotach metalowych albo materiałach, które zawierają metale, na
przykład na konstrukcji okien i drzwi, które zawierają metalowe ramy. Wtedy
nadajnik może przestać poprawnie działać.
13
Page 5
Instalacja dzwonka (odbiornika)
1. Dzwonek jest przeznaczony wyłącznie do użytku wewnątrz pomieszczenia.
2. Przy pracy musi być włączony do gniazdka elektrycznego 230 V AC/50 Hz
tak, aby koło niego było wolne miejsce i żeby był zawsze dostępny.
3. Zasięg transmisji (maks. 180 m) jest uzależniony od warunków lokalnych,
na przykład ilości ścian, przez które sygnał musi przejść, metalowych
ościeżnic drzwi i innych elementów, które wpływają na transmisję sygnału
radiowego (obecność innych urządzeń radiowych, pracujących na zbliżonej
częstotliwości, jak na przykład termometry bezprzewodowe, sterowniki
do bram itp.). Zasięg transmisji pod wpływem tych czynników może ulec
gwałtownemu zmniejszeniu.
Rozwiązywanie problemów
Dzwonek nie dzwoni:
• Dzwonek może się znajdować poza zasięgiem nadajnika.
• Trzeba zmienić położenie przycisku do dzwonka w stosunku do dzwonka
domowego; zasięg może być też zależny od miejscowych warunków.
• W dzwonku domowym brak zasilania.
• Sprawdzamy, czy dzwonek domowy jest poprawnie włączony do
gniazdka sieciowego, czy nie jest wyłączone zasilanie, ewentualnie
zabezpieczenie albo bezpiecznik w danym obwodzie.
Konserwacja i czyszczenie
Bezprzewodowy cyfrowy dzwonek domowy jest delikatnym urządzeniem elektronicznym i dlatego należy w stosunku do niego przestrzegać następujących zasad:
• Dzwonek domowy (odbiornik) jest przeznaczony do umieszczenia w
suchym pomieszczeniu wewnętrznym.
• Dzwonek musi być umieszczony w dobrze dostępnym miejscu, aby można
było łatwo z nim operować i ewentualnie go wyłączyć.
• Od czasu do czasu sprawdź działanie przycisku dzwonka.
• Nie należy narażać przycisku i dzwonka na nadmierne wstrząsy i uderzenia.
• Nie należy narażać przycisku i dzwonka na nadmierną temperaturę i bezpośrednie działanie promieniowania słonecznego albo wilgoci.
• Do czyszczenia stosujemy delikatną, lekko zwilżoną ściereczkę z odrobiną
płynu do mycia, nie korzystamy z agresywnych środków do czyszczenia
albo z rozpuszczalników.
• To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym
dzieci), którym brak predyspozycji zycznych, umysłowych albo mentalnych
oraz brak wiedzy albo doświadczenia uniemożliwia bezpieczne korzystanie
z tego wyrobu, jeżeli nie jest nad nimi sprawowany nadzór albo, jeżeli nie
zostały poinstruowane, co do zasad korzystania z tego produktu przez osobę,
która jest odpowiedzialna za ich bezpieczeństwo. Konieczne jest zapewnienie
takiej opieki nad dziećmi, żeby nie mogły się bawić tym wyrobem.
14
Page 6
Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie
łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem
przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania
zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które
mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.
EMOS spol. sr. o. niniejszym oświadcza, że typ urządzenia radiowego
P5729, P5729B jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji
zgodności UE jest dostępny pod następującym adresem internetowym:
http://www.emos.eu/download.
HU | Vezeték nélküli csengő
A készlet egy csengőgombból (jeladó) és egy csengőből (vevőegység) áll. A
csengőt 230 V AC/50 Hz-es elektromos hálózathoz történő állandó csatlakoztatásra tervezték. A gomb elem nélkül működik. A kapcsolat a gomb és
a csengő között 433,92 MHz frekvenciájú rádióhullámok segítségével valósul
meg. A két készülék közötti hatótávolság a helyi körülményektől is függ, de
szabad térben, interferenciaforrás jelenléte nélkül akár 180 m is lehet. A készlet
úgynevezett „tanuló” funkcióval rendelkezik – a gomb saját párosítási kódot
tud generálni, amelyet a csengő fogad, és tárolja a memóriájában. A készlet
további gombokkal bővíthető. A „tanuló” funkcióval egyben elkerülhető, hogy a
készlet megzavarja a környező csengők működését. A vezeték nélküli csengő
használata előtt olvassa el gyelmesen a használati útmutatót.
Jellemzők
Hatótávolság: nyílt területen akár 180 m (akadályokkal teli területen ez akár
egyötödére is lecsökkenhet)
Átviteli frekvencia: 433,92 MHz, max. 10 mW kisugárzott teljesítmény
Gomb: vízálló; ház besorolása: IP44
A csengő párosítása a gombokkal: „tanuló” funkció
Párosítási kapacitás: maximum 6 gomb (tartalék gomb P5729T)
Dallamok száma: 36
A csengő tápellátása: 230 V AC/50 Hz
A csengőgomb tápellátása: elem nélküli
A csomag tartalma: kétoldalú ragasztószalag
A csengő ismertetése (lásd az 1. ábrát)
1 – csengő LED-je
2 – hangszóró
3 – párosító/hangerőszabályzó gomb
4 – dallamváltó gomb
15
