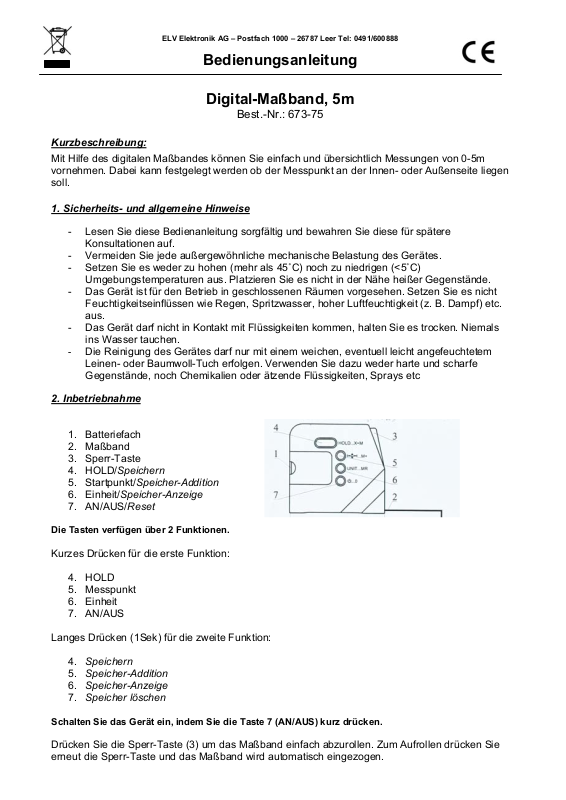

Bedienungsanleitung

Digital-Maßband, 5m

Best.-Nr.: 673-75

Kurzbeschreibung:

Mit Hilfe des digitalen Maßbandes können Sie einfach und übersichtlich Messungen von 0-5m
vornehmen. Dabei kann festgelegt werden ob der Messpunkt an der Innen- oder Außenseite liegen
soll.

1. Sicherheits- und allgemeine Hinweise

- Lesen Sie diese Bedienanleitung sorgfältig und bewahren Sie diese für spätere
Konsultationen auf.

- Vermeiden Sie jede außergewöhnliche mechanische Belastung des Gerätes.

- Setzen Sie es weder zu hohen (mehr als 45˚C) noch zu niedrigen (<5˚C)
Umgebungstemperaturen aus. Platzieren Sie es nicht in der Nähe heißer Gegenstände.

- Das Gerät ist für den Betrieb in geschlossenen Räumen vorgesehen. Setzen Sie es nicht
Feuchtigkeitseinflüssen wie Regen, Spritzwasser, hoher Luftfeuchtigkeit (z. B. Dampf) etc.
aus.

- Das Gerät darf nicht in Kontakt mit Flüssigkeiten kommen, halten Sie es trocken. Niemals
ins Wasser tauchen.

- Die Reinigung des Gerätes darf nur mit einem weichen, eventuell leicht angefeuchtetem

Leinen- oder Baumwoll-Tuch erfolgen. Verwenden Sie dazu weder harte und scharfe
Gegenstände, noch Chemikalien oder ätzende Flüssigkeiten, Sprays etc

2. Inbetriebnahme

1. Batteriefach

2. Maßband

3. Sperr-Taste

4. HOLD/Speichern

5. Startpunkt/Speicher-Addition

6. Einheit/Speicher-Anzeige

7. AN/AUS/Reset

Die Tasten verfügen über 2 Funktionen.

Kurzes Drücken für die erste Funktion:

4. HOLD

5. Messpunkt

6. Einheit

7. AN/AUS

Langes Drücken (1Sek) für die zweite Funktion:

4. Speichern

5. Speicher-Addition

6. Speicher-Anzeige

7. Speicher löschen

Schalten Sie das Gerät ein, indem Sie die Taste 7 (AN/AUS) kurz drücken.

Drücken Sie die Sperr-Taste (3) um das Maßband einfach abzurollen. Zum Aufrollen drücken Sie
erneut die Sperr-Taste und das Maßband wird automatisch eingezogen.

Wenn Sie das Maßband ausgezogen haben und die Sperr-Taste loslassen bleibt das Band auf der

A

gewünschten Länge stehen.

Das Gerät kann über die Taste (7) – kurzes Drücken – wieder ausgeschaltet werden. Falls länger
als 6 Minuten keine Aktivität erfolgt, schaltet sich das Gerät automatisch ab.

3. Funktionstasten:

Kurzes Drücken:

(4) Hold-Funktion:

Durch Drücken der HOLD-Taste speichern Sie den aktuell gemessenen Wert auf dem Display. So
kann keine Veränderung erfolgen bis durch erneutes Drücken der HOLD Taste diese Funktion
wieder aufgelöst wird.

(5) Messpunkt:

Durch Drücken der Messpunkt-Taste addieren Sie zum tatsächliche gemessenen Wert die
Gehäuse-Länge von 7,6 cm automatisch hinzu. So können Sie z.B. Fenster-Laibungen oder
sonstige Innenwerte ohne umständliches Übertragen messen. Durch erneutes Drücken der Taste
drehen Sie die Anzeige um 180° sodass Sie in jeder Lage den Messwert komfortabel ablesen
können.

Durch Drücken auf die Messpunkt-Taste legen Sie fest ob Sie eine Innen- oder Außen-Messung
vornehmen.

(6) Einheiten

Kurzes Drücken der Einheiten-Taste wechselt den Modus der Mess-Einheit:

cm – Fuss/Inch – Inch – Inch (dezimal) – cm

Langes Drücken (1 Sek):

(4) Speicher-Funktion (XÆM –Taste) :

Durch Drücken der XÆM -Taste speichern Sie den aktuell gemessenen Wert um ihn später noch
einmal anzuzeigen oder in weitere Messungen/Berechnungen einzubeziehen.

(5) Speicher-Addition:

Diese Funktion ermöglich Ihnen den zuvor abgespeicherten Wert einem Messwert
hinzuzuaddieren. Damit können Sie bei fortlaufenden Messungen (z.B. Fußleisten ausmessen)
den Gesamtwert sofort addieren und brauchen hier nicht die Einzelwerte notieren und
anschliessend summieren.

Außen-Messung:

Innen-Messung:

bb. 1: Unterschied Innen- bzw. Außen-Messung

6,5 cm

6,5 cm

6,5 cm

7,6 cm

= 14,1 cm

14,1 cm

(oder alternativ kurzes Drücken im HOLD-Modus)
