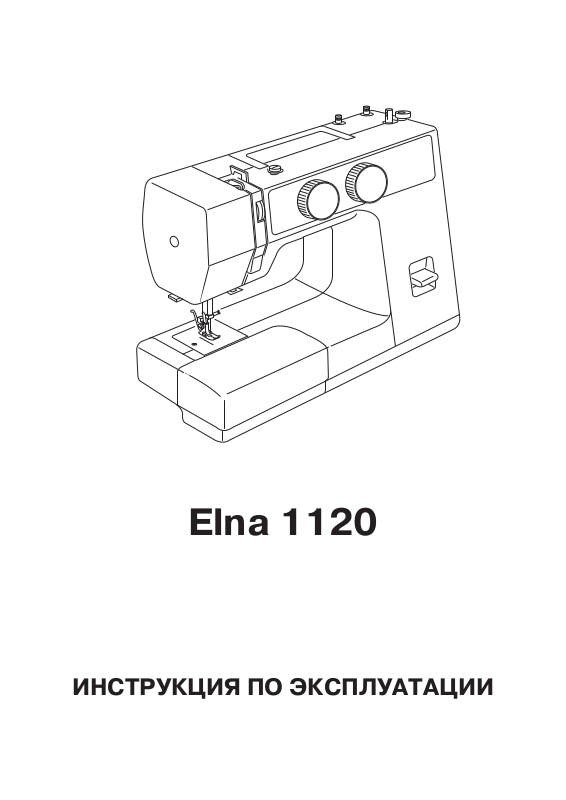

Elna 1120

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Ваша швейная машина разработана и сконструирована только для ДОМАШНЕГО ИСПОЛЬЗОВАНИЯ. Перед началом работы прочитайте все инструкции по пользованию.

ОПАСНО— Во избежание риска удара электрическим током:

1. Никогда не оставляйте включенную в сеть машину без присмотра. Всегда отключайте прибор от сети сразу же после работы и перед началом чистки.

2. Всегда отключайте от сети при замене лампочки. Вставляйте лампочку такого же типа на 15 Ватт.

3. Не прикасайтесь к машине, если она упала в воду. Немедленно отключите от сети.

4. Не располагайте и не храните машину так, чтобы она могла упасть в раковину или ванну. Не ставьте и не роняйте в воду или другую жидкость.

ВНИМАНИЕ — Во избежание ожогов, пожара, удара электрическим током или нанесения

повреждений пользователю:

1. Не позволяйте играть с машиной. Будьте внимательны при работе, если в помещении находятся дети.

2. Используйте прибор только по его прямому назначению, описанному в этой инструкции. Используйте приспособления, только рекомендуемые производителем и описанные в инструкции.

3. Не используйте машину, если у неё поврежденный шнур или вилка, в случае, если она падала, была повреждена, попала в воду или работает неправильно. Отнесите машину к ближайшему авторизованному дилеру для ремонта или наладки.

4. Машина должна работать только с открытыми вентиляционными отверстиями. Периодически чистите вентиляционные области машины и ножную педаль от пыли, грязи и остатков материи.

5. Ничего не кидайте и не вставляйте в вентиляционные отверстия.

6. Работайте на машине только в помещении.

7. Не работайте в помещении, где распылялись аэрозоли или использовался кислород.

8. Чтобы отключить питание, поставьте все выключатели в положение ВЫКЛ.(«0»). Затем вытащите вилку из розетки.

9. Не тяните вилку из розетки за шнур, берите вилку за корпус.

10. Будьте осторожны при работе с движущимися частями машины. Особое внимание уделяйте рабочей области вокруг иглы.

11. Используйте только оригинальную игольную пластину. Из-за неправильной пластины может ломаться игла.

12. Не используйте гнутые иглы.

13. Не тяните и не толкайте ткань при шитье, может сломаться игла.

14. Всегда ставьте выключатель на «0» при регулировки или замене деталей в области работы иглы: заправке нити в иглу, смене иглы, заправке нижней нити, смене прижимной лапки и т.д.

15. Всегда отключайте машину от электрической розетки при проведении профилактических работ, снятии панелей и других процедур, описанных в этой инструкции.

СОХРАНЯЙТЕ ЭТИ ИНСТРУКЦИИ

Что следует и чего не следует делать:

1. Помните о движениях иглы вверх-вниз, не отвлекайтесь при работе на машине.

2. Когда оставляете машину без присмотра, отключайте питание кнопкой выключения или вытаскивайте вилку из розетки.

3. При чистке машины, съёме панелей или замене лампочки основное питание должно быть отключено: следует вытащить вилку из розетки.

4. Не кладите ничего на ножную педаль. В противном случае машина может неожиданно заработать, может сгореть педаль или мотор.

5. Максимальная разрешённая мощность лампы подсветки 15 Ватт.

6. При использовании машины впервые подложите кусочек ткани под прижимную лапку и поработайте на ней несколько минут, не заправляя нити. Вытрите выступившее на машине масло.

СОДЕРЖАНИЕ

РАЗДЕЛ 1. ОСНОВНЫЕ ЧАСТИ

Названия частей . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

РАЗДЕЛ 2. ПОДГОТОВКА К ШИТЬЮ

Съёмный столик . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Набор стандартных аксессуаров . . . . . . . . . . . . . . .3

Подключение питания . . . . . . . . . . . . . . . . . . . . . . . .4

Контроль скорости шитья . . . . . . . . . . . . . . . . . . . . .4

Смена прижимной лапки . . . . . . . . . . . . . . . . . . . . . .4

Замена игл . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Таблица соотношений игл и нитей . . . . . . . . . . . . . .5

Установка катушечных стержней . . . . . . . . . . . . . . .6

Замена шпульного колпачка . . . . . . . . . . . . . . . . . . .6

Намотка шпульки . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Заправка нижней нити . . . . . . . . . . . . . . . . . . . . . . . .7

Заправка верхней нити . . . . . . . . . . . . . . . . . . . . . . .8

Вытягивание нижней нити . . . . . . . . . . . . . . . . . . . . .9

Регулировка натяжения верхней нити . . . . . . . . . .10

Изменение натяжения нижней нити . . . . . . . . . . .10

Регулятор выбора строчек . . . . . . . . . . . . . . . . . . .11

Регулировка длины стежка . . . . . . . . . . . . . . . . . . .11

Кнопка реверса . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Пластина для штопки . . . . . . . . . . . . . . . . . . . . . . . .12

РАЗДЕЛ 3. ОСНОВНЫЕ ШВЕЙНЫЕ ТЕХНИКИ

Прямой стежок . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Изменение направления шитья . . . . . . . . . . . . . . .13

Зигзаг . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

РАЗДЕЛ 4. ДЕКОРАТИВНЫЕ ТЕХНИКИ

Оверлочный стежок . . . . . . . . . . . . . . . . . . . . . . . . .14

Краеобмёточный стежок . . . . . . . . . . . . . . . . . . . . .15

Трикотажный стежок . . . . . . . . . . . . . . . . . . . . . . . .15

Тройной стежок . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Пришивание пуговиц . . . . . . . . . . . . . . . . . . . . . . . .17

Изготовление петли . . . . . . . . . . . . . . . . . . . . . . . . .18

Вшивание молнии . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Потайной шов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Роликовый шов . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Шов-ракушка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Стежки стреч . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Сборки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

РАЗДЕЛ 5. УХОД ЗА МАШИНОЙ

Подсветка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Сборка челночного механизма . . . . . . . . . . . . . . .24

Чистка транспортера ткани . . . . . . . . . . . . . . . . . . .25

Смазка машины . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Устранение неисправностей . . . . . . . . . . . . . . . . .26

РАЗДЕЛ 1. ОСНОВНЫЕ ЧАСТИ

Названия частей

Кнопка реверса

Регулятор выбора строчек

Регулятор длины стежка

Стопор намотки шпульки

Шпиндель намотки шпульки

Катушечные стержни

Нитенаправитель намотки шпульки Нитенаправитель

8 9

Рычаг нитеводителя

Регулятор натяжения нити

Передняя панель

Нитеобрезатель

Держатель прижимной лапки

Игольная пластина

Крышка челночного отсека

Дополнительный столик

Ручка для переноса

Маховое колесо

Выключатель питания

Разъём машины

Винт игольного стержня

Свободный рукав

Рычаг подъёма прижимной лапки

qw e

rt y

РАЗДЕЛ 2. ПОДГОТОВКА К ШИТЬЮ

Съёмный столик

Съёмный столик обеспечивает дополнительное пространство при шитье, а также легко снимается, образуя свободный рукав. Чтобы снять дополнительный столик, потяните за него в сторону от машины. Чтобы пристегнуть столик на место, надавите на него и пристегните на место.

Коробка для хранения аксессуаров

Швейные аксессуары удобно хранить внутри съёмного столика как в коробке.

Набор стандартных аксессуаров

Шпульки

Набор игл

Лапка пришивания молнии

Рамка для петли

Направитель швов

Лапка-подрубатель

Вспарыватель

Малая отвёртка

Большая отвёртка

Пластина для штопки

Масло

Подключение питания

Перед подключением шнура, убедитесь, что напряжение и частота в Вашей сети соответствуют напряжению и частоте, указанным на машине.

1. Выключите питание.

2. Вставьте штекер педали в разъём машины.

3. Вставьте вилку питания в розетку.

4. Нажмите на выключатель: включите машину и подсветку.

Вилка сетевого кабеля

Выключатель питания

Электрическая розетка

Разъём машины

Штекер сетевого кабеля

Педаль

Контроль скорости шитья

Скорость шитья регулируется ножной педалью. Чем сильнее нажимать на педаль, тем быстрее работает машина.

Внимание:

Не кладите ничего на ножную педаль. Иначе машина может заработать неожиданно.

Смена прижимной лапки

Как отстегнуть лапку

Поверните на себя маховое колесо и поднимите иглу в верхнее положение. Поднимите прижимную лапку.

Нажмите на рычаг позади держателя прижимной лапки. Лапка отскочит.

Как пристегнуть прижимную лапку

Расположите лапку так, чтобы канавка на лапке находилась прямо под желобком держателя лапки. Опустите держатель вниз и пристегните лапку.

Замена игл

Поверните на себя маховое колесо, поднимите иглу и опустите прижимную лапку. Ослабьте игольный винт, поворачивая его против часовой стрелки. Выньте иглу из зажима. Вставьте новую иглу плоской стороной от себя. Вставляя новую иглу, подтолкните её вверх до упора и отвёрткой затяните игольный винт.

* Периодически проверяйте качество иглы

на наличие заусенцев или повреждений. Некачественные и поврежденные иглы могут порвать или испортить трикотаж, шёлк и тонкие ткани.

Как проверить иглу

Лёгкие ткани

Средние ткани

Тяжёлые ткани

Ткань Нитки Размер

Крепдешин, вуаль, органза, батист, жоржет, трико

Лён, хлопок, двойной трикотаж, пике, перкаль, сарж

Джинса, твид, габардин, репс, пальтовая, драпировочная

Тонкий шёлк Тонкий хлопок Тонкий

полиэстер

Тонкий хлопок

с полиэстером

Шёлк 50 Хлопок 50-80 Синтетика 50-60 Хлопок

с полиэстером

Шёлк 50

Хлопок 40-50 Синтетика 40-50 Хлопок

с полиэстером

иглы

или

Положите иглу плоской стороной на ровную поверхность (игольную пластину, стекло и т.д.). Зазор между иглой и плоской поверхностью должен быть везде одинаковым. Никогда не используйте тупые или гнутые иглы.

Таблица соотношений игл и нитей

* Тонкие нити и иглы используются при работе

с тонкими тканями, толстые нити и иглы при работе с толстыми тканями. Перед началом работы всегда пробуйте иглу и нить на отдельном кусочке ткани.

* Верхняя и нижняя нити должны быть

одинаковыми.

* При работе с очень тонкими, синтетическими

и растягивающимися тканями используйте иглы с ГОЛУБЫМ НАКОНЕЧНИКОМ. Игла с голубым наконечником предотвращает пропуски стежков.

* При шитье очень тонких тканей подкладывайте

кусочек бумаги, чтобы ткань не сборилась.

Установка катушечных стержней

Катушечные стержни нужны для удержания катушек с нитками и для подачи нитки в машину. При работе вытяните катушечные стержни вверх. При хранении — утопите вниз.

Верхняя нить

Отверстие

Нить запуталась

Примечание:

При использовании нитки, которая может запутаться вокруг стержня, проденьте нить в отверстие катушечного стержня как показано на рисунке. Отверстие должно смотреть на катушку.

Замена шпульного колпачка

Откройте крышку челночного отсека.

Поверните на себя маховое колесо и поднимите иглу. Вытащите шпульный колпачок за язычок.

Поставьте на место шпульный колпачок, расположите выступ в выемке.
