Electrolux LIT60430 User Manual

LIT60430

CS Varná deska Návod k použití 2 PL Płyta grzejna Instrukcja obsługi 21 SK Varný panel Návod na používanie 42

www.electrolux.com2

OBSAH

1. BEZPEČNOSTNÍ INFORMACE......................................................................... 2

2. BEZPEČNOSTNÍ POKYNY ...............................................................................4

3. POPIS SPOTŘEBIČE.........................................................................................7

4. DENNÍ POUŽÍVÁNÍ............................................................................................ 9

5. TIPY A RADY................................................................................................... 13

6. ČIŠTĚNÍ A ÚDRŽBA........................................................................................ 15

7. ODSTRAŇOVÁNÍ ZÁVAD................................................................................ 15

8. INSTALACE......................................................................................................18

9. TECHNICKÉ ÚDAJE........................................................................................ 19

10. ENERGETICKÁ ÚČINNOST.......................................................................... 19

MYSLÍME NA VÁS

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků. Vítá Vás Electrolux.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací:

www.electrolux.com/webselfservice

Registrace vašeho spotřebiče, kterou získáte lepší servis:

www.registerelectrolux.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo. Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace Všeobecné informace a rady Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny.

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku

ČESKY 3

nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo

osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.

• Děti ve věku tří až osmi let a osoby s rozsáhlým a

komplexním postižením bez stálého dozoru držte z dosahu spotřebiče.

• Děti mladší tří let bez stálého dozoru držte z dosahu

spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte z dosahu dětí a řádně je

zlikvidujte.

• Je-li spotřebič v provozu nebo pokud chladne,

nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.

• Pokud je spotřebič vybaven dětskou bezpečnostní

pojistkou, doporučuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly

provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• VAROVÁNÍ: Spotřebič a jeho dostupné části se

mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.

• Spotřebič nepoužívejte spolu s externím časovačem

nebo samostatným dálkovým ovládáním.

• VAROVÁNÍ: Příprava jídel s tuky či oleji na varné

desce bez dozoru může být nebezpečná a způsobit požár.

www.electrolux.com4

• Oheň se NIKDY nesnažte uhasit vodou, ale vypněte

spotřebič a poté plameny zakryjte např. víkem nebo

hasicí rouškou.

• POZOR: U vaření je vždy nutné vykonávat dohled. U

krátkodobého vaření je nutné vykonávat dohled

nepřetržitě.

• VAROVÁNÍ: Nebezpečí požáru: Nepokládejte věci na

varnou desku.

• Na varnou desku nepokládejte žádné kovové

předměty jako nože, vidličky, lžíce nebo pokličky,

protože by se mohly zahřát na velmi vysokou teplotu.

• K čištění spotřebiče nepoužívejte čisticí zařízení na

páru.

• Po použití vypněte příslušnou část varné desky

ovladačem a nespoléhejte na detektor přítomnosti

nádoby.

• Je-li sklokeramický nebo skleněný povrch desky

prasklý, vypněte spotřebič a odpojte ho od síťového

napájení. V případě, že spotřebič je k elektrické síti

připojen prostřednictvím rozvodné skříňky, spotřebič

odpojte od napájení vyjmutím pojistky. V každém

případě kontaktujte autorizované servisní středisko.

• Jestliže je poškozený přívodní kabel, smí ho vyměnit

pouze výrobce, servisní technik nebo osoba s

podobnou příslušnou kvalifikací, jinak by mohlo dojít k

úrazu.

• VAROVÁNÍ: Používejte pouze kryt varné desky přímo

od výrobce varného spotřebiče nebo takový kryt, který

výrobce spotřebiče v pokynech k použití označil jako

vhodný, případně kryt, který je součástí spotřebiče. Při

použití nesprávného krytu varné desky může dojít k

nehodě.

2. BEZPEČNOSTNÍ POKYNY

Tento spotřebič je vhodný pro následující trhy: CZ PL SK

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

VAROVÁNÍ!

Hrozí nebezpečí poranění nebo poškození spotřebiče.

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepoužívejte.

• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Při přemisťování spotřebiče buďte vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.

• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.

• Chraňte dno spotřebiče před párou a vlhkostí.

• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.

• Každý spotřebič má vespodu chladicí ventilátory.

• Je-li spotřebič nainstalován nad zásuvkou:

– Neuchovávejte v zásuvce žádné

malé kousky nebo listy papíru, které by mohly být vtaženy dovnitř a poškodit tak chladicí ventilátory nebo chladicí systém.

– Mezi dnem spotřebiče a obsahem

zásuvky musí být vzdálenost alespoň 2 cm.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.

• Spotřebič musí být uzemněn.

ČESKY 5

• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.

• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.

• Použijte správný typ napájecího kabelu.

• Elektrické kabely nesmí být zamotané.

• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.

• Použijte svorku k odlehčení kabelu od tahu.

• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili napájecí kabel nebo síťovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obraťte na autorizované servisní středisko nebo elektrikáře.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.

• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Pokud je síťová zásuvka uvolněná, nezapojujte do ni síťovou zástrčku.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému

www.electrolux.com6

odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

2.3 Použití spotřebiče

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Před prvním použitím odstraňte veškerý obalový materiál (je-li přítomen), štítky a ochrannou fólii.

• Tento spotřebič používejte v domácnosti.

• Neměňte technické parametry tohoto spotřebiče.

• Ujistěte se, že nejsou ventilační otvory zakryté.

• Zapnutý spotřebič nenechávejte bez dozoru.

• Po každém použití nastavte varnou zónu do polohy „vypnuto“.

• Nespoléhejte se na detektor nádoby.

• Na varné zóny nepokládejte příbory nebo pokličky. Mohly by se zahřát.

• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Pokud je povrch spotřebiče prasklý, okamžitě jej odpojte ze sítě. Zabráníte tak úrazu elektrickým proudem.

• Když je spotřebič zapnutý, uživatelé s kardiostimulátory se nesmějí přiblížit k indukčním varným zónám blíže než na 30 cm.

• Vložíte-li jídlo do horkého oleje, může olej vystříknout.

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo výbuchu

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.

• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při

nižších teplotách než olej, který se používá poprvé.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.

• Nepokládejte horkou poklici na skleněný povrch varné desky.

• Nenechte vyvařit vodu v nádobách.

• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.

• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.

• Na spotřebič nepokládejte hliníkovou fólii.

• Nádoby vyrobené z litiny či hliníku nebo nádoby s poškozeným dnem mohou způsobit poškrábání sklokeramiky nebo skla. Tyto předměty při přesouvání na varné desce vždy zdvihněte.

• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.

2.4 Čištění a údržba

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• Před čištěním spotřebič vypněte a nechte ho vychladnout.

• Před údržbou spotřebič odpojte od elektrické sítě.

• K čištění spotřebiče nepoužívejte proud vody nebo páru.

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte žádné prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

2.5 Obsluha

• Pro opravu spotřebiče se obraťte na autorizované servisní středisko.

• Používejte výhradně originální

145 mm

180 mm

210 mm

180 mm

1 1

32 4 5 6 7

8911 10

náhradní díly.

2.6 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

3. POPIS SPOTŘEBIČE

3.1 Uspořádání varné desky

3.2 Rozvržení ovládacího panelu

ČESKY 7

• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

Indukční varná zóna

Ovládací panel

K ovládání spotřebiče používejte senzorová tlačítka. Displeje, ukazatele a zvukové signály signalizují, jaké funkce jsou zapnuté.

Se‐ nzoro‐

vé tla‐ čítko

Funkce Poznámka

ZAP/VYP Slouží k zapnutí a vypnutí varné desky.

Hob²Hood Slouží k zapnutí a vypnutí manuálního re‐

žimu funkce.

www.electrolux.com8

Se‐ nzoro‐ vé tla‐ čítko

- Displej nastavení teploty Ukazuje nastavení teploty.

- Ukazatele časovače var‐

- Displej časovače Ukazuje čas v minutách.

Funkce Poznámka

Blokování tlačítek / Dět‐ ská bezpečnostní pojist‐ ka

Pauza Slouží k zapnutí a vypnutí funkce.

ných zón

- Slouží k volbě varné zóny.

- Slouží ke zvýšení nebo snížení času.

- Slouží k nastavení teploty.

PowerBoost Slouží k zapnutí funkce.

3.3 Displeje nastavení teploty

Displej Popis

Varná zóna je vypnutá.

Slouží k zablokování a odblokování ovlá‐ dacího panelu.

Ukazují, pro kterou zónu je nastavený čas.

- / -

+ číslice

/ /

Varná zóna je zapnutá. Tečka znamená změnu o polovinu úrovně ohřevu.

Je zapnutá funkce Pauza.

Je zapnutá funkce Automatický ohřev.

Je zapnutá funkce PowerBoost.

Došlo k poruše.

OptiHeat Control (Třístupňový ukazatel zbytkového tepla): pokra‐ čovat ve vaření / uchovat teplé / zbytkové teplo.

Je zapnutá funkce Blokování tlačítek /Dětská bezpečnostní po‐ jistka.

Nevhodná nádoba, příliš malá nádoba nebo na varné zóně není žádná nádoba.

Je zapnutá funkce Automatické vypnutí.

3.4 OptiHeat Control (Třístupňový ukazatel zbytkového tepla)

VAROVÁNÍ!

/ / Nebezpečí popálení zbytkovým teplem. Ukazatele zobrazují úroveň zbytkového tepla u varných zón, které právě používáte. Ukazatele se mohou rozsvítit také u sousedních varných zón dokonce i tehdy, když je nepoužíváte.

4. DENNÍ POUŽÍVÁNÍ

ČESKY 9

Indukční varné zóny vytvářejí teplo potřebné k vaření přímo ve dně varné nádoby. Sklokeramická varná deska se ohřívá teplem nádoby.

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

4.1 Zapnutí a vypnutí

Stisknutím na jednu sekundu varnou desku zapnete nebo vypnete.

4.2 Automatické vypnutí

Tato funkce varnou desku automaticky vypne v následujících případech:

• všechny varné zóny jsou vypnuté,

• po zapnutí varné desky jste nenastavili teplotu,

• něco jste rozlili nebo položili na ovládací panel na déle než 10 sekund (pánev, utěrka, atd.). Ozve se zvukový signál a varná deska se vypne. Odstraňte všechny předměty, nebo vyčistěte ovládací panel.

• se deska se příliš zahřeje (např. když se vyvaří obsah nádoby). Před dalším použitím varné desky je nutné nechat varnou zónu vychladnout.

• použijete nevhodné nádoby. Symbol

se rozsvítí a za dvě minuty se

varná zóna automaticky vypne.

• po určité době nevypnete varnou zónu nebo nezměníte nastavení

teploty. Po určité době se rozsvítí a varná deska se vypne.

Vztah mezi nastavením teploty a dobou, po níž se varná deska vypne:

Nastavení teploty Varná deska se

, 1 - 2

3 - 4 5 hodin

5 4 hodiny

6 - 9 1,5 hodiny

vypne po

6 hodin

4.3 Nastavení teploty

Pomocí zvýšíte nastavenou teplotu. Pomocí snížíte nastavenou teplotu. Současným stisknutím

varnou zónu.

a vypnete

4.4 Automatický ohřev

Zapnete-li tuto funkci, lze tak dosáhnout potřebné teploty za kratší dobu. Tato funkce nastaví na určitou dobu nejvyšší teplotu a pak ji sníží na správné nastavení.

Aby bylo možné funkci zapnout, varná zóna musí být chladná.

Zapnutí funkce pro varnou zónu:

stiskněte stiskněte (rozsvítí se ). Ihned stiskněte , dokud se nezobrazí

(rozsvítí se ). Ihned

www.electrolux.com10

správné nastavení teploty. Po třech sekundách se rozsvítí .

Vypnutí funkce: stiskněte .

4.5 PowerBoost

Tato funkce dodá indukčním varným zónám více elektrické energie. Funkci lze zapnout pro indukční varnou zónu pouze na omezenou dobu. Poté se indukční varná zóna automaticky přepne na nejvyšší teplotu.

Viz část „Technické údaje“.

Zapnutí funkce pro varnou zónu:

stiskněte . Rozsvítí se .

Vypnutí funkce: stiskněte nebo .

4.6 Časovač

Odpočítávání času

Tuto funkci můžete použít k nastavení délky zapnutí varné zóny při jednom vaření.

Nejprve nastavte teplotu pro danou varnou zónu, poté nastavte funkci.

Nastavení varné zóny: stiskněte opakovaně , dokud se nerozsvítí

kontrolka požadované varné zóny.

Zapnutí funkce nebo změna času:

stiskněte nebo časovače a nastavte čas (00 - 99 minut). Když kontrolka varné zóny začne blikat pomaleji, odpočítává se čas.

Kontrola zbývajícího času: zvolte varnou zónu pomocí . Kontrolka varné

zóny začne blikat rychleji. Na displeji se zobrazí zbývající čas.

Vypnutí funkce: zvolte varnou zónu pomocí a stiskněte . Zbývající čas

se bude odpočítávat až do 00. Kontrolka varné zóny zhasne.

Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00. Varná zóna se vypne.

Vypnutí zvukové signalizace: stiskněte

Minutka

Když je varná deska zapnutá, ale není zapnutá žádná varná zóna, můžete tuto funkci použít jako Minutku. Na displeji

nastavení teploty se zobrazí .

Zapnutí funkce: stiskněte

nebo časovače a nastavte čas. Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00.

Vypnutí zvukové signalizace: stiskněte

Vypnutí funkce: stiskněte Zbývající čas se bude odpočítávat až do

00.

Tato funkce nemá žádný vliv na provoz varných zón.

. Stiskněte

a poté .

4.7 Pauza

Tato funkce přepne všechny zapnuté varné zóny na nejnižší tepelný výkon.

Když je funkce zapnutá, všechny ostatní symboly na ovládacích panelech jsou zablokovány.

Tato funkce nevypne funkce časovače.

Stisknutím Rozsvítí se .Tepelný výkon je snížen

na hodnotu 1. Tuto funkci vypnete stisknutím .

Zobrazí se předchozí tepelný výkon.

zapnete danou funkci.

4.8 Blokování tlačítek

Když jsou varné zóny zapnuté, ovládací panel lze zablokovat. Zabráníte tak náhodné změně nastavení teploty.

Nejprve nastavte tepelný výkon.

Zapnutí funkce: stiskněte

sekundy se rozsvítí .Časovač zůstane zapnutý.

Vypnutí funkce: stiskněte . Zobrazí se předchozí nastavení teploty.

. Na čtyři

Funkci také vypnete vypnutím varné desky.

4.9 Dětská bezpečnostní pojistka

Tato funkce brání neúmyslnému použití varné desky.

Zapnutí funkce: pomocí zapněte varnou desku. Nenastavujte teplotu. Na

čtyři sekundy stiskněte . Zobrazí se

. Pomocí varnou desku vypněte.

Vypnutí funkce: pomocí zapněte varnou desku. Nenastavujte teplotu. Na

čtyři sekundy stiskněte . Zobrazí se

. Pomocí varnou desku vypněte.

Vyřazení funkce na jedno vaření:

zapněte varnou desku pomocí Rozsvítí se . Na čtyři sekundy stiskněte . Do 10 sekund nastavte

teplotu. Nyní můžete varnou desku použít. Když varnou desku vypnete

pomocí , funkce se opět zapne.

ČESKY 11

• něco položíte na ovládací panel.

Pokud došlo k problému s napájením, které vede k vypnutí varné desky, který neuchová předchozí nastavení.

4.11 Řízení výkonu

• Varné zóny jsou seskupeny podle umístění a počtu fází ve varné desce. Viz obrázek.

• Každá fáze má maximální elektrické zatížení 3 700 W.

• Tato funkce rozděluje výkon mezi varné zóny zapojené do stejné fáze.

• Funkce se zapne, když celkové elektrické zatížení varných zón zapojených do jedné fáze přesáhne 3 700 W.

• Tato funkce snižuje výkon pro ostatní varné zóny zapojené do stejné fáze.

• Displej varných zón se sníženým výkonem se mění v rozmezí dvou úrovní.

4.10 OffSound Control (Vypnutí a zapnutí zvukové signalizace)

Zvuková signalizace je ve výchozím nastavení zapnutá.

Vypněte varnou desku. Na tři sekundy stiskněte . Displej se rozsvítí a zhasne. Na tři sekundy stiskněte . Zobrazí se

Časovač zvolte jedno z těchto nastavení:

• - zvuková signalizace je vypnutá

• - zvuková signalizace je zapnutá Pro potvrzení volby vyčkejte, než se varná deska automaticky vypne.

Když je tato funkce nastavena na , uslyšíte zvukovou signalizaci pouze když:

• stisknete

• se dokončí funkce Minutka

• se dokončí funkce Odpočítávání času

nebo . Stisknutím

4.12 Hob²Hood

Jedná se o pokročilou automatickou funkci, která spojí varnou desku se speciálním odsavačem par. Jak varná deska, tak odsavač par jsou vybaveny infračerveným vysílačem. Rychlost ventilátoru se řídí automaticky na základně režimu nastavení a teploty nejteplejší varné nádoby na varné desce. Ventilátor lze také z varné desky ovládat ručně.

www.electrolux.com12

U většiny odsavačů par je dálkový systém ovládání původně vypnutý. Před použitím funkce jej proto zapněte. Více informací viz návod k použití odsavače par.

Automatický chod funkce

Automatický chod funkce zapnete nastavením automatického režimu na H1 – H6. Varná deska je původně nastavena na H5.Odsavač par zareaguje, kdykoliv použijete varnou desku. Varná deska automaticky rozpozná teplotu varných nádob a přizpůsobí rychlost ventilátoru.

Automatické režimy

Auto‐

matické osvětle‐

Vaření

Smaže‐

ní

RežimH0Vyp Vyp Vyp

RežimH1Zap Vyp Vyp

Režim H2

Zap Rychlost

ventilá‐ toru 1

Rychlost ventilá‐ toru 1

RežimH3Zap Vyp Rychlost

ventilá‐ toru 1

RežimH4Zap Rychlost

ventilá‐ toru 1

RežimH5Zap Rychlost

ventilá‐ toru 1

Rychlost ventilá‐ toru 1

Rychlost ventilá‐ toru 2

Auto‐

matické osvětle‐

Vaření

Smaže‐

ní

RežimH6Zap Rychlost

ventilá‐ toru 2

Varná deska rozpozná proces vaření a nastaví rychlost odsávání v souladu s auto‐ matickým režimem.

Varná deska rozpozná proces smažení a nastaví rychlost odsávání v souladu s auto‐ matickým režimem.

Tento režim zapne ventilátor a osvětlení a nezávisí na teplotě.

Rychlost ventilá‐ toru 3

Změna automatického režimu

1. Vypněte spotřebič.

2. Na tři sekundy stiskněte . Displej

se rozsvítí a zhasne.

3. Na tři sekundy stiskněte

4. Několikrát stiskněte , dokud se

nezobrazí .

5. Stisknutím časovače zvolte

automatický režim.

K přímému ovládání odsavače par přes jeho ovládací panel vypněte automatický režim funkce.

Když dokončíte přípravu jídel a vypnete varnou desku, může ventilátor odsavače par ještě určitou chvíli pracovat. Systém poté ventilátor vypne automaticky a na dalších 30 sekund vám zabrání v jeho náhodném spuštění.

Manuální ovládání rychlosti ventilátoru

Funkci lze také ovládat ručně. Učiníte tak dotykem při zapnuté varné desce. Tím

se vypne automatický režim funkce, což vám umožní ručně změnit rychlost

ventilátoru. Stisknutím zvýšíte rychlost ventilátoru o jeden stupeň. Když dosáhnete intenzivního stupně a

stisknete opět , nastavíte rychlost ventilátoru na 0, čímž ventilátor odsavače par vypnete. Ventilátor opět

spustíte dotykem a nastavením jeho rychlosti na 1.

Automatický režim této funkce zapnete tak, že vypnete a opět zapnete varnou desku.

5. TIPY A RADY

ČESKY 13

Zapnutí osvětlení

Můžete nastavit, aby varná deska zapínala osvětlení automaticky, kdykoliv zapnete varnou desku. Učiníte tak nastavením automatického režimu na H1 – H6.

Osvětlení odsavače par se vypne dvě minuty po vypnutí varné desky.

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 Nádobí

U indukčních varných zón vytváří silné elektromagnetické pole teplo v nádobách velmi rychle.

Indukční varné zóny používejte s vhodnými nádobami

Materiál varných nádob

• vhodné: litina, ocel, smaltovaná ocel, nerezová ocel, sendvičová dna nádob (označeno jako vhodné výrobcem).

• nevhodné: hliník, měď, mosaz, sklo, keramika, porcelán.

Nádoba je pro indukční varnou desku vhodná, jestliže:

• voda na indukční varné zóně nastavené na nejvyšší teplotu začne velmi rychle vřít.

• magnet přilne na dno nádoby.

Dno nádoby musí být co nejrovnější a nejsilnější. Než nádoby položíte na povrch varné desky, ujistěte se, že jejich dno je čisté a suché.

Rozměry nádoby

Indukční varné zóny se automaticky přizpůsobují velikosti dna nádoby.

Výkon varné zóny závisí na průměru varné nádoby. Nádoby s menším než

minimálním průměrem přijímají pouze část výkonu vytvářeného varnou zónou.

Viz „Technické údaje“.

5.2 Zvuky během používání

Jestliže slyšíte:

• praskání: nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).

• pískání: používáte varnou zónu na vysoký výkon a nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).

• hučení: používáte vysoký výkon.

• cvakání: dochází ke spínání elektrických přepínačů.

• syčení, bzučení: pracuje ventilátor.

Tyto zvuky jsou normální a neznamenají žádnou závadu varné desky.

5.3 Příklady použití varné

desky

Vztah mezi nastavením teploty a spotřebou energie příslušené varné zóny není přímo úměrný. Když zvýšíte nastavení teploty, nezvýší se úměrně spotřeba energie dané varné desky. To znamená, že varná zóna se středním nastavením teploty spotřebuje méně než polovinu svého výkonu.

Údaje v následující tabulce jsou jen orientační.

www.electrolux.com14

Nastavení teploty

- 1

1 - 2. Holandská omáčka, rozpou‐

1 - 2. Zahuštění: nadýchané ome‐

2. - 3. Dušení jídel z rýže a mléč‐

3. - 4. Podušení zeleniny, ryb, ma‐

4. - 5. Vaření brambor v páře. 20 - 60 Použijte max. ¼ l vody na

4. - 5. Vaření většího množství jí‐

5. - 7 Mírné smažení: plátků masa

7 - 8 Prudké smažení, pečená

9 Vaření vody, vaření těstovin, opražení masa (guláš, dušené maso v

Vhodné pro: Čas

Udržení teploty hotového jí‐ dla.

štění: másla, čokolády, žela‐ tiny.

lety, míchaná vejce.

ných jídel, ohřívání hotových jídel.

sa.

del, dušeného masa se zele‐ ninou a polévek.

nebo ryb, Cordon Bleu z tele‐ cího masa, kotlet, masových kroket, uzenin, jater, jíšky, vajec, palačinek a koblih.

bramborová kaše, silné řízky, steaky.

hrnci), fritování hranolků.

Vaření velkých množství vody. Je zapnutá funkce PowerBoost.

(min)

dle potřeby

5 - 25 Čas od času zamíchejte.

10 - 40 Vařte s pokličkou.

25 - 50 Přidejte alespoň dvakrát tolik

20 - 45 Přidejte několik polévkových

60 150

dle potřeby

5 - 15 V polovině doby obraťte.

Tipy

Nádobu zakryjte pokličkou.

vody než rýže, mléčná jídla v polovině doby přípravy za‐ míchejte.

lžic tekutiny.

750 g brambor.

Až 3 l vody a přísady.

V polovině doby obraťte.

5.4 Rady a tipy pro funkci Hob²Hood

Když používáte varnou desku s touto funkcí:

• Chraňte panel odsavače par před přímým slunečním svitem.

• Nemiřte halogenové světlo na panel odsavače par.

• Nezakrývejte ovládací panel varné desky.

• Nepřerušujte signál mezi varnou deskou a odsavačem par (např. rukou nebo madlem nádoby). Viz obrázek.

Odsavač par na obrázku je uveden pouze pro příklad.

Ostatní dálkově ovládané spotřebiče mohou blokovat signál. Když používáte tuto funkci na varné desce, nepoužívejte zároveň žádné dálkově ovládané spotřebiče.

6. ČIŠTĚNÍ A ÚDRŽBA

ČESKY 15

Odsavače par s funkcí Hob²Hood

Plnou řadu odsavačů par, které jsou vybaveny touto funkcí, naleznete na našich webových stránkách pro spotřebitele. Odsavače par Electrolux, které jsou vybaveny touto funkcí, musí

být označeny symbolem .

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Všeobecné informace

• Varnou desku po každém použití očistěte.

• Varné náčiní používejte vždy s čistou spodní stranou.

• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.

• Použijte speciální čisticí prostředek vhodný na povrch varné desky.

• Použijte speciální škrabku na sklo.

6.2 Čištění varné desky

• Okamžitě odstraňte: roztavený plast, plastovou folii, cukr nebo jídlo

7. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

obsahující cukr. Pokud tak neučiníte, nečistota může varnou desku poškodit. Vyvarujte se popálení. Speciální škrabku přiložte šikmo ke skleněnému povrchu a posunujte ostří po povrchu desky.

• Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku osušte měkkým hadrem.

• Odstraňte kovově lesklé zbarvení: použijte roztok vody s octem a vyčistěte skleněný povrch pomocí hadříku.

www.electrolux.com16

7.1 Co dělat, když...

Problém Možná příčina Řešení

Varnou desku nelze za‐ pnout ani používat.

Je spálená pojistka. Zkontrolujte, zda příčinou

Tepelný výkon nenastavíte

Stiskli jste dvě nebo více

Je zapnutá funkce Pauza. Viz „Denní používání“.

Na ovládacím panelu je

Ozve se zvukový signál a varná deska se vypne. Když je varná deska vy‐ pnutá, ozve se zvukový signál.

Varná deska se vypne. Něčím jste zakryli senzoro‐

Ukazatel zbytkového tepla se nerozsvítí.

Funkce Hob²Hood nefun‐ guje.

Funkce Automatický ohřev nefunguje.

Je nastaven nejvyšší tepel‐

Tepelný výkon kolísá mezi dvěma nastaveními.

Varná deska není zapoje‐ na do elektrické sítě nebo není připojena správně.

do 10 sekund.

senzorových tlačítek sou‐ časně.

voda nebo skvrny od tuku.

Zakryli jste jedno nebo ví‐ ce senzorových tlačítek.

vé tlačítko .

Varná zóna není horká, protože byla zapnutá jen krátkou dobu nebo je po‐ škozený snímač.

Zakryli jste ovládací panel. Odstraňte předmět z ovlá‐

Varná zóna je horká. Nechte varnou zónu dosta‐

ný výkon.

Je zapnutá funkce Řízení výkonu.

Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě. Viz schéma zapojení.

závady není pojistka. Po‐ kud se pojistka spaluje opakovaně, obraťte se na autorizovaného elektrikáře.

Zapněte varnou desku znovu a maximálně do 10 sekund nastavte tepelný výkon.

Stiskněte pouze jedno se‐ nzorové tlačítko.

Vyčistěte ovládací panel.

Odstraňte předmět ze se‐ nzorových tlačítek.

Odstraňte předmět ze se‐ nzorového tlačítka.

Jestliže byla varná zóna zapnutá dostatečně dlou‐ ho, aby byla horká, obraťte se na autorizované servis‐ ní středisko.

dacího panelu.

tečně vychladnout.

Nejvyšší tepelný výkon má stejný výkon jako funkce.

Viz „Denní používání“.

ČESKY 17

Problém Možná příčina Řešení

Senzorová tlačítka se zahřívají.

Při dotyku senzorových tla‐ čítek nezazní žádný zvuko‐ vý signál.

Rozsvítí se .

Nádobí není vhodné. Používejte vhodné nádobí.

Průměr dna nádoby je pro

Zobrazí se a číslo.

Je slyšet nepřetržité pípá‐ ní.

Nádoba je příliš velká nebo jste ji postavili příliš blízko ovládacích prvků.

Zvuková signalizace je vy‐ pnutá.

Je zapnutá funkce Dětská bezpečnostní pojistka ne‐ bo Blokování tlačítek.

Na varné zóně není žádná nádoba.

varnou zónu příliš malý.

Porucha varné desky. Varnou desku vypněte a

Elektrické zapojení je ne‐ správné.

Je-li to možné, na zadních varných zónách používejte velké nádoby.

Zapněte zvukovou signali‐ zaci. Viz „Denní používá‐ ní“.

Viz „Denní používání“.

Na varnou zónu postavte nádobu.

Viz část „Tipy a rady“.

Použijte varné nádoby se správnými rozměry. Viz „Technické údaje“.

po 30 sekundách ji znovu zapněte. Pokud se znovu

rozsvítí , odpojte varnou desku od síťového napáje‐ ní. Po přibližně 30 sekun‐ dách varnou zónu opět za‐ pojte. Pokud problém přetrvává, obraťte se na autorizované servisní středisko.

Odpojte varnou desku od síťového napájení. Požá‐ dejte kvalifikovaného elektrikáře, aby instalaci zkontroloval.

7.2 Když nenaleznete řešení...

Pokud problém nemůžete vyřešit sami, obraťte se na autorizované servisní středisko. Uveďte údaje z typového štítku. Uveďte rovněž kód ze tří číslic a písmen pro sklokeramiku (je v rohu varné desky) a chybové hlášení, které se zobrazuje. Ujistěte se, že jste varnou

desku používali správným způsobem. Pokud ne, budete muset návštěvu technika z autorizovaného servisu nebo prodejce zaplatit, i když je spotřebič ještě v záruce. Informace o servisním středisku a záručních podmínkách jsou uvedeny v záruční příručce.

min. 50mm

min. 500mm

R 5mm

min. 55mm

560+1mm

490+1mm

min. 28 mm

min. 12 mm

www.electrolux.com18

8. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

8.1 Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.

Sériové číslo ............................

8.2 Vestavné varné desky

Vestavné varné desky se smějí používat pouze po zabudování do vhodných vestavných modulů a pracovních ploch, které splňují příslušné normy.

8.3 Připojovací kabel

• Varná deska se dodává s připojovacím kabelem.

• Poškozený síťový kabel vyměňte za kabel typu H05V2V2-F, který je odolný vůči teplotě 90 °C nebo vyšší. Obraťte se na místní servisní středisko.

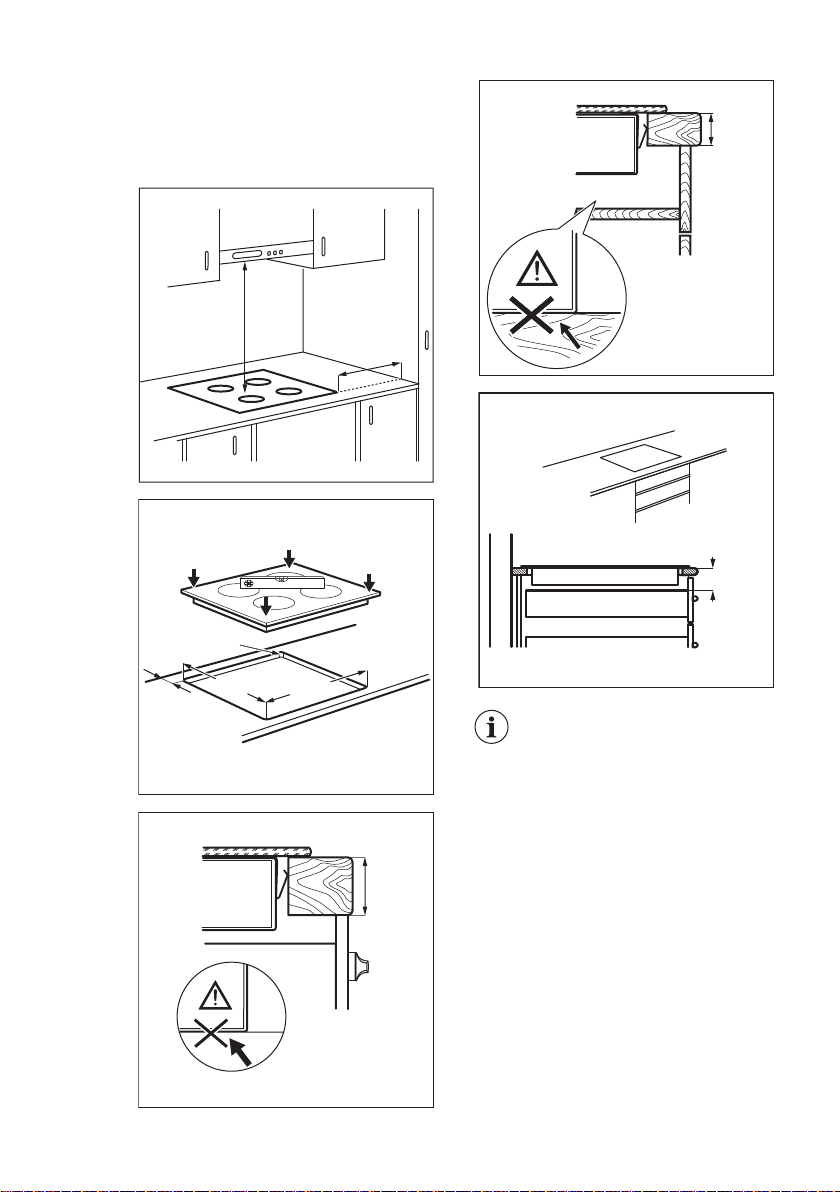

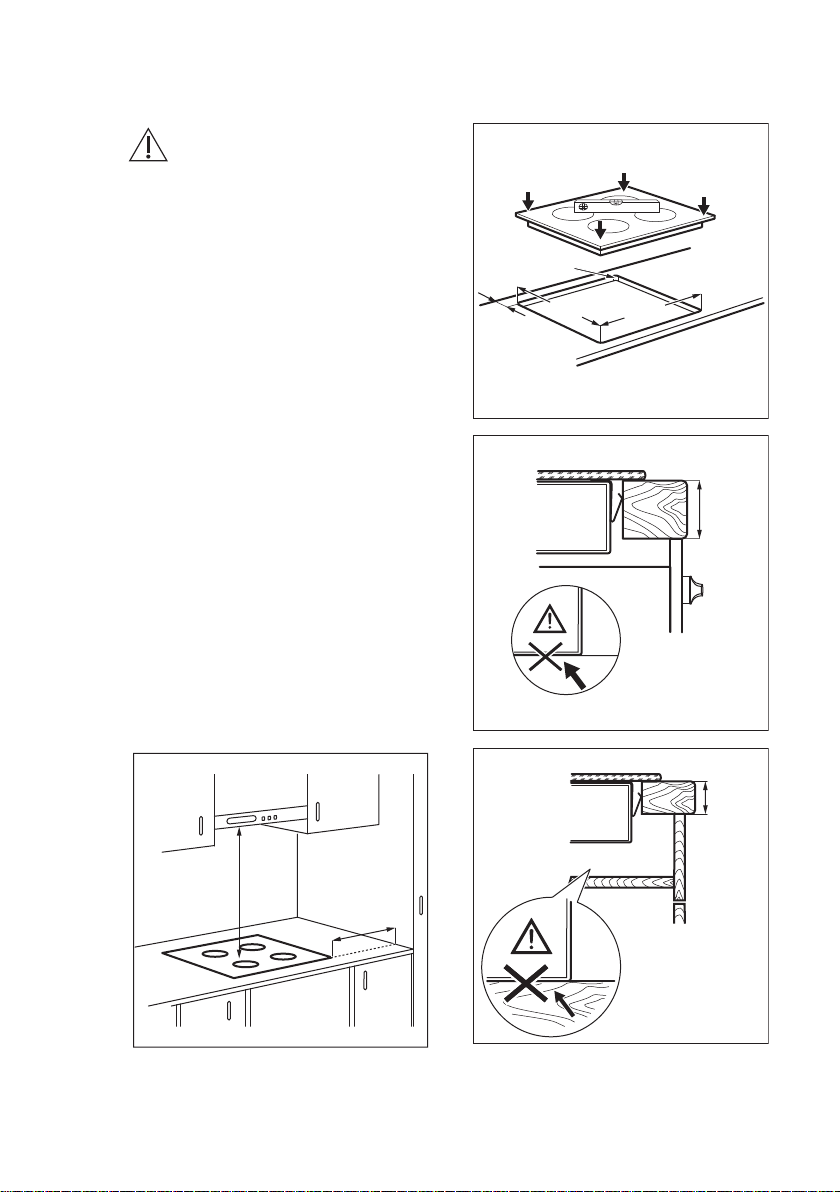

8.4 Montáž

min. 60mm

9. TECHNICKÉ ÚDAJE

9.1 Typový štítek

Model LIT60430 PNC 949 596 828 00 Typ 61 B4A 00 AA 220 - 240 V / 400 V 2N 50 - 60 Hz Indukce 7.35 kW Vyrobeno v Německu

Sér. č. ................. 7.35 kW

ELECTROLUX

ČESKY 19

Je-li spotřebič nainstalován nad zásuvkou, ventilace varné desky může během vaření ohřát předměty uložené v zásuvce.

9.2 Technické údaje varných zón

Varná zóna Nominální vý‐

kon (maximál‐ ní tepelný vý‐ kon) [W]

Levá přední 2300 3700 10 180 - 210

Levá zadní 1800 2800 10 145 - 180

Pravá přední 1400 2500 4 125 - 145

Pravá zadní 1800 2800 10 145 - 180

Výkon varných zón se může nepatrně lišit od údajů uvedených v této tabulce. Mění se na základě materiálu a průměru varných nádob.

PowerBoost [W]

10. ENERGETICKÁ ÚČINNOST

10.1 Informace o výrobku dle nařízení Komise EU 66/2014

Označení modelu LIT60430

PowerBoost maximální dél‐ ka [min]

Pro dosažení nejlepších výsledků vaření používejte nádoby, které nejsou větší než průměr uvedený v tabulce.

Průměr varné nádoby [mm]

www.electrolux.com20

Typ varné desky Vestavná varná

Počet varných zón 4

Technologie ohřevu Indukce

Průměr kruhových var‐ ných zón (Ø)

Spotřeba energie varných zón (EC electric cooking)

Spotřeba energie varné desky (EC electric hob)

EN 60350-2 - Elektrické spotřebiče na vaření pro domácnost - část 2: varné desky - metody pro měření výkonu

10.2 Úspora energie

Během každodenního pečení můžete ušetřit energii, budete-li se řídit níže uvedenými radami.

• Při ohřevu vody používejte pouze takové množství, které potřebujete.

Levá přední Levá zadní Pravá přední Pravá zadní

182,9 Wh / kg

• Je-li to možné, vždy zakrývejte nádoby pokličkami.

• Před zapnutím varné zóny na ni položte varnou nádobu.

• Na menší varné zóny postavte menší varné nádoby.

• Postavte nádobu přímo na střed varné zóny.

• Využijte zbytkové teplo k udržování teploty jídle nebo k jeho rozpouštění.

deska

21.0 cm

18.0 cm

14.5 cm

18.0 cm

178,4 Wh / kg 184,9 Wh / kg 183,2 Wh / kg 184,9 Wh / kg

11. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem . Obaly vyhoďte do

příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče

určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte

spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

+ 44 hidden pages
