P l a n d e c u i s s o n v i t r o c é r a m i q u e
MODE D’EMPLOI
GK 60C RO.3
374 3577 01 / 02.05
CH
Chère cliente, cher client
Veuillez lire attentivement ce mode d’emploi. Observez avant tout le chapitre ”Règles de sécurité”.
Conservez ce mode d’emploi afin de pouvoir le consulter ultérieurement, et remettez-le à l’éventuel propriétaire ultérieur de l’appareil.
Ils doivent impérativement être respectés.
Ce triangle d’avertissement et/ou les termes
de signalisation ”Attention!”, ”Prudence!”
soulignent des indications qui sont importantes pour votre sécurité ou pour la capacité de
fonctionnement de l’appareil.
1. Ce symbole vous guide pas à pas dans la manipulation de cet appareil.
2.
...
3. ...
Ce symbole précède des informations
complémentaires concernant la manipulation
et l’utilisation pratique de cet appareil.
Ce symbole signale des conseils et des indications relatifs à l’utilisation économique et écologique de l’appareil.
Ce mode d’emploi contient des indications permettant
d’éliminer soi-même des pannes qui pourraient éventuellement survenir. Voir chapitre ”Aide en cas de panne”.
Si ces indications ne devaient pas suffire, vous avez
deux points de consultation chez lesquels on pourra
vous aider:
• Le point de service après-vente à proximité de
chez vous (voir chapitre ”Service après-vente”) ou
Service-Helpline
0848 848 111
Vous y recevrez une réponse à chaque question
concernant l’équipement ou l’utilisation de votre
appareil. Bien e n t e n du, vos désirs, suggestions ou
critiques sont également bienvenus. Notre objectif
est de poursuivre l’amélioration de nos produits et
prestations de services au profit de notre clientèle.
• En cas de problèmes techniques, notre service
après-vente se tient à tout moment à votre disposition (vous trouverez les adresses et numéros de
téléphone au chapitre ”Service après-vente”).
Veuillez également prendre en considération le chapitre «Service».
Apres vous avez pris connaissance du mode d’emploi,
nous vous prions, de renvoyer la carte de garantie remplie
le service après-vente à Mägenwil.
2
Table des matières
Règles de sécurité 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sécurité électrique 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sécurité pour les enfants 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sécurité durant l‘utilisation 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sécurité lors du nettoyage 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pour éviter d’endommager l’appareil 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Elimination 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Description de l’appareil 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avant la première utilisation 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Premier nettoyage 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Utilisation du plan de cuisson 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Enclencher en supplément la zone de cuisson à deux circuits 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicateur de chaleur restante 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Application, conseils 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Récipients de cuisson 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Conseils d’économie d’énergie 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nettoyage et entretien 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plan de cuisson 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Salissures légères 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Salissures coriaces 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Salissures spéciales 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aide en cas de panne 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Que faire si . . . 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instructions d’installation 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Caractéristiques techniques 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prescriptions 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Conseils de sécurité pour l’installateur 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Raccordement électrique 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Demontage du table de cuisson vitrocéramique 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Encastrement dans un plan de travail de cuisine 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montage dans la pierre 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Demontage de la table vitrocéramique 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Service 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avant de vous adresser au service après-vente 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vous voulez solliciter le service après-vente 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Service après-vente 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Point de vente de rechange 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Demonstration / Vente 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Garantie 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
Règles de sécurité
La sécurité de cet appareil est conforme à la réglementation reconnue en matière de technique ainsi qu’aux prescriptions de sécurité applicables. Néanmoins, nous estimons devoir vous familiariser avec les consignes de sécurité
suivantes.
Sécurité électrique
Le montage et le raccordement du nouvel appareil
doivent être effec-tués uniquement par un professionnel agréé.
Pour assurer la sécurité au niveau électrique, les appareils à encastrer doivent être montés dans des armoires pour éléments à encastrer/plans de travail appropriés et conformes aux normes.
Pour des raisons de sécurité, les réparations sur l’appareil, en particulier sur les éléments conducteurs de
courant, ne peuvent être effectuées que par des spécialistes électriciens ou des techniciens formés du service après-vente, sinon il pourrait en résulter des risques importants pour l’utilisateur. En cas de
dérangement, adressez-vous directement à notre
service après-vente.
Les cuisinières encastrées et tables de cuisson encastrées sont équipées de systèmes de fiches spéciales. Elles peuvent uniquement être combinées avec
des appareils du même système. Observez également les indications dans le manuel d’installation et
d’utilisation.
En cas de cassures, d’éclats ou de fissures à l’appareil:
- mettez toutes les zones de cuisson hors
service,
- débranchez la table de cuisson du secteur ou
enlevez les fusibles.
Sécurité pour les
enfants
Les zones de cuisson sont brûlantes pendant le fonctionnement. Par conséquent, tenez toujours les enfants en bas âge à distance.
Sécurité durant l‘utili−
sation
Cet appareil peut uniquement être utilisé pour la cuisson et le rôtissage d’aliments à usage domestique.
N’utilisez pas la table de cuisson pour chauffer la
pièce.
Attention lors du raccordement d’appareils électriques
à des prises de courant situées à proximité de l’appareil. Les câbles de raccordement ne peuvent pas entrer en contact avec des zones de cuisson chaudes.
Les huiles et graisses surchauffées s’enflamment facilement. si vous préparez des aliments dans la graisse
ou l’huile (pommes frites p. ex.), vous devriez rester à
proximité pour surveiller la cuisson.
Ne pas conserver de produits sensibles à la température ou inflammables (par ex. produits de nettoyage,
bombes de spray) dans le tiroir ou les casiers situés
sous l’appareil à encastrer.
Mettez les zones de cuisson hors service après chaque utilisation.
Si une casserole chaude est placée sur une zone de
cuisson froide et réchauffe de ce fait la zone de cuisson, ceci n’est pas signalé par l’affichage de chaleur
restante.
Sécurité lors du net−
toyage
Pour des motifs de sécurité, l’usage d’appareils à vapeur, à eau et à haute pression est interdit.
Pour éviter d’endomma−
ger l’appareil
N’utilisez pas les zones de cuisson comme surfaces
de travail ou de rangement.
N’utilisez pas les zones de cuisson avec des récipients
de cuisine vides ou sans récipients de cuisine.
La vitrocéramique est insensible aux chocs thermiques et très résistante, cependant pas incassable. En
particulier les objets pointus et durs tombant sur la table de cuisson peuvent endommager celle-ci.
N’employez pas des casseroles en fonte ou avec fond
endommagé, qui sont rugueuses et présentent des
ébarbures. Elles pourraient provoquer des rayures
lorsqu’on les déplace.
Ne placez pas des casseroles et poêles sur le cadre de
la table de cuisson. Cela pourrait provoquer des rayures et endommager la peinture.
Veillez à ne pas laisser de liquides acides, tels que vinaigre, jus de citron ou produit détartrant, entrer en
contact avec le cadre de la plaque de cuisson afin
d’éviter la formation de zones mates.
Si du sucre ou une préparation sucrée tombe sur la
zone de cuisson chaude et fond, enlevez-le immédiatement, encore chaud, avec un grattoir de nettoyage.
Si la masse refroidit, son enlèvement peut provoquer
des dégâts à la surface.
4
Tenez les objets et matériaux qui peuvent fondre à distance de la surface vitrocéramique, p. ex. matières plastiques, films d’aluminium ou films pour cuisson au
four. Si quelque chose devait cependant fondre sur la
surface vitrocéramique, vous devez l’enlever
immédiatement avec le grattoir de nettoyage.
Si vous employez des récipients de cuisson spéciaux
(p. ex. autocuiseur, récipient étanche, wok, etc.), veuillez tenir compte des indications du fabricant.
Evitez de chauffer les casseroles et les poêles à vide.
Les fonds pourraient en effet être ainsi endommagés
et rayer la surface vitrocéramique.
Elimination
Elimination du matériel
d’emballage
Les matériaux d’emballage sont écologiques
et recyclables. Les matières plastiques portent
un signe distinctif, par ex. >PE<, >PS<, etc.
Eliminez les matériaux d’emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet sur le site de collecte
de votre commune.
Appareils usagés
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité
comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et
électronique. En vous assurant que ce produit
est éliminé correctement, vous favorisez la
prévention des conséquences négatives pour
l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir
plus de détails sur le recyclage de ce produit,
veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où
vous avez acheté le produit.
Coupez, par exemple le câble d’alimentation au ras de l’appareil.
Où aller avec les appareils usagés ?
Partout où des appareils neufs sont vendus,
mais aussi dans un centre de collecte ou une
entreprise de récupération officiels S.EN.S.
La liste des centres de collecte officiels S.EN.S
est disponible sous www.sens.ch
Avertissement : Nous vous conseillons de
rendre votre ancien appareil inutilisable avant
de vous en débarasser et donc de mettre hors
d’usage ce qui pourrait représenter un danger.
5
Description de l’appareil
Equipement de la
plaque de cuisson
1 Zone de rôtissage Ø 265x170 mm
2 Zone de cuisson Ø 180 mm
3 Zone de cuisson à deux circuits
Ø 120/210 mm
4 Zone de cuisson Ø 145 mm
5 Témoins de chaleur résiduelle
Zones de cuisson Plaque vitrocéramique
2
1
Avant la première utilisation
3
4
5
Premier nettoyage
Essuyer la surface vitrocéramique avec un chiffon humide afin d’éliminer les résidus éventuels de fabrication.
Attention: N’utilisez pas d’agents de nettoyage agressifs ou abrasifs! La surface pourrait être endommagée.
6
Utilisation du plan de cuisson
A l’enclenchement de la zone de cuisson,
celle-ci peut émettre un bref ronflement. Ceci
est une caractéristique des plaques de cuisson vitrocéramiques et n’influence ni le fonctionnement ni la durée de vie de l’appareil.
La commande des zones de cuisson se fait à
l’aide des interrupteurs de zones de cuisson à
la cuisinière encastrée, au réchaud, à l’armoire de commande avec régulateurs d’énergie ou à l’aide d’une commande électronique
et est décrite dans le mode d’emploi correspondant.
Enclencher en
supplément la zone de
cuisson à deux circuits
La zone de cuisson derrière gauche et arrière droite
est équipée de deux circuits de chauffe. Le petit circuit
de chauffe peut être enclenché séparément du grand
circuit de chauffe ou en parallèle avec celui-ci.
Veuillez observer les instructions dans le manuel
d’utilisation séparé.
Four encastrable, réchaud encastrable, boîte de commande encastrable ou commande électronique.
Indicateur de chaleur restante
Votre table de cuisson vitrocéramique est équipée
d’un indicateur de chaleur restante; à chaque zone de
cuisson correspond une lampe témoin. Celle-ci s’allume dès que la zone de cuisson correspondante est
chaude et avertit d’éviter de la toucher par inadvertance.
Attention! Tant que l’indicateur de chaleur restante reste allumé, il y a danger de brûlure.
Même après mise hors service de la zone de cuisson,
l’indicateur de chaleur restante correspondant s’éteint
seulement lorsque la zone de cuisson a refroidi.
Vous pouvez utiliser la chaleur restante pour
faire fondre et maintenir au chaud des aliments.
Indicateur de chaleur résiduelle
7
Application, conseils
Récipients de cuisson
Meilleure est la casserole, meilleur est le résultat de
cuisson.
• Vous reconnaissez les bonnes batteries de cuisine
au fond des casseroles. Le fond doit être aussi
épais et aussi plat que possible.
• Faites attention au diamètre du fond du récipient
lors de l’achat de nouvelles casseroles et poêles.
Les fabricants mentionnent souvent le diamètre du
bord supérieur du récipient.
• Les récipients avec fond en aluminium ou en cuivre peuvent laisser des colorations métalliques sur
la surface vitrocéramique, lesquelles ne s’enlèvent que très difficilement, voire pas du tout.
• N’employez pas de casseroles en fonte ou avec un
fond endommagé, qui sont rugueuses et présentent des ébarbures. Elles pourraient provoquer
des rayures lorsqu’on les déplace.
• A froid, les fonds de casseroles sont habituellement légèrement bombés vers l’intérieur (concaves). Ils ne peuvent en aucun cas être bombés
vers l’extérieur (convexes).

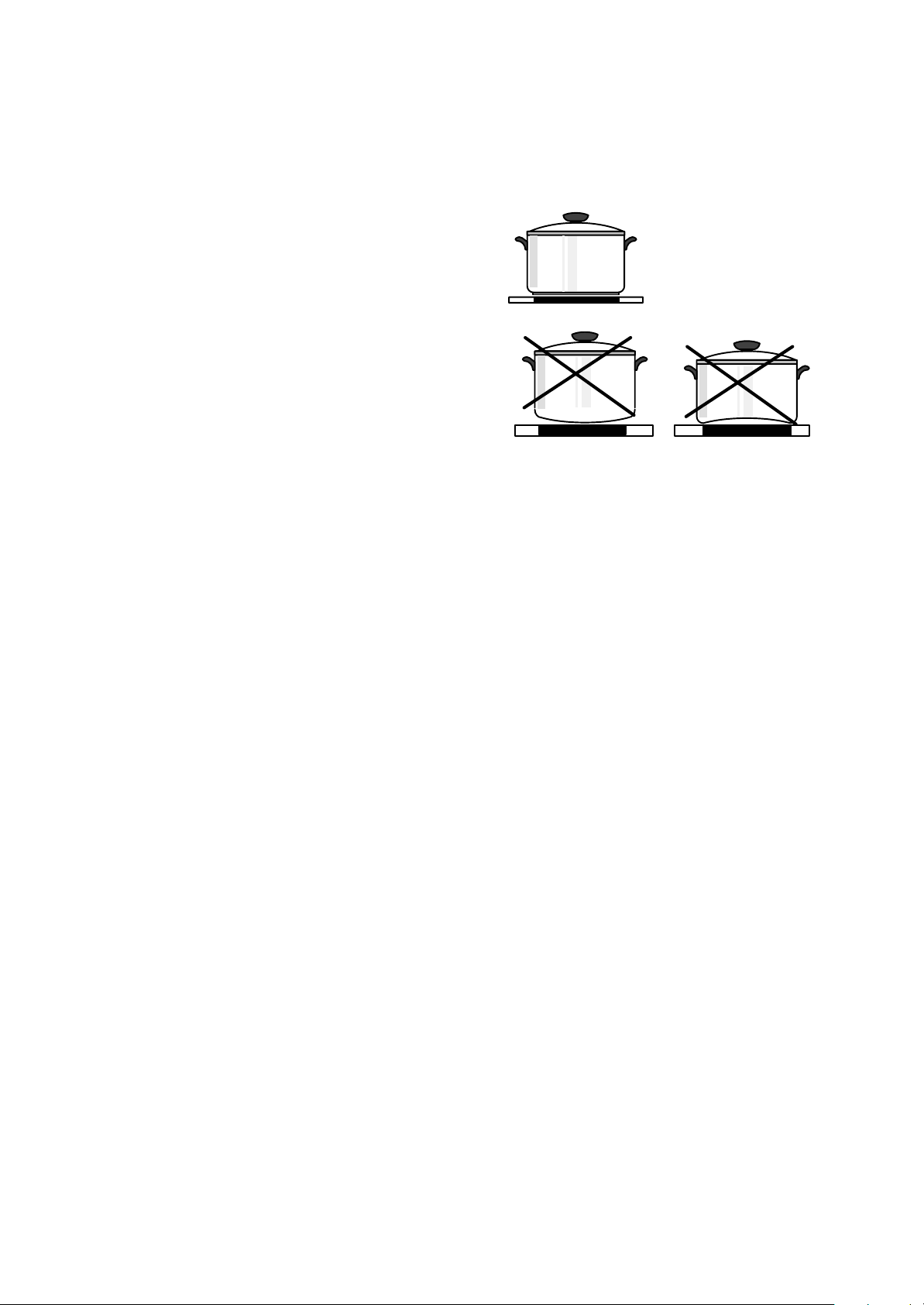

• Les casseroles et poêles ne doivent pas être plus
petites que la zone de cuisson et de préférence
pas plus de 2-4 cm plus grandes que le diamètre
de la plaque de cuisson.
• N’utilisez pas de plaques à pâtisserie ou de boîtes
de conserves comme récipients de cuisson.
• N’utilisez que des récipients de cuisson au fond
propre.
convex conkav
8
Conseils d’économie
d’énergie
Vous économiserez de l’énergie précieuse si
vous tenez compte des points suivants:

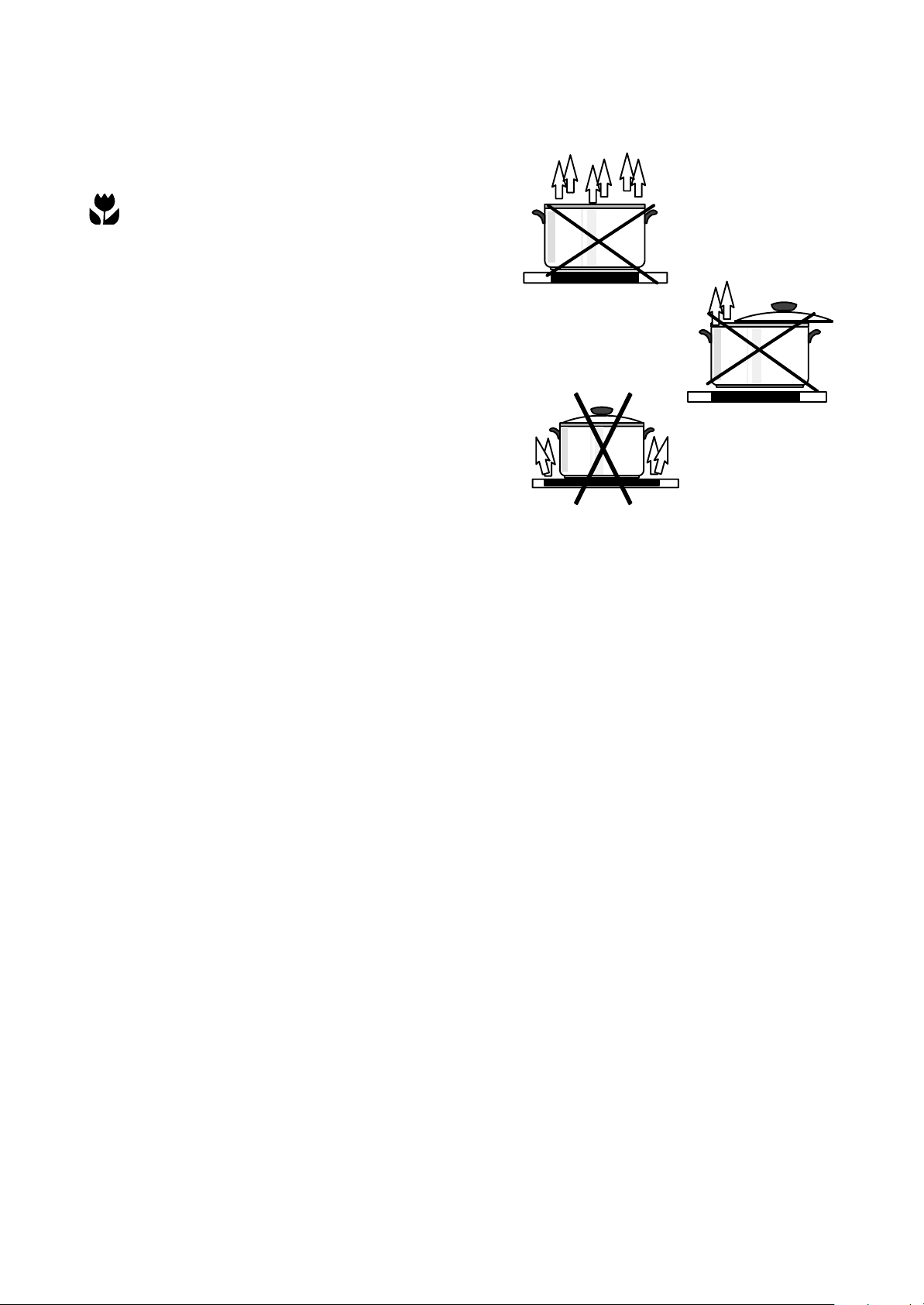

• Placer toujours les casseroles et poêles sur la
zone de cuisson avant d’enclencher celle-ci.
• N’utilisez que des récipients de cuisson et de rôtissage appropriés à fond plat et lisse.
• Si possible, fermer toujours les casseroles et
poêles avec un couvercle.
• Le fond de la casserole et la zone de cuisson devraient avoir le même diamètre.
• Les zones de cuisson et fonds de casseroles encrassés augmentent la consommation électrique.
• Coupez la zone de cuisson avant la fin de la cuisson afin d’utiliser la chaleur résiduelle, p. ex. pour
maintenir des aliments au chaud ou pour les faire
fondre.
• L’utilisation d’un autocuiseur permet de réduire le
temps de cuisson jusqu’à 50%.
9
Nettoyage et entretien
Plan de cuisson
Attention! Le champ de cuisson ne doit être
nettoyé que si sa température est supportable
au contact de la main ou s’il est froid. On peut
constater cet état, que les témoins de chaleurs
résiduelles sont éteints.
Les produits de nettoyage ne peuvent pas entrer en contact avec la surface vitrocéramique
chaude! Tous les produits de nettoyage doivent être rincés avec suffisamment d’eau
claire après le nettoyage, sinon ils pourraient
avoir une action agressive lors du chauffage!
N’utilisez pas de produits de nettoyage agressifs, tels que des sprays de nettoyage de gril
ou de four, des agents abrasifs ou des éponges abrasives de récurage de casseroles.
Nettoyez la table de cuisson après chaque utilisation, lorsqu’elle est tiède ou froide. Vous
éviterez ainsi que les salissures n’adhèrent.
Enlevez les taches de calcaire et les taches
d’eau, les éclaboussures de graisse et les colorations aux reflets métalliques avec un produit de nettoyage pour surface vitrocéramique
du commerce, p. ex. avec «Ça-va-seul vitrocéramiques», «Vitro-clean», «Sidol-Longue durée pour cuivre et tous métaux», «Sigolin Chrome» ou «Stahl-Fix».
Salissures légères
1. Essuyer la surface vitrocéramique avec un chiffon
humide et un peu de produit de vaisselle.
2. Ensuite, essuyer avec un chiffon propre. Il ne peut
pas rester de résidus de produit de nettoyage sur
la surface.
3. Une fois par semaine, nettoyer à fond la surface vitrocéramique avec un produit de nettoyage du
commerce pour surface vitrocéramique.
4. Ensuite, rincer la surface vitrocéramique avec suffisamment d’eau claire et l’essuyer avec un chiffon
propre ne peluchant pas.
10
Salissures coriaces
1. Pour enlever les aliments qui ont débordé ou les
éclaboussures incrustées, utiliser un grattoir pour
le verre.
2. Placer le grattoir à lame pour le verre en oblique
sur la vitrocéramique.
3. Enlever les salissures en faisant glisser la lame.
Vous pouvez obtenir le grattoir à lame pour le
verre et le produit de nettoyage pour surface
vitrocéramique dans les magasins spécialisés.
Salissures spéciales
1. Enlever le sucre caramélisé, les matières plastiques fondues, le film d’aluminium ou les autres
matériaux fusibles immédiatement, lorsqu’ils
sont encore chauds, avec un grattoir à lame pour
le verre.
Attention: Danger de brûlure lorsqu’on utilise
le grattoir à lame pour le verre sur la zone de
cuisson chaude!
2. Ensuite, nettoyer à nouveau la zone de cuisson
après refroidissement.
Si la zone de cuisson avec les matériaux fondus a déjà refroidi, faites-la chauffer une nouvelle fois avant le nettoyage.
Les rayures ou taches sombres sur la surface
vitrocéramique, qui ont p. ex. été provoquées
par des fonds de casseroles présentant des
arêtes vives, ne peuvent pas être éliminées.
Elles ne gênent cependant pas le fonctionnement de la zone de cuisson.
11
Aide en cas de panne
Avant de faire appel au service après-vente, vérifiez d’abord si vous ne pouvez pas remédier vous-même au problème en suivant les instructions ci-dessous. Si elles ne suffisent pas, n’hésitez pas à contacter le service aprèsvente.
Avertissement! Les réparations sur l’appareil doivent être ef fectuées uniquement par des professionnels.
Les réparations non effectuées dans les règles peuvent être la source de dangers importants pour l’utilisateur. Pour toute réparation, adressez-vous à votre revendeur ou au service après-vente.
Que faire si . . .
.... les zones de cuisson ne fonctionnent pas?
Vérifiez si:
- la zone de cuisson correspondante est en service.
- le niveau de cuisson est correctement réglé.
- les fusibles de l’installation électrique domestique ont déclenché (armoires à fusibles).
.... de cassures, d’éclats ou de fissures à l’appareil:
- mettez toutes les zones de cuisson hors service,
- débranchez la table de cuisson du secteur ou
enlevez les fusibles.
Si ces informations ne vous suffisent pas, veuillez
vous adresser à un spécialiste.
Si la table de cuisson devait présenter une cassure
dans le verre, veuillez alors indiquer au point de service après-vente le numéro à trois chiffres se trou-
vant sur la plaque en verre.
12
Instructions d’installation
Attention! Le montage et le raccordement du nouvel appareil doivent être effectués uniquement par
un professionnel agréé.
STOP
Caractéristiques
techniques
Dimensions de l’appareil
Largeur 574 mm
Profondeur 489 mm
Hauteur 47 mm
Dimensions de la découpe
Largeur 581 mm / 555 mm
Profondeur 496 mm / 470 mm
Rayon d’arrondi dans les coins R 55 / R 42
Il n’est pas permis de raccorder des tables de cuisson vitrocéramiques endommagées et comportant
des fissures ou des cassures sur la surface vitrocéramique.
7.6 kW 400 V ~ 50 Hz
+
S
Prod-nr:
Typ 205.6NAPONJPJNC
941 591 435
Serie
GK 60C RO.3
Puissance absorbée
Zone de cuisson avant gauche 1500/2400 W
Zone de cuisson arrière gauche 1800 W
Zone de cuisson arrièrre droite 900/2200 W
Zone de cuisson avant droite 1200 W
Tension de l’élément chauffant 400 V ~50 Hz
Puissance totale de raccordement 7.6 kW
Prescriptions
Cet appareil est conforme aux directives CE
73/23/CEE du 19.02.1973 (Directives sur la basse tension)
89/336/CEE du 03.05.1989 (Directives CEM y compris directives de modification 92/31/CEE)
90/683/CEE.
13
Conseils de sécurité
pour l’installateur
La protection de l’appareil contre le risque d’incendie est du
type Y (EN 60 335-2-6). Seuls les appareils de ce type peuvent être accolés d’un seul côté à des meubles hauts ou des
cloisons.
En cas de montage dans des matériaux inflammables, les
normes NIBT 2000, chapitre 4.2.2 et les directives de protection contre l’incendie et leurs ordonnances de l’association
des assurances incendie cantonales doivent obligatoirement être respectées.
Délimation de cet espace: largeur 550 mm, hauteur 20 mm
dès le plan de cuisson, profondeur 560 mm depuis l’arrière
avec une profondeur de table de 600 mm.Les parois et plafonds combustibles doivent, au-dessus de plans de cuisson,
être revêtus de matériau coupe-feu, d’après les directives
de l’organe localement de lutte contre les incendies resposable de la région concernée.
Raccordement
électrique
1. Avant de procéder au raccordement, il faut contrôler si
la tension indiquée sur la plaque signalétique - c.-à-d.
la tension nominale de l’appareil - concorde avec la tension du réseau existant et la tension nominale de l’appareil combiné. La plaque signalétique se trouve sur l’habillage inférieur de la table de cuisson vitrocéramique.
La tension des corps de chauffe est de 400 VAC.
i
L’appareil fonctionne également sans problème
avec les anciens réseaux à 380 VAC.
2. Relier le faisceau de câbles aux deux connecteurs compacts à 14 pôles (câble adaptateur) avec son pendant
du four encastrable, réchaud encastrable, de la boîte de
commande encastrable ou de la commande électronique.
3. Veiller à c e q u e l e s connecteurs soient bien engagés (Le
système de construction des connecteurs à 14 pôles
empêche toute confusion).
4. Presser le câble de liaison latéralement, contre le couvercle du four.
Retirer les feuilles de protection éventuellement existantes,
de sur la surface de cuisson vitrocéramique.
Après avoir procédé au raccordement à l’alimentation électrique, il faut enclencher l’une après l’autre
toutes les zones de cuisson sur la position maximale, pour un bref moment (env . 30 secondes), afin
d’en tester le bon fonctionnement.
14
Encastrement dans un
plan de travail de
cuisine
Notez avant l’encastrement le numéro de série de
i
la plaque signalétique de l’appareil sur la page “Service” de la mode d’emploi. Ce numéro vous sera demandé en cas d’appel au service après vente. Et,
après l’encastrement, il n’est plus accessible sur la
plaque signalétique d’origine située à la face
inférieure de l’appareil.
Fig.1
min. 50 mm min. 50 mm min. 50 mm
20 mm
Fig.2 Detail A
20 mm
Montage dans la pierre
1. Installer four encastrable, réchaud, boîtier commutateur
ou contrôle électronique selon directives d’installation
particulières. Ceux-ci sont équipés d’un système fiche
spécial Elles peuvent uniquement être combinées avec
des appareils du même système.
2. L’espacement latéral de la table de cuisson par rapport
à une armoire haute et à la paroi arrière, doit être d’au
moins 50 mm (fig.1).
3. Découper l’ouverture dans le plan de travail en fonction
des cotes d’ouverture prescrites (Fig.2, Détail A+B).
Les tolérances ne doivent pas être dépassées.
4. Bien nettoyer le plan de travail au niveau de l’ouverture.
5. Fixer le gomme élastique de mousse à répression de
coups (a). Insérer le plan de cuisson vitrocéramique.
Ajuster le plan de cuisson vitrocéramique pour que subsiste de tous les côtés un espace de grandeur uniforme.
Le plan de cuisson vitrocéramique ne doit pas être fixé.
6. Remplir l’es pace entre la V itrocéramique et le dessus de
table avec une matière silicon (colle) (b) appropriée.
7. Le montage doit garantir la protection contre le contact.
8. Il doit y avoir un espace libre d’au moins 20 mm sous la
table de cuisson vitrocéramique (fig.1).
Les tiroirs ne peuvent être montés sous la table de cuisson qu’avec une tôle de protection (No AB-GK 374 24
24 00/9, accessoire de montage vitrocéramique) (fig.4).
574 ± 1
489 ± 1
= 496 =
Detail B
R52
470 ± 1
R55
8
R42
470
R55
64
R42
554
555
13
600
581
Fig.3
min.25
Fig.4
581x496 R55
8
2
5,5
574x489 R42
b
a
47
454x459 45˚
555x470 R42
15
Demontage de la table
vitrocéramique
1. Mettre hors tension la table de cuisson vitrocéramique,
le four encastrable, le réchaud encastrable, la boîte de
commande ou la commande électronique.
2. Couper, le long bord du verre et sur toute la profondeur
du joint, au moyen d’un couteau approprié, la pâte
d’étanchéité silicone appliquée côté bâtiment. Soulever
avec précaution la table de cuisson vitrocéramique de
par bas, au moyen d’un tournevis appliqué contre le bac
de substructure.
3. Lors du remontage, veiller à ce que l’ancienne pâte silicone et la bande de caoutchouc spongieux soit éliminées proprement, et qu’une nouvelle bande en caoutchouc spongieux destinée à amortir les chocs soit
ensuite montée (disponible au service de vente de
pièces de rechange). L’encastrement se fera selon le
texte au-dessus.
16
Service
e
Le service après-vente Electrolux met un personnel
qualifié à la disposition de ses clients.
Avant de vous adresser
au service après−vente
Assurez-vous que vous n’avez fait aucune erreur de
manipulation.
Regardez à ”Aide en cas de panne”.
Numéro de série
Vous voulez solliciter
le service après−vente
Notez les indications suivantes que vous trouverez sur
la plaque signalétique de votre appareil:
- Numéro de série
- Désignation de modèle
-N° de produit
- En cas une cassure dans le verre:
- le numéro à trois chiffres se trouvant sur la plaque en verre.
Veuillez toujours indiquer ces données si:
- vous demandez l’intervention du service
après-vente
- vous commandez des pièces de rechange ou
des accessoires
- vous avez des questions d’ordre technique
N° de produit
Prod-nr:
7.6 kW 400 V ~ 50 Hz
+
S
Typ 205.6NAPONJPJNC
Désignation de modèle
Numéro de séri
941 591 435
Serie
GK 60C RO.3
• Notez minutieusement vos observations, vous
simplifierez ainsi l’analyse préliminaire et le travail
de nos techniciens.
• Composez le numéro de service 0848 848 999.
Votre appel sera automatiquement dévié vers le
point de service le plus proche.
• Soyez là lorsque le technicien se présentera à votre domicile, car il a besoin d’informations.
17
Service après−vente
Point de vente de rechange
Demonstration / Vente
Garantie
18
Service après−vente
Servicestellen Points de service Servizio dopo vendita
5506 Mägenwil/Zürich
Industriestr. 10
9014 St. Gallen
Zürcherstrasse 204 e
4127 Birsfelden
Hauptstr. 52
1028 Préverenges
Le Trési 6
6916 Grancia
Zona Industriale E
6032 Emmen
Buholzstrasse 1
7000 Chur
Comercialstrasse 19
3063 Ittigen/Bern
Ey 5
Service-Helpline
service@electrolux.ch
Ersatzteilverkauf Point de vente
de rechange
5506 Mägenwil
Industriestrasse 10
Tel. 0848 / 848 023
Sie können Ersatzteile, Zubehör
und Pflegemittel on-line bestellen
bei http://www.electrolux.ch
Fachberatung /
Verkauf
8048 Zürich
Badenerstrasse 587
Tel. 01 / 405 81 11
5506 Mägenwil
Industriestrasse 10
Tél. 0848 / 848 023
Vous pouvez commander des
pièces détachées, des accessoires
et des produits d’entretien en ligne
sur http://www.electrolux.ch
Demonstration /
Vente
8048 Zürich
Badenerstrasse 587
Tél. 01 / 405 81 11
0848 848 111
Vendita pezzi di
ricambio
5506 Mägenwil
Industriestrasse 10
Tel. 0848 / 848 023
Ricambi, accessori e prodotti di
pulizia si possono ordinare
direttamente sul sito internet
http://www.electrolux.ch
Consulente (cucina) /
Vendita
8048 Zürich
Badenerstrasse 587
Tel. 01 / 405 81 11
Garantie Garantie Garanzia
Für jedes Produkt gewähren wir ab
Verkauf bzw. Lieferdatum an den
Endverbraucher eine Garantie von
2 Jahren (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).
Die Garantieleistung umfasst die
Kosten für Material, Arbeits- und
Reisezeit.
Die Garantieleistung entfällt bei
Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation,
sowie bei Beschädigung durch
äussere Einflüsse, höhere Gewalt,
Eingriffe Dritter und Verwendung von
Nicht-Original Teilen.
Nous octroyons sur chaque produit
2 ans de garantie à partir de la date
de livraison ou de la mise en service
au consommateur (documenté au
moyen d’une facture, d’un bon de
garantie ou d’un justificatif d’achat).
Notre garantie couvre les frais de
mains d’œuvres et de déplacement,
ainsi que les pièces de rechange.
Les conditions de garantie ne sont
pas valables en cas d’intervention
d’un tiers non autorisé, de l’emploi de
pièces de rechange non originales,
d’erreurs de maniement ou
d’installation dues à l’inobservation
du mode d’emploi, et pour des
dommages causés par des influences extérieures ou de force
majeure.
Per ogni prodotto concediamo una
garanzia di 2 anni a partire dalla data
di consegna o dalla sua messa in
funzione (fa stato la data della
fattura, del certificato di garanzia o
dello scontrino d’acquisto).
Nella garanzia sono comprese le
spese di manodopera, di viaggio e
del materiale.
Dalla copertura sono esclusi il
logoramento ed i danni causati da
agenti esterni, intervento di terzi,
utilizzo di ricambi non originali o dalla
inosservanza delle prescrizioni
d’istallazione ed istruzioni per l’uso.
19
ELECTROLUX HOME PRODUCTS OPERATIONS EUROPE
The Electrolux Group. The world’s No. 1 choise.
20
The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux
Group products (such as refrigerations, cookers, washing machines, vaccum cleaners, chain saws and lawn mowers) are sold each year for a value of
approx. USD 14 billion in more than 150 countries around the world.
Loading...
