Chère cliente, cher client,

Veuillez lire attentivement la notice d’utilisation dans
son intégralité et la conserver pour pouvoir le consul­ter ultérieurement.
Veuillez la transmettre à l’éventuel propriétaire ulté­rieur de l’appareil.

Les symboles suivants sont utilisés dans
ce document :

1 Consignes de sécurité

Avertissement ! Conseils pour votre sécurité
personnelle.
Avertissement ! Consignes permettant d’évi­ter d’endommager l’appareil.

3 Conseils généraux et pratiques

2 Informations environnementales

Cette notice d’utilisation comporte des conseils qui
vous permettront de remédier vous-même à d’éven­tuels dysfonctionnements. Voir chapitre “Que faire,
si…”.
Si ces conseils se révèlent insuffisants, adressez­vous à un point de dépannage.
Le service après-vente près de chez vous (voir cha­pitre “Centres de service après vente”).

Vous y trouverez les réponses à toutes vos questions
concernant l’équipement et l’utilisation de votre ap­praeil.
Nous sommes naturellement attentifs à tous vos
souhaits, suggestions et critiques. Notre objectif est
de toujours améliorer nos produits et nos services
pour mieux satisfaire notre clientèle.
En cas de problèmes techniques, notre service
après-vente se tient en permanence à votre disposi­tion (pour les adresses et les numéros de téléphone,
voir le chapitre “Centres de service après vente”).
Lisez également le chapitre “Service après-vente”.

Nous vous prions de lire attentivement cette noti­ce d’utilisation et d’envoyer ensuite le bon de ga­rantie dûment rempli directement à notre service
après-vente de Mägenwil. Avec tous nos remer­ciements.

2

Sommaire

Notice d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Vue d’ensemble de l’appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Avant la première mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Réglage de l’adoucisseur d’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Verser le sel spécial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Verser le produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Utilisation au quotidien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

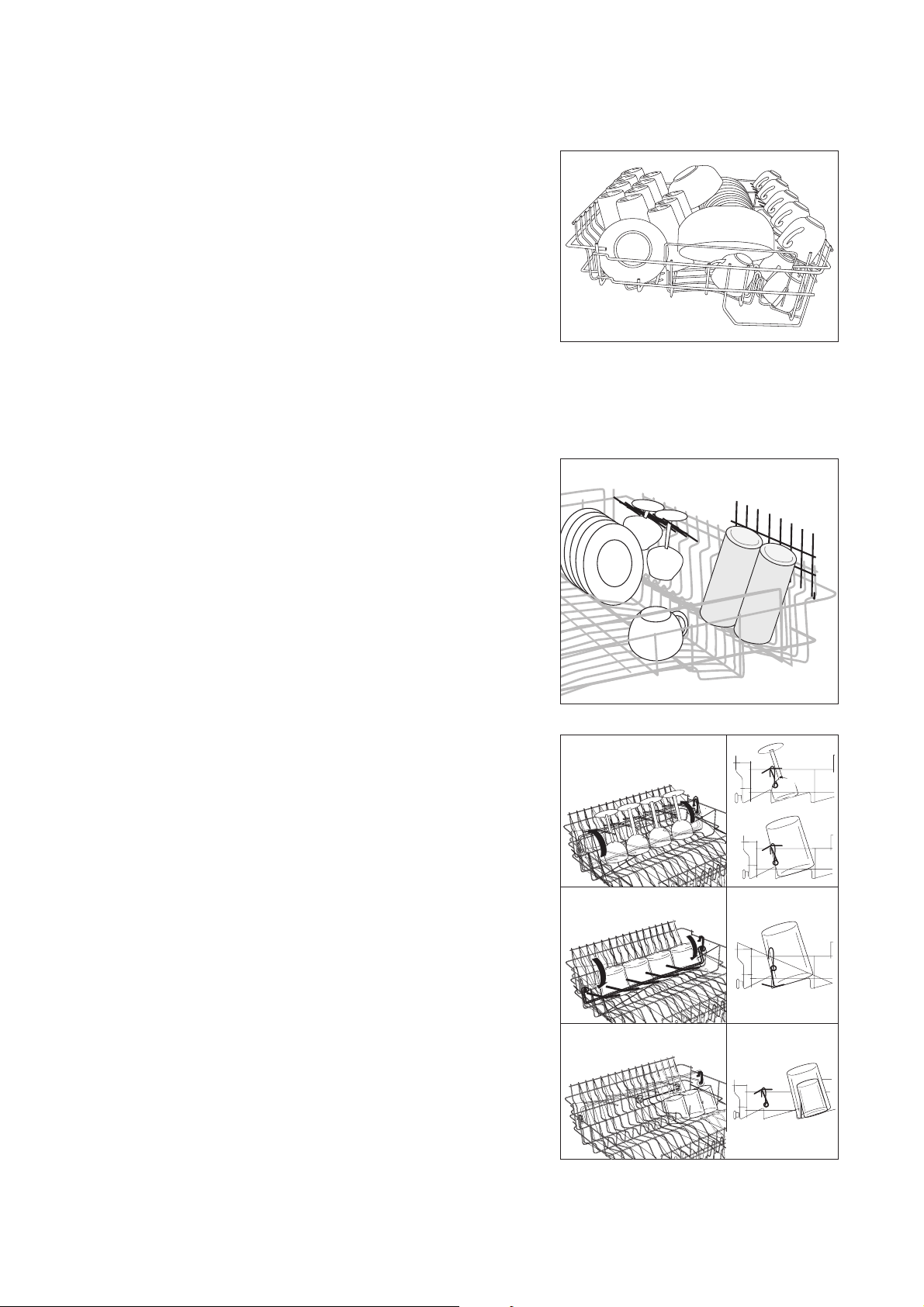

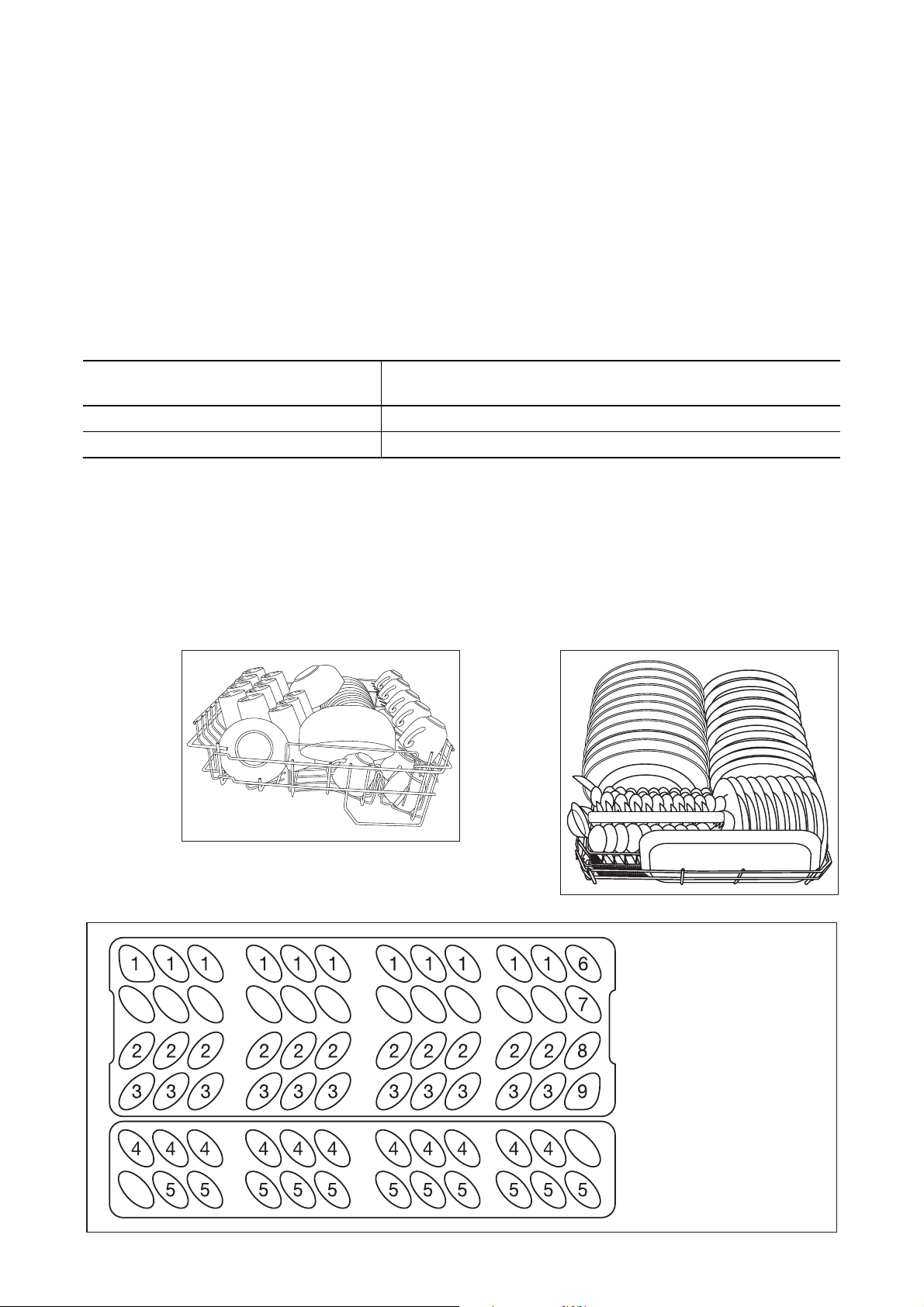

Disposition des couverts et de la vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

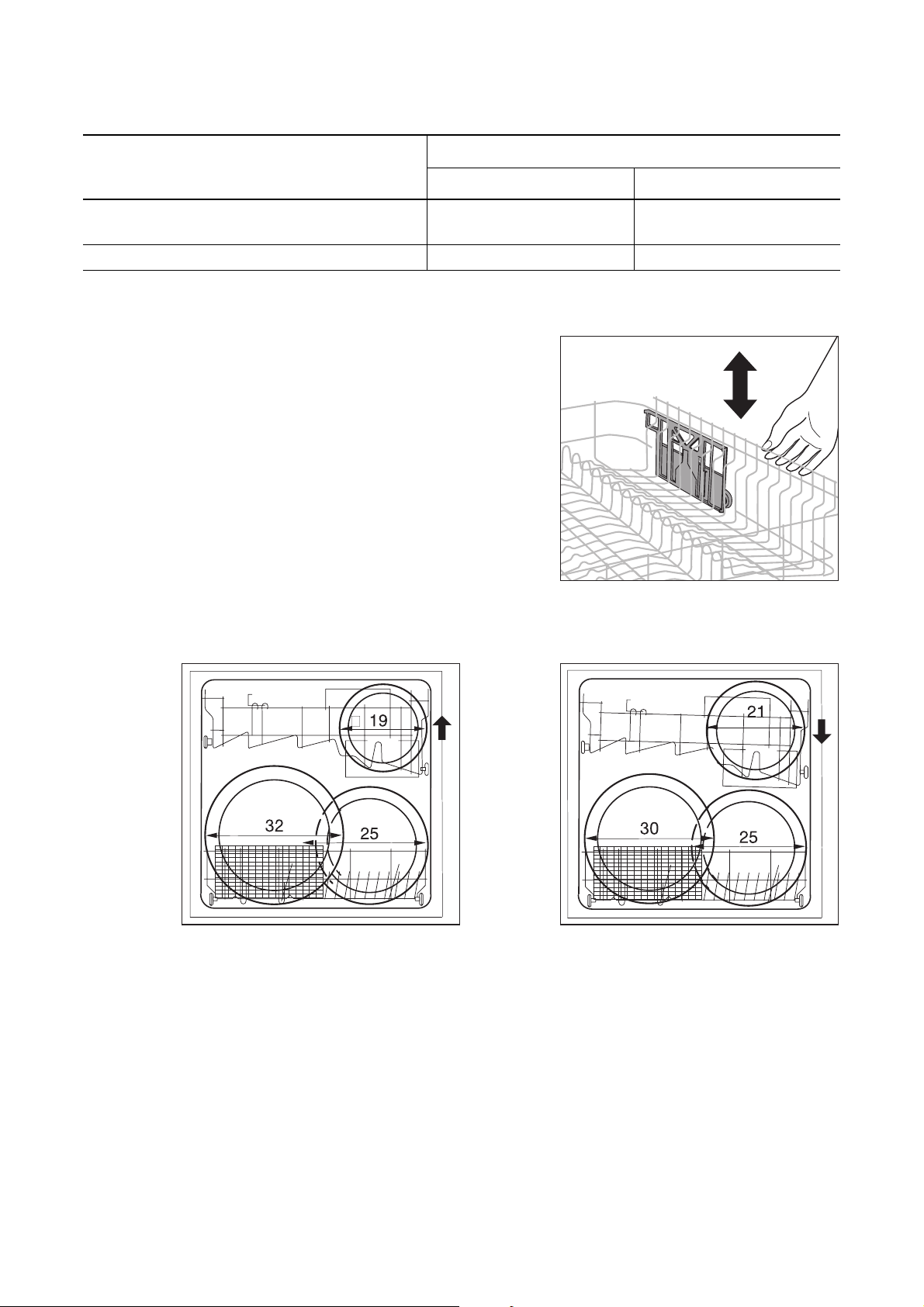

Régler la hauteur du panier supérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Verser le produit vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Utilisation de produits vaisselle 3 en 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Sélection du programme de lavage (tableau des programmes). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Démarrer le programme de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Mettre l’appareil hors tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Entretien et nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Que faire, si… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Réparer soi-même de petits dysfonctionnements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Si le résultat du lavage n’est pas satisfaisant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Protection de l’environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Remarques destinées aux organismes de contrôle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Notice de montage et de raccordement 55 cm SMS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Domaine d’application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Généralités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Branchement de l’eau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

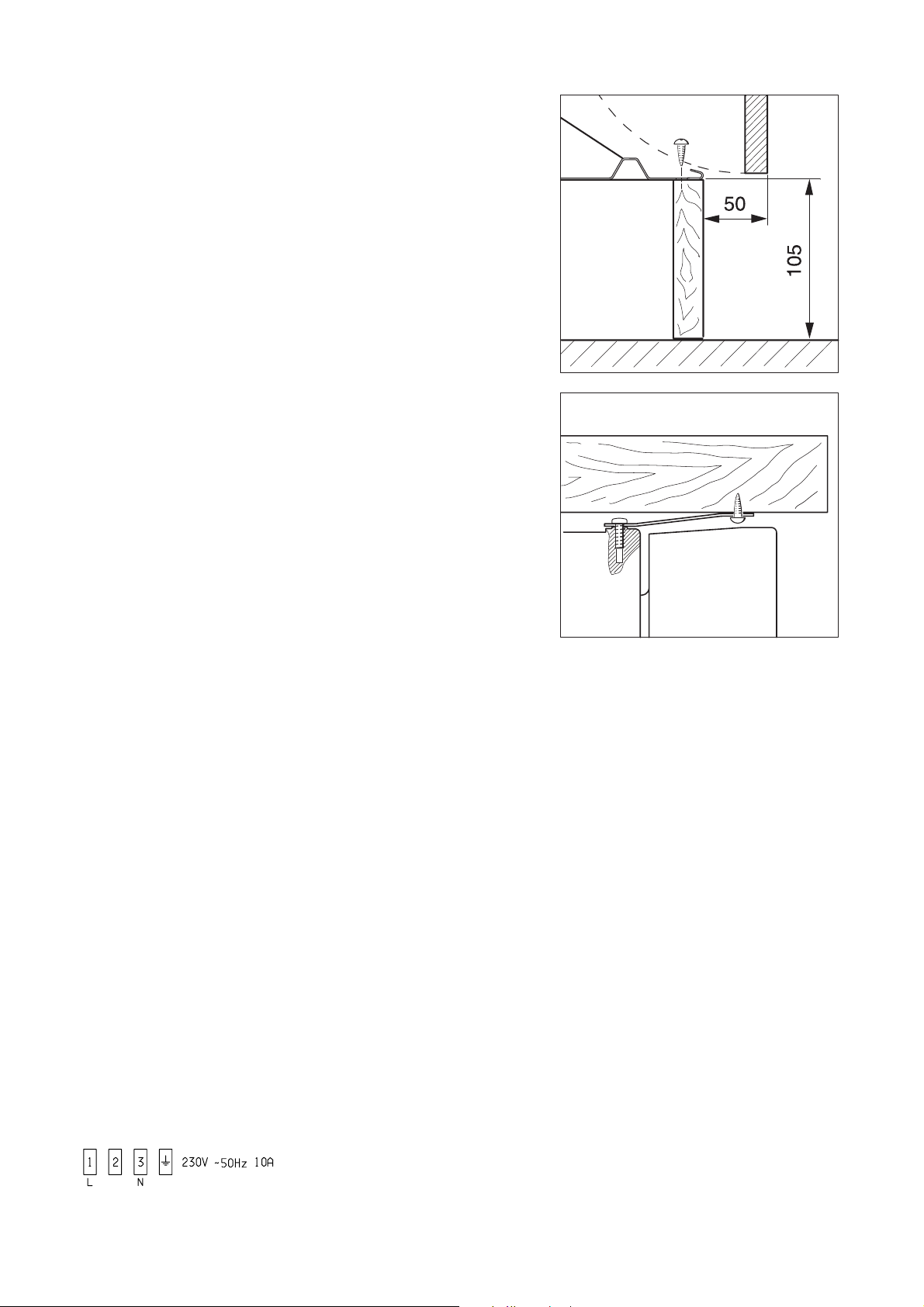

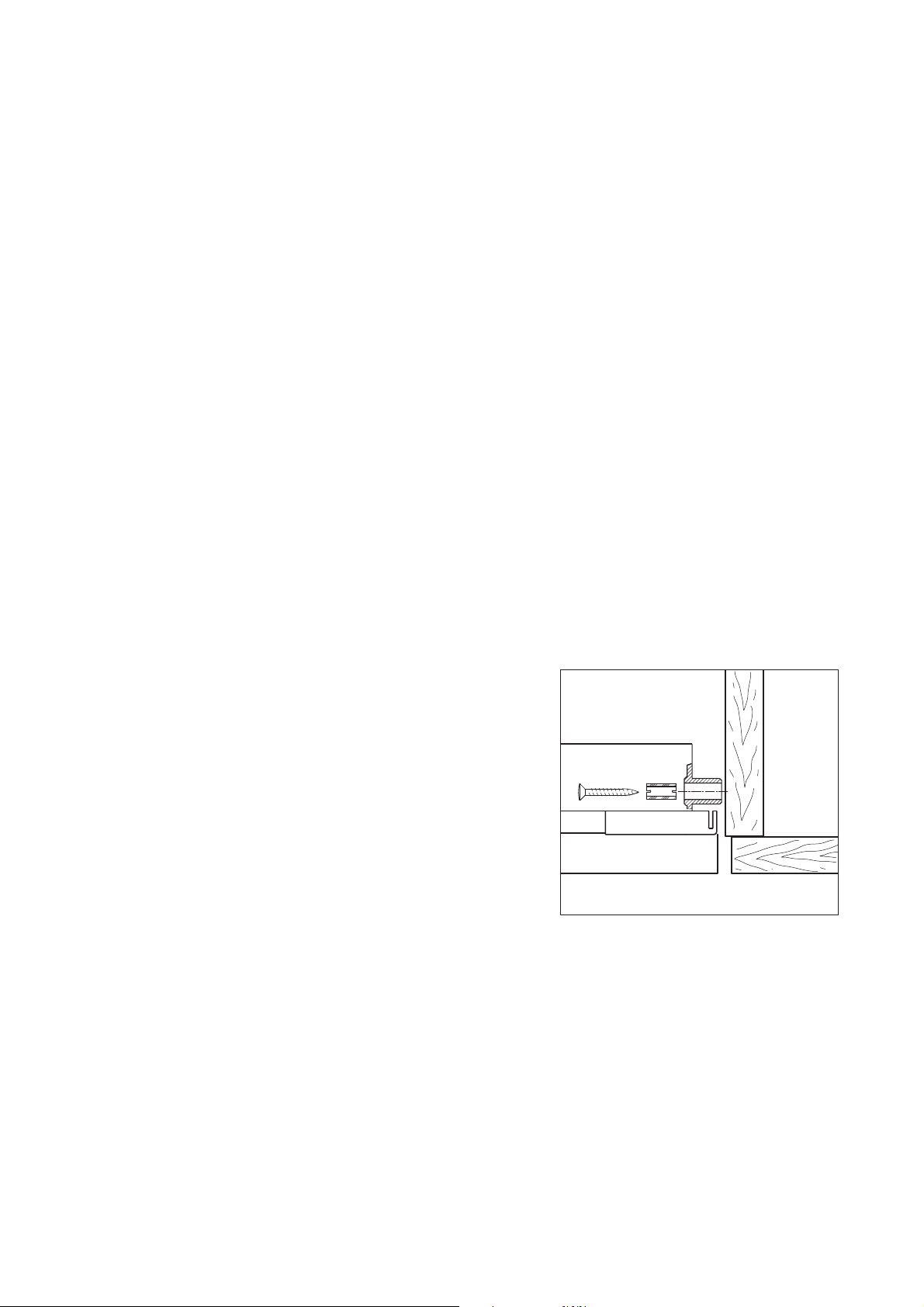

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Points de Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

3

Notice d'utilisation

1 Sécurité

Avant la première mise en service

• Veuillez respecter les “Instructions d’installation
et de raccordement”

Utilisation réglementaire

• Le lave-vaisselle est uniquement destiné à un usa­ge domestique.

• Il est interdit de procéder à des transformations ou
à modifications sur l’appareil.

• Utilisez uniquement des sels spéciaux, des pro­duits vaisselle ou de rinçage adaptés à un lave­vaisselle domestique.

• Ne versez pas de solvant dans le lave-vaisselle.
Danger d’explosion !

Mesures de sécurité pour les en­fants

• Eloignez les enfants des éléments d’emballage.
Danger d’étouffement !

• Les enfants ne sont souvent pas conscients des
dangers qu’ils encourent en manipulant les appa­reils électriques. Surveillez les enfants se trouvant
à proximité d’un lave-linge.

• Assurez-vous qu’aucun enfant ou un petit animal
domestique ne grimpe dans le lave-linge. Danger
de mort !

• Les produits vaisselle peuvent provoquer des brû­lures dans les yeux, la bouche et la gorge. Danger
de mort ! Observez les consignes de sécurité des
fabricants de produits vaisselle et de rinçage.

• L’eau du lave-vaisselle n’est pas de l’eau potable.
Danger de brûlure !

• Si le lave-vaisselle est installé dans une pièce où il
risque de geler, débranchez le tuyau d’alimentation
d’eau du robinet d’arrivée d’eau après chaque la­vage.

Risque de gel

• Si l’appareil en service est soumis à des tempéra­tures inférieures à zéro, il doit être vidé par un spé­cialiste du service après-vente.

• L’appareil ne risque pas de geler lors d’une livrai­son par l’usine !

Consignes générales de sécurité

• Les réparations du lave-vaisselle sont du ressort
exclusif de spécialistes agréés.

• En cas d’arrêt du fonctionnement, mettez l’appareil
hors tension et fermez le robinet d’arrivéé d’eau.

• Ne tirez jamais sur le câble d’alimentation pour dé­brancher l’appareil, mais saisissez-le au niveau de
la prise.

• Veillez à ce que la porte du lave-vaisselle soit tou­jours fermée sauf pour placer ou retirer la vaisselle.
Vous éviterez ainsi que quelqu'un ne trébuche sur
la porte ouverte et ne se blesse.

• Ne vous asseyez pas ou ne vous appuyez pas sur
la porte ouverte.

4

Vue d’ensemble de l’appareil

Bras d’aspersion
plafond

Bras d’aspersion du panier supér­ieur et bras d’aspersion inférieur

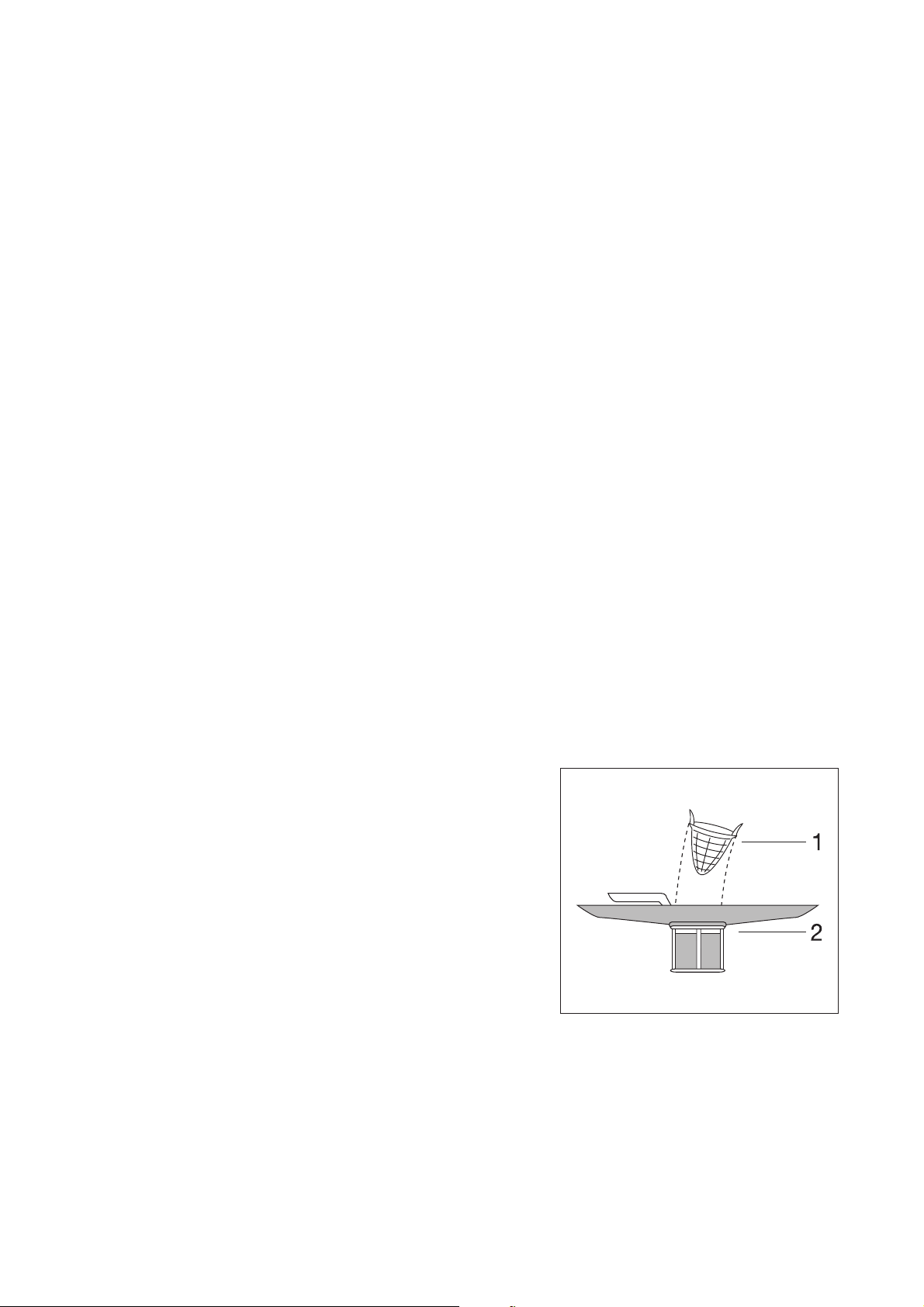

Filtres

Distributeur de
produit vaisselle

Distributeur de
produit de rinçage

Plaque signalétique

Vue d’ensemble des programmes

Bandeau de commande

Distributeur de

sel spécial

Touche MARCHE/ARRET

La touche MARCHE/ARRET permet de mettre le
lave-vaisselle sous/hors tension.

5

Touches

programme

123

Touches de

fonction

Voyants du déroulement du
programme

Voyant sel

Voyant produit de rinçage

Voyant 3 en 1

Les touches programme permettent de sélectionner
le programme de lavage souhaité.

Touches de fonction : En plus du programme en
cours, les touches de fonction permettent de sélec­tionner également les fonctions suivantes :

Touche de fonction 1

Touche de fonction 2

Réglage de l’adoucisseur

d’eau

Activation /désactivation

de la fonction 3en1

Touche de fonction 3 –

Voyant de déroulement du programme: Le voyant

de déroulement du programme affiche en permanen­ce le cycle du programme en cours.

Lavage

Séchage

Fin du programme

Les voyants de contrôle ont les significations sui­vantes :

1) Ces voyants de contrôle ne s’allument pas lorsqu’un pro­gramme d’un lavage est en cours.

1)

1)

Versez le sel spécial

Versez le produit de rinçage

6

Avant la première mise en service

1. Réglez l’adoucisseur d’eau

2. Versez le sel spécial pour l’adoucisseur d’eau

3. Versez le produit de rinçage

3 Si vous souhaitez utiliser un produit vaisselle 3

en 1, procédez comme suit :

– Lisez d’abord le chapitre “Utilisation d’un produit

vaisselle 3 en 1”.

– Mettez le lave-vaisselle sous tension puis activez la

fonction 3 en 1 (voir chapitre ci-après). Le voyant 3
en 1 s’allume La fonction 3 en 1 est sélection­née ! Cela signifie que
– vous n’avez pas besoin d’utiliser un produit de

rinçage ni de sel spécial

– ni de régler l’adoucisseur d’eau
– ni d’activer/désactiver le distributeur de produit

de rinçage.

– Avant le lancement du programme, mettez un pro-

duit vaisselle 3 en 1 dans le distributeur prévu à cet
effet.

Activer /désactiver la fonction 3 en
1

1. Appuyez sur la touche MARCHE/ARRET.

Le voyant correspondant à la fin de programme

s’allume

3 Si d´autres voyants s'allument, un programme

de lavage est activé. Désactivez le programme
de lavage (RESET) :
Appuyez simultanément sur les touches de
fonction 2 et 3 pendant environ 2 secondes.
Tous les autres voyants s´éteignent.

2. Maintenir simultanément les touches de fonction 2

et 3 enfoncées.
Les voyants correspondant aux touches de fonc­tion 1 à 3 clignotent.

3. Appuyer sur la touche de fonction 2 .

Le voyant correspondant à la touche de fonction

2 clignote.

Le voyant 3 en 1 indique le réglage en cours :

Le voyant
ne s’allume pas :

Le voyant
s’allume :

3 en 1

3in1

La fonction 3 en 1 est dé­sactivée
(préréglage en usine)

La fonction 3 en 1 est ac­tivée

4. Appuyez sur la touche de fonction 2 pour activer

ou désactiver la fonction 3 en 1.

5. Lorsque la fonction 3 en 1 est correctement réglée,

appuyez sur la touche MARCHE/ARRET.
Le réglage de la fonction 3 en 1 est alors mémori­sé.

7

Réglage de l’adoucisseur
d’eau

3 Afin d’éviter tout dépôt de calcaire sur la vais-

selle ou dans le lave-vaisselle, lavez la vaissel­le avec de l’eau douce, c’est-à-dire avec de
l’eau dont le degré de dureté est réduit.
L’adoucisseu d’eau doit être réglé en fonction
du tableau de dureté de l’eau de votre zone de
résidence. L’organisme local de distribution de
l’eau vous indiquera la dureté de l’eau dans
votre région.

1. Appuyez sur la touche MARCHE/ARRET.

Le voyant correspondant à la fin de programme

s’allume

3 Si d´autres voyants s'allument, un programme

de lavage est activé. Désactivez le programme
de lavage (RESET) :
Appuyez simultanément sur les touches de
fonction 2 et 3 pendant environ 2 secondes.
Tous les autres voyants s´éteignent.

2. Maintenir simultanément les touches de fonction 2

et 3 enfoncées.
Les voyants correspondant aux touches de fonc­tion 1 à 3 clignotent.

3. Appuyer sur la touche de fonction 1 .

Le voyant correspondant à la touche de fonction

1 clignote.
Simultanément, le voyant correspondant à la fonc­tion 3 en 1 clignote :

– Le nombre de clignotements du voyant correspon-

dant à la fonction 3 en 1 correspond au degré
de dureté de l’eau sélectionné.

– Cette suite de clignotements se répète plusieurs

fois toutes les 3 secondes.

4. En appuyant sur la touche de fonction 1 , on aug-

mente la dureté de l’eau d’un degré.
(exception : au-delà de 10, on revient au degré de
dureté 1).

5. Après avoir correctement réglé le degré de dureté,

appuyez sur la touche MARCHE/ARRET.
Le réglage de la dureté de l´eau est alors mémori­sé.

8

Lorsque l’adoucisseur d’eau est réglé sur “1”, le
voyant de contrôle pour sel spécial se désactive
automatiquement.

1)

en °fh

)in °dh

90 - max. 125

76 - 89
65 - 75
51 - 64
40 - 50

33 - 39
26 - 32

Dureté de l'eau

2)

51 - max. 70

43 - 50
37 - 42
29 - 36
23 - 28

19 - 22
15 - 18

)Plage

degré de dureté de l´eau

IV

III

Réglage du

19 - 25 11 - 14 II 3 3

07 - 18 4 - 10 I/II 2 2

au-dessous de 7 au-dessous de 4 I

1) (°fh) est le degré hydrotimétrique français

2) (°dh) est le degré hydrotimétrique allemand

3) Cette modalité de réglage peut susciter une légère prolongation du programme.
*) Préréglage en usine

le sel est inutile

10

4*

Nombre de

clignotements

3)

9
8
7
6

5

10

9
8
7
6

5
4

1

1

9

Verser le sel spécial

Pour détartrer l’adoucisseur d’eau, il est nécessaire
d’utiliser du sel spécial. Utilisez uniquement des sels
spéciaux adaptés à un lave-vaisselle domestique.

Si vous n’utilisez pas de produit vaisselle 3 en 1, ver­sez le sel spécial :

– Avant la première mise en service du lave-vaissel-

le.

– Lorsque le voyant de contrôle pour sel spécial s’al-

lume sur le bandeau de commande.

1. Ouvrez la porte, enlevez le panier inférieur.

2. Tournez le couvercle du distributeur de sel spécial

dans le sens contraire d’une aiguille d’une montre.

3. Uniquement lors de la mise en service :

Remplissez complètement le distributeur de sel
spécial.

4. Versez le sel spécial dans le distributeur dont la

contenance est, en fonction de la texture, d’env.
1,0 à 1,5 kg. Ne remplissez pas trop le distributeur.

3 Un débordement d’eau lors du versement du

sel spécial ne prête pas à conséquence.

5. Nettoyez l’orifice du distributeur des résidus de

sel.

6. Fermez soigneusement le couvercle en le tournant

dans le sens des aiguilles d’une montre.

7. Après avoir verser le sel spécial, effectuez un

programme de lavage. Cela permet d’éliminer

l’eau et les grains de sel qui ont débordé.

3 En fonction de la texture du sel spécial, il peut

s’écouler quelques heures avant qu’il se dis­solve et que le voyant de contrôle pour sel
spécial s’éteigne.

10

Verser le produit de rinçage

Le produit de rinçage permet à l’eau de mieux
s’écouler et d’obtenir une vaisselle étincelante et
sans traces ainsi que des verres transparents.

Si vous n’utilisez pas de produit vaisselle 3 en 1, ver­sez le produit de rinçage :

– Avant la première mise en service du lave-vaissel-

le.

– Lorsque le voyant de contrôle pour produit de rin-

çage s’allume sur le bandeau de commande.

Utilisez seulement un produit de rinçage spécial pour
lave-vaisselle et aucun autre produit de lavage liqui­de.

1. Ouvrez la porte.

Le distributeur de produit de rinçage se trouve à
l’intérieur de la porte du lave-vaisselle.

2. Appuyez sur le bouton de déverrouillage du distri-

buteur de produit de rinçage.

3. Rabattez le couvercle vers le haut.

4. Versez doucement le produit de rinçage exacte-

ment jusqu’au repère “max”.
ce qui correspond à une quantité d’env. 140 ml

5. Refermez le couvercle jusqu’à ce qu’il s’encliquète.

6. Nettoyez tout débordement éventuel du produit de

rinçage à l’aide d’un chiffon. Sinon, il pourrait se
former un excès de mousse.

11

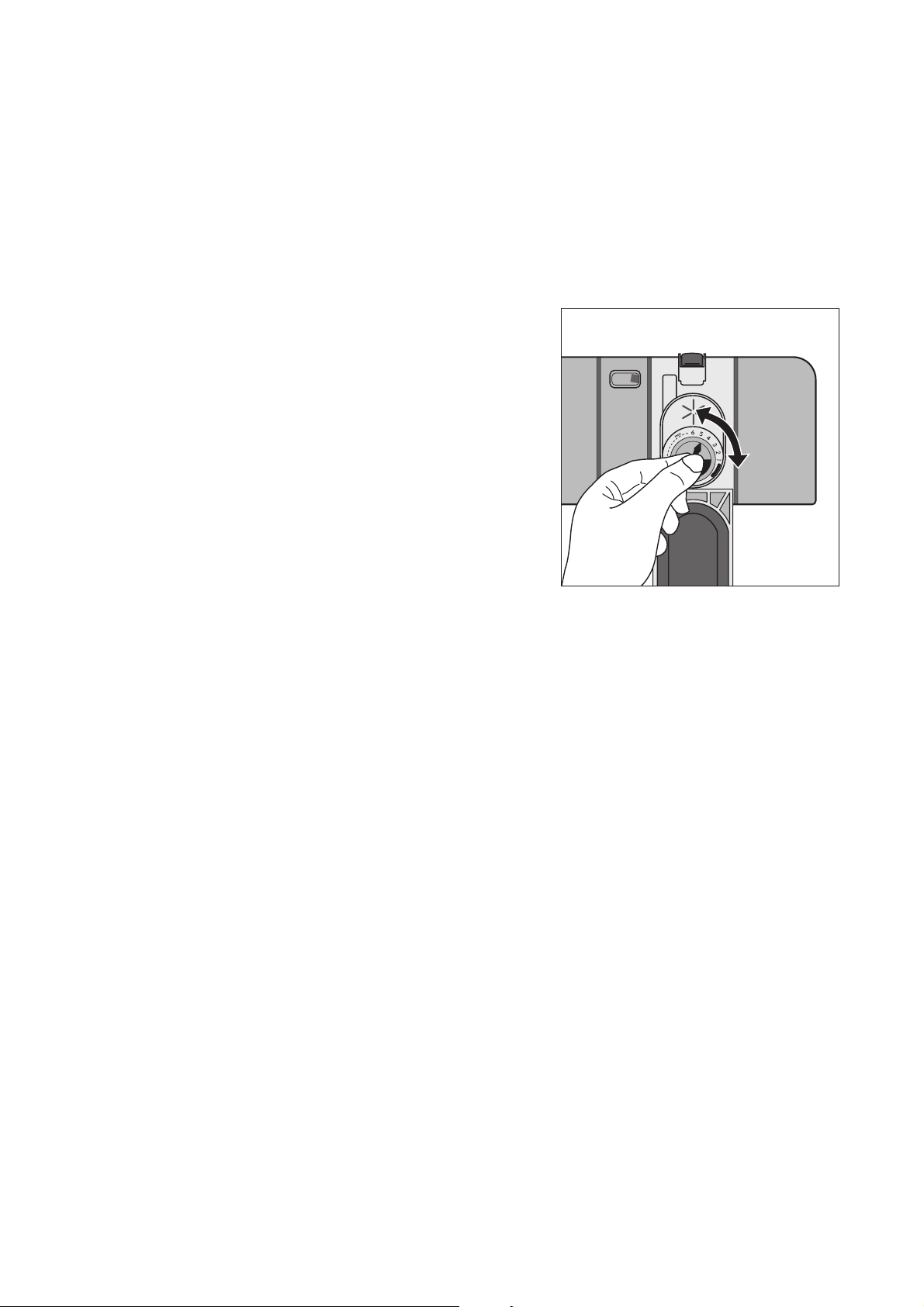

Régler le dosage du produit de rinçage

3 Ne modifiez pas le dosage du produit de rin-

çage à moins que les verres ou la vaisselle ne
présentent des stries ou des taches blanchâ­tres (diminuez le dosage) ou bien traces de
gouttes d’eau (augmentez le dosage) (voir
chapitre “Lorsque le résultat du lavage n’est
pas satisfaisant”). Le dosage peut être réglé
de 1 à 6. Le préréglage effectué en usine est
de “4”.

1. Ouvrez la porte du lave-vaisselle.

2. Appuyez sur le bouton de déverrouillage du distri-

buteur de produit de rinçage.

3. Rabattez le couvercle vers le haut.

4. Réglez le dosage.

5. Refermez le couvercle jusqu’à ce qu’il s’encliquète.

6. Nettoyez le reste de produit de rinçage à l’aide

d’un chiffon.

12

Utilisation au quotidien

Disposition des couverts et
de la vaisselle

1 Ne lavez pas d’éponges, de torchons de cuisi-

ne ou tout autre type d’objet susceptible de
s’imbiber d’eau dans le lave-vaisselle. Les piè­ces dotées d’un revêtement en matière plasti­que ou en téflon retiennent fortement les
gouttes d’eau. C’est la raison sur laquelle ce
type de vaisselle sèche plus difficilement que
la vaisselle en porcelaine ou en acier inoxyda­ble.

Les couverts et les pièces de vaisselle suivants

ne se prêtent pas au lavage dans le lave-

vaisselle :

• les couverts munis d’une poignée en bois,
en corne, en porcelaine ou en nacre

• les pièces en matière plastique non résis­tantes à la chaleur

• des couverts usagés, dont le mastic
est sensible à la chaleur

• la vaisselle ou les couverts recollés

• les objets en étain ou en cuivre

• le cristal

• les pièces en acier inoxydable susceptibles

de rouiller

• les planches pour petit déjeuner ou les pla­teaux en bois

• les objets décorés

• Avant de disposer la vaisselle, procédez comme

suit :
– Eliminez tout d’abord les restes de repas les plus

grossiers.

– Faites tremper les plats comportant des restes

de repas brûlés.

• Respectez la disposition de la vaisselle et des cou­verts suivante :

– La vaisselle et les couverts ne doivent pas empê-

cher les bras d’aspersion de tourner.

– Placez les saladiers, les tasses, les verres et les

plats avec l’ouverture vers le bas afin d’éviter
qu’ils se remplissent d’eau.

– La vaisselle ou les couverts ne doivent pas être

disposés les uns dans les autres ou se chevau­cher

– Les verres ne doivent pas se toucher afin d’éviter

qu’ils s’endommagent

– Les objets de petite taille (par ex. les couvercles)

ne doivent pas être placés dans les panirs à vais­selle mais dans le panier à couvert pour éviter
qu’ils se renversent.

• Ne lavez la vaisselle en grès dans le lave-vaisselle que si le
fabricant l’autorise expressément.

• Des lavages répétés dans le lave-vaisselle peuvent ternir le
vernis des décorations.

• Les pièces en argent ou en aluminium ont tendance à se dé­colorer au lavage. Les restes de repas comme par ex. le
blanc d’œuf, le jaune d’œuf ou la moutarde provoquent sou­vent des décolorations ou tachent les pièces en argent. C’est
pourquoi il faut toujours nettoyer immédiatement les pièces
en argent s’il n’est pas prévu de les laver juste après les avoir
utilisées.

• Après de nombreux lavages, le verre peut ternir.

ne se prêtent pas au lavage dans le lave-vaisselle :

13

Disposer la vaisselle

1 Attention : Pour éviter tout danger de blessu-

re, les couteaux pointus et les pièces de vais­selle contondantes doivent être disposés dans
le panier supérieur.

Pour vous assurer que tous les couverts se trouvant
dans le panier à couverts seront bien lavés, installez
les paniers à couverts fournis et placez-y les cou­verts, si possible avec le manche tourné vers le
fond.

1 Evitez d’y mettre les couverts dotés d’un man-

che très étroit susceptibles de glisser hors du
panier, ils pourraient bloquer le bras d’asper­sion.

Si vous avez des couverts de grande taille, par ex. un
fouet, vous pouvez enlever la moitié de la grille.

Pour éviter que les cuillères s’encastrent les unes
dans les autres, intercalez-les avec d’autres cou­verts.

Le panier à couverts comprend deux compartiments
qui peuvent être séparés. Cela permet de gagner de
la place dans le panier à vaisselle inférieur.

1. Pour les séparer, tirez horizontalement dans des

directions oppssées et enlevez-les.

2. Faites l’inverse pour les assembler.

14

Disposez les plats, les poêles et les
grandes assiettes

ainsi que la vaisselle de grande taille et très sale
dans le panier inférieur.

Le râtelier transversal pour assiettes, situé à droite à
l’avant du panier, est particulièrement adapté pour
les petites assiettes plates d’un diamètre de 170 à
210 mm.

Un plat à servir peut être disposé devant le panier à
couverts.

Afin de faciliter la disposition des pièces de vaisselle
de grande taille, tous les supports d’assiettes du pa­nier inférieur sont rabattables.

En rabattant le support d’assiettes droit, un second
support se soulève. Ce dernier est particulièrement
adapté pour les assiettes creuses et les saladiers.

1. Soulevez légèrement les deux râteliers pour assiet-

tes situés à l’arrière et les rabattre simultanément
en croix.

Le support gauche pour assiettes est rabattable et
réglable en largeur.

1. Pour le rabattre, soulevez légèrement les deux râ-

teliers pour assiettes situés à l’arrière et le rabattre
en croix.

2. Pour régler la largeur, tirez vers le haut jusqu’à la

butée le râtelier arrière, puis tirez-le vers l’arrière
hors du rail avant.

3. Placez le râtelier avant dans l’autre

rail et poussez à l’arrière vers le bas
jusqu’à ce qu’il s’encliquète.

15

Disposer les tasses, les verres, les
services à café

les petites pièces de vaisselle fragiles et les couverts
longs et acérés dans le panier supérieur.

Support de tasses réglable

• Décalez les pièces de vaisselle sur et au-dessous
des supports de tasses rabattables pour que l’eau
de lavage puisse les atteindre toutes.

• Rabattez les supports de tasses vers le haut si les
pièces de vaisselle sont hautes.

• Il est aussi possible de disposer les supports de
tasses dans une position intermédiaire. Appuyez
ou suspendez les pieds des verres dans les inter­valles des supports de tasses.

Supports de verres

Pour laver des verres à pied et des verres oblongs,
rabattez le support vers le haut (image supérieure).

Pour décharger ou en cas de non utilisation, rabattez
le support de verres sur le côté (image médiane).

Il est également possible de disposer les verres sur
les tiges (image inférieure).

16

Régler la hauteur du panier supérieur

Hauteur maximale de la vaisselle dans le

Panier supérieur Panier inférieur

Lorsque le panier supérieur est

surélevé

Lorsque le panier supérieur est abaissé 21 cm 30 cm

19 cm 32 cm

3 Il est également possible de régler la hauteur

du panier lorsqu’il est plein.

Surélever / abaisser le panier supérieur

1. Enlevez complètement le panier supérieur.

2. Surélevez le panier supérieur jusqu’à la butée et

abaissez-le verticalement.
Le panier supérieur s’encliquète en position haute
ou en position basse.

3 Avant de procéder au lavage, vérifiez si les

bras d’aspersion peuvent tourner librement.

Dimension maximale des assiettes,
panier à vaisselle supérieur en position supérieure

Dimension maximale des assiettes,
panier à vaisselle supérieur en position inférieure

17

Verser le produit vaisselle

Les produits vaisselle éliminent les salissures qui se
sont déposées sur la vaisselle et les couverts.
Le produit vaisselle doit être versé avant de com­mencer un programme de lavage.

1 Utilisez uniquement un produit vaisselle adap-

té à la vaisselle domestique.

Le distributeur de produit de rinçage se trouve à l’in­térieur de la porte du lave-vaisselle.

1. Si le couvercle est fermé :
Appuyez sur le bouton de déverrouillage.
Le couvercle se soulève.

2. Versez le produit vaisselle dans le distributeur pré­vu à cet effet. Aidez-vous des lignes repères pour
doser le produit vaisselle : “20/30” correspond à
env. 20/30 ml de produit vaisselle.
Conformez-vous aux recommandations de dosage
et de stockage du fabricant.

3. Rabattez le couvercle et appuyez jusqu’à ce qu’il
s’encliquète.

3 En cas de vaisselle très sale, remplissez éga-

lement le compartiment voisin (1) de produit
vaisselle. Celui-ci agit déjà au cours du préla­vage.

18

Produit vaisselle compact

Les produits vaisselle actuels sont tous quasiment
des produits compacts sous forme de tablettes ou
de poudre qui intégrent des enzymes naturels.

2 La combinaison de programmes à 50 °C et de

ces produits vaisselle compacts protègent
l’environnement et ménagent votre vaisselle,
ce type de programmes étant spécifiquement
adapté aux propriétés nettoyantes des pro­duits vaisselle compacts. C’est la raison pour
laquelle les programmes à 50 °C combinés
aux produits vaisselle compacts permettent
d’obtenir le même degré de propreté que les
programmes à 65 °C.

Tablettes de produit vaisselle

3 Les tablettes de produit vaisselle des diffé-

rents fabricants ne se dissolvent pas avec la
même rapidité. C’est la raison pour laquelle,
dans les programmes courts, toutes les tablet­tes n’agissent pas avec la même efficacité.
C’est pourquoi, si vous utilisez des tablettes
de produit vaisselle, sélectionnez un program­me de lavage avec prélavage.

Utilisation de produits vaisselle 3 en 1

Ces produits vaisselle combinent les fonctions de
produit de nettoyage, de rinçage et de sel spécial.

1. Vérifiez si ces produits vaisselle sont adaptés à la
dureté de l’eau.
Conformez-vous aux indications du fabricant.

2. Versez uniquement les produits vaisselle dans le
distributeur prévu à cet effet.

Si vous ne souhaitez plus utiliser de produit vaisselle
3 en 1, procédez comme suit :

• Remplissez à nouveau les distributeurs de sel spé­cial et de produit de rinçage.

• Positionnez l’adoucisseur d’eau sur le degré maxi­mal et effectuez trois cyles normaux de lavage à vi­de.

• Positionnez ensuite l’adoucisseur d’eau sur le de­gré de dureté de l’eau local.

19

Sélection du programme de lavage
(tableau des programmes)

Déroulement du program-

aux températures maxima-

me

1)

Données de

consommation

2)

les (°C)

Programme de

lavage

adapté pour :

Type de

salissure

Prélavage

Lavage

3)

Rinçage intermédiaire

Rinçage final

Séchage

Durée (minutes)

Alimentation électrique

(kWh)

Alimentation en eau (li-

très sale,

Intensif

Normal

4)

ECO

Bref

Vaisselle de service
et plats de cuisson

Vaisselle de service
et plats de cuisson

Vaisselle de service
et plats de cuisson,
vaisselle sensible à
la chaleur.

Vaisselle de service
et plats de cuisson,
vaisselle sensible à
la chaleur.

restes de repas sé­chés, en particulier
jaune d’œuf et ami­don

normalement sale,
restes de repas sé­chés

normalement sale
particulièrement re­commandé avec des
produits de nettoya­ge compact.

normalement sale
particulièrement re­commandé avec des
produits de nettoya­ge compact.

45 68

55

froid

49

froid

-à65

5)

68 •

chaud 2x

65 •

froid

63 •

froid

-à695)•

115

96

150

30

1,8

1,2

1,0

0,8

20

16

14

8

Verres Service à café et

froid

55 •

71

7

0,9

0,01

14

4

Prélavage

vaisselle de fête
avec verres fragiles

Tous types de vais­selle

légèrement sales - 45

Vaisselle sale rangée
dans le lave-vaissel­le en attendant d’être

froid

----

lavée ultérieurement.

1) Certains cycles de lavage sont plus ou moins bruyants car au cours de certains d’entre eux, la vaisselle est lavée avec plus d’intensité
afin d’assurer un lavage impeccable.

2) Les données de consommation sont conformes aux normes réglementaires. Elles sont fonction du chargement des paniers à vaisselle.
Elles sont donc susceptibles de modifications en fonction des modalités d’utilisation réelles.

3) La durée varie en fonction de la charge et du type de vaisselle. L‘électronique intelligente adapte les temps des programmes de lavage
à vos habitudes. Si le réglage de la dureté de l’eau est de 10, il se peut que le programme de lavage se prolonge légèrement.

4) Programme de test pour les organismes de contrôle. Ce programme incorpore un nouveau système de lavage, le “LAVAGE A IMPUL­SIONS”. Pour améliorer la performance du lavage, ce système permet de varier la pression d’aspersion et la vitesse de rotation du mo­teur au cours d’un programme de lavage. C’est pourquoi le niveau sonore varie au cours du programme.

5) Dépendant a la température d‘arrivée de l‘eau.

tres)

20

Démarrer le programme de
lavage

1. Vérifiez que les bras d’aspersion peuvent tourner
librement.

2. Ouvrez intégralement le robinet d’arrivée d’eau.

3. Fermez la porte.

4. Appuyez sur la touche MARCHE/ARRET.

5. Sélectionnez le programme souhaité

Le voyant correspondant au programme s'allume.
Un voyant du déroulement du programme s'allume.
Après environ 5 secondes, le programme de lavage
sélectionné démarre.

Interrompre ou arrêter un program­me de lavage

N’interrompez un programme de lavage qu’en cas
d’absolue nécessité.

1 Lorsque le programme est lancé, n’ouvrez

plus la porte au risque de brûler ou d’endom­mager les meubles avec la vapeur. Ouvrez
seulement la porte lorsque le programme est
terminé.

1 Ouvrez la porte avec précaution car il peut

s’échapper de la vapeur brûlante.

La chaleur fragilise la vaisselle. C’est pourquoi
il faut laisser refroidir la vaisselle avant de l’en­lever pendant env. 15 minutes. Elle sèchera
d’autant mieux.

Vider le lave-vaisselle

3 Il est normal que l’intérieur de la porte et de

l’appareil soient humides.

• Commencez par vider le panier supérieur puis le
panier inférieur. Cela évite que l’eau résiduelle ne
s’égoutte du panier supérieur sur la vaisselle se
trouvant dans le panier inférieur.

Arrêter le programme de lavage

1. Maintenez touches de fonction 2 et 3 enfoncées.

Le voyant correspondant au programme de lavage
en cours clignote pendant quelques secondes puis
s’éteint.

2. Relâcher les touches de fonction. Le programme

de lavage est arrêté.

3. Si vous souhaitez lancer un nouveau programme

de lavage, vérifiez que le distributeur contient du
produit vaisselle.

3 Le fait de mettre le lave-vaisselle hors tension

interrompt seulement le programme de lavage
mais ne l’arrête pas. Lorsque l’appareil est re­mis sous tension, le programme de lavage se
poursuit.

3 Après un arrêt du programme, l’eau reste dans

la cuve et la vidange n’a lieu qu’après le redé­marrage du programme.

Mettre l’appareil hors ten­sion

Ne mettez l’appareil hors tension que lorsque le
voyant indiquant la fin du programme s’allume
sur l’indicateur du déroulement du programme.

1. Appuyez sur la touche MARCHE/ARRET. Tous les

voyants s'éteignent.

2. Fermer le robinet d’arrivée d’eau.

21

Entretien et nettoyage

1

N’utilisez pas d’encaustique pour meubles ou
de produits de nettoyage aggressifs.

• Lavez les éléments de commande du lave-vaissel­le à l’aide d’un chiffon humide et de l’eau chaude
claire.

• Vérifiez de temps en temps que l’intérieur de l’ap­pareil, le joint de la porte et le filtre de l’alimentation
d’eau ne soient pas sales et nettoyez-les si besoin
est.

Surfaces extérieures en acier chromé
poli

Eliminez les salissures légères à l’aide d’un chiffon
doux, propre et humide, les chiffons en microfibres
sont particulièrement recommandés.

1 Lors d’un nettoyage, faites attention que la fi-

nition de la surface en acier inoxydable (les li­gnes fines horizontales) ne travaille pas la
structure.

Ne faites pas de mouvements circulaires !

Surfaces extérieures en simili-aluminium

Eliminez les salissures légères à l’aide d’un chiffon
doux, propre et humide, les chiffons en micro-fibres
sont particulièrement recommandés.
N’utilisez pas de produits décapants ou abrasifs.
Si nécessaire, utilisez un produit de nettoyage usuel
pour acier chromé. Respectez les instructions d’utili­sation des fabricants de ce type de produits lorsque
vous les utilisez.

Nettoyage des filtres

3 Les filtres doivent être vérifiés et nettoyés ré-

gulièrement. Des filtres sales influent sur la
qualité du lavage

Filtre grossier (1)

Le filtre grossier doit être vérifié après chaque lava­ge.

1. Ouvrez la porte, enlevez le panier inférieur.

2. Enlevez le filtre grossier.

3. Si nécessaire, lavez l’eau à l’eau courante et repla-

cez-le.

22

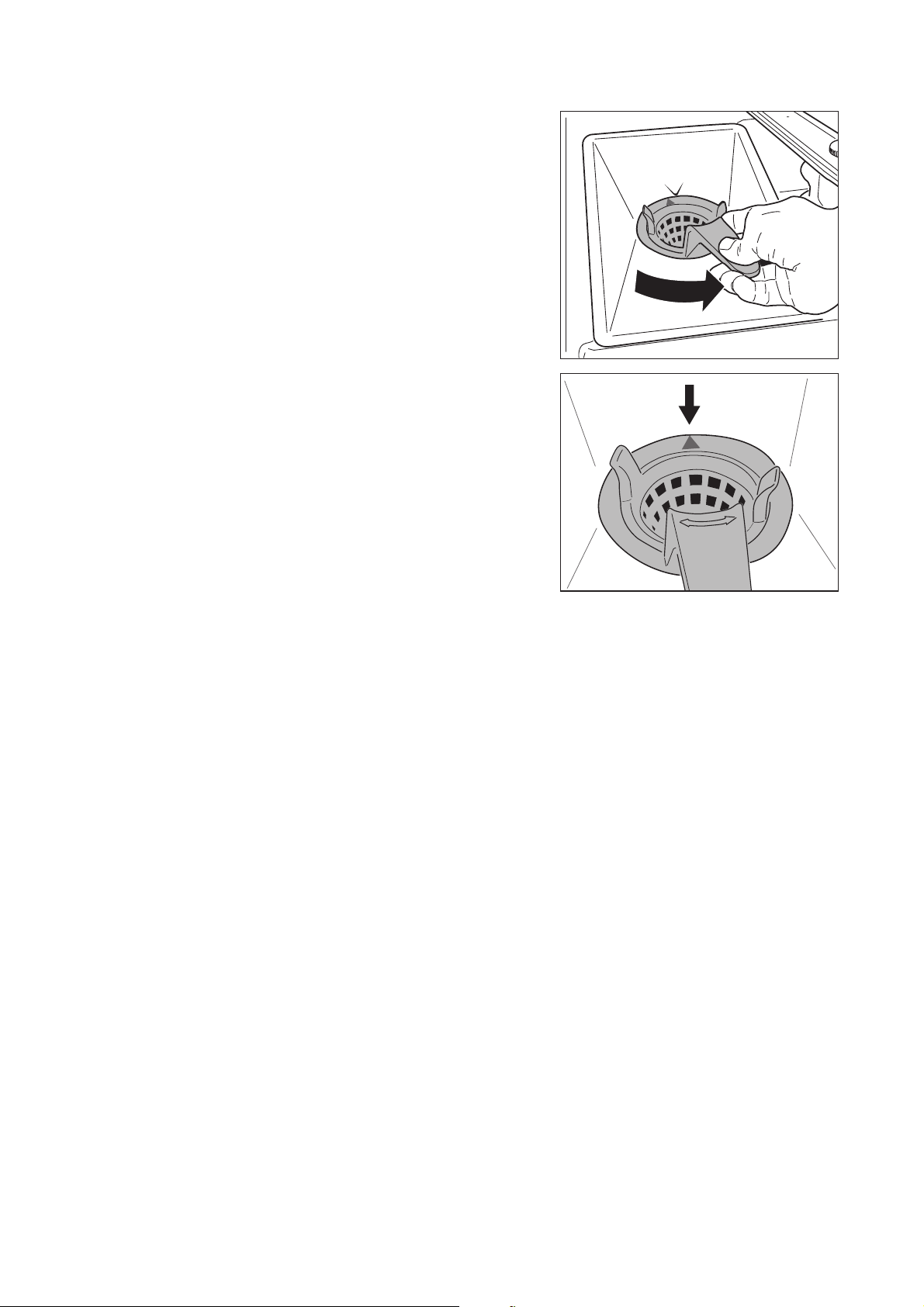

Filtre fin (2)

Le filtre fin doit être nettoyé de temps en temps.

1. Ouvrez la porte, enlevez le panier inférieur.

2. Déverrouillez le filtre fin en tournant vers la droite et

enlevez-le.

3. Lavez soigneusement le filtre fin à l’eau courante et
avec une brosse.

4. Placez le filtre fin sur le support et tournez vers la
gauche jusqu’à la butée (flèche).

1 Ne poussez pas la poignée vers le bas.

Si le filtre n’est pas encliqueté, cela peut bou­cher les duses des bras d’aspersion.
N’effectuez jamais un programme de lavage
sans les filtres.

23

Nettoyage des buses des bras
d’aspersion

Vérifiez régulièrement que les les buses des bras
d’aspersion ne sont pas bouchées. Si nécessaire,
nettoyez-les à l’aide d’un fil de fer fin ou avec une
aiguille en les plaçant sous un fort jet d’eau.

1 Ne détériorez pas les ouvertures des buses.

Bras d’aspersion voûte

1. Dévissez la vis de fixation (A) en tournant vers la
gauche.

2. Enlevez le bras d’aspersion de l’axe.

3. Nettoyez le bras d’aspersion et la vis de fixation.

4. Replacez le bras d’aspersion et la vis de fixation

(A) en tournant vers la droite.

Bras d’aspersion médian

1. Enlevez le bras d’aspersion médian en tournant sur
le côté.
Le coussinet du bras d’aspersion se compose de
deux parties assemblées à l’aide d’un ressort de
tension (B).

2. Nettoyez les buses du bras d’aspersion.

3. Pour monter le bras d’aspersion médian, appuyez

vers le haut jusqu’à ce vous soyez sûr qu’il s’encli­quète.

Bras d’aspersion inférieur

1. Dévissez la vis de fixation (C) en tournant vers la
gauche.

2. Enlevez le bras d’aspersion de l’axe.

3. Nettoyez le bras d’aspersion et la vis de fixation.

4. Replacez le bras d’aspersion et la vis de fixation

(C) en tournant vers la droite.

24

Que faire, si…

Réparer soi-même de pe­tits dysfonctionnements

Si au cours du déroulement d’un programme, cer­tains voyants décrits dans le tableau ci-près cligno­tent ou s’allument sur le bandeau de commande,
voyez s’il n’est pas possible de rémédier vous­même au dysfonctionnement.
Après avoir remédié à un dysfonctionnement signalé
par un rythme de 1 ou 2 clignotements, appuyez sur
la touche du programme en cours. Le programme de
lavage se poursuit.
En cas d’autres messages d’erreur :

– Arrêtez le programme de lavage.
– Mettez l’appareil hors tension puis de nouveau

sous tension.

– Sélectionnez un programme de lavage.
Si le message d’erreur se répète, contactez le servi­ce après-vente et indiquez-leur le message d’erreur.

Symptôme Cause possible Solution

Le voyant de déroulement du pro­gramme de lavage sélectionné cligno­te,
le voyant correspondant à la fin du
programme de lavage clignote au
rythme de 1 court signal lumineux à
intervalle de 3 secondes.
L’eau n’arrive pas dans le lave-vais­selle.

Le voyant de déroulement du pro­gramme de lavage sélectionné cligno­te,
le voyant correspondant à la fin du
programme de lavage clignote au
rythme de 2 courts signaux lumi­neux.

Le voyant correspondant à la fin du
programme de lavage clignote au
rythme d’une série de 3 courts sig­naux lumineux.

Le robinet d'eau est bouché ou en­tartré.

Le robinet d’arrivée d’eau est fermé.

Le filtre (si votre appareil en est équi­pé) situé à l’entrée du tuyau vissé sur
le robinet d’arrivée d’eau est bou­ché.

Les filtres situés au fond de l’appareil
sont bouchés.

Le tuyau d'alimentation en eau
n'est pas disposé correctement.

Le siphon est bouché. Nettoyez le siphon.

Le tuyau de vidange de l’eau
n'est pas disposé correctement.

Le système de protection contre les
inondations s’est enclenché.

Nettoyez le robinet d'eau.

Ouvrez le robinet d’arrivée
d’eau.

Nettoyez le filtre.

Appuyez sur la touche du pro­gramme de lavage en cours ;
puis interrompez le programme
de lavage (voir chapitre : dé­marrer le programme de lavage)
;
nettoyez les filtres (voir chapitre
: nettoyage des filtres).

Vérifiez la disposition du tuyau.

Vérifiez la disposition du tuyau.

Fermez le robinet d’arrivée
d’eau et contactez le service
après-vente.

25

Symptôme Cause possible Solution

Le programme ne démarre pas.

L’intégralité du programme se déroule
sans eau chaude. Le résultat du lava­ge et du séchage n’est pas satisfai­sant

Des taches de rouille apparaissent
dans la zone de lavage.

L’appareil émet un sifflement lors du
lavage.

Le câble d’alimentation n’est pas
correctement
branché.

Le fusible de sécurité de l’installation
domestique est défectueux.

Sur les modèles de lave-vaisselle
équipés d’un départ différé :
En cas de pré-programmation d’un
départ différé.

Défaut technique

La zone de lavage est en acier inoxy­dable. Les taches de rouille qui ap­paraissent dans la zone de lavage
sont provoquées par des agents ex­térieurs (particules de rouille prove­nant de la conduite d’alimentation
d’eau, de casseroles, des couverts,
etc.). Eliminez les taches à l’aide
d’un produit de nettoyage de l’acier
inoxydable courant.

Le sifflement ne prête pas à consé­quence.

Branchez correctement le câ­ble.

Remplacez le fusible de sécuri­té.

Pour procéder à un lavage im­médiat de la vaisselle, désacti­vez le départ différé.

Contactez le service après-ven­te et indiquez-leur le code d’er­reur. Si aucun code ne s’affiche,
visualisez-le dans la mémoire
codes.
Appareil désactivé, maintenez
les touches de fonction 1 et 3
enfoncées.
Maintenez la touche MARCHE/
ARRET enfoncée jusqu’à ce
que les voyants correspondant
aux touches de fonction 1 à 3
clignotent.
Appuyez sur le touche de fonc­tion 1, le voyant Fin de pro­gramme clignote et indique le
code d’erreur. Le nombre de cli­gnotements correspond au
code d’erreur. Cette suite de
clignotements se répète plu­sieurs fois toutes les 3 secon­des.
Notez le code d’erreur.
Pour terminer, appuyez sur la
touche MARCHE/ARRET.

Ne lavez que les couverts et la
vaisselle autorisés.

Détartrez l’appareil avec un
produit détartrant adapté pour
lave-vaisselle disponible dans
le commerce.
Si l'appareil continue d'émettre
des sifflements une fois le dé­tartrage effectué, utilisez un
produit de marque différente
pour nettoyer vos couverts et
votre vaisselle.

26

Si le résultat du lavage
n’est pas satisfaisant

La vaisselle n’est pas propre.

• Le produit vaisselle utilisé est inadéquat.

• La vaisselle est disposée de telle sorte que l’eau

n’atteint pas toutes les pièces. Ne surchargez pas
les paniers à vaisselle.

• Les filtres au fond de la zone de lavage ne sont pas
propres ou ils ne sont pas correctement installés.

• Les lignes repères de remplissage du produit vais­selle ne sont pas été respectées ou le dosage est
insuffisant.

• En cas de dépôts de tartre sur la vaisselle : Le dis­tributeur de sel spécial est vide ou l’adoucisseur
d’eau n’est pas correctement installé.

• Le tuyau d’alimentation d’eau n’est pas correcte­ment installé.

La vaisselle ne sèche pas et ne brille pas.

• Les lignes repères de remplissage du produit vais­selle ne sont pas respectées.

• Le distributeur de produit de rinçage est vide.

Il se forme des stries, des bandes et des
taches blanchâtres ou bien un dépôt
bleuâtre sur les verres et la vaisselle.

• Diminuez le dosage du produit de rinçage.

Il reste des traces de gouttes d’eau sur
les verres et sur la vaisselle.

• Augmentez le dosage du produit de rinçage.

• Cela peut provenir du produit vaisselle. Veuillez

contacter le service après-vente du fabricant du
produit vaisselle.

Corrosion du verre

• Veuillez contacter le service après-vente du fabri­cant du produit vaisselle.

27

Protection de l’environnement

2

Elimination du matériel d’emballage

Les matériaux d’emballage sont écologiques
et recyclables. Les matières plastiques portent
un signe distinctif, par ex. >PE<, >PS<, etc.
Eliminez les matériaux d’emballage en fonc­tion de leur signe distinctif dans les contai­neurs prévus à cet effet sur le site de collecte
de votre commune.

2 Appareils usagés

Eliminez votre appareil usagé conformément à
la réglementation en vigueur dans votre lieu de
résidence.

1 Avertissement ! Débranchez tout appareil

usagé de la prise secteur. Coupez le câble
d’alimentation au ras de l’appareil et mettez-le
au rebut avec la prise.
Détruisez le verrou de la porte de sorte que
celle-ci ne puisse plus se fermer. Cela évite
que des enfants ne s’y enferment et qu’ils se
mettent en danger.

Caractéristiques techniques

Contenance : 11 couverts standard y compris vaisselle de service

Pression de l’eau admissible 1-10 bar (=10-100 N/cm

Raccordement électrique :

Tension de service 230 V

Fréquence 50 Hz

Puissance totale installée 2250 W 10 A

Puissance d’entrée pompe de recirculation 150 W

Puissance d’entrée élément chauffant 2100 W

Lave-vaisselle encastrable avec soubassement

Dimensions : 759 x 546 x 570 (H x B x T in mm)

max. Poids

max. 51,5 kg (hors emballage)
ou 55,3 kg (avec emballage)

2

= 0.1-1.0 MPa)

5 Cet appareil est conforme aux normes euro-

péennes suivantes :

– 73/23/CEE du 19.02.1973 relative à la basse ten-

sion, y compris la révision 90/683/CEE

– 89/336/CEE du 03.05.1989 – Directive, y compris

révision 92/31/CEE

– 93/68/CEE, directive relative aux désignations CE

28

Remarques destinées aux organismes de
contrôle

Le contrôle de conformité à l’EN 60704 doit être
effectué avec un plein chargement à l’aide du pro­gramme de test (voir tableau des programmes).
Les contrôles de conformité à l’EN 50242 doivent
être effectués avec l’adoucisseur d’eau rempli de sel
spécial, avec le distributeur de produit de rinçage
plein, à l’aide du programme de test (voir tableau des
programmes).

Charge maximale

11 couverts standard y compris service à vaisselle

Dosage du produit vaisselle : 27,5 g dans le distributeur de produit de nettoyage

Réglage du produit de rinçage : 6

Mesure du bruit

• Détermination du niveau sonore selon l’EN 60704­2-3

• Cette mesure doit être effectuée immédiatement
après avoir effectué un court programme.

Exemples de disposition :

Panier supérieur * Panier inférieur

* Panier supérieur en position basse (abaissée)

Panier à couverts

1 Cuillères à café

2 Cuillères à dessert

3 Couteaux

4 Fourchettes

5 Cuillères à soupe

6 Couverts de service

7 Couverts de service

8 Couverts de service

9 Couverts de service

29

Notice de montage et de raccordement
55 cm SMS

Domaine d’application

Modèle de lave-vaisselle : 31 . . .

Généralités

• Le lave-vaisselle est livré de manière à pouvoir être
raccorder, c’est-à-dire qu’il comporte le câble de
raccordement, les tuyaux de vidange et d’alimen­tation aves filtre.

• Le lave-vaisselle ne doit pas être encastré dans
des niches comportant des matériaux inflamma­bles sans prendre des précautions supplémentai­res de sécurité.

• Prévoyez un robinet d’arrivée d’eau et un prise de
courant comme indiqué dans le schéma ci-contre.

• Respectez les consignes des usines locales
d’alimentation en eau et en électricité !

1 N’inclinez pas l’appareil ! Le dispositif anti-cal-

caire incorporé contient de l’eau et celle-ci
pourrait se renverser.

A = Vidange
G = Dimension de l’appareil
K = Raccordement d’eau froide
N = Dimension de la niche
W = Raccordement eau chaude
E = Prise de courant

30

Branchement de l’eau

Arrivée d’eau

• Pression de l’eau 1–10 bar (pression eau courante)

• Lors du montage, prévoyez un robinet de réglage

avec un diamètre de sortie G 3/4”

• L‘appareil doit être raccordé seulement avec le
tuyeau en matière plastique résistant à la pression
(avec filtre, homologué EN61770, 10 bar).

• Il est recommandé d’installer un filtre IRG.

Vidange

• Le tuyau de vidange flexible d’un diamètre interne
22 mm doit être installé sans pli.

• Le dispositif de vidange de l’appareil est équipé
d’un inhibiteur de siphonnage inverse, ce qui évite
d’avoir à installer des armatures de raccordement
avec inhibiteur de refoulement.

• Il est recommandé d’effectuer le raccordement sur
le syphon de l’évacuation du lavabo au niveau du
compartiment latéral de l’appareil.

• La hauteur maximale du tuyau de vidange ne doit
pas excéder 700 mm au-dessus du sol.

Montage

1. Placez l’appareil devant le socle de montage. Tirez
le câble et les tuyaux vers le compartiment latéral.

2. Poussez l’appareil, faites suivre le câble et les
tuyayx en faisant attention de ne pas les plier.

3. Installez le lave-vaisselle et fixez les deux côtés au
niveau supérieur du manteau de la cuve.

31

Autres possibilités de fixation : sur le socle.

Accessoires disponibles (art. n° 153 0402-01/3) : at­taches supplémentaires sur le couvercle.

Raccordement électrique

1 Le raccordement électrique relève de la com-

pétence exclusive d’un électricien agréé.

• L’appareil est équipé d’un câble de raccordement
de 3x1mm

• Branchez l’appareil à l’aide d’une conduite d’ali­mentation avec connecteur. Installez le connecteur
de manière à ce qu’il soit accessible par la suite ou
prévoyez d’installer un coupe-circuit domestique
avec une ouverture de contact d’au moins 3 mm
afin de couper simultanément tous les pôles l’ali­mentation secteur, conformément à NIN 2000.

Montage :

installez le fusible, le câble d’alimentation et prise
conformément au schéma de raccordement

Circuit :

Tension des éléments chauffants 230 V

2

avec connecteur écarté (type 12).

2.25 kW

32

Servicestellen

Demonstration / Vente

5506 Mägenwil/Zürich
Industriestr. 10

9000 St. Gallen
Vonwilstrasse 15

4127 Birsfelden
Hauptstrasse 52

8604 Volketswil
Hölzliwisenstrasse 12

6032 Emmen
Buholzstrasse 1

7000 Chur
Comercialstrasse 19

3063 Ittigen/Bern
Ey 5

Ersatzteilverkauf

5506 Mägenwil
Industriestrasse 10
0848 848 023

8048 Zürich
Badenerstrase 587
01 405 81 11

Garantie

Nous octroyons sur chaque produit 2 ans de garan­tie à partir de la date de livraison ou de la mise en
service au consommateur (documenté au moyen
d’une facture, d’un bon de garantie ou d’un justifica­tif d’achat).
Notre garantie couvre les frais de mains d’œuvres et
de déplacement, ainsi que les pièces de rechange.
Les conditions de garantie ne sont pas valables en
cas d’intervention d’un tiers non autorisé, de l’emploi
de pièces de rechange non originales, d’erreurs de
maniement ou d’installation dues à l’inobservation
du mode d’emploi, et pour des dommages causés
par des influences extérieures ou de force majeure.

Fachberatung / Verkauf

8048 Zürich
Badenerstrasse 587
01 405 81 11

Garantie

Für jedes Produkt gewähren wir ab Verkauf bzw. Lie­ferdatum an den Endverbraucher eine Garantie von
2 Jahren. (Ausweis durch Garantie-schein, Faktura
oder Verkaufsbeleg).
Die Garantieleistung umfasst die Kosten für Material,
Arbeits- und Reisezeit.
Die Garantieleistung entfällt bei Nichtbeachtung der
Gebrauchs-anweisung und Betriebsvorschriften, un­sachgerechter Installation, sowie bei Beschädigung
durch äussere Einflüsse, höhere Gewalt, Eingriffe
Dritter und Verwendung von Nicht-Original Teilen.

Points de Service

1028 Préverenges
Le Trési 6

Servizio dopo vendita

6916 Grancia
Zona Industriale E

Vendita pezzi di ricambio

5506 Mägenwil
Industriestrasse 10
0848 848 023

Consulente (cucina) / Vendita

8048 Zürich
Badenerstrasse 587
01 405 81 11

Points de vente de rechange

5506 Mägenwil
Industriestrasse 10
0848 848 023

33

Garanzia

Per ogni prodotto concediamo una garanzia di 2 anni
a partire dalla data di consegna o dalla sua messa in
funzione (fa stato la data della fattura, del certificato
di garanzia o dello scontrino d’acquisto).
Nella garanzia sono comprese le spese di manodo­pera, di viaggio e del materiale.
Dalla copertura sono esclusi il logoramento ed i dan­ni causati da agenti esterni, intervento di terzi, uti­lizzo di ricambi non originali o dalla inosservanza
delle prescrizioni d’istallazione ed istruzioni per l’uso.

Ersatzteile, Zubehör und Pflege­mittel

Schweiz: Sie können Ersatzteile, Zubehör und
Pflegemittel on-line bestellen bei http://www.electro­lux.ch

Pièces détachées, accessoires et
produits d'entretien

Pour la Suisse : Vous pouvez commander des pièces
détachées, des accessoires et des produits d'entre­tien en ligne sur http://www.electrolux.ch

Ricambi, accessori e prodotti di
pulizia

Per la Svizzera: Ricambi, accessori e prodotti di puli­zia si possono ordinare direttamente sul sito internet
http://www.electrolux.ch

34

Service après-vente

En cas de problèmes techniques, vérifiez d’abord s’il
ne vous est pas possible de réparer vous-même le
dysfonctionnement à l’aide de la notice d’utilisation
(chapitre „Que faire, si...“).

Si vous ne parvenez pas à réparer le dysfonctionne­ment, veuillez contacter notre Consumer Services.

Pour pouvoir vous dépanner dans les plus brefs dé­lais, nous nécessitons les informations suivantes :

– Désignation du modèle
– Numéro du produit (PNC)
– Numéro de série (S-No.)

(ces chiffres se trouvent sur la plaque signalétique)

– Type de dysfonctionnement
– eventuellement le message d’erreur affiché par

l’appareil

Pour pouvoir accéder rapidement aux numéros
d’identification de l’appareil, nous vous recomman­dons de les consigner à cet endroit.

Désignation du modèle .....................................

PNC : .....................................

S-No : .....................................

35

822 612 071-00-141004-01 Sous réserve de modifications

The Electrolux Group. The world´s No.1 choice.

Le Groupe Electrolux est le premier fabricant mondial d'appareils de cuisine, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que
réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards de dollars
US dans plus de 150 pays à travers le monde.
