benutzerinformation

notice d'utilisation

Geschirrspüler

Lave-vaisselle

GA55GLI202

Page 2

2 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter www.electrolux.com

Inhalt

Sicherheitshinweise 2 Gerätebeschreibung 4 Bedienblende 5 Vor der ersten Inbetriebnahme 8 Einstellen des Wasserenthärters 8 Gebrauch von Salz für Geschirrspüler 9 Gebrauch von Klarspülmittel 9 Laden von Besteck und Geschirr 10 Gebrauch von Spülmittel 14 Funktion "Multitab" 15

Änderungen vorbehalten

Auswählen und Starten eines Spülprogramms 16 Spülprogramme 18 Reinigung und Pflege 19 Was tun, wenn … 21 Technische Daten 22 Gerät aufstellen 23 Wasseranschluss 24 Elektrischer Anschluss 25 Umwelttipps 25

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.

• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.

• Geben Sie keine Lösungsmittel in das Gerät. Andernfalls besteht Explosionsgefahr.

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Oder legen Sie sie horizontal in den Oberkorb.

• Verwenden Sie ausschließlich Markenreinigungsprodukte für Geschirrspüler (Spülmittel, Salz, Klarspüler).

• Wenn Sie die Tür öffnen, während das Gerät in Betrieb ist, kann heißer Dampf austreten. In diesem Fall besteht die Gefahr von Hautverbrennungen.

• Nehmen Sie vor dem Ende des Spülprogramms nichts aus dem Geschirrspüler.

• Wenn das Spülprogramm beendet ist, ziehen Sie den Netzstecker aus der Netzsteckdose und schließen Sie den Wasserhahn.

• Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle repariert werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

• Versuchen Sie nicht, selbst Reparaturen auszuführen. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden. Wenden Sie sich in jedem Fall an Ihren Kundendienst.

Allgemeine Sicherheitshinweise

• Das Gerät darf von Erwachsenen oder Kindern mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung nicht benutzt werden. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder Kehlkopf zu vermeiden.

Page 3

electrolux 3

• Trinken Sie kein Wasser aus dem Geschirrspüler. Es können Spülmittelrückstände darin zurückbleiben.

• Wenn Sie das Gerät nicht benutzen, halten Sie die Tür geschlossen, damit es nicht zu Unfällen kommt, weil jemand darüber stolpert.

• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherheit

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.

• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungsgefahr.

• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Achten Sie darauf, dass Reinigungsmittel nicht in die Hände von Kindern gelangen.

• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Installation

• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Hersteller.

• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.

• Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden.

• Die Wasseranschlüsse müssen von einer qualifizierten Fachkraft vorgenommen werden.

• Nehmen Sie weder technische noch anderweitige Modifikationen am Gerät vor. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden.

• Benutzen Sie das Gerät nicht: – wenn das Netzkabel oder die Wasser-

schläuche beschädigt sind,

– wenn die Bedienblende, die Abdeckung

oben oder der Sockel beschädigt sind,

so dass das Innere des Geräts freiliegt. Wenden Sie sich in einem solchen Fall an Ihren Kundendienst.

• Bohren Sie keine Löcher ins Gehäuse des Geräts. Andernfalls könnten hydraulische oder elektrische Bauteile beschädigt werden.

Warnung! Beachten Sie genau sämtliche Anweisungen zu den elektrischen und den Wasseranschlüssen.

Page 4

4 electrolux

Gerätebeschreibung

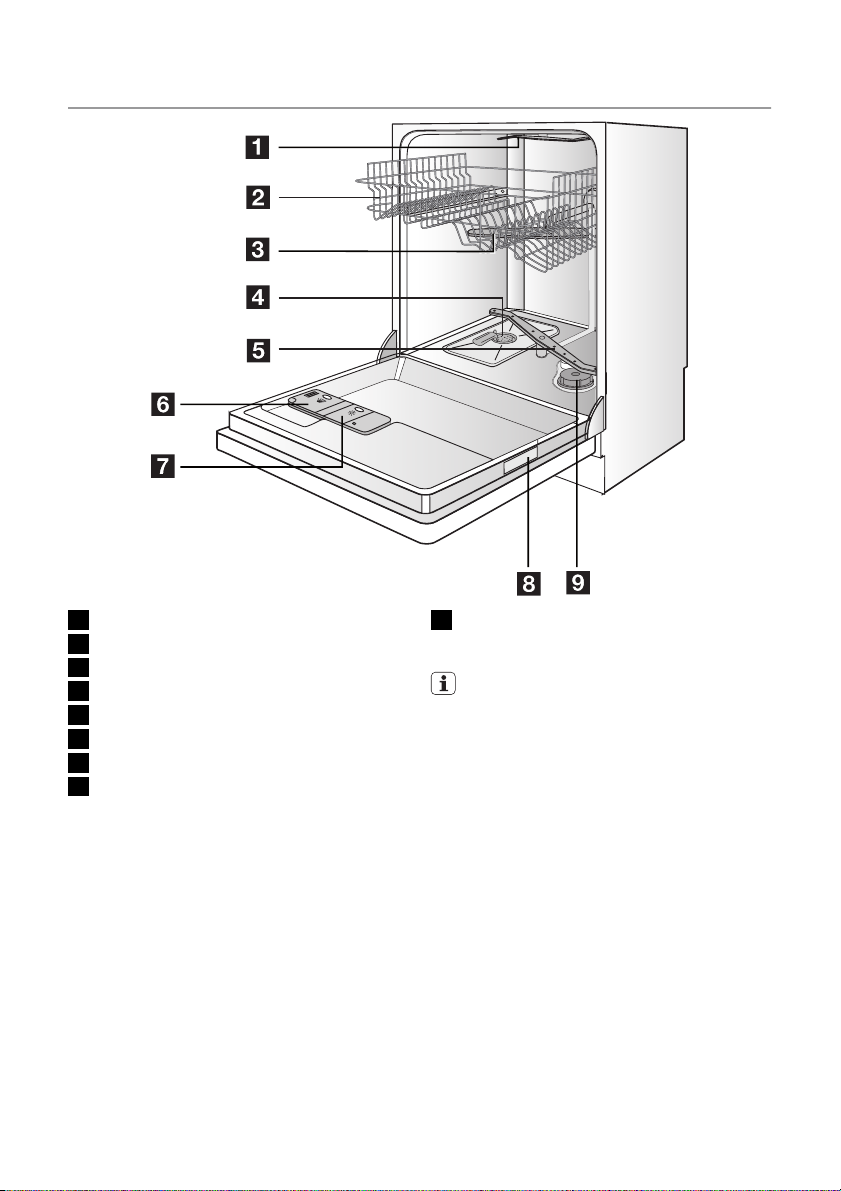

1 Deckensprüharm 2 Oberkorb 3 Oberer Sprüharm 4 Filter 5 Unterer Sprüharm 6 Behälter für Reinigungsmittel 7 Dosiergerät für Klarspülmittel 8 Typenschild

9 Salzbehälter

Innenbeleuchtung

Das Gerät ist mit Innenbeleuchtung ausgestattet. Wenn die Lampe ausgetauscht werden muss, wenden Sie sich bitte an Ihren Kundendienst vor Ort.

Page 5

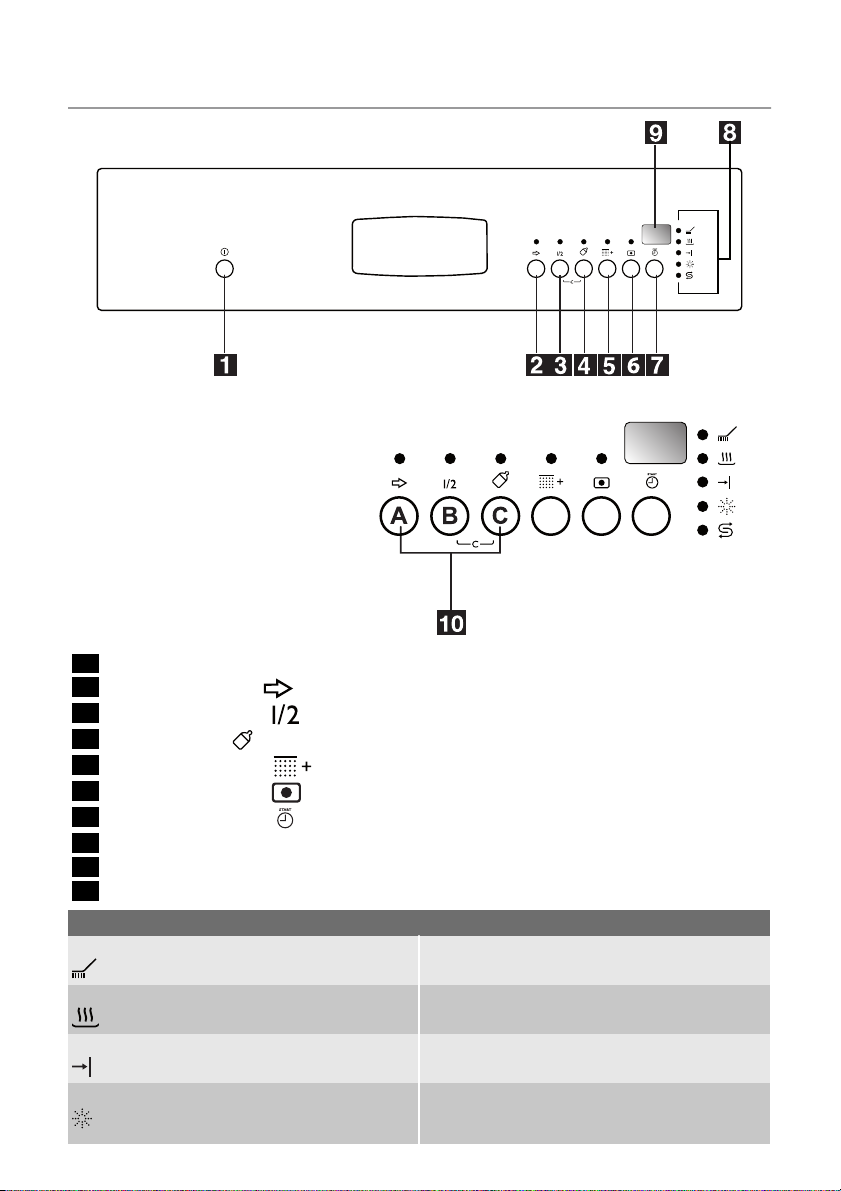

Bedienblende

electrolux 5

1 Ein/Aus-Taste 2

Programmtaste

Taste "Halbe Beladung"

Hygiene-Taste

Taste "Extra Spülen"

Multitab-Taste

Zeitvorwahl-Taste

8 Kontrolllampen 9 Digital-Display

10 Funktionstasten

Kontrolllampen

Hauptspülgang Die Kontrolllampe leuchtet während der Reini-

Trocknen Die Kontrolllampe leuchtet während der Trocken-

Programmende Diese Kontrolllampe leuchtet auf, wenn das Spül-

gungsphase oder der Klarspülphase.

phase.

programm zu Ende ist.

Page 6

6 electrolux

Kontrolllampen

Klarspüler

Salz

1) Die Kontrolllampen für Salz und Klarspülmittel leuchten nie während eines laufenden Spülprogramms auf, wenn die Salz- und Klarspülmittelbehälter leer sind.

Programmtaste

Mit dieser Taste wählen Sie das Spülprogramm aus. Drücken Sie die Taste; das Display zeigt die Programmnummer an. Drücken Sie die Taste sooft, bis die Nummer des gewünschten Programms aufleuchtet. Nähere Informationen über die Spülprogramme siehe den Abschnitt "Spülprogramme".

Halbe Beladung-Taste Wichtig! Stellen Sie die Option "Halbe

Beladung" vor dem Beginn eines Spülprogramms ein. Wenn ein Spülprogramm bereits läuft, können Sie diese Option nicht einstellen. Wenn es erforderlich ist, die Option "Halbe Beladung" einzustellen, löschen Sie das Spülprogramm.

Die Option "Halbe Beladung" kann nicht bei allen Spülprogrammen gewählt werden. Siehe hierzu das Kapitel "Spülprogramme".

• Ordnen Sie das Geschirr in den Ober- und

Unterkorb.

• Verringern Sie bei der Funktion "Halbe Be-

ladung" die Reinigungsmittelmenge.

• Stellen Sie die Option mit der Taste "Halbe

Beladung" ein. – Die Kontrolllampe "Halbe Beladung"

leuchtet, wenn die Option "Halbe Beladung" ausgewählt werden kann.

Mit der Option "Halbe Beladung" verringert sich die Programmdauer und der Verbrauch an Wasser und Energie.

Hygiene-Taste Wichtig! Stellen Sie die Option "Hygiene" vor

dem Beginn eines Spülprogramms ein. Wenn ein Spülprogramm bereits läuft, können Sie diese Option nicht einstellen.

Die Kontrolllampe leuchtet auf, wenn Klarspüler nachgefüllt werden muss. Näheres hierzu siehe den Abschnitt "Verwendung von Klarspüler".

Die Kontrolllampe leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Kapitel "Verwendung von Geschirrspülsalz". Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.

Wenn es erforderlich ist, die Option "Hygiene" einzustellen, löschen Sie das Spülprogramm.

Durch diese Funktion wird die Hygiene von Geschirr und Gläsern verbessert. Beim letzten Spülgang wird die Temperatur auf 68 °C erhöht und für mindestens 10 bis 14 Minuten auf über 65 °C gehalten. Die Option "Hygiene" kann nicht bei allen Spülprogrammen gewählt werden. Siehe hierzu das Kapitel "Spülprogramme". Schalten Sie die Funktion mit der Taste "Hygiene" ein. Die Kontrolllampe Hygiene leuchtet auf, wenn die Funktion verfügbar ist.

Extraklarspültaste Wichtig! Stellen Sie die Option Extra Spülen

vor dem Beginn eines Spülprogramms ein. Wenn ein Spülprogramm bereits läuft, können Sie diese Option nicht einstellen. Wenn es erforderlich ist, die Option Extra Spülen einzustellen, löschen Sie das Spülprogramm.

Diese Funktion fügt dem Spülprogramm einen zusätzlichen Klarspülgang hinzu. Die Funktion Extra Spülen kann nicht bei allen Spülprogrammen gewählt werden. Siehe hierzu das Kapitel "Spülprogramme". Schalten Sie die Funktion mit der Extraklarspültaste ein. Die Kontrolllampe Extra Spülen leuchtet auf, wenn die Funktion verfügbar ist.

Multitab-Taste

Drücken Sie zum Ein-/Abschalten der Funktion Multitab die Multitab-Taste. Siehe den Abschnitt 'Funktion Multitab'.

Zeitvorwahl-Taste

Benutzen Sie die Zeitvorwahl-Taste, um den Start des Spülprogramms zwischen 1 und

Page 7

electrolux 7

19 Stunden zu verzögern. Siehe den Abschnitt 'Auswählen und Starten eines Spülprogramms'.

Digital-Display Das Display zeigt Folgendes an:

• Den Härtegrad, auf den der Wasserent-

härter eingestellt ist.

• Die Nummer des Spülprogramms.

• Restlaufzeit bis zum Programmende.

• Ein-/Abschaltung des Klarspülmitteldosie-

rers (nur bei aktiver Funktion Multitab).

• Ende des Spülprogramms. Das Display

zeigt eine Null an.

• Anzahl der Stunden der Zeitvorwahl.

• Fehlercodes.

• Ein-/Abschalten der akustischen Signale.

Funktionstasten

Benutzen Sie die Funktionstasten für folgende Vorgänge:

• Zum Einstellen des Wasserenthärters. Sie-

he Kapitel "Einstellen des Wasserenthärters".

• Das Ein-/Abschalten des Klarspüldosie-

rers ist nur bei aktiver Funktion "Multitab" möglich. Siehe den Abschnitt 'Funktion Multitab'.

• Zum Abbrechen des laufenden Spülpro-

gramms oder einer laufenden Zeitvorwahl.

• Ein-/Ausschalten der Signaltöne.

Einstellmodus

Das Gerät muss sich für folgende Einstellungen im Einstellmodus befinden:

• Zum Einstellen eines Spülprogramms.

• Zum Einstellen des Wasserenthärter-Här-

tegrads.

• Zum Ein-/Ausschalten des Klarspüldosie-

rers.

• Zum Ein-/Ausschalten der akustischen

Signale.

Drücken Sie die Ein/Aus-Taste. Das Gerät ist im Einstellmodus, wenn: – die Programmwahltasten-Kontrolllampe

aufleuchtet

– im Digital-Display 2 horizontale Balken an-

gezeigt werden

Drücken Sie die Ein/Aus-Taste. Das Gerät ist nicht im Einstellmodus, wenn: – die Programmwahltasten-Kontrolllampe

aufleuchtet

– im Digital-Display die Restlaufzeit eines

Spülprogramms angezeigt wird

– ein Spülprogramm eingestellt ist Löschen

Sie das Programm, um in den Einstellmodus zurückzukehren. Siehe Kapitel "Auswahl und Start eines Spülprogramms".

Akustische Signale

Sie hören einen Signalton:

• Am Ende des Spülprogramms.

• Während der Einstellung des Wasserhärtegrads.

• Im Fall einer Fehlfunktion des Geräts.

Die akustischen Signale werden werkseitig eingeschaltet. Führen Sie folgende Schritte durch, um die akustischen Signale auszuschalten:

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät

im Einstellmodus befindet.

3. Drücken und halten Sie die Funktions-

Tasten B und C, bis die Kontrolllampen der Funktionen A, B und C zu blinken beginnen.

4. Lassen Sie die Funktionstasten A und B

los.

5. Drücken Sie die Funktionstaste C.

– Kontrolllampen für Funktionstasten A

und B erlöschen.

– Kontrolllampe für Funktionstaste C

blinkt.

– Das Digital-Display zeigt die neue Ein-

stellung an.

Die akustischen Signale sind abgeschaltet

Die akustischen Signale sind eingeschaltet

Die akustischen Signale sind eingeschaltet.

6. Drücken Sie die Funktions-Taste C er-

neut. – Das Digital-Display zeigt die neue Ein-

stellung an. Die akustischen Signale sind abgeschaltet.

7. Schalten Sie das Gerät aus, damit die Einstellung gespeichert wird.

Führen Sie folgende Schritte durch, um die akustischen Signale einzuschalten:

1. Führen Sie die oben genannten Schritte durch, bis das Digital-Display die erforderliche Einstellung anzeigt.

Page 8

8 electrolux

Vor der ersten Inbetriebnahme

Bitte halten Sie sich für die folgenden Schritte genau an die Anweisung:

1. Überprüfen Sie, ob der Wasserenthärter (Weichwasserbereiter) korrekt auf den Härtegrad des Wassers in Ihrer Region eingestellt ist. Stellen Sie den Wasserenthärter bei Bedarf auf die richtige Stufe ein.

2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.

3. Füllen Sie den Klarspüldosierer mit Klarspüler.

4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

6. Füllen Sie den Spülmittelbehälter mit der passenden Menge an Spülmittel.

7. Starten Sie das Spülprogramm.

Wenn Sie Reinigertabletten ('3 in 1', '4 in 1', '5 in 1', etc.) verwenden, siehe das Kapitel "Funktion "Multitab".

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt Mineralien und Salze aus dem Spülwasser. Andernfalls könnten sich die Mineralien und Salze nachteilig auf die Funktion des Geräts auswirken. Die Wasserhärte wird in unterschiedlichen, aber gleichwertigen Einheiten gemessen:

• Deutsche Wasserhärtegrade (dH°).

• Französische Wasserhärtegrade (°TH).

Wasserhärte

°dH °TH mmol/l Clarke-Werte

51 - 70 91 - 125 9,1 - 12,5 64 - 88 10 43 - 50 76 - 90 7,6 - 9,0 53 - 63 9 37 - 42 65 - 75 6,5 - 7,5 46 - 52 8 29 - 36 51 - 64 5,1 - 6,4 36 - 45 7 23 - 28 40 - 50 4,0 - 5,0 28 - 35 6 19 - 22 33 - 39 3,3 - 3,9 23 - 27 5 15 - 18 26 - 32 2,6 - 3,2 18 - 22 4 11 - 14 19 - 25 1,9 - 2,5 13 - 17 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 2

< 4 < 7 < 0,7 < 5

1) Kein Salz erforderlich.

Elektronische Einstellung

Der Geschirrspüler ist werkseitig auf Härtestufe 5 eingestellt.

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Drücken und halten Sie die Funktionstasten B und C, bis die Kontrolllampen der Funktionstasten A, B und C zu blinken beginnen.

• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärtegrade).

• Clarke-Werte.

Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein. Bei Bedarf erfahren Sie den Härtegrad bei Ihrem Wasserversorger.

4. Lassen Sie die Funktionstasten B und C

los.

5. Drücken Sie Funktionstaste A.

– Die Kontrolllampen für die Funktions-

tasten B und C erlöschen.

– Die Kontrolllampe der Funktionstaste A

beginnt zu blinken.

– Das Digital-Display zeigt die aktuelle

Stufe an.

– Sie hören einen Signalton.

Einstellung des

Wasserenthärters

Page 9

electrolux 9

Beispiel: Das Digital-Display zeigt an / 5 aufeinander folgende Signaltöne = Stufe 5.

6. Drücken Sie die Funktionstaste A einmal, um die Einstellung des Wasserenthärters um jeweils eine Stufe zu erhöhen.

7. Drücken Sie die Ein-/Aus-Taste, um die

Gebrauch von Salz für Geschirrspüler

Vorsicht! Verwenden Sie nur Spezialsalz für Geschirrspüler. Die Verwendung von Salzarten, die nicht für Geschirrspüler geeignet sind, führt zur Beschädigung des Wasserenthärters.

Vorsicht! Verschüttetes Salz oder Salzwasser auf dem Boden des Geräts kann Korrosion verursachen. Bevor Sie ein Spülprogramm starten, füllen Sie das Gerät mit Salz, um Korrosion zu verhindern.

Gehen Sie wie folgt vor, um den Salzbehälter aufzufüllen:

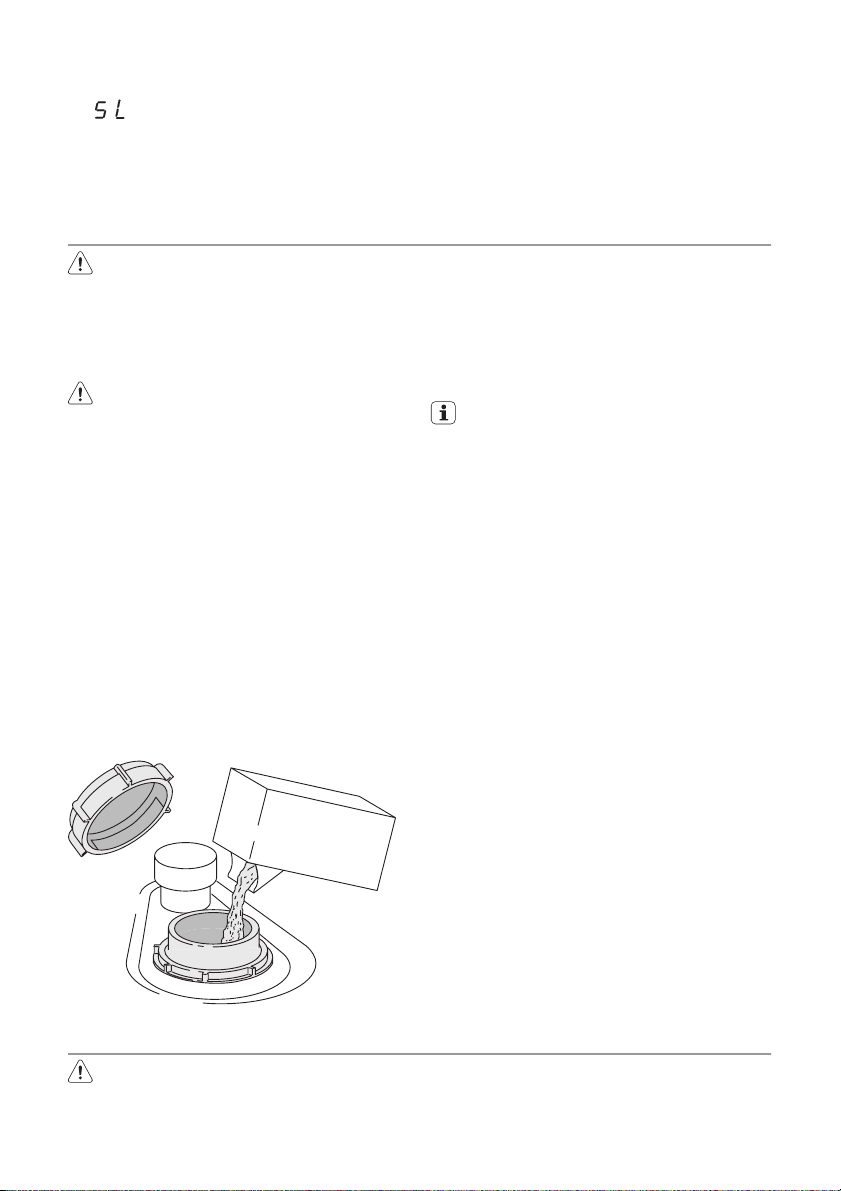

1. Drehen Sie den Deckel gegen den Uhrzeigersinn, um den Salzbehälter zu öffnen.

2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur vor der ersten Benutzung).

3. Füllen Sie den Salzbehälter mit Salz auf.

4. Entfernen Sie das Salz, das sich um die

5. Drehen Sie den Deckel im Uhrzeigersinn,

Wenn Sie den Wasserenthärter auf Stufe 1 einstellen, leuchtet die Salzkontrolllampe nicht mehr.

Einstellung zu speichern.

Öffnung des Salzbehälters herum angesammelt hat.

um den Salzbehälter zu schließen.

Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

Gebrauch von Klarspülmittel

Vorsicht! Verwenden Sie ausschließlich Markenklarspülmittel für Geschirrspüler. Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Andernfalls kann das Gerät beschädigt werden.

Klarspüler macht es möglich, dass das Geschirr ohne Streifen und Flecken trocknet. Der Klarspüler wird automatisch bei der letzten Spülphase zugesetzt.

Füllen Sie den Klarspüldosierer, wie im Folgenden gezeigt:

Page 10

10 electrolux

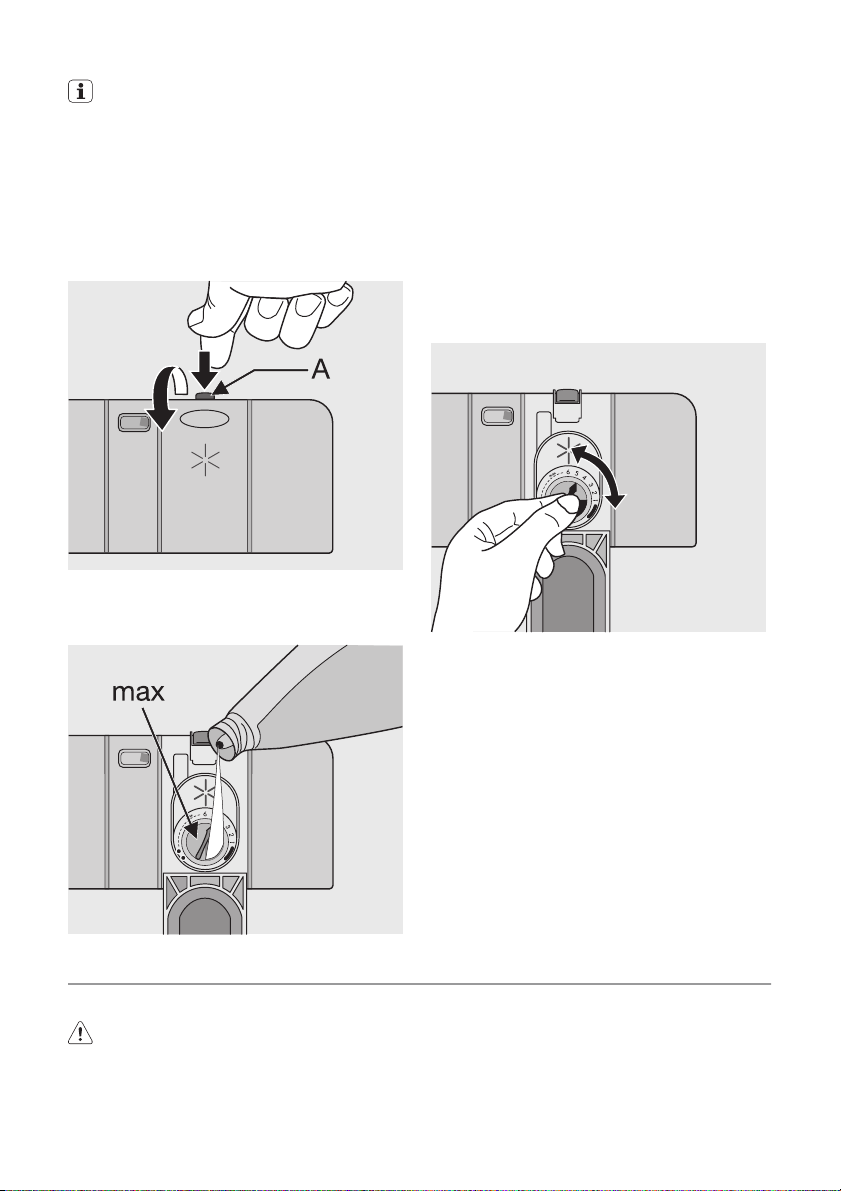

1. Drücken Sie die Entriegelungstaste (A), um den Klarspüldosierer zu öffnen.

2. Füllen Sie den Klarspüldosierer mit Klarspüler. Der maximale Füllstand wird durch die Markierung "max"angezeigt.

3. Wischen Sie verschütteten Klarspüler mit einem saugfähigen Tuch auf, um zu gro-

ße Schaumbildung beim nächsten Spülprogramm zu vermeiden.

4. Schließen Sie den Klarspülerdosierer.

Einstellung des Klarspüldosierers

Der Wasserenthärter ist werkseitig auf Härtestufe 4 eingestellt. Sie können den Klarspüldosierer auf die Stufen 1 (niedrigste Dosierung) bis 6 (höchste Dosierung) einstellen.

1. Drehen Sie die Klarspüldosieranzeige, um die Dosierung zu erhöhen oder zu senken. – Erhöhen Sie die Dosierung, wenn auf

dem Geschirr Wassertropfen oder Kalkablagerungen sind.

– Verringern Sie die Dosierung, wenn

Streifen, weißliche Flecken oder ein bläulicher Überzug auf dem Geschirr zu sehen sind.

Laden von Besteck und Geschirr

Hilfreiche Hinweise und Tipps

Vorsicht! Spülen Sie in diesem Gerät

ausschließlich spülmaschinengeeignete Haushaltsutensilien.

Spülen Sie in diesem Gerät keine Wasser absorbierenden Gegenstände (Schwämme, Geschirrtücher usw.).

• Bevor Sie Geschirr und Besteck ins Gerät einordnen, gehen Sie folgendermaßen vor: – Entfernen Sie alle Essensreste und

sonstigen größeren Partikel.

– Weichen Sie angebrannte Reste in Pfan-

nen, Töpfen usw. ein.

• Achten Sie beim Einordnen von Geschirr und Besteck auf Folgendes: – Ordnen Sie Hohlgefäße (z. B. Tassen,

Gläser, Pfannen) mit der Öffnung nach unten ein.

– Achten Sie darauf, dass sich kein Was-

ser in Höhlungen oder Vertiefungen sammeln kann.

– Achten Sie darauf, dass Geschirr- und

Besteckteile nicht ineinander zu liegen kommen.

Page 11

electrolux 11

– Achten Sie darauf, dass Geschirr- und

Besteckteile nicht übereinander zu liegen kommen.

– Achten Sie darauf, dass Gläser einander

nicht berühren.

– Ordnen Sie kleine Gegenstände in den

Besteckkorb ein.

• Auf Kunststoffgegenständen und Pfannen mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen. Diese Art Geschirr trocknet deshalb schlechter als Porzellan oder Edelstahl.

• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

Vorsicht! Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Spülprogramm starten.

Warnung! Schließen Sie immer die Tür, nachdem Sie etwas ins Gerät eingeordnet oder herausgenommen haben. Eine offene Tür stellt stets ein Unfallrisiko dar.

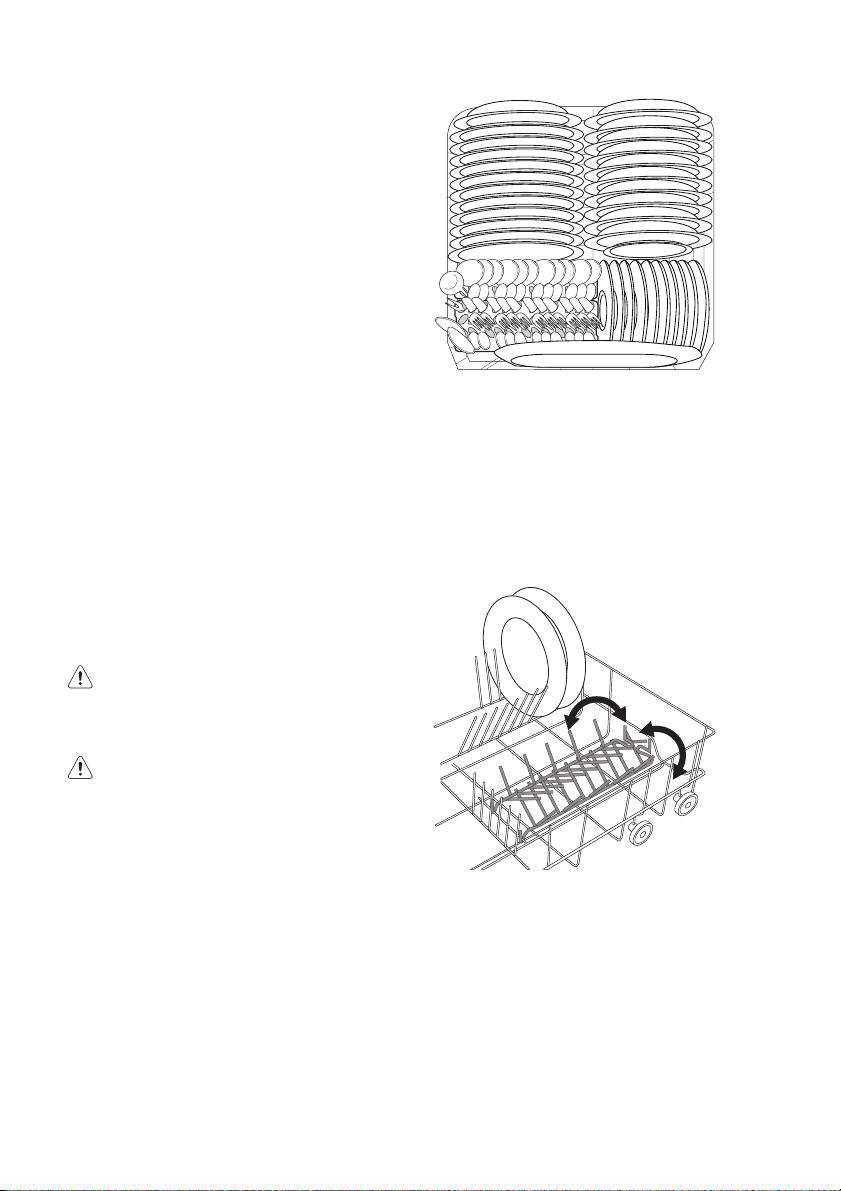

Unterkorb

Stellen Sie Deckel, Teller, Salatschüsseln und Besteck in den Unterkorb. Stellen Sie Servierplatten in den vorderen Teil des Korbs.

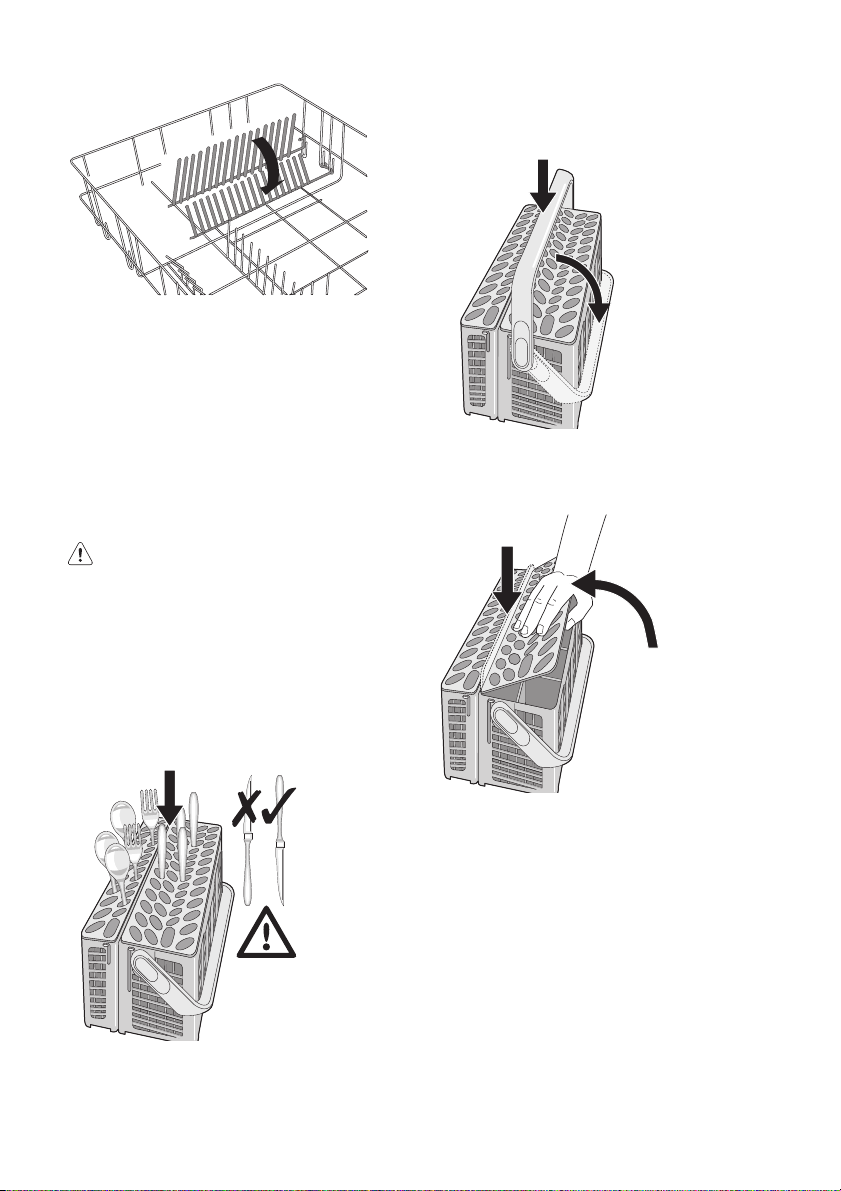

2. Heben Sie die Stachelreihen aus den Führungsschienen heraus.

3. Klappen Sie die Stachelreihen um.

1. Greifen Sie die beiden Stachelreihen auf der linken Seite im hinteren Teil des Korbs.

2. Heben Sie die Stachelreihen aus den Führungsschienen heraus.

3. Klappen Sie die Stachelreihen um.

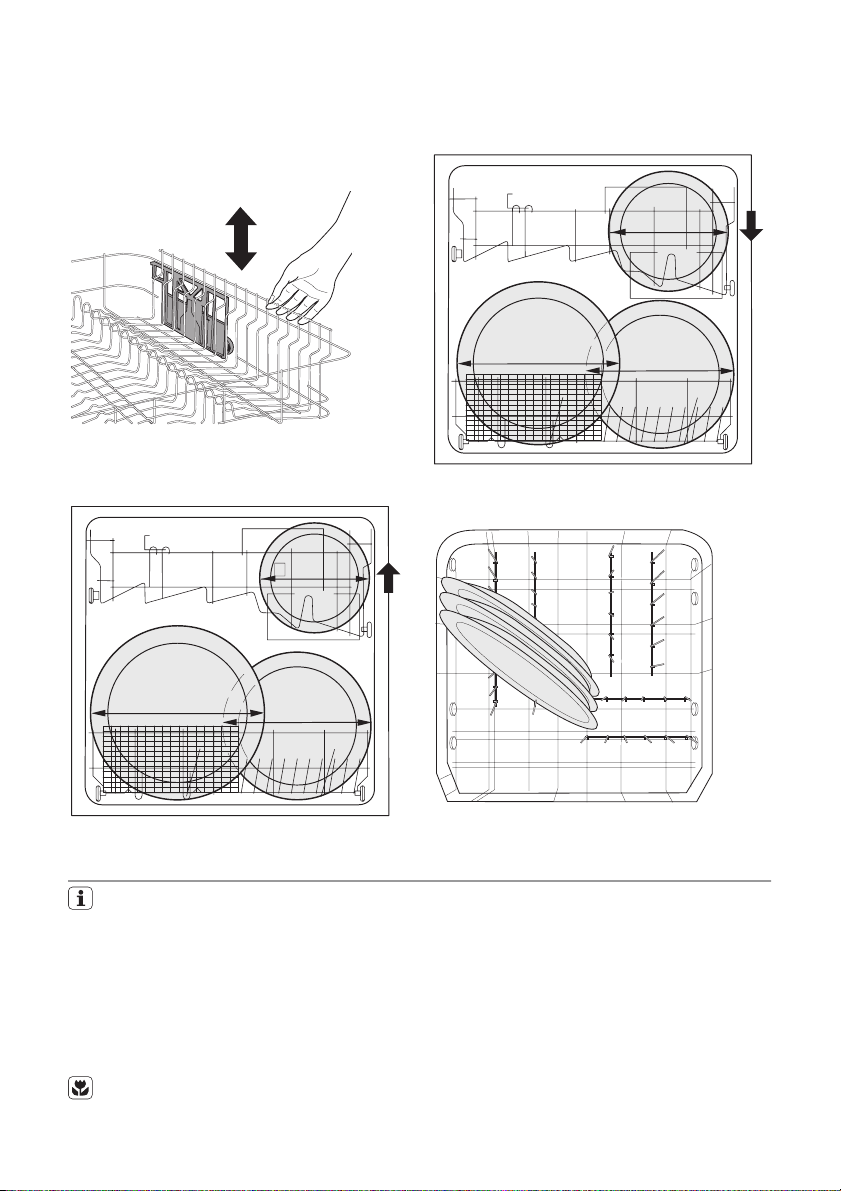

Die Stachelreihen im hinteren Teil des Korbs können flach gelegt werden, um Töpfe, Pfannen und Schüsseln einzuordnen.

1. Greifen Sie die beiden Stachelreihen auf der rechten Seite im hinteren Teil des Korbs.

Die Breite der linken Stachelreihen ist verstellbar.

1. Greifen Sie die Stachelreihe im hinteren Teil des Korbs.

2. Ziehen Sie die Stachelreihe hoch, bis sie sich löst.

3. Drücken Sie die Stachelreihe aus der Führungsschiene heraus.

4. Setzen Sie die Stachelreihe in die andere Führungsschiene ein.

5. Drücken Sie die Stachelreihe nach unten, bis sie einrastet.

Page 12

12 electrolux

Besteckkorb

Warnung! Stellen Sie keine Messer mit

langen Klingen in aufrechter Stellung in den Besteckkorb. Legen Sie langes oder scharfes Besteck waagerecht in den Oberkorb. Gehen Sie vorsichtig mit scharfen Gegenständen um.

Stellen Sie Gabeln und Löffel mit den Griffen nach unten ein. Stellen Sie Messer mit den Griffen nach oben ein.

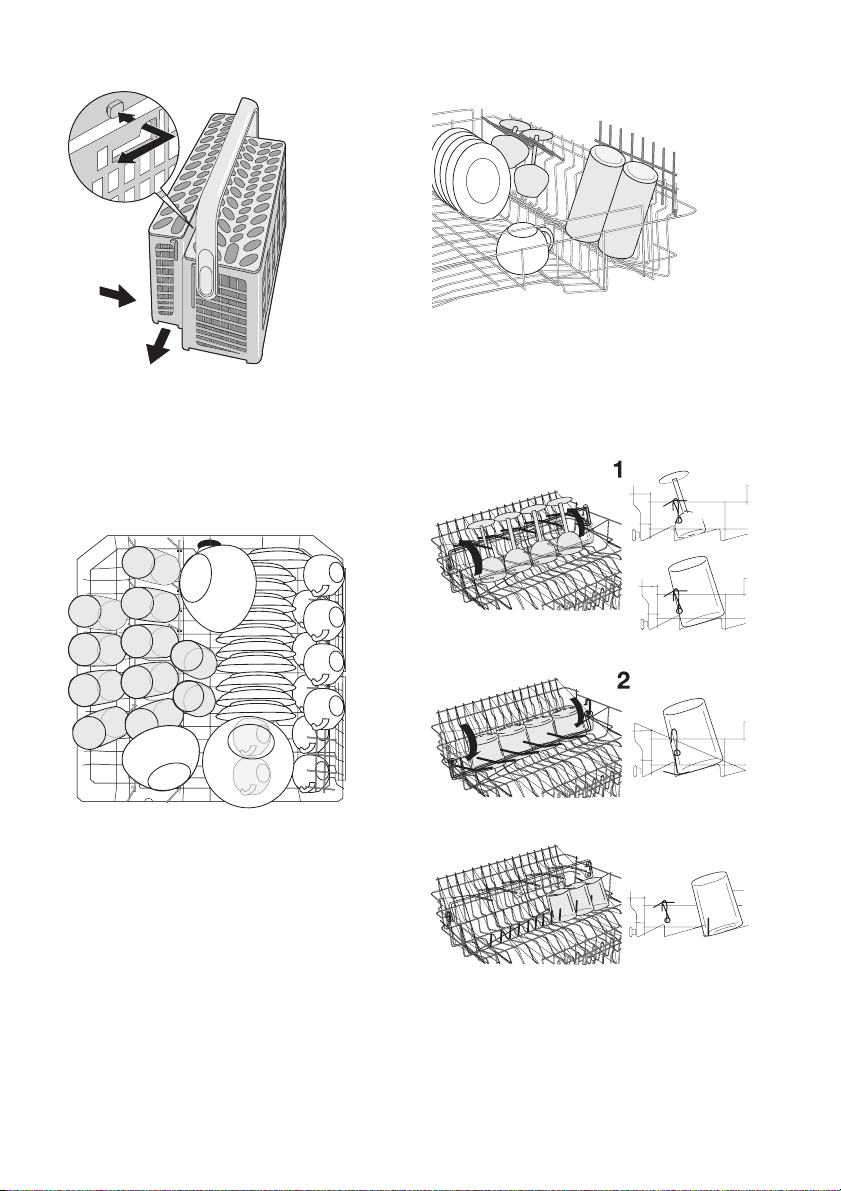

Der Besteckkorb besteht aus zwei Teilen. Sie können diese Teile für eine flexiblere Beladungsmöglichkeit einzeln verwenden. Schieben Sie die beiden Hälften zum Trennen in entgegengesetzte Richtungen und ziehen Sie sie dann auseinander. Zum Verbinden der beiden Hälften halten Sie diese aneinander und schieben sie in entgegengesetzte Richtungen zueinander.

Mischen Sie Löffel mit anderem Besteck, damit sie nicht zusammenkleben können. Klappen Sie den Griff des Besteckkorbs nach unten, um das Einräumen des Bestecks in den Korb zu erleichtern.

Verwenden Sie das Besteckgitter. Wenn die Besteckabmessungen die Verwendung der Besteckgitter nicht zulassen, können diese leicht beiseite geklappt werden.

Oberkorb

Der Oberkorb ist für Untertassen, Salatschüsseln, Tassen, Gläsern, Töpfen und Deckeln geeignet. Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

Page 13

Verstellbare Tassenablagen

Für größeres Geschirr können die Tassenablagen nach oben umgeklappt werden. Die Tassenablagen können in der mittleren Position benutzt werden. Stellen oder hängen Sie Kelchgläser in die Schlitze der Tassenablagen.

Glashalter

Für langstielige Gläser und für höhere Gläser sollte der Glashalter aufgeklappt werden (Abb. 1). Wenn Sie den Glashalter nicht benutzen, schieben Sie ihn auf die rechte Seite (Abb. 2).

electrolux 13

Stellen Sie Gläser auf die Stacheln.

Höhenverstellung des Oberkorbs

Wenn Sie große Platten in den Unterkorb laden, müssen Sie zunächst den Oberkorb in die obere Position bringen. Gehen Sie folgendermaßen vor, um den Oberkorb nach unten oder nach oben zu verstellen:

1. Ziehen Sie den Korb bis zum Anschlag heraus.

2. Heben Sie den Oberkorb an und bewegen Sie ihn nach unten, bis er in der oberen oder unteren Position einrastet.

Page 14

14 electrolux

Maximale Geschirrhöhe für Teller mit Oberkorb in der oberen Position.

Maximale Geschirrhöhe für Teller mit Oberkorb in der unteren Position

Anordnung großer Platten im Unterkorb

Gebrauch von Spülmittel

Verwenden Sie ausschließlich Spülmittel (Pulver, Flüssigspülmittel oder Geschirrspüler-Tabs) speziell für Geschirrspüler. Richten Sie sich nach den Angaben auf der Verpackung:

• Vom Hersteller empfohlene Dosierung.

• Empfehlungen für die Lagerung.

Verwenden Sie nicht mehr als die angegebene Spülmittelmenge, um die Umweltbelastung möglichst gering zu halten.

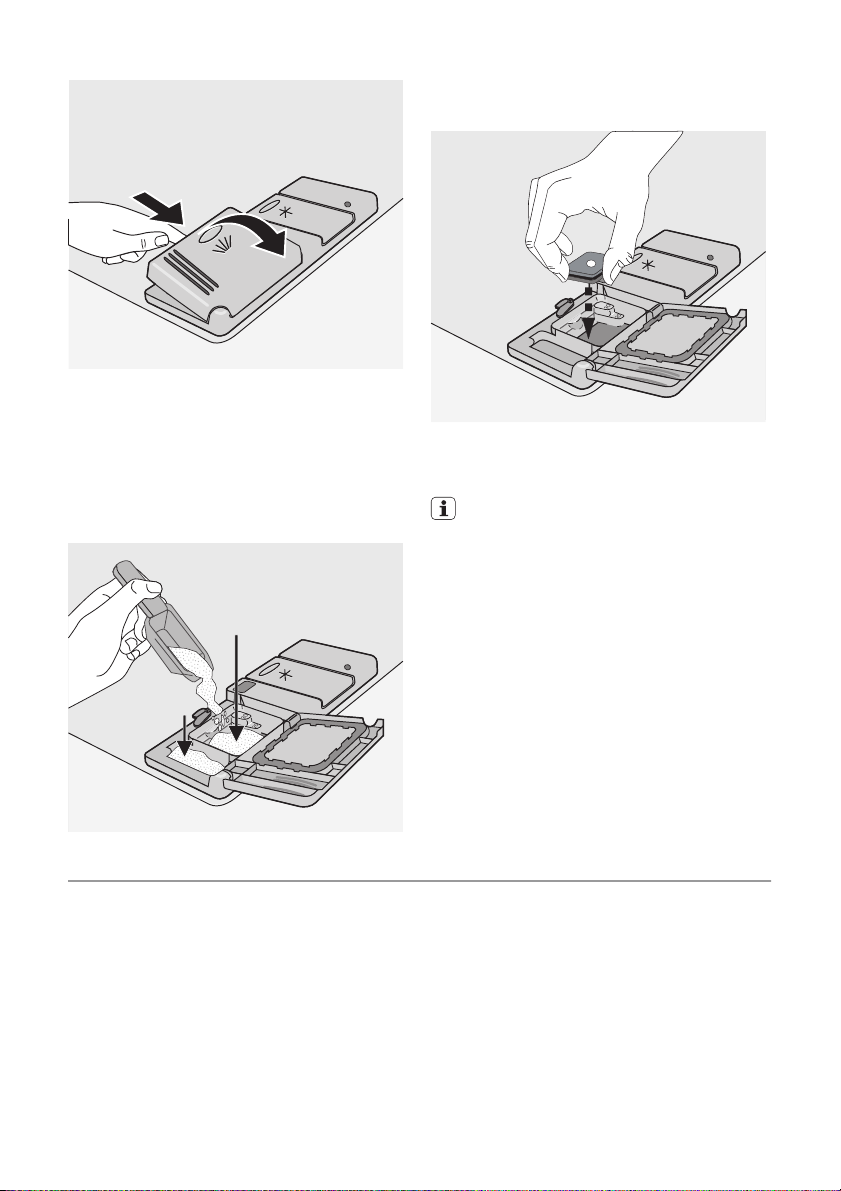

Gehen Sie wie folgt vor, um den Spülmittelbehälter zu füllen:

1. Öffnen Sie den Deckel des Reinigungsmittelbehälters.

Page 15

2. Füllen Sie den Spülmittelbehälter ( A) mit Spülmittel. Die Markierung zeigt die Dosierung an: 20 = ca. 20 g Reinigungsmittel 30 = ca. 30 g Reinigungsmittel.

3. Geben Sie bei einem Spülprogramm mit Vorspülgang zusätzlich etwas Spülmittel ins Vorspülfach ( B).

electrolux 15

4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter ( A).

5. Schließen Sie den Deckel des Spülmittelbehälters. Drücken Sie auf den Deckel, bis er einrastet.

Spülmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie GeschirrspülerTabs verwenden, damit sich das Spülmittel vollständig auflösen kann.

Funktion "Multitab"

Die Funktion Multitab ermöglicht die Verwendung von Kombi-Reinigungstabletten. Diese Tabs enthalten Mittel wie Reinigungsmittel, Klarspülmittel, und Geschirrspülersalz. Einige Tab-Sorten können auch andere Zusätze enthalten. Überprüfen Sie, ob diese Tabs für den Härtegrad des Wassers in Ihrer Region geeignet sind. Beachten Sie dazu die Herstellerangaben.

Wenn Sie die Funktion Multitab einschalten, bleibt sie so lange aktiv, bis Sie sie wieder abschalten. Die Funktion Multitab sperrt den Zufluss von Klarspüler und Salz automatisch. Die Salzund Klarspülmittel-Kontrolllampen sind abgeschaltet. Die Programmdauer kann sich erhöhen, wenn Sie die Funktion Multitab verwenden.

Page 16

16 electrolux

Schalten Sie die Funktion Multitab vor dem Beginn eines Spülprogramms ein oder aus. Sie können die Funktion Multitab nicht ein- oder ausschalten, wenn das Programm angelaufen ist. Brechen Sie das Spülprogramm ab und stellen Sie das Programm dann erneut ein.

Schalten Sie die Funktion Multitab wie folgt ein:

• Drücken Sie die Multitab-Taste. Die Multitab-Kontrolllampe leuchtet auf.

Schalten Sie die Funktion Multitab wie folgt aus:

• Drücken Sie die Multitab-Taste. Die Multitab-Kontrolllampe erlischt.

Gehen Sie bei nicht zufriedenstellenden Trocknungsergebnissen wie folgt vor:

1. Füllen Sie den Klarspüldosierer mit Klarspüler.

2. Schalten Sie den Klarspüldosierer ein.

3. Stellen Sie den Klarspüldosierer auf Stufe 2 ein.

• Das Ein- oder Abschalten des Klar-

spüldosierers ist nur bei aktivierter Funktion Multitab möglich.

Zum Einschalten des Klarspüldosierers gehen Sie wie folgt vor:

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Drücken und halten Sie gleichzeitig die beiden Funktionstasten B und C.

– Die Kontrolllampen der Funktionstas-

ten A, B und C beginnen zu blinken.

4. Lassen Sie die Funktionstasten B und C los.

5. Drücken Sie Funktionstaste B. – Die Kontrolllampen für die Funktions-

tasten A und C erlöschen.

– Die Kontrolllampe der Funktionstaste B

blinkt weiter.

– Das Digital-Display zeigt die Einstellung

an.

Klarspüldosierer abgeschaltet

Klarspüldosierer eingeschaltet

6. Drücken Sie Funktionstaste B erneut. – Das Digital-Display zeigt die neue Ein-

stellung an.

7. Schalten Sie das Gerät aus, damit die Einstellung gespeichert wird.

Um wieder normale Reinigungsmittel zu verwenden:

1. Schalten Sie die Funktion Multitab aus.

2. Füllen Sie den Salzbehälter und den Klarspüldosierer.

3. Stellen Sie die Wasserhärte auf die höchste Härtestufe ein.

4. Führen Sie ein Spülprogramm ohne Geschirr aus.

5. Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein.

6. Stellen Sie den Klarspüldosierer ein.

Auswählen und Starten eines Spülprogramms

Stellen Sie das Spülprogramm bei einen Spaltbreit geöffneter Tür ein. Das Spülprogramm beginnt erst, nachdem Sie die Tür geschlossen haben. Bis dahin können die Einstellungen noch geändert werden.

Gehen Sie wie folgt vor, um ein Spülprogramm einzustellen und zu starten:

1. Schalten Sie das Gerät ein.

2. Das Gerät muss sich im Einstellmodus befinden.

3. Drücken Sie die Programmtaste und wählen Sie ein Spülprogramm. Das Digital-Display zeigt die Programmnummer

an. Siehe hierzu das Kapitel "Spülprogramme". – Die Kontrolllampe der Programmtaste

blinkt.

– Die Kontrolllampen der Programmpha-

sen für das Spülprogramm blinken.

4. Stellen Sie bei Bedarf eine oder mehrere Optionen ein. Sehen Sie bitte in der Tabelle 'Spülprogramme' nach und vergewissern Sie sich, dass die Option bei dem ausgewählten Spülprogramm zur Verfügung steht.

5. Schließen Sie die Tür des Geschirrspülers.

Page 17

electrolux 17

– Das Spülprogramm startet automa-

tisch.

– Die Kontrolllampen der Programmpha-

sen erlöschen bis auf die Kontrolllampe für die laufende Phase.

– Die Kontrolllampe der Programmtaste

leuchtet kontinuierlich.

– Das Digital-Display zeigt die Zeitdauer

des Spülprogramms an.

Ein laufendes Spülprogramm kann nicht geändert werden. Sie müssen dann das Spülprogramm abbrechen.

Abbrechen eines Spülprogramms

1. Drücken Sie gleichzeitig die Funktionstasten B und C solange, bis 2 horizontale Linien im Digital-Display erscheinen.

2. Lassen Sie die Funktionstasten B und C los, um das Spülprogramm zu löschen.

Jetzt haben Sie folgende Möglichkeiten:

1. Sie können das Gerät ausschalten.

2. Sie können ein neues Spülprogramm einstellen.

Füllen Sie den Spülmittelbehälter mit Spülmittel, bevor Sie ein neues Spülprogramm einstellen.

Einstellen und Starten eines Spülprogramms mit Zeitvorwahl

1. Drücken Sie die Ein/Aus-Taste.

2. Wählen Sie ein Programm.

3. Drücken Sie die Zeitvorwahltaste, bis im Display die gewünschte Zeitvorwahl des Spülprogramms blinkt.

4. Schließen Sie die Tür des Geschirrspülers. – Die Zahl auf dem Display leuchtet kon-

tinuierlich. – Der Ablauf der Zeitvorwahl beginnt. – Der Ablauf der Zeitvorwahl nimmt in

Schritten von jeweils 1 Stunde ab. – Nach Ablauf der Zeitvorwahl startet

das Spülprogramm automatisch.

Öffnen Sie die Tür während des Ablaufs der Zeitvorwahl nicht, um eine Unterbre-

chung des Countdowns zu verhindern. Nachdem Sie die Tür wieder geschlosssen haben, läuft die Zeitvorwahl ab dem Unterbrechungszeitpunkt weiter ab.

Löschen der Zeitvorwahl

Wenn Sie eine Zeitvorwahl löschen, wird damit auch das Spülprogramm gelöscht.

1. Drücken Sie gleichzeitig die Funktionstasten B und C solange, bis 2 horizontale Linien im Digital-Display erscheinen.

2. Lassen Sie die Funktionstasten B und C los, um die Zeitvorwahl zu löschen.

3. Sie können ein neues Spülprogramm einstellen.

Ende des Spülprogramms

Schalten Sie das Gerät aus, wenn Folgendes zutrifft:

• Das Gerät stoppt automatisch.

• Es ertönt ein akustisches Signal für das

Programmende.

• Das Display zeigt 0 an.

• Die Kontrolllampe für Programmende

leuchtet.

1. Drücken Sie die Ein/Aus-Taste.

2. Öffnen Sie die Tür.

3. Lassen Sie die Tür einige Minuten lang nur einen Spaltbreit geöffnet, bevor Sie das Geschirr entnehmen. So erzielen Sie bessere Trocknungsergebnisse.

Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüler entnehmen. Heißes Geschirr ist stoßempfindlich.

Entnehmen des Spülguts

• Nehmen Sie erst das Spülgut aus dem Un-

terkorb, dann das aus dem Oberkorb heraus.

• An den Innenseiten und der Tür des Geräts

kann sich Wasser niederschlagen, denn Edelstahl kühlt schneller ab als Geschirr.

Page 18

18 electrolux

Spülprogramme

Programm Grad der Ver-

Auto

Gläser

Intensiv

Normal

ECO

Kurz

Vorspülen

1) Während des Auto-Programms wird der Verschmutzungsgrad des Geschirrs durch den Grad der Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch können unterschiedlich sein. Dies hängt vom Verschmutzungsgrad des Geschirrs ab und davon, ob das Gerät ganz oder teilweise beladen ist. Das Gerät stellt während des Hauptspülgangs automatisch die Wassertemperatur ein.

2) Testprogramm für Testinstitute. Die Testdaten finden Sie auf dem mitgelieferten separaten Infoblatt.

3) Dies ist das perfekte tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücksund Abendessensgeschirr samt Besteck spülen möchte.

schmutzung

Beliebig Geschirr, Besteck,

Normal/leicht verschmutzt

Stark verschmutzt Geschirr, Besteck,

Normal verschmutzt Geschirr und Be-

Normal/leicht verschmutzt

Beliebig Teilweise beladen

Wählbare Optionen

Programm Halbe Beladung Hygiene Extraklarspülen

Auto

Gläser

Nein Ja Ja

Nein Nein Ja

Spülgut Programmbeschreibung

Töpfe, Pfannen

Empfindliches Geschirr und Gläser

Töpfe, Pfannen

steck

Geschirr und Besteck

(weiteres Spülgut soll im Lauf des Tages noch hinzukommen).

Vorspülgang Hauptspülgang bis zu 50 °C oder 65 °C 1 oder 2 Zwischenklarspülgänge Klarspülgang Trocknen

Hauptspülgang bis zu 45 °C 1 Zwischenspülgang Klarspülgang Trocknen

Vorspülgang Hauptspülgang bis zu 70 °C 2 Zwischenspülgänge Klarspülgang Trocknen

Vorspülgang Hauptspülgang bis zu 55 °C 1 Zwischenspülgang Klarspülgang Trocknen

Vorspülgang Hauptspülgang bis zu 50 °C 1 Zwischenspülgang Klarspülgang Trocknen

Hauptspülgang bis zu 65 °C Klarspülgang

1 kalter Klarspülgang (um zu verhindern, dass Speisereste antrocknen). Reinigungsmittel ist bei diesem Programm nicht notwendig.

Page 19

Programm Halbe Beladung Hygiene Extraklarspülen

Intensiv

Normal

ECO

Kurz

Vorspülen

Ja Ja Ja

Nein Nein Ja

Nein Ja Ja

Nein Nein Nein

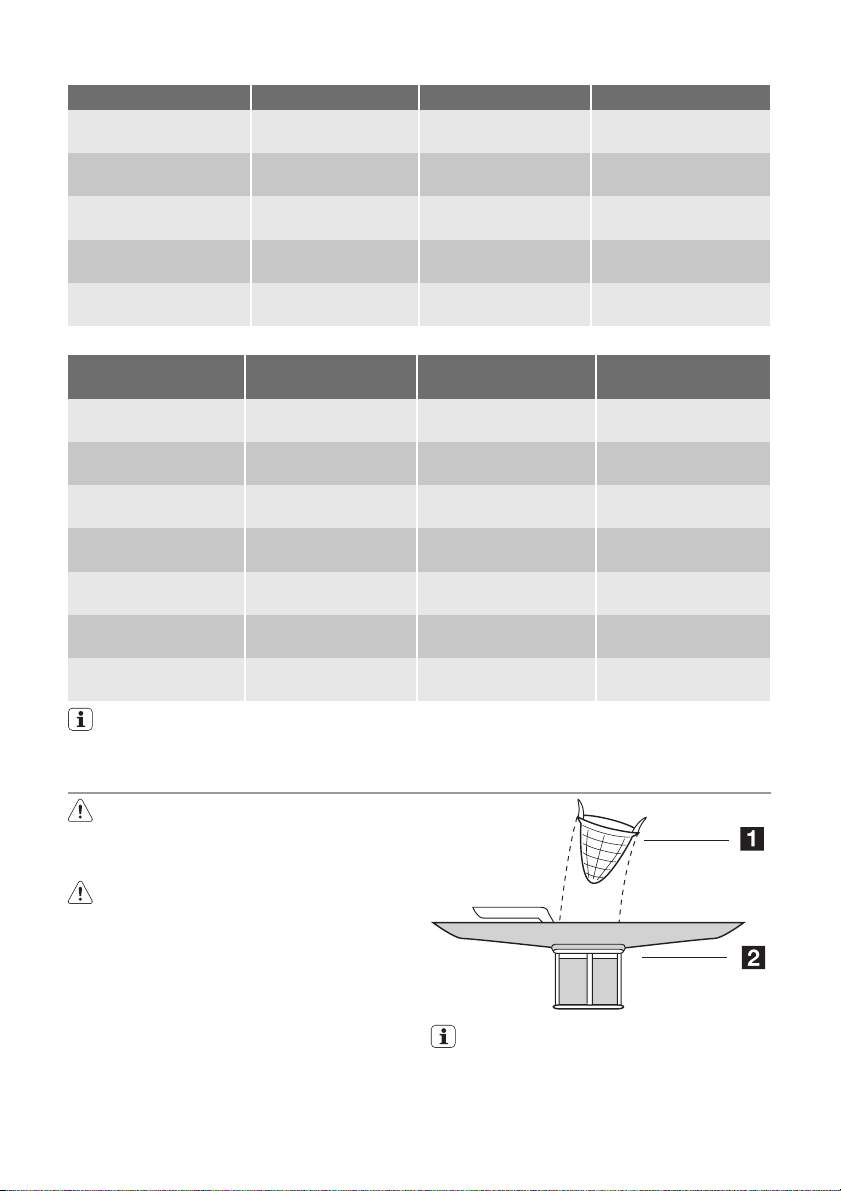

Verbrauchswerte

Programm Programmdauer (in

Auto

Gläser

Intensiv

Normal

ECO

Kurz

Vorspülen

Minuten)

85 - 105 1,1 - 1,5 12 - 22

65 - 75 0,8 - 0,9 13 - 14

105 - 115 1,8 - 2,0 22 - 24

100 - 110 1,3 - 1,5 15 - 17

165 - 175 1,0 - 1,1 14 - 15

30 0,9 8

7 0,1 4

Der Druck und die Temperatur des Wassers, die Schwankungen in der Strom-

Energieverbrauch (in

kWh)

Wasser (in Liter)

versorgung und die Geschirrmenge können diese Werte verändern.

electrolux 19

Reinigung und Pflege

Warnung! Schalten Sie das Gerät aus, bevor Sie die Filter reinigen.

Filterreinigung

Vorsicht! Benutzen Sie den

Geschirrspüler nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.

Reinigen Sie die Filter bei Bedarf. Schmutzige Filter beeinträchtigen das Spülergebnis. Der Geschirrspüler hat zwei Filter:

1. Grobfilter (1)

2. Feinfilter (2)

Der Grobfilter muss nach jedem Spülprogramm kontrolliert werden. Der Feinfilter muss regelmäßig geprüft und gereinigt werden.

Page 20

20 electrolux

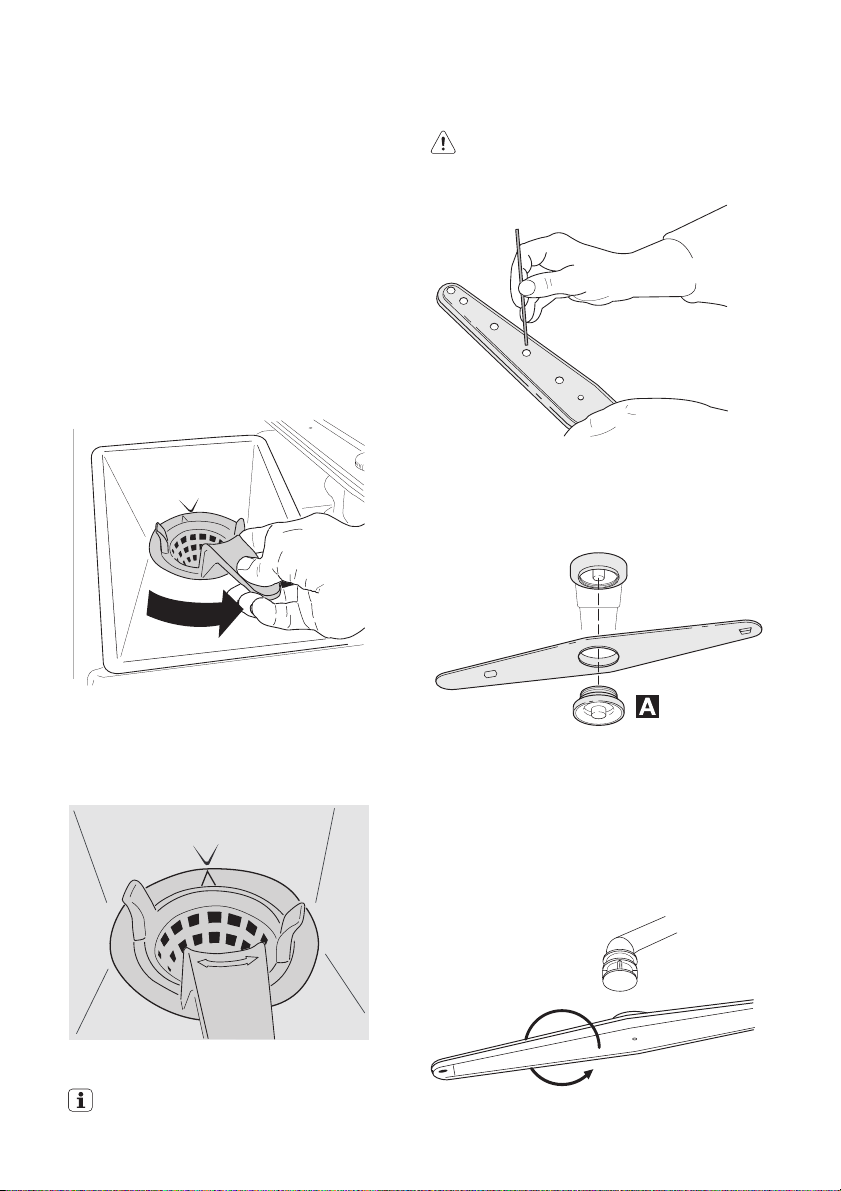

Grobfilter (1)

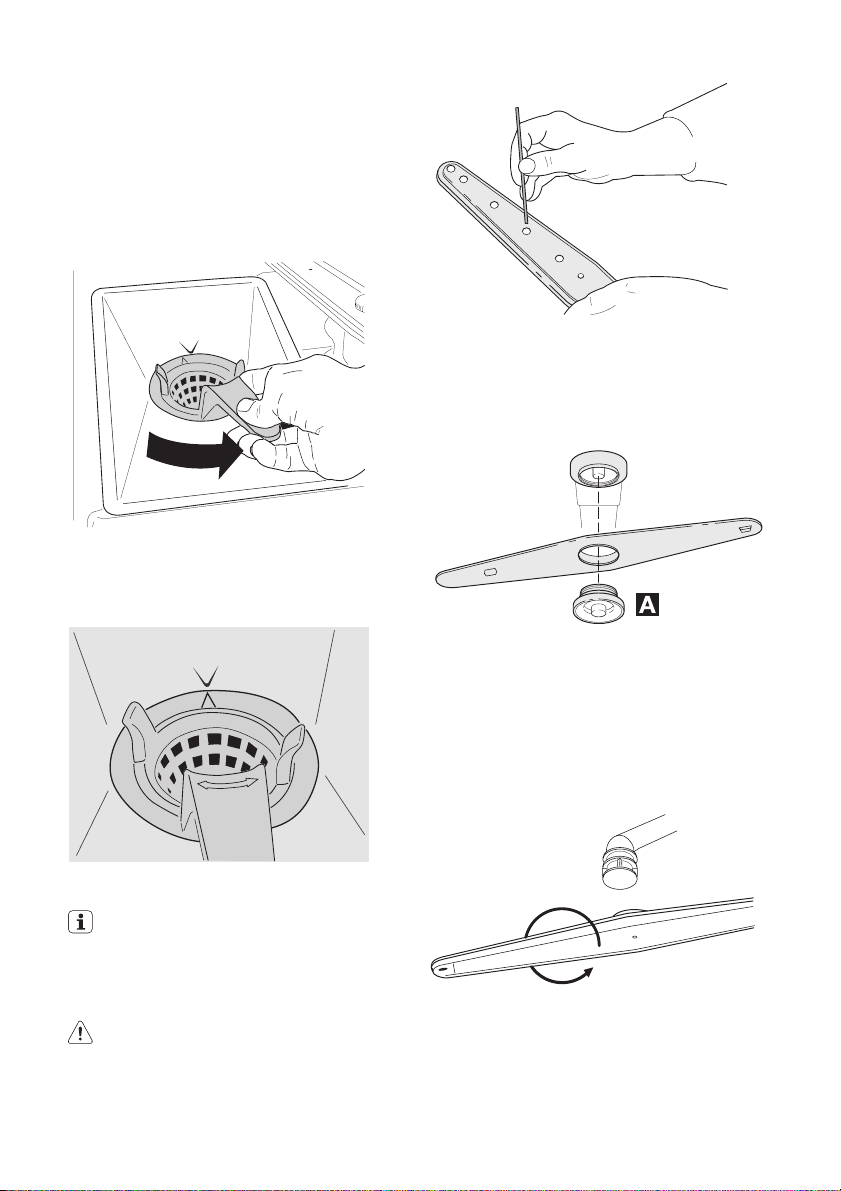

1. Öffnen Sie die Tür.

2. Entfernen Sie den Unterkorb.

3. Ziehen Sie den Grobfilter heraus und rei-

nigen Sie ihn sorgfältig unter fließendem Wasser.

4. Setzen Sie den Grobfilter wieder ein.

Feinfilter (2)

1. Öffnen Sie die Tür und entfernen Sie den

Unterkorb.

2. Fassen Sie den Feinfilter am Handgriff.

3. Fassen Sie den Feinfilter zum Herausneh-

men am Handgriff und drehen Sie diesen nach rechts.

4. Reinigen Sie den Feinfilter sorgfältig mit

einer Bürste unter fließendem Wasser.

mit einem Stück Draht oder einer Nadel unter fließendem Wasser.

Vorsicht! Gehen Sie bei der Reinigung vorsichtig vor, um die Düsenöffnungen nicht zu beschädigen.

Deckensprüharm

1. Drehen Sie die Befestigungsschraube (A) gegen den Uhrzeigersinn.

2. Den Sprüharm vom Schaft abziehen.

5. Setzen Sie den Feinfilter wieder ein.

6. Um das Feinfiltersystem zu arretieren, drehen Sie den Griff nach links. Vergewissern Sie sich, dass die Zeichen auf den Filtern miteinander übereinstimmen.

Reinigung der Sprüharme

Kontrollieren Sie regelmäßig, dass die Düsen der Sprüharme nicht zugesetzt sind. Reinigen Sie bei Bedarf die Düsen

3. Den Sprüharm und die Befestigungsschraube reinigen.

4. Bringen Sie den Sprüharm mit der Befestigungsschraube an. Drehen Sie dazu die Schraube im Uhrzeigersinn fest.

Oberkorb-Sprüharm

1. Um den Sprüharm des Oberkorbs auszubauen, drehen Sie ihn seitlich weg.

2. Reinigen Sie den Sprüharm.

Page 21

electrolux 21

3. Um den Sprüharm wieder einzusetzen, drücken Sie ihn nach oben, bis er wieder in der Position einrastet.

Unterer Sprüharm

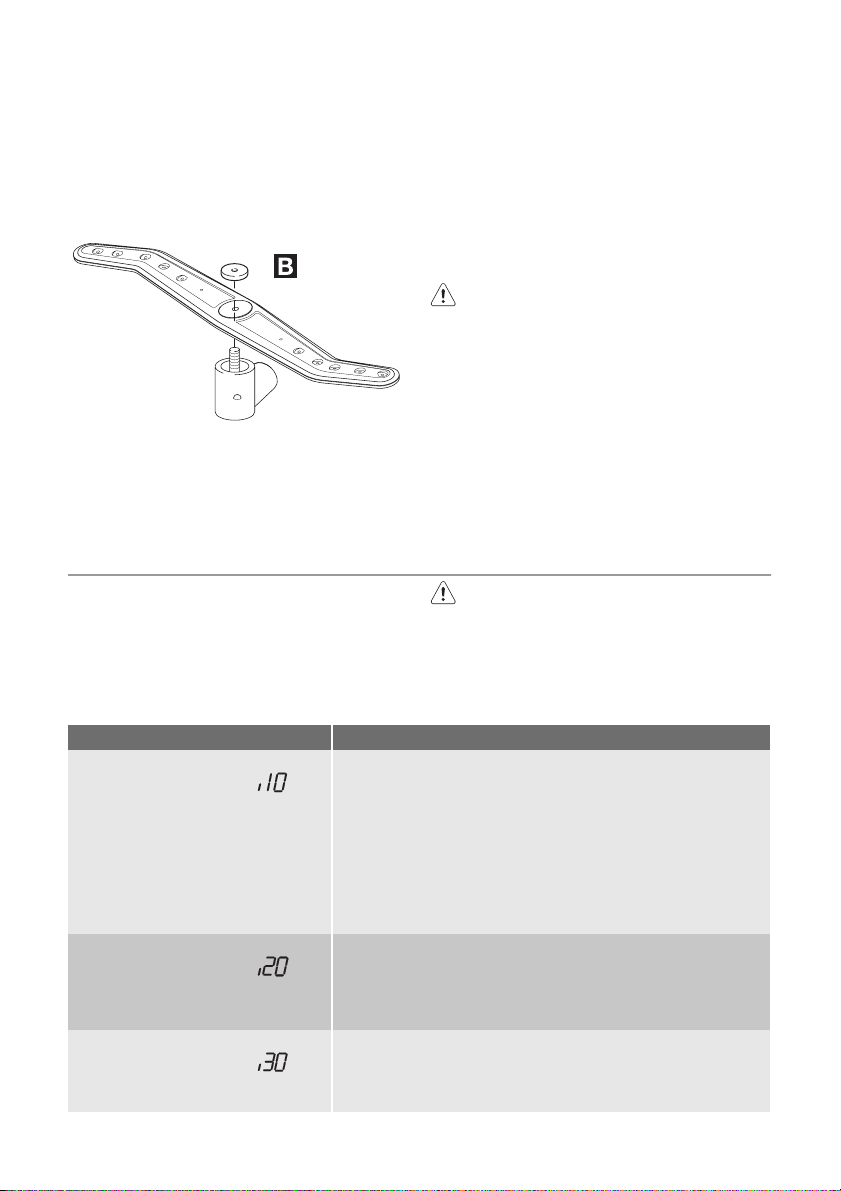

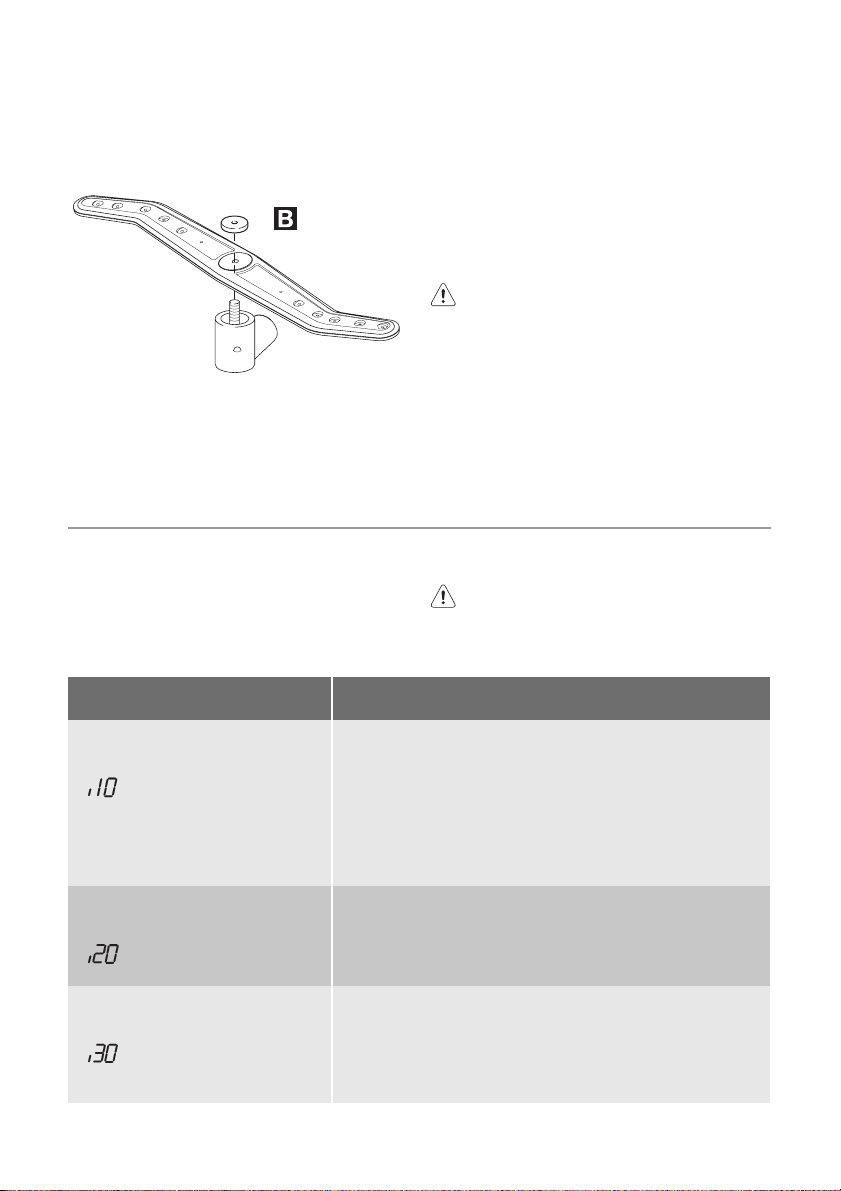

1. Drehen Sie die Befestigungsschraube (B) gegen den Uhrzeigersinn.

2. Den Sprüharm vom Schaft abziehen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Geräts mit einem weichen feuchten Tuch. Verwenden Sie dazu ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.)

Frostschutzmaßnahmen

Vorsicht! Stellen Sie das Gerät nicht an

einer Stelle auf, an der die Temperatur unter 0 °C absinken kann. Der Hersteller haftet nicht für Frostschäden.

Wenn eine Aufstellung in forstfreier Umgebung nicht möglich ist, entleeren Sie das Gerät und schließen Sie die Tür. Lösen Sie den

3. Den Sprüharm und die Befestigungsschraube reinigen.

Wasserzulaufschlauch und lassen Sie das Wasser aus diesem Schlauch ablaufen.

4. Bringen Sie den Sprüharm mit der Befestigungsschraube an. Drehen Sie dazu die Schraube im Uhrzeigersinn fest.

Was tun, wenn …

Das Gerät startet nicht oder stoppt während des Betriebs. Versuchen Sie, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an den Kundendienst.

Fehlercode und Störung Mögliche Ursachen und Abhilfe

• Akustische Signalabfolge

•

Das Digital-Display zeigt Der Geschirrspüler füllt sich nicht mit Wasser

• Akustische Signalabfolge

•

Das Digital-Display zeigt Der Geschirrspüler pumpt nicht ab

• Akustische Signalabfolge

•

Das Digital-Display zeigt an Die Aquasafe-Einrichtung ist ausgelöst

• Der Wasserhahn ist blockiert oder durch Kalkablagerungen

verstopft. Reinigen Sie den Wasserhahn.

• Der Wasserhahn ist zugedreht. Drehen Sie den Wasserhahn auf.

• Der Filter im Wasserzulaufschlauch ist verstopft. Reinigen Sie den Filter.

• Der Wasserzulaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht. Achten Sie auf einen korrekten Anschluss des Schlauchs.

• Der Siphon ist verstopft. Reinigen Sie den Siphon.

• Der Wasserablaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht. Achten Sie auf einen korrekten Anschluss des Schlauchs.

• Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.

Vorsicht! Schalten Sie das Gerät ab, bevor Sie folgende Abhilfemaßnahmen durchführen.

Page 22

22 electrolux

Fehlercode und Störung Mögliche Ursachen und Abhilfe

Das Programm startet nicht • Die Tür des Geräts ist nicht geschlossen.

Nachdem Sie das Problem behoben haben, schalten Sie das Gerät wieder ein. Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt die Fehlfunktion erneut auf, wenden Sie sich an den Kundendienst. Wenn das Display einen Fehlercode anzeigt, der nicht in der Tabelle beschrieben ist, rufen Sie bitte den Kundendienst.

Schließen Sie die Tür.

• Der Netzstecker ist nicht eingesteckt. Stecken Sie den Netzstecker in die Netzsteckdose.

• Die Sicherung der Hausinstallation ist durchgebrannt. Tauschen Sie die Sicherung aus.

• Die Zeitvorwahl ist eingestellt. Brechen Sie die Zeitvorwahl ab, damit das Programm sofort gestartet wird.

•Modell (Mod.)

• Produktnummer (PNC)

• Seriennummer (S.N.) Sie finden diese Angaben auf dem Typenschild. Tragen Sie die Angaben hier ein:

Modell : ..........

Produktnummer : ..........

Seriennummer : ..........

Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann:

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber • Das ausgewählte Spülprogramm ist für das Spülgut und den Ver-

Auf dem Geschirr befinden sich Kalkablagerungen

Das Geschirr ist nass und glanzlos

Schlieren, Streifen, milchige Flecken oder blau schimmernde Beläge befinden sich auf Gläsern und Geschirr

Getrocknete Wassertropfen befinden sich auf Gläsern und Geschirr

schmutzungsgrad nicht geeignet.

• Die Körbe sind falsch beladen, so dass das Wasser nicht alle Oberflächen erreichen kann.

• Aufgrund falscher Beladung können sich die Sprüharme nicht drehen.

• Die Filter sind verschmutzt oder nicht korrekt installiert.

• Das Spülmittel ist zu hoch oder zu niedrig dosiert.

• Der Salzbehälter ist leer.

• Der Wasserenthärter ist auf eine falsche Stufe eingestellt.

• Der Deckel des Salzbehälters ist nicht richtig geschlossen.

• Es wurde kein Klarspüler verwendet.

• Der Klarspüldosierer ist leer.

• Verwenden Sie weniger Klarspüler.

• Verwenden Sie mehr Klarspüler.

• Die Ursache kann beim Spülmittel liegen.

Technische Daten

Abmessungen Breite in cm 54,6 Höhe in cm 75,9 Tiefe in cm 56,3 Elektrischer Anschluss - An-

schlussspannung - Gesamtleistung - Sicherung

Wasserdruck Mindestdruck 0,5 bar (0,05 MPa)

Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild am Innenrand der Geschirrspülertür.

Page 23

electrolux 23

Höchstdruck 8 bar (0,8 MPa) Kapazität Maßgedecke 11

Gerät aufstellen

Warnung! Vergewissern Sie sich, dass der Netzstecker während der Installation des Geräts gezogen ist.

Installation als Einbaugeschirrspüler (unter einer Arbeitsplatte oder einer Spüle). Falls das Gerät repariert werden muss, muss es für den Techniker leicht zugänglich sein. Stellen Sie das Gerät in der Nähe eines Wasserhahns und eines Ablaufs auf. Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den Wasserablaufschlauch und für das Netzkabel. Vergewissern Sie sich vor dem Einbau des Geräts, dass der Wasserzulauf- und der Wasserablaufschlauch sowie das Netzkabel weder geknickt noch gequetscht werden.

Einpassen des Geräts an bzw. zwischen die angrenzenden Küchenmöbel

Stellen Sie sicher, dass die Arbeitsplatte, unter die das Gerät eingeschoben wird, ordnungsgemäß und sicher (an benachbarten Küchenschränken/-möbeln usw.) befestigt ist.

1. Stellen Sie das Gerät vor der Nische in der Einbauküche auf. Verlegen Sie das Netzkabel und die Schläuche in die Nische.

2. Schieben Sie das Gerät in die Nische und ziehen Sie Kabel und Schläuche durch. Stellen Sie sicher, dass diese nicht geknickt oder gequetscht werden.

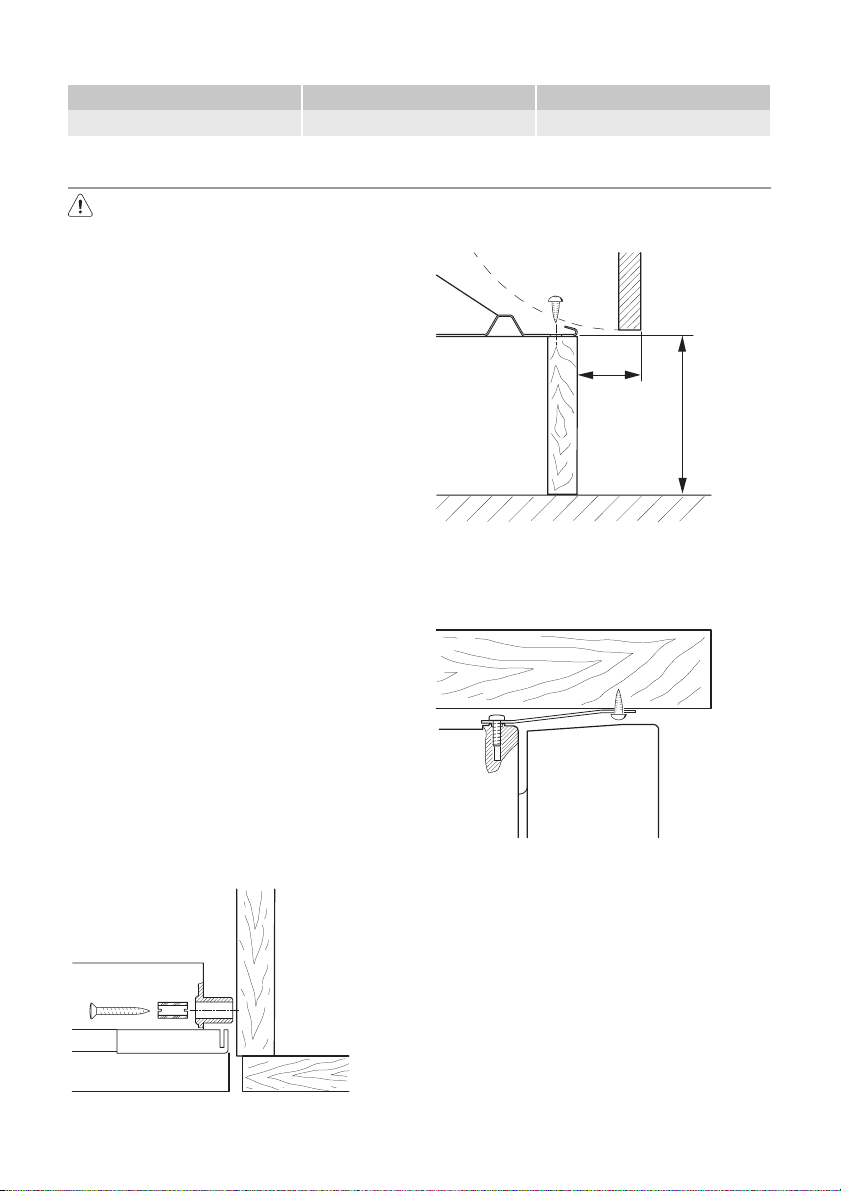

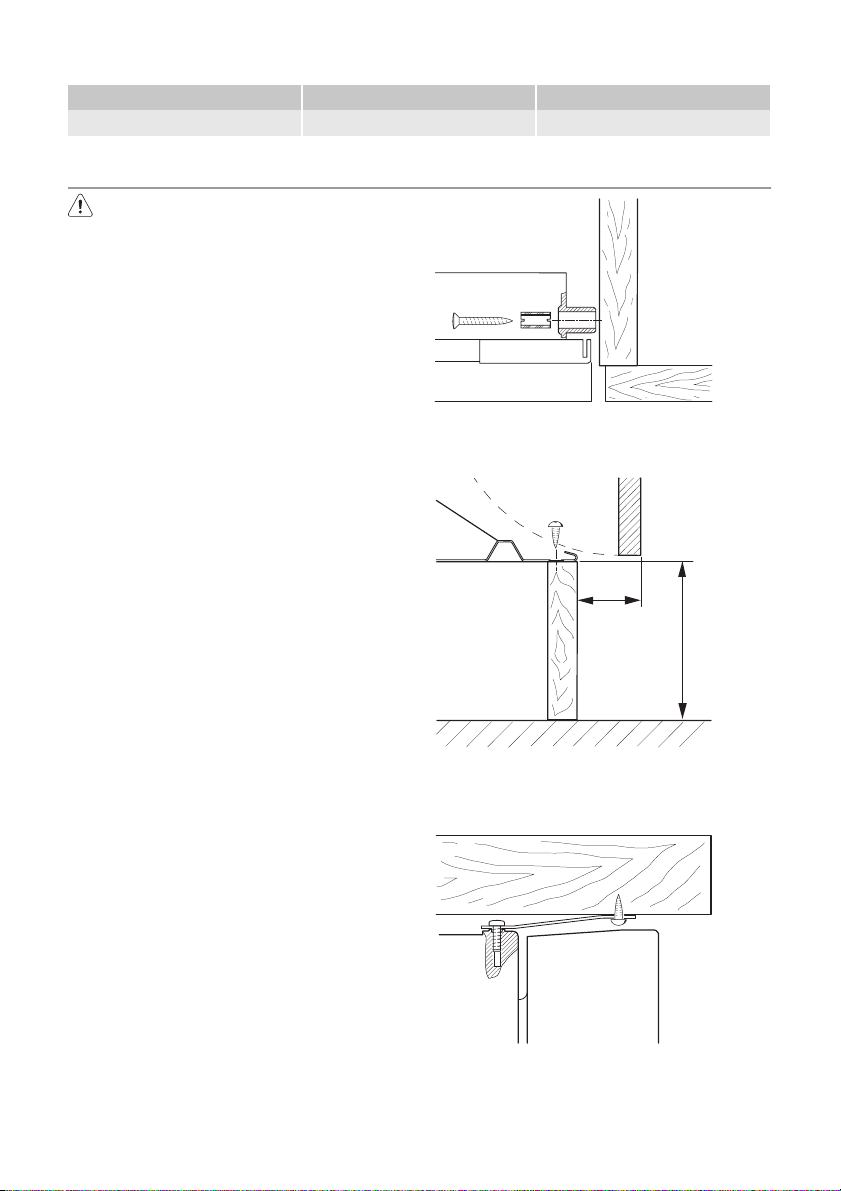

3. Richten Sie das Gerät aus und befestigen Sie es auf beiden Seiten im Oberteil des Gehäuses.

Andere Befestigungsmöglichkeiten

1. An der Sockelblende.

105

2. Zusatzhalterung oben. Als Sonderzubehör erhältlich. Wenden Sie sich an den Kundendienst.

Page 24

24 electrolux

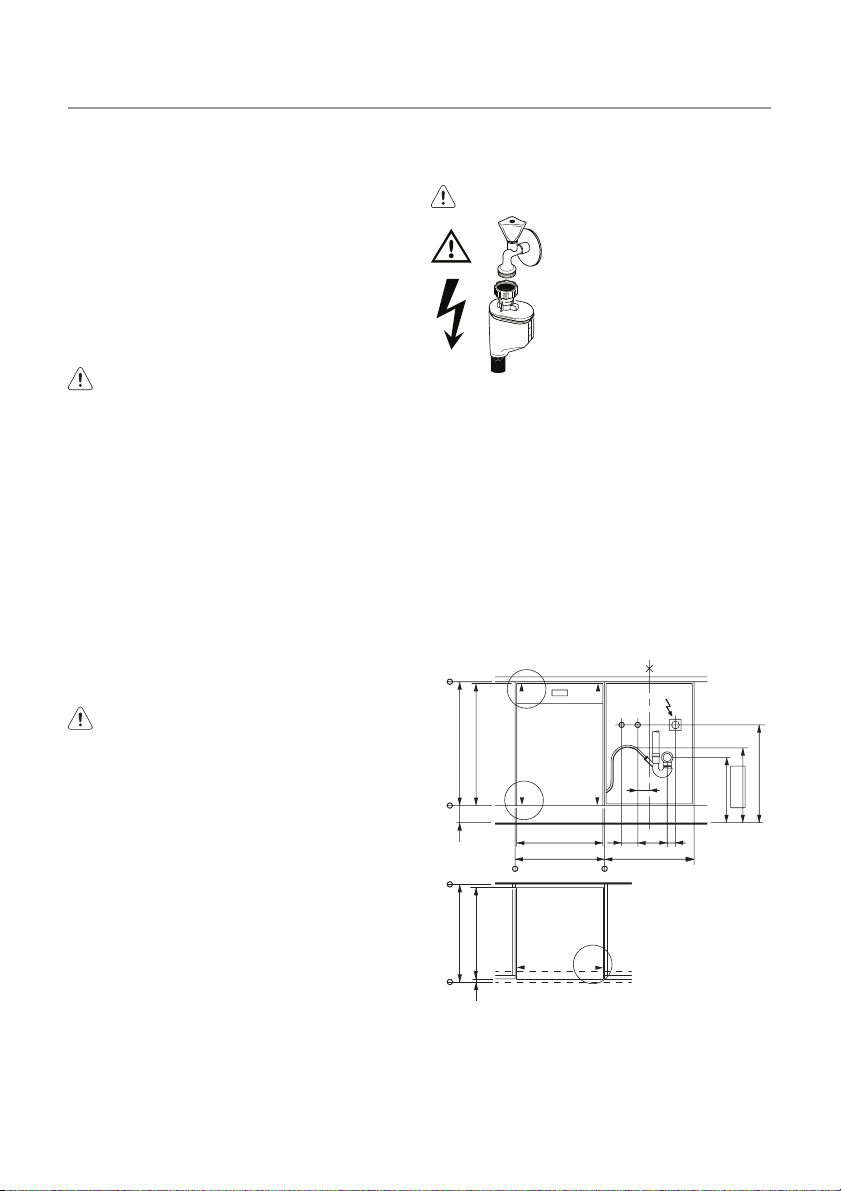

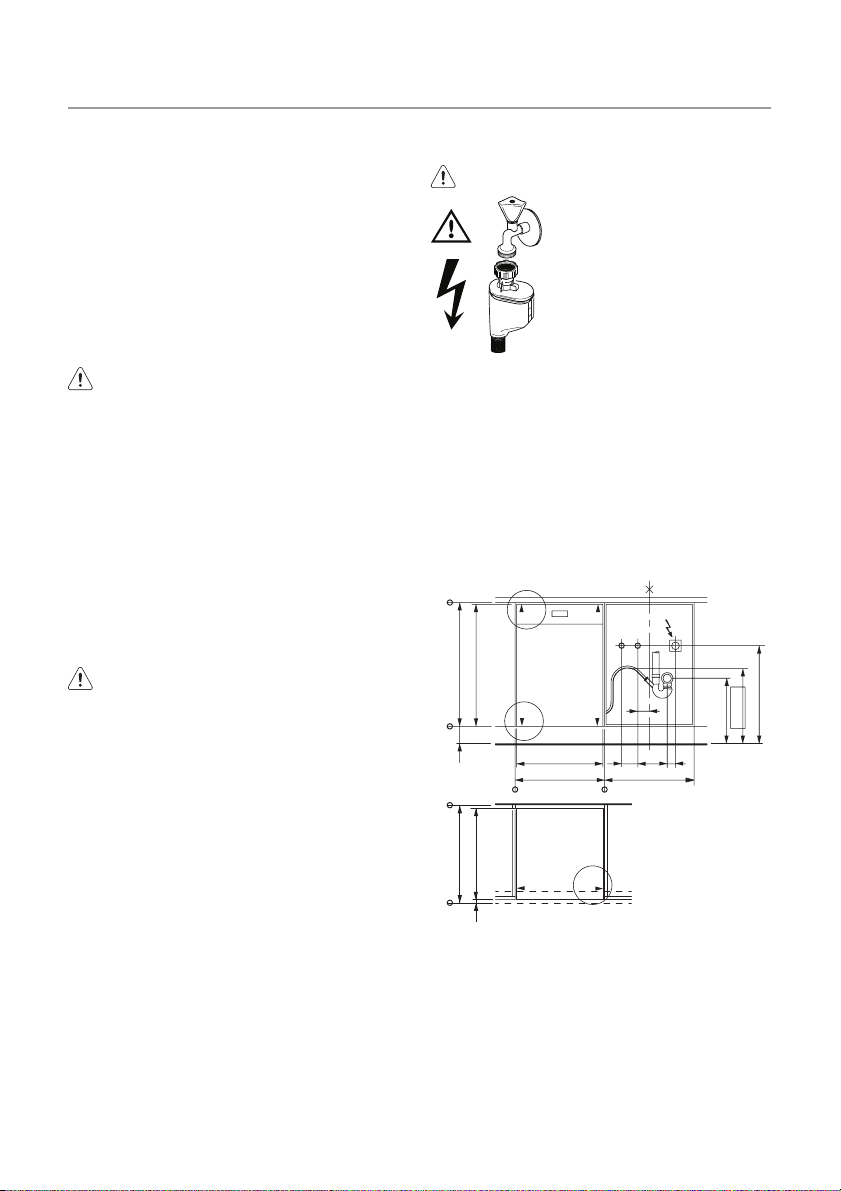

Wasseranschluss

Schließen Sie das Gerät an einen Heißwasseranschluss (max. 60 °C) oder einen Kaltwasseranschluss an. Wenn Sie Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solaroder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen. Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

Vorsicht! Benutzen Sie keine Anschlussschläuche von einem Altgerät.

Der Wasserdruck muss innerhalb des aufgeführten Bereichs liegen (siehe "Technische Daten"). Informieren Sie sich bei Ihrem Wasserversorger über den durchschnittlichen Wasserdruck in Ihrer Region. Achten Sie darauf, dass der Wasserzulaufschlauch nicht geknickt oder gequetscht wird oder sich irgendwo verfängt. Achten Sie darauf, dass die Klemmmutter korrekt sitzt, damit kein Wasser austreten kann. Wir empfehlen Ihnen, einen IRG Filter zu installieren.

Vorsicht! Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Leitungen an. Lassen Sie das Wasser ein paar Minuten laufen und schließen Sie dann den Zulaufschlauch an.

Der Wasserzulaufschlauch ist doppelwandig und besitzt ein inneres Hauptkabel und ein Sicherheitsventil. Der Wasserschlauch steht nur unter Druck, wenn Wasser durchläuft. Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf. Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.

• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt sind.

• Ein Wasserzulaufschlauch mit Sicherheitsventil darf nur vom Kundendienst ausgetauscht werden.

Warnung! Gefährliche Spannung

Wasserablaufschlauch

Achten Sie darauf, dass der Wasserablaufschlauch nicht geknickt oder eingeklemmt wird, um sicherzustellen, dass das Wasser stets gut ablaufen kann. Nehmen Sie den Spülbeckenstöpsel aus dem Becken, während das Gerät das Wasser abpumpt, um zu verhindern, dass das Wasser wieder in das Gerät zurückfließt. Der Anschluss des Abwasserschlauchs darf sich in einer Höhe von maximal 70 cm vom Boden befinden.

WKE

N 762+3105N 600

G 759

G 57020

G 546

N 550

100 180

550

400

max. 700

600

Page 25

electrolux 25

A - Ablauf E - Steckdose G - Geräteabmessung K - Kaltwasserzulauf N - Abmessung der Nische W - Warmwasserzulauf

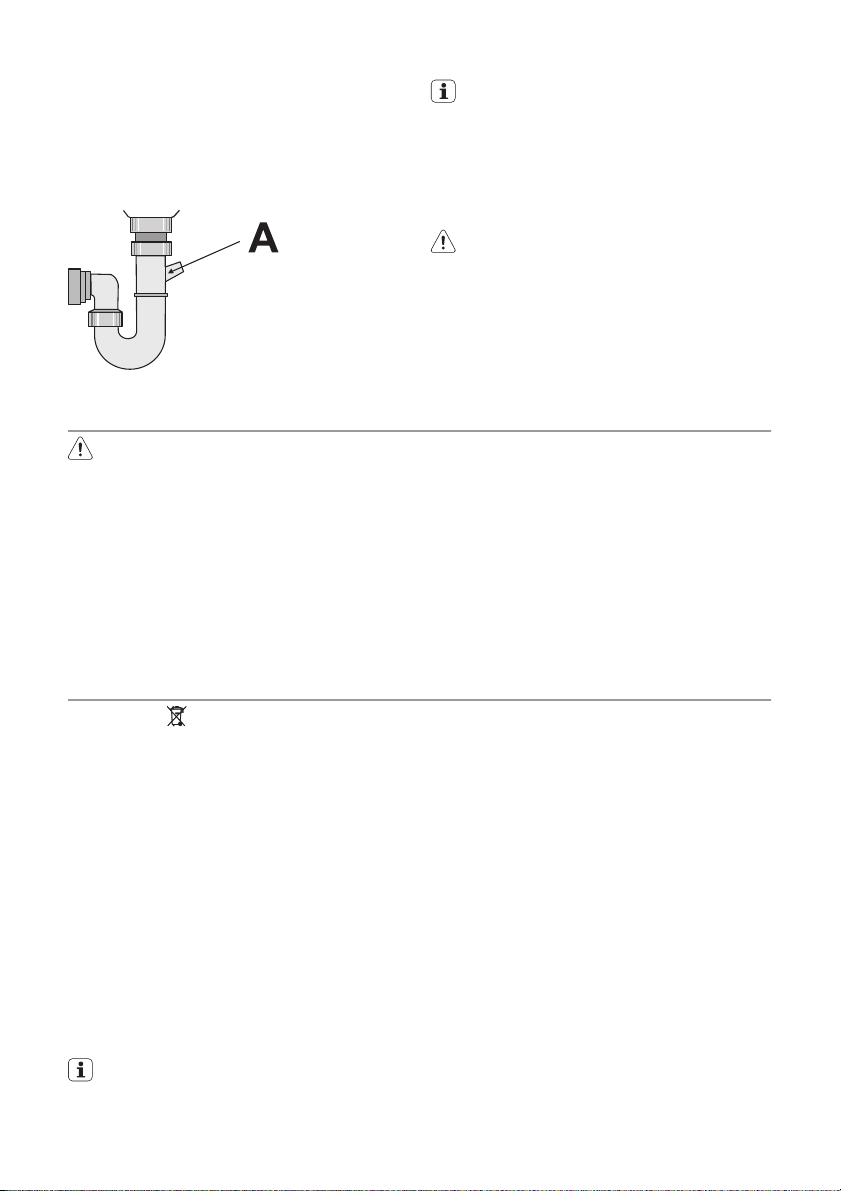

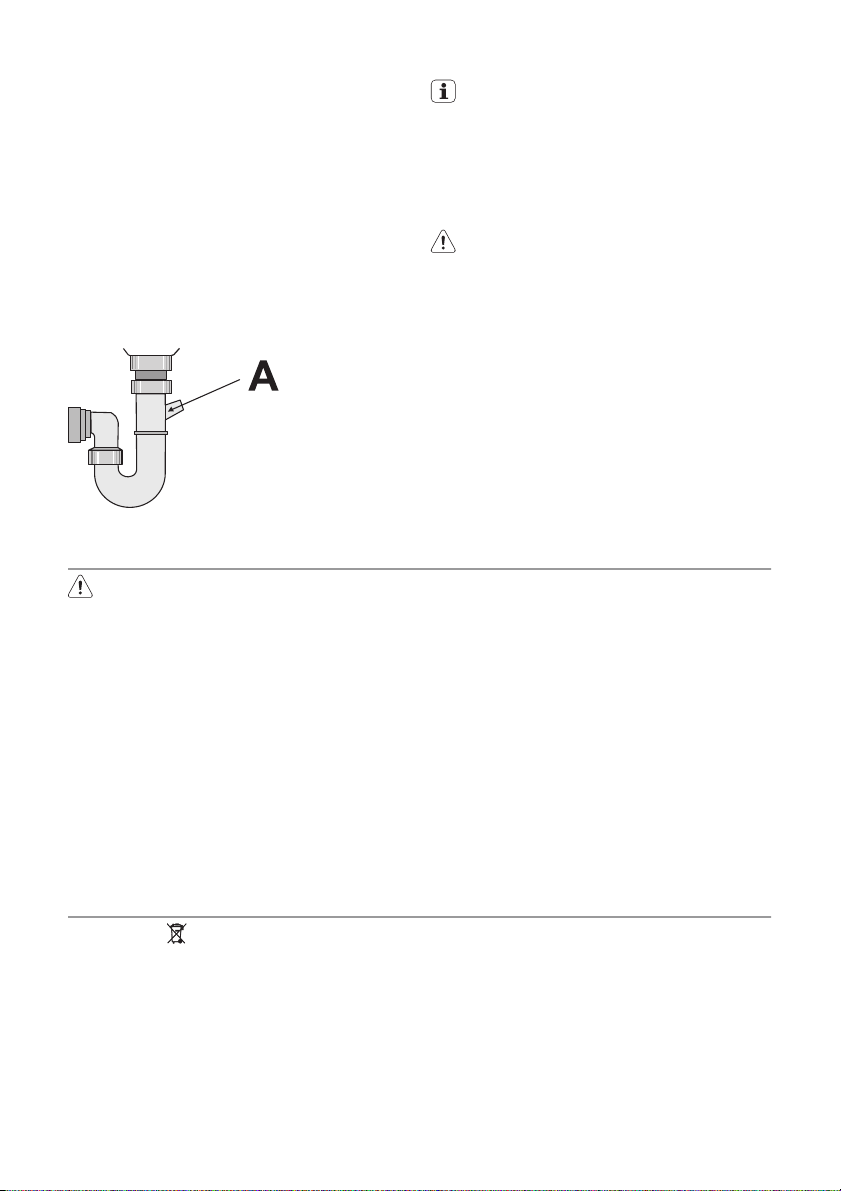

Wenn der Ablaufschlauch an einen Siphon unter einem Spülbecken angeschlossen wird, muss die Kunststoffmembran (A) entfernt werden. Falls Sie die Kunststoffmembran nicht entfernen, kann der Siphon durch Speisereste verstopfen

Elektrischer Anschluss

Warnung! Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung folgender Sicherheitshinweise. Erden Sie das Gerät gemäß den Sicherheitshinweisen. Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an. Verwenden Sie keine Mehrfachsteckdosen, Steckverbinder oder Verlänge-

Das Gerät besitzt eine Sicherheitsfunktion, die verhindert, dass Wasser ins Gerät zurückfließt. Falls der Siphon Ihrer Spüle ein "Rücklaufventil" hat, kann dieses Ventil den korrekten Wasserablauf Ihres Gerätes beeinträchtigen. Entfernen Sie das Rücklaufventil.

Vorsicht! Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

rungskabel. Andernfalls besteht Feuergefahr. Tauschen Sie das Netzkabel nicht selbst aus. Wenden Sie sich dafür an den Kundendienst. Wählen Sie eine Netzsteckdose, die auch nach der Installation des Geräts noch zugänglich ist. Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und

Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Page 26

26 electrolux

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENSSammelstellen findet sich unter www.sens.ch.

Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bitte entsprechend seiner Kennzeichnung bei den kom-

munalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Warnung! Gehen Sie zum Entsorgen des Geräts folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.

• Schneiden Sie Netzkabel und Netzstecker ab und entsorgen Sie beides.

• Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten.

Page 27

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité 27 Description de l'appareil 29 Bandeau de commande 30 Avant la première utilisation 33 Réglage de l'adoucisseur d'eau 33 Utilisation du sel régénérant 34 Utilisation du liquide de rinçage 34 Rangement des couverts et de la vaisselle

Utilisation du produit de lavage 39 Fonction "Tout en 1" 40 Sélection et départ d'un programme de lavage 41

Sous réserve de modifications

Programmes de lavage 43 Entretien et nettoyage 44 En cas d'anomalie de fonctionnement

Caractéristiques techniques 47 Installation 48 Raccordement à l'arrivée d'eau 49 Branchement électrique 50 En matière de protection de

l'environnement 50

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Utilisation réglementaire

• Cet appareil est exclusivement destiné à un usage domestique.

• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une explosion !

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontale dans le panier supérieur.

• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.

• Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures !

• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.

• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.

• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.

• N'essayez en aucun cas de réparer le lavevaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez votre service après vente. Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.

• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge.

electrolux 27

Page 28

28 electrolux

• Ne buvez pas l'eau du lave-vaisselle. Des résidus de produit de lavage peuvent rester dans l'appareil.

• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.

• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil.

• Rangez les emballages hors de la portée des enfants. Ils présentent un risque de suffocation.

• Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.

• Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur.

• Déballez l'appareil avant de l'utiliser pour la première fois.

• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.

• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.

• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.

• N'utilisez pas l'appareil : – si le câble secteur ou les tuyaux d'eau

sont endommagés,

– si le bandeau de commande, le plan de

travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de

l'appareil. Contactez le service après-vente de votre magasin vendeur.

• Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques.

Avertissement Respectez scrupuleusement les consignes données pour les branchements électriques et le raccordement de l'eau.

Page 29

Description de l'appareil

electrolux 29

1 Bras d'aspersion supérieur 2 Panier supérieur 3 Bras d'aspersion supérieur 4 Filtres 5 Bras d'aspersion inférieur 6 Distributeur de produit de lavage 7 Distributeur de liquide de rinçage 8 Plaque signalétique

9 Réservoir à sel régénérant

Éclairage intérieur

Cet appareil est doté d'un éclairage intérieur S'il est nécessaire de remplacer l'ampoule, contactez votre Service Aprèsvente.

Page 30

30 electrolux

Bandeau de commande

1 Touche Marche/Arrêt 2

Touche Programme

Touche Demi-charge

Touche Sanitize

Touche Rinçage Plus

Touche « Tout en 1 »

Touche Départ différé

8 Voyants 9 Affichage numérique

10 Touches de fonction

Voyants

Lavage Le voyant s'allume quand la phase de lavage ou

Séchage Le voyant s'allume quand la phase de séchage est

Fin du programme Le voyant s'allume dès que le programme de la-

Liquide de rinçage

de rinçage est en cours.

en cours.

vage est terminé.

Le voyant s'allume lorsque le distributeur de liquide de rinçage doit être rempli. Reportez-vous au chapitre « Utilisation du liquide de rinçage ».

Page 31

electrolux 31

Voyants

Sel

1) Même si les réservoirs à sel et liquide de rinçage sont vides, les voyants ne s'allument pas pendant qu'un programme est en cours de fonctionnement.

Touche Programme

A l'aide de cette touche, vous pouvez sélectionner le programme de lavage. Appuyez sur la touche, l'affichage numérique indique le numéro du programme. Maintenez la touche appuyée jusqu'à ce que le numéro du programme s'allume. Pour plus de détails sur les programmes de lavage, reportezvous au chapitre "Programmes de lavage".

Touche Demi-charge Important Sélectionnez l'option Demi-

charge avant de lancer un programme de lavage. Vous ne pouvez pas sélectionner cette option quand un programme de lavage est en cours. Si vous souhaitez sélectionner l'option Demi-charge, annulez le programme de lavage.

L'option Demi-charge n'est pas compatible avec tous les programmes de lavage. Reportez-vous au chapitre "Programmes de lavage".

• Chargez la vaisselle dans les paniers infé-

rieur et supérieur.

• Réduisez le dosage de produit de lavage

lorsque vous utilisez la touche Demi-charge.

• Appuyez sur la touche Demi-charge pour

sélectionner l'option. – Le voyant Demi-Charge s'allume quand

l'option est disponible.

Avec l'option Demi-charge, la durée du lavage et la consommation d'eau et d'énergie sont réduites.

Touche Sanitize Important Réglez l'option Sanitize avant de

démarrer un programme de lavage. Vous ne pouvez pas sélectionner l'option quand un programme de lavage est en cours. Si vous

Le voyant s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre « Utilisation du sel régénérant ». Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir à sel. Cela n'affecte pas le fonctionnement de l'appareil.

devez sélectionner l'option Sanitize, annulez le programme de lavage.

Cette fonction offre une plus grande hygiène de la vaisselle et des verres. Au cours du dernier rinçage, la température est portée à 68 °C et maintenue à plus de 65 °C pendant 10 à 14 minutes. L'option Sanitize n'est pas compatible avec tous les programmes de lavage. Reportezvous au chapitre "Programmes de lavage". Appuyez sur la touche Sanitize pour régler la fonction. Le voyant correspondant s'allume dès que la fonction Sanitize est activée.

Touche Rinçage plus Important Sélectionnez l'option Rinçage

plus avant de lancer un programme de lavage. Vous ne pouvez pas sélectionner l'option quand un programme de lavage est en cours. Si vous devez sélectionner l'option Rinçage plus, annulez le programme de lavage.

Lorsque cette fonction est activée, le programme effectue un rinçage supplémentaire. L'option Rinçage Plus n'est pas compatible avec tous les programmes de lavage. Reportez-vous au chapitre "Programmes de lavage". Appuyez sur la touche Rinçage Plus pour sélectionner la fonction. Le voyant Rinçage plus s'allume quand la fonction est disponible.

Touche "Tout en 1"

Appuyez sur cette touche pour activer/désactiver la fonction "Tout en 1". Reportezvous au chapitre "Fonction Tout en 1".

Touche Départ différé

Cette touche permet de différer le départ du programme de lavage de 1 à 19 heures. Consultez le chapitre "Sélection et départ d'un programme de lavage".

Page 32

32 electrolux

Affichage numérique L'affichage indique :

• le niveau courant de l'adoucisseur d'eau.

• le numéro du programme de lavage.

• Le temps restant (approximatif) avant la fin

du programme.

• L’activation/désactivation du distributeur

de liquide de rinçage (seulement si la fonction « Tout en 1 » est activée).

• La fin du programme de lavage. Un zéro

apparaît sur l'affichage.

• Le nombre d’heures restantes avant le dé-

part différé.

• Les codes d'anomalie de l'appareil.

• L’activation/désactivation des signaux so-

nores.

Touches de fonction

Utilisez les touches de fonction pour procéder aux opérations suivantes :

• Régler l'adoucisseur d'eau. Reportez-

vous au chapitre "Réglage de l'adoucisseur d'eau".

• L'activation/la désactivation du distribu-

teur de liquide de rinçage si la fonction "Tout en 1" est activée. Reportez-vous au chapitre " Tout en 1 ".

• Annuler un programme ou un départ dif-

féré en cours.

• Activer/désactiver les signaux sonores.

Mode Programmation

L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :

• Sélectionner un programme de lavage.

• Régler le niveau de l'adoucisseur d'eau.

• Activer/désactiver le distributeur de liquide

de rinçage.

• Activer/désactiver les signaux sonores.

Appuyez sur la touche Marche/Arrêt. L'appareil se trouve en mode Programmation lorsque : – Le voyant de la touche du programme s'al-

lume ;

– Deux lignes horizontales apparaissent sur

l'affichage numérique.

Appuyez sur la touche Marche/Arrêt. L'appareil n'est pas en mode Programmation lorsque : – Le voyant de la touche du programme s'al-

lume ;

– La durée du programme est visible sur l'af-

fichage numérique ;

– Un programme de lavage a été sélection-

né. Pour revenir au mode Programmation, annulez le programme. Reportez-vous au chapitre « Réglage et départ d'un programme de lavage ».

Signaux sonores

Un signal sonore retentit :

• À la fin d'un programme de lavage.

• Lors du réglage de l'adoucisseur d'eau.

• En cas d'anomalie de fonctionnement. L'activation des signaux sonores est réglée en usine. Pour désactiver les signaux sonores, procédez comme suit :

1. Mettez l'appareil en fonctionnement.

2. Contrôlez que l'appareil est en mode Programmation.

3. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.

4. Relâchez les touches de fonction A et B.

5. Appuyez sur la touche de fonction C. – Les voyants des touches de fonction A

et B s'éteignent.

– Le voyant de la touche de fonction C

clignote.

– L'affichage numérique indique le régla-

ge.

Signaux sonores désactivés

Signaux sonores activés

Les signaux sonores sont désactivés.

6. Appuyez à nouveau sur la touche de fonction C. – Le nouveau réglage apparaît sur l'affi-

chage numérique.

Les signaux sonores sont désactivés.

7. Mettez l'appareil à l'arrêt pour mémoriser l'opération.

Pour activer les signaux sonores, procédez comme suit :

1. Appliquez la procédure décrite ci-dessus jusqu'à ce que le réglage souhaité apparaisse sur l'affichage numérique.

Page 33

Avant la première utilisation

Appliquez la procédure pas à pas en vous reportant aux instructions suivantes :

1. Réglez l'adoucisseur d'eau en fonction du degré de dureté de l'eau de votre région. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.

3. Remplissez le distributeur de liquide de rinçage.

4. Rangez les couverts et la vaisselle dans le lave-vaisselle.

5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.

6. Versez le produit de lavage dans le compartiment correspondant.

7. Démarrez le programme de lavage.

Si vous utilisez des pastilles de détergent multifonctions ('3 en 1', '4 en 1', '5 en 1', etc.), reportez-vous au chapitre "Fonction Tout en 1".

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil. La dureté de l'eau est mesurée par échelles équivalentes :

• °dH allemand.

•°TH français.

Dureté de l'eau

°dH °TH mmol/l degrés Clarke

4 - 10 7 - 18 0,7 - 1,8 5 - 12 2

< 4 < 7 < 0,7 < 5

1) Ne pas approvisionner en sel régénérant.

Réglage électronique

Le lave-vaisselle est réglé d'usine sur 5.

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode Programmation.

3. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.

• mmol/l (millimole par litre – unité internationale de la dureté de l'eau).

•Clarke.

Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.

4. Relâchez les touches de fonction B et C.

5. Appuyez sur la touche de fonction A.

– Les voyants des touches de fonction B

et C s'éteignent.

– Le voyant de la touche de fonction A

continue de clignoter.

– L'affichage numérique indique le ni-

veau actuel.

– Un signal sonore retentit.

electrolux 33

Réglage de la du-

reté de l'eau

Page 34

34 electrolux

Exemple : l'affichage numérique indique

/ 5 signaux sonores intermittents re-

tentissent = niveau 5.

6. Chaque pression de la touche de fonction A détermine le passage au niveau suivant.

Utilisation du sel régénérant

Attention Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

Attention Pour éviter que des grains de sel ou de l'eau salée qui a débordé n'entre en contact avec le fond de la cuve pendant un laps de temps prolongé. approvisionnez en sel juste avant de démarrer un programme de lavage complet pour éviter tout risque de corrosion.

Pour réapprovisionner, procédez comme suit :

1. Dévissez le bouchon du réservoir de sel en le tournant dans le sens inverse des aiguilles d'une montre.

2. Versez 1 litre d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois).

3. Remplissez le réservoir de sel régénérant.

7. Appuyez sur la touche Marche/Arrêt pour mémoriser l'opération.

4. Veillez à ce que le filetage et le joint du réservoir ne présentent aucune trace de sel.

5. Remettez le bouchon en place et serrezle en le tournant dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un clic.

Il est normal que de l'eau déborde du réservoir lorsque vous le remplissez de sel.

Lorsque le niveau de l'adoucisseur est réglé électroniquement sur 1, le voyant de réapprovisionnement de sel s'éteint.

Utilisation du liquide de rinçage

Attention Utilisez uniquement un liquide de rinçage pour lave-vaisselle. N'utilisez aucun autre produit qui n'est pas adapté au lave-vaisselle (par ex,

agent nettoyant pour lave-vaisselle, détergent liquide). Cela aurait pour effet d'endommager l'appareil.

Page 35

electrolux 35

Le liquide de rinçage permet de sécher la vaisselle sans laisser de traces. Le liquide de rinçage est automatiquement ajouté à la dernière phase du rinçage.

Procédez de la manière suivante pour remplir le distributeur :

1. Appuyez sur la touche (A) pour ouvrir le distributeur.

2. Remplissez le distributeur de liquide de rinçage. Le repère 'max.indique le niveau maximum.

3. Essuyez le liquide de rinçage accidentellement renversé avec un chiffon absorbant pour éviter la formation de mousse pendant le programme de lavage.

4. Fermez le distributeur de liquide de rinçage.

Réglage du dosage du liquide de rinçage

Le sélecteur est réglé d'usine sur le niveau 4. Adaptez le dosage de liquide de rinçage à l'aide du sélecteur à 6 positions (position 1 dosage minimum, position 6 dosage maximum).

1. Tournez le sélecteur pour augmenter ou réduire le niveau. – Augmentez la dose si la vaisselle pré-

sente des traces de calcaire ou des gouttes d'eau.

– Si des rayures blanches sont présen-

tes sur la vaisselle, ou si les verres ou les lames de couteaux sont recouverts d'un film bleuâtre, il convient de réduire le dosage.

Rangement des couverts et de la vaisselle

Conseils utiles

Attention Ce lave-vaisselle est conçu

pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage, ...) ne doit pas être lavé au lave-vaisselle.

• Avant de charger la vaisselle, veillez à :

– Enlever tous les restes d'aliments.

Page 36

36 electrolux

– Laisser tremper les casseroles au fond

desquelles adhèrent des restes d'aliments brûlés ou attachés.

• Lorsque vous chargez la vaisselle et les couverts : – Chargez les articles creux tels que tas-

ses, verres et casseroles, etc. en les retournant.

– Assurez-vous que l'eau ne s'accumule

pas dans un creux ou dans un fond bombé.

– Assurez-vous que la vaisselle et les cou-

verts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.

– Assurez-vous que les couverts et la

vaisselle ne recouvrent pas d'autres ustensiles.

– Vérifiez que les verres ne se touchent

pas pour éviter qu'ils ne se brisent.

– Placez les petites pièces dans le panier

à couverts.

• La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau. Ces articles ne seront pas séchés aussi bien que les articles en porcelaine et en acier.

• Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent se retourner.

Attention Assurez-vous que la vaisselle et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.

Avertissement Fermez toujours la porte après avoir chargé ou déchargé l'appareil. Une porte ouverte est source de danger.

Panier inférieur

Le panier inférieur est conçu pour y ranger des casseroles, des couvercles, des assiettes, des saladiers, des couverts. Placez les plats à l'avant du panier.

Les deux rangées d'ergots à l'arrière du panier inférieur peuvent être abaissées pour charger des casseroles, des poêles et des saladiers.

1. Saisissez les deux rangées d'ergots de droite à l'arrière du panier.

2. Soulevez les rangées d'ergots pour les faire sortir des rails.

3. Rentrez les rangées d'ergots.

1. Saisissez les deux rangées d'ergots de gauche à l'arrière du panier.

2. Soulevez les rangées d'ergots pour les faire sortir des rails.

3. Pliez les rangées d'ergots.

Page 37

Il est possible de régler la largeur de la rangée d'ergots de gauche.

1. Saisissez la rangée d'ergots à l'arrière du panier.

2. Soulevez-la afin de la dégager.

3. Poussez la rangée d'ergots pour la faire sortir du guide.

4. Placez la rangée d'ergots dans l'autre rail.

5. Appuyez dessus pour qu'elle s'enclenche.

Panier à couverts

Avertissement Ne placez pas les

couteaux longs en position verticale dans le panier à couverts. Disposez les éléments longs et coupants à l'horizontale dans le panier supérieur. Attention aux couverts tranchants.

Placez les fourchettes et les cuillères avec le manche tourné vers le bas. Placez les couteaux avec le manche tourné vers le haut.

electrolux 37

Pour faciliter le chargement du panier à couverts, nous vous conseillons d'abaisser sa poignée.

Utilisez les séparateurs à couverts. Si la taille et la forme des couverts ne permettent pas leur utilisation, retirez les séparateurs.

Intercalez les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent.

Le panier à couverts est divisé en deux parties. Vous pouvez utiliser ces parties séparément pour faciliter le chargement. Pour séparer les deux parties, faites-les glisser à l'horizontale en direction opposée et détachez-les. Pour assembler les deux parties, placez-les l'une contre l'autre et faites-les glisser horizontalement l'une vers l'autre.

Page 38

38 electrolux

Panier supérieur

Le panier supérieur est conçu pour y ranger des sous-tasses, des saladiers, des tasses, des verres, des casseroles et des couvercles. Placez les ustensiles dans la machine de façon à ce que l'eau puisse accéder à toutes les surfaces.

Support pour verres

Pour les verres à pied long et les verres hauts, rabattez le support pour verres vers le haut (fig.1) Si vous n'utilisez pas le support pour verres, rabattez-le vers la droite (fig. 2).

Supports réglables pour tasses

Pour les ustensiles longs, rabattez les supports de tasses vers le haut. Vous pouvez régler les supports pour tasses sur une position intermédiaire. Couchez ou suspendez les verres à pied en insérant leur pied dans les fentes des supports pour tasses.

Placez les verres sur les ergots.

Réglage de la hauteur du panier supérieur

Si vous placez de grandes assiettes dans le panier inférieur, réglez d'abord le panier supérieur en position haute. Pour régler le panier supérieur en position haute ou basse, procédez comme suit :

Page 39

electrolux 39

1. Tirez sur le panier jusqu'à ce qu'il s'arrête.

2. Soulevez le panier supérieur et verrouillez-le dans sa position la plus haute ou la plus basse.

Dimensions maximum des assiettes lorsque le panier supérieur est dans sa position la plus haute.

Dimensions maximum des assiettes lorsque le panier supérieur est dans sa position la plus basse

Rangement des grandes assiettes dans le panier inférieur

Utilisation du produit de lavage

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaisselle. Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant.

• Les consignes de stockage.

En utilisant la quantité de produit de lavage strictement nécessaire, vous con-

tribuerez à la protection de l'environnement.

Procédez de la manière suivante pour remplir le distributeur :

1. Ouvrez le couvercle du distributeur de détergent.

Page 40

40 electrolux

2. Remplissez le distributeur ( A). Le repère indique le niveau de dosage : 20 = environ 20 g de produit de lavage 30 = environ 30 g de produit de lavage.

3. Si vous sélectionnez un programme de lavage avec prélavage, versez une dose supplémentaire dans le compartiment ( B).

4. Si vous utilisez des pastilles de détergent, placez-les dans le distributeur ( A).

5. Fermez le couvercle du distributeur. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Le produit de lavage se dissout avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

Fonction "Tout en 1"

La fonction "Tout en 1" vous permet d'utiliser des produits de lavage combinés en pastille. Ces produits combinent les fonctions de produit de lavage, de produit de rinçage et de sel régénérant. Ils peuvent également contenir d'autres substances. Vérifiez que ces produits sont appropriés au degré de dureté de l'eau d'alimentation. Consultez les consignes du fabricant. Dès que la fonction "Tout en 1" est sélectionnée, elle restera également activée pour les programmes de lavage suivants.

Lorsque cette fonction "Tout en 1" est sélectionnée, l'alimentation en liquide de rinçage et en sel à partir des réservoirs respectifs est automatiquement désactivée. Les voyants respectifs du sel et du liquide de rinçage sont également désactivés. L'utilisation de la fonction "Tout en 1" peut entraîner une modification de la durée du cycle.

Page 41

electrolux 41

Activez ou désactivez la fonction "Tout en 1" avant le départ du programme de lavage. Dès que le cycle a démarré, la fonction "Tout en 1" ne peut plus être modifiée. Si vous souhaitez exclure cette fonction, il vous faudra d'abord annuler le réglage du programme de lavage, désactivez la fonction "Tout en 1". Dans ce cas, vous devrez régler à nouveau le programme de lavage.

Pour activer la fonction "Tout en 1" :

• Appuyez sur la touche "Tout en 1". Le voyant de la fonction "Tout en 1" s'allume.

Pour désactiver la fonction "Tout en 1" :

• Appuyez sur la touche "Tout en 1". Le voyant de la fonction "Tout en 1" s'éteint.

Procédez de la manière suivante si les résultats de séchage ne sont pas satisfaisants :

1. Remplissez le distributeur de liquide de rinçage.

2. Activez le distributeur de liquide de rinçage.

3. Réglez le dosage du liquide de rinçage sur 2.

• L'activation/la désactivation du distri-

buteur de liquide de rinçage est possible uniquement si la fonction "Tout en 1" est activée.

Pour activer ou désactiver le distributeur de liquide de rinçage :

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode programmation.

3. Appuyez et maintenez appuyées les touches B et C. – Les voyants des touches de fonction A,

B et C clignotent.

4. Relâchez les touches de fonction B et C.

5. Appuyez sur la touche de fonction B. – Les voyants des touches de fonction A

et C s'éteignent.

– Le voyant de la touche de fonction B

clignote.

– L'affichage numérique indique le régla-

ge.

Distributeur de liquide de rinçage désactivé

Distributeur de liquide de rinçage activé

6. Appuyez à nouveau sur la touche de fonction B. – Le nouveau réglage apparaît sur l'affi-

chage numérique.

7. Mettez l'appareil à l'arrêt pour mémoriser l'opération.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Désactivez la fonction "Tout en 1".

2. Remplissez le réservoir à sel et le distributeur de liquide de rinçage.

3. Réglez la position maximale du degré de dureté de l'eau

4. Faites un lavage sans vaisselle.

5. Réglez ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre région.

6. Réglez le dosage du liquide de rinçage.

Sélection et départ d'un programme de lavage

Sélectionnez le programme de lavage en laissant la porte entrouverte. Le programme de lavage démarre uniquement après la fermeture de la porte. Vous pouvez effectuer toutes les modifications souhaitées jusqu'à ce moment-là.

Pour sélectionner et démarrer un programme de lavage, procédez comme suit :

1. Mettez l'appareil en fonctionnement.

2. Contrôlez que l'appareil est en mode Programmation.

3. Appuyez à plusieurs reprises sur la touche programme afin de sélectionner un

programme de lavage. L'affichage numérique indique le numéro du programme. Reportez-vous au chapitre "Programmes de lavage". – Le voyant du programme clignote. – Le voyant de la phase du programme

correspondante commence à clignoter.

4. Sélectionnez une ou plusieurs options, si vous le souhaitez. Reportez-vous au chapitre des "Programmes de lavage" pour être sûr(e) que l'option souhaitée est disponible avec le programme sélectionné.

Page 42

42 electrolux

5. Fermez la porte. – Le programme de lavage démarre au-

tomatiquement.

– Les voyants de phase s'éteignent sauf

le voyant de la phase en cours qui reste allumé.

– Le voyant du programme reste allumé

de manière fixe.

– La durée du programme est visible sur

l'affichage numérique.

Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela, annuler le programme.

Annuler un programme de lavage

1. Appuyez simultanément sur les deux touches B et C jusqu'à ce que 2 barres horizontales apparaissent.

2. Relâchez les touches de fonction B et C pour annuler le programme de lavage.

À ce stade, vous pouvez procéder comme suit :

1. Mettez l'appareil à l'arrêt.

2. Sélectionnez un autre programme de lavage .

Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de lavage.

Régler et démarrer un programme de lavage avec départ différé

1. Appuyez sur la touche Marche/Arrêt.

2. Sélectionnez un programme de lavage.

3. Appuyez sur la touche de départ différé jusqu'à ce que le nombre d'heures correspondant au départ différé souhaité clignote sur l'affichage numérique.

4. Fermez la porte. – L'affichage devient fixe. – Le décompte du départ différé démar-

re automatiquement.

– Le décompte s'effectue par intervalles

de 1 heure.

– Lorsque le décompte est terminé, le

programme de lavage démarre automatiquement.

L'ouverture de la porte interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Annulation du départ différé

Lorsque vous annulez un départ différé, vous annulez également le programme de lavage.

1. Appuyez simultanément sur les deux touches B et C jusqu'à ce que 2 barres horizontales s'affichent.

2. Relâchez les touches de fonction B et C pour annuler le départ différé.

3. Sélectionnez un autre programme de lavage .

Fin du programme de lavage

Mettez l'appareil à l'arrêt de la façon suivante :

• L'appareil s'arrête automatiquement.

• Le signal sonore de fin de programme re-

tentit.

• L'affichage indique 0.

• Le voyant Fin de programme s'allume.

1. Appuyez sur la touche Marche/Arrêt.

2. Ouvrez la porte.

3. Pour améliorer le processus de séchage, laissez la porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle.

Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.

Déchargement du lave-vaisselle

• Déchargez d'abord le panier inférieur, puis

le panier supérieur.

• Les côtés et la porte de l'appareil peuvent

être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

Page 43

electrolux 43

Programmes de lavage

Programme Degré de salissure Type de vaisselle Description du programme

Auto

Verres

Intensif

Normal

ECO

Bref

Prélavage

1) Au cours du programme Auto, le degré de salissure de la vaisselle est déterminé par le degré de turbidité de l'eau. La durée du programme et les consommations varient. Cela dépend si l'appareil est plein ou non et du degré de salissure de la vaisselle. L'appareil règle automatiquement la température de l'eau pendant le lavage principal.

2) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats des tests.

3) Programme de lavage quotidien convenant parfaitement pour un lave-vaisselle partiellement chargé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner.

Options sélectionnables

Vidange Demi-charge Sanitize Rinçage plus

Auto

Verres

Intensif

Tous Vaisselle, couverts,

Moyennement ou légèrement sale

Très sale Vaisselle, couverts,

Moyennement sale Vaisselle et couverts Prélavage

Moyennement ou légèrement sale

Tous Charge partielle (à

non oui oui

non non oui

oui oui oui

plats et casseroles

Vaisselle et verres fragiles

plats et casseroles

Vaisselle et couverts Lavage principal à 65°C

compléter dans la journée).

Prélavage Lavage principal à 50°C ou 65°C 1 ou 2 rinçages intermédiaires Rinçage final Séchage

Lavage principal à 45°C 1 rinçage intermédiaire Rinçage final Séchage

Prélavage Lavage principal à 70°C 2 rinçages intermédiaires Rinçage final Séchage

Lavage principal à 55°C 1 rinçage intermédiaire Rinçage final Séchage

Lavage principal à 50°C 1 rinçage intermédiaire Rinçage final Séchage

Rinçage final 1 rinçage à froid (pour éviter que

les restes d'aliments ne collent). Il n'est pas nécessaire d'utiliser de produit de lavage avec ce programme.

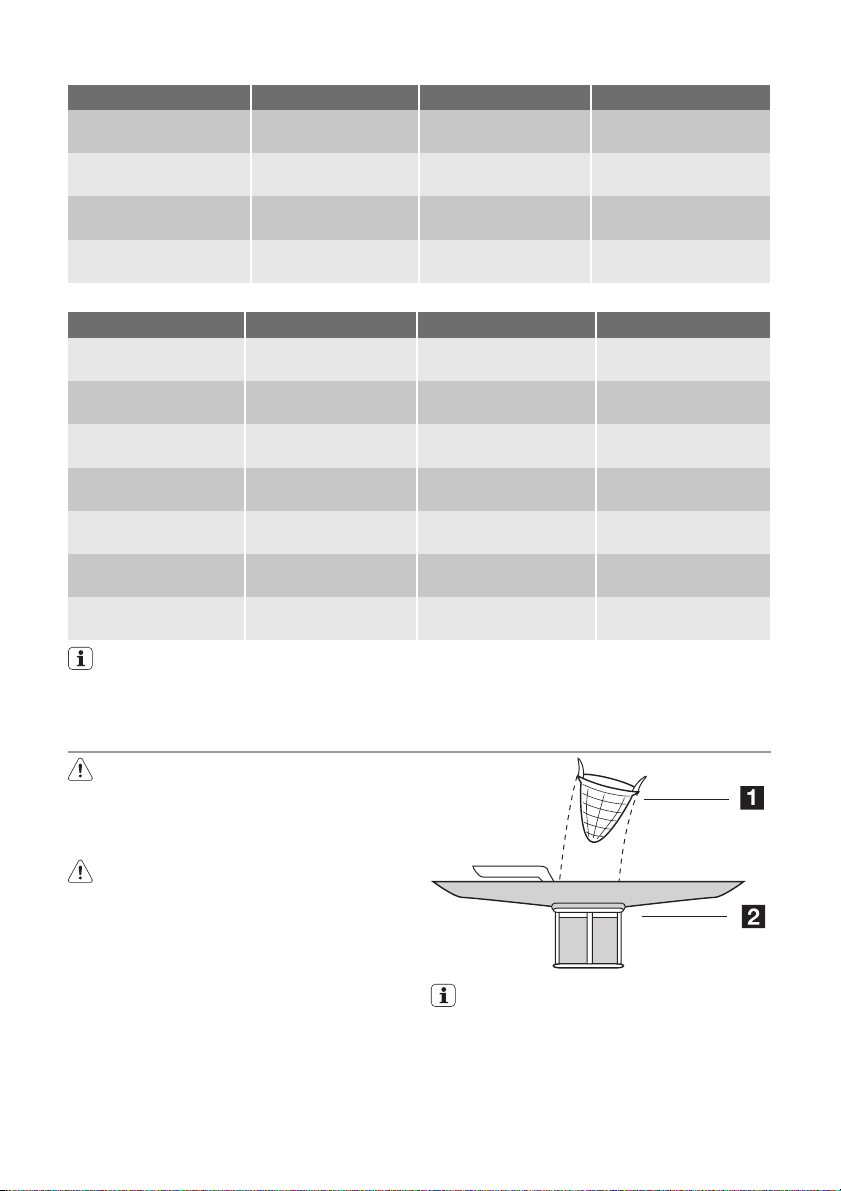

Page 44

44 electrolux

Vidange Demi-charge Sanitize Rinçage plus

Normal

ECO

Bref

Prélavage

oui oui oui

non non oui

non oui oui

non non non

Valeurs de consommation

Programme Durée (en minutes) Énergie (en kWh) Eau (en litres)

Auto

Verres

Intensif

Normal

ECO

Bref

Prélavage

Ces valeurs peuvent changer en fonction de la pression et de la température

85 - 105 1,1 - 1,5 12 - 22

65 - 75 0,8 - 0,9 13 - 14

105 - 115 1,8 - 2,0 22 - 24

100 - 110 1,3 - 1,5 15 - 17

165 - 175 1,0 - 1,1 14 - 15

30 0,9 8

7 0,1 4

tion électrique et de la quantité de vaisselle.

de l'eau, des variations dans l'alimenta-

Entretien et nettoyage

Avertissement Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

Nettoyage des filtres

Attention N'utilisez pas la machine

sans filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage peuvent être compromises et l'appareil pourrait être endommagé.

Si besoin, nettoyez les filtres. Avec des filtres sales les résultats du lavage sont moins satisfaisants. Le lave-vaisselle est doté de 2 filtres :

1. filtre grossier (1)

2. Filtre fin (2)

Contrôlez le filtre grossier après chaque programme de lavage. Contrôlez régulièrement le filtre fin.

Filtre grossier (1)

1. Ouvrez la porte.

2. Retirez le panier inférieur.

3. Retirez le filtre grossier et nettoyez-le minutieusement à l'eau courante.

Page 45

4. Replacez le filtre grossier. Filtre fin (2)

1. Ouvrez la porte, sortez le panier inférieur.

2. Saisissez le filtre fin par la poignée.

3. Sortez le filtre fin en tournant la poignée vers la droite.

4. Nettoyez le filtre fin à l'eau courante avec une brosse.

5. Réinstallez le filtre fin.

6. Bloquez-le en tournant la poignée vers la gauche. Contrôlez que les repères du filtre correspondent à ceux de l'appareil.

electrolux 45

Bras d'aspersion supérieur

1. Tournez la vis de fixation (A) dans le sens inverse des aiguilles d'une montre.

2. Tirez le bras d'aspersion pour le faire sortir de son axe.

Nettoyage des bras d'aspersion

Vérifiez régulièrement les orifices des bras d'aspersion pour vérifier s'ils ne sont pas obstrués. Si nécessaire, nettoyez les orifices sous l'eau courante avec un fil métallique ou une aiguille.

Attention Pour ne pas endommager les orifices, nettoyez-les avec soin.

3. Nettoyez le bras d'aspersion et la vis de fixation.

4. Bloquez le bras d'aspersion avec la vis de fixation en la tournant dans le sens des aiguilles d'une montre.

Bras d'aspersion du panier supérieur

1. Pour sortir le bras d'aspersion supérieur, tournez-le latéralement.

2. Nettoyez le bras d'aspersion.

3. Pour replacer le bras d'aspersion, appuyez en poussant vers le haut pour l'enclencher.

Page 46

46 electrolux

Bras d'aspersion inférieur

1. Tournez la vis de fixation B dans le sens inverse des aiguilles d'une montre.

2. Tirez le bras d'aspersion pour le faire sortir de son axe.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilisez aucun produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylène etc.)

Précautions en cas de gel

3. Nettoyez le bras d'aspersion et la vis de fixation.

4. Bloquez le bras d'aspersion avec la vis de fixation en la tournant dans le sens des

Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-la.

aiguilles d'une montre.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au Service après-

Code d'erreur et anomalie de

fonctionnement

• un signal sonore intermittent est émis

• L'affichage numérique indique

Le lave-vaisselle n'est pas approvisionné en eau

• un signal sonore intermittent est émis

• L'affichage numérique indique

Le lave-vaisselle ne vidange pas

• un signal sonore intermittent est émis

• L'affichage numérique indique

• Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre. Nettoyez le robinet d'arrivée d'eau.

• Le robinet d'arrivée d'eau est fermé. Ouvrez le robinet d'arrivée d'eau.

• Le filtre situé dans le tuyau d'arrivée d'eau est bouché. Nettoyez le filtre.

• Le tuyau d'arrivée d'eau n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.

• Le robinet de l'évier est bouché. Nettoyez le robinet de l'évier.

• Le tuyau de vidange n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.

• Fermez le robinet d'arrivée d'eau et contactez le Service Après-vente.

vente. Si l'anomalie persiste, contactez le Service après-vente.

Attention N'installez pas l'appareil dans une pièce où la température descend au-dessous de 0 °C. Le fabricant n'est pas responsable des dommages encourus à cause du gel.

Attention Mettez à l'arrêt l'appareil avant d'effectuer les contrôles que nous vous suggérons ci-après.

Cause possible et solution

Le système de sécurité anti-débordement s'est déclenché

Page 47

electrolux 47

Code d'erreur et anomalie de

fonctionnement

Le programme ne démarre pas • La porte de l'appareil n'est pas fermée.

Fermez la porte.

• La prise du câble d'alimentation électrique de l'appareil n'est pas branchée. Insérez la fiche dans la prise secteur.

• Le fusible a grillé dans la boîte à fusibles. Remplacez le fusible.

• La fonction Départ différé est sélectionnée. Annulez le Départ différé pour démarrer le programme immédiatement.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu. Si l'anomalie se reproduit, contactez le Service Après-vente. Les informations suivantes sont nécessaires pour une aide rapide et adaptée :

• Modèle (Mod.)

Les résultats de lavage sont insatisfaisants

La vaisselle n’est pas propre • Vous n'avez pas sélectionné le programme approprié pour ce type

Des dépôts de tartre sont présents sur la vaisselle.

La vaisselle est mouillée et terne

Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleuâtre

Des gouttes d'eau ont séché sur les verres et la vaisselle

de vaisselle et de salissures.

• Les paniers sont mal chargés et l’eau n’atteint pas toutes les surfaces.

• La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée.

• Les filtres sont encrassés ou mal installés.

• Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.

• Le réservoir à sel est vide.

• Le niveau de l'adoucisseur d'eau est mal réglé.

• Le bouchon du réservoir à sel n'a pas été vissé correctement.

• Vous n'avez pas utilisé de liquide de rinçage.

• Le distributeur de liquide de rinçage est vide.

• Réduisez le dosage du liquide de rinçage.

• Augmentez le dosage du liquide de rinçage.

• Il se peut que le produit de lavage soit en cause.

Cause possible et solution

• Référence produit (PNC)

• Numéro de série (S.N.) Vous trouverez ces informations sur la plaque signalétique située sur l'appareil. Inscrivez les informations ici :

Description du modèle : ..........

Référence du produit : ..........

Numéro de série : ..........

Caractéristiques techniques

Dimensions Largeur cm 54,6 Hauteur cm 75,9 Profondeur cm 56,3 Branchement électrique - Ten-

sion - Puissance totale - Fusible

Pression de l'eau d'alimentation Minimale 0,5 bars (0,05 MPa)

Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord intérieur de la porte du lave-vaisselle.

Page 48

48 electrolux

Maximale 8 bars (0,8 MPa) Capacité Couverts 11

Installation

Avertissement Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

Installation sous un comptoir (plan de travail ou évier). Si une réparation est nécessaire, la machine doit être facilement accessible au réparateur. Installez l'appareil à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau. Pour l'aération du lave-vaisselle, les ouvertures prévues pour l'arrivée et l'évacuation d'eau, ainsi que pour le câble d'alimentation électrique, suffisent. Lors de l'encastrement de l'appareil, vérifiez que le tuyau d'arrivée d'eau, le tuyau de vidange et le câble d'alimentation ne sont pas pliés ni écrasés.

Fixation de l'appareil aux unités adjacentes

Assurez-vous que le plan en-dessous duquel vous installez la machine est une structure solide (unités de cuisine adjacentes, placards, murs).

1. Mettez l'appareil debout en face de l'élément de cuisine. Disposez le câble et les tuyaux dans la niche d'encastrement.

2. Poussez l'appareil à l'intérieur, puis faites passer le câble et les tuyaux. Contrôlez que les tuyaux d'eau ne sont pas pliés ni écrasés.

3. Alignez l'appareil et fixez-le des deux côtés dans le haut du logement.

Autres fixations possibles

1. sur la plinthe.

105

2. Une patte de fixation supplémentaire audessus. Celle-ci est disponible en tant qu'accessoire (en option). Pour cela, contactez le Service Après-vente.

Page 49

Raccordement à l'arrivée d'eau

Tuyau d'arrivée d'eau

Branchez l'appareil à une arrivée d'eau chaude (max. 60°) ou d'eau froide. Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique. Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".

Attention N'utilisez pas des tuyaux provenant d'anciens appareils.

La pression de l'eau doit se situer dans les limites indiquées (référez-vous au chapitre " Données techniques ") Demandez à la compagnie de distribution des eaux locale de vous indiquer la pression moyenne de l'eau dans votre zone. Contrôlez que le tuyau d'arrivé d'eau n'est pas plié, ni écrasé ou emmêlé. Fixez correctement le contre-écrou pour éviter les fuites d'eau. L'installation d'un filtre IRG est recommandée.

Attention Ne raccordez pas l'appareil à des tuyaux neufs ou qui n'ont pas été utilisés pendant longtemps. Laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Le tuyau d'arrivée d'eau est à double paroi et comporte une soupape de sécurité avec un fil électrique. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit au cours de cette opération, la soupape de sécurité interrompt l'écoulement de l'eau. Faites attention au moment de raccorder le tuyau d'arrivée d'eau :

• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.

• Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagé, débranchez immédiatement la prise secteur.

• Le Service Après-vente de votre magasin vendeur est seul habilité à remplacer le

electrolux 49

tuyau d'arrivée d'eau avec soupape de sécurité.

Avertissement Tension dangereuse

Tuyau de vidange

Assurez-vous que le tuyau n'est pas courbé ou écrasé, sous peine d'empêcher ou de ralentir l'évacuation de l'eau. Enlevez le bouchon d'évier lorsque l'appareil évacue l'eau pour empêcher tout reflux de l'eau vers l'appareil. Le raccordement de vidange doit être situé à une hauteur maximum de 70 cm du sol.

WKE

N 762+3105N 600

G 759

G 57020

G 546

N 550

100 180

550

400

max. 700

A = sortie d'évacuation E = prise G = dimensions de l'appareil K = arrivée d'eau froide N = dimensions de la niche d'encastrement W = arrivée d'eau chaude

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez

600

Page 50

50 electrolux

pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle

Branchement électrique

Avertissement Le fabricant ne peut être tenu responsable en cas de nonrespect de ces mesures de sécurité. Mettez l'appareil à la terre conformément aux instructions. Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale. Utilisez toujours une prise à l'épreuve des chocs.

Cet appareil est équipé d'une sécurité qui empêche le retour des eaux usées à l'intérieur du lave-vaisselle. Si le robinet de votre évier est doté d'un clapet de retenue, cela pourrait entraver la vidange correcte de l'appareil. Enlevez le clapet de retenue.

Attention Assurez-vous que tous les raccords de tuyaux d'eau sont bien serrés afin d'éviter les fuites.

N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent un risque d'incendie. Ne remplacez pas le câble secteur vousmême. Contactez le service après-vente de votre magasin vendeur. Assurez-vous que la prise est accessible après l'installation. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la prise.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Où aller avec les appareils usagés?

Partout où des appareils neufs sont vendus, mais aussi dans un centre de

collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Page 51

electrolux 51

Avertissement Le fabricant décline toute responsabilité en cas de nonrespect des précautions de sécurité mentionnées dans ce chapitre.

• Retirez la fiche de la prise secteur.

• Coupez le câble d'alimentation et la prise et mettez-les au rebut.

• Éliminez le dispositif de bloquage de porte. Ceci pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.

Page 52

www.electrolux.com

Für Gerätezubehör und Ersatzeile besuchen Sie unseren Web Shop: www.electrolux.ch

Pour les accessoires et le pièces détachées visité notre Web Shop: www.electrolux.ch

117943270-00-112009
