Instructions
for the use and installation of gas cookers
Notice d’emploi
pour l’installation et l’utilisation
des cuisinieres à gaz
GB
F
Page 2
ATTENTION
Ce mode d’emploi est valide quand le pays de destination est le même que celui indiqué ci-dessous et sur l’appareil.
• L’installation, la mise en service et la vérification de l’état de bon fonctionnement doivent être effectuées exclusivement par une personne qualifiée, suivant les normes en vigueur et conformément aux instructions du constructeur. Les instructions spécifiques sont données au chapitre des informations destinées à l’installateur.
Important Après l’usage de la cuisinière:
1) Fermer le robinet de débit placé à mont de l’appareil.
2) Contrôler périodiquement que le tuyau de caoutchouc
soit en bon état et éventuellement le remplacer. Il ne faut absolument jamais le réparer. Respecter la date limite d’utilisation.
N.B.: Le modèle des cuisinières, les valeurs techniques (puissance, tension d’alimentation ect.) se trouvent sur une étiquette au dos de la cuisinière, ou dans l’étuve. L’étiquette avec les indications pour le réglage est placée sur le couvercle de la cuisinière.
RENSEIGNEMENTS TECHNIQUES
CARACTERISTIQUES DIMENSIONNELLES DES CUISINIERES
Fig. 1
2
a
1
a
100
C
1
C
2
B
2
a
1
a
100
C
1
C
2
B
REMARQUE Attention: “la porte est chaude pendant le fonctionnement. Eloigner les jeunes enfants”.
ATTENTION. “les parties accessibles peuvent être chaudes quand le grilloir est utilisé. Eloigner les jeunes enfants”.
CONDITIONS REGLEMENTAIRES D’INSTALLATION ET D’ENTRETIEN
L’installation et l’entretien de l’appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l’art en vigueur, notamment:
- Arrêté du 2 août 1977
Règles Techniques et de Sécurité applicables aux installations de gaz combustible et d’hydrocarbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leur dépendances.
- Norme DTU P 45-204 - Installations de gaz (anciennement
DTU n° 61-1 - Installations de gaz - Avril 1982+ additif n° 1 Juillet 1984).
- Règlement Sanitaire Départemental
Pour les appareils raccordés au réseau électrique:
- Norme NF C 15-100 - Installations électriques à basse
tension - Règles.
- Cet appareil doit être installé conformément aux
réglementations en vigueur, et utilisé seulement dans un endroit bien aéré. Consulter les notices avant d’installer et utiliser cet appareil. Le volume de renouvellement d’air
3
necessaire est de 2 m
/h par kW.
- Tous nos appareils sont projetés et construits selon
les normes Européennes EN 30-1-1 et EN 30-2-1.
- Les appareils sont conformes aux prescriptions de la
directive gaz communautaire CEE 90/396 et 93/68 CEE.
-Avant d'operer sur la cuisiniere il faut enlever les
protections en plastique.
CUISINIERE DIMENSIONS 80x50 80x50 90x60 90x60 SELON LES avec porte avec porte
Hauter à la table de cuisson a1 85 ± 2 cm 85 ± 2 cm 85 ± 2 cm 85 ± 2 cm
Profondeur (tout compris) c1 51 cm 51 cm 60 cm 60 cm Largeur (tout compris) B 80 cm 80 cm 90 cm 90 cm
avec porte bouteille
Hauter à couvercle ouvert a2 129 ± 2 cm 132 ± 2 cm 141 ± 2 cm 141 ± 2 cm
Profondeur avec porte c2 88 cm 90 cm 98 cm 104 cm du four ouverte
Capacité utile du four 44 dm
Classe 1 1 2 subclass 1 2 subclass 1
Brûleurs
Voltage 220 Volt - 60 Hz
bouteille bouteille
3
Brûleurs adaptables pour gaz Butane - Propane et gaz naturel
74 dm
3
58 dm
3
135 dm
3
INSTRUCTIONS POUR L’UTILISATEUR
LA TABLE DE CUISSON GAZ
BRULEURS GAZ
Sécurité - Chaque brûleur est contrôlé par un robinet à verrouillage de sécurité dont l’ouverture s’effectue en poussant puis en tournant la manette vers la gauche. Au-dessous de chaque manette figure le point de repére du brûleur correspondant fig. 2.
Signification des symboles: : ouvert au maximum : ralenti l: fermé
fermé
ouvert au MAX
Fig. 2
MIN ralenti
Page 3
HAUTEUR DE LA FLAMME
Réglez la flamme en variant la position de la manette entre les positions “ouvert” et “ralenti” .
ALLUMAGE DES BRÛLEURS
• Pour allumer:
Présentez une flamme au brûleur puis poussez et tournez la manette du brûleur choisi, de la droite vers la gauche jusqu’au repére .
• Pour éteindre, tournez la manette de la gauche vers la droite jusqu’à la butée, sur la position “l” (arrêt). Le verrouillage de sécurité est en place.
- ALLUMAGE DES BRÛLEURS DE LA TABLE DOTÉS DE THERMOCOUPLE DE SÉCURITÉ (Arrêt automatique
du gaz en cas d’extinction accidentelle de la flamme). Répéter les opérations indiquées au paragraphe précédent et utiliser une allumette en cas de panne d’électricité. Après avoir allumé, laisser la manette enfoncée pendant 10 secondes environ.
CONSEILS
Réglez la couronne de la flamme pour qu’elle ne déborde pas du pourtour du récipient (Fig. 3). Le plan de travail est en effet équipé de brûleurs de différent diamètre (et puissance). L’emploi des brûleurs doit être réglé selon le type de casserole c’est à dire:
Brûleur rapide R1 diamètre à partir de 24/26 cm Brûleur rapide R Brûleur semi-rapide B diamètre à partir de 16/18 cm Brûleur auxiliaire A diamètre à partir de 12/14 cm
Brûleur ultra rapide Ø Brûleur poissonnière P diamètre à partir de 26 ovale
Brûleur à triple couronne diamètre à partir de 24/26 cm Kwali BK
2 diamètre à partir de 20/22 cm
130 diamètre à partir de 24/26 cm
35x13 cm
BON MAUVAIS
Fig. 3
Plaques en fonte
Les cuisinières peuvent être équipées de deux types de plaques électriques:
- normales
- rapides (rond rouge au milieu) Les deux types de plaques sont contrôlés par des commutateurs. La plaque rapide offre l’avantage d’une cuisson plus rapide. En tournant le bouton dans le sens des aiguilles d’une montre nous trouverons les symboles inscrits ci-dessous:
0 = Plaque ou élément chauffant NON BRANCHE de 1 à 6 = Positions de la puissance MINIMALE
à la puissance MAXIMALE Lors du premier branchement de l’appareil ou de nonutilisation prolongée, il faut convient de faire fonctionner la plaque pendant 30 minutes sur la position numéro 1 du commutateur afin d’éliminer toute humidité accumulée.
FOUR ET GRILLOIR
Mise en service - conseils
Avant d’utiliser votre four pour la première cuisson, le laisser chauffer à vide, pendant une demi-heure environ (manette sur la position max). La laine minérale qui entoure le four peut dégagerau début une odeur peu agréable due à sa composition.
Logement chauffe-plats (si prevu)
Le logement chauffe-plats est destiné à recevoir la casserolerie du four, moules à gâteaux, à tartes, etc. Vous pouvez aussi l’utiliser comme chauffe-assiettes (four allumé). Nous vous recommandons de ne pas y ranger de casserolerie comportant des parties bois ou plastique ou des matières combustibles (brosses, chiffons, etc.). Pour ouvrir la porte du chauffe-plats il faut soulever légèrement la partie inférieure de la porte ou la pousser, selon les modeles.
Conseils
Manoeuvrez la porte du four doucement et ne la laissez jamais entrouverte lorsque le four est chaud. Vous risqueriez d’abîmer les manettes de commande. Si, pendant la semaine, vous n’avez effectué que des cuissons au four sans utiliser le grilloir, allumez cellui-ci en fin de semaine pendant trois minutes.
LE FOUR GAZ
ALLUMAGE DU FOUR
NOTES
- L’utilisation d’un appareil de cuisson au gaz produit chaleur et humidité dans le local où il est installé. Veillez à assurer une bonne aération du local. Laisser ouverts les orifices d’aération naturelle ou installer un dispositif mécanique d’aération (hotte d’aspiration, ou électroventilateur). Une utilisation intensive et prolongée de l’appareil demande une aération supplémentaire par exemple l’ouverture d’une fenêtre ou une aération plus efficace par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
- Sur les appareils équipés de couvercle en verre il pourrait y avoir des risques d’éclatement lorsqu’ils sont chauffés. Eteindre tous les brûleurs avant de fermer le couvercle. Les cuisinières avec grilles émaillées sont fournies avec une grille de réduction qui doit être utilisée pour réchauffer des récipients de diamètre inférieur à 10 cm et exclusivement sur le brûleur auxiliaire. En utilisant des casseroles convexes (type wook) il faut placer sur la grille du brûleur à triples couronnes (kwali) la réduction spéciale, tandis que si l’on utilise sur le même brûleur des casseroles traditionnelles (fond plat) il faut interposer sur la grille un anneau entretoise. Cet anneau augmente la performance du brûleur.
FR 11
Très important
- Lorsque le four ne fonctionne
pas veillez à laisser la manette en position “fermé” (repère l) (fig. 4).
- Respectez rigoureusement
l’ordre ci-dessous pour procéder à l’allumage.
FOUR AVEC ROBINET
THERMOSTAT
- Ouvrez la porte du four.
-Présentez une flamme
devant l’orifice d’allumage (fig. 5).
- Placez la manette du robinet
thermostat sur la position max.
- Contrôlez l’allumage du
brûleur.
- Refermez la porte du four.
- Tournez la manette sur la
position choisie.
Fig. 4
Fig. 5
max
285
235
min
205
150
1
75
Page 4
UTILISATION DU FOUR A GAZ
Si le brûleur ne s’est pas allumé, lâcher la manette et attendre au moins 1 minute avant de rallumer. Dans le cas d’extinction accidentelle du brûleur tourner la manette sur la position fermé et attendre au moins 1 minute avant de rallumer. En cas de coupure de courant utiliser une allumette pour allumer les brûleurs.
ALLUMAGE DU FOUR AVEC SÉCURITÉ
Pour les brûleurs de four avec thermocouple de sécurité (arrêt automatique du gaz en cas d’extinction accidentelle de la flamme), il faut maintenir appuyée la manette pendant 10 secondes environ, après avoir allumé le four.

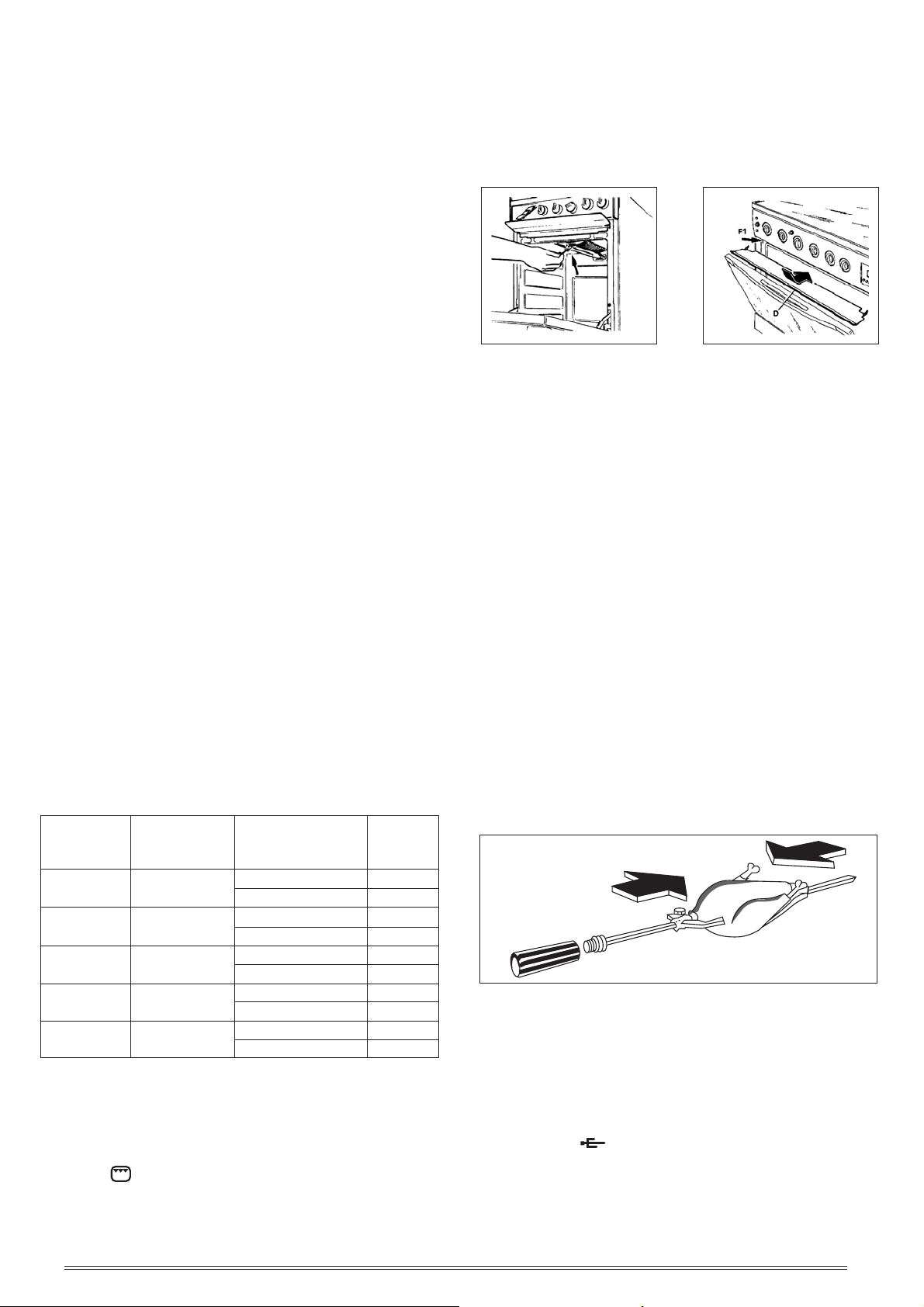

LES ACCESSOIRES DU FOUR ET DU GRILLOIR La lèchefrite
doit être utilisée uniquement pour recueillir le jus des grillades et des cuissons au tournebroche.
La tôle à pâtisserie (si prevu)
s’utilise pour la cuisson des petits gâteaux, elle se pose sur la grille support.
La grille support
est utilisée pour recevoir les plats à rôtir, à gratiner, les moules à pâtisserie et les pièces à griller. Les gradins vous permettent de varier la position dans le four.
REMARQUES
- Pendant et après l’utilisation la porte du four et les parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.
- Les accessoires du four qui peuvent entrer en contact avec les aliments, sont construits avec des matériaux conformes à la directive CEE 89/109 du 21/12/88.
Pendant et après l’utilisation, le verre de la porte four et les parties accessibles peuvent être très chaude. Eloigner les enfants de l’appareil.
TABLEAU D’UTILISATION DU FOUR
Ce tableau est indicatif, les essais ci-dessous reportés ont été effectués en utilisant la lèchefrite ou la grille normalement fournies avec l’appareil. Placer la grille ou la léchefrite sur le 3ème gradin pour les rôtis et sur le 2ème pour les poissons et la pâtisserie.
POSITION TEMPERATURE TEMPS DE
GRILLE FOUR ALIMENTS CUISSON
FOUR
HAUTE 150 - 170°C
MI-HAUTE 180 - 200°C
MI-HAUTE 210 - 230°C
MOYENNE 240 - 260°C
BASSE 270 - 280°C
Meringue - Tarte 40 min. Légumes - Fougasse 45 min.
Soufflé - Flan 35 min. Pigeon - Faisan 65 min.
Tarte - Sablé 30 min. Poulet - Veau 80 min.
Agneau - Porc 60 min. Poissons - Lasagnes 90 min.
Pizza - Gratins 30 min. Pain - Poissons 50 min.
LE GRILLOIR GAZ
POUR ALLUMER LE GRILLOIR:
- Ouvrez la porte du four.
- Présentez une flamme au brûleur (fig. 6).
- Placez la manette du robinet four sur la position
“Grilloir” (fig. 4).
- Attendez quelques minutes après l’allumage.
- Laissez la porte du four entrouverte pendant la cuisson
(fig. 7).
- Insérez le déflecteur (D) du grilloir de la façon suivante: a) Enfilez les deux pattes du déflecteur dans les fessures
“F” de la partie frontale supérieure du four.
b) Fixez le déflecteur en le poussant vers le bas.
Pour éteindre le grilloir
- Ramenez le repère de la manette face au point “l” du bandeau.
Fig. 6 Fig. 7
Contrôler que la flamme, des deux côtés du brûleur se soit régulièrement allumée (fig. 6). Pour les brûleurs du grilloir avec thermocouple de sécurité, (arrêt automatique du gaz en cas d’extinction accidentelle de la flamme) il faut appuyer sur la manette pendant 10 secondes environ, après avoir allumé le four. Si le brûleur ne s’est pas allumé, lâcher la manette et attendre au moins 1 minute avant de rallumer. Dans le cas d’extinction accidentelle du brûleur tourner la manette sur la position fermé et attendre au moins 1 minute avant de rallumer.
COOL DOOR SYSTEM
EMPLOI DU GRILLOIR A GAZ
Lorsque le brûleur du grilloir est allumé seul ou simultanément au brûleur du four, la porte du four doit être en position FERMEE, ce qui évite la surchauffe du bandeau.
ATTENTION: Contrôler que la pression du gaz à l’entrée du l’appareil est bien celle demandée:
Gaz Liquide: 280-300 mm H2O Gaz Méthane: 180-200 mm H2O
Des pression différents de celles indiquées peuvent provoquer des surchauffes dangereuses de l’appareil.
TOURNEBROCHE CONSEILS D’UTILISATION - Ce mode de cuisson est très
pratique et permet d’obtenir des viandes savoureuses et d’une très grande régularité de cuisson.
- Enfiler une des fourchettes sur la broche. Embrocher la pièce à rôtir. Enfiler la deuxième fourchette. Centrer et serrer en vissant les deux fourchettes (fig. 7A).
Fig. 7A
- Le rôti sera serré et ficelé en l’arrondissant le mieux possible. Il sera salé et poivré, exception faite du rôti de boeuf que l’on sale seulement après cuisson.
- Placer la lèchefrite sur le gradin inférieur.
- Introduire les extrémités du support de la broche dans les fourreaux situés de chaque côté de l’entrée du four.
- Dévisser la poignée de la broche. Engager la pointe de la broche dans le logement d’entraînement situé au fond du four. Placer le palier de la broche dans l’encoche support.
- On actionne le tournebroche en tournant la manette four sur le repère (fig. 7A).
REMARQUE: “ATTENTION: les parties accessibles peuvent être chaudes quand le grilloir est utilisé. Eloigner les jeunes enfants”.
Page 5

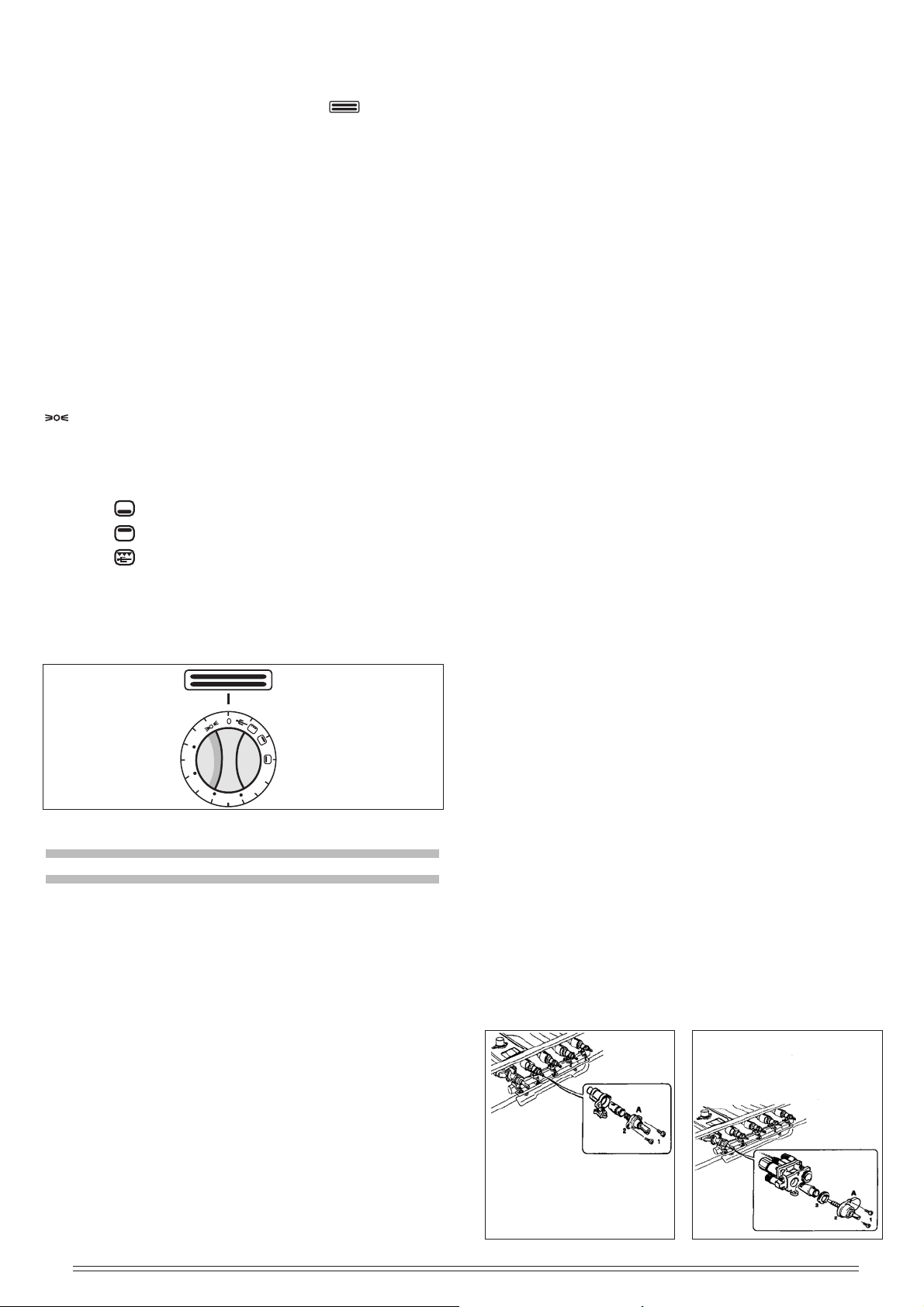

LE FOUR ELECTRIQUE A CONVECTION NATURELLE
UTILISATION DU FOUR ELECTRIQUE
Pour utiliser le four, tourner l manette correspondante jusqu’à ce que l’index soit placé à la température choisie. A ce moment la lampe témoin d couleur rouge qui est sur le bandeau s’allume. Il est conseille d’effectuer le pré-chauffage, c’est-à-dire de porter four à la température choisie avant d’introduire les mets.
LAMPE-TEMOIN THERMOSTAT (voyant jaune)
Elle s’allume chaque fois que le thermostat intervient pour stabiliser la température de cuisson à l’intérieur du four.
suivantes:
- Pour les nettoyer, attendre qu’ils soient froids.
- Les laver avec une éponge et du savon ou détergent. Ne pas utiliser d’abrasifs ou récurants forts, qui risqueraient d’endommager l’émail.
- Si les orifices sont obstrués, ne pas utiliser d’objets métalliques, mais de préférence une allumette.
VITRES
- Pour nettoyer le hublot de la porte du four, utilisez une éponge imbibée d’une petite dose de détergent mousseux.
- Rincez à l’eau froide
- Même procédé pour le nettoyage du verre intérieur qui peut être enlevé en dévissant les deux vis.
UTILISATION
Le choix de la source de chauffage et le réglage de la température s’effectuent au moyen d’une seule commande. Partant de la position 0 (ARRET) et tournant la manette dans le sens des aiguilles d’une montre, on assure successivement les opération suivantes (fig. 7) la lampe à l’intérieur du four s’allume, elle reste allumée dans toutes les positions de fonctionnement.
* Repères pour le chauffage du four avec régulation par
thermostat.
- Température: 60 - 110 - 160 - 200 - 240 - MAX
* Repère seule la résistance inférieurs es allumée
* Repère seule la résistance supérieure est allumée
* Repère chauffage du grill et tournebroche
La remise à 0 (ARRET) s’effectue en tournant la manette dans le sens inverse des aiguilles d’une montre. Remarque: le fonctionnement du four peut être commande par le programmateur (voir pag. 10) si prévu.
0
6
0 1
Fig. 7B
1
160
200
max
240
NETTOYAGE ET ENTRETIEN DE LA CUISINIERE
REGLE GENERALE Toutes les opérations d’entretiens mentionnées dans cette partie doivent être executés exclusivement par personnel qualifié.
Avant de procéder au nettoyage de votre cuisinière:
- Attendez qu’elle soit complètement refroidie
- Fermer le robinet de debit placé a mont de l’appareil
SURFACE EXTERNE EMAIL VITRIFIE
- Lavez à l’eau tiède savonneuse (détersif ou détergent neutre). Epongez et rincez à l’eau froide. Séchez à la peau de chamois.
Evitez les tampons métalliques et les abrasifs qui rayent les surfaces.
NETTOYAGE COMPLET DU FOUR AUTO-DEGRAISSANT
Périodiquement il est utile, spécialement après un débordement accidentel d’aliments sur la sole du four (partie inférieure du four) de procéder de la façon suivante:
- Essuyez les débordements avec une éponge humide ou avec une brosse douce en nylon.
ATTENTION, ne jamais gratter les parties auto­dégraissantes, vous risqueriez d’abîmer l’émail.
- Réglez la manette du thermostat du four gaz sur la position MAX.
- Fermez la porte du four et la laisser fonctionner pendant 1 h - 1 h 30’ suivant le degré de souillure.
PIECES DE REMPLACEMENT
- Adressez-vous à votre FOURNISSEUR ou à tout
PROFESSIONNEL DETENTEUR DE NOTRE MARQUE.
- Précisez-lui les indications portées sur la PLAQUE
SIGNALETIQUE, celle-ci est visible sur la partie interne
de la porte du four ou du chauffe-plats, ou à l’arrière de la cuisinière selon le modèle.
- En possession des nomenclatures et de toute la
documentation technique relative à notre fabrication, celui­ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations justiciables de ses compétences.
GRAISSAGE DES ROBINETS ET DU THERMOSTAT
Si un robinet se bloque ou se durci à la rotation, il faut remplacer la graisse de la manière suivante:
- fermer la valve d’entrée du gaz ou le robinet de la bonbonne.
- dévisser les vis qui fixent le plan de travail
- enlever les grilles les chapeaux, les têtes des brûleurs
- soulever le plan de travail
- dévisser les vis du tableau de bord et l’enlever
- dévisser les deux vis qui fixent la calotte (fig. 8-8/A)
- enlever la carotte à l’aide d’une pince
- nettoyer avec soin la carotte ainsi que son siège
- enduire la carotte d’une légère couche de graisse spéciale
pour robinets à gaz, la placer dans son siège et la tourner plusieurs fois
- enlever à noveau la carotte et éliminer la graisse superflue,
vérifier que le trou de passage du gaz ne soit pas obstrué.
Fig. 8A
CHAPEAUX DE BRULEUR EN FONTE EMAILEE
Les chapeaux de brûleur sont en fonte émaillée. Ils auront un rendement optimal si l’on respecte les indications
FR 13
Fig. 8
Page 6
CHANGEMENT DES ROBINETS ET DU THERMOSTAT
Pour changer un robinet ou un thermostat, il faut suivre les indications suivantes:

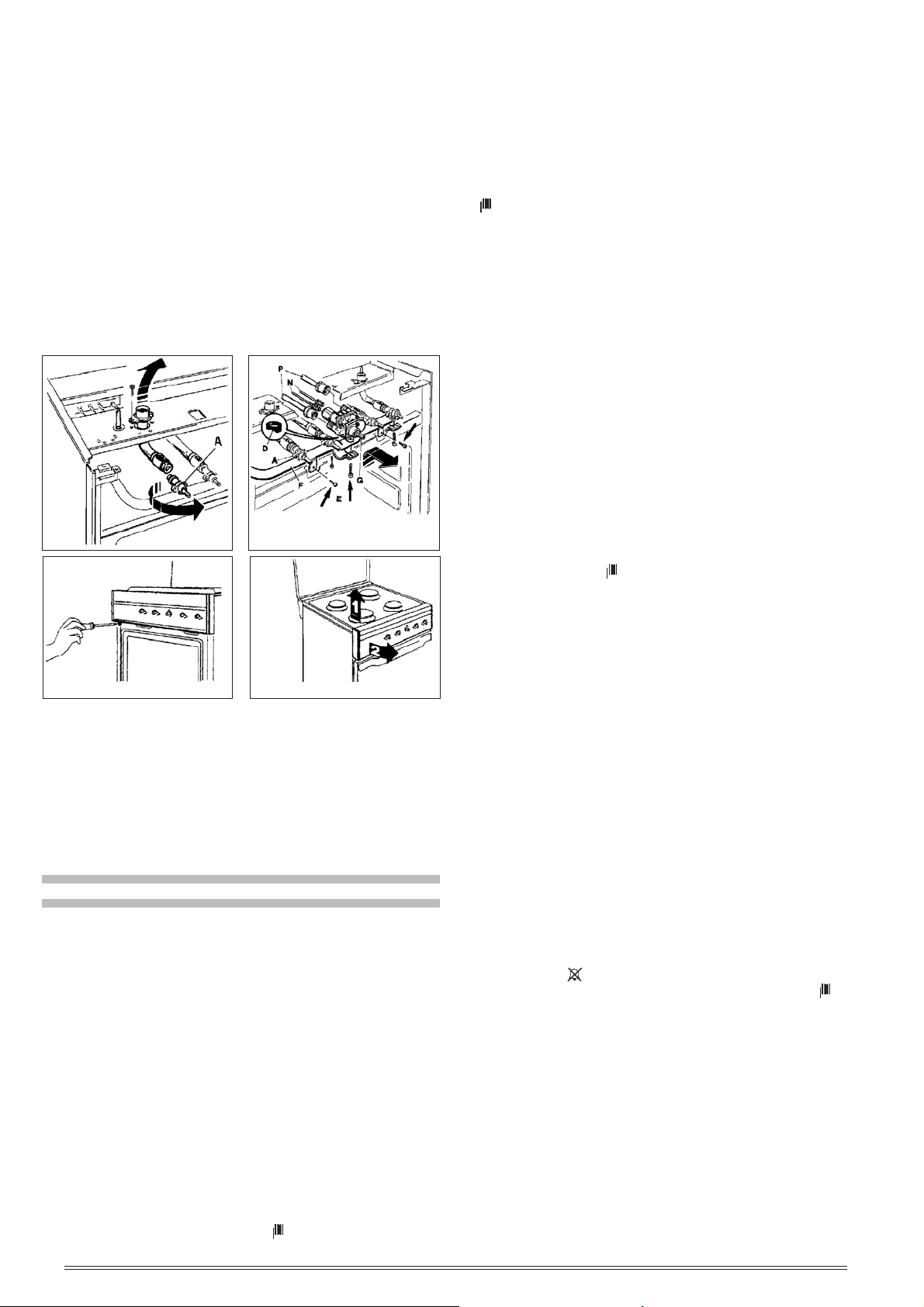

- Enlever les manettes en les tirant simplement.
- Enlever le tableau de bord et la table de travail selon l’ordre numérique progressif indiqué à la fig. 12
- Démonter les brûleurs selon fig. 9
- Dévisser les écrous de blocage P des rampes de jonction entre le brûleur du four et le grill (voir fig. 10) et pour les cuisinières pourvues de thermocouple de sécurité, il faut dévisser les écrous N afin d’enlever le thermostat et les robinets.
- Enlever le support de fixage et dévisser les vis E
- Enlever en partie la rampe F
- Dévisser les vis E afin d’enlever le robinet A ou le thermostat G
- Changer le joint d’étanchéité D au moment du changement d’un robinet ou du thermostat pour assurer une étanchéité parfaite entre le corps et la rampre F.
Fig. 9 Fig. 10
Compte-minutes avec dispositif “fin de cuisson”
Le four peut être équipé avec cet accessoire qui a la double fonction de signaler le temps de cuisson écoulé et d’arrêter automatiquement le four. En tournant le bouton du compteminutes dans le sens des aiguilles d’une montre, on indique le temps de cuisson désiré, après lequel, l’avertisseur acoustique et en même temps s’active le dispositif de “ fin de cuisson”. Si on veut utiliser le four sans la fonction de compteminutes, il faut positionner le bouton sur le symbole: .
Important: quand le repère est sur la position ‘0’ le four ne fonctionne pas.
Horloge électrique avec dispositif “fin de cuisson”
Le four peut être équipé avec cet accessoire qui a la double fonction d’horloge et d’arrêter automatiquement le four, dès que le temps de cuisson réglé est écoulé. Pour régler la mise à l’heure presser et tourner le petit bouton dans le sens inverse aux aiguilles d’une montre. Pour régler le temps de cuisson tourner, sans pression, le petit bouton dans le sens inverse aux aiguilles d’une montre, jusqu’à faire coïncider l’aguille compte-minutes avec le temps demandé jusqu’à un maximum de 90 minutes. Le temps de cuisson doit être réglé sur le cadre le plus interne. Régler donc la manette du thermostat sur la température choisie et le sélecteur de fonctions sur le type de cuisson désiré. Dès que le temps réglé est passé, le signale acoustique s’active et informe que le four n’est plus en fonction. Afin d’arrêter la sonnerie, il faut tourner le bouton sur le symbole . Si on veut utiliser le four sans programmer le temps de cuisson, il faut tourner l’aguille dans le sens inverse aux aiguilles d’une montre jusqu’au symbole: .
Important: Quand le repère est sur “0” le four ne fonctionne pas.
Fig. 11 Fig. 11/B
Pour enlever le tableau de bord il suffit d’enlever les manettes, dévisser la vis placée dans la partie inférieure gauche comme indiqué sur la dessin (fig. 11 - 11/B), ensuite pousser vers le haut pou enlever le sabot gauche. Détacher le tableau de bord du sabot droit qui lui restera fixé à la cuisinière. Pour soulever la table de travail tourner légèrement le sabot droit vers l’extérieur.
DESCRIPTION ET MODE D’EMPLOI DE LA PROGRAMMATION
Minuteur
Le four peut être équipé de cet accessoire. En tournant le bouton dans le sens des aiguilles d’une montre, on affiche le temps de cuisson en minutes. Une sonnerie signalera la fin du temps de cuisson choisi.
Horloge avec minuteur
Le four peut être équipé de cet accessoire qui a la fonction d’horloge et de minuteur. Pour régler l’heure presser et tourner le petit bouton dans le sens inverse des aiguilles d’une montre. Pour régler la sonnerie (donc le temps de cuisson) tourner, sans pression, le petit bouton dans le sens inverse aux aiguilles d’une montre, jusqu’à faire coïncider l’aguille compte­minutes avec le temps demandé jusqu’à un maximum de 50 minutes (chaque cran du cadre égal 1 minute). Pour arrêter la sonnerie, tourner le bouton dans le sens envers aux aiguilles d’une montre, jusqu’à faire coïncider l’aiguille compte minutes avec le symbole .
Programmateur analogique
Le four peut être équipé avec cet accessoire qui, parallèlement à sa fonction d’horloge, permet la programmation début et fin de cuisson. Tout d’abord, régler la mise à l’heure exacte: presser et tourner le bouton dans le sens inverse des aiguilles d’une montre. Pour utiliser la cuisson programmée il faut régler l’heure de début et la durée de la cuisson. Réglage de l’heure de début de cuisson: tirer et tourner le petit bouton jusqu’à faire coïncider l’aiguille avec le l’heure demandée pour le début de cuisson. Réglage du temps de cuisson: tourner le petit bouton dans le sens inverse des aiguilles d’une montre sans le presser ou le tirer, jusqu’à faire apparaître dans la petite fenêtre le temps de cuisson demandé. Après, régler le bouton du thermostat sur la température choisie ainsi que le sélecteur de type de cuisson choisie. A l’heure indiquée, le four s’allumera et la cuisson commencera jusqu’à la fin signalée. En fin de cuisson, le four s’éteint, la sonnerie retentit et informe de la fin de cuisson. Pour arrêter la sonnerie, tourner le petit bouton (sans le presser ou le tirer) jusqu’à faire apparaître le symbole: stop sonnerie . Pour revenir à une cuisson manuelle, tourner le petit bouton jusqu’à faire apparaître le symbole .
IMPORTANT: quand le temps exprimé est resté sur le symbôle 0, le four ne fonctionne pas.
PROGRAMMATEUR DIGITAL
Le four peut être équipée de cet accessoire qui a les fonctions suivantes:
- Horloge (réglable par le bouton 2 et 3)
- Minuteur (réglable par le bouton 1)
- Durée de cuisson (réglable par le bouton 2)
- Fin de cuisson (réglable par le bouton 3)
- Défilement retour (réglable par le bouton 4)
- Défilement accéléré du temps (réglable par le bouton 5) Dans le display digital “D” on indiquera l’heure, le temps de cuisson ou la fin de cuisson.
Page 7
Mise à l’heure
Après le raccordement du four ou lors d’une coupure de courant, sur le display, clignotent les indications “AUTO” et “0.00”. Pour assurer la remise à l’heure, appuyer sur les boutons 2 et 3 en simultané dans les 4 secondes qui suivent, faire défiler grâce aux boutons 4 ou 5 jusqu’à afficher l’heure actuelle. Une fois l’heure réglée, aucun symbole ne reste activé.
Minuteur
Presser sur le bouton 1 et sélectionner le temps de cuisson désiré grâce aux boutons 4 ou 5. Le symbole s’illumine. Une fois écoulé le temps de cuisson, la sonnerie retentit et le symbole clignote. Lorsque l’on arrête la sonnerie, son symbole disparaît.
NOTICE TECHNIQUE RESERVEE A L’INSTALLATEUR
IMPORTANT L’installation, tous les réglages, et les transformations mentionnés dans cette partie doivent être executés exclusivement par personnel qualifié (voir le chapitre: ATTENTION: Conditions réglementaires d’installation et d’entretien).

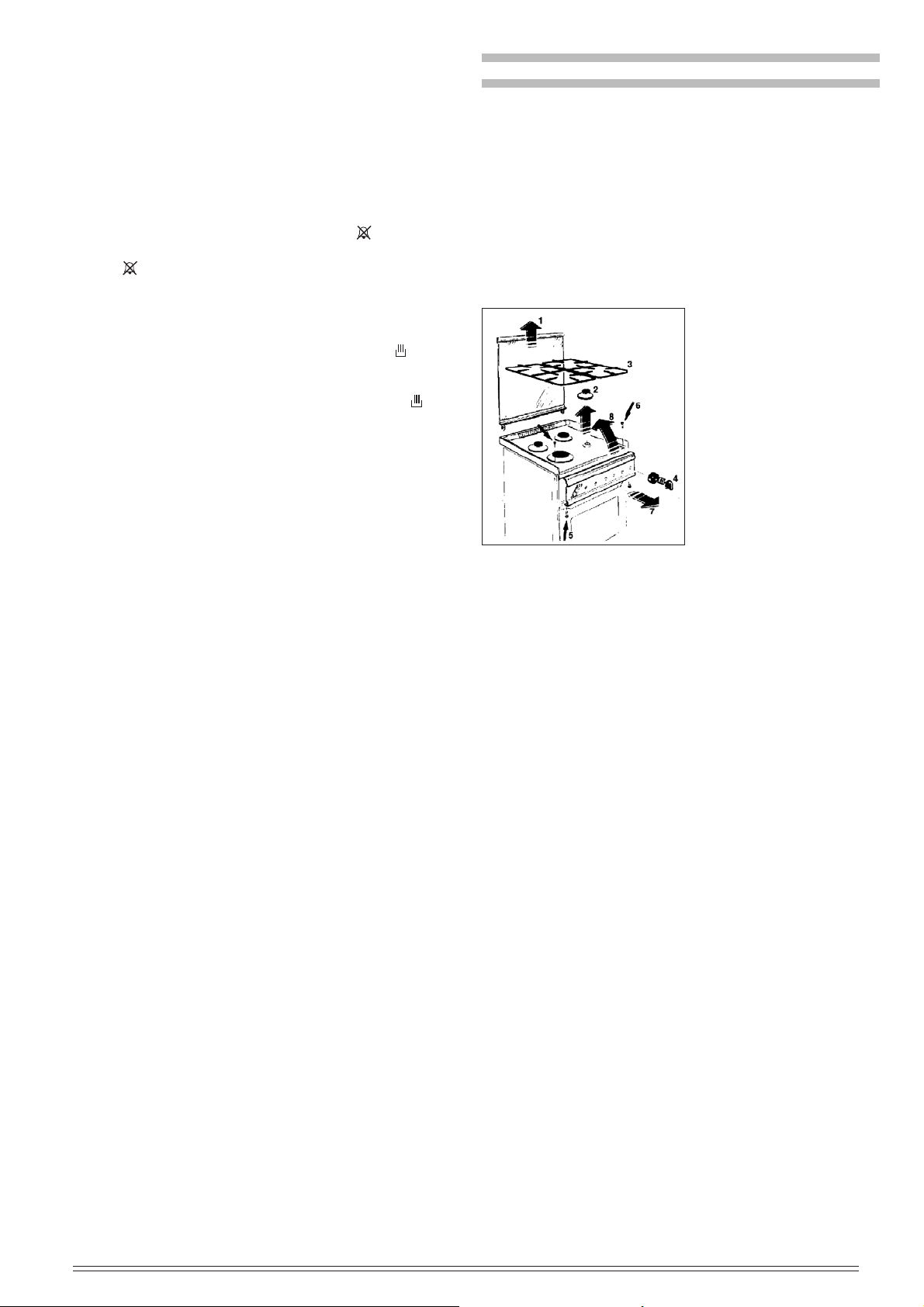

DEMONTAGE DE LA TABLE
Suivre attentivement l’ordre indiqué à la figure 12 ci-dessous, pour la remise en place, opérer en sens inverse.
Fonctionnement semi-automatique (durée de cuisson)
En pressant le bouton 2, on règle le temps de cuisson par les boutons 4 et 5. Le symbole “AUTO” et le symbole sont activés de manière permanente. Régler le thermostat à la température voulue ainsi que le mode de cuisson désiré. Dès que le temps de cuisson s’est écoulé, le symbole et le symbole “AUTO” clignotent, la sonnerie retentit. Pour arrêter la sonnerie, il suffit d’appuyer sur un des boutons.
Fonctionnement semi-automatique (fin de cuisson)
En appuyant sur le bouton 3, on peut régler l’heure de fin de cuisson grâce aux boutons 4 ou 5, le symbole “AUTO” et le symbole s’affichent de manière permanente. Régler le thermostat à la température voulue ainsi que le mode de cuisson désiré. Dès que le temps de cuisson s’est écoulé, le symbole et le symbole “AUTO” clignotent, la sonnerie retentit. Pour arrêter la sonnerie, il suffit d’appuyer sur un des boutons.
Fonctionnement automatique (programmation début et fin de cuisson)
Programmer le temps de cuisson (bouton 2), le symbole “AUTO” et le symbole s’affichent. Programmer l’heure de fin de cuisson (bouton 3), le symbole s’éteint. Régler le thermostat à la température voulue ainsi que le mode de cuisson désiré. Le symbole s’éclaire dès que la cuisson est enclenchée. En fin de temps de cuisson, le symbole de la main s’éteint, le symbole “AUTO” clignote et la sonnerie retentit.
Fonctionnement manuel
Le fonctionnement manuel peut avoir lieu après avoir annulé la programmation automatique en appuyant sur la touche
3. Le symbole “AUTO” disparaît et aucun autre symbole n’est plus activé.
Sonnerie
La sonnerie est active en fin de programme et retentit pendant 2 minutes. On peut l’arrêter en appuyant sur un des 5 boutons de fonctions.
Début de programme et modifications.
Le programme commence approximativement 4 secondes après le réglage assuré. Il est toujours possible d’afficher les programmes établis, en appuyant sur les boutons concernés.
Correction ou annulation du programme établi
Les programmations peuvent toujours être corrigés, en appuyant sur les boutons concernés et en actionnant les boutons 4 et 5. Pour annuler un temps de cuisson, on appuie sur le bouton concerné et on ramène son affichage à “0,00”. L’annulation du temps de cuisson annule automatiquement la fin de cuisson. Le four s’éteint automatiquement et le symbole “AUTO” clignote. La mise à l’heure ne peut pas être modifiée quand la programmation est active.
Fig. 12
débit du compteur et le diamètre des canalisations soient suffisants pour alimenter tous les appareils de l’installation et que les raccords soient étanches. Ne pas omettre d’installer un robinet d’arrêt visible et accessible. Les cuisinières de classe I ne sont pas encastrables. Les parois adjacentes à la cuisinière doivent résister à une température de 75°C (fig. 13). La cuisinière doit être placée à au moins 20 mm des parois adjacentes et 650 mm du meuble placé au dessus (fig. 13/A).Les cuisinières de classe II peut ètre appuyè contre le murs (fig. 13/B ). Important: cet appareil peut être installe et fonctionner uniquement dans un local bien aère, conformément aux prescriptions des Normes en vigueur (voir au dos de la couverture, le chapitre ATTENTION: Conditions...). Il faut respecter les conditions suivantes: a) Prévoir un système d’évacuation vers l’extérieur des
fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction des que l’on allume l’appareil.
b) Prévoir un système qui consent l’afflux d’air nécessaire
à la combustion non inférieur à 2 m3/h par kW. Le système peut être réalisé en prélevant l’air directement a l’extérieur du bâtiment au moyen d’un conduit d’au moins 100 cm2 de section adaptée de manière à ce qu’il ne puisse être accidentellement bouche. Ou, de manière indirecte depuis un local adjacent et équipé d’un conduit de ventilation avec l’extérieur comme susmentionné; le local ne doit pas être une partie commune du bâtiment, ni présenter des danger d’incendie, ni être des chambres à coucher (fig. 13/C). Vérifier que le débit du compteur et le diamètre des canalisation soient suffisants pour alimenter tous les appareils de l’installation et que les raccords soient étanches. Ne pas omettre d’installer un robinet d’arrêt visible et accessible, Les cuisinières de classe I sont encastrables (fig: 13/B) et peuvent être accostées aux meubles sans les espacer. Les parois adjacentes de ces appareils doivent résister à une température de 65°K.
CONSEILS POUR L’INSTALLATION L’installateur est dans l’obligation de s’assurer que les prescriptions indiquées ci-dessous soient rigoureusement appliquées. Le fabricant décline toute responsabilité dérivant de la non-application de ces normes.
Prévoir notamment l’installation dans un local bien aéré, vérifier que le
FR 15
Page 8

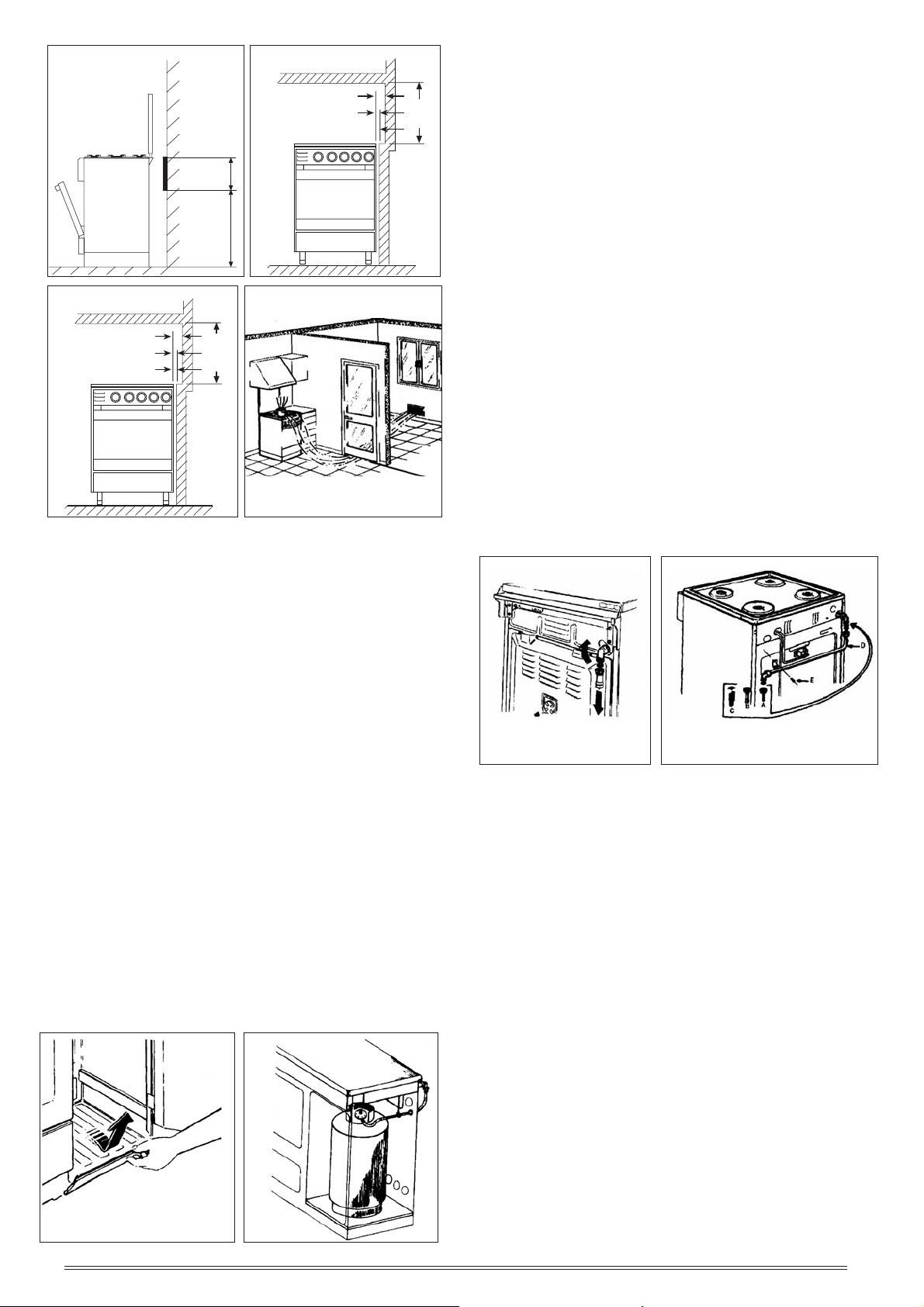

Fig. 13 Fig. 13/A
50 Min
25 cm60 cm
Fig. 13/B Fig. 13/C
50 mm Min
5 mm Min
CLASS II under Class I Type Y
650 mm Min
20 Min
650 Min
RACCORDEMENT GAZ
Les appareils avec placard porte bouteille, ayant l’ouverture du placard de hauteur 620 mm, largeau de 325 mm et pouvant contenir une bouteille de 10 kg, sont livrés prêts à être utilisés avec le gaz butane/propane. Avant d’introduire la bouteille il faut enlever le socle en plastique comme indiqué (fig. 14). Pour le raccordement, placer la bouteille de gaz butane munie de son détendeur dans le placard. Relier le détendeur de la bouteille de gaz à l’aide d’un tuyau normalisé butane-propane à about pour butane/propane. Celui-ci doit toujours être adapté à la rampe de distribution, côté placard.
réglages de gaz. Le réglage est indiqué, sur l’étiquette collée sur le couvercle. En cas de changement de gaz, il faut changer l’about et les injecteurs. Le raccordement peut se faire à droite ou à gauche en choisissant le côte accessible. NB: Les cuisinières ont le raccord à gauche pour les modèles avec porte bouteille et le raccord à droite pour les autres modéles. En aucun cas le tuyau ne doit passer d’unt côte à l’autre de l’appareil. Si un branchement différent est nécessaire il faudra utiliser un tube rigide “D” (fig. 17) qui permettra de brancher l’appareil du côte opposé à celui de fabrication; avec: 1 vis -1 rondelle - 3 joints est livrée par le fabrication sur demande. Demander à l’usine (voir adresse au dos de cette notice) le uyau métallique auxiliaire “D” (fig. 17). Pour monter la rampe auxiliaire il faut: a) enlever le porte caoutchaouc b) fixer la rampe auxiliaire sur le coude, après l’avoir tourné
in direction de la sortie gaz opposée (fig. 16)
c) fixer la patte de la rampe auxiliaire au dos de la cuisinière
en serrant la vis E (fig. 17)
d) monter le porte caoutchouc sur l’extrémité rigide de la
rampe auxiliaire.
IMPORTANT
NE PAS OUBLIER DE PLACER UN JOINT D’ETANCHEITE A CHAQUE RACCORD.
Fig. 16 Fig. 17
ATTENTION - TRES IMPORTANT
Le branchement entre bouteille et about de raccordement de l’appareil devra être fait selon les instructions suivantes:
1) La longueur du tuyau en caoutchouc ne doit pas dépasser 70 cm.
2) L’about de raccordement du détendeur doit être orienté vers le côté droit de l’appareil.
3) Le tuyau en caoutchouc doit être obligatoirement fixé sur le côte droit par le collier spécial (voir fig. 15).
4) En cas de remplacement de la bouteille, ne pas enlever le tuyau du collier.
Les autres modèles de cuisinières sont livrés avec différents
Fig. 14 Fig. 15
NOTES: Le raccord d’entrée du gaz dans l’appareil est fileté 1/2” type gaz cylindrique mâle selon normes ISO 228-1.
RACCORDEMENT RIGIDE Gaz Naturel - Butane - Propane
Le raccordement doit être fait de préférence avec un tuyau rigide. Pour cela, enlever l’about porte-caoutchouc en le dévissant et raccorder l’arrivée rigide sur le coude de raccordement fileté.
RACCORDEMENT SOUPLE
Selon le gaz utilisé, visser sur le coude de raccordement l’about “GAZ NATUREL” ou l’about “BUTANE” (ne pas oublier de mettre en place le joint d’étanchéité).
Gaz Naturel
Utiliser un tuyau en caoutchouc de Ø intérieur 15 mm. marqué N.F. pour raccorder la canalisation de gaz à l’about porte-caoutchouc “gaz naturel” (vissé sur le coude de raccordement). Le tuyau caoutchouc doit être entièrement visible.
Butane - Propane
Utiliser un tuyau en caoutchouc du type “butane”, marqué N.F., pour le raccordement entre la bouteille (ou la canalisation) et l’about porte-caoutchouc “butane” (vissé sur le coude de raccordement). Le tuyau caoutchouc doit être entièrement visible.
Page 9
RACCORDEMENT PAR TUYAU FLEXIBLE A EMBOUTS MECANIQUES
Enlever l’about porte-caoutchouc et raccorder sur le coude fileté (ne pas oublier de mettre en place le joint d’étanchéité). En aucun cas le tuyau ne doit passer d’un côte à l’autre de l’appareil, ceci afin d’éviter que l’augmentation de la température dans la partie arrière du four ne l’abîme.
CHANGEMENT DE GAZ POUR LES DIFFERENTS MODELES
Pour régler la cuisinière sur un type de gaz différent de celui en dotation, il faut remplacer les injecteurs de tous les brûleurs, régler l’arrivée d’air et les ralentis. Avant de prodéder à ces opérations, il est nécessaire de débrancher l’appareil de façon à éviter tout contact accidentel.
CHANGEMENT DES INJECTEURS POUR LES DIFFERENTS TYPES DE GAZ
cuisinière est bien celle demandée: Gas liquide 28 mbar
- Gaz méthane 20 mbar

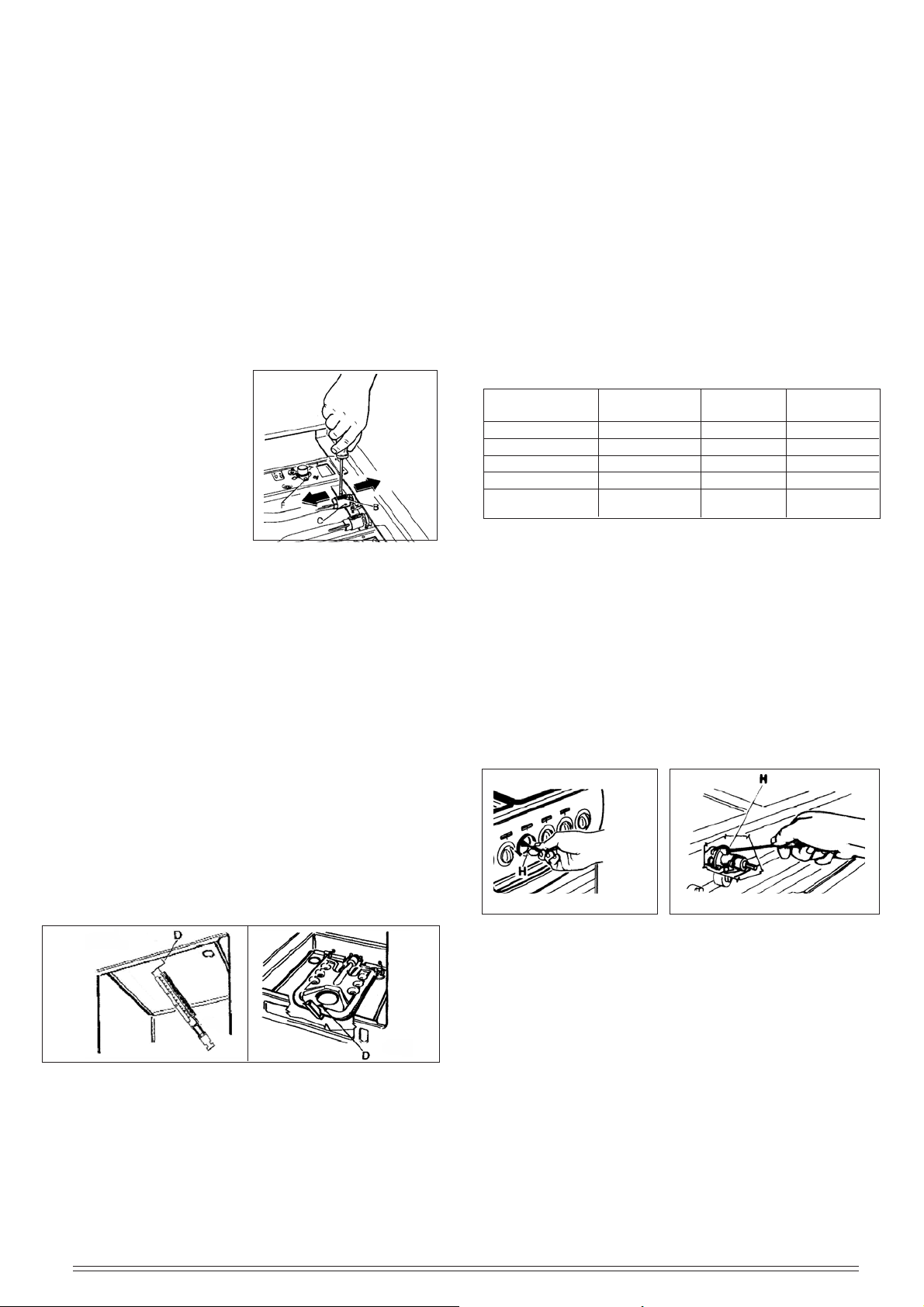

REGLAGE DE L’AIR AUX BRULEURS
Le réglage de l’air est très important puisqu’il permet d’obtenir une combustion correcte et un rendement maximum des brûleurs. Si la flamme a tendance à décoller du brûleur, il y a excés d’air, des pointes jaunes signalent une insuffisance d’air. Pour ce réglage, procéder de la façon suivante:
- pour les brûleurs du plan, dévisser la vis B et faire tourner le collier C afin d’ouvrir ou de fermer les passages de l’air jusu’à obtenir une flamme correcte, d’ardée et de couleur bleue (fig. 18)
Les côtes approximatives d’ouverture d’air primaire sont indiquées sur le tabelau ci-dessous: A la fin des opérations de réglage, les vis B, et D de fixation des brûleurs, doivent être serrées à fond.
a) brûleurs de table:
fig. 18
- enlever les grilles, les diviseurs de flamme et les tètes des brûleurs
- dévisser les vis latérales antérieures du plan de travail et le soulever (voir fig. 12)
- dévisser les vis “F” qui fixent individuellement les
brûleurs (fig. 18)
- choisir sur le tableau figurant sur le porte-injecteur, en
vérifiant l’indication correspondante marquée sur l’injecteur, celui qui est approprié pour chaque brûleur et pour le type de gaz désiré.
- dévisser à l’aide d’une clé de 7 mm les injecteurs qui sont
montés sur les robinets. Les remplacer par les injecteurs appropriés et revisser sans forcer.
- en laissant le plan de travail soulevé, replacer les têtes et
les chapeaux des brûleurs
- effectuer le réglage d’air primaire et du ralenti comme
indiqué au chapitre “Réglage de l’air aux brûleurs”
b) brûleur four.
- enlever le plateau inférierur du four
- enlever la vis qui fixe le brûleur au fond du four, extraire le brûleur et, avec une clé à pipe de 7 mm, dévisser l’injecteur. Il suffit d’enlever la vis antérieure “D” qui fixe le brûleur au fond pour atteindre l’injecteur (fig. 19). Après avoir monté linjecteur approprié, remonter de nouveau le brûleur four.
Type de brûleur LPG G31-37 mbar G20-20 mbar
(25-35mbar) G25-25 mbar
Rapide R1 18 mm 16 mm 11 mm Rapide R2 16 mm 14 mm 13,5 mm Semi-rapide B 6 mm 5 mm 3,5 mm Auxiliaire A 5 mm 3,5 mm 1 mm Poissoniére
ø 130 Kwali 18 mm 16 mm 11 mm
REGLAGE DES RALENTIS (DEBIT REDUIT) Réglage du ralenti des brûleurs du plan de travailet du four sans thermostat:
- allumer un brûleur à la fois, en position maximum, enlever la manette à l’aide d’un tournevis, dévisser de 3 tours environ la vis H minimum placée à l’intérieur de la tige, tourner le robinet vers la gauche jusqu’à la position réduite du débit de gaz (fig. 20). Avec le gaz butane ou propane, la vis sera serrée à fond. ces vis sont percées, et montées sur le robinet selon le type des brûleurs.
Fig. 20 Fig. 21
GRILL
Réglage du ralenti du brûleur four avec thermostat:
- enlever le fond du four, allumer au maximum le brûleur, fermer la porte du four et attendre 10 minutes. Enlever la manette et dévisser la vis du minimum H placée dans la tige du robinet thermostatique. Remettre en place la manette
Fig. 19
FOUR
c) brûleur grilloir:
- enlever la vis qui fixe le brûleur grilloir au plafond du four. Par la vis antérieure “D” (fig. 19).
- changer l’injecteur en prodédant comme pour le brûleur du four
Lorsque les injecteurs de tous les brûleurs ont été remplacés,
et la tourner jusqu’à la position de minimum. Enlever la manette et régler la vis du ralenti jusqu’à obtenir une flamme réduite mais stable même à la suite de brusques passages du maximum au minimum et de rapides fermetures de la porte (fig. 21)
- le brûleur du grill n’a pas de réglage de ralenti. Il est toujours préférable de ne pas régler les ralentis trop bas, pour éviter qu’un brûleur ne s’éteigne accidentellement.
il est conseillé de placer les injecteurs démontés dans le sachet appropié et de les conserver.
IMPORTANT: Contrôler que la pression du gaz entrant dans la
FR 17
Page 10
TABLEAU DES CARACTERISTIQUES TECHNIQUES
Les débits nominaux sont calculés avec le pouvoir calorifique supérieur du gaz 15°C - 760 mm Hg
AVANT D’APPELER LE SERVICE ASSISTANCE
Si l’appareil ne fonctionne pas correctement, avant d’appeler le service d’assistance technique. CONTROLER les points suivants:
L’arrivée du gaz ne semble pas normale, assurez vous que:
- les orifices du diffuseur de flamme des brûleurs ne soient pas obstrués
- dans la bouteille qu’il y est encore du gaz
- le régulateur de pression fonctionne
- le robinet de la bouteille soit bien ouvert
ODEUR DE GAZ DANS LA PIECE
s’assurer que:
- le robinet ne soit pas resté ouvert
- le tuyau d’alimentation du gaz soit bien en place et en bon état; se rappeler de respecter la date limite d’utilisation.
NE CHERCHER JAMAIS UNE FUITE DE GAZ AVEC UNE ALLUMETTE, VERIFIER L’ETANCHEITE AVEC DE L’EAU SAVONNEUSE
LE FOUR ET LE GRILL NE CHAUFFENT PAS
S’assurer que la manette du four soit en position de fonctionnement
TEMPS DE CUISSON TROP LONG
Contrôler que la température affichée soit la plus exacte pour l’aliment à cuire.
L.P.G. 30 mbar
TYPE DE BRÛLEUR
Debit calorifique
nominal W - MAX
Brûleur rapid R1 3100 700 85 225 125 290
Brûleur rapid R2 2750 650 80 199 120 261
Brûleur semi-rapid B 1650 350 62 119 90 157
Brûleur Auxiliaire A 930 290 48 68 68 89
Brûleur Poissoniére
Brûleur Kwali BK 4000 1040 95 290 145 380
COOKERS:
80x50 with cylinder compartment
80x50
90x60
90x60 with cylinder compartment
90x60
grill with door
closed
THERMAL CAPACITIES DETERMINED WITH THE HIGH HEATING VALUE OF THE GAS AT 15°C-1013mbar
Ø 130 / P 3600 800 92 260 140 343
L.H.F.
R.H.R.
or
L.H.F.
L.H.R.
R.H.F.
Central
Central
or
R.H.F.
BRÛLEUR FOUR ET GRILLOIR
Four avec
robinet
Four avec
thermostat
Grilloir
Four avec
thermostat
Grilloir
Four avec
thermostat
Grilloir
Fourt avec
robinet
Four avec
thermostat
Grilloir
Four avec
thermostat
Grilloir
ABOUT GAZ BUTANE GAZ NATUREL
2450 950 72x 167 100Y 219
3100 950 85 225 114Y 295
2000 - 70 145 102Z 190
4500 1040 105 290 150 380
3400 - 90 247 135 290
5000 1600 110 305 165 400
3200 - 90 230 135 323
2900 1040 84 211 12 276
3300 1040 90 240 133 314
2000 - 70 145 105 190
5000 1600 110 305 165 400
3000 - 88 218 129 285
25-35 mbar
40,40 Mj/Kg.
(13,76kWh/Kg)
ø injector
nominal W - MIN
1/100 mm
Debit calorifique
GAZ NATURAL
20 mbar
37,78 Mj/Kg.
(11,10kWh/m3)
ø injector
1/100 mm
dèbit g/h
dèbit g/h
FUMEE DANS LE FOUR
Nous vous conseillons de le nettoyer après chaque cisson. Pendant la cuisson des viandes des gouttes de gras salissent les parois, si elles ne sont pas nettoyées elles causeront de la fumée et une odeur désagréable pendant la cuisson successive. Si après tous les contrôles indiqués ci-dessus l’appareil ne fonctionne pas, appeler le centre assistance le plus près, donnez-lui toutes les indications utiles: modèle, numéro du matricule de production.
Loading...
