Electrolux EWT106411 User guide

Download

Page 1

naudojimo instrukcija

Упатство за ракување

informaţii pentru utilizator

Упутство за употребу

navodila za uporabo

Інструкція

Skalbyklė

Машина за перење

Maşină de spălat rufe

Машина за прање рубља

Pralni stroj

Пральна машина

EWT 136411 W - EWT 106411 W

Page 2

2 electrolux

Valdymo skydelis

1. Valdymo skydelis

2. Dangčio mygtukas

3. Filtro prieigos dangtis

4. Reguliuojamos išlygiavimo kojelės

1 2 3 4 5 6

1. Programų pasirinkimo rankenėlė

2. Mygtukai ir jų funkcijos

3. Ekranas

4. Lemputė „Skalbinių papildymas“

5. Mygtukas „Paleisti / pristabdyti“

6. Mygtukai „Laiko planavimas“

Simboliai

12 34 5

1. Laiko planavimas

2. Temperatūra

3. Užraktas nuo vaikų

Vykdomas ciklas: mas / Skalbimas,

Pradinis skalbi Skalavimas,

Vandens išleidimas, Gręžimas

5. Ciklo trukmė arba atidėto paleidimo atgalinės atskaitos laikmatis

Page 3

Dozatoriaus stalčius

Nuskalbimas Skalbimas

Minkštiklis (nepilkite aukščiau maksimalaus lygio

simbolio

SAUGOS INFORMACIJA

Atidžiai perskaitykite toliau esančius punktus prieš prijungdami ir naudodami šį prietaisą. Šį naudojimo vadovą laikykite kartu su prietaisu.

Bendrieji saugos reikalavimai

• Nemodifikuokite šio prietaiso ir nemėgin- kite keisti jo techninių savybių. Tai jums gali sukelti pavojų.

• Prieš skalbimą patikrinkite, ar pašalintos visos monetos, segtukai, segės, varžtai ir kiti daiktai. Tokie skalbiniuose likę daiktai prietaisą gali rimtai sugadinti.

•Naudokite rekomenduojamą kiekį plovik- lio.

• Mažus skalbinius (puskojines, dirželius ir pan.) skalbkite sudėję į lininį maišelį arba pagalvės užvalkalą.

• Po naudojimo išjunkite prietaisą iš elektros lizdo ir užsukite vandentiekio čiaupą.

•Prieš valymą ir priežiūrą visada išjunkite prietaisą iš elektros lizdo.

• Neskalbkite skalbyklėje drabužių, kurių audinys irsta, nepasiūtas arba sudriskęs.

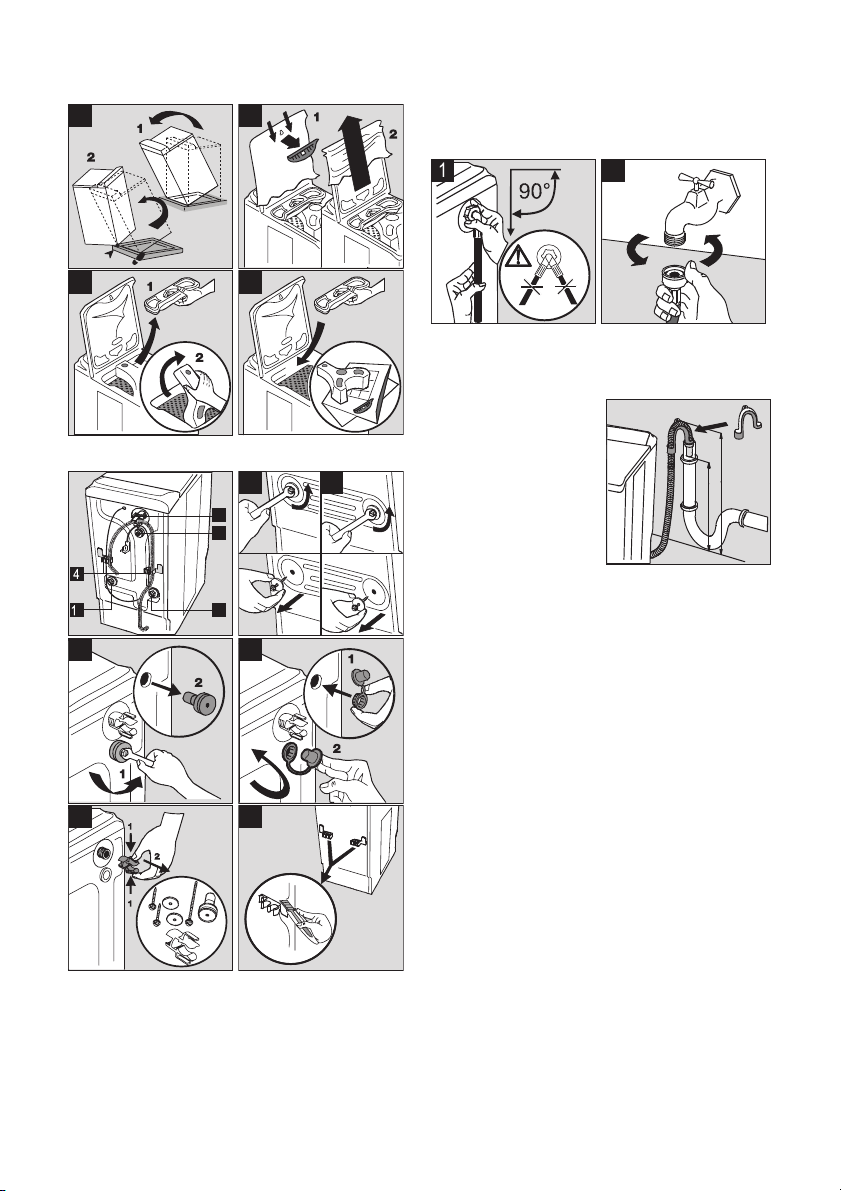

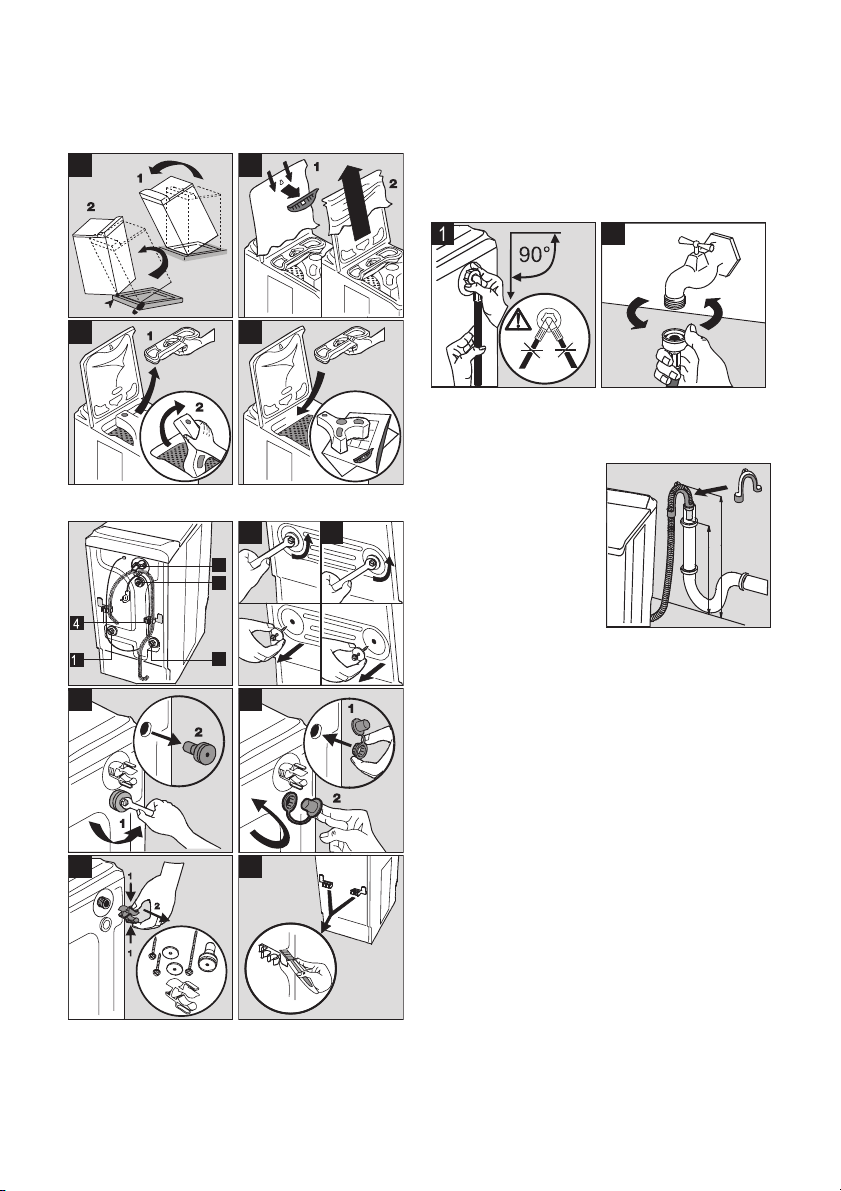

Įrengimas

• Kai tik prietaisas jums pristatomas, jį išpakuokite arba paprašykite, kad jį išpa-

. Patikrinkite, ar neapgadinta prietai-

kuotų so išorė. Apie visus transportavimo pažeidimus praneškite prietaisą pardavusiai įmonei.

•Prieš prietaisą įrengiant, pašalinkite visus gabenimo varžtus ir pakuotės medžiagas.

•Prie vandens įvado prietaisą turi prijungti tik kvalifikuotas santechnikas.

• Jeigu elektros įvadą Jūsų namuose reikia modifikuoti, kad būtų galima prijungti prietaisą, tai turi atlikti tik kvalifikuotas elektrikas.

)

•Po įrengimo patikrinkite, ar prietaisas ne- prispaudė maitinimo kabelio.

• Jeigu prietaisas pastatytas ant kiliminės dangos, patikrinkite, ar kilimas nedengia ventiliacijos angų, esančių prietaiso apačioje.

• Prie prietaiso reikia prijungti įžemintą maitinimo kištuką, atitinkantį keliamus reika- lavimus.

• Prieš jungdami prietaisą į elektros lizdą, atidžiai perskaitykite skyriuje "Elektros įvado prijungimas" esančias instrukcijas.

•Maitinimo kabelį leidžiama keisti tik įgalio- tam techninės priežiūros tarnybos inžinieriui.

• Gamintojas neatsako už žalą, kurią sukė- lė neteisingas įrengimas.

Apsaugos nuo užšalimo priemonės

Jeigu aplinkos, kur stovi prietaisas, temperatūra gali nukristi žemiau 0 °C, reikia imtis tam tikrų saugumo priemonių:

• Užsukite vandens čiaupą ir atjunkite įvado žarną.

•Vandens įvado žarnos ir nuotako žarnos galus įdėkite į ant grindų stovintį dubenį.

• Nustatykite vandens nuleidimo programą ir palaukite, kol ji baigsis.

• Išjunkite prietaiso maitinimą programų selektorių pasukdami į sustabdymo padėtį

• Ištraukite kištuką iš elektros lizdo.

•Prisukite vandens įvado žarną ir nuotako žarną.

Taip išpilsite žarnose esantį vandenį ir išvengsite užšalimo, galinčio sugadinti prietaisą. Prieš įjungdami prietaisą vėl, patikrinkite, ar aplinkos temperatūra nėra žemiau 0 °C.

electrolux 3

Page 4

4 electrolux

Naudojimas

• Šis prietaisas skirtas naudoti buityje. Nenaudokite prietaiso komercinei ar pramoninei veiklai arba kitai paskirčiai.

• Prieš skalbimą vadovaukitės skalbinių etikečių nuorodomis.

• Į skalbyklę nedėkite gaminių, ant kurių buvusios dėmės buvo valytos benzinu, alkoholiu, trichloretilenu ir kitomis priemonėmis. Jeigu naudojote tokias dėmių valymo priemones, palaukite, kol šios medžiagos išgaruos, tik po to dėkite skalbinius į būgną.

• Vaikams ir asmenims, nesugebantiems saugiai naudotis prietaisu dėl savo psichinio, jutiminio arba protinio neįgalumo ar-

ASMENINIS PRITAIKYMAS

Užraktas nuo vaikų

Ši parinktis leidžia naudoti dviejų tipų užraktus:

• įjungus šią parinktį po to, kai skalbimas jau yra paleistas, parinkčių arba programos pakeisti neįmanoma; skalbiant privalote išjungti šią parinktį, jei norite paleisti naują ciklą;

• įjungus šią parinktį prieš paleidžiant skalbimą, prietaiso įjungti neįmanoma.

Jeigu norite įjungti užraktą nuo vaikų, įjunki- te prietaisą ir vienu metu paspauskite ir laikykite nuspaudę mygtukus „Papildomas

skalavimas“ tol, kol ekrane pasirodys patvirtinimo sim-

bolis

ir „Atidėtas paleidimas”

. Prietaisas įsimena šios parinkties

ba patirties bei žinių trūkumo, negalima naudotis šiuo prietaisu be už šių asmenų saugumą atsakingų asmenų priežiūros ir nurodymų. Pasirūpinkite vaikų priežiūra ir neleiskite jiems žaisti su prietaisu.

• Vaikams ir asmenims, nesugebantiems saugiai naudotis prietaisu dėl savo psichinio, jutiminio arba protinio neįgalumo arba patirties bei žinių trūkumo, negalima naudotis šiuo prietaisu be už šių asmenų saugumą atsakingų asmenų priežiūros ir nurodymų. Prižiūrėkite vaikus, kad jie nežaistų su šiuo buitiniu prietaisu.

pasirinkimą. Jeigu norite išjungti užraktą nuo vaikų, pakartokite tuo pačius veiksmus.

Garso signalai

Kai garso signalas yra įjungtas, jis girdimas paspaudus mygtuką, programos pabaigoje arba nurodo gedimą. Jeigu norite jį išjungti, įjunkite prietaisą ir vienu metu paspauskite bei laikykite nuspaudę mygtukus „Pradinis skalbimas“

domas skalavimas“ telėjimas. Dabar garso signalas bus girdimas tik esant įspėjamajam signalui. Jeigu norite vėl jį įjungti, pakartokite tuos pačius veiksmus.

tol, kol pasigirs pyp-

ir „Papil-

KAIP PALEISTI SKALBIMO CIKLĄ?

Naudojantis pirmąkart

• Patikrinkite, ar elektros ir vandentiekio įvadai prijungti pagal įrengimo nuorodas.

•Iš būgno išimkite polistirolo įdėklą ir kitus daiktus.

• Paleiskite pradinį skalbimo ciklą 90°C temperatūroje be skalbinių, bet su skalbikliu, kad išsiplautų vandens rezervuaras.

Page 5

KASDIENIS NAUDOJIMAS

Skalbinių sukrovimas

• Atidarykite prietaiso dangtį.

• Atidarykite būgną, paspausdami fiksavi- mo mygtuką A

automatiškai.

• Sukraukite skalbinius, uždarykite skalbyklės būgną ir dangtį.

Įspėjimas Prieš uždengdami prietaiso dangtį patikrinkite, ar gerai uždarytas būgnas:

•Turi būti užsifiksavę abu uždarikliai,

• atsilaisvinęs fiksavimo mygtuką A.

Skalbiklio dozavimas

Į skalbimo

ir nuskalbimo (jei nustatė- te, kad būtų vykdomas nuskalbimas) skyrius įpilkite reikiamą kiekį skalbiamųjų miltelių. Jei reikia, į skyrių minkštiklio.

Programos pasirinkimas

Pasukite programų selektorių ties reikiama programa. Ims mirksėti žalia “Paleidimo /

pristabdymo” mygtuko Jeigu skalbimo ciklo metu pasuksite programų selektorių ties kita programa, skalbyklė veiks toliau pagal anksčiau nustatytą programą Sumirksės „Err“ ir kelias sekundes mirksės raudona „paleidimo / pristab-

dymo“

mygtuko lemputė.

Temperatūros nustatymas

Pakartotinai spaudinėkite mygtuką „Temperatūra“

, kad padidintumėte ar sumažintumėte temperatūrą (žr. „Programų lentelė“). Simbolis

reiškia skalbimą šaltu vandeniu.

Gręžimo greičio pasirinkimas

Spauskite gręžimo mygtuką keistumėte gręžimo greitį. Didžiausias gręžimo greitis:

1) Priklauso nuo modelio.

: du uždarikliai atšoka

įpilkite audinių

lemputė

, kad pa-

electrolux 5

funkcijoms „Medvilnė“, „Eko“: 1 300 aps./ min. (EWT136411W), 1 000 aps./min. (EWT106411W), funkcijoms „Vilna“, „Moteriškas apatinis trikotažas“, „Džinsai“: 900 aps./min. (EWT136411W), 1 000 aps./min. (EWT106411W), funkcijoms „Sintetika“, „Lengvas lyginimas“, „Intensyvi sportinių drabužių“: 900 aps./min., gležniems audiniams, šilkui, sportiniams drabužiams: 700 aps./min. Programai pasibaigus, jeigu pasirinkote

funkciją „Skalavimo sulaikymas“ „Naktinė tylioji plius“

, jums reikia pasirinkti programą „Gręžimas“ dens išleidimas“

, kad užbaigtumėte ciklą

arba

arba „Van-

ir išleistumėte vandenį. Naktinė tylioji plius: nėra gręžimo ir ji bai- giasi skalavimo sulaikymu.

Parinkčių pasirinkimas

Pasirinkę programą ir prieš paspausdami mygtuką „Paleisti / pristabdyti“

, privalote pasirinkti skirtingas parinktis (žr. „Programų lentelę“). Paspauskite norimą(-us) mygtuką(-us); užsidegs atitinkamos lemputės. Jeigu mygtukus paspausite dar kartą, lemputės užges. Jeigu kuri nors viena iš parinkčių su pasirinkta programa neveikia, ekrane žybčioja užrašas „Err“ (klaida), o

mygtukas „Paleisti / pristabdyti“

žybčioja

raudona šviesa.

Parinktis "Pirminis skalbimas" (mirkymas)

Skalbyklė atlieka pirminį skalbimą 30°C temperatūroje.

Parinktis "Papildomas skalavimas"

Skalbimo metu skalbyklė atlieka vieną ar kelis papildomus skalavimus. Šią parinktį patartina naudoti asmenų, kurių jautri oda, skalbiniams skalbti ir vietovėse, kur minkštas vanduo. Laikinai: Paspauskite papildomo skalavimo

mygtuką. Ši parinktis veikia tik su pasirinkta programa. Nuolat : Kelias sekundes palaikykite nus-

paudę pirminio skalbimo dėjimo

mygtukus. Parinktis išlieka suak-

ir paleidimo ati-

tyvinta nuolat, net jei prietaisas išjungiamas.

Page 6

6 electrolux

Parinkčiai išjungti paspauskite tuos pačius mygtukus dar kartą.

„Paleidimo atidėjimas“

Šia parinktimi galima atidėti skalbimo programos paleidimą 30, 60, 90 minučių arba nuo 2 iki 20 valandų. Pasirinktas laikas kelias sekundes rodomas ekrane. Galite bet kada pakeisti arba atšaukti paleidimo atidėjimą prieš paspausdami „Paleidi-

mo / pristabdymo“

mygtuką: dar kartą

paspauskite mygtuką „Paleidimo atidėji- mas“

dar kartą (0 reiškia paleidimą nedelsiant). Jeigu jau paspaudėte „Paleidimo / pristab-

dymo“

mygtuką ir norite pakeisti arba atšaukti paleidimo atidėjimą, atlikite šiuos veiksmus

• Jeigu norite atšaukti paleidimo atidėjimą ir

pradėti skalbimą nedelsdami, paspauskite „Paleidimo / pristabdymo“

mygtu-

ką, o po to mygtuką „Paleidimo atidėjimas“

. Norėdami pradėti skalbimą pa-

spauskite „Paleidimo / pristabdymo“ mygtuką.

•Norėdami pakeisti atidėjimo trukmę, nus-

tatykite selektorių į padėtį „Stop“

ir už-

programuokite skalbimą iš naujo. Paleidimo atidėjimo metu dangtis lieka užrakintas Jeigu norite jį atidaryti, iš pradžių sustabdykite skalbyklę „Paleidimo / pristabdy-

mygtuku. Uždarę dangtį vėl pa-

mo“ spauskite „Paleidimo / atidėjimo“

mygtu-

ką.

Laiko planavimas

Skalbimą pailginti arba sutrumpinti galima „Time Manager“

mygtukais. Rodomas ir

skalbinių nešvarumo lygis

Nešvarumo

lygis

Intensyvus Labai suteptiems

Įprastas Vidutiniškai sutep-

Kasdieninis Kasdieniniams dra-

Nedidelis Mažai suteptiems

Spartus skal-

bimas

Pikto-

gra-

Audinių tipai

skalbiniams

tiems skalbiniams

bužiams

skalbiniams Labai mažai sutep-

tiems skalbiniams

Nešvarumo

lygis

Sparčiausias skalbimas

Atnaujinti

Pagerintas atnaujinimas

1) Skirta naudoti įdėjus pusę maksimalaus skalbinių kiekio.

2) Simbolis sumirksi ir Išnyksta: šis skalbimo ciklas yra tik gaivumui atnaujinimui.

Pikto-

gra-

Audinių tipai

Skalbiniams, kurie buvo dėvėti ar naudoti labai trumpai

Tik skalbinių gaivumui atnaujinti.

Tik labai mažam skalbinių kiekiui atnaujinti

Galimybė pasirinkti šiuos skirtingus lygius priklauso nuo pasirinktos programos

Programos paleidimas

Paspauskite mygtuką „Paleisti / pristabdyti“

, kad paleistumėte ciklą; užsidegs atitinkama žalia lemputė. Ciklo metu programų rankenėlė išlieka toje pačioje padėtyje – tai normalu. Ekrane rodomas vykdomo ciklo simbolis ir likęs programos veikimo laikas. Jeigu paleidimas buvo atidėtas, ekrane rodomas atgalinės atskaitos laikmatis.

Šildymas

Skalbimo metu ekrane rodomas simbolis , kol prietaisas įšyla iki reikiamos temperatū- ros.

Programos pertraukimas Skalbinių papildymas

Kai šviečia lemputė „Skalbinių papildymas“

, galite įdėti daugiau skalbinių, atlikę toliau nurodytus veiksmus. Paspauskite myg-

tuką „Paleisti / pristabdyti“

: pradės žybčioti atitinkama žalia lemputė, tuo tarpu prietaiso veikla bus pristabdyta. Dangtį galima atidaryti praėjus maždaug 2 minutėms po skalbyklės sustabdymo. Dar kartą pa-

spauskite mygtuką „Paleisti / pristabdyti“ , kad programa vėl būtų tęsiama.

Vykdomos programos keitimas

Prieš atlikdami bet kokius vykdomos programos keitimus, privalote laikinai sustabdyti skalbyklę, paspausdami mygtuką „Paleisti / pristabdyti“

. Jei keisti negalima,

ekrane žybčioja užrašas „Err“ (klaida), o mygtukas „Paleisti / pristabdyti“

kelias

sekundes žybčioja raudona šviesa. Jeigu

Page 7

electrolux 7

vis tiek norite pakeisti programą, privalote atšaukti vykdomą programą (žr. toliau).

Programos atšaukimas

Jeigu norite atšaukti programą, pasukite programų pasirinkimo rankenėlę į padėtį „Sustabdyti“

Programos pabaiga

Skalbyklė sustoja automatiškai; mygtukas „Paleisti / pauzė“

užgęsta, o ekrane žyb-

čioja „0“. Dangtį galima atidaryti praėjus

maždaug 2 minutėms po to, kai skalbyklė nustoja veikti. Pasukite programų pasirinkimo rankenėlę į padėtį „Sustabdyti“ Išimkite skalbinius. Išjunkite prietaisą iš elektros lizdo ir užsukite vandens įleidimo čiau- pą. Budėjimo režimas: kai tik baigiasi programa, po kelių minučių įjungiama energijos taupymo sistema. Sumažėja ekrano ryškumas. Paspaudus bet kurį mygtuką, išjungiamas energijos taupymo režimas.

PROGRAMŲ LENTELĖ

Programa / skalbinių rūšis Kiekis Galimos parinktys

Medvilnė (šaltas vanduo – 90°): Balti arba spalvoti gaminiai, pvz., vidutiniškai sutepti darbiniai drabužiai, patalynė, staltiesės, lininiai apatiniai, rankšluosčiai.

Sintetika (šaltas vanduo – 60°): Sintetiniai audiniai, lininiai apatiniai, audiniai, spalvoti audiniai, neglamžūs baltiniai, palaidinės.

Gležni audiniai (šaltas vanduo – 40°): Visiems gležniems audiniams, pvz., užuolaidoms.

Vilna (šaltas vanduo – 40°): Skalbyklėje skalbiamiems vilnoniams gaminiams, kurių etiketėje nurodyta „Gryna nauja vilna, galima skalbti skalbyklėje, nesusitraukianti“.

Šilkas (šaltas vanduo – 30°): Audiniams, kuriuos galima skalbti skalbyklėje, esant 30 °C temperatūrai.

Moteriškas apatinis trikotažas (šaltas vanduo – 40°): Labai gležniems skalbiniams, pvz., moteriškam apatiniam trikotažui.

Skalavimas: Šia programa galima išska-

lauti rankomis skalbtus skalbinius.

Vandens išleidimas: Išleidžiamas vanduo, jeigu buvo pasirinkta skalavimo sulaikymo funkcija (programa „Naktinė tylioji plius“).

Gręžimas: Gręžimo ciklas nuo 700 iki 1

300/1 000 mo (programa „Naktinė tylioji plius“).

miniai, pvz., vidutiniškai sutepti darbiniai drabužiai, patalynė, staltiesės, lininiai apatiniai, rankšluosčiai.

Lengvas lyginimas (šaltas vanduo – 60°): Medvilnei ir sintetikai skalbti. Mažiau suglamžo skalbinius, juos lengviau lyginti.

aps./min. po skalavimo sulaiky-

„Eko“2)(40–90°): balti arba spalvoti ga-

6,0 kg Naktinė tylioji plius, pirminis skalbi-

mas, papildomas skalavimas, laiko planavimas, atidėtas paleidimas

2,5 kg Naktinė tylioji plius, pirminis skalbi-

mas, papildomas skalavimas, laiko planavimas, atidėtas paleidimas

2,5 kg Naktinė tylioji plius, pirminis skalbi-

mas, papildomas skalavimas, laiko planavimas, atidėtas paleidimas

1,0 kg Naktinė tylioji plius, atidėtas paleidi-

mas

1,0 kg Naktinė tylioji plius, atidėtas paleidi-

mas

1,0 kg Naktinė tylioji plius, atidėtas paleidi-

mas

6,0 kg Naktinė tylioji plius, papildomas skala-

vimas, atidėtas paleidimas

6,0 kg

6,0 kg Atidėtas paleidimas

6,0 kg Naktinė tylioji plius, pirminis skalbi-

mas , papildomas skalavimas, atidė- tas paleidimas

1,0 kg Pirminis skalbimas, papildomas skala-

vimas, atidėtas paleidimas

Page 8

8 electrolux

Programa / skalbinių rūšis Kiekis Galimos parinktys

Džinsai (šaltas vanduo – 60°): Džinsiniams drabužiams skalbti. Įjungta parinktis „Papildomas skalavimas“.

Intensyvus sportinių drabužių skalbi- mas (šaltu vandeniu – 40°): Nešvariems lauko sportiniams drabužiams. Suaktyvinta pirminio skalbimo parinktis.

Sportinių drabužių (30°): Sporto drabužiams.

1) Priklauso nuo modelio.

2) Pavyzdinė programa testavimui, atitinkančiam EN60456 standarto reikalavimus.

3,0 kg Naktinė tylioji plius, pirminis skalbi-

mas, atidėtas paleidimas

2,5 kg Naktinė tylioji plius, papildomas skala-

vimas, atidėtas paleidimas

2,5 kg Atidėtas paleidimas

VALYMAS IR PRIEŽIŪRA

Prieš valymą išjunkite prietaisą iš elektros tinklo.

Nukalkinimas

Prietaisui nukalkinti naudokite tinkamą, korozijos nesukeliančią priemonę, skirtą skalbyklėms. Dėl priemonės kiekio ir nukalkinimo dažnio žr. nuorodas priemonės etiketė- je.

Išorė

Prietaiso išorę valykite šiltu muilinu vandeniu. Niekada nenaudokite denatūruoto spirito, tirpiklių ar panašių gaminių.

Dozatoriaus stalčius

Valykite šiuo būdu :

Vandens įvado filtrai

Valykite šiuo būdu

Nuotako filtras

Reguliariai valykite prietaiso apačioje esantį filtrą

VEIKIMO TRIKTYS

Prieš išleidžiant prietaisą iš gamyklos, jis visapusiškai patikrinamas. Jeigu vis tiek pastebėjote gedimų, prieš kreipdamiesi į tech-

ninės priežiūros tarnybą, žr. toliau pateiktus skyrius.

Page 9

Gedimai Priežastys

Skalbyklė neįsijungia arba nepripila vandens:

• prietaisas netinkamai įjungtas, neveikia elektros instaliacija;

• netinkamai uždarytas prietaiso dangtis arba būgnas;

• netinkamai pasirinkta programos paleidimo komanda;

• nutrūko elektros tiekimas;

• netiekiamas vanduo;

• užsuktas vandens čiaupas;

• užsikimšo vandens įvado filtrai;

•

ant vandens įvado žarnos pasirodo raudonas skirtukas

Skalbyklė pripilama vandens, bet jis iškart išlei-

•per žemai įtaisyta vandens išleidimo „U“ formos dalis (žr. skyrių „Įrengi- mas“).

džiamas: Skalbyklė neskalauja ar-

ba neišleidžia vandens:

• sulenkta arba prispausta vandens nuotako žarna;

• užsikimšo nuotako filtras;

•suveikė pusiausvyros sutrikimo detektorius: skalbiniai netolygiai pasis- kirstę būgne;

• pasirinkta „Vandens išleidimo“, „Naktinė tylioji plius“ arba „Skalavimo sulaikymo“ parinktis;

• netinkamame aukštyje įrengta „U“ formos dalis.

Aplink skalbyklę yra vandens:

• nuo per didelio skalbiklio kiekio susidarė putų perteklius ir išsipylė van- duo;

• skalbiklis netinka skalbti skalbyklėje;

• netinkamai pritvirtinta „U“ formos dalis;

•neįstatytas vandens išleidimo filtras;

• nesandari vandens įvado žarna.

Nepatenkinami skalbimo rezultatai :

• skalbiklis netinka skalbti skalbyklėje;

•būgne per daug skalbinių;

• nustatyta netinkama skalbimo programa;

• per mažai skalbiklio.

Skalbyklė vibruoja ir kelia triukšmą :

• iš skalbyklės pašalintos ne visos pakavimo medžiagos (žr. skyrių „Įren- gimas“);

• prietaisas pastatytas nelygiai arba jis nesubalansuotas;

• prietaisas per arti sienos arba baldų;

• skalbiniai netolygiai pasiskirstę būgne;

• per mažai skalbinių.

Skalbimo ciklas trunka pernelyg ilgai:

• užsikimšo vandens įvado filtrai;

• nutrūko elektros arba vandens tiekimas;

•suveikė variklio perkaitimo detektorius;

• įleidžiamo vandens temperatūra žemesnė nei įprastai;

•suveikė apsauginė putų pertekliaus nustatymo sistema (per daug skal- bimo priemonės) ir skalbyklė pradėjo išleisti putas;

•suveikė pusiausvyros sutrikimo detektorius: pridėta papildoma fazė, kurios metu skalbiniai buvo paskirstyti būgne tolygiai.

Skalbyklė sustoja skalbimo ciklo metu:

• sutriko vandens arba elektros tiekimas;

• pasirinkta funkcija „Skalavimo sulaikymas“';

•atviri būgno uždarikliai.

Ciklo pabaigoje neatsidaro dangtis :

•

lemputė „Galima nedelsiant atidaryti“

•būgne per aukšta temperatūra;

• dangtis atrakinamas praėjus 1–2 minutėms po skalbimo ciklo pabai-

gos

nešviečia;

electrolux 9

Page 10

10 electrolux

Gedimai Priežastys

Ekrane rodomas klaidos kodas E40

mo / pristabdymo“ mygtukas mirksi raudonai

Klaidos kodas E20 rodomas ekrane

mirksi mygtukas „Paleidimas / pristabdymas“

Klaidos kodas E10 rodomas ekrane

mirksi mygtukas „Paleidimas / pristabdymas“

Klaidos kodas EF0 rodomas ekrane

mirksi mygtukas „Paleidimas / pristabdymas“

Pilamas į dalytuvą, minkštiklis bėga tiesiai į būgną:

1) Priklauso nuo modelio.

2) Kai kuriuose modeliuose gali suveikti garso signalas

3) Pašalinę triktis, paspauskite mygtuką „Paleidimas / pristabdymas“, kad nutraukta programa būtų tęsiama.

ir „Paleidi-

ir raudonai

• netinkamai uždarytas dangtis.

• užsikimšo nuotako filtras;

• sulenkta arba prispausta vandens nuotako žarna;

• per aukštai įtaisyta vandens išleidimo žarna (žr. skyrių „Įrengimas“);

• užsikimšo nuotako siurblys;

• užsikimšo vamzdžiai.

• užsuktas vandens čiaupas;

• netiekiamas vanduo.

•

ant vandens įvado žarnos pasirodo raudonas skirtukas

• užsikimšo nuotako filtras;

•suveikė apsaugos nuo vandens nuotėkio sistema; atlikite šiuos veiks- mus:

- užsukite vandens įvado čiaupą;

- ištuštinkite prietaisą dvi minutes prieš atjungdami iš elektros tinklo;

- paskambinkite į techninės priežiūros tarnybą.

• pildami minkštiklio, viršijote maksimalaus lygio žymą „MAX“.

SKALBIKLIAI IR SKALBIMO PRIEDAI

Naudokite tik specialiai skalbyklėms skirtus skalbiklius ir priedus. Maišyti skirtingų tipų skalbimo priemones nepatartina. Dėl to skalbimo rezultatai gali būti prastesni. Naudojant skalbimo miltelius apribojimų nėra. Jei nustatote nuskalbimo arba referencinę programą (žr. "Programų lentelę"), skystų

skalbiklių naudoti negalima. Skalbiant be nuskalbimo, juos galima naudoti supylus į dozavimo rutulį. Skalbimo tabletes arba atskiras dozes reikia dėti į skalbyklės skalbimo priemonių dozatoriaus stalčiaus skalbiklio skyrių.

TECHNINIAI DUOMENYS

MATMENYS Aukštis

MAITINIMO ĮTAMPA / DAŽNIS ENERGIJOS SĄNAUDOS

VANDENS SLĖGIS Mažiausias

Vandentiekio prijungimas Tipas 20/27

Plotis Gylis

230 V / 50 Hz

Didžiausias

850 mm 400 mm 600 mm

2300 W 0,05 MPa (0,5 bar)

0,8 MPa (8 bar)

ĮRENGIMAS

Prieš naudodami pirmą kartą, pašalinkite visas apsauginės transportavimo pakuotės medžiagas. Išsaugokite šias medžiagas, jei

reikės prietaisą gabenti: gabenant prietaisą be apsauginių medžiagų galima pažeisti vidaus komponentus ir sandarumą bei gali

Page 11

electrolux 11

sutrikti prietaiso veikla. Prietaisą galima pažeisti ir mechaniškai.

Išpakavimas

Tvirtiklių nuėmimas

1a 1b

3 2

Norėdami įrengti skalbyklę tame pačiame lygyje, kaip šalia stovintys baldai, atlikite 4 pav. nurodytus veiksmus.

Vandens įvadas

Tiekiamo vandens įvado žarną pritvirtinkite skalbyklės galinėje sienelėje šiuo būdu. Nenaudokite senos žarnos. Vandens įvado žarnos ilginti negalima Jeigu vandens įvado žarna per trumpa, kreipkitės į techninės priežiūros tarnybą.

Atsukite vandens įvado čiaupą. Patikrinkite, ar neprateka.

Vandens nuleidimas

U formos detalę sumontuokite nuotako žarnoje. Įstatykite žarną į kanalizaciją (arba į plautuvę) 70-100 cm aukštyje. Patikrinkite, ar gerai

MAXI 100 cm

MINI 70 cm

laikosi. Siekiant išvengti sifono efekto, reikia užtikrinti, kad oras patektų į žarnos galą. Nuotako žarna neturi būti ištempta. Jeigu vandens įvado žarna per trumpa, kreipkitės į techninio aptarnavimo tarnybą.

Elektros įvado prijungimas

Šią skalbyklę galima jungti tik į vienfazį 230 V lizdą. Patikrinkite saugiklių galią: 13 A esant 230 V. Prietaiso negalima prijungti naudojant ilginamąjį kabelį arba daugializdį šakotuvą. Patikrinkite, ar kištukas įžemintas ir ar jis įrengtas pagal galiojančias taisykles.

Padėties parinkimas

Statykite prietaisą ant lygaus ir kieto paviršiaus vėdinamoje patalpoje. Patikrinkite, ar prietaisas nesiliečia prie sienos arba prie kitų bald

ų. Gerai išlygiuotas prietaisas nevibruoja, skleidžia mažiau triukšmo ir nepasislenka veikimo metu.

Page 12

12 electrolux

APLINKOSAUGA

Šis ant produkto arba jo pakuotės esantis simbolis

negalima elgtis kaip su buitinėmis šiukšlėmis. Jį reikia perduoti atitinkam surinkimo punktui, kad elektros ir elektronikos įranga būtų perdirbta. Tinkamai išmesdami šį produktą, jūs prisidėsite prie apsaugos nuo galimo neigiamo poveikio aplinkai ir žmonių sveikatai, kurį gali sukelti netinkamas šio produkto išmetimas. Dėl išsamesnės informacijos apie šio produkto išmetimą, prašom kreiptis į savo miesto valdžios įstaigą, buitinių šiukšlių išmetimo tarnybą arba parduotuvę, kurioje pirkote šį produktą.

Prietaiso utilizavimas

nurodo, kad su šiuo produktu

Visas simboliu pažymėtas medžiagas galima dar kartą perdirbti. Perduokite jas į antrinės žaliavos rinkimo arba

perdirbimo vietas (teiraukitės vietos savivaldybėje). Prieš išmesdami prietaisą pašalinkite visas dalis, kurios gali kelti pavojų kitiems: nupjaukite maitinimo laidą prie pat prietaiso korpuso.

Aplinkosauga

Siekiant taupyti vandenį, elektros energiją ir saugoti aplinką, rekomenduojame laikytis šių patarimų:

•Jeigu įmanoma, naudokite prietaisą pilna apkrova, venkite skalbti daline apkrova.

•Tik ypač purviniems skalbiniams naudokite nuskalbimo ir mirkymo programas.

• Reikiamas skalbiklio kiekis priklauso nuo vandens kietumo, įkrovos dydžio ir skalbinių nešvarumo lygio.

LIETUVA - GARANTIJOS SĄLYGOS

1. Electrolux suteikia prietaisui 24 mėnesių garantiją nuo pardavimo pirmajam pirkėjui dienos, kurią patvirtina kasos aparato čekis arba sąskaita faktūra. Jei garantijos laikotarpiu prietaisas nustos veikęs dėl dalių ar surinkimo defektų, Electrolux įsipareigoja jį nemokamai sutaisyti. Jei to paties defekto pakartotinai nepavyksta pašalinti arba remonto kaina yra neproporcingai didelė, vartotojui sutinkant, turintis defektų prietaisas gali būti pakeistas nauju. Garantija galioja tik naudojant prietaisą namuose nekomerciniams asmeniniams buitiniams poreikiams tenkinti.

2. Ši garantija galioja tik Lietuvos Respublikos teritorijoje.

3. Garantijos laikotarpis gali būti pratęstas, jei defektui pašalinti reikalingos detalės pristatymas iš gamintojo trunka ilgiau kaip 21 darbo dieną.

4. Garantinį remontą (dalys, darbas ir, jei reikia, pervežimas) nemokamai atlieka Electrolux įgaliota klientų aptarnavimo organizacija vartotojo namuose arba taisykloje klientų aptarnavimo organizacijos nuožiūra. Smulkius buitinius prie- taisus (dulkių siurblius, mikrobangų krosneles, oro šildytuvus ir pan.) į taisyklą pristato pats vartotojas.

5. Visos pretenzijos dėl prietaiso kokybės nagrinėjamos tik įgaliotai klientų aptarnavimo organizacijai prietaisą nus.

patikri-

Page 13

electrolux 13

6. Garantija negalioja, jei prietaiso defektai atsirado: – transportuojant , – netinkamai montuojant, – neatsargiai ir netinkamai naudojant

bei blogai prižiūrint, nesilaikant naudojimo instrukcijos,

–dėl nuo gamintojo nepriklausančių

priežasčių (maitinimo įtampos pokyčių, jos dažnio svyravimų, gamtos reiškinių ir stichinių nelaimių, gyvūnų, vabzdžių ir pan. poveikio, netinkamos kokybės vandens, ne tam skirtų cheminių ir kitų medžiagų naudojimo).

7. Garantija negalioja: – jei prietaisas buvo sumontuotas ir pri-

jungtas nesilaikant instrukcijos reikalavimų,

– jei prietaisą remontavo Electrolux

neįgaliota klientų aptarnavimo organizacija arba buvo pakeista prietaiso konstrukcija,

– jei pašalintas, neįskaitomas arba pa-

keistas prietaiso serijos numeris.

8. Garantija netaikoma: – įbrėžimams, įtrūkimams ir panašiems

mechaniniams išoriniams pažeidimams, atsiradusiems naudojant prietaisą,

– dalims, kurios normaliai susidėvi nau-

dojant prietaisą ir jų darbo trukmė priklauso nuo prietaiso naudojimo intensyvumo: dulkių maišeliams, filtrams, šepečiams, antgaliams, lemputėms, maitinimo elementams, dalims iš stiklo, keramikos, tekstilės ir popieriaus, plastmasinėms dalims, kurių padėtis keičiama rankomis (rankenėlėms, rankenoms, stalčiukams, laikikliams ir pan.), apsaugos įrangai (srovės saugikliams, termo ir hidro apsaugoms).

9. Garantine priežiūra nelaikomi tokie darbai kaip prietaiso reguliavimas, valymas ir kt., kurie aprašyti prietaiso naudojimo instrukcijoje, prietaiso prijungimas, išmontavimas prieš remontą ir sumontavimas, kai tam reikia sugaiti daugiau kaip 30 min .

10. Šios garantijos sąlygos neturi jokios įta- kos vartotojo teisėms, nustatytoms Lietuvos Respublikoje galiojančiais įstaty- mais .

Europinė Garantija: Electrolux šiam prietaisui suteikia garantiją žemiau išvardintose valstybėse, prietaiso garantijoje nurodytu arba atitinkamais teisės aktais nustatytu laikotarpiu. Jums persikeliant iš vienos iš žemiau nurodytų valstybių į kitą iš žemiau nurodytų valstybių, garantija taip yra perkeliama, laikantis šių sąlygų:

• garantija prietaisui pradeda galioti nuo jo

įsigijimo datos, kuri yra nustatoma pagal prietaiso pardavėjo išduotą pirkimo dokumentą;

• garantija teikiama tam pačiam laikotarpiui

ir tokia darbo ir atsarginių dalių apimtimi, kokia yra taikoma Jūsų naujojoje gyveni-

mo valstybėje šiam konkrečiam prietaiso modeliui ar prietaisų serijai;

• garantija yra asmeninė ir taikoma tik pirkėjui, ji negali būti perleidžiama kitam asmeniui;

• prietaisas turi būti įrengiamas ir naudoja- mas laikantis Electrolux nustatytų instrukcijų; naudoti jį galima tik namuose, t. y. nekomerciniais tikslais;

• prietaisas įrengiamas laikantis visų atitinkamų Jūs

ų gyvenamos šalies taisyklių. Europinės garantijos nuostatos neturi jokio poveikio bet kokioms kitoms įstatymais nustatytoms Jūsų teisėms.

Page 14

14 electrolux

Контролна табла

1. Контролна табла

2. Копче за капакот

3. Капак за филтерот

4. Прилагодливи ногалки

1 2 3 4 5 6

1. Бирач на програми

2. Копчиња и нивните функции

3. Екран

4. Светилка за да „додадете алишта“

5. Копче „Старт/пауза“

6. Копчиња за „одредување на времето“

Симболи

12 34 5

1. Одредување на времето

2. Температура

3. Заклучување за безбедност на

децата

Одвивање на циклусот: предперење/перење, плакнење,

цедење, центрифуга

5. Должина на циклусот или

одбројување на тајмерот

Page 15

Дозер

Претперење Перење

Омекнувач (не полнете над симболот MAX M )

БЕЗБЕДНОСНИ ИНФОРМАЦИИ

Внимателно прочитајте ги следниве точки пред да го инсталирате и да го користите апаратот. Чувајте го упатството со апаратот.

Општа безбедност

• Не менувајте го и не обидувајте се да го видоизмените апаратот. Така може да се доведете во опасност.

• Внимавајте сите парички, безопасни, брошови, шрафови и слично да се извадени пред да почнете за перење. Ако се остават, може сериозно да го оштетат апаратот.

• Употребувајте ја препорачаната количина детергент.

• Ставајте ги малите предмети заедно (чорапи, каиши итн.) во мала

платнена вреќа или во навлака за перница.

• Откачете ја и затворете ја славината за доводното црево по употребата на апаратот.

• Секогаш извлекувајте го од струја штекерот или одржување.

• Не перете во машина алишта со ленти, со непорабен или од искинат материјал.

Инсталирање

• Распакувајте го апаратот или замолете да ви го распакуваат веднаш штом ќе го донесат. Проверете да не е оштетена надворешноста на апаратот. Пријавете ги сите оштетувања од транспортот кај Вашиот продавач.

на апаратот пред чистење

програма

electrolux 15

• Отстранете ги клинови и сета амбалажа пред инсталирање на апаратот.

• Приклучувањето на водата мора да го изврши квалификуван водоводџија.

• Ако вашата домашна електрична инсталација треба да се приспособи за да може да се приклучи апаратот, викнете квалификуван електричар.

• Внимавајте, по инсталирањето, кабелот за струја да не е вклештен под апаратот.

• Ако апаратот тепих, внимавајте тепихот да не ги попречува отворите за вентилација на долниот дел.

• Апаратот мора да е опремен со прописен заземјен штекер.

• Пред да го приклучите апаратот во електричната мрежа, внимателно прочитајте ги упатствата во поглавјето насловено "Поврзување на електриката".

• Кабелот за струја треба да го менува

• Производителот не одговара за

Мерки против замрзнување

Ако е апаратот изложен на температури под 0°C, треба да се преземат следниве мерки:

• Затворете ја славината и откачете го

• Ставете ги краевите на доводното и

овластен сервисен техничар.

само

оштетувања произлезени од неправилно инсталирање.

доводното црево.

на одводното црево во леген на подот.

сите транспортни

се инсталира на под со

Page 16

16 electrolux

• Одберете ја програмата за црпење и оставете ја да сврти цел циклус.

• Исклучете го апаратот од струја со вртење на програматорот на "Stop"

• Извлечете го штекерот на апаратот.

• Заменете ги одводното и доводното

црево.

На тој начин, водата што преостанала во цревата ќе се исцеди, со што ќе се избегне формирање мраз што може да го оштети вашиот апарат. Пред повторно да го вклучите апаратот, внимавајте да го инсталирате во просторија каде што температурата

да падне под нулата.

нема

Користење

• Апаратот е наменет за нормална домашна употреба. Не користете го апаратот за комерцијални или индустриски цели, ни за нешто друго освен она за што е конструиран.

• Пред перењето погледнете ги упатствата на етикетата на секое парче.

ПЕРСОНАЛИЗАЦИЈА

Заклучување за безбедност на децата

Оваа опција овозможува два вида заклучување:

• ако опцијата се активира откако циклусот ќе започне, не се можни промени на опциите или на програмата. Циклусот тече и мора да ја исклучите опцијата за да пуштите нов циклус.

• ако опцијата се активира пред почнување на циклусот, апаратот не може да почне

За да го активирате заклучувањето за безбедност на децата, вклучете го апаратот и притиснете ги едновремено

„Плакнење плус“

додека потврдниот симбол не се

да работи.

и „Одложен старт“

• Не ставајте во машината алишта од

кои претходно сте ги отстраниле дамките со трихлоретилен итн. Ако сте користеле такви средства за отстранување дамки, почекајте тие да испарат пред да ги ставите алиштата во барабанот.

• Испразнете ги џебовите и исправете ги алиштата.

• Овој апарат не е наменет да го користат лица (вклучувајќи ги и децата) со намалени физички, сетилни или ментални способности, или лица без освен ако немаат надзор и упатување за користење на уредот од страна на лицето кое е одговорно за нивната безбедност. Децата треба да се надгледуваат за да бидете сигурни дека нема да играат со уредот.

појави на екранот. Апаратот го меморира одбирањето на оваа опција. За да го исклучите заклучувањето за деца, повторете го истото.

Звучен сигнал

Кога ќе се активира звучниот сигнал, тој ќе се огласи кога ќе притиснете некое копче, на крајот на програмата, за да укаже на некаков дефект. За да го деактивирате, вклучете апаратот и едновремено држете ги притиснати копчињата „Предперење“

и „Плакнење плус“ додека не се огласи звучниот сигнал. Сигналот е активен само ако се огласи алармот. За да го активирате повторно, повторете ја истата постапка.

бензин, алкохол,

искуство и знаење,

го

ПУШТАЊЕ ПРОГРАМА ЗА ПЕРЕЊЕ

Прва употреба

• Уверете се дека приклучувањето на струјата и на водата се во

• Отстранете ги влошката од

согласност со упатствата за упатство за инсталација.

стиропор и сите останати предмети од барабанот.

Page 17

electrolux 17

• Пуштете почетен циклус на перење, на 90°C, без алишта, но

СЕКОЈДНЕВНА УПОТРЕБА

Полнење алишта

• Отворете го капакот на машината

• Отворете го барабанот притискајќи го

копчето за заклучување А вратички се отклучуваат автоматски.

• Ставете алишта, затворете ги барабанот и капакот на машината

ПРЕДУПРЕДУВАЊЕ Пред да го затворите капакот на машината, проверете дали барабанот е правилно затворен:

• Кога двете вратички се затворени,

• копчето за заклучување А е отпуштено.

Дозирање детергент

Всипете ја количината прашок во одделот за перење

, ако сте ја избрале опцијата "претперење". Ставете омекнувач за алишта во дозерот

Одбирање сакана програма

Завртете го програматорот на бараната програма. Копчето „Старт/Пауза“

трепка зелено. Ако во текот на циклусот го завртите програматорот на друга програма, апаратот ќе ја игнорира новата избрана програма. „Еrr“ трепка, а копчето

„Старт/Пауза“ секунди.

Одбирање температура

Притискајте го копчето „Температура” последователно за да ја зголемите или намалите температурата (погледнете

: Двете

и за претперење

, ако е потребно.

трепка црвено неколку

со детергент, за да го измиете резервоарот за вода.

во „Табела со програми“). Симболот значи ладно перење.

Одбирање на брзината на центрифугата

Притиснете на „Центрифуга“

за да ја

промените брзината на центрифугата. Максималните брзини на центрифугирање се: за Памучни, Еко: 1300 врт./мин.

(EWT136411W), 1000 врт./мин. (EWT106411W), за Волна, Женска долна облека, Џинс: 900 врт./мин. (EWT136411W), 1000 врт./мин. (EWT106411W), за Синтетика, Лесно

пеглање, Интензивно спортски: 900 врт./мин., за Нежни, Свила, Спортска облека: 700 врт./мин. На крајот од програмата ако сте избрале „ „Ноќен циклус”

Задржано плакнење” или

, тогаш ќе треба да одберете програма „Центрифуга” или „Цедење” за да го завршите

циклусот и да ја испуштите водата. Ноќно тивко плус : не содржи центрифуга и завршува со задржување на плакнењето.

Одбирање опции

Откако ќе ја изберете програмата, а пред да го притиснете копчето „Старт/ пауза“, мора да ги изберете различните

опции

(видете во „Табела на програми“). Притиснете ги саканите копчиња; се палат соодветните светилки. Кога ќе ги притиснете повторно, светилките се гаснат. Ако некоја од опциите не е компатибилна со избраната програма, на екранот трепка

„Err“, а копчето „ Старт/пауза“

трепка

црвено.

Опција "Претперење"

Апаратот изведува претперење на макс. 30°C.

2) Зависно од моделот.

Page 18

18 electrolux

Опција "Плакнење плус"

Во текот на циклусот, машината за перење изведува едно или повеќе дополнителни плакнења. Оваа опција се препорачува за луѓе со чувствителна кожа и во подрачја со мека вода. Привремено : Притиснете го копчето

"Плакнење плус"

. Опцијата е

активна само за избраната програма. Трајно : Држете ги копчињата

"Претперење" почнување"

и "Одложено

притиснати неколку

секунди. Опцијата е активирана трајно, дури и ако апаратот се исклучи. За да го исклучите заклучувањето за деца, повторете го истото.

„Одложен почеток“

Оваа опција овозможува одложен почеток на програмата за перење за 30, 60, 90 минути, 2 часа до 20 часа. Избраното време се појавува на екранот неколку секунди. Можете да го смените или откажете времето за одложен почеток кога било пред да го притиснете копчето „Старт/

Пауза“ копчето „Одложен почеток“

со повторно притискање на

покажува моментално почнување). Доколку веќе сте го притиснале копчето

„Старт/Пауза“

, а сакате да го

промените или откажете одложениот почеток, постапете на следниов начин:

• За да го откажете одложениот почеток и веднаш да започнете со циклусот, притиснете „Старт/Пауза“

, а потоа „Одложен почеток“ .

Притиснете „Старт/Пауза“

за да го

почнете циклусот.

• За да го смените периодот на одложување на тајмерот, морате да одите преку позицијата „Стоп“

и да

го репрограмирате циклусот.

Капакот е заклучен за време на периодот на одложено почнување. Ако сакате да го отворите, прво морате да го ставите апаратот на пауза

притискајќи го копчето „Старт/Пауза“ . Откако повторно ќе го затворите капакот, притиснете го копчето „Старт/

Пауза“

Управувач со времето

Циклусот може да се продолжи или да се скрати со помош на копчињата

„ Time Manager”

. Се наведува и

степенот на валканост на алиштата.

Ниво на

валканост

Интензивно За многу валкани

Нормално За нормално

Секојдневно За секојдневно

Лесно За лесно валкани

Брзо

Супер брзо

Освежување

Супер освежување

1) Да се користи при половина полнење.

2) Симболот трепка и исчезнува: овој цилус на перење е циклус само за освежување.

ИконаВид на ткаенина

алишта

валкани алишта

алишта За многу малку

валкани алишта За алишта кои се

користени или носени кратко време

Само за освежување алишта

Само за освежување на многу малку алишта

Достапноста на овие различни нивоа зависи од одбраниот вид програма.

Почнување програма

Притиснете го копчето „ Старт/пауза“ за да го започнете циклусот; соодветната светилка ќе светне зелено. Нормално е бирачот на програми да остане неподвижен за време на циклусот. На екранот ќе се појават симболот за тековниот циклус и преостанатото време. Ако одберете одложено почнување, на екранот се појавува одбројувањето.

Загревање

Во текот на циклусот, симболот

се

пали кога апаратот ќе ја постигне соодветната температура.

Прекинување програма Додавање алишта

Page 19

electrolux 19

Кога е запалена светилката „Додавање алишта“

, можете да додадете

алишта според следната процедура. Притиснете го копчето „ Старт/пауза“

: додека апаратот е паузиран, соодветната светилка ќе трепка зелено. Капакот може да се отвори по 2 минути откако машината ќе престане да работи. Притиснете го копчето „ Старт/

пауза“

повторно за да продолжите со

програмата.

Менување програма во тек

Пред да извршите промена на тековната програма, треба да ја ставите машината во состојба на пауза

притискајќи го копчето „Старт/пауза“ . Ако промената не е можна, на екранот трепка “Err” и копчето „Старт/Пауза“ трепка црвено неколку секунди. Ако се уште сакате да ја промените програмата, мора да ја откажете тековната програма (видете подолу).

ТАБЕЛА СО ПРОГРАМИ

Програма / Вид перење Полнење Можни опции

Памучни (студено - 90°) : Бели или шарени, на пр. нормално извалкана работна облека, креветски и трпезариски чаршафи, долна облека, пешкири.

Синтетика (студено - 60°) :

Синтетички ткаенини, долна облека, шарени ткаенини, кошули што не се пеглаат, блузи.

Чувствителни (студено - 40°) : За сите нежни материјали, на пример завеси.

Волна (студено - 40°) : Волна што се пере во машина, со етикетите „чиста нова волна, се пере во машина, не се собира“.

Свила (студено - 30°) : Ткаенина што може да се пере во машина на 30°C.

Дамска долна облека (студено -

40°) : За многу нежни алишта, како

дамска долна облека.

Плакнење : Со оваа програма можат да се плакнат рачно испрани алишта.

Цедење : Еден празен циклус по

Задржано плакнење (Ноќна тишина плус)

Откажување програма

Ако сакате да ја откажете програмата, завртете го бирачот на програми на позицијата „Стоп“.

Крај на програмата

Машината за перење запира автоматски; копчето „Старт/пауза“

гаси и на екранот трепка „0“. Капакот може да се отвори по 2 минути откако машината ќе престане да работи. Завртете го бирачот на програми на позицијата „Стоп“.

. Извадете ги алиштата. Откачете ја и затворете ја славината за довод на вода. Подготвеност : штом ќе заврши програмата, по неколку минути ќе се вклучи системот за штедење енергија. Осветленоста на екранот се намалува. Апаратот ќе излезе од состојбата за штедење енергија со притискање на кое било копче.

6,0 kg Ноќна тишина плус, Предперење,

2,5 kg Ноќна тишина плус, Предперење,

1,0 kg Ноќна тишина плус, Одложен

6,0 kg Ноќна тишина плус, Плакнење

6,0 kg

Плакнење плус, Одредување на времето, Одложен старт

старт

плус, Одложен старт

се

Page 20

20 electrolux

Програма / Вид перење Полнење Можни опции

Центрифугирање : Една центрифуга

од 700 до 1300/1000 Задржано плакнење (Ноќна тишина плус).

Еко2) (40° - 90°) : Бели или шарени,

на пр. нормално извалкана работна облека, креветски и трпезариски чаршафи, долна облека, пешкири.

Лесно пеглање (студено - 60°) : За перење на памук и синтетика. Го намалува туткањето и го олеснува пеглањето.

Фармерки (студено - 60°) : За перење облека од тексас платно. Активирана е опцијата Дополнително плакнење.

Спортска облека (студено - 40°) : За перење валкана спортска облека од надворешни активности. Вклучена е опцијата за предперење.

Спортска облека (студено - 30°) : За спортска облека.

1) Зависно од моделот.

2) Референтна програма за проверка на усогласеноста со стандардот EN60456 standard.

врт./мин. по

6,0 kg Одложен почеток

6,0 kg Ноќна тишина плус, Предперење,

Плакнење плус, Одложен старт

1,0 kg Предперење, Плакнење плус,

Одложен старт

3,0 kg Ноќна тишина плус, Предперење,

Одложен старт

2,5 kg Ноќна тишина плус, Плакнење

плус, Одложен старт

2,5 kg Одложен почеток

НЕГА И ЧИСТЕЊЕ

Извлечете го штекерот пред да го чистите апаратот.

Отстранување бигор од апаратот

За да го отстраните бигорот од апаратот, употребете некорозивен производ, наменет за машини за перење. На етикетата на производот ќе прочитате колку средство се препорачува и колку често треба да го отстранувате бигорот.

Надворешноста

Чистете ја надворешноста на апаратот со топла сапуница. Никогаш не користете алкохол, растворувачи или слични производи.

Дозер

За чистење, постапете на следниот начин :

Филтер на пумпата

Редовно чистете го филтерот што се наоѓа во подножјето на апаратот:

Page 21

electrolux 21

Филтри на доводот за вода

За да ги исчистите, постапете на следниот начин :

ПРОБЛЕМИ ПРИ РАБОТАТА

Пред да излезе од фабриката, вашиот апарат беше подложен на бројни проверки. Меѓутоа, ако забележите

Проблеми Причини

Машината за перење не почнува да работи или не прима вода:

Апаратот прима вода, но веднаш ја испушта:

Машината за перење не плакне или не испушта вода :

Околу машината има вода :

Перењето е незадоволително :

Апаратот вибрира или е премногу бучен:

• апаратот не е правилно приклучен, електричната инсталација не работи,

• капакот на апаратот и вратичките на барабанот не се цврсто затворени,

• командата за почнување на програмата не е правилно одбрана,

• снемало струја,

• нема довод на вода,

• славината за вода е затворена,

• филтрите на доводното црево се затнати,

•

на доводното

•U-држачот за одвод е наместен премногу ниско (видете во делот за инсталирање).

• одводното црево е блокирано или превиткано,

• филтерот за одвод е затнат,

• се активирал детекторот за нерамнотежа: алиштата не се рамномерно распоредени во барабанот,

• одбрана е програмата "Испуштање" или опциите "Тивко ноќно плус" или "Задржано плакнење",

• висината на одводниот U-држач не одговара.

• премногу детергент предизвикало да се прелее пена,

• детергентот не е погоден за перење со машина,

• одводниот U-држач не е правилно наместен,

• филтерот за одвод не е вратен на место,

• доводното црево протекува.

• детергентот не е погоден за перење со машина,

• има премногу алишта во барабанот,

• одбраната програма не одговара,

• нема доволно детергент.

• не е отстранета сета амбалажа од апаратот (видете го делот за инсталирање),

• апаратот не е порамнет и не е во рамнотежа,

• апаратот е премногу блиску до ѕид или мебел,

• алиштата не се рамномерно распоредени во барабанот,

• премалку алишта.

црево се појавува црвена ознака1).

неисправност, погледнете подолу пред да се јавите во сервис.

Page 22

22 electrolux

Проблеми Причини

Циклусот на перење трае премногу долго :

• филтрите на доводното црево се затнати,

• нема напојување со струја или довод на вода,

• се активирал детекторот за прегревање на моторот,

• температурата на доводната вода е пониска од вообичаено,

• се активирал безбедносниот систем за откривање пена (премногу детергент) и машината почнала да ја испушта пената,

• се активирал детекторот

за нерамнотежа: додадена е дополнителна фаза за да се распределат алиштата порамномерно во барабанот.

Машината застанува во текот на циклус на перење :

Капакот не се отвора по завршувањето на циклусот :

На екранот се појавува шифрата за

грешка E40 старт/пауза трепка

црвено

Копчето

На екранот се појавува шифрата за

грешка Е20 копчето за старт/пауза

трепка црвено

, а

На екранот се појавува шифрата за

грешка Е10 копчето за старт/пауза

трепка црвено

, а

На екранот се појавува шифрата за

грешка EF0 копчето за старт/пауза

трепка црвено

, а

• дефект на доводот на вода или напојувањето со струја,

• одбрано е Задржано плакнење,

• вратичките на барабанот се отворени.

•

светлото за "моментално отворање"

• температурата во барабанот е премногу висока,

•

капакот се отклучува 1 - 2 минути по крајот на циклусот

не свети,

• капакот не е правилно затворен.

• филтерот за одвод е затнат,

• одводното црево е блокирано или превиткано,

• одводното црево е наместено премногу високо (видете во делот "Инсталирање").

• одводната пумпа е блокирана,

• одводната цевка е блокирана.

• славината за вода е затворена,

• нема довод на вода.

•

на доводното црево се појавува црвена ознака

• филтерот за одвод е затнат,

• се активирал безбедносниот систем за заштита од поплавување, постапете на следниов начин :

- затворете ја славината,

- испразнете го апаратот 2 минути пред да го извлечете штекерот,

- јавете се во сервис.

Кога го всипувате во

• сте наполниле над ознаката MAX.

дозерот, омекнувачот тече директно во барабанот:

1) Зависно од моделот.

2) Кај некои модели се огласува и звучен сигнал

3) Откако ќе го решите проблемот, притиснете го копчето старт/пауза за одново за ја започнете прекинатата програма.

ДЕТЕРГЕНТИ И АДИТИВИ

Користете само детергенти и адитиви што се предвидени за употреба во машина за перење. Не препорачуваме мешање различни видови детергенти.

Така може да се оштетат алиштата. Нема ограничувања за користењето прашоци за перење. Течни детергенти не смеат да се користат кога е одбрано

Page 23

electrolux 23

претперење или референтната програма (видете во Табела на програми). За циклусите без претперење, тие треба да се стават со

дозерска топка. Детергентот во таблети или дози мора да се става во преградата за детергент, на дозерот на апаратот.

ТЕХНИЧКИ СПЕЦИФИКАЦИИ

ДИМЕНЗИИ Висина

МРЕЖЕН НАПОН / ФРЕКВЕНЦИЈА ПОТРОШУВАЧКА НА ЕНЕРГИЈА

ПРИТИСОК НА ВОДАТА Минимум

Приклучување на довод на вода Тип 20/27

Ширина Длабочина

230 V / 50 Hz

Максимум

850 mm 400 mm 600 mm

2300 W

0,05 MPa (0,5 бара) 0,8 MPa (8 бара)

МОНТАЖА

Извадете ја амбалажата за заштита при превоз пред првата употреба. Чувајте ја за случај да е потребна за превоз во иднина: Превезувањето необезбеден апарат може да ги оштети внатрешните делови и да предизвика истекувања и дефекти. Апаратот може да се оштети и при физички контакт.

Распакување

Одврзување

1a 1b

3 2

За да ја наместите машината за перење на исто ниво како и околниот мебел, постапете како што е прикажано на сликата 4.

Page 24

24 electrolux

Довод на вода

Монтирајте го доводното црево близу до вашата машина за перење алишта на следниов начин: Не поврзувајте старо црево. Доводното црево не може да се продолжи. Ако е прекусо, контактирајте го сервисот.

Отворете ја славината за вода. Проверете дали протекува.

Испуштање

Наместете го Uдржачот на одводното црево. Ставете сè во одводниот отвор (или во лавабо) на височина меѓу 70 и

MAXI 100 cm

MINI 70 cm

100 cm. Проверете дали е добро прицврстено. Мора да може да влегува воздух во крајот на цревото, за да се избегне прелевање.

Одводното црево никогаш не смее да биде оптегнато. Ако е прекусо, контактирајте со сервисот.

Поврзување на електриката

Машината за перење смее да се приклучи само на монофазен приклучок од 230 V. Проверете ја големината на осигурувачот: 13 A за 230 V. Апаратот не смее да се приклучи со продолжен кабел или на те-штек. Уверете се дека штекерот има заземјување и

дека е во

согласност со важечките прописи.

Поставување

Поставете го апаратот на рамна и тврда површина, на проветрено место. Внимавајте апаратот да не доаѓа во допир со ѕидот или со друг мебел. Со правилно нивелирање се избегнуваат вибрации и бучава и се спречува поместување на апаратот додека работи.

ЕКОЛОШКИ ПРАШАЊА

Отстранете го Вашиот истрошен уред според прописите кои важат во Вашето место на живеење.

Отстранување на апаратот

Сите материјали означени со симболот

рециклираат. Отстранувајте ги на соодветен отпад (распрашајте се кај локалните власти) за собирање и рециклирање. Кога го отстранувате апаратот, извадете ги сите делови што може да бидат опасни: отсечете го кабелот за напојување кај основата на апаратот.

Заштита на животната средина

За да заштедите вода и енергија, и со тоа да помогнете во заштита на

можат да се

животната средина, го препорачуваме следново:

• Секогаш кога е можно, користете го апаратот целосно наполнет и избегнувајте делумно полнење.

• Користете ги програмите за претперење и киснење само за многу извалкани алишта.

• Користете количина детергент која одговара на тврдоста на водата, на

количината на полнењето и на извалканоста на алиштата.

Page 25

ЕВРОПСКА ГАРАНЦИЈА

Овој уред има гаранција од Electrolux во сите земји што се наведени на задната страна од ова упатство, и тоа за периодот наведен во гаранцијата на уредот или инаку утврдено со закон. Доколку се преселите од некоја од наведените земји во некоја друга земја, гаранцијата ќе се пресели со Вас, и тоа во согласност со

• Гаранцијата на уредот започнува од денот на купувањето на уредот, што се потврдува со важечки документ за набавка кој го издава продавачот на производот.

• Гаранцијата на уредот важи за истиот период и за истиот обем на работа и делови, што важи во Вашата нова земја на живеење, и тоа за тој

следните услови:

electrolux 25

одреден модел или серија на производи.

• Гаранцијата на уредот му припаѓа лично на купувачот на уредот и не може да се префрли на друг корисник.

• Уредот треба да е инсталиран и да се користи во согласност со упатствата на Electrolux и да се користи само во домот, односно да не се користи во комерцијални цели

• Уредот треба да е инсталиран во согласност со сите прописи што важат во Вашата нова земја на живеење.

Одредбите од оваа Европска гаранција не влијаат врз правата што ги дава законот.

Page 26

26 electrolux

Panoul de comandă

1. Panoul de comandă

2. Butonul capacului

3. Capac de acces la filtru

4. Picioruşe reglabile de uniformizare

1 2 3 4 5 6

1. Discul selector de programe

2. Butoanele şi funcţiile lor

3. Afişajul

4. Indicatorul luminos "Adăugare rufe"

5. Butonul "Start/Pauză"

6. Butoanele "Reglare durată"

Simboluri

12 34 5

1. Reglare durată

2. Temperatură

3. Dispozitiv de siguranţă pentru copii

Ciclu activ:

prespălare/spălare,

clătire, evacuare, centrifugare

5. Durata ciclului sau numărătoarea inversă

a cronometrului

Page 27

Cutia dozatorului

Prespălare Spălare

Balsam (nu umpleţi peste simbolul MAX M )

INFORMAŢII PRIVIND SIGURANŢA

Vă rugăm citiţi aceste puncte cu atenţie înainte de a instala şi utiliza aparatul dvs. Păstraţi acest manual de utilizare împreună cu aparatul.

Siguranţa generală

•Nu modificaţi şi nu încercaţi să modificaţi acest aparat. Acest lucru poate fi periculos pentru dvs.

• Verificaţi dacă toate monedele, acele de siguranţă, broşele, şuruburile etc. au fost scoase înainte de a începe un program de spălare. Dacă rămân în rufe, pot deteriora semnificativ aparatul.

•Utilizaţi cantitatea recomandată de deter- gent.

•Puneţi obiectele mici (şosete, cordoane etc.) împreună într-un săculeţ sau într-o faţă de pernă din pânză.

• Scoateţi aparatul din priză şi închideţi robinetul de apă după utilizare.

• Deconectaţi întotdeauna aparatul de la sursa de alimentare înainte de curăţ sau întreţinere.

•Nu spălaţi cu maşina articole cu cleme, material nefinisat sau uzat.

Instalarea

• Despachetaţi sau solicitaţi despachetarea aparatului imediat după livrare. Verificaţi exteriorul aparatului să nu fie deteriorat în niciun fel. Informaţi vânzătorul cu privire la orice fel de deteriorare apărută la trans- port.

•Îndepărtaţi toate bolţurile şi ambalajele pentru transport înainte de instalarea aparatului.

• Racordarea la alimentarea cu apă trebuie efectuată de un instalator calificat.

are

electrolux 27

•Dacă circuitul dvs. electric din locuinţă trebuie adaptat pentru a permite conectarea aparatului, utilizaţi un electrician ca- lificat.

•După instalare, verificaţi cablul de alimen- tare să nu fie prins sub aparat.

•Dacă aparatul este instalat pe o podea cu mochetă, aveţi grijă ca aceasta să nu obstrucţioneze orificiile de ventilare aflate la baza aparatului.

• Aparatul trebuie echipat cu un ştecher de alimentare cu împământare conform reglementărilor.

• Înainte de conectarea aparatului la sursa de alimentare, citiţi cu aten le din capitolul numit "Conexiunea electrică".

• Înlocuirea cablului de alimentare trebuie efectuată numai de un inginer de service autorizat.

•Producătorul nu poate fi făcut răspunzător pentru nicio deteriorare rezultată din instalarea incorectă.

Trebuie luate măsuri de precauţie împotriva îngheţului

Dacă aparatul este expus la temperaturi sub 0°C, trebuie luate următoarele măsuri de precauţie:

•Închideţi robinetul şi deconectaţi furtunul de alimentare.

• Puneţi capătul acestui furtun şi furtunul de evacuare într-un lighean de pe podea.

• Selectaţi programul Evacuare şi lăsaţi-l să funcţioneze până la terminarea ciclului.

• Deconectaţi aparatul de la sursa de ali- mentare cu energie prin rotirea selectorului de programe pe "Stop"

• Scoateţi ştecherul din priza de curent.

ţie instrucţiuni-

Page 28

28 electrolux

•Puneţi la loc furtunul de alimentare şi pe cel de evacuare.

În acest fel, apa rămasă în furtunuri va fi evacuată, evitând formarea de gheaţă care poate deteriora aparatul. Înainte de a porni aparatul din nou, aveţi grijă să fie instalat într-o zonă în care temperatura nu va scădea sub valorile de îngheţ.

Utilizarea

• Aparatul dvs. este proiectat pentru uz casnic. Nu utilizaţi aparatul în scopuri comerciale sau industriale, sau pentru orice alt scop.

•Consultaţi instrucţiunile de pe eticheta fiecărui articol înainte de spălare.

• Nu puneţi în maşina de spălat rufe articole cu pete care au fost înlăturate cu ben-

PERSONALIZAREA

Dispozitivul de siguranţă pentru copii

Această opţiune dispune de două tipuri de blocare:

•Dacă opţiunea este activată după porni- rea ciclului, nu mai este posibilă modificarea opţiunilor programului. Ciclul se află în derulare, iar pentru a selecta un alt ciclu trebuie să dezactivaţi opţiunea.

•Dacă opţiunea este activată anterior înce- perii ciclului, aparatul nu va putea fi pornit.

Pentru activarea dispozitivului de siguranţă pentru copii, porniţi aparatul şi apăsaţi simultan butonul "Clătire plus"

pentru "Pornire cu întârziere"

şi butonul

până când

zină, alcool, tricloretilenă etc. Dacă au fost utilizate asemenea substanţe de înlăturat pete, aşteptaţi până când produsul se evaporează înainte de a le pune în tambur.

•Goliţi buzunarele şi desfaceţi articolele.

• Acest aparat nu trebuie folosit de persoane (inclusiv copii) cu capacităţi fizice şi senzoriale reduse sau lipsite de expe-

i cunoştinţe, cu excepţia cazului în

rienţă ş care sunt supravegheate sau au fost instruiţi în legătură cu folosirea aparatului, de către o persoană răspunzătoare pentru siguranţa lor. Copiii trebuie supravegheaţi pentru a nu folosi aparatul ca jucărie.

pe afişaj apare simbolul de confirmare Aparatul memorează selectarea acestei opţiuni. Pentru a o dezactiva, repetaţi procesul.

Semnale acustice

Semnalele acustice sunt activate când este apăsat un buton la finalul unui program, pentru a indica o eroare. Pentru dezactivarea semnalelor acustice, porniţi aparatul şi apăsaţi simultan butonul

"Prespălare" până la emiterea unui beep. Semnalul este activ numai dacă se declanşează alarma. Pentru a o reactiva, repetaţi acelaşi proces.

si butonul “Clătire plus”

CUM SE EFECTUEAZĂ UN CICLU DE SPĂLARE?

Prima utilizare

•Asiguraţi-vă că racordurile la electri- citate şi apă sunt conforme cu instrucţiunile de instalare.

• Scoateţi inserţia de polistiren şi toate celelalte materiale din interiorul tamburului.

• Efectuaţi un ciclu de spălare iniţial la 90°C, fără rufe dar cu detergent, pentru a curăţa rezervorul de apă.

Page 29

UTILIZAREA ZILNICĂ

Încărcarea rufelor

• Deschideţi capacul aparatului.

• Deschideţi tamburul prin apăsarea butonului de blocare A

chizătoare se deblochează automat.

•Încărcaţi rufele, închideţi tamburul şi ca- pacul maşinii dvs. de spălat.

Avertizare Înainte de a închide capacul aparatului dvs., verificaţi dacă tamburul este închis bine:

• cele două închizătoare sunt închise,

• butonul de blocare A este declanşat.

Dozarea detergenţilor

Turnaţi cantitatea de detergent praf în compartimentele pentru spălare

dacă aţi selectat opţiunea "prespălare". Dacă este necesar, turnaţi balsamul pentru rufe direct în compartiment

Selectarea programului dorit

Rotiţi selectorul de programe la programul dorit. Butonul “Start/Pauză”

culoarea verde. Dacă rotiţi selectorul de programe la un alt program în timpul desfăşurării unui ciclu, aparatul va ignora programul nou selectat. Mesajul “Err” apare intermitent şi butonul “

Start/Pauză”

clipeşte în culoarea roşie

timp de câteva secunde.

Selectarea temperaturii

Pentru a creşte sau a micşora temperatura apăsaţi butonul "Temperatură"

petat (consultaţi secţiunea "Programe de spălare"). Simbolul cu apă rece.

Selectarea vitezei de centrifugare

Pentru a schimba viteza de centrifugare apăsaţi butonul "Centrifugare"

Vitezele maxime de centrifugare sunt:

3) În funcţie de model.

: Cele două în-

şi prespălare

clipeşte în

în mod re-

semnifică o spălare

electrolux 29

pentru articole din bumbac, Eco: 1300 rpm (EWT136411W), 1000 rpm (EWT106411W), pentru lână, lenjerie, blugi: 900 rpm (EWT136411W), 1000 rpm (EWT106411W), pentru sintetice, articole cu călcare uşoară, sport intens: 900 rpm, pentru Delicate, Mătase, Sport: 700 rpm. La finalul programului, dacă aţi selectat

"Clătire oprită" lenţios plus" gram de "Centrifugare"

sau "program nocturn si-

, trebuie să selectaţi un pro-

sau "Evacuare"

pentru a termina ciclul şi a evacua apa. Program nocturn silenţios plus: ciclul nu include centrifugare şi se încheie cu o oprire a clătirii.

Selectarea opţiunilor

Trebuie să alegeţi eventualele opţiuni după selectarea programului şi anterior apăsării

butonului "Start/Pauză"

(vezi "Tabelul cu programe"). Apăsaţi butonul/butoanele corespunzător/corespunzătoare; se aprinde indicatorul luminos aferent. În cazul reapăsării, indicatorul se stinge. Dacă una dintre opţiuni nu este compatibilă cu programul selectat, pe afişaj se va aprinde intermitent mesajul "Err" (eroare), iar butonul "Start/Pauză"

se va aprinde intermitent

în culoarea roşu.

Opţiunea "Prespălare"

Aparatul efectuează o prespălare la 30°C max.

Opţiunea "Clătire suplimentară"

Maşina de spălat va adăuga una sau mai multe clătiri pe durata ciclului. Această opţiune este recomandată pentru persoanele cu pielea sensibilă şi în zone cu apă moale. Temporar : Apăsaţi butonul "Clătire supli-

mentară"

. Opţiunea este activă numai pentru programul selectat. Permanent : Ţineţi apăsate butoanele

"Prespălare"

şi "Pornire cu întârziere" timp de câteva secunde. Opţiunea este activată permanent, chiar dacă aparatul este oprit. Pentru a o dezactiva, repetaţi procesul.

Page 30

30 electrolux

“Pornire cu întârziere”

Această opţiune vă permite să întârziaţi începerea unui program de spălare cu 30, 60, 90 minute, sau cu 2 până la 20 ore. Intervalul de timp selectat apare pe afişaj timp de câteva secunde. Puteţi modifica sau anula oricând intervalul de timp până la pornirea cu întârziere, înainte de a apăsa pe butonul “Start/Pauză” apăsând din nou pe butonul “Pornire cu în-

târziere”

(0’ indică o pornire imediată).

Dacă aţi apăsat deja butonul “Start/Pauză”

şi doriţi să modificaţi sau să anulaţi pornirea cu întârziere, procedaţi după cum urmează:

• Pentru a anula pornirea cu întârziere şi a

porni ciclul imediat, apăsaţi “Start/Pauză”

şi apoi “Pornire cu întârziere” .

Apăsaţi “Start/Pauză”

pentru a porni

ciclul.

• Pentru a modifica intervalul de întârziere,

trebuie să treceţi prin poziţia “Stop”

şi

să reprogramaţi ciclul. Capacul va fi blocat în intervalul de timp până la pornirea cu întârziere. Dacă este necesar să-l deschideţi, trebuie să opriţi mai întâi aparatul apăsând butonul “Start/ Pauză”

cul, apăsaţi butonul “Start/Pauză”

. După ce aţi închis la loc capa-

Reglarea duratei

Ciclul poate fi prelungit sau scurtat folosind butoanele “ Time Manager”

. Gradul de murdărire a rufelor este de asemenea indicat.

Grad de

murdărire

Intens Pentru articole foarte

Normal Pentru articole nor-

Zilnic Pentru articole purta-

Uşor Pentru articole puţin

Rapid

Super rapid

Sim-

bol

Tipul ţesăturii

murdare

mal murdare

te zilnic

murdare Pentru articole foarte

puţin murdare Pentru articole folosi-

te sau purtate foarte puţin timp

Grad de

murdărire

Reîmprospătare

Super reîmprospătare

1) Se foloseşte la încărcarea pe jumătate.

2) Simbolul clipeşte şi apoi dispare: acest ciclu este doar un ciclu de reîmprospătare.

Sim-

bol

Tipul ţesăturii

Doar pentru reîmprospătarea articolelor

Doar pentru reîmprospătarea câtorva articole

Disponibilitatea acestor niveluri diferite depinde de tipul de program selectat.

Pornirea programului

Pentru pornirea ciclului apăsaţi butonul "Start/Pauză"

; indicatorul luminos aferent se va aprinde în culoarea verde. Pe durata ciclului, este normal ca selectorul de programe să rămână staţionar. Pe afişaj apar simbolul ciclului aflat în desfăşurare şi timpul rămas până la încheierea acestuia. Dacă a fost selectată pornirea cu întârziere, pe afişaj va apărea numărătoarea inversă.

Încălzirea

Pe durata ciclului, simbolul

se aprinde atunci când aparatul atinge temperatura corectă.

Întreruperea unui program Adăugarea de rufe

Când este aprins indicatorul luminos "Adăugare rufe"

, puteţi introduce rufele

procedând după cum urmează. Apăsaţi butonul "Start/Pauză"

: în timp ce funcţio- narea aparatului este întreruptă, indicatorul luminos corespunzător se va aprinde intermitent în culoarea verde. Capacul poate fi deschis numai după aproximativ 2 minute de la oprirea maşinii de spălat. Pentru a continua programul, apăsaţi din nou butonul "Start/Pauză"

Modificarea programului aflat în desfăşurare

Înainte de a efectua orice modificare asupra programului curent, trebuie să întrerupeţi funcţionarea maşinii de spălat rufe prin apăsarea butonului "Start/Pauză". Dacă modificarea nu este posibilă, pe afişaj se va aprinde intermitent mesajul "Err"

(eroare), iar butonul "Start/Pauză" aprinde intermitent în culoarea roşu, timp de câteva secunde. Dacă totuşi decideţi să

se va

Page 31

electrolux 31

modificaţi programul, trebuie să anulaţi programul curent (vedeţi mai jos).

Anularea programului

Dacă doriţi să anulaţi programul, rotiţi selectorul de programe pe poziţia “Stop” .

Terminarea programului

Maşina de spălat rufe se opreşte automat; lumina butonului "Start/Pauză"

se stinge, iar pe afişaj se aprinde intermitent cifra "0". Capacul poate fi deschis numai după apro-

PROGRAMELE DE SPĂLARE

Program / Tip de rufe Încărcătur

Articole din bumbac (rece - 90°): Rufe albe sau colorate, de exemplu haine de lucru normal de murdare, lenjerie de pat, feţe de masă, lenjerie de corp, prosoape.

Sintetice (rece - 60°): Ţesături sintetice, lenjerie de corp, colorate, cămăşi şi bluze care nu se calcă.

Articole delicate (rece - 40°) : Pentru toate materialele delicate, de exemplu perdele.

Lână (rece - 40°): Articole din lână care se pot spăla cu maşina cu eticheta "lână pură nouă, nu intră la apă, poate fi spălată cu maşină".

Articole din mătase (rece - 30°): Ţesături care se pot spăla cu maşina la 30 °C.

Lenjerie (rece - 40°): pentru articole foar-

te delicate, precum lenjeria.

Clătire: Articolele spălate manual pot fi clătite cu acest program.

Evacuare: Efectuează un ciclu fără rufe după o oprire a clătirii (sau Program nocturn silenţios plus).

Centrifugare: Un ciclu de centrifugare

de la 700 la 1300/1000 a clătirii (sau Program nocturn silenţios plus).

Eco2) (40° - 90°): rufe albe sau colorate, de exemplu haine de lucru cu un nivel mediu de murdărie, lenjerie de pat, feţe de masă, lenjerie de corp, prosoape.

Călcare uşoară (rece - 60°): Pentru spălarea articolelor din bumbac şi sintetice. Reduce şifonarea şi uşurează călcatul.

rpm după o oprire

ximativ 2 minute de la oprirea maşinii de spălat. Rotiţi selectorul de programe în poziţia "Stop"

. Scoateţi rufele. Scoateţi aparatul din priză şi închideţi robinetul de apă. Repaus : la câteva minute după terminarea programului sistemul de economisire a energiei va fi activat. Luminozitatea afişajului este redusă. Prin apăsarea oricărui buton, aparatul va ieşi din starea de economisire a energiei.

6,0 kg Program nocturn silenţios plus,

prespălare, clătire plus, reglare durată, pornire cu întârziere

2,5 kg Program nocturn silenţios plus,

prespălare, clătire plus, reglare durată, pornire cu întârziere

2,5 kg Program nocturn silenţios plus,

prespălare, clătire plus, reglare durată, pornire cu întârziere

1,0 kg Program nocturn silenţios plus, porni-

re cu întârziere

1,0 kg Program nocturn silenţios plus, porni-

re cu întârziere

1,0 kg Program nocturn silenţios plus, porni-

re cu întârziere

6,0 kg Program nocturn silenţios plus, clătire

plus, pornire cu întârziere

6,0 kg

6,0 kg Pornirea cu întârziere

6,0 kg Program nocturn silenţios plus,

prespălare, clătire plus, pornire cu întârziere

1,0 kg Prespălare, clătire plus, pornire cu în-

târziere

Opţiuni posibile

Page 32

32 electrolux

Program / Tip de rufe Încărcătur

Blugi (rece - 60°): Pentru spălarea articolelor din denim. Opţiunea Clătire plus este activată.

Sport intensiv (rece - 40°): Pentru îmbrăcăminte sport de exterior murdară. Opţiunea Prespălare este activată.

Sport (30°): Pentru îmbrăcăminte sport.

1) În funcţie de model.

2) Program de referinţă pentru testarea conformităţii cu standardul EN60456:

3,0 kg Program nocturn silenţios plus,

prespălare, pornire cu întârziere

2,5 kg Program nocturn silenţios plus, clătire

plus, pornire cu întârziere

2,5 kg Pornirea cu întârziere

ÎNGRIJIREA ŞI CURĂŢAREA

Scoateţi aparatul din priză înainte de curăţare.

Îndepărtarea calcarului

Pentru a decalcifia aparatul, utilizaţi un produs necoroziv corespunzător, destinat pentru maşini de spălat rufe. Citiţi eticheta produsului pentru cantităţile recomandate şi frecvenţa efectuării decalcifierii.

Exteriorul

Utilizaţi apă caldă cu săpun pentru a curăţa exteriorul aparatului. Nu folosiţi alcool metilic, solvenţi sau produse similare.

Cutia dozatorului

Pentru curăţare, procedaţi cupă cum urmează:

Filtrele de la alimentarea cu apă

Pentru curăţare, procedaţi cupă cum urmează:

Opţiuni posibile

Filtrul de evacuare

Curăţaţi cu regularitate filtrul aflat la baza aparatului:

PROBLEME ÎN FUNCŢIONARE

Înainte de a părăsi fabrica, aparatul a fost supus la numeroase verificări. Cu toate acestea, dacă observaţi o disfuncţionalitate,

vă rugăm consultaţi secţiunile de mai jos înainte de a contacta centrul de service local.

Page 33

Probleme Cauze

Maşina de spălat rufe nu porneşte sau nu se umple cu apă:

• aparatul nu este introdus în priză în mod corect, instalaţia electrică nu funcţionează,

• capacul aparatului şi închizătoarele tamburului nu sunt închise bine,

• comanda de pornire a programului nu a fost bine selectată,

•există o defecţiune a alimentării cu curent,

• alimentarea cu apă a fost întreruptă,

• robinetul de alimentare cu apă este închis,

• filtrele de la alimentarea cu apă sunt murdare,

•

pe furtunul de alimentare cu apă apare o dungă roşie

Maşina se umple, apoi se goleşte imediat :

Maşina de spălat nu clăteşte sau nu se goleşte:

• piesa de evacuare în formă de U este fixată prea jos (vedeţi capitolul referitor la instalare).

• furtunul de evacuare este blocat sau îndoit,

• filtrul de evacuare este obstrucţionat,

• detectorul instabilităţii a fost activat: încărcătura este distribuită neuniform în tambur,

• s-a selectat programul "Evacuare" sau opţiunea "Program nocturn silenţios plus" sau "Clătire oprită",

•înălţimea piesei de evacuare în formă de U este necorespunzătoare.

Aţi găsit apă în jurul maşinii de spălat:

• detergentul în cantitate prea mare a cauzat revărsarea spumei,

• detergentul nu este potrivit pentru spălarea cu maşina,

• piesa de evacuare în formă de U nu este ataşată corect,

• filtrul de evacuare nu a fost pus la loc,

• furtunul de alimentare cu apă are scurgeri.

Rezultatul spălării nu este satisfăcător:

• detergentul nu este potrivit pentru spălarea cu maşina,

• sunt prea puţine rufe în tambur,

• ciclul de spălare este nepotrivit,

• nu există detergent suficient.

Aparatul vibrează sau fa- ce mult zgomot:

• nu au fost îndepărtate toate ambalajele de la aparat (vedeţi capitolul cu instalarea),

• aparatul nu este aşezat uniform şi este dezechilibrat,

• aparatul este prea aproape de perete sau de mobilier,

•încărcătura este distribuită neuniform în tambur,

•încărcătura este prea mică.

Ciclul de spălare este mult prea lung:

• filtrele de la alimentarea cu apă sunt murdare,

• alimentarea cu energie sau cu apă a fost întreruptă,

• detectorul supraîncălzirii motorului a fost activat,

• temperatura apei de alimentare este mai mică decât de obicei,

• sistemul de siguranţă privind detecţia spumei a fost activat (prea mult detergent) şi maşina de spălat a început să evacueze spuma,

• detectorul instabilităţii a fost activat: a fost adăugată o fază suplimentară pentru a distribui rufele mai uniform în interiorul tamburului.

Maşina de spălat se opreşte pe durata unui ciclu de spălare:

Capacul nu se deschide la terminarea ciclului:

Pe afişaj apare codul de eroare E40

şi butonul

• alimentarea cu apă sau cu energie este defectă,

• a fost selectată o oprire a clătirii,

•închizătoarele tamburului sunt deschise.

•

lumina "deschidere imediată"

• temperatura din interiorul tamburului este prea ridicată,

•

capacul se deblochează la 1 - 2 minute după terminarea ciclului

• capacul nu este închis corect.

"Start/Pauză" se aprinde intermitent în culoarea

roşu

nu este aprinsă,

electrolux 33

Page 34

34 electrolux

Probleme Cauze

Pe afişaj apare codul de eroare E20

"start/pauză" se aprinde intermitent în culoarea

roşu Pe afişaj apare codul de

eroare E10 "start/pauză" se aprinde intermitent în culoarea

roşu Pe afişaj apare codul de

eroare EF0 "start/pauză" se aprinde intermitent în culoarea

roşu

Balsamul curge direct în tambur atunci când se umple cutia dozatorului:

1) În funcţie de model.

2) La unele modele, se pot auzi semnalele sonore

3) După rezolvarea tuturor problemelor, apăsaţi butonul "Start/Pauză" pentru a reporni programul întrerupt.

iar butonul

• filtrul de evacuare este obstrucţionat,

• furtunul de evacuare este blocat sau îndoit,

• furtunul de evacuare este fixat prea sus (vedeţi capitolul "Instalarea"),

• pompa de evacuare este blocată,

• tuburile de refulare sunt blocate.

• robinetul de alimentare cu apă este închis,

• alimentarea cu apă a fost întreruptă.

•

pe furtunul de alimentare cu apă apare o dungă roşie

• filtrul de evacuare este obstrucţionat,

• sistemul anti-inundaţie a fost activat, vă rugăm procedaţi după cum urmează:

- închideţi robinetul de alimentare cu apă,

- goliţi aparatul timp de 2 minute înainte de scoaterea din priză,

- contactaţi centrul de service.

•aţi depăşit indicatorul MAX.

DETERGENŢI ŞI ADITIVI

Utilizaţi numai detergenţi şi aditivi prevăzuţi pentru utilizarea într-o maşină de spălat rufe. Nu recomandăm amestecarea diferitelor tipuri de detergenţi. Acest lucru poate duce la deteriorarea rufelor. Nu există restricţii în ceea ce priveşte utilizarea de detergenţi praf. Detergenţii lichizi nu trebuie utilitaţi în

cazul selectării unei prespălări sau programul de referinţă (vedeţi Tabelul cu programe). Pentru cicluri fără prespălare, trebuie adăugaţi prin intermediul unei bile de dozare. Tabletele sau dozele de detergent trebuie puse în compartimentul pentru detergent al cutiei dozatorului aparatului dvs.

SPECIFICAŢII TEHNICE

DIMENSIUNI Înălţime

TENSIUNEA /FRECVENŢA LINIEI CONSUMUL DE ENERGIE

PRESIUNEA APEI Minimă

Racordul la alimentarea cu apă Tipul 20/27

Lăţime Adâncime

230 V / 50 Hz

Maximă

850 mm 400 mm 600 mm

2300 W 0,05 MPa (0,5 bar)

0,8 MPa (8 bar)

INSTALAREA

Înlăturaţi tot ambalajul de protecţie la transport înainte de prima utilizare. Păstraţi cutia pentru transportul pe viitor: transportul unui aparat nefixat poate deteriora componentele interne şi poate cauza scurgeri şi disfuncţionalităţi. Aparatul poate fi de asemenea deteriorat prin contact fizic.

Page 35

electrolux 35

Despachetarea

Eliberarea

1a 1b

3 2

Pentru a instala maşina dumneavoastră de spălat rufe la acelaşi nivel cu mobilierul din jur, procedaţi după cum se vede în figura 4.

Alimentarea cu apă

Instalaţi furtunul de alimentare cu apă în partea din spate a maşinii dumneavoastră de spălat, procedând după cum urmează.

Nu refolosiţi un furtun vechi. Furtunul de alimentare cu apă nu poate fi prelungit. Dacă este prea scurt, vă rugăm să contactaţi centrul de service.

Deschideţi robinetul de alimentare cu apă. Verificaţi să nu existe scurgeri.

Evacuarea

Fixaţi piesa în formă de U la furtunul de evacuare. Puneţi totul într-un punct de scurgere (sau o chiuvetă) la o înălţime între 70 şi 100 cm. Ve-

MAXI 100 cm

MINI 70 cm

rificaţi să fie bine poziţionat. Aerul trebuie să poată intra la capătul furtunului, pentru a evita orice risc de sifonare. Furtunul de evacuare nu trebuie forţat niciodată. Dacă este prea scurt, vă rugăm contactaţi centrul de service local.

Conexiunea electrică

Maşina de spălat trebuie conectată numai la o reţea monofazată de 230 V. Verificaţi capacitatea siguranţei: 13 A la 230 V. Aparatul nu trebuie conectat cu un cablu de extensie sau un adaptor cu ştechere multiple. Aveţi grijă ca ştecherul să fie împământat şi în conformitate cu reglementările în vigoare.

Amplasarea

Poziţiona

ţi aparatul pe o suprafaţă netedă şi

tare, într-un loc ventilat. Aveţi grijă ca aparatul să nu vină în contact cu peretele sau alt element de mobilier. Poziţionarea orizontală corectă previne vibraţiile, zgomotul şi deplasarea aparatului în timpul funcţionării.

Page 36

36 electrolux

PROTEJAREA MEDIULUI ÎNCONJURĂTOR

Simbolul e pe produs sau de pe ambalaj indică faptul că produsul nu trebuie aruncat împreună cu gunoiul menajer. Trebuie predat la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice şi electronice. Asigurându-vă că aţi eliminat în mod corect produsul, ajutaţi la evitarea potenţialelor consecinţe negative pentru mediul înconjurător şi pentru sănătatea persoanelor, consecinţe care ar putea deriva din aruncarea necorespunzătoare a acestui produs. Pentru mai multe informaţii detaliate despre reciclarea acestui produs, vă rugăm să contactaţi biroul local, serviciul pentru eliminarea deşeurilor sau magazinul de la care l-aţi achiziţionat.

Salubrizarea aparatului

Toate materialele marcate cu simbolul

sunt reciclabile. Salubrizaţi-le la un

centru de colectare a deşeurilor (îl pu-

teţi afla de la primăria locală) în vederea reciclării. Când aruncaţi aparatul, înlăturaţi toate componentele care pot fi periculoase pentru cei din jur: tăiaţi cablul de alimentare cu energie de la baza aparatului.

Protecţia mediului înconjurător

Pentru a economisi apă şi energie şi pentru a contribui la protejarea mediului înconjurător, vă recomandăm următoarele:

• Ori de câte ori este posibil, utilizaţi aparatul la capacitate maximă şi evitaţi încărcarea parţială.

•Utilizaţi prespălarea şi programele de înmuiere numai pentru articole foarte murdare.

•Utilizaţi o cantitate de detergent co- respunzătoare pentru duritatea apei, dimensiunea încărcăturii şi gradul de murdărie.

ROMANIA - CONDIŢII DE GARANŢIE

1. Drepturile consumatorului sunt conforme cu prevederile L449/2003 şi OG21/1992 republicată şi modificată prin L476/2006. Aceste drepturi nu sunt afectate prin garantia oferita.Durata medie de utilizare a produselor este de 10 ani de la data achiziţionării. Pe această perioadă cumpărătorul beneficiază, în afara perioadei de garanţie, de service post-garanţie, contra cost, cu piese originale.

2. Vanzatorul este raspunzator fata de consumator pentru orice lipsa a conformitatii existenta la momentul livrarii produselor.

3. In cazul lipsei conformitatii, consumatorul are dreptul de a solicita vanzatorului, ca masura reparatorie, inlocuirea sau repararea produsului, fara plata, exceptand situatia in care solicitarea este imposibila sau disproportionata.

4. Conformitatea produsului este garantată de către producător către cumpărător pe o perioadă de minimum 24 de luni, de la momentul livrarii produsului. Consumatorul trebuie sa informeze vanzatorul despre lipsa de conformitate in termen de 2 luni de la data constatarii acesteia.

5. Consumatorul poate solicita o reducere corespunzatoare a pretului sau rezolutiunea contractului in conformitate cu prevederile legale.

Page 37

electrolux 37

6. Termenul de garanţie este de 24 de luni pentru: produsele din gama de frig, maşini de spălat rufe, uscătoare de rufe maşini de spălat vase, aragazuri, plite şi cuptoare incorporabile, boilere electrice cu acumulare şi de 12 luni pentru: cuptoare cu microunde, aspiratoare de praf, hote, instanturi pentru încălzirea apei (pe gaz sau electrice), electrocasnice mici, articole de comfort casnic (aeroterme, calorifere electrice, uscătoare de mâini, etc.)

7. În cadrul termenului de garanţie, producătorul: repară, înlocuieşte sau restituie contravaloarea produsului, în această ordine, după caz, în confomitate cu prevederile legale, fără nici un cost suplimentar din partea cumpărăto- rului. Consumatorul are dreptul si la despagubiri pentru pierderile suferite ca urmare a deficientelor constatate in cadrul termenului de garantie. În cazul în care durata de nefuncţionare, datorită deficienţelor, depăşeşte 10% din termenul de garanţie, producătorul va înlocui produsul sau va restitui contravaloarea acestuia, la cererea consumatorului. Reparaţia se va executa într-o pe- rioadă rezonabilă de timp.

8. Inlocuirea, in interiorul termenului de garantie, a produselor a caror reparatie nu mai este posibila din motive tehnice, se va face cu aprobarea Departamentului Service al Electrolux Romania S.A., pe baza unei constatări scrise, efectuata de către tehnicienii din cadrul reţelei de service Electrolux.

9. Produsele de folosinta indelungata care inlocuiesc produsele defecte in cadrul termenului de garantie vor beneficia de un nou termen de garantie, care curge de la data preschimbarii produsului.

10. Durata termenului de garanţie se prelungeşte cu timpul scurs de la data la care consumatorul a reclamat defectarea produsului şi până la data repunerii acestuia în funcţiune si a informarii clientului in vederea ridicarii produsului [sau predarii efective a produsului catre consummator].

11. Garanţia nu se extinde asupra accesoriilor, consumabilelor precum şi asupra subansamblurilor casabile ce intră în componenţa produsului achiziţionat

12. Deteriorările de genul zgârieturilor (desprinderi mecanice ale emailului sau vopselei), şocurilor sau rupturilor elementelor demontabile sau nedemontabile ce nu au fost aduse la cunoştinţa vânzătorului în momentul achiziţionării nu fac obiectul garanţiei. De asemenea, lipsa accesorilor ce nu a fost adusă la cunoştinţa vânzătorului în momentul achiziţionării, nu face obiectul garanţiei.

PIERDEREA GARANŢIEI

Produsul achiziţionat pierde garanţia în momentul constatării oricăreia dintre situaţiile de mai jos:

• neprezentarea în momentul solicitării unei

măsuri reparatorii, a documentelor ce dovedesc garanţia produsului, respectiv certificatul de garan

ţie completat şi factura/chitanţa (în original) cu care a fost achiziţionat produsul;

• nerespectarea de către cumpărător a condiţiilor de transport, manipulare, instalare/montare, utilizare şi întreţinere, prevăzute în instrucţiunile de utilizare ce însoţesc produsul la livrare şi despre care cumpărătorul a luat cunoştinţă;

• nerespectarea parametrilor de alimentare specificaţi în instrucţiunile de utilizare (tensiune electrică, presiune gaz, presiune apa, temperatura mediului ambiant, umiditate, etc.);

• la constatarea, de către tehnicianul de service autorizat, că defectul reclamat este în exclusivitate produs din vina cumpărătorului;

•în situaţia în care asupra produsului aflat în garanţie se acţionează în vederea reparării, de către persoane neautorizate, din afara reţelei de service Electrolux;

• în cazul utilizării produsului în alt regim de folosire decât cel casnic pentru care a fost proiectat şi realizat;

•în cazul modificării produsului de către persoane necalificate / neautorizate de

tre Electrolux Romania S.A.;

că

•în situaţia schimbării neautorizate a stării originale a produsului, stocării sau instalării în condiţii impropri de mediu, ex-

Page 38

38 electrolux

punerii la substanţe chimice corozive sau

intemperii Cumpărătorul este obligat, conform norme- lor în vigoare, să pună la dispoziţia serviceului autorizat Electrolux, actele necesare (factură, proces verbal de predare a lucrării, etc.), emise de către firma autorizată pentru lucrările efectuate (gaz / electric / sanitare) pentru instalarea aparatului respectiv. În cazul neprezentării acestor documente, reprezentantul service Electrolux poate refuza punerea în funcţiune a produsului respectiv. Punerea în funcţiune pentru centralele termice Electrolux se face numai de către centrele service autorizate Electrolux.

IMPORTANT!

Reparaţiile efectuate de către persoane / firme neautorizate de către ELECTROLUX ROMANIA S.A. asupra produsului, pot pro-

Garanţie Europeană: Acest aparat este garantat de Electrolux în fiecare din ţările enumerate la sfârşitul acestui manual, pentru perioada specificată în fişa de garanţie a aparatului sau în alt fel prin lege. În cazul în care vă mutaţi dintr-una din aceste ţări într-o altă ţară enumerată mai jos, garanţia aparatului se va muta o dată cu dvs., cu condiţia respectării următoarelor:

• Garanţia aparatului începe de la data la

care aţi achiziţionat prima dată aparatul, care este evidenţiată prin prezentarea documentului valabil de cumpărare emis de vânzătorul aparatului.

• Garanţia aparatului este pentru aceeaşi

perioadă şi are aceeaşi acoperire pentru manoperă şi piese de schimb cu cea

duce defecţiuni iremediabile şi conduc în mod automat la pierderea garanţiei. Pentru a evita aceste situaţii, efectuarea oricăror reparaţii / intervenţii / verificări se va face numai de către centrele service autorizate de către ELECTROLUX ROMANIA S.A. Aparatele ce funcţionează cu combustibili gazoşi sunt reglate din fabrică pentru gaz natural cu presiunea de 20 mbar (GN, 20 mbar). Modificarea aparatelor pentru a funcţiona cu gaz lichefiat (GPL, 30 mbar), se face de către firmele de service autoriza- te de către Electrolux, contra cost. În cazul în care presiunea din reţeaua de gaz natural este fluctuanată este necesară instalarea unui regulator de gaz, instalare ce se face de către firme autorizate de către distribui- torul de gaz.

existentă în noua dvs. ţară de rezidenţă pentru acest model anume sau gamă de aparate.

• Garanţia aparatului este personală cumpărătorului original al aparatului, şi nu poate fi transferată altui utilizator.

• Aparatul este instalat şi utilizat în concordanţă cu instrucţiunile emise de Electrolux, şi este utilizat numai în scopuri casnice, cu alte cuvinte nu este utilizat în scopuri comerciale.

• Aparatul este instalat în concordanţă cu toate reglementările relevante în vigoare în noua dvs. ţară de rezidenţă.

Prevederile acestei Garanţii europene nu afectează nici unul din drepturile care vă sunt garantate prin lege.

Page 39

Командна табла

electrolux 39

1. Командна табла

2. Дугме поклопца

3. Поклопац за приступ филтру

4. Подесиве ножице за нивелисање

1 2 3 4 5 6

1. Бирач програма

2. Дугмад и њихове функције

3. Дисплеј

4. Индикаторска лампица „Додајте рубље“

5. Дугме „Старт/Пауза“

6. Дугмад „Управљање временом“

Симболи

12 34 5

1. Управљање временом

2. Температура

3. Безбедност деце

Циклус у току:

Претпрање/Прање,

Испирање, Испуштање,

Центрифуга

5. Дужина циклуса или тајмер за од-

бројавање одлагања старта

Page 40

40 electrolux

Дозатор

Претпрање Прање

Омекшивач (немојте пунити изнад ознаке MAX

)

ИНФОРМАЦИЈЕ О БЕЗБЕДНОСТИ

Молимо Вас прочитајте пажљиво ове ставке пре инсталирања и употребе уређаја. Чувајте ово Упутство за употребу уз Ваш уређај.

Општа безбедност

• Немојте вршити или покушавати да вршите измене на уређају. Тиме бисте сами себе довели у опасност.

• Пре покретања програма прања уверите се да сте извадили све новчиће, зихернадле

, брошеве, завртње, итд. Ако остану у рубљу, они могу озбиљно да оштете уређај.

• Користите препоручену количину детерџента.

• Ставите ситно рубље заједно (чарапе, појасеве, итд.) у малу ланену врећицу или јастучницу.

• После употребе уређаја ископчајте утикач и затворите славину за довод воде.

• Обавезно искључите уређај из

електричне мреже за напајање, пре обављања било каквог одржавања или чишћења.

• Немојте прати у машини одећу са жицама, непорубљеним или поцепаним материјалом.

Инсталирање

• Распакујте или затражите да Вам уређај распакују одмах после доставе. Проверите да уређај споља нема никаква оштећења. Пријавите сва оштећења у превозу Вашем трговцу.

инсталирања уређаја треба укло-

• Пре нити сву амбалажу и транспортне завртње.

• Прикључивање на водоводну инсталацију треба да обави квалификован водоинсталатер.

• Ако Ваша кућна електрична инсталација треба да се прилагоди да би се омогућило прикључивање уређаја, нека то обави квалификовани електричар.

• После постављања уверите се да електрични кабел није испод уређаја.

• Ако је уређај постављен на поду који је прекривен тепихом, уверите се да тепих не запречава неки вентилациони канал у подножју уређаја.

• Уређај треба да се опреми мрежним утикачем са уземљењем у складу са прописима.

• Пре прикључивања Вашег уређаја на електричну мрежу, пажљиво прочитајте упутства која су дата одељку "Електрично прикључивање".

• Замену електричног кабла треба да обави само овлашћени сервисни техничар.

• Произвођач се не може сматрати одговорним за било каква оштећења настала услед непрописног инсталирања.

Мере предострожности против замрзавања

Уколико је машина изложена температурама испод 0°C, онда треба предузети извесне мере предострожности:

• Затворите те црево за довод воде.

• Ставите крај овог црева и црева за пражњење у суд постављен на поду.

прикљештен

славину за воду и одврни-

Page 41

electrolux 41

• Изаберите програм за испуштање воде и оставите га да се одвија до краја циклуса.

• Ископчајте уређај из електричне мреже окретањем бирача програма у положај "Стоп"

• Извуците утикач уређаја из напајања.

• Вратите на своје место доводно цре-

во и одводно црево.

На тај начин се уклања сва вода која је још присутна у цревима, спречавајући стварање леда који би могао да оштети уређај. Пре поновног укључивања Вашег уређаја, уверите се да је уређај постављен у подручју стити испод тачке замрзавања.

Употреба

• Уређаја је намењена за нормалну употребу у домаћинству. Немојте користити уређај за комерцијалну или индустријску употребу или у друге сврхе.

где се температура неће спу-

ПЕРСОНАЛИЗАЦИЈА

Безбедност деце

Ова опција предвиђа два начина блокирања:

• ако опцију активирате после покретања циклуса, није могуће вршити никакве промене опција или програма. Циклус се одвија и морате да деактивирате опцију да бисте обавили нови циклус.

• ако опцију активирате пре покретања циклуса, уређај се не може покренути.

Да активирате опцију за безбедност деце, укључите уређај и притисните „До-

датно испирање“

у исто време док се на дисплеју не

појави потврдни симбол

и „Одложени старт“

. Уређај ме-

• Пре прања, погледајте упутство на етикети сваке ставке.

• У машину за прање рубља немојте

стављати ствари са којих су флеке уклањане помоћу трихлоретилена и сл. Уколико су коришћена таква средства за уклањање флека, сачекајте да производ изветри пре него што ставите ствари у бубањ.

• Испразните џепове и затворене комаде одеће.

• Овај уређај није намењен за употребу од стране особа (укључујући и децу) са смањеним физичким, чулним или менталним способностима, којима недостају искуство и знање, уколико им се не обезбеди надзор или им се не дају упутства у вези са употребом уређаја од стране особе која је задужена за њихову безбедност. Децу би требало надгледати како се не би играли уређајем.

морише избор ове опције. За деактивирање блокаде за заштиту деце, поновите поступак.

Звучни сигнали

Када се активира звучни сигнал, он се оглашава када се притисне дугме на крају програма, да би показао неисправност. Да деактивирате звучни сигнал, укључите уређај и притисните „Претпра-

и „Додатно испирање“ исто-

ње“ времено док не чујете звук. Сигнал је активан само ако се огласи звучни аларм. Да бисте га поново активирали, поновите исти поступак.

бензина, алкохола,

или особа

КАКО ОБАВИТИ ЦИКЛУС ПРАЊА?

Прво коришћење

• Уверите се да су повезивање струје и воде изведени према упутствима за инсталирање.

• Извадите уметак од полистирола и све друге предмете из бубња.

• Обавите почетни циклус прања на 90°C без рубља, али са средством за прање како бисте испрали резервоар за воду.

Page 42

42 electrolux

СВАКОДНЕВНА УПОТРЕБА

Пуњење рубљем

• Отворите поклопац уређаја.

• Отворите бубањ притиском на дугме

за закључавање A деблокирају аутоматски.

• Убаците рубље, а затим затворите бубањ и поклопац машине за прање рубља.

УПОЗОРЕЊЕ Пре него што затворите поклопац уређаја, уверите се да је бубањ добро затворен:

• Кад су два поклопца затворена,

• ослобађа се дугме за закључавање A.

Дозирање детерџената

Сипајте потребну количину детерџента у праху у одељке за прање прање

ако сте изабрали опцију за

"претпрање". Сипајте омекшивач у оде-

уколико је потребно.

љак

Бирање жељеног програма

Поставите бирач програма на жељени програм. Дугме „Старт/пауза“

ри зелено. Ако за време трајања циклуса поставите бирач програма на неки други програм, уређај ће игнорисати нови изабрани програм. Трепери „Err“ и дугме

„Старт/Пауза“ јању од неколико секунди.

Бирање температуре

Узастопно притискајте дугме „Темпера-

да бисте смањили или повећали

тура“ температуру (погледајте одељак „Табела програма“). Симбол хладно прање.

4) У зависности од модела.

: Два поклопца се

и прет-

трепе-

трепери црвено у тра-

означава

Бирање брзине центрифуге

Притисните дугме „Центрифуга“

да

бисте променили брзину центрифуге. Максималне брзине центрифуге су: за Памук, Еко: 1300 о/мин

(EWT136411W), 1000 о/мин (EWT106411W), за вуну, доње рубље, тексас: 900 о/мин (EWT136411W), 1000 rpm (EWT106411W), за синтетику, лако

пеглање, интезивно прање спортске одеће: 900 о/мин, за осетљиво рубље, свилу, спортску одећу: 700 о/мин. Уколико сте изабрали „Задржавање

испирања“ плус“

или „Ноћни тихи режим

, потребно је да на крају про-

грама изаберете програм „Центрифуга“

или „Испуштање воде“ да би се

циклус завршио и избацила вода.

Ноћни тихи режим плус: овај циклус не обухвата центрифугу и завршава се задржавањем испирања.

Бирање опција

Морате да изаберете различите опције пошто сте изабрали програм и пре него

што притисните дугме „Старт/Пауза“ дугме (видите „Табела са програмима“). Притисните жељено дугме(дугмад); пале се одговарајуће лампице. Ако притиснете поново, лампице се гасе. Уколико једна од опција није компатибилна са изабраним програмом, на дисплеју ће трептати порука „Err“ и трептаће индикаторска лампица дугмета „Старт/Пау-

у црвеној боји.

за“

Опција "Претпрање"

Уређај обавља претпрање на макс. 30°C.

Опција "Испирање плус"

Машина за прање ће додати једно или више испирања у току циклуса прања. Ова опција се препоручује за људе са веома осетљивом кожом и у подручјима где је вода веома мека. Привремено : Притисните дугме "Испи-

рање плус"

. Опција је активна само за изабрани програм. Стално : Неколико минута држите при-

тиснуту дугмад "Предпрање"

и "Од-

Page 43

electrolux 43

ложени старт" . Опција се трајно активира, чак и када је уређај искључен. За деактивирање, поновите поступак.

„Одложени старт“

Ова опција омогућава одлагање старта програма прања за 30, 60, 90 минута, од 2 сата до 20 сати. Изабрано време се појављује на дисплеју у трајању од неколико секунди. Можете да промените или откажете време одлагања старта у било ком тренутку, док не притиснете дугме „Старт/ Пауза“

снути дугме „Одложени старт“

, тако што ћете поново прити-

(0’

значи моментално покретање). Ако сте већ притиснули дугме „Старт/

Пауза“

, и желите да промените или откажете одложени старт, урадите следеће:

• Да бисте отказали одложени старт и

одмах покренули циклус, притисните дугме за покретање/паузирање онда „Одложени старт“

. Прити-

сните дугме за „Старт/Пауза“

да

бисте покренули циклус.

• Да бисте променили време одлагања

старта на тајмеру, морате да прођете кроз положај „Стоп“

и поново про-

грамирате свој циклус. Поклопац ће бити блокиран током читавог времена одлагања старта. Ако треба да га отворите, морате прво да паузирате уређај притиском на дугме за покретање/паузирање

. После поновног затварања поклопца притисните дугме за покретање/паузирање

Управљање временом

Циклус можете да продужите или скратите користећи дугмад „ Time Manager”

. Ниво запрљаности рубља је такође

назначен.

Ниво запр-

љаности

Интензивно За веома запрља-

Нормално За нормално запр-

Дневно За свакодневно за-

Иконица

Врста тканине

но рубље

љано рубље

прљано рубље

Ниво запр-

љаности

Благо За благо запрљано

Брзо

Супер брзо

Освежавање

Супер освежавање

1) Користи се за пола количине рубља.

2) Симбол трепери и нестаје: овај циклус прања је само циклус освежавања.

Ико-

ница

Врста тканине

рубље За веома мало за-

прљано рубље За рубље коришће-

но или ношено кратко време

Само за освежавање одеће

Само за освежавање неколико одевних предмета

Ови различити нивои расположиви су у зависности од врсте изабраног програма.

Стартовање програма

Притисните дугме „Старт/Пауза“

да

бисте покренули циклус; одговарајућа ламипца ће светлети зеленом бојом. Уобичајено је да бирач програма остаје непомичан у току одвијања циклуса. Симбол тренутног циклуса и преостало време се појављују на дисплеју. Ако сте изабрали одложени старт, на дисплеју ће се приказати одбројавање.

Загревање

За време циклуса, симбол

се пали ка-

да уређај достигне одговарајућу температуру.

Прекидање програма Додавање рубља

Када је лампица „Додајте рубље“ упаљена, можете додати рубље у бубањ и то на следећи начин. Притисните

дугме „Старт/Пауза“

: одговарајућа лампица ће светлети зелено док је уређај заустављен. Поклопац се може отворити само за око 2 минута пошто се машина за прање рубља зауставила. Притисните дугме „Старт/Пауза“

још

једном да би се циклус наставио.

Измена програма у току

Пре вршења било какве измене код тренутног програма, морате да зауста-

Page 44

44 electrolux

вите машину за прање рубља притиском на дугме „Старт/Пауза“

. Ако из-

мене нису могуће, „Еrr“ трепће на дисплеју, а дугме „Старт/Пауза“

трепће црвено неколико секунди. Уколико и даље желите да промените програм, онда морате да поништите тренутни програм (видите доле).

Обустављање програма

Ако желите да обуставите програм, окрените бирач програма у положај

„Стоп“

Крај програма

Машина за прање рубља се зауставља аутоматски; дугме „Старт/Пауза“

се

ТАБЕЛА ПРОГРАМА

Програм/врста рубља Количина

Памук (хладно - 90°): Бели или шарени, нпр. просечно упрљана радна одећа, постељина, стољњаци, памучна галантерија, пешкири.

Синтетика (хладно - 60°): Синтетичке тканине, синтетичка галантерија, тканине, обојене тканине, кошуље које се не пеглају, блузе.

Осетљиво (хладно - 40°): За све осетљиве материјале, нпр. завесе.

Вуна (хладно - 40°): Вуна која се може прати у машини са етикетом „Чиста нова вуна, не скупља се, перива у машини за прање“.

Свила (хладно - 30°): Тканина која се пере у машини на 30°C.

Доње рубље (хладно - 40°): За врло осетљиве предмете, као што је доње рубље.

Испирање: У овом програму можете

да исперете ручно опрано рубље.

Испуштање воде: Покреће се празан циклус након Задржаног испирања (или Ноћног тихог режима плус).

Центрифуга: Циклус центрифугира-

ња од 700 до 1300/1000 Задржавања испирања (или Ноћног тихог режима плус).

о/мин. после

гаси и на дисплеју трепће „0“. Поклопац се може отворити само за око 2 минута пошто се машина за прање рубља зауставила. Окрените бирач програма у положај „Стоп“

. Извадите рубље. Ископчајте утикач и затворите славину за довод воде. Стање приправности : неколико минута након завршавања програма укључује се систем за штедњу енергије. Смањује се осветљеност дисплеја. Притисните неко дугме и уређај ће изаћи из стања штедње енергије.

рубља

6,0 кг Ноћни тихи режим плус, Претпра-

ње, Додатно испирање, Управљање временом, Одложени старт

2,5 кг Ноћни тихи режим плус, Претпра-

ње, Додатно испирање, Управљање временом, Одложени старт

2,5 кг Ноћни тихи режим плус, Претпра-

ње, Додатно испирање, Управљање временом, Одложени старт

1,0 кг Ноћни тихи режим плус, Одложени

старт

1,0 кг Ноћни тихи режим плус, Одложени

старт

1,0 кг Ноћни тихи режим плус, Одложени

старт

6,0 кг Ноћни тихи режим плус, Додатно

испирање, Одложени старт

6,0 кг

6,0 кг Одложени старт

Могуће опције

Page 45

electrolux 45

Програм/врста рубља Количина

Еко2) (40° - 90°): Бело или обојено

рубље, нпр. просечно упрљана радна одећа, постељина, стољњаци, памучна галантерија, пешкири.

Лако пеглање (хладно - 60°): За прање памука и синтетике. Смањује гужвање и олакшава пеглање.

Џинс (хладно - 60°) : За прање одеће од тексаса. Активирана је опција Додатно испирање.

Интензивно прање спортске одеће

(хладно - 40°) : За прљаву одећу за

спортове на отвореном. Активирана је опција Претпрање.

Спорт (30°) : За спортску одећу.

1) У зависности од модела.

2) Референтни програм за тестирање усклађености са стандардом EN60456.

рубља

6,0 кг Ноћни тихи режим плус, Претпра-

ње, Додатно испирање, Одложени старт

1,0 кг Претпрање, Додатно испирање,

Одложени старт

3,0 кг Ноћни тихи режим плус, Претпра-

ње, Одложени старт

2,5 кг Ноћни тихи режим плус, Додатно

испирање, Одложени старт

2,5 кг Одложени старт

Могуће опције

НЕГА И ЧИШЋЕЊЕ

Извуците утикач уређаја из електричне мреже пре чишћења.

Отклањање каменца

За уклањање каменца, употребите специјално некорозивно средство које је намењено за машине за прање рубља. На етикети производа прочитајте које се количине препоручују и колико често треба уклањати каменац.

Спољне површине

Користите топлу воду и сапун за чишћење спољних површина уређаја. Немојте никада употребљавати алкохол, раствараче или сличне производе.

Дозатор

За чишћење, поступите на следећи начин:

Филтер на одводу воде

Чистите редовно филтер који се налази у подножју уређаја:

Филтери на доводу воде

Чистите уређај на следећи начин:

Page 46

46 electrolux

НЕПРАВИЛНОСТИ У РАДУ

Извршили смо бројне провере Вашег уређаја пре него што је изашао из фабрике. Уколико ипак приметите неку не-

Проблеми Узроци

Машина за прање се не покреће или не узима воду:

Уређај се пуни али се и одмах празни:

Машина за прање не обавља испирање или се не празни:

Пронашли сте воду око машине за прање рубља:

Прање је незадовољавајуће:

Уређај вибрира, бучан је:

• уређај није исправно укључен, електричне исталације су неисправне;

• поклопци на уређају и бубњу нису чврсто затворени;

• команда за покретање програма није изабрана како треба;

• постоји прекид напајања;

• искључен је доток воде;

• славина за доток воде је затворена;

• филтери за славину за доток воде су прљави;

•

цреву за довод воде појављује се црвена пруга1).

на

• део у облику слова U за одвод воде је сувише ниско причвршћен (погледајте одељак о инсталирању).

• црево за одвод је блокирано или савијено;

• филтер на одводу воде је зачепљен;

• детектор равнотеже је активиран: рубље није равномерно распоређено у бубњу;

• одабран је програм „Испуштање“, „Ноћни тихи режим плус“ или „Задржавање испирања“;

• висина одводног „U“ дела није одговарајућа.

• превише прашка је изазвало преливање пене;

• прашак није погодан за машинско прање;

• део за одвод у облику слова „U“ није повезан како треба;

• филтер за одвод није враћен на место;

• доводно црево за воду цури.

• прашак није погодан за машинско прање;

• превише је веша у бубњу;

• циклус прања није одговарајући;

• нема довољно прашка.

• није уклоњена сва амбалажа из уређаја (погледајте одељак о монтирању);

• уређај није нивелисан и није уравнотежен;

• уређај је сувише близу зида или намештаја;

• рубље није равномерно распоређено у бубњу;

• машина није довољно напуњена.

исправност, пре него што позовете Сервисну службу, молимо прочитајте доње одељке.

Page 47

electrolux 47

Проблеми Узроци

Циклус прања је исувише дуг:

• филтери за славину за доток воде су прљави;

• дошло је до прекида струје или довода воде;

• активиран је детектор прегревања мотора;

• температура дотока воде је нижа него обично;

• активиран је сигурносни систем за детекцију пене (превише прашка) и машина за прање рубља је почела да испушта пену;

• детектор

равнотеже је активиран: додата је још једна фаза да

би се рубље равномерније распоредило у бубњу.

Машина за прање рубља се зауставља у току циклуса прања:

Поклопац се не отвара на крају циклуса:

На дисплеју се приказује кôд грешке E40

и дугме „Старт/пауза“ трепери црвено

На дисплеју се приказује код грешке E20

и дугме „Старт/пауза“ трепери црвено

• неисправно је снабдевање водом или електричном енергијом;

• изабрана је опција Задржавање испирања;

• поклопци бубња су отворени.

•

„непосредно отварање“

светло није упаљено;

• температура унутар бубња је превисока;

•

поклопац се деблокира 1 - 2 минуте после краја циклуса

• Поклопац није добро затворен.

• филтер на одводу воде је зачепљен;

• црево за одвод је блокирано или савијено;

• црево за одвод је подешено превисоко (погледајте поглавље

„Инсталација“);

• пумпа за избацивање воде је блокирана;

• вертикалне цеви су блокиране.

На дисплеју се приказује код грешке E10

и дугме „Старт/пауза“ трепери црвено

На дисплеју се приказује код грешке EF0

и дугме „Старт/пауза“ трепери црвено

• славина је затворена;

• дошло је прекида довода воде;

•

на цреву за довод воде појављује се црвена пруга

• филтер на одводу воде је зачепљен;

• Активиран је систем заустављања воде за заштиту од плављења, поступите на следећи начин:

- затворите славину за доток воде,

- испразните уређај два минута пре него што га искључите из

струје,

- позовите сервис.

Омекшивач се при пу-

• премашили сте индикатор за максималну количину.

њењу дозатора улива директно у бубањ:

1) У зависности од модела.

2) Код неких модела се оглашава звучни сигнал

3) Након решавања проблема, притисните дугме „Старт/пауза“ да бисте поново покренули прекинути програм.

ДЕТЕРЏЕНТИ И АДИТИВИ

Употребљавајте детерџент који је намењен за коришћење у машинама за прање рубља. Не препоручујемо мешање различитих врста детерџената. То би могло да доведе до лоших резултата прања. Код коришћења детерџената у праху нема никаквих ограничења.

Течни детерџенти се не смеју користити ако је изабран програм претпрања или референтни програм (видите табелу

"Програми

прања"). Код циклуса без

претпрања можете их додати употребом лоптице за дозирање. Детерџенте у таблетама или у дозама морате ста-

Page 48

48 electrolux

вити у одељак за детерџент у дозатору Вашег уређаја.

ТЕХНИЧКЕ СПЕЦИФИКАЦИЈЕ

ДИМЕНЗИЈЕ Висина

МРЕЖНИ НАПОН / ФРЕКВЕНЦИЈА ПОТРОШЊА ЕЛЕКТРИЧНЕ ЕНЕРГИЈЕ

ПРИТИСАК ВОДЕ Минимум

Прикључивање на довод воде Тип 20/27

Ширина Дубина

230 V / 50 Hz

Максимум

850 mm 400 mm 600 mm

2300 W

0,05 MPa (0,5 bar) 0,8 MPa (8 bar)

ИНСТАЛАЦИЈА

Уклоните сву амбалажу за заштиту у току транспорта пре прве употребе. Чувајте је за случај будућег превоза: Превожењем необезбеђеног уређаја могло би да дође до оштећења унутрашњих делова и да проузрокује цурење и лош рад. Уређај може да се оштети такође и физичким контактом.

Распакивање

Деблокирање

1a 1b

3 2

Ако машину за прање монтирате на истом нивоу као и околни намештај, поступите према упутствима датим на слици 4.

Довод воде

Поставите приложено црево за довод воде са задње стране машине за прање на следећи начин. Немојте да користите старо црево. Црево за довод воде не

Page 49

electrolux 49

може да се продужава. Уколико је сувише кратко, контактирајте сервисну службу.

Отворите славину за довод воде. Проверите да не цури.

Одвод воде

Поставите лук у облику слова U на одводно црево. Све ставите на место одвода (или у сливник), на висини између 70 и 100

MAXI 100 cm

MINI 70 cm

cm. Проверите да ли је безбедно постављен. Треба омогућити улаз ваздуха на крају црева, како би се избегла опасност

од стварања ефекта сифона. Црево за одвод воде не сме да буде растегнуто. Уколико је сувише кратко, контактирајте Вашег трговца.

Електрично прикључивање

Ова машина за прање рубља сме да се прикључи само на једнофазни напон од

230 V. Проверите јачину осигурача: 13 A за 230 V. Уређај не сме да се при-

кључује продужним каблом или вишеполним адаптерима. Проверите да ли је утикач уземљен и у складу са важећим прописима.

Постављање

Поставите уређај на равну и тврду по

вршину, на месту са добром вентилацијом. Осигурајте да уређај не дође у контакт са зидом или другим намештајем. Исправно нивелисање спречава вибрације, буку и померање машине за време рада.

ЕКОЛОШКА ПИТАЊА

Симбол на производу или на његовој амбалажи означава да се с тим производом несме поступити као са отпадом из домаћинства. Уместо тога треба бити изручен прикладним поступцима за рециклирање електронских и електричних апарата. Исправним одлагањем овог производа спречиће потенцијалне негативне последице на околину и здравље људи, које би иначе могли угрозити неодговарајућим руковањем отпада овог производа. информације о рециклирању овог производа молимо Вас да контактирате Ваш локални градски завод, услугу за одлагање отпада из домаћинства или трговину у којој сте купили производ.

За детаљније

Одлагање уређаја

Сви материјали на којима се налази симбол

могу да се рециклирају. Одлажите их у одговарајућем сабирном центру (распитајте се у локалној градској управи) за сакупљање и рециклирање. При одлагању Вашег уређаја извадите све делове који би могли да представљају опасност по друге особе: одрежите електрични кабл за напајање у подножју уређаја.

Page 50

50 electrolux

Заштита околине

Да бисте остварили уштеду воде и струје и помогли у заштити средине, препоручујемо Вам следеће:

• Кад год је то могуће, искористите пуни капацитет уређаја и избегавајте делимично пуњење.

• Програме за претпрање и потапање користите само за веома запрљано рубље.

SRB

Европска Гаранција: Овај уређај има гаранцију Electrolux-а у свакој земљи која је наведена на задњој страни овог упутства, и то у периоду наведеног у гаранцији уређаја или иначе одређеног законом. Уколико се преселите из једне од наведених земаља у другу, гаранција уређаја преселиће се са Вама, и то под

следећим условима:

• Гаранција уређаја почиње од датума

прве коповине уређаја, што се доказује важећим документом о куповини, који издаје продавац уређаја.

• Гаранција уређаја важи за исти пе-

риод и за исти обим рада и делова

• Користите одговарајућу количину детерџента која одговара тврдо-

воде, количини стављеног руб-

ћи ља и томе колико је рубље прљаво.

који важе у Вашој новој земљи боравка, и то за тај одређени модел или

се-

рију уређаја.

• Гаранција уређаја припада лично купцу уређаја и не може се преносити на другог корисника.

• Уређај је инсталиран и користи се у сагласности са упутствима Electroluxа и то искључиво у дому, односно, не користи се у комерцијалне сврхе.

• Уређај је инсталиран у сагласности са свим прописима које важе

у у Ва-

шој новој земљи боравка.

Одредбе ове Европске гаранције не утичу на права загарантована законом.

Page 51

Upravljalna plošča

electrolux 51

1. Upravljalna plošča

2. Tipka na pokrovu

3. Pokrov filtra

4. Noge za namestitev v vodoraven položaj

1 2 3 4 5 6

1. Gumb za izbiro programa

2. Tipke in njihove funkcije

3. Prikazovalnik

4. Lučka "Dodajte perilo"

5. Tipka "Vklop/prekinitev"

6. Tipke "Upravljanje časa"

Simboli

12 34 5

1. Upravljanje časa

2. Temperatura

3. Varovalo za otroke

Trenutni program : nje,

Izpiranje, Črpanje, Ožema-

Predpranje/Pra-

nje

5. Trajanje programa ali odštevanje časa

zamika

Page 52

52 electrolux

Dozirna posoda

Predpranje Pranje

Mehčalec (ne polnite višje od oznake MAX M )

VARNOSTNE INFORMACIJE

Pred namestitvijo in uporabo naprave natančno preberite ta navodila. Navodila za uporabo shranite skupaj z vašo napravo.

Splošna varnostna navodila

• Ne spreminjate in ne poizkušajte spreminjati te naprave. S spreminjanjem ogrožate vašo varnost.

• Pred pranjem se prepričajte, da ste iz perila odstranili vse kovance, papirne sponke, broške, vijake ipd. Če ostanejo med perilom, lahko povzročijo težko poškodbo vaše naprave.

• Uporabite priporočeno količino detergenta.

• Manjše kose perila (nogavice, trakove itd.) vstavite v platneno vrečko ali prevleko za blazino.

• Po uporabi izključite napravo iz omrežja in zaprite vodovodno pipo.

•Pred čiščenjem ali vzdrževanjem napravo vedno izključite iz električnega omrežja.

• V pralnem stroju ne perite perila z žico, nezarobljenih ali strganih oblačil.

Namestitev

• Napravo razpakirajte oz. prosite, da jo razpakirajo takoj po dobavi. Prepričajte se, da zunanjost naprave ni poškodovana. O vseh poškodbah med prevozom obvestite vašega prodajalca.

• Pred namestitvijo odstranite iz naprave vse transportne vijake in embalažo.

• Priključitev na vodovodno napeljavo mora izvesti usposobljen vodovodar.

• Če jo pred priključitvijo naprave potrebna prilagoditev na električno omrežje, naj leto izvede usposobljen električar.

• Zagotovite, da električni napajalni kabel po namestitvi ne ostane ujet pod napravo.

• Če je naprava postavljena na preprogo, zagotovite, da preproga ne ovira prezračevalnih odprtin na dnu naprave.

• Naprava mora imeti vgrajen varnostni vtič z ozemljitvijo v skladu s predpisi.

• Pred priključitvijo naprave na električno omrežje natančno preberite navodila v poglavju "Priključitev na električno napetost".

• Napajalni kabel lahko zamenja samo pooblaščen servisni tehnik.

• Proizvajalec ne prevzema odgovornosti za morebitno škodo, do katere pride zaradi nepravilne namestitve.

Ukrepi za zaščito pred zmrzaljo

Če je naprava postavljena v prostoru s temperaturami pod 0 °C, izvedite naslednje ukrepe:

• Zaprite pipo in odklopite cev za dovod vode.

• Konec te cevi in cev za odtok vode namestite v posodo na tleh.

• Izberite program za črpanje in počakajte, da se do konca izteče.

• Napravo izklopite iz električnega omrežja z zasukom gumba za izbiro programa v položaj "Stop"

• Izvlecite vtič iz omrežne vtičnice.

• Ponovno namestite cevi za dovod in odtok vode.

Na ta način odstranite iz cevi preostalo vodo in tako preprečite nastajanje ledu, ki bi lahko poškodoval napravo. Pred ponovnim vklopom naprave zagotovite, da je nameščena v prostoru, kjer temperatura ne pade pod ledišče.

Uporaba

• Naprava je namenjena običajni uporabi v gospodinjstvu. Ne uporabljajte je v ko-

Page 53

electrolux 53

mercialne, industrijske ali kakršnekoli druge namene.

• Pred pranjem poglejte navodila na etiketah posameznih oblačil.

• Kosov oblačil, s katerih ste odstranjevali madeže z bencinom, alkoholom, trikloretilenom ipd., ne vstavljajte v pralni stroj. Najprej počakajte, da čistila izhlapijo, in oblačila šele nato vstavite v boben.

• Izpraznite žepe in razgrnite oblačila.

• Naprave naj ne uporabljajo osebe (vključ- no z otroki) z omejenimi telesnimi, čutnimi ali razumskimi sposobnostmi oz. zmanjšanimi izkušnjami in znanjem, razen če je oseba, ki je odgovorna za njihovo varnost, zagotovila nadzor oz. jih natančno seznanila z uporabo naprave. Zagotovite ustrezen nadzor otrok in preprečite igranje z napravo.

OSEBNE NASTAVITVE

Varovalo za otroke

Ta funkcija omogoča dve vrsti zaklepanja :

• če je funkcija vklopljena po zagonu programa pranja, ni mogoče več narediti nobenih sprememb funkcij ali programa. Program pranja teče do konca, za zagon novega programa pa morate najprej funkcijo izklopiti.

• če se funkcija vklopi pred zagonom programa pranja, zagon naprave ni mogoč.

Za aktiviranje varovala za otroke, vklopite napravo in pritisnite “Dodatno izpiranje” in “Zamik vklopa” istočasno, dokler se ne pojavi simbol za potrditev

na prikazo-

valniku. Naprava si zapomni izbiro te funkcije. Funkcijo Varovalo za otroke izklopite po enakem postopku.

Zvočni signali

Če so zvočni signali vklopljeni, se oglasijo vsakič, ko pritisnete tipko, ob koncu programa pranja in kadar opozarjajo na napako v delovanju. Za deaktivacijo, vklopite napravo in pritisni-

te “Predpranje” istočasno, dokler ne ne zasliši pisk. Signal je aktiven samo, če pride do alarma. Ponoven vklop izvedete po enakem postopku.

KAKO ZAŽENETE PROGRAM PRANJA?

Prva uporaba

• Zagotovite, da so električni in vodovodni priključki izvedeni v skladu z navodili za vgradnjo.

• Iz notranjosti bobna odstranite polistirenski vložek in druge predmete.

• Posodo za vodo očistite tako, da ob

in “Dodatno izpiranje”

praznem stroju, z vstavljenim pralnim praškom, izvedete program pranja pri 90 °C.

VSAKODNEVNA UPORABA

Vstavljanje perila

• Odprite pokrov naprave.

5) Odvisno od modela.

•

S pritiskom na zapiralo A odprite boben : dve zaporni plošči se samodejno razkleneta.

• Perilo vstavite v boben ter zaprite boben in pokrov pralnega stroja.

Opozorilo! Pred zapiranjem pokrova preverite, ali je boben pravilno zaprt:

• ko sta zaporni plošči zaprti,

•je zapiralo A sproščeno.

Doziranje detergentov

Pralni prašek vsujte v predala za pranje in predpranje , če ste izbrali funkcijo

Page 54

54 electrolux

"predpranje". Po potrebi vlijte mehčalec v predal

Izbira želenega programa

Zavrtite gumb za izbiro programa na izbrani program. Tipka »Vklop/prekinitev«

utripa v zeleni barvi. Če gumb za izbiro programa med delovanjem stroja zavrtite na drug program, naprava nove izbire ne bo upoštevala. Utripa

»Err«, tipka »Vklop/prekinitev«

pa nekaj

sekund utripa v rdeči barvi.

Izbira temperature

Večkrat pritisnite tipko »Temperatura«

, da povišate ali znižate temperaturo (glejte »Razpredelnica programov«). Simbol

ustreza hladnemu pranju.

Izbira hitrosti ožemanja

Pritisnite tipko »Ožemanje«

, da spremenite število vrtljajev centrifuge. Največje število vrtljajev centrifuge: za bombaž, Eko: 1300 vrt./min. (EWT136411W), 1000 vrt./min. (EWT106411W), za volno, fino perilo, jeans: 900 vrt./min. (EWT136411W), 1000 vrt./ min. (EWT106411W), za sintetiko, lahko likanje, športno intenzivno: 900 vrt./min., za občutljivo perilo, svilo, šport: 700 vrt./min. Ob koncu programa, če ste izbrali »Zadrža-

no izpiranje«

ali »Nočni program plus«

, morate potem izbrati program »Ožemanje«

ali »Črpanje« , da zaključite program in se izčrpa voda. Nočni program plus: program se izvede brez ožemanja in z zadržanim izpiranjem.

Izbira funkcij

Po izbiri programa in pred pritiskom na tipko “Vklop/prekinitev”, morate izbrati še različne funkcije. Tipka

(glejte “Razpredelnica programov”). Pritisnite želeno(e) tipko(e) ; pojavijo se ustrezne lučke. Ob ponovnem pritisku lučke ugasnejo. Če katera izmed izbranih funkcij ni skladna z izbranim programom, na prikazovalniku utripa “Err” in tipka “Vklop/prekinitev ”

utripa v rdeči bar-

vi.

Funkcija "Predpranje"

Stroj izvede predpranje pri največ 30 °C.

Funkcija "Dodatno izpiranje"

Pralni stroj med programom pranja izvede eno ali več dodatnih izpiranj. Funkcijo priporočamo ljudem z občutljivo kožo in na območjih z zelo mehko vodo. Začasno: pritisnite tipko "Dodatno izpiranje"

. Funkcija velja samo za izbrani program.

Stalno: istočasno pritisnite in za nekaj sekund zadržite tipki "Predpranje" mik vklopa"

. Funkcija ostane vklopljena

in "Za-

tudi po izklopu stroja. Funkcijo izklopite tako, da ponovite postopek.

»Zamik vklopa«

Ta funkcija omogoča zakasnitev vklopa programa pranja - za 30, 60, 90 minut ali 2 do 20 ur. Izbran čas se za nekaj sekund prikaže na prikazovalniku. Čas zamika vklopa lahko spremenite ali prekličete kadarkoli, preden pritisnete tipko

»Vklop/prekinitev« tipke »Zamik vklopa«

s ponovnim pritiskom

(0’ pomeni takojšen vklop). Če ste že pritisnili tipko »Vklop/prekinitev«

in želite spremeniti ali preklicati zamik

vklopa, nadaljujte takole:

• Za preklic zamika vklopa in takojšen za-

četek pranja pritisnite tipko »Vklop/prekinitev« Pritisnite »Vklop/prekinitev«

in potem »Zamik vklopa« .

za vklop

programa.

•Da bi spremenili čas zamika vklopa, mo-

rate obrniti gumb v položaj »Stop«

ponovno programirati svoj program. Pokrov je v času zamika vklopa zaklenjen. Če ga želite odpreti, najprej s pritiskom na

tipko »Vklop/prekinitev«

prekinite delova-

nje naprave. Ko zaprete pokrov, ponovno pritisnite tipko »Vklop/prekinitev«

Upravljanje časa

Program lahko podaljšate ali skrajšate s tipkama “ Time Manager”

. Označena je tu-

di stopnja umazanosti perila.

Stopnja

umazanosti

Intenzivno Za močno umazano

Običajno Za običajno umaza-

Dnevno Perilo, ki ga dnevno

Ikona Vrsta tkanine

perilo

no perilo

menjate

Page 55

electrolux 55

Stopnja

umazanosti

Rahlo Za rahlo umazano

Hitro

Zelo hitro

Osvežitev

Super osveži-

tev

1) Uporabite pri polovični napolnjenosti.

2) Simbol utripa in izgine: ta program pranja perilo samo osveži.

Ikona Vrsta tkanine

perilo Za zelo rahlo umaza-

no perilo

Za oblačila, ki ste jih nosili kratek čas

Samo za osvežitev oblačil

Za osvežitev male količine perila

Razpoložljivost stopenj umazanosti je odvisna od izbranega programa pranja.

Začetek programa

Pritisnite tipko “Vklop/prekinitev”

, da zaženete program ; ustrezna lučka bo zasvetila zeleno. Gumb za izbiro programa se med izvajanjem programa ne vrti. Simbol trenutnega dela programa in preostali čas pranja sta izpisana na prikazovalniku. Če ste izbrali zamik vklopa, se na prikazovalniku kaže odštevanje časa zamika.

Ogrevanje

Med izvajanjem programa se na zaslonu prikaže simbol

, ko se naprava segreva

do prave temperature.

Prekinitev programa Dodajanje perila

Kadar sveti lučka “Dodaj perilo”

lahko

perilo dodate po naslednjem postopku. Pri-

tisnite tipko “Vklop/prekinitev”

: med prekinitvijo delovanja naprave ustrezna luč- ka utripa v zeleni barvi. Pokrov lahko odprete šele približno 2 minuti po zaustavitvi pralnega stroja. Pritisnite tipko “Vklop/prekini-

za nadaljevanje programa.

tev”

Spreminjanje programa, ki se izvaja

Pred izvedbo poljubne spremembe v programu, ki se trenutno izvaja, najprej s pritiskom na tipko “Vklop/prekinitev” prekinite delovanje pralnega stroja

. Če sprememba ni možna, na prikazovalniku utripa “Err” in “Vklop/prekinitev”

nekaj sekund utripa v rdeči barvi. Če kljub temu želite trenutni program spremeniti, ga morate preklicati (glejte spodaj).

Preklic programa

Če želite program preklicati, zavrtite gumb za izbiro programa v položaj “Stop”

Konec programa

Pralni stroj se samodejnu ustavi ; tipka “ Vklop/prekinitev”

se ugasne in na prikazovalniku utripa “0”. Pokrov lahko odprete šele približno 2 minuti po zaustavitvi pralnega stroja. Gumb za izbiro programa zavrtite v “Stop”

. Vzemite perilo iz stroja. Izvlecite vtič iz omrežja in zaprite vodovodno pipo. Stanje pripravljenosti: ko se program zaključi, se po nekaj minutah vklopi sistem varčevanja z energijo. Svetlost prikazovalnika se zmanjša. S pritiskom na poljubno tipko stroj izklopite iz stanja varčevanja z energijo.

RAZPREDELNICA PROGRAMOV

Program / vrsta perila Količina

Bombaž (hladno - 90 °): Belo ali barvno, npr. običajno umazana delovna oblačila, posteljnina, prti, spodnje perilo, brisače.

Sintetika (hladno - 60 °): Sintetično perilo, spodnje perilo, barvno perilo, srajce in bluze, ki se ne likajo.

Občutljivo (hladno - 40 °): Za vse občutljive materiale, npr. zavese.

perila

Možne funkcije

6,0 kg Nočni program plus, Predpranje, Do-

datno izpiranje, Upravljanje časa, Zamik vklopa

2,5 kg Nočni program plus, Predpranje, Do-

datno izpiranje, Upravljanje časa, Zamik vklopa

2,5 kg Nočni program plus, Predpranje, Do-

datno izpiranje, Upravljanje časa, Zamik vklopa

Page 56

56 electrolux

Program / vrsta perila Količina

Volna (hladno - 40 °): Volneni izdelki za strojno pranje z etiketami »čista runska volna, ki se ne krči in je primerna za strojno pranje«.

Svila (hladno - 30 °): Perilo, ki se strojno pere pri 30 °C.

Fino perilo (hladno - 40 °): Za zelo ob-

čutljiva oblačila, npr. damsko perilo.

Izpiranje: S tem programom lahko izpe- rete ročno oprana oblačila.

Črpanje: Izvede prazen program po zadr-

žanem izpiranju (Nočni program plus).

Ožemanje: Program z ožemanjem od 700 do 1300/1000

izpiranju (Nočni program plus).

Eko2) (40 ° - 90 °): Belo ali barvno, npr. običajno umazana delovna oblačila, posteljnina, prti, spodnje perilo, brisače.

Lažje likanje (hladno - 60 °): Za pranje bombaža in sintetike. Zmanjša mečkanje in olajša likanje.

Jeans (hladno - 60 °): Za pranje oblačil iz denima (jeans). Vklopljena je funkcija Dodatno izpiranje.

Intenzivno športno (hladno - 40 °): Za pranje umazanih oblačil za zunanje športe. Vklopljena je funkcija Predpranje.

Šport (30 °): Za športna oblačila.

1) Odvisno od modela.

2) Referenčni program za preizkus skladnosti s standardom EN60456.

vrt./min. po Zadržanem

perila

1,0 kg Nočni program plus, Zamik vklopa

6,0 kg Nočni program plus, Dodatno izpira-

6,0 kg

6,0 kg Zamik vklopa

6,0 kg Nočni program plus, Predpranje, Do-

1,0 kg Predpranje, Dodatno izpiranje, Zamik

3,0 kg Nočni program plus, Predpranje, Za-

2,5 kg Nočni program plus, Dodatno izpira-

2,5 kg Zamik vklopa

Možne funkcije

nje, Zamik vklopa

datno izpiranje, Zamik vklopa

vklopa

mik vklopa

nje, Zamik vklopa

VZDRŽEVANJE IN ČIŠČENJE

Pred čiščenjem naprave izvlecite vtič iz om- režne napetosti.

Odstranjevanje vodnega kamna

Za odstranjevanje vodnega kamna uporabite primerno, nekorozivno sredstvo, namenjeno za čiščenje pralnih strojev. Na etiketi izdelka preberite navodilo glede priporočene količine in pogostosti izvajanja postopka odstranjevanja vodnega kamna.

Zunanjost

Zunanjost naprave očistite z mlačno milnico. Ohišja ne čistite z alkoholom, raztopili ali podobnimi snovmi.

Dozirna posoda

Čiščenje izvajajte po naslednjem postopku :

Filter za izpust

Redno čistite filter, ki se nahaja na dnu naprave:

Page 57

electrolux 57

TEŽAVE V DELOVANJU

Vaša naprava je bila pred odhodom iz tovarne temeljito preizkušena. Če boste kljub temu naleteli na težave v delovanju, vas

Težave Vzroki

Pralni stroj se ne zažene ali se ne napolni z vodo:

Naprava se napolni z vodo in se nato takoj izprazni:

Pralni stroj ne izpira ali se ne izprazni :

Na tleh okoli pralnega stroja je voda:

Kakovost pranja ni zadovoljiva :

• naprava ni pravilno priključena na napajanje, električna napeljava ne deluje,

• pokrov in zaporni plošči bobna niso dobro zaprti,

• ukaz za začetek izvajanja programa ni bil pravilno izbran,

• prišlo je do izpada električne napetosti,

• dovajanje vode je bilo prekinjeno,

• pipa za dovod vode je zaprta,

• filtri na cevi za dovod vode so zamašeni,

•

na cevi za dovod vode se pojavi rdeča oznaka

• U-segment za cev za odvod vode je nameščen prenizko (glejte poglavje Namestitev).

• cev za odvod vode je zamašena ali ukrivljena,

• filter za izpust je zamašen,

• vklopilo se je tipalo sistema za zaznavanje neuravnoteženosti: perilo v bobnu ni enakomerno razporejeno,

• izbrali ste program »Črpanje« oz. funkciji »Nočni program plus« ali »Zadržano izpiranje«,

• neprimerna višina U-segmenta za cev za odvod vode.

• zaradi prevelike količine pralnega sredstva je prišlo do penjenja in prelivanja,

• pralno sredstvo ni primerno za strojno pranje,

• U segment za cev za odvod vode ni pravilno nameščen,

• filter za izpust ni vstavljen na svoje mesto,

• cev za dovod vode pušča.

• pralno sredstvo ni primerno za strojno pranje,

• v bobnu je preveč perila,

• izbrali ste neprimeren program pranja,

• uporabljena je premajhna količina pralnega sredstva.

Filtri na dovodni cevi

Čiščenje izvajajte po naslednjem postopku:

prosimo, da se, še preden pokličete servisno službo, posvetite naslednjim poglavjem.

Page 58

58 electrolux

Težave Vzroki

Naprava trese in povzroča hrup:

• iz naprave ni bil odstranjen ves embalažni material (glejte poglavje Namestitev),

• naprava ni nameščena v vodoravni položaj in ni uravnotežena,

• naprava je preblizu zidu ali pohištva,

• perilo v bobnu ni enakomerno razporejeno,

•količina perila je premajhna.

Program pranja traja mnogo predolgo:

• filtri na cevi za dovod vode so zamašeni,

• prekinjen je bil dovod vode ali električne napetosti,

• vklopilo se je tipalo pregrevanja motorja,

• temperatura dovoda vode je nižja od običajne,

• vklopil se je varnostni sistem za zaznavanje pene (preveč pralnega sredstva) in pralni stroj je začel izčrpavati peno,

• vklopilo se je tipalo sistema za zaznavanje neuravnoteženosti: dodana je bila še ena faza za enakomernejšo razporeditev perila v bobnu.

Pralni stroj se ustavi med programom pranja:

• neustrezna oskrba z vodo ali elektriko,

• izbrali ste funkcijo Zadržano izpiranje,

• zaporni plošči bobna sta odprti.

Pokrov se po končanem programu ne odpre:

Na prikazovalniku se prikaže koda napake E40

, tipka »Vklop/Prekinitev« pa utripa v rdeči barvi

•

lučka »takojšnje odpiranje«

• temperatura v bobnu je previsoka,

•

pokrov se odpre šele eno do dve minuti po končanem programu

• pokrov ni pravilno zaprt.

ne sveti,

: Na prikazovalniku se pri-

kaže koda napake

, tipka »Vklop/Pre-

E20 kinitev« pa utripa v rdeči

barvi

Na prikazovalniku se prikaže koda napake

, tipka »Vklop/Pre-

E10 kinitev« pa utripa v rdeči

barvi

Na prikazovalniku se prikaže koda napake

, tipka »Vklop/Pre-

EF0 kinitev« pa utripa v rdeči

barvi

• filter za izpust je zamašen,

• cev za odvod vode je zamašena ali ukrivljena,

• cev za odvod vode je nameščena previsoko (glejte poglavje »Namesti- tev«),

•odtočna črpalka je zamašena,

• cevi so blokirane.

•pipa je zaprta,

• prekinjen je bil dovod vode.

•

na cevi za dovod vode se pojavi rdeča oznaka

• filter za izpust je zamašen,

• vklopil se je zaščitni sistem za zaporo vode, nadaljujte na naslednji način:

- zaprite pipo za dovod vode,

- preden napravo izključite iz električnega omrežja, jo dve minuti praznite,

- pokličite servisno službo.

Ko polnite dozirno poso-

•mehčalec ste nalili preko oznake MAX.

do, teče mehčalec neposredno v boben:

1) Odvisno od modela.

2) Pri nekaterih modelih se lahko oglasi zvočni signal

3) Po odpravi motnje pritisnite tipko »Vklop/Prekinitev« za nadaljevanje prekinjenega programa.

DETERGENTI IN DODATKI

Uporabljajte samo detergente, ki so namenjeni strojnemu pranju. Odsvetujemo meša-

nje različnih vrst detergentov. To bi lahko pokvarilo pranje. Glede uporabe detergen-

Page 59

electrolux 59

tov v prahu ni nobenih omejitev. Kadar uporabljate program Predpranja ali referenčni program (glejte Tabela programov), ne uporabljajte tekočih detergentov. Pri programih

brez predpranja jih morate dodati s pomoč- jo dozirne krogle. Detergent v tabletah ali dozah morate dodati v predal za detergent posode za doziranje vaše naprave.

TEHNIČNI PODATKI

DIMENZIJE Višina

NAPETOST/FREKVENCA OMREŽJA PORABA ENERGIJE

TLAK VODE Najmanj

Priključitev na vodo Tip 20/27

Širina Globina

230 V / 50 Hz

Največ

850 mm 400 mm 600 mm

2300 W

0,05 MPa (0,5 bar) 0,8 MPa (8 bar)

NAMESTITEV

Pred prvo uporabo odstranite vso zaščitno transportno embalažo. Shranite jo za morebitni bodoči transport: Prevoz nezavarovane naprave lahko poškoduje sestavne dele v njeni notranjosti in povzroči puščanja in motnje v delovanju. Naprava se lahko poškoduje tudi zaradi fizičnega stika.

Odstranitev embalaže

Odstranitev vezi

1a 1b

3 2

Za namestitev pralnega stroja na enako višino, kot je sosednje pohištvo, upoštevajte navodila, ki so prikazana na sliki 4.

Dovod vode

Cev za dovod vode na hrbtni strani vašega pralnega stroja namestite na naslednji na-

Page 60

60 electrolux

čin. Ne uporabite stare cevi. Cevi za dovod vode ni mogoče podaljšati. Če je prekratka, se obrnite na servisno službo.

Odprite pipo za dovod vode. Preverite, da ne pušča.

Izčrpavanje

Na cev za odvod vode namestite U segment. Vse skupaj namestite na priključek za izčrpavanje (ali v umivalnik) na višini med 70 in 100

MAXI 100 cm

MINI 70 cm

cm. Zagotovite zanesljivo pritrditev. Zagotovite možnost vstopanja zraka skozi konec cevi, da ne pride do sifonskega učinka.

SKRB ZA VARSTVO OKOLJA

Simbol na izdelku ali njegovi embalaži označuje, da z izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki, Izdelek odpeljite na ustrenzo zbirno mesto za predelavo električne in elektronske opreme. S pravilnim načinom

prepreViti morebitne negativne posledice in vplive na okolje in zdravje ljudi, ki bi se lahko pojavile v primeru nepravilnega odstranjevanja izdelka. Za podrobnejše informacije o odstranjevanju in predelavi izdelka se obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali na trgovino, v kateri ste izdelek kupili.

Odstranjevanje naprave

Vsi materiali z oznako se lahko reciklirajo. Odpeljite jih na mesto za zbira-

Cevi za odvod vode ni dovoljeno raztegovati. Če je prekratka, se obrnite na servisno službo.

Priključitev na električno napetost

Pralni stroj lahko priključite samo na enofazno napetost 230 V. Preverite moč varovalke: 13 A za 230 V. Naprave ni dovoljeno priključiti prek podaljška ali razdelilnika. Prepričajte se, da je vtič ozemljen in v skladu z veljavnimi predpisi.

Namestitev

Napravo namestite na ravno in trdno površino v dobro prezračenem prostoru. Zagotovite, da se naprava ne dotika sten ali drugega pohištva. Natančna namestitev v vodoraven položaj preprečuje vibracije, hrup in premikanje naprave med delovanjem.

nje in recikliranje odpadkov (obrnite se na pristojni občinski urad). Pred odstranjevanjem naprave odstranite vse dele, ki bi lahko predstavljali nevarnost za druge: odrežite napajalni kabel pri dnu naprave.

Varovanje okolja

Za varčevanje z vodo, energijo in po- moč pri zaščiti okolja priporočamo, da upoštevate naslednje nasvete:

• Če je le možno, napravo do konca napolnite in se izogibajte pranju manjših količin.

• Programe za predpranje in namakanje uporabljajte samo za zelo umazano perilo.

•Količina detergenta naj ustreza trdoti vode ter količini in umazanosti perila.

Page 61

SLOVENIJA - GARANCIJA/SERVISNA SLUŽBA

Izdajatelj garancijskega lista prevzame obveznost, da bo izdelek v garancijskem roku brezhibno deloval. V garancijskem roku bomo odstranili vse pomanjkljivosti in okvare na izdelku, ki bi nastale pri normalni rabi izdelka, pod pogojem, da v izdelek niso posegale osebe, ki nimajo pooblastila izdajatelja garancijskega lista in, da so bili uporabljeni originalni rezervni deli. Če izdelek ne bo popravljen v 45. dneh, ga bomo zamenjali. Garancija velja, če je datum prodaje na garancijskem listu potrjen z žigom in podpisom prodajalca, ali s predložitvijo originalne-

okvar, ter stroške prevoza, oziroma prenosa, do najbližje pooblaščene servisne delavnice, po tarifi, ki velja v javnem prometu za transport izdelka. Garancijski rok bo podaljšan toliko dni, kolikor dni je trajalo popravilo izdelka. Aparati so namenjeni za uporabo v gospodinjstvu. Electrolux Ljubljana d.o.o. Gospodinjski aparati Gerbičeva ulica 98, SI-1000 Ljubljana Telefon: 01 2425 730, 2425 732, fax: 01 2425 735 Spletna stran: www.electrolux.si, Elektronska pošta:

[email protected] ga računa o nakupu. V garancijskem roku poravnamo vse stroške v zvezi z odstranitvijo pomanjkljivosti ali

Evropska Garancija: Podjetje Electrolux nudi garancijo za napravo v vseh, na zadnji strani priročnika naštetih državah v obdobju, ki je določeno v garancijskih pogojih naprave ali na drug zakonit način. Če se preselite iz ene izmed teh držav v drugo izmed spodaj naštetih držav, garancijske pogoje zadržite v primeru izpolnjevanja naslednjih pogojev:-

• Garancijsko jamstvo za napravo začne

teči z dnevom nakupa, ki je zapisan na veljavno izpolnjenem dokumentu o nakupu izdelka, ki ga je izdal prodajalec naprave.

• Garancijsko jamstvo za napravo je dolo-

čeno za enako obdobje in do enake mere

posamezen model ali serijo naprav v vaši novi državi stalnega prebivališča.

• Garancijsko jamstvo za napravo velja samo za prvotnega kupca izdelka in ga ni možno prenesti na drugega uporabnika.

• Naprava se lahko vgradi in uporablja v skladu s priloženimi navodili podjetja Electrolux ter je namenjena samo za domačo uporabo in ne v komercialne namene.

• Napravo je potrebno vgraditi v skladu z vsemi veljavnimi predpisi v vaši novi državi stalnega prebivališča.

Ti predpisi Evropske garancije ne vplivajo na pravice, ki vam pripadajo v skladu z zakonom.

za popravilo in sestavne dele, kot velja za

electrolux 61

Page 62

62 electrolux

Панель керування

1. Панель керування

2. Кнопка на кришці

3. Кришка доступу до фільтра

4. Настроювані опорні ніжки

1 2 3 4 5 6

1. Перемикач програм

2. Кнопки та їх функції

3. Дисплей

4. Індикатор «Додавання білизни»

5. Кнопка «Пуск/Пауза»

6. Кнопки функції «Управління часом»

Символи

12 34 5

1. Управління часом

2. Температура

3. Безпека дітей

Виконання циклу: прання / Прання,

Попереднє

Полоскання,

Злив, Віджимання

5. Тривалість циклу або зворотній від-

лік таймера відкладеного пуску

Page 63

Дозатор

Попереднє прання Основне прання

Кондиціонер (не наливайте вище символу MAX

)

ВАЖЛИВІ ВКАЗІВКИ ЩОДО БЕЗПЕКИ

Будь ласка, уважно прочитайте ці пункти, перш ніж встановлювати і починати експлуатацію приладу. Зберігайте цю інструкцію разом із вашим приладом.

Загальні правила безпеки

• Змінювати чи робити спроби змінити параметри цього приладу не можна. Це небезпечно для вас.

• Подбайте про те, щоб до запуску програми прання з речей були вийняті всі монети, англійські булавки, брошки, гвинтики тощо. Якщо вони залишаться, то можуть серйозно пошкодити прилад..

• Дотримуйтеся рекомендацій щодо кількості засобу для прання.

• Маленькі предмети (шкарпетки, ремінці тощо) періть у спеціальній сітці або наволочці.

• По завершенні користування приладом вийміть вилку з розетки та перекрийте кран, через який подається во да.

• Перш ніж проводити будь-які роботи з чищення або технічного обслуговування приладу, ви повинні від'єднати його від електромережі.

• Не користуйтеся пральною машиною для прання корсетних виробів на кісточках, непідрублених або розірваних виробів.

Установка

• Розпакуйте або попросіть розпакувати відразу після того, як прилад привезуть до

вас. Перевірте прилад, чи не пошкоджений він якимсь чином. Повідомте магазин про пошкодження, що сталися під час перевезення.

• Перш ніж встановлювати прилад, видаліть усі гвинти, що використовувалися під час транспортування, і пакувальні матеріали.

• Підключення до водопроводу має виконувати лише кваліфікований сантехнік.

• Якщо для встановлення ду необхідно виконати електротехнічні роботи, вони мають виконуватися кваліфікованим електриком.

• Подбайте про те, щоб після встановлення приладу його шнур не був затиснутий під приладом.

• Якщо прилад встановлюється на підлогу, вкриту килимом, подбайте про те, щоб килим не закривав вентиляційні отвори в основі приладу. Прилад має бути оснащений вилкою з

•

заземленням, що відповідає нормативним вимогам.

• Перш ніж підключати свій прилад до

електромережі, ретельно прочитайте інструкції в розділі "Підключення до електромережі".

• Заміну кабелю електроживлення має виконувати лише кваліфікований майстер.

• Виробник не несе відповідальності за будь-які пошкодження, що виникли через недотримання інструкцій з установки.

Запобіжні

Якщо прилад перебуває під дією температур нижче позначки 0°C, потрібно вжити таких запобіжних заходів:

• Перекрити кран і від'єднати шланг подачі води.

electrolux 63

цього прила-

заходи на випадок морозу

Page 64

64 electrolux

• Помістити кінець шланга та зливний шланг у раковину на підлозі.

• Вибрати програму "Злив" і дозволити їй відпрацювати до кінця циклу.

• Від'єднати машину від джерела живлення встановленням ручки вибору програм у положення "Стоп"

• Витягніть вилку з розетки.

• Встановити на місце шланг подачі во-

ди та зливний шланг.

Таким чином, вода, що залишилася в шлангах, зливається, що запобігає утворенню льоду, який може спричинити пошкодження машини. Перед повторним вмиканням приладу переконайтеся, що його встановлено в приміщенні, в якому температура не впаде нижче нуля.

Експлуатація

• Прилад призначено експлуатації в домашніх умовах. Не використовуйте прилад у комерційних або промислових цілях, або інших цілях.

для звичайної

ПЕРСОНАЛІЗАЦІЯ

Безпека дітей

Ця функція забезпечує два варіанти блокування:

• Якщо цю функцію активовано після запуску циклу, змінити функції або програму неможливо. Цикл вже розпочався, тому для того, щоб запустити новий цикл, слід вимкнути цю функцію.

• Якщо цю функцію активовано до початку циклу прання, прилад не ввімкнеться.

Щоб активувати функцію безпеки увімкніть прилад і натисніть кнопки «До-

даткове полоскання» пуск» ки на дисплеї не з’явиться символ підтвердження

одночасно та утримуйте їх, до-

. Прилад запам’ятовує

і «Відкладений

дітей,

• Ознайомтеся з інструкціями на ети-

кетці кожного виробу перед його пранням.

• Не кладіть вироби в пральну машину, плями на яких були видалені за допомогою бензину, спирту, трихлоретилену тощо. Якщо використовувалися ці засоби для кайте, доки вони випаруються, перед тим, як класти вироби у барабан.

•EПорожні кишені і розгорнути елементи.

• Цей прилад не призначений для експлуатації його особами (зокрема, дітьми) з обмеженими фізичними,

стями, які не мають досвіду та знань, хіба що вони користуються машиною

наглядом відповідальної за їхню

під безпеку особи, яка належним чином їх інструктуватиме. Необхідно наглядати за дітьми, щоб вони не гралися з цим приладом.

вибір даної функції. Щоб вимкнути функцію безпеки дітей, повторіть процес.

Звукові сигнали

Якщо активовано звукові сигнали, вони лунають під час натиснення кнопки, по завершенню програми та в разі виникнення збоїв. Щоб вимкнути функцію звукових сигналів, увімкніть прилад і натисніть кнопки «Попереднє прання»

полоскання» лунає звуковий сигнал. Після цього сигнал лунатиме лише у разі виникнення збоїв у роботі. Щоб знову активувати звукові сигнали, повторіть процес.

видалення плям, поче-

та «Додаткове

одночасно, доки не про-

ЯК ЗАПУСТИТИ ЦИКЛ ПРАННЯ?

Використання машини вперше

• Переконайтеся, що під'єднання до систем електроживлення та водопостачання виконане відпо-

відно до інструкцій, наведених у розділі "Установка".

• Вийміть з барабана полістирольний блок та будь-які матеріали.

Page 65

electrolux 65

• Запустіть перший цикл прання при 90°C, не завантажуючи реч-

ЩОДЕННЕ КОРИСТУВАННЯ

Завантаження білизни

• Відкрийте кришку приладу.

• Відкрийте барабан, натиснувши кноп-

ку з блокуванням A розблоковуються автоматично.

• Завантажте білизну, закрийте барабан і кришку пральної машини.

Попередження! Перед закриванням кришки переконайтеся, що барабан закрито належним чином:

• Коли дві засувки закриті,

• кнопка з блокуванням A відтиснута.

Дозування засобів для прання

Засипте пральний порошок у відділення для прання

та попереднього прання

, якщо ви встановили опцію "попе-

реднє прання".. За потреби залийте кондиціонер для білизни у відділення

Вибір програми

Поверніть перемикач програм на відповідну програму. Кнопка «Пуск/Пауза»

мигтить зеленим світлом. Якщо повернути перемикач програм на іншу програму під час виконання поточного циклу, прилад проігнорує нову вибрану програму. Індикатор помилки

«Err» почне мигтіти, а кнопка «Пуск/Пау-

мигтітиме червоним світлом

за» впродовж кількох секунд.

Вибір температурного режиму

Натисніть кнопку "Температура" разів, щоб збільшити, або зменшити температуру (див. таблицю програм

6) В залежності від моделі.

: Дві засувки

кілька

ей, але додавши засіб для прання, щоб помити бак для води.

прання). Символ

означає прання у

холодній воді.

Вибір швидкості віджимання

Натисніть кнопку «Віджимання»

щоб змінити швидкість віджимання. Максимальна швидкість віджимання: для програм «Бавовна», «Еко»: 1300 об./хв. (EWT136411W), 1000 об./хв.

(EWT106411W); для програм «Вовна», «Жіноча спідня білизна», «Джинсові

речі»: 900 об./хв. (EWT136411W), 1000 об./хв. (EWT106411W); для програм

«Синтетика», «Легке прасування», «Спортивний одяг інтенсив»: 900 об./ хв., для програм «Делікатні тканини», «Шовк», «Спортивний одяг»: 700 об./хв. Після завершення програми

, якщо було

вибрано функцію «Полоскання без зли-

або «Нічна тиша плюс» , по-

ву» трібно вибрати функцію «Віджимання»

або «Злив» , щоб завершити цикл і злити воду. Нічний цикл плюс: даний цикл не передбачає віджимання та закінчується полосканням без зливу.

Вибір функцій

Функції слід встановлювати після вибору програми, але перед натисненням кнопки «Пуск/Пауза»

(див. розділ

«Таблиця програм»). Натисніть бажану

кнопку(-и), і відповідні індикатори з’являться на дисплеї. Після повторного натискання індикатори згасають. Якщо одна з функцій є несумісною з обраною програмою, на дисплеї мигтітиме індикатор помилки «Err», а кнопка «Пуск/

Пауза»

мигтітиме червоним світлом.

Попереднє прання

Попереднє прання виконується пристроєм максимально при 30°C.

Опція "Додаткове полоскання"

Пральна машина додасть одне або кілька полоскань під час циклу. Ця опція

Page 66

66 electrolux

рекомендується для людей із чутливою шкірою та в регіонах із м'якою водою. Тимчасово : Натисніть кнопку "Додатко-

ве полоскання"

. Опція активна тільки для вибраної програми. Постійно : Утримуйте кнопки "Поперед-

нє прання"

та "Відкладений запуск"

упродовж кількох секунд. Опція стає

активованою постійно, навіть після вимкнення приладу. Щоб вимкнути опцію, повторіть процес.

«Відкладений пуск»

Ця функція дозволяє відкласти пуск програми прання на такий час: 30, 60, 90 хвилин, 2 години і більше – до 20 годин. Обраний час на декілька секунд з’являється на дисплеї. Можна змінити час відкладеного пуску або взагалі скасувати його у будь-який час до натискання кнопки «Пуск/Пауза»

, натиснувши кнопку «Відкладений

пуск»

ще раз (значення «0’» свідчить про негайний пуск). Якщо ви вже натиснули кнопку «Пуск/

Пауза»

, але хочете змінити час відкладеного пуску або скасувати його, виконайте нижченаведені дії.

• Щоб скасувати відкладений пуск і роз-

почати цикл негайно, натисніть кнопку

«Пуск/Пауза» «Відкладений пуск». кнопку «Пуск/Пауза»

, а потім – кнопку

. Натисніть

для запуску

програми.

• Щоб змінити час, на який відкладено

пуск, потрібно перевести перемикач програм у положення «Стоп»

і заново запрограмувати потрібний цикл прання.

Протягом часу відкладеного запуску кришка буде заблокованою. Якщо вам потрібно відкрити кришку, слід спершу перевести пральну машину в режим паузи, натиснувши кнопку «Пуск/Пау-

. Після того, як ви знову закриє-

за». те кришку, натисніть кнопку «Пуск/Пау-

за».

Управління часом

За допомогою кнопок Time Manager” можна подовжити або скоротити цикл. Також зазначається рівень забрудненості білизни.

Рівень за-

брудненості

Інтенсивне Для значно забруд-

Середнє Для білизни се-

Щоденне Для щоденного

Легке Для злегка забруд-

Швидко

Дуже швидко

Освіження

Поліпшене освіження

1) Використовується при половинному завантаженні.

2) Символ мигтить і зникає: у цьому циклі прання білизна лише освіжується.

Сим-

вол

Тип тканини

неної білизни

реднього рівня забрудненості

прання

неної білизни Для майже чистої

білизни Для речей, які ви-

користовувалися недовго

Лише для освіження речей

Лише для освіження зовсім невеликої кількості речей

Доступність цих різних рівнів різниться залежно від типу вибраної програми.

Запуск програми

Натисніть кнопку «Пуск/Пауза»

, щоб

розпочати цикл; відповідний індикатор засвітиться зеленим світлом. Те, що перемикач програм не рухається під час виконання циклу, не є ознакою несправності. На дисплеї з’являється символ поточного циклу та час, що залишається до закінчення програми. Якщо було обрано відкладений пуск, на дисплеї відображається зворотній відлік часу.

Нагрівання

час циклу символ загорається, ко-

Під ли прилад досягає потрібної температури.

Переривання виконання програми Додавання білизни

Коли світиться індикатор «Додавання білизни»

, можна додавати білизну, виконавши нижченаведені дії. Натисніть кнопку «Пуск/Пауза»

: доки прилад перебуває у режимі паузи, відповідний індикатор мигтить зеленим світлом.

Page 67

electrolux 67

Кришку можна відкрити лише приблизно через 2 хвилини після зупинки пральної машини. Натисніть кнопку

«Пуск/Пауза»

знову, щоб виконання

програми відновилося.

Зміна програми, що виконується

Якщо вам потрібно внести зміни до поточної програми, слід спершу перевести пральну машину в режим паузи, натиснувши кнопку «Пуск/Пауза»

. Якщо зміна неможлива, на дисплеї мигтітиме індикатор помилки «Err», а кнопка

«Пуск/Пауза»

мигтітиме червоним

світлом впродовж кількох секунд. Якщо все ж потрібно змінити програму, доведеться скасувати поточну програму (див. нижче).

Скасування програми

Якщо потрібно скасувати програму, поверніть перемикач програм у положення «Стоп»

ТАБЛИЦЯ ПРОГРАМ

Програма/тип білизни Заванта-

Бавовна (холодне прання - 90°): білі або кольорові речі, наприклад, робочий одяг середнього ступеня забруднення, постільна білизна, скатертини, натільна білизна, рушники.

Синтетика (холодне прання - 60°):

синтетика, натільна білизна, кольорові тканини, сорочки, які не треба прасувати, блузи.

Делікатні тканини (холодне прання

- 40°): для всіх делікатних матеріалів, на-

приклад занавісок.

Вовна (холодне прання - 40°): виро-

би з вовни, які можна прати у машині, з позначкою на етикетці «чиста нова вовна, для машинного прання, не сідає».

Шовк (холодне прання - 30°): вироби, придатні для машинного прання при температурі 30°C.

Спідня білизна (холодне прання -

40°): для речей із дуже делікатних тка-

нин, таких як жіноча спідня білизна.

Полоскання: за допомогою цієї про-

грами можна полоскати речі, випрані вручну.

Завершення програми

Пральна машина зупиняється автоматично, кнопка «Пуск/Пауза»

згасає, і на дисплеї мигтить «0». Кришку можна відкрити лише приблизно через 2 хвилини після зупинки пральної машини. Переведіть перемикач програм у положення «Стоп».

. Витягніть білизну. Від’єднайте прилад від електромережі та перекрийте кран подачі води. Режим очікування : через кілька хвилин після закінчення роботи програми вмикається система енергозбереження. Яскравість дисплея зменшиться. Якщо натиснути будь-яку кнопку, прилад вийде з режиму економії енергії.

ження

6,0 кг Нічна тиша плюс, попереднє пран-

2,5 кг Нічна тиша плюс, попереднє пран-

1,0 кг Нічна тиша плюс, відкладений за-

6,0 кг Нічна тиша плюс, додаткове поло-

Функції, сумісні з програмою

ня, додаткове полоскання, управління часом, відкладений запуск

пуск

скання, відкладений запуск

Page 68

68 electrolux

Програма/тип білизни Заванта-

Злив: запускається цикл спорожнення барабану від води після полоскання без зливу («Нічна тиша плюс»).

Віджимання: цикл віджимання зі

швидкістю від 700 до 1300/1000 після полоскання без зливу («Нічна тиша плюс»).

Економічна2) (40°-90°): білі або

кольорові речі, наприклад, робочий одяг середнього ступеня забруднення, постільна білизна, скатертини, натільна білизна, рушники.

Легке прасування (холодне прання

- 60°): для прання виробів із бавовни та

синтетики. Зменшується зминання та полегшується прасування.

Джинсовий одяг (холодне прання -

60°): для прання джинсового одягу. Акти-

вована функція додаткового полоскання.

Спортивний одяг інтенсив (холод-

не прання - 40°): для брудного вуличного спортивного одягу. Активована функція попереднього прання.

Спортивний одяг (30°): для спортив-

ного одягу.

1) У залежності від моделі.

2) Еталонна програма для тестування відповідно до стандарту EN60456.

об./хв.

ження

6,0 кг

6,0 кг Відкладений запуск

6,0 кг Нічна тиша плюс, попереднє пран-

1,0 кг Попереднє прання, додаткове по-

3,0 кг Нічна тиша плюс, попереднє пран-

2,5 кг Нічна тиша плюс, додаткове поло-

2,5 кг Відкладений запуск

Функції, сумісні з програмою

ня, додаткове полоскання, відкладений запуск

лоскання, відкладений запуск

ня, відкладений запуск

скання, відкладений запуск

ДОГЛЯД ТА ЧИСТКА

Перш ніж виконувати операції з догляду за приладом, відключіть його.

Видалення накипу

Щоб видалити накип, користуйтеся відповідними антикорозійними засобами, розробленими для пральних машин. Прочитайте етикетку, щоб дізнатися, яку кількість засобу треба засипати і як виконувати очищення від накипу.

Догляд за корпусом

Для миття корпусу машини застосовуйте мильну воду. Для чищення корпусу не можна застосовувати спирти, розчинники або аналогічні хімікати.

Контейнер дозатора

Для чищення виконайте такі дії :

Фільтр системи зливу

Регулярно промивайте фільтр, розташований у нижній частині приладу:

Page 69

electrolux 69

Фільтри шлангу подачі води

Для чищення виконайте такі дії:

ПРОБЛЕМИ ПІД ЧАС ЕКСПЛУАТАЦІЇ

Ваш прилад пройшов численні перевірки, перш ніж він залишив завод. Однак якщо ви помітите несправність, будь

Проблеми Причини

Пральна машина не запускається або не заповнюється водою:

Машина заповнюється водою, проте вода відразу зливається:

Пральна машина не виконує полоскання або зливання води:

Вода навколо машини: • передозування миючого засобу спричинило переливання піни;

Незадовільні результати прання:

Прилад вібрує і шумить:

• прилад належним чином не підключений до електромережі, електрообладнання не працює;

• кришка приладу та стулки барабана закриті нещільно;

• не була належним чином вибрана команда запуску програми;

• збої в електропостачанні;

• припинено подачу води;

• водопровідний кран закритий;

• фільтри впускного шланга забруднені;

•

на впускному шлангу з’являється червона мітка

• гачок зливного шланга зафіксований надто низько (див. розділ «Установка»).

• зливний шланг забився або зігнувся;

• засмітився фільтр системи зливу;

• активувався датчик дисбалансу: білизна розподілена в барабані нерівномірно;

• було вибрано програму «Злив» чи функцію «Нічна тиша плюс» або «Полоскання без зливу»;

• неправильно вибрана висота для гачка зливного шланга.

• миючий засіб не підходить для машинного прання;

• гачок зливного шланга встановлений неправильно;

• не вставлений на місце фільтр системи зливу;

• протікає впускний шланг.

• миючий засіб не підходить для машинного прання;

• надто багато білизни в барабані;

• обрано непідходящий цикл прання;

• недостатньо миючого засобу.

• з приладу не знято всі пакувальні матеріали (див. розділ «Установка»);

• прилад не вирівняний і не врівноважений;

• прилад знаходиться надто близько до стіни або до меблів;

• білизна розподілена в барабані нерівномірно;

• недостатнє завантаження.

ласка, зверніться до наступних розділів, перш ніж контактувати зі службою післяпродажного обслуговування.

Page 70

70 electrolux

Проблеми Причини

Цикл прання триває надто довго:

• фільтри впускного шланга забруднені;

• відключено живлення або подачу води;

• активувався датчик перегріву двигуна;

• температура води на вході нижча, ніж звичайно;

• активувалася система виявлення піни (передозування миючого засобу), внаслідок чого пральна машина почала зливати піну;

• активувався датчик дисбалансу: додано ще одну фазу для рів-

номірного розподілу білизни в барабані.

Пральна машина зупиняється під час прання:

Кришка не відкривається після завершення циклу:

На дисплеї з’являється код помилки Е40

• проблеми з подачею води або електроенергії;

• вибрано полоскання без зливу;

• стулки барабана відкриті.

•

індикатор «негайне відкривання»

не світиться;

• температура всередині барабана надто висока;

• кришка розблокується через 1 - 2 хвилини після завершення ци-

клу

• кришка закрита неправильно.

блимає червоним світлом кнопка «Пуск/пау-

за» На дисплеї з’являєть-

ся код помилки E20 блимає червоним світлом кнопка «Пуск/пау-

за»

На дисплеї з’являється код помилки E10

блимає червоним світлом кнопка «Пуск/пау-

за» На дисплеї з’являєть-

ся код помилки EF0 блимає червоним світлом кнопка «Пуск/пау-

за»

• засмітився фільтр системи зливу;

• зливний шланг забився або зігнувся;

• зливний шланг зафіксований надто високо (див. розділ «Установка»);

• забився дренажний насос;

• забився стояк.

• водопровідний кран закритий;

• вимкнена подача води.

•

на впускному шлангу з’являється червона мітка

• засмітився фільтр системи зливу;

• активована захисна система, що запобігає переливанню води;

виконайте наступні дії:

- перекрийте водопровідний кран;

- випускайте воду на протязі 2 хвилин, а потім від’єднайте прилад від розетки;

- зателефонуйте у сервісний центр.

При заливанні в кон-

• перевищено максимальний рівень.

тейнер дозатора пом’якшувач протікає безпосередньо в барабан:

1) У залежності від моделі.

2) У деяких моделях можуть лунати звукові сигнали

3) Після вирішення проблеми натисніть кнопку «Пуск/пауза», щоб перезапустити перервану програму.

МИЮЧІ ЗАСОБИ ТА ДОБАВКИ

Застосовуйте лише ті засоби та добавки, які призначені спеціально для використання у пральній машині. Ми не рекомендуємо змішувати різні типи засобів для прання. Це може зіпсувати бі-

лизну. Щодо застосування пральних порошків обмежень немає. Рідкі засоби не слід застосовувати, якщо встановлена програма попереднього прання. Для ци-

без попереднього прання їх слід

клів

Page 71

electrolux 71

додавати за допомогою дозувальних кульок. Засіб для прання в таблетках

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РОЗМІРИ Висота

ЛІНІЙНА НАПРУГА /ЧАСТОТА СПОЖИВАННЯ ЕЛЕКТРОЕНЕРГІЇ

ТИСК ВОДИ Мінімум

Підключення до системи водопостачання

Ширина Глибина

230 В /50 Гц

Максимум Тип 20/27

УСТАНОВКА

Перш ніж запускати прилад уперше, видаліть усе захисне пакування, що використовувалося для транспортування. У разі необхідності у транспортуванні в майбутньому пакування зберігайте: При транспортуванні неубезпеченого приладу можуть бути пошкоджені внутрішні елементи, що призведе до протікання та несправностей. Прилад може бути також пошкоджений шляхом фізичного контакту.

Розпаковування

слід класти у відділення дозатора вашого приладу для прального порошку.

850 мм 400 мм 600 мм

2300 Вт

0,05 мПа (0,5 бар) 0,8 мПа (8 бар)

Розв’язування

1a 1b

3 2

Щоб встановити пральну машину на однаковому рівні з оточуючими меблями, виконайте дії, наведені на малюнку 4.

Водопостачання

Встановіть шланг подачі води, що постачається разом з машиною, з тильної сторони пральної машини, виконавши

Page 72

72 electrolux

нижченаведені дії. Не використовуйте повторно старі шланги. Забороняється подовжувати шланг подачі води. Якщо він надто короткий, зверніться у сервісну службу.

Відкрийте кран подачі води. Переконайтеся у відсутності протікань.

Злив

Установіть гачок на зливний шланг. Зафіксуйте все у точці зливу (або в раковині) на висоті між 70 і 100 см. Переконайтеся у над-

MAXI 100 cm

MINI 70 cm

ійності розміщення. Повітря повинно потрапляти в кінець шланга для уникнення ризику сифонування. Не можна розтягувати зливний шланг. Якщо він надто короткий, зверніться до майстра.

Підключення до електромережі

Цю пральну машину необхідно підключати лише до однофазного джерела стуму на 230 В. Перевірте параметри запобіжника: 13 A для 230 В. Прилад не можна підключати за допомогою продовжувача або трійника. Подбайте про те, щоб вилка мала заземлення і відповідала чинним нормативним вимогам.

Встановлення

Установіть прилад на рівній і твердій поверхні у вентильованому

приміщенні. Переконайтеся, що прилад не торкається стіни або меблів. Точне горизонтальне положення запобігає вібрації, шуму та переміщенню машини під час роботи.

ОХОРОНА ДОВКІЛЛЯ

Цей символ на виробі або на його упаковці позначає, що з ним не можна поводитися, як із побутовим сміттям. Замість цього його необхідно повернути до відповідного пункту збору для переробки електричного та електронного обладнання. Забезпечуючи належну переробку цього виробу, Ви допомагаєте попередити потенційні негативні наслідки для навколишнього середовища та здоров’я людини, які могли би виникнути неналежного позбавлення від цього виробу. Щоб отримати детальнішу інформацію стосовно переробки цього виробу, зверніться до свого місцевого офісу, Вашої служби утилізації або до магазина, де Ви придбали цей виріб.

за умов

Утилізація приладу

Матеріали, позначені символом , підлягають вторинній переробці. Утилізуйте їх у пункті збору відходів (отримайте відомості про нього від місцевого органу самоврядування) з метою збирання та вторинної переробки. Під час утилізації приладу вийміть усі компоненти, які можуть становити небезпеку для інших людей: обріжте кабель електроживлення в нижній частині приладу.

Page 73

electrolux 73

Захист довкілля

Щоб заощадити воду, електроенергію та задля збереження довкілля, рекомендуємо:

• По можливості завантажуйте прилад максимально, щоб уникнути прання дрібних партій.

лише у разі сильного забруднення білизни.

• Використовуйте відповідну кількість засобу для прання з урахуванням жорсткості води, завантаження та

ступеню забрудненості

білизни, яку ви перете.

• Застосовуйте програми попереднього прання та замочування

УКРАЇНА - ГАРАНТІЯ/СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Сервісне обслуговування та запасні частини Якщо виникне необхідність в ремонті або в купівлі запасних частин, звертайтесь в найближчий уповноважений сервісний центр, перелік яких зна-

ційного постачальника продукції на територію України. Якщо у Вас виникли питання по сервісному обслуговуваню телефонуйте за номером (044) 586 20 60 або (044) 586 20 61.

ходиться в гарантійному свідоцтві Офі-

Європейська Гарантія: На цей пристрій у вказаних наприкінці цього посібника країнах діє гарантія від Electrolux протягом періоду, який визначається гарантією на пристрій або законом. Якщо Ви переїжджаєте з однієї з цих країн до іншої з вказаних нижче країн, гарантія на пристрій продовжує діяти за таких умов:

• Гарантія на пристрій починається з

, коли Ви купили пристрій. Вона

дати підтверджується дійсним документом про купівлю, який було видано продавцем пристрою.

• Гарантія на пристрій діє протягом та-

кого самого періоду і в такому самому обсязі щодо робочого часу та деталей, які діють для цієї спеціальної мо-

делі або цієї спеціальної серії пристроїв у новій

країні перебування.

• Гарантія на пристрій є особистою, тобто, діє по відношенню до першого покупця пристрою і не може бути передана іншому користувачеві.

• Пристрій установлюється й експлуатується згідно з інструкцією Electrolux і використовується лише в домашньому господарстві, тобто, не є призначеним для промислового застосування.

• Пристрій установлюється згідно ма відповідними нормами, які діють у новій країні його перебування.

Норми цієї європейської гарантії не впливають на права, які належать Вам за законом.

з усі-

Page 74

74 electrolux

Page 75

electrolux 75

Page 76

www.electrolux.com/shop

108605000-A-042011
