Page 1

ESI 8710ROX

FR LAVE-VAISSELLE NOTICE D'UTILISATION

Page 2

2 www.electrolux.com

TABLE DES MATIÈRES

1. CONSIGNES DE SÉCURITÉ......................................................................................3

2. INSTRUCTIONS DE SÉCURITÉ.................................................................................4

3. DESCRIPTION DE L'APPAREIL.................................................................................6

4. BANDEAU DE COMMANDE......................................................................................6

5. PROGRAMMES........................................................................................................ 8

6. RÉGLAGES.............................................................................................................10

7. OPTIONS................................................................................................................ 13

8. AVANT LA PREMIÈRE UTILISATION....................................................................... 14

9. UTILISATION QUOTIDIENNE...................................................................................15

10. CONSEILS............................................................................................................ 17

11. ENTRETIEN ET NETTOYAGE................................................................................ 19

12. EN CAS D'ANOMALIE DE FONCTIONNEMENT.................................................... 21

13. CARACTÉRISTIQUES TECHNIQUES.................................................................... 22

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrez votre produit pour obtenir un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

Utilisez toujours des pièces d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Vous trouverez ces informations sur la plaque signalétique.

Avertissement/Consignes de sécurité Informations générales et conseils Informations en matière de protection de l'environnement

Sous réserve de modifications.

Page 3

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Consignes générales de sécurité

• Cet appareil est conçu uniquement pour un usage

domestique et des situations telles que :

– bâtiments de ferme, cuisines réservées aux employés

dans les magasins, bureaux et autres lieux de travail ;

– pour une utilisation privée, par les clients, dans des

hôtels et autres lieux de séjour.

• Ne modifiez pas les caractéristiques de cet appareil.

• La pression de l'eau en fonctionnement (minimale et

maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (Mpa)

• Respectez le nombre maximum de 15 couverts.

• Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant, son atelier d'entretien ou un technicien qualifié afin d'éviter tout danger.

• Placez les couteaux et les couverts avec des bouts

pointus dans le panier à couverts avec les pointes tournées vers le bas ou en position horizontale.

• Ne laissez pas la porte de l'appareil ouverte sans

surveillance pour éviter tout risque de chute.

• Avant toute opération d'entretien, éteignez l'appareil et

débranchez la prise secteur.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer

l'appareil.

• L'appareil doit être raccordé au circuit d'eau à l'aide

des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils.

FRANÇAIS

Page 4

www.electrolux.com4

1.2 Sécurité des enfants et des personnes

vulnérables

• Cet appareil peut être utilisé par des enfants de plus de

8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les détergents à la portée des enfants.

• Tenez les enfants et les animaux éloignés de la porte de

l'appareil lorsque celle-ci est ouverte.

• Les enfants ne doivent pas nettoyer ni entreprendre une

opération de maintenance sur l'appareil sans surveillance.

2. INSTRUCTIONS DE SÉCURITÉ

2.1 Installation

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0 °C.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.

• Utilisez toujours une prise antichoc correctement installée.

• N'utilisez pas d'adaptateurs multiprises ni de rallonges.

• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente.

• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.

• Cet appareil est conforme aux directives CEE.

• Pour le Royaume-Uni et l'Irlande uniquement. L'appareil est livré avec une fiche secteur de 13 ampères. Si vous devez changer le fusible de la fiche secteur, utilisez un fusible 13 A approuvé ASTA (BS 1362).

Page 5

2.3 Raccordement à l'arrivée d'eau

• Veillez à ne pas endommager les tuyaux de circulation d'eau.

• Avant de brancher l'appareil à des tuyaux neufs ou n'ayant pas servi depuis longtemps, laissez couler l'eau jusqu'à ce qu'elle soit propre.

• Avant d'utiliser l'appareil pour la première fois, assurez-vous de l'absence de fuites.

• Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un câble d'alimentation intérieur.

AVERTISSEMENT!

Tension dangereuse.

• Si le tuyau d'arrivée d'eau est endommagé, débranchez immédiatement la fiche de la prise secteur. Contactez le service aprèsvente pour remplacer le tuyau d'arrivée d'eau.

FRANÇAIS

• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec.

• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il peut rester du produit de lavage sur la vaisselle.

• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

2.5 Éclairage intérieur

AVERTISSEMENT!

Risque de blessure.

• Cet appareil dispose d'un éclairage intérieur qui s'allume lorsque vous ouvrez la porte et s'éteint lors de sa fermeture.

• L'ampoule utilisée dans cet appareil n'est pas adaptée à l'éclairage de votre habitation.

• Pour remplacer l'ampoule, contactez le service après-vente.

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

2.4 Utilisation

• Ne montez pas sur la porte ouverte de votre appareil ; ne vous asseyez pas dessus.

• Les produits de lavage pour lavevaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

Page 6

2 3 6 7

813 1214

4 5

11 10

2 3 6 7

9 813 1214

4 5

11 10

www.electrolux.com6

3. DESCRIPTION DE L'APPAREIL

Bras d'aspersion supérieur

Bras d'aspersion intermédiaire

Bras d'aspersion inférieur

Filtres

Plaque de calibrage

Réservoir de sel régénérant

Fente d'aération

4. BANDEAU DE COMMANDE

Distributeur de liquide de rinçage

Distributeur de produit de lavage

Panier du bas

Panier du haut

Panier à couverts

Page 7

Touche Marche/Arrêt

Touche Program

Touche MyFavourite

Voyants de programme

Voyants

Touche Delay

Touche Option

Touche Start

4.1 Voyants

Voyant Description

Voyant Multitab.

Voyant du réservoir de sel régénérant. Ce voyant est toujours éteint pendant le déroulement du programme.

Voyant du réservoir de liquide de rinçage. Ce voyant est toujours éteint pendant le déroulement du programme.

Voyant AutoOpen.

Voyant TimeManager.

Voyant Delay.

Voyant XtraPower.

Touche AutoOpen

Affichage

Barre de programme

Voyants

Touche TimeManager

Touche Reset

FRANÇAIS

Voyant de porte. Il s'allume lorsque la porte de l'appareil est ouverte ou mal fermée.

Voyant du capteur de turbidité. Il s'allume lorsque le capteur du programme est activé. Lorsque le capteur est activé, seul ce

voyant est allumé. Tous les autres voyants, l'affichage et la barre de programme s'éteignent. Ils s'allument à nouveau lorsque le voyant du capteur de turbidité s'éteint.

4.2 Barre de programme

La barre de programme fournit des informations relatives au programme ainsi qu'à l'option TimeManager.

Départ et déroulement du programme

Lorsque le programme démarre, les 2 segments latéraux de la barre de programme clignotent.

Page 8

www.electrolux.com8

Barre de programme et option TimeManager

5. PROGRAMMES

Durant le déroulement du programme, les segments du milieu s'allument, tandis que les 2 segments latéraux continuent de clignoter.

Lorsque le programme est terminé, tous les segments restent allumés.

Lorsque vous sélectionnez un programme compatible avec l'option TimeManager, tous les segments de la barre de programme s'allument.

Lorsque vous sélectionnez l'option TimeManager, seul le segment du milieu reste allumé.

Programme Degré de salissure

Type de vaisselle

• Normalement sale

• Vaisselle et couverts

• Tous

• Vaisselle, couverts, plats et casseroles

• Saleté variable

• Vaisselle, couverts, plats et casseroles

• Très sale

• Vaisselle, couverts, plats et casseroles

• Normalement ou légèrement sale

• Vaisselle fragile et verres

• Légèrement sale

• Vaisselle et couverts

Phases du programme

• Prélavage

• Lavage à 50 °C

• Rinçages

• Séchage

• Prélavage

• Lavage de 45 °C à 70 °C

• Rinçages

• Séchage

• Prélavage

• Lavage de 50 °C à 65 °C

• Rinçages

• Séchage

• Prélavage

• Lavage à 70 °C

• Rinçages

• Séchage

• Lavage à 45 °C

• Rinçages

• Séchage

• Lavage à 55 °C

• Rinçages

Options

• TimeManager

• AutoOpen

• Multitab

• TimeManager

• Multitab

• XtraPower

• TimeManager

• Multitab

Page 9

FRANÇAIS

Programme Degré de salissure

Type de vaisselle

• Vaisselle fraîchement salie

Phases du programme

• Lavage à 60 °C

• Rinçages

Options

• Multitab

• Vaisselle et couverts

Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les instituts de tests.)

L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il règle automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la durée du programme.

Ce programme vous permet de laver de la vaisselle dont le degré de salissure n'est pas homogène. Vaisselle très sale dans le panier inférieur et vaisselle normalement sale dans le panier supérieur. La pression et la température de l'eau sont plus élevées dans le panier inférieur que dans le panier supérieur.

Ce programme comprend une phase de rinçage à haute température, pour des résultats plus hygiéniques. Au cours de la phase de rinçage, la température reste à 70 °C pendant au moins 10 minutes.

Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons résultats de lavage en peu de temps.

5.1 Valeurs de consommation

Programme

Eau

(l)

11 0.857 225

Consommation

électrique

(kWh)

Durée

(min)

7 - 14 0.6 - 1.4 40 - 150

14 - 16 1.2 - 1.5 139 - 149

12.5 - 14.5 1.4 - 1.6 154 - 164

12 - 14 0.7 - 0.9 75 - 85

9.5 - 10.5 1.10 - 1.30 55 - 65

10 0.9 30

Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options sélectionnées.

5.2 Informations pour les instituts de test

Pour toute information relative aux

[email protected]

Notez le numéro du produit (PNC) indiqué sur la plaque signalétique.

performances de test, envoyez un courrier électronique à l'adresse :

Page 10

www.electrolux.com10

6. RÉGLAGES

6.1 Mode de sélection de

programme et mode utilisateur

Lorsque l'appareil est en mode de

sélection de programme, il est possible de

régler un programme et d'entrer dans le

mode utilisateur.

En mode utilisateur, les réglages

suivants peuvent être modifiés :

• Niveau de l'adoucisseur d'eau en fonction de la dureté de l'eau.

• Activation ou désactivation du signal sonore de fin de programme.

• Désactivation du distributeur de liquide de rinçage lorsque vous souhaitez utiliser l'option Multitab sans liquide de rinçage.

• Niveau du liquide de rinçage en fonction du dosage nécessaire.

Ces réglages seront sauvegardés jusqu'à ce que vous les modifiez à nouveau.

Comment régler le mode Programmation

L'appareil est en mode Programmation lorsque le voyant de programme

et la barre du programme sont allumés et que la durée du programme s'affiche.

Lorsque vous allumez l'appareil, il est généralement en mode Programmation. Cependant, si ce n'est pas le cas, vous pouvez régler le mode Programmation de la façon suivante :

Appuyez sur la touche Reset jusqu'à ce que l'appareil passe en mode Programmation.

6.2 Adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux de l'arrivée d'eau qui pourraient avoir un impact négatif sur les résultats de lavage et sur l'appareil.

Plus la teneur en minéraux est élevée, plus l'eau est dure. La dureté de l'eau est mesurée en échelles d'équivalence.

L'adoucisseur doit être réglé en fonction du degré de dureté de l'eau de votre région. Votre compagnie des eaux peut vous indiquer la dureté de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau adéquat pour vous garantir de bons résultats de lavage.

Dureté de l'eau

Degrés allemands (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

Degrés fran-

çais (°fH)

mmol/l Degrés

Clarke

Réglage du ni-

veau de l'adou-

cisseur d'eau

Page 11

FRANÇAIS

Degrés alle-

mands (°dH)

<4 <7 <0.7 < 5

Réglages d'usine.

N'utilisez pas de sel à ce niveau.

Degrés fran-

çais (°fH)

mmol/l Degrés

Comment régler le niveau de l'adoucisseur d'eau

L'appareil doit être en mode Programmation.

1. Pour entrer en mode utilisateur, maintenez les touches Delay et AutoOpen enfoncées simultanément

jusqu'à ce que les voyants

, et se mettent à

clignoter et que plus rien ne s'affiche.

2. Appuyez sur la touche MyFavourite.

• Les voyants , et

s'éteignent.

• Le voyant continue à

clignoter.

• L'affichage indique le réglage

actuel : Par ex., = niveau 5.

3. Appuyez sur la touche MyFavourite à plusieurs reprises pour modifier le réglage.

4. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

6.3 Le distributeur de liquide de

rinçage

Le liquide de rinçage permet de sécher la vaisselle sans laisser de traînées ni de taches.

Le liquide de rinçage est automatiquement ajouté au cours du rinçage chaud.

Vous pouvez régler le dosage du liquide de rinçage entre 1 (dosage minimum) et 6 (dosage maximum). Le dosage 0 désactive le distributeur de liquide de rinçage, et le liquide n'est pas diffusé.

Réglage usine : dosage 4.

Clarke

Réglage du ni-

veau de l'adou-

cisseur d'eau

Comment régler le niveau de liquide de rinçage

L'appareil doit être en mode Programmation.

1. Pour entrer en mode utilisateur, maintenez les touches Delay et AutoOpen enfoncées simultanément

jusqu'à ce que les voyants

clignoter et que plus rien ne s'affiche.

2. Appuyez sur la touche Delay.

• Les voyants , et

• Le voyant continue à clignoter.

• L'affichage indique le réglage

3. Appuyez sur la touche Delay à plusieurs reprises pour modifier le réglage.

4. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

, et se mettent à

s'éteignent.

actuel : Par ex.,

– Les niveaux de liquide de

rinçage s'échelonnent de 0A à 6A.

– Niveau 0 = aucun liquide de

rinçage n'est libéré.

= niveau 4.

6.4 Utilisation du liquide de

rinçage et des pastilles tout-enun

Lorsque vous activez l'option Multitab, le distributeur de liquide de rinçage continue à libérer le liquide de rinçage. Vous pouvez cependant désactiver le distributeur de liquide de rinçage. Dans ce cas, les résultats de séchage risquent d'être insatisfaisants.

Lorsque le distributeur de liquide de rinçage est désactivé, le voyant de

Page 12

www.electrolux.com12

contrôle du liquide de rinçage est toujours éteint.

Comment désactiver le distributeur de liquide de rinçage

L'appareil doit être en mode Programmation.

1. Pour entrer en mode utilisateur, maintenez les touches Delay et AutoOpen enfoncées simultanément

jusqu'à ce que les voyants

, et se mettent à

clignoter et que plus rien ne s'affiche.

2. Appuyez sur la touche TimeManager.

• Les voyants

s'éteignent.

• Le voyant continue à

clignoter.

• L'affichage indique le réglage

actuel : = distributeur de liquide de rinçage activé

3. Appuyez sur TimeManager pour modifier le réglage.

de liquide de rinçage désactivé

Le voyant de liquide de rinçage s'éteint.

4. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

6.5 Signaux sonores

Les signaux sonores se déclenchent en cas d''anomalie de fonctionnement de l'appareil. Il est impossible de désactiver ces signaux sonores.

Un signal sonore retentit également lorsque le programme est terminé. Par défaut, ce signal sonore est désactivé, mais il est possible de l'activer.

Comment activer le signal sonore de fin de programme

L'appareil doit être en mode Programmation.

1. Pour entrer en mode utilisateur, maintenez les touches Delay et

, et

= distributeur

AutoOpen enfoncées simultanément jusqu'à ce que les voyants ,

clignoter et que plus rien ne s'affiche.

2. Appuyez sur AutoOpen

• Les voyants , et

• Le voyant continue à clignoter.

• L'affichage indique le réglage

3. Appuyez sur AutoOpen pour modifier le réglage.

= Signal sonore activé.

4. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

, et se mettent à

s'éteignent.

actuel : = Signal sonore désactivé.

6.6 MyFavourite

Cette option vous permet de régler et d'enregistrer le programme que vous utilisez le plus souvent.

Vous pouvez uniquement mémoriser 1 programme. Tout nouveau réglage annule le précédent.

Comment enregistrer le programme MyFavourite

1. Sélectionnez le programme que vous souhaitez enregistrer.

Vous pouvez également sélectionner des options compatibles avec le programme.

2. Maintenez la touche MyFavourite enfoncée jusqu'à ce que les segments de la barre de programme clignotent rapidement puis s'éteignent.

Comment sélectionner le programme MyFavourite

Appuyez sur la touche MyFavourite.

• Les voyants correspondant au programme et aux options MyFavourite s'allument.

• La durée du programme s'affiche.

Page 13

7. OPTIONS

FRANÇAIS

Vous devez activer les options souhaitées à chaque fois avant de lancer un programme. Vous ne pouvez pas activer ni désactiver d'options pendant le déroulement d'un programme.

Certaines options ne sont pas compatibles entre elles. Si vous avez choisi des options incompatibles, l'appareil en désactivera automatiquement une ou plusieurs. Seuls les voyants correspondant aux options encore actives resteront allumés.

7.1 Multitab

Activez cette option lorsque vous utilisez des pastilles tout en 1 contenant le sel régénérant, le liquide de rinçage et le produit de lavage. Elles peuvent également contenir d'autres agents de lavage ou de rinçage.

Cette option désactive la libération du sel régénérant. Le voyant du sel régénérant ne s'allume pas.

En utilisant cette option, la durée du programme est prolongée, pour améliorer les résultats de lavage et de séchage offerts par les pastilles Tout en 1.

Multitab n'est pas une option permanente et doit être sélectionnée à chaque cycle.

Comment l'activer Multitab

Appuyez sur Option jusqu'à ce que le voyant s'allume.

7.2 TimeManager

Cette option augmente la pression et la température de l'eau. Les phases de lavage et de séchage sont réduites.

La durée totale du programme diminue d'environ 50 %.

Les résultats de lavage seront les mêmes qu'avec la durée normale du programme. Les résultats de séchage peuvent être moins satisfaisants.

Comment activer l'option TimeManager

Appuyez sur TimeManager ; le voyant correspondant s'allume. L'affichage indique la durée du programme réactualisée. Si l'option n'est pas compatible avec le programme :

• La barre de programme ne s'allume pas.

• Le voyant correspondant ne s'allume pas ou clignote rapidement pendant quelques secondes puis s'éteint.

7.3 XtraPower

Cette option augmente la pression de l'eau lors des phases de prélavage et de lavage.

Les résultats de lavage sont également très bons pour les charges de vaisselle très sale.

Comment l'activer XtraPower

Appuyez sur Option jusqu'à ce que le voyant

Si cette option n'est pas compatible avec le programme, le voyant correspondant ne s'allume pas ou bien clignote rapidement pendant quelques secondes puis s'éteint. L'écran affiche la nouvelle durée du programme.

s'allume.

7.4 AutoOpen

Cette option améliore les résultats de séchage en utilisant moins d'énergie.

Page 14

www.electrolux.com14

Cette option s'active automatiquement lorsque vous sélectionnez le programme

Cette option n'est pas compatible avec d'autres programmes.

• Durant la phase de séchage, un dispositif entrouvre la porte de l'appareil.

• À la fin du programme, le dispositif se rétracte et la porte de l'appareil se referme. L'appareil s'éteint automatiquement.

Si vous souhaitez désactiver l'option AutoOpen, appuyez sur AutoOpen. Le voyant correspondant s'éteint. Dans ces conditions, la consommation d'énergie du programme augmente.

8. AVANT LA PREMIÈRE UTILISATION

ATTENTION!

N'essayez pas de fermer la porte de l'appareil lorsque le dispositif la maintient entrouverte. Vous risqueriez d'endommager l'appareil.

. Le voyant s'allume.

1. Assurez-vous que le réglage

actuel de l'adoucisseur d'eau est compatible avec la dureté de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel

régénérant.

3. Remplissez le distributeur de liquide

de rinçage.

4. Ouvrez le robinet d'eau.

5. Lancez un programme pour éliminer

tous les résidus qui peuvent toujours se trouver à l'intérieur de l'appareil. N'utilisez pas de produit de lavage et

ne chargez pas les paniers. Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. Pendant ce temps, l'appareil semble ne pas fonctionner. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement.

8.1 Réservoir de sel régénérant

ATTENTION!

Utilisez uniquement du sel régénérant conçu pour les lave-vaisselle.

Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage en utilisation quotidienne.

Remplissage du réservoir de sel régénérant

1. Tournez le couvercle du réservoir de sel régénérant vers la gauche et retirez-le.

2. Versez 1 litre d'eau dans le réservoir de sel régénérant (uniquement la première fois).

3. Remplissez le réservoir avec du sel régénérant.

4. Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel régénérant.

Page 15

5. Tournez le couvercle du réservoir de

sel régénérant vers la droite pour refermer le réservoir.

De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Risque de corrosion. Afin d'éviter cela, après avoir rempli le réservoir de sel régénérant, démarrez un programme.

8.2 Comment remplir le distributeur de liquide de rinçage

FRANÇAIS

ATTENTION!

Utilisez uniquement du liquide de rinçage spécialement conçu pour les lave-vaisselle.

1. Ouvrez le couvercle (C).

2. Remplissez le distributeur (B) jusqu'à

ce que le liquide de rinçage atteigne le repère « MAX ».

3. Si le liquide de rinçage déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse.

4. Fermez le couvercle. Assurez-vous que le couvercle se verrouille correctement.

Remplissez le distributeur de liquide de rinçage lorsque le voyant (A) s'allume.

9. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.

2. Appuyez sur la touche Marche/Arrêt

pour allumer l'appareil. Assurez-vous que l'appareil est en mode Sélection de programme.

• Si le voyant du réservoir de sel régénérant est allumé, remplissez le réservoir.

• Si le voyant du liquide de rinçage est allumé, remplissez le distributeur de liquide de rinçage.

3. Chargez les paniers.

4. Ajoutez le produit de lavage. Si vous

utilisez des pastilles de détergent multifonctions, activez l'option Multitab.

5. Réglez et lancez le programme adapté au type de vaisselle et au degré de salissure.

Page 16

www.electrolux.com16

9.1 Utilisation du produit de

lavage

ATTENTION!

Utilisez uniquement un produit de lavage spécial pour lave-vaisselle.

1. Appuyez sur la touche de déverrouillage (A) pour ouvrir le couvercle (C).

2. Versez le produit de lavage sous forme de poudre ou tablette dans le compartiment approprié (B).

3. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage à l'intérieur de la porte de l'appareil.

4. Fermez le couvercle. Assurez-vous que le couvercle se verrouille correctement.

9.2 Réglage et départ d'un

programme

Fonction Auto Off

Cette fonction réduit la consommation d'énergie en éteignant automatiquement l'appareil lorsqu'il ne fonctionne pas.

La fonction s'active :

• 5 minutes après la fin du programme

de lavage.

• Au bout de 5 minutes si le programme

n'a pas démarré.

Départ d'un programme

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation.

2. Appuyez sur Program à plusieurs reprises jusqu'à ce que le voyant du programme que vous souhaitez sélectionner s'allume.

• Si vous souhaitez sélectionner le programme MyFavourite, appuyez sur MyFavourite.

• L'affichage indique la durée du programme.

• Le voyant de la porte est allumé.

3. Sélectionnez les options compatibles.

4. Fermez la porte de l'appareil.

5. Appuyez sur la touche Start pour

lancer le programme. Seule la barre de programme et la durée du programme sont affichées. Si vous souhaitez voir les réglages du programme, appuyez sur n'importe quelle touche, à l'exception de la touche Marche/Arrêt. Les voyants du programme et des options sélectionnés sont visibles pendant quelques secondes.

Démarrage d'un programme avec départ différé

1. Sélectionnez un programme.

2. Appuyez à plusieurs reprises sur

Delay jusqu'à ce que l'affichage

indique le délai choisi pour le départ

différé (de 1 à 24 heures). Seul le délai est visible sur l'affichage.

3. Fermez la porte de l'appareil.

4. Appuyez sur la touche Start pour

lancer le décompte.

• Le voyant du départ différé s'allume.

• Le décompte démarre et s'effectue par paliers d'une heure. Le décompte de la dernière heure s'effectue par paliers d'une minute.

Page 17

Si vous souhaitez voir les réglages du programme, appuyez sur n'importe quelle touche, à l'exception de la touche Marche/Arrêt. Le programme et les options sélectionnés sont visibles pendant quelques secondes.

Lorsque le décompte est terminé, le programme démarre.

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.

Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête. Cela ne se produit pas lorsque le

programme avec l'option AutoOpen est en cours.

Annulation du départ différé au cours du décompte

Lorsque vous annulez le départ différé, vous devez régler de nouveau le programme et les options.

FRANÇAIS

Appuyez sur Reset jusqu'à ce que l'appareil soit en mode de sélection du programme.

Annulation du programme

Maintenez la touche Reset enfoncée jusqu'à ce que l'appareil passe en mode Programmation. Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.

Fin du programme

Lorsque le programme est terminé, 0:00 s'affiche. Tous les segments de la barre de programme sont allumés.

Toutes les touches sont inactives, à l'exception de la touche Marche/Arrêt.

1. Pour éteindre l'appareil, appuyez sur la touche Marche/Arrêt ou attendez que la fonction Auto Off l'éteigne automatiquement. Si vous ouvrez la porte avant l'activation de la fonction Auto Off, l'appareil s'éteint automatiquement.

2. Fermez le robinet d'eau.

10. CONSEILS

10.1 Raccordement

Les conseils suivants vous garantissent des résultats de lavage et de séchage optimaux au quotidien, et vous aideront à protéger l'environnement.

• Videz les plus gros résidus alimentaires des plats dans une poubelle.

• Ne rincez pas vos plats à la main au préalable. En cas de besoin, utilisez le programme de prélavage (si disponible) ou sélectionnez un programme avec une phase de prélavage.

• Utilisez toujours tout l'espace des paniers.

• Lorsque vous chargez l'appareil, veillez à ce que l'eau libérée par les embouts des bras d'aspersion puisse atteindre parfaitement les plats pour qu'ils soient parfaitement lavés. Vérifiez que les plats ne se touchent pas ou ne se recouvrent pas les uns les autres.

• Vous pouvez utiliser du détergent, du liquide de rinçage et du sel régénérant séparément, ou des pastilles tout en 1 (par ex. « 3 en 1 », « 4 en 1 » ou « tout en 1 »). Suivez les instructions indiquées sur l'emballage.

• Sélectionnez le programme en fonction du type de vaisselle et du degré de salissure. Le programme ECO vous

Page 18

www.electrolux.com18

permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales.

10.2 Utilisation de sel régénérant, de liquide de rinçage et de produit de lavage

• Utilisez uniquement du sel régénérant, du liquide de rinçage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.

• Les pastilles tout en 1 sont généralement adaptées aux régions où la dureté de l'eau est inférieure à 21 °dH. Dans les régions où la dureté dépasse cette limite, du liquide de rinçage et du sel régénérant doivent être utilisés en complément des pastilles tout en 1. Cependant, dans les régions où l'eau est dure ou très dure, nous recommandons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rinçage et de sel régénérant pour des résultats de lavage et de séchage optimaux.

• Si vous utilisez des pastille tout en 1, vous pouvez sélectionner l'option Multitab (si disponible). Cette option améliore les résultats de lavage et de séchage avec l'utilisation de pastilles tout en 1.

• Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommandons d'utiliser des pastilles de détergent avec des programmes longs.

• N'utilisez que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.

10.3 Que faire si vous ne voulez

plus utiliser de pastilles de détergent multifonctions

Avant de commencer à utiliser du produit de lavage, du sel régénérant et du liquide

de rinçage séparément, effectuez la procédure suivante :

1. Réglez l'adoucisseur d'eau au niveau maximal.

2. Assurez-vous que le réservoir de sel régénérant et le distributeur de liquide de rinçage sont pleins.

3. Lancez le programme le plus court avec une phase de rinçage. N'utilisez pas de produit de lavage et ne chargez pas les paniers.

4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau dans votre région.

5. Ajustez la quantité de liquide de rinçage libérée.

10.4 Chargement des paniers

• Utilisez uniquement cet appareil pour

laver des articles qui peuvent passer au lave-vaisselle.

• Ne mettez pas dans le lave-vaisselle

des articles en bois, en corne, en aluminium, en étain et en cuivre.

• Ne placez pas dans l'appareil des

objets pouvant absorber l'eau (éponges, chiffons de nettoyage).

• Retirez les gros résidus alimentaires

des plats et jetez-les à la poubelle.

• Laissez tremper les casseroles

contenant des restes d'aliments brûlés.

• Chargez les articles creux (tasses,

verres et casseroles) en les retournant.

• Vérifiez que les verres ne se touchent

pas pour éviter qu'ils ne se brisent.

• Placez les petits articles dans le panier

à couverts.

• Placez les objets légers dans le panier

supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner.

• Assurez-vous que le bras d'aspersion

tourne librement avant de lancer un programme.

10.5 Avant le démarrage d'un

programme

Assurez-vous que :

• Les filtres sont propres et correctement

installés.

• Le bouchon du réservoir de sel

régénérant est vissé.

Page 19

• Les bras d'aspersion ne sont pas

obstrués.

• Vous avez utilisé du sel régénérant et du liquide de rinçage (sauf si vous utilisez des pastilles tout en 1).

• La vaisselle est bien positionnée dans les paniers.

• Le programme est adapté au type de vaisselle et au degré de salissure.

• Vous utilisez la bonne quantité de produit de lavage.

10.6 Déchargement des paniers

1. Attendez que la vaisselle refroidisse

avant de la retirer du lave-vaisselle. La

11. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

Les filtres sales et les bras d'aspersion obstrués diminuent les résultats de lavage. Contrôlez-les régulièrement et nettoyez-les si nécessaire.

FRANÇAIS

vaisselle encore chaude est sensible aux chocs.

2. Déchargez d'abord le panier inférieur, puis le panier supérieur.

À la fin du programme, les côtés et la porte de l'appareil peuvent être mouillés.

11.1 Nettoyage des filtres

Le système de filtrage se compose de trois éléments.

1. Faites pivoter le filtre (B) dans le sens antihoraire puis sortez-le.

2. Retirez le filtre (C) du filtre (B).

3. Retirez le filtre plat (A).

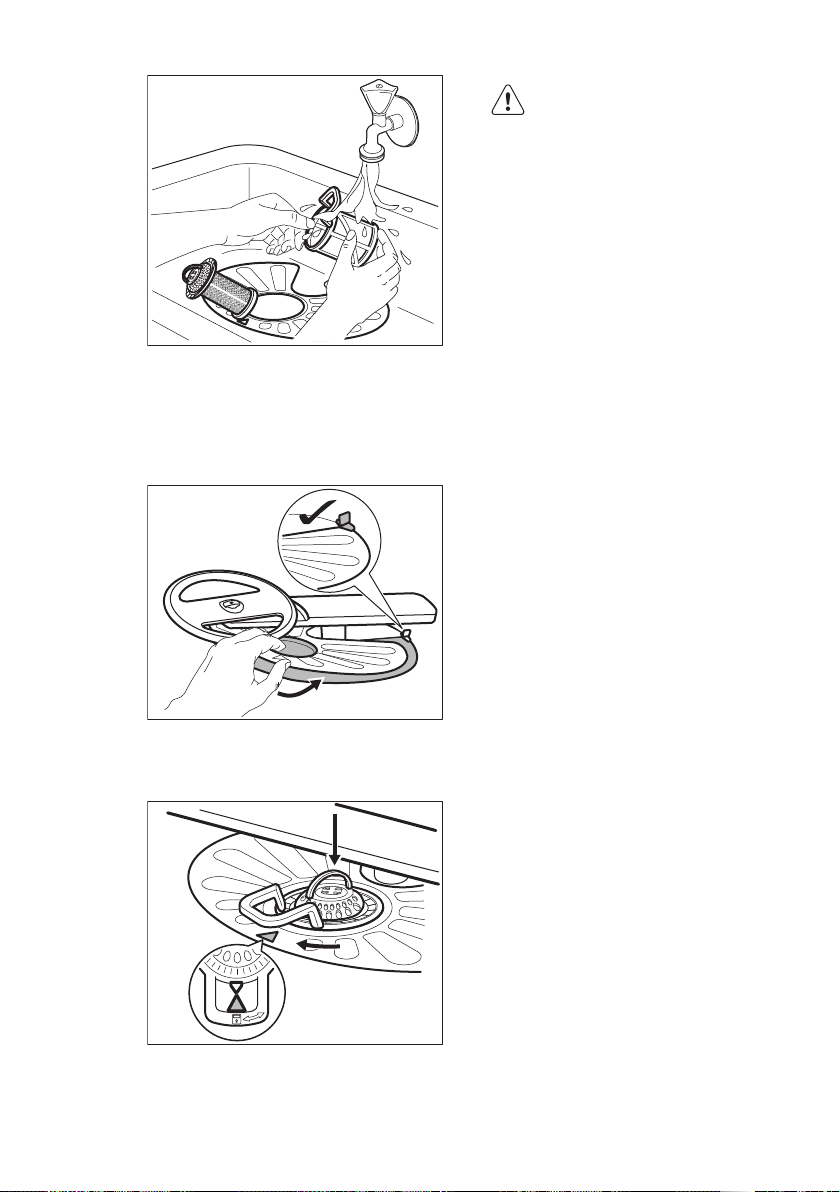

4. Lavez les filtres.

Page 20

www.electrolux.com20

ATTENTION!

Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

11.2 Nettoyage des bras d'aspersion

Ne retirez pas les bras d’aspersion. Si des résidus ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un objet fin et pointu.

5. Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.

6. Remettez le filtre plat à sa place (A). Vérifiez qu'il est correctement positionné sous les deux guides.

7. Remontez les filtres (B) et (C).

8. Remettez le filtre (B) dans le filtre plat

(A). Tournez-le dans le sens horaire jusqu'à la butée.

11.3 Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon doux humide.

• Utilisez uniquement des produits de lavage neutres.

• N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants.

11.4 Nettoyage intérieur

• Nettoyez soigneusement l'appareil, y compris le joint caoutchouc du hublot avec un chiffon doux humide.

• Si vous utilisez régulièrement des programmes de courte durée, des dépôts de graisse et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommandons de lancer un programme long au moins 2 fois par mois.

Page 21

12. EN CAS D'ANOMALIE DE FONCTIONNEMENT

FRANÇAIS

Si l'appareil ne démarre pas ou s'arrête en cours de programme, avant de contacter le service après-vente, vérifiez d'abord si vous ne pouvez pas résoudre le problème vous même à l'aide des informations du tableau.

Problème et code d'alarme

L'appareil ne s'allume pas. • Assurez-vous que la fiche du câble d'alimentation est

Le programme ne démarre pas.

L'appareil ne se remplit pas d'eau.

L'affichage indique .

L'appareil ne vidange pas l'eau.

L'affichage indique .

Le système de sécurité anti-débordement s'est déclenché.

L'affichage indique .

Solution possible

bien insérée dans la prise de courant.

• Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fusibles.

• Vérifiez que la porte de l'appareil est fermée.

• Appuyez sur la touche Start.

• Si vous avez sélectionné un départ différé, annulez-le ou attendez la fin du décompte.

• L'appareil a commencé la procédure de recharge de la résine dans l'adoucisseur d'eau. La durée de la fonction est d'environ 5 minutes.

• Assurez-vous que le robinet d'eau est ouvert.

• Assurez-vous que la pression de l'arrivée d'eau n'est pas trop basse. Pour obtenir cette information, contactez votre compagnie des eaux.

• Assurez-vous que le robinet d'eau n'est pas obstrué.

• Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié.

• Assurez-vous que le siphon de l'évier n'est pas obstrué.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié.

• Fermez le robinet d'eau et contactez votre service après vente.

Pour certaines anomalies, l'écran affiche un code d'alarme.

Une fois que vous avez contrôlé l'appareil, éteignez l'appareil puis rallumez-le. Si le problème persiste, contactez le service après-vente.

Si des codes d'erreurs non décrits dans le tableau fourni s'affichent, contactez le service après-vente.

Page 22

www.electrolux.com22

12.1 Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Solution possible

Traînées blanchâtres ou pellicules bleuâtres sur les verres et la vaisselle.

Taches et traces de gouttes d'eau séchées sur les verres et la vaisselle.

La vaisselle est mouillée. • Le programme ne comprend pas de phase de séch-

Pour trouver d'autres causes possibles, reportez-vous au chapitre « Conseils ».

• La quantité de liquide de rinçage libérée est trop importante. Placez le sélecteur de dosage du liquide de rinçage sur un niveau plus faible.

• La quantité de produit de lavage est excessive.

• La quantité de liquide de rinçage libérée n'est pas suffisante. Placez le sélecteur de dosage du liquide de rinçage sur un niveau plus élevé.

• Il se peut que la qualité du liquide de rinçage soit en cause.

age ou inclut une phase de séchage à basse température.

• Le distributeur de liquide de rinçage est vide.

• Il se peut que la qualité du liquide de rinçage soit en cause.

• Il se peut que la qualité des pastilles de détergent multifonctions soit en cause. Essayez une marque différente ou activez le distributeur de liquide de rinçage et utilisez du liquide de rinçage avec les pastilles de détergent multifonctions.

13. CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profon-

Branchement électrique

Pression de l'arrivée d'eau Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)

Arrivée d'eau Eau froide ou eau

Capacité Couverts 15

Consommation électrique Mode « Veille » (W) 0.99

Consommation électrique Mode « Éteint » (W) 0.10

Reportez-vous à la plaque signalétique pour d'autres valeurs.

Si l'eau chaude est produite à partir d"une source d'énergie respectueuse de l'environnement (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

deur (mm)

Tension (V) 220-240

Fréquence (Hz) 50

chaude

596 / 818-898 / 575

max. 60 °C

Page 23

FRANÇAIS

14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas

les appareils portant le symbole avec les ordures ménagères. Apportez ce produit à votre centre de recyclage local ou contactez votre administration municipale.

Page 24

www.electrolux.com/shop

117900360-A-112014
